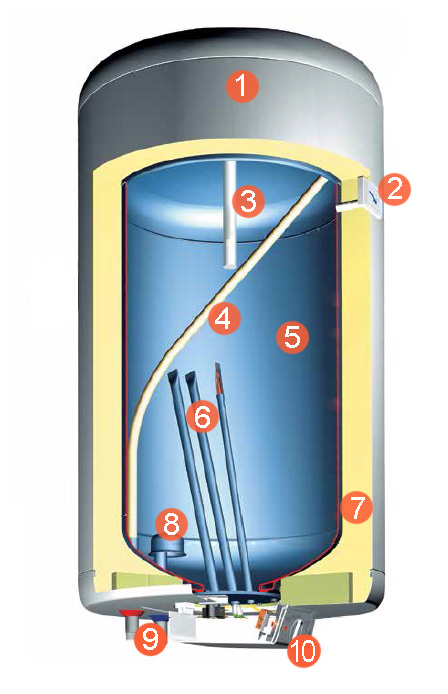

Схема в разрезе и устройство водонагревателей Термекс на 50 литров вертикальных и горизонтальных — Офремонт

2017-02-19

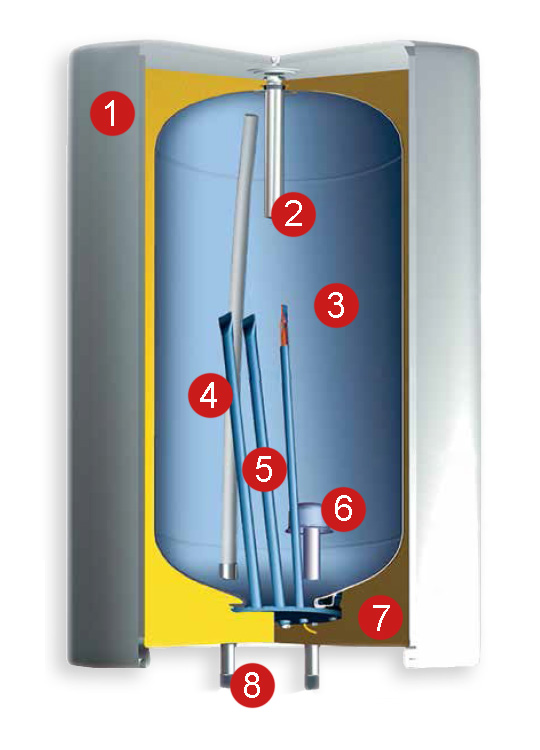

Рассмотрим стандартное устройство бойлера Термекс у которой объем 50 литров и основные отличия все зависит от модели.

Как и все водонагреватели косвенного нагрева, он состоит из таких базовых компонентов:

1. Корпус . Производится из стали покрытой эмалью, нержавейки или очень прочного пластика. Форма цилиндрическая или плоская приплюснутая, как в водогреях серии Flat. В срезе стоит снимающаяся пластиковая крышка, которая снимается во время ремонтных работ поломок или техобслуживания аппарата.
2. Бак , сделанный из брендовой нержавейки с добавкой титана ASTN+, или стали покрытой внутри стеклокерамикой по технологии безкислородного напыления Oxygen Tree. В тонких электрических водонагревателях установлено два цилиндрических бака, которые соединены между собой по технологии Double Tank.
3. Трубы для ввода холодной и вывода горячей воды. Первая короткая, заканчивающаяся снизу, отрезок трубы от нее обозначен на корпусе синим пластиковым кольцом.

Вторая длинная, заканчивающаяся вверху бака, для того, чтобы текла, в первую очередь, максимально нагретая жидкость. Отрезок трубы от нее помечен синей пластиковой накладкой на крышке.

Тепловая изоляция из искусственного латекса. Находится под оболочкой. Служит для продолжительного сохранения температуры воды в режиме ожидания. В разрезе достигает толщины 10 см.

Элемент нагрева . Находится снизу, закреплен фланцем с шестью гайками. Соприкасается с водой или сухого типа, покрыт дополнительно оболочкой. Не во всех устройствах установлено два Трубчатого нагревателя, которые как правило будут работать как отдельно один от одного, так и вместе.

В середине медной оболочки нихромовая спираль, которая и видоизменяет электроэнергию в тепло. Рядом вкручен магниевый анод, который оберегает все детали водонагревателя от ржавчины. Он также фиксируется на фланец.

Терморегулятор и термостат , которые выключают Трубчатые нагреватели при достижении водой нужной температуры. Терморегулятор также стоит во фланце.

Панель управления . На ней находятся кнопки включения и управления мощностью ТЕНОВ и водной температурой. Также в каждом водонагревателе стоит монитор, который показывает температуру жидкости или механический указатель.

Панель управления водонагревателя Термекс

Электрошнур . Может в себя включать устройство защитного выключения для защиты пользователей от ударов током.

Сзади установлено две рейки для крепежа на поверхность стены. В комплекте с прибором идет 4-ре анкера.

На вводе холодной воды ставится клапан обратный GP, который тоже комплектуется. Сборочная схема для каждой модели может минимально отличаться. Она напечатана в инструкции по эксплуатированию.

Характерности отдельных 50 литровых моделей

Пятидесятилитровые водонагреватели косвенного нагрева Термекс выпускаются с горизонтальным и вертикальным вариантом установки. Отличие горизонтальных моделей в том, что Трубчатый нагреватель размещён с правой стороны, а отрезки трубы ввода и вывода находятся внизу. Это подобные модели, как: Thermex Flat Plus IF 50H, Champion Silverheat ESS 50H, Slim ES 50 H.

Мощность аппаратов у которой объем 50 литров может меняться от 1,2 кВт (GP 50S) до 2,5 кВт (Sprint EQ 50V). Сухим Нагревательным элементом трубчатого типа оснащен накопительный электрический водонагреватель ERD 50V. Корпус может быть типовым цилиндрическим, достаточно тонким серии Ultra Slim и вертикальным плоским, как в серии Flat.

Бойлер Thermex Flat Plus IF 50 V накопительный

Электронной панелью управления с LCD экраном оснащены модели Smart Energy FSS 50 V, Diamond RZB 50-L, Touch 50V. Накопительный электрический водонагреватель Thermex Elite оснащен компьютерной системой управления и поставляется с пультом ДУ.

Нагреватели Sprint имеют два Трубчатого нагревателя и выделяются функцией очень быстрого нагрева, время которого меньше практически вдвое обыкновенного.

Применение и ключевые поломки

Пятидесятилитровые модели в большинстве случаев используют в быту в квартирах. Такого объема хватит для постоянного пользования 2-ух человек. Если монтаж выполнен правильно, то легко разобраться, как пользоваться таким водогреем.

Открываем вентили, ждем, пока наберется вода, включаем прибор и выставляем необходимую температуру. Приблизительно через полтора часа вода нагреется. Если вы на какое-то время уезжаете, воду сливать не надо, просто закрываем все вентили и обесточиваем аппарат.

Очень часто ломаются два элемента – это Трубчатый нагреватель и бак. Трубчатый нагреватель может изменить свои формы или проржаветь. Чтобы этого не случилось раз в году необходимо делать чистку от накипи. Бак подвержен ржавчине, так как регулярно находится в контакте с водой. Для увеличения служебного срока в середине на фланце ставят магниевые аноды. Их меняют раз в полгода.

Трубчатый нагреватель бойлера

Также иногда сливается вода с клапана предохранительного для того, чтобы проверить его трудоспособность и слить осадок. Делать это важно раз на протяжении трех месяцев. Если своевременно проводить техобслуживание водонагревателя, он прослужит подольше.

Электрическая схема водонагревателя Термекс: инструкции, подключение

Подключение водонагревателя должно производиться специально обученным специалистом. Это связано с тем, что при выполнении таких работ необходимо соблюдать пожарную безопасность и правила установки электрооборудования (ПУЭ).

Накопительные водонагреватели, в отличие от проточных, позволяют одновременно распределять горячую воду по нескольким точкам.

Назначение нагревателя

Нагреватель Thermex сделан при помощи современной технологии сборки с применением высококачественных материалов. В нем имеется устройство защитного отключения (УЗО), которое обеспечивает безопасность во время эксплуатации. Термекс соответствует международным стандартам и требованию ГОСТ Р МЭК 60335-2-21-99. В некоторых моделях нагревателей установлен серебряный анод. Об этом указывается в инструкции к водонагревателю.

Прибор используется для нагрева проточной воды в бытовых и производственных помещениях. Он очень надежен и экономичен.

Для нормальной работы водонагревателя Термекс давление в системе не должно превышать 0,6 МПа.

Иначе вода не успеет нагреваться до нужной температуры. В зимнее время использовать Thermex следует в хорошо отапливаемых помещениях. Все модели бытовой техники подключаются к источнику питания напряжением 220 В. В комплект поставки нагревателя Термекс входят:

Рисунок 1. Принципиальная схема водонагревателя.

1. Автомат УЗО.
2. Предохранительный клапан.
3. Инструкция по эксплуатации.
4. Анкеры для крепежа.
5. Упаковка.

Принципиальная схема водонагревателя показана на рис. 1. Из нее видно, каким образом происходит нагрев жидкости в технической конструкции. Корпус нагревателя Термекс сделан из прочного пластика. Внутренний бак изготовлен из низкоуглеродистой нержавеющей стали. Благодаря этому Thermex имеет отличную коррозийную стойкость и большой срок эксплуатации. Пространство между пластиковым корпусом и стальным баком заполнено теплоизолирующим материалом.

Для ремонта неисправности ТЭНа фланец, на котором он удерживается, снимается. На передней панели изделия установлен датчик терморегулятора с термостатом. С помощью этого прибора Термекс поддерживает установленную температуру. Работа происходит в автоматическом режиме. Необходимое значение устанавливается регулятором.

Как пользоваться прибором, указано в инструкции. Устройство защитного отключения смонтировано на питающем кабеле. Он срабатывает при утечке тока 0,2 мА. Упрощенная электрическая схема нагревателя представлена на рис. 2, где элемент безопасности – термозащита. Чертеж можно использовать для поиска неисправности в работе оборудования.

Установка и подключение нагревателя

Рисунок 2. Упрощенная электрическая схема нагревателя.

Нагреватель монтируется на стену недалеко от водопровода. Устанавливать Thermex следует над трубами водоснабжения. Это необходимо для того, чтобы конденсатная влага, которая образуется на трубах, не капала на Термекс. Для врезки в водопровод лучше всего использовать шланги из металлопластика. Они достаточно эластичные, при сгибании не боятся поломки.

При подключении прибора к электросети нужно правильно подобрать сечение питающего провода. Если мощность бойлера составляет, к примеру, 6 кВт, то провод подбираем следующим образом. Из практики известно, что 1 кВт имеет 4 ампера. В нашем случае на бойлер поступает 24 А. Известно также, что провод сечением 1 мм² проводит 10 А тока. Из этого следует, что минимальное сечение питающего кабеля должно быть 2,5 мм². Кабель меньшего сечения будет причиной неисправности в работе оборудования. В качестве защиты данной цепи от короткого замыкания устанавливается ближайший по номиналу автомат – 32 А. Номинал этого оборудования указывается в инструкции по эксплуатации.

Электрический нагреватель должен иметь надежное заземление. Это необходимая мера безопасности. Провод для заземления Thermex должен быть толще питающего кабеля.

Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом. Иначе электрическая схема водонагревателя не будет работать. При попытке включения электрооборудования будет срабатывать устройство защитного отключения.

Такая ошибка электромонтажа встречается довольно часто. Соединение заземления с нулем возможно только за пределами рабочей схемы. В данном случае электрическая схема имеет такой вид, как показано на рис. 3. Здесь хорошо видно, что заземляющий провод находится отдельно.

Основные причины поломки оборудования

Причиной неисправности обогревателя Thermex чаще всего являются следующие обстоятельства:

Рисунок 3. Принципиальная схема электромонтажа.

1. Поломка ТЭНа. Это может случиться в том случае, когда во время подключения бойлера в системе водоснабжения слишком малое давление. Защитные датчики при этом не срабатывают. ТЭН в этом случае перегревается и его спираль выходит из строя.
2. Забивка грязью внутренней системы нагревателя Термекс. Чтобы подобного не произошло, нужно чаще промывать фильтр очистки воды.
3. Износ электрических элементов. Сюда в первую очередь относится перегрев контактов. Со временем все контакты подключения бойлера ослабевают и начинают греться. Для того чтобы они не разрушались, их необходимо периодически подтягивать. Хотя в инструкции такого и не сказано, но это весьма важный момент.

Чтобы не возникали вышеназванные поломки, используя нагреватель Thermex, необходимо соблюдать правила технической эксплуатации. Периодический осмотр рабочих узлов оборудования следует производить с момента подключения бойлера. Это будет способствовать увеличению срока его работы. Схема подключения электрического нагревателя должна выполняться одним составом провода. Соединения медных проводов с алюминиевыми проводами недопустимы. Связано это с тем, что они имеют различную электропроводность, и места их соединений будут греться.

Наиболее востребованные устройства

Самым популярным нагревателем является Thermex System Manual. Он соответствует стандарту ГОСТ Р 52161.2.35-2008. Его мощности хватает, чтобы нагревать воду сразу в трех точках. Электрическая схема водонагревателя защищена двухполюсным автоматом с плавким предохранителем. В комплекте поставки этого оборудования имеется техническое описание прибора и инструкция по его эксплуатации. В ней также даны рекомендации по способу подключения обогревателя к системе водоснабжения. Инструкции к водонагревателям помогают производить их установку и обеспечивают информацией о правильном использовании.

Также большим успехом пользуется проточный обогреватель Thermex Stream Manual. Электрическая схема разъясняет принцип работы оборудования. Из нее видно, какие именно детали обеспечивают основной рабочий процесс. Кроме того, указан порядок подключения каждого элемента.

Во время покупки товара продавец-консультант объяснит, как работает электрическая схема, и подскажет, как выполнить необходимые подключения. Однако монтаж все же следует производить с участием квалифицированного специалиста, который выполнит работы быстро и качественно, соблюдая все инструкции, относящиеся к требуемым нормам электробезопасности.

Самые популярные статьи блога за неделю

Ремонт водонагревателей Термекс на дому своими руками, видео инструкция по замене ТЭНа

Бытовой водонагреватель – вещь в доме практически незаменимая, а его выход из строя лишает нас ровно половины удобств. Недорогие модели водонагревателей, которые установлены в квартирах, склонны к мелким неполадкам. Всегда ли нужно вызывать мастера или сдавать агрегат в сервисный центр, оплачивая нехитрые работы? Предлагаем вам краткий обзор основных неисправностей водонагревателей Термекс, ремонт которых не составит большой сложности и позволит разумно сэкономить средства.

Оглавление:

1. Устройство водонагревателя Термекс
2. Инструкция по самостоятельному ремонту бойлера
3. Избавление от накипи
4. Когда вызывать специалиста?
5. Основные ошибки при установке

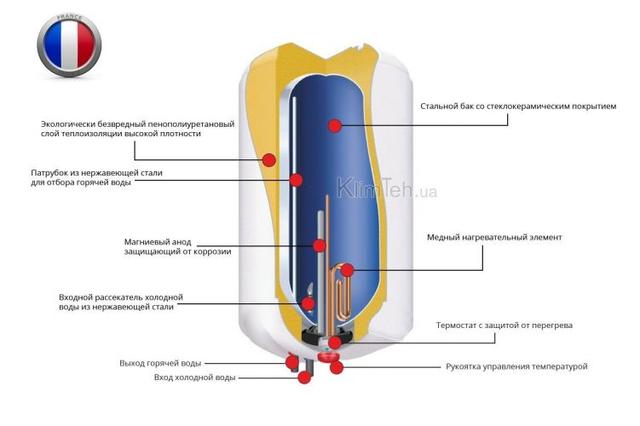

Принцип работы бойлера Термекс

Корпус водонагревателя в глазах неискушенного хозяина выглядит неприступно, а на самом деле большинство моделей своим устройством близки к чайнику. Главными его составляющими являются трубчатый электрический нагреватель и термостат, помещенные в бак. Кроме них в бойлерах Термекс применяются магниевые аноды. Именно их износ чаще всего становится причиной серьезной поломки водонагревателя. Как это происходит?

ТЭН представляет собой фехралевую проволоку, помещенную в медную трубку с диэлектрическим наполнителем. Водопроводная вода служит идеальной средой для ионного обмена между медной оболочкой и прочими металлическими частями бака Термекс. По сути она постепенно разрушает металлы, обладающие высоким электрическим потенциалом, будь то сталь, оцинкованная или нержавеющая, алюминий. Чтобы снизить данный эффект, на противоположном краю емкости размещают магниевый стержень – наиболее активный донор ионов. Когда же магний распадается, медь разъедает стенки бака, и своими силами осуществить ремонт вы не сможете.

В баках Термекс с эмалевым покрытием достаточно царапины, чтобы коррозия за счет малой поверхности металла-донора пришла очень быстро. Для защиты эмали от повреждений, связанных с тепловым расширением, необходим гаситель гидроударов (на водонагреватель 100 л 4-литрового вполне хватит).

Ремонт своими руками

Все водонагреватели Термекс снабжены функцией аварийного отключения. Она срабатывает в тех случаях, когда неисправна розетка или ТЭН. Некоторые виды поломок могут не подавать сигнала для аварийного механизма, а процесс разрушения будет усугубляться. Если водонагреватель после нескольких лет вдруг стал слабо греть воду, бить током – верный знак, что аппарат нужно открыть и проверить причину.

Ремонт электрических водонагревателей Термекс горизонтального типа не составляет особой сложности. Работа состоит из следующих этапов:

1. Перекройте вентиль подачи холодной жидкости на бойлер, выключите аппарат из розетки.

2. Слейте воду из бака по шлангу, надетому на сливной патрубок. Лучше вылить ее в унитаз, чтобы не забить скопившейся накипью сток ванной или раковины.

3. Открутите подводку горячей воды и откройте ручку обратного клапана.

4. Отсоединив шланги подачи горячей и холодной жидкости, вы можете снять водонагреватель Термекс со стены и удобно поставить его вверх ногами, чтобы проще было открыть крышку корпуса.

5. Открутите пару саморезов по бокам и третий, залепленный, как правило, наклейкой производителя. Снимите крышку.

6. На фланце водонагревателя Термекс стоят ТЭН, термостат и магниевый анод. Оцените визуально их состояние. Трещины, сильные следы коррозии и толстая корка накипи – явная неполадка.

7. Для замены ТЭНа нужно отсоединить три провода: красный, синий и желтый.

8. Очень осторожно извлекаются датчики теплозащиты и регулятор. Капиллярная медная трубочка очень тонкая и починить ее в случае повреждения не получится.

9. Выбирайте ТЭН точно для вашей модели водонагревателя Термекс и в специализированных магазинах, чтобы избежать подделок. Обратите внимание, сколько отверстий под термостат на старом ТЭНе – одно или два?

10. Установите новый ТЭН на прокладку по той же схеме. Чтобы избежать ошибок и «лишних гаек», сделайте поэтапные фото еще при разборке бойлера.

• Ржавчина разрушает фланец, если водонагреватель стоит без дела с водой. Не пренебрегайте несложным правилом ухода за бойлером Термекс: выключить из сети, слить воду досуха.
• Разобрав бойлер, оцените степень проржавления фланца. Вероятно, его необходимо почистить и использовать дальше. Также может проржаветь гайка магниевого анода.
• Датчик перегрева бака (черного цвета) соединен с корпусом серой термопастой. Если она высохла и растрескалась, ее нужно заменить.

Борьба с накипью

Как от нее избавиться? В первую очередь – не допускать работы бойлера на жесткой воде, поставьте фильтр предварительной очистки. И все же, ремонт накопительных водонагревателей производителя Термекс начинается обычно именно по причине накипных отложений, затрудняющих ток жидкости. Ни в коем случае нельзя применять механическую чистку стенок и патрубков. Царапины, которые вы оставите на баке, приведут к его коррозии. Используйте чистящие средства.

Для разрушения известкового камня на поверхности ТЭНа и бака применяют растворы органических кислот (лимонную, уксусную) или промышленный состав для чистки стиральных машин. Кислоту берут в соотношении 3-10 % на 100 % воды. Раствор должен быть горячим. Емкость им промывают, а ТЭН погружают в подходящий резервуар.

В дальнейшем, чтобы не допустить образования накипи, можно установить на водонагреватель Термекс магнитный преобразователь. Самым дешевым методом борьбы является снижение нагрева в баке. Соли кальция и магния скипаются при +80 °C, а значит, выставив на термостате температуру +60-70 °C вы устраните условия для развития известкового налета.

По отзывам ремонт бойлера Thermex своими руками достаточно прост, если вы заранее прочли инструкцию и владеете минимальными слесарными навыками.

Когда необходим мастер?

Есть случаи, когда ремонт и обслуживание водонагревателей должны проводить только специалисты в сервисном центре.

• Ваш бойлер Термекс еще на гарантии. Не снимайте фирменную наклейку, иначе вам могут отказать в бесплатном обслуживании.
• Сработало аварийное отключение в новом аппарате. Таким дефектом отличаются малолитражные (5-20 литров) бойлеры Thermex. Если это произошло, не устанавливайте его на максимальную мощность, а вызовите мастера.
• Сбой настроек в блоке терморегулятора. При внезапном отключении энергии электроника может сбросить заданную программу. Перезапустить ее должен специалист.

Водонагреватели объемом до 150 литров недорогих отечественных марок пользуются неизменным спросом в городских квартирах и на загородных участках. Стоимость ремонта Термекс Flat Plus IF 50V в сервисных центрах различается, но в среднем с диагностикой и вызовом мастера обойдется в 30 % стоимости бойлера. Чтобы водонагреватель не стал «золотым», необходимо правильно установить его и заранее принять меры против коррозии.

Ошибки при монтаже

Бывает, что неправильная система установки обрекает водонагреватель Термекс на постоянные поломки. К таким неявным ошибкам относится возникновение гальванической пары внутри бойлера. Ионы движутся не только под действием электрического поля, но и по течению жидкости. А это значит, контакт меди через воду с любым инородным металлом приводит к его распаду. Для нейтрализации аргессивного влияния оболочки ТЭНа необходим магниевый электрод. Нельзя допускать контакта меди и алюминия (или стали) на стыках. Если в системе они неизбежно присутствуют, то медный элемент должен быть ниже по течению.

Все накопительные баки Термекс изготовляют из стали (оцинкованной или покрытой эмалью), а проточные – медные. Таким бакам не страшна накипь и не нужен магниевый анод, но они требуют осторожности при установке. Нельзя сочетать с водонагревателем алюминиевые радиаторы и арматуру. При грамотной эксплуатации даже недорогой бойлер будет служить долго и качественно.

Какой проточный водонагреватель купить

Сначала решите, сможете ли вы набирать газ и запускать дымоход. Если ответ положительный, возьмите газовый водонагреватель проточного типа – в быту колонку. Мощность устройств – десятки кВт при цене единицы 4000 руб. Мы уверены, что это преимущество станет очевидным для тех, кто удосужился дочитать текст до конца. Мы расскажем, какой проточный водонагреватель рекомендуется покупать.

Проточный водонагреватель

Мощность проточного водонагревателя

Приведем наглядный пример для зимнего времени среднего города России.Замеряем температуру холодного стояка. Получилось 5 градусов по Цельсию.

В нагревателях Ariston разница температур между входом и выходом нагревателя составляет 45 градусов. В нашем случае получается 50 вместе. Этого достаточно, чтобы не обжечься. Из вышесказанного мы утверждаем, что цифры из таблиц компании Ariston подходят для зимнего российского города, если, конечно, температура за окном укладывается в минус 15 градусов по Цельсию. Иначе горячая вода будет чуть холоднее 50.

Проточный газовый водонагреватель Ariston

Часто приходится покупать ТЭНы для накопительных водонагревателей, устройство выходит из строя от жесткой воды. Предотвращая поломку в проточных моделях, ограничивается температура воды. Струя смывает излишки в смеситель.

Однако Ariston делает исключение для проточных водонагревателей. Мы покажем читателям, как самостоятельно правильно рассчитать параметры по заранее известной мощности.

Ariston Water Heater

So:

1. Известно, что удельная теплоемкость воды составляет 4200 Дж / кг К.
2. Мощность нагревателя измеряется производителем заранее, не путать с калориями, получаемыми при сгорании газа. Часть энергии улетает в трубу.
3. Максимальный и минимальный расход известны. Возможен расчет температуры для произвольных условий.

Начало работы. Мощность связана с расходом и температурой входного и выходного соотношений:

N = L x 4200 x (T1 – T2) / 60,

деление на 60 требуется, потому что расход задается в литрах в минуту, а SI нужны единицы, секунды.Разница температур при определенном расходе рассчитывается по формуле:

T1 – T2 = N x 60 / L x 4200,

Известно, что через обычный душ струя расходуется со скоростью 3–3,5 литра. в минуту для стирки. В паспортных данных газовой колонки указана мощность 21,5 кВт. Давайте посчитаем, на сколько градусов устройство поднимет температуру воды из холодного стояка.

T1 – T2 = 21500 x 60 / 3,5 x 4200 = 88 ºC.

Бытовой проточный водонагреватель

Видно, что на максимальном режиме при текущем расходе температура воды будет 88 + 5 = 93 градуса.Заранее примеряем мощность проточного газового водонагревателя для домашних условий и делаем вывод, что режим работы прибора нужно гибко настраивать, чтобы не обжечься. Исходим из того, что поток подается без смесителя. По нормам России температура горячей воды не превышает 75 градусов по Цельсию (не менее 60).

Выходя на улицу, выдавая жиклер с расходом 3,5 литра в минуту на максимальной мощности, мы выходим за пределы норм, а значит, рискуем испортить домашнюю сантехнику.Например, выйдут из строя прокладки, будут протечки. Это дает понять, насколько важно купить проточный водонагреватель, соответствующий условиям. Вместе пролистываем инструкцию безымянной колонки Ariston, чтобы разобраться в режимах в устройстве.

В таблице указано, что «полезная мощность» находится в пределах 8,5-19 кВт. Принимаем к изменению, то в приведенном выше расчете подставляем 19 кВт. Неизменно говорим, что при уменьшении мощности на 12% (21,5 – 19) перепад температур падает до 78 градусов.В результате вода будет слишком горячей. В мануале постарайтесь разобраться, есть ли внутренний температурный контроль; у дешевых колонок точно нет варианта. Избегайте возможности ожогов и испортить домашнюю сантехнику.

Из инструкции становится понятно, что в гейзерах Fast Evo используется электронное зажигание, соответственно, оснащенные интеллектуальным модулем, контролирующим температуру воды. Режим плавно меняется. Мы считаем, что количество газа регулируется, хотя прямо нигде это не прописано.

Динамики

Plus в отсутствии пилотной группы, а это значит, что в режиме ожидания газ не тратится зря. Розжиг осуществляется по сигналу датчика расхода воды. Температурный режим (35-65 градусов) устанавливают заранее.

Водонагреватель Ariston указанной серии вполне рекомендуется к покупке. Экономичный, саморегулирующийся, минимальный риск, есть преимущества. Учитывая, что электрические накопительные водонагреватели имеют одинаковую стоимость с невероятной мощностью и невероятно маленьким резервуаром.6500 рублей разумная цена на газовую колонку Аристон.

При покупке проточного газового водонагревателя обращайте внимание на вид топлива. Есть варианты сети и балуна. Отдельные газовые проточные водонагреватели можно переоборудовать на другой вид топлива. В магазине поинтересуйтесь, нужно ли брать правильный комплект снаряжения. Для проведения работ по переходу на новый вид топлива доверяйте только квалифицированным мастерам (газовщикам). Для правильной настройки мы используем информацию о давлении в сети, калорийности газа и др.

Электрический проточный водонагреватель Termex

Почему мы рекомендуем использовать проточный водонагреватель Termex? Аристон таких не выпускает. Модели Electrolux хороши, но для широкой русской души, нуждающейся в бане, они не подходят. Плюс – в линейке Termex присутствуют модели от нелепых 3,5 кВт до серьезных устройств на 10 кВт. Подсчитываем, какая температура воды на выходе в нашем случае для обеих моделей.

Электрический водонагреватель

T1 – T2 = N x 60 / L x 4200 = 3500 x 60/3.5 х 4200 = 14,28 ºС;

T1 – T2 = N x 60 / L x 4200 = 10000 x 60 / 3,5 x 4200 = 40,81 ºС.

Мы видим, что для обычного душа первая модель обеспечит температуру воды 20 градусов, вторая + 45. Теперь понятно, что проточный электрический водонагреватель с трудом справляется там, где газ в двух счетах делал свою работу. Увеличение мощности зависит от возможности электрического распределительного щита.

Вы видите, что проточные электрические водонагреватели используются больше при периодических отключениях горячей воды, чем в качестве постоянной замены.Потому что большинство людей вкладывают сбережения. Проточные водонагреватели хороши, например, на даче, чтобы мыть руки с посудой, соблюдать личную гигиену. Доступные модели для моек. Мощность 2 кВт, отличная изоляция корпуса (2 класс) позволит ставить агрегаты на место кухонных смесителей. И форма изделия сделана соответствующим образом, на замену кранам.

Советуем брать водонагреватель накопительный с баком на 10 литров. Есть электролюкс. Под раковину монтируется миниатюрный прибор с верхней подводкой.Допускается даже использование медной трубки. Водонагреватели Electrolux созданы специально по западным стандартам, но не факт, что смеситель выдержит, из-за образования цепи электрохимической коррозии. Для горячего водоснабжения использовалась медная труба, а трубы были оцинкованными, которые уживаются с медью.

Выбирая проточный водонагреватель, обратите внимание на вариант ускоренного нагрева. Это означает, что бак разделен на две части, а нагревательный элемент – в одной.Затем на половину времени набрать небольшое (1-2 литра) количество воды хватит, чтобы вымыть руки.

Купить водонагреватель проточный электрический затраты на частичную замену центрального водопровода.

Газовые проточные водонагреватели

Газовые проточные электронные водонагреватели представлены на рынке. Хитрость заключается в том, что через повышающий трансформатор от батарей генерируется разряд тока, который зажигает горелку. Из-за наличия электронной платы группа розжига к газовой проточной водонагревателе становится ненужной, подача газа (реже воды) регулируется умным оборудованием.Колонка воспламеняется сама собой. За агрегатом не нуждается в уходе, хотя периодически приходится менять батарейки.

Проточный водонагреватель

По российским нормам разрешается установка газовой плиты даже на кухне без вентиляции, если в окне прорезано окно или фрамуга. Это упрощает газификацию страны. По поводу отопления и водонагревателей такой оговорки нет. Нам нужен дымоход, главный камень преткновения при установке приборов.

Победу празднуют жители домов, где встроенная дымовая труба (проложенная по проекту) – это большинство хрущевок. Как проверить тягу: прислоните лист А4 к сетке (отверстию) штриха. Если сквозняк нормальный, лист останется висеть без поддержки руки. Не забывайте, что улучшается процесс вентиляции – ведь продукты сгорания водонагревателя имеют высокую температуру, создавая удерживающий перепад давления. Дымоход нагревается, тяга улучшается.

Дымоход из специальных материалов:

1. Кислотостойкая сталь.
2. Керамика.

Трубу рекомендуется изолировать, чтобы при сильном морозе не образовывалась ледяная глыба.

Далее устанавливаем газовый проточный водонагреватель. Плюс электронные модели в относительной дешевизне, периодически ставить пару батареек на 1,5 В не составит труда. Гейзер при падении уровня заряда сообщит на дисплее, что пора его заменить.Производители уверяют, что датчики не выйдут из строя, агрегат постоянно проходит самоконтроль, не нужно опасаться, что покупка уступит место знаменитым в России газовым проточным водонагревателям Нева.

Газовый водонагреватель

Рекомендуем электронную модель. Представьте себе обычный газовый проточный водонагреватель. Ручное управление мощностью. Подходим, зажигаем группу розжига, терпеливо ждем пока нагреется термопара, отпускаем кнопку пьезопожигания. Затем установите желаемую температуру.Идем в ванную, раздеваемся, настраиваем смеситель, начинаем мыть – вода горячая, давление упало. Придется снова одеваться и идти регулировать.

Объясняем. Когда давление будет сильным, спокойно выставьте нужные параметры. Некоторое количество горячей воды берется пропорционально холодной. Давление падает. Напор падает, а температура воды на выходе из устройства увеличивается из-за меньшей скорости! В холодной линии также снижается давление. Получаем двукратное повышение температуры.

Как работает электронный газовый проточный водонагреватель. Температура регулируется в широких пределах. Например, от 35 до 65 градусов. Ставим свою любимую 45, идем мыть, замесим холодную ветку вообще миксером! Мы используем только струйный газовый проточный водонагреватель. Давление падает, расход уменьшается, датчик фиксирует повышение температуры, газовый клапан регулируется на уменьшение количества топлива, пожар становится тише, режим поддерживается в исходном состоянии.Понятно, что давление снизится. Чтобы этого не произошло, размещайте в индивидуальном особняке емкие аккумуляторы.

Газовый проточный водонагреватель

Продолжаем перечислять преимущества электронного проточного водонагревателя. Оборудование сообщит с помощью табло или мигающего светодиода в случае поломки, которая вышла из строя. Правда, производитель игнорирует информацию в инструкции, мы полагаем, что необходимую информацию можно получить на специализированных форумах.Есть инструкция по ремонту. Помните – шутки с газом – это плохо.

Сколько стоит электронный газовый проточный водонагреватель: описываемый агрегат с максимальной мощностью нагрева 19 кВт стоит 6500 руб.

Проточный электрический водонагреватель

Если вы собираетесь покупать водонагреватель на подачу, учтите, что давление предполагается небольшим. Чаще всего в отдаленных деревнях нет централизованного снабжения, башен с резервуаром наверху или даже насоса и гидроаккумулятора.В таких условиях электрические проточные водонагреватели Electrolux способны не работать. Чувствительный прибор отключается, если расход падает ниже установленного уровня (конкретное значение см. В характеристиках прибора).

Электрический проточный водонагреватель

Подходит Electrolux. Работает при давлении 0,3-6 атм. Для включения обогрева необходимо будет обеспечить некоторый расход. В продаже по разумной цене легко достать водонагреватель мощностью до 6.5 кВт. Но локальная сеть такую ​​нагрузку не выдерживает.

Минимальное давление варьируется от модели к модели, но Electrolux для дальнобойщиков дает рекомендации:

• В устройство должна подаваться вода из резервуара; пользователь несет ответственность за полноту системы. При давлении 0,7 атм высота установки емкости над устройством составляет не менее 4 метров. В остальных случаях рассмотрите пропорционально.
• Устройство подключается трехжильным кабелем (фаза, земля, ноль).Сечение котла для мощности 6,5 кВт составляет 4 квадратных миллиметра.
• Устройство не защищено от электрической перегрузки (перенапряжения), приобретается отдельно автоматический выключатель защиты на 30 А (на 6,5 кВт).
• Запрещается устанавливать на выходе краны или смесители, кроме указанных в инструкции по эксплуатации.

Кроме того, следует использовать автоматический выключатель для предотвращения поражения электрическим током. Это обеспечит локализацию утечки электроэнергии.Не забудьте выкопать во дворе полутораметровый наземный каркас с толстой стальной шиной. Класс защиты корпуса IPX4.

Написано, что при разнице температур между входом и выходом 25 градусов водонагреватель мощностью 6,5 кВт дает 3,7 л воды, достаточно для душа. Регулировка мощности грубая. Внутри корпуса (бака) две спирали включены по отдельности или вместе, что дает три режима. Устанавливается вручную, автоматики внутри нет.

Если хотите сделать своими руками, купите ТЭН для водонагревателя и прочтите пару наших отзывов.Как выбрать мощность? По формуле курса физики:

N = 4200 x L x T / 60,

где 4200 – удельная теплоемкость воды; L – расход в литрах в минуту; T – разница температур на входе и выход устройства; 60 – количество секунд в минуте. Навскидку при мощности 6,5 кВт устройство начнет нагревать воду на 25 градусов при расходе 3,5 литра в минуту. Для полевых условий неплохо.

При покупке хорошего водонагревателя рассчитайте режимы работы, и выводы станут очевидны: какая мощность нужна, куда и как поставить изделие, как правильно подключить.

Как выбрать проточный водонагреватель: что лучше, рейтинг производителей. Какой водонагреватель лучше купить в квартире: отзывы о моделях

Горячее водоснабжение – залог комфорта. Поставщики данной услуги не особо заботятся о своих потребителях, и двухмесячным отсутствием горячей воды никого не удивишь. Жителям многоквартирных домов остается либо смиренно ждать, либо беспокоиться о резервном варианте отопления.Журнал «Без сантехники» расскажет, как выбрать проточный электрический или газовый водонагреватель в квартиру, и по каким параметрам следует ориентироваться при покупке. Пониженный рейтинг надежности и функциональности приборов поможет определиться с оптимальным для вас вариантом.

Проточный водонагреватель электрический: как выбрать лучшее

Принцип работы устройства прост и понятен, внутри корпуса находится ТЭН трубчатого или спирального действия.Подача воды омывает ее и в некоторой степени нагревает. На выходе потребитель получает воду, объем и температура которой напрямую зависит от мощности прибора.

Плюсы и минусы: Сравнение с накопителями

Прямыми конкурентами проточных моделей являются котлы с накопительными баками, в которых заданный объем воды нагревается до заданной температуры. Покупатели предпочитают выбирать проточный водонагреватель, так как он имеет ряд преимуществ:

• Компактность.Все попытки сделать накопительные баки плоскими и менее заметными в интерьере проигрывают проточным моделям, которые занимают мало места и не помешают даже в крохотной ванной.
• Неограниченные объемы воды. Даже огромные баки на 150 литров могут закончиться, оставив вас без горячей воды в самый неподходящий момент. Хороший прототип электрический водонагреватель Обеспечивает такой риск, потому что он будет работать ровно столько, сколько будет течь вода.
• Мгновенное срабатывание. Горячая вода появляется сразу после включения.Даже современным бойлерам с функцией быстрого душа для нагрева требуется не менее 30 минут.
• Экономия электроэнергии. Вся потребляемая электроэнергия расходуется на строго необходимый объем обогрева, а приводы поддерживают постоянную температуру, даже когда никто не пользуется водопроводом.
• Гигиеничность. В устройстве нет емкостей, в которых можно было бы искать воду на предмет перерывов в использовании. А это значит, что риск развития бактерий и появления неприятного запаха исключен.
• Демократическая ценность. При сравнении проточных и накопительных моделей одного класса и производителя у последних всегда выше цена.

Заманчивую перспективу несколько омрачают веские минусы, которыми не обделен даже лучший проточный электрический водонагреватель:

• Ограниченная температура нагрева. Отличным показателем будет 45-50 ° С, хотя некоторые производители заявляют нагрев до 75⁰с, покупатели это не подтверждают.
• Требования к параметрам электросетей.Можно найти варианты мощностью до 27 кВт, но об установке в квартире такого потребителя энергии даже не приходится. Жителям многоквартирных домов приходится выбирать из моделей мощностью до 8 кВт – уже не выдержит бытовая электропроводка и даже хороший счетчик. Состояние внутриквартальной проводки также должно быть соответствующим.
• Высотка с большими объемами водопотребления. Мощные устройства разгоняют ваш электросчетчик до небывалой скорости, поэтому, если жильцы не будут использовать жильцов для экономии, то счет за электричество будет неприятным.
• Низкая производительность. Какой бы хороший проточный водонагреватель вы не купили, он не сможет обеспечить нормальный напор воды под тропическим душем одновременно, в кухонной мойке и умывальнике.
• Зависимость от температуры подаваемой воды. В среднем они обеспечивают нагрев на 30-35⁰ от оригинала. Летом, когда вода в системе не айс, этого более чем достаточно, но зимой или при подаче ледяной воды из колодца хозяев может ждать неприятный сюрприз в виде голого-серого душа.

note

У отдельных моделей есть ограничение по температуре воды на входе, и, если она ниже 16⁰, они просто не включаются. Такой вариант может быть укомплектован только хорошим проточным водонагревателем, поэтому обязательно ознакомьтесь с паспортом прибора, чтобы уточнить этот момент.

Несмотря на обилие минусов, дрели остаются оптимальным резервным вариантом горячего водоснабжения, особенно для малогабаритных квартир.

Критерии выбора: Где посмотреть и что купить

Покупки должны быть вооружены знаниями и иметь четкое представление о требованиях к вашему инструменту.Продавец выслушает, какие характеристики проточного электрического водонагревателя важны для вас, и посоветует, какой вариант лучше купить.

Тип устройства: Требуется ли давление

В зависимости от производительности электрические модели делятся на две основные группы:

• Несвободно. Устройства предназначены для обеспечения одной точки забора воды и чаще всего оснащены насадками, смесителем для душа или кухни. Устройства имеют небольшую мощность и включаются прямо в розетку.Оптимальный вариант Для квартир с несколькими стояками, где невозможно поставить один водонагреватель на все точки.
• Давление. Более мощные модели, которые проводят давление воды от 3 до 10 бар, поэтому их встраивают прямо в трубы внутри обыкновенной водопроводной сети. Это позволяет одному водонагревателю обеспечить несколько точек, но использовать их на полную мощность одновременно все равно не хватает производительности. Зато получится душ с нормальным напором, и возможность одновременно открывать кран на умывальнике и кухне.

Механизм управления

Выбранная вами модель может управляться одним из следующих механизмов:

• Гидравлический. Простой вариант, который предлагается в бюджетных правилах, и имеет всего 1-2 ступени регулировки нагрева. Управление осуществляется встроенным рычагом, который под давлением воды переключается из выключенного положения. Если ступеней регулировки два, то при увеличении воды рычаг переходит во второе положение. Такой механизм имеет определенный порог срабатывания, и при низком давлении нагрев не включается.
• Электронный. Продвинутая система для лучших моделей проточных водонагревателей, в которой нужно всего лишь установить нужную температуру воды, а все остальное сделает умная рука. Устанавливая параметры отопления, вы не только избавляетесь от регулировки с помощью кранов, но и экономите электроэнергию.

Мощность: на сколько хватит

Расчет мощности больше актуален для частных домовладений, где есть возможность подключиться к сети 380В. Тогда покупатель не ограничен в выборе и сможет купить лучший проточный водонагреватель исходя из своих потребностей.Жителям многоэтажек приходится мириться с тем, что для них максимальное ограничение составляет 8 кВт, и приспосабливаться к реалиям. Использовать формулу для расчета не имеет смысла, достаточно понять следующее:

• Мощности 8 кВт хватит, чтобы нормально устроить душ, без проблем пользоваться умывальником и кухонной мойкой, но не одновременно.
• Водонагреватель на 6 кВт не даст хорошего напора, поэтому есть смысл заменить душевую кабину, можно заменить на меньшую и с небольшими отверстиями.Умывальник и кухня по-прежнему будут полностью обеспечены горячей водой.
• Водонагреватель 4 кВт подаст вам либо слабый напор, либо теплую воду. Это приемлемый вариант для платных моделей.

Вызов электрика

В любом случае для водонагревателя придется провести отдельную линию прямо от счетчика, при условии достаточного сечения провода.

Мощность проточных электрических водонагревателей

При составлении рейтинга указаны функциональные возможности устройства, статистика сервисных центров и закупочной активности.Добавляя отзывы реальных потребителей, мы смогли решить, какой проточный водонагреватель лучше, разместив их так:

1. AEG RMC 75;
2. TIMBERK WHEL-7 OSC;
3. Electrolux NPX 6 AQUATRONIC DIGITAL.

AEG RMC 75.

Модель от известного бренда получает заслуженное первое место по следующим параметрам:

• Мощность 7,5 кВт – почти верхний предел для жителей квартир.
• Нагревательный элемент и колба изготовлены из меди, что увеличивает производительность.
• Поддерживает давление до 10 бар, благодаря чему может быть подключен к нескольким точкам водозабора.
• Производитель позаботился о встроенном механизме защиты от перегрева и низкого давления, благодаря чему изделие стало лучшим проточным водонагревателем.

ТИМБЕРК КОЛЕСО-7 OSC

Недорогая безнапорная модель европейского бренда поразительно функциональна и имеет следующие неоспоримые преимущества:

• Степень 6.5 кВт – более чем достаточно для обогрева.
• Производительность 4.5 л / мин – отличный показатель. Баня будет закрыта надолго, а в остальном проблем не возникнет.
• Температура нагрева – до 35 ° С от поступающей воды. Даже зимой вы примете душ нормальной температуры.

Electrolux NPX 6 AQUATRONIC DIGITAL

Надежный и проверенный водонагреватель, пользующийся успехом у заслуженных потребителей благодаря следующим параметрам:

• Эта модель давления имеет степень 5.7 кВт.
• Электронная система управления позволяет регулировать температуру с шагом 1 ° C.
• Нагревательный элемент выполнен в виде спирали, колеблющейся при работе. Такая особенность предотвращает образование накипи.

Проточные газовые нагреватели: как выбрать

Если в доме не предусмотрено централизованное водоснабжение, выбор приборов для отопления расширяется, так как в нем обязательно стоит дымоход, а жители могут установить проточные газовые водонагреватели.

Преимущества: Газ VS Электричество

Данный вариант отопления дает потребителям следующие преимущества:

• Эффективность. Газовый энергоноситель дешевле, и выплаты в конце месяца не будут такими пугающими.
• Neutility для повышения качества воды и увеличения срока службы.
• Высокая производительность – более 10 л / мин, благодаря чему едва теплый душ Вам больше не страшен.

Нет никаких аргументов в пользу электрического водонагревателя без газовой установки, поэтому, если вы живете в таком доме, считайте, что вам повезло.

Рейтинг газовых моделей проточных водонагревателей

Такую продукцию предлагают все известные бренды, поэтому в выборе вы не ограничены. Для удобства мы составили рейтинг, основанный на характеристиках моделей и отзывах покупателей, так как выбрать по качеству проточный газовый водонагреватель сложно, не учитывая мнения людей, реально им пользовавшихся.

1. Zanussi GWH 10 fonte;
2. ARISTON FAST EVO ONT B 11;
3. Bosch WR 10-2r.

Zanussi GWH 10 штук

Отличная модель полюбилась покупателям за компактные размеры и стильный дизайн.Но она не смогла бы выйти на первое место без следующих характеристик:

• Производительность 10 л / мин. Быстро набрать ванну или принять гидромассажный душ не составит труда.
• Энергонезависимость. Электроподжиг работает от батареек, поэтому даже отключение света не оставит вас без горячей воды.
• Отопительная вода до максимальной температуры Проходит всего 15 секунд.
• Медный теплообменник не подвержен коррозии, значительно продлен срок службы нагревателя.
Артикул

ARISTON FAST EVO ONT B 11

Водонагреватель современный со всеми необходимыми опциями:

• Умная электроника контролирует заданную температуру воды и защищает устройство от перегрева.
• Система газового контроля – обязательный элемент безопасной эксплуатации.
• Медный теплообменник увеличивает интенсивность нагрева и дает производительность 11 л / мин.

Bosch WR 10-2r.

Немецкому бренду не нужны идеи, как и его модель газового водонагревателя.Неоспоримыми плюсами были следующие параметры:

• Работает при давлении на входе от 0,1 бар. Слабый напор воды больше не помеха для ее обогрева.
• Максимальное давление на входе – 12 бар. Водонагреватель не страшен водоводу при включении воды и ночном повышении в системе.
• Производительность 10 л / мин при температуре 60 ° С. Тропические души Будет работать при комфортной температуре.

Теперь вы точно знаете, какой проточный водонагреватель лучше покупать в квартире, исходя из собственных возможностей и потребностей.Для тех, кто еще не определился с типом инструмента, будет полезен сравнительный анализ кумулятивных и проточных видов.

Проточный водонагреватель – это устройство, пропускающее через себя воду, нагревая ее до определенной температуры. В таком приборе есть вход для холодной воды и выход для горячей.

Самый распространенный вид проточных водонагревателей – электрические. Компактный прибор занимает минимум места, имеет простую конструкцию и стоит дешевле других видов.

Если перед вами стоит задача выбрать хороший проточный водонагреватель, он справится с этим рейтингом. Мы изучили множество моделей от разных производителей и составили топ лучших устройств, сделав обзор по каждому инструменту. Рейтинг основан на отзывах пользователей, соотношении цены и качества, характеристиках и других параметрах.

Вы используете проточный водонагреватель?

ДаНот

А для свежести воздуха и комфортного микроклимата в квартире можно установить увлажняющий крем.Рейтинг таких устройств представлен здесь:. Мы сделали обзор 10 лучших моделей этого года.

На шестом месте нашего топа находится компактная модель, которая способна очень быстро нагревать воду практически сразу после окраски крана. Благодаря своим размерам устройство легко поместится в помещении даже при очень скором квадрате.

Несмотря на компактность, водонагреватель имеет довольно внушительную производительность (2,0-3,7 л / мин), имеет 3 режима мощности, оснащен датчиками защиты воздуховодов и перегрева.

Система управления водонагревателем – гидравлическая, ТЭН – медь. В целом устройство отличается экономичностью и простотой в установке.

• Компактный и легкий;
• Простота установки;
• Защита от перегрева;
• Доступная цена;
• Работы на кране и душе.

Тимур, 29 лет

Проработал 2 сезона без проблем.Используется в частном доме. Очень удобно транспортировать, снимать и устанавливать. Все заявленные производителем параметры соответствуют действительности.

Верхние электрические проточные водонагреватели продолжают функциональную, компактную модель со стильным дизайном. Этот прибор подходит как для квартиры, так и для дачи.

Благодаря встроенной функции индикации вы всегда можете контролировать, до какой температуры была нагрета вода. За одну минуту этот водонагреватель способен нагреть более четырех литров воды, поэтому высокая производительность является одним из важных преимуществ данного устройства.

В дополнение к основным функциям водонагреватель оснащен системой самодиагностики, которая определяет причину неисправности. Воду в этом приборе можно нагреть до нужной вам температуры за счет регулировки лимита нагрева. Все параметры настраиваются на удобной панели управления с дисплеем. Защита от перегрева и накипи позволяет продлить срок службы водонагревателя.

• Компактный;
• Стильный внешний вид;
• Сенсорный контроль;
• Простота установки и ухода;
• Быстрый нагрев воды.

• Не обнаружено, можете добавить в комментариях.

Ильмира, 34 года

Используем при отключении воды в доме. Мощность устройства 8,8 кВт. Поэтому нужно было вытащить отдельный провод от счетчика и поставить отдельный автомат. Но усилия не напрасны – водонагреватель действительно хорош, быстро греется, имеет удобное управление, систему защиты, симпатичный дизайн.

Не знаете какой лучше выбрать проточный водонагреватель в квартире и по цене, и по качеству, и по функциональности довольны? Обратите внимание на модель, занявшую пятое место в нашем рейтинге.

Компактное устройство легко установить даже в самой маленькой ванной комнате или в другом небольшом помещении. В комплекте с устройством идет кран, а также шланг, душевая насадка и держатель.

Водонагреватель имеет встроенный фильтр, задерживающий частицы мелких примесей. В нем предусмотрена система контроля температуры воды с тремя режимами.

• Простота в установке и эксплуатации;
• Быстрый нагрев воды;
• Душевой комплект;
• Оптимальное соотношение цены и качества.

• Шланг из набора издает запах.

Анастасия, 45 лет

Часто отключают воду в доме, поэтому мы решили приобрести водонагреватель. Выбрал эту модель и не зря как выяснилось – компактная, вода греется быстро. Три режима регулировки температуры, автоматическое отключение при отсутствии давления в водопроводе. Простой и недорогой агрегат, стоящий своих денег.

Устройство емкостью 5.5 кВт быстро нагревает воду, проходящую через него. Максимальный нагрев 60 градусов. Подводка находится внизу. Управление удобное и простое, имеет механический тип.

Водонагреватель оснащен регулируемой температурой нагрева и имеет 3 режима этого параметра. Устройство крепится к стене и подходит компактных размеров для помещений с ограниченной площадью. POLARIS ORION 5.5 ST – одна из лучших моделей по надежности, качеству и эффективности.

• Доступен душевой комплект;
• Быстро нагревается;
• Низкая стоимость;
• Компактные размеры.

• Жесткое переключение между режимами.

На втором месте компактная и экономичная модель с нижней подводкой. Вы можете установить над раковиной и обеспечить горячую воду, например, при ее отключении или отсутствии. Высокая производительность водонагревателя обеспечивается мощностью 6 кВт.

Для более комфортной работы в приборе встроена функция автоматического срабатывания – при выключении прибора при отсутствии воды и включении после ее подачи.

Производительность водонагревателя вполне приемлемая – около 3,4 литра в минуту. Температуру нагрева можно легко отрегулировать с помощью миксера. Вода нагревается за счет работы двух плафонов, которые помещены в медную колбу, внутренние стенки которой защищены от накипи. Корпус этой модели защищен от влаги, а само устройство имеет защиту от перегрева. Кроме того, блок управления также защищен – он охлаждается холодной водой.

• Качественная сборка;
• Простая установка;
• Удобство и простота эксплуатации;
• Высокая производительность;
• Компактные размеры.

Антон, 41 год

Купил этот водонагреватель, как показался качественным и надежным, цена высокая, но решил, что по качеству он соответствует. Так в принципе вышло – прибор работает без проблем, вода очень быстро нагревается. Небольшие размеры – легко надеть на раковину. По мне, это лучший проточный водонагреватель, всем рекомендую.

Итак, мы представляем лучший электрический проточный водонагреватель, занявший первое место в нашем рейтинге.Вода в нем начинает нагреваться сразу после открытия крана с горячей водой.

На передней панели расположены органы управления водонагревателем, а также дисплей, позволяющий контролировать температуру нагрева, показывает коды ошибок при их возникновении.

• Не обнаружено, можете добавить в комментариях.

Алексей, 52 года

Производитель обратил внимание не только на качество сборки, надежность и экономичность, но даже на такие мелочи, как засечки на корпусе для разметки мест крепления.Используем для ванной и кухни – горячей воды хватает. Функциональный водонагреватель производства Германии. Устройство однозначно стоит своих денег.

Мы рассмотрели шесть лучших моделей проточных электрических водонагревателей. Надеемся, что этот рейтинг поможет вам сделать правильный выбор. Если есть что добавить – пишите в комментариях.

Кстати, еще один важный прибор в повседневной жизни – электрочайник. Рекомендуем изучить, чтобы выбрать оптимальное соотношение цены и качества. В рейтинге представлены 10 лучших электрохетик, отобранных по характеристикам, отзывам и другим параметрам.

Летний сезон связан с выездом на дачу, ремонтом городских водопроводных артерий, отсутствием горячего водоснабжения. Проточный электрический водонагреватель, компактное устройство, решит проблему. Преимущество устройства в мгновенном нагреве проточной воды в кране или для душа. Нет накопительной емкости, занимающей место. За счет встроенных в рубашку нагревательных элементов, пропуская воду, стирая их, нагревается.

Принцип работы проточных водонагревателей

В принципе разводка горячей воды не нужна.Вода для предварительного нагрева может подаваться по трубопроводу холодной воды, но в таком случае ее нельзя разбавлять.

Есть две принципиальные разные схемы предварительного нагрева – рабочее давление и непервый. В данном случае схема считается безнапорной, так как вход воды нагревается после клапана, а ее свободный истечение на душе проходит под атмосферным давлением. В этой схеме используется терморегулятор, стоимость получения определяется пользователем вручную. Схема включает клапан отключения электроэнергии при отсутствии воды в трубе.Защищает от перегрева воды и несчастных случаев. Проточный электрический водонагреватель может работать на мощности 2-8 кВт и не требует отдельной проводки.

Система напорного потока сложнее. Для получения необходимых параметров потока и температуры задействованы две системы регулирования – давления и температуры. Напорные системы сложные, используются дополнительные опции, а стоимость у них намного больше. Но они предназначены для соединения нескольких точек выбора и автоматически включаются при появлении воздуховода в трубе.Система требует отдельного провода, рассчитанного на мощность устройства.

Чтобы вода при нагревании не образовывала отложений на теднесе, она подвергается магнитной обработке, встроенной с компактным активатором. Электрический проточный водонагреватель является альтернативой бойлеру. У оборудования несколько задач, но разные принципы работы. В котле вода нагревается постоянно, мощностью 1-2 кВт, для проточного нагрева необходимо подать залп мощностью 3-30 кВт в зависимости от выбранного оборудования.С другой стороны, лишняя вода в емкости остывает, энергия расходуется непродуктивно.

Проточный электрический водонагреватель принимает питание только во время использования крана или душа.

Устройство проточных нагревателей

Во многих проточных моделях используются аналогичные методы нагрева. Бренды отличаются дизайном и применяемыми материалами при расстановке продуктов. Установка электрического расхода на душ выполняется от моделей напорного и безнапорного ряда.Малая мощность Исполнение устройств не позволяет получить воду теплее 60 С. Но эта температура является стандартной для подачи теплоносителя в магистраль центрального отопления. Неклапанный подогреватель в силах обслуживать только одну точку разбора. Однако устройство компактно, легко устанавливается самостоятельно и может обеспечить потребность при использовании специальной насадки. Благодаря наличию различных секций входа и выхода воды, время регулируется временем пребывания жидкости в камере нагрева. Истечение узкого конца создает комфортное давление.

Перед тем, как нарисовать проточный нагреватель AEG BS 35 E, сделанный в Германии. Компания специализируется на производстве проточных обогревателей разных категорий. Аккумуляторное устройство может работать с низким энергопотреблением и обеспечивать поочередно максимум две точки. Нагреватель напорного типа AEG RCM 6 E может устанавливаться на автомагистралях до 10 бар. Колба и Десятка в медном исполнении. Такие обогреватели устанавливаются в отдельный шкаф, и экономными их назвать нельзя.

Установка проточного электрического водонагревателя на кран

На первый взгляд устройство, установленное на кране, кажется обычным смесителем.Только разводка выдаёт размещение устройства. В прочном корпусе трубки скрывается спиральный нагреватель и управляющий регулятор регулятора. Дизайнерские решения IN Можно использовать другой сетевой блок питания. Все устройства включают:

• колба;
Обогреватель
• ;
• реле температуры с функцией отключения;
• реле движения воды, подающие команду пуска;
• фильтр для воды;
• регулятор нагрузки.

Обычно для дачи используются электрические электрические водонагреватели.Вымойте посуду и руки теплой водой из маломощного прибора. Чем меньше мощность устройства и проще исполнение, тем дешевле. Для сезонного использования можно найти модель стоимостью менее трех тысяч рублей. Придется вручную регулировать расход воды. Чем больше расход на входе, тем ниже температура на выходе. Оптимальным считается, если прибор выдает соотношение потребления – температура:

• стирка на кухне – 3-5 л / мин при Т 45-50 0 с;
Умывальник
• – 2-4 л / мин при Т 35-37 С;
• душ – 4-10 мин при Т 37-40 С.

Такие показатели выдаст прибор на 3-6 кВт. Кран КДР-4Э-3 Модель Делимано обеспечивает нагрев в этих условиях до 60 градусов. Недорогие проточные водонагреватели компании Электролюкс (Electrolux) заняли первое место в рейтинге по цене и функциональности. Стоит обратить внимание на Electrolux SmartFix 3.5 T и Garanterm GHM 350, бренд российского производства.

Подбор проточного электрического водонагревателя для дачи

Есть определенные нормы расхода воды на каждого человека.Поэтому необходимо рассчитывать приобретение водонагревателя, исходя из общей потребности в горячей воде. Для большого здания с множеством санитарных точек лучше использовать накопительную систему отопления. Котлы работают в штатной сети и экономно расходуют энергию.

При необходимости установки проточного электрического водонагревателя в многоквартирном доме старой постройки следует выбирать устройство в диапазоне мощностей до 8 кВт, с прокладкой отдельной линии.

Если к зданию подключено напряжение 380 В, то можно получить мощный прибор.Важно выбрать безопасный обогреватель, используя:

• эмалированная нагревательная камера;
• элемента в нержавеющем корпусе;
• Колба и нагревательные элементы из меди, с кварцевым покрытием.

Как выбрать проточный электрический водонагреватель по мощности? Консультация специалистов:

• летом вполне себе мощность 3,5 кВт, так как вода имеет температуру около 18 градусов;
• зимой эффективны модели мощностью выше 5 кВт;
Модели
• с опциями, требующими мощности более 7 кВт, в стандартной квартире Не приобретать.

Модельный ряд электрических проточных водонагревателей, их цена и характеристики

Востребованность проточных нагревателей обусловлена ​​необходимостью создания комфортных условий проживания при любых обстоятельствах. Компактные размеры устройства позволяют устанавливать оборудование в стесненных условиях. Вода нагревается за несколько секунд и способна поддерживать стабильный показатель.

При выборе устройства руководствуйтесь его мощностью, конструкцией и предлагаемыми опциями. Однако главный показатель – это мощность воды.

Для возможности выбора представляем обзор нескольких торговых марок.

производства собственного производства в Израиле.

Качество продукции подтверждено:

• ресурс работы – 15 лет;
• ТЭН особой конструкции мощностью до 12 кВт с мгновенным действием;
• работают в сети с помощью электронного датчика, контролирующего поток;
• возможность установки в тесном пространстве.

Если давление в системе меньше допустимого, отключается электричество, индикатор гаснет. Обогреватели АТМОР можно использовать в многоквартирных домах Старой постройки. В качестве примера можно предложить к рассмотрению модель электрического цветочного водонагревателя ATMOr Enjoy 100 5000 стоимостью около 3 тысяч. Производительность его 3 л / мин, при нагреве до 65 с, мощность подключения 5 кВт. В качестве напорного варианта по этим параметрам предлагается модель ATMOR IN-LINE 5, дороже на две тысячи рублей.

Проточный водонагреватель termex (THERMEX) Представляет собой закрытую конструкцию с двумя кнопками, отображаемыми на панели. Предлагаются изделия серии Stream мощностью 3,5 – 7 кВт и Sistem, закрытые в корпусе с подключениями 6-10 кВт. Агрегат имеет химическую защиту от солеобразования, регулирующую температуру нагрева.

Преимущества проточной воды.

• конструкция снабжена датчиком водовода, медным нагревателем, датчиком контроля температуры и УЗО;
• обслуживают несколько точек одновременно;
• световая инсталляция;
• Быстрый водонагрев.

Стильная модель Thermex System 600 White под давлением с производительностью 5 л / мин стоит не дороже 5 тысяч рублей.

Великобритания имеет 250 центров обслуживания оборудования в России. Товары представлены несколькими сериями, которые в свою очередь многовариантны.

Общий для всех моделей считают:

• работают в диапазоне 0,25 – 6,0 бар;
• автоматическое отключение обогрева по достижении 57 с;
• наличие дисплея на панели приборов;
• оборудование с водяным фильтром и регулятором давления;
• собственных принадлежностей в комплекте – Разлив, душ.

VEGA и GAMMA считаются недорогими моделями. Их стоимость не превышает 3 тысяч. Но самой доступной по цене считается модель Polaris Smart.

При выборе модели проточного электрического водонагревателя советуем обратить внимание на продукцию под брендами Electrolux и AEG. В первую очередь необходимо ориентироваться на состояние электросети, от которой было отмыто водное поле.

Обзорное испытание проточного водонагревателя – видео

Перебои с горячим водоснабжением, особенно в летнее время, случаются с завидным постоянством.Для решения этой проблемы многие вынуждены оборудовать в своей квартире автономный источник горячего водоснабжения. Нередко наш выбор останавливается на расходе электрического водонагревателя. Конечно, нужно определиться, какой проточный водонагреватель лучше и как выбрать желаемую модель.

Проточный напорный водонагреватель под мойку незаметен и полезен

Эти агрегаты отличаются небольшими размерами, низким потреблением электроэнергии, а по КПД не хуже, чем модификации накопительного типа.В таких устройствах происходит мгновенный нагрев жидкости и можно не бояться, что, приняв ужасный душ, вы окажетесь под струей холодной воды, потому что горячая закончилась в накопительном баке.

Как устроен проточный водонагреватель

Проточный водонагреватель представляет собой пластиковый или металлический кожух, внутри которого расположен трубчатый электронагревательный элемент (ТЭН). Принцип работы проточного водонагревателя не отличается сложностью: холодная вода, поступая на вход устройства, контактируя с ТЭНом, на выходе приобретает нужную температуру.Энергия расходуется только во время работы устройства. Лучшие проточные водонагреватели имеют следующие преимущества:

• малый вес и габаритные размеры;
• возможность размещения в любом удобном месте;
• неограниченное количество нагретой жидкости;
• потребление электроэнергии в интервальном режиме;
• небольшая цена.

Внутренняя организация Проточный водонагреватель – пример современных технологий

Следует понимать, что чем чаще работает водонагреватель такой конструкции, тем больше затраты на выставление счетов.В основном это зависит от количества проживающих в квартире людей, расположения точек водозабора и так далее. Лучшие проточные обогреватели малой мощности, применяемые на даче, очень экономичны.

Что лучше: водонагреватель электрический или газовый?

Проточные водонагреватели в зависимости от используемого источника энергии делятся на электрические и газовые. Принцип работы по сути такой же, поэтому выбирайте источник энергии. На вопрос, лучше газовая колонка или электрический водонагреватель, нет однозначного ответа: у каждого агрегата есть свои достоинства и недостатки.

Стоимость газового топлива ниже, но требуется оборудование для установки газовых водонагревателей вытяжная вентиляция С дымоходом и соблюдением ряда требований пожарной безопасности.

Газовая колонка требует специального разрешения в соответствующих случаях, это означает, что установка запрещена своими руками, и нужен сертифицированный специалист.

Кроме того, газовая колонка требует постоянного обслуживания, а для функционирования агрегата необходимо наличие постоянного рабочего давления в газовой магистрали.Они имеют большие габаритные размеры, имеют ограничения на месте установки и сжигают кислород.

Небольшие по размеру проточные водонагреватели гармонично впишутся в любой интерьер.

Проточные водонагреватели, источником энергии которых является электрический ток, намного безопаснее в использовании. Их установка не представляет особой сложности и может производиться своими руками. Следует учитывать, что мощные модели имеют повышенную нагрузку на электропроводку, поэтому следует обеспечить надежное соединение.Эти агрегаты имеют компактные размеры и могут быть установлены в любом удобном месте.

В чем разница между напорными и безнапорными моделями

Рабочие модели отличаются тем, что внутреннее давление в системе близко к атмосферному. Модификации давления всегда происходят под давлением жидкости в водопроводной линии. Неполные водонагреватели не обладают большой мощностью, в результате слабо нагревают воду и используются, в основном, как вспомогательные устройства горячего водоснабжения, замечательно работают в коттеджах.

Водонагреватель может быть встроен непосредственно в кран.

В комплекте безнапорных моделей, рассчитанных на обслуживание одной точки водозабора, душевого шланга, лейки или крана. Агрегаты этого типа не имеют повышенной нагрузки на электрическую сеть, к которой они подключены, поэтому смена электропроводки на более мощную в большинстве случаев не требуется. Это снова удобно для дачи. Модели Performance всегда устанавливаются после крана или смесителя, перекрывая доступ к воде.

Вариант исполнения проточного водонагревателя с краном

Напорные водонагреватели монтируются непосредственно в разводке водопроводной сети и могут одновременно обслуживать несколько точек водоснабжения. Чаще всего их устанавливают под раковину, вешают на стену или ставят за дверью кухонную мебель. Эти агрегаты могут поддерживать постоянный температурный режим с подогревом воды и автоматически включаться при открытии крана.

Подключение водонагревателей

Водонагреватели подключаются к K.инженерные коммуникации. Водоснабжение и электроэнергия. При этом есть отличия в электромонтаже напорных и безнапорных моделей, но заземление все равно нужно выполнять. Производительность водонагревателей подключить к источнику воды намного проще.

Водонагреватель под раковиной занимает очень мало места

Напорные агрегаты подключаются к двум водопроводным трубам, по которым подается горячая и холодная вода. Практически в любом случае правильно будет разводка питания на отдельную линию, так как перегрузка существующей проводки недопустима, и соблюдение всех требований безопасности.Монтаж электрических водонагревателей, эксплуатируемых в помещениях с повышенной влажностью, необходимо выполнять особенно аккуратно.

Подключение наливной модели к источнику воды

Монтаж проточного водонагревателя всегда начинается с выполнения гидравлической установки, так как необходимо зажать воздушные пробки и заполнить ее водным корпусом. Подключение несвободной модели к источнику холодной воды не представляет никаких сложностей и может быть выполнено своими руками. Установка устройства осуществляется через прокладку с диэлектрическими свойствами и приспособление в устройстве.

Душевая насадка с подогревом – еще один вариант проточного водонагревателя

На входе водонагревателя должен быть смеситель или запорный вентиль. Это необходимо для того, чтобы в емкости, в которой жидкость нагревается до заданной температуры, не создавалось давления, на которое она не рассчитывалась.

При подключении запорного крана к выходу водонагревателя может возникнуть бак, так как процесс управления автоматикой не отслеживает давление жидкости на ее участке нагрева, а контролирует его наличие или отсутствие только на входе система.

Подача горячей воды, исходящей от водонагревателя, осуществляется по длинному шлангу с душевой кабиной или гусаком. Замените смеситель или спиральный шланг, входящий в установку агрегата, так как они специально разработаны для желаемого отопления и экономного расхода воды. В процессе эксплуатации следует исключить попадание брызг воды и внешних механических воздействий на нее.

Подключение водонагревателя напорных исполнений к водопроводу

Опрессовка водонагревателя предусматривает подключение к водопроводу на участке трубопроводной системы.Применяется тройник, установленный на ближайший разветвитель трубы. Для возможности отключения агрегата с централизованной подачей горячей воды на входных патрубках устанавливаются краны подачи подачи жидкости.

Подключение напорного проточного водонагревателя к смесителю

Кроме того, их наличие помогает снять устройство для ремонта или замены без перекрытия центральной линии. Перед тройником лучше установить фильтр для очистки воды водой, так как его качество в подавляющем большинстве может привести к сокращению срока службы устройства.

Электромонтаж

Электромонтаж проточного водонагревателя выполняется после его усиления в выбранном месте и заполнения корпуса устройства водой. Модели с низким энергопотреблением можно подключать напрямую к розетке. Если в квартире есть электроплита, то кабель питает ее, активизируется.

Электрическая схема Подключение проточного водонагревателя

Для некоторых мощных агрегатов требуется оборудование трехфазной сети номинальным напряжением триста восемьдесят вольт.Во всех случаях необходимо обеспечить качественное заземление. Кроме того, необходимо иметь устройство защитного отключения, которое прерывает работу агрегата в случае опасности поражения человека электрическим током. Подробную инструкцию по подключению УДО вы найдете в статье

Варианты управления водяными приборами

От качества их работы во многом зависит эффективность их работы. Существуют следующие варианты реализации этой функции:

• Устройства, использующие автоматику гидравлического типа.В этом случае на входе в систему располагается специальный датчик, который контролирует внешний вид проточного потока жидкости и включает в себя нагревательный элемент. Недостаток такой конструкции в том, что она подключает только один уровень мощности обогрева. В некоторых моделях его можно изменить вручную с помощью кнопочного переключения.
• С помощью электронного микропроцессора. Он контролирует работу нагревателя с помощью управляющих датчиков и позволяет поддерживать такую ​​же температуру нагреваемой жидкости.

Гидравлическое управление позволяет добиться повышения температуры обслуживаемой жидкости только на определенную величину.Что именно зависит от мощности ТЭНа. Считается, что температура воды на входе колеблется от двадцати до двадцати пяти градусов.

Получается, что летом гидроуправление позволяет обеспечить горячее водоснабжение, но зимой агрегат может не справиться с нагревом слишком холодной воды.

Электронное управление позволяет поддерживать заданную температуру нагреваемой жидкости независимо от времени года. Такие агрегаты намного дороже и имеют большую мощность, как следствие, требуют отдельной линии подключения и обязательной установки устройства защитного отключения.

Определение необходимой мощности проточного водонагревателя

Мощность проточного водонагревателя является его важнейшим эксплуатационным параметром. Он определяет количество горячей воды, нагретой агрегатом за определенный период времени. Маломощный агрегат способен за минуту нагреть около пяти литров воды, этого достаточно для приготовления обеда или принятия души.

Мощность проточного водонагревателя, необходимая для удовлетворения потребности в горячей воде, можно упростить, разделив этот параметр пополам.Полученный результат обязательно покажет, сколько литров жидкости, температура которой повысится примерно на тридцать градусов, будет израсходовано за минутный интервал. Например, агрегат мощностью восемнадцать киловатт обеспечит подачу девяти литров горячей воды в минуту.

Определив суточный расход горячей воды в зависимости от количества проживающих в квартире, вы легко рассчитаете необходимую мощность проточного водонагревателя. Она увеличивается примерно в полтора раза, если принять ванну вместо души, а точек воды много.

В зависимости от исполнения и назначения мощность водонагревателя будет разной

На практике в случае применения безнапорного водонагревателя с краном достаточно мощности 3,5 кВт. Если нагрев воды нужен только для душа, выберите устройство мощностью 5 кВт. При возможности использования одновременно души и крана, лучше приобрести водонагреватель мощностью 7 кВт.

Оценка возможного водопотребления

Возможное потребление воды оценивается в зависимости от численного состава проживающей в квартире семьи, наличия или отсутствия ванной комнаты и так далее.Каким будет средний расход воды для средней семьи из трех человек? Попробуем разобраться.

Принимая душ, взрослый мужчина расходует примерно пятнадцать литров горячей воды, женщина в среднем – на десять литров больше. Глядя здесь на утренние гигиенические процедуры, мытье посуды и рук, мы понимаем, что на семью из трех человек затрачивается около ста литров воды. При этом на одного человека хватит тридцати литров.

Реальное предложение на полках магазинов

На современном рынке существует огромное множество модификаций проточных водонагревателей как напорных, так и несвободных.Реальные предложения моделей давления можно сравнить с помощью приведенной ниже таблицы.

Таблица характеристик проточных водонагревателей
Название водонагревателя	Colich dot	Мощность, Вт.	Габариты, мм.	Производительность, л / мин	Тип управления	Стоимость,%
Electrolux SmartFix 2.0 TX	1	6500	270x135x100.	3,7	гидравлический	100
THERMEX SYSTEM 800.	от 1 до 3	8000	270x95x170.	6	гидравлический	160
ELECTROLUX NPX 8 Flow Active	от 1 до 3	8800	226x88x370.	4,2	электрические	490
AEG RMC 75.	от 1 до 3	7500	200x106x360	от 1 до 3	электрические	510
Эван Б1-9,45	1	9450	260x190x705	3,8	механический	530
Stiebel Eltron DHM3.	от 1 до 3	3000	190x82x143.	3,7	гидравлический	660

Выбирая конкретный прибор для дома или квартиры, необходимо учитывать совокупность всех рабочих параметров. Важнейшей частью проточного водонагревателя является трубчатый электронагревательный элемент. Для длительной безотказной работы агрегата необходима качественная защита этой детали от прямого контакта с нагретой жидкостью.Остальные элементы конструкции, контактирующие с водой, должны быть из латуни, меди или нержавеющей стали.

Корпус проточного водонагревателя в процессе эксплуатации подвергается воздействию высоких температур, агрессивных химических компонентов в составе протекающих по нему жидкостей, поэтому он изготовлен из химически и механически прочного материала. Хорошо зарекомендовали себя такие материалы, как медь и полипропилен, изготовленные из них.

Такой комплект удобно устанавливать вместо штатного крана

Немаловажным фактором является удобство использования агрегата для всех членов семьи.Очень важно обеспечить безопасность эксплуатации, нужно выбрать устройство с функцией защиты от перегрева, установить его с фильтром для очистки воды. Пригодится наличие индикации включения, на которой отображается температура нагретой жидкости.

В настоящее время проточные водонагреватели получают все большее распространение с целью организации как временного, так и постоянного горячего водоснабжения в жилых помещениях различной площади. Для правильного выбора данного оборудования, с учетом небольших начальных затрат и экономичных текущих затрат, всем членам семьи, проживающим в квартире, будет предоставлено необходимое количество горячей воды нужной температуры.Ниже представлено видео, в котором вы можете ознакомиться с мнением профессионального продавца по обсуждаемой теме.

Выбрать водонагреватель проточный в квартире при условии бесперебойной подачи холодной воды. Существует множество моделей, различающихся техническими характеристиками. Если возникает вопрос, как выбрать проточный электрический водонагреватель, придется изучить все параметры прибора. Ведь неправильно подобранная модель способна создать две проблемы: не обеспечит в полном объеме горячую воду или потратит лишнюю электроэнергию.

Водонагреватели проточные ставятся под раковину или рядом с душем. Чтобы правильно выбрать проточный водонагреватель, необходимо знать, что одни устройства работают с большим давлением воды, а с другой – с малым расходом жидкости. В соответствии с этим параметром инструменты делятся на два класса:

Водонагреватели Performance. Изготовитель оговаривает плату за душевую или смеситель с набором трубок для подключения.

Выбирая проточный водонагреватель, сначала измерьте давление в водопроводе дома, а затем определите, к какому классу подходит устройство.

Тип управления

Определившись с классом, тоже нельзя сказать, какой проточный водонагреватель лучше подходит. Есть еще один не менее важный параметр – Тип управления. Здесь устройство похоже на две группы:

• Гидравлическое – простейший вид управления. Параметр характерен для дешевых проточных моделей. Механизм состоит из блока, внутри которого установлены мембрана, шток и переключатель. В зависимости от модели водонагревателя переключатель имеет одну или две ступени.

Одноступенчатый механизм проще, но с большим недостатком. Если порог включения ТЭНа больше давления воды, он не включится. В двухступенчатом блоке при слабом давлении включается первая ступень. Если давление жидкости увеличилось, вступает в действие вторая ступень. Независимо от ступеней, гидросистема нестабильна, и температура на выходе из крана непостоянна.

• Электронное управление работает с датчиками, передающими сигнал процессора.Система способна работать в экстремальных условиях работы при одновременном использовании двух или трех водосборных кранов. Из-за этой особенности электронное управление стоит на дорогих водонагревателях под давлением.

Электронное управление бывает двух типов. Самое простое устройство ограничивается клавишами, указывающими только температуру нагрева воды. Более сложное устройство позволяет контролировать температуру и расход жидкости. Датчики электронной системы точно следят за нагревом воды, значительно экономя электроэнергию.

Выбирать водонагреватель с электронным управлением разумно, если горячее водоснабжение предусмотрено на две или три точки. Подавать горячую воду на один душ или умывальник выгоднее дешевого водонагревателя с гидравлическим управлением.

Расчет мощности устройства в зависимости от расхода воды

Производительность зависит от мощности водонагревателя. Если выбрать слабую модель, при большом анализе вода не успеет прогреться. Большой электроснабжение тоже не в пользу хозяина квартиры.Внешнее потребление энергии будет запущено за счет крупных платежей. Водонагреватели накопительного и проточного типа подбираются такими, чтобы их можно было оборудовать горячей водой одновременно с включенными водосборными точками.

Имеется формула расчета расчета V = 14,3 * W / (T2 – T1), где:

• В – расход воды на всех точках водосбора, подключенных к проточному нагревателю;
• Вт – мощность проточного нагревателя ТЭН;
• t1 – температура холодной воды на входе в проточный нагреватель;
• t2 – температура горячей жидкости на выходе из крана.

Примерно подобрать оборудование, предназначенное для полного обеспечения горячей водой всех точек, по следующим параметрам:

• при ручной стирке оптимальный расход до 4 л / мин температура жидкости 38 o C;
• душ требует до 8 л / мин расхода горячей воды с температурой 40 o C;
• жидкость до 55 o C, расход 5 л / мин, подается в кухонную мойку;
• комфортное принятие ванны происходит в воде с температурой 40 0С, расход которой составляет 10 л / мин.

Простейший расчет мощности системы отопления выполняется по желаемому расходу горячей воды в одной точке. Предполагаемый объем умножается на два. Допустим, на выходе из крана необходимо получить расход жидкости 8 л / мин. Умножив цифру на 2, получаем мощность этого устройства – 16 кВт. Аналогичным образом произведите обратный расчет, если водонагреватель уже куплен. Для модели мощностью 8 кВт максимальный расход горячей воды – 4 л / мин.

Если расчет проточного водонагревателя выполняется для нескольких смесителей, то акцент делается на точке, где предполагается более объемный анализ горячей воды.

В домах с большим количеством проживающих людей большую герметизацию горячей воды можно проводить одновременно в нескольких точках. Для такой системы расчет ведется аналогично, только готовый результат – 1,5 раза.

Меры безопасности

Проточный и накопительный электрические водонагреватели требуют соблюдения одинаковых мер безопасности.Два важных пункта, которые нельзя игнорировать:

• Установка заземления. Загар при прямом контакте с водой. В случае пробоя изоляции на воде проходит ток, смертельно опасный для человека. Заземление принимает на себя удар.
• Водонагреватели с усиленной изоляцией ТЭНа относятся к высокому классу электробезопасности. Такие устройства разрешается устанавливать без заземления, но питающую проводку подключают через УЗО. В случае нештатной ситуации, связанной с утечкой тока, защита выводит из строя цепь.Подача электричества на водонагреватель прекратится.

Помимо важных моментов безопасности, стоит обратить внимание на удобство управления режимами водонагревателя. Их работу должны понимать все члены семьи.

Лучше отдать предпочтение проточному устройству, оборудованному фильтром для воды и защитой от перегрева. Включение и указатель температуры проходящего потока – мелочь, но они дают пользователю понять, насколько хорошо работает водонагреватель.

Обзор популярных производителей и моделей

Производители предлагают большой выбор проточных водонагревателей, отличающихся дизайном, назначением и техническими характеристиками.

Timberk Whel-3 OS

Модель безотчетного типа подходит для дачи. Устройство чувствительно к температуре поступающей воды. Производитель не рекомендует подавать ледяную жидкость прямо из колодца. Желательно, чтобы поступающая вода прогревалась не менее +15 о С.Внутри водонагревателя встроен предохранительный клапан, а также защита от перегрева. Мощность загара – 3,5 кВт. В комплекте душевая кабина с гибким шлангом. Производительность – 1,9 л / мин.

Electrolux NPX6 AQUATRONIC DIGITAL

Шведский водонагреватель оснащен электронным блоком управления с сенсорным дисплеем. Устройство имеет защиту от перегрева, компактно. Однако слабая мощность и низкая производительность позволяет использовать проточный обогреватель на даче или в квартире, где проживают 1-2 человека.ТЭН мощностью 5,7 кВт способен обеспечить расход горячей воды до 2,8 л / мин.

Тимберк WH 5.5 XTR h2

Бюджетная, но довольно производительная модель может обеспечить душ с горячей водой или стирку. Внутри водонагревателя стоит 5,5 кВт Тен. Расход горячей воды не превышает 3,85 л / мин. Установка ТЭНа требует обязательного заземления.

При выборе проточного водонагревателя важно правильно произвести расчеты и выбрать прибор с оптимально подходящими техническими характеристиками.На производителя обращайте внимание в последний момент.

Как подключить водонагреватель

Подключение ТЭНа только на первый взгляд кажется простым. Как и в любом другом случае, здесь есть особенности, соблюдение которых позволит этому бытовому прибору долгие годы радовать хозяев хорошей работой и горячей водой. Хотя рекомендаций на просторах сети очень много, в редкой статье даются все нюансы – игнорируется один момент, потом другой. Мы постарались это учесть и предложить более подробную процедуру правильной работы подключения водонагревателя.Сначала немного теории.

Как известно, вода – основа жизни. Составляющая комфортной жизни – горячая вода. Бани, конечно, иногда посещать здорово, но каждый день ее никто не топит, а правила гигиены требуют просто ежедневного купания. К тому же мыть посуду намного удобнее под краном льющейся из-под крана горячей воды, а не в тазу с грязной жидкостью. Вывод простой – нужен водонагреватель. Они могут быть газовой колонкой или электрическим аналогом.Остановимся на втором, так как подключение водонагревателя данного типа не требует согласования с службами газового хозяйства населенного пункта, то есть дешевле.

Есть две разновидности таких устройств – проточная и накопительная. Отличие в принципе работы. Первые нагреваются до нужной температуры за счет проходящей через них холодной воды, а вторые – за счет порции воды, которая затем «выдавливается» в систему холодного водоснабжения. Подключить проточный водонагреватель не проще и не сложнее – он другой.Такие устройства очень компактны и могут быть установлены даже в небольшом помещении. В соответствии с инструкцией установите водонагреватель на основание – это может быть стена, иногда сам смеситель. В отличие от водонагревателей накопительного типа, «прототипы» обязательно нужно размещать около точки водозабора. В большинстве случаев справедливо правило «один обогреватель – один кран». К нему проводим линию с холодной водой – это будет корм. Горячая ветка должна подойти к крану с горячей водой на смесителе. Это довольно просто, и если трубопроводы не советских времен, то работа выполняется за полчаса.Подключение водонагревателя осложняется тем, что обычно к нему необходимо подключить отдельную линию питания. Мощность таких устройств начинается от 3 кВт, поэтому их нельзя просто включить в розетку бытовой электропроводки – ответвления на такие нагрузки не рассчитаны. Новую линию проводят прямо с распределительного щита, ставят автомат. Человеку, не знакомому с электротехникой, лучше пригласить специалиста.

А вот подключение накопительного водонагревателя (бойлера) можно выполнить самостоятельно.Его электрическая мощность редко превышает 3 кВт, и то это для моделей с двумя ТЭНами. Обычно 1,2 – 1,5 кВт, что сопоставимо с современным утюгом. Если шнур питания не входит в комплект, то его необходимо приобретать отдельно вместе с вилкой. Минимально допустимое сечение медной жилы – 1 мм кв. Для сетей с заземлением потребуется трехжильный кабель. Желательно не менять местами фазу, ноль и землю – это обеспечит правильную работу магниевого анода.Точки подключения указаны всегда (для доступа к ним снимите нижнюю пластиковую крышку котла). Если шнур предоставлен производителем, его достаточно вставить в розетку.

Важно: Не включайте котел, пока он не наполнится водой. Для нагревателя рекомендуется установить отдельный автоматический выключатель или УЗО.

Крепление прибора к стене осуществляется с помощью дюбелей.
