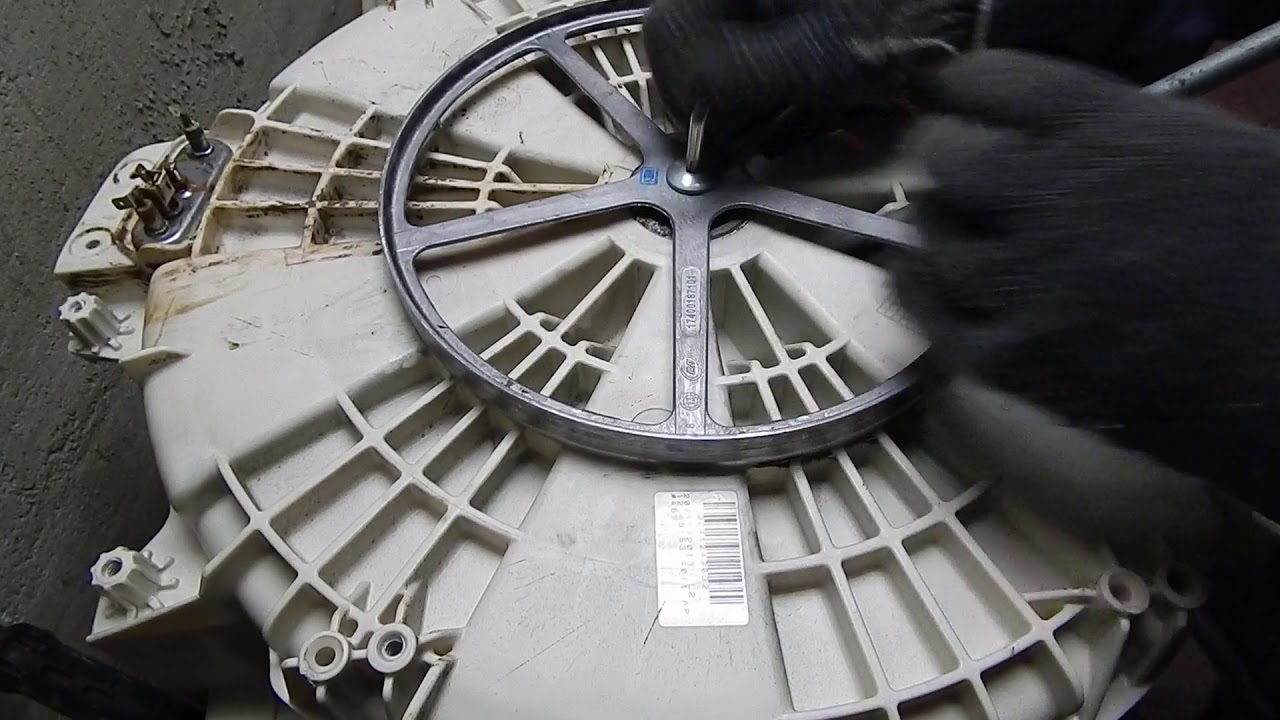

Как снять шкив стиральной машины самсунг


Замена шкива барабана стиральной машины своими руками

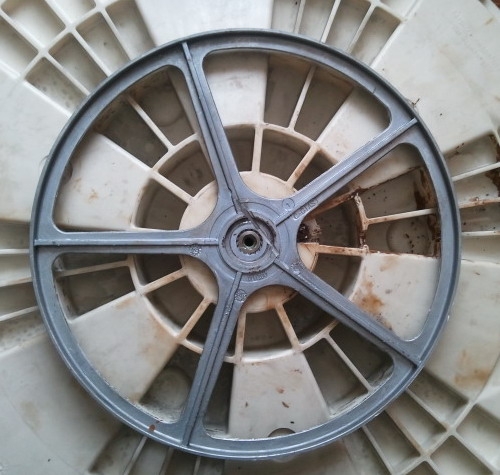

Шкив представляет собой металлическое кольцо, на которое надевается ремень привода. Он передает вращение, следствием которого и является вращение барабана. То есть шкив выступает неким «соединителем» энергии, создающейся в моторчике. Таким образом, данная деталь обеспечивает вращение барабана стиральной машины, что, несомненно, необходимо при стирке.

Признаки выхода шкива из строя

Так как без детали весь процесс стирки идет на нет, определить поломку — проще простого. Вы явно не пропустите мимо глаз то, что вещи даже после стиральной машины остаются грязными, поэтому моментально приступите к ремонту. Однако лучше быть уверенным на все сто процентов, поэтому мы собрали для Вас признаки, по которым Вы точно определите состояние шкива:

  • Самое очевидное — не вращается барабан при стирке. Такое сложно не заметить.
  • При стирке Вы слышите сильный шум и стук.
  • Вращение происходит рывками с сильным грохотом.

Теперь, если Вы уверены в поломке, пора перейти к самому ремонту! Будьте уверены, он не окажется сложным и будет по плечу даже начинающим мастерам.

Пошаговая инструкция по замене шкива стиральной машины

Думаете о том, как снять шкив с барабана стиральной машины для дальнейшей замены? Не торопитесь! Сейчас мы все подробно Вам расскажем и покажем!

1. Отключите Вашу технику от сети питания

Шкив, хоть и не связан напрямую с электричеством, находится рядом с проводами. Лучше огородите себя от опасности заранее, ведь так Вы исключаете риск получить травму!

2. Демонтируйте верхнюю крышку

Открутите все крепления, которые ее удерживают.

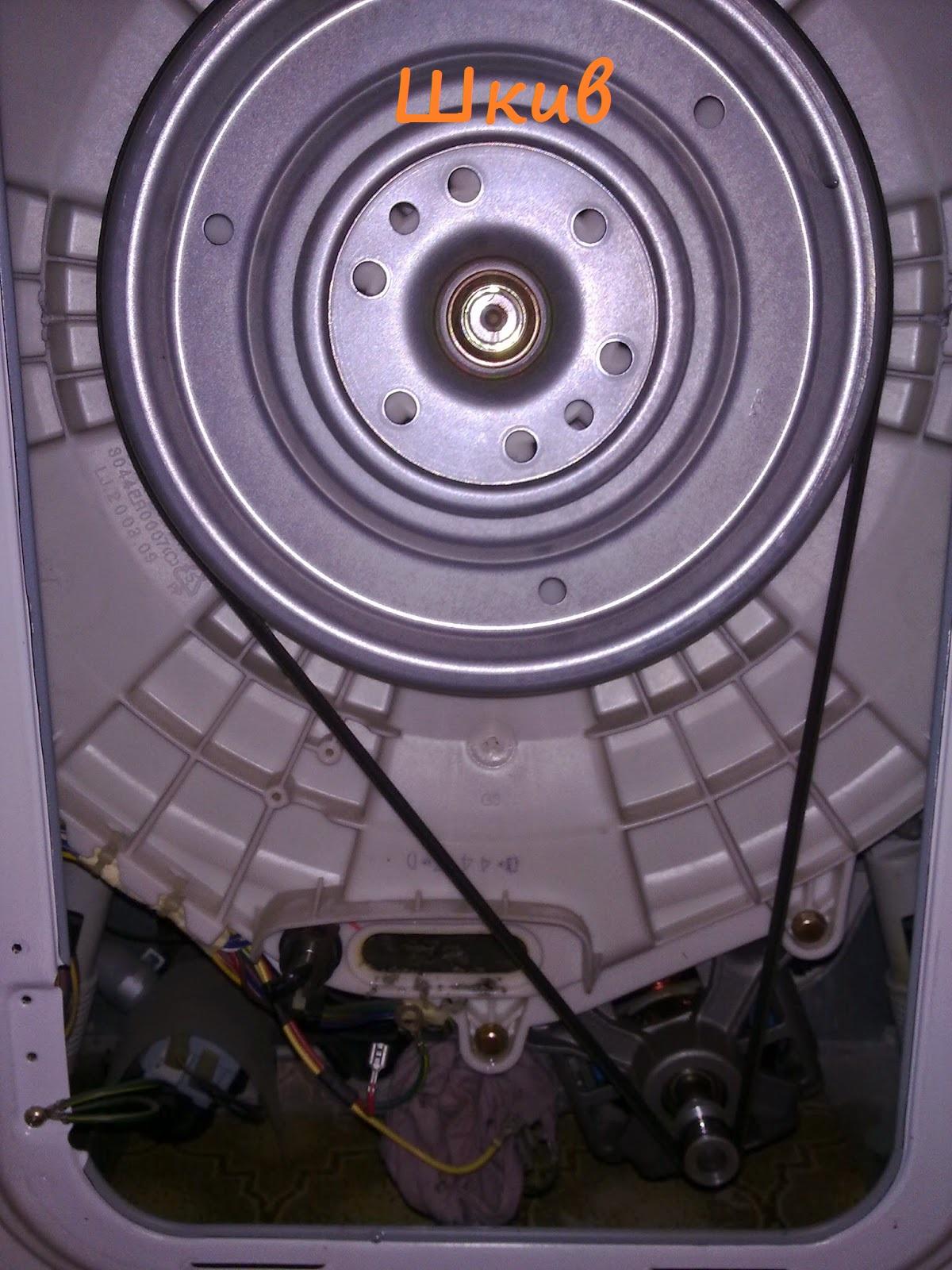

3. Также снимите заднюю панель и ремень на шкиве

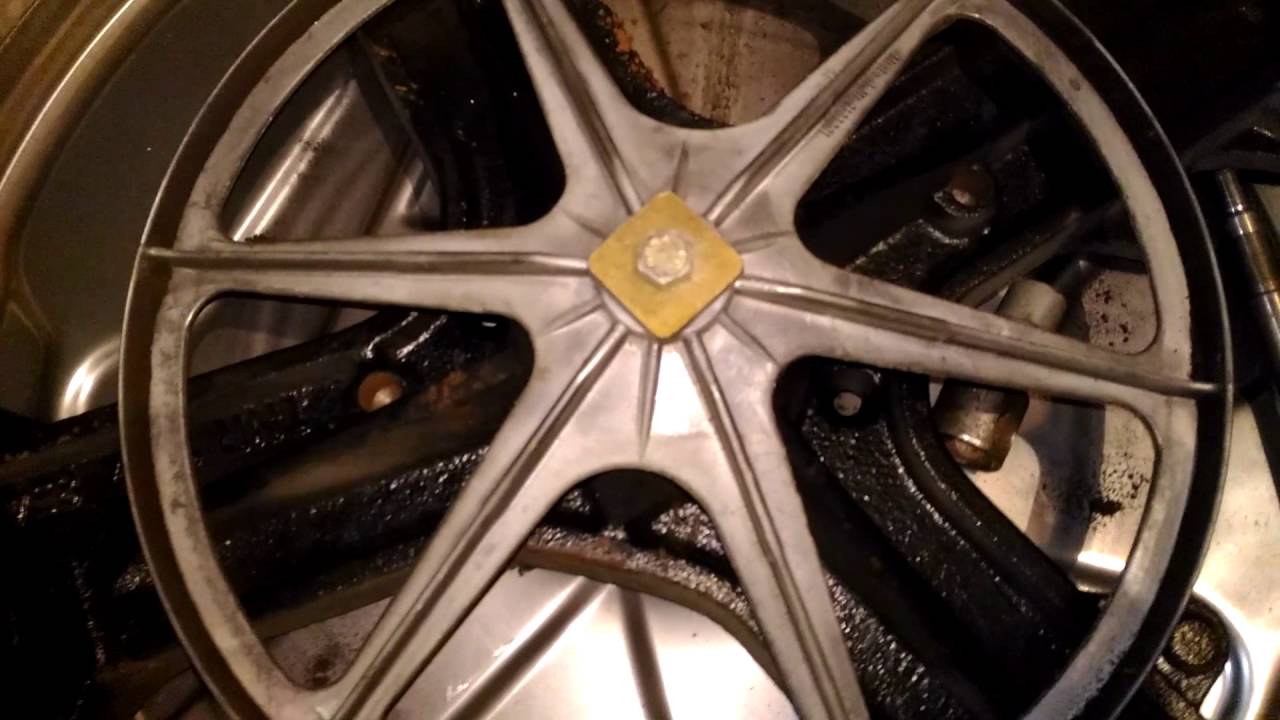

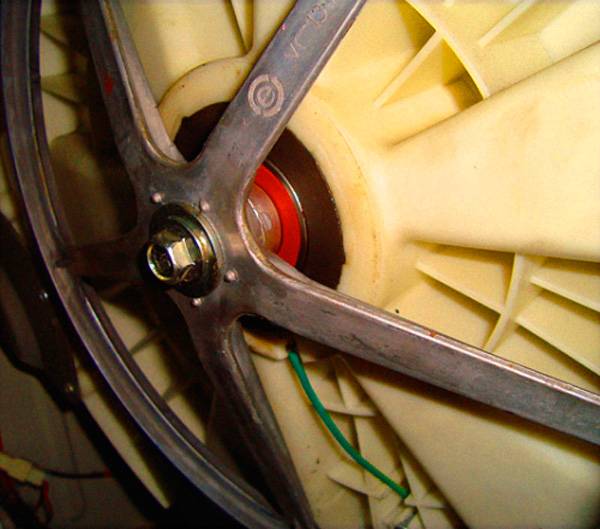

На фото показан его внешний вид. В принципе, ничего похожего на него нет, поэтому найдете без труда.

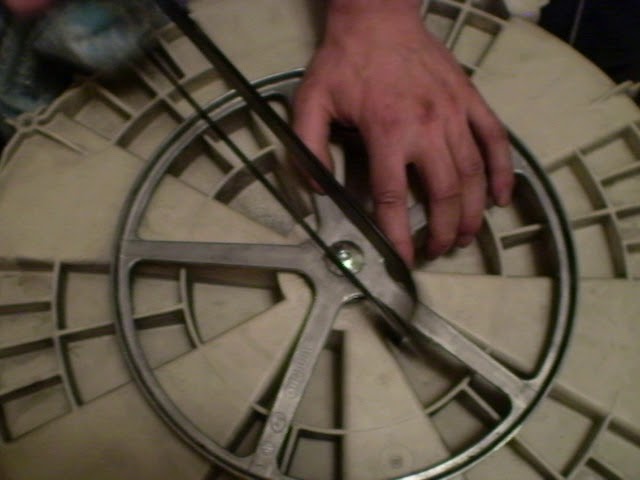

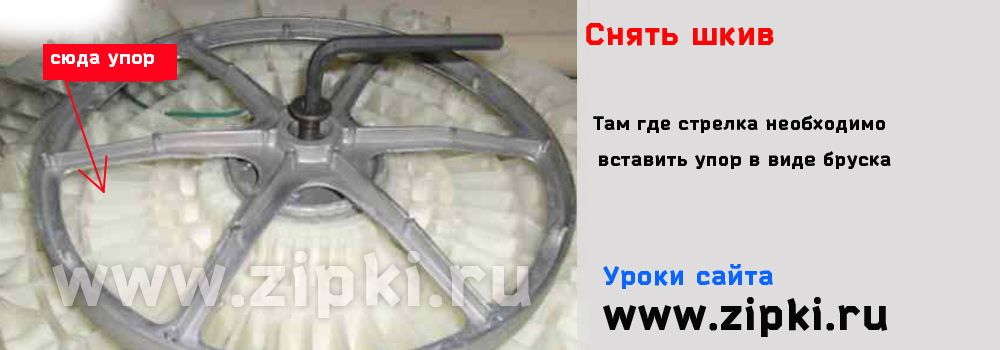

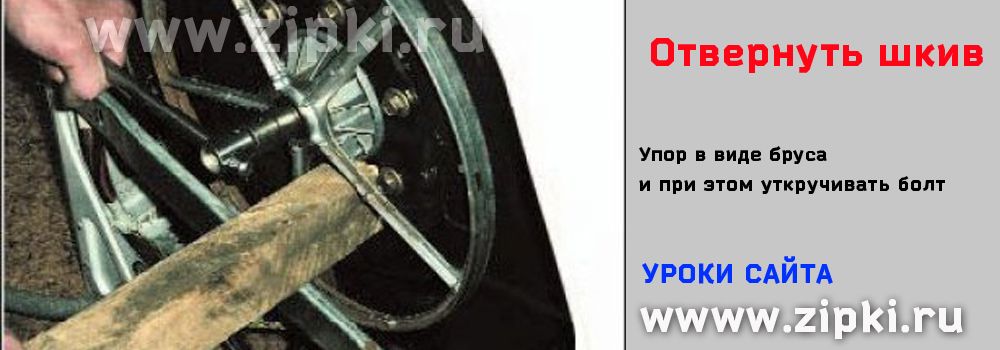

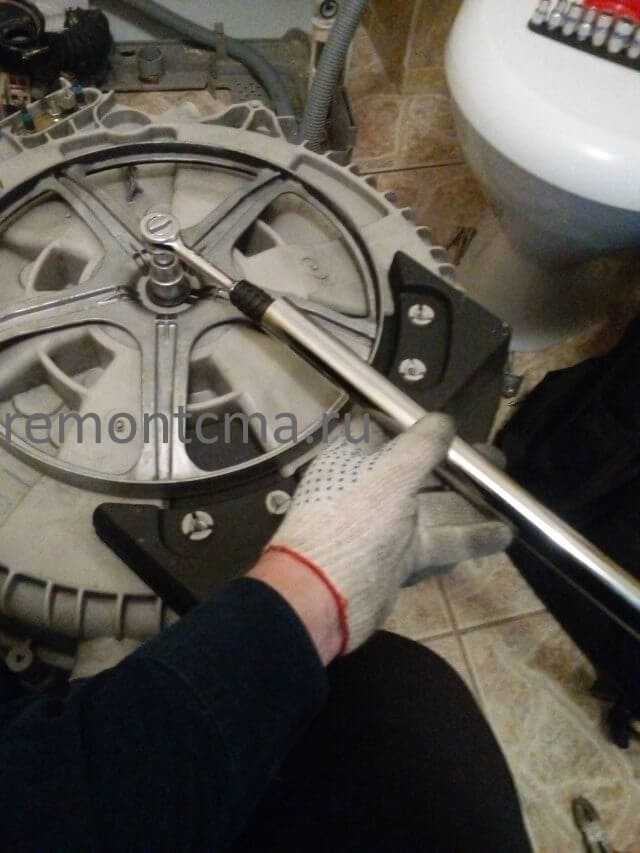

4. Зафиксируйте колесо в одном положении

Можно сделать это веревкой или бруском, вставленным в отверстия на шкиве.

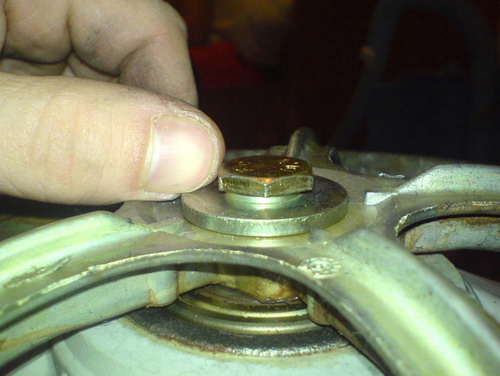

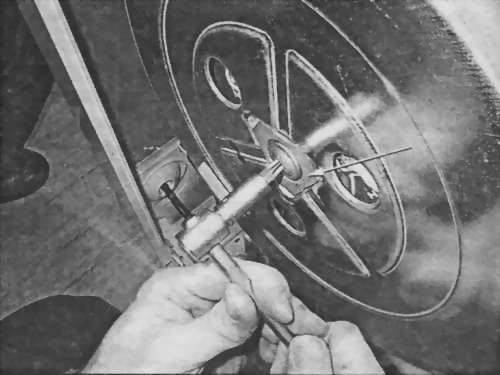

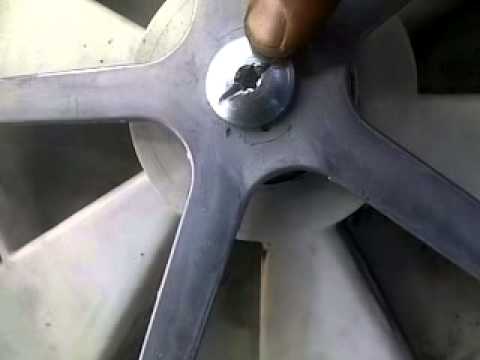

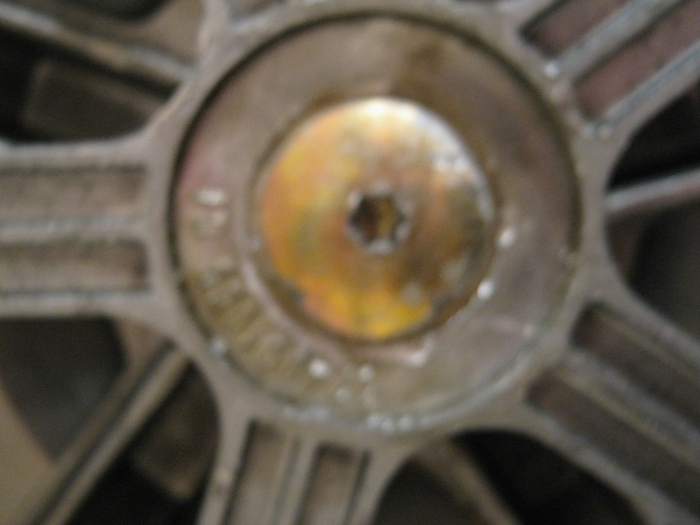

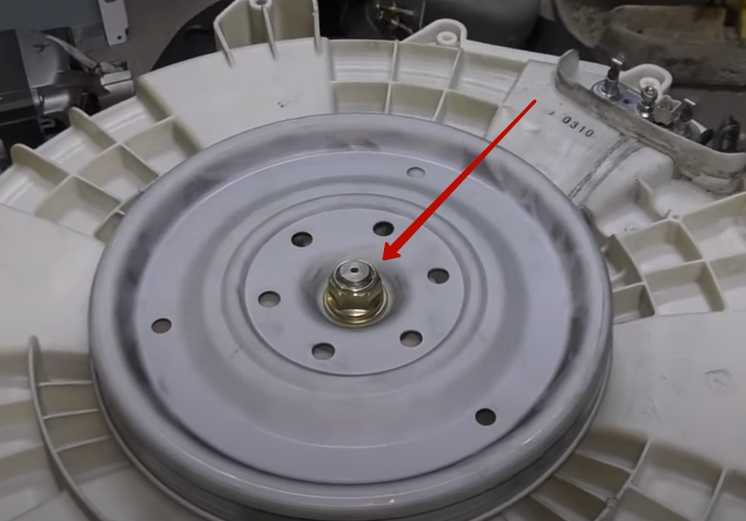

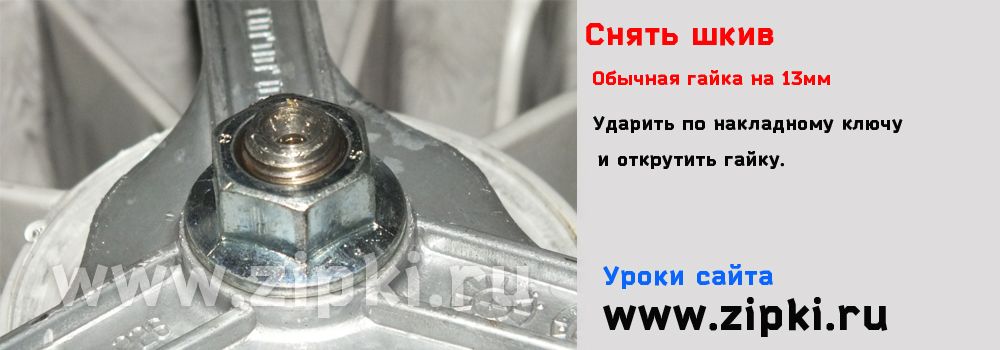

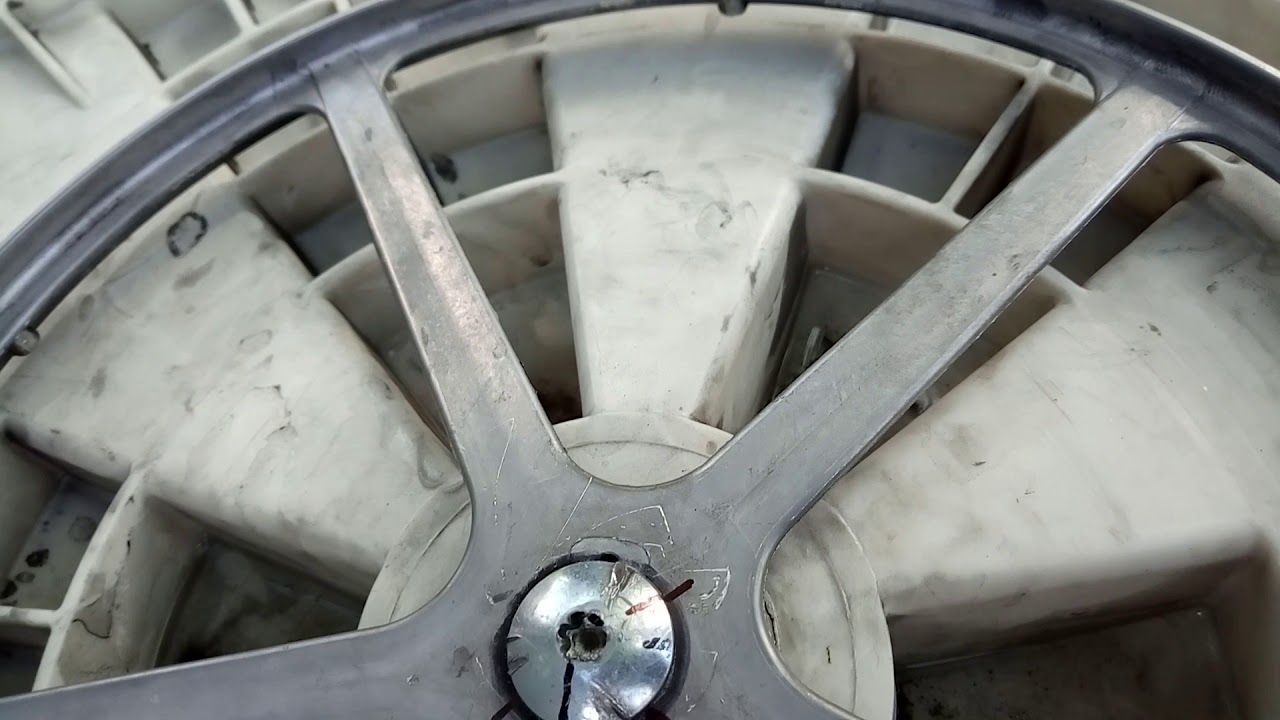

5. Нагрейте болт крепления паяльником или используйте WD-40, затем вытащите крепление

Его просто так не вытащить, поэтому данные советы помогут Вам в этом.

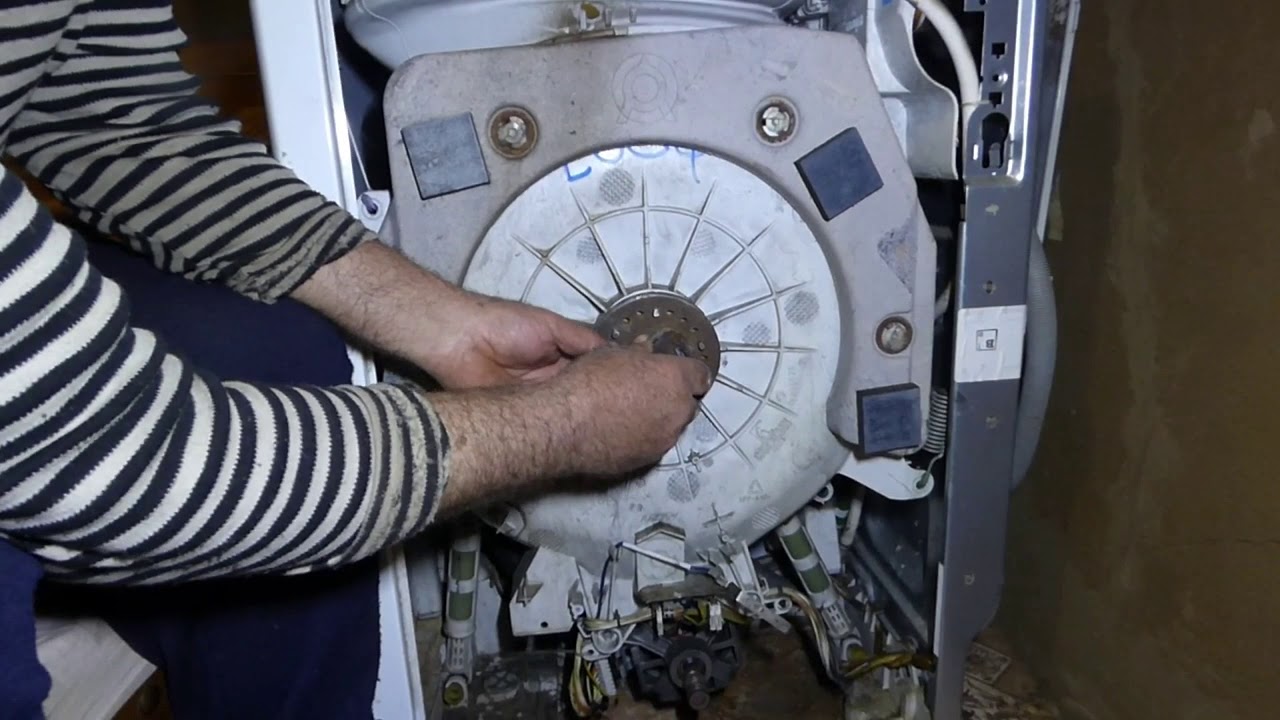

6. Снимите колесо с основного вала

Просто потяните его на себя. Оно должно легко сняться. Если Вам тяжело это сделать, то Вы что — то пропустили в нашей инструкции.

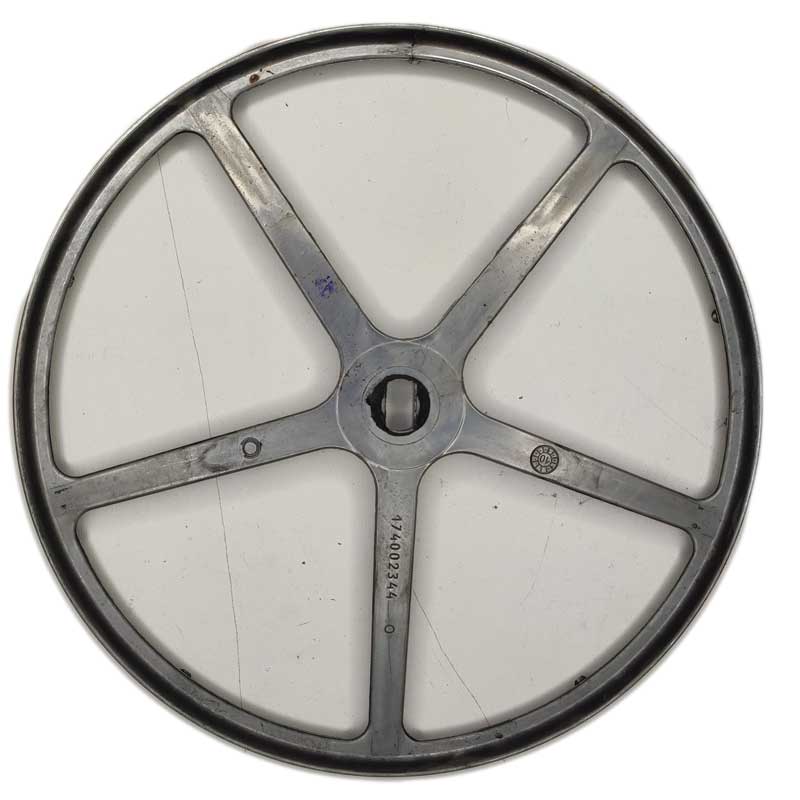

7. Аккуратно замените деталь на новую и соберите стиральную машину

Для этого можно читать нашу инструкцию наоборот. Действия будут противоположными.

Поздравляем — вы справились со сложным ремонтом, вы настоящий Самоделкин!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Видеоинструкция: как снять шкив с барабана

Как заменить шайбу подшипников Самсунг

Даже надежные стиральные машины Самсунг требуют ухода, особенно после 5-7 лет эксплуатации. Замену шланга, резиновой прокладки или приводного ремня выполнить несложно. Замена подшипников барабана стиральной машины Самсунг может потребовать усилий, времени и денег.

Как заменить подшипники стиральной машины Самсунг

Как заменить подшипник: перед запуском

Если подшипник сломан, единственный способ устранить проблему – заменить его.Деталь обычно не подлежит ремонту.

Перед ремонтом приобретите нужные запчасти. Сегодня рынок (магазины, сервисные центры, интернет-магазины) предлагает огромный выбор подшипников для всех типов машин Samsung. В комплекте:

  • актуальные подшипники;
  • сальники;

Как убедиться, что вы собираетесь купить правильный комплект? Сообщите продавцу точный тип и год выпуска вашей стиральной машины. У нас есть для вас таблица деталей стиральной машины Samsung:

Как вынуть ванну аппарата Самсунг

Подготовьте удобное место для разборки станка.Возможно, в вашей ванной мало места. Так что, по возможности, переместите прибор в мастерскую или гараж.

Далее нужно удалить неудобные детали, чтобы снять ванну. Разбирать шайбу нужно по частям, чтобы не потерять ее детали и крепеж. Поэтому не забудьте отсортировать и сохранить в порядке все, что вы удаляете.

Чтобы разобрать корпус, выполните следующие действия:

  1. Снимите верхнюю панель, отвернув два фиксатора, расположенные по углам на задней панели.Затем возьмитесь за панель обеими руками, поверните панель наружу, а затем вверх.
  2. Снимите кювету для моющих средств.
    Это легко сделать:
    • выдвиньте ящик;
    • нажмите на кнопку, расположенную посередине;
    • другой рукой слегка приподнимите ящик и поверните его наружу;

  3. После снятия кюветы для моющих средств открутите заправочные шланги и трубу, соединяющую дозатор и бак. Ослабьте зажимы плоскогубцами.
  4. Затем вы можете увидеть противовес в верхней части машины. Похоже на большой кирпич или камень. Подберите подходящий колпачок, чтобы открутить застежки.
  5. Затем нужно снять резиновую прокладку.

Снять резиновую прокладку стиральной машины Самсунг не составляет большого труда:

  • Открутите два болта крепления замка в сборе.
  • Снимите выключатель, чтобы при снятии резинового уплотнителя не повредить проводку.
  • С помощью тонкой отвертки поддеть стопорное кольцо.
  • Найдите пружину, перемещая отвертку под кольцо. Отпустите это.
  • Ослабьте винт и снимите стопорную ленту.
  • Вставив пальцы под резиновую прокладку, поверните ее наружу.

Не нужно снимать всю прокладку – достаточно снять переднюю панель.

После этого положите машину на бок, чтобы получить доступ к нижней части стиральной машины. Снимите днище, открутив 4 болта крепления.

Затем продолжите подключение:

  • Найдите двигатель и сливной насос. Удалите всю их проводку. Если возможно, запишите видео процесса разборки, чтобы переустановить весь жгут проводов в правильном порядке. Если вам это неудобно, промаркируйте все провода маркером.

Внимание! Контакты, соединяющие провода с датчиками, очень слабые, поэтому постарайтесь не повредить их. Если вы обнаружите перегоревшие контакты или провода, немедленно замените их.

Теперь нужно снять арматуру, иначе можно будет не приступить к замене подшипников на стиральной машине Самсунг. Концы якорей прикреплены к баку с одной стороны и к корпусу машины с другой стороны.

Больше ничего снизу снимать не нужно, кроме мотора. Насос не будет мешать вашей работе. Вам нужно только снять его шланги.

Установите шайбу горизонтально. Это облегчит вашу работу при снятии впускного клапана вместе со шлангами и датчиками.

Снимите проводку, подсоединенную к клапану, а затем открутите крепежные болты, удерживающие его. Снимите клапан и отложите его в сторону. Наконец, снимите 4 пружины, на которых висит ванна.

Как снять панели

Чтобы попасть в ванну, нужно снять только боковую часть и переднюю крышку. Панель управления держится на 5 болтах. Панель легко снять, открутив болты.

Наше предупреждение: будьте осторожны и не повредите проводку панели управления.Переднюю панель удерживают около десяти застежек. Найдите и открутите их все. Снимите крышку и отложите ее в сторону. Кстати, под передней панелью можно увидеть еще один противовес – меньшего размера, чем основной. Возьмите торцевой ключ и открутите груз.

Теперь ничто не мешает вылезти из ванны. Выньте мотор и ванну. Важно не повредить проводку и другие чувствительные компоненты, так как это увеличит ремонтные работы.

  1. Переверните ванну.
  2. Снимите приводной ремень со шкива.

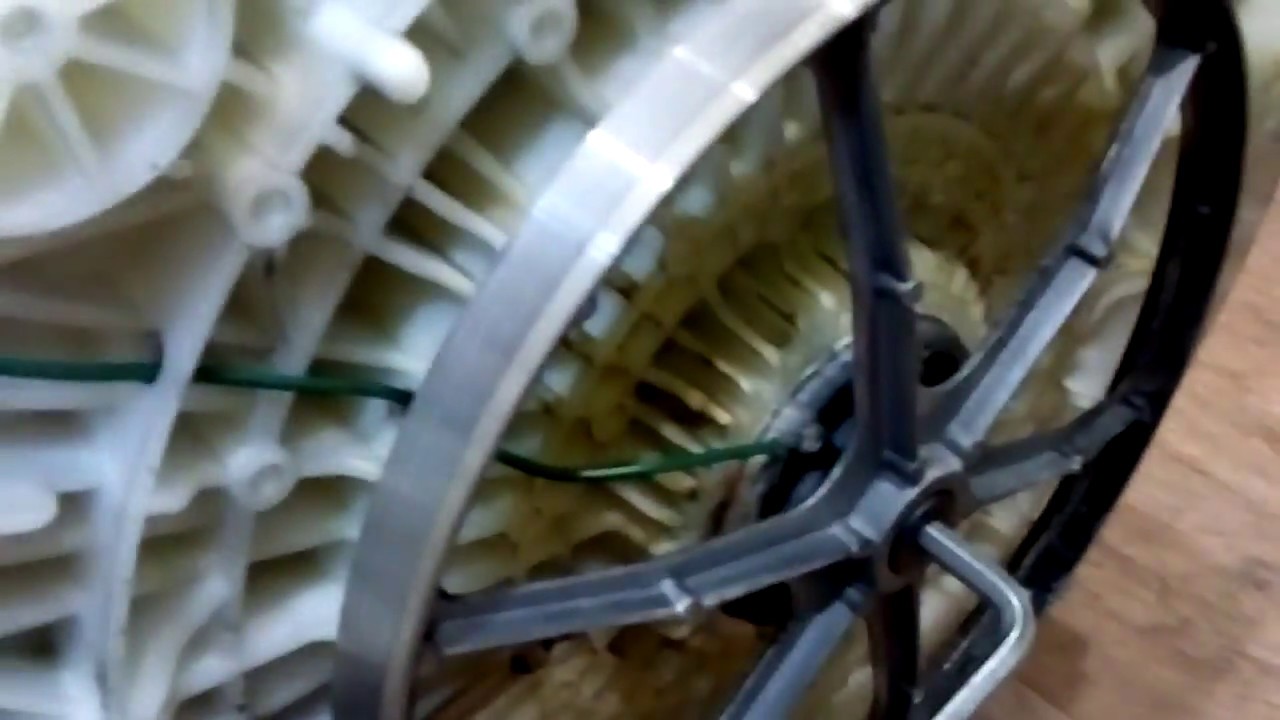

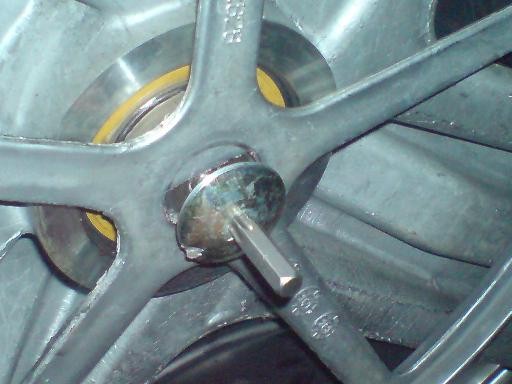

  3. Ослабьте шкив шестигранным ключом. Если шкив натянут, нанесите немного WD-40, чтобы не сломать болт.

Как разделить ванну

Поскольку вы уже сняли арматуру, вам нужно удалить только зажимы и скобы. Ваши инструменты вам помогут. Это простая работа без особых нюансов и проблем.

Снимите верхнюю часть корпуса бака, чтобы открыть барабан. Затем снимаем нижнюю часть. В результате этих манипуляций вы получите:

  1. Верхняя часть кадки с люком в центре.
  2. Нижняя часть ванны с подогревателем.
  3. Барабан и вал.

При желании вы можете проверить внутреннюю часть бака на предмет повреждений, а нагреватель – на наличие грязи, известкового налета, короткого замыкания и поломки корпуса. Для двух последних проверок используйте тестер. Если вы обнаружили проблемы с нагревателем, вы можете удалить известковый налет или заменить деталь.

Как установить новые подшипники на машину Самсунг

Перед тем, как заменить подшипник на стиральной машине, необходимо получить старый.Выполните следующие шаги:

  • Найдите 2 подшипника разного размера во втулке ванны.
  • Вам нужно постучать по нему снаружи в сторону ванны с помощью молотка и булавки, чтобы освободить подшипник.
  • Вы можете получить маленький подшипник, постучав по нему изнутри ванны.
  • Возьмите штифт, приложите его к краю подшипника и слегка постучите по нему молотком. Вставьте булавку в другой край и снова слегка постучите по нему молотком. Продолжайте постукивать по штифту вдоль кромки подшипника, пока не ослабите подшипник.

Внимание! При отпускании детали всегда выбирайте несколько точек для нарезания резьбы – не менее 3 точек. В противном случае подшипник выйдет криво или может застрять во втулке. В результате вы потратите время на решение проблемы.

Кстати, подшипники снять можно в любой автомастерской. Там у рабочих есть специальные съемники. Так что по возможности обращайтесь к профессионалам. Обычно они выполняют такую ​​работу за символическую плату.

Не забудьте про сальники:

  • удалить изношенные элементы;
  • очистить куст от мусора, протерев поверхность куском ткани;
  • смажьте новые уплотнения консистентной смазкой, которая идет в комплекте с подшипниками;
  • установить уплотнители.

Затем можно поставить подшипники на место. Сделайте следующие шаги:

  • установите деталь во втулку и пальцами зафиксируйте ее;
  • поставить деревянный брусок на другой подшипник;
  • постучите по нему несколько раз молотком, пока деталь не войдет в гнездо.

Типичные ошибки ремонтников дома

Здесь мы перечисляем типичные ошибки энтузиастов DIY, чтобы вы могли извлечь уроки из их опыта. Домашних ремонтников часто:

  • повредить проводку замка двери;
  • порвать резиновую прокладку;
  • повредить шкив, сняв его с вала;
  • сломать болты крепления;
  • повредить проводку датчика температуры или ТЭНа;
  • оторвать трубы, если предварительно не снять или ослабить хомуты;
  • сломать втулку при выбивании подшипников (в этом случае нужно заменить барабан).
.

Как сбросить коды ошибок стиральной машины Samsung?

Стиральная машина Samsung может отображать множество различных кодов ошибок . Независимо от того, какой код ошибки, вы можете попытаться сбросить стиральную машину Samsung, чтобы стереть, очистить или удалить код ошибки, просто отключив питание стиральной машины. Это может привести к сбросу основной платы управления или любого компонента шайбы, который вызывает появление кода ошибки. Иногда код ошибки на самом деле не является ошибкой, это может быть просто случайный «сбой».Из-за этого перезагрузка стиральной машины путем отключения питания – это первое, что нужно сделать.

Как перезагрузить стиральную машину Samsung при появлении кода ошибки

Чтобы перезагрузить стиральную машину Samsung, вам нужно просто отключить стиральную машину от источника питания на 5–10 минут. (Выньте вилку шайбы из розетки или переверните выключатель в коробке выключателя для стиральной машины) . По прошествии 5–10 минут подключите питание стиральной машины Samsung и запустите тестовую загрузку, чтобы проверить, исчез ли код ошибки. Если нет, см. Ниже…

Коды ошибок новых цифровых стиральных машин Samsung отображаются на экране в виде двухзначного кода, они могут отображаться в виде букв или цифр или даже того и другого. Когда на стиральной машине Samsung появляется код, и вы уже пытались сбросить отключение от сети, вам необходимо определить код ошибки, чтобы исправить стиральную машину.

Стиральная машина Samsung – общий код ошибки 4e

Многие коды ошибок стиральных машин Samsung могут включать dL, dS, d5, FL, Hr, LO, 5E, SE, 4E, ND, NF, dE, UE, DC, 3E, bE, LE, HE, tE, IE, CE, OE и т.д…
Узнайте, что означают все эти коды ошибок здесь… Коды ошибок стиральных машин Samsung .

Вот список некоторых кодов ошибок / неисправностей стиральной машины Samsung.

Код ошибки Samsung DC означает, что у вас несбалансированная нагрузка. Перемещайте одежду, чтобы убедиться, что она не находится в одном месте. Разложите его и проверьте, чтобы очистить код ошибки постоянного тока.

Например, код ошибки Samsung Washer OE означает, что стиральная машина обнаружила переполнение. Это может означать, что клапан подачи воды неисправен или датчик уровня воды неисправен. Устранение неполадок необходимо для некоторых кодов ошибок.

Для других кодов ошибок стиральных машин Samsung просто необходимо закрыть дверцу, заменить дверной переключатель, заменить впускной клапан воды или очистить или очистить фильтр сливного насоса и т. Д.

Samsung Washer Drain Debris Фильтр – Фильтр сливного насоса

.

Как починить стиральную машину, издающую шум во время цикла отжима

Если ваша старая или новая стиральная машина издает шум во время цикла отжима , у нас есть несколько полезных советов по ремонту, которые помогут вам починить вашу машину. Если стиральная машина издает громкий шум при отжиме, это означает, что какая-то деталь изношена или ослабла.

Проблема, вызывающая громкий шум, может заключаться в различных деталях внутри стиральной машины. Если громкий шум возникает только тогда, когда стиральная машина находится в режиме отжима, это может быть признаком износа основного подшипника бака. Чтобы починить стиральную машину самостоятельно, вам может потребоваться руководство по ремонту стиральной машины.

Стиральная машина издает шум во время цикла отжима

Причины, по которым шайба издает шум во время отжима:
1. Неисправен подшипник главного бака
2. Шкив главного привода
3 Износ муфты двигателя
4. Неисправность сцепления
5. Износ приводного ремня
6.Забит или поврежден сливной насос
7. Изношена трансмиссия
8. Амортизатор (шайбы фронтального погрузчика)
9. Пружины или демпфирующие ремни (шайбы с верхней нагрузкой)
10. Направленные зубья мешалки , также известные как «Собачки-мешалки» (стиральные машины с верхней загрузкой)

НУЖНЫ ЗАПЧАСТИ СТИРАЛЬНОЙ МАШИНЫ? Более 6000 новых и уцененных запасных частей для шайбы
для ВСЕХ моделей стиральных машин

Когда шайба вращается, она опирается на подшипник , который позволяет баку свободно перемещаться с нулевым сопротивлением. Если этот подшипник изношен, при вращении шайбы будет слышен громкий шум. Хороший способ определить, связана ли ваша стиральная машина с главным подшипником ванны, – это то, что шум стиральной машины со временем будет становиться все сильнее или сильнее. Это означает, что подшипник становится все более изношенным и близок к полному выходу из строя.

Подшипник в стиральной машине представляет собой круглый металлический предмет, внутри которого находится множество маленьких металлических шариков. Эти маленькие металлические шарики внутри подшипника сидят на гусенице и двигаются при вращении шайбы.Если подшипник ванны начинает изнашиваться, обычно маленькие металлические шарики внутри могут выпадать один за другим, вызывая слышимый вами шум.

(Если у вас стиральная машина с фронтальной загрузкой, откройте дверцу и поверните барабан вручную. Если вы слышите звук трения или барабан вращается неравномерно, то, скорее всего, основной подшипник бака неисправен и нуждается в замене.

Подшипник бака стиральной машины


Шайба шумит во время отжима

Подшипник также может быть без смазки. Если звук, который вы слышите, больше похож на скрежет , чем на скрежет , это может означать, что подшипник нужно смазать механической смазкой. Если звук больше похож на скрежет, то это обычно означает, что подшипник разваливается и его необходимо заменить как можно скорее.

Если вы подозреваете, что подшипник коренного бака шайбы изношен, процесс ремонта является одним из самых сложных для выполнения самостоятельно. Изношенный подшипник также может повредить бак шайбы.Это означает, что бак (внутренний или внешний) также может нуждаться в замене.

Шайба, издающая громкий шум во время цикла отжима, также может быть вызвана неисправностью приводного шкива . Шкив – это то, на чем движется ремень (если применимо к вашей стиральной машине), чтобы вращать ванну стиральной машины.

Шкив может быть из пластика или металла. Он мог быть просто изношенным или просто расшатанным. Чтобы определить, вызывает ли шум ведущий шкив, вам нужно будет разобрать шайбу и осмотреть шкив на предмет повреждений.

.

Код ошибки стиральной машины Samsung LE 1E – Что проверять

Показывает ли ваша стиральная машина Samsung код ошибки LE, Le, lE, le, 1E, 1e или код ошибки пены? Это указывает на проблему с ПРЕРЫВАНИЕМ или неисправный ДАТЧИК УРОВНЯ ВОДЫ. Ошибки, которые вы можете увидеть на дисплее стиральной машины Samsung, обычно вызваны использованием чрезмерного количества кондиционера, моющего средства, моющего средства, не содержащего HE, или отбеливателя.

Если вы точно знаете, что не используете слишком много смягчителя, отбеливателя или моющего средства, тогда вам необходимо изучить возможность слишком большого количества остатков мыла, проверки шлангов и фильтров или неисправности ДАТЧИКА УРОВНЯ ВОДЫ.

Код ошибки стиральной машины Samsung LE означает, что стиральная машина попыталась наполнить воду, но не достигла необходимого уровня воды. Убедитесь, что краны подачи воды полностью открыты. Убедитесь, что давление воды составляет минимум 20 фунтов на квадратный дюйм.

Если на стиральной машине Samsung отображается один из этих кодов ошибки или если вы обнаруживаете утечку воды из стиральной машины, выполните, попробуйте или проверьте следующее, чтобы найти основную причину и сбросить код ошибки:

Если вы используете моющее средство, не содержащее HE, или слишком много моющего средства, это вызовет чрезмерное количество пены, запахи, коды неисправностей и ошибок, а также утечку воды.
Обязательно используйте высокоэффективное моющее средство, чтобы предотвратить избыток пены.

Ошибка стиральной машины Samsung LE iE 1e

Вот что нужно проверить, когда вы получите код ошибки LE:
  1. Убедитесь, что дверца закрыта.
  2. Убедитесь, что уплотнитель дверцы чистый и на нем нет мусора.
  3. Убедитесь, что соединения водяного шланга затянуты.
  4. Убедитесь, что уплотнительные кольца на водяных шлангах установлены правильно и не порваны.
  5. Убедитесь, что конец сливного шланга находится не более чем на 6 дюймов в сливной трубе.
  6. Убедитесь, что сливная труба закреплена.
  7. Убедитесь, что стиральная машина находится на 100% уровне.
  8. Убедитесь, что кювета для моющих средств закрыта.
  9. Не перегружать.
  10. Не используйте слишком много моющего средства.

У вас также могут быть остатки мыла, которые вызывают ошибку. Чтобы этого не произошло, нужно удалить со стиральной машины остатки мыла.

Вот как удалить остатки мыла со стиральной машины Samsung, которые могут вызывать коды ошибок:
  1. Откройте дверцу стиральной машины и убедитесь, что бак пуст.
  2. Закройте дверцу стиральной машины.
  3. Откройте кювету для моющих средств и убедитесь, что она полностью пуста.
  4. Когда кювета для моющих средств опустеет, запустите цикл дезинфекции или цикл чистой / самоочистки.
  5. Когда стиральная машина наполняется и начинается цикл стирки, нажмите кнопку Старт / Пауза.
  6. Стиральная машина остановится, и дверь откроется.
  7. Откройте дверцу и проверьте воду в ванне.
  8. Если вода в ванне мыльная или с пеной, значит, излишки мыла скопились в аппарате.
  9. Закройте дверцу стиральной машины и нажмите кнопку Пауза / Пуск, чтобы завершить цикл.
  10. Если вы видите пену в баке стиральной машины, запустите пустой цикл без моющих средств, пока вода в баке не станет чистой и не перестанет появляться пена.

Удалите остатки мыла с стиральной машины Samsung

Если все вышеперечисленные методы не помогли очистить код ошибки, возможно, у вас ошибка уровня воды.

Вот как исправить или устранить ошибку датчика уровня воды:

Если в стиральной машине недостаточно воды, попробуйте следующее:

  • Убедитесь, что дверца закрыта.
  • Убедитесь, что шланги подачи горячей и холодной воды не перекручены, а краны подачи воды открыты. ПРИМЕЧАНИЕ. Для работы стиральной машины Samsung давление воды в доме должно составлять от 30 до 120 фунтов на квадратный дюйм. Когда к стиральной машине подключена только холодная вода,
.

Снять шкив с двигателя стиральной машины

29.09.2017

Стиральная машина очень полезна по хозяйству и зачастую экономит множество времени пользователям. Однако не всегда все работает как нужно, к примеру, когда выходит из строя ТЭН или пришла пора менять подшипники. В таком случае начинаются неполадки, которые мешают работе всего устройства.

Одна из деталей, которая меньше всего ломается, но при этом является заменяемой, является шкив. Это запчасть для стиральной машинки, которая располагается за барабаном стиралки и выполнено в виде колеса. Именно сюда надевается ремень привода, который передает обороты от двигателя. Когда двигается деталь, двигается и барабан. Все достаточно просто, до тех пор, пока комплектующая не приходит в негодность.

Снимаем комплектующую

Что делать в таком случае? Удивительно, но добраться до шкива намного легче чем до подшипников. Для этого не нужно раскручивать всю машинку, достаточно просто снять заднюю стенку и перед вами окажется необходимая деталь.

Когда ремень привода стиралки слетает, всю неисправность приписывают именно ему, и лишь опытные мастера могут понять, в чем дело – в ремне или шкиве. Он может быть погнутым или деформированным. Первый признак, что проблема именно в этой запчасти – если вы уже поменяли ремень, а он продолжает слетать. Значит пришла пора приступать к замене.

Несмотря на то, что добраться до комплектующей легко – снять ее достаточно трудно. Для этого понадобится строительный фен, а перед этим нужно будет открутить болт, который скрепляет вал и шкив, а этот болт держится на герметике. Приступая к подобной задаче, лучше обеспечить себе безопасное и удобное место. С помощью брусочка необходимо закрепить комплектующую, чтобы она не прокручивалася. Это делается для удобства работы с болтом. Именно его и нужно будет нагреть строительным феном, после чего набрасывается ключ, и болт откручивается.

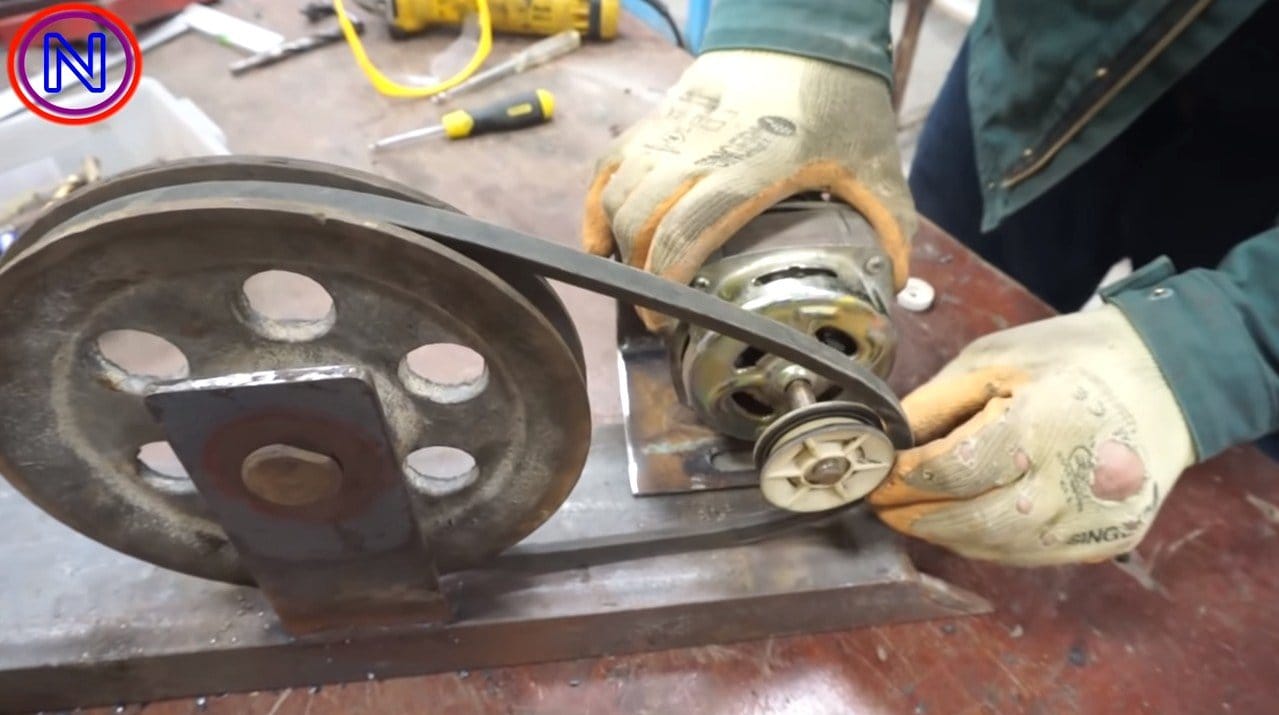

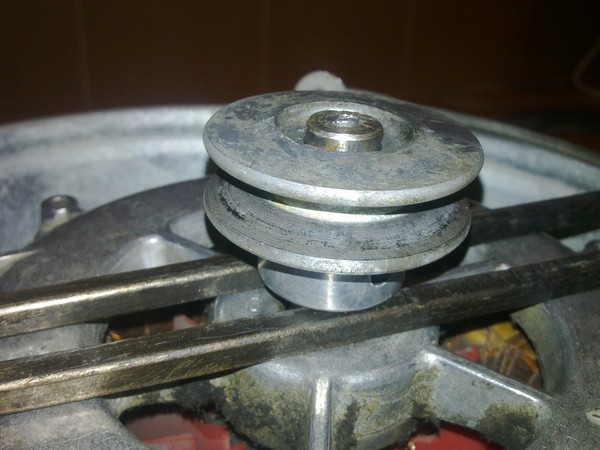

Снять шкив двигателя немного сложнее. Для это:

  • снимаем двигатель;
  • съемником для подшипников зажимаем деталь и создаем давление.

Сразу снять не получится, поэтому нужно постепенно нагревать строительным феном комплектующую. В какой-то момент она легко снимется.

Монтаж новой детали

Надеть новые запчасти не должно составить труда, раз уж вы дошли до этой стадии. Для этого потребуется нагревать шкив до того момента, пока его нельзя будет спокойно надеть. Затем, пока он еще горячий, его нужно запрессовать.

Теперь можно собирать машинку и проверять, все ли работает.

Замена приводного ремня стиральной машины Beko

Как проверить ремень стиральной машины Beko?
Проверьте натяжение приводного ремня , нажав на него посередине между шкивом барабана и шкивом двигателя.
Ремень должен иметь около 15 мм прогиба при натяжении, если при установки ремень стиральной машины прогибается более 15мм его нужно заменить, тк он не будет обеспечивать нужный передаточный момент.
Как снять ремень стиральной машины Beko?
Поверните ремень так чтобы дорожки смотреть вверх и прокрутите шкив барабана, будьте аккуратны чтобы не прищемить пальцы рук.
Как установить ремень стиральной машины Beko?
Установите ремень на шкив двигателя дорожками во внутрь и наденьте ремень на шкив барабана, придерживая ремень или зафиксировав, его прокрутите ремень по часовой стрелке.
После установки проверьте натяжения ремня, ели все хорошо то можно пользоваться машинкой.

После замены ремня, послушайте нет ли стука при отжиме белья, если стук присутствует то нужно будет заменить амортизоторы стиральной машины иначе новый ремень быстро выйдет из строя.

Чтобы купить ремень для стиральной машины Beko нужно знать 10 значный код. Начинается с цифры 7 стиральной машины с наклейки расположенной на стиральной машине. Найдите его и позвоните в магазин, консультанты подберут нужный вам ремень.

Посмотреть видео замены ремня стиральной машины Beko

Какая маркировка может быть на ремне

226h5 EL HUTCHINSON
226H5 EL HUTCHINSON
285h5 EL HUTCHINSON 491500303 ARCELIK
1270H7 EL HUTCHINSON – BEKO 2810260100
1966H9 EL OPTIBELT
1022J4 EL HUTCHINSON – BEKO 2805610100
1034J5 EL OPTIBELT
1034J5 EL POLY MEGADYNE
1037J4 EL HUTCHINSON
1277J4 OPTIBELT
1277J4 EL OPTIBELT
1277J5 EL OPTIBELT – ARCELIK 2005170400
1244J4 EL ARCELIK-BEKO 2816750100
1276J4 EL HUTCHINSON – ARCELIK 2810970100
1243J5 EL OPTIBELT – ARCELIK 2816750200
1244J4 EL OPTIBELT – ARCELIK 2816750100
1244J4 EL POLY HUTCHINSON 2816750100
1317J4 EL HUTCHINSON
1277J5 EL BEKO ORIGINALE 2005170400
1276J4 EL BEKO
1236H9 EL BEKO
1930H6 BEKO 2951240100
BEKO ORIGINALE 2953240200

Как разобрать барабан стиральной машинки, советы мастера

На чтение 8 мин Просмотров 3. 2к.

В процессе эксплуатации стиральной машинки могут возникнуть различные технические неполадки. Среди неисправностей домашней помощницы можно отметить появление гула во время стирки, сильную вибрацию. Причиной серьезных неполадок в работе бытового устройства являются дефекты в барабане. Не исключено, что его клинит, он не крутится, если в узлы устройства попали сторонние предметы. Замена вышедших деталей, элементов конструкции невозможна без разборки устройства. Для устранения неисправностей можно воспользоваться услугой профессиональных мастеров, попытаться решить проблему своими силами. Рассмотрим, как разобрать барабан стиральной машинки самостоятельно и что для этого потребуется.

Причины поломок

Ситуация, когда после запуска стиральной машинки через какое-то время перестал вращаться, заклинил барабан, знакома многим владельцам бытовой техники. Причины выхода из строя бытового агрегата могут быть связаны с механическими повреждениями, износом деталей, узлов конструкции, сбоями в работе электроники, проблемами с проводкой. Чтобы устранить неисправность, очень важно установить, первопричину, что именно вызвало сбой в работе бытового устройства, а для этого устройство придется разобрать.

Причины, которые привели к выходу из строя барабана:

  • попадание сторонних предметов в узлы, детали конструкции, барабан – пуговиц, монеток, косточек от женских бюстгалтеров. Барабан заклинен, не крутится, прокручивается с трудом. Чтобы установить причины неисправностей, необходимо провести демонтаж ТЭНа, после чего можно извлечь сторонние предметы;
  • заклинивание, износ подшипников, фланцев, сальников. Проблема возникает при частом использовании чистящих средств бытовой химии. Манжета со временем изнашивается, вода протекает в подшипники. Подшипники распадаются, клинят барабанный вал, барабан не крутится. Замену лучше всего доверить специалистам по обслуживанию стиральных машинок;
  • обрыв ремня приводного, которым оснащены машинки с коллекторными моторами. Проблема возникает при длительном простое автоматических стиральных машин. Материал ремня теряет свои свойства, на его поверхности появляются трещины, которые при работе машинки приводят к разрыву. При этом наиболее уязвимое место – шкив электромотора. Перед заменой ремня снимите заднюю крышку агрегата, изучите маркировку на его внешней поверхности;
  • не функционирует двигатель привода барабана. В процессе эксплуатации, работе мотора стирается материал щеток, появляется неприятный специфический запах при работе стиральной машины. Если ресурс щеток исчерпан, барабан перестает вращаться. Перед монтажом новых щеток соответствующего размера проводят прочистку коллектора;
  • неисправность электронного модуля программатора, который в зависимости от модификации модели отвечает за клапан подачи воды, работу сливного насоса, коллекторного двигателя, терморезистора, таймер. По сути, электронный модуль отвечает за работоспособность главных деталей, узлов двигателя стиральных машинок.

Барабан может заклинить, не крутится, если вышел из строя таходатчик, полетела электропроводка, сгорел конденсатор. В этом случае необходимо провести серьезную диагностику. Причиной, по которой не крутится барабан, может стать перегрузка бельем, засорение фильтра. Все выше перечисленные причины требуют устранения неполадок, поэтому не обойтись без разборки стиральной машины, демонтажа барабана.

Нерабочее состояние электронного модуляПосторонний предмет в барабанеОбрыв ремняИзнос подшипниковНеисправность двигателя барабана

Инструменты для работы

Перед проведением работ, установив причину неисправности, нужно подготовить необходимый инвентарь, инструменты, приобрести вышедшие из строя элементы, детали.

Для проведения ремонта стиральной машинки потребуется:

  • шуруповерт;
  • набор шестигранников;
  • отвертки с крестовидной, шлицевой насадкой;
  • рожковые ключи;
  • набор головок, трещетка;
  • молоток, плоскогубцы.
Что может потребоваться для работы

Чтобы не отвлекаться от процесса работы, подготовить нужный инструмент, приобрести детали для замены стоит заранее. Сложность разборки зависит от конструкции модели стиральной машинки.

Перед проведением ремонта прочитайте инструкции к эксплуатации, ознакомьтесь с техническими характеристиками, схемой разборки модели, просмотрите обучающие видео по разбору бака.

Разборка барабана разных типов стиральных машин

Для каждого типа стиральной машинки существует своя специфика разборки и ремонтных работ.

С фронтальным типом загрузки

Разборка барабана в стиральных машинках зависит от типа загрузки. Перед проведением любых работ обязательно отсоедините агрегат от электросети, снимите шланги подачи воды, сливной патрубок.

Общая схема устройства стиральных машин фронтального типа

Работу выполняют, придерживаясь установленной последовательности:

  • отверткой откручивают шурупы, фиксирующие заднюю панель агрегата. Открутив фиксаторы, снимают верхнюю крышку, переднюю панель вместе с люком для загрузки белья;
  • демонтируют загрузочный контейнер для порошка. Отверткой со шлицевой насадкой отсоединяют панель управления, чтобы она в дальнейшем не мешала при разборке барабана;
  • снимают манжету люка, аккуратно оттянув пружину хомута. Отсоединяют нижнюю панель, открутив все винты, расположенные на ней;
  • отсоединяют от загрузочного бака, амортизаторы, электронику, патрубки, другие элементы. Отключают мотор, расположенный сзади барабана.

После замены неисправных узлов, сборку элементов стиральной машины проводят в обратной последовательности.

Снимаем манжету стиральной машиныСнимаем панельПередняя панель аккуратно демонтируетсяКак снять прессостатОткручивание болта шкива стиральной машиныСнимите амортизаторы и болтыСнимаем бак с пружин

С вертикальной загрузкой

Устройство с вертикальной загрузкой функциональны, имеют компактные габариты, эргономичный дизайн. Такие модели являются идеальным вариантом для малогабаритной ванной комнаты, кухни. Особенностью конструкции подобных устройств является расположение люка в верхней части агрегата, барабан закреплен винтами.

Последовательность работ по разборке:

  • отвинчивают шурупы, фиксирующие заднюю крышку, нижнюю переднюю часть;
  • отодвинув боковую панель в сторону, проводят ее демонтаж со стиральной машинки;
  • снимают электропроводку, отсоединив провода, отвинчивают болты по кругу пластиковой крышки;
  • выкручивают винты, фиксирующие вал, снимают загрузочный бак.

Сборку конструкции проводят в обратной последовательности. Чтобы избежать ошибок, наиболее сложные в разборке моменты рекомендуется сфотографировать.

Ремонт барабана

Если барабан не крутится, необходимо провести его разборку. Снимают заднюю крышку, открутив винты на задней панели, отсоединяют проводку, шланги прессостата, шланг от порошкоприемника, сливной патрубок. Чтобы отсоединить провода, откручивают хомуты.

Если бак разборный, просто разжимаем скобы, соединяющие две половинки бакаОтсоединяем ТЭН

Отсоединяют провода от ТЭНов. Если к баку присоединена электроразводка, рекомендуется ее отсоединить и снять, чтобы она не мешала в процессе разборки барабана. Снизу и сверху бака установлены противовесы, поэтому чтобы облегчить конструкцию, их также снимают. Снимают барабан с пружин, открутив фиксирующие амортизаторы гаечным ключом. Поскольку бак снят вместе с двигателем, его нужно отсоединить, сняв ремень. Теперь можно приступать к разборке барабана стиральной машинки, провести замену вышедших из строя элементов.

Болт шкива стиральной машины

Конструкция загрузочного бака состоит из двух частей (половинок), скрученных болтами. В некоторых моделях производители устанавливают спаянные барабаны. Чтобы демонтировать полубаки, откручивают соединительные метизы. При снятии оцените состояние сальников, подшипников. Протрите барабанную втулку от воды, старого смазочного состава.

Разборка начинается со снятия шкива, закрепленного к барабанному валу машинки болтом. Фиксируя шкив деревянным бруском, выкручивают болт. Если болт откручивается тяжело, его можно немного нагреть газовой грелкой. Аккуратно стаскиваем шкив, раскручивая его в разные стороны.

Выбиваем вал деревянным бруском так, чтобы он находился на одном уровне с подшипником. Барабан должен упрется в переднюю часть бака. Раскручиваем бак по кругу, снимая болты, защелки, скобы фиксаторы. Разделяют его на половинки. Вытаскивают бак из стиральной машинки.

С помощью деревянного бруска заклинить шкив барабана

Поддев сальник, удаляют его плоскогубцами, плоской отверткой. При необходимости проводят его замену на новый. Молотком, пробоем, диаметр сечения которого должен совпадать с размером подшипника, аккуратно выбивают подшипники, стараясь не повредить края, стенки отверстия. Новый подшипник запрессовывают на место, используя пробой, винтовой пресс. Если повреждена, стерта крестовина, выполняют ее замену на новую деталь.

Бак стиральной машинки состоит из двух частей

Разборка спаянного бака

Некоторые производители в целях удешевления модели устанавливают спаянный бак. Если барабан не крутится, его заклинило в случае неисправностей его узлов, деталей потребуется установка нового бака.

Процесс разборки заключается в следующем:

  • из стиральной машинки вынимают бак;
  • определяют место сварного соединительного шва. Через каждые четыре — пять сантиметров просверливают неглубокие отверстия дрелью, используя 3-4 мм сверла;
  • распиливаем барабан по шву пилой, ножовкой для резки металла, электролобзиком;
  • спиливаем аккуратно переднюю часть бака, где расположен барабан. Задняя часть при этом остается в баке;
  • перевернув основную часть бака, находим место его соединения с барабаном. Фиксация проводится на колесо, демонтаж которого проводят плоской отверткой.
Вынимаем бакНаходим место шваЕсли бак не разборный, придется его распилить

Как видим, технология разборки барабана довольно трудоемкий, кропотливый, ответственный процесс, требующий технических знаний, опыта. Работу нужно выполнять, придерживаясь последовательности. Не имея уверенности в своих силах, доверьте ремонт стиральной машинки профессиональным мастерам и не нужно пытаться разобрать технику самостоятельно.

Чтобы предотвратить поломку стиральной машины, перед запуском агрегата проверяйте карманы одежды, используйте специальные мешки для стирки маленьких предметов, не превышайте количество моющих средств, не закладывайте много белья на один цикл стирки.

При возникновении сторонних шумов, скрипов, звуков, если вы заметили, что барабан крутится медленно, в случае обнаружения других неисправностей, вызовите специалиста по ремонту стиральный машин.

Видео

как располовинить боробан на стиральной машине

Дальше снимаем шкив стиральной машины. Чтобы снять шкив барабана стиральной машины нужно открутить болт крепления шкива стиральной машины. Дальше стаскиваем шкив стиральной машины, раскачиваем из стороны в сторону и тянем на себя шкив стиральной машины.

Разборка бака стиральной машины начинается с того что нужно снять шкив стиральной машины Шкив стиральной машины крепится валу барабана и затянут на болт или гайку по середине шкива. Откручивается болт шкива стиральной машины против часовой стрелки предварительно нужно блокировать шкив бруском, чтобы шкив с валом барабана не прокручивался. Как правило, болт откручивается тяжело, потому что болт внутри, где резьба залит специальным составом, который контрит болт, чтобы он не откручивался от вибрации. Если у вас не как не получается открутить болт шкива стиральной машины можно попробовать нагреть болт шкива стиральной машины газовой горелкой метал расшириться и болт можно будет выкрутить. При работе с газовой горелкой будьте предельно осторожны.

Разборка бака стиральной машины производится в случаях когда, требует замены подшипник стиральной машины и ли в бак попал посторонний предмет. В данной статье мы приведем пример, как разобрать бак стиральной машины. В зависимости от марки стиральной машины конструкция бака может разлучаться, но общий принцип разборки бака стиральной машины один и тот же.

Разборка барабана стиральной машины производится только в том случаи, если нужно снять крестовину барабана. Крестовина барабана требует замены, если изношена бронзовая втулка.

Как разобрать барабан стиральной машины.

ремонт стиральных машин



 Ремонт. Установка.8 (495) 729-84-26Запчасти.8 (495) 961-65-948 (495) 585-81-04Почта.wash-service@mail.ru

Уважаемые посетители сайта. Сервисный центр предоставляет услуги по ремонту и установке стиральных машин, холодильников, посудомоечных машин, электроплит, духовых шкафов, варочных панелей, сушильных машин. А также в нашем магазине вы можете приобрести запчасти для бытовой техники. Мы предлагаем большой ассортимент запчастей для стиральных машин, посудомоечных машин, холодильников газовых и электроплит, варочных панелей, духовых шкафов, водонагревателей, сушильных машин.

Уважаемые посетители сайта

как разобрать барабан стиральной машины-Сервис для Вас

Как заменить шкив стиральной машины

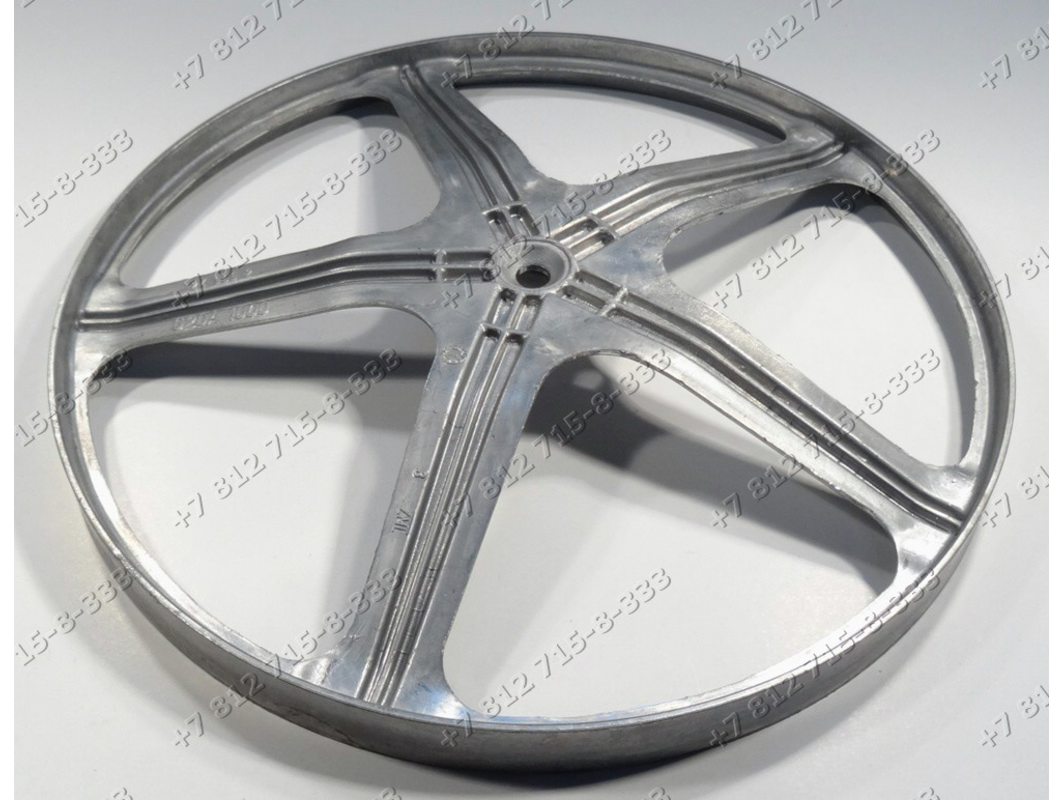

Разберемся в причинах поломки Деталь выглядит как колесо из стали или других материалов. Элемент крепится на валу барабана специальным болтом по центру.

Также есть шкив двигателя MCA.

Принцип их работы – взаимодействие. Шкив двигателя с помощью приводного ремня передает вращение на шкив барабана. Последний вращается вместе с барабаном, позволяя начать процесс стирки.Понятно, что если детали выйдут из строя, стиральная машина не сможет работать.

Размер шкива напрямую влияет на количество оборотов барабана. Вот почему разные модели машин с одинаковыми комплектующими имеют разные характеристики производительности.

Как понять, что возникла проблема с

Прежде чем мы узнаем, как снять шкив с барабана стиральной машины, давайте посмотрим, действительно ли проблема существует.

У вас проблемы со стиральной машиной, если:

  • Приводной ремень постоянно летает, рвется, быстро тянется.
  • После замены ремень все равно продолжает проседать.

Недобросовестные производители используют поддельные детали при сборке машины. Поэтому некачественный шкив может иметь острые края, которые способствуют быстрому натиранию ремня.

Самотестирование

К сожалению, нет другого способа диагностировать неисправность, как частичную разборку машины.

Отключить стиральную машину от сети, перекрыть подачу воды.Для того, чтобы снять заднюю панель, открутите заливной шланг, слейте из него воду.

  • Вооружившись крестовой отверткой, открутите винты на задней панели.
  • Снимите и отложите.

  • Осмотрите приводной ремень, который находится сразу за крышкой.
  • Если на первый взгляд ничего не заметно, снимаем ремень. Для этого потяните его на себя, вращая шкив.

  • Пощупать ремень руками, внимательно осмотреть на предмет износа.

Теперь осмотрите шкив: часто причина неисправности – ослабленный крепеж. Ослаблен центральный болт крепления, что приводит к нестабильной работе, ремень опускается. В этом случае достаточно затянуть болт ключом и нанести связующий клей или герметик.

. Деталь также могла треснуть из-за физического износа. Помимо проблем с ремнем, пользователь может заметить шум и постукивание во время работы КМ, такие же признаки наблюдаются при деформации детали.

Порядок работы

Если вы убедились в неисправности, приступайте к замене детали. Некоторых пользователей интересует, как шкив поставить на вал шпонкой. Такой монтаж осуществляется аналогично, только ключ позволяет дополнительно удерживать его на валу.

  • Установите деревянный брусок, как показано на фото, чтобы ограничить его движение.

  • С помощью ключа попробуйте открутить центральный болт. Часто он сидит очень плотно, поэтому потребуются дополнительные средства.

  • Нагрейте болт паяльной лампой, дополнительно используйте WD-40. Подождите, пока подействует смазка.
  • Теперь снова воспользуйтесь ключом и открутите болт.

  • Потяните деталь на себя и снимите ее с вала.

Замена производится аналогично. При установке смажьте болт герметиком для надежности.

После установки нужно осмотреть шкив мотора омывателя.Снимать его новичку немного сложнее.

Для запуска снимаем двигатель:

  • При разметке места расположения проводов отсоединяем все разъемы проводки.
  • Снимите крепежные болты.

  • Раскачивая двигатель, вытащите его из кузова автомобиля.

Перед снятием шкива с двигателя стиральной машины подготовьте съемник, который можно использовать для снятия подшипников, и паяльную лампу (газовую горелку).Приступаем к работе:

  1. Съемник зацепить шкив двигателя.
  2. Включите паяльник (горелку) и прогрейте деталь, но не красную.
  3. В процессе нагрева подтяните деталь съемником до тех пор, пока она не будет снята.

Теперь вопрос: как закрепить шкив на валу мотора? Сделайте то же самое:

  • Зажмите новый элемент плоскогубцами, нагрейте его горелкой.

Если вы не знаете, как закрепить шкив на валу, сделайте следующее:

  • Пока он еще горячий, закрепите его на валу.Для этого используйте металлический стержень и молоток.
  • Нанесите легкие штрихи, чтобы не деформировать деталь.

После того, как элемент остынет, он будет плотно закрывать вал двигателя.

Теперь нужно заменить электродвигатель, закрепить заднюю панель и протестировать работу омывателя.

Теперь вы знаете, как закрепить шкив на валу двигателя. Визуальный ремонт на видео:

Передняя силовая шайба подшипник и сальник. Снятие шкива.

Итак, вот видео номер три для передних подшипников. com, и я покажу вам, как снять шкив. Теперь, сзади, у вас есть вал, через который он соединен с корзиной из нержавеющей стали внутри. У вас есть алюминиевый шкив, а у нас есть гайка, которая его удерживает. Самый простой способ снять это, потому что иногда он может быть довольно прочным. Просто возьмите гаечный ключ подходящего размера или разводной гаечный ключ, переберитесь через верх машины, крепко и крепко держитесь за шкив, поддерживайте гаечный ключ и затем хорошенько постучите по нему ладонью.На этом этапе вы можете надеть перчатки, потому что иногда края этого шкива могут быть немного острыми, но готово. Затем он начинает двигаться, и мы собираемся выключить его полностью, это довольно жестко на всем пути. Возможно, это счастливый орех, который у нас тут есть. Это! Хорошо, вот что мы сделаем. Я возьму отвертку, чтобы заблокировать это, тогда мы сможем отменить это полностью, и вот что мы будем делать; мы просто вставим отвертку сюда, чтобы заблокировать шкив, тогда мы сможем снять эту штуку полностью, и поехали. Также, если у вас есть мастерская и пневматическое ружье, вы всегда можете использовать пневматическое ружье, чтобы снять это, или вы можете использовать большую розетку, как только вы ее там освободите. Хорошо, и теперь она движется … поехали … еще немного … теперь вы можете использовать эту отвертку, чтобы открутить ее до конца. Теперь вы можете видеть резьбу, и наш шкив снимается! И вот здесь, в этом наборе, находится наш задний подшипник.

Хорошо, следующее, что мы сделаем, это конкретный блок с пружинным зажимом, удерживающим задний подшипник.Так что мы избавимся от этого пружинного зажима прямо сейчас. В некоторых моделях он есть, в некоторых – нет.

Почему моя стиральная машина не отжимается?

Если вы столкнулись со стиральной машиной , которая не вращается или издает визжащий звук при перемешивании или достижении цикла отжима , скорее всего, у вас поврежден или сломан приводной ремень . В отличие от некоторых ремонтов стиральных машин, эта конкретная работа выполняется относительно быстро и легко, и вам не придется звонить мастеру по ремонту.

Сегодня у нас есть короткое пошаговое руководство о том, как заменить приводной ремень на большинстве стиральных машин с фронтальной загрузкой . Если вам необходимо заменить поврежденный ремень в шайбе с верхней загрузкой , вы можете найти это руководство по ремонту здесь.

WH08X10024 – Ремень привода General Electric

Приводной ремень – это часть шайбы, которая соединяет ведущий шкив и шкив двигателя для вращения и перемешивания бака омывателя.Если у вас еще нет замены для вашей марки и модели, вы можете найти приводные ремни и многие другие запасные части для шайб OEM на нашем веб-сайте 1stsourceservall.com .

* ПРЕДУПРЕЖДЕНИЕ : Перед началом любого ремонта всегда убеждайтесь, что прибор полностью отключен от источника питания, отсоединив его от сети. Это руководство предназначено для использования в качестве руководства и не должно использоваться вместо инструкций по установке, предоставленных производителем.


Необходимые инструменты:

– Отвертка с крестообразным шлицем или отвертка (в зависимости от модели)

– Канальные замки

-Большое полотенце (опционально)


Снятие и замена приводного ремня:

1.) Убедитесь, что бак омывателя пуст. Отключите подачу горячей и холодной воды и отключите прибор от электросети.

2.) Переместите шайбу вперед, чтобы получить доступ к задней части.

3.) Используя фиксаторы каналов, ослабьте шланги подачи воды Hot и Cold и поверните оставшуюся часть пути, чтобы снять их руками.

4.) Отсоедините сливной шланг , в шланге может быть вода, которая вытечет

5.) Снимите монтажные винты, крепящие заднюю панель доступа шайбы, используя отвертку с крестообразным шлицем или гаечный ключ, и отложите

* Некоторые модели стиральных машин не имеют панели доступа, доступ к ремню осуществляется через верхнюю панель стиральной машины.

6.) Снимите заглушки или крышки панели, если применимо

7.) Сдвиньте панель, чтобы освободиться от зажимов, и снимите

8.) Найдите Приводной ремень , если он сломан, просто снимите и утилизируйте ремень. Если все еще на месте, медленно поверните ведущий шкив (больший шкив), одновременно снимая ремень.

9.) Выровняйте и отцентрируйте сторону с канавками нового ремня с канавками на шкиве электродвигателя (меньший шкив)

10.) Медленно поворачивайте ведущий шкив по мере надевания нового ремня (ремень будет натянут) до тех пор, пока он не будет центрирован на шкиве двигателя.

11.) После включения поверните приводной шкив еще несколько раз в любом направлении, чтобы убедиться, что ремень надежно закреплен на месте

12.) Установите на место съемную панель , , крышки и крепежные винты

.

13.) Подсоедините сливной шланг . Подсоедините шланги подачи воды, затяните с помощью фиксаторов каналов.

14.) Включите подачу горячей и холодной воды и включите прибор.

Вот и все. В целом этот ремонт обычно занимает около 15 минут.Если вы когда-либо сомневаетесь до или во время ремонта, не стесняйтесь обращаться к руководству пользователя или обращаться к специалисту по обслуживанию.

Вы можете найти многие из деталей, перечисленных в этом ремонте, такие как приводной ремень, сливной шланг, шкивы привода и двигателя, а также тысячи других запасных частей для шайб на нашем веб-сайте!


Есть вопрос или подсказка? Оставьте это в разделе комментариев ниже. Обязательно поставьте лайк и поделитесь этим постом, а также прочтите остальную часть блога 1st Source Servall!

Нравится:

Нравится Загрузка…

Equipment Hub: Как снять звездочки и шкивы с конических валов

Удаление звездочек и шкивов может быть сложной задачей, независимо от того, установлены ли они на прямом или коническом валу. Но при снятии любой звездочки или шкива надевайте защитные очки и используйте соответствующие средства безопасности при работе с этими типами деталей.

Конические валы могут иметь либо конический вал со шпоночной канавкой в ​​валу, либо шлицы могут быть нарезаны на конусе на конце прямого вала.Конические валы представляют собой уникальную проблему, поскольку шкив или звездочка, отверстия которых также имеют коническую форму, прижимаются к коническому валу (, фото 1 и 2, ), обычно с помощью гайки или болта на конце вала.

Чтобы снять шкив или звездочку, необходимо сломать фрикционный фиксатор шкива или звездочки на валу. Положительный аспект конструкции конического вала: как только фиксатор трения на шкиве или звездочке будет снят, шкив или звездочка легко соскользнут с вала.

Трудно сказать, конический или прямой вал, но обычно (не всегда) есть две общие черты, присущие конусному валу.

1. Ступица шкива или звездочки выступает за конец вала.

2. На валу нет заплечика или буртика, чтобы остановить движение звездочки внутрь.

На снимке , фото 3 , шкив слева не имеет буртика или заплечика на валу, чтобы остановить движение шкива внутрь при затяжке болта.

Шкив справа представляет проблему, потому что вы не можете видеть позади шкива, чтобы определить, есть ли заплечик или воротник. Для прямолинейного или конического вала процедура вытягивания аналогична – за одним исключением, к которому следует подготовиться в случае конического вала.

Ситуация, которая возникает при установке конического вала, заключается в том, что блокировка трения, которую шкив или звездочка имеет на валу, срабатывает: сила съемника будет сдвигать звездочку или шкив с вала по цеху.Чтобы этого не произошло, я устанавливаю шайбы под большую стопорную шайбу шкива, которая войдет в отверстие шкива ( Фото 4 ).

Установите болт с шайбами ​​и затяните болт ( Фото 5 ). Это также защитит резьбу на конце вала.

При вытягивании шкива или звездочки с помощью съемника не зацепляйте губки съемника за внешний диаметр шкива или звездочки, изготовленной из литого материала. Канавка шкива недостаточно прочна, чтобы выдержать усилие, необходимое для натягивания шкива, плотно прилегающего к валу, будь то конический или прямой.Если у шкива или звездочки есть спицы, скорее всего, материал отлит. В таких случаях вам нужно потянуть за центральную ступицу. На этой фотографии ( Фото 6 ) шкив изготовлен из стального блока, но вы все равно не хотите тянуть за внешнюю канавку шкива. У съемника разъемных подшипников большая площадь контакта с канавкой шкива.

На таком литом шкиве ( Фото 7 ) вы хотите тянуть только за центральную ступицу.

Такой шкив сломает спицы и канавку шкива, если губки съемника будут прикреплены к внешнему диаметру шкива.

Фото 8 – ступица, которая крепится болтами к снятому шкиву. В шкиве есть четыре отверстия, которые мы можем использовать, чтобы снять ступицу с вала.

Фото 9 – крупный план правого шкива из Фото 8 .

В этом случае производитель добавил два отверстия с резьбой. Этот шкив закрывает корпус коробки передач, чтобы захватные приспособления съемника подходили.

При таком типе настройки есть одна мера предосторожности.Непосредственно под отверстиями под болты находится корпус коробки передач. Не следует слишком сильно ввинчивать болты в шкив, иначе вы рискуете повредить корпус коробки передач.

Задняя часть шкива в Фото 10 сидит близко к корпусу коробки передач для соответствия губкам съемника.

Съемник, который я использую для этого, представляет собой всего лишь кусок квадратной ложи, в котором просверлены два болта, которые проходят через шкив и ввинчиваются в него.

На фото 11 показан съемник в установленном состоянии.

Я использовал две гайки диаметром три четверти дюйма в качестве проставок, так как мои болты были слишком длинными и касались бы корпуса коробки передач.На многих валах меньшего диаметра затягивание болтов может ослабить шкив.

Что может оторвать конический шкив или звездочку от конического вала, так это удар. В этом случае ( Фото 12 ) удар молотка по центру тягового стержня вырвал шкив.

Этот метод подходит для большинства ситуаций; однако есть места, где нельзя использовать молоток. На некоторых двигателях и насосах гидростата концы валов имеют конусообразную форму.Если вы примените молоток к этим предметам, вы повредите внутренние подшипники.

Этот шкив (, фото 13 ) снялся после затяжки двух болтов через тяговый стержень и через шкив.

На фото 14 показан конический вал коробки передач.

На этом валу ( Фото 15 ) вал прямой, а шлицы имеют конусную нарезку.

При установке конических звездочек и шкивов необходимо внимательно затянуть стопорный болт или гайку.Это очень важно при работе с литыми звездочками и шкивами. Излишнее затягивание болта или гайки на литой звездочке или шкиве приведет к растрескиванию центральной ступицы. Если возможно, перед затяжкой найдите характеристики крутящего момента. Например, шкив на конце вала чистящего вентилятора имеет гайку размером три четверти дюйма для закрепления шкива на валу, но крутящий момент для гайки составляет всего 80 футов фунтов.

В других ситуациях, когда может произойти ослабление звездочки или шкива, потребуется установка молотка на звездочку или шкив.Затяните болт или гайку до указанного крутящего момента, а затем возьмите молоток и ударьте по звездочке или шкиву. Снова затяните болт или гайку и снова ударьте по звездочке или шкиву. Повторяйте это до тех пор, пока крутящий момент не изменится после удара по звездочке или шкиву.

ФОТО: Фотографии предоставлены Майком Секингером.

Майк Секингер имеет более чем 44-летний опыт работы механиком по сельскохозяйственному оборудованию в южной Индиане и говорит: «То, что я пишу, не предназначено для представления единственного способа решения проблемы и не всегда может быть полным.Если вы решите следовать некоторым из моих процедур, не забывайте всегда прежде всего соблюдать безопасность. Носите подходящую одежду и защитное снаряжение и используйте защитные приспособления оборудования ».

Как удалить застрявший шкив газонокосилки, шаг за шагом

Газонокосилка – прекрасная машина, которая отлично справляется с поддержанием впечатляющего внешнего вида вашего сада. Однако, как и у любой другой машины, детали газонокосилки могут выйти из строя. Застрявший шкив газонокосилки – одна из таких проблем. Шкивы ездовой газонокосилки изготовлены из металла и подвержены ржавчине.Ржавый шкив может застрять. В этом блоге будет показано, как удалить и исправить застрявший шкив газонокосилки.

Как удалить застрявший шкив газонокосилки, шаг за шагом:

  • Шаг 1: Подготовьте газонокосилку
  • Шаг 2: Доступ к шкиву
  • Шаг 3: Удалите ржавчину вокруг шкива
  • Шаг 4: Распылите масло на ступицу шкива
  • Шаг 5: Отвинтите стопорный болт шкива
  • Шаг 6: Отвинтите центральный болт инструмента для снятия шкива
  • Шаг 7: Освободите шкив от вала шкива
  • Шаг 8: Просверлите два отверстия в передней части Шкив
  • Шаг 9: Отвинтите центральный болт инструмента для снятия шкива
  • Шаг 10: Снимите шкив

Ржавый шкив может захватить вал шкива.Вы можете использовать масло, приспособления для снятия шкивов и ручные инструменты, чтобы удалить ржавый шкив с вала шкива. Замена шкива может показаться немного сложной, но, проявив особое внимание и имея некоторый опыт обращения с газонокосилкой, вы сможете его снять. Разберем подробно, как удалить заклинивший шкив газонокосилки.

Пошаговая процедура:

● Шаг 1. Подготовка газонокосилки

Припаркуйте газонокосилку на ровном открытом месте. Включите стояночный тормоз и отсоедините кабели свечей зажигания.Это необходимо для предотвращения непреднамеренного запуска двигателя при работе с движущимися частями.

● Шаг 2. Доступ к шкиву

Установите деку косилки в крайнее нижнее положение. Снимите крышку двигателя, чтобы получить доступ к ржавому шкиву.

● Шаг 3. Удалите ржавчину вокруг шкива.

Получив доступ к шкиву, вы заметите рыхлую ржавчину вокруг шкива. Удалите его с помощью тонкой металлической проволоки и металлической щетки. Удалите ржавчину вокруг ступицы шкива, стопорного болта шкива и вала шкива.

● Шаг 4: Распылите масло на ступицу шкива

После удаления ржавчины нанесите небольшое количество проникающего масла (например, WD-40) на переднюю и заднюю стороны ступицы шкива. Проделайте то же самое с болтами шкива и валом шкива. Дайте маслу немного времени, чтобы оно поработало. Ослабление шкива и других деталей может занять от 30 до 100 минут. Если часть умирает, кажется, не ослабла, добавьте еще масла и снова подождите. В конце концов, шкив и другие компоненты должны ослабнуть.

● Шаг 5: Отвинтите стопорный болт шкива

Используйте ленточный ключ для снятия болта, удерживающего шкив.Или открутите болт крепления шкива с помощью торцового ключа или пневматического пистолета. Пневматический пневматический пистолет и патрон невероятно мощны и могут помочь ослабить сложные болты. Однако дополнительное усилие может привести к поломке болтов. Если болт сломается во время процесса, замените его другим подходящим болтом.

● Шаг 6: Отвинтите центральный болт инструмента для снятия шкива

Выкрутите центральный болт приспособления для снятия шкива, вращая его против часовой стрелки, пока он не опустится как можно глубже.Установите инструмент для снятия шкива на верхнюю часть шкива, совместив центральный болт инструмента для снятия шкива с валом шкива.

● Этап 7. Освободите шкив от вала шкива

Совместите ушные отверстия инструмента для снятия шкива с резьбовыми отверстиями под болты, если шкив газонокосилки имеет резьбовые отверстия. Закрепите проушины инструмента для снятия шкива ушными болтами инструмента для снятия шкива. Теперь вы можете ввинтить ушные отверстия инструмента для снятия шкива в резьбовые отверстия шкива.

Выньте гаечный ключ и закрепите ушные болты приспособления для снятия шкива. Поверните центральный винт инструмента для снятия шкива по часовой стрелке вручную, при необходимости приложите большее усилие, вращая ключ, до тех пор, пока проушины инструмента для снятия шкива не будут совмещены с ушными винтами инструмента для снятия шкива. Удерживайте ленточный ключ одной рукой, вращая средний болт инструмента для снятия шкива, и торцевым ключом в другой руке, пока шкив не ослабится настолько, чтобы его можно было снять с вала шкива.

● Шаг 8: просверлите два отверстия в передней части шкива

Просверлите два отверстия шире ушных болтов инструмента для снятия шкива на передней поверхности шкива с помощью сверлильного станка.Прорези должны быть расположены прямо напротив друг друга с каждой стороны ступицы шкива. Кроме того, было бы лучше, если бы вы расположили отверстия достаточно далеко от ступицы шкива, чтобы установить гайку ближе к задней части ступицы шкива. Тем не менее, расстояние между двумя отверстиями не должно быть больше отверстий для ушек приспособления для снятия шкива.

● Этап 9: Отвинтите центральный болт инструмента для снятия шкива

Используйте гаечный ключ, чтобы повернуть центральный болт инструмента для снятия шкива, пока винт не достигнет максимально возможной глубины. Установите инструмент для снятия шкива на шкив газонокосилки и отрегулируйте центральное отверстие инструмента для снятия с помощью вала шкива. Совместите ушные отверстия инструмента для снятия шкива с отверстиями, проделанными сверлом.

● Шаг 10: Снимите шкив

Проденьте ушной винт одного инструмента для снятия шкива через проушину каждого инструмента для снятия шкива и через отверстия, просверленные в шкиве. Наверните гайку на каждый инструмент для снятия шкива, резьбу ушных болтов вручную. Для инструмента для снятия шкива требуется всего несколько гаек, в основном в зависимости от марки.Гайки должны быть на одном уровне с задней частью шкива. Продолжайте вращать инструмент для снятия шкива, пока шкив не ослабится настолько, чтобы его можно было снять с вала шкива.

Проблемы, связанные со шкивом газонокосилки

Ниже приведены описания некоторых распространенных проблем со шкивом, их возможных причин и способов решения.

● Шум от шкива

Если вы слышите шум от шкива, причиной может быть плохой монтаж, проскальзывание ремня по поверхности шкива или уменьшение смазки подшипника со временем. Большинство этих проблем можно исправить за один или два шага. Для неплотного монтажа можно подтянуть крепление и проверить уровень вала шкива.

Для скольжения ремня по торцу шкива можно зафиксировать натяжение. Для смазки подшипников, если подшипники изношены, купите новый комплект подшипников. Установите их и убедитесь, что они не деформируются.

● Сильный износ торца шкива газонокосилки

Если поверхность шкива сильно изнашивается, возможными причинами этого являются низкое натяжение ремня и масло на утеплителе.Первое можно решить, легко отрегулировав натяжение. Для последнего удалите излишки масла.

Удаление застрявшего шкива оправки:

Вы видели, как удалить застрявший шкив газонокосилки. Теперь мы опишем, как нарисовать шкив оправки газонокосилки. Узел оправки соединяется с декой и вращает кромку. Подшипники шкива оправки изнашиваются при обычном использовании. Неровное лезвие ускоряет износ подшипников, равно как и удары по камням во время резки.Узел оправки в данном руководстве по техническому обслуживанию включает вал лезвия и подшипники.

Давайте посмотрим, как снять шкив оправки, если он вышел из строя. Шкив оправки, как правило, не требует смазки, но он изнашивается, и его необходимо заменить.

● Шаг 1. Снимите свечу зажигания:

Отсоедините свечи зажигания. Это гарантирует, что газонокосилка не запустит непреднамеренно двигатель, когда вы работаете с движущимися частями или рядом с ними.

● Шаг 2. Снимите колоду:

Опустите деку косилки и снимите ножи.Снимите ремень с лезвиями со шкива двигателя, а затем освободите ремень от держателей. Снимите левый рычаг подвески, а также левую заднюю платформу. Вытяните деку настолько, чтобы дотянуться до троса лезвия. Отсоедините трос отвала и вытащите деку.

● Этап 3. Снимите шкив оправки

Нанесите масло на гайку фланца, крепящую шкив оправки к валу. Пожалуйста, подождите 2–3 минуты, чтобы масло сделало свою работу, прежде чем снимать гайку. Поднимите режущую деку и поместите кусок дерева между лезвиями, а другой кусок позади них.Благодаря этому острые кромки остаются неподвижными, а гайка фланца устраняется.

● Шаг 4: Чистовая обработка

Снимите фланцевую гайку с самой высокой точки шкива с помощью торцевого ключа. Чтобы снять гайку, поверните ее против часовой стрелки. Если у вас возникли проблемы с ослаблением гайки, повторно нанесите проникающее масло. Поднимите шкив со шпинделя, чтобы вынуть его. Также снимаем проставку под шкивом. Переустановите деку и включите газонокосилку, чтобы убедиться, что все в порядке.

Ржавчина может образовываться возле ступицы шкива и других деталей. Это может привести к заклиниванию шкива. В этом случае газонокосилка не будет работать правильно. Мы описали подробный пошаговый метод удаления застрявшего шкива с косилки. И дополнительно описано, как нарисовать шкив оправки от газонокосилки. Перед началом работы всегда соблюдайте все меры предосторожности и проверяйте руководство пользователя перед тем, как приступить к работе.

Как заменить ремень стиральной машины – Видео

Последнее обновление: 15 апр 2016

Приводной ремень стиральной машины отвечает за вращение барабана с помощью двигателя.Если ваш ремень порвался или поскользнулся, барабан стиральной машины не будет вращаться и вращаться. К счастью, установка ремня на замену – это несложная задача, сделанная своими руками. Посмотрите видео ниже, чтобы получить пошаговое руководство по замене ремня на стиральных машинах различных производителей.


Как заменить ремень на стиральной машине Bosch

Расшифровка видео:

Если барабан стиральной машины перестал вращаться, возможно, оборвался ремень; К счастью, заменить ремень стиральной машины очень просто.

Прежде всего, убедитесь, что прибор отключен от сети перед выполнением любого ремонта.

Первое, что нам нужно сделать, это получить доступ к задней части машины и снять заднюю крышку.

На этой стиральной машине Bosch задняя крышка удерживается на месте всего одним винтом. Иногда их будет больше, в то время как на некоторых машинах нет задней крышки, и вам придется заменить ремень сверху, сняв крышку.

При снятой задней крышке обычно можно увидеть ремень, натянутый на шкив барабана и шпиндель двигателя.Однако, если ремень порвался, он, скорее всего, будет лежать на полу в нижней части машины.

Ваш новый ремень будет очень плотно прилегать к нему, некоторые – больше, чем другие. Он должен быть для того, чтобы барабан вращался и вращался при полной нагрузке. Мы получаем много запросов от клиентов, которые говорят нам, что поставленный нами ремень должен быть неподходящим, потому что они никак не могут его подобрать. Ну, подойдет, но иногда бывает сложно.

Всегда начинайте с ремня, обернутого вокруг шпинделя двигателя, а затем натягивайте ремень на шкив барабана.

Теперь мы можем заменить заднюю панель, вот и все. Как заменить ремень на стиральной машине.

Помните, что ремни для стиральных машин и все другие запчасти для стиральных машин можно найти на сайте запчастей для выкупа. Спасибо за просмотр!


Как заменить ремень в стиральной машине Hotpoint

Расшифровка видео:

Здравствуйте, меня зовут Шон, и сегодня я собираюсь показать вам, как заменить барабан на этой стирально-сушильной машине Hotpoint.Не забудьте изолировать прибор перед тем, как приступить к ремонту.

Чтобы получить доступ к ремню, сначала нужно снять заднюю крышку, которая удерживается 6 винтами.

Мы собираемся снять ремень, повернув шкив и одновременно осторожно потянув ремень на себя.

Чтобы повторно установить ремень, я собираюсь сначала надеть его на шкив мотора, а затем на шкив барабана и повернуть.

Теперь мы можем заменить заднюю крышку и винты.

А вот как заменить барабан на стиральной машине Hotpoint. Помните, что сменные приводные ремни и все другие запчасти для стиральных машин можно найти на веб-сайте Ransom Spares. Спасибо за просмотр.

Ли Гилберт

Как снять шкив стиральной машины

Согласитесь, иногда бытовая техника ломается в самый неподходящий момент: например, вам срочно нужно постирать, стиральную машину включили, и она вдруг стала издавать непривычные для этого агрегата звуки (треск, дребезжание).Срок службы стиральной машины подошел к концу? Не паникуйте. Может быть достаточно заменить несколько деталей, и установка снова заработает. Однако, чтобы стать мастером по ремонту домашних стиральных машин, нужно хотя бы знать, как снимать шкив.

Как снять шкив стиральной машины

Необходимо

  • – гаечный ключ;
  • – шкив;
  • – нагревательный элемент;
  • – ремень приводной.

Инструкции

Шаг 1

Если причиной неисправности стиральной машины является перегоревший моторчик, то для устранения поломки двигателя может потребоваться замена щеток, тахометра и шкива.Для этого снимите переднюю или заднюю крышку стиральной машины (дело в том, что каждая модель имеет свои особенности, поэтому в одних моделях потребуется снять переднюю панель, а в других – заднюю). Затем снимите приводной ремень и отсоедините клеммную колодку от двигателя. После этого снимите мотор и внимательно осмотрите его на предмет повреждений одного из основных компонентов.

Шаг 2

Если на стиральной машине сгорел ТЭН или сломался шкив, эту неисправность тоже можно устранить в домашних условиях.В зависимости от модели стиральной машины ТЭН может располагаться либо в районе ее лицевой стороны, либо размещаться на задней части агрегата. Ввиду этого снимите заднюю или переднюю панель стиральной машины, затем аккуратно открутите пружину подвески бака стиральной машины и снимите приводной ремень. После этого с помощью гаечного ключа откручиваем гайку, фиксирующую шкив, снимаем ее и сам шкив. Чтобы снять ТЭН, сначала снимите провод с его выводов, затем ослабьте фиксацию этого элемента специальным ключом и снимите ТЭН, заменив его новым.Соберите стиральную машину в обратном порядке.

Шаг 3

Возможность снятия шкива пригодится также при замене ремня. Для замены ремня снимите крышку стиральной машины, которая обеспечивает доступ к этому элементу. Затем снимите старый ремень, очистите шкив от его остатков, а также проверьте целостность самой детали. При необходимости замените его (отверните гайку крепления шкива, снимите деталь и поставьте на ее место новую). Затем установите новый приводной ремень.Его начинают надевать со шкива.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
