коды ошибок e01, e10, e20, e50, e90 и неисправности стиральных машинок Занусси, Электролюкс, Аег

Код	Обозначение	Наиболее вероятные причины (что проверить)
Е11	Проблема с забором воды	Кран закрыт. Не работают клапаны залива или повредились их электрические цепи, связывающие клапаны с электроконтроллером. Заливная система засорилась. Давление воды излишне низкое для наполнения бака за отведенное время. У сливного шланга неправильное положение. Повредилось реле давления. Нарушилась работа электроконтроллера.
Е13	Появилась утечка	Вода наполнила поддон машинки. Нарушено положение сливного шланга. Повредилось реле давления.
Е21	Проблема с отведением воды из машинки	Забился фильтр внутри сливного насоса. Возникли проблемы со сливным шлангом (отсоединение, засор, перегиб). Сливной насос сломан. Повредилось реле давления. Нарушилась работа электроконтроллера.
Е23	Проблема с работой сливного насоса	Перегорел симистор, отвечающий за работу насоса. Нарушилась работа электроконтроллера.
Е24		Возникли повреждения в электроцепи симистора, отвечающего за работу насоса. Повреждение печатной платы.
Е31	Проблема с датчиком давления	Либо неисправен сам датчик, либо возник обрыв в связанной с ним электропроводке.
Е32		Неверная калибровка или выход из строя датчика давления. Закупорка сливной системы или поломка ее деталей.
Е33	Проблема с датчиками уровня	Не работает датчик первого уровня. Проблема с проводкой или основной платой. Прекратил функционировать датчик защиты нагревателя, который препятствует включению электронагревателя без воды. Попадание воды на корпус нагревателя. Неподходящие параметры электрической сети.
Е34	Проблема с работоспособностью прессостата и датчика уровня предотвращения закипания 2	Пришел в негодность прессостат либо его проводка. Не функционирует основная плата.
Е35	Превышение уровня воды внутри бака (перелив)	Пришел в негодность прессостат или электромагнитный клапан. Появилась проблема с проводкой или монтажной платой.
Е36	Проблема с датчиком защиты ТЭНа	Поломка датчика.
Е37	Проблема с датчиком первого уровня	Поломка датчика.
Е38	Проблема с прессостатом	Трубка датчика засорилась, поэтому невозможно зафиксировать разницу давлений.
Е39	Проблема с датчиком перелива	Поломка датчика.
Е3А	Проблема с реле нагревателя	Нарушена работа электронного блока.
Е41	Проблема с дверью	Дверь не закрыли либо закрыли недостаточно плотно.
Е42		Сломалось устройство, блокирующее дверь.
Е43		Сгорел симистор, который контролировал работу блокирующего устройства двери.
Е44		Не функционирует датчик закрытия двери.
Е45		Появилось повреждение электрической цепи симистора, который контролирует замок двери.
Е51	Проблема с электроконтроллером	В симисторе, который управляет приводным двигателем, произошло короткое замыкание.
Е52	Проблема с тахогенератором	Тахогенератор приводного двигателя не подает сигнал на электроконтроллер вследствие поломки тахогенератора или смещения его фиксирующей шайбы.
Е53	Проблема с управлением приводным двигателем	Появились повреждения в электроцепи симистора, контролирующего работу приводного двигателя.
Е54	Проблема с приводным двигателем	«Залипли» контакты реле реверса.
Е55		Появился обрыв в электроцепи двигателя.
Е56	Проблема с тахогенератором	Деталь неисправна, поэтому сигнал не подается в течение пятнадцати минут.
Е57	Отмечается превышение граничного значения потребляемого инвертором тока (свыше 15А)	Не работает двигатель либо появились проблемы с электропроводкой. Нарушена работа электронного блока.
Е58	Превышение порогового значения потребляемого инвертором фазного тока (свыше 4,5А)	Не работает двигатель либо появились проблемы с электропроводкой. Нарушена работа электронного блока.
Е59	Проблема с тахогенератором (отсутствует сигнал в течение трех секунд после включения)	Не работает двигатель либо тахогенератор. Появились проблемы с электропроводкой. Нарушена работа электронного блока.
Е5А	Перегрев радиатора охлаждения (температура выше +880С)	Неподходящие условия работы машинки. Нарушена работа электронного блока.
Е5В	Параметры входного напряжения ниже пороговых (менее 175В)	Повреждение электропроводки либо электронного блока.
Е5С	Параметры входного напряжения выше пороговых (более 430В)	Нарушена работа электронного блока.
E5D и E5E	Проблема с передачей данных от инвертора к основной плате	Появились повреждения проводки, связывающей инвертор с платой. Нарушена работа электронного блока.
Е5F	Проблема работы управляющего блока	Возникли неполадки с проводкой или работой электронного блока.
Е61	Вода нагревается медленнее, чем положено	Повреждение нагревателя либо температурного датчика, а также их проводки или электроконтроллера.
Е62	Вода нагревается излишне быстро – температура выше +880С в течение пяти минут	Повреждение ТЭНа либо температурного датчика, а также их проводки или электроконтроллера.
Е66	Проблема с реле ТЭНа	Реле вышло из строя. Повредились цепи управления реле.
Е68	Проблема с нагревателем (ток утечки превышает допустимые параметры)	Повреждение ТЭНа либо помехи в его проводке.
Е69	Проблема с нагревателем	Поврежден сам нагреватель либо его проводка.
Е71	Проблема с температурным датчиком	В самом датчике либо его электроцепях появилось короткое замыкание. Неисправен ТЭН. В датчике и его проводке возник обрыв.
Е 74		Датчик в баке расположен неправильно. Неисправности в проводке или печатной плате.
Е82 и Е83	Проблема с селектором	Поврежден селектор или его проводка. Данные о конфигурации ошибочны. Проблемы с электронным блоком.
Е84	Проблема с рециркуляционным насосом	Возникла ошибка опознавания.
Е85		Насос вышел из строя. Неисправен тиристор.
Е92	Проблема связи платы дисплея и основной платы	Используется неподходящая плата управления (она не соответствует модели).
Е93	Проблема с настройкой машинки	Настройки аппарата неправильные или вышла из строя печатная плата.
Е94		Настройки стирки неверные либо перестала функционировать печатная плата.
Е95	Проблема связи микропроцессора и энергозависимой памяти	Перестала функционировать печатная плата.
Е96	Проблема с электроконтроллером	Конфигурация контроллера и подсоединенных к нему элементов является неправильной.
Е97	Проблема с селектором	Расположение селектора не отвечает настройкам программы.
Е98	Проблема связи инвертора с основной платой	Плата несовместима с инвертором.
Е99	Проблема со звуковым блоком	Неверное соединение входов/выходов со звуковым блоком.
Е9А	Проблема с электроконтроллером	Сбой ПО, отвечающего за соединение динамика с электроникой.
ЕА1	Проблема с системой DSP, отвечающей за позиционирование барабана	Система вышла из строя либо нарушена ее проводка.
ЕА2		Возникла ошибка опознавания.
ЕА3		Шкив приводного двигателя не фиксируется.
ЕА4		Система вышла из строя либо нарушена ее проводка.
ЕА5		Перегорел тиристор.
ЕА6		Не появляется сигнал о начале вращения барабана.
ЕВ1 и ЕН1	Проблема с электросетью	Недопустимая частота в питающей сети.
ЕВ2 и ЕН2		Превышено напряжение в питающей сети.
ЕВ3 и ЕН3		Недостаточно высокое напряжение в питающей сети.
ЕВЕ и ЕНЕ	Проблема с защитной цепью	Вышло из строя реле.
ЕВF и ЕНF		Возникла ошибка опознавания.
ЕС1	Проблема с впускным клапаном	Произошла блокировка впускного клапана либо повредилась его проводка.
ЕС2	Проблема с датчиком прозрачности воды	Пришел в негодность датчик мутности.
ЕF1	Проблема со сливом	Загрязнен фильтр внутри сливного шланга. Не функционирует сливная помпа.
ЕF2		Моющее средство добавлено в избыточной дозировке. Сливной шланг непроходим из-за засора. Неисправна сливная помпа.
ЕF3		Сработала система AquaControl. Появились повреждения кабеля сливной помпы. Возникла утечка воды.
ЕF4	Проблема с заполнением машинки водой	Кран закрыт либо давление воды слишком слабое.
ЕF5	Дисбаланс белья	Вещи сбились внутри барабана.

Стиральная машина Zanussi: ошибка Е90

Стиральные машины Zanussi оснащаются управляющими платами со встроенной системой самодиагностики.

Если в процессе запуска или работы возникает проблема, система её фиксирует и записывает в энергонезависимую память, откуда позже код ошибки можно будет считать в специальном диагностическом режиме.

Если ошибка мешает дальнейшей работе, то стиральная машина может отказать в запуске программ стирки и оповестить пользователя о наличии проблемы цифровым кодом или миганием светодиодных индикаторов (в зависимости от конфигурации).



Возникновение проблемы

Отображению кода 90 может предшествовать несколько различных ситуаций, например:

• Ошибка показывается сразу при включении стиралки, вне зависимости от выбранного режима стирки и других манипуляций. Агрегат отказывается работать.
• Ошибка может отображаться в процессе стирки и хаотично пропадать. Иногда код исчезает сразу после незначительных вибраций в районе блока управления.
• Проблема появляется сразу после переезда/перевозки стиральной машины.
• После долгого простоя стиралка может какое-то время работать исправно. Возникновение девяностой ошибки появляется бессистемно.



Что означает ошибка E90

Все коды, связанные с проблемами непосредственно платы управления, объединяются производителем в группу кодов, начинающихся с 9.

Ввиду того, что диагностировать блоку управления самого себя сложно, достоверность результата очень низкая, а сложность ремонта печатных плат высокая, пользователю может показываться общий код 90 (как индикатор общей проблемы с блоком управления).

На самом деле код ошибки фактически может отличаться, но доступен он будет только при считывании в диагностическом режиме.

Ниже обозначим другие ошибки группы кодов, начинающихся на девятку:

Код E	Значение
91 или 92	Проблема с электронным дисплеем.
93 или 94	Неправильная конфигурация отдельного режима стирки или самой стиральной машины.
95	Отсутствует обратная связь от энергонезависимой памяти к процессору.
96	Проблема с конфигурацией контроллера и/или подключенных к нему узлов.
97	Ошибка селектора программ при работе программы контроллера.



Как перейти в сервисный/диагностический режим

Чтобы считать все записанные в памяти ошибки, необходимо переключить машинку в сервисный режим. Для этого нужно произвести следующие манипуляции (актуально для плат управления EWM1000 и выше):

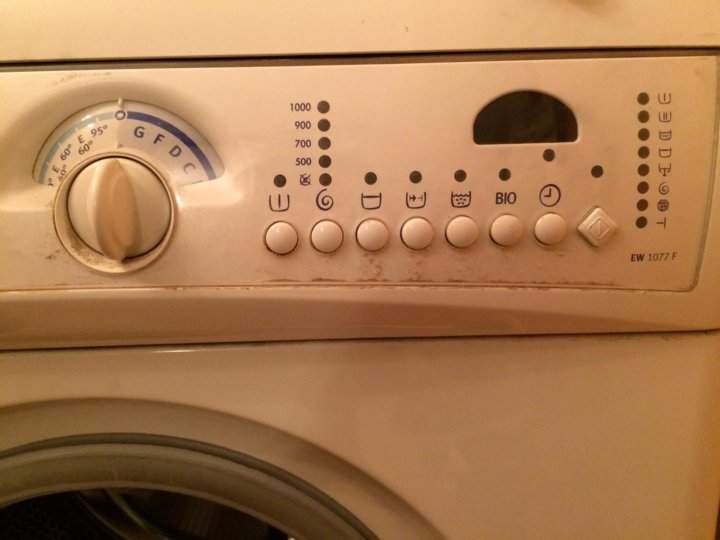

На стиралках с горизонтальным расположением кнопок управления

Рис. 1. Переход в сервисный/диагностический режим на стиральных машинах с горизонтальным расположением кнопок управления



• Селектор программ стирки ставится на 0 (положение “Выкл. /Off”).
• Одновременно зажимаются кнопка начала стирки и ближняя к ней слева.
• Селектор программ переключается на первую программу.
• После того, как индикация загорится кнопки можно отпустить.
• Селектор переводится в положение 10.

На стиральных машинках Zanussi с вертикально расположенными кнопками

Рис. 2. Переход в сервисный/диагностический режим на стиральных машинах с вертикальным расположением кнопок управления





• Селектор на нуле (OFF).
• Зажимаются кнопки “Старт” и ближайшая к ней снизу.
• Селектор переключается на 1.
• Загорается индикация.
• Кнопки можно отпускать.
• Селектор переключается в положение 10.

После переключение на 10 режим, индикаторы “Конец цикла” (отвечает за десятки в шестнадцатеричной системе исчисления) и “Старт/Пауза” (отвечает за единицы) начинают мигать небольшими сериями вспышек с промежутком около 0,2 секунды.

Допускается считывание последнего кода без перехода в сервисный режим:

• Включается питание.
• Зажимаются кнопки, которые требуются для перехода в диагностический режим (см. выше), не менее, чем на 2 секунды (но без задействования селектора программ).
• После того, как все индикаторы погаснут, кнопки можно отпустить.
• Система отобразит последний код ошибки в памяти.

Невозможность перехода в диагностический режим – первый признак неисправной платы управления.



Причины возникновения ошибки E90

Блок управления – один из самых сложных узлов стиральной машины. Причиной отображения кода 90 могут стать:

• Плохой или “дребезжащий” контакт в одном из шлейфов (питания, передачи управляющих сигналов другим узлам и т.п.).
• Короткое замыкание на самой плате. Оно может возникнуть как раз после перевозки бытовой техники на новое место эксплуатации.Другими вероятными причинами замыканиямогут стать:
  • Насекомые.
  • Моющие средства.
  • Конденсат.
  • И т.п.
• Выход из строя одного из элементов платы (сопротивление, конденсатор, микроконтроллер и т. д.).



Как устранить ошибку E90 своими руками

Заниматься ремонтом и восстановлением управляющих плат могут только опытные специалисты при наличии специального оборудования и инструмента.

Без опыта максимум, что можно сделать своими силами:

1.Проверить надёжность всех механических соединений, подходящих к плате управления.

2.”Прозвонить” проводку на наличие обрыва.

3.Очистить и просушить все контакты и шлейфы.

4.Осмотреть плату на наличие посторонних предметов, жидкостей и других субстанций (налёта, моющих средств и т.п.).

5.При необходимости тщательно промыть плату с применением спирта и просушить.

6.Убедиться в отсутствии потенциально проблемных элементов (подгоревшие контакты, вздувшиеся электролитические конденсаторы, треснувшие или черные резисторы и т.д.).

Если чистка, сушка и “прозвон” проводки не дадут никаких результатов, то проблема может быть решена только полной заменой платы на работоспособную.

Автор: RadioRadar

Коды ошибок стиральных машин Electrolux: расшифровка ошибок е20, е10

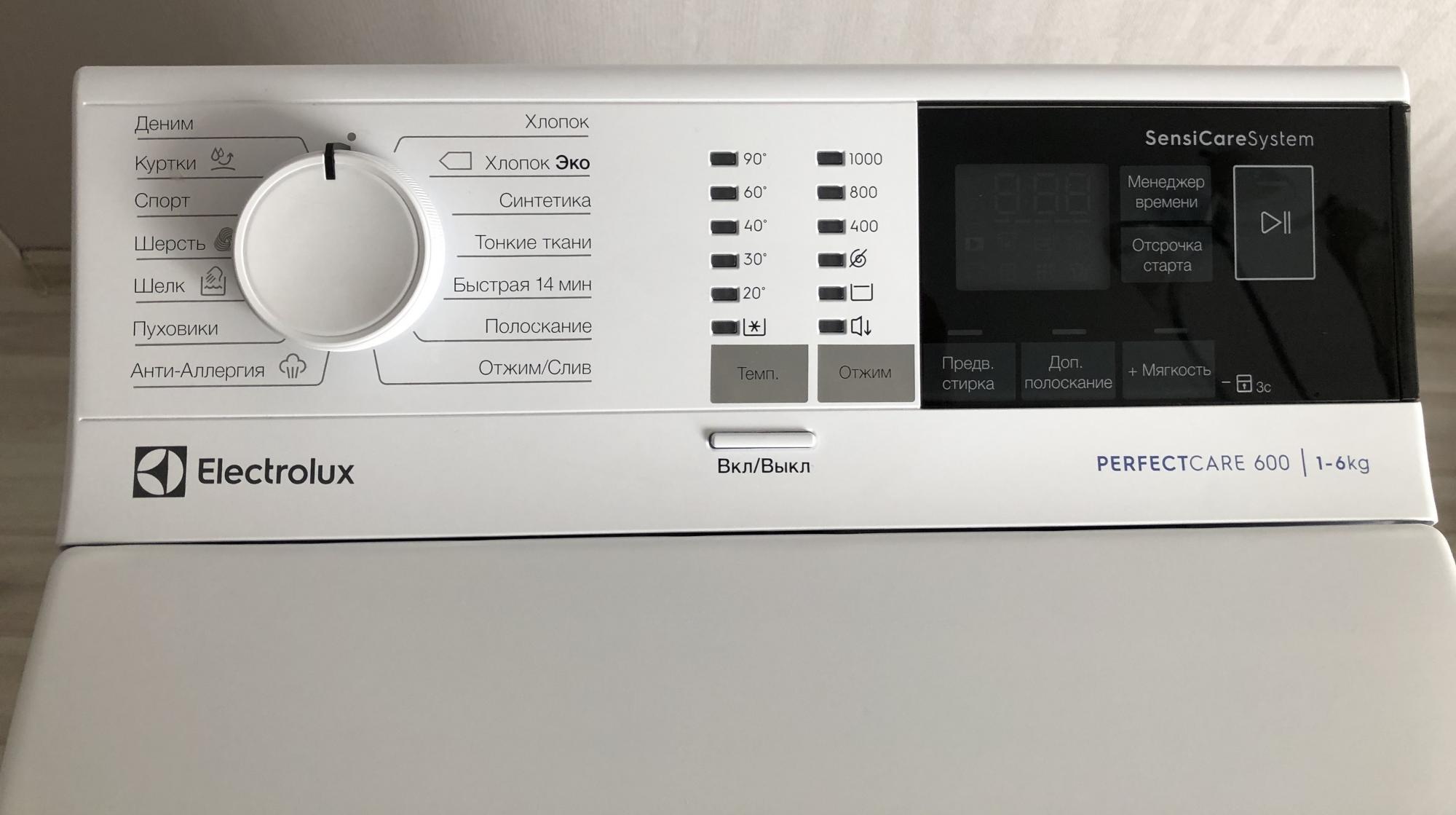

Большинство моделей бытовой стиральной техники шведского концерна имеют дисплеи, на которых отображается текущее состояние агрегата. Названное удобство позволяет снабдить стиральные машинки-автоматы (далее также – СМА, СМ) дополнительными сервисными возможностями. При неисправностях на экраны дисплеев выводятся коды ошибок стиральных машин Electrolux. Они позволяют владельцам локализовать поломку и в некоторых случаях устранить ее самостоятельно либо сообщить код в сервисный центр. Тогда мастеру будет легче сориентироваться, какой узел мог выйти из строя.

Код ошибки, отображаемый на дисплее, позволяет локализовать неисправность и ускорить ремонт

Группа предприятий Electrolux производит технику для стирки под тремя торговыми марками, к которым относятся также известные бренды Zanussi и AEG. Для оптимизации производственного процесса большинство деталей в этих агрегатах идентичны. Кодировка неисправностей тоже одинакова. Коды ошибок стиральных машин Electrolux представляют собой буквенно-цифровые комбинации, начинающиеся с буквы латинского алфавита. Почти все из них имеют в начале букву E (от англ. error – ошибка).

Рассмотрим типичные неисправности и их коды.

Поломки, связанные с поступлением воды в барабан

Проблемы в работе агрегатов, связанные с отсутствием воды в баке, распространены среди моделей Electrolux – например, таких, как W4180H. С учетом того, что качество водопроводной воды оставляет желать лучшего, часто можно наблюдать отложение большого количества осадка в шлангах, фильтрах и сливных помпах. Это затрудняет или прекращает транспортировку воды в бак либо из него.

Ошибка E10 в стиральных машинах Electrolux – одна из самых распространенных

Ошибка E10 в стиральных машинах Electrolux, а также

E11 в некоторых моделях, сигнализирует о том, что с забором жидкости в барабан есть определенные проблемы: вода не поступает либо ее напор настолько мал, что уровень не доходит до оптимального за отведенное для этого время.

Сначала проверяются наиболее очевидные причины ошибки – может быть, просто нет воды в водопроводе.

В ходе диагностики проверяется давление во входной магистрали, по которой поступает жидкость. Нередко в наших домах отключают воду или хозяева перекрывают ее сами, а потом забывают включить. Поэтому такие причины довольно распространенные. Кроме того, проверяется засоренность впускного шланга и фильтра.

Впускной клапан может не открываться из-за отсутствия управляющего сигнала либо из-за обрыва обмотки в электромагните (возможна ошибка EC1). Проверить обмотку можно мультиметром – если она исправна, прибор должен показать сопротивление в пределах 3,6–3,8 кОм. В электронном блоке управления (далее также – ЭБУ) есть симметричные тиристоры – симисторы (далее также – триаки), которые управляют клапанами. Если в этом узле присутствует неисправность, вода поступать в бак не будет.

Все вышеперечисленные поломки устраняются путем очистки впускной магистрали и засоренных деталей или замены неисправных элементов.

Проблемы со сливом жидкости из бака

Если отображается ошибка Е20 стиральной машины Electrolux, это означает, что за временной промежуток 10 минут и более вода не удалилась из СМ. О поломке могут сигнализировать коды E21, C2, E23, EF0 и E24.

О превышении времени слива может информировать код EF1. Комбинация EF2

дает знать о повышенном уровне пенообразования, что также может быть связано с засоренностью сливной магистрали. Ошибка EF3 говорит о протечке в помпе или повреждении ее проводки, приводящей к срабатыванию системы «Аквастоп».

В первую очередь проблему нужно искать в канализации и сливном шланге – они могут быть засорены. Кроме того, следует проверить фильтр, располагающийся перед сливной помпой, там тоже может быть засор.

Проверку и очистку сливного фильтра в стиральной машинке можно выполнить самостоятельно

Причиной может быть также неисправность:

• сливного насоса – ошибка E85;
• триака, управляющего работой помпы, – возможны коды E23 и E24;
• других элементов электронного блока управления.

Сопротивление обмотки, которая приводит в движение насос, должно быть в районе 200 Ом. Если его значение сильно отличается, помпу придется заменить.

Неисправности, связанные с прессостатом

Этот прибор еще называют датчиком уровня воды или датчиком давления. От его правильной работы зависит общая работоспособность СМА. Например, при неисправном датчике может не включаться режим отжима белья или преждевременно запускаться режим стирки.

Если неправильно работает прессостат, почистить трубку или заменить датчик можно самостоятельно

Код E30 информирует о том, что датчик настроен неправильно, и сообщает об ошибочном количестве жидкости, залитой в бак. Основными причинами таких сбоев являются:

• засорение трубки, через которую подводится давление, создаваемое залитой водой в баке;
• сбой в настройке;
• выход из строя.

Еще одна из возможных причин – нестабильное сетевое напряжение.

Несогласованность работы датчика уровня воды с реле, управляющим работой нагревательного элемента – ТЭНа, выражается появлением кода E33. Лучшее решение вышеуказанных проблем – установка стабилизатора сетевого напряжения, прочистка трубки или замена датчика.

Ошибка E31 информирует о том, что датчик не работает. Неисправная деталь является также одной из причин появления ошибки E32. Проверить прессостат можно самостоятельно. Для этого нужно подсоединить к нему другую трубку такого же диаметра и несколько раз сильно дунуть в нее. Если в это время услышите щелчки, значит, прибор может быть исправен и проблема кроется не в нем, а в проводке к управляющему блоку. Более правильная диагностика – проверка сопротивления обмотки прессостата в то время, когда в него вдувается воздух. Если в указанный момент уровень сопротивления не изменяется, датчик нужно заменить.

Аналогичные проверки следует провести при появлении кода

E35, который информирует о превышении количества жидкости в баке. Это значит, что нарушена работа датчика уровня воды и он не подал сигнал к отключению ее подачи. Ошибка E38 сигнализирует об отсутствии информации, приходящей с датчика в ЭБУ, и тоже требует проверки соединительных цепей.

Проблемы в работе люка, закрывающего бак

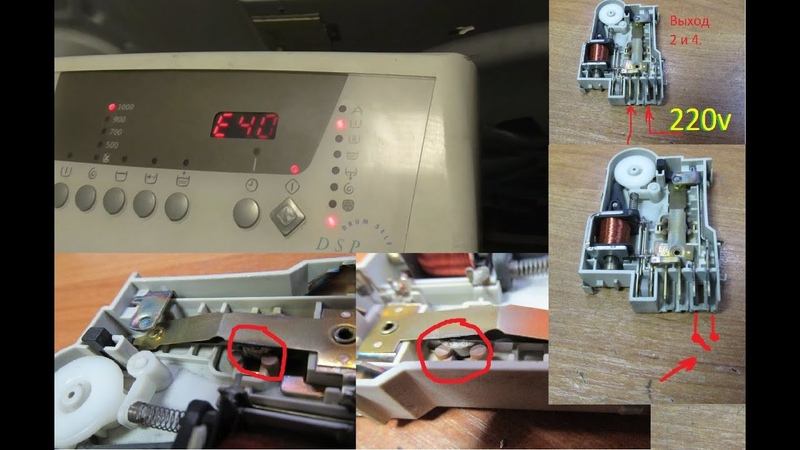

Такие поломки входят в число наиболее распространенных. Ошибка Е40 в стиральной машине Electrolux дает информацию о том, что дверца не закрыта. Об этом информирует и код E41. Дверца может быть приоткрытой по следующим причинам:

• недостаточно прижата при закрытии;
• неисправен замок, блокирующий люк (E42);
• есть проблемы в работе системы блокировки замка;
• в щель между баком и дверцей попало белье;
• повреждена или деформирована резиновая прокладка, герметизирующая люк.

Неисправности, связанные с нарушением работы дверцы люка, вряд ли удастся устранить самостоятельно

Код E43 гласит о том, что обнаружена поломка симистора, управляющего работой замка. Сочетание E45 сообщает, что неисправность кроется в электронных деталях и цепях, управляющих работой симистора и замка. Причины этих проблем находятся в блоке управления, а также в соединительных проводах и разъемах. Кодировка E44 информирует о нарушении в работе датчика закрытия люка. Это «лечится» проверкой соединительных цепей и заменой неисправной детали.

Код ошибки E40 говорит о неисправности, связанной с отсутствием фиксации дверцы люка

Неполадки, связанные с работой электродвигателя

Электромотор, вращающий барабан, – важнейший узел СМА, поэтому любая его неисправность является критичной и отразится на работоспособности стиральной машины.

Ошибка E50

информирует о целом спектре возможных проблем, связанных с нарушением работы мотора. К ним относятся:

• поломка триака, управляющего работой двигателя;
• неправильная работа тахогенератора, дающего информацию о частоте вращения мотора;
• неисправность управляющего контроллера в ЭБУ;
• нарушение работы подшипников двигателя.

Диагностику электродвигателя и его управляющих цепей лучше доверить квалифицированным мастерам

Код E51 конкретизирует поломку, указывая на неработающий симистор – триак. E53 сигнализирует о разрыве цепи между триаком и электромотором. Сочетание E55 дает знать о том, что есть обрыв в цепи мотора. Коды ошибок стиральных машин Electrolux E52, E56 и E59 информируют об отсутствии сигналов, которые должен посылать тахогенератор. Причины могут быть разными. В первом случае нарушена фиксация шайбы датчика Холла: вероятнее всего, она соскочила с места. Остальные варианты – неисправность таходатчика, соединительных электрических цепей и платы управления.

Сигнал E54 предполагает, что не работает одно из реле, управляющих реверсивным вращением двигателя – оно залипает либо неисправны цепи управления. E57 сигнализирует о превышении допустимой силы тока, потребляемого стиральной машиной. Причиной может стать короткое замыкание в обмотке электродвигателя или в электропроводке СМА. Вышеуказанное замыкание в двигателе, а также неисправность в ЭБУ могут привести к появлению кода ошибки E58.

Ошибки в работе, связанные с нагревательным элементом (ТЭН)

ТЭН – одна из основных деталей в стиральной машине. Она часто выходит из строя или работает неправильно. Одной из распространенных причин является образование накипи на трубках из-за высокого содержания в воде солей кальция и магния.

На фото можно увидеть накипь на нагревателе, образовавшуюся из-за слишком жесткой воды

Если нагреватель плохо греет воду, СМ дает знать об этом кодом E60 или E61 (в некоторых моделях эти ошибки можно увидеть только в тестовом режиме, во время работы они могут не высвечиваться). Причина – образование накипи или неисправность нагревательного элемента. Его можно проверить мультиметром – в рабочем состоянии сопротивление нагревательной спирали находится в границах 30–40 Ом.

Ошибка E62 информирует о слишком быстром и сильном нагреве воды. Вероятная причина – неисправность температурного датчика, который потребуется заменить. Коды E66 и E3A предупреждают о том, что не работает реле, управляющее работой ТЭН. Кроме неисправного реле, проблема может быть в управляющих цепях. Комбинация E68 сообщает о высоком токе утечки. Причиной может быть неисправный ТЭН или ЭБУ.

Код E36 сигнализирует о выходе из строя защитного реле, предохраняющего включение нагревателя в отсутствие воды. Коды E70, E71 и E74 связаны с неправильной работой температурного датчика (NTC). Ошибка E70 сигнализирует об обрыве в цепи датчика, E71 оповещает о неправильной работе NTC и необходимости его замены. Появление надписи E74 говорит о том, что положение датчика нарушено и необходимо вернуть его на посадочное место.

Коды остальных поломок СМ Electrolux и их расшифровка

Ниже представлена таблица, в которой отражены другие коды ошибок стиральных машин Electrolux – сочетания букв и цифр, отображающиеся на дисплее и означающие те или иные поломки, которые могут возникать в процессе эксплуатации.

Код неисправности	Краткое описание поломки	Диагностика деталей, узлов и систем
E13	Нарушена герметичность одного из узлов, вода попала в поддон СМА	Определение и устранение причин утечки жидкости
E5A–E5F	Неисправность связана с управляющей электроникой	Проверка и замена ЭБУ, платы управления индикацией. Диагностика соединительных кабелей и разъемов
E82	Ошибка в работе селектора программ	Проверка и замена ЭБУ и переключателя программ
E83	ЭБУ не распознает программу, выбранную селектором	Диагностика и замена ЭБУ
E90–E92	Нарушено соединение приборной панели с управляющей платой	Проверка кабелей и разъемов, устранение обрыва
E94, E95	Неправильно работает выбранная программа	Сбой или неисправность флэш-памяти в блоке управления, проверка контактов соединения между памятью и другими элементами ЭБУ
E96–E99	Неисправности связаны с управляющим блоком	Диагностика и замена ЭБУ
EA1–EA6	Нарушения в работе, сопряженные с DSP	Проверка двигателя и его приводного ремня, а также управляющего блока
EB0–EB3, Eh2–Eh4	Поломки связаны с уровнем напряжения и частотой в электросети	Диагностика и тестирование сети 220 В
EF4	Входные клапаны работают, но датчик сообщает об отсутствии воды	Проверка наличия воды в водопроводе
EF5	Нарушен баланс в барабане, остановлена программа отжима	Проверка положения белья и равномерное его распределение в барабане

Индикация ошибок в стиральных машинах без дисплея

Не все СМА имеют дисплеи, способные визуально отобразить состояние их работы. Есть модели, в которых коды ошибок стиральных машин Electrolux отображаются при помощи мигания определенных индикаторов. СМ такой разновидности имеют два наиболее распространенных модуля управления – EWM 1000 и EWM 2000. Каждый из этих модулей формирует неисправности одинаково, но индицироваться они могут по-разному.

Модуль EWM 1000 формирует коды более просто. Для их просмотра необходимо нажать и удерживать в таком состоянии две кнопки: «Старт/Пауза» и дополнительной функции, которая ближе всего к кнопке «Старт/Пауза», – в течение нескольких секунд.

Модуль EWM 1000 как правило имеет горизонтальное расположение кнопок

Эту операцию можно проводить даже во время стирки. Сначала индикаторы, расположенные возле нажатых кнопок, погаснут, а затем начнут мигать, согласно коду ошибки. Последний код ошибки можно увидеть в любое время, если перевести селектор в положение 10 (режим диагностики). Память запоминает данное состояние СМ.

Буква E индикаторами не отображается, так как она есть во всех комбинациях. Другие буквы, если они присутствуют в коде, отображаются миганиями, соответствующими шестнадцатеричному коду:

• A – 10 миганий;
• B – 11;
• C – 12;
• D – 13;
• E – 14;
• F – 15.

Числа обозначаются количеством световых импульсов от 0 до 9. Если код соответствует, например, EF5, это означает, что первый индикатор мигнет 15 раз, а второй – 5.

В зависимости от моделей, управляющие модули EWM 2000 имеют разное исполнение, но индикация в них также соответствует шестнадцатеричному коду, значение которого определяется засветившимися индикаторами в группе из четырех светодиодов.

Индикаторы располагаются по порядку, снизу вверх, согласно таблице

Видео

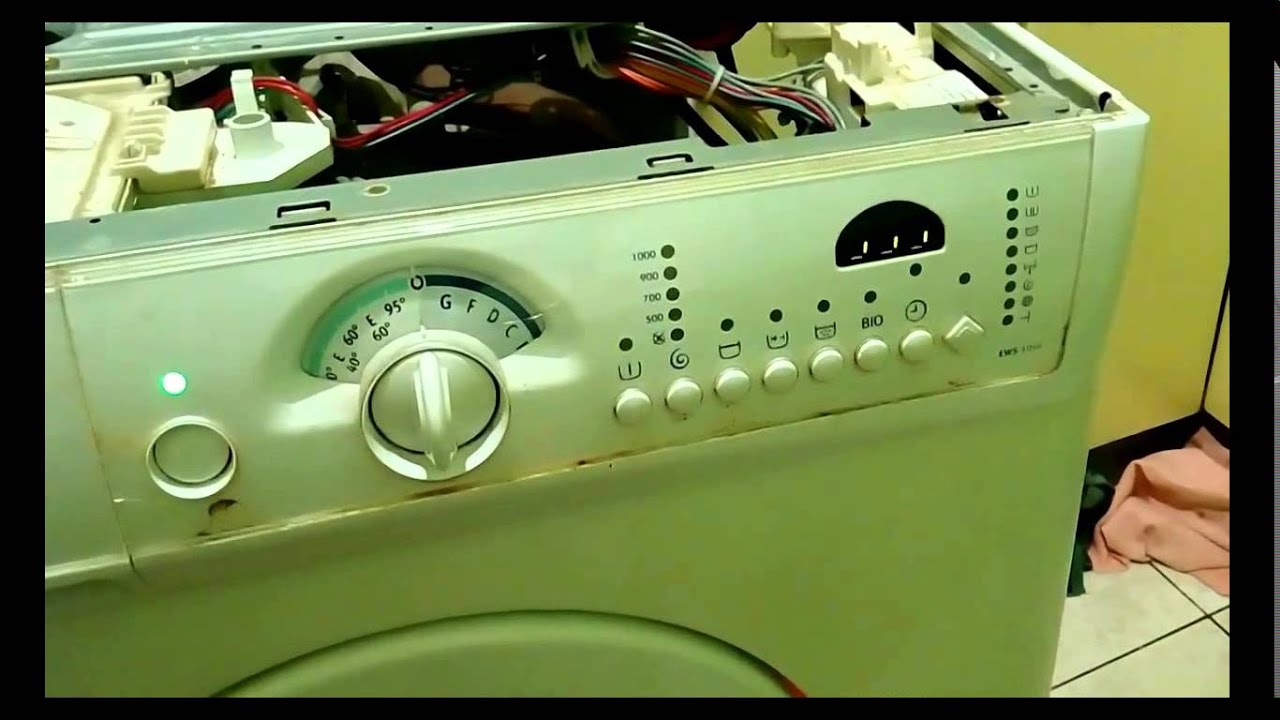

В этом видеосюжете представлены этапы проверки и коды ошибок стиральных машин Electrolux, Zanussi и AEG:

Об авторе: Егор Тараненко

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники. Рад поделиться с читателями своими знаниями в области эксплуатации и ремонта приборов. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите текст мышкой и нажмите:



Знаете ли вы, что:

Перед тем как выводить различные пятна с одежды, нужно выяснить, насколько безопасен выбранный растворитель для самой ткани. Его наносят в небольшом количестве на малозаметный участок вещи со стороны изнанки на 5-10 минут. Если материал сохраняет свою структуру и цвет, можно переходить к пятнам.

Если на любимых вещах появились первые признаки вынашивания в виде неопрятных катышков, от них можно избавиться при помощи специальной машинки – шейвера. Он быстро и эффективно сбривает сбившиеся в комки волокна ткани и возвращает вещам достойный вид.

Удалить накипь и нагар с подошвы утюга проще всего поваренной солью. Насыпьте на бумагу толстый слой соли, нагрейте утюг до максимума и несколько раз, слегка придавливая, проведите утюгом по солевой подстилке.

В посудомоечной машине хорошо отмываются не только тарелки и чашки. В нее можно загрузить пластмассовые игрушки, стеклянные плафоны светильников и даже грязные овощи, например картошку, но только без применения моющих средств.

Натяжные потолки из ПВХ-пленки способны выдерживать от 70 до 120 л воды на 1 м² своей площади (в зависимости от размеров потолка, степени его натяжения и качества пленки). Так что можно не опасаться протечек от соседей сверху.

Нити из золота и серебра, которыми в старину вышивали одежду, называются канителью. Для их получения металлическую проволоку долго тянули клещами до состояния необходимой тонкости. Отсюда и пошло выражение «тянуть (разводить) канитель» – «заниматься долгой однообразной работой» или «затягивать выполнение дела».

Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.

Привычка «экономно» пользоваться стиральной машиной-автомат может привести к появлению в ней неприятного запаха. Стирки при температурах ниже 60 ℃ и короткие полоскания позволяют грибкам и бактериям с грязной одежды оставаться на внутренних поверхностях и активно размножаться.

Свежий лимон подходит не только для чая: очистите загрязнения с поверхности акриловой ванны, потерев половинкой разрезанного цитруса, или быстро вымойте микроволновку, поставив в нее емкость с водой и дольками лимона на 8-10 минут при максимальной мощности. Размягченную грязь останется просто вытереть губкой.

Расшифровка ошибок стиральных машин всех основных марок



Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин ELECTROLUX Электролюкс/ ZANUSSI Занусси:

Е11/Е12 – при стирке вода заливается неправильно.
Е21/Е22 – при сушке вода сливается некорректно.
Е31-Е34 – показания прессостатов не совпадают.
Е41-Е45 – люк не заблокирован.
Е51 – вышел из строя симистор.
Е52 – поломка тахогенератора.
Е53 – неисправность в системе управления мотором.
Е54 – реле электронного контролера сломано.
Е61 – вода в машинке нагревается медленно.
Е62 – вода в машинке слишком большой температуры (вероятно кипит).
Е63/Е64 – при сушке недостаточный/чрезмерный нагрев.
Е66 – реле ТЭНа не работает.
Е71-Е73 – Температурный датчик стирки/сушки вышел из строя.
Е84/Е85 – симистор, контролирующий насос для циркуляции, неисправен.
Е91 – ошибка коммуникации между блоком индикации и электронным контроллером.
Е93/Е94 – конфигурационная ошибка.
ЕF1 – сливной фильтр засорен.
ЕF2 – передозировка химическими средствами.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин INDESIT Индезит/ ARISTON Аристон:
F01 – в приводном двигателе / цепи управления короткое замыкание.
F02 – электронный контролер не получает сигнала от тахогенератора.
F03 – температурный датчик неисправен /«залипло» реле нагревательного ТЭНа.
F04 – Прессостат (датчик количества воды) сломан.
F05 – датчик уровня или сливной насос не в порядке.
F06 – ошибка с кнопками.
F07 – нагревательный ТЭН находится без воды.
F08 – «залипание» реле нагревательного ТЭНа.
F09 – проблемы в энергонезависимой памяти.
F10 – сигналы от датчика количества воды не поступают.
F11 – обмотка насоса нарушена или оборвана.
F12 – модуль индикации неправильно связывается с электронным контролером.
F13 – сломана цепь контролера температуры просушки.
F16-F17 – отсутствует герметичность в дверце люка.
F18 – микропроцессорная ошибка.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин BOSCH Бош/ SIEMENS Сименс:
F01 – Открыта дверца люка.
F02 – Вода не набирается. Причины – вода подается под низким давлением – в шланге засорился фильтр – кран, подающий воду, не открыт.
F03 – Вода не сливается. Причины – неполадки с электронным контроллером – засор фильтра – сломался насос.
F04 – Вода протекает. Причины – нарушение герметизации, как отдельных деталей, так и их соединений.
E02 – Проблема с двигателем. Причины – неисправность щеток мотора – нарушение в соединении контактов или сопротивлении мотора – вышел из строя центральный модуль / моторный модуль.
Е67 – Кодировка модуля сбита. Причины – поломка блока.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин Whirlpool Вирпул:

Е10 – стиральная машинка не наполняется водой. Прежде всего, необходимо убедиться в том,  что в настоящее время вода  в кране есть.  После этого надо проверить шланг, который подает воду. Он может быть перегнутым или порванным, возможно он засорен.  Еще одной причиной, по которой вода не подается в машинку,  может быть засоренность шлангового фильтра, через который подается вода.

Е20, EF0 – машинка не сливает воду. Здесь могут быть две причины – перестал функционировать насос слива, или вышел из строя сливной шланг (он может быть засоренным, порванным или перегнутым).

Е40 – дверца, которая закрывает загрузочный люк, не плотно закрыта. В этом случае лучше всего открыть люк еще раз, переложить белье таким образом, чтобы оно не зажималось дверцей. Закройте дверцу.

Е90 – электрические комплектующие стиральной машины не функционируют. В этом случае отключите машинку от сети, снова наберите необходимую программу стирки и включите машинку. Если ошибка еще раз высветится на дисплее, то необходимо обратится к специалистам по ремонту.

FH – неисправность подачи воды в агрегат.

FP – неисправность слива воды из агрегата.

F4…F15 – Электрические составляющие машинки не функционируют.

FA – Вода  в машинку не подается.

Если начинается моргание кнопок (1- 4) то это сигнализирует о том, что:

1,2 – заблокировано

1,3 – неверная высота уровня воды

1,4 – помпа (отсутствует слив)
2,3 – слишком высокий уровень воды
2,4 – нагреватель (вода не нагревается)
3,4 – двигатель  работает некорректно
1,2,3 – электронный модуль
2,3,4 – неисправность мотора
1,2,4 – напряжение  в сети несоответствует необходимому напряжению для работы машинки

1,3,4 – ошибка электронного модуля

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин Hansa Ханса:

Е01 –  нет контрольного сигнала о закрытии дверцы

Е11 – неполадки в симисторе цепи питания блокировки дверцы

Е02 – бак заполняется водой до нужной отметки более чем за две минуты

Е05 – бак заполняется до нужной отметки более чем за десять минут

Е03 – время слива воды превысило 1,5 минуты

Е06 -прошло 10  минут  после слива воды, но прессостат не подает сигнал «бак пустой»

Е09 – во время отжима возникло слишком большое количество пены, убрать которую не удалось

Е04 – сигнал о переполнении бака водой

Е31 – замыкание в температурном датчике

Е32 – обрыв температурного датчика

Е21 – заблокирован приводной мотор

Е08 – нарушены параметры питающей сети

Е22 – сигнал о вращении приводного мотора без команды

Е07 – датчик воды АкваСтоп зафиксировал утечку воды в поддон

Е42 – программа выполнена, но дверца остается заблокированной более двух минут

Е52 – сбой памяти

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин Asko Аско:

Е 01 «Motorfault» – ошибка общего характера. Возможно возникли какие-либо неполадки в приводном моторе.

Е 02 «Waterinletfault» – сигнализирует о возникших проблемах при наборе воды.

Е 03 «Drainingfault» – неполадки  при осуществлении слива воды.

Е 04 –   стиральная машина  не способна  подавать воду в достаточном количестве. При возникновении подобной ошибки, необходимо  проверить  текущее состояние фильтров и шлангов.

Е 05, Е 06 – данный код говорит о возможных проблемах при нагреве воды

«Doorlockfault» –  проверьте блокировочный люк, возможно  дверца закрыта недостаточно плотно.

«Floaming» –  всокий уровень пенообразования в стиральной машине.

«Overfilling» либо «Overflov» –  ошибка уведомляет о том, что  уровень воды в рабочем баке стиральной машине превышает  допустимый.

«Termistorfault» – сигнал о неисправностях температурного датчика.

«Pressuresensorerror» – датчик уровней воды неисправен

F13 и F14 – ошибки говорят о возникших неполадках в электронном модуле.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин GORENJE Горенье:

F1 – ошибка уведомляет о разрыве либо коротком замыкании в цепи температурного датчика.

F2 –  в бак не поступил нужный объём воды за определенной промежуток  времени.  Рекомендуется проверить состояние шланга, а также  фильтра.

F31 –   сигнализирует о возможных неполадках  с тахогенератором.

F32– неисправен приводной мотор.
F4 –  вода в баке не нагревается до нужной температуры. Сигнал о неисправностях с температурным режимом.

F41 – температура воды в баке стиральной машине  достигла максимально допустимого уровня.

F43 –   ошибка сигнализирует о чрезмерной скорости нагрева воды в баке.

F5 –   возникли проблемы со сливом. Система не может осуществить вывод воды.

F61 – низкая скорость вращения барабана стиральной машины в режиме «Отжим»

F63 – сигнал о проблемах  в управлении –  контроллер не получает нужные сигналы от механизма мотора.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин Kaiser Кайзер:

Е01 – исчез сигнал закрытия дверцы. Проверьте концевой выключатель замка.

Е02 – превышение 2х минутного времени наполнения бака.

Е03 – превышение времени в 1,5 минуты для слива воды из бака.

Е04 – бак воды переполнен.

Е05 – бак воды заполнен до номинального уровня.

Е06 – бак без воды.

Е07 – вода попала в поддон. Контакты в поплавковом датчике AQUA STOP разомкнуты.

Е08 – недопустимые параметры напряжения питающей сети.

Е11 – неисправность замка, блокирующего дверцу люка.

Е21 – пропал сигнал от тахогенератора о вращении двигателя привода.

Е22- вращение двигателя привода без команды на запуск.

Е31 – возникло короткое замыкание в схеме датчика температуры.

Е32 – появился обрыв цепи в датчике температуры.

Е42 – превышение 2-х минутной выдержки времени при блокировке дверцы люка после окончания стирки.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин Candy Канди:

E01 – нарушилась блокировка люка дверцы. Проверьте исправность блокировочного устройства и электронного контроллера.

Е02 – вода не залита. Проверьте воду в водопроводе, исправность клапана наполнения воды и состояние электронного контроллера.

Е03 – вода не сливается. Проверьте исправность сливного насоса и состояние контакта в его цепи, исправность прессостата и целостность тракта слива воды, особенно фильтр у насоса, герметичность сливного шланга и сильфона.

E04 – от прессостата поступает сигнал о переполнении бака. Проверьте исправность и закрытие клапана заливки воды, состояние электронного контроллера с соответствующим ему управляющим симистором.

E05 – пропал нагрев воды. Проверьте исправность датчика температуры, электронного контроллера, ТЭН и схему их соединения.

E07 – программа стирки завершена из-за неисправности тахогенератора.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин Samsung Самсунг:

LE – непредвиденный слив воды из-за неправильного расположения шланга.

E1 – заливка воды выполнена некорректно из-за отклонения частоты генерации в интегральном датчике уровня до 50 Гц, либо отсутствия или низкого давления воды в водопроводе. Возможно повреждение электронного контроллера, либо неисправности в клапанах заливки воды или у датчика уровня.

E2 – прекратился слив воды из-за засорения фильтра или сливного шланга либо дефекта электронного контроллера. Возможны поломки в датчике уровня либо сливном насосе.

E3 – переполнение объема воды в баке из-за неисправностей электронного контроллера, сливного двигателя, датчика контроля уровня воды или заливного клапана.

E4 – нарушена балансировка белья в барабане. Проверьте его размещение и отсутствие комков. Возможна поломка в приводе барабана или электронном контроллере.

Е5/Е6 –неисправность системы нагрева воды. Проверьте ТЭН и схему подключения.

E7 – дефект системы контроля уровня воды. Проверьте состояние датчика уровня и герметичность его соединительной трубки с баком.

E8 – не в норме температура воды. Проверьте исправность датчика температуры, состояние ТЭН и схему их подключения.

Е9 – вода попала в поддон. Проверьте герметичность бака, шлангов и остальных элементов водяной магистрали. Возможна поломка датчика утечки воды Aqua Stop.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин Ardo Ардо:

E00-E01 – затрудненный слив воды из машины. Причины – фильтр стиральной машинки засорился.

Е02 – неправильный отжим и залив/слив воды. Возможные причины – сбой функционирования системы и неправильное расположение шланга для слива.

Е03 – одна из технических неисправностей.

F2 – неисправен датчик температуры, ТЭН, либо электронный модуль управления.

F4 – не происходит слив воды. Возможные причины – проблема с подключением сливного шланга – неисправность сливного насоса.

F5 – набор и слив воды происходят одновременно. Причины – некорректное подключение шланга для слива– проблема с фильтром подачи воды.

F6/F9/F12 – неисправности двигателя или модуля управления.

F8 – уровень воды в баке превышен. Причина – неисправен датчик, показывающий уровень воды – неполадки в электроклапане.

F13/F14 – неполадка электронного модуля.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин LG Элджи:

РЕ – некорректная работа датчика уровня воды. Причины –  неисправности датчика уровня воды – пониженное или повышенное давление воды.

FE –  переполнен бак. Причины – дефектный электронный контроллер, датчик залива воды либо клапан залива воды.

DE –  открыта или же неплотно прилегает дверца люка.

OE – неисправности слива воды. Причины – засорился фильтр или сливной шланг – неисправность модуля электронного контроллера – неисправность сливного насоса –  неисправное состояние датчика уровня воды.

UE – барабан симметризирован. Причины – некорректное распределение в барабане белья – поврежден привод барабана (например, подшипники и т.д.).

ТЕ – недопустимая температура воды. Причины – неполадки с датчиком температуры воды (обрыв, замыкание)

LE – ошибочная блокировка. Причины – спад напряжения в электросети – неполадка электронном контроллере либо приводном двигателе.

CE – увеличенная нагрузка на приводной мотор. Причины – барабан переполнен бельем – неисправность в электронном контроллере или приводном двигателе.

E3 – ошибочное чтение типа загрузки белья.

AE – сбой автоматического выключения.

Е1 – протечка в поддон воды. Причины – разгерметизация шланга, бака или других частей – неисправность датчика потери воды.

НЕ – выход из строя  ТЭНа.

SE – сбой в функционировании датчика Холла (прекращение движения и парковка барабана). Возможные причины – неисправность его приводного соединения.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин Beko Беко:

h2- Температурный датчик показывает ошибочные данные. Причины-1. Измерьте сопротивление агрегата. Цифра должна быть около 4700 Ом, если температура снаружи составляет 25 °С.

h3- Нагреватель работает некорректно (ТЭН).причины-1. Отсоедините штекер ТЭНа и определите сопротивление. Верное сопротивление – 20-30 Ом.
2. Замена ТЭНа.
3. Замена электронного контроллера.

h4- нагреватель включен постоянно. Причины-1. Необходимо произвести замерение сопротивления датчика температуры ( штекер J2). При температуре среды 25 °С  оно должно быть 4700 Ом.  2. Сменить электронную плату.

h5-  Клапан,  заливающий воду, замкнулся. Причина 1.  Необходимо проконтролировать контакты и соединения на данном клапане.

H5- Неисправность сливного насоса,  не подключена или замкнута помпа. Причины -1. Проконтролировать насосный фильтр. При необходимости очистить его. 2. Сливной шланг должен быть не менее 60 см и не более 1 метра от уровня пола. 3. Необходим осмотр сливного шланга на наличие перегибов или повреждений.

Н6 –  Приводной мотор работает некорректно. Причины – необходима замена щеток, конденсатора или самого сливного мотора.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Коды ошибок стиральных машин Атлант:

Если появилась надпись «door», это говорит о том, что дверца стиральной машины закрыта недостаточно плотно. Также данная надпись может означать, что возникла неисправность замка дверцы. В редких случаях это может быть сигналом о поломке электронного модуля.

Код поломки F2 чаще всего сигнализирует о том, что есть проблемы с температурным датчиком (этот вариант встречается наиболее часто). Также данный код может говорить о том, что возникли проблемы с модулем управления или нагревательным ТЭНом.

Код поломки F4 означает, что стиральная машина по каким-то причинам не может слить воду. В этом случае, в первую очередь, следует убедиться в том, что правильно подсоединен шланг для слива. Также следует обратить внимание на состояние насоса, в частности, убедится, не забился ли он.

Надпись F5 может появиться, если одновременно происходит слив и забор воды. Необходимо проверить исправность сливного шланга, убедиться, что он нормально функционирует. Проверить, не забился ли фильтр подачи (это может препятствовать адекватной подаче воды).

Коды ошибок F6, F9 и F12 означают, что проблемы возникли в электронном управлении либо электродвигателе.

Надпись F8 означает, что бак машины переполнен водой. Следует обратить внимание на электроклапан и датчик уровня воды.

Код ошибки SEL обозначает сокращенное слово «селектор» (модуль интерфейса стиральной машины). Если появилась эта надпись, это может означать, что неисправен переключатель программ. Стиральная машина также может сигнализировать о данной неполадке миганием индикатора. Индикатор будет работать также, как это происходит по окончании программы.

Вызов мастера 8(495)565-38-25 и 8(499)409-84-95, либо онлайн заявкой

Полезная информация:

Ремонт стиральных машин        Эксплуатация СМА

Поломки стиральных машин     Замена ремня на СМА

Не крутит барабан                    Замена насоса СМА

Не сливает воду                       Замена тэна

Не греет воду                           Замена манжеты



Ошибка E50 в стиральной машине Electrolux

Современные стиральные машины Electrolux оснащаются системой самодиагностики. Она позволяет устройству изучать свое состояние и при обнаружении поломки оповещать пользователя. В этом случае на экран выводится код ошибки. Расшифровав сообщение с помощью инструкции, владелец техники сможет понять, есть ли возможность исправить технику своими силами или же необходимо обратиться за помощью к профессионалам.

Самые распространенные коды ошибок

Коды, появляющиеся на дисплее, состоят из букв английского алфавита и цифр. При первом появлении на дисплее оповещения о поломке можно попробовать сбросить ошибку, потому что она может быть вызвана скачком напряжения или иными факторами. Для этого необходимо вытащить вилку шнура питания из розетки или удлинителя, подождать двадцать минут, а затем снова включить стиральную машину в сеть. Если уведомление о неполадке появляется снова, нужно взять руководство пользователя, чтобы узнать, что означает ошибка, высветившаяся на дисплее.

[custom_ads_shortcode1]

EF0

Код EF0 (на некоторых моделях e20, e21, e23, e24, c2) сообщает о проблемах со сливом использованной воды из бака. Неполадки могли возникнуть в работе помпы либо из-за засора, перегиба или дефекта сливного шланга.

Если шланг чист, нужно выкрутить фильтр, который расположен на лицевой стороне в нижней части устройства, тщательно очистить его от скопившегося мусора, затем промыть. Если в этих узлах засоров не обнаружено, необходимо отключить стиральную машину Electrolux от коммуникаций, уложить на бок, добраться до сливного патрубка. Разжать хомут, выкрутить крепеж, отсоединить камеру отбора давления, вытащить патрубок. Если он засорен, необходимо его вычистить.

Чтобы отсоединить помпу, нужно отсоединить технику от сети, водопровода и канализации, развернуть стиральную машину, выкрутить заднюю крышку, отключить провода от датчика уровня воды, затем выкрутить крепеж, убрать хомуты и вытащить деталь вместе с патрубком из бака.

Сливной насос нужно осмотреть на наличие мусора и внешних повреждений, при необходимости почистить. Затем мультиметром, работающим в режиме омметра нужно протестировать помпу. Если она исправна, значения на дисплее инструмента будут равны 190 ОМ или близки к этой цифре. Если же данные значительно отличаются, необходимо заменить насос.

Если при осмотре выше перечисленных узлов выявить поломку не удалось, следует провести диагностику платы управления. Самостоятельно делать это не рекомендуется, пользователю необходимо обратиться к представителям сервисного центра.

[custom_ads_shortcode2]

E30

Если стиральная машина Электролюкс выдает ошибку e30, это говорит о неполадках в работе прессостата. Это происходит, если датчик показывает значения, превышающие допустимые, если не измеряется уровень воды, а также в том случае, если количество воды в баке больше, чем необходимо.

Зная, как исправить поломку, пользователь может устранить неисправность своими силами. Для этого нужно отсоединить датчик, проверить трубки на наличие засоров и прочистить их при необходимости, проверить камеру прессостата.

[custom_ads_shortcode3]

E50

Код неисправности e50 сообщает о целом ряде возможных неисправностей. Одна из причин – поломка управляющего симистора. Также стоит проверить тахометр и связанные с ним детали, реверс приводного двигателя, плату управления. Ошибка e50 также может проявиться при деформации подшипников.

[custom_ads_shortcode1]

E51

Если симистор, управляющий приводным двигателем, ломается, срабатывает ошибка e51. Необходимо разобрать стиральную машину, достать плату управления, провести диагностику симистора и, если он неисправен, заменить его на новую деталь.

[custom_ads_shortcode2]

E60

Код e60 сообщает, что в охлаждающем радиаторе превышен температурный порог. Максимальный допустимый предел для этой детали равен 88°С. Чтобы устранить такую неисправность, необходимо выполнить установку нового электронного блока.

[custom_ads_shortcode3]

E70

Ошибка E70 сообщает, что цепь датчика температуры (NTC) повреждена. Чтобы исправить неисправный узел, потребуется выполнить прозвон каждого звена данной цепи.

[custom_ads_shortcode1]

E90

Код ошибки e90 оповещает, что отсутствует связь в контрольно-индикационном модуле. Необходимо провести диагностику контактов разъемов. Если стиральная машина Electrolux расположена в комнате с повышенной влажностью, они могли окислиться. В таком случае их нужно зачистить и обработать спиртом. Вторая возможная причина такой неисправности – выход из строя самой платы. Для ее замены необходимо обратиться в сервисный центр.

[custom_ads_shortcode2]

Как распознать код на стиральной машине Electrolux без дисплея

На простых моделях стиральных машин Electrolux дисплей отсутствует, но система диагностики в них также присутствует. Об ошибке они уведомляют пользователя морганием светодиодов. Панелей управления для таких машин существует множество, но первоначальное значение имеет используемый модуль управления.

На стиральных машинах Electrolux с модулем управления EWM 1000 код ошибки сообщают два светодиода. Первый относится к клавише «Старт», а второй – индикатор, сигнализирующий о завершении стирки. Эти светодиоды мигают, затем ненадолго останавливаются и снова моргают в заданной последовательности.

Количество морганий первого светодиода обозначает начальную цифру кода ошибки, второго светодиода – последнюю цифру. Например, если начальный светодиод моргнул пять раз, а последний – один, код ошибки – 51.

Стиральные машины Electrolux, имеющие модуль управления EWM 2000, отличаются более трудной для понимания схемой кодов ошибок. Чтобы прочитать сообщение о неисправности, требуется посмотреть на правую сторону панели управления. Там располагаются восемь индикаторов. Четыре светодиода сверху показывают первую цифру кода неисправности, четыре нижние лампы отображают вторую цифру.

Чтобы высчитать код ошибки, нужно посмотреть на таблицу.

Номер светодиода в группе	Число
10, A	11, B	12, C	13, D	14, E	15, F
X	X	X	X	X	X	X	X
X	X	X	X	X	X	X	X
X	X	X	X	X	X	X	X
X	X	X	X	X	X	X	X

Номера светодиодов высчитываются, начиная с нижнего. Например, если в верхнем ряду горят первый светодиод и четвертый, то начальная цифра в коде неисправности 9. Теперь следует обратить внимание на второй ряд.

Если в нем светится лишь первый светодиод, вторая цифра кода – 1. Таким образом, код неисправности – E91.

[custom_ads_shortcode3]

Заключение

Если стиральная машина Electrolux с системой самодиагностики обнаруживает неисправность, она оповещает о ней владельца устройства кодом ошибки на экране или, если модель без дисплея, миганием индикаторов. Чтобы понять, что делать со стиральной машиной Electrolux и как исправить поломку, следует расшифровать код при помощи руководства по эксплуатации.

Если в нем нет такой информации, стоит обратиться к официальному сайту производителя. Выяснив, какой модуль поврежден, пользователь сможет решить, под силу ли ему устранить проблему своими руками или же лучше прибегнуть к помощи профессионалов.

  Определенное количество современных стиральных машин Electrolux (Электролюкс) включают в себя функцию, которая отображает код ошибки на дисплее, в случае, если возникла неисправность во время стирки. Таким образом, даже рядовой пользователь, зная, что означает обозначение определенного кода, может сам устранить некоторые мелкие неисправности, не вызывая специалиста сервисного центра. Ниже, в таблице, приведено перечисление кодов ошибок для стиральных машин Electrolux, дано их описание и некоторые способы устранения.

Electrolux

Кодошибки	Описание ошибки	Причины возникновения и устранение
E11	Отсутствует залив воды во время цикла стирки (уровень воды в баке не был достигнут за отведенное время)	1. Наиболее вероятная причина возникновения ошибки – неисправность одного из клапанов залива воды или его схемы управления (симистора) на электронном контроллере. 2. При необходимости можно проверить обмотку клапана – ее сопротивление должно быть около 3,75 кОм. 3. Также подобная ошибка может быть вызвана засорением тракта залива воды и недостаточным давлением воды в водопроводе.

E13

Произошла утечка воды в поддон стиральной машины1. Проверяют наличие воды в поддоне.

E21

В течение 10 мин.

вода не была слита

из бака 1. Наиболее вероятные причина ошибки: неисправность сливного насоса, засорение фильтра, патрубков и шланга сливного тракта. 2.

При необходимости, можно проверить обмотку сливного насоса – ее сопротивление должно быть около 170 Ом. 3. Ошибка может быть вызвана и неисправностью электронного контроллера.

E23

Неисправен управляющий симистор сливного насоса (расположен на электронном контроллере)1. Проверяют и при необходимости заменяют указанный симистор или контроллер.

E24

Дефект цепи управления симистора сливного насоса (ее элементы, как и симистор, расположены на электронном контроллере) 1. Проверяют исправность элементов указанной цепи.

E31Неисправность датчика давления

Частота датчика давления находится вне допустимых пределов, обрыв в электропроводке. 1. Замените датчик давления.

2. Замените электропроводку.

E32

Проблемы калибровки датчика давленияПосле первоначальной калибровки уровень воды находится вне пределов 0-66 мм, и уровень антикипения не достигнут.1. Откройте водопроводный кран.2. Замените заливной клапан.3. Почистите фильтр.4. Замените трубку прессостата.

5. Замените датчик давления.

E33

Несогласованность работы датчиков уровня воды (датчика защиты ТЭНа от включения последнего без воды и датчика первого уровня)Наиболее вероятными причинами возникновения подобной ошибки могут быть: 1. Неисправен один из перечисленных датчиков. 2. Засорились трубки датчиков уровня, а также камера отбора давления для этих датчиков. 3. Повышенное напряжение в питающей сети СМ. 4. Утечка на корпус ТЭНа.

E34

Несоответствие между прессостатом и уровнем антикипения 2Ошибка существует более 60 секунд1. Замените датчик давления.2. Проверьте электропроводку.

3. Замените трубку прессостата.

E35

Уровень воды в баке выше допустимогоВ процессе залива воды был достигнут так называемый уровень перелива (переключатель уровня перелива был разомкнут на время более 15с)1. Проверяют и при необходимости заменят прессостат.

E36

Неисправен датчик уровня защиты ТЭНа (АВ S)1. Проверяют указанный датчик.

E37

Неисправность датчика первого уровня воды
(L1 S) 1. Проверяют указанный датчик.

E38

Трубка прессостата засорена
Не фиксируется разница давлений1. Прочистите или замените трубку прессостата.

E39

Неисправность датчика уровня перелива
(HV1 S) 1. Проверяют указанный датчик.

E3A

Неисправность реле нагревательного элемента1. Замените электронный блок.

E41

Люк открыт или закрыт неплотно1. Плотно закрывают люк.

E42

Неисправна блокировка люка1. Проверяют замок люка (УБЛ).

E43

Неисправен управляющий симистор (расположен на электронном контроллере) замка блокировки люка1. Проверяют исправность управляющего симистора замка блокировки люка.

E44

Неисправен датчик закрытия люка1. Проверяют указанный датчик.

E45

Неисправны элементы цепи управления симистора замка люка (ее элементы, как и симистор, расположены на электронном контроллере) 1. Проверяют элементы цепи управления замка люка.

E51

Короткое замыкание управляющего симистора приводного мотора (расположен на электронном контроллере)1. Проверяют и при необходимости заменяют симистор управления приводным мотором.

E52

Сигнал с тахогенератора приводного мотора не поступает на электронный контроллер1. Наиболее вероятная причина возникновения подобной ошибки вызвана тем, что с корпуса тахогенератора может соскочить фиксирующая шайба, поэтому катушка датчика выходит из своего посадочного места.1. Поправляют или заменяют тахо-датчик.

E53

Неисправны элементы цепи управления симистора приводного мотора (ее элементы, как и симистор, расположены на электронном контроллере)1. Проверяют элементы управления симистора приводного мотора.

E54

«Залипание» одной из контактных групп реле реверса (всего их два) приводного мотора (реле расположены на электронном контроллере)1. Проверяют и при необходимости заменяют реле реверса.

E55

Обрыв в цепи двигателя1. Замените двигатель.2. Замените электропроводку.

E56

Отсутствует сигнал с тахометрического генератора
Отсутствует сигнал через 15 мин1. Замените тахометрический генератор.

E57

Ток превышает пороговое значение >15А1. Замените двигатель.2. Замените электропроводку.

3. Замените электронный блок.

E58

Фазный ток двигателя превышает пороговое значение >4,5А1. Замените двигатель.2. Замените электропроводку.

3. Замените электронный блок.

E59

После задания новой скорости вращения, отличной от нуля, в течение 3 секунд отсутствует тахометрический сигнал1. Замените двигатель.2. Замените тахометрич. генератор.3. Замените электронный блок.

4. Замените электропроводку.

E5A

Температура радиатора охлаждения превышает пороговое значение (88°С) 1. Замените электронный блок.

E5B

Напряжение в шине постоянного тока падает ниже порогового значения (<175В)1. Замените электронный блок.2. Замените электропроводку.

E5C

Напряжение в шине постоянного тока повышается выше порогового значения (>430В) 1. Замените электронный блок.

E5D

FCV не может принять и/или послать сообщение в течение 2 секунд1. Замените электронный блок.

E5E

Ошибка связи между платой управления FCV и главной печатной платой1. Замените электронный блок.

E5F

Плата управления FCV непрерывно запрашивает параметры конфигурации вследствие повторяющихся сбросов1. Замените электропроводку.2. Замените электронный блок.

E61

Во время нагрева воды ее температура за определенное время не достигает заданного значения Этот код недоступен для считывания в обычном режиме работы СМ – он отображается только в диагностическом режиме. 1. При необходимости можно проверить ТЭН – его сопротивление должно быть около 30 Ом (при комнатной температуре).

E62

Во время нагрева воды ее температура достигла значения более 88°С за 5 минут1. Как правило, подобная ошибка вызвана неисправностью датчика температуры. Датчик можно проверить, замерив его сопротивление – оно должно быть в пределах 5,7…6,3 кОм (при 20°С).2. Также необходимо проверить ТЭН (возможен его пробой на корпус).

E66

Неисправно реле ТЭНа1. Проверяют и при необходимости заменяют, как само реле ТЭНа, так и его управляющие цепи.

E68

Слишком высокий ток утечки в стиральной машине1. Замените нагревательный элемент или замените другие компоненты.

E71

Сопротивление датчика температуры вышло за заданные пределы1. Наиболее вероятная причина возникновения подобной ошибки вызвана обрывом или коротким замыканием датчика или его соединительных цепей. 2. Иногда выходят из строя ТЭН или датчик (возможен пробой одного из этих элементов на корпус).

3. Проверяют перечисленные элементы СМА.

E74

NTC (датчик температуры) в неправильном положении в баке 1. Проверить положение датчика температуры.

E82

Ошибка выбора положения селектора1. Неисправен электронный блок (неверные данные о конфигурации), селектор, электропроводка.

E83

Ошибка чтения данных с селектора (этот код доступен для считывания только в диагностическом режиме)1. Неправильная конфигурация машины, замените электронный блок.

E84

Ошибка опознавания рециркуляционной помпы
Входное напряжение всегда 0В или 5В1. Замените электронный блок.

E85

Неисправность рециркуляционной помпы
Неисправность тиристора1. Замените рециркуляционную помпу.2. Замените электронный блок.

E91

Ошибка связи между интерфейсом пользователя и основным блоком1. Замените электронный блок.

E92

Несоответствие между интерфейсом пользователя и основным блоком1. Замените электронный блок.

E93

Ошибка конфигурации СМ1. Подобный дефект устраняется вводом правильного конфигурационного кода.

E94

Ошибки конфигурации СМ и цикла (программы)1. Необходимо перезаписать энергонезависимую память контроллера или заменить эту плату.

E95

Ошибка связи между процессором и энергонезависимой памятью, расположенных на электронном контроллере1. Проверяют цепи между процессором и микросхемой ЭСППЗУ.  2. Также необходимо проверить питание на микросхеме энергонезависимой памяти.

E96

Несоответствие конфигурации электронного контроллера и внешних элементов, которые к нему подключены (или нет)1. Проверить соответствие конфигурации электронного контроллера и его внешних элементов.

E97

Несоответствие в работе селектора программ и программным обеспечением электронного контроллера1. Неверная конфигурация машины.2. Замените основной блок.

E98

Несоответствие между блоком управления двигателем и основной электроникой1. Замените электронный блок.2. Замените электропроводку.

E99

Нештатное соединение между звуковым блоком и входной/выходной электроникой1. Замените звуковой блок.2. Проверьте электропроводку.

E9A

Аппаратно-реализованное программное обеспечение между динамиком и входной/выходной электроникой не в порядке1. Замените электронный блок.

EA1

Неисправность системы DSP1. Замените DSP.2. Замените основной блок.3. Замените электропроводку.

4. Замените ремень привода.

EA2Ошибка опознавания DSP

1. Замените основной блок.

EA3

DSP не может зафиксировать шкив двигателя1. Замените DSP.2. Замените основной блок.3. Замените электропроводку.

4. Замените ремень привода.

EA4Неисправность DSP

1. Замените DSP. 2.

Замените основной блок. 3. Замените электропроводку.

EA5Неисправность тиристора DSP

1. Замените основной блок.

EA6

Нет сигнала о вращении барабана в течение первых 30 сек1. Замените ремень привода.2. Замените DSP.

3. Не закрыты створки барабана.

EB1

Частота питающей сети не соответствует допустимой 1. Проверяют параметры питающей сети.

EB2

Напряжение питающей сети выше допустимого предела1. Проверяют параметры питающей сети.

EB3

Напряжение питающей сети ниже допустимого предела1. Проверяют параметры питающей сети.

EBE

Неисправность реле защитной цепи 1. Замените электронный блок.

EBF

Ошибка опознавания защитной цепи1. Замените электронный блок.

EC1

Заливной клапан заблокирован1. Замените наливной клапан.2. Замените электронику.

3. Замените электропроводку.

EC2

Неисправность датчика прозрачности воды (если есть)1. Замените датчик мутности.

EF1

Засорен фильтр
Засорен сливной шланг
Слишком большое время слива1. Прочистите сливной шланг и фильтр.2. Проверьте сливную помпу.

EF2

Передозировка моющего средства, очень обильная пена во время слива
Засорен фильтр
Засорен сливной шланг1. Прочистите сливной шланг и фильтр.2. Проверьте сливную помпу.

3. Уточните дозировку моющего средства.

EF3

Включена система Aqua Control
Неисправность кабеля сливной помпы
Обрыв в сливной помпе
Утечка воды в машине1. Замените кабель.2. Замените сливную помпу.

EF4

Отсутствует сигнал с датчика протока при включенных заливных клапанах 1. Закрыт водопроводный кран или недостаточное давление в водопроводе.

EF5

Цикл отжима прерван, слишком большой дисбаланс >1200г1. Проверьте объем загруженного белья.2. Проверьте поведение машины в стационарном состоянии.

Eh2

Частота напряжения питания находится вне допустимых пределов1. Неподходящий источник питания или помехи в сети.2. Замените электронику.

Eh3

Слишком высокое напряжение питания Неподходящий источник питания1. Замените электронный блок.

Eh4

Слишком низкое напряжение питания Неподходящий источник питания или помехи в сети.

1. Замените электронику.

EHE

Неисправность реле защитной цепи1. Замените электронный блок.

EHFОшибка опознавания

защитной цепи 1. Замените электронный блок.

Неисправен датчик уровня защиты ТЭНа (АВ S)	* Проверяют указанный датчик
Неисправность датчика первого уровня воды (L1 S)	* Проверяют указанный датчик
Неисправность датчика уровня перелива (HV1 S)	* Проверяют указанный датчик

Создание и разработка сайтов

• О компании
• Как заказать
• Оплата
• Гарантии

6 декабря 2017 756 просмотров

[custom_ads_shortcode1]

   После запуска стирки машинка Электролюкс вместо того, чтобы, как положено, всё выстирать, в определённый момент останавливается, экран высвечивает код е50. Что это значит? Что необходимо делать в подобном случае?

На самом деле, е50, чаще всего, свидетельство достаточно серьёзной поломки. Код е50 обозначает сразу комплекс ошибок. И все они обычно свидетельствуют о неправильной работе двигателя. При этом может не крутиться барабан, машина может гудеть, издавать страшные звуки.

[custom_ads_shortcode2]

   Что делать, если дисплей стиральной машины Электролюкс высвечивает код ошибки е50?

Кодом е50 зашифровывается целый комплекс ошибок. Первым делом необходимо точно узнать, какого рода неполадка случилась с техникой. А для этого нужно нажать кнопку «старт» и кнопку, находящуюся рядом со «стартом».

Удерживать данные кнопки, пока дисплей не высветит другую комбинацию. Новую цифру надо запомнить, после сообщить мастеру.

Можно ли исправить ситуацию самостоятельно, не прибегая к помощи специалистов? Это нужно попробовать в первую очередь:

• Нажатие кнопки «старт» и соседней кнопки иногда помогает исправить ситуацию, вернуть агрегату работоспособность. Помогает, если данный код — всего лишь сбой системы.
• Попробуйте включить и снова включить машинку. Это поможет, опять же, если техника просто заглючила.
• Иногда проблема заключается в невозможности машинки слить воду, основной причиной чего является засор. Нужно отсоединить сливной шланг, проверить. Засор устраняем руками, присоединяем шланг обратно, машинка снова стирает.

Данные действия не помогают? Значит, самое время вызывать мастера.

[custom_ads_shortcode3]

О марке Электролюкс

Техника Электролюкс — прежде всего, превосходное шведское качество. Фирма долгие годы славится высокотехнологичными качественными газовыми и электрическими приборами. За всё время существования компания заслужила право называться ведущим мировым брендом в области бытовой техники. Стиральные машины Электролюкс — залог качества, надёжности. За новые технологии в плане экономичного энергопотребления компания в 2007 году получила награду Европейской Комиссии.

Электролюкс выпускает самые разные модели стиральных машин, отличающиеся дизайном, функциональностью, уровнем экономичности, объёмами. Самые крупногабаритные модели стиралок способны вместить восемь килограмм белья, а небольшие машинки для домашнего пользования, для не очень большой семьи, крайне компактные, помещаются даже в самой маленькой ванной.

Шведская техника высокого качества ломается очень нечасто. В большинстве случаев подобное происходит из-за халатного обращения с машинкой её хозяев. Иногда виной всему становятся перепады электричества или другие подобные неблагоприятные условия. Хорошей бытовой технике иногда бывает нужен хороший мастер по ремонту стиральных машин.

[custom_ads_shortcode1]

Устранение ошибки

Возникновение ошибки е50 однозначно требует диагностики опытного специалиста. Только квалифицированный мастер сможет поставить верный «диагноз». Подобная проблема может быть вызвана:

• Коротким замыканием управляющего симистора;
• Неисправностью тахогенератора и прилегающих к нему деталей;
• Поломкой реверса приводного мотора;
• Неисправностью электронного контроллера;
• Износом подшипников.

None Проблемы со стиральной машины? Наш сервисный центр решит их легко, быстро и качественно.

Источники:

Ошибка E20 в стиральной машине Электролюкс

Одной из распространённых ошибок, возникающих при эксплуатации, является ошибка E20 в стиральной машине Электролюкс. Причиной её возникновения является сбой системы слива грязной воды. В данной статье пойдёт речь о причинах возникновения и методах устранения.

Причины возникновения ошибки E20

В стиральной машине Электролюкс ошибка E20 отображается на дисплее и сопровождается звуковым сигналом (дважды). Данная ошибка призвана оповестить Вас о том, что возникла неисправность в системе слива воды. Это означает, что стиральная машина не может слить воду и отжать бельё, или же сломался датчик, который отвечает за подачу сигнала на электронный модуль, о начале слива воды из бака.

Важное:

На некоторых устройствах данная ошибка может отображаться как кодом Е21 или же С2.

Появление ошибки можете быть вызвано следующими проблемами:

• возникновением засора в сливном патрубке или шланге;
• поломкой или засором сливной помпы;
• выходом из строя датчика ответственного за уровень воды в баке;
• в редких случаях может быть вызвано поломкой электронной платы.

Смотрите также – Стиральная машина набирает воду но не стирает

Методы устранения ошибки

Перед тем как приступить к устранению ошибки E20 первым делом обесточьте стиральную машину Electrolux. После проведения вышеописанной манипуляции открутите сливной шланг, и выпустите всю воду через него. Теперь необходимо достать всё бельё из барабана, и проходя по списку сверху, заняться поиском ошибки.

Важное:

Если во время того как Вы выпускали воду она вытекла без каких-либо проволочек, то у Вас попросту мог засориться сифон или стояк, или же произошёл засор помпы.

После проверки канализационной системы приступаем к проверке сливной помпы и фильтрующей сетки. Аккуратно раскрутите деталь и демонтируйте её из корпуса стиральной машины, после чего тщательно прочистите его при помощи иголки, после чего промойте под проточной водой. Для того чтобы добраться до помпы стиральной машины Electrolux Вам придётся демонтировать заднюю панель. Для этого необходимо сделать следующие манипуляции:

1. Откручиваем четыре самореза которые фиксируют заднюю крышку.
2. Демонтировать заднюю крышку.
3. Отсоединить все провода, идущие на прессостат от помпы.
4. Открутить фиксирующий болт насоса, для того чтобы без каких-либо сложностей демонтировать деталь.
5. На сливном патрубке и шланге нужно разжать хомуты.
6. Демонтировать помпу.
7. Отсоедините патрубок от бака с жидкостью.

После выполнения всех манипуляций осматриваем и в случае необходимости прочищаем патрубок. Выполните прочистку сливного шланга стиральной машины можно при помощи специального клинингово тросика.

Процесс чистки помпы

Перед тем как приступить к процессу чистки помпы подготовьте следующие инструменты:

• крестовая отвертка;
• мультиметр.

Для того чтобы выполнить очистку помпы, откручиваем крышку и производим проверку крыльчатки. На ней могли осесть волосы и шерстяные нитки с вещей.  Аккуратно очищаем всё от мусора и насухо протераем. С помощи мультиметра,  делаем проверку помпы на работоспособность. Для этого прикладываете щупы к помпе и на экране устройства следите за сопротивлением. Рабочее устройство должно выдать результат в районе 200 Ом, в случае несоответствия данному значению, производим замену насоса на аналогичный новый агрегат.

Совет:

Для того чтобы в дальнейшем с лёгкость собрать машину и вернуть все детали на место рекомендуем Вам снимать или фотографировать процесс.

После замены помпы, производим запуск стиральной машины в тестовом режиме, и проследить за её работой. Если после замены насоса ошибка некуда не делась, проверяем работоспособность прессостата и проводки, которая связует датчик уровня воды с помпой и электрической платой. В большинстве случаев ошибка заключается из-за повреждения проводов, а не самого прессостата. Коды ошибок прессостата отображаются на дисплее как: Е11 и Е32.

В случае если проверка прессостата и проводов, не дало не какой результат, и ошибка до сих пор красуется на дисплее, проверьте электронный модуль. Это довольно дорогое и кропотливое удовольствие, не все мастера готовы браться за данную проблему. Однако не стоит расстраиваться, данная ошибка отображается довольно редко.

Вывод

После того как у вас возникла ошибка E20 в стиральной машине Электролюкс не нужно спешить. Необходимо поэтапно проверить все узлы, начиная от самых простых, заканчивая самыми сложными. Если вы не прочищали сливной слив около двух лет не нужно разбирать машину автомат, просто загляните в него, возможно, вся причина кроется именно в этом. Если следовать всем правилам эксплуатации бытовой техники, применять только стиральный порошок автомат, использовать смягчители воды и кондиционеры, стирать белье в мешке, то вы некогда не столкнётесь с данной ошибкой.

Смотрите также:

КОДЫ ОШИБОК СТИРАЛЬНОЙ МАШИНЫ ЭЛЕКТРОЛЮКС

Compass Control “ERROR 001 NO WATER” Water level is not confirmed within set time. Check that water vales are open.	Ошибка 001 – нет воды Уровень воды не набран за установленное время. Проверьте открыта ли подача воды.
Compass Control “ERROR 002 DOOR OPEN” Door closed signal is missing during operation. Open and close the door.	Ошибка 002 – открыта дверца Во время операции не сработал сигнал закрытия дверцы. Откройте и закройте дверь.
Compass Control “ERROR 003 DOOR LOCK FAIL” Door lock closed signal is missing within preset time. Open and close the door.	Ошибка 003 – ошибка закрытия дверцы Не сработал сигнал закрытия дверцы в установленное время. Откройте и закройте дверцу.
Compass Control “ERROR 004 NTC LOW TEMP”	Ошибка 004 – низкая температура
Compass Control “ERROR 005 NTC HIGH TEMP”	Ошибка 005 –высокая температура
Compass Control “ERROR 006 WATER IN MACHINE”	Ошибка 006 – в машине вода
Compass Control “ERROR 007 OVERFILLED” Water level is above preset safety value during wash. Try to restart the machine.	Ошибка 007 –Переполнение Во время цикла уровень воды превысил установленное безопасное значение. Попробуйте перезапустить машину.
Compass Control “ERROR 008 NO HEAT”	Ошибка 008 – нет нагрева
Compass Control “ERROR 009 KLIXON”	Ошибка 009 – тепловая защита
Compass Control “ERROR 010 DRUM NOT DRAINED” Water level is above preset value after drain. Check that drain not is restricted by lint or foam. Try to restart the machine.	Ошибка 010 – нет слива воды из барабана Уровень воды после слива превышает установленное значение. Проверьте не засорился ли слив пухом (ворсом) или пеной. Попробуйте перезапустить машину.
Compass Control “ERROR 011 UNB.ON AT PROG.START”	Ошибка 011 – дисбаланс на старте программы
Compass Control “ERROR 012 PROGRAM FAILURE”	Ошибка 012 – ошибка программы
Compass Control “ERROR 013 NO MOTOR COMM.”	Ошибка 013 – нет соединение с мотором
Compass Control “ERROR 014 LEVEL ADJUST”	Ошибка 014 – настройка уровня
Compass Control “ERROR 015 EMERGENCY STOP”	Ошибка 015  – аварийная остановка
Compass Control “ERROR 017 DOOR LOCK”	Ошибка 017 – закрыта дверца
Compass Control “ERROR 018 MIS/CMIS APPROVAL”	Ошибка 018 – потеря подтверждения
Compass Control “ERROR 019 MASTER COMM.”	Ошибка 019 – мастер соединения
Compass Control “ERROR 020 I/O INTERLOCK”	Ошибка 020 – блокировка ввода/вывода
Compass Control “ERROR 021 I/O COMMUNICATION”	Ошибка 021 – соединение ввода/вывода
Compass Control “ERROR 022 OIL”	Ошибка 022 – масло
Compass Control “ERROR 023 NO I/O ADDRESS.”	Ошибка 023 – нет адреса ввода/вывода
Compass Control “ERROR 024 CHECKSUM FROM DLCU”	Ошибка 024 – контрольная сумма от Блока управления
Compass Control “ERROR 027 LEVEL OFFSET”	Ошибка 027 – уровень отвода
Compass Control “ERROR 028 CPU/DLCU LOW LEVEL”	Ошибка 028 – центральный процессор/блок управления низкий уровень
Compass Control “ERROR 031 HEATSINK TO HOT”	Ошибка 031 – радиатор слишком горячий
Compass Control “ERROR 032 MOTOR TOO HOT”	Ошибка 032 – мотор слишком горячий
Compass Control “ERROR 033 NO INTERLOCK”	Ошибка 033 – нет блокировки
Compass Control “ERROR 035 MOTOR SHORT CIRCUIT”	Ошибка 035 – короткое замыкание мотора
Compass Control “ERROR 036 INTERLOCK HARDWARE”	Ошибка 036 – блокировка оборудования
Compass Control “ERROR 037 LOW DC VOLTAGE”	Ошибка 037 – низкое напряжение
Compass Control “ERROR 038 HIGH DC VOLTAGE”	Ошибка 038 – высокое напряжение
Compass Control “ERROR 043 UNB.SWITCH RDC/MCU ON”	Ошибка 043 – дисбаланс переключателя RDC(дистанционный сбор данных)/ MCU (основной блок управления)
Compass Control “ERROR 044 SPEED TOO HIGH”	Ошибка 044 – слишком высокая скорость
Compass Control “ERROR 045 MOTOR NOT FOLLOW”	Ошибка 045 – мотор не прослеживается
Compass Control “ERROR 051 CHECKSUM FROM CPU”	Ошибка 051 – контрольная сумма от Центрального процессора
Compass Control “ERROR 052 CHARGE CIRCUIT”	Ошибка 052 – цепь заряда
Compass Control “ERROR 053 CPU/DLCU HIGH LEVELS”	Ошибка 053 – высокие уровни Центрального процессора/Блока управления
Compass Control “ERROR 054 TACHO. NO SET SIGNAL”	Ошибка 054 – не установлен сигнал тахо.(метра)
Compass Control “ERROR 056 SET SPEED DOOR OPEN”	Ошибка 056  – установленная скорость для открытия дверцы
Compass Control “ERROR 058 SET SIGNAL. NO TACHO”	Ошибка 058 – сигнал нет тахо(метра)
Compass Control “ERROR 060 ACTUATOR CIRCUIT”	Ошибка 060 – цепь привода
Compass Control “ERROR 062 WATER. DOOR UNLOCKED”	Ошибка 062 – дверь разблокирована

Коды ошибок стиральных машин Electrolux | Коды ошибок стиральных и посудомоечных машин и устранение неисправностей

10:11 ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ ВЫКЛЮЧЕНЫ	ЦП использует часы реального времени, измеряя время, сбой питания, коды ошибок и т. Д. Код ошибки активируется, если есть тайм-аут связи с внутренними часами реального времени в ЦП или если данные, отправленные на / от часов реального времени, неверны. Ошибка может быть устранена только выключением питания машины на 30 секунд.
10:13 INITIALIZATION FAILED	CPU имеет внутреннее ограничение по времени для инициализации системы. Код ошибки активируется, если во время запуска прошло 15 секунд, а оборудование все еще не инициализировано. Нажмите ручку управления / кнопку пуска, чтобы повторить попытку.
11: 1 БЕЗ ВОДЫ	При заполнении водой уровень, указанный в программе, должен быть достигнут за определенное время. Это время обычно составляет 10 минут, но может варьироваться в зависимости от типа машины и программного обеспечения.Если время наполнения превышает максимально допустимое время наполнения, отображается этот код ошибки. Длительное время наполнения может быть вызвано блокировкой заправочного клапана, неисправным заправочным клапаном, обрывом кабеля между платой управления заправочного клапана, неисправной платой управления клапаном, утечкой в ​​системе контроля уровня и т. Д.
11: 2 ДВЕРЬ ОТКР.	Этот код ошибки может возникнуть только во время текущей программы. Этот код ошибки будет отображаться, если система управления обнаружит, что вход для закрытия двери был деактивирован во время текущей программы. Это может быть вызвано, например, неисправным или неисправным дверным замком, ослабленным тросом к дверному замку, проблемой с краевым соединением дверного замка.
11: 3 DOOR LOCK FAIL	Этот код ошибки может возникнуть при запуске программы. Если дверной замок не запирается в течение определенного времени после запуска программы, отображается этот код ошибки. Этот код ошибки также будет отображаться, если дверной выключатель для заблокированной двери сигнализирует, что дверь была разблокирована во время текущей программы. Это может быть вызвано, например, неисправным или неисправным дверным замком, ослабленным тросом к дверному замку, проблемой с краевым соединением дверного замка.
11: 4 НИЗКАЯ ТЕМП. ВОДЫ	Этот код ошибки отображается, если температура вокруг датчика температуры ниже прибл. -9 ° С. Низкая температура означает, что сопротивление датчика слишком велико, примерно выше 23,7 кОм. Это может быть вызвано, например, тем, что машина стояла на открытом воздухе, обрывом цепи в датчике, обрывом кабеля к датчику.
11: 5 ВЫСОКАЯ ТЕМП. ВОДЫ	Этот код ошибки отображается, если температура вокруг датчика температуры превышает + 98 ° C. Высокая температура означает, что сопротивление в датчике слишком низкое, ниже примерно 350 Cl. Это может быть вызвано, например, коротким замыканием датчика, обрывом кабеля к датчику и т. Д.
11: 6 ВОДА В МАШИНЕ	Этот код ошибки может возникнуть только в случае быстрого продвижения к концу программы или при прерывании программы. Этот код ошибки также появляется, если система уровня не показывала «пустой барабан» в течение определенного времени (приблизительно 3 мин). Это время может варьироваться в зависимости от размера машины. Действие • Проверьте слив на предмет загрязнения • Продуйте шланг уровня и убедитесь, что он не забит и не содержит воды. • Проверьте в программе обслуживания, что регулятор уровня работает правильно. • Проверьте передозировку моющего средства.
11: 8 NO HEATING	Этот код ошибки отображается, если температура повышается слишком медленно при активном обогреве.Предел для этого кода ошибки обычно устанавливается на повышение температуры воды примерно на 3 ° C за 10 минут, но может варьироваться в зависимости от типа машины и программного обеспечения. Этот код ошибки может быть вызван, например, неисправным нагревательным элементом, перебоями в электроснабжении нагревательного элемента, неисправным контактором нагрева и т. Д. В машинах, предназначенных для мытья швабр, это может быть вызвано слишком низким уровнем в шаг программы. Самый низкий уровень для программы швабры при основной стирке с подогревом составляет 90 единиц шкалы.
11: 9 БАРАБАН ПЕРЕПОЛНЕН	Этот код ошибки будет отображаться, если барабан был заполнен водой выше заданного уровня во время текущей программы. Этот код ошибки может быть вызван, например, заблокированным шлангом уровня, каплями воды в трубке уровня, неисправным заправочным клапаном, неисправным электронным регулятором наполнения и т. Д. Действие • Продуйте шланг уровня и убедитесь, что он не забит и не содержит воды. • Проверьте в сервисной программе, что регулятор уровня работает правильно. • Проверьте с помощью сервисной программы, что все водяные клапаны работают правильно.
11:10 БАРАБАН НЕ СЛИТ	Этот код ошибки отображается, если вода в барабане не ниже заданного уровня после завершения периода слива в программе. Этот код ошибки может быть вызван, например, заблокированным сливом, заблокированным шлангом уровня, падением воды в шланге уровня, неисправным регулятором уровня, ограниченными сливными линиями к машине, слишком большим количеством машин, опорожняющих одновременно в слишком узкие сливные трубы, и т.п. Действие • Проверьте дренажную установку и убедитесь, что сточная вода может свободно выходить из машины без каких-либо ограничений. • Проверить сливной клапан в машине на предмет загрязнения. • Продуйте шланг уровня и убедитесь, что он не забит и не содержит воды. • Проверьте в сервисной программе, что регулятор уровня работает правильно.
11:16 ТАЙМ-АУТ НАГРЕВА	Этот код ошибки основан на градусах / минутах.Проверка производится при заливке воды. Если есть утечка дренажа, наполнение будет повторяться, и, следовательно, код ошибки при проверке градиента не будет. Этот тайм-аут – это общий тайм-аут, который запускается при запуске нагрева. Если время нагрева больше, чем установлено в максимальном времени нагрева (Конфигурация 2), будет отображаться этот код ошибки.
11:17 ЗАМОК ДВЕРИ	Этот код ошибки отображается, если дверной замок заблокирован в начале программы, то есть дверь заблокирована, хотя таймер не запросил блокировку.
11:27 СМЕЩЕНИЕ УРОВНЯ	Этот код ошибки возникает, если система уровней указывает уровень в начале программы (когда барабан должен быть пустым), который превышает то, что программный блок может компенсировать автоматически. Это может быть вызвано, например, заблокированным сливом, заблокированным шлангом уровня, каплей воды в шланге уровня, утечкой из системы уровня, неисправным регулятором уровня и т. Д. Действие • Проверьте слив на предмет загрязнения. • Продуйте шланг уровня и убедитесь, что он не забит и не содержит воды. • Проверьте в сервисной программе, что регулятор уровня работает правильно.
11:28 УРОВЕНЬ ВОДЫ ВЫСОКИЙ УРОВЕНЬ DLCU НИЗКИЙ	DLCU на вводе / выводе типа 10 содержит механическую защиту уровня, которая гарантирует отсутствие воды в машине при открытии замка. Чтобы гарантировать правильную работу устройства защиты уровня, механическое устройство защиты уровня сравнивается с номинальным значением, генерируемым системой контроля уровня, которое сравнивается с электронным датчиком уровня. Когда уровень воды превышает номинальное значение во время первого наполнения, выполняется проверка, чтобы убедиться, что механический предохранитель уровня включен, и если нет, отображается этот код ошибки. Причина • Регулятор уровня может быть поврежден. • Перекрестные помехи в электрической системе контроля уровня. • Утечка в воздушных шлангах регуляторов уровня. • Неправильное номинальное значение, возможно, из-за ошибки электронного контроля уровня. Действие • Проверьте функцию контроля уровня. (Уровень включения = 40 мм, уровень выключения = 15 мм вод. Ст.). • Проверьте кабели и их соединения. Напряжение на контроллере уровня должно быть 0 В при уровне воды 40 мм вод. Ст. • Продуйте шланги уровня и убедитесь, что они не забиты и не содержат воды.
11:29 УРОВЕНЬ ВОДЫ НИЗКИЙ УРОВЕНЬ DLCU ВЫСОКИЙ	DLCU на вводе / выводе типа 10 содержит механическую защиту уровня, которая гарантирует отсутствие воды в машине при открытии замка. Чтобы гарантировать правильную работу устройства защиты уровня, механическое устройство защиты уровня сравнивается с номинальным значением, генерируемым системой контроля уровня, которое сравнивается с электронным датчиком уровня. Когда механический датчик уровня выключается во время слива, уровень воды в барабане должен быть ниже номинального значения, измеренного электронным регулятором уровня. Причина • Регулятор уровня может быть поврежден. • Перекрестные помехи в электрической системе контроля уровня. • Утечка в воздушных шлангах регуляторов уровня. • Неправильное номинальное значение, возможно, из-за ошибки электронного контроля уровня. Действие • Проверьте функцию контроля уровня.(Уровень включения = 40 мм, уровень выключения = 15 мм вод. Ст.). • Проверьте кабели и их соединения. Напряжение на контроллере уровня должно быть 0 В при уровне воды 40 мм вод. Ст. • Продуйте шланги уровня и убедитесь, что они не забиты и не содержат воды.
20: 1 О.Г. БАРАБАННЫЙ ДВИГАТЕЛЬ	Не подходит для стиральных машин с MCU. Этот код ошибки активируется, если сработала защита от перегрева барабанного двигателя. Автоматически восстанавливается защита от перегрева. Когда защита от перегрева восстанавливается, код ошибки автоматически сбрасывается, и текущая программа продолжается. Длительное нажатие на ручку управления / кнопку пуска приведет к сбросу ЦП и завершению текущей программы. Код ошибки может быть выдан, если: Двигатель очень горячий. Убедитесь, что вентиляционные отверстия в двигателе не закрыты. Если защита от перегрева не срабатывает, но код ошибки все еще сохраняется: проверьте жгут проводов, разъемы и функции, прочитав электрическую схему и используя меню отображения входов, когда машина находится в сервисном режиме.
20: 2 НЕТ СВЯЗИ ДВИГАТЕЛЯ	Этот код ошибки возникает, если на первое сообщение, отправленное от ЦП к MCU, не было ответа во время запуска. Действие • Убедитесь, что на MCU поступает питание. Проверьте предохранители в защитном кабеле. Если один из компонентов защитного кабеля поврежден, кабель необходимо заменить. • Убедитесь, что светодиодный индикатор на MCU горит. Светодиод можно увидеть, посмотрев вниз на граничные соединения MCU. • Убедитесь, что кабель связи между платой ЦП и MCU не поврежден и не поврежден. Также измерьте с помощью эталонного прибора, есть ли контакт между всеми выводами коммуникационного кабеля.
20: 3 ПОТЕРЯ СВЯЗИ ДВИГАТЕЛЯ	Этот код ошибки возникает, если связь между ЦП и MCU перестала работать. Действие • Убедитесь, что на MCU поступает питание. Проверьте предохранители в защитном кабеле.Если один из компонентов защитного кабеля поврежден, кабель необходимо заменить. • Убедитесь, что светодиодный индикатор на MCU горит. Светодиод можно увидеть, посмотрев вниз на граничные соединения MCU. • Убедитесь, что кабель связи между платой ЦП и MCU не поврежден и не поврежден. Также измерьте с помощью эталонного прибора, есть ли контакт между всеми выводами коммуникационного кабеля.
21: 1 ОТОПИТЕЛЬ СЛИШКОМ ГОРЯЧИЙ	Этот код ошибки генерируется MCU.На охлаждающем фланце микроконтроллера рядом с силовыми транзисторами в выходном каскаде установлен датчик температуры (NTC). Если температура охлаждающего фланца становится слишком высокой (> 90 ° C), будет установлен код ошибки для защиты транзисторов. Причиной высокой температуры охлаждающего фланца может быть, например, жесткий барабан в сочетании с интенсивным использованием и высокой температурой окружающей среды. Также может быть неисправность мотора (заедание подшипников или короткое замыкание обмоток, что снижает КПД мотора). Action • Убедитесь, что барабан легко вращается. • Проверьте значение счетчика кодов ошибок на предмет кода ошибки. • Проверьте последние 8 кодов ошибок MCU. • Запустите нормальную программу 90 ° C с нагрузкой в ​​непрерывном режиме и измерьте температуру двигателя и MCU. • Заменить неисправную деталь.
21: 2 MOTOR TOO HOT	Этот код ошибки генерируется MCU. Каждый раз, когда двигатель запускается с места, MCU сначала измеряет сопротивление между двумя фазами двигателя.Процессор MCU управляет выходными транзисторами, так что постоянный ток течет между двумя фазами в обмотке двигателя. Срабатывание транзисторов является мерой напряжения, приложенного к обмотке, а сопротивление может быть рассчитано с использованием значений тока и напряжения. Затем сопротивление можно преобразовать в температуру, так как сопротивление обмотки при 20 ° C и температурный коэффициент известны. Если среднее значение четырех последних показаний температуры выше максимальной температуры двигателя (например,грамм. 150 ° C) активируется код ошибки. Причиной высокой температуры двигателя может быть жесткий барабан, возможно, в сочетании с интенсивной эксплуатацией и высокой температурой окружающей среды. Также может быть неисправность мотора (заедание подшипников или короткое замыкание обмоток, что снижает КПД мотора). Также могла быть ошибка контакта в разъемах между MCU и двигателем или ошибка кабеля двигателя. Также может возникнуть ошибка в цепях измерения температуры MCU. Action • Убедитесь, что барабан легко вращается. • Проверьте значение счетчика кодов ошибок на предмет кода ошибки. • Проверьте последние 8 кодов ошибок MCU. • Измерьте три фазы на фазных резисторах на разъеме двигателя MCU (отсоедините MCU и снимите показания в разъеме кабеля), чтобы убедиться, что они совпадают. • Запустите нормальную программу 90 ° C с нагрузкой в ​​непрерывном режиме и измерьте температуру двигателя и MCU. • Заменить неисправную деталь.
21: 3 БЛОКИРОВКИ НЕТ	Этот код ошибки генерируется MCU.MCU должен иметь питание 230 В / 50 или 60 Гц на входе блокировки, чтобы приводить в действие двигатель. Этот сигнал является подтверждением того, что дверь закрыта и заперта. MCU получает свои команды для вращения барабана от CPU через канал последовательной связи между MCU и CPU. Поскольку ЦП также имеет доступ к сигналу блокировки, ЦП никогда не должен отправлять команду запуска на MCU, если сигнал блокировки отсутствует. Если это произойдет, будет активирован этот код ошибки. Причиной активации этого кода ошибки может быть e.грамм. обрыв кабеля, по которому сигнал блокировки поступает на MCU. Также может быть ошибка в разъеме в дверном замке, который подключает 230 В / 50 Гц к сигналу блокировки. Ошибка в цепях блокировки MCU также может установить этот код ошибки. Действие • С помощью измерительного прибора проверьте, поступает ли сигнал блокировки на X302: 1-2 при срабатывании дверного замка. Прочтите также бит 1 во втором байте в разделе «Состояние двигателя» в сервисной программе (биты пронумерованы от 0 до 7, где бит 0 находится в крайнем правом углу).Если бит 1 во втором байте равен 1, то блокировка открыта, а 0 указывает, что блокировка закрыта. • Заменить неисправную деталь.
21: 5 КОРОТКОЕ ЗАМЫКАНИЕ ДВИГАТЕЛЯ	Этот код ошибки генерируется MCU. MCU непрерывно считывает потребляемую мощность двигателя. Если ток по какой-либо причине становится слишком большим (= превышает определенный предел), MCU отключит ток двигателя. После остановки двигателя (= тахометр указывает на неподвижный двигатель) MCU попытается перезапустить его.Если MCU затем снова обнаруживает высокий ток двигателя, этот код ошибки будет активирован. Если при перезапуске после первого короткого замыкания MCU вращается нормально, код ошибки не будет активирован. Причина Этот код ошибки может быть активирован по ряду причин: • Короткое замыкание в двигателе. • Короткое замыкание внутри обмотки двигателя (снижение КПД, повышенное потребление тока). • Короткое замыкание в кабелях двигателя. • Короткое замыкание в разъемах. • Капли воды вызывают короткое замыкание в разъеме двигателя. • Короткое замыкание в выходных транзисторах микроконтроллера. • Плохой контакт в сигнале тахометра. • Плохой контакт в сигнале блокировки. Действие Если ошибка стабильная, обычно нетрудно найти неисправный блок путем измерения сопротивления и тестирования с помощью сервисной программы. Дополнительную информацию можно получить, изучив содержание “MCU FAULT LOGGER”. Изучите следующее: • КОРОТКОЕ ЗАМЫКАНИЕ 2 (указывает, сколько раз код ошибки был активен). • КОРОТКОЕ ЗАМЫКАНИЕ 1 (теперь указывает, сколько раз было превышено ограничение по току. Разница между коротким замыканием 1 и коротким замыканием 2 указывает, сколько раз было короткое замыкание 1, которое не было подтверждено при перезапуске двигателя). • КОД ПОСЛЕДНЕЙ НЕИСПРАВНОСТИ N / 8 (показывает 8 последних кодов ошибок). • TACHO CUT-OUT LOW RPM (может дать подсказку в случае периодических ошибок). • TACHO CUT-OUT HIGH RPM (может дать подсказку в случае периодических ошибок).
21: 6 ОБОРУДОВАНИЕ БЛОКИРОВКИ	Этот код ошибки генерируется MCU.MCU должен иметь питание 230 В / 50 или 60 Гц на входе блокировки, чтобы приводить в действие двигатель. Цепи блокировки в MCU были разделены на два канала, так что ошибка компонента в MCU не может дать ложное подтверждение того, что дверь заблокирована. Эти два канала сравниваются друг с другом. Если эта проверка даст неверный результат, будет активирован этот код ошибки. Причина активации этого кода ошибки может быть связана с ошибкой в ​​цепях блокировки в управлении двигателем. Действие • Заменить MCU.
21: 7 НИЗКОЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА	Этот код ошибки генерируется MCU. MCU постоянно измеряет напряжение на входе сети. Если напряжение слишком низкое (= падает ниже определенного предела), MCU отключит ток двигателя. После остановки двигателя (= тахометр показывает, что двигатель неподвижен), MCU проверяет, остается ли входное напряжение низким. Если это так, этот код ошибки активируется. Причиной активации этого кода ошибки может быть низкое сетевое напряжение или неправильное срабатывание выключателя машины. Дополнительную информацию можно получить, изучив содержимое «MCU FAULT LOGGER»: • ПОНИЖЕННОЕ НАПРЯЖЕНИЕ 2 (указывает, сколько раз этот код ошибки был активен). • ПОНИЖЕННОЕ НАПРЯЖЕНИЕ 1 (указывает, сколько раз напряжение упало ниже предельного значения. Разница между пониженным напряжением 1 и пониженным напряжением 2 указывает, сколько раз было пониженное напряжение 1 без подтверждения при остановке двигателя). • КОД ПОСЛЕДНЕЙ НЕИСПРАВНОСТИ N / 8 (показывает 8 последних кодов ошибок) Пониженное напряжение может быть зарегистрировано даже во время нормальной работы. Следовательно, небольшое количество регистраций не обязательно означает, что в MCU есть ошибка. Действие • Убедитесь, что напряжение питания стабильно и никогда не падает ниже номинального напряжения -10%. • Проверьте предохранители и кабели. • Проверьте напряжение питания в сетевых кабелях и на MCU в машине.
21: 8 ВЫСОКОЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА	Этот код ошибки генерируется MCU.MCU постоянно измеряет напряжение на входе сети. Если напряжение слишком высокое (= превышает определенный предел), MCU отключит ток двигателя. После остановки двигателя (= тахометр показывает, что двигатель остановлен) MCU проверяет, остается ли входное напряжение высоким. Если это так, этот код ошибки активируется. Причиной активации этого кода ошибки может быть высокое сетевое напряжение (например, скачок напряжения). Дополнительную информацию можно получить, изучив содержимое «FC FAULT LOGGER»: • ПЕРЕНАПРЯЖЕНИЕ 2 (указывает, сколько раз был активен этот код ошибки) • ПЕРЕНАПРЯЖЕНИЕ 1 (указывает, сколько раз превышено предельное напряжение.Разница между перенапряжением 1 и перенапряжением 2 дает количество раз, когда перенапряжение 1 имело место без подтверждения при остановке двигателя). • КОД ПОСЛЕДНЕЙ НЕИСПРАВНОСТИ N / 8 (показывает 8 последних кодов ошибок). Регистрация перенапряжения также может произойти при плохом контакте в сигнале тахометра. Проверьте также следующие регистры: • TACHO CUT-OUT LOW RPM (количество кратковременных прерываний тахометра во время стирки). • TACHO CUT-OUT HIGH RPM (количество кратковременных отключений тахометра во время оборотов экстракции). Действие • Проверьте кабели тахометра, есть ли много регистраций в регистрах TACHO CUT-OUT.
21:15 ДВИГАТЕЛЬ НЕ СЛЕДУЕТ	Этот код ошибки генерируется MCU. MCU всегда должен получать информацию о вращении двигателя от датчика тахометра, чтобы вращаться. Если тахометр не работает, двигатель может вращаться макс. 10 секунд во время процесса запуска. По истечении этого периода этот код ошибки будет активирован. Причина • Обрыв кабелей между датчиком тахометра и MCU. • Обрыв разъемов в кабелях тахометра. • Обрыв одной из фаз двигателя (кабели или разъемы). Эту ошибку можно заподозрить, если двигатель не вращается в течение 10 секунд (двигатель не запускается только с двумя фазами). • Ошибка тахогенератора. • Ошибка в цепях тахометра в MCU. Дополнительную информацию можно получить, изучив содержание «FC ERROR LOGGER». Изучите следующее: • MOTOR NOT FOLLOW (указывает, сколько раз возникал этот код ошибки). • КОД ПОСЛЕДНЕЙ ОШИБКИ N / 8 (показывает 8 последних кодов ошибок). • TACHO CUT-OUT LOW RPM (может дать подсказку в случае периодических ошибок). • TACHO CUT-OUT HIGH RPM (может дать подсказку в случае периодических ошибок). Действие • Заменить неисправную деталь.
21:20 НЕТ ПАРАМЕТРОВ. SET IN MCU	Программный блок считал с MCU или платы ввода-вывода, что блокировка не активна. Причиной отказа блокировки может быть проблема с замком люка, поврежденными кабелями питания двигателя или платой ввода-вывода с напряжением блокировки и т. Д.Наиболее вероятный источник ошибки – это плата ввода-вывода.
40: 1 ПЛАТА В / В MISHMASH	Код ошибки активируется, если неправильная плата ввода / вывода адресована неправильному положению в машине. После адресации плат ввода / вывода ЦП считывает тип платы в каждой позиции. Если есть неразбериха между тем, что читает ЦП, и тем, что программное обеспечение ожидает по любому адресу, будет отображаться код ошибки. Переадресация всех плат ввода / вывода. Используйте электрическую схему, чтобы найти правильную плату ввода / вывода для адресации.
40: 2 БЛОКИРОВКА В / В	Программный блок считал с платы ввода / вывода, что блокировка не активна. Причиной отказа блокировки может быть проблема с замком люка, поврежденными кабелями питания двигателя или платой ввода-вывода с напряжением блокировки и т. Д. Наиболее вероятным источником ошибки является плата ввода-вывода.
40:21 СВЯЗЬ В / В	Код ошибки активируется, если ЦП больше не обменивается данными с одной или несколькими платами В / В. Существует внутренняя шина данных между различными платами ввода / вывода в машине с информацией о входах, выходах и т. Д., Которые CPU использует для управления машиной. Код ошибки активируется, если ЦП потерял связь с одной или несколькими платами ввода-вывода. Ошибка также будет активирована, если сервисная кнопка будет нажата на неправильной плате ввода-вывода во время настройки плат ввода-вывода. При наличии связи между платой ввода-вывода и ЦП светодиод рядом с сервисной кнопкой будет мигать. Если нет связи с платой ввода-вывода, кроме питания, светодиод загорается при нажатии кнопки на плате ввода-вывода. Убедитесь, что все платы ввода-вывода сконфигурированы в меню конфигурации ввода-вывода, когда машина находится в сервисном режиме. Если все платы ввода-вывода присутствуют в списке, проверьте светодиоды и жгут, разъемы и функции, прочитав электрическую схему.
41: 1 ЦЕПЬ ЗАРЯДА	DLCU на плате ввода-вывода 10 содержит цепь постановки на охрану, которая заряжается, когда должна быть активирована катушка дверного замка. По соображениям безопасности эта цепь постановки на охрану должна быть разряжена, когда катушка дверного замка не должна срабатывать.Если цепь постановки на охрану для управления дверным замком заряжена, когда это не должно быть, сообщение об ошибке будет отправлено на ЦПУ. Если ошибка исчезнет, ​​сообщение не будет отправлено в ЦП. CPU считывает сообщение об ошибке, когда дверь заблокирована и разблокирована, и выдает ошибку. Между этими двумя случаями ошибка игнорируется. Причина • Ошибка может быть вызвана перегрузкой и / или неисправными компонентами в DLCU на плате ввода-вывода 10.
41: 2 SET SIGNAL NO TACHO	DLCU на плате ввода / вывода 10 считает импульсы тахометра от двигателя, чтобы гарантировать неподвижность барабана при открытии двери.Чтобы убедиться, что сигнал от тахогенератора работает правильно, DLCU сравнивает сигнал тахометра с цифровым битовым значением от ЦП, что связано с тем, что ЦП активировал двигатель. Сигнал тахометра всегда должен соответствовать значению цифрового бита, и если сигнал тахометра отсутствует при наличии значения цифрового бита, на ЦП будет сгенерировано сообщение об ошибке. Сообщение об ошибке фильтруется таким образом, чтобы значение цифрового бита оставалось включенным в течение 2 секунд; в этом случае выполняется проверка наличия импульсов от таходатчика, когда значение цифрового бита прекращается. Внутренне DLCU автоматически сбрасывает ошибку, если она исчезает во время выполнения программы. CPU считывает сообщение об ошибке, когда программа завершает работу, и генерирует код ошибки, сообщение об ошибке игнорируется между этими двумя случаями. Причина • Ошибка может быть вызвана обрывом в цепях датчика тахометра или неисправностью магнита в датчике тахометра. • Сопутствующий ущерб из-за неисправности моторной системы.
41: 3 ЦЕПЬ ПРИВОДА	DLCU управляет катушкой исполнительного механизма дверного замка.DLCU постоянно проверяет, включена ли катушка. DLCU может обнаружить обрыв в цепи (> 50 кОм) (DLCU не может обнаружить короткое замыкание в цепи). При обрыве в цепи исполнительного механизма будет сообщено CPU; код ошибки исчезнет, ​​если ошибка исчезнет. CPU считывает сообщение об ошибке при запуске и завершении программы и генерирует код ошибки, сообщение об ошибке игнорируется между этими двумя случаями. Причина • Ошибка может быть вызвана обрывом кабелей между замком люка и платой ввода-вывода 10 или неисправностью соленоида замка люка. • Ошибка или обрыв в 10 цепях платы ввода / вывода. Действие • Если ошибка возвращается после сброса и не вызвана ошибкой в ​​замке люка или тросах замка люка, замените плату ввода-вывода 10.
42: 1 ВНУТРЕННЯЯ ОШИБКА	Чтение значений A / D вне допустимого диапазона.
42: 2 ПРОВЕРКА ПОЛОЖЕНИЯ	Значение положения вне допустимого диапазона. Убедитесь, что модуль ввода-вывода типа 6 по-прежнему находится в правильном положении.
42: 3 EXTRACT TEST	Модуль ввода-вывода типа 6 не может считывать какие-либо или слишком низкие значения во время извлечения.
51:22 ОТСУТСТВИЕ СВЯЗИ CBT	Машина с платежной системой, использующая последовательную связь с машиной. Последовательная связь с платежной системой прервана. Проверить сетевой кабель между автоматом и платежной системой. Проверить работоспособность платежной системы. Чтобы вернуть автомат в рабочее состояние без ремонта платежной системы, используйте Сброс связи CBT в сервисном режиме. (Требуется пароль).
52: 1 CMIS COMMUNICATION ERROR	Обмен данными между устройством и сетевым компьютером был прерван.Проверьте сетевой кабель между устройством и сетью. Убедитесь, что CMIS на сетевом компьютере работает. Аппарат может работать, но это может повлиять на статистику и данные могут быть потеряны.

Коды ошибок стиральной машины с фронтальной загрузкой Frigidaire Affinity

Коды ошибок стиральной машины с фронтальной загрузкой Frigidaire Affinity. Вот информация, которая поможет вам определить, из-за чего на стиральной машине с фронтальной загрузкой Frigidaire отображается код ошибки .Определение кода ошибки или неисправности поможет вам отремонтировать стиральную машину. Приведенные ниже коды ошибок Frigidaire должны дать вам представление о том, какая часть неисправна. Возможно, вам придется выполнить дальнейшее устранение неполадок, чтобы найти причину неисправности для этой конкретной детали.

Коды ошибок / неисправностей стиральной машины FRIGIDAIRE – идентификаторы вероятных неисправностей

Коды ошибок стиральной машины с фронтальной загрузкой Frigidaire Affinity 1

Таблица кодов ошибок стиральной машины Frigidaire 2

Ошибка теста Frigidaire

1

Таблица кодов ошибок стиральной машины Frigidaire Тест 2

Коды ошибок стиральной машины с передней загрузкой Frigidaire

E11
Время заполнения слишком велико
9065 узел клапана

E13
Утечка воды в баке или утечка воздуха в воздушном колпаке
ПРОВЕРКА: Внешний бак для мытья, воздушный шланг, реле давления уровня воды

E21
Вода не откачивается достаточно быстро 90 531
ПРОВЕРКА: Сливной насос

E23
Реле сливного насоса на плате управления вышло из строя или отключен провод насоса
ПРОВЕРКА: Электронная плата управления

E24
Реле сливного насоса на плате управления вышло из строя или отключен провод насоса
ПРОВЕРКА: Электронная плата управления

E31
Датчик давления не обменивается данными с платой управления
ПРОВЕРКА: Датчик давления уровня воды

E35
Датчик давления указывает на переполнение водой
ПРОВЕРКА: Датчик давления уровня воды, узел впускного клапана воды

E36
Проблема с платой управления

9052 8 E41
Плата управления считает, что дверной выключатель открыт

E43
Проблема платы управления

E44
Проблема платы управления 4966 E45
Проблема с платой управления

E46
Проблема с платой управления

E47
Плата считает, что дверь отжима Цепь PTC открыта
ПРОВЕРКА: блокировка дверного замка / переключатель, жгут проводов

E48
Плата считает, что цепь PTC двери замкнута
ПРОВЕРКА: дверной замок / переключатель в сборе, жгут проводов

E52
Плохая сигн. сигнал от генератора
ПРОВЕРКА: приводной двигатель, плата управления скоростью

E56
Высокий ток двигателя
ПРОВЕРКА: приводной двигатель, внешний бак, вращающаяся корзина, плата управления скоростью

E57
Сильный ток на фазе двигателя
ПРОВЕРКА: приводной двигатель, внешний бак, отжимная корзина, плата управления скоростью

E59
Нет сигнала в течение 3 секунд
ПРОВЕРКА: приводной двигатель, внешняя ванна, отжимная корзина, плата управления скоростью

E5A
Высокая температура на радиаторе из-за перегрузки

E5B
Высокая температура на радиаторе

E5C
Высокая температура на радиаторе

E5D
Проблемы со связью

Prime66
Проблемы со связью

E5F 5
31

E66
Неисправность реле нагревательного элемента

E67
Неправильное входное напряжение микропроцессора

E68
предохранитель тока утечки открыта

E70
Плата управления не видит правильную подачу воды

E71
Ошибка NTC промывки

531 E74
Было h температура не повышается

E75
Цепь датчика температуры воды

E76
Температура NTC для клапана холодной воды выходит за пределы

Проблема управления консолью

E83
Проблема управления консолью

E91
Ошибка связи между платой пользовательского интерфейса и платой управления
Проблема управления с консоли

E94
Проблема с управлением с консоли

E95
Ошибка связи

065 Проблема управления консолью

E98
Проблема управления консолью

EB1
Частота входящего напряжения вне пределов

5 EB2 900 напряжение сети выше 130 В переменного тока

EB3
Входящее напряжение сети ниже 90 В переменного тока

EF1
Забит сливной насос

EF1 Слишком много мыла

EBE
Проблема управления консолью

EBF
Проблема управления консолью

EF5 горячая температура водяной клапан над t Он ограничивает

Если код ошибки стиральной машины Frigidaire здесь не указан, проверьте
Google или YouTube, чтобы найти точный код ошибки, отображаемый вашей стиральной машиной Frigidaire.

НУЖНЫ ДЕТАЛИ ШАЙБЫ? Более 6000 новых и со скидкой запасных частей для стиральных машин
ДЛЯ ВСЕХ моделей стиральных машин

Вот коды ошибок для Amana , Asko , Beko , Bosch , Daewoo , Fisher & Paykel , Frigidaire ,
GE , Haier , Hotpoint , Kenmore , LG , Maytag , Samsung и Whirlpool .
Вот коды ошибок стиральных машин для всех стиральных машин.

Нужна помощь в поиске кода ошибки для вашей стиральной машины?
Задайте свой вопрос ниже, и мы будем рады помочь.

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

Статьи по теме

АЛЛЕН ВЕТТЕР – Помощник по ремонту своими руками

Аллен – специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта.Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов бытовой техники. Свяжитесь здесь

Frigidaire de error E90

lavadoras de carga frontal Frigidaire ofrecen un panel de control con teclado para establecer el ciclo de lavado deseado y las opciones, así como monitorear el progreso del ciclo de lavado. De vez en cuando, это производит un error con la lavadora, un código de error se mostrará en la pantalla en lugar de la información del ciclo estándar. В этом случае, когда вы видите ошибку «E90», вам нужно найти правильное меню, соответствующее текущему положению вещей, которое нужно сделать, если вы хотите, чтобы он работал с Frigidaire.

E90

• Видео: Frigidaire Affinity Front-Load Washer – EbE (E6E) Код ошибки – Control Board

  El código de error E90 no es un error común, pero puede ocurrir cuando elnicistema Макуина де Лавадо се Mojan Por Alguna Razón. Esto puede ocurrir si la ropa mojada se dejan en la lavadora durante un período longado después de que el ciclo de lavado termina o si la misma carga se lava Repetidamente.

Restablecer básica

• Видео: диагностический сброс lavadora Electrolux (EWF 12480 W).[Тестовая стиральная машина].

  Видео: стиральная машина видео

  Uno de los primeros pasos cada vez que aparece un código de error en una lavadora Frigidaire es realizar un restablecimiento simple de la máquina. Para restablecer la lavadora, pulse y mantenga pulsado el botón “Cancelar” durante 15 segundos. Entonces tratan de establecer un nuevo ciclo de lavado y pulse «Inicio». Tenga en cuenta que cualquier ropa que han terminado el lavado siempre se deben extirpar inmediatamente después del ciclo se realiza.

Restablecer el poder

• Si el botón de cancelación de reinicio no elimina el código de error E90 de la pantalla, realice un restablecimiento complete de energía. Para llevar a cabo este tipo de reinicio, desenchufe la lavadora y esperar 15 minutos o más. A continación, conecte la lavadora de nuevo y hacer una nueva selección de lavado. Si el código de error no vuelve, la función normal puede reanudarse.

Табла управления

• Видео: Электронная плата управления стиральной машиной (номер детали 137006030) – Как заменить

  Desafortadamente, si el botón y / o intentos de restablecer la alimentación eléctrica eléctrica error E90 cancelar, es muy posible que tenrá que ser sustituido a la tarjeta electrónica de control.Si usted tiene experiencecia con lavadoras, que puede ser capaz de hacer esto, pero lo mejor es ponerse en contacto con Frigidaire al 800-374-4432 para una llamada de servicio es.
