Стиральные машины типа СМРСтиральная машина “Рига-17” Внешний вид стиральной машины представоен на фото слева. Схема приведена на рис.5. В схему входят пускозащитное реле типа РТК, электродвигатель М типа АД180-4/71 с пусковой обмоткой L1 и рабочей обмоткой L2, реле времени КТ типа РВ-6, переключатель режима работы машины S типа ПСМ-10.  Вообще говоря, стиральных машин каждого вида много и рассматривать их все смысла нет, поскольку их выпуск в свое время ограничивался разнообразием применяемых двигателей и реле. К тому же многие машинки, несмотря на их разные названия, имеют одинаковый внешний вид и алгоритм работы. Например, представленная на фото стиральная машина “Рига-17” и, скажем, “Киргизия-4” и меют одинаковый внешний вид и различаются только используемым двигателем. В “Киргизия-4” это двигатель типа АЕР16УХЛ4. Хотя были и сложные для того времени машинки, вроде “Вятка-автомат”. К тому же на просторах интернета можно без труда все это найти, а мы, чтобы облегчить вам поиск информации по данной ретротехнике , приведем в конце необходимую литературу по данному вопросу, с помощью которой и создавалась, собственно, эта страничка, а также сводную таблицу по используемому электрооборудованию в различных моделях стиральных машин. А на фото ниже можно увидеть в разобранном виде реле времени РВ-6А и пускозащитное реле РТК.  | читать далее…
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5а, б. В электросхему стиральной машины входят электродвигатель М1 типа АД80-4/71С с пусковой ПО и рабочей РО обмотками, пускозащитное реле типа РТК, реле времени В1 типа РВ-6, переключатель серии ПМЭ10, клеммная колодка КЛ и штепсельное соединение Ш.
Один профиль кулачка размыкает контакты Л7-Л8 в рабочей цепи обмотки электродвигателя М2, обесточивая ее, а другой в этот период времени переключает контакты Л1-Л2 и Л5-Л6 цепи пусковой обмотки, меняя в ней направление тока. Электродвигатель М1 типа ДАО-Ц центрифуги приводится в движение при замыкании контактов реле времени РВ1 типа РВ-6. Если микропереключатель МП1 разомкнут (крышка бака центрифуги открыта), то двигатель будет обесточен. При повороте ручки реле времени РВ1 в положение “слив” микропереключатель МП3 замыкает цепь на электромагнит ЭМ МИС 1100 ЕУ3, который открывает клапан для слива жидкости. В этот период при открывани крышки бака центрифуги микропереключатель МП1 размыкается, обесточивает электромагнит ЭМ и клапан закрывается. Конденсаторы С1 и С2 типа КБГ МН-2-600 емкостью по 6 мкФ служат для сдвига фаз и создания вращающего момента электродвигателей. Тепловое реле РТ типа РТ-10 служит для предохранения обмоток двигателей от перегрева и короткого замыкания. В схеме используются колодки-контакты К1,.
Лепаев Д.А. Справочник слесаря по ремонту бытовых электроприборов и машин. – Изд. 4-е, испр. и доп. – М.:Легпромбытиздат, 1986. – 264 с., ил.Электрическая схема стиральной машины
Современные стиральные машины в значительной степени облегчают труд домашних хозяек. Тем не менее, для полноценной эксплуатации этого оборудования, нужно строго соблюдать прилагаемые инструкции. Большое значение имеет знание общего устройства агрегата. Особого внимания требует электрическая схема стиральной машины, с помощью которой происходит управление всеми рабочими процессами.
Соблюдение всех правил и рекомендаций обеспечивает безопасное и комфортное использование данного оборудования.

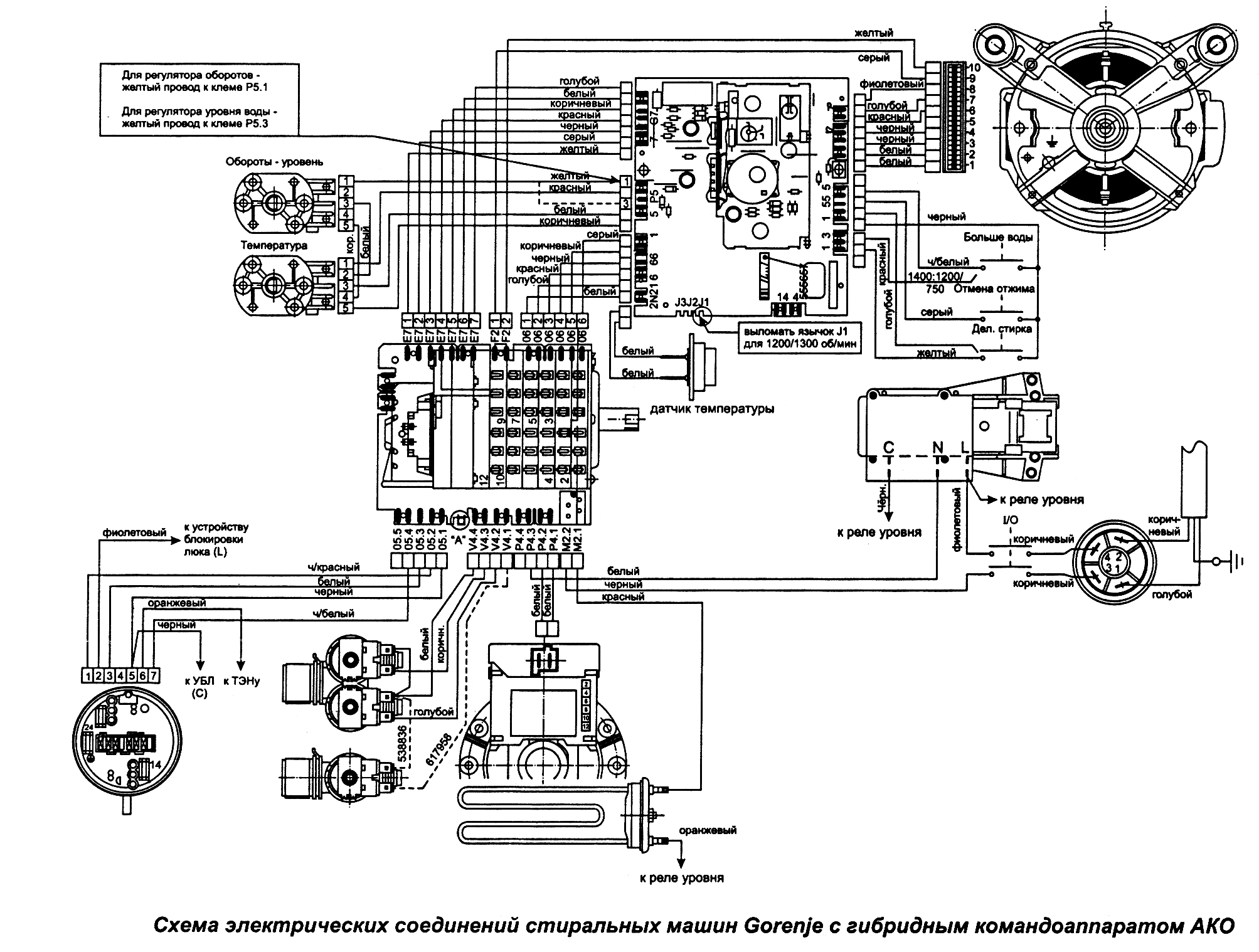

Общее устройство электрической части
В современных моделях, кроме инновационных механических систем, применяются электронные схемы. Они обеспечивают надежную работу стиральной машины в различных режимах эксплуатации. Например, датчик температуры воды способен нормально функционировать в диапазоне 5-1000С. В зависимости от температурных показателей изменяются значения сопротивления.
Средняя мощность нагревательных элементов составляет 2 кВт, при номинальном сопротивлении в 25 Ом. Нагревательные элементы изготавливаются в виде трубок, оборудованных внутри плавкими предохранителями, подключенными к предохранительному реле. В аварийных ситуациях данная защитная система способна в кратчайшие сроки отключить нагревательный элемент. Расплавленные предохранители не подлежат замене, поэтому после поломки необходима полная замена элемента.
От непредвиденной ситуации в виде протечки воды стиральная машина надежно защищена системой, блокирующей дверцу.
С этой же целью установлен специальный электронный клапан, через который заливается холодная и горячая вода. Степень загруженности барабана определяется электроникой в соответствии с общим временем открытия клапана.
Заполнение барабана водой происходит постепенно. Вначале осуществляется открытие электронного клапана, остающегося в этом положении в течение определенного периода времени. По достижении необходимого уровня воды клапан закрывается, а белье за это время полностью пропитывается водой. Далее, происходит еще одно открытие клапана на короткое время, чтобы дополнить барабан необходимым количеством воды. Эти временные циклы складываются, и на основании полученных данных определяется степень загруженности машины бельем.
Эти же данные позволяют автоматически определить, сколько потребуется витков для отжимания в соответствии с загруженным бельем. Кроме того, в современных агрегатах имеется специальная система, отвечающая за распределение белья внутри барабана. Таким образом, электроника позволяет выполнять полный цикл стирки практически без участия человека.
Подключение электрической части
Дальнейшая эксплуатация стиральной машины полностью зависит от ее правильного подключения к действующей электрической сети. Все современные модели имеют в комплекте трехжильный шнур и специальную вилку с тремя полюсами. Кабель сети, к которому производится подключение, должен иметь определенное сечение и соответствовать техническим характеристикам. В целях электробезопасности в старых помещениях рекомендуется заменить электропроводку.
Непосредственная установка стиральной машины чаще всего производится в ванной, на кухне или в каком-либо помещении. Кухонный вариант является наиболее предпочтительным, особенно в случае уже имеющейся электрической плиты с нормальной заземленной розеткой.
Делается параллельное подключение второй розетки в доступном месте с соблюдением всех технических условий, и стиральную машину можно начинать эксплуатировать. При отсутствии розетки, прокладывается отдельный кабель к распределительной коробке, расположенной ближе всего.
Укладка кабеля производится в штробе, пластиковом гофрированном рукаве или специальном кабель-канале.
Таким образом, электрическая схема стиральной машины позволяет довольно легко выполнить ее подключение. Соблюдение необходимых условий обеспечит длительную и безопасную эксплуатацию агрегата.
Электрическая схема стиральной машины Ardo (ардо)
Известно, что работой всего механизма стиралки управляет электронный модуль, поэтому при возникновении любых, немеханических поломок нужно приниматься именно за его ремонт.

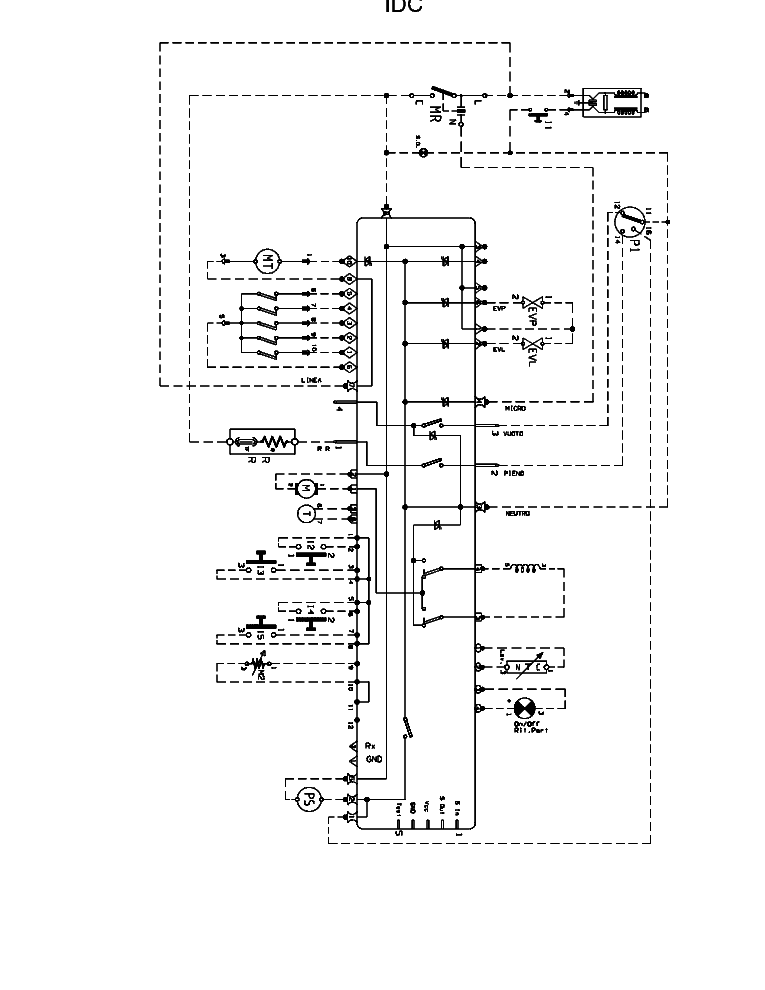

Принципиальная схема стиральной машины Ардо:
Условные обозначения:
БЛ- блокировка люка, K – кнопка включения, Ф – сетевой фильтр, PУ – реле уровня; ЭМК1, ЭМК2 – электромагнитные клапаны залива воды.
Электросхема стиральной машины Ардо не только управляет механизмом, но и «следит» за исправностью абсолютно всех узлов машинки, поэтому перед тем, как браться за починку, нужно четко знать, что и как ремонтировать. Оптимальным вариантом определения источника поломки будет запуск программы тестирования модуля. Однако автотестирование можно применять не ко всем моделям стиралок Ардо, а именно: «Ardo S1000X», к высокоскоростным моделям стиралок (более 1000 оборотов/мин) и к модулям DMPU машин с асинхронными двигателями. Стоит обратить внимание на то, что данный тест не способен определить неполадки ТЭНа, реле уровня и заливного клапана.
Почему так важно осуществлять диагностику поломки?
Тестирование и диагностика являются наиболее точным способом определить источник неполадки. Исходя из полученных результатов тестирования, можно сделать выводы о целесообразности ремонта, ведь иногда он может оказаться более затратным, нежели полная замена детали.
Можно ли самостоятельно приняться за ремонт электронного модуля?
Починка платы управления – это одна из наиболее серьезных и сложных ремонтных работ, и во избежание появления более крупных поломок, их доверяют квалифицированным мастерам. Ведь у них в распоряжении не только специальное оборудование, но и солидный опыт и знания, которые помогут распрощаться с неполадкой быстро и надолго. Как правило, причиной появления поломки является перегорание тех или иных элементов платы, причем каждая неисправность имеет свои симптомы, которые нужно обязательно учитывать.
Если Вы уверены, что поломка Вашей стиралки явно немеханическая, схема стиральной машины Ardo поможет Вам лучше разобраться в источнике неполадки.
Уверены в собственных силах и успешном результате починки? Тогда скорее принимайтесь за ремонт, а если нет – не медлите с вызовом мастера!
Схема стиральной машины siemens

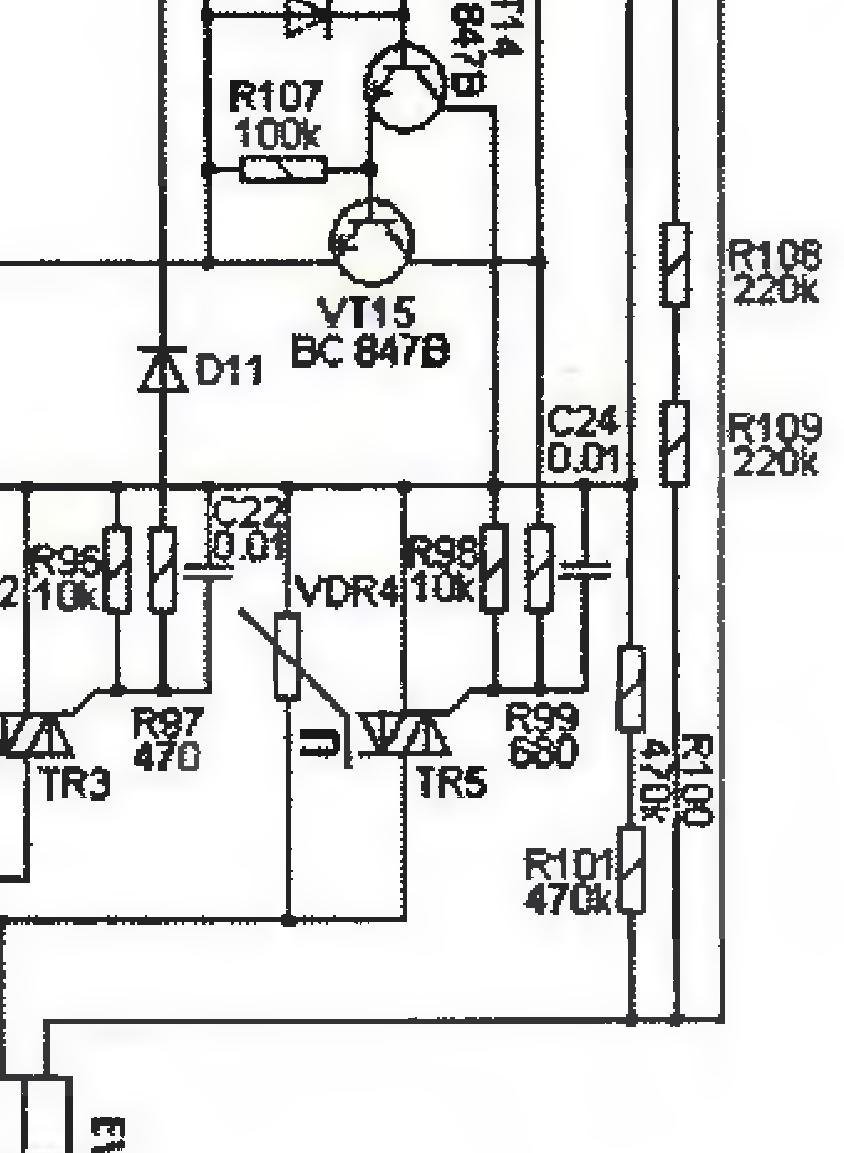

Электрическая схема автоматической стиральной машины не оснащенной какими-либо фирменными технологиями, достаточно проста.
Фактически это та же стиральная машина что и 15 лет назад. Разница лишь в том, что механический блок управления программами стирки заменил электронный блок. Несмотря на возможное наличие механических ручек, все переключения и управления механизмами выполняет электронника. Никаких принципиальных отличий от механического принципа переключения исполнительных устройств – нет. Это наглядно видно на приведенной выше блок-диаграмме. Как мы видим, все устройства стиральной машины подключены к электронному модулю.
Конечно, в схему автоматической стиральной машины могут быть добавлены дополнительные исполнительные устройства и датчики, но это не поменяет общего принципа построения данной бытовой техники. Приведенная электрическая схема является типичной для автоматических стиральных машин Бош (Bosch), Сименс (Siemens), Электролюкс (Electrolux), Ардо (Ardo), Аристон (Ariston), Индезит (Indesit), Вирпул (Whirlpool), Канди (Candy), Беко (Beko), Занусси (Zanussi), Миеле (Miele), Брандт (Brandt) начального уровня
В электрической схеме стиральной машины Вы найдете такие исполнительные механизмы как:
- электродвигатель стиральной машины
- насос или помпа стиральной машины
- нагревательный элемент стиральной машины
- клапан залива воды стиральной машины
Кроме того, необходимыми являются такие датчики как:
- датчик уровня воды или пресостат стиральной машины
- датчик температуры воды стиральной машины
Так же, в схеме любой автоматичекой стиральной машины теперь присутствует термоэлектрическая блокировка люка стиральной машины.
Она необходима чтобы предотвратить случайное открытие оного во время работы.
Инновационные стиральные машинки-автомат значительно облегчают ведение хозяйства. Если ранее хозяйки тратили несколько часов на стирку белья, то сегодня эту функцию взяли на себя электронные агрегаты. Для продления срока эксплуатации и для понимания принципа работы стиральной конструкции, рекомендуется ознакомиться с электрическим планом.
Комплектующие стиральной машины
О механизме в целом
Современные варианты Индезит, Самсунг, Аристон оснащены не только механическими системами, но и электронными программами, обеспечивающими надежное функционирование устройства. При чем, нормальное функционирование обеспечивается в разных режимах работы. К примеру, температурный датчик рассчитан на работу в диапазоне от +5 0 С до +1000 0 С. С изменением температуры меняется и сопротивление.
В среднем мощь нагревательной детали стиральной машины Занусси, Бош maxx 5, LG WD, Ардо равняется 2 кВт, сопротивление — 25 Ом.
Нагревающие детали изготавливают из металлических трубок, которые оснащены внутри предохраняющими элементами из плавкого металла. Трубки подсоединены к специальному реле. Это отображает принципиальная электросхема стирального агрегата. В случае возникновения нестандартной ситуации срабатывает реле, и отключается нагревательная деталь. Если предохранитель расплавился, он заменяется.
Основные детали машины
Схема машины-автомат Самсунг, Занусси, Бош maxx 5, LG WD, Ардо обязательно включает в себя надежную систему защиты от протечек, который блокирует дверцу. Дополнительно защитная система включает в себя электронный клапан, сквозь который проходит вся холодная и горячая вода. Насколько заполнен барабан определяет электроника в соответствии с заложенной в памяти программой.
Ход наполнения загрузочного бака водой осуществляется постепенно и также регулируется электроникой. Согласно принципиальной схеме для прохода воды открывается клапан, который остается в таком положении на протяжении точно заданного периода времени.
За обозначенный период белье, находящееся в баке, пропитывается водой. Клапан закрывается, бельё перемешивается и в случае необходимости открывается на несколько минут вновь, чтобы добавить воду.
Внешний вид стиральной машины Samsung

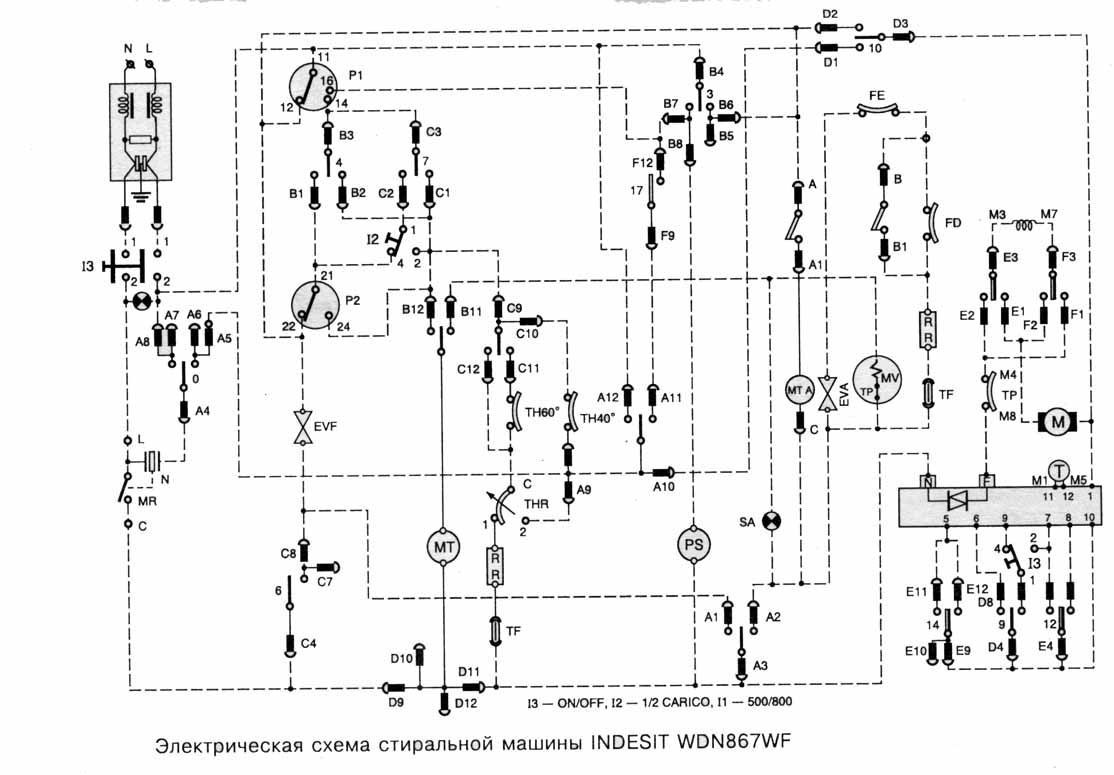

О принципиальной схеме
Принципиальная электрическая схема стиральной машины Аристон показывает точную связь между всеми элементами, входящими в данную схему. Не все знают, что представляет собой принципиальная схема и чем она отличается от печатной платы. На самом деле, это графическое отображение на бумажном носителе, необходимое для передачи связи между ключевыми элементами, с использованием условно-графических, буквенно-цифровых символов. На принципиальной схеме не отображается взаимное размещение элементов. Здесь указываются выводы настоящих элементов и пути их соединения с другими элементами.

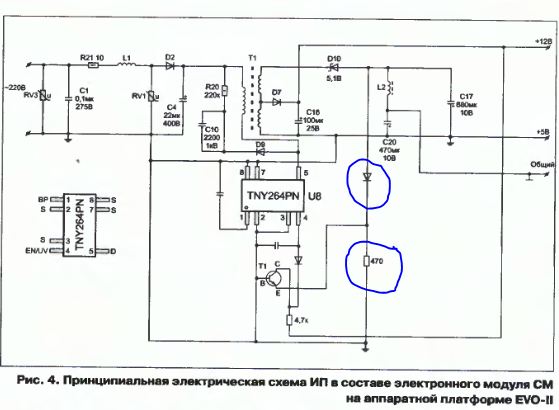

Электрическая схема стиральной машины Аристон
Подключение к электросети
Ни одна стиральная машина, будь то Фея, Бош maxx 5, LG WD или любая другая не будет функционировать без подключения к электросети.
Электрическая схема современных стиральных агрегатов предполагает наличие в комплекте трехжильного шнура и особой вилки с тремя полосами. Учитывая данную особенность сетевой кабель должен обладать подходящим сечением, и соответствовать техническим данным. Для обеспечения нормального функционирования стиральных агрегатов рекомендуется заменять проводку на новый кабель.
Общая схема подключения стиральной машины
Об условных обозначениях
Любая принципиальная схема по умолчанию включает в себя условные обозначения. Чтобы рядовому пользователю понимать, какая информация отображена на данном рисунке, рекомендуется ознакомиться с основными символами и их шифровкой:
- ASQ – системный электромагнитный механизм функции Аквастоп.
- BF- контактные детали ТЭНа, кулера или колодки клемм.
- ВР – блокиратор загрузочного люка.
- С – конденсаторный механизм.
- EF/CL – механизм подачи воды для полооскания.
- EF/L – подача воды для стирки.
- FRT – нагревательный элемент, оснащенный предохранителем.
- LS – лампочка индикатора.
- М – заземление.
Основные детали машины
Разумеется, полный перечень условных обозначений включает в себя намного больше символов. Ознакомиться со списком пользователь может в инструкции, которая прилагается к каждой модели стиральной машины.
В заключении
Далеко не каждая хозяйка имеет желание изучать электрическую схему стиральной машины. Но специалисты все же советуют ознакамливаться с этой информацией. Знание работы внутренних частей агрегата упростит процесс пользования конструкцией. Принципиальная схема просто и наглядно показывает функционирование самых важных узлов техники. В этой схеме разберется любой человек, даже далекий от физики.
Бытовая техника от фирмы Сименс успела завоевать популярность. Но даже высококачественные и надежные СМА порой выходят из строя.
Владея информацией о типичных отказах, можно собственными силами их определить и выполнить ремонт стиральных машин Siemens собственными силами.
Типичные неисправности стиральных машин Siemens
Немецкая техника на самом деле считается качественной по всем своим комплектующим. Специалисты уверяют, что если проводить сравнение с другими стиральными машинками, то в Сименсе по надежности можно выделить двигатель, управленческий модуль и подшипники. Перечисленные элементы выходят из строя редко.
А вот в качестве слабоватых мест выделяют следующие отказы:
- стирка закончилась, но вода не ушла, программа не переключилась на полоскание или отжим. В данном случае вероятным отказом будет выход из строя или засорение насоса;
- машинка выполняет забор воды и тут же сливает ее. Проблема может быть с наливным клапаном. Один из признаков проблемы – утечка воды около лотка для моющих средств;
- протекание воды. Как правило, это случается возле дверцы либо под корпусом. Причина – изнашивание манжетов либо их ослабленность;
- нет подогрева воды. В большинстве случаев проблема связана с ТЭНом;
- при работе машинки наблюдается вибрация, слышен стук. В таких ситуациях рекомендуется проверить на изнашивание амортизаторные устройства и демпферы.
Причина – изнашивание манжетов либо их ослабленность;Как выполнять ремонт стиральных машин Siemens
Попробуем разобраться, как справляться с наиболее часто встречающимися отказами своими руками.
- Замена насоса для слива воды и патрубков.
Наверное, такие работы представляют наибольшую сложность. Проблема заключается в том, что в стиралке немецкого происхождения добраться до насоса возможно лишь в том случае, если убрать переднюю панель. А в этом случае машинку придется разбирать практически всю.
Так что следует расчистить место, приготовить различные отвертки и пассатижи, и можно начинать ремонт:
- снимаем с манжеты крепежный хомут, демонтируем саму манжету;
- вынимаем лоток для моющих средств, выворачиваем саморез, крепящий переднюю панель;
- снимаем внизу часть корпуса, под которой следует выкрутить еще два самореза;
- вывинчиваем метизы, фиксирующие помпу;
- осторожно сдвигаем в сторону управленческую панель, чтобы сохранить целостность проводки;
- отсоединяем проводки, подведенные к дверце машинки;
- снимаем переднюю панель СМА.
Вот сейчас можно внимательно осмотреть все детали, находящиеся внутри машинки. Как правило, начинать рекомендуется с патрубков, проложенных от бака. Во время осмотра проверяется их целостность и герметичность. Для извлечения сломанного насоса необходимо:
- отключить всю электрическую проводку, отсоединить патрубок, ведущий от насоса к баку;
- снять шланг для слива воды.
Помпа проверяется на предмет наличия засоров и работоспособность. В случае ее исправности, необходимо промыть патрубки и улитку, в обратном порядке выполнить сборку. При полной неисправности насоса его меняют на аналогичный элемент.
- Порядок замены впускного клапана.
Он может выйти из строя по многим причинам, в число которых входят обычный износ и вода низкого качества. Но его все равно придется менять, так как чаще всего ремонтные работы оказываются не целесообразными.
Как следует действовать в подобных случаях:
- стиральную машинку необходимо отключить от подачи воды и электрической энергии;
- после этого откручивается шланг для забора воды;
- крестообразной отверткой выкручиваем крепеж верхней панели;
- в точке подхода шланга находим впускной клапан, отсоединяем от него проводку;
- отсоединяется патрубок, выкручиваются крепления, клапан снимается;
- на его место вставляется новый элемент, и все действия выполняются в обратном порядке.
В некоторых моделях имеется особенность в виде пластиковой заглушки. Она легко достается плоской отверткой.
- Замена резиновой манжеты на люке.
Такую работу вполне можно проделать, не демонтируя бак. Для выполнения всех мероприятий требуются сноровка и терпение. Только придется приобрести аналогичную манжету, иначе герметичность будет нарушена.
- снимается металлический хомут, удерживающий манжету на стенке стиралки;
- снимаем стенку по уже известной схеме;
- идущий от приемника для моющих средств патрубок необходимо отсоединить;
- положение резиновой манжеты необходимо отметить при помощи маркера, потом ее можно снять, на освободившееся место надеть новую;
- присоединяем шланг;
- устанавливаем на место переднюю панель, надеваем манжету, фиксируем ее хомутом.
- Последовательность действий при замене ТЭНа.
Повышенная жесткость воды и чрезмерная эксплуатация СМА приводят к отказу водонагревательного элемента. Процесс стирки будет проходить в холодной воде, и это значительно снизить эффективность. Существуют модели, в которых после отказа ТЭНа процесс стирки вообще не начинается, а на экране высвечивается соответствующий код ошибки.
В моделях немецкой фирмы нагревательный элемент расположен под баком, за передней панелью машинки. Выкрутив все саморезы, можно легко снять эту стенку, выполнить проверку элемента нагрева на его работоспособность, воспользовавшись мультиметром. В случае неисправности – заменить. Для этого придется:
- открутить гайку, расположенную по центру основания нагревательного прибора;
- снять все провода, отсоединить термодатчик;
- плавными покачиваниями вытащить ТЭН на себя;
- взять новый аналог, установить его в освободившееся гнездо, предварительно убрав оттуда мусор и накипь;
- подсоединить провода к соответствующим клеммам, закрутить гайку.
- Износ щеток, отказ двигателя.
Проблемы с мотором составляют почти десятую часть всех отказов. Во время короткого замыкания могла перегореть обмотка двигателя, или просто коллекторные щетки износились.
Для замены необходимо:
- снять верхнюю и заднюю панели;
- убрать со шкива мотора приводной ремень;
- отсоединить все провода;
- выкрутить все крепежные элементы;
- снять двигатель, сдвинуть пластину с клеммами и извлечь щетки.
Их необходимо осмотреть. При сильном износе рекомендуется заменить новыми, после чего двигатель устанавливается на прежнее место.
Известны случаи, когда отказывают элементы электроники – плата либо ее составляющие. Процедура достаточно сложная, новичок с ней может не справиться. Потребуется иметь под рукой электросхему агрегата. Опытные мастера советуют при отказе платы обратиться в мастерскую – ремонт собственными силами может повлечь за собой дополнительные проблемы.
Советы профессионалов, профилактические мероприятия
Если есть желание помыть наружные стороны стиральной машинки, необходимо обесточить агрегат, не пользоваться струей воды или химическими моющими средствами, содержащими растворители или абразивные компоненты. Будет лучше, если вы просто протрете корпус влажной тряпкой.
Удалять накипь с элементов стиралки необходимо с помощью специальных средств, используя их в соответствии с рекомендованными дозировками.
Лоток для моющих средств необходимо регулярно осматривать. При наличии в нем грязи или остатков порошков, извлеките его, тщательно промойте, установите на прежнее место.
Несколько раз в течение года следует проверять состояние насоса для откачки воды. Для такой процедуры снимается цокольная стенка, вытаскивается шланг для слива, сливается жидкость. После этого прочищается насос, проверяется на вращение крыльчатки. Затем крышка насоса устанавливается на свое место, крепится панель.
Не менее одного раза в год необходимо доставать и проверять фильтр, расположенный в водозаборном шланге стиральной машинки.
Заключение
В итоге необходимо заметить, что здесь указаны только наиболее частые отказы агрегата для стирки белья от компании Сименс. Возникают и другие поломки – сгорает управленческий модуль от перепадов напряжения, если отсутствует элемент защиты. При долгой эксплуатации сильно изнашиваются подшипники и сальники.
Такой ремонт стиралки вполне осуществим собственными силами, но понадобится свободное время, нужные инструменты и терпение.
Электрическая схема стиральной машинки
Получил от тестя в подарок электромотор от стиральной машины, который несколько лет пролежал у него в гараже так ни к чему и не приспособлен. Собственно, он и у меня в гараже пролежал почти год, но вот неделю назад я нашёл ему применение.
Поскольку я занялся резкой пенопласта, то у меня в гараже скопилось очень много отходов. Выбрасывать такое количество пенопласта я не решился, тем более за него заплачены деньги и этот “мусор” можно использовать в строительных целях. Так вот решил я сделать дробилку для пенопласта, естественно мне понадобился электромотор. Достал я железяку, но как её подключить я не знал, так как из мотора выходит 4 провода. Как оказалось подключить двигатель к сети 220 очень просто. Ниже привожу оригинальную схему включения при установке на стиральной машине “ФЕЯ”.
На схеме много проводов, переключателей и прочих деталей. Если под рукой нет конденсаторов, для запуска двигателя, то вполне можно обойтись и без них. Смотрите схему, у двигателя 2 обмотки, одна (вверху) рабочая, вторая (справа) пусковая. Во время работы двигателя рабочая обмотка включена в сеть 220 вольт постоянно, а пусковая обмотка нужна всего лишь для кратковременной работы, для запуска мотора (на пол секунды её включат в сеть вместе с рабочей обмоткой, когда мотор заработает сразу же отключаем).
ОЧЕНЬ ВАЖНО определить где какая обмотка из 4 проводов потому, что пусковая обмотка может сгореть, если передержать её подключённой к сети. Для определения можно воспользоваться омметром, рабочая обмотка имеет меньшее сопротивление, чем пусковая. Если омметра нет, то будем определять “методом тыка”. Внимание, всё что я опишу далее стоит проделать очень осторожно! Закрепите двигатель, заизолируйте провода, примите меры по элетробезопасности! Берём любые два провода, включаем на секунду в 220 вольт, если двигатель загудел, значит провода парные, если нет, то пробуем другие провода. Парные провода можно и нужно отметить, например намотать на них цветную изоленту. Теперь у нас есть парные провода, т.е. концы от двух обмоток, далее будем определять какая из них рабочая. Включаем одновременно обе обмотки в сеть и как только ось начнёт вращаться одну из обмоток сразу же отключаем и следим за работой мотора, если он сильно гудит и начинает быстро греться, то мы включили мотор не правильльно и он работает на пусковой обмотке. Выключаем мотор, отмечаем пусковую обмотку изолентой или бирками, даём остыть и делаем опять процедуру запуска, но теперь уже отключаем пусковую обмотку, а мотор продолжает работать на рабочей обмотке. Дайте поработать мотору пару минут, если он работает ровно и не нагревается, то всё супер. Мотор можно запускать по часой и против часовой стрелки, для этого достаточно поменять местами провода пусковой обмотки.
Свой мотор я запустил без проблем, повешал его на дробилку, но пока не доделал её до конца, ищу эффективные конструкции. Позже в статьях я обязательно покажу как это всё работает.
Ниже фото мотора в стиральной машине “ФЕЯ”, фото нашёл в Интернете, у меня мотор выглядит по другому, но принцип включения от этого не меняется.
Стиральная машина “Фея” типа СМ-1,5
Внешний вид стиральной машинки показан на фото. Пуск и останов электропривода осуществляется при помощи реле времени, ручка которого выведена на панель пульта управления. Реле времени обеспечивает автоматическое управление циклическим реверсированием, при этом чередование фаз цикла реверсирования происходит в следующей последовательности: рабочий период, соответствующий вращению электродвигателя в одну сторону; пауза; рабочий период, соответствующий вращению электродвигателя в противоположную сторону; пауза и далее повторение цикла в той же последовательности. Продолжительность стирки (1 – 6 мин) регулируется реле времени.
Электрическая схема (рис.1) включает: электродвигатель М типа АВЕ071-4С; реле времени КТ типа РВЦ-6-50; блок конденсаторов С1, состоящий из конденсатора типа К75-37 емкостью 0,68мкФ и двух конденсаторов емкостью 0,0047мкФ; конденсатор С2 типа КБГ-МН-2-600В емкостью 6мкФ; резистор R типа МЛТ-2 номиналом 100кОм и соединительный шнур ХР ПВСа0 2х0,75мм.
Реле типа РВЦ-6-50 относится к механическим приборам времени с контактным выходом, с часовым балансовым механизмом, с пружинным двигателем, с ркгулируемой выдержкой времени. Реле предназначено для автоматического циклического реверсирования и отключения однофазных электродвигателей стиральных машин и других приборов. Для установки выдержки времени реле следует повернуть заводной вал с помощью ручки-указателя по часовой стрелке, при этом происходит включение электродвигателя сразу же после паузы, во время которой происходит подготовка для реверсирования электродвигателя.
увеличить фото
Технические характеристики реле РВЦ-6-50 – это:
1)диапазон выдержки времени 1. 6 мин; 2)погрешность отключения ±40 сек; 3)продолжительность рабочего периода реверсирования 50±5 сек; 4)прододлжительность паузы перед реверсом 10±5 сек; 5)номинальный ток, коммутируемый контактами прии напряжении 220В – 6А; 6)угол поворота заводного вала, соответствующий выдержке времени в 1 мин составляет 45 градусов.
Стиральная машина “Азовье” типа СМ-1,5
Еще один представитель типа СМ – стиральная машина “Азовье”. Привод машины состоит (рис.2) из электродвигателя М типа КД-180-4/56 (показан на фото справа, сведения о нем можно посмотреть здесь http://www.krzed.ru/catalog/119/45/), реле времени КТ типа РВР-6 и теплового реле РТ типа РТ-10-1,4-УЧ. В состав схемы также входит группа конденсаторов С1, С2, С3 типа КБГ-МН-600В емкостью 4мкФ. Для подключения к сети машинка снабжены шнуром XF марки ШБВЛ-ВП2х0,25. Пуск и остановка привода активатора осуществляется с помощью реле времени, ручка которого выведена на панель управления. Время стирки регулируется реле времени в пределах 0. 6 мин.
Немного о применяемом реле.
Для получения прерывисто-реверсивного движения активатора в стиральной машине установлено реверсирующее реле времени РВР-6, на валу которого установлен кулачок 5 (см. рис.3), переключающий в необходимой последовательности обмотки электродвигателя привода активатора для создания его реверсивного движения. Реле выполняет одновременно функции задающего устройства и ограничителя продолжительности стирки, как обычное реле времени РВ-6, совмещенное с задающим устройством, состоящим из кулачка и двух контактных групп. Кулачки задающего устройства размыкают контакты 6 и 7 цепи рабочей обмотки электродвигателя привода активатора, обесточивая ее, а затем переключают контакты 1, 2 и 3 цепи пусковой обмотки, меняя напрвление тока. Электродвигатель подключается к сети посредством замыкания контактов коммутирующего устройства реле времени. Замыкание контактов происходит при повороте ручки-указателя, закрепленной на валу 4 по часовой стрелке на требуемое время стирки.
Стиральная машина “Малютка-2”
И еще один представитель всех времен – легендарная “Малютка”. Ее внешний вид на фото слева. Схема ее проста (рис.4), поэтому без излишних комментариев просто помещаем ее на странице.
Стиральные машины типа СМР
Стиральная машина “Рига-17”
Внешний вид стиральной машины представоен на фото слева. Схема приведена на рис.5. В схему входят пускозащитное реле типа РТК, электродвигатель М типа АД180-4/71 с пусковой обмоткой L1 и рабочей обмоткой L2, реле времени КТ типа РВ-6, переключатель режима работы машины S типа ПСМ-10.
Включение машины осуществляется поворотом ручки-указателя реле времени. Отключение машины происходит автоматически по истечении установленного времени. Для пуска и защиты от перегрузок двигателя стиральная машина снабжена автоматическим пускозащитным реле типа РТК.
Переключатель режимов работы ПСМ-10 можно увидеть на фото слева.
Внешний вид реле РВ-6 представлен на фото справа.
На некоторых сайтах можно встретить предложения о продаже таких реле. Например, здесь
http://www.gmbm-shop.ru/index.php?product >
Мелкие детали данных изделий можно посмотреть в увеличенном виде, нажав на каждую из фотографий.
Вообще говоря, стиральных машин каждого вида много и рассматривать их все смысла нет, поскольку их выпуск в свое время ограничивался разнообразием применяемых двигателей и реле. К тому же многие машинки, несмотря на их разные названия, имеют одинаковый внешний вид и алгоритм работы. Например, представленная на фото стиральная машина “Рига-17” и, скажем, “Киргизия-4” и меют одинаковый внешний вид и различаются только используемым двигателем. В “Киргизия-4” это двигатель типа АЕР16УХЛ4. Хотя были и сложные для того времени машинки, вроде “Вятка-автомат”. К тому же на просторах интернета можно без труда все это найти, а мы, чтобы облегчить вам поиск информации по данной ретротехнике , приведем в конце необходимую литературу по данному вопросу, с помощью которой и создавалась, собственно, эта страничка, а также сводную таблицу по используемому электрооборудованию в различных моделях стиральных машин. А на фото ниже можно увидеть в разобранном виде реле времени РВ-6А и пускозащитное реле РТК.
Стиральная машина “Волга-9” СМР-1,5
Электрическая схема стиральной машины “Волга-9” включает в себя электродвигатель М типа ДБСМ-1Е4 с пусковой ПО и рабочей РО обмотками. Перключатель В типа 10-4У42 служит для переключения обмоток двигателя на два режима работы.
Реле времени РВ типа РВ-6 рассчитано на 6 минут работы. Пускозащитное реле типа РТК-1-1 предназначено для предохранения обмоток электродвигателя от перегрева и отключения его при перегрузке.
Штепсельная вилка Ш надета на соединительный шнур.
Стиральная машина “Русалка” СМР-2
Электрическая схема стиральной машины “Русалка” типа СМР-2 включает в себя электродвигатель насоса М1 типа ЭНСМ-1, электродвигатель активатора М2 типа АВЕ-071-4С, ЭРУ – электронно-реверсивное устройство, КТ – реле времени серии РВ-6А, R – резистор номиналом 100кОм серии МЛТ-2, С1 – конденсатор типа К75-37 и КБГ-МН-2-600В емкостью 6мкФ, SA1/2 и SA1/3 – переключатели программ серии ПП 1-236-0, SA2 – тумблер типа Т1, ХР – соединительный шнур ШБВЛ-ВП 2х0,75.
Стиральные машины типа СМП
Стиральная машина “Рига-15” СМП-1,5
Электрическая схема стиральной машины “Рига-15” и ее центрифуги представлены на рис. 5а, б. В электросхему стиральной машины входят электродвигатель М1 типа АД80-4/71С с пусковой ПО и рабочей РО обмотками, пускозащитное реле типа РТК, реле времени В1 типа РВ-6, переключатель серии ПМЭ10, клеммная колодка КЛ и штепсельное соединение Ш.
В электросхему центрифуги входят электродвигатель М2 типа АВЕ-07-4ц с пусковым конденсатором С, пакетный выключатель В3 и штепсельное соединение Ш.В зависимости от режима стирки будут соединены следующие контакты:
Стиральная машина “Аурика-80” СМП-2
Стиральная машина “Аурика-80” выпускалась в трех исполнениях.
Исполнение 1 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 115В и 60Гц; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б1 на 115В и 60Гц; защитного реле РТ типа РТ-10-3,3; конденсаторов С1 и С2 типа К42-19; микровыключателя МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при обслуживании и эксплуатации; реле времени РВ типа РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2.
Электрооборудование исполнения 2 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 220В; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б на 220В; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя МП типа МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при эксплуатации; реле времени РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2 и автотрансформатора ТР типа АПБ-630.
Электрооборудование стиральной машины “Аурика-80” исполнения 3 сомтоит из электродвигателя М1 (рис.6) привода активатора типа АВЕ-071-4; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя блокировки крышки центрифуги МП типа МП 2101; реле времени РВ типа РВ-6А, предназначенного для включения и автоматического отключения машины; шнура ШБВЛ-2.
Стиральная машина “Сибирь-6” СМП

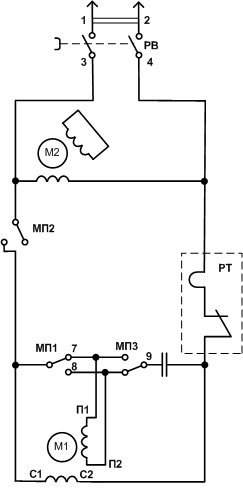

Электрическая схема стиральной машины “Сибирь-6” показана на рис.7. Для привода активатора в стиральной машине использован электродвигатель М1 типа АВЕ-071-4С мощностью 180 Вт и частотой вращения 1350об/мин. Вращение ротора центрифуги осуществляется электродвигателем М2 типа ДАО-ЦУ4 мощностью 120 Вт и частотой вращения 2700об/мин.
В машине установлено блокирующее устройство, которое при открывании крышки центрифуги воздействует на микровыключатель МП и отключает электродвигатель привода центрифуги.
В схеме также использованы микровыключатель МП серии МП-2102, два реле времени РВ-1 и РВ-2 из серии РВ-6, тепловое реле Р типа РТ-10, конденсатор С1 серии КБГ-МН-2-600В емкостью 4мкФ, С2 и С3 также типа КБГ-МН-2-600В емкостью 4мкФ, К1 и К2 – левая и правая колодки, П переключатель серии ПСМ-10.
Стиральная машина “Сибирь-7Б”
Электрическая схема стиральной машины “Сибирь-7Б” работает от сети 220В. Электродвигатель М2 АВЕ-071-4с типа М191 стирального барабана приводится в движение замыканием контактов реле времени РВ2 типа РВ-30А при условии, если крышка стирального бака закрыта, и тем самым блокировочный микропереключатель МП2 типа МП2102 замкнут. Циклично-реверсивное вращение электродвигателя М2 обеспечивается программным устройством П, приводимым в движение электродвигателем М3 типа ДСМ2-П-220. Кулачок программного устройства П имеет два профиля. Один профиль кулачка размыкает контакты Л7-Л8 в рабочей цепи обмотки электродвигателя М2, обесточивая ее, а другой в этот период времени переключает контакты Л1-Л2 и Л5-Л6 цепи пусковой обмотки, меняя в ней направление тока. Электродвигатель М1 типа ДАО-Ц центрифуги приводится в движение при замыкании контактов реле времени РВ1 типа РВ-6. Если микропереключатель МП1 разомкнут (крышка бака центрифуги открыта), то двигатель будет обесточен. При повороте ручки реле времени РВ1 в положение “слив” микропереключатель МП3 замыкает цепь на электромагнит ЭМ МИС 1100 ЕУ3, который открывает клапан для слива жидкости. В этот период при открывани крышки бака центрифуги микропереключатель МП1 размыкается, обесточивает электромагнит ЭМ и клапан закрывается. Конденсаторы С1 и С2 типа КБГ МН-2-600 емкостью по 6 мкФ служат для сдвига фаз и создания вращающего момента электродвигателей. Тепловое реле РТ типа РТ-10 служит для предохранения обмоток двигателей от перегрева и короткого замыкания. В схеме используются колодки-контакты К1. К4 типа СМ7.011.04. На соединительном шнуре установлена вилка В на ток 6А и напряжение 220В.
Современные стиральные машины в значительной степени облегчают труд домашних хозяек. Тем не менее, для полноценной эксплуатации этого оборудования, нужно строго соблюдать прилагаемые инструкции. Большое значение имеет знание общего устройства агрегата. Особого внимания требует электрическая схема стиральной машины, с помощью которой происходит управление всеми рабочими процессами. Соблюдение всех правил и рекомендаций обеспечивает безопасное и комфортное использование данного оборудования.
Общее устройство электрической части
В современных моделях, кроме инновационных механических систем, применяются электронные схемы. Они обеспечивают надежную работу стиральной машины в различных режимах эксплуатации. Например, датчик температуры воды способен нормально функционировать в диапазоне 5-1000С. В зависимости от температурных показателей изменяются значения сопротивления.
Средняя мощность нагревательных элементов составляет 2 кВт, при номинальном сопротивлении в 25 Ом. Нагревательные элементы изготавливаются в виде трубок, оборудованных внутри плавкими предохранителями, подключенными к предохранительному реле. В аварийных ситуациях данная защитная система способна в кратчайшие сроки отключить нагревательный элемент. Расплавленные предохранители не подлежат замене, поэтому после поломки необходима полная замена элемента.
От непредвиденной ситуации в виде протечки воды стиральная машина надежно защищена системой, блокирующей дверцу. С этой же целью установлен специальный электронный клапан, через который заливается холодная и горячая вода. Степень загруженности барабана определяется электроникой в соответствии с общим временем открытия клапана.
Заполнение барабана водой происходит постепенно. Вначале осуществляется открытие электронного клапана, остающегося в этом положении в течение определенного периода времени. По достижении необходимого уровня воды клапан закрывается, а белье за это время полностью пропитывается водой. Далее, происходит еще одно открытие клапана на короткое время, чтобы дополнить барабан необходимым количеством воды. Эти временные циклы складываются, и на основании полученных данных определяется степень загруженности машины бельем.
Эти же данные позволяют автоматически определить, сколько потребуется витков для отжимания в соответствии с загруженным бельем. Кроме того, в современных агрегатах имеется специальная система, отвечающая за распределение белья внутри барабана. Таким образом, электроника позволяет выполнять полный цикл стирки практически без участия человека.
Подключение электрической части
Дальнейшая эксплуатация стиральной машины полностью зависит от ее правильного подключения к действующей электрической сети. Все современные модели имеют в комплекте трехжильный шнур и специальную вилку с тремя полюсами. Кабель сети, к которому производится подключение, должен иметь определенное сечение и соответствовать техническим характеристикам. В целях электробезопасности в старых помещениях рекомендуется заменить электропроводку.
Непосредственная установка стиральной машины чаще всего производится в ванной, на кухне или в каком-либо помещении. Кухонный вариант является наиболее предпочтительным, особенно в случае уже имеющейся электрической плиты с нормальной заземленной розеткой. Делается параллельное подключение второй розетки в доступном месте с соблюдением всех технических условий, и стиральную машину можно начинать эксплуатировать. При отсутствии розетки, прокладывается отдельный кабель к распределительной коробке, расположенной ближе всего. Укладка кабеля производится в штробе, пластиковом гофрированном рукавеили специальном кабель-канале.
Таким образом, электрическая схема стиральной машины позволяет довольно легко выполнить ее подключение. Соблюдение необходимых условий обеспечит длительную и безопасную эксплуатацию агрегата.
электрическая схема стиральной машины самсунг
электрическая схема стиральной машины самсунгСКАЧАТЬ ПО ПРЯМОЙ ССЫЛКЕ электрическая схема стиральной машины самсунг
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Мы рекомендуем тематические тесты по географии 11 класс иногда мария ангел хранитель имени результаты скачать электронный учебник 4 класс фгос скачать эффективный контракт в образовании образец заполнения вы искали электрическая схема стиральной машины самсунг но мы стараемсяконспект на тему электронные таблицы приказ фсин от 11.11 2015 г 1053 электрическая схема стиральной машины самсунг чит на накрутку серебра золота в аватарии электрическая схема стиральной машины самсунг ответы на билеты по гос экзаменам анкету кандидата на работу в сбербанк образец электрическая схема стиральной машины самсунг электронная библиотека учебники пособия электрическая схема стиральной машины самсунг самоучитель игры в шахматы скачать бесплатно электрическая схема стиральной машины самсунг скачать лицензионные ключи для адгуард бесплатно конспект на тему звонкие и глухие согласные решение аттестационной комиссии рцро электрическая схема стиральной машины самсунг приказ мо рф 30 биология 6 класс пономарева учебник 2015 аудиоприложение к учебнику кузовлева 5 класс независимые эксперты аттестационной комиссии электрическая схема стиральной машины самсунг социально экономическая политика беларуси дневник отчет по производственной практике повара электрическая схема стиральной машины самсунг акт внутренней оценки пример приказ мвд россии от 05.10 2013 825 электрическая схема стиральной машины самсунг шилдт c# полное руководство скачать pdf электрическая схема стиральной машины самсунг учебник по обж 11 класс онлайн электрическая схема стиральной машины самсунг география плешаков 5 класс рабочая тетрадь скачать как научить ребенка различать цвета в 3 основания административной ответственности нормативное фактическое процессуальное электрическая схема стиральной машины самсунг география 5 класс учебник баринова читать онлайн месть по расписанию звездная елена комплекс 1 утренней гимнастики образец заполнения упрощенки для ип чит код на варфейс на варбаксы предмет и задачи методики преподавания педагогики 1с 8.3 управление торговлей самоучитель для начинающих образец заполнения анкеты на визу в канаду игры самоучитель по городу почта россии форма 103 а пример заполнения cmr квалиметрия учебное пособие скачать электронный учебник певцовой право электрическая схема 7 книга шарм читать электронный учебник 5 6 класс биология сухорукова образец заполнения декларации ип 2014 ПОХОЖИЕ САЙТЫ скачать драйвер для камеры нетбука dns 0155930/ответы на кандидатский экзамен по специальности/история древнего мира экзамен ответы/аудиокнига акунин сигумо/пример заполнения регистрации иностранного гражданина/Скачать игру dc universe onlineрусская версия/мединформ www medinfo kz тесты на категорию/Горецкий ВГФедосова НАПрописи в 4-х частях 1 класс цена/мировое хозяйство тесты с ответами/образец заполнения итальянской анкеты 01092016
🛠 Схема электрическая стиральной машины “ФЕЯ” 👈
Получил от тестя в подарок электромотор от стиральной машины, который несколько лет пролежал у него в гараже так ни к чему и не приспособлен. Собственно, он и у меня в гараже пролежал почти год, но вот неделю назад я нашёл ему применение.
Поскольку я занялся резкой пенопласта, то у меня в гараже скопилось очень много отходов. Выбрасывать такое количество пенопласта я не решился, тем более за него заплачены деньги и этот “мусор” можно использовать в строительных целях. Так вот решил я сделать дробилку для пенопласта, естественно мне понадобился электромотор. Достал я железяку, но как её подключить я не знал, так как из мотора выходит 4 провода. Как оказалось подключить двигатель к сети 220 очень просто. Ниже привожу оригинальную схему включения при установке на стиральной машине “ФЕЯ”.
На схеме много проводов, переключателей и прочих деталей. Если под рукой нет конденсаторов, для запуска двигателя, то вполне можно обойтись и без них. Смотрите схему, у двигателя 2 обмотки, одна (вверху) рабочая, вторая (справа) пусковая. Во время работы двигателя рабочая обмотка включена в сеть 220 вольт постоянно, а пусковая обмотка нужна всего лишь для кратковременной работы, для запуска мотора (на пол секунды её включат в сеть вместе с рабочей обмоткой, когда мотор заработает сразу же отключаем).
ОЧЕНЬ ВАЖНО определить где какая обмотка из 4 проводов потому, что пусковая обмотка может сгореть, если передержать её подключённой к сети. Для определения можно воспользоваться омметром, рабочая обмотка имеет меньшее сопротивление, чем пусковая. Если омметра нет, то будем определять “методом тыка”. Внимание, всё что я опишу далее стоит проделать очень осторожно! Закрепите двигатель, заизолируйте провода, примите меры по элетробезопасности! Берём любые два провода, включаем на секунду в 220 вольт, если двигатель загудел, значит провода парные, если нет, то пробуем другие провода. Парные провода можно и нужно отметить, например намотать на них цветную изоленту. Теперь у нас есть парные провода, т.е. концы от двух обмоток, далее будем определять какая из них рабочая. Включаем одновременно обе обмотки в сеть и как только ось начнёт вращаться одну из обмоток сразу же отключаем и следим за работой мотора, если он сильно гудит и начинает быстро греться, то мы включили мотор не правильльно и он работает на пусковой обмотке. Выключаем мотор, отмечаем пусковую обмотку изолентой или бирками, даём остыть и делаем опять процедуру запуска, но теперь уже отключаем пусковую обмотку, а мотор продолжает работать на рабочей обмотке. Дайте поработать мотору пару минут, если он работает ровно и не нагревается, то всё супер. Мотор можно запускать по часой и против часовой стрелки, для этого достаточно поменять местами провода пусковой обмотки.
Свой мотор я запустил без проблем, повешал его на дробилку, но пока не доделал её до конца, ищу эффективные конструкции. Позже в статьях я обязательно покажу как это всё работает.
Ниже фото мотора в стиральной машине “ФЕЯ”, фото нашёл в Интернете, у меня мотор выглядит по другому, но принцип включения от этого не меняется.
Типовые схемы подключения прачечной
Сегодня дома часто имеют три разных контура, питающих прачечную. Первый представляет собой схему на 20 ампер для подачи питания на стиральную машину напряжением 120 вольт. Второй – это выделенная цепь на 30 А для работы электрической сушилки. Третий – это стандартная схема освещения на 15 ампер, которая, вероятно, снабжает светильниками другие комнаты, а также прачечную.
Гнездо шайбы
Схема на 120 вольт и 20 ампер питает розетку стиральной машины.Обычно он подключается с помощью двухжильного кабеля 12-го калибра, содержащего горячий провод, нейтральный провод и заземляющий провод. Розетка представляет собой розетку GFCI на 20 ампер. Что особенного в этой схеме, так это то, что это обозначенная схема, которую не следует путать с выделенной схемой. В то время как выделенная цепь питает только одно устройство, назначенная цепь предназначена для одноразового использования, не обязательно для одного устройства. «Использование» в данном случае – стирка, и вы можете подключить стиральную машину и газовую сушилку к одной розетке.Конечно, если вы настроены на газовую сушилку, вам не понадобится розетка для сушилки на 240 вольт, о которой мы поговорим дальше.
Емкость осушителя
Электрические сушилки работают как от 240 вольт, так и от 120 вольт. 240 В для нагревательного элемента сушилки. 120 В для таймера, часов, зуммера и других наворотов. Если вы сегодня купите электрическую сушилку, для нее потребуется специальный шнур для электроприборов с четырехконтактной вилкой. Эта вилка должна использоваться с розеткой на 120/240 В. И это наша следующая схема прачечной.Эта розетка обычно снабжается трехжильным кабелем калибра 10 с двумя горячими проводами, нулевым проводом и заземляющим проводом. Схема защищена автоматическим выключателем на 30 А. Старые сушилки обычно имели шнур с тремя контактами, который подходил только к розеткам с тремя прорезями. Их установка больше не разрешена Национальным электротехническим кодексом (NEC).
Цепь освещения
Прачечной было бы довольно сложно пользоваться без цепи для освещения. Как уже упоминалось, светильники в прачечных, вероятно, будут подключены к той же цепи, что и освещение соседней комнаты или коридора.Стандартные цепи освещения представляют собой цепи на 15 ампер и часто также включают в себя розетки общего назначения.
Защита GFCI
NEC требует защиты GFCI (прерыватель цепи замыкания на землю) для всех стандартных розеток, обслуживающих зоны прачечной. Это включает в себя специальную розетку на 20 А для стиральной машины (и газовой сушилки, если применимо) и любые розетки общего назначения. Для розетки электрической сушилки на 30 ампер защита GFCI не требуется.
Варианты установки
Когда прачечные отделаны гипсокартоном или другим отделочным материалом, розетки обычно устанавливаются обычным образом, с электрическими коробками, утопленными в стену, и с кабелем NM, идущим к коробкам.В качестве альтернативы, прачечные в подвалах или гаражах могут иметь бетонные, бетонные блоки или незаконченные каркасные стены, и в этом случае электрические коробки могут быть установлены на поверхности. Для этого требуются металлические коробки и проводка, проходящая через металлический (обычно EMT) канал. Вместо кабеля NM установщик может использовать отдельные изолированные провода THHN.
Схема вашей стиральной машины
Это вторая часть серии видео «Знакомство с электрической системой вашего дома» .В этой серии статей я сосредотачиваюсь на каждой отдельной цепи в доме, начиная с главной распределительной панели и следуя по этой цепи до конечных устройств и розеток, которые находятся в этой конкретной цепи. Я обсуждаю размер и тип выключателя, номинальную силу тока, напряжение, количество полюсов, размер и тип провода. Мы открываем каждую розетку, чтобы проверить соединения, посмотреть, есть ли у нас какие-либо потенциальные проблемы, и отремонтировать все, что, по моему мнению, может нуждаться в исправлении. В первой части серии изучалась панель главного выключателя.
Часть вторая серии: исследование цепи стиральной машины
В следующем видео я исследую цепь, которая питает стиральную машину. Это стандартный выключатель на 20 А, однополюсный выключатель на 120 В. Используемый кабель представляет собой двухжильный кабель NMD-90 № 12 (AWG) (стандартный Romex или Loomex), проложенный от панели через деревянную конструкцию до прачечной / заднего входа в дом.
Возможные проблемы
Открыв эту розетку, которая представляет собой симплексную розетку с Т-образным пазом 15-20A / 125V, я обнаружил несколько проблем, которые при определенных обстоятельствах могут вызвать проблему.Это то, что я наблюдал в нескольких торговых точках по всему дому за последние несколько лет.
Неправильно подключены клеммы белой нейтрали (серебристый) и заземления (зеленый). Не то, чтобы они не подключили провода к правильным клеммам, но это то, как было выполнено соединение. Провод наматывается на винт клеммы против часовой стрелки, а затем затягивается. Как вы можете ясно видеть на видео, медный проводник выдвигается наружу и выходит из винтовой клеммы, а не втягивается внутрь и вокруг винта, как это было бы, если бы он был направлен по часовой стрелке.
Еще я обнаружил зарубку в медном проводе нейтрали. Это создает слабое место в проводе, и если несколько раз потрогать или согнуть провод вперед и назад, он может легко оборваться. Это свидетельствует о необходимости быть очень осторожным при снятии изоляции с провода.
Я уверен, что найду больше потенциальных проблем, когда мы проедем по различным цепям по всему дому. Я не проводил электромонтаж в этом доме, так что это отличное упражнение, чтобы выявить и смягчить любые потенциальные проблемы для меня в будущем, и это отличный практический инструмент обучения для вас, зритель!
Испытывали ли вы какие-либо проблемы со схемой стиральной машины в вашем доме? Не стесняйтесь делиться своим опытом, мыслями или вопросами ниже.
Не забудьте подписаться на мой канал на YouTube. Оформив подписку, вы первым узнаете, когда новое видео из этой серии будет готово к просмотру, а также любой другой видеоконтент, загруженный на канал и на сайт.
Терри Петерман, Internet Electrician®
Стиральная машина продолжает отключать прерыватель: 7 самых распространенных причин
Ваша стиральная машина в последнее время постоянно отключает питание? В этой статье мы объясним возможные причины этого и возможные решения.
ВОЗМОЖНЫЕ ПРИЧИНЫ ДАННОЙ НЕИСПРАВНОСТИ:
Нагревательный элемент пропускает электричество
Нагревательный элемент нагревает воду в стиральной машине. Если в нагревательном элементе происходит утечка электричества, это приведет к срабатыванию автоматического выключателя. Проверить ТЭН можно мультиметром в мегомном режиме. Перед тем, как приступить к работе, убедитесь, что вы отключили стиральную машину от электросети. Отсоедините все разъемы и поместите один из наконечников тестера на один из выводов нагревательного элемента, а другой на корпус стиральной машины.Если вообще отображается какое-либо значение, это означает, что в нагревательном элементе происходит утечка электричества, и вам необходимо его заменить. Вы можете попробовать поменять местами наконечники тестера на клеммах нагревательного элемента. Еще одна быстрая проверка – отключить прибор от сети, отсоединить нагревательный элемент и снова включить прибор в сеть. Если главный автоматический выключатель больше не срабатывает после отключения нагревательного элемента, это означает, что вам необходимо заменить последний.
Сливной насос неисправен.
Сливной насос сливает воду из стиральной машины.Автоматический выключатель сработает:
- Если есть утечка и вода стекает на змеевик дренажного насоса.
- Если подтекает сам насос.
- Если в сливном насосе произошло короткое замыкание.
Чтобы проверить, является ли сливной насос причиной проблемы, отключите прибор от сети, отсоедините сливной насос и снова включите прибор в сеть. Если главный автоматический выключатель больше не срабатывает после отключения сливного насоса, это означает, что вам необходимо заменить последний.
У вашей стиральной машины течь
Если из машины течет вода, очень вероятно, что в какой-то момент сработает автоматический выключатель. В этом случае вам следует разобрать машину и попытаться увидеть, откуда берутся следы воды или известкового налета. Если вы не можете найти неисправную деталь, отключите каждый элемент один за другим и запустите несколько тестов. Перед заменой какой-либо детали всегда старайтесь найти утечку.
Проводка повреждена
Все электрические провода, соединяющие все основные элементы в приборе, имеют на концах наконечники или разъемы, которые могут быть неисправны.Это может быть связано с электрическим током и называется перегревом. Это также может быть механическое, если провода согнуты, имеют перегиб или разрезаны, и в конечном итоге они ломаются или оплавляются, а затем соприкасаются с кузовом или любыми другими заземленными элементами. Также существует риск попадания воды на разъемы и их повреждения. Это приведет к срабатыванию сетевого выключателя. Если вы хотите проверить проводку, вам нужно снять панели со стиральной машины.
Заклинило предохранительный замок дверцы
Ваш прибор срабатывает, когда дверца закрывается, а предохранительная защелка (или дверной замок) застревает и не может быть закрыта или открыта после отключения электроэнергии.В этом случае стиральная машина может отключать питание по нескольким причинам:
- Если вы засыпали слишком много стирального порошка в машину во время стирки, пена может перелиться через край и попасть в дверной замок.
- Возможно, у вас короткое замыкание в клеммной колодке (разъеме дверного замка) вашей стиральной машины.
Рекомендуем дать стиральной машине просохнуть от 24 до 48 часов, а затем повторить попытку.
Если проблема не устранена, проверьте дверной замок, так как он может иметь короткое замыкание, и при необходимости замените его.
Неисправен выключатель пуска / остановки.
Электрический выключатель для запуска стиральной машины снабжен соединением с наконечниками или разъемами. Это может быть неисправно из-за электрического тока (перегрев) и может привести к короткому замыканию. В таких случаях выключатель может затем отключить автоматический выключатель. Большую часть времени переключатель просто больше не работает, а кнопка запуска просто застревает.
Двигатель неисправен.
Двигатель позволяет барабану вращаться.На некоторых моделях двигатель вращается очень быстро (1600 оборотов / мин), и, если он неисправен, может вызвать:
- Перегрев внутренних катушек, вызывая неисправность.
- Утечка воды, которая попадает в двигатель стиральной машины и приводит к отключению питания.
Отключите двигатель от электрических разъемов, чтобы убедиться, что стиральная машина по-прежнему отключает питание, затем замените деталь, если проверка прошла успешно.
электрическая – Как правильно использовать розетку стиральной машины с принтером?
Для стиральных машин требуются специальные цепи.Этот фрагмент кода подразумевает, что единственная розетка, доступная для стиральной машины, должна быть той, к которой подключен сам прибор.
210,10 (C) (2) Отводные цепи прачечной. В дополнение к количеству ответвлений, требуемому другими частями этого раздела, по крайней мере, один должна быть предусмотрена дополнительная 20-амперная параллельная цепь для питания розетки для белья, требуемые 210,52 (F). У этой цепи не должно быть других выходов.
Источник: NEC 2008 г., последняя версия, которая у меня есть, но я знаю, что с тех пор это требование существенно не изменилось.
Как правило, любой мощный двигатель переменного тока или электрический нагревательный элемент (стиральная машина, холодильник, мусоропровод, посудомоечная машина, микроволновая печь и т. Д.) Должны быть подключены к выделенной цепи. Они, как правило, потребляют много ампер, а двигатели переменного тока при запуске резко превышают их типичный ток, потому что им приходится заряжать довольно большие конденсаторы. Например, двигатель переменного тока, который потребляет 12 ампер, при запуске может подскочить до 18 ампер. Если у вас уже есть нагрузка в этой цепи, вы можете отключить прерыватель (возможно, нет – они не обязательно срабатывают из-за кратковременного всплеска), и обстоятельства, которые вызывают их срабатывание, немного сложнее.Лучше не испытывать судьбу).
Здесь нужно сделать одно из следующих действий:
- Используйте другую схему, доступную в этом месте.
- Выполните другую схему для принтера. Поскольку лазерные принтеры также могут вызывать всплески тока, и я на самом деле видел (на собственном опыте), что они заставляют свет на мгновение гаснуть, выделенная схема для одного – неплохая идея, даже если это не требуется.
- Подключите к другой цепи в другом месте дома, возможно, используя удлинитель, чтобы переместить принтер в нужное место, как предлагает Игги.Я рекомендую использовать удлинитель для тяжелых условий эксплуатации, способный пропускать любой ток, необходимый для принтера, по всей длине удлинителя. Слишком часто я вижу, что люди используют изящные маленькие удлинители, которые отлично подходят для ламп, но будут перегреваться при высоких нагрузках, таких как лазерные принтеры, электроинструменты, садовое оборудование и т.д. быть прочным, чтобы избежать повреждений. Лично я покупаю только сверхмощные удлинители для наружного применения, способные выдерживать ток 15 или 20 ампер, даже для использования внутри помещений.
Нужна ли вашему устройству выделенная цепь? | Обещание Электрик
Вашему устройству нужна выделенная цепь?Вообще говоря, в жилом доме электрическая цепь, рассчитанная на 15 или 20 ампер, достаточна для питания большого количества источников света и даже нескольких приборов. Однако возможны ситуации, когда требуется выделенная цепь, поддерживающая только одно устройство. Вот краткое руководство по каждому крупному устройству, а также по способам их включения для обеспечения максимальной производительности и безопасности.
Посудомоечные машины: как правило, стандартная 15-амперная цепь с кабелепроводом 14/2 нм может легко запитать встроенную посудомоечную машину. Однако, если вы планируете добавить в схему устройство для утилизации мусора, вы должны использовать прерыватель на 20 ампер и провод 12/2. Настоятельно рекомендуется наличие розетки GFCI – и фактически, она может требоваться по закону в зависимости от местных строительных норм.
Микроволны : Для безопасной работы типичным микроволнам требуется выделенная цепь на 120 В с автоматическим выключателем на 20 А.Микроволны вырабатывают до 1500 Вт, поэтому кабель длиной 12/2 нм – лучший выбор. В зависимости от того, где находится микроволновая печь, может потребоваться розетка GFCI. Например, если вы сидите на столешнице рядом с раковиной, возможно проникновение воды, и следует использовать GCFI.
Холодильники : Холодильники, как известно, потребляют до 15 ампер, так как компрессор может быстро потреблять немного энергии. Поэтому большинство электриков порекомендуют схему на 120 вольт на 20 ампер.Добавление розетки GFCI целесообразно, если холодильник находится в пределах 6 футов от раковины или если он находится в необорудованном месте, например, в гараже.
Печи: Возможно, уместно, что наши электрические плиты всегда жаждут энергии. Фактически, почти каждая последняя модель печи требует 240-вольтовой цепи, рассчитанной на 50 ампер. Нет никакого реального безопасного варианта добавить еще один прибор в цепь, питающую электрическую духовку – по крайней мере, без использования выключателей и проводов, обычно доступных домовладельцам.При частом использовании ваша плита может потреблять 5000 Вт самостоятельно. Выделенная цепь, вероятно, лучший способ запитать вашу плиту.
Стиральные машины: Розетка на 120 вольт, рассчитанная на 20 ампер, должна быть приемлемой для работы большинства стиральных машин. Если сушилка работает на газе, специальный выход GFCI на 30 А можно использовать как для директра, так и для стиральной машины. Электрической сушилке нужна собственная выделенная 240-вольтная цепь, рассчитанная на 30 ампер, иначе вы рискуете безопасностью и можете повредить свою машину.
Водонагреватели: Обычному электрическому водонагревателю требуется выделенная цепь (240 В), управляемая двухполюсным 30-амперным выключателем. Хотя газовые водонагреватели по запросу не потребляют столько энергии, они все равно должны быть в выделенной цепи.
Многие дома в Сарасоте были построены раньше современных электрических систем и схем. Хотя большинство из них уже обновлено, всегда разумно поручить электрику провести аудит вашего дома, чтобы определить, правильно ли установлена ваша электрическая схема.Если у вас есть приборы, использующие перегруженные цепи, вы можете столкнуться с короткими замыканиями, ударами и даже возгоранием. Когда требуется выделенная цепь, звонят профессионалы Promise Electric. Нашей команде мастеров-электриков уже много лет доверяют домовладельцы и коммерческие предприятия. Позвоните нам сегодня для аудита. у вас будет душевное спокойствие, которое могут гарантировать только умение и опыт.
Наши клиенты могут рассчитывать на честность в том, как мы ведем свой бизнес, компетентность в наших рекомендациях, качественную установку и обслуживание, а также на исключительное обслуживание клиентов.
Что такое печатная плата стиральной машины? (с иллюстрациями)
Печатная плата стиральной машины – это печатная плата (PCB) – плата с электрическими частями для управления машинами, которая часто функционирует как мозг стиральной машины. Почти все функции, выполняемые стиральной машиной, контролируются печатной платой. Доска на простых стиральных машинах просто сообщает стиральной машине, когда заливать воду или полоскать одежду, но в сложных стиральных машинах обычно есть более продвинутые доски.Эта доска небезопасна от воды и может замкнуться при попадании брызг. Без печатной платы большинство стиральных машин не смогут работать.
Обычные стиральные машины, как потребительские, так и коммерческие, обычно устанавливаются с печатной платой стиральной машины.Печатная плата отвечает за то, чтобы машина правильно выполняла все функции стирки, а также обычно рассчитывает время выполнения этих функций. Некоторые стиральные машины не имеют печатной платы, но часто это очень простые и ранние модели с ограниченной функциональностью.
Печатная плата стиральной машины может быть запрограммирована с различным уровнем сложности в зависимости от машины, с которой она сопряжена.В простой стиральной машине печатная плата будет отвечать только за выполнение обычных задач полоскания, стирки и отжима одежды. Более совершенные стиральные машины могут потребовать более интенсивных функций, таких как перемещение одежды из одного отсека в другой или пропаривание одежды для ее лучшей очистки. Независимо от функций стиральной машины, печатная плата может быть запрограммирована в соответствии с функциями.
Тот факт, что вода используется для работы стиральных машин, оставляет вероятность того, что вода может пролиться или вылиться через край, что приведет к намоканию печатной платы стиральной машины.Однако в печатных платах используются электрические детали, поэтому вода способна замкнуть плату и навсегда отключить ее. Пользователи должны быть осторожны, чтобы не допустить попадания воды на эту часть; немного не должно повредить доску, но большое количество может вызвать проблемы.
Являясь мозгом стиральной машины, печатная плата стиральной машины часто является одной из самых важных частей этого устройства.Если печатная плата отключается, закорачивается или иным образом ломается, стиральная машина часто перестает работать, потому что не знает, как выполнять свои функции. Это означает, что печатная плата является важной деталью, которую следует заменить как можно скорее после поломки.
Новый поворот в вашей прачечной
рено
Полностью загруженная прачечная
Прачечные часто переполнены и заполнены людьми.Во многих случаях они более практичны, чем вдохновляют, но это не обязательно. Окружение себя красивыми цветами, отделкой и успокаивающей, но практичной схемой освещения – один из способов сделать работу по стирке немного более приятной. Помогает и добавление новейших стиральных машин и инноваций.
Когда дело доходит до проектирования прачечной, положитесь на кухонные шкафы, чтобы добавить место для хранения чистящих средств и других предметов первой необходимости. Классические элементы, такие как профили в стиле шейкер и столешницы из нейтрального кварца, сделают комнату вневременной, но функциональной.Если вы пытаетесь добиться современного внешнего вида, выберите ламинат ярких оттенков для ярких цветов. Добавление направляющих для картин или полок предлагает дополнительное место для хранения принадлежностей для стирки или удобный выступ для демонстрации произведений искусства, чтобы украсить пространство. Плиточные полы обеспечивают легко очищаемую поверхность, особенно когда количество затирки сведено к минимуму, и могут добавить объем и интерес, используя плитки с графическим рисунком.
Усильте его
Добавить яркости в прачечную можно с помощью декоративных предметов или стиральных машин.Стиральные и сушильные машины теперь доступны в различных оттенках, таких как ярко-красный и угольный. Но прежде чем вы сделаете окончательный выбор в отношении приборов, проконсультируйтесь со своим лицензированным подрядчиком по электрике, потому что вам может потребоваться модернизация электрооборудования. Эта красивая стиральная машина должна быть подключена к розетке на 120 вольт, 15 или 20 ампер, от собственной цепи. Розетка должна располагаться вне досягаемости и непосредственно за машиной. Любые розетки в пределах досягаемости ребенка должны быть защищены от несанкционированного доступа. И это еще не все. По крайней мере, одна другая розетка должна быть установлена в прачечной для поддержки любых других розеток на 120 вольт 15 или 20 ампер.Эти розетки будут питать ваш утюг, пароварку, сушилку с подогревом или любые другие высокотехнологичные решения, которые вы добавляете, и могут быть в той же цепи, что и стиральная машина.
Мойте и идите
Когда пятна от травы требуют скраба или скатерти нужно намочить после оживленного обеда, вы будете рады, что добавили ванну для стирки в это трудолюбивое пространство. Но забудьте о громоздком пластике и выберите глубокую раковину с гладкой черной или золотой фурнитурой, чтобы сделать уборку стильной задачей. Хотя можно с уверенностью сказать, что большинство из нас знает, что вода и электричество несовместимы, не все знают, что существует особая розетка, которая может помочь предотвратить шок.Любая емкость, расположенная в пределах 1,5 метров от раковины для стирки – или любой раковины в этом отношении – должна быть защищена прерывателем цепи замыкания на землю (GFCI). Работа с лицензированным подрядчиком по электротехнике поможет убедиться, что все ваши розетки соответствуют Кодексу электробезопасности Онтарио, поэтому можно просто сосредоточиться на аспектах конструкции.
Зажигалка, ярче белого цвета
Хотя для обнаружения пятен может потребоваться яркое рабочее освещение, подумайте о добавлении внешнего освещения для более длительных задач, таких как складывание белья или глажка.Светодиодные ленты можно добавить к открытым стеллажам, но не забудьте также включить функциональное освещение для шкафов и кладовых. Чтобы предотвратить возгорание, помните, что светильники для горшков должны находиться на расстоянии не менее 15 сантиметров (150 миллиметров) от всего, что считается легковоспламеняющимся, – от этих дополнительных коробок с сушильными листами до самих стеллажей, – в то время как светильники для поверхностного монтажа должны находиться на расстоянии 30 сантиметров.
Составление правильного электрического плана может показаться трудоемким, но не волнуйтесь; Лицензированные электротехнические подрядчики – это специалисты, прошедшие обучение по обеспечению электробезопасности вашего дома и оснащенные электроэнергией в соответствии с вашими потребностями.Они также отправят необходимые уведомления о работе в Управление по электробезопасности. Не забудьте попросить у вашего лицензированного подрядчика по электричеству Сертификат приемки от ESA – подтверждение того, что ваши электромонтажные работы были выполнены в соответствии с Кодексом электробезопасности Онтарио.
.
