Система заземления TT | Заметки электрика

Здравствуйте, уважаемые посетители сайта «Заметки электрика».

Мы сегодня продолжим изучение систем заземления. Вашему вниманию, я представляю систему заземления TT.

Чем же она отличается от других систем заземления?

Давайте во всем разберемся по-порядку.

Система заземления TT применяется в первую очередь там, где условия по электробезопасности в системах TN-C, TN-C-S и TN-S не полностью обеспечены, т.е. систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ). С уверенностью могу сказать, что большинство воздушных линий (ВЛ) находятся в неудовлетворительном состоянии, выполнены они неизолированными проводами и большинство из них не имеют повторного заземления на опорах.

Со всеми недостатками неизолированных проводов Вы можете познакомиться в статье про СИП провод.

Также систему заземления TT применяют для защиты людей от поражения электрическим током через токопроводящие (металлические) поверхности временных строений или зданий.

К ним относятся:

  • строительные и монтажные бытовки (вагончики)

  • металлические контейнеры, торговые павильоны и киоски

  • помещения с диэлектрической поверхностью стен, при наличии в них постоянной влажности и сырости

Принцип исполнения

Принцип системы заземления TT основан на том, что защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Даже если рядом расположен контур заземления рабочего проводника N, то все равно защитный проводник PE должен заземляться через свой контур заземления, и эти два контура НЕ ДОЛЖНЫ сообщаться между собой.

Таким образом, мы полностью изолируем токопроводящие (металлические) поверхности временных строений и зданий от электрических сетей.

Это осуществляется простым способом — по всему периметру временного здания (строения) проводится защитный проводник PE в виде пластины или прутка, которые соединяется со своим отдельным контуром заземления.

Запрещено соединять заземленные части конструкций здания (строения) и корпуса электрооборудования с рабочим нулевым проводником N.



Основные требования и особенности системы ТТ

Ниже я перечислю Вам основные требования и особенности при монтаже системы заземления TT.

1. УЗО

Абсолютно на все групповые линии электропроводки должны быть установлены УЗО с уставкой не более 30 (мА). Это необходимо для защиты от случайного прямого или косвенного прикосновения к токоведущим частям электрооборудования, или при появлении неисправностей в электропроводке дома (появление токов утечки).

Также не стоит пренебрегать установкой УЗО на вводе с уставкой от 100-300 (мА), тем самым обеспечивая двухступенчатую селективную защиту своего дома.

Переходите по ссылочке, чтобы познакомиться со всеми разновидностями и типами УЗО.

2. Нулевой рабочий проводник N

Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.

3. Перенапряжение

Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП). Более подробно об этих устройствах мы поговорим в ближайших статьях.

4. Сопротивление контура заземления

Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (Глава 1.7., пункт 1.7.59) Rc*Iузо (ток срабатывания УЗО) < 50 (В).

Например, при УЗО с уставкой в 30 (мА) сопротивление контура заземления (заземлителя) должно быть не более 1666 (Ом). Или, если УЗО имеет уставку 100 (мА), то сопротивление не должно превышать 500 (Ом). Это минимальные требования к сопротивлению контура заземления при системе заземления ТТ.

Как произвести измерение сопротивления контура — читайте в статье измерение сопротивления заземления.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я Вам рекомендую выполнить контур более тщательно, забив несколько заземлителей. Хуже не будет.

Недостаток системы заземления ТТ

Пожалуй, единственным недостатком системы ТТ является факт одновременного отказа устройства защитного отключения (УЗО) и пробое фазы на заземленный корпус электрического прибора.

В таком случае защитные проводники РЕ и открытые токопроводящие поверхности окажутся под потенциалом (напряжением) сети по причине того, что автоматический выключатель поврежденной линии может не сработать при замыкании фазы на РЕ, т.к. ток короткого замыкания будет не достаточный. Поэтому единственной защитой в такой ситуации остается система уравнивания потенциала и установка двухступенчатой дифференциальной защиты, про которую я упоминал чуть выше.

P.S. В завершении статьи рекомендую Вам посмотреть мое видео про компоновку и сборку трехфазного щита учета 380 (В) для частного дома с системой заземления ТТ.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Системы заземления TN-C, TN-S, TNC-S, TT, IT

Общепринятый стандарт, позволяющий добиться безопасной эксплуатации электрического оборудования, предполагает использование заземления. В Правилах устройства электроустановок защитное заземление упоминается в пункте 1.7.51.

Заземление предусматривает объединение открытых токоведущих элементов электрических установок и сетей с заземляющим контуром. Существует несколько способов организации заземления, один из них — система заземления ТТ, о которой и пойдет речь далее.

Блок: 1/5 | Кол-во символов: 470
Источник: https://220. guru/electroprovodka/zazemlenie-molniezashhita/sistema-tt.html

Общее описание и принцип действия

Применение системы ТТ распространяется на электрические сети, нейтраль которых глухо заземлена. Суть этого способа заключается в том, что токопроводящие части электрооборудования соединяются с заземляющим устройством, находящимся на стороне потребителя. Электрическая связь между этим устройством и тем заземлителем, к которому подключена нейтраль трансформатора на подстанции, отсутствует.

На рисунке схематически изображена система ТТ, по которой произведено заземление здания:

Блок: 2/5 | Кол-во символов: 516
Источник: https://samelectrik.ru/v-kakix-sluchayax-primenyaetsya-sistema-zazemleniya-tt.html

Классификация систем заземления

В зависимости от схем электрических сетей и других условий эксплуатации, применяются системы заземления TN-S, TNC-S, TN-C, TT, IT, обозначаемые в соответствии с международной классификацией. Первый символ указывает на параметры заземления источника питания, а второй буквенный символ соответствует параметрам заземления открытых частей электроустановок.

Буквенные обозначения расшифровываются следующим образом:

  • Т (terre – земля) – означает заземление,
  • N (neuter – нейтраль) – соединение с нейтралью источника или зануление,
  • I (isole) соответствует изоляции.

Нулевые проводники в ГОСТе имеют такие обозначения:

  • N – является нулевым рабочим проводом,
  • РЕ – нулевым защитным проводником,
  • PEN – совмещенным нулевым рабочим и защитным проводом заземления.


Блок: 2/6 | Кол-во символов: 796
Источник: https://electric-220.ru/news/sistemy_zazemlenija_tn_c_tn_s_tnc_s_tt_it/2016-10-10-1083

Система заземления TN-C

Заземление TN относится к системам с глухозаземленной нейтралью. Одной из его разновидностей является заземляющая система TN-C. В ней объединяются функциональный и защитный нулевые проводники. Классический вариант представлен традиционной четырехпроводной схемой, в которой имеется три фазных и один нулевой провод.

В качестве основной шины заземления используется глухозаземленная нейтраль, соединяемая со всеми токопроводящими открытыми деталями и металлическими частями, с помощью дополнительных нулевых проводов.

Главным недостатком системы TN-C является потеря защитных качеств при отгорании или обрыве нулевого проводника. Это приводит к появлению напряжения, опасного для жизни, на всех поверхностях корпусов устройств и оборудования, где отсутствует изоляция. В системе TN-C нет защитного заземляющего проводника РЕ, поэтому у всех подключенных розеток заземление также отсутствует. В связи с этим для всего используемого электрооборудования требуется устройство зануления – подключение деталей корпуса к нулевому проводу.

В случае касания фазного провода открытых частей корпуса, произойдет короткое замыкание и срабатывание автоматического предохранителя. Быстрое аварийное отключение устраняет опасность возгорания или поражения людей электрическим током. Категорически запрещается использовать в ванных комнатах дополнительные контуры, уравнивающие потенциалы, в случае эксплуатации заземляющей системы TN-C.

Несмотря на то что схема tn-c является наиболее простой и экономичной, она не используется в новых зданиях. Эта система сохранилась в домах старого жилого фонта и в уличном освещении, где вероятность поражения электрическим током крайне низкая.



Блок: 3/6 | Кол-во символов: 1702
Источник: https://electric-220.ru/news/sistemy_zazemlenija_tn_c_tn_s_tnc_s_tt_it/2016-10-10-1083

Сфера применения

Заземление типа TT нельзя отнести к стандартному способу решения проблемы защиты. Правила устройства электроустановок содержит нормы, указывающие, что в электросетях с глухозаземленной нейтралью следует использовать заземление стандарта TN. Данная система включает несколько подсистем, в том числе TN-S, TN-C, TN-C-S.

Разные варианты имеют свои особенности, но в то же время схожи конструкцией: заземлительные цепи нейтрали трансформатора и электрических установок объединены. Подобный способ защиты наиболее доступен с точки зрения потребителя, подключающегося к сети.

Система TN обходится без создания заземлителя на стороне потребителя.

Стандарт TТ применяется, когда необходимы особые меры по обеспечению электробезопасности. Это не всегда достижимо с помощью TN. Правила устройства электроустановок прямо указывают на то, что TT применяется только при невозможности обеспечения стандартом TN требуемого уровня безопасности.

Чаще всего о необходимости установки TT говорят, когда питающая воздушная линия электропередачи находится в плохом техническом состоянии (особенно если построена по временной схеме). Ненадежность электросети влечет высокий риск повреждения заземляющего проводника (потеря электросвязи между заземлителем на подстанции и заземляющей системой потребителя). В результате такого положения любой пробой изоляции приведет к тому, что напряжение на корпусах электрооборудования будет равно рабочему напряжению сети. Таким образом, система TT особенно актуальна как временное решение проблемы защиты какого-либо объекта (например, строительной площадки, вагончиков для рабочих и т. п.).

Стандарт TT применим и в частных домах. Следует заметить, что организация заземления по этой схеме достаточно сложна для домовладельца. Без помощи опытных специалистов скорее всего не обойтись.

Обратите внимание! По Правилам устройства электроустановок заземление по схеме TT не допускается без использования устройства защитного отключения (УЗО).

Устройство защитного отключения — защитная система, предназначенная для аварийного отключения сети. Необходимость в нем возникает при утечке тока, что происходит при повреждении изоляционного слоя. УЗО отзывается на разницу токов, идущих по фазному и нулевому проводникам. В случае нарушения изоляции электрической установки возникает шунтирующая цепь через корпус электроустановки на землю и появляется ток утечки на заземление.

Блок: 3/5 | Кол-во символов: 2395
Источник: https://220.guru/electroprovodka/zazemlenie-molniezashhita/sistema-tt.html

Схема заземления TN-S, TN-C-S

Более оптимальной, но дорогостоящей схемой считается заземляющая система TN-S. Для снижения ее стоимости были разработаны практические меры, позволяющие использовать все преимущества данной схемы.

Суть этого способа заключается в том, что при подаче электроэнергии с подстанции, применяется комбинированный нулевой проводник PEN, соединяемый с глухозаземленной нейтралью. На вводе в здание он разделяется на два проводника: нулевой защитный РЕ и нулевой рабочий N.

Система tn-c-s обладает одним существенным недостатком. При отгорании или каком-либо другом повреждении проводника PEN на участке от подстанции до здания, на проводе РЕ и деталях корпуса приборов, связанных с ним, возникает опасное напряжение. Поэтому одним из требований нормативных документов по обеспечению безопасного использования системы TN-S, являются специальные мероприятия по защите провода PEN от повреждений.



Блок: 4/6 | Кол-во символов: 927
Источник: https://electric-220.ru/news/sistemy_zazemlenija_tn_c_tn_s_tnc_s_tt_it/2016-10-10-1083

Система заземления IT

Рассмотренные ранее системы с глухозаземленной нейтралью хотя и считаются достаточно надежными, однако обладают существенными недостатками. Значительно безопаснее и совершеннее являются схемы с нейтралью, полностью изолированной от земли. В некоторых случаях для ее заземления применяются приборы и устройства, обладающие значительным сопротивлением.

Подобные схемы используются в системе заземления IT. Они наилучшим образом подходят для медицинских учреждений, сохраняя бесперебойное питание оборудования жизнеобеспечения. Схемы IT хорошо зарекомендовали себя на энергетических и нефтеперерабатывающих предприятиях, других объектах, где имеются сложные высокочувствительные приборы.

Основной деталью системы IT является изолированная нейтраль источника I, а также контур защитного заземления Т, установленный на стороне потребителя. Подача напряжения от источника к потребителю производится с использованием минимального количества проводов. Кроме того, выполняется подключение к заземлителю всех токопроводящих деталей, имеющихся на корпусах оборудования, установленного у потребителя. В системе IT нет нулевого функционального проводника N на участке от источника до потребителя.

Таким образом, все системы заземления TN-C, TN-S, TNC-S, TT, IT обеспечивают надежное и безопасное функционирование приборов и электрооборудования, подключаемых к потребителям. Использование этих схем исключает поражение электротоком людей, пользующихся оборудованием. Каждая система применяется в конкретных условиях, что обязательно учитывается в процессе проектирования и последующего монтажа. За счет этого обеспечивается гарантированная безопасность, сохранение здоровья и жизни людей.

Блок: 6/6 | Кол-во символов: 1705
Источник: https://electric-220.ru/news/sistemy_zazemlenija_tn_c_tn_s_tnc_s_tt_it/2016-10-10-1083

Кол-во блоков: 9 | Общее кол-во символов: 8511
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://samelectrik.ru/v-kakix-sluchayax-primenyaetsya-sistema-zazemleniya-tt.html: использовано 1 блоков из 5, кол-во символов 516 (6%)
  2. https://220. guru/electroprovodka/zazemlenie-molniezashhita/sistema-tt.html: использовано 2 блоков из 5, кол-во символов 2865 (34%)
  3. https://electric-220.ru/news/sistemy_zazemlenija_tn_c_tn_s_tnc_s_tt_it/2016-10-10-1083: использовано 4 блоков из 6, кол-во символов 5130 (60%)

FORUMHOUSE: дезинформация о системах TN-C, TN-C-S, TN-S, TT: y_kharechko — LiveJournal

На сайте FORUMHOUSE опубликована статья «Устройство систем заземления: схемы, параметры, используемые материалы и дополнительное оборудование – теория и практика от пользователей FORUMHOUSE» (см. https://www.forumhouse.ru/articles/engineering-systems/7266). Статья содержит некорректную информацию о типах заземления системы и их применении, разделении PEN-проводника, выполнении заземляющих устройств. Рассмотрим некоторые ошибки, допущенные в информации о типах заземления системы.
В статье сказано, что «Частные дома и коттеджи обычно подключают к системам заземления двух типов: TN-С-S и TT». Понятие «система заземления» отсутствует в ГОСТ 30331.1 (см. http://y-kharechko.livejournal.com/4077.html и http://y-kharechko.livejournal.com/7044.html). Следовательно, не существует объект, к которому предлагают подключить дом.
Электроустановку дома, а не сам дом, подключают к низковольтной распределительной электрической сети, обычно состоящей из ПС 10/0,4 кВ и воздушной или кабельной линии электропередачи. Эта информация приведена в п. 20.65 ГОСТ 30331.1, который содержит рисунок 20.2 «Общий вид системы распределения электроэнергии» (см. http://y-kharechko.livejournal.com/12912.html). Аналогичный рисунок был в ранее действовавшем ГОСТ Р 50571.1–2009 (МЭК 60364-1:2005) «Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения», который заменили ГОСТ 30331.1.
Понятие «система заземления» признано недопустимым стандартом МЭК 60050-195 «Международный электротехнический словарь. Часть 195. Заземление и защита от поражения электрическим током». Однако его ошибочно использовали в требованиях ГОСТ Р 50571.2–94 (МЭК 364-3–93) «Электроустановки зданий. Часть 3. Основные характеристики» к системам TN-C, TN-C-S, TN-S, TT и IT. В заменившем его ГОСТ Р 50571.1–2009 и, тем более, в ГОСТ 30331.1 применяют корректное понятие «тип заземления системы».
В статье следующим образом разъяснены буквенные обозначения:
«1. Первый символ обозначает параметры заземления на источнике питания (например, T – земля).
2. Второй символ (N или Т) характеризует параметры заземления открытых частей домашних электроустановок. Буква N, к примеру, обозначает зануление или соединение защитного проводника домашней электроустановки с нейтралью источника питания (трансформаторной подстанции).
3. Буквы S и C обозначают подвид системы, в которой заземление производится через источник питания
».
Эта информация не соответствует требованиям п. 312.2 «Типы заземления системы» ГОСТ 30331.1, которую следовало корректно изложить в статье. В ней использованы неопределённые словосочетания «параметры заземления», «открытая часть домашней электроустановки», «подвид системы» и устаревший термин «зануление». Последний следовало исключить из национальной нормативной документации в 1995 г., когда был введён в действие ГОСТ Р 50571.2–94, установивший требования к системам TN.
Читаем статью дальше:
«1. TN-C – система, имеющая совмещенные нулевой и защитный проводники. Подводящая линия в данном случае состоит из двух- или четырехжильных кабелей (фазный и нулевой проводники – в однофазной системе электроснабжения, три фазных и один нулевой – в трехфазной системе электроснабжения). Систему TN-C трудно назвать полноценной системой заземления, ведь заземляющие проводники электроустановки в ней подключаются к нулевому проводу, идущему от трансформатора. Обычно ее называют занулением, потому как выполнять все функции заземляющего контура она едва ли способна.
2. TN-S – система, имеющая разделенные нулевой и защитный проводники. Подводящая линия в данном случае состоит из трех- или пятижильных кабелей (фазный, нулевой и защитный проводники – в однофазной системе электроснабжения, три фазных плюс нулевой и защитный проводники – в трехфазной системе электроснабжения).
3. TN-C-S – система, в которой нулевой и защитный проводник совмещает свои функции лишь на определенном участке, который начинается возле источника питания и заканчивается на вводе в дом. Здесь же происходит их разделение на нулевой защитный (PE) и нулевой рабочий (N) провода (защитный проводник в такой системе подвергается повторному заземлению). По сути, система TN-C-S создается на базе TN-C.
4. TT – система, в которой домашняя система электроснабжения имеет обособленное глухое заземление, которое никак не соединяется с заземлением питающей подстанции
».
Эта информация также не соответствует требованиям п. 312.2 ГОСТ 30331.1, которую следовало правильно изложить в статье. В ней использованы неопределённые словосочетания «нулевой проводник», «совмещенные нулевой и защитный проводники», «подводящая линия», «домашняя система электроснабжения», жаргон «заземляющий контур», а также устаревший термин «нулевой рабочий проводник». Кроме того, не соответствуют действительности три выделенных утверждения.

Заключение. Информация о типах заземления системы, изложенная в рассматриваемой статье, не соответствует требованиям ГОСТ 30331.1. Поэтому она вводит в заблуждение обычных лиц, которые пытаются получить корректную информацию на FORUMHOUSE. Руководствуясь подобными статьями, нельзя создать безопасные электроустановки зданий.

Система заземления

TT: простое руководство

Добро пожаловать в Linquip. Мы уже давали вам полную статью о системе заземления и ее различных типах. В данной статье мы намерены представить вам концепцию системы заземления TT. В следующих разделах и поскольку вы, возможно, не читали ранее созданную статью о системе заземления, мы рассмотрим некоторые ранее представленные идеи и данные о том, что такое система заземления. Затем мы упомянем некоторые из наиболее важных целей использования систем заземления в промышленности и быту, а также в бытовой технике.В следующем разделе этой статьи мы собираемся подробнее рассказать о некоторых типах систем заземления, а затем о том, что такое система заземления TT ​​и чем она отличается от других типов систем заземления. В двух последних разделах статьи мы поговорим об основных характеристиках и достоинствах и недостатках системы заземления ТТ. Оставайтесь с нами до конца, чтобы получить ответы на свои вопросы по этой теме.

Что такое заземление и для чего нужна система заземления?

Система заземления или система заземления соединяет определенные части электроустановки с землей, обычно с проводящей поверхностью Земли, для обеспечения безопасности и функциональных целей.Электрическое заземление известно как процесс передачи мгновенного разряда электрического потока непосредственно на землю. Этот переход осуществляется с помощью провода с низким сопротивлением.

Выбор системы заземления может повлиять на безопасность и электромагнитную совместимость установки. Правила для систем заземления значительно различаются в разных странах, хотя большинство из них следуют рекомендациям Международной электротехнической комиссии. Правила могут определять особые случаи заземления в шахтах, в зонах ухода за пациентами или во взрывоопасных зонах промышленных предприятий.

Хотя заземление иногда используется в функциональных целях, обычно оно используется в целях безопасности. Например, в случае телеграфных линий заземление используется в качестве проводника, чтобы сэкономить на стоимости обратного провода в длинной цепи.

Если в электрической установке возникнет неисправность, и эта установка не имеет системы заземления, человек может быть поврежден электрическим током, как прикосновение к металлической детали, находящейся под напряжением, поскольку электричество использует корпус оборудования как путь к земле.Работа по заземлению заключается в обеспечении альтернативного пути прохождения тока короткого замыкания на землю.

Насколько важно заземление?

В предыдущем разделе мы говорили о том, что такое система заземления и для чего она нужна. Теперь мы собираемся перечислить некоторые из наиболее важных целей, для которых используется заземление. Ниже приводится несколько причин, которые показывают, почему важно использовать систему заземления.

Электрические цепи могут быть подключены к земле по нескольким причинам.Заземление служит:

  • Персональная защита
  • Имущественная / эксплуатационная защита
  • Заземление с градацией потенциала
  • Защита от электромагнитных импульсов
  • Молниезащита

Типы Системы заземления

В предыдущем разделе мы привели некоторые важные цели и задачи, для которых используется заземление. Мы говорили о разных видах защиты, которые обеспечивает система заземления.Теперь поговорим о различных типах систем заземления.

Существует 4 основных метода заземления и обеспечения нейтрали электроустановки. Пять методов и их сокращения названы и подробно описаны ниже.

TN-S

В этом методе существует единственная точка соединения между нейтралью питания и землей на трансформаторе питания. Питающие кабели имеют отдельные нулевой и заземляющий защитный провод (S. N.E.). в основном нейтральный проводник представляет собой четвертую «жилу», а заземляющий провод образует защитную оболочку.Заказчик может подключить клемму заземления к оболочке служебного кабеля или отдельный провод заземления.

В Великобритании и до введения систем защитного заземления (PME или TN-C-S) метод TN-S был в значительной степени стандартной схемой.

TN-C-S

В этом методе кабели питания имеют комбинированную металлическую внешнюю оболочку нейтрали и заземления с покрытием из ПВХ. Комбинированная оболочка заземления нейтрали представляет собой PEN (защитное заземление нейтраль).

Электропитание в помещениях заказчика обычно осуществляется через TN-S, что означает, что нейтраль и земля будут отдельными, соединенными только на месте обслуживания. При прочесывании нейтрали и земли в помещении система TN-C.

IT

Это система без прямого соединения между токоведущими частями и землей, но с заземленными открытыми проводящими частями установки. Иногда обеспечивается соединение с землей с высоким импедансом для упрощения схемы защиты, необходимой для обнаружения первого замыкания на землю.

TT

Этот метод представляет собой систему, в которой источник питания заземляется только в одной точке, но оболочки кабеля и открытые металлические конструкции установки заказчика соединяются с землей через отдельный электрод, который не зависит от питающего электрода.

Система заземления TT ​​- Linquip

Что такое система заземления TT?

Метод TT относится к системе защиты, которая напрямую заземляет металлический корпус электрического устройства, которая называется системой защитного заземления, также называемой системой TT.Первый символ T указывает, что нейтральная точка энергосистемы напрямую заземлена; второй символ T указывает на то, что проводящая часть нагрузочного устройства, не контактирующая с токоведущим телом, напрямую связана с землей, независимо от того, как заземлена система. Любое заземление нагрузки в системе ТТ называется защитным заземлением. Характеристики этой системы питания следующие.

В настоящее время некоторые строительные единицы используют систему ТТ. Когда строительная единица заимствует источник питания для временного использования электроэнергии, используется специальная линия защиты, чтобы уменьшить количество стали, используемой для заземляющего устройства.

В конфигурации TT потребители используют заземление внутри помещения, которое не зависит от любого заземления на стороне источника. Этот тип заземления обычно используется в ситуациях, когда поставщик услуг распределительной сети (DNSP) не может гарантировать низковольтное подключение обратно к источнику питания.

Подробнее о Linquip

Основные характеристики системы заземления TT ​​

Ниже мы перечислим некоторые наиболее важные характеристики, которыми обладает система TT.

  • Самое простое решение для проектирования и установки. Используется в установках, снабжаемых непосредственно общественной распределительной сетью низкого напряжения.
  • Не требует постоянного контроля во время работы.
  • Защита обеспечивается специальными устройствами, устройствами защитного отключения (УЗО), которые также предотвращают риск возгорания, когда они настроены на ≤ 500 мА.
  • Каждое нарушение изоляции приводит к прерыванию подачи питания, однако отключение ограничивается неисправной цепью путем последовательной (селективные УЗО) или параллельной (выбор цепи) УЗО.
  • Нагрузки или части установки, которые при нормальной работе вызывают высокие токи утечки, требуют специальных мер для предотвращения ложных отключений, например, питание нагрузок с разделительным трансформатором или использование специальных УЗО.

Преимущества системы TT

Вот некоторые из наиболее важных и выдающихся преимуществ системы TT, которые могут побудить каждого использовать ее.

  • Простота (очень мало вычислений при установке)
  • Удлинитель без необходимости рассчитывать длину
  • Низкие токи короткого замыкания
  • Очень мало обслуживания
  • Безопасность людей при поставке переносных устройств или при неисправном заземлении (с 30 мА УЗО)
  • Работа от источника при малом ожидаемом токе

Недостатки системы ТТ

Ниже мы перечислим некоторые из наиболее существенных минусов системы ТТ, которые необходимо учитывать.

  • Отсутствие дифференциальной селективности, если только одно устройство на стороне питания установки
  • Необходимость УЗО на каждой исходящей линии для получения горизонтальной селективности (стоимость)
  • Риск ложного срабатывания
  • Соединение открытых проводящих частей с одной землей подключение (распространенные установки) или УЗО, необходимое для каждой группы открытых токопроводящих частей
  • Уровень безопасности зависит от величины заземления

Заключение

В этой статье мы постарались дать вам всю важную и исчерпывающую информацию о системе заземления ТТ.мы поговорили об основных определениях и дадим вам некоторую информацию о том, что такое система заземления. Затем мы подробно остановились на целях использования системы заземления. На следующем этапе мы подошли к основной части статьи – «что такое система заземления ТТ?». В двух последних разделах статьи мы поговорим об основных характеристиках и преимуществах системы заземления ТТ. Все, что мы сделали в этой статье, было попыткой облегчить вам понимание концепции системы заземления TT, используемой в различных электрических установках.

Если у вас есть опыт использования этого типа системы заземления и вы знаете о нем больше, мы будем очень рады услышать ваше мнение в комментариях на нашем сайте Linquip. Более того, если у вас есть какие-либо вопросы по этой теме, вы можете зарегистрироваться на нашем сайте и ждать, пока наши специалисты ответят на ваши вопросы. Надеюсь, вам понравилась эта статья.

Купить оборудование или запросить услугу

Используя службу Linquip RFQ, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг

Безопасность и защита – Автоматический выключатель утечки на землю

Автоматический выключатель утечки на землю (ELCB) – это устройство безопасности, используемое в электрических установках с высоким сопротивлением заземления для предотвращения поражения электрическим током.

Назначение

Многие электрические установки имеют относительно высокое сопротивление заземления. Это может происходить из-за использования местного заземляющего стержня (системы TT) или из-за сухих местных условий заземления.

Эти установки опасны и представляют угрозу для безопасности, если протекает ток замыкания на землю под напряжением. Из-за высокого сопротивления земли:

  1. Недостаточно тока для срабатывания предохранителя или автоматического выключателя, поэтому состояние сохраняется неопределенно долго
  2. : высокоомное заземление не может удерживать напряжение всего открытого металла на уровне безопасного напряжения, все такие металлоконструкции могут повышаться до напряжения, близкого к напряжению проводника под напряжением.

Эти опасности можно значительно снизить, используя ELCB или устройство защитного отключения (УЗО).

ELCB делает такие установки намного безопаснее за счет отключения электроэнергии в этих опасных условиях. Такой подход к электробезопасности называется EEBAD. В Великобритании домашнее оборудование EEBAD стало стандартом в 1950-х годах.

В нетехнических терминах, если человек прикасается к чему-либо, обычно к металлической части неисправного электрооборудования, которое находится под значительным напряжением относительно земли, электрический ток будет течь через него / ее на землю. Протекающий ток слишком мал, чтобы сработать электрический предохранитель, который может отключить подачу электричества, но его может хватить, чтобы убить.ELCB обнаруживает даже небольшой ток на землю (утечку на землю) и отключает оборудование (автоматический выключатель).

История

ELCB в основном использовались в системах заземления TT. В настоящее время ELCB в основном заменены устройствами защитного отключения (УЗО). Однако многие ELCB все еще используются.

Ранние ELCB реагировали на синусоидальные токи короткого замыкания, но не на выпрямленный ток короткого замыкания. Со временем улучшилась и фильтрация неприятных поездок. Таким образом, ранние ELCB предлагают немного меньшую безопасность и более высокий риск неприятной поездки.Способность различать состояние неисправности и условия отсутствия риска называется дискриминацией.

Среди производителей

ELCB: Legrand, Havells, ABB, Siemens AG, Areva T&D, Telemecanique, Orion Italia, Crabtree, MEM.

Типы

Существует два типа ELCB:

  • напряжение рабочее и,
  • ток сработал.

ELCB, управляемые напряжением, были внедрены в начале 20-го века и обеспечили значительный прогресс в обеспечении безопасности сетевых источников электропитания с недостаточным сопротивлением заземления.С тех пор V-ELCB широко используются, и многие из них до сих пор используются.

ELCB, работающие от тока, сегодня широко известны как УЗО (устройство остаточного тока). Они также защищают от утечки на землю, хотя детали и методы работы отличаются.

Когда используется термин ELCB, он обычно означает устройство, работающее от напряжения. Подобные устройства, работающие от тока, называются устройствами остаточного тока.

Подключение

Цепь заземления изменяется при использовании ELCB; соединение с заземляющим стержнем проходит через ELCB путем подключения к его двум клеммам заземления.Одна клемма идет к заземлению установки CPC (защитный провод цепи, он же заземляющий провод), а другая – к заземляющему стержню (или иногда другому типу заземления). Таким образом, цепь заземления проходит через измерительную катушку ELCB.

Операция

ELCB – это специализированный тип реле с фиксацией, в котором через коммутирующие контакты подключается входящая в здание сеть электропитания, так что ELCB отключает питание в случае утечки на землю (небезопасном).

ELCB обнаруживает токи короткого замыкания от токоведущего (горячего) провода к заземляющему (заземляющему) проводу внутри установки, которую он защищает.Если на измерительной катушке ELCB появится достаточное напряжение, он отключит питание и останется выключенным до ручного сброса. Однако ELCB не распознает токи короткого замыкания от живого к любому другому заземленному телу.

Преимущества

ELCB

имеют одно преимущество перед УЗО: они менее чувствительны к условиям неисправности и, следовательно, имеют меньше ложных срабатываний. (Это не означает, что они всегда это делают, поскольку практическая производительность зависит от деталей установки и фильтрации, усиливающей дискриминацию в ELCB.Таким образом, электрически отделяя броню кабеля от CPC кабеля, можно организовать ELCB для защиты только от повреждения кабеля, а не срабатывания при неисправностях в последующих установках.

Недостатки

У

ELCB есть недостатки:

  • Они не обнаруживают замыкания, которые не пропускают ток через CPC к заземляющему стержню.
  • Они не позволяют легко разделить единую систему здания на несколько секций с независимой защитой от короткого замыкания, потому что системы заземления обычно присоединяются к трубопроводам.
  • Они могут быть отключены внешним напряжением от чего-либо, подключенного к системе заземления, например, металлических труб, заземления TN-S или комбинированной нейтрали и земли TN-C-S.
  • Как и в случае с УЗО, электрически протекающие приборы, такие как некоторые водонагреватели, стиральные машины и кухонные плиты, могут вызвать срабатывание ELCB.
  • ELCB
  • вносят дополнительное сопротивление и дополнительную точку отказа в системе заземления.

Земля в обход

Для установки с защитой ELCB нет ничего необычного в том, чтобы иметь второе непреднамеренное соединение с землей где-нибудь, такое, которое не проходит через измерительную катушку ELCB.Это может происходить через металлические трубопроводы, контактирующие с землей, металлические конструкции, наружные бытовые приборы, контактирующие с почвой, и так далее.

Когда это происходит, ток короткого замыкания может пройти на землю, не будучи обнаруженным ELCB. Несмотря на это, что может показаться парадоксальным, работа ELCB не нарушена. Назначение ELCB – предотвратить повышение напряжения заземленных металлических конструкций до опасного напряжения во время неисправности, и ELCB продолжает делать это точно так же, ELCB по-прежнему отключает питание при том же уровне напряжения CPC. (Разница в том, что тогда для достижения этого напряжения требуется более высокий ток короткого замыкания.)

Неприятные поездки

Хотя напряжение и ток на линии заземления обычно представляют собой ток короткого замыкания от живого провода, это не всегда так, поэтому существуют ситуации, в которых ELCB может мешать срабатыванию.

Когда установка имеет два соединения с землей, соседняя сильноточная молния вызовет градиент напряжения в почве, подавая на сенсорную катушку ELCB напряжение, достаточное для срабатывания.

Если заземляющий стержень установки расположен рядом с заземляющим стержнем соседнего здания, высокий ток утечки на землю в другом здании может повысить местный потенциал земли и вызвать разность напряжений на двух заземлениях, снова отключив ELCB. По этой причине заземляющие стержни не подходят для использования ELCB, но в реальной жизни такие установки иногда встречаются.

И УЗО, и ELCB в некоторой степени подвержены ложным срабатываниям из-за нормальной безвредной утечки на землю. С одной стороны, ELCB в среднем старше и, следовательно, имеют менее развитую фильтрацию против ложных срабатываний, а с другой стороны, ELCB по своей природе невосприимчивы к некоторым причинам ложных срабатываний, которым страдают УЗО, и, как правило, они менее чувствительны, чем УЗО. На практике гораздо чаще встречаются ложные срабатывания УЗО.

Другая причина ложных срабатываний возникает из-за накопленных токов или токов нагрузки, вызванных изделиями с пониженным сопротивлением изоляции. Это может происходить из-за устаревшего оборудования или оборудования с нагревательными элементами, или даже из-за проводки в зданиях в тропиках, где продолжительные условия сырости и дождя могут привести к снижению сопротивления изоляции из-за отслеживания влажности.Если используется защитное устройство 30 мА и нагрузка 10 мА от различных источников, то устройство сработает при 20 мА. Каждый отдельный элемент может быть электрически безопасным, но большое количество небольших токов нагрузки накапливается и снижает уровень срабатывания. Это было больше проблемой в прошлых установках, где несколько цепей были защищены одним ELCB.

Нагревательные элементы трубчатой ​​формы заполнены очень мелким порошком, который может впитывать влагу, если элемент не используется в течение некоторого времени.В тропиках это может произойти, например, если сушилка для одежды не использовалась в течение года или большой водонагреватель, используемый для кофе и т. Д., Находился на хранении. В таких случаях, если блоку разрешается включать без защиты УЗО, он обычно высыхает и успешно проходит проверку. Проблемы такого типа можно увидеть даже на новом оборудовании.

Отсутствие ответа

Некоторые ELCB не реагируют на выпрямленный ток короткого замыкания. Эта проблема в принципе аналогична ELCB и RCD, но ELCB в среднем намного старше, а спецификации значительно улучшились с годами, поэтому у старого ELCB с большей вероятностью будет какая-то необычная форма тока короткого замыкания, на которую он не будет реагировать.

В любом механическом устройстве возникают отказы, и в идеале ELCB следует периодически проверять, чтобы убедиться, что они все еще работают.

Если какой-либо из заземляющих проводов отсоединится от ELCB, он больше не сработает, и установка часто больше не будет должным образом заземлена.

СИСТЕМА ЗАЗЕМЛЕНИЯ

В электрической установке или системе электроснабжения система заземления или система заземления соединяет определенные части этой установки с проводящей поверхностью Земли для обеспечения безопасности и функциональных целей.

Заземление: – это соединение открытых проводящих частей установки с помощью защитных проводов
к «главному зажиму заземления», который соединен с электродом, контактирующим с поверхностью земли.

Провод защитного заземления (PE): предотвращает опасность поражения электрическим током, поддерживая открытую проводящую поверхность подключенных устройств близко к потенциалу земли в условиях повреждения. В случае неисправности через систему заземления на землю может протекать ток.Если это слишком много, сработает максимальная токовая защита плавкого предохранителя или автоматического выключателя, тем самым защищая цепь и удаляя любые наведенные напряжения замыкания с открытых проводящих поверхностей.

Функциональное заземление: соединение служит целям, отличным от электробезопасности, и может пропускать ток в рамках нормальной работы. Наиболее важным примером функционального заземления является нейтраль в системе электроснабжения, когда это токопроводящий проводник, соединенный с заземляющим электродом в источнике электроэнергии.Международный стандарт IEC 60364 / IS 3043 различает три семейства схем заземления с использованием двухбуквенных кодов TN, TT и IT (трехбуквенные коды только для систем TN)

Типы систем заземления

Принципы заземления системы ИБП
Трансформаторный / бестрансформаторный ИБП с байпасом

В этой системе, рис. 1, нейтраль ИБП не должна быть соединена с заземляющим проводом. Эта конфигурация заземления аналогична как для ИБП на базе трансформатора / без трансформатора, так и для ИБП

.
  • Не изменяет систему заземления на входе и выходе
  • Не обеспечивает гальванической развязки или
  • Не обеспечивает ослабление синфазного шума.
Рисунок 3 Бестрансформаторный ИБП без байпаса
ИБП на базе трансформатора без байпаса

В этой системе, рис. 1, нейтраль ИБП должна быть соединена с заземляющим проводом.

Эта конфигурация заземления

  • Замена системы заземления на входе и выходе
  • Обеспечивает гальваническую развязку
  • Обеспечивает ослабление синфазного шума.
Рисунок 1 Система заземления – ИБП с байпасом
Бестрансформаторный ИБП без байпаса

В этой системе, рис. 3, нейтраль ИБП не должна быть соединена с заземляющим проводом
.Эта конфигурация заземления аналогична как для трансформаторных / бестрансформаторных ИБП с байпасом, так и для

.
  • Не изменяет систему заземления на входе и выходе
  • Не обеспечивает гальванической развязки или
  • Не обеспечивает ослабление синфазного шума.
Рисунок 2 ИБП на базе трансформатора без байпаса
ИБП с изолированным байпасом

В этой системе, рис. 4, трансформатор вставлен в байпасный тракт ИБП.Выходная нейтраль
ИБП должна быть соединена с заземляющим проводом. ИБП действует как источник с автономным питанием. Данная конфигурация заземления

  • Замена системы заземления на входе и выходе
  • Обеспечивает гальваническую развязку
  • Обеспечивает ослабление синфазного шума.
Меры предосторожности при заземлении ИБП

• Использование 4-полюсных выключателей на входе запрещено, так как это разрывает входную нейтраль, что приводит к плавающему состоянию выходной нейтрали.

• Выходную нейтраль ИБП нельзя заземлять, если на байпасе или общем входе нет трансформатора.

• Сеть байпаса и сеть выпрямителя должны питаться от одной и той же системы заземления. Если системы заземления разные, необходимо учитывать трансформатор на входе байпаса или выпрямителя.

• В системе TNS заземление нейтрали должно выполняться только в одной точке (у источника), многократное заземление запрещено в соответствии со стандартами.

Рисунок 4 ИБП с изолированным байпасом
Выбор сечения заземляющего провода

См. Ниже требования к размеру заземляющего провода.Это основано на стандарте IEC 60364-5-54

. Система заземления

и статья 250 NEC

Заземление электросети требует подключения к заземлению как сетевого оборудования, так и электрооборудования заказчика. Это делается для повышения безопасности, а также для уменьшения вероятного повреждения оборудования.

Наиболее эффективные системы заземления предотвращают перенапряжения, поскольку они также сводят к минимуму риск поражения электрическим током. Система заземления работает, поскольку обеспечивает заранее определенный путь для токов утечки. Это система, которая отключает неисправную цепь или активирует установку защитных устройств.

Существует три различных типа систем заземления –

Распределительная система низкого напряжения или низкого напряжения идентифицируется или определяется с помощью пяти букв, которые обозначают букву T для прямого подключения к земле; N – нейтраль; C для комбинированного; S для отдельного и I для изолированного от земли или земли. Первая буква обозначает источник питания, который заземлен, а вторая буква обозначает корпус или способ заземления металлоконструкций. Следующие две буквы обозначают функции защитного и нейтрального проводов.

Есть три возможных конфигурации: –

  • ТТ или нейтраль трансформатора заземлены, а также корпус заземлен.
  • IT или незаземленная нейтраль трансформатора; заземленный каркас.
  • TN или нейтраль трансформатора с заземлением, корпус соединен с нейтралью Это может быть далее разделено на TN-C-S; TN-C или TN-S.

Системы заземления – это одна из первых вещей, которую необходимо тщательно учитывать при настройке электрической системы.

Возвращаясь к буквам на системе, всегда помните, что первая буква обозначает соединение между источником питания (источником энергии) и землей (землей). Примером может служить трансформатор или генератор.

Очень важно с самого начала выбрать правильный тип системы электрического заземления. Ваш выбор в конечном итоге повлияет на электромагнитную совместимость и безопасность источника питания.

Также важно обеспечить соединение защитного заземления или защитного заземления. Это гарантирует, что каждая открытая проводящая поверхность будет иметь такой же электрический потенциал, что и поверхность земли, следовательно, это предотвратит прикосновение любого человека к устройству во время короткого замыкания, предотвратит поражение электрическим током или поражение электрическим током в процессе. FE или функциональное заземление используется для таких устройств, как антенны. Оно может пропускать ток во время обычных операций.

Роль подрядчика

Электротехнический подрядчик – профессионал, которому поручено установить базовые и сложные электрические системы.Он и его команда должны установить системы заземления, также известные как системы заземления. Для этого команда должна знать все соответствующие стандарты и нормы при установке Системы заземления Задача становится все более сложной, поскольку объекты, на которых они проектируют системы заземления, становятся больше. Для более крупных объектов проект системы заземления часто остается в руках квалифицированного инженера-электрика.

Предположения просто не сработают, когда дело доходит до установки систем заземления Вот почему была создана статья 250 NEC или Национального электрического кодекса. в США

Примером этого является заземление проводов; каковы правильные места для заземляющих соединений; какие системы должны быть заземлены или незаземлены; правильный размер заземляющих и соединительных проводов и т. д. Суть всегда заключается в безопасности пользователя, поскольку заземление защищает его от возможных смертельных травм и ударов. Статья 250, как и все остальные компоненты NEC, постоянно обновляется, чтобы идти в ногу с меняющимися технологиями и методами Важно быть в курсе таких обновлений, чтобы исключить несоответствия. Если вы не уверены, что делать, лучше всего доверить проект экспертам.

Ссылки по теме

https://fyi.extension.wisc.edu/mrec/files/2011/04/W4.-Biesterveld-NEC-grounding-MREC2010.pdf
https://www.nfpa.org/NEC/About-the- NEC / Заземление
http://www.codebookcity.com/codearticles/nec/necarticle250.htm

Заземляющие соединения: глава книги по науке и технике

Международные стандарты (IEC 60364) четко определяют различные элементы заземляющих соединений. Описанные различные схемы заземления (часто называемые типом энергосистемы или системами заземления системы) характеризуют метод заземления установки после вторичной обмотки трансформатора СН / НН и средства, используемые для заземления открытых проводящих частей от него питается установка НН.Следующие ниже термины являются определениями стандартных схем заземления.

Система TT (заземленная нейтраль)

Одна точка источника питания подключена непосредственно к земле. Все открытые и посторонние проводящие части подключаются к отдельному заземляющему электроду на установке. Этот электрод может быть или не быть электрически независимым от электрода истока. Две зоны воздействия перекрываются, не влияя на работу защитных устройств.

Система ТТ – техника для защиты людей.Открытые проводящие части заземляются, и используются устройства защитного отключения (УЗО). Он также используется в прерывании при первом повреждении изоляции.

Система TT – это простейшее конструктивное решение, используемое в установках, снабжаемых непосредственно общественной распределительной сетью низкого напряжения. Не требует постоянного контроля во время работы (может потребоваться периодическая проверка УЗО). Защита обеспечивается специальными устройствами, устройствами защитного отключения (УЗО), которые также предотвращают риск возгорания, когда они настроены на ≤ 500 мА.Каждое нарушение изоляции приводит к прерыванию подачи питания, однако отключение ограничивается неисправной цепью путем последовательной установки УЗО (селективные УЗО) или параллельно (выбор цепи). Нагрузки или части установки, которые во время нормальной работы вызывают высокие токи утечки, требуют специальных мер для предотвращения ложных отключений, т. Е. Питания нагрузок с помощью разделительного трансформатора или использования специальных УЗО. (Рисунки 1 и 2) показывают характеристики системы TT согласно Wiki Electrical Installation and Schneider (2016) и Руководству по правилам электромонтажа, 17-е издание IEE правил электромонтажа (2008).

Рисунок 1.

Характеристики системы ТТ

Рисунок 2.

Основные характеристики системы ТТ

Автоматическое отключение системы ТТ достигается УЗО с чувствительностью I Δn меньше или равно (50 / R A) , где R A – сопротивление заземляющего электрода установки, I Δn – номинальный остаточный рабочий ток УЗО. Для временного снабжения (на рабочие места), а также сельскохозяйственных и садоводческих помещений значение 50 В заменяется на 25 В.Пример системы ТТ приведен на (Рисунок 3), на этом рисунке сопротивление заземляющего электрода нейтрали подстанции R n составляет 10 Ом. Сопротивление заземляющего электрода установки R A составляет 20 Ом. Ток контура замыкания на землю I d = 7,7 A и напряжение короткого замыкания U f = I d x R A = 154 В и, следовательно, опасно, но I Δn = 50/20 = 2,5 A Таким образом, стандартное УЗО на 300 мА сработает примерно за 30 мсек без преднамеренной задержки по времени и устранит неисправность, когда на открытой проводящей части появляется превышение напряжения короткого замыкания.Верхний предел сопротивления заземляющего электрода установки, который нельзя превышать, для заданных уровней чувствительности УЗО при предельных значениях напряжения U L 50 В и 25 В. Таблица 1 дает максимальное сопротивление заземляющего электрода. (Рисунок 3) представляет собой пример системы TT, сообщенный Wiki Electrical Installation и Schneider (2016).

Рисунок 3. Таблица 1.

Максимальное сопротивление заземляющего электрода

904
I Δn (50 В) (25 В)
16 Ом 8 Ом
1 A 50 Ом 25 Ом
500 мА 100 Ом 50 Ом
300 мА 904 166
30 мА 1666 Ом 833 Ом

Электробезопасность для систем заземления с высоким сопротивлением – Bender

Что такое заземление с высоким сопротивлением?

Заземление с высоким сопротивлением (HRG) – это когда нейтральная точка электрической системы соединена с землей через ток. ограничивающий резистор, обнаруживающий замыкания на землю при их возникновении.Во многих приложениях этот тип системы электроснабжения может продолжают работать при замыкании на землю и контролируют напряжение замыкания на землю на приводном оборудовании, предотвращая опасности. HRG обеспечивает лучшие характеристики как глухозаземленных, так и незаземленных трехфазных систем электроснабжения, оставаясь при этом рентабельным.

Устройства защиты от сверхтоков, такие как предохранители и автоматические выключатели, даже оборудованные для защиты от замыканий на землю, не могут защита от замыканий на землю в системе HRG.Подходящая система обнаружения замыкания на землю обнаружит ток замыкания на землю в низкоамперный или миллиамперный диапазон. При правильном проектировании такая система также быстро обнаружит неисправный фидер ответвления, распределительное устройство или нагрузка. Системы отключения (в том числе системы защиты от второго замыкания на землю) может автоматически отключит неисправную цепь, позволяя остальной части системы продолжить работу.


Ограничение тока замыкания на землю

Когда происходит замыкание на землю, ток замыкания на землю продолжает течь, как в системе с глухим заземлением, но обычно ограничивается. до 10 А или менее резистором заземления нейтрали (NGR).У этого есть несколько преимуществ – ток, достаточный для обнаруживать и обнаруживать замыкания на землю; предотвращается нарастание очаговых повреждений; не может возникнуть дуговое замыкание на землю; трогать потенциал (напряжение между корпусом оборудования и землей) ограничен до более безопасного уровня; продолжал работу до тех пор, пока система может быть отключена контролируемым образом разрешена; и переходных перенапряжений не может произойти.


Может ли неисправная система HRG работать бесконечно?

Как и в случае с незаземленными системами, при замыкании на землю линейное напряжение на неповрежденных фазах увеличивается (от линейного к нейтральному до межфазного напряжения), что увеличивает вероятность второго замыкания на землю из-за повышенной нагрузки на изоляцию.Неисправное оборудование необходимо отремонтировать или заменены как можно скорее.

В то время как резистивное заземление снижает вероятность вспышки дуги между фазой и землей, делая системы более безопасными, линейный ток и межфазная энергия дуги не изменяется.


NGR – жизненно важный компонент

Системы с заземлением через сопротивление полагаются на целостность NGR, за которой следует постоянно следить. Отказ NGR в открытом режиме переводит систему в незаземленное состояние, блокирует обнаружение замыкания на землю с измерением тока и допускает возможность переходное перенапряжение; в коротком режиме система надежно заземлена, что влечет за собой высокий ожидаемый ток замыкания на землю. и повышенная опасность возникновения дугового разряда.NGR следует постоянно контролировать для обнаружения этих условий, а также для обнаружения замыканий на землю. (в том числе во время режима отказа NGR-open). Бендер NGRM500 и Мониторы с заземляющим резистором нейтрали NGRM700 обеспечивают все три требуемые защитные функции, определенные Разделом 10 Кодекса СЕ 2021 года – замыкание на землю в токоведущих проводниках, короткое замыкание NGR и открытый NGR.

WAZIPOINT

Как сделать заземление для оборудования?


Мы знаем, что заземление является очень важной частью системы передачи и распределения электроэнергии; но как мы можем сделать заземление? Да, чтобы сделать систему заземления единообразной, мы должны соблюдать некоторые стандарты.В этой статье мы сосредоточимся на типах системы заземления IEC.

Что такое заземление или заземление?

Общий термин, используемый для описания соединения металлических частей электрической установки или прибора с землей или землей, называется заземлением или заземлением. Примечательно, что термины «Заземление» или «Заземление» иногда используются в том же значении, что и выше. Если вы посмотрите на большинство систем передачи и распределения электроэнергии, вы увидите несколько различных уровней трехфазного напряжения, например, 400 вольт, 11000 вольт, 33000 вольт, 66000 вольт, 132000 вольт и так далее.

Важным моментом является то, что все эти уровни напряжения электроэнергии поступают от одного источника – генератора или трансформатора; но каждый уровень напряжения системы изолирован друг от друга.

Трансформаторы изолируют друг от друга, и каждая изолированная подстанция заземляется в одной или нескольких точках, которые обеспечивают заданный уровень напряжения и не позволяют увеличивать разницу напряжений.

Разница напряжений может увеличиваться по нескольким причинам, например: происходит короткое замыкание между первичной и вторичной обмотками трансформатора, могут возникнуть молнии или скачки напряжения, статические заряды могут накапливаться по изоляции и т. Д.В системе высокого напряжения для уменьшения наведенного напряжения металлический экран кабеля или броню необходимо заземлить.

Спонсор:

Почему заземление необходимо в электрической системе?

Существует три основных причины, по которым необходимо заземлить электрическое оборудование:


Держите убийцу электричеством в безопасном месте или для предотвращения поражения электрическим током операторов, обслуживающего персонала и людей, находящихся поблизости от электрического оборудования;


Контролировать дикий ток короткого замыкания или минимизировать повреждение оборудования при прохождении чрезмерного тока между проводниками и корпусом или рамой во время состояния внутреннего повреждения;


Обозначает опорный сигнал или обеспечивает точку нулевого опорного потенциала в системе питания для проводников.

Типы заземления
В стандарте IEC существует пять основных типов заземления (TNC, TNS, TNCS, TT и IT), которые описаны ниже со схемой. Подробно см. Международный стандарт IEC60364, часть 4.
Рис.1: Схема заземления TNC

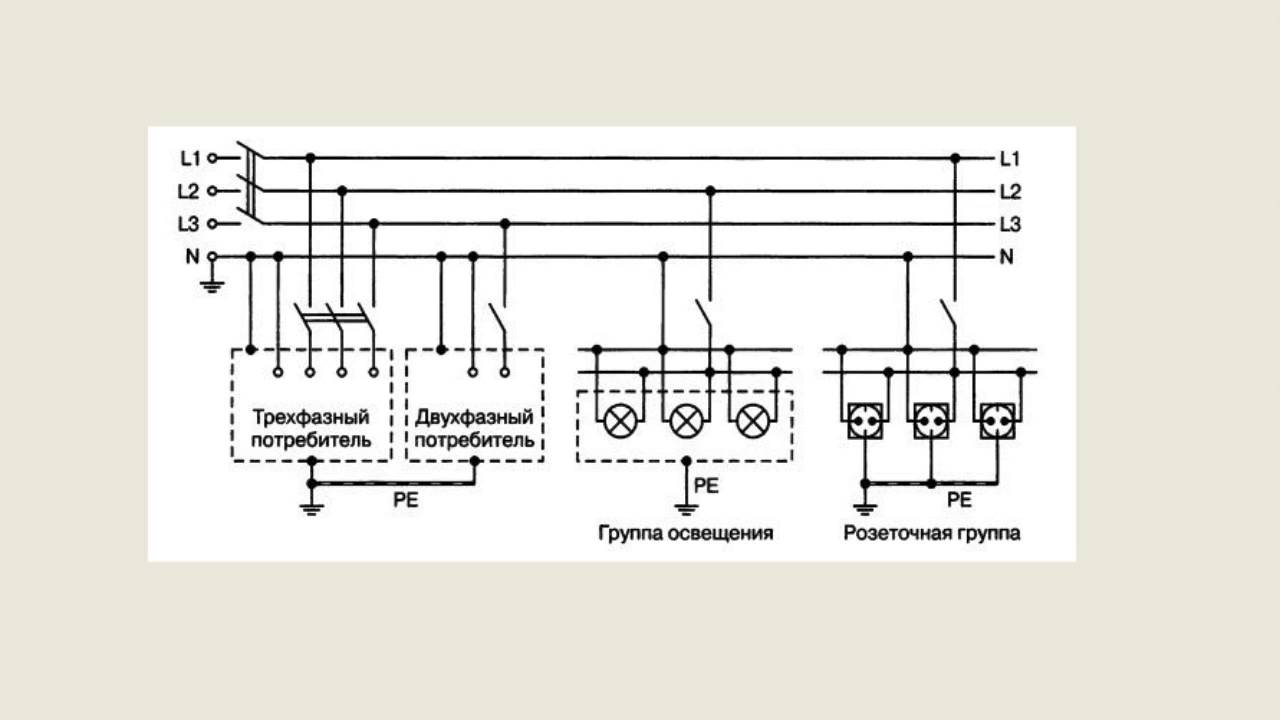

Рис. 2: Схема заземления TNS
Заземление типа TNC: В системе заземления TNC для заземления оборудования используется один дополнительный стержень заземления, если этот стержень заземления соединен с заземлением трансформатора или генератора или нейтральным проводником.

Заземление типа TNS: в системе заземления типа TNS не используются дополнительные заземляющие стержни для оборудования, такого как система TNC. Здесь используется дополнительный кабель заземления для подключения к системе заземления генератора или трансформатора.
Рис.3: Схема заземления TNCS


Заземление типа TNCS: В оборудовании системы TNCS, заземленном с помощью заземления системы генератора или трансформатора или нейтральным проводом, а также дополнительным заземляющим стержнем рядом с оборудованием.
Рис. 4: Схема заземления TT ​​


Система заземления TT: В системе TT дополнительный стержень заземления используется для заземления оборудования отдельно от заземления генератора или трансформатора или нулевого провода. Нейтральный провод системы подключен к оборудованию, но оборудование заземляется с помощью местного заземляющего стержня отдельно.
Рис. 5: Схема заземления IT


Система заземления IT: В системе заземления IT заземление оборудования и заземление генератора или трансформатора полностью разделено и между ними нет никаких взаимосвязей.Генератор или трансформатор заземляются заземляющим резистором R n или сопротивлением Z n , где оборудование заземлено местным заземляющим стержнем.

Из вышеупомянутых пяти типов системы заземления мы получаем три общих типа TN , TT и IT , каждый из которых содержит две буквы, где первая буква T или I и вторая буква N или T. Первая буква обозначает источник генератора или трансформатора, а вторая буква обозначает потребителя.

Соединение звездой источника трансформатора или обмотки генератора с глухим заземлением обозначается первой буквой T, где I обозначает точку звезды, а обмотки изолированы.

Точно так же вторая буква T & N для потребителя, N, дополнительно разделенная на S & C или NS & NC, и NCS является составной частью.

T означает, что конец потребителя имеет независимое твердое заземление от источника земли; где N обозначает импеданс проводника, взятого от источника земли.C обозначает нейтральный и заземляющий проводники являются общими или одинаковыми.

Детали заземления в определениях

Спонсировано:


Земля: – проводящая масса земли, электрический потенциал или напряжение которой в любой точке условно принимается равным нулю.

Заземленная система Заказчика: , где Заказчик предоставляет для установки главный заземляющий терминал, который подключается к достаточному количеству местных заземляющих электродов.

Распределительная компания Заземленная система: , где Распределительная компания обеспечивает подключение к главному заземляющему выводу Заказчика, используя систему заземления распределительной сети, как правило, через броню или металлическую оболочку основного входящего кабеля питания.

Заземляющий провод: защитные проводники, используемые для соединения открытых металлических частей электроустановки и связанных приборов с землей, через главный заземляющий терминал с местными заземляющими электродами или землей распределительной компании.

Заземляющий электрод: проводник или группа проводников, находящихся в тесном контакте с землей, обеспечивающих электрическое соединение с землей и обычно имеющих известное и измеримое значение сопротивления заземления. Он также известен как заземляющий стержень или заземляющий стержень.

Сопротивление заземления: Сопротивление в Ом любой точки на установке относительно земли, измеряемое с использованием утвержденного испытательного устройства и утвержденной процедуры.

Основная клемма заземления: основная точка подключения, в которой берется номинальное значение сопротивления заземления для установки и к которой будут подключены заземляющие проводники от электродов заземления.Обычно это будет в точке подключения клиента или рядом с ней.

Функциональное заземление: Система заземления или заземления, которая предназначена для специальных функций, таких как уменьшение радиочастотных помех, фильтрация шума для компьютеров и т. Д., И которая отделена от основной системы заземления установки.

Автоматический выключатель утечки на землю (ELCB): автоматический выключатель, который предназначен для размыкания фазных и нейтральных проводников цепи при обнаружении утечки тока выше указанного значения через заземляющий провод или через посторонние металлические части установки.

Почему поражает ток электричество?

Поражение электрическим током происходит, когда на самом деле две точки электрической цепи имеют неравный потенциал и соприкасаются с телом человека; и эта разность потенциалов превышает нижнее пороговое значение.

Очень нормальное значение тока, например 1 мА или меньше, может вызвать легкое ощущение боли, а длительное протекание тока в течение длительного времени вызовет легкую реакцию на теле человека; увеличивая значение тока, интенсивность реакции будет больше.

Если предел тока достигает 10 мА, мышцам человека становится очень трудно контролировать реакцию. Когда он находится в диапазоне от 20 мА до 50 мА, это вызовет затруднение дыхания.

Может возникнуть фибрилляция желудочков, которая приведет к сердечной недостаточности и смерти, если через тело человека постоянно протекает ток свыше 50–100 мА.

Как заземление защищает оборудование от повреждений?
Большая часть электрических неисправностей происходит в оборудовании, таком как распределительный щит, автоматический выключатель, электродвигатель или подключенные какие-либо машины.

Обычно корпус или кожух оборудования становятся электрифицированными, и ток течет через корпус из-за электрического повреждения. Если этот ток короткого замыкания продолжает течь, оборудование или изоляция проводника повреждаются; степень повреждения зависит от продолжительности текущего потока.

Электрическое защитное реле, обнаруживающее ток короткого замыкания, может быть решением для защиты оборудования.


В чем разница между заземлением и нейтралью?
Термины «земля» и «земля» используются в этом разделе как синонимы; земля чаще встречается в североамериканском английском, а земля чаще встречается в британском английском.

В нормальных условиях заземляющий провод не проводит ток. Заземление является неотъемлемой частью домашней электропроводки еще и потому, что оно заставляет автоматические выключатели срабатывать быстрее (например, GFI), что является более безопасным.

Для добавления новых площадок необходим квалифицированный электрик, обладающий информацией, относящейся к региону распределения энергокомпании.

Нейтраль – это проводник цепи, который обычно передает ток обратно к источнику. Нейтраль обычно подключается к заземлению на главной электрической панели, уличном падении или счетчике, а также на конечном понижающем трансформаторе источника питания.Это для простых однопанельных установок; для нескольких панелей ситуация более сложная.

Добавить комментарий

Ваш адрес email не будет опубликован.
