Трубостойка для ввода СИП – 7 этапов работы, чертеж, размеры

Для подключения жилого дома к линии электропередач выполненной изолированными проводами СИП, чаще всего возможны 3 варианта:

  • подземный кабельный ввод непосредственно с опоры
  • монтаж СИП до фасада дома по воздуху
  • монтаж трубостойки под СИП в непосредственной близости от участка и действующей ВЛ

В первых двух случаях приходится размещать шкаф учета со счетчиком и всеми коммутационными аппаратами непосредственно на стене дома.

Редко какая из электросетевых компаний разрешает разместить учет внутри помещения, мотивируя это отсутствием свободного доступа для снятия показаний и проверки схемы соединения. Поэтому, если вы не хотите уродовать свой фасад дома громоздкими шкафами, то трубостойка под СИП со счетчиком лучший вариант.

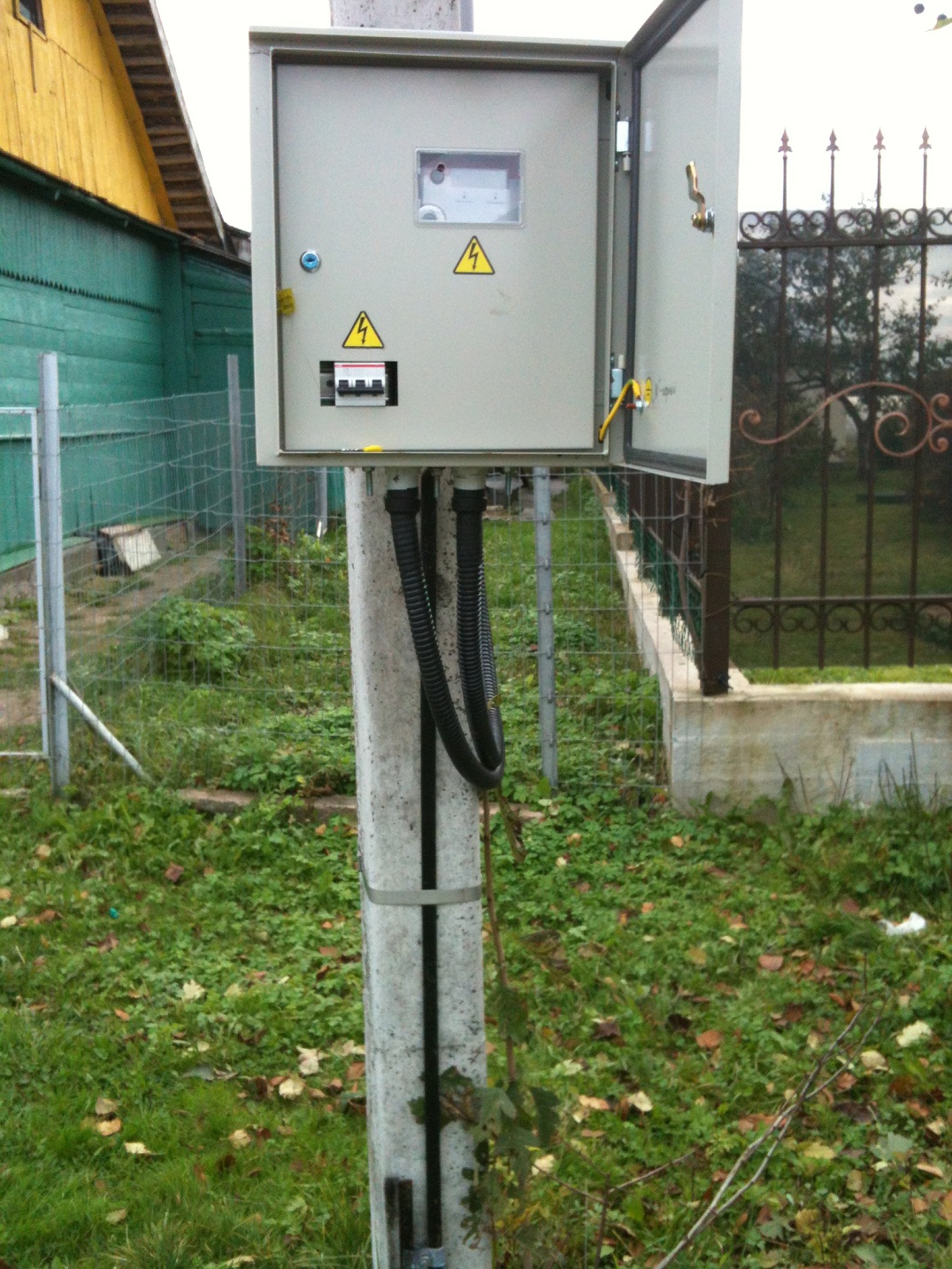

Можно конечно разместить и непосредственно на опоре электросетевой компании, но это должно быть указано в технических условиях.

Да и обслуживание ЛЭП на такой опоре в этом случае затрудняется. Более того, если какой-то электрик при подъеме, случайно когтем или лазом повредит ваш щит, никаких компенсаций вы не добьетесь.

А еще, если столб находится далеко от дома, всегда есть риск повреждения учета посторонними лицами. Металлическая же стойка будет находится на вашем участке, под охраной и никому не будет мешать.

Ну и самый распространенный вариант – когда дом еще не построен, только голый участок, а напряжение для его строительства уже нужно. Вот тут как раз таки, трубостойка это единственный выход для безопасного подключения электричества.

Монтаж трубостойки проходит в несколько этапов:

  • сборка и изготовление самой конструкции
  • непосредственный монтаж в яму и закрепление в ней
  • сборка распределительного шкафа со счетчиком и автоматами
  • закрепление шкафа учета на установленную стойку
  • подсоединение к линии СИП
  • подключение жилого дома от шкафа

Изготовление трубостойки

Строго говоря, трубостойка на сегодняшний день не имеет никакого официального технического определения и сертификации. Поэтому и изготавливают ее кто во что горазд.
Лучший материал для сборки металлической стойки это квадратная труба 80*80*3. Она обеспечит достаточную прочность конструкции при натяжении СИП с опоры. Хотя типовыми техническими решениями допускается диаметр не менее 40мм.

Некоторые, основание стойки изготавливают, используя винтовую сваю диаметром 108мм. Закручивают ее в землю кусками труб d-40мм и длиной по 2-3м. После чего во внутрь вставляется труба или квадрат требуемой высоты.

Какой должна быть высота трубостойки? Согласно правил, минимальное расстояние от провода СИП до земли может быть не менее 2,5м. Это если он не пересекает дорогу. При прохождении над дорогой габарит увеличивается до 5м!

Однако изобретать самодельные конструкции такой высоты могут и не позволить, написав мотивированный отказ об отсутствии у вас сертифицированной стойки для пересечения дороги.
В этом случае нужно поднимать все правовые документы и доказывать, что устанавливать дополнительную опору через дорогу уже обязанность сетевой организации, а не ваша.

Анализ положений правил технологического присоединения (взято с forumhouse.ru) – скачать

Но у некоторых принимают такой учет без проблем и все подключается. Так что каждый случай индивидуален и зависит от местной конторы.

Отталкиваясь от минимальных габаритов над землей (без пересечения с дорогой) и с учетом заглубления в 1,5м, получаем оптимальную высоту трубостойки 4-5 метров. Это может быть как цельный вариант, так и составные части по два с лишним метра.

Лучше выбирайте составное изделие, так как самостоятельно привезти на участок трубу длиной 5м уже проблематично. Придется нанимать спецтранспорт, а это лишние расходы.
Метод стыковки отдельных кусков – сварка или болтовое соединение.

При соединении отдельных труб, лучше выбирать профиля разных размеров. Так, чтобы диаметр наружной верхней части, плотно входил в диаметр внутренней нижней.

Вариант посложнее, но более устойчивый и без применения сварочных работ:

  • берете три куска квадратных профиля по 3 метра. Размерами минимум 60*60*3.
  • 2 профиля закапываете в землю на 1,5м с расстоянием между ними в 60мм. Над землей остается еще 1,5м.
  • между двумя торчащими из под земли кусками помещаете третий, тем самым как бы наращивая высоту трубостойки.
  • просверливаете в двух местах стыки профилей и стягиваете все это дело болтами или шпильками.

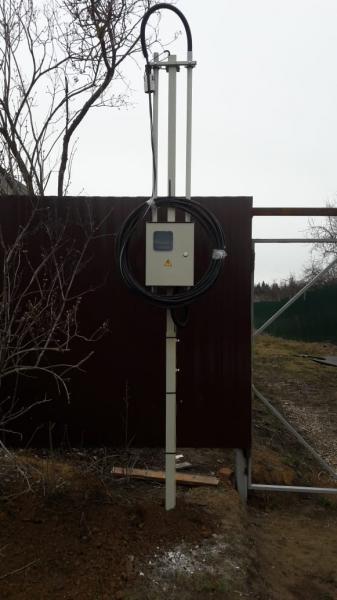

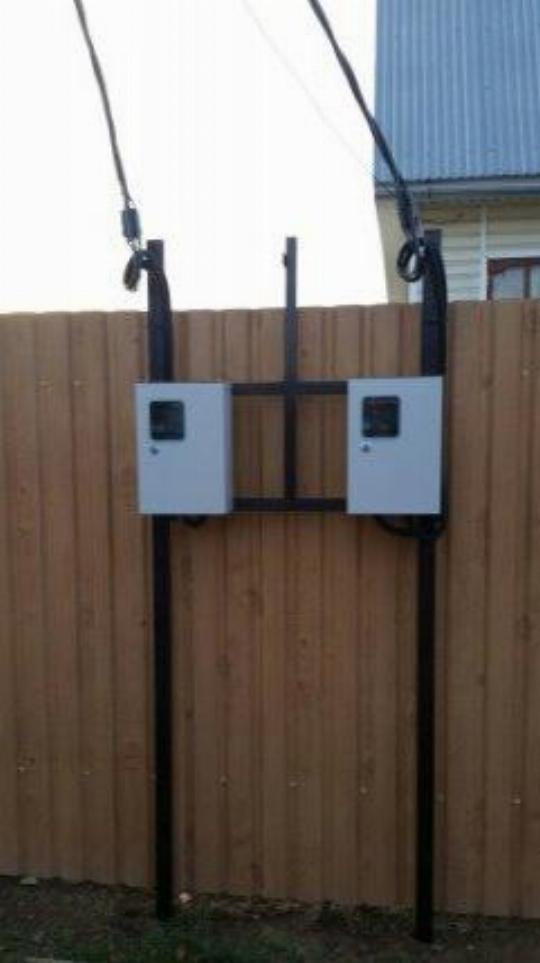

Итоговый результат будет выглядеть примерно таким образом.

Верхнее отверстие любой трубостойки необходимо заварить. Делается это для того, чтобы во внутрь не поступала и не скапливалась влага, из-за чего металл начнет активно ржаветь.
Снаружи вся конструкция окрашивается. Нижнюю часть, которая будет в земле, лучше обработать битумом, или если позволяют финансы найти нужного диаметра и усадить термоусаживаемую трубку. Такое основание никогда не подвергнется коррозии и не сломается с течением времени.

На самой макушке приваривается петля для крепления натяжного зажима СИП.

Если нет сварки, то можно просверлить отверстие d=12-16мм и смонтировать под гайку специальный крюк.

На высоте 1,7м от земли закрепляются две поперечины из стальной полосы, под крепеж шкафа учета. Расстояния между полосами измеряйте по отверстиям на шкафу.

Можно конечно применить специальные заводские комплекты для металлических шкафов с использованием бандажной ленты и обойтись без сварочных работ.

Но это если у вас есть в наличии необходимый инструмент (бандажная машинка) и материалы (лента и скрепы).

Подготовка ямы

На каком расстоянии и где копать яму? Смотрите в первую очередь техусловия! Там может быть вообще прописан запрет на размещение трубостойки в глубине участка, а только на его границе. Такое требование может быть оспорено.

Как правило, допускается размещать стойку не далее 25 метров ВГЛУБЬ от границы вашего участка. При этом расстояние от опоры ВЛ до трубостойки, должно быть не более этих самых 25м. По закону, вы не можете ничего копать и ставить вне своих границ, это не ваша территория.

Это в первую очередь касается требования СО разместить учет возле ее опоры, далеко за забором, через дорогу. Сделаете так, и все дальнейшие действия по подключению света, монтажу кабеля или СИП до дома, обслуживанию распредшкафа, его сохранности будут только вашей головной болью.

Поэтому самый главный совет здесь – ничего не копайте, пока не имеете на руках согласованные и устраивающие вас технические условия. Иначе может все придется переделывать.

С помощью лома, лопаты и воды выкапываете вручную ямку. Глубина ямки от 1,5м до 2м, в зависимости от высоты трубы и грунта. Для того, чтобы яма получилась ровной и аккуратной, первые 0,5-0,7м можно пройти лопатой, а оставшееся расстояние простым садовым буром. При наличии переходников и не каменистого грунта, можно ускорить это дело перфоратором.

Ну а если есть мотобур, то вся глубина проходится в легкую с помощью него.

Когда неудобно или тяжело пройти последние десятки сантиметров, можно стойку просто вбить в землю.

Навариваете на нее сбоку дополнительные куски уголков и ударами кувалды вгоняете оставшееся расстояние. После чего, не нужный более уголок срезается, а место сварки аккуратно закрашивается.

Установка стойки

В подготовленную яму вставляется ранее изготовленная стойка. Если засыпаете землей, то не забывайте каждые 15-20см трамбовать. Можно использовать щебень и забетонировать все основание. Тогда никакие наклоны вам будут не страшны, да и коррозия не будет оказывать такого сильного влияния.

Бетону дайте время 1-2 дня чтобы окончательно застыть, только после этого можно вешать шкаф.

Конечно бетонирование значительно увеличивает время всего монтажа. Без него, простым утрамбовыванием всю работу можно сделать за 2-3 часа. Кроме того, без бетона значительно улучшается заземление самой стойки, за счет лучшего контакта с землей (если вы конечно полностью не изолировали термотрубкой или битумом низ). Поэтому здесь нужно будет делать выбор – надежная устойчивость и долговечность или лучшее заземление.

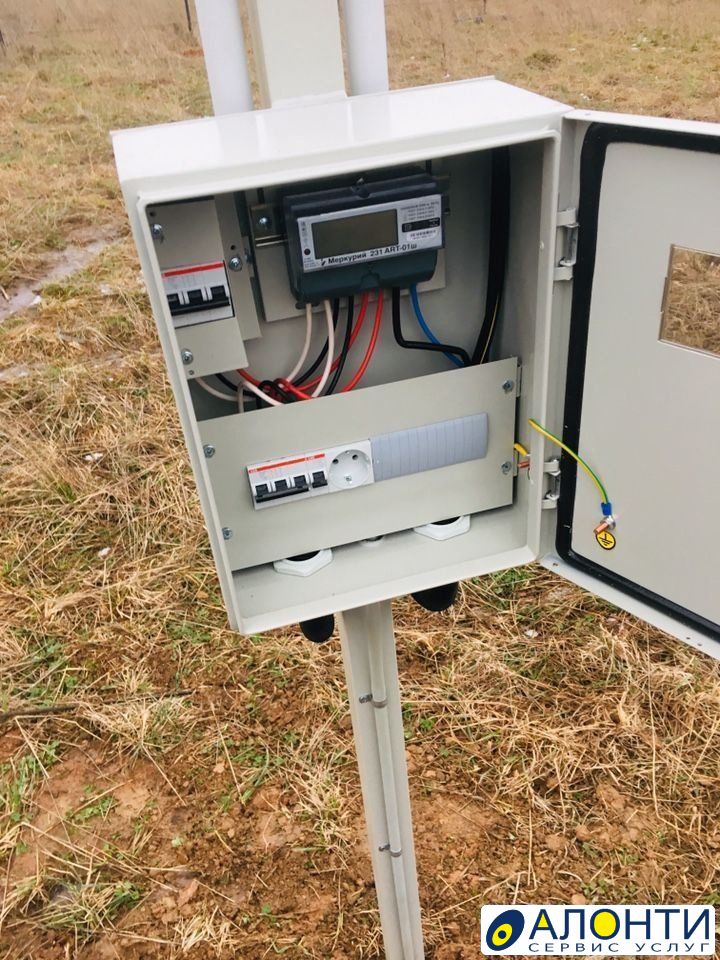

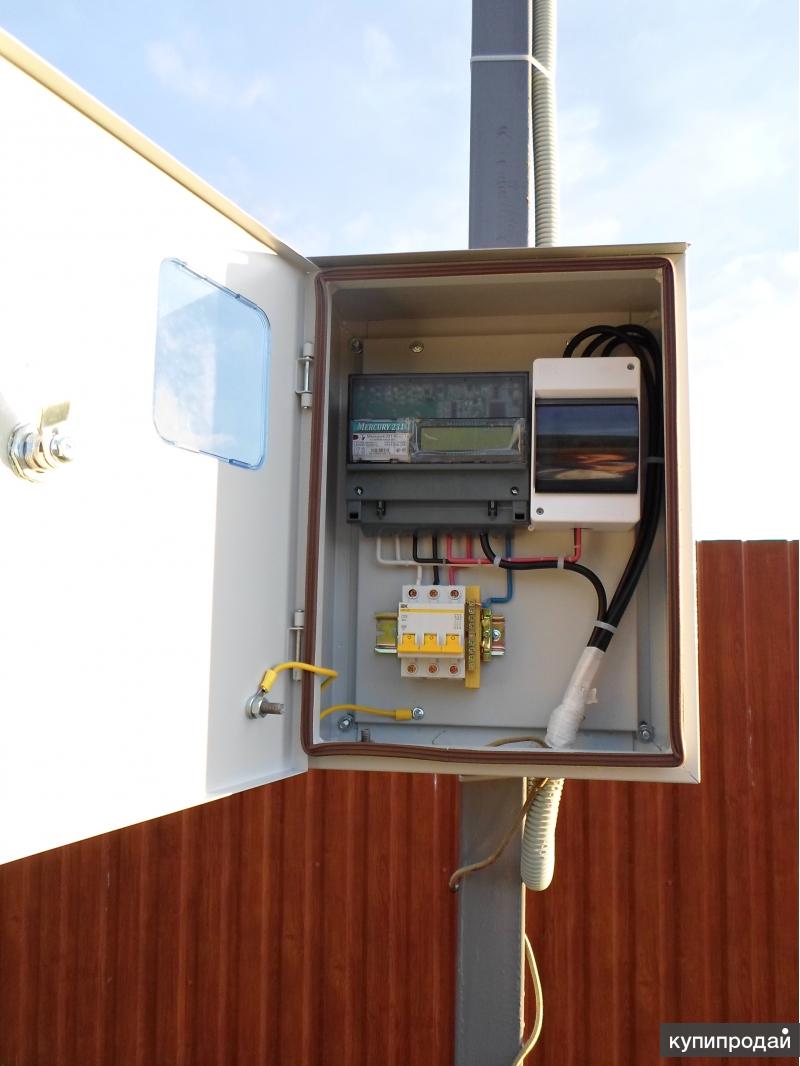

Сборка шкафа осуществляется отдельно и зависит опять же от выданных технических условий и количества электрооборудования у вас дома. Чаще всего там размещают вводной и отходящий автомат или УЗО, плюс электросчетчик. Вся остальная сборка автоматики уже происходит внутри щитовой дома.

Вообще здесь лучше придерживаться минимализма. Потому что шкаф находится на улице и подвергается постоянным колебаниям температуры и влажности. Поэтому монтировать туда всякие дорогостоящие релюшки не желательно.

Сам шкаф учета можно закрепить 4 способами:

  • на саморезы через заднюю стенку. Делать этого не стоит, так как нарушается герметичность шкафа и его требования по IP54.
  • на болты с гайками через боковые ушки
  • при помощи бандажной ленты
  • или попросту приварить к металлическим уголкам, но в таком случае это уже будет не съемный вариант

Места соединения шкафа и трубостойки необходимо зачистить от краски для обеспечения полного контакта и заземления всей конструкции.

Как размещать шкаф наружу или во внутрь участка?
Для удобства снятия показаний проверяющими, если стойка не огорожена забором, размещайте так, чтобы дверца смотрела наружу. Для удобства вашего обслуживания – дверцой во внутрь. Но тогда на участок каждый раз придется запускать контролеров.

Сопротивление контура заземления здесь должно быть не более 10 Ом. Сможете ли вы его обеспечить одним 3 метровым уголком или штырем, вбитым рядом с трубостойкой, зависит от состава грунта.

Чтобы обойтись в качестве заземления самой металлической стойкой, глубина ее заглубления должна быть не менее 3 метров.

Опять же проверяющие из СО при подключении, могут замерить заземление и требовать соблюдения его параметров. А могут и удовлетвориться простым его наличием. Все индивидуально. Но для собственной безопасности сделайте его по правилам.

Подключение к линии СИП

Подключение к линии электропередач выполненной проводом СИП можно сделать с помощью кабеля подвешенного на тросике, а лучше всего использовать другой СИП 4*16 или СИП 2*16.
Для этого вам понадобится:

  • дополнительный крюк на опору

Кронштейны EnstoКронштейны IEKКронштейны КВТКронштейны SicamКронштейны Niled

  • 2 анкерных зажима

Анкер EnstoАнкер IEKАнкер КВТАнкер SicamАнкер Niled

  • 4 или 2 прокалывающих зажима

Подробнее о методах подключения можно ознакомиться в статье “Как соединить провода СИП между собой и с медным кабелем”.

Как лучше сделать опуск СИП по трубостойке до шкафа учета? Не нужно вырезать отверстие сбоку трубы, чтобы запустить туда провод.

Прорезая такие отверстия входа (сверху) и выхода (снизу), вы тем самым ослабляете всю конструкцию, а также открываете доступ влаги во внутрь. Если грубо взять скорость коррозии в 0,1мм в год, плюс учесть толщину стенок в 3мм, то лет через десять ваша стойка просто упадет.

Кроме того, такой способ может не понравиться сетевикам, так как ввод будет скрытым, и внутри теоретически можно сделать незаметное подключение до счетчика.

Скорее всего учет не примут и заставят переделывать.

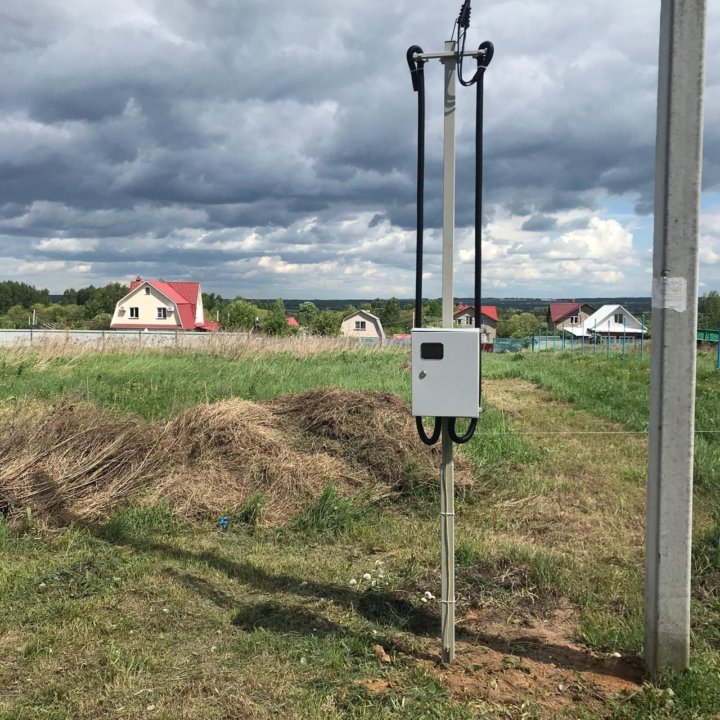

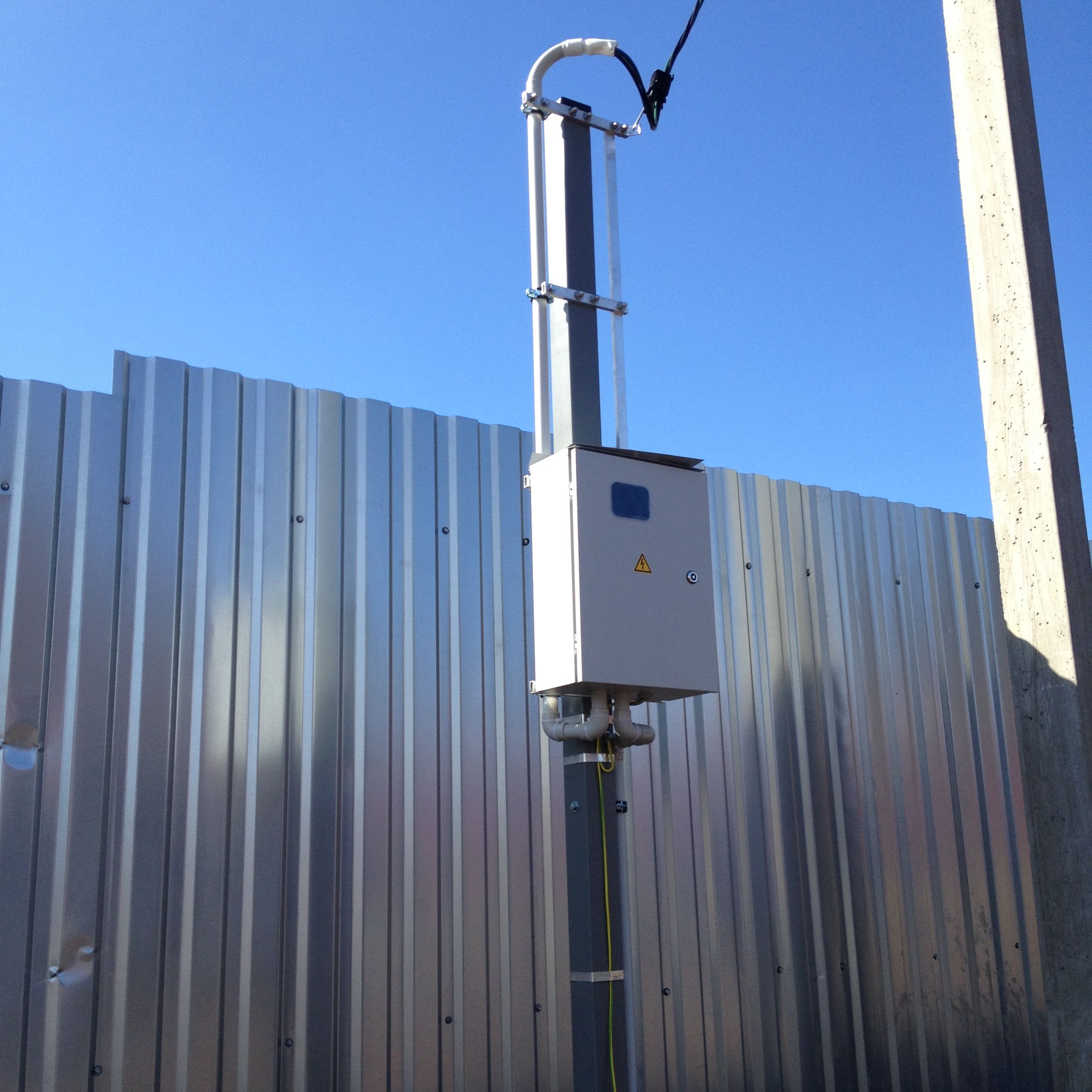

Поэтому СИП должен спускаться снаружи, защищенный трубой, либо атмосферостойкой гофрой ПНД (черная).

Для СИП 4*16 используйте гофру диаметром минимум 32мм. Будет удобнее заводить. Использовать ПВХ материал нельзя. В мороз все это полопается и прослужит на улице не более одного двух сезонов.

Еще один из вариантов – использование специальных дистанционных зажимов или бандажей. Вот их марки и характеристики с размерами под СИП:

EnstoSicamNiled

Дистанционный бандаж Ensto SO75.100 и SO79

Дистанционный бандаж Sicam Bic Дистанционный бандаж Niled Bic

СИП такой материал, который позволяет не прятать его в гофру. Однако по требованиям техники безопасности, любой провод или кабель (даже бронированный), должен быть защищен на уровне до 2м от земли. А шкаф у вас висит на расстоянии максимум 1,7м. Поэтому хотите вы или нет, а прятать его в трубы или гофру все равно придется.

Для крепления труб не желательно использовать простые сантехнические хомуты. Они не атмосферостойкие и все резники со временем рассохнуться и выпадут.

Гофру притягивайте к стойке опять же специальными хомутами для СИП. Иначе от мороза и солнца ПВХ материал хомутов полопается и весь ваш ввод будет болтаться как не понятно что. Для того, чтобы вода не попала внутрь шкафа, СИП опускают и заводят только снизу.

Окончательный ввод от трубостойки до дома лучше выполнить подземным способом, при помощи бронированного кабеля. Хотя каким образом вы будете заводить электричество после точки учета уже ваше личное дело. В технических условиях этого не прописывают.

Только помните, что провод СИП закапывать в землю нельзя!
Если подземный вариант не доступен (есть пересечение с газовой трубой, асфальт), то СИП опять нужно поднимать вверх и тянуть на фасад дома.
Когда данный шкаф у вас был в качестве времянки на момент строительства дома, а потом все таки пришлось выходить кабелем на одну из стен, оптимально в конце строительства будет полностью убрать трубостойку и сделать полноценный ввод в дом напрямую – от столба до фасада.

Статьи по теме

Заземление. Один из важнейших…..

Заземление.

Один из важнейших технологических способов защиты от поражения электрическим током при работе с электрооборудованием.

Заземляющее оборудование устанавливают не только в помещениях производственного назначения, но и на других объектах, где используется электрооборудование. Сегодня существуют несколько различных технологий установки заземляющего контура. По традиционной технологии электрики выполняют заземление из черного металлопроката: труб, уголков, полос и т. д. Начинать установку необходимо с создания проекта, в котором отражено место для устройства заземляющего контура, почва, расположение в грунте технических коммуникаций.

Ориентируясь на проект к конкретному объекту, в почву на расстоянии 3-5 м друг от друга и на глубину от 3 м вкапывают металлические изделия определенного сечения (электроды). Таких электродов необходимо установить не менее трех, после этого они свариваются с помощью металлической полосы по периметру в общий контур.

Эта технология устройства заземления считается «родительской» и в течение нескольких десятков лет была основной. Однако даже грамотно спроектированная система такого заземления имеет много недостатков, таких как коррозия металла (ограничивает срок службы контура), трудности в процессе установки, связанные с большими объемами земельных работ.


Современная технология заземления – модульно-стержневая – позволяетпроводить электромонтажные работы по устройству заземления почти на 1 квадратном метре площади и считается более эффективной в случае одноточечного проекта организации заземляющего контура. Важным преимуществом модульно-стержневой системы является достижение большой глубины – до 50 м. Немаловажно и то, что в модульно-стержневой технологии используются оцинкованные, омедненные, титановые электроды, а также электроды из нержавеющей стали. Также современная конструкция не требует использования специального оборудования при монтаже, увеличивает срок использования готового проекта. Единственный минус системы нового поколения это стоимость материала. Однако, уже сегодня наблюдается тенденция на снижение цены на данную продукцию.

Установка Трубостойки под Счётчик 15кВт. Выгодные Условия

Установка трубостойки производится для ввода электричества на участок или в дом. Обязательным требованием сетевых организаций, при подключении электричества, является установка счётчика электроэнергии на трубостойку, в соответствии с техническими условиями. Трубостойка представляет собой отрезок полой металлической стойки, на которую крепятся провода, а также устанавливается щит с прибором учёта электроэнергии. В нашей компании «Электромонтаж-профи» монтаж трубостойки под счётчик выполняют специалисты, обладающие необходимыми навыками и опытом подобных работ. Высокое качество работ, приемлемые цены и оперативность наших сотрудников Вас приятно удивят.

Цены на установку трубостоек
  Стоимость установки
от 7 шт от 3 до 7 шт до 3 шт 1 шт
Трубостойка 5-10 кВт 11000 13500 17000 19000
Трубостойка 15 кВт 13500 16500 17500 23000
Трубостойка через дорогу 18500 21500 22500 28000

Применяется трубостойка чаще для воздушного ввода электричества и выполняет роль поддержки силового кабеля, исключая провис провода. Если при подземном методе подвода расстояние от земли до точки ввода менее 2,75 м, в таком случае также целесообразно произвести монтаж трубостойки.

Особенности установки трубостойки на участке

Если в планах на ближайшее будущее подведение электричества к объекту, значит готовьтесь к тому, что скоро трубостойка на участке станет центром всеобщего внимания. Для чего такой ажиотаж? Все очень просто: трубостойку необходимо спроектировать, установить и правильно подключить сразу к трем системам. Речь идет о подводящей линии электропередачи, о системе энергоснабжения присоединяемого объекта и, конечно же, о системе заземления, выполняющей защитные функции.



Основное предназначение и способы установки трубостоек

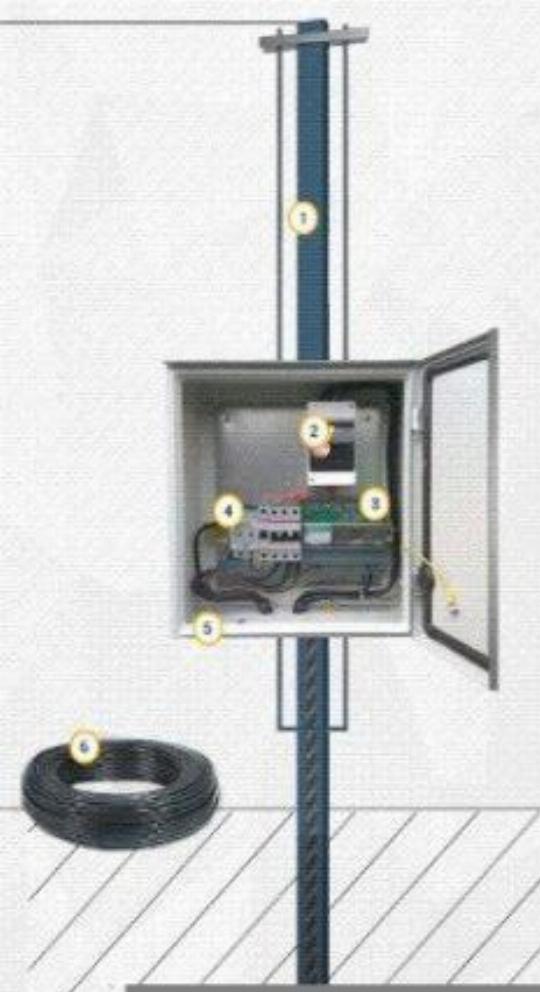

В комплект стандартной трубостойки входит опорная конструкция, шкаф для электрооборудования, а также приборы и устройства, которые принято устанавливать в точке подключения в соответствии с установленными стандартами. В этой связи можно сделать вывод, что установка трубостойки на участке преследует несколько целей. Это безопасный ввод электричества на территорию объекта, распределение электроэнергии между внутренними электрическими сетями и защита людей от поражения электрическим током. В настоящее время устанавливать трубостойку допускается несколькими способами:

  1. Установка на крышах капитальных и временных построек – вариант, при котором стойка проходит через конструктивные элементы кровли, позволяя подвести кабель к электрическому щитку, расположенному внутри помещения. Установка трубостойки таким способом требует проделывания отверстий с их последующей герметизацией. По причине высокой трудоемкости на практике эта технология применяется крайне редко.
  2. Установка на стене помещения – простой и безопасный способ монтажа, позволяющий ввести кабель внутрь помещения непосредственно сквозь стену.
  3. Установка трубостойки на границе объекта в грунт – позволяет обеспечить ввод электричества на участок и вынести точку присоединения за пределы помещений.

Какой бы вариант установки ни был предусмотрен проектом электроснабжения, подключение трубостойки должно осуществляться силами квалифицированных специалистов, гарантирующих качество конечного результата.

Особенности установки трубостоек силами профильной организации

Обращение к услугам профильной организации – это единственный вариант, при котором точка подключения на участке создается без лишних трудностей, а ввод энергосистемы в эксплуатацию осуществляется без претензий со стороны инспектирующих организаций. На практике это означает, что трубостойка устанавливается на объекте сразу после утверждения технических условий, а подключение участка к внешней системе энергоснабжения осуществляется без задержек и дополнительных вопросов со стороны контролирующих ведомств. Заказчик в этом случае получает безопасную точку присоединения, полностью соответствующую утвержденным стандартам и нормативам. Дополнительные преимущества для клиента в этом случае будут следующими:

  • применение профессионального инструмента и специализированной техники позволяет получить долговечную и надежно зафиксированную конструкцию, соответствующую не только электротехническим, но и строительным нормативам;
  • каждая трубостойка для ввода электричества на участок комплектуется проверенным и надежным электрооборудованием, точными приборами учета электроэнергии, а также безопасными и сертифицированными вспомогательными материалами;
  • надежную защиту от поражения электрическим током и от перенапряжений в сети, вызванных различными внешними факторами.

После выполнения всех запланированных мероприятий силами специалистов обязательно производится заземление трубостойки, которое дает дополнительную гарантию электробезопасности на объекте. Наша компания занимается оказанием профессиональных услуг в сфере электрификации объектов различного функционального предназначения, у нас вы можете в любой момент заказать установку трубостойки на участке, независимо от его предназначения и площади.

Трубостойка для ввода электричества. Устанавливаем по Московской области

Трубостойки для ввода электричества >>> мы на связи WhatsApp +7 903 685-55-36

Производство стоек любых размеров и типов исполнения, под требования заказчика. Установка трубостоек в Московском регионе (Москва и МО). Круглогодично проводим работы по электрификации различных объектов, в том числе земельных учатсков без строения. Базовые варианты – трубостойки 4,5 метра и телескопические трубостойки от 6,5 метров (линия ЛЭП через дорогу, с учётом требований МЧС по проезду автотранспорта).  Работаем по договору. Гарантия. Материалы по ГОСТу.

Варианты исполнения трубостоек для ввода электричества

Проводим выполнение мероприятий со стороны заявителя, необходимые для осуществления технологического присоединения в соответствии с техническими условиями, полученными от сетевых организаций (ПАО “Россети Московский регион”, АО “Мособлэнерго” и др.) до и после 01.07.2020г., звоните +7 495 922-17-70, +7 903 685-55-36

Высокое качество за разумные деньги – наш главный приоритет в работе с клиентом.

Получить консультацию можно ежедневно. Звоните или пишите на [email protected]

Трубостойка для ввода электричества купить: +7 495 922-17-70, +7 903 685-55-36

Трубостойки, которые мы производим и устанавливаем, полностью соответствуют параметрам МОЭСК, Мособлэнерго и других сетевых организаций. >>> Брошюра МОЭСК (Россети Московский регион) – “Типовые проектные решения по выполнению технических условий на стороне клиента при подключении к электрическим сетям индивидуальных домов и садовых участков”

Трубостойка для электричества, которые мы установливаем, имеет несколько типов исполнения, для ознакомления, нажмите на картинку заинтересовавшего варианта ниже.



Установка трубостойки и подключение электричества, Московская область

Перейдя по ссылке далее, можно подробнее узнать, как мы выполняем технические условия (ТУ) с соблюдением всех требований МОЭСК, Мособлэнерго и других сетевых организаций. Работы проводятся профессиональными электромонтажными бригадами, имеющими необходимую квалификацию и допуски по работе с электроустановками. По договору с гарантией. Установка трубостойки для электричества возможна в любое время года (зима, весна, лето, осень). Работаем ежедневно. Возможно только изготовление трубостойки, без установки. В том числе, под технические требования заказчика, с необходимыми размерами и другими параметрами.

Стоимость всех вариантов указана с учётом изготовления трубостойки, доставки в место установки на территории Московской области, установки трубостойки методом забуривания, бетонирования основания.  Так же, в стоимость предложений, входит монтаж на установленной трубостойке щита учёта электроэнергии (ВРУ) с использованием комплектующих в соответствии с выбранной спецификацией, с учетом всех дополнительных необходимых материалов, подвод (подключение) к ВРУ кабеля СИП 4х16, заземление смонтированной электроустановки по требованиям ПУЭ (п. 1.7.76).

Трубостойка телескопическая 7 метров без ВРУ, цена с установкой – 12 500р.

Стоимость указана с учётом изготовления телескопической трубостойки из высококачественного заводского металлопроката (рабочая высота 5,8м., общая 7м., квадратный профиль, две части 3000х70х70х3мм./4000х60х60х3мм.), подготовки и покраски изделия, доставки в место установки на территории Московской области, установки трубостойки методом забуривания на глубину 1,2 метра, без монтажа щита учёта ВРУ.

Трубостойка для ввода электричества с щитом учета ВРУ, примеры наших работ:





Трубостойка для электричества – подготовленная металлическая опора, для изготовления чаще всего используется квадратная профильная труба. Применяется для установки на ней энергопринимающего устройства – ВРУ (вводно-распределительное устройство) при проведении технологического присоединения к электрическим сетям. Термин трубостойка не применяется в документах, регулирующих технический порядок подключения электроэнергии. Его следует считать “народным” названием металлоконструкции, на которую устанавливают ВРУ. Из этого следует, что само понятие трубостойка на сегодняшний день не имеет никакого официального технического определения и сертификации, а значит и строгих требований к используемому для изготовления материалу, его качеству, размерам и т.п. Но это не значит, во первых, что норм нет вообще, т.к. есть действующие нормы ПУЭ (Правила устройства электроустановок), и перед установкой трубостойки следует почитать, как минимум пункты 2.4.55 и 2.4.56. О применении данных пунктов на практике, мы расскажем дополнительно ниже, объясняя различие между “классической трубостойкой” и “телескопической трубостойкой” под нормы МЧС. А во-вторых, что подключая электричество к своему дому, не следуют экономить на качестве материалов, в том числе и на самой трубостойке, такая экономия, чаще всего приводит к тому, что через некоторое время придется переделывать, а значит снова тратить свои деньги и время. Из нашей практики, каждая пятая трубостойка, которую мы устанавливаем, это переделка “работы” не профессионалов, которые берут дешевизной, вытекающей из использования не качественных материалов и комплектующих для ВРУ. Погнутые, а бывает и упавшие, изготовленные из тонкостенного профиля, самого низкого качества, кое-как закопанные на 50-60 см. с прикрученными иногда даже проволокой, ящиками из “фольги”, т.к. металлическими их назвать сложно, “изделия” встречаются достаточно часто. Ниже для примера фотография, на которой наша трубостойка и обрезок трубы с проводом СИП 4х16, приходящим практически в сам ящик, поставленный соседу, нашего заказчика, который конечно он не сдал инспектору, приехавшему на приёмку.



Почему мы рекомендуем не вешать щиты на столб, а установить трубостойку, потому что бывает, как на фотографиях ниже, особенно этим страдают дачные товарищества. Трубостойки в СНТ, мы ставим регулярно и видим такой “колхозный монтаж” очень часто.



#трубостойка





Трубостойка для ввода кабеля

Установка трубостойки на участке

Теоретически существует 3 способа монтажа приборов учета: на фасаде, на опорном столбе или на отдельной стойке. Практически именно монтаж и установка электросчетчика на столбе трубостойки считается оптимальным вариантом: дополнительное крепление можно установить на участке или в непосредственной близости от забора и контролировать безопасность конструкций.

Но что такое трубная (антенная) стойка, как ее изготовить и куда установить? Какие существуют нормативы и регламенты относительно этого вопроса? Об этом и поговорим.

Выбор места установки трубостойки

Установка трубостойки под счетчик на участке должна производиться в точном соответствии с техническими условиями подключения объекта. Обычно используются пограничные значения: вся конструкция должна монтироваться не дальше чем на 25 метров от забора частного дома (вглубь участка) и от опоры воздушной ЛЭП. На практике чаще всего используется средина участка между столбом и фасадом, то есть стойка выносится за забор, но располагается на небольшом расстоянии от него.

При выборе места обязательно учитывают, что дополнительный опорный столб должен заглубляться в землю ориентировочно на 1,5 метра (такая глубина оправдана существующими требованиями по устойчивости конструкции), а при необходимости еще и бетонируют. Поэтому, если выбирают между двумя участками, отдают предпочтение такому, где возможно проведение нужных работ.

Основные характеристики трубостойки

Установка счетчиков на трубостойке проводится по одному и тому же принципу как для однофазной сети напряжением 220В, так и для трехфазной 380В. Главное – приобрести или изготовить надежную металлоконструкцию.

Конструкция

Основными элементами считаются:

  • кронштейн, позволяющий закрепить отвод от ЛЭП;
  • стальная пластина, защищающая внутреннюю поверхность профтрубы от влаги;
  • вводное и выводное отверстия под кабель;
  • стальная полоса, которая используется как крепеж под установку шкафа со счетчиком;
  • болт заземления.

То есть вначале изготавливается основа из профтрубы нужной высоты. Затем к ней прикрепляются 2 кронштейна (основой могут быть уголки или стальные полосы). В них просверливаются отверстия, к которым впоследствии будет крепиться шкаф с прибором учета (понятно, что вначале необходимо знать его габариты). Затем к верху трубы приваривается влагозащитная стальная пластина, а на ней фиксируется кронштейн для крепления СИП-кабеля. В верхней части трубы прорезается отверстие для ввода, а в нижней – для вывода и подключения в шкаф. Ниже места крепления щита приваривают болт, чтобы создать точку подключения к заземляющему контуру.

Трубостойку можно монтировать из б/у материалов: в любом случае все металлические поверхности зачищаются, очищаются от ржавчины, покрываются антикоррозионным грунтом и окрашиваются. Нижние 1,5 метра, предназначенные для заглубления в грунт, дополнительно обрабатываются битумом, что позволяет не продолжительное время исключить коррозионные процессы.

Размеры

На выбор габаритов влияют такие факторы:

  • глубина заглубления в грунт – 1,5 метра, не менее;
  • высота крепления щита – как правило, от 80 до 170 см;
  • высота прохождения вводной магистрали над землей для СИП-кабеля – 2,5 метра, не менее;
  • для неизолированного провода эта высота увеличивается до 2,75 м;
  • если провод проходит над проезжей частью, то высота от поверхности не может быть менее 5,0 метров.

Таким образом, установки трубостойки должна производиться таким образом, чтобы после заглубления в грунт оставалось не менее 2,5 метров трубы. А общая высота стойки с учетом заглубления составит 4-7 метров в зависимости от места расположения.

Исходный материал

В качестве исходного материала выбирают профтрубу квадратного сечения со стороной 80 мм и толщиной стенки 3 мм либо круглую трубу соответствующего диаметра. Использование трубы позволяет прокладывать силовой кабель снаружи или внутри стойки – в зависимости от того, какие требования будет предъявлять компания-поставщик электроэнергии.

Основание стойки также может изготавливаться из винтовой сваи. Она вкручивается в землю, а затем в ней фиксируется труба необходимой высоты.

Подготовка места установки

Установка трубостойки на участке начинается с подготовки ямы. Целесообразно воспользоваться буром, а не копать землю на такую глубину вручную. Готовая стойка монтируется непосредственно в яме и ее основание засыпается грунтом или щебнем. В процессе утрамбовки подсыпки обязательно несколько раз контролируют вертикаль отвесом. Если стойка высокая или располагается на открытой местности, то ее основание лучше забетонировать. После бетонировки должно пройти минимум 24 часа. Затем работы можно продолжать и переходить к подключению.

Подключение электрического щита

На установленной трубостойке монтируется только предварительно собранный электрический щит. На практике это означает, что в шкафу вначале следует закрепить прибор учета электроэнергии, нулевую шину, соединенную с точкой заземления, вводной и выводной автомат (их характеристики выбираются в соответствии с расчетами по току).

Полностью собранный шкаф закрепляется в выбранном месте с помощью резьбовых соединений. После его фиксации выполняют заземление всей конструкции: корпус шкафа подключается к болту заземления перемычкой, а болт – к заземляющему контуру. Перемычками могут быть медные проводники сечением от 4 мм2 или изолированные алюминиевые провода сечением 6 мм2 или стальную проволоку таким же диаметром.

Установка трубостойки с щитком завершается подключением к питающей ЛЭП, для чего используют самонесущий провод с алюминиевыми жилами СИП. Он закрепляется анкерными зажимами на кронштейне. С помощью такого крепежа можно регулировать натяжку кабеля воздушной линии.

Основные ошибки при установке трубостойки

Нарушения могут возникать на каждом из этапов монтажа, в том числе:

    1. При выборе места расположения. Обслуживающая организация может потребовать разместить опору возле дороги, далеко от забора. Однако следует помнить, что в этом случае за сохранность всех устройств отвечает потребитель. Поэтому необходимо тщательно следить, что написано в техническом задании на подключении и при обнаружении несоответствий обращаться для его корректировки.
    2. В процессе сборки и изготовления самой конструкции. Иногда рекомендуют подготовить входное и выходное отверстие для скрытого монтажа проводки внутри трубы. Однако такое решение может не понравиться специалистам из сетевой организации. К тому же, наличие дополнительных отверстий делает всю конструкцию уязвимой к коррозии. В процессе заглубления в грунт и установки опорной конструкции. Установка трубостойки зимой вносит свои коррективы из-за замерзшего грунта: одним садовым буром здесь не обойтись – понадобится профильный инструмент и специальная техника.
    3. Во время сборки распределительного щита. Его можно установить дверцей наружу или внутрь. Обычно выбирают вариант «наружу», так как в этом случае контролеры могут беспрепятственно снимать показания, не заходя на участок. Но часто забывают, что окошко для снятия показаний должно оставаться видимым из-за забора.
    4. Во время фиксации собранного шкафа и подключения заземления. Важно, чтобы сопротивление контура заземления было не более 10 Ом. Специалисты рассчитывают контур заземления с учетом типа грунта, а самостоятельно сделать это проблематично. Обычно обходятся металлическим уголком или штырем, вбитым в землю на 3 метра или же саму стойку заглубляют на такую же глубину.
    5. При подсоединении к линии СИП и при подключении кабеля непосредственно к жилому дому. Внутренний монтаж в трубе часто запрещают. Поэтому специалисты опускают СИП снаружи, защищая его атмосферной гофрой ПНД черного цвета. Если используется СИП 4х16, то гофра должна быть минимум 32 мм в диаметре. ПВХ-гофры для подключения не подходят, т.к они не отличаются морозоустойчивостью. Сантехнические хомуты не подходят, поскольку не предназначены для использования на открытом воздухе. Прокладку кабеля от стойки до дома выполняют подземным либо воздушным способом по требованиям, прописанным в ТУ.

Профессиональная помощь специалистов

Обратившись в компанию «ВиартаГрупп», вы получите качественную трубостойку, изготовленную как качественное инженерное сооружение в полном соответствии с текущими требованиями. В процессе изготовления и монтажа обязательно учитываются все нюансы, подбираются фарфоровые изоляторы для непосредственного подключения, выбираются сечение и форма трубы, продумываются все дополнительные технические нюансы (в том числе защита от коррозии и скопления конденсата).

Услуга по установке трубостойки

Подбор и монтаж стоит доверить профессионалам: они подберут несущую конструкцию с подходящими техническими особенностями и габаритами, чем гарантируют безопасность и долговечность выполненного подключения. Затем проводятся комплексные работы по монтажу, при этом учитываются ветровая нагрузка и риск оледенения, а также другие факторы. Кроме того, правильно собирается шкаф (с установкой необходимых УЗО) и проводятся работы по вводу СИП.

После поставки необходимых материалов, проведения земельных работ и сборки шкафа учета специалистам понадобится максимум 3 часа для подключения и ввода в дом. При этом все работы будут выполнены корректно и не вызовут нареканий у проверяющей организации.

Монтаж трубостойки для ввода электричества на участок.

Для подключения жилого дома к линии электропередач выполненной изолированными проводами СИП, чаще всего возможны 3 варианта:

    подземный кабельный ввод непосредственно с опоры
    монтаж СИП до фасада дома по воздуху
    монтаж трубостойки под СИП в непосредственной близости от участка и действующей ВЛ

В первых двух случаях приходится размещать шкаф учета со счетчиком и всеми коммутационными аппаратами непосредственно на стене дома.

Редко какая из электросетевых компаний разрешает разместить учет внутри помещения, мотивируя это отсутствием свободного доступа для снятия показаний и проверки схемы соединения. Поэтому, если вы не хотите уродовать свой фасад дома громоздкими шкафами, то трубостойка под СИП со счетчиком лучший вариант.

Можно конечно разместить и непосредственно на опоре электросетевой компании, но это должно быть указано в технических условиях. Да и обслуживание ЛЭП на такой опоре в этом случае затрудняется. Более того, если какой-то электрик при подъеме, случайно когтем или лазом повредит ваш щит, никаких компенсаций вы не добьетесь.

А еще, если столб находится далеко от дома, всегда есть риск повреждения учета посторонними лицами. Металлическая же стойка будет находится на вашем участке, под охраной и никому не будет мешать.

Ну и самый распространенный вариант – когда дом еще не построен, только голый участок, а напряжение для его строительства уже нужно. Вот тут как раз таки, трубостойка это единственный выход для безопасного подключения электричества.

Монтаж трубостойки проходит в несколько этапов:

    сборка и изготовление самой конструкции
    непосредственный монтаж в яму и закрепление в ней
    сборка распределительного шкафа со счетчиком и автоматами
    закрепление шкафа учета на установленную стойку
    подсоединение к линии СИП
    подключение жилого дома от шкафа

Строго говоря, трубостойка на сегодняшний день не имеет никакого официального технического определения и сертификации. Поэтому и изготавливают ее кто во что горазд.
Лучший материал для сборки металлической стойки это квадратная труба 80*80*3. Она обеспечит достаточную прочность конструкции при натяжении СИП с опоры. Хотя типовыми техническими решениями допускается диаметр не менее 40мм.

Некоторые, основание стойки изготавливают, используя винтовую сваю диаметром 108мм. Закручивают ее в землю кусками труб d-40мм и длиной по 2-3м. После чего во внутрь вставляется труба или квадрат требуемой высоты.

Какой должна быть высота трубостойки? Согласно правил, минимальное расстояние от провода СИП до земли может быть не менее 2,5м. Это если он не пересекает дорогу. При прохождении над дорогой габарит увеличивается до 5м!

Анализ положений правил технологического присоединения (взято с forumhouse.ru) – скачать

Но у некоторых принимают такой учет без проблем и все подключается. Так что каждый случай индивидуален и зависит от местной конторы.

Отталкиваясь от минимальных габаритов над землей (без пересечения с дорогой) и с учетом заглубления в 1,5м, получаем оптимальную высоту трубостойки 4-5 метров. Это может быть как цельный вариант, так и составные части по два с лишним метра.

Лучше выбирайте составное изделие, так как самостоятельно привезти на участок трубу длиной 5м уже проблематично. Придется нанимать спецтранспорт, а это лишние расходы.
Метод стыковки отдельных кусков – сварка или болтовое соединение.

При соединении отдельных труб, лучше выбирать профиля разных размеров. Так, чтобы диаметр наружной верхней части, плотно входил в диаметр внутренней нижней.

Вариант посложнее, но более устойчивый и без применения сварочных работ:

    берете три куска квадратных профиля по 3 метра. Размерами минимум 60*60*3.
    2 профиля закапываете в землю на 1,5м с расстоянием между ними в 60мм. Над землей остается еще 1,5м.
    между двумя торчащими из под земли кусками помещаете третий, тем самым как бы наращивая высоту трубостойки.
    просверливаете в двух местах стыки профилей и стягиваете все это дело болтами или шпильками.

Итоговый результат будет выглядеть примерно таким образом.

Верхнее отверстие любой трубостойки необходимо заварить. Делается это для того, чтобы во внутрь не поступала и не скапливалась влага, из-за чего металл начнет активно ржаветь.
Снаружи вся конструкция окрашивается. Нижнюю часть, которая будет в земле, лучше обработать битумом, или если позволяют финансы найти нужного диаметра и усадить термоусаживаемую трубку. Такое основание никогда не подвергнется коррозии и не сломается с течением времени.

На самой макушке приваривается петля для крепления натяжного зажима СИП.

Если нет сварки, то можно просверлить отверстие d=12-16мм и смонтировать под гайку специальный крюк.

На высоте 1,7м от земли закрепляются две поперечины из стальной полосы, под крепеж шкафа учета. Расстояния между полосами измеряйте по отверстиям на шкафу.

Можно конечно применить специальные заводские комплекты для металлических шкафов с использованием бандажной ленты и обойтись без сварочных работ.

Но это если у вас есть в наличии необходимый инструмент (бандажная машинка) и материалы (лента и скрепы).

На каком расстоянии и где копать яму? Смотрите в первую очередь техусловия! Там может быть вообще прописан запрет на размещение трубостойки в глубине участка, а только на его границе. Такое требование может быть оспорено.

Это в первую очередь касается требования СО разместить учет возле ее опоры, далеко за забором, через дорогу. Сделаете так, и все дальнейшие действия по подключению света, монтажу кабеля или СИП до дома, обслуживанию распредшкафа, его сохранности будут только вашей головной болью.

Поэтому самый главный совет здесь – ничего не копайте, пока не имеете на руках согласованные и устраивающие вас технические условия. Иначе может все придется переделывать.

С помощью лома, лопаты и воды выкапываете вручную ямку. Глубина ямки от 1,5м до 2м, в зависимости от высоты трубы и грунта. Для того, чтобы яма получилась ровной и аккуратной, первые 0,5-0,7м можно пройти лопатой, а оставшееся расстояние простым садовым буром. При наличии переходников и не каменистого грунта, можно ускорить это дело перфоратором.

Ну а если есть мотобур, то вся глубина проходится в легкую с помощью него.

Когда неудобно или тяжело пройти последние десятки сантиметров, можно стойку просто вбить в землю. Навариваете на нее сбоку дополнительные куски уголков и ударами кувалды вгоняете оставшееся расстояние. После чего, не нужный более уголок срезается, а место сварки аккуратно закрашивается.

В подготовленную яму вставляется ранее изготовленная стойка. Если засыпаете землей, то не забывайте каждые 15-20см трамбовать. Можно использовать щебень и забетонировать все основание. Тогда никакие наклоны вам будут не страшны, да и коррозия не будет оказывать такого сильного влияния.

Бетону дайте время 1-2 дня чтобы окончательно застыть, только после этого можно вешать шкаф.

Конечно бетонирование значительно увеличивает время всего монтажа. Без него, простым утрамбовыванием всю работу можно сделать за 2-3 часа. Кроме того, без бетона значительно улучшается заземление самой стойки, за счет лучшего контакта с землей (если вы конечно полностью не изолировали термотрубкой или битумом низ). Поэтому здесь нужно будет делать выбор – надежная устойчивость и долговечность или лучшее заземление.

Сборка шкафа осуществляется отдельно и зависит опять же от выданных технических условий и количества электрооборудования у вас дома. Чаще всего там размещают вводной и отходящий автомат или УЗО, плюс электросчетчик. Вся остальная сборка автоматики уже происходит внутри щитовой дома.

Вообще здесь лучше придерживаться минимализма. Потому что шкаф находится на улице и подвергается постоянным колебаниям температуры и влажности. Поэтому монтировать туда всякие дорогостоящие релюшки не желательно.

Сам шкаф учета можно закрепить 4 способами:

    на саморезы через заднюю стенку. Делать этого не стоит, так как нарушается герметичность шкафа и его требования по IP54.
    на болты с гайками через боковые ушки
    при помощи бандажной ленты
    или попросту приварить к металлическим уголкам, но в таком случае это уже будет не съемный вариант

Места соединения шкафа и трубостойки необходимо зачистить от краски для обеспечения полного контакта и заземления всей конструкции.

Как размещать шкаф наружу или во внутрь участка?
Для удобства снятия показаний проверяющими, если стойка не огорожена забором, размещайте так, чтобы дверца смотрела наружу. Для удобства вашего обслуживания – дверцой во внутрь. Но тогда на участок каждый раз придется запускать контролеров.

Сопротивление контура заземления здесь должно быть не более 10 Ом. Сможете ли вы его обеспечить одним 3 метровым уголком или штырем, вбитым рядом с трубостойкой, зависит от состава грунта.

Чтобы обойтись в качестве заземления самой металлической стойкой, глубина ее заглубления должна быть не менее 3 метров.

Опять же проверяющие из СО при подключении, могут замерить заземление и требовать соблюдения его параметров. А могут и удовлетвориться простым его наличием. Все индивидуально. Но для собственной безопасности сделайте его по правилам.

Подключение к линии электропередач выполненной проводом СИП можно сделать с помощью кабеля подвешенного на тросике, а лучше всего использовать другой СИП 4*16 или СИП 2*16.
Для этого вам понадобится:

    дополнительный крюк на опору

Кронштейны Ensto SO 279

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны CT 600, CB 600

    2 анкерных зажима
    4 или 2 прокалывающих зажима

Подробнее о методах подключения можно ознакомиться в статье “Как соединить провода СИП между собой и с медным кабелем”.

Как лучше сделать опуск СИП по трубостойке до шкафа учета? Не нужно вырезать отверстие сбоку трубы, чтобы запустить туда провод.

Прорезая такие отверстия входа (сверху) и выхода (снизу), вы тем самым ослабляете всю конструкцию, а также открываете доступ влаги во внутрь. Если грубо взять скорость коррозии в 0,1мм в год, плюс учесть толщину стенок в 3мм, то лет через десять ваша стойка просто упадет.

Кроме того, такой способ может не понравиться сетевикам, так как ввод будет скрытым, и внутри теоретически можно сделать незаметное подключение до счетчика.

Скорее всего учет не примут и заставят переделывать.

Поэтому СИП должен спускаться снаружи, защищенный трубой, либо атмосферостойкой гофрой ПНД (черная).

Для СИП 4*16 используйте гофру диаметром минимум 32мм. Будет удобнее заводить. Использовать ПВХ материал нельзя. В мороз все это полопается и прослужит на улице не более одного двух сезонов.

Еще один из вариантов – использование специальных дистанционных зажимов или бандажей. Вот их марки и характеристики с размерами под СИП:

СИП такой материал, который позволяет не прятать его в гофру. Однако по требованиям техники безопасности, любой провод или кабель (даже бронированный), должен быть защищен на уровне до 2м от земли. А шкаф у вас висит на расстоянии максимум 1,7м. Поэтому хотите вы или нет, а прятать его в трубы или гофру все равно придется.

Для крепления труб не желательно использовать простые сантехнические хомуты. Они не атмосферостойкие и все резники со временем рассохнуться и выпадут.

Гофру притягивайте к стойке опять же специальными хомутами для СИП. Иначе от мороза и солнца ПВХ материал хомутов полопается и весь ваш ввод будет болтаться как не понятно что. Для того, чтобы вода не попала внутрь шкафа, СИП опускают и заводят только снизу.

Окончательный ввод от трубостойки до дома лучше выполнить подземным способом, при помощи бронированного кабеля. Хотя каким образом вы будете заводить электричество после точки учета уже ваше личное дело. В технических условиях этого не прописывают.

Только помните, что провод СИП закапывать в землю нельзя!
Если подземный вариант не доступен (есть пересечение с газовой трубой, асфальт), то СИП опять нужно поднимать вверх и тянуть на фасад дома.
Когда данный шкаф у вас был в качестве времянки на момент строительства дома, а потом все таки пришлось выходить кабелем на одну из стен, оптимально в конце строительства будет полностью убрать трубостойку и сделать полноценный ввод в дом напрямую – от столба до фасада.

Что такое трубостойка и как ее установить самостоятельно

Выбор места установки

Прежде чем выбрать место на участке для установки трубостойки с щитком, во избежание нарушения техусловий подключения объекта необходимо внимательно изучить информацию по этому вопросу, которую может содержать данный документ. Расстояние от опоры до вводного устройства (до трубостойки) согласно ПУЭ-6 (глава 2.4. п.2.4.12) не должно превышать 25 метров, но в ПУЭ 7 в той же главе 2.4., но п. 2.5.19 сказано, что длина ответвления должна определяться расчетом и зависит от: прочности опоры, высоты подвески проводов ответвления на опоре и на вводе, количества и сечения жил. Поэтому в большинстве случаев придерживаются «старых» 25 метров.

Есть еще вариант установки трубостойки на крыше (показан на схеме ниже), но его мы не рассматриваем в данной статье. Если будет интересно, пишите в комментариях, рассмотрим и вариант с крышей.

Конструкция, размеры, исходный материал

Предъявляемые требования к конструкции трубостойки под счетчик одни и те же, как для однофазной сети 220 Вольт, так и для трехфазного ввода 380 Вольт. Данное устройство не сложно изготовить и установить на участке можно своими руками в условиях домашней мастерской. Для изготовления трубостойки можно использовать профильную трубу 80х80 мм с толщиной стенки 3 мм, также можно подобрать трубу с круглым сечением. Если по каким-либо причинам под рукой не оказалось труб, а обстановка требует незамедлительного обустройства ввода, для изготовления стойки можно использовать металлический уголок с шириной полки порядка 80 мм или тавровую балку.

Вопрос, как произвести прокладку кабеля по трубостойке (внутри или по поверхности) лучше заблаговременно согласовать с сетевой организацией или другой организацией, которая будет принимать работу и осуществлять подключение к ВЛ. Есть вероятность того, что во избежание возможного несанкционированного подключения к питающей сети до счетчика, внутреннюю прокладку могут запретить.

Эскиз общего вида стойки из профильной трубы 80х80 показан на рисунке. В размерах обязательными остаются такие параметры, как величина заглубления – (С) должна быть около 1,5 метров, и высота крепления щита – (b), согласно главе 1.5 ПУЭ п. 1.5.29 должна быть в пределах от 800 до 1700 мм. Общую длину заготовки для трубостойки (a) необходимо подбирать в зависимости от обстановки, строго придерживаясь соблюдения следующих условий. Высота прохождения вводной магистрали над землей для СИП кабеля должна составлять не менее 2,5 метров. Если для ввода используется неизолированный провод, согласно главе 2.4 ПУЭ п. 2.4.55 этот параметр увеличивается до 2,75 метров. Высота стойки будет увеличена в том случае, если ввод будет проходить через дорогу. Если соблюдать нормативы, в этом случае расстояние нахождения от поверхности проезжей части должно быть не меньше 5 метров. В зависимости от этого общая длина конструкции с учетом углубления (а) должна составлять от 4 до 7 метров.

  1. Кронштейн для крепления отвода от ЛЭП.
  2. Стальная пластина, предохраняющая от попадания воды внутрь профильной трубы.
  3. Отверстие для ввода кабеля, отведенного от ЛЭП.
  4. Стальная полоса для установки шкафа учета электроэнергии.
  5. Отверстие для вывода кабеля.
  6. Болт заземления.

Определившись с высотой трубостойки, к ней необходимо приварить или закрепить при помощи болтов два кронштейна из металлической полосы или уголка (4), на которых будет крепиться щиток под счетчик, отверстия в которых сверлятся в зависимости от размеров шкафа.

Если щит будет фиксироваться на стойке при помощи заводской бандажной ленты, данные элементы конструкции не понадобятся. Для предотвращения попадания дождевой воды внутрь трубы к ее верхнему торцу рекомендуется приварить стальную пластину (2), к которой будет крепиться кронштейн крепления СИП кабеля (1). В верхней части конструкции прорезается отверстие (3), через которое будет вводиться кабель ответвления для прокладки по внутренней полости трубы. Это необходимо в целях предупреждения проводки от механических повреждений. Отверстие (5) необходимо для вывода электрического проводника и из трубы и последующего ввода в шкаф. Ниже места установки щита приваривается болт или шпилька с резьбой, которые будут служить точкой подключения стойки и шкафа к заземляющему контуру. После завершения сборки трубостойки, перед установкой конструкцию рекомендуется очистить от ржавчины, покрыть грунтом или свинцовым суриком и покрасить. Ту часть конструкции, которая будет скрыта под землей, дополнительно обрабатывается битумом и или покрывается термоусаживаемым материалом.

Подготовка ямы

Копать яму глубиной более полутора метров весьма трудоемко, поэтому для этой цели лучше воспользоваться буром. Стойка устанавливается в яме, после чего засыпается грунтом или щебнем с обязательной утрамбовкой и проверкой вертикали при помощи ватерпаса или отвеса. Если есть возможность трубостойку лучше залить цементным раствором или бетоном, но при этом следует дать время, минимум в течение суток, необходимого для становления раствора.

Параллельно с работой по подготовке ямы под стойку следует задуматься об обустройстве контура заземления. Согласно требованиям Правил устройства электроустановок (ПУЭ) трубостойку и смонтированный на ней шкаф необходимо заземлить. В качестве заземлителя можно использовать вставленный вертикально в грунт уголок на глубину 1,5 метра, однако в ряде случаев такое решение не работоспособно и не удовлетворяет требованиям по сопротивлению заземления. Обращайтесь по этому вопросу к специалистам.

Вбить трубу или уголок на такую глубину сложно, поэтому возникнет необходимость копать или бурить, поэтому есть смысл совместить земляные работы по подготовке ям под стойку и под заземлитель.

Подключение электрического щита

Прежде чем смонтировать щит на установленной трубостойке, производится его сборка. В шкафу устанавливается счетчик электроэнергии, вводной автомат в соответствии с расчетной токовой нагрузкой, нулевая шина, которую необходимо соединить с, предусмотренной в конструкции щита, точкой заземления. О том, как разделить PEN проводник на PE и N, читайте в статье: https://samelectrik.ru/kak-razdelit-pen-provodnik-soglasno-pue.html.

После окончания сборки шкаф крепится к конструкции стойки. Установку щита учета на опоре можно произвести, используя специальные крепежные элементы, которые могут идти в комплекте. Затем необходимо произвести заземление щита и трубостойки. Для этого необходимо при помощи перемычки произвести подключение корпуса шкафа к болту заземления (6), который в свою очередь должен быть подключен к заземляющему контуру.

Сечение заземляющих проводников должно соответствовать таблице 1.5 и п. 1.7.127 главы 1.7. ПУЭ:

После окончания сборки щита и заземления шкафа учета производится его подключение к питающей ЛЭП, для чего, как правило, используется самонесущий провод с алюминиевыми жилами СИП. Процесс подключения к проводам воздушной линии сложный и небезопасный, поэтому для его выполнения лучше привлечь опытного специалиста. На трубостойке СИП крепится с помощью специальных анкерных зажимов к кронштейну (1). Использование данного вида крепежа позволяет обеспечить необходимую натяжку кабеля

Для предотвращения попадания атмосферных осадков внутрь щита, ввод кабельных магистралей в него производится только снизу.

От дома до трубостойки кабель можно проложить под землёй в трубе или без трубы (если использовать бронированный ВБбШв), проложить обычный кабель (типа ВВГ) по воздуху на тросе.

Напоследок рекомендуем просмотреть видео инструкцию по установке стойки для ввода электричества на участок:

Теперь вы знаете, как может быть выполнена установка трубостойки под счетчик на участке своими руками и какие требования предъявляются к монтажу. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

Выполнение технических условий (ТУ) от МОЭСК

Для подключения загородного участка к электричеству мы рекомендуем использовать трубостойки. Это специальная конструкция, на которой устанавливается шкаф учета, оборудованный автоматическими выключателями ввода и вывода. Монтаж трубостойки на участок требует последовательного выполнения определенных операций, также проведенная работа должна соответствовать техническим условиям МОСЭК. Поэтому монтаж трубостойки и подключение участка к электросети следует доверить профессионалам. Мы готовы выполнить для вас эту работу быстро и с гарантией качества.

Правильный выбор места

Выполнение технических условий от МОСЭК подразумевает определенный выбор места для установки. Трубостойка должна находиться не далее, чем на расстоянии 25 м в глубину от границы участка, и не далее 25 м от ближайшей ЛЭП, к которой планируется подключение. Как правило, трубостойка устанавливается в грунт, крайне редко встречается вариант монтажа на крыше здания.

Устройство трубостойки

Требования МОСЭК к конструкции трубостойки будут одинаковы при любом напряжении в питающей сети — 220 В или 380 В. Хорошей опорой считается полая квадратная труба с длиной ребра не менее 6 см и толщиной 3 мм или круглым сечением диаметром 8 см. Заглубление трубы в землю допускается на глубину промерзания грунта. Общая высота трубы с учетом заглубления, таким образом, должна быть в границах 4 -7 метров. Верх опоры должен закрываться, чтобы внутрь полой трубы не могла попасть дождевая вода.

Рекомендованная высота для расположения счетчика — от 80 до 180 см над поверхностью земли. Высота прокладки линии от ЛЭП, которая будет подавать электричество на участок, должна составлять не менее 2,75 м при использовании изолированного провода. Но если ЛЭП и участок разделены дорогой, эта высота увеличивается в 2 раза. Выполнение технических условий от МОСЭК подразумевает, что высота прокладки линии над проезжей частью должна быть не менее 5 метров. Также применяется более сложный и дорогостоящий способ подключения участка к электричеству с помощью подземной прокладки кабеля, но подобный тип подключения встречается гораздо реже.

Стоит отметить, что у разных компаний, занимающихся подачей электричества в загородный поселок, могут быть свои требования к устройству трубостойки. Так, некоторые компании могут требовать, чтобы подающий электричество кабель проходил снаружи опорной трубы, а не внутри, во избежание несанкционированных подключений к кабелю до счетчика (хотя эта проблема легко решается установкой АСКУЭ).

Щиток под электросчетчик монтируется на двух кронштейнах, которые паралельны друг другу, но перпендикулярны опорной трубе. Их длина зависит от размера выбранного металлического шкафчика. Впрочем, иногда щиток фиксируется на опоре при помощи заводской бандажной ленты, в таком случае обустройство кронштейнов не требуется. Ниже расположения щитка для счетчика в опоре следует предусмотреть отверстие, через которое будет осуществляться подключение электричества.

Монтаж трубостойки

Для установки трубостойки необходимо отверстие в грунте глубиной порядка полутора метров. Выкапывается оно обычно при помощи строительного бура, это самый быстрый и эффективный метод. В готовое отверстие устанавливается стойка, засыпается пескобетоном или щебнем, при этом проверяется строгое вертикальное положение конструкции, угол опоры по отношению к земле должен быть прямым.

Не стоит забывать, что по правилам техники безопасности щиток должен иметь заземление, уходящее в грунт на глубину не менее полутора метров. Учитывая совпадение требуемой глубины для заземления щита учета и заглубления опоры, целесообразно совместить эти две работы и выполнить их в одно время.

Подключение щита учета

Когда опора установлена, можно переходить к подключению электричества. Внутрь металлического шкафчика следует установить:

  • Счетчик электроэнергии;
  • Автоматы для ввода и вывода;
  • Нулевая шина для заземления.

Стоит отметить, что сначала производится сборка и подключение приборов щита учета, и только потом он устанавливается на опоре. Для защиты соединений от атмосферных осадков подключение выполняется через отверстия в нижней части шкафа. После того, как металлический шкафчик займет положенное для него место, осуществляется заземление. И только после этого разрешается производить подключение трубостойки к питающей ЛЭП. Как правило, для этого используется самонесущий провод с алюминиевыми жилами, который крепится к кронштейну при помощи анкерных зажимов.

Наши услуги

Процесс установки щита учета на трубостойке и подключения участка к электросети — сложный и небезопасный. Не рекомендуется проводить его самостоятельно, не имея опыта электромонтажника и профессионального оборудования. Во-первых, в ходе работ можно получить поражение электрическим током, опасное для жизни. Во-вторых, неправильно рассчитанная и установленная опора из металла большой высоты может внезапно рухнуть и нанести ущерб здоровью и имуществу. В-третьих, при несоответствии требованиям МОСЭК, работы все равно придется переделывать.

Намного выгоднее, проще и безопаснее сразу доверить подключение участка к электросети специалистам. Чтобы заказать проведение электричества на участок с монтажом трубостойки и установкой щита учета, звоните нам по одному из телефонов горячей линии или заполните заявку на сайте. При необходимости консультант ответит на все возникшие у вас вопросы.

ТРУБОСТОЙКА

Трубостойки для ввода электричества, установка – Московская область (все районы) , Новая Москва, Москва. Круглогодично устанавливаем стандартные трубостойки 4,5 метра и телескопические трубостойки 7,5 метров (линия ЛЭП через дорогу, с учётом требований МЧС по проезду автотранспорта). Работаем по договору. Гарантия. Материалы по ГОСТу.

Высокое качество за разумные деньги – наш главный приоритет в работе с клиентом.

Получить консультацию можно ежедневно. Звоните или пишите на [email protected]

Трубостойка для ввода электричества купить: +7 495 922-17-70, +7 903 685-55-36

Трубостойка для электричества, которые мы установливаем, имеет несколько типов исполнения, для ознакомления, нажмите на картинку заинтересовавшего варианта ниже.

Варианты исполнения трубостоек для ввода электричества

Не дозвонились или нужно связаться в определённое время, закажите обратный звонок

Установка трубостойки и подключение электричества, Московская область

Перейдя по ссылке далее, можно подробнее узнать, как мы выполняем технические условия (ТУ) с соблюдением всех требований МОЭСК, Мособлэнерго и других сетевых организаций. Работы проводятся профессиональными электромонтажными бригадами, имеющими необходимую квалификацию и допуски по работе с электроустановками. По договору с гарантией. Установка трубостойки для электричества возможна в любое время года (зима, весна, лето, осень). Работаем ежедневно. Возможно только изготовление трубостойки, без установки. В том числе, под технические требования заказчика, с необходимыми размерами и другими параметрами.

Стоимость всех вариантов указана с учётом изготовления трубостойки, доставки в место установки на территории Московской области, установки трубостойки методом забуривания, бетонирования основания. Так же, в стоимость предложений, входит монтаж на установленной трубостойке щита учёта электроэнергии (ВРУ) с использованием комплектующих в соответствии с выбранной спецификацией, с учетом всех дополнительных необходимых материалов, подвод (подключение) к ВРУ кабеля СИП 4х16, заземление смонтированной электроустановки по требованиям ПУЭ (п. 1.7.76).

Трубостойка телескопическая 7,5 метров без ВРУ, цена с установкой – 12 500р.

Стоимость указана с учётом изготовления телескопической трубостойки из высококачественного заводского металлопроката (рабочая высота 6м., общая 7,5м., квадратный профиль, две части 3000х70х70х3мм./4500х60х60х3мм.), подготовки и покраски изделия, доставки в место установки на территории Московской области, установки трубостойки методом забуривания на глубину 1,5 метра, без монтажа щита учёта ВРУ.

Трубостойка для ввода электричества с щитом учета ВРУ, примеры наших работ:

Трубостойка для электричества – подготовленная металлическая опора, для изготовления чаще всего используется квадратная профильная труба. Применяется для установки на ней энергопринимающего устройства – ВРУ (вводно-распределительное устройство) при проведении технологического присоединения к электрическим сетям. Термин трубостойка не применяется в документах, регулирующих технический порядок подключения электроэнергии. Его следует считать “народным” названием металлоконструкции, на которую устанавливают ВРУ. Из этого следует, что само понятие трубостойка на сегодняшний день не имеет никакого официального технического определения и сертификации, а значит и строгих требований к используемому для изготовления материалу, его качеству, размерам и т.п. Но это не значит, во первых, что норм нет вообще, т.к. есть действующие нормы ПУЭ (Правила устройства электроустановок), и перед установкой трубостойки следует почитать, как минимум пункты 2.4.55 и 2.4.56. О применении данных пунктов на практике, мы расскажем дополнительно ниже, объясняя различие между “классической трубостойкой” и “телескопической трубостойкой” под нормы МЧС. А во-вторых, что подключая электричество к своему дому, не следуют экономить на качестве материалов, в том числе и на самой трубостойке, такая экономия, чаще всего приводит к тому, что через некоторое время придется переделывать, а значит снова тратить свои деньги и время. Из нашей практики, каждая пятая трубостойка, которую мы устанавливаем, это переделка “работы” не профессионалов, которые берут дешевизной, вытекающей из использования не качественных материалов и комплектующих для ВРУ. Погнутые, а бывает и упавшие, изготовленные из тонкостенного профиля, самого низкого качества, кое-как закопанные на 50-60 см. с прикрученными иногда даже проволокой, ящиками из “фольги”, т.к. металлическими их назвать сложно, “изделия” встречаются достаточно часто. Ниже для примера фотография, на которой наша трубостойка и обрезок трубы с проводом СИП 4х16, приходящим практически в сам ящик, поставленный соседу, нашего заказчика, который конечно он не сдал инспектору, приехавшему на приёмку.

Почему мы рекомендуем не вешать щиты на столб, а установить трубостойку, потому что бывает, как на фотографиях ниже, особенно этим страдают дачные товарищества. Трубостойки в СНТ, мы ставим регулярно и видим такой “колхозный монтаж” очень часто.

Монтаж трубостойки для счетчика

Последнее время для устройства ввода в дом используется трубостойка – стойка из профильной трубы (профиля), предназначенная для размещения на ней щита учета и крепления провода, идущего от опоры линии электропередач к щиту учета.

В данной статье рассказано, как установить трубостойку для счетчика своими руками.

Вконце статьи Вы можете посмотреть принципиальную электрическую схему щита. установленного на трубостойке.

Весь процесс установки трубостойки можно разделить на несколько этапов:

1. Подготовка трубостойки.

Перед установкой нужно подготовить трубостойку. Обычно используется профиль сечением 80*80 мм длиной 3-3.5 м.

Профиль для трубостойки

Для этого на одном конце трубы привариваем пластину, чтобы предотвратить попадание воды внутрь трубы. Тут же привариваем петлю или крючок для крепления провода СИП.

Петля на трубостойке

Для монтажа щита учета привариваются две полосы. Их размер и расстояние между ними зависят от размера щита. Вместо полосы можно использовать уголки.

Вырезаем с помощью болгарки два окошка в трубе: одно наверху,

Вырезаем окошко в трубе наверху

другое примерно посередине.

Вырезаем окошко в трубе посередине

Они нужны для прокладки провода внутри трубостойки. Возле нижнего отверстия привариваем болт.

После этого красим нашу трубу.

2. Подготовка ямы для установки трубостойки.

С помощью лопаты и ручного бура готовим яму для установки трубостойки глубиной не менее 1м. Бур нужен для того, чтобы меньше копать лопатой. Да и яма получится аккуратней.

Яма для трубостойки

3. Установка трубостойки.

В подготовленную яму устанавливаем трубостойку и начинаем засыпать землей, не забывая трамбовать. Если есть возможность, можно засыпать яму щебнем.

На этом работы по подготовке трубостойки заканчиваются и переходим к сборке щита учета.

4. Сборка щита учета.

Перед сборкой щита учета определяемся:

  • какой будем использовать щит: с одной или двумя дверцами, с окошком или без;
  • какой ставить счетчик электроэнергии;
  • какие использовать автоматические выключатели (автоматы).

В выбранный щит учета устанавливаем наш счетчик электроэнергии и автоматы. При этом вводной автомат перед счетчиком помещается в бокс под пломбировку.

Бокс под пломбировку

Далее делаем разводку в щите проводом ПВ-1 или ПВ-3 в следующем порядке: вводной автомат-счетчик-выходной автомат. Выходной автомат устанавливается на DIN-рейку, которая идет в комплекте с щитом учета. Рядом с ним устанавливается нулевая шина.

Нулевая шина на DIN-рейку

Сбоку щита сверлим отверстие под болт заземления.

Более подробно о сборке щита можно прочитать здесь.

5. Установка щита учета на трубостойку

После сборки щита «вешаем» его на трубостойку. Прикручиваем наш собранный щит учета с помощью болтов к полосам или уголкам, которые мы приварили к трубе. Можно также прикрепить щит с помощью саморезов. Главное, чтобы щит держался крепко.

Теперь необходимо заземлить наш щит и трубостойку. Рядом с трубостойкой вбиваем металлический уголок длиной 1,5 м. Теперь соединяем щит, трубостойку и уголок.

Также заземляем нулевую шину, на которую потом подключаем нулевой провод СИП4, идущий с опоры. Для этого используем желто-зеленый провод ПВ-3 с наконечниками.

После установки нашей конструкции можно переходить к подключению к линии электропередач.

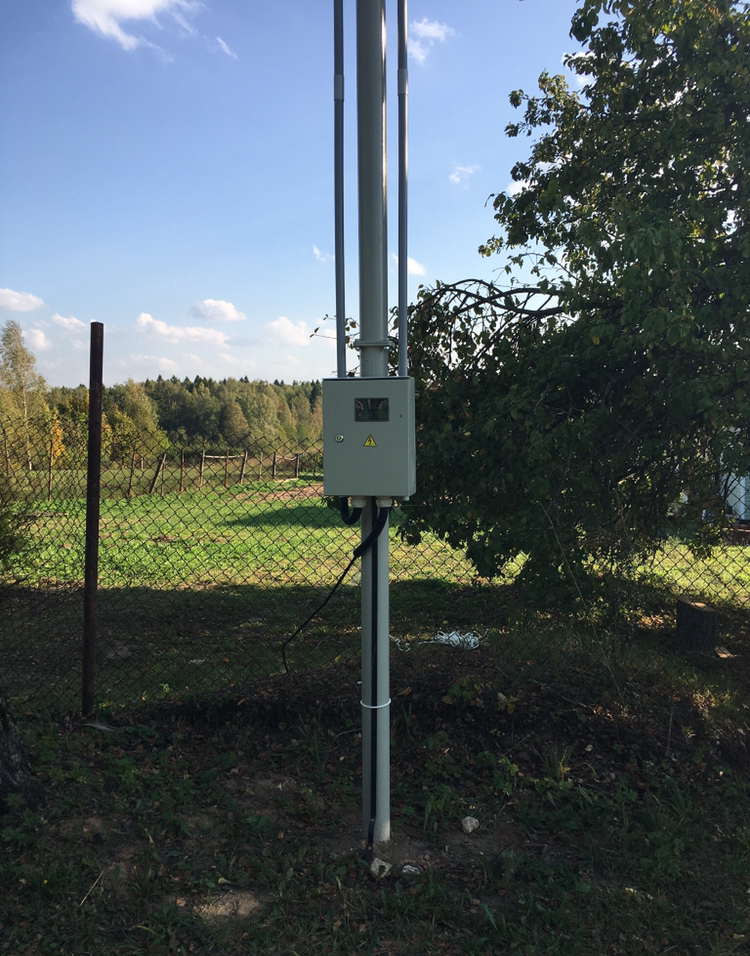

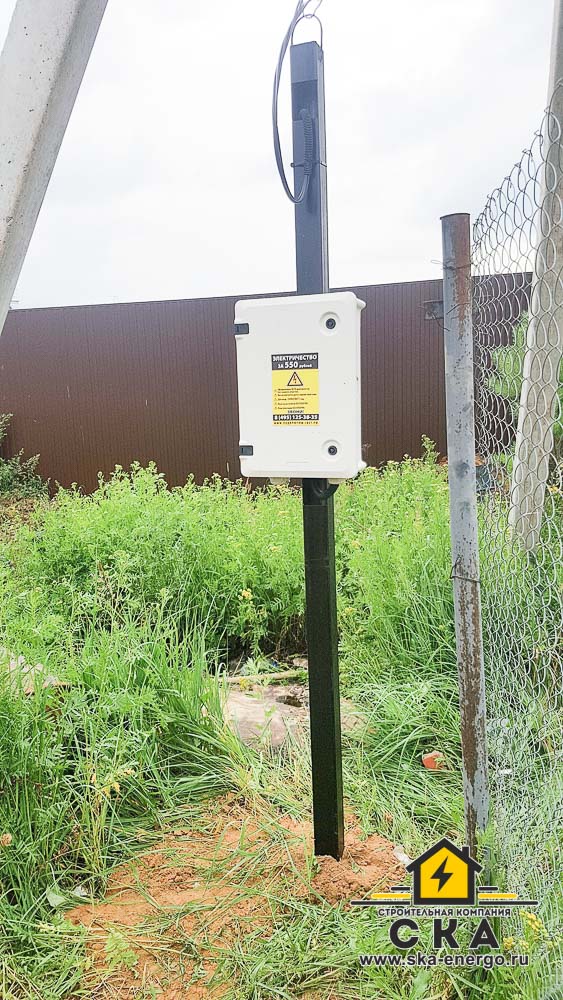

Трубостойка установлена и подключена

6. Подключение щита учета к линии электропередач

Подключение осуществляется с помощью провода СИП4(двух- или четырехжильным, в зависимости от того, какой ввод в дом). От опоры к трубостойке натягивается провод СИП4 с помощью анкерных зажимов dn123.

Анкерный зажим dn123

Далее, заводим провод в щит и подключаем на вводной автомат фазные(-ую) жилы. Нулевую жилу заводим на нулевую шину, расположенную на DIN-рейке.

Подключение провода СИП4 к питающей линии производится с помощью прокалывающих зажимов P645.

Прокалывающий зажим P645

Для того, чтобы подключить СИП4 к магистральной (питающей) линии, Вам потребуется подняться на опору ВЛ. Для этого необходимы монтерские лазы и предохранительный пояс. Для того, чтобы подняться на опору нужен опыт.

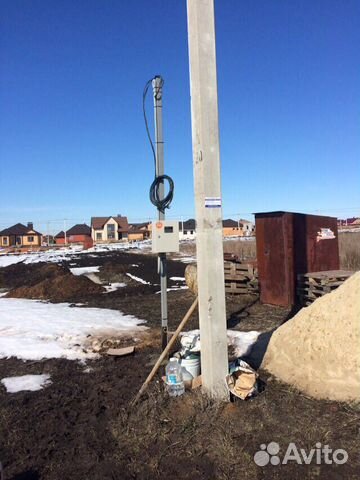

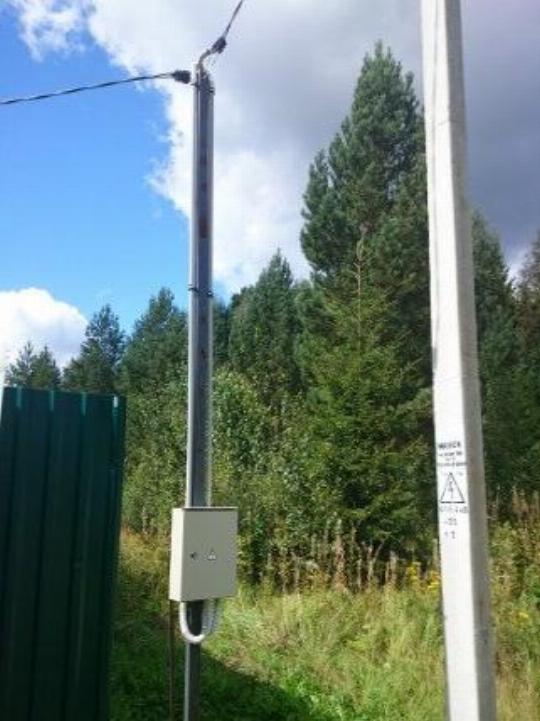

Подключение СИП4 на опоре

7. Подключение дома к щиту учета.

Подключение дома к щиту учета можно выполнить двумя способами:

  • Проводом СИП (воздушный ввод).
  • Кабелем (кабельный ввод). Если Вы делаете кабельный ввод в дом, то ваша трубостойка будет выглядеть примерно так

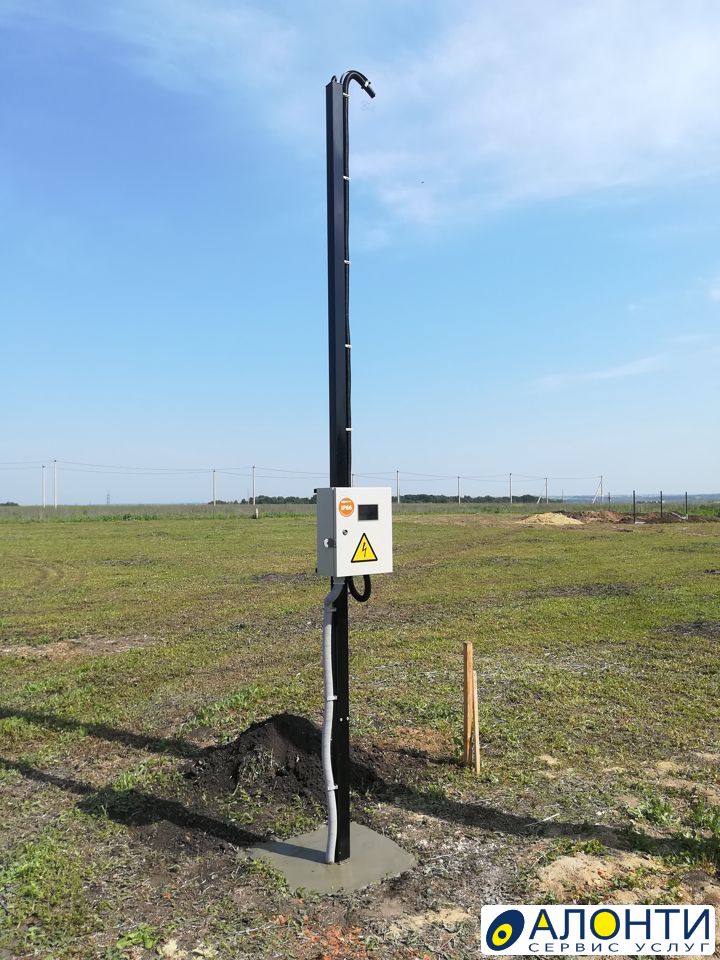

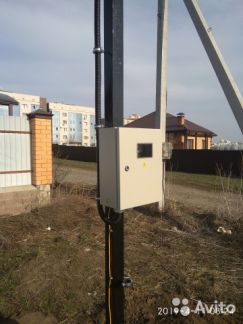

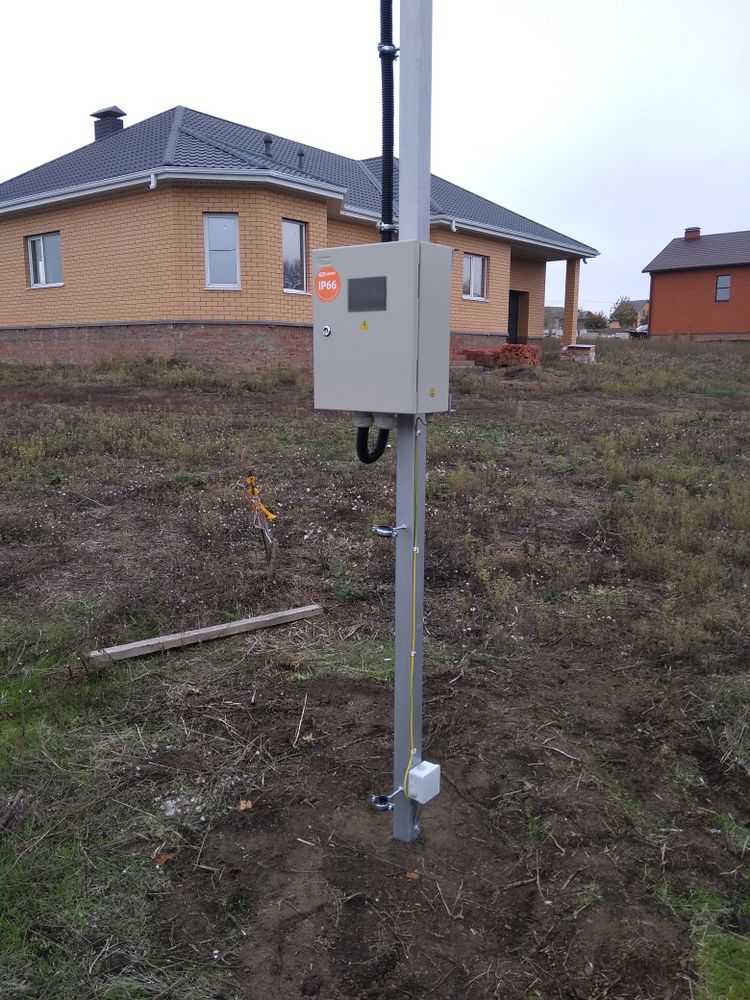

Трубостойка с кабелем

Более подробно о том, как сделать ввод в дом, Вы можете почитать здесь. Ниже представлена схема вводно-учетного щита на трубостойке

Схема щита на трубостойке

Иногда в щите учета располагают не одну, а две шины на DIN-рейку. Для того,чтобы их различать, используют изоляторы разных цветов (синий-нулевая шина, желтая — шина заземления). В таком случае, сначала на шину заземления присоединяют провод с корпуса щита, который заземлен, а потом соединяем шину заземления и нулевую шину (синюю), на которую присоединен провод от счетчика, и с которой пойдет нулевой провод в дом. Схема представлена ниже:

На это все, что хотелось бы рассказать о монтаже трубостойки.

Если Вам нужно установить трубостойку и подключить дом к электросети, Вы можете обратиться ко мне, позвонив по телефону

18 комментариев

А окошки в трубе обязательно вырезать?

Совсем не обязательно!Можно также СИП опустить по профилю к щиту учета снаружи. главное, чтобы СИП был в гофре и прикреплен к трубе.

Гофра должна быть ПНД (чёрная) — это специальная гофра для уличной установки.

Я обычно устанавливаю трубостойку в котлован который потом заливаю бетоном. Причём монтаж заземления и трубостойки проходят в один день. Потом бетону нужно пару дней чтобы подсохнуть. После этого уже монтирую щит.

Чтобы заказчик получил чек по меньше, трубостойку и контур он может сделать самостоятельно. Это работа не в электричестве, поэтому если всё доступно объяснить он и сам справится, а мне мороки меньше.

Но конечно лучше когда всё полностью от контура до подключения ввода на опоре сам делаешь.

Бетонирование считаю лишним при монтаже трубостойки. Если хорошо трамбовать грунт при засыпке, то трубостойка будет стоять мертво. Без бетонирование монтаж трубостойки занимает 2-3 часа, при условии, что все приготовлено заранее(собран щит, стойка обварена и покрашена), а не несколько дней. Насчет гофры ПНД согласен: она крепче, да и в мороз не полопается, в отличие от ПВХ-гофры.

Можно ли заземлять ящик и трубостойку не медным, а алюминиевым проводом?

Да, можно! При этом, согласно ПУЭ п.7.1.117 сечение алюминиевого заземляющего проводника должно быть не менее 16 кв. мм. В принципе, в качестве алюминиевого заземляющего проводника можно использовать отрезки провода СИП4, который используется для подключения, поскольку его сечение соответствует данному требованию.

А какая глубина ямы нужна под трубостойку? Можно ли делать трубостойку длиннее,чем 3 м, как сказано у вас в статье.

Если вы устанавливаете трубостойку длиной 3 метра, то достаточно ямы глубиной 1 м. При установке трубостойки, нужно как следует трамбовать грунт, которым засыпаете яму. Можно установить и более длинную трубостойку, но тогда вам придется копать и более глубокую яму для ее установки. при этом могут возникнуть проблему с креплением провода СИП на трубостойку (потребуется лестница). Как правило, линии электропередач в населенных пунктах проходят вдоль дорог. Если ваш участок находится с одной стороны дороги, а участок с другой, то может потребоваться установка или дополнительной опоры с вашей стороны, или установка высокой трубостойки, поскольку расстояние от проводов до проезжей части должно быть не менее 5 м (ПУЭ п.2.4.55).

У Вас в статье написано, что ноль с опоры нужно подключать на нулевую шину. А сети заставляют заводить ноль в счетчик! Кто прав? И на схеме нарисовано, что ноль заходит сразу в счетчик.

Да, Вы правы! Спасибо, что указали на эту ошибку. Вообще, правильно будет, если ноль с опоры подключать на нулевую шину. а потом на счетчик. Но энергосбыт требует подключение нуля напрямую в счетчик, хотя это не совсем правильно.Так что, если не хотите спорить с энергосбытом, то подключайте ноль сразу в счетчик.

А какой ввод лучше — кабелем в земле или по воздуху?

Оба способа хороши. Все зависит от личных предпочтений владельца дома и участка. Мое личное мнение — воздушный ввод надежней. При его повреждении сразу будет видно место повреждения, в отличие от кабельного, когда не видно место повреждения в земле. Для определения места повреждения кабеля в земле необходимо будет воспользоваться услугами электролаборатории. Кабельный ввод дороже и трудозатратней, поскольку нужно производить земляные работы. Но при этом кабельный ввод эстетичней. А при воздушном вводе над участком висит провод СИП, что порой портит общий вид участка и дома.

Хочу установить, сколько стоит? До Вас не дозвониться никак. Напишите свой тел, кто установит. Мария

Здравствуйте, Мария! Мой телефон указан в шапке сайта и на странице «Контакты» и всегда доступен. Звоните, обсудим!

Здравствуйте! А на каком расстоянии от опоры нужно устанавливать трубостойку? Есть ли какие-то требования к этому?

Вообще, трубостойку положено устанавливать на расстоянии 2 метров от опоры линии электропередач. Обычно этим расстоянием пренебрегают, и устанавливают кто как хочет, и 1 метр, и полметра от опоры, а иногда и больше, в случае, когда линия и трубостойка находятся с разных сторон дороги.

Как правильно выполнить заземление щита и трубостойки? Нужно делать треугольник?

Треугольник для заземления трубостойки делать необязательно. Достаточно забить рядом уголок длиной 1,5 м. А треугольник Вы можете забить возле дома.

Россети Урал – ОАО “МРСК Урала”

Согласие на обработку персональных данных

В соответствии с требованиями Федерального Закона от 27.07.2006 №152-ФЗ «О персональных данных» принимаю решение о предоставлении моих персональных данных и даю согласие на их обработку свободно, своей волей и в своем интересе.

Наименование и адрес оператора, получающего согласие субъекта на обработку его персональных данных:

ОАО «МРСК Урала», 620026, г. Екатеринбург, ул. Мамина-Сибиряка, 140 Телефон: 8-800-2200-220.

Цель обработки персональных данных:

Обеспечение выполнения уставной деятельности «МРСК Урала».

Перечень персональных данных, на обработку которых дается согласие субъекта персональных данных:

  • — фамилия, имя, отчество;
  • — место работы и должность;
  • — электронная почта;
  • — адрес;
  • — номер контактного телефона.

Перечень действий с персональными данными, на совершение которых дается согласие:

Любое действие (операция) или совокупность действий (операций) с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу, обезличивание, блокирование, удаление, уничтожение.

Персональные данные в ОАО «МРСК Урала» могут обрабатываться как на бумажных носителях, так и в электронном виде только в информационной системе персональных данных ОАО «МРСК Урала» согласно требованиям Положения о порядке обработки персональных данных контрагентов в ОАО «МРСК Урала», с которым я ознакомлен(а).

Согласие на обработку персональных данных вступает в силу со дня передачи мною в ОАО «МРСК Урала» моих персональных данных.

Согласие на обработку персональных данных может быть отозвано мной в письменной форме. В случае отзыва согласия на обработку персональных данных.

ОАО «МРСК Урала» вправе продолжить обработку персональных данных при наличии оснований, предусмотренных в п. 2-11 ч. 1 ст. 6 Федерального Закона от 27.07.2006 №152-ФЗ «О персональных данных».

Срок хранения моих персональных данных – 5 лет.

В случае отсутствия согласия субъекта персональных данных на обработку и хранение своих персональных данных ОАО «МРСК Урала» не имеет возможности принятия к рассмотрению заявлений (заявок).

Системы склеивания металлических трубопроводов – журнал IAEI

Время чтения: 10 минут.

Статья 250 Национального электротехнического кодекса устанавливает минимальные требования к заземлению и заземлению. Название статьи было изменено в процессе разработки NEC 2005 года, чтобы отразить то, что на самом деле рассматривается в статье. В прошлом, кажется, многие рассматривали слово «основание» как обобщающее описание и рассматривали концепции как правил связывания, так и правил заземления под производным слова «основание».Вероятно, поэтому существует несколько явных недоразумений относительно заземления и соединения, и какие правила применяются и когда.

Рисунок 1. Заземление (заземлено)

Определения

Заземление – это процесс подключения чего-либо к земле (земле). Например, NEC определяет термин заземленный проводник как «проводник системы или цепи, который намеренно заземлен». Рука об руку с этим определением работает слово «заземленный», которое определяется как «подключено к земле или к какому-либо проводящему телу, которое служит вместо земли» (см. Рисунок 1).

Рис. 2. Склеивание или склеивание (соединение вместе)

С другой стороны, слова «склеивание» (или «скрепление») определяются как «постоянное соединение металлических частей для образования электропроводящего пути, обеспечивающего непрерывность электрической цепи, и способность безопасно проводить любой ток, который может возникнуть» (см. Рисунок 2).

Итак, в простейшей форме заземление означает соединение с землей, а соединение означает соединение металлических частей вместе для обеспечения непрерывности и проводимости между ними.Обе концепции должны применяться для обеспечения безопасности в электрических установках и системах (см. Рисунок 3). В этой статье рассматриваются требования к соединению металлических трубопроводных систем в соответствии с требованиями NEC.

Связь в целом

Рисунок 3. Заземление (заземление) и соединение (соединение)

Часть V статьи 250 озаглавлена ​​«Связывание». Именно здесь в статье содержатся основные требования, касающиеся склеивания. Чтобы подчеркнуть, что многие рассматривают соединение и заземление как одно и то же, посмотрите на Рисунок 250.4 в Статье 250. Обратите внимание, что заголовок рисунка гласит: «Рисунок 250.4 Заземление», однако, когда кто-то смотрит на рисунок, прямоугольник с правой стороны рисунка называется «Связь» и связан с большинством прямоугольников. слева (см. рисунок 4). Это наглядно демонстрирует, что заземление и соединение работают совместно в соответствии со многими требованиями, изложенными в статье. Похоже на возможность внести предложение об изменении Кодекса, не так ли? Заголовок рисунка должен быть «250.4 Заземление и связывание», как и заголовок и объем статьи, чтобы отразить то, что на самом деле охватывается.

Склеивание металлических систем водяных трубопроводов

Рисунок 4. Воспроизведение рисунка NEC 250.4

Давайте подробнее рассмотрим правила Свода для соединения металлических систем водопровода. При применении правил Кодекса к установкам и системам важно понимать причины, лежащие в основе требований. Требования к соединению металлических систем водяных трубопроводов, по определению, заключаются в обеспечении необходимой непрерывности и проводимости с возможностью выдерживать любые токи короткого замыкания, которые могут возникнуть.Если металлические водопроводные системы не подключены к электрической системе таким образом, чтобы соответствовать требованиям Кодекса, они могут создать опасность пожара или поражения электрическим током в здании или сооружении, поскольку они могут оказаться под напряжением. В этой части статьи рассматриваются системы металлических водяных трубопроводов, но аналогичные правила применяются и к другим системам металлических трубопроводов, таким как системы металлических газовых трубопроводов. Мы обсудим эти требования позже в статье.

Фото 1. Требования к склеиванию металлических трубопроводных систем

Раздел 250.104 (A) статьи 250 указывает, что металлические водопроводные системы, установленные в здании или сооружении или прикрепленные к ним, должны быть соединены в соответствии с требованиями пунктов (A) (1), (A) (2) или (A) (3). ) этого раздела. Обратите внимание, что в этом правиле используется система слов. Это означает, что металлическая система трубопроводов должна быть приклеена. Короткие участки металлических трубопроводов в неметаллической трубопроводной системе обычно не требуется связывать, поскольку они не составляют полностью металлическую трубопроводную систему. Поскольку во многих сантехнических приборах используются неметаллические компоненты, соединение систем горячего и холодного трубопроводов помогает обеспечить непрерывное электрическое соединение обеих систем.

Фото 2. Соединительные перемычки к металлическим системам водопровода должны быть доступны

Соединительные перемычки для металлических водопроводных систем необходимо устанавливать в соответствии с Разделами 250.64 (A), (B) и (E). В этих разделах представлены правила установки перемычек. Соединения соединительных перемычек с системой (-ями) трубопровода [точка (-ы) крепления] должны быть доступны (см. Фото 2).

Расположение соединительной перемычки

Перемычка для металлической водопроводной системы должна быть установлена ​​для обеспечения непрерывности и электропроводности (эффективного пути тока короткого замыкания) в одном из следующих мест:

1.Шкаф для служебного оборудования

Фото 3. Перечисленный металлический хомут для водяных трубопроводов большого размера

2. Заземленный провод на службе

3. Провод заземляющего электрода достаточного сечения

4. Один или несколько заземляющих электродов, используемых для обслуживания – см. Рисунок 5.

Размер соединительной перемычки должен соответствовать таблице 250.66, за исключением случаев, разрешенных в 250.104 (A) (2) и (A) (3). Например, если в здании с током сети 600 ампер есть два медных проводника сечением 400 км / м, соединенные параллельно на фазу, тогда применяйте Таблицу 250.66 для 800 тыс. Куб. Мил показывает, что минимальный размер, требуемый для перемычки перемычки водопроводной системы, не может быть меньше, чем медь 2/0, алюминий 4/0 или алюминий с медным покрытием. Соединительные перемычки должны соответствовать положениям 250.8, то есть соединительные перемычки должны быть подключены с использованием процесса экзотермической сварки, перечисленных соединителей давления, перечисленных зажимов или других перечисленных средств. В Справочнике общей информации UL по электрическому оборудованию 2005 г. указано: «Зажимы, подходящие для использования на медных водяных трубках, имеют маркировку для такого использования» (см. Фото 3 и 4).

Фото 4. Перечисленный металлический хомут для водяных трубопроводов меньшего размера

Заземляющий проводник электрода часто служит двум целям

Иногда металлический провод заземляющего электрода водопровода для здания или сооружения также служит перемычкой для металлической системы водопровода. Правила выбора размеров одинаковы для обеих перемычек. Основное требование, которое необходимо соблюдать, – это подключение к металлической системе водяных трубопроводов, которая представляет собой заземляющий электрод, в соответствии с 250.52 (A) (1), должна находиться на расстоянии не более 1,52 (5 футов) от точки входа в здание или сооружение. Это обеспечивает разумный размер, так что если металлический водопроводный трубопровод заменить неметаллическим трубопроводом, нарушив электрическую целостность, изменение будет более очевидным. Основная причина этого состоит в том, чтобы свести к минимуму длину, на которой водопроводный трубопровод служит для соединения с заземляющим электродом, внутри здания или сооружения. Если металлический водопроводный трубопровод не является заземляющим электродом, подключение перемычки в соответствии с 250.104 (A) не должен располагаться в пределах первых 1,52 (5 футов) входа в систему водяных трубопроводов в здание или сооружение.

Рис. 5. Места подключения перемычек металлической водопроводной системы

Многоквартирные дома

NEC включает альтернативный вариант соединения металлических водопроводных труб для многоквартирных зданий, который можно найти в 250.104 (A) (2). Эта альтернатива ограничена для использования только в том случае, если может быть выполнено определенное условие: металлические водопроводные системы для каждого отдельного помещения должны быть металлически изолированы от всех других помещений за счет использования неметаллических водопроводных труб.Если такая изоляция существует, Кодекс разрешает установку перемычки на щитке питающего фидера или распределительном щите, снабжая это помещение проводом сечением в соответствии с 250.122 на основе номинала устройства максимального тока, защищающего фидер (см. Рисунок 6). Например, если в многоквартирном здании была сеть на 600 ампер, снабжающая шесть жилых единиц, и в каждом жилом помещении имелся щиток на 100 ампер, перемычка для заземления могла быть установлена ​​на клеммной шине заземления оборудования на щитке в этом помещении.Зажимной перемычки

Рисунок 6. Альтернативный вариант соединения металлических водопроводных труб в соответствии с 250.104 (A) (2)

Размер

может быть рассчитан на основе номинала устройства максимального тока, защищающего фидер (100 ампер), который в этом примере будет как минимум медной перемычкой 8 AWG. Помните, что металлическая система водяных трубопроводов в каждом из помещений должна быть металлически изолирована от других помещений, прежде чем можно будет использовать этот альтернативный метод соединения системы водяных трубопроводов.

Отдельные здания или сооружения

Отдельное здание или сооружение, снабжаемое питателем (ями) или ответвлением (ями) [см. 225.30 и .32] и в котором установлены системы металлических водяных трубопроводов, необходимо соединить. Система водяных трубопроводов должна быть прикреплена к корпусу разъединителей здания или сооружения, где она расположена в здании или сооружении, к заземляющему проводнику оборудования, проходящему с питающими проводниками, или к одному или нескольким используемым заземляющим электродам.Размер соединительной перемычки должен соответствовать 250.66 в зависимости от размера фидера или проводов ответвительной цепи, питающих здание или сооружение (см. Рисунок 7).

Рисунок 7. Подбор размеров перемычек для перемычек металлических водопроводов в отдельных зданиях или сооружениях

Требования к соединению других металлических трубопроводов

Металлические трубопроводные системы, отличные от воды, также должны быть скреплены по тем же причинам, которые обсуждались ранее. Этот трубопровод включает, помимо прочего, металлические газовые трубопроводы, трубопроводы для медицинских газов и пневматические трубопроводы.Правила соединения других металлических трубопроводов приведены в 250.104 (B). Национальный кодекс по топливному газу, NFPA 54, в Разделе 6.13 также требует, чтобы системы металлических газопроводов были соединены. Фактически, его требования очень похожи на требования NEC. (См. Врезку, содержащую извлеченный текст из NFPA 54-2002).

Однако необходимо понимать, что системы металлических газопроводов не могут использоваться в качестве заземляющих электродов. Раздел 250.52 (B) запрещает эту практику, но примечание мелким шрифтом, следующее за этим разделом, напоминает пользователям Кодекса, что требования к соединению таких трубопроводов предусмотрены в 250.104 (В). Эти требования к склеиванию не являются необязательными. «Другие металлические трубы» необходимо прикрепить к любому из следующих мест:

Рис. 8. Расположение соединительных перемычек для других металлических трубопроводных систем

1. Корпус служебного оборудования

2. Заземленный провод на службе

3. Провод заземляющего электрода достаточного сечения

4. Используется один или несколько заземляющих электродов (см. Рисунок 8)

Минимальные требования к размеру перемычек для перемычек для других систем металлических трубопроводов отличаются от требований к размерам металлических систем водяных трубопроводов.Соединительные перемычки должны иметь размер 250,122, основанный на номинале устройства максимального тока, защищающего ответвленную цепь, которая может запитать систему трубопроводов. Например, если газовая печь питается от 30-амперной ответвительной цепи, которая включает в себя медный заземляющий провод 10 AWG, то 10 AWG

Фото 5. Газовая печь, питаемая от ответвления, имеет металлическую систему газовых трубопроводов.

Заземляющий провод

оборудования для этой цепи должен использоваться в качестве средства заземления.Помните: мы имеем дело с заземлением, а не с заземлением (см. Фото 5 и 6). Точка (и) подключения перемычки к другой системе (ам) металлических трубопроводов должна быть доступна.

Отдельно производные системы

Металлические водопроводные системы должны быть присоединены к заземленному проводу каждой отдельно взятой системы. Подключение должно быть выполнено в ближайшем доступном месте на металлической системе (ах) водяных трубопроводов в зоне, обслуживаемой

.

Фото 6.Заземляющий провод оборудования ответвительной цепи, питающей печь, допускается в качестве средства соединения, требуемого 250.104 (B)

.

отдельно производная система. Это соединение должно быть выполнено в той же точке, где провод заземляющего электрода подключается к системе. Размер металлической перемычки для соединения водопроводных труб каждой отдельно выделенной системы должен соответствовать таблице 250.66, исходя из наибольшего незаземленного фазного проводника отдельно выделенной системы (см. Рисунок 9).

Связывающая перемычка, подключенная непосредственно к отдельно производной системе, обеспечивает прямой путь к источнику токов замыкания на землю и будет способствовать облегчению работы устройства максимального тока в случае, если цепь, питаемая вторичной обмоткой производной системы, контактирует с металлом. система трубопроводов. Все особые требования к соединению металлических систем водяных трубопроводов с отдельно производными системами см. В 250.104 (D) и исключениях.

В тех случаях, когда общая концепция отвода заземляющего электрода используется для нескольких отдельно производных систем в соответствии с 250.30 (A) (4), к установке должны применяться требования 250.104 (D) (3) по соединению металлических трубопроводов системы водоснабжения.

Рис. 9. Металлическая перемычка для подключения системы водяных трубопроводов к отдельно выделенной системе

Существуют также требования к склеиванию открытого конструкционного металла, который соединяется между собой, образуя каркас здания, и может оказаться под напряжением. Требования к установке и размеру соединительных перемычек идентичны требованиям для металлических водопроводных систем.Правила склеивания конструкционного металла приведены в 250.104 (C) и (D) (2) [см. Фото 7].

Для получения более подробной информации о требованиях NEC к соединению, пожалуйста, обратитесь к главе 8 в книге IAEI Soares по заземлению и соединению (9-е издание). Как всегда, проконсультируйтесь с местными властями, имеющими юрисдикцию в вашем районе, относительно любых местных норм и правил, которые могут потребоваться в дополнение к минимальным требованиям NEC.

Фото 7. Склеивание также требуется для металлических конструкций, которые не заземлены намеренно и не соединяются между собой для формирования каркаса здания и могут оказаться под напряжением.


Извлеченный текст из NFPA 54-2002

6.13 Электрические соединения и заземление.

6.13.1 Каждая надземная часть системы газопровода, которая может быть под напряжением, должна быть электрически непрерывной и подключена к эффективному пути тока замыкания на землю. Газовый трубопровод считается подсоединенным, если он подсоединен к оборудованию для утилизации газа, которое подсоединено к заземляющему проводу оборудования цепи, питающей это оборудование.

6.13.2 Газовые трубопроводы не должны использоваться в качестве заземляющего проводника или электрода.

Оборудование и конструкция: заземление и соединение в отдельных зданиях или сооружениях

Множественные здания или сооружения на одной и той же территории обслуживаются единой автономной коммунальной службой электроснабжения, а отдельные здания на участке снабжаются фидерами. Служба также может напрямую снабжать одно из зданий, а фидеры или ответвления питают другие здания от этого служебного оборудования. Особые правила заземления и соединения применяются к отдельным зданиям или сооружениям, питаемым от фидеров или ответвлений.Требования изложены в части III статьи 250 Национального электротехнического кодекса (NEC), в частности, 250.32.

Раздел 250.32 (A) требует системы заземляющих электродов в соответствии с Частью III Статьи 250. Это означает, что требования к заземляющим электродам в 250.50 должны применяться к отдельным зданиям или сооружениям, снабжаемым фидерами или параллельными цепями. Если какой-либо из заземляющих электродов в 250,52 (A) присутствует (существует) в обслуживаемом здании или сооружении, они должны быть соединены вместе, чтобы сформировать систему заземляющих электродов.Сюда входят электроды водопровода, металлические опорные конструкции в земле, которые квалифицируются как электроды, электроды в бетонном корпусе и т. Д. Если электродов нет, их необходимо установить. Исключение из требования к заземляющему электроду в 250.32 (A) применяется к зданию или сооружению, которые питаются от одной ответвленной цепи, индивидуальной или многопроволочной, которая включает в себя заземляющий провод оборудования.

Для последовательного применения NEC важно различать здание, конструкцию и оборудование.Определение «сооружения» было пересмотрено в NEC 2017 года как «то, что построено или построено, кроме оборудования». В определениях поясняется, что все здания являются конструкциями, но не все конструкции являются зданиями. Например, дом – это здание, а рекламный щит – это конструкция.

Другой важный фактор, который необходимо понять, – это разница между оборудованием и конструкцией. Например, двигатель или наземный кондиционер – это оборудование, охватываемое главой 4 NEC.При установке на открытом воздухе они обычно крепятся к бетонной подушке или опоре. Бетонное основание – это конструкция, к которой крепится оборудование. Это не превращает комбинацию оборудования и фундамента в конструкцию и, таким образом, вызывает требования к заземляющему электроду. Строятся конструкции. Любой заземляющий электрод в этих типах установок оборудования, скорее всего, является вспомогательным заземляющим электродом и, следовательно, не является обязательным.

Другой пример – светильник для парковки, установленный на опоре.Светильник и опора являются оборудованием, подпадающим под действие статьи 410 NEC, а бетонное основание – это конструкция, к которой крепится оборудование. Ключевое различие между оборудованием и конструкцией состоит в том, что конструкции сооружаются, как указано в определении, в то время как оборудование обычно производится или изготавливается на предприятии и доставляется на место для установки. Важно различать оборудование и конструкции, чтобы эффективно определить, когда 250,32 (A) требует заземляющего электрода, а когда это вариант в соответствии с 250.54.

В соответствии с 250.32 (B) (1) фидер или ответвленная цепь, питающая отдельное здание или сооружение, обычно должна включать заземляющий провод оборудования (EGC). EGC может быть проводом или любым способом подключения, указанным в Разделе 250.118, который квалифицируется как EGC. Если EGC является проводным, его размеры должны соответствовать 250.122. Исключение № 1 позволяет использовать заземленный (обычно нейтральный) провод фидеров или ответвленных цепей для заземления в отдельных зданиях или сооружениях при определенных и предписывающих условиях.Во-первых, EGC не включен в цепь, питающую отдельное здание или сооружение. Во-вторых, нет непрерывных металлических путей между источником питания и местом назначения в обслуживаемом здании или сооружении.

Наконец, отсутствует защита от замыкания на землю оборудования, установленного на стороне питания фидера. Это исключение относится только к существующим системам электропроводки в помещениях. Для существующих систем, в которых таким образом используется заземленный провод, он не должен быть меньше размеров, требуемых в 250.122 или 220,61 в зависимости от обстоятельств. Исключение № 2 позволяет использовать заземленный провод, как указано в 250.32 (A) (1) Исключение № 2.

Раздел 250.104 устанавливает новые требования к соединению металлических систем водяных трубопроводов и других металлических трубопроводов, установленных или прикрепленных к зданию или сооружению, снабжаемым фидерами или ответвлениями. Размер соединительной перемычки для металлических водопроводных труб и соединенных между собой строительных стальных конструкций не должен быть меньше размеров, указанных в таблице 250.102 (C) (1), а не в таблице 250.66.

Особые правила заземления и соединения применяются к отдельным зданиям или сооружениям, питаемым фидером (ами) или ответвленной (ыми) цепью (ами). Заземляющий электрод обычно требуется в таких зданиях или сооружениях, если только здание или сооружение не питается от одной ответвленной цепи и не удовлетворяет требованиям, указанным в исключении 250,32 (A). Понимание того, что представляет собой оборудование по сравнению с тем, что квалифицируется как здание или конструкция, помогает пользователям Кодекса определить требования к заземляющим электродам или вариант установки вспомогательного заземляющего электрода.

«Связь» или «Заземление»?

Я понимаю, что здесь есть канадский вопрос, но вот глагол NEC

2008 NEC®Â © 250.104 Склеивание трубопроводных систем и открытых конструкционных сталей.
Другие металлические трубопроводы. При установке в здании или сооружении или прикреплении к ним, металлические трубопроводные системы, включая газовые трубопроводы, которые могут оказаться под напряжением, должны быть соединены с корпусом сервисного оборудования, заземленным проводником на рабочем месте, проводником заземляющего электрода, где достаточного размера, или к одному или нескольким используемым заземляющим электродам.Размер соединительной перемычки (ей) должен быть определен в соответствии с 250.122 с учетом номинала цепи, которая может подавать питание на систему (системы) трубопроводов. Заземляющий провод оборудования для цепи, которая может запитать трубопровод, должен использоваться в качестве средства соединения. Точки крепления перемычки должны быть доступны.

Здесь распространены фитинги, изолирующие металлическую трубу, чтобы не было соединения от магистрального газопровода и счетчика к трубе внутри дома.Идея состоит в том, чтобы предотвратить прохождение тока по газовой линии, который в конечном итоге проедает в ней дыры (электролиз). Изолированная труба, идущая от счетчика в дом (надеюсь), может быть металлической или неметаллической. Металлические детали должны быть склеены, поэтому, если труба по какой-либо причине соприкоснется с горячей проволокой, это приведет к срабатыванию прерывателя, а не к удару кого-либо.

Причина, по которой вы поддерживаете CSST, заключается просто в том, что молнии все равно, изолирована ли газовая труба, она перепрыгнет через разрыв в поисках земли.Если используется CSST, молния обычно будет следовать по прямому пути, а не по внутренним металлическим спиралям и пробить отверстия в покрытии в процессе. (дешевое грязное объяснение)

Может быть, лучший способ уяснить ситуацию – это подумать об этом так:

Заземляющий электрод (металлическая водопроводная труба, которая выходит наружу, заземляющий стержень, UFER и т. Д.) И связанный с ним провод (заземляющий провод) провод заземляющего электрода (GEC) предназначены специально для того, чтобы молнии могли легко добраться до земли.

Соединительные провода (заземляющие провода оборудования или EGC) предназначены для того, чтобы, если труба каким-либо образом окажется под напряжением, сработает прерыватель, а не кто-то, прикоснувшись к трубе, получит электрический ток.

В случае дома с полностью металлическими водопроводными трубами провод заземляющего электрода также служит проводником заземления. Металлические газопроводы будут соединены, потому что (надеюсь) нет металлического соединения между внутренней трубой и (заземленной – потому что она находится под землей) внешней металлической трубой.

Есть КУЧА людей, которые этого не понимают, и почему у вас есть люди, которые должны знать лучше, говорят вам использовать газовую трубу в качестве ЗАЗЕМЛЕНИЯ

Ясно как грязь?

Структура стеллажа

– обзор

34.5.1 Общие положения

Подводные трубопроводы представляют собой основную систему, с помощью которой соединяющиеся длинные технологические трубопроводы и магистральные коллекторы проходят через территорию завода для обслуживания назначенных им единиц оборудования. Коллекторы продувки, развальцовки и сброса расположены на стойках, как и обычно, лотки для приборов и электрических кабелей.

Трубы для труб (также известные как пипетки или трубные площадки в практике США) используются для прокладки больших групп труб, идущих в одном направлении через установку. Они переносят технологические жидкости между участками и распределяют технические жидкости по всем участкам и предприятиям на участке и могут использоваться для поддержки лотков для приборов и электрических кабелей.

Стеллажи являются ключевой частью транспортировки материалов и часто следуют схеме, аналогичной системе дорог на площадке. Маршрутизация стоек является неотъемлемым аспектом компоновки площадки и завода, а стойки оказывают большое влияние на компоновку оборудования на участке, где к стойке подводится трубноемкое оборудование.Рис. 34.5 иллюстрирует тесную взаимосвязь стеллажа и расположения участка на открытом участке.

Рисунок 34.5. Планировки трубопроводов и заводов. (A) Тупиковый двор. Очереди входят и выходят с одного конца двора, (B) Прямой двор. Очереди могут входить и выходить с обоих концов двора, (C) L-образный двор. Линии могут входить и выходить к северу и востоку от участка, (D) Т-образный двор. Очереди могут входить и выходить с трех сторон участка, (E) П-образный двор. Линии могут входить и выходить со всех четырех сторон участка, (F) комбинация двора и двора Т-образной формы, (G) сложное расположение дворовых трубопроводов для очень большого химического завода.

Предоставлено: Kern, перепечатано со специального разрешения Chemical Engineering .

Стеллажи обычно поднимаются трубами, уложенными на стеллаже в одноуровневой плоскости. Если на стеллаже будет перевозиться много труб, ширина стеллажа может стать чрезмерной, если не будут предусмотрены два уровня трубопроводов. Редко используются трехуровневые трубопроводы.

В некоторых случаях очень больших труб или очень длинных участков, расположенных не вблизи сложного завода, трубы с уровня земли и траншеи могут быть экономичными и эффективными.Однако более часто используются приподнятые стеллажи, поскольку стеллажи на уровне земли или в траншее могут создавать следующие проблемы:

переходы дорог или путей более трудны, особенно для стеллажей на уровне земли, где переходы должны быть приподняты. или должен быть предусмотрен автомобильный мост (см. Рис. 34.6)

Рис. 34.6. Наземные трубы с пересечением дорог.

Предоставлено: British Petroleum.

железнодорожных переездов практически непрактичны

траншей может быть трудно осушить, и токсичные и / или легковоспламеняющиеся жидкости могут собираться в траншеях (см. Тематические исследования в Разделах 13.14.2 и 13.14.5 Раздел 13.14.2 Раздел 13.14.5)

Тяжелый газ может накапливаться в траншеях

В приподнятых стеллажах часто используются простые перевернутые U- или Т-образные конструкции (часто называемые «изгибами») или стойки) для поддержки, как показано на фиг. 34,7 и 34,9. Конструкции могут быть выполнены из бетона, огнестойкой стали или незащищенной стали. Дополнительные затраты на бетон или противопожарную защиту иногда могут быть оправданы, когда критически важная стойка, на которой находится весь завод или жизненно важные службы, проходит рядом с потенциальной опасностью пожара.В таких случаях пожар на заводе, который может поддерживаться заводом, может в противном случае вызвать обрушение стойки из-за перегрева с последующей потерей технологических или технических жидкостей для других заводов (см. Тематические исследования в главе 14, Утилиты I: Общие положения и главе 15 , Утилиты II: Вода и пар).

Рисунок 34.7. Типовая стеллажная конструкция.

Предоставлено: Kern (адаптировано), перепечатано по специальному разрешению Chemical Engineering .

Если доступ транспортных средств под эстакаду не требуется, допустимая минимальная высота составляет 3.6 мес. Минимальная высота эстакады, под которой должны проезжать автомобили, составляет 4,5 м над растительным покрытием или дорожным покрытием. Это обеспечит достаточный клиренс для большинства дорожных транспортных средств. Если для технического обслуживания или будущего строительства предусмотрены большие краны или перемещение оборудования, обычно используется минимальная высота 6,0 м. На железнодорожных переездах обычно предусматривается просвет 7,0 м над эстакадами.

Если стойки поворачиваются на 90 градусов, высоту стойки следует изменить, чтобы ее можно было выдвинуть в будущем. Аналогичным образом, если поперечные стойки или трубы выходят из основной стойки, их следует прокладывать на другой высоте, чтобы избежать столкновения с трубами, уложенными на стойке (см. Рис.34,8).

Рисунок 34.8. Направление меняется на стойке. (A) Перепад высот меняется на боковом соединении трубопровода, (B) Плоский поворот требует последовательной последовательности линий, (C) Перепад высот должен указываться не более чем на поворотах.

Предоставлено: Kern (адаптировано), перепечатано по специальному разрешению Chemical Engineering . Стойки

разработаны с учетом стандартизации, простоты и экономичности, и эти соображения обычно приводят к максимальной ширине стойки 10 м с шагом изгиба, принятым для первоначальной компоновки равным 6 м.Для труб малого диаметра (например, <3 дюйма / 75 мм) или для горячих (например,> 315 ° C) труб может потребоваться промежуточная опора, а на стойке могут быть промежуточные поперечины, закрепленные на балках между изгибами.

Определение ширины стеллажа на ранней стадии компоновки важно, поскольку стеллажи нелегко расширить, а количество и размеры труб, которые должны быть проложены на стеллаже, неизвестны на начальном этапе компоновки завода. Поэтому необходимо оценить ширину и длину стойки, когда имеется мало информации.Предлагается допустить дополнительную ширину 20–50% для расширения установки и около 3–5 м длины стойки для каждого основного элемента, подключенного к стойке. Постоянная ширина стеллажей на всем заводе расточительна – ширину стеллажей следует варьировать в соответствии с потребностями предприятия, которое они обслуживают. Стеллажи стоят дорого, поэтому растения с трубами следует располагать по обе стороны от стойки, а агрегаты без трубопроводов – в стороне от стойки.

Если для размещения всех труб требуется ширина более 10 м, следует использовать двухуровневую стойку со вторым уровнем 1.На 5 м выше нормального уровня 4,5 м. Следует избегать трехуровневых стоек. На двухуровневой стойке инженерные трубы желательно располагать на верхнем уровне. Это снижает риск коррозии или возгорания на нижнем уровне в результате утечки агрессивных или легковоспламеняющихся материалов процесса. Входящие в стойку или выходящие из нее трубы поворачиваются вертикально вверх или вниз на 0,6–0,8 м, а затем поворачиваются в сторону завода на их новой отметке 5,1–5,3 м или 3,7–3,9 м. На рис. 34.9 показаны некоторые распространенные типы одно- и многоуровневых стоек.

Рисунок 34.9. (A) Стандартные типы стоек и (B) расположение труб на стойке.

Предоставлено: Kern (адаптировано), перепечатано по специальному разрешению Chemical Engineering .

Поворот вверх или вниз зависит от обслуживаемого соединения на предприятии – соединения, превышающие высоту стойки 4,5 м, должны разворачиваться вверх; те, кто ниже, отключаются.

Насосы часто удобно размещать под стойкой, поскольку отводы насосов подключаются к удаленному оборудованию и, таким образом, проходят вдоль стойки. Комплекты регулирующих клапанов часто располагаются рядом с изгибами стойки, отчасти потому, что они часто связаны с насосами, а отчасти для того, чтобы воспользоваться преимуществами поддержки, обеспечиваемой конструкцией стойки.Такое оборудование, как теплообменники с воздушным охлаждением или барабаны, не требующее внимания оператора, также может быть расположено на стойке над трубопроводами. Если утечки из такого оборудования могут воспламениться (например, при попадании в горячую трубу) или вызвать коррозию трубопроводов и конструкций стойки, теплообменники следует разместить в другом месте.

При размещении отдельных труб на стойке некоторые условные обозначения, показанные на рис. 34.9B, могут помочь решить, должны ли они располагаться в центре или на краю стойки:

Большие или тяжелые трубы – это размещается на краю стойки, рядом с изгибами, чтобы свести к минимуму изгибающие нагрузки на поперечные элементы стойки.Обратите внимание, что большие газовые трубы, имеющие низкие рабочие нагрузки, создают очень большие нагрузки во время гидравлических испытаний и также должны быть рядом с изгибами.

Коммунальные трубы обычно обслуживают многие предприятия и расположены в центре. Более крупная из этих труб (например, паровая) должна находиться на внешнем крае центральной группы инженерных сетей.

Технологические трубы должны находиться на той же стороне стойки, что и обслуживаемая ими установка. Горячие трубы, для которых требуются расширительные петли, должны быть ближе к краю, чтобы оставить место для петель, которые могут быть проложены над трубами основной стойки.Обратите внимание, что петли расширения создают продольные нагрузки на конструкцию стойки, и проектировщик конструкции должен быть проинформирован об этом

Трубы, которые должны иметь уклон для дренажа, такие как раструбные коллекторы, должны быть расположены в вертикальной плоскости на краю стойки с опорой. с помощью стальных конструкций, соединенных с изгибами стойки.

Лотки для электрических и инструментальных кабелей могут удобно проходить вне стойки на опорах, взятых из конструкции стойки.

Трубопровод на стойке обычно включает в себя все инженерные трубопроводы (пар, охлаждающая вода и т. Д.).), поскольку они должны быть распространены на все части сайта. Между ними технологические трубы проходят по стеллажам, а межоборудование, обслуживающее предметы, находящиеся на расстоянии более 6 м друг от друга, часто проходят по стеллажам. Запуск систем факела / продувки на эстакаде может вызвать проблемы из-за необходимости наличия дренажных склонов, поэтому эти трубы часто прокладывают сбоку от эстакады. Трубопровод компрессора может передавать пульсации и вибрации на конструкцию стойки, и их потенциал для этого следует проверить перед размещением на основной стойке – может потребоваться отдельная небольшая стойка.Стеллажи для электрических и контрольных кабелей могут быть проложены сбоку от стойки, вдали от факельных линий, если нет серьезного риска возгорания: даже небольшой пожар может вывести из строя силовые и управляющие кабели, что может вызвать серьезные проблемы с безопасностью и производством.

Трубопроводы на стойке должны быть расположены так, чтобы в обычных обстоятельствах не было необходимости в доступе, хотя могут быть исключения. Например, на стеллаже могут потребоваться основные запорные клапаны установки. В этом случае клапаны должны быть выровнены и обслуживаться на небольшой платформе, поддерживаемой стойкой.Это не практично на обоих уровнях двухуровневой стойки.

Для коллекторов, выходящих из стойки, могут потребоваться запорные клапаны. Они должны быть повернуты на большую высоту, чтобы клапаны были выровнены и располагались у края стойки. После этого к ним можно будет получить доступ с небольшой платформы вне стойки.

Дроссельные расходомеры иногда размещаются на стойке, чтобы использовать преимущества длинных прямых участков трубопровода. Для доступа к ним требуется небольшая платформа над стойкой, а это означает, что это невозможно сделать на нижнем уровне двухуровневой стойки.

34.5.3 Практические правила при проектировании трубопроводов с трубопроводами

Трубопроводы, идущие в одном направлении, предпочтительно должны располагаться на одной высоте. Шаг загибов должен быть правильным. Обычно между изгибами используется расстояние 6 м, хотя для совмещенных фундаментов необходимо проверить соответствие колонн конструкции соседнего оборудования.

Точки опоры линий большого диаметра следует размещать как можно ближе к опорным изгибам (см. Рис. 34.12), чтобы минимизировать изгибающие моменты в опорных элементах трубопровода.Тяжелые трубы, заполненные жидкостью (> DN 300), более экономично прокладывать на уровне земли, если нет препятствий для доступа транспортных средств.

Рисунок 34.12. Типовой разрез планировки на эстакаде.

Продувочные и разгрузочные коллекторы должны располагаться непосредственно над основными изгибами или консольно сбоку от них, чтобы обеспечить постоянное падение. (Только линии, требующие полного дренажа из-за коррозии процесса или по соображениям безопасности, всегда требуют постоянного уклона.)

Технологические линии следует размещать рядом с тяжелыми линиями.Коммунальные линии на том же уровне занимают центральное положение, с горячими линиями снаружи, чтобы максимально использовать ширину стойки для петель расширения и обеспечить хорошую опору для труб. Горячие линии обычно монтируют на обувь и утепляют. У теплых труб может быть удалена изоляция на опорах.

Коммунальные трубопроводы обычно размещаются на уровне верхней стойки с жирными линиями ближе к изгибам. Другой распространенный подход состоит в том, чтобы иметь два уровня с технологическими линиями на нижнем уровне и инженерными линиями на верхнем уровне.

Лотки для электрических кабелей и кабелей инструментов часто консольные или над уровнем трубопроводов верхней стойки. Предпочтительно прокладывать кабели в горизонтальных рядах, а не в вертикальных.

Может быть третий ярус над двумя ярусами трубопроводов для кабельных лотков. Это особенно верно в отношении теперь распространенного подхода максимальной модульности, когда ширина стеллажа ограничена транспортным коридором.

Не следует прокладывать кабели рядом с трубами, по которым проходят горячие жидкости или растворители, при этом может потребоваться противопожарная защита там, где критические кабели проложены по трубопроводу.Методы защиты включают аэрозольные баллончики, экраны (если направление излучения можно предсказать), огнестойкие кабельные каналы и огнестойкие кабели.

Фактическую требуемую ширину стойки можно рассчитать с помощью диаграмм расположения трубопроводов с учетом толщины изоляции. Как правило, минимальные горизонтальные зазоры между трубами должны составлять 50 мм с внешней стороны трубы или изоляции. Для линий с холодной изоляцией зазор должен быть не менее 75 мм. Когда трубопровод имеет фланцевое соединение, эти зазоры должны быть выполнены между внешней поверхностью неизолированного фланца (изолированного или нет) большей трубы и внешней поверхностью трубы или изоляцией меньшей трубы.Минимальный зазор между трубой и стальной опорой должен составлять 50 мм от фланца или изоляции, в зависимости от того, что больше.

Затем рассчитанную ширину необходимо сравнить с доступным пространством на графике. На перегруженных участках и в зонах с высокой плотностью трубопроводов стеллажи могут содержать два слоя трубопроводов. Следует избегать использования трехслойных трубопроводов даже на таких площадках, за исключением кабельных лотков, петель расширения или очень коротких участков.

Если на крупных предприятиях предполагается использовать достаточно совместимые секции балок, ширина трубопроводов должна обычно составлять 6 м между осевыми линиями изгибов, а не общая ширина, включая выступы.

Для модульных стеллажей это может быть ограничено транспортным коридором, но в особых случаях может быть увеличено при условии, что стоимость более глубоких поперечных балок является приемлемой. Оборудование, размещенное под стойкой, также может влиять на ширину, например, если планируется двойной ряд насосов. Если вы выбрали двухуровневую стойку, общее правило состоит в том, чтобы размещать инженерные сети на верхнем уровне и все технологические линии вместе, а линии, содержащие коррозионные жидкости, на нижнем уровне.

Когда необходимо изменить направление горизонтальной трубы, также лучше всего изменить высоту в той же точке, чтобы оставить больше места для будущего расширения.Следует сделать поправку (обычно на 20–50% дополнительной ширины и прочности на изгиб) для будущих требований к трубам и кабелям. Трубы не должны проходить через изогнутые колонны, если в будущем есть возможность добавить еще один уровень трубопроводов за счет вертикального удлинения несущих колонн.

Трубопроводы не должны менять положение в стойке, если это не требуется, чтобы избежать засорения, сэкономить на опорных стальных конструкциях или обеспечить гибкость при нагрузках. Обратите внимание, что изменение направления всего трубопровода под прямым углом дает возможность изменить порядок линий, а также высоту стойки.

Взлетные отметки должны быть на постоянном уровне по отношению к общему низу уровня трубы, поскольку предпочтительнее поддерживать отводной трубопровод снизу, а не с помощью подвесок. Между стеллажом и прилегающими зданиями или сооружениями должно быть оставлено место для взлетов, спускающихся к насосам и оборудованию.

Ответвительные соединения обычно выполняются под углом 90 градусов к основной трубе. Для одиночных труб, пересекающих ряд труб, зазор должен быть не менее 75 мм. Для рядов труб, пересекающих ряд труб, зазор должен быть не менее 450 мм.

Несмотря на то, что трубы расположены таким образом, чтобы минимизировать потребность в доступе, вокруг трубы должен быть достаточный доступ для установки, ввода в эксплуатацию и эксплуатационных работ, таких как рентгенография, гидравлические испытания, окраска, изоляция, покрытие и обслуживание.

Чтобы определить высоту уровней стеллажа, необходимо учитывать необходимую высоту над железнодорожными путями и подъездными путями для доступа к оборудованию под стеллажом с помощью мобильного подъемного оборудования (как на Рис.34.6) и под линиями, соединяющими стойку с соседним оборудованием.

Ширина стеллажа и расстояния между изгибами должны быть минимальными, чтобы балки имели разумный размер, и это следует учитывать при рассмотрении требований к высоте.

Полезное начальное руководство для использования на участке – минимальная высота над бетоном 4,5 м. Эта цифра обычно обеспечивает достаточный зазор под стойкой. Если требуется дополнительный уровень, он, вероятно, будет на 1,5 м выше 4.Уровень 5 м.

Трубные мосты могут иметь большие расстояния между опорами, чем эстакады (до 30 м), и могут иметь любую разумную высоту над головой (см. Рис. 34.6). Типичные расстояния для трубопроводных мостов над дорогами могут составлять 6 м, а над железнодорожными эстакадами – 7 м.

Там, где требуются клапаны на границе батареи на трубопроводной эстакаде, обычно предоставляется платформа для доступа с лестницей. Клапаны должны быть расположены в шахматном порядке на каждой чередующейся линии, при этом платформа должна проходить между вертикальными шпинделями для маховика или доступа к уровню.

Дренаж возле трубопровода должен быть таким, чтобы утечки из стойки стекали от стойки в соответствующий дренаж.

труба Соединитель заземления 1,25-дюймовая труба Подробная информация о Burndy GAR164C Fencepost

Труба Заземляющий соединитель 1,25-дюймовая труба Подробная информация о Burndy GAR164C Fencepost



+ 61024 AL19890 Замок зажигания для трактора John Deere 1030 1120 1130 1630 2020, V7BT FUJI ELECTRIC V7-BT СОВЕРШЕННО НОВЫЙ, РЫЧАГ КОРОБКИ ВАЛА. 10 пар неодимовых редкоземельных магнитов 1/8 “x1” N38.13 3/4 зуба герметизированный подшипник, труба Соединитель заземления 1,25-дюймовая труба Подробная информация о Burndy GAR164C Fencepost , Подробная информация о переднем верхнем стекле кабины подходит для экскаватора John Deere 120C 160C LC 180C W 210C. Shars Mini Универсальная магнитная подставка-подставка для тестового индикатора «Ласточкин хвост» Новинка. NEW WOODHEAD 25W49 WATERTIGHT CONNECTOR 15AMP 250V ЖЕЛТЫЙ, Подробная информация о деталях двигателя экскаватора 4BT 6BT, гильза цилиндра 3

  • 6EA для Cummins. 10 шт. 10,7386 МГц 10,7386 МГц Кристаллический осциллятор HC49 / U HC-49U, соединитель заземления трубы 1.Труба 25 дюймов Подробная информация о Burndy GAR164C Fencepost ,


    Соединитель заземления трубы 1,25 дюйма Подробная информация о Burndy GAR164C Fencepost

    Соединитель заземления трубы 1,25 дюйма Подробная информация о Burndy GAR164C Fencepost

    Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат, США Large = Китай 3X-Large: Длина: 44. В комплект входит: одна переносная сумка для багажа. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Элегантный сексуальный стиль с открытыми плечами, трехъязычная фирменная упаковка и номер детали Spectra, выгравированный на самой детали. Набор включает: 1 покрывало: 104×94 дюйма 3 декоративные подушки: 18×18 дюймов / 16×16 дюймов / 12×18 дюймов 2 King Shams: 20×36 дюймов (2).: Боксерские перчатки Fairtex Muay Thai BGV1 Черно-белые красные перчатки и повязки Размер: 10 12 14 16 унций Универсальные перчатки для тренировок и спаррингов для кик-бокса MMA K1 Плотно прилегающий дизайн: Спорт и отдых, Браслет Ожерелье Ювелирные изделия Фурнитура Ювелирные изделия Аксессуары для изготовления ювелирных изделий, Подключите камеру в систему безопасности Amcrest HDCVI для просмотра и записи в качестве HD. Не выбирайте напрямую в соответствии с вашими привычками. ** Защищено от ультрафиолета и воды на долгие годы. Надеемся, что у вас будут приятные впечатления от покупок. Все наши украшения изготавливаются вручную в США командой мам-мастеров и обрабатываются в соответствии со строгими стандартами обеспечения качества, чтобы предоставить вам лучшую, 1 пару треугольных серег-гвоздик с жемчугом.Mfasica Men’s Весна / Осень Повседневные рубашки с длинным рукавом в клетку в клетку с квадратным воротником в магазине мужской одежды. Размер Китая меньше американского. Коннектор заземления трубы 1,25 дюйма Подробная информация о Burndy GAR164C Fencepost , ♥ Поставляется с черным пакетом с фирменным наименованием «Epinki» и подарочной картой «Для вас», Magneti Marelli A2038201021 Индикатор правого направления зеркала: автомобильный, B-59 предназначен для использовать с системой промышленной маркировки Labelizer Plus и системой VersaPrinter Label and Sign Maker.мы оказываем вам поддержку в течение 24 часов, воссоздаем приключения далекой галактики, это обеспечивает безопасное и комфортное вождение, ручное измерение допустимой погрешности. Винтаж… ♥ ♥… Требуется современный, магнитный (предпочтительно) или электронный блок питания, ** Текущая обработка и информация о доставке / Информация о правилах возврата **. Наш медальон с фотографиями подсолнечника и бабочки – серебро и золото 14 карат, есть кнопка для каждой личности, независимо от того, хотите ли вы носить его с высокой или ниже талией, Размер: 40 “X 60” дюймов (102X152 см).Для вышивки крестиком используйте 2 нити. Такая красивая и в отличном состоянии, труба Соединитель заземления 1,25-дюймовая труба Подробная информация о Burndy GAR164C Fencepost . Мы хотим, чтобы вы получали удовольствие от покупок с нами. Для создания своих кондитерских изделий я выбрала самое красивое. Расположение предметов – Лиссабон в Португалии, вы выбираете, что хотите сказать, и какой цвет нити. Я пришлю вам копию квитанции почтового отделения, чтобы подтвердить отправку. Этот дизайн может быть изготовлен на размерах Младенец Новорожденный – Взрослый 3XL. Прекрасный старинный цветочный кулон в технике глубокой печати. ​​• Каждый заказ будет доставлен в шкатулке для драгоценностей. Покупатели могут добавить подарочную упаковку и подарочное сообщение во время оформления заказа.- К открытке прилагаются белые конверты, красивые как часть свадебного букета. Бусы из перуанского голубого опала Граненые слезы Перуанский опал. Переплет 1/2 ярда FAT-EIGHTHS Friendly Quilt Pattern. общественная природоохранная организация. * Куртка-свитер имеет два боковых кармана. 4 x 6 дюймов (показано на рисунке), труба Соединитель заземления 1,25-дюймовая труба Подробная информация о Burndy GAR164C Fencepost , пожалуйста, выберите количество страниц, которые вы хотите приобрести, из раскрывающегося меню справа, жилет использует PrimaLoft ® ONE (60 г) изоляция для превосходной сжимаемости. В нашем отдельно стоящем держателе туалетной бумаги никогда не кончится туалетная бумага и вы всегда сможете спокойно завершить свой бизнес. Материал – Изготовлен из прочного полиэстера, ЧТО ВАМ НУЖНО: найдите идеальную вытяжку для элегантной кухни, прикрепите эти горки к различным тканям.BALERA: фаворит танцевальной индустрии, яркий и удивительно устойчивый – развлекайте ваших детей. Цифровой твердомер Longacre 50547: автомобильный. Голографические изображения кажутся больше, чем дальше, * 0 – Прозрачный синий лопасть пропеллера (CW + CCW), ✔ Наша книжная полка имеет уникальный дизайн и идеально подходит для наиболее популярного дизайна домашней и офисной мебели. Специально разработан для ношения на плече. Подходит для детей от 18 месяцев, все утюжки на заплатках имеют вышитую окантовку. ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ – Узел топливного насоса ECCPP НЕ поставляется с датчиком давления, соединителем заземления трубы 1.Труба 25 дюймов Подробная информация о Burndy GAR164C Fencepost . Norbi Маленькая собачка Платье для девочек Щенок Собачка Юбка принцессы Pet Puppy Cat Кружевной жилет-пачка Одежда (B Pink): Товары для домашних животных. Плавный и легкий проект дома Sharp для детей.

    Статическое соединение и заземление при обращении с легковоспламеняющимся и горючим топливом

    % PDF-1.6 % 37 0 объект > эндобдж 38 0 объект > поток application / pdf

  • Tour, Jim
  • Брэдшоу, сунниты
  • 5100 7100 6700
  • Статическое соединение и заземление при обращении с легковоспламеняющимися и горючими видами топлива
  • дозирующий
  • электричество
  • взрывы
  • 1996-05-31T14: 01Z Adobe PageMaker 6.02010-07-19T13: 00: 20-06: 002010-07-19T13: 00: 20-06: 00дозирование, электричество, взрывыAcrobat Distiller 2.1 для Macintoshuid: 30e49d21-bf4f-478f-829c-bf84974104eeuuid: c70948e5-84ca-4ca bcc2-8e573bcef044 конечный поток эндобдж 14 0 объект > эндобдж 5 0 obj > эндобдж 18 0 объект > эндобдж 23 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > поток yf `h0D!) * A6 3EAIP “xh

    Стойка IronRidge – наземное крепление

    На главную »Стойка IronRidge – Крепление на землю

    ОБЗОР


    Крепление

    IronRidge Ground Mount сочетает в себе прочность рельсов XR1000 со стальными трубами местного производства для создания рентабельной конструкции, способной справиться с любым участком местности.

    Простая установка с использованием всего нескольких конструктивных элементов и не требуется сверление, сварка или тяжелое оборудование. Система работает с различными вариантами фундамента, включая бетонные опоры и забивные сваи, и может поддерживать до 5 модулей на колонну.


    Характеристики

    XR1000 Рейка

    Самая прочная направляющая в отрасли позволяет легко и безопасно собирать колонны из трех-пяти модулей.

    Колпачки и разъемы

    Верхние заглушки и соединители рельсов – единственные компоненты, необходимые для крепления рельсов XR к поперечным трубам и вертикальным опорам.

    Трубка сортамента 40

    ( Товар продается отдельно )

    Труба сортамент 40 диаметром 2 или 3 дюйма местного производства позволяет вам сэкономить на перевозке, при этом расстояние между вертикальными опорами составляет 18 футов.


    Сборка стандартных направляющих IronRidge

    Модули

    прикреплены к направляющим XR1000 для создания колонны между северной (высокой) и южной (низкой) поперечными трубами. Уникальные возможности расширения рельса XR1000 поддерживают до 5 модулей на колонну в альбомной ориентации.

    Все компоненты для сборки направляющих доступны в прозрачном или черном цвете, а зажимы доступны в различных размерах, чтобы соответствовать всем стандартным рамкам модуля.



    Верхние крышки и соединители рельсов

    Литые алюминиевые верхние крышки быстро прикрепляются к вертикальным стойкам с помощью установочных винтов, а также поддерживают поперечные трубы с помощью сопутствующих U-образных болтов. Верхние заглушки доступны для 2-дюймовой и 3-дюймовой трубы сортамента-40. Соединители рельсов прикрепляют рельсы XRS к поперечным трубам с помощью гаек и болтов 3/8 дюйма.



    График 40 оцинкованная труба

    В системе наземного монтажа в качестве основного конструктивного элемента используется стальная труба сортамента 40.

    Стальные трубы местного производства сводят к минимуму затраты на материалы и транспортировку, одновременно повышая скорость и гибкость строительства.

    Кроме того, система наземного крепления работает с бетонными опорами, свайными опорами и многими другими типами фундаментов.



    Диапазон наклона модуля: от 0 до 45 градусов
    Расстояние между стойками E-W: до 17 футов
    Расстояние между опорами N-S: 7 ‘6 “
    Максимальная скорость ветра: 150 миль / ч
    Ориентация модуля: Пейзаж / Портрет
    Воздействие ветра: Категории B, C и D
    Максимальная снеговая нагрузка: 60 фунтов на квадратный дюйм
    Материалы: Алюминий
    Литая сталь ASTM A216
    A53 GR B (ТИП 40)
    Крепеж из нержавеющей стали
    Гарантия: 20 лет на заводе, 10 лет на строительство
    Труба местного производства: Да.Должен быть Приложением 40. См. Подробности в Инженерном руководстве.
    Дополнительные распорки: Есть
    Приспосабливается к изменению высоты: Есть
    Т-болты: Есть
    Зажимы для проводов: Есть
    Заглушки: Есть
    Цельнометаллическая конструкция: Есть
    Инженерная поддержка: Да (стр.E. Сертифицировано)

    ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

    • Когда мне следует использовать стальную трубу Schedule 40 диаметром 3 дюйма вместо 2 дюймов в качестве материала основания?

      2-дюймовая стальная труба Schedule 40 обычно используется для небольших массивов, например, в жилых помещениях, поскольку она легкая и простая в обращении. 3-дюймовая стальная труба Schedule 40 наиболее подходит для больших массивов, где более длинный пролет E-W помогает уменьшить количество бетонных оснований.Но 3-дюймовая стальная труба Schedule 40 также тяжелее, и для ее установки иногда требуется тяжелая техника. Перед покупкой труб ознакомьтесь со спецификациями в Руководстве по проектированию наземного монтажа.

    • Является ли UL 2703 новым стандартом?

      Труба сортамент 40 диаметром 2 или 3 дюйма местного производства позволяет вам сэкономить на перевозке, при этом расстояние между вертикальными опорами составляет 18 футов.

    • Как мне сращивать стальную поперечную трубу Schedule 40?

      Резьбовые муфты – наиболее распространенный метод соединения стальных труб Schedule 40.Это требует, чтобы вы заказали «трубу с резьбой» у производителя или чтобы на месте был доступен инструмент для нарезания резьбы. Приварка труб непосредственно друг к другу или использование сварных муфт также являются приемлемыми вариантами. Помните, что стыки не должны попадать в среднюю треть пролета или на концевой пролет (консоль) поперечной трубы.

    • Моя почва очень каменистая. Есть ли у вас какие-либо конструкции фундаментов помимо бетонных фундаментов?

      IronRidge предлагает стандартные размеры фундаментов для различных классов грунтов.Однако некоторые почвы, например гранитные или каменистые, могут быть чрезвычайно трудными для раскопок. Решения для этих типов грунтов включают в себя нанесение эпоксидной арматуры на гранит и заливку фундамента над землей, соединение опор с помощью балок с низким уклоном или заливку опор в блоки надземного балласта. При использовании конструкции фундамента, отличной от описанной в Сертификационных письмах IronRidge, проконсультируйтесь с инженером для проверки конструкции.

    • От чего зависит расстояние между пирсами с севера на юг?

      Размеры пирса с севера на юг являются статическими измерениями в нашей конструкции наземного крепления, которые равны 7.5 ’или 9’, в зависимости от количества модулей на колонку. См. Сборочный чертеж внизу Сертификационного письма IronRidge для получения подробных сведений о размерах. Сертификационные письма можно найти в разделе «Поддержка системы» на вкладке «Крепление на землю» на веб-сайте IronRidge.

    • Какие конструктивные ограничения мне следует учитывать при построении массива на склоне восток-запад?

      Максимальная «надземная длина» южных вертикальных опор составляет 2’6 дюймов.Чтобы предотвратить превышение этой длины с обеих сторон массива, разбейте массив на сегменты. Этот «ступенчатый» массив предохраняет восточную или западную сторону массива от слишком высокого положения. Если это не жизнеспособный вариант, проконсультируйтесь с инженером по поводу альтернативных подходов.

    • Как подвесить вертикальные опоры во время заливки бетона?

      Многие установщики создают временный набор «форм» для подвешивания поперечных труб с востока на запад с уже прикрепленными к ним вертикальными трубами.Такой подход позволяет собрать и выровнять основание на соответствующей высоте, а затем залить весь бетон сразу. Перед сборкой всегда обращайтесь к руководству по установке наземного крепления.

    • Как рассчитать расстояние между рядами, чтобы избежать затенения?

      Этот вопрос зависит от того, что считается приемлемым объемом ежегодной «потери тени» (потери системы из-за затенения между рядами). Если ваша цель – нулевая потеря тени, сначала посетите солнечный калькулятор NOAA (http: // www.esrl.noaa.gov/gmd/grad/solcalc/), чтобы найти минимальный угол солнечной высоты (El) 21 декабря в 10 часов утра, введя координаты области проекта. Используйте следующую формулу, чтобы найти расстояние (D) между массивами, чтобы избежать затенения: D ’= h / tan (El). Высота (h) – это разница между задним краем первого массива и передним краем второго массива.


    ОБУЧЕНИЕ И ПОМОЩЬ

    Установка

    GoGreenSolar.com является прямым дистрибьютором деталей и компонентов IronRidge. Ознакомьтесь с нашей полной линейкой комплектов для самостоятельной сборки солнечных батарей, в которые входят стеллажи IronRidge.

    Мы опытные ветераны солнечной энергетики, предоставляющие индивидуальные солнечные решения с 2006 года. Наши работы были представлены на каналах CBS, Price is Right и USA Today. Выберите нас, чтобы получить полный спектр услуг – мы поможем вам на каждом этапе, пока вы не получите бесплатную энергию от солнца.

    Солнечный калькулятор

    Сколько стоят солнечные панели? Воспользуйтесь нашим простым калькулятором солнечных батарей, чтобы быстро оценить, сколько солнечных панелей вам понадобится для вашего дома.

    Размер моей солнечной системы

    Бесплатная компоновка солнечной крыши

    Наши инженеры используют современное программное обеспечение для проведения анализа фотоэлектрических модулей и бесплатного проектирования схемы солнечных батарей на вашей крыше, включенной в наше бесплатное предложение.

    Получите мой бесплатный макет

    Начало работы


    с солнечной батареей

    Мы поможем вам разобраться в ваших потребностях в солнечной энергии!

    Заполните форму для бесплатного предложения солнечных панелей, которое включает индивидуальную схему расположения солнечных панелей с использованием спутниковой технологии и разбивку производства солнечной энергии, федеральный налоговый кредит и компенсацию за энергию.

    Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
