Требования к заземляющим устройствам ВЛ 0,38-20 кВ

данный раздел подготовлен согласно типового проекта СЕРИЯ 3.407-150



Типовые конструкции настоящей серии разработаны с учётом требований Правил устройства электроустановок (ПУЭ) шестого издания как по конструктивному исполнению, так и в части учёта нормируемых сопротивлений растеканию заземлителей для грунтов с эквивалентным удельным сопротивлением до 100 .
В серию включены конструкции заземлителей, предназначенных для заземления опор, а также опор с установленным на них оборудованием на ВЛ 0,38, 6, 10, 20 кВ в соответствии с требованиями главы 1.7 и других глав ПУЭ.
Предусмотрены следующие конструкции заземлителей: вертикальные, горизонтальные (лучевые), вертикальные в сочетании с горизонтальными, замкнутые горизонтальные (контурные), контурные в сочетании с вертикальными и горизонтальными (лучевыми).
Конструктивное выполнение заземляющих и нулевых защитных проводников, проложенных на опорах ВЛ, принимаются в соответствии с действующими типовыми проектами и проектами повторного применения опор BЛ.

Конструкции данной серии должны применяться проектировщиками, монтажниками и эксплуатационниками при сооружений и реконструкции ВЛ 0,38, 6, 10 и 20 кВ.

В настоящей серии не рассматриваются заземлители в районах северной строительно — климатической зоны (подрайоны IА , IБ, IГ и IД по СИиП 2.01.01-82) и в районах распространения скальных грунтов.

ОБЩИЕ ПОЛОЖЕНИЯ ПО РАСЧЕТУ ЗАЗЕМЛИТЕЛЕЙ
Исходными данными при проектировании заземляющих устройств ВЛ являются параметры электрической структуры земли и требования по величинам сопротивления заземления.
Удельные сопротивления грунтов r и толщина слоёв грунта с различными значениями r могут быть получены непосредственно при измерениях по трассе проектируемой ВЛ или по данным замеров удельных сопротивлений аналогичных грунтов в районе трассы ВЛ, на площадках подстанций и т.д.
При отсутствии данных прямых измерений удельного сопротивления грунта проектировщикам следует пользоваться полученными от изыскателей геологическим разрезом грунта по трассе и обобщёнными значениями удельных сопротивлений различных грунтов, приведёнными в таблице.



Обобщенные значения удельных сопротивлений грунтов

В настоящее время разработаны достаточно надёжные инженерные методы определения электрической структуру земли, расчета сопротивлений заземлителей в однородной и двухслойной земле , а также способы приведения реальных многослойных электрических структур земли к расчётным двухслойным эквивалентным моделям. Разработанные методы позволяют определять целесообразные конструкции искусственных заземлителей для данной электрической структуры грунта обеспечивающие нормированную величину сопротивления заземлителей.

ВЫБОР СЕЧЕНИЯ ЭЛЕМЕНТОВ ЗАЗЕМЛИТЕЛЯ
На основании исследований проведённых СИБНИИЭ установлено, что сопротивление растеканию практически не зависит от размеров и конфигурации поперечного сечения заземлителя. В то же время элементы заземлителя, имеющие круглое сечение, значительно долговечнее эквивалентных по сечению плоских проводников, ибо при одинаковой скорости коррозии остающееся сечение последних снижается значительно быстрее. В связи с этим для заземлителей ВЛ целесообразно применять только круглую сталь.

КОНСТРУКТИВНОЕ ВЫПОЛНЕНИЕ ЗАЗЕМЛИТЕЛЕЙ И РЕКОМЕНДАЦИИ ПО МОНТАЖУ
Заземлители ВЛ предусмотрены из круглой стали: горизонтальные диаметром 10 мм, вертикальные — 12мм, что вполне достаточно на расчетный срок службы в условиях слабой и средней коррозии.

В случае усиленной коррозии должны быть приняты меры, повышающие долговечность заземлителей.
В качестве вертикальных заземлителей могут быть использованы также угловая сталь и стальные трубы. При этом их размеры должны соответствовать требованиям ПУЭ.
Учитывая, что предельная глубина погружения вертикальных заземлитёлей (электродов) при существующих в настоящее время механизмах в достаточно мягким грунтах 20 м, в настоящей серии они предусмотрены длиной 3, 5, 10, 15 и 20м.
В грунтах с малыми удельными сопротивлениями (при до 10 ОмЧм) предусматривается использование только нижнего заземляющего выпуска — стержневого электрода длиной порядка 2 м, поставляемого комплектно с железобетонной стойкой.
При монтаже заземлителей следует соблюдать требования строительных норм и правил и ГОСТ 12.1.030-81.
Для разработки траншей при прокладке горизонтальных заземлителей возможно применение экскаватора типа ЭТЦ -161 на базе трактора беларусь МТЗ-50. Они могут укладываться так же с помощью монтажного плуга. При этот следует учитывать необходимость рытья котлованов размером 80х80х60 см в местах погружения вертикальных заземлитёлей и последующего их присоединения с помощью сварки к горизонтальному заземлителю.
Вертикальные заземлители погружаются методом вибрирования или засверливания, а также, забивкой или закладкой в готовые скважины.
Погружение вертикальных электродов производится с тем расчетом, чтобы верх их был на 20 см выше дна траншей.
Затем прокладываются горизонтальные заземлители. Производится отгиб концов вертикальных заземлителей в местах примыкания их к горизонтальному заземлителю по направлению оси траншеи.
Соединение заземлителей между содой следует выполнять сваркой в нахлёстку. При этом длина нахлёстки должна быть равна шести диаметрам заземлителя. Сварку следует выполнять по всему периметру нахлёстки. Узлы соединения заземлителей приведены в разделах ЭС37 и ЭС38.
Для защиты от коррозии сборные стыки следует покрывать битумным лаком.
Засыпка траншей производится бульдозером на базе трактора Беларусь МТЗ-50.
В разделе ЭС42 приведены объёмы земляных работ в случае рытья траншей при механизированной и ручной копке.
При выполнении проекта ВЛ в частности заземлителей необходимо учитывать возможности мехколонны, которая будет строить данную линию с точки зрения оснащения еe механизмами.
После устройства заземлителей производятся контрольные замеры их сопротивления. В случае, если сопротивление превышает нормируемое значение, добавляются вертикальные заземлители для получения требуемой величины сопротивления.

ПРИСОЕДИНЕНИЕ ЗАЗЕМЛИТЕЛЕЙ К ОПОРАМ
Присоединение заземлителей к специальным заземляющим выпускам (деталям) железобетонных стоек опор и заземляющим спускам деревянных опор может быть кок сварным, так и болтовым. Контактные соединения должны соответствовать классу 2 по ГОСТ 10434-82.
В месте присоединения заземлителей к заземляющим спускам на деревянных опорах ВЛ 0,38 кВ предусматриваются дополнительные отрезки из круглой стали диаметром 10 мм, а заземляющие спуски на деревянных опорах ВЛ 6, 10 и 20 кВ выполняемые из круглой стали диаметром не менее 10 мм, присоединяются непосредственно к заземлителю.
Наличие болтового соединения заземляющего спуска с заземлителем обеспечивает возможность осуществления контроля заземляющих устройств опор ВЛ без подъема на опору и отключения линии.

При наличии приборов для контроля заземлителей соединение заземляющего спуска с заземлителем может выполняться неразъёмным.
Контроль и измерения заземлителей должны проводиться в соответствии с «Правилами технической эксплуатации электрических станций и сетей».

РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ
В связи с тем, что инженерные методы расчёта заземлителей разработаны для двухслойной структуры грунта, расчётная многослойная электрическая структура грунта приводится к эквивалентной двухслойной структуре. Метод приведения зависит от характера изменения удельных сопротивлений слоев расчётной структуры по глубине и глубины заложения заземлителя.
В однородном грунте и в грунте с убывающим по глубине удельным сопротивлением (порядка в 3 и более раза) наиболее целесообразными являются вертикальные заземлители.
Если нижележащие слои грунта имеют значительно более высокие значения удельных сопротивлений, чем верхние, или когда погружение вертикальных заземлителей затруднено или невозможно из-за плотности грунтов, в качестве искусственных заземлителей рекомендуется применять горизонтальные (лучевые) заземлители.

Если вертикальные заземлители не обеспечивают нормированных значений сопротивления, то дополнительно к вертикальным прокладываются горизонтальные, т. е. применяются комбинированные заземлители.
По эквивалентной двухслойной структуре и предварительно выбранной конструкции заземлителя определяется .
Для найденного и для нормированного сопротивления заземляющего устройства по ПУЭ подбирается соответствующий тип заземлителя данной серии.
Ниже приведена таблица подбора чертежей заземлителей.
Расчёты заземлителей выполнены на ЭВМ по программе, разработанной Западно — Сибирским отделением института «Сельэнергопроект».

Внимание: согласно ПУЭ 7-е изд. заземляющие проводники для повторных заземлений PEN-проводника должны иметь размеры не менее приведенных в табл. 1.7.4.


Таблица 1.7.4. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

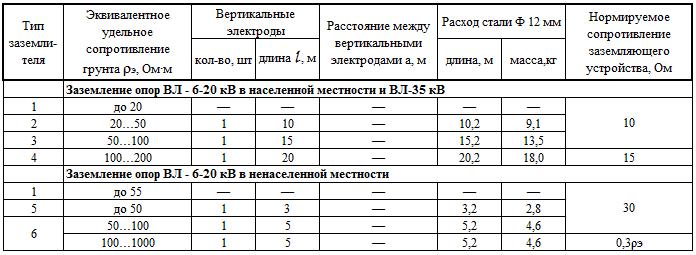

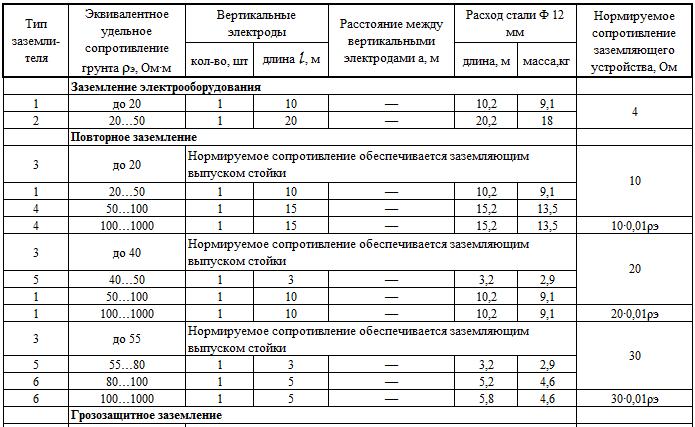

Таблица подбора чертежей заземлителей

Заземление вл 10 кв пуэ. Требования к заземляющим устройствам

Воздушная линия > Заземляющие устройства опор ВЛ

ЗАЗЕМЛЯЮЩИЕ УСТРОЙСТВА ОПОР ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ
0,38; 6; 10; 20 кВ
данный раздел подготовлен согласно типового проекта СЕРИЯ 3.407-150

Типовые конструкции настоящей серии разработаны с учётом требований Правил устройства электроустановок (ПУЭ) шестого издания как по конструктивному исполнению, так и в части учёта нормируемых сопротивлений растеканию заземлителей для грунтов с эквивалентным удельным сопротивлением до 100 .
В серию включены конструкции заземлителей, предназначенных для заземления опор, а также опор с установленным на них оборудованием на ВЛ 0,38, 6, 10, 20 кВ в соответствии с требованиями главы 1.7 и других глав ПУЭ.
Предусмотрены следующие конструкции заземлителей: вертикальные, горизонтальные (лучевые), вертикальные в сочетании с горизонтальными, замкнутые горизонтальные (контурные), контурные в сочетании с вертикальными и горизонтальными (лучевыми).
Конструктивное выполнение заземляющих и нулевых защитных проводников, проложенных на опорах ВЛ, принимаются в соответствии с действующими типовыми проектами и проектами повторного применения опор BЛ.

Конструкции данной серии должны применяться проектировщиками, монтажниками и эксплуатационниками при сооружений и реконструкции ВЛ 0,38, 6, 10 и 20 кВ.


В настоящей серии не рассматриваются заземлители в районах северной строительно - климатической зоны (подрайоны IА, IБ, IГ и IД по СИиП 2.01.01-82) и в районах распространения скальных грунтов.

ОБЩИЕ ПОЛОЖЕНИЯ ПО РАСЧЕТУ ЗАЗЕМЛИТЕЛЕЙ
Исходными данными при проектировании заземляющих устройств ВЛ являются параметры электрической структуры земли и требования по величинам сопротивления заземления.
Удельные сопротивления грунтов r и толщина слоёв грунта с различными значениями r могут быть получены непосредственно при измерениях по трассе проектируемой ВЛ или по данным замеров удельных сопротивлений аналогичных грунтов в районе трассы ВЛ, на площадках подстанций и т.д.
При отсутствии данных прямых измерений удельного сопротивления грунта проектировщикам следует пользоваться полученными от изыскателей геологическим разрезом грунта по трассе и обобщёнными значениями удельных сопротивлений различных грунтов, приведёнными в таблице.

Обобщенные значения удельных сопротивлений грунтов

В настоящее время разработаны достаточно надёжные инженерные методы определения электрической структуру земли, расчета сопротивлений заземлителей в однородной и двухслойной земле, а также способы приведения реальных многослойных электрических структур земли к расчётным двухслойным эквивалентным моделям. Разработанные методы позволяют определять целесообразные конструкции искусственных заземлителей для данной электрической структуры грунта обеспечивающие нормированную величину сопротивления заземлителей.

ВЫБОР СЕЧЕНИЯ ЭЛЕМЕНТОВ ЗАЗЕМЛИТЕЛЯ
На основании исследований проведённых СИБНИИЭ установлено, что сопротивление растеканию практически не зависит от размеров и конфигурации поперечного сечения заземлителя. В то же время элементы заземлителя, имеющие круглое сечение, значительно долговечнее эквивалентных по сечению плоских проводников, ибо при одинаковой скорости коррозии остающееся сечение последних снижается значительно быстрее. В связи с этим для заземлителей ВЛ целесообразно применять только круглую сталь.

КОНСТРУКТИВНОЕ ВЫПОЛНЕНИЕ ЗАЗЕМЛИТЕЛЕЙ И РЕКОМЕНДАЦИИ ПО МОНТАЖУ

Заземлители ВЛ предусмотрены из круглой стали: горизонтальные диаметром 10 мм, вертикальные - 12мм, что вполне достаточно на расчетный срок службы в условиях слабой и средней коррозии.
В случае усиленной коррозии должны быть приняты меры, повышающие долговечность заземлителей.
В качестве вертикальных заземлителей могут быть использованы также угловая сталь и стальные трубы. При этом их размеры должны соответствовать требованиям ПУЭ.
Учитывая, что предельная глубина погружения вертикальных заземлитёлей (электродов) при существующих в настоящее время механизмах в достаточно мягким грунтах 20 м, в настоящей серии они предусмотрены длиной 3, 5, 10, 15 и 20м.
В грунтах с малыми удельными сопротивлениями (при до 10 Ом Ч м) предусматривается использование только нижнего заземляющего выпуска - стержневого электрода длиной порядка 2 м, поставляемого комплектно с железобетонной стойкой.
При монтаже заземлителей следует соблюдать требования строительных норм и правил и ГОСТ 12.1.030-81.
Для разработки траншей при прокладке горизонтальных заземлителей возможно применение экскаватора типа ЭТЦ -161 на базе трактора беларусь МТЗ-50. Они могут укладываться так же с помощью монтажного плуга. При этот следует учитывать необходимость рытья котлованов размером 80х80х60 см в местах погружения вертикальных заземлитёлей и последующего их присоединения с помощью сварки к горизонтальному заземлителю.
Вертикальные заземлители погружаются методом вибрирования или засверливания, а также, забивкой или закладкой в готовые скважины.
Погружение вертикальных электродов производится с тем расчетом, чтобы верх их был на 20см выше дна траншей.
Затем прокладываются горизонтальные заземлители. Производится отгиб концов вертикальных заземлителей в местах примыкания их к горизонтальному заземлителю по направлению оси траншеи.
Соединение заземлителей между содой следует выполнять сваркой в нахлёстку. При этом длина нахлёстки должна быть равна шести диаметрам заземлителя. Сварку следует выполнять по всему периметру нахлёстки. Узлы соединения заземлителей приведены в разделах ЭС37 и ЭС38 .
Для защиты от коррозии сборные стыки следует покрывать битумным лаком.
Засыпка траншей производится бульдозером на базе трактора Беларусь МТЗ-50.
В разделе ЭС42 приведены объёмы земляных работ в случае рытья траншей при механизированной и ручной копке.
При выполнении проекта ВЛ в частности заземлителей необходимо учитывать возможности мехколонны, которая будет строить данную линию с точки зрения оснащения еe механизмами.
После устройства заземлителей производятся контрольные замеры их сопротивления. В случае, если сопротивление превышает нормируемое значение, добавляются вертикальные заземлители для получения требуемой величины сопротивления.

ПРИСОЕДИНЕНИЕ ЗАЗЕМЛИТЕЛЕЙ К ОПОРАМ
Присоединение заземлителей к специальным заземляющим выпускам (деталям) железобетонных стоек опор и заземляющим спускам деревянных опор может быть кок сварным, так и болтовым. Контактные соединения должны соответствовать классу 2 по ГОСТ 10434-82 .
В месте присоединения заземлителей к заземляющим спускам на деревянных опорах ВЛ 0,38 кВ предусматриваются дополнительные отрезки из круглой стали диаметром 10 мм, а заземляющие спуски на деревянных опорах ВЛ 6, 10 и 20 кВ выполняемые из круглой стали диаметром не менее 10 мм, присоединяются непосредственно к заземлителю.
Наличие болтового соединения заземляющего спуска с заземлителем обеспечивает возможность осуществления контроля заземляющих устройств опор ВЛ без подъема на опору и отключения линии.
При наличии приборов для контроля заземлителей соединение заземляющего спуска с заземлителем может выполняться неразъёмным.
Контроль и измерения заземлителей должны проводиться в соответствии с "Правилами технической эксплуатации электрических станций и сетей".

РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ
В связи с тем, что инженерные методы расчёта заземлителей разработаны для двухслойной структуры грунта, расчётная многослойная электрическая структура грунта приводится к эквивалентной двухслойной структуре. Метод приведения зависит от характера изменения удельных сопротивлений слоев расчётной структуры по глубине и глубины заложения заземлителя.
В однородном грунте и в грунте с убывающим по глубине удельным сопротивлением (порядка в 3 и более раза) наиболее целесообразными являются вертикальные заземлители.
Если нижележащие слои грунта имеют значительно более высокие значения удельных сопротивлений, чем верхние, или когда погружение вертикальных заземлителей затруднено или невозможно из-за плотности грунтов, в качестве искусственных заземлителей рекомендуется применять горизонтальные (лучевые) заземлители.
Если вертикальные заземлители не обеспечивают нормированных значений сопротивления, то дополнительно к вертикальным прокладываются горизонтальные, т. е. применяются комбинированные заземлители.
По эквивалентной двухслойной структуре и предварительно выбранной конструкции заземлителя определяется .
Для найденного и для нормированного сопротивления заземляющего устройства по ПУЭ подбирается соответствующий тип заземлителя данной серии.
Ниже приведена таблица подбора чертежей заземлителей.
Расчёты заземлителей выполнены на ЭВМ по программе, разработанной Западно - Сибирским отделением института "Сельэнергопроект".

Внимание: согласно ПУЭ 7-е изд. заземляющие проводники для повторных заземлений PEN -проводника должны иметь размеры не менее приведенных в табл. 1.7.4.

Повторное заземление ВЛИ – это заземление PEN-проводника от комплексной трансформаторной подстанции 10 кВ/0,4 кВ. Его основное назначение — повышение безопасности участков ЛЭП. ВЛИ расшифровывается как воздушная линия электропередач с изолированной проводкой СИП. Прокладываются ВЛ (воздушные линии) от трансформаторной станции, имеющей глухозаземленную нейтраль, на опорах из дерева или железобетона.

Виды опор

Деревянные

Подобная конструкция изготавливается из бревен без коры (круглый лес). Длина одного бревна от 5 до 13 метров с шагом 50 см. Толщина опоры от 12 до 26 сантиметров с шагом 20 мм. Чтобы деревянная подпора поддавалась гниению медленнее, ее покрывают специальным антисептиком. Существует два типа такой конструкции: С1 и С2.

Железобетонные

Подобное приспособление изготавливается из бетона и арматуры в виде прямоугольника или в форме трапеции. Железобетонное устройство обладает своей маркировкой и помечается как СВ. После этих букв пишутся номера, которые указывают длину конструкции. Например, подпора СВ 85. Цифра помечает, что ее протяженность составляет 8,5 метров. На фото ниже наглядно показано, как выглядит ЖБ опора:

Используются такие ЖБ конструкции:

  • CВ 105;
  • CВ 110;
  • CВ 95;
  • CВ 85.

Для того чтобы осуществлять вторичное заземление PEN проводника, с двух сторон приспособления приваривают арматуру.

Для чего это нужно?

Что такое повторное заземление ВЛИ и почему оно так называется? Дело в том, что проводной кабель уже заземлен на комплексную трансформаторную подстанцию. (трансформаторная подстанция с глухозаземленной нейтралью) представляет собой 2 или 4 , которые проводят по ВЛИ. Один из кабельных проводников считается основным – PEN проводник, остальные – фазные. В свою очередь PEN-проводник делится на N (нулевой рабочий) и РЕ (нулевой защитный). Это в случае, если он находится на подпоре и на устройстве стоит вводное устройство (ВУ) или в щитке в помещении.

Схема выглядит следующим образом:

В ПУЭ указывается, что повторное заземление ВЛИ означает погружение в грунт PEN или РЕ проводника в воздушной электрической линии с изолированными проводами.

Важно! Повторный заземляющий контур осуществляется на подпоре без вводного приспособления или вводного щитка (ВЩ). Оно присоединяется к вводному автомату или к совместному рубильнику.

Защитный и рабочий нулевые провода подключаются вверху ЖБ (железобетонного столба) к арматурному выпуску. Если есть подкосной столб, то присоединять необходимо и к нему, а не только к основному.

На фото ниже изображено, как нужно соорудить повторное заземление ВЛИ основного проводника с использованием на проходном столбе, без отвода. Осуществлять подобное необходимо на каждой третьей опоре ВЛ и на столбе, который ведет к жилому зданию.

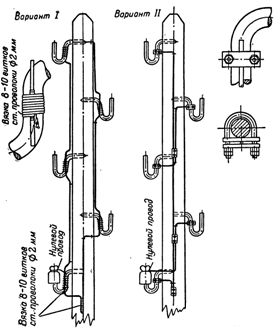

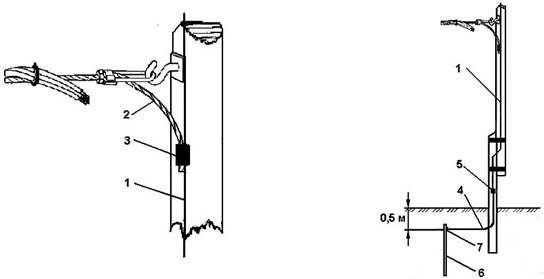

На опоре из дерева устанавливается заземляющий спуск (на схеме ниже обозначен цифрой 3). Как правило, он вырабатывается из металлической проволоки. Все это прикрепляется к штырьевому электроду, который вбивается в грунт. В случае если проволока больше 6 мм, то желательно чтобы он был сделан из оцинкованного металла, а если меньше 6 мм – из черного металла с нанесенным антикоррозийным средством.

  • 1 – место сварки;
  • 2 – заземлители;
  • 3 — спуск.

Подобным образом осуществляется повторное заземление ВЛИ для ЖБ столба только без арматурного выпуска.

Согласно правилам устройства электроустановок, если на деревянной конструкции было выполнено повторное заземление PEN-проводников, то необходимо заземлить полностью все штыри и крюки опоры из металла. Если же на столбе из дерева или железобетона не организовывают повторный заземляющий контур, то ничего делать не нужно (ПУЭ 2.4.41).

Электрооборудование из металла, которое находится на опорах, в обязательном порядке должно заземляться индивидуальными проводами. Это такое оборудование как щиты ВУ, молниезащита или защита от высокого напряжения. В случае ТП с глухозаземленной нейтралью сопротивление вторичного заземлителя должно быть 30 Ом или меньше.

Учтите! Для частного жилья повторная защита PEN-проводников ВЛИ не освобождает от установки специального заземляющего контура. О том, мы рассказывали в соответствующей статье!

Если необходимо сделать повторное заземление ВЛИ от трансформаторной подстанции до жилого помещения на расстояние 800 м, его следует выполнить в следующих местах:

  • на столбах ВЛ, которые размещаются возле трансформаторной подстанции и возле дома;
  • на анкерных столбах ВЛ;
  • на опоре с дистанцией 100 метров от основной опоры, имеющей заземление.

Полезное

Наружное освещение в городах и селах играет очень важную роль. Это способ чувствовать себя комфортно каждому жителю, как мегаполиса, так и небольшого поселения. Это показатель безопасности и ответственного отношения к тому месту, где живут люди. Освещение может быть установлено централизованно городскими властями или жителями самостоятельно (возле своего дома). Однако при создании наружного освещения по всему городу не последнюю роль играет заземление опор вл.

При создании заземления, необходимо руководствоваться нормативной документацией, утвержденной на официальном уровне. Особенно это касается заземления воздушных линий (вл). Обо всех тонкостях и нюансах этой процедуры мы поговорим с вами сейчас.

Для чего необходимо заземление воздушных линий?

Установка заземлений на вл необходима для обеспечения безопасности людей. В случае нарушения изоляции линий, ток может перейти в почву и распространиться по территории. Почва не останавливает распространение тока. Таким образом, каждый житель может оказаться в зоне поражения электрическим током.

Заземление опор вл препятствует распространению электрического потенциала и уменьшению шагового напряжения на поверхности грунта. Поэтому если человек заденет за опору, он не получит удара током. Показатель заземления воздушных линий зависит от того, какое сопротивление имеет почва.

Виды заземлений

Установка заземлений на вл формируется, исходя из вида самой конструкции опоры. Она может быть 3 видов:

Железобетонная. Обязательно наличие заземлений нейтралью, арматура, соединение с заземленным проводом специального проводника. Проводник должен составлять в диаметре не меньше 6 мм.

Деревянная. К заземлению деревянных опор применяются повышенные требования. Оно может проходить только в тех населенных пунктах, где высота построек не превышает 2 этажа. Также трубы в населенном пункте не должны иметь высоты более 10-15 метров. Наличие деревьев возможно, но если они не находятся в непосредственной близости с объектом. В этом случае крюки и штыри не требуют заземления. Также заземление опор требует защиту от перенапряжения атмосферного порядка. Чаще всего заземление деревянных опор устанавливается на территориях, в которых нет жилых построек, большого скопления людей.

Металлическая. Это самый распространенный вид опоры. В последние годы он пользуется максимальным спросом. Стальные опоры стали популярнее железобетонных и деревянных, хоть по своей сути схоже с железобетонными опорами. Заземление опор вл 10 кв , 20 и 35 кв требует учета расстояния между соседними опорами. Среднее расстояние между опорами составляет от ста до двухсот метров. Точное расстояние определяется гидрометеорологией, исходя из количества гроз, которое бывает в год на территории. За исходные данные берется усредненное значение за несколько последних лет. Обязательная процедура заземления опор, которые имеют ответвления к сооружениям и местности, где проживают люди.

Виды заземлителей

Для того чтобы предохранить линии электропередач от перенапряжения используют два вида заземлителей:

Вертикальный. Штыри монтируются в землю вертикально.

Горизонтальный. Используются специальные пластины. Они незаменимы при работе на каменистых почвах.

Вид используемого заземлителя определяется типом почвы или степенью наружного освещения.

Как производится установка заземлителей

Установка заземлений на вл (первичная или повторная) осуществляется следующим образом:

От начала опор производится замер земли. После этого создается траншея, ширина которой 0,5 метров, а глубина 1 метр.

Точная длина траншеи указывается в официально утвержденном проекте. Там же обозначается количество необходимых заземлителей.

Заземлители погружаются в траншею, формируется контур.

Производится обварка.

Устанавливается защита стыков, образованных в процессе сварки, от коррозии.

Устанавливается заземляющий спуск.

Официальная документация

ПУЭ - это документация, которая регламентирует основные принципы установки заземлений. Необходимо ориентироваться на данную информацию при реализации защитных мероприятий.

В ПУЭ имеются сведения о:

Установке заземления на каждой опоре;

Установке заземления на части опоры.

Особенности установки заземления на вл

Установка заземлений на вл до 1 кв предполагает учет следующих норм:/p>

Сеть с заземленной нейтралью должна быть с перемычкой из изолированного проводника./p>

Контактные соединения перед использованием тщательно очищаются и покрываются вазелином.

Сопротивление конструкций не должно быть выше 50 Ом.

Заземление опор вл для наружного освещения с кабельным питанием производится через оболочку кабеля.

Заключение

Установка заземлений на вл требует обязательного соблюдения правил и норм, изложенных в ПУЭ. Только так можно произвести качественную, надежную работу, которая обеспечит защиту опорам и предотвратит возможные рисковые ситуации, когда людей может ударить током в момент соприкосновения с опорой.

Информация об исключении: И-1-88

Действие завершено 01.01.1988

Титульный лист

Перечень чертежей

Пояснительная записка

Деревянные опоры ВЛ 0,4 кВ. Заземление крюков и поворотное заземление нулевого провода

Деревянные опоры ВЛ 35 кВ. Заземление троса на промежуточной и анкерных опорах

Деревянные опоры ВЛ 6 - 10 кВ. Устройство защитных промежутков на опорах при пересечении с ВЛ или с линиями связи

Деревянные опоры ВЛ 20 кВ. Устройство защитных промежутков на опорах при пересечении с ВЛ или с линиями связи

Деревянные опоры ВЛ 35 кВ. Устройство защитных промежутков на опорах при пересечении с ВЛ или с линиями связи

Деревянные опоры ВЛ 6 - 10 кВ. Заземление трубчатых разрядников РТ-6 и РТ-10 на анкерной и промежуточных опорах

Деревянные опоры ВЛ 6 - 10 кВ. Заземление трубчатых разрядников РТ-6 и РТ-10 (переходные) на анкерной повышенной опоре

Деревянные опоры ВЛ 6 - 10 кВ. Заземление кабельной муфты и трубчатых разрядников на концевой опоре

Деревянные опоры ВЛ 20 кВ (переходные). Заземление трубчатых разрядников РТ-20 на промежуточной повышенной опоре

Деревянные опоры ВЛ 20 кВ (переходные). Заземление трубчатых разрядников РТ-20 на анкерной повышенной опоре

Деревянные опоры ВЛ 35 кВ. Заземление трубчатых разрядников РТ-35 на анкерной опоре

Железобетонные опоры ВЛ 0,4 кВ. Заземление промежуточной ОП-0,4 и промежуточной перекрестной ПК-0,4 опор

Железобетонные опоры ВЛ 0,4 кВ. Заземление промежуточной переходной опоры ПП-0,4

Железобетонные опоры ВЛ 0,4 кВ. Заземление угловых анкерных опор УА-I-0,4 и УА-II-0,4

Железобетонные опоры ВЛ 0,4 кВ. Заземление концевой К-0.4 и анкерной А-0,4 опор

Железобетонные опоры ВЛ 0,4 кВ. Заземление ответвительной анкерной опоры ОА-0,4

Железобетонные опоры ВЛ 0.4 кВ. Заземление ответвительной переходной опоры ОП-0,4

Железобетонные опоры ВЛ 0,4 кВ. Заземление вводных ящиков на промежуточной и концевой опорах для подключения электродвигателей мобильных машин

Железобетонные опоры ВЛ 0,4 кВ. Заземление ящика с АП50-Т для секционирования магистрали на анкерной опоре

Железобетонные опоры ВЛ 0,4 кВ. Заземление кабельной муфты 4 км, разрядников РВН-0,5, светильника СПО-200 на концевой опоре

Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление промежуточных опор для ненаселенной и населенной местности П10-1Б; П20-1Б; П10-2Б; П20-2Б

Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление угловых промежуточных опор для ненаселенной и населенной местности УП10-1Б; УП20-1Б

Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление концевых опор для ненаселенной и населенной местности К10-1Б; К10-2Б; К20-1Б

Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление ответвительных промежуточных опор для ненаселенной местности ОП10-1Б; ОП20-1Б; ОП10-2Б; ОП20-2Б

Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление ответвительных опор для ненаселенной местности ОП10-1Б; ОП10-2Б и 020-1Б

Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление ответвительных угловых промежуточных опор для ненаселенной местности ОУП10-1Б; ОУП20-1Б

Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление кабельной муфты КМА(КМЧ) и разрядников РТ-6; РТ-10 на концевой опоре

Железобетонные опоры ВЛ 6 - 10 и 20 кВ. Заземление концевых опор ВЛ 6 - 10 и 20 кВ с разъединителями для населенной и ненаселенной местности КР10-1Б; КР10-2Б; КР10-3Б; КР20-1Б

Железобетонные опоры ВЛ 35 кВ. Заземление промежуточных опор для ненаселенной и населенной местности П35-1Б и П35-2Б

Железобетонные опоры ВЛ 35 кВ. Заземление промежуточных опор с тросом для ненаселенной и населенной местности ПТ35-1Б и ПТ35-2Б

Железобетонные опоры ВЛ 35 кВ. Заземление угловых анкерных опор для ненаселенной и населенной местности УА35-16; УА35-26

Железобетонные опоры ВЛ 35 кВ. Заземление угловой промежуточной опоры для ненаселенной местности УП35-1Б

Железобетонные опоры ВЛ 35 кВ. Заземление концевых и анкерных опор для ненаселенной и населенной местности К35-1Б; К35-2Б; А35-1Б; А35-2Б

Железобетонные опоры ВЛ 35 кВ. Заземление угловой промежуточной, концевой и анкерной опор с тросом для ненаселенной и населенной местности УПТ35-1Б; КТ35-1Б; КТ35-2Б; АТ35-1Б; АТ35-2Б

Железобетонные опоры ВЛ 35 кВ. Заземление угловых анкерных опор с тросом для ненаселенной и населенной местности УАТ35-1Б; УАТ35-2Б

Железобетонные опоры ВЛ 10; 20; 35 кВ. Заземление переходной промежуточной опоры ПП35-Б; ПП20-Б; ПП10-Б

Железобетонные опоры ВЛ 35 кВ. Заземление промежуточной переходной опоры с тросом ППТ35-Б

Железобетонные опоры ВЛ 10; 20; 35 кВ. Заземление угловой анкерной переходной опоры УАП35-Б; УАП20-Б; УАП10-Б

Железобетонные опоры ВЛ 135 кВ. Заземление угловой анкерной переходной опоры УАПТ35-Б

Железобетонные опоры ВЛ 10; 20; 35 кВ. Заземление концевой переходной опоры КП35-Б; КП20-Б; КП10-Б

Железобетонные опоры ВЛ 35 кВ. Заземление концевой переходной опоры с тросом КПТ35-Б

Разъединительный пункт 20 кВ с автоматическим секционирующим отделителем на железобетонной опоре. Заземление

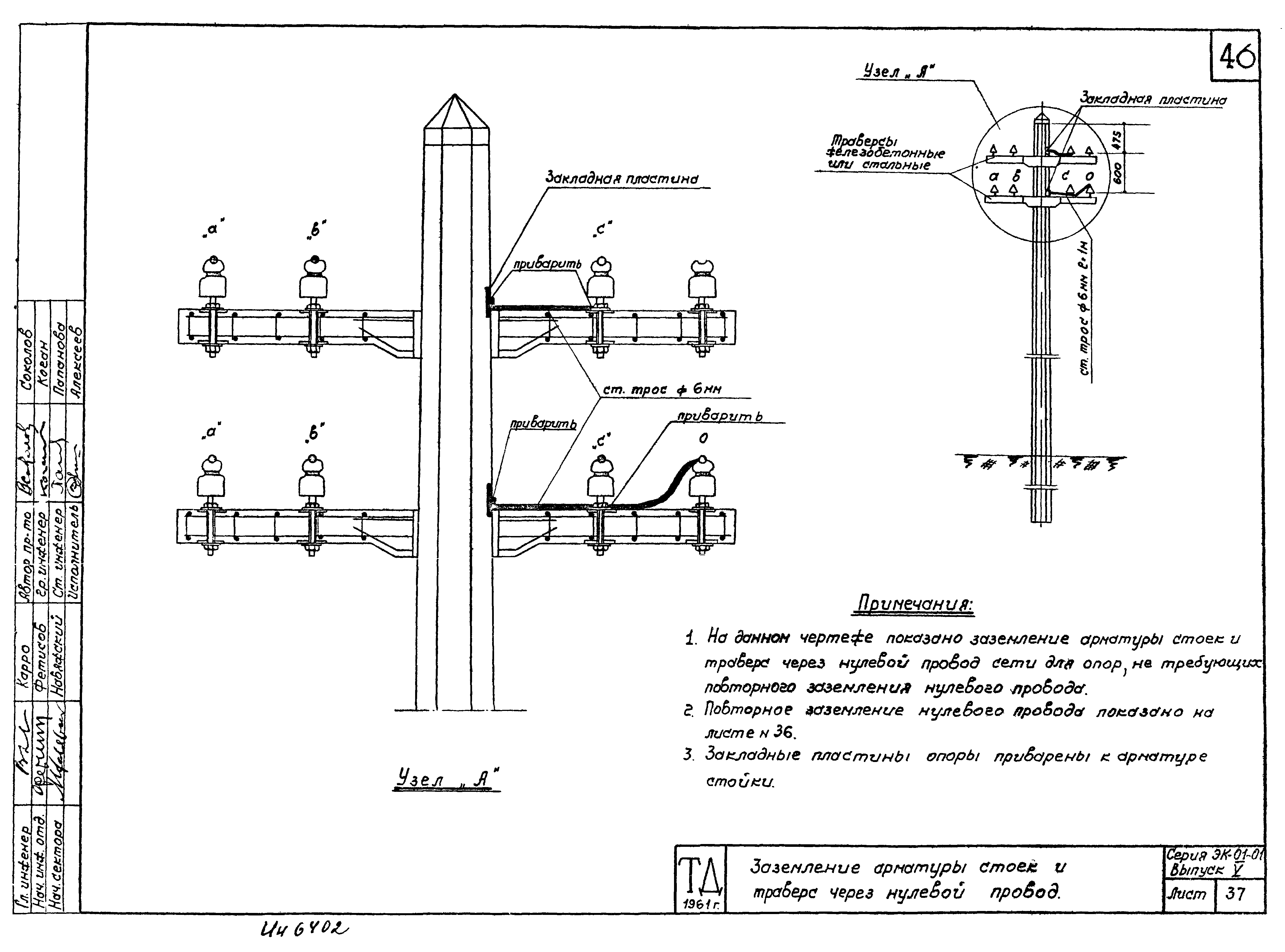

Примеры выполнения повторного заземления нулевого провода, крюков и штырей на железобетонной и деревянной опорах

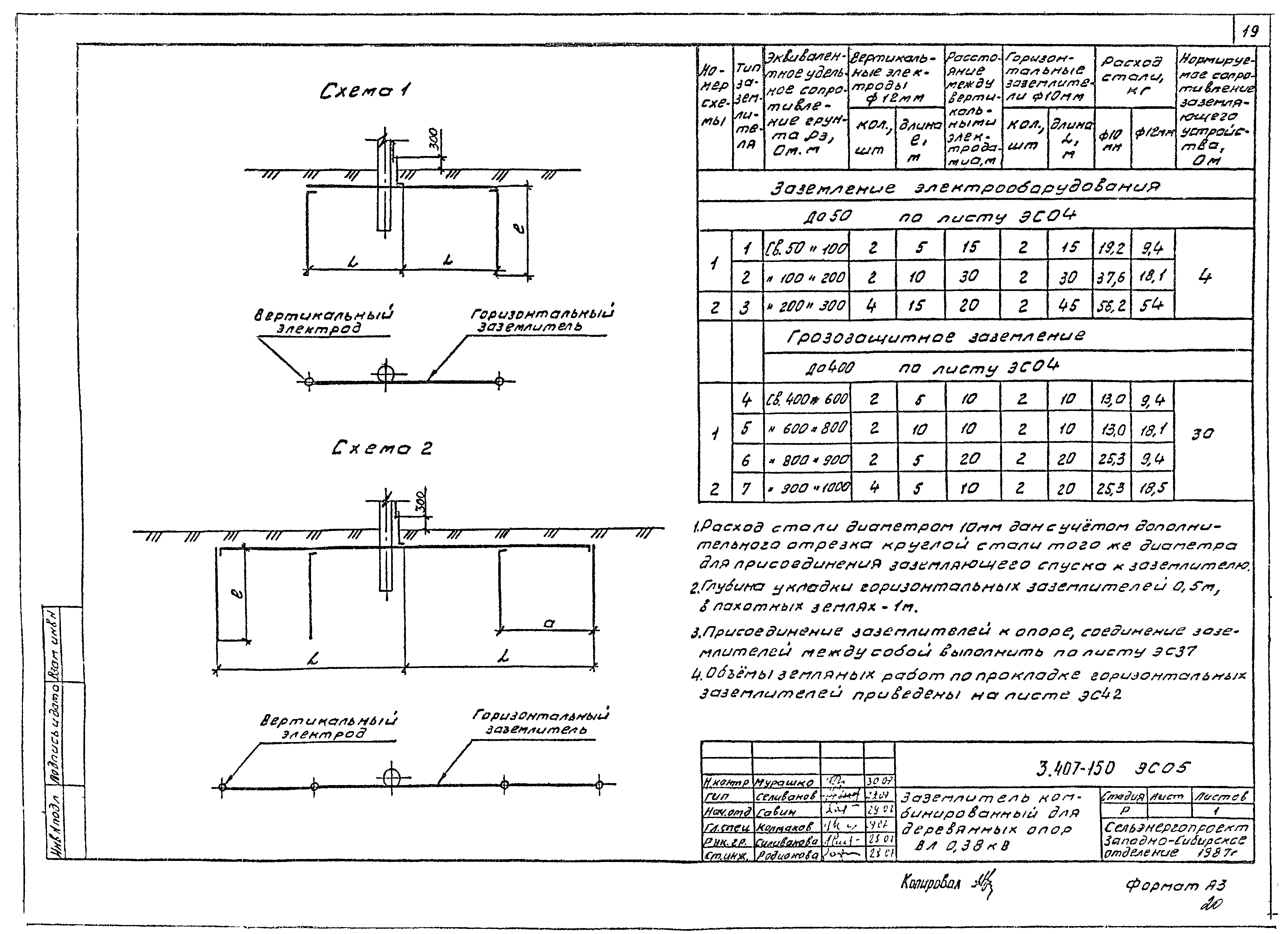

Эскизы заземлителей для R =

Эскизы заземлителей для R =

Эскизы заземлителей для R =

Формулы для определения сопротивления растеканию тока различных заземлителей

Исходные данные для расчета заземлителей

Железобетонные и деревянные опоры. Заземление опор. Выбор зажимов

Деревянные опоры ВЛ 0,4 кВ. Заземление крюков и поворотное заземление нулевого провода. Узлы. Детали

Узлы и детали

Примеры устройства заземлителей. Узлы

Этот документ находится в:

Организации:

15.06.1971Утвержден245
Разработан

Представить себе современную цивилизацию без электричества невозможно. Огромная часть углеводородов используется для генерации именно электроэнергии.

Однако электричество невозможно перевозить, как нефть или уголь. Для его транспортировки используют линии электропередачи (ЛЭП), обеспечивающие трафик электроэнергии большой мощности на необходимые расстояния. Приведение же параметров переданной по ним энергии к стандартам, свойственным ее потребителям, подразумевает использование трансформаторных подстанций, которые обеспечивают необходимое напряжение в сети. Таким образом, осуществляется питание всех электроустановок, начиная от лампочки в комнате и заканчивая промышленным оборудованием.

Для предотвращения травматизма обслуживающего персонала и тем более летальных исходов, учитывая высокий вольтаж, применяются заземляющие устройства воздушных линий и подстанций. Данная публикация ставит перед собой задачу разобраться в причинах их необходимости, а также конструкциях этих приспособлений.

Для чего нужно заземлять ЛЭП и подстанции

По большому счету, воздушная линия (ВЛ) представляет собой ряд столбов (опор), подвергающемуся воздействию природных факторов, таких как перепады температур, атмосферные осадки, прямое воздействие солнечного ультрафиолета и прочих. Ввиду их влияния, могут изменяться свойства диэлектриков и происходить прямое касание токонесущих частей кабеля с опорой. Кроме прочего, нередки кратковременные скачки напряжения в линии со значительным превышением номинального (допустимого) значения, что может приводить к замыканию между кабелем и конструкционными элементами опоры.

При прикосновении к такому столбу человек может получить травму и даже умереть. Поэтому установка заземления на воздушной линии отнюдь не относится к разряду рекомендаций или прихотей органов контроля. Это продиктовано правилами устройства электроустановок (ПУЭ) как основным нормативным документом, регламентирующим требования к энергосистемам, в том числе ВЛ. Согласно этому документу, заземляющие устройства опор воздушных линий обязательны.

Особняком стоит вопрос молниезащиты конструкций. Опоры могут быть выполнены из дерева, железобетона или стали. Для стоящих в чистом поле опор, порой, имеющих весьма значительную высоту, попадание молнии отнюдь не редкое явление. Если для стали или железобетона, имеющих хорошую электропроводность и неспособных к горению, это не принесет серьезных повреждений, то для деревянной конструкции чревато разрушением или воспламенением. Учитывая колоссальное напряжение разряда молнии, возможно разрушение диэлектриков, ограждающих конструкционные элементы от токонесущих частей ВЛ, что, в свою очередь, приводит к аварии.

Все это в равной степени относится и к подстанциям. До сих пор некоторые из них представляют собой большой трансформатор посреди поля, питающий ферму, например. Трансформаторные установки подвержены всем негативным воздействиям, что и ВЛ. Даже если это не так, они должны соответствовать требованиям ПУЭ.

Оборудованная же устройством заземления мачта или подстанция ведет себя иначе. Весь заряд, попавший на опору, стечет на землю, учитывая низкое ее сопротивление и огромную емкость. Это значит, что конструкция не будет находиться под напряжением и будет безопасна для жизни и здоровья людей.

Основные требования

Согласно требованиям ПУЭ, практически каждая опора должна иметь заземляющее устройство. Оно необходимо для предотвращения перенапряжения атмосферного характера (молния), защиты электрооборудования, размещенного на мачте, а также реализации повторного заземления. Его сопротивление при этом не должно превышать 30 Ом. Причем громоотводы и подобные устройства, должны соединяться с заземлителем отдельным проводником. Кроме прочего, обязательному заземлению подлежат растяжки, устанавливаемые для устойчивости опоры, если они присутствуют в ее конструкции. Все межсоединения, провода снижения и заземлителя, например, предпочтительно выполнять сваркой, а, за неимением возможности, скручиваться болтами . Все части заземляющего устройства должны быть выполнены из стали диаметром не менее 6 мм. Сам проводник и места стыковок должны иметь антикоррозийное покрытие. Обычно это стальная оцинкованная проволока соответствующего диаметра.

Железобетонные столбы

Устройство заземления ВЛ зависит от материала опор. В случае железобетонной конструкции все выступающие сверху и снизу элементы арматуры должны быть присоединены к PEN-проводнику (нулевая шина), который впоследствии играет роль заземления. К нему же следует присоединить крюки, кронштейны и другие металлоконструкции, находящиеся на опоре. Все это в равной степени относится и к металлическим мачтам ВЛ.

Деревянные столбы

С деревянными опорами ВЛ дело обстоит несколько иначе. Ввиду диэлектрических свойств древесины, каждая из мачт не нуждается в отдельном устройстве заземления. Оно устанавливается лишь при наличии на мачте молниеотвода или повторного заземления. Кроме того, металлическая оболочка кабеля соединяется с PEN-шиной линии в местах перехода ВЛ в кабельную линию.

Малоэтажная застройка

Все виды опор должны быть оборудованы устройствами заземления, если речь идет о населенных пунктах с малоэтажной застройкой (1 или 2 этажа).

Расстояние между такими мачтами зависит от среднегодового значения часов, в которые случается гроза. Если эта величина не превышает 40, то промежутки между опорами с громоотводами должны составлять менее 200 м. В противном случае это расстояние сокращается до 100 м. Кроме того, обязательному заземлению подлежат опоры, представляющие ветвление от ВЛ к объектам с потенциально массовым скоплением людей, клубы или дома культуры, например.

Установка заземлителей

Заземление ВЛ осуществляется вертикальными или горизонтальными заземлителями. В первом случае это стальные штыри, закопанные или забитые в землю, а во втором представляют собой полосы металла, расположенные параллельно земле под ее поверхностью. Последний вариант применяют для грунта с высоким удельным сопротивлением. После закапывания контура землю трамбуют для обеспечения лучшего ее контакта с металлом. Затем производится измерение сопротивления у заземления опор ВЛ. Оно является произведением значения, полученного прямым измерением, на коэффициент, зависящий от типа и размера заземлителя, а также климатической зоны (есть специальные таблицы).

Особенности подстанций

Все ранее описанное относится и к подстанциям, несмотря на то, что они находятся под крышей. Исключение составляет лишь то, что там довольно часто или постоянно находятся люди, а, следовательно, к их заземлению предъявляются особые требования.

В общем случае заземление подстанции состоит из следующих элементов:

  • внутренний контур;
  • внешний контур;
  • устройство молниезащиты объекта.

Внутренний контур заземления подстанции обеспечивает простое и надежное соединение с землей всех устройств, находящихся внутри подстанции. Для этого по периметру всех помещений объекта на высоте 40 см от пола дюбелями закрепляют стальную полосу. Контуры всех помещений, а также и их составные части соединяются сваркой или резьбовыми соединениями, если таковые предусмотрены. Все металлические части, непредназначенные для прохождения тока (корпуса приборов, ограждения, люки и подобное тому), соединяются с этой шиной. Подобные полосы оснащаются резьбовыми соединениями с шайбами увеличенной ширины и гайками типа «барашек». Это позволяет получить надежное переносное заземление. Нулевая шина силового трансформатора, учитывая схему с глухозаземленной нейтралью, соединяется с полученным контуром.

Внешний контур

Внешний контур заземления также является замкнутым. Он представляет собой горизонтальный заземлитель из стальной полосы, связывающий определенное количество вертикальных штырей. Глубина залегания этой конструкции должна быть не менее 70 см от поверхности, причем полоска ставится ребром.

Требуется расположение устройства по периметру здания не превышая расстояния 1 м от его стен или фундаментной плиты. Общее сопротивление контура не может превышать 40 Ом, если удельное сопротивление почвы менее 1 кОм*м в соответствии с ПУЭ.

Если подстанция имеет металлическую крышу, то ее заземляют, соединив с внешним контуром стальной проволокой диаметром 8 мм. Соединение производится с двух сторон объекта, диаметрально противоположных между собой. Требования ПУЭ предписывают защитить эту шину снижения на внешней стене здания от коррозии и механических повреждений.

Расчет заземляющего устройства подстанции выполняется для определения сопротивления распространения тока системы в землю.

Эта величина зависит от характеристик грунта, габаритов и конструкции заземляющего устройства и других факторов. Методика достаточно объемна и требует особого рассмотрения. Но стоит отметить, что чаще всего идут от противного. Имея требуемое сопротивление и определенный сортамент стали, например, определяют габариты заземлителя, количество горизонтальных электродов и глубину залегания в известном типе грунта.

Заземляющие устройства подстанций или ВЛ, равно как и заземление электростанции, играют исключительно важную роль в их эксплуатации. Кроме обеспечения нормальной работы этих объектов, они обеспечивают безопасность здоровья и жизни для людей, их обслуживающих.

ПУЭ Раздел 2 => Таблица 2.5.24. Наименьшее расстояние между проводами или проводами и тросами пересекающихся вл на металлических и.

..
Таблица 2.5.24



Наименьшее расстояние между проводами или проводами и тросами пересекающихся ВЛ на металлических и железобетонных опорах, а также на деревянных опорах при наличии грозозащитных устройств



Длина пролета пересекающей ВЛ, м

Наименьшее расстояние, м, при расстоянии от места пересечения

до ближайшей опоры ВЛ, м

30

50

70

100

120

150

При пересечении ВЛ 750 кВ между собой и с ВЛ более низкого напряжения

До 200

6,5

6,5

6,5

7,0

-

-

300

6,5

6,5

7,0

7,5

8,0

8,5

450

6,5

7,0

7,5

8,0

8,5

9,0

500

7,0

7,5

8,0

8,5

9,0

9,5

При пересечении ВЛ 500-330 кВ между собой и с ВЛ более низкого напряжения

До 200

5,0

5,0

5,0

5,5

-

-

300

5,0

5,0

5,5

6,0

6,5

7,0

450

5,0

5,5

6,0

7,0

7,5

8,0

При пересечении ВЛ 220-150 кВ между собой и с ВЛ более низкого напряжения

До 200

4

4

4

4

-

-

300

4

4

4

4,5

5

5,5

450

4

4

5

6

6,5

7

При пересечении ВЛ 110-20 кВ между собой и с ВЛ более низкого напряжения

До 200

3

3

3

4

-

-

300

3

3

4

4,5

5

-

При пересечении ВЛ 10 кВ между собой и с ВЛ более низкого напряжения

До 100

2

2

-

-

-

-

150

2

2,5

2,5

-

-

-



Расстояние по вертикали между ближайшими проводами пересекающей ВЛЗ и пересекаемой ВЛИ при температуре воздуха плюс 15 °С без ветра должно быть не менее 1 м.

Допускается сохранение опор пересекаемых ВЛ до 110 кВ под проводами пересекающих ВЛ до 500 кВ, если расстояние по вертикали от проводов пересекающей ВЛ до верха опоры пересекаемой ВЛ на 4 м больше значений, приведенных в табл. 2.5.24.

Допускается сохранение опор пересекаемых ВЛ до 150 кВ под проводами пересекающих ВЛ 750 кВ, если расстояние по вертикали от проводов ВЛ 750 кВ до верха опоры пересекаемой ВЛ не менее 12 м при высшей температуре воздуха.

2.5.228. Расстояния между ближайшими проводами (или между проводами и тросами) пересекающихся ВЛ 35 кВ и выше подлежат дополнительной проверке на условия отклонения проводов (тросов) одной из пересекающихся ВЛ в пролете пересечения при ветровом давлении согласно 2.5.56, направленном перпендикулярно оси пролета данной ВЛ, и неотклоненном положении провода (троса) другой. При этом расстояния между проводами и тросами или проводами должны быть не менее указанных в табл. 2.5.17 или 2.5.18 для условий наибольшего рабочего напряжения, температура воздуха для неотклоненных проводов принимается по 2.5.51.

2.5.229. На ВЛ с деревянными опорами, не защищенных тросами, на опорах, ограничивающих пролеты пересечения, должны устанавливаться защитные аппараты на обеих пересекающихся ВЛ. Расстояния между проводами пересекающихся ВЛ должны быть не менее приведенных в табл. 2.5.24.

На опорах ВЛ 35 кВ и ниже при пересечении их с ВЛ 750 кВ и ниже допускается применять ИП. При этом для ВЛ 35 кВ должно быть предусмотрено автоматическое повторное включение. Искровые промежутки на одностоечных и А-образных опорах с деревянными траверсами выполняются в виде одного заземляющего спуска и заканчиваются бандажами на расстоянии 75 см (по дереву) от точки крепления нижнего изолятора. На П- и АП-образных опорах заземляющие спуски прокладываются по двум стойкам опор до траверсы.

На ВЛ с деревянными опорами, не защищенных тросами, при пересечении их с ВЛ 750 кВ металлические детали для крепления проводов (крюки, штыри, оголовки) должны быть заземлены на опорах, ограничивающих пролет пересечения, а количество подвесных изоляторов в гирляндах должно соответствовать изоляции для металлических опор. При этом на опорах ВЛ 35-220 кВ должны быть установлены защитные аппараты.

Если расстояние от места пересечения до ближайших опор пересекающихся ВЛ составляет более 40 м, допускается защитные аппараты не устанавливать, а заземление деталей крепления проводов на опорах ВЛ 35 кВ и выше не требуется.

Установка защитных аппаратов на опорах пересечения не требуется:

для ВЛ с металлическими и железобетонными опорами;

для ВЛ с деревянными опорами при расстояниях между проводами пересекающихся ВЛ, не менее: 9 м - при напряжении 750 кВ; 7 м - при напряжении 330-500 кВ; 6 м - при напряжении 150-220 кВ; 5 м - при напряжении 35-110 кВ; 4 м - при напряжении до 20 кВ.

Сопротивления заземляющих устройств деревянных опор с защитными аппаратами должны приниматься в соответствии с табл. 2.5.19.

2.5.230. При параллельном следовании и сближении ВЛ одного напряжения между собой или с ВЛ других напряжений расстояния по горизонтали должны быть не менее приведенных в табл. 2.5.25 и приниматься по ВЛ более высокого напряжения. Указанные расстояния подлежат дополнительной проверке:

1) на непревышение смещения нейтрали более 15 % фазного напряжения в нормальном режиме работы ВЛ до 35 кВ с изолированной нейтралью за счет электромагнитного и электростатического влияния ВЛ более высокого напряжения;

2) на исключение возможности развития в отключенном положении ВЛ 500-750 кВ, оборудованных компенсирующими устройствами (шунтирующими реакторами, синхронными или тиристорными статическими компенсаторами и др.), резонансных перенапряжений. Степень компенсации рабочей емкости линии, расстояния между осями ВЛ и длины участков сближений должны определяться расчетами.


Таблица 2.5.25



Наименьшее расстояние по горизонтали между ВЛ



Участки ВЛ и расстояния

Наименьшее расстояние, м, при напряжении ВЛ, кВ

До 20

35

110

150

220

330

500

750

ВЛЗ

Участки нестесненной трассы, между осями ВЛ

Высота наиболее высокой опоры*

3

Участки стесненной трассы, подходы к подстанциям:



















между крайними проводами в неотклоненном положении;

2,5

4

5

6

7

10

15

20**

2

от отклоненных проводов одной ВЛ до ближайших частей опор другой ВЛ

2

4

4

5

6

8

10

10

2



* Не менее 50 м для ВЛ 500 кВ и не менее 75 м для ВЛ 750 кВ.

** Для двух и более ВЛ 750 кВ фазировка смежных крайних фаз должна быть разноименной.



Глава 2.5. Часть 4. ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ ВЫШЕ 1 кВ

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С СООРУЖЕНИЯМИ СВЯЗИ, СИГНАЛИЗАЦИИ И РАДИОТРАНСЛЯЦИИ

2.5.124. Пересечение ВЛ до 35 кВ с ЛС и РС должно быть выполнено по одному из следующих вариантов:

1. Проводами ВЛ и подземным кабелем ЛС и РС.

2. Подземной кабельной вставкой в ВЛ и неизолированными проводами ЛС и РС.

3. Проводами ВЛ и неизолированными проводами ЛС и РС.

2.5.125. Пересечение ВЛ напряжением до 35 кВ с неизолированными проводами ЛС и РС может выполняться в следующих случаях:

1. Если невозможно проложить ни подземный кабель ЛС и РС, ни кабель ВЛ.

2. Если применение кабельной вставки в ЛС приведет к необходимости установки дополнительного или переноса ранее установленного усилительного пункта ЛС.

3. Если при применении кабельной вставки в РС общая длина кабельных вставок РС превышает допустимые значения.

4. Если на ВЛ напряжением до 35 кВ применены подвесные изоляторы. При этом ВЛ на участке пересечения с неизолированными проводами ЛС и РС выполняется с повышенной механической прочностью проводов и опор (см. 2.5.132).

2.5.126. Пересечение ВЛ напряжением 110 кВ и выше с ЛС и РС должно быть выполнено по одному из следующих вариантов:

1. Проводами ВЛ и подземным кабелем ЛС и РС.

2. Проводами ВЛ и неизолированными проводами ЛС и РС.

2.5.127. При пересечении ВЛ напряжением 110 кВ и выше с ЛС и РС применять кабельные вставки в ЛС и РС не следует (см. также 2.5.129):

1) если применение кабельной вставки в ЛС приведет к необходимости установки дополнительного или переноса ранее установленного усилительного пункта ЛС, а отказ от применения этой кабельной вставки не вызовет нарушения норм мешающего влияния ВЛ на ЛС;

2) если при применении кабельной вставки в РС общая длина кабельных вставок в РС превысит допустимые значения, а отказ от применения этой кабельной вставки не приведет к нарушению норм мешающего влияния ВЛ на РС.

2.5.128. Пересечение проводов ВЛ с воздушными линиями городской телефонной связи не допускается; эти линии в пролете пересечения с проводами ВЛ должны выполняться только подземными кабелями.

2.5.129. В пролете пересечения ЛС и РС с ВЛ, на которых предусматриваются каналы высокочастотной связи и телемеханики с аппаратурой, работающей в совпадающем спектре частот и имеющей мощность более 10 Вт на один канал, ЛС и РС должны быть выполнены подземными кабельными вставками. Длина кабельной вставки определяется по расчету влияния ВЛ на ЛС (РС), при этом расстояние по горизонтали от основания кабельной опоры ЛС и РС до проекции крайнего провода ВЛ на горизонтальную плоскость должно быть не менее 100 м.

Если мощность высокочастотной аппаратуры, работающей в совпадающем спектре частот, превышает 5 Вт, но не более 10 Вт на один канал, то необходимость применения кабельной вставки ЛС и РС или принятия других мер защиты определяется по расчету влияния.

Если мощность высокочастотной аппаратуры ВЛ, работающей в совпадающем спектре частот, не превышает 5 Вт на один канал, то применение кабельной вставки по условиям мешающего влияния не требуется.

Если кабельная вставка в ЛС и РС оборудуется не по условиям мешающего влияния от высокочастотных каналов ВЛ, то расстояние по горизонтали от основания кабельной опоры ЛС и РС до проекции на горизонтальную плоскость крайнего провода ВЛ неуплотненных, уплотненных в несовпадающем спектре частот или уплотненных в совпадающем спектре частот при мощности высокочастотной аппаратуры до 10 Вт на один канал должно быть не менее 15 м без учета отклонения проводов ВЛ ветром.

Таблица 2.5.26. Наименьшее расстояние от заземлителя и подземной части опоры ВЛ до подземного кабеля ЛС и РС

Эквивалентное удельное сопротивление земли P , Ом·мНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 35110 и выше
До 1000,83 10
Более 100 до 5001025
Более 500 до 10001135
Более 10000,35 50

2. 5.130. При пересечении ВЛ с подземным кабелем ЛС и РС должны соблюдаться следующие требования:

1. Угол пересечения ВЛ с ЛС и РС не нормируется.

2. Расстояние от заземлителя и подземной части опор ВЛ до подземного кабеля ЛС и РС должно быть не менее приведенных в табл. 2.5.26.

В случае прокладки кабельной вставки с целью экранирования в стальных трубах или покрытия ее швеллером и т. п. по длине, равной расстоянию между проводами ВЛ плюс по 10 м с каждой стороны от крайних проводов, допускается уменьшение приведенных расстояний до 5 м. В этом случае при пересечении с ВЛ 110 кВ и выше оболочку кабеля следует соединять со швеллером или трубкой по обоим концам.

3. Металлические покровы кабельной вставки должны быть заземлены с обоих концов.

4. Защита кабельной вставки от грозовых перенапряжений, типы кабелей, способ оборудования кабельной вставки на участке пересечения выбираются в соответствии с требованиями, предъявляемыми к кабельным ЛС и РС.

5. При пересечении ВЛ 400-500 кВ с ЛС и РС расстояние в свету от вершины кабельной опоры ЛС и РС до проводов ВЛ должно быть не менее 20 м.

2.5.131. При пересечении кабельной вставки в ВЛ до 35 кВ с неизолированными проводами ЛС и РС должны соблюдаться следующие требования:

1. Угол пересечения кабельной вставки в ВЛ с ЛС и РС не нормируется.

2. Расстояние от подземного кабеля вставки в ВЛ до незаземленной опоры ЛС и РС должно быть не менее 2 м, а до заземленной опоры ЛС (РС) и ее заземлителя - не менее 10 м.

3. Расстояние по горизонтали от основания кабельной опоры ВЛ, неуплотненной и уплотненной в несовпадающем спектре частот и в совпадающем спектре частот в зависимости от мощности высокочастотной аппаратуры, до проекции проводов ЛС и РС должно выбираться в соответствии с требованиями, изложенными в 2.5.129 для случая пересечения проводов ВЛ с подземным кабелем ЛС и РС.

4. Подземные кабельные вставки в ВЛ должны выполняться в соответствии с требованиями, приведенными в гл. 2.3 и в 2.5.69.

2.5.132. При пересечении проводов ВЛ с неизолированными проводами ЛС и РС необходимо соблюдать следующие требования:

1. Угол пересечения проводов ВЛ с проводами ЛС и РС должен быть по возможности близок к 90°. Для стесненных условий угол пересечения не нормируется.

2. Место пересечения следует выбирать возможно ближе к опоре ВЛ. При этом расстояние по горизонтали от опор ВЛ до проводов ЛС и РС должно быть не менее 7 м, а от опор ЛС и РС до проекции ближайшего провода ВЛ - не менее 15 м. Кроме того, расстояние в свету от проводов ВЛ 400 и 500 кВ до вершин опор ЛС и РС должно быть не менее 20 м.

Не допускается расположение опор ЛС и РС под проводами ВЛ.

3. Опоры ВЛ, ограничивающие пролет пересечения с ЛС и РС, должны быть анкерными, железобетонными, металлическими или деревянными. Деревянные опоры должны быть усилены дополнительными приставками или подкосами.

Пересечения ВЛ 35 кВ и выше с ЛС и РС можно выполнять на промежуточных опорах при применении на ВЛ проводов сечением 120 мм² - и более.

4. Провода ВЛ должны быть расположены над проводами ЛС и РС. Провода ВЛ в пролете пересечения с ЛС и РС должны быть многопроволочными сечением не менее: алюминиевые - 70 мм² , сталеалюминиевые - 35 мм² , стальные - 25 мм² .

5. Провода и тросы ВЛ, а также провода ЛС и РС не должны иметь соединений в пролете пересечения. При применении на ВЛ проводов сечением 240 мм² и более, а в случае расщепления фазы на три провода - 150 мм² и более допускается установка одного соединительного зажима на провод.

6. В пролете пересечений ВЛ с ЛС и РС на опорах ВЛ должны применяться только подвесные изоляторы и глухие зажимы. При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки.

7. Изменение места установки опор ЛС и РС, ограничивающих пролет пересечения с ВЛ, допускается при условии, что отклонение средней длины элемента скрещивания на ЛС и РС не будет превышать значений, указанных в действующей "Инструкции по скрещиванию телефонных цепей воздушных линий связи" Министерства связи СССР.

8. Опоры ЛС и РС, ограничивающие пролет пересечения или смежные с ним и находящиеся на обочине дороги, должны быть защищены от наезда транспорта.

9. Провода на опорах ЛС и РС, ограничивающих пролет пересечения с ВЛ, должны иметь двойное крепление: при траверсном профиле - только на верхней траверсе, при крюковом профиле - на двух верхних цепях.

10. Расстояния по вертикали от проводов ВЛ до пересекаемых проводов ЛС и РС в нормальном режиме ВЛ и при обрыве проводов в смежных пролетах ВЛ должны быть не менее приведенных в табл. 2.5.27.

Таблица 2.5.27. Наименьшее расстояние по вертикали от проводов ВЛ до проводов ЛС и РС

Расчетный режим ВЛНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 102035110150220330500
Нормальный:
а) ВЛ на деревянных опорах при наличии грозозащитных устройств, а также на металлических и железобетонных опорах23334455
б) ВЛ на деревянных опорах при отсутствии грозозащитных устройств44556677
Обрыв проводов в смежных пролетах на ВЛ с подвесной изоляцией11111,522,53,5

При применении на ВЛ плавки гололеда следует проверять габариты до проводов ЛС и РС в режиме плавки гололеда. Эти габариты проверяются при температуре провода в режиме плавки гололеда и должны быть не меньше, чем при обрыве провода ВЛ в смежном пролете.

Расстояния по вертикали определяются в нормальном режиме при наибольшей стреле провеса проводов (без учета их нагрева электрическим током). В аварийном режиме расстояния проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре, без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка по аварийному режиму не требуется.

11. На деревянных опорах ВЛ без грозозащитного троса, ограничивающих пролет пересечения с ЛС и РС, при расстояниях между проводами пересекающихся линий менее указанных в п. "б" табл. 2.5.27 должны устанавливаться при напряжении 35 кВ и ниже трубчатые разрядники или защитные промежутки, при напряжении 110-220 кВ - трубчатые разрядники. При установке защитных промежутков на ВЛ должно быть предусмотрено автоматическое повторное включение.

Трубчатые разрядники и защитные промежутки должны устанавливаться в соответствии с требованиями 2.5.122.

Сопротивления заземляющих устройств трубчатых разрядников и защитных промежутков при токах промышленной частоты в летнее время должны быть не более:


Эквивалентное удельное сопротивление земли, Ом·мДо 100Более 100 и до 500Более 500 и до 1000Более 1000
Сопротивление заземляющего устройства, Ом10152030

Применение специальных мер защиты не требуется: для ВЛ с деревянными опорами без грозозащитных тросов при расстояниях между проводами пересекающихся линий не менее приведенных в табл. 2.5.27, п. "б", для ВЛ с металлическими и железобетонными опорами, для участков ВЛ с деревянными опорами, имеющих грозозащитные тросы.

12. На деревянных опорах ЛС и РС, ограничивающих пролет пересечения с ВЛ, должны устанавливаться заземляющие спуски в соответствии с требованиями, предъявляемыми к ЛС и РС.

2.5.133. Совместная подвеска проводов ВЛ и проводов ЛС и РС на общих опорах не допускается.

2.5.134. При сближении ВЛ с воздушными ЛС и РС расстояния между их проводами и мероприятия по защите от влияния определяются в соответствии с "Правилами защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи". Наименьшие расстояния по горизонтали при неотклоненных проводах должны быть не менее высоты наиболее высокой опоры ВЛ, а на участках стесненной трассы при наибольшем отклонении проводов ВЛ ветром: 2 м для ВЛ до 20 кВ, 4 м для ВЛ 35 и 110 кВ, 5 м для ВЛ 150 кВ, 6 м для ВЛ 220 кВ, 8 м для ВЛ 330 кВ, 10 м для ВЛ 400-500 кВ. При этом расстояние в свету от проводов ВЛ 400-500 кВ до вершин опор ЛС и РС должно быть не менее 20 м. Шаг транспозиции ВЛ по условию влияния на ЛС и РС не нормируется.

Должны быть укреплены дополнительными подпорами опоры ЛС и РС или должны быть установлены сдвоенные опоры в случаях, если при падении опор ЛС и РС возможно соприкосновение между проводами ЛС и РС и проводами ВЛ.

2.5.135. При сближении ВЛ со штыревыми изоляторами на участках, имеющих углы поворота, с воздушными ЛС и РС расстояние между ними должно быть таким, чтобы провод, сорвавшийся с угловой опоры ВЛ, не мог оказаться от ближайшего провода ЛС и РС на расстоянии менее приведенных в 2.5.134. При невозможности выполнить это требование провода ВЛ, проходящие с внутренней стороны поворота, должны иметь двойное крепление.

2.5.136. При сближении ВЛ с подземными кабельными ЛС и РС наименьшие расстояния между ними определяются в соответствии с "Правилами защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи" и должны быть не менее приведенных в табл. 2.5.26.

2.5.137. Расстояния от ВЛ до антенных сооружений передающих радиоцентров должны приниматься по табл. 2.5.28.

Пересечение ВЛ со створом радиорелейной линии должно быть согласовано с организацией, в ведении которой находится радиорелейная линия.

Таблица 2.5.28. Наименьшее расстояние от ВЛ до антенных сооружений передающих радиоцентров

Антенные сооруженияРасстояние, м, при напряжении ВЛ, кВ
до 110150-500
Средневолновые и длинноволновые передающие антенны100100
Коротковолновые передающие антенны в направлении наибольшего излучения200300
То же в остальных направлениях5050
Коротковолновые передающие слабонаправленные и ненаправленные антенны150200

2. 5.138. Расстояния от ВЛ до границ приемных радиоцентров, выделенных приемных пунктов радиофикации и местных радиоузлов должны приниматься по табл. 2.5.29.

Допустимые сближения установлены, исходя из условия, что уровень поля помех, создаваемых ВЛ на расстоянии 50 м от нее, не превосходит значений, предусмотренных общесоюзными "Нормами допускаемых индустриальных радиопомех".

В случае прохождения трассы проектируемой ВЛ в районе расположения особо важных приемных радиоустройств допустимое сближение устанавливается в индивидуальном порядке по согласованию с заинтересованными организациями в процессе проектирования ВЛ.

Таблица 2.5.29. Наименьшее расстояние от ВЛ до границ приемных радиоцентров, выделенных приемных пунктов радиофикации и местных радиоузлов

РадиоустройстваРасстояние, м, при напряжении ВЛ, кВ
6-35110-220330-500
Магистральные, областные и районные радиоцентры50010002000
Выделенные приемные пункты радиофикации4007001000
Местные радиоузлы200300400

Если соблюдение расстояний, указанных в табл. 2.5.29, затруднительно, в отдельных случаях допускается их уменьшение (при условии выполнения мероприятий на ВЛ, обеспечивающих соответствующее уменьшение помех), а также перенос всех или части приемных радиоустройств на другие площадки. В каждом таком случае в процессе проектирования ВЛ должен быть составлен и согласован с заинтересованными организациями проект мероприятий по соблюдению норм радиопомех.

Расстояния от ВЛ до телецентров и радиодомов должны быть не менее: 400 м для ВЛ до 20 кВ, 700 м для ВЛ 35-150 кВ, 1000 м для ВЛ 220-500 кВ.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С ЖЕЛЕЗНЫМИ ДОРОГАМИ

2.5.139. Пересечение ВЛ с железными дорогами следует выполнять, как правило, воздушными переходами. На железных дорогах с особо интенсивным движением1 и в некоторых технически обоснованных случаях (например, при переходе через насыпи, на железнодорожных станциях или в местах, где устройство воздушных переходов технически затруднено) переходы ВЛ до 10 кВ следует выполнять кабелем.

1К особо интенсивному движению поездов относится такое движение, при котором количество пассажирских и грузовых поездов в сумме по графику на двухпутных участках составляет более 100 пар в сутки и на однопутных - более 48 пар в сутки.

Пересечение ВЛ 150 кВ и ниже с железными дорогами в местах сопряжения анкерных участков контактной сети запрещается.

Угол пересечения ВЛ с железными дорогами электрифицированнымии подлежащими электрификации² должен быть не менее 40°. Рекомендуется по возможности во всех случаях производить пересечения под углом, близким к 90°.

1К электрифицированным железным дорогам относятся все электрифицированные дороги независимо от рода тока и значения напряжения контактной сети.

² К дорогам, подлежащим электрификации, относятся дороги, которые будут электрифицированы в течение 10 лет, считая от года строительства ВЛ, намечаемого проектом.

2.5.140. При пересечении и сближении ВЛ с железными дорогами расстояния от основания опоры ВЛ до габарита приближения строенийна неэлектрифицированных железных дорогах или до оси опор контактной сети электрифицированных дорог или подлежащих электрификации должны быть не менее высоты опоры плюс 3 м. На участках стесненной трассы допускается эти расстояния принимать не менее: 3 м для ВЛ до 20 кВ, 6 м для ВЛ 35-150 кВ, 8 м для ВЛ 220-330 кВ и 10 м для ВЛ 500 кВ.

1Габаритом приближения строений называется предназначенное для пропуска подвижного состава предельное поперечное, перпендикулярное пути очертание, внутрь которого, помимо подвижного состава, не могут заходить никакие части строений, сооружений и устройств.

Защита разрядниками или защитными промежутками пересечений ВЛ с контактной сетью осуществляется в соответствии с требованиями, приведенными в 2.5.122.

В горловинах железнодорожных станций и в местах сопряжения анкерных участков контактной сети пересечение ВЛ 150 кВ и ниже с железными дорогами не допускается.

2.5.141. Расстояния при пересечении и сближении ВЛ с железными дорогами от проводов до различных элементов железной дороги должны быть не менее приведенных в табл. 2.5.30.

Расстояния по вертикали от проводов до различных элементов железных дорог, а также до наивысшего провода или несущего троса электрифицированных железных дорог определяются в нормальном режиме ВЛ при наибольшей стреле провеса с учетом дополнительного нагрева проводов электрическим током. При отсутствии данных об электрических нагрузках ВЛ температура проводов принимается равной плюс 70°С.

В аварийном режиме расстояния проверяются при пересечениях ВЛ с проводами сечением менее 185 мм² для условий среднегодовой температуры, без гололеда и ветра. При сечении проводов 185 мм² и более проверка в аварийном режиме не требуется.

Допускается сохранение опор контактной сети под проводами пересекающей ВЛ при расстоянии по вертикали от проводов ВЛ до верха опор контактной сети не менее: 7 м для ВЛ до 110 кВ, 8 м для ВЛ 150-220 кВ и 9 м для ВЛ 330-500 кВ.

В отдельных случаях на участках стесненной трассы допускается подвеска проводов ВЛ и контактной сети на общих опорах. Технические условия на выполнение совместной подвески проводов следует согласовывать с Управлением железной дороги.

Таблица 2.5.30. Наименьшее расстояние при пересечении и сближении ВЛ с железными дорогами

Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 2035-110150220330500
При пересечении
Для неэлектрифицированных железных дорог от провода до головки рельса в нормальном режиме ВЛ по вертикали:
железных дорог широкой колеи общего и необщего пользования1 и узкой колеи общего пользования7,57,588,599,5

1Железные дороги в зависимости от их назначения разделяются на:

железные дорога общего пользования, служащие для перевозки пассажиров и грузов по установленным для всех тарифам;

железные дорога необщего пользования, связанные непрерывной рельсовой колеей с общей сетью железных дорог и служащие только для хозяйственно-производственных перевозок учреждений, предприятий и организаций, которым эти подъездные пути подчинены.

железных дорог узкой колеи необщего пользования66,57,07,588,5
От провода до головки рельса при обрыве провода ВЛ в смежном пролете по вертикали:
железных дорог широкой колеи666,56,57-
железных дорог узкой колеи4,54,5555,5-
Для электрифицированных или подлежащих электрификации железных дорог от проводов ВЛ до наивысшего провода или несущего троса в нормальном режиме по вертикалиКак при пересечении ВЛ между собой в соответствии с табл. 2.5.24 (см. также 2.5.122)
То же, но при обрыве провода в соседнем пролете11222,53,5
При сближении
Для неэлектрифицированных железных дорог на участках стесненной трассы от отклоненного провода ВЛ до габарита приближения строений по горизонтали1,52,52,52,53,54,5
Для электрифицированных или подлежащих электрификации железных дорог на стесненных участках трасс от крайнего провода ВЛ до крайнего провода, подвешенного с полевой стороны опоры контактной сети, по горизонталиКак при сближении ВЛ между собой в соответствии с табл. 2.5.25
То же, но при отсутствии проводов с полевой стороны опор контактной сетиКак при сближении ВЛ с сооружениями в соответствии с 2.5.114

При пересечении и сближении ВЛ с железными дорогами, вдоль которых проходят линии связи и сигнализации, необходимо кроме табл. 2.5.30 руководствоваться также требованиями, предъявляемыми к пересечениям и сближениям ВЛ с сооружениями связи.

2.5.142. При пересечении железных дорог общего пользования электрифицированных и подлежащих электрификации, опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции. На участках с особо интенсивным и интенсивным движением1 поездов эти опоры должны быть металлическими.

1К интенсивному движению поездов относится такое движение, при котором количество пассажирских и грузовых поездов в сумме по графику на двухпутных участках составляет более 50 и до 100 пар в сутки, а на однопутных - более 24 и до 48 пар в сутки.

Допускается в пролете этого пересечения, ограниченного анкерными опорами, установка промежуточной опоры между путями, не предназначенными для прохождения регулярных пассажирских поездов, а также промежуточных опор по краям железнодорожного полотна путей любых дорог. Указанные опоры должны быть металлическими или железобетонными. Крепление проводов на этих опорах должно быть двойным, поддерживающие зажимы должны быть глухими.

Применение опор из любого материала с оттяжками и деревянных одностоечных опор не допускается. Деревянные промежуточные опоры должны быть П-образными (с X- или Z-образными связями) или А-образными.

При пересечении железных дорог необщего пользования допускается применение анкерных опор облегченной конструкции и промежуточных опор с подвеской проводов в глухих зажимах. Опоры всех типов, устанавливаемые на пересечениях железных дорог необщего пользования, могут быть свободно стоящими или на оттяжках.

Крепление проводов в натяжных гирляндах должно выполняться в соответствии с 2.5.95.

Применение штыревых изоляторов в пролетах пересечений ВЛ с железными дорогами не допускается.

Использование в качестве заземлителей арматуры железобетонных опор и железобетонных пасынков у опор, ограничивающих пролет пересечения, запрещается.

2.5.143. При пересечении ВЛ с железной дорогой, имеющей лесозащитные насаждения, следует руководствоваться требованиями 2.5.106.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С АВТОМОБИЛЬНЫМИ ДОРОГАМИ

2.5.144. Угол пересечения ВЛ с автомобильными дорогами не нормируется.

2.5.145. При пересечении автомобильных дорог категории I1 опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции.

1Автомобильные дороги в зависимости от категории имеют следующие размеры:

Категория дорогШирина элементов дорог, м
проезжей частиобочинразделительной полосыземляного полотна
I15 и более3,75527,5 и более
II7,53,75-15
III72,5-12
IV62-10
V4,51,75-8

Таблица 2.5.31. Наименьшее расстояние при пересечении и сближении ВЛ с автомобильными дорогами


Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 2035-110150220330500
Расстояние по вертикали:
а) от провода до полотна дороги:
в нормальном режиме ВЛ777,588,59
при обрыве провода в соседнем пролете555,55,56-
б) от провода до транспортных средств в нормальном режиме ВЛ2,52,53,03,54,04,5
Расстояния по горизонтали:
а) от основания опоры до бровки земляного полотна дороги при пересеченииВысота опоры
б) то же, но при параллельном следованииВысота опоры плюс 5 м
в) то же, но на участках стесненной трассы от любой части опоры до подошвы насыпи дороги или до наружной бровки кювета:
при пересечении дорог категорий I и II55551010
при пересечении дорог остальных категорий1,52,52,52,555
г) при параллельном следовании от крайнего провода при неотклоненном положении до бровки земляного полотна дороги2456810

Крепление проводов на ВЛ с подвесными или штыревыми изоляторами должно выполняться в соответствии с 2. 5.95.

При пересечении автомобильных дорог категорий II-IV опоры, ограничивающие пролет пересечения, могут быть анкерными облегченной конструкции или промежуточными.

На промежуточных опорах с подвесными изоляторами провода должны быть подвешены в глухих зажимах, а на опорах со штыревыми изоляторами должно применяться двойное крепление проводов. При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки. К пересечениям с автомобильными дорогами V категории предъявляются такие же требования, как при прохождении ВЛ по ненаселенной местности.

При сооружении новых автомобильных дорог и прохождении их под действующими ВЛ 400 и 500 кВ переустройство ВЛ не требуется, если расстояние от нижнего провода ВЛ до полотна дороги составляет не менее 9 м и от фундамента опоры до бровки полотна дороги - не менее 25 м.

2.5.146. Расстояния при пересечении и сближении ВЛ с автомобильными дорогами должны быть не менее приведенных в табл. 2.5.31.

Во всех случаях сближения ВЛ с криволинейными участками автомобильных дорог, проходящих по насыпи, минимальные расстояния от проводов ВЛ до бровки дороги должны быть не менее указанных в табл. 2.5.31 расстояний по вертикали.

Расстояния по вертикали в нормальном режиме проверяются при наибольшей стреле провеса без учета нагрева проводов электрическим током.

В аварийном режиме расстояния проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре, без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка по аварийному режиму не требуется.

2.5.147. В местах пересечения ВЛ с автомобильными дорогами, по которым предусматривается передвижение автомобилей и других транспортных средств высотой более 3,8 м, с обеих сторон ВЛ на дорогах должны устанавливаться дорожные знаки, указывающие допустимую высоту движущегося транспорта с грузом.

При расстояниях по вертикали от провода ВЛ до полотна автомобильной дороги, превышающих указанные в табл. 2.5.31 более чем на 2 м, сигнальные знаки допускается не устанавливать.

Подвеска дорожных знаков в местах пересечения ВЛ с дорогами в пределах охранных зон (см. 2.5.104) не допускается.

2.5.148. Опоры ВЛ, находящиеся на обочине автомобильной дороги, должны быть защищены от наезда транспорта.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С ТРОЛЛЕЙБУСНЫМИ И ТРАМВАЙНЫМИ ЛИНИЯМИ

2.5.149. Угол пересечения ВЛ с троллейбусными и трамвайными линиями не нормируется.

2.5.150. При пересечении троллейбусных и трамвайных линий опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции. Для ВЛ с сечением проводов 120 мм² и более допускаются также промежуточные опоры с подвеской проводов в глухих зажимах и с двойным креплением на штыревых изоляторах. При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки.

В случае применения анкерных опор подвеска проводов должна выполняться в соответствии с 2.5.95.

2.5.151. Расстояния по вертикали при пересечении и сближении ВЛ с троллейбусными и трамвайными линиями при наибольшей стреле провеса проводов должны быть не менее приведенных в табл. 2.5.32.

В нормальном режиме расстояния по вертикали проверяются при наибольшей стреле провеса (без учета нагрева провода электрическим током).

В аварийном режиме расстояния по вертикали проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка расстояний по аварийному режиму не производится.

2.5.152. Защита разрядниками или защитными промежутками пересечений ВЛ с контактной сетью осуществляется в соответствии с требованиями, приведенными в 2.5.122.

Допускается сохранение опор контактной сети под проводами пересекающей ВЛ при расстояниях по вертикали от проводов ВЛ до верха опор контактной сети не менее: 7 м для ВЛ напряжением до 110 кВ, 8 м для ВЛ 150-220 кВ и 9 м для ВЛ 330-500 кВ.

Таблица 2.5.32. Наименьшее расстояние от проводов ВЛ при пересечении и сближении с троллейбусными и трамвайными линиями


Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 110150-220330500
Расстояния по вертикали от проводов ВЛ:
а) при пересечении с троллейбусной линией (в нормальном режиме):
до высшей отметки проезжей части11121313
до проводов контактной сети или несущих тросов3455
б) при пересечении с трамвайной линией (в нормальном режиме):
до головки рельса9,510,511,511,5
до проводов контактной сети или несущих тросов3455
в) при обрыве провода ВЛ в соседнем пролете до проводов или несущих тросов троллейбусной или трамвайной линии122,5-
Расстояние по горизонтали при сближении от отклоненных проводов ВЛ до опор троллейбусных и трамвайных контактных сетей3455

ПЕРЕСЕЧЕНИЕ ВЛ С ВОДНЫМИ ПРОСТРАНСТВАМИ

2.5.153. При пересечении ВЛ с водными пространствами (реки, каналы, озера, заливы, гавани и т. п.) угол пересечения с ними не нормируется.

2.5.154. При пересечении водных пространств с регулярным судоходным движением опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными концевыми. Для ВЛ с сечением сталеалюминиевых проводов 120 мм² и более или стальных канатов типа ТК сечением 50 мм² и более допускается применение промежуточных опор и анкерных опор облегченного типа; при этом в обоих случаях опоры, смежные с ними, должны быть анкерными концевыми.

При применении в пролете пересечения промежуточных опор провода и тросы должны крепиться к ним глухими или специальными зажимами (например, многороликовыми подвесами).

К пересечениям водных путей местного значения с навигационной глубиной 1,65 м и менее, малых рек с глубиной 1,0 м и менее (классов IV-VII по путевым условиям судоходства) и несудоходных водных пространств, не относящихся к числу больших переходов, предъявляются такие же требования, как при прохождении ВЛ по ненаселенной местности, с дополнительной проверкой расстояний до уровня высоких вод, льда и до габарита судов или сплава по табл. 2.5.33.

2.5.155. Расстояние от нижних проводов ВЛ до поверхности воды должны быть не менее приведенных в табл. 2.5.33. Расчетные уровни льда и воды принимаются в соответствии с 2.5.13. Нагрев проводов ВЛ электрическим током не учитывается.

Таблица 2.5.33. Наименьшее расстояние от проводов ВЛ до поверхности воды, габарита судов и сплава


РасстояниеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 110150220330500
До наибольшего уровня высоких вод судоходных рек, каналов и т. п. при высшей температуре66,577,58
До габарита судов или сплава при наибольшем уровне высоких вод и высшей температуре22,533,54
До наибольшего уровня высоких вод несудоходных рек, каналов и т. п. при температуре плюс 15°С33,544,55
До уровня льда несудоходных рек, каналов и т. п. при температуре минус 5°С при наличии гололеда66,577,58

При прохождении ВЛ в непосредственной близости от неразводных мостов, где мачты и трубы судов, плавающих по реке или каналу, должны быть опущены, допускается по согласованию с местным Управлением водного транспорта уменьшать расстояния от проводов ВЛ до наибольшего уровня высоких вод, приведенных в табл. 2.5.33.

2.5.156. Места пересечений ВЛ с судоходными реками, каналами и т. п. должны быть обозначены на берегах сигнальными знаками в соответствии с действующими правилами плавания по внутренним судоходным путям.

ПРОХОЖДЕНИЕ ВЛ ПО МОСТАМ

2.5.157. При прохождении ВЛ по мостам опоры или поддерживающие устройства, ограничивающие пролеты с берега на мост и через разводную часть моста, должны быть анкерными нормальной конструкции. Все прочие поддерживающие устройства на мостах могут быть промежуточного типа с креплением проводов глухими зажимами или с двойным креплением на штыревых изоляторах.

2.5.158. На металлических железнодорожных мостах с ездой по низу, снабженных на всем протяжении верхними связями, провода допускается располагать непосредственно над пролетным строением моста выше связей или за его пределами. Располагать провода в пределах габарита приближения строений, а также в пределах ширины, занятой элементами контактной сети электрифицированных железных дорог, не допускается. Расстояния от проводов ВЛ до всех линий МПС, проложенных по конструкции моста, принимаются по 2.5.141, как для стесненных участков трассы.

На городских и шоссейных мостах допускается располагать провода как за пределами пролетного строения, так и в пределах ширины пешеходной и проезжей частей моста.

На охраняемых мостах допускается располагать провода ВЛ ниже отметки пешеходной части.

2.5.159. Наименьшие расстояния от проводов ВЛ до различных частей мостов должны приниматься по согласованию с организациями, в ведении которых находится данный мост, при этом определение наибольшей стрелы провеса проводов производится путем сопоставления стрел провеса при высшей расчетной температуре воздуха и при гололеде.

 ПРОХОЖДЕНИЕ ВЛ ПО ПЛОТИНАМ И ДАМБАМ

2.5.160. При прохождении ВЛ по плотинам, дамбам и т. п. расстояния от проводов ВЛ при наибольшей стреле провеса и наибольшем отклонении до различных частей плотин и дамб должны быть не менее приведенных в табл. 2.5.34.

Таблица 2.5.34. Наименьшее расстояние от проводов ВЛ до различных частей плотин и дамб


Части плотин и дамбНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 110150220330500
Гребень и бровка откоса66,577,58
Наклонная поверхность откоса55,566,57
Поверхность воды, переливающейся через плотину44,555,56

При прохождении ВЛ по плотинам и дамбам, по которым проложены пути сообщения, ВЛ должна удовлетворять также требованиям, предъявляемым к ВЛ при пересечениях и сближениях с соответствующими объектами путей сообщения.

Наибольшая стрела провеса проводов ВЛ должна определяться путем сопоставления стрел провеса при высшей расчетной температуре воздуха и при гололеде.

СБЛИЖЕНИЕ ВЛ С ВОДООХЛАДИТЕЛЯМИ

2.5.161. Расстояние от крайних проводов ВЛ до водоохладителей должно определяться в соответствии с требованиями СНиП II-89-80* "Генеральные планы промышленных предприятий" (изд. 1995 г.) Госстроя России, а также с требованиями норм технологического проектирования электростанций, подстанций и воздушных линий электропередачи.

 СБЛИЖЕНИЕ ВЛ СО ВЗРЫВО- И ПОЖАРООПАСНЫМИ УСТАНОВКАМИ

2.5.162. Сближение ВЛ со зданиями, сооружениями и наружными технологическими установками, связанными с добычей, производством, изготовлением, использованием или хранением взрывоопасных, взрывопожароопасных и пожароопасных веществ, должно выполняться в соответствии с нормами, утвержденными в установленном порядке.

Если нормы сближения не предусмотрены нормативными документами, то расстояния от оси трассы ВЛ до указанных зданий, сооружений и наружных установок должны составлять не менее полуторакратной высоты опоры. На участках стесненной трассы допускается уменьшение этих расстояний по согласованию с соответствующими министерствами и ведомствами.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С НАДЗЕМНЫМИ И НАЗЕМНЫМИ ТРУБОПРОВОДАМИ И КАНАТНЫМИ ДОРОГАМИ

2.5.163. Угол пересечения ВЛ с надземными и наземными газопроводами, нефтепроводами и нефтепродуктопроводами рекомендуется принимать близким к 90°. Угол пересечения ВЛ с остальными надземными и наземными трубопроводами, а также с канатными дорогами не нормируется.

Пересечение ВЛ 110 кВ и выше с вновь сооружаемыми надземными и наземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами запрещается. Допускается пересечение этих ВЛ с действующими однониточными надземными и наземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами, а также с действующими техническими коридорами магистральных трубопроводов при прокладке их в насыпи на расстоянии 1000 м в обе стороны от ВЛ.

2.5.164. При пересечении ВЛ с надземными и наземными трубопроводами и канатными дорогами опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции.

Для ВЛ со сталеалюминиевыми проводами сечением 120 мм² и более или со стальными канатами типа ТК. сечением 50 мм² и более допускаются также анкерные опоры облегченной конструкции и промежуточные опоры с подвеской проводов в глухих зажимах.

При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки.

2.5.165. Провода ВЛ должны располагаться над трубопроводами и канатными дорогами. В исключительных случаях допускается прохождение ВЛ до 220 кВ под канатными дорогами, которые имеют снизу мостики или сетки для ограждения проводов ВЛ. Крепление мостиков и сеток на опорах ВЛ запрещается.

В местах пересечения с ВЛ надземные и наземные газопроводы, кроме проложенных в насыпи, следует защищать ограждениями. Ограждение должно выступать по обе стороны пересечения от проекции крайних проводов ВЛ при наибольшем их отклонении на расстояния не менее: 3 м для ВЛ до 20 кВ, 4 м для ВЛ 35-110 кВ, 4,5 м для ВЛ 150 кВ, 5 м для ВЛ 220 кВ, 6 м для ВЛ 330 кВ, 6,5 м для ВЛ 500 кВ.

Расстояния от ВЛ до мостиков, сеток и ограждений принимают как до надземных и наземных трубопроводов и канатных дорог (см. 2.5.166).

2.5.166. Расстояния при пересечении, сближении и параллельном следовании ВЛ с надземными и наземными трубопроводами и канатными дорогами должны быть не менее приведенных в табл. 2.5.35.

Таблица 2.5.35. Наименьшее расстояние от проводов ВЛ до надземных и наземных трубопроводов и канатных дорог


Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 2035-110150220330500
Расстояния по вертикали:
от провода ВЛ до любой части трубопровода (насыпи) или канатной дороги в нормальном режиме344,5566,5
то же, но при обрыве провода в соседнем пролете122,534-
Расстояния по горизонтали:
1) при параллельном следовании:
от крайнего провода ВЛ до любой части трубопровода или канатной дороги (за исключением пульпопровода и магистральных газопровода, нефтепровода и нефтепродуктопровода) в нормальном режимеНе менее высоты опоры
от крайнего провода ВЛ до любой части пульпопровода в нормальном режимеНе менее 30 м
от крайнего провода ВЛ до любой части магистрального газопровода в нормальном режимеНе менее удвоенной высоты опоры
от крайнего провода ВЛ до любой части магистрального нефтепровода и нефтепродуктопровода в нормальном режиме50 м, но не менее высоты опоры
в стесненных условиях от крайнего провода ВЛ при наибольшем его отклонении до любой части трубопровода * или канатной дороги344,5566,5

* Вновь сооружаемые магистральные газопроводы на участке сближения с ВЛ в стесненных условиях должны отвечать требованиям, предъявляемым к газопроводам не ниже II категории.

2) при пересечении:
от опоры ВЛ до любой части трубопровода или канатной дороги в нормальном режимеНе менее высоты опоры
в стесненных условиях от опоры ВЛ до любой части трубопровода или канатной дороги344,5566,5
3) от ВЛ до продувочных свеч газопроводаНе менее 300 м

Расстояния по вертикали в нормальном режиме определяются при наибольшей стреле провеса провода без учета нагрева проводов электрическим током.

В аварийном режиме расстояния проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре, без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка при обрыве провода не требуется.

В районах Западной Сибири и Крайнего Севера при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами магистральных газопроводов, нефтепроводов и нефтепродуктопроводов расстояние от ВЛ до крайнего трубопровода должно быть не менее 1000 м.

2.5.167. В пролетах пересечения с ВЛ металлические трубопроводы, кроме проложенных в насыпи, и канатные дороги, а также ограждения, мостики и сетки должны быть заземлены. Сопротивление, обеспечиваемое применением искусственных заземлителей, должно быть не более 10 Ом.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С ПОДЗЕМНЫМИ ТРУБОПРОВОДАМИ

2.5.168. Угол пересечения ВЛ 35 кВ и ниже с подземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами, а также угол пересечения ВЛ с остальными подземными трубопроводами не нормируется.

Угол пересечения ВЛ 110 кВ и выше с вновь сооружаемыми подземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами, а также с действующими техническими коридорами этих трубопроводов должен быть не менее 60°. При этом вновь сооружаемые трубопроводы, прокладываемые в районах Западной Сибири и Крайнего Севера, на расстоянии 1 км в обе стороны от пересечения должны быть не ниже II категории.

2.5.169. При сближении ВЛ с действующими и вновь сооружаемыми магистральными газопроводами давлением более 1,2 МПа и магистральными нефтепроводами и нефтепродуктопроводами расстояния между ними должны быть не менее приведенных в 2.5.104.

Провода ВЛ должны быть расположены не ближе 300 м от продувочных свеч, устанавливаемых на магистральных газопроводах.

В стесненных условиях трассы при параллельном следовании ВЛ, а также в местах пересечения ВЛ с указанными трубопроводами допускаются расстояния по горизонтали от заземлителя и подземной части (фундамента) опор ВЛ до трубопроводов не менее: 5 м для ВЛ до 35 кВ, 10 м для ВЛ 110-220 кВ и 15 м для ВЛ 330-500 кВ.

Вновь сооружаемые магистральные газопроводы с давлением более 1,2 МПа на участках сближения с ВЛ при прокладке их на расстояниях менее приведенных в 2.5.104 должны отвечать требованиям, предъявляемым к участкам газопроводов не ниже II категории для ВЛ 500 кВ и не ниже III категории для ВЛ 330 кВ и ниже.

Вновь сооружаемые магистральные нефтепроводы и нефтепродуктопроводы на участках сближения с ВЛ при прокладке их на расстояниях менее приведенных в 2.5.104 должны отвечать требованиям, предъявляемым к участкам трубопроводов не ниже III категории.

В районах Западной Сибири и Крайнего Севера при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами магистральных газопроводов, нефтепроводов и нефтепродуктопроводов расстояние от ВЛ до крайнего трубопровода должно быть не менее 1 км.

2.5.170. При сближении и пересечении ВЛ с магистральными и распределительными газопроводами давлением 1,2 МПа и менее, а также при сближении и пересечении с ответвлениями от магистральных газопроводов к населенным пунктам и промышленным предприятиям и с ответвлениями от нефтепроводов и нефтепродуктопроводов к нефтебазам и предприятиям расстояния от заземлителя и подземной части (фундаментов) опор ВЛ до трубопроводов должны быть не менее: 5 м для ВЛ до 35 кВ, 10 м для ВЛ 110 кВ и выше.

2.5.171. При сближении и пересечении ВЛ с теплопроводами, водопроводом, канализацией (напорной и самотечной), водостоками и дренажами расстояния в свету от заземлителя и подземной части (фундаментов) опор ВЛ до трубопроводов должны быть не менее 2 м для ВЛ до 35 кВ и 3 м для ВЛ 110 кВ и выше.

В исключительных случаях при невозможности выдержать указанные расстояния до трубопроводов (например, при прохождении ВЛ по территориям электростанций, промышленных предприятий, по улицам городов) эти расстояния допускается уменьшать по согласованию с заинтересованными организациями. При этом следует предусматривать защиту фундаментов опор ВЛ от возможного подмыва фундаментов при повреждении указанных трубопроводов, а также по предотвращению выноса опасных потенциалов по металлическим трубопроводам.

СБЛИЖЕНИЕ ВЛ С НЕФТЯНЫМИ И ГАЗОВЫМИ ФАКЕЛАМИ

2.5.172. При сближении с нефтяными и газовыми промысловыми факелами ВЛ должна быть расположена с наветренной стороны. Расстояние от ВЛ до промысловых факелов должно быть не менее 60 м.

СБЛИЖЕНИЕ ВЛ С АЭРОДРОМАМИ

2.5.173. Сближение ВЛ с аэродромами и воздушными трассами допускается по согласованию с территориальным управлением гражданской авиации, со штабом военного округа, с управлением министерства или ведомства, в ведении которого находится аэродром или аэропорт, при расположении ВЛ на расстояниях: до 10 км от границ аэродрома - с опорами любой высоты; более 10 и до 30 км от границ аэродрома - при абсолютной отметке верхней части опор ВЛ, превышающей абсолютную отметку аэродрома на 50 м и более; более 30 и до 75 км от границ аэродромов и на воздушных трассах - при высоте опор 100 м и более.

ЛЭП 10 кВ, линия электропередач напряжением 10кВ

Строительство ВЛ производится строго в соответствии с ПУЭ. В населенных пунктах и переходах выполняется ослабленное натяжение проводов. По другой местности ВЛ крепятся с нормальной натяжкой провода.

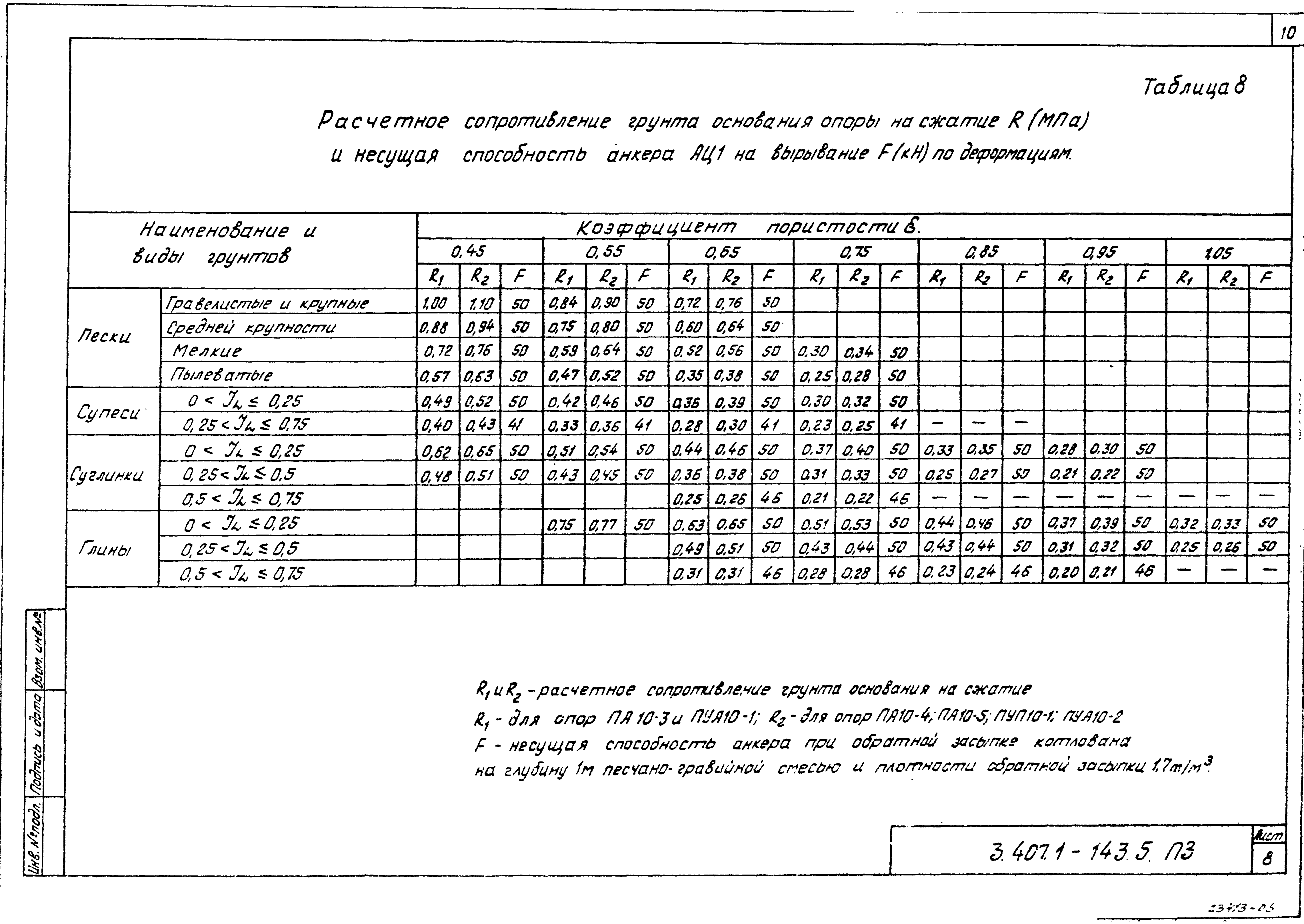

Фундаменты и опоры

Деревянные опоры изготавливают из хвойных пород деревьев с последующей обработкой антисептиком. Из-за быстрого загнивания, установка деревянных опор выполняется на пасынки. Ж/б опоры изготавливают из бетона и стальной арматуры. Они могут быть круглой, прямоугольной или двутавровой формы.

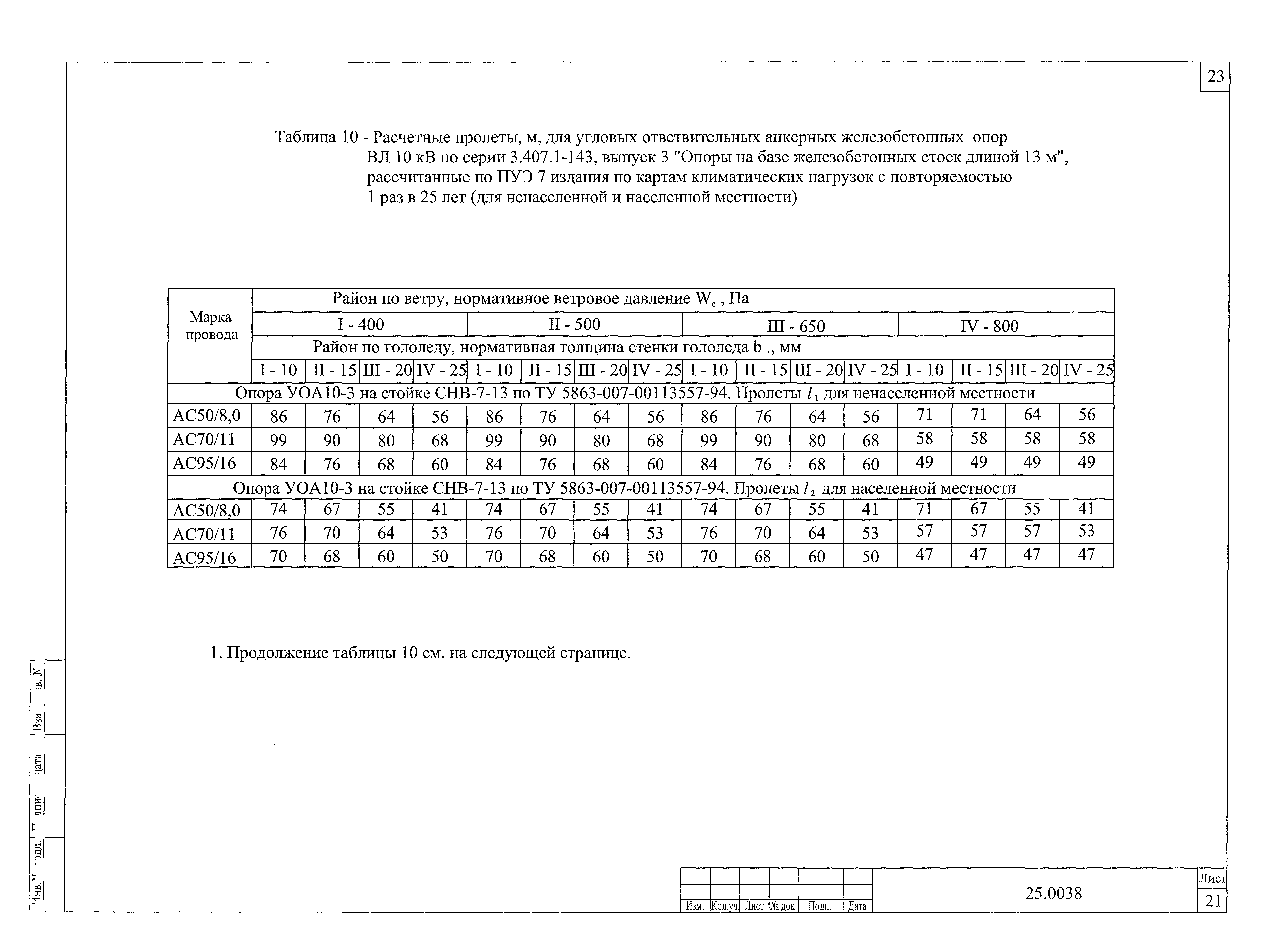

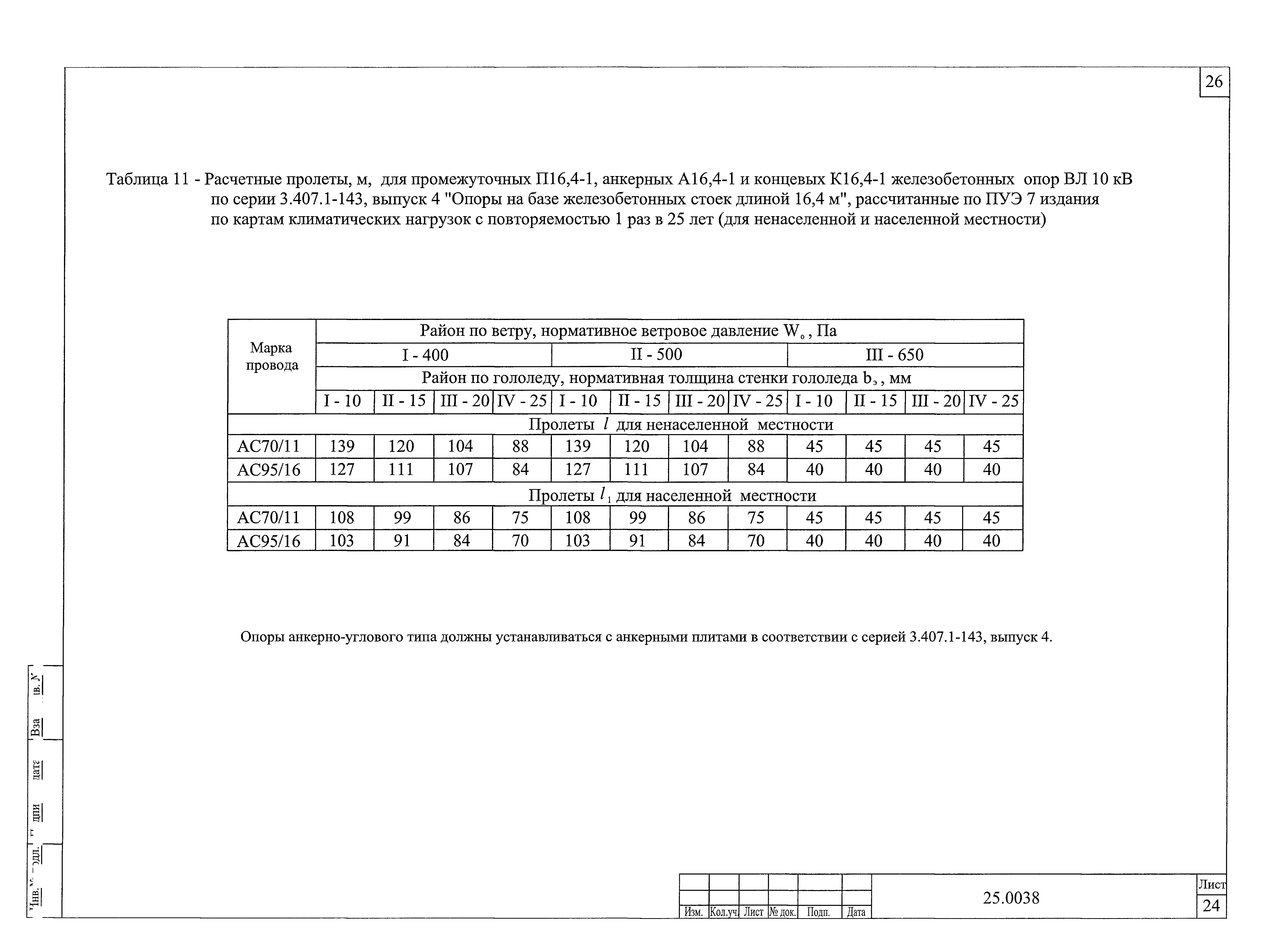

Конструкция устанавливаемых опор для монтажа ВЛ определяется проектом. В настоящее время больше применяются ж/б опоры из-за их длительного срока эксплуатации. В простейших ВЛ устанавливаются одиночные столбы. Для ЛЭП с напряжением от 1 кВ применяют сложные конструкции в виде тренога или А-, П-, АП- образные. На таких конструкциях может быть предусмотрено крепление для грозозащиты. Разные опоры устанавливают в зависимости от их назначения:

  • На поворотах ВЛ устанавливают угловые конструкции:
  • Анкерные опоры служат для натяжки проводов и их главным креплением, монтажа заземления и др.;
  • Промежуточные конструкции устанавливают между анкерными опорами для подвеса провода.

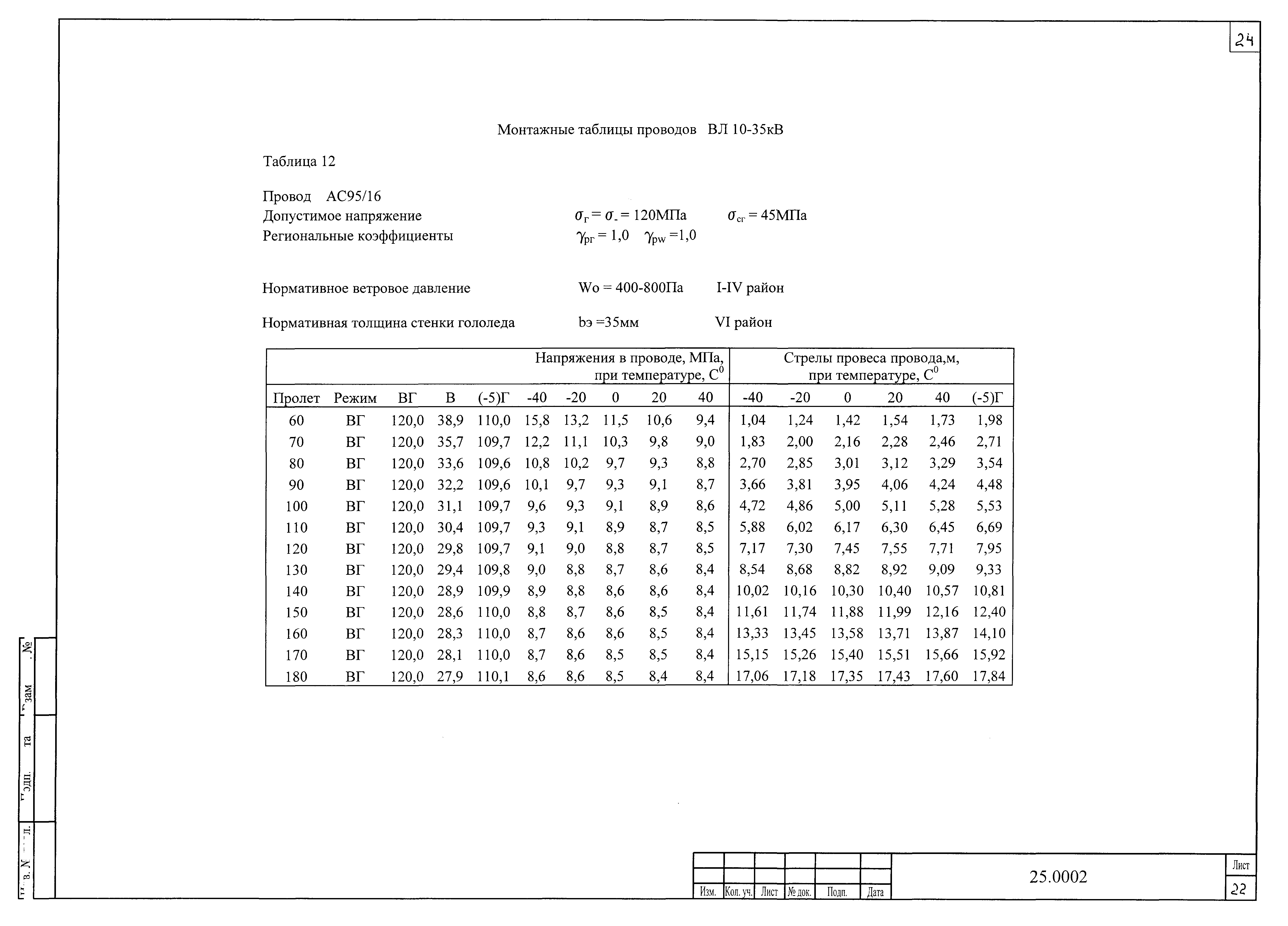

Провод для ВЛ

Для воздушной линии электропередачи 10 кВ применяют неизолированный многожильный провод из алюминия или сплава. Также он может быть стальной или сталеалюминиевый. На ВЛ с напряжением от 3 до 10 кВ не допускается применение одножильных и расплетенных проводов.

Заземление

Заземление для ВЛ от 3 до 20 кВ монтируется на ж/б опорах, расположенных в населенных пунктах, и на всех опорах с грозозащитным устройством. Для защиты от атмосферного перенапряжения устанавливают ограничители ОПН или разрядники РВО. Искровые промежутки или ОПН необходимы на участке пересечения ЛЭП с другими линиями, и на ВЛ со слабой изоляцией.

Искровой промежуток наматывается из 4 витков металлического провода диаметром 6 мм на опору на расстоянии 75 см от нижнего изолятора. От намотанных витков провод опускается по опоре в землю на глубину, зависящую от электропроводимости грунта.

Техобслуживание ВЛ

Эксплуатация ЛЭП включает техобслуживание и выполнение ремонта. К ТО относятся действия, направленные на предохранение деталей и конструкций от преждевременного выхода из строя. Сюда входят мелкие ремонты и профилактические измерения:

  • Осмотр ЛЭП и охранной зоны с очисткой трассы от деревьев;
  • Обслуживание разрядников;
  • Замер сопротивления проводов на соединениях;
  • Подтяжка всех болтовых соединений;
  • Замена аварийного участка ВЛ, обслуживание опор;
  • Обновление надписей и плакатов.

Для своевременного обнаружения неисправностей выполняются периодические обходы трассы, 1 раз в 6 месяцев. Участки с повышенной аварийностью осматриваются ежемесячно. После каждого отключения электроэнергии, а также при возникновении сложных погодных условий выполняют внеочередные обходы.

Работы на ВЛ

В контроль изолятора входит замер напряжения изолирующей штангой, а также измерительной головкой. Щуп штанги располагают на близлежащих изоляторах, а саму штангу прокручивают до появления пробоя, напряжение которого измеряется по шкале прибора.

Проверка деревянных опор на загнивание выполняется 1 раз за 3 года. Наличие гнили в древесине определяют по звуку от ударов молотка. Простукивание выполняется в сухую и теплую погоду. Появление гнили характеризуется глухим звуком от удара молотка. Замер степени загнивания определяют прибором, который измеряет силу прокалывания. В хорошей древесине показатель должен быть не менее 300 Н.

Регулировка провеса выполняется вырезкой куска провода необходимой длины. А также вставки провода, идентичного основному. Устранение малого провеса от 20 до 60 см выполняется методом изменения крепления провода на анкерной опоре.

Заказ работ для ЛЭП

Строительство «под ключ» и обслуживание линии электропередачи 10 кВ выполнят специалисты инжиниринговой компании «РосАльфа» города Новосибирск. Регион деятельности компании – Новосибирск и Новосибирская область. Цена на обслуживание ЛЭП 10 кВ определяется по договоренности с клиентом, учитывая все его требования. Заказать все работы, связанные с ЛЭП 10 кВ можно по контактным телефонам или заказав обратный звонок на сайте компании.

Правила устройства электроустановок (ПУЭ) - Группа компаний "Пожарная безопасность и строительство 21 век".

Седьмое издание

Раздел 1. Общие правила

Глава 1.1. Общая часть

    Область применения. Определения (1.1.1-1.1.18)
    Общие указания по устройству электроустановок (1.1.19-1.1.139)

Глава 1.2. Электроснабжение и электрические сети

    Область применения. Определения (1.2.1-1.2.10)
    Общие требования (1.2.11-1.2.16)
    Категории электроприемников и обеспечение на­дежности электроснабжения (1.2.17-1.2.21)
    Уровни и регулирование напряжения, компенсация реактивной мощности (1.2.22-1.2.24)

Глава 1.7. Заземление и защитные меры электробезопасности

    Область применения. Термины и определения (1.7.1-1.7.48)
    Общие требования (1.7.49-1.7.66)
    Меры защиты от прямого прикосновения (1.7.67- 1.7.72)
    Меры защиты от прямого и косвенного прикосновений (1.7.73-1.7.75)
    Меры защиты при косвенном прикосновении (1.7.76-1.7.87)
    Заземляющие устройства электроустановок напряжением выше 1 кВ в сетях с эффективно заземленной нейтралью (1.7.88-1.7.95)
    Заземляющие устройства электроустановок напряжением выше 1 кВ в сетях с изолированной нейтралью (1.7.96-1.7.99)
    Заземляющие устройства электроустановок напряжением до 1 кВ в сетях с глухозаземленной нейтралью (1.7.100-1.7.103)
    Заземляющие устройства электроустановок напряжением до 1 кВ в сетях с изолированной нейтралью (1.7.104)
    Заземляющие устройства в районах с большим удельным сопротивлением земли (1.7.105-1.7.108)
    Заземлители (1.7.109-1.7.112)
    Заземляющие проводники (1.7.113-1.7.118)
    Главная заземляющая шина (1.7.119-1.7.120)
    Защитные проводники (PE-проводники) (1.7.121- 1.7.130)
    Совмещенные нулевые защитные и нулевые рабочие проводники (PEN-проводники) (1.7.131-1.7.135)
    Проводники системы уравнивания потенциалов (1.7.136-1.7.138)
    Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов (1.7.139-1.7.146)
    Переносные электроприемники (1.7.147-1.7.154)
    Передвижные электроустановки (1.7.155-1.7.169)
    Электроустановки помещений для содержания животных (1.7.170-1.7.177)

Глава 1.8. Нормы приемосдаточных испытаний

    Общие положения (1.8.1-1.8.12)
    Синхронные генераторы и компенсаторы (1.8.13)
    Машины постоянного тока (1.8.14)
    Электродвигатели переменного тока (1.8.15)
    Силовые трансформаторы, автотрансформаторы, масляные реакторы и заземляющие дугогасящие ре­акторы (дугогасящие катушки) (1.8.16)
    Измерительные трансформаторы тока (1.8.17)
    Измерительные трансформаторы напряжения (1.8.18)
    Масляные выключатели (1.8.19)
    Воздушные выключатели (1.8.20)
    Элегазовые выключатели (1.8.21)
    Вакуумные выключатели (1.8.22)
    Выключатели нагрузки (1.8.23)
    Разъединители, отделители и короткозамыкатели (1.8.24)
    Комплектные распределительные устройства внутренней и наружной установки (КРУ и КРУН) (1.8.25)
    Комплектные токопроводы (шинопроводы) (1.8.26)
    Сборные и соединительные шины (1.8.27)
    Сухие токоограничивающие реакторы (1.8.28)
    Электрофильтры (1.8.29)
    Конденсаторы (1.8.30)
    Вентильные разрядники и ограничители перенапряжений (1.8.31)
    Трубчатые разрядники (1.8.32)
    Предохранители, предохранители-разъединители напряжением выше 1кВ (1.8.33)
    Вводы и проходные изоляторы (1.8.34)
    Подвесные и опорные изоляторы (1.8.35)
    Трансформаторное масло (1.8.36)
    Электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кВ (1.8.37)
    Аккумуляторные батареи (1.8.38)
    Заземляющие устройства (1.8.39)
    Силовые кабельные линии (1.8.40)
    Воздушные линии электропередачи напряжением выше 1 кВ (1.8.41)



Глава 1.9. Изоляция электроустановок

    Область применения. Определения (1.9.1-1.9.6)
    Общие требования (1.9.7-1.9.9)
    Изоляция ВЛ (1.9.10-1.9.17)
    Внешняя стеклянная и фарфоровая изоляция электрооборудования и ОРУ (1.9.18-1.9.26)
    Выбор изоляции по разрядным характеристикам (1.9.27)
    Определение степени загрязнения (1.9.28-1.9.43)
    Коэффициенты использования основных типов изоляторов и изоляционных конструкций (стеклянных и фарфоровых) (1.9.44-1.9.53)

Раздел 2. Передача электроэнергии

Глава 2.4. Воздушные линии электропередачи напряже­нием до 1 кВ

    Область применения. Определения (2.4.1- 2.4.4)
    Общие требования (2.4.5-2.4.10)
    Климатические условия (2.4.11- 2.4.12)
    Провода. Линейная арматура (2.4.13-2.4.26)
    Расположение проводов на опорах (2.4.27-2.4.34)
    Изоляция (2.4.35-2.4.37)
    Заземление. Защита от перенапряжений (2.4.38- 2.4.49)
    Опоры (2.4.50-2.4.54)
    Габариты, пересечения и сближения (2.4.55- 2.4.70)
    Пересечения, сближения, совместная подвеска ВЛ с линиями связи, проводного вещания и РК (2.4.71- 2.4.89)
    Пересечения и сближения ВЛ с инженерными со­оружениями (2.4.90-2.4.95)

Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ

    Область применения. Определения (2.5.1- 2.5.7)
    Общие требования (2.5.8-2.5.18)
    Требования к проектированию ВЛ, учитывающие особенности их ремонта и технического обслуживания (2.5.19-2.5.24)
    Защита ВЛ от воздействия окружающей среды (2.5.25-2.5.37)
    Климатические условия и нагрузки (2.5.38-2.5.74)
    Провода и грозозащитные тросы (2.5.75-2.5.85)
    Расположение проводов и тросов и расстояния между ними (2.5.86-2.5.96)
    Изоляторы и арматура (2.5.97-2.5.115)
    Защита от перенапряжений, заземление (2.5.116- 2.5.134)
    Опоры и фундаменты (2.5.135-2.5.149)
    Большие переходы (2.5.150-2.5.177)
    Подвеска волоконно-оптических линий связи на ВЛ (2.5.178-2.5.200)
    Прохождение ВЛ по ненаселенной и труднодоступной местности (2.5.201-2.5.205)
    Прохождение ВЛ по насаждениям (2.5.206-2.5.209)
    Прохождение ВЛ по населенной местности (2.5.210-2.5.219)
    Пересечение и сближение ВЛ между собой (2.5.220- 2.5.230)
    Пересечение и сближение ВЛ с сооружениями связи, сигнализации и проводного вещания (2.5.231- 2.5.248)
    Пересечение и сближение ВЛ с железными доро­гами (2.5.249-2.5.255)
    Пересечение и сближение ВЛ с автомобильными дорогами (2.5.256-2.5.263)
    Пересечение, сближение или параллельное следо­вание ВЛ с троллейбусными и трамвайными линиями (2.5.264-2.5.267)
    Пересечение ВЛ с водными пространствами (2.5.268-2.5.272)
    Прохождение ВЛ по мостам (2.5.273-2.5.275)
    Прохождение ВЛ по плотинам и дамбам (2.5.276- 2.5.277)
    Сближение ВЛ со взрыво- и пожароопасными установками (2.5.278)
    Пересечение и сближение ВЛ с надземными и наземными трубопроводами, сооружениями транспорта нефти и газа и канатными дорогами (2.5.279- 2.5.286)
    Пересечение и сближение ВЛ с подземными трубопроводами (2.5.287-2.5.290)
    Сближение ВЛ с аэродромами и вертодромами (2.5.291-2.5.292)
    Приложение. Расстояния между проводами и между проводами и тросами по условиям пляски

Раздел 4. Распределительные устройства и подстанции

Глава 4.1. Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока

    Область применения (4.1.1)
    Общие требования (4.1.2- 4.1.7)
    Установка приборов и аппаратов (4.1.8-4.1.14)
    Шины, провода, кабели (4.1.15-4.1.18)
    Конструкции распределительных устройств (4.1.19-4.1.22)
    Установка распределительных устройств в электропомещениях (4.1.23-4.1.24)
    Установка распределительных устройств в производственных помещениях (4.1.25-4.1.27)
    Установка распределительных устройств на открытом воздухе (4.1.28)

Глава 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ

    Область применения, определения (4.2.1-4.2.16)
    Общие требования (4.2.17-4.2.44)
    Открытые распределительные устройства (4.2.45- 4.2.71)
    Биологическая защита от воздействия электрических и магнитных полей (4.2.72-4.2.80)
    Закрытые распределительные устройства и подстанции (4.2.81-4.2.113)
    Внутрицеховые распределительные устройства и трансформаторные подстанции (4.2.114-4.2.121)
    Столбовые, мачтовые трансформаторные подстанции и сетевые секционирующие пункты (4.2.122-4.2.132)
    Защита от грозовых перенапряжений (4.2.133- 4.2.159)
    Защита вращающихся электрических машин от грозовых перенапряжений (4.2.160-4.2.165)
    Защита от внутренних перенапряжений (4.2.166-4.2.171)
    Пневматическое хозяйство (4.2.172-4.2.196)
    Масляное хозяйство (4.2.197-4.2.202)
    Установка силовых трансформаторов и реакторов (4.2.203-4.2.236)
    Приложение. Справочный материал к главе 4.2 ПУЭ. Перечень ссылочных нормативных документов

Раздел 6. Электрическое освещение

Глава 6.1. Общая часть

    Область применения. Определения (6.1.1-6.1.9)
    Общие требования (6.1.10-6.1.20)
    Аварийное освещение (6.1.21-6.1.29)
    Выполнение и защита осветительных сетей (6.1.30- 6.1.36)
    Защитные меры безопасности (6.1.37-6.1.49)

Глава 6.2. Внутреннее освещение

    Общие требования (6.2.1-6.2.3)
    Питающая осветительная сеть (6.2.4-6.2.8)
    Групповая сеть (6.2.9-6.2.15)

Глава 6.3. Наружное освещение

    Источники света, установка осветительных при­боров и опор (6.3.1-6.3.14)
    Питание установок наружного освещения (6.3.15- 6.3.24)
    Выполнение и защита сетей наружного освещения (6.3.25-6.3.40)

Глава 6.4. Световая реклама, знаки и иллюминация (6.4.1-6.4.18)

Глава 6.5. Управление освещением

    Общие требования (6.5.1-6.5.9)
    Управление внутренним освещением (6.5.10-6.5.18)
    Управление наружным освещением (6.5.19-6.5.29)

Глава 6.6. Осветительные приборы и электроустановочные устройства
Осветительные приборы (6.6.1-6.6.20)
Электроустановочные устройства (6.6.21-6.6.31)

Раздел 7. Электрооборудование специальных установок

Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий

    Область применения. Определения (7.1.1-7.1.12)
    Общие требования. Электроснабжение (7.1.13- 7.1.21)
    Вводные устройства, распределительные щиты, распределительные пункты, групповые щитки (7.1.22-7.1.31)
    Электропроводки и кабельные линии (7.1.32- 7.1.45)
    Внутреннее электрооборудование (7.1.46-7.1.58)
    Учет электроэнергии (7.1.59-7.1.66)
    Защитные меры безопасности (7.1.67-7.1.88)

Глава 7.2. Электроустановки зрелищных мероприятий, клубных учреждений и спортивных сооружений

    Область применения. Определения (7.2.1- 7.2.8)
    Общие требования. Электроснабжение (7.2.9- 7.2.25)
    Электрическое освещение (7.2.26-7.2.38)
    Силовое электрооборудование (7.2.39-7.2.49)
    Прокладка кабелей и проводов (7.2.50-7.2.57)
    Защитные меры безопасности (7.2.58-7.2.60)

Глава 7.5. Электротермические установки

    Область применения (7.5.1-7.5.2)
    Определения (7.5.3-7.5.7)
    Общие требования (7.5.8-7.5.43)
    Установки дуговых печей прямого, косвенного действия и дуговых печей сопротивления (7.5.44-7.5.49)
    Установки индукционного и диэлектрического нагрева (7.5.50-7.5.60)
    Установки печей сопротивления прямого и косвенного действия (7.5.61-7.5.72)
    Электронно-лучевые установки (7.5.73-7.5.74)
    Ионные и лазерные установки (7.5.75)

Глава 7.6. Электросварочные установки

    Область применения (7.6.1-7.6.2)
    Определения (7.6.3-7.6.9)
    Общие требования (7.6.10-7.6.32)
    Требования к помещениям для сварочных установок и сварочных постов (7.6.33-7.6.44)
    Установки электрической сварки (резки, наплавки) плавлением (7.6.45-7.6.61)
    Установки электрической сварки с применением давления (7.6.62-7.6.67)

Глава 7.10. Электролизные установки и установки гальванических покрытий

    Область применения (7.10.1-7.10.2)
    Определения. Состав установок (7.10.3-7.10.7)
    Общие требования (7.10.8-7.10.39)
    Установки электролиза воды и водных растворов (7.10.40-7.10.41)
    Электролизные установки получения водорода (водородные станции) (7.10.42-7.10.45)
    Электролизные установки получения хлора (7.10.46-7.10.47)
    Установки электролиза магния (7.10.48-7.10.52)
    Установки электролиза алюминия (7.10.53-7.10.78)
    Установки электролитического рафинирования алюминия (7.10.79-7.10.80)
    Электролизные установки ферросплавного произ­водства (7.10.81)
    Электролизные установки никель-кобальтового производства (7.10.82)
    Установки электролиза меди (7.10.83)
    Установки гальванических покрытий (7.10.84-7.10.85)





Шестое издание

Предисловие

Раздел 1. Общие правила

Глава 1.1*. Общая часть

    Область применения, определения
    Общие указания по устройству электроустановок
    Присоединение электроустановок к энергосистеме
    Передача электроустановок в эксплуатацию

Глава 1.2. Электроснабжение и электрические сети

    Область применения, определения
    Общие требования
    Категории электроприемников и обеспечение надежности электроснабжения
    Уровни и регулирование напряжения, компенсация реактивной мощности

Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны

    Область применения
    Выбор сечений проводников по нагреву
    Допустимые длительные токи для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией
    Допустимые длительные токи для кабелей с бумажной пропитанной изоляцией
    Допустимые длительные токи для неизолированных проводов и шин
    Выбор сечения проводников по экономической плотности тока
    Проверка проводников по условиям короны и радиопомех

Глава 1.4. Выбор электрических аппаратов и проводников по условиям короткого замыкания

    Область применения
    Общие требования
    Определение токов короткого замыкания для выбора аппаратов и проводников
    Выбор проводников и изоляторов, проверка несущих конструкций по условиям динамического действия токов короткого замыкания
    Выбор проводников по условиям нагрева при коротком замыкании
    Выбор аппаратов по коммутационной способности

Глава 1.5. Учет электроэнергии

    Область применения, определения
    Общие требования
    Пункты установки средств учета электроэнергии
    Требования к расчетным счетчикам
    Учет с применением измерительных трансформаторов
    Установка счетчиков и электропроводка к ним
    Технический учет
    Глава 1.6. Измерения электрических величин
    Область применения
    Общие требования
    Измерение тока
    Измерение напряжения
    Контроль изоляции
    Измерение мощности
    Измерение частоты
    Измерения при синхронизации
    Регистрация электрических величин в аварийных режимах

Глава 1.7. Заземление и защитные меры электробезопасности

    Область применения, определения
    Общие требования
    Части, подлежащие занулению или заземлению
    Электроустановки напряжением выше 1 Кв сети с эффективно заземленной нейтралью
    Электроустановки напряжением выше 1 Кв сети с изолированной нейтралью
    Электроустановки напряжением до 1 Кв с глухозаземленной нейтралью
    Электроустановки напряжением до 1 Кв с изолированной нейтралью
    Электроустановки в районах с большим удельным сопротивлением земли
    Заземлители
    Заземляющие и нулевые защитные проводники
    Соединения и присоединения заземляющих и нулевых защитных проводников
    Переносные электроприемники
    Передвижные электроустановки

Глава 1.8*. Нормы приемо-сдаточных испытаний

    Общие положения
    Синхронные генераторы и компенсаторы
    Машины постоянного тока
    Электродвигатели переменного тока
    Силовые трансформаторы, автотрансформаторы, масляные реакторы и заземляющие дугогасящие реакторы (дугогасящие катушки)
    Измерительные трансформаторы
    Масляные выключатели
    Воздушные выключатели
    Выключатели нагрузки
    Разъединители, отделители и короткозамыкатели
    Комплектные распределительные устройства внутренней и наружной установки (КРУ и КРУН)
    Комплектные экранированные токопроводы с воздушным охлаждением и шинопроводы
    Сборные и соединительные шины
    Сухие токоограничивающие реакторы
    Статические преобразователи для промышленных целей
    Бумажно-масляные конденсаторы
    Вентильные разрядники
    Трубчатые разрядники
    Предохранители напряжением выше 1 Кв
    Вводы и проходные изоляторы
    Фарфоровые подвесные и опорные изоляторы
    Трансформаторное масло
    Электрические аппараты, вторичные цепи и электропроводки напряжением до 1 Кв
    Аккумуляторные батареи
    Заземляющие устройства
    Силовые кабельные линии
    Воздушные линии электропередачи напряжением выше 1 Кв

Раздел 2. Канализация электроэнергии

Глава 2.1. Электропроводки

    Область применения, определения
    Общие требования
    Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки
    Открытые электропроводки внутри помещений
    Скрытые электропроводки внутри помещений
    Электропроводки в чердачных помещениях
    Наружные электропроводки

Глава 2.2. Токопроводы напряжением до 35 Кв

    Область применения, определения
    Общие требования
    Токопроводы напряжением до 1 Кв
    Токопроводы напряжением выше 1 Кв
    Гибкие токопроводы напряжением выше 1 Кв

Глава 2.3. Кабельные линии напряжением до 220 Кв

    Область применения, определения
    Общие требования
    Выбор способов прокладки
    Выбор кабелей
    Подпитывающие устройства и сигнализация давления масла кабельных маслонаполненных линий
    Соединения и заделки кабелей
    Заземление
    Специальные требования к кабельному хозяйству электростанций, подстанций и распределительных устройств
    Прокладка кабельных линий в земле
    Прокладка кабельных линий в кабельных блоках, трубах и железобетонных лотках
    Прокладка кабельных линий в кабельных сооружениях
    Прокладка кабельных линий в производственных помещениях
    Подводная прокладка кабельных линий
    Прокладка кабельных линий по специальным сооружениям

Глава 2.4. Воздушные линии электропередачи напряжением до 1 Кв

    Область применения, определения
    Общие требования
    Расчетные климатические условия
    Провода, арматура
    Расположение проводов на опорах
    Изоляция
    Защита от перенапряжении, заземление
    Опоры
    Габариты, пересечения и сближения

Глава 2.5. Воздушные линии электропередачи напряжением выше 1 Кв

    Область применения, определения
    Общие требования
    Климатические условия
    Провода и грозозащитные тросы
    Расположение проводов и тросов и расстояния между ними
    Изоляция
    Защита от перенапряжений, заземление
    Арматура
    Опоры
    Прохождение ВЛ по ненаселенной и труднодоступной местности
    Прохождение ВЛ по лесным массивам, зеленым насаждениям, пахотным и культурным землям
    Прохождение ВЛ по населенной местности
    Пересечение и сближение ВЛ между собой
    Пересечение и сближение ВЛ с сооружениями связи, сигнализации и радиотрансляции
    Пересечение и сближение ВЛ с железными дорогами
    Пересечение и сближение ВЛ с автомобильными дорогами
    Пересечение и сближение ВЛ с троллейбусными и трамвайными линиями
    Пересечение ВЛ с водными пространствами
    Прохождение ВЛ по мостам
    Прохождение ВЛ по плотинам и дамбам
    Сближение ВЛ с водоохладителями
    Сближение ВЛ со взрыво- и пожароопасными установками
    Пересечение и сближение ВЛ с надземными и наземными трубопроводами и канатными дорогами
    Пересечение и сближение ВЛ с подземными трубопроводами
    Сближение ВЛ с нефтяными и газовыми факелами
    Сближение ВЛ с аэродромами

Раздел 3. Защита и автоматика

Глава 3.1. Защита электрических сетей напряжением до 1 Кв

    Область применения, определения
    Требования к аппаратам защиты
    Выбор защиты
    Места установки аппаратов защиты

Глава 3.2. Релейная защита

    Область применения
    Общие требования
    Защита турбогенераторов, работающих непосредственно на сборные шины генераторного напряжения
    Защита трансформаторов (автотрансформаторов) с обмоткой высшего напряжения 3 Кв и выше и шунтирующих реакторов 500 Кв
    Защита блоков генератор — трансформатор
    Защита воздушных и кабельных линий в сетях напряжением 3-10 Кв с изолированной нейтралью
    Защита воздушных и кабельных линий в сетях напряжением 20 и 35 Кв с изолированной нейтралью
    Защита воздушных линий в сетях напряжением 110-500 Кв с эффективно заземленной нейтралью
    Защита шин. Защита на обходном, шиносоединительном и секционном выключателях
    Защита синхронных компенсаторов

Глава 3.3. Автоматика и телемеханика

    Область применения. Общие требования
    Автоматическое повторное включение (АПВ)
    Автоматическое включение резервного питания и оборудования (АВР)
    Включение генераторов
    Автоматическое регулирование возбуждения, напряжения и реактивной мощности
    Автоматическое регулирование частоты и активной мощности (АРЧМ)
    Автоматическое предотвращение нарушений устойчивости
    Автоматическое прекращение асинхронного режима
    Автоматическое ограничение снижения частоты
    Автоматическое ограничение повышения частоты
    Автоматическое ограничение снижения напряжения
    Автоматическое ограничение повышения напряжения
    Автоматическое предотвращение перегрузки оборудования
    Телемеханика

Глава 3.4. Вторичные цепи

Раздел 4. Распределительные устройства и подстанции

Глава 4.1. Распределительные устройства напряжением до 1 Кв переменного тока и до 1,5 Кв постоянного тока

    Область применения
    Общие требования
    Установка приборов и аппаратов
    Шины, провода, кабели
    Конструкции распределительных устройств
    Установка распределительных устройств в электропомещениях
    Установка распределительных устройств в производственных помещениях
    Установка распределительных устройств на открытом воздухе

Глава 4.2. Распределительные устройства и подстанции напряжением выше 1 Кв

    Область применения, определения
    Общие требования
    Открытые распределительные устройства
    Закрытые распределительные устройства и подстанции
    Внутрицеховые трансформаторные подстанции
    Столбовые (мачтовые) трансформаторные подстанции
    Защита от грозовых перенапряжений
    Защита вращающихся электрических машин от грозовых перенапряжений
    Защита от внутренних перенапряжений
    Пневматическое хозяйство
    Масляное хозяйство
    Установка силовых трансформаторов

Глава 4.3. Преобразовательные подстанции и установки

    Область применения, определения
    Общие требования
    Защита преобразовательных агрегатов
    Размещение оборудования, защитные мероприятия
    Охлаждение преобразователей
    Отопление, вентиляция и водоснабжение
    Строительная часть

Глава 4.4. Аккумуляторные установки

    Область применения
    Электрическая часть
    Строительная часть
    Санитарно-техническая часть

Раздел 5. Электросиловые установки

Глава 5.1. Электромашинные помещения

    Область применения, определения
    Общие требования
    Размещение и установка электрооборудования
    Смазка подшипников электрических машин
    Вентиляция и отопление
    Строительная часть
    Глава 5.2. Генераторы и синхронные компенсаторы
    Область применения
    Общие требования
    Охлаждение и смазка
    Системы возбуждения
    Размещение и установка генераторов и синхронных компенсаторов

Глава 5.3. Электродвигатели и их коммутационные аппараты

    Область применения
    Общие требования
    Выбор электродвигателей
    Установка электродвигателей
    Коммутационные аппараты
    Защита асинхронных и синхронных электродвигателей напряжением выше 1 Кв
    Защита электродвигателей напряжением до 4 Кв (асинхронных, синхронных и постоянного тока)

Глава 5.4. Электрооборудование кранов

    Область применения, определения
    Общие требования
    Троллеи напряжением до 1 Кв
    Выбор и прокладка проводов и кабелей
    Управление. Защита. Сигнализация
    Освещение
    Заземление и зануление
    Электрооборудование кранов напряжением выше 1 Кв

Глава 5.5. Электрооборудование лифтов

    Область применения, определения
    Общие требования
    Электропроводка и токоподвод к кабине
    Электрооборудование машинного помещения
    Защита
    Освещение
    Заземление (зануление)
    Установки с бесконтактной аппаратурой управления

Глава 5.6. Конденсаторные установки

    Область применения, определения
    Схема электрических соединений, выбор оборудования
    Защита
    Электрические измерения
    Установка конденсаторов

Раздел 6. Электрическое освещение

Глава 6.1. Общая часть

    Область применения, общие требования
    Питание аварийного и эксплуатационного освещения
    Выполнение и защита осветительных сетей
    Заземление и зануление

Глава 6.2. Внутреннее освещение

Глава 6.3. Наружное освещение

Глава 6.4. Рекламное освещение

Глава 6.5. Осветительная арматура, установочные аппараты

    Осветительная арматура и патроны
    Установочные аппараты

Раздел 7. Электрооборудование специальных установок

Глава 7.1. Электрооборудование жилых и общественных зданий

    Область применения. Определения
    Общие требования
    Трансформаторные подстанции
    Вводные устройства, распределительные щиты распределительные пункты и групповые щитки
    Электропроводки и кабельные линии
    Внутреннее электрооборудование
    Силовое электрооборудование
    Учет электроэнергии
    Заземление и зануление

Глава 7.2. Электрооборудование зрелищных предприятий, клубных учреждений и спортивных сооружений

    бласть применения, определения
    Общие требования
    Электроснабжение
    Электрическое освещение
    Силовое электрооборудование
    Электропроводки и кабельные линии
    Заземление и зануление

Глава 7.3. Электроустановки во взрывоопасных зонах

    Область применения
    Определения
    Классификация взрывоопасных смесей по ГОСТ 12.1.011-78
    Классификация и маркировка взрывозащищенного электрооборудования по ГОСТ 112.020-74*
    Классификация взрывоопасных зон
    Выбор электрооборудования для взрывоопасных зон. Общие требования
    Электрические машины
    Электрические аппараты и приборы
    Электрические грузоподъемные механизмы
    Электрические светильники
    Распределительные устройства, трансформаторные и преобразовательные подстанции
    Электропроводки, токопроводы и кабельные линии
    Зануление и заземление
    Молниезащита и защита от статического электричества

Глава 7.4. Электроустановки в пожароопасных зонах

    Область применения
    Определения. Общие требования
    Электрические машины
    Электрические аппараты и приборы
    Электрические грузоподъемные механизмы
    Распределительные устройства, трансформаторные и преобразовательные подстанции
    Электрические светильники
    Электропроводки, токопроводы, воздушные и кабельные линии

Глава 7.5. Электротермические установки

    Область применения
    Общие требования
    Установки дуговых печей прямого, косвенного и комбинированного действия (руднотермические и ферросплавные)
    Установки индукционные и диэлектрического нагрева
    Установка электропечей (электротермических устройств) сопротивления прямого и косвенного действия
    Электронно-лучевые установки

Глава 7.6. Электросварочные установки

    Область применения. Определения
    Общие требования
    Требования к помещениям для электросварочных установок и сварочных постов
    Установки электрической сварки (резки, наплавки) плавлением
    Установки электрической сварки с применением давления

Глава 7.7. Торфяные электроустановки

    Область применения. Определения
    Электроснабжение
    Защита
    Подстанции
    Воздушные линии электропередачи
    Кабельные линии
    Электродвигатели, коммутационные аппараты
    Заземление
    Приемка электроустановок в эксплуатацию

Приложения

    Приложение к гл. 2.5. Указания по проектированию опор, фундаментов и оснований вл
    Общие положения. Сочетания нагрузок
    Нормативные нагрузки
    Расчетные нагрузки и коэффициенты перегрузки
    Приложение 1 (справочное) к гл. 7.3. Категории и группы взрывоопасных смесей по ПИВРЭ и ПИВЭ
    Приложение 2 (справочное) к гл. 7.3. Маркировка взрывозащищенного электрооборудования по ПИВРЭ
    Приложение 3 (справочное) к гл. 7.3. Маркировка взрывозащищенного электрооборудования по ПИВЭ

Заземление опор ЛЭП | Комплексэнерго

Качественное заземление железобетонных опор линий электропередач – обязательное условие обеспечения безопасности персонала, который работает с ЛЭП.

Правильное устройство системы заземления воздушных линий подразумевает, в частности, заземление всех конструктивных элементов ЛЭП – арматуры, крюков для фазных проводов, монтажных штырей. При этом заземляющее устройство должно обладать сопротивлением, не превышающим уровень в 50 Ом.

Особенности обустройства заземления ЖБ-опор

Арматура, из которой собираются воздушные ЛЭП, должна быть обязательно заземлена. После окончания процедуры заземления повторно производится заземление «нулевого» провода. Выполняя монтаж, надо проследить, чтобы все проводники имели заданный диаметр – не менее 6 мм.

При монтаже заземления опор на воздушных ЛЭП, напряжение которых составляет 6-10 кВ, необходимо установить устройства, защищающие от попадания молний, а также трансформаторы и предохранители. Заземляющие устройства включают в себя заземлители и спуски для соединения заземлителей с опорной конструкцией.

В роли заземляющих спусков при монтаже ЖБ-опор (напряжением 6-10 кВ) выступает арматура стоек. Если опоры снабжены оттяжками, их также используют как заземляющие проводники. Сечение спусков должно быть не менее 35 мм2 (либо диаметром от 10 мм).

Следует помнить, что обрыв заземляющего спуска чреват серьезными последствиями. В этом случае жизнь и здоровье людей подвергаются большой опасности. Кроме того, повреждение изолирующего слоя проводки ведет к повреждению всей опоры в целом.

Сопротивление заземляющих устройств

ЖБ-опоры должны оборудоваться заземлением, обеспечивающим заданные показатели сопротивления.

Так, если опоры ЛЭП устанавливаются в ненаселенной местности с грунтами сопротивлением менее 100 Ом/м, то сопротивление заземляющих устройств должно быть не более 30 Ом. Если грунты в месте установки отличаются большим сопротивлением, то сопротивление устройств не должно превышать 0,3 Ом.

При установке опор в населенной местности на грунте с сопротивлением до 100 Ом/м следует устанавливать устройства заземления с сопротивлением, не превышающим 10 Ом.

Кстати, сопротивление такого устройства зависит не только от качества грунта, но и от типа и количества заземлителей, их расположения и степени заглубления.

Вл 10 кВ заземление опор. Заземление опор вл. Зачем нужно заземление ВЛ?

ЗАЗЕМЛЕНИЕ СИЛОВЫХ ЛИНИЙ

Для повышения надежности работы ЛЭП, защиты электрооборудования от атмосферных и внутренних перенапряжений, а также для обеспечения безопасности обслуживающего персонала опоры ЛЭП должны быть заземлены.

Величина сопротивления заземляющих устройств нормируется «Правилами электромонтажа».

На воздушных линиях электропередачи напряжением 0,4 кВ с железобетонными опорами в сетях с изолированной нейтралью необходимо заземлять как арматуру опор, так и крюки и шпильки фазных проводов. Сопротивление заземляющего устройства не должно превышать 50 Ом.

В сетях с заземленной нейтралью крюки и штыри фазных проводов, установленных на железобетонных опорах, а также арматура этих опор должны быть соединены с заземленным проводом нейтрали.Заземляющий и нейтральный проводники во всех случаях должны иметь диаметр не менее 6 мм.

На воздушных линиях электропередачи напряжением 6-10 кВ должны быть заземлены все металлические и железобетонные опоры, а также деревянные опоры, оборудованные устройствами молниезащиты, силовыми или измерительными трансформаторами, разъединителями, предохранителями или другими устройствами.

Сопротивления заземляющих устройств опор принимаются для населенного пункта не выше приведенных в табл. 18, а на безлюдных участках в грунтах с удельным сопротивлением грунта до 100 Ом · м - не более 30 Ом, а в грунтах с сопротивлением более 100 Ом · м - не более 0.3. При использовании изоляторов ШФ 10-Г, ШФ 20-В и ШС 10-Г на линиях электропередачи на напряжение 6-10 кВ сопротивление заземления опор в нежилой местности не нормируется.

Таблица 18

Сопротивление заземляющих устройств опор ЛЭП

на напряжение 6-10 кВ

# G0 Удельное сопротивление грунта, Ом · м

Сопротивление заземляющего устройства, Ом

До 100

К 10

100-500

"15

500–1000

"20

1000-5000

"30

Более 5000

6 10

При выполнении заземляющих устройств, т.е.е. при электрическом соединении заземленных частей с землей стремятся к тому, чтобы сопротивление заземляющего устройства было минимальным и, конечно, не выше требуемых значений # M12293 0 1200003114 3645986701 3867774713 77 40925 5842 1540216064 77 77PUE # S. Большая часть сопротивления заземления приходится на переход от заземляющего электрода к земле. Поэтому в целом сопротивление заземляющего устройства зависит от качества и состояния самого грунта, глубины заземляющих электродов, их типа, количества и взаимного расположения.

Заземляющие устройства состоят из заземляющих электродов и заземляющих откосов, соединяющих заземляющие электроды с заземляющими элементами. В качестве заземляющих откосов железобетонных опор ЛЭП на напряжение 6-10 кВ следует использовать все элементы напряженной арматуры стоек, которые подключаются к заземляющему электроду. Если опоры устанавливаются на оттяжки, то в качестве заземлителей помимо арматуры следует использовать оттяжки железобетонных опор.Специально проложенные вдоль опоры заземляющие откосы должны иметь поперечное сечение не менее 35 мм или диаметр не менее 10 мм.

На воздушных линиях электропередачи с деревянными опорами рекомендуется использовать болтовое соединение заземляющих откосов; на металлических и железобетонных опорах соединение заземляющих откосов может быть сварным или болтовым.

Заземляющие проводники - это металлические проводники, закопанные в землю. Заземлители могут быть выполнены в виде вертикально забитых стержней, труб или уголков, соединенных горизонтальными проводниками из круглой или полосовой стали с центром заземления.Длина вертикальных заземляющих электродов обычно составляет 2,5-3 м. Горизонтальные заземляющие проводники и верх вертикальных заземляющих электродов должны находиться на глубине не менее 0,5 м, а на пашне - на глубине 1 м. Заземлители соединяются сваркой.

При установке опор на сваи в качестве заземляющего электрода можно использовать металлическую сваю, к которой заземляющий вывод железобетонных опор соединяют сваркой.

Для уменьшения площади земли, занимаемой системой заземляющих электродов, используются глубинные заземляющие электроды в виде круглых стальных стержней, погруженных вертикально в землю на 10-20 м и более.Напротив, в плотных или каменистых почвах, где невозможно закопать вертикальные заземляющие электроды, используются поверхностные горизонтальные заземляющие электроды, которые представляют собой несколько балок из полосовой или круглой стали, уложенных в грунт на небольшой глубине и соединенных с уклон заземления.

Все типы заземления значительно снижают атмосферные и внутренние перенапряжения в линиях электропередач. Однако этих защитных заземлений в некоторых случаях недостаточно для защиты изоляции линий электропередач и электрических устройств от перенапряжения.Поэтому на линиях устанавливаются дополнительные устройства, к которым, в первую очередь, относятся защитные искровые разрядники, трубчатые и вентильные разрядники.

Защитные свойства искрового разрядника основаны на создании «слабого» места в линии. Изоляция искрового промежутка, то есть воздушное расстояние между его электродами, такова, что его диэлектрическая прочность достаточна, чтобы выдерживать рабочее напряжение линии передачи и предотвращать замыкание рабочего тока на землю, и в то же время он слабее, чем изоляция линии.При попадании молнии в провода ЛЭП разряд молнии пробивает «слабое» место (разрядник) и проходит в землю, не нарушая изоляции линии. Защитные искровые разрядники 1 (рис. 22, а, б) состоят из двух металлических электродов 2, установленных на определенном расстоянии друг от друга. Один электрод подключен к проводу 6 ЛЭП и изолирован от опоры изолятором 5, а другой заземлен (4). Дополнительный защитный зазор 3 подключен ко второму электроду 3.На линиях на напряжение 6-10 кВ со штыревыми изоляторами форма электродов выполнена в виде рожков, что обеспечивает растяжение дуги при разряде. Кроме того, на этой ЛЭП прямо на уклоне заземления, проложенном вдоль опоры, устраивают защитные зазоры (рис. 23).


Рис. 22. Защитный разрядник для ЛЭП напряжением до 10 кВ:

а - электрическая схема; б - схема установки

Рис.23. Устройство защитной щели на опоре

.

Трубчатые и вентильные разрядники устанавливаются, как правило, на подходах к подстанциям, переходах ЛЭП через линии связи и ЛЭП, электрифицированных железных дорогах, а также для защиты кабельных вводов на ЛЭП. Разрядники - это устройства с искровыми разрядниками и дугогасящими устройствами. Устанавливаются так же, как и защитные зазоры - параллельно защищаемой изоляции.

Клапанные разрядники типа РВ предназначены для защиты изоляции электрооборудования от атмосферных перенапряжений.Выпускаются на напряжение 3,6 и 10 кВ и могут устанавливаться как на открытом воздухе - на ЛЭП, так и в закрытых помещениях. Основные электрические характеристики разрядников приведены в таблице. 19. Конструкция, габаритные, установочные и присоединительные размеры ОПН показаны на рис. 24.

Стол 19

Характеристики вентильных разрядников

# G0Индикаторы

РВО-0,5

РВО-3

РВО-6

РВО-10

Номинальное напряжение, кВ

Напряжение пробоя частотой 50 Гц в сухом состоянии и под дождем, кВ:

не менее

не более

30,5

Длина пути утечки внешней изоляции (не менее), см

Масса, кг

Рис.24 Клапан разрядник типа ПБО:

1 - болт М8х20; 2 - шина; 3 - разрядник; 4 - два болта М10х25 для крепления

Разрядник

; 5 - резистор; 6 - хомут; 7 - болт М8х20 для подключения заземляющего провода

Разрядник состоит из многократного разрядника 3 и резистора 5, заключенных в герметичную фарфоровую крышку 2. Фарфоровая крышка предназначена для защиты внутренних элементов разрядника от воздействия внешней среды и обеспечения стабильности характеристики. .Резистор состоит из побеленных дисков из карбида кремния, имеет нелинейную вольт-амперную характеристику, т.е. его сопротивление уменьшается под действием высокого напряжения, и наоборот.

Множественный искровой разрядник состоит из нескольких одиночных промежутков, которые образованы двумя фигурными латунными электродами, разделенными изолирующей прокладкой.

При появлении перенапряжения, опасного для изоляции оборудования, пробой искрового промежутка и резистора оказывается под высоким напряжением.Сопротивление резистора резко уменьшается и через него проходит ток молнии, не создавая опасного для изоляции повышения напряжения. После пробоя искрового промежутка соответствующий ток промышленной частоты прерывается при первом переходе напряжения через нуль.

Буквенная маркировка разрядников указывает тип и конструкцию разрядника, а числа - номинальное напряжение.

Трубчатые искровые разрядники (рис. 25) представляют собой изолирующую трубку 1 с внутренним разрядником, который образован двумя металлическими электродами 2 и 3.Трубка изготовлена ​​из газогенерирующего материала, одна из ее сторон плотно закрыта. При ударе молнии пробивается искровой разрядник и между электродами возникает дуга. Под воздействием высокой температуры дуги из изоляционной трубки резко выделяются газы, и давление в ней повышается. Под действием этого давления газы выходят через открытые концевые трубы, которые создают продольный удар, который растягивает и охлаждает дугу. Когда последующий ток проходит через нулевое положение, расширенная и остывшая дуга гаснет, и ток прерывается.Для защиты поверхности изоляционной трубки от разрушения токами утечки в трубчатом разряднике расположен внешний разрядник.

Рис. 25. Трубчатый разрядник

Трубчатые разрядники изготавливаются из фибробакелита типа RTF или винилпласта типа RTV. Характеристики трубчатых разрядников приведены в таблице. 20.

Таблица 20

Характеристики трубчатых разрядников

# G0 Преобразователь типа

Номинальное напряжение, кВ

Длина внешнего искрового промежутка, мм

Информация об исключении: И-1-88

Действие закончилось 01.01.1988

Титульный лист

Список чертежей

Пояснительная записка

Столбы деревянные 0.ВЛ 4 кВ. Крючок заземления и нейтральный провод заземления поворотного типа

Деревянные опоры ВЛ 35 кВ. Заземление кабеля на промежуточной и анкерной опорах

Деревянные опоры ВЛ 6 - 10 кВ. Устройство защитных зазоров на опорах при пересечении ВЛ или с линиями связи

Деревянные опоры ВЛ 20 кВ. Устройство защитных зазоров на опорах при пересечении ВЛ или с линиями связи

Деревянные опоры ВЛ 35 кВ.Устройство защитных зазоров на опорах при пересечении ВЛ или с линиями связи

Деревянные опоры ВЛ 6 - 10 кВ. Заземление трубчатых ОПН РТ-6 и РТ-10 на анкерных и промежуточных опорах

Деревянные опоры ВЛ 6 - 10 кВ. Заземление трубчатых разрядников РТ-6 и РТ-10 (переходных) на анкерной надземной опоре

Деревянные опоры ВЛ 6 - 10 кВ. Заземление кабельной коробки и трубчатых разрядников на концевой опоре

Деревянные опоры ВЛ 20 кВ (переходные).Заземление трубчатых ОПН РТ-20 на промежуточной эстакаде

Деревянные опоры ВЛ 20 кВ (переходные). Заземление трубчатых ОПН РТ-20 на анкерной эстакаде

Деревянные опоры ВЛ 35 кВ. Заземление трубчатых ОПН РТ-35 на анкерной опоре

Опоры железобетонные ВЛ 0,4 кВ. Заземление промежуточных опор ОП-0,4 и промежуточных крестовых ПК-0,4

Опоры железобетонные 0.ВЛ 4 кВ. Заземление промежуточной переходной опоры ПП-0,4

Опоры железобетонные ВЛ 0,4 кВ. Заземление угловых анкерных опор UA-I-0.4 и UA-II-0.4

Опоры железобетонные ВЛ 0,4 кВ. Заземление клеммы К-0,4 и анкерных опор А-0,4

Опоры железобетонные ВЛ 0,4 кВ. Заземление анкерной опоры ответвления ОА-0,4

Опоры железобетонные ВЛ 0,4 кВ. Заземление опоры переходника ответвления ОП-0.4

Опоры железобетонные ВЛ 0,4 кВ. Заземление вводных ящиков на промежуточных и концевых опорах для подключения электродвигателей мобильных машин

Опоры железобетонные ВЛ 0,4 кВ. Заземление ящика с АП50-Т для секционирования магистрали на анкерной опоре

Опоры железобетонные ВЛ 0,4 кВ. Заземление кабельной муфты 4 км, разрядники РВН-0,5, лампа СПО-200 на концевой опоре

Опоры ВЛ 6-10 и 20 кВ железобетонные.Заземление промежуточных опор нежилых и населенных пунктов П10-1Б; П20-1Б; П10-2Б; П20-2Б

Опоры ВЛ 6-10 и 20 кВ железобетонные. Заземление угловых промежуточных опор нежилых и населенных пунктов УП10-1Б; УП20-1Б

Опоры ВЛ 6-10 и 20 кВ железобетонные. Заземление концевых опор нежилых и населенных пунктов К10-1Б; К10-2Б; К20-1Б

Опоры ВЛ 6-10 и 20 кВ железобетонные.Заземление промежуточных опор ответвления для нежилых территорий ОП10-1Б; ОП20-1Б; ОП10-2Б; ОП20-2Б

Опоры ВЛ 6-10 и 20 кВ железобетонные. Заземление опор отвода для нежилых территорий ОП10-1Б; ОП10-2Б и 020-1Б

Опоры ВЛ 6-10 и 20 кВ железобетонные. Заземление ответвлений угловых промежуточных опор нежилых территорий ОУП10-1Б; ОУП20-1Б

Опоры ВЛ 6-10 и 20 кВ железобетонные.Заземление кабельной муфты КМА (КМЧ) и разрядников РТ-6; РТ-10 на торцевой опоре

Опоры ВЛ 6-10 и 20 кВ железобетонные. Заземление концевых опор ВЛ 6-10 и 20 кВ разъединителями для населенных и нежилых территорий КР10-1Б; КР10-2Б; КР10-3Б; КР20-1Б

Опоры железобетонные ВЛ 35 кВ. Заземление промежуточных опор нежилых и населенных пунктов П35-1Б и П35-2Б

Опоры железобетонные ВЛ 35 кВ.Заземление промежуточных опор кабелем для нежилых и населенных пунктов ПТ35-1Б и ПТ35-2Б

Опоры железобетонные ВЛ 35 кВ. Заземление угловых анкерных опор для нежилых и населенных пунктов UA35-16; UA35-26

Опоры железобетонные ВЛ 35 кВ. Заземление угловой промежуточной опоры для нежилых территорий УП35-1Б

Опоры железобетонные ВЛ 35 кВ. Заземление концевых и анкерных опор нежилых и населенных пунктов К35-1Б; К35-2Б; A35-1B; A35-2B

Опоры железобетонные ВЛ 35 кВ.Заземление угловых промежуточных, концевых и анкерных опор кабелем для нежилых и населенных пунктов УПТ35-1Б; КТ35-1Б; КТ35-2Б; АТ35-1Б; АТ35-2Б

Опоры железобетонные ВЛ 35 кВ. Заземление угловых анкерных опор кабелем для нежилых и населенных пунктов УАТ35-1Б; УАТ35-2Б

Опоры железобетонные ВЛ 10; 20; 35 кВ. Заземление переходной промежуточной опоры ПП35-Б; ПП20-В; PP10-B

Опоры железобетонные ВЛ 35 кВ.Заземление промежуточной переходной опоры кабелем PPT35-B

Опоры железобетонные ВЛ 10; 20; 35 кВ. Заземление угловой анкерной переходной опоры УАП35-Б; УАП20-Б; УАП10-Б

Железобетонные опоры ВЛ 135 кВ. Заземление угловой анкерной переходной опоры УАПТ35-Б

Опоры железобетонные ВЛ 10; 20; 35 кВ. Заземление концевой переходной опоры КП35-Б; КП20-Б; КП10-Б

Опоры железобетонные ВЛ 35 кВ.Заземление концевой переходной опоры кабелем КПТ35-Б

Пункт разъединения 20 кВ с автоматическим разделительным разделителем на железобетонной опоре. Заземление

Примеры повторного заземления нулевого провода, крюков и штифтов на железобетонных и деревянных опорах

Эскизы заземлителей на Р =

Эскизы заземлителей на Р =

Эскизы заземлителей на Р =

Формулы для определения сопротивления растеканию тока различных заземляющих электродов

Исходные данные для расчета заземляющих электродов

Опоры железобетонные и деревянные.Заземление опор. Выбор зажима

Деревянные опоры ВЛ 0,4 кВ. Заземление крючком и вращающееся заземление нулевого провода. Узлы. Детали

Узлы и реквизиты

Примеры заземляющих устройств. Узлы

Этот документ находится по адресу:

Организаций:

15.06.1971 Утверждено 245
Разработано

УСТРОЙСТВА ЗАЗЕМЛЕНИЯ ДЛЯ ПОДДЕРЖКИ НАПРЯЖЕНИЯ ВОЗДУШНОЙ ЛИНИИ

0.38; 6; десять; 20 кВ

этот раздел подготовлен в соответствии со стандартным дизайном СЕРИИ 3.407-150

Типовые конструкции данной серии разработаны с учетом требований Правил устройства электроустановок (ПУЭ) шестого издания, как в части проектирования, так и в части учета нормированного сопротивления растеканию заземляющих электродов для грунтов с эквивалентное удельное сопротивление до 100.

В серию входят конструкции заземляющих электродов, предназначенных для заземления опор, а также опоры с установленным на них оборудованием на ВЛ 0.38, 6, 10, 20 кВ в соответствии с требованиями главы 1.7 и других глав ПУЭ.

Предусмотрены следующие исполнения заземляющих электродов: вертикальный, горизонтальный (пучок), вертикальный в сочетании с горизонтальным, замкнутый горизонтальный (контур), контурный в сочетании с вертикальным и горизонтальным (пучок).

Допускается конструктивное выполнение заземляющих и нулевых защитных проводов на опорах ВЛ в ​​соответствии с действующими типовыми проектами и проектами повторного использования опор ВЛ.

Конструкции данной серии предназначены для использования проектировщиками, монтажниками и операторами при строительстве и реконструкции ВЛ 0,38, 6, 10 и 20 кВ.

В данной серии заземляющие электроды не рассматриваются в районах северной строительно-климатической зоны (подрайоны IA, IB, IG и ID по СИиП 2.01.01-82) и в местах распространения каменистых грунтов.

ОБЩИЕ ПОЛОЖЕНИЯ ПО РАСЧЕТУ ЗАЗЕМЛЕНИЯ

Исходными данными при проектировании заземлителей ВЛ являются параметры электрической структуры земли и требования к значениям сопротивления заземления.

Удельное сопротивление грунтов r и толщину слоев грунта с разными значениями r можно получить непосредственно из измерений по трассе проектируемой ВЛ или из данных измерений УЭС аналогичных грунтов в районе трассы ВЛ, на площадках подстанций и т. д.

При отсутствии данных прямых измерений удельного сопротивления грунта проектировщикам следует использовать геологический разрез грунта вдоль трассы, полученный от геодезистов, и обобщенные значения удельного сопротивления различных грунтов, приведенные в таблице.

Обобщенные значения удельного сопротивления грунта


В настоящее время разработаны достаточно надежные инженерные методы определения электрической структуры земли, расчета сопротивлений заземляющих электродов в однородной и двухслойной земле, а также способы приведения реальных многослойных электрических структур земли к рассчитанные двухслойные эквивалентные модели. Разработанные методы позволяют определять целесообразные конструкции электродов искусственного заземления для заданного электрического строения грунта, обеспечивая нормированное значение сопротивления электродов заземления.

ВЫБОР ЭЛЕМЕНТОВ ЗАЗЕМЛЕНИЯ РАЗДЕЛ

На основании исследований, проведенных СИБНИИЭ, установлено, что сопротивление растекания практически не зависит от размера и конфигурации поперечного сечения системы заземляющих электродов. При этом заземляющие элементы с круглым сечением намного долговечнее плоских проводников, эквивалентных по сечению, потому что при одинаковой скорости коррозии оставшееся сечение последних уменьшается намного быстрее.В связи с этим для заземлителей ВЛ целесообразно использовать только круглую сталь.

РЕКОМЕНДАЦИИ ПО КОНСТРУКЦИИ И МОНТАЖУ ЗАЗЕМЛЕНИЯ

Заземлители ВЛ изготавливаются из стали круглого сечения: горизонтальные диаметром 10 мм, вертикальные - 12 мм, что вполне достаточно для расчетного срока службы в условиях слабой и средней коррозии.

В случае повышенной коррозии необходимо принять меры для увеличения срока службы заземляющих электродов.

Угловые стальные и стальные трубы также могут использоваться в качестве вертикальных заземлителей.Причем их размеры должны соответствовать требованиям ПУЭ.

Учитывая, что максимальная глубина погружения вертикальных заземляющих электродов (электродов) с существующими в настоящее время механизмами в достаточно мягких грунтах составляет 20 м, в данной серии они предусмотрены длинами 3, 5, 10, 15 и 20 м.

В грунтах с низким удельным сопротивлением (до 10 Ом · ч) предусмотрено использование только нижнего заземляющего вывода - стержневого электрода длиной около 2 м, поставляемого в комплекте с железобетонной опорой.

При установке заземляющих электродов необходимо соблюдать требования СНиП и ГОСТ 12.1.030-81.

Для разработки траншей при прокладке горизонтальных заземлителей возможно применение экскаватора ЕТС-161 на базе трактора «Беларусь МТЗ-50». Также их можно укладывать с помощью монтажного плуга. При этом необходимо учитывать необходимость рытья котлованов размером 80х80х60 см в местах погружения вертикальных заземляющих электродов и их последующего соединения сваркой с горизонтальным заземляющим электродом.

Вертикальные заземлители погружаются путем вибрации или бурения, а также путем забивки или заливки готовых скважин.

Погружение вертикальных электродов проводят так, чтобы их верх был на 20 см выше дна траншеи.

Затем прокладывают горизонтальные заземлители. Концы вертикальных заземляющих электродов загнуты в точках их прилегания к горизонтальному заземляющему электроду в направлении оси траншеи.

Соединение заземляющих электродов между содой должно выполняться сваркой внахлест.В этом случае длина перекрытия должна быть равна шести диаметрам системы заземляющих электродов. Сварку следует проводить по всему периметру внахлест. Узлы подключения заземляющих электродов приведены в разделах ES37 и ES38.

Для защиты от коррозии сборные швы следует покрыть битумным лаком.

Траншеи засыпаны бульдозером на базе трактора «Беларусь МТЗ-50».

В разделе ES42 показан объем земляных работ при рытье траншей с механизированной и ручной выемкой.

При реализации проекта ВЛ, в частности заземлителей, необходимо учитывать возможности механической колонны, которая будет строить эту линию в части оснащения ее механизмами.

После установки заземляющих электродов производятся контрольные измерения их сопротивления. Если сопротивление превышает указанное значение, добавляются вертикальные заземляющие электроды для получения необходимого значения сопротивления.

ЗАЗЕМЛЕНИЕ К ОПОРУ

Присоединение заземляющих электродов к специальным выводам (частям) заземления железобетонных опор опор и заземляющих откосов деревянных опор может быть сварным или болтовым.Контактные соединения должны соответствовать классу 2 по ГОСТ 10434-82.

В месте присоединения заземлителей к заземляющим откосам на деревянных опорах ВЛ 0,38 кВ предусмотрены дополнительные секции из круглой стали диаметром 10 мм и откосы заземления на деревянных опорах ВЛ 6, 10 и 20 кВ. из круглой стали диаметром не менее 10 мм подключаются непосредственно к заземлителю.

Наличие болтового соединения заземляющего спуска с заземляющим электродом обеспечивает возможность контроля заземляющих устройств опор ВЛ без подъема на опору и отключения линии.

При наличии устройств для проверки заземляющих электродов соединение заземляющего спуска с заземляющим электродом может быть выполнено неразъемным.

Контроль и измерения заземляющих электродов необходимо проводить в соответствии с «Правилами технической эксплуатации электрических станций и сетей».

В связи с тем, что инженерные методы расчета заземляющих электродов разработаны для двухслойной структуры грунта, расчетная многослойная электрическая структура грунта сводится к эквивалентной двухслойной структуре.Способ восстановления зависит от характера изменения удельного сопротивления слоев расчетной конструкции по глубине и глубине заземляющего электрода.

В однородных грунтах и ​​грунтах с уменьшающимся по глубине удельным сопротивлением (в 3 и более раз) наиболее целесообразно использовать вертикальные заземляющие электроды.

Если нижележащие слои грунта имеют значительно более высокие значения удельного сопротивления, чем верхние, или когда погружение вертикальных заземляющих электродов затруднено или невозможно из-за плотности грунта, рекомендуется использовать горизонтальные (балочные) заземляющие электроды. в качестве электродов искусственного заземления.

Если вертикальные заземляющие электроды не обеспечивают нормированных значений сопротивления, то помимо вертикальных укладываются горизонтальные, то есть используются комбинированные заземляющие электроды.

Определяется эквивалентной двухслойной структурой и предварительно выбранной конструкцией заземлителя.

Для найденного и нормированного сопротивления заземляющего устройства согласно ПУЭ выбирается соответствующий тип заземляющего устройства данной серии.

Ниже представлена ​​таблица для выбора чертежей заземляющих электродов.

Расчеты заземляющих электродов проводились на компьютере по программе, разработанной Западно-Сибирским филиалом института «Селэнергопроект».

Внимание: согласно ПУЭ 7 изд. заземляющие жилы для повторного заземления PEN-жилы должны иметь размеры не менее приведенных в таблице. 1.7.4.

Таблица 1.7.4. Наименьшие размеры заземляющих проводов и заземлителей, проложенных в земле


Таблица подбора чертежей заземляющих электродов


ВЛ> Заземляющие устройства для ВЛ

УСТРОЙСТВА ЗАЗЕМЛЕНИЯ ДЛЯ ПОДДЕРЖКИ НАПРЯЖЕНИЯ ВОЗДУШНОЙ ЛИНИИ
0.38; 6; десять; 20 кВ
этот раздел подготовлен в соответствии со стандартным дизайном СЕРИИ 3.407-150.

Типовые конструкции данной серии разработаны с учетом требований Правил устройства электроустановок (ПУЭ) шестой редакции как по конструкции, так и по нормированному сопротивлению растеканию заземляющих электродов для грунтов с эквивалентными удельное сопротивление до 100.
В серию входят конструкции заземляющих электродов, предназначенные для заземления опор, а также опоры с установленным на них оборудованием на ВЛ 0.38, 6, 10, 20 кВ в соответствии с требованиями главы 1.7 и других глав ПУЭ.
Предусмотрены следующие исполнения заземляющих электродов: вертикальный, горизонтальный (пучок), вертикальный в сочетании с горизонтальным, замкнутый горизонтальный (контур), контурный в сочетании с вертикальным и горизонтальным (пучок).
Допускается конструктивное выполнение заземляющих и нулевых защитных проводов на опорах ВЛ в ​​соответствии с действующими типовыми проектами и проектами повторного использования опор ВЛ.

Конструкции данной серии предназначены для использования проектировщиками, монтажниками и операторами при строительстве и реконструкции ВЛ 0,38, 6, 10 и 20 кВ. №
В данной серии заземляющие электроды не рассматриваются в районах северной строительно-климатической зоны (подрайоны IA, IB, IG и ID по СИиП 2.01.01-82) и в местах распространения каменистых грунтов.

ОБЩИЕ ПОЛОЖЕНИЯ ПО РАСЧЕТУ ЗАЗЕМЛЕНИЯ
Исходными данными при проектировании заземлителей ВЛ являются параметры электрической структуры земли и требования к значениям сопротивления заземления.
Удельное сопротивление грунтов r и толщину слоев грунта с разными значениями r можно получить непосредственно из измерений по трассе проектируемой ВЛ или из данных измерений УЭС аналогичных грунтов в районе трассы ВЛ, на площадках подстанций и т. д.
При отсутствии данных прямых измерений удельного сопротивления грунта проектировщикам следует использовать геологический разрез грунта вдоль трассы, полученный от геодезистов, и обобщенные значения. u200b удельного сопротивления различных грунтов, приведенных в таблице.

Обобщенные значения удельного сопротивления грунта

В настоящее время разработаны достаточно надежные инженерные методы определения электрического строения земли, расчета сопротивлений заземляющих электродов в однородной и двухслойной земле, а также способы доведения до реальных многослойных электрических структур земли. рассчитаны двухслойные эквивалентные модели. Разработанные методы позволяют определять целесообразные конструкции электродов искусственного заземления для заданного электрического строения грунта, обеспечивая нормированное значение сопротивления электродов заземления.

ВЫБОР СЕЧЕНИЯ ЭЛЕМЕНТОВ ЗАЗЕМЛЕНИЯ
На основании исследований, проведенных СИБНИИЭ, установлено, что сопротивление растекания практически не зависит от размера и конфигурации поперечного сечения системы заземляющих электродов. При этом заземляющие элементы с круглым сечением намного долговечнее плоских проводников, эквивалентных по сечению, потому что при одинаковой скорости коррозии оставшееся сечение последних уменьшается намного быстрее. В связи с этим для заземлителей ВЛ целесообразно использовать только круглую сталь.

РЕКОМЕНДАЦИИ ПО КОНСТРУКЦИИ И МОНТАЖУ ЗАЗЕМЛЕНИЯ
Заземлители ВЛ изготавливаются из круглой стали: горизонтальные диаметром 10 мм, вертикальные - 12 мм, что вполне достаточно для расчетного срока службы в условиях слабой и средней коррозии.
В случае повышенной коррозии необходимо принять меры для увеличения срока службы заземляющих электродов.
Угловые стальные и стальные трубы также могут использоваться в качестве вертикальных заземлителей. Причем их размеры должны соответствовать требованиям ПУЭ.
Учитывая, что максимальная глубина погружения вертикальных заземляющих электродов (электродов) с существующими в настоящее время механизмами в достаточно мягких грунтах составляет 20 м, в данной серии они предусмотрены длинами 3, 5, 10, 15 и 20 м.
В грунтах с низким удельным сопротивлением (до 10 Ом · м · м) предусмотрено использование только нижнего заземляющего вывода - стержневого электрода длиной около 2 м, поставляемого в комплекте с железобетонной стойкой.
При установке заземляющих электродов соблюдаются требования СНиП и ГОСТ 12.1.030-81 следует соблюдать.
Для разработки траншей при прокладке горизонтальных заземлителей возможно применение экскаватора ЕТС-161 на базе трактора «Беларусь МТЗ-50». Также их можно укладывать с помощью монтажного плуга. При этом необходимо учитывать необходимость рытья котлованов размером 80х80х60 см в местах погружения вертикальных заземляющих электродов и их последующего соединения сваркой с горизонтальным заземляющим электродом.
Вертикальные заземлители погружаются путем вибрации или бурения, а также путем забивки или заливки готовых скважин.
Погружение вертикальных электродов производят так, чтобы их верх был на 20 см выше дна траншеи. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Затем прокладывают горизонтальные заземлители. Концы вертикальных заземляющих электродов загнуты в точках их прилегания к горизонтальному заземляющему электроду в направлении оси траншеи.
Соединение заземляющих электродов между содой должно выполняться сваркой внахлест. В этом случае длина перекрытия должна быть равна шести диаметрам системы заземляющих электродов.Сварку следует проводить по всему периметру внахлест. Узлы подключения заземляющих электродов приведены в разделах ES37 и ES38.
Для защиты от коррозии сборные швы следует покрыть битумным лаком.
Траншеи засыпаны бульдозером на базе трактора «Беларусь МТЗ-50».
В разделе ES42 показан объем земляных работ при рытье траншей с механизированной и ручной выемкой.
При реализации проекта ВЛ, в частности заземлителей, необходимо учитывать возможности механической колонны, которая будет строить эту линию в части оснащения ее механизмами.
После установки заземляющих электродов производятся контрольные измерения их сопротивления. Если сопротивление превышает указанное значение, добавляются вертикальные заземляющие электроды для получения необходимого значения сопротивления.

ЗАЗЕМЛЕНИЕ К ОПОРам
Присоединение заземляющих электродов к специальным заземляющим выводам (частям) железобетонных опор и заземляющим откосам деревянных опор может быть сварным или болтовым. Контактные соединения должны соответствовать классу 2 по ГОСТ 10434-82.
В месте присоединения заземлителей к заземляющим откосам на деревянных опорах ВЛ 0,38 кВ предусмотрены дополнительные секции из круглой стали диаметром 10 мм, а на деревянных опорах ВЛ 6, 10 и 20 кВ предусмотрены заземляющие откосы. из круглой стали диаметром не менее 10 мм подключаются непосредственно к заземлителю.
Наличие болтового соединения заземляющего спуска с заземляющим электродом обеспечивает возможность контроля заземляющих устройств опор ВЛ без подъема на опору и отключения линии.
При наличии устройств для проверки заземляющих электродов соединение заземляющего спуска с заземляющим электродом может быть выполнено неразъемным.
Контроль и измерения заземляющих электродов необходимо проводить в соответствии с «Правилами технической эксплуатации электрических станций и сетей».

РЕКОМЕНДАЦИИ ПО ДИЗАЙНУ
В связи с тем, что инженерные методы расчета заземляющих электродов были разработаны для двухслойной структуры грунта, расчетная многослойная электрическая структура грунта сводится к эквивалентной двухслойной структуре.Способ восстановления зависит от характера изменения удельного сопротивления слоев расчетной конструкции по глубине и глубине заземляющего электрода.
В однородных грунтах и ​​грунтах с уменьшающимся по глубине удельным сопротивлением (в 3 и более раза) наиболее целесообразно использовать вертикальные заземляющие электроды.
Если нижележащие слои грунта имеют значительно более высокие значения удельного сопротивления, чем верхние, или когда погружение вертикальных заземляющих электродов затруднено или невозможно из-за плотности грунта, рекомендуется использовать горизонтальные (балочные) заземляющие электроды. в качестве электродов искусственного заземления.
Если вертикальные заземляющие электроды не обеспечивают нормированных значений сопротивления, то помимо вертикальных укладываются горизонтальные, то есть используются комбинированные заземляющие электроды.
Он определяется на основе эквивалентной двухслойной структуры и предварительно выбранной структуры заземляющего электрода.
Для найденного и нормированного сопротивления заземляющего устройства согласно ПУЭ выбирается соответствующий тип заземляющего устройства данной серии.
Ниже представлена ​​таблица для выбора чертежей заземляющих электродов.
Расчеты заземляющих электродов проводились на компьютере по программе, разработанной Западно-Сибирским филиалом института «Селэнергопроект».

Внимание: согласно ПУЭ 7 изд. заземляющие провода для повторного заземления PEN -проводника должны иметь сечение не менее указанных в табл. 1.7.4.

Наружное освещение в городах и селах играет очень важную роль. Так комфортно чувствовать себя каждый житель, как мегаполиса, так и небольшого поселения.Это показатель безопасности и ответственного отношения к месту проживания людей. Освещение может быть установлено городскими властями централизованно или самими жителями (возле дома). Однако при создании наружного освещения по всему городу важную роль играет заземление башен.

При создании заземления необходимо руководствоваться нормативной документацией, утвержденной на официальном уровне. Особенно это касается заземления ВЛ (вл). Мы сейчас с вами поговорим обо всех тонкостях и нюансах этой процедуры.

Зачем нужно заземление ВЛ?

Установка заземления на ВЛ необходима для обеспечения безопасности людей. В случае нарушения изоляции линий ток может уйти в почву и распространиться по территории. Почва не останавливает распространение тока. Таким образом, каждый житель может оказаться в зоне поражения электрическим током.

Заземление подвесных опор предотвращает распространение электрического потенциала и снижение ступенчатого напряжения на поверхности земли.Поэтому, если человек прикоснется к опоре, он не получит удара током. Показатель заземления ВЛ зависит от сопротивления почвы.

Виды заземления

Установка заземления на воздушных линиях формируется на основе типа самой опорной конструкции. Может быть 3-х видов:

Железобетон. Заземление нейтрали, арматура, соединение заземленным проводом специального проводника обязательны. Диаметр жилы должен быть не менее 6 мм.

Деревянный. Повышенные требования предъявляются к заземлению деревянных опор. Это может происходить только в тех населенных пунктах, где высота построек не превышает 2 этажей. Также трубы в населенном пункте не должны иметь высоту более 10-15 метров. Присутствие деревьев возможно, но если их нет в непосредственной близости от объекта. В этом случае крючки и штифты заземлять не нужно. Также заземление опор требует защиты от атмосферных перенапряжений.Чаще всего заземление деревянных опор устанавливают в местах, где нет жилых домов, большого скопления людей.

Металлик. Это самый распространенный вид поддержки. В последние годы он пользуется наибольшим спросом. Стальные опоры стали популярнее железобетонных и деревянных, хотя по своей сути они похожи на железобетонные. Заземление опор вл 10 кв , 20 и 35 кВ требует учета расстояния между соседними опорами.Среднее расстояние между опорами - от ста до двухсот метров. Точное расстояние определяется гидрометеорологией на основе количества гроз, происходящих в год в данном районе. За исходные данные взято среднее значение за последние несколько лет. Обязательный порядок заземления опор, имеющих ответвления к строениям и местам проживания людей.

Типы заземляющих электродов

Для защиты линий электропередач от перенапряжения используются два типа заземляющих электродов:

Вертикальный.Штифты устанавливаются вертикально в землю.

Горизонтально. Используются специальные пластины. Они незаменимы при работе на каменистых почвах.

Тип используемого заземляющего электрода определяется типом почвы или степенью наружного освещения.

Как устанавливается заземляющий провод?

Монтаж заземления на ВЛ (первичный или повторный) осуществляется по следующей схеме:

От начала опор измеряется грунт.После этого создается траншея, ширина которой составляет 0,5 метра, а глубина - 1 метр.

Точная длина траншеи указывается в утвержденном проекте. Там же указано количество необходимых заземляющих электродов.

Заземлители погружаются в траншею, формируется контур.

Идет сварка.

Установлена ​​защита стыков, образующихся в процессе сварки, от коррозии.

Установлен заземляющий спуск.

Официальная документация

ПУЭ - документация, регламентирующая основные принципы установки заземления. На эту информацию необходимо ориентироваться при реализации защитных мер.

ПУЭ содержит информацию о:

Установка заземления на каждую опору;

Установка заземления на части опоры.

Особенности устройства заземления на ВЛ

Монтаж заземления ВЛ до 1 кВ предполагает учет следующих норм: / п>

Сеть с заземленной нейтралью должна иметь перемычку с изолированным проводом./ P>

Контактные соединения перед использованием тщательно очищаются и покрываются вазелином.

Сопротивление конструкций не должно превышать 50 Ом.

Заземление опор для наружного освещения с силовым кабелем производится через оболочку кабеля.

Заключение

Устройство заземления на ВЛ требует обязательного соблюдения норм и правил, установленных ПУЭ. Это единственный способ обеспечить качественную и надежную работу, которая обеспечит защиту опор и предотвратит возможные опасные ситуации, когда люди могут получить удар током в момент контакта с опорой.

(PDF) Выбор конфигураций заземления опоры ЛЭП по значению вероятности обратного пробоя

Engineering, 2011, 6 (4): 324–330

8. Сарайцев П., Вуевич С. Обзор методов заземления сети

анализ . В: 17-я Международная конференция по программному обеспечению, Telecom-

munications Computer Networks, SoftCOM. Хвар, Хорватия, 2009 г.,

42–49

9. Дос Сантос Т. Л. Т, Де Оливейра Р. М. С. да С. С. Собринью С. Л., Алмейда

Дж Ф.Ионизация почвы в различных типах заземляющих сетей смоделирована

методом FDTD. В: SBMO / IEEE MTT-S International Micro-

wave and Optoelectronics Conference (IMOC). 2009, 127–132

10. Тханг Т. Х., Баба Й., Нагаока Н., Аметани А., Итамото Н., Раков В.

А. Моделирование с помощью FDTD эффекта короны на индуцированное молнией напряжение

. IEEE Transactions по электромагнитной совместимости,

2014, 56 (1): 168–176

11. Грцев Л., Рашиди Ф. Об импедансах башни для анализа переходных процессов.

IEEE Transactions on Power Delivery, 2004, 19 (3): 1238–1244

12. Мотояма Х., Киношита Й., Нонака К., Баба Ю. Экспериментальные и

аналитические исследования реакции на грозовые перенапряжения при передаче напряжением 500 кВ.

сионная башня. IEEE Transactions on Power Delivery, 2009, 24 (4):

2232–2239

13. Талов А., Хагнесс С. С. Вычислительная электродинамика: метод конечных разностей

во временной области (Artech House, Incorpo-

оценено). Берлин, Германия, 2005

14.Noda T, Yonezawa R, Yokoyama S, Takahashi Y. Ошибка в скорости распространения

из-за лестничной аппроксимации наклонной тонкой проволоки

при моделировании перенапряжения FDTD. IEEE Transactions on Power

Delivery, 2004, 19 (4): 1913–1918

15. Railton CJ, Paul DL, Craddock IJ, Hilton G S. Обработка геометрически малых структур

в FDTD путем модификации

присвоены параметры материала. Транзакции IEEE на антеннах и распространение

, 2005, 53 (12): 4129–4136

16.Танигучи Ю., Баба Ю., Нагаока Н., Аметани А. Улучшенное представление тонких проводов

для вычислений FDTD. IEEE Transactions on

Antennas and Propagation, 2008, 56 (10): 3248–3252

17. Guiffaut C, Reineix A, Pecqueux B. Новый формализм наклонной тонкой проволоки

в методе FDTD с многопроволочными соединениями. IEEE

Транзакции по антеннам и распространению, 2012, 60 (3): 1458–1466

18. Сунде Э. Д. Эффекты земной проводимости в системах передачи.New

York: Dover Publications, 1968

19. Rakov VA, Borghetti A, Bouquegneau C, Chisholm WA, Cooray

V, Cummins K, Diendorfer G, Heidler F, Hussein AM, Ishii M,

Nucci CA, Piantini A, Pinto O, Qie X, Rachidi F, Saba M, Shindo

T, Schulz W, Thottappillil R, Visacro S. Параметры освещения для инженерных приложений

. СИГРЭ, 2013, Техническая брошюра, № 549

20. ЛаФорест Дж. Справочник по линиям электропередачи 345 кВ и выше.

Electric Power Research Institute, 1982

21. Heidler F, Cvetic J. Класс аналитических функций для изучения эффектов молнии

, связанных с фронтом тока. European

Transactions on Electric Power, 2002, 12 (2): 141–150

22. CIGRE. Руководство по процедурам оценки характеристик линий передачи Lightning

, 2015-02-27, http: //c4.cigre.

org / WG-Area / WG-C4.23-Руководство по процедурам для оценки

Молниеносные характеристики линий передачи

23.Вайнер А.Л. Утечка тока от элементов железобетонных

фундаментов опор ЛЭП. Электричество, 1960, (12):

34–40

24. Корсунцев А.В., Покровская К.И. Железобетонные фундаменты

Методика расчета сопротивления. Электрические станции, 1968, (11):

63–68

25. Вайнер А.Л. Утечка тока от железобетонных фундаментов

в грунтах с высоким удельным сопротивлением.Электричество, 1970, (11): 74–77 (на

русск.)

26. Колдуэлл Р.О., Дарвениза М. Экспериментально-аналитические исследования

влияния нестандартных форм волны на импульсную прочность внешней изоляции

. IEEE Transactions on Power Apparatus и

Systems, 1973, PAS-92 (4): 1420–1428

27. Pigini A, Rizzi G, Garbagnati E, Porrino A, Baldo G, Pesavento G.

Performance of large air разрывы при грозовых перенапряжениях:

экспериментальное исследование и анализ точности определения

методов.IEEE Transactions on Power Delivery, 1989, 4 (2):

1379–1392

28. Чисхолм В. А. Новые задачи в области грозового импульса

моделирование воздушных зазоров и изоляторов. IEEE Electrical Insulation

Magazine, 2010, 26 (2): 14–25

29. Таками Дж., Окабе С. Результаты наблюдений за током молнии на опорах передачи

. IEEE Transactions on Power Delivery, 2007,

22 (1): 547–556

30. Visacro S, Soares A, Schroeder M A O, Cherchiglia L. C. L, de Sousa

V J.Статистический анализ параметров тока молнии: измерение -

измерений на станции Морро-ду-Качимбо. Journal of Geophysical

Research, D, Atmospheres, 2004, 109 (D1): 19–34

31. Корсунцев А.В., Кузнецова С.Э. Кривые опасных параметров и расчет

вероятности изоляции линии электропередачи fl ashover

, вызванной удары молнии. Известия НИИПТ, 1963, (10): 3–17 (на

на русском языке)

32. Окабе С., Таками Дж. Оценка улучшенной формы волны тока удара молнии

с использованием передового статистического метода.IEEE Transactions on

Power Delivery, 2009, 24 (4): 2197–2205

33. Ballarotti MG, Medeiros C, Saba MMF, Schulz W., Pinto O Jr.

Распределение частот некоторых параметров с отрицательным понижением

молнии fl пепел, основанный на точных исследованиях подсчета ударов. Journal of

Geophysical Research, D, Atmospheres, 2012, 117 (D6): 2240-2260

34. Андерсон Р.Б., Эрикссон А.Дж. Параметры молнии для инженерии

приложений, Electra, 1980, (69): 65– 102

35.Jiang R, Jiang S, Zhang Y, Xu Y, Xu L, Zhang D.

параллельных FDTD с GPU-ускорением на распределенной гетерогенной платформе. International

Journal of Antennas and Propagation, 2014, 18 (1): 118–121

36. Дациос З.Г., Микропулос П.Н., Цовилис Т.Э. Оценка минимального тока отказа экранирования

, вызывающего перетекание в верхнюю часть

линий греческая система передачи через моделирование ATP-EMTP

. В: 2012 Международная конференция по защите от молний

(ICLP).Вена, Австрия, 2012, 1–5

37. Де Конти А., Висакро С. Аналитическое представление одно- и двухпиковых осциллограмм тока молнии

. Транзакции IEEE по вопросам электромагнитной совместимости

, 2007, 49 (2): 448–451

38. Ходр Х. М., Мачадо и Моура А., Миранда В. Оптимальная конструкция системы заземления

в линии передачи. В: Международная конференция

по применению интеллектуальных систем в энергетических системах. Рио-де-

Жанейро, Бразилия, 2007, 1–9

39.Алипио Р., Висакро С. Частотная зависимость параметров почвы:

Эффект

на молниеносную реакцию заземляющих электродов. IEEE

Транзакции по электромагнитной совместимости, 2013, 55 (1): 132–

139

14 Передняя сторона. Энергия

Заземление в электрической сети - назначение, методы и измерения

Заземление в электрической сети

Основной причиной заземления в электрической сети является безопасность. Когда все металлические части в электрическом оборудовании заземлены, тогда, если изоляция внутри оборудования выходит из строя, в корпусе оборудования нет опасного напряжения.

Сам процесс электрического подключения к земле часто называют «заземлением», особенно в Европе, где термин «заземление» используется для описания вышеуказанной проводки заземления.

Если провод под напряжением касается заземленного корпуса, тогда цепь эффективно закорачивается и немедленно перегорает предохранитель. Когда предохранитель перегорел, опасное напряжение отсутствует.

Назначение заземления

1. Безопасность для жизни человека / здания / оборудования

  • Чтобы спасти человеческую жизнь от опасности поражения электрическим током или смерти в результате перегорания предохранителя i.е. Обеспечить альтернативный путь прохождения тока короткого замыкания, чтобы он не подвергал опасности пользователя.
  • Для защиты зданий, машин и оборудования в условиях сбоя.
  • Чтобы гарантировать, что все открытые проводящие части не достигают опасного потенциала.
  • Обеспечивает безопасный путь для рассеивания токов молнии и короткого замыкания.
  • Обеспечивать стабильную платформу для работы чувствительного электронного оборудования, т.е. поддерживать напряжение в любой части электрической системы на известном уровне, чтобы предотвратить перегрузку по току или чрезмерное напряжение на приборах или оборудовании.

2. Защита от перенапряжения

Молния, скачки напряжения в сети или непреднамеренный контакт с линиями более высокого напряжения могут вызвать опасно высокое напряжение в системе распределения электроэнергии. Заземление обеспечивает альтернативный путь вокруг электрической системы для минимизации повреждений системы.


3. Стабилизация напряжения

Есть много источников электричества. Каждый трансформатор можно рассматривать как отдельный источник. Если бы не было общей точки отсчета для всех этих источников напряжения, было бы чрезвычайно сложно рассчитать их взаимосвязь друг с другом.

Земля - ​​ самая вездесущая проводящая поверхность , и поэтому она была принята в самом начале создания электрических распределительных систем как почти универсальный стандарт для всех электрических систем.


Традиционные методы заземления

1. Заземление пластинчатого типа

  • Обычно для заземления пластинчатого типа обычно используется
  • Чугунная пластина размером 600 мм x 600 мм x 12 мм. OR
  • Пластина из оцинкованного железа размером 600 мм x 600 мм x 6 мм.OR
  • Медная пластина размером 600 мм * 600 мм * 3,15 мм
  • Пластина с заусенцами на глубине 8 футов в вертикальном положении и полоса GI размером 50 ммx6 мм, прикрученная к пластине, поднимается на уровень земли.
  • Эти типы земляных ям обычно заполнены чередующимися слоями древесного угля и соли на расстоянии до 4 футов от дна ямы.

2. Заземление типа трубы

Для заземления типа трубы обычной практикой является использование трубы GI [C-класс] диаметром 75 мм , длиной 10 футов, сваренной с фланцем GI диаметром 75 мм, имеющим 6 отверстий для соединение заземляющих проводов и вводимых в землю шнековым методом.

Эти типы земляных ям обычно заполнены чередующимися слоями древесного угля и соли или реактивационной грунтовкой.


Метод строительства заземляющей ямы

  • Земляные земляные работы для нормального заземления Размер ямы составляет 1,5 х 1,5 х 3,0 м.
  • Используйте пластину GI размером 500 мм X 500 мм X 10 мм или большего размера для большего контакта с землей и снизить сопротивление земли.
  • Сделайте смесь из порошка древесного угля, соли и песка в равных частях.
  • Используйте порошок древесного угля в качестве хорошего проводника электричества, антикоррозийного и антикоррозионного средства для длительного срока службы плиты GI.
  • Уголь и соль предназначены для постоянного увлажнения почвы.
  • Соль просачивается, а уголь поглощает воду, сохраняя почву влажной.
  • Всегда следует соблюдать осторожность, поливая ямы летом, чтобы земля в ямах была влажной.
  • Уголь состоит из углерода, который является хорошим проводником, минимизируя сопротивление заземлению.
  • Соль используется в качестве электролита для образования проводимости между пластинчатым углем GI и землей с влажностью.
  • Песок используется для образования пористости для циркуляции воды и влажности вокруг смеси.
  • Поместите пластину GI (ЗАЗЕМЛЕНИЕ) размером 500 мм X 500 мм X 10 мм в середину смеси.
  • Используйте двойную полосу GI размером 30 мм X 10 мм для соединения пластины GI с системой заземления.
  • Лучше использовать трубу GI диаметром 2,5 дюйма с фланцем наверху трубы GI для покрытия ленты GI от ПЛАСТИНЫ ЗАЗЕМЛЕНИЯ до верхнего фланца.
  • Крышка Верхняя часть трубы GI с тройником для предотвращения заклинивания трубы пылью и грязью, а также время от времени используйте воду через эту трубу до нижней части пластины заземления.
  • Поддерживайте сопротивление менее одного Ом от проводника ЗАЗЕМЛЕНИЯ на расстоянии 15 метров вокруг ЗАЗЕМЛЕНИЯ, при этом другой проводник должен быть погружен в землю на глубину не менее 500 мм.
  • Проверьте напряжение между проводниками заземляющей ямы и нейтралью источника питания 220 В переменного тока, 50 Гц, оно должно быть менее 2,0 В.

Факторы, влияющие на удельное сопротивление земли

1. Удельное сопротивление почвы

Это сопротивление почвы прохождению электрического тока. Значение сопротивления заземления (омическое значение) земляной ямы зависит от удельного сопротивления почвы. Это сопротивление почвы прохождению электрического тока.

Он варьируется от почвы к почве. Зависит от физического состава почвы, влажности, растворенных солей, размера и распределения зерен, сезонных колебаний, текущей величины и т. Д. Зависит от состава почвы, содержания влаги, растворенных солей, размера зерен и их распределения, сезонных колебаний , текущая величина.


2. Состояние почвы

Различные условия почвы дают различное удельное сопротивление почвы. Большинство почв в полностью сухом состоянии являются очень плохими проводниками электричества. Удельное сопротивление почвы измеряется в ом-метрах или ом-см.

Почва играет важную роль в определении рабочих характеристик электрода. Грунт с низким удельным сопротивлением очень агрессивен. Если почва сухая, значение удельного сопротивления почвы будет очень высоким. Если удельное сопротивление почвы высокое, сопротивление заземления электрода также будет высоким.


3. Влага

Влага имеет большое влияние на значение удельного сопротивления почвы. Удельное сопротивление почвы может быть определено количеством воды, удерживаемой почвой, и сопротивлением самой воды. Электроэнергия в почве проводится через воду.

Сопротивление быстро падает до более или менее стабильного минимального значения около 15% влажности . И дальнейшее повышение влажности почвы мало повлияет на удельное сопротивление почвы.Во многих местах уровень грунтовых вод понижается в сухую погоду.

Поэтому очень важно наливать воду в яму и вокруг нее, чтобы поддерживать влажность в сухих погодных условиях. Влага существенно влияет на удельное сопротивление почвы.


4. Растворенные соли

Чистая вода плохо проводит электричество. Удельное сопротивление почвы зависит от удельного сопротивления воды, которое, в свою очередь, зависит от количества и природы растворенных в ней солей.

Небольшое количество солей в воде снижает удельное сопротивление почвы на 80% .Поваренная соль наиболее эффективна для улучшения проводимости почвы . Но он разъедает металл и поэтому не рекомендуется.


5. Климатические условия

Увеличение или уменьшение влажности определяет увеличение или уменьшение удельного сопротивления почвы . Таким образом, в сухую погоду сопротивление будет очень высоким, а в сезон дождей - низким.


6. Физический состав

Различный состав почвы дает различное среднее удельное сопротивление.В зависимости от типа грунта удельное сопротивление глинистого грунта может быть в диапазоне от 4 до 150 Ом-метр , тогда как для каменистых или гравийных грунтов оно может быть значительно выше 1000 Ом-метров.


7. Местоположение земляной ямы

Местоположение также в значительной степени влияет на удельное сопротивление. В условиях наклонного ландшафта, или на земле, состоящей из почвы, или на холмистых, каменистых или песчаных участках, вода стекает, а в сухую погоду уровень грунтовых вод понижается очень быстро.В такой ситуации масса обратной засыпки не сможет притягивать влагу, так как почва вокруг ямы будет сухой.

Земляные ямы, расположенные в таких местах , необходимо поливать через частые интервалы , особенно в засушливых погодных условиях.

Хотя компаунд для обратной засыпки сохраняет влагу при нормальных условиях, в сухую погоду он отдает влагу в сухую почву вокруг электрода и в процессе этого теряет влагу с течением времени. Поэтому выбирайте участок, который естественно не дренирован.


8. Влияние размера зерна и его распределения

Размер зерна, его распределение и плотность упаковки также являются определяющими факторами, поскольку они определяют способ удержания влаги в почве.

Влияние сезонных колебаний на удельное сопротивление почвы: Увеличение или уменьшение содержания влаги в почве определяет уменьшение или увеличение удельного сопротивления почвы. Таким образом, в сухую погоду удельное сопротивление будет очень высоким, а в сезон дождей - низким.


9. Влияние величины тока

На удельное сопротивление почвы вблизи заземляющего электрода может влиять ток, протекающий от электрода в окружающую почву. Тепловые характеристики и влажность почвы будут определять, вызовет ли ток заданной величины и продолжительности значительное высыхание и, таким образом, увеличит влияние удельного сопротивления почвы.


10. Доступная площадь

Стержень, полоска или пластина одного электрода сами по себе не обеспечивают желаемого сопротивления.

Если несколько электродов можно установить и соединить между собой, можно достичь желаемого сопротивления. Расстояние между электродами должно быть равным глубине погружения, чтобы избежать перекрытия зоны воздействия. Следовательно, каждый электрод должен находиться вне области сопротивления другого электрода .


11. Препятствия

Почва может хорошо выглядеть на поверхности, но могут быть препятствия ниже нескольких футов, как нетронутая скала. В этом случае это повлияет на удельное сопротивление.Препятствия, такие как бетонная конструкция около ям, будут влиять на удельное сопротивление.

Если ямы с землей рядом, значение сопротивления будет высоким .


12. Величина тока

Ток значительной силы и длительности вызовет значительное высыхание почвы и, таким образом, увеличит удельное сопротивление почвы.


Измерение сопротивления заземления с помощью тестера заземления

Для измерения удельного сопротивления грунта используется тестер заземления.Его еще называют «MEGGER».

  • Он имеет источник напряжения, измеритель для измерения сопротивления в омах, переключатели для изменения диапазона прибора, провода для подключения клеммы к заземляющему электроду и шипы.
  • Измеряется с помощью прибора для проверки заземления с четырьмя выводами. Клеммы подключаются проводами, как показано на рисунке.
  • P = скачок потенциала и C = скачок тока. Расстояние между шипами может составлять 1 м, 2 м, 5 м, 10 м, 35 ​​м и 50 м.
  • Все шипы расположены на одинаковом расстоянии и расположены по прямой линии для обеспечения непрерывности электрического тока.Измеряйте в разных направлениях.
  • Удельное сопротивление грунта = 2πLR.
  • R = Значение сопротивления заземления в Ом.
  • Расстояние между шипами в см.
  • π = 3,14
  • P = удельное сопротивление земли Ом-см.
  • Значение сопротивления заземления прямо пропорционально значению удельного сопротивления почвы

Измерение сопротивления заземления (трехточечный метод)

Измерение сопротивления заземления (трехточечный метод)

В этом методе клеммы C1 и P1 тестера заземления закорочены друг на друга и подсоединен к проверяемому заземляющему электроду (трубе).Клеммы P2 и C2 подключены к двум отдельным штырям, вбитым в землю. Эти два шипа держатся на одной линии на расстоянии 25 метров и 50 метров, благодаря чему не будет взаимных помех в области отдельных шипов.

Если повернуть ручку генератора с определенной скоростью , мы получим прямое сопротивление заземления по шкале . Длина шипа в земле не должна превышать 1/20 расстояния между двумя шипами. Сопротивление необходимо проверить, увеличив или уменьшив расстояние между электродом тестера и шипами на 5 метров.

Обычно длина проводов должна составлять 10 и 15 метров или составлять 62% от «D» .

Предположим, расстояние выброса тока от заземляющего электрода D = 60 футов, тогда расстояние потенциального выброса будет 62% от D = 0,62D, т.е. 0,62 x 60 футов = 37 футов.


Четырехточечный метод

дюйма этот метод 4 шипа вбиваются в землю по одной линии на равном расстоянии. Два внешних штыря подключены к клеммам C1 и C2 тестера заземления. Аналогичным образом два внутренних шипа подключены к клеммам P1 и P2.Теперь, если мы повернем ручку генератора с определенной скоростью, мы получим значение сопротивления заземления в этом месте.

В этом методе ошибка из-за эффекта поляризации устранена, и тестер заземления может работать непосредственно на AC


GI Заземление против медного заземления

  • Согласно IS 3043 сопротивление пластинчатого электрода относительно земли (R) = ( r / A) X под корнем (P / A).
  • Где r = Удельное сопротивление грунта Ом-метр.
  • A ​​= Площадь пластины заземления м3.
  • Сопротивление трубного электрода относительно земли (R) = (100 r / 2πL) X loge (4L / d).
  • Где L = длина трубы / стержня в см
  • d = диаметр трубы / стержня в см.
  • Удельное сопротивление почвы и физические размеры электрода играют важную роль сопротивления стержня с землей.
  • Удельное сопротивление материала не считается важной ролью в удельном сопротивлении земли.
  • Любой материал данных размеров будет иметь такое же сопротивление относительно земли.За исключением сечения и количества заземляющего или защитного проводника.

Заземление трубы против пластинчатого заземления

  • Предположим, что медная пластина имеет размер 1,2 м x 1,2 м x 3,15 мм толщиной. удельное сопротивление грунта 100 Ом-м,
  • Сопротивление пластинчатого электрода относительно земли (R) = (r / A) X под корнем (π / A) = (100 / 2,88) X (3,14 / 2,88) = 36,27 Ом
  • Теперь рассмотрим трубный электрод GI диаметром 50 мм и длиной 3 м. удельное сопротивление грунта 100 Ом-м,
  • Сопротивление трубного электрода относительно земли (R) = (100r / 2πL) X loge (4L / d) = (100X100 / 2X3.14X300) X loge (4X300 / 5) = 29,09 Ом .
  • Из приведенного выше расчета электрод GI Pipe имеет гораздо меньшее сопротивление, чем даже электрод из медной пластины.
  • Согласно IS 3043 Труба, стержень или полоса имеют гораздо меньшее сопротивление, чем пластина с равной площадью поверхности.

Длина трубного электрода и заземляющей ямы

Сопротивление трубы или пластинчатого электрода относительно земли быстро снижается в пределах первых нескольких футов от земли (в основном от 2 до 3 метров), но после этого удельное сопротивление почвы в основном становится однородным .

После 4-х метровой глубины сопротивление электрода относительно земли не меняется. За исключением того, что несколько параллельных стержней предпочтительнее одного длинного стержня.


Количество соли и древесного угля (более 8 кг)

Чтобы снизить удельное сопротивление почвы , необходимо растворить частицы влаги в почве. Некоторые вещества, такие как соль / древесный уголь, обладают высокой проводимостью в водном растворе, но добавка снижает удельное сопротивление почвы, только когда оно растворяется во влаге в почве после того, как дополнительное количество не служит цели.

5% -ная влажность соли быстро снижает удельное сопротивление земли, а дальнейшее увеличение содержания соли приведет к очень небольшому снижению удельного сопротивления почвы.

Содержание соли выражается в процентах от содержания влаги в почве. С учетом 1 м3 почвы, влажность при 10 процентах составит около 144 кг . (10 процентов от 1440 кг). Содержание соли должно составлять 5% от этих (т.е.) 5% от 144 кг, то есть около 7,2 кг .


Количество очищаемой воды

Влагосодержание является одним из определяющих факторов удельного сопротивления земли. При содержании влаги выше 20% удельное сопротивление практически не изменяется. Но ниже 20% удельное сопротивление быстро увеличивается с уменьшением содержания влаги.

Если влажность уже превышает 20% , нет смысла добавлять количество воды в земляную яму, за исключением, возможно, растраты такого важного и дефицитного национального ресурса, как вода.


Длина относительно диаметра заземляющего электрода

Помимо соображений механической прочности, увеличение диаметра заземляющего электрода дает небольшое преимущество, имея в виду увеличение площади поверхности, контактирующей с почвой.

Обычно используется для выбора диаметра заземляющего электрода , который будет иметь достаточную прочность, чтобы его можно было использовать в конкретных условиях почвы без изгиба или раскалывания.Электродом большого диаметра может быть труднее управлять, чем электродом меньшего диаметра.

Глубина погружения заземляющего электрода оказывает гораздо большее влияние на его характеристики электрического сопротивления, чем его диаметр.


Максимально допустимое сопротивление заземления

  • Основная электростанция = 0,5 Ом
  • Основные подстанции = 1,0 Ом
  • Второстепенные подстанции = 2 Ом
  • Втулка нейтрали = Ом
  • Сервисное соединение = 4 Ом
  • Сеть среднего напряжения = 2 Ом
  • L.T. Молниеносный разрядник = 4 Ом
  • LTPole = 5 Ом
  • HTPole = 10 Ом
  • Башня = 20-30 Ом

Меры по снижению сопротивления заземления18

  • 909 Удалить окисление на стыках и стыках следует подтянуть.
  • Залито достаточным количеством воды в заземляющий электрод.
  • Используется электрод заземления большего размера.
  • Электроды следует подключать параллельно.
  • Земляной котлован должен быть большей глубины и ширины.
  • Первоначально опубликовано на Электротехнические примечания и статьи

    У вас недостаточно прав для чтения этого закона в настоящее время

    У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней - «Общественность».Resource.Org «На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

    Public.Resource.Org

    Хилдсбург, Калифорния, 95448
    Соединенные Штаты Америки

    Этот документ в настоящее время недоступен для вас!

    Уважаемый гражданин:

    В настоящее время вам временно отказано в доступе к этому документу.

    Public Resource ведет судебный процесс за ваше право читать и говорить о законе.Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

    .

    Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

    Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

    Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных правил или применимыми законами и постановлениями штата на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]

    Спасибо за интерес к чтению закона.Информированные граждане - это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за неудобства.

    С уважением,

    Карл Маламуд
    Public.Resource.Org
    7 ноября 2015 г.

    Банкноты

    [1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

    [2] https://public.resource.org/edicts/

    [3] https://public.resource.org/pro.docket.2015.html

    У вас недостаточно прав для чтения этого закона в это время

    У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине - «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

    Public.Resource.Org

    Хилдсбург, Калифорния, 95448
    Соединенные Штаты Америки

    Этот документ в настоящее время недоступен для вас!

    Уважаемый гражданин:

    В настоящее время вам временно отказано в доступе к этому документу.

    Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

    .

    Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) v.Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

    Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

    Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных правил или применимыми законами и постановлениями штата на имя и адрес продавца.Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]

    Спасибо за интерес к чтению закона. Информированные граждане - это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за неудобства.

    С уважением,

    Карл Маламуд
    Public.Resource.Org
    7 ноября 2015 г.

    Банкноты

    [1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

    [2] https://public.resource.org/edicts/

    [3] https://public.resource.org/pro.docket.2015.html

    Вопрос о заземлении электрического забора (форум по ограждению в перми)

    Ключевым моментом здесь является завершение цепи. Неважно как.Несмотря на то, что я нахожусь в сырой Индиане, наше жилище было бывшей песчаной шахтой и сильно деградировало. Наша «почва» состоит из крупного песка и гравия с 0,2% органических веществ, когда мы въезжали (сейчас варьируется в зависимости от того, что мы сделали, но мы приближаемся к 1% в среднем по нашим 35 акрам). У нас нет проблем с водной эрозией, потому что вода утекает через землю быстрее, чем когда-либо может пересечь ее. Так что не так уж и отличается от Флориды. Но никаких аллигаторов. Мы также ограждаем уток и гусей (переносной забор, который часто перемещают).Их клювы непроводящие, а перепончатые лапы плохо контактируют с землей. Койот с криком побежит, а утка будет опереться о забор, чтобы вздремнуть, если только он не очень силен.

    Итак, как заставить ваш забор работать в сухом песке? Вы должны сделать заземленную сторону цепи проводящей. На небольших ограждениях (скажем, квадрат 50x50 футов), где существо не будет слишком далеко от заземляющего стержня, можно просто полить заземляющий стержень. Утки и гуси не зря называют водоплавающими птицами, поэтому, когда я сливаю их грязную воду, чтобы заменить ее, я делаю это на удочке.Забор работает нормально, кроме самых сильных засух. Но это ежедневная свалка.

    Если забор будет стоять на какое-то время или приближается август, я использую чередующуюся систему заземления / горячего провода. Для каждого горячего провода в моем заборе я прокладываю заземляющий провод на 2 дюйма выше него. Теперь, когда существо пробует забор, он соприкасается как с горячим, так и с заземляющим проводом. Даже если почва полностью непроводящая, цепь замыкается проводом.

    Вы должны быть уверены, что провода туго натянуты и не могут касаться друг друга или забора, так как они просто закоротят и никому ничего не сделают.Также электрические заборы являются психологическим барьером. Существа узнают, что если они дотронутся до него, то попадут под удар. Важно, чтобы он ВСЕГДА работал эффективно. Тестируйте часто. Я держу свой минимум на 45000 вольт, потому что ниже 40к утки и гуси не замечают.

    Но это также помогает, чтобы он был хорошо заметен. Плетеный токопроводящий канат или токопроводящая лента очень помогает в этом отношении. Premier One также делает версию своего электронного ограждения, в которой есть как провод под напряжением, так и заземляющий провод, именно для этой проблемы.Это очень эффективно по высокой цене. Я совершил 30-дневную походную экспедицию, в которой мы большую часть времени находились над линией деревьев. Мы уберегли нашу еду от медведей, окружив ее небольшой сеткой высшего качества и зарядным устройством, работающим от батарей c. Пару раз видел медведя, который печатал до забора, а затем от него, но никогда не терял нашу еду ...

    Заземление vl 10 kw pue. Pangangailangan на заземлении

    Воздушная линия> Инструменты на линии

    MGA PAGGAMIT NG УСТРОЙСТВА MGA ПОДДЕРЖКА ВОЗДУШНЫХ ЛИНИЙ PARAAN NG НАПРЯЖЕНИЕ ПЕРЕДАЧИ
    0.38; 6; 10; 20 кВ
    секс, который был создан в рамках проекта СЕРИИ 3.407-150

    Серьезная конструкция серии, которую он предлагает, полностью соответствует требованиям для установки электроустановок (PABE), созданных по принципу ведения бухгалтерского учета и отчетности. для стандартизированного подключения заземлителя для устройств с катумбами, которые работают на 100.
    Kasama включает в себя конструкцию переключателей заземления для установки полюсов, подключенных к полюсам, которые могут быть установлены на них на 0,38, 6, 10, 20 кВ с накладными расходами на напряжение 0,38, 6, 10, 20 кВ. Линия всегда доступна по каналам 1.7 и другим PUE-каналам.
    Суммарная структура луча бывает: вертикальная, пахаланг (радиальная), вертикальная на пахаланг, сарадо пахаланг (табы), табас с вертикальной и пахаланг (радиальная).
    Накопительный элемент и нулевой защитный проводник на башне надземной линии является надежным, как и любой другой модельный проект и проект, связанный с надземной линией башни.

    Эта структура представляет собой дизайн, элементы дизайна, функции и функции оператора, подключенные к оператору, и подключенные к ним линии с большим напряжением 0,38, 6, 10 при напряжении 20 кВ.
    Сериал это на хинди представляет собой изучение сложных конструкций и климатических зон (подрайоны IA, IB, IG и ID на SIiP 2.01.01-82) и слушайте много людей.

    MGA PANGKALAHATANG PANGKALAHATANG PARA SA PAGKALATAWAN NG MGA TUBIG
    Данные для обработки накладных расходов являются линией параметров, определяющих истракцию и качество информации, предназначенной для обработки накладных расходов.
    Удельное электрическое сопротивление и сопротивление, которое может быть изменено с другой стороны, может быть напрямую связано с воздушными линиями электропередачи, или подключаться к линиям электропередач, или подключаться к линиям электропередач, или подключаться к различным сопротивлениям. на линиях электропередачи, на субстандартных узлах, на bp.
    Данные, полученные от непосредственного измерения удельного сопротивления, позволяют использовать дизайнерские решения по геологическим исследованиям в области геодезии, создаваемые геодезистами в различных регионах, а также на различных уровнях сопротивления. lupa na ibinigay sa talahanayan.

    Пангкалахатан с элементами удельного сопротивления

    В зависимости от того, что нужно делать, это важно для инженерных разработок для разработки, определения сопротивлений заземления в однородных и однородных слоях, на которых можно найти, что делает их более удобными. многослойная структура, построенная на основе динамических слоев моделей.Эти изображения предназначены для того, чтобы создать уникальный рисунок для различных вариантов поиска, которые позволяют получить нормализованные методы работы с халагой. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    PILIPINO NG SEKSYON NG MGA ELEMENTO NG LUPA
    Находясь в полной версии SIBNIIE, он представляет собой перевод на хинди, который используется в суке и на сечении сечения кондуктора на языке. Обратите внимание на элементы, которые можно увидеть с помощью поперечного круглого сечения, с плоскими проводниками с плоским проводником, которые имеют поперечное сечение, и их естественное поперечное сечение не может быть лучше.В этом режиме, вы можете использовать только эти слова для планирования линейных накладных расходов.............................................................................................

    КОНТРУКТИВНЫЙ РАЗЪЕМ PAGGANAP NG MGA И РЕКОМЕНДАЦИИ PARA SA PAG-INSTALL Заземлитель
    VL изготовлен из круглой стали: диаметром 10 мм, вертикальный - 12 мм, предназначен для использования в надежных и надежных устройствах.
    В этом случае, эти панукалы являются идеальным помощником, чтобы помочь вам сделать это.
    Бакал на баке и бакал на трубе можно использовать как вертикальное заземление. В течение нескольких часов, все ответы можно получить в соответствии с правилами установки электроустановок.
    Isinasaalang-alang na al » 15 на 20 м.
    Почвы с большим сопротивлением (на высоте 10 Ом м) предназначены для использования только в больших количествах и на салигане - электродвигатель с большим запасом прочности на 2 метра, который может быть усилен на полной площади. стойка.
    Выключатель может быть установлен на заземление, после чего установлены соответствующие коды по ГОСТ 12.1.030-81.
    Для укладки траншей, которые можно использовать, можно использовать ETC-161 вместо трактора МТЗ-50 Беларусь. Мааари рин его почтой играть с Араро. В этом случае, вы можете найти желтые траншеи размером 80x80x60 см в ширину, используя вертикальную пилу, которую можно найти в любой ситуации.
    Вертикальный переключатель наверху работает через вибрирующий или регулируемый, его можно использовать для укладки или укладки на естественный баллон.
    Пиление вертикальных электродов сделано для того, чтобы их длина была равна 20 см, чтобы использовать их в траншеях.
    Установите переключатель горизонтального положения в любой точке. Вертикальное соединение вертикальных выступов накладывается на отверстия, которые возникают в результате воздействия горизонтального заземления на прямую ось траншеи.
    Конструкция заземления с помощью соды позволяет выполнять сварку внахлест. В этом случае, когда они накладываются друг на друга, они имеют диаметры тела. Сварка выполняется без перехлеста. Узлы, подключенные к сети, работают с секциями ES37 и ES38.
    Используется для защиты от загрязнений, их наносят на поверхность с помощью битумного лака. Траншеи
    представляют собой бульдозерную установку на тракторе МТЗ-50 Беларусь.
    Секция ES42 обеспечивает выполнение земляных работ в механизированных и механизированных траншеях.
    представляет собой VL, посвященный проекту, почти, для любого человека, делает его уникальным, когда вы хотите узнать много нового.
    Заземление устройства обеспечивает возможность контроля за работой. Если вы работаете в обычном режиме, наши вертикальные вертикальные изображения являются идеальным, чтобы сделать свой собственный стиль работы.

    ПОДКЛЮЧЕНИЕ ЗАЗЕМЛЕНИЯ К ОПОРам
    заземлитель, подключенный к специальному заземлению, с усиленным соединением для крепления на спусках и спуском с заземлением, каждый из которых может быть сварен или закреплен на болтах. Конструкция с возможностью установки производится в соответствии с классом 2 по ГОСТ 10434-82.
    Соединение проводника с заземлением с наклоном кабеля на нескольких полюсах с воздушным напряжением 0,38 кВ на линиях электропередачи, количество кабелей диаметром 10 мм и других типов, и под углом наклона проводов 6, 10 и 20 кВ могут быть больше, чем через два диаметра, с диаметром до 10 мм и быть прямо на выходе.
    соединение с болтовым соединением, подключенное к этому устройству, обеспечивает возможность подключения к заземляющему устройству надземной линии без подключения к сети и отключению.
    При наличии инструментов для подключения к сети, подключение заземляющего устройства к каналу может быть постоянным.
    Поиск и подключение к сети является одним из основных способов работы с "техническими операциями" и "сетью"."

    МГА РЕКОМЕНДАСЬОН НА ДИЗАЙН
    Дахил на катуне, созданном для инженерных работ для проектирования проводников, предназначен для многослойной структуры, многослойной и многослойной, которая используется для работы в одной из областей. на далаван-слой на истрактура. Этот процесс зависит от того, насколько сильно он сопротивляется многим слоям, разработанным на разных уровнях.
    Гомогенная поверхность и сила, которая может уменьшаться с малым удельным сопротивлением (на 3 или более высоких уровнях), вертикальная поверхность с минимальным сопротивлением.
    Если последний слой покрытия может иметь высокое сопротивление, то есть сопротивление, или сопротивление вертикального заземления, может быть достигнуто или невозможна плотность покрытия, может быть применено горизонтальное (радиальное) измерение. на салиган.
    Вертикальный выключатель заземления обеспечивает нормальный функционал, переключение на вертикальные переключатели, различные варианты, лучшие выключатели в любом месте.
    Катумбы на большом слое, на котором выполняется предварительная разборка заземления.
    Для естественного и нормального использования устройств, представляет собой набор устройств, которые используются в этой системе.
    Наслаждайтесь просмотром всего текста.
    Разработка компьютерной программы, созданной Западно-Сибирским филиалом института «Селэнергопроект».

    Pansin: ayon sa PUE 7th ed.Кондуктор на хинди больше, чем на других языках. 1.7.4.

    Повторное заземление VLI представляет собой конструкцию PEN-кондуктора из комплектной транспортной подстанции на 10 кВ / 0,4 кВ. Этот план предназначен для того, чтобы обеспечить безопасность линий связи. VLI декодируется как воздушная линия электропередачи с изолированной проводкой CIP. Воздушные линии (воздушные линии) разработаны с использованием транспортного средства, с надежно заземленной нейтралью, с опорой на корпус или железобетон.

    Поддержка

    Дерево

    Дизайн сделан из бревен без коры (круглого леса). Журнал находится на 5 этаже 13 метро с высотой 50 см. Поддержка состоит из 12 26 чувствительных элементов с диаметром 20 мм. Чтобы узнать, что делать, если вы хотите, чтобы это произошло, это специальный антисептик. Можно использовать естественную конструкцию: C1 и C2.

    Железобетон

    Это устройство работает на языке и пампалаках в любой форме или в любой трапеции.Усиленный конгрето-апарато может быть использован на минархане в CB. Эта функция представляет собой числовое значение, которое дает хаба истрактуры. Халимбава, заводь NE 85. Это очень популярное место на метро в 8,5 км. Фотографии на ibaba хорошо подходят для поддержки RC:

    Ж / д конструкции:

    • CB 105;
    • CW 110;
    • CW 95;
    • СВ 85.

    Чтобы использовать второй кондуктор PEN, фитинги приварены к сварному оборудованию.

    Ano ito para sa?

    Что нужно для повторного заземления VLI и как это сделать? Этот проводной кабель надежно заземлен на комплексной транспортной подсистеме. (Транспортер на подстанции, которая может быть нейтральной) имеет 2 или 4 года, что соответствует VLI. Кондуктор кабеля предназначен для использования - PEN konduktor, любого другого - фазы.На очереди, PEN кондуктор работает на N (не работает) и PE (без защиты). Это устройство имеет поддержку и устройство ввода (WU) или устройство ввода.

    Памамаран имеет сумму:

    TSP обеспечивает подключение TLVI к подключению проводов PEN или PE через воздушную электрическую линию с изолированными проводами.

    Махалага! Уличный канал, который находится в сети, предназначен для поддержки всех устройств ввода или ввода (VS).Это нужно сделать, чтобы переключить кулисы.

    Защита и защита нейтрального провода подключены к железобетону (железобетонная колонна) и арматуре. Это может быть стойка стойки, это важно, и хинди только на английском.

    Фотоальбом на сайте позволяет использовать VLI для создания кондуктора с помощью прохода без нажатия. Kinakailangan na isakatuparan katulad sa bawat ikatlong mataas na boltahe na suporta sa linya and sate na humahantong sa gusali ng tirahan.

    Это приложение может быть установлено в любой системе поддержки (показано на диаграмме на странице № 3). Это сделано из металлической проволоки. Все это можно прикрепить к штыревому электроду, и он будет иметь его на лупе. Проволока больше 6 мм, она изготовлена ​​из оцинкованного металла и диаметром 6 мм, она изготовлена ​​из черных металлов, что предотвращает ее появление.

    • 1 - англ. Lugar ng hinang;
    • 2 - салиган;
    • 3 - паглапаг.

    В качестве альтернативы, повторное заземление VLI является обязательным для использования RC только в любом месте.

    После установки электрических инсталляций, проводов PEN с заземлением в любой точке мира, установлены все штыри и металлические опоры с гравировкой. Если вы хотите использовать усиленную версию хинди для повторного заземления, используйте все возможности (PUE 2.4.41).

    Корректировка качелей на металле, поддержка и поддержка проводов.Это множество различных распределительных щитов, защита детей или защита различных устройств. С помощью TP, который нейтрален, вы можете сделать это, он будет иметь сопротивление 30 Ом или больше.

    Мангьярин тандаан! Для удобного использования, защитный механизм защиты PEN VLI на хинди позволяет установить специальную цепь из сети. Tungkol dito, sinabi namin sa may-katuturang artikulo!

    Чтобы обеспечить подключение VLI к подстанции, транспортирующей на расстояние 800 м, перейдите по ссылке выше:

    • на полюсах VL, которые не работают на подстанции, транспортер и не работают;
    • якорных линий электропередачи с шагом;
    • находится на расстоянии 100 метро от станции метро Pangunahing Poste, на ближайшем расстоянии.

    Капаки-пакинабанг

    Работа над легкими и популярными письмами. Это способ управлять компьютером для всех, кто хочет, жить в мегаполисе и на малой территории. Это обеспечивает безопасность и ответственность за все, что угодно. Установка может быть установлена ​​в системе автоматического управления различными резидентными программами (незадействованной на практике). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Gayunpaman, дает возможность работать с множеством функций, обеспечивая поддержку vl.

    Kapag lumilikha ng saligan, kinakailangan to sundin the dokumentasyon ngregasyon, inaprubahan by opisial na antas. Есть много сообщений о накладных расходах (vl). Все тонкости и нюансы, которые здесь есть, помогут вам в этом.

    Bakit kailangan mo ng заземляющие воздушные линии?

    Установка заземления обеспечивает надежное заземление.Когда вы добавляете информацию о том, как это сделать, вы можете почувствовать себя в любой точке мира и получить ее на всей территории. Это язык хинди на английском языке. Какая бы она ни была, вы можете избежать поражения электрическим током.

    Создания разрывов в VL были подключены к электрическому потенциалу и были подключены к более широкому кругу лиц. Samakatuwid, который знает, как это сделать, чтобы помочь, хинди делает удар электрическим током.Уровень накладных расходов зависит от нагрузки.

    Салиган

    Установка системы выполняется в соответствии с установленной системой поддержки. Maaari itong maging 3 uri:

    Железобетон. Нейтральная конструкция, арматура, конструкция в наиболее подходящем стиле, специально созданный для кондуктора. Кондуктор сделан на хинди бабаба на 6 мм лападе.

    Кахой. Множество людей, которые были созданы, были созданы с учетом всех возможных пинггов.Вы можете легко узнать о ваших уроках на хинди на 2 языках. Тубы на местном уровне доступны на хинди, чтобы получить больше, чем 10-15 метро. Поиск всех возможных, естественных, хинди, делает все возможное. С этим, кавитами на хинди много песен. Gayundin, суть дела в атмосфере, обеспечивает защиту от переполнения атмосферы. Кадала, которые делают все, что они делают, могут быть установлены на все случаи жизни, когда они очень разнообразны.

    Металлик. Это самая лучшая поддержка. Благодаря тому, что они существуют, это лучший спрос. Поддержка в бакалах дает более популярную поддержку в усиленном режиме и на правильном пути, а также в расширенной поддержке. Снабжение заземлением напряжением 10 кВ , 20 на 35 кВ является надежным и безопасным для всех устройств. Средняя дистанция до поддержки от метро находится в непосредственной близости от метро.Экскурсия по гидрометеорологии, основанная на различных исследованиях, делает все возможное. Эти данные производятся как средние данные, полученные в результате чего-либо. Наша поддержка, которую можно использовать с детьми и любителями, когда они накатывают.

    Салиган

    Чтобы защитить линию защиты от перенапряжения, необходимо определить уровень:

    Вертикальный. Эти булавки можно установить в любой точке мира.

    Обратите внимание на специальные платы, которые используются. Это потрясающе важно на разных почвах.

    Салиганизация, позволяющая получить желаемый результат или антагонизм панелей.

    Магнитное заземление Паано

    Установка салигана на сайте (pangunahing or paulit-ulit) является двумя суммами:

    Из числа проверок, которые используются. Pagkatapos nito, это траншея nilikha, na may lapad na 0.5 на метро Isang lalim ng 1.

    Экскурсия по траншеи является надежным проектом. Майрун позволяет увидеть, как работает игра.

    Покрытие заземления находится в траншее, наготове.

    Ginawa ni Obvarka.

    Защита суставов обеспечивается за счет непрерывной работы по всему миру.

    Заземление должно быть установлено.

    Официальный документ

    Сделайте эту документацию, чтобы узнать о возможности установить их.Сделайте так, чтобы получить информацию об этом, чтобы получить полную защиту.

    Sa PUE может указывать на tungkol sa:

    Установка установки без поддержки;

    Установка установки без поддержки.

    Нарушение установки

    Установка установки на 1 кВ обеспечивает максимальную мощность: / p>

    Сеть, которая не имеет нейтральной связи, представляет собой карту с изолированным проводом.

    Соединения, контактирующие с любыми и эффективными вазелиновыми маслами, получают.

    Испытания на хинди работают на 50 Ом.

    Заземление осуществляется для всех кабелей с кабелем питания, подключенным к кабелю большого диаметра.

    Konklusyon

    Установка терминала на терминал обеспечивает обязательную загрузку патентов и удобство использования в OLC. Это метод, позволяющий создавать много разных материалов, предлагать много удобных и удобных вариантов. Когда вы чувствуете себя потрясенным, они становятся шокированы сандалиями, которые делают вас более привлекательными. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    Информация в Эксепсион: I-1-88

    Накоплено на 01.01.1988

    Pahina ng pamagat

    Список товаров

    Paliwanag ng tala

    Мощность обеспечивается на ВЛ 0,4 кВ. Крюк заземления на земле Поворотное заземление

    Опоры деревянные ВЛ 35 кВ. Заземление кабеля промежуточное на анкерной опоре

    Возможна установка на ВЛ 6 - 10 кВ. Устройство защиты, поддерживаемое на перекрестке с накладными линиями или линиями связи

    Деревянные опоры ВЛ 20 кВ.Устройство защиты, поддерживаемое на перекрестке с накладными линиями или линиями связи

    Опоры деревянные ВЛ 35 кВ. Устройство защиты, поддерживаемое на перекрестке с накладными линиями или линиями связи

    Возможна установка на ВЛ 6 - 10 кВ. Разрядники заземляющие угловые РТ-6 на якоре РТ-10 на промежуточной поддержке

    Возможна установка на ВЛ 6 - 10 кВ.Заземляющие разрядники РТ-6 и РТ-10 (palampas) на якоре имеют опору

    Возможна установка на ВЛ 6 - 10 кВ. Используемый кабель и разрядники для трубок с поддержкой dulo

    Деревянные опоры ВЛ 20 кВ (переходные). Разрядники угловые заземляющие трубчатые РТ-20 са промежуточный надагдаган на суппорта

    Деревянные опоры ВЛ 20 кВ (переходные). Разрядники заземляющие RT-20 sa anchor имеют поддержку

    Опоры деревянные ВЛ 35 кВ.Разрядники трубчатые угловые заземляющие РТ-35 с анкерной опорой

    Пилоны железобетонные ВЛ 0,4 кВ. Промежуточный промежуточный ОП-0,4 при промежуточном кроссе ПК-0,4 и сумусупорта

    Пилоны железобетонные ВЛ 0,4 кВ. Измерение промежуточного уровня среднего уровня на поддержку PP-0.4

    Пилоны железобетонные ВЛ 0,4 кВ. Угловой анкер для заземления и крепления на UA-I-0.4 и UA-II-0.4

    Пилоны железобетонные ВЛ 0,4 кВ. Клемма заземления Угловая К-0.4 на якоре А-0,4 ай суммы

    Пилоны железобетонные ВЛ 0,4 кВ. Поддержка заземления в соответствии с требованиями OA-0,4

    Опоры железобетонные ВЛ 0,4 кВ. Проверка панг-санги OP-0,4 с трансляцией на поддержку

    Пилоны железобетонные ВЛ 0,4 кВ. Входы для заземления и промежуточная опора для подключения электродвигателей мобильной машины

    .

    Пилоны железобетонные ВЛ 0,4 кВ. Используйте камеру с AP50-T для установки всех типов на якорь

    .

    Пилоны железобетонные ВЛ 0.4 кВ. Угловая муфта заземляющего кабеля 4 км, разрядники РВН-0,5, лампа СПО-200 с опорой на дуло

    Пилоны железобетонные ВЛ 6-10 на 20 кВ. Поддержка промежуточного уровня для всех популярных и популярных P10-1B; П20-1Б; П10-2Б; П20-2Б

    Пилоны железобетонные ВЛ 6-10 на 20 кВ. Оценка промежуточной поддержки для всех слоев населения и населенных пунктов UP10-1B; УП20-1Б

    Пилоны железобетонные ВЛ 6-10 на 20 кВ.Поддержка на основе полной поддержки всех популярных и популярных людей K10-1B; К10-2Б; К20-1Б

    Пилоны железобетонные ВЛ 6-10 на 20 кВ. Функция обеспечивает промежуточную поддержку для всех популярных пользователей OP10-1B; ОП20-1Б; ОП10-2Б; ОП20-2Б

    Пилоны железобетонные ВЛ 6-10 на 20 кВ. Оценка халигеров для нанотехнологий на OP10-1B; OP10-2B по адресу 020-1B

    Пилоны железобетонные ВЛ 6-10 на 20 кВ.Воспроизведение промежуточной поддержки для всех DUP10-1B; ОУП20-1Б

    Пилоны железобетонные ВЛ 6-10 на 20 кВ. Кабельная муфта заземления КМА (КМЧ) на разрядниках РТ-6; RT-10 с поддержкой

    Пилоны железобетонные ВЛ 6-10 на 20 кВ. Заземление и подключение к линиям электропередач 6–10 на 20 кВ с разъединителями для населения и без кабелей КР10-1Б; КР10-2Б; КР10-3Б; КР20-1Б

    Пилоны железобетонные ВЛ 35 кВ.Промежуточная опора для заземления для всех населенных пунктов P35-1B и P35-2B

    Пилоны железобетонные ВЛ 35 кВ. Заземление промежуточного звена обеспечивает надежный кабель для подключения к населенному пункту PT35-1B и PT35-2B

    .

    Пилоны железобетонные ВЛ 35 кВ. Угловой анкер заземления обеспечивает надежную посадку и населенные пункты UA35-16; UA35-26

    Пилоны железобетонные ВЛ 35 кВ.Угловая промежуточная опора заземления для устройств на базе UP35-1B

    Пилоны железобетонные ВЛ 35 кВ. Пуск и якорь обеспечивает полный доступ к населенным объектам K35-1B; К35-2Б; A35-1B; A35-2B

    Пилоны железобетонные ВЛ 35 кВ. Угловой промежуточный заземлитель, конец на якоре обеспечивает соединение кабеля для надежных и населенных участков UFT35-1B; КТ35-1Б; КТ35-2Б; АТ35-1Б; АТ35-2Б

    Пилоны железобетонные ВЛ 35 кВ.Угловой анкер заземления предназначен для использования в кабеле для надежных и населенных пунктов UAT35-1B; УАТ35-2Б

    Опора железобетонная ВЛ 10; 20; 35 кВ. Измерение промежуточного звена, поддерживающего PP35-B; ПП20-В; PP10-B

    Пилоны железобетонные ВЛ 35 кВ. Промежуточный адаптер gitnang с кабелем PPT35-B

    Опора железобетонная ВЛ 10; 20; 35 кВ. Анкер заземляющий угловой palampas na suporta UAP35-B; УАП20-Б; УАП10-Б

    Пилоны железобетонные ВЛ 135 кВ.Опора переходная угловая анкерная заземляющая УАПТ35-Б

    Опора железобетонная ВЛ 10; 20; 35 кВ. Заземление клеммного адаптера КП35-Б; КП20-Б; КП10-Б

    Пилоны железобетонные ВЛ 35 кВ. Батаянный терминальный адаптер с кабелем на KPT35-B

    Пункт отключения 20 кВ с автоматическим разделителем и специальной поддержкой. Заземление

    Подключение нейтрального провода, подключение и подключение к сети и соответствующая поддержка

    Набросок рисунка для R =

    Набросок для рисования для R =

    Набросок для рисования для R =

    Формула для загрузки в любой другой категории

    Данные для просмотра данных

    Опоры железобетонные и деревянные.Синусоидальная установка зажима

    Мощность обеспечивается на ВЛ 0,4 кВ. Надежный и закрытый нейтральный провод. Узлы Подробные

    Узел на базе

    Обращение к игрокам на открытом воздухе. Узел Mga

    Документ этого НАСА:

    Организация по:

    15.06.1971 Наапрубахан 245
    Dinisenyo ni

    Представьте себе, что современная жизнь невозможна.Большое количество углеводородов используется для курения.

    Gayunpaman, корень на хинди может даже на двух языках или углероде. Для транспортировки, чтобы использовать курьентные линии (курьерские линии), которые позволяют перемещать маты, которые используются в ловушках для курения на движущихся дистанциях. Параметр энергосбережения, созданный с помощью функции, используемой для многих других, позволяет использовать подстанцию, транспортирующую большую часть сети.Все электрические установки являются лучшими, из них можно найти в любой отрасли промышленности.

    Чтобы обеспечить соединение кавани и многое другое, вы можете сделать все, что угодно, и подключить заземление на линии электропередач и подстанции. Эта публикация позволяет создавать материалы для всех, кто хочет, чтобы они отображали эти устройства.

    Bakit kailangan mo ng lupa sa paghahatid ng lga line on подстанции

    Через малаки, воздушные линии (ВЛ) есть несколько халиги (халиги), которые накапливаются в естественных условиях, когда температура лабиринта, ульта, прямого воздействия солнечного ультрафиолета и любого другого.Дахиль в прямом эфире, катангию диэлектриков можно получить и напрямую подключить к кабелю с надежной поддержкой. Кабель на разных вещах, кабельные каналы, которые создаются на линии с номинальным (минимальным) халагом, являются идеями, которые вы можете использовать в обычных схемах подключения к кабелю и конструктивному элементу.

    Капаг хинипо на халиги, это делает масактан и маматай па.Самостоятельно, установка заземления на различные линии выполняется во всех категориях рекомендаций по прихоти органов управления. Это идеальная настройка параметров установки (PUE), состоящая из регулярных документов, нацеленных на то, чтобы сделать систему эффективной, позволяющей накладывать накладные расходы. После этого документа, подключенного к заземлению воздушной линии.

    Демонстрация защиты детей накатана.Поддержка может быть расширена, усилена конгрегацией или бакалавром. Для того, чтобы научиться чему-то новому, вы можете сказать, что это очень важно, кидлат хорошо на хинди бихира. Кунг для бакала или усиленного конгкрето, делает большой выбор и хинди, как насусуног, хинди это делает малубханг пинсала, делает это для того, чтобы использовать его, чтобы найти его, чтобы сделать это. Если вы заметите, насколько сильным является работа ребенка, диэлектрики обеспечивают защиту элементов конструкции из всех элементов конструкции, которые используются в накладных расходах, они могут стать более удобными для людей.

    Все это доступно на подстанции. Сейчас, когда это происходит, они быстро передаются по паттерну, халимбаве, работают в бутике. Установка трансформатора доступна для всех отрицательных значений VL. Как это было на хинди, это помогло вам узнать о достижениях OLC.

    Nilagyan, который используется для работы на одной или другой подстанции. Полный баяд, который находится в поддержке, он делает это на лупе, делает все возможное, чтобы помочь себе в этом.Нангангахулуган это истрактура хинди заряжает энергией и принимает участие в жизни и многих других.

    Mga pangunahing kinakailangan

    После того, как PUE, ореол на башне является заземляющим устройством. Сделайте это, чтобы создать переполнение атмосферы (кидлат), защитите их, если хотите, чтобы они были на пало, и они сделали повторное заземление. Он работает на хинди и работает до 30 Ом.Буквально это, дети и дети, которые есть в аппарате, дают возможность подключиться к высокому классу кондукторов. Кабель на любой вкус, крепление, которое можно установить для каталожной поддержки, может быть сделано в любой момент, когда вы его используете. Все межкомпонентные соединения, ответвительные провода и провода через люфт, халимбава, они достаточно натянуты на все случаи жизни, для каких-либо соединений, крепятся на болтах. Все устройства на салазках имеют длину бакалавра с хинди бабаба размером до 6 мм.Кондуктор на стыках покрывает антикоррозийное покрытие. Это оцинкованная бакальная проволока большого диаметра.

    Столбы железобетонные

    Заземляющее устройство

    Ang VL обеспечивает поддержку материалов. Благодаря усиленной конгрегации, все важные элементы из этих и других подключены к PEN konduktor (нулевой автобус), который позволяет играть в игру.Это позволяет прикрепить кавычек, скобок и других конструкций из металла в поддержку. Все это невозможно без металлических накладных расходов.

    Кахой на полюсе

    Благодаря своим качествам на полюсе VL, они сидят в медленном мире. Благодаря своим диэлектрическим свойствам, все, что вам нужно, являются хорошими приборами. Это может быть установка только для детей и подростков.Каждый металлический кабель, подключенный к PEN-шине, подключен к воздушной линии электропередачи и подключен к кабельной линии.

    Большие туманы на гусалах

    Все виды поддержки даются с помощью заземления, в каждом пакете с большим количеством гусали (1-2 пальца).

    Дистанция между людьми зависит от среднего времени, когда они живут. Этот хинди хинди высок на 40, а расстояние до поддержки с детскими стержнями можно увеличить на 200 метров.Кунг хинди человек, это дистанция на 100 метров. Буквально на этом, поддержка, которую можно получить на сайте, включает накладные расходы, которые могут быть усилены с точки зрения концентрации внимания, клубы действуют на разумных основаниях. о культуре, халимбаве.

    Установка заземления

    Линии накладных расходов по всему миру используются с вертикальным или горизонтальным заземлением. В этом ключе, это может быть пин-код, основанный на пинагсаме на лупе, и в том, что касается пиратского металла, который накапливается параллельно с лупой на илам нито.Этот элемент предназначен для использования с высоким сопротивлением. Матовый табас используется на лупе, этот лупа протаранил, чтобы матияк на махусай, укладывающийся в металл. Пускай публикацию по полю полюсов в различных линиях. Это продукт халага, который можно получить непосредственно от оператора, который зависит от конкретного кондуктора и климатической зоны (с некоторыми особенностями).

    Подстанция ударного действия

    Все самые разные проекты доступны на подстанциях, в кабине, которая является надежной на бубонге.Эксепсис представляет собой уникальные методы, которые можно использовать, и такие, которые особенно важны для всех, кто работает на разных языках.

    Sa pangkalahatan, земля подстанции имеет общую сумму на элементе:

    • panloob na tabas;
    • panlabas na tabas;
    • обеспечивает защиту детских устройств.

    Цикл прокрутки субэтапов обеспечивает простую и удобную связь со всеми устройствами на субэтапах.Чтобы сделать это, по периметру всего периметра шириной 40 см из сахаристых дюбелей, закрепленных за полосой. Контуры всех куварто, паттерны, которые представляют собой бахаги, связаны с тем, что вы слышите с помощью единой системы, которая может быть больше, чем человек. Все элементы металла на хинди, разработанные для использования в режиме реального времени (инструменты, забор, люк, и т.д.), подключены к этому автобусу. Пираты изготовлены с использованием суставов с шайбами ​​и шайбами.Это обеспечивает вас, чтобы сделать невероятно портативным. Нулевой автобусный транспортный маршрут, прямой маршрут с очень нейтральной нейтралью, подключен к конечной цепи.

    Внешний контур

    Панорама петли безумно удобна. Это прекрасная полоса бакалавриата, подключенная к двум вертикальным контактам. Эта истрактура на хинди выглядит примерно на 70 см из других, и эта полоса становится лучше всего.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
