Как произвести заземление дома. Методы заземления

Уже позади те времена, когда в обычной квартире из электроприборов были только морозильник, ТВ и пара ламп. Сегодня в любом доме можно найти огромное количество бытовой техники: компьютер, посудомоечная и стиральная машина, мощные чайники, нагреватели и прочие приборы, которые заметно улучшают нашу жизнь и делают её комфортней. Однако вместе с ростом комфорта повышается опасность электрического удара. Чтобы этого не произошло, необходимо воспользоваться давно проверенным методом - произвести заземление.

Как произвести заземление самостоятельно

Во всех современных многоквартирных домах, система заземлений, как правило монтируется при строительстве, а как быть с частным домом? Можно обратиться к профессиональному электрику, однако будте готовы выложить за эту услугу, круглу сумму, а можно  заземлить дом самому. Хоть процесс этот не самый лёгкий, но если следвать инструкциям, то проблем возникнуть не должно.

Насколько законна эта процедура?

  • Почти каждый, кто решился заземлять дом самостоятельно, задумывался о законности своих действий, ведь получить штраф от местных электросетей никто не хочет. Однако с этим проблем не будет: если  сопротивления растекания тока не превысит  4 Ома и более, в этом случае, претензии никто предъявить не сможет.
  • Заземление выполняются, согласно специальных актов ( ПУЭ ПТБЭ), описывающие нормы устройства таких конструкций , однако ни в одном из них не написано, что процесс должен проводиться только фирмами и профессионалами. В случае следования предписаний, указанных в этих актах, причин для беспокойства  нет.

Выбор типа заземления

Основная функция, это  сохранение работоспособности приборов при поражении током, а человека - от  сильнейшего летального  удара. Выделяют рабочее и защитное (бытовое) заземление Рабочее, как правило, применяются на производствах, для  обычного жилого помещения, хватает  защитного. В быту, существуют также приборы , требующие индивидуальной защиты. К ним относятся:

  • Компьютер (ПК; ноутбук находится в безопасности)
  • Стиральная машина
  • СВЧ-печи
  • Плиты и духовки

 Составляющие заземления

Вся конструкция для дома из бруса, состоит из следующих элементов:

  • Заземлитель — проводник (обычно из металла), зарытый в землю и отводящий ток. Как минимум полметра заземлителя должны быть под участком замерзания грунта. Это можно получить при длине заземлителя от трёх метров.
  • Металлическая связь — конструкция из металла, находящаяся в помещение и выступающая как шина, оканчивающаяся на конце заземлителя. Количество шин может превышать одну единицу, но хотя бы одна из шин должна заземлять ВЩ (водный щит). Вместе с заземлителем образуют контур.
  • Проводник — элемент, совмещающий шину с электроклеммами установок. Существуют как эластичные, так и твёрдые проводники. Проводники прикрепляются к шинам на специальные площадки, местами смазанные специальными растворами.
  • Специальные площадки, обозначенные на схемах рядами чёрных полосок. Сопротивление связи считают от клемм до самых отдалённых частей. Относительно любой связи, сопротивление не может превышать 0,1 Ом.

Количество заземлителей

Только в очень редких случаях для деревянного дома хватит одного заземлителя. Величина сопротивления земли в основном зависит площади контакта отдельного элемента и проходящего напряжения. Площадь единичного прибора достаточно мала, лучше добавить ещё пару заземлителей. Расстояние между каждым заземлителем не должен больше двух метров. На расстоянии около полутора метров создаётся наиболее потенциальная поверхность, и потому эффективность всех конструкции сильно возрастает. На расстоянии более двух метров все преимущества расположения заземлителей пропадает.

Наиболее частые ошибки при установке заземления

  • Критическим является установление заземления на трубах (газопроводах, водопроводах и т.д.). Если в водяной разводке по дому, имееются  пластиковые трубы, то они значительно увеличивают площадь поражения, в случае удара
  • Ошибкой также,  является установка заземлителей  друг через друга из-за опасности возникновения электромагнитной несовместимости
  • Нельзя подключать к одной шине два и более проводника.
    Это смертельно опасно

 Виды молниеотводов

Не редки случаи возгорания целой деревни, из-за отсутствия грозовой защиты. Многие эти принебрегают, несмотря на то, что по законодательству громоотвод, должен быть в каждом поселение.

Самая простая конструкция такого устройства, состоит из нескольких (обычно двух) стержней, находящихся на расстоянии полутора метров от конька. Арматура соединяется  с контуром проволокой (обычно стальной) с поперечным сечением от 6 мм. Обращайте внимание на ширину молниеотвода. Лучше если она будет менее 6 см, иначе молния ударит мимо конструкции. Детали громоотвода можно только сваривать, остальные методы скрепления категорически запрещены.

Виды контуров заземления

Возможны несколько установок контуров заземления. Они выбираются в зависимости от типа грунта и конструкции дома . Самые популярные:

  • простейший
  • линейный
  • полный

Остальные варианты используются реже.

Во всех указанных вариантах в качестве заземлителя использовать трубу с заострённым концом. На входящей в землю части, лучше сделать множество мелких отверстий в 0,5 см. Летом во время жаркой погоды, в заземлитель можно заливать солевой раствор, для поддержки нужной нормы расстекания сопротивления

Простейший  вариант

Больше подойдёт для дачных строений, либо в виде рабочего заземления при наличии защитного.

Линейный контур с двумя группами заземлений

Такое заземление, нужно ставить, если не выполняются следующие условия:

  • Электричество проложено под землёй
  • Потребляется мощность более одного киловатта

Полный контур

подходит при наличии одного из нижеперечисленных пунктов:

  • Электричество проведено через ВРУ или ЩВС (напряжение соответственно 220 В и 380 В)
  • Общепотребляемая мощность превышает 3 киловатта
  • Площадь, занимаемая домом, более 100 м2
  • Имеются электроустановки
  • Имеется ДГУ электропитания

Тщательно изучив конструкции дома и электровода, можно точно определить, какой тип заземления больше подходит участку, а дальше просто следовать инструкциям, описанным выше.

Молниезащита деревянного дома



Молнию относят к числу наиболее опасных природных явлений, разрушительную силу которых нельзя недооценивать. Непосредственное попадание разряда молнии в объект приводит к его механическому разрушению, возгораниям, взрывам, поражению людей и животных электрическим током. Вторичное влияние молнии состоит в появлении мощных электромагнитных импульсов, под воздействием которых происходит сбой в работе внутренних систем, повреждение различного рода электрооборудования.

Необходимость молниезащиты наземных объектов определяется отнесением их к категориям в соответствии с РД 34.21.122-87 «Инструкция по молниезащите зданий и сооружений» (далее РД) и СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО). Согласно Инструкции частные дома относятся к третьей категории согласно РД и к обычным согласно СО, для которых установлены необходимые защитные мероприятия от воздействия молнии.

К сожалению, в настоящее время нормативные документы не требуют их обязательного выполнения для данного типа строений. Необходимость организации системы молниезащиты определяется собственником дома самостоятельно, исходя из вероятности поражения объекта и возможного материального ущерба.

Деревянные дома, ввиду горючих свойств строительных материалов, являются источником повышенной опасности. Поэтому молниезащита для них является особенно актуальной и должна выполняться в обязательном порядке. Для эффективной защиты дома от возможных повреждений, необходимо применять комплексные меры молниезащиты.

Внешняя молниезащита деревянных зданий

Если выполнение системы молниезащиты для частного дома из негорючих материалов является достаточно понятной задачей, то молниезащита деревянного здания имеет ряд отличительных особенностей. Начнем с того, что любая система внешней молниезащиты включает в себя три основных элемента: молниеприёмник, токоотвод и заземление. Рассмотрим каждый из них по отдельности.

Молниеприёмник

Молниеприёмник – это устройство, предназначенное для перехвата удара молнии. В зависимости от выбранного типа молниеприёмника, внешняя система молниезащиты может быть активной (в виде активного молниеприёмника) или пассивной (стержень, молниеприёмная сетка или трос). Для индивидуальных жилых домов молниеприёмники чаще всего устанавливают на сам объект, обеспечивая молниезащиту в пределах определенной зоны. Для элементов строения и участков крыш, выходящих за её пределы, оборудуют дополнительные устройства приема разряда молнии. Согласно пункту 3.2.1 СО2 металлическая кровля, соединенная с заземлителем, сама может выступать в качестве молниеприёмника, при соблюдении определенных условий:

  • толщина металла кровли составляет не менее величины 4 мм для железа, 5 мм для меди и 7 мм для алюминия, если необходимо предохранить кровлю от повреждения или прожога;
  • толщина используемого металла должна быть не менее 0,5 мм, если её необязательно защищать от повреждений и нетопасности воспламенения находящихся под кровлей горючих материалов.

Токоотводами, в данном случае, могут быть наружные металлические лестницы, водостоки и пр.

Широко применяемая сегодня металлочерепица имеет толщину металла менее 0,5 мм, так что выполненная из нее кровля ни при каких условиях не может быть молниеприёмником.

Металл фальцевой кровли хотя и выполняет условие по толщине более 0,5 мм, но крепится непосредственно на легковоспламеняемый подкладочный материал (деревянные стропила, обрешетку и др.) и, в случае прямого попадания удара молнии, нагревается до температуры, достаточной для его воспламенения, что нередко становится причиной локального возгорания.

Получается, что металлическая кровля может считаться частью системы молниезащиты, только при условии ее укладки на негорючий подкладочный материал и надежно выполненных соединений всех проводящих элементов, с обеспечением прочной электрической связи между ними. Прожоги и оплавления так же можно избежать, применив для изготовления крыши листы стали, меди или алюминия толщиной не менее 4 мм, 5 мм, 7 мм соответственно.

Для домов с металлической кровлей широко применяют простую конструкцию молниеприёмника в виде стержня длиной от 0,2 до 1,5 м, устанавливая его вертикально в самой высокой точке строения - на коньке крыши. Возможно прикрепить молниеприёмник и к дымовой трубе, учитывая создаваемые при этом ветровые нагрузки.
Стержень изготавливают из металла, стойкого к процессу коррозии: меди, нержавеющей и оцинкованной стали или алюминия, соблюдая требования к площади сечения - не менее 50 мм. кв., и соответственно, диаметру - не менее 8 мм. Если в качестве молниеприёмника применяется полая трубка, то у неё должен быть наконечник.

Молниезащиту деревянных строений с простой двускатной крышей выполняют с использованием тросового молниеприёмника - троса, натянутого между двух опор. Сам трос изготавливается, как правило, из оцинкованной стали сечением 35 мм и более. Возможно использование медной проволоки.

Опоры могут быть деревянными или стальными и должны справляться с натяжением троса при ветровых нагрузках, а так же в случаях налипания снега или образования льда.

Трос крепят к опорам натяжными зажимами и соединяют с токоотводами.

Стержневые молниеприёмники располагают таким образом, чтобы в создаваемой ими зоне защиты, находились все части деревянного дома, в том числе выступающие элементы и конструкции: края строения, гребни, углы, вентиляционные и водосточные трубы, камины и пр. Использование молниеприёмной сетки для защиты металлической кровли крайне не эффективно по причине того, что разряд молнии попросту её "не заметит". Однако, данный тип молниеприёмника отлично подходит для молниезащиты деревянных домов с неметаллической крышей, особенно в случае плоской черепичной кровли, когда необходимо защитить одно здание, возвышающиеся над всеми соседними постройками. Часто сетку монтируют на кровлю еще на этапе строительстве дома. Молниезащитная сетка представляет собой металлическую проволоку диаметром 8 мм, уложенную по периметру крыши, с разделением получившегося пространства на ячейки размером не более 6х6 м путём сварки в местах её пересечения. Получившуюся конструкцию молниеприёмника соединяют несколькими токоотводами с контуром заземления.

Возвышающиеся над сеткой части постройки, например, трубы, антенны, защищают стержневыми молниеприемниками, устанавливая их на специальных основаниях с учётом допустимого расстояния до кровли. Дополнительно организованные молниеприёмники объединяют в общую систему с сеткой замкнутых контуров.

Принципиальной разницы в защитном действии названных молниеприёмников нет. Однако, при выборе способа внешней молниезащиты дома, следует учитывать конструкцию защищаемого объекта, а так же тип крыши и используемый кровельный материал. Не менее важным является соблюдение правил и рекомендаций для монтажа каждого отдельного типа молниеприёмника. Тросовые молниеприёмники считаются самыми безопасными, обеспечивая при этом большую зону защиты, включая площадь крыши и возвышающиеся над ней элементы строения. А сеточные не портят внешний вид дома.

Одним из вариантов молниезащиты деревянного дома считается установка молниеотвода на некотором расстоянии от него. Для чего металлический прут закрепляют на верхушке неподалеку стоящего дерева, превышающего по высоте крышу строения, таким образом, чтобы он возвышался над кроной на полметра и более.Организованная указанным способом система молниезащиты, обезопасит дом от прямого попадания удара молнии и, вместе с тем, исключит причину возникновения опасных перенапряжений внутри, а также предотвратит возгорание дерева

При невозможности установить принимающее устройство изолированно, эффективным вариантом защиты деревянного здания будет тросовая система, при условии, что расстояние между молниеприёмником и кровлей составит не менее 0,5 м. Кроме того, существует необходимость в изоляции стальных опорных стержней в месте крепления их к кровле, путём установки на деревянную основу с той же минимальной высотой.

Токоотвод

Назначение токоотвода состоит в отведении тока молнии к системе заземления. Присоединяется к молниеприёмнику, как правило, при помощи сварки или винтовых зажимов с обеспечением прочной металлической связи в любых погодных условиях: при сильном ветре или падении снежного пласта. Требуемая площадь контакта при сварке - не менее двукратной площади сечения соединяемых деталей.

В качестве токоотвода специалисты рекомендуют использовать омеднённую круглую стальную проволоку диаметром 8 мм, которую прокладывают по наружной стене дома на максимально возможном удалении от дверей и окон. Идеальным местом для монтажа будет глухая стена, расположенная напротив стены со входной дверью. От каждого стержневого молниеприемника необходимо проложить не менее двух токоотводов. По правилам, токоотводы выполняют максимально короткими, без резких перегибов и прямых углов, во избежание риска возникновения короткого замыкания. Располагают их равномерно по периметру защищаемого строения на расстоянии 25 м друг от друга и как можно ближе к углам, краям фронтонов, слуховым окнам, острым выступам - местам повышенной опасности. Рекомендуемое расстояние до металлических элементов строения - не менее 30 см.

Для предотвращения возможного возгорания стен деревянного дома, в случае повышение температуры токоотвода, во время стекания по нему тока молнии, монтаж производят на расстоянии более 0,1 м от защищаемого объекта, металлический зажим для крепления токоотвода может быть в контакте со стеной В качестве крепежа допускается контакт металлических скоб и специальных винтовых зажимов со стеной. В водосточных трубах деревянного дома располагать токоотводы не следует.

Заземлитель

Заземлитель представляет собой элемент внешней молниезащиты, предназначенный для отведения тока молнии в грунт. Заземление частного дома выполняется в виде замкнутого кольцевого контура с электродами из антикоррозионных материалов. Прокладывается по периметру защищаемого строения на глубине 0,5 м и на расстоянии не менее 1 м от стены, со стороны, противоположной входу в дом. Не следует располагать заземлитель в непосредственной близости от проходов, крыльца и фундамента здания, что значительно снизит риск поражения человека электрическим током.

Заземляющие электроды заглубляют на 2-3 м в грунт на равном расстоянии друг от друга. Изготавливают их преимущественно из нержавеющей и оцинкованной стали диаметром 16 мм и с стали с медным покрытием диаметром 14 мм.

Для повышения эффективности контура заземления, за счёт уменьшения его удельного сопротивления, обеспечивают как можно большую площадь соприкосновения поверхности металлических электродов с землей, выбирая для этого заземлители соответствующих размеров.

Заземление для молниезащиты организуют таким образом, чтобы защищаемое строение находилось внутри контура, форма которого зависит от формы дома. По мнению специалистов, чем больше горизонтальных и вертикальных электродов в системе заземления, тем надежнее обеспечиваемая защита. Однако, как показывает практика, для молниезащиты деревянного дома вполне достаточно и трех вертикальных электродов, которые объединяются между собой полосой или круглой проволокой.

Все соединения контура заземления выполняются с использованием специальных зажимов, например, из нержавеющей стали, а также при помощи сварки внахлест, с условием непрерывности сварного шва, и тщательной изоляцией антикоррозийной лентой, или экзотермической сваркой.

Внутренняя молниезащита деревянных зданий

Многие владельцы частных домов ошибочно полагают, что внешняя система молниезащиты обеспечит полную безопасность электрической системы и внутри строения. Между тем, мощные импульсы электромагнитного излучения молнии вызывают скачки напряжения в электропроводке дома, что приводит к повреждению подключенных к ней электроприборов. При этом разряд совсем не обязательно должен попасть в само здание, электромагнитное поле распространяется на большие расстояния от места удара молнии. Избыточное напряжение в сети может возникнуть и при растекании заряда, перехваченного системой молниеотвода.

Востребованность внутренней молниезащиты для электросетей в последнее время резко возросла в связи с постоянным увеличением в наших домах количества разнообразной электроники и электротехники, особенно микропроцессорной.

Организация системы внутренней молниезащиты требует привлечения квалифицированных специалистов для разработки проекта применительно к конкретному объекту, с последующим её монтажом.

Согласно существующим техническим нормам внутренняя молниезащита выполняется с использованием специальных средств и состоит из следующих частей:

  • шины уравнивания потенциалов, объединяющей все протяженные металлоконструкции дома в единый контур с использованием защитных проводников. Использование СУП позволяет устранить разности потенциалов всех проводящих элементов и конструкций здания, а так относящихся к нему инженерных сетей и коммуникаций между собой и заземлителем, защищая тем самым электропроводку и все подключенные к ней электроприборы от импульсного перенапряжения.
  • устройств защиты от импульсных перенапряжений (УЗИП) - специальных устройств, предназначенных для ограничения воздействия электромагнитных импульсов, предотвращения искрений внутри защищаемого объекта. Устанавливаются на участках электрической сети, где утечка тока повлечет наиболее опасные последствия.

Применять УЗИП в схемах электросетей индивидуальных жилых домов стали сравнительно недавно. При установке используют зонную концепцию защиты от перенапряжения, устанавливая на каждом участке цепи ограничитель определённого класса.

В зависимости от чувствительности к перенапряжениям электросети, устройства молниезащиты УЗИП разделяют на различные категории:

Ограничители класса В или класса 1 используют для защиты электросети от прямого удара молнии и устанавливают, соответственно, на входе в щит. Ограничители класса С (класса 2) защищают от наведённых токов. При наличии в доме особо чувствительной аппаратуры, целесообразно использовать устройства ОПН класса D (класса 3).

Для эффективной внутренней молниезащиты деревянного дома, рекомендуют применять все три класса защитных устройств, устанавливая поочередно один класс за другим или применять комбинированный УЗИП, содержащий все три класса в одном устройстве Обязательным условием является правильность выполнения работ по уравниванию потенциалов объекта и качественно выполненное заземляющее устройство.

Заключение

Молниезащита деревянного здания представляет собой комплекс технических решений, выполняемых для обеспечения сохранности строения и относящихся к нему систем, а так же безопасности находящихся внутри людей и животных, в случае прямого попадания тока молнии или воздействия электромагнитных излучений.
Проект молниезащитной системы изготавливается для каждого объекта индивидуально в зависимости от конструктивных особенностей постройки и природных условий в месте его расположения. Так, например, различные типы грунта обладают неодинаковой проводимостью тока и сопротивлением, что должно обязательно учитываться при обустройстве системы заземления.

Расчёт молниезащиты заключается правильном определении зон безопасности над строением и внутри его, в пределах которых растекание тока молнии, при прямом попадании в молниеприёмник, должно быть однозначно и безопасно отведено в грунт.

Деревянный дом требует выполнение качественной системы молниезащиты, при организации которой необходимо ориентироваться, прежде всего, на горючие свойства строительных материалов и обеспечение пожарной безопасности. В особенности это касается домов, возвышающихся над другими зданиями.

Внешняя система молниезащиты принимает удар молнии на себя и отводит ток в землю, защищая тем самым строение от термических и динамических повреждений.
Оборудование деревянного дома специальными устройствами внутренней молниезащиты электрических сетей, обеспечивает сохранность подключенных к ним электроприборов, а так же защиту пользователей от поражения электрическим током.

Выполненная система молниезащиты нуждается в постоянном контроле за её состоянием: на предмет наличия коррозии и окалин на молниеотводе, надёжности его креплений. Раз в двенадцать лет контур заземления вскрывают и проверяют состояние электродов. В случае образовании коррозии более чем на 1/3 заземлителя, требуется его замена. Раз в три года проверяют целостность соединений элементов молниезащиты, зачищают контакты, подтягивают или заменяют ослабевшие соединения.


Смотрите также:


Смотрите также:

Надо ли делать контур заземления для деревянного дома

Зачем нужно заземление, и как его подключить в частном доме

December 18, 2016

Практически на всех объектах, связанных с электричеством, необходима защита людей от удара электрическим током. Каждый знает, зачем нужно заземление, но мало кто представляет, как его правильно установить, чтобы оно в полной мере выполняло свои функции.

Если соединить с заземляющим устройством все металлические части оборудования, то при наведении на них потенциала электрический ток будет уходить в грунт. Тогда при прикосновении к металлу через человека пройдет значительно меньший ток, не представляющий для него опасности.

Как передается электроэнергия потребителям?

Электроэнергия поступает от источника по линиям электропередач сначала на подстанции, а затем — потребителям. Для ее передачи применяются три фазных провода. Четвертым проводником является земля. В трехфазной сети обмотки трансформатора подстанции соединяются по схеме «звезда». Общая точка (нейтраль) с нулевым потенциалом заземляется. Это необходимо для нормальной работы электрооборудования. Такое заземление называется рабочим, а не защитным.

В квартиру обычно подается напряжение 220 В между проводниками фазы и нейтрали к общему электрическому щитку. В частный дом ввод может быть на 380 В — три фазы и нейтраль. Затем провода расходятся к розеткам и приборам освещения по всем помещениям. Здесь также не следует забывать о том, зачем нужно заземление. Для защиты от поражения током вместе с фазным и нейтральным проводниками прокладывается еще один — заземляющий.

Как защитить себя от удара электрическим током?

Одним из способов, исключающим удар электрическим током или значительно уменьшающим его, является установка заземляющего устройства. Зачем нужен контур заземления? Он необходим для бытовых приборов с металлическими корпусами: стиральных машин, электроплит, холодильников и др.

При наведении потенциала на металлические корпуса домашнего оборудования ток должен уходить в землю. Но для этого сначала необходимо сделать устройство в виде металлоконструкции, создающей электрический контакт с землей. Он может быть цельным или состоять из токопроводящих элементов, погруженных в землю.

Заземление в розетке

Зачем нужно заземление электроприборов при наличии металлических корпусов или других элементов? Этот вопрос понятен многим. На них может быть случайно подано напряжение при разрушении изоляции проводов или от короткого замыкания, что представляет опасность для человека в момент прикосновения.

Это также относится к металлическим деталям светильников и люстр. В жилом доме заземляющий проводник сечением от 2,5 мм 2 прокладывается от электрощита к каждой розетке. Зачем нужно заземление в розетке? Это необходимо для подключения земли через ее контакт к бытовому прибору. В противном случае пришлось бы прокладывать шину по всей квартире и делать от нее соединения с корпусом каждого прибора, что не очень эстетично.

Заземляющие контакты устроены так, что они подключаются первыми, как только вилка от шнура бытового прибора вставляется в розетку. Если розетки подключены шлейфом, заземление подводится отдельно к каждой из них от распределительной коробки.

Установка заземления

Итак, зачем нужно заземление в индивидуальном доме? Его делают в виде замкнутого контура. Форма может быть любая, но меньше всего материалов расходуется на треугольную. По периметру равностороннего треугольника в земле выкапывается траншея на глубину 1 м, и в вершинах забиваются стальные трубы или уголки длиной 2,5 м. Для защиты от коррозии лучше применять материалы с цинковым или медным покрытием. Красить электроды нельзя. Можно только покрывать лаком места сварки.

Электроды должны выступать на 20 см от дна траншеи. Контур обваривается штрипсом, и от него отводится заземляющий проводник из такого же материала к дому. На свободный конец приваривается болт, и делается ввод в электрощиток провода РЕ сечением 6 мм 2 или больше. Омметром проверяется величина электрического сопротивления контура. По требованиям ПУЭ для жилых домов оно должно быть не более 30 Ом.

Если показатель превышает положенный предел, около контура забиваются дополнительные уголки, и делается перемычка. Таким путем увеличивают площадь соприкосновения конструкции с грунтом. Для снижения сопротивления контура провод от него заменяют медным, обладающим большей проводимостью. После траншея засыпается грунтом. Щебень, отсев или строительный мусор применять для этого не допускается. Следует использовать материал, удерживающий влагу: глину, торф, суглинок.

Выравнивание потенциалов

Сегодня даже дети знают, зачем нужно заземление. Важно обеспечить снижение разности потенциалов на поверхности земли, чтобы на человека не действовали напряжения прикосновения и шаговое. На площадке, расположенной над замкнутым контуром, потенциал изменяется плавно, а за его пределами спад возникает резко. Чтобы этого не происходило, снаружи закапывают горизонтальные стальные полосы, соединенные с электродами.

По требованиям ПУЭ защитное заземление выполняется из меди. В продаже есть специальные наборы, но они имеют высокую стоимость. Для заземляющих конструкций частных домов обычно применяют стальные детали.

Заключение

Подведем итоги. Итак, зачем нужно заземление в частном доме? Прежде всего это связано с защитой людей от опасных ударов электрическим током. Важно правильно обустроить заземляющий контур и сделать необходимые подключения электроприборов. От того, как выполнен его монтаж, и выбраны материалы, зависит здоровье и безопасность жильцов.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Главная » Электрика » Как сделать заземление в частном доме, на даче

Как сделать заземление в частном доме, на даче

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка .

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

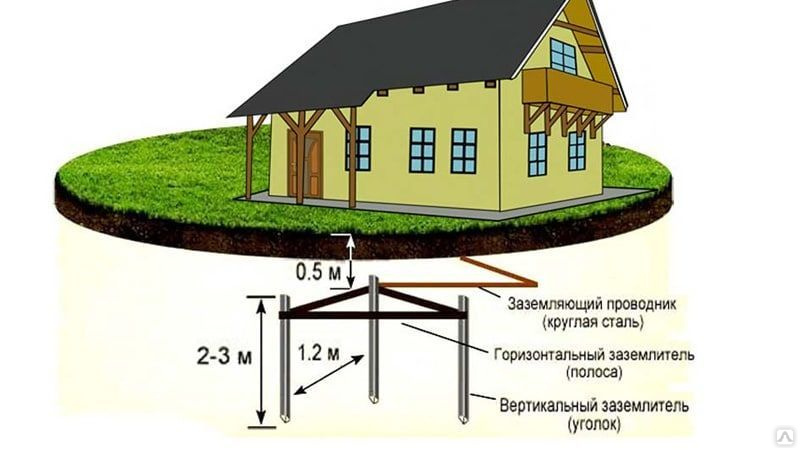

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

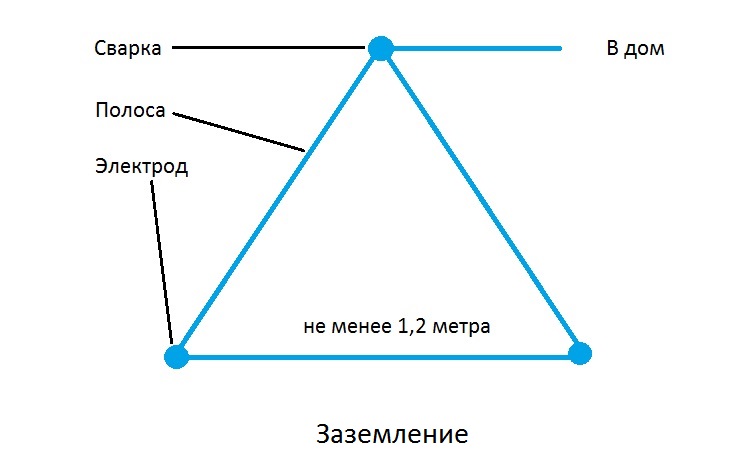

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм 2 ). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

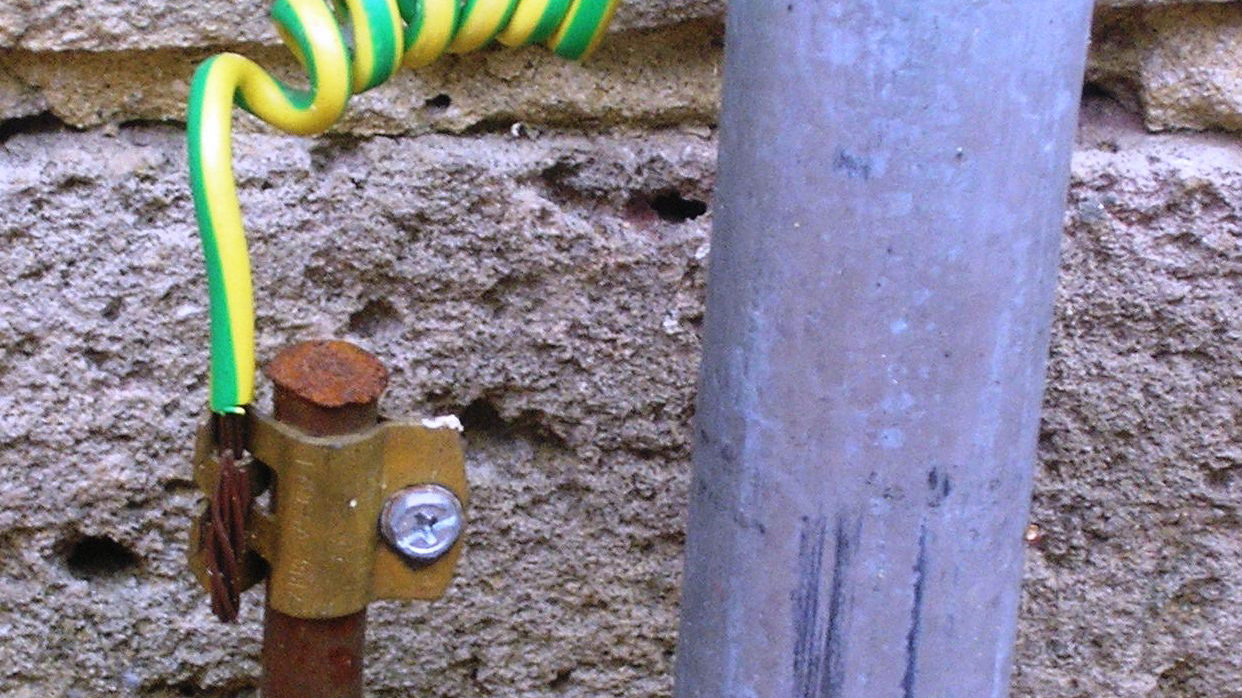

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм 2 .

Выход заземления у стены дома с приваренным на конце болтом

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

Набор модульной системы заземления

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

Устройство заземления в частном доме своими руками

Постоянно пользуясь бытовой электросетью 220 вольт, мы не задумываемся об опасности высокого напряжения. Длительная безаварийная эксплуатация электроустановок притупляет чувство самосохранения.

Заземление дома своими руками фото

И только при поражении электрическим током, или пожаре по причине неисправной электропроводки, начинаются поиски причины неприятностей.

В подавляющем большинстве случаев, ситуацию исправит домашнее заземление. От пожара электропроводки «земля» не спасет, хотя при правильном подключении коммутационных устройств это возможно. А вот сберечь ваше здоровье, или даже жизнь – задача выполнимая.

Нужно ли делать заземление в частном доме?

Если отвечать на вопрос односложно: безусловно – Да! Для понимания процесса рассмотрим принцип действия «земли».

Грунт, вне зависимости от происхождения, является неплохим проводником электрического тока. Различные материалы по разному сопротивляются электричеству, большую роль играет влажность грунта. Но в любом случае, между фазным проводом и землей (в буквальном понимании этого слова) всегда есть разность потенциалов.

Для чего все-таки нужно заземление в доме?

В вашем жилище существует множество электроприборов, имеющих металлический корпус.
Системный блок персонального компьютера, холодильник, электрическая духовка, водяной бойлер, утюг, и множество других устройств. Распространенная поломка бытовых приборов – так называемое пробитие электротока на корпус. Иными словами – внешние панели устройства становятся фазным контактом.

Если вы коснетесь корпуса, на котором есть напряжение, через вас на физическую землю будет протекать электрический ток. В зависимости от влажности, вашей обуви и покрытия пола – сила тока будет разной. Но опасность поражения электротоком очень велика. Достаточно при этом коснуться водопроводного крана или батареи отопления, и удар током может стать смертельным.

Если заземление в частном доме присутствует, и ваши электроприборы к нему подключены – электроток будет течь по заземляющему проводу.

Почему? Сейчас поймете. Закон Ома гласит – сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению проводника. Корпус электроприбора заземлен. Сопротивление проводника составляет 2-5 Ом.

Сопротивление вашего тела измеряется килоОмами, то есть в тысячи раз больше. Даже если вы стоите босиком на мокром бетонном полу, электроток через ваше тело будет мизерным, если вообще он будет.

Важно! Все вышесказанное справедливо лишь для электроприборов, правильно подключенных к заземляющему контуру.

Предположим, что питающий провод перетерся, и касается оголенной жилой металлического корпуса.

Может возникнуть искрение, перегрев и в результате – пожар. Или схема внутри электроприбора выйдет из строя.

Если корпус устройства будет штатным образом подключен к земляному проводу – произойдет короткое замыкание. В тот же момент автомат на входе в дом разомкнет электрическую цепь, и опасность будет отведена.

Заземление частного дома необходимо не только для обеспечения безопасности.
Все современное электрооборудование является мощным генератором радиоволн, читайте – помех. Шумы при телефонном разговоре, рябь на экране телевизора, снижение скорости WiFi интернета, потрескивания в динамиках при прослушивании музыки.

Все это, результат неконтролируемого наполнения вашего жилища электрическими полями. Для здоровья они тоже, мягко говоря, неполезны.
Наверное, вы заметили, что питающая вилка компьютерного монитора, телевизора или музыкального центра имеет третий вывод – для подключения заземления.

Казалось бы, зачем? Ведь у них пластиковые корпуса, поражение электротоком исключено.

Дело в том, что все участки схемы и проводники, излучающие электроволны – имеют защитные экраны, паразитное излучение остается внутри. Разумеется, если электрооборудование заземлено.

Важно! Эффективность заземления (в смысле безопасности) можно повысить, если на вводных цепях установить устройства защитного отключения (УЗО). Автоматы реагируют на утечку тока и моментально обесточивают опасный участок.

С необходимостью организации заземления в доме мы разобрались. Теперь поговорим о его наличии в уже построенном жилище. Если вы только проектируете загородный дом – электропроводка будет соответствовать нормам ПУЭ, СНиП и ГОСТ.

А если вы приобрели готовое жилище не оборудованное «землей», или ваш дом построен в то время, когда к нормам и правилам относились не так серьезно? Тогда придется прокладывать контур заземления в доме своими руками.

Как правильно сделать заземление, если ваш дом уже построен, а участок распланирован?

Для начала, определимся с терминами:

Заземляющий проводник.
Собственно это провод или металлическая шина, которая подключает электроприбор к заземлителю.

Внимание! Не следует использовать этот проводник в качестве заземлителя! К нему предъявляются совершенно иные требования – максимальная проводимость и качественный контакт.

«Земля» — Сленговый термин, описывающий любые элементы заземляющей конструкции. От контакта в питающей вилке до закопанного в грунт металлического стержня.

Заземлитель – конструкция, выполненная из стойкого к коррозии токопроводящего материала (металла), и имеющая непосредственный контакт с грунтом. Для обеспечения минимального сопротивления растеканию тока, заземлитель должен быть погружен в грунт на 0,5 метра ниже типичного уровня промерзания почвы в данном регионе.

В регионах с преимущественно жарким климатом, критичный уровень заглубления определяется слоем пересыхающей летом почвы. В общем, контур заземления в частном доме всегда должен быть во влажной земле, таковы требования электробезопасности.

Заземлители могут быть искусственными и естественными. К созданию искусственных систем заземления вернемся позже, а сейчас разберем, как сделать заземление в частном доме с применением уже готовых конструкций.

Устройство заземления в частном доме своими руками без построения контура

ПУЭ допускают использование готовых архитектурных элементов, коммуникационных сетей, опор и прочих конструкций в качестве заземления. Единственное условие – соблюдение уровня сопротивления растеканию тока. Для напряжения 220 вольт переменного тока, значение не должно быть выше 4 Ом.

Например – стальной трубопровод, пролегающий в грунте. Это достаточно массивная конструкция, способная обеспечить надежное заземление дома. Или металлические опоры деревянного столба. В старых кварталах обычно использовались рельсы, заглубленные в грунт на 1-1,5 метра.

Отличный готовый заземлитель. Силовые кабели часто имеют свинцовое покрытие. Этот металл практически не подвержен коррозии. Если кабель имеет достаточную глубину залегания – контур получится качественным. Сваи с оболочкой из стальных труб — также хороший вариант для организации электрозащиты.

Внимание! Подобная организация заземления, считается безопасной лишь после проведения замеров тока растекания, или иного способа проверки.

Так же важно проложить надежный проводник от шины в доме, до заземлителя.

Как проверить заземление без использования специальных приборов?

Используя подручные средства, можно с достаточной уверенностью произвести испытание естественного заземлителя.

  1. С помощью электрической лампы. Достаточно взять лампу накаливания мощностью 40-60 Вт, вкрученную в патрон. К лампе подвести гибкий провод с изолированными щупами на концах. Один провод подключается к фазному контакту работающего ввода 220 вольт. Вторым концом поочередно касаемся нулевого контакта и заземляющего проводника. Если на глаз незаметно изменение яркости свечения лампы – сопротивление естественного заземления достаточно низкое;
  1. Более точный метод – с применением мультиметра. Переключатель режимов ставится в положение «измерение переменного напряжения». Предел точности максимально близкий к 220 вольт. В большинстве случаев это 500 вольт.

Производим замер напряжения между фазой и нулем. Затем подключаемся к паре «фаза-земля». Значение на шкале должно быть максимально одинаковым.

Если перечисленные методы, показали недостаточную эффективность естественного заземления – поищите иную точку подключения. Кратковременное поливание водой столба, или попытка подключиться к другому концу водопровода ничего не изменит.

Важно! Категорически нельзя использовать в качестве заземлителя нулевой провод.

Он действительно имеет электрическую связь с грунтом. Но заземляющий контур расположен у ближайшей трансформаторной подстанции. По пути к вашему дому, «нулевик» может отгореть, быть оборванным, или просто набрать высокое сопротивление из-за расстояния.

Как сделать полноценный контур заземления в доме?

Как бы плотно не был распланирован ваш участок, на нем всегда можно найти место для установки контура заземления. Тем более что заземлители будут располагаться глубоко в грунте, и не нанесут ущерба зеленым насаждениям.

Схема подключения заземления в частном доме начинается с распределительной шины. От нее идет разводка до каждого потребителя. Это может быть третий контакт в розетке или обособленный провод, имеющий подключение на соответствующий контакт корпуса электроприбора. Оптимально будет разместить шину заземления в общем электрощите.

Важно! Каким бы не был соблазн соединить ноль и «землю» перемычкой, делать этого не следует.

Каждый проводник должен иметь свой контакт, размещение клемм одна на другой недопустимо. Между ними может образоваться окисленный слой, и сопротивление резко возрастет. Тогда все последующие потребители не будут иметь надежного заземления.

Далее за пределы дома выводится заземляющий проводник. Желательно, чтобы он был непрерывным до самого заземлителя. Любое механическое соединение повышает сопротивление цепи. Провод используется сечением не менее 6 квадратов.

Заземлитель не должен быть одиночным. Контур выполняется минимум из трех элементов, соединенных между собой с помощью сварки.

заземление дома своими руками фото

Если вами предварительно разработана схема — заземление частного дома своими руками выполняется четко по плану. Заранее закупаются необходимые материалы, совместимость соблюдена. В случае спонтанного строительства контура, запомните несколько простых, но важных правил:

  • Электроды заземлителя забиваются в землю на 2-3 метра. Верхний срез, на который заводится проводник, должен быть заглублен на 20-50 см. Для этого отрывается траншея глубиной полметра, в которую укладывают соединительную шину;

Важно! Электроды именно вбиваются. Категорически нельзя пробурить отверстия и заложить туда заземлители. Хороший контакт с грунтом можно обеспечить лишь плотное прилегание.

Схем соединения несколько: линия, круг, треугольник… Последний вариант самый надежный. Если в результате коррозии отделится одна шина – остальные обеспечат хорошую «землю». Соединение по линии применяется в случае, когда для иных способов нет места.

Итог: Правила не предписывают обязательного вызова сертифицированных электриков для прокладки заземления. Вы можете самостоятельно выполнить работы, и безопасность жилища – целиком ваша ответственность.

В этом видео идет речь о десяти ошибках при изготовлении заземления. Будьте внимательны при устройстве заземления в своем доме своими руками.

Дата публикации:Дом

Заземление в деревянном доме | ОрловСтрой

После строительства дома из бруса к нему подводят инженерные коммуникации. Они всегда включают систему электроснабжения. Но мало провести проводку для подключения розеток и светильников. Чтобы электроснабжение здания было безопасным, нужно предусмотреть систему заземления дома.

Причины делать заземление

  • Система заземления в комплекте с устройствами защитного отключения, автоматами обеспечивает безопасность при использовании электричества в здании.
  • При проблемах с электричеством есть риск возгорания, пожар может быть критичен для дома, возведенного из древесины.
  • На дачах большое количество объектов, которые притягивают к себе молнии – проходящие по земле трубопроводы, пробуренные на участке скважины, колодцы. Если в дом из дерева попадет молния, а у здания не окажется системы заземления, возникнет пожар.

Виды систем заземления

Для индивидуальных домов выбирают одну из двух систем заземления – ТТ и TN-S-C. Первая более легкая в исполнении, вторая – сложнее, но именно ее в последнее время рекомендуют специалисты. Проблема только в том, что не во всех дачных поселках линии электропередач удовлетворяют условиям, установленным при реализации заземления по системе TN-S-C.

Система TN-S-C

У данной системы безопасность и степень электрозащиты дома реализуется при помощи автоматов, использование устройства защитного отключения необязательно. TN-S-C собой представляет двухфазную разводку, один провод – фаза, другой – нулевой. Он одновременной является рабочим (N) и защитным (PE) проводником.

Но у этой системы есть существенный недостаток – если произойдет повреждение PEN провода между домом и подстанцией, то на земляной шине в здании возникнет фазное напряжение. И его никак не получится отключить. Поэтому правилами устройства электроустановок утверждены требования обязательной защиты электропровода от механического повреждения, а также создание резервного заземления, которое выполняется на столбах на расстоянии 100−200 м. Именно эти условия создания системы заземления в поселках сложнее всего выполнить.

Система ТТ

Особенность этой системы – провод «земля» к щитку идет не от подстанции, а от собственного контура заземления. Плюс такого решения – устойчивость защитного электропровода к механическому повреждению. Но, что нужно учитывать, система заземления ТТ требует обязательного монтажа устройств защитного отключения.

Обязательные элементы системы – электроды (штыри-заземлители), металлические полосы, которые их соединяют, электрощит. В качестве электродов используются металлические штыри диаметром не менее 16 мм. Они погружаются в грунт на глубину 0,6−1 м ниже уровня промерзания. Необходимое количество электродов – 3. К штырям приваривают металлические полосы, объединяя их в общую цепь. Ширина полос металла должна быть 5 мм, толщина – 4 мм.

Заключительный этап – соединение электрощитка дома и контура. Он создается в виде шины из полосы металла. Шина закрепляется к цоколю дома с устройством компенсационного горба. Его назначение – амортизация температурной деформации металла. Шина соединяется с проводом, который идет на электрощит. Соединение делается при помощи клеммы.

Кто должен выполнять работы по созданию системы заземления

Если планируется сделать заземление по системе TN-S-C, то стоит обратиться к специалисту. Опытный инженер-электрик выяснит возможность реализации такого варианта. Систему ТТ владелец дома может сделать самостоятельно. Если же владелец сомневается, что сможет сам провести необходимые работы, не стоит рисковать, лучше сразу обратиться к электрику.

Строительство домов из оцилиндрованного бревна: заземление

Строительство домов из оцилиндрованного бревна: заземление

Что такое заземление и нужно ли его делать тогда, когда идет строительство домов из оцилиндрованного бревна? Это очень важный аспект вашей безопасности, поэтому важно уделить этому вопросу большое значение.

Что такое заземление

Обычно заземление – это небольшой кусок металла, который закопан в землю. Но не все так просто и при строительстве дома из оцилиндрованного бревна надо помнить несколько аспектов, касающихся заземления:

  • В случае попадания молнии в металлическое заземление по нему пройдет ток большого напряжения. Поэтому нельзя выбирать очень тонкий кусок металла. Ведь иначе он может расплавиться, что сведет его защитные свойства к нулю.
  • Заземление должно быть надежным. Надо вспомнить из курса физики тот факт, что сухая земля проводит электрический заряд плохо, поэтому закапывать заземление надо глубоко, там, где всегда влажно.  Но в тоже время во влажной среде металл начинает гнить, а, значит, и надежное заземление вам сделать не удастся. Единственно правильное решение – это выбор массивной металлической детали (идеально, если она будет оцинкованной).

К металлическому заземлению надо присоединить кабель, идущий к молниеприемнику. Этот кабель сгорит самым первым в случае удара молнии, но он выполнить свое главное предназначение – защитит ваш дом от удара молнии. Заменить его потом не составит труда.

Что такое молниеприемник

Это обычная антенна, расположенная на самом высоком месте крыши. При этом она может быть сделана из любого материала. Удобно, когда в качестве молниеприемника выступает железная телевизионная антенна, которая очень прочная и достаточно высокая. Хотя могут быть и другие более удобные лично для вас варианты.

Когда надо делать заземление

Специалисты говорят, что если рядом со срубом есть столбы электропередачи, тогда риск, что в дом ударит молния, минимален, практически сведен к нулю. Как показала практика, молния уходит в электрокабель и не доходит до сруба.

Также надо сказать, что все многоэтажные дома и промышленные объекты, антенны сотовых операторов,  надежно защищены от  молнии и перетянут удар на себя даже если стоят в некотором удалении от вашего сруба. Считается, что скважина на воду – это самое эффективное заземление, которое можно придумать.

Если же ваш дом стоит на природе, рядом нет подобных объектов, подумать о заземлении необходимо.

 Самый простой способ заземления

Надо взять обрезок оцинкованной водопроводной трубы длиной не менее трех метров, диаметром полтора или более дюйма и закопать ее вертикально в землю. Закопать надо максимально глубоко, при этом оставить на поверхности небольшой участок трубы. К трубе надо приварить провод и подвести его к молниеотводу. При этом соединять трубу и провод под землей не рекомендуется, так как это место начнет гнить первым.

Как видите, создание заземления не представляет особых сложностей, а вместе с тем служит надежной защитой вашего бревенчатого дома от удара молнии. Поэтому когда идет строительство домов из оцилиндрованного бревна и начинается монтаж коммуникационных систем, не пренебрегайте этим элементом.







О создании коммуникационных систем читайте в разделе ИНЖЕНЕНЫЕ СИСТЕМЫ.

Подсчитать самостоятельно стоимость строительства дома из бревна вы можете в разделе КАЛЬКУЛЯТОР







Установка молниезащиты в деревянных домах

Молния перестанет быть опасным природным явлением, если ваш дом снабжен молниезащитой, а вы во время грозы находитесь в своем уютном деревянном жилище. Наша компания «Доминант» предлагает надежную защиту вашего дома от различных природных факторов. Наши мастера установят качественный молниеотвод для дома, чтобы даже в самую неблагоприятную погоду, микроклимат вашего дома оставался комфортным. Профессионализм специалистов позволяет им брать ответственность за качество своей работы и гарантировать вам получение безукоризненного результата.

Что собой являет и по какому принципу действует молниезащита?

Молниезащита в частном доме предотвратит возгорание деревянного дома и поможет уберечь вас и ваше имущество. Данный элемент должен стать неотъемлемой частью любой брусовой постройки, так как молния имеет огромную разрушительную силу. Ее прямой разряд может стать причиной механического разрушения предметов, возгорания дома и вещей, взрыва оборудования, а также привести к поражению электрическим током людей и домашних животных. Кроме того, электромагнитные импульсы выводят из строя ценные электроприборы и прочие системы. Именно поэтому, необходимость создания системы молниезащиты так важна.

Подобная конструкция отличается простым принципом работы. Это устройство должно «поймать» молнию, когда она подлетает близко к кровле дома, после чего молниеотвод перенаправляет ее по специально созданному пути вдоль стены в землю.

Конструкция состоит из таких частей, как:

  • Молниеприемник, который будет принимать удар молнии на себя;
  • Токоотвод, расположенный вдоль стены и передающий полученный ток на заземлитель;
  • Заземлитель, призванный гасить заряд молнии в земле.

Данный элемент не испортит фасад вашего дома и не станет причиной нарушения его архитектурной целостности. Правильное проектирование молниезащиты и установка такой системы позволяют обеспечить надежную защиту вашему дому.

Деревянные дома могут стать источником повышенной опасности, поэтому их защита будет особенно актуальной.

Молниезащита деревянного дома станет устанавливаться следующим образом:

  • На самой верхней точке крыши ставится особый стальной стержень, диаметром двенадцать миллиметров. Также круглый стержень можно заменить полой трубой. Данная часть будет выполнять роль молниеприемника, который возьмет удар на себя. Длина подобного стержня может быть около 1500 мм., а площадь сечения не должна быть меньше ста мм2.
  • По стене будет спускаться токоотвод, который крепится при помощи скоб. Он соединен с молниеприемником на крыше винтовыми зажимами или при помощи сварки.
  • Токоотвод зарывается в землю вместе с заземлителем на глубине около одного-двух метров.

Молниеприемники бывают разных типов: активные и пассивные. Они устанавливаются таким образом, чтобы защитить кровлю от прожога. При определенных условиях, металлическая кровля может считаться частью системы молниезащиты. Также для двускатных крыш может применяться тросовый молниеприемник. Стержневые молниеприемники могут дополняться специальной сеткой, если крыша имеет множество выступающих элементов.

Для сборки рабочего токоотвода выбирается металлическая проволока определенной длины и диаметра. Она должна устанавливаться далеко от дверей и окон. Такую часть конструкции можно разместить на глухой стене. Токоотводы не должны иметь углов и перегибов, чтобы не случилось короткое замыкание.

Заземление считается частью внешней молниезащиты. Этот элемент дает возможность безопасно отправлять ток в грунт. Система представляет собой замкнутый кольцевой контур, имеющий электроды из антикоррозионных материалов. Заземление нужно прокладывать по всему периметру строения, которое нуждается в защите. Не стоит ставить эту часть конструкции близко к дверям или крыльцу. Стальные электроды углубляются в грунт, а форма контура заземления должна соответствовать форме дома.

Какие бывают типы молниезащиты деревянного дома?

При обустройстве системы молниезащиты брусового коттеджа можно применять изолированные и неизолированные молниеприемники. Изолированные конструкции устанавливают не на самом доме, а рядом с ним. Данная система будет уместной в том случае, если кровельное покрытие является легковозгораемым или в непосредственной близости от конструкции есть пожароопасные участки. Если же такие моменты отсутствуют, то можно использовать неизолированные устройства, которые будут монтироваться прямо на ваш коттедж. Данная система максимально надежно защитит ваш дом от удара молнии.

Прокладывается молниеотвод наиболее кратким путем. Самыми подверженными опасности считаются вентиляционные трубы, углы и края постройки, а также выступающие наружные элементы каминов. Все эти части сооружения сможет защитить молниеотвод. А чтобы защита была максимально эффективной, стоит применять комплексные методы.

Чтобы добиться полной безопасности электрической системы, стоит позаботиться и об установке внутренней молниезащиты. Даже если молния не попадает в строение, то электромагнитное поле может распространяться на большие расстояния от места ее удара. Чтобы не происходило скачков в сети, способных повредить вашу электронику, нужно нейтрализовать избыточное напряжение. Для этого применяется конструкция, имеющая шины уравнивания потенциалов и УЗИП - устройство защиты от импульсных перенапряжений. Квалифицированные специалисты установят такую систему с учетом всех технических норм.

Как сделать заземление в деревянном доме • Energy-Systems

Почему требуется знать, как сделать заземление в деревянном доме?

Дерево является неплохим диэлектриком при отсутствии в нем большого объема влаги – однако подобная ситуация складывается только лишь в первое время эксплуатации строения. Кроме угрозы поражения человека током в подобном здании существует и высокая вероятность возгорания. Конечно, до полного разрушения доходит редко при большой толщине стен, однако внешний вид обугленного дома не наводит на радостные мысли.

Чтобы избежать большинства проблем, связанных с эксплуатацией установки в строении из горючих материалов, стоит знать, как сделать заземление в деревянном доме. Данный контур позволяет устранять накопленный потенциал, сбрасывая заряд в грунт, где он растекается, не нанося ущерба окружающим.

Как сделать заземление в деревянном доме – подключение скрытой проводки

Достаточно часто в домах из горючих конструкций применяется скрытая проводка – единственным способом ее формирования может быть укладка в специальные трубы, предусматриваемые еще на стадии конструирования несущих поверхностей.



Решая вопрос, как правильно сделать заземление в частном доме, нужно обязательно подключить защитный контур к трубопроводу скрытой проводки. При этом каналы, являющиеся дополнительной защитой для проводки, также объединяются в общую систему при помощи сварки либо пайки, что позволяет исключить их перегрев, а также распространение утечки электроэнергии на определенном участке. Общий вид заземления в деревянных конструкциях, созданного с учетом максимальной надежности установки, представлен выше.

При высокой мощности установки не следует экономить на УЗО, с помощью которых лучше подключать не только стационарные электроприборы, но и розетки. Рекомендуется подбирать приспособления, для которых граничным уровнем силы тока утечки является 20-30 мА. Заземлением охватывается максимальное количество потребителей электроэнергии, что позволяет избежать проблем при случайном возникновении перегрузки. Кроме того, желательно не использовать переносные электроинструменты, не оснащенные заземлением.

Как сделать заземление в деревянном доме – основные особенности проведения исследований

Так как деревянный дом всегда считается объектом повышенного уровня опасности, в нем следует проводить исследования контура системы безопасности намного чаще, чем в обычных условиях – каждые полгода. При этом проведение электроизмерений с помощью специализированных измерительных приборов в данном случае объединяется с визуальным осмотром, простукиванием соединений и определением уровня их переходного сопротивления.

Стоит также отметить, что при обнаружении даже небольшого дефекта контура следует полностью прекратить эксплуатацию установки до устранения неисправности. Каждые 12 лет проводится вскрытие поверхности грунта для осуществления осмотра подземной части защитного проводника на предмет распространения коррозии. Подтверждение такой проблемы требует проведения комплексной реконструкции системы заземления.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Онлайн расчет стоимость проектирования

Общие сведения о заземлении зданий для обеспечения безопасности

Заземление электрических цепей

Наверное, самая важная часть любой электрической установки - это то, что они правильно заземлены , или, как некоторые говорят, заземлены . Если вы получили , электрический ток проходит через ваше тело , чтобы добраться до земли, а это может вас ранить или убить. . Электрические цепи сконструированы таким образом, что в случае неисправности электричество может идти на землю , а не проходит через ваше тело . Заземление в любой электрической цепи жизненно важно для вашей безопасности. .


Полную версию статьи «Заземление» см. Здесь


Электричество естественно идет на Землю

Мы генерируем электричество, создавая напряжение, разность уровней мощности между положительным и отрицательным проводами в электрической цепи. Поскольку мы используем электричество, оно будет течь до тех пор, пока эта разница в мощности не уравновесится (например, когда батарея разряжена, все электричество потекло, что приводит батарею в равновесие - разницы в мощности не остается).

Земля огромна и может поглотить всю энергию, которую мы можем произвести, поэтому электричество всегда будет течь на землю и поглощаться. Вот почему они с большим энтузиазмом относятся к течению через землю на землю, если мы встаем на пути.

Мы можем использовать это в наших интересах, чтобы защитить себя. Через наши электрические цепи мы всегда обеспечиваем близлежащее соединение с землей, чтобы в случае неисправности мощность могла безвредно уйти.

Мы следим за тем, чтобы стальной корпус стиральной машины (или любого другого прибора) всегда был напрямую заземлен.В случае неисправности и электрического контакта с корпусом машины она может улететь на землю. Если мы коснемся корпуса машины, мы поймем, что в безопасности.

В наших электрических цепях также есть автоматические выключатели, которые отключают и отключают питание в случае внезапного сильного потока электричества через электрическую цепь. Если есть неисправность и электричество в нашей стиральной машине начинает течь в стальной корпус машины, это может быть очень опасно, если мы прикоснемся к машине, но, если корпус соединен с землей, электричество уйдет, и автоматический выключатель должен переключиться. отключение питания.

Заземление (или заземление) для безопасности

Ваша защита для электрической системы в электрических цепях вашего дома - это соединение с "землей" или "землей". К сожалению, многие люди не знают, правильно ли заземлен их дом.

Строгие правила установки электрооборудования требуют, чтобы металлические каркасы и стальные корпуса бытовых приборов, таких как стиральные машины, тостеры, компьютеры и т. П., Были заземлены. Их силовые кабели должны иметь три провода:

  1. «под напряжением» - коричневый провод (раньше были красные).
  2. «нейтраль» - синий провод (раньше были черными)
  3. «земля» - провод с зелеными и желтыми полосами (раньше они были зелеными).

Обратите внимание, что эти цвета были изменены, когда было обнаружено, что дальтоники электрики подключали зеленый провод заземления к сети, превращая стиральную машину в смертельную ловушку. В старых домах вы можете обнаружить, что провода все еще старого цвета.

Токоведущий и нейтральный провода несут питание, а земля является соединением с землей.

В большинстве домашних проводов цепи освещения имеют только токоведущий и нейтральный провод (нет заземления), в то время как розетки, потолочные вентиляторы и кондиционеры имеют все три.

Заземляющие провода выходят из каждой штепсельной розетки и подключаются обратно к распределительному щиту вашего дома, на котором установлены автоматические выключатели. Здесь заземляющие провода соединены вместе и, в свою очередь, должны быть подключены кабелем к металлическому стержню, который вбивается в землю. Металлический стержень может быть стальным или, в идеале, медным или медным покрытием, и должен иметь длину более метра.

Автоматические выключатели (MCB)

Автоматические выключатели заменили старые предохранители. Помните те? Это были маленькие стеклянные трубочки с тонким проводом внутри или, до этого, кусок тонкого провода, соединенный между двумя клеммами в блоке предохранителей. Если что-то случайно будет подключено к земле, например, вы прикоснетесь к проводу под напряжением, электроны устремились бы к земле, вызывая выброс тока, который, если бы он прошел через вас, мог бы сжечь или убить вас. Скачок тока приведет к расплавлению плавкой проволоки, что приведет к отключению источника питания.Плавкий предохранитель использовался на протяжении многих поколений, но много лет назад был заменен автоматическими выключателями, которые намного эффективнее.

Детекторы утечки на землю

Автоматические выключатели в сочетании с датчиками утечки на землю намного более чувствительны, чем старые предохранители. Обычно они имеют номинальный ток 6, 10 или 16 ампер, который указан на выключателе чуть выше переключателя. Это электрический ток, на который детектор обычно рассчитан.

Если электроны отрываются, прерыватель обнаруживает скачок напряжения и немедленно отключается.Они работают очень быстро, быстрее, чем нужно, чтобы сказать: «Черт возьми, больно!» быстрее, чем австралиец предлагал бесплатное пиво в футбольном матче. Это потому, что электроны движутся довольно быстро, когда они возбуждены, вам будет сложно поймать один, я вам скажу.

В результате вы живете, чтобы рассказывать сказки, и ваш дом не сгорает.

Однако есть одна неприятная загвоздка. Детекторы утечки на землю не работают должным образом, если распределительный щит не заземлен. Во многих местах вы обнаружите, что многие дома не заземлены должным образом.

Недавно я осмотрел несколько профессионально построенных вилл. Электрические системы выглядят хорошо смонтированными с использованием хороших материалов, но когда я заглянул в распределительную коробку, кабели заземления свисали свободно, ни один из них не был подключен, и кабель заземления не был проложен.

Убедитесь, что электрическая арматура заземлена

Вы также обнаружите, что если вы используете недорогие розетки, платы или сами вилки, они могут не иметь заземления. Вы должны это проверить.Посмотрите на все свои вилки, и особенно на платы вилок, они должны иметь два контакта или отверстия для питания под напряжением и нейтрали, а затем две металлические полоски снаружи, которые входят в контакт с металлическими полосками в вилке или розетке. Если вилка или розетка не имеют заземляющих соединений, значит, они не заземлены. Это нормально для таких приборов, как фен с пластиковым корпусом, но такие вещи, как стиральные машины и компьютеры, всегда должны иметь заземление.

Громоотводам необходимо хорошее заземление

Молниеотводы также необходимо правильно заземлить.В большинстве домов таких вещей нет, но если у вас есть дом на возвышенности, вы можете его рассмотреть. Медный штырь на крыше, соединенный прочной медной лентой с прочным заземляющим стержнем. В случае удара молнии медь обеспечивает безопасный путь к земле, защищая ваше здание от серьезных повреждений.

Один друг недавно сообщил, что забрался на его крышу и обнаружил, что его интернет-тарелка была прикручена к его громоотводу. Что еще хуже, верх тарелки был установлен выше кондуктора.Он позвонил в известную компанию, предоставляющую интернет-услуги, и они сказали ему, что обычно прикрепляют антенну к громоотводу.

Плохая идея.

В самой высокой точке вашего дома у вас есть металлическая тарелка, подключенная к вашему компьютеру, который, в свою очередь, подключен к земле. В крайне маловероятном случае удара молнии в ваш дом у вас может быть двадцать миллионов миллиардов триллионов электронов, которые все отправятся домой к маме через ваш компьютер, а в Windows нет программы для проведения молний.

Вы можете зайти в Интернет и поискать драйвер для вашего молниеотвода, но я подозреваю, что у вас могут возникнуть проблемы с его поиском.

Лучше избегать использования «Lightning Internet Services», даже если они обещают высокую скорость загрузки.

Итак, чтобы подвести итог, убедитесь, что в вашем доме есть заземление, что все розетки заземлены должным образом и что ваш компьютер не подключен к воздушному змею Бенджамина Франклина.


Фил Уилсон
Copyright © Фил Уилсон Сентябрь 2007 г.
Эту статью или любую ее часть нельзя копировать или воспроизводить без разрешения владельца авторских прав.

Можно ли прикрепить заземляющий провод к гвоздю в деревянной стойке?

Установить оборудование в реальные распределительные коробки

Я провел много электромонтажа и не могу представить, как можно получить заземляющий провод где-нибудь рядом с 2x4. Ваши провода (включая землю) выполняют одно из двух действий: проходят внутри кабелепровода (трубы) в распределительную коробку или проходят внутри кабеля , и весь кабель входит в распределительную коробку, поэтому земля находится внутри распределительной коробки. тоже. Распределительная коробка полностью закрывает провода.Как провод вывести за пределы распределительной коробки, чтобы достать до 2x4 и гвоздя ???

И тут я понял ... вы ведь не используете распределительную коробку? Используйте распределительную коробку. Вам действительно очень нужна распределительная коробка на 240 В, например, используемая в обогревателе.

Вот пример металлической распределительной коробки марки Steel City. Есть много видов. Этот конкретный выглядит как

  • новый рабочий ящик (до подъема гипсокартона) с фланцами, чтобы его было довольно легко прикрепить к 2x4.
  • Имеет смещение для стандартной толщины гипсокартона
  • Стандартные резьбовые отверстия
  • для крепления стандартных хомутов (переключателей, розеток, термостатов и т. Д.) В хомуте есть винты для крепления стандартной крышки.
  • Очень широкий и глубокий для дополнительного пространства для проводов
  • Имеет встроенные зажимы, специально предназначенные для кабеля NM, и несколько заглушек для всего, что требует выбивки (например, кабелепровода).
  • имеет винт заземления зеленого цвета для заземления. Это присоединяет только 1 провод, но затем этот провод прикручивается к другим проводам заземления.Очевидно, внутри коробки.

Я предполагаю, что вам понадобится старая коробка типа для установки в существующий гипсокартон или на существующий 2x4 и т. Д. В магазинах больших коробок есть выбор, но у подходящего дома электроснабжения будет лучший выбор.

Все электрические соединения должны быть внутри распределительной коробки . Соединять провода или устанавливать какие-либо устройства за пределами распределительной коробки не законно и не безопасно. Кроме того, каждая распределительная коробка должна быть доступна без демонтажа здания.Вы должны иметь возможность снимать крышку распределительной коробки без использования каких-либо инструментов, кроме как откручивать винты крышки.

Модернизация реальной земли

Вы понимаете, что по состоянию на 2014 год модификация основания является совершенно законной. Просто проложите фактический провод заземления от в том месте, где вы пытаетесь заземлить (или в любом месте, подключенном к нему заземляющим проводом подходящего размера, то есть с любого конца этих двух заземляющих проводов) до в любом месте заземления вашего оборудования система (после сервисной панели), где заземляющий провод обратно к панели имеет размер> = сечения этого заземляющего провода, или в любом месте вашей системы заземляющих электродов i.е. оголенный провод от вашей сервисной панели к водопроводной трубе, заземляющий стержень, где бы панель ни заземлялась.

Не просто заземлить на водопроводную трубу, цель не , а , чтобы достичь земли (это помогает только с естественным электричеством, таким как электростатический разряд, источником которого является земля) - цель в основном для достижения эквипотенциального соединения панели точка, так что искусственно созданное электричество может быть возвращено в его источник , созданный человеком, то есть нейтральный провод.Электроэнергия течет по петлям, и электричество необходимо возвращать, откуда оно пришло.

Что такое заземление?

Годы обширных исследований показали, что подключение к естественной энергии Земли при ходьбе босиком по траве, песку, грязи или камням может уменьшить хроническую боль, усталость и другие недуги, от которых сегодня страдает очень много людей. Это соединение называется заземлением.

Короче говоря, когда ваши босые ноги или кожа соприкасаются с землей, свободные электроны захватываются телом.Эти электроны можно назвать крупнейшими антиоксидантами природы, они помогают нейтрализовать повреждающие избыточные свободные радикалы, которые могут привести к воспалениям и болезням в организме. Земля является проводником или свободными электронами, как и все живые существа на планете, включая нас. Тело состоит в основном из воды и минералов, которые в сочетании являются отличными проводниками электронов с Земли при условии прямого контакта с кожей или какого-либо другого проводящего канала для их прохождения.

Энергия Земли улучшает физиологию человека, позволяя организму справляться и восстанавливаться, тем самым способствуя благополучию, жизненной силе и лучшему сну. Он также гармонизирует и стабилизирует основные биологические ритмы организма, снимает (и даже устраняет) хроническое воспаление, уменьшает и устраняет связанную с ним боль, что делает его самым естественным и мощным противовоспалительным и антивозрастным средством! Независимо от вашего возраста, пола, расы или состояния здоровья вы получите ежедневную дозу заземления!

ПРЕИМУЩЕСТВА ЗАЗЕМЛЕНИЯ ПОМОЩИ С:

  • Устранение причины воспаления и улучшение или устранение симптомов многих заболеваний, связанных с воспалением

  • Уменьшить или устранить хроническую боль

  • Улучшает сон и способствует более глубокому сну

  • Повышение энергии и жизненных сил

  • Снижает стресс и способствует спокойствию тела за счет охлаждения нервной системы и гормонов стресса

  • Нормализовать биологические ритмы организма

  • Разжижает кровь и улучшает кровяное давление и кровоток

  • Снимает мышечное напряжение и головные боли

  • Уменьшение гормональных и менструальных симптомов

  • Значительно ускоряет время заживления и помогает предотвратить пролежни

  • Снижение или устранение смены часовых поясов

  • Защищать тело от потенциально вредных для здоровья электромагнитных полей окружающей среды (ЭМП)

  • Ускорение восстановления после интенсивной спортивной активности

В течение многих лет я испытывал боли в ногах, шее и плечах.Моя жизнь была приостановлена. Я провела много времени, скрючившись, потому что не могла двигаться. Когда я услышал о продуктах заземления, я подумал, что это еще одна уловка. Я пробовал повязки в течение 45 минут, и судороги и боль, которые я получил от СРК, просто прошли. Теперь я использую Bands и Half Sheet, и в целом чувствую, что мое тело стало более гибким. Я могу делать в саду то, что раньше никогда не мог делать, и у меня есть большая часть моей жизни назад

Янни Уокер 68, Графтон, Новый Южный Уэльс


Наша связь с природой, планетой и вселенной жизненно важна, однако с быстрым развитием технологий и нашим современным стремительным образом жизни многие из нас оказались отделенными от нашей базовой связи с матерью Землей.


Все мы знаем, что солнце дает нам тепло, свет и витамин D, а Земля дает нам свежий воздух, воду, пищу и поверхность для жизни. Однако, как обсуждалось ранее, недавно было обнаружено, что, когда ваши босые ноги соприкасаются с поверхностью Земли, ваше тело поглощает естественную и тонкую энергию, которую можно назвать витамином G - G для земли . В этом может заключаться разница между хорошим и плохим самочувствием, малым или большим количеством энергии, хорошим или плохим сном, ярким или усталым или старым, аутоиммунным заболеванием или сильным иммунная система.

На протяжении всей истории люди ходили, сидели и спали на земле, возделывали землю голыми руками и проводили много времени в естественной среде обитания. Однако сегодня наш современный образ жизни все больше отдаляет нас от природы. Обувь наших предков на проводящей кожаной подошве была заменена на утепленную резину и пластик. Мы спим в кроватях и дома над землей. Были представлены пластмассы, синтетические ткани, асфальт, смола, ковры, винил, которые блокируют эту естественную связь.Вдобавок к этому мы также купаемся в море неестественного антропогенного электронного излучения от бытовой техники, мобильных телефонов, Wi-Fi, микроволновых печей и вышек сотовой связи, которые непрерывно бомбардируют нас, нанося избыточные повреждения нашим тканям и клеткам свободными радикалами. Энергия Земли помогает избавиться от этих лишних свободных радикалов, чтобы ваше тело могло исцеляться и восстанавливаться естественным образом, как и положено. Поэтому, чтобы оставаться в хорошем здоровье, совершенно необходимо, чтобы мы ежедневно восстанавливали связь с этой природной энергией, чтобы противодействовать разрушительным последствиям нашего современного образа жизни.



Чем не является заземление!

Заземление не имеет ничего общего с пищевыми добавками, таблетками, длительными посещениями клиник или дорогостоящим лечением и не является волшебным лекарством или причудой знаменитостей на этой неделе! Заземление безопасно и естественно для людей всех возрастов, молодых и старых, но оно не является лекарством или заменой лечения. Если у вас есть заболевание, обратитесь к врачу или поставщику медицинских услуг.


Как я могу испытать заземление сейчас?

Выйдите босиком на улицу хотя бы полчаса и посмотрите, как это повлияет на вашу боль или уровень стресса.Сидите, стойте, лежите или ходите по траве, песку, грязи или простому бетону. Все это проводящие поверхности, с которых ваше тело может черпать энергию Земли. Дерево, ковер, асфальт, герметичный или окрашенный бетон и винил не будут работать и будут блокировать поток электронов, поскольку они не являются проводящими поверхностями. Испытайте на себе целительную энергию Земли в действии в следующий раз, когда вы испытываете стресс, боль или недомогание.


Самый простой способ быть заземленным каждый день, когда вы не можете выбраться на улицу.

Если ежедневная ходьба босиком для вас невозможна или нецелесообразна, продукты для заземления в помещении столь же эффективны - от обуви для заземления до браслетов, подушек, простыней или ковриков - есть продукт для заземления, соответствующий вашему образу жизни и потребностям. Вы можете легко установить изделия для заземления в помещении дома или в офисе, и вы сможете использовать их без усилий и без простоев каждый день, например, во время сна, во время просмотра телевизора, во время использования компьютера и даже во время вы медитируете.Прокрутите вниз, чтобы увидеть продукты ниже. Щелкните здесь, чтобы узнать, как настроить заземляющие устройства.

Популярный стартовый пакет включает экономичную комбинацию заземляющего коврика для сна или заземляющего листа для использования на кровати во время сна, универсального заземляющего коврика для использования в любом месте дома или офиса в течение дня, а также тестирования оборудования, чтобы вы знали Ваши продукты работают так же, как DVD с фильмом о заземлении и компакт-диск с аудиокнигой по заземлению, чтобы познакомить вас со всеми историями, исследованиями и доказательствами, лежащими в основе заземления.

В качестве альтернативы вы можете посетить наш магазин заземления для приобретения отдельных продуктов, нажав здесь

Другие способы заземления:

  • Купаться в океане или озерах

  • Сад голыми руками

  • Лежать на Земле

  • Обнять живое дерево

  • Прислонитесь к живому дереву

  • Сон на земле во время кемпинга

  • Носить обувь на натуральной кожаной подошве вместо обуви из синтетического каучука / пластика


Сколько времени мне нужно, чтобы получить льготы

Все люди разные, и точно так же, как никакие два человека не получат одинаковых результатов при выполнении программы фитнеса или диеты, ваши результаты будут зависеть от ваших обстоятельств.Однако исследования показали, что через несколько секунд физиология тела начинает меняться, мышцы расслабляются и возвращаются к нормальному напряжению, стресс начинает рассеиваться, успокаивая нервную систему.

В течение 30–90 минут вы можете начать замечать реальную разницу в уровне боли, стрессе, спокойствии, легче засыпать или просто чувствовать себя лучше, чем раньше. Если у вас есть давняя проблема со здоровьем, было доказано, что постоянное заземление более полезно, и для получения любых результатов может потребоваться несколько недель.Если вы в целом здоровы, вы можете вообще не заметить больших изменений, однако ваше тело получает меньше повреждений свободными радикалами и, следовательно, может лечиться и восстанавливаться каждую ночь, как и положено, поддерживая ваше тело в постоянном хорошем здоровье и благополучии.

Суть в том, что некоторые люди получают преимущества заземления быстро, а для других это может занять время.


Как узнать, работает ли мне заземление?

Мы рекомендуем, когда вы начнете вести дневник или записную книжку, и оценивать свое состояние от 1 до 10.10 - худшее, а 1 - лучшее. Начните вести дневник в первую ночь, когда вы накинули простыню, или используете коврик, и оцените свое состояние, вернитесь к журналу на следующей неделе и снова оцените свое состояние и посмотрите, улучшились ли показатели. Делайте это в течение нескольких месяцев, чтобы получить точные данные об улучшении вашего состояния. ►Нажмите здесь, чтобы просмотреть пример журнала или распечатать страницу. Мы обнаружили, что, поскольку эта исцеляющая энергия Заземления очень тонкая, ваш новый образ жизни становится вашим «новым нормальным», и вы можете продолжать жить так же, как раньше, без боли, без излишнего стресса, и теперь это ваш новый ориентир и вы можете подумать, что заземление больше не работает для вас, поскольку вы привыкли к своему новому способу благополучия.Что ж, есть простой способ проверить это ... не снимайте простыню или не используйте коврики в течение недели или двух, и вы можете увидеть возвращение старых болезней, или вы также можете не спать - это так просто . Если вы здоровы, вы можете не заметить каких-либо изменений, однако вы можете быть уверены, что обеспечиваете свое тело естественными электрическими питательными веществами, которые необходимы для поддержания здоровья и долгой жизни.


Как я могу использовать эту энергию из моего дома?

Благодаря исследованиям и запросам участников были разработаны инновационные продукты, которые доставляют естественную целительную энергию Земли непосредственно к телу, находясь в помещении, через проводящие провода и проводящие материалы / ткани, что делает соединение Земля-Тело простым и удобным.Точно так же, как трубы и краны доставляют воду в наши дома, теперь мы можем приносить энергию Земли в наши дома двумя способами: -

1. Мы можем пойти прямо к источнику матери-земли, используя заземляющий стержень. Заземляющий стержень вставляется во влажную землю вокруг вашего дома или офиса, а затем соединительный шнур проходит под дверью или окном и прикрепляется к заземляющему устройству, например, листу или коврику (► нажмите здесь, чтобы просмотреть наше руководство по подключению).
2.Наши розетки в наших домах уже заземлены, поэтому мы можем воспользоваться этим, вставив нашу специально разработанную неэлектрическую заземляющую вилку в PowerPoint или силовую плату, которую вы будете использовать. Вилка заземления подключается только к уже имеющемуся проводу заземления. в PowerPoint. Затем один конец токопроводящего шнура вставляется в вилку, а другой конец присоединяется к токопроводящему продукту, например, листу или коврику (►нажмите здесь, чтобы просмотреть наше руководство по подключению). В этом процессе не используется никакая электрическая энергия, вилки безопасны и не содержат электричества, и их нельзя использовать в качестве вилки электроприбора.

Что такое токопроводящие заземляющие изделия?

Изделия

для проводящего заземления, такие как коврики для сна, простыни, прокладки и ленты, были разработаны, чтобы упростить, облегчить получение целительной энергии Земли и не требовать усилий. Сделав «комнатное» заземление таким удобным, вы сможете легко поддерживать эту практику на повседневной основе, тем самым получая огромные преимущества для здоровья для вашего благополучия и долголетия - вам не нужно помнить о приеме таблеток, втирания лосьонов или появлении для встреч!

Просто подключите заземляющий продукт к стандартной розетке PowerPoint с помощью нашей специально разработанной заземляющей вилки, а затем подключайтесь к ней во время работы, отдыха или сна.В качестве альтернативы вы можете использовать заземляющий стержень вместо вилки. Если вы новичок в заземлении, мы настоятельно рекомендуем вам начать с одного из наших дополнительных «стартовых пакетов», в котором есть все необходимое для уверенного запуска заземления. Если вы хотите ознакомиться с нашим обширным ассортиментом продукции, щелкните изображения ниже или щелкните здесь, чтобы перейти на главную страницу нашего магазина.

Существует "Внутреннее" заземление на любой вкус и на любой бюджет, просто выберите то, что подходит именно вам. Если у вас возникли проблемы с выбором продукта, свяжитесь с нашими дружелюбными сотрудниками по бесплатному телефону 1300 327 844, отправьте нам электронное письмо или присоединитесь к нашей линии чата в обычное рабочее время - мы здесь для вас!

Лекарство от этого современного отключения простое.По возможности ходите босиком на открытом воздухе и / или спите, работайте или отдыхайте в помещении, соприкасаясь с токопроводящими простынями или циновками, которые передают энергию вашему телу, не выходя из дома или офиса, когда вам удобно. Люди, которые делают это регулярно, говорят, что они лучше спят, чувствуют себя лучше, имеют больше энергии в течение дня, лучше выглядят и живут дольше. Эта простая практика является одновременно технологией и движением, изменяющим жизнь на всей планете, и известна как заземление.

Вы можете испытать преимущества заземления, не выходя из дома, абсолютно без риска в течение 90 дней.


Начните со стартового пакета!

Популярный стартовый пакет включает экономичную комбинацию заземляющего коврика для сна или заземляющего листа для использования на вашей кровати во время сна, универсального заземляющего коврика для использования в любом месте вашего дома или офиса в течение дня, тестирования оборудования, чтобы вы знали Ваши продукты работают так же, как DVD с фильмом о заземлении и компакт-диск с аудиокнигой по заземлению, чтобы познакомить вас со всеми историями, исследованиями и доказательствами, лежащими в основе заземления.Вы также можете посетить наш магазин заземления, нажав здесь.


ВЫГЛЯДИТЕ ЛУЧШЕ, ЧУВСТВУЙТЕ ЛУЧШЕ И СПОЙ ЛУЧШЕ!



Медицинский консультативный совет
Заземляющие устройства никогда не должны использоваться вместо лечения. Они служат исключительно для связи вашего тела с энергией Земли. Если вы принимаете лекарства, проконсультируйтесь с врачом перед тем, как приступить к заземлению, и просмотрите нашу страницу с медицинскими рекомендациями.

Заземление - Что такое заземление и может ли оно улучшить ваше здоровье?

Терапия заземлением основывается на интуитивном предположении, что подключение к энергии планеты полезно для нашей души и тела. И хотя есть определенная апелляция к концепции энергетической связи с Матерью-Землей, пусть и в духе Нью-Эйдж, есть также и более научный подход к практике, который утверждает, что доступ к обильному запасу свободных электронов в (слегка отрицательно заряженных) Земля может помочь нейтрализовать свободные радикалы - если бы мы только сняли обувь и получили к ним доступ.Несколько человек в нашем сообществе (в том числе терапевт) клянутся заземлением - также называемым заземлением - для всего, от воспаления и артрита до бессонницы и депрессии. Ниже давний лидер движения за заземление Клинт Обер объясняет, что такое заземление, как оно работает и, что немаловажно, как сделать это самостоятельно.

Вопросы и ответы с Клинтом Обером

Q

Как вы впервые обнаружили влияние заземления на здоровье?

А

В своей первой карьере я провел тридцать лет в индустрии кабельного телевидения, где все электрические предметы должны иметь часть своей цепи, подключенной к земле.Воздух и окружающая среда содержат статическое электричество, которое придает электрическим проводам потенциал, отличный от потенциала земли; вы также можете думать об этом как о другом количестве электрического заряда. Земля будет разряжать или принимать бесконечное количество электронов, поэтому, когда что-то с электрическим зарядом подключается к земле, его электрический потенциал нейтрализуется. Если электрические кабели не заземлены, статическое электричество нарушит качество и стабильность сигнала.

Обладая практическими знаниями в области заземления, я стал гораздо лучше осознавать тот факт, что все мы носим обувь с непроводящей (обычно резиновой) подошвой, которая изолирует наши тела от земли.В древние времена большинство людей ходили либо босиком, либо в обуви с кожаной подошвой, которая становилась проводящей, когда они были мокрыми от пота с наших ног. Я спросил себя, каковы могут быть последствия того, что люди больше не будут иметь естественного заземления. Интуитивно понятно, что - как в кабельной системе - заземление нейтрализует любой заряд в теле. После заземления себя и нескольких друзей, страдающих расстройствами здоровья по артритическому типу, я пришел к убеждению, что заземление может уменьшить хроническую боль. Итак, я потратил последние семнадцать лет, пытаясь выяснить, поддерживает ли какая-либо наука мою гипотезу.

Q

Как работает заземление и почему оно такое мощное?

А

Наша врожденная иммунная система использует белые кровяные тельца (известные как нейтрофилы) для высвобождения реактивных молекул кислорода (обычно известных как свободные радикалы) для окисления и уничтожения патогенов и поврежденных клеток. Свободные радикалы имеют электронный дисбаланс, который делает их электрически заряженными - в своем стремлении найти свободный электрон и нейтрализовать, они могут присоединиться к здоровой клетке или украсть электрон у здоровой клетки, повредив ее в процессе.Затем поврежденную клетку необходимо удалить, и иммунная система посылает другого нейтрофила для ее обработки, начиная весь цикл заново. Так начинается хроническое воспаление (которое вызывает хроническую боль и способствует развитию многих заболеваний). Вся эта реакция усугубляется тем фактом, что вещества, генерирующие свободные радикалы, присутствуют повсюду вокруг нас: в жареной пище, алкоголе, табачном дыме, пестицидах, загрязнителях воздуха и даже в солнечных лучах.

Земля имеет бесконечный запас свободных электронов, поэтому, когда человек заземлен, эти электроны естественным образом перемещаются между землей и телом, уменьшая количество свободных радикалов и устраняя любой статический электрический заряд.Причина, по которой заземление является настолько мощным, заключается в том, что оно уменьшает и предотвращает воспаление в организме, что, в свою очередь, предотвращает связанные с воспалением нарушения здоровья.

Q

Какие существуют способы заземления людей?

А

Самый простой и естественный метод заземления - это выйти на улицу и положить босые ноги и руки прямо на землю. Многие люди предпочитают гулять босиком в парке или на пляже. (Примечание: ходьба босиком в доме, где материалы с минимальной или меньшей проводимостью, такие как бетонные фундаменты и паркетные полы, изолируют нас от электрического потенциала земли, не будет иметь такого же эффекта.Чтобы получить значительную пользу для здоровья, требуется как минимум полчаса воздействия, поэтому я рекомендую как минимум тридцать минут босиком в день на открытом воздухе, если это возможно.

Для людей, у которых нет безопасного доступа к месту для ходьбы босиком (или для которых это неудобно в течение длительного времени), есть заземленные коврики, которые позволяют людям работать в заземленном состоянии, положив босые ноги на коврик. . Заземляющие коврики изготовлены из полиуретана на углеродной основе и подключаются к проводу, который можно подключить к порту заземления существующей стандартной электрической розетки - специально разработанная вилка не подключается к горячему разъему розетки, поэтому нет риска поражение электрическим током.Углерод является естественным проводником, поэтому, когда вы подключаете площадку к проводу, который соединен с землей через порт заземления, вы уравниваете электрический потенциал мата с землей, предоставляя вашему телу доступ к свободным электронам планеты. Таким образом, вы можете провести большую часть дня на земле, даже если вы работаете за столом.

У заземленного сна есть основные преимущества, поэтому мы изготовили прокладки из серебра, которое также является естественным проводником: посеребренная ткань на нейлоновой основе проходит по матрасу и под простыню и вставляется в стену, чтобы доступ к заземленной электрической цепи.Результатом является доступ к электрическому потенциалу земли, уменьшающему свободные радикалы, на всю ночь.

Теперь мы производим полный ассортимент продуктов для заземления: вы можете заземлить себя с помощью заземленного коврика для йоги, пластырей (особенно полезно при острой боли) и даже надев заземленную обувь, которая оснащена токопроводящей вилкой в ​​подошве.

Получить заземление

Способ OG - ходить босиком по улице (сад, парк и пляж одинаково эффективны) не менее 30 минут в день.Дополнительный балл за заземление в офисе или дома с помощью заземляющего устройства:

Q

Можете ли вы заземлить себя через любую розетку?

А

Все офисные здания и дома, построенные после 1970-х годов, имеют электрические розетки с заземлением, что означает, что круглое отверстие в розетке соединено с внутренним заземляющим проводом, который соединен с землей (многие старые дома, подвергшиеся ремонту, были обновлены с помощью заземленных электрических цепей). розетки тоже).Все продукты заземления, которые коммерчески доступны для населения от уважаемых компаний, поставляются с устройством для проверки заземления розеток и подтверждения наличия в розетке исправного заземляющего провода.

Если вы живете в старом доме без заземленных электрических розеток, вы можете установить заземляющий стержень или поработать с электриком, чтобы обновить свою электрическую систему.

Q

Каковы основные физические эффекты заземления?

А

Когда я начал заземляться, первым заметным эффектом стало то, что я спал намного лучше.Первое, что случается, когда вас заземляют, - это то, что вы чувствуете разряд (когда электрическое статическое электричество с вашего тела исчезает). Это заставляет вас дышать легче - вы просто чувствуете себя лучше. Другие эффекты, такие как спокойствие и усиление кровотока, возникают со временем, поэтому вы не почувствуете их сразу.

Одним из первых серьезных заболеваний, с которыми я столкнулся, был пациент хосписа, страдающий паразитирующим артритом. Он не мог встать с кровати, и его няне и дочери пришлось помочь мне поднять его с кровати, чтобы установить заземленную простыню.Через неделю после моего визита мне позвонил пациент и сказал, что белка прогрызла его заземляющий провод. Это было важно по двум причинам. Во-первых, этот человек, который не мог ходить, теперь был достаточно активен, чтобы выйти из дома и проверить провод. Во-вторых, эффект заземления был настолько впечатляющим, что он сразу заметил, когда связь прервалась. Позже он сказал мне, что заземление уменьшило его воспаление и что жгучая боль, которую он чувствовал, наконец-то утихла. Он прожил на шесть или семь лет дольше.

В конце концов я встретил доктора Стивена Синатру, кардиолога из Нью-Йорка, который хотел изучить влияние заземления на воспаление. С тех пор мы обнаружили, что заземление улучшает сон, уменьшает хроническую боль и ускоряет заживление. На самом деле, многие профессиональные спортсмены спят заземленным, так как он уменьшает боль и способствует более быстрому восстановлению воспаленных мышц. Другие исследования показали, что заземление увеличивает энергию, и еще раз подтвердили мои анекдотические наблюдения о том, что заземление улучшает сон.

Электрический заряд в кровотоке также влияет на вязкость крови, которая является основным фактором риска сердечных заболеваний. Как объясняет Синатра в своем обзоре литературы: «Поверхность красных кровяных телец несет отрицательный электрический заряд, который поддерживает расстояние между клетками в кровотоке. Чем сильнее отрицательный заряд, тем выше потенциал клеток отталкивать друг друга, тем лучше (тоньше) вязкость крови и тем лучше поток ». Заземление значительно снижает вязкость крови, особенно после тренировки, отчасти помогая противодействовать воспалению, вызванному физической нагрузкой.

У заземленных женщин обычно усиливается кровоток на лице - они становятся немного розовыми, как ребенок, который бегает летом. В результате этого эффекта мы начинаем изучать процесс старения, потому что считаем, что заземление увеличивает приток крови к капиллярам - первое исследование увеличения кровотока на лице было опубликовано в 2014 году.

Q

Есть ли эмоциональные преимущества?

А

Эмоциональное заземление - на самом деле самая важная часть этого.

Я вырос на ранчо в Монтане - представьте кролика, который ест траву, наслаждается жизнью, а койот подкрадывается к нему. Кролик слышит койота и получает выброс адреналина и кортизола, поэтому он бежит и начинает зигзагообразно пересекать пастбище. Как только койот перестанет преследовать, кролик остановится - сразу же стряхнет его и снова вернется к еде, как будто ничего не произошло: он может быстро выпустить адреналин и кортизол. Сегодня, поскольку мы больше не заземлены от природы, мы удерживаем в теле все эти естественные реакции «бей или беги», и у нас нет возможности избавиться от них; что сильно способствует стрессу и тревоге.

Заземление также влияет на эмоциональное здоровье за ​​счет уменьшения боли - если вы испытываете боль, вы подвергнетесь эмоциональному стрессу. Если уменьшить воспаление, боль прекратится, вы почувствуете себя лучше, и энергия вернется. Также были исследования, которые показывают, что заземление улучшает настроение, снижает стресс и оказывает успокаивающее действие.

Конечно, есть и примитивный эмоциональный эффект от заземления босыми ногами, воссоединения с землей, расслабления на природе.

Q

Как заземление может помочь при более серьезных хронических заболеваниях?

А

После пятнадцати лет заземления людей с серьезными долгосрочными нарушениями здоровья, связанными с воспалениями, я могу сказать, что если бы любой человек с одним из этих расстройств был бы хорошо заземлен хотя бы на один час каждый день, он бы испытал заметное ухудшение здоровья. улучшение.Затем, пока они продолжали заземляться, они уменьшили бы воспаление, чтобы их тело могло начать заживать и вернуться к нормальному состоянию. Кардиолог из Лос-Анджелеса проводит исследование, чтобы изучить пользу для здоровья от гипертонии.

Q

Мы слышали, что заземление изначально может вызывать негативные последствия, особенно у пациентов с болезнью Лайма. Вы можете объяснить?

А

Заземление оказывает лечебное воздействие на людей с болезнью Лайма (особенно потому, что оно способствует такому глубокому и крепкому сну), но пациенты должны действовать с осторожностью.В некоторых случаях заземление может вызвать реакцию Герксхаймера, которая может временно вызвать усталость, тошноту и жар - это воспалительная реакция на гибель бактерий. Одно из возможных объяснений состоит в том, что у людей с болезнью Лайма густая кровь и плохое кровообращение - спирохеты торчат в их холодных пальцах рук и ног, закрытые от кровообращения. Как только вы заземляете человеческое тело, вы уменьшаете вязкость крови, чтобы кровь могла входить и выходить из капилляров. Когда это происходит, кровь начинает очищать спирохеты, создавая начальные симптомы гриппа, которые в конечном итоге проходят.

Клинтон Обер - генеральный директор EarthFX, научно-исследовательской компании, расположенной в Палм-Спрингс, Калифорния. Обер проработал десятилетия в кабельной промышленности, пока в 1995 году проблема со здоровьем не вдохновила его уйти на пенсию и отправиться в личное путешествие в поисках высшей цели в жизни. За последние восемнадцать лет Ober поддержал множество исследований, которые в совокупности демонстрируют, что заземление уменьшает воспаление и способствует нормальному функционированию всех систем организма.

Мнения, выраженные в этой статье, направлены на то, чтобы выделить альтернативные исследования и побудить к разговору.Они представляют собой точку зрения автора и не обязательно отражают точку зрения goop, и предназначены только для информационных целей, даже если и в той степени, в которой эта статья содержит советы врачей и практикующих врачей. Эта статья не является и не предназначена для замены профессиональных медицинских рекомендаций, диагностики или лечения, и на нее нельзя полагаться при получении конкретных медицинских рекомендаций.

способов заземления - P3 News

Что такое заземление?


Подключение металлических (проводящих) частей электрического прибора или установок к земле (земле) называется заземлением.


Другими словами, соединение металлических частей электрических машин и устройств с пластиной заземления или заземляющим электродом (который находится во влажной земле) через толстый проводящий провод (который имеет очень низкое сопротивление) в целях безопасности известен как Заземление или заземление.


«Заземление» или «заземление», скорее, означает подключение части электрического устройства, такой как металлическое покрытие, клемма заземления розеточных кабелей, опорные провода, которые не проводят ток на землю.Заземление можно назвать соединением нейтральной точки системы электроснабжения с землей, чтобы избежать или минимизировать опасность во время разряда электрической энергии.

Заземление можно выполнить разными способами. Ниже описаны различные методы, применяемые для заземления (в домашней электропроводке или на заводе и другом подключенном электрическом оборудовании и машинах):

1) Пластинчатое заземление:


В системе пластинчатого заземления - пластина из меди с размерами 60 см x 60 см x 3.18 мм (т. Е. 2 ​​фута x 2 фута x 1/8 дюйма) или оцинкованное железо (GI) размером 60 см x 60 см x 6,35 мм (2 фута x 2 фута x is дюйма) закапывают вертикально в землю (земляная яма), высота которой не должна быть меньше 3 м (10 футов) от уровня земли.


Для правильной системы заземления выполните шаги, указанные выше в (Введение в заземляющую пластину), чтобы поддерживать влажность вокруг заземляющего электрода или пластины заземления. Пластина заземления, пластина заземления.

2) Заземление трубы:


Оцинкованная сталь и перфорированная труба утвержденной длины и диаметра помещаются вертикально во влажную почву в такой системе заземления.Это самая распространенная система заземления.

Размер используемой трубы зависит от силы тока и типа почвы. Размер трубы обычно составляет 40 мм (1,5 дюйма) в диаметре и 2,75 м (9 футов) в длину для обычной почвы или больше для сухой и каменистой почвы. Влажность почвы будет определять длину трубы, которую предстоит заглубить, но обычно она должна составлять 4,75 м (15,5 фута). Заземление трубы и заземление

3) Штанговое заземление:


Это тот же метод, что и при заземлении труб.Медный стержень диаметром 12,5 мм (1/2 дюйма) или 16 мм (0,6 дюйма) из оцинкованной стали или полый участок 25 мм (1 дюйм) трубы GI длиной более 2,5 м (8,2 фута) закапывают в землю вертикально вручную или с помощью пневмомолота. Длина электродов, встроенных в почву, снижает сопротивление земли до желаемого значения.

4) Заземление через Waterman:


В этом методе заземления трубы водовода (оцинкованные GI) используются для заземления.Обязательно проверьте сопротивление труб GI и используйте зажимы заземления, чтобы минимизировать сопротивление для правильного заземления.


Если в качестве заземляющего провода используется многожильный провод, очистите концы жил провода и убедитесь, что он находится в прямом и параллельном положении, которое затем можно плотно подсоединить к трубе водяного коллектора.


5) Заземление лентой или проволокой:


При этом способе заземления ленточные электроды сечением не менее 25 мм x 1.6 мм (1 дюйм x 0,06 дюйма) закапывают в горизонтальные траншеи минимальной глубиной 0,5 м. Если используется медь с поперечным сечением 25 мм x 4 мм (1 дюйм x 0,15 дюйма) и размером 3,0 мм2, если это оцинкованное железо или сталь.


Если используются круглые проводники, их площадь поперечного сечения не должна быть слишком маленькой, скажем, менее 6,0 мм2, если это оцинкованный чугун или сталь. Длина проводника, закопанного в землю, обеспечит достаточное сопротивление заземления, и эта длина не должна быть менее 15 м.


Общий метод заземления / правильная установка заземления (шаг за шагом)


Обычный метод заземления электрического оборудования, устройств и приборов следующий:
1. Прежде всего, выкопайте яму размером 5x5 футов (1,5 × 1,5 м) примерно в 20–30 футов (6–9 метров) в земле. (Обратите внимание, что глубина и ширина зависят от характера и структуры грунта)
2. Закопайте подходящую медную пластину (обычно 2 x 2 x 1/8 дюйма (600 x 600 x 300 мм) в этой яме в вертикальном положении.)
3 .Надежно закрепите заземляющий провод через гайки с двух разных мест на пластине заземления.
4. Используйте два провода заземления с каждой пластиной заземления (в случае двух пластин заземления) и закрепите их.
5. Для защиты стыков от коррозии нанесите смазку вокруг них.
6. Соберите все провода в металлическую трубу от заземляющего электрода (ов). Убедитесь, что труба находится на высоте 1 фута (30 см) над поверхностью земли.
7. Чтобы поддерживать влажность вокруг земной плиты, поместите 30-сантиметровый слой порошкообразного древесного угля (порошкообразного древесного угля) и смеси извести вокруг земной плиты вокруг земной плиты.
8. Используйте болты с гайкой и гайкой, чтобы надежно подсоединить провода к опорным плитам машин. Каждая машина должна быть заземлена в двух разных местах. Минимальное расстояние между двумя заземляющими электродами должно составлять 10 футов (3 м).
9. Провод заземления, который соединяется с корпусом и металлическими частями всей установки, должен быть плотно подключен к заземляющему проводу.
10. Наконец (но не в последнюю очередь) проверьте всю систему заземления с помощью тестера заземления. Если все идет по планировке, то яму засыпьте землей.Максимально допустимое сопротивление заземления составляет 1 Ом. Если оно больше 1 Ом, увеличьте размер (не длину) заземляющего провода и проводов заземления. Держите внешние концы труб открытыми и время от времени поливайте водой, чтобы поддерживать влажность вокруг заземляющего электрода, что важно для лучшей системы заземления.

Щелкните здесь, чтобы просмотреть источник.

Нужно ли заземлять металлическую крышу? -

Крыша - первая линия защиты вашего дома от непогоды.Излишне говорить, что он должен защищать вас от любых погодных условий, в том числе от молнии. Но что, если ваша крыша сделана из металла, известного как проводник электричества?

Texas Traditions Roofing, ведущая компания по ремонту и замене крыш в этом районе, исследует вопрос, который задают домовладельцы с металлическими крышами: следует ли заземлять металлические крыши?

Что означает заземление?

Проще говоря, электрическое заземление - это средство обеспечения альтернативного пути прохождения электрического тока в случае внезапного скачка напряжения, например, при ударе молнии по крыше.В жилом доме эта система заземления образована системой неизолированных медных проводов, прикрепленных к каждой металлической распределительной коробке по всему дому. Это для того, чтобы ток разогнался, так сказать. Тот же принцип применим и к металлической кровельной системе.

Однако остается вопрос: нужно ли заземлять металлическую крышу?

Приговор

Большинство уважаемых подрядчиков по кровельным работам в жилищном и коммерческом секторе согласятся, что металлические крыши не нужно заземлять.На самом деле, даже Национальная ассоциация противопожарной защиты не считает необходимым заземление металлической крыши. В настоящее время не существует строительных норм и правил, требующих от домовладельцев заземления металлических крыш. Это сделано при условии, что все другие строительные нормы и правила, такие как использование только ПВХ для любых трубопроводов, которые простираются от внутренней к внешней части дома, строго соблюдаются.

Хотя металл действительно является проводником электричества, правда в том, что металлическая крыша так же подвержена удару молнии, как и любой другой кровельный материал.Кроме того, удар молнии, скорее всего, будет заземлен по всей конструкции кровли, не причинив ущерба жильцам дома. Нет никаких реальных причин беспокоиться о металлических крышах и молниях, но вы всегда можете заземлить крышу для вашего душевного спокойствия.

Лучшие кровельные продукты и услуги

Если вы подумываете о металлических крышах или ищете надежные услуги по замене кровли, Texas Traditions Roofing поможет вам! Мы предлагаем широкий спектр кровельных продуктов и услуг, которые удовлетворят ваши потребности.Позвоните нам сегодня по телефону (512) 415-4590. Мы обслуживаем Раунд-Рок, штат Техас.

Основная информация о системе заземления дома: Что | Почему | Преимущества

Джанви Десаи - инженер-строитель. Она окончила Государственный инженерный колледж - Бхарух в 2017 году. Она инженер (гражданский) в SDCPL - Гарпедия. Она увлечена исследованиями и изучением последних разработок. Вы можете легко связаться с ней через LinkedIn, Facebook, Twitter, Instagram, Pinterest. Помимо того, что она блоггер, она также участвует в количественном опросе, управлении сайтом, дизайне и детализации.

Заземление - это важнейший компонент электрической цепи. Это может быть либо заземление нейтрали, либо заземление оборудования. Правильное заземление - ОБЯЗАТЕЛЬНАЯ мера безопасности; поэтому очень важно знать о его полезности, а также о возможных рисках, если заземление выполнено неправильно. Знание мельчайших деталей заземления будет способствовать вашей безопасности. Установив надлежащее заземление, вы можете оставаться в безопасности при использовании электрических устройств.

Земля имеет проводящую поверхность, поэтому она используется в качестве безопасного проводника заряда и нейтрализатора для универсального стандарта полностью электрических систем, и используется с самого начала установки системы распределения электроэнергии.Электричество имеет важное значение в нашей жизни, но оно также несет в себе определенные опасные риски, связанные с его распределительной системой, которые могут иметь опасные последствия для пользователей этих электрических систем, если что-то выходит за рамки правил и протоколов безопасности. Заземление является одним из таких протоколов безопасности в электрической системе / цепи.

Если в системе электропроводки возникает какая-либо неисправность, неисправность, как правило, приводит к ударным повреждениям или может вызвать отказ оборудования. Во время этой фазы повреждения возникает разность потенциалов между металлическими частями электрической системы.Если кто-то случайно коснется этих деталей, высока вероятность поражения электрическим током, который может быть смертельным.

Принимая во внимание такие риски и чтобы сделать электрическую цепь безопасной для пользователей, была введена система заземления, и конвенция все еще действует.

Давайте рассмотрим несколько моментов, касающихся заземления дома в системе электроснабжения.

Заземление дома

Заземление и заземление - это два разных слова, но они используются для передачи одного и того же значения.В системе электропроводки земля или земля представляет собой проводник, который обеспечивает низкий барьерный путь для земли, чтобы предотвратить опасные напряжения, влияющие на устройства.

Слово заземление в основном используется в Европе, Великобритании и в стандартах большинства стран Содружества, например, IS (Индийский стандарт), IEC (Международная электротехническая комиссия) и т. Д.

Слово заземление используется в Североамериканские стандарты, то есть ANSI (Американский национальный институт стандартов), NEC (Nippon Electric Company), IEEE (Институт инженеров по электротехнике и электронике), UL (Underwriters Laboratories) и т. Д.

Что такое заземление?

Термин «заземление» означает соединение электрической системы и оборудования с землей с помощью подходящего проводника. Другими словами, заземление - это процесс, обычно используемый для повышения безопасности электроприборов и предотвращения поражения электрическим током.

Согласно «Филу Хьюзу и Эду Феррету» [357] (Автор книги «Введение в здоровье и безопасность в строительстве»), у компании электроснабжения есть один из проводников, прочно соединенных с землей, и каждая цепь, питаемая от компания должна иметь один из проводов, подключенных к земле.Это означает, что при возникновении неисправности, например обрыва цепи, ток вернется прямо на землю и сохранит безопасность цепи питания. Этот процесс известен как заземление.

Назначение заземления в электрической установке

Заземление используется для нескольких целей. Вот некоторые из этих утилит:

01. Чтобы спасти человеческую жизнь от опасности поражения электрическим током, то есть обеспечить альтернативный путь прохождения тока, чтобы он не подвергал опасности жизнь пользователя.

02. Обеспечить стабильную платформу для работы и безопасности чувствительного электронного оборудования, т. Е. Поддерживать напряжение в любой части электрической системы на известном уровне, чтобы предотвратить риск подачи высокого напряжения на техники или оборудования, что привело к его повреждению.

03. Для защиты зданий, машин и оборудования в неисправных условиях.

04. Обеспечивает безопасный путь для рассеивания молний и токов короткого замыкания.

С технической точки зрения заземление стало основной практикой в ​​электротехнической промышленности для создания электрических цепей из-за некоторых превосходных преимуществ.

Преимущества системы заземления

01. Система заземления помогает обнаружить все дефекты, возникающие в фазе. Таким образом, он защищает пользователя от поражения электрическим током и предохраняет цепь от повреждения.

02. В случае нарушения изоляции система заземления помогает устранить риск возгорания или взрыва в цепи.

03. Заземление в электрической системе может противостоять повреждению электроприборов и устройств, предотвращая протекание чрезмерного тока через цепь.

Что произойдет, если заземление выполнено неправильно?

Если элементы не правильно заземлены с помощью системы заземления, подаваемый электрический ток может стать несимметричным. Это отвечает за короткое замыкание в электрической системе. Неправильное заземление может создать более высокий риск / повреждение электрической системы.В результате может выйти из строя различное электрооборудование, а также возрастет риск возгорания и короткого замыкания.

В такой ситуации вы можете уберечь себя и членов своей семьи от короткого замыкания. Следуйте этим советам по электробезопасности и сделайте свой дом безаварийным!

Прежде чем познакомиться с различными методами заземления, давайте посмотрим на компоненты системы заземления.

Компоненты системы заземления

Система электрического заземления состоит из следующих основных компонентов:

Металлическая пластина, труба или заземляющий стержень используются в качестве электродов для внутренней проводки.

Заземляющий провод - это соединитель между точкой заземления потребителя и открытой металлической частью.

Заземляющий провод - это тип проводника, который соединяет точку заземления потребителя с другими частями установки, нуждающимися в заземлении.

Различные типы систем заземления для дома

Заземление дома достигается путем подключения электрических приборов или компонентов к земле с помощью хорошего проводника, называемого «заземляющий электрод». Это обеспечивает путь от устройств к земле с очень низким сопротивлением.Существуют следующие методы заземления:

01. Пластинчатое заземление

02. Заземление трубы

03. Стержневое заземление

Помимо нескольких методов заземления, упомянутых выше, в основном используются два метода: используется для заземления дома. то есть пластинчатое заземление и заземление труб.

При пластинчатом заземлении в качестве заземляющего электрода используется медная пластина (размером 600 мм x 600 мм x 3,15 мм) или пластина GI (600 мм x 600 мм x 6,3 мм).Пластины GI часто используются в настоящее время. Пластина держится вертикально лицевой стороной и погружена на 3 метра в землю.

Чередование слоев соли или кокса, окружающих электрод, толщиной не менее 150 мм. Заземляющий провод надежно прикреплен к пластине заземления с помощью болта и должен быть изготовлен из меди для медного электрода или из GI, если это электрод GI.

Согласно «У. А. Бакши и В. У. Бакши ’ [358] (Автор книги« Элементы электротехники ») эффективность заземления увеличивается с увеличением площади пластины и глубины заделки.Если удельное сопротивление грунта высокое, то необходимо вертикально вживить плиту на большую глубину в грунт.

У этого метода есть только один недостаток. При таком расположении разрыв заземляющего провода от заземляющей пластины под землей физически невозможно наблюдать. Это может вызвать путаницу и привести к большим потерям при неправильных условиях.

При этом способе заземления оцинкованная труба длиной 2,5 мм и внутренним диаметром 38 мм укладывается вертикально (вертикально) в грунт.Наклон не должен быть больше 30 градусов от вертикали.

Труба окружена кусками кокса или древесного угля и соли чередующимися слоями примерно на 150 мм вокруг трубы, и это делается для уменьшения сопротивления. Заземляющие провода подключаются к трубопроводу GI над уровнем земли, и время от времени их можно физически осматривать. Эти соединения можно проверить для проверки целостности заземления. Это главное преимущество метода трубного заземления перед методом пластинчатого заземления.

Единственным недостатком системы заземления труб является сложность выбора правильной длины трубы. В этой системе длина заделанной трубы должна быть достаточно увеличена, если удельное сопротивление грунта имеет значение более высокого порядка. Это увеличивает необходимость проведения земляных работ, и, следовательно, этот процесс требует более высоких затрат, чем другие варианты заземления.

Мы используем много электрических кабелей и проводов в нашем помещении, но если кто-то спросит нас, в чем разница между проводами и кабелями, мы часто запутаемся.Не запутайтесь, обратитесь - В чем основная разница между проводами и кабелями?

Регулярное обслуживание системы заземления - очевидный способ гарантировать, что система будет работать нормально в течение длительного времени. Техническое обслуживание системы означает проверку и выполнение действий, выполненных для работы электрооборудования или восстановления устройства до приемлемого и безопасного состояния. Техническое обслуживание должно выполняться в соответствии с рекомендациями производителя, и рекомендации в основном объясняются в руководствах производителей, однако техническое обслуживание заземляющего устройства во многом зависит от таких факторов, как его использование, рабочая среда и тип оборудования.

Схемы управления техническим обслуживанием могут быть основаны на нескольких методах, направленных на то, чтобы сосредоточить внимание на уязвимых частях, которые часто имеют тенденцию к ухудшению и нуждаются в обслуживании для обеспечения профилактики здоровья и снижения рисков для безопасности. Эти методы включают:

01. Профилактическое плановое обслуживание

Профилактическое плановое обслуживание обычно включает замену слабых / неисправных деталей или настройку необходимых регулировок через заранее заданные интервалы.

02. Техническое обслуживание по состоянию

В рамках курса технического обслуживания по состоянию критические детали контролируются и обслуживаются по мере необходимости, чтобы избежать серьезных опасностей.

03. Техническое обслуживание на основе отказа

Техническое обслуживание на основе отказа выполняется при возникновении каких-либо неисправностей или отказов. Это допустимо только в том случае, если отказ считается непосредственной опасностью и нормальное состояние может быть исправлено до того, как вероятность риска возрастет.Если, например, устройство контроля обнаруживает перегрев подшипника, официально рекомендуется подождать, пока возникнет проблема перегрева, пока оборудование может быть остановлено и соответствующий ремонт может быть проведен до того, как неисправность станет опасной для работающих. .

Этот вид обслуживания проводится только при возникновении неисправностей или отказов. Это допустимо только в том случае, если отказ не представляет непосредственной опасности и может быть исправлен до того, как риск возрастет.

Срок службы системы заземления

Согласно исследованию Эрика Брандта «Прогнозирование срока службы строительных материалов и компонентов», срок службы материала - это период после установки, в течение которого все основные свойства соответствуют требованиям или могут превышать минимально допустимые значения при регулярном обслуживании.

Система заземления должна быть рассчитана на срок службы не менее 50 лет в большинстве условий окружающей среды и почвы.Также срок его службы зависит от типа материала, используемого в системе заземления.

По данным Министерства жилищного строительства и городского развития и некоторых независимых агентств США, стоимость системы заземления сложно измерить. Для типичного нового дома стоимость включает в себя материал с функциями заземления и трудозатраты на правильное соединение частей заземления. Материалы включают в себя кабель с жилой для заземления и заземляющие клеммы электропроводки и разъемы на щитах электрических щитов.

Короче говоря, стоимость системы заземления зависит от стоимости различных компонентов системы заземления, то есть заземляющего электрода, проводов и т. Д. Кроме того, стоимость различных компонентов зависит от компании-производителя.

Подводя итог всему обсуждению в , можно сказать, что система заземления дома является одним из наиболее важных аспектов любой электрической установки. Основная причина добавления заземления в электрические сети - безопасность. Хорошо спроектированная система заземления для дома полезна для безопасности пользователей; кроме того, это помогает уменьшить электромагнитные помехи и поддерживать общую сеть системы электроснабжения.

Для заземления электрических систем используются различные методы и стандарты. Если надлежащее заземление не будет выполнено, электрическое оборудование и люди могут пострадать. В связи с этим необходимо соблюдать надлежащую осторожность при обеспечении заземляющей сети в системе электроснабжения.

Прежде чем покинуть эту страницу, просто проверьте хотя бы раз, что мы написали в других интересных постах, которые, как мы знаем, вам обязательно понравятся. Читайте здесь -

Советы по предотвращению несчастных случаев из-за поражения электрическим током и пожара в сезон дождей!
31 Советы по предотвращению поражения электрическим током в праздничные дни

Ознакомьтесь с материалами / устройствами, необходимыми для заземления дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
