Защитные ограждения в электроустановках. Правила пользования щитами

Ограждение электрических установок щитом используют во время ремонтов электрооборудования и конструкций или во время проведения различных испытаний. Также он используются для того чтобы временно защитить и оградить те части в электрооборудовании, где проходит ток и существует рабочее напряжение выше и до 10 кВ. В этом статье мы расскажем читателям какие бывают щиты ограждения в электроустановках, как пользоваться данными приспособлениями и как их проверяют.

Основные требования к ширмам огораживания

Защитные ширмы обнесения делаются из дерева, которое предварительно просушивают и тщательно обрабатывают лаком или олифой. Помимо дерева, такие конструкции изготавливаются из различного электроизоляционного материала. Например, они могут быть деревянными или сделаны из стеклопластика.

Важно! Конструкции обнесения имеют свою особенность: они не изготавливаются из металлических материалов и деталей (ни в стяжке, ни в крепеже).

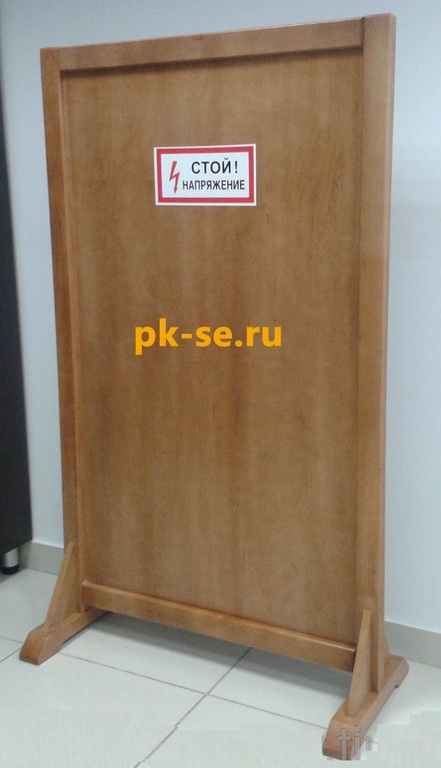

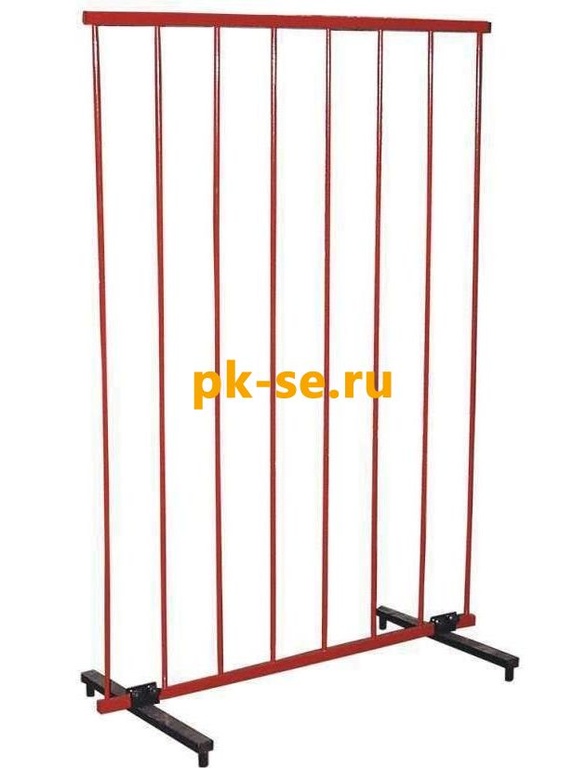

Что касается внешнего вида, то щит должен быть решетчатым или сплошным. Помимо этого он должен быть прочным и устойчивым, без деформаций и чтобы не мог опрокидываться.

Что касается веса, то щит ограждения должен быть по весу незначительным. Так как при его эксплуатации будут возникать ситуации, когда его необходимо будет переносить. Поэтому вес должен быть подъемным для одного человека.

Также защитное ограждение имеет свои требования и по размерам. Ограничение следующие: размеры ширмы обнесения по высоте должны быть от 170 сантиметров и выше. А между полом и нижней частью ширмы должно быть расстояние до 10 сантиметров. Превышать эти параметры запрещается.

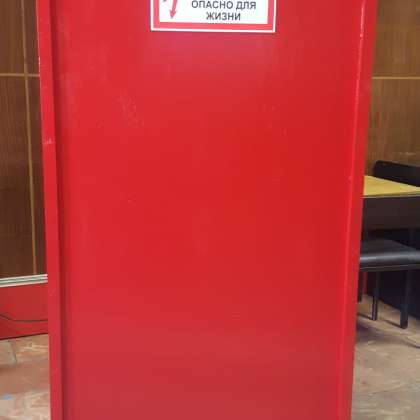

Любой щит или ширма должны содержать специальную надпись, которая предупреждает об опасности для жизни. Например: «Не влезай! Убьет», «Осторожно! Напряжение», «Стой! Опасно для жизни». Такие надписи и плакаты должны крепко и надежно крепиться к поверхности конструкции.

Обследование и испытание щитов

Для того чтобы запустить в рабочий процесс щит оградительный, как таковой необходимости его проверять и испытывать нет. Нужно только два раза в год проводить плановый осмотр конструкции. Такой осмотр должен проводить человек, который по приказу руководства занимается проверкой и контролем хорошего состояния обнесения.

Работник, совершая осмотр, должен проверить такие моменты:

• надежность и крепость деталей соединения и отдельных частей конструкции;
• насколько ограждение устойчиво и неподвижное;
• присутствие специального .

После того как осмотр был завершен, проверяющий обязан занести результат своего осмотра конструкции в журнал, специально предназначенный для этого. Пример журнала:

№ п/п	Фамилия, имя, отчество и должность проверяющего работника	Дата проверки	Результат проверки (примечания)	Подпись проверяющего работника

Важно! Ограждение, которое будет применено, необходимо осматривать непосредственно перед эксплуатацией.

Как правильно пользоваться ограждением

Огораживание электроустановок и оборудования имеет свои правила пользования. Для их эксплуатации нужно придерживаться специального расстояния от токоведущих частей до самого диэлектрического щита. Их устанавливают на рабочем месте, тем самым ограждая его от посторонних людей.

Пример! Если электрическая установка имеет проходящее напряжение 3, 6 и 10 кВ, то дистанция от ограды до токопроводящей установки должна составлять 60 сантиметров и больше. Если же напряжение в установке до 1000 В, то определенного расстояния нет, главное чтобы ограда не касалась токоведущей установки.

Щит необходимо устанавливать крепко и надежно. Также если в электрической установке будет повреждение, они не должны мешать и препятствовать работникам выходить из помещения распределительной конструкции.

Страница 14 из 16

Временные ограждения применяются для предохранения работающих от случайного приближения на опасное расстояние к токоведущим частям, находящимся под напряжением, а также для преграждения входа на участки распределительных устройств, находящихся под напряжением. К временным ограждениям относятся щиты и ограждения-клетки.
Щиты изготовляются из сухого дерева или другого нехрупкого изоляционного материала. На каждом щите укрепляют предостерегающие плакаты: «Стой, высокое напряжение», «Стой, опасно для жизни» (в зависимости от напряжения электроустановки) или делают соответствующие надписи.

Поверхность щитов выполняется сплошной при ограждении работающих от случайного приближения к токоведущим частям, находящимся под напряжением. Для ограждения входов в камеры, проходов щиты делают решетчатыми. Конструкция щита должна быть прочной, удобной, исключающей возможность его коробления и опрокидывания, а масса должна позволять переноску щита одним человеком.
Высота щита 1,7 м, расстояние от нижней кромки до пола не более 10 см.
Щиты устанавливаются так, чтобы они не препятствовали выходу персонала из помещения в случае возникновения опасности.
Соприкосновение щитов с токоведущими частями, находящимися под напряжением, не допускается. Расстояние от щитов, ограждающих рабочее место, до токоведущих частей, находящихся под напряжением, должно выдерживаться согласно требованиям приложения 7.

Ограждения-клетки

Ограждения-клетки служат для защиты персонала при работах на оборудовании, находящемся под напряжением, главным образом в камерах масляных выключателей при доливке или взятии пробы масла. Они выполняются из дерева или другого изоляционного материала. Применение клеток допускается только в тех случаях, когда можно обеспечить безопасное вдвигание их в камеры. Для предупреждения соприкосновения клетки с токоведущими частями, находящимися под напряжением, применяются специальные упоры, если возможность соприкосновения не исключается конструкцией и расположением аппаратуры (например, бак выключателя препятствует дальнейшему продвижению клетки).

Перед применением щитов и клеток их следует осмотреть, проверить прочность соединения частей, устойчивость, наличие плакатов, а также прочность деталей, предназначенных для надежной установки или крепления ограждения.

Цвета сигнальные и знаки безопасности

Цвета сигнальные и знаки безопасности для промышленных предприятий регламентированы ГОСТ 12.4.026-76. Стандарт распространяется на сигнальные цвета и знаки безопасности, применяемые во всех отраслях народного хозяйства, и устанавливает характеристики сигнальных цветов, знаков безопасности, форму, размеры и цвета знаков, а также порядок их применения.

Сигнальные цвета следует применять для нанесения на поверхности конструкций, приспособлений и элементов оборудования, которые могут служить источником опасности для работающих, а также в целях обеспечения пожарной безопасности.

Примечания: 1. Допускаются поясняющие надписи на знаке или дополнительной табличке.
Форму и размеры знака электрического напряжения (молния) надлежит выполнять по ГОСТ 12.4.027-76.
При необходимости могут применяться дорожные знаки по ГОСТ 10807-71.
Знаки безопасности должны устанавливаться в местах пребывания работающих, в которых имеется возможная опасность, а также на производственном оборудовании, являющемся источником такой опасности.

Знаки безопасности должны контрастно выделяться на окружающем их фоне и находиться в поле зрения людей, для которых они предназначены. Знаки безопасности должны так располагаться, чтобы они хорошо были видны, не отвлекая внимания работающих, и сами по себе не представляли бы опасности.
Символические изображения и поясняющие надписи на знаках безопасности отраслевого назначения должны устанавливаться отраслевыми стандартами при соблюдении требований государственного стандарта.

Таблица 16

Место, высоту расположения знаков безопасности, их число и варианты размеров, а также применение поясняющих надписей устанавливают руководители предприятий и организаций по согласованию с органами Государственного надзора и профсоюзными организациями.
Места, являющиеся временно опасными, следует обозначать переносными знаками безопасности и временными ограждениями, окрашенными лакокрасочными материалами сигнальных цветов.

Установлены следующие сигнальные цвета: красный, желтый, зеленый и синий. Красный имеет значения: «запрещение», «непосредственная опасность», а также обозначение средств пожаротушения; желтый – «предупреждение», «возможная опасность»; зеленый – «предписание», «безопасность»; синий – «указание», «информация».
Установлены четыре группы знаков безопасности; запрещающие, предупреждающие, предписывающие и указательные знаки. Форма знаков для каждой группы показана в табл. 15, а размеры знаков в зависимости от расстояния до наблюдателя приведены в табл. 16.
Допускается применение запрещающих знаков с поясняющей надписью, при этом наклонная полоса не наносится.
Знаки этой группы могут иметь следующее смысловое значение: «Запрещается пользоваться открытым огнем», «Запрещается курить», «Запрещается тушить водой», «Вход (проход) запрещен». Запрещающий знак с поясняющей подписью может иметь следующие надписи: «Не включать, работа на линии», «Не включать, работают люди», «Не открывать, работают люди» и т. п.

Предупреждающие знаки

Предупреждающие знаки представляют собой равносторонний треугольник со скругленными углами желтого цвета, обращенный вершиной вверх. По внешнему контуру проходит кайма черного цвета. Символические обозначения выполняются черным цветом, знаки этой группы могут иметь следующие смысловые значения: «Осторожно! Легковоспламеняющиеся вещества», «Осторожно! Опасность взрыва», «Осторожно! Электрическое напряжение», «Осторожно! Работает кран», «Осторожно! Возможно падение», «Осторожно! Открытый проем», «Осторожно! Прочие опасности».

Запрещающие знаки

Запрещающие знаки представляют собой круг красного цвета с белым полем внутри, белой каймой по внешнему контуру и символическим обозначением, выполненным черным цветом на внутреннем белом поле. Белое поле перечеркнуто наклонной красной полосой.

Предписывающие знаки представляют собой квадрат зеленого цвета с внутренним белым полем. По наружному контуру проходит кайма белого цвета. Символические изображения (или поясняющие надписи) выполняются черным, а на знаках пожарной безопасности – красным цветом.
Знаки этой группы могут иметь следующие смысловые значения: «Работать в каске», «Работать в защитных перчатках», «Работать в защитной одежде», «Работать в защитной обуви», «Работать в защитных очках», «Работать в предохранительном поясе», «Работать здесь» и т. п.
Знаки предназначены для разрешения определенных действий работающим только при выполнении конкретный требований безопасности труда (обязательного применения средств защиты работающих, принятия надлежащих мер по обеспечению безопасности труда) и требований пожарной безопасности.
Указательные знаки представляют собой прямоугольник синего цвета с белым квадратом внутри, в котором размещается символическое изображение или поясняющая надпись. Знаки этой группы могут иметь следующие смысловые значения: «Огнетушитель» «Пункт извещения о пожаре», «Место курения». Кроме того, в указательных знаках может быть поясняющая надпись или символ, указывающий места тех или иных объектов или средств.
Указательные знаки обычно применяются с пояснительной надписью и указательной стрелкой или только стрелкой, изображаемой в нижней части знака под полем белого квадрата.
В настоящее время согласно действующим Правилам техники безопасности и «Правилам пользования и испытания защитных средств, применяемых в электроустановках», применяются предупредительные плакаты, которые предназначаются:
для предупреждения об опасности приближения к частям, находящимся под напряжением;
для запрещения работы с коммутационными аппаратами, при ошибочном включении которых на оборудование, где работают люди, может быть подано напряжение; для указания места, подготовленного к работе;
для напоминания о принятых мерах по обеспечению безопасности.
В соответствии с этим плакаты делятся на четыре группы: предостерегающие, запрещающие, разрешающие и напоминающие плакаты. По характеру применения плакаты бывают постоянные и переносные.
Постоянные плакаты изготовляются из листового металла, пластических материалов или наносятся красками через трафарет на бетонные или металлические поверхности (двери камер, опоры воздушных линий и т.п.).
Переносные плакаты изготовляются из картона, фанеры, пластмасс и других плохо проводящих материалов. Для ОРУ допускается изготовлять переносные плакаты из листового металла. Переносные плакаты снабжаются приспособлениями (крючок, зажим, шнур и т. п.) для их закрепления на месте установки.

Предостерегающие плакаты.

«Высокое напряжение, опасно для жизни». Этот плакат применяется как постоянный и укрепляется на наружной стороне дверей РУ (кроме дверей КРУ и КТП), а также на сетчатых или сплошных ограждениях токоведущих частей напряжением выше 1000 В, расположенных в производственных помещениях.
«Под напряжением, опасно для жизни». Плакат применяется в качестве постоянного и укрепляется на внешней стороне дверей РУ, щитов и сборок напряжением до 1000 В.
«Стой, высокое напряжение». Плакат является переносным и вывешивается в ЗРУ выше 1000 В, на сетчатых или сплошных ограждениях ячеек, соседних и противолежащих от места работ, на временных ограждениях – переносных щитах, устанавливаемых в проходах, куда не следует заходить и т. п. В ОРУ плакат вывешивается на веревочных ограждениях (при работах на уровне земли) и на конструкциях вокруг рабочего места так, чтобы путь по фермам к соседним токоведущим частям был закрыт. Кроме того, плакат вывешивается у оголенных участков кабеля и разделанных концов его на время испытания высоким напряжением.
«Стой, опасно для жизни». Плакат переносный и вывешивается на ограждениях и конструкциях. Этот плакат применяется только в установках напряжением до 1000 В.
«Не влезай!, убьет». Плакат является постоянным и вывешивается на конструкциях ОРУ, соседних с той, которая предназначена для подъема персонала (при работах на конструкциях ОРУ, когда рабочее место расположено на высоте). На плакате нанесен текст и изображена ярко-красная стрелка.
«Не влезай, убьет-». Применяется как переносный и отличается от вышеназванного изображением (череп, пронзенный ярко-красной стрелой, и текст). Укрепляется в населенной местности на опорах BЛ выше 1000 В на высоте 2,5-3 м от земли, при пролетах менее 100 м укрепляется через опору, в остальных случаях и при переходах через дороги – на каждой опоре.
При переходах через дороги плакаты должны быть обращены в сторону дороги, в остальных случаях – сбоку опоры поочередно с правой и левой стороны. Плакат крепится на металлических и деревянных опорах. Плакат с аналогичным содержанием, но несколько больших размеров наносится на поверхность только железобетонных опор несмываемыми красками через трафарет.

Плакаты запрещающие.

«Не включать, работают люди». Плакат располагается на ключах управления, а также рукоятках или штурвалах приводов выключателей и разъединителей, при ошибочном включении которых может быть подано напряжение на работающих людей. Аналогичный плакат, но меньших размеров применяется на щитах и пультах.
«Не открывать, работают люди». Плакат укрепляется на штурвалах задвижек воздушных магистралей выключателей и приводов, при ошибочном открытии которых может быть пущен воздух высокого давления к оборудованию, где работают люди.
«Не включать, работа на линии». Этот плакат применяется как переносный и вывешивается на ключах управления, а также на рукоятках или штурвалах приводов линейных выключателей и разъединителей, при ошибочном включении которых может быть подано напряжение на линию, где работают люди.
Аналогичный плакат, но меньших размеров применяется на щитах и пультах.
«Работать здесь». Плакат переносный и вывешивается в ЗРУ на месте работ, а также в ОРУ в том месте, где персонал должен входить в огражденное веревкой пространство (при работах на уровне земли).
Аналогичный плакат, но меньших размеров применяется на щитах управления при работах на панелях.
«Влезать здесь». Плакат также переносный и вывешивается на конструкции ОРУ, по которой обеспечен безопасный подъем персонала к месту работ.

Плакаты напоминающие.

«Заземлено» Плакат применяется как переносный и вывешивается на ключах управления, а также на рукоятках или штурвалах разъединителей, при ошибочном включении которых может быть подано напряжение на заземленный участок схемы.
Плакаты с аналогичным содержанием и назначением, но меньших размеров применяются на щитах и пультах.
Размеры всех переносных плакатов и их исполнение должны соответствовать требованиям «Правил пользования и испытания защитных средств, применяемых в электроустановках» [ 1 ].

Здравствуйте, уважаемые гости сайта «Заметки электрика».

И сегодня мы поговорим с Вами о щитах (ширмах) ограждения, применяемых в электроустановках. Они применяются для временного ограждения и защиты от токоведущих частей электроустановки, которые находятся под рабочим напряжением.

Требования к щитам и ширмам ограждения

Щиты ограждения изготавливают из сухого дерева, предварительно пропитанного лаком, либо олифой. Также щиты могут изготавливаться из прочих электроизоляционных материалов.

Особенностью является то, что все щиты ограждения должны быть изготовлены без применения металлических стяжных и крепежных деталей.

Поверхность щитов ограждения должна быть, либо сплошной, либо решетчатой.

Щит должен быть устойчивым и прочным, и не должен поддаваться деформациям и опрокидываниям.

Также он не должен быть слишком тяжелым. Его вес должен быть таким, чтобы его смог перенести один человек.

Существует строгое требование к щитам и ширмам ограждения по высоте. Его высота не должна быть меньше 170 (см).

Здесь же стоит упомянуть и про расстояние от нижней кромки щита до пола, которое не должно превышать 10 (см).

На всех щитах и ширмах ограждения на поверхность должна быть нанесена надпись «Стой! Напряжение», «Не влезай! Убьет», «Стой! Опасно для жизни. Под напряжением» , либо вывешен предупреждающий плакат, который жестко крепится к поверхности.

Испытание и осмотр щитов (ширм) ограждения

В процессе эксплуатации щиты и ширмы ограждения не испытывают.

Им проводят только осмотр с периодичностью 1 раз в полгода.

Осмотр проводит работник, назначенный приказом ответственным за их состояние. При осмотре проверяется следующее:

• прочность соединения деталей и частей конструкции
• устойчивость щита
• наличие надписи, либо плаката безопасности

После осмотра щитов ограждения необходимо сделать запись результатов осмотра в специальном журнале.

Также щиты и ширмы ограждения необходимо осматривать непосредственно перед применением.

Правила пользования щитами

Щиты и ширмы устанавливают для ограждения рабочего места. Необходимо выдерживать расстояние от щитов до токоведущих частей.

Например, в электроустановках до 1000 (В) расстояние не нормируется (без прикосновения), а в электроустановках напряжением 3, 6 и 10 (кВ) расстояние должно быть не меньше 60 (см).

Щиты должны устанавливаться надежно и не должны мешать выходу рабочего персонала из помещения распределительного устройства при возникновении .

Внимание!!! Запрещено переставлять, либо вообще убирать щиты ограждения, которые были до полного завершения работ.

Их можно переставить, либо временно убрать только при одном условии, если это оговорено в отдельных указаниях наряда-допуска. Про наряд-допуск мы с Вами поговорим в отдельной статье.

P.S. Если у Вас есть вопросы по данной теме, то задавайте их в комментариях.

Электрические сети и установки должны быть выполнены так, чтобы токоведущие части их были недоступны для случайного прикосновения.

Недоступность токоведуших частей достигается путем их надежной изоляции, применения защитных ограждений (кожухов, крышек, сеток и т.д.), расположения токоведущих частей на недоступной высоте.

В установках напряжением до 1000 В достаточную защиту обеспечивает применение изолированных проводов.

Для изоляции токоведущих частей (машин, аппаратов, приборов, проводов, кабелей) применяют различные изоляционные материалы и изделия, отличающиеся диэлектрическими и особыми физико- механическими свойствами (резина, пластмассы, бумага, фарфор, стекло, асбест, эбонит, стеклоткань, смолы, лаки, краски).

Надежность и безопасность работы электрооборудования в значительной мере зависит и от состояния изоляции токоведущих частей. Повреждение ее является основной причиной многих несчастных случаев, поэтому большое внимание уделяется контролю состояния изоляции.

Контроль изоляции – это измерение ее активного или омического сопротивления с целью обнаружения дефектов и предупреждения замыкания на землю и коротких замыканий.

Существует два вида контроля изоляции: периодический и постоянный.

Постоянный контроль – это наблюдение за сопротивлением изоляции под рабочим напряжением в течение всего времени работы электроустановки без автоматического отключения.

Периодический контроль состояния изоляции электроустановок напряжением до 1000 В производится не реже одного раза в три года.

Состояние изоляции проверяется также перед вводом электроустановок в эксплуатацию и после длительного пребывания в нерабочем положении.

Измерение сопротивления изоляции производят при помощи омметра (рис. 1) или мегомметра (рис. 2).

Изоляцию электроустановок испытывают напряжением промышленной частоты, как, правило, в течение 1 мин. Дальнейшее воздействие может испортить изоляцию.

Испытание изоляции повышенным напряжением производят при капитальном и текущем ремонтах электрооборудования, а также в случаях, когда во время работы обнаружен дефект.

Одним из способов снижения опасности поражения электрическим током является применение малых напряжений 12, 36 и 42 В для ручного электрифицированного инструмента, ручных переносных ламп и ламп местного освещения.

Рис. 1. Омметр

Рис. 2. Мегомметр

Электрическое разделение сети также уменьшает опасность поражения человека электрическим током. Разветвленная электрическая сеть большой протяженности имеет значительную электрическую емкость. В этом случае даже прикосновение к одной фазе является очень опасным. Рели сеть разделить на ряд небольших сетей такого же напряжения, которые будут обладать небольшой емкостью и высоким сопротивлением изоляции, то опасность поражения значительно снижается. Обычно электрическое разделение сетей осуществляется путем подключения отдельных электроустановок через
разделительные трансформаторы. Область применения защитного разделения сетей — электроустановки до 1000 В.

Во многих элементах электроустановок (кабельные вводы, распределительные устройства, провода воздушных линий и т.д.) средой, изолирующей человека от токоведущих частей, является воздух. В подобных случаях безопасность обеспечивается организационными мероприятиями, жестко регламентирующими приближение человека на опасные для него расстояния к токоведущим частям, а также путем расположения токоведущих частей на недоступной высоте или в недоступном месте.

К специальным защитным мерам от воздействия электрического тока относятся защитное заземление, защитное запуление, защитное отключение, блокировка, сигнализация и маркировка, использование изолирующих и ограждающих электрозащитных средств.

Блокировка, сигнализация и маркировка

Исследования показывают, что большинство несчастных случаев с персоналом, обслуживающим электроустановки, происходит в результате потери ими ориентировки при осмотрах, ремонтах и испытании. Блокировка, сигнализация и маркировка различных частей электроустановок, кабелей и проводов предупреждают неправильные действия работников.

Блокировочные устройства – наиболее надежное средство защиты обслуживающего персонала от поражения электрическим током: они препятствуют доступу работающих к токоведущим частям электроустановок, находящимся под напряжением.

В электроустановках и радиоустройствах широко применяются электрическая и механическая блокировки.

Электрическая блокировка воздействует только на контакты электрической цепи. Она может применяться при любых расстояниях от защищаемого объекта. Принцип действия электрической блокировки состоит в том, что открытие дверей шкафов или ограждения электроустановки или кожухов электрооборудования сопровождается разрывом электрической цепи и автоматическим отключением электроустановки или другого электрооборудования от источника тока. В другом случае блокировка дает возможность открыть двери шкафа или ограждения электроустановки или снять кожух электрооборудования только после предварительного отключения источника тока.

Недостатком электрической блокировки является ее зависимость от исправности электрической цепи, например, пригорание контактов делает невозможным открытие дверей ограждения передатчика или двери лифта, что может привести к несчастному случаю.

При механической блокировке открыть двери шкафов или ограждений можно только при предварительном выключении рубильника, т.е. подачи электропитания на установку, и, наоборот, включить рубильник можно только при закрытых дверях или надетых на электроустановки кожухах.

Используются жезловые и рычажные системы механической блокировки.

При жезловой системе все двери шкафов или ограждений имеют специальные замки, которые открываются одним ключом. Конструкция замка гакоиа, что повернуть ключ и вынуть его из замка можно, только выключив предварительно рубильник, снимающий высокое напряжение. Конструкция дверных замков не позволяет вынуть ключ, если дверь не закрыта. Включить рубильник можно только в том случае, если дверь ограждения будет закрыта и заперта.

При рычажной системе ручка управления рубильником механически связана с дверным заслоном замка. При выключении рубильника одновременно выдвигается заслон замка и только после этого можно открыть дверь шкафа или ограждения. При открытой двери конструкция замка не позволяет задвинуть заслон замка обратно и, следовательно, не допускает включения рубильника, когда за ограждением работает обслуживающий персонал.

Сигнализация — распространенное средство, позволяющее обслуживающему персоналу электроустановок ориентироваться в сложной обстановке, принимать меры предосторожности или предупреждать неправильные действия.

Наиболее часто применяется световая или звуковая сигнализация. При световой сигнализации зеленый свет ламп показывает, что напряжение с установки снято, красный свет — что установка находится под опасным напряжением. На радиоустройствах или электроустановках до 1000 В сигнальные лампы размещаются на пульте управления или около мест, где должны проводиться работы.

Способ включения, при котором сигнальные лампы гаснут при отсутствии напряжения, имеет тот недостаток, что выход из строя лампы или нарушение контакта будет служить неверным сигналом для обслуживающего персонала. Поэтому в целях безопасности обслуживающею персонала необходимо всегда, независимо от показаний сигнальных ламп, при входе за ограждение убедиться в отсутствии напряжения на установке при помощи переносных индикаторов напряжения.

В электроустановках напряжением выше 1000 В кроме сигнальных ламп применяются лампы тлеющего разряда (неоновые, аргоновые и т.п.), которые подвешиваются к тем частям установки, состояние которых они показывают. Лампы горят в электрическом поле, создаваемом включенной частью установки, и не требуют никакой проводки. На каждую фазу ставится своя лампа. Такая сигнализация облегчает работу обслуживающего персонала и предупреждает несчастные случаи.

К звуковой сигнализации относятся звонок и сирена, предупреждающие работающих о появлении напряжения на установке.

Для ориентации персонала при осмотре, ремонте и обслуживании электроустановок большое значение имеет маркировка — наличие надписей, а также различной окраски частей установки, кабелей, проводов и шин в цвета, соответствующих правилам техники безопасности. Надписи указывают назначение тех или иных проводов с относящимися к ним выключателями, предохранителями и измерительными приборами. Вместо надписей могут применяться условные обозначения — буквы, цифры и др.

Основная изоляция токоведущих частей

Основная изоляция является важнейшим элементом электроустановок, определяющим надежность работы и безопасность людей. Изоляция токоведущих частей имеет основную функцию – препятствовать прохождению электрического тока нежелательными путями. В то же время она зачастую обеспечивает защиту от случайного (прямого) прикосновения к токоведущим частям. Это касается в первую очередь проводов и кабелей, прокладываемых в жилых, общественных и производственных зданиях, а также различного рода устройств и аппаратов, применяемых в осветительных сетях и электроприборах (штепсельных розеток, выключателей, предохранителей, патронов для ламп и т. п.).

Основная изоляция токоведущих частей в электрооборудовании до 1 кВ должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она подвергается в процессе эксплуатации. Удаление основной изоляции, как правило, должно быть, возможно, только путём её разрушения.

Состояние изоляции характеризуется её электрической прочностью, диэлектрическими потерями и электрическим сопротивлением.

Электрическая прочность изоляции определяется испытанием её на пробой повышенным (против рабочего) напряжением, диэлектрические потери – специальными испытаниями, а сопротивление – измерениями с помощью специальных приборов (например: мегаомметром).

Состояние изоляции проверяется перед вводом в эксплуатацию и после ремонта электроустановки, а также периодически в межремонтные периоды.

Существует и так называемый непрерывный (постоянный) контроль за состоянием изоляции электрооборудования, находящегося под рабочим напряжением. Как правило, непрерывный контроль сопротивления изоляции осуществляется в электроустановках до 1 кВ с изолированной нейтралью.

Периодичность и объёмы профилактических испытаний изоляции электрооборудования определяются специальными Правилами – “Объёмами и нормами испытания электрооборудования”.

Ограждения и оболочки

К ограждениям и оболочкам относятся защитные устройства, предназначенные для предотвращения прикосновения и приближения людей к токоведущим частям, находящимся под напряжением.

Ограждение токоведущих частей, как правило, предусматривается конструкцией электрооборудования.

Электрические машины, аппараты и приборы имеют корпуса, кожухи и оболочки, надёжно защищающие токоведущие части от прямого (случайного) прикосновения.

Голые провода и шины, а также приборы, аппараты, распределительные щиты, клеммники и т.п. конструктивно имеющие незащищенные и доступные прикосновению токоведущие части помещают в специальные шкафы, камеры, ящики, закрывающиеся сплошными или сетчатыми ограждениями.

Сплошные ограждения обязательны для электроустановок, размещённых в местах, где могут находиться люди, не связанные с обслуживанием электроустановок – в бытовых, общественных и производственных (не электротехнических помещениях).

Сетчатые ограждения применяются в электроустановках доступных только квалифицированному электротехническому персоналу. В закрытых электроустановках ограждения должны иметь высоту не менее 1,7 м, а в открытых – не менее 2,0 м.

Барьеры

Барьеры предназначены для защиты персонала от случайного прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ . При обходе барьера не исключается преднамеренное или случайное прикосновение и приближение человека к токоведущим частям.

Для удаления барьеров не требуется применять ключи и инструменты; однако барьеры должны закрепляться так, чтобы их невозможно было снять непреднамеренно. Как правило, барьеры выполняются из изолирующего материала.

Размещение вне зоны досягаемости

Размещение электрооборудования и открытых токоведущих частей вне зоны досягаемости, применяется для защиты людей от прямого прикосновения к токоведущим частям в электроустановках до 1 кВ или приближения к ним на опасное расстояние в электроустановках выше 1 кВ , выполняется в случаях, когда невозможно применить ограждения, оболочки и барьеры.

При этом расстояние между доступными одновременному прикосновению токоведущими частями в электроустановках до 1 кВ должно быть не менее 2,5 м . Внутри зоны досягаемости не должно быть частей, имеющих разные потенциалы и доступных одновременному прикосновению.

В вертикальном направлении зона досягаемости в электроустановках напряжением до 1 кВ должна составлять 2,5 м от поверхности, на которой находится человек.

Указанные размеры приведены без учета применения вспомогательных средств (инструмента, приспособлений, лестниц).

Установка барьеров и размещение открытых токоведущих частей в электроустановках допускается только в помещениях доступных квалифицированному (электротехническому) персоналу . Эти помещения отчетливо обозначены, и доступ в них возможен только с помощью ключа, даже если они заперты на ключ снаружи.

Применение сверхнизкого (малого) напряжения для защиты от прямого и косвенного прикосновений

При выполнении работ с применением переносных ручных электрифицированных инструментов (дрели, рубанка, гайковёрта и т. п.), а также при пользовании ручными переносными светильниками человек имеет длительный контакт с корпусами этого электрооборудования. В результате резко повышается опасность поражения электрическим током в случае повреждения изоляции и появления напряжения на корпусе, особенно в случаях, когда работа производится в помещениях с повышенной опасностью, особо опасных или вне помещений.

Наиболее эффективной мерой устраняющей эту опасность является применением для питания ручного электрифицированного инструмента и переносных светильников сверхнизкого (малого) напряжения.

Сверхнизкое (малое) напряжение (СНН) – напряжение, не превышающее 50 В переменного и 120 В постоянного тока.

Малое напряжение в электроустановках до 1 кВ применяется для защиты от поражения электрическим током при прямом или косвенном прикосновениях в сочетании с защитным электрическим разделением цепей или в сочетании с автоматическим отключением питания.

Малые напряжения применяются для питания ручного электрифицированного инструмента и переносных ламп (светильников) в любых помещениях, а также вне помещений. Кроме того, они применяются в помещениях с повышенной опасностью и особо опасных для питания светильников местного стационарного освещения, если они размещены над полом на высоте не менее 2,5 м.

В качестве источников питания цепей СНН применяется безопасный разделительный трансформатор или другой источник СНН, обеспечивающий равноценную степень опасности (батареи гальванических элементов, аккумуляторов, выпрямительные, преобразовательные установки, понижающие трансформаторы).

Безопасный разделительный трансформатор – разделительный трансформатор, предназначенный для питания цепей сверхнизким напряжением (первичная обмотка которого отделена от вторичной обмотки при помощи защитного электрического разделения цепей).

Цепи СНН, как правило, прокладываются отдельно от цепей более высоких напряжений и защитных проводников, либо отделяются от них заземленным металлическим экраном (оболочкой), либо заключаются в оболочку, дополнительно к основной изоляции.

Вилки и розетки штепсельных соединений в цепях СНН отличаются от вилок и розеток других напряжений. Штепсельные розетки должны быть без защитного контакта.

При значениях СНН выше 25 В переменного и 60 В постоянного тока дополнительно к применению разделения цепей должна также быть выполнена защита от прямого прикосновения при помощи ограждений или оболочек или изоляции с испытательным напряжением 500 В переменного тока в течение 1 мин.

При применении СНН в сочетании с электрическим разделением цепей – открытые проводящие части СНН не должны быть преднамеренно присоединяться к заземлителю, защитным проводникам или к открытым проводящим частям других цепей.

При применении СНН в сочетании с автоматическим отключением питания один из выводов источника малого напряжения и его корпус должны быть присоединены к защитному проводнику цепи, питающей источник.

Схемы применения СНН приведены на рис.4.6.

Рис.4.6 Применение СНН в сочетании с электрическим разделением цепей (а) и в сочетании с автоматическим отключением питания.
Тр – однофазный разделительный понижающий трансформатор
АВ – автоматический выключатель
УЗО – устройство защитного отключения

0 – Ошибка: 0

SQL=INSERT INTO `ge0mv_redirect_links` (`old_url`,`new_url`,`referer`,`comment`,`hits`,`published`,`created_date`) VALUES (‘http://xn--e1ajbcekbgd0ah. xn--p1ai/%25d0%25ba%25d0%25b0%25d1%2582%25d0%25b0%25d0%25bb%25d0%25be%25d0%25b3-%25d1%2582%25d0%25be%25d0%25b2%25d0%25b0%25d1%2580%25d0%25be%25d0%25b2/%25d1%2581%25d1%2580%25d0%25b5%25d0%25b4%25d1%2581%25d1%2582%25d0%25b2%25d0%25b0-%25d0%25b8%25d0%25bd%25d0%25b4%25d0%25b8%25d0%25b2%25d0%25b8%25d0%25b4%25d1%2583%25d0%25b0%25d0%25bb%25d1%258c%25d0%25bd%25d0%25be%25d0%25b9-%25d0%25b7%25d0%25b0%25d1%2589%25d0%25b8%25d1%2582%25d1%258b/%25d0%25b7%25d0%25b0%25d1%2589%25d0%25b8%25d1%2582%25d0%25bd%25d0%25be%25d0%25b5-%25d0%25be%25d0%25b3%25d1%2580%25d0%25b0%25d0%25b6%25d0%25b4%25d0%25b5%25d0%25bd%25d0%25b8%25d0%25b5-%25d1%2588%25d0%25b8%25d1%2580%25d0%25bc%25d0%25b0-%25d1%2589%25d0%25be%25d0%25bf-1700.html’, ” ,”, ”,1,0, ‘2022-01-28 13:58:11’)

Вы не можете посетить текущую страницу по причине:

Пожалуйста, перейдите на одну из следующих страниц:

Главная Если проблемы продолжатся, пожалуйста, обратитесь к системному администратору сайта и сообщите об ошибке, описание которой приведено ниже. .

SQL=INSERT INTO `ge0mv_redirect_links` (`old_url`,`new_url`,`referer`,`comment`,`hits`,`published`,`created_date`) VALUES (‘http://xn--e1ajbcekbgd0ah.xn--p1ai/%25d0%25ba%25d0%25b0%25d1%2582%25d0%25b0%25d0%25bb%25d0%25be%25d0%25b3-%25d1%2582%25d0%25be%25d0%25b2%25d0%25b0%25d1%2580%25d0%25be%25d0%25b2/%25d1%2581%25d1%2580%25d0%25b5%25d0%25b4%25d1%2581%25d1%2582%25d0%25b2%25d0%25b0-%25d0%25b8%25d0%25bd%25d0%25b4%25d0%25b8%25d0%25b2%25d0%25b8%25d0%25b4%25d1%2583%25d0%25b0%25d0%25bb%25d1%258c%25d0%25bd%25d0%25be%25d0%25b9-%25d0%25b7%25d0%25b0%25d1%2589%25d0%25b8%25d1%2582%25d1%258b/%25d0%25b7%25d0%25b0%25d1%2589%25d0%25b8%25d1%2582%25d0%25bd%25d0%25be%25d0%25b5-%25d0%25be%25d0%25b3%25d1%2580%25d0%25b0%25d0%25b6%25d0%25b4%25d0%25b5%25d0%25bd%25d0%25b8%25d0%25b5-%25d1%2588%25d0%25b8%25d1%2580%25d0%25bc%25d0%25b0-%25d1%2589%25d0%25be%25d0%25bf-1700.html’, ” ,”, ”,1,0, ‘2022-01-28 13:58:11’)

Щиты ограждения | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Продолжаем тему электробезопасности.

И сегодня мы поговорим с Вами о щитах (ширмах) ограждения, применяемых в электроустановках. Они применяются для временного ограждения и защиты от токоведущих частей электроустановки, которые находятся под рабочим напряжением.

Требования к щитам и ширмам ограждения

Щиты ограждения изготавливают из сухого дерева, предварительно пропитанного лаком, либо олифой. Также щиты могут изготавливаться из прочих электроизоляционных материалов.

Особенностью является то, что все щиты ограждения должны быть изготовлены без применения металлических стяжных и крепежных деталей.

Поверхность щитов ограждения должна быть, либо сплошной, либо решетчатой.

Щит должен быть устойчивым и прочным, и не должен поддаваться деформациям и опрокидываниям.

Также он не должен быть слишком тяжелым. Его вес должен быть таким, чтобы его смог перенести один человек.

Существует строгое требование к щитам и ширмам ограждения по высоте. Его высота не должна быть меньше 170 (см).

Здесь же стоит упомянуть и про расстояние от нижней кромки щита до пола, которое не должно превышать 10 (см).

На всех щитах и ширмах ограждения на поверхность должна быть нанесена надпись «Стой! Напряжение», «Не влезай! Убьет», «Стой! Опасно для жизни. Под напряжением», либо вывешен предупреждающий плакат, который жестко крепится к поверхности.



Испытание и осмотр щитов (ширм) ограждения

В процессе эксплуатации щиты и ширмы ограждения не испытывают.

Им проводят только осмотр с периодичностью 1 раз в полгода.

Осмотр проводит работник, назначенный приказом ответственным за их состояние. При осмотре проверяется следующее:

• прочность соединения деталей и частей конструкции
• устойчивость щита
• наличие надписи, либо плаката безопасности

После осмотра щитов ограждения необходимо сделать запись результатов осмотра в специальном журнале.

Также щиты и ширмы ограждения необходимо осматривать непосредственно перед применением.

Правила пользования щитами

Щиты и ширмы устанавливают для ограждения рабочего места. Необходимо выдерживать расстояние от щитов до токоведущих частей.

Например, в электроустановках до 1000 (В) расстояние не нормируется (без прикосновения), а в электроустановках напряжением 3, 6 и 10 (кВ) расстояние должно быть не меньше 60 (см).

Щиты должны устанавливаться надежно и не должны мешать выходу рабочего персонала из помещения распределительного устройства при возникновении повреждений в электроустановках.

Внимание!!! Запрещено переставлять, либо вообще убирать щиты ограждения, которые были установлены при подготовке рабочего места до полного завершения работ.

Их можно переставить, либо временно убрать только при одном условии, если это оговорено в отдельных указаниях наряда-допуска. Про наряд-допуск мы с Вами поговорим в отдельной статье.

P.S. Если у Вас есть вопросы по данной теме, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

XXIII. Ограждение рабочего места, вывешивание плакатов безопасности / КонсультантПлюс

XXIII. Ограждение рабочего места, вывешивание

плакатов безопасности

23.1. В электроустановках должны быть вывешены плакаты “Заземлено” на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых не исключается подача напряжения на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления коммутационными аппаратами. При дистанционном управлении с АРМ оперативного персонала знак плаката “Заземлено” отображается рядом с графическим обозначением соответствующего коммутационного аппарата на схеме АРМ.

23.2. Для временного ограждения токоведущих частей, оставшихся под напряжением, должны применяться щиты, ширмы, экраны, изготовленные из изоляционных материалов.

При установке временных ограждений без снятия напряжения расстояние от них до токоведущих частей должно быть не менее, указанного в таблице N 1.

В электроустановках напряжением 6 – 10 кВ это расстояние разрешается уменьшить до 0,35 м.

На временные ограждения должны быть нанесены надписи “Стой! Напряжение!” или укреплены соответствующие плакаты.

Выгораживание рабочих мест осуществляется щитами, ширмами, барьерами или шнуром из растительных либо синтетических волокон (с оставлением прохода) и вывешиванием на них плакатов “Стой! Напряжение”, обращенными внутрь огражденного пространства.

23.3. В электроустановках напряжением до 20 кВ в тех случаях, когда нельзя оградить токоведущие части щитами, разрешается применение изолирующих накладок, помещаемых между отключенными и находящимися под напряжением токоведущими частями (например, между контактами отключенного разъединителя). Эти накладки могут касаться токоведущих частей, находящихся под напряжением.

Устанавливать и снимать изолирующие накладки на токоведущие части электроустановок напряжением выше 1000 В должны два работника с IV и III группой по электробезопасности с применением диэлектрических перчаток и изолирующих штанг либо клещей.

Установка и снятие накладок в электроустановках до 1000 В могут производиться одним работником с группой по электробезопасности не ниже III с применением диэлектрических перчаток.

23.4. На ограждениях камер, шкафах и панелях, граничащих с рабочим местом, должны быть вывешены плакаты “Стой! Напряжение”.

23.5. В ОРУ при работах, проводимых с земли, и на оборудовании, установленном на фундаментах и отдельных конструкциях, рабочее место должно быть ограждено (с оставлением проезда, прохода) канатом, веревкой или шнуром из растительных либо синтетических волокон с вывешенными на них плакатами “Стой! Напряжение”, обращенными внутрь огражденного пространства.

Разрешается пользоваться для подвески каната конструкциями, не включенными в зону рабочего места, при условии, что они остаются вне огражденного пространства.

При снятии напряжения со всего ОРУ, за исключением линейных разъединителей, последние должны быть ограждены канатом с плакатами “Стой! Напряжение”, обращенными наружу огражденного пространства.

В ОРУ при работах по распоряжению во вторичных цепях ограждать рабочее место не требуется.

23.6. В ОРУ на участках конструкций, по которым можно пройти от рабочего места к граничащим с ним участкам, находящимся под напряжением, должны быть установлены хорошо видимые плакаты “Стой! Напряжение”. Эти плакаты имеет право устанавливать работник, имеющий группу III, из числа ремонтного персонала под руководством допускающего.

На конструкциях, граничащих с той, по которой разрешается подниматься, внизу должен быть вывешен плакат “Не влезай! Убьет”.

На стационарных лестницах и конструкциях, по которым для проведения работ разрешено подниматься, должен быть вывешен плакат “Влезать здесь!”.

23.7. На подготовленных рабочих местах в электроустановках (на оборудовании, на котором предстоит производить работы, а также в месте прохода внутрь выгороженного рабочего места) должен быть вывешен плакат “Работать здесь”.

23.8. Не допускается убирать или переставлять до полного окончания работы плакаты и ограждения, установленные при подготовке рабочих мест допускающим, кроме случаев, оговоренных в графе “Отдельные указания” наряда-допуска.

Защитные средства ограждения – Справочник химика 21

    Значительная часть причин связана с невыполнением административно-техническим персоналом должностных обязанностей, обеспечивающих безопасное проведение работ, в частности отсутствие или неиспользование защитных средств, ограждений и блокировок отсутствие технического надзора за выполнением работ работы без наряда или по неправильно оформленному наряду включение вновь смонтированных электроустановок при отсутствии обученного персонала для его обслуживания неудовлетворительная организация труда командированным персоналом. [c.27]
    Ежедневно лично и не реже одного раза в неделю совместно с общественным инспектором по охране труда проверяет состояние рабочих мест, арматуры, трубопроводов, оборудования, средств противопожарной защиты, инструмента, приборов, сигнализации и блокировок, ограждений, работу вентиляционных систем, соблюдение безопасных методов труда, исправность и правильное применение рабочими защитных средств и спецодежды.  [c.52]

    Ограждающие защитные средства предназначены для временного ограждения токоведущих частей, а также для предупреждения оши-  [c.69]

    Ограждающие защитные средства предназначены для временного ограждения токоведущих частей, а также для предупреждения ошибочных операций с коммутационными аппаратами. К ним относятся временные переносные ограждения — щиты, ограждения-клети, изолирующие накладки и колпаки, временные переносные заземления и предупредительные плакаты. [c.199]

    Б1-3-12., Производитель работ, принимая рабочее место от допускающего, отвечает за правильность выполнения необходимых для производства работ мер безопасности, за соблюдение настоящих Правил им самим и членами его бригады, полноту инструктажа членов бригады, а также следит за наличием и исправностью инструмента, инвентаря, защитных средств, такелажных приспособлений и за сохранность установленных на месте работы ограждений, плакатов, запирающих устройств.  [c.436]

    В графе Особые условия при необходимости, по усмотрению лица, выдающего наряд, указываются дополнительные меры безопасности, не предусмотренные настоящими Правилами. Например работа под непрерывным надзором ответственного руководителя, установка специальных ограждений, недопустимость применения открытого огня, применение специальных защитных средств и т. п. [c.437]

    Для защиты людей от поражения электрическим током в условиях химических производств применяются безопасные токи, изоляция проводов, механические ограждения, защитные заземления, зануление, блокировочные устройства, автоматически устраняющие опасность поражений, защитные средства (резиновые перчатки, боты, штанги, коврики и др.). [c.352]

    Если в результате проверки будет выявлено неудовлетворительное знание рабочим инструкций по технике безопасности (применение неправильных запрещенных приемов работы, работа без предохранительных ограждений, приспособлений и защитных средств), инструктирующий обязан отстранить рабочего от работы, дать ему все необходимые объяснения и непосредственно на рабочем месте показать, как нужно правильно работать безопасными методами и потребовать строгого выполнения всех положений инструкций по технике безопасности.  [c.88]

    Ограждающими защитными средствами являются различные переносные ограждения, служащие для временного ограждения токоведущих частей и таким образом предотвращающие возможность прикосновения к ним. [c.64]

    К защитным средствам относятся различные временные ограждения из легких деревянных щитков, защищающих от случайного прикосновения к находящимся под напряжением элементам установок. Следует применять и трафареты (плакаты), предупреждающие об опасности (например, Не трогать — смертельно , Не включать — работают люди и др.). [c.329]

    Начальник цеха отвечает за исправное состояние оборудования, ограждений, предохранительных устройств и механизмов, нормальное освещение помещений и рабочих мест, работу вентиляционных систем и других устройств, осуществляет своевременное обучение и инструктаж по технике безопасности. В обязанности начальника цеха входит также обеспечение рабочих защитными средствами, спецодеждой и т. п. Если произошел несчастный случай, то начальник цеха в течение 24 ч составляет акт по форме Н-1. [c.281]

    Основные меры защиты защитное заземление, зануление, отключение, применение малых напряжений, использование разделяющих трансформаторов, применение надежной изоляции и механических ограждений, блокировочные и сигнальные устройства, защитные средства. [c.290]

    Осмотр и проверка всего электрооборудования и электрической сети кинотеатра и киноустановки (исправность защитных средств, предохранителей, заземления, проходов и ограждений, освещения безопасности, состояния изоляции и т. п.) должны производиться один раз в год. Результаты осмотра фиксируются актом. За устранение неисправностей, выявленных при осмотре, ответственность несет руководитель кинотеатра или кино-установки. [c.536]

    Мастер отвечает за правильность и безопасность ведения монтажных работ и работ с применением монтажных машин, механизмов, приспособлений и инструментов осуществляет контроль за состоянием лесов, подмостей, стремянок, лестниц, защитных приспособлений, ограждений проемов и др. регулярную проверку чистоты и порядка на рабочих местах, в проходах и на подъездных путях, а также обеспечение достаточной освещенности рабочих мест проведение инструктажа рабочих по технике безопасности на рабочих местах в процессе производства работ с соответствующим оформлением в журнале контроль за применением и правильным использованием рабочими спецодежды и индивидуальных защитных средств и приспособлений, за соблюдением норм переноски тяжестей, за обеспечением рабочих мест предупредительными надписями и плакатами. [c.457]

    Части конструкции электроустановки (постоянные ограждения, стационарные заземляющие ножи и т. п.), выполняющие защитные функции, в понятие защитных средств не входят. [c.10]

    ПРОЧИЕ ЗАЩИТНЫЕ СРЕДСТВА Временные ограждения [c.24]

    Перед опробованием и включением смонтированных распределительных устройств необходимо проверить и обеспечить исправность замков и запоров в дверях и на ограждениях, наличие надписей, предупредительных плакатов, защитных средств и противопожарного инвентаря, исправность освещения телефонной связи и защитного заземления.  [c.254]

    БП-2-15. В электроустановках напряжением 15 ке и ниже в случаях особой необходимости по условиям работ ограждение может касаться частей, находящихся под напряжением. Используемые в таких случаях ограждения (накладки, колпаки) должны удовлетворять требованиям Правил пользования и испытания защитных средств, применяемых в электроустановках (Приложение XI ). [c.322]

    Для защиты людей от поражения электрическим током в условиях химических производств применяют безопасные токи изоляцию проводов механические ограждения защитные заземления, зануления, блокировочные устройства, автоматически устраняющие опасность поражений защитные средства (резиновые перчатки, боты, штанги и пр.). Безопасность в пожаро-и взрывоопасных помещениях обеспечивается, кроме того, применением специальных видов электрооборудования. [c.171]

    Примечание. Защитные устройства, являющиеся частью конструкции электротехнической установки (постоянные ограждения,- кожухи и т. п.) пли имеющие кроме своего прямого назначения косвенное защитное действие (лестницы, доски и т. п.), в понятие защитных средств не входят и в настоящих Правилах не рассматриваются. [c.138]

    Перед включением под напряжение я после каждого перемеще-явя электрооборудования на новое место следует проверять состояние изоляции проводов, защитных средств, ограждений и заземления электрооборудования. [c.200]

    Начальн1псостояние техники безопасности на руководимом им участке. Он обеспечивает безопасное ведение технологических процессов п отдельных работ организацию труда на рабочем месте в соответствии с правилами и нормами техники безопасности, пожарной безопасности и промышленной санитарии исправное состояние оборудования, ограждений, предохранительных и противоаварпйных устройств, нормальное освещение помещений и рабочих мест, работу промышленной вентиляции и других устройств. Начальник цеха разрабатывает инструкции для всех видов работ, осуществляет своевременное обучение и инструктаж по технике безопасности. В обязанности начальника цеха входит обеспечение работающих спецодеждой, спец-обувью, защитными средствами и приспособлениями, нейтрализующими средствами, питьевой водой и т. п. [c.24]

    Для обеспечения нормальной работоспособности электрооборудования и безопасной его эксплуатации большое значение имеют повседневные профилактические осмотры. При этом особое внимание обращают на состояние кожухов электрооборудования, ограждения, за–земления, блокировочных устройств, предупредительных знаков, плакатов, защитных средств и др. [c.75]

    Защитные средства, являющиеся частью конструкции электроустановки (постоянные ограждения, стацпонарпые заземляющие ножи и т. н.) в понятие защитных средств не входят и в настоящих Правилах не рассматриваются. [c.154]

    Распредустройства одного напряжения нри числе их не более четырех, расположенные в пределах одного здания (электростанции, цехи предприятия) п обслуживаемые одним и тем же персоналом, могут укомплектовываться одним комплекто. м защитных средств (исключая временные ограждения и переносные заземления). [c.162]

    Вследствие большой опасности воздействия электрического тока на человека предусмотрена эффективная система мероприятий зашиты. Эти предохранительные мероприятия заложены в основу проектов и конструкций электрических установок и оборудования и в соответствующие правила электробезопасности. Основными из мер защиты являются защитное заземление, зануле-ние, отключение, применение малых напряжений, использование разделяющих трансформаторов, применение надежной изоляции и механических ограждений, блокировочные и сигнальные устройства, защитные средства. [c.80]

    Указанные требования учтены в стандартах ССБТ применительно к группам производственного оборудования, в частности технологического оборудования химических и нефтеперерабатывающих производств, с учетом их конструктивных и эксплуатационных особенностей. Кроме того, в этих стандартах указаны опасные участки, подлежащие ограждению, допустимые значения шумовых характеристик, показатели вибраций, уровня излучений, температурный режим органов управления и наружных поверхностей оборудования, перечень защитных блокировок и всех защитных средств.  [c.12]

    Временными ограждениями в зависимости от рабочего напряжения электроустановки могут служить специальные хорошо укрепленные и сухие ширмы, щиты, решетки деревянные, из миканита, резины, ге-тинакса, текстолита и других изолирующих материалов. При необходимости, вызванной условиями работ, ограждение может касаться частей, находящихся под напряжением. В этих случаях ограждения должны отвечать требованиям, предъявляемым к защитным средствам, предусмотренным в разделе IX настоящих Правил. [c.130]

    Ежесменное обслуживание включает внимательный осмотр машины, проверку состояния крепежных деталей (ослабевшиее болты шпильки подтягивают, изношенные детали заменяют), проверку наличия оградительных (защитных) средств (недостающие ограждения устанавливают), проверку пусковой и контрольной аппаратуры. [c.82]

    Требования, предъявляемые правилами техники безопасности к электротехническим установкам, удовлетворяются проведением ряда мероприятий техники безопасности, а именно применением соответствующих предупредительных плакатов и защитных ограждений, препятстующих доступу к неизолированным частям электроустановок, находящихся иод напряжением сооружением защитного заземления нли отключения, предотвращающих опасность прикосновения людей к металлическим частям оборудования, нормально не находящимся под напряжением, защитных средств (изолирующих подставок, бот, рукавиц, штанг и пр. ), надлежащим организационным оформлением производимых работ. [c.463]

    При производстве работ в установках до 1 кВ при полном снятии напряжения необходимо, чтобы все неотключенные токоведущие части другого соседнего оборудования имели наглухо закрытые ограждения либо находились на расстоянии или высоте, при которых случайное прикосновение к ним работающих невозможно. Правила разрешают в определенных условиях работу без снятия напряжения, для чего применяют защитные средства и специальные приспособления. В этом случае должны работать два электромонтера, старший из которых должен иметь квалификацию по технике безопасности не ниже IV группы, младший — не ниже П1 группы. [c.334]

    Для защиты персонала, работающего в электроустановках, от поражения электрическим током и воздействия электрической дуги применяют различные защитные средства изолирующие штанги (оперативные, измерительные, для наложения заземления), изолирующие и электроизмерительные клещи указатели напряжения, указатели напряжения для фразировки изолирующие средства для ремонтных работ под напряжением выше 1000 В и слесарно-монтажный инструмент с изолирующими рукоятками диэлектрические перчатки, боты, галоши, коврики, изолирующие подставки переносные заземления временные ограждения предупредительные плакаты защитные очки, рукавицы, противогазы, пре- дохранительные монтерские пояса, защитные каски. По-. рядок пользования защитными средствами, нормы и сро- ки электрических и механических испытаний устанавливают, исходя из ПТЭ. [c.219]

---

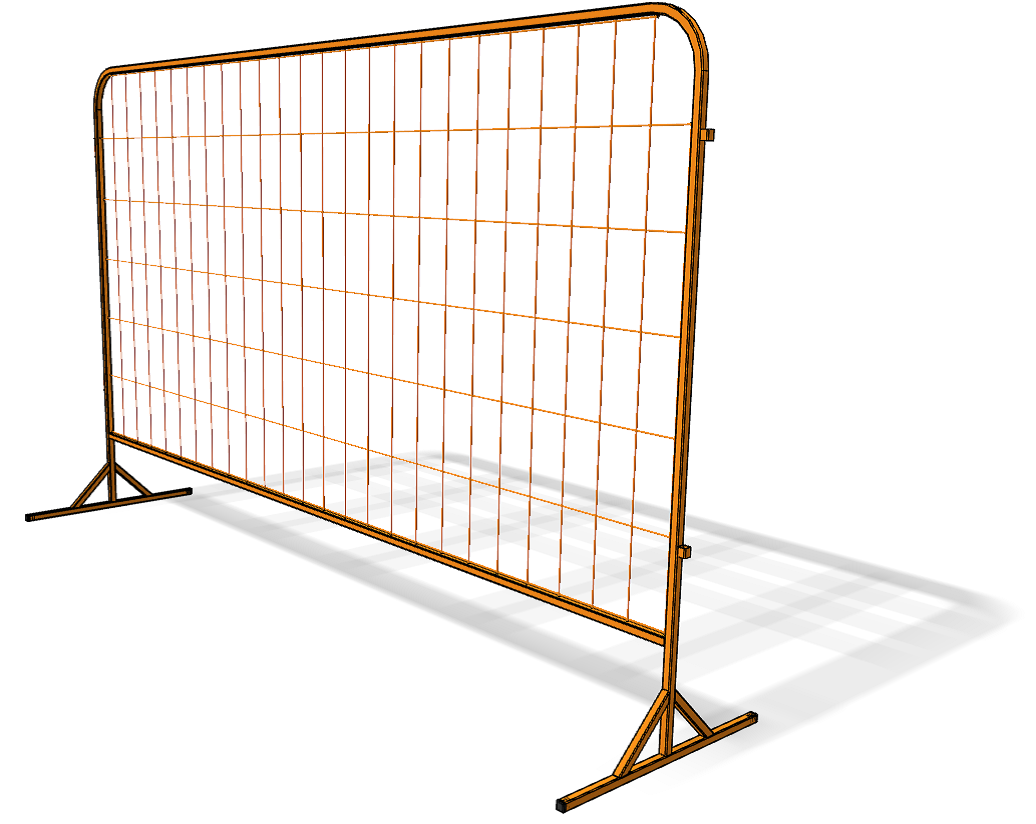

Щит ограждения стеклопластиковый ЗРУ-15-001, ЗРУ-15-005

Диэлектрические щиты ЗРУ-15 (Э574-03) предназначены для защиты людей при выполнении работ в условиях электрического поля.

Щит ограждения диэлектрический характеристика:

• Стеклопластиковые щиты ограждения ЗРУ-15-001 и ЗРУ-15-005 изготавливаются из стеклопластика СЗП-К без применения металлических крепежных изделий
• Используется для ограждения при проведении работ в электроустановках напряжением до 10 кВ
• Щит используется для предотвращения входа на соответствующие участки РУ (ограждение входа в перепонки, камеры, проходы)
• Климатическое исполнение -У категории 1 по ГОСТ 15150.
• Габаритные размеры ЗРУ-15-001: 1700x1034x600. Масса, не более 6,0 кг
• Комплект поставки: Щит ограждения – 1 шт. Опора – 2 шт. Паспорт и свидетельство о приемке
• Гарантийный срок эксплуатации – 1 год со дня ввода щита в эксплуатацию.

---

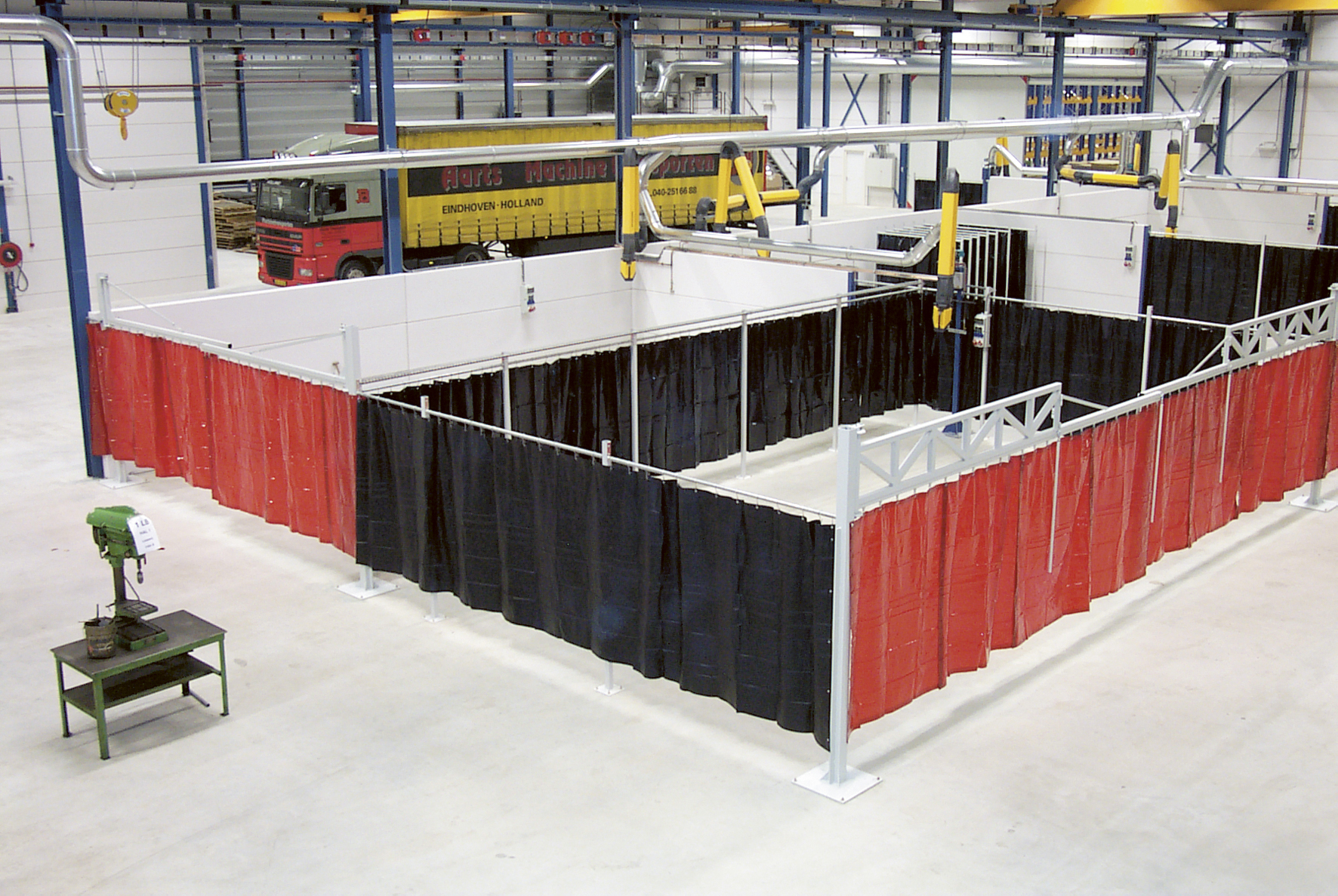

Ширма (штора) защитная

• предназначена для временного ограждения токоведущих частей, при выполнении работ в шкафах РЗА.
• Длина не менее = 1900 мм, Ширина = 850 мм. Масса = 0,96 кг.
• Материал – с диэлектрический с огнеупорной пропиткой, сверху есть крючки для крепления на электроустановке, выполненные также из диэлектрического материала, а снизу – груз.
• Оснащена знаком «Стой! Напряжение!» согласно п. 8 нпаоп 40.1-1.07-01 «Правил эксплуатации электрозащитных средств».
• Климатическое исполнение ширм: “У” категории “1” по Гост 15150.
• Ширмы необходимо хранить и перевозить в условиях, обеспечивающих их исправность и пригодность к использованию, при этом они должны быть защищены от попадания масел, бензина, кислот, щелочей и других разрушающих веществ.



Более детальная информацию о щите ограждения (щите ограждения д/эл 10кВ Э-574-03 (1700х1034х700 или щит диэлектрический стеклопластиковый, ЗРУ-15-001 Щит ограждения, ЗРУ-15-004, ЗРУ-15-005)) можете узнать у наших менеджеров.

Щит ограждения ЗРУ-15-001, щит ЗРУ-15-005, Щит ограждения диэлектрический 1700×1034×700, Щит ограждения стеклопластиковый, щит ограждения для электриков, ширма защитная, ширма защитная стой напряжение, Купить ширму от производителя, Продаем ширмы для сигнализации «Стой напряжение», Ширма защитная предназначена для временного ограждения, Щиты и ширмы ограждения токоведущих частей, Ширма для сигнализации «Стой напряжение», Ограждение рабочих мест и оставшихся под напряжением, Шторки для ограждения панелей РЗА, Щит ограждение ЩОП-1500х1200

Электробезопасность. Назначение на работу. Инструкция по технике безопасности

Защита от перехода высшего напряжения в сеть низшего напряжения. Переход высшего напряжения в сеть низшего напряжения — опасное явление. Оно может возникнуть, главным образом, при эксплуатации силовых и измерительных трансформаторов, когда происходит соединение первичных и вторичных обмоток.

Это возможно также в результате обрыва и соприкосновения проводов высокого напряжения с проводами или установками низкого напряжения.

Защита от этих опасных явлений — заземление или зануление вторичной обмотки трансформаторов на случай нарушения изоляции первичной и вторичной обмоток. Такое решение эффективно для защиты от поражения током у трансформаторов с первичным напряжением менее 1000 В и вторичным — ниже 100 В.

Кроме этой меры, в сетях с изолированной нейтралью на пути к заземляющему устройству устанавливают пробивной предохранитель.

Переносные временные ограждения и плакаты. Чтобы предупредить возможность случайного проникновения и тем более прикосновения к токоведущим частям, находящимся под напряжением, используются защитные сетчатые и смешанные ограждения (табл. 2), а также система предупредительных плакатов.

Таблица 2. Допустимые расстояния ограждений от токоведущих частей

Нормируемый размер ограждений	Допустимое расстояние, м
Высота сетчатых и смешанных защитных ограждений для закрытых распределительных устройств (3РУ)	Не менее 1,7
То же для открытых распределительных устройств (ОРУ)	2,0
То же для открыто установленных трансформаторов.	2,0
Размер ячеек сетки для сетчатых защитных ограждений	Не более 0,025×0,025
Высота расположения барьера(поручня) в камерах закрытых распределительных устройств	Не менее 1,2
Высота внешнего забора, предназначенного для ограждения территории подстанции	2,4
Высота внутреннего забора для ограждения ОРУ (подстанции), расположенного на территории электростанции или промышленного предприятия	1,5

Установлены также расстояния от временных ограждений до токоведущих частей, находящихся под напряжением выше 1000 В.

Номинальное напряжение установки, кв	Наименьшее допустимое расстояние, м
Выше 1 до 15	0,35
» 15 » 35 »	0,6
» 35 » 110 »	1,5
154	2,0
220	2,5
330	3,5
400 и 500	4,5

Временными ограждениями могут быть специальные сплошные или решетчатые деревянные ширмы, щиты, изделия нз миканита, резины и других изоляционных материалов в сухом состоянии, хорошо укрепленные или прочно установленные. Применяются следующие предупредительные плакаты для электроустановок (рис. 5):

предостерегающие, в том числе «Высокое напряжение— опасно для жизни!», «Под напряжением. Опасно для жизни!», «Стой! Высокое напряжение», «Не влезай, убьет!», «Стой! Опасно для жизни»;

запрещающие: «Не включать — работают люди», «Не открывать — работают люди», «Не включать — работа на линии»;

разрешающие: «Работать здесь», «Влезать здесь»;

напоминающие: «Заземлено».

Рис. 5. Предупредительные плакаты.

Каждый плакат имеет свою форму, соответствующее изображение.

Их рисунки, размер и исполнение, место и условия применения определены Правилами.

Приспособления и средства индивидуальной защиты. К индивидуальным защитным средствам и приспособлениям относятся приборы, аппараты, приспособления и устройства, предназначенные для защиты персонала, обслуживающего электроустановки, от поражения электротоком, воздействия электрической дуги.

Изолирующие средства защиты делятся на основные и вспомогательные. К основным относятся: оперативные и измерительные штанги, изолирующие и токоизмерительные клещи, указатели напряжения, изолирующие устройства и приспособления для ремонтных работ (изолирующие лестницы, площадки и др.). К вспомогательным относятся: диэлектрические перчатки, боты, резиновые коврики, изолирующие подставки.

Из сказанного следует, что к основным средствам защиты относятся те, которые могут длительное время выдерживать рабочее напряжение установки, к вспомогательным — предназначенныее для усиления основных средств. Примером может быть обслуживание установок высокого напряжения, при котором основными средствами защиты являются изолирующие штанги, клещи, указатели напряжения, а вспомогательными — диэлектрические боты, галоши, перчатки, изолирующие подставки и резиновые коврики.

На администрацию предприятия возлагается ответственность за регулярное, в соответствии с установленными сроками, испытание и проверку исправности предохранительных приспособлений, диэлектрических галош и перчаток, а также своевременную замену фильтров, стекол и других частей с понизившимися защитными свойствами.

Назначение на работу. Инструкция по технике безопасности

К работам в электроустановках допускаются лица, достигшие 18-летнего возраста, прошедшие профмедосмотр и не имеющие медицинских противопоказаний, теоретически и практически обученные по специальной программе (в том числе по теме: «Освобождение пострадавшего от электротока, оказание ему первой доврачебной помощи») после аттестации квалификационной комиссией. В последующем медицинское освидетельствование повторяется один раз в 2 года. Переаттестация рабочих — ежегодно, а инженерно-технических работников — каждые 3 года. Квалификационная группа персонала подтверждается удостоверением (кроме группы I). Всего квалификационных групп пять. Наиболее ответственная из них — Ч группа. К обслуживанию электроустановок допускаются только лица, имеющие квалификацию не ниже II группы. Лица, обслуживающие технологическое оборудование с электроприводом, должны иметь знания в объеме I или II группы.

На предприятиях следует разрабатывать местные инструкции, в которых рекомендуется предусматривать разделы на основе «Правил эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей» и других Правил безопасности по следующим схемам.

Для оперативного и ремонтного персонала при обслуживании электроустановок напряжением до 1000 В:

осмотр электроустановок; оперативные переключения; производство работ; технические мероприятия, обеспечивающие безопасность работ; производство отключений; размещение предупредительных плакатов, ограждение места работы; проверка отсутствия напряжения; порядок наложения и снятия заземления; организационные мероприятия, обеспечивающие безопасность работ; оформление задания на работу; надзор во время работы; оформление перерыва и окончания работы; работы без снятия напряжения и в аварийных случаях.

К местной инструкции следует прилагать список лиц административно-технического персонала цехов и отделов предприятия, имеющих право давать устные, по телефону и письменные распоряжения на производство работ в электроустановках напряжением до 1000 В.

Для оперативного и ремонтного персонала при обслуживании электроустановок напряжением выше 1000 В:

требования к оперативному. и ремонтному персоналу; производство оперативных переключений; производство работ; организационные мероприятия, обеспечивающие безопасность работ; технические мероприятия, обеспечивающие безопасность работ; мероприятия, обеспечивающие безопасность работ без снятия напряжения вблизи и на токоведущих частях, находящихся под напряжением.

Указанные местные инструкции размножаются (желательно типографским способом), выдаются нод расписку для исполнения л контроля,каждому работнику; вывешиваются на безопасных рабочих местах.

---

Полезная информация:

Средства индивидуальной защиты при эксплуатации электроустановок.

Общие положения по электрозащитным средствам. Средства защиты от электрических полей

Электрозащитное оборудование в электроустановках до 1000 В. Электрозащитные средства предназначены для защиты персонала, работающего на электроустановках, от поражения электрическим током, воздействия электрической дуги и электромагнитного поля.

Электрозащитные средства в электроустановках до 1000 В по назначению подразделяются на:

В случае применяемых в настоящее время электроустановок на основе трех проводов защитный контакт, и через него соединяется корпус устройства к заземленному защитному проводу.Это решение позволяет использовать предохранительные выключатели в защищаемой цепи.

Решения, описываемые как защита от поражения электрическим током, также включают использование устройств с двойной изоляцией. В этом случае помимо основной изоляции в устройстве используется дополнительная изоляция, обычно в виде устройства из изоляционного материала.

а) изоляционные;
б) ограждение;
в) вспомогательный.

Изолирующие служат для изоляции человека от токоведущих частей и в свою очередь делятся на основные и дополнительные.

Основные – это средства защиты, изоляция которых выдерживает длительное время рабочее напряжение. Они позволяют прикасаться к токоведущим частям, находящимся под напряжением. К ним относятся:

В случае повреждения основной изоляции устройства это решение исключает возможность попадания опасного напряжения на корпус. Защищенные устройства легко узнать по сетевым вилкам без защитных контактов и специальному символу на корпусе устройства: два квадрата, расположенные в другом.

Другим способом защиты от поражения электрическим током является электрическое разделение. Затем устройства питаются от специальных, обычно переносных, разделительных трансформаторов с повышенной изоляцией между обмотками, при этом один трансформатор может управлять только одним устройством. В этом случае, если в корпусе защищаемого устройства произойдет короткое замыкание – если к нему прикоснется человек – через корпус потечет только небольшой ударный ток.

– стержни изоляционные;
– Зажимы изоляционные и электрические;
– перчатки диэлектрические;
– обувь диэлектрическая;
– слесарно-монтажный инструмент с изолирующими ручками;
– индикаторы напряжения.

Дополнительные изолирующие средства сами по себе не обеспечивают защиты от электрического тока, но применяются совместно с основными средствами. Это изолирующие подставки, коврики, сапоги.

Это связано с тем, что электрическая цепь в этом случае замыкается только по мощности проводов и их сопротивлению. Для этого применяют указанные выше УЗО с номинальным током УЗО не более 30 мА, а путем создания дополнительных соединений – защитное эквипотенциальное соединение между токопроводящими элементами помещений.

Преимущество введения дополнительных компенсирующих муфт в том, что при подаче напряжения на одно из устройств пользователь не будет парализован, т. к. металлическое соединение всех токопроводящих элементов даст им одинаковое напряжение, то есть разность потенциалов, необходимую для тело человека пропускало электричество.

Средства защиты экранирующие служат для временного ограждения токоведущих частей, а также для предотвращения ошибочных действий при работе с коммутационной аппаратурой.Это переносные ограждения, щиты, изолирующие прокладки, переносные заземления.

Вспомогательный Средства, применяемые для защиты от падений с высоты, теплового воздействия. К ним относятся ремни безопасности, страховочные веревки, когти, защитные очки, перчатки и противогазы. Согласно ПУЭ все электрические устройства проходят испытания на механическую и электрическую прочность.

Автоматический выключатель — как он работает?

Упрощенно работа УЗО заключается в сравнении величины тока, протекающего через фазный провод в защищаемую цепь питания, с величиной тока нейтрали.При установлении разницы между этими значениями автоматический выключатель автоматически отключает питание защищаемой цепи.

Конструкция и принцип действия автоматического выключателя. Разница в величине протекающего тока указывает либо на повреждение изоляции в цепи, либо на короткое замыкание между фазой и землей, либо на короткое замыкание фазного провода через токопроводящие элементы на землю или другие заземленные элементы. В некоторых случаях часть тока, протекающего по фазному проводу по периметру, может «высвободиться» через сопротивление тела человека, случайно коснувшегося корпуса поврежденного электроприбора, питаемого от защищаемой цепи.

Персонал, обслуживающий электроустановки, обеспечен всеми необходимыми средствами защиты, обеспечивающими безопасность труда.

Все находящиеся в эксплуатации средства электрозащиты должны быть пронумерованы. Номер наносится непосредственно на само защитное устройство и может быть совмещен с контрольным клеймом.

Значение разницы между током, при котором срабатывает дифференциальный выключатель тока, называется дифференциальным током, а значение, при котором срабатывает автоматический выключатель и размыкает цепь, зависит от поставленной задачи.Если автоматический выключатель утечки на землю должен использоваться в качестве противоударного элемента, дифференциальный рабочий ток не должен превышать 30 мА, то есть максимальное значение цепи безопасности человека.

Автоматические выключатели

с остаточным током 500 мА применяются также в электроустановках противопожарного назначения при коротких замыканиях в цепях. Со временем из-за старения электрической изоляции или ее повреждения в системе протекает ток, величина которого еще слишком мала для обеспечения защиты от перегрузки по току, но достаточно высока, чтобы привести к локальному перегреву проводов и, следовательно, вызвать огонь.

В мастерских, на подстанции (при централизованном обслуживании – в службе, на участке), в лаборатории, на площадках строительно-монтажных организаций и др. необходимо вести журналы учета и содержания средств защиты, в котором должны быть указаны: наименование, инвентарные номера, местонахождение, даты периодических испытаний и осмотров. Журналы должны проверяться один раз в 6 месяцев лицом, ответственным за состояние средств защиты.

По возможности отключения токов короткого замыкания конструкции автоматических выключателей можно разделить на две группы. Автоматические выключатели без перегрузки по току – их рабочие контакты не предназначены для отключения больших токов и обычно требуют предохранителя или защиты от перегрузки по току. Автоматические выключатели с выключателями максимального тока снабжены, как и автоматические выключатели, расцепителями максимального тока с триггерами типа В или С. Они часто используются в решениях, где цепь питает только одно устройство, например, для защиты выхода стиральной машины. Это решение также экономит место в электрораспределительном щите. … Увеличение использования электронных устройств, оснащенных конденсаторами большой емкости, приводит к необходимости в обычных автоматических выключателях, идентифицирующих мгновенный зарядный ток конденсатора в устройстве как ток перекрестных помех.

Средства защиты , находящиеся в индивидуальном пользовании, также должны быть зарегистрированы в журнале учета и содержания средств защиты с указанием даты выдачи и подписью лица, их получившего.

Электрозащитные средства в процессе эксплуатации подлежат периодическим испытаниям и проверкам в сроки, указанные в табл. 1.

Поэтому следует тщательно выбирать автоматический выключатель с требуемыми характеристиками в соответствии с вашими потребностями.По форме дифференциального тока, на который реагируют УЗО, их конструкции можно разделить на 3 типа. Каждый из дифференциальных выключателей оборудован системой проверки его технической работоспособности. Из-за важной роли устойчивости к поражению электрическим током в электрической системе необходимо регулярно контролировать ее работу.

Для проверки его исключающей способности предусмотрена схема имитации цепи управления, состоящая из кнопки управления и соответствующего резистора, встроенного в ее корпус.Нажимая на кнопку управления, мы формируем дифференциальный ток со значениями, немного превышающими ток возбуждения автоматического выключателя. Немедленное срабатывание автоматического выключателя подтверждает его механические свойства.

Условия периодических испытаний и проверок средств электрозащиты до 1000 В

Средства защиты	Периодичность
	испытания	осмотры
Клещи для изоляции	1 раз в 24 месяца.	1 раз в 12 мес.
Электроклещи	1 раз в 12 месяцев.	1 раз в 6 мес.
Индикаторы напряжения	1 раз в 12 мес.	1 раз в 6 мес.
Перчатки резиновые диэлектрические	1 раз в 6 мес.	Перед использованием
Галоши резиновые диэлектрические	1 раз в 12 мес.	Перед использованием
Резиновые диэлектрические коврики	1 раз в 24 мес.	1 раз в 12 мес.
Изолирующие стойки	—	1 раз в 36 мес.
Слесарно-монтажный инструмент с изолирующими ручками	1 раз в 12 мес.	Перед использованием

На испытываемых средствах защиты, кроме слесарно-монтажного инструмента с изолирующими рукоятками и индикаторами напряжения до 1000 В, проставляются клеймо с указанием номера, срока годности и наименования лаборатории, проводившей испытания.На средствах защиты, признанных непригодными, клеймо должно быть зачеркнуто красной краской.

Правила также требуют использования компенсационных ссылок – основных и дополнительных. Основным элементом основной уравнительной связи является заземляющая штанга с клеммами для присоединения защитных проводников. Он расположен на самом нижнем уровне распределительного устройства или рядом с ним. К этой рейке подключаются все металлические трубы и металлическая арматура для холодной воды, горячей воды, канализации, центрального отопления, газа, кондиционирования, металлические покрытия и кабельные оболочки, а также металлические конструктивные элементы здания.

Общие правила применения средств защиты следующие:

– средства электрозащиты применяются по назначению в электроустановках с напряжением не выше того, на которое они рассчитаны;
– основные изолирующие средства предназначены для применения в закрытых установках, а в открытых электроустановках и ВЛ применяются только в сухую погоду.

Во всех зонах, где существует повышенный риск получения травмы, необходимо также выполнить дополнительные компенсационные соединения для соединения всех токопроводящих элементов.Вам также нужно будет прикрепить ванну или поддон к системе компенсации, если вы металл.

Важной функцией систем защиты от дождевых червей является заземление электродов, предпочтительно естественных, а при их отсутствии – искусственных, оцинкованных или медных или медных в виде лент, труб, секций, плит и стержней, уложенных в землю или в основа.

Горизонтальные полосы из полос и проводов должны прокладываться на глубине не менее 0,6 м от земли, а вертикально – из труб или секций так, чтобы самая нижняя часть находилась на глубине не менее 2 м. 5 м, а самый высокий находится на 0,5 м ниже уровня земли. Соединения должны быть прочными: сварными, скрученными, опрессованными или клееными и защищенными от коррозии.

Перед применением средств защиты персонал должен проверить их исправность, отсутствие внешних повреждений, очистить от пыли, проверить срок годности с помощью клейма.

В диэлектрических перчатках перед использованием следует проверить отсутствие проколов, выкручивая их в сторону пальцев. Запрещается использовать средства защиты с истекшим сроком годности.

Автоматические выключатели становятся все более распространенным элементом защиты от косвенного прикосновения. Это особенно касается решений по защите от ударов для электроустановок, которые в настоящее время строятся или модернизируются. Такая деятельность ведет учет в технических и нормативных условиях.

В стандарте указано, что в сетях переменного тока дополнительная защита с помощью выключателей должна применяться для штепсельных цепей с номинальным током не более 20 А, эксплуатируемых обычными пользователями, и эти сосуды используются общего назначения. Эти переключатели также следует использовать в цепях с номинальным током до 32 А, питаемых мобильными приемниками для наружного использования.

Инструмент ручной , применяемый для монтажных, демонтажных, ремонтных работ, при обслуживании электрооборудования (отвертки, плоскогубцы, кусачки и др.), должен быть длиной не менее 100 мм, иметь покрытие из влагостойкого нехрупкого изоляционного материала и специальные упоры перед рабочей частью и быть в исправном состоянии.

Следовательно, можно сознательно пропускать электрический ток через человека.В том случае, если цепь защищена устройством защиты от перенапряжения, ток, протекающий через тело человека при прикосновении к активной части, обычно приводит к смертельному повреждению, поскольку предохранитель не выдержит токи такой величины, которые могут привести к летальному исходу человека. Термин «краткосрочный» следует рассматривать как договорной. Дальнейшее внимание будет уделено времени шунтирования тока.

Допускается установка выключателей утечки на землю без защитного проводника при условии, что номинальный ток отключения выключателя не превышает 20 мА, а отсутствие защитного проводника ограничивает эффективность дополнительной защиты, можно считать допустимым.

Содержание:

Для обеспечения электробезопасности лиц, допущенных к работе с КРУ, в электроустановках до 1000 В и выше предусматриваются средства защиты. Их основная функция – надежная защита от поражения электрическим током, поэтому все средства должны строго соответствовать ГОСТам. Все они классифицируются как электрическая защита, защита от электрических полей и средства индивидуальной защиты. Каждую группу следует рассмотреть более подробно.

Этот контент содержит две опасные записи, которых нет в текущих требованиях.Во-первых, преднамеренно разрешить поток электричества через человеческое тело… Вторая запись “считается приемлемой”. Сразу возникают вопросы: кто должен признавать и по каким критериям и какое определение является «приемлемым»?

Регламент в § 2 предусматривает более мягкое требование. «Допускается установка противоударных выключателей без защитного проводника при условии, что номинальный дифференциальный ток не превышает 30 мА». Это лишь кажущееся более мягким требование, так как допускаются более высокие токи, которые могут протекать через тело человека, не приводящие к срабатыванию автоматического выключателя. Это связано с тем, что переключатель имеет еще один параметр — дифференциальный ток без блокировки.

Классификация и назначение электрозащитных средств

Электрозащитные средства применяются против прямого поражения электрическим током. Они обеспечивают надежную электробезопасность при работе с различными электроустановками и распределительными устройствами.

Все виды электрозащитных средств делятся на две группы: основные и дополнительные.

При этом значении тока необходимо учитывать верхний предел тока саморазряда.Это значение считается равным 6 мА. Некоторые авторы принимают 10 мА или даже 15 мА. Время возгорания при таких токах может быть весьма продолжительным. Это, однако, ограничивается членовредительством, потому что обычно он отрывается от захваченного электрода или отсоединяется другими.

При отсутствии срыва и длительном течении этого тока непроизвольное сокращение мышц, затрудненное дыхание, обратимая сердечная недостаточность и остановка сердца могут возникнуть более чем через 1 секунду. При постоянном токе 10 мА эффекты могут проявляться более чем через 2 секунды.

• К основным средствам защиты в электроустановках относятся электроизоляционные средства защиты, имеющие изоляцию, способную длительное время выдерживать рабочее напряжение сети. Они позволяют безопасно выполнять работы на токоведущих частях, находящихся под напряжением.
• К дополнительному также относятся изолирующие средства электрозащиты. Однако, в отличие от основных, они непосредственно не защищают от поражения электрическим током, а лишь дополняют их, тем самым повышая степень защиты работающих людей.Кроме того, дополнительные средства защищают персонал от и сенсорного стресса.
• В соответствии с классом напряжения все виды электрозащитных средств делятся на применяемые при напряжении до 1000 вольт и свыше 1000 вольт.

Электрическая защита для напряжений свыше 1000 вольт

К средствам защиты в электроустановках, применяемым при работах напряжением более 1000 вольт, относятся разного рода изолирующие штанги и зажимы, индикаторы высокого напряжения, а также различные виды приборов, применяемых при испытаниях и электрических измерениях в распределительных устройствах.

Отдельно классифицируются различные устройства и средства специальной защиты, применяемые в электроустановках напряжением более 110 кВ. В этот перечень не включены стержни, с помощью которых осуществляется уравнивание и передача потенциала.

Электрическая защита до 1000 вольт

К основным средствам защиты в электроустановках до 1000В относятся изолирующие зажимы и штанги, электрические зажимы, указатели низкого напряжения, диэлектрические перчатки, а также различные виды ручных изоляционных инструментов.

Дополнительное защитное оборудование

Аналогично производится классификация дополнительных электрозащитных средств. При работе с напряжением выше 1000 вольт персонал должен использовать диэлектрические перчатки, боты и. При необходимости используйте изолирующие опоры, колпаки и подкладки, а также стержни для выравнивания и передачи потенциала.

При работе на высоте персонал должен использовать изолирующие лестницы и лестницы из стеклопластика и других диэлектрических материалов. Дополнительные средства электрозащиты на напряжение до 1000 В представлены той же продукцией, что и на напряжение свыше 1000 В.

Защита от электрических полей

На втором месте по значимости находятся средства защиты от воздействия высокоинтенсивных электрических полей. Прежде всего, весь персонал, работающий во взрывоопасных зонах, должен использовать комплекты индивидуальной защиты. Их применение обязательно при производстве работ в ОРУ на потенциале земли и на потенциале воздушных линий электропередач.

Рабочие также должны использовать различные переносные и съемные экранирующие устройства. На объектах повышенной опасности вывешиваются информационные плакаты, а также запрещающие, предупреждающие, предписывающие и указывающие знаки безопасности.

Список средств индивидуальной защиты

Важным элементом является индивидуальная защита в электроустановках до 1000 В и выше. Он должен применяться индивидуально каждым работником в конкретной ситуации, связанной с повышенным риском поражения электрическим током.

При выполнении таких работ персонал использует защитные пластмассовые каски и очки, ограждающие щиты, респираторы и противогазы, перчатки, страховочные канаты и страховочные ремни. Рабочие должны быть обеспечены защитными комплектами от электрической дуги (термокостюмы).

Архивы непроводящей безопасности – Fiberfence

Опубликовано 25 марта 2021 г. в 8:49.

Автор: sseely

Повышение привлекательности бордюров — не что иное, как хорошая новость для вашей собственности.Когда вы выбираете четкие, четкие линии декоративных заборов и ворот , установленных квалифицированными специалистами , ваш дом становится фокусом района. Красиво оформленный композитный забор, который дополняет ваш дом, может улучшить не только внешний вид вашего дома, но и стоимость недвижимости. Примите решение, которое может изменить внешний вид вашего двора, и подумайте о долговечности и долговечности Fiberfence.

Конфиденциальность и безопасность

Декоративные заборы и ворота также обеспечивают душевное спокойствие, зная, что надежный барьер защищает ваш дом.От планирования частной вечеринки в саду до спокойного ночного сна, прочный забор, окружающий вашу собственность, обеспечивает больший контроль над доступностью и видимостью.

Красота и долговечность

Высокопрочная природа композитных изделий превосходит большинство других материалов для ограждений. Широкий выбор стилей, цветов и приложений позволяет полностью настроить макет. Благодаря своей конструкции, не требующей особого ухода, и устойчивости к ржавчине, трещинам и отслаиванию ваш декоративный забор и ворота прослужат долгие годы и будут великолепно выглядеть при этом.

Повысьте свою безопасность и улучшите свою собственность с помощью практичной и долговечной альтернативы конструкции из деревянного забора. Вы не пожалеете, если приобретете красивый забор, который никогда вас не подведет.

---

Опубликовано 4 октября 2019 г. в 6:56.

Автор: sseely

Вы уже знакомы с тем, насколько привлекательным и долговечным является непроводящее ограждение, но вам может быть интересно, каков именно процесс изготовления этих ограждений из стекловолокна.На самом деле это очень интересно! Мы начинаем с того, что протягиваем различные стеклянные изделия через ванну со смолой, содержащей специальную химическую формулу. Это создает наши запатентованные композитные продукты.

Комбинация смолы, стекла и других компонентов затем протягивается через стальные матрицы, которые нагреваются до 400 градусов по Фаренгейту. Затем они медленно перемещаются через матрицу, которая охлаждает их и гарантирует, что конечный продукт идеально подходит для того типа забора, который мы создаем.

Наконец, готовое ограждение вырезается и собирается в соответствии со спецификациями выполняемого заказа.Этот процесс позволяет нашим производителям гарантировать, что забор, который идеально соответствует потребностям наших клиентов, а также нашим высоким стандартам качества, создается каждый раз, когда мы начинаем производство.

В большинстве случаев это все, что нужно сделать, чтобы создать непроводящее стекловолоконное ограждение, но это не означает, что другие варианты недоступны. Для тех, кто интересуется декоративным стилем, на наши заборы может быть нанесено дополнительное покрытие для придания блеска, обеспечивающего как улучшенную защиту от ультрафиолетового излучения, так и повышенную красоту.

---

Опубликовано 28 сентября 2019 г. в 6:53.

Автор: sseely

Металлические заборы были стандартом в течение многих лет, но по мере развития технологий и промышленности стала очевидной необходимость в новом типе ограждений. Электростанции и объекты, такие как аэропорты, требовали ограждений, которые обеспечивали бы безопасность, а также отвечали их особым требованиям к проводимости.

Сейчас необходимы ограждения, обеспечивающие беспрепятственную и легкую передачу радио- и микроволн и в то же время являющиеся непроводящими электричество ограждениями. Слишком легко забор из металла будет мешать радиосигналам. Еще хуже то, что металлические ограждения должны быть полностью и эффективно заземлены, прежде чем их можно будет считать безопасными вокруг электрических объектов, таких как подстанции. Заборы из стекловолокна не требуют заземления и прозрачны для радиочастот, поэтому они не нарушают передачу электронных или радиосигналов, таких как радары или системы посадки по приборам в аэропортах.

Ограждения, которые не проводят электричество, такие как те, которые мы производим на Fiberfence , являются идеальным выбором, когда вы ищете безопасный, простой в обслуживании и долговечный вариант.

Заборы из стекловолокна не только не проводят энергию, но и не проводят тепло, поэтому в знойный летний день вы можете безопасно прикасаться к ним, если это необходимо для технического обслуживания или другой цели. Кроме того, говоря об обслуживании, стекловолокно не подвергается коррозии, поэтому вам не нужно беспокоиться о том, что оно со временем заржавеет.

Эти заборы безопасны, доступны по цене и долговечны. Что не нравится? Непроводящий забор — это решение для территорий, где передача электричества и радиоволн является проблемой. Fiberfence предлагает этот продукт всем.

---

Опубликовано 26 сентября 2019 г. в 6:52.

Автор: sseely

Композитные заборы — популярный выбор как для домовладельцев, так и для владельцев бизнеса. Однако является ли композит идеальным для вашей собственности? Вот некоторые из основных причин, по которым вам следует подумать о композитном ограждении для вашего экстерьера.

Вам нужно что-то с низкими эксплуатационными расходами

Композитный материал разработан с учетом минимальных затрат на техническое обслуживание.Он защищен от плесени, выцветания и повреждения насекомыми. Кроме того, нет необходимости красить или герметизировать его. Когда он требует очистки, вы можете распылить его из шланга или аккуратно почистить.

Вам нужно что-то долговечное

Плотный, прочный и долговечный — все эти слова идеально подходят для описания композитных заборов. Этот стиль ограждения может легко прослужить более 30 лет без необходимости ремонта или замены. Кроме того, поскольку цвет не тускнеет, вы можете заменить поврежденную доску новой, не беспокоясь о том, что она будет выделяться на фоне других.

Вы заботитесь об окружающей среде

Композитное ограждение изготовлено из переработанных материалов, и его можно снова переработать, когда оно потеряло свою полезность. Кроме того, композитные материалы не содержат токсичных добавок, присутствующих в обработанной под давлением древесине.

Вы хотите ограждение с долгосрочной ценностью

Новое ограждение — это всегда инвестиция, так что вы можете инвестировать в то, что повысит долгосрочную ценность вашей собственности. Благодаря долговечности композита и минимальным затратам на техническое обслуживание он сохраняет свою ценность даже спустя десятилетия.

Узнайте, почему композитные ограждения являются правильным выбором для вашего дома или бизнеса, выбрав продукты Fiberfence® . Наша команда будет рада ответить на ваши вопросы по фехтованию и предоставить смету.

---

Опубликовано 22 сентября 2019 г. в 6:50.

Автор: sseely

Помимо внешнего вида и долговечности, некоторые клиенты выбирают Fiberfence по совершенно другим причинам. Этих клиентов больше интересуют физические характеристики самого забора, а не его внешний вид.

Мы говорим о таких клиентах, как FAA, ВВС США, ВМС США и Армия США, которые выбрали наши заборы для многих своих объектов. У таких клиентов другие требования, чем у типичного домовладельца в пригороде; им требуется качественное непроводящее ограждение.

Наши ограждения не проводят электричество, поэтому они являются очень безопасной альтернативой традиционным стальным ограждениям для использования вокруг электростанций, трансформаторов и подобных установок. Кроме того, они радиопрозрачны, что означает, что они не будут мешать передаче электронных сигналов, подобных тем, которые используются в аэропортах.

Нагрев также может быть рассмотрен, наши заборы являются хорошими изоляторами с низкой теплопроводностью, поэтому вы можете быть уверены, что они всегда прохладны на ощупь и даже огнестойки.

Заборы

, которые мы производим, являются максимальным вариантом безопасного ограждения. Вам не нужно беспокоиться о том, что они ржавеют, гниют, проводят электричество или тепло, блокируют микроволны или радиоволны; они являются идеальной альтернативой практически для любой обстановки. Более того, они хорошо выглядят при этом!

Электроизоляционный забор – отличный выбор для любого участка.Купите Fiberfence сегодня, чтобы получить продукт, который всегда прохладен на ощупь и не создает помех для радиоволн.

---

Опубликовано 20 июня 2019 г. в 14:37.

Автор: sseely

Забор из стекловолокна «Fiberfence» защищает рабочих от вреда, причиняемого электрическим выходом трансформаторов. Забор из стекловолокна, установленный над слоем кабелей, препятствует утечке электричества и обеспечивает безопасность рабочих на объекте.

Теги: забор, стекловолокно, Стекловолокно, спасательный, непроводящий, декоративный, Защитное ограждение

---

Конструкция ограждения

КОНСТРУКЦИЯ ЗАБОРА

ВЫВОДЫ
Используйте как минимум один кабель калибра 12½ с двойной изоляцией в качестве выводить.Два или более соединений, соединенных параллельно, лучше, так как это снижает сопротивление провода. См. таблицу ниже «Сопротивление провода». Выводы могут проходить как над землей, так и под землей. Метро предпочтительнее, так как меньше шансов, что вывод будет мешать с высокими транспортными средствами. Где ведущие выходы работают под землей в местах с интенсивным движением рекомендуется, чтобы выводной кабель или кабели проложены через ирригационные трубки в качестве дополнительной защиты против повреждения. Использование изолированного кабеля в качестве вывода имеет ряд преимуществ.

Нет шансов закоротить навесы или заземление
Полностью водонепроницаемый
Простой монтаж и длительный срок службы
Чем длиннее выводной провод, тем выше его сопротивление. Сопротивление провода является одной из самых больших проблем, которые необходимо преодолеть. Больший диаметр провода создают меньшее сопротивление и, следовательно, лучший ток.

ПРОВОД ДИАМЕТР (калибр) СОПРОТИВЛЕНИЕ (Ом на милю) 8 22.5 10 35 12½ 56 14 87 16 145

В приведенной выше таблице указано сопротивление в Омах. ограждения из оцинкованной стали более 1 км. Чем меньше Ом, тем снизить сопротивление.
Различные типы металлов имеют разное сопротивление. Например, 1 миля алюминиевого провода 11-го калибра имеет сопротивление всего 18 Ом. Алюминий провод отлично подходит для вывода на очень большие расстояния, но как минимум в два раза дороже обычной стальной проволоки.

ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ ДЛИННЫХ ВЫВОДОВ

• Используйте провода большего диаметра, т.е. используйте 10 калибра или провода 8 калибра вместо 12½ калибра.
• Прокладывайте провода параллельно. Запустите два или более провода вдоль линии забора бок о бок и соедините эти провода вместе на каждом посте фильтра.(см. схему ниже) Два провода вместе уменьшит сопротивление вдвое, а три уменьшит его до только 1/3.
• Используйте алюминиевый провод для выводов. Алюминий провод имеет только 1/6 сопротивление стальной проволоки. У него нет однако такая же прочность на растяжение, поэтому минимальный диаметр 11 рекомендуется манометр.

  Всегда подключайте провода под напряжением и заземления параллельно на обоих концы штамма.

ФИЛЬТР В СБОРЕ
Существует несколько способов установки фильтра в сборе, наиболее важно помнить, что он должен быть в состоянии выдержать прилагаемое к нему напряжение.

ОДИНАРНЫЙ ФИЛЬТР В СБОРЕ Этот простой концевой узел представляет собой экономичную альтернативу. Он лучше всего подходит для твердого грунта и коротких деформаций. ДИАГОНАЛЬНАЯ СТОЙКА В СБОРЕ Эта конструкция более эффективна и жестче, чем одиночный тип. КОРОБКА В СБОРЕ Коробка в сборе лучше всего подходит для очень мягкий грунт или в местах с большим количеством грунта движение.

МУФТЫ

При обвязывании провода на стойке фильтра важно сделать хороший крепкий самоблокирующийся узел.

КОНЦЕВЫЕ ИЗОЛЯТОРЫ НАТЯЖЕНИЯ

Важно сделать хороший крепкий узел при обвязывании торцевых изоляторов деформации. Используйте простой перекрученный узел, обертывая провод вокруг себя не менее 4 раз, держите изолятор внутри 8 дюймов стойки фильтра, чтобы животные не проталкивались между изолятор и фильтрующий столб.

При обвязывании торцевых изоляторов всегда свяжите провода так, чтобы они выходили из центра изолятора.

ПРОВОД

Для большинства ограждений рекомендуется 12½ используется высокопрочная проволока. Если у вас длинные провода или имеют проблемы с коррозией (из-за соляного тумана и т. д.), то более тяжелый Следует использовать провод калибра 10 или 8 калибра. ПРИМЕЧАНИЕ. Никогда электрифицировать колючую проволоку.

ПРОВОДНЫЕ СОЕДИНЕНИЯ

Неправильно соединенные провода могут быть основной причиной утечки мощности.При соединении проводов в середине Для ограждения используйте либо узел в виде восьмерки, либо узел-риф.

НАТЯЖЕНИЕ ПРОВОДА

Провод на электроизгородь не требует такое же натяжение, как и у обычных заборов. Рекомендуемое напряжение составляет от 180 до 220 фунтов (800-1000 ньютонов).

СОЕДИНИТЕЛЬНЫЕ ЗАЖИМЫ

При зажиме проводов всегда используйте соединение Stafix. лагеря для обеспечения положительного контакта между проводами, в свою очередь предотвращая потеря напряжения.Желательно не использовать хомуты разных металлов, так как существует высокий риск возникновения электролиза и ускорения коррозии, увеличивая сопротивление на линии забора.

СТОЛБНЫЕ ИЗОЛЯТОРЫ

Высококачественные изоляторы важны в предотвращение утечек из ограждения. Изоляторы Stafix спроектированы для использования с современными мощными энерджайзерами.

Изготовлены из устойчивого к УФ-излучению материала высокой плотности. полиэтилена и имеют литые щитки для защиты от “слежения” я. е. ток, протекающий через изолятор от наэлектризованного провода к посту.

Также доступны следующие изоляторы, однако их не рекомендуется использовать с мощными источниками питания:

.

Изолятор Supershed для тяжелых условий эксплуатации, крепящийся скобами изолятор для деревянных столбов.

Гвоздь на изоляторе Для деревянных столбов.

Insultube доступен в размерах 4″ и 6″ длины и подходит для провода калибра 12½.

ЭЛЕКТРИФИКАЦИЯ ОБЫЧНЫХ ОГРАЖДЕНИЙ
С помощью смещения (также известные как «стойки или выносные опоры») для прокладки электрифицированных проводов:

• Вы можете уменьшить нагрузку на существующие обычные заборы.Это продлит срок службы старых заборов и добавить годы к новым.
• Старые обычные заборы можно омолодить пропустив электрифицированный провод с обеих сторон, либо наверху столбы, чтобы животные не перегибались через забор или прикреплялись смещение к забору примерно на две трети высоты животное под контролем. Это предотвратит трение животных о забор.
• При присоединении смещений к старому существующему забор, важно проверить исправность всех проводов.Оборванные провода могут соприкасаться с электрифицированными проводами и вызвать шорты. Убедитесь, что выносные опоры расставлены не более чем на 16-22 ярда. отдельно. Расположите смещения как можно ближе к линейным стойкам. для жесткости.

Stafix имеет большой диапазон смещений, которые могут быть прикреплены либо к существующим проводам, либо могут быть забиты в деревянные столбы.

ОТКЛОНЕНИЕ ПРОВОДОВ Крепятся скручиванием вокруг проводов забора. Они бывают либо с фарфором, либо с пинлоком. изоляторы. СТАЛЬНОЕ СОЕДИНЕНИЕ Для забивания деревянных столбов. Они доступны для крепления к верхней или боковой части пост и вбиваются прямо в пост. СМЕЩЕНИЕ ИЗ СТЕКЛОВОЛОКНА Их можно вбивать в деревянные столбы. (сначала просверлите пилотное отверстие), а также может использоваться для большинства видов бетона. сообщения. Они доступны в 12-дюймовой длине и поставляются с либо с фиксированным нейлоновым зажимом, либо с подвижным стальным зажимом.

ШЛЮЗЫ
При пересечении шлюзов рекомендуется использовать изолированные 12½ калиброванный кабель, проложенный не менее чем на 12 дюймов под землей.В плотном трафике участках, пропустите изолированный кабель через ирригационную трубку для дополнительного защиту перед захоронением. Убедитесь, что концы трубки перевернуты, чтобы предотвратить попадание воды.

Надземные переходы не рекомендуются, т.к. они подвержены повреждениям.

Пункты для запоминания:

• Присоедините каждый конец изолированного кабеля к ограждению с помощью хомутов.
• Если система ограждения представляет собой ограждение системы возврата, проложите кабель заземления, а также кабель под напряжением под шлюз.
• Всегда используйте кабель калибра 12½, т.к. обладает большей проводимостью, чем кабель 16 калибра
• Никогда не используйте бытовой электрический кабель под шлюзы.
• Никогда не используйте вместо них пружинные или ленточные затворы. изолированного кабеля для передачи тока через шлюз.
• Там, где есть заземляющий кабель и кабеля, пересекающего шлюз, пометьте кабели, чтобы предотвратить перекрестное соединение.
• Всегда оставляйте дополнительный кабель, чтобы избежать соединений.

ПРОВОДНЫЕ ВОРОТА

Затворы идеально подходят для использования в ручьях, русла рек и другие участки, подверженные затоплению.

Натяните провод между двумя стойками (по одной на каждой сторону ручья). Зажим на отрезках оцинкованной цепи, подвешенный на интервалы 6″. Для крупных животных это может быть увеличено до 12 дюймов. Длина цепи сохраняется на 12 дюймов выше самый низкий средний уровень воды.

Контроллер затвора (ограничитель энергии) соединяется между забором и шлюзом. Это ограничивает количество энергии на затворе во время наводнения, чтобы остаток забора продолжает находиться под высоким напряжением.Размещение выреза переключатель рекомендуется там, где есть вероятность уровня воды оставаться на высоком уровне в течение длительного периода времени.

ВРЕМЕННОЕ ОГРАЖДЕНИЕ
Временное ограждение дает вам временные загоны или загоны для защиты деревьев, садов или других территорий от нежелательных повреждений, вызванных грызунами и другими животными.

Интенсивный выпас имеет ряд преимуществ:

• Обеспечивает максимальное использование имеющихся пастбищ, особенно во время нехватки корма.
• Улучшенный рост пастбищ.
  Более контролируемый и даже пасущийся.
• Участки, которые обычно не огорожены, например так как обрезка пастбищ или обочин дороги может быть быстро и легко огорожен и выпасен.
• Улучшение финансовой отдачи от увеличения производство.
• Интенсивный выпас идеально подходит для крупного рогатого скота и овец, но также может использоваться для других животных, таких как лошадей, коз и оленей. Крупный рогатый скот можно пасти с помощью одной проволоки. Если скот разного возраста пасется вместе, то две проволоки может потребоваться.

РЕКОМЕНДУЕМЫЙ МЕТОД ИНТЕНСИВНОГО ВЫПАСА

Как правило, ограждение перемещается ежедневно, и расстояние, на которое он перемещается, зависит от количества пасущихся животных. и от качества и количества доступных пастбищ.

Также следует установить задний забор, чтобы остановить животные не возвращаются на уже выпасаемые участки, что позволяет более быстрое восстановление пастбища.

Овец и коз можно пасти в одном месте как крупный рогатый скот, но требуют трех проводов вместо одного провода.В качестве альтернативы можно использовать переносную сетку, такую ​​как Flexinet.

Оленям требуется как минимум четыре провода. Для любого другие животные, которые пасутся, провода могут быть установлены в зависимости от по высоте животных.

Stafix Politape и Poliwire идеально подходят для временных ограждений, так как они очень гибкие и легкие, но очень прочные и легко наматываются на катушки с забором.

Электрический забор защищает от акул | Инновация

Система, проходящая испытания у побережья Кейптауна, использует электрическое поле для безопасного отражения хищников.DLILLC/Корбис

Согласно данным, собранным Флоридским музеем естественной истории, в 2013 году произошло 72 неспровоцированных нападения акул на людей, 10 из которых закончились смертельным исходом. Хотя вероятность нападения очень мала, существуют определенные факторы, подвергающие опасности любителей океана. Серферы, например, являются наиболее вероятными целями, на которые приходится около 50,8 процента всех атак, и местоположение также является важным компонентом. В Австралии, Гавайях и Южной Африке популяции акул больше, чем в других частях мира.

Вот почему Совет по акулам провинции Квазулу-Натал в Южной Африке объявил о плане защиты пляжей от хищников. В ходе эксперимента, который продлится до мая, исследователи протягивают почти 330 футов электрического кабеля по морскому дну и следят за его воздействием на местных больших белых.

Забор не отпугивает акул так же, как невидимый барьер может удерживать фидо во дворе, а скорее использует естественную чувствительность акульих носов. Система будет состоять из кабеля с рядом вертикальных ответвлений, излучающих низкочастотное электрическое поле.Мешочек с гелем (известный как ампулы Лоренцини) в носу акулы делает ее особенно чувствительной к такому полю; это тот же механизм, который позволяет ему нацеливаться на добычу. Как только он приблизится к этому «забору», вероятно, на несколько метров, он, естественно, повернет назад.

По словам руководителя проекта Пола фон Блерка, такое поведение похоже на реакцию человека на сильную жару. «Издалека мы можем почувствовать тепло, которое излучает [огонь], но чем ближе мы подходим, тем больше дискомфорта испытываем.Как только дискомфорт станет слишком сильным, мы сможем уйти от пламени», — объяснил он Northglen News , местному изданию в Южной Африке.

Киты, дельфины и другие морские обитатели не имеют такой особой анатомии, поэтому они останутся незатронутыми. Сообщается, что люди, которые случайно коснутся кабеля или его придатков, могут почувствовать легкое покалывание.

Носимые системы Shark Shield используют тот же принцип, что и эксперимент в Кейптауне, для защиты людей от хищников.Предоставлено Акулий щит

Забор является продолжением устройства для обеспечения безопасности серферов под названием Shark POD, которое было разработано Советом по акулам Квазулу-Натал в середине 1990-х годов и в настоящее время продается австралийской компанией Shark Shield. Система, которую можно установить на доски для серфинга или прикрепить к лодыжкам дайверов, использует пару электродов для излучения трехмерного поля вокруг пользователя шириной от трех до десяти футов.

Несколько исследований уже подтвердили эффективность технологии в отпугивании хищников и предотвращении нападений.Исследование, проведенное в 2012 году, например, показало, что устройства POD значительно увеличивают время, необходимое акуле, чтобы приблизиться и атаковать приманку. Более раннее исследование, проведенное Университетом Претории в Южной Африке, также показало, что устройство снижает вероятность атаки с 0,70% до 0,08%.

Этот новейший эксперимент на пляже Гленкэрн недалеко от Кейптауна позволит протестировать электрический репеллент от акул в больших масштабах. Серия камер, установленных на близлежащих скалах, будет отслеживать перемещения хищников возле «забора» в течение шести месяцев.В случае успеха забор станет долгожданной альтернативой нынешним мерам защиты от акул. Последние полвека страна полагалась на сети, чтобы удерживать акул от пловцов, но животные часто застревают в сетях, и их нужно освобождать вручную. Некоторые даже умирают в результате.

Для сравнения, электрический забор гораздо гуманнее. Джон Дункан, старший менеджер Всемирного фонда дикой природы в Южной Африке, сказал phys.org, что некоммерческая организация «полностью поддерживает меры, направленные на управление взаимодействием человека и животных без фатального и неэффективного воздействия».

Система вполне может стать новым, эффективным и безопасным способом защиты пловцов в местах нападения акул по всему миру.

Электричество океаны Акулы Южная Африка Плавание

Рекомендуемые видео

%PDF-1. 4 % 410 0 объект > эндообъект внешняя ссылка 410 105 0000000016 00000 н 0000002452 00000 н 0000002696 00000 н 0000003928 00000 н 0000004356 00000 н 0000004439 00000 н 0000004526 00000 н 0000004610 00000 н 0000004766 00000 н 0000004833 00000 н 0000004934 00000 н 0000005067 00000 н 0000005227 00000 н 0000005294 00000 н 0000005366 00000 н 0000005482 00000 н 0000005549 00000 н 0000005699 00000 н 0000005765 00000 н 0000005853 00000 н 0000005947 00000 н 0000006098 00000 н 0000006164 00000 н 0000006230 00000 н 0000006370 00000 н 0000006464 00000 н 0000006530 00000 н 0000006596 00000 н 0000006694 00000 н 0000006782 00000 н 0000006911 00000 н 0000006977 00000 н 0000007090 00000 н 0000007156 00000 н 0000007271 00000 н 0000007337 00000 н 0000007460 00000 н 0000007526 00000 н 0000007592 00000 н 0000007658 00000 н 0000007763 00000 н 0000007829 00000 н 0000007895 00000 н 0000007961 00000 н 0000008028 00000 н 0000008165 00000 н 0000008283 00000 н 0000008431 00000 н 0000008498 00000 н 0000008591 00000 н 0000008731 00000 н 0000008798 00000 н 0000008924 00000 н 0000008991 00000 н 0000009146 00000 н 0000009213 00000 н 0000009336 00000 н 0000009403 00000 н 0000009548 00000 н 0000009615 00000 н 0000009740 00000 н 0000009807 00000 н 0000009947 00000 н 0000010014 00000 н 0000010143 00000 н 0000010210 00000 н 0000010322 00000 н 0000010389 00000 н 0000010456 00000 н 0000010523 00000 н 0000010590 00000 н 0000010657 00000 н 0000010724 00000 н 0000010778 00000 н 0000010808 00000 н 0000010837 00000 н 0000011205 00000 н 0000011367 00000 н 0000011408 00000 н 0000011430 00000 н 0000012115 00000 н 0000012137 00000 н 0000012908 00000 н 0000012930 00000 н 0000013688 00000 н 0000013710 00000 н 0000014491 00000 н 0000014513 00000 н 0000015293 00000 н 0000015315 00000 н 0000016085 00000 н 0000016107 00000 н 0000016863 00000 н 0000016885 00000 н 0000086176 00000 н 0000086397 00000 н 0000086419 00000 н 0000086827 00000 н 0000087368 00000 н 0000088144 00000 н 0000088169 00000 н 0000763625 00000 н 0000763688 00000 н 0000002752 00000 н 0000003905 00000 н трейлер ] >> startxref 0 %%EOF 411 0 объект > >> эндообъект 412 0 объект > эндообъект 513 0 объект > ручей HTKlU=oq$6Iд\%i N Q $dB ;6q’N|&%q&4ԓx. E/G:H:U۽g36mx){r@U\(͍>E}W7yM{l.

Заборы | Город Бельвю

наиболее частые вопросы о городских требованиях и допусках к коммерческим заборам

Где может быть мой забор?

Как правило, в любом месте вашей собственности. Однако расположение забора будет определять его допустимую высоту. Его не требуется отодвигать от линии вашей собственности, если только ваша собственность не содержит охраняемой территории (заболоченное место, ручей, крутой склон) или не находится в районе наложения береговой линии.В таких случаях см. Кодекс землепользования (LUC) 20.25E и LUC 20.25H.

Какой высоты может быть мой забор?

Заборы в обязательном отступе перед двором не могут превышать 4 фута 6 дюймов, за исключением определенных обстоятельств, описанных ниже. См. LUC 20.20.010 о требованиях к отступам перед домом для вашего района. См. LUC 20.25A для неудач в зоне Downtown и LUC 20.25D для неудач в зоне Bel-Red.

Заборы, превышающие 4 фута 6 дюймов, но не более 8 футов, могут быть расположены где угодно, кроме как в пределах необходимого отступа перед двором. Заборы высотой более 8 футов разрешены при наличии разрешения на строительство, но они не могут располагаться в пределах требуемых передних, задних или боковых отступов.

Забор не должен нарушать ограничения видимости на перекрестках улиц. Эти ограничения указаны в Кодексе города Бельвью (BCC) 14.60.240 и BCC 14.60.241 и различаются в зависимости от типа перекрестка. Если ваш забор будет расположен возле подъездной дороги или перекрестка улиц, свяжитесь с Департаментом транспорта для получения дополнительной информации об ограничениях видимости.

Какие исключения существуют для ограничения высоты ограждения перед двором?

Исключения из ограничения высоты 4 фута 6 дюймов в переднем отступе допускаются в любой из следующих ситуаций:

1. Ограждение перпендикулярно полосе отвода и необходимо для экранирования; или
2. Забор расположен на магистрали; или
3. Забор расположен на одной стороне углового участка.

Кроме того, в некоторых районах разрешено использование некоторых ограждений из цепей на фасаде

Забор должен соответствовать следующим критериям.

1. Забор не должен превышать минимальную высоту, необходимую для обеспечения конфиденциальности, безопасности, экранирования или шумоподавления; и
2. Забор не создаст и не усугубит опасную дорожную ситуацию; и
3. Забор необходим для обеспечения разумной конфиденциальности, безопасности или шумоподавления объекта; и
4. Конструкция забора соответствует застройке в непосредственной близости, а готовая сторона предлагаемого забора обращена к полосе отчуждения или к прилегающему участку.

Кто определяет, можно ли увеличить высоту забора моего переднего двора?

Специалист по планированию землепользования в Службе развития мэрии может определить, соответствует ли ваша собственность требованиям увеличения высоты забора на заднем дворе.

Как измеряется высота забора?

Высота измеряется от готового уклона вдоль внешней стороны ограждения до верха ограждения. Если забор строится поверх бермы, общая высота забора и бермы не должна превышать допустимую высоту забора. На наклонном участке ограждение должно следовать за уклоном или уступать склону так, чтобы ни в одной точке ограждения не превышалась допустимая высота.

Разрешены ли ограждения из цепей?

Да. Защитные ограждения из звеньев цепи могут быть разрешены на переднем дворе в районе CB, GC или LI или на коммерческих парковках и в складских помещениях, если планы утверждены директором службы развития. Ограждение не должно нарушать ограничения обзора, а также не должно стоять внутри или перед каким-либо требуемым озеленением.Заборы из звеньев сетки могут быть запрещены в районах, подлежащих проверке проекта.

Разрешено ли ограждение из колючей проволоки?

Да. Но если он используется вдоль границы собственности, он должен быть размещен поверх сплошного или сетчатого забора высотой не менее 6 футов. Заборы из колючей проволоки могут быть запрещены в районах, подлежащих проверке проекта.

Нужно ли разрешение на строительство забора?

Вам не нужно разрешение, если высота вашего забора не превышает 8 футов

Где я могу получить дополнительную информацию?

Полное руководство по маскам для фехтования

Как выбрать лучшую маску для фехтования?

Все ли маски для фехтования сделаны одинаково? Знайте свои потребности и как оценить свои возможности, прежде чем сделать решительный шаг.

Маски для фехтования в версиях для шпаги, рапиры и сабли.

Виды масок
Маски для фехтования не все одинаковы. Прежде чем приступить к решению вопросов качества и надежности, вы должны решить, какая маска типа вам нужна. Маски существуют для каждого вида фехтования: шпаги, рапиры и сабли. Большинство новичков начинают со шпаги для неэлектрического (или «сухого») фехтования и подобных занятий для начинающих. Переход на маску с электрической рапирой или саблей происходит, когда фехтовальщик становится более конкурентоспособным или начинает тренироваться с использованием электрических систем подсчета очков.

Шпага  – Маски для шпаги также иногда продаются как «3 маски для оружия». Это самые простые маски для фехтования, потому что в них не используется хромой материал. Их иногда называют 3 Масками Оружия, потому что они используются во всех 3 дисциплинах фехтования для начинающих. Шпажная маска имеет изолированную сетку для области лица, а нагрудник обычно белого цвета. Поскольку в фехтовании на шпагах целью является все тело, нет необходимости в других материалах для обозначения области цели, как в случае с рапирой и саблей.

Фольга  – Маски из фольги структурно аналогичны маскам для шпаги и содержат защитный нагрудник и изолированную сетку на лице. Маски из фольги имеют добавление хромированного материала на нагруднике маски, так как эта часть области шеи фехтовальщика является действительной целью. Фехтовальщики используют шнур для маски, чтобы соединить материал нагрудника маски из фольги с задней частью пластины из фольги для подсчета очков.

Сабля  – В сабле вся голова является частью целевой области. В отличие от шпаги, сабля требует использования пластины для обозначения подсчета очков по действительной цели (поскольку попадания ниже пояса не учитываются), поэтому маски для сабли имеют полное покрытие пластины поверх нагрудника и неизолированную сетку вокруг лица и головы, чтобы позволить для засчитывания попаданий. В масках с саблями также используется кабель маски для подключения маски фехтования к ламе.

В чем разница между маской FIE и не-FIE? Чем маска FIE лучше?

Этикетка FIE внутри нагрудника маски AF Foil.

Маска для фехтования имеет две степени защиты: базовую и FIE. (Обычно называются не-FIE и FIE.) Маски для фехтования начального уровня соответствуют требованиям безопасности США по фехтованию для турнирных соревнований. Они имеют сетку, которая выдержит 12-килограммовый удар без сбоев, и материал нагрудника, рассчитанный на защиту от проколов 350NW.

Второй сорт масок – FIE. Маски класса FIE были оценены для международных соревнований, вплоть до чемпионатов мира и Олимпийских игр. Сетка, из которой они сделаны для защиты лица, прочнее обычных масок. Область нагрудника рассчитана на защиту 1600NW от проникновения, тогда как области нагрудника, не относящиеся к FIE, рассчитаны на 350NW от проколов.

Сетка как для масок FIE, так и для масок других производителей должна пройти один и тот же тест на продавливание 12 кг. Маски FIE изготовлены из высококачественной сетки из нержавеющей стали, а в масках других производителей используется сетка из углеродистой стали.Оба обеспечивают одинаковую начальную защиту, но нержавеющая сталь в масках FIE более долговечна. (У меня была маска FIE, которую я использовал на соревнованиях в течение 10 лет, но она все еще прошла испытание на удар!)

Большинство фехтовальщиков делают модернизацию своей фехтовальной маски с не-FIE на маску FIE своим первым серьезным обновлением снаряжения.

Цены – Сколько стоят маски для фехтования?

Вы можете найти хорошие маски для фехтования начального уровня у различных поставщиков оборудования. В целом маски, не относящиеся к FIE, намного дешевле, начиная примерно с 50 долларов за штуку.Маски FIE, с другой стороны, начинаются примерно со 120 долларов. Цена зависит от качества и типа, но также зависит от производителя. Самые популярные бренды масок FIE включают AllStar (немецкий), Uhlmann (немецкий), Negrini (итальянский) и Leon Paul (британский), и они бывают разных стилей.

Шпажные маски, как правило, самые дешевые, а саблевидные — самые дорогие из-за различий в используемых материалах. (Маски для сабли должны быть изготовлены из металлического хромированного материала.)

Общие рекомендации по ценообразованию для 3 дисциплин фехтования:

• Шпага: не FIE примерно за 50 долларов.FIE за 150–300 долларов США
• Фольга: не-FIE примерно за 60 долларов США. FIE за 150–300 долларов
• Sabre: не-FIE примерно за 90 долларов. FIE за 170–300 долларов США

Стоит ли приобретать маску для фехтования со съемной подкладкой?

Все маски для фехтования начального уровня содержат набивку. Хотя они делают маску для фехтования удобной, нет возможности снять эту прокладку, чтобы почистить ее, что может привести к очень вонючим маскам. (Одна из причин, по которой маски являются одной из первых покупок, заключается в том, что вам не придется иметь дело с запахом общих клубных масок!) Хотя вы можете почистить свою маску для фехтования, погрузив всю маску в мыльную воду, это стоит того. дополнительные 10 долларов или около того, чтобы получить маску со съемной внутренней подкладкой.

При использовании маски со съемной подкладкой все, что вам нужно сделать, это вытащить внутреннюю подкладку и постирать ее вместе с формой для фехтования или другой тренировочной одеждой, а затем надеть ее обратно в маску перед следующей тренировкой.

Специальные маски для фехтования

Система Leon Paul Contour-Fit
Одним из примеров различных стилей масок является специальная система Leon Paul Contour-Fit. По мере роста фехтования Leon Paul пытался внедрять инновации и предлагать своим клиентам продукты с новыми функциями.Одна из самых сложных частей в поиске подходящей маски для фехтования — получить маску, которая надежно крепится, но остается удобной. При правильном выборе размера маски вы не должны иметь возможность широко открывать рот, иначе маска будет слишком большой. С другой стороны, высоту маски можно регулировать, сжимая ее, чтобы отрегулировать ее размеры. Leon Paul попытался решить эту проблему с помощью своего облегающего стиля. С этим продуктом фехтовальщики могут более плотно подогнать маску для фехтования и не иметь дело с металлическим «язычком».

Leon Paul X Change System

Еще одна инновация — система X Change, позволяющая заменять нагрудник маски. Это позволяет фехтовальщику использовать одну маску для рапиры и шпаги, просто меняя нагрудник маски, чтобы соответствовать своему событию. Эта система также позволяет саблисту заменить нагрудник своей сабельной маски на новый нагрудник вместо замены всей маски, если хромой материал выйдет из строя и потребует замены.

Размер и подгонка маски для фехтования

Большинство масок для фехтования подпадают под одни и те же рекомендации по размерам, но форма маски у разных производителей немного различается, поэтому, если вы находитесь на границе между двумя размерами, стиль может иметь значение.Как правило, большинству детей подходят маски XS или S. Женщины обычно носят маски S или M, а мужчины M или L. Только самые крупные фехтовальщики используют маски для фехтования XL.

Чтобы лучше понять свой размер, примерьте маски для фехтования в своем клубе и обратите внимание на размер и производителя. А еще лучше, если поблизости проходит крупный турнир с поставщиком оборудования, у вас должна быть возможность примерить несколько разных марок и размеров.

Вот общая таблица размеров масок для фехтования от немецкого производителя Allstar:

Таблица размеров от AllStar

Получив маску для фехтования, вы захотите подогнать ее под свою голову.Часто маску, которая кажется слишком тугой, можно немного отрегулировать до идеальной посадки. Мы создали руководство по настройке маски для фехтования, на которое вы можете ссылаться или попросить помощи у своего тренера по фехтованию.

Помните о безопасности – проверьте маску:

В фехтовании безопасность играет огромную роль, и снаряжение проверяется перед турнирами. Все это внимание к оборудованию сделало фехтование одним из самых безопасных видов спорта для соревнований. Перед каждым турниром фехтовальные маски проверяются на наличие признаков износа и повреждений и должны пройти тест на удар 12 кг.Если маска выйдет из строя, вы не сможете с ней фехтовать и вам понадобится другая. Вот некоторые вещи, на которые следует обратить внимание, чтобы определить, может ли вам понадобиться заменить маску:

• Проверьте сетку на наличие видимых признаков повреждения (разрывы сетки) или ржавчины
• Убедитесь, что нет мягких мест (слабая сетка) или отверстий в материале нагрудника
• Проверьте правильность прилегания – маска не должна спадать сама по себе и не должно быть чрезмерных зазоров по бокам или на подбородке
• На задней части маски необходимо 2 устройства безопасности.Для большинства масок это задний язычок и горизонтальный ремешок. Горизонтальная лямка должна упираться в голову фехтовальщика и не натягиваться на язык! Для масок Contour-Fit есть дополнительный ремешок, который называется контурной посадкой плюс, который поставляется вместе с масками.
