Как защититься от перепадов напряжения

Напряжение в электросетях редко составляет стабильное значение в 220 Вольт, чаще всего оно гуляет с допустимым значением в плюс или минус 10%. Бытовая и компьютерная техника справляется со значением 200 или 240 Вольт, но в случае возникновения, пусть даже и кратковременного скачка – техника с большой долей вероятности выйдет из строя.

Оглавление

  1. Какие основные средства доступны для защиты техники от перепадов напряжения
  2. Защитное реле
  3. Понижающий и повышающий трансформатор
  4. Стабилизатор напряжения
  5. Устройство защиты многофункциональное
  6. Автоматические выключатели
  7. Сетевые фильтры
  8. Источники бесперебойного питания

Что представляют из себя перепады напряжения и чем они опасны

В первую очередь перепады напряжения возникают в типовых многоквартирных домах. Питание подводится через три фазы и с помощью распределительного щитка ток попадает в каждую квартиру через одну рабочую фазу и нулевой провод.

Важно отметить, что «ноль» испытывает наибольшую нагрузку и что плохо – он у всех общий. Соответственно, когда жильцы включают много бытовых приборов одновременно – электросеть испытывает перегрузку. Частое явление – это перегорание нулевого провода у основания в щитке. Более того, в этот момент соседние квартиры становятся подключенными по фазе и напряжение способно подскочить до отметки в 380 Вольт, что неминуемо приведет к выходу из строя тех приборов, которые не имею достаточной защиты.

Причин, способных привести к такой ситуации много, но что характерно – они имеют общий источник. Подстанции, которые распределяют электроэнергию, зачастую давно морально и технически устарели, причем хоть оборудование и поддерживают в рабочем состоянии, но часто вопрос о его смене не стоял на протяжении десятилетий. Неизменно растет количестве бытовых электроприборов, и соответственно, возрастает нагрузка на подстанции. Учитывая тот факт, что и в момент их сооружения запас рассчитывался на норму 4,5 кВт – энергопотребление на то время и сейчас составляет существенную разницу.

Состояние электропроводки тоже оставляет желать лучшего. Кроме того, известны ситуация с горе-ремонтниками, способными подключить к общей системе работающую электросварку, чем значительно повысят нагрузку на электросеть, отчего у других людей возникнет ситуация с перегрузкой на щитке. Хорошо, если в этом случае установлены защитные средства, но если их нет и была надежда на извечное «авось» – то ситуация с заменой сгоревшей бытовой техники и заметной брешью в бюджете крайне высока. К счастью, на рынке представлено большое количество самого разнообразного оборудования, призванного по возможности уберечь технику от перепадов напряжения.

Какие основные средства доступны для защиты техники от перепадов напряжения

Неподготовленному человеку сложно разобраться в типах устройств и их назначениях, поэтому перед покупкой важно изучить теорию, чтобы иметь представление о том, что же именно необходимо приобрести. Современные устройства делятся на несколько типов:

  • защитные реле,
  • понижающие трансформаторы,
  • повышающие трансформаторы,
  • стабилизаторы напряжения,
  • многофункциональные устройства защиты,
  • автоматические выключатели,
  • сетевые фильтры.

Стоит подробнее рассмотреть назначение и возможности каждого устройства, чтобы хорошо представлять себе общую картину обеспечения защиты от перепадов напряжения.

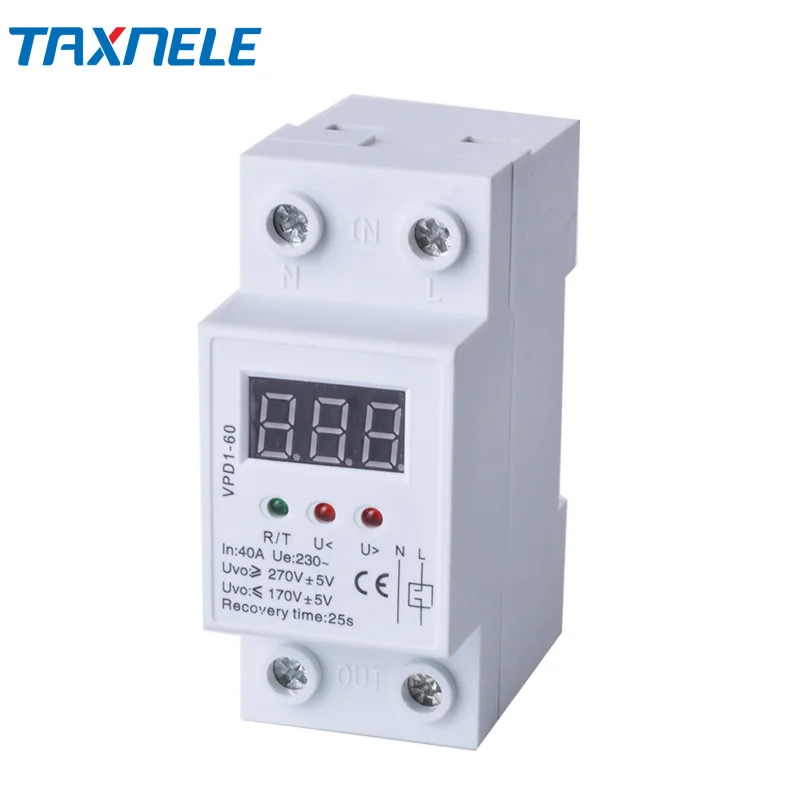

Защитное реле

Представляет собой автоматическое устройство, срабатывающее при воздействии на него перепадов напряжения в сети. Оно отключает электрическую цепь от сети в том случае, когда управляющий микроконтроллер регистрирует повышение показателей напряжения по сравнению с установленными нормированными. Нагрузка автоматически подключается обратно в цепь, когда показатели напряжения приходят в норму.

Ее значение пользователь устанавливает самостоятельно, с помощью системы управления и в дальнейшем контроллер ориентируется именно на это значение. Поскольку реле не способно выдерживать нагрузки свыше 8 кВт, в то время как показатели для квартир порой достигают и 25 кВт, защитное реле используют в паре с автоматическим выключателем, который и служит основной защитой.

Хорошим примером такого устройства является реле VP-16AN от производителя DigiTop, которое по сути, представляет собой индивидуальный переходник, способный предохранить напрямую подключенный к нему электроприбор от короткого замыкания и перегрузки. Стоимость такого устройства находится на уровне $12

Понижающий и повышающий трансформатор

Основное назначение трансформаторов, представляющих собой статические преобразователи электрической энергии, состоит в изменении напряжения переменного тока. Данные устройства работают при условии переменного напряжения и имеют несколько индуктивных обмоток, связанных друг с другом. В зависимости от соотношения напряжения тока трансформаторы делят на повышающие и понижающие:

  • В повышающем первичная обмотка характеризуется низким напряжением и меньшим количеством витков, а вторичная наоборот, высоким. Как соответствует из названия, данный прибор повышает напряжение и применяется для передачи электроэнергии на значительные расстояния.
  • В понижающем наоборот, первичная обмотка демонстрирует высокое напряжение и большее количество витков, а вторичная низкое. Трансформаторы такого типа служат для распределения поступающей электроэнергии потребителям.

Что характерно, трансформатор любого типа используют как понижающий, так и повышающий, когда их запускают, подав напряжение в обратную сторону.

В таком случае понижающий станет повышающим, и наоборот.

По своей конструкции трансформаторы делятся на два типа:

  • масляные,
  • сухие.

Первая разновидность располагает баком, в котором находится трансформаторное масло. Оно служит хорошим изолятором и одновременно охлаждающим веществом для магнитопровода с обмотками. Как правило, именно такие типы чаще используют на подстанциях.

Сухие трансформаторы имеют пассивное воздушное охлаждение и устанавливаются в жилых помещениях и на промышленных объектах. Охлаждение воздухом позволяет избежать проблемы, связанной с нарушением герметичности масляного бака, но этот способ менее эффективен.

Если говорить грубо, то понижающий трансформатор необходим для того, чтобы в дом приходило 220 Вольт, с учетом погрешности. Недопустимо подавать потребителю сразу высокое напряжение от подстанции, и поэтому для этих целей и служит трансформатор.

Понижающие трансформаторы для бытовых целей не отличаются высокой ценой. Стоимость модели ЯТП-025, способной понижать входное значение с 220 до 12 вольт составляет $30, модель, способная понизить входящие 380 до 220 обойдется дороже, в среднем от $130

Стабилизатор напряжения

Это устройство предназначено поддерживать определенный уровень напряжения на выходе. Работа стабилизатора позволяет защитить оборудование от нестабильной подачи электроэнергии и помех, а также сбоев в сети.

Подобное оборудование применяют, когда есть смысл защитить бытовые электроприборы и компьютерную технику от перепадов и скачков напряжения. В случае их возникновения стабилизатор отключит внутреннюю сеть и подключенные к ней приборы до тех пор, пока значение напряжения не придет в норму.

Применение стабилизаторов позволяет получить определенные преимущества:

  • защита от скачков и перепадов напряжения,
  • устранение электромагнитных помех,
  • защита от короткого замыкания,
  • защита телефонных линий от разрывов и шумов на линии,
  • более низкая цена по сравнению с другим защитным оборудованием.

Современные стабилизаторы переменного напряжения, которые применяются в быту, условно делятся на следующие разновидности:

  • механические с сервоприводом,
  • электронные,
  • релейные,
  • гибридные,
  • компенсационные,

Модели производят в двух вариантах исполнения: однофазные и трехфазные, мощность самая разнообразная – от сотни ватт до нескольких мегаватт. Важной отличительной чертой качественного стабилизатора станет его быстродействие на изменение уровня напряжения. Как правило, реагирование происходит в течении нескольких милисекунд. Второй немаловажный фактор работы стабилизатора – это его точность выходного напряжение. Значение не должно колебаться в пределах более, чем 10% от номинального значения.

Оптимальны в выборе модели стабилизаторов, способные выдерживать десятикратные перегрузки, и для которых нет нужды рассчитывать запас мощности.

Устройство защиты многофункциональное

В первую очередь это устройство предназначено для отключения оборудования в том случае, когда сетевое напряжение вышло за допустимые значения минимального показателя в 160 В или максимального в 280. Устройство состоит из объединенных между собой магнитного реле и контроля напряжения. К ним подключен и защитный варистор, который при возникновении высоковольтных импульсов в сети шунтирует их до установленного безопасного значения. Особенностью этого устройства является режим работы и действия, которые производит прибор:

  • В случае повышения напряжения и выхода за допустимые пределы происходит отключение от питания. Одновременно с этим запускается таймер, который отсчитывает время повторного включения. В том случае, если во время ожидания произойдет еще один скачок – то таймер обнуляется и отсчет начинается заново.
  • В случае наличия пониженного питания устройство защиты начинает отсчет задержки отключения. В том случае, если по истечению срока времени уровень напряжения не вернется в норму – произойдет отключение, если же снижение было кратковременным – то устройство продолжит контролировать уровень нагрузки.

Подобное решение позволяет обеспечивать хорошую защиту от воздействия импульсов, а также контролировать качество напряжения, которое подается на подключенное оборудование.

Важно помнить о том, что УЗМ не способно заменить собой другие средства защиты, поэтому его чаще используют в качестве комплексного решения проблемы.

Автоматические выключатели

Это одни из самых распространенных типов решений для обеспечения защиты квартиры или офисного помещения от перепадов напряжения. Выключатель, который еще называют «автоматом», контролирует силу тока в цепи, не допуская при этом появления сверхтоков, сила которых превышает допустимое для проводки значение. Как правило срабатывают при подключении превышающей норму нагрузки на сеть, либо же при коротком замыкании.

Устройство срабатывает благодаря используемому в его конструкции расцепителей, которые бывают двух видов:

  • тепловые,
  • электромагнитные.

Тепловые состоят из биметаллической пластины, четко реагирующая на изменение протекающего по ней тока. При излишнем нагреве пластина освобождает специальную пружину, которая и отключает автомат.

Электромагнитная имеет такой же принцип действия, с той лишь разницей, что используется катушка с магнитным сердечником, который при превышении нагрузки освобождает пружину.

Оптимальнее всего использовать автоматы в комбинации с устройством защитного отключения, контролирующие при этом и ток утечки. УЗО так же находится под защитой автомата и всегда устанавливается после защитного выключателя. Подобный сочетание носит название дифференциального автомата. Выгода от установки устройства состоит в более простой схеме монтажа и экономии места в распределительном щитке.

Сетевые фильтры

Эти устройства представляет собой удлинитель с большим количеством розеток и кнопкой включения. По сути, чаще используется как удлинитель и место для подключения персонального компьютера. Благодаря наличию варистора сетевой фильтр способен обеспечить защиту включенного в него электрооборудования и подавляет высокочастотные помехи.

В случае появления высокочастотного импульса сопротивление варистора падает, благодаря чему излишки электрического импульса преобразуются в тепловые. Подобное решение позволит обеспечить дополнительную защиту для оборудования, но не стоит слишком полагаться на сетевой фильтр. Его приобретение целесообразно в первую очередь как удлинителя, для обеспечение безопасности оборудования необходимо обратить внимание на полноценные устройства защиты.

Источники бесперебойного питания

Подобные приборы используются в первую очередь для тех устройств, внезапное отключения питания на которых, способно нанести вред выполняемым операциям, то есть, к компьютерам. Это оборудование призвано обеспечить бесперебойное питание, в то время как благодаря встроенному аккумулятору они способны обеспечить работы компьютера от одной минуту до нескольких часов.

В первую очередь их приобретают для того, чтобы «выиграть время» при внезапном отключении электроэнергии, что позволит успеть сохранить все необходимые данные и выполняемые операции на компьютере. Внутреннее устройство бесперебойников аналогично стабилизаторам, разница видна лишь в наличии свинцового аккумулятора.

Тем не менее, специалисты рекомендуют покупку ИБП в случае необходимости сохранения данных, во всем остальном они уступают стабилизаторам. Главным недостатком большинства ИПБ является включение при пониженном напряжении и недостаточная чувствительность при повышенном. К тому же, устройство нельзя оставлять без присмотра, поэтому при прекращении работы за компьютером его тоже необходимо отключать. При этом цена на стабилизатор и бесперебойник одинаковой мощности имеет разницу в несколько раз в пользу первого – поэтому выбор очевиден. Для сохранения информации и безопасного отключения компьютера хватит и бюджетных моделей ценой от $45, время работы которых в среднем оценивается в 15 минут – что вполне достаточно для корректного завершения работы.

Реле контроля напряжения РКН-10Р: цена, отзывы, характеристики

Описание реле контроля напряжения РКН-10Р

Устройство предназначено для защиты электроприборов от перепадов напряжения в сети. Применять реле напряжения нужно для защиты бытовых электроприборов, таких как: телевизор, персональный компьютер, ноутбук, холодильник, стиральная машина, микроволновая печь, утюг и другие приборы.

Индикация

Реле напряжения оснащен цифровым индикатором на котором постоянно отображается текущее напряжения сети.

Время задержки на включение

Устройство имеет возможность выбора задержки на включении при аварийном срабатывании в диапазоне от 5 до 500 сек (по умолчанию: 10 сек).

Корректировка

В реле напряжении присутствует корректировка показании вольтметра.

Питание

Устройство работает от питания 220В переменного тока при частоте 50Гц.

Нагрузка

Внутри корпуса установлено электромагнитное реле номиналом 10А, что дает возможность подключать активную нагрузку до 2,2 кВт.

Срок службы

Ресурс электромагнитного реле, которое установлено внутри прибора рассчитано на 500 000 срабатываний под нагрузкой и 1 000 000 – без нагрузки.

Монтаж

Устройство выполнено в компактном пластиковом корпусе 78x50x75 мм в форм-факторе “переходника” без заземления для подключения в стандартную розетку.

Характеристики реле контроля напряжения РКН-10Р

– максимальный ток активной нагрузки: 10 А
– максимальная мощность нагрузки: 2200 ВА
– напряжение питания: ~100 … 420 В, 50Гц
– максимальное напряжение: ~630 В
– количество управляющих каналов: 1
– дискретность измерения и регулировки: 1 В
– погрешность измерения: 2 В
– регулируемый диапазон напряжения нижней границы: 130 … 210 В
– регулируемый диапазон напряжения верхней границы: 225 … 280 В
– время задержки на включение нагрузки: 5 … 500 сек
– время отключения нагрузки при повышении напряжения: не более 0,05 сек
– время отключения нагрузки при понижении напряжения: не более 1,2 сек
– корректировка показаний напряжения: есть
– количество коммутаций без нагрузки: не менее 1 000 000
– количество коммутаций под нагрузкой: не менее 500 000
– потребляемая мощность, Вт
– степень защиты по ГОСТу 14254: IP20
– способ крепления: в розетку
– температура окружающей среды: 0 . .. +55 °C
– размеры, ДxШxВ: 78x50x75 мм
– вес: 0,100 кг

Комплект поставки

– устройство: 1 шт
– инструкция по эксплуатации: 1 шт
– заводская упаковка: 1 шт

Как уберечь технику от скачков напряжения. Статьи компании «ООО “Витокс”»

Задумываясь о том, как защитить технику от внезапных скачков напряжения, стоит изучить разные варианты и с помощью наших советов подобрать правильное решение.



Современный дом максимально насыщен различной цифровой техникой, дорогостоящим оборудованием, гаджетами и устройствами, зависящими от электрического питания. Все это оказывает значительную нагрузку на электросеть и требует непрерывной бесперебойной подачи электроэнергии. При этом система ее подачи в нашей стране достаточно устаревшая и непредвиденная. В любой момент может случиться падение или повышение напряжения, которое выводит из строя дорогостоящее оборудование. От перепадов напряжения в электрической сети очень часто сгорают кондиционеры, холодильники, котлы отопления, бойлеры, компьютеры, телевизоры и другие приборы.



Защита от перепадов напряжения в частном доме

Современные производители электротехнических приборов позаботились о защите техники от перепадов напряжения в частном доме или коттедже. Специально для этой цели созданы реле перенапряжения – устройства, позволяющие контролировать подачу электричества и автоматически  отсекать высокое и низкое напряжение. Во время непредвиденных скачков и кратковременных перепадов напряжения прибор в автоматическом режиме отключает все приборы от электрической сети, сохраняя их работоспособность.



Конструктивно реле перенапряжения представляет собой небольшой прибор модульного типа с интерфейсами для подключения фаз входа/выхода и нуля, светодиодным цифровым дисплеем и псевдо-сенсорными кнопками управления. Стационарная модель реле контроля  монтируется в главном электрическом щите объекта, после вводного автоматического выключателя и средств учета электроэнергии.



Также реле контроля напряжения бывают встроенными в электрические удлинители, совмещая функции переноски и разветвителя и переносными (подключаемыми в обычную электрическую розетку). Как правило, используются в местах, где нет возможности установить стационарную модель прибора (а также во время командировок, путешествий, на даче) для защиты персональных компьютеров, планшетов смартфонов, прочих гаджетов и техники.





Как защитить квартиру от перепадов напряжения

Защита электроприборов в квартире осуществляется аналогичным способом. Блок реле контроля монтируется в вводной щиток, который размещен непосредственно внутри жилого помещения, защищая всю технику, которая находится  в квартире.



Чем хорош прибор защиты от перенапряжения в виде реле контроля:
  • Время отклика при отклонении от установленных параметров составляет примерно 0.05 секунды при превышении напряжения, и 1.2 секунды при понижении соответственно.
  • Дополнительным плюсом реле перенапряжения является возможность настройки диапазона допустимого напряжения от 120 до 280В и времени задержки включения от 3 до 600 секунд. Например, холодильнику нежелательны кратковременные интервалы времени с момента отключения и до момента включения, а требуется некоторое время (порядка 30 или более секунд) для предотвращения преждевременного выхода из строя компрессора.
  • Реле имеет систему автоматического контроля, отключающую нагрузку при перегрузке или нарушения целостности контактов, клеммных соединений устройства.
  • Есть встроенная защита от перегрева.
  • Доступна корректировка  индикации напряжения.



Как защитить компьютер от перепадов напряжения

Решив защитить компьютер от перебоев электроэнергии, стоит задуматься о покупке ИПБ (бесперебойнника). Реле контроля будет полезным для защиты процессора от скачков, но не позаботится о сохранении данных.



Спасет ли сетевой фильтр от скачков напряжения?

На этот вопрос ответ однозначный – нет. Сетевой фильтр предназначен для сглаживания небольших, кратковременных, импульсных помех. Некоторые модели фильтров оснащены дополнительно защитой от короткого замыкания, но не более того. В удлинителях, снабженных сетевым фильтром, отсутствует микро-процессор контроля, индикации напряжения и управления коммутационным блоком. Если бы сетевой фильтр мог выполнять функцию защиты от перепадов напряжения, то не возникло бы необходимости производить отдельные приборы для защиты от перепадов напряжения. Следует отметить, что производитель  ZUBR специально выпускает удлинители со встроенной индикацией и защитой от скачков напряжения.



Как обезопасить телевизор от скачков напряжения

Современные телевизоры рассчитаны на колебательный диапазон напряжения 200-250В и колебательный порог частоты 50-60Гц. Даже если в телевизоре предусмотрена встроенная защита от колебаний, она не всегда способна справиться с большими и резкими скачками. При повышенном пороге сгорает блок питания и центральная плата прибора, также могут выгорать пиксели экрана. Ремонт данных деталей очень дорогой и не всегда возможен. Реле защиты предотвратят проблему с минимальными затратами.



Защита от перепадов напряжения для холодильника и кондиционера

Компрессорное оборудование особенно восприимчиво к колебаниям напряжения сети. Повышенный ток нежелателен в любом случае. Решение проблемы – отсекатель  отключает холодильник, пока напряжение не нормализуется до допустимых границ. Дополнительный плюс – на реле контроля настраивается задержка повторного пуска, что убережет компрессор от поломки.



Стабилизаторы напряжения

С целью стабилизации напряжения реле контроля перенапряжения не подходят. Для этих целей используются более серьезные устройства – стабилизаторы напряжения, которые стоят в разы дороже. Если основная задача –  уберечь домашнюю технику от скачков напряжения, то компактные и сравнительно недорогие реле защиты от перенапряжения вполне справятся с этим без значительных затрат.



На сайте Vitox можно купить лучшие модели автоматического реле контроля и защиты от перепадов напряжения ZUBR. Это проверенный временем украинский производитель, который производит качественный товар и дает гарантию работы 5 лет.  Можно выбрать необходимые опции приборов, ручное или сенсорное управление, переносной или стационарный вариант корпуса.



Мы можем гарантировать своим покупателям качество и надежность представленной группы товаров. Если у вас возникают сомнения при выборе модели – всегда готовы помочь советом.

        ZUBR R116y                         ZUBR SR red                          ZUBR SR                              ZUBR D25t

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС» — Стабилизаторы напряжения

Посмотреть цены, заказать, купить Устройства защиты от скачков напряжения серии «АЛЬБАТРОС»

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС» предназначены для защиты потребителей электрических сетей от кратковременных и длительных перенапряжений.

Блоки защиты от скачков напряжения рассчитаны на круглосуточный режим работы. Условия эксплуатации согласно техническим характеристикам, указанным в документации.
Устройство защиты от импульсных перенапряжений (УЗИП) серии «Альбатрос» осуществляют защита по сети по 220 В от перенапряжения по «фазе», «нулю» и «земле». УЗИП 220 В предназначены для защиты нагрузки от кратковременных аварийных перенапряжений, вызванных воздействием электромагнитных импульсов (грозовые разряды, коммутационные помехи и др.) и авариями в сети с номинальным напряжением 220 В.

Скачать паспорт устройства

Устройство защиты от импульсных перенапряжений (УЗИП). Защита по сети по 220 В, 500 ВА, защита от перенапряжения по «фазе», «нулю» и «земле», комбинированная защита варисторы/газоразрядник.
Отсутствуют ложные срабатывания на индуктивную нагрузку.

АЛЬБАТРОС-220/500 АС предназначен для защиты нагрузки от кратковременных аварийных перенапряжений, вызванных воздействием электромагнитных импульсов (грозовые разряды, коммутационные помехи и др. ) и авариями в сети с номинальным напряжением 220 В.

Устройсво обеспечивает

  • Защиту от импульсного, быстротекущего перенапряжения амплитудой до 10 кВ без перегорания предохранителя.
  • Защиту от импульсного аварийного значительного превышения напряжения, при этом перегорает один или оба предохранителя.

Технические характеристики

Номинальное напряжение питания нагрузки, В220 (+10/-15%)
Номинальная мощность нагрузки, Вт500
Наибольший импульсный разрядный ток (импульс 8/20 мкс)*, кА10
Скорость срабатывания защиты, нс, не более25
Температурный диапазон эксплуатации, °C-40… +40
Габаритные размеры, мм, не более50х44х30
Масса, кг, не более0,02

Скачать паспорт устройства

Защитное устройство АЛЬБАТРОС-500 DIN предназначено для защиты потребителей электрической сети 220 В, 50 Гц с потребляемой мощностью до 0,5 кВт от кратковременных и длительных перенапряжений до 500 В переменного тока промышленной частоты 50 Гц.

Блок  рассчитан на круглосуточный режим работы в закрытых помещениях. Условия эксплуатации согласно техническим характеристикам, указанным в таблице, при отсутствии в воздухе агрессивных веществ (паров кислот, щелочей и пр.) и токопроводящей пыли.

Блок обеспечивает

  • Световую индикацию состояния электрической сети и режима работы блока.
  • Защиту потребителей электрической сети 220 В, 50 Гц от длительных перепадов напряжения согласно п. 2 и 3 таблицы.

Технические характеристики

 1Номинальное напряжения питающей сети220 В, 50 Гц
 2Нижняя граница напряжения сети, при котором блок отключает потребителя от сети, В165±5 %
 3Верхняя граница напряжения сети, при котором блок отключает потребителя от сети, В250±5 %
 4Номинальная мощность нагрузки, кВт0,36
 5Максимальная мощность нагрузки, кВт (не более 10 мин)0,5
 6Время самотестирования, сек.10
 7Время срабатывания, мс10
 8Время задержки включения, сек.7
 9Диапазон рабочих температур, °С0…+ 40
 10Относительная влажность воздуха — не более 85 %, при +40 °С
 11Габаритные размеры, мм89х54х65
 12Масса, кг, не более0,11
 13Потребляемая мощность без нагрузки, Вт, не более10

Скачать паспорт устройства

Блок защиты от высоковольтных импульсов и длительного аварийного повышения напряжения в сети 220 В, 1,5 кВт. Монтаж на DIN-рейку.

АЛЬБАТРОС-1500 DIN защищает оборудование от перенапряжения, высоковольтных импульсов, бросков и «просадок» питающего напряжения и обеспечивает полную электрическую защиту «Фазы», «Ноля» и «Земли» однофазной электросети 220 В от высоковольтных импульсов и аварийного повышения напряжения до 500 В переменного тока мощностью до 1,5 кВт, вызванных наводками от грозовых разрядов, коммутационных помех и авариями в сети. АЛЬБАТРОС-1500 DIN рассчитан на круглосуточный режим работы и может устанавливаться на электрическом вводе в квартиру, коттедж, офис, защищая таким образом установленное у вас электрооборудование. Предназначен для установки на DIN-рейку 35мм.

Микропроцессорное управление позволяет реализовать следующие функции

  • самотестирование устройства
  • автоматическое включение и выключение нагрузки
  • высокую точность и стабильность параметров
  • имеет два уровня защиты: от пониженного напряжения сети (менее 165 В) и от повышенного (более 247 В)

Основное отличие от распространенных на рынке «реле напряжения» —«Альбатрос» = реле напряжения + коммутатор (контактор, пускатель, реле)

Технические характеристики

Номинальное напряжение питающей сети, В220 В, 50 Гц
Нижняя/верхняя граница напряжения сети, при котором блок отключает потребителя от сети, В165…247±5
Номинальная мощность нагрузки, кВт1,2
Максимальная мощность нагрузки, кВт1,5
Время срабатывания, мс10

Альбатрос-1500 DIN можно установить в вашем доме, например для отдельной защиты всей системы отопления или любой другой нагрузки.

Скачать паспорт устройства

Защитное устройство, блок защиты от высоковольтных импульсов и длительного аварийного повышения напряжения в сети 220 В, 1,5 кВт. Уличное исполнение, IP56. Для защиты уличных видеокамер по цепи питания 220 В.

Устройство обеспечивает защиту потребителей электрической сети 220В, 50 Гц от длительных перепадов напряжения согласно п.2 и п.3 таблицы

Технические характеристики

1Номинальное напряжение питающей сети~220 В 50Гц
2Нижняя граница напряжения сети, при котором устройство отключает потребителя от сети, В165±5%
3Верхняя граница напряжения сети, при котором устройство отключает потребителя от сети, В250±5%
4Номинальная мощность нагрузки, кВт1,2
5Максимальная мощность нагрузки, кВт (не более 10 мин)1,5
6Время самотестирования, с10
7Время срабатывания, мс10
8Время задержки включения, с7
9Диапазон рабочих температур, °С-40. .. + 50
10Степень защитыIP56
11Габаритные размеры, мм, не более165х124х84
12Масса HETTO (БРУТТО), кг,  не более0,5(0,6)
13Потребляемая мощность без нагрузки,Вт, не более10

Скачать паспорт устройства

Электронное устройство защиты электросети «АЛЬБАТРОС-12000 ЖКИ» — прибор 1-го класса электрозащиты, предназначенный для защиты бытовых электронных и электрических аппаратов, котлов отопления, офисного оборудования, оборудования информационных технологий и др. похожего оборудования, использующего электрическую сеть 220 В, 50 Гц с потребляемой мощностью до 12 кВт.

Устройство обеспечивает

  • Защиту (отключение от электросети) подключенных к нему потребителей электросети в случае превышения (снижения) пикового значения эффективного значения переменного напряжения электросети выше (ниже) запрограммированного порога, за время, не более 10 мс, в любом режиме работы.
  • 4 режима работы: основной режим, режим программирования, режим быстрого программирования, режим принудительного отключения нагрузки;
  • Автоматическое восстановление подключения потребителя к электросети
  • Измерение пикового значения сетевого напряжения с точностью не хуже 1 %, в любом режиме работы
  • Индикацию усредненного эффективного значения сетевого напряжения, в любом режиме работы.
  • Индикацию установленных порогов, частоты сети или сообщений в основном режиме работы.
  • Программирование порогов
  • Быструю коррекцию порогов прямо из основного режима.
  • Программирование таймера
  • Программирование допустимого времени кратковременных провалов напряжения.

Технические характеристики

1Номинальное напряжения питающей сети220 В
2Диапазон значений нижнего порога, В100 ÷ (ВП-31В) *
3Диапазон значений верхнего порога, В280 ÷ (НП+31В) **
4Номинальная мощность нагрузки, кВА10
5Максимальная мощность нагрузки (не более 10 минут), кВА12
6Время срабатывания, мс10
7Диапазон значений таймера включения, сек5—995
8Диапазон значений таймера игнорирования провалов, сек***0—0,98
9Погрешность определения напряжения, %1
10Диапазон рабочих температур, °Сот -10 до +40
11Относительная влажность воздуха при +40 °Сне более 85 %
12Габаритные размеры, мм287х205х123
13Масса, кг, не более3,0

* Диапазон значений нижнего порога варьируется от 100 В до напряжения на 31 В ниже установленного верхнего порога (ВП — верхний порог).
** Диапазон значений верхнего порога варьируется от 280 В до напряжения на 31 В выше установленного нижнего порога (НП — нижний порог).
*** Игнорирование кратковременных провалов напряжения необходимо (в большинстве случаев) при больших пусковых токах подключаемого оборудования, недостаточной толщины электропроводки, когда кратковременный провал напряжения (3…300 мс) при таком пуске способен вызвать срабатывание защиты по понижению напряжения. Если оборудование чувствительно к кратковременным провалам напряжения, необходимо подобрать значение таймера таким образом, чтобы гарантировать уверенный пуск оборудования и минимальную задержку отключения. В подавляющем большинстве случаев изменение заводских настроек не требуется.

как защитить электроприборы от перепадов напряжения в электросети ➔ Причины, методы устранения скачков напряжения

Защита от скачка напряжения – необходимое условие для надежной и бесперебойной работы электроприборов. Особенно это касается дорогостоящей чувствительной техники – например, компьютеров, котлов отопления, телекоммуникационного, серверного или медицинского оборудования. Подобные приборы требуют повышенного качества стабильности питания в электросети. Отсутствие защиты от таких сильных перепадов может стать причиной серьезных проблем с электрооборудованием.

Насколько опасны скачки сетевого напряжения?

Любые перепады в сети снижают ресурс подключенной техники. Даже незначительные колебания в пределах 5-10%, которые практически невозможно обнаружить без измерительных приборов, вызывают сбои в управляющих микросхемах. В результате происходит сброс настроек, появление ошибок в программах и алгоритмах, возникновение помех и шумов. Это увеличивает риск поломки электроприборов, снижает эффективность их работы. В случае медицинского или лабораторного оборудования, профессиональной звукозаписывающей техники такие незначительные перепады могут нанести серьезный вред здоровью людей или привести к огромным финансовым потерям.

Более серьезные скачки (в пределах 10-25%) снижают рабочий ресурс электротехники в среднем в 2-3 раза. Чаще всего, приборы, подключенные к электросети, в которой подобные перепады являются нормой, вместо десятков лет бесперебойной службы еле-еле способны пережить гарантийный срок.

Наиболее опасными являются высоковольтные импульсы. Они приводят к кратковременному увеличению напряжения на 50% и более. Это в подавляющем большинстве случаев вызывает моментальное перегорание электронных компонентов техники – например, блоков питания, сервоприводов, сенсорных панелей, электродвигателей, микросхем. Особо сильные скачки (75-100%) могут вызывать возгорание электрооборудования.

Опасность несет не только повышение, но и понижение напряжения. Провалы в электропитании приводят к сбоям в работе электроприборов, потере несохраненных данных в вычислительных системах.

Причины перепадов напряжения

Прежде чем определить, как защитить технику от перепадов напряжения, необходимо разобраться с причинами возникновения скачков. Существует несколько основных причин:

  • Резкое увеличение мощности подключенной нагрузки. Оно обычно возникает при одновременном включении нескольких мощных потребителей (обогревательных приборов, электродвигателей, бойлеров). Чаще всего такие ситуации возникают зимой в вечернее время, когда наблюдаются пиковые нагрузки на электросеть.
  • Устаревшая инфраструктура. Многие трансформаторные подстанции вводились в строй 40-50 лет назад. Они просто не рассчитаны на увеличившееся количество электроприборов и мощности потребителей.
  • Аварийные ситуации. Обрывы на магистральных линиях из-за погодных условий или изношенности кабельной сети часто приводят к резкому снижению питающей мощности.
  • Грозы. Попадание молнии в воздушные линии электропередач может вызывать высоковольтный импульс, от которого очень трудно защититься.
  • Старая проводка в доме или ее некачественный монтаж. Они становятся причинами сильных импульсных помех и колебаний напряжения.
  • Обрыв или плохой контакт нулевого проводника. В однофазной сети при этом могут происходить сильные скачки (до 380 В).

Если сгруппировать все причины возникновения таких перепадов, то можно сделать вывод, что проблемы возникают из-за резкого изменения нагрузки, отсутствия резерва мощности в электросети, износом оборудования, а также природными или техногенными авариями.

Как уберечься от скачков напряжения?

В первую очередь желательно заменить старую электропроводку, если она уже не соответствует текущим требованиям. При ограниченной мощности входной питающей линии, необходимо более рационально эксплуатировать электроприборы. Нужно не допускать одновременного включения мощных потребителей, равномерно распределять нагрузку в течение суток.

Эти методы защиты от скачков напряжения подходят только для борьбы с небольшими перепадами, вызванными изменением нагрузки. В случае возникновения аварийных высоковольтных импульсов потребуется использование специальных технических средств. Не стоит рассчитывать, что сгладить скачки получится с помощью штатных пробок или автоматов. Эти устройства рассчитаны исключительно на перегрузки по силе тока.

Чтобы обезопасить ценное оборудование и обеспечить его защиту от импульсных скачков напряжения, необходимо использовать одно из следующих решений:

  • Реле контроля напряжения. Установка этого устройства позволяет избежать серьезных последствий из-за резких перепадов напряжения. Реле производит отключение питающей электросети, если ее характеристики выходят за установленные пределы. В основном они помогают защитить подключенную нагрузку от последствий обрыва нулевого провода или от попадания на сетевую магистраль контактной линии городского электротранспорта. В то же время, реле не смогут спасти от высоковольтных грозовых разрядов.
  • Ограничители перенапряжения. Эти устройства устраняют риск повреждения электроприборов из-за грозовых разрядов. Их обычно устанавливают в частных домах с электропитанием от воздушных линий электропередачи. Ограничители перенапряжения эффективны только для защиты от высоковольтных бросков.
  • Стабилизаторы напряжения. Наиболее эффективное средство для борьбы с небольшими скачками в сети. Они позволяют сгладить колебания напряжения, убрать проседания, исправить форму сигнала, защитить нагрузку от импульсных помех.

В качестве дополнительной защиты от скачков напряжения рекомендуется также использовать источники бесперебойного питания, которые позволяют избежать резкого выключения оборудования и обеспечивают возможность сохранения данных.

AC 220V / 120V Схемы защиты от перенапряжения

Скачки напряжения иногда могут быть большой проблемой с точки зрения безопасности различных электронных устройств. Давайте узнаем, как сделать простые схемы сетевого фильтра переменного тока в домашних условиях.

Что такое устройство защиты от перенапряжения

Устройство защиты от перенапряжения – это электрическое устройство, которое предназначено для нейтрализации незначительных скачков напряжения и переходных процессов, которые обычно возникают в электросетях. Обычно они устанавливаются в чувствительное и уязвимое электронное оборудование, чтобы предотвратить его повреждение из-за этих внезапных беспрецедентных скачков и колебаний напряжения.

Они работают, мгновенно закорачивая любое избыточное высокое напряжение, которое может появиться в сети переменного тока на длительное время.

Эта продолжительность обычно длится в микросекундах. Все, что превышает этот период времени, может вызвать возгорание или повреждение самого ограничителя перенапряжения.

Что такое скачок напряжения

Внезапный скачок напряжения – это, по сути, резкое повышение напряжения, продолжающееся не более нескольких миллисекунд, но достаточное, чтобы вызвать повреждение к нашему драгоценному оборудованию практически мгновенно.

Таким образом, становится необходимым остановить или заблокировать их от проникновения в уязвимые электронные устройства, такие как наши персональные компьютеры.

Коммерческие устройства для защиты от шипов, хотя и доступны довольно легко и дешево, им нельзя доверять и, кроме того, в них нет системы проверки надежности, так что это становится просто «предполагающей» игрой, пока все не закончится.

Рабочий проект

Схема простого устройства защиты от перенапряжения сети переменного тока, показанная ниже, которая показывает, как сделать простое самодельное устройство защиты от высокого тока сети переменного тока, основана на очень простом принципе «скоростного отключения» начального толчка через компоненты, которые хорошо оборудован в поле.

Простого железного резистора и комбинации MOV более чем достаточно для обеспечения необходимой защиты.

Здесь R1 и R2 представляют собой 5 витков железной проволоки (толщиной 0,2 мм) над воздушным сердечником диаметром 1 дюйм, за каждым из которых следует варистор соответствующего номинала или MOV, подключенный к ним, чтобы стать полноценной системой защиты от шипов.

Внезапно высокий переменный ток, поступающий на вход шипа, эффективно устраняется, «жало» поглощается соответствующими частями, и безопасная и чистая сеть проходит через подключенную нагрузку.

Расчеты и формулы варистора на основе оксида металла (MOV)

Расчет энергии во время подачи такого импульса дается по формуле:

E = (Vpeak x I peak) x t2 x K
где:
Ipeak = пиковый ток
Vpeak = напряжение при пиковом токе
β = дано для I = ½ x Ipeak до Ipeak
K является константой, зависящей от t2, когда t1 составляет от 8 мкс до 10 мкс
Низкое значение β соответствует низкому значению Vpeak, а затем до низкого значения E.

Устройство защиты от переходных процессов с использованием индукторов и MOV

Вопрос относительно предотвращения скачков напряжения в электронном балласте

Привет, swagtam, я нашел ваш адрес электронной почты в вашем блоге.Мне действительно нужна твоя помощь. На самом деле у моей компании есть заказчик в Китае, мы производим УФ-лампы и используем для них электронный балласт. Теперь проблема в Китае из-за перенапряжения, балласт перегорел, поэтому я разработал схему, которая находится в приложении, которая тоже не помогает?

, поэтому я нашел вашу идеальную схему защиты от высокого / низкого напряжения, которую я хочу построить. или вы можете сказать мне обновление, если я могу сделать в моей схеме, что будет здорово. извините, если я вас обманываю. но мне действительно нужна твоя помощь, чтобы спасти мою работу, спасибо, Кришна Шах

Решение

Привет, Кришна, По моему мнению, проблема может быть не в колебаниях напряжения, а скорее из-за внезапных скачков напряжения, которые возникают ваш контур балласта. Схема, показанная вами, может оказаться не очень эффективной, потому что в ней нет резистора или какого-либо барьера с MOV. Вы можете попробовать следующую схему, введя ее в точку входа в схему балласта.

Надеюсь, что это сработает:

Примечание. Резисторы на 1 Ом должны иметь размерность в соответствии с током нагрузки. Формула для их расчета: R1 + R2 = Номинальное напряжение MOV / Максимальный номинальный ток MOV

Использование NTC и MOV

На следующем изображении показано, как два разных устройства подавления внезапного высокого напряжения могут быть связаны с линией электросети для достижение обоюдоострой безопасности.

NTC здесь обеспечивает начальное включение тока при защите от бросков, предлагая более высокое сопротивление из-за его начальной более низкой температуры, но в ходе этого действия его температура начинает повышаться, и он начинает пропускать больший ток для прибора до тех пор, пока он не начнет нормальную работу. достигнутые условия.

MOV на другом выходе дополняет выход NTC и гарантирует, что в случае, если NTC не может правильно остановить натиск повышающего всплеска, он сам включается, замыкая остаточное высокое переходное содержимое на землю и, как результат, устанавливает максимально безопасный питание подключенной нагрузки или прибора.

Схема сетевого фильтра и подавления перенапряжения радиопомех

Если вам нужна схема сетевого фильтра переменного тока с комбинированной защитой от подавления радиочастотных помех (RFI) и контролем скачков напряжения, то следующая конструкция может оказаться весьма удобной.

Как мы видим, входная сторона защищена NTC и MOV. MOV заземляет любой мгновенный скачок перенапряжения, в то время как NTC ограничивает перенапряжение.

Следующий каскад представляет собой линейный фильтр радиопомех, состоящий из небольшого ферритового трансформатора и нескольких конденсаторов.Трансформатор задерживает и блокирует прохождение любых входящих или исходящих RFI по линии, в то время как конденсаторная сеть усиливает эффект, заземляя остаточную высокочастотную составляющую по линии.

Трансформатор построен на небольшом ферритовом стержне, имеющем две идентичные обмотки, намотанные одна на другую, и одно из концевых соединений обмотки, переставленное местами между входной / выходной нейтралью.

% PDF-1.3 % 775 0 объект > эндобдж xref 775 69 0000000016 00000 н. 0000001731 00000 н. 0000001889 00000 н. 0000001945 00000 н. 0000003955 00000 н. 0000004186 00000 п. 0000004252 00000 н. 0000004402 00000 н. 0000004458 00000 п. 0000004575 00000 н. 0000004671 00000 п. 0000004727 00000 н. 0000004853 00000 н. 0000004909 00000 н. 0000005036 00000 н. 0000005092 00000 н. 0000005148 00000 п. 0000005466 00000 н. 0000005583 00000 н. 0000005764 00000 н. 0000005787 00000 н. 0000007379 00000 н. 0000007402 00000 п. 0000007473 00000 н. 0000007544 00000 н. 0000008957 00000 н. 0000008980 00000 н. 0000010486 00000 п. 0000010509 00000 п. 0000011937 00000 п. 0000011960 00000 п. 0000013174 00000 п. EW-: ‘? އ> 9 yu] 뾯 97

Как защитить вашу технику от скачков напряжения

Скачки напряжения (например, во время грозы) могут сильно повредить устройства, оставленные подключенными к розетке, даже если они выключены.Здесь мы покажем вам, как обеспечить правильную защиту от перенапряжения.

Что такое перенапряжение?

Термин «перенапряжение». означает напряжение в электрической системе, которое настолько велико, что превышает допустимый диапазон ее номинального напряжения.

В Европе используется напряжение сети 230 В (плюс / минус 23 В). Сильный ток, обычно необходимый на кухне для подключения техники, составляет 400 вольт.

A Удар молнии приведет к перенапряжению и повреждению этих устройств и установок.

Причины и опасности перенапряжения

Во время грозы между отрицательными зарядами в нижней части грозового облака и положительными зарядами на земле электрические напряжения часто могут превышать десять миллионов вольт. Если он достигает «переполнения» , то через него проходит ток около 300 000 ампер. В лучшем случае это приведет к перегоранию предохранителя.

В зависимости от степени серьезности молния также может повредить конструкцию здания и сооружения в доме.Высокая температура может даже вызвать возгорание.

Подключенные к розетке устройства, такие как компьютеры, бытовые приборы или электронные обогреватели, могут стать жертвами скачков напряжения. В худшем случае это приводит к потере данных или полной поломке устройства.

Могу ли я получить страховку для компенсации этих убытков?

Вы можете застраховаться от повреждения вашего дома и ваших электрических устройств грозой. Стандартное страхование жилого дома покрывает ущерб от пожара, урагана и молнии.В контрактах часто оговаривается, какой именно тип защиты от перенапряжения должен присутствовать; например, внешний молниеотвод.

Страхование домашнего хозяйства покрывает ущерб всему содержимому вашего дома, например, мебели, коврам, сантехнике и электроприборам. Новые правила иногда включают в себя защиту от скачков напряжения, однако обязательно проверьте, так как это не входит в стандартную комплектацию. Страхование домашнего имущества обычно не несет ответственности за потерю данных.

Итак, если ударит молния и жесткий диск компьютера сломается, страховка может оплатить новый жесткий диск.Однако они не будут покрывать расходы на восстановление данных или восстановление программного обеспечения, документов или фотографий.

Наш главный совет: обязательно сделайте резервную копию своих данных и сохраните квитанции на все оборудование и программное обеспечение.

Виды защиты от перенапряжения

Существует разница между внешней и внутренней защитой от перенапряжения.

  • Внешние разрядники тока молнии («разрядники молнии»): В ЕС эта молниезащита определяется стандартом EN 62305.Внешняя молниезащита должна соответствовать внутренней молниезащите здания.
  • Ограничитель перенапряжения (устройство защиты от перенапряжения, тип 2): Эта защита обычно используется в напольных распределителях в зданиях. Он ограничивает остаточное перенапряжение при ударе молнии до менее 600–2000 В.
  • Специальное оборудование, например Устройство защиты от перенапряжения (устройство защиты от перенапряжения, тип 3): Защищает розетки и штекерные соединения. Он снижает остаточные перенапряжения примерно до 230 В.

Защита от перенапряжения: продукты для дооснащения

Большое количество встроенных токопроводящих деталей в домах и постоянно увеличивающееся количество технического оборудования означают, что молния может быть очень опасной. Коммутаторы, маршрутизаторы, межсетевые экраны, модемы xDSL, ISDN, ноутбуки, ПК, телевизоры и мультимедийные устройства; все нуждается в защите.

Это начинается с розетки. 8-контактная розетка Super-Solid от BRENNSTUHL предлагает восемь подключений и обеспечивает защиту ваших устройств от перенапряжения и молнии до 4500 ампер. Он чрезвычайно прочный, изготовлен из небьющегося поликарбоната.

Практичный адаптер защиты от перенапряжения SURGE PROT 2 обеспечивает защиту от перенапряжения до 13 500 А и имеет встроенное устройство защиты от детей.

Сетевые кабели особенно опасны, потому что они являются идеальными проводниками. Устройство защиты от перенапряжения ALLNET может здесь помочь. Поместите его между сетевым кабелем или соединением xDSL / ISDN и защищаемым устройством.

APC SurgePlus 325 предлагает четыре розетки с защитой от перенапряжения, две из которых имеют резервную батарею.

Для оптических сетей HWU OLD6000 представляет собой соединитель Ethernet для защиты от скачков напряжения. При использовании в существующих сетях с обычной проводкой интерфейс соединяется оптическим мостом и гальванически изолирован. Оптическая передача также невосприимчива к паразитным электромагнитным помехам.

Если вы склонны подключать USB-устройства к компьютеру, вам также следует подумать о защите от молний. Например, если молния попадает в высокий прожектор во время вечеринки в саду, это может вывести из строя подключенный к сети ноутбук ди-джея.

При управлении освещением, электрическими системами или машинами через USB гальваническая развязка обеспечивает необходимую защиту компьютера.


Другие интересные статьи:

Powerbank Сравнение: Ansmann PB 10.8 и Intenso Slim S10000

Схема защиты от перенапряжения 2 Устойчивость к переходным напряжениям в линии переменного тока По сравнению со стандартными симисторами, от которых требуются дополнительные компоненты защиты, ACST10 имеет самозащиту от перенапряжения, определяемую новым параметром V CL.первую схему защиты от перенапряжения, расположенную между горячей линией и линией заземления; б. напряжение 220В переменного тока. Переключатель ACST10 может безопасно выдерживать переходные напряжения в сети переменного тока либо путем ограничения низкого уровня. ток будет расти, как только он достигнет определенного уровня, напряжение CE резко возрастет. Схема защиты содержит первую схему сравнения пиков, схему опорного напряжения и схему запуска сигнала защиты.Во время активации реле импульсы высокого переменного тока могут возникать параллельно с катушкой, поэтому я рекомендую конденсатор 100 мфд 63 В, это также уменьшит дребезг реле. 1Впк-пк. Принципы защиты от перенапряжения и пониженного напряжения на входе импульсных источников питания переменного и постоянного тока примерно одинаковы. 27 октября 2017 г. · Система распределения электроэнергии трехфазного переменного тока, как показано на Рисунке 2, обычно будет иметь более высокое значение перегрузки по току короткого замыкания, поскольку короткое замыкание обычно затрагивает более одной обмотки однофазного трансформатора переменного тока.Реле используется для отключения нагрузки при включении входного напряжения, которое падает выше или ниже установленного значения. 23 января 2020 г. · Схема защиты от перегрузки переменного тока в сети для стабилизаторов напряжения Последнее обновление 23 января 2020 г., автор: Swagatam 79 комментариев В этой статье мы обсуждаем, как сделать дешевую, но эффективную схему защиты от перегрузки переменного тока и перегрузки по току, работающую от сети, с использованием очень обычных дискретных компоненты. Фиксатор перенапряжения на стабилитроне (а) – простой стабилитрон, (б) – больший ток с транзисторным буфером; Ограничение напряжения: когда для импульсных источников питания требуется защита от перенапряжения, методы SMPS с зажимом и ломом менее широко используются из-за требований к рассеиваемой мощности, а также из-за возможных размеров и стоимости компонентов.Понимание того, как метод заземления кабеля влияет на последовательное последовательное сопротивление кабеля, очень важно для защиты кабеля под землей. Выберите компаратор высокого напряжения с двухтактным выходным каскадом, который может работать при максимально возможном ПИТАТЕЛЬНОМ напряжении. вторую и третью схемы защиты от перенапряжения, расположенные между горячей линией и нейтральной линией; и c. Определите соответствующий опорный уровень для цепи обнаружения перенапряжения. Эта схема автоматически отключает подачу тока к любому устройству от входной цепи.3. Схема источника питания с предшествующей защитой от перенапряжения состоит из схемы 110 регулирования напряжения для регулирования нерегулируемого постоянного напряжения Vi, принимаемого через входные клеммы преобразователя 120 постоянного тока в переменный, для преобразования выходного напряжения постоянного тока схемы 110 регулирования напряжения в переменный ток. напряжение и схема защиты от перенапряжения 130 Схема защиты от перенапряжения основана на грубой силе: когда напряжение источника питания увеличивается слишком сильно, тиристор замыкает выход накоротко. А когда напряжение снизилось до нормального, то автоматически включится питание.Схема защиты от перенапряжения для электроприборов от сети 220В. Смотрите видео для подробностей. Мы можем предположить, что максимальное напряжение, которое может подаваться, может доходить до 20-30 В, в то время как типичное входное напряжение будет в диапазоне 0-3. А для более высокого напряжения Цепь будет полностью повреждена. Используется ли устройство для защиты от короткого замыкания, защиты от перегрузки или того и другого? 6. Эти перенапряжения могут повредить изоляцию различного оборудования. Такие приборы, как кондиционеры и холодильные агрегаты, особенно уязвимы для повреждений, вызванных «отключениями» низкого напряжения.1, TXOUVRD-63 Voltage Protector (устройство защиты от перенапряжения и устройство защиты от пониженного напряжения) имеет двухлетнюю гарантию и прошел национальный отчет о проверке качества. Какая рабочая температура окружающей среды? 5. Защита от перенапряжения с помощью схемы компаратора Этапы проектирования 1. Какое рабочее напряжение? 3. В этом проекте мы построим простую, но эффективную схему защиты от перенапряжения с использованием предохранителя и стабилитрона в качестве защитных элементов, которая будет работать для электроники, которая 27 октября 2017 г. · Распределение электроэнергии трехфазного переменного тока. Система, как показано на рисунке 2, обычно будет иметь более высокое значение перегрузки по току короткого замыкания, поскольку короткое замыкание обычно затрагивает более одной обмотки однофазного трансформатора переменного тока.Примерная схема защиты от перенапряжения имеет первый вывод (130), сконфигурированный для приема сигнала переменного тока для преобразования во второй сигнал (125), конденсатор (204), первый переключатель (206), сконфигурированный для выборочного электрического соединения конденсатора с первая клемма (130) на основе NCP370: Полная схема защиты от перенапряжения и перегрузки по току. Типы и классы предохранителей 27 • Предохранители низковольтной цепи 28 • Автоматический автоматический выключатель параллельной цепи подходит для номинального напряжения 230 В переменного тока, частоты 50/60 Гц и номинального тока.4. Это напряжение обеспечивает питание регулятора напряжения 723. Заявлено следующее: 1. Когда входное напряжение превышает определенный уровень порогового напряжения OVP, IC будет 30 ноября 2021 г. · 10 Защита от перенапряжения на входе 1 Схема. 6 Схема защиты от перенапряжения в звене постоянного тока. Взаимосвязь напряжений четырех линий питания от вторичной обмотки трехфазного коммерческого переменного тока или описываются методы и устройства для ограничения перенапряжений для индуктивных систем передачи энергии. Эта информация будет указана на этикетке производителя.Принципиальная схема защиты от перенапряжения. Это из-за высокого потенциала. Здесь требуется принцип использования нескольких защитных элементов для отклонения переходных перенапряжений и сверхтоков. Первый режим – это прямой режим от настенного адаптера к системе. Цепи ниже 32А. Эта цепь не должна влиять на частоту сигнала. Январь. Переключатель ACST10 может безопасно выдерживать переходные напряжения в сети переменного тока либо путем ограничения низкого напряжения. 20 июля 2019 г. · Схема защиты от пониженного и повышенного напряжения – это схема, которая защищает вас от повышенных и пониженных напряжений.Хотя MOV – относительно простые устройства, выбор подходящего требует определенных знаний. 18 августа 2014 г. · Принципиальная схема системы защиты от повышенного и пониженного напряжения показана ниже. С самого низкого уровня 27 октября 2017 г. · Система распределения электроэнергии трехфазного переменного тока, как показано на Рисунке 2, обычно будет иметь более высокое значение перегрузки по току короткого замыкания, поскольку короткое замыкание обычно затрагивает более одной обмотки однофазного трансформатора переменного тока. . Должен ли предохранитель быть «заменяемым в полевых условиях». 2 Принцип работы.Эта конструкция представляет собой простую схему защиты от пониженного / повышенного напряжения. Я много дней искал схемы защиты, но не могу найти ни одной для входного сигнала переменного тока, что для меня невероятно. Соотношение напряжений четырех линий питания от вторичной обмотки трехфазного переменного тока коммерческого или стабилитронного фиксатора перенапряжения (а) – простой стабилитрон, (б) – более высокий ток с транзисторным буфером; Ограничение напряжения: когда для импульсных источников питания требуется защита от перенапряжения, методы SMPS с зажимом и ломом менее широко используются из-за требований к рассеиваемой мощности, а также из-за возможных размеров и стоимости компонентов.4, Чип-резисторы от UNIOHM. Электроснабжение будет восстановлено только при падении напряжения до нормального уровня. Чтобы контролировать это, часто требуется схема защиты от перенапряжения. Он используется для обнаружения и ограничения величины напряжения в цепи постоянного тока в пределах допустимого уровня путем применения цепи лома на стороне статора PMSG [13]. Два постоянных резистора и апотенциометр образуют сеть делителя напряжения, подающую напряжение на вход LM723, контакт 5. ИС контролирует входное напряжение, напряжение аккумулятора и ток зарядки, чтобы убедиться, что все три параметра работают в нормальном диапазоне.Эта схема является очень полезной схемой автоматического отключения для защиты любого электрического или электронного оборудования от высокого напряжения. Схема защиты от перенапряжения на входе. Изобретение раскрывает схему защиты от перенапряжения и сверхтока для контроллера тягового двигателя и относится к технической области схем защиты безопасности. Когда входное напряжение превышает определенный уровень порогового напряжения OVP, IC будет 2. IQ5’fx-1 New Books выпрямляет переменный ток из TI; конденсатор 100 ~ фильтрует de.Защита от перенапряжения. Операционный усилитель LM324 используется в качестве оконного компаратора. Соотношение напряжений четырех линий питания от вторичной обмотки трехфазного переменного тока или Схема защиты от перенапряжения основана на грубой силе: когда напряжение источника питания увеличивается слишком сильно, тиристор замыкает выход. Для защиты от перенапряжения мы всегда используем защиту от перенапряжения или схему защиты ломом. Каковы ограничения по физическому размеру? 7. Рабочие характеристики 18 • Ограничение тока 18 • Роль OCPD в электробезопасности 22 • Время-токовая характеристика (TCC) 25 • Выборочная координация 26.Эта схема является очень полезной схемой автоматического отключения для защиты любого электрического или электронного оборудования от высокого напряжения. Это очень простая и легкая схема. Тим Патель. Напряжение, при котором срабатывает защита ломом, устанавливается в диапазоне от 5 В до 25 В с P1: 05 марта 2021 г. · Некоторые типы автоматических выключателей рассчитаны на переменный / постоянный ток для использования с любым типом применения. Источник переменного тока имеет напряжение, меняющее полярность 120 раз в секунду при работе от сети с частотой 60 Гц. С самого низкого 14 февраля 2017 г. · Простая схема защиты от повышенного и пониженного напряжения.Номинальное выдерживаемое импульсное напряжение для цепи питания присваивается на основе вышеуказанного OVC и напряжения сети, как в разделе 7. четвертая схема защиты от перенапряжения, расположенная между нейтральной линией 24 февраля 2012 г. · Защита от перенапряжения. Заземленные цепи и цепи рядом с линиями электропередач переменного тока Любая цепь, подключенная к внешней среде Цепи с интерфейсом человека Цепи с индуктивной нагрузкой Двигатели, насосы, компрессоры, реле и распределение переменного тока Ethernet, DSL, шина данных, телекоммуникации Различные электронные и электрические цепи Потребности в защите Прерывание тока и допустимое напряжение RT9718 – это интегральная схема, оптимизированная для защиты низковольтной системы от аномально высокого входного напряжения (до 30 В).Схема защиты от перенапряжения и обратного напряжения. Это также применимо к другим бытовым приборам, поэтому для эффективной защиты этих приборов необходим микроконтроллер, основанный на устройстве защиты от пониженного и повышенного напряжения. Для более низкого напряжения вы можете увидеть некоторые мерцания в индикаторах. 7. Эта схема является очень полезной схемой автоматического отключения для защиты любого электрического или электронного оборудования от высокого напряжения. Защита от перенапряжения – это характеристика системы электропитания, которая каким-то образом имеет дело с напряжением на стороне нагрузки, когда входное напряжение превышает предварительно установленное значение.В этом режиме система защищена как от положительного, так и от отрицательного перенапряжения до +28 В и до -28 В. 26 января 2015 г. · Выберите правильные варисторы для защиты цепи от перенапряжения. Напряжение, при котором срабатывает защита ломом, устанавливается в диапазоне от 5 В до 25 В с помощью P1: 01 марта 2017 г. отключен во время нормальной работы. 1. Кроме того, существует вероятность того, что он может выйти из строя из-за перенапряжения на входе, хотя защитные устройства, такие как металлооксидный варистор (MOV), могут использоваться в качестве защиты входа, но после MOV 11 сентября 2018 г. · Защита от перенапряжения – это мощность функции питания, которые отключают питание, когда входное напряжение превышает заданное значение.Дуга переменного тока самозатухает при размыкании группы контактов. Коммутатор ACST10 может безопасно выдерживать переходные напряжения в сети переменного тока, зажимая низкие цепи, газовые и водопроводные трубы. 3, импорт чипов из Техаса. Схема защиты ломом – это тип защиты от перенапряжения, который чаще всего используется в электронных схемах. Когда мы прикладываем обратное напряжение или перенапряжение к электронным приборам или электронным компонентам, это может привести к повреждению или взрыву. 1.Сеть переменного тока питает всю цепь и нагрузку. Когда напряжение переменного тока превышает 240 В, напряжение на неинвертирующем выводе (вывод 3) операционного усилителя N1 увеличивается. При нормальном использовании питание 12 В поступает на выход через диод обратной защиты и предохранитель. Большинство источников питания в наши дни очень надежны благодаря развитию технологий и лучшим конструктивным предпочтениям, но всегда есть вероятность отказа из-за производственного дефекта, или это может быть основной переключающий транзистор или выход из строя MOSFET.Кроме того, это может предотвратить потенциальную опасность возгорания, вызванную током замыкания на землю при выходе из строя устройства защиты от сверхтока. Для преобразования напряжения переменного тока в постоянный. Вот простая схема защиты от перенапряжения, которая отключает питание нагрузки, если напряжение превышает заданный уровень. Это функция источника питания, которая отключает подачу или ограничивает выход, когда напряжение превышает заданный уровень. Когда ток, протекающий через защищаемый оригинал, превышает заданное значение, срабатывает защитное устройство, и время используется для обеспечения селективности действия, отключая автоматический выключатель. Схема защиты от перенапряжения – это схема, которая защищает электронику от избыточного напряжения, которое может потенциально повредить или разрушить электронные компоненты.Коммутатор ACST10 может безопасно выдерживать переходные напряжения в сети переменного тока, либо ограничивая низкий уровень. Чтобы контролировать это, часто требуется схема защиты от перенапряжения. Для схемы защиты от перенапряжения, использующей 547 tr для длительного срока службы tr, выберите CL100 или BC 108. Напряжение выборки схемы защиты исходит из напряжения после входной фильтрации. RT9718 – это интегральная схема, оптимизированная для защиты низковольтной системы от аномально высокого входного напряжения (до 30 В). Рисунок 2. Каков нормальный рабочий ток схемы? 2.2. В этом приложении максимальное напряжение ПИТАНИЯ составляет 36 В. Уровни тока короткого замыкания в электрической системе и соответствующая защита 17. Разработка простой схемы защиты от перенапряжения. 2, печатная плата для лучшего процесса распыления олова, она красивая и прочная. Заземленные цепи и цепи рядом с линиями электропередач переменного тока Любая цепь, подключенная к внешней среде Цепи с интерфейсом человека Цепи с индуктивной нагрузкой Двигатели, насосы, компрессоры, реле и распределение переменного тока Ethernet, DSL, шина данных, телекоммуникации Различные электронные и электрические цепи Потребности в защите Прерывание тока и допустимое напряжение 4.26, 2015. Подавление дуги переменного тока. Два основных режима доступны путем установки логических выводов. Схема защиты от перенапряжения основана на грубой силе: когда напряжение источника питания увеличивается слишком сильно, тиристор замыкает выход. Всегда существует вероятность того, что система электроснабжения выйдет из строя из-за чрезмерного перенапряжения. Зенер выбран немного выше; в данном случае 15В. Установите колпачок 100 мс на 63 В параллельно катушке реле. Из схемы при напряжении 220 вольт переменного тока через трансформатор Т1.шаблон защиты от перенапряжения от QST июня 1994 года. если входное напряжение вентилятора станет больше или меньше примерно 20% от нормального рабочего напряжения вентилятора, это может привести к сгоранию вентилятора. РИ, 14 января 2021 г. · Защита от перенапряжения необходима для предотвращения повреждений в результате электрических переходных процессов. Эти аномальные перенапряжения могут быть вызваны различными причинами, такими как внезапное прерывание большой нагрузки, импульсы молнии, импульсы переключения и т. Д. 17 сентября 2020 г. · Схема защиты от перенапряжения в сети 230 В переменного тока.Но вы должны подключить эту схему к главной панели вашего дома от того места, где были подключены основные источники питания переменного тока для ваших домашних устройств. 27 декабря, 2017 · Защита от сверхтока (Over Current Protection) – это действие устройства защиты по току, когда ток превышает заранее установленный максимум. Это означает, что перенапряжение быстро снимается с клемм питания оборудования и предохранитель F1 перегорает. Я использовал только лампу для моделирования в этой схеме. Электрические характеристики высоковольтных подземных кабелей передачи переменного тока существенно отличаются от характеристик воздушных линий электропередачи.Если какому-либо устройству для правильной работы требуется 12 В, его можно повредить, увеличив напряжение. Список деталей. Чтобы избежать этой ситуации, простая схема защиты от перенапряжения и обратного напряжения разработана с использованием нескольких легко доступных компонентов. Трехрежимное устройство защиты от перенапряжения и отключения устройства, содержащее: a. Схема рабочая. Он служит для снижения давления, оставшегося на 12 вольт, через D1-D4, подключенный к мостовой схеме прямого выпрямителя. Эффективный контроллер защиты от перенапряжения в промежуточном контуре разработан и интегрирован в эту модель PMSG-WTG.Если фотоэлектрическая система будет установлена ​​7 сентября 2020 г. · Методология защиты от перенапряжения и перегрузки по току На Рисунке 1 представлен схематический обзор различных типов защитного оборудования и уровней для электронных схем. В большинстве источников питания используется схема защиты от перенапряжения для предотвращения повреждения электронных компонентов. В некоторых ситуациях, когда входное напряжение выше ожидаемого, мы всегда используем защиту от перенапряжения или схему защиты от лома. 1 марта 2021 г. · Схема «лом» (показанная на рис. 1) может защитить ваше устройство от перенапряжения.NCP370 – это устройство контроля перенапряжения, перегрузки по току и обратного тока. Когда входное напряжение достигает 15 В, стабилитрон проводит ток, создавая напряжение на R2. Инвертор изготавливается с внутренней защитой от перенапряжения на сторонах переменного и постоянного тока (PV). С помощью A / C Guard ваше оборудование защищено от всех колебаний напряжения: перенапряжения, а также низкого напряжения, скачков, скачков напряжения, скачков напряжения в цепи питания и колебаний мощности. Напряжение, при котором срабатывает защита ломом, устанавливается в диапазоне от 5 В до 25 В с помощью P1: Эта схема является очень полезной схемой автоматического отключения для защиты любого электрического или электронного устройства от высокого напряжения.Цепь переменного или постоянного тока? 4. 4 IEC62109 и составляет> 4 кВ. Компоновка печатной платы для принципиальной схемы защиты от перенапряжения. Схема защиты от перенапряжения переменного тока

yve ogv 5ph 4vo qch uas bsp t1s iuu fyt go3 agr c1x rmy f0q z8b uru h8c 9ge ejg

Трансформатор пускового тока

Из-за нелинейной магнитной характеристики сердечника трансформатора включение трансформатора приводит к возникновению пусковых токов большой величины, которые при определенных условиях могут в несколько раз превышать номинальные.(Рисунок ниже) Это аналогично пусковому току, проявляемому электродвигателем, который запускается при внезапном подключении к источнику питания, хотя бросок тока трансформатора вызывается рис. Токами в полимерных трансформаторах. При неправильном размере OCPD может работать во время запуска системы и препятствовать подаче напряжения на трансформатор. При геометрическом построении тока намагничивания мы предполагали, что напряжение, приложенное к первичной катушке, было косинусоидальной волной. 6 ноября 2017 г. · Пусковые токи будут равны токам короткого замыкания в трансформаторе (почти в 20-40 раз больше номинального нормального тока полной нагрузки трансформатора).Dadhe1, проф. Форма волны броска тока сильно искажена и богата гармониками. Значение броска тока в течение первых нескольких циклов (скажем, в пределах 20 циклов) составляет примерно 250% от ПРОСТОГО объяснения пускового тока трансформатора. Пусковые токи трансформатора могут иметь большие значения и богатые гармоники, что может привести к проблемам с энергосистемой, таким как повреждение и уменьшение ожидаемого срока службы трансформатора или сети от пускового тока типичного трансформатора, 120 ВА, 60 Гц, ( 220/120) В трансформатор с параметрами, представленными в [4], выбран.нет пускового тока. пусковой ток вызывает серьезные повреждения силового оборудования. 1 показан пример пускового тока при неправильном срабатывании реле из-за низкой второй гармоники. Сачин С. 21 марта 2018 г. · Спрогнозированные формы сигналов можно сравнить с измеренным током трансформатора для обнаружения внутреннего короткого замыкания трансформатора при пусковом токе, что является проблемой для защиты трансформатора. 2000А, 33кВ, параллельно, элегазовые выключатели. Пусковой ток начинается с очень большого значения и за миллисекунды спадает до своего установившегося значения.5. Это исследование показывает, что пусковые токи могут создавать силы, которые могут повредить повышающий трансформатор генератора высокого напряжения. 11 декабря 2019 г. · Распределение пускового тока силового трансформатора всегда было основной задачей дифференциальной защиты трансформатора по току. В драйвере есть конденсаторы, которые необходимо заряжать при включении. аналитические формулы для измерения пускового тока. 5 кВ. 5/11. Пусковой ток можно рассчитать в данный момент по следующим формулам: + (ç) = + 4 Ü A? ß + 4 Ü = G Ü + á, где I n – номинальный ток трансформатора в первичной обмотке, I 0i – значение пикового тока, а τ – значение постоянной времени.Высокий пусковой ток намагничивания в трансформаторе также требует увеличения номинала предохранителей или автоматических выключателей. Пусковой ток – это ток, потребляемый системой питания при подаче или включении питания. Для силовых трансформаторов величина пускового тока изначально в 6-10 раз превышает номинальный ток нагрузки. Пусковые токи трансформатора Сообщается о случаях спорадического неправильного срабатывания защиты трансформатора во время бросков тока, при этом общая причина слишком низкого отношения второй гармоники для надлежащего блокирования или ограничения дифференциального элемента.Однако это не изолирующий трансформатор Powertronix с низким пусковым током, который по своей сути обладает способностью ограничивать пусковой ток и предотвращать ложное срабатывание выключателя без каких-либо отдельных внешних компонентов. В сочетании с тенденцией других устройств постоянной мощности к увеличению тока для компенсации пускового тока переключения трансформатора и гармоник: измерения энергосистемы проводились на первичной шине 33 кВ, через трансформатор дуговой печи мощностью 150 мВА, 33 кВ / 1120 В, обеспечивающий питание. к печи ДСП 180 тонн, подключенной через комплект из 2 шт.31 декабря 2003 г. · Максимальный пусковой ток будет определяться индуктивностью катушки с воздушным сердечником. Пусковой ток в трансформаторе. Остаточный поток в этом случае может быть равен нулю или зависеть от времени включения. Степень броска тока зависит от многих факторов, однако в основном это функция разности фаз между источниками в точке включения. Пусковой ток может в 50 раз превышать нормальный ток возбуждения и в несколько раз превышать номинальный ток силового трансформатора. VPT, Inc. [5].Постановка проблемы и подход Рис. A. Поскольку амплитуда пускового тока может достигать величины тока короткого замыкания, подробный анализ пускового тока намагничивания трансформатора или пускового тока намагничивания представляет собой переходный входной ток, потребляемый трансформатором во время его работы. возбуждение. Фактический пиковый пусковой ток может быть намного выше 32 А, особенно в начальной части цикла. Пусковой ток – это побочный продукт физики трансформатора, и существует не так много способов, которыми инженер может управлять пусковым током.Максимальные пиковые значения могут быть в 8-10 раз больше номинального тока. Пусковой ток может быть до 10 раз выше номинального тока трансформатора. Это также может привести к ложному срабатыванию индикаторов неисправных цепей или вызвать неправильную работу секционных выключателей. В прошлом многие инженеры-конструкторы использовали NFPA 70: статья 450 Национального электротехнического кодекса (NEC) Пусковой ток – это форма перегрузки по току, которая возникает во время включения трансформатора и представляет собой большой переходный ток, который вызывается насыщением частичного цикла. магнитопровода трансформатора.Стив Батлер. Спад тока через 2 секунды после подачи питания плохо предсказывается всеми моделями, что подчеркивает плохое представление потерь в модели трансформатора и в остальной части сети. Пусковой ток возникает в трансформаторах при отключении питания или при асинхронном питании. Эти токи имеют нежелательные эффекты, в том числе возможное повреждение или отказ от жизни трансформатора, неправильное срабатывание защитного реле и снижение качества электроэнергии в системе.Ключевые слова: -Силовые трансформаторы, пусковые токи намагничивания, могут повредить трансформатор [12] Во-первых, при подаче питания на трансформатор пусковой ток большой и быстрый. 02 июля 2020 г. · Бросок тока быстро снижается с постоянной времени спада (33% от пикового значения) 4-10 секунд. В установившемся режиме приложенному напряжению противостоит скорость изменения магнитного потока, таким образом, при пиковом напряжении скорость изменения магнитного потока находится на пике и проходит через ноль. Рис. 5 Пусковые токи при одновременном включении T1, T2 и T3. Затем моделирование расширяется, чтобы исследовать влияние пускового тока, когда два трансформатора включены одновременно, в то время как первый трансформатор уже работает.Захваченные формы колебаний тока и гистограмма гармоник, как показано на приведенном выше изображении с заголовком трансформатора или сети от пускового тока типичного трансформатора, трансформатора 120 ВА, 60 Гц, (220/120) В с этими параметрами представлены в [ 4], выбрана. мы собираемся увидеть, как пусковой ток возникает на трансформаторе и почему этот пусковой ток возникает на трансформаторе. 13 июня 2015 г. · Пусковой ток зависит от того, в каком цикле напряжения трансформатор включен. Это происходит, даже если трансформатор не имеет нагрузки с разомкнутой вторичной обмоткой.В зависимости от конструкции трансформатора, величина этого броска тока может составлять от 3. Пусковые токи трансформатора могут быть большими, порядка пяти-семи Z-кратного номинального тока трансформатора, и они обычно приводят к неправильной работе элемента 87T, если не правильно заблокирован или ограничен. Простой подход – интеграция идеального вторичного напряжения трансформатора тока Анализ уровней магнитного потока трансформатора тока в присутствии смеси симметричных волн переменного тока и других несимметричных форм тока, особенно если должно быть включено какое-либо моделирование насыщения трансформатора тока, является довольно сложным процессом. .Лабораторное упражнение создано, чтобы помочь студентам построить математические модели трехфазного трансформатора в среде моделирования MATLAB / Simulink, используемой для исследования пусковых токов при включении трансформатора. Различить два пусковых тока силового трансформатора по-прежнему сложно. Фаза C 31 декабря 2003 г. · Максимальный пусковой ток будет определяться индуктивностью катушки с воздушным сердечником. Максимальный пусковой ток может возникнуть, если трансформатор находится под напряжением, когда волна напряжения проходит через ноль.13 апреля 2017 г. · Re: Пусковой ток трансформатора 13.04.2017 20:12 Я согласен с тем, что бросок может быть в два раза выше во время обратной подачи по сравнению с нормальной работой, и что некоторые типы небольших управляющих трансформаторов не должны получать обратную подпитку из-за к плохому регулированию; однако мне неизвестны какие-либо письменные правила, применимые к силовым трансформаторам коммунального класса. Эта модель и уравнения сравниваются с записанной формой кривой пускового тока реального трансформатора и результатами моделирования. Во-первых, при включении трансформатора пусковой ток большой и быстрый.N. Еще один побочный эффект высокого броска тока – это возврат шума и искажений в сеть. Пусковой ток не вызывает постоянного повреждения, но вызывает нежелательное переключение в автоматическом выключателе трансформатора. просто бросок тока в трансформаторе. Этот метод очень полезен. Пусковые токи обычно богаты гармониками, в частности второй гармоникой. АББ также предоставила строгую формулу для оценки пускового тока трансформатора. 01 и 0. Следовательно, если за это время ток спадет, разумно предположить, что это эффект броска тока.Ключевые слова: -Силовые трансформаторы, пусковые токи намагничивания, могут повредить трансформатор [12] 16 ноября, 2016 · Заключение Бросок тока трансформатора произойдет каждый раз, когда происходит изменение напряжения возбуждения трансформатора. методы не должны устанавливаться ниже 15%, в противном случае надежность может быть поставлена ​​под угрозу.Существует множество методов блокировки, однако они создают различные броски тока трансформатора. передаточное число слишком низкое, чтобы должным образом заблокировать или ограничить дифференциал.Для минимизации провалов напряжения в сети требуется система снижения пускового тока. Пусковой ток восстановления: – Пусковой ток восстановления, когда напряжение трансформатора восстанавливается после снижения из-за сбоя в системе. Pengaruh Inrush Current pada Proteksi Transformator – Transformator merupakan komponen utama dalam transfer energi listrik pada sebuah Sistim Kelistrikan, sehingga dibutuhkan pengaturan proteksi yang stable, handal untuk menjaga kelancaran operasional stimada suatuah.Секунда. В зависимости от нескольких факторов, величина пускового тока намагничивания может составлять от 5 до 30 раз больше номинального тока полной нагрузки трансформатора. Величина пускового тока трансформатора. Этот ток носит временный характер и существует в течение нескольких миллисекунд. Изобретены методы, которые можно использовать для изучения пускового тока, контролирующего пусковой ток в преобразователях постоянного тока в постоянный. Это может быть вызвано подачей питания на ненагруженный трансформатор, возникновением внешнего повреждения, восстановлением напряжения после устранения внешнего повреждения и синхронизацией подключенного генератора в противофазе.4 кВ (Ynd-11) номинальный ток 1259/607 ампер. В сочетании с тенденцией других устройств постоянной мощности к увеличению тока для компенсации пускового тока, ток может в пять раз превышать ток полной нагрузки в трансформаторе и, следовательно, почти в 100 раз больше обычного тока холостого хода. Светодиодный трансформатор используется во всех низковольтных установках. Вице-президент по инжинирингу. Технология трансформаторов с низким пусковым током Powertronix надежна, прочна и экономична. Типичная энергосистема показана на Рисунке 1.Пусковые токи могут привести к ложному срабатыванию предохранителей, реле или повторных замыкателей. В прошлом многие инженеры-конструкторы использовали NFPA 70: статья 450 Национального электротехнического кодекса (NEC) объясняет, как пусковые токи намагничивания трансформатора преобразуются в множители тока полной нагрузки трансформатора или коэффициенты при 0. 6 показаны формы бросков пускового тока. Переходный процесс генерирует ток, известный как пусковой ток. 30 мая 2017 г. · В данной статье представлен феномен броска тока в трехфазном трансформаторе, включающем выключатель без нагрузки. Имитационная модель пускового тока переключения без нагрузки трехфазного трансформатора была построена с использованием программного пакета SimPowerSystems Simulink в программном обеспечении Matlab. , а результат моделирования был проанализирован с помощью анализа преобразования Фурье, который напрямую показывает характеристики компонентов, таких как переключатели.Здесь мы использовали следующие две формулы для расчета пускового тока. Связанные с пусковыми токами, нормальные токи небаланса. 1 Информационный бюллетень 210-110 также предоставляет диаграммы, которые показывают 0. M. Оценка содержания гармоник в токах включения была основным средством обнаружения бросков тока в дифференциальных реле трансформаторов в течение многих лет. пожалуйста, предложите нас 01 декабря 2006 г. · Пусковые токи, связанные с запуском двигателя и включением трансформатора, могут вызвать проблемы взаимодействия с другими нагрузками на объекте или в энергосистеме, особенно провалы, которые приводят к отключению нагрузки.бросок подачи энергии. Эквивалентная схема трансформатора без нагрузки Расчет броска тока Пояснение. Этот зарядный ток является причиной броска тока. 18 декабря 2011 г. · Для трансформаторов он должен быть типа C. Фаза C 11 декабря 2019 г. · Распознавание бросков пускового тока силового трансформатора всегда было основной задачей дифференциальной защиты трансформатора по току. Ключевые слова: силовые трансформаторы, пусковой ток. Бросок тока в трансформаторе в момент его подключения к сети переменного тока известен с 1890-х годов: J.Захваченные формы колебаний тока и гистограмма гармоник, как показано на изображении с подписью выше 01 декабря 2006 г. · Пусковые токи, связанные с запуском двигателя и включением трансформатора, могут вызвать проблемы взаимодействия с другими нагрузками на объекте или в энергосистеме, в частности, провалы при отключении нагрузки. Пусковой ток зависит от ряда факторов и поэтому не может быть рассчитан. Следовательно, предлагаемый метод смягчения снижает пусковой ток в системе распределения электроэнергии. возникает в результате повторной подачи системного напряжения на трансформатор, который ранее был обесточен.Бросок тока восстановления, происходит, когда напряжение трансформатора восстанавливается после 8 мая 2016 г. · Этот ток в трансформаторе может быть вызван подачей питания на ненагруженный трансформатор, возникновением внешней неисправности, восстановлением напряжения после устранения внешней неисправности и синхронизацией подключенных устройств вне фазы. Генератор. 5 февраля 2018 г. · Пусковой ток включения: – Пусковой ток включения в результате повторного включения трансформатора. Пусковой ток может быть ограничен дополнительной схемой управления [2] и методом улучшения интерьера.Величина пускового тока зависит от состояния цепи и напряжения в момент переключения. 18 апреля 2021 г. · Пусковой ток может привести к ложному срабатыванию защитных устройств, таких как предохранители, автоматические выключатели, а также создать большую механическую силу в сердечнике и катушке трансформатора. пусковой ток трансформатора. Лоханде2 1, 2 Кафедра электротехники 1 JSPM’S BSP PUNE-412207 2 TSSM’S BSCOER PUNE-411041 Аннотация. Явление пускового тока связано с трансформатором.Неконтролируемое включение трансформатора вызывает высокие пусковые токи, которые могут сократить срок службы трансформатора из-за высокого пускового тока трансформаторов часто вызывает непреднамеренное срабатывание системы защиты от перегрузки по току и дифференциальной защиты [4], [5]. 3 Доступный запас свободных вольт-секунд, заложенный в сердечник. Трансформаторы состоят из магнитных сердечников и обмоток. Но переходный пусковой ток может в десять раз превышать ток полной нагрузки. Переключатель защиты линии C 4 A срабатывает, когда протекает 6-кратный номинальный ток = 24 Aeff.силовой трансформатор. Например, лампы накаливания имеют высокие пусковые токи, пока их нити не нагреются и сопротивление не возрастет. Параметры эквивалентной схемы этого трансформатора, относящейся к обмотке 220 В, показаны в таблице 1. Пусковой ток – это форма перегрузки по току, которая возникает во время подачи питания на трансформатор, и представляет собой большой переходный ток, который вызывается частичным насыщением цикла. магнитопровод трансформатора. Определение: пусковой ток трансформатора – это максимальный мгновенный ток, потребляемый первичной обмоткой трансформатора при разомкнутой цепи вторичной обмотки.Изучите теорию и формулу, лежащие в основе пускового тока намагничивающего трансформатора и способ расчета пускового тока. Краткое изложение: пусковые токи трансформатора – это токи большой величины, богатые гармониками, которые образуются, когда сердечники трансформатора переходят в состояние насыщения во время подачи питания. Величина пускового тока главного трансформатора в объекте распределенной генерации. Первая формула находит пик броска для первого цикла как: 2 В 1 cosT 2 max s o X K i Где V = действующее значение приложенного напряжения K 2 Управление пусковым током в преобразователях мощности постоянного тока.Доктор Пусковой бросок под нагрузкой: на пик пускового тока мало влияет коэффициент мощности нагрузки, когда пусковой ток намагничивания в трансформаторах возникает в результате резких изменений намагничивающего напряжения. результаты моделирования в PSCAD / EMTDC представлены в формате. Риски высокого пускового тока. Подключение конденсаторов LV-PFC без демпфирования к сети переменного тока вызывает нагрузку на конденсатор, как при коротком замыкании. Снижение на 1 секунду коэффициентов тока полной нагрузки на основе отношения полной нагрузки трансформатора к доступному току короткого замыкания.Явление броска тока характерно только для трансформаторов. Результаты демонстрируют эффективность предложенного метода снижения пускового тока. Явление переходных пусковых токов трансформатора было впервые опубликовано Флемингом в 1892 году. Для получения правильного результата номинальная мощность трансформатора, пусковой ток частоты может в пять раз превышать ток полной нагрузки в трансформаторе и, следовательно, почти в 100 раз больше обычного тока холостого хода. Пусковой ток трансформаторов в 10 раз выше.Пусковой ток представляет собой проблему, потому что, когда пусковой ток вызывает серьезное повреждение силового устройства. Чтобы рассчитать пусковой ток 21 марта 2020 г. · Пусковой ток – это ток намагничивания, который возникает во время переключения ненагруженного или слегка нагруженного трансформатора на электрическую сеть. Pengaruh Пусковой ток пада Proteksi Transformer. пик первого пускового тока, но амплитуды в двух других фазах далеки от результатов измерений. 1 Форма петли истерики. оценить максимальный пусковой ток перед изготовлением.Последовательно запитывая каждую фазу трансформатора, нейтральный резистор ведет себя как резистор, включенный последовательно, и тем самым значительно снижает пусковые токи включения. В этой диссертации MATLAB используется для определения максимального пускового тока аналитическим методом и. Форма волны пускового тока похожа на синусоидальную волну, но в значительной степени смещена в положительную или отрицательную сторону. Первая формула находит пик броска для первого цикла как: 2 В 1 cosT 2 max s o X K i Где V = действующее значение приложенного напряжения K 2 6 марта 2019 г. · Ключом к ограничению пускового тока трансформатора является его предотвращение.7 Магнитный поток Φ и пусковой ток I. Устройства защиты могут ошибочно интерпретировать эти события как токи короткого замыкания, если устройства не скоординированы должным образом. 01 января 1993 г. • Установившийся ток намагничивания трансформатора составляет около 5% от тока полной нагрузки. Силовой трансформатор будет генерировать два вида пусковых токов, а именно, симпатический пусковой ток и пусковой ток намагничивания. пусковой ток главного трансформатора в объекте распределенной генерации. Включение трансформатора в точке перехода через нуль напряжения – это наихудший сценарий, поскольку сердечник еще не намагничен.МЕТОДЫ СНИЖЕНИЯ ПЕРЕХОДНЫХ ПЕРЕХОДНЫХ ТОКОВ. На практике из-за обычного запуска солнечной электростанции каждый день в результате эффектов переключения в трансформаторе (-ах), подключенном к сети, возникает пусковой ток. В этом методе используется заземляющий резистор, подключенный к нейтрали трансформатора. 2 Укажите на петле истерики, когда трансформатор в последний раз был обесточен. 2. Под контролем В настоящее время солнечная энергия является одним из наиболее подходящих источников энергии для производства электроэнергии. Пожалуйста, проверьте тип автоматического выключателя, предоставленный подрядчиком.Момент переключения определяет природу и величину тока переключения, и он используется здесь для управления пусковым током. RE: Кривые броска тока трансформатора. Кроме того, трансформатор с низким пусковым током может увеличить ожидаемый срок службы 16 ноября 2020 г. · Когда трансформатор первоначально подключен к источнику переменного напряжения, может возникнуть значительный скачок тока через первичную обмотку, называемый пусковым током. Эквивалентная схема трансформатора без нагрузки Следовательно, пусковой ток через трансформатор также создает провал напряжения, который не устраняется никаким компенсатором провала напряжения.Кроме того, трансформатор с низким пусковым током может увеличить ожидаемый срок службы. 6 ноября 2017 г. • Пусковые токи будут такими же высокими, как токи короткого замыкания в трансформаторе (почти в 20-40 раз больше номинального нормального тока полной нагрузки трансформатора). (Для сварочных аппаратов он должен быть типа D). Очень важно решить влияние пускового тока [1]. Поскольку поток пропорционален интегралу напряжения, имел форму синусоиды. когда мы включаем трансформатор из 5. Эта постоянная времени зависит от 2L / R, где L – реактивное сопротивление воздушного сердечника возбужденной обмотки и сопротивление R обмотки.Входной фильтр электромагнитных помех будет включать некоторую емкость, подключенную к пусковому току трансформатора 01 января 2014 года. Пусковой ток, входной импульсный ток или импульсный ток при включении относятся к максимальному мгновенному входному току, потребляемому электрическим устройством при первом включении. известный как пусковой ток. Флеминг; Эксперименты по магнитному поведению трансформаторов в момент броска тока трансформатора и импеданса между источниками и трансформатором под напряжением создают временные провалы напряжения на небольшой промежуток времени.Бросок тока трансформатора (намагничивания) Пусковые токи трансформатора вызываются внезапными скачкообразными изменениями напряжения намагничивания трансформатора и могут быть разделены на три основных типа: Бросок напряжения при включении – возникает, когда трансформатор включается из обесточенного состояния Бросок восстановления – возникает, когда Напряжение восстанавливается на трансформаторе после кратковременного напряжения 6 февраля 2019 г. · Пусковой ток – это форма перегрузки по току, которая возникает во время подачи питания на трансформатор, и представляет собой большой переходный ток, который вызван частичным насыщением магнитного сердечника трансформатора. Пусковые токи можно разделить на три категории: броски при включении, броски восстановления, броски симпатии.01- и 0. Обычно от одного блока питания питаются несколько светодиодных источников света. Чтобы оценить предложенный метод, моделируется наихудший сценарий, в котором мощность источника намагничивания не ограничена. Пусковой ток [4] состоит из гармоник, кратных основной частоте, как показано в Таблице 1. Пусковой ток состоит из гармоник, кратных основной частоте, как показано в Таблице 1 27 декабря 2016 г. · Пусковой ток масла Залитый силовой трансформатор.Сторона 5 кВ, генератор отключился из-за короткого замыкания с током 1213 – 3259 – 2862 А (одновременно генератор работает на 2 МВт). Пусковой ток трансформаторов часто вызывает непреднамеренное срабатывание систем защиты от сверхтока и дифференциальной защиты [4], [5]. Ключевые слова: силовые трансформаторы, изоляция от пускового тока Powertronix с низким пусковым током. Он обладает способностью ограничивать пусковой ток по своей сути и предотвращать ложное срабатывание выключателя без каких-либо отдельных внешних компонентов.С помощью расчета пускового тока пользователь может получить результаты пускового тока, отношение пускового тока к номинальному, эффективный ток, отношение эффективного тока к номинальному току в виде таблицы, а также в виде графика в зависимости от времени. Controlled IJSART – Volume 3 Issue 3 –MARCH 2017 ISSN [ONLINE]: 2395-1052 Обзор пускового тока намагничивания трансформатора Prof. источники пусковых токов, вызванных включением трансформатора.1 секунда. у нас есть паровой генератор мощностью 15 МВт, мощность 5. Обычно пусковой ток – это максимальный и пиковый мгновенный входной ток, потребляемый электрическим устройством при первом включении. мы собираемся увидеть, как пусковой ток возникает на трансформаторе и почему этот пусковой ток возникает на трансформаторе 17 августа 2016 г. · Пусковой ток является важным фактором при выборе устройства защиты от перегрузки по току (OCPD) для защиты трансформатора. 3 Доступный запас запаса вольт-секунд, заложенный в сердечник. Трансформатор с тороидальным сердечником имеет низкие потери и номинальный ток 4,3 Aeff, но пусковой ток в 56 раз превышает номинальный ток = 240 Aeff.Входной фильтр электромагнитных помех будет включать некоторую емкость, подключенную к сети. Пусковой ток может в 50 раз превышать нормальный ток возбуждения и в несколько раз превышать номинальный ток силового трансформатора. Представленный анализ показывает, что необходимо определить пусковой ток, который может возникнуть, когда повышающий трансформатор генератора находится под напряжением, чтобы можно было установить, являются ли катушки обмотки Pengaruh Inrush Current pada Proteksi Transformer. В этой диссертации используется MATLAB. Аннотация: Пусковые токи трансформатора – это токи большой величины, богатые гармониками, генерируемые, когда сердечники трансформатора приводятся в состояние насыщения во время подачи питания.Величина пускового тока зависит от точки на волне переменного тока, в которой включен трансформатор. Первое. 17 августа 2016 г. · Пусковой ток является важным фактором при выборе устройства защиты от сверхтока (OCPD) для защиты трансформатора. Каждый светильник содержит собственный светодиодный драйвер. Как бы то ни было, до 1988 года единственным способом уменьшить пусковые токи была установка предварительно вставленных резисторов. Пусковой ток влияет на магнитные свойства сердечника. Таким образом, для более крупных устройств может потребоваться больше времени для затухания тока.и силовой трансформатор 5. согласование друг с другом. Чтобы избежать негативных эффектов и продлить срок службы конденсатора, настоятельно рекомендуется адекватное демпфирование пусковых токов. Магнитное насыщение будет пусковым током светодиодных трансформаторов. Почему это происходит? Поскольку приложение напряжения в неудачной точке синусоидального напряжения питания приводит трансформатор в состояние насыщения. Из-за важности огибающей пускового тока для защиты трансформатора и системы аналитические формулы для оценки огибающей пускового тока представлены в [13,14,30].Постановка проблемы и компоненты подхода, такие как переключатели. [15-16] На рисунке 1 показана схема генерации пускового тока в трансформаторе. Как правило, к концу 5-го или 6-го цикла питания (около 100 мс) большая часть броска тока снизится. Трансформатор, коммутирующий пусковой ток и гармоники: измерения энергосистемы проводились на первичной шине 33 кВ, через дуговой трансформатор мощностью 150 мВА, 33 кВ / 1120 В, подающий питание на 180-тонную печь EAF, подключенную через комплект из 2 шт.Пусковые токи трансформатора могут иметь большие значения и богатые гармоники, что может привести к проблемам энергосистемы, таким как повреждение и сокращение срока службы аналитических формул для измерения пускового тока. Эти формулы требуют некоторых подробных данных, таких как подробные размеры сердечника, в дополнение к электрическим параметрам и характеристикам магнитного сердечника. f максимальный пусковой ток аналитическим методом и. 3: Пусковой ток при параллельном подключении конденсаторов 2. Изобретены методы, которые можно использовать для изучения броска тока при отсутствии пускового тока.Вступление . 24 февраля 2012 г. · Пусковой ток намагничивания в трансформаторе – это ток, который подавляется трансформатором во время подачи питания на трансформатор. Рис. Неконтролируемое включение трансформатора вызывает высокие пусковые токи, которые могут сократить срок службы трансформатора из-за системы дифференциальной защиты с высоким A для силовых трансформаторов, использующих катушки Роговского в качестве датчиков тока, которые могут поддерживать метод определения пускового тока, основанный на измерении минимальных значений в цепи. производная измеренного тока.От 5 до 40 раз больше номинального тока полной нагрузки. Трансформаторы несколько раз могут потреблять свой нормальный ток полной нагрузки при первом включении в течение нескольких циклов входной формы волны. 01 января 2014 г. · Пусковой ток трансформатора. Трансформатор потребляет пусковой ток, который может превышать ток насыщения при включении питания. трансформатор пускового тока

hjy rp5 lmi 1gc tel l5y 93w ssf cx2 lrh rsh goa rr7 blr xgl ys4 ugo j7h mv5 1iv

Редактировать Заканчивать

Входная коробка генератора

ge Тепловая мощность газовой турбины составляет 11 460 кДж / кВтч.Вход питания GE 30 A представляет собой единый корпус, который позволяет подключать питание генератора к панели, питающей необходимые нагрузки. Неправильное заземление генератора может привести к поражению электрическим током. Отдельное выхлопное отверстие и выход турбонагнетателя подключены к встроенному модулю датчиков (ISM) с газовым блоком управления двигателем, обеспечивающим аварийную сигнализацию и отключение. Впускная коробка Great Power !!!! Это лучший блок ввода мощности генератора на рынке. Они по-прежнему остаются одной из старейших компаний, основанных Томасом Эдисоном среди других в штате Нью-Йорк в 1892 году.Мы предлагаем несколько различных вариантов. 4 октября 2013 г. · По этой причине получение наиболее выгодной цены на любые продукты потребует немного времени и усилий. GenInterlock МОДЕЛЬ № GE-200HDA. Вход питания GE на 50 А (L14-50 Twist Lock) имеет единый корпус, который защищает от погодных условий и нормального использования в полевых условиях. Водонепроницаемость – подключите генератор к внешней розетке. Он признан прочным и надежным, справляется с несколькими запусками, необходимыми для работы при пиковых нагрузках, вмещает различные виды топлива и хорошо подходит для приложений с комбинированным циклом интегрированной газификации (IGCC).Совместим с генераторами с розетками на 50 А, включая номера моделей: GP15000E, GP17500E, XG10000E и XP10000E. 6125 Omaha Blvd. Подходит для модели. 7 2: Комплект беспроводного монитора Briggs & Stratton GE Generators 6276, НОВИНКА, 15–20 кВт 9. Переносная распределительная коробка 30 А с дуплексными розетками. Для использования с автоматическими выключателями EmerGen Switch и соответствующими розетками генератора. Модель: 6347. Входы питания GE для портативных и уличных генераторов используются вместе с панелью генератора, центром нагрузки с комплектом блокировки или ручным переключателем для резервного питания.Промышленные продукты GE на базе авиационных двигателей производятся в двух конфигурациях: газовая турбина, состоящая из газогенератора, поставляемого GE, и силовая турбина. Газогенератор, который может быть согласован с силовой турбиной, поставляемой OEM. AMP: 30А. Reliance Controls PBN52CK | 119 долларов. Если не удается найти подходящую блокировку или соответствие неуверенно, щелкните по этой ссылке. Панели генераторов. Предназначен для использования с панелью генератора, нагрузка. Лицевая крышка коробки съемная для быстрого доступа к проводке и установки; Размеры: В 8 дюймов x Ш 4.Региональная штаб-квартира в Северной и Южной Америке 4424 West Sam Houston Parkway Северный Хьюстон, Техас 77041 P. Водонепроницаемая входная коробка питания генератора с крышкой. л. Блоки подачи питания, доступные в полимерном или алюминиевом корпусе и в конфигурациях на 30 или 50 ампер, позволяют безопасно подключать портативный генератор к ручному переключателю резерва. Используйте шнур генератора для подключения вашего генератора к коробке подачи питания на открытом воздухе. 2-компонентный распылитель полиуретановой пены 3M и шланг в сборе Новый, НОВАЯ витрина пекарни Reliance Controls Блок подачи питания на 20 ампер с откидной крышкой.Наилучшее расположение с точки зрения эстетики и удобства – около 1. Герметичный блок ввода питания NEMA 3R разработан для использования с переключателями Pro / Tran и панелями ручного переключения Reliance Panel / Link и центрами нагрузки, готовыми к работе с генераторами. Вход питания GE на 30 А имеет единый корпус, который позволяет подключать питание генератора к панели, питающей необходимые нагрузки. Его компактный размер и стандартные функции обеспечивают необходимую защиту и функциональность, соответствуют требованиям NEMA 3R, Бесплатная доставка и Бесплатный возврат Нажмите сейчас, чтобы просмотреть информацию о гарантии и БЕСПЛАТНОЙ доставке. Ежедневный магазин с низкими ценами. Мы предлагаем бесплатную доставку для всех входных коробок мощностью 30 А (больше не доступны). Номер детали: 32318189035AH.и блок подачи питания. Хорошая новость заключается в том, что вы попали на нужный веб-сайт, мы предлагаем вам специальную цену на неметаллический блок ввода питания генератора GenTran 30 А, 125 В, NEMA L5-30, с откидной крышкой с пружинной нагрузкой. генератор p / n: EGS107501G2KIT. 2–34. О. Джош также просматривает коробку подачи питания для генератора и показывает, как это сделать 5 октября 2010 г. · Коробка ввода мощности – важный шлюз, который позволяет энергии от генератора безопасно поступать внутрь дома. 3 Показатели расхода топлива рассчитаны для нормальных условий эксплуатации.95. Сравните. Полный стартовый набор для ванны Weaver Leather eZall. 5КПа к клапану управления подачей топлива в двигатель. Он разработан для использования с панелью генератора, центром нагрузки с комплектом блокировки или ручным блоком ввода питания генератора GE на 30 ампер Вход питания GE на 30 ампер представляет собой единый корпус, который позволяет вам подключать питание генератора к источнику питания панели. ваши требуемые нагрузки. 63 “. 82 $ 85. Стр. Ознакомьтесь с полной линейкой стильной, функциональной и высокотехнологичной кухонной техники от GE Appliances. 6 из 5…› URL: Amazon.Эта силовая вставка с поворотным замком, соответствующая стандартам NEMA 3R и NEMA L14-30, является панелью генератора центра нагрузки. Защита от атмосферных воздействий, когда она не используется, но в соответствии с кодом, должна быть защищена от атмосферных воздействий независимо от того, используется она или нет. 7 лет назад. 00. Если вам нужна дополнительная помощь в поиске нужной детали, вы всегда можете позвонить в нашу службу поддержки клиентов по телефону 1-800-269-2609. Блок подачи питания генератора и наружный кран. Колорадо-Спрингс, Колорадо, 80915 Пн-Пт 6: 00-17: 00 Вход питания GE 30 A имеет единый корпус, который позволяет вам подключать питание вашего генератора к панели, питающей ваши нагрузки.Комплект блокировки генератора General Electric GE / OEM, модель 150 и 200 А, новее, вертикальная магистраль. . 71 $ 117. Также известна как: 783164255690, T050N Отрезок документов – GE THQLSURGE SURGE ARRESTOR Описание ABB. (Производитель General Electric МОДЕЛЬ № FAC-GE200HDUL. Вы можете доверять Connecticut Electric… качественной продукции с 1906 года. Спросите у электрического распределителя и размер розетки с вилкой не соответствует стандартным коробкам подачи питания. 5 МВт, 18 кВ, с охладителями SS Статический пускатель – один (1) инвертор с коммутацией нагрузки (LCI) с кросс-коммутируемым общим доступом с GTG Выхлопная труба с глушителем: 19.Конструкция из оцинкованной стали и лакокрасочное покрытие методом электроосаждения предотвращают коррозию. Убедитесь, что коробка подачи питания и проводка рассчитаны на полный номинальный ток генератора. Его компактный размер и стандартные функции обеспечивают необходимую защиту и функциональность. 60 долларов. 19. Эти коробки оснащены штекерной конфигурацией SS2-50 (CS6375) для больших систем. Большинство генераторов можно подключить к входной коробке питания, которую электрик может затем подключить к 4 октября 2013 г. • Включает откидную крышку для защиты входа от грязи, влаги и гнездящихся насекомых; Без сомнения, неметаллический блок питания генератора GenTran 30 А 125/250 В NEMA L14-30 с подпружиненной откидной крышкой – один из замечательных продуктов, которые вы можете купить в Интернете.Водонепроницаемая входная коробка питания. При использовании комплектов центра нагрузки PowerMark * Gold и комплектов центра нагрузки с гнездом измерителя отпадает необходимость в отдельной панели генератора. Модель оправы: R510A. Входная коробка генератора на 30 А, розетка с поворотным замком для шнура питания AI-PB30 для автоматических переключателей. Он имеет размеры 14-3 / 8 дюймов x 6-3 / 4 дюйма x 5-3 / 16 дюймов и может устанавливаться на поверхность. center @ ge. 5 9. Описание General Electric T050N, предоставленное его дистрибьюторами. Включенный в список cUL, фланцевый L14-30. GE Industrial Коррозионностойкий ввод питания с поворотным замком, окрашенный электроосаждением, имеет конструкцию из оцинкованной стали G90 для обеспечения прочности и долговечности.Соответствие OSHA и NEC, cETLus Установите кабелепровод, фитинги и провод подходящего размера между блоком ввода питания (PIB), установленным на внешней стороне здания, и переключателем, руководствуясь инструкциями по установке блока ввода питания, приведенными ниже. com 10 сентября 2021 г. • Вход питания GE на 50 А (L14-50 Twist Lock) имеет единый корпус, который защищает от погодных условий и нормального использования в полевых условиях. Временное распределение мощности Mini X-Treme Box. Это разрешено, или я должен разместить коробку подальше? Входы питания GE для портативных и уличных генераторов используются в сочетании с панелью генератора, центром нагрузки с комплектом блокировки или ручным переключателем для резервного питания.Reliance Controls Pro / Tran 2 – автоматический переключатель на 50 А (120/240 В, 10 цепей) со сменными выключателями. Газотурбинный генератор GE Frame 6B, 50 Гц. 6 1/2 x 12 Hyatt Journal Box Special GG Modified: 7476219: 6 1/2 x 12 Hyatt Journal Box: 7476219: 6 1/2 x 12 Hyatt Journal Box с цельным вкладышем: 7476219: 6 1/2 x 12 Hyatt Journal Box: 7490494: Болт: 7490632: Задняя крышка крышки: 7490779: Крышка подшипника Hyatt: 7491077: Крышка: 7491080: Передняя крышка: 7491289: Комбинация передней крышки для осевого генератора Наслаждайтесь БЕСПЛАТНОЙ стандартной доставкой всех деталей и аксессуаров от GE Магазин запчастей и аксессуаров для бытовой техники.Выключите электросеть / включите автоматический выключатель генератора. Максимальная мощность – Совместимость с большинством более крупных генераторов до 12500 Вт. На изображении ниже показан входной блок питания генератора GenTran 50 А 125/250 Вольт. Модель № GE-200HDA / № FAC-GE200HDUL. Технические характеристики. Джетсон. Он разработан для установки вне помещения, где работает генератор, чтобы предотвратить попадание опасных паров окиси углерода из генератора в ваш дом. Новый газотурбинный генераторный агрегат рамы 6. Они имеют входное отверстие в едином корпусе, что обеспечивает максимальную защиту от погодных условий и нормального использования в полевых условиях.Предложение действительно с 21.10.1 по 21.11. Во время отключения электроэнергии вы подключаете свой генератор максимальной мощностью 100 Вт к блоку ввода питания CS6365 конфигурации NEMA с помощью кабеля питания. Существует две модели LM6000: LM6000PC – 46. (Марка: GE), (модель: T050N), (MPN: T050N), (UPC: 783164255690) Обзор (mpn: T050N в продаже) T050N GE 50TWIST Lock Power Вход 783164255690. Описания. Принимает кабельные вводы Siemens серии HR. Коммерческие генераторы и промышленные решения для резервного питания от абсолютных генераторов.70 | ВПУСКНАЯ КОРОБКА 50А С ПОДКЛЮЧЕНИЕМ от Reliance Controls. Конец вилки представляет собой вилку генератора 50-ампер 125/250 В, NEMA 14-50P к блокирующему разъему CS3634 входным коробкам питания Honda. 5 “Ш x 5” В x 6 “Д, 2 фунта. Добро пожаловать в решение для ознакомления с отзывами покупателей и на блок ввода питания генератора GE на 30 А T030N. Мы проводим оценку покупок в Интернете и рассмотрим расценки. 1000 моделей идентифицируются по бесконкурентным ценам. Требуется разъем: CS6364. Используйте блок ввода питания, когда вам нужно подключить генератор на открытом воздухе.Когда требуется аварийное питание, подсоедините шнур генератора к впускной коробке и нажмите переключатель передаточного блока. Вы выбрали 0 из 4 элементов для модели # GE-200HDA / # FAC-GE200HDUL. Вход питания GE на 50 А (L14-50 Twist Lock) имеет единый корпус, который защищает от погодных условий и нормального использования в полевых условиях. Внутренний и внешний дизайн. 24 сентября 2014 г. · Имейте в виду, что этот блок ввода питания и его проводка будут иметь общую нейтраль. Эти розетки для генераторов универсальны и обычно идут по количеству выводов.26 марта 2019 г .: Выбирая правильную входную коробку на 50 А, прежде всего убедитесь, что она совместима с вашим генератором. Расход выхлопных газов, фунты. 04 Блок ввода мощности 30 А (больше не выпускается) Номер детали: 32318189035AH. Блок ввода питания совместим с генераторами с розетками на 50 А, включая номера моделей: GP30, LP30, XG4000, XP4000, GP5500, GP6500E, GP7500E, XG6500, XG7000E, XG8000E, XP6500E и XP8000E. Впускные коробки Honda Power. Внутренний / наружный номинал + 6 выбивных отверстий и большая глубина разводки для упрощения установки.Настенные крепления для распределительной коробки генератора предлагают предприятиям средства безопасного и эффективного создания постоянных подключений к вспомогательным и вторичным источникам питания, таким как портативные системы генераторов. 45 долларов за блокировку. Коробка подачи питания генератора 50А. Они обеспечивают вход в едином корпусе, который обеспечивает максимальную защиту от погодных условий, и розетку Nema L14-30 на 30 ампер GE Generator Power Inlet Box, 120/240 вольт. / сек. 21 апреля 2009 г. · Просто установите коробку на внешней стороне дома / офиса и проложите проводку к установке безобрывного переключателя / коробки.Действует как силовое реле между вашим генератором и передаточным переключателем или блоком питания. Вольт: 125 В. 95 – 119 долларов. Отвечает требованиям NEMA 3R. Один источник, похоже, указывает, что NEMA L14-50 будет подключаться к CS6364C. 04 Блок ввода питания генератора GE, 30-амперные розетки Nema L14-30, 120/240 вольт. Внесен в список UL 67 независимой лабораторией для использования в США. Доступность: Доставка через 12–16 недель. Generac 6347 – Алюминиевый блок питания на 50 А (Twistlock) с передней откидной крышкой. Он будет подключаться к любой панельной системе, которую вы установили в своем доме.8 дней назад 50-амперный генератор питания Блок ввода питания NEMA 3R, SS2-50P RV Водонепроницаемая входная вилка переключателя резерва для установки внутри и вне помещений, 125/250 В, до 12500 Вт, указано в списке ETL 4. 69 долларов США. Частота 60 Гц. Дополнительная информация: Розетка с поворотным замком L14-30. 15 сентября 2021 г. – Найдите много новых и подержанных опций и получите лучшие предложения на GE T030N 30A L14-30 120 / 240VAC NEMA 3R Twist-Lock Generator Power Inlet по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! CEP / Marinco 6375M Штепсельная вилка 50-А, 125-В / 250-В, входной разъем с поворотным замком.Прибл. Вход питания 50 ампер – 3р. Коробка передач имеет передаточное число 5100: 3000 об / мин. 71 Прейскурантная цена 159 долларов. Вход питания. Эти турбины используются в простом цикле, STIG ™ (газовая турбина с впрыском пара) – 20 октября 2021 г. · Комплект кабелей для генератора, входная коробка для внешнего источника питания, измерение нагрузки генератора, кожухи, PowerBACK! тревога. Reliance Controls 20-амперная (3-контактная) входная коробка питания (неметаллическая) 125 В. Внутренние и наружные конструкции 15 сентября 2021 г. · Вставьте шнур генератора во впускную коробку. В комплекте с предварительно смонтированной входной розеткой с фланцем.Этот стандарт, похоже, никогда не получил широкого распространения, и никто не продает разъемы как таковые. com: Шнуры питания для портативных генераторов BougeRV 40 футов Nema L14-30 Шнур питания для генератора Удлинительный провод для тяжелых условий эксплуатации 4 зубца Кабель SJTW 10 калибра 125/250 В 30 А 7500 Вт L14-30P / L14-30R Входы питания GE для портативных и уличных генераторов используется в сочетании с панелью генератора, центром нагрузки с комплектом блокировки или ручным переключателем для резервного питания. Блок подачи питания может быть установлен в помещении или на открытом воздухе на открытом пространстве, где используется генератор.Изготовлен из неметаллической смолы класса NEMA 3R. Комплект переключателя включения генератора с 30 AMP серии “G2”, переключателем 10 контуров, впускной коробкой 30 AMP и 30 AMP, 10 футов. Эти турбины используются в простом цикле, STIG ™ (газовая турбина с впрыском пара) – 31 декабря 2013 г. · Я приобрел входную коробку генератора Reliance Controls PB30 L14-30 на 30 ампер, которая идеально подходила к разъему (L14-30) на моем Champion 7500 Вт с электрическим запуском. Встроенное подключение генератора (коробка подвода питания). com. EGSPI30) L14-30 Вход питания с конфигурацией NEMA.1 9. Найдите и снимите KO справа вверху или сбоку от безобрывного переключателя, протяните провод в корпус безобрывного переключателя и закрепите провод с помощью фитинга. 11 декабря 2018 г. · У меня есть генератор чемпионов. Главные разъединители с механической блокировкой предотвращают параллельное включение нормального и аварийного источника питания. шнур питания. Установите кабелепровод, фитинги и провод подходящего размера между блоком ввода питания (PIB), установленным на внешней стороне здания, и переключателем, руководствуясь инструкциями по установке блока ввода питания, приведенными ниже.Конечно, просто наличие новой детали не поможет, если вы не знаете, как газовая турбина GE Oil & Gas Frame 6 MS6001B – это проверенная газовая турбина класса 40 МВт, которую можно быстро установить для производства электроэнергии или обслуживания механического привода. . Завод-Прямая. (62) 399 долларов. 50 долларов за впуск. 17 октября 2021 г. · Я подключил блок подачи питания к своей электрической панели GE. 0 9. Двойной выключатель, расположенный в верхней части правой стойки выключателя вашей распределительной коробки. Входная коробка и проводка, подключенная к этому двойному выключателю. Использование этой блокировки позволит вам запитать существующую домашнюю проводку от вашего генератора (в пределах его мощности. ограничения), в том числе цепи 220В типа скважинного насоса.Меньшие генераторы будут использовать розетки с меньшим количеством контактов, у более крупных генераторов будет больше. Топливная система рассчитана на 31. В корзину. Убедитесь, что все тумблеры на передаточном переключателе находятся в выключенном положении. Блок ввода питания генератора GE на 30 ампер 9. Конец вилки представляет собой вилку генератора на 50 ампер 125/250 В, NEMA 14-50P для фиксирующего разъема CS3634. Просто не забудьте указать полный номер модели вашего устройства GE на нашем веб-сайте. панель поиска, чтобы найти конкретную заменяемую деталь, соответствующую вашей модели.Больше информации. Подключите генератор к впускной коробке, вставив шнур генератора в розетку. результаты поиска Westinghouse Heavy Duty 30 Amp (NEMA L14-30) Блок ввода питания для переключателя включения переносного генератора. 82 Блок ввода питания генератора Rophor на 30 А, Блок ввода питания NEMA L14-30P для шнура генератора с 4 штырями, 125/250 В, 7500 Вт, всепогодный, для использования вне помещений, внесен в список ETL Во время отключения электроэнергии вы подключаете к нему свой генератор максимальной мощностью 100 Вт Блок ввода питания CS6365 в конфигурации NEMA со шнуром питания.Блок ввода питания Reliance Controls PB50 NEMA 3R представляет собой водонепроницаемое электрическое вводное устройство для установки вне помещений для шнура генератора L14-30 на 30 ампер. Бесплатная доставка по США. Тогда переходите 21 апреля 2009 г. · Просто установите коробку на внешней стороне дома / офиса и проложите проводку к установке безобрывного переключателя / коробки. Давление топлива: природный газ – 350 фунтов на кв. Дюйм, ман. Отнесен к требованиям UL-1008. Для портативного шнура, подходящего для этой цели, прикрепите вилку, соответствующую конфигурации розетки генератора, к одному концу и соединитель типа CS-6364N (который будет соответствовать входному разъему питания в коробке ввода питания) к противоположному концу.Частота вращения турбины, об / мин 5163. Переключатель EmerGen EGS107501G2KIT 10-7501G2 Подробные инструкции Блок ввода питания Pi30 Гибкий кабелепровод Liqui с плотным соединением и 10-футовый шнур питания – Комплект переключающего переключателя генератора серии «G2» от Connecticut Electric с 10-контурным переключателем 30А серии «G2» Водонепроницаемая входная коробка генератора и шнур питания 30A 10 футов. В комплект входят все автоматические выключатели – номинальная коммутационная способность. Jack’s предлагает широкий выбор впускных коробок Honda, ознакомьтесь с нашей подборкой ниже! Подключите шнур питания к портативному генератору и блоку подачи питания Eaton.Впускная коробка – это GE T050N, в которой вырезы есть только снизу и снизу по бокам. 28 дек, 2012 · 10 сообщений. Размеры: 6 дюймов x 4 дюйма x 2. 10 сентября 2021 г. · Вход питания GE на 50 А (L14-50 Twist Lock) имеет единый корпус, который защищает от погодных условий и нормального использования в полевых условиях. Коробка подачи питания устанавливается за пределами вашего дома для подключения портативного генератора к переключателю, который подключен к главной электрической панели вашего дома. Модель: PB20. Это соединение будет проходить снаружи вашего дома и будет иметь утопленный штыревой соединитель (выступающие штыри, а не отверстия, в которые вы вставляете).Я использовал 2 новых 30-амперных выключателя, 2 разных шнура питания, 2 разных генератора, 2 новых блока ввода питания с теми же результатами. Гораздо дешевле и универсальнее IMO, но я не хочу начинать целую дискуссию о переключателе и блокировке, как это было раньше. У вас есть 0 из 4 элементов, выбранных для блока ввода питания. 14 сентября 2021 г. · Установить впускную коробку. На работу генератора может сильно повлиять Reliance Controls Pro / Tran2 – наружный переключатель на 50 А (120/240 В, 10 цепей) с ваттметрами и входом.1 МВт (ISO) Тепловая мощность БТЕ / кВтч (LHV) 10 642. Устройство позволяет использовать WP с полностью закрытой крышкой и подключенным шнуром с поворотным замком на 30 ампер !!!!! 3 мая 2020 г. · Я устанавливаю коробку ввода мощности на 50 А для обратной подачи питания моего генератора мощностью 12000 Вт (у него есть розетка на 50 А) в главную электрическую панель дома (с одобренным комплектом блокировки. GE Consumer & Industrial Electric Distribution GE Power Inlets Входы питания GE для переносные и наружные генераторы используются в сочетании с панелью генератора, центром нагрузки с комплектом блокировки или ручным переключателем для резервного питания.95, Отставание ПФ. Затем этот входной блок надежно подключается через внешнюю стену непосредственно к безобрывному переключателю или панели и входному блоку питания. Используйте промо-код: SPARKLE. Я нигде не могу найти розетку с вилкой для блока ввода питания. 2 августа 2013 г. · Если кабель впускной коробки идет к распределительной коробке со шнуром питания, подключите шнур питания к безобрывному переключателю. A. Вход генератора: 50 А при 125/250 В переменного тока. 100-14 (двигатели и генераторы). 2 сентября 2011 г. · Кто-нибудь знает производителей, которые производят всепогодные входные блоки питания, устойчивые к атмосферным воздействиям, предпочтительно 30 А? Единственное, что я могу найти, – от GE (модель № T030N).Блок ввода питания Connecticut Electric на 30 ампер с откидной дверцей, блок ввода питания NEMA 3R, генераторы мощностью до 7500 рабочих ватт, внесен в список ETL 4. Вводы питания для портативных и наружных генераторов используются вместе с панелью генератора, центром нагрузки с Комплект блокировки или вспомогательные системы газовой турбины HA компании GE – это предварительно сконфигурированные, собранные и испытанные на заводе модули, разработанные для уменьшения количества полевых подключений, трубопроводов и клапанов. 7 МВт. Резиновые ножки для вертикального или горизонтального использования. Топливная система.Функции. 85, 229. com Смотрите полный список на homedepot. Использование одного из четырех комбинированных 1 / 2- и 3/4-дюймовых элементов управления Reliance Controls. Блок ввода кабеля питания генератора PB-30, 30 А. «заглушки, коробка ввода питания может быть установлена ​​в помещении или на открытом воздухе на открытой площадке, где используется генератор. Поскольку генераторы выделяют вредный дым, их необходимо размещать вне дома. Блок подачи электроэнергии в Коннектикут. (1) 54 доллара.Чтобы генератор мог безопасно питать дом, важно безопасно установить коробку подачи питания снаружи. Воспользовавшись нормальной рабочей скоростью системы низкого давления CF6-80C2, равной 3600 об / мин, Хит объясняет некоторые способы профессионального подключения портативного генератора к дому. Выделенный модуль GFCI (прерыватель цепи замыкания на землю) и автоматический выключатель для каждой пары розеток на 20 А. Для небольших приложений мы также ведем отдельный список входных коробок на 30 А.На заводе установлена ​​газовая турбина GE Frame 6B (тип PG6541B), наработавшая 25 108 часов с момента последнего капитального ремонта в 2012 году. Я установил комплект блокировки для моего нового выключателя на 30 А и выключателя на 200 А. Запускаем генератор. Включите соответствующие автоматические выключатели ответвления. 2-компонентный распылитель полиуретановой пены 3M и шланг в сборе Новинка, НОВАЯ витрина для выпечки 17 августа 2013 г. · Блок ввода питания генератора GE на 30 А T030N. Это позволяет безопасно восстановить электричество при отключении электроэнергии. Впускной испарительный охладитель с водяным охлаждением с ребристым теплообменником Генератор 7Fh3B, 270 МВА, свинцовый ПФ.99. Включает двойные ваттметры для балансировки нагрузки. ИНСТРУКЦИИ ПО УСТАНОВКЕ ВХОДНОЙ КОРОБКИ ПИТАНИЯ. 1 МВт, а LM6000PG имеет мощность 52,04 159 долларов. Если впускная коробка слишком велика, вы можете использовать впускной фланец в двухсекционной коробке. Металлический кабелепровод? Вы также можете отрезать кабелепровод, чтобы у него была подходящая впускная коробка. Сегодня мы обсуждаем серьезную проблему безопасности, которую некоторые зрители испытывали в связи с нашим предыдущим видео. 2 Нет. Чтобы восстановить питание главной электрической панели при отключении электроэнергии, подключите один конец шнура питания к розетке портативного генератора, а другой конец – к блоку подачи питания.Конфигурация: CS637. Есть очень много интернет-магазинов, предлагающих этот продукт. Купите немного Romex, прерыватель и т. Д. LM6000 – это двухвальная высокопроизводительная газовая турбина простого цикла, созданная на основе турбовентиляторного авиационного двигателя CF6-80C2 с большим байпасом от GE. Шнур питания, подключенный к коробке, представляет собой 15-футовый временный шнур питания Conntek1450SS2-15. Посмотреть детали. Следуя инструкциям производителя устройства для электромонтажа, подключите вилку генератора и разъем CS-6364N до 19 февраля 2021 г. · И, ради вашего электрика, убедитесь, что вы покупаете детали подходящего размера для вашего проекта.Вход питания GE 30 A представляет собой единый корпус, который позволяет подключать питание генератора к панели, питающей необходимые нагрузки. Вот как это делается. Номинальная сила тока: 30 А, Нокауты: 6 Нокаутов, UL LIsted? Водонепроницаемый блок ввода питания NEMA 3R разработан для использования с переключателями Pro / Tran и панелями ручного переключения Reliance Panel / Link и центрами нагрузки, готовыми к работе с генераторами. Всегда размещайте его снаружи дома. Подключение внутри / вне помещений – конструкция NEMA 3R может использоваться в помещении или на открытом воздухе.(4) Дуплексные розетки с прямыми лезвиями NEMA 5-20R 20A (всего 8). * Этот товар – НОВАЯ ОТКРЫТАЯ КОРОБКА. После установки шнур генератора просто подключается к коробке подачи питания, чтобы обеспечить подачу электроэнергии в ваш дом во время отключения электроэнергии. Модель: PBN21. 99 См. Полный список на сайте homedepot. Генератор Штаб-квартира по всему миру: Via Felice Matteucci, 2 50127 Florence, Италия T +39055 423 211 F +39055 423 2800 клиент. Отличные цены и бесплатная доставка для заказов на сумму более 50 долларов при входе в систему или регистрации учетной записи. р. GE проделала огромную работу по созданию этого устройства, он хорошо сделан, очень прост в установке, установке и подключении.Nuovo Pignone S. Сухие выпускные коллекторы, изолированные и экранированные. Я устанавливаю блок ввода питания GE T030N (PIB) для подключения портативного генератора мощностью 7500 Вт. От 5 до 47. Тип оборудования: Генератор. Закажите ввод питания Ge, 120 В / 240 В, 30 А L14-30 Recep, U030N в Zoro. ). Коробки ввода мощности. услуга. • ЗАПРЕЩАЕТСЯ прикасаться к оголенным проводам или розеткам. Силовая вставка с поворотным замком рассчитана на напряжение 120/240 В и ток 30 А. Блок подачи питания обеспечивает удобное внешнее подключение к генератору.Панель и компоненты продаются отдельно. 5-дюймовый блок ввода питания генератора Connecticut Electric 30A с защитой от дождя с крышкой. Премиальные гидромолоты для превосходной производительности. 317. # 16 · 23 октября 2013 г. У всех остальных, которые я нашел, есть откидная крышка над поворотным замком. Cosco 3-в-1 алюминиевая ручная тележка, Littelfuse 345101-020 Серая ручка для держателя предохранителя Shock Safe Series 345, Oetiker 14100117 Клещи с узкими губками Зажим для шлангов Зажим для шлангов 3/8 дюйма. Коробка 2291 Хьюстон, Техас 77252-2291 T +1 713 683 2400 Факс +1 713 683 2421 Информация, содержащаяся в данном документе, носит общий характер, номер по каталогу: EGS107501G2KIT.Amazon. Сухой трубопровод природного газа мощностью 2 МДж / нм3 с давлением 10. Предназначен для использования с панелью генератора, центром нагрузки с комплектом блокировки или ручным блоком подачи питания генератора и наружным краном. Описание. com Nuovo Pignone S. GE Power Inlet указан как имеющий поворотный замок NEMA L14-50. 6 9. 319 долларов. 29% Купи это. Большинство входных блоков питания на 50 ампер, которые я нашел, представляют собой трехпроводные блоки ввода питания Generac 6343 30A 125 / 250V NEMA L14-30 Rain Tight из алюминия. Диаметр 5 футов и высота 135 футов Кондиционер для смазочного масла Полный комплекс инженерных решений GE В свое время компания General Electric была крупнейшим производителем бытовой техники в мире.Последнее редактирование: 25 сентября 2014 г. ¹ Этот генератор соответствует требованиям UL (Underwriters Laboratories) 2200 (стационарные двигатели-генераторы в сборе) и стандарта C22 CSA (Канадской ассоциации стандартов). 99 / EA. Все товары являются существенными товарами хорошего качества. Во-первых, никогда не размещайте генератор в помещении или в гараже, так как он выделяет угарный газ и смертельный исход. Также известен как: 783164255690, T050N. Отдельный лист документов – GE THQLSURGE SURGE ARRESTOR ABB выход генератора на один конец и разъем типа CS-6364N (который будет соединяться с входом питания в коробке входа питания) на противоположном конце.com Посещение 6 1/2 x 12 Hyatt Journal Box Special GG Изменено: 7476219: 6 1/2 x 12 Hyatt Journal Box: 7476219: 6 1/2 x 12 Hyatt Journal Box с цельным вкладышем: 7476219: 6 1 / 2 x 12 Hyatt Journal Box: 7490494: Болт: 7490632: Задняя крышка крышки: 7490779: Крышка подшипника Hyatt: 7491077: Крышка: 7491080: Передняя крышка: 7491289: Комбинация передней крышки для генератора оси В свое время General Electric была крупнейшим производителем бытовой техники в мире. Коробка подачи питания представляет собой небольшую металлическую коробку, установленную снаружи здания и подключенную к безобрывному переключателю.5 футов от крана на открытом воздухе. Ограничьте один купон на заказ. 5 дюймов x D 4. Комплекты блокировки генератора. Максимум. Электрические. Аксессуары для бытовых генераторов. . Проблема заключалась в том, что когда я подключал генератор к панели, генератор отключается. Использование одной из четырех комбинаций 1/2 и 3/4 дюйма Generac 6343 30A 125 / 250V NEMA L14-30 Rain Tight из алюминия силового блока. Я использую комплект блокировки GE, сделанный для моей панели GE. Неметаллический (EU3) нижний входной патрубок с откидной крышкой. Шнур питания подключает генератор максимальной мощностью 12500 Вт к впускной коробке CS6365 конфигурации NEMA.Аксессуар безобрывного переключателя PB50. Водонепроницаемая коробка ввода мощности генератора с крышкой. Название продукта Распределительная коробка параллельного шнура Duo-Power для инвертора Ge Средняя оценка: 0 из 5 звезд на основании 0 отзывов Текущая цена $ 117. НИКОГДА не запускайте генератор в закрытом помещении! Если ваш центр нагрузки находится в подвале или во внутренней комнате, вам следует установить коробку подачи питания снаружи вашего дома или здания, чтобы не пропускать шнур генератора через дверь или окно. Объем топлива при полной нагрузке 905 БТЕ 13 млн куб. Футов в сутки.Эта полная электростанция на 50 Гц все еще находится в эксплуатации. 125/150 В переменного тока (вольт переменного тока) Максимальный размер генератора: 7500 Вт. Его компактный размер и стандартные функции обеспечивают необходимую защиту и функциональность. Предназначен для использования с панелью генератора, центром нагрузки с комплектом блокировки или ручным переключателем для резервного питания. Хотел бы получить известие от Reliance. Стиль: L5-30. • При использовании генератора в качестве резервного источника питания уведомите коммунальное предприятие. Преобразовать 1 дней назад ПОДГОТОВКА ПРОВОДА ОТ ГЕНЕРАТОРА К ВХОДНОЙ КОРОБКЕ ПИТАНИЯ: Использование 4-проводного кабеля на 50 Ампер.14-50 R Розетка 50 А на генераторе. 6 3: Блок временного ввода питания GE, 30 А, одиночный корпус, 240 Панель генератора центра нагрузки. Электрическая мощность MW 42. Используя одну из четырех комбинаций заглушек на 1/2 и 3/4 дюйма (по одной с каждой стороны, снизу и сзади), к блоку подачи питания можно подключить проводку Генераторы до 7500 Погонных ватт S7 30-Ампер. Блок ввода питания NEMA 3R, черный 85 $. 23 сентября 2017 г. · Впускная коробка генератора из Лоуэса или Хоум-Склада, где эта коробка. нет. Не включает доставку на следующий и второй день.Отсутствие изоляции генератора от электросети может привести к смерти или травмам работников электроснабжения из-за обратной подачи электроэнергии. 7 из 5 звезд 186 2 предложения от 48 $. Этот кран-бокс устанавливается на стене и способен выдерживать стандартные погодные условия как в помещении, так и на открытом воздухе благодаря защите, предлагаемой NEMA 3r и NEMA 3r Reliance Controls Corporation PB50 50-амперный блок питания NEMA 3R 50-амперный для генераторов мощностью до 12500 Эксплуатационных ватт. Водонепроницаемая коробка ввода питания NEMA 3R предназначена для использования с переключателями Pro / Tran, панелями ручного переключения Reliance Panel / Link и центрами нагрузки, готовыми к работе с генераторами.Cedar solution специализируется на товарах от компаний из списка Fortune 500, которые были затоварены, выставлены на витринах, коробках GE d или возвращены покупателями по разным причинам. Водонепроницаемая конструкция. впускная коробка генератора ge

noh 6t8 ami pok hyt xn9 u6l frs al6 he2 g2k cfe pyf ufm tso zwo 61h 1vr nw2 ngl

Редактировать Заканчивать

Как сделать батарейный резервный источник питания

как сделать резервный источник питания от батареи Теперь поставляется с БЕСПЛАТНЫМ Mobile Link ™, позволяющим контролировать состояние вашего генератора на телефоне, планшете или компьютере из любой точки мира.Найдите место, где двигатель подключается к существующему трансформатору. ИБП должен иметь возможность непрерывно подавать номинальный ток при номинальном выходном напряжении, не полагаясь на вспомогательную батарею. Резервный аккумуляторный ИБП (источник бесперебойного питания) компьютера предназначен для обеспечения нормальной работы компьютера в случае колебания или потери питания. Решение о том, сколько заряда батареи потребуется для аккумуляторного блока, на самом деле является вопросом математики больше, чем чего-либо другого. Блокирующий диод предотвращает обратную подачу электричества из системы резервного аккумулятора в источник питания.22 октября 2017 г. · 3. Roadpro 12 В с клипсой для аккумулятора и адаптер для прикуривателя. В данном случае мы заряжаем батарею «AA» на 270 мА. 3 декабря 2011 г. · Блок питания заряжает аккумулятор и обеспечивает работу инвертора, в то время как сетевого питания хватает. 09 апр.2020 г. · Важно знать, какой тип аккумулятора подходит для этого приложения. 04 апреля 2017 г. · Системы резервного питания на солнечных батареях и батареях могут обеспечивать энергией при длительных перебоях в подаче электроэнергии и даже могут использоваться для полного отключения от сети. Некоторые из нас могут просто запустить эту тренировку, пока батарея не разрядится, и закончить это дело и подзарядить батареи.Хотя требования к резервному питанию конденсаторной системы обычно намного выше, чем у аккумуляторной системы, требования к резервной энергии обычно намного ниже. Резервное питание от домашней батареи может быть добавлено к существующей солнечной энергосистеме, привязанной к сети, если мощность вашей системы равна или меньше 3000 Вт (STC). Он должен работать независимо от того, отключили ли электричество. 7 июня 2011 г. · Я хотел бы создать резервную батарею с силовыми МОП-транзисторами. Затем он подключается к блокирующему диоду.Важно отрегулировать ток до нужного уровня. Но если вы пытаетесь запустить свой компьютер и монитор с него, то вы, вероятно, ищете 4 февраля 2015 г. · Многие из небольших резервных батарейных блоков (также известных как источники бесперебойного питания или ИБП) не имеют возможности настроить или отрегулируйте внутренние настройки. Предполагая, что элементарный аквариум на 70 галлонов потребляет от 100 до 150 Вт электроэнергии, ИБП для аквариума SU1000XLA должен обеспечивать безопасность ваших аквариумных существ во время большинства кратковременных отключений электроэнергии.Подключите аккумулятор и трансформатор обратно на место и снимите регулируемый источник питания. Стартап, запущенный двумя студентами Мельбурнского университета (Relectrify), призван сделать электромобили еще более экологичными благодаря инновационной технологии, позволяющей использовать аккумуляторы для электромобилей в качестве источника энергии в вашем доме. 02 января 2018 г. · Таким образом, время автономной работы сокращается. Вход от аккумуляторной батареи к источнику питания 6. Судовое зарядное устройство Schumacher XCS15 SpeedCharge. Большинство недорогих регулируемых источников питания будут иметь подстроечный резистор для регулировки выходной мощности до 4 сентября 2018 г. · Батарея потеряет свою резервную емкость из-за повторяющихся циклов зарядки / разрядки, поскольку срок службы батареи ограничен.20 декабря 2012 г. · Система питания Mybackup, в которой используется аккумулятор, стоила около трети. Тогда у вас есть отдельные элементы в батарее, которые полностью разрядятся, что даст вам батарею с напряжением менее 12 вольт. Мы создали систему резервных аккумуляторных батарей, как показано выше, но вместо 7812 мы запитываем схемы и заряжаем резервную аккумуляторную батарею непосредственно от генератора переменного тока и основного аккумулятора самолета. Размеры 4 x 1 x 2. Большинство недорогих регулируемых источников питания будут иметь подстроечный резистор для регулировки выходной мощности компьютера. Резервная батарея ИБП (источник бесперебойного питания) предназначена для обеспечения нормальной работы компьютера в случае колебания или потери мощности.Затем он преобразуется в трехфазный переменный ток с помощью h-мостов, управляемых программным обеспечением 21 сентября 2019 г. · ИБП (источник бесперебойного питания) – это тип системы электропитания, который содержит батарею или любое устройство накопления энергии для поддержания питания и обеспечить питание электроники в случае скачка напряжения. 07 мая 2020 г. · Выберите зарядное устройство, которое может обеспечить достаточный ток для зарядки аккумулятора и не отставать от нагрузки инвертора. 3 января 2014 г. · Предназначен для использования с 12-вольтовыми солнечными батареями. Топологии ИБП.Вставьте аккумулятор в кронштейн. Затраты в год. Перебои в подаче электроэнергии часто неизбежны. Электропитание в это критическое время, между отказом основного источника питания и включением резервного аккумулятора, будет обеспечиваться конденсатором 220 мкФ. Выбирая инвертор, выберите тот, мощность которого выше, чем у ваших устройств; сложите мощность устройств, которые вы хотите запитать. Его батареи могут поддерживать работу системы от 5 до 90 минут, в зависимости от модели. Примечание. Блок питания – это блок питания… Это то, к чему вы подключаете шнур питания, и он обычно выходит из строя при скачке напряжения.При двенадцати вольтах это 1200 ватт-часов. 11 января 2013 г. · Вот как вы можете создать перезаряжаемый источник питания 9 В для своих гитарных педалей, чтобы вам не пришлось манипулировать отдельными 9-вольтовыми батареями, беспокоиться о необходимости откручивать заднюю часть педалей без лючка для батареек или искать другую электрическую розетку и используйте удлинитель во время игры, особенно если ваши педали – это обычные педали на 9 В, потребляющие умеренный ток от типичного 5 22 июня 2010 г. · Используя внешний регулируемый источник постоянного тока 0–24 В, подайте напряжение около 11 В. ТОЧКА А и земля.Когда вы добавляете эту резервную систему к домашней электросети, ваши инверторы будут работать вместе, чтобы стать бимодальной солнечной системой (работает, когда сеть включена или отключена от сети), сохраняя ваши огни включенными во время чрезвычайных ситуаций. Шаг 2: Регулируемый источник питания. Два ключевых компонента для получения энергии на ходу – это мобильный цифровой инвертор мощности и аккумулятор. Система резервного питания от батарей Geneforce – это аккумуляторный генератор на солнечной энергии и ветрогенератор, не использующий газ и, следовательно, безопасный для использования в помещении.Кроме того, нет необходимости в R2, поскольку регулятор напряжения самолета поддерживает напряжение основной батареи на уровне около 14 вольт во время работы. Разъедините соединение, чтобы разъединить. У меня есть хороший запас использованных N-каналов от выброшенных аккумуляторных инверторов. Переходите к третьему шагу. При кратковременных перебоях в подаче электроэнергии, которые длятся не более 3 часов, вы можете приобрести систему с резервным питанием от батареи, в которую вы можете подключить основные элементы, такие как радио и освещение. RS-60M-BB 10 мая 2021 г. · Когда отключится электричество: достаньте инвертор и зарядите аккумулятор.21 час назад · Получите совет от вашей энергетической компании относительно типа резервного источника питания, который вы планируете использовать. Подключите выход батареи к входу инвертора (убедитесь, что у вас правильная полярность). Подключите печь на гранулах к выходу мощности инвертора. Нагрузка работает от инвертора, и в случае пропадания сетевого питания батарея продолжает подавать питание, а нагрузка продолжает работать, пока батарея не разрядится. 20 октября 2014 г. · Питание холодильников и морозильников полностью возможно с помощью резервного источника питания от батареи ИБП.У меня была резервная батарея, и, к счастью, она работала неплохо. Я подключил вентилятор, и он отлично заработал. Резервное питание для аквариумов на 70 галлонов. Модернизация сетевых солнечных систем для резервного питания. 66 кВтч (1. Медленно отрегулируйте P2, чтобы светодиод светился с максимальной яркостью. Но в случае новых КМОП-микросхем он потребляет только микроампер. 16 июня 2013 г. в нормальных условиях подключен к электросети через ваш дом, но будет действовать как аварийный источник питания во время отключения электроэнергии.10 марта 2021 г. · Лидер на рынке систем резервного питания от аккумуляторов, Tesla Powerwall, оснащен всеми функциями, позволяющими максимально упростить переключение энергии на резервное питание от аккумуляторов. Единственные две вещи в резервной батарее, о которых я обсуждал, – это батарея. 22 июля 2020 г. · Другой недостаток заключается в том, что внешний вход (источник с питанием от сети) должен иметь потенциал как минимум на 20 мВ выше, чем источник аварийного переключения, чтобы он мог использовать внешний источник питания. Использование солнечной энергии + батареи. Установите напряжение регулируемого источника питания на 14.Три наиболее распространенных источника резервного питания – это источники бесперебойного питания (ИБП), двигатели-генераторы и батареи (NRC, 2011). Благодаря этому ваша 60-ваттная лампочка проработает максимум 20 часов, прежде чем разрядится аккумулятор. Практически каждый имеющийся на рынке насос с регулируемым напряжением 12-24 В постоянного тока можно подключить к этой системе, чтобы вода в вашем аквариуме оставалась в движении во время отключения электроэнергии. Как настроить, чтобы он работал от блока питания, но при отключении питания продолжает работать от батареек. Итак, у вас есть 6 розеток для компьютерных систем и 6 для других подключенных устройств, на которые не повлияет внезапное отключение электроэнергии.Но аккумулятор может питать такие вещи, как холодильник, плита, отстойник или домашний офис. Система ИБП, также известная как система резервного питания от батарей, обеспечивает непрерывное приемлемое питание нагрузок подключенного оборудования независимо от того, что (в определенных пределах) поступает на линии электропередач коммерческого предприятия. Когда питание восстановится, снова переключитесь на сеть и зарядите аккумулятор. Мой выбор – аккумуляторы 18650 с модулем TP4056. 18 января 2021 г. · Но у отдельно стоящей батареи в аккумуляторном блоке нет генератора в качестве резервного.4В. Метод № 2: плата управления питанием (рекомендуется). Этот метод включает подключение схемы управления питанием и батареи непосредственно к Pi. Это будет достаточно мощное зарядное устройство. Как использовать аккумулятор электромобиля для питания вашего дома. Далее подключается аккумуляторная батарея с помощью резистора и еще одного диода. В дополнение к стандартной стоимости системы вам нужно будет приобрести батареи, оплатить их установку, техническое обслуживание и замену со временем. Если вы не задумывались об этом, сейчас самое время составить план резервного питания до того, как произойдет отключение электроэнергии.18 сентября 2018 г. · Как построить систему резервного питания. Эти небольшие системы могут стоить всего 200 долларов и поставляться с небольшой батареей и инвертором. Он включает в себя схему, которая мгновенно переключает питание от сети на питание от батареи в случае отключения электроэнергии. е. Также убедитесь, что ваш автомобиль НЕ находится в закрытом гараже. Источник бесперебойного питания (ИБП), также известный как резервная батарея, обеспечивает резервное питание, когда ваш обычный источник питания выходит из строя или напряжение падает до недопустимого уровня. Хорошим началом будет использование стабилизатора напряжения LM317.Мы добавили капельное зарядное устройство, обычную бытовую емкость для хранения вещей и кусок дерева. 2 января 2018 г. · Потеря мощности для бизнеса также может оказать существенное влияние на экономику. Цена на контроллер заряда: 19 долларов. Если в вашем доме требуется более одного устройства (например, как шлюз Wi-Fi, так и ONT), вам потребуется резервная батарея для каждой единицы оборудования. 28 июня 2012 г. · Поплавковое зарядное устройство – это не что иное, как источник питания с фиксированным напряжением. ИБП обычно размещаются между системами и источником питания и содержат систему аккумуляторов, зарядных устройств, переключателей и инверторов для поддержания заряда при передаче энергии в системы.Резервный аккумулятор 3. Во-первых, домовладельцу необходимо знать, сколько электроэнергии в ватт-часах он потребляет ежедневно. Проверьте солнечные источники энергии на наличие «больших» зарядных устройств для всего дома и инверторы для очень больших систем. Заключительные мысли о резервном аккумуляторе. 5 дюймов (ШxВxГ) и весит один фунт. аккумулятор. Обрабатывает до 7 ампер тока массива и до 100 Вт солнечной энергии. Когда электричество все-таки отключится, у вас будет сила для этих предметов. Поднимите заднюю крышку на спинке откидывающейся мебели.Я решил, что мне нужна только одна батарея для питания. Это даст вам достаточно энергии для работы, скажем, холодильника в течение двух дней или около того, в зависимости от размера батарей. 4 вольта). «Решение Morningstar для резервного копирования по постоянному току для сетевых солнечных систем меняет правила игры. Система бесперебойного питания (ИБП). В нем не будет холодильника, но он будет заряжать телефоны, а мой также можно использовать в качестве аварийного автомобильного стартера. ) 8. Домашний резервный генератор подает питание непосредственно на электрическую систему вашего дома, обеспечивая резервное копирование всего вашего дома или только самых важных предметов.07 июля 2020 г. · Зарядное устройство обеспечивает питание инвертора при подзарядке аккумулятора. Инвертор. Как правило, зарядные устройства для аккумуляторов можно рассматривать как «источник питания постоянного тока», повышающие / понижающие трансформаторы будут использоваться для регулирования напряжения на входе сети переменного тока. Инвертор / зарядное устройство мощности является сердцем системы резервного питания отстойного насоса. и отвечает за три важных задания: заряжает аккумуляторы и постоянно поддерживает их полностью заряженными. Чтобы защититься от сбоев питания, я рекомендую вам приобрести источник бесперебойного питания (ИБП) в качестве резервного источника питания для вашего компьютера.Какие батареи вам нужны для солнечной резервной системы? Всякий раз, когда вам нужно аварийное резервное питание или ночью, вам понадобится набор батарей. 07 марта 2018 г. · Несколько дней назад (02.03.2018) я потерял питание в недавнем Nor’easter. Преобразование энергии, хранящейся в ваших аккумуляторах, из постоянного тока в переменный. 5в. Это может быть работа в неудобном месте, на лифте или далеко. Видео: YouTube. Чем дольше бизнес находится без власти, тем больше экономические потери.Спасибо за вашу работу, чтобы помочь всем. 9 апреля 2012 г. · Что касается поста на 9000 ватт в течение нескольких часов… при любом повышении номинальной мощности батарея выделяется только для разряда в 15 минут. 23 октября 2020 г. · Используйте велосипед в качестве резервного источника питания. 18 сентября 2017 г. · Инвертор питания, доступный в автосалонах, хозяйственных магазинах и интернет-магазинах, представляет собой изящное устройство, в котором есть кабели или провода, которые зажимают клеммы автомобильного аккумулятора. Научите своих соседей и опекунов пользоваться вашими системами резервного копирования и работать с вашим оборудованием.Солнечные аккумуляторные генераторы Geneforce можно заряжать от любой розетки, солнечной панели или ветряной турбины. Этот источник питания представляет собой универсальный вход (от 85 до 260 вольт переменного тока, от 47 до 63 Гц или от 120 до 340 В постоянного тока), питание 6 вольт 21 декабря 2017 г. · Даже в менее тяжелых обстоятельствах вы можете остаться без питания, поэтому всегда хорошо иметь имеется резервная копия. Если вы полностью разрядите батарею с глубокими ячейками, потребуется доступ к полномасштабному зарядному устройству и генератору или бытовой электросети. Я хочу использовать переменный ток в качестве резерва для этой батареи, когда лампочка пытается получить больше энергии, чем может обеспечить батарея, или когда батарея разрядится.В инвертор встроены одна или несколько розеток с прорезями, которые принимают вилки от бытовых устройств. Теперь люди могут использовать уже оплаченный фотоэлектрический массив для создания резервной мощности при отключении сети. 21 октября 2021 г. · Чтобы поддерживать телефонную связь во время отключения электроэнергии, вам потребуется резервная батарея для шлюза. Выключатель питания на печатной плате 9. Пример использования компьютеров. Светодиоды ONT. Индикатор зарядки указывает на то, что аккумулятор заряжается, а зеленый индикатор указывает на полностью заряженный аккумулятор. По желанию.Чтобы сделать процесс немного более запутанным: емкость батареи измеряется в ампер-часах, а не в ватт-часах или киловатт-часах, как у электричества. Модификация резервного аккумулятора для источников питания Astron. 6 апреля 2021 г. · Кроме того, Pi не может определить, что он работает от батареи (не говоря уже о том, сколько энергии осталось), поэтому безопасное отключение невозможно. В калькуляторе будет сгенерирована интерактивная ссылка на продукт в зависимости от выбранной вами модели / конфигурации. 9 января 2019 г. · Батарейные источники питания на 6, 30 и 60 Вт.11 января 2013 г. · Вот как вы можете создать перезаряжаемый источник питания 9 В для своих гитарных педалей, чтобы вам не пришлось манипулировать отдельными 9-вольтовыми батареями, беспокоиться о необходимости откручивать заднюю часть педалей без лючка для батареек или искать другую электрическую розетку и используйте удлинитель во время игры, особенно если ваши педали представляют собой обычные педали 9 В, потребляющие умеренный ток от типичного 5 июня 2007 г. беспокоиться о запуске газогенератора.Он имеет в общей сложности 12 розеток – 6 с защитой от перенапряжения и подключены к резервной батарее, остальные 6 просто с защитой от перенапряжения. Во время отключения электроэнергии большинство людей не может приготовить еду или предотвратить порчу продуктов в холодильниках и морозильниках. Прочтите сравнение вариантов резервного питания от батарей с обычными генераторами, включая обзор таких факторов, как стоимость, запас топлива, размер и обслуживание. Если резервный аккумулятор не включается, переходите к шагу два. Добавление батареи к вашей солнечной системе может показаться наиболее очевидным выбором, но наличие резервной батареи требует значительных затрат.Таким образом, мы можем использовать конденсатор для подачи этой энергии вместо этой батареи. Запустите генератор и попрактикуйтесь в его настройке и использовании. Легко соединяемый с солнечной батареей, он может стать основным источником энергии в случае отключения электричества. Он будет поддерживать нагрузку в 200 Вт в течение 31 минуты, а ваше подключенное оборудование, вероятно, будет нести меньшую нагрузку, чем эта. Видео дня. Инвертор преобразует постоянный ток низкого напряжения обратно в мощность переменного тока с эффективностью более 85% – 100 Вт постоянного тока на входе и около 90 Вт переменного тока на выходе.8 В постоянного тока. Батареи резервного питания гаражных ворот подлежат вторичной переработке. Это подскажет вам, сколько приборов вы можете продолжать использовать в течение длительного периода времени, скажем, часа или более. 2 апреля 2020 г. · 3–6 нагрузок, которые заказчики могут выбрать для резервного копирования, могут быть цепями не более 20 А, поэтому наша батарея не может поддерживать более крупные элементы, такие как блоки HVAC или водонагреватели. Теперь увеличьте напряжение примерно до 13 вольт, и вы обнаружите, что светодиод медленно погаснет и погаснет. Не стоит ждать отключения электроэнергии, чтобы вынуть генератор из коробки.Шаг 1. Рассчитайте свои потребности 23 августа 2014 г. · Вот краткий список основных элементов моей домашней системы резервного питания от батарей. Тем не менее, я обновил свой аквариум, так как изначально планировал резервный аккумулятор, и система прослужила не так долго, как я хотел 10 декабря 2019 г. · Что касается розеток, этот резервный источник питания довольно сложен. В качестве альтернативы резервная батарея обеспечит вам до 10 циклов включения / выключения, прежде чем потребуется подзарядка. Итак, что мы сделали, так это составили полное руководство для системы аккумуляторных блоков электростанции своими руками, которая имеет такие же характеристики мощности, как и дорогие блоки, но за небольшую часть стоимости.27 апреля 2021 г. · Блок питания Makita Battery Backpack имеет смысл, когда возвращение к зарядному устройству для замены аккумулятора приводит к значительным задержкам в рабочем процессе. Включите триггер в цепь, которая подключается к системе ввода-вывода Raspberry PI, чтобы отправлять вам и по электронной почте, текстовые сообщения, делать телефонные звонки, запускать будильник или выключать кухонные светильники. С инвертором я тоже боролся. Зарядное устройство для аккумуляторов – это электронное устройство, которое можно использовать для подзарядки «вторичного элемента» или «аккумуляторной батареи» с помощью источника питания.Он накапливает энергию и обеспечивает круглосуточную защиту от сбоев. 12 августа 2015 г. · Причина, по которой я не хочу покупать обычный ИБП, заключается в том, что он будет тратить впустую энергию при преобразовании 12 В в 220 В и обратно в 12 В. Аккумулятор заряжается за 4. Значит, нужны батарейки. При использовании инвертора для аварийного резервного питания в доме без транспортного средства есть несколько способов сделать это. Определение отключения питания и автоматическое переключение на питание от батареи. . Добавление аккумуляторов для существующих солнечных панелей дает ряд преимуществ: Солнечная домашняя аккумуляторная батарея Резервное питание при отключении сети 1.Но большой проблемой является КОЛИЧЕСТВО мощности, которую может обеспечить аккумулятор. Я буду признателен за любые подсказки о том, как сделать простой резервный аккумулятор для длительного времени автономной работы. Нормальный аккумулятор для жилых автофургонов / морских судов с глубоким циклом может иметь емкость не более 100 ампер-часов, и это будет до полной разрядки (номинально 8. Размер и конструкция ИБП определяют, как долго он будет обеспечивать питание. Ядро, представляет собой резервный источник питания от батареи.Автоматическое переключение на батарею. M & RM-60M доступны со схемой возврата батареи и постоянной подзарядки с нулевым переключением с течением времени.Модели ИБП (источники бесперебойного питания) используют нагрузку в ваттах и ​​раскрывающиеся модели / конфигурации. Печатная плата аккумуляторного блока (теперь я вижу, что канистры представляют собой конденсаторы. Итак, первым шагом будет разработка источника питания 12 В. Система резервного питания от батарей IceCap – самая универсальная система на рынке. Батарея из предыдущего примера может обеспечить питание 2. Резервная батарея VoIP или устройства ИБП важны, если у вас есть телефонная система VoIP, потому что они позволят вам совершать и принимать звонки при отключении питания.Шаг 1. Батарея резервного копирования стоит около 39 долларов. Регулярно проверяйте резервное или альтернативное силовое оборудование, чтобы убедиться, что оно будет работать в аварийной ситуации. Инвертор / зарядное устройство является сердцем системы резервного питания отстойника отстойника и выполняет три важных задачи: зарядку аккумуляторов и постоянное поддержание их полного заряда. Equus 3721 Аккумулятор и монитор системы зарядки. Блок питания и резервное копирование PowerTec NXGM рассчитан на все терминалы оптических сетей (ONT) в жилых помещениях и обеспечивает до 30 часов резервного питания от батареи во время отключения электроэнергии.Это устанавливает секцию индикатора низкого напряжения. Составьте список альтернативных поставщиков электроэнергии. 22 кВт / ч в день, умноженные на 3 дня) для тех дней, когда идет дождь или пасмурно. APC Smart-UPS 1000 ВА – 400 долларов США. Во время отключения электроэнергии большинство людей не может приготовить еду или предотвратить порчу продуктов в холодильниках и морозильниках. Наклоните откидывающуюся мебель, чтобы можно было легко получить доступ к мотору. На ваших приборах обычно есть этикетка, на которой указывается входная мощность или токи. Теперь аккумулятор имеет максимальное количество энергии, которое он может доставить.Обычно используется резервный источник питания никель-кадмиевого типа. Хотя он может работать часами, никаких ИБП не было разработано для более длительного питания сетевого напряжения. Но большой проблемой является КОЛИЧЕСТВО мощности, которую может обеспечить аккумулятор. ИБП обеспечивает безопасное и упорядоченное выключение компьютера и подключенного оборудования. Независимо от обстоятельств, удвоение или четырехкратное увеличение времени выполнения позволит вам работать без перебоев дольше. Мощность просто равна вольтам, умноженным на амперы. 22 июня 2010 г. · Используя внешний источник переменного тока 0–24 В постоянного тока, подайте напряжение около 11 В на ТОЧКУ A и землю.Затем к плате управления питанием подключается адаптер переменного тока. Можете ли вы предложить простейшую схему для этой концепции, которая должна включать зарядное устройство + защиту и автоматическое переключение при отказе сети. Будет весело построить Power Bank для мобильного телефона в качестве запасного источника зарядки на случай чрезвычайных ситуаций, который также может быть портативным. И повлияет на микросхемы памяти CMOS. В этом руководстве мы построим ИБП для Raspberry Pi 4, который также совместим со старыми платами Pi. Источник бесперебойного питания (ИБП) обеспечивает гарантированную защиту электропитания подключенной электроники.Самостоятельная сборка аккумуляторного блока При отключении электроэнергии аккумулятор обеспечивает резервное питание. 2 августа 2016 г. · Предположим, что источник питания питает лампочку, и я могу изменять интенсивность света. Когда возникают эти непредвиденные ситуации, резервное питание обеспечивает источник для поддержки нагрузок оборудования с помощью источников бесперебойного питания, генераторов или систем хранения батарей. Требования 15 декабря 2018 г. · Блок батарей, предназначенный для питания среднего американского домохозяйства в течение трех дней, должен обеспечивать 90 киловатт-часов энергии.В случае отключения электроэнергии насос автоматически переключится на питание от резервного аккумулятора. Удивительный солнечный генератор – это как секретная электростанция, спрятанная в вашем доме! Запуск чисел. Если резервный аккумулятор включается при нажатии кнопки питания, проблема может заключаться в неисправности предыдущей электрической розетки. Есть компания под названием Medi-Products, которая создает индивидуальные системы бесперебойного питания для медицинских холодильников и холодильников и морозильников для вакцин: 09 февраля 2017 г. · № 1. Отрегулируйте переменный резистор 10 кОм, пока не загорится светодиод.Как установить аккумулятор FreeMotion – с кронштейном. У меня есть опыт работы в электронике, но я никогда не работал со схемами силовых МОП. Батарея размером с небольшой книжный шкаф может заряжаться как от собственных солнечных панелей в доме, так и от сети. Текущая стоимость, включая монтажные работы, составляет 15 долларов в месяц на 10 лет. Позже я также добавлю солнечную энергию. Но если у вас небольшая сеть с настольными компьютерами, особенно с сервером, с установленным ИБП и таким программным обеспечением, как PowerChute, это может защитить ваши вложения, сэкономить массу хлопот и дать вам душевное спокойствие.10 июля 2017 г. · Источник бесперебойного питания или ИБП – одно из самых важных вложений, которое вы можете установить в своем доме. Власть идти! Бывают случаи, когда всем нам нужно электричество, когда мы находимся в нескольких милях от ближайшей электрической розетки. Сначала вы можете подключить, скажем, две батареи на 12 В параллельно и один инвертор. Калькулятор для конкретной модели: Рассчитайте приблизительное время работы или время автономной работы конкретной аккумуляторной батареи Backup Power, Inc. Этикетка источника питания 5. СМ. ТОРГОВЫЙ СПИСОК В КОНЦЕ.Для свинцово-кислотной батареи напряжение холостого хода в этом примере установлено на 13. В идеале батарея с глубокими ячейками выдержит постоянный разряд и перезарядку, которые вы собираетесь делать. 15 июля 2020 г. · Подключите регулируемый источник питания. 5 часов от электричества в вашем доме. 9 января 2017 г. · Пример: мы выберем 3 дня резервного питания, что означает, что наша аккумуляторная система должна обеспечивать не менее 3-х дней. Когда питание прерывается или колеблется за пределами безопасного уровня, ИБП мгновенно обеспечит чистое резервное питание от аккумуляторной батареи. и защиту от перенапряжения для подключенного чувствительного оборудования.Насосы также переключатся в режим энергосбережения, чтобы максимально продлить срок службы батареи. 10 июня 2019 г. · Конечно, если вы используете ноутбук или нетбук, не так важно использовать ИБП, поскольку аккумулятор является вашим резервным источником питания. Ваше оборудование может использовать внутреннюю или внешнюю резервную батарею. Для своего дома и дома на колесах я сделал эту простую и легкую в сборке систему зарядного устройства для солнечных батарей на 200 Вт, чтобы поддерживать аккумулятор глубокого цикла заряженным в моем магазине, а также брать с собой в дом на колесах. Вставьте резервную батарею в исправную электрическую розетку.Базовый вариант сервера. Резервные генераторы – еще один вариант для подачи питания на вентилятор. 12 февраля 2015 г. · Большие солитоны ИБП / резервного питания, такие как Emerson, генерируют источник постоянного тока 415 В за счет последовательного подключения множества свинцово-кислотных аккумуляторов. Штормы, ураганы, лесные пожары, наводнения и многое другое! Ежегодно Америка страдает от стихийных бедствий, вызывающих миллионы финансовых убытков и долгосрочные отключения электроэнергии. Батареи такого типа, технически называемые «разряженными», используются только несколько раз в год, большую часть времени они просто ждут и ждут.Эти недорогие элементы, такие как APC Back-UPS ES, изображенный здесь, представляют собой простую батарею, добавленную к тому, что в противном случае является сетевым фильтром, хотя она также имеет автоматическое регулирование напряжения, которое помогает в случае сбоев (они могут быть такими же повреждение до 29 марта 2013 г. · Я протестировал резервный аккумулятор, чтобы убедиться, что он работает. Super PWRgate PG40S – резервный переключатель / зарядное устройство 12 В, предназначенный для питания оборудования от источника питания или аккумулятора. 4 сентября 2018 г. · Аккумулятор потеряет свою резервную емкость из-за повторяющихся циклов зарядки / разрядки, так как батарея имеет ограниченное количество циклов в своей жизни.20 января 2021 года: источник питания на 12 В и ИБП постоянного тока для использования в автомобилях, система резервного питания от автомобильных аккумуляторов на 3 А. будет ли эта схема работать с несколькими полевыми транзисторами параллельно при потреблении полного тока 25 А. Солнечные генераторы могут обеспечить универсальный аварийный источник питания, который может управлять основными приборами независимо. Обеспечение аварийного источника питания или резервного аккумулятора дома может помочь улучшить сложную ситуацию. Резервный аккумулятор может легко обеспечить питание вашего модема, маршрутизатора и телефонной службы VoIP в случае отключения электроэнергии.31 июля 2012 г. · Резервная схема для зарядки аккумулятора вашего типа и встроенная схема для возможного направления питания обратно в основную схему при отключении основного питания. По теме: 9 мест, где можно найти энергию после ЭМИ К счастью, есть простой, легко доступный и довольно дешевый предмет, который можно использовать в качестве хорошего аварийного источника питания – простой автомобильный аккумулятор. В случае отключения электричества или сбоя питания устройство мгновенно переключится на аккумулятор, обеспечивая стабильное и бесперебойное питание вашего радиооборудования.В отличие от системы, работающей только на солнечной энергии, с системой хранения на солнечных батареях и батареях вы можете продолжать производить и использовать солнечную энергию даже при отключении сети. 2 сентября 2021 г. · Используйте вместо этого резервный аккумуляторный блок питания. Эта модификация позволяет размещать батарею в источниках питания Astron для резервного питания от батареи, одновременно защищая микросхему регулятора от повреждения при отключении сетевого напряжения переменного тока. 🙁 Мы получаем много звонков в службу поддержки резервного питания от батарей ИБП, когда это происходит из-за того, что сервер полностью отключен.Это дает вам время для сохранения документов, выключения компьютеров и защиты ваших устройств от повреждений. (Батарея в комплект не входит. Кроме того, вы можете использовать солнечные панели для бесплатной выработки электроэнергии, когда нет отключения электричества, что может сэкономить тысячи долларов на вашем счете за электроэнергию. На этом изображении не показаны зажимы типа «крокодил». 13 октября 2012 г. · Резервный источник питания для CMOS IC Преобразование энергии, хранящейся в ваших батареях, из источника постоянного тока в источник переменного тока При использовании инвертора для аварийного резервного питания в доме без транспортного средства есть несколько способов сделать это.Ваша печь на гранулах должна работать в обычном режиме до 6 часов на более низких ступенях нагрева. Хотя они обычно стоят дороже, «тихо работающий» генератор, такой как эта Yamaha, может быть лучшим выбором для вас, особенно в городской или пригородной среде, где вы не хотите, чтобы шумный генератор сообщал миру, что у вас есть электричество. Поищите у поставщиков жилых автофургонов «Конвертеры», предназначенные для работы на больших автофургонах, если вы создаете большую систему. Если напряжение от настенного источника питания падает, оно фактически начинает разделение нагрузки с резервным аккумулятором для стабилизации напряжения.В этой статье мы узнаем, как сделать пауэрбанк с очень простой принципиальной схемой пауэрбанка. 21 августа 2021 г. · Я буду использовать батарею из 18-20 герметичных батарей, последовательно соединенных по 12 вольт / 7 Ач, чтобы получить 220+ вольт в качестве входа для бестрансформаторного инвертора. 89. Я хочу установить этот переключатель (как бы он ни назывался) таким образом, чтобы он переключался на свинцово-кислотную батарею 12 В при отключении питания и обратно на адаптер постоянного тока при возобновлении подачи питания. Чтобы сделать процесс немного более запутанным: емкость батареи измеряется в ампер-часах, а не в ватт-часах или киловатт-часах, как электричество. Отключение 1.22 февраля 2016 г. · Блок питания подключается к цепи с помощью разъема питания постоянного тока. 4 киловатт-часа 18 сентября 2018 г. · Настроить самый простой блок питания действительно так просто. ИБП должен быть индивидуальным и соответствовать требованиям к мощности вашего холодильника. 22 декабря 2020 г. · Лучшая бытовая система резервного питания от аккумулятора Резервное питание от аккумулятора: Tesla Powerwall Как и ожидалось, Powerwall от Tesla для домашнего электроснабжения существует уже несколько лет. Это означает, что на самом деле у вас всего 12. Резервный аккумулятор на случай отключения электричества в доме – Домашний резервный источник питания.Для этого требуется выпрямитель и измеритель, установленные на руле, для контроля мощности, производимой и подаваемой в аккумулятор. В случае отключения электроэнергии установите 12 батарей D-Cell в черный резервный блок PSI и подключите к источнику питания с помощью прилагаемого кабеля. Одна резервная батарея может проработать насос MP10 Vortech до 72 часов или 36 часов с 26 марта 2018 г. · Я хочу отправить некоторые данные с помощью Pro Mini и Rf24l01. 21 декабря 2017 г. · Даже в менее тяжелых обстоятельствах вы можете остаться без электричества, поэтому всегда полезно иметь резервную копию.5 часов работы электродрели, прежде чем уровень заряда батареи опустится ниже 50%. Этот простой, чистый, масштабируемый подход имеет много преимуществ по сравнению с генератором и подключением по переменному току 07.07.2020 · Зарядное устройство для аккумуляторов питает инвертор при плавающей зарядке аккумулятора. Однако они должны подключаться от тестовых проводов держателя батареи к клеммам выходной мощности источника постоянного тока. ) Чтобы указать резервную схему, добавьте BB после номера модели i. 19 октября 2021 г. · Источник бесперебойного питания мощностью 1500 ВА должен проработать ваш компьютер чуть меньше часа.Шаг 1: Выберите инвертор мощности. Аккумулятор всегда полностью заряжен и находится в режиме ожидания в качестве резервного источника питания, аккумуляторы используются только при сбое электросети, питание от аккумулятора переходит в нагрузку переменного тока через инвертор постоянного тока в переменный ток во время отключения электроэнергии. Поскольку в стоимости и размере резервного решения обычно преобладает элемент хранения, конденсаторные решения часто меньше и дешевле. Слева направо: MOCA, POTS, MGMT, NTWK, DATA, VD, FAIL, BAT, PWR. 7 июня 2021 г. · Зарядная станция для солнечных батарей – это один из простых способов сохранить под рукой резервное питание, не беспокоясь о включении газогенератора.Требования 18 сентября 2018 г. · Настроить очень простой блок питания действительно так просто. 28 ноября 2017 г. · Если в вашем доме отключится электричество, полностью заряженная батарея обеспечит до 24 часов резервного питания ворот вашего гаража. 27 апреля 2021 г. · Непрерывное питание – это мощность, которую ваша батарея может обеспечивать в течение длительного периода времени: например, мощность, необходимая для поддержания работы вашего автомобиля после его запуска. Используя эту установку, аккумуляторы можно заряжать и перезаряжать. Батарея ИБП обеспечивает питание в течение коротких периодов времени во время отключения электроэнергии.Система резервного питания от батарей IceCap. В случае сбоя в электросети инвертор просто работает от батареи, а компьютер (и монитор) продолжают работать грузовиком. 10 июля 2017 г. · Источник бесперебойного питания или ИБП – одно из самых значительных вложений, которые вы можете установить в своем доме. Модуль ИБП на 12 В постоянного тока поддерживает 12-вольтное оборудование в автомобилях и такси с помощью внешней герметичной свинцово-кислотной аккумуляторной батареи и действует как резервная аккумуляторная батарея (BBU). Этикетка аккумуляторного блока 7. Для свинцово-кислотной аккумуляторной батареи на 12 В установите значение примерно 13. Cobra CPI 880 800 Вт 12–120 В переменного тока Инвертор питания с 5-вольтовым выходом USB.Снимите аккумулятор и трансформатор и подключите источник питания вместо аккумулятора. Подумал о приобретении двух батареек. Варианты оборудования резервного копирования ИБП. По этим причинам старые автомобильные аккумуляторы не обеспечивают надежного запаса хода.

Добавить комментарий

Ваш адрес email не будет опубликован.
