Зарядное устройство ЭЛЕКТРОНИКА УЗС-П-12-6,3 УХЛ3.1

Устройство зарядное автоматическое УЗС-П-12-6,3 УХЛ 3.1 предназначено для заряда 12-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования. Перед началом эксплуатации устройства необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Устройство УЗ имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом, что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Устройство рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С.

Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

Технические данные

  • Напряжение питающей сети – 220 ± 22 В;
  • Частота сети – 50 ± 05 Гц;
  • Диапазон установки тока заряда – 0,5 – 6,3 А;
  • Потребляемая мощность, не более -150 Вт;

На лицевой панели расположены:

  1. светодиод “СЕТЬ”, сигнализирующий о включении устройства в сеть;
  2. амперметр – для контроля тока заряда;
  3. ручка для установки тока заряда;
  4. кнопка “РЕЖИМ” включающая устройство зарядное в автоматический или ручной режим заряда;
  5. кнопка “КОНТРОЛЬ”;
  6. светодиод “ЗАРЯД”.

В верхней части корпуса, устройства имеется ниша, в которую укладывается сетевой шнур и кабели с контактными зажимами “+” и “-“, для подключения зарядного устройства к соответствующим клеммам аккумулятора.

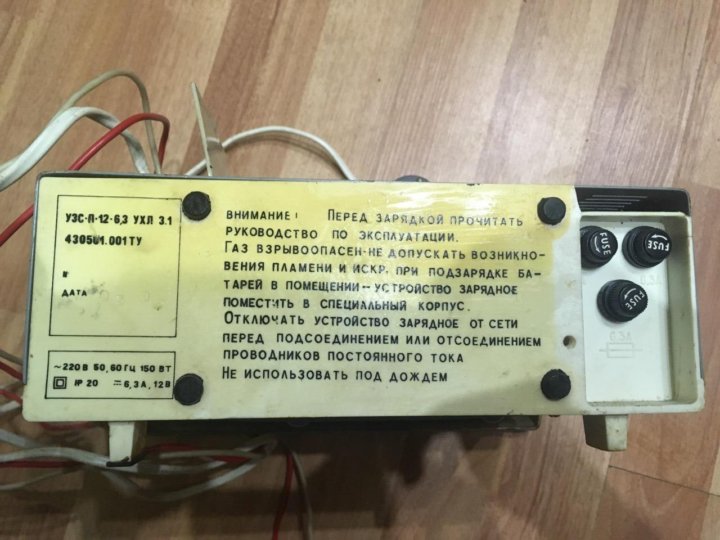

В нише задней стенки устройства зарядного находятся предохранители.

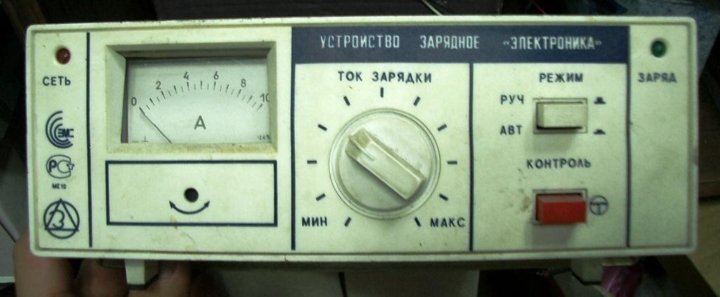

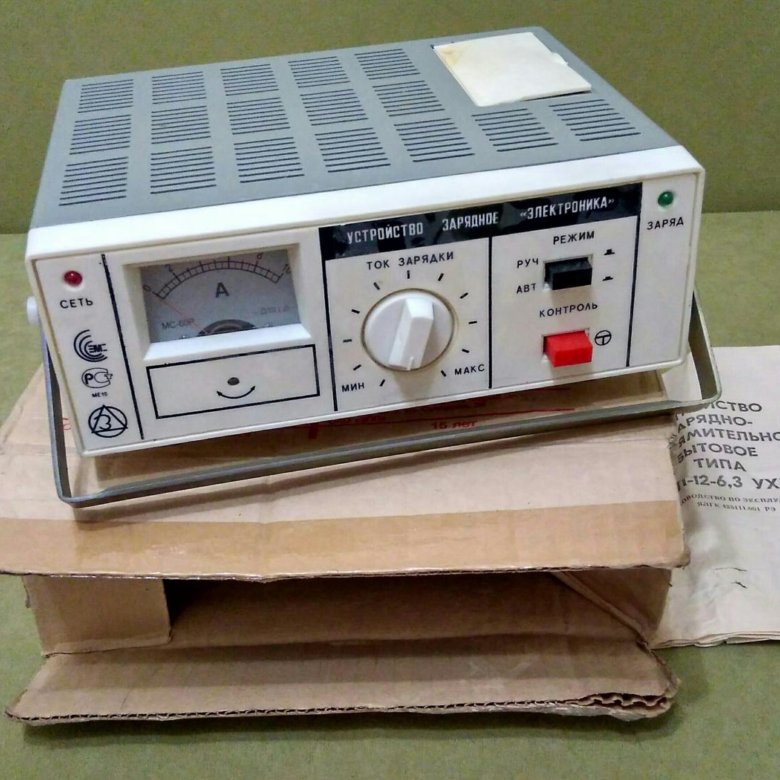

Рис. 1. Внешний вид устройства зарядного “Электроника”.

Рис. 2. Принципиальная схема устройства зарядного “Электроника” (нумерация деталей выполнена согласно маркировке на заводской плате, конденсаторы С1 и С2 могут не устанавливаться). ВНИМАНИЕ! Схема содержит некоторые ошибки, об этом читайте в комментариях!

Рис. 3. Монтажная плата устройства зарядного “Электроника”.

Рис. 4. Монтажная плата устройства зарядного автоматического “Электроника”.

Табл. 1. Перечень элементов к принципиальной схеме прибора “УЗС-П-12-6,3”.

Позиционное обозначениеНаименование элемента и типКол-воПримечания
R1, R2, R7, R8, R12, R23Резисторы МЛТ-0,25 – 1,0 кОм ± 10 %6
R3МЛТ-0,25 – 500 Ом ± 10 %1
R4МЛТ-1 – 160 Ом + 10 %1
R5МЛТ-0,25 – 200 Ом + 10 %1
R6МЛТ-1 – 300 Ом ± 10 %1
R9МЛТ-0,25 – 20 кОм ± 10 %1
R10МЛТ-0,25 – 75 кОм ± 10 %1
R11МЛТ-1 – 1,0 кОм ± 10 %1
R13МЛТ-0,25 – 3,0 кОм ± 10 %1
R14МЛТ-0,25 – 1,2 кОм ± 10 %1
R15, R19СПЗ-38 – 3,3 кОм2
R16ППЗ-40 – 4,7 кОм1
R17, R24МЛТ-0,25 – 10 кОм ± 10 %2
R18МЛТ-0,25 – 18 кОм ± 10 %1
R20, R22МЛТ-0,25 – 3,6 кОм ± 10 %2
R21МЛТ-0,25 – 9,1 кОм + 10 %1
R25МЛТ-0,25 – 300 Ом + 10 %1
R26МЛТ-0,25 – 51 кОм ± 10 %1
Rшшунт – 75 mV1
C3,С10,С11Диоды К73-17-63В – 0,1 мкФ3
С4К50-35-16В – 220 мкФ1
С5К50-35-16В – 100 мкФ1
С6, С7К50-35-25В – 220 мкФ2
С8, С9МБМ-160В – 0, 1 мкФ2
VD1 – VD4, VD7 – VD9, VD11 – VD15Диоды КД410А12
VD10КС 147 А1
VD16Д816А1
VS1, VS2КУ202Г2
VD5Индикаторы АЛ307БМ2
VD6АЛ307ГМ1
SA1Кнопки П2К (с фиксацией)1
SB2П2К (без фиксации)1

Ниже приведена принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Рис. 5. Принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

Зарядное устройство электроника для аккумулятора автомобиля

Устройство зарядное автоматическое УЗ-А-6/12-6,3-УХЛ 3.1 (в дальнейшем -устройство УЗ-А) предназначено для заряда 6-ти и 12-ти вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования.

Перед началом эксплуатации устройства УЗ-А (необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Устройство УЗ-А имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом, что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Устройство УЗ-А рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С.

Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

Технические данные

  • Напряжение питающей сети – 220 ± 22 В;
  • Частота сети – 50 ± 05 Гц;
  • Диапазон установки тока заряда – 0,5 – 6,3 А;
  • Автоматическое отключение от аккумуляторной батареи через -10,5 ± 1 ч;
  • Потребляемая мощность, не более -145 Вт;
  • Переменное напряжение для питания переносной автомобильной лампы (12 или 36±2В).

На лицевой панели расположены:

  1. светодиод “СЕТЬ”, сигнализирующий о включении устройства в сеть;
  2. индикатор тока для контроля тока заряда;
  3. кнопка включения устройства зарядного в режим заряда;
  4. ручка для установки тока заряда;
  5. светодиод, сигнализирующий об окончании цикла заряда.

На заднюю стенку устройства зарядного вынесен радиатор для охлаждения выпрямителя. На радиаторе установлены розетка для питания переносной лампы (12 или 36 В), электропаяльника и др., и предохранитель.

В нижней части корпуса, устройства имеется ниша, в которую укладывается сетевой шнур и кабели с контактными зажимами «+» и «-» для подключения зарядного устройства к соответствующим клеммам аккумулятора.

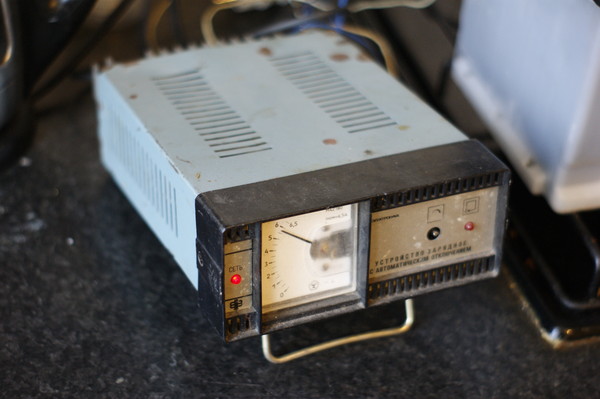

Рис. 1. Внешний вид устройства зарядного автоматического “Электроника”.

Проверка работоспособности зарядного устройства

В условиях продажи зарядного устройства в магазине при отсутствии аккумулятора, а также у потребителя для проверки работоспособности зарядного устройства, допускается кратковременно использовать вместо аккумулятора батарейки из сухих элементов общим напряжением не менее 4 В (удобнее всего использовать батарейку на напряжение 4,5 В, допускается использование последовательно включенных элементов по 1,5 В каждый – не менее 3х элементов).

Проверку производить следующим образом:

  1. Установить ручку В в крайнее левое положение.
  2. Подключить контактные зажимы зарядного устройства к выводам батареи, соблюдая полярность: зажим «+» устройства к «+» батарейки, а зажим «-» устройства к «-» батарейки.
  3. Включить зарядное устройство в сеть переменного тока напряжением 220 В, при этом па лицевой панели устройства загорится светодиод “СЕТЬ” и в зависимости от состояния электронной схемы может загореться светодиод. Нажать кнопку [i]. При этом, если горел светодиод, то он погаснет.
  4. Поворотом ручки по часовой стрелке убедиться в изменении тока (ток будет плавно увеличиваться). Это является критерием работоспособности устройства. Примечание. Во избежание преждевременного выхода проверочной батареи из строя рекомендуется проверку тока проводить не более 5 ч- 10 секунд и величину тока устанавливать не более 3-5 А.
  5. После проверки выведите ручку (против часовой стрелки до отсутствия показаний зарядного тока.
    Отключите зарядное устройство от сети и от батарейки.

Требования по технике безопасности

При эксплуатации устройства УЗ-А не допускается:

  • замена предохранителя, а также ремонт устройства во включенном состоянии;
  • механическое повреждение изоляции сетевого шнура, проводов выходных зажимов, а также попадание на него химически активной среды (кислот, масел, бензина и Т.Д.).

В процессе заряда допускается превышение температуры корпуса устройства над температурой окружающей среды не более 60 °С.

Устройство изделия

Устройство УЗ-А представляет собой выпрямитель с плавной установкой тока. С выводов 3, 6 сетевого трансформатора Т1 напряжение поступает на 2[-полупериодный управляемый выпрямитель, выполненный на тиристорах VS1 и VS2.

Выпрямленное напряжение подается на аккумуляторную батарею через контакты X1 («плюс») и Х2 («минус»). Для контроля величины тока заряда служит индикатор тока РА1.

Для отключения цепи заряда от аккумулятора через 10,5 ± 1 час, управления работой тиристоров и установки необходимого тока заряда служит схема, собранная на транзисторах VT1 + VT11 и микросхеме DD1.

На транзисторе VT1 выполнен формирователь импульсов с частотой 50 Гц, на интегральной схеме DD1 – счетчик импульсов, на транзисторах VT8 и VT10 – делитель частоты на 2, на транзисторе VT6 – управляемый генератор (стабилизатор) тока.

При этом необходимый ток заряда устанавливается потенциометром RP1.

Генератор управляющих импульсов выполнен на транзисторах VTЗ и VT7.

Транзистор VT2 является усилителем этих импульсов по мощности.

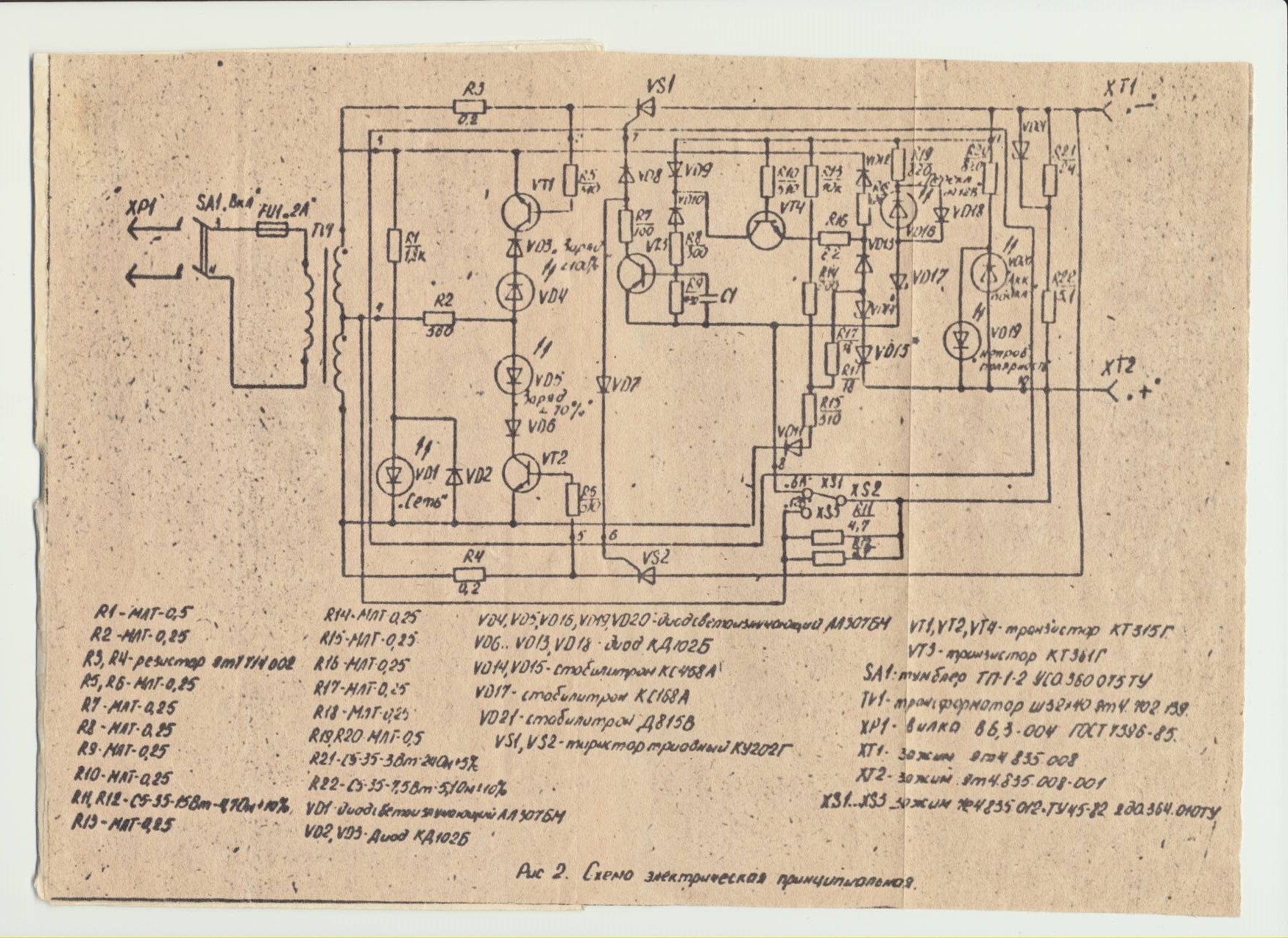

Рис. 2. Принципиальная схема устройства зарядного автоматического “Электроника” – вариант 1 (нумерация деталей выполнена согласно маркировке на заводской схеме).

Рис. 3. Принципиальная схема устройства зарядного автоматического “Электроника” – вариант 2 (нумерация деталей выполнена согласно маркировке на заводской плате).

Рис. 4. Монтажная плата устройства зарядного автоматического “Электроника”.

Рис. 5. Монтажная плата устройства зарядного автоматического “Электроника”.

На транзисторе VT11 выполнена схема защиты от короткого замыкания и переполюсовки выводов.

Схема на транзисторах VT4 и VT5 служит для переключения устройства в режим уменьшенного тока (через 6 – 8 часов ток уменьшится в 1,3 – 2,5 раза).

На диодах VD7 и VD8 собран выпрямитель питания схемы формирователя импульсов и счетчика. Диоды VD5 и VD6 запрещают подачу импульсов на управляющий электрод тиристора в момент, когда к тиристору приложено обратное напряжение.

Для индикации включения сети и конца заряда служат светодиоды VD2 и VD13.

Предприятие – изготовитель оставляет за собой право замены отдельных элементов схемы, не влияющих на технические характеристики изделия.

Подготовка и порядок работы

Вынуть из ниши сетевой шнур и контактные зажимы.

Установить устройство устойчиво на ручку – подставку.

Установить ручку регулировки в крайнее левое положение.

Подключить контактные зажимы устройства к выводам аккумуляторной батареи, соблюдая полярность:

  • «+» зажима устройства к «+» аккумуляторной батареи;
  • «-» зажима устройства к «-» аккумуляторной батареи.

Включить устройство в сеть переменного тока напряжением 220 В, при этом на лицевой панели загорится светодиод “СЕТЬ” и в зависимости от состояния электронной схемы может загореться светодиод.

Нажать кнопку [i]. При этом, если после включения горел светодиод И, то он погаснет. Поворотом ручки регулировки установить по индикатору тока необходимый ток заряда.

При заряде аккумуляторной батареи ток заряда в первый момент может возрастать, а затем по мере заряда постепенно уменьшается, что является признаком увеличения ЭДС аккумуляторной батареи. Для улучшения режима заряда аккумулятора через 6-8 часов ток заряда автоматически уменьшится в 1,3 – 2,5 раза.

Через 10,5 часов (± 1 час) устройство автоматически отключается от аккумуляторной батареи, при этом на лицевой панели загорится светодиод.

Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

Принесли в ремонт указанное изделие 2000-го года выпуска, заявленная неисправность — мал ток заряда АКБ.

Включаю, проверяю — действительно, в положении “МАКС” ручки регулятора тока выходной ток по встроенному амперметру и по включенному последовательно с нагрузкой контрольному амперметру всего 3 ампера. Ток регулируется от 0 до 3 ампер, регулировка плавная.
Смотрим принципиальную схему ЗУ

построечный резистор R15 должен определять верхний предел регулировки тока заряда. Надо попробовать подрегулировать положение подвижного контакта этого резистора. Открываем корпус ЗУ, смотрим на плату

а резистор R15 вообще не имеет подвижного контакта! То есть, в цепь постоянно включена вся токопроводящая дорожка резистора.
Как могли на заводе-изготовителе впаять в плату заведомо негодный компонент? Вроде бы, предприятие к структуре ВОС не относится, а зрячие монтажники должны были бы отбраковать такой резистор.
Впаиваем вместо этого несчастного подстроечного резистора обычный переменный резистор сопротивлением 3,3 кОм, подгоняем верхний предел регулировки тока заряда 6 ампер, измеряем сопротивление части переменного резистора, впаиваем в плату вместо R15 постоянный резистор близкого к измеренному номинала.

Что интересно, у меня получилось добиться 6 ампер зарядного тока только при сопротивлении R15 = 0. Так что вместо R15 запаиваем перемычку.
Вот такие бывают причуды ремонта. Да, кстати, оба тринистора КУ202Г исправны, и выходной ток имеет частоту импульсов 100 Гц. Это к возможным предположениям некоторых: “А у тебя оба тринистора работают или только один?”.

Разбор больше 11 схем для изготовления ЗУ своими руками в домашних условиях, новые схемы 2017 и 2018 года, как собрать принципиальную схему за час.

  1. По каким основным причинам происходит разрядка автомобильного аккумулятора на дороге?

А) Автомобилист вышел из транспорта и забыл выключить фары.

Б) Аккумуляторная батарея слишком нагрелась под воздействием солнечных лучей.

  1. Может ли аккумулятор выйти из строя, если автомобилем не пользуются долгое время (стоит в гараже без запуска)?

А) При долгом простое аккумуляторная батарея выйдет из строя.

Б) Нет, батарея не испортится, ее потребуется только зарядить и она снова будет функционировать.

  1. Какой источник тока используется для подзарядки АКБ?

А) Есть только один вариант — сеть с напряжением в 220 вольт.

Б) Сеть на 180 Вольт.

  1. Обязательно снимать аккумуляторную батарею при подключении самодельного устройства?

А) Желательно производить демонтаж батареи с установленного места, иначе возникнет риск повредить электронику поступлением большого напряжения.

Б) Необязательно снимать АКБ с установленного места.

  1. Если перепутать «минус» и «плюс» при подключении ЗУ, то аккумуляторная батарея выйдет из строя?

А) Да, при неправильном подключении, аппаратура сгорит.

Б) Зарядное устройство просто не включится, потребуется переместить на положенные места необходимые контакты.

Ответы:

  1. А) Не выключенные фары при остановке и минусовая температура – наиболее распространенные причины разряда АКБ на дороге.
  2. А) АКБ выходит из строя, если долго не подзаряжать ее при простое автомобиля.
  3. А) Для подзарядки применяется напряжение сети в 220 В.
  4. А) Не желательно производить зарядку батареи самодельным устройством, если она не снята с автомобиля.
  5. А) Не следует путать клеммы, иначе самодельный аппарат перегорит.

Аккумулятор на автотранспорте требуют периодической зарядки. Причины разряжения могут быть разные — начиная от фар, что хозяин забыл выключить, и до отрицательных температур в зимний период на улице. Для подпитки АКБ потребуется хорошее зарядное устройство. Такое приспособление в больших разновидностях представлено в магазинах автозапчастей. Но если нет возможности или желания покупки, то ЗУ можно сделать своими руками в домашних условиях. Имеется также большое количество схем — их желательно все изучить, чтобы выбрать наиболее подходящий вариант.

Определение: Зарядное устройство для автомобиля предназначается для передачи электрического тока с заданным напряжением напрямую в АКБ.

Ответы на 5 часто задаваемых вопросов

  1. Потребуется ли производить какие-то дополнительные меры, перед тем как приступать к зарядке аккумуляторной батареи на своём автомобиле? – Да, потребуется почистить клеммы, поскольку во время работы на них появляются кислотные отложения. Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Иногда автомобилисты используют смазку для обработки клемм, ее тоже следует убрать.
  2. Чем протереть клеммы зарядных устройств? — Специализированное средство можно купить в магазине или приготовить самостоятельно. В качестве самостоятельно изготовленного раствора используют воду и соду. Компоненты смешиваются и перемешиваются. Это отличный вариант для обработки всех поверхностей. Когда кислота соприкоснется с содой, то произойдет реакция и автомобилист обязательно ее заметит. Это место и потребуется тщательно протереть, чтобы избавиться от всей кислоты. Если клеммы ранее обрабатывались смазкой, то она убирается любой чистой тряпкой.
  3. Если на аккумуляторе стоят крышки, то их нужно вскрывать перед началом зарядки? — Если крышки имеются на корпусе, то их обязательно снимают.
  4. По какой причине необходимо откручивать крышечки с аккумуляторной батареи? — Это нужно, чтобы газы, образующиеся в процессе зарядки, беспрепятственно выходили из корпуса.
  5. Есть необходимость обращать внимание на уровень электролита в аккумуляторной батарее? – Это делается в обязательном порядке. Если уровень ниже требуемого, то необходимо добавить дистиллированную воду внутрь аккумулятора. Уровень определить не составит труда – пластины должны быть полностью покрыты жидкостью.

Ещё важно знать: 3 нюанса об эксплуатации

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

  1. Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
  2. Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
  3. Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

Топ-3 производителей зарядных устройств

Если нет желания или возможности своими руками собрать ЗУ, то обратите внимание на следующих производителей:

Фирмы хорошо зарекомендовали себя на рынке, а потому о надежности и функциональности переживать при покупке не следует.

Как избежать 2-х ошибок при зарядке аккумуляторной батареи

Необходимо соблюдать основные правила, чтобы правильно подпитать батарею на автомобиле.

  1. Напрямую к электросети аккумуляторную батарею запрещено подключать. Для этой цели и предназначается зарядные устройства.
  2. Даже если устройство изготавливается качественно и из хороших материалов, всё равно потребуется периодически наблюдать за процессом зарядки, чтобы не произошли неприятности.

Выполнение простых правил обеспечит надежную работу самостоятельно сделанного оборудования. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.

Самое простое зарядное устройство для АКБ

Схема 100% рабочего ЗУ на 12 вольт


Посмотрите на картинке на схему ЗУ на 12 В. Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Максимальный ток, получаемый при заряде составляет 6 А. Но аппарат также подходит и для других аккумуляторов – литий-ионных, поскольку напряжение и выходной ток можно отрегулировать. Все основные компоненты для сборки устройства можно найти на сайте Aliexpress.

  1. dc-dc понижающий преобразователь.
  2. Амперметр.
  3. Диодный мост КВРС 5010.
  4. Концентраторы 2200 мкФ на 50 вольт.
  5. трансформатор ТС 180-2.
  6. Предохранители.
  7. Вилка для подключения к сети.
  8. «Крокодилы» для подключения клемм.
  9. Радиатор для диодного моста.

Трансформатор используется любой, по собственному усмотрению Главное, чтобы его мощность была не ниже 150 Вт (при зарядном токе в 6 А). Необходимо установить на оборудование толстые и короткие провода. Диодный мост фиксируется на большом радиаторе.

Схема ЗУ Рассвет 2

Посмотрите на картинке на схему зарядного устройства Рассвет 2. Она составлена по оригинальному ЗУ. Если освоить эту схему, то самостоятельно получится создать качественную копию, ничем не отличающуюся от оригинального образца. Конструктивно устройство представляет собой отдельный блок, закрывающийся корпусом, чтобы защитить электронику от влаги и воздействия плохих погодных условий. На основание корпуса необходимо подсоединить трансформатор и тиристоры на радиаторах. Потребуется плата, что будет стабилизировать заряд тока и управлять тиристорами и клеммы.

1 схема умного ЗУ

Посмотрите на картинке принципиальную схему умного зарядного устройства. Приспособление необходимо для подключения к свинцово-кислотным аккумуляторам, имеющим емкость — 45 ампер в час или больше. Подключают такой вид аппарата не только к аккумуляторам, что ежедневно используются, но также к дежурным или находящимся в резерве. Это довольно бюджетная версия оборудования. В ней не предусмотрен индикатор, а микроконтроллер можно купить самый дешевый.

Если имеется необходимый опыт, то трансформатор собирается своими руками. Нет необходимости устанавливать также и звуковые сигналы оповещения — если аккумулятор подключится неправильно, то загоревшаяся лампочка разряда будет уведомлять об ошибке. На оборудование необходимо поставить импульсный блок питания на 12 вольт — 10 ампер.

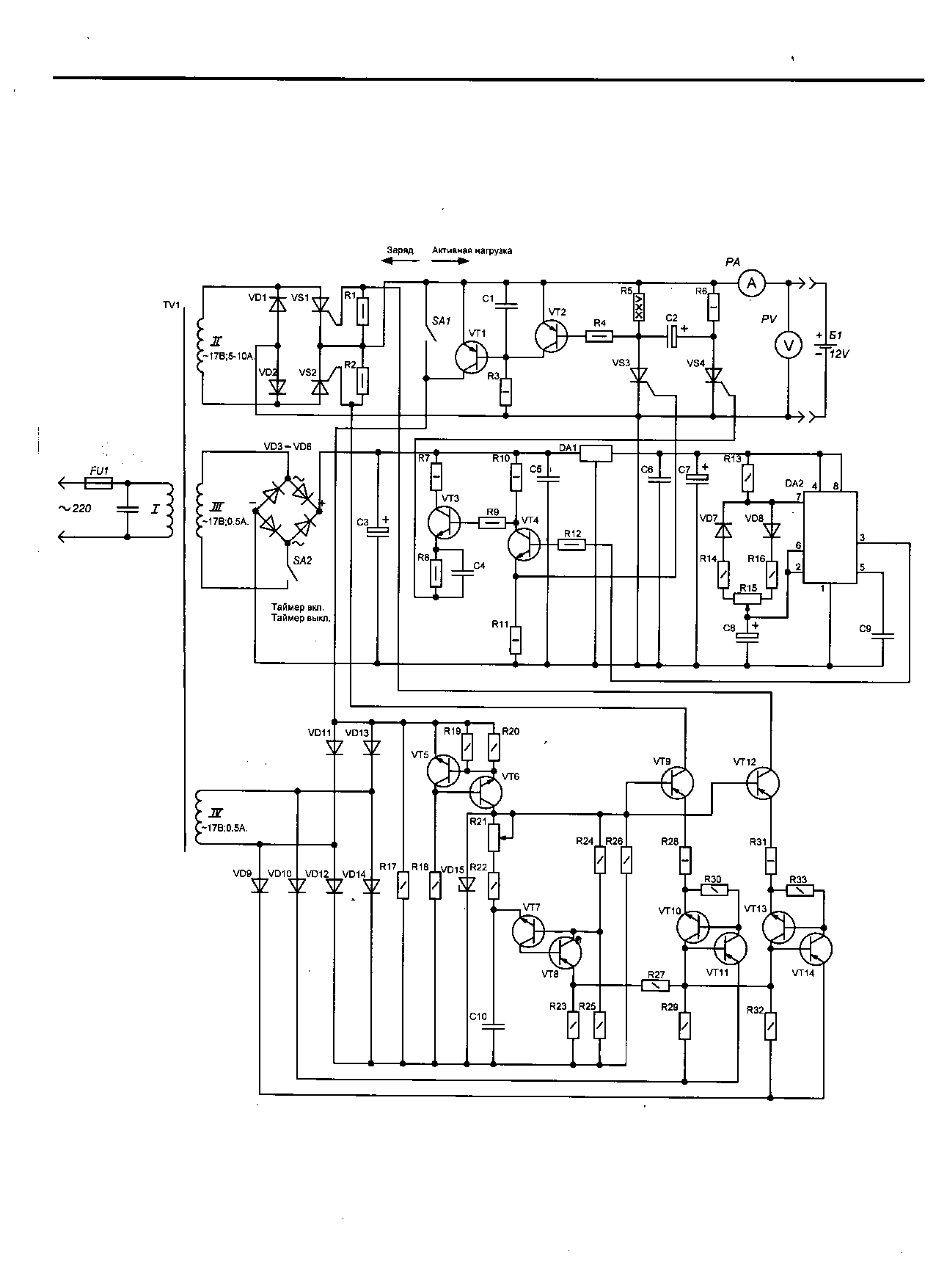

1 схема промышленного ЗУ


Посмотрите на схему промышленного зарядного устройства от оборудования Барс 8А. Трансформаторы используются с одной силовой обмоткой на 16 Вольт, добавляется несколько диодов vd-7 и vd-8. Это необходимо для того, чтобы обеспечить мостовую схему выпрямителя от одной обмотки.

1 схема инверторного устройства

Посмотрите на картинке схему инверторного зарядного устройства. Это приспособление перед началом зарядки разряжает аккумуляторную батарею до 10,5 Вольт. Ток используется с величиной С/20: «C» обозначает ёмкость установленного аккумулятора. После этого процесса напряжение повышается до 14,5 Вольт, при помощи разрядно-зарядного цикла. Соотношение величины заряда и разряда составляет десять к одному.

1 электросхема ЗУ электроника

1 схема мощного ЗУ


Посмотрите на картинке на схему мощного зарядного устройства для автомобильного аккумулятора. Приспособление применяется для кислотных АКБ, имеющих высокую емкость. Устройство с легкостью заряжает автомобильный аккумулятор, имеющий емкость в 120 А. Выходное напряжение устройство регулируется самостоятельно. Оно составляет от 0 до 24 вольт. Схема примечательна тем, что в ней установлено мало компонентов, но дополнительные настройки при работе она не требует.

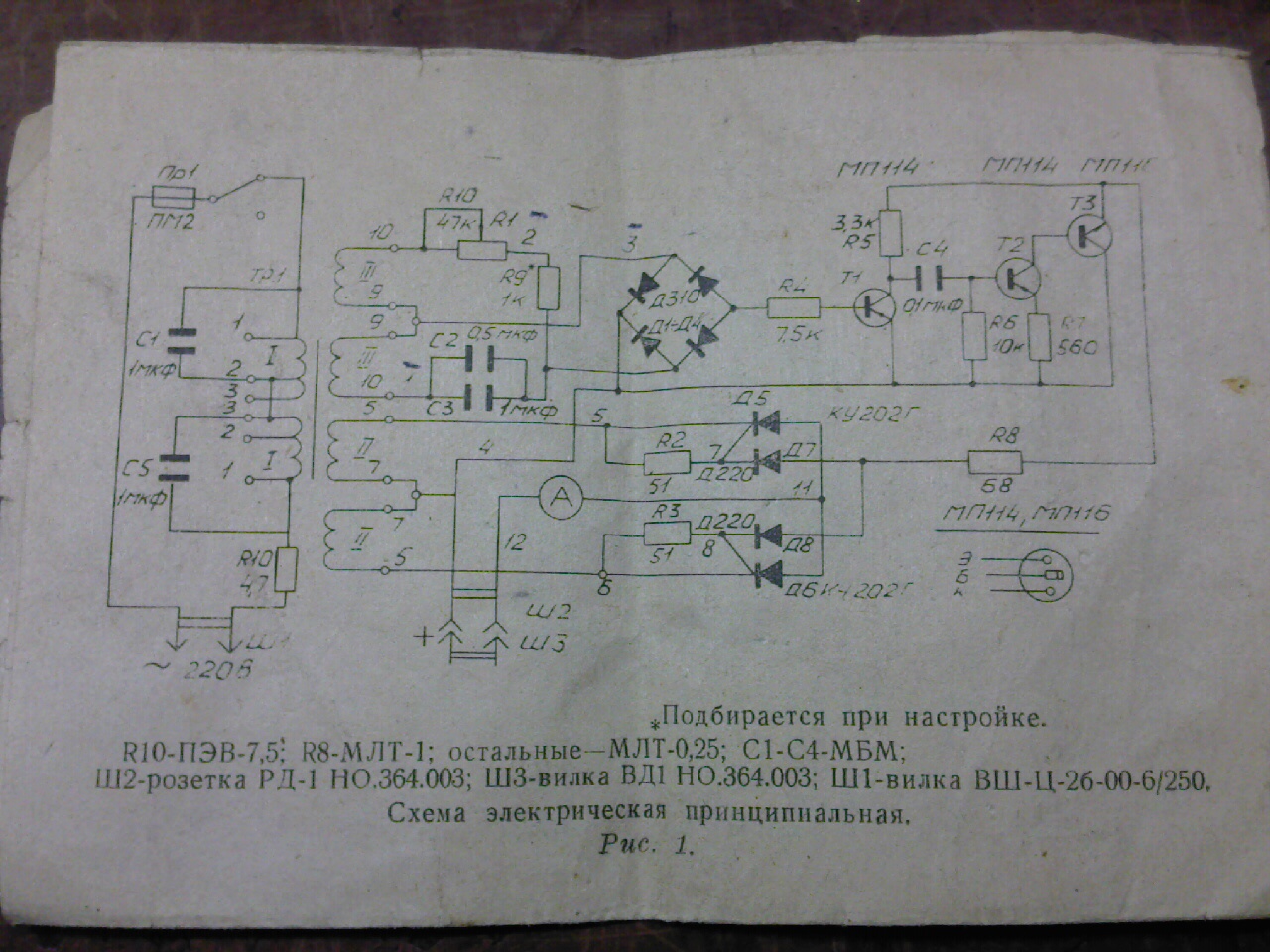

2 схемы советского ЗУ

Многие уже могли видеть советское зарядное устройство. Оно похоже на небольшую коробку из металла, и может показаться совсем ненадежной. Но это вовсе не так. Главное отличие советского образца от современных моделей — надежность. Оборудование обладает конструктивной мощностью. В том случае, если к старому устройству подсоединить электронный контроллер, то зарядник получится оживить. Но если под рукой такого уже нет, но есть желание его собрать, необходимо изучить схему.

К особенностям их оборудования относят мощный трансформатор и выпрямитель, с помощью которых получается быстро зарядить даже сильно разряженную батарею. Многие современные аппараты не смогут повторить этот эффект.

Автомобильные зарядные устройства. Схемы. Принцип работы.

Обзор распространённых автомобильных зарядных устройств. Принципиальные схемы. Назначение. Устройство. Возможные неисправности.

Зима. Мороз. Двигатель запускается тяжело. Резко возрастает нагрузка на аккумулятор. А за состоянием аккумулятора нужно следить: проверять и вовремя его заряжать. Летом АКБ редко когда приходится заряжать, часто хватает зарядки от генератора автомобиля, а зима — это время частого использования автомобильных зарядных устройств.

Рассмотрим некоторые модели зарядных устройств промышленного производства, выпускаемых раньше и наиболее часто используемых автомобилистами.


УСТРОЙСТВО ЗАРЯДНО-ВЫПРЯМИТЕЛЬНОЕ БЫТОВОЕ ТИПА УЗС-П-12-6,3 УХЛ 3.1. «Электроника», «Электроника-М», «Электроника-И»

Устройство зарядно-выпрямительные с плавным регулированием стабилизированного тока зарядки предназначена для зарядки и подзарядки стартерных свинцово-кислотных аккумуляторных батарей типа 6 СТ (12В. ) и 3 СТ (6 В.) ёмкостью до 60 А-ч в автоматическом и ручном режимах.

Разрешается заряжать батареи емкостью более 60 А-ч, но при этом ток зарядки не должен превышать 6,3 А!

12-вольтовая батарея может заряжаться как автоматическом, так и в ручном режимах, а 6-вольтовая батарея заряжается только в ручном режиме. Можно заряжать последовательно соединенные две 6-вольтовые батареи.

С помощью зарядного устройства можно определить полярность аккумуляторных батарей.

Устройство зарядное имеет электронную защиту от короткого замыкания при подключении его к аккумуляторной батарее, а также при ошибочной переполюсовки.

Технические характеристики зарядного устройства
ТИПА УЗС-П-12-6,3 УХЛ 3.1. «Электроника», «Электроника-М», «Электроника-И»
  • Питание устройства осуществляется от сети переменного тока напряжением (220±22) В и частотой 50 и 60 Гц.
  • Максимальный ток зарядки — 6,3 А.
  • Диапазон регулирования стабилизированного тока зарядки от 0,2 до 6,3 А.
  • Номинальное напряжение заряжаемой батареи — 12 В.
Устройство

Органы управления и индикации устройства зарядного выведены на лицевую панель:

  • в  устройстве зарядном «Электроника» стрелочный индикатор предназначен для индикации величины тока зарядки.
  • в устройстве зарядном «Электроника–И» величина тока зарядки определяется по маркировке, нанесенной около светодиодного индикатора;
  • в устройстве зарядном «Электроника-М» величина тока зарядки определяется по нанесенной на панели маркировке;
  • регулятор предназначен для регулирования величины тока зарядки.
  • индикаторы предназначены для определения режима работы устройства зарядного.
  • кнопка КОНТРОЛЬ предназначена для контроля работоспособности и запуска устройства зарядного при подключении незаряженной емкостной нагрузки, а также слабозаряженной аккумуляторной батареи.

У зарядного устройства «Электроника–И» шаг индикации значения зарядного тока составляет :

  • 0,5А – у12 разрядного индикатора тока;
  • 1,0А – у 6 разрядного индикатора тока.

Порядок работы

Режим зарядки батарей согласно требованиям «Инструкции по эксплуатации» батарей аккумуляторных.

Устройство зарядное функционирует только с емкостной нагрузкой. Для запуска устройства зарядного, при подключении к устройству слабозаряженной аккумуляторной батареи или незаряженной емкостной нагрузки, необходимо нажимать кнопку КОНТРОЛЬ до включения устройства (до 1/3 секунд), что определяется включением индикатора.

В устройстве зарядном «Электроника – М» величина зарядного тока определяется по маркировке, нанесенной на панели, а также по яркости свечения индикатора. Отклонение величины тока зарядки от маркированного значения при номинальном значении напряжения питания не более ±0,5А. При зарядке аккумуляторной батареи с наличием сульфатации значение зарядного тока может отличаться от указанного.

Работа устройства зарядного при зарядке 12-вольтовой и 6-вольтовой аккумуляторных батарей в ручном режиме.

Установите ручку регулятора в левое крайнее положение, переключатель на режим работы РУЧ.

Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».

Включите устройство зарядное в сеть: должен включиться (загореться) индикатор, установите регулятором тока необходимую величину тока зарядки, при этом должен включиться (загореться) индикатор, сигнализирующий о протекании зарядного тока. Признаком окончания процесса зарядки является обильное газовыделение, кипение во всех элементах батареи, а также постоянство плотности электролита и напряжения на батарее в течение 2-3 часов.

Порядок работы при зарядке 12-вольтовой аккумуляторной батареи в автоматическом режиме.
  • Установите ручку регулятора в левое – крайнее положение. Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».
  • Включите устройство зарядное в сеть, при этом должен включиться индикатор.
  • Установите ручкой регулятора необходимую величину зарядного тока, включается индикатор, переключатель на режим работы «АВТ». Стрелочный индикатор в устройстве зарядном «Электроника» показывает величину тока зарядки, далее наступает бестоковая пауза, индикатор отключается, а стрелка индикатора на нулевой отметке. После бестоковой паузы начинается процесс зарядки аккумуляторной батареи: зарядка-пауза-зарядка-пауза. Длительность бестоковой паузы зависит от степени заряженности аккумуляторной батареи.
  • Признаками окончания процесса зарядки являются длительные без токовые паузы, обильное газовыделение, а также постоянство плотности электролита и напряжения на аккумуляторной батарее.
  • Для окончательной зарядки аккумуляторной батареи рекомендуем в конце процесса зарядки перейти на ручной режим.

 ВНИМАНИЕ!

Стабилизация тока зарядки устройства зарядного в режиме  «РУЧ» и в режиме «АВТ» не осуществляется при зарядке аккумуляторных батарей с наличием сульфатации электродной массы, с прорастанием сепараторов или их разрушением, с короблением электродов, с наличием вредных примесей в электролите. В большинстве случаев при этом происходит самопроизвольное неуправляемое снижение тока зарядки.

Порядок работы при определении состояния 12-вольтовой аккумуляторной батареи.
  1. Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».
  2. Подключите устройство зарядное к сети. Установите ручкой регулятора необходимую величину тока зарядки, переключатель на режим работы «АВТ».
  3. Включается индикатор, а стрелочный индикатор в устройстве зарядном «Электроника» показывает величину тока зарядки, далее наступает бестоковая пауза, отключается индикатор, а стрелка индикатора на нулевой отметке. Проконтролируйте по индикаторам бестоковую паузу. Если бестоковая пауза длится (0,5-1) секунд, аккумуляторную батарею необходимо зарядить. Если бестоковая пауза длится (1-2) минуты, аккумуляторная батарея не требует зарядки.
  4. Описанный временной режим работы устройства может не совпадать при включении аккумуляторной батареи, отработавший свой гарантийный срок, а также при следующих отклонениях в аккумуляторной батарее:
  • коррозия токоотводов положительных электродов;
  • оплывание активной массы положительного электрода;
  • коробление электродов;
  • прорастание сепараторов или их разрушение;
  • короткое замыкание между электродами различной полярности;
  • необратимая сульфатация электродной массы, наличие вредных примесей в электролите.
Определение полярности аккумуляторных батарей при отсутствии на них маркировки.

Подключите зажимы зарядного устройства к клеммам аккумуляторной батареи, ручку регулятора тока установите в крайнее левое положение, переключатель на режим работы «РУЧ». Подключите устройство зарядное к сети. Поверните ручку регулятора тока по часовой стрелке. Если при этом включается индикатор, полярность клемм аккумулятора соответствует маркировке на зажимах кабеля нагрузки. Если индикатор не включается, поменяйте местами зажимы и произведите проверку повторно.

Ещё одна схема зарядного устройства «ЭЛЕКТРОНИКА»

Печатная плата зарядного устройства «ЭЛЕКТРОНИКА»

Схема пуско-зарядного устройства для автомобильного АКБ «ЭЛЕКТРОНИКА ЗП-01»

Другой вариант схемы «Электроника ЗП-01»:

Этот вариант, но перерисованый:

Устройство зарядное с автоматическим отключением УЗ-ПА-6/12-6,3-УХЛЗ.

1

Устройство зарядное с автоматическим отключением УЗ-ПА-6/12-6,3-УХЛЗ-1 (в дальнейшем — устройство УЗ-ПА) предназначено для заряда 6 и 12-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования. Перед началом эксплуатации устройства УЗ-ПА необходимо изучить руководство по эксплуатации, а также правила по уходу и эксплуатации аккумуляторной батареи. Устройство УЗ-ПА имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом: что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Внимание. Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

В устройстве отсутствует указанный на схеме переключатель SВ1 и кнопка   на лицевой панели. Обнуление счетчика таймера происходит автоматически при включении устройства в сеть.

Устройство УЗ-ПА рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10° С до плюс 40° С и относительной влажности до 98% при 25° С.

ТЕХНИЧЕСКИЕ   ДАННЫЕ
Напряжение питающей сети(220±22) В
Частота сети(50 ±0,5) Гц
Диапазон установки тока зарядаот 0,5 до 6,3 А
Переменное напряжение для питания переносной автомобильной лампы(36 ±3) В
Автоматическое отключение от аккумуляторной батареичерез (10,5±1) ч
Габаритные размеры, не более240x175x85 мм
Масса, не более4,2 кг
Потребляемая мощность, не более145 Вт
Устройство УЗ-ПА-6/12-6,3 и принцип работы

Устройство УЗ-ПА представляет собой выпрямитель, с плавной установкой тока. С выводов 3,6 сетевого трансформатора TV1 напряжение поступает на 2-х-полупериодный управляемый выпрямитель, выполненный на тиристорах VS1 и VS2. Выпрямленное напряжение подается на аккумуляторную батарею через контакты XI («плюс») и Х2 («минус»).

Для контроля величины тока заряда служит индикатор тока РА1.

Для отключения цепи заряда от аккумулятора через (10,5 ±1) ч, управления работой тиристоров и установки необходимого тока заряда служит схема, собранная на транзисторах VT1, VT4, VТ8, VТ9, VТ10 и интегральной схеме (ДД1).

На транзисторе VТ1 выполнен формирователь импульсов с частотой 50 Гц, на интегральной схеме ДД1 — счетчик с импульсов, на транзисторах VТ8 и VТ10 — делитель частоты на 2, на транзисторе VТ6 — управляемый генератор (стабилизатор) тока.

При этом необходимый ток заряда устанавливается потенциометром RP1.

Генератор управляющих импульсов выполнен на транзисторах VТЗ, VТ7. Транзистор VТ2 является усилителем этих импульсов по мощности.

На диоде VД1 выполнена схема защиты от короткого замыкания и переполюсовки выводов.

Схема на транзисторах VТ4 и VТ5 служит для переключения устройства в режим уменьшенного тока (через 6 — 8 часов ток уменьшится в 1,3  — 2,5 раза).

На диодах VД7 и VД8 собран выпрямитель питания схемы формирователя импульсов и счетчика.

Диоды VД5 и VД6 запрещают подачу импульсов на управляющий электрод тиристора в момент, когда к тиристору приложено обратное напряжение.

Для индикации включения сети и конца заряда служат светодиоды VД2 и VД13.

С выводов 3 и 6 силового трансформатора снимается переменное напряжение 36 В.

Конструктивно устройство состоит из нижнего и верхнего корпуса, лицевой панели, радиатора, печатной платы с радиоэлементами и силового трансформатора.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Устройство зарядное просто и надежно в эксплуатации. Однако, в практике имеются случаи, когда потребители из-за неправильного использования не могут получить необходимый зарядный ток и ошибочно считают это неисправностью зарядного устройства. Некоторые неисправности приведены в таблице ниже.

Перечень возможных неисправностей и методы их устранения

Наименование неисправностей, внешнее проявление и дополнительные признаки

Вероятная причина

Метод  устранения

Примечание

1. При подключении зарядного устройства к аккумуляторной батарее отсутствует показание зарядного тока1. Ручка недостаточно    повернута по часовой    стрелке1. Вращением    ручки установить необходимый ток
2. Плохой контакт между выходными зажимами «+» и «-» и выводами аккумуляторной батареи2. Проверить состояние выводов. При необходимости зачистить их
3.  Перепутана  полярность при подключении зарядного      устройства к выводам аккумуляторной батареи3. Проверить полярность и подключить согласно рис. 4
4. Выходные зажимы «+» и «-» замыкаются между собой4.  Разомкнуть   зажимы
5. Короткое замыкание в аккумуляторной батарее или она чрезмерно  разряжена, напряжение на ней менее 4В)5. Проверить аккумуляторную батарею, если устройство  исправноПроверить   устройство   следующим  образом:     подключить  к  выходным  зажимам соблюдая полярность («+» к «+», «-» к  «-») любой источник  постоянного напряжения не менее 4 В (заведомо исправную аккумуляторную батарею или батарею из сухих элементов): вращая ручку проверить   по     амперметру наличие тока. Если ток заряда есть, то устройство    исправно, неисправность следует искать  в  заряжаемой  аккумуляторной  батарее
2. При подключении зарядного устройства к аккумуляторной батарее стрелка амперметра зашкаливает1.  Ручка выведена   вправо до конца1. Установить ток вращением  ручки против  часовой стрелки
3. При включении зарядного   устройства    в сеть не горит светодиод СЕТЬ1. Сгорел предохранитель1. Заменить предохранитель

 Другой похожий вариант схемы устройства зарядного автоматического «ЭЛЕКТРОНИКА»

Отличие от предыдущей схемы — добавление транзистора VT11 КТ315Г, ограничивающий максимальный ток устройства.

Устройство зарядно-разрядное УЗР-П-12/6-6,3-УХЛ3,1

  На рисунке стрелками обозначены основные узлы схемы.

Назначение

Устройство зарядно-разрядное (УЗР) предназначено для заряда обычным и восстановительным режимом стартерных аккумуляторных батарей всех типов, применяемых в отечественных автомобилях, мотоциклах и мотороллерах, а также для питания низковольтной активной нагрузки.

В режиме восстановительного заряда УЗР обеспечивает восстановление структуры активных масс свинцового аккумулятора путем поляризации его электродов асимметричным током инфранизкой частоты, что позволяет снизить скорость коррозии решеток положительных пластин и увеличить срок службы аккумулятора на 20—40%.

Электронная схема зарядного устройства обеспечивает его защиту при несоответствии полярности подключаемых с аккумуляторной батарее зажимов, коротких замыканиях. А так же есть возможность плавно регулировать ток заряда от 0,1 до 6А, при входном напряжении 220 ±22 В.

Восстановительные заряды рекомендуется проводить:
  • один раз в 3—4 месяца при малоинтенсивной эксплуата­ции аккумулятора;
  • ежемесячно при длительной стоянке;
  • до и после длительного бездействия;
  • при введении в действие сухозаряженных аккумуля­торов с просроченным сроком хранения.
Технические характеристики
  • Номинальное напряжение питающей сети, В ~ 220;
  • Номинальное напряжение заряжаемой акку­муляторной батареи, 6-12;
  • Номинальный выпрямительный ток, А — 6,3;
  • Максимальная потребляемая мощность, Вт не более — 160.
  • Масса, кг, не более — 4,3 кг.
В восстановительном режиме работы:
  • время протекания тока в прямом направлении, режим заряда — от 90 до 160 с.;
  • время протекания тока в обратном направлении, режим разряда — от 9 до 24 с.

Устройство для автоматической зарядки и разрядки автомобильных аккумуляторов на таймере КР1006ВИ1

Принцип работы зарядно-разрядного устройства

Зарядно-разрядное устройство состоит из собственно зарядного устройства (ЗУ), обозначенного на схеме прямоугольником, и электронного узла управления. Питание узла управления осуществляется от аккумуляторной батареи. В качестве порогового элемента (компаратора), вырабатывающего сигнал при достижении напряжением на аккумуляторе значения свыше 14,2…14,5 В и при снижении до 10,5 В, используется интегральный таймер КР1006ВИ1 (микросхема DA1).

Ток зарядки устанавливают в соответствии с инструкцией по эксплуатации аккумуляторной батареи, т.е. равным 1/10 или 1/20 емкости батареи. Если зарядка идет без контроля оператора, следует обеспечить ограничение колебаний зарядного тока при возможных колебаниях сетевого напряжения.

Самый простой способ стабилизации тока — включение двух-трех параллельно соединенных автомобильных ламп мощностью 40… 50 Вт в разрыв одного из выходных проводов зарядного устройства. Такой же эффект может быть достигнут включением лампы напряжением 220 В и мощностью 200…300 Вт в разрыв одного из входных (сетевых) проводов ЗУ. Сопротивление вольфрамовой нити ламп накаливания возрастает с увеличением температуры, т.е. лампа обладает свойствами стабилизатора тока. Зарядный ток содержит дозированную разрядную составляющую, что благотворно сказывается на протекании электрохимических процессов в батарее. Разрядная составляющая тока протекает через резистор R 19 и транзистор VT3 и равна примерно 0,5 А.

В процессе зарядки напряжение на полюсных выводах аккумулятора плавно увеличивается. Известно, что напряжение полностью заряженной батареи составляет 14,2…14,5 В. Измерение этого напряжения следует производить в отсутствие зарядного тока, поскольку импульсы зарядного тока в зависимости от степени разряженности аккумуляторной батареи увеличивают мгновенное значение напряжения на ее зажимах на 1…3 В по сравнению с режимом, когда ток зарядки не протекает. Для обеспечения такого режима измерения в устройстве использованы элементы U1, R4, VT2. В режиме зарядки транзистор VT2 открыт.

Подробнее о работе этого зарядно-разрядного устройства Вы можете прочитать скоро в следующей статье.

Ещё один вариант автоматического зарядного устройства на двух счётчиках К176ИЕ12 и К176ИЕ8

На транзисторе VT6 КТ503Б собран формирователь импульсов для работы счётчиков (100 Гц).

Запускается зарядное устройство кнопкой «Пуск» после чего счётчики сбрасываются и начинается отчёт времени. По истечении заданного числа импульсов с выв 3 МС К176ИЕ8  логич. 0 сначала закрывается полевой транзистор VT5 (КП103Б), тем самым ограничивая ток зарядки.  Затем после появления лог. 0 (сигнала закрытия) с выв.4 МС К176ИЕ8 закрывается VT4 (КП103Б), тем самым отключается зарядка АКБ. Через VT1, VT2, VT3 осуществляется регулировка управления тиристорами.

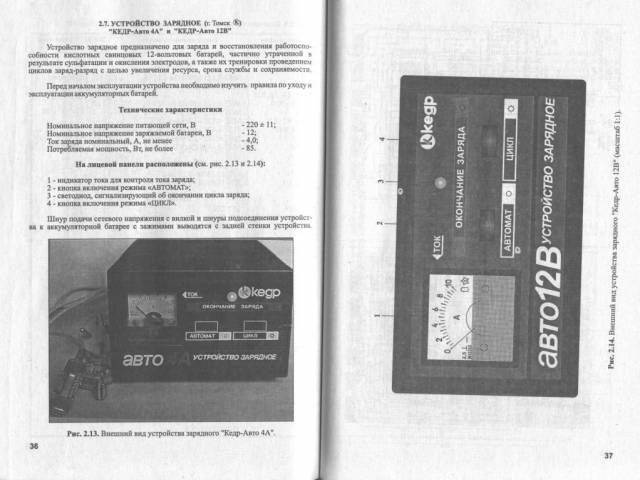

Зарядное устройство «КЕДР-АВТО»

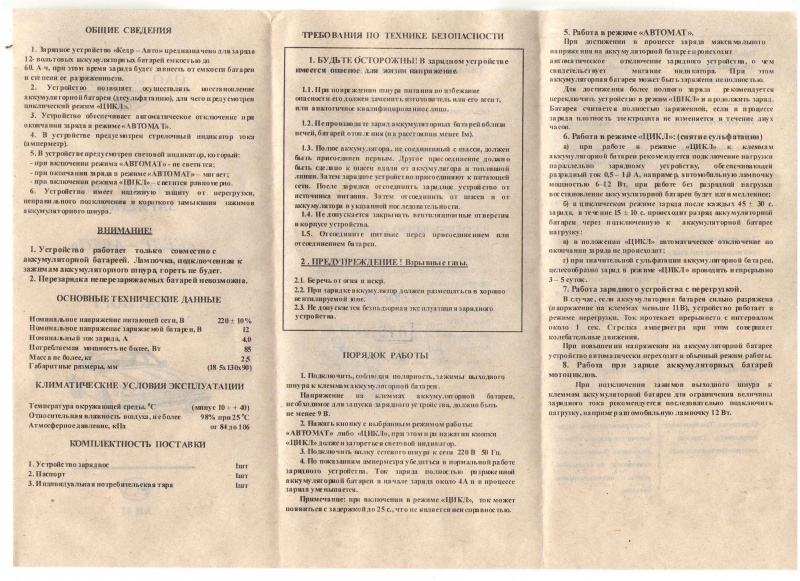

Ниже приведены несколько схем зарядного устройства семейства «Кедр»

При написании статьи использовались руководства по эксплуатации вышеописанных устройств.

А. Зотов, Волгоградская обл.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Всё про автоматическую коробку передач

    • Не так давно на современных легковых автомобилях высокого класса АКПП (автоматическая коробка переключения передач) с гидротрансформатором и гидроприводными фрикционами стала дополнятся двумя новыми функциями: функция Tiptronic (функция мгновенного переключения от легкого прикосновения к рычагу АКПП) и функция DSP (функцией адаптивного программного управления процессами переключения).

    Эти функции реализуются с применением средств электронного автоматического управления и придают АКПП совершенно новое свойство — способность адаптироваться к условиям движения и манере водителя управлять автомобилем.

    Подробнее…

  • Схема преобразователя ЧАСТОТА-НАПРЯЖЕНИЕ

    •  Конвертер «частота-напряжение» на LM331

    В радиолюбительских схемах бывает необходимость в преобразовании частота — напряжение, например для измерения частоты вольтметром (мультиметром), датчика, реагирующего на изменение частоты и т.п.

    Подробнее…

  • Защита БП от КЗ

    • Схема защиты источника питания от перегрузки на КУ202

    Для защиты блока питания при конструировании различных схем рекомендуется на выход БП добавить узел защиты от перегрузки по току. Простая схема устройства построена с применением тиристора в качестве управляющего элемента защиты по напряжению.

    Подробнее…


Популярность: 169 826 просм.

▶▷▶ зарядное устройство для автомобильного аккумулятора электроника схема

▶▷▶ зарядное устройство для автомобильного аккумулятора электроника схема
medal of honor от механиков торрентскачать игры через торрент прототип 1 на русском механикимедаль за отвагу игра 2014 скачать торрент механикискачать игры через торрент калов дьюти 5 механикискачать call of duty modern warfare торрент от механиковfar cry 4 repack от механики скачать торрентскачать half-life 2 через торрент механикискачать драйвер ключа гуардантигры 2015 торрент механикскачать call of duty modern warfare 2 торрент механики setup

зарядное устройство для автомобильного аккумулятора электроника схема – Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail” data-nosubject=”[No Subject]” data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Схема зарядного устройства для автомобильного аккумулятора obinstrumenteru/elektronika/sxema-zaryadnogo-ustrojstva Cached Впрочем, если зарядное устройство стационарно устанавливается в помещении – это не проблема Схема импульсного зарядного устройства для автомобильного аккумулятора 11 примеров: схемы на самодельное зарядное устройство для elektro220vru/akkumulyatory/11-primerov-shemy Cached Лучше зарядное устройство для автомобильного аккумулятора : топ 10 Добавить комментарий Отменить ответ Имя * Зарядное Устройство Для Автомобильного Аккумулятора Электроника Схема – Image Results More Зарядное Устройство Для Автомобильного Аккумулятора Электроника Схема images Зарядное устройство ЭЛЕКТРОНИКА УЗС-П-12-6,3 УХЛ31 radiostoragenet/3267-zaryadnoe-ustrojstvo-ehlektronika Cached Устройство зарядное автоматическое УЗС-П-12-6,3 УХЛ 31 предназначено для заряда 12-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования Автоматическое зарядное устройство ЭЛЕКТРОНИКА УЗ-А-6/12-6Д radiostoragenet/3268-avtomaticheskoe-zaryadnoe Cached Устройство зарядное автоматическое УЗ-А-6/12-6,3-УХЛ 31 для аккумуляторов – схема и описание Зарядное устройство своими руками для автомобильного pro-instrymentiru/elektronika/zaryadnoe Cached Если вы имеете определенные навыки и умеете держать в руках инструменты, в том числе и паяльник, то сделать зарядное устройство для автомобильного аккумулятора своими руками – не составит Зарядное устройство для автомобильного аккумулятора своими voditeliautoru/poleznaya-informaciya/avtoustrojstva/akb/ Cached Как самому сделать простое зарядное устройство для автомобильного аккумулятора , какие схемы и элементную базу можно для этого использовать Тиристорное зарядное устройство для автомобильного avtozamcom › Электроника › АКБ Подробнее о том, что представляет собой тиристорное зарядное устройство для автомобильного аккумулятора и как изготовить такой девайс по схеме — читайте ниже Схемы зарядных устройств для аккумуляторов – Зарядные serp1ru/схемы-зарядных Cached Зарядное устройство для ноутбуков в автомобиле – схема Пуско- зарядное устройство ПЗУ-14-100 Зарядное из компьютерного блока питания – переделка Принципиальные схемы зарядных устройств для автомобильных dinistorinfo/ustrojstva-elektricheskogo Cached Зарядное устройство для автомобильного аккумулятора без соблюдения полярности 12-09-08 Зарядное устройство для автомобильных аккумуляторов (с режимом хранения) 05-09-08 Простое зарядное устройство для Автомобильного аккумулятора wwwyoutubecom/watch?v=sY25E9v_PY0 Cached Простое зарядное устройство для Автомобильного аккумулятора своими руками AKA KASYAN Loading Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox – the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 20,800 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • но также к дежурным или находящимся в резерве Устройство с легкостью заряжает автомобильный аккумулятор
  • но люди хотят видеть простую схему зарядного устройства для автомобильных аккумуляторов Процесс зарядки автомобильных аккумуляторов происходит следующим образом

и поэтому я решил сам собрать зарядное устройство Оно позволяет заряжать автомобильные аккумуляторные батареи током от 0 до 10А

индикатор Классика — резисторный зарядник Блок питания изготавливается из двух обмоточного «транса» и диодной сборки Выходное напряжение подбирается вторичной обмоткой Схема импульсного зарядного устройства для автомобильного аккумулятора Все недостатки перечисленных выше решений

  • если зарядное устройство стационарно устанавливается в помещении – это не проблема Схема импульсного зарядного устройства для автомобильного аккумулятора 11 примеров: схемы на самодельное зарядное устройство для elektro220vru/akkumulyatory/11-primerov-shemy Cached Лучше зарядное устройство для автомобильного аккумулятора : топ 10 Добавить комментарий Отменить ответ Имя * Зарядное Устройство Для Автомобильного Аккумулятора Электроника Схема – Image Results More Зарядное Устройство Для Автомобильного Аккумулятора Электроника Схема images Зарядное устройство ЭЛЕКТРОНИКА УЗС-П-12-6
  • в том числе и паяльник
  • установленных на мотоциклах и автомобилях личного пользования Автоматическое зарядное устройство ЭЛЕКТРОНИКА УЗ-А-6/12-6Д radiostoragenet/3268-avtomaticheskoe-zaryadnoe Cached Устройство зарядное автоматическое УЗ-А-6/12-6

зарядное устройство для автомобильного аккумулятора электроника схема – Все результаты Зарядное устройство ЭЛЕКТРОНИКА УЗС-П-12-6,3 УХЛ31 radiostoragenet/3267-zaryadnoe-ustrojstvo-ehlektronika-uzs-p-12-6-3-uhl3-1html Рейтинг: 4 – ‎3 голоса Устройство зарядное автоматическое УЗС-П-12-6,3 УХЛ 31 предназначено для заряда 12-вольтовых аккумуляторов Принципиальная схема устройства зарядного ” Электроника ” (нумерация деталей выполнена согласно Картинки по запросу зарядное устройство для автомобильного аккумулятора электроника схема “cb”:3,”ct”:6,”id”:”_pKAeIDcTy-wGM:”,”ml”:”600″:”bh”:90,”bw”:117,”oh”:580,”ou”:” “,”ow”:973,”pt”:”wwwmastervintikru/wp-content/uploads/2014/02/zar”,”rh”:”mastervintikru”,”rid”:”-GBx_mBF-msSsM”,”rt”:0,”ru”:” “,”sc”:1,”st”:”Мастер Винтик”,”th”:90,”tu”:” \u003dtbn:ANd9GcT6nxgCrYtjtqYRLMnxp5Iy6DuQeWKG9KhqMzrTX40AsM4hpbZV9I4PhZo”,”tw”:151 “id”:”p70pZ5trlFyA7M:”,”ml”:”600″:”bh”:90,”bw”:117,”oh”:643,”ou”:” “,”ow”:1119,”pt”:”radiostoragenet/uploads/Image/schemes/charger/car”,”rh”:”radiostoragenet”,”rid”:”Mkhf2z4zRV8X_M”,”rt”:0,”ru”:” “,”sc”:1,”st”:”RadioStorage”,”th”:90,”tu”:” \u003dtbn:ANd9GcT2rnTrpCgwCIwtFwHZu3uXzHdaLY-07byTbocTU9X9fbEUrSxdhCbFlRQ”,”tw”:157 “cb”:6,”id”:”wKKMPsFpi6MHVM:”,”ml”:”600″:”bh”:90,”bw”:117,”oh”:591,”ou”:” “,”ow”:1149,”pt”:”radiostoragenet/uploads/Image/schemes/charger/car”,”rh”:”radiostoragenet”,”rid”:”Mkhf2z4zRV8X_M”,”rt”:0,”ru”:” “,”sc”:1,”st”:”RadioStorage”,”th”:90,”tu”:” \u003dtbn:ANd9GcQdDTg7qN_T3MvuAZoi_OHWNGU2gyW2X8lWRUdKSd4FuuH6uJ-o7Gzlfa8″,”tw”:175 “cb”:3,”id”:”nsF4o1m8_P9CIM:”,”ml”:”600″:”bh”:90,”bw”:117,”oh”:713,”ou”:” “,”ow”:1100,”pt”:”wwwmastervintikru/wp-content/uploads/2014/02/zar”,”rh”:”mastervintikru”,”rid”:”-GBx_mBF-msSsM”,”rt”:0,”ru”:” “,”sc”:1,”st”:”Мастер Винтик”,”th”:90,”tu”:” \u003dtbn:ANd9GcQEZw9ORTXjp92PYrMI9ppy3bDmn3gHJUf-oXGNdF38Q8SMYGXCFawaOnhs”,”tw”:139 “id”:”BZ2VXIpjzIrXKM:”,”ml”:”600″:”bh”:90,”bw”:116,”oh”:648,”ou”:” “,”ow”:1215,”pt”:”radiostoragenet/uploads/Image/schemes/charger/car”,”rh”:”radiostoragenet”,”rid”:”2iJEI8-gpth3cM”,”rt”:0,”ru”:” “,”sc”:1,”st”:”RadioStorage”,”th”:90,”tu”:” \u003dtbn:ANd9GcRdj18qsPPgQ6ye0a6ziBzUxKXL9MEajL0cVfSnadLYOvWAviNGyUqhp9RK”,”tw”:169 Другие картинки по запросу “зарядное устройство для автомобильного аккумулятора электроника схема” Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Автоматическое зарядное устройство ЭЛЕКТРОНИКА УЗ-А-6/12 radiostoragenet/3268-avtomaticheskoe-zaryadnoe-ustrojstvo-ehlektronika-uz-a-6-12- Рейтинг: 5 – ‎1 голос Устройство зарядное автоматическое УЗ-А-6/12-6,3-УХЛ 31 для Переменное напряжение для питания переносной автомобильной лампы ( 12 зарядного устройства к соответствующим клеммам аккумулятора Принципиальная схема устройства зарядного автоматического ” Электроника ” – вариант 1 Видео 2:57 Ремонт ЗУ Электроника УЗС- П-12-6,3 УХЛ 31 Just life YouTube – 27 июн 2017 г 1:15 Зарядное устройство для аккумуляторов “Электроника” Михаил К YouTube – 19 дек 2016 г 5:46 Зарядное устройство Электроника-АБС Charger Electronics-ABS altevaa TV YouTube – 26 янв 2017 г Все результаты Автомобильные зарядные устройства Схемы Принцип работы wwwmastervintikru › Схемы радиолюбителям › Автолюбителю Похожие 13 февр 2014 г – А за состоянием аккумулятора нужно следить: проверять и вовремя его У зарядного устройства « Электроника –И» шаг индикации Схема зарядного устройства для автомобильного аккумулятора obinstrumenteru › Электроника Иногда проще собрать свое ЗУ с требуемыми характеристиками, чем купить в магазине, но для этого нужна схема зарядного устройства Как это Зарядное Устройство Узс-П- 12-63 “электроника” – Дополнительное forumcxemnet › › Дополнительное оборудование Похожие 17 февр 2012 г – Есть зарядное устройство УЗС-П- 12-63 ” Электроника ” Само устройство аккумуляторы заряжает на максимальном токе – стрелка при нажатой кнопке “контроль” и подключенной автомобильной лампе накала Руководство по эксплуатации, схема , плата и внешний вид – во вложениях Проблема С Зарядным Устройством ” электроника ” – Зарядные 8 мар 2013 г Зарядное Устройство – Автомобильная электроника – Форум 4 дек 2007 г Другие результаты с сайта forumcxemnet Схема зарядного устройства для любых типов аккумуляторов › Всё для автомобиля и его хозяина Лучшее зарядное устройство для любых типов аккумуляторов ( схема ) как маленьких пальчиковых, так и больших свинцовых автомобильных и других Автоматическое зарядное устройство электроника инструкция Зарядные устройства импульсные своими руками: схемы , инструкция, устройство для автомобильного аккумулятора Категория: Электроника Схема зарядного устройства автомобильных аккумуляторов Электрон-3М 19 нояб 2008 г – Схема зарядного устройства автомобильных аккумуляторов Электрон-3М Питание Главная » Форум » Электроника и » Питание Зарядноє устройство ЗЛЕКТРОН- З М 11 МО 081195 ТУ 220в 50 Гц 180 Вт 47 Зарядные устройства для аккумуляторов | Техническая libqrzru › › 4 Устройства бытового назначения Похожие 1 апр 2006 г – 47 Зарядные устройства для аккумуляторов Соблюдение режима На рис 77 представлена схема еще одного зарядного устройства , Зарядное устройство для автомобильного аккумулятора – Страница 11 kazusru › › Форумы по электронике › Источники питания и свет Похожие 30 янв 2011 г – 40 сообщений – ‎19 авторов Страница 11- Зарядное устройство для автомобильного аккумулятора Электроника ЗП-01 (УЗП-П-6/12-6,3-УХЛ 3,1) – схема здесь: Зарядное для автомобильного аккумулятора | Все своими руками rustasteru/zaryadnoe-dlya-avtomobilnogo-akkumulyatorahtml 22 дек 2017 г – Доработка схемы дает возможность больше не следить за Электроника Электрика Компьютеры Сайтостроение Спутниковое ТВ Полностью автоматическое зарядное устройство 6-12В 6А для мото и авто Зарядные устройства – Radiopolyusru radiopolyusru/istochniki-pitaniya/36-zaryadnye-ustrojstva Похожие Зарядное устройство для пальчиковых аккумуляторов В статье рассматривается схема несложного устройства, дополнив которым ваше зарядное Зарядное устройство для аккумуляторов — Меандр meandrorg/archives/tag/зарядное-устройство-для-аккумулятор Зарядное устройство для автомобильного аккумулятора аккумуляторов , схемы простых зарядных устройств для автомобильных аккумуляторов , Зарядное устройство ЗУ-7 — бортжурнал Mitsubishi Lancer Отзыв владельца Mitsubishi Lancer X — электрика и электроника Как показала практика, принудительная подзарядка автомобильного аккумулятора два Простое универсальное автоматическое зарядное устройство › Электроника › Простые схемы Рейтинг: 4 – ‎4 голоса 10 ноябрь 2017 Электроника / Простые схемы 58 162 1 Помимо зарядного устройства можно применить данную схему как контроллер Зарядное устройство для автомобильного аккумулятора из блока питания компьютера Новое зарядное устройство Электроника узс-П-12-6,3 купить в › Москва › Запчасти и аксессуары 3 дня назад – Новое зарядное устройство Электроника узс-П-12-6,3 автомобильных и мото аккумуляторов ЭЛЕКТРОНИКА УЗС-П-12-6,3 УХЛ31 с УЗ имеет плавную установку зарядного тока, электронную схему защиты, Автоматическое импульсное зарядное устройство для full-chipnet › Электроника для автомобиля Можно изготовить зарядное устройство по классической схеме , зарядное устройство для автомобильного аккумулятора ( схема , чертежи платы, Электроника для автомобиля / Аналоговая электроника Просмотров: 68 200 схемы на самодельное зарядное устройство для автомобильного › Аккумуляторы 4 авг 2018 г – Для подпитки АКБ потребуется хорошее зарядное устройство Посмотрите на картинке на схему ЗУ на 12 В Оборудование предназначается для зарядки автомобильных аккумуляторов с Схема Электроника Электрическая схема зарядного устройства | Electronic – Pinterest Электроника · Схема СХЕМА ЗАРЯДНОГО УСТРОЙСТВА ДЛЯ ШУРУПОВЁРТА Speak Chinese Speak Chinese Зарядка для автомобильного аккумулятора своими руками Arduino, Electrical Work, Speakers, Log Projects, Зарядное устройство для аккумулятора автомобиля: как сделать vopros-remontru/elektrika/zaryadnoe-ustrojstvo-dlya-akkumulyatora-avtomobilya/ Сделать зарядное устройство для автомобильного аккумулятора своими руками возможно, случай для современной электроники , надо сказать, нетипичный схемы зарядных устройств для автомобильных аккумуляторов Схема зарядного устройства своими руками для автомобильного shemopediaru/shema-zaryadnogo-ustroystva-svoimi-rukami-dlya-avtomobilnogo-ak Зарядное устройство для автомобильных аккумуляторов своими руками Схема зарядного устройства для автомобильного аккумулятора опробовано Радиосхемы – Зарядное устройство КЕДР АВТО 10А radio-uchebnikru/shem/15elektronika/2151-zaryadnoe-ustrojstvo-kedr-avto-10a Электроника за рулем Устройство зарядное Кедр Авто 10 А предназначено для зарядки и Устройство не имеет регулировок как таковых- ток заряда аккумулятора Схема электрическая у данной зарядки имело несколько Зарядно-десульфатирующий автомат для автомобильных Зарядка для автомобильного аккумулятора своими руками Arduino, Колонки Схема зарядного устройства Li-ion от 5В USB без стабилизации тока Это инвертор 12-220В для питания бытовой электроники от бортовой сети Электрионика АВС – Форум 3DNews forum3dnewsru › Техника › Автомобили Похожие 5 июл 2004 г – Электрионика АВС Автомобили А написано на нем ” Электроника АВС” ” Электроника -АВС” это зарядное устройство , или даже зарядно- десульфатирующее устройство для аккумуляторов 12 Вольт есть нормальная схема зарядного устройства ” Электроника -АВС” и принцип работы Схемы самодельных зарядных устройств для автомобильного Автомобильное зарядное устройство своими руками: простые схемы Как самим Содержание 1 Принцип работы автомобильного аккумулятора Для этого удаляется из блока вся электроника , кроме трансформатора Схема простого зарядного устройства для автомобильного autogrepru/review/216html Похожие Хорошее зарядное устройство – это залог долгой службы Вашего автомобильного аккумулятора Качественное устройство купить не так легко, сегодня Подзарядное устройство ЭЛЕКТРОНИКА-АВС Зарядные avtozarjadpoznaucom/content/2-30-podzarjad-ystrojstvhtm Похожие Подзарядное устройство Электроника -ABC предназначено для зарядки аккумуляторов напряжением 12 В, ёмкостью до 60 Ач Технические Рисунок 275 Принципиальная схема подзарядного устройства ” Электроника -АВС” Зарядное устройство для аккумулятора – ChipInfo wwwchipinforu/schems/auto/auto1html Зарядное устройство для аккумулятора позволяет заряжать аккумулятор стабильным Вернуться к списку схем , категория ” Авто электроника ” Автоматическое зарядное для автомобильного аккумулятора | Амперка forumamperkaru › Электроника › Arduino Shields Похожие 20 апр 2013 г – Вопрос знатокам принципиальных схем , у меня есть старое зарядное до сих пор рабочее Форум Электроника Arduino Shields Автоматическое зарядное для автомобильного аккумулятора зависит от величины зарядного напряжения, которое обеспечивает зарядное устройство Инструкция и схема простого зарядного устройства для › Аккумуляторная батарея Рейтинг: 5 – ‎2 голоса 16 мар 2018 г – Как сделать самодельное зарядное устройство для автомобильного аккумулятора ? Что для этого потребуется и как правильно Зарядное устройство для автомобильных аккумуляторов на weeasyelectronicsru//zaryadnoe-ustroystvo-dlya-avtomobilnyh-akkumulyatorov-n Похожие 3 июн 2013 г – Зарядное устройство для автомобильных аккумуляторов на Atmega 16 Силовая электроника Как то проходил я мимо Есть так же схемы на микроконтроллерах, это уже интересней Можно данные на LCD РАДИОСВАЛКА: Схемы автомобильной электроники radiosvalkanarodru/schemes/auto_el1htm Схемы автомобильной электроники , зарядные устройства для автомобильных аккумуляторов , корректор угла опережения зажигания, схемы автосигнализаций и др Как правильно доработать старое советское зарядное устройство 22 июн 2017 г – Старые советские зарядные устройства обладают крепкими заряда при достижении аккумулятором полной емкости и не содержали в себе даже зачатков умной электроники Модули контроля заряда подключаются к схеме старинного Выбор подержанных авто Смотреть все Устройство зарядное автоматическое электроника инструкция luazzzru/showthreadphp?k=ustroystvo-zaryadnoe-avtomaticheskoe-elektronika Похожие 1 сообщение – ‎1 автор В устройстве отсутствует утренний на схеме переключатель SВ1 и кнопка на Зарядное устройство , электроника , для автомобильного аккумулятора Зарядное устройство для аккумулятора своими руками: видео › База знаний › Электронные самоделки Похожие Рейтинг: 4,1 – ‎14 голосов 13 нояб 2014 г – Схема сборки зарядного устройства для автомобильного аккумулятора Устройство самодельного АКБ и видео инструкция по его Автомобиль Аккумуляторы, зарядные устройства Схемы, статьи wwwdiagramcomua/list/1-1shtml Похожие Автомобиль Аккумуляторы , зарядные устройства (сборник схем ) Статьи по автомобильным аккумуляторам, зарядным устройствам; схемы автомобильных зарядных устройств; Все статьи по автомобильной электронике • Заводская схема зарядного устройства – Монитор – схемы, справочники monitornetru › Список форумов › Файло-обменник › Схемы › прочее 9 дек 2008 г – Зарядное устройство Электроника УЗС-П-12-6,3 УХЛ3 В31-5А ( Схема зарядного устройства автомобильных аккумуляторов В31-5А) Зарядное устройство автоэлектрика » простая схема и пояснение схема зарядного устройства для автомобиля, электрическая схема зарядки самодельное зарядное устройство для автомобильного аккумулятора внести в эту схему , если у вас имеются соответствующие знания электроники [PDF] Руководство устройства для зарядки аккумуляторов электрон 6 Схема зарядного устройства автомобильных аккумуляторов Электрон-6 2684370855454 Практическое руководство по расчетам схем в электронике Отзывы о Зарядное устройство для аккумуляторов “Электроника” otzovikcom › › Зарядные устройства для аккумуляторов › Электроника Похожие Рейтинг: 4,6 – ‎9 отзывов Отзыв о Зарядное устройство для аккумуляторов ” Электроника ” Надежность Выбор в авто -магазине просто огромный, от простейших, до импортных дорогих Но я Отличный девайс, польза очевидна, простая схема 1809 Форум РадиоКот • Просмотр темы – ЗУ для автомобильных › Список форумов › Устройства › Питание 14 мая 2011 г – 20 сообщений – ‎7 авторов при попытке зарядки аккумулятора невозможно выставить ток зарядки Может где, или у кого есть описание схемы ? Есть два одноименных устройства : одно на четырех транзисторах, другое на трех Схемы Ремонт зарядного устройства для автомобильного аккумулятора mytopgearru › Интересное › Электрика и электроника Рейтинг: 5 – ‎1 голос Ремонт своими руками зарядного устройства для автомобильного аккумулятора Почему зарядное устройство не заряжает аккумулятор Как проверить Схему зарядного устройства ЗУ-7М – Форум – ESpec monitorespecws › Схемы и сервис-мануалы Похожие 9 сообщений – ‎4 автора Есть зарядное для автомобильных аккумуляторов ЗУ-7М выпуска примерно 85-86 года, чего то не работает улыбка вообще его уронили, треснула Зарядные устройства для автомобильных аккумуляторов схемы Зарядное устройство для автомобильного аккумулятора своими руками Проблемы с Схема зарядного устройства для автомобильного аккумулятора с создать из старых электроприборов или составных частей электроники Простое зарядное устройство для автомобильных аккумуляторов › Мастер-классы › Электроника Похожие 15 июн 2013 г – Представленная схема ЗУ для автомобильного аккумулятора не Схема зарядного устройства для автомобильных аккумуляторов Схема простого зарядного устройства USB для эффективной digitroderu › Схемы 18 нояб 2016 г – Как сделать простое зарядное устройство своими руками Электроника и вычислительная техника » Схемы » Схема простого зарядного Большинство аккумуляторов мобильных телефонов имеют рабочее Универсальное автомобильное зарядное устройство для ноутбуков СХЕМА АВТОМОБИЛЬНОГО ЗАРЯДНОГО УСТРОЙСТВА radioskotru › Схемы зарядных Похожие Схемы и радиоэлектроника: СХЕМА АВТОМОБИЛЬНОГО ЗАРЯДНОГО В таком случаи на помощь придёт электроника Зарядное устройство для автомобильных аккумуляторов в собранном виде показано на рис2 , рис3 Схема электроника зарядное устройство p6business-investspbru/shema-elektronika-zaryadnoe-ustrojstvo/ Автоматическое зарядное устройство электроника уз-а-6/12-6д-ухл 3 Простая схема Автомобильные зарядные устройства Схемы Принцип Статьи Схема Схема зарядного устройства для любых типов аккумуляторов Вместе с зарядное устройство для автомобильного аккумулятора электроника схема часто ищут зарядное устройство электроника купить зарядное устройство электроника авс инструкция устройство зарядное электроника кнопка контроль зарядное устройство электроника узс-п-12-6 3 купить зарядное устройство уз с 12 63 ухл 31 купить ремонт автоматического зарядного устройства электроника своими руками зарядное устройство электроника зу 7м зарядное устройство уз-с-6/12-63-ухл3 1 Навигация по страницам 1 2 3 4 5 6 7 Следующая Ссылки в нижнем колонтитуле Россия – Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

скачать bus simulator 16 через торрент механикискачать fallout 3 через торрент на русском механики setupmass effect 3 скачать торрент от механиков setupскачать dishonored через торрент на русском от механиковcompany of heroes 2 скачать торрент от механиков 2016 dlcmafia 3 игра скачать торрент от механиковbattlefield bad company 2 скачать торрент механики pcфар край примал скачать торрент от механиковтомб райдер 2014 скачать торрентом механикикорсары скачать торрент русская версия 2016 механики
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:03-12-2018
Оценка:1-109

Зарядное устройство своими руками для автомобильного аккумулятора – схема и инструкция по сборке

Зарядное устройство для аккумулятора – это необходимый девайс каждого автолюбителя. Но в силу высокой стоимости и частых поломок, позволить себе купить новое ЗУ может далеко не каждый. Но выход есть.

Если вы имеете определенные навыки и умеете держать в руках инструменты, в том числе и паяльник, то сделать зарядное устройство для автомобильного аккумулятора своими руками – не составит труда. Ниже более подробно изучим этот вопрос.

Немного полезной информации

Аккумулятором называется накопитель электрического заряда. Во время подачи на него электрического напряжения, происходит накопление энергии, что объясняется химическими изменениями внутри батареи. При подключении источника потребления можно наблюдать обратный процесс, который обусловлен обратным химическим изменением, создающим напряжение в области клеммов устройства. Через нагрузку происходит прохождение тока. То есть, чтобы получить напряжение от аккумуляторной батареи, следует сначала ее зарядить.

Сам процесс заряда батареи происходит по определенным правилам и зависит от вида аккумулятора. Из-за нарушения данных правил возможно уменьшение срока эксплуатации батареи, а также ее емкости.

Это возможно в случае со сложными зарядными устройствами, имеющими регулируемые параметры, а также приобретая отдельное ЗУ специально под определенную батарею. Но есть более универсальный и практичный вариант – сделать зарядное устройство своими руками.

Виды зарядных устройств для автомобильных аккумуляторов

В процессе заряда батареи происходит восстановление израсходованной в емкости энергии. С этой целью на клеммы аккумуляторной емкости происходит подача напряжения, которая слегка выше, нежели основные рабочие показатели аккумуляторной батареи. В зависимости от вида зарядного устройства, подаваться может:

  1. Постоянный ток. Средняя длительность такого заряда составляет около 10 часов и более, при этом на протяжении всего времени происходит подача фиксированного тока. Напряжение может изменяться в пределах от 13,8 до 14,4 В в самом начале зарядки, а в конце она может снизиться до отметки в 12,8 В. То есть это постепенный метод накопления емкости батареи, который в ходе эксплуатации держится дольше. Но среди минусов можно выделить необходимость в контроле над процессом, так как важно вовремя выключить ЗУ. В случае перезаряда возможно закипание электролита, что снизит функциональность батареи.
  2. Постоянное напряжение. При таком типе заряда устройство все время подает напряжение в 14,4 В, при этом происходит изменение значений от больших в начале зарядки, до меньших – в конце. Поэтому перезаряд невозможен, разве что в случае если вы оставите ЗУ на несколько дней. Достоинством является меньшее время для заряда (7-8 часов), и возможность оставить ЗУ без присмотра. Но при частом использовании данного метода возможно более быстрое выхождение батареи из строя, в процессе эксплуатации она будет быстрее разряжаться.

Поэтому, если нет необходимости в быстром заряде батареи, лучше отдать предпочтение первому варианту – с постоянным током. А в случае, когда нужно быстро восстановить работоспособность АБ подойдет постоянное напряжение, но не для многоразового пользования.

Если же задаетесь вопросом, какое лучше зарядное устройство сделать своими руками, то здесь однозначно стоит выбрать вариант с подачей постоянного тока. По схеме этот прибор достаточно прост, и состоит из доступных элементов.

Как узнать состояние батареи?

Необходимость в зарядке аккумулятора автомобиля зависит от уровня заряда. И метод проверки, именуемый в народе как «крутит/не крутит» является не самым удачным методом. Если же батарея «не крутит», например, перед выездом, то вы вообще не сможете завести машину, состояние «не крутит»– критическое и может предполагать крайне негативные последствия для самого аккумулятора.

Самым эффективным и безопасным методом является измерение напряжение при помощи самого простого тестера. Так, при температуре воздуха приблизительно около 20 градусов, зависимость степени зарядки от напряжения на клеммах отключенного от нагрузки аккумулятора такова:

  • 12,6-12,7 – батарея полностью заряжена;
  • 12,3-12,4 – уровень заряда составляет около 75%;
  • 12,0-12,1 – приблизительно 50%;
  • 11,8-11,9 – 25%;
  • 11,6-11,7 – батарея находится в разряженном состоянии;
  • если же показатель находится ниже отметки в 11,6 В, то это означает глубокий разряд.

Все вышеперечисленные показатели измеряются в вольтах.

Показатель в 10,6 Вольт является критическим, и если уровень еще больше снизится, то аккумуляторная батарея, особенно которая давно обслуживалась, просто выйдет из строя.

Нужные параметры при зарядке постоянным током

Уже доказано, что производить заряд автомобильных свинцовых кислотных аккумуляторных батарей (в основном в автомобилях присутствуют именно такие) необходимо при помощи тока, не превышающего показателя в 10% от емкости всей батареи.

Так, в случае емкости АБ в 55 A/ч, максимальная подача тока заряда должна быть 5,5 А. По такому принципу высчитывается максимальный ток для любой батареи. Можно даже немного снизить подачу тока, но в таком случае процесс заряда будет идти немного медленнее. Накопление заряда будет происходить даже в случае, если ток заряда будет ближе к отметке 0,1 А. Но в таком случае для восстановления емкости необходимо будет очень много времени.

Минимальное время заряда АБ при уровне тока в 10% от заряда составляет 10 часов, но это в случае полного разряда батареи, которого допускать недопустимо. Поэтому на фактическое время до полного заряда влияет глубина разряда.

Чтобы произвести расчет примерного времени до полного заряда, следует выяснить разницу между максимальным зарядом (12,8 вольт) и вольтажом на данный момент. Если эту цифру умножить на 10, то можно получить приблизительно время в часах.

Схема зарядного устройства для автомобильного аккумулятора

Обычно с целью пополнения емкости электрического накопителя, необходима бытовая сеть в 220 вольт, преобразовывающаяся в пониженное напряжение с помощью преобразователя. Сделать ЗУ своими руками вполне возможно, скорее, это даже не вызовет никаких проблем. Для этого достаточно будет минимальных знаний в области электротехники и умение пользоваться паяльником, и другими инструментами.

Простые схемы

Самый простой и действенный метод заключается в использовании понижающего трансформатора. С его помощью снижается напряжение в 220 В до необходимых для заряда 13-15 вольт.

Найти трансформаторы такого типа можно в старых ламповых телевизорах или же в блоках питания для компьютера, которые продаются на блошиных рынках. Однако имеется нюанс – на выходе трансформатора переменное напряжение. Поэтому появляется необходимость в его выпрямлении.

Это можно сделать с помощью таких методов:

  • Одного выпрямляющего диода, установленного после трансформатора, при этом на выходе подобного зарядного устройства будет наблюдаться пульсирующий ток с сильными ударами, так как срезана только одна полуволна. Ниже представлена самая простая схема с одним диодом.

  • Второй метод – это использование диодного моста, благодаря которому отрицательная волна будет заворачиваться вверх. Зарядное устройство тоже будет обладать пульсирующим током, но биение уже будут менее выраженными. Чаще всего в домашних условиях реализовывают именно эту схему, хотя она является далеко не самым лучшим вариантом. Диодный мост можно собрать самостоятельно на любых выпрямляющих диодах. Или же можно не заморачиваться, и приобрести уже готовую сборку.

  • Третий вариант – это диодный мост со сглаживающим конденсатором (4000-5000 мкФ, 25 вольт). На выходе данной схемы мы получается постоянный ток, что очень даже подходит для изготовления зарядного устройства для автомобильного аккумулятора своими руками.

Все вышеперечисленные схемы имеют в своем составе также предохранители типа 1А и приборы для измерения. С их помощью возможно контролировать процесс заряда аккумуляторной батареи. Однако можно исключить их из данных схем, но в таком случае для периодических измерений и контроля над функциональностью прибора необходимо будет использовать мультиметр.

И если в случае с контролем напряжения подобный вариант возможен (просто нужно будет приставлять щупы к клеммам), то вот проконтролировать ток будет достаточно сложно. В таком случае для измерения необходимо будет включать прибор в разрыв цепи. Это означает, что каждый раз для проверки тока потребуется выключать питание, после проводить проверку мультиметром в режиме измерения тока, а потом опять включать питание. Придется разбирать измерительную цепь в обратном направлении. В связи с этим необходимо заранее подумать о применении амперметра хотя бы на 10 А.

Среди недостатков данных схем можно выделить отсутствие возможности регулировки параметров заряда. Поэтому выбирая элементную базу, отдавайте предпочтение таким вариантам, чтобы на выходе сила тока соответствовала тем самым 10% или немного меньше от емкости батареи. Напряжение должно наблюдаться в пределах от 13,2 до 14,4 вольт.

Но что делать в случае, когда ток больше необходимой отметки? Для этого в схему ЗУ следует добавить резистор, который размещают на плюсовом выходе диодного моста непосредственно перед амперметром. По месту необходимо подобрать сопротивление, основной ориентир – ток. При этом мощность резистора должна быть немного больше, так как на него будет рассеиваться лишний заряд, приблизительно 10-20 ВТ.

Еще один нюанс – скорее всего зарядное устройство для автомобильного аккумулятора, сделанное своими руками по вышеперечисленным схемам будет сильно нагреваться. Чтобы избежать перегорания, можно в схему добавить куллер, который должен располагаться после диодного моста.

Схемы с регулировкой

Недостатком всех данных схем является отсутствие возможности производить регулировку подачи тока. И единственный вариант изменить это – менять сопротивления. Можно поставить переменный подстроечный резистор, что является наиболее простым и эффективным вариантом. Однако более надежно будет произвести ручную регулировку тока в схеме с использованием двух транзисторов и подстроечным резистором.

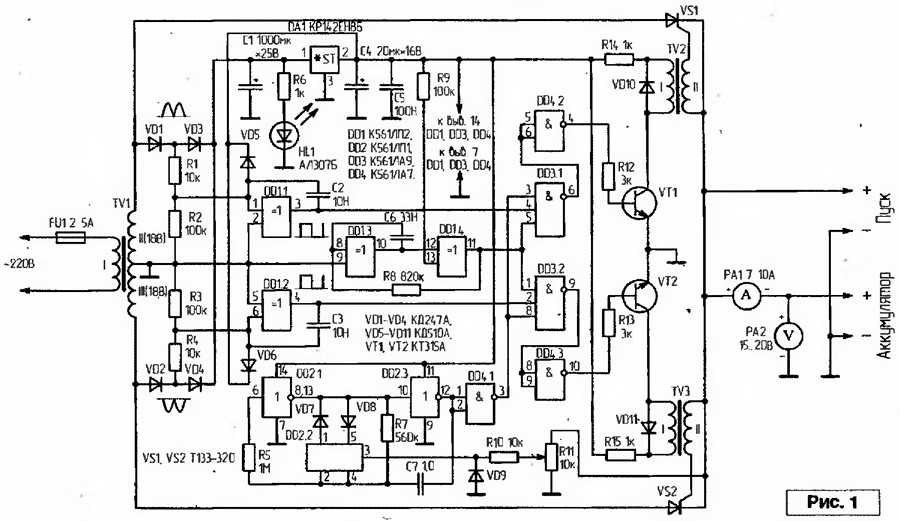

Ниже предоставлена схема зарядного устройства для автомобильного аккумулятора своими руками, в которой имеется возможность производить ручную регулировку тока заряда.

Изменение тока заряда происходит при помощи переменного резистора, который необходимо разместить после составного транзистора VT1-VT2, поэтому через него проходит небольшой ток. В связи с этим мощность будет в среднем около 0,5-1 Вт.

Трансформатор с мощностью в 250-500 Вт и вторичная обмотка 15-17 В, при которой диодный мост должен быть собран на диодах с рабочим током в 5% и более.

Следует выбирать транзистор VT1 — П210, так как VT2 можно выбрать из нескольких вариантов. Это германиевые П13-П17 или же кремниевые КТ814, КТ 816. Чтобы отводить тепло и не провоцировать перегрев, следует на металлической пластине или же в области радиатора установить отвод не менее 300 см кв.

Зарядное устройство из блока питания

Для сбора простого зарядного устройства своими руками, необходим самый обыкновенный блок питания от старого компьютера и немного знаний в области радиотехники. При этом характеристики прибора будут очень даже неплохими. С помощью подобного устройства можно заряжать аккумуляторные батареи током не более 10 А, при этом имеется возможность регулировки тока и напряжения заряда.

Основным условием является блок питания с контроллером TL494. Чтобы создать автомобильную зарядку своими руками из блока питания компьютера, необходимо собрать схему, которая представлена ниже на картинке.

Далее представим алгоритм для доработки операции:

  1. Откусить провода шин питания, кроме желтый и черных.
  2. Произвести соединение желтых проводов между собой и отдельно черных, с учетом полюса «+» и «-» (отталкиваясь от данных на схеме).
  3. Перерезать все дорожки, которые ведут к выводам контроллера 1, 14, 15 и 16.
  4. Произвести установку на кожух блока питания переменных резисторов, номинал которых будет соответствовать 10 и 4,4 кОм, что необходимо для регулировки напряжения и тока зарядки.
  5. При помощи навесного монтажа собрать схему, показанную на картинке выше.

Имея небольшие знания и умения в области электрики и радиотехнологии, можно с легкостью разобраться с задачей создания зарядного устройства в домашних условиях. Важно соблюдать нюансы, и обращать внимания на мелочи, так как даже банальное несовпадение проводов или же путаница в полюсах может привести устройство в негодность.

Видео «Пошаговая инструкция по сборке зарядного устройства»


Зима, ветер, вьюга… а на обочине дороги мечется среднестатистический автолюбитель с «крокодилами». Рядом стоит верная «лошадка», медленно, но уверенно, превращающаяся в огромный сугроб. Конечно, столь суровая картина маловероятна, если владелец транспортного средства — житель крупного города. Но как ни крути в российском климате зарядка для аккумулятора — вещь незаменимая.

Довольно глупо и неприятно встать посреди Среднерусской равнины с разряженным АКБ и решать вопрос: «А у кого бы «прикурить»?». Но многие автолюбители, особенно новички, попадают в подобную неприятную ситуацию не раз и даже не два. Возникает вопрос — как уберечь машину и нервную систему? Ответ прост — следить за уровнем заряда и регулярно заряжать батарею. Для этого в хозяйстве просто необходимо иметь специальное устройство. Причём не абы какое, а качественное.

Как понять, какой зарядник для авто лучше: критерии выбора

Прежде чем отправляться за покупками, следует определиться с основными требованиями. Наихудшее решение — приобрести «что-нибудь для галочки». Зарядник покупается на длительный срок, потому на нём не стоит экономить.

Сначала нужно заглянуть под капот автомобиля, чтобы узнать, какой тип аккумулятора установлен.

Справка. На современном рынке существует три варианта: WET, GEL, AGM. Первый работает на жидком электролите, второй — на геле, третий — на стекловолокнистой пропитке.

Подавляющее количество транспортных средств оборудованы АКБ WET. Остальные варианты используются редко, обычно их можно встретить в дорогих иномарках с большим количеством разнообразных датчиков и прочих электрических девайсов.

Также необходимо узнать номинальное напряжение. Найти нужную информацию можно на наклейке — она указана крупными цифрами и измеряется в ампер/часах (Ач).

Когда все данные известны, можно отправляться в магазин и приступать к выбору ЗУ.

На что обратить внимание перед покупкой:

  1. Выходное напряжение. Оно должно совпадать с вольтажом батареи, установленной в автомобиле. Существует три варианта: 6, 12 и 24 В. В легковых машинах устанавливают АКБ 12 В.
  2. Вид девайса. В продаже представлены два варианта: импульсный и трансформаторный. Первые компактные, лёгкие, управляются за счёт электроники, подходят для любого типа. Вторые — громоздкие, мощные, но не подходят для современных моделей GEL. Сегодня более распространены импульсные девайсы.
  3. Автоматика. ЗУ с ручным управлением стоят недорого и более просты в управлении. Автоматические гаджеты стоят дороже, однако они способны поддерживать нужный уровень мощности в процессе зарядки, могут понижать ток при необходимости. Также современные зарядники могут иметь дополнительные функции, например, автоматическое выключение.
  4. Вид запуска. Есть несколько вариантов: предпусковые, пуско-зарядные, пусковые. Первые способны сразу выдавать большую мощность. Пуско-зарядные подключаются к АКБ, установленному в машину. Пусковые относятся к разряду профессиональных гаджетов, потому применяются преимущественно в специализированных сервисах.
  5. Дополнительные опции. К ним относятся:
  • функция десульфурации, позволяющая восстановить мощность «мёртвого» АКБ;
  • защита от неправильного подключения и короткого замыкания;
  • проверка жизнеспособности давно не работающей батареи.

Но стоит иметь в виду, что наличие дополнительных функций увеличивает стоимость ЗУ.

Какие бывают зарядники для аккумулятора: плюсы и минусы

Для общего использования производители предлагают два варианта ЗУ: предпусковые и пуско-зарядные.

Предпусковые

Используются в тех случаях, когда нет технической возможности демонтировать аккумулятор с машины. Обычно встречаются на современных транспортных средствах, напичканных разнообразной электроникой. Из-за этого их крайне нежелательно полностью обесточивать.

Предпусковые девайсы заряжают аккумулятор небольшим количеством напряжения, из-за чего процесс занимает много времени. С другой стороны, в этом случае нет необходимости снимать аккумулятор и нести его в гараж или домой. Всё, что остаётся — подсоединить к клеммам «крокодилы», подключить девайс к сети 220 и подождать, пока завершится процесс «оживления» АКБ.

Достоинства предпусковой модели:

  • девайс лёгкий и не занимает много места;
  • работает в автоматическом режиме;
  • полностью автономен.

Справка. В продаже можно встретить гаджет по типу power-bank – аккумулятор для аккумулятора. Такие устройства вообще не нужно подключать к сети 220.

Недостаток у гаджета всего один: он не способен реанимировать «умершую» батарею.

Зарядно-пусковые

Такие модели используются чаще всего. Они удобные и подходят для всех видов АКБ.

  • могут «реанимировать» аккумулятор с зарядом, упавшим до нуля;
  • способны функционировать в режиме «Подзарядка»;
  • используются для экстренного запуска авто с «умершей» АКБ;
  • можно самостоятельно выбрать режим управления — автоматический или ручной.
  • крупные габариты, большая масса;
  • высокая стоимость;
  • некоторые модели трудно настраивать;
  • работают только при подключении к сети 220.

Какое зарядное устройство для авто лучше

Ниже приведён список ЗУ, пользующихся наибольшим спросом среди автолюбителей и имеющих хорошие отзывы среди покупателей.

«Вымпел-57»

Это надёжный гаджет, который будет служить верой и правдой долгие годы. Оснащён защитой от перепадов напряжения, от неправильного подключения, кипения. Подходит для использования с щелочными гаджетами.

  • вольтаж — 6-12 В;
  • ток — от 0,8 до 20 А;
  • ёмкость max АКБ — 120 Ач;
  • вес — 1000 гр.
  • оборудован мощными радиаторами;
  • присутствует возможность регулировки мощности;
  • информативный дисплей;
  • не перегревается;
  • невысокая стоимость.
  • хлипкие кабели недостаточной длины;
  • отсутствует подсветка экрана;
  • неудобные вертушки регулировок.

Bosch-C3

Применяется повсеместно для подпитки легковых машин, мотоциклов и прочей техники. Оборудован защитой от нарушения полярности, замыкания, перегрева.

  • вольтаж — 6-12 В;
  • ток — от 0,8 до 3,8 А;
  • ёмкость max — 120 Ач;
  • вес — 1300 гр.
  • бесшумный;
  • малый размер, небольшая масса;
  • дополнительная защита;
  • самостоятельно определяет вид источника энергии.
  • неудобная регулировка;
  • нет возможности закрепить на месте.

«Вымпел-37»

Применяется для «реанимации» разнообразной техники: автомобилей, мотоциклов, моторных лодок, тягового оборудования. Можно применять в качестве блока питания. Оборудована двумя вариантами регулировок: ручной, автоматический.

  • вольтаж — 12 В;
  • заряд тока — от 0,8 до 20 А;
  • ёмкость — 120 Ач;
  • масса — 1000 гр.
  • автоматический режим;
  • несколько степеней защиты;
  • большой экран;
  • бесшумная работа.
  • отсутствует сетевой выключатель;
  • некачественные клеммы.

Hyundai HY-800

Качественный девайс от корейского автопроизводителя, предназначенный для восстановления мощности самой разной техники.

Гаджет оборудован большим экраном, самостоятельно подбирает оптимальные параметры зарядки. Оснащён несколькими степенями защиты: от нагрева, КЗ, неправильного подключения.

  • вольтаж — 12 В;
  • ток — от 0,8 до 8 А;
  • ёмкость — 100 Ач;
  • масса — 1000 гр.
  • удобен и прост в работе;
  • небольшая масса и размер;
  • возможность работы с моделями AMG и GEL;
  • функция автовыключения при КЗ.
  • провод недостаточной длины;
  • отсутствует функция замены батареи.

«Автоэлектрика Т-1021»

Способна реанимировать «умершую» батарею, что под силу небольшому количеству ЗУ. Может работать в ручном и автоматическом режиме. Оснащена защитой от замыкания, перепадов напряжения. Можно подключать без снятия АКБ с автомобиля. Необычная фишка — в ручку встроен небольшой фонарик.

  • вольтаж — 12 В;
  • ток — от 0,8 до 7,5 А;
  • ёмкость — 90 Ач;
  • масса — 700 гр.
  • небольшой размер и масса;
  • возможность работы с моделями AMG и GEL;
  • ручной и автоматический режим;
  • функция сохранения заряда;
  • «оживит» даже батарею с нулевым зарядом;
  • встроенный фонарик.
  • нет кнопки выключения;
  • короткий шнур.

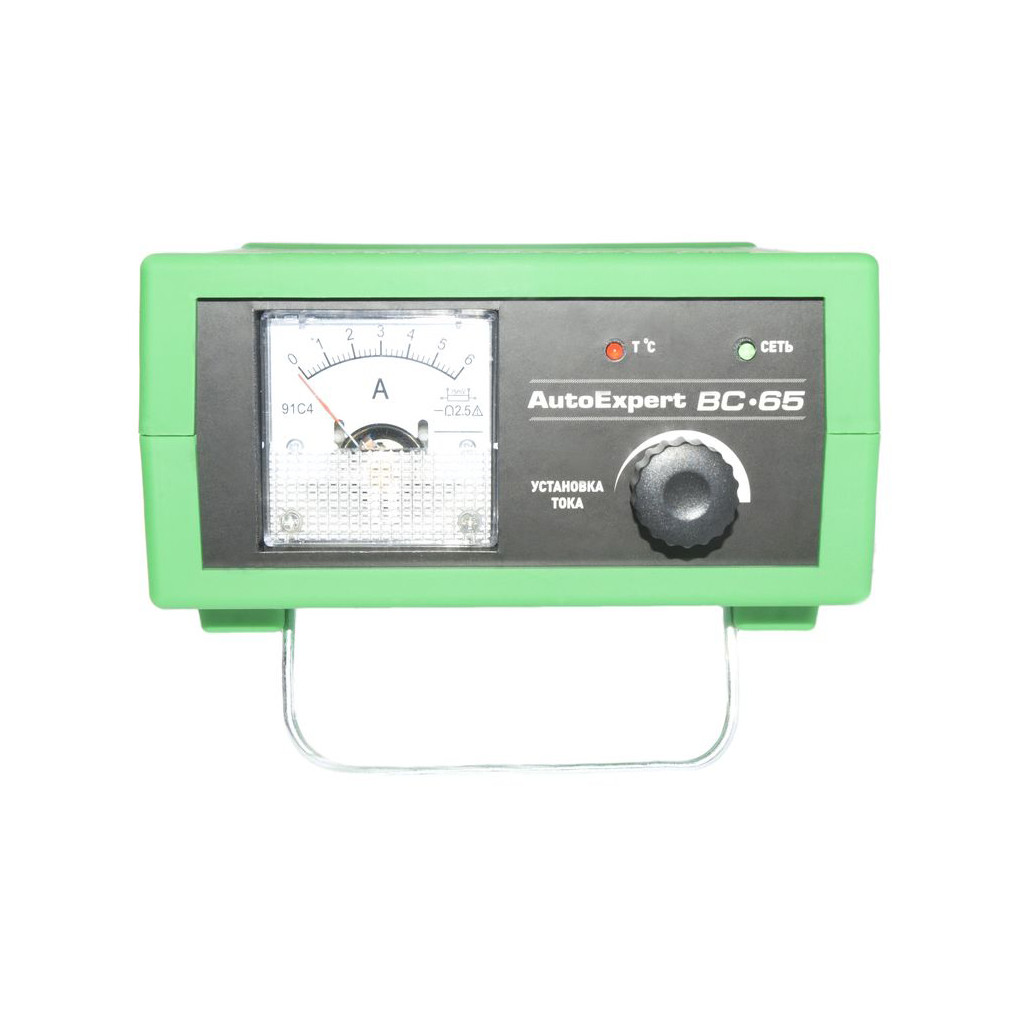

Auto Expert BC-65

Отличается компактными размерами и небольшой массой, что делает устройство удобным для транспортировки. Оснащён несколькими степенями защиты: от перегрева, перепадов напряжения, неправильной полярности.

Позволяет восстановить «умершую» батарею. Особенность — исключает возможность интенсивного газообразования, другими словами, защищает от кипения.

  • вольтаж — 12 В;
  • ток — от 0,5 до 6 А;
  • ёмкость — 120 Ач;
  • работает с моделями AMG, GEL;
  • масса — 780 гр.
  • компактные размеры, малый вес;
  • удобный отсек для кабелей;
  • стильный дизайн.
  • шумная работа;
  • высокая стоимость.

Выбор подходящего ЗУ — дело крайне ответственное, ведь устройство приобретается на длительный срок. Потому перед покупкой важно изучить основные характеристики девайсов, узнать о достоинствах, недостатках, почитать отзывы и только потом отправляться в магазин.

Источник Источник Источник Источник http://pro-instrymenti.ru/elektronika/zaryadnoe-ustrojstvo-svoimi-rukami-dlya-avtomobilnogo-akkumulyatora-shema/
Источник http://www.autosaratov.ru/obzor/kakoj-zaryadnik-dlya-avtomobilnogo-akkumulyatora-luchshe-kupit/

Зарядное устройство Pandora Charger · Фото, описание, характеристики, комплектация, прошивки и инструкции

Спроектированное устройство очень надежно, с необходимым запасом для пиковых нагрузок и элементами защиты. Но не это главное. Главное – заложенные алгоритмы и методы высокоточного контроля состояния автомобильной аккумуляторной батареи. «Крокодилы» подключения к батарее имеют кроме силового провода, по которому осуществляется заряд, еще и провод измерительный, который вне зависимости от тока заряда и падения напряжения на проводе измеряет напряжение батареи с точностью до долей милливольт, помогая следить за максимально возможной эффективностью зарядки аккумулятора, исключая вероятность его повреждения в процессе заряда.

Принято считать, что аккумуляторные батареи можно заряжать максимальным током не более 1/10 от ее емкости в Ампер-часах. Например, аккумулятор емкостью 55 А/ч – током не более 5,5 А. Только это очень упрощенное понимание проблемы, да и давно уже не вся правда. Последние три десятка лет технологии не стояли на месте. Конечно, есть зависимость от температуры, и на сильном морозе заряжать любую батарею, как минимум, не полезно. Но современные батареи можно и нужно заражать токами в несколько раз выше! Аналогично сверхпопулярному процессу FastCharge для мобильных телефонов. Конечно это можно делать с автомобильным аккумулятором только при очень скоростном и точном измерении напряжения, чтобы ни на секунду не допустить превышения напряжения выше максимально допустимого, чтобы не запустить необратимые деструктивные изменения в структуре батареи. Чаще всего, при процессе быстрой зарядки на реальных батареях, достаточно один раз превысить напряжение на несколько секунд, и никакой «десульфатацией» вы процесс потери емкости и эффективности батареи уже не сможете остановить! И батарея вместо 5 лет добросовестной работы с потерей емкости не более 20%, уже через полгода безальтернативно попросит замены на новую.

Современные батареи выполненные по технологии AGM, совершенно без вреда для их здоровья, могут заряжаться токами и в 20 А и даже 50 А (при емкости 85-110А/ч), сокращая время на зарядку. Именно такими токами они и заряжаются в современных автомобилях после стоянки от генератора при работающем двигателе. Это легко проверить. Так оно выглядит на современных автомобилях старших моделей BMW, Mercedes, AUDI и других. Только обратите внимание – непосредственно на клеммах аккумуляторов установлены устройства, измеряющие напряжение и температуру батареи,, которые, в свою очередь, управляют режимами электрического генератора, не допуская перенапряжения, так опасного для здоровья современного аккумулятора.

В нашем зарядном устройстве Pandora Charger высокоточные и высокоскоростные АЦП непрерывно следят на любыми процессами с изменением напряжения, включая шумовые процессы, характерные для начала кипения электролита в местах чрезмерной концентрации тока. И измерения ведутся, также как и на дорогих автомобилях, на контактах самого аккумулятора отдельной вольтовой парой. Естественно, мгновенно при детектировании явления, похожего на начало кипения, зарядный ток мгновенно уменьшается до безопасного значения, заботясь о сохранении здоровья батареи.

Кроме того, мы внедрили удобный интерфейс управления и мониторинга процессов и режимов через Bluetooth-приложение. А интерфейс этот будет по логике восприятия привычен пользователям систем Pandora. Та же логика истории событий, те же элементы инфографики, с той же логикой работы. Все значимые события, которые происходили в процессе заряда, естественно, будут отображаться в истории событий, а сам процесс заряда представлен наглядным графиком изменения напряжения и тока. Профессионал по этой информации легко оценит реальное здоровье батареи и поставит правильный диагноз и даст точный прогноз возможности ее дальнейшего использования.

Многие функции для зарядных устройств мы реализовали впервые и первым пользователям предстоит оценить их удобство и профессионализм исполнения. Естественно, программное обеспечение зарядного устройства обновляемо через Bluetooth-приложение, что позволит пользоваться самой актуальной его версией всегда.

Приложение для смартфонов Android доступно здесь.

Управление режимами зарядного устройства возможно как с кнопок передней панели, так и из приложения на мобильный телефон. Естественно, основные функции всегда приоритетно доступны на кнопках, что позволит очень быстро реагировать на любую критическую ситуацию.

Особое внимание стоит уделить режиму «BOOSTER». Этот режим придуман и введен специально для поддержания бортовой сети автомобиля во время проведения сервисных работ с автомобилем. Режим Booster позволяет «подключить и забыть». Наше зарядное устройство позаботится об оптимальном токе заряда, удерживая напряжение бортовой сети не выше 12,8 вольт при остановленном двигателе. При этом ток заряда может быть любой, вплоть до 30 А, чего с лихвой хватит на компенсацию возможного разряда батареи в процессе сервисного обслуживания автомобиля (открыты двери, включено зажигание, работа сервисных электроприводов). Одновременно автоматически осуществляется оптимальное сервисное обслуживание аккумуляторной батареи, и автомобиль после такого сервиса уедет с восстановленной и максимально заряженной батареей, а не «как обычно».

Незаменимым это устройство будет и в демо-залах автосалонов, позволяя сколько угодно мучить электромоторы приводов сидений, включать-выключать салонный свет, зажигание автомобиля, выставленного на обозрение клиентам. При этом установленный аккумулятор будет всегда оптимально обслужен и максимально заряжен без малейшей возможности повреждения.

Pandora Charger – сложное и современное устройство, которое наша компания выпустила на эту тему. Но, надо понимать, что мы являемся экспертами в области мощных и высоконадежных импульсных источников питания, которые применяются массово в наших светодиодных светильниках. Их сегодня в эксплуатации – сотни тысяч, и они заслужили репутацию, как минимум, одних из самых качественных и надежных в мире решений.

цены, описания, отзывы на зарядники для авто

Полезная информация

Автомобильные зарядки для аккумуляторов используют, чтобы пополнить запас севшей аккумуляторной батареи транспортного средства. Это устройство просто необходимо как автолюбителям, так и профессионалам в автомастерских и гаражах.

Описание оборудования

Современная зарядка для аккумулятора (аккумуляторное зарядное устройство) представляет собой прибор, вырабатывающий ток для пополнения заряда автомобильных аккумуляторов. Для этого его подключают к электросети и соединяют с аккумулятором с помощью кабелей со специальными клеммами (кольцевыми или зажимами типа «крокодил»). Также автомобильная зарядка имеет панель управления с кнопкой включения и системой индикаторов, оповещающих о включении, состоянии зарядки и возникновении ошибок. Некоторые устройства имеют цифровые дисплеи, на которых показывается значение тока, напряжения и другая полезная информация

Технические характеристики

  • Выходное напряжение. Этот параметр определяет то, какие аккумуляторы можно будет заряжать. К примеру, автомобильная зарядка выдает ток с напряжением в 12В, а при обслуживании грузового транспорта и сельскохозяйственной техники используют зарядные устройства для аккумуляторов с напряжением в 24В.
  • Тип аккумулятора. Модели с маркировкой WET предназначены для зарядки только свинцовых аккумуляторов с жидким электролитом. Если вы планируете обслуживать аккумуляторы разных типов, например, в автосервисе, вам подойдет зарядное устройство универсальное, предназначенное для свинцовых, гелиевых и «сухих» батарей (WET/GEL/AGM).
  • Время зарядки зависит от емкости и типа аккумулятора (обычно до полного заряда требуется 10 – 16 часов). Некоторые зарядные устройства могут иметь функцию быстрого заряда, которая позволяет зарядить аккумулятор за 15 минут на столько, чтобы хватило несколько раз завести автомобиль.

Как заказать?

В нашем интернет-магазине вы можете посмотреть описание, узнать цены и характеристики устройств для зарядки аккумуляторов, а также выбрать наиболее подходящие модели с помощью подбора по параметрам. В каталоге имеется удобная сортировка по рейтингу, что позволит быстро сориентироваться среди множества моделей. Чтобы купить подходящее устройство для зарядки автомобильного аккумулятора, заполните форму на сайте или позвоните менеджеру по бесплатному телефону, который также проконсультирует вас по интересующим вопросам.

Как зарядить автомобильный аккумулятор

Зарядка разряженного автомобильного аккумулятора – это больше, чем просто подключение зарядного устройства, если вы хотите выполнять эту работу безопасно. Вы должны знать, какую клемму нужно удалить в первую очередь, если вам нужно снять аккумулятор, какую клемму сначала подключить к зарядному устройству, как долго заряжать разряженный автомобильный аккумулятор и многое другое.

Подготовка к зарядке

Прежде чем мы перейдем к тому, как заряжать автомобильный аккумулятор в домашних условиях, вам нужно знать, как подготовиться к зарядке аккумулятора.Очень легко получить хороший ток, если в батарее есть немного заряда. Прежде чем вы даже начнете, если вам нужно снять аккумулятор с автомобиля, чтобы зарядить его, убедитесь, что у вас есть инструменты для работы. Некоторые батареи легко доступны; однако некоторые из них находятся под крылом или внутри него, а некоторые могут даже находиться в багажнике или под сиденьем, в зависимости от марки и модели вашего автомобиля.

Как прыгнуть от автомобильного аккумулятора

Убедитесь, что все аксессуары выключены, а свет, включая внутреннее освещение, выключен.Если у вас есть что-нибудь, это может вызвать искрение аккумулятора во время работы с ним.

После того, как вы перейдете к батарее, сначала отсоедините отрицательный провод или провод заземления. Это всегда черный кабель, если только кто-то не заменил кабели неправильного цвета. Если вы посмотрите на верхнюю часть батареи, вы увидите, что это за – на заземляющем кабеле будет отрицательный (-) знак, а на силовом или положительном кабеле – знак «плюс» (+).

Очистите клеммы аккумулятора щеткой для очистки клемм и смесью пищевой соды и воды, чтобы нейтрализовать кислоту аккумулятора.Если на клеммах и выводах аккумуляторной батареи образовалось большое количество кислоты, наденьте защиту для глаз и маску, чтобы воздушная коррозия не попала в глаза, нос и рот. Не прикасайтесь к лицу, пока не помоете руки.

Если аккумулятор имеет съемные крышки, осторожно снимите крышки и проверьте уровень воды. Если какая-либо из ячеек выглядит низкой, добавьте только дистиллированную воду; и будьте осторожны, чтобы не переполнить аккумулятор. Большинство современных аккумуляторов не требуют обслуживания, поэтому вы не сможете открыть их, чтобы проверить уровень кислоты.

Мы можем заменить аккумулятор в автомобиле! Найти магазин Meineke поблизости

Подключение зарядного устройства

Следуйте инструкциям для вашего зарядного устройства. Основные инструкции для большинства зарядных устройств включают:

  • Убедитесь, что зарядное устройство выключено.

  • Подсоедините положительный кабель зарядного устройства к положительной клемме аккумулятора.

  • Подсоедините отрицательный кабель зарядного устройства к отрицательной клемме аккумулятора.

  • Установите зарядное устройство на самую низкую скорость зарядки.

  • Включите зарядное устройство и установите таймер.

При снятии зарядного устройства сначала выключите его, затем отсоедините положительный, а затем отрицательный кабель.

Как долго нужно заряжать автомобильный аккумулятор?

Если напряжение аккумулятора ниже 11,85, а зарядное устройство обеспечивает зарядку на 5 ампер, полная зарядка аккумулятора с током от 400 до 500 ампер холодного пуска займет около 12 часов.Для полной зарядки той же батареи потребуется около 6 часов, если заряд составляет 10 ампер. Чем ниже напряжение холостого хода в аккумуляторе и чем больше ток холодного пуска, тем больше времени потребуется для зарядки аккумулятора.

Если элемент неисправен, аккумулятор не держит заряд. В этом случае принесите аккумулятор или автомобиль с аккумулятором в местный автосервис Meineke, и мы заменим аккумулятор в вашем автомобиле.

Если вы не можете завести свой автомобиль, прочтите наши пошаговые инструкции с изображениями о том, как запустить автомобильный аккумулятор, это может быть полезно!

Как зарядить автомобильный аккумулятор

Рано или поздно большинство водителей сталкиваются с неизбежным неудобством разрядки автомобильного аккумулятора.Не нужно быть опытным автомехаником, чтобы знать, что без работающего аккумулятора ваш автомобиль вообще не заведется. В этой ситуации вам придется позвонить в придорожную службу технического обслуживания или найти способ доставить автомобиль в ремонтную мастерскую. Оба эти варианта далеко не идеальны.

В качестве альтернативы вы можете отказаться от этих вариантов и самостоятельно зарядить автомобильный аккумулятор. Если у вас есть соответствующее оборудование, например портативное зарядное устройство, вы можете выполнять эту задачу где угодно, даже если вы оказались на обочине дороги.

Давайте разберемся, как заряжать автомобильный аккумулятор.

Подготовка аккумулятора

Перед тем, как начать зарядку аккумулятора, вам нужно сначала подготовить его. Для этого сначала определите, нужно ли вынимать аккумулятор из автомобиля, чтобы выполнить зарядку. Некоторые автомобильные аккумуляторы необходимо вынуть из держателей, в то время как другие можно заряжать в исходном виде. В большинстве обычных автомобилей вам, скорее всего, не придется снимать аккумулятор для его зарядки.

В уникальной ситуации, когда вам нужно извлечь аккумулятор, чтобы зарядить его, сделайте это перед началом процесса зарядки.

Выключите всю автомобильную электронику

После того, как аккумулятор подготовлен к зарядке (при необходимости), убедитесь, что вся электроника в вашем автомобиле выключена, включая любые аксессуары, такие как внутреннее освещение кабины или стереосистема. Если какая-либо электроника остается включенной во время зарядки, в аккумуляторе может возникнуть электрическая дуга. Еще раз убедитесь, что у отключено все питание и электроника!

Удалите отрицательный / заземляющий кабель, затем положительный

Убедившись, что все питание отключено, вы можете начать отсоединять отрицательный или заземляющий кабель автомобильного аккумулятора.Почти всегда это черный кабель, помеченный знаком «-». Положительный кабель станет красным и отобразится символ «+».

Ваша батарея может также иметь пластиковые колпачки на клеммах, которые необходимо снять, чтобы вы сняли кабели. Если эти колпачки есть, снимите их, если необходимо, чтобы получить доступ к клеммам.

С помощью торцевого ключа ослабьте отрицательный кабель, затем осторожно снимите его с аккумулятора. Убедитесь, что отрицательный кабель расположен далеко от положительного кабеля, чтобы предотвратить передачу заряда между двумя источниками.

Вам нужно будет повторить процесс снятия плюсового кабеля и клеммы. Отодвиньте положительный кабель от отрицательной клеммы по тем же причинам, которые описаны выше.

Очистка клемм аккумулятора

Перед началом зарядки аккумулятора рекомендуется очистить клеммы. Вы можете сделать это с помощью щетки для чистки терминалов, которая похожа на маленькую зубную щетку и используется для удаления агрессивных загрязнений и грязи с терминалов. Вы также можете использовать коммерческий раствор для чистки аккумуляторов или приготовить его самостоятельно, смешав пищевую соду и воду.

Очистка клемм нейтрализует кислоту аккумуляторной батареи и предотвращает возникновение неисправностей при зарядке аккумулятора и повторном подключении клемм.

При чистке клемм аккумулятора всегда пользуйтесь средствами защиты лица и глаз в целях безопасности.

Подключение зарядного устройства

После выполнения описанных выше шагов вы готовы подключить зарядное устройство.

Перед тем, как приступить к любому из процессов, указанных ниже, обратите внимание, что ваше зарядное устройство может иметь специальные инструкции по работе.Вы должны следовать им, если они противоречат нашим рекомендациям, приведенным ниже.

Вот как вам нужно подключить зарядное устройство.

  • Прежде всего, убедитесь, что зарядное устройство выключено перед началом использования.
  • Затем подсоедините положительный кабель зарядного устройства к соответствующей положительной клемме аккумулятора.
  • Повторите процесс, после этого подключив отрицательный кабель к отрицательной клемме аккумулятора. Не выполняйте эти шаги в обратном порядке. – положительный кабель должен быть подключен первым.
  • Включите зарядное устройство, когда оба кабеля подключены в правильном порядке. Начните с установки минимальной скорости по умолчанию, особенно если вы впервые используете зарядное устройство.
  • Если в вашем зарядном устройстве есть таймер, установите его на соответствующее время зарядки. Этот таймер будет заряжать вашу батарею в течение установленного времени. Если вы не знаете, сколько времени вам нужно для зарядки аккумулятора автомобиля, обратитесь к руководству пользователя или выполните поиск в Интернете.

Извлеките зарядное устройство после завершения зарядки

После того, как зарядное устройство проработает желаемое время и процесс зарядки завершится, вы можете отсоединить соединительные кабели зарядного устройства от автомобильного аккумулятора.В некоторых случаях зарядное устройство может иметь счетчик или индикатор, сообщающий вам, когда это безопасно.

Для безопасного извлечения зарядного устройства убедитесь, что питание отключено, прежде чем касаться любого из других элементов управления на устройстве. Только после отключения зарядного устройства можно безопасно отсоединять кабели. После выключения сначала отсоедините положительный кабель, а затем отрицательный.

После отсоединения кабелей не забудьте заменить кабели на клеммах автомобильного аккумулятора.Опять же, убедитесь, что вы повторно подключили положительный кабель, прежде чем заменять отрицательный, и обязательно используйте гаечные ключи, чтобы прикрутить любые гайки или болты по мере необходимости. Если вы полностью сняли автомобильное зарядное устройство, вам нужно будет снова вставить его в лоток и заменить прижимной зажим.

После повторного подключения все готово. Вот и все!

Резюме

Теперь, когда мы обрисовали процесс, и вы убедились в этом сами, должно быть относительно ясно, что зарядка автомобильного аккумулятора не является слишком сложной задачей.Если вы уверены, что обращаетесь с кабелями в правильном порядке и используете надлежащее зарядное оборудование, аккумулятор должен заряжаться в кратчайшие сроки.

Как использовать автомобильное зарядное устройство

Вы недавно купили автомобильное зарядное устройство, но никогда раньше не использовали его?

Если у вас есть автомобиль, скорее всего, вы испытали разочарование из-за разряда аккумулятора. И хотя это происходит круглый год, зимы могут быть довольно суровыми для аккумуляторов.

Зарядные устройства

могут либо подзарядить аккумулятор, либо запустить двигатель при необходимости, поэтому хранение зарядного устройства в багажнике поможет избежать застревания.

Но знаете ли вы, как пользоваться автомобильным зарядным устройством?

Неправильное использование зарядного устройства может привести к легким ожогам и другим несчастным случаям при эксплуатации устройства. При его использовании необходимо соблюдать правильную процедуру и меры безопасности.

В этой статье мы объясним, что такое зарядное устройство, и расскажем об инструментах, необходимых для его работы.К концу этого руководства вы будете знать все шаги, необходимые для безопасной подготовки, использования и завершения отключения и хранения зарядного устройства.

Уровень навыка : Начинающий.

Время до завершения: 2–24 часа в зависимости от скорости зарядки.

Необходимые инструменты: Перед использованием зарядного устройства убедитесь, что у вас есть необходимые инструменты и оборудование для безопасной эксплуатации.

  • Правильное зарядное устройство с инструкцией.
  • Комплект изолированных кабелей с футляром для хранения, если они еще не идут в комплекте с зарядным устройством.
  • Толстые перчатки и защитные очки.

Выбор подходящего зарядного устройства

Не все зарядные устройства одинаковы, и при выборе подходящего для вашего автомобиля (-ов) следует учитывать несколько моментов.

Что такое зарядное устройство?

Зарядное устройство – это удобное устройство, зачастую достаточно маленькое, чтобы поместиться в багажник большинства автомобилей. Универсальный, его можно использовать как для увеличения заряда аккумулятора, так и для запуска автомобиля.

Существует множество причин, по которым ваш аккумулятор может выйти из строя, например, холодная погода, старость или случайное включение света на ночь.Заблаговременное планирование на случай непредвиденных обстоятельств может сэкономить вам много времени и сэкономить нервы.

Как узнать, нуждается ли аккумулятор в небольшой помощи? Тусклый свет во время работы или даже тусклый свет при запуске автомобиля – это признак низкого заряда.

Ареометр также может быть полезным инструментом для проверки оставшегося заряда, но это своего рода специальный инструмент, которым не многие будут владеть или даже нуждаться.

Как работает зарядное устройство?

Батарея не накапливает и не накапливает электричество.Энергия создается в результате химических реакций, превращающих ее в электричество. Внутри автомобильного аккумулятора вы найдете свинцовые пластины и серную кислоту.

Химическая реакция между свинцом и кислотой заставляет электроны перемещаться от отрицательной пластины к положительной, создавая электрический ток. Но эта реакция конечна, и как только достаточное количество электронов переместится от положительной пластины к отрицательной, равновесие будет достигнуто, и заряд перестанет течь.

Так что же делает зарядное устройство? Проще говоря, он меняет направление электронов на противоположное.Во время зарядки они перемещаются от положительных пластин к отрицательным, эффективно заряжая аккумулятор.

Зарядное устройство поставляется с выпрямителем и трансформатором. Это позволяет устройству изменять сетевое напряжение и переменный ток 110 или 220 вольт на постоянный ток 12 вольт, согласовывая и заряжая аккумулятор транспортного средства.

Что делает зарядное устройство хорошим?

Перед использованием или покупкой стоит учесть несколько моментов:

Правильное зарядное устройство для правильного аккумулятора

Перед первым использованием зарядного устройства или покупкой нового убедитесь, что вы проверили следующие два пункта.

Во-первых, вы внимательно прочитали инструкцию.

Во-вторых, зарядное устройство идеально подходит для вашего автомобиля.

Не все зарядные устройства подходят для всех аккумуляторов. Батареи бывают самых разных типов, от свинцово-кислотных до гелевых с регулируемым клапаном, от абсорбирующего стекломата до литиевых батарей. Для каждого требуется определенное зарядное устройство.

Более крупным автомобилям, например внедорожникам, нужны более мощные батареи. Чтобы зарядить аккумулятор внедорожника, вам может потребоваться зарядное устройство, обеспечивающее не менее 75 ампер за раз.

И внимательно ознакомьтесь с функциями продукта, так как не все они обладают функцией быстрого запуска, которую мы рекомендуем искать.

Время зарядки

Большинство зарядных устройств должны обеспечивать заряд от 2 до 10 ампер в час. Некоторые даже обеспечивают зарядку в 40 ампер в час. Если они не слишком старые (в этом случае они не выдерживают ток), большинство батарей можно перезаряжать.

Они часто поставляются с переключателями, позволяющими производить как медленную, так и быструю зарядку. Это может означать, что время зарядки варьируется от двух до 10 часов и более.Время зарядки будет сокращено.

Чем выше мощность, тем быстрее будет перезарядка. Эти устройства также обычно имеют более высокую цену.

Переносимость

Возможно, вы захотите подумать, где вы будете использовать свое зарядное устройство. Если вы хотите заряжать дома, портативность может не быть проблемой.

Если он вам нужен в отпуске или на работе, вы захотите выбрать тот, который легко поместится в вашем автомобиле. Компактные устройства меньшего размера обычно дороже, но их легче носить с собой.

Датчик или экран

Большинство зарядных устройств поставляются с манометром. Во время зарядки стрелка должна переместиться из красной зоны обратно в зеленую зону зарядки. Эта функция удобна во время зарядки, чтобы следить за уровнем заряда.

Другие зарядные устройства имеют экран, показывающий оставшийся процент заряда. Лучшие из них даже проинформируют вас, если проблема связана с самим устройством.

Руководство по сравнению с автоматом

При выборе ручного зарядного устройства вам нужно будет следить за индикатором или экраном, чтобы знать, когда его выключить.

Некоторые модели поставляются с системой автоматического отключения, отключающей устройство после завершения зарядки. Другие переходят в режим непрерывной зарядки – медленную скорость зарядки – когда устройство полностью заряжено.

Несмотря на то, что они имеют более высокую цену, эти дополнительные функции не только удобны, но и более безопасны для аккумулятора и должны продлить срок его службы.

Простота использования

Если вы новичок в автомобильном мире, выбор зарядного устройства с четкими инструкциями значительно упростит вашу работу.Также обратите внимание на предупреждения и советы по безопасности.

Предпочтительно выбирать один с адаптированными инструментами, такими как изолированные кабели и зажимы. Не забывайте также учитывать длину кабелей. Достаточно ли они длинны? Можно ли их безопасно хранить в сумке для хранения?

Пожалуйста, ознакомьтесь с нашей статьей о лучших автомобильных зарядных устройствах для получения дополнительной информации, если вы все еще хотите купить и вам нужен совет.

Как использовать автомобильное зарядное устройство

Хорошо, хватит болтовни, давайте поговорим о том, как использовать зарядное устройство.

Ниже приводится пошаговое руководство, которое должно работать практически со всеми зарядными устройствами, поскольку инструкции по их использованию практически всегда одинаковы.

Подготовка аккумулятора

В зависимости от модели вашего автомобиля аккумуляторы могут быть найдены в разных местах вашего двигателя.

Вы почти всегда найдете их под капотом, но в редких случаях они также могут быть расположены под бортом автомобиля или даже под задним сиденьем. Однако их очень легко обнаружить и найти.

Извлечение аккумулятора

Автомобильные аккумуляторы могут стать причиной опасного для жизни поражения электрическим током при неправильном обращении.

Если вам необходимо извлечь аккумулятор для зарядки – если вы не можете зарядить его на месте – выполните следующие действия:

  1. Обязательно используйте подходящие изолированные рабочие перчатки и очки.
  2. Убедитесь, что двигатель выключен.
  3. Сначала снимите массу / отрицательную клемму аккумуляторной батареи / черный зажим.
  4. Затем перейдите к плюсовому кабелю.
  5. И при установке его обратно после зарядки, положительный красный зажим должен быть подключен первым, а заземляющий зажим должен быть последним.

Узнайте характеристики своей батареи

В руководстве пользователя должно быть указано напряжение аккумулятора. В большинстве случаев он отображается даже на самом устройстве. Большинство батарей на 12 вольт, но лучше проверить, так как некоторые из них могут быть на 6 В или даже выше 12.

Если у вас устройство закрытого типа, строго следуйте спецификациям производителя.Обратите особое внимание на все предупреждения.

Обеспечьте хорошую вентиляцию

Хотя некоторые батареи нельзя перемещать, лучше всего вынуть их из автомобиля и выбрать безопасное место для процесса зарядки. Некоторые элементы могут выделять ядовитый газ во время зарядки, особенно если что-то пойдет не так. Некоторые батареи могут даже выделять водород во время зарядки. Отсутствие вентиляции может привести к взрыву.

Поэтому, пожалуйста, обеспечьте хорошую вентиляцию устройства во время зарядки.Идеально подойдет открытая площадка с сквозняком.

Легковоспламеняющиеся вещества, такие как зажигалки или бензин, следует хранить подальше. Простая искра статического электричества может иметь катастрофические последствия.

Очистка клемм

Перед началом зарядки проверьте клеммы и убедитесь, что они чистые. Если вы заметили на клеммах белое порошкообразное вещество, их нужно очистить.

На этом этапе вы должны быть в перчатках. Серная кислота может вызвать ожоги при обращении с ней голыми руками.

Возьмите скретч или наждачную бумагу, чтобы очистить клеммы аккумулятора, а затем протрите влажной тканью с пищевой содой. Следите за тем, чтобы жидкость не попала ни на кожу, ни на одежду, так как это может привести к повреждению.

Снимите крышки ячеек

Некоторые батареи поставляются с крышками. Когда они не сняты, колпачки предотвращают утечку газов, поэтому их необходимо снять перед запуском.

Колпачки часто располагаются под съемной желтой полосой в верхней части устройства.

Заправка для воды

Батарея без воды может быть не в состоянии удерживать заряд, а батареи, которые длительное время страдали без достаточного количества воды, могли получить необратимые повреждения.

Батареи, однако, можно заправить дистиллированной водой и вернуть к жизни после зарядки. Не всегда получается. Успех процедуры зависит от того, как долго она просохла, и от качества батареи. Сколько лет устройству, также будет иметь значение.

К сожалению, вы узнаете об этом только после того, как начнете заряжать его.

Подключение зарядного устройства

Теперь, когда у нас есть аккумулятор и зарядное устройство, давайте подключим их.

Отключить все питание

Выключите двигатель, а также все устройства, которые могут потреблять энергию. К ним относятся фары, внутреннее освещение или стереосистемы.

Отключите зарядное устройство

Убедитесь, что кнопка питания зарядного устройства выключена. Его также нельзя включать в розетку.

Отсоединить кабели от клемм аккумулятора

Оба кабеля следует отсоединить от аккумулятора, полностью отключив его от автомобиля.

Начните с черного кабеля – отрицательный заряд – перед тем, как снять красный кабель – положительный заряд.

Присоедините кабели зарядного устройства

Зарядные устройства

поставляются с двумя проводами, по одному для подключения к каждой клемме аккумулятора.

Красный провод должен быть подключен к красной клемме аккумулятора, часто обозначаемой POS или A +. Затем подключите черный провод к другой клемме, черной с надписью NEG.

Убедитесь, что два провода никогда не соприкасаются. Это может привести к серьезным ожогам и даже к потенциальному взрыву. По этой причине мы отключаем зарядное устройство от сети перед его подключением, так что этого никогда не произойдет!

Настройка тарифа

Установите напряжение и силу тока, необходимые для заряда.В основном у вас есть два варианта.

Медленная скорость зарядки

Если позволяет время, предпочтительнее медленная зарядка. Его также называют методом капельной зарядки. Это безопаснее для вашей батареи и для вас.

Заряд также будет более эффективным, так как он будет удерживать ток в течение более длительного периода времени.

Скорость быстрой зарядки

Если вы спешите, выберите более высокую силу тока. Более быстрая зарядка может занять всего два часа, но представляет большую опасность для вашей батареи и может сократить срок ее службы.

Включите зарядное устройство

Вы готовы. Подключите и включите зарядное устройство. Не забудьте также установить таймер.

Датчик должен показывать, что устройство заряжается, а стрелка должна медленно возвращаться в зеленую зону. Не трогайте и не перемещайте шнуры во время процесса.

Если заряд был очень низким и вы используете медленную зарядку, это займет много часов. Не ждите мгновенных результатов, отображаемых на индикаторе заряда, вернитесь и проверьте через некоторое время.

Как долго нужно заряжать автомобильный аккумулятор?

Автомобильные аккумуляторы часто имеют заряд 48 ампер-часов. Каждый час можно подзарядить около одного ампер.

Для возврата к разумному уровню постоянной подзарядки – 2 ампера – может потребоваться 24 часа. Это может занять некоторое время, но лучше, если вы хотите поддерживать устройство в хорошем состоянии.

Зарядные устройства

на 40 А эффективны и обеспечивают более быструю зарядку. Эту быструю зарядку не следует использовать часто, так как это может повредить пластину аккумулятора.

Некоторые зарядные устройства требуют, чтобы вы вручную контролировали заряд, в то время как другие автоматически отключаются, когда они полностью заряжены.

Не думайте, что перезарядка безопаснее, чем заниженная. Напротив, перезарядка со временем приведет к повреждению аккумулятора.

После полной зарядки безопасно отсоединить

Как только зарядное устройство покажет, что аккумулятор полностью заряжен, отключите все.

Соблюдение правильной процедуры позволит избежать искр, ожогов и других несоответствий.Вот несколько рекомендаций.

  1. Выключите зарядное устройство.
  2. Выньте вилку зарядного устройства из розетки.
  3. Сначала отсоедините черный кабель отрицательного заряда.
  4. Затем подключите красный кабель положительного заряда.
  5. Поместите заряженный аккумулятор обратно в автомобиль.

Советы по безопасности

Помимо перчаток и очков, необходимо помнить о некоторых вещах, чтобы обеспечить вашу безопасность.

Избегайте искр

Несколько полезных советов помогут избежать искр и других потенциальных вредных последствий.

  • Не допускайте соприкосновения проводов или зажимов друг с другом.
  • Используйте только изолированные провода.
  • Всегда отключайте зарядное устройство от сети, если оно полностью не подключено к батарее и не используется.
  • Не прикасайтесь к любой части двигателя автомобиля зажимами или соединениями в любое время.

Работа с замерзшей батареей

Замерзший аккумулятор может представлять опасность. Он предотвращает утечку газа во время зарядки, и если вы попытаетесь зарядить в замороженном состоянии, газ может расшириться, пока не взорвется, распространяя кислоту аккумулятора повсюду.

Это более вероятно с батареями AGM, поскольку они имеют более низкий уровень pH и быстрее достигают точки замерзания.

Большинство аккумуляторов должны выдерживать низкие температуры до 50 градусов по Фаренгейту. Если дистиллированная вода и серная кислота не смешиваются должным образом, вода может замерзнуть внутри устройства.

Избегайте прыжкового старта, если он замерз. Если на нем видны трещины, его лучше заменить. Если вы не замечаете трещин, прогрейте его перед зарядкой. В этом случае следует использовать максимальный заряд 10 ампер.

Когда обращаться за профессиональной консультацией

Ближе к концу заряда элементы пузыряются и могут выделять газ. Они также могут издавать сильный шум. В этом случае может выйти из строя все устройство, и вам следует обратиться к специалисту для проверки.

Сводка

Зарядка аккумулятора может показаться пугающей, если вы впервые беретесь за проект. Тем не менее, это несложный процесс. Даже самые неопытные автовладельцы смогут добиться успеха.

Выполнение описанных выше шагов ускорит процесс и сделает его более безопасным.Для себя и своего аккумулятора.

У вас есть вопросы? Пожалуйста, оставьте нам комментарий в разделе ниже. Читаем и на все отвечаем.

Безопасная зарядка автомобильных аккумуляторов

Зарядка автомобильных аккумуляторов? Это действительно необходимо? Если да, то как часто и как долго? Разве современные батареи не требуют обслуживания? Многие водители задавали эти или подобные вопросы. Во-первых: обычно генератор должен адекватно заряжать аккумулятор при повседневном использовании. Однако бывают ситуации, когда подзарядка и другие меры по уходу могут положительно сказаться на сроке службы автомобильного аккумулятора.Например, это рекомендуется для использования обычных свинцово-кислотных аккумуляторов в сочетании с короткими поездками, особенно в холодную погоду. То же самое, если автомобиль стоит в гараже долгое время.

Современные необслуживаемые батареи имеют то преимущество, что больше не нужно доливать в них дистиллированную воду. Чтобы автомобильный аккумулятор работал надежно, хороший уровень заряда может быть обеспечен за счет использования автомобильного зарядного устройства.

Ремонт и зарядка аккумулятора своими руками – на что обратить внимание

Важно: При обращении с свинцово-кислотными аккумуляторами необходимо соблюдать осторожность.При неправильном обращении электролит из стартерной батареи может вытечь или разбрызгаться. Перезарядка может привести к образованию взрывоопасного водорода. Если старый автомобиль не оснащен необслуживаемой аккумуляторной батареей, рекомендуется посетить мастерскую.

Важно: Независимо от этого, при обслуживании, снятии или установке аккумулятора необходимо надевать защитные очки и перчатки. Во избежание короткого замыкания важно избегать соединения клемм путем контакта с металлическими или проводящими материалами, так как в противном случае существует опасность поражения электрическим током или физических травм.

Однако при правильном и бережном обращении все водители могут зарядить аккумулятор самостоятельно.

Прежде всего: Подготовка перед зарядкой

Зарядка аккумулятора в автомобиле проще и предпочтительнее из соображений безопасности, хотя это не всегда возможно. Если нет гаража или подключения к электричеству, часто нет альтернативы зарядке аккумулятора вне автомобиля. Обеспечьте хорошую вентиляцию при зарядке в закрытых помещениях.Если аккумулятор извлекается из моторного отсека для зарядки, второй человек должен помочь поднять большие аккумуляторы из-за большого веса.

Важно : В свинцово-кислотных аккумуляторах во время зарядки следует ожидать образования взрывоопасного водорода и дегазации. В крайних случаях высокая концентрация водорода может привести к взрыву с серьезными травмами и повреждениями.

Также следует отметить дефекты АКБ. Кислота может вытекать из поврежденных батарей.Физический контакт с аккумуляторной кислотой может вызвать серьезные ожоги. Пораженный участок необходимо тщательно промыть чистой водой и немедленно обратиться к врачу.

Зарядка автомобильного аккумулятора – пошаговая инструкция

  1. Отсоединить соединительные кабели

Важно : Сначала необходимо отсоединить кабель, подключенный к отрицательной клемме. Это предотвращает короткое замыкание между положительной клеммой и массой.Затем отсоедините красный кабель, подключенный к положительной клемме.

  1. Проверить состояние АКБ

Для свинцово-кислотных аккумуляторов, которые не требуют обслуживания, мы рекомендуем посетить мастерскую. Ни при каких обстоятельствах не следует проверять уровень кислотной воды самостоятельно.

Для необслуживаемых аккумуляторов проверка электролита не требуется. Здесь нужно только очистить от грязи вентиляционные трубы.

Независимо от причины зарядки (например, в случае разряда аккумулятора, длительного простоя, коротких поездок) рекомендуется время от времени проводить проверку аккумулятора на мастерской.Это единственный способ гарантировать, что ваш автомобиль всегда заводится. По данным немецкого ADAC, более 40 процентов всех поломок вызваны плохо обслуживаемыми батареями.

  1. Начать зарядку

Важно! : Если аккумулятор необходимо вынуть из автомобиля для зарядки, необходимо следить за тем, чтобы при подъеме и переноске аккумулятор оставался в вертикальном положении. Если аккумулятор заряжается в автомобиле, все потребители электроэнергии должны быть отключены перед подключением зарядного устройства.

Важно : Зарядное устройство должно быть подключено к аккумулятору до того, как оно будет подключено к сети. Чтобы подключить зарядное устройство к аккумулятору, сначала прикрепите красный кабель к положительной клемме аккумулятора. Затем подключите черный кабель к отрицательной клемме.

Важно : Следующая процедура зависит от типа аккумулятора. Чтобы выбрать правильный режим работы, пользователь должен следовать информации в инструкции по эксплуатации зарядного устройства.

  1. Завершение процесса зарядки

После завершения процесса зарядки зарядное устройство сначала отключается от сети, а затем отсоединяются кабели от аккумулятора. При установке аккумулятора в автомобиль красный кабель необходимо сначала подключить к положительной клемме. Затем черный отрицательный кабель подключается к отрицательной клемме.

  1. Особенности старт-стопных автомобилей

Зарядка аккумулятора с использованием технологии EFB или AGM идентична, однако необходимо следить за тем, чтобы устройство подходило для аккумуляторов с технологией старт-стоп.В этом случае следует соблюдать информацию в инструкции по эксплуатации.

Интересные факты о зарядных устройствах и времени зарядки

Многие высококачественные зарядные устройства совместимы с различными типами аккумуляторов и автоматически отключаются после завершения зарядки. Интеллектуальные зарядные устройства постепенно отключаются по мере увеличения уровня заряда и автоматически ограничивают ток. Таким образом обеспечивается хороший уровень заряда даже при длительном простое и низких температурах наружного воздуха.В случае сомнений обратитесь к описанию использования производителя устройства. Таким образом, правильное и регулярное использование зарядных устройств может повысить надежность и срок службы аккумулятора.

Даже если нет риска перезарядки при использовании высококачественного зарядного устройства, аккумулятор не должен оставаться подключенным к зарядному устройству более 24 часов. Полная зарядка обычно достигается за счет зарядки в течение ночи.

В режиме обслуживания аккумуляторы могут поддерживать высокий уровень заряда даже при длительном простое автомобиля.Даже после глубокой разрядки некоторые зарядные устройства позволяют хотя бы частично восстановить аккумулятор.

Важно : Несмотря на то, что подключение и работа зарядного устройства несложны, следует отметить несколько моментов. Зарядка автомобильного аккумулятора отличается по нескольким аспектам от зарядки обычного аккумулятора. В инструкции по эксплуатации зарядного устройства содержится вся необходимая информация.

Лучшие автомобильные зарядные устройства на 2021 год

Благодаря быстрому распространению сотовых телефонов теперь намного проще, чем раньше, буксировать или прыгать.Все-таки никто не хочет заводиться с дохлой батареей. Ожидание помощи может быть трудоемким и неприятным занятием, особенно когда вам нужно куда-то пойти.

Хорошая новость заключается в том, что портативное зарядное устройство может помочь вам избежать неприятностей, связанных с разряженной батареей, таких как попытка задержать услужливого незнакомца или ожидание кого-то с перемычками. Портативное зарядное устройство также намного проще, чем запуск от внешнего источника, поскольку вам не нужно протягивать громоздкие кабели от одного автомобиля к другому.И он намного компактнее, чем вы думаете. Но это не все.

«Пусковой стартер обеспечивает большую силу тока [для запуска автомобиля], и поэтому они довольно грубо расходуют батареи», – говорит Майк Арман, эксперт по электронике, учитель профессионального училища и автор книги Motorcycle Electrics Without Pain. Арман построил системы впрыска топлива и подключил провода к бесчисленным автомобилям, мотоциклам и самолетам.

«Лучше поставить его на обычное зарядное устройство и набраться терпения [если возможно].Если вашей машине требуется многократный запуск от прыжка, возможно, батарея разряжена или может быть проблема с системой зарядки », – говорит Арман.

Тем не менее, если вы собираетесь купить портативное зарядное устройство, вы должны убедиться, что это правильный выбор. Вот список некоторых из лучших автомобильных зарядных устройств, в зависимости от вашего конкретного автомобильного аккумулятора и требований режима зарядки, а также на основе отзывов пользователей и мнений экспертов. И обязательно продолжайте читать, чтобы глубже погрузиться в различные типы автомобильных зарядных устройств.

Подробнее: Лучшие специалисты по обслуживанию аккумуляторов в 2021 году

Аккумуляторный тендер

Когда дело доходит до выбора подходящего зарядного устройства, тип автомобиля, которым вы управляете, обычно не играет большой роли.В конце концов, в большинстве автомобилей, мотоциклов, внедорожников, грузовиков и других дорожных транспортных средств используются свинцово-кислотные батареи, которые относительно устойчивы и недороги в производстве. Зарядное устройство, которое может привести в действие свинцово-кислотный аккумулятор во внедорожнике, может сделать то же самое, например, для мотоцикла.

Лучшее зарядное устройство для свинцово-кислотных аккумуляторов вашего автомобиля – это Battery Tender Plus (оно работает с несколькими типами свинцово-кислотных аккумуляторов, включая впитывающий стекломат и заливные). Это автоматическое зарядное устройство, что означает, что оно автоматически отключится, когда батарея будет полностью заряжена, что предотвратит перезарядку.У него даже есть “плавающий” режим обслуживания батареи, который будет поддерживать его на полной мощности в периоды простоя, компенсируя саморазряд, связанный со свинцово-кислотными батареями.

Обеспечиваемая мощность 1,25 А обеспечивает «низкую и медленную» зарядку, что лучше всего для здоровья аккумулятора вашего автомобиля. Подключение и отключение легко и безопасно, искробезопасность и проверка, чтобы убедиться, что соединение установлено перед передачей энергии. Он также хорошо работает при экстремальных температурах – как горячих, так и холодных.

Эффективность и удобство использования Battery Tender Plus снискали ему большую популярность на Amazon: в настоящее время это четвертое по популярности зарядное устройство для автомобильных аккумуляторов на сайте с рейтингом 4,7 из 5 звезд на основе более 7500 клиентов. обзоры.

NOCO

NOCO Genius1 в настоящее время является самым продаваемым зарядным устройством на Amazon, и неудивительно, почему – это не только надежное автоматическое автомобильное зарядное устройство, которое делает процесс зарядки простым и стабильным, но и делает это всего за 30 долларов или меньше.

Что делает Genius1 таким популярным (помимо цены), так это его универсальность. Он работает со всеми типами аккумуляторов, включая литий-ионные, AGM и аккумуляторы глубокого разряда, а также как 6-, так и 12-вольтовые аккумуляторы. Он заряжает и обслуживает аккумуляторы с функцией непрерывной зарядки, которая поддерживает заряд аккумулятора в течение длительного периода бездействия. Он также использует датчики для измерения температуры и соответствующей регулировки заряда в 1 ампер.

Еще одной особенностью портативного автомобильного зарядного устройства Genius1 является то, что оно может заряжать полностью разряженные аккумуляторы.Обычно это проблема автоматических зарядных устройств, но Genius1 имеет «принудительный режим», который позволяет ему работать как ручное зарядное устройство. Это означает, что он будет обеспечивать непрерывный заряд, который не ослабевает, пока вы его не выключите, и его можно использовать для реанимации батареи с нулевым напряжением батареи.

В линейке Genius NOCO также представлены модели с большей силой тока, обеспечивающие большую мощность и, если хотите, более быструю зарядку. Однако именно Genius1 обеспечивает максимальную отдачу от вложенных средств, что делает его отличным продуктом для ознакомления, когда дело доходит до зарядки собственного аккумулятора.

Шумахер Зарядные устройства

бывают разных размеров и уровней мощности, причем некоторые из более крупных обладают достаточной мощностью, необходимой для максимально быстрой зарядки автомобильного аккумулятора.Однако некоторые автомобильные зарядные устройства настолько велики, что их лучше использовать в автомобильных гаражах, чем в домах потребителей. Найти мощное автомобильное зарядное устройство, пригодное для домашнего использования, – это тонкий баланс.

Модель Schumacher SC1281 предлагает лучшее из обоих миров – высокую мощность и удобную маневренность. Устройство может медленно заряжать автомобильный аккумулятор с мощностью от 2 до 12 ампер, но также может обеспечивать 30 ампер для быстрого ускорения или даже 100 ампер, чтобы действовать как стартер. Само зарядное устройство весит около 12 фунтов и имеет ручку для облегчения переноски.

Несмотря на мощность, которую он обеспечивает, Schumacher SC1281 заряжается с изяществом: это автоматическое интеллектуальное зарядное устройство, поэтому вам не нужно беспокоиться о перезарядке аккумулятора, а функция непрерывной зарядки позволяет легко поддерживать неиспользованный аккумулятор. Защита от обратной полярности зарядного устройства гарантирует, что его нельзя будет использовать, если зажимы прикреплены к неправильной клемме автомобильного аккумулятора, что помогает ему работать более безопасно.

При цене 80 долларов Schumacher SC1281 дороже, чем некоторые другие продукты в этом списке, но тот факт, что это все еще восьмое самое продаваемое автомобильное зарядное устройство на Amazon, доказывает, что оно того стоит.

Аккумуляторный тендер Battery Tender Plus

Deltran считается нашим лучшим зарядным устройством для автомобильных аккумуляторов, но Battery Tender Junior – идеальный выбор, если вас просто беспокоит долгое хранение аккумулятора.

Как и модель Plus, Battery Tender Junior представляет собой полностью автоматическое зарядное устройство с функцией «плавающего режима», которая позволяет оставлять его подключенным к аккумулятору, заряжая его по мере разряда и только по мере необходимости. Тем не менее, Junior – меньшая по размеру и более доступная модель, и хотя сила тока 0,75 ампера не позволяет произвести быструю зарядку, вам не понадобится больше, если вы оставите ее подключенной к сети на продолжительный период времени. время.

Battery Tender Junior также довольно универсален, так как его можно использовать со стандартными свинцово-кислотными, залитыми и герметичными необслуживаемыми батареями, если они 12 вольт.У него также есть светодиодный индикатор, который позволяет вам контролировать уровень заряда вашей батареи, который может сказать вам, когда ваш автомобиль готов к использованию, но не меняет того факта, что смарт-устройство выполняет весь процесс зарядки за вас.

Battery Tender Junior – второе по популярности зарядное устройство Amazon, получившее 4,7 из 5 звезд на основании более чем 18 000 оценок покупателей. Он также доступен со скидкой на сайте – и по цене 44 доллара это одна из самых дешевых моделей в этом списке.

Оптима

Автоматические зарядные устройства для автомобильных аккумуляторов упрощают процесс зарядки аккумулятора, отключаясь, когда аккумулятор вашего автомобиля заряжен на 100%, но большинство из них просто не в состоянии зарядить разряженный аккумулятор.В то время как ручные зарядные устройства просто отправляют электричество в источник без разбора, автоматические зарядные устройства должны сначала определить местонахождение батареи, а многие из них не могут сделать это с разряженной батареей.

Optima Digital 400 является исключением из этого правила. Это автоматическое интеллектуальное зарядное устройство, которое наполняет вашу батарею, а затем останавливается, позволяя заряжать ее в течение ночи, не беспокоясь о повреждении блока питания. Он также может обнаруживать и заряжать разряженные батареи, а отзывы клиентов Amazon рекламируют способность зарядного устройства воскрешать единицы, ранее считавшиеся мертвыми, и тем самым экономить деньги их владельцев.

Optima Digital 400 также проста в использовании. ЖК-экран информирует пользователя о ходе процесса зарядки, и устройство также предлагает простой в выборе диапазон типов аккумуляторов на выбор (он работает от стандартных свинцово-кислотных аккумуляторов, аккумуляторов глубокого цикла и аккумуляторов AGM. виды и прочее). Наконец, максимальная зарядка 4 А делает весь процесс зарядки быстрее, чем у других моделей.

Шумахер

Давайте сначала уберем очевидное: Schumacher SC1325 большой.Он весит почти 30 фунтов, а его высота, включая ручку, составляет почти 2 фута. Это также самое дорогое зарядное устройство в списке, которое стоит всего около 200 долларов. По этим причинам SC1325 может показаться более удобным в автомобильном гараже, чем в вашем собственном доме (или багажнике).

Тем не менее, если вы хотите быстро двигаться, вы не сможете победить SC1325 (к тому же у него есть колеса, что делает вес более управляемым). Несмотря на то, что у него есть режимы зарядки и обслуживания, которые обеспечивают мощность 2 или 6 ампер, он также может обеспечить усиление на 40 ампер для восстановления батареи или, при необходимости, запуск от внешнего источника на 250 ампер, который позволит запустить даже большие двигатели. опять таки.Такая быстрая зарядка представляет опасность для вашего аккумулятора и автомобиля (подробнее об этом позже), но в экстренных случаях они могут понадобиться.

Schumacher SC1325 работает с широким спектром аккумуляторов, включая стандартные свинцово-кислотные, AGM, гелевые и аккумуляторные батареи глубокого разряда. Это еще не означает, что это правильный выбор для вас. В конце концов, все сводится к тому, соответствует ли SC1325 вашим конкретным потребностям. Если этого не произойдет, вам подойдет меньшая и менее дорогая модель. Если вам нужно сверхмощное зарядное устройство / стартер, который поможет вам быстро двигаться в случае необходимости, это может быть именно то, что вам нужно.

ЧТЭК

В то время как большинство дорожных транспортных средств работают на стандартных свинцово-кислотных аккумуляторах, транспортные средства для отдыха являются исключением.В жилых автофургонах используются батареи глубокого разряда – свинцово-кислотные батареи, предназначенные для обеспечения питания в течение более длительных периодов времени. Батареи глубокого цикла также предназначены для полного разряда и многократной зарядки, в то время как обычные свинцово-кислотные батареи не предназначены для полного разряда при регулярном использовании.

Неудивительно, что для RV-аккумулятора требуется зарядное устройство, которое может работать с аккумуляторами глубокого цикла, что и делает CTEK 40-206 MXS 5.0 (в дополнение к зарядке всех типов свинцово-кислотных аккумуляторов).Он предлагает восьмиэтапный автоматический процесс зарядки с индикатором, позволяющим пользователю точно видеть, как заряжается аккумулятор и когда можно использовать автомобиль. Он также имеет плавающую систему, которая поддерживает емкость аккумулятора от 95% до 100% после завершения начальной зарядки (которая имеет максимальный ток 4,3 ампера).

В конце концов, что говорит о CTEK 40-206 MXS 5.0 больше всего, так это удовлетворенность клиентов. Имея более 600 оценок, зарядное устройство в настоящее время имеет 4,8 из 5 звезд на Amazon, что делает его безоговорочно одобренным теми, кто его купил и использовал – и нет более убедительных аргументов, чем это.

Сравнение лучших автомобильных зарядных устройств


Марка Модель Цена
Лучшее автомобильное зарядное устройство в целом Аккумуляторный тендер Плюс 65 долларов США
Лучшее бюджетное зарядное устройство для автомобильного аккумулятора NOCO Genius1 25 долларов США
Лучшее автомобильное зарядное устройство для домашнего использования Шумахер SC1281 80 долл. США
Лучшее автомобильное зарядное устройство для длительного хранения Аккумуляторный тендер Младший 44 доллара США
Лучшее автомобильное зарядное устройство для разряженных аккумуляторов Оптима Цифровой 400 100 долларов США
Лучшее автомобильное зарядное устройство для быстрой зарядки Шумахер SC1325 192 долл. США
Лучшее автомобильное зарядное устройство для RVs ЧТЭК 40-206 MXS 5.0 84 доллара США

Battery Tender Plus – наш выбор в качестве лучшего зарядного устройства в целом.

Аккумуляторный тендер

Какие бывают типы зарядных устройств для автомобильных аккумуляторов?

Нет никаких сомнений в том, что существует множество различных зарядных устройств для автомобильных аккумуляторов, и то, что подойдет вам, зависит от вашего автомобиля, вашего использования и цены, которую вы хотите потратить. Однако независимо от того, что вы выберете, оно попадет в одну из двух основных категорий зарядных устройств для аккумуляторов – автоматические и ручные.

Автоматические (или «умные») зарядные устройства могут измерять уровень заряда автомобильного аккумулятора и действовать соответствующим образом, предотвращая его полное разряжение или чрезмерную зарядку. Любой из них может быть вредным для вашей батареи, в зависимости от вашего типа, поэтому наличие интеллектуального зарядного устройства, которое устраняет эти риски, может быть лучше для вашей батареи в долгосрочной перспективе.

Ручные зарядные устройства, с другой стороны, просто передают свою энергию аккумулятору, пока он не отключится или не разрядится. Хотя это потенциально может нанести вред аккумулятору в случае перезарядки, это также дает преимущество: некоторые интеллектуальные зарядные устройства будут иметь проблемы с обнаружением (и последующей зарядкой) полностью разряженных аккумуляторов, но это не проблема для ручных зарядных устройств.

При покупке автомобильного зарядного устройства вам придется решить, хотите ли вы зарядное устройство с ручным или автоматическим управлением.

ЧТЭК

Аккумулятор автомобиля, как правило, лучше заряжать медленно, чем быстро, если можно сэкономить время. «Быстрый старт или использование быстрого зарядного устройства на современных автомобилях может сжечь все виды хрупкой электроники, и тогда вы можете получить реальные деньги», – говорит Арман.«Современные автомобили – это на самом деле компьютеры, к которым просто случайно прикреплено несколько колес. Вы можете нанести вред электронике на тысячи долларов, если будете небрежны или небрежны с запуском от внешнего источника или с помощью устройств быстрой зарядки».

Медленная зарядка может выполняться с помощью постоянного зарядного устройства. Подзарядные устройства бывают как автоматические, так и ручные, и предназначены для медленной зарядки аккумуляторов в течение более длительных периодов времени.

Автоматические зарядные устройства эффективны для транспортных средств, которые не будут использоваться в течение нескольких месяцев, так как они могут компенсировать естественную скорость саморазряда аккумуляторов.Саморазряд накапливается и потенциально может полностью разрядить вашу батарею к тому времени, когда вы снова попытаетесь использовать свой автомобиль. Поскольку эти зарядные устройства являются автоматическими, они заполняются ровно настолько, чтобы компенсировать небольшое количество разряженной батареи, прежде чем снова выключиться.

Вы можете оставить автоматические зарядные устройства подключенными из соображений безопасности. «Если зарядное устройство подключено к заземленной розетке и правильно подключено, вы можете оставить зарядное устройство подключенным до тех пор, пока аккумулятор не будет полностью заряжен», – говорит Лорен Фикс, создатель Car Coach Reports.Фикс – теле- и радиоведущий и автомобильный обозреватель, о котором рассказывали в Forbes, Inside Edition и ABC.com. «Зарядное устройство высшего качества отключится, когда достигнет полностью заряженного состояния».

NOCO Genius1 – отличное доступное по цене устройство для автомобильного зарядного устройства.

NOCO

Как зарядить аккумулятор

Можно заряжать аккумулятор, который все еще прикреплен к транспортному средству, но убедитесь, что автомобиль выключен.Если вас беспокоит, что холод в гараже влияет на здоровье аккумулятора (если вы храните автомобиль, например, жилой дом, на зиму), вы также можете отсоединить аккумулятор и оставить его заряжаться в помещении – но это представляет собственные риски.

«В более новых автомобилях отключение аккумулятора для зарядки приведет к потере всех воспоминаний во всех электронных doo-dads в машине», – говорит Арман. “Если вам повезет, все, что вам нужно сделать, это сбросить настройки радиостанций. Если вам не повезет, вы получите миллиард сообщений об ошибках, и вы, возможно, ищете буксировку в автосалон, чтобы все виды вещей были переделаны. прежде чем вы снова сможете водить машину.”

Сама по себе зарядка аккумулятора – довольно простая работа, но она также может быть потенциально опасной, поэтому будьте осторожны. Любая задача, связанная с работой с электрическим током, представляет опасность поражения электрическим током и пролитой аккумуляторной кислоты. вреден для кожи.

Если вам нужно зарядить аккумулятор и у вас мало времени, Schumacher SC1325 – это зарядное устройство для вас. Шумахер

Ваше зарядное устройство будет поставляться с подробными инструкциями, которым необходимо следовать, но есть несколько правил, которые более или менее универсальны (опять же, прилагаемые инструкции должны заменить все остальное).Для начала вы всегда должны быть уверены, что ваше зарядное устройство выключено – в противном случае вы рискуете подвергнуться электрошоку. Затем вы подключите положительный зажим зарядного устройства к положительной клемме аккумулятора, а отрицательный зажим зарядного устройства – к отрицательной клемме аккумулятора. Обычно положительный зажим зарядного устройства будет красным, а отрицательный – черным.

После подключения зарядного устройства к аккумулятору отдельные инструкции могут отличаться. Некоторые зарядные устройства могут иметь настраиваемые параметры, определяющие скорость заправки аккумулятора, в то время как другие можно просто включить.В любом случае, на этом этапе вы будете готовы начать зарядку.

Время, необходимое для полной зарядки аккумулятора, зависит от существующего уровня заряда и скорости зарядного устройства. Допустим, у вас есть 12-вольтовая батарея, которая вмещает около 48 ампер. Если аккумулятор полностью разряжен, а зарядное устройство может заряжать 4 А в час, полная зарядка займет 12 часов. Если ваше зарядное устройство имеет регулируемую силу тока, вы можете определить, сколько времени потребуется для полной зарядки.Опять же, лучше заряжать аккумулятор медленно, но если вам нужна быстрая зарядка, вы можете настроить устройство на высокую скорость. Просто убедитесь, что вы следите за ним, если это ручное зарядное устройство, чтобы предотвратить перезарядку.

Optima Digital 400 – это зарядное устройство, которое вам понадобится, если вам нужно восстановить разряженную батарею.

Оптима

Автомобильные аккумуляторы не нужно заряжать очень часто, если ваш автомобиль используется регулярно – обычно вам просто нужно использовать зарядное устройство, если автомобиль не заводится, что должно произойти только после нескольких лет использования.Некоторые явные признаки того, что ваша батарея разряжена, включают снижение скорости вращения двигателя и затемнение фар. Вы также можете приобрести тестер батареи, если опасаетесь попасть в затруднительное положение.

Когда дело доходит до мотоциклов, жилых автофургонов, лодок или любых других транспортных средств, которые могут длительное время оставаться без использования, дренаж является серьезной проблемой. Как и в автомобилях, в этих автомобилях обычно используются свинцово-кислотные аккумуляторы, которые саморазряжаются, когда они не используются. Рекомендуется заряжать эти батареи каждые 30 дней, чтобы предотвратить разрядку батареи и сохранить общее состояние батареи.Как и в случае с хранящимися автомобилями, вы также можете оставить аккумуляторы этих транспортных средств подключенными к автоматическим зарядным устройствам или специалисту по обслуживанию автомобильных аккумуляторов.

Если автомобиль находится на длительном хранении, заряжайте аккумулятор каждые 30 дней или передавайте его специалисту по обслуживанию аккумуляторов.

Шумахер

5 вещей, которые необходимо знать перед покупкой автомобильного зарядного устройства

  • Какой тип аккумулятора используется в вашем автомобиле? Скорее всего, ответ – обычная свинцово-кислотная батарея, но если вы водите дома на колесах, вероятно, у нее есть батарея глубокого разряда.В любом случае вам нужно убедиться, что любое зарядное устройство, которое вы считаете совместимым с вашим аккумулятором.
  • Хотите умное зарядное устройство с ручным или автоматическим управлением? Автоматические зарядные устройства , как правило, проще в использовании, так как они регулируют заряд, чтобы предотвратить перезарядку, приводящую к повреждению батареи, но ручные зарядные устройства лучше подходят для восстановления разряженных батарей.
  • Сколько энергии вам нужно в зарядном устройстве? Хотите, чтобы аккумулятор медленно заряжался и поддерживался в рабочем состоянии, пока он не используется? Или вам нужно зарядное устройство, которое может быстро зарядить аккумулятор и, возможно, также обеспечить быстрый старт?
  • Зарядное устройство какого размера вы предпочитаете? Хотя все модели в списке являются технически портативными зарядными устройствами, некоторые из них намного больше, чем другие, и поэтому их может быть сложнее использовать.Более мощные зарядные устройства обычно больше.
  • Сколько вы хотите потратить на зарядное устройство? Опять же, обычно существует прямая зависимость между предоставленной мощностью и стоимостью устройства, поэтому, если вы хотите заряжать быстрее, вам нужно потратить немного больше.

Написано Скоттом Фридом для Roadshow.

Садитесь за руль и узнавайте последние новости об автомобилях и обзоры, которые отправляются вам на почту два раза в неделю.

Еще для автолюбителей

лучших автомобильных зарядных устройств (обзор и руководство по покупке) в 2021 году

Зачем покупать автомобильное зарядное устройство

  • Избегайте замены аккумулятора . Замена свинцово-кислотной батареи – это не ракетостроение, но это может быть довольно сложный процесс в зависимости от типа вашего автомобиля. В некоторых автомобилях замена аккумулятора представляет собой простую операцию: отсоедините зажимы, выньте старую батарею, вставьте новую, снова подключите все.В других автомобилях, например, в некоторых гибридах, процесс намного сложнее, требуя доступа к специальным отсекам, инструментам и батареям. С другой стороны, с помощью простого зарядного устройства вы можете избавиться от многих сложностей. Автоматическое зарядное устройство также имеет такие важные функции, как быстрая зарядка, плавающий режим, ступенчатая зарядка, проверка генератора, защита от перезарядки и многое другое.
  • Экономьте деньги . Хорошее автомобильное зарядное устройство не только требует сложной замены, но и позволяет сэкономить деньги.Во-первых, отсутствие замены означает отсутствие затрат на новую батарею. Во-вторых, вы можете сэкономить на профессиональной замене аккумулятора. В обоих случаях предварительная покупка качественного автомобильного зарядного устройства будет выгодна в долгосрочной перспективе.
  • Зарядка других устройств . Некоторые автомобильные зарядные устройства имеют дополнительные режимы зарядки и порты для других небольших аксессуаров и различных типов аккумуляторов. Например, USB-порты широко распространены и идеально подходят для зарядки устройств в дороге.
  • Многозадачность с многофункциональным устройством . Нужно послушать радио в гараже? С правильным зарядным устройством для автомобильного аккумулятора это более чем возможно. Многие опции имеют другие функции и возможности, встроенные прямо в устройство. Изучите свои варианты заранее, чтобы увидеть, какие функции важны для вас, а какие вы можете обойтись.

Типы зарядных устройств для автомобильных аккумуляторов

Зарядные устройства

Как следует из названия, этот тип является основным зарядным устройством, которое может восстановить заряд автомобильного аккумулятора, даже если он был полностью разряжен.Базовых зарядных устройств много, и обычно можно найти правильное зарядное устройство идеального размера, формы и силы тока, которое вам нужно для вашего автомобиля.

Maintainer

Менее распространенные, чем обычные зарядные устройства, специалисты по обслуживанию аккумуляторов предназначены для предотвращения полной разрядки автомобильных аккумуляторов. Они хороши для быстрой “зарядки” и для поддержания общего состояния батареи, если вы не забываете использовать ее время от времени.

Реставратор

Наименее распространенный вариант зарядного устройства, реставраторы вдохнули новую жизнь в старые аккумуляторы.Поскольку различные загрязнения накапливаются в элементах батареи, батарея теряет эффективность. Восстановители могут разрушить эти загрязнения, чтобы он снова смог удержать заряд. Это самые дорогие зарядные устройства, которые чаще встречаются в профессиональных гаражах, чем для домашнего использования.

Ведущие бренды автомобильных зарядных устройств

NOCO

Что касается автомобильных продуктов и зарядных устройств, то NOCO – это хорошо известный бренд, который предлагает несколько продуктов в другой собственной лиге.С 1914 года компания пользуется доверием во многих автомастерских благодаря долговечности и устойчивости продуктовой линейки. Одним из таких зарядных устройств является NOCO Genius G7200.

Black + Decker

Компания Black + Decker, давно известная как производитель оборудования и электроинструментов премиум-класса, также широко представлена ​​во многих профессиональных и домашних гаражах. Его линейка автомобильных зарядных устройств имеет меньшую сторону, но высококачественных опций, таких как BC15BD Charger, предостаточно.

Стоимость автомобильного зарядного устройства

  • Менее 50 долларов : Это диапазон, который следует учитывать для достойного зарядного устройства, которое не предлагает слишком много острых ощущений.Большинство зарядных устройств в этом диапазоне имеют выходы низкого напряжения, поэтому они могут быть не лучшими для больших автомобилей.
  • от 50 до 100 долларов : в этой стандартной линейке зарядных устройств для автомобильных аккумуляторов есть практически все, что вы могли бы рассмотреть для любого автомобиля. Здесь обычным явлением являются более высокие напряжения, а также несколько вариантов с дополнительными функциями и аксессуарами.
  • 100 долларов и выше : Автомобильные зарядные устройства более высокого класса обычно больше по форме, мощнее по напряжению и более удобны с точки зрения дополнительных аксессуаров.Легко найти модель, которая подойдет практически к любому транспортному средству, включая несколько вариантов реставраторов для профессионального использования.

Основные характеристики

Напряжение

Напряжение автомобильного зарядного устройства – одна из наиболее важных характеристик. Это мера электрической прочности зарядного устройства – напряжение определяет, сможет ли конкретное зарядное устройство полностью и безопасно зарядить аккумулятор вашего автомобиля. К счастью, найти подходящее напряжение довольно просто: в большинстве автомобилей используется электрическая система на 12 В, поэтому вам понадобится зарядное устройство на 12 В (найти его несложно).Однако, если вы надеетесь найти более универсальное зарядное устройство, которое можно использовать для нескольких разных типов аккумуляторов или одно, которое будет работать для вашего автомобиля и грузовых автомобилей, вам может потребоваться другое напряжение.

Сила тока

Сила тока так же важна, как и напряжение зарядного устройства. Сила тока автомобильного зарядного устройства – это сила тока, которую может выдержать зарядное устройство, или, проще говоря, величина тока, протекающего через него во время работы. Более высокая сила тока означает более быструю зарядку; меньшая сила тока означает более медленную зарядку.Однако вы также должны подумать, какой из них идеально подходит для аккумулятора вашего автомобиля. Некоторым может быть лучше с более медленной скоростью зарядки. Кроме того, лучшие автомобильные зарядные устройства умны и могут автоматически определять, какой ток и режим зарядки лучше всего использовать для конкретного аккумулятора. Это гарантирует, что вы всегда будете получать правильную скорость зарядки.

Автоматический или ручной

Зарядное устройство для автомобильного аккумулятора может работать двумя способами: автоматически или вручную. Вы можете выбрать любой вариант, но это всегда ключевая особенность, которую следует учитывать.С ручным зарядным устройством вы должны контролировать процесс зарядки. Вам придется выключить или отключить зарядное устройство, чтобы предотвратить перезарядку, и они обычно обеспечивают более низкий заряд аккумулятора в целом. Благодаря автоматическому зарядному устройству ваше зарядное устройство выполнит весь процесс за вас. Эти зарядные устройства автоматически отключаются или переходят в режим обслуживания, когда аккумулятор полностью заряжен. Часто бывает проще использовать автоматическое зарядное устройство, если вы планируете заниматься другими делами, пока заряжается аккумулятор.

Функции безопасности

Выбирая лучшее автомобильное зарядное устройство, нельзя упускать из виду безопасность.Как правило, эти зарядные устройства оснащены множеством функций безопасности, чтобы защитить вас, ваш автомобиль и аккумулятор от опасных аварий. Базовое зарядное устройство может предотвратить перезарядку, которая может привести к быстрой разрядке аккумулятора. Большинство зарядных устройств также могут предлагать автоматическое определение напряжения и силы тока для предотвращения перегрева, а также обратную полярность, искробезопасные зажимы и простые в использовании кабели, поэтому вы всегда будете заряжать безопасно и без проблем.

Защита от атмосферных воздействий

Поскольку большинство автомобильных зарядных устройств предназначены для использования вне помещений или в гаражах, базовый уровень внешней защиты может поддерживать зарядное устройство в хорошем состоянии в течение длительного периода времени.Защита от воды и пыли – важная особенность, часто обозначаемая системой рейтинга IP, которая измеряет, насколько что-то устойчиво к этим элементам. Базовая тепловая защита также имеет большое значение для защиты внутренних компонентов зарядного устройства.

Дополнительные функции

Если вы хотите получить максимальную отдачу от автомобильного зарядного устройства, необходимы дополнительные функции и аксессуары. Такие вещи, как порты для зарядки небольших устройств, встроенные радиомодули и функция быстрой зарядки – все это позволяет вам получить больше пользы от зарядного устройства и получить большую отдачу от ваших денег.Даже базовые надстройки, такие как светодиодные индикаторы на ЖК-экране или водонепроницаемая или искробезопасная внешняя часть, повышают удобство использования и надежность.

Прочие соображения

  • Время зарядки. Среднее время зарядки автомобильного зарядного устройства зависит от самого зарядного устройства и автомобильного аккумулятора. В среднем для полной зарядки аккумулятора большинству зарядных устройств требуется от двух до десяти часов. Маленькие портативные зарядные устройства, как правило, занимают больше времени, поэтому более крупные модели, предназначенные только для гаража, могут быть лучшей покупкой, если вы хотите максимально быстрое время зарядки.
  • Простота использования. Нетрудно подключить зарядное устройство к автомобильному аккумулятору и запустить его. Большинство из них, как правило, довольно просты, но могут быть некоторые настройки, которые затрудняют использование, если вам придется устанавливать их вручную. Вот почему автоматические автомобильные зарядные устройства, которые могут считывать состояние аккумулятора и, соответственно, экономят ваше время и усилия при каждой зарядке.
  • Выход зарядного устройства. Очень важно учитывать мощность зарядного устройства, прежде чем подключать его к аккумулятору вашего автомобиля.Вам нужно выбрать зарядное устройство, обеспечивающее не менее 10 процентов емкости вашей батареи в ампер-часах (Ач). Итак, если у вас есть автомобильный аккумулятор на 100 Ач, вам необходимо выбрать зарядное устройство с минимум 10 ампер. Установите более мощное зарядное устройство с большим током, и вы сможете заряжать аккумулятор еще быстрее.
  • Срок службы. Каждый аккумулятор и каждое зарядное устройство со временем изнашиваются. Чтобы зарядное устройство работало должным образом как можно дольше, при выборе зарядного устройства следует думать о сроке его службы.Вы должны учитывать такие детали, как правильная температура хранения, общее время зарядки аккумулятора, а также то, является ли автоматическая зарядка регулируемой или нерегулируемой.

Лучшие автомобильные зарядные устройства Обзоры и рекомендации 2021

Советы

  • Очистите клеммы аккумулятора перед использованием. Грязь и мусор могут увеличить время передачи энергии. Используйте шлифовальную подушку для удаления рыхлого мусора.
  • Не прикасайтесь к клеммам аккумулятора, если на них есть белый порошок.Этот порошок, известный как высушенная серная кислота, может обжечь кожу.
  • Перед использованием прочтите инструкции к зарядному устройству. Это поможет вам подключить кабели к правильному разъему.
  • Не путайте положительный и отрицательный зажимы при подсоединении кабелей.
  • Дважды проверьте, не включены ли в вашем автомобиле какие-либо электрические цепи. Это может вызвать искру или воспламенение газа в аккумуляторе.

FAQ

В: В чем разница между пусковым устройством от внешнего источника и зарядным устройством?

Короче говоря, пусковые устройства от внешнего источника обеспечивают сразу много энергии для запуска двигателя.Зарядные устройства для аккумуляторов имеют непрерывную подзарядку, которая обеспечивает получение небольшого заряда в течение длительного периода времени.

В: Аккумулятор не заряжается при старте от внешнего источника?

Технически немного, особенно если оставить включенным стартер или прыгающую машину на некоторое время после того, как двигатель заработал. Однако зарядные устройства могут заряжать аккумулятор более полно.

Q: Как узнать, к каким клеммам подключать зажимы?

Большинство автомобильных аккумуляторов имеют маркировку со знаком плюс и минус для положительной и отрицательной клемм.

В: Как узнать, заряжен ли автомобильный аккумулятор?

Большинство автомобильных зарядных устройств имеют встроенные удобные световые индикаторы: вы можете проверить эти световые индикаторы, чтобы определить уровень заряда аккумулятора. Или, если в вашем зарядном устройстве есть экран, на котором отображается информация о зарядке, вы также можете найти уровень заряда, отображаемый прямо на этом экране.

Q: Можно ли оставлять автомобильное зарядное устройство постоянно включенным?

Оставляйте автомобильный аккумулятор подключенным к зарядному устройству только в том случае, если вы используете зарядное устройство с автоматической функцией или если вы используете зарядное устройство и обслуживающий персонал.Зарядные устройства для автомобильных аккумуляторов с ручным управлением не отключатся после полной зарядки аккумулятора, поэтому оставление его включенным может привести к ухудшению состояния аккумулятора. Однако при использовании автоматического зарядного устройства или специалиста по обслуживанию аккумулятора зарядное устройство остановится, как только аккумулятор будет полностью заряжен, и перейдет в режим обслуживания, чтобы поддерживать аккумулятор в отличном состоянии.

Последние мысли

Удобный, крупный и серьезно сложенный, NOCO Genius G1100 – наш лучший выбор. В этом качественном автомобильном зарядном устройстве есть все, что вам нужно, в одном отличном устройстве.Если вы хотите тратить меньше, вы не ошибетесь, выбрав экономичный и компактный MOTOPOWER MP00205A – продукт с высокой ценностью и хорошей зарядкой.

Katbo 6 Amp Smart Battery Charger 6V 12V Автоматическое и ручное управление: Электроника

Подходит для зарядки всех типов 6-вольтовых или 12-вольтовых свинцово-кислотных аккумуляторов до 200 Ач, можно свободно выбирать зарядный ток 2 А или 6 А в зависимости от емкости перезаряжаемого аккумулятора и времени зарядки (2 А подходит для аккумулятора ниже 22 Ач, 6А для АКБ выше 22Ач.Пожалуйста, выберите правильный ток, чтобы не повредить аккумулятор. )

Функция многотока : Вы можете вручную переключить соответствующий ток в зависимости от зарядного тока 2A / 6A.
Новейшая технология микропроцессора определяет напряжение батареи и контролирует весь процесс зарядки, когда батарея полностью заряжена с автоматическим отключением. Затем он будет контролировать напряжение аккумулятора и поддерживать ток заряда аккумулятора.

Конструкция безопасности : защита от перезарядки, защита от перегрева, обратная защита и защита от короткого замыкания.
Цифровой ЖК-дисплей : просто просматривайте напряжение аккумулятора и состояние заряда аккумулятора.
Светодиодный индикатор : просто проверьте состояние зарядки аккумулятора.

Для автомобилей, легких грузовиков, кораблей, жилых автофургонов, сельскохозяйственного оборудования, ежегодных конференций, гелевых аккумуляторов и аккумуляторов глубокого разряда.
Зарядка на 6 ампер позволяет регулировать скорость зарядки и поддерживать аккумулятор в пиковом состоянии. В то время как 2 ампера с медленной зарядкой и малым зарядным током он защитит большие батареи. Легкая зарядка для мотоциклов, квадроциклов, снегоходов, газонокосилок.
Автоматическое определение напряжения означает, что зарядное устройство автоматически обнаруживает аккумулятор 6 В или 12 В.

Спецификация:
Вес изделия: 0,96 фунта (436 г)
Вес в упаковке: 517 г (1,14 фунта)
Размеры продукта: 6,22 x 3,54 x 2,25 дюйма
Цвет: синий
Вход: 100–130 В переменного тока, 50 Гц / 60 Гц, 2,0 A
Выход: DC 6V 2A; DC 12V 2A / 6A
Светодиодный экран: отображение напряжения аккумулятора и уровня заряда
Длина кабеля: 170 см (67 дюймов) + 55 см (21,7 дюйма)

Комплектация:
1 зарядное устройство для аккумулятора
1 пользователь Инструкция

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
