Как измерить электрическое сопротивление у резистора и катушки мильтиметром, тестером.

Для начала давайте уточним понятие электрического сопротивления, чтобы проще было понимать, что именно мы пытаемся измерить электронным тестером. Итак, сопротивление – это свойство проводника, препятствующее движению электрически заряженных частиц внутри проводника с током, которое обусловлено спецификой внутреннего строения того материала, через который и проходит ток. Чтобы лучше это понять приведу пример на воде. В трубопроводе течет вода. Если в этот трубопровод поместить допустим пористую мочалку, то в этом месте для воды уже будет возникать определенное препятствие нормальному движению воды, вызывая тем самым сопротивление водному потоку. Вот что-то подобное происходит и внутри проводов, где течет электрический ток.

Электрическое сопротивление имеет свою величину, выражаемую в омах. Если сопротивление выразить через ток и напряжение, то один ом будет равен один ампер умножить на один вольт. На практике величина сопротивления в один ом является очень маленькой. Для сравнения можно сказать, что сами провода мультиметра имеют внутреннее сопротивление в 0,3 ома. К примеру сопротивление нагревателя электрочайника мощностью в 1 кВт (рассчитанного на напряжение 220 вольт) будет около 50 ом. У катушки маломощного реле на 12 вольт сопротивление будет около 150 ом.

Итак, а как именно можно измерить неизвестное сопротивление электрического проводника (провода, кабеля, катушки, резистора и т.д.) обычным мультиметром. Делается это просто. Для начала на мультиметре нужно выставить подходящий предел. Это обычно 200 Ом, 2000 Ом, 20 кОм, 200 кОм и 2000 кОм. На более продвинутых электронных тестерах еще есть и 20 мОм и 200 мОм (у это совсем огромные величины сопротивлений). Если вы не знаете какой предел выбрать, то начинайте с самого малого, а именно с 200 Ом. Если после прикосновения щупов тестера к измеряемому сопротивлению ничего на экране не показывается, переводите переключатель на следующий предел. Если дойдя уже до последнего предела все равно так ничего и не показало, значит имеется обрыв (на резисторе это редко бывает, чаще можно обрыв встретить на катушке).

Если возникла необходимость измерить очень низкое сопротивление, это десятые ома, то тут нужно учитывать следующий момент. Мультиметром можно с некоторой точностью измерить сопротивление допустим 0,1 Ом, но дело в том, что стандартные провода тестера имеют свое внутреннее сопротивление, которое равно где-то 0,3 Ом. Чтобы сделать такое измерение как можно точнее, то желательно найти или сделать другие измерительные щупы с более короткими проводами. К примеру, я на свой электронный тестер сделал щупы, у который сечение провода 2,5 кв.мм. Длина этих проводов до 30 см. И сопротивление у таких проводов крайне незначительное. По крайней мере мне удается измерять резисторы величиной 0,1 Ом. Разве что само измерение имеет некоторую задержку, то есть после подсоединения щупов нужно подождать около 3 секунд, после чего на экране будет не меняющееся значение сопротивления.

Другим моментом, на который следует обратить внимание, является то, что при измерении больших электрических сопротивлений (более 200 кОм) уже может влиять на показания сопротивление ваших рук, если вы имеете привычку обеими руками держаться за оголенные концы измерительных щупов при измерении. Дело в том, что даже сухие руки имеют сопротивление порядка 500 кОм и более. А как известно, параллельное подсоединение сопротивления уменьшает общее сопротивление. То есть, ваши руки, это одно сопротивление, а тот резистор, что вы измеряете, это второй резистор. В итоге вы на экране мультиметра увидите заниженное значение электрического сопротивления. Так что при при любых измерениях старайтесь не касаться своими руками, пальцами к оголенным частям элементов, схем и т.д.

И еще, что стоит учесть! Если есть нужда в измерении сопротивления того или иного компонента (резистор, провод, катушка и т.д.), а он стоит в общей схеме, то лучше его выпаять. Или прервать один из выводов от общей схемы. Если этого не сделать, то во время измерения сопротивления вы можете получить большую погрешность. Это связано, как и в примере с руками, с дополнительным сопротивлением, что будет исходит от самой схемы. Например на самой схеме это сопротивление стоит в параллель с другими резисторами, полупроводниковыми элементами, катушками и т.д. Естественно тут может возникнуть все та же погрешность в показаниях тестера. Так что обязательно отсоединяйтесь от схемы и только после этого измеряйте сопротивление элементов.

Видео по этой теме:

P.S. Кстати говоря. Проверять полупроводники по сопротивлению может не получится. Такие элементы (диоды, транзисторы, тиристоры и т.д.) следует проверять на диодном режиме измерения. Теоретически эти компоненты могли бы измеряться, но это не позволяет сделать сам мультиметр (по крайней мере простые его модели, где измерение диодов вынесено на отдельный селектор). Причина этого в подаваемом напряжении прибором на свои щупы. При измерении сопротивления на них подается 0,5 вольт, что мало для открытия полупроводника из кремния (нужно 0,6 В).

Чем можно измерить сопротивление. Правила использования тестера (мультиметра)

Человечество начало жить в сфере цифровых технологий. В повседневной жизни повсюду компьютеры, пылесосы, электрочайники, телефоны. Поэтому каждому хоть один раз в жизни приходилось разбираться с непредвиденными поломками. Необязательно быть электриком, чтобы определить разрыв проводов, поломку ТЭНа или утюга. Часто надо просто прозвонить провода или лампочку накаливания, то есть проконтролировать значение сопротивления.

Для выполнения этих задач можно обойтись без сложного оборудования. Вполне подойдет мультиметр . Мультиметр — это многофункциональный измерительный прибор, позволяющий замерять значение силы тока, напряжения и сопротивления.

Измерение сопротивления проводника основано на законе Ома. В нем сказано, что сопротивление проводника равно отношению напряжения к протекающей силе тока на участке цепи. Формула выглядит следующим образом: Сопротивление = Напряжение / Сила тока.

Единицей измерения сопротивления является Ом . Один Ом сопротивления означает, что по участку цепи протекает ток в один Ампер при напряжении один Вольт.

Поэтому, если пропустить с заданным напряжением ток, заранее измеренный, через проводник, то можно посчитать сопротивление проводника.

Таким образом, мультиметр представляют собой не что иное, как источник напряжения и амперметр для замера силы тока. Шкала амперметра размечена в Омах.

Описание работы мультиметра

На сегодняшний день разработано большое количество мультиметров. Принципиально они разделены на:

• Аналоговые.
• Цифровые.

Аналоговые тестеры выводят измеренные значения на экран со стрелочкой. Некоторые профессионалы до сих пор предпочитают их, хотя эти устройства практически вытеснены с рынка цифровыми тес.

На данных устройствах удобней и наглядней наблюдать изменение измеряемых параметров.

Цифровые мультиметры выводят данные на дисплей с цифрами. Эти приборы очень популярны.

Аналоговое устройство хорошо работает на отрезке радиоволн и электромагнитных полей. Им не нужно, в отличие от цифровых мультиметров, автономное питание.

На корпусе аналогового тестера находится переключатель. С его помощью выбирают режим измерения. Переключение диапазонов получается в результате умножения значения на шкале на масштабный коэффициент, который задал переключатель.

Равномерная шкала боится перегрузок. Если у нее значения от нуля до определенного числа, то возможен выход прибора из строя. Это вероятно, если при измерениях существенно выйти за допустимые пределы. Поэтому многие аналоговые мультиметры снабжены логарифмической шкалой, где диапазон возможных измеряемых значений — от нуля до бесконечности.

К прибору подключаются два щупа. Концы щупов похожи на иглы. Иногда для удобства на них надеваются металлические зажимы — «крокодилы».

В бюджетных моделях щупы не очень высокого качества, хотя внешне могут выглядеть эффектно.

При покупке прибора следует обратить внимание на то, чтобы провод был гибким и эластичным. Возле места входа он должен держаться плотно.

Для аналогового мультиметра не требуется источник питания. У него принцип работы как у амперметра.

Когда щупы подключаются к цепи или радиоэлементу, то во внутренних индукционных катушках начинает течь ток. Под воздействием созданных магнитных полей указывающая стрелка на приборе отклоняется на определенный угол и указывает значение на экране.

Цифровой тестер устроен немного иначе. Внутри его корпуса на печатной плате расположена микросхема. Она полностью отвечает за обработку входных данных.

Цифровые мультиметры более точны и выдают меньшую погрешность, чем их аналоговые коллеги.

Элементы контроля и управления размещены на передней панели:

• переключатель режимов и диапазонов;
• ЖК-дисплей;
• разъемы для щупов.

Проверка показателя тестером

Для перевода мультиметра в режим измерения сопротивления нужно при помощи круговой ручки выбрать сектор «Омега». В этом секторе указаны допустимые диапазоны измерений . Они отмечены метками 200, 2к, 20к, 200к, 2 М, 20 М, 200 М. Эти метки обозначают максимальное измеряемое сопротивление, которое допустимо в этом диапазоне.

Номинал проверяемого элемента должен быть меньше, чем крайне правое значение диапазона, но больше левого. Например, если номинал проверяемого резистора составляет десятки мегаомов, то нужно выбрать диапазон в секторе «Омега» от 20 мОм до 200 мОм.

Если область сопротивления резистора заранее неизвестна, то надо начать измерения с самого большого диапазона. Затем снижать диапазоны, добиваясь нужной точности.

Если выставить диапазон меньше, чем сопротивление элемента, то данные отображаться не будут.

Щупы вставляются в соответствующие гнезда. Черный щуп прибора — в гнездо на тестере с надписью «СОМ» (сокращенно от common — общий), красный же — в то гнездо, рядом с которым имеется обозначение «Омега».

Процесс прозвонки проводов

Перед началом любых прозвонов необходимо проверить работоспособность самого прибора. Не исключено, что в самой измерительной системе есть неполадки или разрывы. Тот же недостаточный контакт щупов. Для проверки концы щупов соединяют друг с другом. Если обрывов в цепи нет и прибор работоспособен, то дисплей отобразит нулевое значение. Иногда значения слегка отклоняются от нуля. Это связано с сопротивлением самих щупов и их клемм.

Существует два способа . Использование их зависит от того, есть ли в приборе звуковой сигнал или нет. Если функция звука есть, то соответствующий значок будет нарисован на корпусе.

Прозвонка проста и интуитивно понятна. Надо установить переключатель в режим зуммера и поднести щупы к концам проверяемого проводника. Возможны следующие варианты поведения тестера:

1. Если провод не поврежден, то раздастся звуковой сигнал.
2. Провод может быть целым, но слишком длинным. Тогда его сопротивление будет больше, чем-то, при котором зуммер подает сигнал. Тогда дисплей высветит цифру со значением сопротивления.
3. Если же сопротивление гораздо больше установленного диапазона, то на дисплее появится единица. Следует выбрать другой режим и еще раз произвести измерение.
4. Если в проводнике произошел разрыв, то никакой индикации не будет.

В случае прозвонки радиодеталей аналоговым мультиметром, он выставляется на минимально возможный диапазон измерений. Если при контакте провода и щупов стрелка прибора находится около нуля, значит, обрыва нет.

Перед тем как померить сопротивление, кроме стандартного теста мультиметра, надо провести еще одно тестирование. Необходима проверка реакции поведения тестера на человеческое тело. Некоторые люди обладают низким сопротивлением. Если держать руками щупы в местах, где нет изоляции, то тестер может решить, что измеряемый участок не разорван. Хотя на самом деле, это будет не так.

Измерение сопротивления мультиметром очень похоже на прозвонку проводов, но имеет свои особенности.

В первую очередь проверяемую радиодеталь надо выпаять из электроплаты. Или хотя бы одну ножку. Иначе прибор может замерить общее сопротивление сети, а не конкретной детали. Если проверяемая деталь имеет несколько выводов, то она полностью выпаивается из платы.

Перед тем как выпаивать элемент из платы, ее нужно полностью обесточить, вынуть гальванические батареи, выключатели все выключить и разрядить конденсаторы.

Визуально осматривают, проверяя поверхность корпуса. Сгоревшая деталь (особенно резисторы) часто имеет обгоревшие колечки на корпусе, значительные потемневшие участки, признаки оплавления.

Нужно выставить оптимальный диапазон измерений. Некоторые модели тестеров умеют определять его автоматически.

В случае если точность измерений критична, необходимо учитывать погрешности измерения. Например, если на резисторе написано сопротивление 1кОм (1000 Ом), следует учитывать процент допуска. Этот допуск для резисторов равен 10%. В итоге реальные показатели сопротивления будут колебаться от 900 до 1100 Ом.

Тот же самый резистор, проверенный в диапазоне до 2000кОм, покажет сопротивление равное единице. Но если выставить значения диапазона 2кОм, на дисплее тестера высветится более точное число. Например, 0,97 или 1,02.

В некоторых случаях можно провести измерения, не выпаивая деталь с платы. Это используется только в особых случаях. Необходимо проверить, есть ли в электрической схеме шунтирующие цепи. На показания мультиметра влияют полупроводники.

В этом случае требуется изучить принципиальную схему. Чтобы облегчить поиск проблемных участков и деталей, на электросхемах всегда показаны контрольные точки с соответствующими правильными параметрами.

Недопустимо прикасаться во время измерений сопротивления руками к выводам проверяемого элемента. Результат будет предсказуемо неправильный.

Иногда приходится учитывать так называемое переходное сопротивление. Хвостики радиодеталей, чистый припой могут покрываться со временем оксидной пленкой. Рекомендуется немного очистить место контакта или процарапать игольчатым щупом.

Когда измеряется сопротивление, важно правильно интерпретировать данные. Например, возможен вариант, если значение измерения равно максимальному, выставленному как ограничительный предел. Это может указывать на то, что мультиметр сломался. Впрочем, это редкий вариант развития событий. Скорее всего, предел установлен неправильно, и нужно переключателем на корпусе увеличить его.

При сомнениях в правильности полученных значений желательно измерить величину сопротивления заведомо исправного и подписанного подходящего элемента.

Необходимо регулярно проверять состояние гальванической батареи внутри тестера. Со временем и при активной работе батарея разряжается. На практике это приводит к неточным результатам. К тому же погрешность растет пропорционально разрядке аккумулятора.

Особенности действий при изоляции

Узнать сопротивление обычных проводников и радиодеталей сравнительно просто. В случае с изоляцией есть особенности. Неграмотные действия электрика могут привести к очень плохим последствиям. Важное правило: эти замеры должны проводиться в обогреваемых и теплых помещениях.

Если подобные замеры производить на улице при низкой температуре воздуха, есть большая вероятность образования микроскопических льдинок внутри оплетки кабеля. Поскольку вода — это диэлектрик, ее проводимость минимальная. Мультиметры не смогут распознать эти вкрапления. Если кабель с холодной улицы переместить в теплую комнату, то внутри проводки может появиться влажность.

Собственно, измерение сопротивления изоляции кабеля происходит следующим образом: нужно , находящийся в распределительном щитке. В конце нулевого провода устанавливается первый щуп. Второй щуп присоединяется к фазовому кабелю. При выполнении замеров желательно отсоединить концы от клемм. Осталось подобрать правильный предел и увидеть на экране значение сопротивления.

После чего значение сопротивления сравнивается с эталонными параметрами. Они размещены в Правилах устройства электроустановок. В приведенных таблицах указаны значения в зависимости от сечения кабеля, его марки и многих других параметров. Если измеренные данные находятся в допустимом диапазоне согласно таблицам, значит, проводка не нарушена. И проблем нет.

Когда нужно выяснить наличие заземляющего контура в проводке, то есть несколько рекомендаций:

• В новых домах значение напряжения в цепочке фаза-заземление выше, чем в фаза-нейтраль.
• Между нулевым кабелем и заземленным возможно небольшое напряжение. Из-за слабого потенциала на нулевом проводе.

В целом измерить сопротивление с помощью современных тестеров несложно. Особенно если это новый цифровой мультиметр. Управление им очень удобно и не требует глубоких профессиональных навыков.

Проверяющему достаточно небольшого набора знаний основ построения электроцепей с уроков физики школьного курса. И конечно же, в любом случае надо соблюдать элементарные требования техники безопасности.

Мультиметры широко используются не только профессиональными электриками, но и домашними мастерами. С помощью них возможно измерить все известные электрические величины, применяемые на практике в различных электрических сетях. В статье рассмотрим как измерить сопротивление мультиметром. Для подобных целей существует встроенный омметр, который дает возможность проверить этот параметр и получить определенное значение у трансформаторов, катушек, конденсаторов, различных элементов радиоэлектроники, а также у кабелей и проводов.

Мультиметры аналоговые и цифровые

В основе работы измерительных приборов лежит закон Ома. В нем определяется понятие сопротивления, представленного в виде отношения напряжения в проводнике к силе тока, протекающего в этом же проводнике (R = U/I). Таким образом, сопротивление в 1 Ом соответствует силе тока в 1 А с напряжением 1 В. Следовательно, если напряжение и ток заранее известны, то рассчитать и померить сопротивление совсем не сложно. Простейший по сути является одновременно источником тока и со шкалой, где нанесена градуировка в Омах.

Первоначально приборы для замеров сопротивления могли выполнять лишь одну функцию. Измерение проводилось в максимально короткие сроки и давало точные результаты. Впоследствии появились универсальные измерительные устройства – мультиметры, где омметр является лишь одной из составных частей, включаемый в нужный режим. Аналоговыми приборами тоже необходимо уметь правильно пользоваться, начиная от подключения и заканчивая обработкой полученных данных.

Внешний вид цифровых и аналоговых устройств заметно отличается. В первом случае результаты измерений отображаются на дисплее в виде конкретных цифровых показателей. В аналоговых приборах вместо табло используется проградуированный циферблат, где стрелка останавливается возле нужного значения. Таким образом, цифровые мультиметры сразу позволяют определить и выдать готовые данные, а в аналоговых требуется дополнительная обработка полученных результатов.

Цифровые мыльтиметры оборудованы датчиком, указывающим на степень разрядки источника питания. При недостаточной силе тока прибор просто не будет работать. Аналоговые устройства в подобных ситуациях никак не сигнализируют, а начинают выдавать неправильную информацию. Как правило, в быту могут использоваться любые мультиметры с достаточными значениями пределов измеряемого сопротивления. Они позволяют выполнять любые задачи, в том числе измерить сопротивление резистора.

Однако, данные устройства не подходят для замеров больших величин по причине малой мощности и слабых источников питания. Для этих целей применяются , работающие от мощной батареи с повышающим трансформатором или генератора тока.

Подготовка к проведению измерений

Точность результатов во многом зависит от правильной настройки измерительного прибора. Мультиметр управляется круглой ручкой поворотного типа. Вокруг нее размечена шкала, состоящая из нескольких секторов, разделенных между собой линиями или разными цветами.

Прибор переводится в режим замера сопротивления путем поворота ручки и перевода ее в положение напротив значка «Ω». Конкретные режимы работы в разных устройствах выставляются по-своему:

• Значки Ω, kΩ – x1, x10, x100, MΩ. Располагаются на шкале любого аналогового тестера. Показания, отмеченные стрелкой, переводятся в более современный формат. При нанесении на шкале градуировки, например, 1-10 для каждого режима потребуется умножение полученного результата на этот коэффициент.
• Символы 200, 2000, 20k, 200k, 2000k. Наносятся на шкалу электронного прибора (мультиметра) и обозначают определенный диапазон, в котором возможно делать замеры сопротивления. Буква k указывает на приставку «кило» эквивалентной 1000 определяемой для расчетов единой измерительной системой. Например, если мультиметр выставлен в положение «200k», а на табло высветится цифра 178, то сопротивление составит 178 х 1000 = 178000 Ом, а предельно допустимое для измерений – 200000 Ом.
• Значок «Ω», нанесенный на корпус, означает возможность автоматического определения диапазона. На циферблатах подобных устройств имеются не только цифровые, но и буквенные обозначения – 15 кОм, 2 Мом и т.д.

Два первых варианта шкалы предполагают прямую зависимость между степенью достоверности отображаемых результатов и погрешностью измерений. При первом включении устройства в максимальном диапазоне, небольшие сопротивления в 100-200 Ом в большинстве случаев отображаются неправильно. Поэтому перед проведением замеров неопытным электрикам рекомендуется еще раз ознакомиться с инструкцией, определяющей порядок действий.

Порядок работы с мультиметром при замере сопротивлений

После изучения инструкции и подготовки мультиметра к работе, можно приступать к непосредственному проведению измерений. Все действия в целом выполняются одинаково, независимо от измеряемого объекта.

Черный измерительный провод нужно вставить в гнездо СОМ, а конец проводника красного цвета – в гнездо VΩmA. Далее путем поворота переключателя диапазонов мультиметр необходимо включить.

Перед замерами небольших параметров сопротивления переключатель нужно установить в секторе «Ω». Его окончательное положение фиксируется напротив цифры «200». Таким образом, возможность измерений будет находиться в диапазоне от 0,1 до 200 Ом. Далее измерительную цепь нужно проверить на наличие замыканий. Для этого щупы касаются друг друга, а на экране появляются цифры от 0,3 до 0,7, показывающие величину сопротивления в измерительных проводах. Данное значение следует проверять при каждом включении мультиметра. Если провода разомкнуты, то на левом крае дисплея высветится цифра 1.

При выполнении замера нужно одновременно коснуться контактов на участке. В случае исправного состояния потребителя или самой цепи показания прибора будут отличаться, поскольку у всех элементов разное сопротивление. Если проверяется целостность предохранителя, шнура или провода, сопротивление находится в диапазоне низких значений, примерно 0,7-1,5 Ом. Подключение к потребителям тока дает результат уже в пределах 150-200 Ом. Становится заметной зависимость мощности от сопротивления: чем выше мощность потребителя, тем ниже его сопротивление.

Когда показания мультиметра остаются неизменными, диапазон измерений необходимо переключить на цифру 2000, что дает возможность делать замеры в промежутке от 0 до 2000 Ом. При отсутствии результата нужно переключиться на следующее значение и вновь провести измерение. Следует помнить о высокой чувствительности мультиметра в положении «2000к». В случае одновременного касания руками щупов, устройство покажет сопротивление человеческого тела и полученные данные будут искаженными.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

В статье рассказывается о том, как проверить мультиметром сопротивление. Кроме этого, с его помощью измеряют силу тока, напряжения между двумя точками, а также прозванивают электрические цепи. В зависимости от типа устройства, с его помощью можно проверять диоды, транзисторы и многие другие радиодетали.

Какие бывают мультиметры?

Ранее применялся мультиметр стрелочный (аналоговый), но сейчас многие перешли на цифровой, как более удобный.

Стрелочный прибор до сих пор применяют профессионалы. Он лучше работает в зоне действия радиоволн и электромагнитных полей, не нуждается в автономном питании, без которого не могут работать. При этом на точность их показаний в значительной степени влияет износ элементов питания. Они могут выйти из строя от электростатического разряда, что не грозит аналоговому тестеру.

Мультиметр стрелочный работает как микроамперметр, снабженный переключателями, шунтами и делителями напряжения, позволяющими переключать его в режимы работ различных приборов. В отличие от него цифровой прибор выводит на дисплей результаты сравнения и вычисления разницы между измеряемыми параметрами и эталонами.

Основы эксплуатации приборов

На каждый мультиметр, характеристики которого отличаются от других, есть своя специфика измерений, но существуют обязательные правила для всех типов устройств.

Для перехода на определенный встроенный прибор, а также на необходимый диапазон измерения его параметров применяется один переключатель.

Замеры производятся путем прикосновения металлических щупов с изолированными ручками к проводникам.

Измеряемая величина параметра должна находиться в пределах установленного переключателем диапазона. Измерения производятся сначала на более высоких диапазонах, а затем переключателем регулируется необходимая точность.

Вольтметр подключают к двум точкам с разными потенциалами.

Для измерения силы тока создают разрыв в электрической цепи и подключают в него амперметр.

Сопротивление измеряют на элементе, отключенном от цепи, путем пропускания через него электрического тока от встроенного в прибор элемента питания.

Щуп с черным проводом подключается к гнезду COM с полюсом “-“, с красным – к гнезду VΩmA с положительным полюсом.

Выпускаются разные модели мультиметров, отличающихся особенностями работы. К каждой из них прилагается инструкция изготовителя: как производить измерения и переключать режимы работы.

Устройство цифрового мультиметра

Основа функционирования у большинства моделей одинаковая. Здесь могут немного отличаться значки, пределы измерения и дополнительные функции. Все элементы управления и контроля расположены на лицевой панели: переключатель режимов и диапазонов, ЖК-дисплей, разъемы для щупов.

Наиболее совершенные устройства автоматически выбирают пределы измерений.

Щупы предназначены для передачи сигнала от элементов электрических цепей прибору. Для них в приборе предназначены три рядом расположенных гнезда. При измерении всегда следует держаться только за изолированные ручки.

Принцип работы

Мультиметр электрический в большинстве бюджетных моделей работает на микросхеме 1CL7106.

Когда измеряется напряжение, сигнал подается с переключателя на вход 31 через резистор R17.

Чтобы измерить величину постоянного тока, в разрыв цепей подключается мультиметр. Сила тока воспринимается резисторами в зависимости от установленного диапазона, после чего с них поступает на вход 32.

На схеме изображены только основные функции. Многие модели имеют дополнительные. Какой мультиметр лучше, каждый пользователь решает в зависимости от специфики измерений.

Схема измерения сопротивлений

Какого бы типа ни был мультиметр, применение омметра есть практически в каждом. Чаще всего с его помощью проверяются трансформаторов, катушек индуктивности и исправность плавких предохранителей. Ниже приведена упрощенная схема измерения сопротивлений.

Здесь применяются опорные резисторы R1…R6 и токозадающие R101 и R103. В режиме измерения сравниваются опорное и входное напряжение, равные отношению измеряемого и опорного сопротивлений.

Прибор применяют для обнаружения обрывов в цепи, пробоя обкладок конденсаторов, проверки целостности печатных проводников на электронных платах.

Как измеряется сопротивление?

Как проверить мультиметром сопротивление, можно прочитать в инструкции, но способ общий для многих моделей. На тестере секция значком “Омега”. У распространенных моделей типа M832, M83х, MAS83x установлено 5 пределов измерения: 200 Ом, 2 К, 20 К, 200 К, 2 М. Кроме того, 6-е положение служит для прозвонки цепей. Зуммер срабатывает при сопротивлении между щупами менее 50 Ом. При их соединении между собой прибор показывает величину сопротивления немного выше нуля. Когда измеряется величина небольшого сопротивления, это значение вычитается из показаний.

Например, при наличии резистора, сопротивление которого составляет приблизительно 1,5-7 К, для измерения мультиметром М832 следует выбрать диапазон с пределом 20 К.

В отличие от других приборов, омметром можно измерять неизвестное сопротивление на любом диапазоне, это не приведет к выходу его из строя. Если установка не соответствует необходимым пределам, на экране будет зафиксирована единица или ноль. В первом случае надо увеличить верхний предел диапазона измерений, а во втором – уменьшить.

Обратите внимание! Перед тем как проверить мультиметром сопротивление, новички обычно касаются обеими руками токоведущих выводов деталей и щупов. В результате измеряется сопротивление резистора и тела, что вносит погрешность в показания прибора. Особенно она велика, когда номинал измеряется в мегаомах. Вывод детали и щуп можно придерживать только одной рукой. Это требование следует соблюдать при проверке любых радиодеталей.

Когда производится ремонт электронной аппаратуры, часто требуется измерить сопротивление впаянного в схему резистора. Чтобы получить точные показания, надо выпаять один из выводов. Измерительная цепь должна состоять только из омметра и резистора. Если он впаян в схему, сопротивления между выводами и другими радиодеталями будут суммироваться. Если деталь имеет много выводов, для проведения измерений ее следует сначала полностью выпаять.

Пример измерения сопротивления

Требуется измерить сопротивление катушки, номинал которой неизвестен. Обычно верхний предел выбирают максимальный. При установке переключателя в положение “2М” и подсоединении к выводам катушки измерительных щупов на экране появятся одни нули. Это значит, что электрическое сопротивление витков есть, но пределы измерения выбраны неверно.

Тогда нужно установить переключатель в положение “200 К”, что соответствует диапазону 0-200 К и снова подключить щупы мультиметра. На экране появится величина сопротивления, равная 00,5 кОм. Если в показаниях впереди запятой есть нули, значит, требуется уменьшить пределы измерения еще. При следующем положении переключателя прибор покажет 0,73 кОм. Это значение уже больше соответствует действительности.

Если есть необходимость получить более точный результат, надо снизить диапазон до 0-2 кОм и повторить измерение. На экране появится 0,751 кОм.

Если переключиться на пределы измерения 0-200 Ом, прибор покажет “1”, что означает, что измеряемая величина выходит за верхнюю границу.

Перед тем как прозванивать мультиметром катушку на наличие в ней обрыва, надо установить переключатель в этот режим, а затем подключить щупы к ее выводам. Наличие свидетельствует о том, что цепь исправна. Если зуммер “молчит”, значит, в катушке обрыв.

Щупы для мультиметра

Щупы в бюджетных тестерах не отличаются высоким качеством, несмотря на то что некоторые из них эффектно выглядят. При покупке следует выбирать такие, чтобы провод был эластичным и плотно держался в месте входа.

Токопроводящие концы сделаны в виде игл, чтобы можно было прокалывать изоляцию провода или находить выводы в микросхемах с малым шагом. В качестве материала применяется бронза, которая плохо держит заточку. Кроме того, иглы обламываются в местах заделки.

На холоде изоляция проводов становится жесткой и прибором неудобно пользоваться.

Еще один недостаток – ненадежный контакт в гнезде прибора. При прозванивании схем он часто теряется.

Щупы для мультиметра часто приходится доводить до кондиции своими руками. Для этого провода припаиваются к наконечникам, а разъемы в гнезда подбираются другие. Наконечник следует залудить, чтобы при нажатии на проверяемую точку величина сопротивления не зависела от усилия нажима.

Целесообразно заменить провода на большее сечение, чтобы уменьшить их сопротивление. Провода в комплекте имеют сопротивление 0,2-0,5 Ом, а порой и выше.

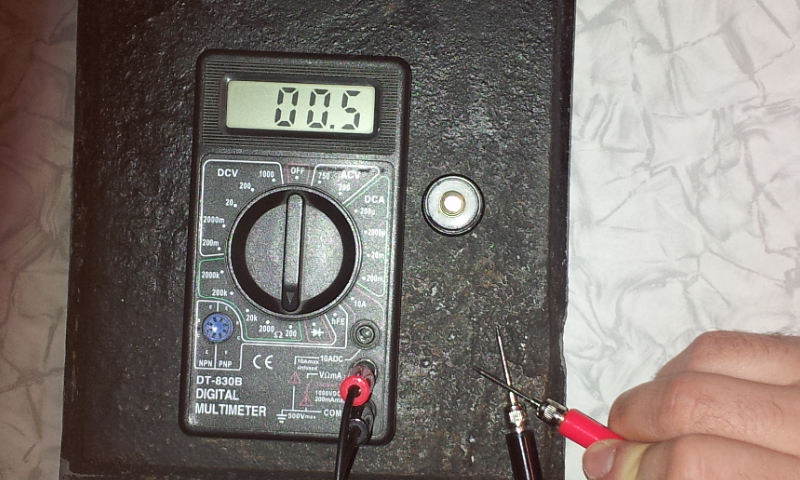

Проверка омметра перед работой

В процессе эксплуатации мультиметра токоведущие жилы измерительных щупов изнашиваются, что отрицательно сказывается на результатах измерения (“скачут” показания). Перед работой их следует проверять. Для этого переключатель прибора устанавливают на самый нижний диапазон и замыкают щупы между собой накоротко. После прощупываются его изолированные проводники. При плохом контакте внутри на дисплее начнут сбиваться показания. Можно также проверить щуп в режиме прозвонки. Если звуковой сигнал зуммера будет пропадать и вновь появляться, это говорит о ненадежных контактах.

Питание прибора

В прибор вставляется элемент питания “Крона” на 9 В. Если на экране мультиметра появился значок батарейки, это сигнализирует о том, что она разрядилась и требуется замена. В противном случае показания прибора будут некорректными.

На некоторых мультитестерах есть кнопка HOLD. При ее нажатии показания прибора фиксируются для удобства считывания. Чтобы снова вернуться в рабочий режим, надо отжать кнопку.

Заключение

Каждая модель мультиметра продается с инструкцией, которую следует тщательно изучить, поскольку у каждого вида прибора есть свои особенности.

Перед тем следует определить его приблизительное значение. Если величина составляет несколько ом, деталь можно не выпаивать из платы. При размерности в мегаомах резистор следует выпаивать и измерять, не касаясь выводов руками.

При ремонте радиотехнических и электротехнических изделий, ремонте проводки возникает потребность в поиске контакта проводников тока в месте, в котором может возникнуть короткое замыкание (в этом случае сопротивление = 0), поиске места плохого контакта между проводниками (сопротивление стремится к бесконечности). В этом случае стоит использовать прибор под названием Омметр. Сопротивление обозначается буквой R, измеряется в Омах.

Омметр представляет собой прибор (батарейку) с последовательно включенным цифровым или стрелочным индикатором. Так же, омметр служит для проверки измерительных приборов, измерения сопротивления изоляции при повышенном напряжении. Все мультиметры и тестеры имеют функцию измерения сопротивления.

Обратите внимание! Измеряйте сопротивление при полном обесточивании приборов, дабы омметр не вышел из строя. Для этого выньте вилку из розетки либо батарейки. Если схема включает в себя конденсаторы, имеющие большую емкость, их следует разрядить. Закоротите выводы конденсаторов через сопротивление, номинальный ток которого 100 кОм на пару секунд.

Для того чтоб воспользоваться измерением Ом, установите ползунок на приборе в положение, которое соответствует минимальному измерению величины сопротивления.

Прежде чем проводить измерения, проверьте прибор на работоспособность. Для этого следует соединить концы щупов между собой.

Если это тестер, необходимо установить стрелку на отметку «0». Если не получается, замените батарейки. При проверке лампы накаливания можно использовать прибор, батарейки которого разрядились и стрелка не устанавливается на ноль, но при соединении щупов отклоняется от «0».

Если есть отклонение от нуля, то значит, цепь цела. Цифровые приборы имеют возможность выводить показания в десятых долях Омов. Если цепь разомкнута, цифровые приборы мигает перегрузка, на стрелочных приборах стрелка стремится к «0».

Если прибор имеет функцию прозвонки цепей (символ диода), низкоомные цепи, провода лучше прозванивать этим способом. При положительном результате будет слышен звуковой сигнал.

Не горит лампа в светильника? В чем причина? Поломка может быть в патроне, выключателе или электропроводке. Лампа накаливания, энергосберегающая, лампа дневного света проверяется тестером. Причем сделать это довольно таки просто. Для этого следует установить на тестере ползунок в положение измерения минимального сопротивления и прикоснуться к цоколю концами щупов.

На экране видно, что сопротивление нити накала равно 51 Ом. Это значит, что лампа исправна. Если бы нить была оборвана, на экране показалось бесконечное сопротивление. Автомобильная лампа 12 В и 100 Вт показывает сопротивление в 1,44 Ом. Галогенка на 220 В и 50 Вт выдает 968 Ом.

Нить накала будет показывать меньшее сопротивление в охлажденном состоянии, когда лапа нагрета, этот показатель может увеличиться в несколько раз. Поэтому, зачастую лампы сгорают во время включения. Это потому, что при включении, ток, идущий через нить, превышает допустимый в несколько раз.

Проверка наушников гарнитуры

Бывают проблемы с наушниками, связанные с пропаданием или искажением звука, либо полным его отсутствием. Причиной тому может быть выход наушников из строя либо устройства, с которого принимается сигнал.

При помощи омметра можно установить причину неисправности. Чтоб проверить наушники, нужно присоединить концы щупов к разъему, через который наушники подключаются к аппаратуре. Обычно, это разъем «Джек 3,5». Контакт, находящийся в разъеме ближе к держателю общий, фигурный для левого канала, кольцевой, расположенный между ними, для правого.

Один конец щупа преподносим к общему выводу, вторым касаемся поочередно к правому и левому. Сопротивление на обоих концах должно быть равным 40 Ом. Зачастую, в паспорте наушником указаны все параметры.

Если разница в показаниях велика, имеет место быть короткое замыкание. Это легко проверить. Достаточно коснуться щупами к левому и правому каналам одновременно. Сопротивление должно увеличиться в 2 раза, то есть показывать 80 Ом.

Получается, что мы проводим измерение двух последовательно подключенных цепей. Если при шевелении провода сопротивление меняется, провод перетерт в каком-либо месте. Обычно это происходит в месте выхода из излучателей или Джека. Чтоб точно определить место поломки, зафиксируйте провод, изогните его локально, подключив омметр. Если разрыв в месте установки Джека, нужно купить разборной Джек.

Старый придется откусить вместе с частью перетертого провода, припаять контакты к новому разъему по такому принципу, как они припаяны к Джеку. Если обрыв был найден в наушниках, отрежьте старый кусок провода, припаяйте новый к тому мету, где была старая пайка.

Измерение номинала резистора

Сопротивления (в цепи их называют резисторами) имеют широкое применение в электросхемах. Зачастую приходить проверять резистор на исправность, чтоб определить поломку электроцепи.

На схеме резистор показывают в виде прямоугольника, иногда внутри есть надпись, которая может свидетельствовать о его мощности. Например, I – 1 Вт и так далее.

Чтоб определить номинал омметром, включите его в режим промера сопротивления. Сектор проверки сопротивления поделен на части. Это сделано с целью повышения эффективности измерений. К примеру, ползунок «200» свидетельствует о том, что мы можем промерять сопротивление до 200 Ом. «2k» — 2000 Ом и так далее. «k» свидетельствует о том, что к числу нужно добавить 1000, так как это приставка кило; «М»- мега, следовательно, число умножается на 1000000.

Если установить ползунок на измерения «2k» и при этом измерять резистор номиналом 300 кОм, на дисплей будет выведен значок перегрузки. Значит, нужно установить ползунок в положение 2М. Не важно, в каком положении он установлен, поменять его можно в процессе измерений.

Во время измерений сопротивления тестер может показывать другие показания, но не те, которые указаны на резисторе. Такой резистор не пригоден для дальнейшей эксплуатации.

На современных резисторах имеется цветная маркировка.

Проверка диодов мультиметром или тестером

Если необходимо преобразовать переменный ток в постоянный, применяются полупроводниковые диоды. При проверке платы первое внимание нужно уделить именно им. Они изготавливаются из кремния, германия и других материалов, служащих полупроводниками.

На внешний вид диоды отличаются между собой. Корпус может быть выполнен из пластика, стекла, металла. Они могут быть как цветные, так и прозрачные. Несмотря на это, все они имеют 2 вывода. В схемах,как правило, применяют светодиоды, стабилитроны, выпрямительные диоды.

Условно их показывают как стрелку, которая упирается в отрезок линии. Диод обозначается буквами VD и только светодиоды обозначают HL. Назначение диодов напрямую зависит от обозначений, которые показываются на чертеже. Из-за того, что схема может включать в себя огромное количество диодов, включенных параллельно, из нумеруют.

Диод легко проверить, если знать его принцип работы. А все просто, это как ниппель. Когда воздух входит, колесо накачивается, но назад уже не выйдет. Такой принцип работы и у диода. Только он пропускает через себя ток. Для проверки его работоспособности нужен постоянный источник питания, в роли которого может быть омметр, тестер, так как они мет батарейки.

На фото показано схема работы тестера при проверке сопротивления. На клеммы поступает напряжение определенного вида полярности. «+» подается на клемму красного цвета, «-» на черную. Когда мы прикоснемся, окажется так, что на анодном выводе будет плюсовой щуп, на катодном — минусовой. Ток начнет движение через диод.

Если перепутать метами щупы, ток не будет двигаться. Диод может быть как пробитым, исправным, так и находиться в обрыве. Когда образовался пробой, в какую бы сторону мы не подсоединили щупы, ток будет проходить через диод. Это все потому, что диод в таком случае будет представлять из себя кусочек провода.

Если произошел обрыв, ток не будет поступать. Редко случается такое, что сопротивление перехода изменяется. Такую поломку легко выявить, глядя на дисплей. По такому принципу можно проверить выпрямительный диод, светодиод, стабилитрон, диод Шоттки. Диоды могут быть как с выводами, так и иметь SMD исполнение. Давайте попрактикуемся.

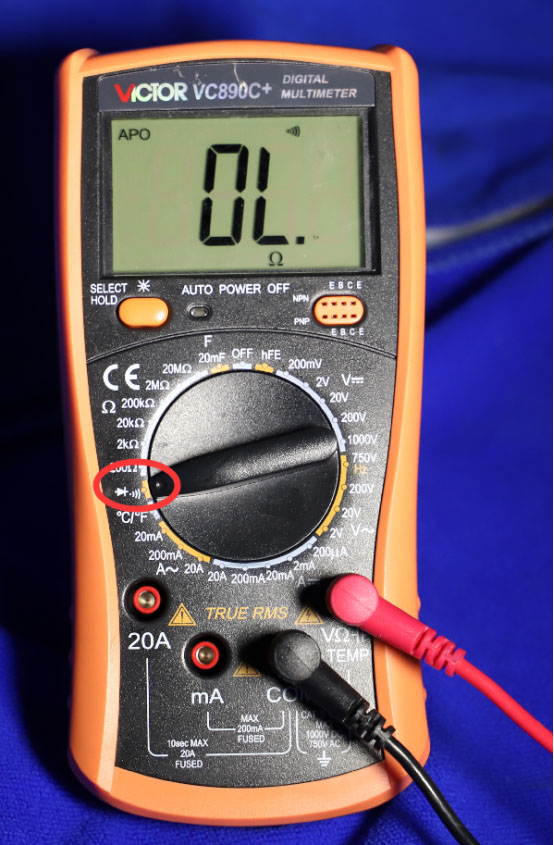

Сначала вставляем щупы в прибор соблюдая цветовую маркировку. COM – черный кабель, R/V/f — красный, плюс. Далее устанавливаем ползунок на «прозвонку». На фото положение 2kOm. Включаем прибор, сомкнув щупы, убеждаемся в том, что он работает.

Первым делом проверим германиевый диод Д7. Ему уже 53 года. Такие диоды сейчас не производят, так как цена сырья велика, да и малая рабочая температура (max 80-100). Однако они хороши тем, что имеют низкий уровень шумов и малое падение напряжения. Их ценят люди, собирающие ламповые усилители звука.

При прямом подключении падение напряжения равно 0,129 мВ. Стрелочный прибор покажет где-то 130 Ом. Если изменить полярность, показание мультиметра будет равно 1, стрелочный в свою очередь покажет бесконечность. Это значит, что сопротивление слишком большой. Диод исправен.

Диод на кремниевой основе проверяется таким же способом. Корпус имеет 2 вывода катода, которые маркируются точкой, линией или окружностью. При прямом подключении падение равно около 0,5 В. Более мощные диоды покажут приблизительно 0,4 В. Таким способом проверяются диоды Шоттки, падение которых равно 0,2 В.

Мощные светодиоды имеют падение более 2 В, прибор может показать 1. В таком случае светодиод и есть индикатором. Если он светится, даже слабо, значит все исправно.

Некоторые типы более мощных светодиодов сделаны по принципу цепочки. То есть имеют несколько последовательно включенных светодиодов. Внешне это не просматривается. Падение на них может равняться до 30 В, проверять их стоит блоком питания, имеющего соответствующее напряжение и резисторами, включенными в цепь.

Проверка электролитических конденсаторов

Конденсаторы делятся на 2 типа: электролитические и простые. Простые подсоединяются в схему любым способом. Но с электролитическими такой способ не пройдет. Важно соблюдать полярность, чтоб не вывести его из строя.

Конденсаторы показываются на схеме при помощи двух параллельных линий. Если конденсатор электролитический, необходимо указать полярность, поставив рядом знак «+». Такие конденсаторы не надежны и причиной выхода из строя блока питания само чаще являются именно они. Вздутый конденсатор в устройстве можно часто заметить.

Мультиметром или тестером можно проверить такой конденсатор, в простонародии говорится «прозвонить». Прежде чем приступить к проверке, нужно выпаять конденсаторов и разрядить его. Для этого просто закоротите его выводы пинцетом или похожим предметом, корпус которого выполнен из металла. Прибор следует установить на проверку сопротивления в диапазоне от сотен килом до мегаом.

Щупами прикоснитесь к выводам конденсатора. При этом, стрелка на приборе плавно будет быстро отклоняться и плавно опускаться. Это зависит от того, какой величины испытываемый конденсатор. Чем емкость больше, тем возвращение стрелки в изначальное положение медленнее. Тестер покажет малое сопротивление, но через некоторое время оно может достигнуть сотни мегом.

Для измерения сопротивления нам понадобится .

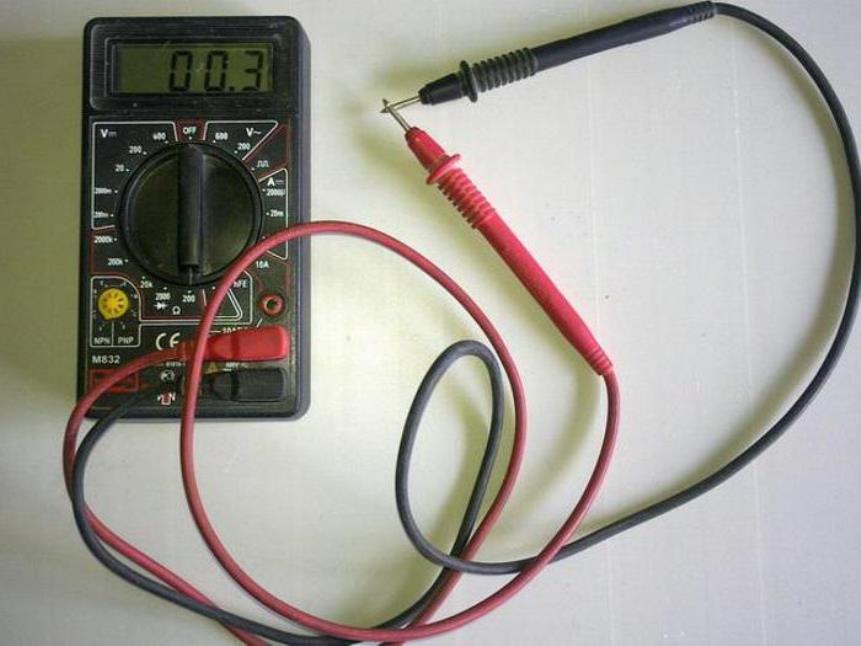

Для того, чтобы замерять сопротивление, нам нужно повернуть крутилку на “измерение сопротивления”. Это весь наш верхний ряд зеленого цвета. Буква “К” говорит нам о том, что мы собираемся замерять килоомы, а буковка “М” означает, что мы собираемся замерять мегаомы. До буквы показан предел измерения. Если у нас горит единичка на дисплее мультиметра при измерении сопротивления, значит переключаем крутилку на более больший предел.

Как измерить сопротивление с помощью мультиметра

Берем вот такой постоянный

Видим на нем надпись “82R”. Она означает, что его сопротивление должно быть 82 Ома. Более подробно про маркировку резисторов можете прочитать . Для этого прикладываем один щуп к одному концу резистора, а другой щуп – к другому концу.

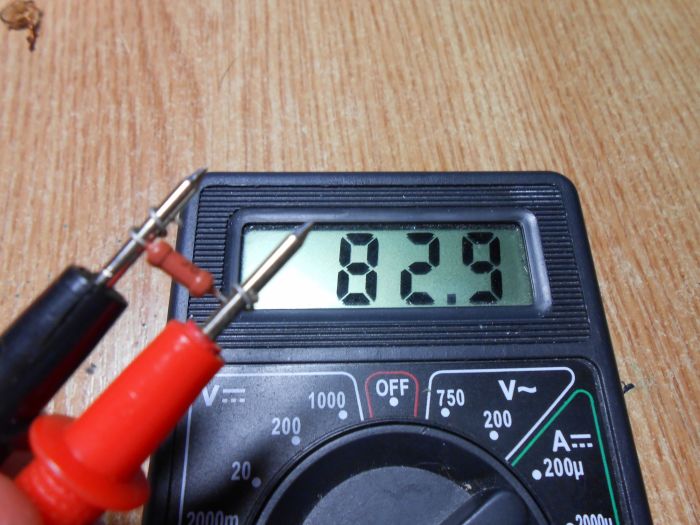

Как вы видите, мультиметр почти точно показал значение сопротивления этого резистора.

Как проверить переменный резистор

Давайте замеряем сопротивление переменного резистора. Как вы знаете, у переменного резистора мы можем менять сопротивление вручную. То же самое касается и подстроечных резисторов – это одна из разновидностей переменных резисторов.

Это его вид снизу. Здесь мы видим надпись 47 КМ. Значит его сопротивление должно быть 47 КилоОм между двумя крайними контактами.

С помощью палочки мы можем крутить его по часовой стрелке, либо против часовой стрелки, тем самым меняя сопротивление между средним контактом и двумя крайними контактами

А вот и его схемотехническое обозначение:

Ставим щупы по крайним контактам. Замеряем полное сопротивление переменного резистора.

Мда… Чуточку другое сопротивление. Наш переменный резистор слишком уж староват, может быть поэтому его сопротивление не соответствует написанному. Для того, чтобы проверить рабочий ли он, крутим ручку переменного резистора до упора против часовой стрелки и замеряем сопротивление между левым и средним контактом. Должно получиться близко к нулю.

Крутим ручку по часовой стрелке, но не до конца. Замеряем снова сопротивление между средним и левым контактом.

Замеряем сопротивление между средним и правым контактом.

В сумме должен получиться результат сопротивления двух крайних контактов. 12,2+27,6=39,8 Почти все верно. Следовательно, переменный резистор у нас исправен. Некоторые переменные резисторы имеют диапазон не от нуля, а от какого -то другого значения, например от 10 и до 100 КОм. Будьте бдительны при проверке.

Правила при измерении сопротивления

1. Прижимайте щупы с некоторой силой к выводам резистора. Тем самым вы исключите появление контактного сопротивления, которое при слабом нажатии будет суммироваться с измеряемым сопротивлением.
2. Не измеряйте сопротивление под напряжением! Тем самым вы можете повредить мультиметр или получить удар электрическим током!
3. При измерении сопротивления резистора на печатной плате, еще раз убедитесь, что плата обесточена. Потом отпаяйте один конец резистора и уже тогда замеряйте его сопротивление.
4. Не касайтесь выводов резистора при измерении его сопротивления! Тело человека в среднем обладает сопротивлением около 1 КилоОма и зависит от многих факторов. Поэтому, касаясь выводов резистора при измерении сопротивления вы вносите погрешность в измерения.
5. Если вы хотите, как можно точнее измерить сопротивления резистора, зачистите его выводы либо с помощью ножа, либо с помощью самой нежной наждачной бумаги. В этом случае вы уберете слой окисла, который в некоторых случаях вносит ощутимую погрешность в измерение сопротивления.

Как пользоваться мультиметром (часть 2) Автосканеры.RU

Проверка сопротивления электрических цепей автомобиля Другой популярной среди пользователей мультиметра функцией является измерение сопротивления. Прозвонка проводки, предохранителей на целостность (так называемой “цешкой”), проверка датчиков, проверка ВВ проводов, поиск КЗ, все это можно сделать, замерив сопротивление тока. Если проводить аналогию электрического тока как потока воды, то сопротивление – это препятствие для потока. Это может быть полезное препятствие, как лопасти водяной мельницы (любой электрический потребитель), а может быть и просто затором после туристов на реке (сгнившие провода). На мультиметре эта функция обозначается символом омега, и измеряется в Ом. И чем больше цифра, тем существеннее препятствие на пути тока.

Сопротивление тока не имеет полярности, поэтому при подключении не стоит уделять внимание цветам щупов. Если в случае с измерением напряжения мы можем подсоединить один из щупов к общей массе автомобиля, а вторым производить измерение, то с сопротивлением силы тока все чуть сложнее.

Измеряемый участок цепи или компонент должен составлять с мультиметром единую электрическую цепь, исключая другие элементы. Например, Вы хотите замерить сопротивление электрического тока форсунки. Если Вы просто соедините щупы на разьеме форсунки, то измеренное сопротивление будет общим согласно закону Ома. Поэтому нам необходимо отсоединить разьем и произвести измерение конкретной форсунки.

Так, зная номинальное сопротивление тока форсунки, и сравнив его с замером, Вы можете сделать заключение о ее работоспособности. В случае обрыва внутренней цепи форсунки ее сопротивление будет стремится к бесконечности. Наоборот, в случае межвиткового замыкания электрическое сопротивление будет близко к нулю. Для большинства автомобильных исполнительных элементов (форсунки, насос, соленойд, электрозамок) это значение находится в диапазоне от 6 до 12 Ом.

Отдельно стоит упомянуть температурные датчики, диапазон их показаний достаточно широк, и в таком случае нам просто необходимо убедится, что сопротивление есть, и оно зависит от температуры. Большинство из них имеет негативный температурный коэффициент (NTC), то есть при повышении температуры сопротивление датчика стремится к нулю.

Ну и наконец обратимся к любимому многими электриками режиму “Цешка”. Честно этимология слова мне неизвестна. Это подрежим измерения сопротивления. Особенность в том, что в случае сопротивления близкого к нулю (то есть прямого контакта), мультиметр издает звуковой сигнал. Это удобно при быстрой проверке контактов и при прозвонке цепи на целостность. В зависимости от модели мультиметра это или отдельный, или выбираемый через кнопку mode режим, изображаемый как точка доступа wi-fi. Проверить что выбран нужный режим мы можем просто, соединив щупы между собой. Мультиметр должен издать звуковой сигнал.

Давайте рассмотрим этот режим на схеме, указанной выше, части форсунок двигателя V6 (или целого двигателя Daewoo Matiz). Предположим, что двигатель не развивает номинальной мощности, есть пропуски зажигания в 2 и 3 цилиндре, а расход топлива вырос. Проверка цепи зажигания не выявила отклонений, показания датчиков в норме, и мы пришли к необходимости проверки линии питания форсунок. Проверив сопротивление форсунки 3-го цилиндра, мы решили прозвонить саму цепь. Управление форсункой осуществляется через подачу блоком управления массы в нужный момент, тогда как “+” на форсунке при работающем двигателе постояннен. Убедившись в присутствии напряжение + 12 Вольт, и заглушив двигатель, мы приступаем к проверке управляющей цепи.

Сняв разъем с форсунки 3-го цилиндра с одной стороны, и с ЭБУ с другой стороны мы соединяем щупы с соответствующеми концами этого провода. Звучит сигнал, табло мультиметра показывает сопротивление меньше 1 Ом. Это значит провод целый.

Второй этап проверка на замыкание на массу или “+”. Один из щупов остается подсоединенный к разьему, а вторым поочередно мы проверяем контакт этой цепи с массой и “+” автомобиля. Все в порядке, в обоих случаях зуммер молчит и сопротивление стремится к бесконечности.

Следующий этап, проверка на замыкание с другими проводами в жгуте. Для этого также удерживая один из щупов подсоединенным к разъему от форсунки 3-го цилиндра поочередно подсоединяем другой щуп к линии управления форсунками 1 и 2 цилиндра со стороны ЭБУ. В обоих случаях зуммер пищит, и показывает 18 и 0.1 Ом соответственно. Это говорит о том, что действительно есть замыкание на линиях управления 2-го и 3-го цилиндров, и что сопротивление форсунок 1-го и 2-го цилиндров в норме. В данном случае мы просто не сняли разъемы с других форсунок.

Главное неисправность найдена и вписывается в общую симптоматику. Таким образом мы можем проверить любую электрическую цепь автомобиля и силу тока в ней. Исключение составляет система безопасности SRS, туда лазить не рекомендую. В следующий раз я расскажу, как провести измерения силы тока на примере поиска утечки АКБ.

Статья «Как пользоваться мультиметром (часть 1)»

Схема измерителя маленьких сопротивлений мультиметром » Паятель.Ру

В некоторых случаях требуется измерять очень малые сопротивления (от 0,001 Оm). Что сделать непосредственно при помощи мультиметра общего применения (типа DT-9206, например) невозможно, так как он, реально, не может измерить сопротивление менее 2-5 Om. Однако, если воспользоваться лабораторным источником питания с максимальным выходным током не менее 1,5А, то при помощи мультиметра можно измерять сопротивления от 0,001 Om.

Главное условие, – чтобы у лабораторного источника был встроенный амперметр для измерения тока нагрузки (стрелочный или цифровой) и плавная регулировка выходного напряжения.

Мультиметр способен измерять очень малые постоянные напряжения (от 100 uV), и это обстоятельство можно использовать для определения сопротивления путем измерения падения напряжения на нем.

Затем, следуя Закону Ома, чтобы узнать сопротивление нужно разделить это напряжение на ток, протекающий через сопротивление. А если величину тока выбрать кратную единице (например 1А), то показания мультиметра будут численно равны измеряемому сопротивлению.

Для измерения сопротивления Rx нужно собрать схему, показанную на рисунке. Затем, регулятор напряжения источника питания установить в минимальное положение и через токоограничительный резистор R1 к выходу источника подключить измеряемое сопротивление Rx.

Затем, увеличить выходное напряжение источника так, чтобы его амперметр показал точно 1 А. Теперь нужно мультиметром измерить напряжение на Rx, которое, при токе 1А, будет численно равно сопротивлению (например, показания «15uV» значит, что измеренное сопротивление 0,015 Om).

Измеряя сопротивления таким способом нужно придерживаться следующих правил:

1. Точки подачи тока на измеряемое сопротивление от источника питания должны точно совпадать с точками подключения к этому сопротивлению щупов мультиметра. В противном случае на показания будет оказывать существенное влияние сопротивление соединительных проводов.

2. Цепь, сопротивление в которой вы хотите измерить, должна быть достаточно мощной, чтобы выдержать ток в 1А. Либо ток нужно уменьшить, до допустимого значения, соответственно, сделав поправку на результат (например, при токе 0,1А, показания мультиметра умножать на 10).

В противном случае, возможно возникновение большой погрешности от нагрева протекающим током, и даже повреждение в измеряемой цепи.

Измерение сопротивления с помощью вольтметра и амперметра

Закон Ома

Электричество и магнетизм

Измерение сопротивления вольтметром и амперметром

Практическая деятельность для 14–16

Практика класса

Определение сопротивления по измерениям разности потенциалов (стр.г.) ​​и ток.

Аппаратура и материалы

• Амперметр, от 0 до 1 А, постоянный ток
• Вольтметр, (0-15 В), постоянный ток
• Источник питания, низкое напряжение, постоянный ток
• Лампа (12 В, 6 Вт) в держателе
• Резистор (примерно 15 Ом, 10 Вт)
• Прочие компоненты разные

Примечания по охране труда и технике безопасности

Прочтите наше стандартное руководство по охране труда

Напомните классу, что лампа нагревается, поэтому ее следует перемещать, только взявшись за патрон.

Процедура

1. Установите показанную схему. Включите блок питания до тех пор, пока не появится п.о. на лампе – 12 В (нормальное рабочее напряжение).
2. Снимите показания р.д. и ток.
3. Рассчитайте сопротивление лампы при рабочей температуре.
4. Теперь для нескольких различных значений p.d. измерьте ток через лампу. Постройте график ваших результатов; этот график известен как вольт-амперная характеристика лампы.
5. Заменить лампу в цепи с резистором. Повторите эксперимент и рассчитайте его сопротивление. Снимите достаточно показаний, чтобы построить вольт-амперную характеристику .

Учебные заметки

• Эта серия экспериментов должна дать студентам возможность попрактиковаться в снятии пары показаний разности тока и разности потенциалов для различных компонентов, чтобы можно было рассчитать сопротивление компонента по формуле V / I = R.
• Его также можно расширить, чтобы учащиеся отображали характеристики разности тока / разности потенциалов для таких компонентов, как угольный резистор, диод, светоизлучающий диод (LED), термистор, якорь двигателя, электрический пожарный элемент (только питание 12 В !) и так далее.Студенты должны будут выбрать подходящие измерители, так как ток через некоторые из этих устройств может быть очень небольшим. Каждый член класса мог взяться за один компонент и представить свои результаты классу или создать настенный дисплей.
• Некоторые вещи, которые кажутся не подчиняющимися закону Ома, на самом деле могут так и поступать; например, вольфрамовая нить лампы. Сопротивление вольфрама увеличивается по мере того, как лампа нагревается, но если бы ее можно было поддерживать при постоянной температуре, ее сопротивление было бы постоянным.
• Предлагаемые графики см. Ниже

Этот эксперимент прошел испытания на безопасность в январе 2007 г.

ресурса

Загрузите лист поддержки / рабочий лист учащегося для этого практического занятия.

Как измерить низкое сопротивление

Иногда вам нужно измерить электронные компоненты с очень низким сопротивлением, такие как провода, переключатели, токоизмерительные резисторы, предохранители, реле или воспламенители.Однако большинство мультиметров неточны ниже 1 Ом, а некоторые даже не могут точно измерять ниже 10 Ом. Вместо того, чтобы покупать специальный четырехпроводной омметр или омметр с низким сопротивлением, вы можете разумно измерить сопротивление до 10 миллиом или меньше с помощью обычного мультиметра в режиме милливольт.

Кстати, этот эксперимент начался с того, что я неправильно указал в примерах ракетницы, что у меня нет возможности точно измерить сопротивление кабеля 12 AWG.

Для измерения низкого сопротивления вам понадобятся:

• Мультиметр для измерения вольт, милливольт и ом
• Резистор 220 Ом или около того
• Регулируемый источник питания 5 В (настенный, настольный или контур 7805)
• (дополнительно) Конденсатор 0,1 мкФ, конденсатор 10 мкФ и макетная плата без пайки

Очевидно, что точность этого измерения зависит от точности измерителя.Но большинство мультиметров достаточно точны.

Источник питания 5 В должен оставаться достаточно стабильным между измерениями. Любые колебания внесут некоторую неточность. Практически все регулируемые поставки превосходны в этих условиях:

• Цепь тестирования находится в устойчивом состоянии (нет включения и выключения микросхем)
• Конденсаторы различных размеров и химического состава сглаживают напряжение
• Токовая нагрузка 22 мА не является ни слишком большой (> 100 мА), ни слишком маленькой (

Удивительно, но не имеет значения, точное ли напряжение источника питания (ровно 5 В).Подойдет любое значение от 4,5 В до 5,5 В, если оно стабильное.

Схема измерения низкого сопротивления на макетной плате без пайки.

• +5 В постоянного тока и GND подключены к верхней и нижней части макета.
• C1 (опционально) керамический конденсатор 0,1 мкФ для сглаживания электропитания.
• C2 (опция) Танталовый конденсатор 10 мкФ для сглаживания электропитания.
• R1 Известное сопротивление 220 Ом. Сверху подключили к 5 В, а внизу к R2.
• R2 Измеряемое сопротивление неизвестно. Верхняя часть подключена к R1, а нижняя – к GND.

Эта схема представляет собой простой делитель напряжения, в котором через R2 проходит такое же количество тока, как и через R1. Мы будем измерять напряжение на каждом резисторе. Это дает нам всю информацию, необходимую для расчета сопротивления R2 на основе соотношения напряжений и известного сопротивления R1.

На фотографии выше R2 представляет собой стандартный сквозной резистор на 10 Ом. Однако вы можете заменить R2 зажимами из крокодиловой кожи, прикрепленными к проводам, чтобы вместо этого можно было измерять что угодно (кабели, устройства зажигания и резисторы для поверхностного монтажа).

Известное сопротивление

R1 – это «известное сопротивление» в этой цепи. Лучше всего использовать резистор высокой мощности с низким температурным коэффициентом. Но даже стандартный резистор 5% приемлем для большинства любителей.

Согласно закону Ома, 5 В, проходящее через резистор 220 Ом, составляет 0,114 Вт мощности (чуть более 1/10 Вт). Эта энергия будет выделяться в резисторе в виде тепла.

По мере нагрева резистора значение его сопротивления незначительно изменяется. Резисторы с низкотемпературным коэффициентом (± 50 ppm или меньше) изменяют значение меньше, чем обычные резисторы (± 100 ppm или больше). Резисторы большей мощности обычно способны рассеивать больше тепла, что также снижает изменения сопротивления.

Поскольку точность этой схемы зависит от постоянного сопротивления, вы хотите использовать резистор, изменяющий самую высокую мощность и самую низкую температуру, который вы можете для R1.

Вы можете купить металлопленочный резистор Vishay / Dale 1% (с точностью) 1/2 Вт (рассеивает тепло) 50 ppm (низкое изменение температуры) 220 Ом за 0,12 доллара у Mouser (71-CMF60220R00FHEK). Или вы можете купить более устойчивый к температуре резистор с проволочной обмоткой 43F220E Ohmite с допуском 1%, 3 Вт, 20 ppm, 220 Ом за 1 доллар.14 от Digi-Key.

Чтобы доказать, что это измерение работает даже с самым скромным резистором, я выбрал обычный углеродно-пленочный резистор 220 Ом с допуском 5%, 1/4 Вт, ± 350 ppm, 220 Ом из моей коллекции резисторов.

Независимо от того, какой резистор вы выбрали, перед установкой R1 в схему измерьте его с помощью режима сопротивления (Ом или Ом) мультиметра. НЕ измеряйте сопротивление, когда резистор установлен в цепи – это приведет к неточным показаниям.Вместо этого измерьте резистор отдельно (полностью снимите его с макета, если вы уже установили его).

Мультиметр, измеряющий известное сопротивление.

Удивительно, но не имеет значения, составляет ли значение сопротивления плюс или минус 5 процентов. Фактически, любое значение от 200 до 240 подойдет, пока сопротивление остается постоянным.

Запишите измеренное значение сопротивления R1 и поместите его на макетную плату.У меня резистор 218,9 Ом.

Пример измерения

Для первого теста мы собираемся измерить сопротивление резистора, которое также можно измерить мультиметром. Таким образом, мы можем проверить, что наша математика и схема работают правильно, прежде чем мы попробуем некоторые действительно низкие сопротивления. Начнем с резистора на 10 Ом на макете R2.

При включенном питании измерьте напряжение на R1, используя режим измерения постоянного напряжения мультиметра.

Измерение падения напряжения на известном резисторе в режиме измерения напряжения.

Напряжение на моем R1 составило 4,7696. Поскольку R1 имеет гораздо большее сопротивление, чем R2, отсюда следует, что R1 должен иметь гораздо большее падение напряжения, чем R2. Значение всегда должно быть выше 4,5 В.

Затем мы собираемся измерить напряжение на R2. Поскольку это значение будет намного меньше (обычно менее половины вольта), вы захотите использовать мультиметр, который включает режим измерения милливольт (мВ).Если вы используете стандартный режим измерения напряжения, он не будет таким точным и может не обеспечить достаточного количества десятичных знаков. К счастью, в большинстве мультиметров есть функция измерения милливольт.

Измерение падения напряжения на неизвестном резисторе в режиме измерения милливольт.

Мое измерение R2 составляет 216,64 мВ (0,21664 В).

А теперь вот волшебная формула:

R2 в омах = R2 милливольт / 1000 / (R1 вольт / сопротивление R1)
R2 в Ом = 216.64 мВ / 1000 / (4,7696 В / 218,9 Ом)
R2 в Ом = 9,94 Ом

Это разумное значение, учитывая, что допуск в 5% говорит о том, что сопротивление резистора может составлять от 10,5 до 9,5 Ом.

Это сработало?

Формула говорит, что сопротивление резистора ближе к 9,9 Ом, чем к 10 Ом. Что говорит мультиметр?

Мультиметр, измеряющий начальный тестовый резистор в режиме Ом.

Мультиметр согласен.Фантастика!

Общие компоненты с низким сопротивлением

Теперь давайте попробуем некоторые сопротивления, которые достаточно малы, чтобы мультиметр не мог точно измерить их в режиме измерения сопротивления.

Примеры деталей с низким сопротивлением, таких как резисторы, кабели и устройства зажигания.

При измерении напряжения на R1 или R2 обязательно поместите щупы мультиметра как можно ближе к началу и концу измеряемого объекта. Вы не хотите включать сопротивление разъемов на макетной плате или проводов с зажимами типа «крокодил».

Учитывая резистор R1 сопротивлением 218,9 Ом или † 219,2, вот что я измерил и рассчитал:

общий резистор 216,64 0,15 н / д

#	Описание	R1 Вольт (измеренное)	R2 Милливольт (измеренное)	R2 Ом (вычисленное)	Ожидаемое
1	10 Ом 5% допуск 204		9,94265	от 9,5 до 10,5
2	0.2 Ом, допуск 5%, токоизмерительный резистор	4,9816	4,575	0.20103	от 0,19 до 0,21
3	Запальник ракеты модели Estes	5,023	13,884	13,884
3	Устройство зажигания ракеты модели Quest Q2	4,9114	74,1	3,3071 †	2,5 или 4
4	KOA NPR2 10 мОм 10% резистор с допуском по току-9020 4 9020.0372	0,234	0,01016	от 0,009 до 0,011
5	59 футов (2 × 29,5) многопроволочного медного провода калибра 14	4,965	3,48	0,1520342	0,1520342	34 фута (2 × 17) калибра 24 (?) многожильный медный провод Estes	5,019	18,019	0,78588	0,71672 – 0,88706

Потрясающие! Все измерения были в пределах ожидаемого диапазона.

Улучшения

Основываясь на результатах теста мультиметра, я использовал свой самый точный измеритель сопротивления (VC97), чтобы измерить значение R1. Любая ошибка в этом измерении повлияет на все результаты теста. Таким образом, вы можете дважды проверить точность R1, измерив напряжение и ток, чтобы вычислить истинное сопротивление после стабилизации температуры.

Я повторил несколько тестов после того, как известный резистор (R1) остыл за ночь.Результаты различались примерно на 1%. После разогрева резистора R1 результаты улучшились (примерно так же, как и в первоначальных тестах). Это означает, что на точность влияет температура.

Оказывается, сопротивление моего обычного углепленочного резистора при нагреве упало с 218,9 Ом до 217 Ом. Я определил это, измерив ток, пока он не стабилизируется (температура нагрева R1 стабилизируется), а затем измерив напряжение на R1.

4,88 В / 0,022488 А = 217 Ом

Поэтому лучше всего:

• Используйте резистор с высокой мощностью и низким температурным коэффициентом для R1
• Перед измерениями дайте цепи нагреться в течение двух минут, чтобы сопротивление стабилизировалось.

Термостабильный резистор 220 Ом Ohmite 3W.

Фактически, после замены термостабильного резистора более высокой мощности, рекомендованного ранее в статье, сопротивление R1 изменится менее чем на одну десятую ома.

Мультиметры и проверка сопротивления | Блог Simply Smarter Circuitry

Цифровой мультиметр – это электронный измерительный прибор, который сочетает в себе несколько различных функций измерения в одном компактном устройстве, что позволяет легко увидеть, что происходит внутри цепи. Поскольку вам не нужно перемещать шкалу для измерения различных уровней, мультиметры с автоматическим выбором диапазона особенно полезны. Если вы хотите максимально использовать возможности мультиметра, обязательно прочтите руководство, в котором объясняются основные операции и соответствующая информация по безопасности.Давайте посмотрим на некоторые базовые испытания сопротивления, которые вы можете выполнить с помощью цифрового мультиметра.

Чтобы проверить сопротивление, сначала установите мультиметр на «сопротивление», а затем убедитесь, что оба щупа вставлены в соответствующие отверстия. Обратите внимание на показания мультиметра, когда щупы ничего не касаются; поскольку воздух не проводит электричество, между датчиками существует бесконечное сопротивление, и это бесконечное сопротивление варьируется от производителя мультиметра к производителю.После этого соедините два зонда вместе. Поскольку металлические наконечники зондов очень хорошо проводят электричество, сопротивление должно быть почти нулевым.

Измерьте сопротивление некоторых незакрепленных резисторов, т. Е. Резисторов, не подключенных к цепи. Испытательные резисторы с различным сопротивлением. Затем прикоснитесь щупами мультиметра к проводам по бокам центрального цилиндра резистора. Обратите внимание на единицы измерения – «k» означает килоом (тысячи Ом), а «M» означает мегаом (миллионы Ом). Вы можете найти в Интернете ресурсы, которые помогут вам определить номинал резистора на основе его цветных полос.

Не измеряйте сопротивление в цепи, когда через нее проходит электричество. Кроме того, вам необходимо разрядить конденсаторы перед измерением сопротивления, потому что вы получите ложные показания, если есть какой-либо другой источник тока, кроме мультиметра. Если в вашей цепи есть конденсаторы большой емкости, вы должны проверить их с помощью вольтметра, настроенного на высокое постоянное напряжение (DC), чтобы убедиться, что они не несут заряд. Используйте резистор большой мощности для разрядки конденсатора, если вы обнаружите, что он несет заряд: осторожно прикоснитесь выводами резистора к выводам конденсатора.Будьте терпеливы, поскольку для полной разрядки конденсатора может потребоваться несколько секунд.

Руководство по использованию мультиметра | Тех

Дата: 2021-11-10

Мультиметр, также известный как тестеры электрических цепей, измеритель цепей или мультиметр цепей, является удобным средством измерения прибор, который может измерять напряжение, сопротивление и ток с помощью одного устройства. Они используются для различных измерения во время экспериментов и оценок, а также для обслуживания и проверки электрического оборудования.

Хотя есть некоторые различия в зависимости от отрасли или типа бизнеса, те, у кого аналоговый счетчик дисплей часто называют «тестерами» или «аналоговым мультиметром», а те, у которых есть дисплей цифрового измерителя, называют Мультиметры.

Кроме того, измерители большого размера, которые используются в стационарном положении, например, на столе, иногда обозначены как цифровые мультиметры (DMM).

Их можно вызвать несколькими способами, но основные функции те же.

• (1) Измерительный щуп (ручка щупа 、 измерительный провод)
  Это устройство ввода для установления контакта с деталью или частями, подлежащими измерению, и выполнения измерения.
• (2) Измерительная клемма
  Принимает входной сигнал от измерительного щупа. Положение клеммы, куда вставляется тестовый зонд различается в зависимости от измеряемой работы.
• (3) Функциональный переключатель (переключатель диапазона)
  Переключает режим измерения, такой как напряжение переменного тока, напряжение постоянного тока и ток, а также диапазон измерения.
• (4) Функциональная кнопка (кнопка выбора)
  В случае цифрового мультиметра функциональный переключатель и функциональная кнопка объединены для переключения режим измерения. Нажмите функциональную кнопку, чтобы переключить ЖК-дисплей.
• (5) Ручка регулировки нулевого сопротивления
  Эта ручка используется для коррекции отклонения дисплея, вызванного внутренним сопротивлением и т. Д.
• (6) Измерительная шкала
• (7) Указатель счетчика
• (8) Дисплей

Название каждой части мультиметра ： Аналоговый мультиметр / Цифровой мультиметр

Давайте проверим различные методы измерения.

Во-первых, в случае аналогового мультиметра отрегулируйте нулевое положение мультиметра в качестве подготовки перед измерение. Также проверьте целостность. Установите переключатель диапазонов в режим измерения сопротивления и поместите проверить выводы друг на друга; если значение близко к 0 Ом, все в порядке.

(1) В основном, измерения с помощью мультиметра выглядят следующим образом.
Вставьте красный штекер измерительного провода во входную клемму +, а черный штекер во входную клемму -.
(2) Отрегулируйте диапазон измерения.
(3) Коснитесь измерительным штифтом области измерения.
(4) Проверьте шкалу, которая соответствует диапазону измерения ручки переключения по шкале измерителя, и прочитайте числовое значение, указанное стрелкой амперметра (в случае цифрового мультиметра считайте числовое значение значение с панели дисплея).
Таким образом, измерение выполняется в четыре этапа. Чрезмерный ток или напряжение могут вызвать неисправность, поэтому, если значение измерения непредсказуемо, начните измерение с максимального диапазона в любом режиме, а затем уменьшите диапазон, наблюдая за ситуацией.

Как измерить напряжение постоянного и переменного тока

Вставив измерительный провод в клеммы, переключите ручку диапазона в режим напряжения переменного / постоянного тока, чтобы выбрать ожидаемый диапазон напряжения. Затем поместите черный измерительный щуп на сторону «-» объекта измерения и красный измерительный щуп на стороне «+».

Как измерить сопротивление

После вставки щупа в клеммы и переключения ручки переключателя диапазонов в режим сопротивления, приложите тестовые палочки друг к другу и поверните ручку переключателя нулевого сопротивления, чтобы установить указатель в положение 0 Ом.

После совмещения поместите красный и черный тестовые штифты на оба конца объекта измерения. Обязательно выключить питание объекта измерения перед измерением.

Как измерить постоянный ток

Вставив измерительный провод в клеммы и переключив переключатель диапазонов в режим постоянного тока, поместите красный тестовый стержень на стороне + объекта измерения и черный тестовый стержень на стороне -.Обратите внимание, что Аналоговый мультиметр не может измерять переменный ток.

Есть два типа мультиметров: аналоговые и цифровые. Поскольку весь мир становится цифровым, цифровым Мультиметры также становятся мейнстримом, но оба имеют свои достоинства и недостатки.

Преимущества цифровых мультиметров

• Поскольку он отображает числовые значения, нет никаких различий между мультиметрами.
• Сам по себе мультиметр обладает высокой точностью и может выполнять точные измерения.
• Путем переключения режимов можно использовать различные функции, например, режим измерения температуры с помощью термопары и режим проверки тока.
• Легче в эксплуатации, чем аналоговые мультиметры.
• Широкий ассортимент.

Недостатки цифровых мультиметров

• Функций много, поэтому нужно немного привыкнуть.
• Трудно прочитать колебания значений
• Невозможно измерить без батареек

Преимущества аналоговых мультиметров

• Легко понять по смыслам.
• Легко распознать колеблющиеся значения, такие как напряжение и ток, поскольку игла может быть встряхнута.
• Без батарей можно измерить только напряжение и ток.

Недостатки аналоговых мультиметров

• Имеются отклонения из-за внутреннего сопротивления, приводящие к ошибкам измерения.
• Надо прочитать шкалу.

Специально для цифровых мультиметров существуют не только недорогие удобные мультиметры, но и высокопроизводительные мультиметры по высокой цене.Они безопаснее, долговечнее и точнее, чем более дешевые мультиметры.

Другие функции включают возможность одновременного измерения нескольких каналов, широкий диапазон токов и напряжений, а также возможность подключения через USB.

Соответствующие технические знания

Как мультиметр измеряет сопротивление резистора

Резистор – это самый фундаментальный компонент электроники, с которым вы часто сталкиваетесь в своей жизни, будучи любителем или студентом инженерного факультета.

Эти крошечные компоненты спрятаны повсюду во всех электронных устройствах, которые вы видите вокруг.

Итак, как узнать, какое сопротивление предлагает каждый резистор? Ответ прост, используя мультиметр. Но как мультиметр измеряет сопротивление?

Чтобы узнать ответ, я написал эту статью. В этой статье я делюсь некоторыми базовыми знаниями о том, как измерить сопротивление с помощью мультиметра, если вы полный новичок.

Как мультиметр измеряет сопротивление

Сопротивление – это сопротивление резистора протеканию через него тока.Чем выше значение сопротивления, тем выше сопротивление, и наоборот.

Теперь для измерения сопротивления нам понадобится мультиметр. И вы знаете, мультиметры бывают двух типов: автоматический диапазон и ручной диапазон. Оба выполняют одну и ту же работу, но немного отличаются друг от друга с точки зрения экономии времени и удобства.

Для всех мультиметров вы увидите знак «ом» (Ω) где-нибудь на вашем мультиметре. Именно сюда должна указывать ручка вашего мультиметра, если вы хотите измерить сопротивление с помощью мультиметра.

Мультиметры с автоматическим выбором диапазона имеют только одну настройку или точку, на которую вы будете направлять ручку мультиметра для измерения сопротивления. Я делюсь следующим изображением для вашей справки.

Если у вас есть такой мультиметр, знайте, что вы работаете с мультиметром с автодиапазоном.

Для мультиметров с ручным переключением диапазонов есть один знак Ом, а затем под ним определены несколько диапазонов. Вы можете выбирать из всех представленных диапазонов в соответствии с вашими потребностями.

См. Указанное выше для справки. Если панель настроек вашего мультиметра выглядит так, у вас есть ручной мультиметр диапазона.

Автоматический диапазон, об / с Ручной диапазон

В то время как мы уже затронули тему настройки мультиметра с автоматическим и ручным диапазоном, почему бы не поговорить немного глубже, чтобы узнать, какой из них лучше и почему?

Поскольку мы уже живем в мире автоматизации, мы зависимы от этого. Нам больше всего нравится автоматизация. То же самое и с настройками мультиметра.

Мультиметр с автоматическим определением диапазона не будет вас беспокоить, вы просто помещаете щупы на резистор, и он сразу же выдаст вам значение.

Это кажется довольно простым, правда ??

С другой стороны, имея дело с ручным мультиметром диапазона, вам придется постоянно вращать ручку, чтобы выбрать правильную настройку или диапазон для вашего резистора.

Поначалу это может быть довольно непросто, как вы сами иногда испытаете, если будете его использовать. Иногда вы ожидаете большего значения сопротивления, но ваш мультиметр дает небольшое значение, и вы позже поймете, что все это время вы работали с неправильной настройкой.

Короче говоря, мультиметр с автоматическим диапазоном измерений сэкономит вам много времени и энергии в вашей жизни.

Пошаговое руководство по измерению сопротивления

Теперь, когда у нас уже было подробное введение о настройках измерения сопротивления с помощью мультиметра, давайте погрузимся в нашу фактическую цель – измерение сопротивления с помощью мультиметра.

Чтобы измерить сопротивление резистора с помощью мультиметра, все, что вам понадобится, это мультиметр и резистор, сопротивление которого вы хотите измерить.Итак, возьмите свои материалы, и приступим.

1. Подключение датчиков

Подключите щупы мультиметра к правильным клеммам. Вы можете задаться вопросом, каковы правильные терминалы, не так ли? Расскажу подробнее. Посмотрите на изображение ниже.

Большинство мультиметров имеют три или четыре клеммы и 2 щупа. Если вы присмотритесь, вы заметите, что каждый терминал помечен. Наиболее распространенные метки в мультиметре – COM, VΩmA и 10A.Клемма COM является общей клеммой или заземлением. VΩmA, как это указывает, – это напряжение, Ом и порт в миллиамперах. Это означает, что вы можете измерять напряжение, сопротивление и малые токи с помощью этого порта.

Итак, для вас правильными клеммами будут клеммы COM и VΩmA. Да, вы правильно угадали. Подключите черный щуп к COM-порту, а красный щуп к порту VΩmA.

2. Настройка мультиметра на омметр

Теперь, когда вы подключили щупы, вам нужно превратить мультиметр в омметр, т.е.е устройство, измеряющее сопротивление. Для этого поверните ручку мультиметра до знака Ω.

Если у вас есть мультиметр с автоматическим выбором диапазона, вам не о чем беспокоиться. Но если у вас есть многодиапазонный мультиметр, вам нужно найти подходящий диапазон для выбранного резистора.

3. Испытания на обрыв / короткое замыкание

Это тесты, которые мы проводим, чтобы убедиться, что мультиметр, с которым мы работаем, исправен и дает точные результаты. Что касается разомкнутой цепи, после настройки на Омметр мы оставили щупы как есть.е. открыть (не касаясь ни устройства, ни самого себя). Проверяем дисплей. Если в такой ситуации мультиметр показывает Ol или 1, значит, наш мультиметр в хорошем состоянии.

Для короткого теста мы закорачиваем щупы и видим результаты на дисплее. Этот тест должен дать показание 0 на дисплее.

4. Измерение сопротивления

После тестов мы готовы приступить к замерам сопротивления.

Подключите щупы мультиметра к ножкам резистора, один щуп будет на одной стороне, а другой подсоединен к другой стороне.Здесь важно отметить, что резистор не имеет полярности, поэтому не имеет значения, каким образом вы подключаете щупы к резистору, значение сопротивления будет таким же.

Еще один важный момент для людей, использующих многодиапазонный мультиметр. Вы должны начать с минимального диапазона сопротивления для вашего мультиметра. Если ваше значение сопротивления больше этого диапазона, вы увидите значение «OL», написанное на экране.

Переключитесь на следующий диапазон и наблюдайте за значением, если появляется то же самое показание, снова увеличивайте диапазон сопротивления, пока не увидите числовое значение на экране.Значение OL означает «перегрузка», что означает, что мультиметр не может измерить значение резистора в выбранном диапазоне.

Иногда может случиться так, что вы используете мультиметр в более широких диапазонах, и значение вашего резистора слишком мало, чтобы его можно было обнаружить в этом диапазоне. В таких случаях мультиметр показывает значение «0».

Это означает, что для этого диапазона значение сопротивления почти равно нулю или неизмеримо. В таких случаях вам нужно уменьшить диапазон и соблюдать значения.В других случаях вы можете знать приблизительную оценку сопротивления резистора, скажем, 200 Ом, и вы измеряете значение, и оно оказывается на экране около 0,2.

В таких случаях дважды проверьте, что ваш мультиметр находится в правильном диапазоне, потому что вы увидите, что ваш мультиметр был в диапазоне килоомов, и поэтому ваши показания были слишком низкими.

5. Проверка измеренного значения сопротивления

Вы можете дважды проверить это значение, вычислив значение, используя цветовые полосы резистора.Если вы знаете цветовые полосы, вы можете сделать это самостоятельно.

Но если вы все же хотите более простое решение, вы всегда можете обратиться в Google, где вы найдете множество калькуляторов цветового кода, подобных этому (Нажмите, чтобы посетить). Просто введите цвет ваших полос, и они сделают за вас математику.

Теперь вы столкнетесь с некоторыми ситуациями, когда ваше сопротивление не совсем то, что говорит цветовой код. Не волнуйся. Сопротивление может немного отличаться в определенном диапазоне в зависимости от значения допуска резистора.

Практически может быть больше или меньше фактического значения. Все, о чем вам нужно беспокоиться, это то, что значение должно быть ближе к фактическому значению, если не точно таким же.

Заключение

Сопротивление – это сопротивление резистора протеканию тока. Измеряем это сопротивление в Ом. Есть несколько способов измерить это сопротивление с помощью цветовой кодировки, но предпочтительный способ – использовать мультиметр, то есть омметр.

В этой статье я попытаюсь объяснить, как мультиметр измеряет сопротивление, в простом пошаговом руководстве.Разрешите мне подытожить для вас советы по измерению номинала резистора с помощью мультиметра.

• Убедитесь, что щупы мультиметра правильно подключены. Еще раз проверьте надежность, потому что вы можете повредить мультиметр, если не будете осторожны.
• При использовании многодиапазонного мультиметра всегда начинайте с самого низкого диапазона и увеличивайте диапазон в соответствии с вашими потребностями, пока не получите числовое значение.
• Помните, что резистор – это неполярное устройство, поэтому вам не нужно беспокоиться о том, какой датчик должен быть подключен к какой стороне резистора.Вы всегда можете подтвердить это утверждение, проверив сопротивление в обоих направлениях.
• Сопротивление может немного отличаться от его точного значения. Измеренное значение должно быть ближе к точному значению.

Надеюсь, это вам чем-то помогло.

Теперь, если вы тот, кто хотел бы пройти полный курс, чтобы узнать об основах работы с мультиметром. Затем я создал замечательный курс специально для людей, которые только начинают заниматься электроникой. Вы узнаете все концепции использования мультиметра, типы мультиметров, как использовать мультиметр для измерения сопротивления, напряжения, тока и емкости.Мало того, что вы также узнаете, как использовать мультиметр для поиска неисправностей в цепях, и многое другое. Вот ссылка на курс (курс по основам мультиметра для всех).

Спасибо и удачной жизни.

Как: использовать мультиметр для измерения сопротивления катушки и напряжения батареи

Как вейперы, электричество – наша кровь. Без этого у нас не было бы вейпа! Тем не менее, так много новичков в мире не знают, как проверить сопротивление своих катушек или напряжение своих батарей с помощью мультиметра.

Совершенно очевидно, что лучше всего использовать омметр для вашего здания, чтобы убедиться, что вы получаете точные результаты.

Если вы серьезно относитесь к вейпингу, особенно при восстановлении, мультиметр – ценное устройство, даже если держать его только в режиме ожидания на случай поломки ом-ридера.
Посмотрим правде в глаза, мультиметр – универсальное устройство, настолько универсальное, что, если вы не знаете, что делаете, вполне вероятно, что вы взглянете на шкалу и в замешательстве сдадитесь.

Внимание: Не все мультиметры созданы одинаково. Если вы планируете использовать мультиметр для измерения малых сопротивлений, убедитесь, что ваш мультиметр может это делать. Действительно дешевого мультиметра НЕДОСТАТОЧНО.

Итак, вот несколько способов, которыми мы можем использовать их для вейпинга:

Сопротивление катушки

Несмотря на то, что наше сопротивление очень важно для нас, сопротивление, которое мы используем как вейперы, имеет довольно малый масштаб по сравнению с другими приложениями.

1. Поверните шкалу мультиметра на минимальное значение сопротивления, обычно 20 или 200.

2. Соедините два щупа вместе и обратите внимание на внутреннее сопротивление, которое имеет мультиметр. (Большинство мультиметров имеют некоторую степень внутреннего сопротивления)
3. Поместите два зонда на распылитель, в котором находится ваша катушка, один зонд на положительном контакте (один в середине соединения 510), а другой на внешней стороне 510 навинчивания , чтобы получить полное сопротивление катушки в распылителе.Обратите внимание на это значение сопротивления.

   Вы также можете проверить свое сопротивление, прикоснувшись к щупам на положительном и отрицательном выводах, как показано ниже.

4. Вы закончили работу с мультиметром.
5. Возьмите общее сопротивление распылителя и вычтите внутреннее сопротивление мультиметра. (Общее сопротивление – внутреннее сопротивление мультиметра) Это ваше фактическое сопротивление.

Напряжение батареи

Когда вы перестраиваете, используете мехмоды или даже продвинутые устройства, важно знать о безопасности батареи, и одна из самых важных вещей, которую вы узнаете, – это то, что ваши батареи могут разряжаться слишком сильно, или слишком высокий заряд, может быть намного опаснее, чем вы думаете.

По мере того, как ваши батареи разряжаются, их выходное напряжение также падает. Обычно только что заряженный 18650 или любая батарея из диапазона 18xxx будет показывать около 4,2 вольт. Мы не хотим, чтобы они были слишком низкими. Некоторые могут опускаться ниже, чем другие, поэтому здесь нужно быть осторожным. Как показывает практика, я не люблю работать с напряжением ниже примерно 3,2 вольт. Я подзаряжусь, когда они опустятся до минимума. Обычно вейп будет страдать от мехмода с низкими батареями, так что вы знаете.

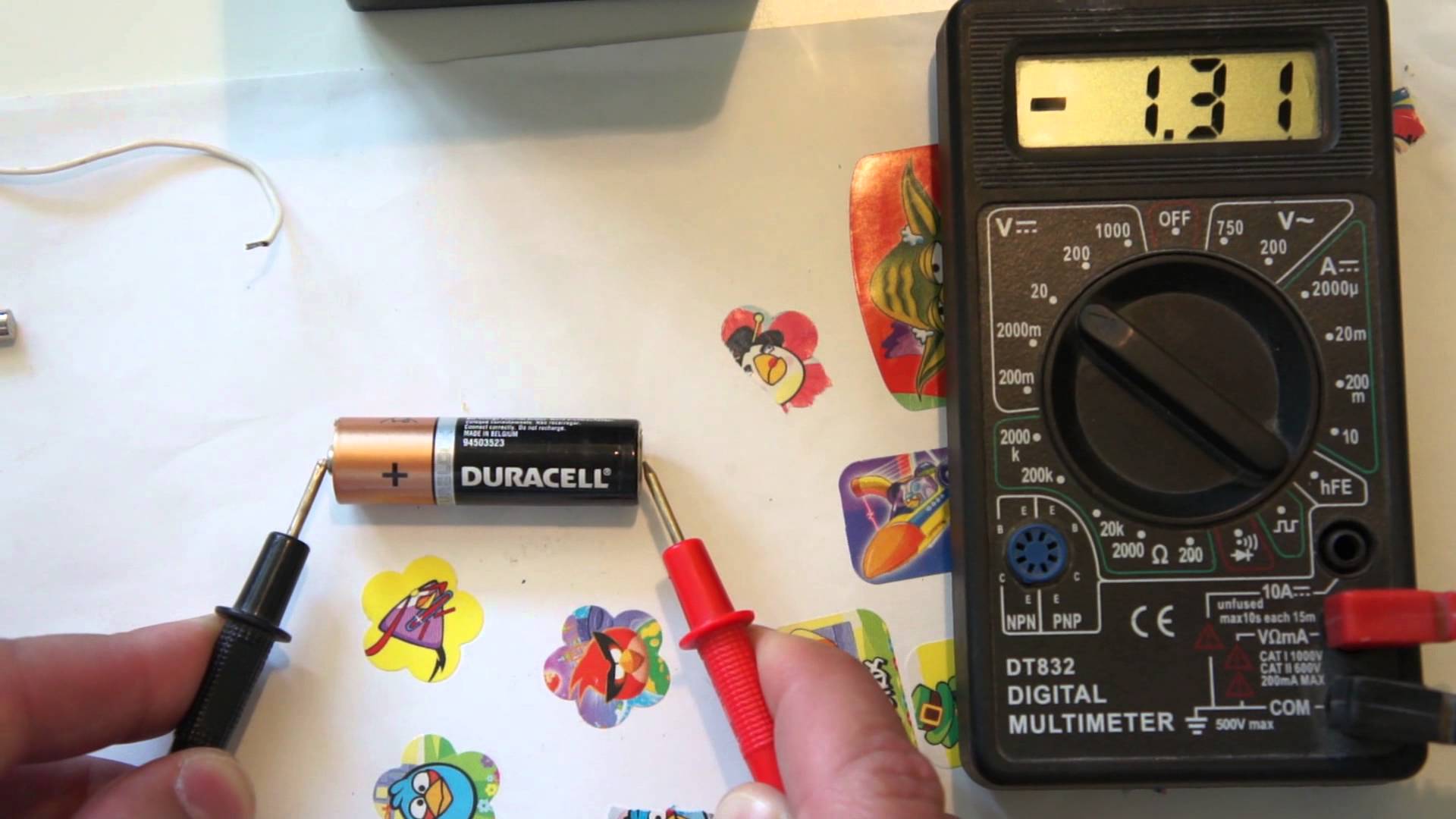

Вот как проверить напряжение аккумулятора с помощью мультиметра.

1. Выньте мультиметр и переключите его на самое низкое напряжение, обычно 20 или 200.

2. Красный – мощность, черный – Земля. Возьмите щупы мультиметра и прикоснитесь ими к правильным концам батареи. Красный идет на положительную сторону батареи, черный – на отрицательную.

3. Считайте вольты!

Shane Presser занимается вейпингом с 2013 года и имеет большой опыт работы с передовым оборудованием, сборками катушек и самодельным смешиванием.Он является человеком, стоящим за VapersGarage, а также с недавних пор Aussie Vape Stores, ресурсом, который помогает вейперам найти ближайшие вейп-магазины и продавцов электронных жидкостей.

Как измерить сопротивление – Codrey Electronics

Как измеряется сопротивление?

Для измерения электрического сопротивления (низкое сопротивление, среднее сопротивление и высокое сопротивление) в электронных приборах используются два метода измерения. Они бывают постоянного напряжения и постоянного тока.

Метод постоянного напряжения измеряет высокое сопротивление, которое передает известное напряжение, чтобы определить ток через неизвестное сопротивление.Этот метод более эффективен, чем метод постоянного тока, поскольку мы можем применять различные испытательные напряжения, чтобы определить неизвестное сопротивление.

Принимая во внимание, что метод постоянного тока пропускает известный ток на сопротивление, которое неизвестно. Отсюда измеряется напряжение. Для измерения высокого сопротивления (200 МОм) мы можем использовать метод постоянного тока. Цифровые мультиметры (DMM) используют этот тип реализации.

Теперь давайте обсудим, как измерить сопротивление.

Методы измерения сопротивления

Измерение сопротивления помогает узнать максимальные значения для элементов сопротивления, таких как манганин, медь, никель и т. Д.Показания сопротивления колеблются от нескольких микроом до нескольких мегаом.

Мы можем подключить вольтметр и амперметр в цепь для определения низкого и высокого сопротивления в цепи. Они являются мостом между методом и падением потенциала.

Метод подключения моста использует гальванометр и простой резистор с высокой точностью. Некоторые измерения сопротивления типа моста – это мост Уитстона, импеданс переменного тока и двойной мост Кельвина.

Метод падения потенциала использует вольтметр и амперметр для измерения сопротивления.Вольтметр рассчитывает напряжение, а амперметр измеряет ток. Из закона Ома мы можем оценить сопротивление.

Как измерить низкое сопротивление (

<1 Ом)

Низкое сопротивление встречается в переключателях, медных обмотках, обмотках трансформаторов, контактах выключателей, соединениях перемычек аккумуляторных батарей, обмотках двигателя и т. Д.

Чтобы понять, как выполнить измерение низкого сопротивления менее 1 Ом, используются три метода. Это потенциометр, вольтметр-амперметр и мост Кельвина.

Метод потенциометра

Метод потенциометра постоянного тока измеряет неизвестное сопротивление, принимая фиксированное или стандартное сопротивление в качестве эталонного значения. Реостат изменяет сопротивление и регулирует ток « I » в цепи. Последовательно подключают амперметр с неизвестным и стандартным сопротивлением.

Измерение сопротивления с помощью потенциометра

Когда переключатель DPT находится в положении 1, он контролирует неизвестное сопротивление, а когда он находится в положении 2, он контролирует стандартное сопротивление.Падение напряжения на сопротивлении принимается как выходное по закону Ома. Следовательно, неизвестное сопротивление равно

.

Неизвестное сопротивление = (Падение напряжения на Неизвестном сопротивлении / Падение напряжения на Стандартном сопротивлении) * Стандартное сопротивление

Вольтметр – Амперметрический метод

Метод вольтметра – амперметра измеряет низкое сопротивление с точностью ± 1%. Чтобы добиться погрешности в один процент, он использует четыре клеммы для измерения. Две из них являются токовыми клеммами ( C1 , C2 ), а две оставшиеся – потенциальными клеммами ( V1 , V2 ).

Вольтметр – Амперметрический метод

Будет меньше падение напряжения на потенциальных клеммах, и ток будет проходить через неизвестный резистор. Контактное сопротивление на токовых клеммах невелико, и неизвестное сопротивление рассчитывается по падению напряжения на вольтметре и току через амперметр.

Мост Кельвина

Мост Кельвина (мост Томсона) имеет то преимущество, что устраняет дополнительные сопротивления измерительных проводов и контактов.На рисунке ниже показана схема с двойным мостом Кельвина.

Мост Кельвина

В мосте используются рычаги с двойным передаточным числом, чтобы уменьшить сопротивление. « R » – это неизвестное сопротивление, а « S » – стандартные сопротивления низкого значения. « C » – тяжелое медное соединение. Ответвления a , b , a1 и b1 имеют высокие значения сопротивления по сравнению с « R » и « S ».

Уравнение двойного моста Кельвина определяется формулой

R / S = (a1 / b1) – {C / S × (b / (a ​​+ b + C)) × (a1 / b1 – a / b)}

Для правильного измерения соотношение « R », « S » и a , b должно быть одинаковым.Теперь схема находится в состоянии баланса. Это будет отклонять ток в гальванометре « G ». Этот мост измеряет сопротивление в диапазоне от 0,1 Ом до 1 Ом.

Измерение среднего сопротивления (1 Ом -100 кОм)

Амперметр Вольтметр

Метод амперметра-вольтметра работает с использованием двух конфигураций. В первой настройке последовательно подключите амперметр с неизвестным сопротивлением. Этот метод измеряет правильное значение тока через неизвестное сопротивление « R ».

Метод амперметра вольтметра (Первая конфигурация) Метод амперметра вольтметра (вторая конфигурация)

Вольтметр равен сумме тока на амперметре и напряжения на сопротивлении « R ». Для измерения выходного сопротивления ( R _m ) значение сопротивления « R » должно быть больше, чем сопротивление амперметра ( R _a ). Следовательно, этот метод подходит для измерения сопротивления среды.

Истинное значение измеренного сопротивления составляет R _м = R + R _a .Чтобы получить точное сопротивление, сопротивление амперметра должно быть нулевым. Это верно в идеальном случае.

Во второй конфигурации подключите вольтметр параллельно с неизвестным сопротивлением. Вольтметр измеряет правильное напряжение. Но здесь амперметр измеряет сумму токов, протекающих через вольтметр и неизвестный резистор. В идеальном случае сопротивление вольтметра бесконечно, чтобы получить истинное выходное напряжение.

Погрешность полной шкалы для метода амперметра вольтметра составляет от 0 до 1%.Следовательно, мост Уитстона предпочтительнее.

Мост Уитстона

Мост Уитстона – старый метод, который больше не применяется. Но это говорит о концепции сбалансированного моста для измерения неизвестного сопротивления. Мост имеет ромбовидную группу, состоящую из четырех сопротивлений A , B , R и S . Сопротивления B и S являются фиксированными сопротивлениями.

Мост Уитстона

Напряжение подается на входные клеммы « a » и « s », а гальванометр (также известный как нулевой датчик) подключается к выходным клеммам « p » и « d ».Для измерения сопротивления « R » с помощью моста Уитстона изменяйте стандартное сопротивление « A » до тех пор, пока ток в гальванометре не покажет нулевое значение тока. Это доказывает, что мост находится в уравновешенном состоянии.

Измерение сопротивления омметром

Ниже приведены инструкции по измерению сопротивления резистора или какого-либо компонента омметром.

Измерение сопротивления омметром

1. Первым важным шагом является отключение цепи (Чтобы обеспечить точность измерения и не повредить цепь, отключите питание цепи)
2. Поместите щупы в соответствующие гнезда:
   1. Вставьте черный щуп в общий (COM) порт мультиметра
   2. Вставьте красный щуп в порт напряжения ( VmAΩ ) мультиметра (красный вывод)
3. Обнулите измеритель, поместив два датчика, соприкасающихся друг с другом, и отрегулируйте шкалу или ручку, поворачивая ее, пока она не покажет ноль сопротивления
4. Проверьте сопротивление компонента с помощью двух щупов, поместив с каждой стороны
5. Поверните ручку на соответствующий диапазон ом, который вы пытаетесь измерить.(Если указатель отклоняется в правую часть шкалы, уменьшите диапазон до одного уровня. Если указатель отклоняется в левую часть шкалы, увеличьте диапазон до одного уровня)
6. Снимите показание шкалы и умножьте его на соответствующий диапазон на шкале.
7. Снова обнулить омметр перед проверкой другого компонента.

Примечание : Всегда проверяйте наличие параллельно подключенных сопротивлений. Мультиметр вычисляет сопротивление между различными путями в цепи.

Мультиметр измеряет полное сопротивление цепи во всех возможных путях. Всегда лучше снять компонент, чтобы измерить сопротивление. В противном случае мультиметр покажет неверное значение сопротивления.

Измерение высокого сопротивления (> 100 кОм)

Метод потери начисления

При измерении сопротивления методом потери заряда используется неизвестное сопротивление (R) параллельно вольтметру и конденсатору (C).При подаче напряжения постоянного тока через цепь протекает ток, и конденсатор заряжается до напряжения батареи. После этого он разряжается через сопротивление «R».

Уравнение для напряжения на конденсаторе: v = V.e ^{(-t / CR)}

Уравнение сопротивления « R » равно 0,4343t / (C log10 V / (V-e))

Схема мегомметра

Использование мегомметра для измерения высокого сопротивления изоляции в цепи.На рисунке ниже показана схема мегомметра. В нем используется генератор с ручным приводом, который вырабатывает напряжение 500 В, 1000 и 2500 В.

Генератор оснащен автоматической муфтой, работающей по центробежному принципу. Генератор подает постоянное напряжение для измерения низкого сопротивления изоляции.

У мегомметра есть три катушки (2 катушки напряжения и 1 катушка тока). Катушка тока движется по часовой стрелке, а катушки напряжения – против часовой стрелки.Две катушки заставляют указатель установить его в среднее положение. Теперь вы можете подать напряжение и измерить сопротивление.

Стрелочная шкала становится устойчивой при подключении тестируемого сопротивления (Неизвестное сопротивление Rx).

Метод мегаомного моста

Мост мегаом измеряет высокое сопротивление от 0,1 до 1 мегаом. Терминал защиты подключается к гальванометру ( G ). Переключатель множителя используется для выбора диапазона измеряемых сопротивлений.

Фиксированное сопротивление 100 кОм и подключение клеммы защиты к цепи защиты устраняет сопротивление утечки.

Трудности чтения сопротивления

• Человеческое тело поглощает ток, поэтому избегайте контакта с компонентом при измерении мультиметром или омметром.
• Проверьте компоненты по отдельности, чтобы получить правильное сопротивление.
• Не измеряйте сопротивление в цепи включения. Это даст неправильные показания.

Совет: Выключите цепь и измерьте сопротивление.

• Проверить деталь на наличие повреждений (мультиметром показывает нулевое сопротивление).
