Высота установки терморегулятора пола


Установка датчика температуры теплого пола – пошаговая инструкция монтажа + основные моменты

Такой элемент как датчик теплого пола играет важнейшую роль в процессе работы всей системы, ее стабильности и долговечности. Неправильная установка грозит снижением общего ресурса, а также потерей гарантийного периода.

В процессе его установки, нужно, в первую очередь, сопоставить длину имеющейся гофры (о принципиальности ее применения речь пойдет немного ниже) и кабеля датчика. В нескольких случаях проводов может быть два – питание и передача сигнала сопротивления на терморегулятор. В таком случае, помимо длины, нужно учитывать и внутренний диаметр гофры. Для двух проводников с одним датчиком – 16 мм, для одного – 10 мм.

Стоит также отметить, что нужно соблюдать не только технологию монтажа, но и место размещения. Оптимальное размещение, несмотря на особенности прокладки и рельефа пола (ступеньки или ровный пол), – верная тепловая зона. Более простыми словами – датчик необходимо завести между первым и вторым витком, при этом соблюдая равное расстояние между ними.

Особенности монтажа теплого пола в ванной комнате

Как показывает практика, чаще всего покупатели предпочитают укладывать теплый пол в ванной. Как же происходит установка теплого пола в ванной комнате? Что нужно знать, чтобы он работал правильно и эффективно и радовал теплом на протяжении многих лет?

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру

Давайте ответим на наиболее частые вопросы относительно монтажа и его наиболее популярного варианта — кабельного теплого пола в ванной комнате.

Самыми часто задаваемыми вопросами являются:

  • Где и как правильно установить терморегулятор?
  • Можно ли на один терморегулятор подключать теплый пол в ванной комнате и в туалете?
  • Фактическая площадь укладки — под какую мебель можно или нельзя укладывать?
  • Какие отступы делать при укладке?
  • Когда можно монтировать теплый пол под ванну?
  • Какой теплоизолирующий материал рекомендуется использовать?

Внимательно изучите инструкцию к теплому полу перед его установкой. В большинстве случаев она содержит подробные, хорошо иллюстрированные поэтапные указания, позволяющие установить систему своими руками.

Установка терморегулятора

Перед монтажом подогрева пола, первым делом необходимо выбрать место, где разместить терморегулятор. Абсолютное большинство терморегуляторов не рекомендуется устанавливать в ванной комнате, так как их класс защиты (IP 21) не гарантирует долгую работу во влажных помещениях. Поэтому приоритетным местом для него является коридор или другое сухое помещение. При этом датчик теплого пола, считывающий температуру поверхности, располагается в ванной.

После того, как место для терморегулятора выбрано, на уровне его предполагаемой установки делается отверстие в стене. В него выводят гофрированную трубку, в которую впоследствии будет помещён термодатчик.

Процесс монтажа

Шаг первый – разметка места установки терморегулятора и штробления углубления под датчик

Оптимальная высота размещения регулятора – 0,5 метра. Прибегнув именно к такому значению, штатного провода датчика хватит для протяжки в ближайшую веерную зону, минуя частую ошибку – установку в холодной зоне.

В случае с кабельным нагревательным проводником или готовыми тонкими матами на синтетической сетке, место установки может быть лишь одним, так как определяется выводом кабелей питания от крайней точки кабеля.

Корректировать расположение можно лишь в начале раскладывания теплого пола.

Используя дрель с насадкой-коронкой, выполнятся углубление, в которое устанавливается подрозетник. Именно в нем будет происходить соединение кабеля датчика с регулятором и, собственно, кабеля питания с вводом бытовой сети.

От полученного углубления, на глубину нижнего входного сквозного отверстия подрозетника, выполняется вертикальное углубление перфоратором. Аналогичное дублируется и на полу.

Место соединения двух вертикальных углублений не должно иметь острых углов, так как это может спровоцировать повреждение проводника в результате подвижности сооружения и цикличности нагрева или остывания бетонной стяжки.

Шаг второй – установка подрозетника и подвод сети электропитания

Монтаж подрозетника (коробки) выполняется на стартовую или финишную шпаклевку. После схватывания последней, в верхнее отверстие заводят провод 220 В. На данном этапе не стоит спешить с отделкой подвода сети, так как длины провода может не хватить для установки соединительной клеммной колодки.

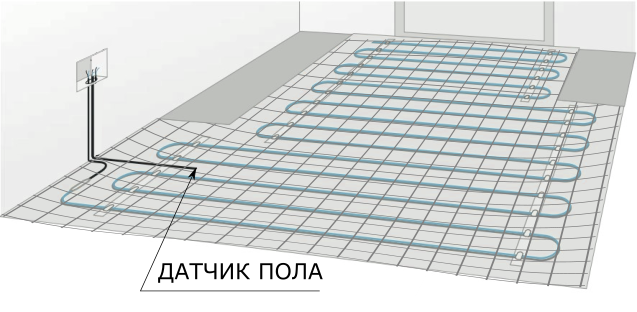

Шаг третий – укладка гофры с температурным датчиком

В первую очередь, необходимо протянуть датчик с проводом по всей длине гофры. Именно в данном случае понадобится упомянутая ранее внутренняя протяжка. Сам датчик должен выступать за пределы гибкой трубки на несколько сантиметров. Верхнюю часть проводника в гофре заводят в подрезетник, в котором будет находится регулятор.

Стоит сразу отметить, что при условии установки нескольких систем теплых полов с аналогичными датчиками, можно использовать один регулятор. Достаточно выполнить сквозное штробление стены и завести кабель с другой комнаты на место установки регулятора. Выполнить это необходимо до момента установки подрозетника.

Шаг четвертый – герметизация

Все соединения гофрированной трубы, начиная от коробки на стене, и заканчивая выводом датчика в свободный выпуск, необходимо герметизировать. Части гофры соединяют изолентой, а сам датчик закрывают заглушкой. Соединение последней также дублируют изолентой.

Тщательная герметизация необходима для защиты внутреннего пространства от попаданий раствора бетона или шпаклевки, что позволит произвести замену датчика, если, конечно, такая необходимость возникнет в процессе эксплуатации.

Таким образом, становится совершенно ясно, что гофрированная мягкая труба служит проходным элементом для быстрой замены датчика теплого пола без удаления плитки или другого напольного покрытия.

Шаг пятый – выбор заглушки на датчик

Как правило, в комплекте с теплым полом уже имеется все необходимое, в том числе и заглушка. Если она пластиковая или резиновая, ее стоит заменить на медную, которая обладает более высокими показателями теплопроводности.

Если и такую заглушку найти достаточно сложно, можно изготовить ее самостоятельно. Для этого необходимо взять кусочек медной трубки на 15 и, соответственно, заглушку по ее размеру. Не нужно использовать никакие герметики и уплотнители. Это может влиять на актуальные показатели в процессе нагрева и остывания стяжки.

Очень редко в специализированных магазинах можно встретить керамические заглушки. О цене говорить не имеет смысла, так как размер изделия невелик. Керамика очень хорошо проводит тепло, но обладает существенным недостатком – ее невозможно разделить с основным массивом бетонной стяжки.

Шаг шестой – крепление датчика

Уже упакованный в гофру и заглушку датчик теплого пола необходимо закрепить. Для этого, край размещенный на полу, непосредственно перед заглушкой, крепят к полу строительной металлической лентой, точнее сказать ее небольшим кусочком. Проложенный рядом силовой провод питания нагревательного кабеля или тонкого мата скрепляют с гофрированной трубой пластиковыми стяжками.

Сила затяжки должна быть минимальной, что исключит вероятность изменения формы трубки. Это очень важно для проведения дальнейших манипуляций.

Шаг седьмой – замазка канавки с датчиком

Используя плиточный клей, можно замазать датчик на уровень с черновой бетонной стяжкой. Для начала последующих кладочных работ не нужно выдерживать никакой временной промежуток.

Истинное предназначение гофры

Датчик теплого пола, как и любой другой предмет электроники, может выйти из строя. Благодаря мягкой гофрированной трубе и внутренней протяжке, на которой был сделан акцент в начале статьи, можно легко заменить неисправный элемент контроля за температурой.

Для этого потребуется:

  • извлечь терморегулятор из подрозетника, предварительно обесточив помещение;
  • отсоединить от клеммной колодки и регулятора сам датчик;
  • вытащить упомянутый через гофру;
  • используя протяжку заправить фирменный датчик обратно, до упора

Как собрать самостоятельно терморегулятор теплого пола

Если вы обладаете инженерными навыками, монтаж терморегулятора теплого пола можно произвести своими руками. Но важно помнить, что работа с электричеством требует максимальной серьезности и соблюдения правил техники безопасности.

Конструкция самодельного аппарата предельно проста в исполнении:

  • Корпус для подключения к запорной арматуре либо обогревателю,
  • Датчик,
  • Головка, заполненная температурным реагентом,
  • Клапаны затвора.

Материал в головке при определенной температуре меняет свои свойства и приводит в движение заслонку теплоносителя. Устанавливать изделия можно непосредственно на обогреватель или же в котельной и управлять за счет получения температуры, проходящего через них теплоносителя.

Какую гофру лучше использовать?

Цвет, марка и состав не имеют значения. Играет роль лишь внутренний диаметр. Фирменные датчики, которые идут в комплекте с готовыми теплыми полами, вплотную проходят в 10 мм гофру. Последняя также входит в серийное оснащение.

Если же, по какой-либо причине, датчик будет меняться на совместимую, но неоригинальную модель, в процессе монтажа стоит использовать 17 мм гофру. Для ее укладки потребуется лишь сделать глубже канавку.

Нужно ли поднимать головку датчика как можно выше к верхнему слою стяжки?

В теплых полах для бытового сектора, головка датчика в медной трубке поднимается максимально высоко. В промышленных системах это делать необязательно, так как сечение и мощность кабельного нагревательного элемента значительно больше.

На что стоит обратить внимание при установке датчика?

При монтаже любой нагревательной системы, датчик температуры обязательно заводится в веерную зону прогрева. Минимальное расстояние датчика от стены составляет 0,5 метра, между второй веткой нагревательных элементов или тонким нагревательным матом. Это позволит корректно отслеживать температуру пола именно в этой точке. Показания, которые снимаются с веерной зоны, максимально отвечают действительности, даже если речь идет о сотых.

Расположение датчика терморегуляторы между первой линией укладки кабельного нагревательного элемента приведет к фиксации неправильных данных и, как следствие, уменьшение срока службы теплого пола. Это будет спровоцировано перегревами проводника или частыми циклами включения/выключения в минимальном временном промежутке.

Если речь идет об установке интеллектуального терморегулятора с выведенным датчиком, который вычисляет скорость нагрева и остывания стяжки, игнорирование упомянутого размещения нарушит функцию «предугадывания». Также стоит отметить, что значительная разница в показаниях между фактических и фиксируемым нагревом может привести к выбросу такой ошибки, как обрыв датчика. На самом деле, с датчиком все в порядке, просто он расположен в более холодной зоне и не видит изменений теплового фона при нагревании и остывании стяжки над нагревательным кабелем теплого пола.

Отсутствие информации по сопротивлению для терморегулятора чревато не только износом всей системы, но и сбоем внесенных программ прогнозирования, которые устранить можно лишь путем обращения в сервисный центр.

С механическими регуляторами ситуация обстоит проще. Никаких программ и настроек, лишь механические кнопки управления, которые задают нужную температуру по данным из датчика. Размещение последнего в первой линии или холодной зоне укажет на недостаточный нагрев. Переход из комфортного режима на усиленный нагрев спровоцирует не только износ матов и кабеля, но и оплавление контактов в узловой коробке, где соединяется бытовая сеть с самим потребителем.

Установка терморегулятора?

Где поставить терморегулятор?

Независимо от типа регулятора котла, место для него нужно очень тщательно подбирать.

Ключевые слова регулятора — это контроль отопление

Руководства, поставляемые с устройствами, как правило, очень кратки и ограничиваются основных принципов. Тут мы расскажем и покажем, где на самом деле он должен установлен.

Основные условия это;

  • комнатный регулятор должен быть установлен на высоте около 150 см на внутренней стенке здания;
  • он не может находиться за мебелью (где ограничена циркуляции воздуха) или прямо на солнце;
  • и по дальше от близости радиаторов или каких-либо приборов излучающих тепло телевизор, холодильник и прочее.

В случае больших объектов, это, как правило, большая гостиная на первом этаже, часто с кухней и столовой и холле. Не всегда, однако, это решение работает на практике.

Размещение комнатного термостата в гостиной не работает, потому что:

Во-первых — центральное отопление до комфортной температуры не гарантирует надлежащего теплового режима в спальнях или комнатах для работы, особенно, если они находятся в отдаленных частях здания котельной или на другом этаже.

Во-вторых – как правило общий элемент мебели для гостиной стал традиционный камин, эффект может быть только один — разжигание в гостиной, то будет тепло, но все другие внутренние не будет нагреваться.

В такой ситуации, комнатный термостат лучше монтировать на стене в холодном помещении, на высоте 150 см, вдали от источников тепла: камин, газовая плита, и т.д. Очень хорошее решение для этой ситуации использования беспроводного терморегулятора. Он конечно дороже, но намного удобнее, чем везти провода по стенке на второй этаж, портя общий интерьер в доме.

Независимо от того, какой регулятор беспроводной или стационарный, мы должны помнить одну вещь: термостатические клапаны на всех радиаторах в комнате, где мы повесили контроллер с датчиком температуры котла, открытые до максимума, или просто демонтированы , В противном случае, контроллером будет не правильно оценена температура, и он будет не корректно работать.

Купить терморегулятор для газового котла можно у нас в магазине по хорошей цене.

Что делать если датчик установлен неправильно?

В процессе черновых работ исправить ситуацию очень просто. Достаточно проштробить канавку немного дальше и, используя дополнительный кусок гофры диаметром 10 мм, завести датчик немного дальше.

Недостаток длины кабеля датчика исправляют путем перемещения настенного регулятора ниже по уровню или добавлением провода аналогичного сечения с последующей изоляцией.

Если работы завершены и проведена чистовая отделка – уложен кафель, необходимо:

  • удалить кусок плитки, под которой размещен датчик теплого пола;
  • расчистить конец углубления, в котором уложена гофра;
  • удалить пробку (заглушку) датчика;
  • отрезать датчик от провода;
  • добавить необходимую длину провода;
  • запечатать удлиненную часть в новой гофре 10 мм;
  • уложить в добавленную канавку;
  • нанести плиточный клей и положить плитку.

После таких работ, выдержка до момента первого включения составит 18 дней.

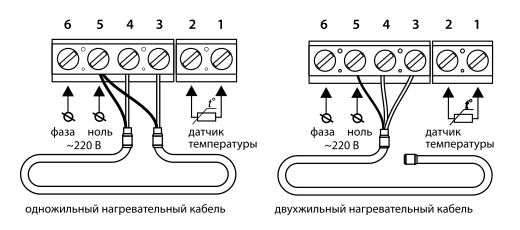

Возможные варианты подключения датчика теплого пола

Несмотря на всю простоту описанного выше процесса, существует несколько способов подключения датчика, а именно:

  • прямое подсоединение «кабель – термостат»;
  • с использованием распаечного короба.

Выше рассмотрен первый вариант подключения, который, по большому счету, является самым распространенным и легко реализуемым. Его можно выполнить самостоятельно, не имея должного опыта.

Второй, считается более надежным, но при этом требует больше затрат, как материальных, так и временных. В данном случае датчик теплого пола выводится на отдельную линию электрощитка. Для этого необходимо купить и уложить медные силовые кабели 2,5 кв. мм.

Такой подход требует, помимо выделенной линии, установить УЗО в распределительный щиток, а также вмонтировать на линию автоматический выключатель, который разрывает цепь при возникновении коротких замыканий и перегрузок на выделенной линии. Повторное включение возможно спустя несколько минут – после остывания откидной пружины.

В помещении с самим полом, необходимо установить аналогичную ранее упомянутой подрозетницу, в которую и подвести силовую линию от общего щитка на клеммную колодку. На последнюю выполняется подключение самого датчика и его вывод.

Такая схема основывается именно на безопасности – проведении всей системы теплого пола через автомат защиты в общем распределительном щитке.

В процессе установки датчика теплого пола, лучше использовать оригинальные модели, которые поставляются в комплекте с нагревательным кабелем или тонким матом. Отдельное применение китайских датчиков чревато износом системы.

Правильное функционирование и отображение актуального сопротивления на терморегуляторе – следствие выбора оптимальной веерной зоны, в обход холодной.

Всю дистанцию, вплоть до заглушки, необходимо выполнять прямо. Допускается один поворот под 45 градусов. В противном случае, замена датчика окажется невозможной.

Источник

Где установить термостат (терморегулятор) теплого пола

Расположение термостата для теплого пола должно быть, прежде всего, функционально удобным для использования, т.е. он должен быть расположен в таком месте, чтобы им можно без проблем управлять, считывать показания, ремонтировать. Это очевидное положение зачастую полностью игнорируется заказчиком и монтажником. За годы работы мы сталкивались с совершенно невероятными местами расположения термостатов. В этой заметке мы обратим ваше внимание на факторы, которые будет полезно учесть при выборе места для терморегулятора.

Термостат желательно располагать как можно ближе к зоне обогрева. Во-первых, при этом минимизируется длина датчика, который иногда ломается и который бывает необходимо поменять. Исходя из опыта мы именно поэтому рекомендуем высоту расположения термостатов 30-40 см от пола. Такое расположение конечно менее удобно, чем рекомендуемые большинством фирм-производителей 90 см, но существенно сокращает длину кабеля датчика. Если в доме есть маленькие дети, термостат приходится располагать повыше. При использовании воздушных датчиков необходимо придерживаться рекомендаций поставщика по высоте и месту термостата.

Во-вторых, термостаты желательно устанавливать поближе к началу раскладки кабеля (к т.н. холодым концам, особенно это актуально для матов). Здесь может быть полезно нарисовать предварительную схему укладки.

2. Возможность установки в одной рамке с выключателями или розетками

Некоторые термостаты могут устанавливаться в одной рамке с розетками и выключателями. Если этот фактор для вас важен – уточните у поставщика с какой электроарматурой совместимы покупаемые вами регуляторы.

3. Возможность установки в помещениях с повышенной влажностью

Располагать термостаты внутри таких помещений как ванная, душевая и пр., как правило, не рекомендуется. Причина – возможность попадания внутрь прибора влаги, брызг и даже струй воды. Если все же вариантов не осталось, лучше всего остановить свой выбор на моделях, защищенных от попадания воды. Для этого нужно обратить внимание на класс защиты устройства по международному стандарту защищенности IP. Защищенные модели должны имеют класс защиты не ниже IP21. Вторая цифра указывает на наличие и степень защиты от воды. Так 0 – защиты нет (IP20), 1 – есть защита от попаданий вертикальных капель воды (IP21). Так, наиболее популярный простой термостат OTN-1991 (OJ Electronics) имеет степень защиты IP21.

4. Подключение к электрическому щиту через отдельную линию

Термостаты для полов небольшой мощности – 200-300 Вт можно запитывать от ближайшей розетки, которая вообще говоря, как и любой термостат, должна быть защищена устройством защитного отключения (УЗО). Мощные полы требуют отдельной линии, термостаты для них удобнее располагать как можно ближе к электрическому щиту.

5. Установка терморегулятора на балконе и лоджии

При применении термостатов на балконах, лоджиях и пр. необходимо учитывать рабочую температуру прибора, указываемую в инструкции. В этом случае, лучше выбрать место установки поближе к двери в комнату, т.к. температура зимой в этом месте будет повыше. А при проходе через толстые стены (если термостат для балкона расположен внутри помещения) нужно не забыть обеспечить возможность замены датчика.

6. Установка термостата в монтажной коробке, прямо на стене или в электрощите

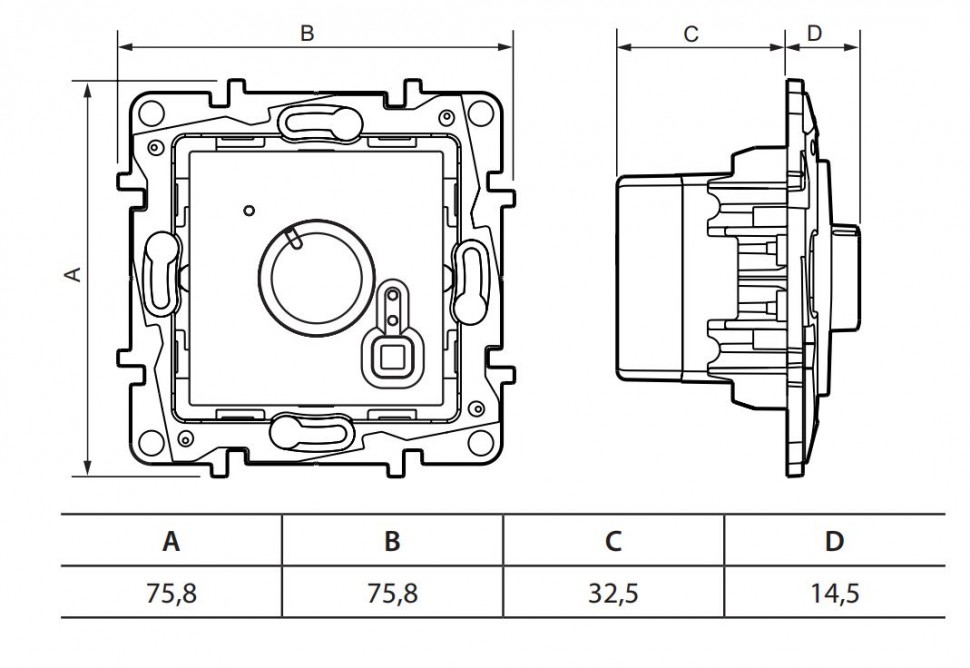

Большинство терморегуляторов предназначены для установки в стандартную монтажную коробку. При этом коробка может находиться в стене (скрытый монтаж) или ставиться на её поверхность (внешний монтаж). Скрытый монтаж применяется в подавляющем большинстве случаев, внешний же более характерен для таких помещений, как балконы и лоджия, в которых и проводка делается внешней (как правило, в коробе).

Особенности монтажа теплого пола в ванной комнате

Чаще всего теплые полы в квартирах укладывают на территории ванной комнаты. Именно поэтому потенциальных покупателей очень интересует – как производится установка греющего оборудования в этом помещении? Какие параметры необходимо учитывать для того, чтобы отопительная система для пола в течение длительного времени работала правильно и эффективно?

Мы рассмотрим конкретные вопросы и дадим ответы-рекомендации, которые необходимо соблюсти во время монтажных работ по укладке кабельного теплого пола в ванной комнате:

  • Как и где лучше всего устанавливать терморегулятор?
  • Можно ли подключить теплый пол в туалете и ванной к одному терморегулятору или обязательно использовать два устройства?
  • Под какие типы мебели можно или нельзя укладывать теплый пол (фактическая площадь укладки)?
  • Нужны ли отступы при установке теплого пола и какие?
  • В каких случаях можно уложить теплый пол непосредственно под ванную чашу?
  • Теплоизолятор (рекомендации по использованию)?

Теплый пол в ванной

Перед установкой теплого пола очень важно тщательно изучить прилагающуюся к нему инструкцию. Как правило, там содержатся подробные, снабженные красочными иллюстрациями пошаговые указания, благодаря которым даже любитель сможет произвести монтаж оборудования на профессиональном уровне.

Установка терморегулятора

В первую очередь, еще до установки теплого пола нужно выбрать места для терморегулятора. Производители этих устройств не рекомендуют размещать их непосредственно в ванных комнатах, так как класс их защиты – IP 21 – гарантирует длительную работу в помещениях с повышенной влажностью воздуха. Этот факт ни в коем случае нельзя сбрасывать со счетов, поэтому лучше заранее подыскать для терморегулятора место в коридоре. При этом датчик теплого пола, фиксирующий температуру нагрева поверхности, должен обязательно располагаться внутри ванной комнаты.

Когда место положения терморегулятора четко определено, в стене на уровне планируемой установки нужно проделать отверстие и вывести в него горфротрубку, в которой потом будет размещен датчик температуры теплого пола.

В процессе установки гофротрубки очень важно соблюсти рекомендуемый градус изгиба трубки с горизонталью пола не менее 5 см. Помимо этого, крайне желательно, чтобы у трубки был только один изгиб. Эти условия необходимы для того, чтобы в случае поломки датчика его можно было заменить, не вскрывая плиточное напольное покрытие. Кроме того, конец гофротрубки нужно в обязательном порядке закрыть заглушкой. Это предохранит внутреннее пространство трубки от попадания цементного раствора и воды, а также защитит от возможных повреждений сам датчик температуры пола.

Сколько терморегуляторов использовать

Укладывая теплые полы одновременно в ванной комнате и в туалете, клиенты задают вполне закономерный вопрос: «Возможно ли подключить обе системы к одному терморегуляторному устройству?».

Специалисты отвечают, что можно, но не рекомендуется. Особенно это касается комнат с разными температурными режимами. Дело в том, что датчик всегда считывает температуру только из одного помещения, поэтому велика вероятность того, что температура теплых полов будет либо чрезмерно высокой, либо, наоборот, неоправданно низкой, в зависимости от того, где именно расположен датчик температуры пола. Если устройство поместить  в более прохладном помещении, получится перегрев, а в более теплом – недогрев.

Если в обоих помещениях выдерживается приблизительно одинаковый температурный режим, то подключение двух греющих систем к одному терморегулятору считается допустимым. Однако, для корректного обогрева датчик температуры пола придется установить там, где уровень теплопотерь выше, а температура на поверхности пола ниже. Замерить температуру пола можно при помощи пирометра.

Когда один терморегулятор контролирует работу систем в двух разных комнатах, у пользователя отсутствует возможность отключать каждый теплый пол в отдельности и раздельно регулировать температуру обогрева в этих помещениях. Помимо неудобства, это влечет за собой излишнее потребление электроэнергии и, как следствие, повышение затрат на коммунальные платежи.

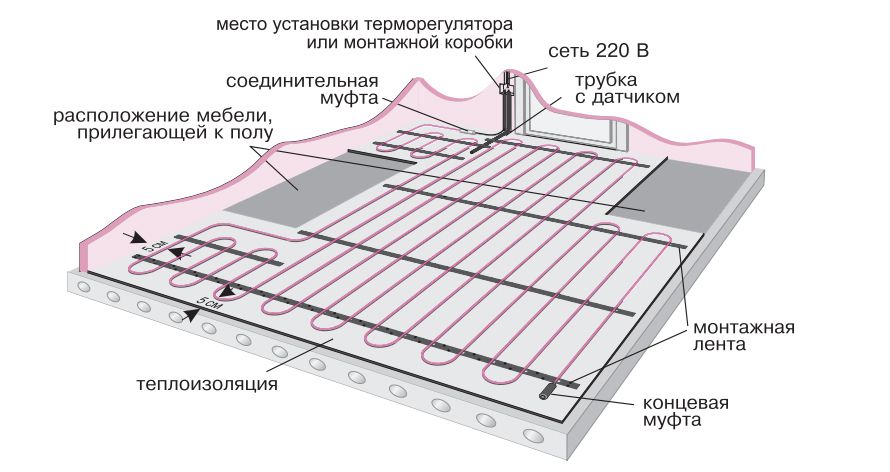

Фактическая площадь укладки теплого пола

Очень важно при монтаже теплого пола учитывать фактическую площадь укладки. Имейте ввиду, что греющее оборудование не устанавливается под мебель без ножек и требует обязательного отступа от стационарной мебели и стен не менее 10 см, а от батарей и прочей отопительной техники – не менее 30 см. Эти правила обязательны к соблюдению. Игнорирование отступов может привести к перегреву кабеля и поломке всей системы.

Установка теплого пола под ванну

Под ванную чашу теплый пол можно монтировать только в том случае, если ванна стоит на ножках, а между ней и полом отсутствуют декоративный экран или фартук из плитки. Если экран или фартук все же имеются, то установка под них отопительного оборудования может привести к перегреву электрического кабеля в зоне стыка пола и нижней плитки фартука.

Теплоизолятор

Монтируя систему обогрева в ванной комнате нельзя забывать, что технология теплого пола подразумевает укладку теплоизолятора только при укладке кабеля в бетонно-цементную стяжку. В данном случае будет уместен практически любой тип вспененного изолятора толщиной не менее 5 мм, например пенополиэтилен. Однако, для достижения большего эффекта рекомендуется брать материал толщиной не менее 10 мм и коэффициентом теплопроводности не выше, чем 0,05 Вт/кв.м x°С.

Идеальным вариантом качественного и надежного изолятора считается материал, имеющий снаружи слой теплоотражающей фольги, покрытый лавсановой пленкой, которая надежно предохраняет внешнее покрытие от воздействия цементного раствора в период его отвердения.

Применение теплоизолятора дает возможность сэкономить на оплате за электроэнергию и существенно увеличить скорость прогрева теплых полов.

По сравнению с другими греющими системами для пола, например водяными, установка кабельного оборудования значительно более проста и доступна. Соблюдая указания инструкции и рекомендации, изложенные в этой статье, монтаж системы можно произвести самостоятельно и на протяжении многих лет наслаждаться комфортным теплом и уютной атмосферой, воцарившейся в жилище.

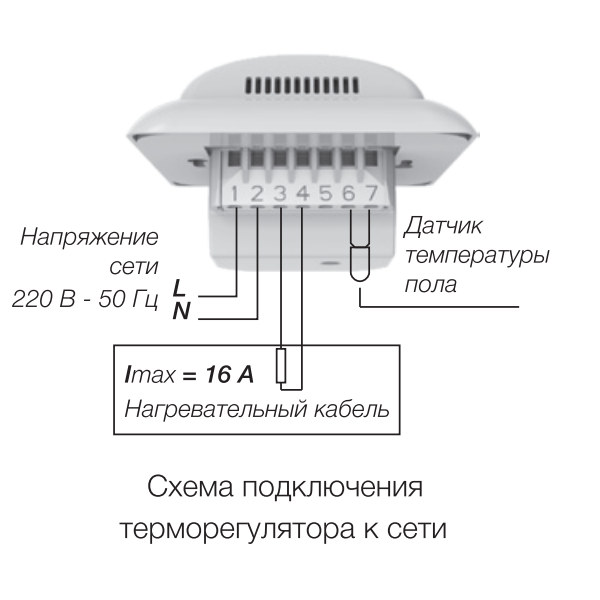

Установка терморегулятора теплого пола: схема подключения, видео

Для обогрева жилища люди используют различные способы, самым современным из которых является “тёплый пол”. Эта система обеспечивает равномерный прогрев помещения по высоте и отсутствие сквозняков. Её можно устанавливать под любыми напольными покрытиями, в том числе под ламинатом и кафелем.

Однако для обогрева помещения недостаточно смонтировать нагреватели. Для поддержания постоянной температуры в помещении при изменениях погоды на улице необходима установка терморегулятора теплого пола. В этой статье рассказывается про особенности применения этого устройства, а так же как выполнить монтаж прибора своими руками.

Для чего нужен терморегулятор

Централизованная система обогрева дома отапливает помещение горячей водой, температура которой определяется оператором котельной и не зависит от температуры воздуха в комнате.

Этим же недостатком обладают электрические и газовые котлы индивидуального отопления, подключённые к системе тёплого пола, а так же электрический тёплый пол, который может нагреться до слишком высокой температуры. При этом в комнате может стать слишком жарко, а ходить босиком по полу будет невозможно.

Для того чтобы предотвратить такую ситуацию необходима установка терморегулятора на теплый пол. Такое устройство включает и отключает нагрев помещения при достижении заданной температуры поверхности, тем самым поддерживая комфорт в помещении.

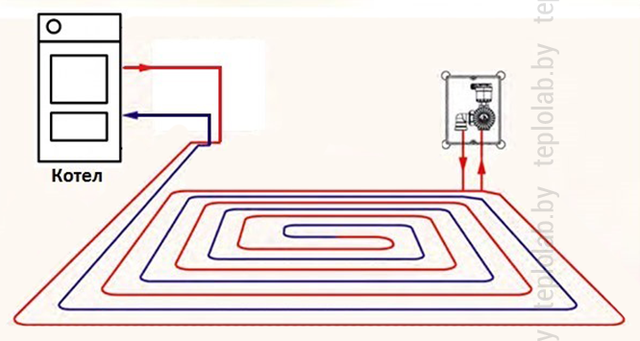

В дополнение к этому прибору целесообразна установка датчика температуры воздуха

, позволяющая производить более точную регулировку системы отопления. Это особенно важно, если пол является основным или единственным источником тепла в помещении.

Совет! Для системы водяного нагрева с электрическим или газовым котлом достаточно одного датчика, при монтаже электрических нагревателей необходима установка терморегуляторов в каждой комнате.

Где установить терморегулятор теплого пола

Регулятор температуры тёплого пола подключается к выносному датчику, поэтому установка терморегулятора теплого пола возможна в любом удобном месте. Чаще всего она производится в одном ряду с розетками и выключателями и закрывается общей рамкой. Такое размещение удобно для регулировки и не нарушает дизайн помещения.

Совет! При монтаже регулятора в общем блоке с розетками питание прибора допускается производить от этих устройств проводом, проложенным внутри монтажных коробок.

Существуют так же определённые правила размещения датчика:

  • Его нельзя размещать под мебелью или коврами. В этих местах пол прогревается быстрее всего.
  • Датчик размещается между нагревателями. При его расположении в местах, где они отсутствуют, регулятор не будет отключать нагрев.

В ванной комнате устанавливается только датчик. Сам регулятор располагается снаружи. Допускается его установка в 3 зоне, на расстоянии не менее 0,6 метра от края ванны.

Высота установки терморегулятора для теплого пола особого значения не имеет, главное, чтобы этим приспособлением было удобно пользоваться. Чаще всего прибор устанавливается в одном блоке с розетками, это упрощает монтаж, подключение и улучшает дизайн помещения.

Обычно терморегулятор настраивается один раз, поэтому он может располагаться вместе с розетками, смонтированными по европейскому стандарту на уровне 30 см от пола, но может устанавливаться вместе с выключателем на высоте 90 см.

Друзья также смотрите видео что делать если не работает теплый пол? И почему не следует выбрасывать регулятор температуры:

При установке комнатного термостата со встроенным датчиком для более точного поддержания температуры воздуха. Такое расположение упрощает монтаж и подключение системы тёплого пола. В этом случае регуляторы устанавливаются на одной из внутренних стен на высоте 1,5 метров от пола. При желании эти приборы можно собрать в одном блоке с выключателями освещения.

Как установить терморегулятор своими руками

При наличии минимальных знаний электротехники и опыта ремонта домашней электропроводки установка терморегулятора теплого пола возможна самостоятельно. Эти работы выполняются в определённой последовательности.

Подготовительные работы

Основной задачей при монтаже регулятора температуры является соединение устройства с датчиком, находящимся в полу и с нагревателями тёплого пола. Поэтому перед тем, как установить терморегулятор теплого пола, необходимо сделать штробу от монтажной коробки до термодатчика.

Она прокладывается вертикально до пола, далее провод укладывается в гофрированной трубе в стяжке. Поэтому перед началом работ измеряется расстояние до датчика по полу и стене для приобретения необходимого количества провода и участка, находящегося в полу, для определения длины гофры. Её размер может быть любым, но оптимальным является диаметр 16 мм.

Справка! Некоторые технологии монтажа электрического тёплого пола предусматривают наличие термоизолирующей подкладки. В этом случае провода укладываются в разрезах подложки.

Монтаж терморегулятора и прокладка кабеля

Большинство терморегуляторов для тёплого пола предназначены для установки в обычные монтажные коробки (подрозетники) аналогично розеткам и выключателям. После установки эти устройства закрываются общей рамкой.

Так как система тёплого пола монтируется только при постройке или капитальном ремонте дома, то выдалбывание дополнительных установочных отверстий и штроб не является серьёзной проблемой.

Приборы для наружной установки используются в основном в деревянных домах.

Согласно ПУЭ п.7.1.38 к внутренней электропроводке в таких сооружениях предъявляются очень высокие требования, поэтому трубы для проводов прокладывается при постройке здания.

Если появляется необходимость установки дополнительных приборов, то они монтируются открытым способом, а провода прокладываются в гофрированных трубах или кабель-каналах. Крепление приборов производится саморезами или пластиковыми дюбелями, которые идут в комплекте с регулятором.

Самым популярным способом монтажа терморегулятора в кирпичных и бетонных зданиях является установка в монтажную коробку и укладка проводов в штробах. Для этого нужно коронкой Ø60 мм выдолбить отверстие глубиной 40 мм.

При отсутствии коронки необходимо перфоратором или ударной дрелью сверлом Ø6-8 мм высверлить контур отверстия, после чего при помощи зубила и молотка выбить внутреннюю часть углубления.

После высверливания отверстия для регулятора необходимо проштробить канавки для кабелей.

При мощности нагревателей до 1 кВт возможно подключение питания от соседней розетки и необходима только штроба для нагревателя и подключения нагревателей, при большей мощности регулятор подключается отдельным проводом, который допускается уложить в общую штробу с остальными кабелями.

Если устройство устанавливается отдельно от других электроприборов, то необходима так же отдельная штроба для подключения питания.

Важно! Штробы прокладываются только по вертикали и, под потолком, по горизонтали.

Подача напряжения к терморегулятору и питание нагревателей осуществляется трёхжильным кабелем, сечение которого зависит от мощности нагревателей. Если система тёплого пола является основным или единственным способом отопления, то сечение кабеля может достигать 16-25 мм².

Если мощность нагревательных элеменотов не превышает 5 кВт для подключения теплого пола к сети используют медный кабель сечением 2.5 мм².

Подключение датчика производится проводом, идущим в комплекте с регулятором.

Подключение от соседней розетки

Одним из самых распространённых решений, где установить терморегулятор теплого пола, является монтаж прибора рядом с существующей розеткой.

Это особенно удобно, если тёплый пол монтируется в дополнение к электроконвекторам или радиаторам водяного отопления. Для этого необходимо:

  1. 1. отключить питание установленных приборов;
  2. 2. демонтировать розетки и выключатели;
  3. 3. вырубить отверстие для дополнительной монтажной коробки;
  4. 4. проштробить стену для подключения нагревателей и датчика;
  5. 5. установить и закрепить алебастром или финишной шпаклёвкой новую коробку и, при необходимости, заменить рядом расположенную;
  6. 6. внутри коробок проложить кабель для подачи питания от розетки к терморегулятору;
  7. 7. установить и подключить ранее снятые розетки и выключатели;
  8. 8. установить и подключить регулятор;
  9. 9. закрыть все приборы общей рамкой.

Важно! Подключение от соседней розетки допускается выполнять только при небольшой мощности нагревателей. В противном случае для системы тёплого пола необходимо прокладывать отдельные кабеля, в том числе при монтаже рядом с другими приборами.

Как подключить терморегулятор для теплого пола

Подключение терморегулятора к сети производится согласно имеющихся на клеммах обозначений и цветовой маркировки изоляции подходящего и отходящего кабелей:

  • L (Line) – фаза. Изоляция этого провода имеет чёрную или коричневую окраску.
  • N (Neutral) – нейтраль. Оболочка этого провода окрашивается в синий или голубой цвет.
  • РЕ (Protective Earthing) – заземление. Этот провод окрашен в продольные жёлтую и зелёную полосы.

Если в электропроводке отсутствует заземление, то допускается вместо трёхжильного использовать двухжильный кабель и не подключать клемму PE. В этом случае для защиты людей от поражения электрическим током необходимо установить УЗО или дифавтомат с током уставки 30 мА.

При сомнении в правильности маркировки в розетке фазный провод определяется при помощи индикаторной отвёртки или индикатора типа “Контакт”, имеющего соответствующую функцию.

Информация! Если заземляющий провод РЕ необходимо подключать только к соответствующей клемме, то если подключение проводов L и N желательно производить согласно маркировки для удобства обслуживания.

Клеммы в устройстве делятся на входящие и выходящие, так же имеющие маркировку:

  • IN – вход или сеть;
  • OUT – выход или нагреватель.

Если поменять подходящий и отходящий кабеля местами, то устройство не будет работать и подавать питание на нагреватель.

Датчик температуры подключается к соответствующим клеммам, расположенным парой и имеющим маркировку “sensor”.

Проверка работоспособности

Включение тёплого пола в работу допускается только после завершения укладки пола, но перед заливкой стяжки и укладкой полового покрытия необходимо проверить работу системы.

Для этого необходимо включить нагрев на минимально возможную температуру. Датчик при этом необходимо поместить рядом с нагревателями, а для более чёткой работы его можно накрыть теплоизолирующим материалом или просто старой курткой или одеялом.

Существует несколько способов определить включение и отключение нагрева:

  • наличие и отсутствие напряжения на клеммах;
  • нагрев и остывание нагревателей;
  • включение и отключение механического регулятора происходит с тихим щелчком;
  • при наличии во вводном щитке реле контроля напряжения с индикацией силы тока или амперметра при нагреве на табло появляется значение потребляемого тока.
Важно! Длительная работа системы без заливки и укладки чистового покрытия может привести к перегреву тёплого пола и выходу его из строя.

Видео как установить регулятор своими руками

После завершения отделочных работ производится окончательная настройка системы – определение желаемого нагрева пола и температуры воздуха в помещении.

Работы по монтажу и подключению терморегулятора тёплого пола может выполнить любой опытный домашний мастер, но если есть сомнения в правильности производства монтажа, то лучше пригласить профессионального электромонтажника.

Потери из-за неправильного подключения могут оказаться больше, чем экономия на оплате его труда.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Монтаж и проверка датчика температуры пола своими руками

Датчик температуры пола, назначение и особенности монтажа

Бытует такое мнение, что установка терморегулятора с датчиком температуры пола совсем не обязательна. Но это приводит к тому, что нельзя будет контролировать уровень нагрева тёплого пола, что повлечет за собой:

  • к избыточному расходу электроэнергии (теплый пол будет включен постоянно)
  • отсутствию возможности контроля температуры нагрева. К примеру, температура нагрева напольного покрытия из ламината или ковролина не должна превышать 27 °C. Иначе материал деформируется и начнёт выделять вредные, для здоровья человека, вещества.

Что такое датчик температуры пола?

Датчик температуры для тёплого пола — это провод, обычно белого или чёрного цвета, с утолщением на одном из концов, в котором находится элемент (терморезистор или цифровой датчик), реагирующий на изменение температуры.

Термодатчик изменяет своё сопротивление в зависимости от температуры пола, при увеличении температуры — сопротивление датчика становится меньше. В свою очередь, терморегулятор, реагирует на это изменение сопротивления и включает/отключает нагрев тёплого пола.

Таким образом правильная работа тёплого пола так же зависит и от исправности датчика температуры. В случае обнаружения неисправности термодатчика, его следует заменить на аналогичный, иначе терморегулятор будет неправильно реагировать на изменение температуры пола, что приведёт к проблемам в работе тёплого пола.

Как монтировать температурный датчик?

Как правило, место установки датчика должно быть недалеко от терморегулятора и смонтированного тёплого пола.

Основные рекомендации по установке датчика:

  • Рекомендуемая высота установки терморегулятора с датчиком  воздуха —  160см от уровня пола,  терморегулятор  с датчиком температуры пола –  от 30см от уровня пола ( на удобной для Вас  высоте) .
  • Датчик температуры пола прокладывается в монтажной трубке (гофре) на расстоянии 50 -100 см от стены, с установленным терморегулятором
  • Гофротрубка с датчиком температуры должна располагаться на равном расстоянии между витками нагревательного кабеля или нагревательного мата (не менее 2 см от нагревательного кабеля), для точного измерения температуры
  • Гофротрубка с датчиком обязательно должна быть заглушена, во избежании попадания строительной смеси внутрь (для возможности замены датчика)
  • Трубка для датчика должна быть установлена ниже поверхности пола.
  • Радиус изгиба гофротрубки у стены должен быть не менее 5 см

Как проверить датчик температуры (термодатчик) пола?

Если вдруг тёплый пол стал работать с перебоями, то обесточьте систему, отсоедините датчик от терморегулятора и проверьте сопротивление датчика температуры пола, возможно он вышел из строя.

Установите мультиметр в режим омметра, задайте подходящие пределы измерений, и измерьте значение сопротивления между проводами вашего термодатчика.

Значения сопротивления датчика, при разных температурах окружающей среды, указано в паспорте на терморегулятор и, если оно отличается, то необходима его замена.

Обратите внимание на совместимость датчика с терморегулятором. Не каждый производитель термостатов сможет гарантировать правильную работу системы с датчиком другой фирмы.

К примеру, у такого производителя как Nexans или Profitherm , терморегуляторы комплектуются датчиками 10 кОм (при 25 С).

Если теплый пол не греет, а сопротивление датчика температуры пола в норме, то Вам нужна диагностика и ремонт теплого пола.

Вопросы и ответы о теплых полах DEVI

Что делать, если теплый пол не греет?

Вопрос обычно задают в начале отопительного сезона или когда включают новую систему. Для решения проблемы меняют термостат, подключают нагревательный кабель или мат «напрямую». Если это не дало результатов – вызывают сервисного инженера. Ответы также можно найти на нашем сайте в статье «Почему теплый пол может быть холодным?».

Не работает терморегулятор

Квалифицированный электрик сразу определит, почему нет подачи питания на нагревательный кабель/мат. Среди причин неисправность терморегулятора, отказ датчика или отсутствие напряжения на входе терморегулятора.

Рис. 1. Сигнализация о неисправности выносного датчика температуры на терморегуляторе DEVIreg™ Touch.



Современные терморегуляторы DEVI имеют встроенную систему контроля выносного датчика температуры пола, которая описана в инструкции. В случае неисправности прибор подлежит замене. Датчик температуры пола необходимо установить в трубке, подходящей к монтажной коробке, с радиусами изгибов не менее 5 см.

Рис. 2. Установка датчика температуры пола в системе.



Когда датчик температуры пола установлен очень близко к нагревательному кабелю, при подаче питания происходит слишком быстрое отключение системы. Стяжка и поверхность пола не успеют нагреться. Неисправность легко определить по частому (5–10 минут) срабатыванию терморегулятора. Исправить ситуацию можно, если выносной датчик не залит «намертво» под половым покрытием.

Неисправность греющего кабеля

Проблему можно обнаружить с помощью измерителя сопротивления (омметра, мультиметра, тестера). Отсоедините нагревательный мат или кабель от клемм термостата и выполните две операции.

Рис. 3 Измерение сопротивления нагревательной жилы мультиметром.

1. Определите сопротивление нагревательной жилы: между черным (или коричневым) и синим проводом. Значение зависит от мощности элемента и должно соответствовать данным на этикетке или в каталоге (с допуском от –5 до +10 %).

Требуется именно измерение сопротивления, а не «прозвон» нагревательного элемента. Обратите внимание, что звуковой сигнал на большинстве тестеров идет при тестируемом сопротивлении меньше 200 Ом, а номинальное сопротивление небольших кабелей (матов) больше этой величины. Будьте внимательны и при выборе диапазона измерения сопротивления, если используете прибор с ручным выбором пределов измерения.

2. Измерьте сопротивление изоляции кабеля: между экраном кабеля (оплетка или желто-зеленый провод) и коричневым с синим проводниками, соединенными вместе. Предел эффективного диапазона измерения должен быть максимальным. В большинстве случаев невозможно измерить такое высокое сопротивление, и прибор покажет бесконечность (обрыв). Это нормально. Для корректного определения сопротивления изоляции необходим прибор для измерения сопротивления на высоком напряжении (мегаомметры). В этом случае нормальными будут показания более 20 МОм при напряжении 2,5 кВ.

Рис. 4 Измерение сопротивления изоляции мегаомметром.

В результате двух измерений можно составить полное представление о состоянии кабеля или мата. Если один из параметров не соответствует номиналу, то сразу обратитесь в сервисную службу DEVI.

Потери тепла не соответствуют нагреву

Температура поверхности теплого пола зависит от установленной мощности, температуры воздуха и теплоизоляции помещения, а также от конструкции пола. Мощность нагревательного кабеля/мата DEVI не меняется со временем. Основная функция терморегулятора – ограничение температуры на заданном уровне.

К примеру, мощность системы в 130 Вт/м2 обеспечивает нагрев поверхности пола на 14 °С выше, чем температура воздуха в комнате без учета потери тепла вниз. Если ниже отапливаемое помещение, то без установки изоляции теплопотери не превышают 20 %; при таких теплопотерях максимальный перепад температуры «Пол»-«Воздух» снизится до 11 °С.

Однако даже такие теплопотери уменьшают максимально достижимую разницу между температурами воздуха и пола до 10–11 °С. И чем холоднее внизу, тем больше растут потери тепла при отсутствие теплоизоляции. В частности, железобетонная плита очень хорошо проводит тепло, например: на балконе потери вниз могут превышать 90 %.

То же относится и к ограждающим конструкциям. Основная система отопления должна поддерживать температуру воздуха в помещении минимум до 18 °С. При правильном расчете мощности теплый пол будет прогрет до комфортного уровня. Большинство людей ощущают тепло поверхности керамической плитки при 26–27 °С, в то время как 24–25 °С воспринимают как нейтральную температуру (ни теплая, ни холодная). При более низких значениях пол вызывает ощущение как холодный.

Когда обогрев пола является единственным источником тепла в помещении, это совсем иной режим работы системы. Его будут определять другие параметры, необходимые для расчета основного отопления. Кроме того, в здании при остывших ранее стенах, перекрытиях, стяжке, плитке, мебели на прогрев может уйти до 10–20 часов и более.

высота термостата теплого пола | Форумы DIYnot

Поздравления с фотошопом, очень хорошо сделанными.

Возвращаясь к полам с подогревом, как уже было сказано, под плиткой есть датчик, который контролирует температуру пола, но не температуру в помещении, и когда я установил термостат, его поместили вне влажной комнаты, так как он не подходил для установки внутри помещения. влажная комната, но стена была тонкой, и защитный ящик был прикреплен к обшивке влажной комнаты, чтобы он мог определять температуру внутри влажной комнаты.

Что касается высоты, у меня действительно были слова с LABC по высоте, так как он сказал, что она слишком низкая. Моя мама находится в инвалидном кресле, поэтому оно было установлено на уровне ее глаз, но согласно Части M строительных норм, она должна быть установлена ​​на высоте более 1200 мм, поэтому у большинства людей высота глаз не превышает. Переключатель с 750 мм на 1200 мм, но элементы управления, требующие близкого обзора, расположены между 1200 мм и 1400 мм. Таким образом, поскольку термостат находится под обоими, он должен быть на расстоянии 1200 мм от пола.

Однако ни одна из этих высот не соответствует 1500 мм, которые, по вашему мнению, рекомендует производитель, поэтому должна быть опечатка с данными производителя, поскольку кажется странным рекомендовать высоту, которая не соответствует Части М.

Как только LABC указали на причину установки ниже, он отступил и разрешил установку ниже, чем требуется. Нормы обычно считаются действительными только для нового строительства, однако было указано, что влажная комната была новой, и не было общей высоты во всем доме, поэтому выбор высоты в соответствии с остальной частью дома не может служить причиной для отказа. соблюдение Части M.

Следовательно, если вы не соблюдаете Часть M, вам необходимо иметь готовые ответы относительно того, почему.

Конечно, чем выше датчик, тем горячее он будет считывать, и сейчас это кажется обычным явлением, когда радиоуправляемые термостаты используются для крепления их в клетке или на липучке, чтобы их можно было снять для установки, а затем заменить.

В нашем случае идея электрического отопления полов заключалась в том, чтобы высушить пол. Моей маме не пойдет на пользу теплый пол для ног, так как она не чувствует ложную ногу. Однако это не сработало. Хотя температура пола была чуть ниже температуры, по которой можно было ходить перед тем, как пойти в душ, после душа он остыл, и все еще потребовалось полчаса, чтобы высушить пол после того, как душ был завершен, в результате чего моя мама все еще шла по мокрому полу .

В результате отопление больше не используется. Что касается обогрева помещения, то без дополнительного тепла от водяного полотенцесушителя в нем не будет тепла. И чем жарче, это обожжет людям ноги.

Как у всех полный пропаж и талия денег.

Я уверен, что если вы укажете LABC вескую причину для высоты, проблем не будет. Однако убедитесь, что у вас есть документы на нагревательный провод или мат, поскольку LABC действительно хочет проверить, подходит ли он для использования в ванных комнатах.Он должен иметь либо встроенный заземляющий экран, либо заземленный металлический коврик над ним. К счастью, я написал производителям, спрашивая, подходит ли оно для ванных комнат, и смог показать LABC распечатанное мною электронное письмо.

Поскольку он также будет контролироваться Частью P, LABC должен быть задействован, поэтому я должен гарантировать, что вы точно укажете в своем приложении, что вы собираетесь делать, чтобы любые вопросы были подняты до того, как вы начнете. Это будет включать высоту термостата.

Если вы пользуетесь услугами электрика, входящего в схему, то ему решать, что он примет, и, вероятно, он захочет следовать рекомендациям Части M или Производителям, и вам придется попытаться убедить его сделать то, что вы хотите.

Я довольно удивлен, что в других сообщениях не упоминаются правила, а вместо этого все это рассматривается как большая шутка. В некотором смысле это так, потому что это не работает. Но резкие вдохи мне не очень помогают.

MEN.APT-1X Термостат отопления

Описание

Накладной термостат серии MEN.APT-1X, предназначенный для использования в системе теплого пола, предназначен для регулирования температуры в помещении в соответствии с заданными значениями температуры.Если температура в помещении упадет ниже заданной, термостат включит обогреватель, чтобы нагреть его. Когда температура достигнет желаемого значения, термостат выключит нагревательное устройство, чтобы предотвратить перегрев и потерю энергии.

Термостат можно настроить на управление температурой в помещении с помощью встроенного датчика, датчика температуры пола или встроенного датчика и датчика температуры пола вместе. Желаемую температуру можно легко установить, повернув ручку на панели.Регулируется от 10 ℃ до 35 ℃. При включенном обогреве загорается кольцевой красный индикатор. Дизайн изделия простой и изысканный, он отлично подойдет к любому стилю декора.

Технические характеристики

Напряжение: 230 В

Потребление:

Диапазон температур: 12 ~ 35 ℃

Дифференциал температурного реле: По умолчанию 1 ℃

Температура окружающей среды: 0 ~ 50 ℃

Класс защиты: IP20

Соединительный кабель: RVV0.5

Материал корпуса: PC + ABS

Таблица выбора

Модель Ток Метод управления
MEN.APT-10 3A встроенный
MEN.APT-16 16A встроенный и датчик пола

Уведомление

1. Установка должна выполняться после отключения питания.

2. Подключайте провода строго в соответствии со схемой подключения.

3. Рекомендуемая высота установки должна составлять 1,4 м

или быть на том же уровне, что и другие настенные выключатели.

4. Если на термостате отображается Er0, встроенный датчик неисправен; если на термостате отображается Er1, внешний датчик неисправен.

5. Не устанавливайте термостат в непроветриваемом месте, например,

, в углу, за дверью и т. Д.

6. Не устанавливайте термостат в месте с сильным воздушным потоком или

вблизи холода. или источник тепла.

7. Не допускайте попадания воды, цементного теста, металлических частиц и прочего мусора

в термостат. Это повредит термостат.

Нагревательный мат под плитку

Нагревательные маты в большинстве случаев используются как для поддержки обогрева или как комфорт теплого пола .Оптимальное покрытие помещения нагревательным матом, поскольку система первичного отопления составляет прибл. 80% всей поверхности . Такое покрытие нагревательным матом позволяет равномерно распределять температуру по помещению.

Меньшее покрытие нагревательного мата допускается в зданиях и помещениях с очень хорошей теплоизоляцией, где потребность в тепле низкая. Тем не менее, мы рекомендуем размещать нагревательный мат по всей поверхности комнаты, даже в зданиях и помещениях с очень малой потребностью в тепле, потому что ровная поверхность нагрева более удобна в использовании.По равномерно теплому полу ходить приятнее и комфортнее. Если пол неровно покрыт нагревательным матом, могут быть места, где мы будем чувствовать дискомфорт при ходьбе из-за разницы в температуре пола.

Температура пола в системе теплого пола не должна превышать следующие температуры:

– 28 ° C в таких помещениях, как гостиная, кухня, комнаты, коридор

– 34 ° C в санитарных помещениях, таких как ванная и туалет.

ПРЕИМУЩЕСТВА НАПОЛЬНОГО ОТОПЛЕНИЯ С НАГРЕВАТЕЛЬНЫМИ МАТОВАМИ ПОД ПЛИТКОЙ.

прямой нагрев.

неисправность система бесплатного отопления.

быстрая и легкая сборка.

– приятно теплый пол.

Безопасность использования.

– возможность формирования нагревательного мата в виде определенной поверхности нагрева и рисунка.

Прямое отопление прямо в комнату.

– точный контроль температуры в помещении и на полу.

– возможность обогрева выбранных комнат в желаемое время.

– отсутствие необходимости в ежегодном обслуживании системы отопления и дополнительных затрат.

– утеплители на стенах не выступают.

– система отопления снижает конвекцию, что положительно влияет на людей с аллергическими проблемами.

– возможность дистанционного контроля температуры

– без выбросов СО2.

Schluter DITRA-HEAT пол с подогревом для ванной комнаты

Schluter DITRA-HEAT пол с подогревом для ванной комнаты

Роберт Робиллард о реконструкции

Schluter DITRA-HEAT Установка и советы

Недавно я реконструировал чердак 3 -й этаж для клиента.Для отопления нам удалось получить только теплопровод на одной стороне пола. Тепловой канал проходил во все комнаты, кроме маленькой ванной на противоположной стороне.

Чтобы решить проблему нехватки тепла, мы планируем добавить систему лучистого обогрева пола Schluter DITRA-HEAT под плитку пола. Лучистое тепло – отличный способ равномерно и постоянно обогревать комнату и добиться того, чтобы пол в ванной комнате был подогрет.

Что такое DITRA-HEAT?

Schluter DITRA-HEAT – это комплексное решение для лучистого отопления.Он объединяет настраиваемые нагревательные кабели DITRA-HEAT-E-HK и разъединяющий подкладочный мат. Коврик DITRA отделяет плитку от деревянного пола и может быть гидроизолирован. По Шлютеру,

DITRA-HEAT обеспечивает разъединение благодаря своей геометрической конфигурации, которая обеспечивает перемещение в плоскости, что эффективно нейтрализует дифференциальные напряжения движения между основанием и плиткой, тем самым устраняя основную причину растрескивания и расслоения плитки.

Коврики DITRA имеют структуру, напоминающую проволочные шпильки, равномерно распределенные. Эти шпильки предназначены для облегчения установки нагревательных кабелей DITRA-HEAT-E-HK. Кроме того, после установки вам не нужно покрывать нагревательные кабели тонким слоем или самовыравнивающейся смесью, что значительно сокращает время и усилия на установку.

Это позволяет вам ходить по кабелям и даже покрывать их плиткой сразу после установки.

Индивидуальное размещение тепла – пол с подогревом в ванной комнате

Мне нравится система Schluter DITRA-HEAT, потому что она обеспечивает защиту от растрескивания плитки [отсоединение] и гибкость при установке нагревательных кабелей в любом месте, где требуется тепло.

Измерьте площадь пола

Планируя обогрев пола, не кладите коврик под бытовую технику, стационарную сантехнику, туалетные столики, ванны или душевые. Кабель предназначен для прокладки только под плиткой, по которой вы будете ходить.

Измерительный наконечник : Когда я измеряю реконструкцию своей ванной комнаты для теплого пола, я делаю измерения точно по стенам, умывальнику, ванне или унитазу, а затем вычитаю три дюйма от каждой стены и 2 дюйма от креплений шкафа. Вычет позволяет установить плинтус 3/4 ″ и дает вам некоторое пространство для маневра.

Держите нагревательные кабели подальше от
  • 3 дюйма от стен
  • 2 дюйма от фиксированных шкафов
  • 6 дюймов от водостока
  • В 8 дюймах от отопительных каналов, плинтусов и каминов.

Расположение термостата

Заранее определите, где вы хотите разместить t-stat, и попросите вашего электрика подключить к этому месту выделенную цепь. Schluter DITRA-HEAT t-stat работает от 120 вольт.

Советы по установке термостата :

Вот несколько советов по термостату, которые помогли мне установить программируемые термостаты с системами теплого пола:

  • Размещайте термостаты примерно в 5 футах от пола и всегда на внутренней стене.
  • Старайтесь не размещать его рядом с источниками тепла, чрезмерным солнечным светом из окон, световых люков или теплогенерирующими приборами (например, полотенцесушителями), которые могут повлиять на его температуру.
  • Прежде чем заделывать стены, я протягиваю трос из коробки термостата, вниз по полости стены и через вырез на пластине настенного башмака 2 × 4.После того, как стеновая панель будет установлена, веревка будет использоваться для протягивания 10-футового холодного кабеля и провода датчика пола вверх по стене к месту расположения термостата.

Установка ковриков DITRA

Коврики Schluter DITRA-HEAT доступны в рулонах или в листах, чтобы соответствовать различным размерам помещений. Они легко режутся ножом или ножницами и быстро устанавливаются с помощью тонкого набора. Мне нравится сначала сушить маты и пытаться выровнять их так, чтобы каналы совпадали, что упрощает установку нагревательного провода.

Я приклеиваю маты более рыхлой тонкой смесью, чем обычно используется для укладки плитки. Используя плоскую сторону шпателя, мы сначала «вставляем» тонкий набор, чтобы лучше приклеить его к деревянной основе. После этого мы используем зубчатую часть шпателя, чтобы ввести тонкий набор. Направляйте тонкую гарнитуру в том же направлении.

После нанесения тонкого набора положите мат и прижмите его одной или двумя резиновыми лопаточками для равномерного постоянного давления. Цель состоит в том, чтобы обеспечить полное и равномерное покрытие тонкого покрытия коврика.

Установка нагревательного кабеля

Когда мат опущен, можно приступать к установке провода. Проволока ЛЕГКО вставляется между шпильками DITRA. Schluter рекомендует расстояние 3 дюйма. [расстояние 3-х шпилек]

Нестандартное расстояние между кабелями

Нагревательный кабель также можно размещать с чередованием интервала 3 шпильки – 2 шпильки. Такая практика может быть желательной для увеличения теплоотдачи (например, на неизолированных бетонных черновых полах или ниже их) или для увеличения длины кабеля в заданной области (например,g., при использовании стандартного расстояния между 3 стойками, не позволяет выбранному кабелю соответствовать площади пола и соблюдать минимальные требования к расстоянию от стен, перегородок и т. д.)

Не рекомендуется использовать кабель с шагом 4 шпильки, так как это может привести к нестабильной температуре поверхности пола.

Плитку какого размера я могу установить?

Минимальный требуемый формат плитки для использования с DITRA-HEAT составляет плитку 2 ″ x 2 ″.

Размещение силовых выводов и датчиков

Проложите кабель питания от пола до соединительной коробки.Чтобы кабель питания оставался на том же уровне, что и нагревательный элемент, вам нужно будет вырезать или долбить канал в коврике Schluter DITRA-HEAT или даже в черновом полу.

Напольные датчики и конец нагревательного провода, скорее всего, будут располагаться слишком высоко, поэтому вам потребуется прорезать канал в полу, чтобы врезать датчик пола и убедиться, что он находится на той же высоте, что и нагревательные кабели.

Термостаты также поставляются с двумя сенсорными кабелями для определения температуры под покрытием пола и используются для регулирования температуры поверхности пола.Разместите датчики пола в разных местах по центру между двумя кабелями на расстоянии не менее 24 дюймов от стены. Датчик температуры пола можно приклеить с помощью клея или горячего клея. Избегайте касания или перекрытия нагревательных проводов.

Проверить маты

Кабели Schluter DITRA-HEAT прошли заводские испытания. Их тестирование перед установкой является критическим шагом и должно выполняться до, во время и после установки. Это важно для проверки на наличие разрывов или повреждений кабеля.

Тестирование можно провести с помощью цифрового омметра, чтобы убедиться в правильности сопротивления в омах.

Процедура :

  1. Сопротивление следует измерять между двумя проводниками, не касаясь желто-зеленого провода, который является заземлением. ПОДТВЕРДИТЬ ЦВЕТА
  2. Проверка сопротивления между двумя проводящими проводами гарантирует отсутствие обрыва проводника холодного вывода и провода термостойкости. Это не гарантирует, что в цепи нет короткого замыкания.
  3. Поместите один зонд на черный провод. Поместите другой зонд на желтый (красный провод на 240 В). Сопротивление может варьироваться в зависимости от температуры окружающей среды, допустимо отклонение +/- 5% от нормы.

Советы по установке теплого пола

  1. Сделайте снимки укладки мата перед накрытием для использования в будущем при переделке.
  2. Проверьте сопротивление нагревателя до, во время и после установки, чтобы убедиться, что нагревательный кабель не поврежден.Значение должно соответствовать паспортной табличке, указанной на этикетке продукта, и находиться в пределах допустимого отклонения.
  3. Не используйте скобы или другие металлические крепления.
  4. Не обрезайте нагревательный кабель.
  5. Не касайтесь, не перекрещивайте и не перекрывайте нагревательные кабели.
  6. Насухо поместите коврик и нанесите перманентный маркер на пол. Также отметьте расположение холодных проводов и датчиков.
  7. Избегайте повреждения нагревательного кабеля мастерками и другими инструментами.
  8. Используйте ленту, чтобы закрепить все незакрепленные провода и провода питания на месте.
  9. Установите металлическую защитную пластину у основания стены, где холодный ввод и провода датчика входят в стену, для защиты от крепежа.
  10. Нагревательный кабель должен иметь изгиб или U-образную изогнутую форму на любых «прямых» участках длиной более 10 футов.

CFMS Consulting Inc. | Несколько советов по размещению датчика температуры помещения в здании

1 мая 2014 г.

Несколько советов по размещению датчика космической температуры в зданиях

Датчики температуры используются для постоянного контроля температуры помещения и предоставления информации системе автоматизации здания (BAS).BAS не может поддерживать удовлетворительный контроль температуры помещения, если он не получает точных показаний от датчиков температуры помещения.

Расположение датчиков температуры в помещении напрямую влияет на точность измерения температуры в помещении. Следующие предложения по установке датчика температуры в помещении были собраны на основе опыта CFMS Consulting в строительстве.

  • Высота датчика над чистым полом

Если датчик температуры помещения не имеет локальной регулировки, датчики следует устанавливать на высоте среднего человека на 5–6 футов над чистым полом.Температура помещения будет выше выше этой точки и ниже ниже. Если датчик установлен выше, пассажирам может быть холодно, и точно так же, если датчик установлен ниже, пассажирам может быть тепло.

  • Датчики для установки в месте с достаточной циркуляцией воздуха

Датчики температуры измеряют температуру воздуха в пределах нескольких дюймов вокруг датчика. Если датчик температуры помещения расположен за дверью или мебелью, воздух вокруг датчиков не является правильным представлением температуры помещения.

  • Датчик следует устанавливать вдали от источников отопления и охлаждения

Датчики должны быть установлены таким образом, чтобы исключить прямое воздействие от источника тепла (например, кассовый аппарат, офисные копировальные аппараты, переключатели света, диффузоры, радиация и конвекторы) и источников охлаждения (например, холодильная комната и диффузоры).

  • Датчики на внешней поверхности стены

Датчики не следует устанавливать на поверхности внешней стены, чтобы избежать неточных показаний из-за температуры наружного воздуха и проникновения воздуха.Если датчики должны быть установлены на внешней стене, обеспечьте кабелепровод для датчиков и закройте все проходы в стене, чтобы уменьшить проникновение воздуха через датчики.

  • Датчики рядом с окнами

В настоящее время на рынке есть несколько энергоэффективных окон, однако мы рекомендуем не устанавливать датчики температуры в помещении рядом с окнами, чтобы избежать передачи солнечного излучения и температуры через окна.

  • Совместное использование датчиков температуры в помещениях с одинаковыми условиями

Лучше всего выделить датчик температуры в каждой комнате для контроля температуры в помещении.Однако, если датчик должен использоваться в двух помещениях, в этих помещениях должны быть одинаковые условия в отношении внешних и внутренних стен, направления (например, северная сторона), а также требований к обогреву и охлаждению.

  • Установите датчик рядом с людьми, где они работают

Если один датчик температуры в помещении контролирует большую площадь, установите датчик рядом с местом, где есть люди. Например, установите датчик возле кассы, где работает персонал магазина.

Если вы ищете дополнительную информацию, касающуюся расположения датчиков пространства и оптимизации вашей системы автоматизации зданий, мы можем рассказать вам гораздо больше, чем описано в этом блоге – обязательно свяжитесь с нами!

Инструкции по установке теплого пола – ООО «Системы теплого пола»

В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании.Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов. Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает шум, возможно, в системе присутствует воздух. Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света.Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов. Для эффективной работы любой системы теплого пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2,5 тог.

Если вы используете теплый пол в зимнем саду, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад.Он не будет поддерживать температуру 20 ° C круглый год, так как потери тепла в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, и комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60 ° с.

Системы теплого пола можно комбинировать с обычными радиаторными системами. Также обратите внимание, что система напольного отопления должна быть полностью отдельной системой , т.е. поток и обратка для теплого пола должны идти полностью обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами.Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола. Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного продавца утеплитель Celotex или Kingspan будет на складе. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите.Поставляем хомуты. Для бетонных полов мы рекомендуем стяжку 65–75 мм поверх изоляции.

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку. При использовании жидкой стяжки важно установить пластиковую мембрану поверх утеплителя. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть в течение минимум от 4 до 6 недель до включения обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла.После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь зазор для расширения для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Поэтому в этих местах стандартно комбинировать полотенцесушители с подогревом пола.

Если в системе есть металлические детали, ее следует промыть Fernox или аналогичным продуктом. Для собственности среднего размера в Великобритании (дом с 4 спальнями), подача и возврат 22 мм подходят для коллектора, более крупные объекты должны использовать поток и возврат 28 мм. Мы настоятельно рекомендуем водопроводчику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан заполнения потока должен быть подсоединен шлангом к водопроводу, а обратный клапан заполнения должен быть подключен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота.Откройте первую черную крышку, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью выпущен воздух. По завершении закройте заглушки.

Когда это будет завершено и заправочные клапаны закрыты, насосы следует поработать в течение пяти минут и снова выпустить воздух через спускной клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждого помещения. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если программируемый комнатный термостат с двухходовым клапаном управляет системой и нет индивидуального управления, «черные колпачки» следует оставить открытыми.Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыто

40-60 метров 50% открыт

60-90 метров 75% открыто

90-100 метров 100% открыт

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Датчики температуры термостата не в том месте?

Предположим, что ваше оборудование для обогрева и охлаждения находится в отличном состоянии, а ваши термостаты подключены к Интернету и настроены на идеальное расписание для максимального комфорта и экономии энергии. У вас есть повод для гордости и благодарности! Тем не менее, вся эта технология по-прежнему находится во власти небольшого датчика температуры, который сообщает температуру в помещении обратно на ваш термостат.

Хорошо расположенный датчик температуры (который может быть встроен в сам термостат или может быть небольшим «удаленным» датчиком, подключенным к термостату) сообщает температуру, которую испытывают ваши гости и персонал, и позволяет вашей системе отопления и охлаждения чтобы обеспечить охлаждение или обогрев, чтобы все были счастливы и чувствовали себя комфортно. Неправильно расположенный датчик может привести к тому, что оборудование HVAC будет работать слишком долго, недостаточно долго или короткими импульсами, что может вызвать проблемы с комфортом, потерю энергии и чрезмерный износ вашего оборудования.

Начнем с некоторых плохих мест для измерения температуры:

  • Часто открываемые двери (включая наружные двери и холодильные камеры, как на картинке выше) позволяют воздуху попадать на датчик температуры термостата и искажать показания.

    Над или за оборудованием, подающим горячий или холодный воздух (кухонное оборудование, холодильное оборудование, возле проходных дверей и т. Д.)
  • Рядом с часто открываемыми входными дверьми (например, кухонная дверь может быть открыта для доставки товаров
  • На потолке
  • Под прямыми солнечными лучами
  • Вентиляторы прямо под потолком
  • Слишком близко к приточным каналам отопления и охлаждения
  • В обратном воздуховоде, особенно если у вас высокие потолки.

Если датчик температуры расположен слишком близко к приточным воздуховодам, сообщаемая комнатная температура будет колебаться вверх и вниз при включении и выключении оборудования для обогрева и охлаждения.

Другая распространенная проблема заключается в том, что отверстие в стене для проводов датчика температуры не закрыто должным образом, что позволяет воздуху проходить через стену и дуть на заднюю часть датчика температуры, что приводит к искажению показаний. Эта проблема особенно актуальна для наружных стен, где на просачивающийся воздух может влиять температура наружного воздуха или солнечные лучи, падающие на здание.

Итак, где следует разместить датчики температуры, чтобы точно сообщать о температуре в помещении и правильно управлять оборудованием для обогрева и охлаждения? Примерно 5 футов высотой на колонне или внутренней стене в центре с хорошей циркуляцией (хотя и не слишком близко к воздуховодам), без горячего или холодного оборудования поблизости.

Проверять размещение датчика температуры всякий раз, когда вы находитесь на объекте, – отличная идея: поиск каждого датчика займет всего минуту, а если вы не можете найти датчик, вероятно, это не лучшее место! Со временем оборудование перемещается или добавляется в определенное место, поэтому важно периодически проверять его, даже если датчик изначально был размещен правильно. Конечно, вы не можете посещать все места на регулярной основе, поэтому именно здесь система, подключенная к Интернету, такая как SiteSage, действительно может помочь.

Удаленный доступ к данным термостата и энергии выявляет некоторые закономерности, указывающие на неправильно размещенные датчики температуры.В этом случае термостат расположен слишком близко к приточному воздуховоду, поэтому сообщаемая комнатная температура будет скачкообразно повышаться и понижаться при каждом запуске блока нагрева и охлаждения. Такое быстрое переключение вызывает дискомфорт и приводит к значительному износу блока нагрева и охлаждения.

Наличие удаленного доступа к данным термостата и оборудования для обогрева и охлаждения (например, об использовании энергии и температуре в приточном канале) позволяет легко проверить наличие признаков неправильного размещения датчика, таких как постоянные показания тепла или холода, которые, как вы знаете, не репрезентативны для остальных помещения или быстрое изменение температуры при включении и выключении оборудования для обогрева и охлаждения.

Резюме:

  • Даже лучшая система отопления и охлаждения и термостат могут быть проблематичными, если датчик температуры установлен неправильно. В рамках нашего предложения по управляемым услугам Powerhouse Dynamics каталогизирует существующие местоположения датчиков при установке SiteSage и эскалирует проблемные датчики, которые необходимо переместить.
  • Лучшее место для датчиков – на внутренней стене с хорошей циркуляцией воздуха и без горячего или холодного оборудования поблизости.
  • Регулярная проверка показаний датчиков на месте или через подключенную к Интернету систему управления энергопотреблением (EMS) важна для обеспечения комфорта пассажиров, сокращения потерь энергии и поддержания работоспособности оборудования для обогрева и охлаждения.

Узнайте больше о SiteSage, а также о значении удаленного мониторинга данных и управления HVAC для экономии и комфорта на предприятии.

Хотите узнать, как SiteSage может работать на вас? Будем рады вам показать!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
