Пакетный выключатель: назначение, устройство, схема подключения
В электрических сетях до 660 В переменного тока и цепях напряжением до 440 В под постоянным током, наряду с другими коммутационными устройствами применяются пакетники. В отличие от автоматического выключателя они управляются только с помощью механизма ручного отключения. Хотя пакетный выключатель по некоторым функциям уступает современным автоматам, он не утратил своей актуальности. В отдельных случаях трудно найти полноценную замену использованию коммутационных пакетов.
Назначение
Коммутационные аппараты с ручным управлением предназначены для включения/отключения незначительных нагрузочных токов.
Они применяются:
- в сетях переменного и постоянного тока, выполняя функции вводных выключателей;
- в распределительных устройствах с целью распределения электроэнергии в различных электроустановках;
- в качестве ручных переключателей для дистанционного управления работой асинхронных электромоторов.
- Пакетные выключатели незаменимы на подстанциях, где их применяют с целью коммутации измерительных приборов. Они облегчают управление электросиловыми агрегатами в электрических цепях, что упрощает работу машинистам.
Раньше пакетные выключатели стояли в каждом из распределительных щитов многоквартирного дома. Их назначение – ручные отключения электроэнергии на время выполнении ремонтных работ или при обслуживании линий.
Несмотря на вытеснение пакетных выключателей современными автоматами, их довольно часто можно увидеть в квартирном электрическом щите среди более совершенных коммутационных электрических приборов, используемых для защитного отключения проводов нагрузки. Этому способствует низкая цена выключателей и простота их обслуживания.
Различные модели кулачковых переключателей можно встретить на пультах переключения нагрузки. С их помощью удобно совершать дистанционное управление электрическими механизмами.
Преимущества
- К достоинствам пакетников относятся:
- компактность;
- высокая скорость подавления электрической дуги;
- минимальные требования к уходу;
- устойчивость к механическим повреждениям.
Недостатки
Устройства не выдерживают частых коммутаций повышенных нагрузок. В случае выхода из строя они не подлежат ремонту. Пакетники не способны защитить электрическую проводку от коротких замыканий, они не чувствительны к дифференциальным токам, что ограничивает их применение в качестве защитных аппаратов.
Устройство и принцип работы
Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):
- пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
- неподвижных контактов, расположенных по кругу;
- подвижных контактов в форме ножей;
- пакета искрогасительных шайб.
Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.
Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».
Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.
Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.
Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.
На рисунке 2 показаны схемы разных типов переключателей.
Рис. 2. Схемы распространённых пакетниковБывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.
Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.
Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.
Рис. 3. Внешний вид герметизированного пакетникаПринцип работы
Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.
Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.
Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.
Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах, достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.
Структурное обозначение (маркировка)
Общепринятая маркировка пакетных выключателей выполняется в виде структуры: ПХ X XXX XX XX хххх х. Расшифровывается надпись следующим образом:
Таблица 1
№ позиции | структура | Расшифровка |
1 | ПХ | ПВ – пакетный выключатель; ПП – пакетный переключатель |
2 | Х | Количество полюсов:
1 – однополюсный; 2 – двухполюсный; 3 – трёхполюсный; 4 – четырёхполюсный. |
3 | XXX | Условное обозначение параметров номинального тока:
16 – 16 А; 40 – 40 А; 63 – 63 А; 100 – 100 А; 160 – 160 А. |
4 | XX | Количество направлений (для переключателей) электрических цепей:
h3 – два направления; h4 – три направления; h5 – 4 направления; P – для реверса мотора. |
5 | XX | Шифр климатического исполнения и категории размещения по ГОСТ 16708-84 |
6 | xxxx | Шифр степени защиты и материала корпуса:
IP00 – открытый; IP30 – карболитовый корпус; IP56 пл. IP56 сил. – силуминовый.
|
7 | x | Способ крепления:
1 – передней скобой, за 4 мм панелью; 2 – передней скобой за 25 мм панелью; 3 – крепление задней скобой внутри шкафа; 4 – крепление за корпус (для выключателей со степенью защиты IP30, IP56). |
Чем заменить?
Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.
Для ориентации по параметрам приводим таблицу с параметрами.
Таблица 2.
Название | Количество полюсов | Номинальный ток А | Число коммутаций | Степень защиты | |
220В | 380В | ||||
ПВ1-16-М3 | 1 | 16 | 10 | 1 | IP00 |
ПВ2-16-М3 | 2 | 16 | 10 | 1 | IP00 |
ПВ3-16-М3 | 3 | 16 | 10 | 1 | IP00 |
ПВ2-40-М3 | 2 | 40 | 25 | 1 | IP00 |
ПВ3-40-М3 | 3 | 40 | 25 | 1 | IP00 |
ПВ4-40-М3 | 4 | 40 | 25 | 1 | IP00 |
ПВ2-100-М3 | 2 | 100 | 60 | 1 | IP00 |
ПВ3-100-М3 | 3 | 100 | 60 | 1 | IP00 |
ПВ4-100-М3 | 4 | 100 | 60 | 1 | IP00 |
ПВ1-16-М1 IP56 пластик | 1 | 16 | 10 | 1 | IP56 |
ПВ2-16-М1 IP56 пластик | 2 | 16 | 10 | 1 | IP56 |
ПВ3-16-М1 IP56 пластик | 3 | 16 | 10 | 1 | IP56 |
ПВ2-40-М1 IP56 пластик | 2 | 40 | 25 | 1 | IP56 |
ПВ3-40-М1 IP56 пластик | 3 | 40 | 25 | 1 | IP56 |
ПВ4-40-М1 IP56 пластик | 4 | 40 | 25 | 1 | IP56 |
ПВ2-100-М1 IP56 пластик | 2 | 100 | 60 | 1 | IP56 |
ПВ3-100-М1 IP56 пластик | 3 | 100 | 60 | 1 | IP56 |
ПВ4-100-М1 IP56 пластик | 4 | 100 | 60 | 1 | IP56 |
ПП1-16-h3-М3 | 1 | 16 | 10 | 2 | IP00 |
ПП2-16-h3-М3 | 2 | 16 | 10 | 2 | IP00 |
ПП3-16-h3-М3 | 3 | 16 | 10 | 2 | IP00 |
ПП4-16-h3-М3 | 4 | 16 | 10 | 2 | IP00 |
ПП2-40-h3-М3 | 2 | 40 | 25 | 2 | IP00 |
ПП3-40-h3-М3 | 3 | 40 | 25 | 2 | IP00 |
ПП4-40-h3-М3 | 4 | 40 | 25 | 2 | IP00 |
ПП2-100-h3-М3 | 2 | 100 | 60 | 2 | IP00 |
ПП3-100-h3-М3 | 3 | 100 | 60 | 2 | IP00 |
ПП4-100-h3-М3 | 4 | 100 | 60 | 2 | IP00 |
ПП2-16-h3-М2 IP56 пластик | 2 | 16 | 10 | 2 | IP56 |
ПП3-16-h3-М2 IP56 пластик | 3 | 16 | 10 | 2 | IP56 |
ПП4-16-h3-М2 IP56 пластик | 4 | 16 | 10 | 2 | IP56 |
ПП2-40-h3-М2 IP56 пластик | 2 | 40 | 25 | 2 | IP56 |
ПП3-40-h3-М2 IP56 пластик | 3 | 40 | 25 | 2 | IP56 |
ПП4-40-h3-М2 IP56 пластик | 4 | 40 | 25 | 2 | IP56 |
ПП2-100-h3-М2 IP56 пластик | 2 | 100 | 60 | 2 | IP56 |
ПП3-100-h3-М2 IP56 пластик | 3 | 100 | 60 | 2 | IP56 |
ПП3-16-h4-М3 | 3 | 16 | 10 | 3 | IP00 |
ПП3-40-h4-М3 | 3 | 40 | 25 | 3 | IP00 |
ПП4-40-h4-М3 | 4 | 40 | 25 | 3 | IP00 |
ПП2-100-h4-М3 | 2 | 100 | 60 | 3 | IP00 |
ПП3-100-h4-М3 | 3 | 100 | 60 | 3 | IP00 |
ПП4-100-h4-М3 | 4 | 100 | 60 | 3 | IP00 |
ПП2-16-h4-М2 IP56 пластик | 2 | 16 | 10 | 3 | IP56 |
ПП3-16-h4-М2 IP56 пластик | 3 | 16 | 10 | 3 | IP56 |
ПП4-16-h4-М2 IP56 пластик | 4 | 16 | 10 | 3 | IP56 |
ПП2-40-h4-М2 IP56 пластик | 2 | 40 | 25 | 3 | IP56 |
ПП3-40-h4-М2 IP56 пластик | 3 | 40 | 25 | 3 | IP56 |
ПП4-40-h4-М2 IP56 пластик | 4 | 40 | 25 | 3 | IP56 |
ПП2-100-h4-М2 IP56 пластик | 2 | 100 | 60 | 3 | IP56 |
ПП3-100-h4-М2 IP56 пластик | 3 | 100 | 60 | 3 | IP56 |
ПП1-16-h5-М3 | 1 | 16 | 10 | 4 | IP00 |
ПП2-16-h5-М3 | 2 | 16 | 10 | 4 | IP00 |
ПП3-16-h5-М3 | 3 | 16 | 10 | 4 | IP00 |
ПП4-16-h5-М3 | 4 | 16 | 10 | 4 | IP00 |
ПП2-40-h5-М3 | 2 | 40 | 25 | 4 | IP00 |
ПП3-40-h5-М3 | 3 | 40 | 25 | 4 | IP00 |
ПП4-40-h5-М3 | 4 | 40 | 25 | 4 | IP00 |
ПП2-100-h5-М3 | 2 | 100 | 60 | 4 | IP00 |
ПП3-100-h5-М3 | 3 | 100 | 60 | 4 | IP00 |
ПП4-100-h5-М3 | 4 | 100 | 60 | 4 | IP00 |
ПП2-16-h5-М2 IP56 пластик | 2 | 16 | 10 | 4 | IP56 |
ПП3-16-h5-М2 IP56 пластик | 3 | 16 | 10 | 4 | IP56 |
ПП4-16-h5-М2 IP56 пластик | 4 | 16 | 10 | 4 | IP56 |
ПП2-40-h5-М2 IP56 пластик | 2 | 40 | 25 | 4 | IP56 |
ПП3-40-h5-М2 IP56 пластик | 3 | 40 | 25 | 4 | IP56 |
ПП4-40-h5-М2 IP56 пластик | 4 | 40 | 25 | 4 | IP56 |
ПП2-100-h5-М2 IP56 пластик | 2 | 100 | 60 | 4 | IP56 |
ПП3-100-h5-М2 IP56 пластик | 3 | 100 | 60 | 4 | IP56 |
ПП3-16-P-М3 | 3 | 16 | 10 | Реверсивный | IP00 |
ПП3-40-P-М3 | 3 | 40 | 25 | Реверсивный | IP00 |
ПП3-100-P-М3 | 3 | 100 | 60 | Реверсивный | IP00 |
ПП3-16-P-М2 IP56 пластик | 3 | 16 | 10 | Реверсивный | IP56 |
ПП3-40-P-М2 IP56 пластик | 3 | 16 | 10 | Реверсивный | IP56 |
ПП3-100-P-М2 IP56 пластик | 3 | 100 | 60 | Реверсивный | IP56 |
Схема подключения
Пакетники разрабатывались для использования их в качестве вводных выключателей. Исходя из этого, их целесообразно устанавливать перед электросчётчиком, чтобы в случае необходимости можно было отключить всю квартирную сеть. Эти устройства не защищают электропроводку и оборудование от КЗ. Для этих целей используют защитные автоматы.
На рисунке 4 показан пример схемы электропроводки в однокомнатной квартире, наглядно демонстрирующий принцип подключения пакетного выключателя.
Рис. 4. Подключение пакетного выключателяРазумеется, вместо пакетного выключателя можно применять вводный автомат, однако это не целесообразно. Во-первых – он дорогой, во-вторых – такие аппараты быстро изнашиваются при частых отключениях нагрузок, а в-третьих – автомат может сработать в том случае, если в одной из цепей появится КЗ. Тогда весь дом или квартира останется без электричества. Проблема решается путём точных расчётов и регулировок уставок вводного автомата.
Видео по теме
Список использованной литературы
- Буль Б.К. «Основы теории электрических аппаратов» 1970
- Е.Д. Тельманова «Электрические и электронные аппараты» 2010
- Розанов Ю.К. «Основы силовой электроники» 1992
- Е.Г. Акимов «Выключатели-переключатели пакетные»
Пакетный выключатель – назначение. Как устроены пакетные выключатели и переключатели серии ПВ
В советские времена на лестничных клетках для распределения электроэнергии ставились пакетные выключатели.
Тем не менее, сам пакетник отключить от сети невозможно. В то время как ряд недостатков, которые имеет его конструкция, приводят к быстрому повреждению даже при небольших нагрузках по току.
Это делает пакетный выключатель самым уязвимым звеном в цепи. На сегодняшний момент столь низкая износостойкость и небольшая пропускная способность тока являются причинами замены их на двухполюсные автоматы, которые ставятся уже не в подъездных щитках жилых домов, а непосредственно в каждой квартире.
Назначение пакетных выключателей
Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.
Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.
Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях.
Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.
Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.
В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:
- 1) открытое;
- 2) защитное;
- 3) герметичное.
Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.
Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.
Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.
Структурное обозначение пакетников
Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.
По виду крепления пакетные выключатели выпускаются в следующих исполнениях:
- I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
- II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
- III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
- IV) крепление осуществляется за корпус.
Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.
Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.
Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.
Похожие материалы на сайте:
Понравилась статья – поделись с друзьями!
Пакетные переключатели | пакетный переключатель | пакетно кулачковый переключатель
Пакетные переключатели типа ПКП, ПП, ПВ применяются для пуска и остановки однофазных и трёхфазных двигателей, а также для включения и отключения электрических цепей питания распределительных щитов, шкафов, пультов различного назначения.
Пакетный выключатель – это низковольтный электрический аппарат, предназначенный для коммутации в электрических цепях. Конструктивно данные аппараты могут быть выполнены одно-, двух- и трехполюсными. В электроустановках данный аппарат часто называют пакетник.
Основные конструктивные элементы пакетного выключателя:
корпус, выполненный из изоляционных шайб;
переключающий механизм;
рукоятка;
контактная система, состоящая из подвижных и неподвижных контактных групп.
Электрическая дуга, которая образуется при коммутации электрической цепи под нагрузкой, гасится благодаря пружинному механизму быстрого переключения.
Основные преимущества данного электрического аппарата – компактность, большой коммутационный ресурс, безопасность в отношении поражения электрическим током при производстве коммутационных операций.
Применение пакетных выключателей
Благодаря вышеприведенным преимуществам, пакетные выключатели широко применяют в электроустановках различных промышленных предприятий.
ООО «БашЭнергоКом» предлагает к реализации (из наличия и под заказ) переключатели различных схем замыкания контактов.
Прайс-лист
Пакетные переключатели | Ед.![]() |
Кол-во | Цена |
ПВ3-10 10А-220В/6А-380В | шт | 20 | 90 |
ПП3-60/Н2 М3Б | шт | 4 | 750 |
ПП2-60/Н3 М3 63А/220В 40А/380В | шт | 5 | 570 |
ПВ3-100 М3Б ~100А 220В ~63А 380В | шт | 3 | 750 |
ПВП11-2930440-3.0У3 | шт | 44 | 600 |
ГПВ-3-25 М1/56 25А/220В, 16А/380В | шт | 3 | 1820 |
ПВ3-60-УЗ | шт | 8 | 340 |
ПВП14-27-400301 40А/220В 25А/380В | шт | 20 | 460 |
УП 5315-С457 У3 16А | шт | 11 | 1800 |
ПКУ3-11С2001У3 16А | шт | 75 | 480 |
ПУ2НЧ11 | шт | 1 | 300 |
ПУ3НЧ22Б | шт | 1 | 300 |
ПУ3Р22Б | шт | 1 | 300 |
ПУ2Р11 | шт | 1 | 300 |
АС-22 | шт | 2 | 200 |
ПЕ022У3 исп.![]() |
шт | 2 | 90 |
ПЕ021У3 исп.2 | шт | 19 | 90 |
ПЕ021 исп.1 | шт | 25 | 90 |
ПЕ021У3 исп.1 | шт | 2 | 90 |
ПЕ011У3 исп.1 | шт | 9 | 90 |
ПЕ012У3 исп.3 конт.2 | шт | 5 | 130 |
ПЕ012У3 исп.3 конт.4 | шт | 10 | 130 |
ПЕ012У3 исп.1 конт.4 | шт | 6 | 130 |
ПЕ031У3 исп.1 конт.2 | шт | 350 | 90 |
ПЕ032У3 исп.1 конт.4 | шт | 8 | 130 |
ПЕ062 исп.1 конт.4 | шт | 10 | 90 |
ПЕ062У2 исп.![]() |
шт | 7 | 90 |
ПЕ062У2 исп.2 конт.4 | шт | 7 | 90 |
Контактный модуль ANC-22-2 230В | шт | 1 | 200 |
Кодовый поворотный переключатель PT65101L508 | шт | 94 | 300 |
Переключатель тумблерный (пластик) | шт | 3 | дог |
принцип работы и целевое назначение, схема подключения в разных местах и необходимость замены, ремонта
Пакетные выключатели популярны в производственных цехах, ранее использовались и в бытовых нуждах. Компактные, не требуют особых знаний для установки.
Со временем каждый сталкивается с пакетным выключателем, который еще встречается в подъездах. Чаще использовались как рубильник для включения света. Сейчас заменены современными аналогами, но в некоторых подъездах еще остались.
Для чего нужен пакетный включатель: назначение
Прибор используется для управления небольшими нагрузочными токами. Часто используется для отключения электрических машин, силовых цепей, нагрузки за счет набранных в одном корпусе коммутаторов.
Второй название пакетного включателя – дисковой рубильник, который используется для переключения нагрузки между питающими цепочками.
Как работает: принцип работы
Машинист, который проворачивает рукоятку, запускает работу подвижных шайб. Движение передается на контактную группу и размыкает или замыкает цепь.
У пакетников только два положения – включено и выключено. Если же выбрать кулачковый вариант, то можно воспользоваться возможностью программирования, переключение контактов в таком случае зависит от положения переключателя.
Область применения
- В электрических ящиках и подъездных щитах – контролируют нагрузку, включая и выключая ее. Некоторые модели с прозрачными окошками, чтобы визуально увидеть контакты.
- Устанавливаются в пультах управления, на подстанциях, чтобы было проще снять показания.
- Активно используется машинистами электросиловой техники (краны, эксковаторы) . Скорость, направление работы контролируется этим прибором.
Как устроены пакетные выключатели и включатели?
Конструкция предполагает наличие механизма переключения и группы контактов. Все они находятся в оболочке. Клеммы контактов выходят из корпуса и по форме похожи на ножи. Пружина соединяет и разъединяет контакты. С помощью рубильника и происходит контроль пружины.
Проворачивая рукоятку, пружина начинает влиять на механизм. Проворачивается шайба и подвижные контакты. Упор расположенный в крышке блокирует ход шайбы. Пластины, изготовленные из фибры, к ним и крепятся подвижные контакты. Из-за того, что материал нагревается, выделяется газ сквозь отверстия пакета. В это же время в корпус попадает неионизированный воздух, что гасит дугу.
Простота конструкции и удобство в эксплуатации определяет назначение выключателя.
Классификация и маркировка
Классификация зависит от разных признаков:
- в зависимости от места крепления кабелей – делятся на переднее, заднее подключение.
- по степени защиты от внешних факторов – открытые, защищенные, герметичные устройства.
- по ключевым особенностям конструкции – пакетно-кулачковые, барабанные.
Несмотря на существующее разнообразие выключателей, все они обладают общими эксплуатационными характеристиками.
Пружинный механизм выдерживает 130 переключений. Износостойкие модели выдерживают до 200 переключений. Но при этом частота срабатывания не должна быть больше 50 раз в час.
Маркировка позволяет определить уровень защиты, тип размещения, номинальный ток. В остальном можно наткнутся и на такие обозначения: «П» – переключатель, «П» – пакетный, «Г» – герметичный; 1-4 – указанное количество полюсов; «Н» – направление; «сил.
Почему стоит отказаться от пакетного щитового распределителя?
Пакетный вариант не настолько надёжный, как многие другие аналоги компании. Стоит учитывать существующие недостатки:
- В случае перегрузки отсутствует система автоматического обеспечения.
- Частые перепады напряжения – причина, по которой приборы часто ломаются.
- Требуют постоянной замены, не подлежат ремонту.
Схема подключения
Компактность позволяет установить пакетный выключатель в щитке. Для этого необходима дин-рейка. Если модель старая, то придется воспользоваться даже саморезами. Современные же модели предусматривают другие крепления. Фаза и ноль от электрощетка подключаются к двум входным клеммам пакетного выключателя. К автоматам в щетке подключаются выходные клеммы.
При подключении ознакомьтесь с технической документацией производителей.
Не рекомендуется экспериментировать вслепую.
Раз в полгода пакетники чистятся и проверяются на работоспособность.
Когда потребуется замена?
Срок эксплуатации зависит от того, как выглядит фиксирующая шайба. Это главная деталь выключателя, при выходи из строя, устройство требует замены.
Пакетные выключатели не ремонтируются. При поломке требуется немедленная замена. Зато отлаживать прибор на всем периоде эксплуатации не придется.
Несмотря на снижение популярности таких моделей, производители все же радуют новыми разработками. Каждый раз продукция совершенствуется, устраняются недостатки.
И если в бытовом плане пакетные выключатели встречаются реже, то на производстве без них просто не обойтись. Компактность и простота установки, устойчивость к повреждениям, простота в обслуживании – главные преимущества пакетного выключателя.
Недолгий срок службы – главный недостаток выключателя.

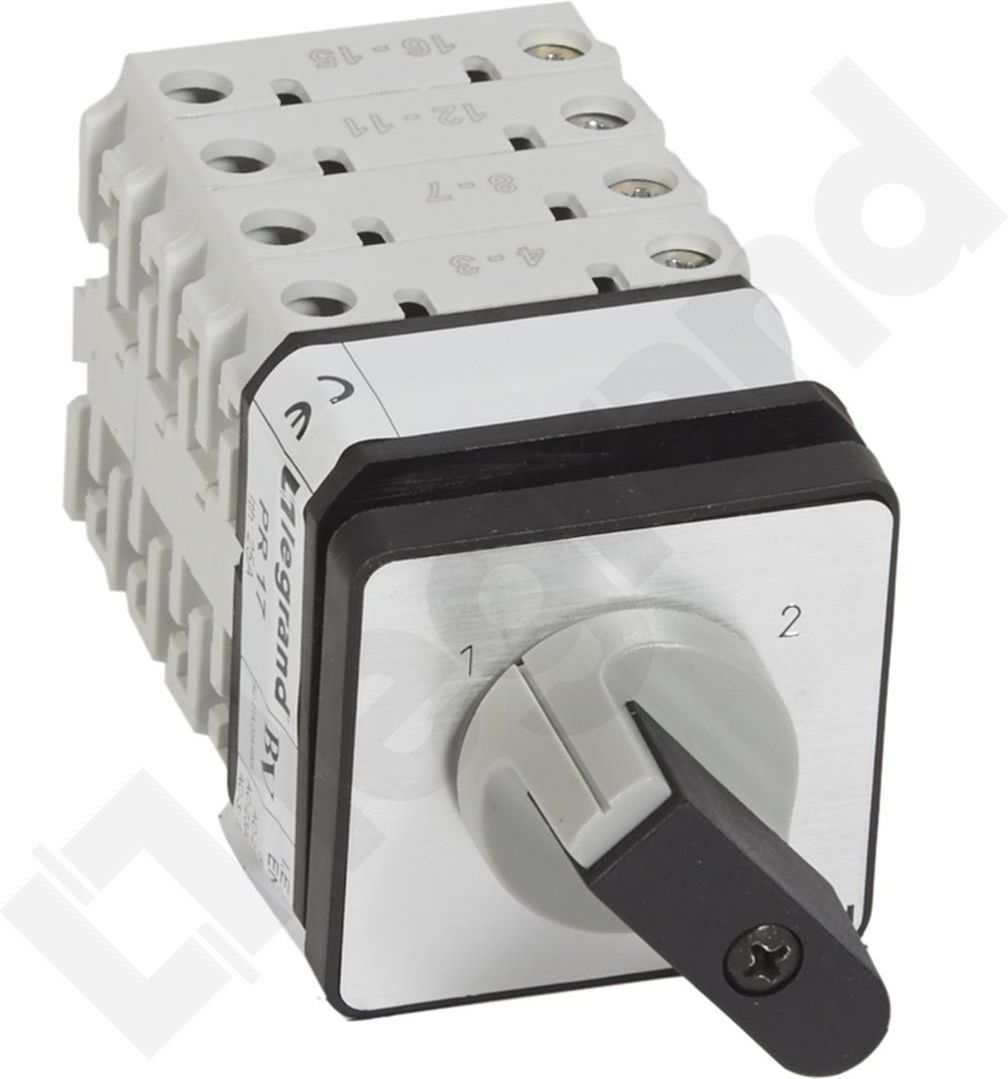

Стоит обратить внимание на модели: Legrand (Франция), Iek (Россия), АВВ (Швеция, Швейцария). Продукция этих компаний характеризуется надёжность и качество.
Полезное видео
Пакетный выключатель – виды, примиенение, конструкция, принцип работы и подключение
Еще в советские времена пакетный выключатель стоял во всех квартирах и на лестничных площадках. Он выполнял функцию рубильника для полного отключения/включения электричества.
Но так как мощность его невелика, на замену ему пришли современные автоматы, тем более что в устройстве пакетного выключателя нет автоматического отключения от сети в случае короткого замыкания или перегрузки. А из-за перепадов напряжения он быстро выходит из строя.
Тем не менее, из-за дешевизны, компактности и большого коммутационного ресурса устройства он все еще в ходу.
Конструкция и характеристики пакетного выключателя (ПВ)
Пакетники могут иметь один, два и три полюса. Работают в электросетях постоянного и переменного тока до 60 А при напряжении 380 В и до 100 А при напряжении 220 В. Частота – 50 Гц и выше.
Внешне выключатель пакетный (ПВ) выглядит как небольшой бочонок с ручкой и выводами электрических клемм. Внутри контактная группа и переключающий механизм. Подвижные контакты (из изолированного материала) установлены на втулке квадратного сечения. Находятся они в корпусе. Сам корпус состоит из изолированных шайб, соединяющихся винтами. С помощью рукоятки через пружинный механизм поворачиваются подвижные контакты. Они закреплены в пластинах из фибры для точного направления и гашения электрической дуги.
Неподвижные контакты внешне напоминают маленькие ножи. Расположены они в пластмассовых шайбах.
Принцип работы пакетных выключателей
Он достаточно простой: при повороте рукоятки на 90 градусов происходит натяжение пружины и воздействие на подвижную шайбу. Фиксаторы на крышке помогают ее стабилизировать. Далее шайба передает движение контактной группе, и контакты замыкаются/размыкаются.
Обратите внимание! Если дисковый ПВ работает только в режиме включить/выключить, то существует еще так называемый кулачковый пакетник (галетный). Так вот его можно «запрограммировать». Переключение контактов будет зависеть от изначального положения переключателя.
Какие бывают виды пакетников
Они классифицируются по степени защиты.
- Открытые. Предназначены для монтажа в сухих, незапыленных и недоступных местах. Не переносят высокий уровень влажности. Как правило, их устанавливают в железных ящиках, щитах и нишах.
- Защищенные. Предотвращают не только случайные прикосновения, но и попадания предметов на оголенные контакты. Корпус сделан из пластмассы, защищает пакетник от пыли и влаги, поэтому разрешается устанавливать его вне электрического щитка.
- Герметичные. Прочный корпус из алюминия обеспечивает лучшую защиту от влаги. Такие пакетники монтируют не только в очень влажных помещениях, но и на открытой территории.
По типу крепления пакетники изготавливаются в 4-х вариантах:
- Крепеж расположен за 4-х миллиметровой панелью. Защелкивается передней скобой. Подвод проводов находится сзади.
- Крепеж находится за 24-х миллиметровой панелью. Также фиксируется передней скобой, а подключение проводов происходит с задней стороны.
- Пакетный выключатель крепится за сам корпус.
- Крепеж находится в шкафу, а защелкивается уже задней скобой. Подвод проводов находится спереди.
На заметку! В распределительный щиток проще и надежней крепить подключенный пакетник на din-рейку.
Подключение пакетного выключателя к сети
Для наглядного примера рассмотрим схему подключения пакетного выключателя к однофазному счетчику:
Схема подключения пакетного выключателя к сетиПровода зачищаются и крепятся в винтовых зажимах пакетника. Для удобства подключения они специально сдвинуты относительно друг друга. Для некоторых типов ПВ концы проводов нужно скручивать в кольца.
Обратите внимание! Пакетник подсоединяется исключительно в разрыв фазы!
Если на корпусе аппарата есть заземляющий контакт, подключение заземления осуществляется отдельным, не являющимся рабочим нулем кабелем.
Если это трехфазная сеть, то пакетник будет иметь 2 положения: все фазы замкнуты или разомкнуты.
Пакетный выключатель уместно использовать там, где необходимо частое переключение питания. Но их частота не должна быть больше, чем 300 раз за 1 час. Так, при номинальном напряжении и токе, а также коэффициенте мощности 8,0 такие выключатели выдерживают до 20 тысяч переключений.
Каждый пакетник имеет свою маркировку. Она состоит из нескольких условных обозначений. Например, так: П ВX – XXX XX XX XXX X. Эта таблица поможет вам ее расшифровать:
Таблица расшифровки маркировки пакетникаПакетные выключатели
Выберите категорию:
Все Отопление/Водопровод/Кухня » Водонагреватели » Насосное оборудование »» Комплектующие насосов и насосных станций »» Мотопомпы »» Насосные станции »» Насосы »»» Насосы циркуляционные »»» Насосы фонтанные »»» Насосы погружные »»» Насосы поверхностные »»» Насосы низковольтные »»» Насосы канализационные »»» Насосы дренажные »» Насос ручной » Радиаторы »» Биметаллические радиаторы »» Алюминиевые радиаторы »» Теплоноситель »» Чугунные радиаторы »» Панельные радиаторы »» Комплектующие к алюмин.
Производитель:
ВсеABACACCOONAACUASUBAdidasAgent ProvocateurAguariusAguasferaAir HeatAirwheelAKGAL STIAlcaplastAllSaints TonyaALTALTAFOAMAltstreamAntonio BanderasAppleAquahitAQUALINKAQUANTAQVA PIPEAQVALINKARDERIAARISTONArmand BasiArtelampASDASOSATLANTICATLAS FILTRIAversBalliBalluBAODIBaonBASHBeatsBekoBELMASHBelmondoBergesBESTOFFBIGHBLOCKBoschBRAITBRAVO TRIOBreezeBRIGGS&STRATTONBrilliantBUDERUSBugattiBurberryCamelionCAMOZZICandyCATCITILUXCLIPPERCOLOSSEOColumbiaCOMBATComfortCONDTROLCRISTELLCrocsCrosbyCTMCYCLONEDAWOODDEDekoDel’ta luxDemixDENZELDEVIDADEXXDisneyDIVINODJIDURACELLEASYEasyPressECCOEDISSONEDONEKFEl TempoELECTROLUXElfeEnergyERBAERGUSEscadaETALONEuroluxFavouriteFEKACUTFEKAMAXFESTFilaFIOREFlamelliForestPlusFORNARAFORWARDFORZAFRAPFree toolsFRESH-KFrond Pilot RFUBAGGAPGARAGEGARANTERMGardenGironacciGold WheelsGolden FoxGota RocioGrandpipeGRANGE CASCADAGREENTECHSGreenworksGrindaGROSSGRUNDFOSGTNGulfstreamH.
Пакетные выключатели | Аппараты распределительных устройств низкого напряжения | Архивы
Страница 62 из 75
8-3.
Пакетными выключателями называются выключатели с клиновым контактом, у которых контактные ножи и стойки находятся внутри невысоких изоляционных цилиндров (пакетов), устанавливаемых один над другим (рис. 8-7).
Неподвижные контакты 1, к которым присоединяются провода, могут устанавливаться в любом из четырех пазов по окружности пакета. Они при определенном положении рукоятки могут соединяться между собой подвижными контактами с пружинящими губками 2 и дугогасительными фибровыми шайбами 3, насаженными на четырехгранный изолированный валик. Валик связан с приводной рукояткой через механизм 4, который при вращении рукоятки поворачивает его с большой скоростью, независимой от скорости движения рукоятки. Для этого механизм имеет заводную спиральную пружину, два поводка, из которых один жестко связан с рукояткой, а другой — с валиком, и фасонную пружинящую шайбу, сидящую на валике р фиксирующую его положение путем упора в выступе на крышке. При повороте рукоятки сначала натягивается заводная пружина, а затем освобождается фиксирующая шайба и под действием пружины валик с контактами поворачивается на 90°.
Собирая пакеты с подвижными контактными шайбами различной конфигурации и располагая шайбы и неподвижные контакты различным образом, можно получить разнообразные схемы. Наиболее распространенные исполнения: одно-, двух- и трехполюсные выключатели (два положения «включено», два — «отключено»), двух- и трехполюсные переключатели на три направления (одно положение «отключено»; в каждом из оставшихся трех положений данный контакт одного полюса соединяется с одним из трех других), двух- и трехполюсные переключатели на два направления, переключатели обмоток асинхронных двигателей (со звезды на треугольник, переключатели полюсов, реверсивные). Основные данные пакетных выключателей приведены в табл. 8-2.
Рис. 8-7. Пакетный выключатель.
Пакетные выключатели имеют широкое распространение вследствие компактности, удобства монтажа, значительной разрывной мощности, возможности получения многочисленных схем при небольшом числе деталей, допустимости работы в любом положении и нечувствительности к толчкам и вибрациям.
Таблица 8-2
Данные пакетных выключателей согласно ГОСТ [Л. 8-8]
Примечание. Указанные числа отключений относятся к работе как на переменном, так и на постоянном токе и зависят от индуктивности цепи. Г — постоянная времени при постоянном токе; cosφ—коэффициент мощности при переменном токе.
Значительным недостатком пакетных выключателей являются: высокая трудоемкость и необходимость тщательного их изготовления, сложность ремонта, высокая стоимость и малый срок службы. Наиболее слабым местом конструкции являются сильно напряженная пружина, поворачивающая контакты, которая часто выходит из строя в эксплуатации, и клиновые контакты, которые легко обгорают. Пакетные выключатели иногда применяются в качестве пускового аппарата и в этом случае при частых отключениях работают плохо. В последнее время разрабатываются и внедряются выключатели, также набираемые из изоляционных пакетов, но со стыковыми контактами и кулачковым механизмом.
Реле и переключатели – Packaged-InP
Активные радиочастотные переключатели SPDT из фосфида индия Teledyne Relays обеспечивают низкие вносимые потери и высокую линейность с полосой пропускания от постоянного тока до 60 ГГц. Эти коммутаторы также поддерживают превосходную целостность сигнала на уровне выше 40 Гбит / с и имеют очень компактный размер корпуса 3 мм x 3 мм x 1 мм. Активные радиочастотные переключатели Teledyne идеально подходят для испытательных и измерительных систем, микроволновой связи и радаров.
In P1 012-60 | Активный радиочастотный переключатель на фосфиде индия без оконечной нагрузки • Размер корпуса 3 мм x 3 мм x 1 мм • Монолитный твердотельный переключатель без механического износа • Упаковка Flip-chip обеспечивает устойчивость к ударам и вибрации • Обработка поверхности ENEPIG для пайки • Пакет с низкими потерями и органической формовкой • Возможна поставка тестовой платы с K-коннекторами DC-60 ГГц 40+ Гбит / с |
В P1 012-40 | Активный радиочастотный переключатель SPDT с фосфидом индия без оконечной нагрузки • Размер корпуса 3 мм x 3 мм x 1 мм • Монолитный твердотельный переключатель без механического износа • Упаковка Flip-chip обеспечивает устойчивость к ударам и вибрации • Обработка поверхности ENEPIG для пайки • Пакет с низкими потерями и органической формовкой • Возможна поставка тестовой платы с K-коннекторами DC-40 ГГц 40 Гбит / с |
Активный радиочастотный переключатель SPDT с фосфидом индия без оконечной нагрузки • Размер корпуса 3 мм x 3 мм x 1 мм • Монолитный твердотельный переключатель без механического износа • Упаковка Flip-chip обеспечивает устойчивость к ударам и вибрации • Обработка поверхности ENEPIG для пайки • Пакет с низкими потерями и органической формовкой • Возможна поставка тестовой платы с K-коннекторами DC-30GHz | |
| Активный радиочастотный переключатель SPDT на фосфиде индия без оконечной нагрузки • Размер корпуса 3 мм x 3 мм x 1 мм • Монолитный твердотельный переключатель без механического износа • Упаковка Flip-chip обеспечивает устойчивость к ударам и вибрации • Обработка поверхности ENEPIG для пайки • Пакет с низкими потерями и органической формовкой • Возможна поставка тестовой платы с K-коннекторами DC-20 ГГц |
InP 1012-14 | Активный радиочастотный переключатель SPDT с фосфидом индия без оконечной нагрузки • Размер корпуса 3 мм x 3 мм x 1 мм • Монолитный твердотельный переключатель без механического износа • Упаковка Flip-chip обеспечивает устойчивость к ударам и вибрации • Обработка поверхности ENEPIG для пайки • Пакет с низкими потерями и органической формовкой • Возможна поставка тестовой платы с K-коннекторами DC-14GHz |
Gazettabyte – Главная – Broadcom обсуждает планы совместной оптики
Если электрические интерфейсы становятся препятствием, можно ли использовать совместно упакованную оптику? Broadcom, безусловно, так считает.
Одной из причин растущего интереса к совместно упакованной оптике является потребность в вводе-выводе (I / O) микросхем коммутатора. Если мощность обработки пакетов таких микросхем удваивается каждые два года, их количество операций ввода-вывода также должно удваиваться.
Alexis Björlin Но многократно удваивать пропускную способность чипа коммутатора – непросто.
Каждое новое поколение микросхем коммутатора должно либо удваивать количество цепей сериализатора-десериализатора (serdes), либо удваивать их скорость.
Более высокое количество serdes – последние 25.ИС с 6-терабитным переключателем имеют сегменты 256, 100 гигабит в секунду – требуют большей площади кремния, в то время как оба подхода – большее количество и более высокая скорость – увеличивают энергопотребление чипа.
Более быстрые электрические интерфейсы также усложняют конструкцию системы, поскольку перемещение данных между микросхемой и оптическими модулями на передней панели коммутатора становится более сложной задачей.
Брэд Бут, директор передовой группы поиска путей к архитектуре в аппаратных системах и инфраструктуре Azure в Microsoft и президент Консорциума бортовой оптики (COBO), описывает проблему электрических интерфейсов как серьезное препятствие.
“Как нам продвигаться вперед с тем, что нам нужно, чтобы плотность пропускной способности этих устройств продолжала расти?” – говорит Бут. «Эту проблему больше не решить с помощью электроники».
Это объясняет, почему совместно упакованная оптика привлекает столько внимания и почему усилия по стандартизации были начаты COBO и OIF.
Оптика в упаковке
Ведущий специалист по коммутирующим микросхемам Broadcom говорит, что неуклонный рост емкости коммутирующих микросхем связан с ненасытной потребностью гипермасштабируемых компаний в поперечной полосе пропускания для выравнивания сетевой архитектуры центра обработки данных.
Гипермасштабирующие устройства имеют особые архитектурные потребности и обычно пропускают поколение платформ коммутаторов.
«Некоторые гипермасштабирующие устройства развернут в очень больших объемах 25,6-терабитный коммутатор, а затем либо перейдут на 51,2-битный коммутатор, либо дождутся появления 102-терабитных коммутаторов», – говорит Маниш Мехта, руководитель отдела управления линейкой продуктов и стратегии подразделения оптических систем. Broadcom. «Другие будут очень широко использовать свои 51,2-терабитные коммутаторы».
Manish MehtaCo – упакованная оптика, как следует из названия, объединяет оптику и чип в одном корпусе.Перемещение оптики внутрь эффективно создает микросхему с оптическим вводом / выводом.
Совместно упакованная оптика также сокращает длину высокоскоростных электрических соединений между микросхемой и оптикой, упрощая проблемы целостности сигнала.
Но совместно упакованная оптика сопряжена со своими техническими проблемами. Эта технология также меняет то, как операторы центров обработки данных используют оптику, и повлечет за собой разветвления отраслевой цепочки поставок.
Характеристики производительности
Broadcom подчеркивает несколько преимуществ в производительности при использовании совместно упакованной оптики.
Технология обещает снизить энергопотребление на 30 процентов и цену за бит на 40 процентов по сравнению с использованием съемной оптики. Совместно упакованная оптика также удваивает пропускную способность стойки.
Broadcom использует те же полупроводниковые технологии, которые используются для встроенной памяти, для своей оптики на корпусе, благодаря которой несколько микросхем могут быть размещены на общей подложке.
«Мы использовали подход к проектированию, который, по нашему мнению, может применяться на многих рынках», – говорит Алексис Бьёрлин, старший вице-президент и генеральный менеджер подразделения оптических систем Broadcom.«Не только коммутация Ethernet, но и межсоединения для вычислений».
30-процентная экономия энергии достигается за счет размещения оптики как можно ближе к микросхеме переключателя, чтобы сократить длину межсоединения высокоскоростных электрических сигналов.
«Убрав всю эту схему управления и поместив оптику близко к микросхеме, мы управляем оптикой от серодов на микросхеме переключателя», – говорит Бьёрлин.Этим объясняется экономия энергии.
40-процентная экономия затрат на бит достигается за счет миниатюризации, удаления ретаймеров и повышения производительности за счет использования технологий производства полупроводников для совместной упаковки.
Удвоение плотности коммутатора в стойке с использованием совместно упакованной оптики связано с тем, что коммутатор на 51,2 терабит уместится в одной стойке (1RU). Возможна установка 25,6-терабитного блока размером 1RU со сменными модулями.
Съемная оптика и комплектная оптика
Broadcom ожидает, что совместно упакованная оптика дополнит съемные модули; пока не видно точки, в которой конструкции переключателей будут возможны только с использованием совместно упакованной оптики.
«Но мы знаем, что потребление зависит от стоимости и мощности», – говорит Бьёрлин. «Мы считаем, что комбинированная оптика представляет собой очень выгодное предложение».
Достоинства совместно упакованной оптики также усиливаются с каждым удвоением скорости электрического интерфейса. Последние 25,6-терабитные коммутационные чипы используют 100-гигабитные Serdes, и OIF начала работу над 224-гигабитным электрическим интерфейсом.
По словам Мехты, экономия энергии и оптические характеристики, обеспечиваемые объединенной оптикой, позволят создать новые архитектуры центров обработки данных.Например, сворачивание уровня верха стойки или отсутствие необходимости уменьшать количество платформ в стойке с каждым новым коммутатором из-за их растущего энергопотребления и того факта, что центр обработки данных может поставлять в стойку лишь определенное количество энергии.
«Мощность – это то, что является движущей силой значительных инвестиций и интереса [к совместно упакованной оптике]», – говорит Мехта.
Проблемы экосистемы
Одним из ключевых преимуществ оптических модулей для операторов центров обработки данных является их обширная экосистема; операторы ценят несколько источников и конкурентоспособные цены.
Используя совместно упакованную оптику, только несколько ключевых компаний, производящих микросхемы коммутаторов, в том числе Intel, Cisco и Broadcom, могут предоставить полную совместно упакованную конструкцию. Это противоречит тому, что нравится гипермасштабирующим.
«Публично может показаться, что всего несколько компаний могут предлагать совместно упакованные оптические решения», – говорит Мехта. «Но если вы откажетесь от этого, то для вывода этого на рынок потребуется очень широкая экосистема».
К ним относятся предприятия по производству полупроводниковых пластин, упаковки, а также компании по сборке и тестированию оптических устройств, – говорит он, добавляя, что в этом отношении это похоже на экосистему оптических модулей.
«В конце концов, гипермасштабируемые компании, предоставляющие инфраструктуру как услугу, монетизируют вычисления и хранилище; сеть – это накладные расходы», – говорит Бьёрлин. «Мы должны предоставить ценность, чтобы уменьшить эти накладные расходы, и технологии совместной оптики обеспечивают это».
Дорожная карта
Broadcom заявляет, что обращается не только к рынку коммутационных микросхем; его конструкция оптических межсоединений разрабатывается для дезагрегированных конструкций, вычислительных кластеров и хранилищ.«Мы все смотрим на это как на следующее поколение оптических устройств ввода-вывода для объединения разрозненных ресурсов», – говорит Бьёрлин.
Компания еще не анонсировала совместно упакованный продукт, но в презентации, которую она провела на мероприятии JP Morgan в начале этого года, она обрисовала в общих чертах три будущих дизайна.
Сначала, однако, он объединит свой цифровой сигнальный процессор (DSP) с 4-уровневой импульсно-амплитудной модуляцией (PAM4) 8×100 гигабит и кремниевую фотонику для использования в подключаемых модулях на 800 гигабит.
За ним последуют его совместно упакованные оптические продукты под кодовыми названиями Humboldt, Bailly и Janssen.
Humboldt будет иметь размер 25,6 терабит, а Bailly – 51,2 терабит. Humboldt будет предлагаться в комбинированном исполнении с различным сочетанием электрических и оптических интерфейсов. «Это единственный переключатель, который можно использовать в любой конфигурации», – говорит Бьёрлин.
Bailly будет иметь только оптические интерфейсы. Эти два дизайна появятся по обе стороны от 2023 года.
Janssen – это дизайн оптического чиплета Broadcom для различных типов ASIC, которым требуется оптический ввод-вывод. «У нас это есть с шагом 800 гигабит», – говорит Бьёрлин. Это появится позже, поскольку рынок не готов к таким устройствам.
«Следующие шесть-девять месяцев будут включать в себя множество лабораторных испытаний», – говорит Мехта.
Broadcom объявляет о продуктах, когда они собирают образцы, так почему же компания сейчас подробно описывает свою оптическую дорожную карту?
Бьёрлин объясняет, что Broadcom – компания, занимающаяся платформой, и эта разработка предполагает работу в нескольких подразделениях компании.
Компания значительно увеличила свои инвестиции в НИОКР за последнее десятилетие. «Часть этих инвестиций в НИОКР – это совместное использование технологий, которые, по нашему мнению, будут очень важны для создания сетей», – говорит Бьёрлин.
Broadcom представляет коммутаторы с объединенной оптикой
Broadcom представляет коммутаторы с объединенной оптикой
Январь 2021 г.
Официально.12 января 2021 года Broadcom представила линейку коммутирующих ASIC следующего поколения, оснащенных совместно упакованной оптикой. Первые 25,6 Тбайт Humboldt поступят на рынок в конце 2022 года, а годом позже появится 51,2 Тбайт Bailly, как показано на Рисунке 1. Broadcom также анонсировала съемные трансиверы 800G DR8, основанные на совместной микросхеме Silicon Photonics Integrated Circuit (PIC).
Broadcom редко объявляет о продуктах задолго до их поставок, но это особый случай.Клиентам потребуется время, чтобы принять изменения. Объявление не стало сюрпризом для крупнейших клиентов Broadcom, но это сюрприз для более широкого рынка, который необходимо принять. Это также стартовый свисток к соревнованиям. Гонка продолжается, и Broadcom планирует оставаться в лидерах.
LightCounting тоже не удивились анонсу. В нашем последнем прогнозе внедрения коупакованной оптики, опубликованном в декабре 2020 года, мы рассчитывали на анонсы продуктов в 2021 году.Возможно, это еще не все.
Зачем начинать с 25 Тб? В отрасли пришли к единому мнению, что объединенная оптика будет необходима для коммутаторов 102 Тбайт и, возможно, 51 Тбайт. Broadcom начинает работу раньше, чтобы у клиентов было больше времени, чтобы попробовать себя в работе и протестировать новую технологию.
COBO, CPO и OIF концепции совместной оптики поставляются с электрическими и оптическими разъемами.Подход Broadcom припаивает опто-чиплеты рядом с ASIC (на той же подложке). Волокна, вероятно, все еще отсоединяемы, но Broadcom не предоставила никаких подробностей о том, как это делается, кроме указания 64 волокон ввода-вывода на чип с плотностью полосы пропускания 500 Гбит / с / мм.
Это дизайн, соответствующий требованиям завтрашнего дня. Хотя можно управлять потерей электрических розеток на чиплетах, рассчитанных на полосу пропускания 100 Гбит / с, это головная боль, а переход на более высокие скорости будет кошмаром. Подход Broadcom снижает потери электроэнергии, обеспечивая прямое управление опто-чиплетами с помощью стандартных LR SerD, интегрированных в ASIC – «наиболее эффективное использование кремния для всей системы».
Это также означает, что Broadcom полностью владеет ASIC, оснащенным CPO.
Broadcom также оценят совместимость оптических чиплетов с оптическими приемопередатчиками MSA, такими как DR4 и DR8.Это обеспечит сосуществование CPO и сменных трансиверов в мегацентрах обработки данных.
Полный текст аналитической заметки доступен подписчикам LightCounting по адресу: https://www.lightcounting.com/auth/login
Практическое занятие с Intel Co-Packaged Optics и Silicon Photonics Switch
Корпорация Intel разработала обложку Barefoot Tofino 2 и Silicon Photonics Когда Intel выпустила несколько изображений-тизеров и презентацию, которая изначально должна была быть показана на OFC 2020 до текущих событий, большинство показов было отменено.
Совместная оптика Intel и Silicon Photonics Video
В этом году мы производим больше контента как в письменном, так и в видеоформате. Если вы предпочитаете слушать вместе, вы можете посмотреть видео версию.
В этом видео есть еще несколько углов переключения переключателей, о которых мы говорим в этой статье, если вы что-то видите и можете захотеть под другим углом.
Почему у нас будет оптика в упаковке
Короткий ответ здесь заключается в том, что компании, которые используют много переключателей, таких как Facebook, являются движущей силой этих изменений. Гипермасштабные компании развертывают десятки тысяч коммутаторов в каждом крупном центре обработки данных и, следовательно, развертывают миллионы оптических трансиверов.Эти же компании также настаивают на более быстрых сетях для обработки внутреннего трафика до такой степени, что 100GbE является обычным явлением, и мы очень быстро переходим к скоростям 400GbE, а затем и 800GbE. По мере того, как мы переходим к этим высокоскоростным каналам связи, текущая технология сменной оптики больше не масштабируется. Мы рассказали об этом во время саммита OCP 2018, где Facebook настаивал на создании совместно упакованной оптики в поколении 400GbE.
Facebook Fabric Aggregator Whats Next Задавая почву для понимания того, почему отрасль движется в этом направлении, давайте начнем с самого простого вопроса: что такое подключаемая оптика.
За счет стандартизации форм-факторов массовое производство может снизить цены.Поставщики оборудования могут разрабатывать стандартные модули, а поставщики модулей могут вводить новшества, вызывая рыночную конкуренцию. Не так давно оптический модуль дальнего действия 100 Гбит / с стоил намного больше 10 000 долларов, а теперь можно купить эти модули менее чем за 1/10 этой цены.
Edgecore AS7712 32X, вид спереди Еще одним преимуществом сменных модулей является их модульность. Например, можно использовать медные ЦАП для связи внутри стойки между сервером и коммутатором, оптику ближнего действия, чтобы добраться до конца ряда стоек в центре обработки данных, и оптику дальнего действия, чтобы проехать 10 км или 40 км до другого Дата центр.
После десятилетий использования подключаемой оптики, как можно догадаться, мы видим ограничения для этого сверхгибкого решения.
Сами модули должны получать электрический ток.Затем им необходимо преобразовать этот ток в оптическую сигнализацию с помощью встроенных лазеров и обеспечить достаточно высокое качество сигнализации для соответствия техническим требованиям. Этим же модулям также необходимо делать противоположное: принимать фотонные сигналы и преобразовывать эти сигналы в электричество.
Edgecore AS7712 32X Внутренний обзор Наклейки 3 Small Затем на электрическом конце модуля необходимо подавать электрические сигналы к модулю и от него.
В поколении 1Gb это не было существенной проблемой внутри коммутаторов и серверов.Современные печатные платы могут эффективно передавать 1 Гбит / с данных. Обработка сигнала, необходимая для обеспечения точной передачи 1 Гбит / с, не является обременительной. На скорости 100 Гбит / с мы видим, что передача через печатную плату потребляет много энергии, порядка десятков процентов от общей мощности коммутатора.
Забегая вперед, для поколений 400GbE и 800GbE это будет от обременительного до запретительного.
Edgecore Facebook Minipack Tomahawk 3 CoolingЕще один аспект – плотность.На коммутаторе высотой 1U можно разместить от 32 до 36 портов размера QSFP28. На лицевой панели высотой 1U просто так много места. Каждый модуль со всеми компонентами для управления трансмиссией и преобразованием также нуждается в собственном металлическом корпусе, механизмах для установки и извлечения и т. Д. Даже при наличии от 32 до 36 портов, если вы посмотрите на размер оптоволоконного разъема по сравнению с размером модуля QSFP28, вы сразу увидите, что модуль занимает значительно большую площадь лицевой панели.Это имеет побочный эффект в виде уменьшения воздушного потока через шасси, что является особой проблемой для плотных решений, таких как коммутаторы.
Ubiquiti USW Leaf Switch Front Подводя итог, теперь у нас есть проблемы, связанные со сложностью, размером, потребляемой мощностью и тепловыми факторами, которые подталкивают электрическую сигнализацию к оптическим сетевым модулям.
Решение для совместной упаковки нового поколения Intel Silicon Photonics
Когда Intel приобрела Barefoot Networks для своего полупроводникового программируемого коммутатора Ethernet, очевидно, что это было сделано с учетом этой совместной упаковки.В самом деле, в нашей статье, посвященной этой сделке, у STH даже была фотография с выступления на конференции OCP Summit в Facebook в 2018 году. Очевидным шагом было объединить мощную кремниевую фотонную сетевую часть с полупроводниковой микросхемой, поскольку Intel стремится расширить технологию TAM для центров обработки данных.
Корпорация Intel упаковала коммутатор Barefoot Tofino 2 в. Чтобы почувствовать импульс Intel Silicon Photonics, мы посетили Intel Silicon Photonics Update на Interconnect Day 2019, где Intel заявила, что поставила миллион модулей. На сегодняшний день отгружено более 3 миллионов модулей.Основная причина этого успеха – интеграция, которая на несколько порядков повысила надежность в полевых условиях.
Что касается Barefoot, то есть кое-что интересное, о чем многие, возможно, не знали, – это то, что Tofino 2 не является монолитным кристаллом. Вместо этого используется микросхема ASIC главного переключателя, окруженная четырьмя кристаллами ввода-вывода с использованием технологии упаковки TSMC 7nm. Когда мы недавно представили коммутатор Edgecore AS7712-32X, который был устройством со скоростью 3,2 Тбит / с на базе микросхемы другого производителя.Barefoot Tofino (поколение 1) поддерживает скорость до 6,4 Тбит / с. Tofino 2, используемый в демонстрации технологии кремниевой фотоники, может масштабироваться до 12,8 Тбит / с. Продукты следующего поколения будут масштабироваться до 25,6 и 51,2 Тбит / с.
Intel Barefoot Tofino 2Благодаря модульной архитектуре можно представить день, когда кристалл ввода-вывода будет иметь кремниевую фотонику и не будет необходимости во внешней упаковке.
Сама демонстрация использует этот чип Tofino 2 с совместно упакованной оптикой.
На этой диаграмме показано, что данные проходят очень короткое расстояние между ASIC коммутатора и совместно упакованными кремниевыми фотонными модулями. Затем жилы, выходящие из оптических двигателей, соединяются внутри шасси с разъемами MTP на передней панели. Это обеспечивает большую гибкость развертывания и помогает перемещать данные от ASIC коммутатора.Обычно на этой области наверху микросхемы коммутатора находится большой медный блок.
Компания Intel разработала пакет Barefoot Tofino 2 и демонстрационного переключателя Silicon Photonics, оптическое соединение Демонстрационные коммутаторы не только имеют пакеты кремниевой фотоники, но и здесь Intel демонстрирует некоторую гибкость.
Ключевым моментом здесь является то, что использование этих пакетов вокруг микросхемы коммутатора дает клиентам возможность указать поставщикам коммутатора, что требуются четыре традиционных съемных отсека, в то время как остальная часть коммутатора должна быть наполовину малодействующей и половина дальнобойная оптика.
Компания Intel разработала Barefoot Tofino 2 с внешним медным подключением Во время работы в лаборатории я мог видеть под ним металлический блок, закрывающий сборку. Там есть IP, которым Intel не готова поделиться, поэтому мне не разрешили сфотографировать этот вид. В то же время это было одно из тех решений, которое, как только вы его увидите, становится очевидным, как поставщики коммутаторов, такие как Cisco, Arista, Quanta и другие, смогут настраивать коммутаторы в соответствии с требованиями клиентов.
. Мне также не разрешили сфотографировать радиатор в сборе, который был снят в демонстрационном блоке Intel. Это большой радиатор из меди, который заполняет пространство между двумя радиаторами по обе стороны от коммутатора, который демонстрирует Intel. Если вы видите эти тепловые трубки и медные кулеры в демонстрационном блоке, это не для ASIC коммутатора. Вместо этого они предназначены для охлаждения корпусов кремниевой фотоники.
Intel Co упаковала Barefoot Tofino 2 и Silicon Photonics, пример воздушного потока Что касается охлаждения, вы можете увидеть, насколько меньше разъемы MTP на передней панели коммутатора по сравнению с корпусами QSFP.
Для уровня управления мы видим дочернюю плату с процессором уровня управления Intel Xeon D.
Компания Intel разработала пакет Barefoot Tofino 2 и демонстрационный коммутатор Silicon Photonics Xeon D Control. У Intel была еще одна демонстрационная установка с существующим коммутатором Arista, перекачивающим данные через коммутатор совместной упаковки кремниевой фотоники.
Кремниевая фотоника Intel 400 Гбит / с, установленная в коммутаторе Arista для обеспечения взаимодействия В коммутаторе Arista использовались микросхемы другого производителя, поэтому это интересно, поскольку он также демонстрирует демонстрацию совместимости, важную в сетевом пространстве. Для тех, кто видел изображения, когда Intel их выпустила, это не просто механическая демонстрация, это передача трафика другим коммутаторам Barefoot, а также работа, связанная с переключением на кристалле от других поставщиков.
. За этой демонстрацией следил ноутбук, изображенный в крайнем левом углу этой фотографии.По сути, это просто показывает трафик, проходящий через разные коммутаторы, чтобы доказать, что цепочка работает.
Заключительные слова
Влияние этого может быть огромным. Мы слышали, что это может обеспечить экономию электроэнергии на 20-30% в коммутаторах следующего поколения. Сокращение расстояний между источником и окончанием сигнала на микросхеме коммутатора до оптического приемопередатчика – большая возможность повысить эффективность в центре обработки данных. Если вы являетесь поставщиком общедоступного облака, например Amazon, Microsoft, Google или Alibaba, и у вас есть ограничения по мощности на уровне центра обработки данных, отказ от сетевой мощности может быть большой победой.Эти публичные облачные провайдеры обычно продают вычислительные ресурсы, а не сети.
При 12,8 Тбит / с эта технология совместной упаковки не требуется. К тому времени, когда мы достигнем 51,2 Тбит / с, потребуется что-то вроде этого. То, что демонстрирует Intel, и то, что я видел под крышками, показывает, что текущее состояние технологии не является решением только для лаборатории.В отличие от некоторых демонстраций Intel, которые я видел, или исследования упаковки, показанного на OCP Summit в 2018 году, это то, что поставщик коммутаторов, такой как Quanta, мог бы подобрать и к концу 2020 года превратить его в продаваемый продукт. Возможно, в этом нет необходимости, но уровень технологической зрелости намного выше, чем я ожидал по первоначальным фотографиям.
Поскольку OFC и другие конференции на данный момент отменены, мы собираемся сделать больше альтернативных экспонатов для этих выставочных площадок.
Pasternack представляет новые мощные коаксиальные коммутаторы с пин-диодами высокой мощности
В новых мощных ВЧ- и СВЧ-переключателях на ПИН-диодах Пастернака используется полупроводниковая технология GaN. Технологии GaN и микросхемы и провода в производственном процессе обеспечивают самые современные характеристики мощности с отличным соотношением мощности к объему, что идеально для широкополосных приложений с высокой мощностью.Эти переключатели на ПИН-диодах обладают превосходными тепловыми свойствами и значительно более высоким напряжением пробоя, что позволяет выдерживать более высокие уровни входной мощности в широкополосных и узкополосных ВЧ и СВЧ частотах.
Другие особенности включают производительность холодного переключения до 100 Вт входной мощности CW RF, широкий диапазон частот от постоянного тока до 18 ГГц с использованием отражающих SPDT и SP4T PIN-диодов, TTL-совместимую схему драйвера для точного логического управления и компактные коаксиальные корпуса.Все устройства соответствуют требованиям EAR99 и соответствуют ряду условий окружающей среды, таких как высота, вибрация, влажность и удары.
“Эти новые GaN-переключатели на PIN-диодах обладают отличными тепловыми характеристиками, соотношением мощности к объему и более высоким напряжением пробоя, что обеспечивает передовые возможности управления мощностью в небольших компактных корпусах. Кроме того, мы предлагаем эти новые высокомощные PIN-контакты. готовые диодные выключатели с доставкой в тот же день », – сказал Тим Галла, менеджер по продуктовой линейке.
Новые мощные ВЧ- и СВЧ-переключатели на PIN-диодах Pasternack имеются в наличии и доступны для немедленной доставки без минимального количества заказа (MOQ).
По всем вопросам обращайтесь в Пастернак по телефону + 1-949-261-1920.
О компании Pasternack:
Компания Pasternack, являющаяся лидером в области радиочастотных продуктов с 1972 года, является сертифицированным производителем и поставщиком по стандарту ISO 9001: 2015, предлагая самый большой в отрасли выбор активных и пассивных радиочастотных, микроволновых и миллиметровых волн, доступных для доставки в тот же день. Pasternack – это бренд Infinite Electronics.
О компании Infinite Electronics:
Компания Infinite Electronics, расположенная в Ирвине, Калифорния, предлагает широкий спектр компонентов, сборок и решений для проводной / беспроводной связи, обслуживая рынки аэрокосмической / оборонной, промышленной, государственной, бытовой электроники, приборов, медицины и телекоммуникаций. .Бренды Infinite включают Pasternack, Fairview Microwave, L-com, MilesTek, ShowMeCables, NavePoint, INC Installs, Integra Optics, PolyPhaser, Transtector, KP Performance Antennas, RadioWaves и Aiconics.
Контактное лицо для прессы:
Питер Макнил
Пастернак
17792 Fitch
Ирвин, Калифорния.92614
(978) 682-6936
ИСТОЧНИК Pasternack
Ссылки по теме
https://www.infiniteelectronics.com/
(PDF) Комплектные тепловые МЭМС-переключатели миллиметрового диапазона
Упакованные тепловые МЭМС-переключатели миллиметрового диапазона
P. Blondy *, D. Мерсье *, Д. Кро *, П. Гийон *
П. Рей **, П. Шарве **, Б. Дием **
К. Занчи ***, Л. Лапьер ***, Ж. Сомбрин ***, JB Quoirin ****
Тел .: 05 55 45 77 31 – Факс: 05 55 45 76 49 – электронная почта: pblondy @ ircom.unilim.fr
* IRCOM, Faculté des Sciences, 123 avenue A. Thomas, 87000 LIMOGES FRANCE
** CEA-LETI, 17 rue des Martyrs, 38054 GRENOBLE Cedex 9
*** CNES, 18 Avenue E.
**** ST Microelectronics, rue P. et M. Curie, 37071 TOURS
Аннотация – В данном резюме описываются термоуправляемые МЭМС-переключатели миллиметрового диапазона. Переключатели
сконструированы с использованием диэлектрической мембраны с контролируемым напряжением и металлическими контактами с рисунком.Полученные переключатели
могут работать при низком напряжении без ущерба для жесткости пружины. Конструкция позволяет создавать резистивные переключатели
до миллиметрового диапазона. Полноволновое моделирование было выполнено с использованием кодов FEM и MoM и хорошо согласуется с измерениями
. Для защиты компонентов на этапе нарезки кубиками
и обеспечения их долговечности была разработана технология упаковки в виде вафельных пластин. Измеренная изоляция лучше 35 дБ в диапазоне от 30 до 40 ГГц.
I. ВВЕДЕНИЕ
МЭМС-переключатели вызывают большой интерес для приложений миллиметрового диапазона. Ожидается, что они будут предлагать более высокие характеристики
в отношении линейности, энергопотребления и потерь по сравнению с аналогами полупроводников.
основаны на балках с электростатическим приводом в сочетании с цепями CPW [1-4]. Эти переключатели имеют высокое напряжение срабатывания
, обычно более 10 В. Для более низких напряжений жесткость пружины должна быть сильно уменьшена, и могут возникнуть проблемы с застреванием
.Тепловое срабатывание [5] может быть хорошей альтернативой электростатическому переключению с явно более низкой скоростью, но также с более низким напряжением
. Тем не менее, энергия, необходимая для переключения, может быть сопоставима с электростатическими составляющими. Однако термическое срабатывание
по определению чувствительно к температуре, поэтому переключатели, представленные в этом реферате, используют срабатывание термического срабатывания
. Это означает, что они нечувствительны к нагреву ниже определенной температуры, и что они опускаются на
выше этой температуры.
Используя этот принцип срабатывания, мы исследовали потенциал этой технологии для переключения миллиметровых волн.
– это переключение избыточности между двумя цепочками спутниковых приемников, где потери и линейность имеют первостепенное значение. Другая особенность заключается в том, что количество циклов переключения не является реальной проблемой для этого приложения.
II. КОНСТРУКЦИЯ
Переключатели сконструированы с использованием диэлектрической неподвижно-неподвижной балки с контролируемым напряжением (рис.1) на кремниевой подложке с высоким сопротивлением
толщиной 450 мкм [6].
Высота перемычки составляет около 4,5 мкм в центре луча, а узорчатый центральный верхний электрод перемещается вниз к
контактным сигнальным линиямпод перемычкой. Когда компоненты высвобождаются, микромашинная полость из кремния с высоким сопротивлением
приклеивается поверх пластины с отверстиями для доступа сверху, позволяющими нарезать кубиками и соединить. Полость имеет высоту 15 мкм, не металлизированная
, и просто обеспечивает механическую защиту снаружи в обычной атмосфере.
показан на рис. 2.
Измеренное коммутируемое напряжение составляет от 5 до 6 В. Резисторы на каждой стороне луча подключены последовательно для целей тестирования
, и, следовательно, это напряжение срабатывания делится на два, когда резисторы включены параллельно. . Время выключения
составляет 50 мкс, время включения – 300 мкс (измерено при приложении постоянного напряжения между электродами). Эта разница может быть объяснена
тем фактом, что «выключенное состояние» обнаруживается, как только контакт теряется, в то время как состояние включения требует прохождения
всего процесса нагрева.
Switch Высокопрофильный упаковщик поддонов
ВЫКЛЮЧАТЕЛЬ ВЫСОКОПРОФИЛЬНЫЙ ОБЕРТЧИК ПОДДОНОВ
Высокопрофильный упаковщик поддонов Switch – единственная доступная машина, которую можно легко преобразовать в экономичный полностью автоматический режим на месте позже.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Спецификация | Описание |
---|---|
Скорость производства |
|
Грузоподъемность |
|
Поворотный стол |
|
Элеватор каретки пленки |
|
Система доставки пленки |
|
Требования к электропитанию |
|
ОСОБЕННОСТИ
Характеристика | Описание |
---|---|
Элементы управления |
|
Конструктивные особенности |
|
