Импульсные реле – что это такое?

При необходимости управления осветительными устройствами из нескольких точек, удаленных на некотором расстоянии друг от друга, используют несколько проходных (перекрестных) выключателей. В данном случае к каждому отдельному выключателю ведется два-три провода (в зависимости от типа светильника) сечением, соответствующим току нагрузки данного осветительного устройства. Если количество мест, с которых планируется управлять светильниками, не более двух-трех, при этом расстояние до светильника сравнительно небольшое, способ применения традиционных проходных и перекрестных переключателей актуален. Во всех остальных случаях наиболее предпочтительно использовать для управления осветительными устройствами импульсные реле.

Что такое импульсное реле?

Приведем краткую характеристику данных электрических аппаратов и приведем аргументы в пользу их применения для управления осветительными устройствами. Для начала рассмотрим, что же такое импульсное реле. Принцип работы обычного электрического реле следующий. В реле есть катушка, которая втягивает сердечник, соединенный с группами контактов. При подаче напряжения на данную катушку, втягивается сердечник, который в свою очередь замыкает или размыкает контакты, в зависимости от их изначального положения. Основное преимущество реле заключается в том, что ток (напряжение), который подается на катушку управления реле, как правило, небольшой, а ток, который коммутируется контактными группами реле, может быть в несколько раз больше. При этом реле находится во включенном положении в том случае, если на катушке будет присутствовать напряжение (ток). Когда напряжение с катушки будет снято, реле будет выключено, и контакты примут исходное положение. Принципиальное отличие импульсного реле от реле традиционного типа в том, что для его включения не нужно постоянно подавать напряжение на цепь управления – достаточно одного импульса. Причем подачей импульса реле замыкается, таким же импульсом реле размыкается. Если для управления обычным реле необходимо постоянно подавать напряжение на катушку, то в случае использования импульсного реле электроэнергия, расходуемая цепями управления реле, потребляется только в момент подачи импульса. Применение импульсного реле в различных электронных устройствах не всегда оправдано, так как в нем отсутствует возможность контроля текущего положения контактных групп. Для осветительных сетей данное устройство подходит идеально. Ниже приведем краткую характеристику импульсных реле, применяемых для управления освещением. Импульсные реле бывают двух типов, в зависимости от принципа работы: электромеханические и электронные. Импульсное реле электромеханического типа имеет конструкцию по принципу работы аналогичную всем электромеханическим реле, независимо от типа – катушка, сердечник, контакты и другие механические устройства, которые обеспечивают выполнение одной функции – поочередного отключения и включения в случае подачи импульса на катушку управления. В импульсных реле электронного типа данную функцию выполняют полупроводниковые элементы или микропроцессоры. Основное преимущество импульсных реле электронного типа в том, что в них, помимо основной функции замыкания и размыкания контактов при подаче импульса, может быть реализовано множество дополнительных функций. Преимущества импульсного реле Legrand

Использование импульсных реле для управления осветительными устройствами

Приведем несколько примеров использования импульсных реле для управления светильниками. Например, в здании есть очень длинный коридор, в нем установлено несколько светильников. Для удобства управления осветительными устройствами планируется предусмотреть возможность включения освещения с четырех различных точек. Как и упоминалось в начале статье, что использование традиционных перекрестных и проходных выключателей для управления освещением актуально только в том случае, если расстояние между местами установки выключателей сравнительно небольшие и их общее количество не более двух-трех. В противном случае целесообразнее использовать для управления освещением импульсные реле. Использование импульсных реле для централизации управления Основное преимущество использования импульсного реле, по сравнению с обычными выключателями освещения в том, что для подключения кнопок управления данным реле можно выбрать провод с минимальным сечением. В то время как в случае использования обычных выключателей все провода (кабеля) должны иметь сечение, которое соответствует фактической нагрузке электроприборов, в данном случае осветительных устройств. Существуют отдельные типы импульсных реле, которые имеют несколько цепей управления. Например, при подаче импульса на первую цепь реле может замыкаться и размыкаться, а при подаче импульса на другую цепь – только размыкаться. Чем это удобно? С помощью данной функции можно реализовать возможность одновременного отключения всех светильников, расположенных во всем доме. Например, можно объединить цепи отключения всех реле, установленных для управления светильниками в доме, и вывести их на кнопку, расположенную недалеко от входной двери. Теперь, когда вам необходимо выйти из дома, не нужно бегать по всем комнатам и проверять отключенное положение светильников – достаточно нажать одну кнопку и все светильники отключатся. Также следует отметить такое преимущество использования импульсного реле, как удобство управления. Во-первых, кнопкой управлять значительно удобнее, чем клавишным выключателем. Во-вторых, благодаря тому, что для управления данным реле достаточно короткого импульса, можно дать волю фантазии и реализовать необычный способ включения освещения или других электроприборов при помощи импульсного реле.

Импульсное реле серии Easy 9 от Schneider Electric

31.07.2020

Современные квартиры и дома насыщены различными электрическими нагрузками такими, как источники света различной мощности и конфигурации, отопительные приборы, электрические приводы штор, жалюзи и многими другими устройствами. При этом, привычные нам способы управления ими уже невозможно применять из-за технических ограничений или по причине требований заказчика.

Импульсные реле хорошо зарекомендовали себя в качестве устройств управления освещением. По сути это реле с механической фиксацией контактов в положение вкл/выкл, что позволяет после выключения или выключения снять с них напряжение. Таким образом управление осуществляется импульсом, отсюда и название устройства. Основные преимущества – бесшумность, энергоэффективность, неограниченное количество точек управления, возможность управлять мощными нагрузками, безопасность с пожарной точки зрения. Рассмотрим вариант управления освещением на примере новинки от Schneider Electric – импульсного реле серии Easy 9.

В качестве примера возьмем длинный коридор или лестничный марш. Обычно в таких помещениях необходимы несколько точек управления, которые позволяют включить освещение, когда человек входит с одной стороны коридора и выключить его, когда он уходит с другой стороны. Традиционно такие схемы управления реализуются с помощью комбинации переключателей, что требует прокладки большого количества кабелей и затратно само по себе т. к. стоимость проходного (перекрестного) переключателя достаточно высока.

При использовании импульсного реле возможно отказаться от дорогостоящих переключателей и заменить их недорогими кнопочными выключателями, как показано на схеме. Таких кнопочных выключателей может быть неограниченное количество (если речь идет о выключателях без подсветки!!), что позволяет создать нужное количество точек управления в зависимости от конкретного помещения. В цепи управления реле ток протекает лишь в момент подачи импульса управления и не превышает 0.5 А, то их можно прокладывать кабелем небольшого сечения (0.5-0.75 кв.мм.). В сочетании с доступной ценой импульсного реле Easy 9 такое решение позволяется получить существенную экономию не только за счет стоимости изделий, но и за счет экономии кабеля.

Рычаг на лицевой панели импульсного реле помимо индикации положения реле «включено/выключено» еще и позволяет управлять им в ручном режиме, например если нужно проверить правильность подключения нагрузки при монтажных и пуско-наладочных работах на объекте.

Технические параметры

• Способ монтажа: din-рейка
• Назначение: Механическое для коммутации
• Глубина монтажа, установки: 44 мм
• Ширина в числах модульных расстояний: 1
• Количество замыкающих контактов: 1
• Количество переключающих контактов: 0
• Количество размыкающих контактов: 0
• Номинальный коммутируемый ток: 16 А
• Напряжение питания по: 250 В
• Напряжение питания с: 250 В
• Род тока питающего напряжения: Переменный ток (AC)
• Возможность ручного управления: да

Особенности применения проходного выключателя и импульсного реле

В современном доме или квартире все чаще начинают использовать схемы освещения, которые ориентированы на возможность контролировать его работу из нескольких мест. Такие электрические проекты очень практичны в быту. Такие схемы могут быть отображены на практике в двух вариантах. Первый вариант — в схемах используются проходные, а также перекрестные выключатели. Второй — применение импульсных реле. Стоит более детально рассмотреть каждый подход применения схемы точечного освещения на практике.

Потолочный светильник

Проходные выключатели

Когда применяются проходные выключатели, то питание от основного электрического щита обычно подводится к распределительной коробке. Только после этого электричество отходит на выключатели. Использовать необходимо минимум провод с тремя жилами. Чем больше необходимо количество выключателей, тем больший метраж провода нужно будет использовать. При монтаже проходных выключателей с двумя клавишами, стоит помнить, что в них находятся шесть специальных контактов. В связи с этим еще больше увеличивается как количество разных проводников, так и их длинна. Такая необходимость значительно усложняет схему, а также последующие монтажные работы. Причем схемы, которые спроектированы для контроля освещение из нескольких мест на проходных выключателях с двумя клавишами, на практике применяются крайне редко. Связано это с тем, что в них используются по два перекрестных выключателя, а монтировать их нужно только вместе. Проходные выключатели замыкают и размыкают основную цепь нагрузки. Именно через выключатели проходит питание ко всем светильникам, поэтому сечение проводника должно соответствовать рабочей мощности нагрузки (чаще всего — 1,5-2 мм ²). Простые выключатели оснащены двумя положениями — включено (чаще всего клавиша поднята вверх) или выключено (клавиша опущена вниз). Все проходные выключатели не закреплены за определенными положениями.

Подвесной светильник

Еще одно преимущество проходного выключателя заключается в том, что для его монтажа не требуются никакие дополнительные элементы, а также проходной выключатель не занимает место в электрическом щите. Такие устройства устанавливаются в подрозетник. Проходные выключатели достаточно практичны в эксплуатации. Связано это с тем, что они не оснащены никакой автоматикой.

Импульсное реле

Использование импульсных реле подразумевает применение кнопочных выключателей. При этом такие устройства необходимо подключать строго параллельно. Заменить кнопочные выключатели можно обычными подпружиненными кнопками. Такие устройства часто монтируются для срабатывания электрических звонков. Соединять такие выключатели можно проводом с двумя жилами. Когда нужно управлять освещением из нескольких мест, использование двухжильного провода позволит значительно сократить расходы на прокладку проводника с большим количеством жил. Любой выключатель управляет обмоткой реле, а основная нагрузка приходит через силовые контакты, при такой ситуации будет достаточно провода с сечением жил 0,5 мм ² или 0,75 мм ².

Потолочная люстра

По способу установки, то есть по форм-фактору, реле часто производят двух видов. Первый вид ориентирован на установку устройства в электрощит на DIN-рейку, а второй (навесной вариант) устанавливается в распределительную коробку. Чаще применяется на практике первый тип установки — на DIN-рейку. Такой вариант подразумевает, что все провода от освещения и провода от выключателей кнопочного типа заводятся прямо в электрощит. Производство такого монтажа подразумевает увеличение количества модулей в самом щите и соответственно — увеличение габаритов электрического щита. Большое количество импульсных реле очень чувствительны к скачкам напряжения в основной сети дома. Это может привести к ложным срабатываниям.

Настенный бра

На импульсных реле можно создавать схемы управления освещением со значительным количеством групп общего освещения дома. Их количество зависит от числа установленных реле. Обычно на каждую группу устанавливается отдельное реле. Можно также монтировать централизованное управление всем освещением. Имеется ввиду, что одним выключателем можно будет включить или выключить все светильники в доме. В высотных домах можно сделать так, что свет будет выключаться на каждом этаже отдельно или полностью во всем доме.

Каждый описанный выше подход управления освещением из определенного количества мест как свои преимущества, так и недостатки. Оба варианта очень подробно и доступно рассмотрены в этой статье.

Импульсное реле для управления освещением. Фото, видео

Автор Alexey На чтение 6 мин. Просмотров 1.9k. Опубликовано 05.04.2016 Обновлено

05.04.2016

В случае, если требуется управление освещением из множества разных мест в большом помещении, используют импульсное реле, как наиболее дешёвое и эффективное решение данной задачи.

Принцип действия устройства

Существует много производителей электротехнического оборудования, выпускающих импульсные реле:

ABB, Schneider Electric, Legrand, IEK, Finder и другие.

В независимости от изготовителя, в данных устройствах применяется один и тот же принцип управления катушкой, осуществляемый с помощью приходящего короткого импульса напряжения.

Импульсное реле электронное

Алгоритм работы такой: пришёл один импульс – устройство включилось, пришёл следующий – выключилось. Данный циклический принцип управления сохраняется во всех модификациях устройств. На само срабатывание необходимо, в зависимости от модели, в среднем около 50 мс.

Поскольку импульсное реле имеет два стабильных состояния – включённое и выключенное, его ещё называют бистабильным. Другое название, встречаемое в каталогах – блокировочное, из-за того, что контакт блокируется в одном из двух положений внутренним механизмом, и данное состояние сохраняется после исчезновения напряжения в сети.

Схема подключения и принцип работы импульсного реле на примере двух выключателей



Выключатель для импульсного реле

Очевидно, что включённых параллельно клавиш может быть много, нажатием которых осуществляют одну и ту же функцию. Для управления импульсным реле используется выключатель, имеющий самостоятельно размыкающийся под воздействием пружины контакт – кнопка с нормально открытым (разомкнутым) не фиксирующимся контактом.

Установив данные выключатели в разных местах большого помещения можно включить освещение нажатием клавиши на входе и выключить, закрывая выходную дверь. Если в это время кто-то ещё будет находиться внутри, то ему не надо будет пробираться в потёмках через весь зал – достаточно подойти к любому ближайшему выключателю, и возобновить освещение.

Разновидности и характеристики импульсных реле

Импульсные реле могут иметь модульную конструкцию, для установки на DIN рейку в щитке, но, также выпускаются устройства различных размеров и форм, имеющие иной способ крепления.

Модульные устройства, выпускаемые различными производителями, также могут отличаться внешним видом.

Например, импульсные реле фирмы ABB, Schneider Electric, имеют индикаторы работы и ручной рычажок управления механизмом.

импульсное реле с рычажком и устанавливаемый на DIN рейку

Обозначение клемм подключения тоже может различаться. По ходу развития, изделия одной марки также изменяются.

Например, реле ранее популярной серии E251 от компании ABB уже снятое с производства, выглядит так,

а его аналог Е290, теперь имеет несколько иной вид.

Различаются внутренней схемой также серии от одного изготовителя.

Основными характеристиками импульсных реле являются:

• Количество и первоначальное состояние контактов;
• Номинальное управляющее напряжение;
• Ток срабатывания катушки;
• Номинальный ток силовой цепи;
• Длительность импульса управления;
• Количество подключаемых выключателей;

Последняя указанная характеристика зависит от наличия ламп подсветки в выключателях, суммарный ток которых может привести к срабатыванию катушки. Если импульсное реле электронное, то оно подвержено влиянию радиопомех и наводок от окружающих силовых цепей.

Характеристики импульсных реле

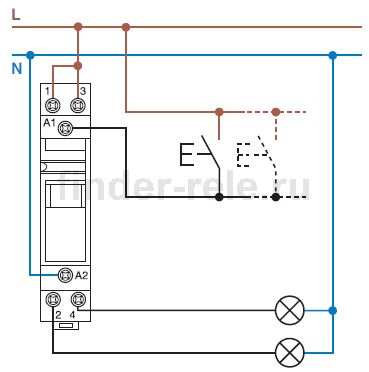

Схема подключения реле с одним нормально открытым контактом

Поскольку существует большое разнообразие бистабильных реле, то без привязки к конкретному производителю можно рассмотреть лишь обобщённую схему подключения.

схема подключения

На рисунке справа показан момент нажатия выключателя и срабатывание реле, которое блокируется в данном состоянии до следующего нажатия любой из кнопок. Так выглядит монтажная схема подключения всё ещё популярного блокировочного реле ABB E251-230

Принципиально, схемы подключений изделий от других производителей ничем не отличаются.

Схема подключения импульсного реле с выключателем для защиты

Общей особенностью данных реле является то, что они не имеют встроенной защиты от перегрузки и должны быть защищены с помощью автоматических выключателей.

Поскольку для срабатывания катушки требуется незначительный ток, по сравнению коммутируемой нагрузкой, то цепи управления могут осуществляться при помощи кабелей с поперечным сечением жил 0,5 мм², но в этом случае для данной электропроводки должен быть установлен отдельный защитный автомат, для предотвращения возгорания проводов при их коротком замыкании.

Как правило, производители указывают время, в течение которого катушка может находиться под напряжением. Например, у ABB оно не ограничено, но у менее именитых брендов импульсные реле могут нагреваться, когда в цепи катушки будет электрический ток продолжительное время, поэтому, покупая импульсное реле, необходимо уточнять данный параметр, ведь возможны случаи, когда случайно передвинутая мебель окажется причиной постоянного нажатия кнопки выключателя.

Или такая монтажная схема

Короткое описание некоторых возможностей импульсных реле от компании ABB

Если заглянуть в каталог ABB, то можно увидеть что существуют импульсные реле (старая серия — E256, новый аналог E290-16-11/), имеющие по одному нормально открытому и закрытому контакту, фактически работающие в режиме переключателя.

АВВ Е290 и его аналоги

Такие устройства могут использоваться для управления осветительными системами на производстве, для переключения между основным и дежурным освещением. Благодаря такой функции производственное помещение никогда не окажется в темноте по вине персонала, забывшего включить дежурный свет – переключение осуществляется одним нажатием на клавишу выключателя.

Существует также возможность управлять освещением как локально (управляется одно импульсное реле при помощи нескольких параллельно подключенных кнопок), так и централизованно, (одновременно для нескольких одинаковых устройств) при помощи двух клавиш – включения и выключения. Например, схема подключения реле серии E257.

Здесь нажатием центральных кнопок (ON, OFF) управляются все реле, плюс каждое имеет свое локальное управление.

В обновлённой линейке ABB используется принцип комбинирования модулей для создания многоуровневых управляющих систем.

Использование различного управляющего напряжения также расширяет функциональные возможности устройств управления освещением. Для примера, импульсное реле серии E251-24 (его обновлённый аналог E290-16-10/24)управляется постоянным напряжением 12В (или переменным 24В), что делает безопасной работу выключателей, находящихся во влажных средах, где есть риск поражения электрическим током.

Такое устройство с успехом может использоваться для управления освещением в бане или сауне, где применение устройств, работающих с сетевым напряжением, не допускается. К тому же низковольтный управляющий сигнал может генерироваться различными компьютеризированными устройствами, что позволяет автоматизировать процессы управления освещением.

Управляющее напряжение в импульсных реле от ABB указывается через дефис в старых изделиях (E251-230) и послеслеша в новом стандарте (E290-16-10/230).

Итог

Данная статья не является рекламой продукции ABB, просто устройства данной фирмы, являющейся одной из лучших на рынке в данном сегменте, взяты в качестве примера, чтобы показать некоторые существующие возможности, которые появляются при использовании различных модификаций импульсных реле.

Как уже говорилось выше, рабочий принцип данных устройств одинаковый у всех производителей, а чтобы правильно подключить и использовать конкретное изделие, нужно изучать его внутреннюю схему, функционал и технические характеристики.

Комбинируя различные устройства, подключая их последовательно, используя контакторы и дополнительные аксессуары, можно обеспечить многоуровневое управление не только освещением, но и другими производственными процессами.

Первая часть видео :

Вторая часть видео:

Подключение и применение импульсных реле РИО. | ЭлектроШтуки

Всем привет.

Сегодня рассмотрим что такое импульсное реле и с чем оно “употребляется”). Описывать все буду на базе импульсных реле РИО торговой марки TDM ELECTRIC.

Импульсные реле предназначены для управления освещением из двух и более точек. В отличие от схем с проходными и перекрестными выключателями, для работы с импульсными применяются выключатели звонкового типа, без фиксации. Выключателей можно устанавливать до 10 штук, они ставятся в системе параллельно друг другу.

Звонковый (кнопочный) выключатель без фиксации

Звонковый (кнопочный) выключатель без фиксации

Таким образом, нажатие на каждый выключатель дает импульс на реле, которое с каждым нажатием поочередно включает и выключает нагрузку. То есть, для реле без разницы, нажимаем ли мы на одну кнопку или на разные, для реле это все – последовательность импульсов, от которой оно срабатывает.

Кнопочные выключатели подключены параллельно друг другу, и каждое нажатие на любой из выключателей подает импульс на реле

Кнопочные выключатели подключены параллельно друг другу, и каждое нажатие на любой из выключателей подает импульс на реле

Схема работы реле РИО-1: S – подача импульсов с выключателя.

Схема работы реле РИО-1: S – подача импульсов с выключателя.

Как видно на рисунке выше, с каждым нажатием на кнопку подается сигнал на контакт S, и это приводит к поочередному включению и выключению света, то есть к поочередному замыканию и размыканию контактов 15-18.

Почему импульсные реле еще называют бистабильными?

Импульсные реле имеют “память”, то есть сохраняют состояние управляющих контактов (включено или выключено), независимо от наличия или отсутствия питающей сети. Другими словами, если свет у нас был включен, и внезапно пропало напряжение сети, то при возобновлении питания, контакты реле останутся в замкнутом состоянии, и свет останется включенным. Если, соответственно, был выключен, то и останется выключенным.

Для соединения кнопочных выключателей достаточно двухжильного провода сечением от 0,35 кв. мм. Провод не несет никакой силовой нагрузки, его задача – передать импульс от выключателя на реле. Поэтому, если сравнивать со схемой с применением проходных и перекрестных выключателей, то здесь мы значительно сэкономим на проводах и на их прокладке.

Ассортимент.

В линейке TDM ELECTRIC есть 2 модели импульсных реле: РИО-1 и РИО-2. Они отличаются только одной функцией: наличием в РИО-2 таймера задержки выключения света. На таймере можно установить значение времени от 1 до 12 минут.

Импульсное реле РИО-1 без таймераИмпульсное реле РИО-2 с таймером

Импульсное реле РИО-1 без таймера

То есть, в РИО-1 включение и выключение света идет по нажатию на кнопку. И если свет у нас горит, он будет светить пока кто-то повторно не нажмет на кнопку. А в РИО-2 включение по кнопке, а выключение по кнопке или таймеру: что произойдет быстрее. Это может применяться как защита от того, что человек забыл повторно нажать на кнопку и выключить свет.

Схема подключения.

Схема подключения импульсных реле РИО стандартная, как для других видов реле: данные реле имеют управляющие контакты “сухого” типа, которые нужно “запитывать”. Если сказать простыми словами, то надо соединить перемычкой контакт А1, на который подключается питающий фазный провод L, и 15 – рисунок ниже. Далее к контакту 18 подключается нагрузка, а второй контакт нагрузки подключается к нулевому проводнику N.

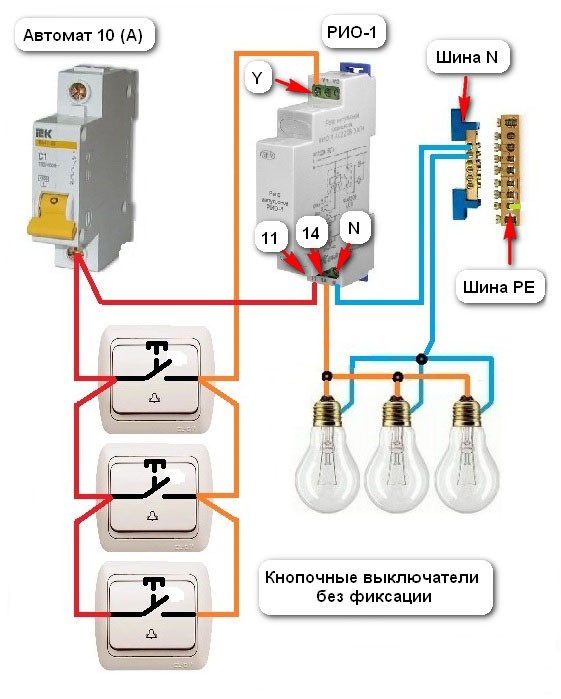

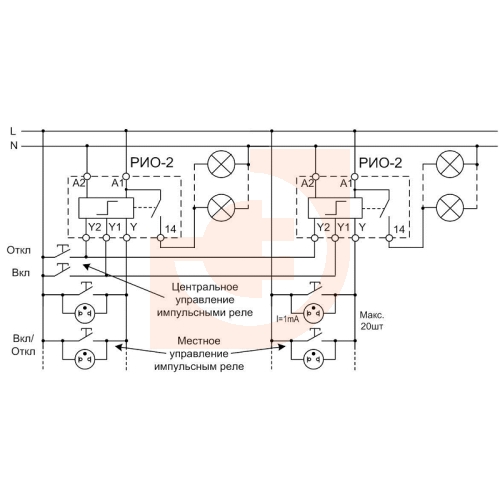

Схемы подключения импульсных реле РИО: для управления нагрузкой можно подключать звонковые кнопки как к фазному проводу L, так и к нулевому N

Схемы подключения импульсных реле РИО: для управления нагрузкой можно подключать звонковые кнопки как к фазному проводу L, так и к нулевому N

Применяются импульсные реле в местах, где необходимо обеспечить управление освещением из нескольких мест: коридоры, лестницы, выключатели у кровати, помещения с разными входами.

Подробнее про это напишу в одной из следующих статей.

Видео по импульсным реле РИО здесь.

Не забываем подписываться на мои каналы:

#электрика #электричество #освещение #свет #электротехника #советы электрика #электрика в квартире #tdm electric #тдм электрик #электроштуки

Подключение импульсного реле для управления освещением



Для удовлетворения современных требований освещения квартир, офисных помещений и предприятий используются сложные системы электрификации. При их проектировании для решения отдельных задач применяется ряд оборудования, которое постоянно усовершенствуется.

Так, импульсное реле для управления освещением из нескольких мест стало использоваться относительно недавно. Постепенно оно вытесняет стандартные схемы с проходными выключателями.

Блок: 1/6 | Кол-во символов: 448
Источник: https://je7.ru/impul-snoe-rele-dlya-upravleniya-osvescheniem-vidy-markirovka-i-podklyuchenie/

Разделы статьи

2 основные схемы подключения освещения

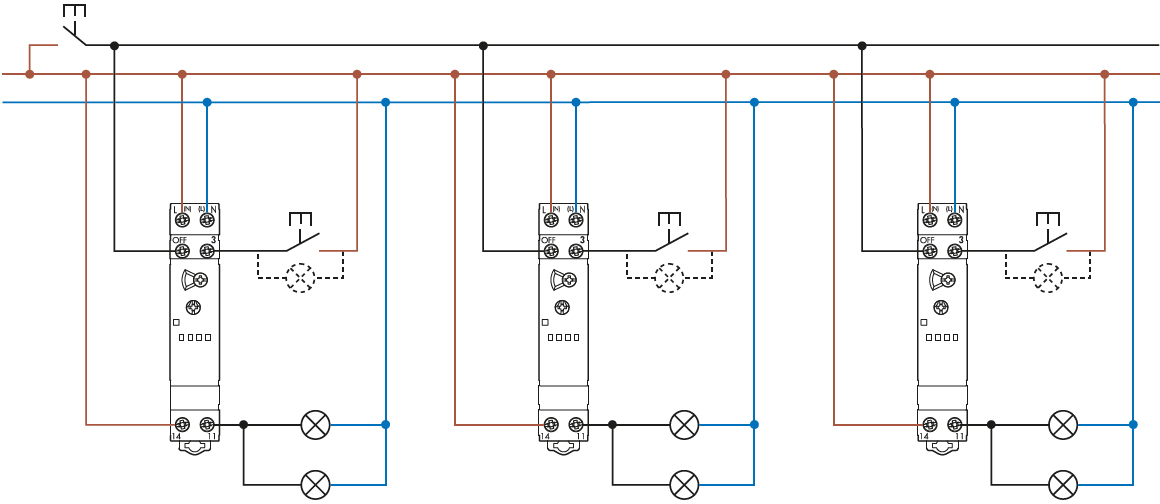

Импульсное реле позволяет создавать централизованное управление освещением, делать несколько выключателей для одного источника света и другие полезные вещи. Сегодня электрики при проектировании электропроводки в доме предлагают достаточно сложные схемы, которые упрощают жизнь жильцов.

Помимо примера с централизованным управлением всем светом в доме, большой популярностью пользуются схемы с несколькими выключателям. Распространенный пример — это выключатели внизу и наверху лестницы, у входа и у кровати в спальной комнате и т.д. Вариантов использования импульсного реле для управления освещения много.

Схема подключения реле Е 250 GM

При стандартных схемах установка осветительных приборов с проходными выключателями такое невозможно. Реле импульсного типа позволяют гибко планировать освещение и более творчески подходить к вопросам проектирования интерьеров. Создание сложных схем требует от электрика мастерства и опыта работы, поэтому не каждый готов ответить на такие запросы.

Монтаж и пример подключения реле

Блок: 2/7 | Кол-во символов: 1057
Источник: https://elektro220v.ru/kontaktory-i-rele/impulsnoe-rele-dlya-upravleniya. html

Разновидности

Сегодня такое устройство представлено на рынке под разными торговыми марками. Наиболее популярными являются следующие:

• ABB,
• Schneider Electric,
• Legrand,
• IEK,
• Finder и другие.

Все они работают по одному и тому же принципу управления катушкой, на которую воздействует короткий импульс напряжения. Рабочий цикл включает в себя импульсное воздействие, при котором прибор включается и выключается. Принцип циклического управления применяется во всех моделях реле.

Используется он в моделях разного типа:

• электромагнитных;
• индукционных;
• магнитоэлектрических;
• электродинамических.

В системах автоматики чаще всего применяются электромагнитные модификации благодаря своей надежности, основанной на принципе действия электромагнитной силы в ферромагнитном сердечнике такого устройства при подведении тока к катушке. Включает контакты рамка, которая при определенном положении притягивает к магнитному сердечнику, а во втором положении отводится назад с помощью пружины.

Блок: 2/8 | Кол-во символов: 978
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Принцип действия устройства

Существует много производителей электротехнического оборудования, выпускающих импульсные реле:

ABB, Schneider Electric, Legrand, IEK, Finder и другие.

В независимости от изготовителя, в данных устройствах применяется один и тот же принцип управления катушкой, осуществляемый с помощью приходящего короткого импульса напряжения.

Импульсное реле электронное

Алгоритм работы такой: пришёл один импульс – устройство включилось, пришёл следующий – выключилось. Данный циклический принцип управления сохраняется во всех модификациях устройств. На само срабатывание необходимо, в зависимости от модели, в среднем около 50 мс.

Поскольку импульсное реле имеет два стабильных состояния – включённое и выключенное, его ещё называют бистабильным. Другое название, встречаемое в каталогах – блокировочное, из-за того, что контакт блокируется в одном из двух положений внутренним механизмом, и данное состояние сохраняется после исчезновения напряжения в сети.

Схема подключения и принцип работы импульсного реле на примере двух выключателей

Выключатель для импульсного реле

Очевидно, что включённых параллельно клавиш может быть много, нажатием которых осуществляют одну и ту же функцию. Для управления импульсным реле используется выключатель, имеющий самостоятельно размыкающийся под воздействием пружины контакт – кнопка с нормально открытым (разомкнутым) не фиксирующимся контактом.

Установив данные выключатели в разных местах большого помещения можно включить освещение нажатием клавиши на входе и выключить, закрывая выходную дверь. Если в это время кто-то ещё будет находиться внутри, то ему не надо будет пробираться в потёмках через весь зал – достаточно подойти к любому ближайшему выключателю, и возобновить освещение.

Разновидности и характеристики импульсных реле

Импульсные реле могут иметь модульную конструкцию, для установки на DIN рейку в щитке, но, также выпускаются устройства различных размеров и форм, имеющие иной способ крепления.

Модульные устройства, выпускаемые различными производителями, также могут отличаться внешним видом.

Например, импульсные реле фирмы ABB, Schneider Electric, имеют индикаторы работы и ручной рычажок управления механизмом.

импульсное реле с рычажком и устанавливаемый на DIN рейку

Обозначение клемм подключения тоже может различаться. По ходу развития, изделия одной марки также изменяются.

Например, реле ранее популярной серии E251 от компании ABB уже снятое с производства, выглядит так,

а его аналог Е290, теперь имеет несколько иной вид.

Различаются внутренней схемой также серии от одного изготовителя.

Основными характеристиками импульсных реле являются:

• Количество и первоначальное состояние контактов;
• Номинальное управляющее напряжение;
• Ток срабатывания катушки;
• Номинальный ток силовой цепи;
• Длительность импульса управления;
• Количество подключаемых выключателей;

Последняя указанная характеристика зависит от наличия ламп подсветки в выключателях, суммарный ток которых может привести к срабатыванию катушки. Если импульсное реле электронное, то оно подвержено влиянию радиопомех и наводок от окружающих силовых цепей.

Характеристики импульсных реле

Схема подключения реле с одним нормально открытым контактом

Поскольку существует большое разнообразие бистабильных реле, то без привязки к конкретному производителю можно рассмотреть лишь обобщённую схему подключения.

схема подключения

На рисунке справа показан момент нажатия выключателя и срабатывание реле, которое блокируется в данном состоянии до следующего нажатия любой из кнопок. Так выглядит монтажная схема подключения всё ещё популярного блокировочного реле ABB E251-230

Принципиально, схемы подключений изделий от других производителей ничем не отличаются.

Схема подключения импульсного реле с выключателем для защиты

Общей особенностью данных реле является то, что они не имеют встроенной защиты от перегрузки и должны быть защищены с помощью автоматических выключателей.

Поскольку для срабатывания катушки требуется незначительный ток, по сравнению коммутируемой нагрузкой, то цепи управления могут осуществляться при помощи кабелей с поперечным сечением жил 0,5 мм², но в этом случае для данной электропроводки должен быть установлен отдельный защитный автомат, для предотвращения возгорания проводов при их коротком замыкании.

Как правило, производители указывают время, в течение которого катушка может находиться под напряжением. Например, у ABB оно не ограничено, но у менее именитых брендов импульсные реле могут нагреваться, когда в цепи катушки будет электрический ток продолжительное время, поэтому, покупая импульсное реле, необходимо уточнять данный параметр, ведь возможны случаи, когда случайно передвинутая мебель окажется причиной постоянного нажатия кнопки выключателя.

Или такая монтажная схема

Короткое описание некоторых возможностей импульсных реле от компании ABB

Если заглянуть в каталог ABB, то можно увидеть что существуют импульсные реле (старая серия — E256, новый аналог E290-16-11/), имеющие по одному нормально открытому и закрытому контакту, фактически работающие в режиме переключателя.

АВВ Е290 и его аналоги

Такие устройства могут использоваться для управления осветительными системами на производстве, для переключения между основным и дежурным освещением. Благодаря такой функции производственное помещение никогда не окажется в темноте по вине персонала, забывшего включить дежурный свет – переключение осуществляется одним нажатием на клавишу выключателя.

Существует также возможность управлять освещением как локально (управляется одно импульсное реле при помощи нескольких параллельно подключенных кнопок), так и централизованно, (одновременно для нескольких одинаковых устройств) при помощи двух клавиш – включения и выключения. Например, схема подключения реле серии E257.

Здесь нажатием центральных кнопок (ON, OFF) управляются все реле, плюс каждое имеет свое локальное управление.

В обновлённой линейке ABB используется принцип комбинирования модулей для создания многоуровневых управляющих систем.

Использование различного управляющего напряжения также расширяет функциональные возможности устройств управления освещением. Для примера, импульсное реле серии E251-24 (его обновлённый аналог E290-16-10/24)управляется постоянным напряжением 12В (или переменным 24В), что делает безопасной работу выключателей, находящихся во влажных средах, где есть риск поражения электрическим током.

Такое устройство с успехом может использоваться для управления освещением в бане или сауне, где применение устройств, работающих с сетевым напряжением, не допускается. К тому же низковольтный управляющий сигнал может генерироваться различными компьютеризированными устройствами, что позволяет автоматизировать процессы управления освещением.

Управляющее напряжение в импульсных реле от ABB указывается через дефис в старых изделиях (E251-230) и послеслеша в новом стандарте (E290-16-10/230).

Итог

Данная статья не является рекламой продукции ABB, просто устройства данной фирмы, являющейся одной из лучших на рынке в данном сегменте, взяты в качестве примера, чтобы показать некоторые существующие возможности, которые появляются при использовании различных модификаций импульсных реле.

Как уже говорилось выше, рабочий принцип данных устройств одинаковый у всех производителей, а чтобы правильно подключить и использовать конкретное изделие, нужно изучать его внутреннюю схему, функционал и технические характеристики.

Комбинируя различные устройства, подключая их последовательно, используя контакторы и дополнительные аксессуары, можно обеспечить многоуровневое управление не только освещением, но и другими производственными процессами.

Первая часть видео :

Вторая часть видео:

Блок: 2/2 | Кол-во символов: 7661
Источник: http://infoelectrik.ru/kommutacionnye-apparaty/drugie-kommutacionnye-apparaty/impulsnye-rele-dlya-upravleniya-osveshheniem.html

Примеры эффективного использования

В продаже представлены различные варианты устройств, включая реле с таймером. Они способны автоматически выключать освещение через определённый промежуток времени. На выбор предлагают механические и электронные модели, обладающие широким спектром применения.

Реле с соленоидами или катушками из-за особенностей своей конструкции не могут использоваться самостоятельно. Управление выполняется внешне с помощью выключателей с кнопками или клавишами. Он отличается от стандартного тем, что у него только одна стабильная позиция. Его достаточно нажать один раз, чтобы сработало реле, после чего он возвращается в исходную позицию. При кратковременном нажатии цепь замыкается, и этого достаточно для срабатывания катушки реле.

Такая особенность позволяет подключать к одной катушке неограниченное число выключателей. Это позволяет решать любые задачи по размещению источников света и других потребителей электричества. Ограничений по конкретному месту установки импульсного реле также никаких нет.

Импульсные реле имеют широкую сферу применения, благодаря некоторым особенностям:

• Небольшой ток, поэтому подходит любая кнопка включения.
• Наличие индикатора для проверки состояния электросети.
• Многочисленные варианты исполнения для любой ситуации.

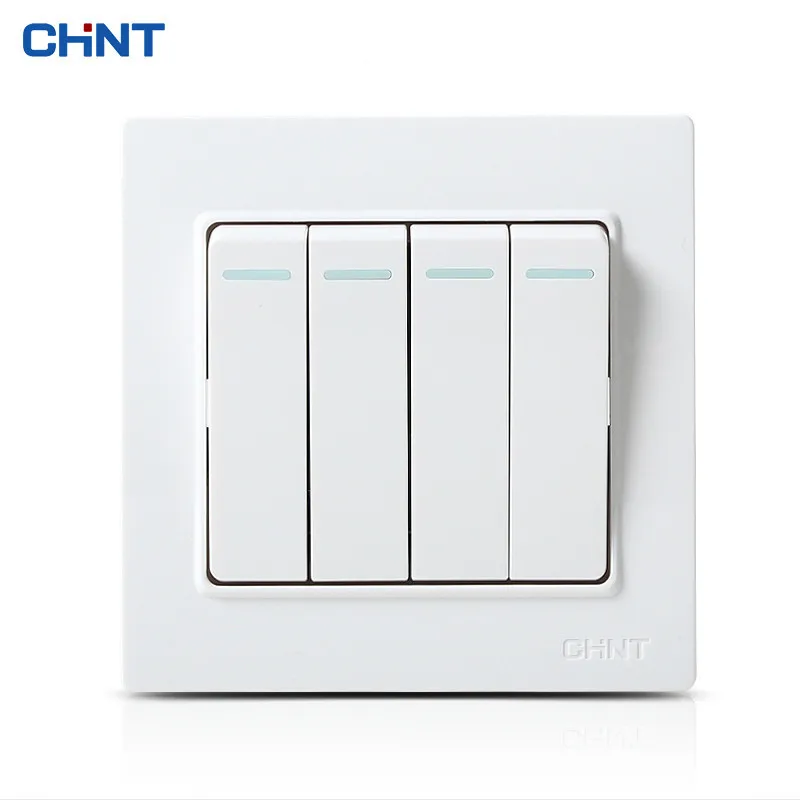

Современные однопозиционные выключатели оснащаются светодиодом, выступающим в качестве индикатора включения. Одного взгляда на него достаточно, чтобы проверить состояние освещения. Благодаря этому импульсные реле располагаться даже в удалённых местах, откуда не видно само помещение. Специалисты помогут подобрать конкретную модель в зависимости от условий эксплуатации.

Производители предлагают широкий ассортимент выключателей, отличающихся конструктивными особенностями и дизайном. Различия касаются следующих аспектов:

• Врезные и накладные способы компоновки.
• Обширная цветовая палитра.
• Одно-, двух- и трёхкнопочное исполнение.

Импульсные реле с двумя или тремя кнопками способны управлять освещением в разных электросетях. Из одного места можно выключать или включать сразу несколько групп осветительных приборов. Такие устройства устанавливаются для управления светом, жалюзи и другими электронными элементами. Благодаря разнообразию дизайна также удаётся подобрать подходящий вариант для конкретного интерьера.



Блок: 3/7 | Кол-во символов: 2312
Источник: https://elektro220v.ru/kontaktory-i-rele/impulsnoe-rele-dlya-upravleniya.html

Виды, маркировка и преимущества

Основными видами импульсных реле являются электромеханические и электронные. Электромеханические, в свою очередь, классифицируются по принципу действия.

Разновидности импульсных устройств

Это значит, что переключение силовых контактов может осуществляться силами отличными от усилия магнита. Они подразделяются на:

• электромагнитные;
• индукционные;
• магнитоэлектрические;
• электродинамические.

Электромагнитные приспособления в системах автоматики применяются чаще остальных. Они достаточно надежны за счет несложного метода работы, основанного на действии электромагнитных сил в ферромагнитном сердечнике при условии, что в катушке есть ток.

Воздействие на контакты здесь осуществляет рамка, которая в одном положении притягивается сердечником, а во второе возвращается пружиной.

Якорь, т. е. пластина с магнитными свойствами, притягивается электромагнитом, которым является медный провод, намотанный на катушку с ярмом

Индукционные имеют принцип действия, основанный на контакте токов — переменного с индуцированными магнитными потоками с самими потоками.

Это взаимодействие создает вращающий момент, который приводит в движение медный диск, расположенный между двух электромагнитов. Вращаясь, он замыкает и размыкает контакты.

Работа магнитоэлектрических устройств выполняется за счет взаимодействия тока в поворотной рамке с магнитным полем, создаваемым постоянным магнитом. Управление замыканием/разрывом контактов осуществляется благодаря ее вращениею.

Относительно своего типа такие реле очень чувствительны. Однако, они не получили большого распространения из-за времени срабатывания в 0,1-0,2 с, которое считается долгим.

Электродинамические реле работают за счет силы, возникающей между подвижной и неподвижной катушками тока. Способ замыкания контактов такой же, как и в магнитоэлектрическом устройстве. Отличие только в том, что индукция в рабочем зазоре создается электромагнитным способом.

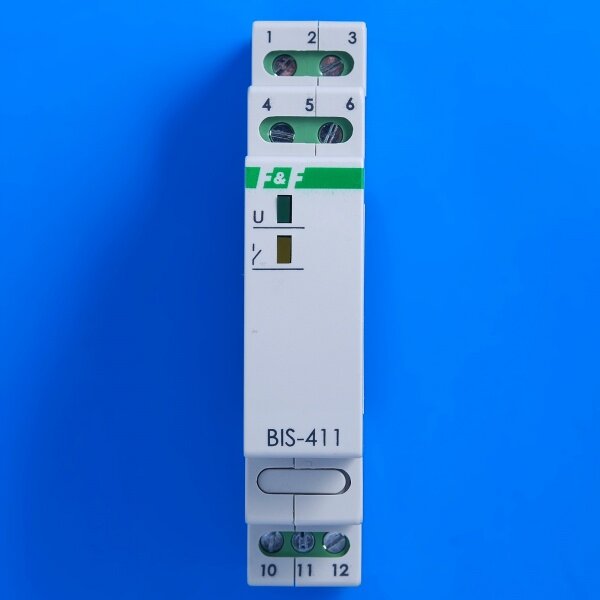

Электронные модели конструктивно почти повторяют электромеханические. Имеют те же блоки: исполняющий, промежуточный и управляющий.

Различие заключается только в последнем. Управление коммутацией осуществляется полупроводниковым диодом в составе микроконтроллера на печатной плате.

В роли полупроводников в этом устройстве выступают транзисторы и тиристоры. Хотя они и выдерживают сложные условия запыленности и вибрации, но подвержены коротким перегрузкам по току и напряжению

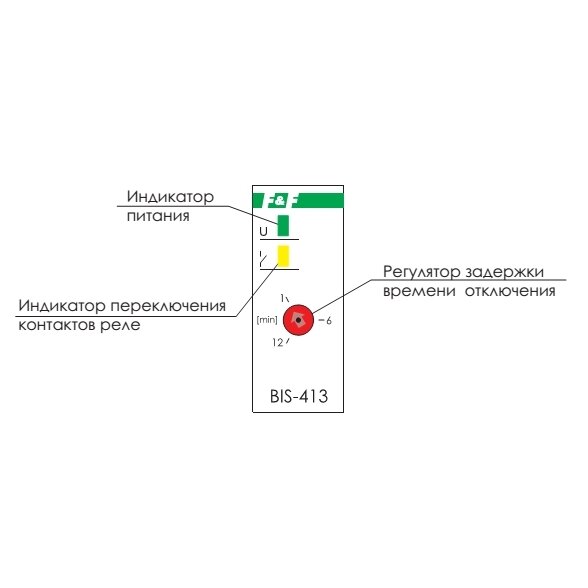

Этот вид реле оборудуется дополнительными модулями. Например, таймер позволяет выполнять программу по управлению освещением через заданный промежуток времени.

Это удобно для экономии электроэнергии, когда в работе оборудования нет нужды. При необходимости выключить свет можно двойным нажатием кнопки.

Достоинства и недостатки основных типов реле

Отличаясь от полупроводниковых ключей, электромеханические переключатели имеют следующие преимущества:

1. Относительно низкая стоимость за счет недорогих составляющих.
2. Образование небольшого количества тепла на включенных контактах из-за слабого падения напряжения.
3. Присутствие мощной изоляции в 5 кВ между катушкой и контактной группой.
4. Не подверженность вредному влиянию импульсов перенапряжения, помехам от молний, процессам коммутации мощных электроустановок.
5. Управление линиями с нагрузкой до 0,4 кВ при малом объеме устройства.

При замыкании цепи с током в 10 А в реле малого объема по катушке распределяется менее 0,5 Вт. В то время как, на электронных аналогах этот показатель может составлять более 15 Вт. Благодаря этому не возникает проблемы охлаждения и вреда атмосфере.

К их недостаткам приспособлений следует отнести:

1. Износ и проблемы при коммутации индуктивных нагрузок и высоких напряжений при постоянном токе.
2. Включение и выключение цепи сопровождается порождением радиопомех. Это требует установку экранирования или увеличения расстояния до подверженного помехам оборудования.
3. Относительно долгое время срабатывания.

Еще один минус — наличие непрерывного механического и электрического износа при коммутации. К ним относится окисление контактов и их повреждение от искровых разрядов, деформация блоков пружин.

При монтаже стоит учитывать, что электромеханический вариант исполнения контакторов может работать некорректно, если находится в горизонтальном положении

В отличие от электромеханических, электронные реле осуществляют управление промежуточным блоком посредством микроконтроллера.

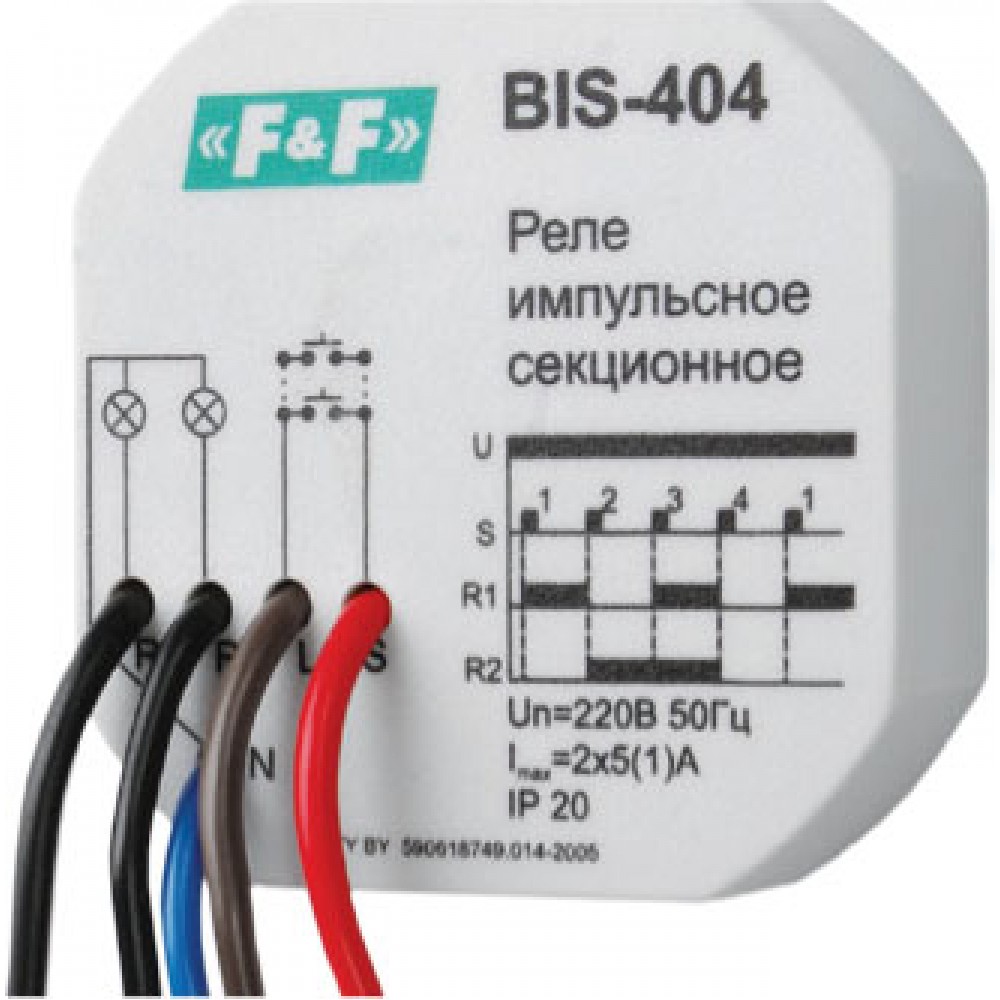

Достоинства и недостатки электроники можно разобрать на примере аппаратов фирмы F&F относительно марки ABB, которая производит механику.

Из плюсов первого типа переключателей можно выделить:

• большую безопасность;
• высокую скорость переключения;
• доступность на рынке;
• индикаторные оповещения о режиме работы;
• расширенный функционал;
• бесшумную работу.

Кроме того, бесспорное преимущество заключается в нескольких вариантах монтажа — возможна установка не только на DIN-рейку щитка, но и в подрозетник.

Минусы электроники F&F сравнительно с механикой ABB:

• нарушение работы при сбоях в электроснабжении;
• перегрев при коммутации больших токов;
• возможны «глюки» без видимых на то причин;
• отключение прибора при кратковременном выключении напряжения в сети;
• большое сопротивление в закрытом положении;
• некоторые реле работают только на постоянном токе;
• полупроводниковая схема не сразу пропускает ток обратно обычному направлению.

Несмотря на указанные недостатки, электронные коммутаторы постоянно развиваются и благодаря большему потенциалу функционала относительно электромеханических, ожидается их преобладающее использование.

Чтобы исключить путаницу, производитель дает максимально подробные характеристики изделия в каталогах магазина и в техническом паспорте устройства

Основные характеризующие параметры

В зависимости от назначения и области применения реле можно классифицировать по нескольким признакам:

• возвратный коэффициент – отношение значения тока выхода якоря к току втягивания;
• ток выхода – максимальное его значение в зажимах катушки при выходе якоря;
• ток втягивания – минимальный его показатель в зажимах катушки при возвращении якоря в исходное положение;
• уставка – уровень величины срабатывания в заданных пределах, установленной в реле;
• величина срабатывания – значение входного сигнала, на которое устройство автоматически отвечает;
• номинальные значения – напряжение, ток и прочие величины, лежащие в основе действия реле.

Также электромагнитные приспособления можно разделить по времени срабатывания. Самая долгая задержка у реле времени – более 1 сек, с возможностью настроить этот параметр.

Затем идут замедленные – 0,15 сек., нормальные – 0,05 сек., быстродействующие – 0,05 сек. И самые быстрые безынерционные – менее 0,001 сек.

Расшифровка маркировки изделий

Шифр маркировки контактора часто можно встретить в каталогах магазинов и на самом устройстве. Он дает полное описание конструктивных особенностей, назначения и условий их применения.

Состав обозначения можно разобрать на электромагнитном промежуточном реле РЭП-26. Он используется в цепях переменного тока до 380 В и постоянного до 220 В.

Чтобы разобраться в маркировке, необходимо разбить надпись на блоки и применить таблицы-описания, которые можно найти в специализированных справочниках

В таком виде может выглядеть обозначение изделия в магазине: РЭП 26-004А526042-40УХЛ4.

РЭП 26 – ХХХ Х Х ХХ ХХ Х – 40ХХХ4. Этот вид обозначения можно разобрать следующим образом:

• 26 – номер серии;
• ХХХ – вид контактов и их количество;
• Х – класс износостойкости коммутации;
• Х – тип катушки включения, тип возврата реле и род тока;
• ХХ – конструкция по способу установки и соединения проводников;
• ХХ – значение тока или напряжения катушки;
• Х – дополнительные элементы конструкции;
• 40 – уровень защиты стандарта IP или ГОСТ14254;
• ХХХ4 – климатическая зона применения в соответствии с ГОСТом 15150.

Климатическое исполнение может быть: УХЛ – для климата холодного и умеренного или О –для тропического или общеклиматическое исполнение.

Согласно специальным таблицам обозначений, рассматриваемое устройство представляет собой реле электромагнитное промежуточное, с четырьмя контактами переключения, классом стойкости коммутации А, использующее постоянный ток.

Имеет крепление розетки с ламелями под пайку внешних проводников, катушку напряжением 24 В и манипулятор ручной.

Блок: 4/6 | Кол-во символов: 8211
Источник: https://je7.ru/impul-snoe-rele-dlya-upravleniya-osvescheniem-vidy-markirovka-i-podklyuchenie/

Схема работы импульсного реле

Проводится подключение импульсного реле для управления освещением в зависимости от типа его конструкции. Модульные системы, которые могут иметь разную форму и размер, обычно крепят на DIN-рейку, расположенную в щитке. Но также есть и другие модели, размер и особенности конструкции которых предполагают иной способ установки.

Конструкции модульного типа разных производителей отличаются внешними параметрами. В одних модификациях могут быть индикатор и рычаг для ручного управления, как в реле торговой марки Schneider Electric, в других могут по-иному обозначаться клеммы. Видоизменяемость таких электротехнических приборов объясняется их постоянным совершенствованием производителями.

Характеризуется импульсное реле, применяемое для управления освещением, следующими показателями:

• количеством и первоначальным состоянием контактов;
• номинальным управляющим напряжением;
• током срабатывания катушки;
• номинальным током в силовой цепи;
• длительностью импульса управления;
• количеством подключаемых выключателей.

При проведении подключения следует учитывать особенности модификации и технические характеристики импульсного реле.

Блок: 4/8 | Кол-во символов: 1156
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Ответы на 5 самых распространённых вопроса

Как работает импульсное реле?

Электромеханические реле оснащены механическими контактами и катушкой управления. Контакты замыкаются при подаче сигнала на катушку (для этого нужно нажать кнопку выключателя), а после прекращения подачи сигнала они остаются в замкнутом положении.

Какую нагрузку можно подключить через ИР?

Около 220 V или 16 А.

Как реле меняет систему освещения?

Она позволяет управлять освещением с разных выключателей. Достаточно нажать на кнопку, чтобы зафиксировать одно состояние. При повторном нажатии механизм размыкается и остаётся таким до следующего импульса.

Из чего делаются импульсные реле?

Электронные реле оснащаются релейным выходом или полупроводниковым ключом. Основу функциональности составляют микроконтроллеры, следящие за подачей сигналов и управляющие коммутацией. Включение и выключение выполняется при подаче тока на полупроводники.

Какие 2 основных принципа создания реле применяются?

Первый — с использованием соленоида (токопроводящей катушки), второй — с использованием двух противоположных катушек.

Блок: 5/7 | Кол-во символов: 1087
Источник: https://elektro220v.ru/kontaktory-i-rele/impulsnoe-rele-dlya-upravleniya.html

Варианты подключения

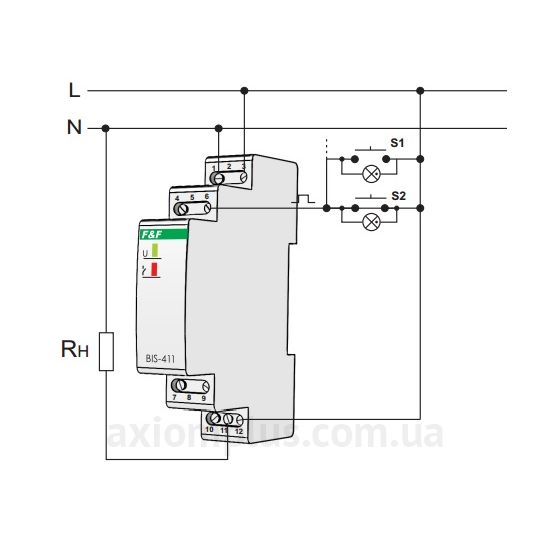

Используется несколько вариантов установки таких приборов, которые имеют свои плюсы и минусы. Для большинства модификаций такого устройства расшифровка обозначения контактов следующая:

• N — нулевой провод;
• Y1 — вход включения;
• Y2 — вход выключения;
• Y — вход включения и выключения;
• 11-14 — коммутирующие контакты нормально-открытого типа.

Перед началом установки необходимо внимательно изучить паспорт устройства, где могут быть указаны иные расшифровки.

Блок: 5/8 | Кол-во символов: 476
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Ещё важно знать 3 особенности подключения Р

Наиболее распространённый пример — это использование реле, к которому подключено несколько выключателей с пружинным возвратом кнопки. Они подключаются параллельно друг к другу с соблюдением основных требований.

Чтобы организовать схему управления освещением, нужно подключить силовой провод к бистабильному реле. Сами выключатели соединяются вместе посредством двухжильного проводка. В результате этого в дальнейшем появляется возможность обесточить всю сеть и использовать для этого только один выключатель.

Такой вариант пользуется популярностью, потому что позволяет упростить монтаж, но добиться поставленной цели в полной мере. Необходимо точно рассчитывать допустимые характеристики, например, поддержка светодиодной подсветки кнопок, иначе сеть не будет функционировать должным образом.

Для удобства следует проверять маркировку. Производители используют следующие обозначения:

• А1-А2 — контакты катушки.
• 1-2 (или иные цифры) — обозначение количества контактов, которые замыкаются и размыкаются при работе импульсного реле.
• ON/OFF — обозначение контактов, переводящих реле в выключенное или включенное состояние (подходит для монтажа центрального управления).

Чаще всего используются реле 220В, потому что подключение осуществляется к силовому щиту. Для этого нужно подключить кабели к соответствующим контактам, чтобы в дальнейшем управление осуществлялось через импульсное реле. Отдельные выключатели в системе освещения соединяются проводками.

Ток сигнала для срабатывания реле всегда меньше тока основной цепи. При монтаже электросети и создании системы освещения для подключения между реле и выключателями используются провода малого сечения. Такой вариант не рекомендуется без установки в электрощитке УЗО (устройства защитного отключения). Вся система собирается отдельными уровнями — от электрощита к светильникам.

Импульсное реле. Управление освещением в доме и квартире.

Блок: 6/7 | Кол-во символов: 1934
Источник: https://elektro220v.ru/kontaktory-i-rele/impulsnoe-rele-dlya-upravleniya.html

Выводы и полезное видео по теме

Видеоматериал рассказывает об устройстве, работе, применении и истории создания этого вида устройств:

Следующий сюжет подробно описывает принцип действия твердотельных или электронных реле:

Использование импульсных реле находит все более широкое применение в современных системах электрификации. Увеличение требований к функционалу и гибкости управления освещением, экономии материалов и безопасности создает непрерывный импульс к совершенствованию контакторов.

Они уменьшаются в размерах, упрощаются конструктивно, повышая надежность. А использование принципиально новых технологий в основе работы позволяет применять их в жестких условиях пыльных производств, вибрации, магнитных полей и влажности.

Блок: 6/6 | Кол-во символов: 745
Источник: https://je7.ru/impul-snoe-rele-dlya-upravleniya-osvescheniem-vidy-markirovka-i-podklyuchenie/

Как избежать ошибок на 3 уровнях при подключении И.Р. к электрощиту

У малоопытных специалистов возникают трудности с подключением импульсного реле, потому что они не знают, в какой последовательности соединяются элементы друг с другом. Чем больше используемых выключателей, тем сложнее итоговая работа. Однако на деле при соблюдении всех требований кнопок управления может быть практически неограниченное количество. Перед специалистом стоит задача только правильного размещения импульсных реле.

В этом случае электрощит будет состоять из различных уровней:

• Защита освещения автоматом УЗО.
• Автомат для защиты нескольких групп света.
• Импульсные реле.

С первым уровнем установки УЗО на отдельные помещения всё понятно — типичная схема сборки электрощита. Далее идут автоматы на группы света, защищающие кабели светильников и кабели управления. Следующим уровнем идут импульсные реле. Необходимо помнить, что на каждую группу света ставится отдельное реле. Сначала по всем правилам собирается обычный электрощит, который заканчивается автоматом. А уже импульсные реле подключаются к этим автоматам, отвечающим за подачу электроэнергии в отдельные помещения.

Обычно общий свет и бра в комнате управляются отдельными выключателями. Если установить реле с соблюдением вышеупомянутой последовательности, то с помощью одного выключателя можно будет управлять сразу целой группой света. Такая схема всё чаще применяется в современных домах, потому что отличается удобством и практичностью. Для отдельных источников света могут быть свои собственные выключатели и один общий.

Блок: 7/7 | Кол-во символов: 1566
Источник: https://elektro220v.ru/kontaktory-i-rele/impulsnoe-rele-dlya-upravleniya.html

Второй вариант монтажа

При использовании такого варианта соединения реле с выключателями потребуется меньше проводов, а их сечение может быть меньшим — от 0,5 мм2. В этом случае нужен еще один защитный аппарат. Такой вариант подключения используют реже первого. Выявление неисправностей в цепи здесь упрощается за счет использования двух автоматов, рассчитанных на 6 и 10 ампер.

Блок: 7/8 | Кол-во символов: 381
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Достоинства и недостатки

При выборе определенного вида импульсного реле следует обращать внимание на их преимущества и недостатки. Чаще других используются электромеханические приспособления, которые, в отличие от полупроводниковых, стоят дешевле и отличаются длительным сроком эксплуатации. Они имеют хорошую изоляцию и не перегреваются из-за того, что на контактах образуется небольшое количество тепла. Они не подвергаются воздействию импульсов различного происхождения и отличаются компактной конструкцией, рассчитанной на управление линиями освещения с мощностью до 0,4 кВ.

К недостаткам относится возникновение радиопомех при включении и быстрый износ при наличии высокого напряжения и индуктивных нагрузок. Из-за радиопомех может возникнуть долгий период срабатывания на включение и выключение. При слишком частом включении устройства происходит механический износ элементов конструкции.

Блок: 8/8 | Кол-во символов: 913
Источник: https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html

Кол-во блоков: 16 | Общее кол-во символов: 30702
Количество использованных доноров: 4
Информация по каждому донору:

1. https://elektro220v.ru/kontaktory-i-rele/impulsnoe-rele-dlya-upravleniya.html: использовано 5 блоков из 7, кол-во символов 7956 (26%)
2. https://je7.ru/impul-snoe-rele-dlya-upravleniya-osvescheniem-vidy-markirovka-i-podklyuchenie/: использовано 4 блоков из 6, кол-во символов 11181 (36%)
3. https://cdelct.ru/accessories/podklyuchenie-impulsnogo-rele.html: использовано 5 блоков из 8, кол-во символов 3904 (13%)
4. http://infoelectrik.ru/kommutacionnye-apparaty/drugie-kommutacionnye-apparaty/impulsnye-rele-dlya-upravleniya-osveshheniem.html: использовано 1 блоков из 2, кол-во символов 7661 (25%)

Выбор импульсного реле

Говоря по-простому, это реле, сохраняющее импульс электрической энергии до той поры, пока эта энергия не будет освобождена. Электрическое реле, как правило, представляет собой определённый тип узла переключения – катушки, который активируется при поступлении электрического тока. Основное отличие между импульсным и обычным реле является то, что обычное реле требует постоянного поступления электричества, в то время как импульсное – нет. Ему понадобится лишь кратковременное подключение к источнику электрического тока, и оно сможет передавать эту энергию в более позднее время. Когда электрический ток отключен, реле сохраняет (запоминает) свое последнее состояние. Ну а поскольку ему не требуется постоянная подача электричества для работы, это даёт большое преимущество в сравнении с обычными реле – экономию электроэнергии.

Импульсное реле может заменить тумблеры в любой заданной электрической системе, например, бытовой выключатель света. Выключатель с общим реле потребует подачи постоянного электричества на катушку, так что, только когда цепь замыкается с помощью переключателя, заряженный импульс достигает электронного устройства. Импульсное реле позволило бы тому же устройству получать питание от кнопок, которые начинают и заканчивают подачу электроэнергии вместо переключателя одним нажатием, при этом прибор может быть включен в одной комнате, а выключен из другого места.

Разновидности импульсных реле

Есть два распространенных принципа, по которому импульсные реле (далее ИР) могут быть построены.

Первый заключается в использовании соленоида. Он представляет собой цилиндрическую токопроводящую катушку, которая будет действовать как магнит при реакции на электрический ток. Этот тип конструкции импульсного излучения иногда называют принципом одной катушки. Если импульсный луч строится с помощью этого метода, начальное поступление электроэнергии активирует реле, а следующий импульс, поступивший на катушку, возвращает реле в выключенное положение. Это так называемое реле с храповым механизмом, или электромеханическое.

Альтернативный метод построения импульсного реле – с помощью двух противоположных катушек, соединенных магнитным устройством, удерживающим контакт на месте, а катушки заряжены током и находятся в состоянии покоя. В этом типе импульсного реле первичный электрический импульс поступает на первую катушку и включает устройство, в то время как второй импульс энергии передаётся на альтернативную катушку и прерывает реле, то есть возвращает его в выключенное положение.

Второй вариант исполняет те же функции с помощью полупроводниковых элементов или микропроцессоров. Это изделие носит название цифрового (или электронного) ИР.

Где импульсные реле используются?

Цифровое реле получило большее распространение, потому как совершенствует работу своего электромеханического варианта: кроме соединения/разъединения основной цепи нажатием кнопки оно может выполнять дополнительные функции, например, замыкать одну цепь и размыкать другую. Современные импульсные реле, сделанные по этому принципу, активно используются в разнообразных системах бытовой автоматизации, позволяя включать лампы освещения или бытовые приборы при помощи кнопки вместо тумблера. Кстати, 1-полюсное импульсное реле может использоваться (в качестве примера) для включения/выключения одного осветительного прибора, а двухполюсное управляет двумя различными источниками, например, центральной люстрой и настенными бра. Ещё одно преимущество цифрового варианта – это более низкая стоимость по сравнению с электромеханическим ИР, имеющим храповый механизм. Зато последнее невосприимчиво к электрическим помехам, а связь между кнопками и цепью может быть достигнута с помощью простого неэкранированного кабеля или провода любой длины и минимального сечения.

Импульсные реле часто бывают незаменимы в повседневной жизни, поскольку всего один узел активирует/деактивирует удаленные устройства (что особенно удобно, если те расположены в труднодоступных местах), к тому же упрощают монтаж проводки, ведь при использовании ИР приборы не нуждаются в собственных выключателях. Многие промышленные и коммерческие здания оснащены такими устройствами, позволяющими одномоментно включать или выключать свет на этажах. Очень удобно, согласитесь. Импульсные реле также используются в качестве безопасных устройств для дистанционного контроля электрических цепей, исключая опасность поражения пользователя электрическим током.

Торговая сеть “Планета Электрика” рада представить своим покупателям большой ассортимент импульсных реле.

Импульсный выключатель OKTO для удобного управления освещением

Как работает импульсный переключатель или импульсное реле?

С помощью импульсного переключателя, такого как Theben OKTO, электрический ток можно включать и выключать с любого расстояния. Состояние переключения переключателя изменяется с помощью электрического импульса. Это переключает устройство обратно в предыдущее положение и механически удерживает его до следующего управляющего импульса. В результате, одними и теми же нагрузками можно управлять с помощью одного импульсного реле с несколькими кнопками.

Импульсные реле представляют собой простую, легкую в установке и экономичную альтернативу выключателям, двухпозиционным и промежуточным переключателям. Импульсные переключатели обычно проще и дешевле для подключения. Схема подключения аналогична переключателю таймера лестничного освещения. Ток нагрузки протекает через одиночный беспотенциальный переключающий контакт , а не через все выключатели освещения. Это значительно снижает подверженность сбоям. Если кнопка выходит из строя, нагрузку можно переключить с помощью оставшихся кнопок.

Например, может понадобиться для включения и выключения света в нескольких точках длинного коридора. Это можно сделать с помощью перекрестной схемы с несколькими двухходовыми и промежуточными переключателями. Однако для этого потребуется сложная разводка с четырьмя проводами на промежуточный переключатель. Напротив, импульсные переключатели, такие как Theben OKTO, значительно упрощают установку. Для каждой кнопки требуется только два провода. Более того, существующие схемы можно быстро и легко расширить с помощью дополнительных кнопок.

Есть ли различия между импульсным переключателем и импульсным реле?

№. Электромеханический или электронный импульсный переключатель, такой как Theben OKTO, часто также называют импульсным реле, импульсным переключателем или шаговым переключателем. Несмотря на их разные названия, нет никакой разницы в их применении и в том, как они работают.

В чем разница между OKTO и Eltako?

OKTO – это название продукта Theben AG. Eltako означает Eltako GmbH, которая также продает импульсные переключатели.Из-за долгой истории компании и продукции импульсные переключатели часто называют «Eltako». Реле времени лестницы также часто называют «ELPA». Это название продукта от Theben AG существует с 1930-х годов.

Какие бывают типы импульсных переключателей?

Импульсные переключатели, такие как Theben OKTO, доступны в электромеханическом и электронном вариантах. Устройства устанавливаются на DIN-рейку (DIN-рейка, монтажная рейка). Они рассчитаны на максимальный коммутируемый ток 16 А.

Isuzu Impulse 1990 Выключатель стоп-сигнала Intermotor ™

Isuzu Impulse 1990, Выключатель стоп-сигнала Intermotor ™ от Standard®. Standard – это быть ведущим независимым поставщиком на рынке автозапчастей, предоставляющим продукцию высочайшего качества, конкурентоспособные цены и высочайшую репутацию в отношении целостности всех каналов сбыта.

Технические характеристики:

Тип разъема: Женский

Количество разъемов: 1

Функции: Переключатель

Тип клеммы: Мужской

Тип клеммы: Лезвие

Гарантия: 36000 Мили / 3 года

Характеристики:

• Запасные части премиум-класса, на которые можно положиться
• Созданы для восстановления функциональности
• Лучшее качество по отличной цене
• Создан для обеспечения длительного обслуживания

Стандарт здесь с отличные продукты, доступные по конкурентоспособной цене.Компания делает все возможное, чтобы предоставить вам наилучшие решения. Все продукты Standard производятся с профессиональным вниманием и создаются профессионалами для удовлетворения всех ваших требований. Компания не приемлет компромиссов, когда речь идет о качестве, поэтому вы можете быть уверены, что все продукты имеют только высшее качество. Благодаря многолетнему опыту производства, Standard – это имя, которому можно доверять.

Основанная в 1919 году компания Standard® является бесспорным лидером в области продуктов для управления двигателями.Имея многолетний опыт работы в автомобильной промышленности, компания разрабатывает, проектирует и производит более 40 000 высококачественных автомобильных запчастей, включая катушки зажигания, датчики кулачка / кривошипа, дизельные форсунки, компоненты VVT, датчики массового расхода воздуха, турбокомпрессоры, датчики TPMS, электрические запчасти и многое другое. Независимо от того, являетесь ли вы профессиональным автомобильным техником или мастером-мастером, вы обязательно найдете то, что вам нужно, чтобы ваш автомобиль работал должным образом. У всех стандартных продуктов есть одно общее – они предлагают максимальную производительность и надежность.В Standard они не позволят своим деталям покинуть предприятие, пока они не будут соответствовать строгим стандартам качества компании. Так они узнают, что их продукция превзойдет ваши ожидания.

Varilight 3 Gang 6A 2-ходовой двухпозиционный импульсный переключатель (XDNP3S)

• Тип пластины: Безвинтовой
• Отделка: Сатиновый хром
• Тип диммера / цвет вставки: Декоративный
• Цвет вставки / качельки: Кнопки Chrome
• Кол-во банд: 3
• Переключаемые полюса: одиночные
• Центры крепежных отверстий: 120.6 мм
• Емкость зажима (под напряжением): 3 x 1,5 мм²
• Диаметр клеммы (под напряжением): 3 мм
• Емкость клеммы (земля): 3 x 1,5 мм²
• Диаметр клеммы (земля): 3,3 мм
• Напряжение: 220/250 В переменного тока
• Максимальный номинальный ток: 6A
• Максимальная нагрузка: 6А
• Минимальный зазор между контактами: 3 мм
• Применимые сертификаты безопасности: BS EN 61058-1
• Только для использования внутри помещений
• Цепи домашнего освещения
• Изделие должно быть заземлено
• Одно- или двухпозиционное двухпозиционное переключение
• Координаты с диммерами V-Pro IR и V-Plus IR
• Подходит для управления как сетевым, так и низковольтным освещением
• Изящная низкопрофильная безвинтовая лицевая панель
• Производство: Великобритания
• Гарантия: 10 лет
• Высота: 86 мм
• Ширина: 147 мм
• Глубина: 23 мм
• Глубина лицевой панели: 4 мм
• Монтажная глубина: 17 мм
• Требуемая глубина заднего ящика: 25 мм
• Код товара: XDNP3S

Срок поставки этого продукта составляет примерно 7-10 рабочих дней.

ВАРИАНТЫ ДОСТАВКИ

• Бесплатная доставка на UK Заказы свыше £ 99.00 ex. НДС
• Бесплатное получение в нашем Хэмптон-Хилл (Миддлсекс) или Чессингтон (Суррей) Филиалы
• Экономичная доставка (2-5 рабочих дней) – 5,00 фунтов стерлингов ex. НДС


Чтобы получить полную информацию о доставке, нажмите здесь.

ВОЗВРАТ

Мы предлагаем 14-дневную гарантию возврата денег на все товары * при условии, что они будут возвращены в соответствии с нашими условиями, указанными по ссылке ниже.
* за исключением товаров, сделанных по заказу

Для получения полной информации о возврате и возмещении щелкните здесь.

Старые переключатели, реле, настенные переключатели системы освещения низкого напряжения

Просмотрите наш большой выбор низковольтных настенных переключателей, реле дистанционного управления, переключателей, соленоидов, кронштейнов, монтажных ремней, чтобы найти оригинальное оборудование GE, Remcon или Touch-Plate, совместимое с вашей новой или существующей системой низковольтной проводки. Настенные переключатели для старых систем GE & Bryant предлагаются в старом стиле, новом стиле (защелкивающиеся), RFS и в сериях для кронштейнов.

Почему следует выбирать низковольтную электрическую систему (или оставить прежнюю)?
Если у вас есть одна из высококлассных низковольтных электрических систем, которые были установлены в домах середины прошлого века, примите наши поздравления. Хотя удаление низковольтной системы освещения и замена ее на стандартное было бы очень дорого, эти системы на самом деле имеют ряд преимуществ:

• Энергосбережение – Поскольку они потребляют меньше тока, вы сэкономите деньги на счетах за электричество.
• Скидки на страхование – Более безопасное использование из-за более низкого напряжения, вы можете иметь право на получение скидки на страхование домовладельцев.
• Удобство – Системы низкого напряжения могут быть настроены, чтобы позволить вам управлять всем освещением вашего дома из одного места, например, на кухне или в главной спальне.
• Гибкость – Низковольтные переключатели могут быть подключены параллельно для создания трехпозиционных переключателей там, где они вам нужны, без дополнительных затрат на новые или специализированные переключатели.

Старинные системы низковольтной проводки, установленные по всей территории США в 1950-х, 1960-х и 1970-х годах, были созданы с учетом требований современного образа жизни, что дало домовладельцам большую гибкость и контроль над функциональностью своего дома. Вдохновленные промышленными системами, которые полагались на релейные переключатели для управления двигателями, освещением и другим промышленным оборудованием, старинные системы проводки дистанционного управления использовали реле для переключения тока; эти реле, в свою очередь, управлялись небольшими переключателями света, работающими при низком напряжении, сравнимом с напряжением дверного звонка.Поскольку реле требовали только короткого импульса для переключения тока, переключатели света были мгновенными (ток низкого напряжения протекал только до тех пор, пока был нажат выключатель света), и это позволило обеспечить более безопасную электрическую проводку, а также меньшее потребление энергии. Кроме того, каждый переключатель мгновенного действия может быть подключен для выполнения той же функции, что и однополюсный переключатель, 3-позиционный переключатель или 4-позиционный переключатель, так что можно управлять одним светом из нескольких удаленных мест без сложной проводки.

Цифровое импульсное реле

– Лаборатория электроники.ком

Введение

Во-первых, реле похоже на переключатель узла катушки. Этот переключатель активируется, когда на катушку подается электричество. В обычном реле электричество должно постоянно подаваться на катушку для поддержания контактов, но импульсное реле «запоминает» и требует лишь кратковременной подачи электричества. Другими словами, подайте импульс электричества на катушку, чтобы включить контакты реле, подайте другой импульс электричества, чтобы выключить контакты реле.

Итак, импульсное реле используют его для включения лампы с помощью кнопок, а не тумблеров. Что действительно удобно, так это параллельное соединение нескольких кнопок без фиксации и их размещение в разных местах. Я могу включить лампу в одной комнате и выключить ее в другой комнате, потому что это реле давало электричество лампе, а не выключатель.

Описание

A цифровое импульсное реле представляет собой электронную схему, которая идеально имитирует все функции импульсного реле с храповым механизмом: первое нажатие кнопки включает реле, второе нажатие выключает его, и реле в рабочей комнате схемы загорается.Особенность этой схемы в том, что ее можно использовать в централизованной системе домашней автоматизации. Еще одно преимущество – более низкая цена по сравнению с импульсным реле с храповым механизмом. Цифровое импульсное реле невосприимчиво к электрическим помехам, соединение между кнопками и цепью может быть достигнуто с помощью неэкранированного кабеля любой длины.

Схема

Эта цепь работает, комната освещает. Основным компонентом схемы является микросхема IC1 (CD4017). Кнопки комнаты подключены нормально разводкой к цепи.Вся схема отдельно с помощью оптопары, что означает, что схема невосприимчива к электрическим помехам, которые могут исходить от кабеля, который соединяется с кнопками.

Сначала нажмите любую кнопку на GND IN оптопары. Выходной сигнал оптопары усиливается транзистором Q1 (BC557) вместе с цепью C1, R3, R4. Усиленный сигнал поступает на тактовый вывод 14 декадного счетчика IC1 (CD4017), счетчик увеличивается на 1, вывод 2 становится высоким и реле включено. Транзистор Q2 (2N2222), подключенный к выводу 2 IC1, управляет реле 12 В.Диод 1N4004 (D1) действует как диод свободного хода. LED1 показывает состояние ВКЛ / ВЫКЛ.

В секунду при нажатии любой кнопки IC1 переходит на 1, контакт 2 становится низким, реле выключено, а контакт 4 становится высоким. Если мы подключим через диод D2 контакт 4 к контакту сброса CD4017, счетчик вернется в исходное состояние и будет готов к повторному нажатию кнопки для включения реле.

Компонент C2 – R6 сохраняет контакт сброса на +12 В при включении цепи до тех пор, пока C2 не нагружается до 12 В.

От транзистора Q2 коллектор является входом / выходом для использования в системе микроконтроллера (дистанционное управление GSM, управление через Интернет и т. Д.). При использовании в качестве входа, микроконтроллерная система может подключаться к коллектору GND Q2, и реле включено. Или коллектор используется как ВЫХОД, сигнал получен, скажем, микроконтроллерной системой, если реле включено или выключено.

Источник питания схемы – 12 В постоянного тока. В режиме ожидания, когда реле выключено, цифровое импульсное реле потребляет 0 В. В противном случае, когда реле включено, потребление зависит от тока реле 12 В.

Установка

Список деталей

Как сделать тумблер в Майнкрафт | by Minecraft & ACNH

Простое руководство по созданию самого компактного и бесшумного переключателя

в Minecraft 1.15

В Интернете есть много других техник для того, чтобы заставить кнопки работать как рычаги в Minecraft, но этот конкретный метод переключателя T flip-flop – самый простой, самый компактный и самый тихий вариант, который я нашел на сегодняшний день (см. раздел ниже) .

Это мое простое руководство по созданию этого замечательного маленького тумблера.

Проще говоря, переключатель « T flip-flop » или « toggle flip-flop» (или иногда просто « flip-flop ») представляет собой 1-битную ячейку памяти, которая может хранить импульс от кнопка в постоянный сигнал, эффективно превращая кнопку в своего рода рычаг.

Пример комплексного T-триггерного переключателя с залипающими поршнями. Этот не тихий и не компактный!

Поскольку кнопка не является рычагом, у использования этого типа переключателя есть одно важное преимущество: он может принимать сигналы от нескольких входов (или кнопок). Рычаги, однако, блокируют ток красного камня, когда они активированы, и не позволяют конкурирующему входу переключать сигнал ( или, по крайней мере, не так просто, насколько я знаю ).

Рычаг, открывающий железную дверь

Например, если у вас есть рычаг, который открывает дверь снаружи, вы не можете закрыть дверь изнутри (с помощью отдельного рычага или кнопки).Только когда рычаг деактивирован (дверь закрыта), можно открыть / закрыть дверь отдельным сигналом. Это не идеально, и, вероятно, именно поэтому вы искали другой метод переключения.

Итак, как использовать кнопку для длительного открывания двери (постоянный сигнал), а не кратковременным импульсом? Ответ: переключатель « T flip-flop ».

Ингредиенты

Снимок экрана инвентаря, на котором показаны предметы, необходимые для сборки (см. Список ингредиентов выше).

Во-первых, давайте возьмем наш минимальный набор ингредиентов / предметов:

** Примечание: для этого руководства я подключил переключатель к лампе из красного камня, поэтому очень просто определить, включена или выключена цепь. Подробнее об этом позже.

Шаг 1

Шаг 1: Поместите капельницу лицом к себе, с током красного камня, текущим вперед (как показано красной стрелкой)

Повернувшись лицом в том направлении, в котором вы хотите, чтобы поток вашего красного камня бежал, поместите первую капельницу лицом к себе.

Шаг 2

Шаг 2: Вторая пипетка помещается лицевой стороной вверх, прямо перед первой (ток красного камня показан красной стрелкой).

Поместите вторую пипетку сразу за первой пипеткой вверх.Это будет означать, что первая пипетка теперь перетекает во вторую (обращенную к ней).

Шаг 3

Шаг 3: Третью пипетку помещают поверх второй пипетки, обращенной в направлении течения красного камня (как показано красной стрелкой).

Присев, поместите третью пипетку поверх второй пипетки, но лицом к направлению потока красного камня (напротив первой капельницы).

Примечание: приседая во время размещения третьей пипетки, вы не сможете щелкнуть по инвентарю второй пипетки.

Шаг 4

Шаг 4: Теперь бункер помещается поверх первой капельницы (ток красного камня показан красной стрелкой).

Снова пригнувшись, поставьте бункер на первую пипетку.

Капельницы и бункер теперь должны питать друг друга, что показано зелеными круговыми стрелками. Течение красного камня показано красной стрелкой.

Эта установка обеспечивает схему, в которой капельницы и бункер питают друг друга. Подробнее о важности этого позже.

Шаг 5

Шаг 5: Компаратор помещается перед первым бункером, смотрящим в направлении тока красного камня (как показано красной стрелкой).

Теперь поместите компаратор перед самой первой капельницей так, чтобы его стрелка (в середине компаратора) была обращена в направлении тока красного камня.

Шаг 6

Шаг 6: Поместите пуговицу на тыльную сторону второй пипетки

Присев, поместите пуговицу на тыльную сторону второй пипетки.

Задняя часть второй капельницы – это то место, куда ваш входной источник должен направлять свой импульс.

Шаг 7

Шаг 7: Теперь любой блок помещается во вторую капельницу (я выбрал белую шерсть).

Поместите любой блок во вторую пипетку. Для этого руководства я выбрала белую шерсть.

Базовая ячейка переключателя триггера T готова. Переходим к последнему этапу: свет!

Шаг 8

Шаг 8: Лампа красного камня помещается перед компаратором (ток красного камня показан красной стрелкой).

Поместите лампу из красного камня прямо перед компаратором, чтобы завершить сборку в ее самой простой форме.

Теперь у вас есть рабочий переключатель T flip-flop ! Просто нажмите кнопку на задней панели, посмотрите, как включается лампа, и поразитесь, насколько она бесшумна.

Рабочий T-образный триггер, показывающий, что лампа красного камня светится после нажатия кнопки.

Эта схема настолько проста, что вам будет интересно, почему вы не подумали о ней – по крайней мере, я знаю, что чувствовал это!

Снимок экрана, показывающий, как шерсть проходит через капельницы.

Обычно, когда кнопка нажата (или вторая пипетка получает импульсный сигнал), она «сбрасывает» шерсть изнутри в капельницу над ней, которая затем «сбрасывает» шерсть в бункер (поскольку импульс все еще активен от кнопка).Затем бункер сбрасывает шерсть в капельницу под ним.

Когда в капельницах есть какой-то предмет, они «активируются». Итак, в этот момент компаратор может теперь «сравнить» «активированное» состояние пипетки за ним и включить сигнал на лампу красного камня. Этот сигнал остается, пока эта пипетка заполнена шерстью, и остается здесь до тех пор, пока кнопка не отправит еще один импульс.

При повторном нажатии кнопки капельница рядом с компаратором «сбрасывает» шерсть обратно в первую капельницу, и компаратор отключает сигнал (поскольку последняя капельница больше не активируется).

В приведенном выше примере я разместил лампу из красного камня прямо рядом с компаратором, а кнопку – прямо на второй капельнице. Однако вы можете легко изменить размещение входа (кнопка) и выхода (лампа красного камня) и расширить схему.

Снимок экрана, показывающий горящую лампу красного камня от выдвинутого T-образного триггера

Поместив повторитель красного камня лицом к направлению тока, за которым следует красная пыль, он усилит сигнал от компаратора и направит его на вашу лампу (или дверь, или что угодно, что вам нужно. вывод может быть).Точно так же кнопку ввода можно легко продлить, оставив след пыли из красного камня в задней части второй размещенной капельницы.

Вы также можете создать два источника входного сигнала, распространив пыль красного камня с задней стороны второй пипетки на две отдельные кнопки.

Вид с воздуха, показывающий две кнопки, вводящие ввод в заднюю часть второй пипетки.

Наличие двух входов пригодится, когда вам нужна возможность открывать и закрывать дверь (или, возможно, даже скрытую дверь) с обеих сторон.

Пример снимка экрана этого простого T-образного триггерного переключателя с двумя кнопками по обе стороны от железной двери.

Благодарим Джесси Стейта, Томаса Стейта, Джейкоба Кордейро за их конструкцию сборки B, где я узнал об этой конструкции.

Если у вас есть какие-либо вопросы, комментарии или идеи о том, как можно улучшить этот переключатель, пожалуйста, поделитесь!

IMPLUSE ID-00-01, ID-02-01 и ID-04-01

В изделиях Impulse используются обычные переключатели мгновенного действия для переключения или уменьшения силы света цепи освещения. Управление включением / выключением и увеличением / уменьшением яркости возможно с помощью одного мгновенного переключателя или центрального втягивающего переключателя.Это позволяет просто, но элегантно управлять осветительными нагрузками без использования поворотных или ползунковых регуляторов, а с помощью мгновенных переключателей также упрощается многопозиционное переключение. Диммеры Impulse могут применяться в жилых помещениях, кухнях, спальнях и ванных комнатах, а коммерческие применения варьируются от гостиничных спален и конференц-залов до процедурных кабинетов и музыкальных модулей для караоке.

Основные характеристики

• Встроенный диммер
• Нейтраль не требуется
• Использует существующую проводку панели переключателей
• Управляется любым переключателем мгновенного действия
• Соответствует стандартам EC EMC и LV
• Функции включения, выключения, увеличения и уменьшения яркости
• Многопозиционные регулировка яркости
• Опция многопозиционной панели переключателей
• Полностью изолированный вход панели переключателей
• Управляет всеми регулируемыми нагрузками от сети
• Полностью защищенный выход с предохранителями
• Гарантия на продукты Mode составляет два года

Impulse также популярен для проектов, требующих более высокой нагрузочной способности, чем могут надежно обеспечить обычные диммеры.Там, где поворотный переключатель, ползунок или управление настройками сцены нежелательны, Impulse позволяет дизайнерам выбирать кнопочные панели от любого производителя, обеспечивая преемственность стиля от электрических розеток до выключателей света, выбор дизайна обычно предоставляется только в более крупных проектах. в двух форматах. Используя один мгновенный переключатель, управление циклически переключается между ВКЛ и ВЫКЛ при нажатии и затемнение вверх и вниз при удерживании переключателя. Также можно использовать центральные втягивающие кулисные переключатели с двумя мгновенными контактами (вверх и вниз).Они обеспечивают включение, увеличение и выключение или уменьшение яркости освещения. Оба типа управления обеспечивают простое и интуитивно понятное управление освещением в комнате, что особенно подходит для приложений, где разные люди могут использовать комнату на регулярной основе. Импульс доступен в номиналах 500 Вт и 1000 Вт для регулирования силы света от сети и блок переключения 1000 Вт с Выход 1-10 В для управления люминесцентными лампами или для подключения к нашему ассортименту ведомых блоков питания для более высокой нагрузки.
