Какой стабилизатор напряжения выбрать для частного дома?

Дачные домики часто строятся по принципу «я тебя слепила из того, что было», а избы в деревне — не ремонтируются с тех пор, как их поставил колхоз. В этом есть своя романтика, но она, определенно, не идет на пользу электрической проводке. Подача электроэнергии в дачном поселке далеко не так стабильна, как в городе, плюс сырость и зимний холод упорно точат старые провода. Что делать, чтобы в один прекрасный день дряхлая проводка не полыхнула, аки свеча? В этой статье расскажем, какой стабилизатор напряжения 220В для дачи выбрать.

Содержание

1. Что такое стабилизатор напряжения, и зачем он нужен
2. Какой стабилизатор напряжения выбрать для частного дома
3. Стабилизатор напряжения для частного дома: как выбрать
4. Стабилизаторы напряжения для дома: отзывы и какой лучше

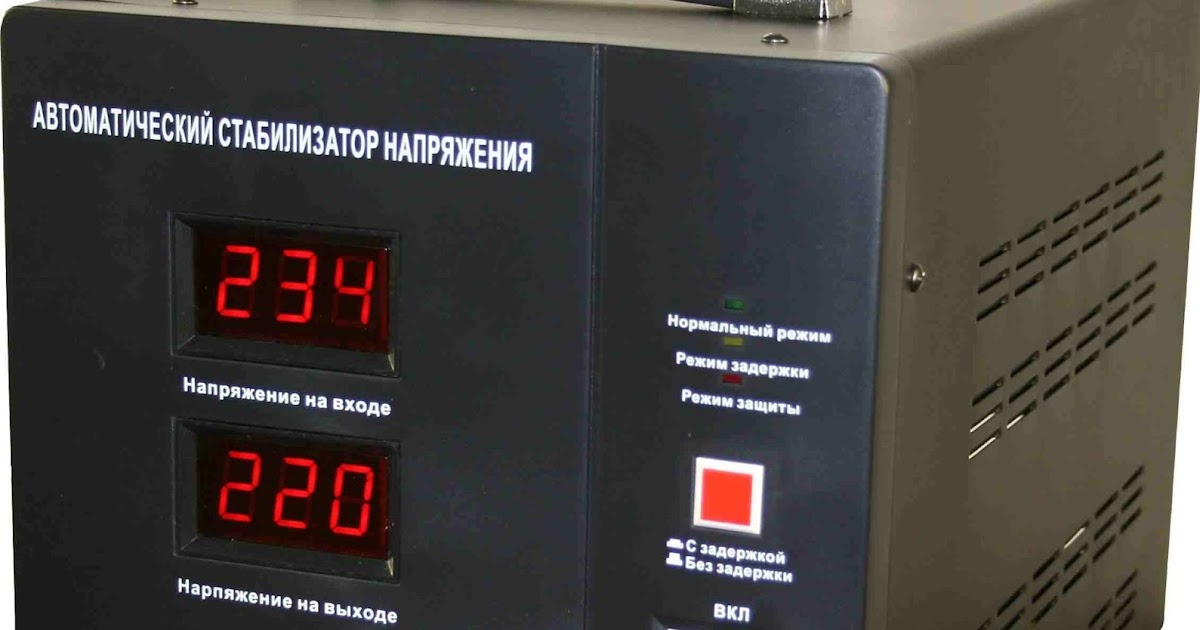

Что такое стабилизатор напряжения, и зачем он нужен

Как ясно из самого названия, стабилизатор электрического напряжения — это устройство, которое стабильно поддерживает напряжение 220 В в вашем доме. Для дачи это устройство чрезвычайно полезно, так как скачки напряжения в дачно-садовых товариществах — вещь нередкая.

Часто на весь поселок один-единственный трансформатор, который обслуживается  постольку-поскольку. Поэтому напряжение в сети может то падать, то наоборот — взлетать до шокирующих высот (например, если в трансформатор попадает молния — случай, едва не стоивший инфаркта одному из наших редакторов).

Стабилизатор — это своего рода переходник между электросетью и проводкой вашего дома. Он принимает входной ток и усиливает или ослабляет его напряжение до 220 В, чтобы все электроприборы в доме получали равномерное питание. В случае значительных перепадов напряжения в сети стабилизатор может аварийно отключить электричество в доме.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

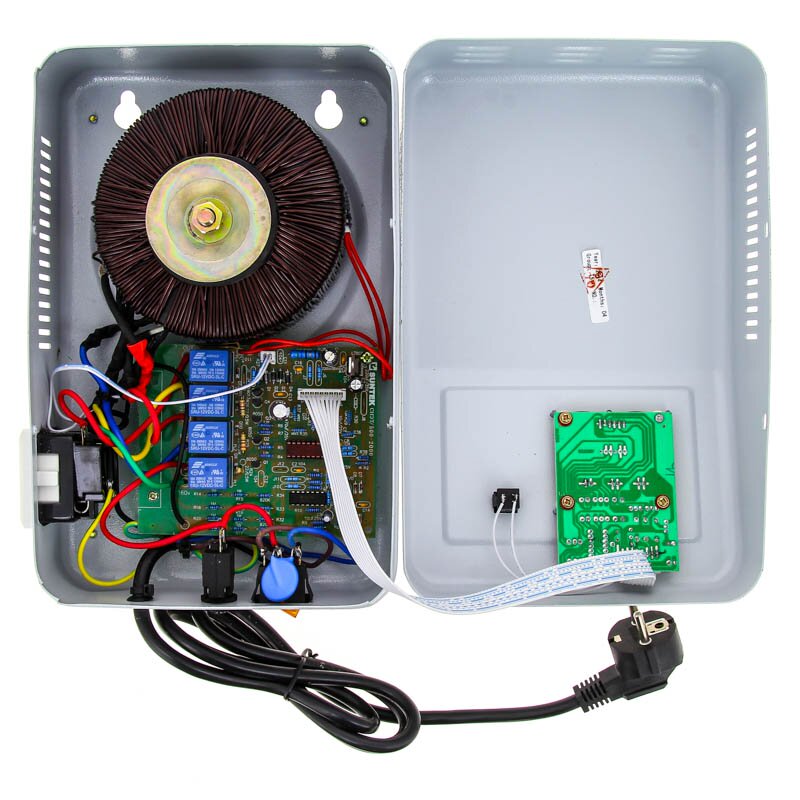

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

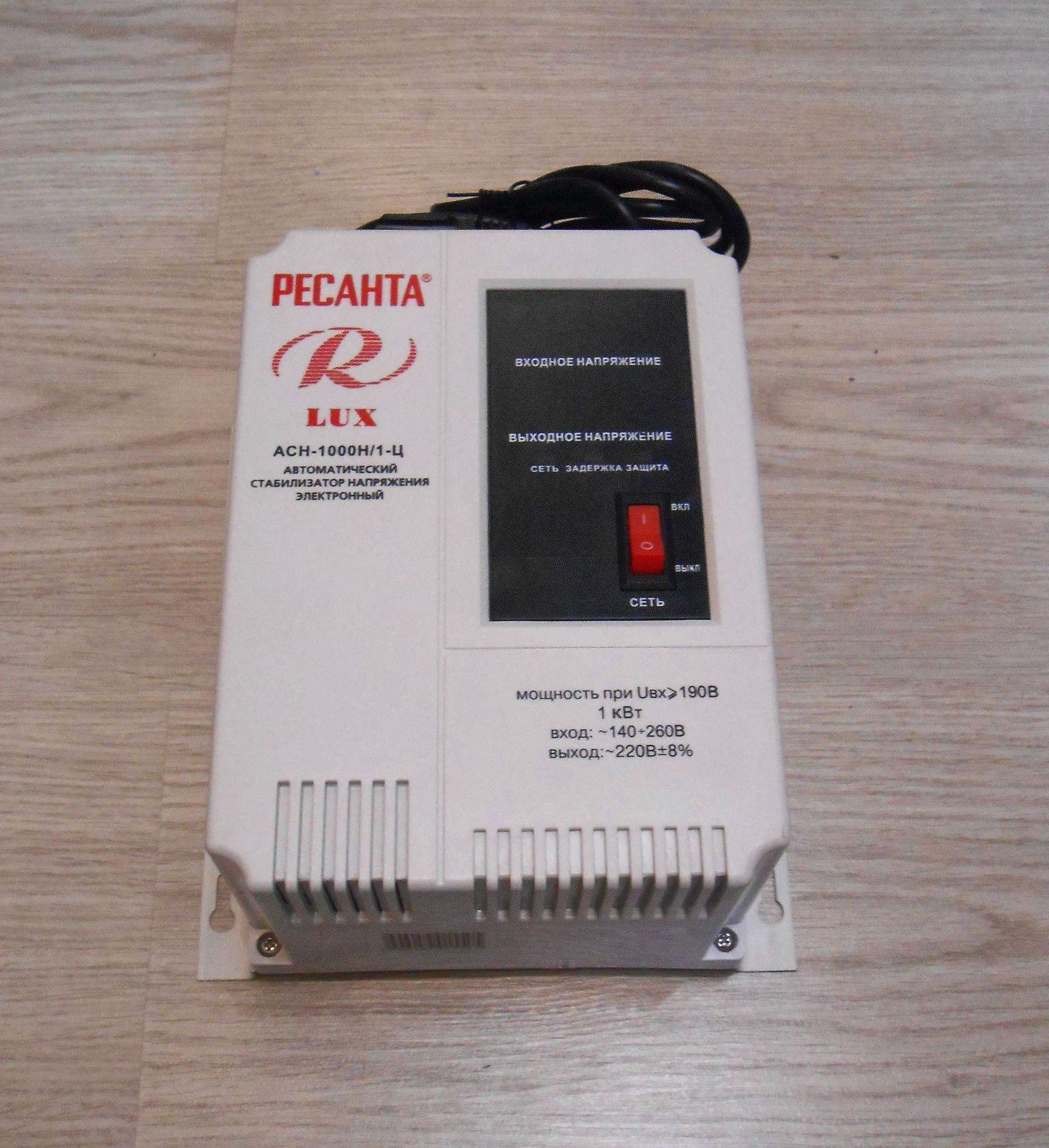

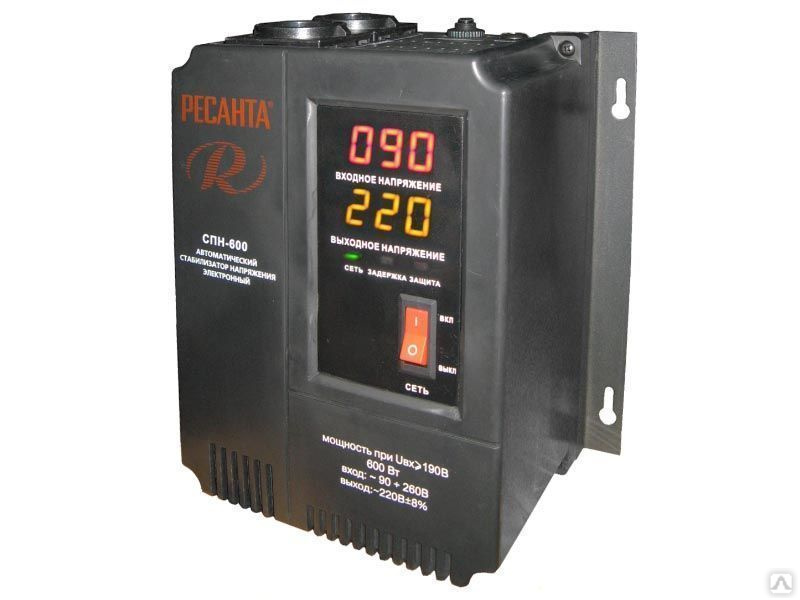

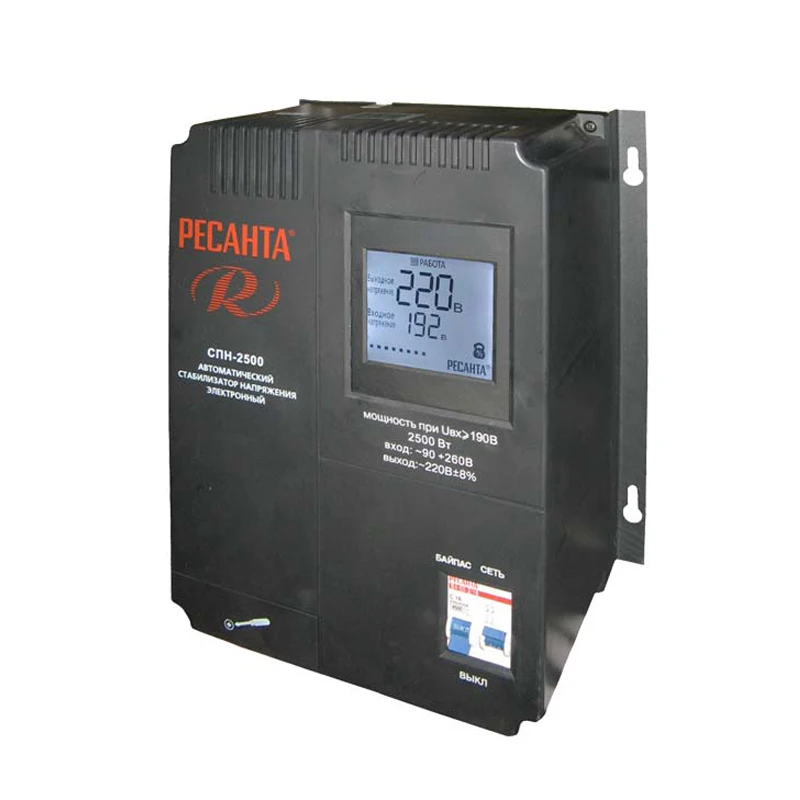

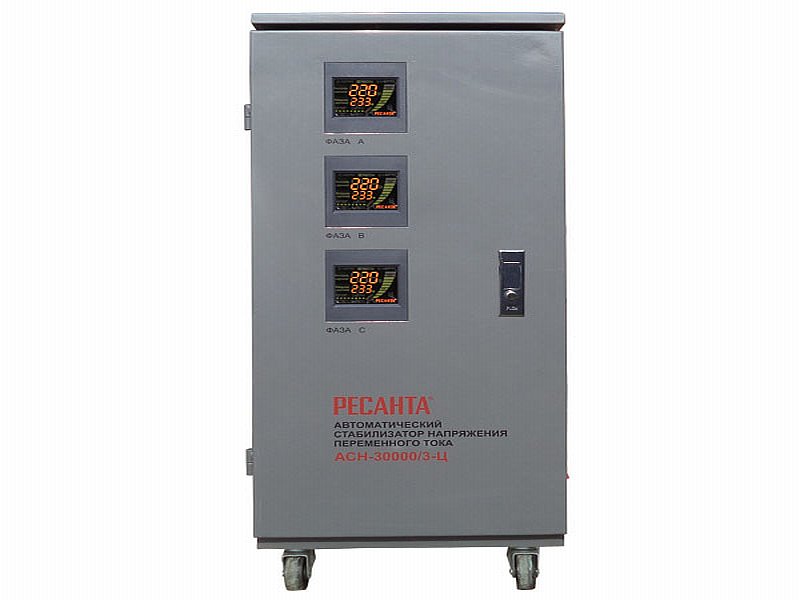

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Стабилизатор напряжения для частного дома: как выбрать

Рассмотрим основные параметры, по которым выбирается стабилизатор любого типа:

• Мощность. суммарная мощность приборов, подключаемых к стабилизатору — это ваш телевизор, холодильник, обогреватель и все остальное, вплоть до светильников. Узнать ее можно в инструкциях к вашей бытовой технике, или прямо на корпусе (например, у лампочек). У стабилизатора должен быть определенный запас мощности. Лучше, если он будет превышать суммарную мощность всей техники как минимум в 3 раза.
• Рабочее напряжение (минимальное и максимальное). Диапазон напряжений, в котором стабилизатор может работать без перегрузки. Чем он шире, тем лучше.
• Фазность. Стабилизаторы бывают однофазными и трехфазными — то есть, состоящими из одного или трех стабилизаторов, имеющих единую систему управления. Для частного дома нет никакого смысла приобретать трехфазный стабилизатор, если только вы не используете на даче электрическую печь или особо мощный насос. Для проводки в доме хватит однофазного.
• Скорость стабилизации. Стабилизатор работает с определенной скоростью — она измеряется в вольтах в секунду (В/c). Чем она больше, тем лучше, тем меньше времени понадобится прибору, чтобы справиться с перепадом в сети.
• Точность стабилизации. Под этим термином, на самом деле, понимается погрешность, с которой стабилизатор отклоняется от стандартных 220 В. Не рекомендуется приобретать приборы с погрешностью более 8%, для частного дома хватит 5-8%.
• Размещение. Стабилизатор может крепиться на стену, устанавливаться на пол или в специальные стойки. Настенные и напольные варианты — самые удобные в быту.

Стабилизаторы напряжения для дома: отзывы и какой лучше

Приведем несколько удачных моделей стабилизаторов разных типов, чтобы вы могли ориентироваться на отзывы других покупателей.

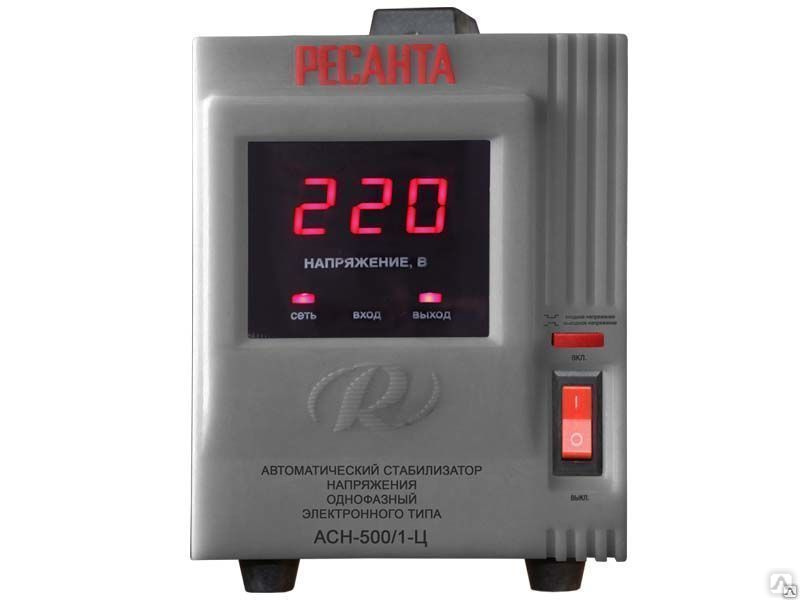

РЕСАНТА ACH-5000/1-Ц

Качественный и бесшумный релейный стабилизатор с большим запасом мощности в 5000 Вт. Способен стабилизировать колебания напряжения от 140 до 260 В. На выходе получается напряжение с погрешностью 8% от 220 В — в среднем, от 202 до 238 В. Устанавливается на полу.

Штиль IS550

Простой в установке настенный стабилизатор с оптическими индикаторами и двойным преобразованием, а самое главное — недорогой. Впрочем, это обусловлено низким запасом мощности — 400 Вт. Зато диапазон входного напряжения огромный — от 90 до 310 В, и точность стабилизации высокая — погрешность всего 2%. Этим устройством можно отдельно экранировать от перепадов напряжения критически важные в частном доме приборы — к примеру, отопительный котел.

Энергия Classic 9000

Мощный электронный стабилизатор напряжения на 6300 Вт способен защитить целый дачный домик. Входное напряжение 125-254 В, выходное — 209-231 В. Точность стабилизации — 5%, хорошая норма. Стабилизатор крепится на стену и работает совершенно бесшумно.

Читайте еще полезные статьи о технике для дачи:

Фото: Flickr, MaxPixel, компании-производители

Как выбрать стабилизаторы напряжения для дома и дачи?

Стабилизатор напряжения бесспорно необходим на даче или в загородном доме, где в электросетях постоянно скачет напряжение. Этот прибор сбережет дорогую электронную аппаратуру и бытовую технику. Как его выбрать? Об этом пойдет речь в данной статье.

Актуальность применения стабилизаторов напряжения не требует доказательств. Они необходимы для нивелирования всплесков напряжения в электросетях. Сегодня такие проблемы встречаются намного реже, но даже небольшие скачки приводят к негативным последствиям, связанным с выходом из строя дорогостоящей бытовой техники. Качественные стабилизаторы для дома и дачи выравнивают величину напряжения электротока до стандартных параметров и очищают от высокочастотных помех. Аппараты для дома выпускаются номиналами мощности от 10 до 20 кВт.

Таким образом, на даче или в загородном доме стабилизаторы обеспечивают:

• Стабильность работы бытовой техники и электронных устройств с повышенными требованиями к устойчивости напряжения.

• Продление срока эксплуатации дорогостоящего бытового и электронного оборудования.

Принцип работы стабилизатора напряжения и его конструкция

Принцип работы устройства состоит в отслеживании изменений входного напряжения и его регулировании в соответствии с обстоятельствами и согласно определенному алгоритму:

• Первая фаза (20 м/с) используется при изменении входного напряжения для его тестирования.

• Тестирование напряжения и реакция на ситуацию.

• При изменении напряжения в пределах диапазона, оно выравнивается до 220 В.

• При падении напряжения ниже допустимого диапазона идет фаза «вытягивания», в пределах имеющегося ресурса трансформатора.

• При скачке выше допустимых показателей происходит аварийное отключение.

• При импульсных скачках и при отключениях и включениях, идет выравнивание напряжения.

Процесс корректировки напряжения идет за счет добавочных обмоток трансформатора. Напряжение переключается электронными ключами, которые срабатывают при падении синусоиды напряжения на нулевое значение. Сами ключи управляются процессором, который собирает с датчиков данные и коммутирует ключи согласно заданному алгоритму. Он не дает включаться более чем одному ключу и контролирует их исправность.

Процессор работает в определенных режимах:

• Транзитном, когда напряжение на входе имеет нормальные показатели. Стабилизатор осуществляет только защиту от скачков.

• Повышенном, когда входное напряжение ниже нормы и агрегат вытягивает его до номинального.

• Аварийном, очень низком напряжении на входе. Стабилизатор поднимает его до возможностей ресурса своего транформатора. Другой аварийный режим связан со скачком напряжения вверх. Тогда прибор отключается, переходит в работу дежурного режима и ждет падения напряжения.

• Пониженном, когда напряжение на входе высокое, но еще в диапазоне возможной корректировки. Агрегат понижает его до номинала.

• Задержка включения, этот режим обеспечивает сглаживание скачка в сети при включении электроэнергии после отключения.

Конструкция стабилизатора напряжения

Устройство разных стабилизаторов отличается друг от друга в зависимости от вида. Но по своей сути, стабилизатор – это регулируемый трансформатор, с обратной связью.

Виды стабилизаторов напряжения: их преимущества и недостатки

Стабилизаторы на основе трансформаторов делятся на две группы (по способу регулирования).

Электромеханические стабилизаторы представляют собой электромагнитную катушку с бегунком. Положение бегунка изменяется действием мотора или реле. В отличие от других видов аналогичного оборудования такие стабилизаторы имеют плавную регулировку напряжения. Основным их плюсом считается высокая точность стабилизации. Это главный аргумент в пользу применения электромеханических стабилизаторов в качестве защиты особо чувствительной электротехники. Они оснащены автоматической системой защиты, позволяющей обезопасить бытовые приборы и сам аппарат от скачков напряжения и помех в электросетях. Еще один плюс данных приборов – низкая цена.

Недостатки у приборов электромеханического типа тоже есть. Это – медленное изменение параметров и шум при работе. Менее шумные – аппараты с мотором. Еще один минус – перенапряжение в случаях, когда резко упавшее напряжение также резко приходит в норму. Он попросту не успевает среагировать на резкий подъем напряжения и на выходе возникает скачок, губительный для бытовой техники. Для исключения такой неприятности на входе ставится защита по напряжению, отключающая питание.

Электронные стабилизаторы работают на симисторах или тиристорах. Они имеют многоступенчатую регулировку, которая работает на включение/выключение в зависимости от входного напряжения. Функция переключения выполняется электронным ключом или реле. К достоинствам данных приборов относят высокую скорость реакции и бесшумность работы. Минусы – низкая точность стабилизации и высокая стоимость. Чем больше ступеней, тем выше точность регулировки, тем дороже прибор.

Основные параметры выбора стабилизатора напряжения

Стабилизаторы напряжения выбирают по нескольким параметрам:

• Мощность. Перед тем как выбрать оптимальный вариант стабилизатора для дома надо правильно рассчитать суммарную потенциальную мощность нагрузки. Полная мощность указана в техпаспорте и измеряется в вольт-амперах – ВА, VA. При расчете надо учитывать пусковые токи электродвигателей, сделать поправку на рост входного тока при пониженном напряжении.

  Не стоит нагружать прибор на все сто процентов, чтобы он прослужил в исправном состоянии долгое время.

• Тип стабилизатора. По способу регулирования они бывают ступенчатые, симисторные, тиристорные и стабилизаторы плавного регулирования. Последние лучше выбирать при несущественных скачках напряжения. Чаще выбирают релейные и тиристорные аппараты, которые отличаются более качественными характеристиками и могут работать при резких перепадах напряжения в сети.

• Точность стабилизации. Эта характеристика выбирается в зависимости с диапазоном допустимых напряжений, необходимых для работы оборудования. Более высокая точность у тиристорных вариантов. Она получается за счет большого числа ступеней, переключение на которые связано с кратковременным разрывом фазы.

• Фаза. Для выбора фазы аппарата надо знать, к какой сети он будет подключен. Если сеть однофазная, то и стабилизатор должен быть однофазный. При наличии хотя бы одного трехфазного потребителя необходимо приобретать трехфазный стабилизатор напряжения.

  Преимущества трехфазного варианта – возможность работы этого устройства при исчезновении напряжения на одной из фаз.

• По производителю. Аппараты делятся по этому параметру на российские, китайские, итальянские. У каждой группы есть как более качественные марки, так и менее качественные. Более выгодные в соотношении цена/качество – российские и китайские модели. Итальянские стабилизаторы отличаются высоким качеством, длительным сроком службы, но высокой стоимостью.

Как выбрать номинальную мощность стабилизатора напряжения

Выбирая номинальную мощность бытового стабилизатора, необходимо подсчитать полную мощность всех подключаемых к нему потребителей, которые могут работать одновременно. Она указывается в ВА при напряжении 220В. Снижение питающего напряжения ведет к уменьшению мощности прибора. Поэтому, рассчитывая полную мощность потребителей, надо умножить ее на 1,2 при 180В в сети и на 1,3 при 170В. Если стабилизатор будет использоваться длительное время, то коэффициент составит 1,25. Номинальная мощность прибора, указанная на маркировке, не должна быть меньше полной величины мощности при расчетах.

Как выбрать стабилизаторы напряжения для дома и дачи

Оптимальным вариантом прибора защиты от перебоев электропитания станет тот вариант, который обеспечит автоматическое поддержание установленного значения выходного напряжения (220В). Основными критериями выбора являются:

• Наличие питающей сети. Для трехфазной сети лучшими решениями станут: один трехфазный стабилизатор напряжения 380 В, или три однофазных на 220В, по одному на каждую фазу.

• Тип подключения. Важно определиться, что будет подключаться к стабилизатору – один прибор, или все электрооборудование в доме. Для небольшого дома или дачи подойдет однофазный прибор на 220В, подключаемый через бытовую розетку и рассчитанный на несколько потребителей. В большой загородный коттедж более подходящий вариант – мощный однофазный или трехфазный прибор, обеспечивающий комплексную защиту всей электросети.

• Мощность. Как показывает опыт для современной дачи или загородного дома для самой основной техники следует рассматривать варианты моделей мощностью 5-6 кВт. Если необходим стабилизатор напряжения на весь загородный дом, то мощность его должна составлять не менее 15 кВт.

• Диапазон входного напряжения. Более дешевые варианты стабилизаторов имеют небольшие границы входного напряжения. Они не всегда справляются с ситуацией, когда скачки напряжения в сети находятся в интервалах ниже 165В и выше 250В. Определить отклонения в электросети можно произведя замеры вольтмером через розетку. На основании выполненного тестирования можно определить нижние и верхние границы сетевых колебаний. Исходя из этого, можно подобрать стабилизатор, который справится с ними.

• Точность стабилизации. Этот критерий должен соответствовать требованиям к качеству электричества, подключенных к нему электроприборов. Есть допустимые отклонения для некоторых категорий бытовой техники: для сложной электронной аппаратуры – от 1% до 3%; для осветительных приборов – 3%; для бытовой техники – от 5% до 7%. Если стабилизатор имеет точность стабилизации более 7%, то он не соответствует требованиям современного электрооборудования.

• Стоимость. Цена стабилизатора зависит от его характеристик и сложности схемы. Самые дорогостоящие – симисторные и тиристорные стабилизаторы. Но их технические характеристики намного выше электромеханических и релейных вариантов.

• Если стабилизатор необходим для работы такого оборудования как отопительный котел, то выбирать надо только электронный вариант (симисторный или тиристорный). Устройства другого типа не гарантируют стабильность работы газового или электрического котла.

• Уровень шума при работе. Более шумные в работе – релейные и электромеханические приборы. Электронные приборы работают без шума.

В заключение надо отметить, что бытует мнение, что современная техника вполне может обойтись без стабилизаторов и выдерживает перепады в электросетях до 10-15%. В то же время, частые поломки сложной бытовой техники не всегда можно отнести на счет недобросовестности производителя. В действительности же, в большинстве случаев виноваты скачки в электросетях. Поэтому, в целях рациональной экономии средств на ремонт дорогостоящей бытовой аппаратуры лучшим решением будет приобретение надежного стабилизатора напряжения.

от 5кВт до 10-15кВт. Купите с монтажом!

I. Релейные стабилизаторы – самый бюджетный тип

• Точность стабилизации: средняя/низкая
• Выходные помехи: высокие
• Скорость реакции: средняя
• Срок эксплуатации: 3-5 лет
• Уровень шума: средний

Самая простая технология стабилизации при помощи электромеханических реле. Рекомендуем использовать при редких проблемах с напряжением и в отсутствии дорогой бытовой техники и электроники в доме

II.

Электромеханические стабилизаторы – высокая точность, но низкая скорость

• Точность стабилизации: высокая
• Выходные помехи: высокие
• Скорость реакции: низкая
• Срок эксплуатации: 2-3 года
• Уровень шума: средний

Регулировка напряжения при помощи механического щеточного привода. Рекомендуем использовать при редких и плавных отклонениях напряжения от нормальных 220В. Требуют регулярного обслуживания.

III. Электронные стабилизаторы напряжения – универсальное и надежное решение

• Точность стабилизации: высокая/средняя
• Выходные помехи: низкие
• Скорость реакции: высокая
• Срок эксплуатации: 10-15 лет
• Уровень шума: низкий

Регулировка осуществляется при помощи силовых быстродействующих полупроводников – тиристоров или симисторов. Современные универсальные быстродействующие стабилизаторы напряжения, решающие большинство проблем с просадками и скачками напряжения.

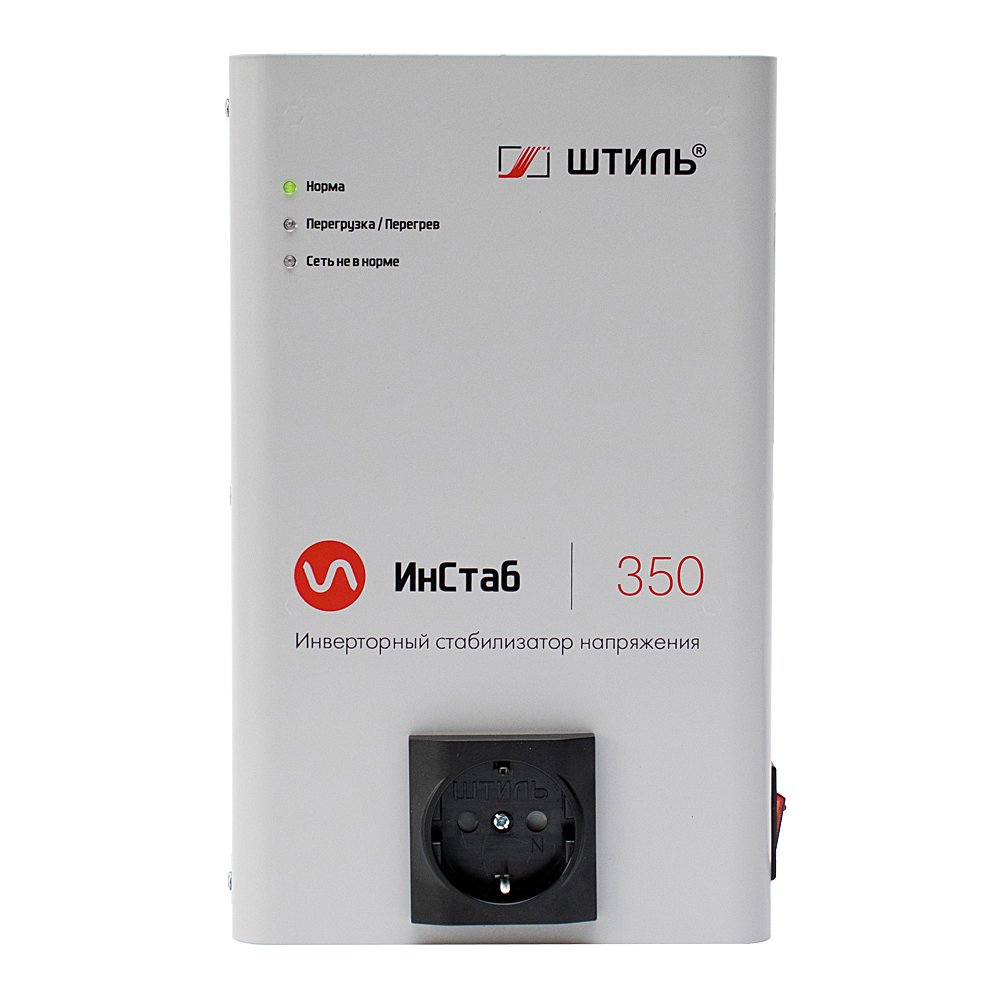

IV. Инверторные стабилизаторы – при очень плохой сети

• Точность стабилизации: максимальная
• Выходные помехи: низкие
• Скорость реакции: максимальная
• Срок эксплуатации: 8-10 лет
• Уровень шума: низкий/средний

Стабилизаторы сделанные по технологии двойного преобразования. Максимальная точность стабилизации и исправление формы синусоиды. Рекомендуется при низком качестве питающей сети с одной стороны и наличии чувствительной электроники с другой. Чувствительны к перегрузкам.

V. ИБП двойного преобразования – в случае полных отключений и морганий сети

• Точность стабилизации: максимальная
• Выходные помехи: низкие
• Скорость реакции: максимальнвя
• Срок эксплуатации: 8-10 лет
• Уровень шума: средний
• Автономия: от 10 мин. до 24 часов

Источники бесперебойного питания имеют в своём составе внутренние или внешние аккумуляторы, которые позволяют продолжить электропитание всей нагрузки в доме при морганиях сети, критически низком или полном пропадании напряжения. Часто устанавливаются вместо генераторов.

Закажите профессиональную консультацию

Заполните, пожалуйста, нашу форму и в ближайшее время мы вам обязательно перезвоним

Лучшие стабилизаторы напряжения 220В для дома: вопрос-ответ

Как правильно подобрать мощность стабилизатора?

Смотрите наше видео на эту тему:

Таблица для подбора мощности по номиналу вводного автомата:

Номинал вводного автомата	Максимальная полная мощность с округлением (cos φ=0,8), ВА	Рекомендуемая мощность стабилизатора, ВА	Рекомендуемая мощность при напряжении ниже 180В, ВА
10А (2,5кВт)	2 800	3 000	3 500
16А (4кВт)	4 500	4 500 – 5 000	6 000
20А (5кВт)	6 200	6000 – 6500	7 500
25А (6,2кВт)	7 000	7 000 – 8 000	10 000
32А (8кВт)	10 000	9 000 – 10 000	12 000
40А (10кВт)	11 100	11 000 – 12 000	14 000
50А (12,4кВт)	14 000	14 000 – 15 000	16 000
63А (15,7кВт)	17 500	18 000 – 20 000	20 000

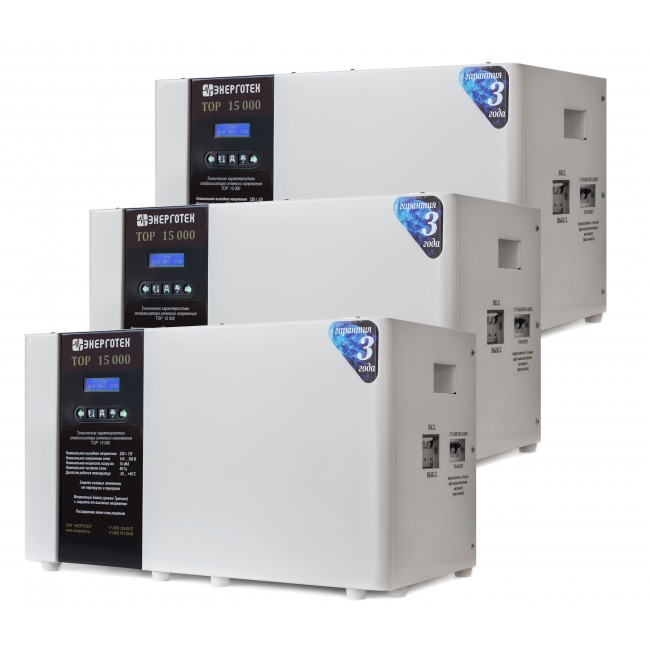

Следует устанавливать три однофазных или один трехфазный стабилизатор?

Подробный ответ в нашем видео:

Как можно расположить стабилизаторы и где их лучше устанавливать?

Как правило, все однофазные модели имеют возможность монтажа на стену, крепление часто идёт в комплекте. Большинство моделей имеют возможность напольной установки или на специальную стойку.

Место установки рекомендуем выбирать вблизи основного электрощита, но при возможности проложить силовые линии по дому место может быть иным. В помещении не должно быть повышенной влажности (до 80%), образования конденсата, строительной пыли. Максимальная температура эксплуатации – в среднем не более +40С.

Существуют варианты установки стабилизаторов в специальные климатические шкафы уличного исполнения.

Лучше ставить отдельные маломощные стабилизаторы напряжения на разные потребители или один мощный на всю группу?

Чаще всего, стабилизаторы малой мощности, которые распространены в продаже в сетевых магазинах и на строительных рынках принадлежат низкоточному релейному типу. Мощные стабилизаторы на весь дом, особенно электронные и инверторные дают существенно более высокое качество напряжения. Лучше сделать выбор в пользу последних.

При каком значении напряжения ниже или выше 220В следует задуматься об установке стабилизаторов?

По ГОСТу напряжение на вводе в дом не должно отклоняться более, чем на 10%. На данный момент есть два стандарта – 220В (допуск: 198 – 242В) и 230В (207 – 253В). На практике же во многих коттеджных поселках напряжение просаживается, скачет или является повышенным. Самые частые причины этого:

• Перегруженные и старые трансформаторные подстанции
• Большая удаленность от подстанции и/или недостаточное сечение силовых кабелей
• Несбалансированная нагрузка по фазам и слабый ноль

Можно выделить следующие виды проблем:

1. Напряжение ниже ГОСТа. При значениях ниже 180В выходят из строя холодильники и кондиционера. В группу риска попадают насосы.
2. Постоянно повышенное напряжение – более 245В (или 255, если трансформатор на 230В). Напряжение выше 265 приводит к моментальному выходу из строя электроники.
3. Плавающее напряжение. В этом случае к вечеру напряжение может падать ниже нормы, а днем быть в допуске. Как подвид этой проблемы – изменение напряжения волнами, период которых может быть достаточно коротким (до нескольких минут).
4. Импульсное изменение: короткие провалы или всплески напряжения. Моргающее и плавающее напряжение негативно сказывается на любой бытовой технике.

Таким образом, если фиксируются отклонения от ГОСТа, есть признаки плавающего или скачущего напряжения следует задуматься об установке стабилизаторов.

Есть ли шум при работе стабилизаторов?

Уровень шума зависит от типа и модели. Релейные стабилизаторы все «щелкают» при плавающем напряжении. В электромеханических шум издает привод. Электронные стабилизаторы, как правило, имеют естественное охлаждение и в нормальных режимах работают бесшумно. Инверторные модели Volter бесшумные, серия ИнСтаб имеет принудительное воздушное охлаждение (уровень шума аналогичен работе системного блока ПК).

Что делать при сильно пониженном напряжении, когда фиксируются значения 150-140В и менее?

Эту ситуацию можно считать аварийной. Перед покупкой стабилизаторов мы рекомендуем:

1. Проверить надёжность контакта фаз и в особенности нулевого проводника в основных электрощитах.
2. Провести аудит вашего питающего кабеля на предмет его целостности и достаточности сечения.
3. Обратиться в вашу обслуживающую организацию, администрацию поселения или местному электрику с просьбой решить эту проблему.

Если проблема не решается, то следует обратить внимание на on-line ИБП с аккумуляторами, т.к. при минимальных значениях входного напряжения и появления высокой нагрузки в доме стабилизаторы напряжения будут просто отключаться.

Что такое гибридные стабилизаторы напряжения?

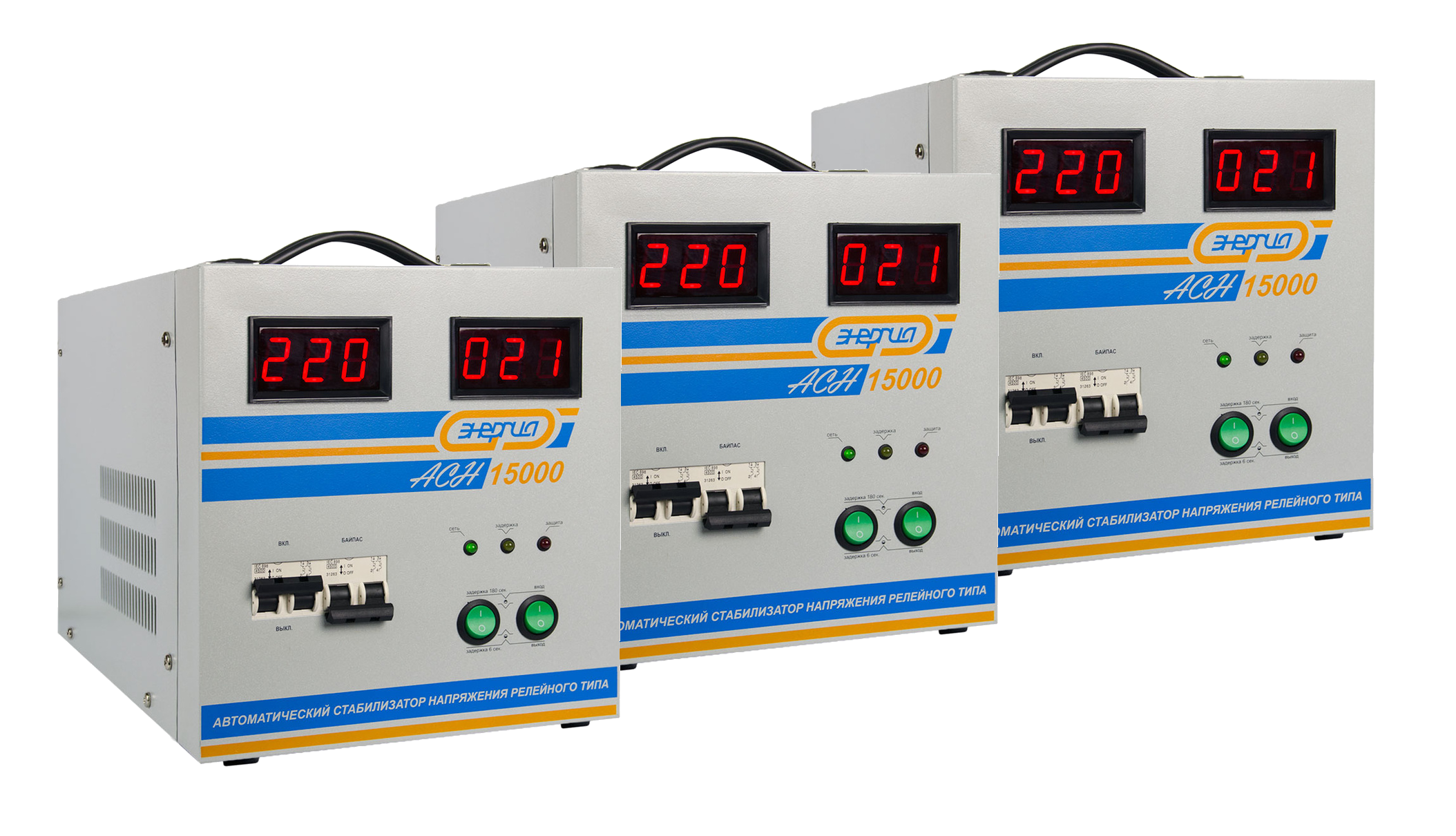

Некоторые производители комбинирует различные типы. Так, например, Энергия серии Hybrid – это комбинация сервопривода и электромеханических реле. Вольт серии ГИБРИД – это сочетание твердотельных реле (полупроводников) и электромеханических.

Исправляют ли стабилизаторы частоту напряжения и его форму? Вопрос особенно актуален при работе с генераторами.

Ни один из типов стабилизаторов не исправляет частоту питающей сети. Форму напряжения («синусоиду») корректируют только инверторные стабилизаторы. Мы рекомендуем устанавливать стабилизаторы сразу после вводного автомата, после схемы АВР генератора.

Примеры комплексных проектов

При необходимости мы решаем вашу задачу комплексно. По-мимо стабилизаторов напряжения смонтируем ИБП или инвертор на котел или группу потребителей, на фазу или на весь дом. Установим генератор с ручным или автоматическим запуском. Исправим ошибки или полностью переберем ваш электрощит.

Заказать выезд инженера на объект

В процессе осмотра инженер произведет все необходимые замеры и расчеты, проконсультирует, а затем предложит варианты решения вашей задачи. В качестве бонуса будет произведен аудит вашего электрощита с выдачей рекомендаций. Цена за выезд – 5т.р., но при заключении договора на поставку и монтаж оборудования выезд – бесплатный.

Как правильно выбрать стабилизатор напряжения для дома, дачи

Нестабильность напряжения электроэнергии – довольно распространенная проблема с большими рисками выхода из строя бытового электрооборудования. Защитить домашнюю или рабочую технику от внезапных поломок поможет специальный прибор – стабилизатор напряжения.

В статье мы рассмотрим, что важно знать при выборе стабилизатора для домашнего использования, какие типы стабилизаторов бывают и как применяются, типовые неисправности, описание некоторых марок приборов.

Для чего нужен стабилизатор напряжения

Стабилизатор напряжения – это компактное (не всегда) электрическое устройство, выравнивающее колебания напряжения сети при подаче тока на технику. Этот аппарат поддерживает напряжение электроэнергии на надлежащем уровне, стабилизирует питание перед подачей на нагрузку.

Стабилизаторы напряжения положительно влияют на производительность бытовой техники, повышают ее надежность и даже позволяют немного экономить расход электроэнергии.

Основное предназначение стабилизатора напряжения – защита электрооборудования от различных угроз, связанных с нестабильностью электронапряжения в сети.

Где используется

Стабилизаторы напряжения успешно используются в частных домах, в квартирах и на дачах. К этому прибору можно подключать любую бытовую технику – холодильники, телевизоры, газовые плиты, стиральные машины, кондиционеры, компьютеры и т. д.

Особенности и виды стабилизаторов напряжения

Стабилизаторы напряжения имеют три конструктивные части: трансформатор, управляющий и регулирующий элемент. Аппарат подключается к электрической сети, к нему подключаются бытовые приборы согласно схеме в инструкции. Принцип работы заключается в оценке мощности входного напряжения и его стабилизация с максимальным приближением идеального показателя на выходе.

Стабилизаторы напряжения делятся на две категории: накапливающие, довольно большие по размерам и используемые исключительно в промышленной сфере, и корректирующие – отличный вариант для домашнего использования.

Виды корректирующих стабилизаторов напряжения:

1. Релейные – прибор компактных размеров, прост в обслуживании, реализуется по невысокой цене. Напряжение на выходе измеряется ступенчато, процесс стабилизации зависит от количества ступеней и ключей. Минусы прибора: погрешность в показателях напряжения на выходе и быстрый износ реле.

2. Электронные – современное оборудование, подразделяемое на симисторные и тиристорные. Могут использоваться для подключения разных бытовых приборов. Характеризуются быстрой реакцией на скачки напряжения и долговечным сроком эксплуатации. При работе малошумны, поэтому успешно используются в городских квартирах. Из минусов – высокая цена, но это вполне оправдано качественными характеристиками прибора.

3. Электромеханические – обеспечивают плавную регулировку напряжения, но с медленным действием. Не особо надежны в защите от резких скачков напряжения, могут попросту остановить подачу электричества к прибору, что недопустимо в некоторых работах. Такие приборы чаще используются в быту. Популярность электромеханических стабилизаторов обусловлена доступной стоимостью.

4. Инверторные – работают практически бесшумно в широком диапазоне напряжения на выходе. Имеют небольшие размеры, практичны в эксплуатации. Из недостатков – высокая стоимость.

5. Линейные – стабилизацию напряжения обеспечивают катушки и электромагнитный сердечник, находящийся в оснащении прибора. Такое оборудование реализуется по самой доступной цене и особо популярно в бытовой сфере. Но, используя линейный стабилизатор, не получится подключить сразу несколько электроприборов. Они предназначены только для отдельных бытовых устройств.

Типичные ошибки в работе стабилизаторов

В нестандартных ситуациях прибор может выдать кодированные сведения на экран, уведомляющие об ошибках в работе. Рассмотрим самые типичные.

Ошибки в работе стабилизаторов:

1. Ошибка старта – определяется при невозможности получения на выходе напряжения 220В. Устранить эту ошибку можно путем кратковременного отключения прибора от электросети.

2. Срабатывание защиты по превышению входного напряжения. Напряжение на выходе не должно превышать 300В. Для устранения этой ошибки нужно снизить нагрузку на прибор до отметки менее 100%.

3. Срабатывание защиты от перегрева или неисправность датчика t. При выходе напряжения за предельный уровень, предусмотренный условиями эксплуатации, происходит автоматическая блокировка работы стабилизатора.

4. Пониженное или повышенное выходное напряжение. Ошибка определяется при выходе параметров за диапазон рабочих напряжений. В этом случае нужно выполнить сброс защиты с установкой параметров нормального рабочего режима.

5. Блокировка двигателя в аварийной ситуации. Это может быть связано с загрязнением, заклиниванием или заеданием вала.

6. Блокировка стабилизатора также происходит при критических ошибках в работе при срабатывании токовой защиты 3 раза за час. Восстановить нормальную работу оборудования можно путем включения автомата на выходе.

Критерии выбора стабилизатора для дома

Стабилизаторы напряжения – нужное оборудование для дома и дачи, позволяющее защитить от поломок и перегорания дорогостоящие бытовые приборы. Выбирая такое оборудование для бытового использования, нужно учитывать важные детали.

Фаза

При выборе стабилизатора напряжения учитывается тип разводки – однофазная (220В) или трехфазная (380В).

Мощность

Показатель мощности стабилизатора высчитывается по специальной формуле. Для этого нужно суммировать мощности всех приборов, работающих в доме одновременно, прибавить к полученному результату потребляемую мощность дополнительных электроприборов, используемых периодически, а полученное значение умножить 1.29. Результат округляется в большую сторону. По полученному значению определяется необходимая мощность стабилизатора напряжения.

Способ подключения

Еще один важный параметр выбора – способ подключения. Покупателю нужно сразу определиться с количеством приборов, которые будут подсоединены к агрегату. Если возникает необходимость защитить конкретный электроприбор, можно купить линейный стабилизатор, подключаемый через розетку. Для защиты от перенапряжения всех электроприборов в доме необходимо приобретать более мощный стабилизатор, предварительно просчитав параметр мощности.

Экономкласс или премиум

Премиум модели более дорогостоящие, имеют дополнительную защиту от резких скачков напряжения и рассчитаны на эксплуатацию в условиях значительных отклонений параметров электронапряжения. В оснащении также имеются датчики замеров, фиксирующие все показатели колебаний в сети.

Стабилизаторы экономкласса успешно эксплуатируются в быту, имеют стандартный диапазон регулировки сетевого напряжения. Реализуются по доступной стоимости.

Обзор популярных стабилизаторов напряжения

Предлагаем рассмотреть стабилизаторы напряжения от самых популярных брендов, имеющие хорошие эксплуатационные характеристики и немало положительных отзывов от владельцев.

Стабилизаторы Skat Бастион

Стабилизаторы серии SKAT от российской научно-производительной компании Бастион – лидеры продаж на потребительском рынке. Современное и качественное оборудование позволяет эффективно решать сложные проблемы нестабильного электроснабжения в точности поддерживая заданные параметры на выходе при любых колебаниях тока.

Преимущества стабилизаторов Бастион серии SKAT:

• быстрое и простое подключение аппарата через стандартную розетку;

• компактные размеры приборов;

• широкий диапазон входного напряжения;

• большая перезагрузочная мощность;

• обеспечивают надежную защиту электроприборов;

• автоматическое отключение в случае аварий в сети;

• нешумные в работе;

• доступная стоимость.

Стабилизаторы напряжения Бастион разработаны с учетом современных европейских норм. Имеют долговечный срок службы. Подходят для эксплуатации на объектах разного назначения, в том числе в бытовой сфере.

Стабилизаторы Ресанта

Под брендом Ресанта выпускаются бюджетные стабилизаторы напряжения экономкласса релейных и электромеханических моделей. Производитель предлагает большой выбор моделей с разным уровнем мощности. Удобны в работе, характеризуются неплохим качеством. Соответствуют требованиям мировых стандартов.

Релейные стабилизаторы

Релейные стабилизаторы реализуются по низкой цене. Приборы имеют минимальный перечень функций, быстро реагируют на изменения входящего напряжения, защищают электрооборудование при скачках и резком падении напряжения в сети. Погрешность стабилизации – 5-8%. Серьезный недостаток – громкий щелчок при переключении и риски быстрого выхода из строя силовых реле.

На сайте интернет-магазина «Евротек» можно купить по демократичной стоимости качественные стабилизаторы напряжения от разных производителей. Доставка заказов по Санкт-Петербургу, Москве и другим регионам РФ.

---

Автор – Дмитрий Якунин
Работает в компании Евротек с 2012 г. в отделе интернет-продаж. Имеет высшее техническое образование, которым не стесняется пользоваться во всех сферах жизни.
Знаёт всё о сварке, может квалифицированно проконсультировать по всему спектру бытовой садовой техники.
В свободное время читает классическую литературу, играет на PS4.

Стабилизатор напряжения 220в для дачи какой выбрать?

Автор aquatic На чтение 7 мин. Просмотров 5.2k. Обновлено 31.05.2020

Как правило, для комфортного проживания на даче туда необходимо привезти целое множество крупной и мелкой бытовой техники, например, электрочайник, утюг и холодильник. Кроме того, для совершения любых строительных и ремонтных работ на участке вам понадобится специальное оборудование. Однако многих дачников останавливает следующий фактор: зачастую частные сектора плохо снабжаются электроэнергией, велики риски скачков напряжения и выхода включенной в сеть техники из строя. Для решения этой проблемы прекрасно подходит стабилизатор напряжения 220В для дачи. Какой выбрать, как установить и какому производителю отдать свое предпочтение – вы узнаете в данной статье.

Из-за того, что частный сектор плохо снабжается электроэнергией, то для любой дачи необходим выпрямитель

Стабилизатор напряжения: необходимость использования, условия эксплуатации

Необходимость подключения данного устройства обусловлена, прежде всего, часто пониженным напряжением в сети загородных районов. Подобное явление обуславливается следующими факторами:

• Использование старых трансформаторов, при установке которых не была учтена необходимость обеспечения электричеством большого количества дачных участков, и соответственно, не было расчета на высокий расход электроэнергии.
• Одновременным вынужденным использованием целого множества бытовых и строительных электроприборов. В данной ситуации часть техники либо работает некорректно, либо не включается вовсе.

Из-за частых скачков напряжения, часто наблюдаемых на дачах, техника может сгореть

В свою очередь повышенное давление там наблюдается довольно редко. Но и оно способно вывести из строя технику, и не важно, насколько часто вы бываете на даче и пользуетесь электроприборами. Таким образом, единственным логичным выходом из этой ситуации будет купить и установить стабилизатор напряжения 220в для дачи. Какой выбрать, как правильно вмонтировать и какой производитель лучше – все это вы сможете узнать в нижеизложенных пунктах.

Вне зависимости от того, насколько часто вы бываете на даче, для корректной работы техники необходим регулятор напряжения

Статья по теме:

Какой выбрать стабилизатор напряжения 220В для дома. Это устройство способно уберечь ваше жилище от многих неприятностей. И к выбору надо отнестись должным образом. А в помощь вам наш специальный обзор.

Стабилизатор напряжения 220в для дачи. Какой выбрать тип?

В зависимости от того, какое техническое решение было применено в устройстве, можно выделить целый ряд разнообразных регуляторов. Каждая конструкция имеет как свои плюсы, так и минусы, на которые следует обязательно обратить внимание перед покупкой.

Релейные устройства

Данное устройство работает за счет специального автотрансформатора и силовых реле, которые по необходимости регулируют напряжение. Подобный стабилизатор не может обеспечить высокой точности регулировки, поэтому чаще всего его используют, если на участке используются исключительно маломощные электроприборы.

Плюсами данного решения является высокая скорость реакции прибора и его сравнительно низкая стоимость. Минусы же заключаются в малой мощности и больших погрешностях регулирования напряжения.

Релейный стабилизатор: устройство прибора

Симисторные агрегаты

Данный тип выпрямителей представляет собой электронную конструкцию, в основу которой положена схема работы релейных устройств. Благодаря тому, что в подобном приборе нет подвижных механических частей, и автотрансформатор управляется при помощи электронных ключей, уровень шума, издаваемого прибора, является минимальным. Кроме этого, скорость переключения также весьма и весьма высока. Однако, как и в случае с релейными устройствами, данный тип также не отличается высокой точностью регулировки.

Пример симисторного устройства

Сервоприводные стабилизаторы

Такой тип работает по принципу всем известного реостата. При помощи электроэнергии он меняет положение механических деталей, тем самым регулируя напряжение. Плюсами данного устройства является высокая точность и плавность регулировки выходного напряжения. Главный же минус состоит в низкой скорости реакции и ненадежных подвижных деталях. Таким образом, данный тип подходит исключительно для сетей, где отсутствуют резкие скачки напряжения.

Схема работы сервоприводного прибора

Феррорезонансные модели

Данные устройства являются наиболее надежными, и обеспечивающими наилучший уровень защиты электроприборов. Минусами же является высокая стоимость, большой вес и недопустимость работы при частых перегрузках в системе.

Устройство феррорезонансного стабилизатора

Виды стабилизаторов: однофазные и трехфазные

Отдельно следует сказать и о видах регуляторов, которые бывают однофазными и трехфазными. Выбор зависит от того, какой тип кабеля подведен к дому.

Пример однофазного выпрямителя

Если в нем два или три провода – применяется электронный стабилизатор напряжения однофазный, если четыре – то подключается трехфазный, либо же три однофазных.

Схематичный принцип работы трехфазного прибора

На видео ниже представлен стабилизатор напряжения 220в для дома на 10квт Ресанта. Данный материал поможет вам более углубленно разобраться в работе подобных устройств.

Стабилизатор напряжения 220в для дачи. Цена от разных производителей, критерии выбора

Перед тем как выбрать оптимальное устройство, обратите внимание на перечень критериев, который поможет вам подобрать нужный вариант:

• Тип, по которому производится электроснабжение вашего участка – однофазный или трехфазный.
• Суммарный показатель мощности всей техники, имеющейся на вашем дачном участке.
• Диапазон переносимых нагрузок, и, соответственно, нагрузки, возможные в вашем районе.
• Соотношение цена/качество, надежность производителя.

Полезный совет! Внимательно подойдите к критериям выбора – важно помнить, что все характеристики устройства должны соответствовать вашим требованиям и условиям участка.

Все критерии прописаны в технических характеристиках устройства на сайте поставщика или на коробке устройства

Предлагаем вам ознакомиться со сравнительной таблицей наиболее популярных производителей стабилизаторов напряжения 220в для дачи. Цена и технические характеристики прилагаются.

Данная таблица будет полезной при выборе стабилизаторов напряжения для дачи.  Отзывы, и советы о том, какой лучше, вы также можете найти в свободном доступе в интернете.

Только правильно подобранное устройство будет выполнять возложенные на него задачи

Стабилизатор напряжения: нюансы монтажа

Различные производители представляют различные решения монтажа устройств, но  в условиях небольших пор размеру дачных помещений лучше использовать именно настенные варианты – они позволят сэкономить место без ущерба для производительности.

Настенное размещение является оптимальным вариантом для дачи

Установка прибора производится рядом с электросчетчиком. Достаточно просто прикрепить к стене специальную монтажную пластину, на которую потом будет повешено само устройство.

Установка устройства должна производится подготовленным человеком или профессионалом

Полезный совет! Для удобства вы легко можете разместить выпрямитель в любом подсобном помещении – это не сыграет роли для его корректной работы.

Для работы регулятора нет температурных ограничений, поэтому он может работать и в неотапливаемом помещении

На этом монтаж устройства закончен. Как можно было заметить, установка бытового стабилизатора напряжения для дома и дачи довольно проста.

Делаем выводы

Таким образом, в данной статье мы подробно разобрали правила выбора стабилизатора напряжения 220в для дачи. Какой выбрать – это ваше решение, материалы для анализа и сравнения предоставлены в данном обзоре.

Правильно подобранный выпрямитель обеспечит вам комфортный отдых на даче

Подключение стабилизатора к сети (видео)

лучшие однофазные и трехфазные стабилизаторы 220В и 380В

Ранее дачи служили местом кратковременного пребывания семьи чаще в летний период, сегодня жеони представляют собой дома полноценного отдыха в любо время года, оборудованные разнообразной бытовой техникой и электрическими отопительными приборами, насосами. Старые линии электропередач далеко не всегда справляются с повышенной нагрузкой, поэтому стабильность параметров электрического тока крайне низкая, что становится причиной поломок электрооборудования, порой очень недешевого.

Как понять находится ли ваше оборудование на даче под угрозой?

Если у вас существует:

• повешенное и пониженное напряжение
• скачки и перепады напряжения
• импульсные помехи.

Для обеспечения стабильности напряжения группа компаний “Полигон”, как производитель электротехнического оборудования с двадцатилетним опытом, советует на даче использовать стабилизаторы напряжения.

Выбирать стабилизатор необходимо с учетом нескольких параметров:

• диапазона напряжения,
• требуемой мощности,
• точности стабилизации,
• количества фаз питающей линии.

Выбор устройства защиты по диапазону входного и выходного напряжения

Перед выбором стабилизатора необходимо узнать, в каком диапазоне изменяется напряжение в вашей сети. Для этого лучше пригласить специалиста, который измерит напряжение. И исходя из него выбрать стабилизатор с подходящим диапазоном изменения входного напряжения.

Выбор стабилизатора напряжения по мощности

Для определения требуемой мощности стабилизатора необходимо определить перечень техники, которая нуждается в защите от перепадов напряжения. Все приборы, для которых требуется защита от перепадов напряжения или грозозащита, делят на две группы:

• С активной мощностью, измеряемой в кВт, которая в данном случае равна полной мощности (кВА). Это приборы, преобразующие электроэнергию в теплоили свет: лампочки, печи, нагреватели.
• С активной и реактивной мощностью. К такой бытовой технике относятся пылесосы, холодильники, компьютеры. Если в паспорте указана только активная мощность (Вт), то определить полную величину (кВА) можно делением активной мощности на коэффициент 0,8.

Для определения требуемой мощности стабилизатора для дачи или коттеджа суммируют полные мощности всех приборов и к полученному результату прибавляют 20-30% на случай необходимости аварийного электроснабжения.

Выбор стабилизатора по рабочему току и точности стабилизации

В зависимости количества фаз питающего электрического тока, используют однофазные или трехфазные стабилизаторы напряжения.

Для бытовых сетей с напряжением 220В применяют однофазные устройства, которые эффективно справляются с функцией защиты бытовой техники, электрического инструмента, насоса и т.д.

Для сетей с напряжением 380В применяют трехфазные стабилизаторы, рассчитанные на значительную нагрузку. Поэтому они востребованы в больших домах, коттеджах, на производстве. К плюсам относится непрерывный процесс стабилизации входного напряжения при выходе из строя хотя бы одной из фаз.

Для различных приборов существует безопасный диапазон значений напряжения. Поэтому стабилизирующее устройство необходимо выбирать с учетом требований техники, для защиты которой оно предназначено.Для высокочувствительных аппаратов – лампочек накаливания, компьютеров, микроволновых печей – необходимо выбирать устройства, обеспечивающие точность стабилизации не более 2%.Для среднестатистических бытовых приборов достаточно точности стабилизации 3%.

Стабилизаторы торговой марки “Полигон” моделей Сатурн и Каскад

Стабилизаторы торговой марки “Полигон” моделей Сатурн и Каскад являются отличным решением проблем с напряжением в коттедже.

Стабилизаторы:

• Работают во всем диапазоне входного напряжения без потери мощности
• Точность коррекции +/-1%, +/-2,5%
• Выдерживают 8-10 -кратные пусковые токи
• Работают при питании от дизель-, бензогенератора
• Контроль температуры внутри блока
• Анализ параметров сети и тест системы при включении

Что обеспечивают стабилизаторы Сатурн и Каскад

• Автоматическое отключение/включение нагрузки при превышении допустимых значений по напряжению.
• Стабильную работу при питании от дизельных генераторов, бензогенераторной установки.
• Регулировку напряжения без помех и без искажения формы питающего напряжения.
• Защиту нагрузки от высоковольтных выбросов и помех, вызванных грозовыми разрядами, переходными процессами в сети, работой оборудования.
• Полную мощность и постоянную точность стабилизации в основном диапазоне.

SUNTEK – Стабилизатор напряжения для дачи

Содержание статьи:

Стабильное напряжение на даче

Загородная жизнь прекрасна! Хорошо провести выходные или несколько дней отпуска в уютном доме, где по утрам поют птицы, днем в жару можно посидеть в тени раскидистой молодой яблони, а вечером, собрав урожай, попробовать его на террасе в кругу семьи. Смена городской жизни на деревенскую благотворно влияет на наше тело и сознание. Земля – это всегда труд: поливка растений, прополка, ремонт подсобных помещений и многое другое требует бесконечного внимания. Данная статья посвящена тем дачникам, которые хотят получить полный комфорт, чтобы напряжение было стабильным, свет не моргал, отлично работали насосы, холодильники и микроволновки.

Электроснабжение на даче, даже если сейчас в полном порядке, в силу ряда причин может быстро выйти за рамки удовлетворительного. Новые стройки по соседству, непогода, увеличение потребителей – все это ведет к изменению качества напряжения в сети. Поэтому мы рекомендуем всегда устанавливать стабилизатор напряжения на даче, это поможет упредить ряд вопросов.

Как же правильно выбрать стабилизатор напряжения?

Оптимальный набор функций, которые необходимы пользователю стабилизатора напряжения для дачи: широкий диапазон, чтобы мог работать и при очень низком напряжении и при очень высоком напряжение, грозозащита, работа со сварочными аппаратами, погружными насосами, мойками.

Лидером по запросу Стабилизатор напряжения для дачи и отзывам в интернете является стабилизатор напряжения SUNTEK СНЭТ 11000 ВА. Почему он так популярен?

Во-первых, широкий диапазон. Он работает полноценно со 120 вольт (может работать и с 70 Вольт в полсилы) и до 285 Вольт, то есть удовлетворяет потребности при больших скачках напряжения вниз и вверх.

За счет тепловой защиты “понизу” он не подвержен проблеме многократного включения-выключения в течение дня. Об этом говорят многие дачники на сайтах-отзовиках и форумах. Мощная катушка внутри стабилизатора напряжения позволяет использовать его на даче во многих процессах:

1. Стабилизатор успешно работает со сваркой, до 180А (электрод 3)
2. С таким стабилизатором работают мощные насосы
3. Через него возможна эксплуатация станков, “болгарок”, газонокосилок и т.д.

Во-вторых, стабилизатор напряжения SUNTEK 11000 ВА отлично подходит для дачи, так как он способен работать зимой в минусовую температуру. Такая неприхотливость позволяет устанавливать его не только в теплом доме, но и на верандах, летних кухнях и т.д. Стабилизатор напряжения SUNTEK 11000 ВА на даче не займет много места. Он может эксплуатироваться как в горизонтальном положении (напольном), так и в вертикальном (навесном). В комплекте с ним идет пластина с дюбелями для установки его на стену. Металлический корпус исключает даже минимальные наводки на другие приборы.

Грозы, большие скачки и перепады напряжения

У Вас на даче летом сильные грозы? Специальная варисторная защита оградит бытовую технику от больших и резких скачков напряжений, вызванных грозовыми разрядами. Стабилизатор напряжения SUNTEK 11000 ВА и сам защищен автоматическим выключателем, защитой от перегрузки, защитой от высокого и низкого напряжения.

Важно указать, что стабилизатор напряжения на даче должен работать долго и продуктивно, производитель подтверждает это гарантией в 3 года!



Нужны мощнее стабилизаторы – пожалуйста, есть модели на 12 500, 16 000 и 20 000 ВА

Модель стабилизатора	SUNTEK 12500ВА	SUNTEK 16000 ВА	SUNTEK 20000 ВА	SUNTEK 11000 ВА НН
Номинальная мощность, ВА	12500	16000	20000	11000
Максимальный ток, А	63	75	100	50
Рабочий диапазон входных напряжений, В	120-285	120-285	120-285	90-285
Ном. диапазон выходного напряжения, В	209-231	209-231	209-231	209-231
Тип стабилизации	релейный	релейный	релейный	релейный
Рабочий диапазон, t°С	-30 – +45	-30 – +45	-30 – +45	-30 – +50
Грозозащита	+	+	+	–
Габаритные размеры д-ш-в, см	57x27x17	50x27x17	35x33x44	46x29x19
Вес, кг	19	22	40	21,3



А что делать тем, у кого напряжение падает до 90-100 Вольт!?
Стабилизатор напряжения SUNTEK 11000 серии «НН» выравнивает напряжение на уровень ГОСТА уже со 100 Вольт.





Если к дому подходит трехфазная сеть, то у многих покупателей стоит выбор между приобретением одного трехфазного стабилизатора или тремя однофазными.

Схематично трехфазный стабилизатор представляет собой три однофазных стабилизатора и устройство блокировки фаз, которое контролирует межфазное напряжение и в случае исчезновения напряжения на одной из фаз отключает напряжение на остальных фазах. Это сделано для защиты трехфазной нагрузки. Поэтому (важно!), если у вас трехфазный двигатель – обязательно надо брать трехфазный стабилизатор. В остальных случаях удобнее брать три однофазных – при исчезновении напряжения на одной из фаз, остальные будут работать, также три однофазных стабилизатора стоят дешевле, чем один трехфазный. При выборе номинала надо понимать, что если к вам подведено трехфазное напряжение, например 30000 ВА, то оно разделяется поровну по 10000 ВА на фазу, то есть надо брать три однофазных стабилизатора по 10-11 КВА.

Технические особенности стабилизаторов

Для «технарей» также сообщаем, что SUNTEK – бренд использующий современные технологии. Во всех моделях новейший микропроцессор HT46F46E выпускаемый компанией Holtek. Эта микросхема отвечает требованиям технических характеристик линейки стабилизаторов SUNTEK, имеет высокую устойчивость к помехам и работает в температурном диапазоне -40°…+85°C. Встроенная Flash-память программ может быть перепрограммирована до 100000 раз, а встроенная EEPROM-память имеет ресурс до 1 миллиона операций чтения и записи. Встроенная функция ISP (программирование в системе) предлагает простой способ для проведения модернизаций программы работы схемы. Этот микроконтроллер со встроенным АЦП имеет от 1 до 4Кбит Flash-памяти, плюс 128 или 256байт EEPROM-памяти, от 13 до 23 линий ввода-вывода и емкость блока ОЗУ от 64 до 128байт.

На даче должен стоять прибор, который самостоятельно принимать решения для обеспечения объектов безопасным напряжением. Такие приборы уже много лет выпускает известная компания SUNTEK.

Что такое стабилизатор напряжения – зачем он нам, как он работает, типы и области применения

Применение стабилизаторов напряжения стало необходимостью для каждого дома. Теперь доступны разные типы стабилизаторов напряжения с разным функционалом и работой. Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили наш взгляд на стабилизатор напряжения. Теперь они полностью автоматические, интеллектуальные и снабжены множеством дополнительных функций.Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют пользователям дистанционно регулировать требования к напряжению, включая функцию пуска / останова для выхода.

Что такое стабилизатор напряжения?

Стабилизатор напряжения – это электрическое устройство, которое используется для обеспечения постоянного выходного напряжения на нагрузке на ее выходных клеммах независимо от любых изменений / колебаний на входе, т.е.

Основная цель стабилизатора напряжения – защитить электрические / электронные устройства (например, кондиционер, холодильник, телевизор и т. Д.).) от возможного повреждения из-за скачков / колебаний напряжения, перенапряжения и пониженного напряжения.

Рис. 1. Различные типы стабилизаторов напряжения

Стабилизатор напряжения также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается домашним / офисным оборудованием, на которое подается питание извне. Даже корабли, у которых есть собственное внутреннее устройство энергоснабжения в виде дизельных генераторов, сильно зависят от этих АРН в плане безопасности своего оборудования.

Мы можем видеть различные типы стабилизаторов напряжения, доступные на рынке. Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и растущему вниманию к устройствам безопасности. Эти стабилизаторы напряжения могут быть однофазными (выход 220–230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа приложения. Регулировка желаемого стабилизированного выхода осуществляется методом понижающего и повышающего напряжения в соответствии с его внутренней схемой.Трехфазные стабилизаторы напряжения доступны в двух разных моделях: модели со сбалансированной нагрузкой и модели с несбалансированной нагрузкой.

Они также доступны в различных номиналах и диапазонах кВА. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с повышающим понижающим напряжением 20-35 вольт от источника входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения широкого диапазона может обеспечить стабилизированное выходное напряжение 190-240 вольт с повышающим понижающим напряжением 50-55 вольт при входном напряжении от 140 до 300 вольт.

Они также доступны для широкого спектра применений, таких как специальные стабилизаторы напряжения для небольших устройств, таких как телевизор, холодильник, микроволновые печи, до одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение при нулевом напряжении, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной / автоматический запуск, отключение напряжения. , так далее.

Стабилизаторы напряжения – это устройства с очень высокой энергоэффективностью (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения? – Его важность

Все электрические / электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при стандартном напряжении питания, известном как номинальное рабочее напряжение. В зависимости от установленного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического / электронного устройства может быть ограничен до ± 5%, ± 10% или более.

Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию колебаться, что приводит к постоянно меняющимся входным напряжениям. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис. 2 – Проблемы, связанные с колебаниями напряжения

Помните, нет ничего важнее для электрического / электронного устройства, чем фильтрованная, защищенная и стабильная подача питания.Правильный и стабильный источник напряжения очень необходим для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения является очень эффективным решением для всех, кто хочет получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и шума, присутствующих в источнике питания.

Как и ИБП, стабилизаторы напряжения также используются для защиты электрического и электронного оборудования.Колебания напряжения очень распространены независимо от того, где вы живете. Колебания напряжения могут быть вызваны различными причинами, такими как электрические неисправности, неисправная проводка, молнии, короткие замыкания и т. Д. Эти колебания могут иметь форму повышенного или пониженного напряжения.

Влияние постоянного / повторяющегося перенапряжения на бытовую технику

• Это может привести к необратимому повреждению подключенного устройства.
• Это может привести к повреждению изоляции обмотки.
• Это может привести к ненужному отключению нагрузки.
• Это может привести к перегреву кабеля или устройства.
• Это может снизить срок службы устройства.

Последствия постоянного / повторяющегося пониженного напряжения на бытовую технику.

• Это может привести к неисправности оборудования.
• Это может привести к низкой эффективности устройства.
• В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
• Это может снизить производительность устройства.
• Это может привести к тому, что устройство будет потреблять большие токи, что в дальнейшем может вызвать перегрев.

Как работает стабилизатор напряжения? – Принцип работы понижающего и повышающего режима

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: i.е. Функция Buck и Boost. Функция понижающего и повышающего напряжения – это не что иное, как регулирование постоянного напряжения от перенапряжения и пониженного напряжения. Эта функция понижения и повышения может выполняться вручную с помощью переключателей или автоматически с помощью дополнительных электронных схем.

Рис. 3 – Основная функция стабилизатора напряжения

В условиях перенапряжения функция понижающего напряжения обеспечивает необходимое снижение интенсивности напряжения.Точно так же в условиях пониженного напряжения функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает добавление или вычитание напряжения из первичного источника напряжения. Для выполнения этой функции в стабилизаторах напряжения используется трансформатор, который подключается к переключающим реле в различных требуемых конфигурациях. В некоторых стабилизаторах напряжения используется трансформатор, имеющий различные ответвления на обмотке для обеспечения различных корректировок напряжения, в то время как несколько стабилизаторов напряжения (например, серво стабилизатор напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.

Как работают функции понижения и повышения в стабилизаторе напряжения

Для лучшего понимания обеих концепций мы разделим их на отдельные функции.

Понижающая функция в стабилизаторе напряжения

Рис. 4 – Принципиальная схема понижающей функции в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в понижающей функции. В функции Buck полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной катушек.

Рис. 5 – Вычитание напряжения в понижающей функции стабилизатора напряжения

В стабилизаторе напряжения имеется переключающая цепь. Каждый раз, когда он обнаруживает перенапряжение в первичном источнике питания, подключение нагрузки вручную / автоматически переключается в конфигурацию «понижающего» режима с помощью переключателей / реле.

Функция повышения в стабилизаторе напряжения

Рис. 6 – Принципиальная схема функции повышения в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в режиме «Boost».В функции Boost полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной катушек.

Рис. 7 – Сумма напряжения в функции повышения стабилизатора напряжения

Как конфигурация понижающего и повышающего напряжения работает автоматически?

Вот пример стабилизатора напряжения 02 ступени. В этом стабилизаторе напряжения используются реле 02 (реле 1 и реле 2) для обеспечения стабилизированного источника питания переменного тока для нагрузки во время повышенного и пониженного напряжения.

Рис. 8 – Принципиальная схема для автоматической функции понижения и повышения в стабилизаторе напряжения

На принципиальной схеме двухступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения конфигураций понижающего и повышающего напряжения при различных обстоятельствах колебания напряжения, т. е. перенапряжения и пониженного напряжения. Например – Предположим, что вход переменного тока – 230 В переменного тока, а требуемый выход – также постоянный 230 В переменного тока. Теперь, если у вас есть +/- 25 Вольт понижающая и повышающая стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) в диапазоне от 205 вольт (пониженное напряжение) до 255 вольт (повышенное напряжение) входного источника переменного тока. .

В стабилизаторах напряжения, в которых используются ответвительные трансформаторы, точки ответвления выбираются на основе требуемой величины напряжения для понижения или повышения. В этом случае у нас есть разные диапазоны напряжения на выбор. Принимая во внимание, что в стабилизаторах напряжения, которые используют автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого количества напряжения для понижения или повышения. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились стабилизаторы напряжения с ручным управлением / переключателем.В стабилизаторах этого типа используются электромеханические реле для выбора желаемого напряжения. С развитием технологий появились дополнительные электронные схемы, и стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на базе микросхем / микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно условно разделить на три типа.Это:

• Стабилизаторы напряжения релейного типа
• Стабилизаторы напряжения на основе сервопривода
• Стабилизаторы статического напряжения

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.

Как работает стабилизатор напряжения релейного типа?

Рис.9 – Внутренний вид стабилизатора напряжения релейного типа

На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, блок микроконтроллера и другие вспомогательные компоненты.

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх эталонного значения, он переключает соответствующее реле для подключения необходимого ответвления для функции понижения / повышения.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания на уровне ± 15% с точностью на выходе от ± 5% до ± 10%.

Использование / преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных помещениях.

• Стоят дешевле.
• Они компактны по размеру.

Ограничения стабилизаторов напряжения релейного типа

• Их реакция на колебания напряжения немного медленная по сравнению с другими типами стабилизаторов напряжения
• Они менее долговечны
• Они менее надежны
• Они не способны выдерживать высокие скачки напряжения, поскольку их предел допуска колебаний меньше.
• При стабилизации напряжения, переключение тракта питания может привести к незначительному прерыванию подачи питания.

Стабилизаторы напряжения на основе сервопривода

В стабилизаторах напряжения на основе сервопривода регулировка напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это системы с замкнутым контуром.

Как работает стабилизатор напряжения на сервоприводе?

В системе с замкнутым контуром отрицательная обратная связь (также известная как подача ошибок) гарантирована от выхода, чтобы система могла гарантировать, что желаемый выход был достигнут.Это делается путем сравнения выходных и входных сигналов. Если в случае, если желаемый выход больше / ниже требуемого значения, то сигнал ошибки (Выходное значение – Входное значение) будет получен регулятором источника входного сигнала. Затем этот регулятор снова будет генерировать сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подавать его на исполнительные механизмы, чтобы привести выход к точному значению.

Благодаря свойству замкнутого контура, стабилизаторы напряжения на основе сервоприводов используются для очень чувствительных приборов / оборудования, которым требуется точный входной источник питания (± 01%) для выполнения намеченных функций.

Рис. 10 – Внутренний вид стабилизатора напряжения на сервоприводе

На приведенном выше рисунке показано, как стабилизатор напряжения на сервоприводе выглядит изнутри. Он имеет серводвигатель, автотрансформатор, понижающий и повышающий трансформатор, двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора соединен с фиксированным ответвлением автотрансформатора, а другой конец первичной обмотки соединен с подвижным рычагом. который управляется серводвигателем.Один конец вторичной катушки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец – к выходу стабилизатора напряжения.

Рис. 11- Принципиальная схема стабилизатора напряжения на сервоприводе

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх эталонного значения, он запускает двигатель, который далее перемещает плечо на автотрансформаторе.

По мере движения плеча автотрансформатора входное напряжение первичной обмотки понижающего и повышающего трансформатора изменяется до требуемого выходного напряжения. Серводвигатель будет продолжать вращаться до тех пор, пока разница между значением опорного напряжения и выходным сигналом стабилизатора не станет равной нулю. Этот полный процесс происходит за миллисекунды. Сегодняшние стабилизаторы напряжения на базе сервоприводов поставляются со схемой управления на базе микроконтроллера / микропроцессора, чтобы обеспечить интеллектуальное управление для пользователей.

Различные типы стабилизаторов напряжения на основе сервопривода

Существуют различные типы стабилизаторов напряжения на основе сервопривода: –

Однофазные стабилизаторы напряжения на основе сервопривода

В однофазных стабилизаторах напряжения на основе сервопривода стабилизация напряжения достигается с помощью серводвигатель, подключенный к регулируемому трансформатору.

Трехфазные стабилизаторы напряжения сбалансированного типа с сервоприводом

В трехфазных стабилизаторах напряжения сбалансированного типа с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к автотрансформаторам 03 и общей цепи управления. Мощность автотрансформаторов варьируется для достижения стабилизации.

Трехфазные несбалансированные серво стабилизаторы напряжения

В трехфазных несимметричных серво стабилизаторах напряжения стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым цепям управления (по одной для каждой автотрансформатор).

Рис. 12 – Внутренний вид трехфазных несимметричных стабилизаторов напряжения с сервоприводом

Использование / преимущества стабилизатора напряжения с сервоприводом

• Они быстро реагируют на колебания напряжения.
• Они имеют высокую точность стабилизации напряжения.
• Очень надежны.
• Выдерживают скачки высокого напряжения.

Ограничения серво стабилизатора напряжения

• Они нуждаются в периодическом обслуживании.
• Чтобы устранить ошибку, серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.

Стабилизаторы статического напряжения

Рис. 13 – Стабилизаторы статического напряжения

Статический выпрямитель напряжения не имеет движущихся частей, как в случае стабилизаторов напряжения на базе сервопривода. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти стабилизаторы статического напряжения имеют очень высокую точность, а стабилизация напряжения находится в пределах ± 1%.

Стабилизатор статического напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.

Рис. 14 – Внутренний вид стабилизатора статического напряжения

Как работает стабилизатор статического напряжения?

Микроконтроллер / микропроцессор управляет преобразователем мощности IGBT для генерирования необходимого уровня напряжения с использованием метода «широтно-импульсной модуляции».В методе «широтно-импульсной модуляции» в импульсных преобразователях мощности используется силовой полупроводниковый переключатель (например, MOSFET) для управления трансформатором с заданным выходным напряжением. Это генерируемое напряжение затем подается на первичную обмотку понижающего и повышающего трансформатора. Преобразователь мощности IGBT также контролирует фазу напряжения. Он может генерировать напряжение, которое может быть синфазным или сдвинутым по фазе на 180 градусов по отношению к входному источнику питания, что, в свою очередь, позволяет ему контролировать, должно ли напряжение добавляться или вычитаться в зависимости от повышения или понижения уровня входного источника питания.

Рис. 15. Принципиальная схема статического стабилизатора напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он посылает сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, подобное разнице напряжений, на которую уменьшился входной источник питания. Это генерируемое напряжение синфазно с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора.Поскольку вторичная обмотка понижающего и повышающего трансформатора подключена к входному источнику питания, наведенное во вторичной обмотке напряжение будет добавлено к входному источнику питания. Таким образом, на нагрузку будет подаваться стабилизированное повышенное напряжение.

Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, подобное разнице напряжений, на которую уменьшился входной источник питания.Но на этот раз генерируемое напряжение будет сдвинуто по фазе на 180 градусов по отношению к входному источнику питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная катушка понижающего и повышающего трансформатора подключена к входному источнику питания, напряжение, наведенное во вторичной катушке, теперь будет вычитаться из входного источника питания. Таким образом, на нагрузку будет подаваться стабилизированное пониженное напряжение.

Использование / преимущества статических стабилизаторов напряжения

• Они очень компактны по размеру.
• Они очень быстро реагируют на колебания напряжения.
• Обладают очень высокой точностью стабилизации напряжения.
• Поскольку подвижная часть отсутствует, обслуживание практически не требуется.
• Они очень надежные.
• КПД у них очень высокий.

Ограничения статического стабилизатора напряжения

Они дороги по сравнению со своими аналогами

В чем разница между стабилизатором напряжения и регулятором напряжения?

Хорошо.. оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное различие между стабилизатором напряжения и регулятором напряжения:

Стабилизатор напряжения – это устройство, которое подает постоянное напряжение на выход без каких-либо изменений входящего напряжения. Принимая во внимание, что регулятор напряжения

– это устройство, которое подает постоянное напряжение на выход без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы.В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или лучше. Чрезмерное выполнение не повредит, но это будет стоить вам дополнительных долларов. Так почему бы не выбрать такой стабилизатор напряжения, который может удовлетворить ваши требования и сэкономить ваш карман.

Различные факторы, которые играют важную роль при выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: –

• Требования к мощности устройства (или группы устройств)
• Тип устройства
• Уровень колебаний напряжения в вашем районе
• Тип стабилизатора напряжения
• Рабочий диапазон стабилизатора напряжения, который вам нужен
• Отсечка при повышенном / пониженном напряжении
• Тип стабилизации / цепи управления
• Тип крепления для ваш стабилизатор напряжения

Пошаговое руководство по выбору / покупке стабилизатора напряжения для вашего дома

Вот основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома: –

• Проверьте номинальную мощность устройства, для которой вам нужен стабилизатор напряжения.Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Это будет в киловаттах (кВт). Обычно номинальная мощность стабилизатора напряжения указывается в кВА. Преобразуйте его в киловатт (кВт).

(кВт = кВА x коэффициент мощности)

• Рассмотрите возможность сохранения дополнительного запаса в 25–30% от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
• Проверьте предел допуска колебания напряжения. Если это соответствует вашим потребностям, вы готовы пойти дальше.
• Проверьте требования к монтажу и размер, который вам нужен.
• Вы можете запросить и сравнить дополнительные функции в одном ценовом диапазоне от разных производителей и моделей.

Практический пример для лучшего понимания

Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Предположим, что мощность вашего телевизора составляет 1 кВА. Добавочная наценка 30% на 1 кВА составляет 300 Вт. Добавив и то, и другое, вы можете подумать о покупке стабилизатора напряжения 1,3 кВт (1300 Вт) для вашего телевизора.

Надеюсь, статья получилась информативной.Продолжайте учиться.
Прочтите о том, как выбрать батарею – метод и кратковременные / долгосрочные требования к питанию.

Руководство по покупке стабилизатора

– Как правильно выбрать стабилизатор

Что такое стабилизатор?

Колебания напряжения в линиях электропередач в Индии очень распространены и высоки. Колебания напряжения наносят вред нашим бытовым электроприборам и даже могут нанести им непоправимый ущерб.

Стабилизатор решает эту проблему. Он контролирует колебания напряжения, попадающего в вашу бытовую технику, и защищает их от серьезных повреждений.

Важность стабилизатора напряжения Стабилизаторы

– это статическое оборудование, используемое для стабилизации входного напряжения перед его отправкой на подключенное устройство. Он обнаруживает колебания напряжения и либо повышает, либо снижает его до необходимого уровня, прежде чем отправить его на ваш прибор.

Таким образом, стабилизатор является защитным устройством между вашим прибором и источником питания. Это обеспечивает бесперебойную работу и оптимизирует срок службы вашего устройства.

Советы по выбору правильного стабилизатора

Выбор стабилизатора – дело критическое. Что вам нужно учитывать, так это характер колебаний электроснабжения в вашем районе и характеристики устройств, которые вы хотите подключить.

Выполните следующие шаги: –

Запишите напряжение, ток и номинальную мощность устройства. Обычно это указывается на наклейке с техническими характеристиками на вашем приборе. Эти детали также упоминаются в руководстве пользователя.
Стандартное рабочее напряжение в Индии – 230 В переменного тока, 50 Гц.

Во-первых, вы должны записать мощность (в ваттах) для всех устройств, которые будут подключены к стабилизатору. Сумма потребляемой мощности (или ватт) даст вам нагрузку на стабилизатор в ваттах. Однако большинство размеров стабилизаторов указаны в ВА или кВА. Чтобы приблизить ватт к ВА, увеличьте значение ватт на 20%.

Например, если к вашему стабилизатору подключено 1000 Вт, вам понадобится стабилизатор на 1200 ВА или 1,2 кВА.Правило 20% может не работать на заводах, если коэффициент мощности плохой.
Рабочий диапазон стабилизатора напряжения определяется колебаниями напряжения в вашем районе. Если колебания велики, рекомендуется более широкий рабочий диапазон.

Важные особенности, на которые следует обратить внимание в стабилизаторе напряжения:

● Тип крепления: Стабилизаторы следует хранить вдали от сырых мест и недоступных для детей. Поэтому рекомендуются настенные стабилизаторы.
● Индикаторы: это удобная функция, которая обычно присутствует во всех стабилизаторах. Он указывает на колебания напряжения или достаточность напряжения.
● Системы с временной задержкой: в случае отключения электроэнергии эта функция дает компрессорам (в сети переменного тока или холодильниках) достаточно времени, чтобы сбалансировать текущий поток.
● Защита от перегрузки по току: эта функция отключает выход стабилизатора в случае короткого замыкания или любого вида перегорания.

Различные типы популярных стабилизаторов:

● Стабилизатор кондиционера.
● Цифровой стабилизатор (LCD TV / LED TV / Музыкальные системы).
● Стабилизатор для холодильников.
● Основные стабилизаторы.

Зачем покупать стабилизатор в Интернете на Industrybuying.com?

Если вы ищете надежный высокопроизводительный стабилизатор, вы можете прекратить поиски. Industrybuying.com – одна из ведущих компаний в сфере электронной коммерции B2B в стране. Будь то первоклассные бренды, эксклюзивные скидки или безупречный опыт покупок в Интернете, Industrybuying – это один онлайн-портал, который обеспечивает общее удовлетворение.

Если вам требуется стабилизатор для кондиционера, холодильника, магистрали, общего назначения, аудиосистемы, микроволновой / стиральной машины или других важных электроприборов, ознакомьтесь с широким ассортиментом стабилизаторов, доступных в Industrybuying, который включает стабилизатор напряжения, серво стабилизатор напряжения , цифровой стабилизатор напряжения, стабилизатор статического напряжения на основе PWM-IGBT, стабилизатор основной линии, цифровой стабилизатор напряжения переменного тока, стабилизатор холодильника, автоматический стабилизатор напряжения, электронный стабилизатор напряжения и другие.Компания предлагает эксклюзивные скидки на топовые бренды.

Plus, если вы хотите покупать оптом, вы будете рады узнать, что Industrybuying предлагает специальные скидки на заказы на оптовые закупки. Будьте уверены, что вы найдете лучшие предложения по фирменным стабилизаторам на сайте Industrybuying. Ознакомьтесь с широким ассортиментом Electrical Appliance , доступным на Industrybuying.com. От запасных частей переменного тока, кондиционеров, потолочных вентиляторов, вытяжных вентиляторов, гейзеров, башенных кондиционеров до настенных вентиляторов – Industrybuying отправляет оригинальный продукт со 100% гарантией бренда.

Для осуществления платежа вы можете выбрать любой из удобных режимов среди онлайн-каналов через Интернет-банкинг и кредитные / дебетовые карты, или вы можете выбрать доставку наличными или любой из доступных планов EMI. Компания отправляет заказы на закупку на сумму свыше 1000 рупий бесплатно прямо к вашему порогу. Для получения любой профессиональной помощи вы можете обратиться к нам по бесплатному телефону 1800-300-09551.

Функция и выбор стабилизатора напряжения – Электротехника 123

Что такое стабилизатор напряжения? Стабилизатор напряжения – это в основном оборудование, которое, как следует из названия, стабилизирует напряжение.Процесс стабилизации происходит путем доведения напряжения до желаемого уровня при любых колебаниях в энергосистеме. Поэтому мы можем сказать, что стабилизатор напряжения – это регулятор тока, используемый для поддержания и управления напряжением для создания постоянного и непрерывного протекания тока.

Регулятор работает всегда без поломок и колебаний. Регулятор напряжения – это электронное устройство, которое в основном используется для повышения электрического напряжения до необходимого уровня.

Стабилизатор напряжения служит благом в таких регионах, поскольку он не только обеспечивает постоянную подачу напряжения, но и предохраняет электронное оборудование от повреждений.

Зачем нужен стабилизатор напряжения?

Все электронные устройства требуют постоянного потока напряжения для передачи от электрической цепи к ней для правильной и бесперебойной работы устройства. Регулятор напряжения поддерживает необходимое количество тока, идущего ко всем электронным приборам, поэтому они также известны как регуляторы тока.Они бывают разных моделей с регуляторами разной мощности, чтобы удовлетворить все ваши потребности.

Как работает стабилизатор напряжения?

Если выходное напряжение регулятора не находится в желаемом диапазоне, механизм переключает ответвление, чтобы изменить трансформатор, чтобы переместить напряжение в допустимый диапазон. С помощью электромагнитных регуляторов, которые дополнительно используют переключатели ответвлений с автотрансформаторами. Он не дает постоянного выходного напряжения, но управляет системой в безопасном диапазоне напряжений.

Как правильно выбрать стабилизатор напряжения?

Важно рассчитать нагрузку, подключенную к стабилизатору. Суммарное энергопотребление всех устройств, которые будут подключены к стабилизатору, даст вам нагрузку на стабилизатор. Их легко найти в любом магазине или на любой онлайн-платформе. Вам не нужно беспокоиться о гарантии, обслуживании клиентов, руководстве пользователя, качестве или доставке.

Стабилизаторы напряжения – это экономичный источник для обеспечения равномерного питания всего электронного оборудования.Стабилизатор напряжения – это надежное и экономичное решение для правильного источника питания. Если вы заботитесь о своих электронных приборах и хотите, чтобы они были активными и здоровыми на долгое время, вам необходимо сделать выбор в пользу установки стабилизаторов напряжения.

Потребление электроэнергии стабилизаторами напряжения зависит от КПД стабилизатора. Обычно они имеют КПД 95-98%. Это означает, что они потребляют около 2-5% от максимальной нагрузки.

В большинстве случаев необходимо использовать стабилизатор напряжения, потому что источник питания недостаточен или есть большие колебания.Чтобы защитить нашу бытовую технику, такую ​​как телевизор, холодильник, кондиционер, мы должны использовать подходящие стабилизаторы напряжения хорошего производителя.

7 критериев выбора стабилизатора напряжения | EMMIS

Написано vafeiadaki 26 апреля 2018 . Размещено в БЛОГЕ

Одна из самых важных проблем, с которыми мы сталкиваемся в электросети, – это частые колебания напряжения питания.

частые и внезапные изменения напряжения могут вызывать различные проблемы, такие как увеличение затрат на техническое обслуживание, потребление энергии, разрушение чувствительной электроники – и не только их – и в целом проблемы оборудования установки.

Использование подходящего стабилизатора – это решение вышеуказанных проблем, вызванных повышением / понижением напряжения. Стабилизаторы напряжения обеспечивают на своем выходе стабильное питающее напряжение, обеспечивающее бесперебойную и правильную работу установленного оборудования.

Каковы критерии выбора подходящего стабилизатора?

1. Высокая степень стабилизации

Колебания напряжения вызывают нагрузку на оборудование установки.Например, если машина постоянно работает под высоким напряжением, ее изоляция будет изнашиваться быстрее, чем ожидалось, что приведет к увеличению затрат на техническое обслуживание или даже к необходимости замены.

Решением этой проблемы является стабилизатор напряжения с высокой степенью стабилизации, позволяющий снизить нагрузку на оборудование.

Стабилизация стабилизатора напряжения измеряется его точностью. Чем выше точность, тем больше достигается стабилизация.

Точность 5% недопустима, поскольку она может дестабилизировать установившееся напряжение, если колебания напряжения в сети ниже.

Если стабилизатор имеет высокую точность, около 0,5%, обеспечивается стабильная работа нашего оборудования при его номинальном напряжении. В результате его деформация снижается, поэтому можно избежать необходимости обслуживания и повреждений, а также разрушения всего или части оборудования.

Высокую степень стабилизации предлагают как электромеханические, так и статические стабилизаторы.

2. Скорость стабилизации

В чувствительных сетях передачи данных, где скорость передачи данных велика, даже небольшое колебание напряжения может вызвать серьезные проблемы в связи, такие как неполная передача данных или разрушение чувствительного оборудования (например, жесткие диски, серверы, ПК и т. Д.) .

«Медленный» стабилизатор (в высокоскоростной сети) не может устранить эти проблемы.

С другой стороны, высокоскоростной стабилизатор может регулировать напряжение достаточно быстро, чтобы предотвратить проблемы, упомянутые выше.

а какая скорость устраивает?

Основное правило – требуемая скорость стабилизатора должна быть достаточно высокой, чтобы оборудование не воспринимало колебания.

Статические стабилизаторы имеют более высокую скорость стабилизации по сравнению с электромеханическими стабилизаторами из-за их способа работы. Все элементы управления и регулировки выполняются с помощью цифровых карт и групп тиристоров на статическом стабилизаторе.

3. Возможность работы с полной нагрузкой во всем диапазоне напряжений

При сильных колебаниях, в частности, при малых напряжениях при постоянной нагрузке, возникают высокие токи.В этих условиях нагрузка не меняется, и требуется стабильная подача.

следует учитывать, что стабилизатор, который вы выберете, должен обеспечивать продолжение работы при полной нагрузке, даже в нижних пределах напряжения.

Качественные электромеханические стабилизаторы, благодаря своей конструкции и принципу действия, имеют большие допуски на большие токи по сравнению с электронными (статическими) стабилизаторами.

Таким образом, качественный электромеханический стабилизатор эффективно обеспечивает непрерывную работу при полной нагрузке.

4. Обеспечить бесперебойную работу оборудования

В случае прерывания напряжения стабилизатор должен обеспечивать правильный возврат напряжения, обеспечивая поглощение любых накопленных нагрузок. Для этого стабилизатор должен выдерживать высокие нагрузки и работать в полном диапазоне напряжений при полной нагрузке.

Отключение стабилизатора само по себе является еще одним случаем нагрузки на оборудование установки. Если у вас есть стабилизатор на основе релейной технологии, он создает короткие прерывания при регулировке напряжения.Эти небольшие перерывы могут быть не видны человеческому глазу, но оборудование понимает мгновенные изменения.

Соответствующий стабилизатор напряжения должен управляться цифровыми микропроцессорами, которые непрерывно контролируют входное напряжение и желаемое напряжение, давая своевременную команду для требуемой стабилизации в регуляторе напряжения.

Стабилизаторы напряжения, обеспечивающие бесперебойную работу оборудования, могут быть электромеханическими или электронными, при условии, что регулирование напряжения не осуществляется через реле.

5. Качественное напряжение на выходе стабилизатора

Помимо постоянного напряжения на качество питания оборудования также влияет качество напряжения. Например, вставка шума – это сигнал плохого качества, который может испортить результаты измерений и / или передачу данных.

Таким образом, выбранный вами стабилизатор должен гарантировать отсутствие деформаций и линейных шумов.

В целом вышеуказанному критерию удовлетворяют как электромеханические, так и электронные стабилизаторы, поскольку стабилизация напряжения выполняется – в обоих типах стабилизаторов – разделительным трансформатором при действующем значении напряжения.

6. Требуется техническое обслуживание

Дополнительным критерием, который следует учитывать при выборе стабилизатора, является необходимость его обслуживания и затраты.

Электронные стабилизаторы

требуют очень небольшого обслуживания, поскольку они не содержат движущихся частей и состоят из цифровых карт и тиристоров.

У электромеханических стабилизаторов потребности в техническом обслуживании зависят от качества и конструкции стабилизатора.

Движущиеся части качественного электромеханического стабилизатора изготовлены из материалов очень хорошего качества, что сводит к минимуму износ изоляционных материалов в автотрансформаторе, который выполняет регулировку напряжения.Это также сводит к минимуму потребность в техническом обслуживании.

7. Пригодность стабилизатора согласно монтажным требованиям

Наконец, для выбора подходящего стабилизатора следует учитывать характеристики напряжения в линии, такие как диапазон ее нагрузки, а также необходимость симметричной или асимметричной стабилизации.

Нагрузки, требующие стабилизации входного напряжения, могут быть от очень малых, 1 кВА, до центральных нагрузок 8000 кВА. Для нужд линии, питающей небольшие однофазные нагрузки, следует выбрать подходящий стабилизатор мощности.Еще лучше будет небольшое увеличение выбранной мощности, чтобы вы были защищены в случае удлинения линии.

Если линия необходима для асимметричной стабилизации – всегда это относится к трехфазным нагрузкам – необходимо убедиться, что она может быть покрыта. Таким образом, в случае, когда одна линия имеет больше нагрузок, чем другая – например, в одной фазе подключено освещение комнаты, и есть трехфазные нагрузки, подключенные ко всем трем фазам (например, трехфазный двигатель) , фаза с освещением потребует более высокого тока, чем другие, как показано на следующем рисунке.

Для обеспечения надлежащей стабилизации эта асимметрия не должна влиять на стабилизатор.

Рисунок 1: Ассиметричная стабилизация

Кроме того, возможно, наиболее важной частью выбора правильного экономичного решения является скорость изменения напряжения сети / источника питания, которая требует стабилизации. В сети с очень частыми и большими провалами, например, в промышленных зонах, требуются большие скорости погружения (например, до 35%) и более низкие скачки (например, + 15%).

В заключение, идеальным вариантом является наличие относительно широкого разнообразия моделей стабилизаторов, так что варианты, доступные в соответствии со спецификациями установки, для которой стабилизатор предназначен, также увеличиваются.

Электромеханические стабилизаторы имеют большее разнообразие моделей входной дисперсии по сравнению с электронными стабилизаторами.

Для получения дополнительной информации или разъяснений о том, как правильно выбрать стабилизатор для вашей установки, вы можете связаться с нами по телефону +30 210 3460222 (контактное лицо: Панагиота Вафейадаки).

Различные типы стабилизаторов напряжения – для защиты вашей бытовой техники

Колебания напряжения вызывают временный или постоянный отказ нагрузки. Эти колебания напряжения также сокращают срок службы бытовой техники из-за нерегулируемого низкого или более высокого напряжения, чем предполагаемое напряжение, необходимое для нагрузки. Эти колебания напряжения возникают из-за внезапных изменений нагрузки или из-за неисправностей в энергосистеме. Значит, необходимо подавать на нагрузку стабильное напряжение, учитывая важность бытовой техники и необходимость ее защиты.Стабилизаторы напряжения используются для поддержания стабильного напряжения питания нагрузки, так что бытовая техника может быть защищена от повышенного и пониженного напряжения.

Что такое стабилизатор?

Стабилизатор – это вещь или устройство, используемое для поддержания чего-либо или количества в постоянном или стабильном состоянии. Существуют разные типы стабилизаторов в зависимости от количества, которое они используются для поддержания стабильности. Например, стабилизатор, используемый для поддержания стабильной величины напряжения в энергосистеме, называется стабилизатором напряжения.

Что такое стабилизатор?

Стабилизатор напряжения

Стабилизатор напряжения предназначен для поддержания стабильного уровня напряжения, чтобы обеспечить постоянную подачу напряжения, несмотря на любые колебания или изменения в подаче, с целью защиты бытовой техники. Обычно регуляторы напряжения используются для поддержания постоянного напряжения, и эти регуляторы напряжения, которые используются для обеспечения постоянного напряжения бытовой технике, называются стабилизаторами напряжения.

Стабилизатор напряжения

Существуют различные типы регуляторов напряжения, такие как электронные регуляторы напряжения, электромеханические регуляторы напряжения, автоматические регуляторы напряжения и активные регуляторы.Точно так же существуют различные типы стабилизаторов напряжения, такие как сервостабилизаторы напряжения, автоматические стабилизаторы напряжения, стабилизаторы напряжения переменного тока и стабилизаторы напряжения постоянного тока.

Работа стабилизатора напряжения

Работа стабилизатора напряжения может быть изучена путем рассмотрения различных типов стабилизаторов напряжения, таких как:

Стабилизаторы напряжения переменного тока

Эти стабилизаторы напряжения переменного тока подразделяются на различные типы, такие как напряжение переменного тока вращения катушки регуляторы, электромеханические регуляторы и трансформаторы постоянного напряжения.

1. Регуляторы переменного напряжения вращения катушки

Это старый тип регулятора напряжения, который использовался в 1920-х годах. Работает по принципу аналогично вариопаре. Он состоит из двух катушек возбуждения: одна катушка неподвижна, а другая может вращаться на оси, параллельной неподвижной катушке.

Регуляторы переменного напряжения с вращением катушки

Постоянное напряжение может быть получено путем уравновешивания магнитных сил, действующих на подвижную катушку, что достигается расположением подвижной катушки перпендикулярно неподвижной катушке.Напряжение во вторичной катушке можно увеличивать или уменьшать, вращая катушку в том или ином направлении от центрального положения.

Механизм сервоуправления может использоваться для продвижения положения подвижной катушки для увеличения или уменьшения напряжения; при таком вращении катушки регуляторы переменного напряжения могут использоваться как автоматические стабилизаторы напряжения.

2. Электромеханические регуляторы

Электромеханические регуляторы напряжения, которые используются для регулирования напряжения в распределительных линиях переменного тока, также называемые стабилизаторами напряжения или переключателями ответвлений.Для выбора подходящего ответвления из нескольких ответвлений автотрансформатора в этих стабилизаторах напряжения используется работа сервомеханизма.

Электромеханические регуляторы

Если выходное напряжение выходит за пределы заданного диапазона, то для переключения ответвления используется сервомеханизм. Таким образом, изменяя коэффициент трансформации трансформатора, можно изменять вторичное напряжение для получения приемлемых значений выходного напряжения. Охота, которую можно определить как неспособность контроллера постоянно регулировать напряжение; это можно наблюдать в зоне нечувствительности, в которой контроллер не работает.

3. Трансформатор постоянного напряжения

Это тип насыщающего трансформатора, который используется в качестве стабилизатора напряжения; его также называют феррорезонансным трансформатором или феррорезонансным регулятором. В этих стабилизаторах напряжения используется бак-схема, состоящая из конденсатора для генерации почти постоянного среднего выходного напряжения с изменяющимся входным током и высоковольтной резонансной обмотки. Благодаря магнитному насыщению участок вокруг вторичной обмотки используется для регулирования напряжения.

Трансформатор постоянного напряжения

Для стабилизации источника питания переменного тока используется простой и надежный метод, обеспечиваемый насыщающими трансформаторами.Из-за отсутствия активных компонентов подход с феррорезонансом является привлекательным методом, который полагается на характеристики насыщения прямоугольной петли цепи резервуара для поглощения изменений входного напряжения.

Стабилизаторы напряжения постоянного тока

серии

или шунтирующие регуляторы часто используются для регулирования напряжения источников питания постоянного тока. Опорное напряжение подается с помощью шунтирующего регулятора, такого как стабилитрон или трубка регулятора напряжения. Эти устройства стабилизации напряжения начинают проводить при заданном напряжении и проводят максимальный ток, чтобы удерживать заданное напряжение на клеммах.Избыточный ток отводится на землю, часто с помощью резистора малого номинала для рассеивания энергии. На рисунке показан стабилизатор постоянного напряжения с регулируемым напряжением на микросхеме LM317.

Стабилизаторы постоянного напряжения

Выход шунтирующего регулятора используется только для подачи стандартного опорного напряжения на электронное устройство, называемое стабилизатором напряжения, которое способно выдавать гораздо большие токи в зависимости от потребности.

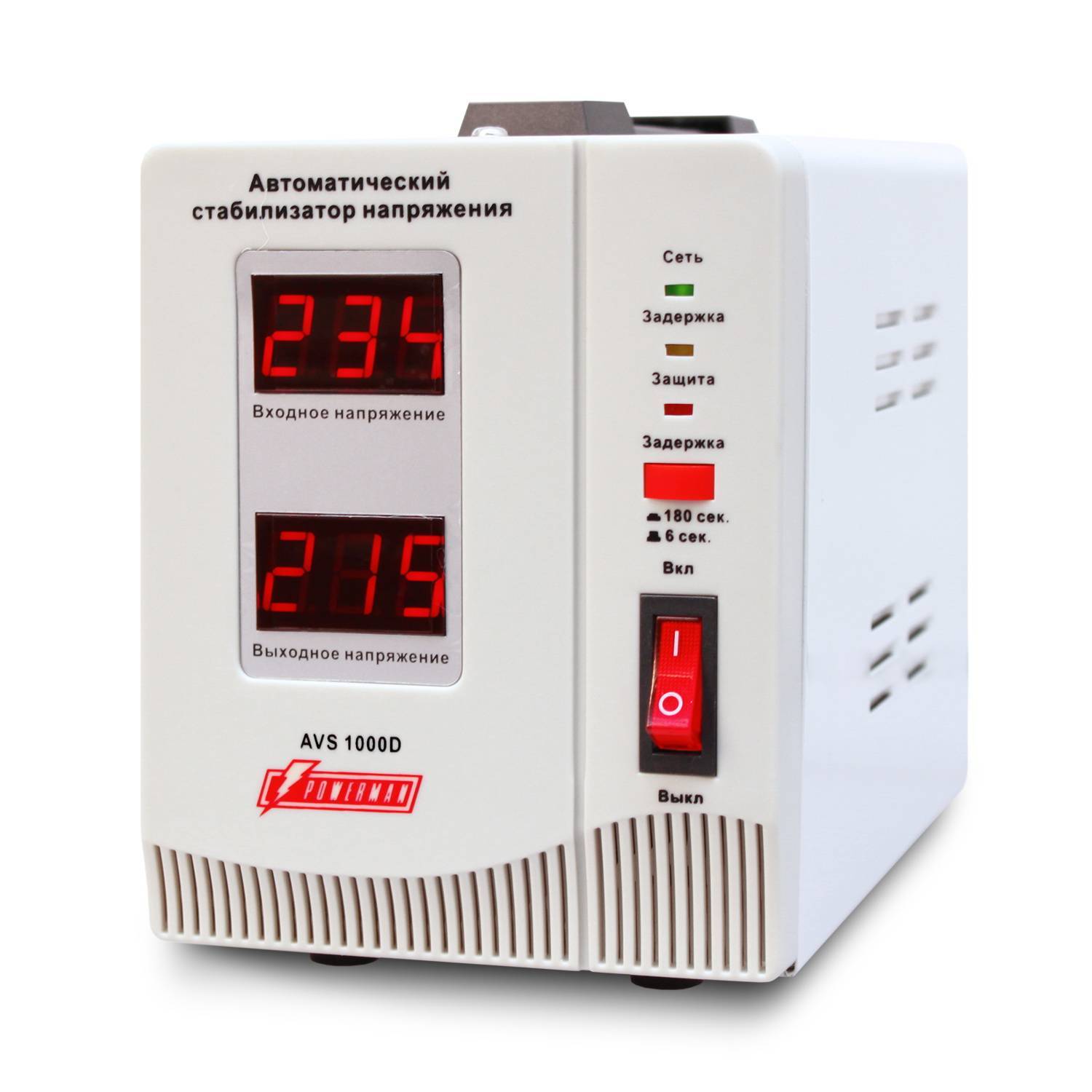

Автоматические стабилизаторы напряжения

Эти стабилизаторы напряжения используются в генераторных установках, аварийных источниках питания, нефтяных вышках и т. Д.Это электронное силовое устройство, используемое для обеспечения переменного напряжения, и это может быть сделано без изменения коэффициента мощности или фазового сдвига. Стабилизаторы напряжения больших размеров стационарно закреплены на распределенных линиях, а малые стабилизаторы напряжения используются для защиты бытовой техники от колебаний напряжения. Если напряжение источника питания меньше требуемого диапазона, то для повышения уровней напряжения используется повышающий трансформатор, и аналогично, если напряжение выше требуемого диапазона, оно понижается с помощью понижающего трансформатор.

Автоматические стабилизаторы напряжения

Практический пример автоматического стабилизатора напряжения можно увидеть в цепях питания, используемых для подачи питания на электронные и электронные схемы. Регулятор 7805 часто используется для обеспечения питания проектных комплектов на базе микроконтроллеров, поскольку микроконтроллеры работают от 5В. В этом стабилизаторе напряжения 7805 первые две цифры представляют собой положительный ряд, а последние две цифры представляют значение выходного напряжения регулятора напряжения.

Регулятор 7805

Развитие технологий привело к появлению множества новых трендовых стабилизаторов напряжения, которые автоматически регулируют уровни напряжения в требуемом диапазоне. В случае невозможности достижения этого требуемого диапазона напряжения, тогда источник питания будет автоматически отключен от нагрузки, чтобы защитить бытовую технику от нежелательных колебаний напряжения. Для получения дополнительной технической информации о стабилизаторах напряжения вы можете связаться с нами, разместив свои комментарии в разделе комментариев ниже.

Фото:

• Регуляторы напряжения переменного тока вращения катушки, авторские работы
• Электромеханические регуляторы, произведенные викимедиа
• Автоматические стабилизаторы напряжения, щелчком мыши

Различные типы регуляторов напряжения и принцип работы

ОСНОВНЫЕ ЗНАНИЯ РЕГУЛИРОВКИ РАЗЛИЧНЫХ ТИПОВ регуляторов напряжения и принцип работы

22.04.2020 Автор / Редактор: Эммануэль Одунладе / Erika Granath

Регуляторы напряжения – это интегральные схемы, предназначенные для регулирования напряжения на их входе до постоянного, фиксированного напряжения на их выходе, независимо от изменений тока нагрузки или входного напряжения.

Связанные компании

Стабилизатор напряжения – это система, предназначенная для автоматического поддержания постоянного уровня напряжения.

(Источник: Adobe Stock)

Электронные конструкции / устройства обычно состоят из различных электронных компонентов, которые иногда работают на разных уровнях напряжения. Таким образом, для надежного удовлетворения требований к питанию конкретной конструкции или различных компонентов конструкции в блоке питания обычно используются регуляторы напряжения для регулирования напряжения в основном источнике до уровня, необходимого для различных секций устройства. .

При проектировании блока питания для любого устройства всегда приходится принимать массу решений. Одним из этих решений, хотя и трудным, является выбор регуляторов напряжения, поскольку они бывают разных «форм и размеров» с разными «прибамбасами», которые делают их отличным выбором при использовании в одной цепи, но катастрофой в другие схемы.

В результате выбор правильного регулятора для вашего проекта (и его ограничений) требует тщательного понимания возможных вариантов, и сегодняшняя статья будет посвящена именно этому.Мы оценим различные типы регуляторов напряжения, их принципы работы и определим, когда имеет смысл использовать один перед другим.

Типы регуляторов напряжения

Регуляторы напряжения можно разделить на категории в зависимости от различных факторов, таких как их применение, напряжения, при которых они работают, механизмы преобразования мощности и многие другие.

В этой статье мы сосредоточимся на активных регуляторах напряжения и классифицируем их на две большие категории в зависимости от механизма, который они используют для регулирования.Эти две категории включают:

• 1. Линейные регуляторы напряжения

• 2. Импульсные регуляторы напряжения

1. Линейные регуляторы напряжения

Линейные регуляторы напряжения используют принцип делителей напряжения для преобразования напряжения на их входе в желаемое напряжение на их выходе. В них используется контур обратной связи, который автоматически изменяет сопротивление в системе, чтобы противодействовать влиянию изменений импеданса нагрузки и входного напряжения, и все это для обеспечения постоянного выходного напряжения.

Типичные реализации линейных регуляторов напряжения включают использование полевых транзисторов в качестве одной стороны делителя напряжения с петлей обратной связи, подключенной к затвору транзистора, управляя им по мере необходимости для обеспечения согласованности выходного напряжения.

Хотя такое использование транзисторов в качестве резисторов помогает упростить конструкцию и реализацию линейных регуляторов, оно в значительной степени способствует неэффективности, связанной с регуляторами. Причина этого в том, что транзисторы преобразуют избыточную электрическую энергию (разницу напряжений между входным и выходным напряжением) в тепло, что приводит к потере мощности в результате нагрева транзисторов.

В ситуациях, когда напряжение на входе или ток нагрузки на выходе слишком высоки, регуляторы могут выделять тепло, которое может привести к его выходу из строя. Чтобы смягчить это, разработчики обычно используют радиаторы, размер которых определяется величиной тока (мощности), проходящего через регулятор.

Еще один момент, о котором стоит поговорить в отношении линейных регуляторов, – это необходимость в том, чтобы напряжение на входе было больше, чем напряжение на выходе, на минимальное значение, называемое напряжением падения.Это значение напряжения (обычно около 2 В) варьируется в зависимости от регулятора и иногда является серьезным источником беспокойства для разработчиков, работающих с приложениями с низким энергопотреблением, из-за потери мощности. Чтобы обойти это, используйте тип линейных регуляторов напряжения, называемых стабилизаторами LDO (с низким падением напряжения), поскольку они разработаны с возможностью работы с разницей всего 100 мВ между входным и выходным напряжением.

Некоторые популярные примеры линейных регуляторов напряжения включают регуляторы напряжения серии 78xx (например, L7805 (5 В), L7809 (9 В)).

Плюсы и минусы линейного регулятора напряжения LM7805

Плюсы

Некоторые преимущества линейных регуляторов напряжения включают: электромагнитных помех и шума

• 3. Быстрое время отклика на изменения тока нагрузки или условий входного напряжения

• 4. Низкое напряжение пульсаций на выходе

Минусы

Некоторые недостатки линейных регуляторов напряжения включают:

• 1.Низкий КПД из-за того, что большое количество электроэнергии теряется в виде тепла

• 2. Требование отпускаемого напряжения делает их плохим выбором для приложений с низким энергопотреблением.

• 4. Низкий КПД из-за потери большого количества электроэнергии. как тепло

• 5. Требование к отпускаемому напряжению делает их плохим выбором для приложений с низким энергопотреблением.

• 6. Занимают больше места на печатных платах из-за необходимости в радиаторах

2.Импульсные регуляторы напряжения

Несмотря на то, что они имеют более сложную конструкцию и для работы требуется больше сопутствующих компонентов, импульсные регуляторы напряжения являются сверхэффективными регуляторами, используемыми в сценариях, где потери мощности, как в линейных регуляторах, недопустимы.

Механизм регулирования напряжения в импульсных регуляторах напряжения включает быстрое переключение элемента, последовательно соединенного с компонентом накопителя энергии (конденсатором или катушкой индуктивности), для периодического прерывания протекания тока и преобразования напряжения из одного значения в другое.Как это делается, зависит от управляющего сигнала от механизма обратной связи, подобного тому, который используется в линейных регуляторах.

В отличие от линейных регуляторов напряжения переключающий элемент находится либо в полностью проводящем, либо в выключенном состоянии. Он не рассеивает мощность и позволяет регулятору достичь высокого уровня эффективности по сравнению с линейными регуляторами.

В базовой реализации импульсного регулятора напряжения используется «проходной транзистор», работающий либо в состоянии отсечки, либо в состоянии насыщения, в качестве переключающего элемента.Когда проходной транзистор находится в состоянии отсечки, через него не протекает ток, как таковая мощность не рассеивается, но когда он находится в состоянии насыщения, на нем появляется незначительное падение напряжения, сопровождающееся рассеиванием небольшого количества энергии. с максимальным током, передаваемым на нагрузку. В результате переключающего действия и экономии энергии в состоянии отключения КПД переключаемых регуляторов обычно составляет около 70%.

Управление на основе переключения и ШИМ дает довольно большую гибкость, что позволяет переключать регуляторы напряжения для работы в разных режимах и существовать в различных типах, в том числе: / Регуляторы повышающего переключения

1.Понижающие импульсные регуляторы напряжения

Понижающие импульсные регуляторы, также известные как понижающие регуляторы, преобразуют высокое напряжение на своих входных клеммах в более низкое напряжение на своих выходных клеммах. Эта операция аналогична работе линейных регуляторов, за исключением того факта, что понижающие регуляторы работают с более высокой степенью эффективности. Изображение, иллюстрирующее расположение компонентов понижающих регуляторов, приведено ниже.

2. Повышающие импульсные регуляторы напряжения

Повышающие импульсные регуляторы, также известные как повышающие регуляторы, могут преобразовывать низкое напряжение на входе в более высокое напряжение на выходе.Их конфигурация является одним из основных различий между линейными регуляторами и импульсными регуляторами, поскольку регулирование не происходит, если напряжение на входе линейных регуляторов напряжения больше, чем напряжение, требуемое на их выходе. Схема, иллюстрирующая повышающие импульсные регуляторы напряжения, представлена ​​ниже.

3. Понижающий / повышающий переключающий регулятор напряжения

Понижающий / повышающий регулятор сочетает в себе характеристики двух регуляторов, описанных выше. Он может обеспечивать фиксированное выходное напряжение независимо от разницы (+ или -) между входным и выходным напряжениями.Они очень полезны в аккумуляторных приложениях, где напряжение на входе, которое может быть выше, чем выходное напряжение в начале, со временем снижается до уровня ниже выходного напряжения. Схема, иллюстрирующая импульсный стабилизатор напряжения, представлена ​​ниже:

Плюсы и минусы

Минусы

Какими бы эффективными и совершенными ни казались импульсные регуляторы напряжения, они имеют недостатки, некоторые из которых включают:

• 2. Требуется больше дополнительных компонентов

• 4.Высокие уровни электромагнитных помех и генерации шума, которые могут повлиять на сертификацию продукта при неправильном управлении.

• 5. Высокая пульсация выходного напряжения

• 6. Более медленное время восстановления переходных процессов по сравнению с линейными регуляторами. Применение импульсных регуляторов может перевесить их недостатки. Вот некоторые из преимуществ:
  • 3. Они могут обеспечивать выходное напряжение, которое больше или меньше входного напряжения
  • 4.Подходит для приложений с низким энергопотреблением
  • 7. Они могут обеспечивать выходное напряжение, которое больше или меньше входного напряжения
  • 8. Подходит для приложений с низким энергопотреблением
  Выбор правильного регулятора напряжения для вашего проекта

  Выбор подходящего регулятора напряжения для вашего проекта обычно не является проблемой выбора между линейным или импульсным стабилизатором напряжения. Выбор между ними можно сделать, просто рассмотрев их плюсы и минусы и решив, какой из них лучше всего подходит вам.Однако другие специфические свойства регулятора (переключающие или линейные) необходимо проверить, чтобы убедиться, что он идеально подходит для вашего проекта. Пять из этих основных свойств описаны ниже:

  1. Выходное напряжение (или диапазон напряжений)

  Это, вероятно, первое, на что следует обратить внимание в регуляторе. Убедитесь, что выходное напряжение (или диапазон напряжений) регулятора соответствует требуемому значению для вашего приложения. Для некоторых регуляторов могут потребоваться внешние компоненты для поддержания постоянного выходного напряжения на желаемом уровне напряжения.Все это необходимо подтвердить, прежде чем штамповать регулятор для вашего проекта.

  2. Выходной ток

  Регуляторы напряжения разработаны с учетом конкретных номинальных значений тока. Подключение их к нагрузке с требованиями по току, превышающими их номинальный ток, может привести к повреждению регулятора или неправильной работе нагрузки. Это еще более важно в случае линейных регуляторов напряжения, поскольку ток оказывает прямое влияние на потери мощности.

  Всегда следите за тем, чтобы выбранный вами регулятор выдерживал предполагаемый ток нагрузки.

  3. Диапазон входного напряжения

  Это относится к допустимому диапазону входных напряжений, поддерживаемых регулятором. Обычно это указывается в техническом описании, и как разработчику важно убедиться, что возможное входное напряжение для вашего приложения находится в пределах этого диапазона. Одна из ошибок, которые делают большинство молодых разработчиков по этому поводу, заключается в том, что они сосредотачиваются только на максимальном входном напряжении, забывая, что входное напряжение ниже указанного минимального напряжения может привести к ошибкам регулирования, особенно в случае линейных регуляторов.Знание этих значений поможет вам оценить условия, при которых регулятор выйдет из строя либо из-за чрезмерного тепловыделения в случае линейных регуляторов, либо из-за неисправности в случае импульсных регуляторов.

  4. Диапазон рабочих температур

  В большинстве технических описаний диапазон рабочих температур определяется как температура окружающей среды (Ta) или температура перехода. Это диапазон температур, в котором регулятор функционирует должным образом. Говоря более конкретно, температура перехода обычно относится к максимальной рабочей температуре транзистора.Напротив, температура окружающей среды относится к температуре окружающей среды вокруг устройства. Оба значения важны, особенно для линейных регуляторов, поскольку они способствуют процессу выбора идеального радиатора для регулятора.

  5. Падение напряжения

  Это важно при выборе линейных регуляторов напряжения. Как объяснялось ранее, падение напряжения относится к величине, на которую входное напряжение должно быть больше, чем выходное напряжение, чтобы произошло регулирование.Хотя это может не быть важным соображением для большинства приложений, для приложений, в которых важны эффективность и низкое энергопотребление, имеет смысл использовать регуляторы напряжения с низким падением напряжения.

  Другие факторы, такие как эффективность, размер корпуса, переходная характеристика и потенциальные электромагнитные помехи / шум, также должны быть приняты во внимание.

  В заключение, простой способ решить, какой регулятор использовать, – это сначала решить, будет ли линейный или импульсный регулятор напряжения лучшим выбором, исходя из их плюсов и минусов.После этого уровня принятия решения можно будет провести дальнейшие исследования свойств регулятора, так как это может повлиять на вашу конструкцию. Как бы ни казалась иногда такая должная осмотрительность ненужной, она может иметь решающее значение для успеха вашего проекта.

  (ID: 46489302)

  Введение в стабилизатор напряжения – Utmel

  Стабилизатор напряжения – это устройство, которое стабилизирует выходное напряжение. Стабилизатор напряжения состоит из схемы стабилизатора напряжения, схемы управления и серводвигателя.При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки стабилизатора напряжения. Соотношение витков катушки автоматически регулируется для поддержания стабильного выходного напряжения.

  Каталог

  I Что такое стабилизатор напряжения?

  Стабилизатор напряжения – это устройство, стабилизирующее выходное напряжение. Стабилизатор напряжения состоит из схемы стабилизатора напряжения, схемы управления и серводвигателя.При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки стабилизатора напряжения. Соотношение витков катушки автоматически регулируется для поддержания стабильного выходного напряжения.

  II Принцип работы стабилизатора напряжения

  Поскольку некоторые электрические приборы содержат компоненты катушки, вихревые токи, которые препятствуют току, будут генерироваться на начальной стадии подачи питания.Вихревые токи не только ослабят мгновенное напряжение при запуске прибора, что приведет к медленному запуску, но также усилит мгновенное напряжение, генерируемое после разрыва цепи, что может вызвать искру, которая повредит цепь. В это время необходим регулятор напряжения для защиты нормальной работы схемы.

  Стабилизатор напряжения состоит из схемы регулирования напряжения , схемы управления и серводвигателя .При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки регулятора напряжения. Автоматически регулируя соотношение витков катушки, мы можем поддерживать стабильное выходное напряжение. Регулятор напряжения большей емкости также работает по принципу компенсации напряжения.

  III Технические параметры стабилизатора напряжения

  1. Диапазон адаптации входного напряжения

  Согласно стандарту IEC входное напряжение изменяется в пределах ± 20 от номинального значения.Если значение превышает диапазон, автоматически включается звуковая и световая сигнализация, и выходное напряжение не может быть стабилизировано в пределах необходимого диапазона.

  2. Скорость стабилизации выходного напряжения

  Это эффект изменения входного напряжения, вызванный изменением выходного. При номинальной нагрузке отрегулируйте входное напряжение от номинального значения до верхнего предела и нижнего предела в соответствии с диапазоном источника напряжения, затем измерьте максимальное изменение выходного напряжения (±).

  Чем меньше значение, тем лучше. Это важный показатель для измерения характеристик стабилизатора переменного напряжения.

  3. Скорость регулирования нагрузки

  Это эффект изменения выходной мощности, вызванный изменением нагрузки. Измените ток нагрузки и измерьте изменение выходного напряжения (& plusmn;). Чем меньше значение, тем лучше. Это также важный индикатор для измерения производительности регулятора переменного тока.

  4. Относительное содержание гармоник в выходном напряжении

  Это также называется искажение выходного напряжения , обычно выражаемое в THD, которое представляет собой отношение общего действующего значения содержания гармоник к действующему значению основной волны. .Когда нагрузка номинальная и искажение входного напряжения соответствует базовым условиям (обычно менее 3), измерьте искажение выходного напряжения, когда входное напряжение имеет наименьшее, номинальное и наибольшее значение, и возьмите максимальное значение. Чем меньше значение, тем лучше.

  5. КПД

  КПД регулятора напряжения отношение выходной активной мощности P0 к входной активной мощности Pi (в процентах),

  6. Коэффициент мощности нагрузки

  Выражается мощность стабилизатора напряжения. в вольт-амперах (ВА) или киловольт-амперах (кВА).Помимо чисто резистивной нагрузки, существуют также индуктивные и емкостные нагрузки. Помимо активной мощности есть реактивная мощность. Этот показатель отражает способность регулятора переменного тока выдерживать индуктивные и емкостные нагрузки.

  В обычных источниках питания со стабилизированным переменным током коэффициент мощности нагрузки cosφ равен 0,8. Когда продукт составляет 1 кВт, максимальная выходная активная мощность (то есть способность выдерживать резистивную нагрузку) составляет 800 Вт. Если продукт составляет 1 кВт (cosφ все еще равен 0,8), выходная активная мощность составляет 1 кВт, а выходная мощность S = 1000/0.8 = 1250 ВА в это время. Когда значение коэффициента мощности нагрузки невелико, это означает, что оборудование источника питания имеет сильную способность адаптироваться к реактивным нагрузкам.

  7. Другие параметры

  Другие параметры стабилизатора напряжения переменного тока включают выходную мощность, входную частоту, влияние частоты источника, случайное отклонение (временной дрейф), входную мощность без нагрузки, коэффициент мощности источника (это значение отличается от коэффициент мощности нагрузки. Чем больше значение, тем лучше. Максимальное значение 1), относительная гармоническая составляющая тока источника, звуковой шум и т. д., трехфазный источник питания переменного тока, асимметрия трехфазного выходного напряжения и т.д. и медицинское оборудование. Существуют также небольшие стабилизаторы переменного тока мощностью от нескольких ватт до нескольких киловатт, которые обеспечивают качественные источники питания для небольших лабораторий или бытовой техники.

  В соответствии с различными выходными характеристиками стабилизатора напряжения, стабилизатор напряжения обычно делится на две категории: стабилизатор напряжения переменного тока (стабилизированный источник питания переменного тока) и стабилизатор напряжения постоянного тока (стабилизированный источник питания постоянного тока).Ниже рассматривается стабилизированный источник питания постоянного тока.

  В зависимости от рабочего состояния трубки регулятора стабилизированный источник питания часто делится на две категории: линейный стабилизированный источник питания и импульсный стабилизированный источник питания. Также есть небольшой блок питания, в котором используется стабилизатор напряжения.

  1.

  Стабилизатор коммутируемого напряжения

  Рис. 1. Стабилизатор коммутируемого напряжения

  Импульсный стабилизатор использует выходной каскад для многократного включения и выключения состояний и создания выходного напряжения с компоненты накопителей энергии (конденсаторы и катушки индуктивности).Он регулирует время переключения в соответствии с образцом обратной связи выходного напряжения.

  В регуляторе с фиксированной частотой синхронизация регулируется путем регулировки ширины импульса коммутируемого напряжения. Это так называемое управление ШИМ. В стробируемом генераторе или импульсном регуляторе ширина и частота переключающего импульса остаются постоянными, но включение или выключение выходного переключателя контролируется обратной связью.

  В соответствии с расположением переключателей и компонентов накопителя энергии генерируемое выходное напряжение может быть больше или меньше входного напряжения, и для генерации нескольких выходных напряжений можно использовать регулятор напряжения.

  В большинстве случаев при одинаковых требованиях к входному и выходному напряжению импульсные (понижающие) импульсные стабилизаторы более эффективны, чем линейные регуляторы для преобразования мощности. Тип компенсации – высокоточный регулируемый источник питания с компенсацией переменного тока (однофазный 0,5 кВА и выше, трехфазный 1,5 кВА и выше), имеет компенсационный трансформатор и выход 110 В.

  2. Стабилизатор напряжения

  Параметр

  LDO (стабилизатор с низким падением напряжения) – это разновидность линейного регулятора.В линейном регуляторе используется транзистор или полевой транзистор, работающий в его линейной области, чтобы вычесть избыточное напряжение из входного напряжения для получения регулируемого напряжения. Так называемое падение напряжения относится к минимальной разнице между входным напряжением и выходным напряжением, необходимой для поддержания выходного напряжения в пределах ± 100 мВ от его номинального значения.

  LDO с положительным выходным напряжением обычно использует силовые транзисторы (также называемые передаточными устройствами) в качестве PNP. Этот тип транзистора допускает насыщение, поэтому регулятор может иметь очень низкое падение напряжения, обычно около 200 мВ.Для сравнения, падение напряжения традиционного линейного регулятора, использующего композитные силовые транзисторы NPN, составляет около 2 В. Отрицательный выход LDO использует NPN в качестве устройства передачи, и его режим работы аналогичен режиму работы устройства LDO PNP с положительным выходом.

  В более новых разработках используются силовые КМОП-транзисторы, обеспечивающие наименьшее падение напряжения. При использовании CMOS единственное падение напряжения на регуляторе вызывается сопротивлением включения тока нагрузки источника питания. Если нагрузка небольшая, падение напряжения, создаваемое этим методом, составляет всего десятки милливольт.

  3.

  Стабилизатор напряжения для станка лазерной резки

  При колебаниях напряжения питания распределительной сети или изменении нагрузки он может автоматически обеспечивать стабильность выходного напряжения. Он должен иметь большую емкость, высокую эффективность, широкий диапазон регулирования напряжения, отсутствие дополнительных искажений формы сигнала и фазового сдвига, быстрое время деформации и стабильность. Кроме того, он также имеет отличные функции защиты от аварийных сигналов, таких как короткое замыкание и механический отказ, а его объем должен быть как можно более компактным и простым в использовании.

  Применение и функция стабилизатора напряжения

  В

  1. Применение стабилизатора напряжения

  Стабилизаторы напряжения могут широко использоваться на промышленных и горнодобывающих предприятиях, нефтяных месторождениях, железных дорогах, строительных площадках, школах, больницах, сообщениях и телекоммуникациях. , гостиницы, электронные компьютеры, прецизионные станки, компьютерная томография (КТ), прецизионные инструменты, испытательные устройства для научных исследований, освещение лифтов, импортное оборудование, производственные линии и другие места, где требуется стабильное напряжение питания .

  Рисунок 2. Стабилизатор напряжения компьютера

  Он также подходит для пользователей в конце низковольтной распределительной сети, где напряжение источника питания слишком низкое или слишком высокое, а диапазон колебаний велик, что это электрооборудование с большими колебаниями нагрузки. Мощный компенсирующий стабилизатор мощности можно подключать к тепловым, гидравлическим и малогабаритным генераторам.

  2.

  Функция стабилизатора напряжения

  Стабилизатор напряжения – это цепь источника питания или устройство источника питания, которое может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не соответствует требованиям электрического оборудования в пределах установленного диапазона значений, чтобы различные цепи или электрические устройства могли нормально работать при номинальном рабочем напряжении.

  Первоначальный регулятор мощности полагался на скачок реле для стабилизации напряжения. Когда напряжение в сети колеблется, активируется схема автоматической коррекции стабилизатора мощности, чтобы запустить внутреннее реле, заставляя выходное напряжение оставаться близким к установленному значению.Эта схема проста, но точность регулирования напряжения невысока, и каждый раз, когда реле прыгает и смещается, это вызывает мгновенное прерывание подачи питания, вызывая искровые помехи.

  Это сильно мешает чтению и записи компьютерного оборудования, и очень легко вызвать неправильные сигналы на компьютере, а в серьезных случаях это приведет к повреждению жесткого диска.

  В высококачественных малогабаритных стабилизаторах напряжения в основном используется двигатель для приведения в действие угольных щеток для стабилизации напряжения.Этот тип стабилизатора напряжения имеет мало помех для электрического оборудования и имеет относительно высокую точность стабилизации напряжения.

  VI Меры предосторожности

  1.

  Ежедневное внимание

  (1) Избегайте сильной вибрации и не допускайте попадания агрессивных газов и жидкости внутрь; предохранять от полива и помещать в проветриваемое и сухое место; не накрывайте тканью, чтобы затруднить вентиляцию и отвод тепла.

  (2) Используйте трехконтактную розетку (заземленную), и винт заземления на машине должен быть правильно заземлен, в противном случае мы обнаружим, что корпус заряжен при тестировании.Это нормальное явление, вызванное электричеством, индуцированным распределенной емкостью, и его можно устранить после подключения к заземляющему проводу.

  Если в корпусе имеется серьезная утечка тока и измеренное сопротивление изоляции меньше 2 МОм, слой изоляции может быть влажным или цепь и корпус закорочены. Перед использованием следует выяснить причину и устранить неисправность.

  (3) В стабилизаторе напряжения малой мощности 0,5–1,5 кВА используется плавкий предохранитель для защиты от перегрузки по току и короткого замыкания, а стабилизатор напряжения 2–40 кВА работает как автоматический выключатель для защиты от перегрузки по току и короткого замыкания.Если предохранитель часто перегорает или автоматический выключатель часто срабатывает, проверьте, не слишком ли велик потребление электроэнергии.

  (4) Когда выходное напряжение превышает значение защиты (значение защиты фазного напряжения установлено на заводе на 250 В ± 5 В), автоматически включается стабилизированный источник питания. Если выходное напряжение стабилизированного источника питания отключено, а индикатор перенапряжения все еще горит, пользователь должен немедленно выключить питание и проверить сетевое напряжение или стабилизатор напряжения.Если стабилизатор напряжения автоматически отключается (с входом, но без выхода), проверьте, не превышает ли напряжение сети 280 В. Если оно ниже 280 В, проверьте, исправен ли регулятор. Используйте после выяснения причины.

  (5) Если выходное напряжение стабилизатора напряжения сильно отличается от 220 В, отрегулируйте потенциометр на панели управления до тех пор, пока выходное напряжение не станет нормальным (если входное напряжение не достигает диапазона регулирования напряжения, это не может быть скорректировано).

  (6) Когда напряжение сети часто находится на нижнем пределе (<150 В) или верхнем пределе (> 260 В) входного напряжения стабилизатора напряжения, предельный микровыключатель легко затрагивается, и возможен сбой управления. . В это время регулятор напряжения не может регулировать напряжение или его можно только отрегулировать (или можно только отрегулировать), и сначала следует проверить микровыключатель.

  (7) Пожалуйста, содержите внутреннюю часть машины в чистоте, пыль будет препятствовать вращению шестерни и влиять на точность выходного напряжения.Пожалуйста, очищайте и своевременно поддерживайте в чистоте контактную поверхность змеевика. Когда угольная щетка сильно изношена, давление следует отрегулировать, чтобы избежать пробоя на контактной поверхности угольной щетки и катушки. Угольную щетку следует заменить, если ее длина меньше 2 мм. А когда плоскость катушки обожжена черным, следует ее отполировать мелкой наждачной бумагой.

  (8) Входной конец 3-фазного стабилизатора напряжения должен быть подключен к нулевой линии , иначе стабилизатор напряжения не сможет нормально работать с нагрузкой, и стабилизатор напряжения и электрооборудование будут повреждены.Не используйте заземляющий провод для замены нейтрального провода (но нейтральный и заземляющий провода можно подключать параллельно), а нейтральный провод нельзя подключать к предохранителю.

  Рисунок 3. Трехфазный стабилизатор напряжения

  (9) Когда выходное напряжение регулятора ниже номинального напряжения (220 В или трехфазное 380 В), проверьте, не слишком ли низкое входное напряжение . Когда номинальное напряжение достигается без нагрузки, а выходное напряжение ниже номинального напряжения под нагрузкой, это происходит из-за того, что поверхность нагрузки входной линии слишком мала, или конец нагрузки превышает диапазон номинальной мощности регулятора, линейное напряжение падение слишком велико, когда используется нагрузка, а входное напряжение ниже, чем нижний предел диапазона регулировки регулятора, в это время вам следует заменить более толстый входной провод или увеличить емкость продукта.

  (10) Когда одна нагрузка имеет большую мощность (например, кондиционер и т. Д.), Входная линия длинная, а поверхность нагрузки недостаточна, напряжение сильно снижается, когда нагрузка работает, и загрузка может быть затруднена. Когда нагрузка временно останавливается во время работы, в выходной момент произойдет сбой питания из-за перенапряжения. Если такое явление происходит, это не неисправность регулятора напряжения, и входная линия должна быть улучшена (линия должна быть утолщена, а длина входной линии должна быть сокращена как можно больше, чтобы уменьшить падение напряжения в линии) .

  (11) Когда выходное напряжение стабилизатора напряжения серьезно отклоняется от 220 В, проверьте

  ①, находится ли входное напряжение в пределах диапазона стабилизации напряжения;

  ② сильно ли изношена шестерня мотора и можно ли его вращать;

  ③ не поврежден ли концевой выключатель;

  ④ гладкая ли плоскость катушки;

  ⑤ не повреждена ли плата управления.

  2. Вопросы безопасности

  (1) Когда стабилизированный источник питания включен, пожалуйста, не разбирайте стабилизированный источник питания и не тяните входные и выходные линии стабилизированного источника питания по своему желанию, чтобы предотвратить поражение электрическим током. или другие несчастные случаи, связанные с электробезопасностью.

  (2) Входные и выходные линии стабилизированного источника питания должны быть расположены разумно, чтобы предотвратить вытаскивание и износ, которые могут привести к утечкам.

  (3) Стабилизированный источник питания должен быть надежно заземлен, и пользователь несет ответственность за поражение электрическим током или травмы людей, вызванные срабатыванием незаземленного провода.

  (4) Заземляющий провод стабилизированного электроснабжения нельзя подключать к объектам общего пользования, таким как трубопроводы отопления, водопроводы, газопроводы и т. Д., чтобы избежать нарушения прав третьих лиц или причинения вреда.

  (5) Входные и выходные линии стабилизированного источника питания следует регулярно проверять, чтобы избежать ослабления или падения, что может повлиять на нормальное использование и безопасность стабилизированного источника питания.

  (6) Выбор соединительного провода стабилизатора напряжения должен обеспечивать достаточную допустимую нагрузку по току.

  (7) Со стабилизатором напряжения следует обращаться осторожно, чтобы избежать сильной вибрации при работе;

  (8) Убедитесь, что пружина угольной щетки стабилизатора напряжения имеет достаточное давление, чтобы избежать пробоя на контактной поверхности угольной щетки и катушки;

  (9) Непрофессионалы не могут разобрать или отремонтировать стабилизированный блок питания.

  VII Анализ отказов
  плата управления неисправна

  Отказ производительности: нет выхода, нет индикации напряжения или нет запуска
  Анализ причин	3 Поиск и устранение неисправностей
  Защита от повышенного или пониженного напряжения	Отрегулируйте внутренний регулируемый потенциометр выходного напряжения
  Защита от смещения и обрыва фазы	Произвольно поменяйте местами любые две фазы из трех фаз
  Заменить
  Выходной переменный ток сломан	Заменить

  Выходное напряжение Превышен диапазон

  Неисправное напряжение
  Анализ причин	Устранение неисправностей
  Это гомологичный регулятор	Заменить регулятором на шунтирующий регулятор 9203	Заменить регулятором напряжения широкого диапазона
  Сломан концевой выключатель	Заменить
  Плата фазовой схемы сломана		Серводвигатель перегорел	Заменить

  Неисправность: не регулируется
  9205 9002 9002 9002 9002 Анализ 9202 9002 9002 90 003
  Превышен диапазон регулятора напряжения	Заменить регулятор широкого диапазона
  Сломан концевой выключатель провода	Заменить схему	6 6 Плата неисправна	Заменить
  Серводвигатель сгорел	Заменить

  сломан воздушный выключатель

  Отказ
  во время работы Отказ Отказ Работа
  Анализ причин	Устранение неисправностей
  Общая тормозная способность мала	Заменить воздушным выключателем соответствующей мощности
  Заменить
  Перенапряжение сразу же слишком высокое	Заменить на бесконтактный высокоточный стабилизатор напряжения

  6 внутри
  6 мусор

  Неисправность регулятора производительности
  Анализ причин	Устранение неисправностей
  Перегрузка	Уменьшите количество подключенного оборудования

  Неисправность: стабилизатор напряжения не может работать автоматически
  Анализ причин		Устранение неисправностей Кнопочный переключатель atic не включен	Заменить
  Отказ печатной платы	Заменить

  – Неисправность регулятор мощности не имеет этой функции)
  Анализ причин	Устранение неисправностей
  Серводвигатель сгорел	202 концевой выключатель свинца сломан	Заменить
  Печатная плата перегорела	Заменить
  Ручные и автоматические ручки не повернуты на ручные

  Дружественное напоминание: Если стабилизатор напряжения выходит из строя, и вы не можете с этим справиться или прекратите подавать питание на внутреннее оборудование, обратитесь в профессиональную компанию.
