Как подобрать сечение кабеля по мощности?

Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.

При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.

Итак, выбор сечения кабеля по мощности. Для подбора будем использовать удобную таблицу:

Таблица простая, описывать ее думаю не стоит.

Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель. Произведем расчет мощности.

Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.

Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:

Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Записываем данные, затем складываем.

Допустим, получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности

Считаем:

20 х 0,8 = 16 (кВт)

Чтобы сделать выбор сечения кабеля по мощности, смотрим на нашу таблицу:

Для трехфазной цепи 380 Вольт это будет выглядеть вот так:

Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.

по данным сайта http://elektrobiz.ru

Таблица зависимости сечения кабеля от тока (мощности).

При прокладке электропроводки в частном доме или квартире важно правильно подобрать сечение используемых проводов (кабелей). Если взять слишком толстый кабель (большого сечения) — это «влетит вам в копеечку», так как его цена сильно зависит от диаметра токопроводящих жил. Применение же тонкого кабеля, приводит к его перегрузке и, при несрабатывании защиты, перегреву, оплавлению изоляции, короткому замыканию и пожару. Правильным будет выбор сечения провода в зависимости от тока, что отражено в приведенных ниже таблицах.



Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.



Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.



Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5 мм².



Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0 мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1 мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т. д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0 мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.



При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.



Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:



Сеч. каб. мм²Открытая проводкаСкрытая проводка
медьалюминиймедьалюминий
ток, Амощность, кВт
ток, А
мощность, кВтток, Амощность, кВтток, Амощность, кВт
220В380В220В380В220В380В220В380В
0.5112.4
0.75153.3
1173.76.41435. 3
1.52358.7153.35.7
2.5306.611245.29.1214.67.9163.56
44191532712275.910214.67.9
6
501119398.514347.412265.79.8
10801730601322501119388.314
161002238751628801730551220
25140305310523391002238651424
35170376413028491352951751628



Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:

  • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
  • поправочный коэффициент на температуру окружающей среды;
  • поправочный коэффициент для кабелей, прокладываемых в земле;
  • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.



Расчет сечения кабеля

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.



Если рассмотреть сечение кабеля, то это круг с определенным диаметром.
Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².



Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство.



Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.





Сечение жилы провода, мм2Медные жилыАлюминиевые жилы
Ток, АМощность, ВтТок, АМощность, Вт
0. 561300
0.75102200
1143100
1.5153300102200
2194200143100
2.5214600163500
4275900214600
6347500265700
105011000388400
1680176005512100
25100220006514300



К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

Для примера обозначим некоторые из них:

  1. Чайник – 1-2 кВт.
  2. Микроволновка и мясорубка 1,5-2,2 кВт.
  3. Кофемолка и кофеварка – 0,5-1,5 кВт.
  4. Холодильник 0,8 кВт.



Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.



Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.





Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.



Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.



Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одно правило. Если ваша проводка стационарная, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то используют моножилу.

Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.





Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.



Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».



Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.



Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.



Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.



Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.



Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

ЭлектроприборПотребляемая мощность, ВтСила тока, А
Стиральная машина2000 – 25009,0 – 11,4
Джакузи2000 – 25009,0 – 11,4
Электроподогрев пола800 – 14003,6 – 6,4
Стационарная электрическая плита4500 – 850020,5 – 38,6
СВЧ печь900 – 13004,1 – 5,9
Посудомоечная машина2000 – 25009,0 – 11,4
Морозильники, холодильники140 – 3000,6 – 1,4
Мясорубка с электроприводом1100 – 12005,0 – 5,5
Электрочайник1850 – 20008,4 – 9,0
Электрическая кофеварка630 – 12003,0 – 5,5
Соковыжималка240 – 3601,1 – 1,6
Тостер640 – 11002,9 – 5,0
Миксер250 – 4001,1 – 1,8
Фен400 – 16001,8 – 7,3
Утюг900 –17004,1 – 7,7
Пылесос680 – 14003,1 – 6,4
Вентилятор250 – 4001,0 – 1,8
Телевизор125 – 1800,6 – 0,8
Радиоаппаратура70 – 1000,3 – 0,5
Приборы освещения20 – 1000,1 – 0,4



После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.



Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

Медь, по сравнению с алюминием, более эффективна:

  • она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
  • меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
  • проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.



Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.



Как известно, вся нагрузка делится на две группы: силовую и осветительную.



В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5 мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.



Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.



Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.



Сечение кабеля по мощности (таблица)

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.



Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.



Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

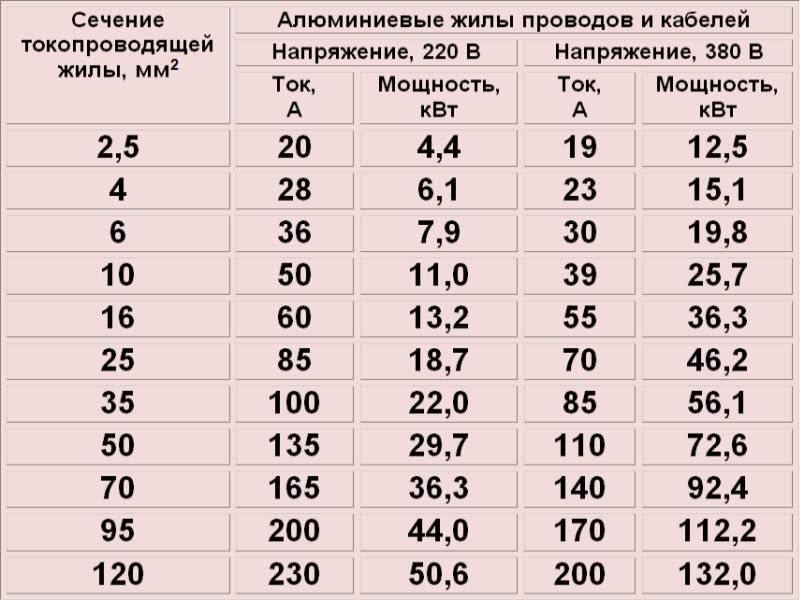

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:



С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.



Общепринятые сечения для проводки в квартире

Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства.

Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.

Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.



Выбор сечения провода исходя из количества потребителей

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.

Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.





Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)



Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).



Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую сторону допустимы).



Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

где:

  • U — напряжение постоянного тока, В
  • p — удельное сопротивление провода, Ом*мм2/м
  • l — длина провода, м
  • S — площадь поперечного сечения, мм2
  • I — сила тока, А



Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.



Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.



Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

Где:

  • Р – это суммарная мощность для всех электроприборов, Вт;
  • U — напряжение сети, В;
  • COSφ — коэффициент мощности.



Для трёхфазной сети напряжением 380 В:



Наименование прибораПримерная мощность, Вт
LCD-телевизор140-300
Холодильник300-800
Пылесос800-2000
Компьютер300-800
Электрочайник1000-2000
Кондиционер1000-3000
Освещение300-1500
Микроволновая печь1500-2200



Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.



Сечение токо-
проводящих
жил, мм
Медные жилы проводов и кабелей
Напряжение 220ВНапряжение 380В
Ток, АМощность, кВтТок, АМощность, кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066260171,6



Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо-
проводящих
жил, мм
Алюминиевые жилы проводов и кабелей
Напряжение 220ВНапряжение 380В
Ток, АМощность, кВтТок, АМощность, кВт
2,5204,41912,5
4286,12315,1
6367,93019,8
1050113925,7
166013,25536,3
258518,77046,2
35100228556,1
5013529,711072,6
7016536,314092,4
9520044170112,2
12023050,6200132





Расчёт для помещений

Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться.

Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне. Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.



Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто.



Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток.

Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора!

Наиболее распространенные марки проводов и кабелей:

  1. ППВ — медный плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;
  2. АППВ — алюминиевый плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;
  3. ПВС — медный круглый, количество жил — до пяти, с двойной изоляцией для прокладки открытой и скрытой проводки;
  4. ШВВП – медный круглый со скрученными жилами с двойной изоляцией, гибкий, для подключения бытовых приборов к источникам питания;
  5. ВВГ — кабель медный круглый, до четырех жил с двойной изоляцией для прокладки в земле;
  6. ВВП — кабель медный круглый одножильный с двойной ПВХ (поливинилхлорид) изоляцией, П — плоский (токопроводящие жилы расположены в одной плоскости).

Какое нужно сечение провода для 3 квт: Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт?: 22 ответа

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2Диаметр проводника, ммМедный проводАлюминиевый провод
Ток, АМощность, кВтТок, АМощность, кВт
220 В380 В220 В380 В
0,5 мм20,80 мм6 А1,3 кВт2,3 кВт
0,75 мм20,98 мм10 А2,2 кВт3,8 кВт
1,0 мм21,13 мм14 А3,1 кВт5,3 кВт
1,5 мм21,38 мм15 А3,3 кВт5,7 кВт10 А2,2 кВт3,8 кВт
2,0 мм21,60 мм19 А4,2 кВт7,2 кВт14 А3,1 кВт5,3 кВт
2,5 мм21,78 мм21 А4,6 кВт8,0 кВт16 А3,5 кВт6,1 кВт
4,0 мм22,26 мм27 А5,9 кВт10,3 кВт21 А4,6 кВт8,0 кВт
6,0 мм22,76 мм34 А7,5 кВт12,9 кВт26 А5,7 кВт9,9 кВт
10,0 мм23,57 мм50 А11,0 кВт19,0 кВт38 А8,4 кВт14,4 кВт
16,0 мм24,51 мм80 А17,6 кВт30,4 кВт55 А12,1 кВт20,9 кВт
25,0 мм25,64 мм100 А22,0 кВт38,0 кВт65 А14,3 кВт24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева.  Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок»). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок», при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением. Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение — 4 мм².

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

:  Какие бывают виды клеммных соединительных колодок?

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

Таблица1. Подбор сечения провода по мощности для кабеля с медными жилами

Сечение токопроводящей жилы, мм²Для кабеля с медными жилами
Напряжение 220 ВНапряжение 380 В
Ток, АМощность, кВтТок, АМощность, кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033
168518,77549,5
2511525,39059,4
3513529,711575.9
5017538.514595,7
7021547,3180118,8
9526057,2220145,2
12030066260171,6

Таблица2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами

Сечение токопроводящей жилы, мм²Для кабеля с алюминиевыми жилами
Напряжение 220 ВНапряжение 380 В
Ток, АМощность, кВтТок, АМощность, кВт
2,5204,41912,5
4286,12315,1
6367,93019,8
105011,03925,7
166013,25536,3
258518,77046,2
3510022,08556,1
5013529,711072,6
7016536,314092,4
9520044,0170112,2
12023050,6200132,2

Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

  • высокая прочность;
  • упругость;
  • стойкость к окислению;
  • электропроводность больше, чем у алюминия.

Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Как рассчитать по току

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ.

:  Сборка распределительного электрического щитка для квартиры

Таблица3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечение проводника, мм²Ток, А, для проводов, проложенных
открытов одной трубе
двух одножильныхтрех одножильныхчетырех одножильныходного двухжильногоодного трехжильного
0,511
0,7515
1171615141514
1,2201816151614,5
1,5231917161815
2262422202319
2,5302725252521
3343228262824
4413835303227
5464239343731
6504642404034
8625451464843
10807060505550
161008580758070
251401151009010085
35170135125115125100
50215185170150160135
70270225210185195175
95330275255225245215
120385315290260295250
150440360330
185510
240605
300695
400830

Для расчета алюминиевых проводов применяют таблицу.

Таблица4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечения проводника, мм²Ток, А, для проводов, проложенных
открытов одной трубе
двух одножильныхтрех одножильныхчетырех одножильныходного двухжильногоодного трехжильного
2211918151714
2,5242019191916
3272422212218
4322828232521
5363230272824
6393632303126
8464340373832
10605047394238
16756060556055
251058580707565
3513010095859575
50165140130120125105
70210175165140150135
95255215200175190165
120295245220200230190
150340275255
185390
240465
300535
400645

Кроме электрического тока, понадобится выбрать материал проводника и напряжение.

Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшится и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

:  Виды клемм для соединения проводов

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

  1. Длина провода, единица измерения — м. При её увеличении растут потери.
  2. Площадь поперечного сечения, измеряется в мм². При ее увеличении падение напряжения уменьшается.
  3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

  1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
  2. С помощью таблиц ПУЭ определяют сечение провода по току.
  3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
  4. Находим падение напряжения из соотношения: ΔU=I*R.
  5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

  • закрытая;
  • открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Источник: odinelectric.ru



Как подобрать сечение кабеля по мощности? Расчет

Привет. Тема сегодняшней статьи «Сечение кабеля по мощности». Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.

Для чего вообще нужно правильно подобрать сечение кабеля?

Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.

При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.

Итак, выбор сечения кабеля по мощности. Для подбора будем использовать удобную таблицу:

Таблица простая, описывать ее думаю не стоит.

Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель. Произведем расчет мощности.

Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.

Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:

Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Нашли? Записываем данные, затем складываем.

Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:

Считаем: 20 х 0,8 = 16 (кВт)

Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:

Для трехфазной цепи 380 Вольт это будет выглядеть вот так:

Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.



Похожие записи:
  • Когда День энергетика в России в 2012 году он был особенным.
  • Если планируете учиться на электрика, рекомендую почитать где учиться и как получить диплом электрика
  • Электротехнический персонал, группы
  • Профессия электрик, перспективы



Полезный совет: если вы вдруг оказались в незнакомом районе в темное время суток. Не стоит подсвечивать себе дорогу сотовым телефоном

Источник: elektrobiz.ru

какое нужно сечение провода для 3 квт

Какое сечение провода нужно для 3 квт

В разделе Прочие услуги на вопрос Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт? заданный автором Kochegar2 лучший ответ это Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром. Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой – 2 ммІ. При достаточно больших токах сечение провода выбирают по подключаемой мощности.

Проще говоря, если у вас стоит проточный водонагреватель на 3.5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 15,9 А, и для медного провода сечение должно быть не менее 2,5 ммІ.

У алюминиевого провода сечение должно быть на ступень выше, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 м⊃м; 2, то для алюминия следует брать 4 ммІ, если же для меди нужно 4 ммІ, то для алюминия – 6 ммІ и т. д.

А вообще лучше выбирать большее сечение, чем по расчетам, – вдруг потребуется подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Зайди сюда

Ответ от 22 ответа[гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт?

Каким номиналом поставить 4-полюсный автомат на розетку 380В?

подскажите для сварочного инвертора мощностью 5.5 квт Какой удлинитель на катушке выбрать, с каким сечением? метки: Техника

Какое сечение кабеля нужно для эвн мощностью 6 квт. на 380 В. медный кабель.

Знаем СЕЧЕНИЕ провода и ВОЛЬТ, как рассчитать сколько ВАТТ выдержит провод? к примеру сечение 0,75, 12 вольт метки: Бывалый Дедовск

Ответ от Кошак[мастер]

бери 6*3 не прогадаеш

Ответ от Ѐуслан Глобаж[гуру]

бери с запасом больше 20а

Ответ от Ололоша[новичек]

ну считай студент мощность делим на напряжение получаем силу тока 15,9 ампер при напряжении 220 вольт ну а дальше 4мм*2 я думаю хватит так как вдруг будут кратковременные помехи

Ответ от Bosston[новичек]

для 4 квт берем сечение медной жилы 4 кв.мм, номинальный ток аппарата защиты — 31,5 Ампер.

А определять можно и по таблице номинальных токов защиты и сечения питающих проводов

Ответ от Alrisha[гуру]

определить очень просто:) — 3*2,5

Кста, не забудь что водонагреватель включать нужно в розетку с заземлением, т.е. в розетку от стиралки (если есть:)), если нет, то покупай автомат на 16 ампер (как он выглядит смотри рядом с счетчиком) и влагозащитную розетку с заземлением и вызывай электрика — он все подключит.

Ответ от 2 ответа[гуру]

Привет! Вот еще темы с нужными ответами:

в ванной бойлер и стиральная машина, провод медный 2,5 мм, на щитке стоит автомат 16А. стоит ли менять на 25А метки: Техника Районы Вана

выдержит ли ВВГ 4х16 нагрузку в 50 Квт? либо нужно подобрать кабель ВВГ 4х25??? метки: Техника Производство кабеля

Кто может подсказать из знающих электриков, как в хрущевках осуществляется подвод кабеля на счетчик?! метки: Техника Хрущевки

Какие сила тока и напряжения в обычных Российских розетках? метки: Техника



Источник: 22oa.ru


Пять основных факторов для правильного выбора и применения силового кабеля

Электрические и сетевые силовые кабели присутствуют во всех приложениях, требующих питания или освещения. При выборе кабельной системы требуются дополнительные знания для бесперебойной работы. Эти знания включают в себя условия эксплуатации кабельной системы, ее конструкцию, тип обслуживаемой нагрузки, режим работы, техническое обслуживание и т. Д.

В какой бы отрасли вы ни работали, вот ключевые факторы при выборе наиболее подходящей кабельной системы для вашего приложения.

Монтаж кабеля

Кабели питания

в Сингапуре могут использоваться для внутренней или наружной прокладки, в зависимости от обслуживаемой нагрузки и системы распределения. Хорошее понимание местных условий, монтажного персонала и ремонтных бригад жизненно важно для обеспечения правильной работы кабельных систем. Часто изоляция кабеля ослабляется или повреждается во время установки из-за неправильного приложения растягивающих усилий. Если у вас есть компетентная команда по установке и обслуживанию, вы сокращаете время простоя сети и уменьшаете вероятность ошибок подключения.

Кабель строительный

Тип конструкции кабеля, необходимый для конкретной установки, зависит от вашего выбора силового кабеля. Между тем конструкция кабеля включает в себя жилы, прокладку кабеля, изоляцию и финишное покрытие.

  • Проводники - Используемые проводящие материалы, такие как алюминий и медь, зависят от их качества изготовления, условий окружающей среды, которым они будут подвергаться, и технического обслуживания.
  • Расположение кабелей - проводники могут быть скомпонованы в одножильные или трехжильные кабели.Одиночные проводники относительно проще устанавливать и соединять. Их также можно использовать для формирования нескольких кабельных цепей. С другой стороны, трехжильные кабели содержат провода заземления, которые обеспечивают путь с наименьшим импедансом.
  • Изоляция и финишное покрытие - Обычно это зависит от типа установки, условий эксплуатации, окружающей рабочей температуры и типа обслуживаемой нагрузки. В некоторых установках могут присутствовать необычные условия, такие как коррозионная атмосфера, присутствие масла и растворителей, опасность насекомых и грызунов, экстремальные температуры и присутствие озона.

Кабельный ввод

Изоляция кабеля должна выдерживать напряжения, возникающие при различных условиях эксплуатации. Выбор изоляции кабеля основан на соответствующем междуфазном напряжении, а общая категория системы классифицируется как уровни изоляции 100%, 133% или 173%.

Размер кабеля

Выбор размера кабеля зависит от следующих факторов: допустимая нагрузка по току, номинальное значение короткого замыкания и регулировка напряжения.

  • Допустимая нагрузка по току - на основе теплового нагрева кабеля
  • Рейтинг короткого замыкания - размер кабеля проверяется на его способность выдерживать короткие замыкания и термические повреждения
  • Регулировка напряжения - падение напряжения проверяется для обеспечения правильного напряжения нагрузки

Экранирование

Экранированные силовые кабели обеспечивают большую защиту, чем стандартные неэкранированные. В энергосистемах, где нет металлического или защитного покрытия, электрическое поле частично находится в системе изоляции, а частично в воздухе.Если электрическое поле является интенсивным, как в случае среднего и высокого напряжения, возникают поверхностные разряды, вызывающие ионизацию частиц воздуха. Экранирование силовых кабелей снижает вероятность серьезных угроз безопасности и повышает надежность кабельных цепей.

Высококачественные морские силовые кабели от источника кабеля

Cable Source - признанный поставщик промышленных и морских кабелей в Сингапуре. Все наши продукты поставляются ведущими мировыми брендами, чтобы предоставить вам лучшие решения в отрасли.

Свяжитесь с нами, чтобы обсудить цены, расценки и поставки.

Выбор дирижера | IEWC.com

Даже при проектировании простого изолированного провода необходимо учитывать множество факторов: температуру, напряжение, сопротивление проводника постоянному току, изоляцию, наружный диаметр, требуемую гибкость, физические свойства проводника (прочность на разрыв , падение напряжения , проводимость, вес ) и, при необходимости, конкретные электрические характеристики, такие как диэлектрические свойства изоляционного материала.

Прежде чем выбрать конкретный изолированный провод, следует учесть множество факторов. К проводнику относятся: размер, скрутка и материал.

Размер проводника

РАЗМЕР Определяется с учетом требований к сопротивлению постоянному току, допустимой нагрузке по току и прочности на разрыв.

МАНОМЕТР Наиболее важным фактором при расчете индивидуального размера AWG являются минимальные значения CIRCULAR MIL, установленные ASTM (Американское общество по испытанию материалов) для соответствия требованиям UL, CSA и военным требованиям, а также SAE (Общество автомобильных инженеров) для большинства автомобильных товаров.

Калибр

обозначается как AWG (американский калибр проводов) в США и Канаде. Увеличение номера калибра приводит к уменьшению диаметра проволоки.

Размер также может быть выражен как CMA (Circular Mil Area). , - термин, используемый для определения площадей поперечного сечения с использованием арифметического сокращения, в котором площадь круглого провода принимается как "диаметр в милах (0,001"). в квадрате.

MCM = 1000 круговых милов, например: 500 MCM - это 133 нити из.Длина отдельных проволок размера 0613, каждая из которых имеет 3757 круговых милов, составляет примерно 500000 круглых милов или 500 x 1000, что равно 500MCM.

500 MCM = 133 нити из материала диаметром 3757 мил (примерно 14 AWG) или 499,681 всего круглого мил.

Метрический эквивалент AWG

AWG мм2
28 0,08
26 0.14
24 0,25
22 0,34
21 0,38
20 0,50
18 0,75
17 1,0
16 1,5
12 4.0
10 6,0
8 10
6 16
4 25
2 35
1 50
1/0 55
2/0 70
4/0 120
300MCM 150
350MCM 185
500MCM 240
600MCM 300
750MCM 400
1000MCM 500

Скрутка проводов

СТАНДАРТНЫЕ ПРОВОДНИКИ Многожильные проводники, разработанные как способ преодоления жесткости сплошных проводников, состоят из проводов меньшего калибра, связанных или скрученных вместе, чтобы образовать провод большего размера.Калибровочный размер многожильных проводников часто выражается как комбинация общего размера и размера отдельной жилы.

ПРИМЕР: 16 AWG 26/30 - 16 - это общий калибр, 26 - количество жил, 30 - калибр каждого из 26 проводов. Это также может быть выражено как 26 / 0,0100 с использованием десятичного размера.

Многожильные проводники предпочтительнее по нескольким причинам:

ГИБКОСТЬ ПРОВОДНИКА намного больше у многожильных проводов, что упрощает их установку.

FLEX LIFE длиннее, чем у одножильных проводов. Многожильные проводники могут выдерживать большую вибрацию и изгиб перед разрывом. Вообще говоря, чем тоньше скрутка, тем гибче будет проводник.

ПОВРЕЖДЕНИЕ ПОВЕРХНОСТИ многожильного провода, например царапины или надрезы, будет менее серьезным, чем аналогичное повреждение сплошного провода.

СЧЕТЧИК НИТИ влияет как на гибкость, так и на стоимость проводника. Для проводов любого размера, чем больше жил, тем гибче и дороже становится проводник.

Материал проводника

МЕДЬ Медь, как голая, так и луженая, является наиболее часто используемым проводящим металлом.

Для применений, в которых медь не подходит, доступно несколько вариантов:

АЛЮМИНИЙ Этот металл по многим свойствам похож на медь; пластичность, пластичность, теплопроводность и электрическая проводимость, а также способность покрывать (выдавливаться) практически любым материалом, подходящим для изоляции меди. Хотя стоимость проводов иногда можно снизить за счет использования алюминия (особенно в случае сечения большего диаметра), экономия уменьшается по мере уменьшения размеров сечения.Алюминий редко используется в OEM-приложениях.

К недостаткам алюминиевых проводников относятся:

  • Алюминий имеет только 61% проводимости меди, поэтому диаметр провода должен быть на 50% больше, чтобы обеспечить эквивалентную пропускную способность по току. Это может привести к значительному увеличению внешнего диаметра проволоки. Срок службы гибкого кабеля также составляет от 1/2 до 1/3 срока службы меди.
  • Главное преимущество использования алюминия - снижение веса; алюминий весит на 1/3 меньше меди.
  • Алюминий трудно паять с другими металлами.
  • Алюминий может вызвать коррозию при контакте с некоторыми металлами.
  • Алюминий требует очистки перед окончательной обработкой, что может занять много времени.
  • Алюминий меньшего размера обычно не вытягивают.

СТАЛЬ С БРОНЗОВЫМ ИЛИ МЕДНЫМ ПОКРЫТИЕМ Если требуется высокая прочность на разрыв, например, коаксиальные кабели или специальные шнуры, лучше всего подойдет сталь с бронзовым или медным покрытием.

СПЛАВЫ ВЫСОКОЙ ПРОЧНОСТИ Хотя эти проводники из медного сплава более дороги, чем стальная проволока с медным или бронзовым покрытием, они позволяют значительно уменьшить размер и / или вес. Высокопрочные сплавы обеспечивают высокую прочность на разрыв и больший срок службы при изгибе при небольшом увеличении сопротивления постоянному току. Чаще всего используются кадмиево-хромовая медь, кадмиевая медь, хром-медь и цирконий.

Втягивающийся кабель и шнуры питания

Шнуры питания и втягивающиеся шнуры обеспечивают питание всего: от офисных компьютеров и производственного оборудования до медицинских устройств.В Consolidated Electronic Wire & Cable мы с гордостью предлагаем широкий спектр источников питания и втягивающихся шнуров, предназначенных для удовлетворения разнообразных и специализированных электронных приложений сегодня. Наши шнуры доступны как в стандартных, так и в нестандартных конфигурациях для всех распространенных приложений и устройств во многих отраслях промышленности. Выбор подходящего шнура для ваших нужд является ключом к длительной и надежной работе.

Шнуры питания по индивидуальному заказу

Шнуры питания обеспечивают питание компьютеров и другого электрического оборудования или механизмов.Доступны шнуры питания различной длины, размеров и конфигураций вилок для удовлетворения потребностей внутреннего, коммерческого, OEM и международного применения.

Каждое устройство имеет уникальные потребности в электроэнергии и должно иметь калибр и напряжение проводов, соответствующие электрическим стандартам страны или региона, потребляемой мощности оборудования и мощности здания. Например, USB-кабели и разъемы являются популярным выбором при низком напряжении питания и могут обеспечивать электричеством цифровые аксессуары и подключать устройства.Для высокого напряжения, составляющего не менее 120 вольт, лучше использовать силовой кабель, состоящий из двух жил в оболочке.

Шнуры питания

чаще всего используются для внутренних работ в сухой среде с контролируемой температурой, но важно учитывать среду конечного использования. Шнуры питания в высокоактивных или частично закрытых помещениях должны быть изготовлены из более прочных материалов. Прямоугольные заглушки являются альтернативой традиционным прямым заглушкам, поскольку они предотвращают резкие изгибы и чрезмерный износ в ограниченном пространстве.

В Consolidated Electronic Wire & Cable мы предлагаем широкий выбор индивидуальных шнуров питания, включая экранированные и неэкранированные перемычки, съемные шнуры и проводники для североамериканских и международных приложений.

Ретрактильные шнуры

Ретрактильные шнуры изгибаются для экономии места. Уникальная конструкция выдвижных шнуров позволяет им увеличивать длину и быстро возвращаться к исходному размеру. Ретрактильные шнуры используются во многих отраслях промышленности. Они обычно используются в медицинской промышленности для питания таких устройств, как медицинское оборудование для визуализации, оборудование для наблюдения за пациентами и датчики.

Основным преимуществом ретракционных шнуров является их экономия места. Любая зона, содержащая большое количество электронных устройств, например больничные палаты, диспетчерские или производственные цеха, быстро сталкивается с проблемой свободного места. Втягивающие шнуры занимают минимально возможное пространство, потому что лишняя длина убрана, что устраняет проблемы безопасности, вызванные запутанными проводами, такими как спотыкания и падения.

Поскольку втягивающиеся шнуры автоматически убираются, отпадает необходимость вручную наматывать шнур, что экономит время во время медицинских процедур.Они также увеличивают мобильность, позволяя пользователям легко перемещать оборудование в больших помещениях.

В Consolidated Electronic Wire & Cable мы предлагаем широкий выбор экранирующих оплеток, экранов из фольги, неэкранированных шнуров, а также втягиваемых шнуров SVO, SJOOW и SOOW, соответствующих любым спецификациям.

Универсальный производитель шнуров питания

Consolidated Electronic Wire & Cable уже более 100 лет является основой отрасли производства проводов и кабелей. Как единый поставщик, партнерство с нами предлагает универсальный доступ к широкому спектру запасов и индивидуальных продуктов с гибкими производственными мощностями.Наши комплексные инженерные услуги включают поддержку любого проекта.

Объединенные электронные провода и кабели в качестве производителя шнура питания

Consolidated Electronic Wire & Cable специализируется на поставках высококачественных и нестандартных шнуров питания и ретракционных шнуров, которые удовлетворяют потребности наших клиентов в различных отраслях промышленности. Мы сертифицированы по стандарту ISO 9000: 2015 и гордимся своими строгими стандартами контроля качества. Для получения дополнительной информации или для начала работы с вашим шнуром питания свяжитесь с нами сегодня.

Посмотреть наши лучшие продукты:
Многожильный | Электронный кабель | Кабели RG | Кабели на заказ | 16 18 20 AWG | Кабели в стиле UL | Кабельное коаксиальное вещание | Проволока SJTW & STW | Диаграммы проводов | Гибкий проводящий кабель | Медная проволока | Провод VW-1

Некоторые из наших лучших сообщений в блоге:
Американская информация о калибрах проводов | Преимущества литого кабеля | Информация о кабелях Rohs | Стандарт NEMA | Лучшие куртки для шнуров питания

Кабельные материалы | Типы металлов, используемых в кабелях и проводах

Металлы

Иногда мы забываем, что многие кабели не предназначены для передачи электроэнергии или сигналов, например, кабели, поддерживающие мосты, приводящие в действие элероны и буксируемые автомобили.Механические провода и кабели - это большая (но другая) отрасль.

Однако между механическими и электрическими проводами и кабелями есть сходство - по крайней мере, с точки зрения средств их изготовления.

По мере изготовления жилы проволоки протягиваются через фильеры все меньшего размера. Это верно для всех проводов. Алмазные матрицы используются из-за их чрезвычайной твердости и того факта, что они сохраняют свой точный размер в течение длительного времени. Фактически, система калибровки American Wire Gauge (AWG) предлагает эту процедуру рисования.Например, провод размером 22 AWG, менее 20 AWG, теоретически протягивается через 22 матрицы все меньшего размера. Проволока большего размера протягивается через меньшее количество штампов; отсюда и «калибр» с меньшим числом. См. Таблицу 1 .

Медь считается стандартом для электрических проводников, уступая только серебру по проводимости, но гораздо более многочисленна и, следовательно, экономична.

Поскольку пайка меди может быть затруднена без использования флюса (который может оставлять коррозионные остатки), ее обычно покрывают лужением или гальваническим покрытием, если она предназначена для пайки.(Это не исключает использования флюса, но покрытие облегчает пайку и обеспечивает некоторую защиту от коррозии в целом.)

Медь без покрытия идеально подходит для концевых муфт под давлением (опрессовка и т. Д.), Которые предотвращают окисление поверхности.

Меньший вес алюминия

предполагает его предпочтение в авиастроительной промышленности, ориентированной на вес. Его вес составляет примерно 1/3 веса меди, и даже с его более низкой проводимостью он работает лучше, чем медь на фунт веса почти в 2: 1.

Так почему же алюминий не предпочтителен? Начнем с того, что физические характеристики проволоки - это только часть истории. Много лет назад, когда медь была в дефиците, для жилой проводки часто выбирали алюминий. В то время не было полностью оценено серьезное влияние гальванической реакции между алюминием и латунными или медными фитингами или клеммами в присутствии влаги. Это приведет к коррозии, которая вызовет отказ в соединении либо в виде разрыва цепи, либо, что еще хуже, высокого сопротивления, что приведет к многочисленным пожарам.Алюминий оказался гальванически слишком агрессивным для прямого контакта с медью или латунью. [ В таблице 2 перечислены металлы в соответствии с их гальваническим рангом.]

Та же проблема существует и в других схемах. Если бы все выводы были заменены на алюминиевые, гальваническую проблему можно было бы решить, но это применимо ко всем штырям, клеммам, контактам и проводящему оборудованию, и существует множество существующих систем, которые потребуют адаптации.Кроме того, алюминий образует твердый оксидный слой на своей поверхности, который необходимо пронизать для хорошего электрического соединения.

Хотя это второе лучшее решение, существуют биметаллические («AL / CU») адаптеры, соединяющие алюминиевые и медные проводники, где переподключение домашней проводки нецелесообразно. Это решает проблему гальванического воздействия, которая ставит под угрозу пожарную безопасность.

Еще один серьезный недостаток алюминия заключается в том, что его нельзя легко припаять или покрыть металлом для улучшения паяемости.

Все это может свидетельствовать о том, что алюминий не имеет законного использования в электрических системах, не говоря уже о самолетах. Не так. По правде говоря, алюминий одобрен для использования в воздухе с калибрами 6 AWG или больше. Это нацелено на энергетические приложения, а не на системы авионики. При высоких токах, подходящих для таких больших проводов, эффекты возможной коррозии в некоторой степени компенсируются самим током.

Серебро проводит лучше, чем медь, хотя и значительно дороже.В результате его часто используют в качестве покрытия для меди, чтобы улучшить проводимость кожи и обеспечить некоторую защиту от коррозии. Это особенно важно на очень высоких частотах, где ток более склонен концентрироваться на «коже» проводника, что называется скин-эффектом. Серебро тоже легко паяется.

Олово обеспечивает защиту медного проводника от коррозии, но не оказывает заметного влияния на его проводимость. Это, конечно, в высшей степени припаяно.На самом деле «луженый» проводник может быть покрыт сплавом свинца и олова - припоем.

Золото , хотя и дорого, но является обычным покрытием для латунных контактов разъема, коаксиальных контактов ARINC и частей некоторых других разъемов. По сути, это покрытие является предпочтительным из-за его превосходных свойств коррозионной стойкости в приложениях, где может быть большое воздействие. Золото также является хорошим проводником и легко паяется.

В таблице 3 перечислены общие проводящие материалы и их свойства, как абсолютные, так и относительно меди.

Оболочка и диэлектрические материалы

Номинальные температуры изоляции

ПВХ

- плохой выбор для изоляции проводов и кабелей в самолетах - позиция, подтвержденная FAA. Другие хорошие и одобренные варианты существуют и легко доступны.

Температурные рейтинги отражают диапазон, в котором будет поддерживаться целостность изоляции - достаточно гибкая в холодном состоянии и без эффектов размягчения или разрушения в верхней части шкалы.Следует отметить, что верхний температурный рейтинг должен учитывать нагрев, вызванный рассеиванием мощности в самом проводе.

Хотя ожидается, что большая часть бортовой электропроводки не выдержит воздействия номинальных экстремальных температур, такие номинальные характеристики обеспечивают меру «запаса прочности» для обеспечения безопасности в случае пожара или неисправности.

Другие свойства изоляции, вызывающие озабоченность, в зависимости от области применения, включают диэлектрическую проницаемость, которая определяет потери, взаимную емкость (между проводниками), полное сопротивление, скорость распространения и т. Д.[См. Фактор скорости ]

Наиболее распространенные изоляционные материалы для проводов и кабелей, одобренные и обычно приемлемые для самолетов, относятся к семейству Teflon® - известной торговой марки фторполимеров, - которые включают, например, PTFE, ETFE (также известный как Tefzel®), TFE и FEP. .

Провода

MIL-W-22759 имеют изоляцию из TFE или Tefzel®. Изоляция из ТФЭ рассчитана на верхние температуры окружающей среды от + 200 ° C до + 260 ° C, в зависимости от толщины изоляции и материалов проводов.Tefzel® обычно рассчитан на + 150 ° C. Оба подходят для температуры -65 ° C, что может быть реализовано в непосредственной близости от кожи на больших высотах.

Проблемы с температурой / производительностью

Есть несколько старых «резервных» коаксиальных кабелей - например, RG58 и RG214 - и некоторые более новые кабели с низкими потерями, которые на самом деле могут вызвать серьезные проблемы с производительностью в авиационных системах. Их полезность ограничена использованием полиэтилена в качестве диэлектрического материала. В результате получается номинальная температура, как правило, 85 ° C (что равно 185 ° F), что на первый взгляд может показаться вполне адекватным.

Но воздушные системы намного безопаснее обслуживаются кабелями с номинальной температурой 200 ° C. Теперь 200 ° C - это колоссальные 394 ° F - достаточно, чтобы расплавить припой! Конечно, выше человеческой терпимости. Итак, является ли излишним указывать (и оплачивать) кабели с номиналом 200 °? Определенно нет. И вот почему.

Многие специалисты по авионике знают - если не на основании научного опыта, - что использование «высокотемпературных» кабелей предпочтительнее менее дорогих коаксиальных кабелей. Причина в производительности - может быть, не на начальном этапе, а со временем.

В очень многих самолетах кабели вьются через корпус самолета в местах, которые могут стать намного более горячими, чем салон. Несмотря на то, что при контакте с воздуховодами, брандмауэрами двигателей и других горячих точках или вблизи них температура не достигает даже 200 ° C, для них нередко точки соприкосновения значительно превышают 100 ° C. Именно там может случиться ущерб. Какой ущерб?

Немного предыстории: Коаксиальные кабели по определению коаксиальные, то есть цилиндр экранирования и поперечное сечение центрального проводника имеют одну и ту же ось.Пространство [диэлектрик] между ними во всем одинаковое. В идеале.

Низкотемпературные диэлектрические материалы размягчаются при относительно низких температурах, и центральный проводник неизбежно смещается от центра к экрану, в направлении силы тяжести или внутрь изгиба кабеля. В таком случае «ко-ось» уходит с оси, и концентричность, необходимая для поддержания импеданса, ухудшается. Это навсегда и лишь часть возможного ущерба.

Другая часть находится в коробке.В случае приемника изменения импеданса могут вызвать снижение сигнала - возможно, вплоть до потери полезности.

В случае передатчика все может быть хуже. Отражение мощности [измеряемое как КСВ, или коэффициент стоячей волны] возвращается прямо к последней стадии, выделяя тепло ... а тепло является заклятым врагом всех электронных компонентов. Это приглашение к лавке на ремонт. Вы знаете кого-нибудь, кто предпочел бы оплатить ремонт, чем скромные дополнительные расходы на кабель 200 ° C?

Кабели, в которых используются диэлектрические материалы из полиэтилена (PE) с номинальной температурой 85 ° C, становятся мягкими при температурах, характерных для изолированных участков в самолетах.В некоторых кабелях с низкими потерями используется вспененный полиэтилен, который изначально является мягким. Прокладка кабеля с особым вниманием к избеганию горячих точек в целом важна, но крайне важна для таких кабелей.

Когда так много внимания уделяется целостности кабелей, разве нет смысла всегда использовать лучший выбор?

Как найти подходящий размер кабеля и провода?

Как определить правильный размер провода и кабеля для установки электропроводки?

Падение напряжения в кабелях

Мы знаем, что все проводники и кабели (кроме сверхпроводника) имеют определенное сопротивление.

Это сопротивление прямо пропорционально длине и обратно пропорционально диаметру проводника, т.е.

R ∝ L / a … [Закон сопротивления R = ρ (L / a)]

Когда ток течет по проводнику , в этом проводнике происходит падение напряжения. Как правило, падением напряжения можно пренебречь для проводов небольшой длины, но в случае проводов меньшего диаметра и большой длины мы должны учитывать значительные падения напряжения для правильного монтажа проводки и управления нагрузкой в ​​будущем.

В соответствии с правилом IEEE B-23 , в любой точке между клеммой источника питания и установкой, Падение напряжения не должно превышать 2,5% от предоставленного (питающего) напряжения .

Пример:

если напряжение питания 220 В переменного тока, то значение допустимого падения напряжения должно быть;

  • Допустимое падение напряжения = 220 x (2,5 / 100) = 5,5 В

В цепях электропроводки падение напряжения также происходит от распределительного щита к другой подсхеме и конечной подсхеме, но для вспомогательной цепей и конечных подсхем, значение падения напряжения должно составлять половину этого допустимого падения напряжения (т.е. 2,75 В или 5,5 В, как рассчитано выше)

Обычно падение напряжения в таблицах описывается в ампер на метр (А / м) например, Каким будет падение напряжения в кабеле длиной один метр, по которому проходит ток в один ампер?

Существует два метода определения падения напряжения в кабеле , которые мы обсудим ниже.

В SI (международная система и метрическая система ) падение напряжения описывается как ампер на метр (А / м) .

В FPS (фут-фунтовая система) падение напряжения описано на основе длины, которая составляет 100 футов.

  • Обновление : Теперь вы также можете использовать следующие электрические калькуляторы, чтобы найти падение напряжения и размер провода в американской системе калибра проводов .
  1. Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
  2. Калькулятор размеров проводов и кабелей в AWG
  3. Калькулятор падения напряжения в проводах и кабелях

Таблицы и диаграммы для правильных кабелей и проводов Размеры

Ниже приведены важные таблицы, которым вы должны следовать, чтобы определить правильный размер кабеля для установки электропроводки.

Щелкните изображение, чтобы увеличить

Щелкните изображение, чтобы увеличить

Щелкните изображение, чтобы увеличить

Щелкните изображение, чтобы увеличить

Щелкните изображение, чтобы увеличить

Как увеличить Падение напряжения в кабеле?

Чтобы определить падение напряжения в кабеле, выполните простые шаги, указанные ниже.

  • Прежде всего, найдите максимально допустимое падение напряжения
  • Теперь найдите ток нагрузки
  • Теперь, в соответствии с током нагрузки, выберите подходящий кабель (номинальный ток которого должен быть ближайшим к расчетному току нагрузки) из таблицы 1
  • Из таблицы 1 найдите падение напряжения в метрах или 100 футах (какую систему вы предпочитаете) в соответствии с его номинальным током

(Сохраняйте спокойствие :), мы будем следовать обоим методам и системе для определения падения напряжения (в метрах и 100 футах) ) в нашем решенном примере для всей электропроводки).

  • Теперь рассчитайте падение напряжения для фактической длины электрической цепи в соответствии с ее номинальным током с помощью по формуле .

(Фактическая длина цепи x падение напряжения на 1 м) / 100 —->, чтобы найти падение напряжения на метр.
(Фактическая длина цепи x падение напряжения на 100 футов) / 100—>, чтобы найти падение напряжения на 100 футов.

  • Теперь умножьте это рассчитанное значение падения напряжения на коэффициент нагрузки, где;

Коэффициент нагрузки = ток нагрузки, принимаемый кабелем / номинальный ток кабеля, указанный в таблице.

  • Это значение падения напряжения в кабелях, когда через них протекает ток нагрузки.
  • Если рассчитанное значение падения напряжения меньше значения, рассчитанного на шаге (1) (Максимально допустимое падение напряжения), то размер выбранного кабеля является правильным
  • Если рассчитанное значение падения напряжения больше, чем рассчитанное значение на шаге (1) (Максимально допустимое падение напряжения), затем рассчитайте падение напряжения для следующего (большего по размеру) кабеля и так далее, пока рассчитанное значение падения напряжения не станет меньше максимально допустимого падения напряжения, рассчитанного на шаге (1).

Связанные сообщения:

Как определить правильный размер кабеля и провода для данной нагрузки?
Ниже приведены решенные примеры, показывающие, как найти правильный размер кабеля для данной нагрузки.

Для данной нагрузки размер кабеля можно найти с помощью различных таблиц, но мы должны помнить и соблюдать правила, касающиеся падения напряжения.

Определяя сечение кабеля для данной нагрузки, примите во внимание следующие правила.

Для данной нагрузки, за исключением известного значения тока, должен быть 20% дополнительный диапазон тока для дополнительных, будущих или аварийных нужд.

От счетчика электроэнергии до распределительного щита падение напряжения должно составлять 1,25% , а для конечной подсхемы падение напряжения не должно превышать 2,5% напряжения питания.

Учитывайте изменение температуры, при необходимости используйте температурный коэффициент (Таблица 3)

Также учитывайте коэффициент нагрузки при определении размера кабеля

При определении размера кабеля учитывайте систему проводки, т.е. температура будет низкой, но в кабелепроводе температура увеличивается из-за отсутствия воздуха.

Связанные сообщения:

Решенные примеры правильного размера провода и кабеля

Ниже приведены примеры определения правильного размера кабелей для установки электропроводки, которые помогут понять метод «как определить правильный размер кабеля для данной нагрузки ».

Пример 1 ……. (британская / английская система)

Для установки электропроводки в здании, общая нагрузка составляет 4.5 кВт, а общая длина кабеля от счетчика электроэнергии до распределительного щита составляет 35 футов. Напряжение питания составляет 220 В, а температура - 40 ° C (104 ° F). Найдите наиболее подходящий размер кабеля от счетчика электроэнергии до подсхемы, если проводка проложена в кабелепроводах.

Решение: -

  • Общая нагрузка = 4,5 кВт = 4,5 x1000 Вт = 4500 Вт
  • 20% дополнительная нагрузка = 4500 x (20/100) = 900 Вт
  • Общая нагрузка = 4500 Вт + 900 Вт = 5400 Вт
  • Общий ток = I = P / V = ​​5400 Вт / 220 В = 24.5A

Теперь выберите размер кабеля для тока нагрузки 24,5A (из таблицы 1), который составляет 7 / 0,036 (28 ампер), это означает, что мы можем использовать кабель 7 / 0,036 в соответствии с таблицей 1.

Теперь проверьте выбранный кабель (7 / 0,036) с температурным коэффициентом в таблице 3, поэтому температурный коэффициент составляет 0,94 (в таблице 3) при 40 ° C (104 ° F), а допустимая нагрузка по току (7 / 0,036) составляет 28A, следовательно, допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет;

Номинальный ток для 40 ° C (104 ° F) = 28 x 0.94 = 26,32 А.

Поскольку расчетное значение ( 26,32 А, ) при 40 ° C ( 104 ° F ) меньше, чем допустимая нагрузка по току (7 / 0,036) кабеля, которая составляет 28A , поэтому данный размер кабеля ( 7 / 0,036 ) также подходит по температуре.

Теперь найдите падение напряжения на 100 футов для этого кабеля (7 / 0,036) из Таблица 4 , что составляет 7V , Но в нашем случае длина кабеля составляет 35 футов.Следовательно, падение напряжения для 35-футового кабеля будет;

Фактическое падение напряжения для 35 футов = (7 x 35/100) x (24,5 / 28) = 2,1 В

И допустимое падение напряжения = (2,5 x 220) / 100 = 5,5 В

Здесь Фактическое падение напряжения (2,1 В) меньше максимально допустимого падения напряжения 5,5 В. Следовательно, подходящий и наиболее подходящий размер кабеля (7 / 0,036) для данной нагрузки при установке электропроводки.

Пример 2 ……. (СИ / метрическая / десятичная система)

Кабель какого типа и размера подходит для данной ситуации

Нагрузка = 5.8 кВт

В = 230 В AV

Длина цепи = 35 метров

Температура = 35 ° C (95 ° F)

Решение: -

Нагрузка = 5,8 кВт = 5800 Вт

Напряжение = 230 В

Ток = I = P / V = ​​5800/230 = 25,2 A

20% дополнительный ток нагрузки = (20/100) x 5,2 A = 5A

Общий ток нагрузки = 25,2 А + 5 А = 30,2 А

Теперь выберите размер кабеля для тока нагрузки 30.2A (из таблицы 1), что составляет 7 / 1,04 (31 ампер), это означает, что мы можем использовать кабель 7 / 0,036 в соответствии с таблицей 1 .

Теперь проверьте выбранный кабель (7 / 1,04) с температурным коэффициентом в таблице 3, так что температурный коэффициент составляет 0,97 (в таблице 3) при 35 ° C (95 ° F), а допустимая нагрузка по току (7 / 1,04) составляет 31A, следовательно, допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет:

Номинальный ток для 35 ° C (95 ° F) = 31 x 0,97 = 30 А.

Поскольку расчетное значение (30 А) при 35 ° C (95 ° F) меньше, чем допустимая нагрузка по току (7/1.04) на 31 А, поэтому кабель этого сечения (7 / 1.04) также подходит для измерения температуры.

Теперь найдите падение напряжения на амперметр для этого кабеля (7 / 1,04) из (Таблица 5), которое составляет 7 мВ. Но в нашем случае длина кабеля составляет 35 метров. Следовательно, падение напряжения для 35-метрового кабеля будет:

Фактическое падение напряжения для 35-метрового измерителя =

= мВ x I x L

(7/1000) x 30 × 35 = 7,6 В

И Допустимое падение напряжения = (2.5 x 230) / 100 = 5,75 В

Здесь фактическое падение напряжения (7,35 В) больше, чем максимально допустимое падение напряжения 5,75 В. Следовательно, этот размер кабеля не подходит для данной нагрузки. Итак, мы выберем следующий размер выбранного кабеля (7 / 1,04), который равен 7 / 1,35, и снова найдем падение напряжения. Согласно таблице (5) номинальный ток 7 / 1,35 составляет 40 ампер, а падение напряжения на амперметр составляет 4,1 мВ (см. Таблицу (5)). Следовательно, фактическое падение напряжения для 35-метрового кабеля будет;

Фактическое падение напряжения для 35 метров =

= мВ x I x L

(4.1/1000) x 40 × 35 = 7,35 В = 5,74 В

Это падение меньше, чем максимально допустимое падение напряжения. Итак, это наиболее подходящий и подходящий кабель или провод сечением .

Пример 3

В здании подключены следующие нагрузки: -

Подконтур 1

  • 2 лампы по 1000 Вт и
  • 4 вентилятора по 80 Вт
  • 2 телевизора по 120 Вт

Подсхема 2

  • 6 ламп мощностью 80 Вт и
  • 5 розеток каждая по 100 Вт
  • 4 лампы каждая по 800 Вт

Если напряжение питания 230 В переменного тока, тогда рассчитает ток цепи и Размер кабеля для каждой подсхемы ?

Решение: -

Общая нагрузка подсхемы 1

= (2 x 1000) + (4 x 80) + (2 × 120)

= 2000 Вт + 320 Вт + 240 Вт = 2560 Вт

Ток для подсхемы 1 = I = P / V = ​​2560/230 = 11.1A

Общая нагрузка подсхемы 2

= (6 x 80) + (5 x 100) + (4 x 800)

= 480 Вт + 500 Вт + 3200 Вт = 4180 Вт

Ток для вспомогательной -Цепь 2 = I = P / V = ​​4180/230 = 18,1 A

Следовательно, Кабель, предлагаемый для вспомогательной цепи 1 = 3 / .029 ”( 13 А, ) или 1 / 1,38 мм ( 13 А )

Кабель, рекомендуемый для вспомогательной цепи 2 = 7 /.029 ”( 21 А, ) или 7 / 0,85 мм (24 А)

Суммарный ток, потребляемый обеими вспомогательными цепями = 11,1 А + 18,1 А = 29,27 А

Итак, кабель рекомендуется для основного -Схема = 7 / 0,044 дюйма (34 А) или 7 / 1,04 мм (31 А )

Пример 4

Трехфазный асинхронный двигатель с короткозамкнутым ротором мощностью 10 л.с. (7,46 кВт) постоянный номинальный ток при пуске со звезды на треугольник подключается к источнику питания 400 В тремя одножильными кабелями из ПВХ, проложенными в кабелепроводе от 250 футов (76.2 м) от платы распределительных предохранителей. Его ток полной нагрузки составляет 19А. Средняя летняя температура в электропроводке составляет 35 ° C (95 ° F). Рассчитать сечение кабеля двигателя?

Решение: -

  • Нагрузка двигателя = 10H.P = 10 x 746 = 7460 Вт * (1H.P = 746 Вт)
  • Напряжение питания = 400 В (3 фазы)
  • Длина кабеля = 250 футов (76,2 м)
  • Ток при полной нагрузке двигателя = 19A
  • Температурный коэффициент для 35 ° C (95 ° F) = 0.97 (Из Таблицы 3)

Теперь выберите размер кабеля для тока двигателя при полной нагрузке 19 А (из Таблицы 4), что составляет 7 / 0,36 дюйма (23 А) * (Помните, что это 3-фазная система, т. Е. 3 -жильный кабель), а падение напряжения составляет 5,3 В на 100 футов. Это означает, что мы можем использовать кабель 7 / 0,036 согласно таблице (4).

Теперь проверьте выбранный (7 / 0,036) кабель с температурным коэффициентом в таблице (3), поэтому температурный коэффициент равен 0,97 (в таблице 3) при 35 ° C (95 ° F) и допустимой нагрузке по току (7 / 0,036). ”) Составляет 23 А, следовательно, допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет:

Номинальный ток для 40 ° C (104 ° F) = 23 x 0.97 = 22,31 А.

Поскольку расчетное значение (22,31 А) при 35 ° C (95 ° F) меньше, чем допустимая токовая нагрузка (7 / 0,036) кабеля, которая составляет 23 А, поэтому данный размер кабеля (7 / 0,036) также подходит по температуре.

Коэффициент нагрузки = 19/23 = 0,826

Теперь найдите падение напряжения на 100 футов для этого (7 / 0,036) кабеля из таблицы (4), которое составляет 5,3 В, но в нашем случае длина кабеля составляет 250 ноги. Следовательно, падение напряжения для кабеля длиной 250 футов будет:

Фактическое падение напряжения для 250 футов = (5.3 x 250/100) x 0,826 = 10,94 В

И максимально Допустимое падение напряжения = (2,5 / 100) x 400 В = 10 В

Здесь фактическое падение напряжения (10,94 В) больше, чем у максимально допустимое падение напряжения 10В. Следовательно, этот размер кабеля не подходит для данной нагрузки. Итак, мы выберем следующий размер выбранного кабеля (7 / 0,036), который равен 7 / 0,044, и снова найдем падение напряжения. Согласно таблице (4) номинальный ток 7 / 0,044 составляет 28 ампер, а падение напряжения на 100 футов составляет 4.1В (см. Таблицу 4). Следовательно, фактическое падение напряжения для кабеля длиной 250 футов будет:

Фактическое падение напряжения для 250 футов =

= Падение напряжения на 100 футов x длина кабеля x коэффициент нагрузки

(4,1 / 100) x 250 x 0,826 = 8,46 В

И максимально допустимое падение напряжения = (2,5 / 100) x 400 В = 10 В

Фактическое падение напряжения меньше, чем максимально допустимое падение напряжения. Таким образом, это наиболее подходящий и подходящий размер кабеля для установки электропроводки в данной ситуации.

Связанные сообщения:

Подробная ошибка IIS 8.5 - 404.11

Ошибка HTTP 404.11 - не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:
  • Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.
Что можно попробовать:
  • Проверьте конфигурацию / систему.webServer / security / requestFiltering @ allowDoubleEscaping в файле applicationhost.config или web.confg.
Подробная информация об ошибке:
0006
Модуль RequestFilteringModule
Уведомление BeginRequest
Обработчик StaticFile
Код ошибки
Запрошенный URL https: // www.generalcable.com:443/assets/documents/latam%20documents/mexico%20site/nuestros%20mercados/utilities/electric-utility.pdf?ext=.pdf
Physical Path C: \ inetpub \ GCKentico \ assets \ documents \ latam% 20documents \ mexico% 20site \ nuestros% 20mercados \ utilities \ electric-utility.pdf? ext = .pdf
Метод входа в систему Еще не определено
Пользователь входа в систему Еще не определено
Каталог отслеживания запросов C: \ inetpub \ logs \ FailedReqLogFiles
Дополнительная информация:
Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/[email protected] Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

Руководство по выбору шнуров питания переменного тока

: типы, характеристики, применение

Кабели питания переменного тока

переносят переменный ток из одной области в другую.В зависимости от страны существует множество различных стандартных вилок и напряжений.

Конструкция шнура

Тип конца

  • Разъемы NEMA стандартизированы Национальной ассоциацией производителей электрооборудования. Многие типы разъемов NEMA имеют различное расположение контактов, напряжения, силы тока, фазы и варианты заземления. В номенклатуре NEMA используется формат X-YZ. X представляет конфигурацию, которая включает количество полюсов, проводов, напряжение и фазу.Y представляет собой номинальную силу тока разъема, а оставшаяся цифра Z представляет собой либо «R» (розетка), либо «P» (вилка).
  • Концы шнуров с жесткой разводкой просто состоят из жестких проводов, которые либо зачищены, либо снабжены клеммными соединителями.

  • Международные соединители стандартизированы местными агентствами. Некоторые стандарты, такие как CE 7 и EN 60320, применяются ко всем европейским силовым соединителям. Многие страны также разрабатывают свои собственные уникальные стандарты шнуров питания, такие как SRAF 1962 в Дании или AS 3112 в Австралии.

Заглушки. Слева направо: NEMA 1-15, французский CE 7, австралийский AS 3112. Изображение предоставлено: Мартин Лехлер; Looxix; Джим Донован

Поляризация

Некоторые шнуры питания имеют два провода, один из которых обозначен как находящийся под напряжением (или «горячий»), а другой - нейтральный. В этих шнурах используются поляризованные вилки и розетки, в которых один штырь / слот больше, чтобы вилка была подключена только одним способом, а находящийся под напряжением и нейтральный проводники всегда совпадают.В некоторых устройствах, например в бытовой технике, поляризация может немного снизить риск поражения электрическим током.

Поляризованная вилка и розетка NEMA 5-15. Изображение предоставлено: Эрик Нейсет

Материал оболочки

Покупатели могут указать материал оболочки при выборе шнуров питания переменного тока.

  • Поливинилхлорид (ПВХ) - термопластический материал, пригодный для внутреннего применения.

  • Каучук обладает превосходной механической прочностью и используется для подачи питания на электроприборы, двигатели и электроинструменты. Полихлоропреновый каучук обладает большей термостойкостью, чем простая резиновая оболочка.

  • Текстиль Куртки отличаются высокой прочностью.

Технические характеристики

Покупатели могут указать номинальный ток и напряжение при выборе шнуров питания переменного тока.

Номинальный ток

Номинальный ток шнура описывает величину силы тока, которую шнур может выдержать без перегрева или перенапряжения. Это зависит от ряда факторов, включая изоляцию шнура, электрическое сопротивление, частоту тока и температуру окружающей среды.

Номинальное напряжение

Номинальное напряжение - важная характеристика, которую следует учитывать при выборе шнуров питания переменного тока. Номинальное напряжение кабеля влияет на другие аспекты его конструкции, такие как тип и толщина его изоляции.В большинстве кабелей, предназначенных для применения с высоким напряжением, используется более толстая термопластическая изоляция, которая обычно заменяет старую масляную и бумажную изоляцию, использовавшуюся до 1960 года.

При обсуждении электроэнергии приложения, использующие менее 1 кВ, считаются низковольтными, 1-36 кВ - средними, а более 36 кВ - высокими. В источниках питания переменного тока обычно используется низкое напряжение, обычно в диапазоне от 100 В до 240 В.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
