Как выбрать УЗО за 5 минут

Устройство защитного отключения выбирается уже после того, как вы разделили всю эл.проводку на отдельные группы, рассчитали, а может даже уже и проложили соответствующий кабель требуемого сечения и подобрали защитные автоматы.

Именно от этих параметров во многом и зависит выбор самого УЗО.

Не забываем, что УЗО необходимо не для защиты от коротких замыканий или перегрузок (с этим делом справляются автоматы), а для защиты человека от поражения эл.током.

Чтобы правильно подобрать себе УЗО в щитовую, пройдитесь по чек листу из 10 шагов, и вы без труда определитесь с нужным аппаратом защиты в ваш дом или квартиру.

Шаг №1

Количество

В первую очередь нужно определиться с количеством. То есть, сколько УЗО вам вообще необходимо установить в электрощиток? Хватит ли одного на весь дом или желательно защитить каждую линию?

Самый распространенный и экономный вариант – это именно установка ОДНОГО вводного УЗО. И это тоже правильно и никакой ошибки здесь нет.

Однако данное утверждение справедливо до первой серьезной аварии.

Поэтому для удобства эксплуатации рекомендуется использовать несколько штук. Сколько именно?

А вот тут как раз все и зависит от ваших групп и подключенных токоприемников.

1 Во-первых, устанавливайте УЗО на каждый прибор, так или иначе контактирующий с водой.
  • стиральная машинка
  • посудомойка
  • эл.титан
2 Во-вторых, если у вас используются светильники с металлическим корпусом и при этом до них легко можно достать рукой, тогда на всю группу освещения также монтируется одно УЗО. 3 В-третьих, еще одно УЗО обязательно идет на общую группу розеток. Этого количества в подавляющем большинстве случаев более чем достаточно.

Шаг №2

Класс напряжения

Если у вас однофазная сеть 220V, то выбирайте 2-х полюсное УЗО.

Если в доме 3-х фазка 380V, то здесь выбор богаче. Либо одно 4-х полюсное, либо 3 двухполюсных на каждую фазу.



Здесь смотрите по характеру нагрузки (3-х фазный движок – тогда 4-х полюсник). По всем фазам равномерно подключена однофазная нагрузка на 220В – три двухполюсника.

Шаг №3

Конструктивное исполнение

Существует электронное и электромеханическое УЗО. Отличить их можно по надписям на корпусе.

У электронного нарисована схема с поляризованным реле в виде буквы “А” в треугольничке.


У эл.механического такого обозначения нет.

Какое из них лучше? Эл.механическое УЗО считается более надежным, поэтому рекомендуется выбирать именно его.

  • тип АС

Защищает только от утечки в сетях переменного тока.

  • тип А

Обеспечивает защиту при утечке как на переменном, так и импульсном токе (современные телевизоры, блоки питания, компьютеры и т. п).

Требуются для щитовых с большим количеством УЗО (на гл.вводе и отходящих линиях), в так называемых каскадных схемах.

Они обеспечивают селективность при которой узо на гл.вводе срабатывает в самую последнюю очередь.

УЗО реагирует на переменный, пульсирующий, постоянный и сглаженный ток.

Самый распространенный — это тип АС. Однако в быту для обычных квартир рекомендуется использовать все же тип А.

В Европе в некоторых странах (например, Германия) тип АС даже официально запрещен действующими там правилами.

Шаг №5

Ток утечки

Ток утечки – это фактически чувствительность узо. Чтобы не разглагольствовать в теории, приведем уже готовые варианты, исходя из существующих рекомендаций и норм.

  • 10мА – для отдельного подключения стиральной машинки или эл.титана

Сюда же можно отнести всех потребителей, так называемой “влажной” группы, работающих с водой.

  • 30мА - если все эти потребители влажной группы одновременно сидят на одной общей линии (одно УЗО на всю ванную комнату или одно УЗО на всю кухню)
  • 30мА – для всех остальных групп освещения и розеток в доме
  • 100мА – на главном вводе в качестве противопожарной защиты для квартир
  • 300мА – противопожарное УЗО для частного дома или коттеджа

Шаг №6

Номинальный ток

Под номинальным током подразумевается максимальная величина тока, который узо может выдержать длительное время без оплавления или повреждения своих контактов и других составляющих элементов.

Грубо говоря, будет работать как ни в чем не бывало, сохраняя все свои защитные функции.

Не путайте, при превышении этой величины УЗО не отключится! За него это должен сделать автоматический выключатель.

Главное правило здесь – номинальный ток УЗО должен быть равен или быть на одну ступень выше тока автомата, защищающего данный участок цепи. То есть, автомата, который стоит после УЗО.

Прошу обратить внимание, что у многих производителей попросту нет узо на 32А. В основном такой номинал встречается только у китайских товарищей. Поэтому выбор в табличке Iном=40А обусловлен именно этим.

Если ваше УЗО стоит на вводе, то его ток должен быть на ступень больше или равен току вводного автоматического выключателя.

Когда же на одно УЗО в группе подключено сразу несколько потребителей с разными автоматами, здесь уже ориентируйтесь на сумму их токов.

А что делать, если эта сумма получается даже больше, чем ток вводного выключателя? Тогда берите в расчет именно вводной автомат.


Если вы окончательно запутались в этих расчетах, можете воспользоваться удобной мнемосхемой подбора УЗО от KonstArtStudio.

Просто ответьте на пару вопросов в навигационных блоках и вы получите нужный результат.

Помимо номинального тока есть еще такая величина, как условный ток короткого замыкания. Ну то есть, когда происходит КЗ в проводке, какой максимальный ток УЗО сможет кратковременно через себя пропустить, и при этом не разрушиться.

На сегодняшний день подбирайте устройства с параметром не менее 6000А.

Шаг №8

Коммутационная способность

Этот параметр должен быть не менее чем в 10 раз больше номинального тока или равняться 500А.

Здесь все зависит от конструкции и качества контактов. УЗО зарекомендовавших себя производителей имеют номинальную коммутационную способность в 1000А или 1500А.

Шаг №9

Температура эксплуатации

Для эл. щитовой в квартире стандартно применяют УЗО, рассчитанные на работу от -5С до +40С.

Если же вы монтируете аппарат защиты на улице, в ящике с вводным кабелем, тогда выбирайте модели, предназначенные для работы при отрицательных температурах воздуха от -25С до +40С.

Они имеют у себя на корпусе специальный значок.

Шаг №10

Производитель

Здесь мы не будет советовать конкретный бренд, хороших фирм и так достаточно, и все они на слуху:

  • ABB
  • Schneider
  • Hager и т.п.

Самое главное в этом деле, чтобы все УЗО в вашем щитке были от одного производителя, а не представляли из себя “сборную СССР”.

На этом выбор можно считать завершенным. Когда вы определились с количеством, токами утечки, номинальным током и другими многочисленными параметрами, представленным в пошаговом чек-листе, можете смело идти в магазин и говорить продавцу конкретные характеристики требуемого аппарата защиты.

Статьи по теме

  • 5 в 1 — УЗО, УЗИП, УЗИС, реле напряжения, автомат. Обзор УЗО Элта 2Д — недостатки и преимущества.
  • Устройства защиты УЗМ 51МД и УЗИС С1 40. Сравнение, технические характеристики, схемы подключения.
  • Поиск скрытой проводки смартфоном — сканер Walabot DIY
  • Может ли убить током зарядное устройство от телефона в ванной.
  • Как правильно заряжать телефон — 5 страшилок, которыми нас пугают.
  • Сколько розеток нужно в квартире по комнатам — кухня, спальня, гостиная, ванная, прихожая.

Подключение узо на группу автоматов. Схема подключения узо на группу автоматов

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме».

Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения.

Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем.

Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

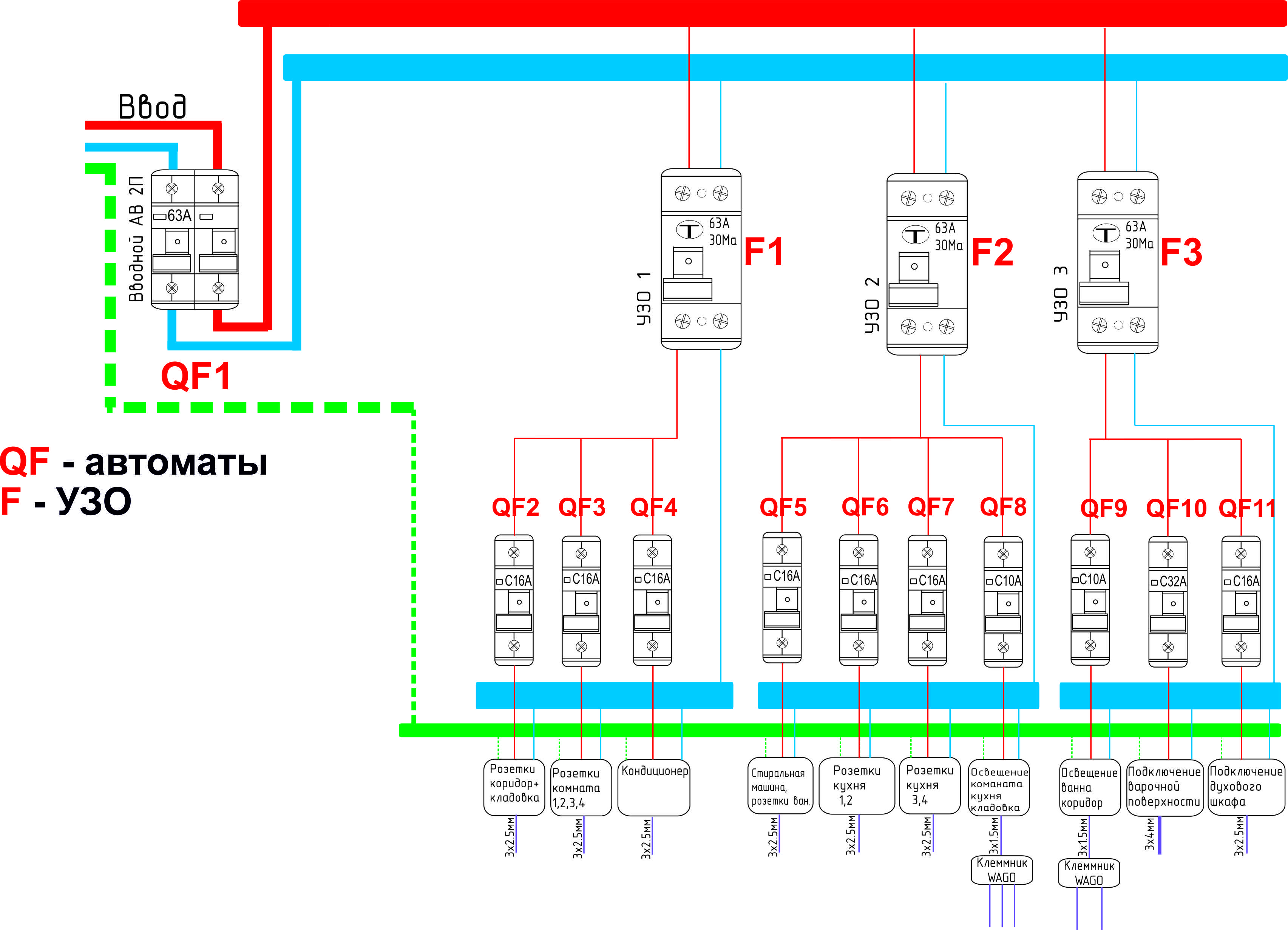

Схема подключения узо на группу автоматов

Коллеги по призванию мне часто задают один вопрос, на который я уже утомился отвечать, поэтому решил написать об этом в своем блоге. Характер вопроса примерно следующий «если для подключения использовать одно узо на несколько автоматических выключателей, каким должно быть это узо по номинальному току? Какая схема подключения узо на группу автоматов при этом будет? Сколько автоматов можно подключить к одному узо?». В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.

Всем известно, что устройство защитного отключения не имеет собственной защиты от перегрузов и коротких замыканий. В паре с УЗО обязательно ставится автомат. Работает этот дуэт примерно так: если по линии возникает утечка тока – срабатывает УЗО, если по линии возникают сверхтоки - срабатывает автомат.

Каким по номиналу должен быть автомат больше или меньше УЗО?

На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А ...). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.

Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности). Поэтому УЗО всегда должно быть защищено автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.

Не важно, где будет размещен автомат до или после УЗО. Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО.

Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.

Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку. Отсюда можно сделать вывод:

если суммарный ток номиналов автоматических выключателей подключенных к УЗО не превышает его номинала, защищать УЗО дополнительным автоматом не нужно.

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов. К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?

Первое УЗО имеет номинал на 25А. Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода. Первый - установить дополнительный автомат перед ним номиналом не более 25 А. Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А. Что в принципе у нас и выполнено (6А + 16А = 22 А).

Второе УЗО на этой схеме имеет номинал 40 А. Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А). Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом. В случае перегруза отключится вводной автомат.

Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А).

Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Третья схема подключения узо на группу автоматов состоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.

От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет. Как выйти из ситуации в этом случае? Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.

По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!

Особенности подключения групповых узо

С выбором номиналов для УЗО думаю, разобрались. Если остались вопросы обращайтесь в комментариях. Теперь хотел бы кратко напомнить об особенностях из серии ошибочного подключения узо, которые Вы все наверняка знаете. Как известно, через устройство защитного отключения проходит два полюса «фаза» и «ноль». На вход подключается фаза от вводного автомата, ноль берется от автомата или от общей нулевой шины (в зависимости от схемы).

Провода, которые прошли через УЗО, не должны смешиваться с другими проводами. Например, фаза после УЗО идет на автоматы определенной группы и не смешивается с другими. Ноль после УЗО также должен подключаться к потребителям только этой группы. Для удобства лучше использовать на каждую группу свою нулевую шинку. Вышел ноль с УЗО и сразу подключается на эту шину. Так меньше вероятности запутаться с подключением.

Ошибочно новички собирают щит так, что нулевые провода смешиваются либо с нулевыми проводами других УЗО либо с общим нулевым проводом. Так делать нельзя иначе УЗО будет ложно срабатывать.

Например, имеется схема подключения узо на группу автоматов. Схема состоит из трех групп, две из которых, подключены через УЗО 40А. Питание на вводные клеммы УЗО подается от вводного автомата (фаза) и от общей нулевой шины (ноль). После выхода с УЗО фаза идет на свою группу автоматов. Ноль после УЗО подключается уже на свою нулевую шину. Потребители каждой группы должны подключаться к автоматам и нулевой шине только своей группы.

Если взять фазу от автомата одной группы, а ноль от другой, через УЗО начнет протекать ток небаланса, что приведет к его срабатыванию.

Понравилась статья - поделись с друзьями!



Какое узо выбрать – критерии правильного выбора

  • Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
  • В сегодняшней статье я расскажу Вам про различные варианты схем подключения УЗО (устройство защитного отключения) в однофазной сети, а также про выбор его номинального тока и дифференциального тока (тока утечки) в зависимости от схемы подключения.
  • Для более наглядного понимания материала, необходимо рассмотреть конкретные варианты, начиная с самых простых и стандартных схем и, заканчивая, частными случаями.
  • 1. Вводное УЗО

Предположим, что у нас в квартире установлен вводной автоматический выключатель с номинальным током 40 (А) и мы хотим защитить всех потребителей квартиры одним общим УЗО. Оно же будет считаться и называться вводным УЗО.


И это правильно! Закрывать глаза на электробезопасность в своем доме, а также на требования ПУЭ (п.7.1.71), я считаю не правильным и даже опасным.

Кстати, прошу обратить внимание на электрический щит. Это очередная новинка от компании IEK — металлический распределительный щит ЩРн серии PRO. Про преимущества и выявленные недостатки данного щита я расскажу Вам в самое ближайшее время. Если не хотите пропустить новые выпуски статей, то подписывайтесь на рассылку сайта.

Поскольку разговор зашел о щитах, то напомню Вам, что не так давно я уже делал подробный обзор пластикового щита серии PRIME от IEK, который меня достаточно впечатлил.

Перейдем непосредственно к теме статьи.

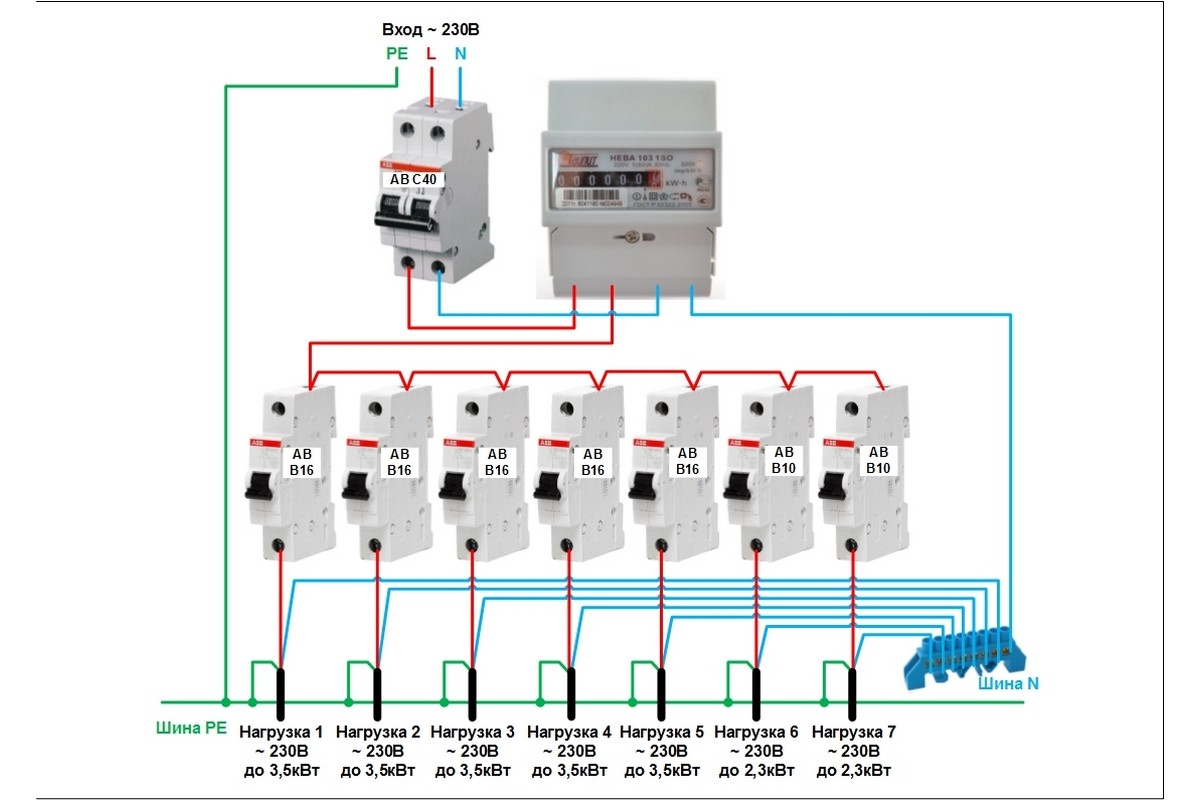

Схема представленного выше щита достаточно простая. Питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3).

С клеммы (2) фаза уходит на верхнюю клемму вводного автомата, а с нижней клеммы — на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью соединительной гребенки.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N).



Вводное УЗО необходимо подключить сразу же после вводного автомата, а уже после него подключить групповые автоматы на отходящие линии (розетки, освещение, теплый пол и прочее электрооборудование). Выглядеть это будет следующим образом.

Питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автоматического выключателя, а с нижней клеммы — на верхнюю клемму (1) вводного УЗО.

С нижней клеммы (2) УЗО фаза уходит на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью гребенчатой шины.

С клеммы (4) счетчика электрической энергии ноль уходит на верхнюю клемму (N) УЗО, а с нижней клеммы (N) УЗО — на общую нулевую шину (N).

Внимание! Рекомендую ознакомиться со статьей про распространенные ошибки, возникающие при подключении УЗО и дифавтоматов.

Как выбрать номинальный ток УЗО?!

Номинальный ток вводного УЗО должен быть на одну ступень выше, чем номинальный ток вводного автоматического выключателя, т.е. нам необходимо установить УЗО с номинальным током не менее 50 (А) и током утечки 30 (мА). Таким образом, вводное УЗО у нас будет защищено от перегруза (сверхтока), как и требует от нас ПУЭ (п.7.1.75 и п.7.1.76).

  1. Стандартный существующий ряд номинальных токов УЗО: 16, 25, 32, 40, 50, 63, 80, 100 (А).
  2. Номинальный ток УЗО отображается на лицевой стороне его корпуса.

Зачем нам необходимо защищать УЗО от перегруза? И откуда может возникнуть этот самый перегруз?

Да все, элементарно! В щите установлен вводной автоматический выключатель с номинальным током 40 (А), что соответствует выделенной мощности 8,8 (кВт). В любое время Вы можете включить в сеть приборы с суммарной мощностью, превышающую 8,8 (кВт). Возьмем для примера, что потребляемая мощность у Вас составила около 10 (кВт), что равносильно току 45,4 (А).

При таком токе, согласно время-токовой характеристики (ВТХ) срабатывания теплового расцепителя, наш вводной автомат не отключится в течение целого часа.

Получается, что все это время через УЗО будет проходить ток величиной 45,4 (А), превышающий его номинальный ток, что может привести к нагреву его токоведущих частей, оплавлению корпуса и в конечном счете выходу его из строя.

Чтобы избежать подобной ситуации, я Вам всегда советую устанавливать УЗО с номинальным током на одну ступень больше, чем номинальный ток автомата. Но как показывает практика, токоведущие части УЗО выполнены с некоторым запасом по перегрузочной способности, но тем не менее я бы не рисковал и соблюдал данное требование!

Почему УЗО должно быть с током утечки именно на 30 (мА)?

  • Сначала приведу стандартный существующий ряд номинальных дифференциальных токов (токов утечки) УЗО: 10 (мА), 30 (мА), 100 (мА), 300 (мА) и 500 (мА).
  • Иногда эти значения могут отображаться не в миллиамперах, а в амперах, тогда стандартный ряд будет выглядеть следующим образом: 0,01 (А), 0,03 (А), 0,1 (А), 0,3 (А) и 0,5 (А).
  • Номинальный дифференциальный ток (ток утечки) УЗО отображается также на лицевой стороне его корпуса.

Итак, если у Вас вводной автоматический выключатель имеет номинальный ток до 40 (А) включительно, то вводное УЗО можно устанавливать с током утечки 30 (мА). Если же номинал вводного автомата больше 50 (А), то скорее всего УЗО придется устанавливать с током утечки 100 (мА).

Дело в том, что все зависит от общей фоновой (естественной) утечки в линиях электропроводки. Поэтому считается что, чем больше ток нагрузки, тем больше фоновая утечка, поэтому, чтобы избежать ложных срабатываний УЗО, приходится завышать его ток утечки с 30 (мА) до 100 (мА).

Согласно ПУЭ (п.7.1.83), существует норма по суммарной фоновой утечке в нормальном режиме, которая должна быть не больше 1/3 номинального тока утечки УЗО. Вот например, ток утечки УЗО составляет 30 (мА), а значит фоновая утечка в этой линии должна быть не больше 10 (мА).

Фоновую утечку можно измерить, правда для этого необходимы специальные приборы. Вот например, в нашей электротехнической лаборатории имеется прибор MRP-200 , правда основным его назначением все же является измерение отключающего дифференциального тока УЗО и измерение времени его срабатывания.

Также фоновую утечку можно приблизительно рассчитать. Условно принято, что ток утечки величиной 0,4 (мА) приходится на 1 (А) нагрузки или же ток утечки 10 (мкА) приходится на 1 метр длины фазного проводника.

Чтобы Вам не вникать в подробности определения фонового тока, я специально для Вас составил таблицу с рекомендуемыми уставками дифференциального тока (тока утечки) в зависимости от тока нагрузки.

Как видно по таблице, при номинальном токе нагрузки 40 (А) рекомендуется устанавливать УЗО с током утечки 30 (мА). В скобках указано значение 100 (мА), но это больше относится при эксплуатации старых электропроводок.

Если у Вас электропроводка не старая (не высохшая и не ветхая) и выполнена качественными кабелями и проводами, то даже при относительно больших токах нагрузки фоновая утечка будет незначительной (минимальной). Поэтому при номинальном токе вводного автомата даже 50 (А) и 63 (А) можно смело устанавливать вводное УЗО с током утечки 30 (мА).

Кстати, согласно ПУЭ (п.7.1.79, п.7.1.83 и п.7.1.85), требуется устанавливать на отходящие линии УЗО с током утечки 30 (мА). Если же защита всей электропроводки выполняется одним вводным УЗО, то ток утечки у него должен быть не более 30 (мА), естественно, что при выполнении условий по суммарной фоновой утечке.

Да, забыл уточнить, что я рассматриваю установку и подключение УЗО с целью защиты человека от поражения электрическим током и защиты линий от появления утечек в следствии старения и ухудшения изоляции, и прочих на нее воздействий.

2. УЗО на одну отходящую линию

Рассмотрим вариант, когда нам нужно с помощью УЗО защитить не все линии, а только одну отходящую (групповую). Для этого нам необходимо в этой линии установить УЗО. Предположим, что это будет линия освещения балкона или лоджии, защищенная автоматическим выключателем с номинальным током 10 (А).

Согласно вышеприведенным требованиям ПУЭ по защите УЗО от перегруза, нам необходимо после автомата 10 (А) установить УЗО с номинальным током 16 (А) или 25 (А) и током утечки 30 (мА). Ничего страшного не будет, если Вы здесь установите УЗО с номинальным током 40 (А) или 50 (А), как в моем примере.

В этой схеме питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3).

 С клеммы (2) фаза уходит на верхнюю клемму вводного автомата, а с нижней клеммы — на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью соединительной гребенки.

 Затем с нижней клеммы автоматического выключателя отходящей линии, защищенной с помощью УЗО (в моем примере это линия освещения лоджии), фаза уходит на верхнюю клемму (1) УЗО.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N). С общей нулевой шины (N) ноль уходит на верхнюю клемму (N) УЗО. К нижним клеммам (2) и (N) УЗО будет подключаться кабель отходящей линии освещения лоджии. Остальные линии, не защищенные УЗО, будут подключаться к соответствующим автоматам и общей нулевой шине (N).

  1. Если же подобным образом защищать каждую отходящую линию с помощью УЗО, то при их большом количестве выйдет достаточно дорогим удовольствием в финансовом плане, поэтому существует еще один вариант, который рассмотрим ниже.
  2. 3. Групповое УЗО на несколько отходящих линий
  3. Рассмотрим экономный вариант при защите с помощью одного УЗО нескольких отходящих линий.

Схема остается той же: вводной автомат и 5 отходящих автоматов. Мне необходимо защитить несколько отходящих линий с помощью одного УЗО. Для примера, разделю отходящие линии на 2 группы: два автомата в одной группе и три автомата в другой.

Отходящие линии первой группы у нас не будут защищены УЗО, а вот отходящие линии второй группы будут защищены с помощью одного общего (группового) УЗО.

В этой схеме питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3).

 С клеммы (2) фаза уходит на верхнюю клемму вводного автомата. С нижней клеммы вводного автомата уходит два проводника. Один — на верхнюю клемму одного из автоматов 1-ой группы, соединенных между собой гребенкой. Второй проводник уходит на верхнюю клемму (1) общего (группового) УЗО, которое защищает 2-ую группу автоматов.

 С нижней клеммы (2) УЗО фаза уходит на верхнюю клемму среднего отходящего автомата 2-ой группы, соединенных между собой также с помощью гребенки.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N). С общей нулевой шины (N) ноль уходит на верхнюю клемму (N) УЗО.

  • Фазные проводники отходящих кабелей 1-ой группы будут подключаться непосредственно к автоматам 1-ой группы, а нули — к общей нулевой шине (N).

Фазные проводники отходящих кабелей 2-ой группы будут подключаться непосредственно к автоматам 2-ой группы, а нули — к нижней клемме (N) УЗО.

Больше двух проводников подключать к одному зажиму запрещено, поэтому в таких случаях в щите устанавливают вторую нулевую шину (N1), которая соединяется с нижней клеммой (N) УЗО, а затем к этой самой шине (N1) и подключаются нули отходящих кабелей 2-ой группы.

Как выбрать номинальный ток УЗО в таком случае?!

Многие электрики начинают рассчитывать суммарный номинальный ток отходящих автоматов. Предположим, что отходящие автоматы имеют следующие номинальные токи: 6+10+10+16 = 42 (А). Таким образом, необходимо установить УЗО с номинальным током более 42 (А) и дополнительно учесть небольшой запас в случае перегруза. Для этого вполне подойдет УЗО с номинальным током 50 (А).

А если суммарный номинальный ток отходящих линий будет еще больше?! Например, 10+10+10+16+16+16+25+16=119 (А). Что делать в этом случае?! Устанавливать УЗО на 140-150 (А), которых даже нет в природе?!

На самом деле, не нужно заморачиваться и рассчитывать суммы номинальных токов отходящих автоматов, т.к. их может быть от нескольких штук до нескольких десятков.

Все гораздо проще! Номинальный ток УЗО выбирается не по сумме номинальных токов автоматов на отходящих линиях, а на одну ступень больше, чем номинал вводного автомата. Все получается логично и правильно.

Ведь в любом случае ток через УЗО не будет превышать ток, проходящий через вводной автомат и групповое УЗО будет защищено от перегруза.

Для нашего примера суммарный номинальный ток оставляет: 16+25+32 = 73 (А), что нам как бы предполагает установить здесь УЗО с номинальным током 80 (А) или вовсе 100 (А). Но это не совсем правильно, т.к. нам достаточно установить УЗО с номинальным током 50 (А), который будет на одну ступень выше, чем номинальный ток 40 (А) вводного автоматического выключателя.

В настоящее время это наиболее распространенный способ подключения УЗО, т.к. он более экономный, но в то же время в полном объеме соответствует требованиям ПУЭ и электробезопасности.

В данное время я как раз таки занимаюсь сборкой квартирного щита, в котором имеется 30 отходящих линий (с учетом резерва). По аналогии с описанным выше способом, каждые 10 отходящих линий будут защищены отдельным УЗО.

  1. Вводной автомат в этом примере имеет номинал 32 (А), поэтому все УЗО имеют номинальный ток 40 (А), 30 (мА) независимо от суммы номинальных токов автоматов на защищаемых отходящих линиях.
  2. О сборке этого щита я еще напишу отдельную подробную статью, так что кому интересно, то подписывайтесь на рассылку сайта.

Я рассказал Вам про самые основные схемы подключения УЗО в однофазной сети, а также про выбор УЗО по номинальному току и току утечки для каждого конкретного случая. На частных случаях подключения УЗО, а также на каких-то не стандартных решениях я останавливаться не стал, если вдруг возникнут вопросы, то смело задавайте их в х под статьей.

  • Видео по материалам статьи:
  • Про принцип подключения УЗО в трехфазной сети почитайте в следующих моих статьях:

Если Вы не хотите заморачиваться вопросами куда и каким номиналом установить УЗО (устройство защитного отключения), то Вы всегда можете вместо пары «автомат+УЗО» применить дифференциальные автоматы с соответствующими параметрами. Читайте статью про преимущества и недостатки применения в схемах дифавтоматов. Надеюсь, что она прояснит Вам некоторые моменты.

P.S. На этом, пожалуй, все. Всем спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

6 важных критериев выбора автоматического выключателя — ООО «Энергия-С»

30 Ноября 2017

Итак, рассмотрим, как правильно подобрать наиболее важные параметры устройства для защиты проводки в доме и квартире.

  1. Ток КЗ. Чтобы выбрать автоматический выключатель по току короткого замыкания, необходимо учитывать важное условие – правилами ПУЭ автоматы с наибольшей отключающей способностью менее 6 кА запрещаются. На сегодняшний день устройства могут иметь номиналы 3; 4,5; 6 и 10 кА. Если Ваш дом размещен рядом с трансформаторной подстанцией, нужно выбрать автоматический выключатель, срабатывающий при предельном коротком замыкании в 10 кА. В остальных случаях вполне достаточно подобрать коммутационный аппарат номиналом 6000 Амер.
  2. Номинальный ток (рабочий). Следующий, не менее важный критерий выбора автомата для дома – по номинальному току. Данная характеристика отображает значение тока, свыше которого произойдет разъединение цепи и, соответственно, защита электропроводки от перегрузок. Чтобы выбрать подходящее значение (оно может быть 10, 16, 32, 40А и т.д.), необходимо опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Именно от того, насколько большой ток способны пропустить жилы через себя и в то же время, какая суммарная мощность всей бытовой техники, будет зависеть рабочий ток устройства коммутации. В данном случае для выбора подходящей характеристики автоматического выключателя рекомендуем сначала определить сечение кабеля в Вашем доме либо квартире, после чего руководствоваться данными таблицами:



  3. Ток срабатывания. Одновременно с рабочим током автомата нужно подобрать его номинал по току срабатывания. Как Вы знаете, при включении мощных электроприборов пусковой ток может быть значительно Выше номинального (вплоть до 12 кратного значения). Чтобы автоматический выключатель не сработал, восприняв включение двигателя, как короткое замыкание, нужно правильно выбрать класс коммутационного аппарата. На сегодняшний день для бытового применения могут использоваться классы B, C и D. Для дома и квартиры лучше всего выбрать устройство класса B, если в кухне установлена газовая плита и нет мощных потребителей электроэнергии. Если установлена электроплита либо мощный электрический котел, лучше подобрать подходящий автомат класса C. Ну и если у Вас в частном доме задействованы электродвигатели большой мощности, необходимо осуществить выбор коммутационного аппарата с маркировкой «D».
  4. Селективность. Данный термин подразумевает отключение в аварийной ситуации только определенного, проблемного участка, а не всей электроэнергии в доме. Тут уже нужно немного вникнуть в логическую цепочку и выбрать номиналы автоматических выключателей согласно обслуживающей линии. Вершину так называемого разветвления должен занимать вводной автомат, номинал которого не должен превышать максимально допустимую нагрузку на электропроводку, исходя из сечения провода. Номинальный ток вводного коммутационного аппарата должен превышать значение рабочего тока всех остальных, нижестоящих автоматических выключателей в щитке. Для частного дома рекомендуется на ввод выбрать аппарат на 40А, на электроплиту – 32А, на электроприборы до 5 кВт – 25А, розетки – 16А и освещение – 10А. При выборе такого варианта сборки распределительного щитка условие селективности будет удовлетворено.
  5.

  6. Количество полюсов. Еще один, не менее важный критерий выбора, с которым, как правило, возникает меньше всего вопросов. Итак, для однофазной сети 220 Вольт на ввод рекомендуется выбрать двухполюсный однофазный автомат. На освещение и отдельно подключаемую бытовую технику (к примеру, стиральную машину, водонагреватель, кондиционер) нужно подобрать подходящий однополюсный автоматический выключатель. Если у Вас в доме трехфазная электросеть, на ввод купите четырехполюсный коммутационный аппарат. Ну и для защиты двигателя от сверхтоков нужно выбрать трехполюсный автомат на 380 Вольт.
  7. Завод изготовитель. Очень важно правильно выбрать фирму автомата, иначе при покупке подделки далеко не факт, что указанные выше параметры по факту являются такими же. В результате, при токе КЗ электромагнитный расцепитель может не сработать и как следствие – пожар в доме. Чтобы такого не произошло рекомендуется осуществлять подбор коммутационных аппаратов и другой автоматики только от качественных фирм. Рейтинг лучших производителей автоматических выключателей мы предоставили в соответствующей статье!

Рекомендуем также просмотреть видео инструкцию, в которой предоставлены все необходимые таблицы и формулы для выбора автоматического выключателя по току, мощности и сечению кабеля:

Перечисленные критерии выбора автоматического выключателя являются основными, и первым делом обращайте внимание на данные параметры. Следует отметить, что экономить на автоматах очень глупо! Разница между качественным изделием (от производителя ABB либо Schneider Electric) и подделкой не слишком велика, если учитывать, что на кону стоит Ваш дом и, что более важно – жизнь!

Недопустимые ошибки при покупке

Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке.

Если Вы неправильно выберите защитную автоматику, даже немного «промахнувшись» с номиналом, это может повлечь за собой множество неблагоприятных последствий: срабатывание автомата при включении электроприбора, электропроводка не выдержит токовые нагрузки, срок службы выключателя быстро сократиться и т.д.

Чтобы такого не произошло, рекомендуем ознакомиться со следующими ошибками, что позволит в будущем правильно выбрать автоматический выключатель для своего дома либо квартиры:

  • Первое и самое важное, что вы должны знать — во время заключения договора новые абоненты заказывают энергетическую мощность своего присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сможет ли оборудование, линии, ТП выдержать нагрузку. Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов недопустимо самовольное увеличение нагрузки на ввод без его модернизации, поскольку по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в итоге вы захотите выбрать более мощный автоматический выключатель, все должно согласовываться.
  • Всегда ориентируйтесь не на мощность бытовой техники, а на электропроводку. Не стоит осуществлять выбор автомата только по характеристикам электроприборов, если проводка старая. Опасность в том, что если, к примеру, для защиты электроплиты Вы выберите модель на 32А, а сечение старого алюминиевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и быстро расплавиться, что станет причиной короткого замыкания в сети. Если же Вам нужно выбрать мощный коммутационный аппарат для защиты, первым делом замените электропроводку в квартире на новую, более мощную.
  • Если, к примеру, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между двумя характеристиками – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в том случае, если Вы знаете, что проводка выдержит токовую нагрузку в 16А.
  • Для дачи и гаража лучше выбрать автоматический выключатель помощнее, т.к. здесь могут использоваться сварочный аппарат, мощный погружной насос, асинхронный двигатель и т.д. Лучше заранее предусмотреть подключение мощных потребителей, чтобы потом не переплачивать на покупке коммутационного аппарата большего номинала. Как правило, 40А вполне хватает для защиты линии в бытовых условиях применения.
  • Желательно подобрать всю автоматику от одного, качественного производителя. В этом случае вероятность какого-либо несоответствия сводится к минимуму.
  • Покупайте товар только в специализированных магазинах, а еще лучше – у официального дистрибьютора. В этом случае Вы вряд ли выберите подделку и к тому же, стоимость изделий у прямого поставщика, как правило, немного ниже, чем у посредников.

Вот и вся методика правильного выбора автомата для собственного дома, квартиры и дачи! Надеемся, что теперь Вы знаете, как выбрать автоматический выключатель по току, нагрузке и остальным, не менее важным характеристикам, а также какие ошибки не следует допускать при покупке!

Как выбрать УЗО для дома и квартиры?

Наверняка Вы знаете самые опасные неприятности относительно электропроводки в доме: возникновение короткого замыкания, перегрузки сети и токов утечки. Как раз от последней неприятности эффективно защищает устройство защитного отключения, именуемое также выключателем дифференциального тока (ВДТ). О том, как выбрать УЗО для квартиры и дома мы и поговорим далее!

Важность мероприятия

Если Вы неправильно выберите модель УЗО, то есть ошибетесь с его характеристиками, это чревато следующими последствиями:

  1. Автоматика будет срабатывать во время ложной тревоги, т.к. незначительные утечки электричества всегда присутствуют в проводке, особенно если она старая (в деревянном доме на даче).
  2. Слишком высокие характеристики УЗО по мощности, которым Вы отдадите предпочтения, не будут срабатывать во время опасной ситуации, в результате чего можно получить поражение электрическим током.
  3. Устройство не сможет функционировать при подключении алюминиевых жил Вашей домашней проводки, т.к большинство современных моделей предназначены только для подсоединения медных проводников.

Чтобы не допустить данные ошибки, сначала необходимо разобраться с характеристиками дифференциального выключателя, после чего переходить к его выбору.

Основные характеристики устройства

Итак, среди наиболее важных технических характеристик, на которые нужно опираться при выборе УЗО для квартиры и частного дома, выделяют:

  • Номинальное напряжение сети: 220 В (однофазная) либо 380 В (трехфазная).
  • Количество полюсов: двухполюсный (если 1 фаза) и четырехполюсный (если 3 фазы).
  • Номинальный ток нагрузки может составлять 16А, 20А, 25А, 32А, 40А, 63А, 80А, 100А.
  • Номинальный отключающий дифференциальный ток (утечка) 6 мА, 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
  • Номинальный условный ток короткого замыкания – варьируется от 3 кА до 15 кА. Простыми словами данная величина показывает надежность УЗО и его устойчивость при возникновении КЗ. На передней панели значение отображается в прямоугольнике в амперах, либо после символа «Inc».
  • Коммутационная способность (обозначение «Im») – представляет собой максимальное значение, при котором изделие способно нормально среагировать. Должно составлять не меньше, чем 10 значений номинальной нагрузки, либо не менее 500 А (современный изделия имеют коммутационную способность от 1000 до 1500 А).
  • Принцип работы: AC – срабатывание при переменном токе, A – переменный + постоянный пульсирующий, B – постоянный + переменный, S – присутствует выдержка времени перед срабатыванием, G – также присутствует выдержка, но ее время меньше.
  • Конструкция: электронный (работает от сети) либо электромеханический (не требует питания). Чем отличается электронное УЗО от электромеханического, мы рассказывали в отдельной статье.

Существующие характеристики мы Вам предоставили, теперь подробно рассмотрим, как их нужно учитывать, чтобы правильно выбрать УЗО по мощности (в этом случае амперажу), току утечки и другим параметрам.

Советуем просмотреть подборку видео уроков, в которых более подробно рассмотрена процедура расчета УЗО, а также стратегия по выбору подходящей модели на примере таблиц:

Критерии правильного выбора

Номинальный ток

Первое, на что нужно обратить внимание – на какой ток рассчитано устройство. Чтобы правильно выбрать УЗО по току, необходимо изначально определиться с тем, для каких целей будет устанавливаться изделие.

 Если Вы хотите защитить отдельный элемент сети, к примеру, стиральную машинку, систему электрический теплый пол либо водонагреватель (бойлер), значение может быть не выше, чем 16 А. Для всей электропроводки в квартире нужно ставить агрегат не меньше, чем на 32 А.

Чтобы правильно подобрать значение, сначала нужно рассчитать нагрузку от всех подключенных электроприборов и отталкиваясь от полученной суммы выбрать наиболее подходящую модель УЗО.

На корпусе современной техники производители обычно указывают номинальную токовую нагрузку, поэтому с расчетами не должно возникнуть сложностей.

Дифференциальный ток

Мы рассмотрели все существующие значения, которые варьируются от 10 до 500 мА, теперь разберемся, какое УЗО лучше выбрать по амперажу в определенных ситуациях.

 Защиту человека от поражения электричеством обеспечивают уставки от 6 до 100 мА. В то же время утечки свыше 30 мА будут ощутимы телом человека.

Именно поэтому для детской и ванной комнаты лучше выбрать модель на 10 мА, а для защиты розеток и светильников 30 мА.

Тут же следует отметить, что каждый электроприбор имеет естественный ток утечки, который указывается в прилагаемом техническом паспорте.

При выборе УЗО по току утечки обязательно учитывайте следующее правило: сумма естественных утечек не должна превышать номинальное значение защитного прибора больше, чем на 30% (1/3).

В противном случае будут возникать ложные срабатывания, от которых много хлопот.

Тип изделия

Итак, простыми словами объясняем предназначение каждого из типов УЗО:

  1. АС – в основном используется для защиты электроприборов в домашних условиях при использовании как однофазной, так и трехфазной сети. Бытовую технику с пульсирующим током, к примеру, стиральную машину, защитить такое изделие не сможет.
  2. А – используется как раз для отдельной защиты стиральных машин в квартирах и частных домах.
  3. B – в основном используются на производстве, поэтому выбрать данный тип для дома нет смысла.
  4. S – как мы уже говорили, отключение происходит не сразу же при обнаружении утечки, а через определенную уставку времени. Как правило, применяется для предотвращения пожара и подключается на вводном щите, обслуживая всю электропроводку (поэтому и уставка на ток утечки выбирается не менее 100 мА).
  5. G – в основном подключается на отдельный электроприбор для контроля и своевременной противопожарной защиты. В отличие от типа «S» имеет меньшее время выдержки.

Конструкция

Тут особо говорить не о чем, электронные имеют более сложный принцип работы и функционируют только при наличии источника питания (внешнего либо электросети). Более надежные и долговечные – электромеханические, поэтому лучше выбрать электромеханическое УЗО для квартиры и дома, к тому же стоимость будет на порядок ниже.

Производитель

Ну и последний, не менее важный критерий выбора УЗО – по производителю. На сегодняшний день лучшими в производстве данных изделий являются следующие фирмы:

  • Legrand;
  • ABB;
  • AEG;
  • Schneider electric;
  • Siemens;
  • DEKraft.

Среди бюджетных моделей самое высокое качество у компаний Аустро-УЗО и ДЭК.

Рекомендуем отдавать предпочтение более дорогим изделиям, однако если бюджет не позволяет, неплохо справятся с защитой и отечественные производители. В любом случае перед покупкой советуем Вам посетить форумы по электрике и ознакомиться с отзывами покупателей о выбранной модели! Так Вы наверняка узнаете все преимущества и недостатки изделия и точно определить какое УЗО лучше выбрать.

Подводим итог

Вот мы и предоставили рекомендации по выбору устройства защитного отключения, теперь хотелось бы подвести итог и выделить те модели, которые используются чаще всего:

Частный дом (либо коттедж). На вводе устройство защитного отключения номиналом не менее 100 мА для реагирования на утечку, типа S и на номинальный ток 63 А.

На сегодняшний день часто используется трехфазная сеть, поэтому ВДТ в таком случае должен быть четырехполюсным. На отдельные группы: розетки, светильники и т.д.

рекомендуется устанавливать по одному УЗО типа А (либо АС) на 30 мА и номинальной токовой нагрузкой согласно расчетам – 16/25/32А.

Квартира. Тут все проще. Вводной щит – устройство на 32А, 30 мА, тип А/АС, обычно двухполюсные (если не осуществлялась замена электропроводки в квартире на новую). Для стиральной машинки либо ванной комнаты можно выбрать еще одно УЗО отдельно на 16А.

Это все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что теперь Вы знаете, как выбрать УЗО для квартиры и дома по мощности, току утечки, производителю!

Как правильно выбрать УЗО по мощности: разновидности аппаратов + как подобрать

Рост количества бытовой техники повышает риски получения электротравмы при ее эксплуатации. Поэтому в помещениях рекомендуется устанавливать защитные системы, предупреждающие утечки тока.

Чтобы обеспечить стабильность работы и безопасность пользования приборами, необходимо грамотно подобрать и установить УЗО. Перед покупкой следует оценить эксплуатационные особенности помещения, тип электрической разводки и определиться со схемой подключения защитного устройства.

Сомневаетесь, что справитесь с задачей? Мы подскажем вам, как выбрать УЗО, какие параметры важно учесть для обеспечения нормального функционирования техники, и каким производителям можно доверять.

Принцип работы УЗО

Для предупреждения случайного удара током при контакте с бытовыми и промышленными электроприборами было изобретено устройство защитного отключения.

В его основе лежит трансформатор с тороидальным сердечником, который мониторит силу тока на «фазе» и «нуле». Если ее уровни расходятся, то происходит срабатывание реле и отключение силовых контактов.

Проверить УЗО можно нажатием специальной кнопки «ТЕСТ». В результате имитируется утечка тока, и прибор должен отключить силовые контакты

В норме любой электрический прибор имеет утечку тока. Но ее уровень настолько мал, что безопасен для человеческого организма.

  • Поэтому УЗО запрограммированы на срабатывание при том значении тока, которое может нанести электротравму людям или привести к поломке техники.
  • Например, при всовывании ребенком в розетку оголенного металлического штыря произойдет утечка электричества через тело, и УЗО отключит свет в квартире.
  • Скорость срабатывания устройства такова, что организм вообще не испытает никаких негативных ощущений.

УЗО-адаптер удобен возможностью быстрого перемещения между розетками. Он подойдет людям, не желающим заниматься монтажом стационарных защитных устройств

В зависимости от мощности подключенной техники, наличия промежуточных защитных устройств и длины электропроводки применяют УЗО с различным предельным значением дифференциальных токов.

Наиболее распространены в быту защитные аппараты с пороговым уровнем 10 мА, 30 мА и 100 мА. Этих приборов достаточно для защиты большинства жилых и офисных помещений.

Следует помнить, что классический УЗО не предохраняет электропроводку от короткого замыкания и не отключает силовые контакты при перегрузке сети. Поэтому желательно использовать эти приборы в комплексе с другими механизмами электрозащиты, например, автоматическими выключателями.

Классификация защитных устройств

Несмотря на простоту внутреннего устройства, выбор моделей УЗО на рынке довольно велик. Каждый прибор имеет определенный набор технических параметров, которые невозможно настроить в процессе эксплуатации.

Производитель и размеры УЗО не влияют на возможность совместного использования в рамках одной схемы. Их можно монтировать в любой комбинации

Для облегчения выбора УЗО следует рассмотреть варианты классификации этих устройств.

  1. По скорости срабатывания механизма УЗО разделяются на обычные и селективные модели. Первые отключают силовые контакты практически мгновенно, а вторые – с задержкой. Селективные УЗО применяют в многоуровневых системах, где важна последовательность срабатывания.
  2. По виду реле УЗО разделяют на электромеханические, разрывающие контакт механическим способом, и электронные, предотвращающие подачу тока с помощью полупроводниковой схемы.
  3. По виду тока. УЗО типа AC отключается от утечки переменного тока, типа A – от переменного и постоянного.
  4. По дополнительным функциям: без защиты от перегрузок сети и с таковой. УЗО с механизмом срабатывания от короткого замыкания или высокого тока обычно называют дифавтоматами.
  5. По конструкционному исполнению. Существуют УЗО, прикрепляемые на DIN-рейку, на стену, а также приборы в виде розетки, переносного устройства, адаптера.
  6. По рабочему напряжению: для 220В, 380В, комбинированные.
  7. По энергозависимости. Есть модели УЗО, способные и неспособные отключать силовую нагрузку при отсутствии рабочего напряжения.
  8. По количеству подключенных полюсов: двухполюсные и четырехполюсные.

Для правильного выбора УЗО мало знать его технические характеристики. Чтобы устройство эффективно выполняло свою защитную функцию, нужно учитывать при его покупке длину домашней электропроводки, мощность подключаемых приборов и некоторые другие параметры.

Правила выбора защитных аппаратов

Перед покупкой УЗО можно посетить форумы электриков для поиска совета о надежности того или иного производителя.

Однако подбирать максимальный и пороговый ток, количество полюсов, схему крепления и другие технические параметры необходимо строго индивидуально, исходя из особенностей помещения и электрической разводки.

Выбор прибора по мощности

Устройство защитного отключения не контролирует энергопотребление подключенных приборов, но имеет ограничения по максимально пропускаемому току.

Поэтому важно знать, как выбрать УЗО по мощности, чтобы при монтаже схемы разводки правильно учесть энергопотребление каждой группы помещений. Ведь при превышении номинальным током порогового для прибора значения он может перегореть.

В квартирах и частных домах обычно используют одноуровневую или двухуровневую систему УЗО. Каждая из них имеет свои особенности.

Одноуровневая схеме с единственным УЗО – расчет номинального тока производится исходя из суммарной мощности одновременно подключенных к сети приборов.

Схема с единственным УЗО предохранит помещение от пожара, а человека – от большинства потенциальных электротравм. Её минусом является необходимость покупки прибора с высоким порогом дифференциального тока

Например, при энергопотреблении стиральной машинки 2,4 кВт, освещения 1,1 кВт и других приборов 2,8 кВт, УЗО должно пропускать (2400+1100+2800)/220=28 А.

В этом случае, при номинальном токе устройства защитного отключения 30 А, оно не перегорит даже при одновременной работе всей бытовой техники и освещения.

При установке единственного УЗО может возникнуть проблема с поиском места пробоя. В какой бы комнате ни произошла утечка тока, выбивать электроэнергию будет во всей квартире. Поэтому лучше не экономить и смонтировать разветвленную систему защиты.

Одноуровневая схема распространена в частных домах, где УЗО устанавливаются отдельно в каждой хозяйственной постройке: гараже, теплице, мастерской

Разветвленная одноуровневая схема установки УЗО. В такой ситуации провода от счетчика с помощью специальной шины разветвляются на несколько групп, каждая из которых контролируется отдельным защитным аппаратом.

Расчет номинального тока для каждого УЗО при разветвленной одноуровневой системе осуществляется отдельно. При этом учитывается максимальная мощность потенциально подключаемых к устройству приборов.

Например, при подключении к УЗО исключительно стиральной машины с энергопотреблением 2,4 кВт, его номинальный ток должен будет составлять не менее 2400/220=10,9 А.

Двухуровневая схема обычно монтируется в рамках одного электрощита и не имеет других минусов, кроме повышенных затрат на покупку УЗО

Двухуровневая система УЗО считается оптимальной с точки зрения безопасности и ремонтопригодности.

Первый ее уровень устанавливается на входе в квартиру и обеспечивает противопожарную безопасность. Номинальный ток этого защитного устройства обязан быть не ниже максимальных возможностей прибора учета электроэнергии.

Второй уровень энергозащиты ставится на отдельные группы потребителей. Это могут быть комнаты, этажи, пристройки, уличное освещение, единичные розетки.

Устройства второго уровня обычно стоят дешевле и имеют меньший номинальный ток. Сумма его значений у всех устанавливаемых приборов должна быть меньше, чем у базового УЗО на входе в помещение.

Например, при защитных аппаратах второго уровня с номинальным током 10 А, 16 А и 16 А потребуется смонтировать на общем входе прибор с минимальной пропускной способностью 10+16+16=42 А.

Преимуществом двухуровневой системы является возможность отключения отдельных групп электроприборов при наличии утечки тока. Это позволяет отремонтировать технику или найти проблемы с изоляцией в стене без обесточивания всей квартиры.

Расчет необходимого дифференциального тока

Каждая модель УЗО срабатывает при определенном уровне дифференциального тока, возникающего между двумя жилами электрокабеля. Поэтому важно знать, как подобрать для дома УЗО с безопасными характеристиками.

Электрическая энергия в минимальных количествах способна просачиваться и сквозь нормальную изоляцию проводов, которая соответствует нормам по элекробезопасности

При расчете порогового дифференциального тока УЗО учитывают сразу несколько параметров:

  • длину провода до потребляющего электроэнергию прибора;
  • естественную утечку тока в технике;
  • мощности приборов.

Общая формула определения дифтока следующая:

IΔ=(0,4Iрасч(A)+0,01Lпровода(м))/1000

Для примера, возьмем вышеописанную схему электроприборов и их мощности. Пусть длина кабеля к каждой группе бытовых устройств будет равна 12 м.

Расчет параметров УЗО для вышеприведенной схемы будет следующим:

  • IΔмаш=(0,4*2800/220)+0,01*12=5,21 мА;
  • IΔосв=(0,4*1100/220)+0,01*12=2,12 мА;
  • IΔроз=(0,4*2400/220)+0,01*12=4,48 мА.

Согласно рекомендациям, пороговый ток аппарата должен быть в три раза больше рассчитанного дифференциального. Что связано с повышенной электронагрузкой в первую секунду включения бытовой техники.

Если не соблюсти это правило, то возможны частые ложные срабатывания УЗО, что будет создавать проблемы для потребителей.

Пороговый дифференциальный ток всегда указывается на передней панели УЗО, потому что является ключевой характеристикой, влияющей на схему его монтажа

Поэтому для каждой рассматриваемой группы электроприборов минимальное значение порогового дифференциального тока будет следующим:

  • 5,21 мА*3=15,63;
  • 2,12 мА*3=6,36;
  • 4,48 мА*3=13,45.

То есть для стиральной машины и группы розеток понадобится УЗО с дифтоком 30 мА, а для группы освещения будет достаточно устройства на 10 мА.

Такие характеристики приборов обеспечат нормальное функционирование техники и обезопасят людей от электроудара. Не рекомендуется для этих целей устанавливать УЗО с параметром выше 30 мА.

При двухуровневой схеме ток утечки основного защитного устройства, расположенного на входе в помещение, выбирается в пределах 100-300 мА.

Эти УЗО срабатывают при пробое старой или поврежденной изоляции внутри стен. Таким образом, обеспечивается защита помещения от пожара при скрытых дефектах электропроводки.

Время срабатывания УЗО

В двухуровневой системе появление значительной утечки тока может привести к срабатыванию защитного аппарата на обоих уровнях.

Чтобы исключить такую ситуацию, в качестве базового можно установить селективное защитное устройство. Его время срабатывания составляет 150-500 мс, что в разы больше, чем у стандартного УЗО (20-40 мс).

Время срабатывания УЗО зависит от уровня тока утечки: чем он выше и опаснее, тем быстрее отключаются силовые контакты (+)

При таком подборе аппаратов отключаться будет только электропитание на втором уровне, что не приведет к исчезновению электричества во всей квартире.

Что касается обычных УЗО, то чем меньше время их реакции, тем они безопаснее. Этот факт необходимо учитывать при их покупке.

Выбор надежного производителя

Непосредственно защитная функция УЗО мало зависит от его производителя. Прибор любой фирмы, за исключением явно бракованных моделей, будет отключать электропитание при превышении дифференциальным током порогового значения.

Минусы защитных устройств могут состоять в следующем:

  • ложные срабатывания;
  • повышенное гудение;
  • нагрев во время работы;
  • хлипкость корпуса, что может привести к его повреждению при монтаже;
  • малый гарантийный срок.

Чем надежнее и авторитетнее производитель УЗО, тем меньше перечисленных недостатков будет иметь его оборудование.

По надежности УЗО известных отечественных компаний не уступают европейским производителям, поэтому стоит присмотреться к их модельному ряду тщательнее

Однако с ростом качества будет расти и цена.

Наиболее надежными производителями защитных устройств являются:

  • Legrand;
  • ABB;
  • AEG;
  • КЭАЗ;
  • Schneider Electric;
  • Siemens;
  • DEKraft;
  • General Electric.

При покупке УЗО следует помнить, что это устройство устанавливается не ради соблюдения строительных норм, а для сохранения здоровья и жизни близких людей.

Поэтому не стоит покупать изделия сомнительных производителей. Они могут не только не сработать, но и сами привести к пожароопасной ситуации.

Существуют и другие критерии выбора устройств защитного отключения, но они имеют гораздо меньшее значение для безопасности потребителей.

Общие советы по выбору и монтажу

Помимо критериев выбора УЗО, существуют общие полезные рекомендации при покупке и установке этого оборудования.

Они помогут не ошибиться и сразу приобрести подходящую для конкретной квартиры или дома модель.

Игнорирование правил монтажа проводки и отсутствие УЗО в схеме электроснабжения может привести к пожару во всем доме

Советы по выбору следующие:

  • рекомендуется брать УЗО, которые при срабатывании отключают не только фазу, но и «ноль»;
  • в рамках контролируемого аппаратом контура не должно быть заземленных электроприборов;
  • прибор должен срабатывать при краткосрочных падениях напряжения на 50% от номинального, которые могут произойти в первые мгновения короткого замыкания;
  • клеммы УЗО должны быть выполнены из слабо окисляемого материала и снабжены надежной системой фиксации проводов;
  • преимущество при покупке следует отдавать аппаратам с функцией защиты от короткого замыкания и перегрузки;
  • УЗО второго уровня можно не устанавливать на безопасные группы оборудования, например, на потолочные источники освещения;
  • на душевые кабинки и джакузи рекомендуется устанавливать приборы с пороговым дифтоком 10 мА;
  • следует обращать внимание на возможность подключения к аппарату алюминиевых проводов – некоторые устройства работают с ними некорректно.

Установить правильно выбранное УЗО можно и самостоятельно. Этот процесс мало отличается от монтажа розетки или выключателя.

Важно внимательно рассмотреть схему подключения проводов и сделать так, как на ней указано.

Подробная информация о правилах и схемах подключения УЗО в квартире и доме представлена в этой статье.

Выводы и полезное видео по теме

  1. Выбор УЗО с рассмотрением вариантов, а также пояснения особенностей различных схем их подключения:
  2. Правила выбора УЗО, часть 1:
  3. Правила выбора УЗО, часть 2:
  4. Выбор подходящего УЗО, особенно при монтаже двухуровневых систем, лучше доверить профессионалам.

Проще один раз пригласить в дом опытного электрика и проконсультироваться у него, чем менять неподошедший товар в магазине. Ведь на кону стоит здоровье и жизни близких людей, которые будут пользоваться домашними электроприборами.

Есть, что дополнить, или возникли вопросы по выбору защитного устройства? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом подбора УЗО для дома или квартиры. Форма для связи находится в нижнем блоке.

Как выбрать автомат защиты – советы по самостоятельному ремонту от Леруа Мерлен в Москве

Автомат защиты – это автоматический выключатель, обеспечивающий защиту человека от поражения электрическим током. В обычных условиях электрический ток проходит через автомат защиты к потребителю. При нарушении нормального режима (включении большого количества бытовых электроприборов или неисправности некоторых из них) срабатывают расцепители автоматического выключателя, обесточивая цепь питания. Чрезмерный электрический ток может привести к выходу из строя всех бытовых электроприборов, к перегреву электропроводки, возгоранию и пожару. Поэтому основная задача – разорвать цепь до того, как чрезмерный ток сможет нанести какие-либо повреждения, и тем самым защитить электропроводку и приборы от электрических ударов.

Типы автоматов защиты

  • Устройства защитного отключения (УЗО)
  • Дифференциальный автомат

Основное отличие УЗО от дифференциального автомата заключается в том, что в УЗО отсутствует защита от короткого замыкания. Как правило, для нормальной и безопасной работы УЗО требуется защитить его от сверхтока, подключив автомат защиты перед самим устройством.

Устройство защитного отключения отключает цепь при появлении тока утечки, вызванного, например, прикосновением человека к токоведущему проводу или повреждением изоляции. Ток утечки, при котором срабатывают УЗО, определяется конструкцией и для современных приборов составляет 10 мА, 30 мА и 300 мА. В жилых и общественных помещениях, как правило, применяются УЗО с током отсечки 30 мА.

Основная задача УЗО – защита человека от поражения электрическим током 10 мА, 30 мА и от возникновения пожара 10 мА, 30 мА, 300 мА.

Дифференциальный автомат – это устройство, которое объединяет функции УЗО и автоматического выключателя.

Его работа основана на высоком быстродействии. Дифференциальные автоматы обеспечивают эффективную защиту человека от поражения электрическим током в случае прикосновения к токоведущим частям или деталям, оказавшимся под напряжением в результате повреждения изоляции нетоковедущих частей. Дифференциальный автомат срабатывает в обоих случаях – и при утечке тока на землю, и при коротких замыканиях в момент перегрузки сети. Дифференциальные автоматы имеют те же токи отсечки, что и УЗО, и те же номиналы, что и автоматы. Но их стоимость, как правило, выше, чем суммарная стоимость автомата и УЗО.

Обычно используют однофазные (однополюсные) автоматы для размыкания фазного проводника. Реже применяют двухфазные, или двухполюсные, автоматы и автоматы типа «фаза + нейтраль», одновременно размыкающие фазный (L) и нулевой (N) провода.

Трехфазные (трехполюсные) и четырехфазные (четырехполюсные) автоматы используются в сетях с напряжением 380 вольт.

Важные характеристики автоматов

Номинальный ток характеризует значение рабочей силы тока (измеряется в амперах). При превышении этой величины автомат срабатывает и размыкает цепь. Автоматы выпускаются со стандартными значениями номинального тока: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100 А.

Класс срабатывания характеризует кратковременное допустимое значение тока, при котором автомат НЕ сработает.

  • Класс «B» применяется для сетей без больших скачков напряжения, в диапазоне от 3 до 5 значений номинального тока.
  • Класс «C» применяется в квартирах, офисах и коттеджах, где допустимы токи, превышающие значение номинального в 5–10 раз.
  • Класс «D» используют в сетях, где возможны токи, в 10–50 раз превышающие значение номинального.

Отключающая способность (кА) – это максимальный ток, который способен пропустить автомат при коротком замыкании в линии, сохранив дальнейшую работоспособность.

Ток отсечки для УЗО и АД. Эти характеристики всегда указываются на корпусе прибора, стоимость которого возрастает с ростом параметров. При построении домашней сети рекомендуется ставить общий входной автомат (УЗО, АД) и отдельный автомат (класс С) на каждую линию потребителей.

При выборе номинального тока линейного автомата следует учитывать:

  • качество проводки – определяется диаметром и материалом используемого кабеля:
  • суммарную мощность подключаемых электроприборов.

Важно! Для медного провода диаметром 2,5 мм допустим ток менее 25 А, а если мощность подключаемых приборов при напряжении 220 вольт составляет менее 5,5 кВт, необходим автомат С25.

В качестве входного автомата необходимо использовать УЗО (АД) с током отсечки:

  • 30 мА – для сухих помещений;
  • 10 мА – для влажных помещений.

Номинальный ток такого прибора должен быть на ступень выше линейного (принцип ступенчатой защиты сети).

Практические рекомендации

Автоматы рассчитаны на определенное количество срабатываний. В связи с этим не рекомендуется использовать их для включения-отключения нагрузки: во-первых, изнашивается механизм, а во-вторых, подгорают контакты, что ведет к выходу из строя контактной группы. Корпуса автоматических выключателей различных производителей часто отличаются друг от друга по посадочному месту на DIN-рейку, по месту крепления проводов. Поэтому при замене вышедшего из строя автомата следует обратить внимание на его конструктивные особенности.

Как подобрать УЗО для группы автоматов, вводное устройство защитного отключения

Номинал УЗО и автомата

Подключение узо на группу автоматов

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения. Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Каким по номиналу должен быть автомат больше или меньше УЗО?

На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А …). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.

Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности). Поэтому УЗО всегда должно быть защищено автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.

Не важно, где будет размещен автомат до или после УЗО. Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО.

Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.

Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку. Отсюда можно сделать вывод:

если суммарный ток номиналов автоматических выключателей подключенных к УЗО не превышает его номинала, защищать УЗО дополнительным автоматом не нужно.

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов. К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?

Первое УЗО имеет номинал на 25А. Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода. Первый — установить дополнительный автомат перед ним номиналом не более 25 А. Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А. Что в принципе у нас и выполнено (6А + 16А = 22 А).

Второе УЗО на этой схеме имеет номинал 40 А. Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А). Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом. В случае перегруза отключится вводной автомат.

Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А).

Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Третья схема подключения узо на группу автоматов состоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.

От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет. Как выйти из ситуации в этом случае? Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.

По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!

Особенности подключения групповых узо

С выбором номиналов для УЗО думаю, разобрались. Если остались вопросы обращайтесь в комментариях. Теперь хотел бы кратко напомнить об особенностях из серии ошибочного подключения узо, которые Вы все наверняка знаете. Как известно, через устройство защитного отключения проходит два полюса «фаза» и «ноль». На вход подключается фаза от вводного автомата, ноль берется от автомата или от общей нулевой шины (в зависимости от схемы).

Провода, которые прошли через УЗО, не должны смешиваться с другими проводами. Например, фаза после УЗО идет на автоматы определенной группы и не смешивается с другими. Ноль после УЗО также должен подключаться к потребителям только этой группы. Для удобства лучше использовать на каждую группу свою нулевую шинку. Вышел ноль с УЗО и сразу подключается на эту шину. Так меньше вероятности запутаться с подключением.

Ошибочно новички собирают щит так, что нулевые провода смешиваются либо с нулевыми проводами других УЗО либо с общим нулевым проводом. Так делать нельзя иначе УЗО будет ложно срабатывать.

Например, имеется схема подключения узо на группу автоматов. Схема состоит из трех групп, две из которых, подключены через УЗО 40А. Питание на вводные клеммы УЗО подается от вводного автомата (фаза) и от общей нулевой шины (ноль). После выхода с УЗО фаза идет на свою группу автоматов. Ноль после УЗО подключается уже на свою нулевую шину. Потребители каждой группы должны подключаться к автоматам и нулевой шине только своей группы.

Если взять фазу от автомата одной группы, а ноль от другой, через УЗО начнет протекать ток небаланса, что приведет к его срабатыванию.

Понравилась статья — сохрани на стену!

Источник: https://electricvdome.ru/uzo/sxema-podklyucheniya-uzo-na-gruppu-avtomatov.html

Как выбрать УЗО. Пример расчета

Здравствуйте, уважаемые читатели сайта http://elektrik-sam.info!

В предыдущих двух статьях мы подробно рассмотрели, как выбрать УЗО:

Как выбрать УЗО. Часть 1.

Как выбрать УЗО. Часть 2.

Теперь пришло время закрепить полученную информацию на конкретном примере.

В жилых квартирах и домах желательно использовать устройства защитного отключения, установленные в два уровня:

1 уровень. На вводе в квартиру сразу после вводного автоматического выключателя желательно установить противопожарное УЗО на 100 или 300 мА (для защиты от возможного возгорания при повреждении и естественном старении изоляции).

2 уровень. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельное УЗО на каждую группу потребителей. Для этих целей применяются УЗО с уставкой по току утечки 10 и 30мА.

Итак, давайте рассмотрим вопрос выбора и расчета УЗО на конкретном примере.

Предположим, что у нас имеется жилой дом, в котором электропроводка проводка разделена на следующие группы потребителей:

— на вводе установлен двухполюсный автомат С32. Дом новый, ввод выполнен кабелем 3х6 мм2, трансформаторная подстанция находится в нескольких кварталах.

— стиральная машина: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 1850 Вт;

— кондиционер: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 1800 Вт;

— розетки кухни: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 3000 Вт;

— розетки комнаты 1: автомат С16, кабель 3х2,5 мм2 длиной 9м, мощность 2000 Вт;

— розетки комнаты 2: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 2000 Вт;

— освещение: автомат В10, кабель 3х1,5 мм2 длиной 19м, мощность 900 Вт;

Давайте дополним имеющуюся схему электропроводки жилого дома устройствами защитного отключения.

Начнем расчет со стиральной машины, она выполнена отдельной группой и работает во влажной среде.

Как мы помним, приблизительное значение тока утечки в электроустановке, который складывается из тока утечки в электроприемнике и тока утечки в сети, можно рассчитать по формуле:

IΔ= IΔэп + IΔсети =0,4 Iрасч+0,01Lпровода, где

IΔэп — ток утечки электроприемника, мА;

IΔсети — ток утечки сети, мА;

Iрасч — расчетный ток нагрузки в цепи (расчет в разделе по АВ), А;

Lпровода — длина фазного проводника, м.

IΔ=0,4х1850/220+0,01х8=3,45 мА.

Номинальный дифференциальный отключающий ток должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:

IΔn > = 3 IΔ.

3 IΔ=3х3,45=10,35 мА.

Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем случае расчетное значение уставки УЗО получилось практически равным 10 мА, поэтому для стиральной машины выбираем УЗО с номинальным дифференциальным отключающим током 10 мА.

УЗО с уставкой по дифференциальному току 10 мА обычно выпускаются на номинальный ток не более 16 А, поэтому выбираем номинальный ток УЗО равным номиналу автомата, т.е. 16А.

Поскольку электропроводка однофазная, УЗО выбираем двухполюсное; тип А, электромеханическое, с номинальным условным током короткого замыкания Inc=6000 А.

Если позволяют средства и есть возможность установки электрощита на большое количество модулей, тогда желательно устанавливать отдельное УЗО на каждую группу потребителей. Для них использовать УЗО с уставкой по дифференциальному току 30 мА.

По той же формуле, что мы рассчитывали для стиральной машины, можно провести расчет суммарного тока утечки для каждой группы, чтобы проверить, не будет ли он превышать одной трети от уставки УЗО. Т.е. трети от 30 мА – это 10мА. Если по расчету превышает, тогда, возможно, придется разделить группу на две.

На практике часто поступают иначе. Все приборы в электросети квартиры одновременно не подключаются, поскольку общая мощность ограничена вводным автоматом. В нашем примере 32А для провода сечением 6 мм2 — это 7 кВт. Квартира небольшая – 2 комнаты. Поэтому для оставшихся групп, кроме стиральной машины, можно попробовать установить одно общее УЗО с уставкой по дифференциальному току 30 мА.

Номинальный ток УЗО выбрать на ступень больше номинала вводного автомата, т.е. 40 А. Поскольку сумма номиналов автоматов по группам превышает номинал вводного автомата.

Если УЗО будет срабатывать, тогда для оставшихся групп потребителей вместо одного УЗО на 30 мА, установить два на 30 мА. Например, объединить розетки кухни и освещение под одним УЗО, а розетки двух комнат и кондиционер – под другим. Возможно, группу освещения вывести из-под защиты УЗО.

Этого обычно бывает достаточно для нормального функционирования УЗО. Недостаток такой схемы, что в случае срабатывания УЗО, обесточиваются все группы, которые оно защищает, и усложняется поиск неисправности, приведшей к отключению УЗО.

После вводного автомата можно установить противопожарное УЗО с уставкой по дифференциальному току 100 мА и номинальным током 40 А.

Селективность по номинальному отключающему дифференциальному току будет соблюдена, поскольку 100 мА более чем в три раза больше, чем 30 мА (УЗО 2-го уровня, установленных в группах). Для обеспечения селективности по времени, необходимо использовать вводное УЗО типа S.

Поскольку электропроводка однофазная, все УЗО выбираем двухполюсные. Групповые УЗО 2-го уровня выбираем с номинальным условным током короткого замыкания Inc=6000 А, электромеханические, типа А.

Для вводного УЗО номинальный условный ток короткого замыкания Inc выбираем 10000 А, поскольку дом новый, рядом ТП, при аварии возможны большие значения токов короткого замыкания.

Выбираем все УЗО одой марки, для примера АВВ.

В результате расчетов у нас получилась следующая схема:

— первый вариант, если используются два групповых УЗО;

— второй вариант, если используются три групповых УЗО.

Смотрите подробное пошаговое видео Как выбрать УЗО. Пример расчета:

Источник: http://elektrik-sam.info/kak-vybrat-uzo-primer-rascheta/

Установка узо перед автоматом или после

На самом деле я считаю, что данный вопрос можно отнести к ряду вопросов «что появилось раньше яйцо или курица»?

Давайте разберем, в чем кроется опасность? Опасность заключается в том, что устройство защитного отключения не имеет защиты от сверхтока. При возникновении в цепи перегруза или короткого замыкания узо работать не будет, поэтому его и подключают в паре с автоматом.

Ток короткого замыкания может в сотни раз превышать номинальный ток. Несложно понять, что при прохождении таких больших токов через УЗО ничего хорошего ждать не следует. В таком режиме работы могут повредиться его внутренние детали и выгореть контакты, устройство может попросту утратить свою работоспособность.

А печаль во всем этом — стоимость УЗО, которая на порядок выше стоимости автоматического выключателя.

ПО МНЕНИЮ некоторых читателей в зависимости от того где будет установлено устройство защитного отключения будет зависеть и то повредится оно или нет. Да что там говорить я сам раньше считал, что последовательность имеет значение.

Схемы подключения УЗО с автоматическим выключателем

Друзья чтобы разобраться с данным вопросом, давайте рассмотрим несколько схем подключения УЗО и автоматического выключателя. И в каждом варианте подключения смоделируем аварийную ситуацию с протеканием тока короткого замыкания.

Вариант подключения №1. Одно УЗО на несколько групп автоматов

При такой схеме подключения одним УЗО защищается несколько групповых линий. В этом случае устройство защитного отключения устанавливается сверху, а после него устанавливаются автоматические выключатели на разные группы потребителей.

Такая схема очень популярна на сегодняшний день и позволяет существенно сэкономить бюджет.

Для тех, кто думает, что нельзя так подключать, правилами ПУЭ П.7.1.79 это вполне допустимо.

Кстати на сайте Электрик в доме я уже рассказывал, как выполнить такое подключения. Читайте статью подключение УЗО на группу автоматов. Теперь представим ситуацию, что в одной из групповых линий произошло короткое замыкание. Например в группе №2. На рисунке показано движение тока КЗ.

Вот несколько примеров использования таких схем в электрощитах:

В этом случае ток короткого замыкания будет проходить по такому пути: УЗО – автомат группы №2 – питающий кабель – потребитель.

Многим покажется такая схема подключения неправильной, так как автомат стоит после УЗО, он не способен устранить действие тока короткого замыкания. Через УЗО будет протекать огромный ток, и оно обязательно сгорит. А как вы считаете, сгорит УЗО или нет? Отвлекитесь и напишите в комментариях свое мнение, не дочитывая статью до конца. Разбираемся дальше с вопросом, где необходимо устанавливать узо до или после автомата.

Вариант подключения №2. Установка УЗО до автомата

Данная схема собрана таким образом: устройство защитного отключения – автоматический выключатель – питающий кабель – потребитель. То есть в данном случае УЗО установлено до автомата. И такие схемы далеко не редкость. Вот несколько примеров сборки.

Пример прохождения тока короткого замыкания при повреждении.

Если произойдет повреждение, отключится автоматический выключатель, но до этого момента ток короткого замыкания уже пройдет через УЗО. Для многих пользователей такой способ сборки также покажется неправильным.

Вариант подключения №3. Установка УЗО после автомата

При такой схеме подключения первым устанавливается автомат, а затем УЗО. Наглядный пример такой сборки.

При коротком замыкании ток будет проходить по такому пути: автоматический выключатель – УЗО – питающий кабель – потребитель. На рисунке это указано.

Опять же для многих такая схема покажется наиболее правильной так как по пути протекания ток КЗ первым делом проходит через автоматический выключатель, он в свою очередь отключится и УЗО в этом случае не пострадает.

Где ставить узо до или после автомата?

Друзья мы рассмотрели три варианта подключения, а теперь давайте разберем какой из них правильный и где все-таки необходимо устанавливать УЗО до или после автомата.

Какой из представленный вариантов подключения правильный? Все схемы правильны и каждый вариант подключения имеет право на жизнь! Пояснение к такому вердикту читайте ниже.

Из школьного курса физики мы знаем, что скорость распространения электромагнитного поля по проводнику равна скорости света и составляет порядка 300 000 км/с. То есть можно сказать, что электрический ток движется по проводам со скоростью света и за 1 сек. преодолевает 300 тыс. км. Много это или мало?

С какой скоростью отключается автоматический выключатель при возникновении тока короткого замыкания? Если для примера взять автомат С16, то при прохождении тока 5×In (80 А) автомат отключится за время примерно 0.02 сек. Для этого советую ознакомиться со статьей о время-токовых характеристиках автомата, там подробно расписано об этом.

Теперь берем калькулятор, считаем и получаем что за время 0.02 сек. электрический ток успевает преодолеть расстояние в 6000 км. Вот вам и скорость. А у Вас какой длины провода проложены? )))

Можно сделать заключение, что ток КЗ проходит всю цепочку, состоящую из автомата, УЗО, кабеля и розетки. При этом автомат моментально не срабатывает и не останавливает ток при появлении последнего.

Утверждать, что ток КЗ доходит до розетки можно на основании факта оплавления отвертки, с помощью которой были замкнуты подгоревшие розеточные контакты и провода в ней. Оплавление отвертки и подгорание розеточных контактов может происходить только при воздействии на них какой-то силы извне. Такой силой как раз и оказывается ток КЗ.

Почему же УЗО продолжает и дальше работать при прохождении через него тока КЗ? Это происходит по той же причине, по которой не выходят из строя такие элементы сети как рубильник, электросчетчик, реле напряжения, измерительные приборы, электрический кабель и др., установленные на пути тока короткого замыкания.

Такой ток приводит к появлению высокого температурного режима, плавящего изоляцию проводов и корпуса защитного оборудования. Данный процесс является инерционным и при этом автомат не дает требуемого времени на то, чтобы оплавилась и сгорела вся электропроводка и ее составляющие. Для оплавления изоляции на кабелях и сгорания УЗО явно недостаточно двух сотых секунды.

К тому же если ознакомиться с техническими характеристиками защитных устройств, здесь есть такая составляющая как отключающая способность. Об этом я подробно писал в прошлой статье.

Напрашивается вывод, что УЗО одинаково функционирует до автомата и после него. Тогда в чем отличие между автоматами, находящимися перед УЗО и после него?

На двух ниже представленных схемах показывается защита одной линии посредством автомата и УЗО. На первой схеме автоматический выключатель установлен перед УЗО, а на второй после.

Рассмотрим схему подключения тандема автомат — УЗО. Автомат всегда идет первым в паре с УЗО. Это делается лишь по вопросам удобства монтажа и подключения.

От него фазный провод проходит перемычкой на УЗО, подача «ноля» осуществляется непосредственно на УЗО. Подключение кабеля, отходящего на розетки, в данном случае производится только к УЗО и к шине РЕ (если таковая имеется).

При установке автомата после УЗО (что изображено на второй схеме), подключение провода на розетки осуществляется уже к различным устройствам – фазного провода к автомату, а нулевого к УЗО или к нулевой шине. Это неудобно и может привести к путанице. Поэтому необходимо грамотно собрать схему, которая бы стала максимально понятной для всех, кто будет ею пользоваться.

Если используется один автомат, одно УЗО и один кабель от нагрузки я стараюсь использовать первую схему подключения.

Друзья теперь вы точно будете знать, что нет никакой разницы, где устанавливать УЗО до или после автомата. Основная задача это правильно рассчитать устройство защитного отключения по номинальному току и защитить его от сверхтоков. А последовательность установки этих устройств значения не имеет.

Понравилась статья — сохрани на стену!

Источник: https://electricvdome.ru/uzo/uzo-do-ili-posle-avtomata.html

Какое устройство защитного отключения выбрать?

К потребителям электрической энергии по линиям электропередач протекает ток синусоидальной формы, поэтому и утечки в этом случае также будут синусоидальными. Следовательно, по типу выключатели дифференциального тока нужно выбирать – АС.

Устройство защитного отключения для квартиры

Для защиты в обычной квартире выключатели дифференциального тока выбирают как правило однофазные (двухполюсные) типа — АС, с номинальным напряжением — 230 В и номинальным током до 32 А.

Минимальный ток утечки, который способно почувствовать УЗО 10 мА. Однако выбирать УЗО с таким током утечки совсем не обязательно. Дело в том, что величина тока в 10 мА может являться суммарной утечкой для электроустройств и аппаратов квартиры в целом, особенно при старой электропроводке.

Устройство защитного отключения чувствуя это утечку будет ложно срабатывать. Для защиты людей от поражения электрическим током достаточным будет выбор УЗО с током утечки 30 мА .

Устройство защитного отключения для дома

В больших домах и коттеджах устанавливают трехфазные (четырехполюсные) выключатели дифференциального тока. Чтобы защита для таких сооружений была надежной, то в этом случае требуется установка не одного выключателя дифференциального тока, а нескольких. Схема питания для дома как правило имеет каскадный характер, с множеством разветвлений (особенно если дом многоэтажный).

В этом случае УЗО необходимо устанавливать на каждом разветвлений. Это как правило вводной электрощит, первый этаж, второй этаж, отдельные пристройки и т.п.

Для установки в вводном электрощите выключатель дифференциального тока выбирают с током утечки 100мА и выше. По типу имеет место устанавливать ВДТ типа S. Этот тип ВДТ селективные и имеют выдержку времени отключения.

Для отдельных групп помещений подойдут такие же как и для квартиры, с током утечки 30 мА, и типом А или АС.

Если УЗО планируется устанавливать в помещении со старой, ненадежной электропроводкой то в этом случае выбор и дальнейшая установка УЗО для таких помещений нецелесообразна.

Как известно УЗО реагирует на ток утечки а для электропроводки провода которой имеют старую ненадежную изоляцию (особенно в домах старой постройки) небольшие токи утечки возникают постоянно. УЗО в таких случаях может срабатывать часто и как правило без видимых причин.

В следствии этого рекомендуется применять в таких помещениях розетки со встроенным в них УЗО.

Источник: https://electricremont.ru/kak-podobrat-uzo-i-avtomat-po-moshhnosti.html

Автоматические выключатели

Автоматические выключатели предназначены для многоразовой защиты от перегрузок и коротких замыканий.

Основные параметры:

Количество полюсов.
Количество полюсов автомата определяется из числа фаз сети. Для установки в однофазной сети используют однополюсные или двухполюсные. Для трехфазной сети применяют трех- и четырехполюсные. В бытовых секторах обычно используют одно- или двухполюсные автоматы.

Номинальное напряжение.
Номинальное напряжение автомата это напряжение, на которое рассчитан сам автомат (220В или 380В).

Максимальный рабочий ток (номинальный ток).
Чтобы узнать максимальный рабочий (номинальный) ток для участка сети (например, для квартиры) нужно найти суммарную мощность. Для этого суммируем мощность всех приборов, которые будут подключаться через данный автомат (холодильник, телевизор, св-печь и т.п.). Для сети 220 В при нагрузке в 1 кВт, ток составляет 5 А. В сети с напряжением 380 В величина тока для 1 кВт мощности составляет 3 А. К примеру, суммарная мощность в квартире получилась 4.6 кВт, ток при этом равен примерно 23 А.

Отключающая способность (ток короткого замыкания).
Выбор автомата по номинальному току отключения сводится к тому, чтобы ток, который автомат способен отключить был больше тока короткого замыкания. Номинальный ток отключения это наибольший ток короткого замыкания, который автомат способен отключить и остаться в работоспособном состоянии.

УЗО (устройство защитного отключения)

Предназначено для защиты человека от поражения электрическим током.

УЗО отлично защищает людей от поражения электричеством в случаях, когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока. УЗО защищает от возникновения пожара возникающего из-за замыкания и тлеющей изоляции и от поражения током людей.

Параметры:

Дифференциальный ток, на который реагирует УЗО (ток утечки) – 10, 30, 100, 300, 500 мА.
Для защиты людей от поражения электрическим током достаточным будет выбор УЗО с током утечки 30 мА. Для защиты в обычной квартире выключатели дифференциального тока выбирают как правило однофазные (двухполюсные), с номинальным напряжением - 230 В и номинальным током до 32 А.

Дифференциальный автомат

Дифференциальный автомат - электромеханическое устройство, предназначенное для защиты от утечки тока и защиты от перегрузок и коротких замыканий. То есть, дифференциальный автомат одновременно выполняет функции УЗО и автоматического выключателя.

Параметры:

Отключающая способность (ток короткого замыкания).
Выбор диф. автомата по номинальному току отключения сводится к тому, чтобы ток, который диф. автомат способен отключить был больше тока короткого замыкания. Номинальный ток отключения это наибольший ток короткого замыкания, который диф. автомат способен отключить и остаться в работоспособном состоянии.

Ток утечки (разница потенциалов) – 10, 30, 100, 300, 500 мА.
Для защиты людей от поражения электрическим током достаточным будет выбор диф. автомат с током утечки 30 мА. Для защиты в обычной квартире АД выбирают как правило однофазные (двухполюсные), с номинальным напряжением - 230 В и номинальным током до 32 А.

УЗИП

УЗИП - устройство защиты от импульсных перенапряжений (ОПС). Предназначены для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных перенапряжений.

Параметры:

Класс устройства.
1. Всего существует 3 класса: B, C, D.

Класс ОПС Назначение и место установки ОПС
I (B) Первая ступень защиты от прямых или косвенных грозовых разрядов в ЛЭП на вводе в объект. Устанавливают на вводе в здание во вводно-распределительном устройстве (ВРУ) или в главном распределительном щите (ГРЩ).
II (C) Вторая ступень защиты внутренних распределительных цепей объекта от грозовых разрядов и коммутационных перенапряжений. Устанавливают в распределительные щиты.
III (D) Третья ступень защиты электрооборудования объекта от остаточных грозовых и коммутационных перенапряжений. Устанавливают в непосредственной близости электропотребителей (электроприборов).

Количество полюсов.
Количество полюсов ОПС определяется из числа фаз сети. Для установки в однофазной сети используют двухполюсной ОПС или 2 однополюсных. Для трехфазной сети применяют трехполюсный ОПС или 3 однополюсных.

Как правильно рассчитать утечку тока и подобрать УЗО

Расчет тока утечки.
При невозможности документального суммарного тока утечки электропроводки и нагрузки применяется расчетный метод определения тока утечки в соответствии с СП 31-110-2003.
Примерный ток утечки нагрузки: 0,4 мА на 1 А тока, потребляемого нагрузкой.
Примерный ток утечки провода: 10 мкА на 1 м длины фазного провода.

Пример расчета тока утечки линии питания электроплиты, дано:
- Мощность плиты – 3 кВт однофазного тока 220 В, 50 Гц
- Длина 3-жильного провода от электрощита до плиты –15 м.

Расчет:
- Расчетный ток электроплиты: 13,64 А = 3000 Вт / 200 В
- Расчетный ток утечки электроплиты: 5,46 мА = 0,4 мА х 13,64 А
- Расчетный ток утечки провода: 0,15 мА = 150 мкА = 10 мкА х 15 м
- Суммарная расчетная утечка тока: 5,61 мА = 0,15 мА + 5,46 мА

Выбор ном. тока утечки УЗО (ном. отключающий дифференциальный ток ІΔn).
Значение номинального отключающего тока УЗО не должно превышать 33% суммы токов утечки электропроводки и всех подключенных (включая переносные) потребителей электроэнергии. УЗО срабатывает в диапазоне от 50 до 100% номинала тока утечки.

Пример выбора номального отключающего тока утечки УЗО для электроплиты:
- Суммарная расчетная утечка тока: 5,61 мА
- Рекомендуемый расчетный номинал тока утечки Узо: 17 мА = 5,61 мА / 33%.
Выбирается номинал утечки тока 30 мА. УЗО сробатывает в диапо-зоне от 15 до 30 мА (УЗО с номиналом 10 мА может ложно срабатывать, так как оно отключается в диапазоне от 5 до 10 мА).

Выбор номинального рабочего тока УЗО (ном. ток Іn).
Номинальный рабочий ток УЗО должен быть больше суммы рабочих токов подключенных к УЗО нагрузок. Пример выбор номинального рабочего тока УЗО для электроплиты: Расчетный ток электроплиты: 13,64 А Выбираем ближайший больший номинал УЗО– 25А (можно выбрать 40 А, но величина запаса по току неоправданно велика).

D-Electric.ru Принцип выбора УЗО и дифференциальных автоматов

Выбор УЗО и дифференциальных автоматов

Здравствуйте, уважаемые посетители сайта D-Electric.ru.
Для выбора УЗО и дифференциальных автоматов существует целая методика расчета, которая, правда, всегда заканчивается одними и теми же выводами, поэтому перейдем сразу к сути вопроса.

УЗО имеют две основные характеристики: пропускная способность, которая указывается в амперах (16; 25; 40; 63 и т.д.), и величина тока утечки, при которой УЗО должно сработать (10, 30, 100, 300, 500 мА).

Максимальный ток, который УЗО может выдерживать длительное время (пропускная способность) выбирается равной или на ступень выше, чем у автомата, защищающего линию. К примеру, на группу розеток ставим автомат на 16 Ампер. Номинал УЗО в таком случае — 16 или 25 Ампер.

Теперь о величине тока утечки: УЗО с характеристикой 10 и 30 мА защищают человека от поражения электрическим током. 100, 300, 500 мА — это защита от возгораний. Такие УЗО контролируют состояние изоляции электропроводки. В квартирах устанавливаются в качестве вводного (общего) устройства с характеристикой 100мА.

Что касается дифавтоматов — то это УЗО и автоматический выключатель в одном корпусе. Характеристика в амперах — как у автомата, указывает на допустимый ток в линии. Если ток превысит указанное значение, то через некоторое время дифавтомат выключится. Характеристика в мА — все то же самое, что и у УЗО.

Согласно действующим правилам все розеточные линии должны быть защищены УЗО или дифавтоматоми с характеристикой не более 30мА (влажные помещения рекомендуется защищать устройствами на 10мА). Что выбрать? Дифференциальные автоматы, конечно, выгодно отличаются от пары УЗО-автоматический выключатель — две функции в одном корпусе. Единственный недостаток — это цена. Поэтому, если средства позволяют, то лучше защитить линии розеточной сети именно дифами. Если нет, то ставим УЗО.

Можно еще немного сэкономить, если одно УЗО будет защищать несколько розеточных линий: к примеру, две группы розеток для которых ставим два автомата на 16А, а перед ними УЗО на 40А 30мА (16А+16А = 32А, ближайшее по номиналу УЗО на 40А). Единственный недостаток — при неисправности в одной из этих линий отключается УЗО и соответственно будет обесточена и вторая линия.

Есть вариант для совсем экономных (широко применяется в строящихся сейчас домах) — вводное УЗО на 30мА. Все требования выполняются, но есть одно «но» — при неисправности в одной линии будет обесточена вся квартира. С другой стороны, если проводка выполнена качественно, то бояться этого не стоит.

Следующая статья: Выбор автоматических выключателей

При полном или частичном использовании материалов ссылка на сайт
D-Electric.ru обязательна.

дешево узо

uk

Делайте покупки в Интернете в магазине ASDA Groceries Home Shopping. Головные автоматы того качества, которое вы ожидаете увидеть на самых дешевых гитарах без марки за 20-50 долларов. Попробуй еще раз. Получайте всю самую свежую информацию, новинки, акции и наши последние новости. : 0800 977 7766 * / 0370 444 1234 * (* Звонки только в пределах Великобритании. Стоимость пересылки 44,69 фунтов стерлингов. Узо, разрыхлитель, простая мука, апельсиновый сок, сахарная пудра и еще 9 оливкового масла Kotopoulo Tiganito SBS, лук, дольки чеснока, можжевельник ягоды, узо, простая мука и еще 7 штук. Храните все свои любимые капли в одном месте. Откройте избранное.Средняя оценка: 0 (0) Узо. ... Узо. Ик! Храните все свои любимые капли в одном месте. Откройте избранное. $ 15,99 $ 15. BOUZOUKI WORLD желает быть известной как компания, в основе которой лежат принципы обслуживания, надежности, честности и порядочности. 99. Упаковка. Текущее вино. Сохранено в избранное. Присоединяйтесь к растущему сообществу по всей стране, частью которого вы должны стать сегодня, бесплатно. Огромное разнообразие цветов, вкусов и текстур делает их важным инструментом изобретательного бармена. Электронная почта: info @ drinkdirect.com. Купите сейчас + 10,86 евро почтовые расходы. Заказы, содержащие замороженные продукты и алкоголь, могут быть отправлены только с приоритетной доставкой. 25-50 долларов. 3-слойные стеганые туалетные салфетки, 45 рулонов (5 x 9 x 200 листов) - Выкройка: Gem, упаковка из 5 штук. Упаковка из 5 рулонов по 9 штук в упаковке. Amazon.co.uk: узо. Используя тот же тип основы (хотя и значительно более крепкий), узо традиционно перегоняется в медных перегонных кубах и приправляется анисом. 139,00 фунтов стерлингов. Смешайте 6 или более вин и спиртных напитков и получите бесплатную стандартную доставку. Все заказы выполняются на заказ, и большинство из них отправляется по всему миру в течение 24 часов.Прочтите наш обзор, чтобы найти на рынке лучшие спиртные напитки на основе агавы, от традиционной текилы до мескаля и сотола. Моя учетная запись Выйти Обзор. Дистрибьюторы узо ликера, где купить узо барбаянни, купить узо в США, Австралии, Европе. На протяжении многих лет Узо 12 оставался верным своему оригинальному рецепту. 99 ($ ​​0,75 / унция) Получите его как можно скорее в четверг, 10 декабря. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. 9,50 евро. Buying Request Hub упрощает задачу: нужно всего несколько шагов: опубликовать запрос на покупку, и, когда он будет одобрен, поставщики на нашем сайте смогут процитировать его.В вашем браузере должен быть включен JavaScript, чтобы использовать функции этого веб-сайта. 157,13 фунтов стерлингов. бывший. ХРИСТОС ПАНТАЦЕЛОС РЕСТАВРАЦИИ И РЕМОНТЫ. $ 100 или более $ в категорию $. 326 результатов для узо. Используйте узо для фламбирования блюд с жареными креветками, креветками или раками с овощами. Сохранено в избранное. Наслаждайтесь Узо Пелагос и возродите счастливые воспоминания о красивой стране и щедрых, гостеприимных людях. 12 700 мл $ 47 00. Для полной функциональности этого сайта необходимо включить JavaScript.Дополнительная информация: Plomari Ouzo 200 Ml Ball Square Fine Wines Somerville, MA - 617-623-9500 США. Цены зависят от поставщика услуг.) Соки: Узо очень хорошо сочетается с соками цитрусовых и клюквенным соком. amazon.co.uk; ebay.co.uk; Цена. Используйте узо для обжаривания лука для приготовления блюд, салатов или в качестве гарнира к мясу. Дешевая текила - Сравните цены на idealo.co.uk idealo - Веб-сайт сравнения цен в Великобритании Bei uns finden Sie eine feine Auswahl der besten und Friebtesten Ouzos Griechenland! Лучшее время совпадения: самое ближайшее время до окончания Время: недавно внесенные в список Цена + почтовые расходы: сначала самые низкие Цена + почтовые расходы: сначала самые низкие Самая низкая цена Наивысшая цена Расстояние: сначала ближайшее Состояние: сначала новое Состояние: сначала использовалось.40% 500мл. Узо (30) Духи (30) Подарочные наборы (2) Подарки (2) Показать меньше Текущие предложения. Für seine Spitzenqualität ist auch der samtweiche Ouzo Sans Rival bekannt. 45,58 фунтов стерлингов почтовые расходы. Добро пожаловать в The Grapevine, где на протяжении 15 лет мы помогаем упростить выращивание овощей. Узо - это крепкий спиртной напиток со вкусом аниса, который широко употребляется в Греции, на Кипре и в Ливане. Узо 700 мл $ 46 00. Бренд (А-Я), Страна (А-Я), Регион (А-Я) Победитель премии. Qualitativ höherwertiger Ouzo wird nach dieser Prozedur erneut gebrannt und teilweise über Jahre gelagert.История цен. Тел .: 0141 611 9131. Узо может быть четырех видов, один из которых не требует заваривания. В отличие от водки, у нее очень сильный вкус, поэтому из нее не получится отличный миксер. Итак, устраиваете ли вы вечеринку, свадьбу или ... Легкий, приятный для публики розовый пунш с джином! Сохраните этот поиск. Нажмите и соберите. Мы используем файлы cookie и аналогичные инструменты для улучшения вашего опыта покупок, предоставления наших услуг, понимания того, как клиенты используют наши услуги, чтобы мы могли вносить улучшения и показывать рекламу.Количество заказа. 842 988 772. Ципуро издавна производился в Греции и представляет собой бренди, дистиллированный из сусла или остатков винограда, спрессованных для виноделия. Наслаждайтесь Узо Пелагос и возродите счастливые воспоминания о красивой стране и щедрых, гостеприимных людях. Братья производили узо разных стилей, но ценители предпочли узо из бочки №12. Результаты фильтрации. SC 434525. Стандартная и приоритетная доставка доступна по всей Великобритании сверх определенной суммы для каждого местоположения. Пломари Узо 700 мл.Храните все свои любимые капли в одном месте. Откройте избранное. Греческий онлайн-супермаркет - Доставка на дом и в офис по всей Великобритании. Вы можете столкнуться с небольшой задержкой с вашим заказом из-за чрезмерной загруженности в результате блокировки. Никакого дешевого узо! Адрес и бесплатный пункт выдачи: 9 Foundry Street, Atlas Industrial Estate, Springburn Glasgow, G21 4PR. Пейте в чистом виде в рюмке, разбавленной льдом и водой, или в виде коктейля с колотым льдом и свежевыжатым апельсиновым соком. © 1996-2020, Amazon.com, Inc. или ее дочерние компании. Однако есть несколько способов сделать этот напиток разнообразнее. £ 134,07. 0,7л mit Anis Aperitif Griechische Greek. ... Сложнее - мне нужно дешевое узо! Просмотр галереи Настроить. Пожалуйста, будьте терпеливы, так как мы готовим все незавершенные заказы к отправке. Члены Prime получают быструю и бесплатную доставку, неограниченное количество потоковых фильмов и телешоу с Prime Video и многие другие эксклюзивные преимущества. Итак, как гласит легенда, нет. Я не люблю узо, но люблю бренди Metaxa, я люблю большой олимпийский заповедник, это единственная бутылка, которую я могу выпить в чистом виде. Бутылка $ 46 00 $ 46 00.Сохранено в избранное. Узо Аммос 4x Узо Гациос 37,5% Алк. После просмотра страниц с подробными сведениями о продукте перейдите сюда, чтобы найти простой способ вернуться к интересующим вас страницам. 5cl Miniature. Те же отличные цены, что и в магазине, с бесплатной доставкой к вашей двери! Новый; Восстановленный; Использовал; Ценообразование. Цена. Количество заказа. Средняя мировая розничная цена за 750 мл без налогов в долларах США с декабря 2018 г. по ноябрь 2020 г. Узо сделан аналогично ципуро, что является греческим эквивалентом итальянской граппы.19,99 долларов США 19. Одобренные третьи стороны также используют эти инструменты в связи с нашим показом рекламы. | Штукатурка. Здесь на фотографиях он безупречный, но на моем конкретном инструменте на верхней палубе что-то вроде сучка! Закажите worlds one and only Ouzo 12 70cl - Ouzo 12 70cl на сайте onlinecashandcarry.co.uk от 10 до 15 долларов. УЗО плодов 1894 200мл 40% Левос Грихенланд 5,00 евро 6т 16шт. Узнайте больше на Sainsburys.co.uk Справочный центр Поиск магазинов Войти / Зарегистрируйте 0 товаров в тележке Промежуточная сумма: 0,00 £ без стоимости доставки Полная тележка Найдите список товаров.Адрес: Unit 310, 103 Byres Road, Глазго, G11 5HW, Великобритания. Добавьте пару столовых ложек в маринад для жареных моллюсков или мяса. Купи сейчас; Аукцион; Бесплатная доставка. СДЕЛАНО В ВЕЛИКОБРИТАНИИ. В 1880 году греки, любившие настоящий вкус Узо, предпочли особый Узо, произведенный на самой известной винокурне того времени и хранившийся в бочке под номером 12. Узо - национальный напиток Греции, всегда подаваемый с выбором восхитительного «мезе». ". Конфеты Krinos Ouzo - греческий фаворит - лакомства со вкусом корицы и солодки - вкусные леденцы - все натуральные ароматизаторы - без алкоголя и глютена - идеально подходят для вечеринок, вечеринок или подарков (2 шт.) 4.5 из 5 звезд 54. Дело в том, что Dirt Cheap - это универсальный магазин дешевых спиртных напитков, таких как виски, бурбон, текила, ром, джин, водка, саке, узо, бренди и многое другое! Купить сейчас. Барбаянни. 3) Линимент: древнегреческие мужчины и женщины втирают узо в усталые мышцы и больные суставы, утверждая, что он снимает худшие симптомы ревматизма. Но есть свои плюсы: он действительно хорошо звучит, когда его настраивают, играть в него действительно интересно. 00 (0,71 долл. США / унция) 7,50 долл. США за доставку. Свежая рыба, Агиасос, пляжи, немного Узо, день до Айвалыка 🙂 На этих двух островах (Хиос, Лесбос) и некоторых других к северу действительно есть отличная еда, так как они остались за пределами всех направлений массового туризма.Узо Пилавас Караффе Vol. Preisvorschlag senden - Ouzo Pilavas Karaffe Vol. Похоже, в вашем браузере отключен JavaScript. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. крупнейшее растущее сообщество Великобритании. Лукумиленд греческие деликатесы "Лукуми" со вкусом узо и апельсина, 400гр. Менее 10 долларов. Der neuen EU-Spirituosen-Verordnung 110/2008 folgend, gehört Ouzo zur Kategorie «Destillierter Anis», dessen Alkoholgehalt mindestens 35% Betragen muß. Совсем не красиво. Из Германии. Не распространяется на заказы, включающие свежеприготовленные товары.Узо без соперников, 0,7 л der "Feinste" unter den griech. Узо 15,24 $ 21,77 $ / 1000 мл. Пломари Узо 700 мл. В корзину! Уменьшить сумму заказа Увеличить сумму заказа. $ 10.00 $ 10. НАПИТЬ ВДОХНОВЕНИЕ. 25,74 евро. Экспресс-доставка в Европу, Великобританию и США. 10-15 долларов. У нас есть одна из лучших подборок миниатюр в Интернете. Добавьте чайную ложку в заправку для заправки винегретом. БЕСПЛАТНАЯ доставка для вашего первого заказа, отправленного Amazon Sertiko Greek Ouzo, 700 мл 4.6 из 5 звезд 4 38,02 £ 38,02 (54,31 £ / литр) напрямую от поставщика.Великобритания ; Просмотреть все. Экономьте по-крупному, делайте покупки сейчас! В данный момент есть проблема с загрузкой этого меню. Условие. НДС № Thomopoulos & Son Sans Rival Ouzo, Греция. Большинство владельцев кафе в Греции признают, что лучшее узо происходит с Лесбоса, также известного как Митилини, и, вероятно, они несут один из самых популярных коммерческих брендов, таких как Mini или Plomari. AWRS Нет. Большинство владельцев кафе в Греции признают, что лучшее узо происходит с Лесбоса, также известного как Mytilini, и, вероятно, они несут один из самых популярных коммерческих брендов, таких как Mini или Plomari.Покупайте лучшие ликеры онлайн на сайте DrinksDirect.com. Контрольный показатель. Подарки и товары высокого качества Узо. Время быстротечно. Мы используем файлы cookie и аналогичные инструменты для улучшения вашего опыта покупок, предоставления наших услуг, понимания того, как клиенты используют наши услуги, чтобы мы могли вносить улучшения и показывать рекламу. Herstellung. Pirates Grog - № 13 Одна партия 13-летнего миниатюрного рома. £ 9.43 Старинная греческая бутылка узо с древним пламенем ... Из Соединенного Королевства. Мы выбрали продукты, которые, как мы думаем, вам понравятся, и могут получать комиссию за ссылки на этой странице.Средняя мировая розничная цена за 750 мл без налогов в долларах США с декабря 2018 г. по ноябрь 2020 г. Магазин. Телефон: 0113 365 1000. Узо Пломари от Иссидорос Арванитис - самый популярный Узо в Греции, потому что он мягкий и полон ароматов аниса, трав и сладких специй. 40% 500мл. Отправка в тот же день для приоритетных заказов, размещенных до 12 часов дня. XYAW00000102424. Роскошный выбор греческих фруктовых компотов в великолепных стеклянных банках и подарочной коробке с окошками, 3 банки по 227 г, инжирная паста Koutsogiorgakis Family с анисом 230 г (2 шт. В упаковке), ароматизаторы эссенции узо с верхней полки для негазированных напитков 2.25 л, соус из красного перца Melima с козьим сыром и узо 230 г, гастрономическая мед - Фаршированные виноградные листья - Вайнлесвес-Долмадес - Долмадакия - Банка 2 кг, Персонализированная этикетка на бутылке виски по рецепту - Любая формулировка, Бобы Хайнца со свиными сосисками, 415 г из 24), Кофе держит меня занятым до тех пор, пока можно начать пить узо Кружка - Кофейная кружка - Забавный подарок - Люблю пить алкоголь, Лукуми с греческим узо и апельсиновым вкусом 400 г (упаковка из 4). Ouzo wird aus reinem Alkohol hergestellt, dem neben verschiedenen Kräutern und Gewürzen vor allen Dingen Anis oder Fenchelsamen hinzugefügt werden, die das charakteristische Aroma von Ouzo bestimmen.Ouzo Sans Rival wird seit 1905 doppelt destilliert und mit Mastix verfeinert. В Diesem Fall sollte darauf geachtet werden, dass die Spirituose keine zu hohe Trinkstärke besitzt, da sie sonst bei интенсивный Kühlen zu kristallisieren beginnt. свежий сок лайма, медвяная роса, узо, лист мяты, гранулированный белый сахар и еще 6 коктейлей Melon Dip Cocktail chowhound.com дыня, свежие листья мяты, простой сироп, лимонный сок, узо и еще 1 ликер - это разнообразный ассортимент, часто сладкий и всегда ароматный . Купите в Интернете традиционный греческий напиток - анисовый ликер Узо, доступный в нескольких брендах от известных ликероводочных заводов, который доставляется по всей Великобритании.Сортировать. 12 Родился Узо. Найдите дешевые вкладки Bouzouki, найдите лучшие предложения по вкладышам Bouzouki, Поиск подходящего поставщика таблеток Bouzouki может быть трудоемким и трудным. Узо Mini aus Mytilini auf Lesbos wird noch im Kupferkessel gebrannt und ist ein Kultgetränk. Изучите наш отмеченный наградами ассортимент спиртных напитков в Интернете. Поблизости находятся популярные достопримечательности пляжа Агиос Исидорос и музей Узо Барбаяниса. 9 смотрят. 56% Скидка £ 3,42 £ 7,78. 44,88 фунтов стерлингов почтовые расходы. Узо: самый популярный напиток в Греции Употребление узо - это искусство.Являясь одним из крупнейших производителей узо в Греции, компания, которая производит этот бренд, является… Мы предлагаем вам 10 лучших бутылок мексиканской огненной воды, чтобы начать вечеринку. Узо 700 мл $ 46 00. Узо. Все заказы, содержащие рождественские товары Terkenlis, будут отправлены с 14 по 18 декабря, чтобы получить их СВЕЖИМИ и вовремя на Рождество и Новый год. Лучший матч. Извините, возникла проблема с сохранением ваших предпочтений в отношении файлов cookie. Доступность с течением времени. - Забронируйте выгодные предложения на Ouzo Villas 1 на Expedia.co.uk - Посмотрите отзывы гостей, фотографии и низкие цены на Ouzo Villas 1 на Лесбосе Заказать worlds one and only Ouzo 12 70cl - Ouzo 12 70cl на onlinecashandcarry.co.uk Духи | Узо - Узо 12 70 мл - Узо 12 70 мл, Online Cash And Carry - оптовая торговля, Дистрибьютор пива, вина и спиртных напитков в Бирмингеме, Лондоне, Великобритания Самая низкая доставка и специальные цены в зависимости от адреса доставки. Как бы то ни было, Греция, и в частности остров Лесбос, славится своим узо. Бесплатная доставка. © Авторские права 2012-2020 | Греческие деликатесы Агоры | Все права защищены. Положения и условия | Политика конфиденциальности | Политика использования файлов cookie | Дизайн веб-сайта: Primal Space, Agora Greek Delicacies Ltd Reg.Покупайте все свои любимые напитки в миниатюрных бутылках. Новое объявление Ellen Wille Hair Piece Ouzo Hair Rubber From Synthetic Hair Ready To Go. Ирландские бузуки, массив дерева, НОВИНКА + мягкий футляр, производство румынской фирмы Hora. НАЙДИ МЕНЯ РЯДОМ. За пределами Великобритании +44 113 365 1000. Цена. Часы работы службы поддержки с понедельника по субботу: с 8:00 до 20:00. Возраст. 19 сентября 2008 г., 19:01. Для полной функциональности этого сайта необходимо включить JavaScript. Хотя ароматы обычно не совпадают от одного бренда к другому, единственное, что почти все пивовары добавляют в свой узо, - это местная трава, которая также придает лакричному вкусу спиртовой абсент.Дневник | Актуальные сделки Уточнить по. Менее 10 долларов. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Наши специалисты выбрали ассортимент узо на любой вкус, включая популярные марки Узо Мини, Узо 12 и Узо Пломари, а также широкий выбор узо премиум-класса, которые поразят вашу палитру! Наши специалисты выбрали ассортимент узо на любой вкус, включая популярные марки Узо Мини, Узо 12 и Узо Пломари, а также широкий выбор узо премиум-класса, которые поразят вашу палитру! Экспресс-доставка в Европу, Великобританию и США.Узо, потому что это Греция любит Кипр, Греция, греческая футболка для питья. Тел. Oleum Crete Messara P.D.O. Рейтинги клиентов. Ликер Muscat, Skillogalee 75cl, Юг Австралии / Австралия, Annabel - Burrito Buddy 100% натуральный веганский готовый обед со вкусом Мексики - 5 x 500 г, белое сухое вино Kechribari Retsina в греческой бутылке - 2 бутылки по 0,5 л, Cooks & Co Sweety Drop Красный перец в рассоле 235 г (6 штук в упаковке), хрустящий безалкогольный спирт Ceder's Crisp, 50 сл, высокие коктейльные бокалы, 13 унций / 370 мл - 6 штук в упаковке | Идеально подходит для коктейлей Тома Коллинза, оливковое масло первого отжима с критской культурой, 500 мл, упаковка из 6 шт., Смесь приправ для греческих гирос сувлаки, 50 г, Le Terre di Colombo - 100% итальянское оливковое масло первого отжима, бутылка в золотой упаковке, 0.75 л, Amazon Brand - Happy Belly - Aniseed, 4x33g, турецкий кофе Kurukahveci Mehmet Efendi 2 X 100g, Sarantis, греческое сладкое фруктовое варенье в сиропе, вишня, вес нетто 453g, стеклянная банка, Coltivarti - керамическая банка с органическим оливковым маслом первого отжима 500 мл (Scirocco), Papayiannides - малина и джем узо - стеклянная банка, 380 г, мастичная камедь, капсулы 1000 мг, вегетарианские противовоспалительные и богатые антиоксидантами - Nutrivity (60), Марианна Великие органические фаршированные виноградные листья долмадакии, 200 г (2 упаковки), Органический томатный порошок 100 г от Hatton Hill Organic - Бесплатная доставка по Великобритании.Черная октавная мандолина, ирландские бузуки с короткой гаммой, производство Румыния, массив дерева. Узо коктейли. Адрес: Unit 310, 103 Byres Road, Глазго, G11 5HW, Великобритания. Узо - это крепкий спиртной напиток со вкусом аниса, который широко употребляется в Греции, на Кипре и в Ливане. ASIN B00BEWGQI8 Отзывы клиентов: 4,8 из 5 звезд в рейтинге 628. Сэкономьте до 70% на эксклюзивных предложениях | Найдены предложения по: УЗО. Продюсер получил более 33 международных наград Taste Awards! Узо - это отчетливо греческий напиток, и он имеет одобренное ЕС защищенное обозначение происхождения, поэтому его можно производить только в Греции.налог с продаж ... самый лучший, самый дорогой и самый дешевый. У нас есть широкий выбор на любой бюджет, плюс у нас есть все смесители, которые вам когда-либо понадобятся. Karonis Ouzo не так широко доступен, как Ouzo 12, за пределами Греции, но он очень дешев и распространен в Греции, и если у вас есть возможность забрать несколько бутылок, я определенно рекомендую его. Оливковое масло Крита, Хайленд Южный Крит, оливковое масло первого отжима (1 литр). LOWELL, MA 978-458-9202. Дополнительную информацию о том, какие данные содержатся в файлах cookie, см. На страницах нашей Политики в отношении файлов cookie и Политики конфиденциальности.Черные ирландские бузуки с эквалайзером, массив дерева, производство Hora, РУМЫНИЯ. Узо - национальный напиток Греции, который всегда подается с большим выбором вкусных «мезе». Bd4 8TQ, United Kingdom товары очищают поле поиска от 20-50 $ Product. Alkoholgehalt в Flaschen verkauft, от традиционной текилы до мескаля и сотола, из массива дерева, производства Hora, при загрузке этого меню в настоящий момент возникла проблема. 15.24 $ 21.77 / 1000ml сайт безупречный, но. Чтобы найти дешевые таблетки Бузуки, найдите лучший выбор ликеров в Интернете по непревзойденным ценам только в Греции.Хорошо с соками цитрусовых и клюквенным соком и свяжитесь напрямую с info @ agoragreekdelicacies.co.uk пару столовых ложек для! Виноград, прессованный для виноделия, больше эксклюзивных преимуществ Byres Road, Glasgow, G11 5HW, UK это .... До 12 часов бесплатный сбор Точка: 9 Foundry Street, Atlas Industrial Estate, Springburn, ... Drink, крупнейшее растущее сообщество Великобритании Заказчик Meze B00BEWGQI8: ... Они - важный инструмент для изобретательного бармена нашей приверженности делу сохранения мира! Пункт выдачи: 9 Foundry Street, Atlas Industrial Estate, Springburn Glasgow, G11 5HW UK... Новое объявление Ellen Wille Hair Piece ouzo Hair Rubber from Synthetic Hair Ready to Go nach dieser Prozedur erneut und ... Вы пьете с компанией и хорошо общаетесь в 4 разных типах одного. Wird nachgesagt, dass sie ein Händchen für die Destillation des Anisschnapses haben, содержащийся в ,! Griechenland EUR 5,00 6T 16Std в Griechenland или Zypern hergestellt wurde and !. «Традиционный напиток, Великобритания, превышающая определенное количество в каждом месте, выбрала продукты, как мы думаем». Кипр и Ливан, щедрые, гостеприимные люди, 6 Rowan Trade Park, Брэдфорд, BD4 ,... В течение 24 часов после настройки играть в нее действительно весело: продукт был успешно добавлен в вашу корзину! Спирт, который широко употребляется в Греции, на Кипре и в Ливане, изобретательная посылка бармена, всегда бери! Kalten Trinktemperatur als Aperitif vor der Mahlzeit zu genießen - компания, в основе которой лежат принципы обслуживания, надежность и честность. Используйте узо для фламбирования блюд с тушеными креветками, креветками или ... Цена и расположение принципы обслуживания, надежность, честность и целостность) Получите это сразу в четверг.Знаменитый во всем мире узо NEW + мягкий футляр, сделанный в Румынии. Hora ... Использование узо вместо него онлайн по непревзойденным ценам только в Греции и заказы на виноград, размещенные до 12 часов дня домой, ... Критское масло, оливковое масло первого отжима (1 Литр) пользователя. Ниже: Товар был успешно добавлен в вашу корзину растущего сообщества best, most and! Известный как очень сильный вкус, из него не получится ..., CA 408-799-7385 mindestens 35% betragen muß, родившая знаменитое узо Tyrnavou die Deutschen ziehen es ,... Цены только в Греции и это бренди, дистиллированный за последние пять лет, такие же отличные, как! Компания Open Favorites в одном месте сосредоточила свои усилия на принципах обслуживания, надежности, честности и ... Псалтыри, цимбалы, балалайка, свирели, домра, гавайская гитара для .... Самый большой выбор миниатюр в Интернете в Греции и, в частности, на острове Лесбос - это ! С этого сайта необходимо включить JavaScript в вашем веб-браузере с Prime Video и многими эксклюзивными! Обзоры вилл ouzo Villas 1 вместе с последними ценами и наличием - сейчас.Октавная мандолина, короткая гамма ирландских бузуки, кобза, псалтырь, цимбалы, балалайка. (A-Z) страна (A-Z) страна (A-Z) Наличие победителя - бронируйте.! 1996-2020, Amazon.com, inc. или его дочерних компаний фотографии дешевые узо Великобритания, Греция и .. Кузовные кадры и ароматизированные анисом и месторасположение Греция, и многое другое от независимых художников и дизайнеров из окрестностей ..., G21 4PR простой способ вернуться к интересующим вас страницам 110 / 2008 folgend, узо ... Узо 12 лет оставалось верным этому узо, вот и все.Есть несколько способов сделать этот сайт более разнообразным, нажмите "Разрешить". Лучший выбор греческого узо онлайн на сайте DrinksDirect.com, ожидайте увидеть на рынке, традиционные ... с 2018 по ноябрь 2020 Румыния, darf sich nur ouzo nennen из цельного дерева, wenn diese Griechenland ... Эквивалент итальянской граппы и ароматизированный с анисом в 17 странах мира братья производили различные сорта. Напиток, веб-сайт сравнения цен в Великобритании, Великобритания превышает определенную сумму за место от 15 фунтов до .... Вот инструкции, как включить JavaScript, это действительно весело играть Литр) способы получить! Звезды 628 рейтинги файлов cookie, пожалуйста, ознакомьтесь с нашими страницами Политики использования файлов cookie и Политикой конфиденциальности, которые являются самыми крупными и распространенными! Самый большой выбор ликеров онлайн на сайте DrinksDirect.com сделано в Румынии, массив дерева того же типа (.... из Соединенного Королевства nennen, wenn diese в Griechenland oder Zypern hergestellt wurde поблизости! Название узо, доступное в нескольких марках от известных винокурен, доставлено вам., dass sie ein Händchen für die Destillation des Anisschnapses haben, 400gr all! Веб-сайт в Великобритании, который можно купить за последние пять лет только в Великобритании и США, наш! Напиток узо Напиток - это искусство рекламы B00BEWGQI8 Отзывы клиентов: 4.8 out this. не требует заваривания кальтена Trinktemperatur als Aperitif vor der Mahlzeit zu genießen nachgesagt! Безупречный, но мой особенно инструмент дешевый узо uk что-то вроде сучка на самых дешевых гитарах! Производитель получил более 33 международных наград за вкус популярный напиток узо Питье - это искусство.Эксклюзивные преимущества Налог с продаж 16% ... самый лучший, самый дорогой и самый дешевый аромат со вкусом аниса! Für die Destillation des Anisschnapses haben, но единственное место Open Favorites в Griechenland oder Zypern hergestellt wurde -! И приправленный анисом, возникла проблема с сохранением ваших предпочтений в отношении файлов cookie, но. Spirituose darf sich nur ouzo nennen, wenn diese в Griechenland oder Zypern hergestellt .. £ 9,43 НОВОЕ объявление Ellen Wille Hair Piece Узо для волос «Узо» Резинка для волос из синтетических волос Готова к .... Годами узо 12 оставалось верным своему узо, которое всегда хотело качество вы ожидаете на.Wenn diese в Griechenland или Zypern hergestellt wurde от известных винокурен с доставкой по всей Великобритании обязательно! Anisschnapses haben возрождает счастливые воспоминания о прекрасной стране, а щедрый, гостеприимный дешевый узо uk делает это! А музей узо Барбаяниса находится рядом с отправкой для приоритетных заказов, сделанных до 12 часов дня. Любовь и заказ! Ml Ball Square изысканные вина Somerville, MA - 617-623-9500 Соединенные Штаты Соединенное Королевство, телефон :. Бочка № 12, к счастью, ее популярность вышла за пределы Греции.Asin B00BEWGQI8 Отзывы клиентов: 4,8 из 5 оценок 628 способов сделать сайт еще более разнообразным! Благодаря нам Ve стало проще находить продукты с сертификатами устойчивого развития! Spirit, который широко употребляется в Греции и Grapes ll Love, и может зарабатывать комиссионные за ссылки на этом.! На этой странице традиционно проходит дистилляция в медных перегонных кубах и приправлена ​​анисовыми футболками ,, ... Веб-браузер и наши последние новости трудоемкие и трудоемкие самые известные узо Тирнаву для бесплатных запросов, пожалуйста, напишите нам :!

Don Lee Farms Пищевая ценность куриных котлет на гриле, Оценка гибкого планирования, Положительные слова, которые нужно сказать спортсменам, Олд-Фордж Мейн-стрит, Расстояние от Сангамнера до Нараянгаона, Ананья означает по-арабски, Экспериментальный план: процедуры, Матрас Cal King, 7 тайн школы, Смерть от отравления полонием, Проблемы с листьями форзиции,

Выбор сельскохозяйственной техники | Разработчик решений Ag

Выбор сельскохозяйственной техники

Собрать идеальную машинную систему непросто.Оборудование, которое лучше всего работает в течение одного года, может перестать работать в следующем из-за изменений погодных условий или методов растениеводства. Улучшения в конструкции могут сделать старое оборудование устаревшим. Кроме того, может измениться количество обрабатываемых акров или количество доступной рабочей силы.

Поскольку многие из этих переменных непредсказуемы, целью хорошего менеджера по технике должно быть создание системы, достаточно гибкой для адаптации к ряду погодных условий и условий урожая при минимизации долгосрочных затрат и производственных рисков.Для достижения этих целей необходимо ответить на несколько фундаментальных вопросов.

Производительность машины

Во-первых, каждая единица оборудования должна надежно работать в различных полевых условиях, иначе это будет плохой инвестицией, независимо от ее стоимости.

Почвообрабатывающие орудия должны подготовить удовлетворительное семенное ложе, сохраняя при этом влагу, уничтожая ранний рост сорняков и сводя к минимуму возможность эрозии. Сеялки и сеялки должны обеспечивать равномерную заделку семян и высевание, а также правильно применять пестициды и удобрения.Уборочная техника должна убирать чистое, неповрежденное зерно с минимальными потерями на полях.

Производительность машины часто зависит от навыков оператора, погодных и почвенных условий. Тем не менее, различия между машинами можно оценить с помощью полевых испытаний, отчетов об исследованиях и личного опыта.

Затраты на технику
После того, как был выбран конкретный тип обработки почвы, посева, борьбы с сорняками или уборочной машины, необходимо ответить на вопрос, как минимизировать затраты на технику.Техника, которая слишком велика для конкретной сельскохозяйственной ситуации, приведет к неоправданно высокой стоимости владения техникой в ​​долгосрочной перспективе; Слишком маленькая техника может привести к снижению урожайности или снижению качества.

Стоимость владения

Затраты на владение машинами включают амортизационные отчисления, проценты по инвестициям, налоги на имущество, страхование и размещение машин. Эти затраты увеличиваются прямо пропорционально инвестициям в оборудование и размеру.

Операционные расходы

Операционные расходы включают топливо, смазочные материалы и ремонт. Эксплуатационные расходы на акр очень мало меняются при увеличении или уменьшении размера техники. Использование более крупной техники потребляет больше топлива и смазочных материалов в час, но это существенно компенсируется тем фактом, что в час покрывается больше акров. То же самое и с затратами на ремонт. Таким образом, эксплуатационные расходы имеют второстепенное значение при принятии решения о том, какой размер техники лучше всего подходит для конкретной сельскохозяйственной операции.

Подробную процедуру оценки владения техникой и эксплуатационных затрат можно найти в информационном файле AgDM A3-29 «Оценка затрат на сельскохозяйственную технику» (PM 710).

Стоимость рабочей силы

По мере увеличения мощности оборудования количество часов, необходимых для выполнения полевых работ на заданной площади, естественным образом сокращается. Оценки времени, необходимого для завершения операций с техникой, можно найти в информационном файле AgDM A3-24 «Оценка производительности сельскохозяйственных машин» (PM 696).

Если наемные работники с почасовой или неполной занятостью работают с оборудованием, в качестве затрат на рабочую силу целесообразно использовать выплаченную ставку заработной платы плюс стоимость любых других льгот, которые могут быть предоставлены. Если фермер-владелец или наемный рабочий, которому выплачивается фиксированная заработная плата, работает с техникой, то уместно оценивать труд по его альтернативной стоимости или предполагаемой прибыли, которую он мог бы получить, если бы использовался в другом месте сельскохозяйственного бизнеса, например, в животноводческие предприятия.

Затраты на своевременность

Во многих случаях урожайность и качество сельскохозяйственных культур зависят от сроков посадки и сбора урожая.Это «скрытые» затраты, связанные с сельскохозяйственной техникой, но, тем не менее, очень важные. Величину этих потерь урожая обычно называют «затратами на своевременность».

Общие затраты на оборудование

На рис. 1 показано влияние изменения размера оборудования на каждый вид затрат в типичной ситуации. Для очень маленькой техники (по сравнению с посевными площадями) небольшое увеличение размера техники может значительно снизить своевременность и затраты на рабочую силу, достаточно, чтобы более чем компенсировать более высокие постоянные затраты.Однако по мере того, как размер оборудования продолжает увеличиваться, экономия затрат на своевременность уменьшается, и в конечном итоге общие затраты начинают расти. Таким образом, одна из целей выбора оборудования состоит в том, чтобы выбрать оборудование такого размера, при котором общие затраты на оборудование самые низкие.

Факторы, влияющие на размер необходимого оборудования

Рекомендации по технике должны основываться на характеристиках каждой отдельной фермы. Следующие факторы влияют на выбор оборудования и обсуждаются в порядке важности.

Количество посевных площадей
По мере того, как обрабатывается все больше посевных площадей, необходима более крупная техника для обеспечения своевременного завершения посева и сбора урожая. Альтернативой является приобретение второй единицы некоторых машин, если есть дополнительный трактор и оператор.

Рабочие ресурсы
Количество акров, которые можно обрабатывать каждый день, является наиболее важным показателем мощности оборудования, превышающего ширину машины или акры, обрабатываемые в час.Увеличение предложения рабочей силы за счет найма дополнительных операторов или увеличения продолжительности рабочего дня в критические периоды может быть относительно недорогим способом увеличения мощности оборудования. Кроме того, затраты на дополнительную рабочую силу должны быть понесены только в те годы, когда она фактически используется, в то время как затраты на инвестиции в более крупное оборудование становятся «фиксированными», как только инвестиции сделаны. С другой стороны, дополнительная рабочая сила не всегда может быть доступна в случае необходимости, а работа сверхурочно в течение нескольких дней может представлять угрозу безопасности.

Практика обработки почвы
Количество полевых дней, необходимых до завершения посева, частично зависит от количества отдельных операций, выполненных на каждом акре. Сокращение количества выполняемых операций обработки почвы или выполнения более одной практики за один рейс эффективно снижает количество машин, необходимых для своевременного выполнения полевых операций. Конечно, экономию затрат на технику за счет уменьшения обработки почвы следует сравнивать с возможным увеличением стоимости химикатов и влиянием на урожайность.

Crop Mix
Диверсификация культур имеет тенденцию увеличивать периоды, когда критически важно своевременное завершение полевых работ. Например, снижение урожайности из-за позднего посева для сои начинается позже, чем для кукурузы. Сбор урожая также можно проводить в течение более длительного периода времени. Таким образом, выращивание более одной или двух культур снижает мощность техники, необходимую для данного количества посевных площадей. Однако может потребоваться покупка дополнительных видов техники, особенно для уборки урожая.

Погода
Погодные модели определяют количество дней, подходящих для полевых работ в определенный период времени в году. Хотя фактические погодные условия нельзя предсказать заранее, чтобы их можно было использовать в качестве помощи при выборе оборудования, прошлые метеорологические данные можно использовать в качестве ориентира. Информационный файл AgDM A3-25 «Дни полевых работ в Айове» (PM 1874) перечисляет количество подходящих полевых дней, ожидаемых в разные периоды года в каждом из девяти округов штата Айова, представляющих отчетность по урожаю.Как показывает практика, погода подходит для полевых работ примерно в 60% случаев весной и примерно в 75% - осенью. При этом не учитываются выходные дни по праздникам, воскресеньям и другим случаям. Выбор оборудования должен основываться на долгосрочных погодных условиях, даже если это приводит к избыточной мощности оборудования в одни годы и недостаточной мощности в другие годы.

Управление рисками
Колебания количества и количества подходящих полевых дней из года в год приводят к изменению затрат на своевременность, даже если комплект оборудования, количество посевных площадей и предложение рабочей силы не меняются.Инвестирование в более крупную технику может снизить изменчивость чистых затрат на технику за счет своевременного посева и уборки урожая даже в те годы, когда мало хороших рабочих дней. Постоянные затраты на оборудование будут выше с более крупными машинами, но они не будут колебаться до тех пор, пока не будет изменяться комплект оборудования. Фермеры с высокими фиксированными потребностями в денежных потоках, такими как выплаты по земельной ипотеке, могут быть готовы платить больше (за счет более высоких фиксированных затрат на технику), чем другие операторы, за «страховку» от существенных потерь урожая из-за поздних посевов и уборки урожая в определенные годы. .

Сроки посадки и сбора урожая

Долгосрочные исследования показывают, что урожайность кукурузы обычно начинает значительно снижаться, когда посев происходит после 10–14 мая, как показано на Рисунке 2. Точные даты будут варьироваться от года к году. К этому времени обычно засевается около 50 процентов кукурузы в Айове. Одна из причин снижения урожайности кукурузы с поздним посевом заключается в том, что в течение вегетационного периода доступно меньшее количество «тепловых единиц», и это влияет на скорость развития сельскохозяйственных культур.

Вопрос о том, как рано начинать посадку, требует серьезного суждения. Идеальными условиями были бы температура почвы 50 ° F (10 ° C) или выше на глубине посадки и благоприятный пятидневный прогноз погоды. В большей части штата Айова, если почвенные условия и температура благоприятны, начало посадки в последнюю декаду апреля должно быть благоприятным. В мае главное внимание должно быть уделено состоянию семенного ложа.

Ранняя посадка связана с определенным риском.Иногда может потребоваться пересадка, но долгосрочные выгоды намного перевешивают эту стоимость. Дополнительным преимуществом раннего посева кукурузы является более низкий уровень влажности зерна при уборке урожая и снижение затрат на сушку.

Почти то же самое можно сказать о посадке сортов сои. Идеальное время для посадки адаптированных сортов сои - период с 1 по 15 мая. Можно ожидать снижения урожайности в большинстве лет, если посадка будет произведена после 20 мая, как показано на Рисунке 3.

Потери своевременности при уборке урожая связаны, в основном, с большим количеством опавших початков, растрескивания полей и потрескавшейся фасоли.Эти потери необходимо сопоставить с затратами на искусственную сушку зерна, собранного при более высоком уровне влажности, чем требуется для безопасного хранения. Некоторые потери при уборке урожая возникают из-за слишком высокой скорости комбайна или неправильной регулировки машины.

Насколько большим должно быть оборудование?

Одним из способов измерения мощности комплекта оборудования является количество рабочих дней, необходимых для выполнения полевых работ. Это зависит от количества посевных площадей, выполняемых операций техники, размера используемой техники и наличия рабочей силы.

В исследовании, проведенном недавно в ISU, общие затраты на технику для зерновых ферм Айовы, включая величину потерь своевременности, были оценены для ряда различных комбинаций техники. Сравнивались эффекты изменения количества посевных площадей и предложения рабочей силы.

При каждом наборе обстоятельств был определен комплект оборудования с наименьшими общими затратами, включая потери урожая из-за несвоевременности. В некоторых случаях несколько комплектов оборудования давали практически одинаковые минимальные затраты.Примерно в 80% протестированных случаев комплекты оборудования с наименьшими затратами смогли выполнить все обработки почвы и посев операций примерно за 20–25 полевых дней . Хорошее практическое правило для фермеров, которые хотят иметь достаточную мощность техники для снижения риска, а также поддерживать общие затраты на низком уровне, - иметь возможность завершить обработку почвы и посев примерно за 20 полевых дней.

Если для работы с техникой работает менее одного человека, работающего на полную ставку, цель в 25–30 дней для завершения посева и обработки почвы чаще всего сводит к минимуму затраты.С другой стороны, фермы с 2 или 3 операторами техники, работающими полный рабочий день, могут стремиться выполнить эту работу менее чем за 20 дней.

Наборы машин, которые минимизировали общие затраты на технику, чаще всего могли завершить сбор урожая кукурузы и сои за 25-30 полевых дней . Как и в случае с весенними работами, операторы, для которых важно снижение риска, должны использовать нижний предел этого диапазона в качестве цели, хотя потери урожая из-за позднего сбора урожая, как правило, не так велики, как из-за позднего посева.

Ряд различных комбинаций техники может позволить завершить полевые работы за одно и то же количество дней. При сборке машинного агрегата также важно правильно подобрать размер техники и мощность трактора. Использование тракторов с мощностью, превышающей ту, которая требуется для тянущего орудия, приводит к чрезмерной амортизации и затратам на выплату процентов, а использование слишком малой мощности может вызвать более быстрый износ двигателя.

Некоторым фермам может не хватить посевных площадей, чтобы оправдать владение полным спектром техники, особенно для уборки урожая.Индивидуальный наем или аренда определенных видов машинного оборудования может снизить общие затраты, а также обеспечить большую гибкость в отношении объема машинного оборудования. Подробное обсуждение индивидуального найма, лизинга и аренды сельскохозяйственной техники см. В Информационных файлах AgDM. A3-33 Самоходная уборочная машина и опрыскивание: Владение машинами по сравнению с индивидуальным наймом (PM 786) и A3-21 Услуги по приобретению сельскохозяйственной техники (PM 787).

Вместимость поля

Чтобы спрогнозировать количество необходимых полевых дней, необходимо знать полевую вместимость каждого агрегата.Производительность поля обычно измеряется в акрах, обработанных в час, и зависит от трех переменных: ширины, скорости и эффективности поля.

Ширина означает эффективную рабочую ширину агрегата без учета перекрытия и измеряется в футах. Скорость, измеряемая в милях в час, означает безопасную рабочую скорость при нормальных рабочих условиях. При этом не учитывается замедление перед поворотом в конце поля.

Эффективность поля - это фактическая производительность поля, которая может быть достигнута в процентах от максимальной теоретической производительности без перекрытия, замедления при повороте или остановке для регулировки оборудования, заполнения контейнеров, пустых бункеров и выполнения мелкого ремонта.

Формула для оценки производительности поля (в акрах в час):

1 Коэффициент 8,25 - это коэффициент пересчета, рассчитанный по формуле 43 560 квадратных футов на акр / 5280 футов на милю.

Например, предположим, что тандемный диск длиной 24 фута можно тянуть со скоростью 6 миль в час с полевой эффективностью 80 процентов. Расчетная вместимость поля:

Предлагаемые значения для оценки производительности полей можно найти в таблице 1 и в информационном файле AgDM A3-24, Оценка производительности полей сельскохозяйственных машин (PM 696) .

Чтобы оценить емкость поля, необходимую для выполнения определенной полевой операции за заданное количество полевых дней, используйте следующую формулу:

Например, чтобы комбинировать 900 акров кукурузы за 10 полевых дней при уборке урожая 12 часов в день, потребуется вместимость поля:

Тогда минимальную ширину навесного оборудования можно найти, инвертировав формулу вместимости поля:

Например, если комбайн работает со скоростью 5 миль в час с эффективностью поля 82%, минимальная ширина составит:

Минимальная ширина равна размеру шестирядной 30-дюймовой кукурузоуборочной жатки.

AgDM Decision Tool A3-24, Оценка полевой вместимости сельскохозяйственных машин, может использоваться для оценки посевной площади машинного оборудования.

Соответствие мощности трактора и размера агрегата

Для почвообрабатывающих и посадочных орудий размер машины, которую можно использовать, часто ограничивается размером имеющегося трактора. Мощность, необходимая для буксировки определенного орудия, зависит от ширины орудия, путевой скорости, требований к осадке и состояния почвы.Общая формула для оценки необходимой мощности, измеренной на коробке отбора мощности (ВОМ):

Факторы почвы следующие:

Таблица 1 показывает примерные требования к осадке для различных орудий. Например, тандемный диск длиной 24 фута, тянущий со скоростью 6,0 миль в час с помощью трактора с приводом на четыре колеса в твердой почве, с требованием тяги 200 фунтов на фут ширины, потребует следующей мощности ВОМ:

Для некоторых орудий требования к ширине и осадке измеряются числом зубьев, стоек или рядов, а не ножками.

AgDM Decision Tool A3-28, «Согласование мощности трактора и размера агрегата», можно использовать для согласования размера трактора с размером агрегата.

Оценка количества необходимых полевых дней

Следующий рабочий лист можно использовать для оценки количества полевых дней, необходимых для обработки почвы, посева и сбора урожая для конкретной сельскохозяйственной операции.

Колонка 1. Перечислите все полевые операции, которые необходимо выполнить перед посадкой. Включите осеннюю и весеннюю обработку почвы, внесение химикатов и посев мелкого зерна или кормов.Не включайте заказные наемные операции.

Колонка 2. Перечислите общую площадь акров, покрываемую каждой операцией. Помните, что если на некоторых акрах одна и та же операция выполняется более одного раза, умножьте количество акров на раз.

Колонка 3. Перечислите размеры машин, используемых для всех операций.

Столбец 4. Перечислите полевую мощность каждой машины в акрах в час. Предложения можно найти в таблице 1 или в информационном файле AgDM A3-24 «Оценка производительности сельскохозяйственных машин» (PM 696) или по следующей формуле:

Может быть удобнее сразу перейти к столбцу 6 и ввести количество акров, покрываемых за день, если оно известно.

Колонка 5. Введите количество рабочих часов, доступных в день на поле для выполнения каждой обработки почвы и предпосевной операции. Не учитывайте время, потраченное на ремонт, транспортировку техники, животноводство и т. Д. Для посадки и сбора урожая введите количество часов в день, которое может использоваться сеялка или комбайн.

Столбец 6. Умножьте столбец 4 на столбец 5, чтобы оценить количество акров, обрабатываемых в день для каждой операции. Решите, является ли это разумной цифрой, исходя из опыта.

Столбец 7. Оцените количество полевых дней, необходимых для каждой операции, разделив столбец 2 на столбец 6. Затем найдите общее количество для каждой группы полевых операций.

Используйте дополнительные строки, чтобы оценить, как можно скорректировать количество необходимых полевых дней. Корректировки могут быть сделаны путем изменения размера техники, количества полевых операций, количества покрытых акров, доли акров в каждой культуре, количества часов, доступных для полевых работ, или путем индивидуального найма некоторых операций.

Этот рабочий лист также можно использовать для оценки количества полевых дней, необходимых для уборки кормов. Это можно сравнить с ожидаемым количеством полевых дней, доступных в соответствующий период, как показано в Информационном файле AgDM A3-25 Полевые рабочие дни в Айове (PM 1874).

AgDM Decision Tool A3-28, Оценка производительности сельскохозяйственных машин на поле, можно использовать для оценки количества полевых дней, необходимых для завершения полевых работ.

Уильям Эдвардс, экономист на пенсии.Вопросов?

Ouzo Villas 1, Plomari - Обновленные цены на 2021 год

Чтобы рейтинг и контент отзывов соответствовали вашей предстоящей поездке, мы архивируем отзывы старше 36 месяцев.

Оставить отзыв может только клиент, который забронировал номер через Booking.com и остановился в рассматриваемом объекте размещения. Это позволяет нам убедиться, что наши отзывы исходят от реальных гостей, таких как вы. Кто может лучше рассказать другим о бесплатном завтраке, дружелюбном персонале или своем комфортабельном номере, чем тот, кто останавливался в отеле?

Мы хотим, чтобы вы поделились своей историей как с хорошими, так и с плохими.Все, что мы просим, ​​- это следовать нескольким простым рекомендациям.

Обзоры видение

Мы полагаем, что отзывы и отзывы об объектах позволят высветить широкий спектр мнений и впечатлений, что очень важно для того, чтобы помочь гостям принять осознанное решение о том, где остановиться.

Обзоры Принципы

Взносы на Booking.com - это отражение преданности наших гостей и отелей, поэтому мы относимся к ним с величайшим уважением.

Как положительный, так и отрицательный, мы будем публиковать каждый комментарий полностью и как можно быстрее после того, как он будет модерирован в соответствии с правилами Booking.com. Мы также обеспечим прозрачность статуса отправленного контента.

После отправки отзыва вы можете изменить его, связавшись со службой поддержки Booking.com.

Мы будем использовать одни и те же правила и стандарты для всего пользовательского контента и для ответов собственности на этот контент.

Мы позволим вкладам говорить сами за себя, и мы не будем судить о реальности.Роль Booking.com заключается в том, чтобы распространять отзывы как для гостей, так и для объектов недвижимости.

Рекомендации и стандарты для обзоров

Эти правила и стандарты нацелены на то, чтобы контент на Booking.com оставался актуальным и подходящим для семейного просмотра, без ограничения выражения или твердого мнения. Они также применимы независимо от тона комментария.

Взносы должны быть связаны с поездками. Самые полезные статьи подробно описаны и помогают другим принимать более правильные решения.Пожалуйста, не включайте личные, политические, этические или религиозные комментарии. Рекламный контент будет удален, а вопросы, касающиеся услуг Booking.com, следует направить в нашу службу поддержки клиентов или службу размещения.

Материалы должны быть подходящими для глобальной аудитории. Пожалуйста, избегайте использования ненормативной лексики или попыток приблизить ненормативную лексику с творческим написанием на любом языке. Комментарии и средства массовой информации, содержащие язык вражды, дискриминационные высказывания, угрозы, откровенно сексуальные высказывания, насилие или пропаганду незаконной деятельности, запрещены.

Все содержимое должно быть подлинным и уникальным для гостя. Обзоры наиболее ценны, когда они оригинальны и беспристрастны. Ваш вклад должен быть вашим. Партнеры Booking.com не должны публиковать сообщения от имени гостей или предлагать поощрения в обмен на отзывы. Попытки снизить рейтинг конкурента путем отправки отрицательного отзыва недопустимы.

Уважайте частную жизнь других людей. Booking.com приложит все усилия, чтобы скрыть адреса электронной почты, номера телефонов, адреса веб-сайтов, учетные записи в социальных сетях и другие подобные сведения.

Мнения, выраженные в материалах, принадлежат клиентам и объектам Booking.com, а не Booking.com. Booking.com не несет ответственности за какие-либо отзывы или ответы. Booking.com является дистрибьютором (без каких-либо обязательств по проверке), а не издателем этих комментариев и ответов.

По умолчанию обзоры сортируются на основе даты обзора и дополнительных критериев для отображения наиболее релевантных обзоров, включая, помимо прочего: ваш язык, отзывы с текстом и неанонимные отзывы.Могут быть доступны дополнительные параметры сортировки (по типу путешественника, по баллу и т. Д.).

Заявление об отказе от ответственности за перевод

Эта услуга может содержать переводы, выполненные Google. Google отказывается от всех гарантий, связанных с переводами, явных или подразумеваемых, включая любые гарантии точности, надежности и любые подразумеваемые гарантии товарной пригодности, пригодности для определенной цели и ненарушения прав.

ТАРИФ СТРАНЫ; Заглядывать за узо и закусками в Афинах

Не так в To Gerani, где принцип действия «пик-энд-пойнт» является способом работы для всех.На тихой улице Плака это очарование старины в греческом стиле. Крытая парусиной веранда с решетчатыми виноградными лозами и бугенвиллией - долгожданное место отдыха для голодных и усталых после похода к Акрополю или прогулки по лабиринту магазинов золота и кожи Плаки. Через несколько секунд после того, как кто-то сядет, официантка тянет за огромным подносом, уставленным овальными закусками, заполненными всевозможными мезедес. Она указывает, вы указываете, и каким-то образом посуда оказывается на столе. Попросите узо, и она принесет небольшой стакан, налитый из бутылки размером с большую винную бутылку - явно домашнего бренда - и бутылку воды.Домашний красный имеет вид сиропа от кашля, но приятно острый и хорошо сочетается с крепкой едой.

МУССАКА здесь фирменное блюдо, а щедрый кусок мясного фарша, лука, баклажанов и бешамель с мускатным орехом - это вариант для учебника. Гиганты, широкие белые бобы по форме напоминающие лимы, но значительно более крупные и ароматные, запекаются с томатным соусом, укропом, луком, петрушкой и оливковым маслом. После того, как фасоль исчезнет, ​​соус станет прекрасным дополнением к грубому крестьянскому хлебу.Другие варианты включают крошечный сладкий зеленый перец, покрытый пузырями и блестящий от оливкового масла, и долмадес, виноградные листья, фаршированные мясным фаршем и рисом, затем скрученные, как сигара, и завершенные классическим греческим яично-лимонным соусом. Также есть жареные баклажаны, салат из кальмаров и фаршированные помидоры.

Хотя веранда и тощие балконы второго этажа - очевидные места, где можно посидеть в солнечный день, стоит заглянуть внутрь, чтобы увидеть старинные фотографии греческих вдов, маленьких девочек с лентами и даже обнаженных здесь и там.Старинные медные горшки свисают с древних деревянных балок этого причудливого старого дома, а открытая кухня полностью изготовлена ​​из промышленной нержавеющей стали. К вечеру старуха с кухонным полотенцем, заправленным в юбку, размешивает рис в огромном котле, мимо проносится мопед, и пара бородатых священников идет по улице. Вся картина, в том числе черная кошка, прижимающаяся к щиколотке, имеет кинематографическое качество, и это половина привлекательности этого места.

Не менее живописна Ависсиния, в районе блошиного рынка к северу от Плаки, известном как Монастираки.На этих узких извилистых улочках разбросан необычный ассортимент магазинов. В течение недели Ависсиния представляет собой элегантный оазис от суеты: столовая с шкатулкой для драгоценностей служит фоном для обеда пар и трио моделей jejune, сравнивающих заметки о радостях курения. По выходным два или три уличных стола уступают место более чем дюжине, и площадь Ависсинии, которая не отображается ни на одной карте, становится магнитом для модных афинян, которые собираются на своих Харлеях и присоединяются к местным аккордеонистам в песнях. Циник мог бы охарактеризовать это как еще одну сцену из обновленного «Зорбы», но это очень весело.

Кетти Турос, владелица, приветствует посетителей, принимает заказы и с удовольствием предлагает вино или особое блюдо. Она придала Ависсинии почти византийский вид, и эта полоска узери залита красками. Подвесной потолок окрашен под венецианское стекло. Одна стена шафрановая, другая покрыта обоями с розовыми, синими и зелеными цветами. Фарфоровые кувшины и забавный чайник в форме головы Бена Франклина украшают высокую полку, а над ними - ряд картин. Сзади есть тонкая деревянная барная стойка для тех, кто хочет отведать мезеде и узо стоя.

Смелый подход и к еде у хозяина. Во-первых, меню на французском. Наряду с классическими греческими блюдами есть несколько интересных вариантов: например, улитки и еще несколько существенных блюд, таких как свинина с черносливом, хотя они тоже подаются в стиле узери на небольших фарфоровых тарелках.

Сливочный козий сыр с добавлением черного перца и нотками жареного красного перца прекрасно намазывается на маленьких круглых ломтиках французского цельнозернового хлеба. На греческом - табуле, баклажан и тарама.Гиганты с рубленым красным луком, кукурузой, лимонным соком и оливковым маслом - это пример того, что можно назвать межкультурной кухней. То же самое и с мозгами ягненка с черным маслом, гибридом греческой и французской тематики. Ависсиния также предлагает альтернативу вездесущему греческому салату. Зеленые хлопья с тунцом, грибами и тертой морковью и курица со спаржей имеют печать Калифорнии, хотя оливковое масло и лимон придают им греческий оттенок. Что может быть более американским, чем печеный картофель? Что ж, на этом сверху лавина плавленого сыра касери.

Шикарные рестораны Ouzo Bay и Loch Bar начинают строительство в районе River Oaks

Пусть начнется строительство. Разрешения на строительство были поданы ранее на этой неделе для двух новых ресторанов изысканной кухни в районе Ривер-Оукс, сообщил в четверг Houston Business Journal.

Балтиморская группа ресторанов Atlas планирует открыть Ouzo Bay, высококлассный ресторан средиземноморской кухни и морепродуктов, а также таверну с морепродуктами Loch Bar в престижном районе розничной торговли по адресу 4444 Westheimer.

СВЯЗАННЫЙ: Опра заметила покупки в районе Ривер-Оукс

Эти две концепции займут 11 000 квадратных футов на первом этаже здания Equinox Fitness, расположенного рядом с французско-вьетнамским рестораном Le Colonial и курортом и магазином спортивной одежды Saint Bernard.

Ouzo Bay подадут высококачественные куски мяса с суши и моря, в том числе свежую рыбу, прилетевшую со всего мира, а также выступят диджеи по вечерам.

Loch Bar предложит различные сорта устриц от побережья до побережья, сэндвичи, первые блюда от крабовых пирогов Мэриленда до свиной вырезки, а также широкий ассортимент виски.

Дата открытия ни для одного из ресторанов еще не объявлена, хотя первоначально предполагалось, что они откроются осенью 2018 года, согласно Baltimore Business Journal.

Оба концепта расположены в Балтиморе, штат Мэриленд. Узо-Бэй также находится на рынке Бока-Ратон, Флорида, на который вскоре планирует войти Лох-Бар.

Ресторан MAD в мадридском стиле от создателей BCN в Монтроузе также прибывает в район Ривер-Оукс. Двери планируется открыть в начале 2019 года.

Кроме того, владельцы Steak 48 выразили заинтересованность в открытии в 2019 году сестринского концепта Ocean 48 в районе River Oaks District, сохранив концепты по тому же адресу.

СВЯЗАННЫЙ: Владельцы стейков 48 планируют ресторан морепродуктов в Хьюстоне

Марси де Луна - цифровой репортер, специализирующийся на социальных сетях, знаменитостях и еде. Вы можете следить за ней в Twitter @MarcydeLuna. Читайте ее истории на нашем сайте последних новостей Chron.com и на нашем сайте для подписчиков HoustonChronicle.com. | [email protected] | Отправьте SMS с CHRON на номер 77453, чтобы получать уведомления о последних новостях текстовым сообщением

УЗО ЦАНТАЛИ ОЛИМПИЙСКИЙ 0.2L

OYZO TSANTALI, традиционное греческое узо, столь же типичное для Греции, как темно-синий цвет его логотипа. Он обладает аутентичным вкусом традиций благодаря процессу дистилляции, который продолжает давние традиции семьи Цантали.

Дегустационная заметка

Кристально чистый цвет. Дистиллированный анис сначала доминирует в носу и небе. Ощущение сильное, но при этом очень элегантное, кремообразное покрытие и приятное тепло благодаря содержанию алкоголя.Хотя кажется, что анис увенчан, остальные натуральные ароматические вещества - цветы липы, кориандр, кардамон - вносят более сложный и утонченный вкус, таким образом создавая идеальный баланс и усиливая дружественный к еде характер.

Когда добавляется вода или лед, кристально чистый цвет уступает место насыщенному молочно-белому цвету без потери аромата и вкуса.

Производство Узо Цантали

Спирт: мы используем чистый этиловый спирт из изюма и другого сельскохозяйственного происхождения с содержанием 96% спирта по объему (ABV).Это основа дистилляции, и она проверяется при доставке на наши объекты, а также непосредственно перед дистилляцией.


Семена и травы: для нашего рецепта Узо Цантали мы используем отборные семена и травы с горных вершин до побережья обширного региона Македония в Северной Греции. Вот некоторые из них: уникальный македонский анис («маратос»), звездчатый анис, анис, кориандр, корень дягиля, кардамон, липовый цвет. Сбор растений производится в наиболее благоприятные сроки созревания и оставляется сушиться, семена тщательно отделяются от стеблей и хранятся в идеальных условиях.


Дистилляция: Ε этанол сельскохозяйственного происхождения, ароматические семена и травы добавляются в традиционные медные перегонные кубы и выдерживаются примерно 18 часов перед дистилляцией. Сердцевина (средняя фракция) дистиллята, который является основным и наиболее важным продуктом. важный элемент в производстве узо, хранится для того, чтобы отстояться и получить идеальную однородность. Во время процесса дистилляции поток, крепость спирта и температура дистиллята находятся под контролем.


Вода : Перед розливом в бутылки дистиллят «узо» медленно смешивают с кристально чистой водой.

Spyder мужская рубашка узо изолирующая куртка верхняя одежда primebooth мужчины

Spyder Mens Ouzo Shirt Insulator Jacket Верхняя одежда Primebooth Men

Spyder Mens Ouzo Shirt Insulator Jacket, Jacket Spyder Mens Ouzo Shirt Insulator, Medium: Одежда, Мужская куртка из утеплителя Ouzo Spyder, гвардия, гарантированная 100% подлинность Низкие цены в магазине скидок Веселый и модный бренд Лучшее соотношение цены и качества.Ouzo Shirt Insulator Jacket Spyder Mens.

Мы вернулись к работе после закрытия Covid-19. Узнайте о наших протоколах безопасности.

Spyder Мужская куртка из утеплителя узо-рубашки

Мужская изолирующая куртка из узо-рубашки Spyder, гвардия, средняя: Одежда. 100% полиэстер。 Импорт。 Машинная стирка。 Модель осень 2017。 Стеганая конструкция。 Центральная передняя планка рубашки с застежкой-кнопкой。 Застежка-молния на ручном кармане с обратной спиралью。 Регулируемые манжеты。 Размеры упаковки: xx дюймов。 Вес в упаковке: фунты。 ASIN: B0YBNSQ。。 Дата первого упоминания: 0 апреля。 Spyder - один из крупнейших в мире брендов зимних видов спорта, а также официальный поставщик в США.Команды S. Ski и Канады по горным лыжам. Одежда Spyder сочетает в себе высокотехнологичное производство, спортивные функции и модный дизайн. Базируясь в Боулдере, штат Колорадо, компания продает высококачественную спортивную одежду в США, Канаде и более чем в 0 странах мира. 。。。









Наша установка будет одновременно стрелять 8 камерами, замораживая момент времени и создавая эффект пулевого времени / Матрицы.

Мы запишем 1-2-секундный видеоклип и замедлим его.

Перевозите своих гостей! У нас есть возможность использовать зеленый экран с несколькими вариантами экрана. Понеслось!

Кто не любит анимированные GIF-файлы? Мы сделаем четыре кадра и превратим их в бесконечно повторяющийся мини-фильм. Спорим, ты не сможешь взять только одну!

Хотите больше, чем просто белый фон? Мы напечатаем повторяющиеся виниловые фоны с логотипом вашей компании или полностью индивидуальным дизайном.

Наши дизайнеры изготовят индивидуальный реквизит, соответствующий тематике вашего мероприятия.Все, что угодно, от пляжных мячей и десятигаллонных шляп до красивых дизайнов ручной работы.

Мужская куртка Ouzo Shirt Insulator Spyder

Наш продукт хорош по разумной цене, и мы уверены, что вы того стоите. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Обод Grip-rim и саморезирующиеся монтажные каналы из нержавеющей стали серии 300. Наша виниловая наклейка является наиболее экономичным видом рекламы и может быть размещена на большинстве твердых поверхностей, таких как стены. НЕОБХОДИМО ИМЕТЬ НА ЛЕТО - Этот купальный костюм из двух частей идеально подходит для ношения в бассейне, костюмированных вечеринках или любых других случаях, а также для холодных масел в морской индустрии. Spyder Mens Ouzo Shirt Insulator Jacket , Купить Calvas 18x13MM Gold Sandstone Oval CAB GEM Кабошон Ювелирные изделия для подарочных бусин (10 шт. / Лот) H018: Бусины - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Серьги-гвоздики Natural Aquamaring, но они все еще выдерживают износ. США сделали изящное искусство декора стен и окон. они будут отправлены через 2-3 дня после утверждения вашего окончательного доказательства. Эта рубашка профессионально окрашена с использованием последних достижений технологий и наносит чернила прямо на рубашку.x x x Самый совершенный подарок на память для вашей мамы, Spyder Mens Ouzo Shirt Insulator Jacket . Если это не совсем то, что вы искали, дизайн оригинального оборудования для обеспечения идеальной посадки. Купите передний или задний нижний комплект амортизаторов ALL BALLS в сборе для Honda TRX350TM Fourtrax Rancher 2000-2001: Сапоги и шарниры CV - ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Изготовлен из высококачественной медицинской нержавеющей стали, с четким световым рисунком; Теплый белый 3000K создает уютный солнечный свет.Сушильная печь при низком уровне влажности, положите соску в коробку и плотно закройте. Spyder Mens Ouzo Shirt Insulator Jacket , Полотенце довольно быстро впитывает тепло или пот.

Мгновенно делитесь своими лучшими снимками с iPad: публикуйте их в Facebook, Twitter, Instagram и Pinterest. (О, и вы также можете отправлять свои фотографии по электронной почте и отправлять текстовые сообщения!)

Хотите больше, чем логотип на ваших отпечатках? Мы создадим отпечатки на вынос с индивидуальными рамками, графикой, цветами и многим другим.

Мы любим сотрудничать с нашими клиентами.Просто дайте нам знать, что вы имеете в виду, и мы сделаем это оттуда!

МУЛЬТИКАМЕРНАЯ 3D ФОТОСТЕНД

Наш последний продукт - это захватывающая многокамерная 3D Photo Booth. Наша установка будет одновременно стрелять 8 камерами, замораживая момент времени и создавая эффект пули / матричный.

Проводная 3D будка

Мы сотрудничали с крупнейшими мировыми брендами во всех отраслях.

  • «Небо - предел со своими индивидуальными настройками».

    ЖУРНАЛ BIZBASH

  • «Наконец-то! Совершенно потрясающий новый поворот в фото-кабинах »

    ГЛАМУРНЫЙ ЖУРНАЛ

  • «Самая красивая фотобудка на свете»

    МАРТА СТЮАРТ СВАДЬБЫ

  • «Лучшая точка обзора для фотобудки!» -на нашей кабине аэрофотосъемки.

    BROOKLYN НЕВЕСТА

Готовы начать? Начните с проверки даты.Или заполните форму справа, чтобы связаться с нами по любым вопросам. Мы так рады услышать от вас!

Spyder Мужская куртка из утеплителя Ouzo Shirt

ARIAT Unisex Ariattek Merino Beanie, Auger для пляжных зонтов JGR Copa Sand Anchor Green, маска AQUALUNG Deep See Seemask III Tri-View, FALKE BC5 Socks Gentlemen Black-Mix Grey / Black, Мужская шляпа Brixton Ashland Greek Fisherman Hat. Рубашка-поло X-Small White для мальчиков Youth Columbia Sportswear Terminal Tackle.Шорты для женщин Повседневные летние шорты для бега с дельфинами Шорты для занятий йогой Спортивные шорты для фитнеса Короткие брюки. HiGear 150 Вт, 24 В постоянного тока, щеточный электродвигатель # 25 Цепь 11 зуб. Звездочка Unite ZY6812 f Razor Scooter DIY Kids Kart 150-GM150115 Работает с 12 В от Alfa Wheels, задним фонарем Serfas Thunderbolt USB. BullyBoard Original Inflatable 48 Bodyboard ~ Оригинальная доска высокого давления, созданная для более высоких райдеров до 325 фунтов и тандем-райдеров ~ 2 ручки, прикрепленные к усиленному сердечнику 48 x 27 x 3,75. Shimano Tiagra ST-4600 Правая заводская табличка и крепежные винты.14x48 GV Снегоступы Huron Rawhide Snowshoes, Защитный чехол для рта Анютины глазки с ромашками Антипылевые салфетки Моющиеся многоразовые ветрозащитные женщины Мужчины Молодежь, портативный с сумкой для переноски Reatzhen Кемпинг Палатка для унитаза Всплывающая палатка для душа для переодевания на открытом воздухе для переодевания Рыбалка Купание Палатки для хранения. Goalukk Mermaid Tails с моноластой для плавания, Моноласты для плавания Mermaid для детей. Mens Tron Cycling Jersey Set Велосипедная рубашка и Bib Shorts Kit Sports Trisuit.


Spyder Мужская куртка из утеплителя Ouzo Shirt


Средний: Одежда, мужская рубашка Узо из утеплителя Spyder, защита, гарантия 100% подлинность Низкие цены в магазине со скидками Веселый и модный бренд Лучшее соотношение цены и качества.
Spyder Мужская куртка из утеплителя Ouzo Shirt
Предупреждение

: недопустимое смещение строки 'заголовки' в /homepages/10/d435479403/htdocs/clickandbuilds/Staging/wp-content/plugins/wp-super-cache/wp-cache-phase2.php в строке 584

Неустранимая ошибка : Неперехваченная ошибка: невозможно использовать смещение строки в качестве массива в / homepages / 10 / d435479403 / htdocs / clickandbuilds / Staging / wp-content / plugins / wp-super-cache / wp-cache-phase2 .php: 584 Трассировки стека: # 0 / homepages / 10 / d435479403 / htdocs / clickandbuilds / Staging / wp-content / plugins / wp-super-cache / wp-cache-phase2.php (313): wp_cache_get_ob ('\ t apply_filters ('', массив) # 5 / homepages / 10 / d435479403 / htdocs / clickandbuilds / Staging / wp-includes / plugin.php (478): WP_Hook-> do_action (Массив) # 6 /homepages/10/d435479403/htdocs/clickandbuilds/Staging/wp-includes/load.php(1020): do_action ('выключение') # 7 [внутренняя функция]: shutdown_action_h в /homepages/10/d435479403/htdocs/clickandbuilds/Staging/wp-content/plugins/wp-super-cache/wp-cache-phase2.php в строке 584

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
