Устройства вводно-распределительные типа ВРУ (УВР)

ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА ВРУ

Вводно-распределительные устройства типа ВРУ (в дальнейшем “устройства”) предназначены для приема и распределения учета электрической энергии, а также для защиты линий при перегрузках и коротких замыканиях в трехфазных и однофазних цепях, напряжением 380/220 В с частотой 50 Гц с глухо заземленной нейтралью.

Устройства предназначены для установки на промышленных, общественных, коммунальных и жилых объектах в щитовых помещениях с применением общего пользования с односторонним обслуживанием.

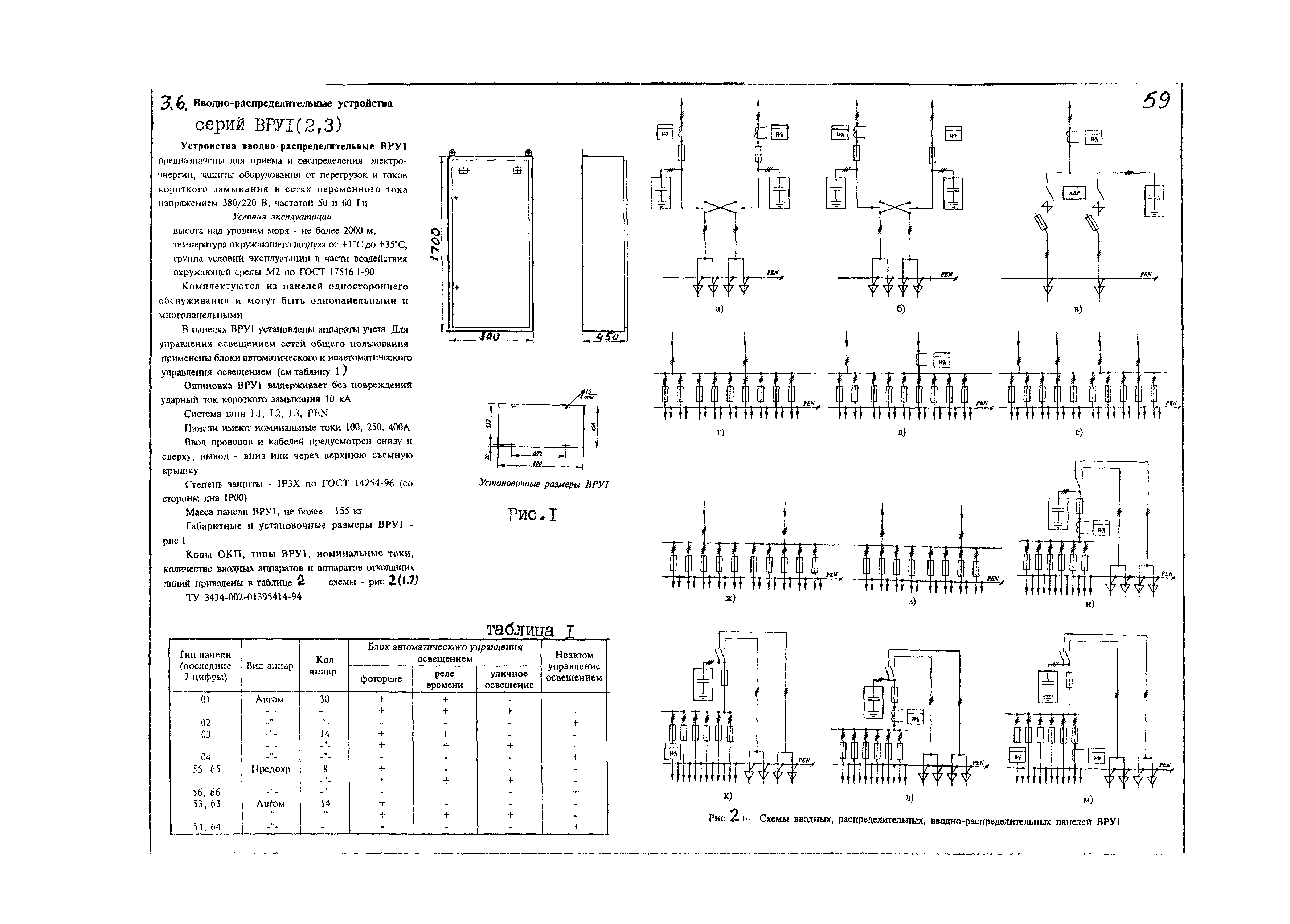

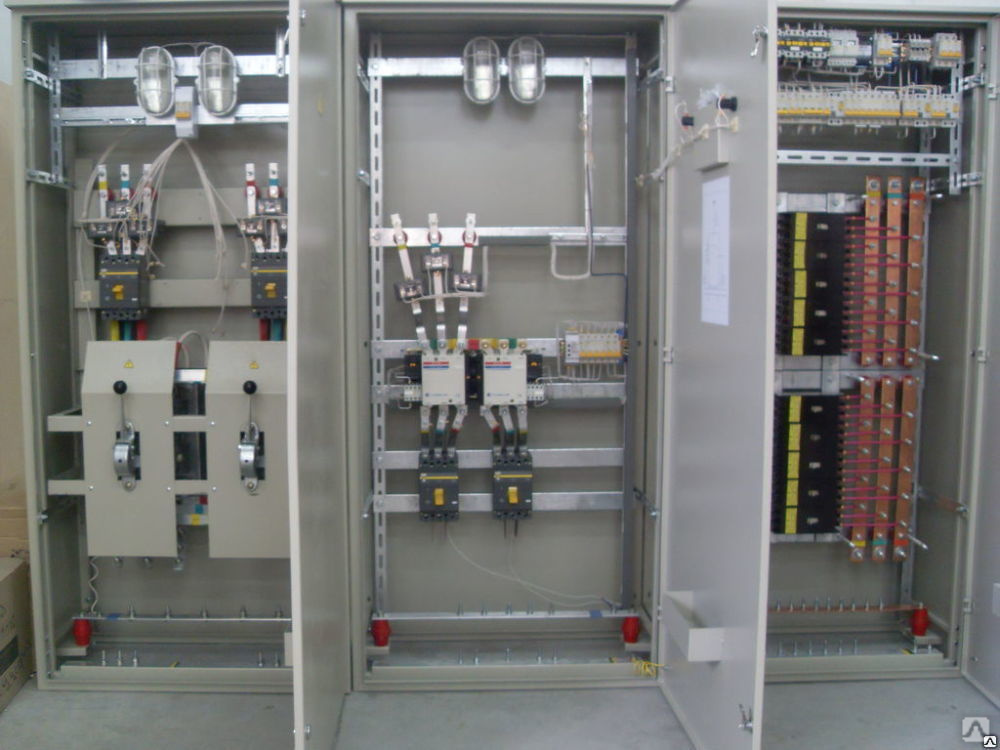

Конструктивно изделия серии ВРУ выполнены в металлических шкафах одностороннего обслуживания с одной или двумя дверями. Изделия ВРУ1 в стандартной комплектации изготавливаются с одной боковой панелью и без задней панели.

Вводно-распределительныеустройства ВРУ могут комплектоваться как индукционными приборами учета энергии, так и электронными, которые могут использоваться в качестве датчика приращения энергии для работы в автоматизированных системах контроля и учета энергии (АСКУЭ БП) и телеизмерения мощности.

Устройства выполнены в металлических шкафах с габаритными размерами:
• ВРУ — 1800*800*450 мм;
• по согласованию с заказчиком возможны изменения размеров

Технические характеристики:

Номинальное напряжение 380В/220В
Номинальный ток до 400А
Частота 50Гц
Прочность устройства прикоротких замыканиях (действующее значение) 10кА
Степень защиты IP23 (IP54) (со стороны дна IP00)
Температура окружающей среды воздуха от +1° до +40°С
Высота над уровнем моря до 2000м
Окружающая среда — невзрывоопасная, не содержащая пыли и химически активных веществ.



Структура условного обозначения:
ВРУ ХХХХХ УХЛ 4
1 2 3 4 5 6

1. Условное обозначение класса НКУ ввода и распределения электроэнергии: 1
2. Защита на вводе:
– Нет — автоматический выключатель или предохранитель (серия ВРУ1)
– А — защита на вводе автоматический выключатель
3. Назначение панели:
– 11–18 — вводные
– 21–29 — вводно-распределительные
– 41–50 — распределительные
4. Наличие аппаратов навводе:
– 0 — отсутствуют
– 1 — переключатель на 250А
– 2 — переключатель на 400А
– 5 — выключатель на 250А
– 6 — выключатели и предохранители на 250А
– 7 — выключатель, предохранители и аппаратура АВР на 100А
– 8 — выключатель, предохранители и аппаратура АВР на 250А
5. Наличие дополнительного оборудования:
– 0 — отсутствует
– 1 — блок автоматического управления освещением с автоматическими выключателями 30×16А

– 2 — блок автоматического управления освещением с автоматическими выключателями 14×16А
– 3 — блок автоматического управления освещением с автоматическими выключателями 8×16А
– 4 — блок управления освещением с автоматическими выключателями 14×16А
– 5 — блок автоматического управления освещением с автоматическими выключателями 8×16А
– 6 — блок управления освещением с автоматическими выключателями 8×16А
6. Климатическое исполнение и категория




Устройства изготавливаются согласно ТУ У 31.2-32729641-004:2011






Прочие технические параметры можно получить в отделе продаж компании «Союз-Континент»
тел/факс.

+38(061) 222-73-55  |  моб. +38(067) 612-38-93
