Нормы и правила выполнения электромонтажа в квартире, доме, коттедже

Применение кабеля NYM и ВВГ в частном доме и квартире

индексы НГ(не горючий) и LS(самозатухающий)

За последний год при выполнении электромонтажных работ мы стали сталкиваться с повышенным интересом заказчикам к применяемому кабелю. Прочитав в интернете о том, что кабель NYM запрещено прокладывать в одной штробе по несколько штук(а некоторые «специалисты» вообще пишут о запрете применения подобного кабеля), наши клиенты на основании этих утверждений попытались предъявить к нам необоснованные претензии.

Рекомендация

Не принимайте все, что написано на тематических сайтах за истину в последней инстанции. Если нет ссылки на действующие нормативные акты, скорее всего статью писал далеко не профессионал или обычный копирайтер, очень далекий от электромонтажа.

Я решил глубже разобраться в этой проблеме, очередной раз перечитав действующие правила по проведению электромонтажных работ в жилых зданиях сделав выписки и приложил краткие комментарии.

Действующие нормативы по применения кабеля НГ(не горючий) и ЛС(самозатухающий)

Подробнее…

Соединение проводов и кабелей

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2. 1
Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85
3. Производство электромонтажных работ
Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помеще­ниях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011
526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

– материал проводника и его изоляцию;

– число и форму проводов, формирующих проводник;

– площадь поперечного сечения проводника;

– число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Подробнее. ..

Выбор сечения кабеля по току

Основополагающим документом в проведении электромонтажа является ПУЭ (привила устройства электроустановок). Я не ставлю задачу процитировать все нормы и правила, это займет массу нашего времени. Рассмотрим основное, наиболее чисто встречающееся в повседневной жизни. Одно из первых вопросов возникающие при проведении электромонтажных работ является расчет нагрузок и сечения кабеля по току. Рассмотрим несколько таблиц из ПУЭ в которых указаны допустимые токи для разного сечения кабеля.

ПУЭ Глава 1.3

Раздел: допустимые длительные токи для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией

Таблица 1.3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, нейритовой или резиновой оболочке, бронированных и небронированных





Ток *, А, для проводов и кабелей



Сечение токопро-водящей

одно-жильных

двух-жильных

трех-жильных

жилы, мм



при прокладке







в воздухе

в воздухе

в земле

в воздухе

в земле

___________

* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.



1,5

23

19

33

19

27

2,5

30

27

44

25

38

  4

41

38

55

35

49

6

50

50

70

42

60

10

80

70

105

55

90

16

100

90

135

75

115

25

140

115

175

95

150

35

170

140

210

120

180

50

215

175

265

145

225

Комментарий
Как мы видим из таблицы самые распространенные кабели 1,5мм2 и 2,5мм2, проложенные открыто выдерживают токи 19 и 25 ампер соответственно, а если те же кабели проложены в земле (или замоноличены в стене) токи еще более увеличиваются.
По правилам для защиты групповой линии с установленным шестнадцати амперным автоматом можно использовать кабели обоих сечений.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами







Ток, А, для проводов, проложенных



Сечение токо-

прово-дящей







в одной трубе



жилы, мм

открыто

двух одно-

жиль-ных

трех одно-

жиль-ных

четырех одно-

жиль-ных

одного

двух-

жиль-ного

одного трех-

жильн-ого

1,5

23

19

17

16

18

16

2,5

30

27

25

25

25

21

4

41

38

35

30

32

27

6

50

46

42

40

40

34

10

80

70

60

50

55

50

16

100

85

80

75

80

70

25

140

115

100

90

100

85

35

170

135

125

115

125

100

50

215

185

170

150

160

135

Комментарий
Внимательно изучив эту таблицу видно, что токи, которые выдерживают медные провода несколько ниже. Когда мы приходим в магазин, для покупки кабеля, там висит именно эта таблица. Продавцам значительно выгоднее продать Вам кабель более большого сечения.  Однако в соответствии с правилами мы должны пользоваться первой таблицей. Именно в ней внесены нужные нагрузки! Во второй таблице прописаны максимальные токи для проводов и шнуров, это существенно отличается от кабеля!

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.

Таблица 7.1.1 Наименьшие допустимые сечения кабелей
и проводов электрических сетей в жилых зданиях

Наименование линий

Наименьшее сечение кабелей и проводов с медными жилами, мм2

Линии групповых сетей

1,5

Линии от этажных до квартирных щитков и к расчетному счетчику

2,5

Линии распределительной сети (стояки) для питания квартир

4,0

Подробнее. ..

Правила установки УЗО (Устройство защитного отключения) ДИФ автомата

ПУЭ Глава 7.1

Раздел: Защитные меры безопасности

7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).

7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.

Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту.

При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА.

Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется

7.1.80. В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.

Комментарий
Установка УЗО является обязательной только на розеточные линии улицы, влажные помещения и оборудование в инструкции по подключению прописано его применение (Стиральные, посудомоечные машинны, джакузи и прочее). На освещение и обычные групповые линии установка УЗО не является обязательной.

7.1.83. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников

Подробнее…

Можно ли штробить стены

Штобление стен и потолков в квартирах панельных домов панельных домах Санкт-Петербурга и большей части России регламентируется достаточно противоречиво. Практический каждый электрик трактует эти правила как ему больше нравится. Единственный регион где законодательно запрещено любое штробление в квартирах панельных домов типовых серий является Москва. Во всех остальных городах и весях нашей необъятной страны нет такого руководства, которое настолько «заботиться» о своих согражданах.

Постановление правительства Москвы

от 25 октября 2011 г. № 508-ПП

11.При производстве работ по переустройству и (или) перепланировке жилых и нежилых помещений в многоквартирных домах и жилых домах не допускается: ……

11.11. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов (в многоквартирных домах типовых серий).

Подробнее…

Прокладка кабеля в штробах, необходимость гофры

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный – L, нулевой рабочий – N и нулевой защитный – РЕ проводники).
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.
Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто – в каналах строительных конструкций, замоноличенных трубах; открыто – в электротехнических плинтусах, коробах и т.п.
В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.
В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий
Комментарий
В негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,



Подробнее…

Заземление в розетках, прокладка проводки шлейфом

Достаточно часто возникает вопрос прокладки проводки шлейфом (радиальная схема). При такой прокладке идет значительная экономия кабеля и снижаются трудозатраты. Однако и существует ряд минусов. Самый большой это то, что сила тока, проходящая через первую розетку, суммируется со всеми остальными розетками на шлейфе. Когда розеток много, нагрузка на первую контактную группу достаточно высока. Особенно актуально это для кухонь квартир, где большинство приборов имеют большое электропотребление. Сегодня действующий норматив по электромонтажным работам в квартирах СП 31-110-2003. Ссылка на пункт приведена ниже

СП 31-110-2003 Проектирование и монтаж электроустановок жилых и общественных
зданий

8. СИЛОВЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ

8.3 В радиальных схемах допускается присоединение шлейфом (РЕ проводники должны присоединяться с помощью ответвления) второго электроприемника, если это не противоречит требованиям по подключению конкретного оборудования, при этом тип и сечение проводников перемычек должны соответствовать проводникам основной питающей линии, в обоснованных случаях допускается подключение шлейфом до трех дополнительных электроприемников, при этом суммарная нагрузка по току не должна более чем в два раза превосходить значение номинального рабочего тока вводного аппарата головного (первого) электроприемника.

Комментарий

Правила ограничивают количество розеток в шлейфе тремя и регламентируют подключение заземления. Заказчикам электромонтажных работ следует обратить на это внимание. Многие электрики пренебрегает этими рекомендациями надеясь на русский авось.

Контроль качества
Наша компания оказывает услуги по контролю качества электромонтажных работ в квартирах. Инженер проверит качество монтажа, соответствие существующим нормативам, укажет на ошибки и даст рекомендации по их устранению.

Особенности ввода электричества в деревянный дом



Вступление

Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.

Ввод электричества в деревянный дом

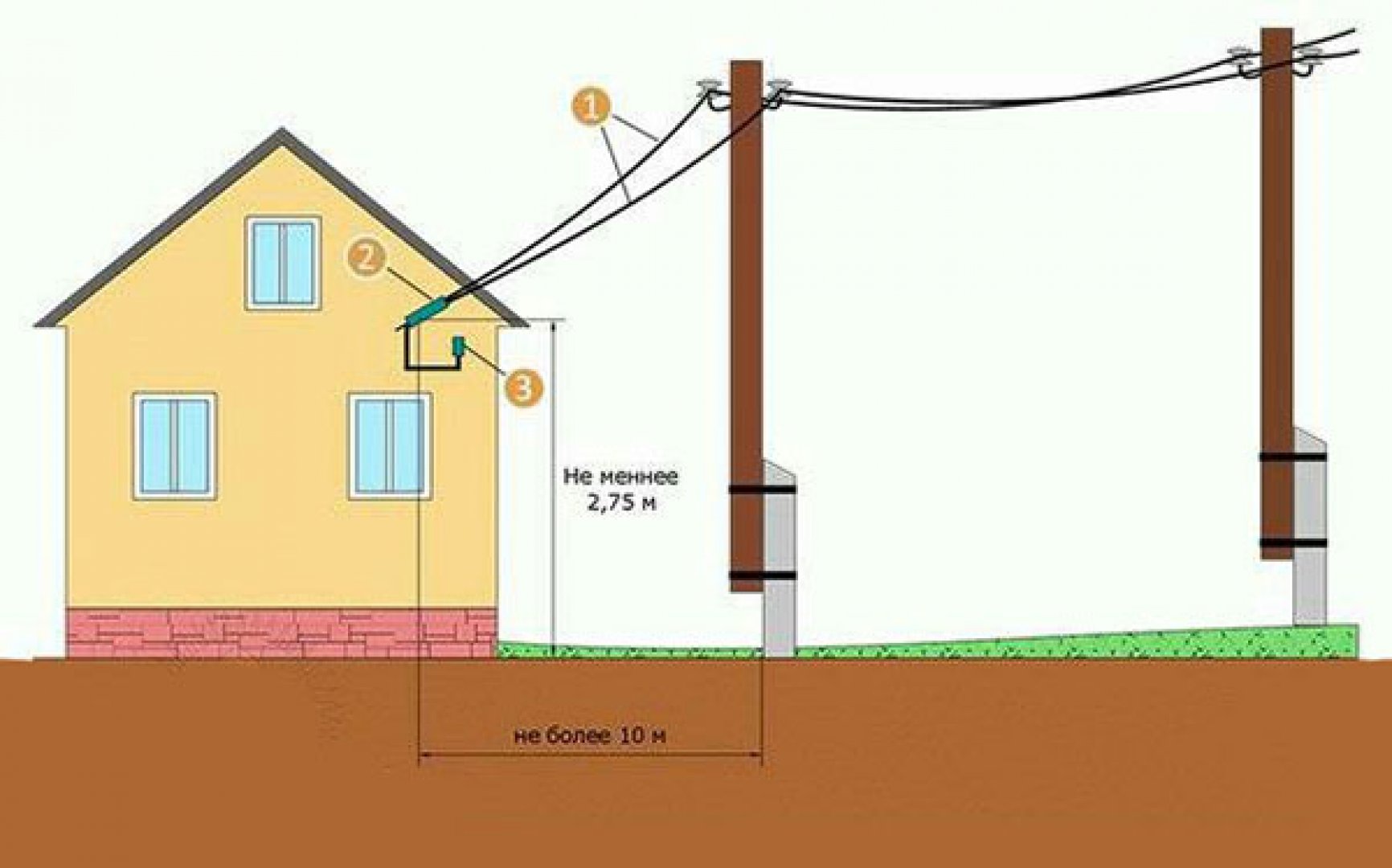

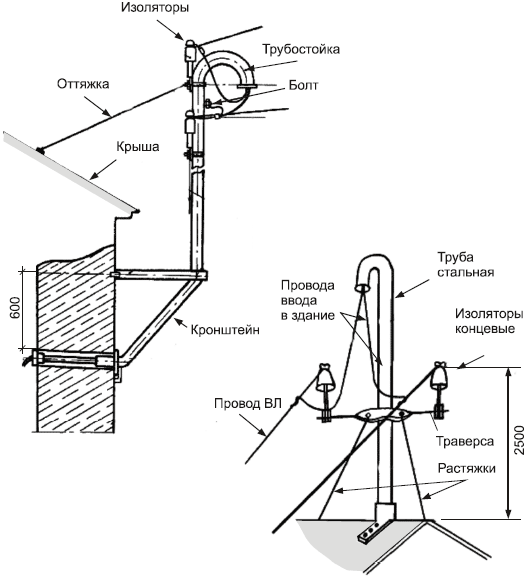

Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП). Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.

В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.

Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п.2.4.3).

Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2. 4.55).

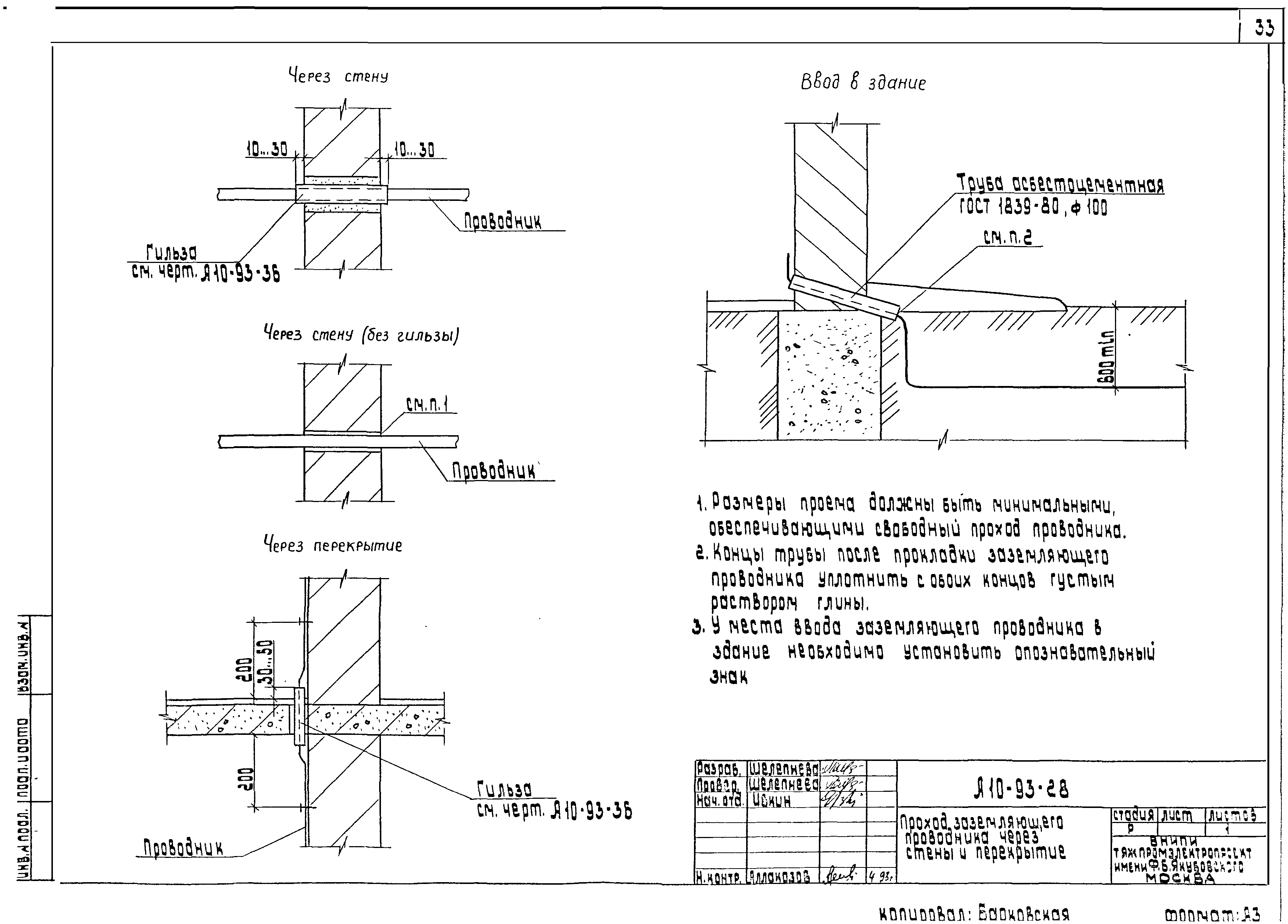

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

Два варианта ввода СИП провода в деревянный дом

Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

Вариант 1.

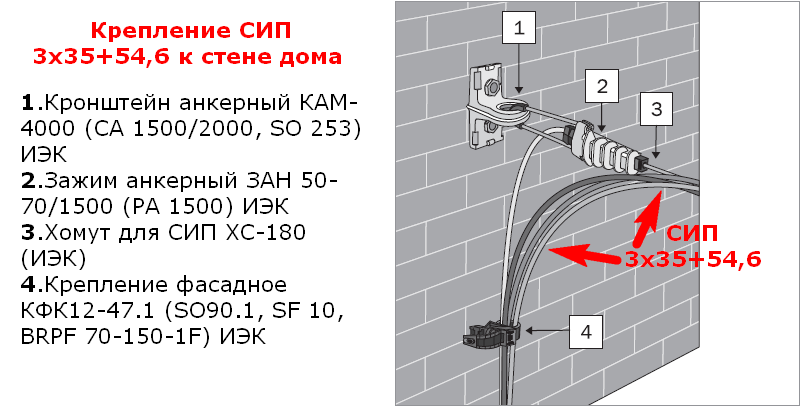

От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

Вариант 2.

Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм2, то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм2) на фасаде дома.

Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

Выводы

Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

©Elesant.ru

Другие статьи раздела: Электропроводка дома





Ввод в дом электричества с помощью кабеля под землей

Автор Alexey На чтение 7 мин. Просмотров 4.9k. Опубликовано Обновлено

Решение осуществить ввод электричества в частный дом подземным кабелем   вместо воздушных линий имеет ряд преимуществ:

  • Подземный ввод не портит архитектурный дизайн и  завершённость стиля. Часто именно эта причина  становиться основной при выборе способа   подключения  для фешенебельных  особняков и коттеджей;
  • не  подверженность  подземного кабеля к погодным  воздействиям   разрушительного  характера;
  • пожарная безопасность подземного  ввода –   если в земле  произойдёт  короткое замыкание и возникнет дуга, то очень  низка  вероятность того, что пострадают люди или имущество;
  • подземная проводка защищена от вандализма и кражи  проводов, что важно, если дом оставляется на долгое время без присмотра.
прокладка кабеля под землей

Общие принципы

Подземная прокладка кабеля может стать единственным абсолютно  безопасным способом подключения здания к сети, если требуется  осуществить ввод электричества в деревянный дом, являющийся объектом повышенной пожарной опасности.

При подключении здания из дерева при помощи воздушного ввода  наиболее опасным участком является отрезок вводного кабеля,  проложенного по стене из горючего материала. От усадки, сдвига,  набухания деревянных конструкций изоляция проводов может  повредиться, следствием чего станет короткое замыкание и возникновение дуги,  поджигающей дом.

Различные способы защиты проводов не дают такой безопасности, как  кабель, проложенный под землёй.

Ввод в здание кабелем через гофру

Более  высокая стоимость подземного  ввода.
Для  принятия  решения, необходимо учесть  дополнительные издержки,  связанные с  подземным вводом:

  • Более высокая цена подземного кабеля соответствующего  сечения,  по сравнению с проводами воздушной линии;
  • Затраты на строительные материалы и конструкции,  требуемые  для подземной прокладки.
  • Стоимость земляных работ;
  • Необходимость потратить время и средства для получения  соответствующих разрешений на земляные работы.

Уязвимости подземного вводного кабеля

Подземный ввод электричества в дом хоть и является намного безопаснее  по сравнению с воздушными проводами, но полностью неуязвимым его  считать нельзя.

Движения почвы (вспучивание, проседание, горизонтальный сдвиг),  связанные с глубинными тектоническими процессами,  промерзанием грунта и течением грунтовых вод, могут повредить  подземный кабель. Также необходимо учитывать давление корневой  системы больших деревьев.

Кабель в гофре

Нельзя сбрасывать со счетов влияние микроорганизмов, насекомых и  грызунов. Кроме этого, защищённый подземный кабель подвержен  старению и коррозионным процессам, течение которых будет зависеть  от совокупности различных условий –  химического состава почвы,  насыщения её водой,   влияния живых  организмов, воздействия тепловых  колебаний и вибраций.

И само собой, подземный ввод может  пострадать  от  различных  случайностей, связанных  с  человеческим   фактором и техногенными  происшествиями.

Получение разрешений на подземный ввод

Приняв окончательной решение, необходимо будет сделать проект  энергоснабжения. Техническая документация должна быть составлена  по всем правилам, поэтому разработкой чертежей и планов  должны заниматься специалисты из соответствующих организаций.

Также они должны определить марку кабеля и сделать расчёт сечения  его токопроводящих жил. Если бы речь шла о подключении к домашней  электросети подземной электропроводкой пристройки на частном  участке, где гарантированно нет никаких коммуникаций, то волокиты  с бумажной работой можно было бы избежать.

Но без соответствующего  разрешения не обойтись,   осуществляя  ввод электричества в  деревянный дом, или в любое другое здание,   где требуется подключение  к общей линии  электропередач.

Чтобы получить проект энергоснабжения необходимо выполнить  ряд технических условий, среди которых в обязательном порядке  нужно будет получить разрешение на земляные работы,  которое должны одобрить службы,  отвечающие за  различные коммуникации и объекты –

  • линии электропередач,  системы связи,
  • газопроводы,
  • водопроводы,
  • канализационные трубы,
  • теплотрассы,
  • дороги,
  • зелёные насаждения,
  • здания и сооружения.

Таким образом, проводится трассировка участка – если в  непосредственной близости от  предполагаемой прокладки  кабеля находятся различные коммуникации, то необходимо  будет  пригласить ответственных за  них лиц  для согласования расположения  траншеи и  контроля проводимых работ.

Соответствие кабельной продукции

Для ввода электричества в дом должны применяться исключительно  кабели, предназначенные для прокладки под землёй.  Поскольку провода и изоляция находятся под давлением грунтовых масс,   для  данного  типа кабельной продукции   предусматривается специальная  оплётка –   броня.

Первая буква «В» в маркировке указывает,  что используются медные  токопроводящие жилы,  покрытые изоляцией из полихлорвинила.  Если первой идёт литера «А»,  то кабельные жилы – алюминиевые.

Кабель ВБбШв

В кабеле ВБбШв, бронирование осуществляется при помощи  профилированной стальной ленты,  (сочетание букв «Бб» в маркировке) , которая  наматывается  по спирали на  внутренний слой изоляции,  тем самым предупреждая  повреждение внутренних  жил об острые предметы в почве.

Кабель ВКБШв

Кабель ВКБШв имеет броню в виде комбинации переплетённой  стальной проволоки  (литера «К») и  металлической полосы  с антикоррозионным  покрытием (буква «Б»).

Таблица кабелей различного сечения и допустимое давление на них

В кабеле ВББШв броня состоит из двух стальных лент, взаимно перекрывающих стыки.  Буквосочетание  «Шв»  указывает,  что  внешняя защита  от проникновения влаги выполнена в виде полихлорвинилового шланга.  Дальше следует количество токонесущих жил и  сечение проводов.

Кабель ВББШв

Перед прокладкой  необходимо проверить  мегомметром изоляцию  между токонесущими жилами и броней. Данную процедуру повторяют дважды: для уложенного в  траншее кабеля, и после его засыпки.

Защита кабельной укладки

Описанные выше кабели укладываются волнообразно,  без   натяжения   в траншею глубиной 90 см  (обязательно ниже точки промерзания грунта)   на  слой насыпного песка, 15-20 см  толщиной.

В обычных условиях дополнительной защиты не требуется,  и  уложенный  кабель засыпают ещё одним слоем песка,   высотой 20-30 см.  Потом на  него укладывают   предупреждающую ленту,  после  чего траншею  засыпают землей  полностью,  утрамбовывая.

Поскольку земля даст усадку, необходимо над траншеей  сделать небольшой холмик.  Если требуется проложить  кабель под дорогой или площадкой,  то для дополнительной защиты  используют железобетонную или  металлическую трубу,  защищённую от коррозии,   диаметром в два-три раза превышающим  толщину кабеля.

лента на кабель

Если грунт недостаточно плотный и подвержен сдвигам, или  насыщен грунтовыми водами, то для  дополнительной защиты  необходимо сделать защитный лоток из  влагостойких  кирпичей или  бетонных  блоков.  Сверху лоток  накрывают бетонными  плитами.

Если грунт  очень неустойчивый,  или требуется  максимальная  надёжность ввода,  то изготовляют монолитный кабельный канал из  железобетона, накрывая  армированными плитами.

Ввод кабеля через фундамент

  Выходы кабеля

Выходящий для подключения к столбу из земли кабель должен  быть защищён на высоту 2м изогнутой у основания металлической трубой.

Радиус изгиба должен быть не менее двадцати диаметров  кабельной оболочки.  Подобным образом осуществляется  защита ввода при выходе возле стены, и при переходе через неё.

Прокладка кабеля через стену здания

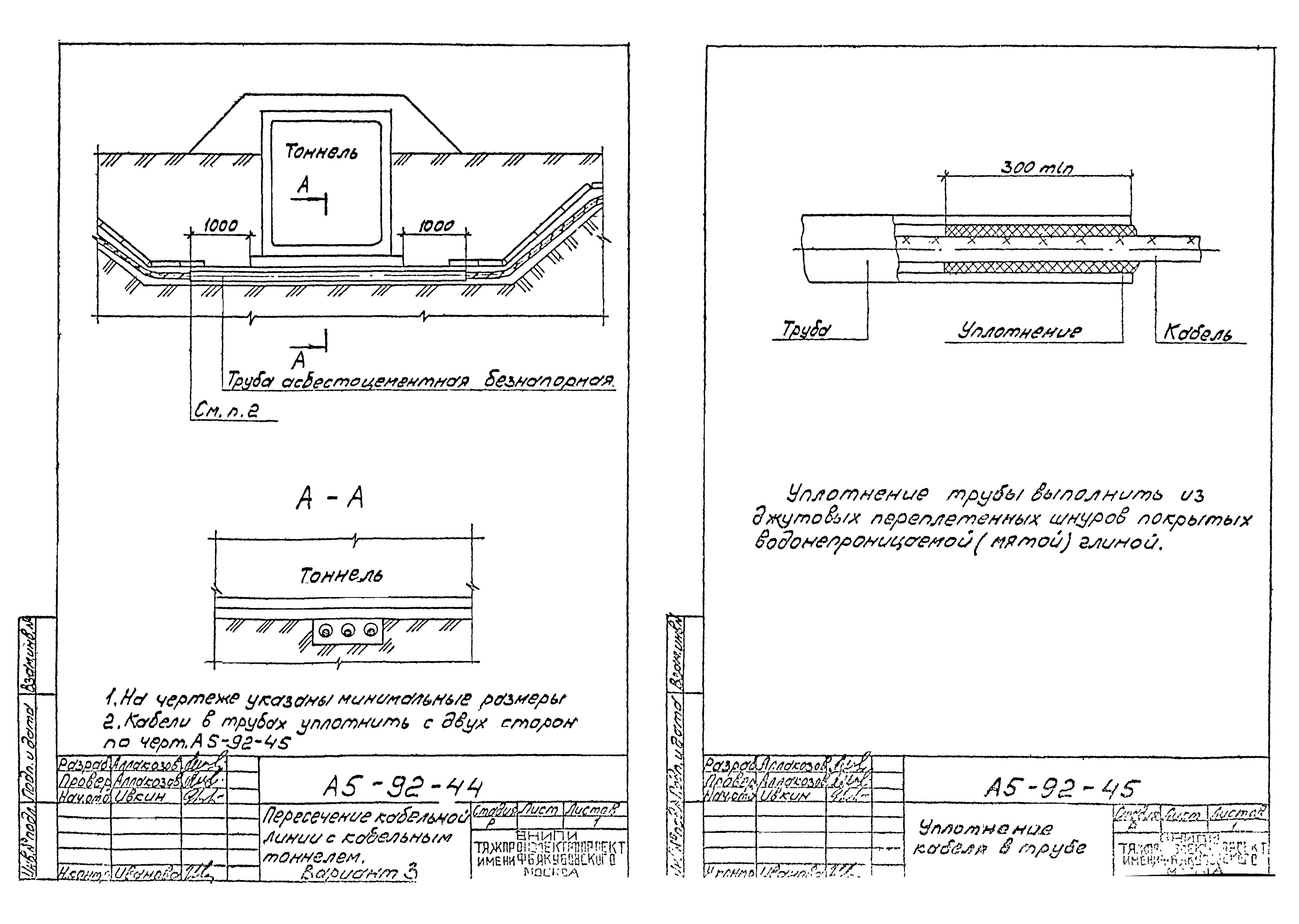

Чтобы сделать ввод электричества через фундамент, в  нём необходимо пробить  отверстие в несколько  раз большее диаметра  кабеля.

герметизация кабеля пенобетоном

В данное отверстие вставляется металлическая толстостенная труба,  чтобы её торцы выступали с обеих сторон  на 10-15 см.  Нужно следить, чтобы кромки стенок трубы  не повредили  кабельную оболочку.   После прокладки  кабеля полость  трубы герметизируется  при  помощи огнестойкого,  легко  демонтируемого материала  (стекловата,  пенобетон).

Предостережения

Нельзя применять для ввода в дом электричества кабели, не  предназначенные для этих целей.

Существуют гофрированные трубы с двойными стенками  из полихлорвинила низкого давления, в  которые можно прокладывать  незащищённые  провода и  кабельные изделия.

Но, учитывая высокие требования к вводу в дом ответвления от  линии электропередач, для подземной прокладки можно использовать  только бронированные кабели описанных выше марок.

Нельзя под землей укладывать кабель  в металлическую трубу по всей  длине – при наполнении её грунтовыми  водами, если случится мороз, то  образовавшийся лёд повредит кабель.

Также от расширения  льда повредится металлическая труба, что в  будущем повлечёт деформацию стенок, и  в дальнейшем повреждение  брони  кабеля об рваные края.

При движении почвы стыки труб будут смещаться, тем самым  повреждая оболочку.  Сварные швы от натяжений  могут потрескаться, к тому же,  после сварки  нельзя будет защитить от  коррозии  внутренние стенки трубы, от  чего там будут образовываться  наслоения ржавчины, которые могут повредить изоляцию.

Ошибки электриков или как не нужно делать электромонтаж

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я Вам поведаю историю о том, как я за одним горе-электриком переделывал его «творчество».

Дело было так.

Обратились ко мне знакомые со следующей банальной проблемой — разболтался выключатель, установленный для ванной комнаты. В ходе работы обнаружились очень интересные моменты, а точнее грубейшие ошибки электромонтажа, о которых я расскажу Вам прямо сейчас.

В рамках данной статьи я не буду возвращаться к схемам подключения выключателей, об этом на сайте имеются отдельные и очень информативные статьи, вот знакомьтесь:

Вернемся к нашей истории.

Ошибки электромонтажа

Итак, на гипсокартонной стене был установлен обычный двухклавишный выключатель ВС10-002 от Schneider Electric серии Этюд. И он действительно болтался. Естественно, что в первую очередь я его снял и увидел следующую картину — выключатель был установлен без подрозетника.

1. Выключатель установлен без подрозетника

Как видите, в стене не было установлено никакого подрозетника, а распорные лапки выключателя упирались прямо в пенопласт.

Кстати, ремонт в квартире еще не закончен (еще даже не выполнена отделка стен), а выключатель уже «вывалился» из стены. По словам хозяев, электрик был далеко не «молодой» специалист, а вполне зрелый и приятный в общении мужчина. Но общение и мастерство — это несколько разные вещи, хотя одно другому не мешает.

Пользуясь случаем, напомню, что применение установочных коробок (подрозетников) обязательное требование ПУЭ при монтаже скрытых электроустановочных изделий, будь это розетка, выключатель, диммер (светорегулятор) и т.п. Вот выдержки из ПУЭ (п.6.6.22) и ГОСТа 8594-80:

Прошел посмотрел другие выключатели и розетки в квартире. Вдруг они тоже установлены без подрозетников?!

В остальных местах подрозетники были установлены. Неужели не хватило одного подрозетника и не стали докупать?! Остается только догадываться…

Ну а дальше рассмотрим ошибки электрика, которые я обнаружил уже в процессе устранения неисправности разболтавшегося выключателя.

2. Блок защиты галогенных ламп и ламп накаливания используется не по назначению

В нише отсутствующего подрозетника виднелся дополнительный блок, который был немного смещен в сторону за стенку гипсокартона. Это оказался блок для плавного пуска галогенных ламп и ламп накаливания мощностью 300 (Вт).

О принципе работы и схеме подключения подобного блока у меня имеется отдельная статья на примере блока защиты Uniel.

Возможно, что по этой причине электрик и не установил подрозетник, т.к. блок просто не поместился вглубь подрозетника. В крайнем случае, его можно было установить в распределительной коробке или вовсе у светильника.

Лично я предпочитаю устанавливать блоки защиты ламп именно на потолке около светильника по причине более удобного обслуживания и наиболее лучшего его охлаждения.

В светильниках ванной комнаты установлены компактные люминесцентные лампы (КЛЛ), а значит никакого блока плавного пуска ламп здесь и не нужно, т.к. плавный пуск для таких ламп выполняется несколько иначе — более подробнее об этом читайте в моей статье про ремонт компактных люминесцентных ламп своими руками.

Соответственно, блок плавного пуска в нашем случае не нужен и его необходимо убрать.

3. Некачественное соединение жил

При демонтаже блока защиты ламп увидел, что соединение жил было выполнено с помощью соединительных изолирующих зажимов (СИЗ). Лично для меня такой способ вообще не приемлем, но тем не менее он разрешен ПУЭ, п.2.1.21. Запрещены лишь скрутки в чистом виде.

Соединение было выполнено между однопроволочным и многопроволочным проводниками с накручивающимся сверху СИЗом. Такое соединение является некачественным и ненадежным, которое в ближайшее время дало бы о себе знать.

Наилучшим вариантом было бы выполнить соединение жил с помощью клеммников Wago, например, той же 222 серии, либо использовать любой другой из разрешенных способов соединения жил проводов и кабелей.

4. Отсутствие распределительной коробки

Боюсь даже представить, что же там творится в распределительной коробке. Но как оказалось (со слов знакомых), распределительной коробки и вовсе нет, а соединения жил выполнено в воздухе на «таких же цветных колпачках». Добраться до места соединения мне не представилось возможным, т.к. в ванной комнате уже был натянут потолок.

Для тех, кто забыл, согласно ПУЭ, п.2.1.23, соединения жил проводов и кабелей должны быть всегда доступны для осмотра и обслуживания, хотя в последнее время этим пренебрегают многие электрики. Проблема достаточно актуальная для нашего времени — читайте об этом отдельную статью с моим видением ситуации.

Что же за электрик такой?! Прям настойчиво игнорирует и пренебрегает, как установочными, так и распределительными коробками?!

Видимо он забыл еще одно требование ПУЭ, п.2.1.26:

5. Применение шнура ШВВП, да еще и двухжильного

И опять я вижу так «излюбленный» горе-электриками шнур ШВВП (2х0,75), да еще и двухжильный.

Почему же Вы так любите использовать шнуры ШВВП и провода ПВС?!

Перед применением того или иного шнура, провода или кабеля необходимо читать про их назначение. Так вот шнуры, типа ШВВП, применяются исключительно для присоединения бытовых электроприборов, а также временных удлинителей и переносок. Но никак для прокладки стационарной электропроводки.

Одно дело, когда сам хозяин, не разобравшись в многообразии выбора кабельно-проводниковой продукции допускает такие ошибки, но когда электрик, то это уже не простительно.

Запомните, что для стационарной электропроводки, да и к тому же скрытой, лучше применять кабели, например ВВГнг. Согласно сертификата соответствия, срок службы у них составляет более 15 лет, в отличие от того же ПВС (6 лет) и ШВВП (10 лет).

Не нравится работать с «жестким» кабелем?! Без проблем, тогда используйте NYM.

Но и это еще не все. Групповые линии электропроводки должны быть трехпроводными (ПУЭ, п.7.1.36 и СП 31-110-2003, п.9.1):

Кстати, этот жилой дом уже несколько лет назад перевели со старой системы заземления TN-C на современную TN-C-S. При капитальном ремонте в каждую квартиру был заведен трехжильный вводной кабель (фаза, ноль N и земля РЕ).

В нашем же случае для питания светильников применены двухжильные шнуры ШВВП. Зачем Вы пренебрегаете защитным проводником РЕ? Думаете он Вам не нужен, если корпус светильника пластиковый?! Согласен, но завтра Вы установите светильник с металлическим основанием, которое обязательно требуется заземлять, что тогда делать будете?

6. Сечение жил не соответствует минимальному сечению жил, используемых для электропроводки

Токопроводящие жилы сечением 0,75 кв.мм не соответствуют минимальному сечению жил, которые допускается использовать для электропроводки.

Согласно ПУЭ, п.2.1.14, таблица 2.1.1, провода и кабели, прокладываемые в замкнутых каналах, в строительных конструкциях или под штукатуркой, должны иметь сечение не менее 1 кв.мм по меди.

Но это более обобщенное требование и более правильнее будет руководствоваться ПУЭ, Главой 7, таблицей 7.1.1, в которой указаны требования для электропроводок именно в жилых, общественных, бытовых и административных зданиях.

7. Нарушение соединения жил с патроном светильника

Выводы патрона являются гнездовыми, а значит необходимо соблюдать требование ГОСТа 10434-82, п.2.1.8 и таблицы 5.

Многопроволочные жилы перед подключением к выводам патрона необходимо, либо опрессовать наконечниками соответствующего размера (например, втулочными НШВИ или круглыми штыревыми НШКИ), либо облудить припоем.

Читайте статью о том, как пользоваться пресс-клещами для опрессовки изолированных наконечников.

8. Номинал автоматического выключателя выбран не правильно

Еще очень грубая ошибка заключается в том, что при автомате номиналом 10 (А) к этой линии подключены жилы сечением 0,75 кв.мм. Разъяснять сейчас не буду — читайте статью про время-токовые характеристики автоматов. Поэтому, если уж и уменьшаете сечение жилы на каком-то участке электропроводки, то и будьте любезны выбрать номинал автомата по самому наименьшему сечению.

В нашем случае необходимо изменить номинал автоматического выключателя с 10 (А) на 6 (А).

9. Прокладка электропроводки за натяжным потолком без гофры

Способ прокладки проводов и кабелей за подвесными и натяжными потолками — это отдельная и очень обширная тема для разговоров. На «Форуме Электриков» (ссылка в верхнем меню сайта) я уже частично освещал ее, но скорее всего напишу об этом отдельную статью с более развернутым объяснением, так что подписывайтесь на рассылку сайта, чтобы не пропустить выход новых статей.

В нашем случае, провода и кабели, проложенные за натяжным потолком, обязательно должны быть в гофре. Примерно вот так.

Это лишь малая часть ошибок электромонтажа, которые мне удалось обнаружить, пока я занимался разболтавшимся выключателем. Да, кстати, теперь вернемся и к нему.



Установка подрозетника для выключателя

Отключаем от выключателя провода и аккуратно укладываем их в отверстие.

Отверстие было сделано не совсем аккуратно и ровно (скорее всего ножом), поэтому я решил подровнять его своей коронкой.

Подробнее про установку подрозетников читайте в следующих моих статьях:

Берем пластиковый подрозетник Gusi Electric для установки в гипсокартон (с пластиковыми лапками), «выламываем» в нем отверстие для ввода кабеля, продергиваем через отверстие кабель и вставляем подрозетник в подготовленное отверстие.

Затягиваем у подрозетника винты крепежных лапок.

Подключаем выключатель и вставляем его в подрозетник.

Затягиваем у выключателя винты распорных лапок и готово. Теперь он держится крепко и очень надежно.

После этого проверяем работу выключателя путем включения освещения. Все работает исправно.

Естественно, что про все обнаруженные ошибки электрика я рассказал хозяевам. Скорее всего я еще вернусь в эту квартиру и буду исправлять, как минимум, выявленные недочеты монтажа, а может быть и полностью проведу замену всей электропроводки квартиры.

Дополнение к статье: в очередной раз мне попался выключатель, установленный без подрозетника в кирпичной стене. Подробности смотрите в видео:

P.S. Вот такая вот вышла история, а казалось бы, всего то разболтался выключатель. Соблюдайте правила электромонтажа. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Современные требования к электропроводке

В статье, перечислены самые современные требования к электропроводке вашего дома или квартиры.

В электрике – постоянно меняются стандарты, нормативы, появляются все больше новых и полезных рекомендаций. Поэтому я решил, опираясь на свой практический опыт и  наблюдением за изменениями в нормативах Республики Беларусь, России, Германии и Франции, делиться этими знаниями со своими читателями. Статья будет дополняться и меняться, чтобы полезная информация собиралась в одном месте, и не приходилось прыгать по сайту.

Информация подготовлена основываясь на стандарты Республики  Беларусь (ТКП 339-2011, ПУЭ 6), России (ПУЭ 7) и  рекомендации европейских стран – Франции (NF C 15-100) и Германии (DIN 18015-3). Актуально на 2016 год.

Основные действующие нормативы в Республике Беларусь, которые нужно знать при проектировании и производстве электромонтажных работ:

  1. ТКП 339-2011 –  Технический кодекс установившейся практики с дополнениями и изменениями от 23 декабря 2013 г. № 50
  2. ПУЭ 6 –  Правила устройства электроустановок 6-е издание. Все главы которые не заменил ТКП 339-2011,  следует искать в ПУЭ 6 (именно советский, без доработок со стороны России)
  3. ТКП 45-4.04-149-2009  – Правила проектирования электрики, с изменениями от 30 мая 2012 г. № 168

 Общие требования к электропроводке

1. Стационарная электропроводка должна выполняться кабелем с медной моножилой (например NYM-J, ВВГнгLs) сечением не меньше 1,5 мм ².

Исключения:

  1. Алюминиевый кабель может использоваться для устройства ввода в дом (если сечение жилы НЕ меньше 16 мм ²).
  2. Для удобства электромонтажа, можно использовать многожильные провода для питания отдельных силовых линий (медь, сечением не меньше 6 мм ²) в дополнительной защитной оболочке (ПВХ, ПНД).

Для стационарных электропроводок не использовать – ПУНП, ПВС, ШВВП.

2. В электромонтажных работах следует соблюдать цветовую маркировку проводов:

  •    Фаза – все цвета, кроме синего или желто-зеленого
  •    Ноль (нейтраль) – обычно голубой (синий)
  •    Земля (заземление) – желто-зеленый

3. Наличие в электропроводке заземления, в каждой точке использования электричества. Заземляющая жила обязательна, даже если она не будет использоваться.

4. Каждая электрическая линия должна быть защищена устройством дифференциальной защиты (узо) и автоматическим выключателем:

  • 10 (16А*) – для кабеля сечением 1,5 мм ²
  • 16 (20А*) – для кабеля сечением 2,5 мм ²
  • 20 (25А*) – для кабеля сечением 4 мм ²
  • 32 (40А*) – для кабеля сечением 6 мм ²

(*максимально)

5. Все электромонтажные соединения должны выполняться в соединительных коробках  (распределительных, установочных, в щитах  и т.п) с доступом для обслуживания.

Методы соединения:

  • Скрутка проводов – ЗАПРЕЩЕНА!
  • Клемник пластиковый – НЕ РЕКОМЕНДУЕТСЯ (90% пластиковых клеммников низкого качества, они горят и оплавляются)
  • Пайка – НЕ РЕКОМЕНДУЕТСЯ (вполне надежно для квартир, но ругают нормативы: ГОСТ Р 50571.5.52-2011, ГОСТ Р 51321.1-2007)
  • Клемники быстрозажимные – МОЖНО, использовать при нагрузке не более 16А в сухих помещениях. Доступ к соединениям обязателен!
  • СИЗы (пружинные колпачки) – МОЖНО, использовать при нагрузке не более 20 А, в сухих помещениях. Доступ к соединениям обязателен!
  • Сварка – РЕКОМЕНДУЕТСЯ
  • Опрессовка  – РЕКОМЕНДУЕТСЯ

6. Основные требования к розеткам:

Минимальное количество розеток в квартире и доме, а также более подробные требования к розеткам, смотрите в статье – Как правильно подключить розетку.

7. Минимальные требования к электропроводке освещения:

  • Как минимум одна точка освещения в каждом помещении.
  • Следует предусматривать как минимум одну точку освещения на потолке, в каждой комнате (гостиной, столовой, спальне, детской и т.д.)
  • Как минимум одна точка освещения снаружи, возле каждого выхода  из дома, подъезда, ворот гаража.

Для управления освещением на лестнице или в проходных комнатах, рекомендуется использовать проходные выключатели или импульсные реле (для управления светом с двух и более мест).

Для управлением уличным освещением и освещением в общих коридорах, использовать датчики движения (присутствия).

8. Электрический щит. Обязательные требования:

  • Щит должен находиться в доступном месте, недалеко от отключаемого помещения.
  • Наличие общего устройства для управления и защиты электропроводки (общий автоматический выключатель или рубильник)
  • Все электрические цепи, следует защищать с помощью устройств дифференциальной защиты 30мА (узо или диф.автомат). Эти устройства, предназначены для защиты человека от поражения электрическим током.
  • Каждый участок цепи электропроводки, должен быть защищен от перегрузки по току с автоматическим отключением (автоматический выключатель или предохранитель).
  • В зависимости от места расположения дома (в местах с повышенной опасностью от молний) в электрический щит должен устанавливаться разрядник (УЗИП)

Линии электропроводки

Обязательно:

– 1 выделенный контур для электрической плиты или варочной поверхности. Диф. защита обязательна!

– 2 контура  для розеточных групп и линий освещения

– 1 выделенный контур для влажного помещения (санузел+ванна) Диф. защита обязательна! Для контура используется отдельный диф. автомат или УЗО.

Для электрической плиты (или варочной поверхности) и стиральной машины рекомендуется использовать дифференциальное устройства типа защиты А.

При замене электропроводки или при электромонтаже с нуля:

–  минимум 1 выделенный контур для мощных электроприборов. Диф. защита обязательна!

–  по возможности дополнительно 2-3 контура  для мощных электроприборов и розеточных групп.  Диф. защита обязательна!

Рекомендуется использовать отдельные линии для:

    1. Электрической плиты или варочной поверхности Подключение кабелем сечением 6 мм ² Защита автоматическим выключателем 32А (максимально). Электрическая плита подключается через клеммную колодку в соединительной коробке или через силовую розетку на 32А расположенной на минимальной высоте 12 см от пола до оси розетки
    2. Духового шкафа. Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А
    3. Стиральной машины. Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А
    4. Посудомоечной машины. Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А
    5. Сушилки для белья (электрической). Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А
    6. Морозильной камеры и (или) холодильника. Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А. Рекомендуется отдельный диф. автомат С-16А
    7. Розеток установленных в электрическом щите (1-2 шт.) Сечение кабеля 2,5 мм ² Защита автоматическим выключателем С-16А
    8. Водонагревателя. Обычно: Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С (B) -16А Возможны изменения, зависит от технических параметров оборудования.
    9. Джакузи. Сечение кабеля и номинал автоматического выключателя зависит от технических параметров оборудования
    10. Защитных роллет (жалюзи). Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-10А ( зависит от кол-ва в цепи и общей мощности)
    11. Принудительной вентиляции помещения. Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-2А (за исключением особых случаев)
    12. Систем кондиционирования. Сечение кабеля и номинал автоматического выключателя зависит от технических параметров оборудования
    13. Сигнализации. Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-2А
    14. Автоматических ворот. Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-10А
    15. Домофона. Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-2А (Допускается питание от цепи освещения)
    16. Насоса. Сечение кабеля и номинал автоматического выключателя зависит от технических параметров оборудования
    17. Отдельных построек (баня, гараж и т.д). Зависит от конфигурации (см. Выбор сечения кабеля для электропроводки)
    18. Электрического отопления. Сечение кабеля и номинал автоматического выключателя зависит от технических параметров оборудования. Рекомендуется отдельная линия для каждого помещения.
    19. Подзарядка для электромобиля. Рекомендуется отдельная линия от линии электроснабжения дома. Если это невозможно, то розетка (промышленный разъем) для подзарядки должна располагаться как можно ближе с распределительным щитом.

      Для сети с напряжением 230 Вольт: Сечение кабеля 10 мм². Защита диф. автоматом типа A 30мА, С-40А
      Для сети с напряжением 400 Вольт: Сечение кабеля 6 мм². Защита диф. автоматом типа A 30мА, С-25А

    20. Слаботочный (мультимедийный) щит. Сечение кабеля 1,5 мм ² Защита автоматическим выключателем С-2А

Линии электропроводки для розеток

Для групп розеток, следует придерживаться следующих рекомендаций:

  • Маломощная линия не более 5 точек*  = сечение кабеля 1,5 мм2 (медь). Оборудование включаемое в сеть не более 10 A . Защита линии автоматическим выключателем 10 A ( максимально 16 A, не рекомендуется!)
  • Силовая линия не более 8 точек* = сечение кабеля 2,5 мм2 (медь) Оборудование включаемое в сеть не более 16 A. Защита линии автоматическим выключателем 16 A ( максимально 20 A, не рекомендуется!)

Под условным понятием точки, подразумевается отдельно стоящая одинарная розетка или групп розеток согласно схеме приведенной ниже:

Следует обратить внимание, что данная схема не относится к обязательным нормам РБ и России, и несет рекомендательный характер согласно европейским требованиям. В ТКП (Беларусь) и ПУЭ 6-7, есть понятие сдвоенной розетки, где двойная розетка считается как одна розетка (кроме кухни, где сдвоенная розетка считается как две розетки)

Осветительные линии

Осветительные линии прокладываются кабелем 1.5 мм ². Количество точек* на одну линию освещения, не более 8. Линия электропроводки должна быть защищена автоматическим выключателям на 10 А.  В домах и квартирах, количество осветительных линий не должно быть меньше 2.

*Светильник, содержащий множества ламп считается одной точкой, но не более 300Вт (более 300Вт считается как две точки и т.д.)

Для управления осветительной линией в каждой комнате используется выключатель. Выключатель должен располагаться возле входа в комнату, на расстоянии 0,9 – 1,8 метра, от пола. Каждая клавиша выключателя может управлять максимально 2 точками. При управлении больше 3 точек на клавишу, должны использоваться – импульсное реле, контактор и т.п.

Слаботочные сети: Телефон, Интернет и ТВ.

Минимум: 1 розетка связи RJ-45 (телефонные гнезда, больше не используются).

Если в квартире отсутствует IPTV, то при разводке слаботочных линий используются смешанные розетки интернет/телевизор:

  • 1 розетка при жилой площади не более 35 m²
  • 2 розетки при жилой площади не более 100 m²
  • 3 розетки при жилой площади больше 100 m²

Дополнительное оборудование.

Детектор дыма. В каждой квартире или доме, должен быть установлен, по крайней мере, один автономный детектор дыма.

Датчик дыма должен уметь:

  • обнаруживать дым, при возникновении пожара;
  • немедленно издавать звуковой сигнал, достаточный для того, чтобы разбудить спящего человека;

Детектор дыма рекомендуется устанавливать по пути эвакуации (в коридорах, лестничных площадках, дверей). В домах или в квартирах с несколькими этажами, следует устанавливать детектор на каждом этаже. В больших помещениях, рекомендуется устанавливать несколько детекторов.

Зарядка электромобиля. При строительстве новых зданий или частных домов, следует учитывать место (в гараже или парковки) для установки станций зарядки электромобилей.

Соблюдение данных требований к домашней электропроводке, максимально защитит вас и вашу семью от поражения электрическим током, пожара и обеспечит высокую надежность всех электрических систем вашего жилья.

Что нужно знать при создании электропроводки своими руками

Трудно даже  представить себе обычную домашнюю жизнь без электричества. Путь от внешней сети до бытового прибора предполагает создание ответвления, заземление, прокладку кабеля, установку розеток, выключателей и светильников. Вообще заниматься ремонтом электропроводки может только специалист прошедший специальное обучение и имеющий допуск для работы с электроэнергией. Но по крайней мере вы не будете выглядеть профаном и сможете проконтролировать работу электрика, если прочитаете наше руководство.

Лучше всего менять проводку всю сразу на медную, особенно это важно, если планируются значительные изменения существующего расположения розеток – добавление новых, перенос старых, и т.п. О преимуществах медного провода над алюминиевым мы уже писали в одной из статей в разделе “Электроэнергетика”. Обычно электропроводку меняют после перепланировки, например, после того, как сломан и заново построен санузел, сделана заливка стяжки. До начала отделочных работ, то есть до шпаклевания и малярных работ.

Как вам возможно уже известно, существует 3 вида установки электропроводки независимо от мест проводимых работ: открытый, скрытый и комбинированный тип электропроводки.  Если вы меняете проводку в квартире с помощью метода скрытый электропроводки, то эта статья как раз этому посвящена.

Создание электросхемы электромонтажных работ

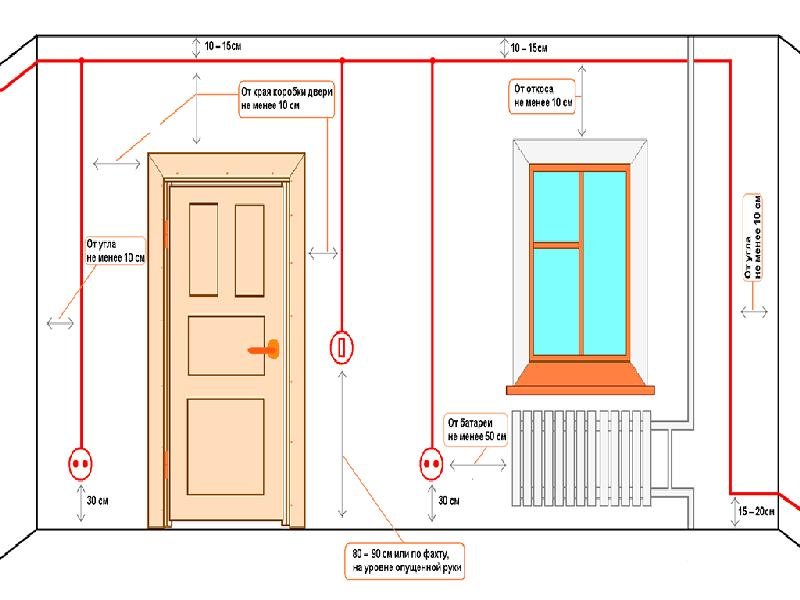

После того, как вы собрались с духом на замену старой электропроводки, вам необходим план предстоящих работ на бумаге или компьютере. План создается с целью правильного подсчёта количеста кабеля (метров), розеток и т.д. Да и вообще для удобства. Совет, не поленитесь и составьте небольшой план размещения электроприборов в вашей квартире тоже. Это касается таких электроприборов, как стиральная машина, электрический водонагреватель, электрическая печь или духовка, кондиционер и т.д. Все они должны подключаться отдельным проводом и отдельным электрическим автоматом, непосредственно от электрического щитка. Подумайте где будут розетки, по нормативам СНиП должно быть не менее одной розетки на 6 м2 площади, а на кухне рекомендуется устанавливать три розетки. На частный дом площадью 150 м2 примерно уходит 200-400 метров кабеля. На квартиру конечно поменьше. Но после замера, лучше купить кабеля несколько больше, с запасом так сказать.

Теперь давайте отвлечемся от процесса проектирования и поговорим о понятиях и элементах нашей внутренней электросети. Их не очень много, но знание того зачем они нужны и как они работают позволит Вам правильно их использовать.

Напряжение

Один из основных характеристик электропитания, те самые вольты (В или V). В основной своей массе все бытовые электроприборы ориентированы на напряжение питания 220 вольт, но бывают исключения.

Сила тока

Этот параметр измеряется в амперах (А). Он будет характеризовать нагрузку на элементы системы электроснабжения и использоваться при расчетах.

Мощность

Этот параметр характеризует количество электроэнергии потребляемой электроприбором в единицу времени. Измеряется в ваттах (Вт или W) или в киловаттах (КВт или KW). Равен напряжению умноженному на силу тока.

Провода (кабели)

Используются при передаче электроэнергии от источника к потребителю. В быту используются медные или алюминиевые провода. Бывают одножильные (одна проволока) и многожильные (много проволок свитых в одну). Многожильный провод более стоек к изгибам, т.е его можно гнуть много раз не опасаясь, что он переломится, но он и дороже. Кабель это два или более изолированных друг от друга проводов. Самый оптимальный вариант для однофазной внутренней проводки это изолированный двух или трёхпроводной многожильный медный кабель.

Инструменты для работ

Из инструментов потребуются: кусачки-бокорезы – для перекусывания проводов, нож – для снятия изоляции, дрель с набором сверл (в том числе и твердосплавных), отвертка-индикатор – для проверки напряжения в сети, шлямбур и скарпель – для пробивки отверстий и гнезд,  электрический инструмент с алмазным диском, а также молоток и хотя бы пара отверток (крестовая и шлицевая).

Какие провода выбрать для электропроводки

Чтобы определить необходимое сечение проводника, пользуются таблицей. Проводники могут быть одно- и многопроволочные. Для стационарной проводки предпочтительнее первые, поскольку их легче присоединить к клеммам, да и стоят они меньше. Медные провода дороже, но надежнее алюминиевых. Для розеток, бойлеров и ванн с гидромассажем необходим трехпроводной кабель (с заземлением), а для освещения можно использовать двухпроводной кабель или систему из двух проводов.

Как вы понимаете одним видом провода вам не обойтись. Электрика в квартирах, как в новых, так и в старых выполняется по стандартному минимальному набору кабелей. А именно:

  1. Провод ведущий от распределительного щита к электрическим автоматам.
  2. Отдельный электропровод на освещение.
  3. Электропровод на группу розеток для одной комнаты.
  4. Электропровод на электроплиту, кондиционер, обогреватели, стиральную машину и прочие приборы с повышенным энергопотреблением.

Провода характеризуются сечением, которое измеряется в квадратных милиметрах или “квадратах”. Каждый “квадрат” медного провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум 10 ампер тока, а каждый “квадрат” алюминиевого провода – только 4 ампера. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому давайте умножим это значение на 1,5. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра. Больше можно, меньше – нет! Алюминиевый провод будет соответственно в 2,5 раза толще.

Какие понадобятся компоненты для полноценной электропроводки

Без одних голых проводов вам точно не обойтись, кроме проводов скорее всего вам понадобится:

  1. Электрический автомат или, как его ещё называют, электрический предохранитель – это надежное средство защиты от перегрузок сети и короткого замыкания. При возникновении подобных ситуаций, срабатывает автоматическая защита и сеть обесточивается. Часто применяют взамен устаревших “пробок”.
  2. УЗО – это устройство защитного отключения питания в сети при возникновении утечки тока. Другими словами, УЗО сравнивает ток, отправленный в квартиру с током, вернувшимся из квартиры и в случае несовпадения количества тока, цепь обесточивается. Установка УЗО необходима, в первую очередь, для снижения вероятности нанесения ущерба здоровья при ударах электрическим током. В случае удара током, человеческий организм «поглощает» часть тока, УЗО сразу же фиксирует разницу между током отправленным и полученным, и обесточивает цепь. В результате вместо паралича сердца и остановки дыхания, человека лишь немного «дернет» без каких-либо серьёзных последствий.
  3. Розетки – при установке розеток важно соблюдать следующие правила: розетка должна быть надежно зафиксирована на стене, все провода должны быть правильно подсоединены и аккуратно заизолированы, чтобы исключить возникновение короткого замыкания.
  4. Выключатели – для управления освещением из трех и более мест. В настоящее время выключатели делятся на самые простые и технологически инновационные.
  5. Кабель-каналы – в качестве кабель-каналов используют пластиковые короба и металлические лотки. Ещё используют плинтусы из ПВХ с встроенными кабель-каналами. Эстетически смотрится очень аккуратно. Но тогда это считается открытой (наружной) электропроводкой.
  6. Декоративная рамка – для установки в гнездо предназначенное для розетки. Необязательный атрибут.

При монтаже электрических автоматов защиты цепи и УЗО, следует довериться специалистам-электрикам. Установка УЗО для неподготовленного человека с электричеством опасна не только для имущества, но и для жизни.

Заземление

Вообще эта тема стоит отдельного описания, но давайте её немного коснёмся. Однофазный ввод при воздушном ответвлении заземляют. Для повторного заземления нулевого провода на вводе используют металлические обсадные трубы скважины или водопроводные трубы. К трубе приваривают полосу из стали, к ней присоединяют нулевой провод. Заземляют и стальными стержнями диаметром от 12 мм или стальными уголками толщиной от 4 мм и длиной от 2 м. К ним приваривают уголок из полосовой стали, а к нему винтами крепят медный проводник с сечением от 2,5 мм2. Конструкцию закапывают как минимум на глубину промерзания. Сопротивление заземления не должно превышать 4 Ом.

Закончив монтаж, составьте электрическую схему вашей квартиры с указание коммутационных коробок, где, сколько и как проходят провода. Это необходимо сохранить чтобы вы не повредили в будущем провода при ремонте или каких-либо других работ. Также это поможет при продаже квартиры новому владельцу, чтобы не совершить роковую ошибку во время ремонтных работ.

Как заменить вводной кабель и кто должен оплачивать работу? | samelectrik.ru

Вводной кабель – основа всей энергосистемы вашего жилья. Именно от него зависит возможность подключения новых приборов, а также безопасность работы уже существующих. В старом фонде часто возникает необходимость замены вводного кабеля. Рассмотрим, как это сделать, а также узнаем, кто должен оплачивать эти работы.

Зачем менять вводной кабель? Причин может быть несколько:

  • Срок эксплуатации кабеля истек, и он уже не отвечает требованиям безопасности, а также новой потребности в мощности. Количество электроприборов, на которые рассчитывалась проводка в 70-80-е годы, серьезно отличается от того, что мы видим в квартирах сейчас. Если раньше речь в основном шла о подключении утюга и телевизора, то теперь возникает необходимость использования оборудования с достаточно мощными нагревателями – посудомоечных и стиральных машин, бойлеров и так далее.
  • Сам кабель в порядке, но его сечение не рассчитано на новую нагрузку, о которой идет речь выше. В таком случае требуется замена вводного кабеля на более «толстый».
  • Необходимость сделать в квартире свой распределительный щит. В старых домах его часто попросту нет, а на вводе в квартиру порой стоит единственный автомат, к тому же безнадежно устаревший. Свой распредщит позволит создать в схеме электроснабжения несколько групп, поставить УЗО или дифавтоматы, которые сделают проживание в квартире гораздо более безопасным, в том числе для детей.

Начать замену вводного кабеля нужно с согласования этой процедуры с энергосбытом, так как вам придется отключать опломбированный счетчик. Не исключено, что вам предложат воспользоваться услугами квалифицированного электрика, а не делать работы самостоятельно. Оцените свои силы здраво: возможно, и правда стоит пригласить специалиста.

Самый простой вариант замены кабеля – пробурить в стене от подъезда в квартиру отверстие и затащить через него новый кабель, защитив его, например, пластиковой трубой.

Более сложная схема предполагает штробление стен в подъезде и квартире или же поиск уже существующей штробы со старым кабелем. В такой ситуации потребуется восстановление стен.

Помните, что старый кабель, если вы решаете оставить его в стенах, необходимо заизолировать на концах.

В частном доме заменить вводной кабель сложнее. Обычно для подвода электричества здесь используется самонесущий изолированный провод с алюминиевыми жилами марки СИП. Кабель имеет горючую и очень токсичную оболочку, прокладывать его «по дереву», а тем более заводить в сам дом запрещено. На вводе в дом следует устроить переход с СИП на медный кабель, такой переход выполняется при помощи специальных прокалывающих зажимов. Ввод в здание через деревянную стену обустраивается в металлической втулке, в качестве которой используется толстостенная труба (основание – глава 2.1. ПУЭ, п. 2.1.58 и п. 3.18 СНиП 3.05.06-85).

Кстати, замена вводного кабеля, в частном доме или квартире, выполняется за счет владельца жилья. Исключение составляет плановая замена ввода или модернизация сети электроснабжения.

ЗАДЕЛЕНИЕ, ПРИЧИНА ПОЖАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ

ЗАДЕЛЕНИЕ, ПРИЧИНА ПОЖАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ

к


Чарльз С. Робертс-младший.

Истирание – это нарушение изоляции провода, обычно в результате механические средства. На рисунке 1 показаны типичные примеры протирания проволоки. На рис. 1А показан общий «разрез» изоляции от острый предмет.Электропроводка часто ошибочно проходит через острие. края, которые разрезают изоляцию, вызывая короткое замыкание и возможен пожар. На рисунке 1B показан классический «износ». конфигурация, состояние, при котором проводка контактирует с колеблющаяся или колеблющаяся часть. Механическое движение носит изоляция проводов до тех пор, пока не произойдет короткое замыкание вместе с возможным Огонь. На Рисунке 1C пешеходное движение привело к столкновению, как сбой. к проводке, проложенной под ковровым покрытием.Этот режим отказа известен в автомобильная промышленность. На рис. 1D показан режим разрушения пинча, где изоляция провода повреждена двумя механическими частями, действующими как ножницы. Связанный с этим режим отказа – раздражение из-за грызунов. жевание, как описано в Claims Magazine, декабрь 1996 г.

На рисунке 2 показан вид отопительного агрегата в многоэтажном здании, которое внезапно начал дымиться.После того, как пожарная охрана слева, расследование претензий началось с отопительного агрегата и сопутствующая проводка. Произошла серьезная неисправность кабеля питания в вблизи металлического корпуса внутри устройства. Рисунок 3 – это вид неисправного провода питания, который был удален из гибкий металлический трубопровод. Образцы ожогов подтвердили, что Электрическая неисправность была вероятной причиной пожара. в квартиры было две дополнительных одинаковых единицы, конечно случайная находка, так как сравнение с образцом обычно помогает в расследование.Рисунок 4 – вид силовой разводки образец, показывающий гибкий металлический кабелепровод с силовой проводкой вход в металлический корпус. Удивительно, но никто другой единицы в квартире были оснащены разъемом для подключения гибкий металлический кабелепровод к корпусу. Гибкий металл кабелепровод не был закреплен, полагаясь на трос, чтобы поддержать его в вход в вольер. Корпус выполнен из тонкой калибр из оцинкованной стали с острыми краями в местах выбоин.В провод питания упирался в острый край, поддерживающий гибкий кабель. Во время работы нагревателя вибрация вентилятора вызвала гибкость металлический канал колеблется, что приводит к сильному истиранию проводка. Провода в образцах находились на разных стадиях эксплуатации. натирают и на пути к возможной неудаче. Эта установка был недостаток в том, что разъем должен был быть установлен для стабилизировать проводку и действовать как защита от вибрации и натирание.

Определение режима отказа от истирания, очевидно, зависит от качество доказательств остается. Обычно причина неисправность связана с установкой, например, неправильное крепление проводов или отсутствие оборудования. Иногда недостаток дизайна возникает из-за неправильный подбор изоляции провода. Существуют различные сорта изоляция проводов, некоторые из которых устойчивы к истиранию.Обзор качество проводки, используемой в установке, может продемонстрировать, что нестандартная изоляция проводов была основной причиной отказа.


ДЛЯ ТЕХНИЧЕСКИХ СТАТЕЙ СВЯЗАТЬСЯ С ЖУРНАЛОМ ПРЕТЕНЗИЙ И СПРОСИТЬ

ДЛЯ ПЕРЕПЕЧАТКИ БЫЛОГО ТЕХНИЧЕСКОГО ЗАПИСИ СТАТЬЯ

ЖУРНАЛ ПРЕТЕНЗИЙ

ВЕРНУТЬСЯ НА ГЛАВНУЮ СТРАНИЦУ C. ROBERTS CONSULTING ENGINEERS,


WWW.CROBERTS.COM

Может ли многоквартирный комплекс заставить меня заплатить за ремонт кабельных линий, которые они перерезали при неполном ремонте? GA: legaladvice

Итак, пытаюсь выяснить юридические последствия моей ситуации.В основном я переехал в квартиру, где есть кабель, и недавно обнаружил, что розетка для кабеля не работает. Я пошел в офис по аренде, чтобы известить их о проблеме, и они вручили мне листок бумаги, в котором говорилось, что кабельная система по соседству ремонтируется и все провода снаружи здания будут перерезаны. По словам менеджера по аренде, провода снаружи были подключены незаконно, по-видимому, из-за того, что у технических специалистов Comcast возникли проблемы с правильной прокладкой проводов в здание.Внизу объявления был телефонный номер подрядчика. Мне сказали позвонить подрядчику, сообщить ему номер моей квартиры, а затем сказать ему, когда я займусь ремонтом розетки. Я позвонил, и он сказал, что больше не работает на участке, поэтому позвоните в Comcast. Позвонил в Comcast и назначил встречу с техником. Менеджер по аренде посоветовал мне отправить техника в офис в день приема, и они возьмут на себя оплату ремонта. Перенесемся в сегодняшний день, и менеджер по аренде говорит мне, что это провода Comcast, и они не имеют к этому никакого отношения, поэтому они не собираются платить за его ремонт.Кстати, почти уверен, что Comcast имеет контракт с компанией по управлению жилым комплексом, поскольку в здании есть точка доступа Wi-Fi, принадлежащая Comcast (именно так я это печатаю). В итоге мне не пришлось платить, потому что линии в здании настолько испорчены, что пришедшие техники не смогли их отремонтировать. Итак, теперь я плачу за 50 Мбит / с и кабель, но просто получаю горячую точку на 12 Мбит / с. Пытаюсь решить, что делать, потому что, если бы у меня не было ближайшей точки доступа, я был бы меньше в Интернете. И я понятия не имею, сколько это будет стоить, чтобы починить облажавшуюся линию.Следует также упомянуть, что мне кажется странным, что Comcast не предлагает отремонтировать линии бесплатно, предполагая, что неудачные ремонтные работы были выполнены не только с помощью сложной системы прокладки кабелей

PowerBridge ONE-CK, встроенной в стену. с PowerConnect для настенных светодиодных, ЖК- и плазменных телевизоров с плоским экраном: Электроника

4,0 из 5 звезд Я не могу сказать, как я рада, что нашла это
Автор joshygt, январь 20, 2016

Я не могу сказать, насколько я рад, что нашел это.Я искал что-то неделями, пока не наткнулся на это и был удивлен ценой (54 доллара при покупке), учитывая лучший вариант, который я нашел до того, как он стоил 70 долларов. В целом, это отличная цена, и я остался доволен тем, насколько легко ее было установить.

Хотя пластик кажется немного слабым, если вы проявите терпение и будете осторожны, все в порядке. Честно говоря, чтобы его сломать, нужно проявить жестокость. Кисти выскользнут, если вы не накинете на концы небольшой кусочек малярки или изоленты, но это не имело большого значения.

Несмотря на то, что говорили другие, я протолкнул около 6 кабелей через обе пластины, последние 1 или 2 были трудными, но я смог заставить их работать. Сюда входят 4 кабеля HDMI, 1 кабель CAT6e, 1 оптический кабель и 1 кабель Xbox Kinect. Я прочитал один обзор, в котором говорилось, что вы не можете вставить шнуры с громоздкой вещью рядом с разъемом, но я протянул кабель Kinect, и штука на этом разъеме массивная … серьезно. Вам просто нужно прогнать его через тарелку и набраться терпения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
