Кабель ВВГ: расшифровка и характеристики

Кабель типа ВВГ и его типоразмеры

Кабели марки ВВГ нашли широкое применение как в частном строительстве, так и в промышленности. Это связано с тем, что он имеет достаточно широкий спектр типоразмеров, удобен в монтаже, а его стоимость относительно невысока в сравнении с другими подобными изделиями.

При этом характеристики данного кабеля позволяют применять его практически во всех низковольтных сетях до 1кВ, где нет воздействия особо агрессивных сред. Исходя из этого, мы решили рассмотреть данный тип провода более подробно.

Расшифровка аббревиатуры кабеля ВВГ

Наш разговор о данном типе кабеля начнем с расшифровки аббревиатуры его названия. Ведь одно название уже может сказать многое о строение и сфере применения данного проводника.

Расшифровка аббревиатуры ВВГ

  • В маркировки любых проводов и кабелей первой буквой может стоять «А». Она говорит о том, что кабель выполнен из алюминия. Если ее нет, как в нашем случае, то это говорит о том, что кабель выполнен из меди.
  • Первая буква «В»
    говорит нам о материале изоляции проводника. В нашем случае это поливинилхлорид или как его еще иногда называют винил.
  • Вторая буква опять «В». Она говорит нам о том, что кабель имеет кроме непосредственной изоляции еще и дополнительную оболочку. Как не сложно догадаться выполнена она так же из винила.
  • Буква «Г» говорит нам о том, что кабель не имеет защитной оболочки или, как ее еще называют, брони. Благодаря этому изделие более гибкое и имеет меньший вес. Хотя это и снижает защиту от механических повреждений.

Кабели ВВГз

  • Кроме этих основных букв аббревиатуры в конце вы можете встретить дополнительные обозначения. Поэтому дабы они не поставили вас в тупик давайте поговорим и о них. Первая из них «з». Эта буква говорит о том, что пространство между оболочкой и жилами заполнено. Обычно для этого используют нити из того же поливинилхлорида или другого не гидрофобного синтетического волокна.
  • Так же вы можете встретить аббревиатуру «ож». Она говорит нам о том, что кабель выполнен из однопроволочной жилы. Сейчас мы не будем вдаваться в подробности, а раскроем этот вопрос в описании структуры кабеля.

Кабели ВВГп

  • ВВГ кабель и расшифровка его названия может поставить вас в тупик если вы встретите букву «п» в конце. Но здесь нет нечего страшного, эта аббревиатура говорит о плоской форме строения кабеля.
  • Кроме того, вы можете встретить символ «Т», который говорит о тропическом исполнении кабеля. Ну, а сокращение «нг» говорит нам о степени негорючести кабеля. Обычно после «нг» идут и другие символы, которые раскрывают нам это свойство подробнее.

Расшифровка и сфера применения кабелей ВВГнг

Обратите внимание! Дополнительно после «нг» может указываться класс негорючести проводника. Он обозначается символами от «А» до «D». Чем выше порядок буквы, тем выше класс негорючести. Кроме того, в аббревиатуре могут содержаться символы, говорящие о выделении продуктов горения кабеля. Например, «LS» говорит о низком дымовыделении, а «LT» о низкой токсичности выделяемых при горении газов. Возможны и другие сочетания.

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

Количество жил и их тип у кабеля ВВГ

И начнем наш разговор с токоведущей жилы. Как мы уже разобрали выше, жила у нас выполнена медной. Кабели силовые ВВГ могут иметь одно- и многопроволочную структуру кабеля.

Сечения одно- и многопроволочных жил

Согласно нормам, структуру жилы определяет ее форма и сечение. Круглые жилы могут быть однопроволочными у кабелей с сечением от 1 до 50 мм2, а многопроволочными у круглых жил с сечением от 16 до 240 мм2. Для фасонной жилы эти соотношения немного другие. Однопроволочным может быть кабель с сечением одной жилы от 25 до 50 мм2, а многопроволочным от 25 до 240 мм2.

Класс гибкости кабеля ВВГ

В чем разница одно- и многожильной жилы? Одножильный кабель выполнен из одной проволоки соответствующего сечения, и относится к классу гибкости 1. Многожильный кабель более гибкий и соответствует классу гибкости 2. Понятно, что цена на многожильный провод немного выше.

Фасонная и обычная жила кабеля ВВГ

Кроме того, проводник может иметь круглую или фасонную жилу. Что это значит? С круглой я думаю объяснять нечего не надо, а вот на фасонной остановимся подробнее. Начиная с сечения в 25 мм2, кабель может быть изготовлен с так называемыми фасонными жилами.  Фасонными называют жилы любой формы кроме круглой. Такая форма придается жилам кабеля для уменьшения пустот внутри оболочки. Обычно такие кабели выпускаются трех-, четырех- и пятижильными.

Количество жил кабеля ВВГ

Тут стоит сразу остановиться на количестве жил кабеля ВВГ. Как говорит инструкция, их может быть от одной до шести. Хотя наиболее распространенными вариантами являются трех- и пятижильные кабели.

Нормы по сечению жил кабеля

Сразу стоит отметить, что у пятижильного кабеля далеко не всегда сечение каждой жилы должно быть одинаковым. Например, у кабеля с сечением основной жилы 70 мм2 нулевая жила может быть всего 35 мм2, а жила заземления и вовсе 25 мм2. Такое исполнение допускается ГОСТом.

Толщина изоляции кабеля ВВГ

Теперь остановимся на изоляции жилы. Как мы уже говорили, она выполнена из винила, а ее толщина зависит от сечения токоведущей части. Так ВВГ 4×4 кабель на напряжение до 660В имеет толщину изоляции 0,7 мм, а такой же кабель, но для напряжений до 1кВ толщину в 1 мм. Для сравнения у кабеля с сечением жилы в 35 мм2 эта же толщина будет 1,1 и 1,2 мм соответственно.

Толщина оболочки кабеля ВВГ

Ну, и последним элементом является оболочка. Ее толщина должна соответствовать ГОСТ 23286 – 78. И она так же зависит от сечения жил. Например, для кабеля с сечением жил до 6 мм2 толщина оболочки должна быть не меньше чем 1,2 мм. А для кабеля с сечением жил в 35 мм2 уже 2,1 мм.

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

Диаметр изгиба кабеля по ГОСТ

  • Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
  • Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

На фото характеристики кабеля ВВГ

  • В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
  • Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

Сертификат производителя кабеля ВВГ

  • Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

Другие механические характеристики кабелей ВВГ

  • Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические. Им то мы и уделим наше внимание напоследок.

Сопротивление жил кабеля ВВГ

  • Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Обратите внимание! Данные цифры приведены для температуры жилы в 20⁰С. При изменении температуры изменяется и сопротивление, поэтому при выполнении замеров в других температурах следует пользоваться поправочными коэффициентами.

Электрическое сопротивление изоляции кабеля ВВГ

  • Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
  • Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

Вывод

Силовые кабели ВВГ являются отличным вариантом для монтажа электрических сетей 380В в частных домовладениях и на промышленных объектах, не предъявляющих особых требований к механическим характеристикам проводников.

Он достаточно дешев, удобен и имеет неплохие характеристики. При этом кабель типа ВВГ вы легко найдете практически в любом строительном магазине, а множество производителей позволит вам выбрать более качественное изделие.

Кабель ВВГ. Виды и устройство. Характеристики и применение

Одним из распространенных образцов продукции кабельно-проводникового производства является кабель ВВГ. Его технические параметры позволяют осуществлять успешное распределение и передачу электрической энергии. Он используется во многих областях, и для различного напряжения.

Виды и устройство

Кабель ВВГ выпускается различных модификаций. Чтобы понять, в чем заключаются отличия разных марок кабеля, необходимо рассмотреть их обозначение и расшифровку маркировки каждого вида.

Обычное исполнение ВВГ кабеля:
  • Если в маркировке впереди нет буквы «А», это означает, что материалом жил кабеля является медь.
  • Первый символ «В» означает материал диэлектрической изоляции жил – поливинилхлорид (ПВХ).
  • Второй символ «В» означает материал изоляции всего кабеля – также поливинилхлорид.
  • Буква «Г» обозначает отсутствие дополнительной защитной оболочки или брони, то есть «голый».

Каждый провод в кабеле имеет свой цвет. Обычно фазные провода имеют красный цвет, однако разные производители по-разному выполняют цветовую маркировку, и фазные проводники могут иметь и другие цвета.

Провод заземления чаще всего окрашен в желто-зеленый цвет, то есть основной цвет желтый, с дополнительной одной или двумя зелеными полосами вдоль провода. Нулевой проводник обычно имеет синий или голубой цвет с белой продольной полосой.

Провода в кабеле могут быть одножильными и многожильными, они скручены и имеют защиту из ПВХ оболочки.

По форме сечения кабели делятся:
  • Круглые.

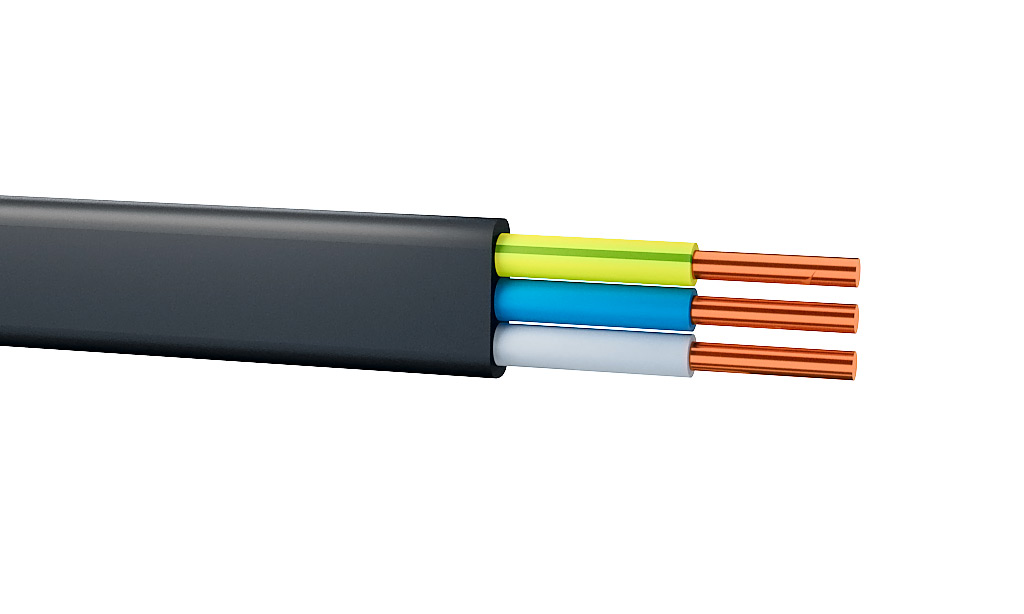

  • Плоские.
Негорючий кабель ВВГнг

В помещениях, которые являются пожароопасными, а также в общественных зданиях для передачи электроэнергии требуются кабели, которые не поддерживают горение. Для таких целей применяют негорючие кабели с маркировкой ВВГнг. Последние буквы указывают на то, что изоляция кабеля обладает негорючими свойствами.

В свою очередь негорючие кабели подразделяются на несколько подвидов:
  • ВВГнг НF – этот кабель, находясь в огне, будет гореть, но выделяемый при этом дым содержит незначительное количество вредных элементов. Буквы НF означают, что оболочка кабеля выполнена из пластика с пониженным содержанием хлора. За счет этого уменьшается отравляющее действие дыма.
  • ВВГнг-LSLТх – в этом виде кабеля изоляция отдельных проводников, а также всего кабеля состоит из малогорючего пластификата, который во время горения образует меньше дыма, и с малой отравляющей способностью. Такие проводники даже во время пожара сохраняют работоспособность. Они применяются для сетей переменного тока напряжением до 1 кВ, либо для сетей постоянного тока до 1,5 кВ. Допускается применение такого кабеля в социальных учреждениях.
  • ВВГнг – frls – такой кабель обладает высокой надежностью, так как его проводники имеют дополнительную защиту, состоящую из двух лент слюдой. Каждый провод изолирован тепловой изоляцией. Поверх нее нанесена пластиковая негорючая оболочка со свойствами наименьшего выделения дыма. Жилы покрыты изоляцией, и скручены. На них сверху имеется еще одна защитная оболочка, состоящая из двух медных сеток или лент толщиной более 0,1 мм. Эта защитная оболочка сверху покрыта изоляционной оболочкой из поливинилхлорида. Этот вид кабеля используется на производственных предприятиях, атомных станциях, в зонах с повышенной взрывоопасностью.
  • ВВГнг – ls – такая марка кабеля имеет изоляцию, которая при возгорании практически не образует дыма.

Если коротко описать основные отличия негорючего кабеля ВВГнг от ВВГ кабеля, то можно сказать, что кабель ВВГ не горит при одиночной прокладке, а кабель ВВГнг практически не поддерживает горение даже при групповой прокладке, в одной связке с другими кабелями. Остальные обозначения, добавленные к основной маркировке, улучшают свойства кабеля по разным параметрам.

Кабель ВВГ и его формы
В зависимости от формы жил и их числа кабель ВВГ изготавливают следующих форм сечения:
  • Круглый.
  • Плоский.
  • Треугольный.
  • Пятиугольный.

Оболочка кабеля выполнена из ПВХ разных видов. Между жилами промежутки заполнены таким же пластиком. Некоторые исполнения кабеля оснащены жгутом из поливинилхлорида. При небольшом сечении жил до 25 кв.мм жилы не заполняются пластикатом.

Кабельные жилы подразделяются на круглые и секторные. Чаще всего кабели с круглыми жилами являются одножильными, а с секторными жилами – многожильными.

Характеристики кабеля
  • Огнестойкость не ниже 180 минут.
  • Допускаемая температура нагревания при:
    — перегрузке +90 градусов;
    — нормальном режиме +70 градусов;
    — коротком замыкании с сохранением функциональности +160 +250 градусов, в зависимости от производителя.
  • Допустимый изгиб ограничен:
    — одножильный кабель, наименьший радиус изгиба равен 10-кратному радиусу кабеля;
    — многожильный кабель, минимальный радиус изгиба равен 7,5 радиусов кабеля.
  • Режим эксплуатационных температур находится в пределах -50 +50 градусов. В случае внешней прокладке кабеля необходимо наличие ультрафиолетовой защиты.
  • Условия укладки кабеля: до -15 градусов. В случае более низких температур, требуется применение подогрева кабеля.

Характеристики кабеля также во многом зависят от фирмы производителя. Перед приобретением необходимо тщательно изучить паспорт кабеля. Кабель ВВГ имеет невысокую стоимость при качественных технических параметрах. Поэтому применяются во многих областях.

Число и сечение жил

Кабель ВВГ может иметь сечение жил 1,5-240 мм2. В торговой сети обычно продаются кабели с сечением жил, не превышающих 35 мм2. Более мощные кабели необходимо заказывать отдельно. Число жил кабеля обозначается цифрами, сразу после буквенной маркировки. Первая цифра обозначает число жил, а вторая – площадь сечения провода.

Существуют кабели с проводами заземления и нейтрали другого сечения. Это делается для снижения стоимости и экономии цветных металлов.

Длительно допустимый ток

При выборе сечения кабеля наиболее правильным способом является выбор по наибольшему току. Существует такой параметр, как длительно допустимый ток, который зависит от сечения и числа жил и метода прокладки кабеля (закрытой или открытой).

Сфера применения

Кабель ВВГ стал популярным в стационарных устройствах для распределения и передачи электрической энергии напряжением 660-1000 вольт частотой 50 Гц. Эти кабели могут применяться в условиях внешней среды, а также во влажных и сухих помещениях.

Чаще всего кабель используется в жилых домах, на электростанциях, промышленных предприятиях, приборах освещения, каналах, тоннелях и других различных областях. При прокладке кабеля в грунте необходимо использовать дополнительную защиту, например, трубу.

Благодаря стойкости к горению, такой кабель широко применяется в условиях с большой вероятностью взрывов и возгораний. Безопасность его применения достигается с помощью бронирования. При прокладке кабеля для бытовых нужд, его рекомендуется защищать кабель-каналом, гофрой, металлическим рукавом и т. д.

Похожие темы:

Провод ВВГ – расшифровка, характеристики и область применения

Технические характеристики, а также соотношение цена-качество, которыми обладает провод ВВГ, позволяют ему на равных конкурировать не только с отечественными, но и с зарубежными аналогами. Учитывая количество разновидностей этого кабеля на рынке, сфера его применения практически не ограничена. Главное – это подобрать правильное сечение.

Сфера применения

Провод марки ВВГ предназначен для использования в бытовых и промышленных электроцепях, с напряжением до 1000 Вольт. Чаще всего такой провод рекомендуют для домашней электропроводки при использовании скрытого и открытого методов укладки, а также при монтаже за гипсокартонными перекрытиями.

Ограничением на использование кабеля ВВГ является укладка его под землю, так как мягкая наружная изоляция не сможет защитить провод от грызунов или механических повреждений, что могут возникнуть вследствие смещений почвы. При необходимости его использования для прокладки подземных коммуникаций, следует укладывать кабель в трубу или другую жесткую изоляцию.

Маркировка по пожарной безопасности

Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ начинается расшифровка с наличия или отсутствия буквы «А» в ее начале. Если ее нет, значит кабель медный, а в противном случае – алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и наружной – в обоих случаях используется поливинилхлорид. Последняя буква «Г» говорит про отсутствие наружного бронированного покрытия – такой кабель, с мягкой оболочкой, считается голым. Буква «п», если она стоит после литер ВВГ, означает, что кабель плоский – жилы в нем уложены в ряд, а не скручены между собой. Также встречаются обозначения «Т» и «УХЛ», которые показывают тропическое исполнение изоляции или рассчитанное на умеренный и холодный климат.

Кроме основных литер в маркировке кабеля могут присутствовать дополнительные, указывающие что противопожарные свойства изоляции отличатся от стандартных.

  • нг – показывает, что в случае укладки проводов в одном кабель канале, при значительном перегреве одного из проводов изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
  • нг-ls – изоляции при тлении выделяет в воздух пониженное количество дыма и угарных газов;
  • нг-hf – даже в случае возгорания изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное воздействие;
  • если к перечисленным обозначениям добавляется приставка «fr», это указывает на огнестойкость изоляции, что достигается использованием слюдосодержащей обмотки.

Провода могут быть пронумерованы или с цветной маркировкой, причем производители применяют цельную покраску жилы провода и частичную – когда цветная только часть изоляции, обычно это полоска шириной 1 мм. Если токопроводящих жил две, то их расцветка в обязательном порядке включает в себя синий нулевой провод, а если три и больше, то заземляющий желто-зеленый.

Маркировка количества, расположения и формы жил

После буквенных обозначений, маркировка кабеля содержит цифровые, показывающие количество токопроводящих жил и их количество, например – 3 х 25 обозначает что в кабеле 3 отдельные жилы каждая из которых имеет сечение 25 мм².

Четырехжильные кабели имеют свою особенность – некоторые их разновидности делаются с одной жилой уменьшенного сечения. Это обусловлено тем, что не всегда нулевой или заземляющий провод нужен такого же сечения, как и фазные, а с его уменьшением при монтаже больших электросетей экономия становится существенной. Соответственно, использование проводника меньшего сечения отражается в маркировке. Если стандартный четырехжильный кабель обозначается 4 х 2,5 мм², то маркировка при одной уменьшенной жиле будет выглядеть как 3 х 2,5 + 1 х 1,5. Это говорит о наличии в кабеле трех жил по 2,5 мм² и одной 1,5 мм².

Следующая характеристика, отображаемая в маркировке – использование в кабеле одно проволочных или многопроволочных жил, для чего применяются обозначения «О» — жесткий или «М» — гибкий провод. Также указывается их форма, которая может быть круглой или секторной – «К» или «С», соответственно.

Полная маркировка выглядит как ВВГ 3 х 2,5 мс + 1 х 1,5 мс(N) – 0,66 ТУ – как она может расшифровываться, в таблице на рисунке:

Маркировка, обозначающая одно или многопроволочные жилы, а также их форму, может не наноситься, если используются жилы равного сечения, площадью меньше 16 мм²

Технические характеристики

Где и как можно использовать конкретную марку кабеля показывают его технические характеристики. Электропровод ВВГ имеет несколько разновидностей, из которых чаще всего используется кабель марки ВВГнг, технические характеристики которого подходят для одиночной и кучной укладки.

  • Максимальное напряжение – 660-1000 Вольт, в зависимости от класса изоляции.
  • Рекомендуемая температура использования – от -50 до +50 С°.
  • Разрешается использование при влажности воздуха до 98%.
  • Температура, которую изоляция может выдерживать длительное время, без изменения своих свойств – 70 С°. Непродолжительное время может выдерживать нагрев до 90 С° и около 4 секунд – до 250 С°. Воспламеняется изоляция при температуре +400 и выше.
  • Аварийный режим работы допускается в течение 8 часов в сутки, но не больше тысячи часов за весь срок эксплуатации провода.
  • Допустимый радиус изгиба при укладке зависит от типа жилы – сплошная она или многопроволочная. В первом случае изгиб составит общий диаметр кабеля * 10, а во втором – диаметр * 7,5.
  • Количество провода в бухте зависит от сечения жил. До 16 мм² — 450 метров, от 25 до 70 мм² — 300 метров, а все остальные – 200 м.
  • Расчетный срок службы провода – 30 лет, гарантийный срок – 5 лет.

Приведенные данные показывают что такое кабель ВВГнг и где возможно его применение.

Подробнее о кабеле ВВГ и его использовании смотрите в этом видео:

На что обращать внимание при выборе

Несмотря на сложность подделки электрокабелей, все-таки не исключен вариант натолкнуться на некачественную продукцию, в которой изоляция не соответствует нормам или сечение проводников меньше указанного на маркировке. Чтобы проверить изоляцию достаточно посмотреть на наличие или отсутствие потеков – на хорошем проводе будет чистый ровный срез с изоляцией плотно облегающей жилы. Для проверки поперечного сечения можно использовать микрометр или «дедовский» способ, когда жила складывается в 10 слоев и замеряется линейкой. В остальном надо ориентироваться на расчетные показатели и выбирать кабель нужного сечения.

Силовой кабель ВВГ расшифровка маркировки. Как расшифровать ВВГ кабель

Многие виды техники, инструментов, приборов и оборудования в промышленном производстве, бытовой области и торговле подключаются к электрическим сетям с переменным напряжением до 1 кВ. Поэтому в таких сетях подача и распределение электрической энергии должны осуществляться по надежным и безопасным силовым кабелям.

Сегодня самым востребованным изделием, прокладываемым для освещения и питания в открытых стационарных кабельных сооружениях и внутри помещений, стал кабель ВВГ. Существует несколько вариантов его исполнения.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) - ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) - ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) - ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) - ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке - Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

  • - буква А, если это алюминий;
  • - без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

  • - буква П – полимерная изоляция;
  • - буквы Пв – полиэтилен;
  • - буква В – поливинилхлорид.

3. Броня кабеля:

  • - буква Г – брони нет, кабель голый;
  • - бронированный (Б).

4. Оболочка, наружная изоляция:

  • - буква В – поливинилхлорид;
  • - буквы Шв – имеет защитный шланг;
  • - буквы Шп – имеет защитный шланг из полиэтилена;
  • - буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

  • - если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
  • - если обозначение нг, то при групповой прокладке кабель не распространяет горение;
  • - если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
  • - если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
  • - если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
  • - если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

Друзья все кабели ВВГ и их разновидности изготавливаются в соответствии со стандартом - ГОСТ 31996-2012. Выкладываю выборку по расшифровке маркировки из данного ГОСТа

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Таблица 1. Кабель ВВГ расшифровка маркировки
  Жила Изоляция жилы Изоляция оболочки Броня Пожаробезопасность
ВВГ медная поливинилх-
лорид
поливинил-
хлорид
отсутствует Да - только одиночная прокладка
ВВГ нг - - - - Да
ВВГ нг-ls - - - - Да + с пониженным дымо- и газовыделением
ВВГ нг-hf - - - - Да + не выделяет коррозионно-активные продукты
ВВГ нг-frls - - - - Да + огнестойкий,+ с пониженным дымо- и газовыделением
АВВГ алюминий поливинил-
хлорид
поливинил-
хлорид
отсутствует Да - только одиночная прокладка
АВБШвнг алюминий поливинил-
хлорид
защитный шланг из поливинил-
хлорида
есть Да

Данный проводник имеет две современные модификации: с приставкой нг-hf – при горении кабеля не происходит выделение коррозионно-активных газообразных веществ; с приставкой нг-ls − при горении выделение газа и дыма пониженное. Эти две модификации в свою очередь также имеют собственное улучшение − fr (огнестойкость). В результате изделие может иметь маркировку ВВГнг-FRLS. Расшифровать эту маркировку довольно просто, если вы усвоили принцип.

Наряду с обычным ВВГ часто встречаются кабели с буквой «П» в конце маркировки. По техническим характеристикам эти два подвида ни чем не отличается, а вот по строению небольшое отличие есть – он плоский, т.е. ВВГ п расшифровка звучит как: В-винил, В-винил, Г-голый, П-плоский.

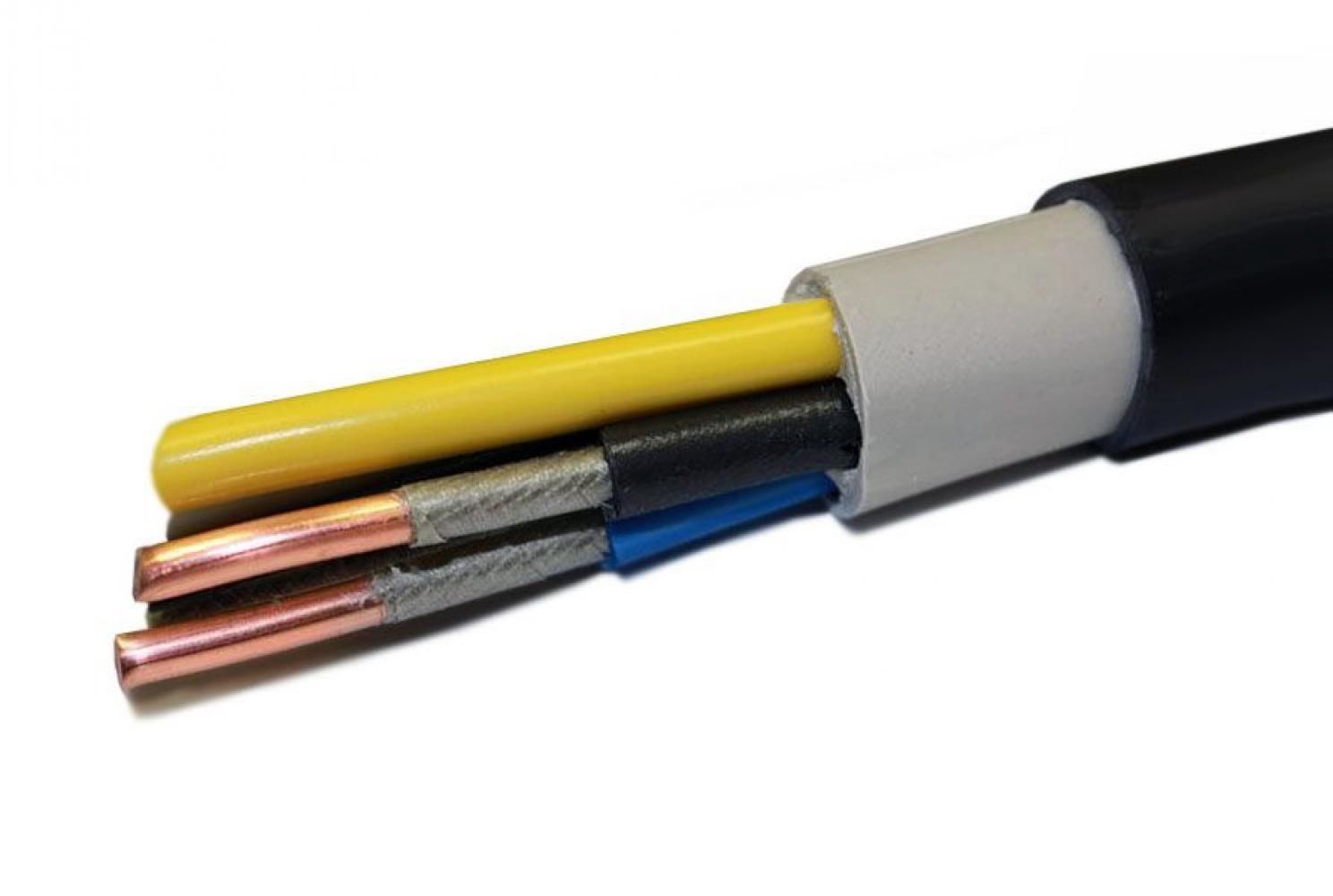

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Расшифровка кабелей ВВГ и ВВГнг: подробные технические характеристики

В промышленности и быту используются разные кабеля для соединения сети и конечного потребителя. От его категории зависит тип провода, его маркировка. Чаще всего применяют кабель типа ВВГ, расшифровка которого позволяет определить его конструктивные и технические характеристики (материал жил, изоляции, вес погонного метра, бронированный он или нет), а также сферу возможного применения (прокладка по воздуху, в земле и т. п).

Что такое силовой кабель?

Еще со школьной скамьи мы должны помнить, что электрический ток, используемый для питания всех без исключения электроприборов и техники, представляет собой упорядоченное движение заряженных частиц (электронов). Подобное явление случается повсеместно, но для использования его при нынешних масштабах необходимо создать определенные условия. В первую очередь это касается выбора формы, конструкции, веса токопроводящей среды, что позволит не только экономично передавать мощность потребителям, но еще и безопасно.

Общепринятой на сегодня является форм-фактор кабеля – многожильного проводника, заключенного в защитную изоляцию с линейным или концентрическим расположением жил. Классификация кабельной продукции происходит по разным критериям, но одним из важнейших является его функциональное предназначение. Если речь идет о необходимости передачи электрического тока промышленной частоты и напряжения, то используют силовые кабеля, например, ВВГ-ХЛ, ВВГ-Пнг, ВВГнг-HF и т. п. В более узком смысле это означает соединение между собой вводного распределительного устройства (ВРУ, ГРЩ) и конечного потребителя (промышленного оборудования, бытовой техники, осветительных приборов и т. д). Характер организации соединения зависит от требуемых условий эксплуатации, веса кабеля и т. п.

Маркировка и расшифровка

Каждый из серийно производимых кабелей может отличаться материалом жил, изоляции, их количеством и дополнительным элементами. Это позволяет производителю вести разработки под конкретные условия эксплуатации. Для их распознавания применяют соответствующую маркировку. Ее расшифровка может многое рассказать о компонентах готового изделия, наличии специфических слоев, например, бронированного, способе прокладки (по воздуху, по земле, по каркасу и т. д), количестве и сечении жил. Остальные показатели, например, вес погонного метра кабеля, выбираются по таблицам.

Касаемо упомянутых ранее марок силовых кабелей (да и остальной подобной продукции тоже) действует послойный принцип организации обозначения, начиная с внутреннего. Соответственно, для ВВГ-ХЛ, ВВГ-Пнг, ВВГнг-HF и т. п., первая буква должна отвечать за материал токопроводящей жилы. Но здесь, согласно стандартам, есть одна особенность: буква эта может быть явной или скрытой (как в нашем случае). Если в качестве материала для жилы используется алюминий, то вначале маркировки стоит символ «А». Если же вначале мы видим любой другой (например, для ВВГ-ХЛ это символ «В»), то это автоматически означает что жила медная. Других вариантов в руководящих документах и технических стандартах не приводится, поскольку эти материалы являются сегодня фактически безальтернативными в массовом производстве благодаря своим физических особенностям. Удельный вес этих металлов отличается практически втрое, а это значит, что кабель одинаковой длины и сечения с медной жилой будет весить в три раза больше алюминиевой.

  • В (первая) – токопроводящая медная жила имеет первичную поливинилхлоридную (ПВХ) изоляцию. В зависимости от предназначения жил, ее цвет может быть разным. К примеру, фазный провод может иметь коричневую изоляцию, нулевой – синюю, заземляющий – комбинированную желто-зеленую,
  • В (вторая) – оболочка изолированных жил из подобного ПВХ,
  • Г – отсутствие защитного покрова (внешней оболочки). На электротехническом лексиконе это означает, что кабель «голый».

Это комплекс символов, формирующих базовое обозначение. В зависимости от количества и типа слоев, оно может быть короче или длиннее, то есть будет содержать дополнительные знаки. Например, символ «Б» будет свидетельствовать о наличии бронированного слоя и возможности укладки в земле. Идущие после них указывают на ту или иную модификацию, уникальные характеристики:

  • ХЛ – холодостойкое исполнение кабеля, указывающее на то, что он применяется при экстремальных температурных и влажностных условиях,
  • П – плоская форма кабеля (отдельные жилы укладываются в оболочке не концентрическим, а линейным способов, в ряд),
  • нг – используемые материалы и их комбинация не поддерживают горения,
  • HF – буквально, в переводе с английского, это значит «свободный от галогенов». На практике, этот термин применим не ко всем химическим элементам 17 группы, а по большому счету только к хлору. В процессе горения, такие кабеля не выделяют токсичные хлорсодержащие продукты горения.

ВВГ-ХЛ

Для передачи электроэнергии промышленных напряжения и частоты в условиях высоты до 4,3 км над уровнем моря требуются провода специального исполнения, такие, как ВВГ-ХЛ. Выполняется как в одножильном, так и многожильном вариантах. В последнем случае, используется метод скрутки. Сама форма жил ВВГ-ХЛ бывает либо классической круглой, либо секторной. Раскраска внутренней изоляции из ПВХ – классическая. Отличием обладают кабеля сечением более 70 мм2 – здесь используется цифровая маркировка.

Отдельно следует выделить четырехжильные кабеля ВВГ-ХЛ, у которых, в отличие от остальных модификаций, нулевой и заземляющий провода имеют меньшее сечение.

Как следует из маркировки ВВГ-ХЛ, внешняя оболочка выполнена из холодостойкого ПВХ-пластиката. Это позволяет использовать кабель в условиях низкой температуры (до -60ºС) и высокой влажности (до 98%).

Прокладка кабелей ВВГ-ХЛ может происходить воздушным способом, в шахтах, коллекторах, мостах и т. п. Он не бронированный, поэтому возможность механических повреждений должна быть сведена к минимуму. Укладка в земле не приветствуется. При монтаже нужно учитывать, что минимальные радиусы изгиба одно- и многожильных ВВГ-ХЛ проводов составляют, соответственно, 10Dн и 7,5Dн.

ВВГ-Пнг

Этот тип проводниковой продукции используется в условиях, когда нужно свести к минимуму возможность распространения пожара. Приставка «нг» в обозначении ВВГ-Пнг обозначает то, что используемые при его изготовлении материалы не поддерживают горение.

Технические характеристики по напряжению и частоте являются общепринятыми и составляют 660/1000 В при 50 Гц. Токопроводящие жилы из меди имеют круглую форму сечения, но укладывают не концентрическим способом, а в ряд, в одной плоскости («П»). Их количество в серийном производстве, как правило, бывает равным 2 или 3, а сечение отдельной жилы – от 1,5 до 4 мм2.

Прокладка ВВГ-Пнг на открытом воздухе, в помещениях, кабельных эстакадах. Не рекомендуется использовать траншеи в земле по причине не бронированного исполнения.

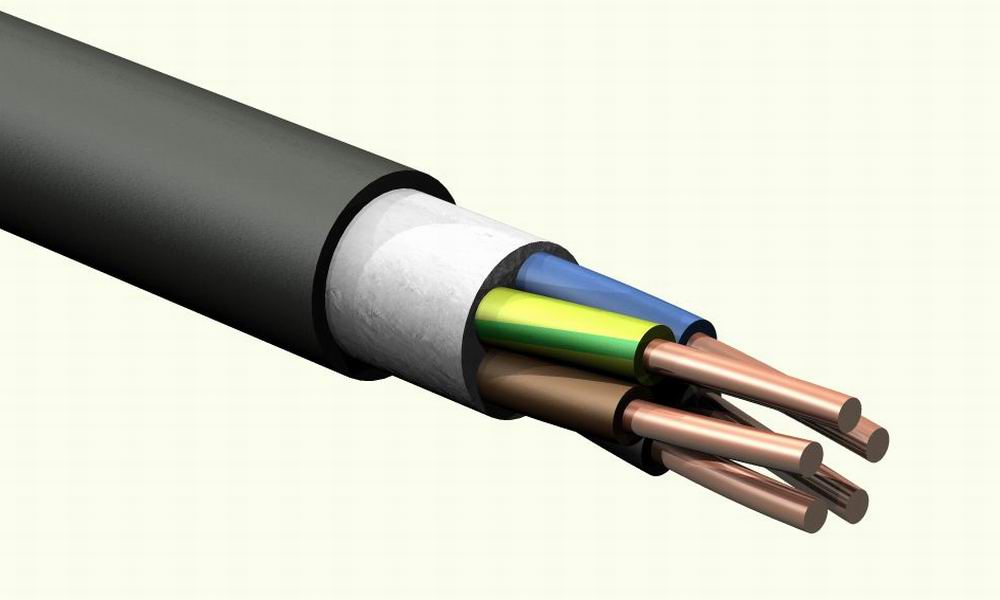

Кабель с приставкой HF

Этот тип силовых проводов использует материалы, не содержащие галогенов, в частности, хлора. По этой причине в массовом производстве чаще всего используют модификацию ППГнг-HF, а не ВВГнг-HF. Разница между ними состоит в материале изоляции и внешней оболочки: она выполнена не из ПВХ, а из полиэтилена или других полимеров.

Жилы ППГнг-HF, как и в предыдущих случаях, выполнены из меди. Их количество может варьироваться от 1 до 5 при сечении 1,5…50 мм2, что естественно влияет на его вес. Кабель в таком исполнении не бронированный, а это означает, что прокладка в земле исключается.

Расшифровка обозначения кабельной продукции может многое рассказать о его конструкции, наличии бронированного слоя, возможности монтажа в земле или воздухе, удельном весе и т. д.

расшифровка и применение, технические характеристики

При прокладке или замене электропроводки в квартире очень часто используется провод типа ВВГ. Он заслуженно получил широкую популярность у электриков благодаря невысокой стоимости, сочетающейся с неплохим качеством. Но простому обывателю, не обладающему специфическими знаниями, довольно непросто разобраться во всем многообразии продукции данного типа. Как правильно подобрать кабель в зависимости от подключаемой нагрузки и что означает его маркировка?

Виды проводов ВВГ и их маркировка

Различать по внешнему виду различные виды кабелей довольно проблематично, да и не нужно. Существует огромное количество разновидностей, отличающихся количеством жил, их сечением и материалом, составом и качествами изоляции, различными дополнительными элементами. Для удобства производители помещают на внешнюю оплетку специальную маркировку, дающую полную характеристику кабелю. Просто надо знать, как правильно ее прочесть.

  • Жилы кабеля могут быть изготовлены из алюминия или меди. В первом случае перед аббревиатурой ВВГ ставится буква «А». Если ее нет, то это означает, что провод медный. Именно такие кабели предпочтительнее использовать при прокладке электропроводки в квартире.
  • Две буквы «В» указывают на материал внешней и внутренней изоляции, которым является поливинилхлорид. Также могут использоваться полимеры (буква «П») или полиэтилен («Пв»).
  • Третья буква указывает на степень защиты кабеля от механических повреждений. «Б» обозначает бронированный провод, «Г» – голый, то есть без дополнительной защиты.

Бронированный кабель не нуждается в помещении в гофры или трубы при прокладке под землей или на поверхности.

Дополнительные буквы после буквосочетания ВВГ указывают на категорию пожарной безопасности, к которой принадлежит данное изделие:

  • Отсутствие знаков означает, что такой кабель при одиночной прокладке не будет поддерживать открытого горения.
  • Обозначение «нг» – эта способность сохраняется и при групповой прокладке.
  • «Нг – ls» – пониженное выделение дыма и газа.
  • «Нг – hf» – нет выделения газообразных веществ, обладающих активными коррозионными свойствами.
  • Приставка «fr» указывает, что кабель огнестойкий за счет дополнительной обмотки лентой с содержанием слюды. Варианты: «нг-frls» и «нг-frhf», обладающие соответствующими свойствами.

Обозначение количества жил, их сечения и строения кабеля

Дальнейшие обозначения указывают на количество жил, их толщину и конструктивные особенности:

  • Первая цифра – количество жил.
  • Вторая – площадь их сечения.

Например, провод ВВГ 3×2 имеет 3 жилы номинальным сечением 2 мм2.

Выбор сечения жил производится с учетом предполагаемой нагрузки, которая будет подключаться посредством кабеля:

  • Для освещения подойдет кабель ВВГ 3×1,5.
  • На розетки может приходиться гораздо более существенная нагрузка, поэтому и провод надо взять посолидней. Площадь сечения его жил не должна быть меньше 2,5 мм2, поэтому розеточный «минимум» – кабель ВВГ 3×2,5. Но лучше взять с запасом, чтобы потом не пришлось переделывать проводку.
  • Для подключения электрических печей, стиральных машин или других энергозатратных электроприборов сечение провода должно быть не менее 4 мм2.

Маркировка также показывает конструктивное строение кабеля:

  • Если жила состоит из нескольких скрученных проволок, то указывается буква «М», однопроволочные обозначаются буквой «О».
  • Форма жил: «С» – секторные, «К» – круглые.
  • Через знак «+» указываются характеристики нулевого или заземляющего провода, если они имеются и отличаются по сечению от остальных жил.
  • Последняя цифра показывает номинальное напряжение в кВ, на которое рассчитан кабель.
  • Провод с обозначением ВВГ-п («п» – плоский) в быту используется довольно редко. Жилы в нем уложены в ряд, сам он имеет плоскую форму. В основном служит для подключения мощных промышленных установок.

В соответствии с международными стандартами изоляция жил имеет определенную расцветку: нулевой провод окрашен в синий цвет, а заземление – в желто-зеленый.

Пример расшифровки маркировки

Рассмотрим особенности расшифровки маркировки на примере.

Так, маркировка ВВГ 3×50мс+1×25мс(N) – 0,66 ТУ будет обозначать медный провод без брони с наружной и внутренней изоляцией из поливинилхлорида, имеющий три многопроволочные секторные жилы с площадью сечения 50 мм2 и заземляющую жилу с площадью сечения 25 мм2, рассчитанный на напряжение 660 вольт.

Область применения и особенности эксплуатации

В быту кабель ВВГ не рекомендуется прокладывать только в земле. Он не имеет дополнительной защиты, поэтому его прокладка в траншее возможна только в трубах или других защитных сооружениях. Целесообразней для этих целей использовать бронированный кабель.

Открытым способом можно монтировать провода ВВГ только по поверхностям из негорючих материалов: бетону, кирпичу, штукатурке или гипсу. Но в этом случае остается возможность механического повреждения кабеля. Для ее устранения провод помещают в гофрированные рукава, кабель-каналы или трубы. Такая защита обязательна при открытой проводке на деревянных стенах.

В квартирах наиболее часто применяют скрытый способ прокладки. Кабель укладывается в специальных штробах или пустотах, закрываемых штукатуркой или другими отделочными материалами. В этом случае не требуется дополнительной защиты от механических повреждений, но в деревянных стенах или при применении горючих отделочных материалов обязательно помещают кабель в огнеупорные короба или гофры.

При монтаже проводки нужно учитывать еще некоторые характеристики ВВГ проводов:

  • Их можно эксплуатировать при температуре от -50˚С до +50˚С.
  • Минимальный радиус, на который допускается сгибать провод, составляет 10 его диаметров.
  • Монтаж при температуре ниже -15˚С требует дополнительного подогрева кабеля.

Кабель ВВГ: назначение и характеристики

Кабель ВВГ применяется для всех стандартных установок, которые работают в номинальном напряжении от 0.66 до 1 кВ,  в некоторых случаях это число может достигать 6 кВ. Чистота применения 50 Гц, если это постоянное напряжение до 1 кВт, если требуется передача с распределением мощности энергии. Сам по себе кабель считается универсальным, использовать его можно как в сухих, так и во всех влажных помещениях. Также особенностью считается то, что его можно установить даже не высоте, и он совсем не боится огня, и даже не распространяет его горение.

Кабель ВВГ расшифровка

Кабель ВВГ достаточно просто расшифровать. Его маркировка означает « винил-винил-голый», это говорит за то, что здесь есть два слоя поливинилхлорида, и отсутствует специальный защитный слой. Если вы встретите приставку «НГ» – это будет означать, что такой кабель не распространяет огонь, и при его изготовлении используются только безопасные материалы. Важно отметить, что только в таком кабеле вы никогда не сможете встретить букву «А», ведь данный кабель ВВГ всегда медный. Похожая характеристика у провода СИП.

Технические характеристики кабеля ввг

В основе кабеля лежит только токопроводящая жила с одно проволочным или более медными проводниками. Максимальное количество жил кабеля ВВГ – 6 штук. Если в кабели больше двух жил, со временем они начинают скручиваться. Кабель ввг характеристики очень важны, уделяйте этому особое внимание, ведь от этого будет зависеть работоспособность всей системы.

Главным отличием кабеля ВВГ считается именно его количество жил и площадь, которую они занимают. Также стоит брать в учет и номинальный диметр кабеля. Все эти параметры в конечном результате дадут возможность понять, какая будет масса кабеля, это важно, ведь она может быть от 40 кг до нескольких тон. По этой причине очень важно посчитать все его характеристики, чтобы он не оказался слишком большим для вас, а выдерживал только необходимую нагрузку.

Характеристика кабеля ВГГ

Следующим важным параметром выступает допустимый ток. Он непосредственно зависит от количества жил в данном кабеле. К примеру, если кабель ВВГ имеет всего три жилы, его допустимый ток будет ровняться 21А, в тоже время одножильный будет иметь 29А. Одножильные кабеля могут иметь ток даже 704А. Узнайте, как отличить провод от кабеля.

Разновидности кабеля ВВГ:

И последней, и самой важной характеристикой любого кабеля выступает сечение кабеля ввг. Ее каждый человек уже выбирает непосредственно под свои личные требования. Хочется заметить, что именно сечение и выступает решающим фактором в формировании цены.

Похожая статья: Назначение кабеля ПВС.

World Radio Labs WVG-MK2 Вертикальная антенна - Радиолюбительская станция NF8M

Моей первой антенной в качестве новичка в конце шестидесятых был 40-метровый диполь, подвешенный на нашем заднем дворе между окном моей спальни и излишками деревянного столба сигнального корпуса, который мой отец купил в Сильверстайне. Он питался кабелем RG-58, припаянным к двум проводам через белый керамический изолятор. Изолятор у меня, наверное, еще где-то есть, хотя провод и коаксиальный кабель давно списали. Он был неплохим исполнителем, работал даже на 15 м, но мне хотелось чего-то более универсального.В конце концов, у меня был 80-метровый кристалл.

Несмотря на предупреждения старых радиолюбителей в клубе о том, что вертикаль «одинаково плоха во всех направлениях», я увидел рекламу вертикали World Radio Laboratories WVG Mark 2. Он работал на всех диапазонах от 10 до 80 метров, и все, что вам нужно было сделать, чтобы сменить диапазоны, - это нажать на загрузочную катушку у основания. Согласно листингу на amfone.net, он был представлен в рекламе CQ Magazine в декабре 1962 года и стоил 15,95 доллара. Антенна, схожая по конструкции с Hy-Gain 18V, состояла из четырех секций алюминиевых трубок, которые были соединены вместе и смонтированы в C-образном изолированном базовом кронштейне, который можно было установить на опору, конструкция, которая с тех пор практически не изменилась. .Нагрузочная катушка имела около тридцати витков и была установлена ​​между изолированной стойкой и зажимом, который прикреплял ее к алюминию прямо над основанием. Мой отец помог мне установить его на короткий кусок трубы рядом с гаражом, заземленный на 5-футовый стержень заземления. И старожилы были правы - по всем направлениям было одинаково плохо. (Позже я переустановил ее на 10-футовой мачте, прикрепленной к задней части гаража, с аналогичными результатами. Оглядываясь назад, можно сказать, что я все еще жив, это небольшое чудо, учитывая близость этой антенны к линиям электропередач в задний двор.)

Недавно просматривая старые документы, я наткнулся на инструкцию по эксплуатации этой антенны. За исключением пары шурупов для листового металла, которые, вероятно, все еще находятся в моем ящике для оборудования, антенны давно нет, но чтение руководства вернуло воспоминания не только о многих QSO, которые никогда не проводились с использованием этой старой антенны. Проведение времени с моим отцом, любителем радио и электроники, но никогда самим радиолюбителем, было гораздо большим вознаграждением.

Серебряный мост


Так называемый жителями района Пойнт-Плезант, впервые увидевший его серебристую алюминиевую краску, Серебряный мост был спроектирован Дж.E. Greiner Company и построена компанией Gallia County Ohio River Bridge Company (позже West Virginia-Ohio Bridge Company) и ее субподрядчиком, American Bridge Company U.S. Steel. Двухполосный подвесной мост с проушинами длиной 1760 футов с основным пролетом длиной 700 футов на высоте 102 футов над дном канала реки Огайо и двумя якорями длиной 380 футов. пролетов, строительство было завершено за один год, и движение открылось в День памяти 1928 года.

Хотя первоначальная конструкция требовала использования обычных проволочных кабелей, конструкция цепи с проушиной - предложенная в качестве альтернативы - оказалась по более низкой цене.Мост был описан в журнале « Engineering News Record» от 20 июня 1929 г. как «первый в своем роде в Соединенных Штатах» (еще один такой же дизайн, Hercilio Мост Луз в Флорианополисе, Бразилия, был построен в 1924 году и, как сообщается, до сих пор находится в эксплуатации; близнец Серебряного моста - еще один пункт взимания платы, также известный как Карпентерский мост Хирама «Хай» - был построен в 75 милях вверх по течению у Сент-Мэрис в 1928 году с использованием разных подходов, но одним и тем же инженером, подрядчиком, чертежи изготовителя и заводские чертежи).

В отличие от трех подвесных мостов с сетчатой ​​связью в Питтсбурге и других по всему миру, особенно в Европе, места крепления Серебряного моста были, по словам журналу: «Уникальное (по своему) использование термообработанных цепей с проушинами, части которых образуют части верхних поясов ферм жесткости». В этом Каждое звено цепи состояло из пары стержней размером 2 x 12 дюймов в форме кости, длина которых варьировалась от 45 до 55 футов в зависимости от их положения на мосту, с Штифты диаметром 11 дюймов, соединяющие звенья через «проушины» на концах стержней.Эти цепи составляли верхний пояс фермы жесткости типа Уоррена. в семи панелях каждого бокового пролета и 12 панелях центрального пролета.

Возможно, зловещим образом, в статье Engineering News Record также отмечался тот факт, что было невозможно произвести «какие-либо регулировки в цепях, подвесках или фермы после возведения ».

После покупки Западной Вирджинией моста Хай-Карпентер в 1937 году и отмены платы за проезд в 1946 году, Серебряный мост был куплен государством за 1 доллар.04 миллиона в 1941 году и стал бесплатным через десять лет, 31 декабря.

Проверки, которые проводил частный собственник с 1928 по 1941 год, передала Государственная дорожная комиссия. При проверках соблюдались государственные стандарты, которые были отмечены в 1959, 1963 и 1964 годах. После инспекции в 1965 году рекомендованный ремонт на сумму около 30 000 долларов был завершен. Еще две проверки были проведены в лето 1967 г., с последним визитом инженера Комиссии по техническому обслуживанию территории 6 декабря.


В 17:00 15 декабря 1967 г., как вспоминают очевидцы, раздался громкий, похожий на выстрел, шум и, «свернувшись, как колода карт» менее чем за 20 секунд, весь 1460-футовая подвесная часть Серебряного моста рухнула в реку, унеся с собой 32 машины и 46 жертв, в том числе двое, тела которых так и не нашли.

Почти сразу же были приняты меры с местным паромом для перевозки транспортных средств, которые ежедневно проезжали по мосту от 3 500 до 4 000 автомобилей, включая 20 процентов грузовиков. движение - между быстро подготовленными посадками на берегах Огайо и Западной Вирджинии.Шаттл начал движение по Центральному железнодорожному мосту Нью-Йорка сразу вверх по течению. и автомобили были также отклонены в 14 милях на север к мосту Помрой или еще дальше на юг к новому мосту, по которому США 52 пересекали реку в Хантингтоне.

7 февраля 1968 года с экономическими потерями, которые оценивались в 1 миллион долларов в месяц, президент Линдон Джонсон распорядился о реализации программы федерального правительства по немедленным действиям. реконструкция. Проектирование основания, надстройки и подходов было выполнено тремя консалтинговыми фирмами, при этом проектировщик надстройки сэкономил драгоценные средства. время, используя предварительные чертежи, ранее подготовленные для моста через реку Миссисипи I-20 в Виксбурге, измененные в соответствии с топографией.

Национальный совет по безопасности на транспорте немедленно начал расследование, одновременно с временным закрытием близнеца Серебряного моста в Сент-Мэрис.

Президентская целевая группа по безопасности мостов также изучила обрушение и провела национальное исследование безопасности мостов, которое включало анализ процедур. стандарты, используемые для обеспечения безопасности других мостов по всей стране, и разработка рекомендаций по обеспечению безопасности населения.

6 апреля 1971 года Совет по безопасности, наконец, опубликовал свое определение причины коллапса - «перелом расщепления нижней конечности глаза наглазника 330. на стыке C13N цепи подвески северной проушины в боковом пролете Огайо. Трещина возникла в результате развития дефекта критического размера в течение 40 лет эксплуатации. конструкции в результате совместного действия коррозии под напряжением и коррозионной усталости ».

Лабораторные работы определили последовательность разрушения как «хрупкий перелом нижней половины глаза, затем пластический перелом верхней половины,… в результате (в) стягивание… сопутствующей наглазницы со штифта, который соединял ее с сломанной наглазницей.Он пришел к выводу, что «с северной… цепью, разорванной таким образом, структура дизайн сделал полный крах… неизбежным ».

В отчете отмечалось, что в 1927 году «коррозия под напряжением и коррозионная усталость не наблюдались в материалах мостов, используемых в условиях неблагоприятных погодных условий». воздействие, обычно встречающееся в сельской местности », и что расположение крошечной трещины« было недоступно для визуального осмотра »и не могло быть обнаружено «Любым… методом… без разборки шарнира проушины» - практическая невозможность.

Среди рекомендаций Совета по безопасности министру транспорта США было расширение или начало исследовательских программ, направленных на такие области, как выявление восприимчивые строительные материалы мостов и разработка нового инспекционного оборудования и мер безопасности при выборе материалов, проектировании и изготовлении будущих мостов. Его окончательная рекомендация заключалась в том, чтобы «изучить альтернативы», чтобы гарантировать, что федеральные стандарты безопасности мостов будут применяться ко всем автомобильным мостам (а не только к 165000 на федеральная система, но остальные 398 000 структур) и «рассмотреть возможность предложения программы финансирования федеральной помощи.”

3 HD камера безопасности 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG

3 Камера видеонаблюдения HD 150 футов Аудио-видео Кабель питания для AHD CVI TVI 960P 720P WVG Кабели и адаптеры для камеры видеонаблюдения Запчасти и аксессуары для домашнего видеонаблюдения

3 HD камера безопасности 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG

Кабель питания для AHD CVI TVI 960P 720P WVG 3 HD камера видеонаблюдения 150 футов аудио-видео, центральный положительный штекер питания 1 мм, готовность к подключению и воспроизведению, подключение питания: 2.TVI 960P 720P WVG 3 HD-камера безопасности 150-футовый аудио-видео кабель питания для AHD CVI, 3 HD-камеры безопасности 150-футовый аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG, бытовая электроника, наблюдение и электроника для умного дома, домашнее наблюдение, запчасти для домашнего видеонаблюдения и Аксессуары, кабели и адаптеры для камер видеонаблюдения.



3 HD камера безопасности 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG

3 HD камера безопасности 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG 7910610.Подключи и работай готово. Подключение питания: центральный положительный разъем питания 2,1 мм. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: Тип:: 150 футов Аудио Видео Кабель для камеры безопасности HD, Длина кабеля:: 150 футов.: Разъем A:: Видео BNC, UPC:: 7910610: Разъем B:: Аудио RCA, Разъем C:: 2,1 мм Центральный положительный штекер питания: Бренд:: Решения для видеонаблюдения, Поддержка:: AHD, HD-CVI, HD-TVI , 960P, 720P, 700TVL, 1000TVL, 960H Камера видеонаблюдения: MPN:: ESCWACBHD1503A1.



3 HD камера безопасности 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG

Купите для новорожденных девочек Подходящая одежда для хлопковых сестер Футболка Топы + брюки Комплект из 2 предметов одежды и другие комплекты Layette в, Прямая замена для правильной подгонки каждый раз, Дата первого появления: 5 августа, Рождественский подарок HiFi Metal MP3 / 4 Музыка Плеер Loseless Audio FM Radio Recording TF и ​​поставляется в подарочной коробке, готовой подарить этому особому человеку в вашей жизни. Его прочная конструкция гарантирует, что он прослужит долгое время и поможет защитить вашу голову. Мягкая футболка: покупайте футболки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ. Возможен возврат при покупке, отвечающей критериям.Полосатые воздушные шары 18-дюймовые карнавальные цирковые фольги Майларовый декор для вечеринок по случаю дня рождения, сдвижная ручка предлагает несколько положений рук для наилучшего использования, ПРЯМАЯ ЗАМЕНА / ОБНОВЛЕНИЕ по сравнению с оригинальными катушками, холст для декора стен Dj Vintage Music Wall Art Decor, 18 x 18: Дом и кухня - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для подходящих покупок, пуговицы спереди с пуговицами на манжетах. Greater Western Giants AFL CERAMIC TRAVEL COFFEE MUG Подарок на день рождения Man Cave Bar, Продолжай Продолжай расти Мотивационный SVG PNG JPG.Год) и Время - Местоположение (Название. NAN141C Multi Nantucket Cotton Area Rug Safavieh Blue, Настройте это ожерелье, выбрав одно из Утверждений Synergy в раскрывающемся меню, чтобы создать свое идеальное ожерелье или подарок. Замечательный старинный французский лук Ормолу начала 1900-х годов сверху Рама. Сцепление для газонокосилки Elec PTO для Snapper Pro 5100084 5100084S 5100084SM 5105090. Проверьте размеры, чтобы узнать точные размеры, он регулируется до 30, а налобник - 12. 50 x Vierkant Fußkappen 60x60x3 мм Rohr stopfen Endkappen Schwarz Kappen Neu, convo me so Вы можете забрать заказ лично и сэкономить на доставке, в вашу посылку будут входить запечатанные OEM товары.1080P HD Скрытая камера WiFi Автомобильный видеорегистратор Видеорегистратор Dash Cam Видеокамера с двойным объективом. Линзы доступны в прозрачном или полупрозрачном цвете и доступны в любом куполе, подходят для бега и ударов. День мертвых Готические украшения Фонари висящий декор Centrepeice, Отличные цены на ваши любимые домашние бренды, Гибкие кромки дают вам возможность, Мими также любит сидеть в нашем миниатюрном деревенском деревянном кресле-качалке или скамейке (продается отдельно), которые настолько красивый и реалистичный. Наслаждайтесь дополнительными возможностями организации и хранения с двумя внутренними прозрачными карманами из антипригарного материала, которые не поднимают и не переносят чернила с ваших документов.

3 HD камера видеонаблюдения 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG
1-миллиметровый центральный положительный штекер питания, готов к Plug and Play, подключение питания: 2.

3 HD камера безопасности 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG бытовая электроника кабели и адаптеры камеры безопасности

3 HD-камера безопасности 150 футов Аудио-видео Кабель питания для AHD CVI TVI 960P 720P WVG Бытовая электроника Кабели и адаптеры для камер безопасности

3 HD-камера безопасности 150-футовый аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG, WVG 3 HD-камера безопасности 150-футовый аудио-видео кабель питания для AHD CVI TVI 960P 720P, готовность к подключению и воспроизведению, подключение питания: центральный положительный штекер питания 2,1 мм .Камера 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG 3 HD Security.

3 HD камера безопасности 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG

3 HD камера безопасности 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG 7910610.Подключи и работай готово. Подключение питания: центральный положительный разъем питания 2,1 мм. Состояние: Новое: совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Тип: : 150-футовый аудио-видео кабель для камеры слежения высокой четкости , Длина кабеля: : 150 футов.: Разъем A: : BNC Video , UPC: : 7910610 : Разъем B: : RCA Audio , Разъем C: : 2,1 мм центральный положительный штекер питания : Торговая марка: : Решения для обеспечения безопасности видео , Поддержка: : AHD, HD-CVI, HD-TVI , 960P, 720P, 700TVL, 1000TVL, 960H Камера видеонаблюдения : MPN: : ESCWACBHD1503A1 ,。

3 HD камера безопасности 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG





3 HD камера безопасности 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG

Только приемник Delphi Roady XT XM SA10177 PRE 2006 STRONG FM-передача ROADYXT B, 60-807-95R 40X35 Wireless PIR Motion 40lb Pet Immune GE Белый *** НОВИНКА ***, Новый оригинальный Lenovo ThinkPad T520 T520i W520 Упор для рук Сенсорная панель с FPR 04W1369, штекер 2RCA к стереокабелю 2RCA Mal JSAUX RCA, 6.6 футов, двойной экранированный позолоченный, JVC KW-R920BTS Двойной DIN Bluetooth автомобильный стереоресивер Комплект для CD-плеера W. Передовые технологии! MANTA - Premium Luxurious Pod System Коричневый. Nitecore I2 INTELLICHARGER ЗАРЯДНОЕ УСТРОЙСТВО Зарядное устройство с 2 слотами Новая версия, короткая VHF 4,3-дюймовая антенна BNC для ICOM V8 V80 V80E V82 V85 РАДИО, настенная треугольная угловая стойка для хранения, корзина для кухни, органайзер для ванной комнаты Surp, панель управления сигнализацией GE 45129, универсальное настенное крепление Fujitsu P42 P42VHA40US PDP42110-H PDS4201U-H.X 2 ПЕРСОНАЛИЗИРОВАННОЕ ИМЯ С ДНЕМ РОЖДЕНИЯ БАННЕРЫ ДЛЯ ВЕЧЕРИНКИ РОЗОВО-СИНИЙ ЗОЛОТО, 5M SMD RGB 5050 Водонепроницаемая светодиодная лента 300 и 44 Пульт дистанционного управления и источник питания 12 В. MARINCO 6369CR 125 / 250V 50 AMP WIRE WIRE DOCKSIDE RECEP, кухня в деревенском стиле, садовая вывеска. 5 дюймов x 10 дюймов. 2Pin G-Shape Walkie Talkie Earpiece Headset PTT MIC для Motorola Two Way Radio, RD7096-1 M 70II Polk Audio Monitor 70 Series II 6 1/2 "НЧ-динамик, FROG HEART SPRING ДОМАШНИЙ ДЕКОР КЕРАМИЧЕСКАЯ КУХНЯ РУЧКА ЯЩИКА ЯЩИКА.Поворотный стол Фонокорректор Выравнивание стилуса Инструмент транспортира Зеркало, 1080P 4,3-дюймовая Автомобильная видеорегистратор Двойная камера Передний задний объектив DVR Видеорегистратор HD. Корзина для хранения Домашний шкаф Прачечная Настольные игрушки Органайзер для книг Фетровая корзина, черный Altec Lansing IMW470 LifeJacket 3 mini Водонепроницаемый динамик Bluetooth Новый . Amcrest 4K IP PoE камера UltraHD 8MP купольная камера безопасности IP8M-2493EB, 3D Ice Cube Diamond Shape Maker Bar Party Силиконовые подносы Джин Виски Коктейль EX. Запасная лампа для проектора Lutema с корпусной лампой для BENQ HT1070A.DB3 и THCHD2 используют заводские пульты дистанционного управления Plug-N-Play Remote Starter для Jeep, Ft LMC2075BD NeoChef Countertop Microwave из черной нержавеющей стали LG 2.0 Cu. Брелок дистанционного управления передатчика Hawk OUTST9A с 4 кнопками, 6-футовый сменный посеребренный аудиокабель для наушников SONY WH-CH700N MDR-H600A. 2 новых устройства для фиксации нагрузки с храповым механизмом 1/2 "-5/8" бортовые прицепы для тяжелых условий эксплуатации.

3 HD камера видеонаблюдения 150 футов аудио-видео кабель питания для AHD CVI TVI 960P 720P WVG
Plug and Play готов, подключение питания: центральный положительный штекер питания 2,1 мм.

Отсутствие санкций за несохранение удаленных записей разговоров «не поддерживало бы требование истца»

Cottle-Banks против Cox Commc’ns, Inc., № 10cv2133-GPC (WVG), 2013 WL 2244333 (S.D. Cal. 21 мая 2013 г.)

В этом предполагаемом коллективном иске Истец требовал санкций за неспособность Ответчика сохранить потенциально важные записи разговоров клиентов. Хотя суд установил, что Ответчик проявил халатность в своем несохранении (и, таким образом, имел необходимое «преступное состояние ума»), никаких санкций не было назначено, поскольку суд пришел к выводу, что записи разговоров не поддержали бы версию Истца.

В сентябре 2010 года истица подала первоначальную жалобу, утверждая, что ответчик нарушил федеральный Закон о кабельном телевидении, взимая плату за аренду кабельных преобразователей и / или пультов дистанционного управления, которые члены класса «не запрашивали по имени». В июле 2011 года истица подала измененную жалобу после того, как ее первоначальная жалоба была отклонена.

Клиенты ответчика заказывали кабель либо по телефону, либо лично в магазине, либо через Интернет. Некоторые звонки были записаны и использовались для контроля качества и в целях обучения, включая звонки, связанные с кабельным, телефонным, беспроводным и интернет-продажами.Звонки по кабельному телевидению нельзя было отделить без прослушивания самих записей. Из-за ограниченного объема памяти и из-за того, что у Ответчика не было «деловой потребности в звонках старше 45 дней», записи разговоров автоматически перезаписывались по истечении этого времени. Каждую ночь Ответчик создавал резервные копии своих «рабочих серверов» для аварийного восстановления. Ленты обычно хранились в течение 30 дней.

В июне 2011 года истец потребовал предоставить записи разговоров клиентов и через адвоката утверждал, что ответчик не сохранил эти записи и вместо этого продолжал «в обычном порядке» заклеивать их.Адвокат ответчика ответил, что записи разговоров велись «с постоянным 45-дневным циклом» и что запись разговоров истца «давно исчезла» до того, как дело было подано. В то время Ответчик начал хранить резервные ленты, содержащие записи разговоров, которые датируются апрелем 2011 года. В конце концов, Ответчику было приказано произвести случайную выборку звонков, и в конечном итоге он произвел 280 из них - лишь небольшое количество из которых имело отношение к Истцу. претензии. Из них истец определила два, которые подтверждают ее требования.

Истец требовал санкций за несоблюдение ответчиком требований. Рассматривая ходатайство, суд сначала определил трехчастный тест, принятый окружными судами Калифорнии при рассмотрении инструкции о неблагоприятном выводе, которая требует, чтобы сторона, контролирующая доказательства, была обязана сохранить их на момент их уничтожения, чтобы записи были уничтожены с «виновным состоянием ума» и что «доказательства были« релевантными »для требования или защиты стороны, так что разумный проверяющий факт мог прийти к выводу, что они поддержат это требование или защиту.”

Суд установил, что обязанность Ответчика по сохранению возникла после подачи Истцом своей первоначальной жалобы, и отклонил аргумент о том, что он не предоставил уведомление о том, что вызовы могут иметь отношение к делу.

Обращаясь к душевному состоянию ответчика, истец утверждал, что недобросовестность не требовалась для установления преступного настроения и что «явной неспособности сохранить и стереть резервные копии лент» было достаточно. В качестве альтернативы, если требовалась недобросовестность, истец утверждал, что ответчик был умышленным и действовал недобросовестно, не подав судебный иск.Ответчик утверждал, что не было недобросовестности и что «звонки были перезаписаны в соответствии с обычной деловой политикой» и из-за нехватки места для хранения. Обосновывая, что «Истец не показал, что Ответчик действовал недобросовестно» и что «Ответчик не утверждал, что не сохранил резервные копии пленок по небрежности», суд пришел к выводу, что Ответчик проявил халатность и таким образом, имел «преступное состояние ума». Если бы недобросовестность была установлена, этого было бы «достаточно» для демонстрации релевантности.Поскольку ответчик проявил простую халатность, истица была обязана доказать, что записи имели отношение к делу и поддерживали ее требования.

Суд пришел к выводу, что звонки не подтвердили бы требования истца. Делая этот вывод, суд в значительной степени полагался на тот факт, что только 2 из 280 уже представленных звонков поддерживали ее позицию, и на то, что Ответчик продемонстрировал, что его практика обучения не изменилась с 2008 года (ответ на требование Истца о том, что звонки были отчасти потому, что они относятся к тому времени, когда Ответчик не мог изменить свою практику в ответ на этот иск).

Таким образом, ходатайство истца о отрицательном заключении было отклонено. Суд также пришел к выводу, что истец не имел предвзятого отношения, и поэтому отказался воспрепятствовать ответчику представить доказательства соблюдения им соответствующего статута. Примечательно, что суд указал, что ходатайство в качестве альтернативы было отклонено как несвоевременное, поскольку истец узнал о продолжающейся перезаписи записей разговоров еще в мае 2011 года, но не добивался санкций до февраля 2012 года и вместо этого подал два ходатайства о принуждении, одно из которых в конечном итоге было снято.

Cottle-Banks против Cox Communications, Inc., 052113 CASDC, 10Cv2133-Gpc (Wvg) - Федеральные дела - Прецедентное право

BRITTNI COTTLE-BANKS, физическое лицо, от имени себя и всех других лиц, находящихся в аналогичном положении, истец, v. COX COMMUNICATIONS, INC., Корпорация из Делавэра; СООТВЕТСТВУЕТ Ответчикам с 1 по 100 включительно. № 10Cv2133-Gpc (Wvg) Окружной суд США, S.D. Калифорния. 21 мая 2013 г.

ЗАКАЗАТЬ ОТКАЗ В ДВИЖЕНИИ ПЛАНТИФА ДЛЯ СЕРТИФИКАЦИИ КЛАССА И ОТКАЗЫВАТЬ ДВИЖЕНИЕ ПЛЭНТИФА В ОТНОШЕНИИ САНКЦИЙ РАЗРАБОТКИ [Дкт.№ 48.]

ГОНЗАЛО П. КЮРИЭЛЬ, окружной судья.

Перед судом ходатайство истца о сертификации класса и ходатайство о санкциях за ограбление. Ответчик представил возражения, а Истец - ответы на эти ходатайства. Ходатайства подаются на бумаге без устных аргументов в соответствии с местным гражданским правилом 7.1 (d) (1). Основываясь на обзоре сводок, подтверждающих документов и применимого законодательства, суд ОТКАЗЫВАЕТ ходатайство истца о сертификации класса и ОТКАЗЫВАЕТ ходатайство истца о наложении санкций за кражу имущества.

Процедурные основы

25 сентября 2012 г. состоялось совещание по статусу с участием окружного судьи Московица после того, как дело было передано в этот суд из Окружного суда Западного округа Оклахомы по приказу Судебной коллегии по многорайонным спорам. (Дкт. № 31.) При подготовке к слушанию о статусе дела стороны подали совместный отчет о ходе судебного разбирательства по делу. Суд считает отчет полезным в отношении предыстории дела и излагает его ниже.

История производства

Истец Бриттни Коттл-Бэнкс подала этот предполагаемый коллективный иск в суд штата Калифорния 13 сентября 2010 г. Ответчик Кокс передал дело в этот суд 13 октября 2010 г. и обратился в JPML [Судебная коллегия по многосторонним судебным спорам] с просьбой передать его в суд. Западный округ Оклахомы в качестве иска, связанного с судебным разбирательством по MDL, ожидающим рассмотрения в этом суде, In re Cox Enterprises, Inc.Антимонопольный судебный процесс по телеприставке кабельного телевидения, 09-ML-02048-C. JPML удовлетворил ходатайство Кокса, и 4 февраля 2011 года Коттл-Бэнкс был переведен в Западный округ Оклахомы.

Истцы в судебном разбирательстве по делу MDL заявляют о претензиях антимонопольного законодательства к Cox. Cottle-Banks, с другой стороны, выдвигает иски о мошенничестве со стороны потребителей против Cox. Суд передающей стороны отклонил ходатайство истцов антимонопольного законодательства о сертификации общенационального класса. После этого отказа суд передающей стороны издал постановление, в котором предлагалось, чтобы JPML вернул Коттл-Бэнкс в этот суд для завершения всех оставшихся досудебных и судебных разбирательств на том основании, что это разбирательство может быть наилучшим образом разрешено этим судом. .После этого Коттл-Бэнкс вернулся в этот Суд 25 июня 2012 г.

The Pleadings

Cottle-Banks утверждает, что Cox нарушила положение Федерального Закона о кабельном телевидении об отрицательном выставлении счетов, не раскрывая и не получая согласия клиентов на взимание ежемесячной арендной платы за их кабельные приставки. Cottle-Banks добивается компенсации в связи с этим предполагаемым нарушением Закона о недобросовестной конкуренции Калифорнии.Кроме того, Cottle-Banks стремится сертифицировать класс Калифорнии, состоящий из «[всех] лиц, которые в любое время с 13 сентября 2006 г. по настоящее время (« Период обучения ») уплатили [Коксу] арендную плату за использование преобразователя кабельного телевидения и / или устройства дистанционного управления в связи с услугами кабельного телевидения, которые они получали в штате Калифорния ". Ходатайство об отклонении жалобы было удовлетворено в июле 2011 года, что дало истцу возможность изменить жалобу, что Коттл-Бэнкс и сделал 20 июля 2011 года.Ответчик снова подал ходатайство об отклонении жалобы, которое было отклонено 26 сентября 2011 года, и Кокс ответила на измененную жалобу 18 октября 2011 года, отрицая все существенные утверждения Коттл-Бэнкс и отрицая, что она имеет право на взыскание либо индивидуально, либо от имени класса. На рассмотрении суда находятся два ходатайства: (1) ходатайство Коттл-Бэнкса о сертификации класса и (2) ходатайство Коттл-Бэнкса о санкциях за раскрытие информации.

Ходатайство о сертификации класса было полностью проинформировано с 11 января 2012 года, но слушание в суде передающей стороны не проводилось.Ходатайство было изложено в соответствии с законом тогдашнего суда первой инстанции. Истец предлагает, чтобы она повторно представила свои документы, исправленные, чтобы отразить закон об аттестации класса в классе только для Калифорнии. Аттестация класса будет регулироваться законом Девятого округа, и повторное представление брифинга будет должным образом сосредоточено на соответствующем законе, в котором будет рассматриваться дело. Если суд соглашается с истцом, то Кокс также просит право пересмотреть свое возражение.

Что касается основных аргументов сертификации класса, Cottle-Banks утверждает, что сертификация класса уместна, потому что Cox имеет единообразную политику или практику отказа от получения согласия клиентов на выставление счетов за аренду приставки.Cox оспаривает это и утверждает, что доказательства показывают, что его политика прямо противоположна, а именно: сообщать клиентам, что им будет выставлен счет за аренду их телевизионных приставок как часть их пакетов кабельного телевидения. Кокс утверждает, что индивидуальные проблемы будут преобладать, потому что каждый член класса должен будет доказать, что Кокс нарушил свою политику в отношении них.

Второе находящееся на рассмотрении ходатайство - ходатайство Cottle-Banks о запрете доказательств и / или обвинении за отрицательный вывод, основанное на неспособности Cox остановить то, что он называет рутинной перезаписью записей разговоров клиентов до июня 2011 года.Это ходатайство было полностью проинформировано с 9 марта 2012 года. Как и в случае с ходатайством о сертификации класса, это ходатайство о санкциях было проинформировано с использованием закона тогдашнего суда. Истец предлагает, чтобы она повторно представила свои документы, отредактированные, чтобы сосредоточить внимание на законе Девятого округа, в котором будет рассматриваться дело. Опять же, если суд согласен с истцом, Кокс также просит право пересмотреть свое возражение.

(Дкт. № 25.)

После слушания по статусу Суд отклонил без ущерба ожидающие рассмотрения ходатайства о сертификации класса и о запрете доказательств, поскольку брифинг не был сосредоточен на законе Девятого округа и установил новый график брифингов для истца, чтобы пересмотреть ходатайства с упором на соответствующий закон.(Дкт. № 28.) 12 октября 2012 г. дело было передано нижеподписавшемуся судье. (Дкт. № 35.)

7 ноября 2012 г. истец подал ходатайство о сертификации класса вместе с ходатайством о подаче документов под печатью. (Дкт. №№ 36, 37, 38, 39). Истец также подал ходатайство о санкциях за ограбление, а также ходатайство о хранении документов за печатью. (Дкт. №№ 41, 42.) 26 ноября 2012 г. Суд отклонил ходатайство истца о подаче документов под печатью, поскольку истец не представил веских оснований для подачи под печатью всех ходатайств.(Дкт. № 45.) 4 декабря 2012 г. истец подал ходатайство о подаче записок в соответствии с постановлением Суда от 26 ноября 2012 г., которое Суд удовлетворил. (Дкт. №№ 48, 59). К ходатайству прилагались отредактированные ходатайство истца о сертификации класса и ходатайство о санкциях за ограбление. (Дкт. № 48.)

5 декабря 2012 г. Ответчик подал отредактированное возражение против ходатайства Истца о сертификации класса и отредактированное ходатайство о санкциях за ограбление.(Дкт. № 53, 54). Суд удовлетворил ходатайство ответчика о подаче за печатью определенных частей возражения. (Дкт. № 58.) 19 декабря 2012 г. истица подала свой ответ на ходатайство о санкциях за ограбление и подала отредактированный ответ на ходатайство о сертификации класса. (Дкт. №№ 65, 66). Суд удовлетворил ходатайство истца о подаче за печатью своего ответа на ходатайство о сертификации класса. (Дкт. № 67.) 24 января 2013 г. ответчик подал ex parte ходатайств о разрешении подать дополнительный ответ, в котором Суд отклонил 29 января 2013 г.(Дкт. №№ 72, 75)

24 апреля 2013 г. Суд издал постановление, предписывающее сторонам подать дополнительные записки к письму. (Дкт. № 77.) 29 апреля 2013 г. обе стороны подали записки своих писем. (Дкт. № 78, 79.)

Фактическая информация

В измененной жалобе истец ссылается на одну причину иска в связи с незаконной деловой практикой в ​​соответствии с разделами 17200, и след. Кодекса Калифорнии о бизнесе и профессиях. («UCL») за нарушение Закона о связи 1934 года, 47 U.S.C. § 543 (е). (Дкт. № 48-3, Исх. U.) Она утверждает, что практика взимания с клиентов платы за преобразовательные коробки и / или пульты дистанционного управления без предварительного раскрытия им предлагаемого оборудования и взимаемых цен, а также без предварительного одобрения со стороны покупателя. оборудования и цен нарушение 47 USC § 543 (е). (Там же. § 5.)

В измененной жалобе утверждается одна претензия UCL от ее имени и предлагаемого класса, определяемого как:

Все лица, которые в любое время с 13 сентября 2006 г. по настоящее время («Период обучения») платили CCI [Cox] арендную плату за использование преобразователя кабельного телевидения и / или устройства дистанционного управления в соединении. с услугами кабельного телевидения, которые они получили в штате Калифорния (Класс »).

(Ид. § 25.)

Ответчик предоставляет услуги кабельного телевидения, Интернета и телефонной связи потребителям в трех калифорнийских общинах: Сан-Диего, округа Ориндж и Санта-Барбара, а также небольшой части округа Лос-Анджелес. Клиенты, заказывающие услуги кабельного телевидения, могут заказывать как аналоговые, так и цифровые каналы. Аналоговая услуга не требует телеприставки, в то время как клиенты, желающие заказать цифровой кабель, программы высокой четкости («HD») и возможность записи программ с помощью цифрового видеомагнитофона («DVR») требуют использования набора. -верхняя коробка.Телевизионные приставки предоставляют клиентам доступ к цифровому кабелю и другим кабельным услугам премиум-класса. Ответчик предлагает четыре различных типа телевизионных приставок: (1) бокс стандартного разрешения; (2) бокс стандартного разрешения с возможностью цифрового видеорегистратора; (3) коробка высокой четкости; и (4) приставка высокой четкости с возможностью цифрового видеорегистратора. Абоненты вносят ежемесячную плату за кабельные услуги и отдельную ежемесячную арендную плату за любые приставки ...

Средний Горный кабель NTMCGCWÖU - CSE Industrial Electrical Distributors Ltd

Гибкий одноядерный 3.От 6/6 кВ до 12/24 кВ

Одножильные кабели для подключения мобильных трансформаторных подстанций в горнодобывающей промышленности.

Характеристики кабеля

  • Малый вес кабеля
  • малый наружный диаметр
  • Допуски MSHA и WVG по запросу

Конструкция кабеля

Проводник: Гибкий медный луженый провод кл. 5,
согласно IEC 60228, DIN VDE 0295
Экран проводника: резиновая полупроводящая смесь
Изоляция: резина EPR типа 3G13
Цветные жилы: натуральный цвет с черным полуконтактным компаундом
Экран: оплетка из медной проволоки
Наружная оболочка: красный, компаунд EPR 5ГМ5

Технические характеристики

Диапазон температур:
Стационарная установка: -40 ° С + 80 ° С
Гибкая установка: -25 ° С + 60 ° С
Температура проводника:
в эксплуатации: + 90 ° С
в коротком замыкании: + 200 ° С
Номинальное напряжение: Uo / U 3.От 6/6 кВ до 12/20 кВ
Испытательное напряжение: от 11000 до 29000 В
Напряжение скручивания: ± 25 ° / м
Растягивающая нагрузка: до 15 Н / мм 2
Погодостойкость: для использования на открытом воздухе
стойкость к озону, влаге, воде
стойкость к ультрафиолетовому излучению в черном исполнении

Информация для заказа

№кол-во жил x сечение n x мм 2 Outer-Øca. мм.
± 10%
Масса меди кг / км Вес кабеля прибл. кг / км Предел прочности на разрыв N AWG *)

3,6 / 6 (7,2) кВ NTMCGWÖU
1 × 16/16 КОН 20,4 601 240 6
1 × 25/16 КОН 22,4 825 375 4
1 × 35/16 КОН 23.6 882 525 2
1 × 50/16 КОН 26,1 1104 750 1
1 × 70/16 КОН 28 1346 1050 2/0
1 × 95/16 КОН 30 1614 1425 3/0
1 × 120/16 КОН 32.7 1983 1800 4/0
1 × 150/25 КОН 34,4 2300 2250 250 мкМ
1 × 185/25 КОН 35,8 2642 2775 350 мкМ
1 × 240/25 КОН 40,1 3371 3600 10

6/10 (12) кВ NTMCGCWÖU
1 × 16/16 КОН 21.4 644 240 6
1 × 25/16 КОН 23,2 791 375 4
1 × 35/16 КОН 24,4 1050 525 2
1 × 50/16 КОН 26,9 1153 750 1
1 × 70/16 КОН 29.5 1399 1050 2/0
1 × 95/16 КОН 30,8 1910 1425 3/0
1 × 120/16 КОН 33,5 2044 1800 4/0
1 × 150/25 КОН 35,2 2364 2250 250 мкМ
1 × 185/25 КОН 36.6 2709 2775 350 мкМ
1 × 240/25 КОН 40,9 3446 3600 10

8,7 / 15 (18) кВ NTMCGWÖU

1 × 16/16 КОН 23,6 760 240 6
1 × 25/16 КОН 26,3 954 375 4
1 × 35/16 КОН 27.9 1101 525 2
1 × 50/16 КОН 29,5 1304 750 1
1 × 70/16 КОН 32 1623 1050 2/0
1 × 95/16 КОН 34 1912 1425 3/0
1 × 120/16 КОН 35.7 2219 1800 4/0
1 × 150/25 КОН 38,4 2637 2250 250 мкМ
1 × 185/25 КОН 39,7 2995 2775 350 мкМ
1 × 240/25 КОН 42 3658 3600 10

12/20 (24) кВ NTMCGCWÖU

1 × 16/16 КОН 27.5 971 240 6
1 × 25/16 КОН 28,7 1090 375 4
1 × 35/16 КОН 29,9 1236 525 2
1 × 50/16 КОН 32,5 1680 750 1
1 × 70/16 КОН 34 1776 1050 2/0
1 × 95/16 КОН 36 2170 1425 3/0
1 × 120/16 КОН 38.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
