Кабель ВВГ: технические характеристики, срок службы
Многие типы оборудования, приборов, инструментов и техники как на промышленных объектах, так и в жилых подключены к электросети. В этой статье говорится о том, что такое ВВГ кабель, где он используется и какой фабрике отдать предпочтение.
Как расшифровывается
Если в названии провода ВВГ на первом месте нет буквы «А», то значит он производится из меди. Два символа «В» означают то, что оболочка каждого провода изготавливается из поливинилхлорида. А буква Г означает что кабель не имеет дополнительной защиты, то есть голый. Именно поэтому необходимы вспомогательные средства при прокладке на улице.
Так выглядит изделиеТехнические параметры
Кабель ВВГ характеристики: при 25 градусах, электрическое сопротивление не должно быть меньше 7 — 10 МОм. Чем больше сечение, тем выше сопротивление.
На производстве кабель должен проходить тестирования переменным напряжением с частотой 55 Гц в течение 9 мин.

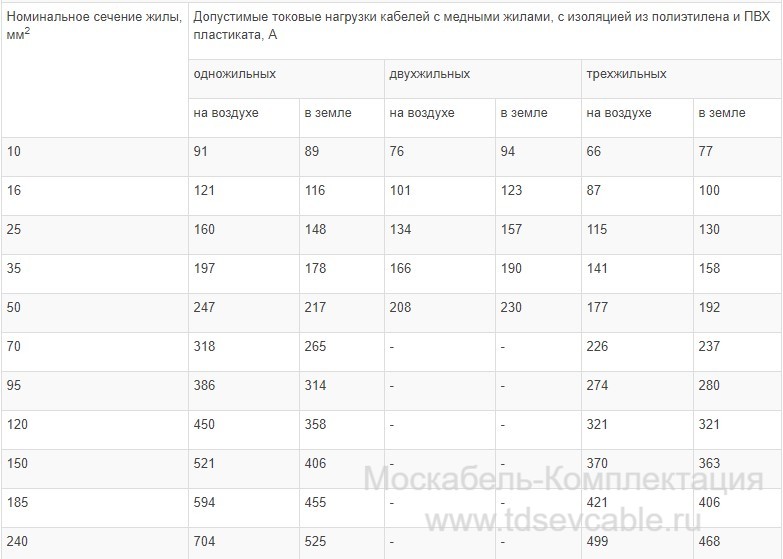

Длительно допустимый ток кабеля
ДДТ, который сможет удерживать ВВГ провод, меняется в зависимости от числа жил, площади сечения, а также от того, где расположен кабель (под почвой или по воздуху). Минимальный ток составляет 17,5 А, но для конкретного провода необходимо узнавать его показатели. Разрешенные токи нагрузки для кабеля сечением до 55мм2, находящихся на воздухе, можно узнать из таблицы:
| Минимальное сечение провода, мм2 | Разрешенный ток нагрузки, А
| ||
| Двухжильный | Трехжильный | Четырехжильный | |
| 1,5 | 26 | 23 | 17 |
| 3 | 34 | 31 | 29 |
| 4 | 45 | 37 | 31 |
| 6 | 57 | 51 | 47 |
| 12 | 78 | 64 | 66 |
| 16 | 103 | 90 | 86 |
| 30 | 137 | 112 | 111 |
| 35 | 170 | 130 | 142 |
| 55 | 211 | 167 | 169 |
Сечение кабеля ВВГ
Ниже в таблице приведено сечение кабеля ВВГ:
| Минимальное сечение,мм 2 | 1,5 | 3 | 4 | 6 | 12 | 16 | 30 | 35 | 55 |
| Сопротивление указанное в Ом/км | 10,1 | 7,31 | 3,41 | 3,52 | 1,41 | 1,23 | 0,641 | 0,489 | 0,354 |
Сфера использования
Очень часто он используется во время прокладки в блоках, на специальных кабельных мостах, он может применяться на промышленных предприятиях, на энергостанциях, в распределительных и осветительных приборах, а также в обычных квартирах в роли проводки.
Обратите внимание! Не желательно прокладывать кабель в почве, хотя теоретически это возможно при условии пониженной коррозионности земли и отсутствии высоких механических загрузок.
Также сфера применения ВВГ включает в себя места, где есть риск возникновения пожаров или взрывов. Одно из основных плюсов таких кабелей заключается в том, что если он проложен одиночно, то в случае пожара, он не будет распространяться. Это получается при помощи твердой оболочки, которая изготавливается из поливинилхлоридного сырья.
Процесс укладки Но если все-таки есть риск для возгорания на объекте, то лучше использовать бронированный кабель. Необходимо проверять его время от времени на наличие повреждений.ВВГ провод не желательно прокладывать под штукатуркой, для этого нужна дополнительная защита, а также низкое дымовыделение, поэтому в таком случае ВВГ можно заменить ВВГнг или ВВГнг ls.
Особенностью использования такого провода также будет то, что его прокладка выполняется без дополнительного прогрева, а температура не должна превышать −13 градусов.
Необходимо подчеркнуть, что такая температура относится только к самому процессу работы — в дальнейшем температурный режим может быть от −50 до 70 градусов.
Как правильно подобрать провод
Перед покупкой ВВГ, необходимого для применения в домашней сети, нужно заранее определить число сечение жил в соответствии с той нагрузкой, которая есть в проводке. Рекомендуется считать сечение с запасом.
При покупке ВВГ необходимо осмотреть:
- жилы;
- вид;
- сечение.
Жилы. Это то, из чего состоит любой провод. ВВГ может быть как одиночным, так и многожильным. В маркировке всегда указывается количество жил.
Например, ВВГ 2×1.5 будет двухжильным с сечением каждой 1,5 мм2. Жилы могут быть как раздельные, так и содержать несколько тонких проволок, сплетенных друг с другом. Это также пишется в маркировке. Многожильные кабели обозначаются в маркировке символом М, одиночные пишутся как О.
Вид. Провод может производиться как:
- овальным, содержащим жилы малого сечения и с маркировкой О;
- сегментным (с), когда у каждой жилы своя форма;
- плоским (П), в котором все жилы идут вдоль общей плоскости.
Конструкция кабеля ВВГ
Провод этого вида состоит из медных или алюминиевых токоведущих проволок от 1 до 5 штук. Они могут быть как одиночными, так и многожильными.
Из чего состоитНа каждой жиле есть своя изоляция, выполненная из поливинилхлорида (сокращенно ПВХ). В его составе присутствуют специальный краски, которые в последствии помогут отличать провода друг от друга.
Такая конструкция будет общей для всех видов, кроме кабеля ВВГП и его подтипов, имеющих не круглый, а плоский вид.
Как правильно использовать
Основные правила при использовании ВВГ:
- сфера применения для марки ВВГ — это электрические проводки с напряжением до 1 кВ. Лучше всего его использовать для одиночной прокладки осветительных групп и электропитания. Если провод имеет дополнительную защиту, то можно выполнить группировку прокладки;
- если защиты нет, то устанавливается ограничение на процесс прокладки. Согласно ГОСТу, кабель разрешается прокладывать по поверхностям, которые произведены из негорючего сырья;
- разрешается выполнять работу на подвесных опорах.
- на деревянных поверхностях или деревьях нежелательно выполнять прокладку, так как можно допустить повреждение. Для этого необходимо применять дополнительную защиту в виде гофры;
- если соблюдены все требования безопасности, то разрешается проложить ВВГ под штукатуркой.
Ниже указано подробное описание проблем при работе с ВВГ.
Сложности во время работы
Провод необходимо аккуратно транспортировать. При резких движениях его можно повредить. Оболочка из ПВХ очень быстро может получить механические дефекты при контакте с острыми краями. Провод нельзя скручивать, сгибать или хранить в коробке.
Прокладка по воздухуПри покупке провода необходимо учитывать наличие в устройстве провода защитного заземления. Потому что если его нет, то при эксплуатации может быть сильный удар током.
Нельзя соединять медные и алюминиевые провода, иначе они очень быстро окислятся.
Сечение провода должно соответствовать прописанной в таблице разрешенной нагрузке. Несоблюдение этого правила приведет к накаливанию и повреждению оболочки ПВХ. Разрешенное напряжение нужно узнавать из спецификации. Этими правилами нельзя пренебрегать.
Классические параметры необходимы для тех условий, когда изоляционный кабель прокладывается на открытой местности (по воздуху). Если он будет установлен в почве, то желательно пересчитать его параметры.
Правильное хранениеТоковый кабель запрещено прокладывать по каналам, которые идут глубоко под землей. Он не выдержит нагрузку.
Провод может функционировать при разных высоких температурах, но прокладка должна проходить при показателях не ниже −13 градусов. Также помещение нужно прогреть, если на улице мороз или осадки, то работать запрещено. Из-за холодного помещения можно повредить слой ПВХ оболочки.
Также нужно помнить о весе провода, когда он устанавливается по воздуху.
Многожильные ВВГ в расчете на километр расстояния могут превышать вес в 2-3 тонны. Поэтому нужно заранее подготовить удерживающие опоры.
Условия хранения и эксплуатации
Классические эксплуатационные характеристики такого кабеля лежат в диапазоне температурного режима от −50 до 70 градусов. Если температура около 80-90, то кабель может служить короткий промежуток времени. Необратимые повреждения начинаются в пределах температур от +130 градусов.
Обратите внимание! Покупая ВВГ, желательно отдать выбор материалу с последней датой производства. Это поможет избежать проблем из-за долгого хранения.
В основном это относится к многожильным и тонким проводам, которые сильнее склонны к коррозии.
Хранить необходимо в сухом помещении, с влажностью не выше 85 градусов. Провод необходимо смотать и вложить в специальный чехол. Попадание влаги на изделие уменьшает срок службы.
Кабельная продукция на заводеСрок службы
В основном продолжительность службы от 25 до 30 лет при правильно хранении.
Производитель всегда дает гарантию 5 лет.
Производители кабеля марки ВВГ
В настоящее время существует не так много честных и добропорядочных производителей. Очень часто можно попасть на подделку. Всегда можно потребовать у продавца лицензию на продажу, если он отказывается, то возможно перед покупателем подделка. Ниже представлены самые популярные изготовители ВВГ.
Силовой ВВГ от СевкабельСевкабель
Это один из первых кабельных заводов в России. Завод был основан еще в 1879 году немецким ученым. Предприятие выпускает более 25000 тысяч видов кабелей. Фабрика имеет безупречную репутацию.
Камкабель
Один из популярных заводов в Европе и России. Есть всегда в наличии любой провод, быстрая доставка и достаточно приятные цены. Имеется более 50000 маркоразмеров кабельных изделий.
Кольчугинский завод
Также предприятие называется, как Электрокабель. Можно найти изделия для работы нефтегазовых, горнорудных, транспортных и других предприятий.
В наличии есть более 10000 видов продукции.
Энергокабель
Московский завод, который работает на рынке уже почти 20 лет. Имеет достаточно широкий ассортимент, а также выполняет поставки для атомных станций.
Псковкабель
Большой ассортимент кабелей и проводов, высокий технический потенциал, отличное качество, быстрая доставка. Предприятие функционирует уже около 50 лет, имеет только положительные отзывы.
Один из цехов заводаСтоит подчеркнуть, что при самостоятельной прокладке кабеля необходимо позаботиться о всех нюансах. Подготовить опоры, изучить ГОСТы, получить разрешение. Настоятельно не рекомендуется браться за работу тем, у кого небольшой опыт в электрике. Можно не только повредить изделие, но и получить значительные травмы.
В заключении необходимо отметить, что без ВВГ кабеля невозможно бытовым приборам, предприятиям или жилым домам нормально функционировать.
Новое.
Провода, кабели на интернет-аукционе Au.ruАртикул DRM000033839. ВВГнг 4х4 – кабель силовой медный с 4 медными токонесущими жилами сечением 4 квадратных миллиметров, в изоляции и оболочке из негорючего поливинилхлоридного пластиката
ВВГнг 4х4 – является сокращенной маркировкой кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А) 4*4
Кабель ВВГнг(А) 4х4 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009
Кабель силовой ВВГнг(А) 4х4 является аналогом (заменой) импортных кабелей: NYY-J 4*4 , NYY-O 4х4 , CYKY 4х4 , NYM 4*4 .
Технические характеристики кабеля ВВГнг 4х4
Вид климатического исполнения кабелей – УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69
Температура эксплуатации от -50 до +50 градусов Цельсия
Монтаж кабеля ВВГнг 4х4 без предварительного подогрева производится при температуре не ниже -15 градусов
Минимально допустимый радиус изгиба кабеля ВВГнг(А) 4*4 составляет 113,4 миллиметров
Растягивающее усилие при прокладке кабелей ВВГнг 4х4 не должно превышать 800 Ньютонов
Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А)
Температура нагрева жил при эксплуатации не должна превышать +70 градусов
Температура жил при токах короткого замыкания не должна превышать +150 градусов
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия
Расчетная масса кабеля ВВГнг 4х4 составляет 0,3 килограмм в метре
Наружный диаметр кабеля ВВГнг 4х4 – 12,6 миллиметров
Код ОКП: 35 3371
Класс пожарной опасности кабеля ВВГнг(А) 4*4 по ГОСТ Р 53315-2009: П1б.
8.2.5.4
Срок службы кабеля ВВГнг 4х4 не менее 30 лет с даты изготовления
Токовые нагрузки кабеля ВВГнг 4х4
Допустимый ток при прокладке ВВГнг 4*4 на воздухе – 36 Ампер
Допустимый ток при прокладке в земле – 47 Ампер
Допустимый ток односекундного короткого замыкания – 430 Ампер
Активное сопротивление жилы – 4,65 Ом на километр
Расшифровка маркировки ВВГнг(А) 4х4
В – Изоляция из поливинилхлоридного пластиката
В – Оболочка из поливинилхлоридного пластиката
Г – Не имеет брони
нг – ПВХ пластикат пониженной пожарной опасности
(А) – Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках)
4 – Количество токонесущих жил
4 – Сечение жил в мм2
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) – Жила выполнена в однопроволочном (монолитном) исполнении
(мк) или (мж) – Жила выполнена в многопроволочном исполнении
(0,66) – Кабель рассчитан на напряжение до 660 Вольт
(1,0) – Кабель рассчитан на напряжение до 1000 Вольт.
Конструкция кабеля ВВГнг 4х4
1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77
2. Изоляция – из ПВХ пластиката пониженной горючести
3. Заполнение – из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины
4. Оболочка – из негорючего ПВХ пластиката
Применение кабеля ВВГнг 4х4
Кабель си…
Длительно допустимый ток кабеля: нагрузки, технология
Когда на кабельные линии подается напряжение, для них устанавливаются заданные нагрузки по току. Требование правил технической эксплуатации связано с нагревом изоляции при продолжительных нагрузках. Если длительно допустимый ток кабеля превышает предельное значение, произойдет его перегрев и разрушение изоляционного слоя с последующим повреждением. Поэтому нагрузки подбирают так, чтобы исключить опасность термического разрушения изолирующего слоя.
Причина нагрева кабеля
Количество выделяющегося при эксплуатации кабеля тепла находится по формуле:
– Q = I2Rn Вт/см, где I – нагрузочный ток, А; n – количество жил; R – сопротивление, Ом.
Из приведенного выражения следует, чем выше потребляемый ток на электроустановке, к которой подведен кабель, тем больше последний разогревается. Причем мощность, выделяемая в жилах в виде тепла, находится в квадратичной зависимости от нагрузки.
Рассеивание тепла от работающего кабеля
Разогрев кабеля не будет постоянно расти в связи с тем, что тепло должно куда-то уходить. Причем его количество зависит от разности между температурой кабеля и окружающей среды. В конце концов наступит равновесие, и температура проводников станет постоянной.
Как рассчитать допустимую силу тока по температуре нагрева жил
Когда тепловыделение от нагрузки становится равным количеству рассеиваемого кабелем тепла, режим работы становится стабильным:
– P = θ/∑S = (tж – tср)/(∑S), где θ – разница между температурой жилы и среды, 0С; tж – tср – температурный перепад, 0С; ∑S – термосопротивление кабеля.
Тепло будет уходить из кабеля тем больше, чем лучше проводимость среды.
Длительно допустимый ток кабеля рассчитывается так: Iдоп = √((tдоп – tср)/( Rn∑S)), где tдоп является допустимой температурой нагрева жил (зависит от типа кабеля).
Условия теплоотдачи
Лучше всего теплоотдача происходит, когда кабель находится в воде. Если он проложен в грунте, отвод тепла зависит от состава последнего и содержания в нем влаги. В расчетах обычно принимают удельное сопротивление грунта r = 120 Ом∙град/Вт, что соответствует песчано-глинистой почве с влажностью 12-14 %. Для получения точных показаний важно знать состав почвы, поскольку сопротивление изменяется в широких пределах и находится по таблицам. Его можно уменьшить изменением состава засыпки траншеи с кабелем и путем тщательной трамбовки. Пористые песок и гравий имеют теплопроводность ниже, чем глины. Поэтому засыпку кабеля производят глиной или суглинком, не содержащими шлак, строительный мусор и камни.
Кабель, проведенный по воздуху, имеет плохую теплоотдачу.
Еще хуже она становится при прокладке в кабель-каналах, где появляются дополнительные воздушные прослойки, взаимный подогрев рядом расположенных кабелей и сопротивление стенок. Для таких случаев выбирают нагрузки по току как можно меньше.
Для обеспечения благоприятных температурных условий работы кабельной линии следует найти допустимые нагрузки по току для двух режимов: аварийного и длительного. В характеристиках кабелей также приводится величина допустимой температуры при коротком замыкании, которая для бумажной изоляции составляет 2000 С, а для ПВХ – 1200 С.
Длительно допустимый ток кабеля находится в обратно пропорциональной зависимости от его температурного сопротивления и теплоемкости внешней среды.
Необходимо принимать во внимание, что с течением времени проводимость изоляции кабеля увеличивается по причине высыхания. Сопротивление грунта составляет 70 % от суммарной величины и является определяющей в расчетах суммарной нагрузки.
Таблицы для определения допустимого тока
Есл рассчитывать вручную, то довольно сложно определить длительно допустимый ток кабеля.

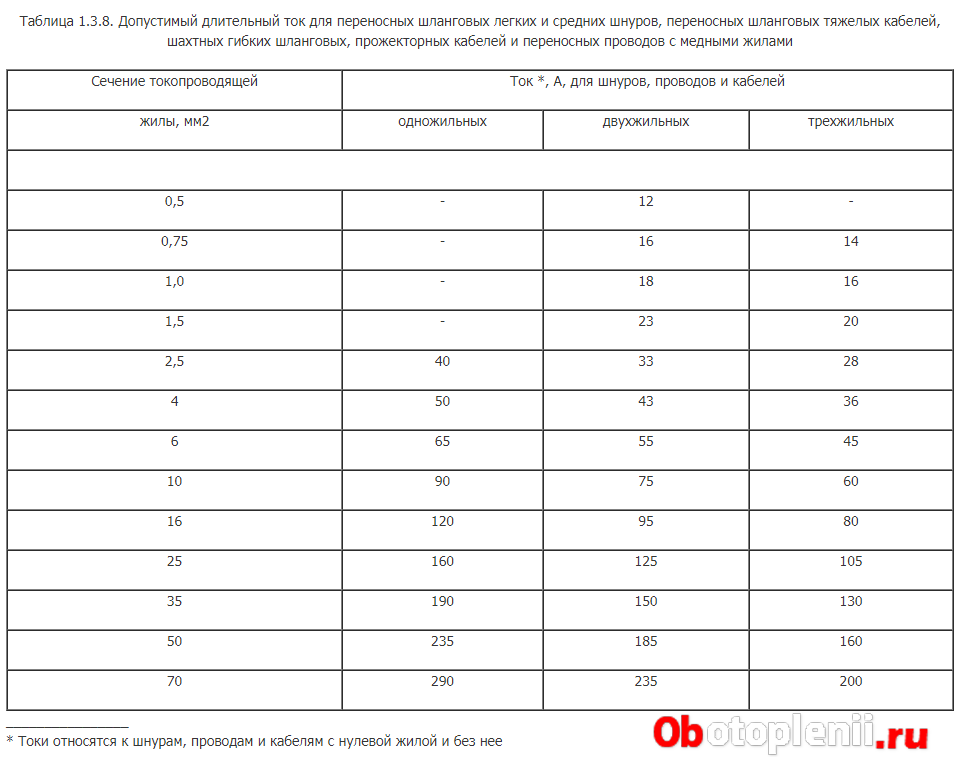

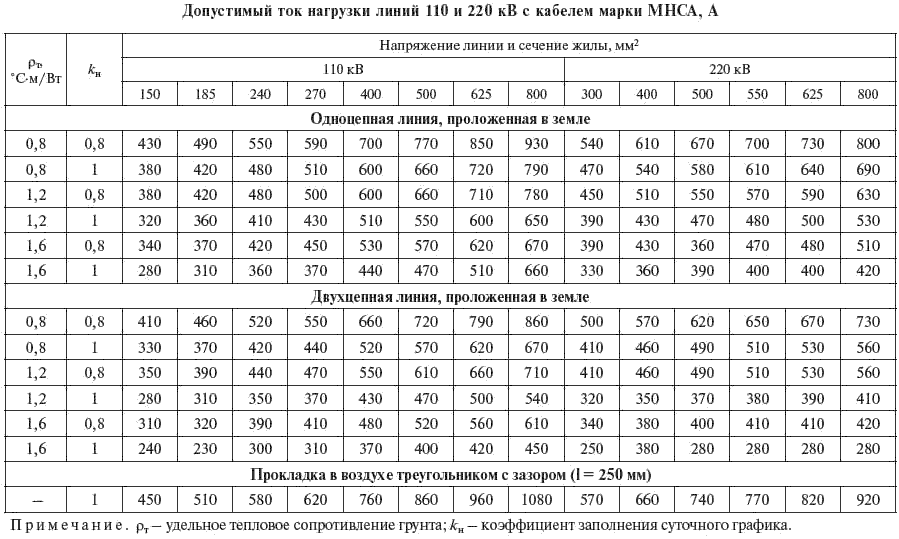

ПУЭ содержат специальные таблицы, где приводятся его значения для разных условий эксплуатации. Ниже приведены расчетные данные предельно допускаемых нагрузок для разных сечений медного проводника при его температуре 900 С и окружающего воздуха 450 С.
С помощью кабелей, характеристики которых приведены в таблице, передают и распределяют электроэнергию в сетях постоянного и переменного напряжения и в стационарных установках. Они не выдерживают больших растягивающих усилий и прокладываются в грунте, на открытом воздухе, в кабель-каналах. Длительно допустимая температура жилы равна 700 С, а при коротком замыкании – не более 1600 С за 4 сек. В аварийном режиме допустимый нагрев жил не превышает 800 С.
Марка | Конструкция |
ВВГ | Жилы – проводник из меди сечением до 50 мм2. Изоляция – ПВХ. Наружная оболочка – ПВХ. |
АВВГ | Жилы – проводник из алюминия сечением до 50 мм2. Изоляция – ПВХ. Наружная оболочка – ПВХ. |
АВБбШв | Жилы – проводник из алюминия сечением до 120 мм2. Изоляция – ПВХ. Броня – стальные битумированные ленты. |
Характеристики проводников варьируются в широких пределах, в зависимости от маркировки, количества жил и других параметров. Длительно допустимый ток кабеля ВВГ зависит от сечения, которое определяется количеством и типом жил. Например, максимальная площадь сечения одножильного кабеля составляет 240 мм2, а в пятижильном – 50 мм2.

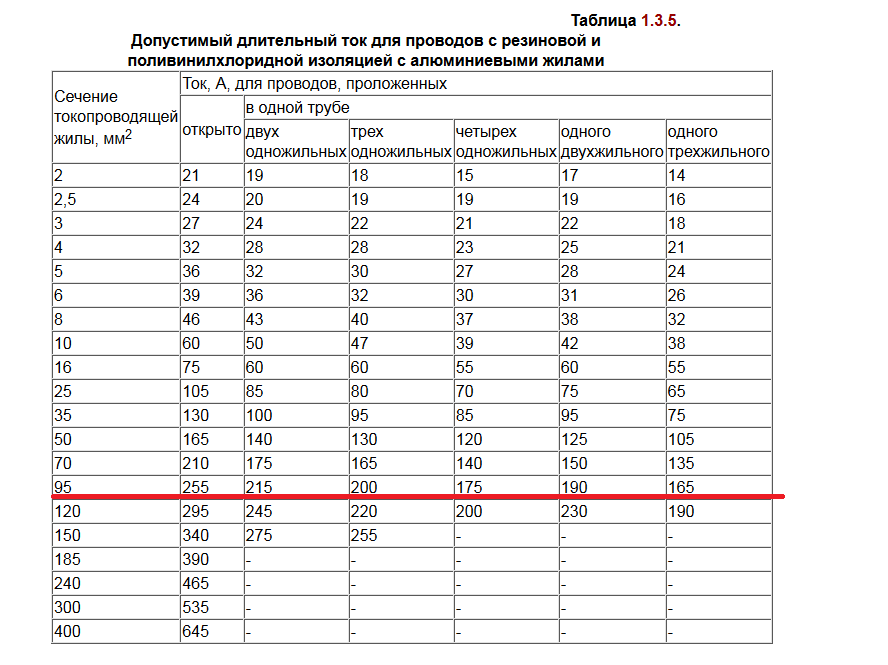

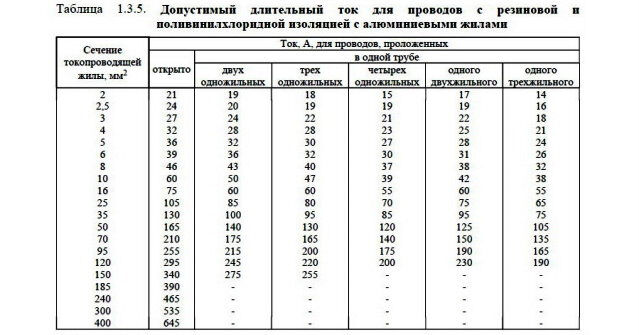

Длительно допустимый ток кабеля АВВГ также определяется сечением, которое будет несколько больше, чем у провода ВВГ, поскольку он выполнен из алюминия. Допустимая температура эксплуатации и аварийного режима работы у обоих типов одинакова.
Кабель АВБбШв имеет особенность – он может применяться во взрывоопасных и пожапроопасных помещениях за счет наличия двойной брони из стальной ленты.
Он широко распространен в строительстве. Длительно допустимый ток кабеля АВБбШв, так же, как у предыдущих изделий, зависит от температуры, которая не должна превышать 750 С, что несколько выше. Он определяется по таблицам и зависит от сечения жил и способа прокладки.
Заключение
Чтобы проводники припостоянной нагрузке не перегревались, необходимо подобрать длительно допустимый ток кабеля по таблицам и рассчитать отвод тепла в окружающую среду. Неправильный выбор кабеля приведет к его перегреву и разрушению изолирующего слоя, что повлечет за собой преждевременный выход изделия из строя.
ООО «Энергетек»
Провода самонесущие изолированные СИП по ГОСТ Р 52373-2005 и ТУ 16-705.500-2006
(ТУ 16-705.500-2006 применяется взамен ТУ 16.К71-268-98 и ТУ 16.К71- 272-98)
СИП-1 – провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена, неизолированный провод нейтрали
из алюминиевого сплава.
СИП-2 – то же.
СИП-3 – провод самонесущий защищенный, с токопроводящей жилой из алюминиевого сплава с изоляцией из светостабилизированного сшитого полиэтилена.
СИП-4 – провод самонесущий защищенный, без каркасного элемента, с алюминиевыми токопроводящими жилами с изоляцией из светостабилизированного сшитого полиэтилена.
СТРОИТЕЛЬСТВО
1. ПРОВОДНИК – Алюминиевый, круглый сердечник, для всего сечения сердечник уплотненный многопроволочный, количество жил в фазном сердечнике. Внешний диаметр токопроводящей жилы и ее электрическое сопротивление показаны в таблице ниже:
.
Номинальное сечение фазной жилы, мм2 | Количество жил в жиле, шт. | Наружный диаметр токопроводящей жилы, мм | Электрическое сопротивление 1 км фазной жилы постоянному току, Ом, не более | |
| Мин. | Максимум. | |||
| 16 | 7 | 4,6 | 5,1 | 1 910 |
| 25 | 7 | 5,7 | 6,1 | 1200 |
| 35 | 7 | 6,7 | 7,1 | 0,868 |
| 50 | 7 | 7,85 | 8,35 | 0,641 |
| 70 | 7 | 9,45 | 9,95 | 0,443 |
| 95 | 7 | 11,1 | 11,7 | 0,320 |
| 120 | 19 | 11,1 | 13,1 | 0,253 |
| 150 | 19 | 14,0 | 14,5 | 0,206 |
| 185 | 19 | 15,45 | 16,15 | 0,164 |
| 240 | 19 | 17,75 | 18,45 | 0,125 |
2.
уплотненный. Номинальные сечения, количество жил в сердечнике, внешний диаметр сердечника, его разрывная мощность
и электрическое сопротивление указаны в нижеприведенной таблице:
NEUTRAL MESSENGING CORE – алюминиевый сплав, круглый сердечник, скрученный из круглых проволок, Номинальное сечение фазной жилы, мм2 | Количество жил в жиле, шт. | Наружный диаметр токопроводящей жилы, мм | Электрическое сопротивление 1 км фазной жилы постоянному току, Ом, не более | |
| Мин. | Максимум. | |||
| 25 | 7 | 5,7 | 6,1 | 1,380 |
| 35 | 7 | 6,7 | 7,1 | 0,986 |
| 50 | 7 | 7,85 | 8,35 | 0,720 |
| 54,6 | 7 | 9,2 | 9,6 | 0,630 |
| 70 | 7 | 9,45 | 9,95 | 0,493 |
| 95 | 7 | 11,1 | 11,7 | 0,363 |
| 120 | 19 | 12,2 | 12,9 | 0,288 |
| 150 | 19 | 13,9 | 14,5 | 0,236 |
| 185 | 19 | 15,75 | 16,15 | 0,188 |
| 240 | 19 | 17,75 | 18,45 | 0,145 |
3.
из светостабилизированного сшитого полиэтилена. Изолированные фазные жилы имеют отличительную окраску. Толщина изоляции
указана в следующей таблице:
ИЗОЛЯЦИЯ – в СИП-1 нейтраль не изолирована. В остальных жилах изоляция Виды провода | Номинальная толщина изоляции, мм | ||||||||||
16 | 25 | 35 | 50 | 54,6 | 70 | 95 | 120 | 150 | 185 | 240 | |
СИП-1 | 1,3 | 1,3 | 1,3 | 1,5 | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 1,9 | 1,9 |
СИП-2 | |||||||||||
СИП-3 20 кВ | 2,3 | ||||||||||
СИП-3 35 кВ | 3,5 | ||||||||||
СИП-4 | 1,3 | 1,3 | |||||||||
4. STRANDING – изолированные фазные жилы скручены вокруг несущей нейтральной жилы. Направление скрутки – правое. По требованию Заказчика допускается изготовление СИП-1 и СИП-2 со вспомогательным изолированным проводом сечением 16 и 25 мм2 для подключения цепи освещения.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Тип климатизации – УХЛ, категория размещения 1, 2 и 3 по ГОСТ 15150-69.
Жилы устойчивы к солнечному излучению, характеризуются плотностью потока тепла 1120 Вт / м2 ± 10%, в том числе плотностью ультрафиолетовой части спектра 68 Вт / м2 ± 25%.
Жилы устойчивы к изгибу при температуре ………………………………….. ……………………………- 40 ° C
Прокладка кабеля и установка должны выполняться при температуре окружающей среды не ниже чем …………………………………………. -20 ° C
Допустимые усилия в нейтральном опорном проводе при растяжении и эксплуатации не более ……………………….. … 45 Н / мм2
Изолированные жилы проводов должны выдерживать испытание переменным напряжением 3.5 кВ и частотой 50 Гц в проходе
После выдержки в воде при температуре 20 ° С не менее 10 мин проводники должны выдержать
испытание напряжением переменного тока 50 Гц в течение 5 минут со следующими значениями:
Для СИП-1, СИП- 2 и СИП-4 …………………………………….. ………. 4 кВ
Для жил СИП-3 на 20 кВ ……………………….. ……………………………. 6 кВ
Для жил СИП-3 на 35 кВ ….. …………………………………………………. 10 кВ
Проводники выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 1 часа.
Допустимая температура нагрева токопроводящих жил не более + 90 ° С в нормальных условиях и 250 ° С при коротком замыкании.
Допустимая токовая нагрузка проводника при температуре окружающей среды + 25 ° C, скорости ветра 0,6 м / с и интенсивности солнечного излучения 1000 Вт / м2. Допустимые односекундные токи короткого замыкания:
Условное сечение основных жил, мм | Допустимая токовая нагрузка, А, не более | Допустимый односекундный ток короткого замыкания, кА, не более | |||
СИП | защищенного провода | СИП | защищенного провода | ||
25кВ | 35 кВ | ||||
| 16 | 100 | – | – | 1,5 | – |
| 25 | 130 | – | – | 2,3 | – |
| 35 | 160 | 200 | 220 | 3,2 | 3,0 |
| 50 | 195 | 245 | 270 | 4,6 | 4,3 |
| 70 | 240 | 310 | 340 | 6,5 | 6,0 |
| 95 | 300 | 370 | 400 | 8,8 | 8,2 |
| 120 | 340 | 430 | 460 | 10,9 | 10,3 |
| 150 | 380 | 485 | 520 | 13,2 | 12,9 |
| 185 | 436 | 560 | 600 | 16,5 | 15,9 |
| 240 | 515 | 600 | 670 | 22,0 | 20,6 |
ПРИМЕНЕНИЕ
SIP-1 – для воздушных линий электропередачи (ЛЛ) и линейных отклонений ЛЭП в I и II типах атмосферы по ГОСТ 15150-69
SIP-2 – для воздушных линий электропередачи (ЛЛ) и линейных Отклонения ВЛ в I и II типах атмосферы по ГОСТ 15150-69, в том числе на морских побережьях, берегах соленых озер, в промышленных и галопсаммофильных районах
СИП-3 – для ВЛ с номинальным напряжением 10-35 кВ в атмосферных условиях II и III по ГОСТ 15150-69, в том числе на морских побережьях, берегах соленых озер, в промышленных зонах и на галопсаммофильных территориях
СИП-4 – для отклонений ЛЭП к входу и для прокладки в стенах зданий и инженерных сооружений в
типах атмосферы II и III по ГОСТ 15150-69
КОДЫ ОКП:
35 5332 0700 – Кабели SIP-1
35 5332 0900 – Кабели SIP-2
35 5332 0100 – Кабели SIP-3
35 5332 1700 – Кабели SIP-4
Марка и номинальное напряжение провода | Кол-во и условные поперечные и нулевые жилы шт.h мм2 | Расчетный наружный диаметр проволоки, мм | Расчетная масса 1 км провода, кг |
СИП-1 0,6 / 1 кВ | 1х16 + 1х25 | 15 | 135 |
3х16 + 1х25 | 22 | 270 | |
3х25 + 1х35 | 26 | 390 | |
3х35 + 1х50 | 30 | 530 | |
3х50 + 1х50 | 32 | 685 | |
3х50 + 1х70 | 35 | 740 | |
3х70 + 1х70 | 37 | 930 | |
3х70 + 1х95 | 41 | 990 | |
3х95 + 1х70 | 41 | 1190 | |
3х95 + 1х95 | 43 | 1255 | |
3х120 + 1х95 | 46 | 1480 | |
3х150 + 1х95 | 48 | 1715 | |
3х185 + 1х95 | 52 | 2330 | |
3х240 + 1х95 | 56 | 2895 | |
СИП-2 0,6 / 1 кВ | 3х16 + 1х25 | 24 | 308 |
3х16 + 1х54,6 * | 28 | 427 | |
3х25 + 1х35 | 27 | 424 | |
3х25 + 1х54,6 * | 30 | 512 | |
3х35 + 1х50 | 31 | 571 | |
3х35 + 1х54,6 * | 32 | 606 | |
3х50 + 1х50 | 34 | 727 | |
3х50 + 1х54,5 * | 35 | 762 | |
3х50 + 1х70 | 36 | 798 | |
3х70 + 1х54,6 * | 39 | 973 | |
3х70 + 1х70 | 40 | 1010 | |
3х70 + 1х95 | 41 | 1087 | |
3х95 + 1х70 | 43 | 1240 | |
3х95 + 1х95 | 45 | 1319 | |
3х120 + 1х95 | 48 | 1553 | |
3х150х1х95 | 50 | 1787 | |
3х185 + 1х95 | 55 | 2403 | |
3х240 + 1х95 | 60 | 2968 | |
СИП-3 20 кВ | 1х35 | 12 | 165 |
1х50 | 13 | 215 | |
1х70 | 15 | 282 | |
1х95 | 16 | 364 | |
1х120 | 18 | 445 | |
1х150 | 19 | 540 | |
1х185 | 24 | 722 | |
1х240 | 24 | 950 | |
СИП-3 20 кВ | 1х35 | 14 | 209 |
1х50 | 16 | 263 | |
1х70 | 17 | 334 | |
1х95 | 19 | 421 | |
1х120 | 20 | 518 | |
1х150 | 22 | 618 | |
1х185 | 24 | 808 | |
1х240 | 26 | 1045 | |
СИП-4 0,6 / 1 кВ | 2х16 | 15 | 139 |
4х16 | 18 | 278 | |
2х25 | 17 | 196 | |
4х25 | 21 | 392 |
Общее описание и основные виды проволоки ВВГ / Паултюрнер-Митчелл.com
Кабель (провод) ВВГ состоит из медных жил, покрытых слоем ПВХ. Он имеет плоскую форму и в большинстве случаев используется для передачи электроэнергии с дальнейшим распределением во всех видах стационарных установок. Номинально этот шнур рассчитан на напряжение до одного киловатта. Некоторые бренды работают даже по более высоким ставкам. Такой кабель можно прокладывать как в сухих помещениях, так и в сильно влажных. Нередко провода ВВГ можно встретить в специальных кабельных блоках, путепроводах и даже на открытом пространстве.Следует отметить, что их можно укладывать по горизонтальной, наклонной и вертикальной трассе, а также в местах, для которых характерен повышенный уровень вибрации. Единственное место, где не желательно прокладывать этот кабель, – это под землей. Основные и наиболее распространенные провода ВВГ описаны ниже.Строение кабеля ВВГ-П нг
Каждая жила здесь однопроволочная и имеет круглую форму. Его номинальное поперечное сечение может составлять до 16 квадратных миллиметров. Для утепления используется поливинилхлоридный пластик.Следует отметить, что оболочка отдельных жилок имеет разный цвет. Наружная сфера отличается низкой горючестью и в большинстве случаев имеет белый цвет. Прокладку рекомендуется производить при температуре от 15 до 35 градусов Цельсия и влажности до 98%. Этот кабель питания, как и другие его бренды, имеет плоскую конструкцию. Характеристики провода ВВГ-Пнг позволяют применять его при достаточно высоких уровнях напряжения.
Кабель VVG-P ng LS
Этот вид отличается пониженной пожароопасностью, а кодировка LS (Low Smoke) указывает на то, что продукт имеет низкий уровень газо- и дымовыделения.Поскольку он не распространяет горение, его чаще всего используют для распределения электроэнергии в кабельных помещениях, сооружениях и установках, где переменное номинальное напряжение составляет от 660 В до 1000 В при частоте 50 Гц.
Структура жил
Проволока ВВГ-П нг ЛС имеет токопроводящий токопроводящий ток, изготовлена из меди и может быть однопроволочной или многопроволочной. Если в скрутке две-три жилы, то все они имеют одинаковое сечение, а если четыре – то последняя из них имеет меньшее сечение.Он служит для заземления и называется нулевым. При производстве утеплителя используется особый состав поливинилхлорида, который отличается высокой устойчивостью к возгоранию. Оболочка каждой жилки имеет разный цвет, при этом ноль всегда синий. Толщина внутреннего слоя не менее трех миллиметров. Следует отметить, что за счет него заполняются промежутки между прядями и изоляцией поливинилхлоридного состава.
Технические условия
Монтаж и прокладку данного провода ВВГ допускается выполнять без предварительного нагрева при температуре не менее минус пятнадцать градусов.Для эксплуатации допустим температурный диапазон от -50 до +50 градусов. Что касается невоспламенения, то для этого кабеля предельная температура токопроводящих жил устанавливается в размере четырехсот градусов.
Пенсионные фонды под давлением – Noerr
25.02.2021Многие пенсионные фонды Германии ( Pensionskasse ) в настоящее время находятся под давлением. В прошлом году Федеральное управление финансового надзора Германии ( Bundesaufsicht für Finanzdienstleistungen – BaFin) сообщило, что 36 пенсионных фондов находятся под более строгим надзором.Не далее как в середине января BaFin отозвала лицензии на деятельность страховых компаний Kölner Pensionskasse VVaG и Caritas Pensionskasse VVaG, которые в настоящее время находятся в стадии ликвидации. Другие пенсионные фонды были вынуждены скорректировать планы выплат и снизить гарантированные процентные ставки, совсем недавно Pensionskasse für die Deutsche Wirtschaft (PKDW), который в прошлом уже сокращал свои выплаты. И спаду интереса не видно конца. К действиям могут быть принуждены не только пенсионные фонды, но и работодатели.
Варианты пенсионных фондов под давлением
Пенсионным фондам доступно несколько вариантов решения своих текущих финансовых проблем и защиты их долгосрочной способности выполнять свои обязательства в качестве страховщиков.
- Изменение условий страхования в соответствии с уставом: Акционерные корпорации имеют возможность улучшить свое финансовое положение, включая увеличение капитала, но эта возможность недоступна пенсионным фондам, созданным как ассоциации взаимного страхования ( Versicherungsverein auf Gegenseitigkeit – VVaG ).Однако, поскольку отсутствие возможности внешнего финансирования требует внутреннего финансирования участниками, раздел 197 Закона Германии о надзоре за страхованием ( Versicherungsaufsichtsgesetz – VAG) разрешает пенсионным фондам с юридической формой VVaG изменять свои общие условия страхования, даже если они существуют. страховые полисы. Но важнейшей предпосылкой для этого варианта является то, что он разрешен действующим положением устава. Согласно разделу 197 (1) в сочетании с разделом 195 (1) VAG, общие условия страхования могут быть изменены в соответствии с уставом по решению собрания членов.Все аспекты решения собрания членов и изменения условий страхования подлежат судебному контролю, даже если BaFin или независимый попечитель выпустили заявление о разрешении. Поэтому настоятельно рекомендуется точно и тщательно подготовить, проверить и внести любые изменения в условия страхования.
- Уменьшение размера пособий в соответствии с уставом: Согласно разделу 179 VAG, устав пенсионного фонда должен регулировать не только систему взносов, но и то, разрешены ли последующие взносы или запрещены.Если последующие взносы исключены, в уставе должно быть установлено, допустимо ли уменьшение размера пособий. На основании этого «пункта о реструктуризации» пенсионный фонд может уменьшить размер пенсий, подлежащих выплате, за счет уменьшения своего актуарного резерва. В дополнение к такой добровольной реструктуризации, в соответствии с разделом 314 (2) VAG BaFin может распорядиться о сокращении льгот во избежание производства по делу о несостоятельности, если компания больше не сможет выполнять свои долгосрочные обязательства в качестве страховщика.
- Изменения в условиях и взносах в соответствии с разделами 163, 164 VVG: Если в уставе нет соответствующего (действующего) положения или если речь идет о деловых отношениях с нечленами, изменения, касающиеся существующего бизнеса, допустимы только в рамках специального границы указаны в разделах 163, 164 Закона Германии о страховании ( Versicherungsvertragsgesetz – VVG). Решение о таких изменениях принимает правление. Для изменения размера страховых взносов или уменьшения льгот также требуется разрешение BaFin или согласие независимого попечителя в соответствии с разделом 163 VVG.Независимо от какого-либо разрешения BaFin или согласия доверительного управляющего, такие изменения в страховом полисе также полностью подлежат судебному рассмотрению в гражданских судах.
- Сбор единовременных комиссий / последующих взносов и перевод портфелей: Однако возможности пенсионного фонда не ограничиваются увеличением страховых взносов или сокращением пособий. Фонд также может иметь
- собирают единовременную плату или требуют дополнительных взносов или даже
- переведет свой портфель в более платежеспособный пенсионный фонд (например,грамм. для меньшего портфеля, чтобы использовать синергию).
В будущем планируется реструктуризация части портфеля. Федеральное министерство финансов Германии ( Bundesfinanzministerium ) обсудило законопроект, дополняющий раздел 233 VAG. Согласно планам министерства, в уставе пенсионного фонда будет разрешено предусматривать, что сокращение пособий может затрагивать только права, которые впоследствии не финансируются за счет последующих взносов.
Заключение: Чтобы избежать увеличения страховых взносов и сокращения пособий, пенсионные фонды должны заранее изучить альтернативные варианты для укрепления своего портфеля. Одна из возможностей – передача портфеля. Но пенсионные фонды также должны быть готовы к наихудшему сценарию, потому что тогда абсолютно необходимы действующие положения их уставов и общие условия страхования.
Влияние на бенефициаров и ответственность работодателей
Изменения в пенсионных планах или страховых взносах не только влияют на бенефициаров в смысле уменьшения льгот или более высоких затрат на те же льготы, но также представляют собой риск ответственности для работодателей.
Согласно разделу 1 (1) третьего предложения Закона о пенсиях немецких компаний ( Betriebsrentengesetz – BetrAVG), даже работодатель, который напрямую не реализует пенсионный план компании, несет ответственность за обещанные им льготы. Другими словами, работодатель должен своим сотрудникам первоначально обещанные вознаграждения, даже если он сам не управляет пенсионным планом компании, а использует внешнюю компанию, такую как пенсионный фонд. Это применимо даже в том случае, если работодатель всегда выплачивал страховые взносы полностью и вовремя, и даже если пенсионный план финансируется исключительно работниками путем пересчета заработной платы.
Когда работодатель выписывает установленное пособие с привязкой к премии, что является обычным явлением на практике, размер пособия, причитающегося работодателю, включает гарантированную процентную ставку, первоначально установленную пенсионным фондом. Это означает, что изменения в плане выплат, например снижение гарантированной процентной ставки пенсионным фондом не оказывает немедленного влияния на обязательства работодателя по выплате пособий. По мнению Федерального трудового суда Германии ( Bundesarbeitsgericht ), положения устава пенсионного фонда, включая любые положения об изменении плана выплат, не распространяются на основные трудовые отношения.
Однако, если работодатель желает уменьшить размер пособия, чтобы привести его в соответствие с уменьшенным размером пособия пенсионного фонда, он должен самостоятельно обосновать такое посягательство на установленные выплаты. Работодатель будет вынужден выяснить, как он может вообще законно регулировать свои установленные льготы. Критические факторы:
- правовая основа, на которой было выдано пенсионное обязательство (индивидуальное обязательство, договор компании, коллективный договор и т. Д.)
- соблюдение требований в отношении оснований, оправдывающих такое посягательство, которые Федеральный суд по трудовым спорам разработал в форме своей «трехэтапной теории».
Заключение : Работодатели, пенсионный план компании которых осуществляется через пенсионный фонд, должны изучить финансовое положение пенсионного фонда и форму пенсионных обязательств (пенсионные обязательства, связанные со страховыми взносами, обязательства по взносам с минимальными выплатами), чтобы иметь возможность своевременно реагировать на любые изменения в пенсионном плане. Если пенсионный фонд уже изменил свой план вознаграждений или объявил о своем намерении сделать это, работодатель должен проверить, имеет ли он право на соответствующее сокращение вознаграждений своих сотрудников, чтобы привести их в соответствие с вознаграждениями пенсионного фонда.Для этого работодателю нужны обоснования. В качестве альтернативы работодатель может проверить, есть ли изменения в пенсионных системах, например: используя альтернативные способы реализации, возможно.
Работодатели могут избежать риска субсидиарной ответственности в соответствии с разделом 1 (1), третьим предложением Закона о пенсиях компаний, только в контексте чистого обязательства по взносам в «модели социального партнера», которую компании используют в сотрудничестве с профсоюзами. Вне модели социального партнера нельзя исключить субсидиарную ответственность, но работодатели могут превентивно минимизировать такие риски, выбрав выгодные льготы, способы реализации и формулировки пенсионных обязательств.
Есть вопросы? Пожалуйста, обращайтесь: д-р Бенджамин Ян или д-р Лиза Хазелофф
Практические группы: Трудоустройство и пенсии, Положение о финансовых услугах
SEC.gov | Превышен порог скорости запросов
Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.
Укажите свой трафик, обновив свой пользовательский агент, включив в него информацию о компании.
Чтобы узнать о передовых методах эффективной загрузки информации с SEC.gov, в том числе о последних документах EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации свяжитесь с opendata @ sec.губ.
Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.
Код ссылки: 0.14ecef50.1636405970.43d9be3e
Дополнительная информация
Политика безопасности в Интернете
Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная служба оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.
Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 USC §§ 1001 и 1030).
Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других пользователей к SEC.содержание правительства. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.
Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период. Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.губ. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC.gov.
Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.
Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.
% PDF-1.4 % 1 0 объект >>> эндобдж 2 0 obj > поток uuid: d9bc23b1-351d-5147-85d3-b72dc2ec9083xmp.сделал: 78575EA84F2068118A6DB9CD76592B18adobe: DocId: INDD: 9b7f09ef-7f66-11dd-953a-ab1c941proof: pdfxmp.iid: 75575EA84F2068118A6DB9CD76592B18xmp.did: A20BF0A233206811A7BAA0979864B209adobe: DocId: INDD: 9b7f09ef-7f66-11dd-953a-ab1c941default
Долговременно допустимый ток ввгнг 5х16.Кабель ВВГнг LS: технические характеристики и применение
Электрооборудование сегодня представлено на рынке в широком ассортименте. Среди таких изделий особой популярностью пользуется провод ВВГнг.
Тем, кто решил провести электромонтаж низковольтных внутренних и внешних электрических сетей, опытные мастера рекомендуют использовать именно это токопроводящее оборудование. Информация о проводе ВВГнг и его технических характеристиках представлена в данной статье.
Что такое товар?
Провод ВВГНГ – вид силового кабеля ВВГ, с помощью которого осуществляется подача питания на внутреннее оборудование, а также на внешние кабельные конструкции и электроприборы.Конструктивно кабель ВВГ (ГОСТ 16442-80) представлен одной или несколькими токопроводящими жилами, каждая из которых имеет собственное изоляционное покрытие. В силовом кабеле жилы скручены вместе и содержат общую изолирующую оболочку.
Сокращение
Первая буква в системе электропроводности указывает материал, из которого изготовлен сердечник. Если бы это был алюминий, то аббревиатура на этом проводе начиналась бы с буквы «А». Поскольку в марках ВВГ он отсутствует, значит, жилы у всех изделий медные.
Буква «В» указывает на материал, из которого выполнено изоляционное покрытие: винил (поливинилхлорид). Поскольку «Б» стоит в аббревиатуре дважды, это означает, что провод ВВГнг (ГОСТ 53762-2010) имеет двойную виниловую изоляцию. Поливинилхлорид используется для изготовления обмоток проводов и внешнего изоляционного слоя.
Наличие символа «G» в обозначении говорит о том, что кабель не содержит брони. Благодаря этому проволока обладает достаточной гибкостью, но при этом не защищена от внешних механических воздействий.
Чем отличается провод ВВГнг от ВВГ?
При однократной прокладке электротехнических токопроводящих изделий не воспламеняются. При совместной прокладке ВВГнг с другими проводами, во избежание подгорания кабеля, его обрабатывают специальным противовоспламеняющим раствором. Об этом свидетельствует обозначение «НГ». Для базового кабеля ВВГ предусмотрена обычная ПВХ изоляция, поэтому он не обладает наличием самозатухающих и огнезащитных свойств.
Виды проводов
- ВВГ.Базовая модель с обычным утеплителем из поливинилхлорида. Во время совместной установки провод может воспламениться.
- ВВГнг. Изоляционный слой снабжен специальными галогенными химическими элементами, предотвращающими возгорание кабеля.
- ВВГнг Ис. Провод снабжен изоляционной оболочкой из поливинилхлорида, не содержащей галогенов. С помощью этого типа кабеля ВВГ осуществляется распределение и передача электрической энергии на оборудование, относящееся к аналогичному классу напряжения. Из-за присущих своим техническим характеристикам он в основном используется в местах с особенно высокой вероятностью возгорания.Провод в маркировке еще дополнен обозначением (Low Smoke).
- ВВГнг-фрлс. Изолирующий слой этого провода также выполнен из безгалогенных материалов. Кабель обладает противопожарными свойствами. При тлении пластиковой изоляции этого провода выделяется небольшое количество дыма.
Жилы
Этот элемент является основой любого токопроводящего электротехнического изделия. Проволока ВВГнг может содержать один или несколько медных жил. Их количество варьируется от 1 до 5.О том, сколько жил в кабеле, можно судить по его маркировке. Их количество обозначается самой первой цифрой. Например, провод ВВГнг 3х 2,5 снабжен тремя медными жилами. Конструктивно каждый из них может представлять собой отдельный медный провод или несколько скрученных вместе.
Так же можно определить по маркировке. Обозначение «М» есть на тех кабелях, которые содержат многожильные медные жилы. И наоборот, «0» доступен для продуктов с однопроводным сердечником.
Форма
В зависимости от того, как провода уложены в проводе, изделия ВВГнг могут быть:
- Круглые.К такому виду относятся кабели, содержащие жилы с небольшими сечениями. Провода круглой формы обозначаются буквой «К».
- Сегментарный или отраслевой. Каждая из жилок имеет форму определенной части сектора круга. Такие провода обозначаются символом «С».
- Квартира. В таких проводах жилы укладываются по одной плоскости. Такая форма характерна для проводов с небольшим сечением.
Раздел
В электротехнических изделиях ВВГнг этот параметр изменяется от 1.5 мм кв. до квадрата 50 мм. Количество секций указывается второй цифрой. Например, в проводе ВВГнг 3х2 5 жилы имеют сечение 2,5 кв. Тем не менее, есть и провода, сечение которых может составлять 400 мм. кв. Однако такие кабели изготавливаются по специальному заказу. Если указан параметр квадрата 4 мм, это не значит, что все пять проводов провода ВВГнг имеют такое сечение. Оптимальным их показателем считается 2,5 кв. Мм, так как сечение нулевого проводника и заземляющего проводника обычно меньше.
Наилучшей проводимостью считается оборудование с большим индексом поперечного сечения. Электропроводность измеряется как сопротивление проводника на тысячу метров длины. Например, кабель сечением 1,5 мм кв. имеет сопротивление до 12 Ом, а изделие сечением 50 мм кв. – 0,39 Ом.
Провод можно эксплуатировать, если на длине тысячи метров его сопротивление будет в пределах 7-12 Ом. Показатель сопротивления измеряется при температуре не выше 20 градусов.
Изоляционное покрытие
Толщина изоляции зависит от таких параметров провода, как его номинальное сечение и напряжение, на которое он рассчитан. С поперечным сечением кабеля 16 мм. кв. и напряжением не более 660В, толщина изоляционного покрытия – 0,9 мм. Если этот провод будет эксплуатироваться при напряжении 2,5 кВ, то толщина изоляции должна быть 1 мм. Для провода ВВГнг 3х2 5 мм кв. при напряжении 0,66 кВ не превысит 0,60 мм.Для работы при 1 кВ номинальная толщина изоляции составляет 0,70 мм.
Напряжение
Перед эксплуатацией провод должен пройти электрические испытания. Изделие, которое рассчитано на работу при напряжении 66 кВ, сначала испытывается в течение 10 минут при напряжении 3 кВ. Провод на 1 кВ должен выдерживать напряжение 3,5 кВ.
Изгибаемость
Согласно ГОСТу каждая проволока в зависимости от типа имеет определенные механические характеристики. Те изделия, в которых используются многопроволочные жилы, можно гнуть до радиуса 7.5 диаметров кабеля. Однопроволочные изделия легко гнутся до радиуса 10 диаметров.
Температура
Номинальная температура кабеля от -50 до +50 градусов. Оптимальный температурный режим для монтажа провода: – 15 градусов. При более низких температурах работать с кабелем не рекомендуется. В противном случае, как утверждают электрики, изделие рассыпется и даже может сломаться.
Описание провода ВВГнг 3х2,5
Изделие состоит из трех токопроводящих медных жил.В качестве изолятора используется поливинилхлорид (ПВХ). Этот материал также используется в качестве обмотки. Проволока при групповой прокладке негорючая. Изделие не имеет защитного чехла.
Технические характеристики при 0,66 кВ
Этот токопроводящий продукт при указанном значении напряжения отличается по следующим параметрам:
- Номинальное поперечное сечение жилы составляет 2,5 кв. Мм.
- Трос в тысячу метров весит 135 кг.
- В сечении диаметр 9.3 см.
- Толщина изоляции жилы 0,60 мм.
- Изделие с несколькими проводами имеет минимальный радиус изгиба 7 см. Если в жиле одна проволока, то радиус изгиба составляет 93 мм.
- Провод рассчитан на допустимую токовую нагрузку 37 А (в земле) и 28 А (в воздухе).
- В случае короткого замыкания допустимым для провода считается 0,27 кА.
- Электрическое сопротивление изоляционного слоя не превышает 10 МОм.
Характеристики провода на напряжение 1 кВ
С заданным значением напряжения ВВГнг 3х2.5 имеет следующие параметры:
- Сечение: 2,5 мм кв.
- Трос длиной в тысячу метров весит 144 кг.
- Многопроволочное изделие характеризуется минимальным радиусом изгиба 0,73 см, а сердечник с одной проволокой рассчитан на изгиб с радиусом 0,97 см.
- Толщина изоляционного слоя 0,70 мм.
- Сопротивление электрической изоляции на 1 000 метров составляет 10 МОм.
Провода продаются скрученными, в барабанах.Их длина варьируется от 500 до 7200 метров.
Заявка
Местом для прокладки проводов ВВГНГ может быть:
- Сухие и влажные помещения: тоннели, каналы, галереи, шахты, коллекторы, производственные помещения.
- Частично затопленные конструкции, в которых отмечается слабая, умеренная или сильная коррозионная активность.
- Стеллажи кабельные специальные для блоков и мостов.
- Помещения в жилых и общественных зданиях.
- Пожароопасные помещения.
- Опасные зоны.
Вывод
Гарантийный срок эксплуатации провода не менее пяти лет. По мнению потребителей, ВВГнг можно использовать гораздо дольше. Востребованность этого токопроводящего продукта объясняется соотношением его высоких технических характеристик и относительно невысокой стоимости.
Кабель силовой ВВГНГ – один из самых популярных типов проводов, используемых для передачи и распределения электроэнергии в стационарных установках на номинальное
переменное напряжение 660 и 1000 В с частотой 50 Гц.Кабель применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках. При укладке в жгуты силового кабеля ВВГнг позволяет обеспечить пожарную безопасность кабельных цепей.
Конструкция кабеля
Кабель силовой ВВГНГ выпускается как одножильный, так и многожильный. Проводники изготовлены из меди. Они могут быть однопроволочными или многопроволочными, круглой или секторной формы 1 или 2 класса (по ГОСТ 22483). Изоляция жил – ПВХ пластикат, внешняя оболочка кабеля – ПВХ трудногорючий, без защитного покрытия.
Жилы двух-, трех-, четырех- и пятижильных силовых кабелей скручены, в то время как двухжильные силовые кабели имеют провода одинакового сечения, трех-, четырех- и пятижильные кабели имеют все провода такого же сечения или одну жилу (заземляющую или нулевую) меньшего сечения. Для скрученных изолированных жил необходимо заполнить зазоры из ПВХ-пластика, который накладывается одновременно с оболочкой. Заливку необходимо отсоединять от изоляции и оболочки кабеля без повреждений.
Изолированные жилы кабеля ВВГнг имеют отличительную окраску: нулевые жилы выполнены в синей изоляции, заземляющие жилы в желто-зеленой оболочке. Цветовая кодировка силовых кабелей может быть сплошной или в виде продольной полосы шириной не менее 1 мм. Также допускается маркировать жилы цифрами, высота которых должна быть не менее мм, а расстояние между ними – не менее 35 мм. Технические и эксплуатационные характеристики Кабель силовой ВВГНГ предназначен для стационарной эксплуатации при температуре окружающей среды от -50 ° С до + 50 ° С, относительной влажности воздуха до 98% (при температуре до 35 ° С).В рабочем режиме максимально допустимая длительно допустимая температура нагрева жил кабеля составляет + 70 ° С, а в аварийном режиме или в режиме перегрузки ее значение может достигать + 80 ° С (при продолжительности нагрева не более 8 часов. в сутки и 1000 часов на весь срок службы). При коротком замыкании (до 4 секунд) максимально допустимая температура нагрева жилы (до 4 секунд) составляет + 160 ° С. Кабели силовые
ВВГнг на 10 мин. пройти испытание переменным напряжением 3 и 3 кВ.5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.
Сопротивление электрической изоляции проводов при температуре 20 ° C сечением до 1,5 мм2 составляет 12 МОм / км, сечением 5–4,0 мм2 – 10 МОм / км, сечением 6,0 мм2 – 9 МОм / км, сечение 10–240 мм2 – 7 МОм / км. Сопротивление изоляции при длительно допустимой температуре нагрева жил не менее – 0,005 МОм / км. Максимальное рабочее напряжение электрической сети для силовых кабелей 0.66 кВ – 0,72 кВ, для кабеля 1 кВ – 1,2, кВ.
Прокладка и установка кабелей ВВГНГ без предварительного подогрева осуществляется при температуре не ниже -15 ° С. Минимальный радиус изгиба при прокладке одножильных кабелей
10 Дн, многожильных – 7,5 Дн (Дн – наружный диаметр кабеля). кабель).
Строительная длина кабелей для участков магистральных жил:
- 2,5 – 16 мм2 – 450 м;
- 25 – 70 мм2 – 300 м;
- 95 мм2 и выше – 200 м.
Гарантийный срок на кабель ВВГНГ 5 лет, срок службы 30 лет.
Область применения
Кабель силовой ВВГНГ на номинальное напряжение 0,66 кВ и 1 кВ применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также на открытом воздухе при отсутствии опасность механического повреждения при эксплуатации. Для прокладки в земле (траншеях) этот тип кабеля не рекомендуется, однако он успешно применяется в местах, подверженных вибрации. Силовые кабели ВВГнг предназначены для вертикальной, наклонной и горизонтальной трассы.
Сегодня в области электротехники применяется множество проводов различного назначения. Среди них широкое распространение получил силовой кабель ВВГНГ LS, предназначенный для распределения или передачи электроэнергии на стационарных объектах. Благодаря диаметру, весу, напряжению и другим характеристикам он может быть установлен как в бытовых, так и в промышленных условиях.
Характеристики
ВВГНГ – это внешний силовой кабель, который используется для подачи питания:
- мобильных устройств;
- электроприборов стационарных.
ВВГнг LS (кабель) универсален и может работать в различных условиях.
Основные характеристики:
- Можно прокладывать шнур в местах с повышенной влажностью, например, в ванной комнате.
- ВВГНГ LS – кабель, который можно прокладывать на высоте, также успешно применяется при прокладке электрических сетей под землей или в шахте.
- Обладает огнестойкостью, не распространяет горение и не дымит под воздействием открытого пламени.
- Технические характеристики проволоки позволяют эксплуатировать ее на предприятиях нефтяной и химической промышленности.
Каждый тип кабеля этой серии имеет разные технические параметры. Например, допустимое рабочее напряжение должно быть не более 0,6 кВ, но в сертификате на изделие, в зависимости от его типа, может быть указано, что он работает на более высоких скоростях. Срок службы ВВГНГ LS и других типов этой серии составляет примерно 20 лет, но, как правило, производители декларируют гораздо больший срок службы.
Такой провод чаще всего используется в самых опасных условиях, где существует достаточно высокая вероятность возгорания.Кабель гибкий и имеет достаточно прочную изоляцию, повредить которую практически невозможно. Кроме того, ВВГнг LS – кабель, который отличается тем, что не поддается воздействию пара, влаги и агрессивных газов.
Основные характеристики
Любой кабель ВВГНГ, в том числе серии LS, изготовлен из меди и состоит из 1-5 токопроводящих жил (например, кабель ВВГНГ LS 3 x 2,5 имеет 3 жилы, сечение которых 2,5 мм), ПВХ изоляция, термоленты, скрепляющие ленты, внешние и внутренние.Двухжильные модели часто используют для разводки в квартирах и домах. Размеры зависят от количества медных жил кабеля.
По ГОСТу минимальное сечение жилы 1,5 мм 2, сам провод может быть намного толще и иметь гораздо большее сечение. Максимальное значение такого электрического кабеля составит 230 мм 2. Размер рабочей нулевой жилы зависит от фазных проводников. Если основная токоведущая жила от 1,5 до 2,5 мм 2, то сечение будет от 1.От 5 до 2,5 мм 2.
Расшифровка
Аббревиатура ВВГнг расшифровывается в соответствии с общепринятыми правилами маркировки проводов:
- Б – внешняя изоляция выполнена из поливинилхлоридного материала (ПВХ).
- Б – изоляция жил кабеля из ПВХ.
- G – голое ядро питания.
- НГ – основа конструкции негорючий материал.
Условная маркировка дает краткое описание конкретного типа кабеля, указывает его технические характеристики и другие свойства.Расшифровать аббревиатуру может специалист в области электротехники или продавец в магазинах. Наличие дополнительной надписи на маркировке укажет на определенные особенности товара. Например, буквы АКВВГнг LS означают, что это контрольный кабель с алюминиевыми жилами и изоляцией из ПВХ.
Типы кабеля ВВГнг
Кабель данной серии делится на следующие типы:
- АВВГнг LS – это аналог стандартного провода ВВГ, но отличается тем, что он не является распределить ток.Буква «A» указывает на то, что кабель изготовлен из алюминия, а не из меди.
- Имеет те же технические характеристики ВВГнг LS (кабель ). Буквы LS означают низкий уровень дыма (выкл.).
- АВВГнг – кабель наделен аналогичными характеристиками предыдущей модели, но не имеет низкого уровня дымораспределения. Буквы НГ расшифровываются, что не поддерживает горение.
- ВВГНД – это кабель из ПВХ, снабженный двойной изоляцией.В названии буква D означает двойной.
- ПВВГнг – плоский провод, жилы которого покрыты изоляцией из термосшитого полиэтилена. Не горит.
- АКВВГнг LS – Кабель контрольный алюминиевый с ПВХ изоляцией, не распространяющий горение и дым.
Кабель ВВГнг для обычной проводки применяется редко. Как правило, его применяют в местах повышенной опасности (в деревянных конструкциях, на производстве и т. Д.).
Наиболее распространены трехжильные модели с трехфазным напряжением.
Характеристики проводов ВВГнг ЛС
Кабель ВВГНГ ЛС (ГОСТ 22483) имеет достаточно большой ассортимент. В зависимости от модели он может иметь от 1 до 5 токопроводящих жил, которые могут быть однопроволочными или многопроволочными, иметь секторную или круглую форму.
Кабель ВВГнг LS (цена зависит от многих параметров) применяется в стационарных установках для передачи и распределения электроэнергии и рассчитан на номинальное напряжение от 660 до 1000 В.
Диапазон рабочих температур от 30 ° C до + 50 ° С.
Силовой тип кабеля может использоваться при температуре + 35 ° С, при этом работа связи допустима при влажности воздуха до 98%. Возможна установка и прокладка коммуникаций без предварительного нагрева поверхности при температуре не ниже -15 ° С.
Монтажный радиус изгиба одножильных изделий – 10 диаметров. Для многожильного кабеля – 7,5 диаметра.
Допустимая максимальная температура окружающей среды, при которой возможна эксплуатация конструкции, +70 ° С.Эксплуатационные свойства сохраняются при нагревании жил до + 400 ° С.
При соблюдении всех норм и правил эксплуатации срок службы такого кабеля составляет порядка 20, а то и более лет.
Кабель ВВГнг LS: цена
Стоимость счетчика ВВГнг любого типа провода зависит от многих факторов (от количества жил, их сечения и т. Д.). Например, средняя цена кабеля ВВГнг LS 3х2,5 – 31 рубль, ВВГнг LS 4х4 – 64 рубля, ВВГнг LS 5х50 – 970 руб.
Кроме того, отечественная продукция стоит значительно дешевле импортной продукции при аналогичном качестве.
Для передачи электроэнергии на расстояния наряду с воздушными линиями широко используются силовые кабели. Что касается электроснабжения потребителей, находящихся в зданиях промышленных предприятий, а также выполнения электропроводки в жилых домах, то для этих целей повсеместно используются изолированные провода и кабельные линии. Одним из самых удачных видов таких проводов, получивших широкое распространение в электрических сетях, является кабель ВВГ.
Как правило, силовой кабель представляет собой электрический провод большого сечения с одной или несколькими жилами. Каждая такая жила покрыта слоем изоляции, кроме того, все они заключены в защитную оболочку. Кроме того, в некоторых моделях для улучшения их характеристик могут использоваться щиты или броня.
Во время работы силовые кабели пропускают через себя очень большие токи, поэтому изоляция их отдельных токоведущих проводов друг от друга и от внешней среды производится с соблюдением высочайших требований надежности.
Передача и распределение электроэнергии в бытовых электрических сетях малой мощности осуществляется с помощью медных и алюминиевых электрических проводов, которые значительно уступают силовым кабелям по надежности и мощности, но более компактны, удобны в эксплуатации и дешевы.
Характеристики кабелей ВВГ
Описание таких товаров желательно начинать с расшифровки их сокращений. Рассмотрим это на примере кабеля ВВГ 2х4. Расшифровка кабеля ВВГ:
- первая буква «В» соответствует ПВХ изоляции жил кабеля,
- вторая «Б» – изоляционная оболочка ПВХ
- буква «Г» означает отсутствие защитной крышки,
- и цифры 2х4 – соответственно количество жил и их сечение.
Максимальная температура, при которой допустимо постоянное использование проводов марки ВВГ +50 С0, минимальная –50 С0. При этом максимально возможная температура их нагрева при перегрузке может достигать +80 С0, а при протекании тока короткого замыкания не более 4 с может быть увеличена до +160 С0.
Продолжаем знакомиться с техническими характеристиками кабеля ВВГ, он имеет несколько (от одной до 5) отдельных медных жил, которые покрыты изоляцией.Если таких проводов больше 2, то все они могут иметь одинаковый диаметр или один из проводов, предназначенных для нулевого или заземляющего провода, может иметь чуть меньшее сечение.
В качестве изоляционного материала при изготовлении кабелей ВВГ используется поливинилхлоридный пластикат или короче ПВХ. Этот материал представляет собой разновидность пластика, который отличается высокими диэлектрическими свойствами, стойкостью к агрессивным химическим веществам и низкой горючестью. Существуют модели кабелей с изоляцией из ПВХ пластиката, обладающего улучшенными свойствами:
- Пониженная воспламеняемость (ВВГнг).
- Снижение дымовых и газовых выбросов.
Жилы могут выпускаться в цельном (однопроводном) и в многопроволочном исполнении. Кроме того, кабели ВВГ различают круглым и секторным (сегментным) сечением медных жил.
Сечение каждой отдельной жилы зависит от их назначения и мощности потребителей. В линейке кабелей ВВГ представлены модели с сечением жилы от 1,5 до 240 мм2. В зависимости от диаметра и количества жил различается и вес кабеля ВВГ.
В зависимости от функционального назначения, необходимого сечения и места прокладки могут применяться кабели ВВГ различного диаметра, выполненные в разных исполнениях: плоские, негорючие и др.
Есть такие варианты маркировки:
- ВВГ. Универсальный вариант.
- АВВГ. С алюминиевым сердечником.
- ВВГнг. Негорючий.
- ВВГ-П и ВВГнг-П. Квартира и, соответственно, негорючая квартира.
- ВВГз. Заполненный. Подразумевается, что между изолированными проводниками имеется дополнительный диэлектрический наполнитель.
При прокладке любой кабельной линии необходимы изгибы и повороты проводов под напряжением. Чтобы обеспечить максимальную надежность и долговечность такой электрической сети, необходимо придерживаться четко определенных требований к максимальному радиусу изгиба ее проводников. Для марки ВВГ этот параметр составляет от 7,5 до 15 ее диаметров.
Сфера применения
Кабель силовой ВВГ любого сечения предназначен для использования в электрических сетях напряжением 660 и 1000 В частотой 50 Гц.Основное назначение этих кабельных линий – электроснабжение мощных потребителей электроэнергии на предприятиях и промышленных объектах, однако они также могут успешно применяться при прокладке домашней электропроводки (например, ВВГ 2Х4 и ВВГ 3Х2,5).
Изоляция этих изделий не позволяет их укладывать в местах с агрессивным воздействием окружающей среды. Эти варианты прокладок включают:
- В земле без применения специальных ящиков.
- В прудах.Хотя изоляционные характеристики таких проводов позволяют прокладывать их в местах с повышенной влажностью, они не предназначены для использования в воде.
- Под слоем штукатурки. Поскольку внешняя изоляция силовых кабелей ВВГ выполнена из ПВХ-компаунда и не имеет дополнительного защитного слоя, лучше использовать марку ВВГ-нг при необходимости прокладки их под штукатурку.
Несмотря на все положительные качества утеплителя ПВХ, существенным его недостатком является плохая морозостойкость.Поэтому работы по прокладке таких линий нельзя проводить при температуре ниже –15 ° С.
Преимущества кабелей ВВГ
Благодаря отличным техническим характеристикам силовые кабели марки ВВГ имеют следующие преимущества:
- Гарантия высокого качества передаваемой электроэнергии. Основная задача любой системы передачи электроэнергии – максимальное качество электроэнергии. Для этого жилы такой системы должны иметь такие технические характеристики, как низкое активное и реактивное сопротивление, а также качественную изоляцию.Сегодня медь – один из лучших материалов для использования в таких системах.
- Негорючесть. Это позволяет использовать провода данного типа в помещениях с повышенной пожароопасностью.
- Высокопрочная изоляция. Это дает возможность не только защитить электрическую сеть от возникновения коротких замыканий при непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа электропроводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим колебаниям.
- Высокие диэлектрические свойства ПВХ-изоляции. Это позволяет изготавливать надежные и мощные кабели относительно небольшого диаметра. Согласно нормативным документам каждый медный силовой кабель ВВГ испытывается высоким напряжением, величина которого в зависимости от номинального напряжения кабеля составляет 3 или 3,5 кВ.
- Устойчивость к влаге. Хотя такие изделия не предназначены для укладки в воде, их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели этого типа в местах с высокой влажностью (до 98%), включая ванные комнаты, ванные комнаты, кухни, душевые и т. Д.
- Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные каналы, гофрированные трубы или кабельные кабины, чрезвычайно надежен.
- Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
- Широкий ассортимент. Большой выбор сечений медных и алюминиевых жил позволяет точно подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности.Это дает возможность существенно сэкономить на проектировании и монтаже электропроводки. Кроме того, возможность использования кабелей ВВГ-П (плоских) позволяет добиться максимального удобства при выполнении монтажных работ.
- Удобная цветная и цифровая маркировка токопроводящих проводов. Фазный провод изолирован белым, красным или коричневым цветом, нейтральный провод – синим, а заземляющий – желтым с зеленой полосой.
Выбор кабеля ВВГ для электропроводки квартиры
Для подвода электричества к щиту при входе в квартиру, как правило, применяется силовой кабель ВВГ 3Х6, (также может быть 3Х10 и 3Х16).
В отличие от часто используемых для электромонтажа проводов ПВС и ШВВП, медный кабель ВВГ 2Х4 отвечает повышенным требованиям, так как он также предназначен для эксплуатации в промышленности. Другими словами, ВВГ 2х4 при равном сечении имеет больший ПДК, более высокое качество изоляции, намного хуже поддерживает горение. Кроме того, каждый такой продукт проходит производственные испытания, чего нельзя сказать о большинстве их бытовых аналогов. Что касается выбора типа и сечения кабеля для питания электроприборов, находящихся в самой квартире, все зависит, прежде всего, от их технических характеристик.Одним из самых распространенных является марка ВВГ 2х4.

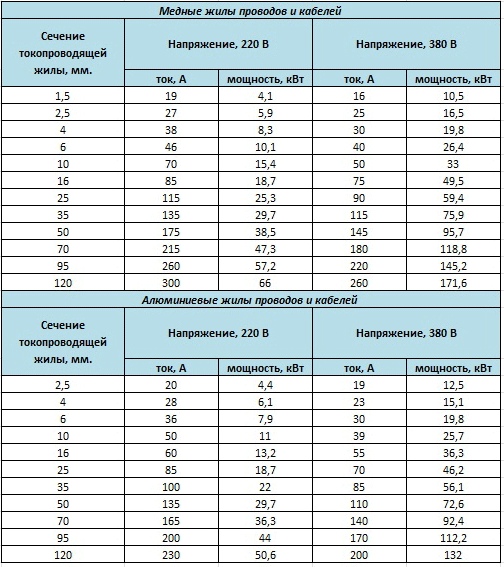

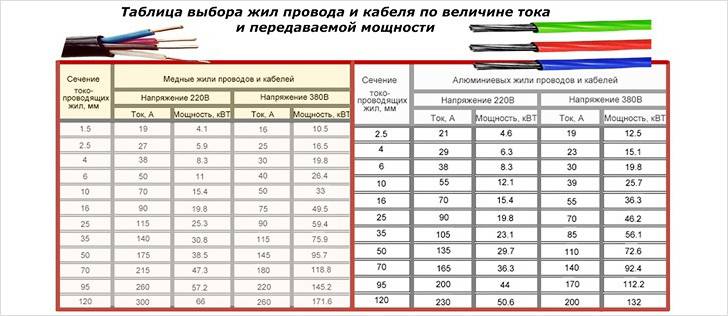

Таблица расчета мощности
При выборе кабеля нужно знать, какова допустимая нагрузка каждого сечения провода. Сложите мощности всех потребителей на выбранной ЛЭП, возьмите запас не менее 30% и выберите необходимое сечение кабеля в соответствии с таблицей.
| Сечение жилы, кв.м | Медные жилы | |||
| 220 В | 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Недостатком кабелей ВВГ является их относительно высокая цена, поэтому их целесообразно использовать для подключения мощных потребителей электроэнергии, например, электроплит, варочных панелей или проточных водонагревателей.
Кабель силовойВВГ – самый популярный и недорогой проводник электрического тока, применяемый практически во всех электромонтажных работах.
Технические характеристики провода зависят от его типа, маркировки, количества входящих в него жил, сечения и других параметров. Провода ВВГ
изготавливаются по ГОСТ 16442-80.
Особенности конструкции.
Провода ВВГделятся по количеству жил. Всего их 5 видов – один – пятижильный.
Категории 1 и 2 предназначены для прокладки однофазной сети переменного тока.Одножильный провод укладывают параллельно в два ряда, двухжильный – в один. Если одна жила подключена к фазе, другая – к 0. При этом нейтральный провод чаще всего бывает синего или синего цвета.
Кабель четырех- и пятижильный устанавливается в трехфазных сетях. В первом случае 3 жилки – это фазы, а четвертая – нулевая. В другом был добавлен еще один заземляющий провод.
Раздел
Сечение всех токопроводящих проводов варьируется в пределах 1.5 – 50 мм². Если их сложить, получится отрезок самого провода.
- В одножильном кабеле ВВГ сечение жил составляет от 1,5 до 240 мм².
- В двух-четырехжильном кабеле максимальный размер составляет 95 мм².
- В пятижильном достигает 50 мм².
При увеличении сечения основных проводов сечение заземляющего и нулевого проводов уменьшается.
Все эти параметры указаны в маркировке силового кабеля. Приведем пример.
Кабель ВВГ 4х имеет следующую расшифровку: 4 – четырехжильный кабель. Число «10» указывает поперечное сечение в мм².
Самыми распространенными моделями ВВГ считаются те, в которых проложены жилы, имеющие разное сечение – четырех- или пятижильное.
Конструкция
Современные провода ВВГ бывают разных размеров, типов и материалов.
Жилы состоят из 3-х основных компонентов: жилы, изоляции, защитной оболочки. Состав отдельных проводов зависит от назначения.Как правило, чаще всего используется силовой алюминиевый провод ВВГ. Дизайн и материал зависят от 3 основных факторов:
- Рабочее напряжение (нагрузка сети) и мощность, от которой определяется толщина изоляции.
- Максимальный электрический ток и удельное сопротивление, от которых зависят размер токопроводящей жилы и поперечное сечение жилы.
- Условия окружающей среды (температура, укладка под землей или на земле, влажность, химический состав окружающей среды или количество солнечного света и т. Д.)), которые определяют состав и форму внешней оболочки провода.
В проводах ВВГ AT power используются многожильные алюминиевые или медные жилы, а в малых силовых проводах могут быть сплошные жилы.
Если рассматривать провод ВВГ в контексте, то можно увидеть, что есть определенные различия между моделями, выдерживающими мощность 6-10 кВ и 0,66-1,0 кВ. Они в основном все одинаковые, как правило: изоляция медных проводов разного цвета (белая фаза, желто-зеленая земля, нулевой синий).
- Металлический и токопроводящий экран.
- Промежуточный слой.
- Оболочка.
Внешний диаметр самого кабеля зависит от количества слоев изоляции и количества имеющихся жил.
Где используется силовой провод ВВГ? Кабель силовой медный
ВВГ применяется для стационарной прокладки в электрических сетях с напряжением до 1000 Вт и частотой 50 Гц. Провод ВВГ проложить проводку по трассе. Если установка проводится на открытом воздухе, дополнительная защита от попадания прямых солнечных лучей (кабельный лоток, труба ПНД и т. Д.)) потребуется, потому что ультрафиолет сокращает срок службы кабеля ВВГ. При укладке в грунт необходимы дополнительные меры защиты от механических повреждений скорлупы. Следует помнить, что в зданиях и сооружениях в соответствии с требованиями пожарной безопасности ВВГ прокладывать запрещено.
Где используется силовой провод ВВГнг?
Кабель медный негорючий ВВГНГ применяется для стационарной прокладки в электрических сетях напряжением до 1000 Вт и частотой 50 Гц.
С кабелем ВВГнг можно монтировать электропроводку в зданиях и сооружениях и на открытом воздухе. Электропроводку следует защищать от попадания прямых солнечных лучей, поскольку ультрафиолетовое излучение может сократить срок эксплуатации устройства. При укладке в землю необходимо использовать дополнительные средства для предотвращения различных механических повреждений.
Где используется силовой провод ВВГНГ-ЛС?
Кабель ВВГ нг-LS применяется для стационарной прокладки в сети с переменным напряжением до 1000 Вт и частотой 50 Гц.Монтируется в электросетях различных зданий и сооружений, применяется для групповой прокладки в кабельных сооружениях, каналах и лотках. Согласно новым требованиям пожарной безопасности, провод ВВГНГ-ЛС запрещено использовать на социально значимых объектах (детские сады, школы и т. Д.).
Условия использования
Производители указывают определенные условия, при которых можно прокладывать и эксплуатировать провода ВВГ.
- Монтаж можно производить при температуре окружающего воздуха не ниже -15 С.
- Работают в диапазоне -50 C +50 C.
- В нестандартных случаях температура может подниматься до +70 C. В аварийных ситуациях (кратковременных) даже до +80 C.
- Допустимо влажность – не более 98%.
- Гарантийный срок до 30 лет. Как показала практика, при правильной эксплуатации этот срок может быть вдвое больше.
- Установка может производиться по воздуху. Если высота установки превышает 4300 м над уровнем моря, для установки придется использовать специальные эстакады.
- На производстве, где наблюдается повышенная коррозионная активность, монтаж необходимо производить в специальных боксах.
Вывод
Провод ВВГ, характеристики которого описаны выше, следует выбирать в зависимости от потребляемой мощности и силы проходящего по нему тока. Так, для освещения можно использовать кабель ВВГ 2х1,5, для розеток ВВГ 3х2,5 (с заземлением). Для подключения бытовой техники рекомендуется отдельная линия. Например, для кондиционера ВВГ 4Х2.5 или 3 × 2,5.
Лучше всего принести в дом пятижильный кабель 5х10 или 5х6.
Провод ВВГ: цена
Купить провод ВВГ можно практически в любом магазине электротоваров. Стоимость его в большинстве случаев довольно низкая. Средняя цена 8 рублей за метр.
Продажа может осуществляться оптом и в розницу. Производители индивидуально предоставляют скидки и способы доставки. Перед покупкой обязательно проверьте сертификат соответствия и паспорт.Помните, что выбор качественного материала зависит от наличия таких документов.
OLG Cologne: Двойные затраты на приобретение при страховании жизни недопустимы – Rechtsanwaltskanzlei München
Высший земельный суд Кельна (OLG Köln, решение от 02.09.2016, дело № 20 U 201/15) запретил страховщику жизни взимать с Riester заказчики удваивают затраты на приобретение – как только затраты с максимальной ставкой 2,5 процента (ранее 4,0 процента) от объема премий распределяются в течение пяти лет, и, кроме того, дополнительные расходы в течение всего срока.Следовательно, двойные затраты на приобретение в страховании жизни и пенсионном страховании являются незаконными в первые 5 лет действия контракта.
Десятилетия практики привели к требованию нового биллингаВ публикации страховой ассоциации за 2015 год актуарий Кляйнлайн обнаружил, что затраты на приобретение составляют 7,2 миллиарда евро, что соответствует 4,9 процента контрактной премии. сумма – однако по максимальной процентной ставке она должна была быть только 2.5 процентов (с 2015 года). Согласно отчету, страховщики, таким образом, только к 2015 году подсчитали бы более 3 миллиардов евро в свою пользу. Однако в этом случае ассоциация по-прежнему хотела бы взимать расходы по распространению – и полагает, что только единовременные затраты на приобретение были ограничены, но что текущие затраты на приобретение в любой сумме могут быть дополнительно отнесены на счет клиентов.
OLG Cologne корректирует методы расчета страхования жизниOLG Cologne также не знает ограничений на сумму постоянно начисляемых затрат на приобретение.Однако это не разрешается в течение первых 5 лет действия контракта, так что выкупная стоимость тех, кто расторгает договор досрочно, обременяется только расходами на приобретение, разбросанными на 5 лет до установленного законом максимального предела zillmerisation. Это то, что хотел сделать законодатель, чтобы защитить застрахованного от потери активов в первые 5 лет. С шестого года до конца страховщики жизни могут взимать столько затрат на приобретение, сколько они пожелают. Вряд ли актуарий когда-либо видел это, как теперь говорит ему судья.
Обман клиента заключением более 15 миллионов контрактов Riester?Посредники, особенно страховые брокеры, обычно несут ответственность в дополнение к страховщику, если они не обучили, не проинформировали и не проконсультировали клиента должным образом, включая документацию, которую клиент должен был получить до заключения договора. Пункты 60 и след. Закона Германии о договорах страхования (VVG) это предусмотрено. Федеральный министр юстиции уже несколько лет назад провел научное исследование этой практики: более чем в 85 процентах случаев консультации даже не были задокументированы, так что с тех пор вышестоящие суды в основном сняли бремя доказывания в случае неправильной консультации. .
В случае сомнений бремя доказывания лежит на брокере (BGH, решение от 10.03.2016, дело № I ZR 147/14), который вряд ли может доказать свой исчерпывающий совет в отдельных случаях, используя обычные формы из страхование продаж и маклерство. Если посредничество проводилось агентом, агент также несет ответственность из своего офиса, § 63 VVG.
Клиенты должны быть проинформированы, например, об ограниченной наследственности, о том, что это может быть полностью компенсировано базовым положением и что только полная страховая выплата – часто в разных размерах за календарный год – приводит к полному бонусу Riester.Любой, кто с 2030 года и далее подпадет под более 52 процентов новых пенсионеров, имеющих право на доплаты в соответствии с базовым положением, может оглянуться назад и увидеть свое сберегательное пособие Riester как экономически жизнеспособное и даже как полное убыток. . Возможно, вы не входите в число самых высокооплачиваемых людей с дополнительной продолжительностью жизни более 10 лет, и вам было бы лучше с планом сбережений и выплат? Или возврат был смоделирован пособиями, которые остаются у страховщика только со средней продолжительностью жизни, или субсидированием пенсий более высокооплачиваемым – в качестве увеличения смертности.И, наконец, мог ли заказчик утверждать, что он не был проинформирован о неэтичных инвестициях (например, в грешников климата, производителей оружия, прибыль от детского труда или нарушений прав человека – Der Spiegel, 47/2016, стр. 78 f.) Некоторых поставщиков или инвестиционные фонды?
Любой вид страхования жизни может быть затронутРаспределение затрат на приобретение, превышающее максимальную ставку, в течение всего срока и с самого начала происходит со многими контрактами Riester от самых разных поставщиков.Из аргументации OLG Cologne видно, что при сопоставимых обстоятельствах пострадал бы не только этот страховщик. Если компании по страхованию жизни не могут полагаться на эту форму двухчастного распределения затрат на приобретение, это в конечном итоге означает, что они должны выплачивать более высокую выкупную стоимость, по крайней мере, в первые пять лет. Если договор страхования жизни действует менее пяти лет, кредитный баланс клиента будет пропорционально выше в случае новых расчетов.
Однако даже из аргументации Высшего регионального суда Кельна относительно регулирования актуарного резерва и статьи 169 Закона о договоре страхования (VVG) следует, что страхование жизни в целом затронуто этой проблемой не только в Riester.Таким образом, клиенты таких прекращенных полисов страхования жизни и аннуитета будут иметь возможность, со ссылкой на решение Высшего регионального суда Кельна, потребовать от страховщика нового расчета выкупной стоимости и выплаты недопустимо дополнительно вычтенных затрат на приобретение.
Сертификация Федеральной службой финансового надзора (BaFin)?Однако можно также спросить, что на самом деле проверяет немецкий орган финансового надзора BaFin, если он сертифицировал полисы пенсионного страхования Riester? Разве это непонятно, когда BaFin жалуется на чрезмерные затраты на приобретение, с одной стороны, но с другой стороны, несмотря на метод расчета пенсионных страховых полисов Riester, который сейчас запрещен Высшим региональным судом Кельна, без лишних слов выдает сертификат? Не все, что BaFin разрешает или даже прямо требует, разрешено законом.Однако, если нет решения Верховного суда, BaFin не имеет возможности отказать в сертификации.
доктора Йоханнеса Фиала и дипл. Питер А. Шрамм
любезно предоставлено
www.versicherungsbote.de (опубликовано 06.02.2017)
Ссылка: http://www.versicherungsbote.de/id/4850819/Fiala-Kommentar-Lebensversicherung -Riester-Kosten /
Наш офис в Мюнхене
Наш офис находится на Fasolt-Strasse 7 в Мюнхене, в непосредственной близости от замка Нимфенбург.Наша команда состоит из высокомотивированных юристов, которые готовы удовлетворить любые потребности наших клиентов. В особых случаях наша юридическая фирма сотрудничает с избранными экспертами, чтобы наилучшим образом представлять ваши интересы.
Об авторе
Д-р Йоханнес ФиалаД-р Йоханнес Фиала более 25 лет работал юристом и поверенным в своей собственной юридической фирме в Мюнхене. Он интенсивно занимается недвижимостью, финансовым правом, налоговым и страховым правом.
