Как правильно подключить тепловентилятор Volcano

Тепловентиляторы Volcano считаются одними из лучших в мире, в том числе и в нашей стране. Спрос на них очень высокий. Это было бы невозможно, если бы не высокое качество, которым славится польский бренд.

Особое внимание на себя обращают стационарные тепловентиляторы, интегрирующиеся с системой отопления. Это водяные модели, которые своим появлением на рынке произвели настоящий фурор. Подключение устройств к системе отопления не такое сложное, как кажется многим. Подробнее ознакомиться с особенностями тепловентиляторов Volcano VR3 EC 13-75 кВт можно на сайте novosibirsk.volcano-pl.ru.

Как подключить тепловентилятор Volcano



В комплекте идёт специальная монтажная консоль. Можно установить и без нее, но с ней намного удобнее потом обслуживать устройство, осматривать, вытирать элементарно пыль.

Кроме того, монтажная консоль позволяет поворачивать устройство в горизонтальном положении на 180 градусов, что тоже удобно, когда необходимо менять направление потока воздуха.

Сначала необходимо определиться с местом, где будет установлен водяной стационарной тепловентилятор Volcano.

Он может быть установлен:

  • На стене
  • На потолке
  • В углу помещения.

Также это может быть сразу несколько тепловентиляторов, если площадь помещения большая.

На стене сначала делается разметка для крепления консоли. Затем высверливают отверстия соответствующего диаметра с применением дрели. Далее на корпусе устройства делаются отверстия для консоли.

В них помещают специальные втулки, которые надеваются плечи консоли. Всё это фиксируется надежно специальными крепежными элементами, которые идут в комплекте с устройством. Основные монтажные работы самого устройства завершены. Осталось только подключить его к системе отопления.

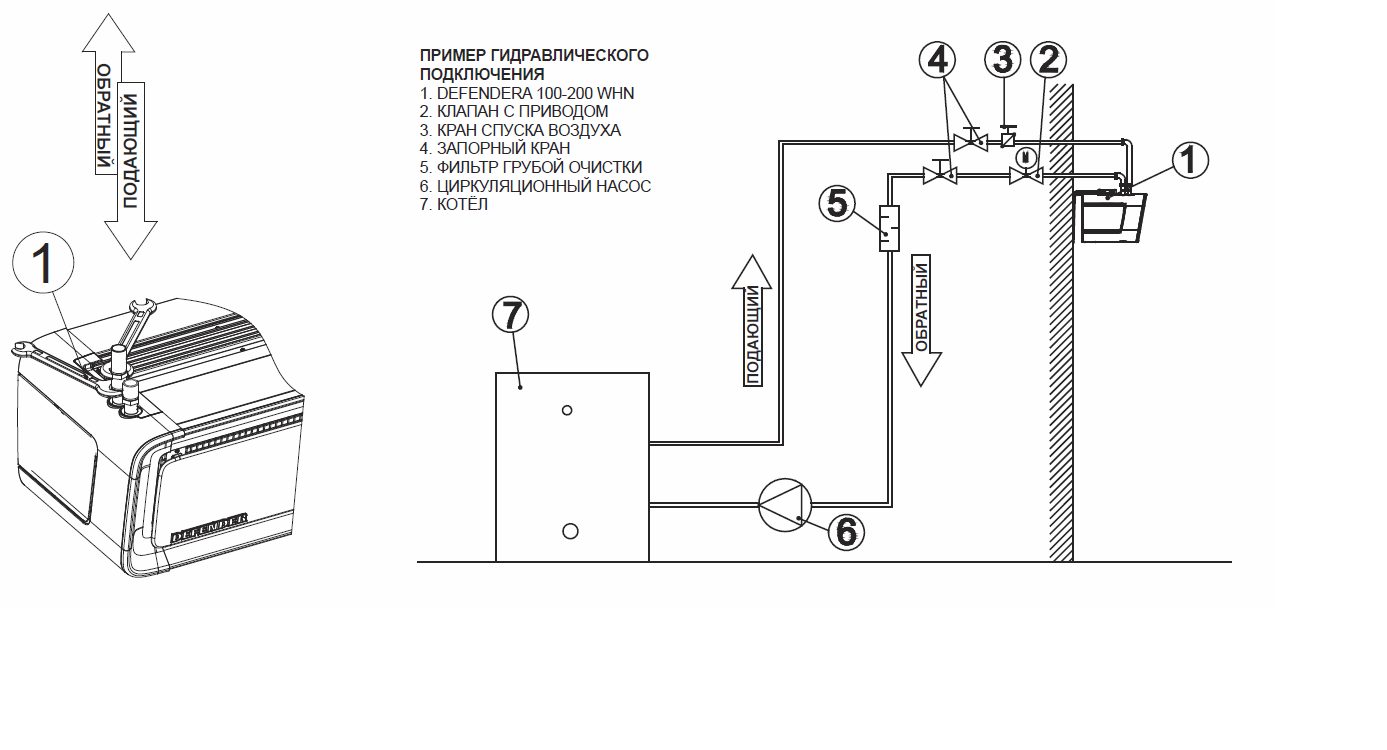

Подключение тепловентилятора в системе отопления

Это не так сложно, как кажется. Лучше не спешить и подробно изучить инструкцию. Необязательно чтобы трубы находились где-то рядом.

Можно подвести их, используя специальные гибкие трубы. Они соединяются с патрубками в боковой части устройства на входе и выходе.

Схема того, как всё это должно выглядеть, есть в официальной инструкции. Если нет уверенности в своих силах, либо речь идёт о каком-то крупном серьезном объекте, лучше не пытаться подключить устройства самостоятельно.

Это должны делать профессионалы, чтобы никаких ошибок допущено не было. Это важно. Иначе придется все переделывать, что подразумевает временные и дополнительные финансовые затраты. Грамотно подобранные по мощности тепловентиляторы прекрасно будут справляться со своими функциями.

Tweet

Тепловентилятор New Volcano VR1 AC (консоль в комплекте)

Характеристики Volcano VR1:


Число рядов нагревателя 1
Максимальный расход воздухам35300
Диапазон тепловой мощностикВт5-30
Максимальная температура теплоносителя130
Максимальное рабочее давление*МПа1. 6
Максимальная длина горизонтальной струим23
Максимальная длина вертикальной струим12
Объем воды в теплообменникедм31.25
Диаметр присоединительных патрубков3/4
Масса агрегата (без воды)кг27.5
Напряжение электропитанияВ/Гц1 ~ 230/50
Номинальная мощность двигателя (двигатель переменного тока)кВт0.28
Номинальный ток (двигатель переменного тока)А1.3
Обороты двигателя (двигатель переменного тока)об/мин1380
IP электродвигателя (двигатель переменного тока)54
Номинальная мощность двигателя (двигатель постоянного тока)кВт0.25
Номинальный ток двигателя (двигатель постоянного тока)А1. 3
Обороты двигателя (двигатель постоянного тока)об/мин1430
IP электродвигателя (двигатель постоянного тока)44

Описание Volcano VR1:

Volcano VR1 (EuroHeat) является лучшим оборудованием, способным подогревать воздух до определенной температуры в различных помещениях с помощью воды температурой в 90 градусов по цельсию. Аппараты Volcano VR для своей работы используют воздух в помещении и не требуют поступления уличного воздуха. Помимо подогрева и автоматического поддержания определенной температуры воздуха, Volcano VR1 (EuroHeat) распределяют воздух нужной температуры по всему помещению или направляют его в определенную ее часть. Для этой функции агрегаты Volcano VR имеют специальные жалюзи и мощный вентилятор распределяющий теплый воздух.

Аппарты Volcano VR1 (EuroHeat) в основном применяются для обогрева средних и крупных помещений, технические характиристики оборудования позволяют справиться с этой задачей очень быстро и эффективно. Volcano VR1 (EuroHeat) может применяться и для отопления больших производственных помещений (автосервисы, мастерские, заводы) и для различных торговых помещений разной величины (оптовых баз, магазинов, супермаркетов).

Преимущества:

  • высокая эффективность вентилятора
  • большая тепловая мощность
  • низкие эксплуатационные затраты
  • оптимальная дальность струи воздуха
  • быстрый и простой монтаж
  • низкий уровень шума

Область применения:

  • производственные цеха
  • склады и оптовые магазины
  • спортивные объекты
  • теплицы
  • супермаркеты
  • гаражные комплексы
  • птицефермы и животноводческие комплексы
  • мастерские и автосервисы

Монтаж

1. УСТАНОВКА МОНТАЖНОЙ КОНСОЛИ

Для прикрепления к устройству монтажной консоли, необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата (в точке обозначенной 1), а затем ввести в них втулки.

На втулки следует надвинуть плечо монтажной консоли. В нижнюю и верхнюю втулки ввести винты M 10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли. После установки обогревателя в желаемом положении, следует установить заглушки на держателе.

В состав монтажной консоли входят: крепежный держатель (1 шт.), втулки (2 шт.), крепежные винты M 10 (2 шт.), заглушки (2 шт.)



2. МОНТАЖ С ПОМОЩЬЮ ШПИЛЕК

Оборудование может монтироваться на любой опоре, обеспечивающей стабильное и надежное крепление. Резьбовые монтажные отверстия (по 2 шт.) предусмотрены на верхней и нижней панелях аппарата. Для монтажа обогревателя посредством монтажных шпилек необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата (в точке обозначенных 1, а затем ввести шпильки M 10 в резьбовые отверстия, предусмотренные внутри аппарата.





3. ПАТРУБОК ТЕПЛОНОСИТЕЛЯ

Во время установки трубопровода с теплоносителем следует защищать присоединительный патрубок теплообменника от воздействия крутящего момента 1.
Вес прокладываемых трубопроводов не должен создавать нагрузки на патрубки на гревателя. Возможно присоединение трубопровода с помощью гибких патрубков (что позволяет изменять положение аппарата на монтажной консоли).





4. УДАЛЕНИЕ ВОЗДУХА / СПУСК ТЕПЛОНОСИТЕЛЯ

Удаление воздуха осуществляется посредством ослабления винта воздухоотводчика. С целью доступа к винту следует удалить заглушку 1. Спуск теплоносителя производится с помощью спускной пробки с головкой с шестигранным гнездом, после удаления заглушки 2. В случае запуска обогревателя после предварительного спускатеплоносителя следует помнить об удалении воздуха из системы. Следует также обратить особое внимание на защиту аппарата от случайного попадания в корпус воды во время спуска теплоносителя.



5. РЕГУЛИРОВКА НАПРАВЛЯЮЩИХ ЖАЛЮЗИ

Для изменения положения направляющей лопатки следует ее оттянуть в направлении, указанном на рисунке 1, одновременно отгибая ее правую кромку, чтобы ввести крепящий штифт в соответствующее отверстие.

Затем вышеуказанное действие следует выполнить для закрепления направляющей лопатки с другой стороны. С целью демонтажа направляющих лопаток необходимо освободить защелку, которая находится в средней части крепления 2.
