Доброе время суток, дорогие читатели!

Давненько я ничего не писал. Тому есть причина. Делаю ремонт.

Хотел было снять несколько роликов о монтаже проводки в квартире, но понял что это не совсем интересно.

Поэтому сегодня статья о счетчиках электрической энергии.

Пафосный и занудный вариант ее я выбросил и решил писать, как будто рассказываю рядовому гражданину, например Вам, который ничего о счетчиках е знает.

Когда-то у меня в перечне работ лаборатории был вид работ : проверка и наладка цепей учета. Даже методика была. А в электрических сетях служба по контролю за учетом электроэнергии вообще входила в состав лаборатории, по крайней мере у нас в Рязани…

Впрочем, начнем.

Итак, счетчики бывают однофазные и трехфазные. Первые в основном применяются в частном секторе (дома, квартиры, гаражи), вторые везде.

По типу подключения счетчики делятся на:

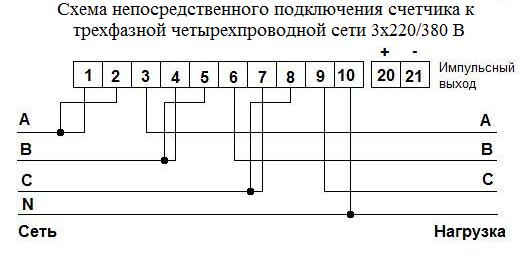

счетчики прямого включения

на рисунке изображено подключение однофазного счетчика.

счетчики включаемые через трансформаторы тока. Про трансформаторы тока статья уже на сайте. Читайте с удовольствием.



на рисунке изображено подключение трехфазного счетчика через трансформаторы тока.

Чем обуславливается выбор типа подключения? Ожидаемым током нагрузки.

Обычно счетчики прямого включения рассчитаны не более чем на 100 А. Обращайте внимание на максимальный допустимый ток счетчика в паспорте или на самом счетчике, т.к. бывают счетчики на 6 А, которые применяют либо для подключения через трансформаторы тока, либо там где нагрузка мала.

Чем обусловлен выпуск счетчиков на разный максимальный возможный ток? Минимизацией погрешности измерений.  Предпочтительнее всего когда нагрузка счетчика не превышает 2/3 максимального возможного тока.

Почему бы не выпускать счетчики подключаемые только через трансформаторы тока?

Потому что трансформаторы тока так же вносят ошибку в результат измерений.

Поэтому энергоснабжающие организации выбрали золотую середину: стараются убрать трансформаторы тока с коэффициентом трансформации менее 100/5, предписывая установку счетчиков прямого включения в этом случае.

Какие часто возникают вопросы по однофазным счетчикам?

Благодаря тому, что межповерочный интервал счетчика электрической энергии составляет 16 лет (уточнить его можно  в паспорте на счетчик) о нем благополучно забыли. Но счетчик это измерительный прибор, который необходимо поверять через определенный промежуток времени, чтобы удостовериться , что он все еще правильно учитывает электроэнергию. С недавних пор об этом вспомнили и пошли гражданам предписания о необходимости поверить прибор учета, а то и заменить.

Чем обосновано требование замены счетчика? Ранее класс точности счетчика должен был быть не хуже 2,5, теперь требования ужесточились, и требуются счетчики с классом точности не хуже 2,0.

Отмечу, что чем меньше число обозначающее класс точности, тем точнее измерение.

В процессе своей деятельности я сталкивался со счетчиками класс точности которых 0,2.

Кроме самого счетчика имеется куча требований к антуражу:

— Высота установки счетчика 0,8 – 1,7 м от пола до клемной колодки.

— Провода для подключения должны быть сечением не менее 2,5 мм2 если они из меди и не менее 4 мм2  если они из алюминия. И желательно чтобы жила была не многопроволочной.

— Перед счетчиком должно быть коммутирующее устройство – автоматический выключатель или выключатель нагрузки – это сейчас, а ранее применялись пакетные выключатели. Лучше если оно будет двухполюсным. Т.е. при отключении коммутирующего устройства обрывается не только фаза,но и ноль.

Для чего это нужно? Для безопасного обслуживания прибора учета.

— После счетчика обычно ставятся автоматические выключатели.

Советую замену счетчика отдать на откуп энергоснабжающей организации.

Почему? Дело в том что эта услуга не так дорога, зато работа будет выполнена настоящими профессионалами, которые потом еще счетчик и опломбируют. Если же Вы сами счетчик поменяете или установите, с Вас все равно возьмут те же деньги за проверку правильности подключения и последующую опломбировку.

Схема подключения счетчика всегда приводится в паспорте на счетчик и часто дублируется на обратной стороне крышки клемной колодки:

На рисунке обратная сторона крышки однофазного счетчика.

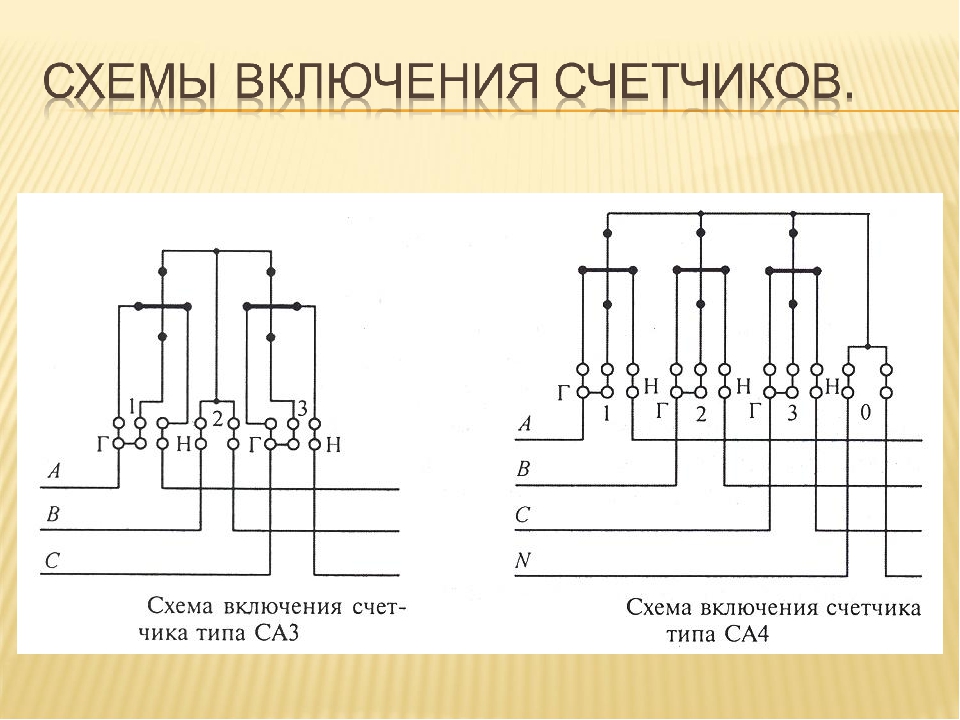

Гораздо больше вопросов по трехфазным счетчикам.

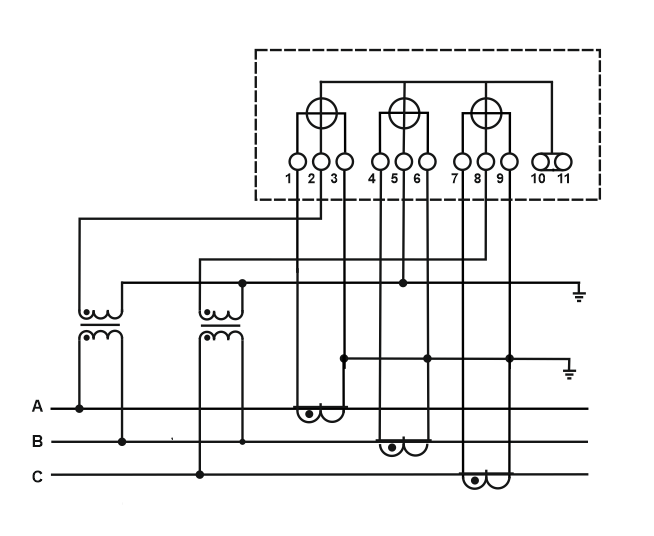

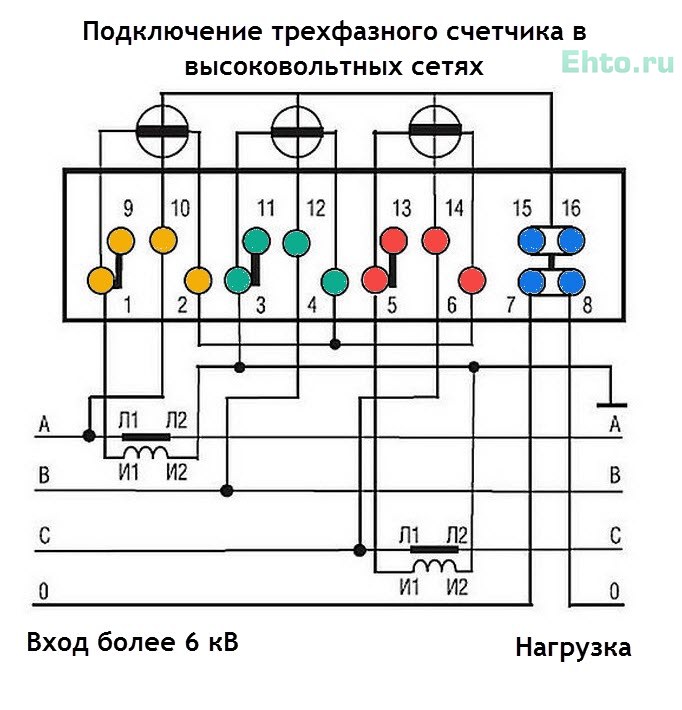

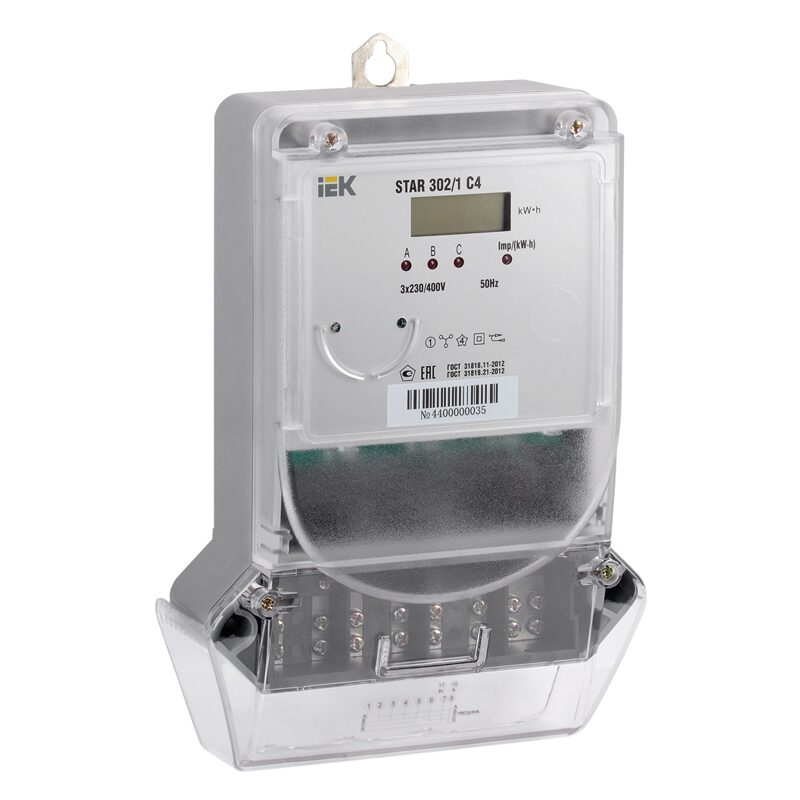

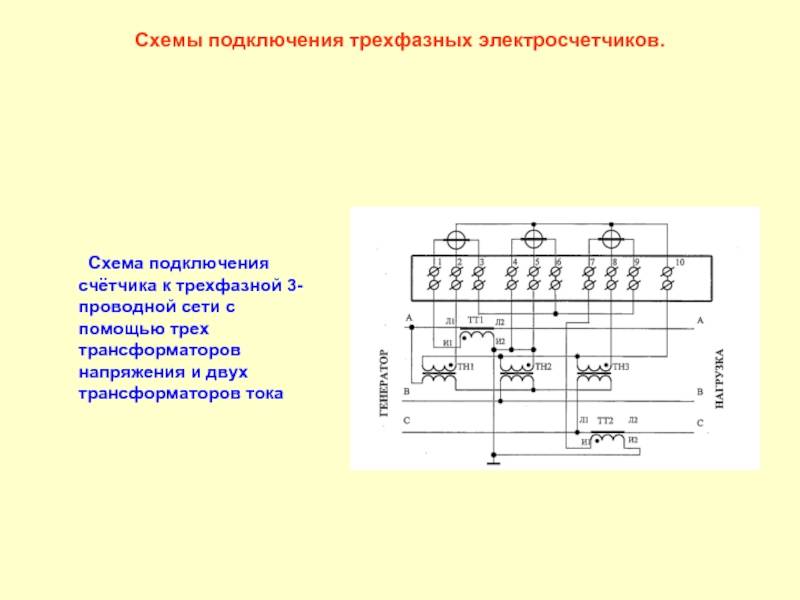

Трехфазные счетчики бывают на 380 В и на 100 В. Вторые применяются для установки приборов учета на стороне 6 – 10кВ с питанием их от трансформаторов напряжения.

Читайте статью о трансформаторах напряжения на сайте с удовольствием.

Кроме того есть масса особенностей при включении счетчика через трансформаторы тока. Кстати, схемы их подключения так же приводятся в паспорте на счетчик.

На рисунке простейшая схема включения счетчика через трансформаторы тока.

Следует учитывать обязательно направление протекания тока через трансформаторы тока. Если один из трансформаторов перевернуть (Л1 и Л2 поменять местами), а И1 и И2 оставить подключенными по прежнему, то показания счетчика будут неверны.

Аналогично будет и если И1 и И2 одного из трансформаторов тока поменять местами.

Так же  нельзя напряженческие проводники и токовые от разных фаз подключать на одну группу контактов счетчика. ( например, контакты 1, 2, 3 предназначены для подключения фазы “А” и если на клеммах 1 и 3 подключены токовые цепи фазы “А”, то на клемму 2 сажать проводник с напряжением фазы “В” нельзя)

Для правильности измерений электронными счетчиками так же важна правильность чередования фаз. Правильность чередования фаз у современных счетчиков можно легко определить используя специальное программное обеспечение или прибор “ВАФ”.

Это не касается электромагнитных счетчиков.

Еще Вы можете столкнуться со счетчиком для измерения только реактивной энергии. Их легко определить по типу. В нем обязательно будет буква “Р”, а на клеммнике не будет клеммы для подключения нуля.

Современные электронные счетчики измеряют и активную и реактивную мощность и еще много чего.

А на возникшие у Вас вопросы по поводу учета электроэнергии я обязательно отвечу.

На сем прощаюсь и желаю успехов!

Подключение испытательной коробки к счетчику: правила и схема

При подключении трехфазных потребителей приборы учета для измерения потребленной электрической энергии могут использоваться как прямого включения, так и с трансформаторами тока и напряжения. Это относится как к счетчикам активной энергии, так и реактивной. Далее мы расскажем, как произвести подключение испытательной коробки с трансформаторами тока к счетчику.

Что важно знать

Требования к приборам и схемам включения обозначены в ГОСТ. Производители от этих требований отступить не могут, так как им приборы учета должны быть сертифицированы соответствующим образом, пройти государственную поверку. Так, например, согласно п. 4.1 и 4.2 ГОСТ 31818.11-2012 (IEC 62052-11:2003), для счетчиков непосредственного и трансформаторного включения определены стандартные и допустимые значения напряжений и токов.

Наиболее часто используемыми в сетях 0,23 и 0, 4 кВ являются счетчики прямого включения и счетчики трансформаторного включения с трансформаторами тока. Трансформаторы напряжения обычно применяются в электроустановках более высокого уровня напряжения.

Счетчики прямого включения согласно указанному ГОСТ имеют стандартные значения токов базовых и номинальных токов 5, 10, 15, 20, 30, 40, 50 А и допускаемые значения токов — 25, 80, 100 А.

Для счетчиков трансформаторного включения установлены стандартные значения токов в 1, 3, 5 А. Допускаемые значения токов для таких счётчиков — 0,2; 0,3; 0,6; 1,0; 1,5; 2,0;2,5; 5,0; 10,0 А.

Что означает стандартное и допускаемые значение тока? Стандартное значение базового тока применяется для счётчиков с непосредственным включением — оно является исходным для установления требований к такому типу счётчиков.

Стандартное значение номинального тока применяется для счётчиков, работающих через трансформатор, и номинальный ток счётчика должен быть равен номинальному току вторичной обмотки трансформатора тока. Это требование дается в п. 1.5.19 ПУЭ (Глава 1.5).

Допускаемые токи содержат более широкий ряд данных. При выборе трансформаторов тока и счетчиков обратите внимание на эти нюансы.

Счетчики электрической энергии можно включать с помощью испытательной коробки. В ПУЭ п.1.5.23 рекомендовано выводить цепи учёта на самостоятельные сборки зажимов или секции в общем ряду зажимов. Если такой возможности нет, то для цепей учёта используются испытательные коробки. При монтаже необходимо обеспечить закорачивание вторичных обмоток трансформаторов тока при их проверке или замене. Токовые цепи счётчиков и цепи напряжения в каждой из фаз должны отключаться без отсоединения проводов и кабелей.

В обязательном порядке в соответствии с этим же пунктом ПУЭ испытательные коробки, сборки зажимов должны иметь возможность для пломбирования.

Конструкция ИКК должна предусматривать возможность подключения эталонного прибора учета.

Схема установки

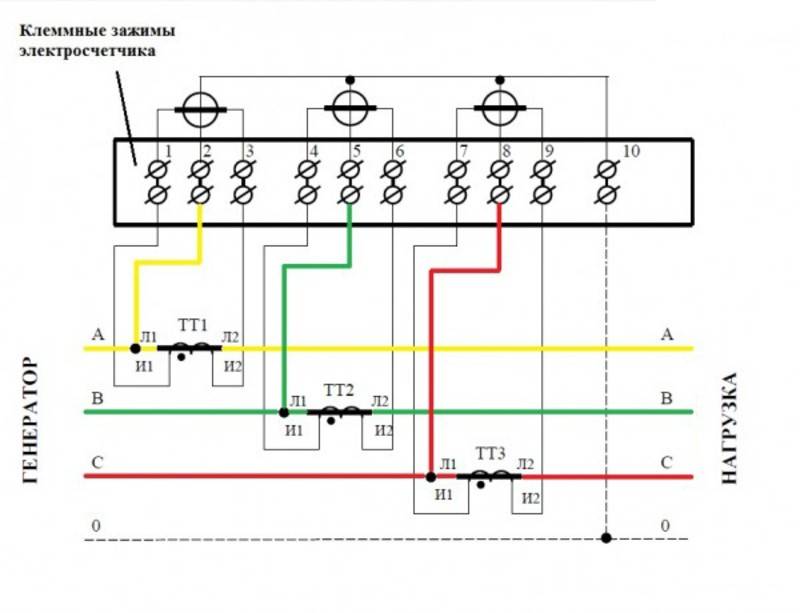

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:

Как видно из схемы, на клеммы в колодке, обозначенные А, В, С приходит провод, подключенный к трехфазному источнику электроэнергии через трансформаторы тока. Нулевой провод подключается на отдельную клемму. Далее с этих клемм с помощью проводов подключается прибор учета с соблюдением следующих условий:

  • трансформаторы соединяются по схеме звезда, а их общий вывод заземляется;
  • от преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм²;
  • от прибора учета электроэнергии подключается три провода сечением 2,5 мм²;
  • для удобства все провода маркируются — обозначаются три фазы и начала токовых обмоток и общий вывод.

Так как схема не предполагает прямого контакта выводов трансформаторов тока с клеммами счетчика, необходимо отслеживать очередность включения.

Клеммы счетчика подключаются в следующем порядке:

  • На 1 клемму подключается провод с токовой обмотки трансформатора первой фазы
  • на вторую клемму счетчика подключается провод — напряжение первой фазы;
  • на 4 клемму счётчика подключается провод от токовой обмотки второй фазы;
  • на 5 подключается напряжение второй фазы;
  • 7 — приходящий провод токовой обмотки третьей фазы;
  • 8 — напряжение третьей фазы;
  • 9 — общий провод;
  • 10 — резерв.

Между третьей и шестой клеммой, а также между шестой и девятой в счетчике устанавливаются перемычки.

Для безопасного снятия счетчика необходимо зашунтировать токовую цепь, чтобы обеспечить надежный контакт винтов коробки с заизолированной шиной. Эта шина находится с задней стороны и вкрутив винты, как показано на рисунке 2, вы обеспечите контакт.

Далее нужно ослабить винты перемычек для размыкания перемычек. После этого — снять перемычки с силовой части для отключения напряжения на клеммах счётчика. Далее производится отключение и снятие счётчика. Подключение — в обратном порядке.

Также рекомендуем просмотреть видео, на которых наглядно демонстрируются различные способы подключения коробки ИКК к электросчетчику:

Надеемся что данная статья была информативная и теперь вы знаете, как произвести подключение испытательной коробки к счетчику. По всем вопросам обращайтесь на форуме или же в комментариях под записью!

Наверняка вы не знаете:

Главная страница – 404 Страница не найдена

Выберите интересующий Вас вопрос,
чтобы увидеть полную схему системы голосового самообслуживания ПАО «Россети Московский регион»

кнопка 1

Вопросы по отключениям электроэнергии

Переключение на оператора КЦ
ПАО «Россети Московский регион»

кнопка 2

Вопросы по технологическому присоединению

Кнопка 0

Переключение на оператора КЦ
ПАО «Россети Московский регион»

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

Кнопка 1

Получение статуса в автоматическом режиме
(ввод штрихкода)

Кнопка 2

Уведомление о выполнении Технических условий
(ввод штрихкода)

кнопка 3

Вопросы по подаче электронной заявки и работе в личном кабинете

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

кнопка 4

Вопросы по дополнительным услугам

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

кнопка 5

Сообщение о противоправных действиях в отношении объектов ПАО «Россети Московский регион»

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

кнопка 6

Справочная информация

Соединение с оператором
ПАО «Россети Московский регион»

Возможность оставить голосовое сообщение для операторов
ПАО «Россети Московский регион»

Виртуальный помощник

Ловато Электрик | Энергетика и автоматизация

Выберите страну Выберите страну. ..Глобальный сайт—————-КанадаКитайХорватияЧехияГерманияФранцияИталияПольшаРумынияРоссийская ФедерацияИспанияШвейцарияТурцияОбъединенные Арабские ЭмиратыСоединенное КоролевствоСоединенные Штаты————— -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэ Остров НорфолкСеверные Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаP APUA Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос островаТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыОтдаленные малые острова СШАУругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, U. с.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

LOVATO Electric S.p.A. Via Don E. Mazza, 12 – 24020 Gorle (BG) ИТАЛИЯ Cap. соц. Верс. Евро 3.200.000 Код. Фиск. е Часть. ИВА н. 01921300164 Идент. НЕТ. ИТ 01921300164

%PDF-1.4 % 299 0 объект > эндообъект внешняя ссылка 299 89 0000000016 00000 н 0000003347 00000 н 0000003468 00000 н 0000004563 00000 н 0000004695 00000 н 0000005294 00000 н 0000005752 00000 н 0000006149 00000 н 0000006418 00000 н 0000006734 00000 н 0000007337 00000 н 0000007713 00000 н 0000008389 00000 н 0000008644 00000 н 0000009231 00000 н 0000009395 00000 н 0000009509 00000 н 0000009621 00000 н 0000009736 00000 н 0000009849 00000 н 0000010257 00000 н 0000010698 00000 н 0000011226 00000 н 0000011549 00000 н 0000011798 00000 н 0000011825 00000 н 0000012406 00000 н 0000042723 00000 н 0000073797 00000 н 0000105344 00000 н 0000137442 00000 н 0000167428 00000 н 0000167565 00000 н 0000167963 00000 н 0000168563 00000 н 0000169050 00000 н 0000169077 00000 н 0000169333 00000 н 0000169922 00000 н 0000170185 00000 н 0000170584 00000 н 0000199303 00000 н 0000199667 00000 н 0000200034 00000 н 0000200413 00000 н 0000229929 00000 н 0000230201 00000 н 0000232797 00000 н 0000260613 00000 н 0000260978 00000 н 0000262752 00000 н 0000265105 00000 н 0000265175 00000 н 0000265256 00000 н 0000295044 00000 н 0000328532 00000 н 0000332018 00000 н 0000357112 00000 н 0000384921 00000 н 0000385184 00000 н 0000385632 00000 н 0000385702 00000 н 0000385783 00000 н 0000406277 00000 н 0000419566 00000 н 0000419835 00000 н 0000423220 00000 н 0000442068 00000 н 0000443818 00000 н 0000444119 00000 н 0000466582 00000 н 0000495133 00000 н 0000537849 00000 н 0000577968 00000 н 0000617998 00000 н 0000662572 00000 н 0000707644 00000 н 0000753365 00000 н 0000779587 00000 н 0000805417 00000 н 0000854581 00000 н 0000884291 00000 н 0000904461 00000 н 0000938455 00000 н 0000961414 00000 н 0001009597 00000 н 0001054175 00000 н 0001096939 00000 н 0000002076 00000 н трейлер ]/предыдущая 7413965>> startxref 0 %%EOF 387 0 объект >поток ччUkL[ei{ڞvz!k۹-LLeȝ9l?K)Kɒ%fC?4 #d}O/` ;ڞ}y)BD~Q hs-oLŹ. ӕ”TiIN ;>3j r!gj = ρ9eӤ4UkM+eWUuE*#`}]\ǢJ$$qpfǕ7MZ4kM.aFW Z(ɱD$rѳUf��LZ7BcɴH0g8#4`ڏ#f3IwufuvIYRջ 漎Ex]_/EE t8РC \[email protected]

Приборы учета и трансформаторы тока

Выберите свою страну…Глобальный сайт—————-КанадаКитайХорватияЧехияГерманияФранцияИталияПольшаРумынияРоссийская ФедерацияИспанияШвейцарияТурцияОбъединенные Арабские ЭмиратыВеликобритания—————-АфганистанАлбанияАлжирАмериканское СамоаАндорраАнголаАнгильяАнтарктидаАнтигуа и БарбудаАргентинаАрменияАрубаАвстралияАвстрияАзербайджанБагамыБахрейнБарбадосБарбадосБеларусьБельгияБелизБелиз И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Кокосовые) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный T erritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaInternationalIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеру PhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Араб ЭмиратыВеликобританияСоединенные ШтатыОтдаленные малые острова СШАУругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, U. с.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

США. |

Измерение мощности | Бекхофф США

Существует широкий спектр требований к управлению энергопотреблением в машинной среде и в области экономии энергии, начиная от простого мониторинга сети и управления технологическими процессами и заканчивая мониторингом энергопотребления высокого уровня.Терминалы измерения энергии и мощности EL34xx и EL37x3 задают различные фокусные точки и поэтому предназначены для широкого спектра приложений.

Начиная с простой проверки пороговых значений напряжения, частоты и фазы с выводом предупреждений и битов состояния в проектах IoT и управления энергопотреблением с помощью EL3423. EL3443 и EL3453 также являются правильными клеммами для многофункциональных приложений для трехфазных сетей, которые выполняют внутреннюю предварительную обработку измеренных значений тока и напряжения и, таким образом, предоставляют контроллеру до 600 значений для обширного анализа сети, а также для управление энергией. EL3773 и EL3783 могут использоваться для мониторинга мощности с функцией передискретизации. Это позволяет одновременно измерять ток и напряжение со скоростью до 10 тыс. выборок в секунду по всем каналам для точного определения состояния во времени.

Измерение распределенной мощности может быть реализовано с помощью EL3446 в сочетании с EL3443, так что значения эффективной мощности могут быть рассчитаны с пространственно разделенными измерениями напряжения и тока. Клемма измерения чистого тока EL3446 может располагаться в сетке сколь угодно часто.Для расчета данных о реальной мощности требуемые значения напряжения передаются с терминала измерения трехфазной мощности EL3443, который устанавливается только один раз в каждой сети. Эта концепция распределенного измерения мощности — всего с одним EL3443 и любым количеством EL3446 — сводит затраты на оборудование и установку к минимуму.

Портфолио Beckhoff для измерения энергии и мощности также включает продукты для среднего уровня напряжения. Напряжения среднего уровня можно просто подключить к нашим терминалам с диапазоном измерения до 130 В переменного тока через стандартные трансформаторы напряжения с выходом 100 В или 110 В.

Калибровка клемм необходима в некоторых приложениях, если, например, необходимо получить информацию о поведении и неопределенности измерения по соображениям качества. Мы также можем удовлетворить эти требования с помощью наших калиброванных клемм для измерения мощности.

Каковы функции трансформатора тока?

Трансформатор тока — это прибор, который преобразует большой ток в малый ток в соответствии с определенным коэффициентом трансформации. Трансформаторы тока обычно используются для измерения больших токов.В современных технологиях трудно произвести прибор переменного тока, который может напрямую измерять большие токи, и даже если они будут изготовлены, они будут доведены до нас, когда мы будем их использовать. Это очень опасно. По этой причине умные инженеры-технологи изготовили трансформаторы тока, основанные на принципах работы трансформаторов. В практическом применении трансформаторы тока также играют важную роль. В следующей статье речь пойдет о роли трансформаторов тока.

  • Устройство и принцип работы трансформаторов тока:
  1. Структура
    Структура трансформатора тока состоит из железного сердечника, первичной обмотки, вторичной обмотки, клеммы и изолирующей опоры.Первичная обмотка трансформатора тока имеет небольшое число витков. Он включен последовательно в линию, в которой нужно измерять ток, и через него протекает больший ток. Вторичная обмотка имеет большое количество витков, которая последовательно подключается к измерительной поверхности или цепи обслуживания реле в.
  2. Принцип работы
    Принцип работы и эквивалентная схема трансформатора тока такие же, как у обычного трансформатора, за исключением того, что первичная обмотка соединена последовательно в тестируемой цепи, а количество витков мало; вторичная обмотка подключена к нагрузке с низким импедансом, такой как амперметр и катушка тока реле, что примерно соответствует короткому замыканию. Ток первичной обмотки и ток вторичной обмотки зависят от нагрузки тестируемой цепи и не имеют ничего общего с нагрузкой вторичной обмотки трансформатора тока. Когда трансформатор тока работает, вторичная сторона не может размыкаться. В этом случае ток первичной обмотки становится током возбуждения, из-за чего магнитный поток и напряжение вторичной обмотки значительно превышают нормальные значения и создают угрозу безопасности людей и оборудования. Поэтому не допускается подключение предохранителя во вторичной цепи трансформатора тока, а также не допускается разборка амперметра и реле без шунтирования в процессе эксплуатации.

  • Функция трансформаторов тока:
  1. Расширить ассортимент приборов переменного тока
    Трансформатор тока выполнен по принципу трансформатора, имеет определенный коэффициент тока, как наши потребители электроэнергии, мы должны выбирать по количеству потребляемой электроэнергии. Если это крупный потребитель электроэнергии, такой как фабрики, шахты и предприятия, им нужен ток 100А. Используемые сейчас однофазные и трехфазные счетчики электроэнергии не могут ввести такой большой ток.Следовательно, трансформатор тока должен быть выбран для пропорционального изменения большого тока. Для малого тока, а затем измерить с помощью измерителя низкого диапазона, что эквивалентно расширению диапазона измерителя переменного тока.
  2. Изоляция больших токов и повышение безопасности пользователей
    Мы используем трансформатор тока, чтобы преобразовать большой ток в малый. Из конструкции трансформатора тока видно, что между первичной и вторичной сторонами нет прямой электрической связи.Они являются только связью магнитной цепи. Когда ток большой, первичная сторона трансформатора тока имеет прямое электрическое соединение с измерительной цепью, а вторичная сторона подключается к прибору переменного тока. Он не имеет прямого отношения к измеряемой цепи, поэтому измеряемый прибор переменного тока и оператор подключены к высоковольтному напряжению, что обеспечивает личную безопасность и безопасность прибора.
  3. R Сокращение производственных затрат и стандартизация производства инструментов
    Мы знаем, что ток на вторичной стороне трансформатора тока равномерно доведен до стандарта 5 А, поэтому производителю нужно только произвести амперметр переменного тока с диапазоном 5 А, а затем оборудовать различные трансформаторы тока в соответствии с различными уровнями тока.Вверх. Таким образом, компания не только снизила производственные затраты, но и стандартизировала инструменты, достигнув двух целей одним выстрелом.

Можно ли подключить два или более счетчиков электроэнергии/амперметров к одному комплекту трансформаторов тока

Ответ: Да, мы можем подключить два или более счетчиков энергии…

  • Да, мы можем подключить два или более счетчиков энергии/амперметров к одному комплекту трансформаторов тока. На самом деле ток всегда течет последовательно. Итак, подсоедините один провод от CT s1 и подключите к первому счетчику энергии s1 и подсоедините один провод от s2 первого счетчика энергии и подключите к s1 второго счетчика энергии, а второй счетчик энергии s2 подключите к трансформатору s2.
  • Тогда ваш текущий путь станет нормальным, и в двух подключенных счетчиках энергии будет одинаковая оценка.
  • Таким образом, все фазные трансформаторы тока могут быть подключены к счетчику электроэнергии, а линия фазного напряжения на счетчике будет параллельна.

Параллельное подключение трансформаторов тока

  • Все трансформаторы (ТТ) должны иметь одинаковый номинальный коэффициент, независимо от номинала цепей, к которым они подключены.
  • Вторичные провода должны быть запараллелены на счетчике, а не на этом электрическом устройстве.
  • На вторичной стороне всех трансформаторов при их общем назначении на счетчике должно быть только 1 заземление.
  • Используйте модные трансформаторы тока с низким током возбуждения и, следовательно, с очень небольшим шунтирующим воздействием, когда один или несколько трансформаторов тока работают без нагрузки. (Три из множества плавающих трансформаторов тока могут иметь управление, которое следует исследовать).
  • Вторичные цепи должны быть спроектированы таким образом, чтобы максимальная потенциальная нагрузка на любое электрическое устройство не превышала его номинал.Нагрузка должна быть непрерывна настолько низкой, насколько это возможно, поскольку ее эффекты увеличиваются прямо пропорционально квадрату общего вторичного тока. Для счетчика должно быть доступно общее напряжение. Это условие выполняется, если цепи используют одну стандартную шину, которая обычно работает с закрытыми шинными соединениями.
  • Нагрузка и точность должны быть тщательно рассчитаны. Если в счетчике вносятся изменения, чтобы компенсировать погрешности отношения и точки, используемая зависимость величины и поправка на погрешность точки должны представлять полную комбинацию трансформаторов, соединенных как единое целое.
  • Счетчики ватт-часов должны иметь достаточную токовую способность, чтобы удерживать без ошибок перегрузки суммарные токи от всех трансформаторов, к которым он подключен.
  • Низковольтные трансформаторы тока с малой нагрузкой кажутся неподходящими для текущего применения, поскольку нагрузка на параллельную вторичную обмотку также очень высока.
  • Напряжение счетчика обычно подается через перекидное реле, чтобы избежать потери напряжения счетчика в случае обесточивания обычного питания.

Связанные теги
  • 3-фазная проводка ТТ,
  • 3-фазный трансформатор тока,
  • 3-фазная проводка трансформатора тока,
  • 3-фазный счетчик с подключением через ТТ-фазомер,
  • Вопросы и ответы для интервью с Accenture,
  • Applied Materials вопросы и ответы для интервью,
  • Вопросы и ответы для интервью Atos,
  • Вопросы и ответы для интервью AVEVA Soft,
  • Можно ли подключить два или более счетчиков энергии/амперметров к одному трансформатору тока,
  • Вопросы и ответы для интервью Capgemini,
  • Вопросы и ответы на интервью CGI Group Inc,
  • Вопросы и ответы на интервью Ciena Corporation,
  • Вопросы и ответы на интервью Collabera Technologies,
  • Подключение трансформатора тока к анализатору мощности,
  • Схема подключения трансформатора тока к анализатору мощности расчет коэффициента,
  • подключение ТТ к счетчику электроэнергии,
  • 9 0035 Вопросы и ответы для интервью CSG International,
  • схема подключения ct,
  • расчет коэффициента ct,
  • трансформатор тока,
  • основы трансформатора тока и трансформатор тока,
  • схема подключения трансформатора тока,
  • подключение трансформатора тока с амперметром,
  • Трансформатор тока с несколькими проводниками,
  • Таблица коэффициентов трансформации трансформатора тока,
  • Проводка трансформатора тока p1 p2,
  • Вопросы и ответы для интервью с Dell International Services India Pvt Ltd,
  • Вопросы и ответы для интервью с Flipkart,
  • счетчик энергии,
  • Как подключить трансформаторы тока,
  • как установить трансформатор тока,
  • Вопросы и ответы на собеседовании IBM,
  • Вопросы и ответы на собеседование Indecomm Global Services,
  • Вопросы и ответы на интервью Larsen & Toubro,
  • Mavenir вопрос интервью вопросы и ответы,
  • Измерение нескольких цепей с помощью одного трансформатора тока,
  • Вопросы и ответы на интервью Mphasis,
  • Nagarro Software Pvt. Ltd вопросы и ответы на интервью,
  • Вопросы и ответы на интервью NCR Corporation,
  • Вопросы и ответы на интервью NetApp,
  • Opentext Technologies вопросы и ответы на интервью,
  • RANDSTAD INDIA PVT LTD вопросы и ответы на интервью,
  • RBS India Development Center Pvt Ltd вопросы и ответы на собеседование,
  • Reliance Industries Ltd вопросы и ответы на собеседование,
  • SAP Labs India Pvt Ltd вопросы и ответы на собеседование,
  • Tech Mahindra вопросы и ответы на собеседование,
  • The Linde Group вопросы и ответы на собеседование,
  • UnitedHealth Вопросы и ответы для группового собеседования,
  • Watermark Engineering вопросы и ответы для собеседования,
  • Вопросы и ответы для собеседования Wells Fargo,
  • Вопросы и ответы для интервью Xorant Solutions Pvt Ltd

Просмотр комментариев (0)

Трансформаторы тока | Поликаст

Что такое трансформаторы тока?

В полевых условиях получить прямое измерение больших токов при высоких напряжениях, присутствующих в энергосистемах, может быть сложно. Трансформаторы тока, тип измерительного трансформатора, обеспечивают безопасный способ контроля и измерения первичного тока путем создания переменного пропорционального тока во вторичной обмотке. Основная функция ТТ заключается в преобразовании большого значения тока в меньшее значение тока для точного измерения и защиты.

Трансформаторы тока

используются для широкого спектра внутренних и наружных применений, включая распределительные устройства, генераторы, автоматические выключатели среднего и высокого напряжения, а также дифференциальную защиту и защиту от перегрузки по току силовых и распределительных трансформаторов.

Типы трансформаторов тока

ТТ

выпускаются различных размеров, форм и номиналов для широкого спектра применений. Для приложений низкого и среднего напряжения существуют три основные классификации, основанные на конструкции; окно, бар и рана. Все три могут быть либо с одним соотношением, либо с несколькими отношениями.

  • Трансформатор тока оконного типа (тороидальный или кольцевой)
  • ТТ оконного типа не содержат первичной обмотки, вместо этого первичный проводник представляет собой кабель или шину, продетую через окно в центре тороидального трансформатора. Несколько примеров: проходные трансформаторы тока (BCT), нулевая последовательность и датчик тока.

  • Трансформатор тока стержневого типа
  • ТТ стержневого типа отлиты со сборной шиной в виде одновитковой первичной обмотки. Вторичная обмотка полностью изолирована от первичной, находящейся на номинальном напряжении трансформатора тока.

  • Трансформатор тока обмотки
  • Обмоточные ТТ имеют несколько первичных витков для повышения точности ТТ при определенных первичных токах. Первичные обмотки изолированы от вторичной обмотки.

Polycast разрабатывает и производит широкий спектр трансформаторов тока низкого и среднего напряжения. Наши трансформаторы тока отлиты из эпоксидной смолы или отделаны хлопковой или стекловолоконной лентой для измерения, ретрансляции и комбинированных приложений. Все ТТ Polycast разрабатываются, изготавливаются и тестируются индивидуально, чтобы соответствовать и превосходить североамериканские и международные стандарты, включая CSA, IEC и IEEE.

Рабочие температуры трансформаторов тока с эпоксидной смолой типа bis-A для помещений составляют от -25°C до +95°C.Циклоалифатические трансформаторы тока с эпоксидной смолой для наружной установки выдерживают температуру от -50°C до +95°C и рекомендуются для применений, где факторами воздействия являются УФ-излучение, загрязнение или конденсация. Наши материалы сертифицированы UL 94 V0.

Трансформаторы тока, представленные на нашем веб-сайте, являются стандартными изделиями. Пожалуйста, свяжитесь с нашей командой инженеров, если вы хотите, чтобы ТТ был разработан с другими спецификациями, рейтингами или вам требуется продукт, изготовленный по индивидуальному заказу, для уникального применения. Чтобы помочь в этом процессе, посетите нашу страницу «Создай свой собственный дизайн», чтобы перечислить свои спецификации с помощью визуальной 3D-модели или использовать наши шаблоны линейки продуктов.

Что такое измерительные и релейные трансформаторы тока?

В зависимости от применения производитель может указать использование измерительного ТТ (измерительного ТТ), релейного ТТ (защитного ТТ) или их комбинации.

Измерительные трансформаторы тока

используются для точного измерения тока, протекающего через первичные проводники. Измерительный ТТ «доходного класса» — это чрезвычайно точный ТТ, используемый коммунальными предприятиями для контроля потребления тока и мощности для целей выставления счетов.Перед установкой они часто должны быть одобрены Министерством промышленности Канады.

Релейные ТТ (защитные ТТ) устанавливаются в энергосистеме для защиты от перегрузок по току или отказов. Они используются с другим защитным оборудованием, таким как реле.

Что такое проходной трансформатор тока (BCT)? BCT надевается на ввод высоковольтного трансформатора или автоматического выключателя. Для масляного применения BCT покрывают хлопчатобумажной лентой или бумажной изоляцией, а для сухого применения – лаковой лентой или изоляцией из стекловолокна.

Что такое многоядерный трансформатор тока?

В одном корпусе этот тип ТТ имеет 2 или более комплектов независимых сердечников с вторичными обмотками.

Добавить комментарий

Ваш адрес email не будет опубликован.
