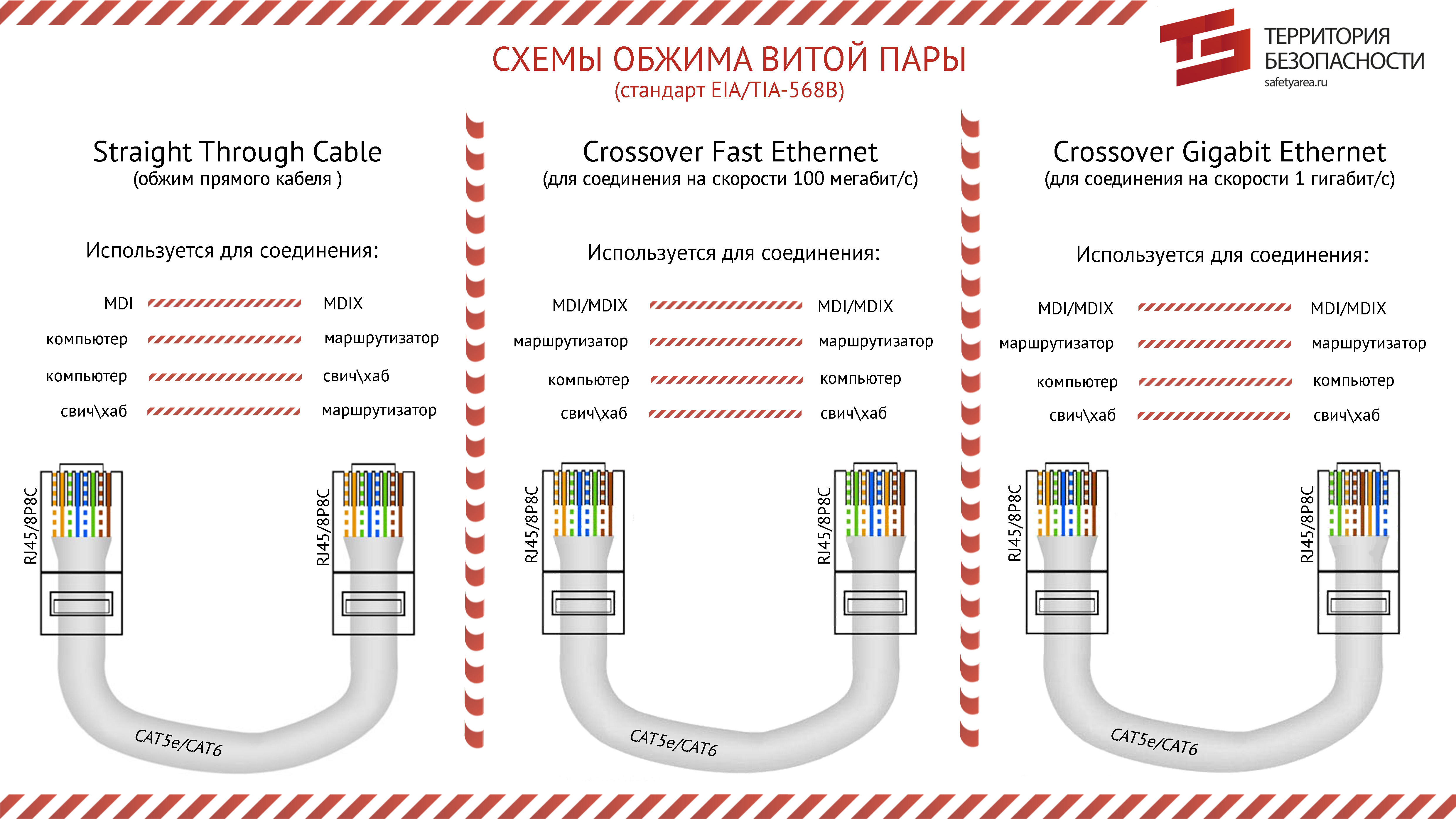

Схема обжима витой пары и двух компьютеров напрямую


Важно: на рисунке указано правильное расположение первого контакта разъема RJ-45

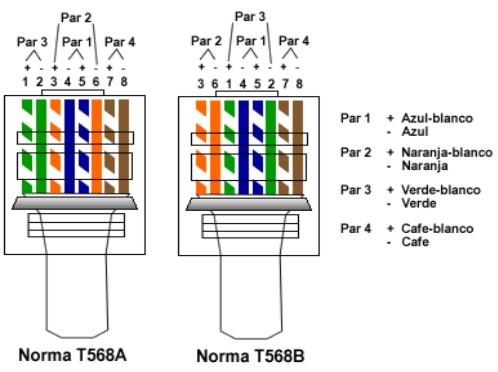

Схема обжима восьмижильного кабеля (выбор варианта заделки проводов 568А или 568В зависит от принятого в Вашей сети, оба варианта равноценны):

EIA/TIA-568A

Одна сторона

Цвет провода

Другая сторона

1

бело-зеленый

1

2

зеленый

2

3

бело-оранжевый

3

4

синий

4

5

бело-синий

5

6

оранжевый

6

7

бело-коричневый

7

8

коричневый

8

EIA/TIA-568B

Одна сторона

Цвет провода

Другая сторона

1

бело-оранжевый

1

2

оранжевый

2

3

бело-зеленый

3

4

синий

4

5

бело-синий

5

6

зеленый

6

7

бело-коричневый

7

8

коричневый

8

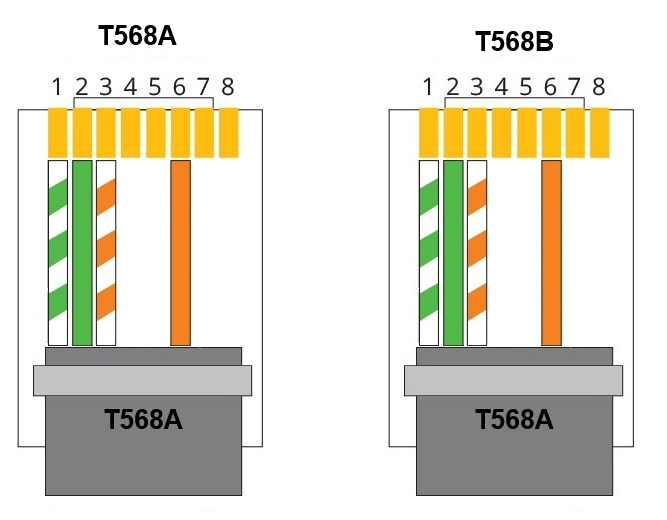

Схема обжима четырехжильного кабеля:

EIA/TIA-568B

Одна сторона

Цвет провода

Другая сторона

1

бело-оранжевый

1

2

оранжевый

2

3

бело-синий

3

6

синий

6

Схема обжима восьмижильного кабеля для соединения двух компьютеров на прямую:

Нуль-хабный кабель (crossover)

Одна сторона

Цвет провода

Другая сторона

1

бело-зеленый

3

2

зеленый

6

3

бело-оранжевй

1

4

синий

7

5

бело-синий

8

6

оранжевый

2

7

бело-коричневый

4

8

коричневый

5

Схема обжима четырехжильного кабеля для соединения двух компьютеров на прямую:

Нуль-хабный кабель (crossover)

Одна сторона

Цвет провода

Другая сторона

1

бело-оранжевый

3

2

оранжевый

6

3

бело-синий

1

6

синий

2

На уровень выше

Схемы и способы обжима витой пары (сетевого кабеля)

Витая пара – это особый вид сетевого кабеля.

Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

Рисунок 1 - Витая пара

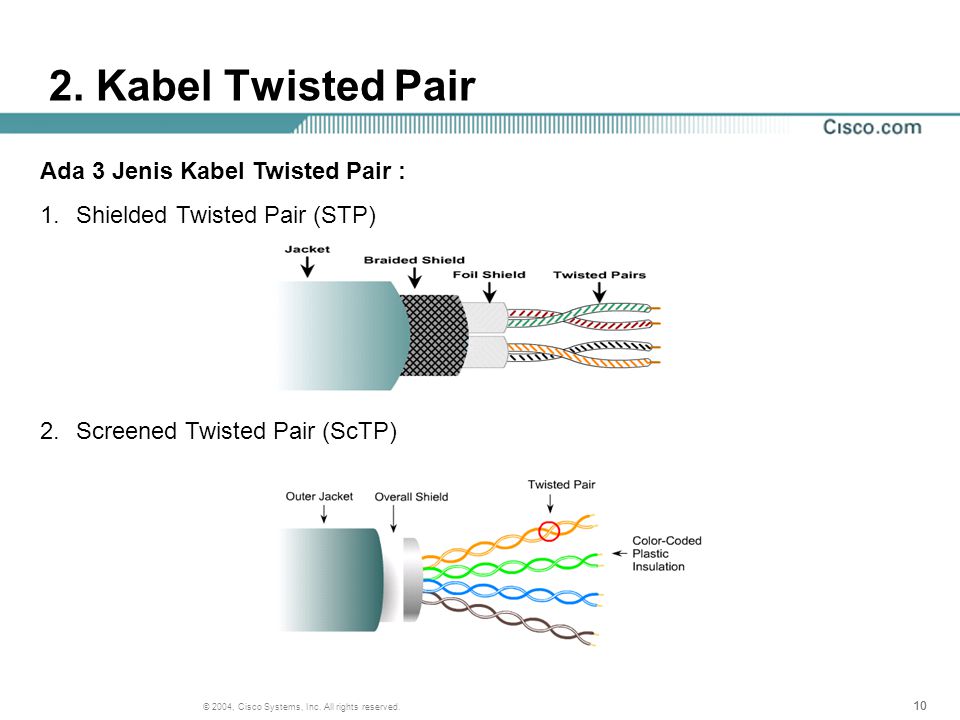

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей, созданных по этой технологии:

  • неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
  • экранированная витая пара (STP) – используется медная сетка;
  • фольгированная витая пара (FTP) - используется алюминиевая фольга;
  • экранированная фольгированная витая пара (SFTP) - используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Кратко опишем каждую из категорий:

  • САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
  • САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
  • САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
  • САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
  • САТ 5 – именно кабели этой категории чаще всего и считается витой парой в классическом понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
  • САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
  • САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
  • САТ 6а - для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
  • САТ 7 - для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
  • САТ 8 – находится на данный момент в разработке. Предположительно, позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Способы и схемы обжима витой пары

Для обжима витой пары используется разъем RJ-45.

Рисунок 2 - разъем RJ-45

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами.

Существует всего две схемы обжима кабеля: прямой порядок обжима и кроссовый порядок обжима (перекрещенный).

  1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
  2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер.

Рисунок 3 - кримпер

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т.д., к роутерам и другим сетевым устройствам.

  • Первый вариант (тип Т586В): одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.

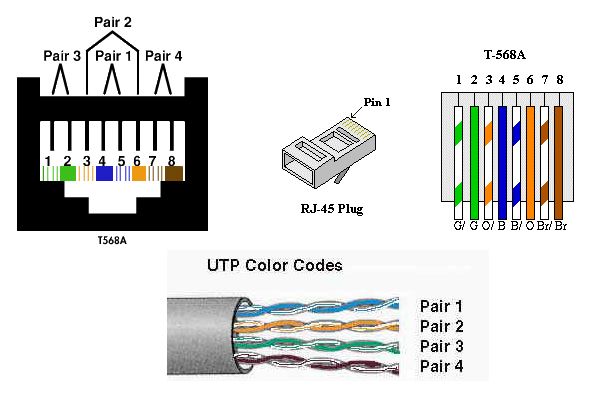

  • Второй вариант (тип Т568А). Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Рисунок 4 - Прямой обжим

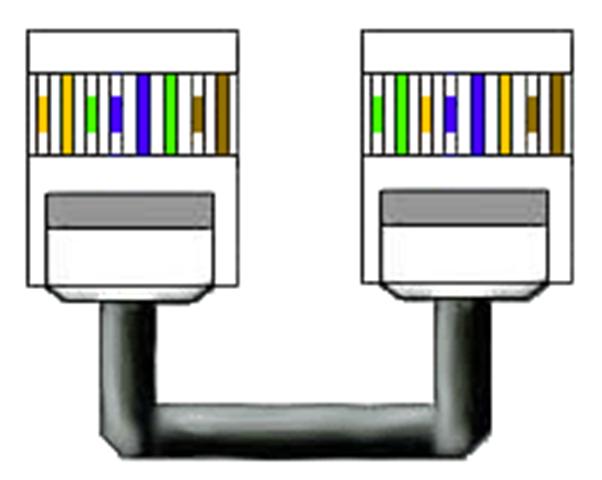

Кроссовый кабель: схема обжима

  • Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
  • Другая сторона имеет следующий порядок контактов (от 1 до 8) - бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

  • Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
  • Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Рисунок 5 - Кроссовый кабель

Обжим витой пары тип b

Cуществует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распиновка», «разводка», «распайка» кабеля. Все эти слова – профессиональный жаргон, подразумевающий под собой слово «схема», где обозначается описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме. Процесс распиновки и обжима сетевого кабеля зависит от того, сколько витых пар в нем находится. Например, телефонный кабель обжимается коннекторами RJ-11 или RJ-12, а уже стандартный кабель "витая пара" для построения компьютеных сетей, обжимается коннекторами RJ-45.

Коннектор RJ-45 для витой пары FTP STP SSTP и коннектор RJ-45 для UTP:

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда.
В локальных вычислительных сетях Ethernet, использующих кабель "витая пара" или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

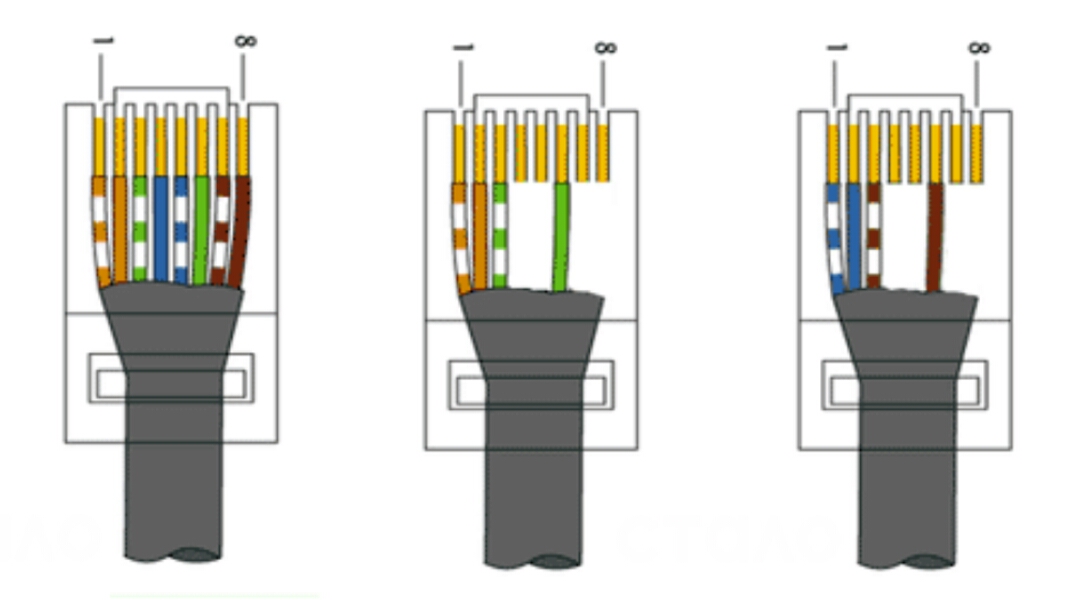

Схема обжима 4-х парного кабеля:

Схема обжима 2-х парного кабеля (цвет пар может быть разным в зависимости от производителя кабеля):

Если вы соединяете компьютеры между собой напрямую через гигабитные сетевые карты используйте схему Gigabit Crossover:

Gigabit Crossover:

Порядок действий по обжимке кабеля витая пара

  1. Расплести проводники и упорядочить их согласно выбранной схемы.
  2. Выровнять и распрямить концы проводников, а после – обрезать, оставив от оболочки кабеля примерно 12.5 мм.
  3. Защищать сами проводники не надо!
  4. Зажимая оболочку кабеля одной рукой, другой аккуратно оденьте на кабель коннектор, держа его защелкой вниз и следя, чтобы проводники зашли в коннектор до упора и не перепутались, а оболочка кабеля вошла в корпус. Вот так должен выглядеть коннектор перед завершающим этапом:
  5. Поместите коннектор с расположенными в нем проводниками в клещи, затем плавно, но сильно произведите обжим витой пары. Второй коннектор обжимается по той же схеме что и первый, однако некоторых случаях (например при соединении активного сетевого оборудования или двух компьютеров без использования свитча) Вам может потребоваться обратная или cross-over схема обжима. В этом случае для второго коннектора используйте схему T568A.

Рекомендации по обжиму кабеля

При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм, поэтому желательно использовать специальные клещи, в которых есть ножи с ограничителями. Не нужно, так же, снимать изоляцию с каждого из проводов.

При прокладке экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб приводит к разрушению экрана, что влечет уменьшение сопротивляемости наводкам. Дренажный провод должен быть соединен с экраном разъема.

При прокладке витой пары должна выдерживаться заданная кривизна в местах изгиба. Превышение может привести к уменьшению сопротивляемости наводкам или к разрушению кабеля.

Для интернет-коммуникаций применяется определенный тип кабеля, который называется витой парой или сетевым кабелем типа «ethernet». Подключение бывает беспроводным и проводным. В некоторых случаях удобно использовать проводной тип, поскольку для соединения Wi-Fi существует ограничение по скорости. Очень важно уметь выполнять обжим витой пары самостоятельно.

Общие сведения

Очень часто возникает необходимость выполнить разводку для домашней сети из устройств с выходом в интернет. Решить проблему очень просто, поскольку необходимо приобрести роутер, настроить его и подключить к нему все устройства. В этом случае необходима обжимка кабеля. Существует два выхода из этой ситуации: обратиться за помощью к специалисту или выполнить обжимку самостоятельно. Обжимка сетевого кабеля стоит недорого, но в некоторых случаях бывает невыгодной, поскольку нужно подстраиваться и ждать прихода специалиста.

В некоторых случаях для удобства нужно использовать домашнюю сеть, поскольку не слишком удобно бегать с flash-накопителем от одного компьютера к другому и скидывать любимую передачу или фильм. Для этого и нужно знать, как правильно обжать витую пару с 8 жилами.

Виды витой пары

Витой парой называется специальный кабель, состоящий из определенного количества медных проводов в оболочке, причем они скручены между собой определенным образом. Скручиваются провода определенным образом для того, чтобы исключить их влияние друг на друга. Витая пара применяется для передачи данных. Сетевой кабель подключается к устройствам через специальные разъемы при помощи коннекторов.

Ethernet-кабель может быть с защитой и без нее. Защитная оболочка изготавливается из алюминиевой фольги или оболочки (оплетки). Защита может быть двух типов: общей и попарной. Общая защита распространяется на весь кабель, а попарная только на каждую пару. Сетевой провод можно разделить на несколько типов:

Типы сетевых кабелей с маркировками UTP (неэкранированный) или FTP (общий экран из фольги) можно применять в помещениях. Если требуется проложить коммуникации на улице, то следует применить SF/UTP-кабель. Если интернет-провод прокладывается вместе с электрическим кабелем, необходимо применять STP или S/STP, в которых предусмотрена защита каждой пары и двойной экран (длина более 100 м). S/FTP-кабель (экранирована каждая пара и сам кабель) предназначен для использования в условиях при высоких помехах.

Каждая жила ethernet-кабеля может состоять из одного (одножильные) или множества (многожильные) проводников. Одножильные провода плохо гнутся, но обладают улучшенными характеристиками, влияющими на расстояние передачи сигнала. Они лучше обжимаются, фиксируются и практически не изгибаются. Сетевой кабель, жилы которого состоят из одного проводника, применяется для подключения интернет-розеток.

Витая пара, провода которой содержат множество проводников, хорошо гнется, но обладает большим затуханием при передаче сигнала. Обжимать ее затруднительно, поскольку можно прорезать изоляцию. В коннектор она вставляется трудно и применяется в тех случаях, когда важна гибкость (от интернет-розетки до персонального компьютера).

Категория и защитная оболочка

Очень важна категория витой пары. Для подключения к интернету или проведения коммуникаций для компьютерной сети следует использовать категорию не ниже САТ5. В исключительных случаях подойдет САТ6 и САТ6а. Обозначения категории выбиты на оболочке. Всего существует 7 видов категорий для витой пары:

  1. I — 1 пара (полоса пропускания 0,1 МГц): применяется в телефонной связи.
  2. II — 2 (1 МГц): сети со скоростью передачи данных до 4 Мбит/с.
  3. III — 4 (16 МГц): 10 и 100 Мбит/с.
  4. IV — 4 (20 МГц): до 16 Мбит/с.
  5. V — 4 (100 МГц): 100 Мбит/с (используются 2 пары).
  6. Ve — 4 (125 МГц): 100 Мбит/с (2 пары) и 1 Гбит/с (4 пары).
  7. VI — 4 (250 МГц): от 1 до 10 Гбит/с.
  8. VII — 4 (600 МГц): экранированный до 10 Гбит/с.

Витая пара еще отличается формой и цветом оболочки. Обычный тип сетевого провода — серая оболочка. Оранжевый (ярко-красный) цвет оболочки свидетельствует о том, что сетевой провод не поддерживает горение. Последний тип провода имеет смысл применять в местах, подверженных возгоранию. Кроме того, витые пары бывают плоскими и круглыми. Они не отличаются техническими характеристиками.

Ethernet-кабель состоит из 2 (4 провода) или 4 (проводов) пар. При скорости до 100 Мбит/с можно использовать 2 пары. Если скорость передачи данных, которая находится в диапазоне от 100 Мбит/с до 1 Гбит/с (1000 Мбит/с), то следует использовать все 8 проводов (пары). При проектировании домашней сети или подключении к интернету следует учитывать эти особенности. Лучше сразу протянуть 4 пары, поскольку при увеличении скорости передачи информации свыше 100 Мбит/с придется перетягивать кабель заново.

Обжим ethernet-кабеля

Обжим необходим для подключения одного периферийного устройства к другому. Любая витая пара заканчивается специальным коннектором типа RJ-45. В его бороздки заводятся жилы сетевого кабеля. Бороздки заканчиваются контактными пластинами из меди, перпендикулярно которым расположены металлические пластины (ножи). Во время обжатия при опрессовке обжимником ножи пробивают изоляцию провода и обеспечивают надежный контакт жилы с медной пластиной. Надежность соединения можно приравнять к распайке проводов, однако при этом существуют важные моменты.

Основные методы

Обжимку витой пары 8 жил следует выполнять правильным методом по технологии, поскольку из-за некачественного контакта сеть работать не будет. Для обжима интернет-провода применяется специальный обжиматель с гнездом под RJ-45 или клещи, которые еще называют «обжимки». В гнездо вставляется разъем с проводами и клещи сжимаются до упора. Клещи-обжимки являются полезным инструментом, однако без них можно обойтись. Альтернативой являются отвертка и плоскогубцы.

Клещи не только могут обжимать, но и выполнять другие функции: очищать провода от изоляции, откусывать лишний кабель, аккуратно ровнять провода и обжимать телефонный кабель с разъемом RJ-11. Сделать обжимку ethernet-провода не слишком удобно, но возможно. Для этого необходимо выполнить определенную последовательность действий:

  1. Зачистить кабель.
  2. Вставить жилы по соответствующей схеме обжима витой пары RJ-45.
  3. Надавливать на каждый нож.

У этого метода есть некоторые недостатки: отвертка постоянно соскальзывает, может повредиться провод и невозможно контролировать прорезание оболочки сетевого провода ножом. Можно выполнить процедуру обжима при помощи плоскогубцев. Однако этот способ не слишком удобен, поскольку существует большая вероятность повредить пластмассовый корпус коннектора. Необходимо прижимать с каждой стороны. Если середина не прижалась полностью, рекомендуется воспользоваться отверткой.

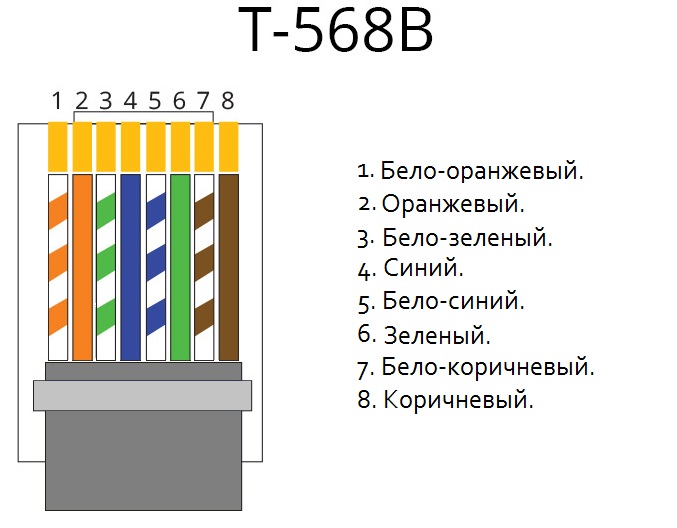

Схема распиновки

Провода в коннекторе RJ-45 необходимо располагать в определенном порядке, который называется распиновкой. Существует два ее типа: прямая и перекрестная (кросс-овер). Первая обозначается аббревиатурой «568B», а вторая (kross-over) — «568А». Прямая распиновка применяется при соединении свича (хаба, роутера) с персональным компьютером или другим устройством. Тип «кросс-овер» необходим только для соединения двух компьютеров напрямую. Порядок проводов при обжимке следующий:

  1. Бело-оранжевый (б-о) — б-о.
  2. Оранжевый (о) — о.
  3. Бело-зеленый (б-з) — б-з.
  4. Синий (с) — с.
  5. Бело-синий (б-с) — б-с.
  6. Зеленый (з) — з.
  7. Бело-коричневый (б-к) — б-к.
  8. Коричневый (к) — к.

Провода на двух коннекторах располагаются одинаково. Нужно правильно обжать интернет-кабель 8 жил, причем важным моментом является четкое соблюдение очередности расположения проводов. Перед тем как опрессовать сетевой провод, следует несколько раз перепроверить. Если по какой-либо причине цветовые проводники перепутаны, то можно вывести из строя сетевой адаптер, поскольку по сетевому кабелю может быть подведено питание. При объединении в сеть двух компьютеров или ноутбуков нужно использовать схему «568А»:

Для интернет-кабеля, состоящего из 4 жил, схема размещения проводов не меняется. В этом случае используется только 1, 2, 3 и 6 бороздки: бело-оранжевый — бело-оранжевый, оранжевый — оранжевый, бело-зеленый — бело-зеленый и зеленый — зеленый соответственно. Способ расключения из 4 проводов используется только для подключения различных периферийных устройств. На каждом коннекторе выдавлены цифры от 1 до 8.

Порядок выполнения работ

Во время выполнения работ по сращиванию или обжимке нужно быть аккуратным, чтобы не повредить изоляцию проводов. Кроме того, следует правильно выполнить раскладку проводников в RJ-45. Если специальные инструменты, необходимые для работ с интернет-кабелем, отсутствуют, то следует воспользоваться острым ножом, плоскогубцами, кусачками и отверткой. Изоляционный слой должен сниматься канцелярским ножом. Для того чтобы не повредить внешнюю оболочку, ее следует аккуратно надрезать, а затем согнуть кабель. В оболочку изоляционного слоя добавляют мел, который делает ее хрупкой при сильном перегибе.

Для зачистки изоляции на проводах можно использовать кусачки, однако профессионалы рекомендуют применять портные ножницы. Они обеспечивают равномерное отрезание и выравнивают жилы, что позволяет без проблем вставить интернет-кабель в RJ-45. Для выполнения операции обжимки нужно воспользоваться специальным алгоритмом:

  1. Отмерять необходимую длину сетевого провода и откусить его при помощи инструмента.
  2. Выровнять концы провода (откусить по 6−7 мм с каждой стороны).
  3. Для снятия изоляции сделать аккуратный надрез на расстоянии 0,15 см от края.
  4. Сгибать кабель в разные стороны в месте надреза.
  5. Снять кусок изоляции с интернет-кабеля, которая отделилась при сгибании.
  6. Убрать экран, расправить и выровнять проводники.
  7. Выполнить раскладку согласно одной из схем расположения проводников.
  8. Вставить их до упора в RJ-45 (концы проводников должны упираться в бортик коннектора), при необходимости обрезать лишнюю длину или выровнять еще раз.
  9. Вставить коннектор в гнездо специальной формы, которая расположена на клещах.
  10. Сжать ручки, придерживая интернет-кабель, направляя его в сторону RJ-45 (провод не должен изгибаться).

После выполнения всех пунктов алгоритма необходимо проверить качество контакта при помощи специального прибора, однако можно обойтись и без него. Для этого следует еще раз проверить правильность схемы расположения цветных проводов, а затем вставить в сетевой разъем периферийного устройства. При необходимости его нужно настроить. Если сетевое соединение появилось, то это свидетельствует о том, что процедура обжимки прошла успешно. В остальных случаях необходимо переобжать сетевой кабель.

Многих людей интересует вопрос, который касается наростки сетевого провода. Вариантов соединения несколько: пайка, использование специальных разъемов и обыкновенная скрутка. Оптимальным способом соединить два провода без коннекторов является пайка. По завершении пайки двух концов следует их обмотать изолентой.

Однако можно воспользоваться и специальным соединителем. При его использовании качество соединения будет не хуже, чем при пайке. Устройство состоит из двух разъемов, в которые вставляются два сетевых провода. Они должны быть предварительно обжаты. Скрутка используется очень редко и является кратковременным решением проблемы соединения двух интернет-кабелей. Сигнал при этом может постоянно пропадать.

Таким образом, обжимать интернет-кабель довольно просто. Для этого необходимо воспользоваться инструментом и определенным алгоритмом. Однако при выполнении этой процедуры необходимы внимание и аккуратность, поскольку есть вероятность вывести из строя сетевую карту или материнскую плату компьютера.

В данной статье мы решили подробно показать схему обжима витой пары и рассказать о всех возможных вариантах обжима. На сегодняшний день практически у каждого третьего жителя планеты в доме есть проводной интернет. И конечно же проблема со штекером RG 45 или кабелем возникают часто. К примеру: ваш кот, собака очень любят поиграть с проводами, последствие этих игр, очевидно, вам приходится вызывать мастера, чтобы он заново обжал штекер или заменил кабель. Чтобы сэкономить деньги на вызове мастера, мы покажем все популярные схемы обжима, с их помощью вы сможете обжать витую пару самостоятельно.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В


Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A


Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1. 5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары.

  • Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

  • Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

  • Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше. Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
  • Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

  • Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

  • Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

  • Наличие сертификата качества.

Категории витой пары

Заключение

Надеемся, что данная статья поможет вам определиться с выбором, какую выбрать распиновку кабеля для интернета. Мы в свою очередь, конечно же, рекомендуем на сегодняшний день выбрать прямую схему обжатия. Она наиболее распространенная в нашей стране. Все вопросы, которые у вас возникают, пожалуйста, пишите в комментариях ниже

Типы повреждений витой пары и как их обнаружить

  1. Главная
  2. Типы повреждений витой пары и как их обнаружить

В этой статье речь пойдет об ошибках, которые могут быть допущены при монтаже коннекторов RJ45 и разновидностях повреждений кабеля типа "витая пара", применяемого в кабельных системах передачи данных. Рисунки приведены в качестве примеров неисправностей, и не служат как образцы правильной схемы оппрессовки.

1. Расщепленные пары (Split pairs):

Пример расщепленной пары_1

Пример расщепленной пары_2

Что такое расщепленная пара?
Расщепленная пара (Split pair) – это серьезная ошибка монтажа, при которой провода из двух разных пар объединены в «рабочую» пару по ошибке (провода не скручены между собой). Эта неисправность возникает, когда монтажник одинаково путает цветовую последовательность проводов в коннекторе на обоих концах кабеля. Передача данных, как и раньше, будет осуществляться по двум проводникам, но они уже не будут находятся в скрутке между собой.

Зачем нужна скрутка проводов в паре?

В телекоммуникациях данные передаются по скрученным вместе проводам - так называемым «витым парам». Проводники скручены с целью минимизации взаимных наводок и уменьшения электромагнитных помех. Несколько витых пар в свою очередь формируют кабель. Пары даже имеют различный шаг этой скрутки чтоб меньше воздействовать друг на друга. Расщепленная пара приводит к таким проблемам как перекрестные помехи на линии, чрезмерная задержка распространения сигнала между парами, помехи видеосигналу, возникновение битовых ошибок или потеря данных.

Увидит ли простой кабельный тестер расщепленную пару?

Простые кабельные тестеры обычно проверяют проводники на непрерывность, электрическую целостность, сопротивление и емкость, но не проверяют перекрестные помехи, обычно связанные с разделенными парами. Соответственно проверив кабель бюджетным тестером витой пары вы получите хороший результат при неправильно смонтированной линии. Это потому, что проверка будет осуществляться только на возможность прохождения тока, а поскольку такая возможность есть и номера проводов на обоих концах кабеля совпадают то и неисправность выявлена не будет.  Для обнаружения расщепленных пар нужно использовать хороший профессиональный кабельный тестер. Длина кабеля должна быть не менее 50 см, на более коротких патчкордах, выявить  это повреждение тестовым оборудованием практически невозможно, поможет только визуальный контроль цветовой схемы проводов.

Обнаружить расщепленную пару можно кабельными тестерами Softing:

2. Обрыв пары (Open pair):

Пример обрыва пары_1

Пример обрыва пары_2

Обрыв пары, или просто отсутствие контакта в кабеле UTP, STP, FTP - это простое, часто встречающееся повреждение. Оно может быть обнаружено любым кабельным тестером который работает в паре с удаленным идентификатором. Прибор будет подавать сигнал (ток) на каждый проводник, а ответная часть его принимать. Если сигнал от основного устройства не получен, значит и целостности провода нет. Здесь работает принцип простейшей "прозвонки". Конечно стоит упомянуть об ограничениях самого измерительного оборудования, которое рассчитано на определенную максимальную длину кабеля, обычно не менее 305 метров, чтоб можно было проверить целую бухту кабеля. Расстояние до обрыва пары можно измерить тестерами, которые могут определять длину линии по емкости или методом рефлектометрии (TDR).

3. Обрыв одного проводника (Miss wire):

Пример обрыва одного провода_1

Пример обрыва одного провода_2

Обрыв проводника также является легко выявляемым повреждением. Методы определения схожи с обрывом пары. Стоит отметить, что тестеры могут распознавать отсутствие одного контакта как обрыв всей пары, тем не менее, это не слишком важно, так как всё равно линию придется ремонтировать.

4. Перевернутая пара (Reversed pair):

Пример перевернутой пары_1

Пример перевернутой пары_2

Перевернутая пара является ошибкой монтажа модульного разъёма или розетки (например RJ45). Также может называться обратной или реверсированной. Возникает, когда провода одной пары прикреплены к правильным контактам на одном конце кабеля, но на другом конце обращены. Жила, которая в начале линии имела порядковый №3 (рис. Пример перевернутой пары_1), в конце кабеля обжата на контакт №6, а №6 в свою очередь приходит на контакт №3. Данное повреждение может быть обнаружено любым тестером но локализовать его можно только визуально осмотрев коннектор.

5. Перекрещенные провода (Crossed wires):

Пример перекрещенных проводов_1

Пример перекрещенных проводов_2

Ошибка монтажа витой пары "перекрещенные провода" возникает когда монтажник, обжав правильно коннектор на одной стороне кабеля, поменял местами провода из разных пар на другом конце. Проблема легко выявляется даже простыми тестерами. Решается повторной, более внимательной оппрессовкой разъёма с соблюдением правильной схемы обжима.

6. Закороченная пара (Shorted pair). Короткое замыкание проводов одной пары:

Пример замкнутых проводов в паре_1

Пример замкнутых проводов в паре_2

Простыми тестерами может быть выявлено только наличие короткого замыкания. Чтоб понять где именно оно находится и расстояние до него, необходим тестер с возможностью измерять длину кабеля методом рефлектометрии (TDR). Тестеры, умеющие определять длину линии по ёмкости не смогут его локализовать. Главный недостаток ёмкостного метода определения длины кабеля - это невозможность измерять расстояние до короткого замыкания. Показать через сколько метров находится точка соприкосновения проводников могут тестеры:


Как обжать сетевой кабель (витая пара FTP, UTP)

Чтобы соединить два компьютера в небольшом помещении, не потребуется особых усилий, достаточно будет небольшого отрезка кабеля и патч-корд. А вот при прокладке в большом здании, где нужно соединить между собой большое количество компьютеров, потребуется много кабеля – если посмотреть характеристики FTP или UTP кабеля, вы увидите, что длина в упаковке более 300 метров. Сначала сетевой кабель прокладывается по схеме, его подводят к каждому устройству, и лишь затем начинают обжим.

Для обжатия сетевого кабеля потребуется сам сетевой кабель (витая пара), обжимной инструмент кримпер (для RJ-45), два коннектора RJ 45, нож для снятия изоляции.

Сетевой кабель

Коннектор RJ-45



Кримпер



Сначала нужно снять внешнюю изоляцию. С помощью острого ножа срезается около трех сантиметров изоляции, также можно воспользоваться кримпером, имеющим лезвие для проведения этой работы. Важно: снимаем только внешнюю изоляцию, оболочку с проводников не трогаем. Распутываем все пары токопроводящих жил и выравниваем их очень аккуратно. Располагаем проводники по схеме обжима (прямая и перекрестная). Прямая схема – проводники располагаются на обоих концах кабеля в коннектор одинаково, перекрестная – используется разное устройство проводников на концах кабеля. Чаще всего применяется прямая схема расположения (прямой кабель).

После того, как мы выстроили проводники согласно схеме, следует выровнять их и расположить максимально параллельно друг другу. Отрезаем от проводников лезвием криммера или ножом половину длины. Вставляем проводники в коннектор RJ-45 и обжимаем при помощи обжимного инструмента. Важно проконтролировать, чтобы каждый проводник соответствовал отверстию в коннекторе. После того, как все проводники вставлены в коннектор, начинаем обжим сетевого кабеля. Вставляем коннектор с подсоединенным кабелем в кримпер и сжимаем рукоятки обжимного устройства, подобно работе с плоскогубцами. Таким же образом обжимаем кабель на другом конце.

Если у вас нет обжимного инструмента, потребуется отвертка и острый нож. Сначала снимаем изоляцию с кабеля при помощи ножа, слегка надрезав его и сняв около трех сантиметров внешней оболочки. Раскручиваем пары проводов и располагаем параллельно друг другу согласно схеме обжима. Обрезаем половину длины проводников, чтобы они лежали ровно друг к другу по длине. Вставляем жилы в коннектор до упора, вдавливаем каждый проводок в коннектор при помощи отвертки. Важно не применять чрезмерных физических усилий при таком способе обжима, поскольку можно легко сломать пластиковый наконечник.

Схема обжима сетевого кабель RJ-45 4 витых пары

Итак, обжать сетевой кабель своими руками довольно просто, даже если под рукой нет специального инструмента кримпера. Так вы сможете в любое время передвинуть компьютеры в удобное место и не просить о помощи профессиональных специалистов.

Обжим ARTNET кабеля(витая пара) [DMX-512.RU]

В этой статье мы рассмотрим весь процесс обжима витой пары кабеля для ARTNET1) сети. И подробней разберем способы обжима витой пары, а именно схему обжима, и то, в каком порядке нужно располагать провода внутри коннектора, что вызывает больше всего вопросов и сложностей у неопытных пользователей. Как всем известно, существует всего четыре схемы обжима ARTNET витой пары. Две схемы обжима для прямого кабеля, и две для перекрестного. Но, не спешите пугаться такого разнообразия схем, на практике вам понадобятся максимум две, а скорее всего, только одна схема обжима. Итак начнем!

Самая популярная и распространенная схема обжима кабеля ARTNET В этой схеме обжима ARTNET кабеля используются такие цвета и они идут в такой последовательности: * Бело-оранжевый

Эта схема обжима витой пары кабеля ARTNET является самой приорететной и часто используемой. Мы советуем использовать ее в качестве основной!

Это наименее распространенная схема, однако она тоже отлично работает. Часто используется если схема #1 не работает(перебиты жилы кабеля) Стандарт TIA/EIA-568A. При использовании данной схемы обжима ARTNET цвета идут в такой последовательности:

Если необходимо получить перекрестный кабель для сетей 100 мбит/с, то вам необходимо обжать одну сторону кабеля по стандарту TIA/EIA-568B, а вторую по TIA/EIA-568A. Перекрестный кабель для сетей 100 мбит/с, это что-то среднее между первым и вторым способом обжима прямого кабеля. В данной схемы обжима ARTNET на одном конце кабеля цвета идут в такой последовательности:

А на втором конце кабеля используется следующая последовательность цветов:

Перекрестный кабель для сетей 100 мбит/с уже практически не используется. Но в некоторых случаях он может быть так-же полезен!

Для сетей 1000 мбит/с используется другая схема обжима ARTNET пары в перекрестный кабель. В этом случае с одной стороны кабеля используется обжим по стандарту TIA/EIA-568B, то есть вот такой:

А с другой стороны кабеля используется новая последовательность цветов, а именно:

Сейчас практически все современное сетевое оборудование умеет автоматически определять схему обжима кабеля и подстраиваться по нее. Таким образом, перекрестный кабель потерял свою актуальность и на данный момент практически не используется. Поэтому если вы не знаете, какую схему обжима витой пары выбрать, то используйте первую (TIA/EIA-568B) и не сомневайтесь. Все должно работать!

Под обжимом витой пары подразумевают закрепления специальных разъемов, расположенных на конце шнура. В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

Обратите внимание! Лучше воздержаться от покупки коннекторов вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе. При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева. Нумерация — это важная информация, при выполнении процедуры обжима, поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

Как работает витая пара

В этом разделе рассказывается о том, как работает витая пара.

1) Технические преимущества проводки с использованием витой пары

2) Как работает кабельная проводка с использованием витой пары для обеспечения высокоскоростной связи?

3) Требования к конструкции витой пары.

4) Основы подавления магнитного поля

5) Расстояние между двумя проводами определяет эффективность подавления.

6) Насколько хорошо работает подавление индуктивности витой пары (в реальном мире)?

7) Что делает шину или провод потенциальным источником шума?

8) Как работает подавление шума?


1) Технические преимущества подключения витой пары

1) Сведите к минимуму индуктивность провода.

2) Максимально увеличьте форму волны цифрового сигнала.

3) Уменьшите излучаемый шум от витой пары до соседних проводов.

4) Уменьшите шум от соседних проводов в витой паре.

Пункты № 1 и № 2 относятся к внутренней высокоскоростной передаче сигналов.

Пункты № 3 и № 4 касаются экранирования внешнего шума как для приема (вход), так и для излучения (выход).

Кабель витой пары - плохой коаксиальный кабель. Его производство очень дорогое, и он имеет приемлемые характеристики в системах цифровой связи.


2) Как работает кабельная разводка витой пары для обеспечения высокоскоростной связи?

Это снижает свойство естественной самоиндукции провода. Индуктивность ограничивает скорость передачи сигнала по кабелю. Что касается DCC, он контролирует скачки напряжения, которые могут появляться в DCC sho

Механически это включает в себя размещение двух незакрепленных проводов рядом с каждым вместе которые несут одинаковый сигнал / питание и обратно вместе мы можем использовать законы физики проводов для определения индуктивности проблема. Скручивание позволяет нам взять два незакрепленных провода и построить плотно расположенная пара проводов. Чем ближе два провода к каждому другое, тем лучше уменьшение индуктивности пары проводов.

Физика мудро это все об использовании магнитного поля, которое появляется вокруг провод, когда ток течет в проводе против самого себя. Полярность магнитного поля зависит от полярности / направления тока. течет в проволоке. Если мы разместим два провода рядом друг с другом, противоположный ток в каждом проводе, в свою очередь, будет создавать равные, но противоположные магнитные поля. Тогда два магнитных поля от каждого провода будут бороться друг друга и отменить друг друга.Отмена магнитного поля в проводах по очереди отменяет из естественной индуктивности в проводах.

В цель использования витой пары - сохранить механическое расстояние между два провода настолько малы и плотны, насколько это возможно физически, по всей длине длина кабеля. Чем плотнее, тем лучше. Жесткий расстояние между проводами позволяет воспользоваться преимуществами физического свойства провода и среды, в которой они работают, для улучшения связи и контроль над длинными кабелями.


3) Требования к конструкции витой пары.

Витая пара физически состоит из ДВУХ независимых частей:

1) Близкое расстояние между двумя проводами.

2) Скрутка двух проводов.

Близкое расстояние между проводами - это то место, где проявляется большая часть электрических преимуществ, в то время как скручивание дает дополнительные преимущества как в электрическом, так и в физическом отношении. Мы обсудим каждую часть ниже.

В основе этих преимуществ лежат электрофизические свойства, связанные с протеканием тока в проводах.Это свойства магнитных полей и индуктивности. Чтобы узнать больше, перейдите по ссылке: Track & Wire Properties

Ключ к достижению улучшений подавления шума, снижения индуктивности провода и снижения уровня шума для данной пары проводов по отношению к току - все это вращается вокруг точного управления магнитным полем вокруг каждого провода внутри автобус. Следовательно, настоящий ключ заключается в понимании полярности и силы магнитного поля каждого провода.

Скручивание проводов вместе использует законы физики проводов против самих себя для решения проблемы.Более конкретно, использует магнитное поле одного провода для противодействия или отмены магнитного поля другого провода!

Идеальное подавление магнитного поля означает:

1) отсутствие магнитного излучения в воздухе, связанного с соседними проводами (отсутствие перекрестных помех).

2) Без индуктивности. Без индуктивности в проводе мы можем посылать сигналы с более высокой скоростью, поскольку нет ничего, что могло бы противодействовать изменениям тока!

4) Основы подавления магнитного поля

Возьмем, к примеру, «шину рельсового пути» или два провода от усилителя, которые питают трек.

Поскольку определение покупки рельсовой шины представляет собой замкнутый контур тока питания / сигнала, идущего на рельсы и обратно, весь ток, идущий по кабелю рельсовой шины для подачи энергии на локомотив, возвращается по тому же кабелю шины. Итак, магнитные поля внутри автобуса:


1) одинаковой силы.
2) напротив друг друга.

Если мы разместим эти два провода рядом друг с другом, это позволит двум магнитным полям нейтрализовать друг друга!

5) Расстояние между двумя проводами определяет эффективность отмены. Механически чем ближе два провода подходят друг к другу, не закорачивая друг друга вон, тем лучше. Мы говорим в миллиметрах расстояния между двумя проводами.

6) Насколько хорошо работает подавление индуктивности витой пары (в реальном мире)?

Не идеально. При использовании кабелей с витой парой индуктивность просто сводится к минимуму, потому что подавление магнитного поля НЕ ИДЕАЛЬНО.

Почему?

Поскольку провода в шине не могут занимать один и тот же точный механический центр пространства, магнитные поля не имеют одного и того же выравнивания мертвой точки в исходной или начальной точке.Другими словами, магнитные поля смещены друг от друга за счет физического расстояния между проводами, необходимого для обеспечения пространства для изоляции проводов. Конечный результат - подавление магнитного поля НЕ ИДЕАЛЬНО и, следовательно, подавление шума и эмиссия шума не идеальны.

Единственный тип провода, допускающий наивысшую степень гашения, - это коаксиальный кабель, поскольку оба проводника имеют одну и ту же центральную ось.

7) Что делает шину или провод потенциальным источником шума?

Когда проходит большой ток! Вот почему мы говорим, что следует держать высокоточную рельсовую шину подальше от всех других шин с низким током (шина кабины и шина управления). Менее совершенное подавление позволяет шумной шине передавать шум от магнитного поля на другую шину поблизости. В частности, он может атаковать близлежащие более слабые шины с более низким током, которые также имеют не идеальное подавление шума. Вот почему мы вместе говорим: Twist the Track Bus wiring. Учитывая, что он передает самые высокие уровни тока и все электрические шумы, которые поезда создают при движении по рельсам, нам необходимо минимизировать эмиссию магнитного поля от проводки трекового автобуса.

8) Как работает подавление шума?

Провода, в которых протекает изменяющийся ток, создают изменяющееся магнитное поле вне провода. Верно и обратное: изменяющееся магнитное поле, пересекающее провод, будет генерировать изменяющийся ток в проводе.

ЕСЛИ соседний провод излучает сильное магнитное поле, которое прорезает нашу витую пару (кабель), оба провода в кабеле улавливают одно и то же магнитное поле и преобразуют его в одинаковый ток в проводе, идущем в одном и том же направлении. Но на них это не влияет. Как? Когда два одинаковых тока в каждом проводе встречаются на конце кабеля, который является нагрузкой, два тока сталкиваются друг с другом и нейтрализуются! Это приводит к тому же результату при экранировании кабеля от внешних помех.

Это все немного сложнее, потому что я сделал некоторые упрощения (проигнорировал электрические поля или "E" в EMI для радио) для ясности. Но они тоже сокращаются. Тем не менее, я думаю, вы понимаете, почему это работает.

Полярность магнитного поля зависит от направления тока в проводе.
) Как это применимо к DCC?

А шина следа купить определение двух проводов, которые образуют путь тока замкнутого контура (полная цепь) DCC мощность / ток сигнала переход от бустера к трассе и обратно к бустеру. При правильной установке ток в шине рельсового пути снижается на один два провода возвращаются на другом проводе. Таким образом, соответствующие магнитные поля внутри каждого провода шины:

1) одинаковой прочности.
2) противоположная полярность.

Это удовлетворяет требованиям, необходимым для компенсации индуктивности провода.


4) Насколько хорошо работает подавление индуктивности?


5) Насколько близко должны быть провода друг от друга, чтобы вызвать снижение индуктивности.

Что также верно то, что подавление шума и / или выбросы получают для кабель / автобус. Вот почему мы вместе говорим: Twist the Track Bus wiring.Учитывая, что он несет самые высокие уровни тока и все электрические шумы что поезда создают бег по рельсам, нам нужно свести к минимуму излучение магнитного поля от проводки трекового автобуса. Основная цель скрученные провода убедитесь, что два провода, которые несут одинаковый сигнал / питание, выход и обратная связь остаются в непосредственной близости на всем максимальная длина автобусного пробега. Второстепенное - это факт вращение гарантирует, что два провода в среднем находятся на одинаковом расстоянии от других параллельных проводов, не относящихся к шине. Это еще больше помогает справиться с подавлением шума и выбросов.
Что делает шину или провод потенциальным источником шума?

Когда проходит большой ток! Вот почему мы говорим: держите высокоточную путевую шину подальше от всех других автобусов, несущих низкий ток
. (Шина с кабиной и шина управления). Чем меньше позволяет идеальная отмена шумная шина для передачи шума от магнитного поля к другой автобус рядом. В частности, он может атаковать ближайших более слабых нижних текущие автобусы, у которых также есть не совсем идеальная отмена, чтобы забрать шум.


1) Как работает кабельная разводка витой пары для подавления шума?

Простой Ответ: В «потерянной проводке», часто встречающейся в типовой разводке, возникает шум. источник (обычно другой провод, несущий несвязанный сигнал) может быть физически ближе к одному члену пары проводов, чем к другому по всю длину проводки. В таких случаях больше шума (емкостного или индуктивно) соединяется с более близким проводом, чем с более дальним, создавая различное напряжение шума в одном проводе по сравнению с другим. Эта разница в уровне шума между парой проводов может быть большой. достаточно, чтобы испортить данные. При использовании витой пары шум источник одинаково близко к каждому из проводов. Поэтому два провода снимайте примерно равные шумовые напряжения с одинаковой полярностью. В "приемник", расположенный на дальнем конце кабеля, ищет разностный сигнал между двумя двумя проводами. Вместо этого он находит одинаковое напряжение шума в обоих проводах и может подавлять этот шум напряжение, потому что они кажутся одинаковыми (без разницы) или "общими" к обоим проводам.Следовательно, шумовое напряжение не может влиять на по кабелю витой пары передается важный "дифференциальный" сигнал.



Более конкретно использует магнитное поле одного провода для противодействия действию или отмены магнитного поля другого провода! Этот работает, потому что полярность тока в проводе и полярность магнитного поля вне провода связаны друг с другом. Поскольку ток, протекающий в одном проводе, равен, но противоположен другому проводу, два магнитных поля нейтрализуют друг друга!

ЕСЛИ все было идеально, отсутствие магнитного поля означает отсутствие магнитного излучения в воздухе (буква "M" в EMI) для подключения к соседним проводам (без перекрестных помех). Никакие радиоприемники не будут принимать энергия. Поскольку магнитное поле связано с индуктивностью, нет индуктивность в проводе! Без индуктивности в проводе мы можем отправить вниз по сигналам более высокой скорости, так как нет ничего, что могло бы препятствовать изменениям в текущий поток! Верно и обратное. ЕСЛИ соседний провод посылает сильное магнитное поле, которое перерезает наши два скрученных провода (кабеля), оба провода в кабеле улавливают одно и то же магнитное поле и преобразуют его. к току в проводе, идущем в том же направлении. Но они не затронутый им.Как? Когда два тока в каждом проводе встречаются в конце петли кабеля под нагрузкой, они сталкиваются друг с другом и нейтрализуют сами выходите! Это имеет тот же результат, что и экранирование кабеля от внешнее вмешательство.

Индуктивность электрическая свойство всех проводов, которое воздействует только на сигналы переменного тока. Его существование в провод противодействует быстро меняющимся сигналам переменного тока, что означает, что он будет противодействовать высокая скорость связи. Индуктивность буквально атакует форма волны цифрового сигнала и искажает их и ограничивает верхнюю частоту в котором вы можете использовать для передачи сигнала.С отменой индуктивность, высокоскоростные сигналы смогут путешествовать на большие расстояния прежде чем снова замедлиться. Почему? Нет такой вещи, как идеальный Подавление индуктивности, что означает, что некоторая величина индуктивности остается.

СТРАТЕГИЯ ЭЛЕКТРОПРОВОДКИ

Это все немного сложнее, потому что я сделал некоторые упрощения (игнорировали электрические поля или букву "E" в EMI для радио) ради ясность. Но они тоже сокращаются. Тем не менее, я думаю, вы понимаете представление о том, почему это работает.

9) Напряжение Шипы против декодеров: элементы 1c, 1e и 1f вместе являются ключевой причиной почему у нас могут быть проблемы с нашим макетом с DCC. Проблема варьируется с размером макета. Он варьируется от простого уничтожения ДКК пакеты, создающие непоследовательный контроль поездов или потерю декодеров программирование (сброс CV) вплоть до худшего сценария декодеры взрывают! Потеря программирования или продувка декодеров всегда связано с некоторым событием короткого замыкания на дорожке, например, с общим крушение. На трассе естественным образом возникают скачки напряжения низкой энергии цепь при отсутствии короткого замыкания. Прерывистый это происходит благодаря природе контакта колес. Ток в дорожке находится только на текущем уровне, необходимом для работы двигателя. Но если вы получите короткое замыкание, ток в проводах рельсовой шины мгновенно переходит в максимальный уровень, определяемый имеющимся у вас бустером. Энергия сохраненные в магнитном поле будут максимальными. Один короткий открывается, поскольку крушение продолжается, БАХ, самое сильное напряжение возможный шип сбрасывается на гусеницу.Цикл можно повторять снова и снова. и так, пока крушение не прекратится. Учитывая, что электронная схема используется имеет наименьшее номинальное напряжение (относительно проводов и дорожек), они легко становятся жертвами этих всплесков. Если достаточно сильный или генерируются достаточно частые всплески, вы обычно можете потерять программирование но со временем взрывается и схема на декодере.

10) Убийственные скачки напряжения. Два решения:

10a) Перекрутите подающие гусеницы: значительно снижает индуктивность и, следовательно, энергия, которая стоит за такими проблемами, как взрывы декодеров.Сделай это только при строительстве новой планировки.

10b) Установить RC-фильтр / терминатор: Обеспечьте путь для этого тока, когда короткое замыкание размыкается, ограничивая выброс напряжения. Если у тебя есть существующая проводка, зачастую это лучшее решение.

Вы можете сделать одно, другое или и то, и другое. Я лично делаю и то, и другое.

-----------------

Скрученный Парный кабель состоит из пары скрученных вместе изолированных проводов. Это это тип кабеля, который очень давно используется в телекоммуникациях.Кабель скручивание помогает снизить шум от внешних источников и перекрестных помех на многопарных кабелях.

Кабель витая пара подходит для передача сбалансированных дифференциальных сигналов. Практика передачи сигналы дифференциально восходят к ранним дням телеграфа и радио. Преимущества улучшенного отношения сигнал / шум, перекрестных помех и дребезги земли, которые приносит сбалансированная передача сигнала, особенно ценно в широкополосных и высокоточных системах. Передавая сигналов вместе с сдвигом по фазе на 180 градусов, излучениями и заземляющие токи теоретически погашены.Это облегчает требования на земле и на экране по сравнению с несимметричной передачей и приводит к улучшенным характеристикам EMI.

Наиболее часто используемая форма витая пара - это неэкранированная витая пара (UTP). Это всего два изолированные провода скручены между собой. любые кабели передачи данных и обычные телефонные кабели относятся к этому типу. Экранированная витая пара (STP) отличается от UTP тем, что имеет оболочку из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. В передаче данных есть кабель типа FTP (пары с фольгированным экраном), состоящий из четырех витая пара внутри одного общего экрана (из алюминиевой фольги).

Когда кабель скручен с постоянной скоростью скрутки по длине кабеля, a формируется кабель с заданным характеристическим сопротивлением. Характеристический импеданс витой пары определяется размером и расстояние между проводниками и тип диэлектрика, используемого между ними. У сбалансированной пары или двойных линий есть Zo, которое зависит от соотношения расстояние между проволоками в зависимости от диаметра проволоки и вышеизложенные замечания остаются в силе. Для практичных линий Zo на высоких частотах очень близко, но не собственно, чистое сопротивление.Поскольку сопротивление кабеля на самом деле функция расстояния между проводниками, поэтому разделение проводники значительно изменяют импеданс кабеля в этой точке.

Когда многие витые пары собираются вместе, чтобы образовать многопарный кальбе, отдельные жилы скручены в пары с различной скруткой, чтобы минимизировать перекрестные помехи.

Как уменьшить электромагнитные помехи с помощью экранированного кабеля на основе витой пары

По мере развития технологий в грузовиках, машинах скорой помощи, сельскохозяйственном оборудовании, строительной технике и т. Количество двигателей и контроллеров постоянного тока резко возросло.Электрические и электронные системы стали более сложными, чем когда-либо, а ограничения по размеру и весу в конструкции транспортных средств и оборудования как никогда важны для поддержания экономии топлива и выбросов. Когда вы помещаете большое количество электрических и электронных устройств в очень ограниченное пространство, электромагнитные помехи (EMI) от перекрестных помех могут вызвать сбой в работе каждой системы. Сдерживание электромагнитных помех жизненно важно для жизни вашей электрической системы.

Что такое EMI?

EMI - это процесс, при котором разрушающая электромагнитная энергия передается от одного электронного устройства к другому через излучаемые или проводимые пути, или и то, и другое.В автомобильной электронной системе электромагнитные помехи могут отрицательно повлиять на работу интегральной схемы внутри, а также на работу других электронных компонентов в непосредственной близости.

Проблемы EMI могут проявляться в виде простых неудобств, например статического электричества в радио. Или они могут создать опасную проблему, такую ​​как потеря управления автомобилем. Особое внимание следует уделять «критически важным» системам; особенно те, которые касаются контроля и безопасности транспортного средства. Некоторые из этих внутренних систем включают:

  • Радар предотвращения столкновений
  • Консольные приложения
  • Комбинация навигации и радио
  • Модуль гидроусилителя руля
  • Головное устройство информационно-развлекательной системы
  • Надуватель подушки безопасности
  • Разъем ЭБУ и другого модуля
  • Контроль давления в шинах
  • CAN шина
  • Двигатели постоянного тока
  • Система зажигания
  • Блок управления двигателем
  • Электронные тормозные системы
  • Системы контроля топлива
  • Адаптивный круиз-контроль

Уменьшите электромагнитные помехи с помощью «Twist»

«Скручивание» относится к скручиванию пары или пар проводов для уменьшения перекрестных помех, радиочастотных и электромагнитных помех. В витой паре два проводника одного провода скручены вместе, чтобы передавать равные и противоположные сигналы, поэтому пункт назначения обнаруживает разницу между ними, что известно как передача в дифференциальном режиме. Источники шума вводят сигналы в провода за счет связи электрических или магнитных полей и имеют тенденцию одинаково передаваться на оба провода. Таким образом, шум создает синфазный сигнал, который подавляется в приемнике, когда принимается разностный сигнал. Скручивание проводов для уменьшения индуктивной связи снижает шум (по сравнению с отсутствием скручивания) в соотношении от 14: 1 (для четырехдюймовой прокладки) до 141: 1 (для однодюймовой прокладки).Для сравнения, установка параллельных (нескрученных) проводов в стальной кабелепровод дает снижение шума только на 22: 1. (EETimes)

Рисунок 2 (слева) демонстрирует перекрестные помехи между проводами: магнитное поле, создаваемое током, протекающим в проводе A, вызывает нежелательный ток, протекающий в проводе B. (EETimes)

На рисунке 3 мы видим эффект компенсации витой пары. Когда мешающий сигнал подается одинаково на обе стороны витой пары, мешающий сигнал нейтрализуется и уничтожается. (EETimes)

Что касается кабеля и провода витой пары, это неэкранированный кабель витой пары (UTP) и экранированный кабель витой пары (STP), обернутый металлической фольгой для защиты от электростатического заряда и увеличения скорости передачи данных. UTP не имеет экранирования, но по-прежнему способен справляться с дисбалансами, которые мешают передаче данных.

STP в сравнении с UTP

Кабельная система

STP, также называемая экранированным кабелем управления, привлекает электромагнитные помехи и нейтрализует их с помощью заземленного кабеля.Проблемы могут возникнуть, если этот кабель неправильно заземлен. Если не заземлить должным образом, STP может потерять способность подавлять шум. Этот тип кабеля также больше по размеру и более чувствителен к работе, чем кабель UTP. Чтобы наилучшим образом использовать экранированную витую пару, ее следует использовать в промышленных условиях, где окружающее оборудование излучает повышенное количество электромагнитных помех, и установщик должен уделять особое внимание обеспечению надлежащего заземления.

Поскольку неэкранированная витая пара не имеет экрана из фольги и зависит от способа скручивания пар внутри кабеля, она более восприимчива к электромагнитным помехам в промышленных условиях.UTP - хороший выбор для систем CAN и аналогичных сетевых кабельных систем. UTP меньше, чем кабели STP, поэтому с ним легче работать, особенно в конструкциях транспортных средств и панелей оборудования, ограничивающих пространство. UTP передает данные так же быстро, как STP, и это более рентабельно.

При правильной установке и обслуживании как неэкранированная витая пара, так и экранированная витая пара хорошо подходят для своих применений. Если ваше приложение является промышленным и очень подвержено электромагнитным помехам, экранированный кабель может добавить дополнительную линию защиты.Никакой информации об экранированном кабеле управления и кабеле CAN-шины J1939 здесь нет.

Были использованы некоторые данные из статьи EE Times: используйте скрученные провода (и другие популярные провода для уменьшения EMI / RFI) http://www.eetimes.com/document.asp?doc_id=1279624

Кабели витой пары

Витая пара

Кабель витая пара состоит из пары изолированных проводов, скрученных вместе. Это тип кабеля, который очень давно используется в телекоммуникациях. Скручивание кабеля помогает снизить шум от внешних источников и перекрестные помехи в многопарных кабелях.

Кабель витой пары хорош для передачи сбалансированных дифференциальных сигналов. Практика передачи сигналов по-разному восходит к ранним временам телеграфа и радио. Преимущества улучшенного отношения сигнал / шум, перекрестных помех и отражения от земли, которые дает сбалансированная передача сигнала, особенно ценны в системах с широкой полосой пропускания и высокой точностью воспроизведения. Передавая сигналы вместе с дополнительным сдвигом по фазе на 180 градусов, теоретически устраняются выбросы и токи заземления.Это снижает требования к земле и экранированию по сравнению с несимметричной передачей и приводит к улучшенным характеристикам EMI.

Наиболее часто используемая форма витой пары - это неэкранированная витая пара (UTP). Это просто два скрученных вместе изолированных провода. к этому типу относятся любые кабели передачи данных и обычные телефонные кабели. Экранированная витая пара (STP) отличается от UTP тем, что имеет оболочку из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. Для передачи данных используется тип кабеля, называемый FTP (пары, экранированные из фольги), который состоит из четырех витых пар внутри одного общего экрана (из алюминиевой фольги).

Когда кабель скручивается с постоянной скоростью скрутки по длине кабеля, образуется кабель с заданным характеристическим сопротивлением. Характеристический импеданс витой пары определяется размером и расстоянием между проводниками, а также типом диэлектрика, используемого между ними. Сбалансированная пара или сдвоенные линии имеют Zo, которое зависит от отношения расстояния между проволоками к диаметру проволоки, и вышеупомянутые замечания все еще применимы. Для практичных линий Zo на высоких частотах очень близко, но не совсем, к чистому сопротивлению.Поскольку импеданс кабеля на самом деле является функцией расстояния между проводниками, разделение проводников значительно изменяет импеданс кабеля в этой точке.

Когда много витых пар складываются вместе, образуя многопарный кальбе, отдельные проводники скручены в пары с различной скруткой, чтобы минимизировать перекрестные помехи. Указанные цветовые комбинации для идентификации пары.

Наиболее часто используемое сопротивление кабеля витой пары составляет 100 Ом. Он широко используется для передачи данных и телекоммуникационных приложений в структурированных кабельных системах.В большинстве случаев применения кабелей с витой парой полное сопротивление кабеля составляет от 100 до 150 Ом. Когда кабель имеет большое расстояние между проводниками, возможно более высокое сопротивление. Типичные размеры жилы проводов для кабелей, используемых в телекоммуникациях, 26, 24, 22 или 19 AWG.

Вот некоторые общие импедансы, относящиеся к линиям витой пары:

  • 100 Ом: Этот импеданс представляет собой стандартизованный импеданс, который будет использоваться в проводке витой пары, используемой в структурированных системах проводки, соответствующих стандарту EIA / TIA 568.И неэкранированные, и экранированные кабели категории "CAT5 и лучше", используемые в таких приложениях, имеют полное сопротивление 100 Ом (обычно с точностью + -15% или выше). В настоящее время наиболее распространенный стандарт LAN, Ethernet, предназначен для кабеля витой пары с сопротивлением 100 Ом. Многие телекоммуникационные кабели витой пары имеют полное сопротивление около 100 Ом, и многие современные системы цифровой связи согласованы с этим сопротивлением. В настоящее время практически вся современная кабельная витая пара для телекоммуникационных приложений имеет полное сопротивление 100 Ом.
  • 110 Ом: экранированная витая пара на 110 Ом стандартизирована как тип кабеля, который будет использоваться для цифрового звукового интерфейса AES / EBU.
  • 120 Ом: экранированный кабель на 120 Ом обычно используется для связи RS485 в промышленных сетях. Существует множество промышленных кабелей для управления и передачи данных с импедансом около 120 Ом. Также некоторые телекоммуникационные кабели (как экранированные, так и неэкранированные) имеют импеданс 120 Ом, и существуют цифровые системы телекоммуникации, соответствующие этому сопротивлению (например, системы SOEM E1).
  • 150 Ом: это полное сопротивление, используемое в кабельной системе IBM с экранированной витой парой и сети Token Ring. В настоящее время также используется много экранированных кабелей «управления и данных» с сопротивлением около 150 Ом. Некоторые современные микрофонные кабели (экранированная витая пара) имеют импеданс около 150 Ом на высоких частотах, и иногда вы можете услышать сопротивление 150 Ом, упомянутое в аналоговых аудиоприложениях (типичные динамические профессиональные микрофоны обычно имеют импеданс 150-200 Ом).
  • 300 Ом: двухжильный провод, используемый в некоторых антеннах, имеет полное сопротивление 300 Ом. Это антенный кабель с очень низкими потерями. Обычно сопротивление 300 Ом не используется ни для чего другого, кроме некоторых антенн.
  • 600 Ом: 600 Ом - это стандартизированный импеданс, используемый в телефонном мире. Первые длинные телефонные воздушные линии (два провода на полюсах, разделенных друг от друга на некотором расстоянии) имели импеданс около 600 Ом. На практике современные телефонные кабели не имеют импеданса 600 Ом, но по историческим причинам об этом часто говорят, и многие телефонные аппараты все еще соответствуют этому импедансу.Вы можете иногда (довольно редко в настоящее время) услышать соответствие 600 Ом также в мире аудио.

Экранированная витая пара используется для устранения индуктивного и емкостная связь. Скручивание отменяет индуктивное связь, в то время как экран устраняет емкостную связь. В большинстве случаев этот кабель используется между оборудованием, стеллажи и постройки. Экранирование обычно добавляет кабелю некоторое затухание. (по сравнению с неэкранированными), но обычно не потому, что в случае сбалансированной передачи дополняющие сигналы будут эффективно нейтрализует любые токи экрана, поэтому потери тока в экране незначительны.

Характеристики шумоподавления кабеля витой пары определяются следующим: Характеристики кабеля: количество витков на метр (обычно большее количество витков на метр дает лучшая производительность), единообразная конструкция кабеля, баланс емкостей (меньшая емкость разница в грунте, тем лучше), диаметр кабеля (чем меньше между проводами, тем лучше) и количество экранирования (чем больше экранирование, тем лучше).

Телекоммуникационные кабели - это широкая тема. Обычно, когда мы говорим о телекоммуникационных кабелях, мы говорим о кабелях с витой парой используется для передачи телефонных и других телекоммуникационных сигналов внутри в здании и в кабельной разводке телефонной компании за пределами завода.В некоторых приложениях некоторые другие типы кабелей (витая пара, коаксиальный кабель, оптоволокно), но витая пара является наиболее часто используемым типом кабеля.

Кабельную разводку в помещении заказчика можно разделить на следующие части:

  • Кабельная разводка в кампусе: там, где на объекте находится более одного здания, для подключения и интеграции сети в пределах всей территории используется кабель Campus. EIA / TIA называет это магистральным кабелем между зданиями. Магистральная сеть кампуса обычно представляет собой оптоволокно на основе 62.Многомодовое или одномодовое волокно 5/125 мкм. Кабели в кампусе соединяют основные коммутационные узлы в разных зданиях.
  • Кабели Riser / Backbone: Riser или Backbone традиционно устанавливались с использованием экранированных или неэкранированных парных кабелей. Стандартно доступны кабели 6 x 4 или 25 пар. Они используются для данных и телефонов. Новые приложения для передачи данных все чаще удовлетворяются волоконно-оптическими кабелями (обычно многомодовыми). Кабели стояка / магистрали проложены от центрального коммутационного шкафа дома к коммутационному шкафу на разных этажах здания.
  • Горизонтальные кабели: Горизонтальные кабели витой пары обеспечивают связь между определенными рабочими зонами и в них. Кабели обычно проложены от коммутационного шкафа к розетке на рабочих местах. 4 Соедините пары кабелей UTP и FTP 24 AWG для высокоскоростных сетей, работающих со скоростью до 100 Мбит / с (даже более высокие скорости до 1 Гбит / с возможны с использованием лучших кабелей и новейших сетевых технологий). В соответствии с EIA / TIA 568A эти кабели могут использоваться на длине до 90 метров. 24 AWG - это наиболее часто используемая толщина для фиксированной проводки, но в некоторых случаях может использоваться и более толстая 23 AWG.
  • Кабельная разводка рабочей зоны: Высокопроизводительные гибкие кабели рабочей зоны / коммутационные кабели используются для локализованного соединения от настенного подключения к сетевому оборудованию. Коммутационные кабели обычно бывают неэкранированными или экранированными из фольги и бывают двух размеров 0,14 мм (26 AWG) и 0,22 мм (24 AWG).
  • Коммутационные кабели: короткие коммутационные кабели используются для соединения в коммутационном шкафу разъемов на коммутационной панели с активным оборудованием. Коммутационные кабели также используются в стойках передачи данных / телекоммуникаций для соединения различного коммуникационного оборудования.Коммутационные кабели обычно бывают неэкранированными или экранированными из фольги и бывают двух размеров 0,14 мм (26 AWG) и 0,22 мм (24 AWG).

Стандартный разъем для описанной выше проводки - 8-контактный. Модульный разъем RJ-45 (указан в IEC 60603-7-4 / 5).

Говоря о телекоммуникационных кабелях, обычно можно встретить термин «структурированная кабельная система». Термин структурированная кабельная система относится ко всем кабелям и компонентам, установленным в логическом иерархическом порядке.Он разработан так, чтобы быть относительно независимым от компьютерной (или телефонной) сети, которая его использует, так что любая из них может быть обновлена ​​с минимальными переделками кабельной сети. Еще несколько лет назад для каждой технологии передачи данных требовался собственный тип проводки. Теперь технология единой проводки (структурированная кабельная система) будет поддерживать все основные существующие технологии сетей передачи данных и те, которые появляются на горизонте.

Преимущества структурированной кабельной разводки UTP:

  • Неэкранированная витая пара (UTP) Структурированная кабельная система помещения позволяет размещать множество протоколов связи в одном пучке проводов.Примеры включают голос, данные, видео и управление CCTV.
  • Система UTP - кабельная разводка с цветовой кодировкой
  • Хорошая система UTP дает лучшее подавление помех, чем коаксиальный кабель
  • UTP дешевле, чем выделенный коаксиальный или оптоволоконный кабель
  • UTP физически меньше, чем коаксиальный и многие другие типы кабелей
  • UTP - очень простой в установке и перенастройке носитель
  • UTP чрезвычайно легко терминировать
  • Во многих случаях провод уже установлен

Недостатки структурированной кабельной разводки UTP:

  • Поскольку могут быть разные типы сигналов, подключенных к разным розеткам, и все розетки выглядят одинаково, пользователь должен быть осторожен, чтобы не подключать устройство к розетке, где подключен неправильный тип сигнала.Отжимное соединение может привести к неправильной работе системы или даже к повреждению оборудования.
  • Приложение, изначально разработанное для некоторых других типов кабелей, обычно требует специальных средств подключения, которые стоят денег
  • Текущие системы UTP (CAT5, CAT5e, CAT6) имеют довольно ограниченные высокочастотные характеристики, поэтому они не подходят для передачи очень высокочастотных сигналов, таких как сигналы кабельного телевидения, телевизионных антенн и радиоантенн. Для этого есть продукты, но производительность, которую можно получить с ними, обычно довольно ограничена.

Стандарт T568-A, опубликованный Ассоциацией электронной промышленности и Ассоциацией индустрии телекоммуникаций, определяет систему для построения сети передачи данных и голоса в офисной среде, срок службы которой составляет не менее десяти лет, и поддерживает сетевые продукты от различных поставщиков. Наиболее часто используемая структурированная кабельная система использует неэкранированную витую пару. проводка подключена в соответствии со стандартом EIA / TIA-568A. В такой проводке комнаты подключены по звездообразной топологии от центральной коммутационной комнаты.В настоящее время наиболее распространенным типом кабеля является неэкранированный твистер CAT 5. парный кабель заканчивается разъемами RJ-45 (8-позиционные модульные разъемы ISO 8877 / IEC 60603-7) (четыре витые пары на кабель). Этот вид кабеля может использоваться для передачи телефонных сигналов. (как аналоговые, так и цифровые), а также потребности в передаче данных (Ethernet и другие мои сетевые методы). Стандарт кабелей EIA / TIA-568A для рынков США. Стандарт EIA / TIA-568A дает два варианта цвета кабеля кодирование TIA568A и TIA568B.EIA / TIA 568A и 568B - это два метода подключения, которые используются для указания того, какие цвета назначены какому контакту модульного разъема. Из этих цветовых кодов наиболее часто используемые один - TIA568B (рекомендую использовать). Стандарт T568-A также определяет категории, используемые для классификации кабеля UTP. Эти категории стали отраслевым стандартом для характеристик кабелей UTP и широко используются многими производителями. У Европы есть своя (очень похожая по основным деталям) стандарт кабельной разводки EN 50173.

Вычисления и передача данных - это быстроразвивающиеся технологии, в которых оборудование часто имеет практический срок службы не более нескольких лет, прежде чем его вытеснят что-то более новое и лучшее.Через несколько лет технология унифицированной проводки, которая рекомендуется сейчас, может оказаться неадекватной. Тем не менее, современные сетевые технологии разрабатываются с использованием витой пары, поэтому, хотя никто из нас не может надежно заглянуть в будущее, лучший совет, который можно дать сейчас, - это то, что проводка в новом здании должна быть UTP категории 5 или выше ( CAT6). Электропроводка с использованием структурированных кабелей становится актуальной в домах (CAT 5 UTP).

Вот некоторые распространенные типы кабелей, которые могут встретиться при установке телекоммуникационных сетей:

  • Неэкранированная витая пара 100 Ом: современные структурированные кабельные системы (CAT 3, CAT 4, CAT 5, CAT 6), используемые для передачи телефонных сигналов и сетевых сигналов внутри зданий
  • Неэкранированная витая пара 120 Ом: некоторые старые телекоммуникационные кабели в полевых условиях (довольно типичное значение для линии от центрального офиса до дома)
  • Экранированная витая пара с сопротивлением 150 Ом: обычно используются для некоторых старых сетевых систем, таких как кабельная система IBM, используемая для сети Token Ring.Экранированная витая пара с сопротивлением 150 Ом также иногда используется для передачи симметричных аудиосигналов и сигналов систем автоматизации (как правило, в приложениях, где требуется экранированная витая пара.
  • Сиаксиальный кабель 75 Ом: видеосвязь, система видеонаблюдения, общая антенная разводка, кабельное телевидение, некоторые телекоммуникационные сигналы
  • Коаксиальный кабель 50 Ом: антенная проводка для радиопередатчиков, карт WLAN, базовых станций сотовых телефонов и т. Д.

Для приложений передачи данных по витой паре существует три возможных уровня номинального сопротивления: 100 Ом, 120 Ом и 150 Ом.Кабели с сопротивлением 100 Ом занимают преобладающую долю рынка, поэтому при разработке аппаратного и программного обеспечения основное внимание уделяется системам с сопротивлением 100 Ом. Если у вас нет особых причин выбрать иное, я рекомендую использовать кабель 100 Ом для установки данных. Типичная толщина медного провода кабеля, используемого здесь, составляет 24 AWG. Самый распространенный кабель в оболочке состоит из четырех плотно скрученных пар изолированных медных проводов калибра №24. Он широко используется в коммерческих целях и находит свое применение в новых домах для удовлетворения растущего потребительского спроса.

Типичный кабель UTP состоит из четырех пар проводов в каждом кабеле. Не все четыре пары используются в реальных приложениях. Для большинства локальных сетей используются только две пары, по одной в каждом направлении, чтобы обеспечить полнодуплексную одновременную двунаправленную связь. Из-за ограничения полосы пропускания и излучения излучения, которое потенциально может повлиять на другие электронные устройства, высокоскоростные сети переходят на использование всех четырех пар.

Категории кабелей

«Качество» кабельных систем для передачи высокочастотных сигналов выражается следующей маркировкой (они используются в США):

  • Категория 1: Кабели, отвечающие минимальным требованиям для аналоговой голосовой связи или обычной телефонной сети (POTS).Также известен под названием Grade 1. Обычно называется внутренним проводом в сообществе телекоммуникационных компаний. (Неофициальное обозначение)
  • Cat 2: это система UTP с сопротивлением 100 Ом, способная работать с Token Ring со скоростью 1 Мбит / с и аналогичными сетями. Это также известно как кабельная система IBM Type 3. Также известен под названием Grade 2. (Неофициальное обозначение).
  • Cat 3: Этот тип кабеля рассчитан на 16 МГц и поддерживает приложения до 10 Мбит / с. Приложения могут варьироваться от голоса до 10BASE-T. Это кабель с низкими характеристиками, который исчезает.В настоящее время это минимальное требование для качественной структурированной телефонной кабельной системы. Это также известно как кабельная разводка ISO / IEC 11801 класса C. Это было стандартом для характеристик UTP еще в 1988 году. FCC недавно изменил требования к внутренней телефонной проводке до минимальной категории Cat 3 из-за проблем с перекрестными помехами, возникающими при использовании не перекрученных четырех четверок. CAT 3 больше не признается TIA.
  • Cat 4: Этот тип кабеля рассчитан на 20 МГц и поддерживает приложения до 16 Мбит / с. Приложения могут варьироваться от голоса до 10BASE-T и Token Ring 16 Мбит / с.В настоящее время этот тип кабеля мало используется.
  • Cat 5: Традиционный рейтинг кабелей для высокоскоростной передачи данных. Номинальная частота 100 МГц. Этот кабель хорошо работает от передачи голоса до 100BASE-T Ethetnet и 155 Мбит / с ATM. Этот тип кабеля также известен как кабельная система ISO / IEC 11801 класса D. Сегодня медная проводка категории 5 является признанным минимумом для услуг широкополосного доступа. Стандарт для проводки - ISO / IEC-11801 и TIA / EIA-568-A-5. Работа по категории CAT5 возможна только в том случае, если кабель, соединительные модули, патч-корды и вся электроника имеют одинаковый рейтинг CAT5.
  • Cat 5e: новый рейтинг разработан в США. Номинальная частота 100 МГц. Cat 5E становится новым стандартом для проводки в помещениях, поскольку рекомендуется как минимум для всех будущих установок TIA / EIA, IEEE и многими производителями оборудования. Расширенная категория 5 была ратифицирована в 1999 г.
  • Cat 6: новый рейтинг, только что разработанный в США, ISO / IEC и CENELEC. Номинальная частота составляет 200 МГц с некоторыми требованиями, указанными для 250 МГц. Категория 6 указывается одновременно как ISO в документе 11801-2001, так и TIA в его дополнении категории 6 к TIA 568B (ANSI / TIA / EIA-568-B.2-1 ратифицировано TIA / EIA в июне 2002 г.). Это обеспечивает наилучшую возможную производительность с текущими конфигурациями проводки T568A и T568B на 8-контактном 8-проводном модульном разъеме (RJ-45). В Европе это известно как кабели ISO / IEC 11801 класса E.
  • Кат. 7: рейтинг для экранированных кабелей отдельной пары, соответствующий требованиям немецкого стандарта DIN 44312-2. Номинальная частота 600 МГц. Работа продолжается. Он также известен как ISO / IEC 11801 Class E. Этот кабель полностью экранирован и использует нестандартный интерфейс RJ-45 (гибридный разъем RJ-45 Alcatel).Эти кабели предназначены в первую очередь для европейского рынка. Другой альтернативный тип соединителя - соединитель IBM Mini-C. В Европе это называется кабельной разводкой класса F.

Обычно спецификация для разных групп определяется Коэффициент затухания / перекрестных помех, разрыв между затуханием и СЛЕДУЮЩИМ. Практически для считывания сигнала данных требуется минимальный зазор в 10 дБ. Кабель CAT-3 UTP с номинальной частотой 16 МГц с запасом по уровню 10 дБ на частоте 16 МГц. Кабель CAT-4 UTP с номинальной частотой 20 МГц и запасом по уровню 10 дБ на частоте 20 МГц.Кабель CAT-5 UTP с номинальной частотой 100 МГц и запасом по уровню 10 дБ на частоте 100 МГц.

Чтобы установка соответствовала требованиям определенной категории, все компоненты должны соответствовать указанной категории или превосходить ее. Использование розетки Cat 3 (или патч-корда) на Cat 6 снижает производительность до Cat 3.

Некоторые наименования для разных типов кабелей:

  • UTP = неэкранированный витой (сбалансированный) 4-парный кабель, 100 Ом
  • STP = Общий экранированный из фольги / оплетки 2-парный кабель с индивидуальным экраном, 150 Ом
  • FTP = 4-парный кабель с фольгированным экраном, 100 Ом
  • ScTP = Общий экранированный кабель из фольги / оплетки, 100 или 120 Ом

Рекомендации: Установка кабеля с более низкими характеристиками (включая категории 5 и 3), чем кабель категории 5e, может привести к дорогостоящему повторному подключению в ближайшем будущем.Категория 5 теперь считается устаревшей, за исключением, возможно, домашнего использования. Cat 5E или Cat 6 теперь являются стандартом. Телефон, сеть передачи данных, компьютерная сеть и видеокабели должны быть «домашними» от каждого телефона, рабочей станции, телевизора и т. Д. До центрального пункта, как правило, рядом с входящей службой телефонной компании и провайдера кабельного телевидения. Для каждого проема в стене рекомендуется два кабеля категории 5e (по 4 пары в каждом). Один кабель UTP предназначен для компьютерной сети, а другой кабель UTP - для телефона, модема и факса.

Как правило, рекомендуется установить кабельную систему UTP, если только У вас есть очень веская причина, по которой вы должны использовать кабельную систему STP. Кабельные системы STP дороже и сложнее в установке и поддерживать, чем кабельные системы UTP, но не обязательно лучше в нормальной домашней / офисной среде.

При установке кабеля помните, что существуют разные типы кабелей. Внутренняя проводка рассчитана на одножильный кабель. (обычно кабель CMR). Это наиболее подходящий тип кабеля.Многожильные соединительные кабели часто используются для сегментов кабеля, идущих от настенной розетки к ПК, а также для коммутационных панелей. Они более гибкие, чем одножильные провода. Если для этого вы использовали одножильный кабель, постоянное изгибание соединительных кабелей может привести к износу кабеля с твердым сердечником. Другая причина заключается в том, что кабель с твердым сердечником не имеет надежного подключения к обычный разъем RJ-45, используемый в соединительных кабелях (заделка сплошной жилы очень приятно только к розеткам RJ-45 и разъемам патч-панелей). У многожильного кабеля есть и свои недостатки.Многожильный кабель подвержен разрушению из-за проникновения влаги, может использовать другой цветовой код и не должен использоваться для длинных кабелей. из-за того, что характеристики обычно хуже, чем у той же категории кабель со сплошным сердечником, предназначенный для внутристенной проводки. Спецификация TIA / EIA 568A определяет одну сетевую ссылку на иметь до 90 метров внутристенной проводки (более толстый одножильный кабель) и в дополнение к этому до 10 метров соединительного кабеля (более тонкий многожильный провод).

Европейский класс кабеля

В европейских стандартах кабельной проводки используются разные наименования и классы.Постоянные ссылки и каналы классифицируются следующим образом:

  • Класс A: кабели до 100 кГц, для POTS (300-3400 Гц) и базовой скорости ISDN (144 кбит / с)
  • Класс B: Кабель с номинальной частотой до 1 МГц, для базовой скорости ISDN (144 кбит / с) и основной скорости ISDN (2 Мбит / с)
  • Класс C: Кабель, рассчитанный на 16 МГц, для 10Base-T Ethernet и Token Ring (4 Мбит / с и 16 Мбит / с)
  • Класс D: Кабель, рассчитанный на 100 МГц, для Token Ring 16 Мбит / с, 100Base-T Ethernet, CDDI (FDDI для витой пары), ATM TP 155 Мбит / с (ATM на витой паре)
  • Класс E: Кабель, рассчитанный на 250 МГц, для 1000Base-T
  • Класс F: Кабель, рассчитанный на 600 МГц, приложения еще не определены (2-3 Гбит / с), требуются специальные разъемы (обычного RJ-45 недостаточно).Требуется полностью экранированная телекоммуникационная розетка / соединитель, возможно, с экраном для каждой пары проводов.
  • Оптический класс
  • : оптоволокно для 10BaseF, 100BaseF, оптоволоконное Token Ring, FDDI, ATM

Кабели и ЭМС

Производительность кабельных систем также должна соответствовать стандартам EMC. Для частот выше 30 МГц европейские нормы (EN 50081-1 / EN 55022) определяют пределы допустимого излучения в свободном пространстве. Это означает, что всякий раз, когда полоса пропускания LAN-системы превышает 30 МГц, необходимо уделять особое внимание соблюдению требований ЭМС.

В мире данных была проделана большая работа, чтобы сохранить актуальность рабочие частоты низкие. Ниже 30 МГц FCC не имеет спецификаций излучения и Европейские спецификации здесь вполне себе. Таким образом, одним из ключевых факторов развития технологий должен был получить системы с этим номером или рядом с ним, чтобы избежать требования FCC и европейского стандарта.

Для значительного снижения эмиссии использование экранированных кабелей оказывается самым простым решением. Но сбалансированная передача или сбалансированная передача плюс экранирование - это два разных средства для достижения хороших характеристик ЭМС.Будет ли действительно необходимо экранирование при хорошо сбалансированной системе? Всегда ли STP будет обеспечивать лучшую производительность EMC, чем UTP? Ответ непонятен и зависит от приложения. Оба типа кабеля обладают тремя хорошими и плохими свойствами. Если бы кабельная линия и цепи передачи / приема коммуникационного оборудования были идеально сбалансированы, нам вообще не понадобилось бы экранирование. В дифференциальном режиме и UTP, и STP работают одинаково (только STP обычно имеет несколько более высокое затухание и / или его труднее обрабатывать, потому что он обычно толще).В обычном режиме канал UTP действует как длинная антенна, в то время как кабель FTP или S-FTP ведет себя более или менее как коаксиальный кабель (= хорошо известно, что излучение невелико, а восприимчивость в случае невосприимчивости хорошая). Эксперименты с кабелем STP продемонстрировали необходимость сохранения целостности экрана для получения хорошей производительности. А хорошо заземленный STP может очень хорошо работать в самых разных средах (например, STP выгоден в случаях, когда кабель окружен множеством металлических предметов).

Хорошо спроектированная и правильно установленная кабельная сеть FTP, несомненно, обеспечивает улучшенную целостность сигнала по сравнению с неэкранированная система. Однако для эффективной работы экран должен быть правильно заземлен. На практике это не так. всегда легко достичь. Плохо заземленная, экранированная система на самом деле будет предлагать более низкие уровни производительности, чем та, которая не экранирован во-первых. В худшем случае сам экран может стать излучающим источником, производящим ток. заземляющие контуры или улавливание внешних излучений и излучение вредных помех прямо рядом с кабелем передачи данных.

Когда STP заземлен с обоих концов (для нормальной работы, необходимой для хорошей производительности), экран кабеля может начать пропускать ток заземления, который влияет на характеристики кабеля. Если разность потенциалов земли менее 1 В (среднеквадратичное значение) не может быть выполнено, это может вызвать проблемы при установке STP. В этих особых случаях в системе проводки необходимо использовать прерывистое заземление, когда непрерывность (в терминах высоких частот) все еще может быть достигнута за счет использования кабелей оборудования с прерывистыми, но емкостными экранами.

При прокладке коммуникационных кабелей следует использовать коммуникационные кабели. должен быть установлен достаточно далеко от силовых кабелей, чтобы избежать поглощение помех от силовых кабелей к проводке ЛВС. Кабели питания и проводку LAN никогда не следует прокладывать внутри некоторых труба электропроводки как по соображениям безопасности, так и по причинам помех. При прокладке кабелей коммуникационные кабели следует оставлять не менее 15 см от линий 230 В переменного тока и 20 см от Линии переменного тока 400 В (эти рекомендации взяты из промышленных рекомендации по прокладке кабелей и являются хорошей отправной точкой для жилые установки также).

Гибкий многожильный кабель и одножильный кабель

Независимо от того, экранирован кабель или нет, есть два типы кабелей: гибкий многожильный кабель и одножильный кабель. Кабель с твердым сердечником обычно дешевле и используется внутри настенная проводка. С кабелем с твердым сердечником легко работать внутри стены проводка (легко подсоединяется к розеткам) и обычно имеет лучшие рабочие характеристики, чем гибкие кабели. Кабель с твердым сердечником - плохой выбор для патч-кордов, так как он не очень гибкий и сложный для правильного подключения к вилке RJ-45.Вы можете попробовать сделать патч-корды из одножильного кабеля, но вы вскоре выясняется, что они очень ненадежные, потому что стандартные вилки RJ-45 не подключайтесь к одножильному кабелю надежно. Все соединительные кабели должны быть изготовлены из гибкого многожильного кабеля.

Наконечники для установки

При установке кабелей будьте осторожны при обращении с кабелем. Есть много вещей, которые могут вызвать неисправность кабеля категории 5 или выше. не соответствовать спецификациям, включая изгиб, напряжение и т. д.

Когда дом строится, относительно легко проложить кабели вокруг дома.В доме с деревянным каркасом кабели прокладываются до установки внутренних стеновых панелей. В кирпичных и блочных домах желоба или воздуховоды следует укладывать / укладывать в стяжку пола или стен. Для дома с деревянным каркасом также рекомендуется использование коробов или воздуховодов, потому что после их установки при необходимости можно довольно легко обновить проводку. При установке кабелей это хороший способ пометить кабели. как только вы натянете их на место. Большое количество кабелей без маркировки будет большой беспорядок, который потом тяжело разобрать какой кабель куда идет.Провод CAT 5 доступен в упаковке «катушка в коробке». Это очень удобно для протягивания проволоки, не закручивая ее. Без такой упаковки или подставки для кабельной катушки протягивание проволоки - это работа двух человек.

При установке электропроводки необходимо учитывать нормы пожарной безопасности. Обычно кабели должны соответствовать международным стандартам пожарной безопасности. (например, IEC 332-1) и местные строительные нормы и правила. При прокладке кабеля в офисном здании нормы пожарной безопасности часто предписывают, что кабели, проходящие через воздушные пространства в стенах здания (называемые пленумами), должны иметь внешнюю оболочку из материала, который не выделяет токсичные газы при горении.Оболочка из ПВХ, используемая на большинстве кабелей, действительно выделяет эти газы, поэтому существует отдельный сорт кабеля, называемый напорным кабелем, который имеет оболочку из более безопасного материала. Пленум-кабели менее гибкие и более дорогие, но если этого требуют местные нормы, используйте их. Существует несколько классификаций пожарных кодов для внешней изоляции кабеля CAT 5 (кабель CMR, «стояк», пленум-кабель и т. Д.). Местные, государственные или национальные нормы и правила могут потребовать от вас использовать более дорогой кабель с пленочной оболочкой, если он проходит через подвесные потолки, каналы или другие области, если они используются для циркуляции воздуха или служат в качестве прохода для воздуха из одной комнаты в другую. Другой.В случае сомнений используйте пленум. Кабель CMR обычно подходит для всех применений, не требующих напорного кабеля.

В настоящее время вы можете подключить здание только с помощью UTP категории 5 и делать практически все, что угодно. Теоретически вы даже можете запустить несколько сервисов на одном четырехпарный кабель в некоторых приложениях. Однако в настоящее время в TIA / EIA 568A нет стандартов для "общая оболочка" приложения без данных. Установщики должны знать, что в TIA / EIA 568A, хотя это не специально запретить многократное использование любого кабеля, если такое многократное использование установлен, этот кабель не подлежит сертификации как совместимый со стандартом 568A.Этот не означает, что кабель рядом с ним в комплекте соответствует или не соответствует требованиям. Поэтому лучше всего определить, какие кабели будут соответствовать требованиям 568A и чтобы установить их в соответствии с этим стандартом. Нестандартные кабели с общей оболочкой, могут быть подключены по мере необходимости. Также возможно установить все кабели на 568А. совместимым, и чтобы нестандартные приложения появлялись вне каждого настенная розетка. Таким образом, вся проводка в любой момент может быть частью 568A. совместимая сеть и, тем не менее, при смене коннектора быть видеопотоком, телефон, линия T-1, кабель RGB или многие другие.

Существуют стандарты и рекомендации по заземлению телекоммуникационные системы отжима должны быть заземлены. Эта тема освещена в телекоммуникационных стандартах, спецификациях кабельных систем и нормы электробезопасности. Некоторые стандарты / предлагаемые стандарты связанных с заземлением структурированных кабельных систем. TIA / EIA-607, PrEN50303 и PrEN50174-2.

В настоящее время, проводя витую пару во всех комнатах дома или офиса, Вы можете практически предоставить любой вид услуг, необходимых для каждого номера.Эти услуги включают потоки данных 10 / 100BaseT для компьютерных сетей, доступ к Интернету, совместное использование принтеров, факсимильные аппараты, каналы телефонии для телефонов, конференц-связь, внутреннюю связь, аудиопотоки и видеопотоки. Эта домашняя сетевая установка имеет простой дизайн. Путем объединения этих различных носителей в сложное устройство мультиплексирования, которое может разделять входные сигналы аудио / видео и голоса / данных без ухудшения качества, владелец дома будет иметь возможность разветвлять эти сигналы по проводу витой пары в любое место в доме.

Радио-аудио (550 кГц - 108 МГц), телетрансляции, кабельное и спутниковое телевидение сигналы традиционно распределяются по коаксиальному кабелю. При достаточно хорошей разводке витой пары вы даже можете использовать ту же самую разводку. также для большинства услуг, традиционно выполняемых с помощью коаксиального кабеля. антенный кабель.

Домашняя сеть позволит централизованно размещать спутниковые и кабельные приемники, антенны AM / FM, компьютерные ресурсы и т. Д., Которые подключаются к этим мультиплексорам. Затем, просто заменив патч-корд на небольшой стойке, расположенной в туалете, домовладелец может контролировать, какая информация подается в каждую комнату.

Существует множество стандартов проводки, некоторые из которых встречаются чаще, чем другие. Между телефонной проводкой и проводкой LAN есть разница. Наибольшие различия заключаются в способе размещения пар в кабелях. и тип используемого кабеля (приложения для передачи данных обычно требуют более высоких спецификации кабеля).

Телефонная проводка в США определяется USOC (Код заказа универсального обслуживания - теперь обрабатывается и поддерживается TIA). Серебряный сатиновый кабель часто используется для телефонной проводки и не поддерживает более строгие требования (более высокие скорости), используемые в кабелях LAN.

Подключение к локальной сети определено EIA / TIA. Самым важным стандартом электропроводки в этом случае является стандарт электропроводки EIA / TIA 568. EIA / TIA 568A и 568B - это два метода подключения, используемые для указания того, какие цвета назначены какому контакту модульного разъема.

Многие разъемы Rj-45 с маркировкой проводки на них имеют двухцветный провод. Возможности, напечатанные на разъеме, обычно обозначаются буквами «A» и «B». Что означают маркировки «А» и «В»? Схема электропроводки «А» - это новая схема электропроводки для телефонных компаний, которая используется во всех новых применениях электропроводки в жилых и коммерческих помещениях.Схема подключения «B» использовалась AT&T для коммерческих электромонтажных работ, когда они были «единственной игрой в городе», прокладывающей новые здания. Эти обе цветовые схемы подключения перечислены в стандарте подключения EIA / TIA 568. При подключении принципиально не имеет значения, какой из них вы используете, пока вы делаете всю проводку таким же образом. Нет разницы в производительности, используются только провода разного цвета. для разных контактов, но проводка от разъема до разъема электрически такой же.

Обозначения контактов штекеров

Штекерные модульные разъемы пронумерованы СЛЕВА НАПРАВО, если смотреть сверху (ВЕРХ - это когда пластиковый рычаг находится внизу). Гнездовые разъемы пронумерованы слева направо, если смотреть спереди.

Общие методы электромонтажа

В мире телекоммуникаций и локальных сетей существует множество распространенных методов подключения. EIA / TIA 568A и 568B - это два метода подключения, используемые для обозначения цвета назначены какому контакту модульного гнезда. Это стандарты современной «структурированной кабельной разводки» и «LAN».

При установке телефона практика окраски традиционно была следующей: «Ring» обычно назначается КРАСНОМУ проводу, «Tip» обычно назначается ЗЕЛЕНОМУ проводу.

У обычного модульного телефонного кабеля один конец перевернут, поэтому с помощью четырехжильного плоского шнура, черный на одном конце находится слева, и прямо на другом конце. Для некоторых других приложений кабель очень вероятно не имеет этого перевернутого конца, но использует прямое сквозное соединение (например, приложение для передачи данных использует прямое соединение).

При телефонной проводке необходимо соблюдать особые правила техники безопасности, о которых могут не знать работники, плохо знакомые с этой областью. Следующие советы и рекомендации следует строго соблюдать, чтобы избежать угроз безопасности и обеспечить безотказную установку и высококачественное телефонное обслуживание:

  • Никогда не пытайтесь ремонтировать, устанавливать или модифицировать телефонное оборудование или системы электропроводки, если вы носите кардиостимулятор. Электрокардиостимуляторы могут выходить из строя из-за напряжения в телефонной цепи и частоты тактового сигнала.
  • Большинство электрических травм, связанных с телефонной проводкой, возникает в результате внезапного, неожиданно высокого напряжения на обычно низковольтной проводке. Однако в некоторых небезопасных условиях телефонная проводка может находиться под высоким опасным напряжением, например, во время грозы.
  • Разъемы никогда не должны устанавливаться в таком положении, когда человек может пользоваться телефоном в ванне, гидромассажной ванне или бассейне.
  • Вся внешняя проводка должна быть оборудована должным образом заземленными и перечисленными в перечне предохранителями сигнальной цепи.
  • Не прокладывайте открытую проводку между конструкциями, где она может подвергнуться воздействию молнии без надлежащей защиты.
  • Избегайте прокладки проводов в сырых местах или рядом с ними.
  • Необходимо установить системы телефонной проводки, чтобы свести к минимуму возможность случайного контакта с опасной силовой и осветительной проводкой. Никогда не размещайте телефонную проводку рядом с оголенными проводами питания или громоотводами, антеннами, трансформаторами, трубами пара или горячей воды или нагревательными каналами.
  • Всегда обеспечивайте адекватное разделение телефонной проводки и другой электропроводки в соответствии с правилами.
  • Никогда не помещайте телефонный провод в кабелепровод, коробку, канал, канал или другой корпус, содержащий силовые или осветительные цепи любого типа. Расстояние от всех других высоковольтных проводов должно составлять не менее шести дюймов, кроме кабелепровода.
  • От пятидесяти (50) до шестидесяти (60) вольт постоянного тока обычно присутствует на неработающей паре «наконечник-кольцо». При определенных обстоятельствах вызывной ток переменного тока девяноста (90) В может вызвать очень неприятный электрический разряд. Во избежание шока всегда отключайте службу набора номера от проводки в помещении во время работы.

Приведенные выше советы применимы к установке любой телекоммуникационной сети.

В настоящее время системы UPT обычно устанавливаются с кабелем CAT5 или лучше. Электропроводка CAT5 будет иметь определенные характеристики, в том числе:

  • Неэкранированная витая пара (существует также экранированная версия)
  • 8-жильный кабель
  • Кондикторы проволочные 24-го калибра
  • Расчетная скорость 100 Мбит / с. движение.
  • Использует разъемы RJ45. RJ45 - это тип модульного разъема, похожего на концы телефонного кабеля, но на несколько размеров больше.2 метра / Ом Ом / 100 м диаметр / мм 22 30,3 3,30 2,1 0,644 9,24 10,8 0,64 24 19,1 5,24 1,3 0,511 5,82 17,2 0,51 26 12,0 8,32 0,8 0,405 3,66 27,3 0,41 28 7,55 13,2 0,5 0,321 2,30 43,4 0,33 Эти значения Ом / Расстояние предназначены для цепи с двусторонним переключением. Технические характеристики указаны для медного провода при температуре 77 градусов по Фаренгейту или 25 градусов по Цельсию. Наиболее часто используемый провод в структурированных кабелях внутри стен - 24 AWG.В коммутационных кабелях обычно используется провод 26 AWG.

    Типичные характеристики передачи проводки CAT5:

    • Сопротивление постоянному току: 8,99 Ом / 100 метров
    • Несимметричное сопротивление постоянному току: 0,58% (макс. 5%)
    • Несимметричная емкость (пара относительно земли) 6,0 пФ / 100 м (макс. 330 пФ / 100 м)
    • Задержка распространения при 100 МГц: 485 нс / 100 м
    • Расхождение задержки распространения при 100 МГц: 45 нс / 100 м
    • Номинальное характеристическое сопротивление 100 Ом (может варьироваться от 85 до 115 Ом)
    Затухание перекрестных помех на канале CAT5: (Канал может состоять из до 90 метров горизонтального кабеля, одного или двух переходных разъемов на каждом конце горизонтального кабеля и до 10 метров пользовательских коммутационных кабелей для общей максимальной длины 100 метров.)
     Затухание частоты NEXT
     (МГц) (дБ) (дБ)
      1,0 2,5 60,0
      4,0 4,0 50,6
      8,0 6,3 45,6
     10,0 7,0 44,0
     16,0 9,2 40,6
     20,0 10,3 39,0
     25,0 11,4 37,4
     31,25 12,8 35,7
     62,5 18,5 30,6
    100,0 24,0 27,1

    Приведенные выше ограничения взяты из технических характеристик канала категории 5 TIA TSB-67. (Данные с http: // www.chem.ox.ac.uk/it/staff/Network%20Documentation/standards.html. Кабель iself дает вам гораздо лучшую производительность, но производительность канала уменьшается за счет перекрестных помех и затухания на разъемах и соединительных кабелях. Для 100 метров хорошего одножильного кабеля CAT5 (только кабель) характеристики на частоте 100 МГц: полное сопротивление 100 + -15 Ом, затухание 22 дБ, СЛЕДУЮЩИЙ 32,3 дБ и возвратные потери 16 дБ.

    Обычно задержки передачи несколько различаются между разными пары (я где-то видел цифру с разницей не менее 1% на CAT5 кабель).

    Затем при установке проводки учтите, что CAT5 Провод UTP более хрупкий, чем коаксиальный кабель. Согласно спецификациям, CAT5 выдерживает около 30 фунтов. тяги, когда трос проходит. Это означает, что кабель должен довольно свободно перемещаться при протягивании через потолки и стены. В противном случае кабель будет растягиваться и деформироваться и перестанет соответствовать спецификации при чрезмерном натяжении.

    Спецификации также предписывают установщикам обрезать не более 2 дюймов внешней оболочки при прикреплении линии к прижимному блоку.Если вы сократите длину оболочки кабеля более чем на 2 дюйма, чтобы сделать его «красивым» в их монтажной стойке, вы рискуете установить провод не в соответствии со спецификациями и можете столкнуться с непредсказуемыми проблемами связи. Это происходит по простой причине - электромагнетизм. Наша среда пропитана им. Когда все провода находятся внутри оболочки и попарно скручены друг вокруг друга, на них действуют такие же внешние силы в одной и той же точке.

    По этой же причине CAT5 не следует прокладывать непосредственно на люминесцентном освещении или параллельно силовым кабелям.

    Патч-панель - это установленный аппаратный блок, содержащий набор местоположений портов в коммуникационной или другой электронной или электрической системе. В сети патч-панель служит своего рода статическим коммутатором, использование кабелей для соединения компьютеров в пределах локальной области сеть (LAN) к сетевому оборудованию (хабам, коммутаторам) и кабели, идущие в разные места. Обычно все телефонные соединения и розетки данных в современном офиса подключены к какой-то патч-панели, оттуда они подключаются везде, где это необходимо (сетевое оборудование и входящие телефонные линии).Патч-панель использует своего рода соединительный кабель, называемый патч-кордом, для создания каждого соединения.

    В телекоммуникациях используется много различных типов патч-панелей. проводка. Самые современные патч-панели, предназначенные для приложений передачи данных используйте патч-панели с разъемами RJ-45. Это удобно в приложениях для передачи данных, где один четырехпарный кабель используется для одного приложения.

    Патч-панели давно используются и в телефонной проводке. Приложения.В таких приложениях предназначены патч-панели. так, чтобы был легкий доступ для отдельных пар телефонных проводов и где простые провода (без разъема на конце) могут быть легко заделаны. Наиболее распространенные виды патч-панелей:

    • Винтовые панели: самые старые используемые патч-панели - это просто панели с множеством винтов, которые скрепляют провода (это то, что встречается во многих очень старых зданиях). Такие панели давно не устанавливаются, но иногда их можно увидеть в старых постройках.Этот тип панели не подходит для современных скоростей передачи данных.
    • Блок 66: Блок от 25 пар до 66 содержит ключ к кабельной разводке современной инфраструктуры медной магистрали телефонной связи. Патч-панель типа 66 очень часто используется в старых телефонных установках. 66 Блок использует контакты IDC. Традиционно блоки типа 66 не были разработаны для высоких скоростей передачи данных, но есть современные блоки, которые рассчитаны на категорию 5. Для блока 66 не существует стандартной схемы подключения.
    • Патч-панель в стиле 110: Патч-панель 110 (блок AT&T 110) - это современный тип коммутационной панели, которая заделывает сплошной провод 22–26 AWG или многожильный провод 20–26 AWG с помощью контактов IDC.Интерфейсные разъемы 110 IDC имеют попарную цветовую маркировку для облегчения установки и сокращения прокладки кабелей. Каждый блок 110 занимает один 8-жильный кабель. Фиксированный кабель от стены подключается к реальным соединениям блока разъемов. Вы можете подключить провода непосредственно к передней части этой панели (с помощью инструмента для перфорации) или использовать специальные разъемы, которые подходят к панели стиля 110. Панели типа 110 доступны для кабельных систем категорий 4 и 5. Контакты типа 110 также используются во многих гнездах RJ-45.Последовательность парных 110 ударов вниз позволяет сохранять парные скрутки в пределах полдюйма.
    • Модули оконечной нагрузки Krone (LSA-PLUS): Компания Krone предоставила выбор оконечных устройств высокой плотности для проводки передачи голоса и данных. SA расшифровывается как Lt-frei, Schraub-frei, Abisolier frei - по-немецки без пайки, снятия изоляции с проводов и завинчивания. В конструкции используется наша уникальная технология смещения изоляции (IDC), при которой провода зажимаются под углом 45 °. Эта проводка была первоначально разработана для телекоммуникационных продуктов, таких как широко распространенный оконечный модуль KRONE на 10 пар.Миллиарды соединений LSA-PLUS установлены в сетях электросвязи и передачи данных по всему миру.
    • Патч-панель RJ-45: Большинство современных патч-панелей, разработанных для приложений передачи данных, используют патч-панели с разъемами RJ-45. Это удобно в приложениях с проводкой для передачи данных, где один четырехпарный кабель используется для одного приложения. На обратной стороне панели вы часто видите блоки типа 110 для фиксированной проводки, но перед разъемом находится RJ-45, что позволяет использовать короткие соединительные кабели RJ-45 для подключения.Патч-панели RJ-45 обычно предназначены для категории 5 или выше.

    Современные патч-панели обычно строятся как модули, которые установка в стандартный 19-дюймовый релейный шкаф EIA или настенные кронштейны.

    Блоки Punch-down бывают разных размеров. Они состоят из пазов / прорезей, в которые втыкаются отдельные провода, и выглядят очень похоже на то, что вы найдете в телефонных шкафах. Спецификации проводки CAT5 предписывают установщикам обрезать не более 2 дюймов внешней оболочки при присоединении линии к прижимному блоку.

    Помимо приложений для проводки телекоммуникаций и передачи данных, таких как телефонные линии и приложения LAN, типичная структурированная проводка может использоваться для многих нетрадиционных применений. Это краткое описание того, для чего CAT5 подходит, а для чего нет.

    Хорошие идеи:

    Видеосигналы могут передаваться по проводке CAT5 UTP с помощью подходящего адаптера. Существуют различные типы адаптеров для отправки видеосигналов в области, где нет коаксиального кабеля. Балуны доступны для композитного видео плюс стерео аудио, последовательного цифрового видео SDI, S-VGA и UHF до 850 МГц.

    Звук линейного уровня может передаваться по проводке CAT5, если к обоим концам кабеля подключены подходящие аудиоадаптеры для преобразования типичного несбалансированного звука (разъемы RCA) в сбалансированные сигналы, которые могут передаваться по проводке CAT5. Прямая пайка разъемов RCA к проводу CAT5 не дает хороших результатов (будет слышно много гудения и шума). Сбалансированные комбинации источника сигнала и приемника могут быть напрямую подключены к кабелю CAT5 UTP, как правило, с довольно хорошими результатами (для этого нужно продумать специальную схему подключения, для этого нет стандартов).

    Плохие идеи:

    Проводка CAT5 внутри стены - не лучший выбор для проводки громкоговорителей (для обычных громкоговорителей 4-8 Ом). Он слишком тонкий для этого. Сопротивление длительным пробегам повлияет на качество звука, и если вы сильно увеличите громкость, вы нагреете кабель значительной мощностью усилителя.

    CAT5 для ламп низкого напряжения - плохая идея. Они могут потреблять приличный ток при низких напряжениях, перегревая провод. Проверьте производителя, чтобы узнать, какой калибр провода они рекомендуют, синусоидальные лампы потребляют все виды тока в зависимости от их мощности / интенсивности.

    Не используйте проводку CAT5 для дымовых извещателей, потому что дымовые извещатели всегда должны подключаться с помощью специального перечисленного огнестойкого кабеля, предназначенного для управления дымовыми извещателями. Этого требует большинство строительных норм.

    Следует проверить:

    CAT5 для датчиков температуры и тому подобное? Будет работать, особенно если они цифрового типа. Если вы используете аналоговые датчики температуры, именно здесь проблема длины больше всего повлияет на вас, поскольку вы все равно работаете с очень низкими показаниями votlage, а потери в небольшом проводе (калибр 22-24) высоки при низких уровнях напряжения.

    Правильная проверка системы электропроводки после установки имеет важное значение. чтобы гарантировать хорошую работу в дальнейшем. Кабельная система должна быть измерения после установки и результаты этих измерений должны быть задокументированы для дальнейшего использования. Многие проблемы, возникающие на кабельных заводах UTP, являются результатом неправильно подключенных соединительных кабелей, разъемов и кросс-соединений.

    Тестирование кабеля подтверждает, что вы выполнили установку в соответствии со всеми условиями контракта и отраслевыми стандартами.При тестировании медных кабелей важно понимать и соблюдать три отдельных этапа: визуальный осмотр; тестовые измерения; и документация.

    Возможные типы повреждений кабеля в типичной телекоммуникационной установке включают:

    • Обрыв: отсутствие непрерывности между контактами на каждом конце кабеля витой пары.
    • Короткое замыкание: короткое замыкание двух или более проводов.
    • Перекрещенная пара: кабель витой пары неправильно подключен на одном конце. Например, пара 3 подключена к контактам 4 и 5 на одном конце, а к контактам 7 и 8 - на другом.
    • Перевернутая пара: два проводника в кабеле витой пары, подключенные с обратной полярностью. Например, один провод в паре 3 подключается к контакту 1 с одной стороны и к контакту 2 с другой, а второй провод подключается между контактом 2 и контактом 1.
    • Неправильная заделка: заделка кабеля не равна 100 Ом. Поскольку характеристическое сопротивление кабеля категории 5 (Cat 5) составляет 100 Ом, заделка кабеля на каждом конце также должна быть 100 Ом, чтобы предотвратить отражение формы волны и возможные ошибки данных.
    • Неправильный импеданс кабеля: был установлен кабель неправильного типа или он был установлен неправильно (например, слишком сильно изогнут, так что сопротивление изменилось).

    Мультиметр, вероятно, самый простой и широко используемый полевой тестер. Доступные в аналоговом и цифровом вариантах, мультиметры измеряют напряжение, ток и сопротивление медных проводов. Используя закорачивающее устройство на одном конце пары, вы также можете проверить целостность. Самая распространенная неисправность кабеля - это разрыв цепи, обычно из-за проблемы вблизи или на концах кабелей.Простой омметр теста вообще хватает. Есть возможность рассчитать длину кабеля путем определения фактического сопротивления контура (вы должны иметь возможность закоротить кабель от другого или иметь оба концы кабеля находятся рядом с местом проведения этих измерений).

    Индукционный усилитель / тон-генератор, также известный как тонер или трассер кабеля, позволяет установщикам идентифицировать конкретную пару, генерируя тональный сигнал на одном конце пары - с индуктивным усилителем, идентифицирующим его на противоположном конце.Большинство устройств теперь представляют собой комбинацию тон-генератора и тестера непрерывности, обычно известную как набор палочки и тонера. Это решение идеально подходит для идентификации кабелей и устранения неполадок в полевых условиях. Рекомендации по применению системы индукционного усилителя / тон-генератора: При отслеживании проводов, подключенных к клемме блок, такой как "66 блок", прикрепляя оба генератор ведет к кабелю или пара стремится к содержать сигнал внутри кабеля. Трассировщик должен почти касаться конца кабеля, чтобы обнаружить сигнал, что полезно, когда провода расположены близко друг к другу, как при заделке.При трассировке вдоль кабельных трасс и до максимизировать излучаемый сигнал, подключите один провод генератора к проводу или кабелю, а другой конец заземлен (случай электрической коробки, электропроводка, металлическая водопроводная труба или земля стержень). Не прикасайтесь к цепям переменного тока под напряжением! Если заземление отсутствует, не подключайте другой ведет к чему угодно, пусть болтается как можно ближе к земле. Подключите генератор к незаземленному экрану коаксиального кабеля кабель. Щиток выполнит свою работу, если подключен к центру вести.Индуктивные усилители обычно доступны с двумя типами советы по зондированию. Наконечники из никелированной латуни обеспечивают максимальную эффективность при измерении изолированных проводов или при прямом металлическом контакте. Другой тип - частично проводящий пластиковый наконечник, специально созданный из углеродного порошка и пластика, смешанного с углеродным волокном, эти наконечники работают так же, как и традиционные металлические наконечники, но снижают риск короткого замыкания клемм (типичное сопротивление около 300 Ом). Генераторы сигналов обычно подключаются к проводке через модульный разъем, зажимы типа «крокодил» (для использования на неизолированных проводах и 66 стилей punch-down блоков) или пенертратор типа «гвоздь» (для использования на изолированных проводах).

    Тестеры схемы проводов, также известные как парные сканеры, представляют собой недорогие кабельные тестеры, которые обычно проверяют наличие разрывов, коротких замыканий, перекрещенных пар и неправильного подключения (например, перевернутых пар в 4- или 25-парном кабеле). Некоторые тестеры в этой категории также тестируют разделенные пары. Эти устройства подходят для быстрых базовых тестов. Хороший тестер схемы разводки a проверяет кабель на наличие обрывов или коротких замыканий, перевернутых пар, скрещенных пар и разделенных пар. Это важный инструмент для проверки структурированной проводки системы передачи данных.

    Установщики используют сертификационные полевые тестеры для проверки соответствия кабельной системы требованиям к характеристикам передачи, указанным в TIA / EIA TSB-67.Все варианты этих устройств тестируют кабельную систему на частотах не менее 100 МГц. В режиме автотеста они включают тесты длины, затухания, схемы разводки и перекрестных помех на ближнем конце (NEXT). При работе в режиме автотеста полевой тестер сравнивает фактические измеренные значения с необходимыми значениями для кошек. 3, 4 или 5, а также отображает «прошел» или «не прошел» для всей батареи тестов. Он также отображает пройдено или не пройдено и фактические проверенные значения для каждого параметра. Обычно устройства такого типа могут также выполнять другие измерения, включая расчет импеданса, емкости, сопротивления, задержки, перекоса задержки, равных уровней перекрестных помех на дальнем конце (ELFEXT) и отношения затухания к перекрестным помехам (ACR).В дополнение к стандарту TIA / EIA TSB-67 они обычно включают в свою базу данных классы ISO / IEC и критерии «годен / не годен». Сертификационные испытатели могут сохранять данные испытаний и экспортировать их в базу данных на ПК или выводить на принтер.

    Блоки сертификационных испытаний проверяют кабельную систему UTP и ScTP на частотах не менее 100 МГц и измеряют / записывают следующие параметры: длину схемы соединений; затухание; СЛЕДУЮЩИЙ, а также возвратный убыток; ELFEXT; ACR; Задержка распространения; перекос задержки; сумма мощности NEXT; сумма мощности ACR; и сумма мощности ELFEXT.

    TDR обнаруживает и проверяет все дефекты кабеля, сращивания и разъемы и дает значения потерь для каждого случая. Первоначально разработанный для использования в коаксиальных сетях, TDR может измерять электрическую длину кабеля и является отличным инструментом для поиска и устранения неисправностей UTP, ScTP и т. Д. Чтобы измерить кабель, вы вводите в кабель импульс с большим временем нарастания, а затем ищите отражения, вызванные несоответствием импеданса, чтобы вернуться. Проверка длины кабеля обычно выполняется во временной области. рефлектометр (TDR), который передает импульс по кабелю, и измеряет прошедшее время, пока не получит отражение от дальний конец кабеля.Каждый тип кабеля передает сигналы на что-то меньшее, чем скорость света.

    Набор для тестирования телефона используется для моделирования телефонного оборудования пользователя, идентификации цепей, диагностики телефонных цепей и поиска и устранения неисправностей.

    У установщика кабеля должны быть соответствующие адаптеры для подключения испытательного оборудования к тестируемому кабелю.

    Вот несколько примечаний для тестирования опций различного носителя:

    Тестирование оптического волокна

    • Должен соответствовать требованиям, указанным в ANSI / EIA / TIA-526-14A или другом стандарте тестирования волокна.
    • Длина
    • Полярность
    • Затухание

    Тестирование коаксиального кабеля 75 Ом

    • Проверка целостности центрального проводника и экрана
    • Затухание
    • Длина

    Тестирование кабеля UTP 100 Ом для кабеля категории 5e

    • Соответствует требованиям TIA / EIA TSB-67
    • Схема подключения
    • Длина
    • Затухание
    • Потери перекрестных помех на ближнем конце (NEXT)
    • Суммарная мощность потери перекрестных помех на ближнем конце (PSNEXT)
    • Сумма мощностей равного уровня перекрестных помех на дальнем конце (PSELFEXT)
    • Возврат убытков

    Альтернативы витой паре заменили коаксиальный кабель в сегодняшних локальных сетях.На уровне производительности Категории 5 или выше имеется ошеломляющее количество вариантов. Все стандарты требуют, чтобы установленные каналы прошли три теста: схема разводки (сквозное соединение выводов), затухание и перекрестные помехи на ближнем конце (ДАЛЕЕ).

    Необходимые измерения кабеля: шум, затухание и ДАЛЕЕ. (перекрестные помехи на ближнем конце). Кабельное и соединительное оборудование, установленное с использованием некачественных методов, может снизить производительность СЛЕДУЮЩИХ устройств на целую категорию. Разделение пар приведет к тому, что производительность NEXT снизится настолько, что кабель станет совершенно непригодным для приложений передачи данных.Знание затухания (и СЛЕДУЮЩЕГО) канала позволяет определить будет ли он работать для определенного метода доступа и сколько имеется запас для компенсации повышенных потерь из-за температуры изменения, старение и т. д.

    При тестировании витой пары иногда можно встретить термин «базовая связь». и «Канал». Конфигурация «Basic Link» предназначена для использования монтажниками и подрядчиками кабеля при тестировании фиксированной проводки в здании. Базовая линия связи может состоять из горизонтального кабеля длиной до 90 метров, только одного переходного разъема на каждом конце горизонтального кабеля и двух шнуров испытательного оборудования длиной не более 2 метров каждый.

    Конфигурация «Канал» предназначена для владельцев ЛВС и разработчиков систем ЛВС для тестирования сквозных соединений их кабелей ЛВС. Канал может состоять из до 90 метров горизонтального кабеля, одного или двух переходных разъемов на каждом конце горизонтального кабеля и до 10 метров пользовательских соединительных кабелей для общей максимальной длины 100 метров. Патч-кабели пользователя используются для подключения к сетевому оборудованию, например, от концентратора к коммутационной панели и от рабочей станции к настенной розетке.

    Иногда возникает необходимость идентифицировать кабели в неизвестных кабельных системах. или их физическое местонахождение. Для этого доступно множество различных инструментов.

    Комплект локатора конца кабеля. Иногда его называют комплектом офисного локатора. Это набор пронумерованных 8-контактных модульных вилок, которые может идентифицировать оборудование для тестирования кабелей. В этом случае вы вставляете вилки в розетки в рабочей зоне, а затем выполняете поиск с помощью тестера, пока не найдете вилку на противоположном конце кабеля.

    Индукционный усилитель / тон-генератор, также известный как тонер или трассер кабеля, позволяет установщикам идентифицировать конкретную пару, генерируя тональный сигнал на одном конце пары - с индуктивным усилителем, идентифицирующим его на противоположном конце.Большинство устройств теперь представляют собой комбинацию тон-генератора и тестера непрерывности, обычно известную как набор палочки и тонера. Это решение идеально подходит для идентификации кабеля и поиска неисправностей. Идея в том, что тон-генератор подключен к проводной линии. Он отправляет сигнал индикации на кабель. Line Tracer - это ручной индуктивный индикатор, который поможет идентифицировать провода, не повреждая изоляцию. Идея состоит в том, что индуктивный индикатор будет слышать звуковой сигнал, отправляемый по кабелю (обычно обозначаемый маленьким динамиком и светодиодным индикатором), когда он находится рядом с кабелем.Он может отслеживать сигналы тонального генератора через сухие стены, дерево и многие другие неметаллические поверхности. Чем ближе трассер подходит к правильному кабелю, тем сильнее становится звук. Таким образом, звуковой сигнал сообщит пользователю о замкнутом проводе, несущем тональный сигнал, а светодиодный индикатор обеспечит визуальную индикацию.

    Отслеживание и идентификация кабеля упрощаются с помощью профессионального тонального генератора и индуктивного пробника. Просто подключите тон-генератор к модульному разъему или проводам. Отследите передаваемый сигнал на другом конце проводов с помощью индуктивного или емкостного пробника.Сигнал, излучаемый тон-генератором, можно легко отследить с помощью зонда, даже если кабели собраны в жгут или спрятаны в путанице из перфорированных блоков или настенных пластин.

    Тональный генератор и индуктивный усилитель часто используются для отслеживания пар кабелей, отслеживания кабелей, скрытых в стенах или потолке. Тональный генератор обычно передает звуковой сигнал 1 кГц или 2 кГц на тестируемый кабель, индуктивный усилитель обнаруживает и воспроизводит его через встроенный динамик. Обычно передатчик посылает по кабелю пульсирующий сигнал частотой 2 кГц, который слышен в приемнике, когда вы приближаетесь к кабелю.Также существуют системы, использующие для тестирования разные частоты. Многие устройства для прослушивания имеют два детектора на конце, которые настроены на улавливание электромагнитных сигналов («короткий» режим) или электростатических сигналов («открытый» режим), генерируемых другими компонентами. . Индуктивный усилитель может обнаружить этот сигнал без необходимости разрезать или повредить проверяемый кабель. Индуктивный усилитель обычно имеет диапазон примерно 1–4 дюйма от кабеля. Обычно используется для идентификации или отслеживания кабелей.

    Таким образом, вся операция тестирования осуществляется путем подачи «трели» на одном конце и «прослушивания» сильного звука на каждом проводе на другом конце.Такие устройства обычно работают на частоте 800-1100 Гц, чаще всего системы используют сигнал "трель" 900/1100 Гц. (есть также системы, использующие разные частоты, например 2 кГц). Главный недостаток этой системы в том, что при наличии поперечной связи между проводами (всегда есть емкостная или индуктивная связь между проводами, потому что они сосуществуют параллельно с другими проводами в кабеле!) тогда вам нужно "прислушаться" к самому сильному сигналу! Поскольку человеческое ухо имеет логарифмическую кривую отклика на звук, оно может иногда бывает трудно точно определить, какой из сигналов самый сильный источник.Те же идеи прослушивания с подходящим частотным передатчиком и приемник используются для определения местоположения кабелей, труб и т. д. внутри стены и на земле (сигнал в этом случае обычно посылается между землей и проводами кабеля сигнал принимается, затем емкостным или индуктивным способом в зависимости от применения).

    Есть еще один способ отследить правильную пару: Подайте сигнал на пару, которую вы хотите отследить, между проводами в пара. Поднесите зонд к распределительному устройству или телекоммуникационный шкаф.Когда зонд удерживается возле пары, несущей тон, тон будет довольно сильный. (На соседние отведения или пары, но это нормально.) Тон несущей пары можно проверить, прикоснувшись к конец зонда поперек проводов. Тона будут прекратите, если эта пара несет тон.

    Современные дома сегодня наполнены множеством электронных устройств. В настоящее время только в США насчитывается более 15 миллионов домов с несколькими компьютерами. Компьютерные сети, аудиосистема для всего дома, домашний кинотеатр, видеораспределение, домашнее управление и системы безопасности становятся все более распространенными.Все эти электронные устройства требуют правильной проводки, чтобы устройства работали согласованно. Благодаря домашней сети их домохозяйства получают преимущества одновременного совместного доступа к Интернету, совместного использования принтеров / периферийных устройств, совместного использования файлов и приложений, а также сетевых игр. Кроме того, потребители могут пользоваться каждой из этих домашних развлекательных и информационных услуг, используя существующую в доме проводку.

    По оценкам, около 15-20% новых домов в США в настоящее время (2002 г.) оснащены так называемой «структурированной» электропроводкой, и, возможно, к 2004 г. таким образом будет оборудовано 42% новых домов.Это явление не ограничивается новыми домами. На удивление доступно модернизировать структурированные системы электропроводки в существующие структуры, тем самым увеличивая их функциональность, а также их ценность. Правильная система коммутации позволяет электронным устройствам в доме работать вместе. Электропроводка с использованием структурированных кабелей становится актуальной в домах (CAT 5 UTP). Он широко используется в коммерческих целях и находит свое применение в новых домах для удовлетворения растущего потребительского спроса.

    Чтобы построить домашнюю сеть, необходимо выполнить несколько условий.Во-первых, дом должен быть правильно подключен к компьютерной сети. Все кабели являются домашними, возвращаются к центральному месту (звездообразная топология). И в каждой комнате достаточно розеток для поддержки желаемых приложений и оборудования. Затем каждый компьютер или периферийное устройство, подключаемое к сети, должно иметь карту Ethernet, называемую адаптером, или карту сетевого интерфейса (NIC). Эти карты подключаются к компьютеру или шине периферийных устройств (печатной плате) и преобразуют данные в электрические сигналы для передачи по сети.Многие компьютерные продукты поставляются с предустановленными такими картами. Также требуется концентратор или коммутатор Ethernet.

    Коммутатор или концентратор Ethernet находится в центре сети, точке обмена, которая позволяет передавать данные между устройствами. Передняя часть концентратора или коммутатора содержит ряд разъемов RJ-45, связанных внутренней электроникой на печатной плате. Через концентратор и подключенные к нему кабели любой компьютер в сети может взаимодействовать с любым другим компьютером, совместимым периферийным устройством или поставщиком услуг Интернета (обычно через кабельный модем или маршрутизатор ADSL с интерфейсом Ethernet).С помощью концентратора данные, отправленные одним компьютером, отправляются на все другие компьютеры в сети, и они используют их при необходимости. Коммутатор Ethernet - это более совершенное устройство, которое отправляет каждую часть данных только тем устройствам, для которых они предназначены, тем самым повышая скорость и безопасность сети в сетях, в которых много пользователей.

    Были предприняты усилия по стандартизации домашней электропроводки. TIA опубликовала стандарт EIA / TIA 570 «Стандарт для бытовых телекоммуникационных кабелей». Этот стандарт касается электропроводки в жилых помещениях.Это относится к системам электропроводки помещений телекоммуникаций, установленным в индивидуальном здании с жилыми (на одну семью или несколько человек) конечными пользователями. Стандарт был утвержден 1 сентября 1999 г. для стандартизации требований к кабельной разводке жилых помещений. Спецификации кабельной инфраструктуры в рамках настоящего стандарта предназначены для включения поддержки безопасности, звука, телевидения, датчиков, сигнализации и внутренней связи. Настоящий Стандарт предназначен для применения в новых зданиях, пристройках и реконструируемых одно- и многопользовательских зданиях.

    TIA-570-A - это всеобъемлющий стандарт, который предоставляет тщательно продуманные модели, рекомендации и соображения не только для типов кабельной среды, но и для демаркации, топологии, путей, отделения от источников электромагнитных помех, требований к пространству, распределительных устройств (DD), вспомогательного отключения розеток (ADO), оборудования и патч-кордов, одно- или многопользовательских схем собственности, критериев производительности каналов и каналов и требований к полевым испытаниям, среди прочего.

    TIA-570-A устанавливает минимальные «классы» бытовых кабелей для удовлетворения сегодняшних требований и, что более важно, более строгих требований будущего:

    • Grade 1: Grade 1 предоставляет стандартную кабельную систему, отвечающую минимальным требованиям для телекоммуникационных услуг.Этот сорт обеспечивает телефонную связь, телевидение (цифровое или аналоговое) и услуги низкоскоростной передачи данных. Минимум одна неэкранированная витая пара категории 3 (UTP) и один коаксиальный кабель 75 Ом для каждого места.
    • Уровень 2: для каждого места с кабелем для класса 2 требуются два кабеля UTP категории 5 и два коаксиальных кабеля 75 Ом для каждого места, а также, в качестве опции, оптоволоконный кабель
    Минимум одна розетка на каждую: кухню, спальню, семейную / большую комнату и притон / кабинет. Модульная розетка / соединитель на шесть или восемь позиций должна соответствовать ANSI / TIA / EIA-568-A.

    Кабели, признанные для телекоммуникаций в стандарте EIA / TIA 570:

    • 100 Ом 4-парный UTP ANSI / TIA / EIA-568-A
    • многомодовое волокно 50/125 м
    • Многомодовое волокно 62,5 / 125 м
    • Одномодовое волокно (только для специальных приложений)
    • Коаксиальный ряд 6

    Вся система обычно подключается по схеме «звезда». Коаксиальные кабели и компоненты используются для распределения кабельного телевидения (5–1000 МГц).

    Такие устройства, как домофон, клавиатуры систем безопасности, датчики и детекторы дыма, могут быть подключены по схеме звезды, петли или гирляндной цепи.В соответствии с инструкциями производителя оборудования и может быть подключено жестко

    Обычно передача видео осуществляется с помощью коаксиальных кабелей 75 Ом, но неэкранированная витая пара или кабель UTP - это очень недорогое межсоединение по сравнению с подключением коаксиальным кабелем. Современная неэкранированная витая пара (CAT5 или лучше) может использоваться для передачи видеосигналов, если это сделано правильно.

    Секрет отправки сигналов через UTP заключается в их правильном балансировании. чтобы ограничить как излучение, так и шум.Этот вид Метод неэкранированной витой пары используется во многих приложениях видеонаблюдения. в настоящее время использовать существующую кабельную витую пару вместо установка нового коаксиального кабеля для камеры видеонаблюдения. Уже не менее 20 лет доступны продукты, способные передавать видео по кабелю UTP.

    При подключении аудио / видео сигналов к неэкранированной витой паре (разъемы RJ-45), два из восьми проводников в кабелях категории 3 или 5 используются для каждого сигнала. Таким образом, линейный шум, перекрестные помехи и затухание низкие.Это означает, что можно использовать один восьмижильный (4 пары) кабель. для передачи до четырех различных сигналов. Дополнительные неиспользуемые проводники могут использоваться даже для подачи питания к устройству. или другие сигналы.

    Неэкранированная витая пара или кабель UTP - это очень недорогое межсоединение по сравнению с подключением коаксиальным кабелем. Характеристики затухания UTP на порядок выше, чем у коаксиального кабеля. Вот некоторые данные о потерях в дБ на 100 футов (~ 30 м) распространенных типов кабелей:

     Част.(МГц) RG59 RG6 CAT-5
        1 0,4 0,2 1,8
       10 1,4 0,6 5,8
       50 3,3 1,4 11,0
      100 4,9 2,0 19,3
      200 7,3 2,8 29,3
      400 11,2 4,3 42,0

    Данные, представленные в таблице выше, были взяты из http://www.intersil.com/design/elantec/DataTransmissionOverUTPCable.asp.

    Видеосигнал может быть адаптирован к разводке UTP с помощью специального симметричного трансформатора между видеоразъемом BNC и проводкой проводной пары. Этот преобразователь преобразует несимметричный аудиосигнал в сбалансированный сигнал, который хорошо проходит по кабелю.Аналогичный трансформатор можно использовать на другом конце кабеля для преобразования видеосигнала обратно в несимметричный формат, который подходит для разъема BNC. Для этого применения на рынке доступны как пассивные решения (симметричные трансформаторы), так и активные преобразователи. Обычно адаптеры такого типа можно использовать как для видеосигналов NTSC, так и для PAL. Простые симметрирующие устройства UTP просто преобразуют несимметричный коаксиальный сигнал в симметричный сигнал для использования на витой паре. Некоторые компании добавляют выигрыш с помощью активных преобразователей, чтобы увеличить расстояние.Есть разница, насколько хорошо работают разные продукты. Некоторые продукты обладают недостаточной помехозащищенностью, некоторые работают очень хорошо. Некоторые продукты также обеспечивают изоляцию контура заземления и защиту от перенапряжения.

    Также можно найти специальные переходники для сигналов S-video и VGA. Адаптер S-video включает в себя два балуна в одном кейсе для транспортировки обоих S-video сигналы (Y и C) через отдельные пары проводов. Балуны VGA обычно используют четыре пары для передачи сигналов RGB и синхросигнала.

    Интересно отметить, что одна из основных проблем с балунами и аналоговым видео это не предел высоких частот, а нижний предел частоты.Очень низкие частоты трудно передать через трансформатор и другие подобные устройства. Более высокие частоты намного проще пройти. Если вы хотите использовать UTP для аналогового видео, убедитесь, что у вас есть данные о характеристиках балунов, которые показывают весь рабочий диапазон. Видео вещательного качества требует высокой производительности вплоть до постоянного тока. Поскольку традиционный трансформатор не может пропускать постоянный ток, используются другие методы. проектировать эти балуны.

    Баланс также является важным параметром. Природа сбалансированной линии означает что два проводника в витой паре идентичны (одинаковой длины, идентичный размер).Чем они идентичнее, тем ближе друг к другу. д., тем легче балуну подавлять шумы и помехи, создаваемые вне пары. Менее идентичный два проводника (а стандартные линии POTS часто бывают очень неравными), пройдет больше шума. Для достижения наилучших характеристик выбирайте кабель, который очень хорошо сбалансирован. Например, Категория 5 лучше сбалансирована, чем Категория 3. Балансировка определяется величиной емкости разница («дисбаланс»), накопленная на заданном расстоянии.Стандарт для Категория 5 имеет асимметрию емкости 1000 пФ / 1000 футов. Одни из лучших кабели имеют менее 150 пФ / 1000 футов.

    Чтобы уменьшить эту проблему, ряд у компаний есть специальные пассивные и активные устройства, чтобы попытаться уравновесить линии более совершенные. Активные адаптеры содержат схемы для "настроить" балансировку, стоят дороже, но могут отправлять видеосигнал на гораздо большее расстояние чем пассивное устройство.

    Одна из характеристик кабеля категории 5: что пары проводов скручены с разной скоростью внутри кабеля (это сделано намеренно, чтобы уменьшить перекрестные помехи от пары к паре).Следовательно, для данной длины кабеля Cat-5 общая длина конкретная пара может быть длиннее других. Поскольку сигналы проходят в кабель с фиксированной скоростью (примерно 90% скорости света), приход время сигналов может быть искажено в длинном кабеле (те, которые должны пройти дальше приходите позже и соответствующее изображение сдвигается вправо). Это может быть проблемой в видеосистемах с высоким разрешением, где для Пример передачи сигналов RGB. На мониторе это видно как разделение или несогласованность изображений. цвета.Например, вертикальная белая линия на экране может выглядеть как красный оттенок по левому краю и синий оттенок по правому краю. Этот эффект ухудшается при высоких разрешениях, высоких частотах обновления, длительном кабели (более 200-300 футов) и зависит от кабеля сама конструкция. Чтобы компенсировать этот перекос, многие коммерческие Адаптеры VGA-UTP имеют потенциометры "компенсации перекоса". Горшки обычно регулируются отверткой и требуют настраивается только один раз за установку (настройка не зависит от разрешение и частота обновления).Эффект перекоса очень тонкий, он может перемещать цвета только на несколько пикселей.

    Суть в том, что кабель CAT5 не лучший вариант для видеосигналов. Конечно, ничем не лучше, чем любой кабель, предназначенный для передачи видео, ЕСЛИ CAT5 не совмещен с какой-то коробкой, которая обрабатывает преобразование между тем, что хорошо для видеокабеля, и тем, что хорошо для CAT5. При таком сочетании устройств можно получить хорошие результаты при передаче видеосигнала по кабелю CAT5. Конвертер преобразует несимметричный видеосигнал в сбалансированный сигнал, который хорошо проходит через витую пару кабель, не улавливая слишком много шума и не излучая слишком много помех.Конвертер также произведет необходимое преобразование импеданса. (От 75 Ом до 100 Ом и обратно). Преобразователи в целом имеют хорошие характеристики подавления синфазных помех. (некоторые продукты могут похвастаться подавлением синфазных помех более 60 дБ). Некоторые преобразователи пропускают постоянный ток, а некоторые - нет.

    Как насчет использования кабеля UTP для передачи звука? Неэкранированная витая пара подходит для переноски симметричные сигналы (симметричный звук, 10 / 100Base-T Ethernet, телефон и т. д.), но далеко не оптимален для несбалансированных сигналы (например, домашние аудиоинтерфейсы Hi-Fi с разъемами RCA).Для правильной передачи несимметричного сигнала через UTP сигналы нужно балансировать (для этого есть балуны). Если вы передаете несимметричные аудиосигналы через некоторые на короткие расстояния рекомендую использовать кабель с коаксиальная конструкция (типовой экранированный аудиокабель) или используйте экранированную витую пару (лучший кабель для симметричных audio, хорошо работает и с несимметричными сигналами).

    Когда аудиосигналы передаются с видео, для аудиосигнала используется отдельная пара проводов (или две пары для стерео).Аудиосигнал также преобразуется между несимметричным (разъемы RCA) и сбалансированным форматами (в паре проводов) с помощью трансформаторов аудиосигнала на обоих концах кабеля UTP.

    При передаче аудио- и видеосигналов по витой паре используйте адаптеры одного производителя на обоих концах кабеля. Не существует общих стандартов работы таких адаптеров, поэтому адаптеры разных производителей скорее всего несовместимы друг с другом.

    Например, индустрия видеонаблюдения переходит на передачу видео UTP.До недавнего времени оборудование охранного и охранного видеонаблюдения (CCTV) устанавливалось преимущественно с использованием коаксиального кабеля. Хотя технология поддержки витой пары в среде видеонаблюдения существует уже много лет, сегодня все больше и больше дилеров и установщиков систем видеонаблюдения выбирают витую пару для всей кабельной системы просто потому, что это имеет хороший бизнес-смысл.

    Преобразователи Cat5 (или иногда называемые преобразователями витой пары), рекламируемые как простой и недорогой способ передачи сигналов SVGA, XGA и SXGA на большие расстояния, становятся все более популярными.Маршрутизация или передача сигналов RGBHV через коаксиальный кабель высокого разрешения, безусловно, по-прежнему является стандартом де-факто для большинства систем на рынке ProAV, но все больше и больше интеграторов начинают использовать преобразователи RGBHV в Cat5 для экономии и простоты. Почему? Простой. Это намного дешевле. Кабель Cat5 очень недорогой (15 центов за фут), и протянуть кабель Cat5 через стену и потолок намного проще и быстрее, чем протянуть коаксиальный кабель. Наконец, обжим Cat5 означает два обжима на проход по сравнению с 10 обжимами с кабелем RGBHV.С хорошими преобразователями кабельная разводка Cat5 будет работать нормально. Этот тип преобразователя преобразует асимметричный видеосигнал RGB (используемый для коаксиальной передачи видео) в симметричный. Этот симметричный кабель будет хорошо транспортироваться через кабель CAT5 UTP. На приемном конце сигналы преобразуются обратно в асимметричный. Одно слово мудрым: не все преобразователи Cat5 одинаковы. Не все из них хороши, и разница в качестве есть. Не все они используют одну и ту же технологию для преобразования сигналов, и вам нужно сравнить, какая из них достаточно хороша для вашего приложения.

    Затем используется пользователь через UTP, система обычно сечение проводов от 26AWG до 12AWG. Обычно можно использовать кабель категории 2, 3, 4 или 5. Чем лучше кабель, тем меньше возможностей для защиты и длиннее диапазон поддерживается. Следует избегать индивидуально экранированных пар, поскольку они обычно резко сокращают рабочий диапазон систем. Видео, как правило, можно использовать по одному и тому же коммуникационному кабелю. сосуществуют с телефоном, компьютером, управляющими сигналами, питанием напряжения и другие видеосигналы.Хотя видео может быть маршрутизировано через телефонные клеммы, любые перемычки, также называемые тройниками и любые резистивные, емкостные или индуктивные устройства ДОЛЖНЫ БЫТЬ удалены из пары.

    Есть также некоторые планы по запуску широкополосного радиочастотного видео через CAT5 или лучше витая пара. Один из самых требовательных приложениями на рынке сегодня является широкополосное видео, обычно известное как CATV или кабельное телевидение. телевидение. Он передает широкий диапазон сигналов от 54 МГц до 600 МГц. (обычно до 900 МГц).Коаксиальный кабель (RG-59 или RG-6) обычно используется для этих приложений, в первую очередь для дома. сети и эти системы рассчитаны на сопротивление 75 Ом. Постоянно растущая пропускная способность современных системы проводки витой пары создали идеи для передачи радиочастотного видео, например, кабельного телевидения сигнал по витой паре. Решение состоит в том, чтобы использовать небольшой трансформатор для преобразования несимметричного сигнала в сбалансированный. на передающей стороне и, наоборот, на принимающей стороне. Балуны также обеспечивают необходимое преобразование импеданса между коаксиальным кабелем (75 Ом) и проводка витая пара (100 Ом).Использование CAT 5 для передачи РЧ-видео по проводной сети было довольно ограничено из-за того, что высокое затухание, особенно на высоких частотах. Стандарт определяет затухание 24 дБ на 100 метров кабеля CAT5, и когда частоты уходят выше затухание быстро увеличивается. Недавняя публикация стандарта категории 6 TIA знаменует собой важное веха в развитии этой кабельной системы. Категория 6 как минимум вдвое увеличивает пропускную способность ( частотный диапазон) по сравнению с кабелями категории 5 / 5e. Насколько далеко вы можете передавать видеосигналы по кабелям категорий 5e и 6? Самое видео приемники (например,грамм. Телевизоры) предназначены для работы с широким динамическим диапазоном сигналов. В минимальный уровень сигнала на удаленном телевизионном приемнике составляет около 1 мВ (-10 дБмВ). Для более слабых сигналов, изображение получается снежным, а также гораздо более восприимчивым к внешнему шуму. Максимум выходной уровень от местного усилителя составляет 50 дБмВ, что дает динамический диапазон до 60 дБ для прокладка кабеля. Следует отметить, что может потребоваться снижение уровня сигнала ниже 50 дБмВ, поскольку требований к излучению, которые могут еще больше ограничить динамический диапазон приложения.Если максимально допустимое затухание составляет 60 дБ, а длина кабеля составляет 100 метров, мы получить следующие максимальные частоты, которые остаются в пределах, ожидая, что кабели хорошо себя ведут на высоких частотах (данные основаны на http://www.nordx.com/public/htmen/pdf/Video_over_Twisted_Pair_Cables.pdf):

     Частота кабеля

    CAT5 не определен (предположительно 250-300 МГц)
    CAT5e 400 МГц
    CAT6 500 МГц
    CAT6 + 650 МГц

    В реальной жизни вы обычно не можете принять ослабление 60 дБ, таким образом уменьшается максимальное расстояние и / или частотный диапазон.Достижимое расстояние зависит от уровня сигнала, баланса и степени, в которой используемый кабель разбалансирует сигнал. Cat5e поддерживает баланс сигнала как минимум на 5 дБ лучше, чем Cat5. Уровень 7 или аналогичный кабель еще на 5 дБ лучше, обеспечивая уровень возбуждения сигнала не более 46 дБмВ.

    Широкополосное видео - это определенно одно приложение, которое может в полной мере использовать улучшенные характеристики передачи, обеспечиваемые кабелями категории 6 и выше. Низкая вносимая потеря и высокое отношение сигнал / шум - наиболее важные параметры кабеля для широкополосного видео. заявление.Хотя композитный видеосигнал сегодня является аналоговым, в будущем цифровой телевизионные сигналы будут использовать тот же широкополосный частотный спектр и распределение каналов, но другая схема цифровой модуляции. Кабели категории 6 или лучше подходят для соответствия требованиям требования к пропускной способности для этих приложений.

    2.1 Кабель витая пара | Основа домашней сети: среда передачи и проводные / беспроводные протоколы

    2.1.1 Технические характеристики кабеля витая пара

    Кабели витой пары состоят из медных проводов небольшого диаметра, который обычно меньше нуля.1 дюйм для телефонных, домашних и офисных приложений. Внутри пластикового защитного экрана находится множество отдельно изолированных медных проводов, скрученных друг с другом попарно. Два провода в плотно скрученной паре находятся в почти одинаковой физической среде. Следовательно, при передаче дифференциального сигнала по витой паре минимизируются радиоизлучение и захват шума. Кроме того, каждая витая пара имеет свой угол скручивания, чтобы минимизировать перекрестные помехи между разными парами. Качество изоляционного материала, плотность и точность скручивания, а также диаметр медного провода определяют качество передачи кабеля витой пары.

    Размер медного провода обычно измеряется в американских калибрах проводов. Популярные размеры проводов для кабелей витой пары - 19, 22, 24 и 26 AWG. В таблице 2.1 показаны метрические и английские эквиваленты AWG от 11 до 40. Английская единица измерения - мил, что составляет 0,001 дюйма, а метрическая единица измерения - миллиметр.

    Ни один AWG не подходит точно для английской или метрической единицы, за исключением AWG 36. Однако соотношение между соседними AWG составляет около 0,8

    585333. Более 100 лет назад калибр проволоки определялся в основном тем, насколько можно уменьшить диаметр проволоки за один шаг с помощью фильеры для волочения проволоки.По разным причинам каждое сокращение имеет примерно одинаковое отношение, что приводит к геометрической последовательности, которая у нас есть сейчас. Примерно на рубеже прошлого века группа AWG взяла текущий калибр 10 и калибр 40 и соответственно интерполировала. Ранее существовали аналогичные европейские стандарты калибра проволоки, но текущие европейские определения основаны на метрической системе, а диаметры медной проволоки указаны с точностью до 0,1 мм. Например, метрические эквиваленты кабелей витой пары 24 и 26 AWG имеют диаметр 0.5 и 0,4 мм соответственно.

    19886

    38

    Таблица 2.1. Эквивалентность AWG

    AWG

    mil

    мм

    AWG

    AWG

    50 мм

    11

    90.741

    2.3048

    21

    28.462

    0,7229

    31

    8.9276

    0,2268

    12

    56

    56

    56

    56

    80.807

    0,6438

    32

    7.9503

    0.2019

    13

    71.961

    1.8278

    23

    22,572

    0,5733

    33

    7.0799

    0009

    33

    7.0799

    0005

    7.0799

    1,6277

    24

    20,101

    0,5106

    34

    6.3048

    0,1601

    15

    57.067

    1.4495

    25

    0009

    25

    48

    25

    48

    0,1426

    16

    50,820

    1,2908

    26

    15.940

    0.4049

    36

    5.0000

    0.1270

    17

    0005

    17

    0009

    0,3606

    37

    4,4526

    0,1131

    18

    40.302

    1.0237

    28

    12.641

    0.3211

    38

    3.9652

    3.9652

    3.9652

    0,9116

    29

    11,257

    0,2859

    39

    3.5311

    0,0897

    20

    31,961

    0,8118

    30

    30

    10,025

    0,0799

    Кабели витой пары использовались для офисной проводки в основном для подключения компьютеров через 10BaseT или 100BaseTX Ethernet. Типы кабелей витой пары, обычно используемые в офисных помещениях, относятся к категории 3 или 5.Характеристики передачи кабеля категории 5 лучше, чем у кабеля категории 3. Также существует кабель витой пары категории 4, качество передачи которого находится между ними. Подробные рекомендации по типу кабеля, а также инструкции по установке приведены в документе стандартов TIA / EIA-568A [1] и TIA / EIA-568-B [2]. Качество передачи этих кабелей витой пары обычно определяется затуханием на частоте 10 МГц. На этой конкретной частоте затухание должно быть менее 98, 72 или 65 децибел на километр (дБ / км) для кабеля категории 3, 4 или 5 соответственно.Эти кабели обычно могут иметь 4 или 25 витых пар внутри пластикового экрана. Кабель категории 3 состоит из медных проводов 24-го калибра, а кабели категорий 4 и 5 могут быть выполнены с проводами калибра 22 или 24. Опять же, качество передачи витого кабеля зависит не только от размера внутреннего медного провода.

    Официальных стандартов для электропроводки в жилых домах нет. до того, как компания Bell продала систему, монтаж проводки во многом зависел от телефонной компании и региона.Этим методам впоследствии следовали технические специалисты региональных телефонных компаний и электрики строительных подрядчиков. Исследование [3] показало, что большинство внутренних телефонных проводов имеют четырехугольную или плоскую проводку. Кабель Quad состоит из четырех проводов, скрученных вместе без индивидуального спаривания. Плоский кабель состоит из 4 жил, лежащих рядом друг с другом в один слой без перекручивания. Также есть трех- или шестипарные кабели, скрученные вместе или лежащие ровно. Кабель Quad обычно состоит из медных проводов 22 AWG, а плоский кабель - из медных проводов 26 AWG.

    Поскольку передаточные качества кабелей витой пары различаются в зависимости от размера провода, а также от других производственных процессов, характеристики конкретного кабеля витой пары можно точно определить только по его первичным электрическим параметрам с точки зрения сопротивления, индуктивности, емкости и проводимости. на единицу длины. Такое определение считается не производственным стандартом, а скорее отраслевой эталонной моделью. Модели кабелей витой пары, определяемые их первичными электрическими параметрами, были очень полезны в исследованиях компьютерного моделирования, которые привели к определению передовых систем широкополосной связи, таких как DSL и Ethernet.Электрические параметры конкретного кабеля витой пары могут немного отличаться от параметров эталонной модели из-за температуры, процедуры измерения и производителей. Однако общие характеристики передачи эталонной модели могут быть сохранены, если различия будут минимальными.

    2.1.2 Основные параметры кабелей витой пары

    Характеристики передачи кабеля витой пары можно точно определить по его основным электрическим параметрам, а именно последовательному сопротивлению R, последовательной индуктивности L, шунтирующей проводимости G и шунтирующей емкости C.Обратите внимание, что эти основные параметры также зависят от частоты. Значения этих первичных параметров выражены на единицу длины. Следовательно, значения должны быть правильно масштабированы для метрической или английской системы измерения. На рисунке 2.1 показана эквивалентная схема кабеля витой пары с точки зрения его основных параметров для единицы длины dx. Эквивалентная схема кабеля витой пары должна состоять из множества таких цепей единичной длины, соединенных каскадом.

    Рисунок 2.1. Распределенные параметры витой пары Модель

    Первичные параметры кабеля витой пары можно измерить прямо или косвенно с помощью широкой полосы пропускания и высокоточного испытательного оборудования.Однако подгонка данных необходима, чтобы охватить весь частотный диапазон и отфильтровать некоторые неточные пятна. Параметризованные модели [4] для основных параметров RLGC были разработаны, чтобы соответствовать измеренным значениям. Модели параметров:

    Уравнение 2.1

    , где r 0 C - сопротивление меди постоянному току, а r 0S - сопротивление постоянному току стали, а C и S - константы, характеризующие рост сопротивления с частотой в «скин-эффекте» для последовательного сопротивления

    Уравнение 2.2

    , где l 0 и l - низкочастотная и высокочастотная индуктивности соответственно, а b - параметр, выбранный для характеристики перехода между низкими и высокими частотами в измеренных значениях индуктивности для последовательная индуктивность

    Уравнение 2.3

    , где c - «контактная» емкость, а c 0 и c e - константы, выбранные для соответствия измерениям шунтирующей емкости, а

    Уравнение 2 .4

    где g 0 и g e - константы, выбранные для соответствия измерениям проводимости шунта.

    r 0 s предназначен для устранения двойного скин-эффекта некоторых медных отводных проводов со стальными сердечниками, и его значение, как правило, относится к кабелям, содержащим только медь, согласно измерениям. Поэтому параметризованная модель для последовательного сопротивления упрощается до

    Уравнение 2.5

    Таблица 2.2 показаны параметризованные модели с параметрами в уравнениях от 2.2 до 2.5 для типичных офисных и жилых кабелей витой пары.

    Cat. 5

    286886.176

    .43

    1.4765

    Таблица 2.2. Параметризованные модели для основных параметров

    26 AWG

    24 AWG

    Drop Wire

    Flat Pair

    Quad-22

    FW-26

    R

    r 0 c (/ км)

    174,559

    180,93

    41,16

    176,6

    252,5

    399,6

    000

    399,6

    399,6

    399,6

    399,6

    0,053073

    0,04972

    0,001218

    0,050008

    0,2643

    0.757

    л

    л 0 (мкГн / км)

    675,369

    617.295

    0009

    617.295

    0009 763,2

    788,7

    л (мкГн / км)

    488.952

    478.971

    911

    504,5

    575,7

    591,8

    b

    b

    0,705

    0,794

    0,654

    f м (кГц)

    806.34

    553,76

    718,89

    174,2

    32,570

    386

    697

    000

    697

    697

    697

    697

    9088

    49

    50

    51

    22,68

    48,55

    44,1

    42.7

    c 0 (нФ / км)

    0

    0

    63.8

    24,8

    c e

    0

    0

    0,1158

    0,1109

    0,1109

    0,1109245

    0,122

    G

    g 0 (нСм / км)

    43

    0,234

    82 89889

    0,234

    26,7

    322,3

    г e

    0,7

    1,38

    856

    0,88

    0,91

    0,8805

    0,7423

    Эти параметризованные модели могут использоваться для создания первичных электрических параметров витой пары для частот от 0 до 50 МГц точность по сравнению с реальными измерениями. Типы 26 AWG и 24 AWG обычно используются в телефонных шлейфах, в то время как Drop Wire и Flat Pair часто используются для подключения телефонных шлейфов к домохозяйствам абонентов.Витая пара категории 5 популярна для проводки Ethernet. Quad-22, состоящий из четырех витых пар 22 AWG, и FW-26, 26 AWG плоского провода, регулярно встречаются в домашней телефонной проводке.

    Набор вторичных параметров для кабеля витой пары состоит из характеристического импеданса и постоянных распространения. Характеристический импеданс кабеля витой пары связан с первичными параметрами в соответствии со следующим выражением:

    Уравнение 2.6

    Константа распространения кабеля витой пары также связана с первичными параметрами и может быть выражена в соответствии с следующее выражение:

    Уравнение 2.7

    Обратите внимание, что характеристический импеданс и константы распространения кабеля витой пары также зависят от частоты. Хотя постоянная распространения является функцией частоты, мы по-прежнему используем название «постоянная распространения» в связи с его первоначальным производным от идеальной линии передачи.

    Для простого кабеля витой пары с характеристическим сопротивлением на концах его передаточная функция или вносимые потери связаны с постоянной распространения в соответствии со следующим выражением:

    Уравнение 2.8

    где d - длина кабеля витой пары. Измерение передаточной функции или вносимых потерь кабеля витой пары относительно несложно, и результат измерения часто выражается в терминах отношения выходной мощности к входной. В частности, масштабированная версия логарифма отношения выходной мощности к входной мощности используется для описания передаточной функции кабеля витой пары. Логарифмическая версия передаточной функции определяется следующим выражением:

    Уравнение 2.9

    где a (f) - действительная часть постоянной распространения g (f). a (f) можно приблизительно представить следующим выражением:

    Уравнение 2.10

    Параметры a и b для вносимых потерь перечислены в Таблице 2.3 для различных кабелей витой пары и внутренней проводки [5]. Эти параметры следует использовать вместе с расстоянием d в футах (футах) и частотой f в герцах (Гц).

    Таблица 2.3. Параметры для g (f)

    Тип

    a

    b

    Кат. 3

    8,17 x 10 -7

    8,07 x 10 -11

    Кат. 4

    7,37 x 10 -7

    9,12 x 10 -12

    Кат. 5

    7.26 x 10 -7

    4,56 x 10 -12

    Quad-22

    6,77 x 10 -7

    2 4.9711

    FW-26

    9,17 x 10 -7

    4,87 x 10 -11

    На рисунке 2.2 показаны вносимые потери, созданные в соответствии с этими расчетными параметрами модели распространения дистанция 100 м или 328.08 футов

    Рисунок 2.2. Вносимые потери согласно оценкам параметров распространения

    Статья 800: Цепи связи | EC&M

    Предоставлено www.MikeHolt.com.

    Эта статья является пятой в серии из 12 статей о различиях между заземлением и заземлением.

    Давайте начнем обсуждение, сосредоточив внимание на требованиях к объединению услуг.

    Металлические части кабельных каналов и / или кожухов, содержащие рабочие провода, должны быть соединены вместе [разд.250.92 (А)]. Используйте соединительные перемычки вокруг переходных шайб и кольцевых заглушек для сервисных дорожек качения ( Рис. 1 ). Вы можете использовать стандартные контргайки для механических соединений с дорожками качения, но вы не можете использовать их в качестве скрепляющих средств [разд. 250.92 (B)].

    Рис. 1. Следуйте этим требованиям, чтобы правильно закрепить оборудование на месте обслуживания.

    Обеспечьте сервисное соединение одним из следующих способов [разд. 250.92 (B)]:

    (1) Прикрепите металлические части к рабочему нейтральному проводу.Для соединения корпуса рабочего выключателя с нулевым проводом обслуживания требуется основная перемычка [разд. 250.24 (B) и п. 250,28]. В корпусе сервисного разъединителя рабочий нейтральный проводник обеспечивает эффективный путь тока замыкания на землю к источнику питания [гл. 250,24 (C)]; следовательно, вам не нужно устанавливать перемычку на стороне питания в ПВХ-кабелепровод, содержащий входные провода для обслуживания [разд. 250.142 (A) (1) и п. 352.60, исключение № 2].

    (2) Присоедините металлические дорожки качения к резьбовым муфтам или ступицам с резьбой, указанным в списке.

    (3) Соедините металлические дорожки качения с фитингами без резьбы.

    (4) Используйте перечисленные устройства, такие как контргайки соединительного типа, втулки, клинья или втулки с соединительными перемычками к рабочему нейтральному проводнику. Перечисленный соединительный клин или проходной изолятор с соединительной перемычкой к рабочему нейтральному проводнику требуется, когда металлическая дорожка качения, содержащая служебные проводники, заканчивается кольцевым выбиванием.

    Размер перемычки на стороне питания того типа провода, который используется для этой цели, должен соответствовать Таблице 250.102 (C) (1), в зависимости от размера / площади проводников рабочей фазы внутри кабельного канала [разд. 250.102 (C)]. Контргайка соединительного типа, соединительный клин или соединительная втулка с соединительной перемычкой могут использоваться для металлической дорожки качения, которая заканчивается в корпусе без кольцевого выбивания.

    Крепежная контргайка отличается от стандартной контргайки тем, что она содержит крепежный винт с острым концом, который входит в металлический корпус, обеспечивая надежное соединение. Присоединение одного конца служебного кабельного канала к служебной нейтрали обеспечивает необходимый путь тока короткого замыкания с низким сопротивлением к источнику.

    Соединительные системы связи

    Для систем связи должно быть предусмотрено оконечное устройство соединения [Art. 805], радио и телеаппаратура [ст. 810], CATV [ст. 820] и подобные системы [разд. 250.94]. Вы соединяете эти разные системы вместе, чтобы минимизировать разницу напряжений между ними.

    Оконечное устройство для межсистемного соединения должно отвечать всем следующим требованиям [разд. 250.94 (A)]:

    (1) Будьте доступными.

    (2) Иметь емкость, по крайней мере, для трех проводов межсистемного заземления.

    (3) Устанавливается так, чтобы не мешать открытию какого-либо корпуса.

    (4) Надежно закрепите и электрически подключите к сервисному разъединителю, корпусу счетчика или проводнику заземляющего электрода (GEC).

    (5) Надежно закрепить и электрически подсоединить к разъединителю здания или GEC.

    (6) Указывается как заземляющее и соединительное оборудование.

    Исключение: оконечное устройство межсистемного соединения не требуется, если системы связи вряд ли будут использоваться.

    «Межсистемный контактный зажим» - это устройство, которое обеспечивает средства для подключения соединительных проводов систем связи (витой провод, антенны и коаксиальный кабель) к системе заземляющих электродов здания [ст. 100] ( рис. 2 ).

    Рис. 2. Оконечное устройство для межсистемного соединения должно соответствовать всем требованиям гл. 250,94 (А).

    Склеивание металлических частей

    Металлические части, предназначенные для использования в качестве заземляющих проводов оборудования (EGC), должны быть соединены вместе, чтобы гарантировать, что они могут безопасно проводить ток короткого замыкания, который может быть на них наложен [разд.110.10, п. 250.4 (A) (5), п. 250.96 (A) и Таблица 250.122 Примечание].

    Непроводящие покрытия (например, краска) необходимо удалить, чтобы обеспечить эффективный путь тока замыкания на землю, или концевые фитинги должны быть спроектированы так, чтобы их удаление не требовалось [разд. 250,12].

    Соединение цепей 277 В и 480 В

    Металлические кабельные каналы или кабели, содержащие цепи 277 В или 480 В, оканчивающиеся кольцевыми заглушками, должны быть прикреплены к металлическому корпусу с помощью перемычки размером в сек. 250.122 [Разд. 250.102 (D)].

    Там, где не встречаются выбивки увеличенного размера, концентрические или эксцентричные, или если коробка или корпус с концентрическими или эксцентричными отверстиями указаны в списке для обеспечения надежного соединения, соединительная перемычка не требуется. Но вы должны использовать один из методов, перечисленных в Исключении из Разд. 250,97. Например, используйте две контргайки на жестком металлическом трубопроводе или промежуточном металлическом трубопроводе - один внутри, а другой снаружи ящиков и шкафов.

    Перемычки для подключения оборудования должны закрываться любым из восьми способов, перечисленных в разд.250,8 [п. 250.102 (B)]. К ним относятся перечисленные соединители давления, клеммные колодки и экзотермическая сварка.

    Размер перемычки для подключения на стороне питания

    Размер перемычек для подключения на стороне питания должен соответствовать Таблице 250.102 (C) (1), в зависимости от размера / площади фазного проводника внутри кабелепровода или кабеля [разд. 250.102 (C) (1)].

    Если провода питания фазы соединены параллельно в двух или более кабельных каналах или кабелях, установите размер перемычки заземления на стороне питания для каждого из них в соответствии с Таблицей 250.102 (C) (1), исходя из размера / площади фазных проводов в каждом кабельном канале или кабель [Сек.250.102 (C) (2)].

    Размер одной перемычки на стороне питания, устанавливаемой для соединения двух или более дорожек или кабелей, должен соответствовать Таблице 250.102 (C) (1), Примечание 3, исходя из эквивалентной площади фазных проводов на стороне питания [разд. 250.102 (C) (2)].

    Давайте рассмотрим пример, который поможет прояснить эти требования.

    Вопрос : Какой размер перемычки на стороне питания требуется для трех металлических кабельных каналов, каждая из которых содержит служебные проводники 400 тыс. Км мил?

    Ответ : Согласно п.250.102 (C) (2) и Таблица 250.102 (C) (1), вам понадобится соединительная перемычка 1/0 AWG на стороне питания для каждой дорожки качения. Для нескольких кабельных каналов допускается использование одной перемычки на стороне питания в зависимости от эквивалентной площади фазных проводов на стороне питания.

    Размер соединительной перемычки на стороне нагрузки

    Размер соединительной перемычки на стороне нагрузки устройств максимального тока фидера и ответвительной цепи в сек. 250.122 [Разд. 250.102 (D)].

    Давайте рассмотрим еще один пример, который поможет прояснить эти требования.

    Вопрос : Перемычка заземления оборудования какого размера требуется для каждого металлического кабельного канала, где проводники цепи защищены устройством защиты от перегрузки по току (OCPD) на 1200 А?

    Ответ : Если вы используете одну соединительную перемычку для соединения двух или более металлических дорожек качения, измеряйте ее размер в секунду. 250.122, исходя из рейтинга самой большой цепи OCPD. В этом случае быстрая проверка таблицы 250.122 показывает нам, что требуется соединительная перемычка оборудования 3/0 AWG ( рис.3 ).

    Рис. 3. Подбирайте перемычку для подключения оборудования в соответствии с номиналом самого мощного устройства максимального тока цепи.

    Соединение систем трубопроводов и обнаженного конструкционного металла

    Металлический водопроводный трубопровод с непрерывным электрическим током должен быть присоединен к одному из следующих [разд. 250.104 (A) (1)]:

    (1) Корпус сервисного выключателя

    (2) Рабочий нулевой провод

    (3) GEC, если достаточное сечение

    (4) Один из заземляющих электродов заземления электродная система, если GEC или соединительная перемычка к электроду имеют достаточный размер

    Соединительная перемычка системы металлических трубопроводов должна быть медной, если в пределах 18 дюймов.поверхности земли [гл. 250.64 (A)] и надлежащим образом защищен от физического повреждения [разд. 250,64 (В)].

    Дорожка качения из черного металла, содержащая GEC, должна быть электрически непрерывной путем соединения каждого конца дорожки качения с GEC [разд. 250.64 (E)]. Точки крепления должны быть доступны.

    Размер соединительных перемычек металлической системы водяных трубопроводов указан в Таблице 250.102 (C) (1) в зависимости от размера / площади проводников рабочей фазы. Они не должны быть больше меди 3/0, алюминия или алюминия, плакированного медью, или алюминия с медью толщиной 250 тыс. См, за исключением случаев, предусмотренных в разд.250.104 (А) (2) и (А) (3).

    Склеивание не требуется для изолированных участков металлического водяного трубопровода, подключенного к неметаллической системе водяного трубопровода. Фактически, эти изолированные участки металлических трубопроводов не следует соединять, поскольку они могут стать причиной поражения электрическим током при определенных условиях.

    Когда электрически непрерывная металлическая водопроводная система в отдельном помещении металлически изолирована от других людей в здании, металлическая водопроводная система для этого человека может быть подключена к клемме заземления оборудования распределительного устройства, распределительного щита или щита.Выберите размер перемычки в зависимости от номинального значения OCPD цепи в секунду. 250.102 (D) [Разд. 250.104 (А) (2)].

    Металлическая водопроводная система здания, снабженная фидером, должна быть подключена к одному из следующих компонентов:

    (1) Клемма заземления оборудования в корпусе отключения здания.

    (2) Заземляющий провод фидера.

    (3) Один из заземляющих электродов в системе заземляющих электродов, если заземляющий электрод или соединительная перемычка к электроду имеют достаточный размер.

    Размер соединительной перемычки в сек. 250.102 (D), но он не обязательно должен быть больше, чем самый большой провод фазы фидера или ответвительной цепи, питающей здание.

    Другие системы металлических трубопроводов в здании или прикрепленные к нему должны быть соединены [разд. 250.104 (B)]. Трубопровод считается соединенным, если он подключен к прибору, который подключен к заземляющему проводу оборудования цепи.

    Информационное примечание 1. Склеивание всех металлических трубопроводов и металлических воздуховодов обеспечит дополнительную безопасность.

    Информационное примечание 2: Дополнительную информацию можно найти в NFPA 54, , Национальном кодексе топливного газа и NFPA 780, стандарте для установки систем молниезащиты .

    Открытый конструкционный металл, который соединен между собой в металлический каркас здания, должен быть прикреплен к одному из следующих элементов [разд. 250.104 (C)]:

    (1) Корпус отключения для обслуживания.

    (2) Нейтраль в сервисном разъединителе.

    (3) Корпус разъединителя здания для питаемых от фидера.

    (4) GEC достаточного размера.

    (5) Один из заземляющих электродов системы заземляющих электродов, если GEC или соединительная перемычка к электроду имеют достаточный размер.

    Комментарий автора : Это требование не распространяется на металлические элементы каркаса (например, металлические стойки) или металлическую обшивку здания.

    Металлические водопроводные системы и металлические конструкции, соединенные между собой в каркас здания, должны быть соединены с вторичной обмоткой трансформатора за сек.250.104 (D) (1) - (D) (3). Например, открытый конструкционный металл, используемый таким образом в области, обслуживаемой трансформатором, должен быть соединен с нейтральным проводником вторичной обмотки, где GEC подключен к трансформатору [разд. 250.104 (D) (2)].

    Исключение № 1: Подключение к трансформатору не требуется, если металлический каркас служит заземляющим электродом [разд. 250,52 (A) (2)] для трансформатора.

    Не виноват

    Учитывая все детали, при подключении по току короткого замыкания вероятно упущение или недосмотр.Это могло привести к трагическим последствиям.

    Попробуйте этот метод проверки. На монтажном чертеже отметьте все точки, в которых перемычка должна обеспечивать обратный путь к источнику повреждения. Затем пройдите по установке с этим рисунком и отметьте то, что отсутствует.

    Эти материалы предоставлены нам компанией Mike Holt Enterprises из Лисберга, штат Флорида. Чтобы просмотреть учебные материалы по Кодексу, предлагаемые этой компанией, посетите сайт www.mikeholt.com/code.

    Индуктивные муфты и способы минимизировать их влияние в промышленных установках


    Сезар Кассиолато

    Директор по маркетингу, качеству, проектам и услугам
    SMAR Industrial Automation

    cesarcass @ smar.com.br

    Введение

    Сосуществование оборудования различных технологий и неадекватность установок способствует излучению электромагнитной энергии и часто вызывает проблемы с электромагнитной совместимостью.

    EMI - это энергия, которая вызывает нежелательную реакцию на любое оборудование и может возникать в результате искрения на щетках двигателя, переключения цепей напряжения, активации индуктивных и резистивных нагрузок, активации переключателей, автоматических выключателей, люминесцентных ламп, нагревателей, автомобильных зажиганий, атмосферных разрядов. и даже электростатический разряд между людьми и оборудованием, микроволновыми приборами, оборудованием мобильной связи и т. д.Все это может вызвать изменения, которые могут привести к перегрузке, пониженному напряжению, пикам, переходным напряжениям и т. Д., Что может оказать сильное влияние на сеть связи. Это очень распространено в отраслях и на заводах, где электромагнитные помехи довольно часты в связи с более широким использованием оборудования, такого как сварочные инструменты, двигатели (MCC), а также в цифровых сетях и компьютерах в непосредственной близости от этих областей.

    Самая большая проблема, вызванная электромагнитными помехами, - это случайные ситуации, которые постепенно ухудшают качество оборудования и его компонентов.EMI на электронном оборудовании может вызвать множество различных проблем, таких как сбои связи между устройствами одной и той же сети оборудования и / или компьютерами, аварийные сигналы, генерируемые без объяснения причин, действия на реле, которые не следуют логике, без команды, в дополнение к сгоранию электронные компоненты и схемы и т. д. Очень часто возникают шумы в линиях источников питания из-за плохого заземления и экранирования или даже ошибки в проекте.

    Топология и расположение проводки, типы кабелей, методы защиты - это факторы, которые необходимо учитывать, чтобы минимизировать влияние электромагнитных помех.Имейте в виду, что на высоких частотах кабели работают как система передачи с перекрещенными и запутанными линиями, отражают и рассеивают энергию от одной цепи к другой. Поддерживайте соединения в хорошем состоянии. Неактивные соединители могут иметь сопротивление или стать радиочастотными детекторами.

    Типичным примером того, как электромагнитные помехи могут влиять на работу электронного компонента, является конденсатор, подверженный пиковому напряжению, превышающему его заданное номинальное напряжение. Это может привести к ухудшению диэлектрика, ширина которого ограничена рабочим напряжением конденсатора, что может создать градиент потенциала, меньший по сравнению с диэлектрической жесткостью материала, вызывая сбои в работе и даже возгорание конденсатора.Или, тем не менее, токи поляризации транзистора могут изменяться и вызывать их насыщение или обрезание, или сжигать его компоненты за счет эффекта джоуля, в зависимости от интенсивности.

    В измерениях:

    • Не проявляйте халатность, неосторожность, безответственность и некомпетентность в решении технических проблем.
    • Помните, что у каждой установки и системы есть свои особенности безопасности. Получите информацию о них, прежде чем начинать работу.
    • По возможности обращайтесь к физическим нормам и правилам техники безопасности для каждой области.
    • Действуйте осторожно при измерениях, избегая контакта между клеммами и проводкой, так как высокое напряжение может вызвать поражение электрическим током.
    • Чтобы свести к минимуму риск потенциальных проблем, связанных с безопасностью, соблюдайте стандарты безопасности и стандарты местных секретных областей, регулирующих установку и эксплуатацию оборудования. Эти стандарты различаются в зависимости от региона и постоянно обновляются.Пользователь несет ответственность за определение правил, которым следует следовать в своих приложениях, и гарантировать, что каждое устройство установлено в соответствии с ними.
    • Неправильная установка или использование оборудования в нерекомендуемых приложениях может повредить производительность системы и, следовательно, процесс, а также стать источником опасности и несчастных случаев. Поэтому для выполнения работ по установке, эксплуатации и техническому обслуживанию привлекайте только обученных и квалифицированных специалистов.


    Довольно часто надежность системы управления ставится под угрозу из-за ее некачественной установки.Обычно пользователи терпят их, но при внимательном рассмотрении обнаруживаются проблемы, связанные с кабелями, их укладкой и упаковкой, экранированием и заземлением.

    Чрезвычайно важно, чтобы все вовлеченные лица были осведомлены, сознательны и, более того, были привержены обеспечению эксплуатационной надежности и личной безопасности завода. В этой статье содержится информация и советы по заземлению, но в случае сомнений всегда преобладают местные правила.

    Контроль шумов в системах автоматизации жизненно важен, так как это может стать серьезной проблемой даже с лучшими устройствами и оборудованием для сбора данных и работы.

    Любая производственная среда имеет источники электрического шума, включая линии электропередач переменного тока, радиосигналы, машины и станции и т. Д.

    К счастью, простые устройства и методы, такие как использование соответствующих методов заземления, экранирования, скрученных проводов, метода среднего сигнала, фильтров и дифференциальных усилителей, могут контролировать шум при большинстве измерений.

    У преобразователей частоты есть коммутирующие системы, которые могут создавать электромагнитные помехи (EMI).Их усилители могут излучать значительные электромагнитные помехи на частотах от 10 МГц до 300 Гц. Скорее всего, этот шум при поездках может вызвать перебои в работе ближайшего оборудования. Хотя большинство производителей принимают надлежащие меры предосторожности в своих проектах, чтобы свести к минимуму этот эффект, полный иммунитет недостижим. Таким образом, некоторые методы компоновки, подключения, заземления и экранирования вносят значительный вклад в эту оптимизацию.

    Снижение EMI ​​минимизирует начальные и будущие эксплуатационные расходы и проблемы в любой системе.

    В этой статье мы увидим индуктивную связь.

    Индуктивная муфта

    «Мешающий кабель» и «пострадавший кабель» сопровождаются магнитным полем. См. Рисунок 1. Уровень помех зависит от изменения тока (di / dt) и взаимной индуктивности.

    Рисунок 1 - Индуктивная связь - Физическое представление и эквивалентная схема

    Индуктивная связь увеличивается с:

    • Частота: индуктивное реактивное сопротивление прямо пропорционально частоте (XL = 2πfL)
    • Расстояние между тревожным кабелем и кабелем-жертвой, а также длина кабеля, параллельная
    • Высота кабеля относительно плоскости отсчета (над землей)
    • Сопротивление нагрузки кабеля или цепи помех.

    Рисунок 2 - Индуктивная связь между проводниками

    Способы уменьшения эффекта индуктивной связи между кабелями

    1. Ограничьте длину кабелей, идущих параллельно
    2. Увеличьте расстояние между тревожным кабелем и пострадавшим кабелем

    3. Заземлите один конец экрана обоих кабелей

    4. Уменьшите du / dt мешающего кабеля, увеличивая время нарастания сигнала, когда это возможно (резисторы, подключенные последовательно, или резисторы PTC в мешающем кабеле, ферритовые прокладки в мешающем и / или пострадавшем кабеле).

    Рисунок 3 - Индуктивная связь между кабелем и полем

    Методы уменьшения влияния индуктивной связи между кабелем и полем

    1. Ограничьте высоту кабеля (h) до земли
    2. По возможности размещайте кабель возле металлической поверхности

    3. Используйте витые кабели

    4. Используйте ферритовые уплотнительные кольца и фильтры EMI 4

      .

    Рисунок 4 - Индуктивная связь между кабелем и контуром заземления


    Методы уменьшения влияния индуктивной связи между кабелем и контуром заземления

    1. Уменьшите высоту (h) и длину кабеля
    2. По возможности размещайте кабель возле металлической поверхности

    3. Используйте витые кабели

    4. На высоких частотах заземлите экран в двух точках (будьте осторожны), а на низких частотах в одной точке

    Таблица 1 - Минимальное расстояние между кабелями

    Рисунок 5 - Помехи между кабелями: магнитные поля через индуктивную связь между кабелями и наведение переходного тока (датчики электромагнитные)

    Электромагнитные помехи можно уменьшить:

    1. Витой кабель

    2. Оптическая изоляция

    3. За счет использования каналов и заземленных металлических ящиков

    Рисунок 6 - Взаимная индуктивность между двумя проводниками

    Чтобы минимизировать эффект индукции, используйте кабель витой пары, который уменьшает площадь (S) и уменьшает эффект наведенного напряжения Vb в зависимости от поля B, уравновешивая эффекты (среднее значение эффектов в зависимости от расстояний):

    Витая пара состоит из пар проводов.Провода намотаны по спирали, чтобы за счет эффекта компенсации уменьшить шум и поддерживать постоянные электрические свойства среды по всей ее длине.

    Эффект уменьшения при использовании скручивания эффективен из-за подавления потока, называемого Rt (в дБ):

    Rt = -20 log {(1 / (2nl +1)) * [1 + 2nlsen (/ nλ)]} дБ

    Где n - количество витков / м, а l - общая длина кабеля.См. Рисунки 7 и 8.

    Эффект отмены уменьшает перекрестные помехи между парой проводов и снижает уровень электромагнитных / радиочастотных помех. Количество витков проволоки может меняться, чтобы уменьшить электрическую связь. Его конструкция обеспечивает емкостную связь между парными проводниками. Более эффективно работает на низких частотах (<1 МГц). Когда он не экранирован, он имеет недостаток в виде синфазного шума. Для низких частот, то есть когда длина кабеля меньше 1/20 длины волны шумовой частоты, экран (сетка или экран) будет иметь одинаковый потенциал на всем протяжении, когда экран должен быть подключен только к одному заземлению. точка.На высоких частотах, то есть когда длина кабеля превышает 1/20 длины волны шумовой частоты, экран будет иметь высокую восприимчивость к шуму и должен быть заземлен с обоих концов.

    В случае индуктивной связи Vnoise = 2πBAcosα, где B - поле, а α - угол, под которым поток пересекает вектор площади (A), или, тем не менее, в зависимости от взаимной индуктивности M: Vnoise = 2πfMI, где l - силовой кабель ток.

    Рисунок 7– Эффект индуктивной связи в параллельных кабелях

    Рисунок 8 - Минимизация эффекта индуктивной связи в скрученных кабелях

    Рисунок 9 - Пример шума на индукцию

    Рисунок 10 - Примеры кабеля Profibus рядом с кабелем питания

    Использование кабеля витой пары очень эффективно при условии, что индукция в каждой области скрутки приблизительно равна индукции соседней.Он эффективен в дифференциальном режиме в симметричных цепях и имеет низкий КПД на низких частотах в несимметричных цепях. В высокочастотных цепях с многоточечным заземлением эффективность высока, поскольку обратный ток имеет тенденцию течь по соседнему обратному току. Однако на высоких частотах в синфазном режиме этот кабель малоэффективен.

    Использование экрана в индуктивной муфте

    Магнитное экранирование может применяться в источниках шума или в сигнальных цепях для минимизации эффекта связи.

    Экранировать низкочастотные магнитные поля не так просто, как экранировать электрические поля. Эффективность магнитной связи зависит от типа материала и его проницаемости, толщины и используемых частот.

    Из-за своей высокой относительной проницаемости сталь более эффективна, чем алюминий и медь на низких частотах (менее 100 кГц).

    Однако на более высоких частотах можно использовать алюминий и медь.

    Потеря абсорбции при использовании меди и стали для двух разных толщин показана на рисунке 11.

    Рисунок 11 - Потеря абсорбции при использовании меди и стали

    Магнитное экранирование этих металлов неэффективно на низких частотах.

    Защита с помощью металлических воздуховодов

    Далее мы увидим использование металлических каналов для минимизации токов Фуко.

    Пространство между воздуховодами способствует возникновению возмущений, создаваемых магнитным полем.Более того, эта неоднородность может способствовать разнице потенциалов между каждым сегментом воздуховода, и если скачок тока генерируется, например, в результате удара молнии или короткого замыкания, отсутствие непрерывности не позволит току течь через алюминиевый воздуховод и поэтому не защитит кабель Profibus.

    В идеале каждый сегмент должен быть прикреплен к максимально возможной площади контакта, чтобы обеспечить большую защиту от электромагнитной индукции, и иметь проводник между каждым сегментом воздуховода с минимально возможной длиной, чтобы обеспечить альтернативный путь для токов в случае повышенного сопротивления. в прокладках между сегментами.

    В правильно собранных алюминиевых каналах, когда поле проникает в канал, алюминиевая пластина создает магнитный поток, который изменяется в зависимости от времени [f = a.sen (wt)], и создает наведенную электродвижущую силу [E = - df / dt = awcos (вес)].

    На высоких частотах ЭДС, индуцированная в алюминиевой пластине, будет сильнее, что приведет к более сильному магнитному полю, которое почти полностью нейтрализует магнитное поле, создаваемое силовым кабелем. Этот эффект подавления меньше на низких частотах.На высоких частотах отмена более эффективна.

    Это эффект пластины и металлического экрана, который противодействует падению электромагнитных волн. Они генерируют свои собственные поля, которые минимизируют или даже сводят на нет поле через них и действуют как настоящая защита от электромагнитных волн. Они работают как клетка Фарадея.

    Убедитесь, что пластины и соединительные кольца изготовлены из того же материала, что и кабельный канал / коробки. После сборки защитите места соединения от коррозии, например, цинковой краской или лаком.

    Хотя кабели экранированы, защита от магнитных полей не так эффективна, как от электрических. На низких частотах витая пара поглощает большую часть воздействия электромагнитных помех. С другой стороны, на высоких частотах эти эффекты поглощаются экраном кабеля. По возможности подключайте кабельные коробки к системе эквипотенциальных линий.

    Рисунок 12 - Защита от перенапряжения с использованием металлических каналов

    Заключение

    Каждый проект автоматизации должен учитывать стандарты, обеспечивающие соответствующие уровни знаков, например, безопасность, требуемую приложением.

    Ежегодно проводите профилактические работы по техническому обслуживанию и проверяйте каждое соединение в системе заземления, которое должно гарантировать качество каждого соединения с точки зрения прочности, надежности и низкого импеданса, гарантируя при этом отсутствие загрязнения и коррозии.

    Эта статья не заменяет NBR 5410, NBR 5418, IEC 61158 и IEC 61784, а также профили PROFIBUS и технические руководства. В случае расхождений преимущественную силу имеют нормы, стандарты, профили, технические руководства и руководства производителя.По возможности обращайтесь к стандарту EN50170 для получения информации о физических нормах и правилах техники безопасности в каждой области.

    В этой статье мы видели несколько подробностей об эффектах индуктивной связи и о том, как их минимизировать

    Библиографическая ссылка

    Полевая проводка и факторы шума для аналоговых сигналов

    Даже когда измерительная установка избегает контуров заземления или насыщения аналогового входного каскада, следуя приведенным выше рекомендациям, измеряемый сигнал почти неизбежно будет включать некоторое количество шума или нежелательного сигнала, «захваченного» из окружающей среды.Это особенно верно для аналоговых сигналов низкого уровня, которые усиливаются с помощью бортового усилителя, который имеется во многих устройствах сбора данных. Что еще хуже, платы сбора данных ПК обычно имеют некоторые цифровые входные / выходные сигналы на разъеме ввода-вывода. Следовательно, любая активность в отношении этих цифровых сигналов, поступающих от платы сбора данных или на нее, которая проходит на некоторой длине в непосредственной близости от аналоговых сигналов низкого уровня в самом соединительном кабеле, может быть источником шума в усиленном сигнале.Чтобы свести к минимуму шумовую связь от этого и других посторонних источников, может потребоваться соответствующая схема кабельной разводки и экранирования.

    Прежде чем перейти к обсуждению надлежащей прокладки кабелей и экранирования, необходимо понять природу проблемы помеховой связи. Единого решения проблемы шумовой связи не существует. Более того, неправильное решение может усугубить проблему.

    Проблема помех или шумовой связи показана на рисунке 12.

    Рис. 12. Блок-схема проблемы шумоподавления

    Как показано на рисунке 12, существует четыре основных механизма «улавливания» или связи шума: кондуктивный, емкостной, индуктивный и радиационный. Кондуктивная связь возникает в результате разделения токов от разных цепей с общим сопротивлением. Емкостная связь возникает из-за изменяющихся во времени электрических полей вблизи пути прохождения сигнала. Индуктивный или магнитно-связанный шум возникает из-за изменяющихся во времени магнитных полей в области, ограниченной сигнальной цепью.Если источник электромагнитного поля находится далеко от сигнальной цепи, связь электрического и магнитного полей считается комбинированной электромагнитной или радиационной связью.

    Кондуктивно связанный шум

    Шум, связанный с проводящей связью, возникает из-за того, что проводники имеют конечный импеданс. Влияние этих импедансов проводки необходимо учитывать при проектировании схемы подключения. Кондуктивная связь может быть устранена или минимизирована путем разрыва контуров заземления (если таковые имеются) и обеспечения разделенных заземляющих возвратных сигналов для сигналов высокой мощности как низкого, так и высокого уровня.Схема последовательного заземления, приводящая к токопроводящей связи, показана на рисунке 13a.

    Если сопротивление общего обратного провода от A к B составляет 0,1 Ом, измеренное напряжение от датчика температуры будет изменяться на 0,1 Ом * 1 A = 100 мВ, в зависимости от того, замкнут переключатель или разомкнут. Это означает погрешность измерения температуры 10 °. Схема на Рисунке 13b обеспечивает отдельные возвратные линии на землю; таким образом, выходной сигнал датчика измеренной температуры не меняется при включении и выключении тока в цепи большой нагрузки.


    Рисунок 13. Кондуктивно связанный шум

    Связь емкостная и индуктивная

    Аналитическим инструментом, необходимым для описания взаимодействия электрических и магнитных полей шумовых и сигнальных цепей, является математически нетривиальное уравнение Максвелла. Однако для интуитивного и качественного понимания этих каналов связи можно использовать эквиваленты схем с сосредоточенными параметрами. На рисунках 14 и 15 показан эквивалент связи электрического и магнитного полей в сосредоточенной цепи.


    Рисунок 14. Емкостная связь между источником шума и сигнальной цепью, смоделированная конденсатором C ef в эквивалентной цепи

    Рисунок 15. Индуктивная связь между источником шума и сигнальной цепью, моделируемая взаимной индуктивностью M в эквивалентной цепи

    Введение моделей эквивалентных схем с сосредоточенными параметрами в эквивалентных схемах шума устраняет нарушение двух основных допущений анализа электрических цепей; то есть все электрические поля ограничены внутренней частью конденсаторов, а все магнитные поля ограничены внутренней частью индукторов.

    Емкостная муфта

    Теперь можно увидеть полезность эквивалента контуров с сосредоточенными параметрами для каналов связи. Связь электрического поля моделируется как емкость между двумя цепями. Эквивалентная емкость C ef прямо пропорциональна площади перекрытия и обратно пропорциональна расстоянию между двумя цепями. Таким образом, увеличение разделения или минимизация перекрытия минимизируют C ef и, следовательно, емкостную связь между схемой шума и схемой сигнала.Другие характеристики емкостной связи также могут быть получены из модели. Например, уровень емкостной связи прямо пропорционален частоте и амплитуде источника шума и импедансу цепи приемника. Таким образом, емкостная связь может быть уменьшена за счет уменьшения напряжения или частоты источника шума или уменьшения импеданса сигнальной цепи. Эквивалентную емкость C ef можно также уменьшить, применив емкостное экранирование. Емкостное экранирование работает путем обхода или обеспечения другого пути для индуцированного тока, поэтому он не переносится в сигнальную цепь.Надлежащее емкостное экранирование требует внимания как к расположению экрана, так и к его подключению. Экран должен быть помещен между проводниками с емкостной связью и заземлен только со стороны истока. Значительные токи заземления будут проходить по экрану, если он заземлен с обоих концов. Например, разность потенциалов в 1 В между заземлением может вызвать 2 А тока заземления в экране, если он имеет сопротивление 0,5 Ом. Между заземлениями могут существовать потенциальные различия порядка 1 В.Влияние этого потенциально большого тока заземления будет исследовано далее при обсуждении индуктивно связанных шумов. Как правило, проводящий металл или проводящий материал в непосредственной близости от пути прохождения сигнала также не следует оставлять электрически плавающим, поскольку может увеличиваться емкостный шум.

    Рисунок 16. Неправильное завершение экрана - через экран проходят токи заземления

    Рисунок 17. Правильная заделка экрана - через экран не протекает заземление или ток сигнала

    Индуктивная муфта

    Как описано ранее, индуктивная связь возникает из-за изменяющихся во времени магнитных полей в области, ограниченной контуром сигнальной цепи. Эти магнитные поля создаются токами в соседних шумовых цепях. Индуцированное напряжение V n в сигнальной цепи определяется по формуле:

    V n = 2p fBACosÆ (1)

    где f - частота синусоидально изменяющейся плотности потока, B - среднеквадратичное значение плотности потока, A - площадь контура сигнальной цепи, а Æ - угол между плотностью потока B и площадью A.

    Эквивалентной моделью индуктивной связи с сосредоточенной схемой является взаимная индуктивность M, как показано на рисунке 15 (b). Что касается взаимной индуктивности M, V n определяется по формуле:

    V n = 2p fMI п (2)

    , где I n - действующее значение синусоидального тока в шумовой цепи, а f - его частота.

    Поскольку M прямо пропорционален площади контура приемной цепи и обратно пропорционален расстоянию между цепью источника шума и сигнальной цепью, увеличение разделения или минимизация площади сигнального контура минимизирует индуктивную связь между двумя цепями.Уменьшение тока I n в цепи шума или уменьшение его частоты также может уменьшить индуктивную связь. Плотность потока B от шумовой цепи также может быть уменьшена путем скручивания проводов источника шума. Наконец, магнитное экранирование может быть применено либо к источнику шума, либо к сигнальной цепи, чтобы минимизировать связь.

    Экранировать от низкочастотных магнитных полей не так просто, как экранировать от электрических полей. Эффективность магнитного экранирования зависит от типа материала - его проницаемости, толщины и используемых частот.Из-за своей высокой относительной проницаемости сталь намного эффективнее алюминия и меди в качестве экрана для низкочастотных (примерно ниже 100 кГц) магнитных полей. Однако на более высоких частотах также можно использовать алюминий и медь. Потери на поглощение меди и стали для двух толщин показаны на рисунке 18. Свойства магнитного экранирования этих металлов совершенно неэффективны на низких частотах, таких как частоты линии электропередачи (от 50 до 60 Гц), которые являются основными низкочастотными, источники шума с магнитной связью в большинстве сред.Лучшие магнитные экраны, такие как Mumetal, можно найти для низкочастотного магнитного экранирования, но Mumetal очень хрупкий и может иметь серьезное ухудшение своей проницаемости и, следовательно, снижение его эффективности в качестве магнитного экрана из-за механических ударов.


    Рисунок 18. Зависимость потерь поглощения от частоты (из ссылки 1)

    Из-за отсутствия контроля над параметрами шумовой цепи и относительной сложности достижения магнитного экранирования уменьшение площади контура сигнальной цепи является эффективным способом минимизировать индуктивную связь.Использование витой пары выгодно, поскольку уменьшает площадь контура в сигнальной цепи и устраняет наведенные ошибки.

    Формула (2) определяет влияние протекания токов контура заземления в экране для схемы на рисунке 16. Для I n = 2 A; f = 60 Гц; и M = 1 мкГн / фут для кабеля длиной 10 футов дает следующее:

    V n = (2) (3.142) (60) (1 ´ 10 –6 ´ 10) (2) = 7,5 мВ

    Этот уровень шума соответствует 3.1 младший бит для диапазона 10 В, 12-битная система сбора данных. Таким образом, эффективность системы сбора данных снижается примерно до 10-битной системы сбора данных.

    При использовании устройства серии E с экранированным кабелем в дифференциальном режиме площадь контура сигнальной цепи сводится к минимуму, поскольку каждая пара сигнальных проводов сконфигурирована как витая пара. Это неверно для несимметричного режима с одним и тем же устройством и одним и тем же кабелем, потому что области петель разных размеров могут быть сформированы с разными каналами.

    Источники сигнала тока более устойчивы к этому типу шума, чем источники сигнала напряжения, потому что индуцированное магнитным полем напряжение появляется последовательно с источником, как показано на рисунке 19. V 21 и V 22 являются индуктивно связанными источниками шума, и V c - это источник шума с емкостной связью.

    Рисунок 19. Модель цепи индуктивной и емкостной связи напряжения шума
    (Х. В. Отт, Методы снижения шума в электронных системах, Wiley, 1976.)

    Уровень как индуктивной, так и емкостной связи зависит от амплитуды шума и близости источника шума и сигнальной цепи. Таким образом, увеличение расстояния от цепей, создающих помехи, и уменьшение амплитуды источника шума являются полезными. Кондуктивная связь возникает в результате прямого контакта; таким образом, увеличение физического отделения от шумовой цепи бесполезно.

    Излучательная муфта

    Излучение от источников излучения, таких как радио- и телевещательные станции и каналы связи, обычно не рассматривается как источники помех для низкочастотных (менее 100 кГц) систем измерения ширины полосы.Но высокочастотный шум может быть исправлен и введен в низкочастотные цепи с помощью процесса, называемого выпрямлением звука . Этот процесс возникает из-за того, что нелинейные переходы в ИС действуют как выпрямители. Простые пассивные фильтры нижних частот R-C на конце длинных кабелей приемника могут уменьшить выпрямление звука.

    Вездесущий компьютерный терминал является источником помех электрического и магнитного полей в близлежащих чувствительных цепях. Это проиллюстрировано на рисунке 20, где показаны графики данных, полученных с помощью устройства сбора данных с коэффициентом усиления 500 и встроенным усилителем с программируемым коэффициентом усиления.Входной сигнал - короткое замыкание на клеммной колодке. Между клеммной колодкой и разъемом ввода-вывода устройства использовался неэкранированный соединительный кабель длиной 0,5 м. Для подключения дифференциального сигнала верхний и нижний входы канала были связаны вместе и к заземлению аналоговой системы. Для несимметричного подключения вход канала был привязан к заземлению аналоговой системы.

    Рисунок 20. Помехоустойчивость конфигурации дифференциального входа по сравнению с конфигурацией RSE (коэффициент усиления платы сбора данных: 500; кабель: 0.5 м неэкранированный; Источник шума: компьютерный монитор)

    Разные источники шума

    Всякий раз, когда происходит движение соединительного кабеля, например, в условиях вибрации, следует обращать внимание на трибоэлектрический эффект, а также на индуцированное напряжение из-за изменения магнитного потока в контуре сигнальной цепи. Трибоэлектрический эффект вызывается зарядом, возникающим на диэлектрике внутри кабеля, если он не поддерживает контакт с проводниками кабеля.

    Изменение магнитного потока может происходить из-за изменения площади контура сигнальной цепи, вызванного движением одного или обоих проводников - просто еще одно проявление индуктивной связи. Решение состоит в том, чтобы избежать свисания проводов и зажать кабели.

    В измерительных схемах, имеющих дело со схемами очень низкого уровня, следует обратить внимание на еще один источник погрешности измерения - случайные термопары, образующиеся на стыках разнородных металлов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
