Содержание

виды, назначение и область применения

Вы, наверное, замечали, что провода ЛЭП закреплены на опорах на гирляндах из фарфоровых или керамических тарелок. Эти тарелки называется изоляторами. Они несут как изолирующую, так и монтажную роль механического крепления. Изоляторы воздушных линий электропередач бывают разными, в зависимости от расположения, места применения и напряжения линии, которую они держат. В этой статье мы рассмотрим виды электрических изоляторов и их назначение.

Характеристики изоляторов

Электрический изолятор – это изделие, предназначенное для крепления провода, кабеля или шины на несущей конструкции линии электропередач и предотвращения её пробоя на землю. Они бывают разных видов и изготавливаются из диэлектрических материалов – фарфора, стекла и полимеров.

Так как электрическое предназначение изоляторов – обеспечить изоляцию проводника от несущей конструкции, то основными характеристиками являются:

  • Сухоразрядное напряжение – напряжение, при котором наступает искровой разряд по поверхности в сухом её состоянии при нормальных условиях окружающей среды.
  • Мокроразрядное напряжение – то же самое, но под дождем, если его струи попадают на изолятор под углом в 45 градусов. Сила дождя при этом равна 5 мм/мин, удельное объемное сопротивление воды — 9500-10500 Ом*см (при 20°С). Так как вода проводит электрический ток – мокроразрядное напряжение всегда ниже сухоразрядного.
  • Пробивное напряжение – напряжение, при котором наступает пробой тела изолятора между стержнем и шапкой (для подвесных изделий). Стержень и шапка при этом являются электродами.

Конструкция

Конструктивно все электрические изоляторы различаются способами крепления к несущей конструкции и крепления кабеля. Главной задачей этого изделия является предотвращение электрических разрядов, для этого они выполняются в виде тарелок или стержней с ребрами. Эти ребра нужны для того, чтобы разряд развивался под углом к силовым линиям поля. На рисунке ниже вы видите примеры типовых изделий разных форм и конструкций:



Различие по материалу исполнения

Чтобы рассмотреть классификацию видов и типов изоляторов нужно сначала разобраться, как их различают. Итак, в первую очередь они классифицируются по материалу изготовления:

  1. Фарфоровые.
  2. Стеклянные.
  3. Полимерные.

Фарфоровые можно назвать классикой, такие применялись раньше даже при наружной проводке в домах. Обычно они белого цвета, но могут быть и других цветов. Такие можно увидеть на разных электроустановках. Достоинством является то, что они выдерживают большие нагрузки на сжатие, обладают хорошими диэлектрическими свойствами.

Однако они бьются и ломаются. Отсюда возникает необходимость регулярной проверки их целостности, а часто для этого приходится отключать электроустановку и вытирать с них масло, пыль и другие загрязнения. Также проблемой является их большой вес.

Стеклянные, хоть и боятся ударов, но для контроля их целостности достаточно визуального осмотра, что можно провести и без отключения напряжения. В настоящее время в воздушных линиях электропередач, в качестве подвесных изоляторах они вытесняют керамику, в том числе и потому что меньше весят, а также в производстве дешевле.

Полимерные используются в помещении, на улице редко, в качестве исключения. Можно иногда увидеть опорные изоляторы из полимеров на ВЛ 10 кВ или других напряжений средней величины, но редко, или на неответственных линиях. Это обусловлено тем, что с течением времени и под действием УФ-излучений они стареют, внутренняя структура распадается и ухудшаются их электрические и механические характеристики.

Однако для оборудования, которое доступно для регулярного обслуживания и ремонта они применяются часто. Например, это могут быть опорные изоляторы шин в трансформаторных подстанциях и распределителях.

Типы по конструкции и назначению

По конструкции выделяют три основных разновидности изоляторов ВЛ:

  • штыревые;
  • подвесные линейные;
  • опорные и проходные.

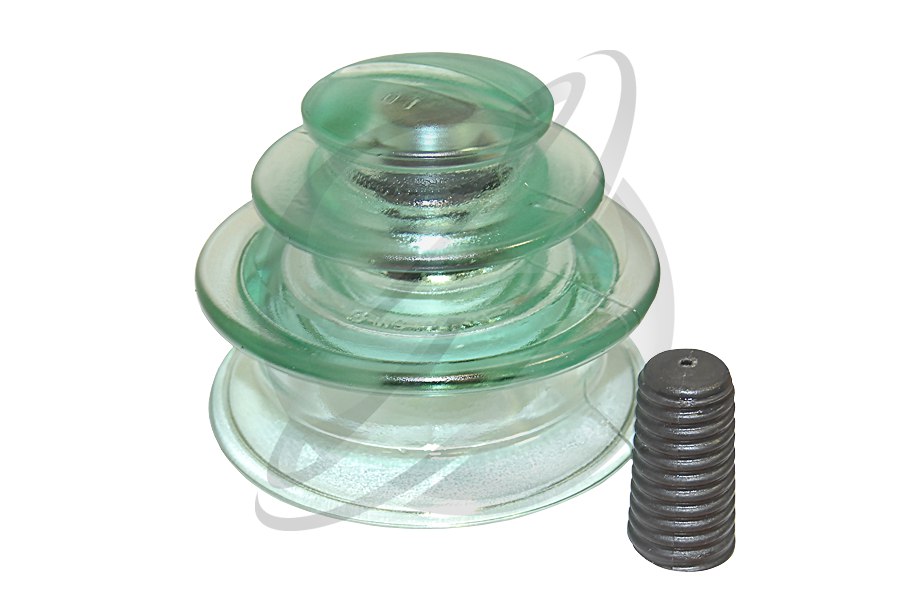

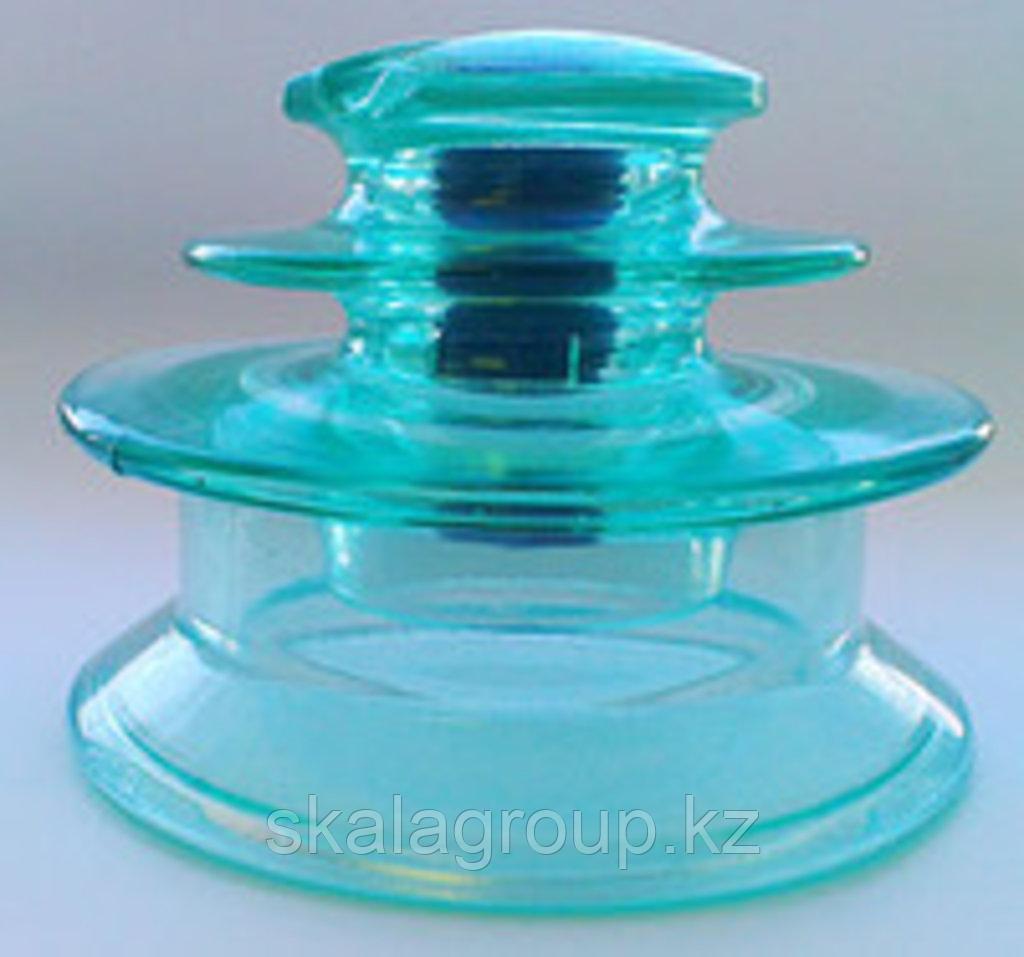

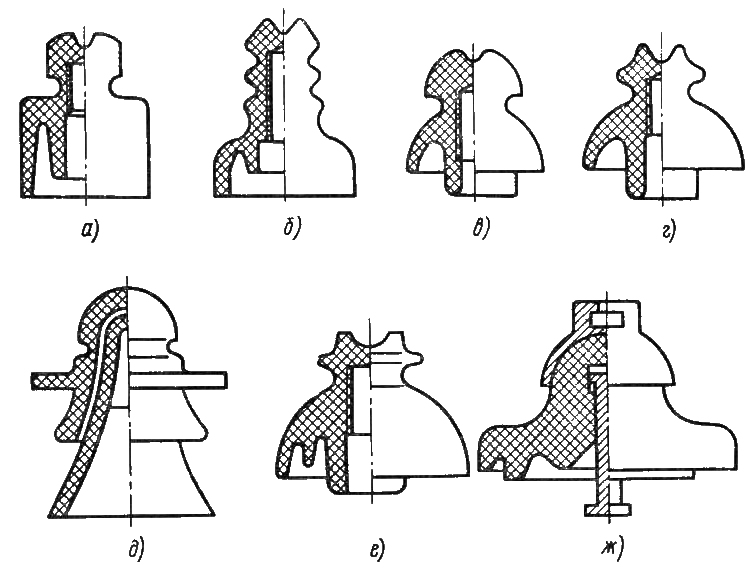

Штыревые относятся к линейным изоляторам. Используются в ЛЭП до 35 кВ. В том числе на линиях 0,4 кВ. Этот тип исполнения цельный, на нем есть канавка для закрепления провода и отверстия для установки на траверсы, крюки, штыри.

Интересно: на ВЛ от 6 до 10 кВ используют одноэлементные изоляторы, а на 20-35 – из двух элементов.

Подвесные используются на высоковольтных воздушных линиях напряжением 35 кВ и больше. Они бывают двух типов поддерживающими (стержневыми) и натяжными.

Натяжные тарельчатые изоляторы работают на растяжение и удерживают линию на опоре, монтируются под углом. Конструктивно они выполнены в виде фарфоровой или стеклянной тарелки. В нижней части обычно выступает стержень с расширяющейся шляпкой. Сверху расположена металлическая крышка с отверстием специальной формы, такой чтобы в ней можно было закрепить нижний стержень. Таким образом происходит унификация и вы можете набрать в гирлянду столько изоляторов, сколько нужно для достижения нужных номинальных напряжений пробоя. Такая гирлянда получается гибкой, она удерживает линии электропередач на опоре.

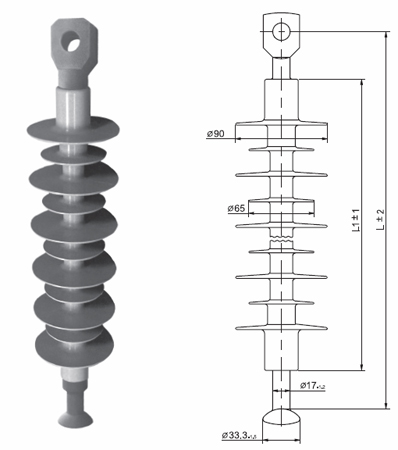

На промежуточных опорах устанавливают подвесные стержневые изоляторы. Они выполнены в виде опорного стержня, на его концах металлические части для крепления к опоре и проводам. Они устанавливаются вертикально и провод ложится на них – это и есть основное отличие от предыдущих. Также они отличаются тем, что натяжные изоляторы выдерживают больший вес, поэтому могут использоваться на опорах, расположенных дальше друг от друга.

Интересно: на ответственных участках и для повышения надежности монтажа ЛЭП могут использоваться сдвоенные гирлянды натяжных изоляторов.

Опорные и проходные изоляторы уже являются станционными, а не линейными. Этот вид так называется потому что используется внутри электростанций и трансформаторных подстанций. Изготовляются из полимеров или фарфора. Опорные используют для крепления токопроводящих шин к заземленным конструкциям, например, корпусу трансформаторов или внутри вводных и распределительных электрощитов.

Маркировка изоляторов всех разновидностей подобная, обычно она содержит сведения о типе изделия и номинального напряжения линии, например:

Для того чтобы провести кабель или шину через стену используются проходные изоляторы. Эта разновидность изделий с полым телом, в котором расположена токоведущая часть. Для повышения изолирующих свойств может иметь дополнительно масляный барьер или маслобумажную прокладку. Такой тип изоляторов позволяет прокладывать линию до 110 кВ. Бывают и другого типа – без токопровода внутри, просто диэлектрический полый цилиндр с отверстием, который надевается на кабель.

На это мы и заканчиваем нашу статью. Теперь вы знаете, какие бывают изоляторы для воздушных линий электропередач и где применяется каждый вариант исполнения!

Материалы по теме:

Опорные изоляторы

Основным назначением опорных изоляторов является обеспечение качественной изоляции и крепления различных токоведущих компонентов на заземленных конструкциях. Кроме того, такие технические элементы позволяют упростить процесс крепления проводов на порах.

Виды опорных изоляторов

Выделяют три основных типа изоляторов опорного типа, каждый из которых имеет свои особенности: стержневые, штыревые и проходные.

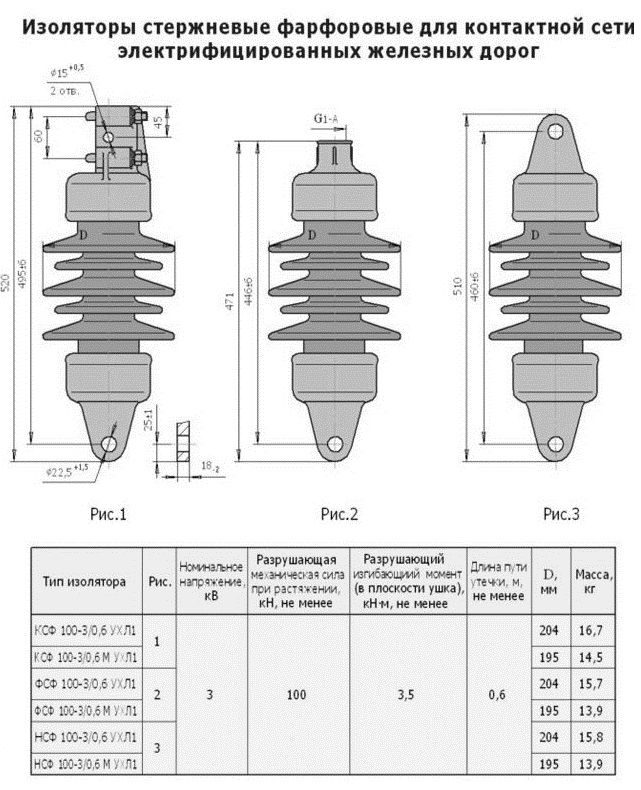

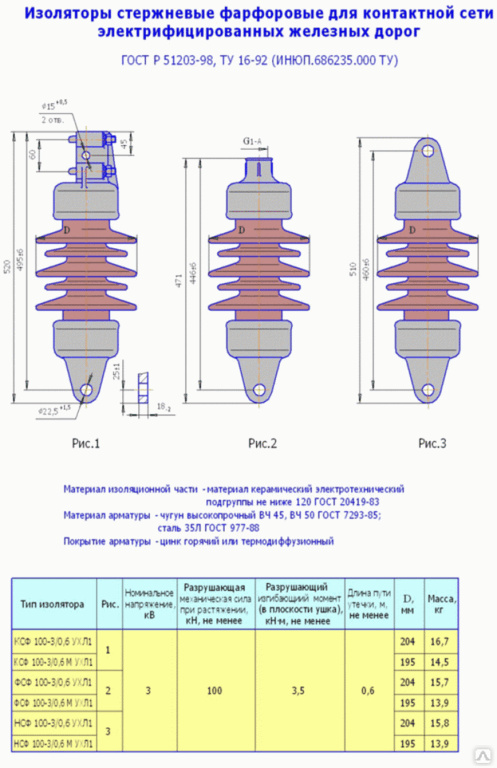

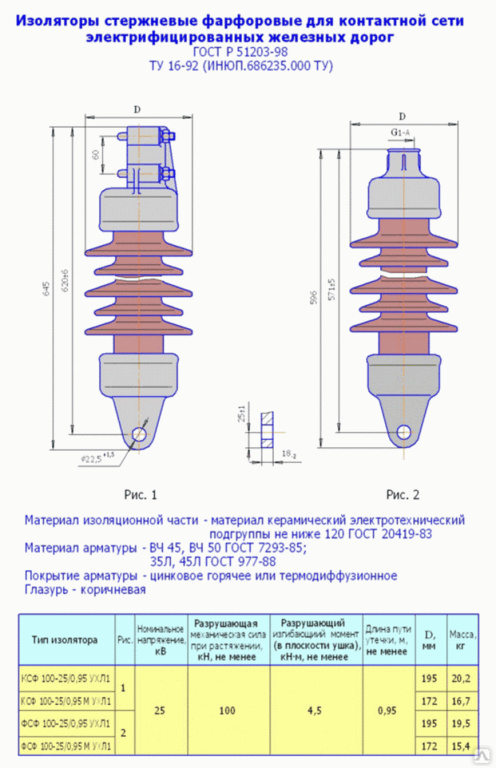

Стержневые изоляторы

1. Тип изолятора №1. Предназначаются для установки популярной серии ИО и изготавливаются для 6 ÷35 кВ. Такие устройства выполнены в виде фарфоровых конусов, имеют тело и одно ребро.

2. Тип изолятора №2. Предназначаются для установки серии ИОС и изготавливаются для 10÷110 кВ. Имеют расширенные ребра, что способствует увеличению разрядного напряжение в той ситуации, когда на улице идет дождь.

3. Тип изолятора №3. Предназначаются для установки серии ОНШ. Имеют далеко выступающие ребра, которые позволяют обеспечить максимальную защиту от дождя. В качестве крепежа для изолятора используется чугунный штырь с фланцем. Что же касается крепления токоведущих частей, то они устанавливаются внутри специального чугунного колпака с проделанными в нем нарезными отверстиями.

Штыревые изоляторы

Рассчитаны на 10÷35 кВ с учетом минимальной нагрузки 5÷20 кН. Штыревые изоляторы 110-220 кВ состоят из несколько изоляторов, мощность каждого из которых 35 кВ. В ряде стран Европы используются опорно-штыревые изоляторы, изготовление которых подразумевает использование фарфоровых элементов, для соединения которых используют так называемый «мультикон» – специальную цементную связку. В верхней части изолятора находится колпак, а в нижней – фланец, выполненный из металла. Высота устройства – 2300 мм (при учете напряжения 245 кВ).

Проходные изоляторы

Используются для быстрого и безопасного проведения проводника сквозь различные препятствия – кожухи оборудования, стены и перекрытия. В качестве отличительной особенности изоляторов проходного типа до 35 кВ можно выделить полый корпус из фарфора с немного выступающими ребрами. Для крепежа используют специальный фланец и прочные колпаки из металла. Что же касается длины корпуса, то она определяется уровнем напряжения.

Изоляторы с тоном до 2000 А оснащаются стержнями из алюминия имеющими прямоугольное сечение.

Проходные изоляторы активно используют при возведении высотных домов. При правильном подходе все возможные риски, связанные с монтажом электрических коммуникаций можно свести к минимуму. Главное правильно подобрать оборудование и привлечь к работе опытных специалистов. Коммуникации при этом также нужно тщательно проверять.

Фланцы и колпаки изготавливают из материалов, не обладающих магнитными свойствами. Такой подход позволяет избежать потерь мощности от индуктированных токов. Как правило, при производстве используют специальный чугун и силумин – особый сплав, для изготовления которого применяют кремний и алюминий.

Новые виды изоляторов | ЗападЭлектро

Новые виды изоляторов


02.05.2015

Завод-партнер ООО «Глобал Инсулэйтор Групп» представит новые виды изоляторов. Начальник отдела главного конструктора по стеклянным изоляторам ОАО «Южноуральский арматурно-изоляторный завод» (г. Южноуральск) АНДРЕЙ МИХАЙЛОВ выступит с докладом на конференции «Модернизация энергетического оборудования. Проблемы технологического обеспечения предприятий электротехнической продукцией».

Конференция состоится в Центре Международной торговли Екатеринбург 3 апреля 2013 года в рамках работы второй специализированной международной выставки «ЭНЕРГЕТИКА И ЭЛЕКТРОТЕХНИКА. УРАЛ».Во время выступления будут охвачены вопросы производства и применения новых типов изоляторов ПС 400В и ПС530А.

Выпуск самого тяжелого в мире стеклянного изолятора ПС530А, вес которого составляет 21 кг, и специальной арматуры для его монтажа были освоены на заводе в 2009 году. «На сегодняшний день ОАО «ЮАИЗ» является единственным заводом на территории РФ и стран СНГ, выпускающим этот тип изолятора», – прокомментировал Андрей Михайлов. К выпуску изолятора ПС400 ОАО «ЮАИЗ» приступил в 2010. году. Этот же тип изолятора выпускает Львовская изоляторная компания, также являющаяся заводом-партнером ООО «Глобал Инсулэйтор Групп». «Тяжелонагруженные изоляторы ПС400В и ПС530А применяются на магистральных линиях электропередачи от 500 кВ и выше при устройстве больших пролетов через реки и ущелья. Это серьезное оборудование, которое требует особого подхода при изготовлении, транспортировке и монтаже. Вся продукция прошла обязательные и дополнительные испытания и обеспечивает надежное электроснабжение потребителей», – пояснил Андрей Михайлов.

Помимо этого в докладе будет предоставлена информация об аэродинамических изоляторах U120AD,U160AD,U210AD, которые используются в прибрежных районах и самоочищаются под действием ветра, об изоляторах ПС70И, ПС120В, которые обладают увеличенной длиной пути утечки по сравнению с аналогичными изоляторами ПС70Е и ПС120Б, что уменьшает вероятность перекрытия и повышает надежность электроснабжения потребителей. А.Михайлов расскажет о стеклянно-фарфоровых изоляторах ШС10Е, ШС10И, обладающих высокой термостойкостью и эксплуатирующихся в условиях температуры окружающего воздуха от – 60 до +50 градусов, об изоляторах с гидрофобным покрытием, которое позволяет в три раза дольше сохранять разрядные характеристики изолятора в загрязненных районах, ответит на вопросы участников конференции. Приглашаем всех заинтересованных специалистов прослушать доклад А. Михайлова 3  апреля в 14:40 по адресу: ул. Куйбышева, 44 Д (вход со стороны ул. Белинского), Центр Международной торговли Екатеринбург.

Южноуральский Арматурно-Изоляторный Завод





АО «Южноуральский арматурно-изоляторный завод» является одним из основных производителей подвесных изоляторов из закаленного стекла, фарфоровых изоляторов и линейной арматуры для воздушных линий электропередачи и распределительных устройств станций и подстанций.

Предприятие имеет четыре основных производства:

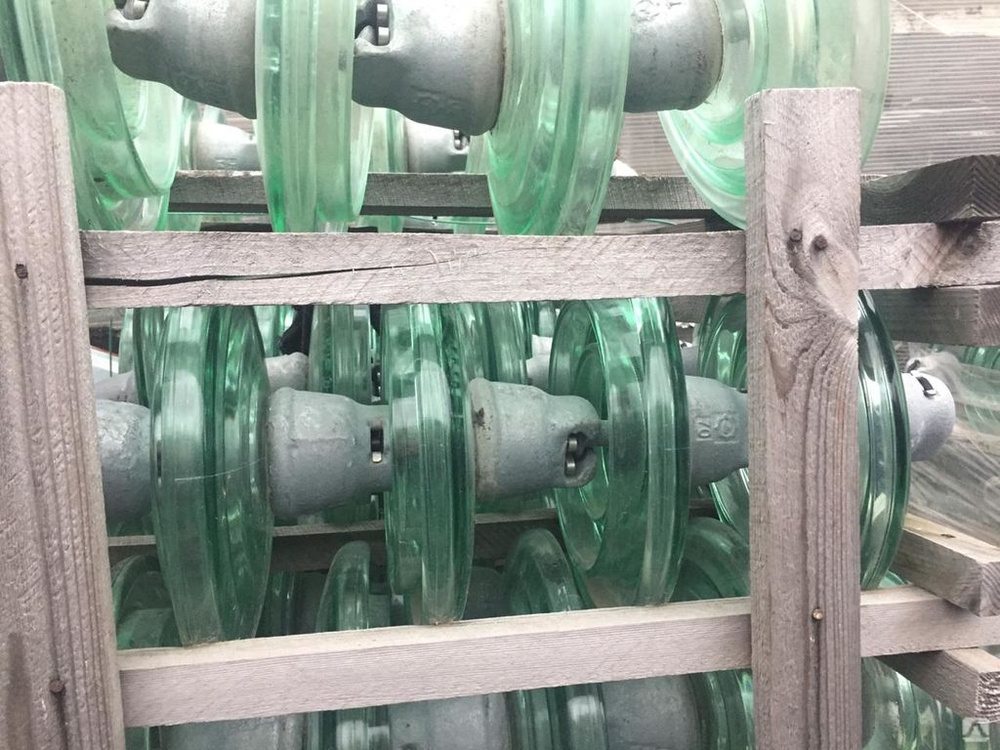

Производство стеклянных изоляторов

АО «ЮАИЗ» изготавливает более 30 видов подвесных высоковольтных  линейных изоляторов из закаленного электроизоляционного стекла с выдерживаемыми механическими нагрузками от 40 кН до 530 кН в соответствии с  российскими и международными стандартами.

В результате использования закаленного стекла  как диэлектрика и оптимальной разработки конструкции всех элементов, подвесные высоковольтные стеклянные изоляторы обладают  несколькими важными преимуществами. Это высокая сопротивляемость грозовым импульсам, отсутствие скрытых дефектов, механическая прочность на усталость, визуальное определение возможных повреждений.

Цех стеклянных изоляторов оборудован автоматическими линиями по производству стеклодеталей, поточными линиями сборки и испытания изоляторов.

Изоляторы соответствуют требованиям стандартов МЭК  и Российской Федерации.

Производство фарфоровых изоляторов

АО «ЮАИЗ» выпускает линейные штыревые высоковольтные и низковольтные изоляторы, опорные и опорно-штыревые изоляторы, корпуса для высоковольтных предохранителей, изделия специального назначения, а также высокоглиноземистые мелющие тела-цилиндры различных типоразмеров.

Линейные штыревые изоляторы применяют для крепления на них проводов, а также для изоляции их друг от друга и от заземленных металлических мачт на линиях электропередачи в электрических сетях.

Производство  фарфоровых  изоляторов представляет собой сложный комплекс технологических операций. Оно включает   процессы приготовления исходных электрокерамических масс, оформление изоляторов и электроустановочных изделий. В  производстве  изделий  из  фарфора используются методы пластического формования и литья в гипсовые формы.

Первостепенное внимание при производстве электротехнического фарфора уделяется контролю качества на всех технологических операциях.

Литейное производство


Литейный цех завода выпускает отливки шапок для комплектации изоляторов литьём в металлические формы (кокили), отливки для комплектации изделий линейной арматуры литьём по газифицируемым (полистирольным) моделям из высокопрочного чугуна и отливки для комплектации изделий линейной арматуры литьём в кокиль из алюминиевого сплава.

В процессе производства отливок контролируется химический состав чугуна, режим термической  обработки отливок, структура чугуна, механические характеристики чугуна и  отливок, качество цинкового покрытия и другие технологические  параметры.

Для контроля техпроцесса в составе цеха функционирует литейная лаборатория, и в составе ОТК  – лаборатория по определению механических свойств чугуна и отливок.

По завершении процесса производства партии отливок проходят приёмо-сдаточные испытания по показателям, предусмотренным техническими условиями.



Кузнечно-прессовое производство обеспечивает изготовление линейной арматуры для высоковольтных линий электропередачи напряжением 35, 110, 220, 330, 500, 750, 1150 кВ, а также комплектующих  деталей к изоляторам.

Кузнечно-прессовое производство

Линейная арматура является одним из основных видов продукции, выпускаемых заводом. В номенклатуру входят различные виды сцепной, поддерживающей, защитной, натяжной соединительной линейной арматуры.

В настоящее время производится более 470 изделий линейной арматуры, в том числе сцепной арматуры 210 типов, поддерживающей 36 типов, защитной 175 типов, натяжной 8 типов, соединительной 40 типов.

Производство ориентировано на освоение и выпуск линейной арматуры для обеспечения комплектных поставок заказчику.

Применяются методы холодной листовой и горячей объёмной штамповки, сварки с последующим антикоррозийным покрытием деталей методом горячего цинкования, термодиффузионного цинкования или холодным гальваническим способом. Кузнечно-прессовый цех оснащен высокопроизводительным и быстропереналаживаемым оборудованием, позволяющим выпускать большую номенклатуру изделий.



Завод располагает комплексом инженерных служб и вспомогательных цехов, обеспечивающих разработку и освоение новых изделий, совершенствование  и модернизацию существующих технологических процессов, изготовление оснастки и инструмента, ремонтные работы, транспортировку продукции до потребителя и

другие вопросы жизнедеятельности предприятия.

Весь этот комплекс позволяет, постоянно увеличивая ассортимент и повышая качество наших изделий, предлагать нашим потребителям все лучшее из того, что есть у наших коллег и партнеров во всем мире.

Такелажные изоляторы ИТО — виды, характеристики и где применяются

Для подключения зданий, сооружений к электросетям используют провода и кабеля. Электромонтажные работы проводятся с использованием большого количества арматуры. Самой распространенной хорошо всем известной, являются изоляторы.

Функциональное назначение электрических изоляторов

Одним из основных назначений электрических изоляторов является обеспечение безопасности. По своим свойствам они не проводят тока, являются только соединительным элементом. Их использование позволяет предотвратить попадание электрического тока на несущие конструкции, например, опоры линий электропередач. Такелажные изоляторы ИТО по доступным ценам предлагает компания https://www.uik.ru/productions/179/farforizol/izoltakela/izITO/.

Железо, бетон хорошо проводят ток, поэтому если бы не использовались специальные изоляторы, то любая опора электропередач являлась бы угрозой жизни человека, животных. Для изготовления электрических изоляторов приятно использовать материалы, которые обладают диэлектрическими свойствами – фарфор, стекло, керамику.

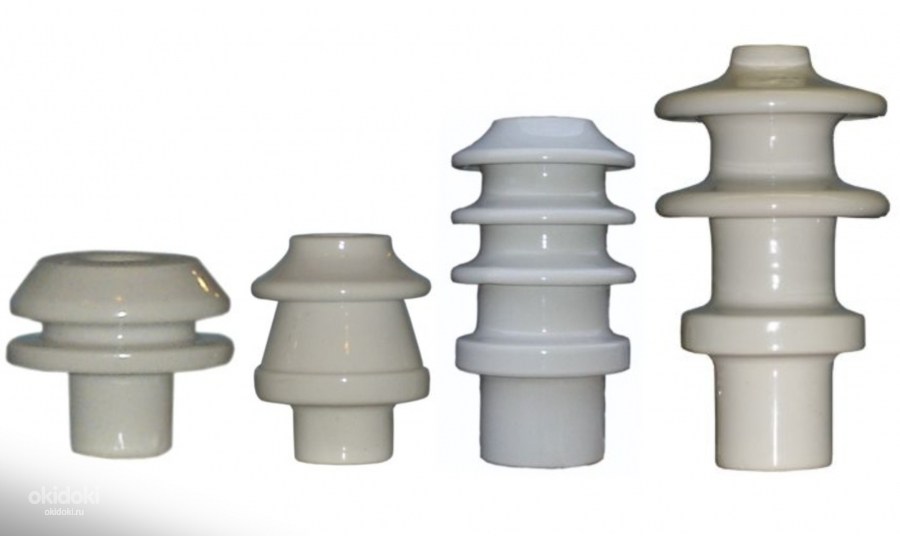

Такелажные изоляторы из фарфора

Широкое распространение получили фарфоровые такелажные изоляторы. Их чаще всего применяют при проведении электромонтажных работ, для соединения электрических проводов, кабелей.

Нередко изоляторы этого типа применяют для соединения телефонных сетей. По своему функциональному назначению они обеспечивают надежную изоляцию между двумя тросами матч, работающих на растяжение.

Такелажные изоляторы применяют в тех случаях, когда требуется обеспечить надежное, а самое главное безопасное соединение проводников, не допустить возможность создания несчастных случаев при работе на опорах.

Изготавливают такелажные изоляторы в соответствии с государственными стандартами и если технологический процесс не был нарушен¸ то изделия будут обладать следующими свойствами и характеристиками:

  • высокие диэлектрические свойства;
  • абсолютная влагостойкость;
  • способность выдерживать температурные перепады, воздействие высоких и низких температур, так как эксплуатироваться они могут в самых различных климатических условиях;
  • высокие антикоррозийные свойства;
  • пылеустойчивость;
  • устойчивость к длительным нагрузкам;
  • сохранение всех своих технических характеристик и свойств на протяжении всего срока эксплуатации.

Фарфор, по своим свойствам соответствует всем вышеперечисленным требованиям, поэтому уже на протяжении многих десятилетий используется для изготовления такелажных изоляторов.

Твитнуть

Изоляторы и опции

АО «ПО Элтехника» производит и предлагает КРУ/ КСО-строительным заводам следующую номенклатуру для производства ячеек среднего напряжения:

  • Опорные изоляторы и опорные изоляторы с емкостным делителем на напряжение 10кВ;
  • Опорные изоляторы и опорные изоляторы с емкостными делителями на напряжение 17,5кВ;
  • Опорные изоляторы и опорные изоляторы с емкостным делителем на напряжение 20кВ;
  • Проходные изоляторы на токи 630А и 1250А;
  • Блок индикации напряжения и устройство для фазировки;
  • Проходные изоляторы для КРУ на токи до 3150А.

Изоляторы из эпоксидного компаунда, изготовленные АО «ПО Элтехника», обладают высокими техническими показателями:

  • Механической прочностью при изгибе и кручении;
  • Стойкостью к динамическим нагрузкам;
  • Электрической прочностью;
  • Гидрофобностью;
  • Стабильностью габаритно-присоединительных размеров.

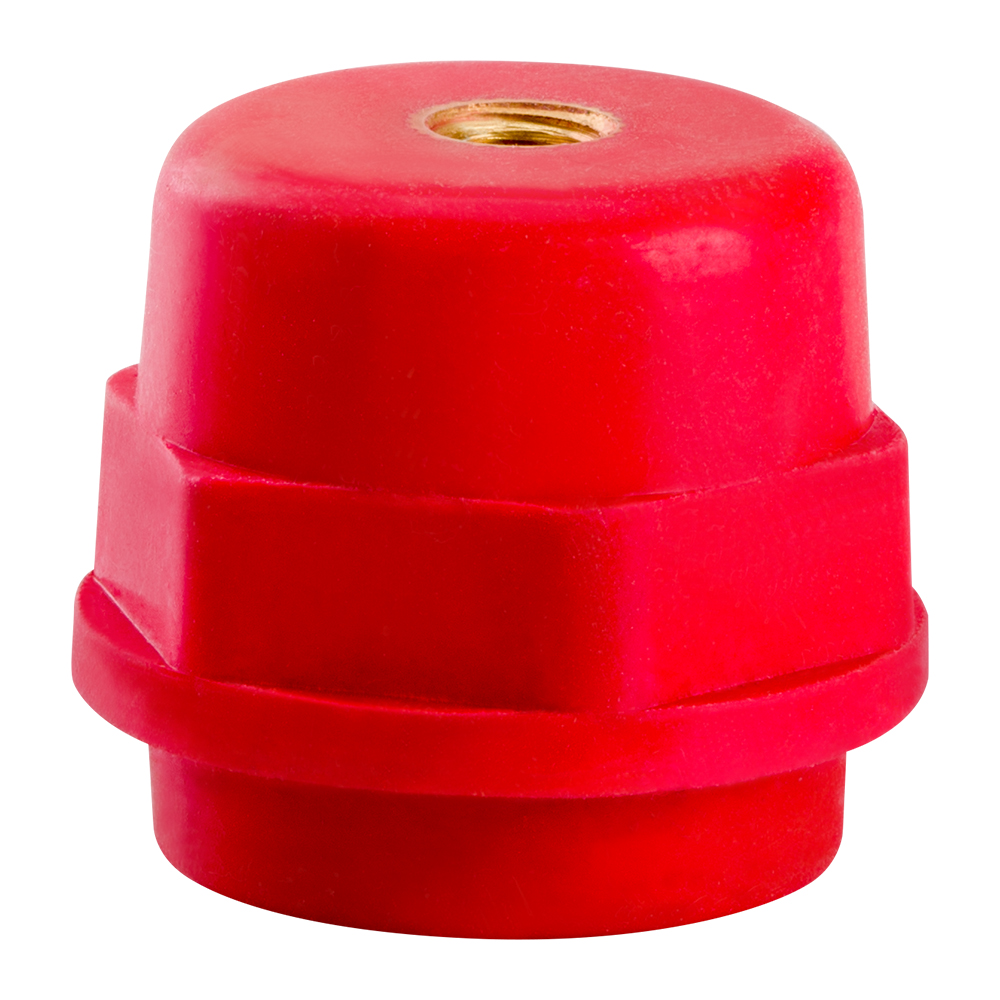

Изолятор опорный типа ИО У3

Опорный изолятор ИО У3 предназначен для надежного удерживания токоведущих элементов в электротехнических устройствах среднего напряжения.

Изолятор опорный типа ИО-С УЗ

Опорный изолятор ИО­-С У3 предназначен для надежного удерживания токоведущих элементов в электротехнических устройствах среднего напряжения. Благодаря емкостному делителю напряжения, встроенному в корпус, устройство позволяет получать сигнал о наличии напряжения на присоединенном токоведущем элементе. Данный сигнал отображается на блоке индикации напряжения.

Блок индикации напряжения

Блок индикации напряжения переменного тока сигнализирует о наличии рабочего напряжения в главных токоведущих цепях электротехнического устройства 6–10 кВ. Блок индикации напряжения применяется совместно с опорными изоляторами типа ИО­С УЗ.

Устройство для фазировки

Устройство предназначено для проверки правильности подключения кабелей по фазам. Устройство подключается к стационарным блокам индикации напряжения. Устройство обеспечивает полную безопасность персонала при проведении фазировки кабелей под рабочим напряжением.

Изолятор проходной типа Т 5-75 УЗ

Проходной изолятор Т 5­-75 У3 с токопроводом предназначен для пропускания электрического тока напряжением до 10 кВ через металлическую перегородку, находящуюся под другим электрическим потенциалом. Изолятор поставляется в комплекте с латунными гайками для крепления токоведущих шин.

Изолятор проходной типа Д 5-75 У3

Проходной изолятор Д 5-­75 У3 предназначен для изоляции токоведущих шин на напряжение до 10 кВ, проходящих через перегородку, имеющую другой электрический потенциал.

Изолятор проходной типа Д 1-75-1250 УЗ

Проходной изолятор Д 1-­75-­1250 У3 предназначен для изоляции разъемных соединений главных цепей в ячейках КРУ с выкатными элементами. Изолятор рассчитан на ток до 1250 А, ток термической стойкости 31,5 кА. Выпускается в двух вариантах исполнения центральной резьбовой втулки: М10 и М16.

Изолятор проходной типа Д 1-75-1600 УЗ

Проходной изолятор Д 1-75­-1600 У3 предназначен для изоляции разъемных соединений главных цепей в ячейках КРУ с выкатными элементами. Изолятор рассчитан на ток до 1600 А, ток термической стойкости 40 кА.

Изолятор проходной типа Д 1-75-2000 УЗ

Проходной изолятор Д 1­-75-­2000 У3 предназначен для изоляции разъемных соединений главных цепей в ячейках ьКРУ с выкатными элементами. Изолятор рассчитан на ток до 2000 А, ток термической стойкости 40 кА. Выпускается в двух вариантах исполнения центральной резьбовой втулки: М16 и М20.

Изолятор проходной типа Д 1-75-3150 УЗ

Проходной изолятор Д 1­-75-­3150 У3 предназначен для изоляции разъемных соединений главных цепей в шкафах КРУ с выкатными элементами. Изолятор рассчитан на ток до 3150 А, ток термической стойкости 40 кА.

Изоляторы

При осмотре проверяют число и типы изоляторов в элементах контактной сети и ВЛ. Обращают внимание на отсутствие сколов, трещин, механических повреждений, а также следов ожогов на поверхности фарфора.

Изолятор, имеющий скол или повреждение глазури площадью свыше 3 см2, считается дефектным. Трещины в шапке изолятора не допускаются. Проверяют состояние стержня, степень его коррозии. Выползание или проворачивание стержня тарельчатого изолятора не допускается.

На стержневых изоляторах несовпадение продольной оси изолирующего элемента с осью шапки изолятора не допускается. Дефектные изоляторы заменяют немедленно или не позднее пяти дней с момента обнаружения. Поверхность фарфора очищают от пыли и грязи салфеткой, смоченной в керосине. После испарения керосина вторично протирают поверхность фарфора сухой чистой салфеткой, не оставляя волокон. В местах повышенного загрязнения изоляторов поверхность фарфора рекомендуется покрыть пастой ГИП или вазелином КВ-3 слоем толщиной 1 мм. При выполнении работ не допускаются удары по стержневому изолятору

Осмотр стержней тарельчатых изоляторов. На участках постоянного тока особое внимание обращают на состояние стержня тарельчатого изолятора и степень его коррозии, особенно в местностях с загрязнением атмосферы и на участках со смешанной тягой. Налет продуктов коррозии вокруг стержня изолятора в месте выхода его из цементной заделки скрывает фактический диаметр стержня. Минимальный диаметр шейки стержня измеряют после удаления налета. Для изоляторов в анкеровках контактного провода и несущего троса, поперечных несущих тросов гибких поперечин, врезных изоляторов в контактном проводе и несущем тросе, фиксаторных изоляторов в кривых радиусом менее 600 м допускается диаметр шейки стержня не менее 14 мм; для подвесных изоляторов главных путей – не менее 12 мм; для подвесных изоляторов второстепенных путей, малодеятельных ответвлений, фиксаторных изоляторов на прямых и кривых участках пути радиусом более 600 м, отбойников и обводных – не менее 10 мм. Изоляторы, имеющие диаметр шейки стержня менее 10 мм, заменяют. Для защиты от электрокоррозии к стержню приклеивают полувтулки электропроводным клеем.

Проверка изоляторов. Фарфоровые и стеклянные тарельчатые изоляторы в гирлянде из двух и более изоляторов проверяют без их демонтажа поочередно: первым – изолятор со стороны контактной сети, вторым – со стороны заземленных конструкций и затем – средние изоляторы. Результаты проверки регистрируют. На линиях постоянного тока для проверки изоляторов используют измерительную штангу. Измерение проводят при наличии напряжения в контактной сети. До начала работ проверяют исправность измерительного прибора штанги, например на изоляторах фиксатора, путем одновре

менного касания щупами токоведущих и заземленных частей. На исправной измерительной штанге стрелка прибора уходит за предельную красную отметку и одновременно загорается неоновая лампа. На период проверки изоляторов искровой промежуток в цепи заземления опоры шунтируют. Во время измерений измерительную штангу необходимо держать не выше ограничительного кольца. Изолирующие части штанги нельзя приближать к частям контактной сети и заземленным конструкциям, чтобы исключить возможность шунтирования гирлянды изоляторов.

Изоляторы, имеющие сопротивление изоляции 300 МОм и менее и ток утечки 10 мкА и более, считаются дефектными. В этом случае стрелка измерительного прибора уходит за красную метку, и загорается неоновая лампа. Изоляторы считаются годными, если стрелка измерительного прибора отклоняется до красной метки и лампа не загорается. При обнаружении дефектного изолятора в гирлянде проверку прекращают до его замены.

На линиях переменного тока изоляторы проверяют универсальной измерительной штангой ШИ-35/110 кВ, оборудованной специальной головкой. Цифры на рисунке указывают последовательность проверки изоляторов в гирлянде. Для измерения напряжения вилкообразным захватом головки штанги прикасаются к проверяемому изолятору и вращают рукоятку штанги по часовой стрелке, сближая электроды на головке штанги до пробоя воздушного промежутка, который сопровождается появлением видимых разрядов между электродами. По положению стрелки указателя на головке штанги в момент пробоя воздушного промежутка определяют напряжение, которое приходится на испытуемый изолятор и по табл. 19 устанавливают его годность. При обнаружении дефектного изолятора измерения прекращают до его замены.

Таблица 19

Число изоляторов в гирлянде

Оценка изолятора

Падение напряжения менее, кВ, на изоляторе, №

1

2

3

4

5

6

3

Дефектный

3,0

3,0

5,0

4

Дефектный

2,0

2,0

3,0

5,0

5

Дефектный

1,4

1,2

1,0

1,7

2,6

6

Дефектный

1,5

1,0

1,0

1,2

1,4

2,6

При проверке изоляторов на изолированной гибкой поперечине измерительными штангами первыми проверяют изоляторы со стороны напряжения, для чего нейтральную вставку в нижнем фиксирующем тросе заземляют на тяговый рельс. Затем проверяют изоляторы со стороны заземленных конструкций, для чего нейтральную вставку нижнего фиксирующего троса ставят под рабочее напряжение контактной сети. Дальнейшую проверку изоляторов ведут, как было описано на с. 113 и 114. В исключительных случаях разрешается проверять изоляторы рабочим напряжением. Башмак заземляющей штанги присоединяют к тяговому рельсу, наконеч ником штанги прикасаются к электрическому соединителю нейтральной вставки. Отключение быстродействующего выключателя на тяговой подстанции свидетельствует о наличии поврежденного изолятора.

Испытание изоляторов. Тарельчатые изоляторы перед установкой на контактной сети и ВЛ подвергают электрическим испытаниям. Напряжение 50 кВ переменного тока частотой 50 Гц прикладывают в течение 1 мин к шапке и стержню изолятора. Изолятор считают годным, если в процессе испытания не было пробоя или перекрытия изоляции, поверхностных разрядов.

⇐Опоры контактной сети и воздушных линий | Контактная сеть | Заземление опор⇒

Типы электрических изоляторов в линиях электропередачи (воздушных)



Изолятор используется для предотвращения утечки из воздушной линии и тока, идущего на землю. Изолятор накладной и не установлен на торце. Накладные расходы играют очень важную роль в линии передачи. Изоляторы могут быть изготовлены из различных материалов, таких как резина, дерево, пластик, слюда.

Изоляторы, используемые в электрических системах, в основном изготавливаются из таких материалов, как стекло, керамика, стеатит, ПВХ, полимер.Но самым распространенным материалом, используемым при изготовлении изоляторов, является фарфор. В сегодняшней статье мы поговорим о том, сколько существует видов утеплителей.

Читайте также: Что такое тензодатчик | Принцип работы тензодатчика | Характеристики тензодатчика | Применение тензодатчиков

Типы электрических изоляторов:

Изоляторы классифицируются в зависимости от их номинала и в основном используются для линий электропередачи.Типы изоляторов следующие:

Старший № Типы электрических изоляторов
#1. Штыревой изолятор
#2. Изолятор скобы
#3. Постизолятор
#4. Подвесной изолятор
#5. Деформационный изолятор
#6. Остаточный изолятор
#7. Дисковый изолятор

№1. Штыревой изолятор:

Штыревые изоляторы

широко используются в распределительных сетях. Допустимое напряжение одного диска изолятора до 11 кВ. Он разработан, чтобы иметь большую механическую прочность. Раздаточная линия может регулироваться по горизонтали или по вертикали. Их легче построить, чем другие изоляторы, и они требуют меньшего обслуживания, чем другие изоляторы.

#2. Изолятор скобы:

Изолятор скобы

имеет небольшие размеры и используется в воздушной распределительной линии. Для крепления этого изолятора используется металлическая полоса. Напряжение этого изолятора до 33 кВ, и он широко используется в линии, где происходит поворот. Мы также можем использовать это вместо изолятора деформации.

Но используется в распределительных сетях низкого напряжения. Мы можем использовать это как угодно, пока линия раздачи горизонтальна.Болты или траверсы используются для крепления к концам столба.

Читайте также: Что такое проводники и изоляторы | Примеры проводников и изоляторов | Применение проводников и изоляторов

#3. Постизолятор:

Опорный изолятор выглядит как штыревой изолятор, но имеет большую механическую прочность. Этот изолятор слишком часто используется на подстанции, так как он идеально подходит для различных уровней напряжения. Эти изоляторы расположены в вертикальном положении, что защищает трансформаторы, распределительные устройства и другие соединительные устройства.

Это больше, чем у штыревого изолятора, что связано с тем, что количество нижних юбок больше в штыревом изоляторе, чем в штыревом. При изготовлении этого изолятора используется фарфор.

Различия между штыревым и опорным изолятором:
Серийный номер Штыревой изолятор Постизолятор
1 Используется в системе до 33 кВ. Используется как для низкого, так и для высокого напряжения
2 Доступен только в одной ступени. Доступны как одноступенчатые, так и многоступенчатые
3 Невозможно одновременно закрепить два изолятора для высоковольтных приложений. Может одновременно фиксировать два и более изолятора для высоковольтных приложений
4 Провод крепится путем привязки к верхней части изолятора Провод крепится к верхней части изолятора с помощью соединительного зажима

#4. Изолятор подвески:

Подвесной изолятор

также известен как дисковый изолятор. При изготовлении этих изоляторов используются такие материалы, как фарфор или стекло. Диапазон напряжения этого изолятора составляет от 11 кВ до 765 кВ. В качестве штыревых изоляторов на напряжение более 33 кВ непригодны для использования, так как увеличиваются в весе и габаритах.

Его можно использовать только на воздушной линии передачи. В зависимости от уровня напряжения используются разные диски.Он крепится к концу стержня, чтобы все диски получали надлежащую поддержку. Одним из преимуществ этого по сравнению с остальными изоляторами является то, что остальная часть диска работает правильно, даже если один из дисков поврежден. Таким образом, поврежденный диск можно заменить другим.

Читайте также: Разница между линией передачи и линией распределения

#5. Изолятор деформации:

Этот изолятор внешне очень похож на подвесной изолятор. Это также используется в воздушных линиях электропередачи, а также в подвесных изоляторах. Его функции и характеристики отличаются от этого. Этот тип изолятора используется, когда есть тупик или где есть острый угол в линии передачи.

Серийный номер Номинальное напряжение системы Количество тарельчатых изоляторов, используемых в колонне подвесных изоляторов Количество тарельчатых изоляторов, используемых в колонне натяжных изоляторов
1 33КВ 3 3
2 66КВ 4 5
3 132КВ 8 9
4 220кВ 14 15

#6.Изолятор пребывания:

Изолятор

Stay Insulator имеет прямоугольную форму и используется в распределительных линиях. При этом его размеры очень малы по сравнению с другими изоляторами. Он расположен между линейным проводом и землей. Этот изолятор действует как защитное устройство, которое защищает от внезапных дефектов, в противном случае происходят внезапные изменения напряжения.

#7. Дисковый изолятор:

Дисковый изолятор

изготовлен из высококачественного сырья. Эти изоляторы должным образом разработаны для умеренно и слабозагрязненных сред с низкой стоимостью.Эти изоляторы очень популярны на рынке, поскольку они в основном используются в линиях передачи и распределения.

Эти изоляторы используются в линиях электропередач и распределительных сетях, поскольку они обладают высокими эффективными характеристиками, такими как низкая коррозия и прочная конструкция. Он поддерживает жилы, используемые для изоляции кабелей и электропроводки.

Другие типы электрических изоляторов:

Другие типы изоляторов включают следующие изоляторы.

Старший№ Другие типы электрических изоляторов
#1. Полимерный изолятор
#2. Стеклянный изолятор
#3. Изолятор с длинным стержнем

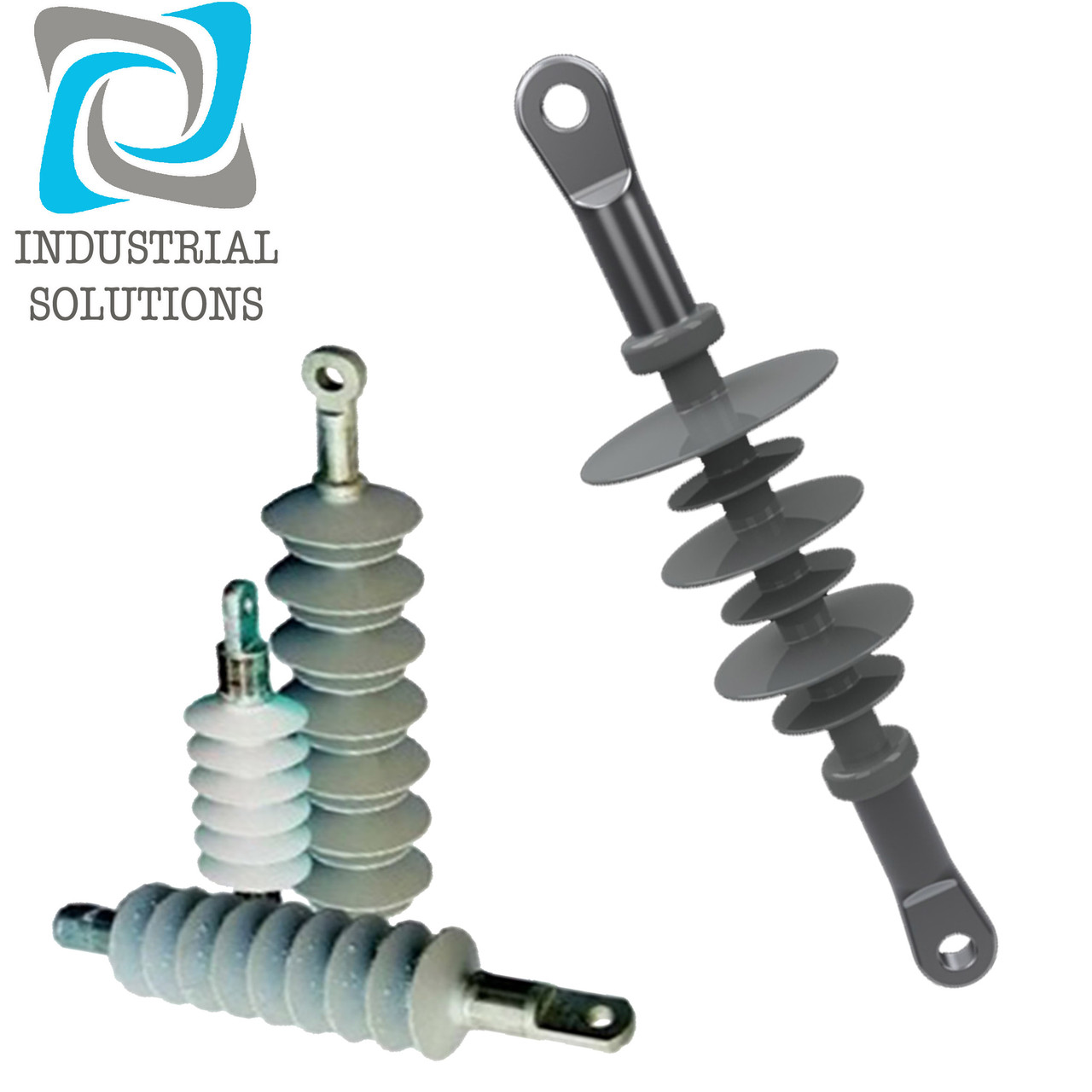

#1. Полимерный изолятор:

Полимерный изолятор

изготовлен из силиконового каучука, ПТФЭ, EPDM и EPM. Он весит меньше, чем изоляторы фарфорового типа. Эти изоляторы изготовлены из стержней из стекловолокна и соединены полимерным погодозащитным экраном.

#2. Стеклянный изолятор: Стеклянный изолятор

использовался в 18 веке для телеграфных и телефонных линий. Которые были заменены в 19 веке керамическим и фарфоровым типами. Причина распространенности этого изолятора заключалась в долговечности.

#3. Изолятор длинного стержня:

В этом изоляторе узлы не содержат металлических деталей, что способствует повышению их прочности. Это просто фарфоровые стержни с навесами и внешними металлическими концевыми фитингами.Местами применяются как напряжение, так и подвеска.

Применение электрических изоляторов:

Использование электрических изоляторов следующее:

  • Этот изолятор защищает материал от молнии и тепла.
  • В плане безопасности применяется в цепях, электрощитах.
  • Пластмассы и каучуки используются для производства товаров повседневного спроса.
 Часто задаваемые вопросы (FAQ):

1.Какие бывают изоляторы?

Изоляторы классифицируются в зависимости от их номинала и в основном используются для линий электропередачи. Типы изоляторов следующие:

Старший № Типы электрических изоляторов
#1. Штыревой изолятор
#2. Изолятор скобы
#3. Постизолятор
#4. Подвесной изолятор
#5. Деформационный изолятор
#6. Остаточный изолятор
#7. Дисковый изолятор

2. Сколько существует типов электрических изоляторов?

Изоляторы, используемые в качестве воздушных изоляторов на линии электропередачи:

3. Что такое общие электрические изоляторы?

Наиболее эффективные изоляторы для создания барьера между проводниками для контроля электрического тока показаны ниже.

  • Резина.
  • Стекло.
  • Чистая вода.
  • Сухая древесина.
  • Сухой хлопок.
  • Масло.
  • Воздух.
  • Алмаз.

4. Какие 4 примера изоляторов?

Примеры изоляторов включают пластик, пенополистирол, бумагу, резину, стекло и сухой воздух .

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение —

Типы изоляторов в воздушных линиях: Полное руководство

Электрические изоляторы — это предохранительные устройства, которые ограничивают и разделяют поток напряжения на определенные участки цепи.Они обычно применяются для наружных электрических сетей, таких как линии коммунальных услуг.

Что такое электрический изолятор?

Электрический изолятор — это аппаратный аксессуар, применяемый в электрических системах низкого, среднего и высокого напряжения, работающих в коммунальных службах, таких как воздушные линии электропередач и железнодорожные линии. Они помогают обеспечить бесперебойную и безопасную работу электрической системы.

Электрические изоляторы изготавливаются из ряда непроводящих, прочных материалов, таких как стекло, фарфор и композитный полимер, чтобы изолятор мог постоянно поддерживать высокий уровень удельного сопротивления (сопротивления напряжению).

Типы электрических изоляторов

Электрические изоляторы бывают разных размеров и конструкций, чтобы соответствовать разным напряжениям и потребностям в креплениях различных энергосистем. Поскольку они устанавливаются на открытом воздухе в любое время года, большинство электрических изоляторов включают в свои конструкции оболочки или «нижние юбки», чтобы они оставались сухими и непроводящими во влажных условиях.

Наиболее распространенными типами изоляторов, используемых для поддержки воздушных линий электропередач, являются: i) штыревые изоляторы; ii) опорные изоляторы; iii) изоляторы катушки/дужки; iv) остаточные изоляторы; и v) подвесные изоляторы.

Штыревой изолятор

Определение

Считается, что это самый ранний тип изолятора, разработанный для воздушных линий электропередачи. Штыревые изоляторы изолируют провод или кабель от остальной части сети. Их форма обеспечивает надежное крепление изолятора к токопроводящему проводу, что облегчает его удержание.

Штыревые изоляторы в основном используются в электрических системах с напряжением нагрузки до 33 кВ.В отличие от некоторых других типов изоляторов штыревые изоляторы закрепляются непосредственно на конструкции.

Характеристики

Штыревые изоляторы выполнены в виде однослойной петлевой конструкции, расположенной на штыре, что позволяет их наконечнику легко соединяться с токопроводящим элементом. В зависимости от требований они могут быть с одним или несколькими штифтами и обычно изготавливаются из стекла или фарфора.

Крепежные изделия

Верхние штифты используются для поддержки соединения штыревого изолятора непосредственно на столбе.Иногда их дополнительно укрепляют болтами.

Верхние и боковые стяжки крепят проводники к изоляторам. Верхние стяжки закрепляют проводники в верхней части изоляторов и бывают разных размеров для размещения головок изоляторов различной формы. Боковые стяжки предназначены для крепления проводов сбоку к изоляторам путем врезки во встроенный паз в изоляторе.

Опорный изолятор

Определение

Опорные изоляторы используются в воздушных линиях электропередачи уже почти столетие.Они крупнее штыревых и используются как в качестве изолятора, так и для усиления уязвимых участков электрической системы.

В настоящее время опорные изоляторы часто используются вместо штыревых изоляторов при нагрузках до 69 кВ, а версии со сплошным сердечником способны выдерживать до 1100 кВ.

Особенности

Опорные изоляторы имеют зажим как на верхнем, так и на нижнем конце, и при необходимости могут быть установлены как вертикально, так и горизонтально. Из-за своего размера они имеют большее количество нижних юбок, чем шпильки, чтобы сохранить свою изолирующую способность во влажном климате.

Крепеж

Кронштейны для изоляторов часто используются для надежного крепления опорных изоляторов от 15 кВ до 34,5 кВ непосредственно на самой опоре. Они действуют как крепкая скоба для изолятора и устраняют необходимость использования траверс при установке.

Золотниковый изолятор

Определение

Золотниковые изоляторы, также известные как стержневые изоляторы, используются на линиях с низковольтной нагрузкой.Они достаточно универсальны, чтобы обеспечить изоляцию как первичных, так и вторичных проводников на линии электропередач, и могут быть установлены горизонтально или вертикально.

Изоляторы катушек работают с рядом других компонентов оборудования, включая вторичные стойки, вторичные скобы, стяжки катушек и высадочные болты.

Характеристики

Катушки изоляторы имеют центральное отверстие для облегчения монтажа изолятора. Отверстие также сужено, чтобы усилить изолятор и свести к минимуму риск его перегрузки напряжением.

Аппаратные средства

Стяжка для катушек используется с изоляторами катушек для защиты кабелей с неизолированными проводниками от движения и повреждений в суровых климатических условиях, особенно при больших углах прокладки. Стяжные трубки могут помочь дополнительно защитить хрупкие лески от заедания катушки.

Вторичные стойки представляют собой тросы на стальной основе, которые монтируются с катушечными изоляторами для усиления конструкции. Они имеют U-образную форму, чтобы легко повторять контуры столба в процессе монтажа.

Вторичные скобы (также известные как D-образные скобы) представляют собой плоские стальные скобы, которые помогают закреплять изоляторы катушек на опорах в неудобных местах, таких как тупики и углы. Их конструкция с прорезями позволяет производить монтаж, не нарушая уже установленных изоляторов.

Высадные болты — это тип крепления, который помогает поддерживать соединители, стабилизируя положение изолятора. Высаженные болты бывают одинарными или двойными, чтобы одновременно поддерживать более одного соединителя.

остаться изолятором

пребывание изоляторов (также известных как инсуляторы яиц), являются изоляторами, предназначенными для защиты и содержания низковольтного пребывания, выступая в качестве противовеса от вытеснения или резкое изменение напряжения.

Распорные изоляторы, особенно полезные для тупиковых опор, предотвращают прямой контакт незакрепленного или перегруженного провода с землей или другой поверхностью, где это может стать опасным.

Особенности

Изоляторы-распорки представляют собой тип изолятора напряжения, предназначенного для того, чтобы выдерживать дополнительное натяжение троса. Они овально-прямоугольной формы, с центральным отверстием для нарезания резьбы. Из-за своей защитной функции изоляторы-штанги всегда устанавливаются между проводником и землей.

Фурнитура

Растяжка используется вместе с изолятором растяжек на опорах, чтобы помочь стабилизировать любое дополнительное электрическое и механическое напряжение на опорах.

Подвесной изолятор

Определение

Подвесные изоляторы представляют собой модульные изоляторы, которые помогают защитить линию электропередач от перегрузки с помощью метода подвески проводника.

Применяется в основном в сетях с напряжением нагрузки 33 кВ и выше. Проводник крепится к нижнему концу изолятора и подвешивается к нему, отделяя этот проводник от других на линии.

Особенности

Подвесные изоляторы имеют конструкцию, аналогичную жемчужному ожерелью, с несколькими дисками изолятора, собранными на гибком стержне изолятора, что позволяет безопасно и равномерно распределять нагрузку напряжения по дискам. Диски изолятора также можно снимать и добавлять по мере необходимости без демонтажа изолятора.

Крепежные изделия

Наперсток Вилки используются в качестве армирующего звена между подвесным изолятором и линией.Продетая через изолятор скоба воспринимает нагрузку от подвески, предохраняя петлю соединителя от повреждений.

Armor Grip Suspension — форма подвески, специально разработанная для минимизации эффектов движения, напряжения и статической нагрузки в точке опоры подвески. Это сводит к минимуму риск повреждения конструкции из-за перегиба или перегиба.

Выберите профессионального производителя электрических изоляторов

Если вы ищете изоляторы для воздушных линий, поставщики высококачественных изоляторов будут иметь высокие производственные и технологические возможности.Эти рекомендации помогут вам найти подходящего производителя изоляторов для воздушных линий.

  • Проверить наличие у компании лицензии
  • Производственные мощности компании
  • Узнать отзывы о производителе
  • Опыт производителя
  • Стандарты качества до регионального стандарта

Как надежный изолятор производителя поставить вам изоляторы для линий электропередачи и распределительных линий. Вы также можете запросить индивидуальный размер.Свяжитесь с нами если у вас есть какие-либо вопросы.

Получить бесплатное предложение

Заключительные мысли

Обширная сеть кабелей и проводов под напряжением, протянувшаяся вдоль нашего ландшафта, продолжает открывать новые горизонты на арене электричества. Свежие идеи и инновации продолжают улучшать человеческую жизнь, вдохновляя нас исследовать новые горизонты.

Изоляторы играют важную роль в обеспечении наших инженеров и оборудования этим первостепенным барьером безопасности и поддержки, гарантируя, что ключевой баланс между необходимой защитой и экспансивным прогрессом всегда поддерживается в равновесии.

часто задаваемые вопросы (FAQ)

Что такое электрический изолятор?

Электрический изолятор — это аппаратная принадлежность, применяемая в электрических системах низкого, среднего и высокого напряжения, работающих в коммунальных службах, таких как воздушные линии электропередач и железнодорожные линии. Они помогают обеспечить бесперебойную и безопасную работу электрической системы.

Электрические изоляторы изготавливаются из ряда непроводящих, прочных материалов, таких как стекло, фарфор и композитный полимер, чтобы изолятор мог постоянно поддерживать высокий уровень удельного сопротивления (сопротивления напряжению).

Типы изоляторов в воздушных линиях

Электрические изоляторы бывают разных размеров и конструкций, чтобы соответствовать разным напряжениям и потребностям в креплениях различных энергосистем. Поскольку они устанавливаются на открытом воздухе в любое время года, большинство электрических изоляторов включают в свои конструкции оболочки или «нижние юбки», чтобы они оставались сухими и непроводящими во влажных условиях.

Наиболее распространенными типами изоляторов, используемых для поддержки воздушных линий электропередач, являются; и) штыревые изоляторы; ii) опорные изоляторы; iii) изоляторы катушки/дужки; iv) остаточные изоляторы; и v) подвесные изоляторы.

Почему важны электрические изоляторы?

Изоляторы играют важную роль в обеспечении наших инженеров и оборудования этим первостепенным барьером безопасности и поддержки, гарантируя, что ключевой баланс между необходимой защитой и экспансивным прогрессом всегда поддерживается в равновесии.

Делиться – значит заботиться!

Подвесные изоляторы | Продукты | НГК ИЗОЛЯТОРС, ООО.

Обзор

Изоляторы необходимы для безопасного и стабильного распределения электроэнергии, вырабатываемой на электростанциях.Подвесные изоляторы поддерживают линии электропередачи на стальных опорах, изолируя линии от опоры. Они играют ключевую роль в безопасном электроснабжении.
В зависимости от напряжения передачи и условий использования подвесные изоляторы используются в конфигурациях из двух или более.

Особенности

Подвесные (дисковые) изоляторы

NGK успешно используются более чем в 100 странах и, в частности, в основном используются в линиях электропередач сверхвысокого, сверхвысокого напряжения и постоянного тока высокого напряжения.

Доступно для любого напряжения и степени загрязнения путем изменения количества изоляторов

  • Механическая прочность до 530 кН
  • Высокая надежность благодаря накопленным технологиям
  • Отличная долгосрочная производительность

Линейка продуктов

Различные типы подвесных (дисковых) изоляторов.

Нормальный тип для легких загрязнений Тип тумана для сильного загрязнения Тип тумана постоянного тока для линии передачи постоянного тока Аэродинамический тип для загрязнения пустыни

Применение

Т/Л 1000 кВ переменного тока (Япония) Т/Л 1000 кВ переменного тока (Япония) Т/Л 500 кВ переменного тока (Китай) ±500 кВ постоянного тока T/L (США) Т/Л 765 кВ переменного тока (Корея) ±250 кВ постоянного тока T/L (Новая Зеландия)

Высокая надежность

Высокая надежность достигается многолетним опытом и накоплением технологий.

Отобранное высококачественное сырье

Высокопрочные фарфоровые изоляторы требуют не только большего количества глинозема, но и

  • Управление горным участком
  • Достаточная технология анализа материалов
  • Строгий входной контроль — использовать только выбранный материал
  • Тонкое и равномерное распределение частиц

Оптимальное проектирование

  • Прямая конструкция головки с меньшей концентрацией напряжения
  • X-3s >= рейтинг M&E со стабильной механической прочностью (X: среднее значение, s: стандартное отклонение в тесте M&E*)
  • Малый вес и компактный дизайн
  • *Тест M&E: Испытание электромеханической разрушающей нагрузкой в ​​соответствии с IEC 60383-1
Распределение механической прочности в испытаниях МиО

Передовые технологии производства

  • Автоматизированная система массового производства
  • Однородное качество за счет непрерывного обжига и производственного контроля
  • Контроль теплового расширения фарфора
  • Формование без повреждения материала
  • Точная сборка без концентрации напряжений
Формирование Сборка

Строгий контроль качества

В дополнение к сертификату ISO 9001,

  • Текущие гидравлические испытания под давлением, разработанные NGK – Эффективное устранение производственных дефектов
  • Общая деятельность по обеспечению качества профилактического обслуживания

Испытание гидравлическим давлением

Принцип Тестовая ситуация

Отличная долгосрочная работа

Долгосрочная оценка производительности

Испытание на термомеханические характеристики (T&M) в соответствии с IEC 60383-1 или ANSI C29. 2 – оценить долговременную надежность изоляторов.
Поскольку в этих стандартах указаны только минимальные требования, все изоляторы NGK прошли модифицированное испытание T&M.

Метод испытаний МЭК Публик. 60383-1 Метод NGK
Нагрузка 60–65 % от указанной
E&M отказной нагрузки
(24-часовой цикл)
60–65 % от указанной
E&M отказной нагрузки
(1-часовой цикл)
Температура от -30°C до +40°C
(24-часовой цикл)
от -40°C до +60°C
(8-часовой цикл)
Продолжительность 4 дня 15 дней

Критерии приемки для испытаний T&M

Чтобы исключить изоляторы низкого качества, результаты испытаний МиО до и после испытаний ТиМ:

  1. Без изменения прочности
  2. Отсутствие изменений в характере разрушения
  3. Нет электрического прокола или разрушения
  4. R-3s>Заданная нагрузка M&E при отказе

(R: среднее значение, с: стандартное отклонение)

Цинковая втулка

Загрязненные и влажные изоляторы имеют смещенный ток утечки, имеющий постоянную составляющую. Эта составляющая постоянного тока вызывает электролитическую коррозию и уменьшение диаметра штифта.

Штырь Коррозия подвесного (дискового) изолятора

  • Результирующее снижение механической прочности
  • Поломка керамического корпуса из-за расширения штифта

Компания NGK разработала цинковую втулку для предотвращения коррозии штифтов.

  • Гальванически положительный
  • Большая разность потенциалов от железа
  • Жертвенный электрод на границе цемента
  • Площадь приклеивания втулки: Мин.80 % поверхности контакта гильзы и штифта для предотвращения коронных разрядов
  • Чистота цинка >- 99,8% для предотвращения гранулированной коррозии

Тест и стандарт

Подвесные (дисковые) изоляторы

NGK соответствуют требованиям и испытаниям следующих стандартов.

Стандарт МЭК и технический отчет

60060-1 Методы испытаний высокого напряжения. Часть 1. Общие определения и требования к испытаниям
60120 Размеры шарового соединения блоков струнных изоляторов
60305 Характеристики изоляционных блоков колпачково-штыревого типа
60383-1 Блоки изоляторов. Определения, методы испытаний и критерии приемлемости
60383-2 Изоляционные струны. Определения, методы испытаний и критерии приемки
60437 Испытание высоковольтных изоляторов на радиопомехи
60471 Размеры вилки и шпунтового соединения блоков струнных изоляторов
60507 Испытания на искусственное загрязнение высоковольтных изоляторов, которые будут использоваться на a.в. системы
60575 Тепломеханическое испытание
60797 Остаточная прочность блоков струнных изоляторов
60815 Руководство по выбору изоляторов в зависимости от условий загрязнения
61211 Испытание на прокол
61245 Испытания на искусственное загрязнение высоковольтных изоляторов, которые будут использоваться на d. в. системы
61325 Блоки изоляторов для постоянного тока системы. Определения, методы испытаний и критерии приемлемости

Стандарт ANSI

С29.1 Изоляторы силовые электрические – методы испытаний
С29.2 Керамогранит и закаленное стекло, изготовленные мокрым способом – подвесной тип

Стандарт CAN/CSA

C411.1 Подвесные изоляторы переменного тока

Опыт обслуживания сверхвысокого и сверхвысокого напряжения

Линии электропередачи с более высоким системным напряжением передают больший поток энергии. Они выполняют роль питателя ствола при подаче мощности. Нестабильность в работе линий сверхвысокого и сверхвысокого напряжения может оказать большое негативное влияние на всю энергосистему.

Таким образом, изоляторы для линий электропередачи сверхвысокого и сверхвысокого напряжения требуют не только устойчивости к повышенным электрическим и механическим нагрузкам, но также должны обеспечивать одинаково высокое качество для поддержания надежности работы системы.

Изоляторы NGK были выбраны для большинства мировых проектов по передаче сверхвысокого и сверхвысокого напряжения из-за качества и производительности. Успешный многолетний опыт работы в системах с более высоким напряжением иллюстрирует надежность и качество подвесных изоляторов NGK.

  • 1000 кВ Кашивазаки – Карима – Хигаси Яманаси, Япония
  • 1000 кВ Минами Иваки – Ниси Гунма, Япония
  • 800 кВ Анпара – Унанао, Индия
  • Левис, 735 кВ – Де-Кастос, Канада
  • 800 кВ Кишенпур – Моге, Индия
  • 800 кВ Гури – Сур – Ареноса, Венесуэла
  • 765 кВ Амос – Северный протрвилк, ул.С.А.

Изоляторы — Типы электрических изоляторов воздушных линий | by SwitchBazaar

Изоляторы воздушной линии обеспечивают изоляцию между проводниками воздушной линии и заземленной траверсой, к которой они подключены, а также поддерживают проводники. Идеальный изолятор не должен допускать утечки тока от линейного проводника к заземленной траверсе, кроме обеспечения достаточного зазора между линейными проводниками и металлическими конструкциями.

В зависимости от области применения и уровней рабочего напряжения изоляторы воздушных линий подразделяются на три типа.

A) Изоляторы штыревого типа

B) Изоляторы подвесного типа и

C) Изоляторы натяжного типа

A) Штыревые изоляторы:

Штыревые изоляторы:

Штыревые изоляторы используются для опорных изоляторов линий низкого напряжения. и, включая 11 кВ, могут использоваться цельные изоляторы, а двухкомпонентные изоляторы обычно используются для 25 кВ, а для 44 кВ и до 66 кВ могут использоваться трех- и четырехкомпонентные изоляторы.Изолятор штыревого типа показан на рисунке ниже.

Изолятор штыревого типа состоит из одной или нескольких оболочек, расположенных параллельно и закрепленных на траверсе опоры или опоры. Конструкция навесов или нижних юбок должна быть такой, чтобы даже когда внешняя поверхность намокла из-за дождя, внутренняя сухая поверхность обеспечивала достаточную защиту от протечек. В верхней части изолятора проводник входит в канавку, которая приклеивается к штифту из оцинкованной стали. Наперсток из мягкого металла используется, чтобы избежать прямого контакта между фарфором и металлической булавкой.Разность потенциалов между навесами можно увеличить, увеличив расстояние между навесами.

  1. Штыревые изоляторы просты по конструкции и дешевы.
  2. Обеспечивает экономичный и наиболее эффективный способ крепления проводников.
  3. Во многих случаях вместо двух подвесных изоляторов используется штыревой изолятор.

При напряжении ниже 50 кВ они дают удовлетворительные характеристики, кроме того, они становятся громоздкими и неэкономичными.

При высоких напряжениях штыревые изоляторы становятся более громоздкими, громоздкими и неэкономичными. В этом случае для изоляции высоковольтных линий электропередачи используются изоляторы подвесного типа. Обычно они используются до 400 кВ включительно. Изоляторы подвесного типа показаны на рисунке ниже.

Изоляторы подвесного типа состоят из фарфоровых дисков, расположенных последовательно, как показано на рисунке, с металлическими звеньями, образующими гирлянду. Проводник подозревается на его нижнем конце, а другой его конец свисает с траверсы башни несущей конструкции.Вся конструкция изоляторов подвесного типа называется струнной. Количество изоляторов в цепочке зависит от рабочего напряжения, погодных условий, размера изоляции и т. д., и при необходимости можно легко добавить диски к этой гирлянде.

  1. Если какой-либо изолятор в цепочке выходит из строя, можно заменить только этот изолятор, а не всю цепочку.
  2. Они намного дешевле по стоимости и используются для рабочего напряжения выше 50 кВ.
  3. Обеспечивает более гибкую работу, благодаря этому снижаются механические напряжения.
  4. В изоляторе подвесного типа дополнительная изоляция может быть получена путем добавления одного или нескольких дисков к этой гирлянде.
  5. При использовании вместе со стальными опорами обеспечивает защиту от молнии.

Изоляторы натяжного типа используются, когда линия подвергается повышенному напряжению, например, в тупиках, при пересечении рек, на крутых поворотах и ​​при изменении направления линии. Основной функцией этого изолятора является снижение чрезмерного напряжения на линии.В основном это сборка подвесного изолятора, используемого в горизонтальном положении, как показано на рисунке.

Деформационные изоляторы имеют хорошую прочность и необходимые диэлектрические свойства. В случае, когда напряжение чрезвычайно велико, можно использовать две или более гирлянды изолятора параллельно. Для напряжения до 11 кВ можно использовать изолятор типа скобы. Но для высоких напряжений следует использовать изоляторы натяжного типа. Изоляторы натяжного типа также называются изоляторами натяжения.

В дополнение к этому существуют два других типа электрических изоляторов, доступных в основном для низковольтных приложений, т. е. опорный изолятор и скобочный изолятор.

Примечание. Если вы производите или продаете изоляторы и другие электротехнические изделия, зарегистрируйтесь сейчас на SwitchBazaar.com — первой в Индии торговой площадке B2B для мировой торговли электрооборудованием и бесплатно развивайте свой бизнес.

Типы изоляторов: I) изолятор штыревого типа, II) подвесные изоляторы {a. Подвеска Hewlett типа B.Цементированная крышка типа C. Тип сердечника и звена}, III. Деформационный изолятор IV. Изолятор скобы, изолятор В. Вантового типа

я. Изолятор штыревой

ii. Изоляторы подвесные

а. Подвеска Hewlett, тип

б. Заглушка цементируемая тип

в. Тип ядра и ссылки

III. Деформационный изолятор

ив. Скоба изолятор

В. Изолятор вантового типа

я. Изолятор штыревой

Этот тип изолятора крепится в поперечине опоры. Проводник помещается в вершину полукруглого паза и на него укладывается проводник. Этот тип изолятора используется для захвата прямых проводников

ii. Изоляторы подвесные

Тип подвески. Этот изолятор имеет подвесную форму и соединен со стальной башней. Линейный провод подключается к основанию. В изоляторе подвесного типа ряд одинаковых узлов соединен друг с другом биметаллическими звеньями. Каждый подвесной изолятор рассчитан на 11кВ.Поэтому, соединив несколько таких дисков-изоляторов, гирлянда изолятора может быть рассчитана на любое требуемое напряжение.

а. Хьюлетт тип

Изолятор изготовлен из фарфорового материала. В середине конструкции предусмотрен П-образный паз. С помощью металлических соединений на нем через винты соединяются более одной круглой пластины. Если изолятор сломан, проводник не падает.

б.Цементируемая крышка типа

Этот изолятор изготовлен из фарфора. Крышка из оцинкованного чугуна приклеивается к верхней части. В полость на дне цементируется стальной винт. Другой конец стального винта помещается в форме шара, чтобы он вошел в углубление в задней части железного колпачка.

c) Тип сердечника и звена

Представляет собой комбинацию обоих вышеперечисленных двух типов подвесных изоляторов. Это лучше, чем два вышеупомянутых типа.В этом типе фарфоровые диски расположены симметрично. Металлический цилиндр прижимают и привязывают к бахроме круга фарфоровой тарелки. Этот тип изоляторов не зависит от температуры.

III. Изоляторы деформационные

Эти изоляторы используются в местах с очень высоким напряжением, таких как тупики, крутые повороты, углы и линии, пересекающие реку. Этот тип изолятора можно использовать для низких напряжений до 11 кВ. Для более длинных пролетов через реку последовательно используются две или более гирлянды изоляторов.Две или более гирлянды изоляторов используются параллельно в местах с высоким напряжением.

ив. Скоба изолятор

Этот тип изолятора в основном используется для распределительных линий низкого напряжения. Такие изоляторы можно использовать как в горизонтальном, так и в вертикальном положении.

В. Изолятор

Изолятор, используемый в растяжке, называется распорным изолятором. Этот тип изолятора изготовлен из фарфора. Размер изолятора зависит от прочности на растяжение вант.Используется для предотвращения утечек с опор до 33кВ. Они предусмотрены на высоте 3 м от уровня земли.

Типы изоляторов, используемых в линиях электропередачи ?

Электричество невозможно представить без изоляторов и проводников. Здесь мы подробно разберемся в изоляторах. Что является изолятором? Какой тип изолятора? Как это работает? Мы разберемся в этом подробно здесь.

Значение проводников в электричестве такое же, как и изоляторов.Проводник несет электричество, а изоляторы установлены для блокировки электричества.

Электричество отличное. Но чтобы сохранить его красоту, его нужно где-то останавливать. Чтобы получить хороший выход электроэнергии, ее необходимо использовать безопасно.

Металл является стандартом для проведения тока в проводнике. Например, медь проводит больший ток, чем алюминий. Точно так же в изоляторах используются различные материалы для защиты от электричества.

В зависимости от значения напряжения на изоляторе устанавливается на ЛЭП и ВТ.

Изолятор необходим между проводом и столбом при проведении электричества, который поддерживает провод и защищает столб от электричества.

Для остановки электрического тока проводящее устройство различных размеров, изготовленное из электропроводящего материала, называется изолятором. Он используется в электрических линиях высокого напряжения и верфях HT.

Материал, разделяющий электрический провод и столб на большом электрическом столбе, называется изолятором.

Материал изолятора должен противостоять электрическому току. Такие материалы, как бумага, дерево, каменная кладка, асбест, ПВХ и бакелит, являются электрическими проводниками.

Не допускать прохождения поступающего электричества. Из этого материала изготавливают изоляторы различного состава. Этот изолятор используется в линиях высокого напряжения.

1) Механическая прочность изолятора должна быть хорошей.

2) Диэлектрическая прочность должна быть хорошей. Чем оно выше, тем более высокое напряжение можно для него использовать.

3) Материал изоляции не должен содержать никаких примесей.

4) Температура не должна сильно влиять на изолятор.

5) Сопротивление изоляции должно быть хорошим.

6) Должен быть такой материал, чтобы любой желающий мог прийти и подготовить его.

7) Огонь не должен проникать в изоляционный материал, а вода не должна оказывать никакого воздействия.

Типы изоляторов, используемых для линий электропередач

Мы видим большие опоры линии электропередач. Провода, прикрепленные к этим столбам, служат для передачи электричества. Ставим изоляторы для поддержки этого провода. Эти изоляторы бывают разных типов в зависимости от материала и его использования. Что подробно объясняется ниже.

Типы материала изолятора, используемые для линейки передачи полюсов и башни 7 дисковый изолятор
  • Изолятор подвеска
  • PIN-код
  • Изолятор
  • 9001 9001 9008 изоляторов в зависимости от материала.Все три типа изоляторов используются в линиях высокого напряжения. Характеристики всех трех видов теплоизоляционного материала немного отличаются. Давайте разберемся в этом подробно.

    Фарфоровый изолятор в линии электропередачи

    Фарфор — отличный изоляционный материал. Фарфоровый изолятор виден и в сегодняшнее время. Все типы изоляторов уровня напряжения изготовлены из фарфора.

    1) Мы видим фарфоровые изоляторы разных размеров.Чего нет в других изоляторах.

    2) Фарфоровый изолятор очень гладкий. Поэтому пыли и влаги меньше.

    3) За счет хорошей прочности урон меньше.

    4) Если утилизировать этот изолятор, то он не оказывает вредного воздействия на окружающую среду.

    5) Диэлектрическая прочность фарфорового изолятора 60кВ/см.

    6) Мы можем разработать его в соответствии с требованиями.


    Стеклянный изолятор в линии электропередачи

    1) Диэлектрическая прочность стеклянного изолятора очень хорошая. Если сравнивать с фарфором, то прочность стекла намного выше.

    2) Диэлектрическая прочность стеклянного изолятора составляет 140 кВ/см.

    3) Стеклянный изолятор нагревается не быстро.

    4) Цена также меньше по сравнению с фарфором.

    5) Механическая прочность на сжатие в 1,5 раза выше, чем у керамики.

    Недостатки стеклянных изоляторов

    Самым большим недостатком стеклянных изоляторов является накопление в них влаги.

    Там скапливается пыль из-за влаги. А в момент утечки тока, здесь увеличиваются шансы руна на короткое замыкание.

    Трудно изготовить этот тип изолятора разных размеров.



    Полимерный изолятор в линии электропередачи

    1) Этот тип изолятора очень легкий.

    2) Установка этого типа изолятора очень проста.

    3) Полимерный изолятор гибкий.Именно поэтому нет никаких шансов, что он сломается.

    4) Считается лучшим изолятором в запыленных помещениях. На котором влияние загрязнения меньше.

    5) Прочность на растяжение больше, чем у фарфора.


    Недостаток полимерных изоляторов
    1. Не используется в пляжной зоне. Влага, содержащая морскую соль, разрушает полимер.
    2. Жизнь слишком коротка.
    3. В основном используется только в 11 кВ.

    Типы изоляторов на основе использования в линиях электропередач

    В зависимости от использования изолятора даются разные названия в зависимости от его состава.Здесь мы обсудим все типы изолятора.

    Штыревой изолятор – Штыревой изолятор в линии передачи

    Штыревые изоляторы изготавливаются из керамики, резины, силикона, полимера и фарфора. Штыревые изоляторы применяются от 415 вольт до 33 кВ.

    Мы можем использовать штыревой изолятор в зависимости от значения напряжения. Для низкого напряжения, если один штырь используется изолятор. Таким образом, с увеличением напряжения увеличивается и количество изоляторов.

    Обычно используется в линии 11 кВ и распределительном устройстве 11 кВ.Если ВЛ прямая, лучше использовать штыревой изолятор.

    Штифт провода высокого напряжения выходит за опору верхней части изолятора.

    Если воздушная линия не прямая, вероятность обрыва провода возрастает. Кстати, провод ВЛ обмотан проволокой. Даже если линия не прямая, изолятор остается в напряжении.




    Штекерный изолятор в линии электропередачи

    Фарфор обычно используется в штифтовых изоляторах.Кроме того, он также сделан из стекловолокна и керамики. №

    Скоба-изолятор может применяться как горизонтально, так и вертикально. Этот тип изолятора используется при низком напряжении.

    Изолятор скобы снабжен зажимом D’-типа. В середине этого зажима находится изолятор. D’Clamp крепится к стойке болтом с гайкой.

    В середине изолятора имеется V-образный паз. Через него пропускают провод и мягкой проволокой обвязывают провод этой ВЛ.

    Механическая прочность изолятора этого типа хорошая. Этот изолятор очень эффективен в такой ситуации, когда образуется угол.


    Дисковый изолятор в линии передачи

    Дисковый изолятор является наиболее часто используемым изолятором. Дисковые изоляторы изготавливаются на напряжение 11 кВ. Но самым большим преимуществом является то, что его можно использовать до такого высокого уровня напряжения, при котором подключается много дисков.

    Дисковые изоляторы изготовлены из стекла и фарфора.Изолятор дисковый 11кВ, 22кВ, 33кВ, 66кВ, 110кВ, 220кВ, б/у до 400кВ.

    Количество дисков в дисковом изоляторе зависит от уровня напряжения. Существует формула того, сколько дисков при каком напряжении, которую мы можем увидеть ниже.

    Как выбрать количество дисковых изоляторов на линии электропередачи в зависимости от уровня напряжения?

    дисковый изолятор Isculator Formula

    N = P KV / (√3 * 11 кВ)

    N = количество дисков изоляторы

    P KV = значение уровня напряжения

    11KV = Емкость дискового изолятора

    Здесь разбираемся на примере.

    Напряжение ВЧ по заголовку считается 220кВ.

    N = 220 кВ/(√3 *11 кВ) = 11. 54

    Если сделать шаг вперед, то можно поставить 12. Но напряжение в электричестве немного меняется в зависимости от нагрузки. Поэтому здесь придется установить диск из 13 изоляторов.

    Подвесной изолятор в линии электропередачи

    Подвесной изолятор аналогичен дисковому изолятору. Этот изолятор готовится путем добавления диска из стеклянного или фарфорового изолятора.Этот изолятор изолирует и поддерживает линейный проводник.

    Как мы видели в дисковом изоляторе, диск имеет уровень напряжения 11 кВ. Этот диск подключается в соответствии с напряжением. Этот тип изолятора используется в воздушной линии электропередачи высокого напряжения.

    Провод остается под этим типом изолятора. То есть раскидной провод соединяется с последним диском изолятора. В этом типе изолятора при повреждении диска его заменяют.

    Диск изолятора подвески по уровню напряжения

    Сколько дисков и на какое напряжение установлено в изоляторе подвески? Его расчет приведен ниже.




    Количество дисков для подвесного изолятора в зависимости от уровня напряжения в линии электропередачи.
      1. 33KV – 3
      2. 66KV-4
      3. 110KV -6
      4. 132KV – 8
      5. 155KV – 11
      6. 220KV – 14
      7. 9037 220KV – 14
      8. 280KV – 15
      9. 340KV – 18
      10. 340KV – 23
      11. 400 кв. – 24
      12. 500338
      13. 500KV – 34
      14. 600KV – 44
      15. 900KV – 44
      16. 750kV – 59
      17. 765KV – 60

      Преимущество суспензионного изолятора

      1) Каждая единица суспензионного изолятора составляет 11 кВ.Применяется в зависимости от уровня напряжения.

      2) Если какой-либо узел изолятора подвески поврежден, то его можно заменить. Нет необходимости заменять весь изолятор.

      3) Подвесной изолятор обладает очень хорошей гибкостью.

      4) Благодаря тому, что проводник подсоединен снизу, можно не бояться молнии.


      Опорный изолятор в линии электропередачи

      Зажимы используются с обеих сторон в опорных изоляторах. Этот изолятор используется для уровней напряжения выше 33 кВ.Большинство опорных изоляторов изготовлено из керамики.

      Если уровень напряжения высокий, то к нему можно добавить больше изоляторов. Этот изолятор выглядит красиво, и его надежность также очень хороша.

      В этом типе изолятора провод крепится к верхней части с помощью зажима.

      Опорные изоляторы доступны в различных моделях. Мы можем использовать его в соответствии с нашими требованиями.

      Мы можем использовать опорный изолятор до уровня напряжения 1100 кВ.


      Изолятор опорный на ЛЭП

      Провод соединяется с землей возле электрического столба в с. В этом же проводе больше используется остаточный изолятор.

      Если провод необходимо скрутить или изогнуть в ВЛ, то в таком месте устанавливается изолятор вантового типа.

      В опорном изоляторе есть отверстия. Стоят две группы лицом друг к другу. Это связано по-разному. Но работа каждого состоит в том, чтобы держать провод под напряжением подальше.

      Изолятор ножевой изготовлен из фарфора.

      Одной из особенностей опорных изоляторов является то, что даже если провод оборвется или упадет на землю, провод под напряжением не соприкоснется с землей.

      Изолятор барабана  в линии электропередачи



      В этой статье, посвященной изоляторам, обсуждались все типы изоляторов. Тем не менее, если у вас есть какие-либо вопросы, связанные с изолятором, вы можете написать мне в мои аккаунты в социальных сетях.

      Спасибо!

      Хорошего дня!

      Счастливого обучения!

      Типы изоляторов, используемых в линиях электропередачи

      Электроэнергия, вырабатываемая на генерирующих станциях, передается и распределяется на большие расстояния с помощью проводников воздушной линии. Провода ВЛ поддерживаются на опорах и опорах таким образом, что ток от проводника не течет на землю через металлическую конструкцию опоры. Простыми словами, линейные проводники должны быть изолированы от их опор (столбов, мачты). Если линейные проводники не изолированы от своих полюсов, ток будет течь к полюсам. В этом случае это приведет к поражению электрическим током или может привести к смерти, если живое существо коснется столба. Поэтому необходимо обеспечить изоляцию.

      Необходимая изоляция обеспечивается креплением линейных проводов к опорам с помощью изоляторов.Между проводниками линии и опорой   крепятся изоляторы, которые изолируют проводники ВЛ от металлической опоры. В этой статье мы обсудим наиболее распространенные типы воздушных изоляторов. Типы изоляторов:

      Штыревые изоляторы

      Подвесные изоляторы

      Деформационные изоляторы

      Изоляторы скоб

      Стойки-изоляторы

      Штыревые изоляторы

      обычно используются в распределительных и коротких линиях электропередачи напряжением до 33 кВ. Выше 33 кВ (высокие напряжения) используются подвесные и тензометрические изоляторы. С другой стороны, изоляторы скоб и опор используются в системах низкого напряжения. Давайте обсудим эти типы изоляторов подробно.

      Штыревой изолятор:

      Этот тип изоляторов обычно используется в распределительных сетях и коротких линиях электропередачи напряжением до 33 кВ. Штыревые изоляторы используются, когда линия прямая. Конструкция изолятора штыревого типа проста, и он также требует меньше обслуживания по сравнению с другими изоляторами.Штыревой изолятор предназначен для установки на штырь из оцинкованной стали, который, в свою очередь, фиксируется траверсой опоры. На верхнем конце изолятора имеется канавка для удержания линейного проводника. Проводник связывают с пазом, обвивая такой же (медной или алюминиевой) проволокой, что и проводник. Для низкого напряжения используется один штыревой изолятор. В случае высоковольтной системы используются два или более куска штыревых изоляторов, склеенных вместе.

      Эти изоляторы можно соединять как в горизонтальном, так и в вертикальном положении.Чтобы ознакомиться с полной информацией о штыревых изоляторах, прочитайте следующую статью:

      .
      Штыревые изоляторы: конструкция, причины и….

      Изолятор подвески:

      Подвесные изоляторы

      обычно используются для напряжений выше 33 кВ. Эти изоляторы состоят из ряда фарфоровых дисков, соединенных последовательно с помощью металлических звеньев в подвесную струну. Каждый изолятор подвесной струны называется дисковым изолятором из-за своей формы.Линейный проводник подвешен к самому нижнему изолятору, а верхний конец изолятора прикреплен к поперечине мачты.

      Каждый диск рассчитан на напряжение 11кВ. Для высоких напряжений на струне предусмотрено большое количество дисков с целью повышения прочности изоляции подвесных изоляторов. Существует два типа подвесных изоляторов, которые имеют конструкцию и соединяются с различными соединениями.

      Колпачковый изолятор

      Подвесной изолятор Hewlett или соединительного типа

      Преимущества подвесных изоляторов:

      Токоведущие провода подвешиваются к нижнему изолятору подвесной колонны, т. е. располагаются ниже поперечин металлической опоры.Такое расположение делает проводник защищенным от молнии.

      Изоляторы подвесного типа дешевле и экономичнее штыревых изоляторов на напряжение свыше 33 кВ.

      Если какой-либо диск в струне подвески поврежден, его можно легко заменить. Нет необходимости менять всю цепочку подвесных изоляторов.

      Каждый подвесной диск рассчитан на 11 кВ. Мы можем увеличить пропускную способность этих изоляторов по напряжению, соединив несколько дисков последовательно.Таким образом, система может быть рассчитана на любое рабочее напряжение.

      Струна подвески может свободно раскачиваться в любом направлении, благодаря чему легко может занять положение, при котором механические напряжения минимальны. Кроме того, такая компоновка также обеспечивает большую гибкость линии передачи.

      Недостатки подвесных изоляторов:

      Так как гирлянда изолятора может свободно раскачиваться в любом направлении в случае подвесных изоляторов, из-за чего амплитуда раскачивания проводника велика.Следовательно, требуется большее расстояние между проводниками, что обеспечивается за счет удлинения плеч мачты.

      Эти изоляторы становятся дорогостоящими, если они используются для напряжений ниже 33 кВ.

      Для подвесных изоляторов

      требуется большая опорная конструкция (башня) для поддержки проводника по сравнению со штыревым изолятором.

      Изолятор скобы:

      Изолятор скобы

      также известен как изолятор катушки . Этот тип изолятора обычно используется в распределительных сетях низкого напряжения.Изоляторы скобовые используются как в горизонтальном, так и в вертикальном положении. Их можно напрямую присоединить к столбу с помощью болта или траверсы. Линейный провод закрепляется в канавке мягкой медной или алюминиевой вязальной проволокой. Коническое отверстие в изоляторе скобы более равномерно распределяет нагрузку, благодаря чему уменьшается вероятность поломки в условиях большой нагрузки. На приведенном ниже рисунке показан изолятор с скобой, прикрепленный к опоре.

      Напряжения мокрого и сухого пробоя для стержневого изолятора составляют около 10 кВ и 25 кВ соответственно, а напряжение пробоя↗ примерно 35 кВ . Следует отметить, что использование подвесных изоляторов уменьшается с использованием подземных кабелей в системе распределения.

      Деформационный изолятор:

      Когда тупик или линия передачи имеет острый угол или изгиб, линия испытывает чрезмерное натяжение. Чтобы выдержать нагрузку проводника при растяжении, используются изоляторы деформации. Деформационный изолятор показан на рисунке ниже.

      Для низковольтных линий (до 11 кВ) в качестве тензометрических изоляторов применяются стержневые изоляторы. В случае линий электропередачи высокого напряжения используется изолятор напряжения, состоящий из сборки подвесных изоляторов. Диски тензометрических изоляторов расположены в вертикальной плоскости, а подвесная струна расположена горизонтально. Деформационный изолятор должен обладать хорошей механической прочностью и необходимыми диэлектрическими свойствами, чтобы выдерживать растягивающую нагрузку проводника. Если натяжение в линии высокое, как в случае длинных речных пролетов, можно использовать две или более подвесных струн параллельно, чтобы выдерживать большее натяжение.(как показано на рисунке ниже)

      Изолятор опор :

      Растяжки (также известные как растяжки) обычно используются со столбами в конце улиц, рек или озер в линиях низкого напряжения. Если оттяжка или растяжка не установлены вместе со столбом (при наличии поворота или пролета на линии электропередач), столбы могут погнуться или упасть, так как в таких местах на столб действует напряжение.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
