Вес кабеля, вес барабанов деревянных

Вес кабеля, вес барабанов деревянных Поиск По алфавиту

ВБбШвнг-LS 3C2V AAC B 16, B 20 BIC-15.

50, BIC-50.90 BT 8 CA 2000.1 Cavel SAT 703 В Cavel SAT-50 M Cavel TS 703 J CD 35, CD 150 CD 71+BI, CD 72+BI, CD 153+BI CE 6-35, CE25.150 CF 16 CPTAUR CS 1 CS 1500E CS 2 CT 600, CB 600 DN 123 DN 35; PA 1500; PAC 1500; PA 2200; DN 80; DN 120 DN-1 E 778, E 260 ES 1500E F207 FTP JY(st)Y MJPT, MJPB N 640, N 70 NC20; NB20 NYM P 625 P4 P71 P72 PA25х100 PAC 95N, PAN 25 PAS 216/435 PR 151+BL PR 240+BL PS PS 1500+LM-E PS 95N RG-58 RG-59 RG-6 RG-8x RPA SAT-50 SAT-703 SF 50, SF 20 Speaker UTP ААБ2л ААБл ААШв ААШнг ААШп АВБбШВ АВБбШвнг-LS АВВГ АВВГз АВВГнг АВВГнг-LS АКВВГ АКВВГЭ АПвБбШв АПвБбШп АПвБбШп(г) АПвВГ АПвВнг LS АПвзБбШп АПвП АПвП2г АПвПг АПвПу АПвПу2г АПвПуг АППВ АСБ АСБ2л АСБГ АСБл АСБлШв АСБШв АСГ АСКл АСШв ВБбШВ ВВГ ВВГз ВВГнг ВВГнг LS ВВГнг-FRLS-1 ВВГЭнг-FRLS-1 ВПП КВБбШв КВВГ КВВГнг КВВГнг-FRLS-0,66 КВВГнг-LS КВВГЭ КВВГЭнг КВВГЭнг-FRLS-0,66 КВВГЭнг-LS КВК-2П КГ КГ-ХЛ КГВВ КГН КГСРТнг-HF КГСРТЭнг-HF КГЭ КМВВ КМВЭВ КММ КНР КНР-Т КНРк КНРЭ КНРЭк КОГ 1 КОГ-ХЛ КПCЭнг-FRLS КПБбПнг-HF-0,66 КПВЛ КПВЛС КПГ КПГ-ХЛ КПГН КППГнг-FRHF КППГнг-HF-0,66 КППГЭнг-FRHF КППГЭнг-HF-0,66 КПСВВ КПСВВнгLS КПСВЭВ КПСВЭВнгLS КПСнг-FRLS КРШС КРШУ КСВВ КСВВ КСВВнг КСВВнгLS КСВВЭ КСВВЭнг КСВЭВ КСВЭВнгLS КСНРТ КСНРТЭ КСПВ КСПВГ КСПЭВ КСПЭВГ КСРЭВнг(А)-FRLS КУГВВ КУГВВЭ КУГВЭВ КУПВ КУПВ-П КУПЭВ КУПЭВ-Г Л207 МЛГ НВ НВМ НРШМ Ограничители мощности П-274М ПБбПГнг-HF-0,66 ПБбПГнг-HF-1 ПВ1 ПВ2 ПВ3 ПВА ПвБбШв ПвБбШп ПвБбШп(г) ПвВГ ПвзБбШп ПвП ПвП2г ПвПг ПвПГнг-FRHF-1 ПвПГнг-HF-1 ПвПГЭнг-FRHF-1 ПвПу ПВС ПГВА ПКСВ ППВ ППГнг-FRHF-0,66 ППГнг-FRHF-1 ППГнг-HF-0,66 ППГнг-HF-1 ППГЭнг-FRHF-0,66 ППГЭнг-FRHF-1 Провод ACCR Провод А Провод М Провод МГ Провод МГЭ Провода МФ ПРППМ ПТПЖ ПУНП Р 616R Р 617, Р 619, Р 14 Р 645 Р 70 РК-50 РК-75 РПШ РС 481 СA 16, CA 25 СS10.

3, CA 2000 СБ СБ2л СБВБбШвнг СБВБГ СБВБГнг СБВГ СБВГнг СБВнг-LS СБГ СБЗПБ СБЗПБбШв СБЗПБбШп СБЗПБГ СБЗПу СБл СБлШв СБПБ СБПБбШв СБПБбШп СБПБГ СБПу СБШв СБэВнг–LS СГ СИП-2 СИП-3 СИП-4 СКл СПвПнг-HF СПвПЭнг-HF СШв ТПпП ТПпПЗ ТППШт ТППШтз ТППэп ТППэпЗ ТРП ТСВ ЦААБ2л ЦААБл ЦААШв ЦААШнг ЦАСБГ ЦСБГ ШВВП ШВП ШВП-М ШГЭС ШСМ ШТПЛ

Вес кабеля ВВГ

Кабель силовой
Маркировка	Размеры	Масса, кг/км
ВВГ	2х1,5	66
ВВГ	2х2,5	89
ВВГ	2х4	128
ВВГ	2х6	183
ВВГ	2х10	284
ВВГ	3х1,5	89
ВВГ	3х2,5	134
ВВГ	3х4	193
ВВГ	3х6	235
ВВГ	3х1,5+1х1	112
ВВГ	3х2,5+1х1,5	157
ВВГ	3х4+1х2,5	225
ВВГ	3х6+1х4	306
ВВГ	3х10+1х6	469
ВВГ	3х16+1х10	718
ВВГ	3х25+1х16	1123
ВВГ	3х35+1х16	1582
ВВГ	3х50+1х25	2115
ВВГ	3х70+1х25	2776
ВВГ	3х120+1х70	4712
ВВГ	4х1,5	123
ВВГ	4х2,5	165
ВВГ	4х4	243
ВВГ	4х6	325
ВВГ	4х10	516
ВВГ	4х16	776
ВВГ	4х25	1254
ВВГ	4х35	1679
ВВГ	4х50	2252
ВВГ	4х70	3106
ВВГ	4х95	4188
ВВГ	4х120	5140
ВВГ	5х1,5	160
ВВГ	5х2,5	218
ВВГ	5х4	318
ВВГ	5х6	482
ВВГ	5х10	612
ВВГ	5х16	920
ВВГ	5х25	1400
АВВГ	2х2,5	59
АВВГ	2х4	80
АВВГ	2х6	110
АВВГ	2х10	162
АВВГ	3х2,5	89
АВВГ	3х4	119
АВВГ	3х6	145
АВВГ	3х10	216
АВВГ	3х16	290
АВВГ	3х25	431
АВВГ	3х4+1х2,5	137
АВВГ	3х6+1х4	172
АВВГ	3х10+1х6	248
АВВГ	3х16+1х10	360
АВВГ	3х25+1х16	510
АВВГ	3х35+1х16	698
АВВГ	3х50+1х25	941
АВВГ	3х70+1х25	1176
АВВГ	3х70+1х35	1242
АВВГ	3х95+1х35	1534
АВВГ	3х95+1х50	1608
АВВГ	3х120+1х35	1809
АВВГ	3х120+1х70	2003
АВВГ	3х150+1х50	2112
АВВГ	3х150+1х70	2264
АВВГ	3х185+1х95	2732
АВВГ	4х2,5	106
АВВГ	4х4	144
АВВГ	4х6	179
АВВГ	4х10	269
АВВГ	4х16	380
АВВГ	4х25	545
АВВГ	4х35	726
АВВГ	4х50	1002
АВВГ	4х70	1421
АВВГ	4х95	1817
АВВГ	4х120	2112
АВВГ	4х150	2556
АВВГ	4х185	3105

Вес кабеля КВВГ

Контрольный кабель
Маркировка	Размеры	Масса, кг/км
КВВГ	4х1	100
КВВГ	4х1,5	125
КВВГ	4х2,5	169
КВВГ	5х1	130
КВВГ	5х1,5	147
КВВГ	5х2,5	204
КВВГ	7х1	161
КВВГ	7х1,5	190
КВВГ	7х2,5	267
КВВГ	10х1	231
КВВГ	10х1,5	263
КВВГ	10х2,5	371
КВВГ	14х1	286
КВВГ	14х1,5	344
КВВГ	14х2,5	513
КВВГ	19х1	363
КВВГ	19х1,5	448
КВВГ	19х2,5	659
КВВГ	27х1,5	632
КВВГ	27х2,5	915
КВВГ	37х1,5	834
КВВГ	37х2,5	1238
АКВВГ	4х2,5	107
АКВВГ	5х2,5	126
АКВВГ	7х2,5	157
АКВВГ	10х2,5	215
АКВВГ	14х2,5	275
АКВВГ	19х2,5	363
АКВВГ	27х2,5	494
АКВВГ	37х2,5	714
КВБбШв	4х1,5	306
КВБбШв	4х2,5	369
КВБбШв	5х1,5	342
КВБбШв	7х1,5	398
КВБбШв	10х1,5	517
КВБбШв	10х2,5	648
КВБбШв	14х1,5	610
КВБбШв	14х2,5	792
КВБбШв	19х1,5	738
КВВГЭ	4х1,5	181
КВВГЭ	5х1,5	208
КВВГЭ	5х2,5	271
КВВГЭ	7х1,5	255
КВВГЭ	7х2,5	340
КВВГЭ	10х1,5	342
КВВГЭ	14х1,5	429
КВВГЭ	19х1,5	557
КВВГЭ	27х1,5	744

Вес кабеля АВББШВ

Бронированный кабель
Маркировка	Размеры	Масса, кг/км
АВБбШв	3×6+1×4	456
АВБбШв	3х25+1х16	915
АВБбШв	3х35+1х16	1152
АВБбШв	3х50+1х25	1442
АВБбШв	3х70+1х35	1764
АВБбШв	3х95+1х50	2196
АВБбШв	3х120+1х70	2535
АВБбШв	3×150+1×70	3058
АВБбШв	3×185+1×95	3509
АВБбШв	4х6	462
АВБбШв	4х10	603
АВБбШв	4х16	743
АВБбШв	4х25	1015
АВБбШв	4х35	1203
АВБбШв	4х50	1534
АВБбШв	4х70	1895
АВБбШв	4х95	2374
АВБбШв	4х120	2804
ВБбШв	4х4	508
ВБбШв	4х6	612
ВБбШв	4х10	855
ВБбШв	4х16	1148
ВБбШв	4х25	1657
ВБбШв	4х35	2082
ВБбШв	4х50	2786
ВБбШв	4х70	3661
ВБбШв	4х95	4771

Вес кабеля КГ

Кабель гибкий
Маркировка	Размеры	Масса, кг/км
КГ	1х10	197
КГ	1х16	281
КГ	1х25	409
КГ	1х35	535
КГ	1х50	717
КГ	1х70	981
КГ	1х95	1327
КГ	2х1	94
КГ	2х1,5	123
КГ	2х2,5	177
КГ	2х4	243
КГ	3х1,5	151
КГ	3х2,5	218
КГ	3х1,5+1х1,5	185
КГ	3х2,5+1х1,5	261
КГ	3х4+1х2,5	361
КГ	3х6+1х4	484
КГ	3х10+1х6	824
КГ	3х16+1х6	1049
КГ	3х25+1х10	1565
КГ	3х35+1х10	2033
КГ	3х50+1х16	2768
КГ	3х70+1х25	3717
КГ	3х95+1х25

Вес кабеля АСБ

кабель в пропитанной бумажной изоляции марки АСБ
Количество жил и сечение мм2	Масса кабеля кг/км	Наружный диаметр мм
3х25 ож	3193	39,5
3х35 ож	3158	38,3
3х50 ож	3460	40,2
3х70 ож	3970	42,9
3х70	4225	44,4
3х95 ож	4562	45,9
3х95	4789	47,5
3х120 ож	5034	48,3
3х120	5389	50,3
3х150 ож	5586	50,7
3х150	5989	52,9
3х185 ож	6270	53,6
3х185	6852	56,3
3х240 ож	7389	57,8

Вес кабеля АСБл, ЦАСБл

кабель в пропитанной бумажной изоляции марки АСБл
Количество жил и сечение, мм2	Масса кабеля, кг/км
	АСБл, ЦАСБл
	1 кВ		6 кВ		10 кВ
АСБл	вес	диаметр	вес	диаметр	вес	диаметр
3*35	1770	27,2	2575	34,2	3170	38,2
3*50	2038	29,1	5946	36,3	3547	40,2
3*70	2460	31,9	3430	39	4069	43
3*95	3022	35,2	3976	42	4631	45,9
3*120	3556	38,3	4491	44,4	5181	48,4
3*150	4033	40,5	5014	46,8	5750	50,8
3*185	4687	43,8	5695	49,8	6454	53,7
3*240	5574	47,9	–		7937	63
335+116	2023	29,6	–		–
350+125	2382	31,8	–		–
370+150	2835	34,4	–		–
395+150	3516	38,5	–		–
3120+170	4148	41,8	–		–
3150+170	4675	44,3	–		–
3185+195	5469	48,1	–		–
4*35	2127	29,9	–		–
4*50	2462	32,1	–		–
4*70	2935	34,7	–		–
4*95	3649	38,8	–		–
4*120	4301	42,2	–		–
4*150	4897	44,7	–		–
4*185	5725	48,6	–		–
4*240	6840	52	–		–

Наши партнеры

Заказать обратный звонок

Кабель силовой ВБбШв-ХЛ

Кабели ВБбШв-ХЛ предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0. 66 и 1 кВ частотой до 50 Гц или постоянное напряжение до 1 кВ. Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -60°С до +40°С, относительной влажности воздуха до 98% при температуре до 35°С, в том числе для прокладки в земле и на воздухе. Кабели марки ВБбШв-ХЛ не распространяют горение при одиночной прокладке. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С Минимальный радиус изгиба при прокладке кабелей одножильных марки ВБбШв-ХЛ — 10 наружных диаметров, кабелей многожильных — 7.5 наружных диаметров.

Характеристики кабеля ВБбШв-ХЛ

токопроводящая жила — медная, класса 1 или 2.
температура окружающей среды при эксплуатации кабеля — от -60°С до 40°С.
минимальная температура прокладки кабеля без предварительного подогрева — -15°С.
изоляция — поливинилхлоридный пластикат с отличительной окраской, температурой хрупкости -60°С.
срок службы — 30 лет.
оболочка — броня из двух стальных лент, затем поливинилхлоридный пластикат.
количество жил — 1, 2, 3, 4, 5.
номинальное напряжение — 0,6/1 кВ.
относительная влажность воздуха (при температуре до 35 °С) — 98%.
сечение жил, мм² — 1. 5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240.

Номинальный наружный диаметр, мм	Расчетный наружный диаметр провода, мм	Расчетная масса 1 км провода, кг
2х4	13,8	318
2х6	14,8	377
2х10	17,1	509
2х16	19,6	689
2х25ож	22,6	938
2х25	24,2	1004
2х35ож	25,0	1164
2х35	26,7	1247
2х50	30,2	1609
3х1,5	12,1	247
3х2,5	12,9	293
3х4	14,3	371
3х6	15,4	450
3х10	17,8	625
3х16ож	20,5	866
3х25ож	23,8	1209
3х25	25,9	1314
3х35ож	26,3	1550
3х35	28,5	1673
3х50	32,0	2133
4х1,5	12,7	278
4х2,5	13,7	336
4х4	15,2	433
4х6	16,4	533
4х10	20,9	842
4х16ож	22,1	1060
4х25ож	26,2	1523
4х25	28,1	1627
4х35ож	28,6	1939
4х35	31,0	2091
4х50	35,2	2683
5х1,5	13,5	312
5х2,5	14,5	381
5х4	16,3	499
5х6	17,6	620
5х10	20,7	888
5х16ож	24,0	1259
5х25ож	28,5	1824
5х25	30,6	1947
5х35ож	31,2	2336
5х35	33,9	2518
5х50	38,6	3280
3×25+1×10ож	24,8	1304
3×25+1×10	26,6	1394
3×25+1×16ож	26,2	1414
3×25+1×16	27,2	1465
3×35+1×16ож	27,7	1714
3×35+1×16	29,2	1797
3×50+1×16	32,8	2243
3×50+1×25	33,7	2355

Номенклатура кабеля марки ВБбШв-ХЛ:

ВБбШв-ХЛ 2х4 (ож)

ВБбШв-ХЛ 2х6 (ож)

ВБбШв-ХЛ 2х10 (ож)

ВБбШв-ХЛ 2х16 (ож)

ВБбШв-ХЛ 2х25 (ож)

ВБбШв-ХЛ 2х35 (ож)

ВБбШв-ХЛ 2х50 (мн)

ВБбШв-ХЛ 2х50 (ож)

5 (ож)”>ВБбШв-ХЛ 3х1.5 (ож)

ВБбШв-ХЛ 3х2.5 (ож)

ВБбШв-ХЛ 3х4 (ож)

ВБбШв-ХЛ 3х6 (ож)

ВБбШв-ХЛ 3х10 (ож)

ВБбШв-ХЛ 3х16 (ож)

ВБбШв-ХЛ 3х25 (ож)

ВБбШв-ХЛ 3х35 (ож)

ВБбШв-ХЛ 3х50 (ож)

ВБбШв-ХЛ 4х2.5 (ож)

ВБбШв-ХЛ 4х4 (ож)

ВБбШв-ХЛ 4х6 (ож)

ВБбШв-ХЛ 4х10 (ож)

ВБбШв-ХЛ 4х16 (ож)

ВБбШв-ХЛ 4х16 (мн)

ВБбШв-ХЛ 4х25 (ож)

ВБбШв-ХЛ 4х25 (мн)

ВБбШв-ХЛ 4х35 (ож)

ВБбШв-ХЛ 4х35 (мн)

ВБбШв-ХЛ 4х50 (ож)

ВБбШв-ХЛ 4х50 (мн)

5 (ож)”>ВБбШв-ХЛ 5х1.5 (ож)

ВБбШв-ХЛ 5х2.5 (ож)

ВБбШв-ХЛ 5х4 (ож)

ВБбШв-ХЛ 5х6 (ож)

ВБбШв-ХЛ 5х10 (ож)

ВБбШв-ХЛ 5х16 (ож)

ВБбШв-ХЛ 5х25 (ож)

ВБбШв-ХЛ 5х35 (ож)

ВБбШв-ХЛ 5х50 (ож)

ВБбШв-ХЛ 1х120 (мн)

ВБбШв-ХЛ 1х240 (мн)

ВБбШв-ХЛ 2х6 (ож)

ВБбШв-ХЛ 2х10 (ож)

ВБбШв-ХЛ 2х16 (ож)

ВБбШв-ХЛ 2х16 (мн)

ВБбШв-ХЛ 2х25 (мн)

ВБбШв-ХЛ 2х25 (ож)

ВБбШв-ХЛ 2х35 (мн)

ВБбШв-ХЛ 2х35 (ож)

ВБбШв-ХЛ 2х120 (мн)

5 (ож)”>ВБбШв-ХЛ 3х2.5 (ож)

ВБбШв-ХЛ 3х4 (ож)

ВБбШв-ХЛ 3х6 (ож)

ВБбШв-ХЛ 3х10 (ож)

ВБбШв-ХЛ 3х16 (ож)

ВБбШв-ХЛ 3х16 (мн)

ВБбШв-ХЛ 3х25 (ож)

ВБбШв-ХЛ 3х25 (мн)

ВБбШв-ХЛ 3х35 (ож)

ВБбШв-ХЛ 3х35 (мн)

ВБбШв-ХЛ 3х50 (ож)

ВБбШв-ХЛ 3х50 (мн)

ВБбШв-ХЛ 3х70 (мн)

ВБбШв-ХЛ 3х95 (мн)

ВБбШв-ХЛ 3х120 (мн)

ВБбШв-ХЛ 3х150 (мн)

ВБбШв-ХЛ 3х185 (мн)

ВБбШв-ХЛ 3х240 (мн)

ВБбШв-ХЛ 3х16+1х10 (ож)

ВБбШв-ХЛ 3х25+1х16 (мн)

ВБбШв-ХЛ 3х50+1х25 (ож)

ВБбШв-ХЛ 3х70+1х35 (ож)

ВБбШв-ХЛ 3х95+1х50 (мн)

ВБбШв-ХЛ 3х120+1х70 (мн)

ВБбШв-ХЛ 3х150+1х70 (мн)

ВБбШв-ХЛ 3х185+1х70 (мн)

ВБбШв-ХЛ 3х185+1х95 (мн)

ВБбШв-ХЛ 3х240+1х120 (мн)

5 (ож)”>ВБбШв-ХЛ 4х2.5 (ож)

ВБбШв-ХЛ 4х4 (ож)

ВБбШв-ХЛ 4х6 (ож)

ВБбШв-ХЛ 4х10 (ож)

ВБбШв-ХЛ 4х16 (ож)

ВБбШв-ХЛ 4х16 (мн)

ВБбШв-ХЛ 4х25 (мн)

ВБбШв-ХЛ 4х25 (ож)

ВБбШв-ХЛ 4х35 (ож)

ВБбШв-ХЛ 4х50 (мн)

ВБбШв-ХЛ 4х50 (ож)

ВБбШв-ХЛ 4х70 (мн)

ВБбШв-ХЛ 4х95 (мн)

ВБбШв-ХЛ 4х120 (мн)

ВБбШв-ХЛ 4х150 (мн)

ВБбШв-ХЛ 4х185 (мн)

ВБбШв-ХЛ 4х240 (мн)

5 (ож)”>ВБбШв-ХЛ 5х1.5 (ож)

ВБбШв-ХЛ 5х2.5 (ож)

ВБбШв-ХЛ 5х4 (ож)

ВБбШв-ХЛ 5х6 (ож)

ВБбШв-ХЛ 5х10 (ож)

ВБбШв-ХЛ 5х16 (ож)

ВБбШв-ХЛ 5х25 (мн)

ВБбШв-ХЛ 5х35 (ож)

ВБбШв-ХЛ 5х50 (мн)

ВБбШв-ХЛ 5х50 (ож)

ВБбШв-ХЛ 5х70 (мн)

ВБбШв-ХЛ 5х95 (мн)

ВБбШв-ХЛ 5х120 (мн)

ВБбШв-ХЛ 5х150 (мн)

ВБбШв-ХЛ 5х185 (мн)

ВБбШв-ХЛ 3х50+1х25 (ож)

характеристики и особенности – Кабельная продукция от торгового дома «Энергокабель» – Кабель оптом по низким ценам

Кабель ВБбШв, представленный в нашем каталоге, относится к категории бронированных. Он принадлежат к силовой разновидности, предназначенной для прокладки в местах, где велика опасность внешнего воздействия на поверхность. Если вам потребовался бронированный кабель, свяжитесь с нашими менеджерами. Они помогут сделать заказ и согласовать все основные детали поставки.

Как расшифровывается аббревиатура ВБбШв?

В — указывает на то, что внутренняя изоляция проводников в кабеле такого типа выполнена из ПВХ.
Бб — обозначение показывает, что для бронирования были выбраны стальные ленты. В качестве материала использовался оцинкованный металл — он не создает помех, но обеспечивает стабильную защиту.
Шв — такой шланг снаружи покрыт слоем ПВХ для обеспечения дополнительной защиты и изоляции от различного рода внешних факторов.

Особенности конструкции

Кабель медный ВБбШв создается с использованием медных жил. Это один из наиболее доступных вариантов материала с высокими эксплуатационными характеристиками. В зависимости от разновидности конструкции количество таких жил может меняться — от одной катанной до нескольких. Чем больше количество отдельных медных жил, тем меньше будет диаметр каждой.

Проволоки, выступающие в качестве проводника, отличаются по сечению. Есть два основных типа такого сечения:

круглое,
секторное.

В зависимости от формы меняется класс, прописанный в ГОСТ 22483. К первому классу относятся жилы с круглым сечением, ко второму — с секторным.

Важная часть бронированного силового кабеля ВБбШв — оплетка, созданная из поливинилхлорида. Все входящие в состав кабеля фазные жилы окрашены, чтобы можно было сразу их распознать. Набор цветов может меняться. Два типа окраски остаются неизменным — голубой для нулевой жилы и желто-зеленый — для заземляющей. Количество нулевых и фазных может отличатся для разных конструкций кабеля.

Не менее важной частью устройства является бронированная изоляция из оцинкованной стали. Толщина такой ленты составляет около 0,3 мм.

Для повышения уровня защиты от внешних факторов такой продукт защищает изоляция, изготовленная из ПВХ.

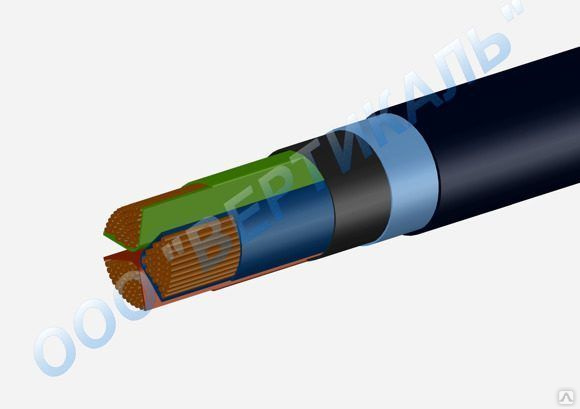

На рисунке ниже показано расположение жил, изоляции, бронирующей оплетки и других не менее важных элементов:

Технические характеристики ВБбШв.

Температурный диапазон окружающей среды, допустимый при эксплуатации, варьируется от −50 до +50 градусов. Предельные температуры связаны с уровнем влажности.
Предельный радиус изгиба для разных видов кабелей зависит от количества жил. Обозначения представлены ниже:
- многожильный — 7,5 диаметра;
- одножильный с модификацией — 15 диаметров;
- одножильный — 10 диаметров.
Минимальная температура среды прокладки составляет −15 градусов Цельсия.
Номинальная частота достигает 50 Гц.
Рабочее напряжение составляет 0,66–3 кВ и 1–3 кВ.
Максимальная температура нагрева равна +70 градусов по Цельсию. При этой температуре провод может передавать электричество, находясь под действием интенсивной внешней нагрузки. При этом предусмотрен серьезный запас прочности — при кратковременных перегрузках температура кабеля может увеличиваться и до +80 градусов. Использовать товар при таком уровне нагрева постоянно нельзя — предельное время не должно превышать 8 часов. С каждым периодом перегрузки ресурс использования сокращается. Всего за период эксплуатации продукта суммарное время перегрузок не должно превышать 1 тысячу часов.
Предельная температура кратковременного нагрева составляет +160 градусов на период не более четырех секунд.

Кроме того, в список важных параметров входит вес кабеля ВБбШв, сопротивление, которое напрямую зависит от сечения, а также максимальный показатель напряжения.

Гарантийный срок службы для кабелей составляет 5 лет. При этом товар способен прослужить до 30 лет с сохранением всех основных рабочих параметров.

Область применения

В нашем каталоге представлен бронированный кабель для прокладки в земле, а также модели для монтажа в составе воздушных линий. По области использования продукт универсален. Его можно помещать в туннели и шахты, специально оборудованные лотки. В нашем каталоге вы без труда найдете кабели нужной длины и диаметра.

Главные ограничения при использовании — невозможность укладки в блоках, а также защита от сильного растяжения. При использовании нужно соблюдать правила и не превышать максимально указанные параметры эксплуатации.

Основные производители

В ассортименте ТД «Энергокабель» представлены кабели ВБбШВ и прочие шнуры по низким ценам от производителей, среди которых «Энергокомплект», «Камкабель», «Рыбинсккабель» и другие.

Купить кабель ВБбШВ можно, разместив заказ на сайте, или позвонив по телефону +7 (495) 685-94-16. На все разновидности продукции в нашем ассортименте есть сертификаты качества. Мы быстро доставим вам партию нужного объема и состава.

Таблица кабелей, таблица внешнего диаметра и веса кабелей ВБбШВ / Таблицы

Таблица кабелей

ПУЭ 2.1.61. В коробах (кабельный лоток + крышка) провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов (не перфорированный лоток + крышка) 35% сечения короба в свету; для коробов с открываемыми крышками 40%.

Данными условиями целесообразно руководствоваться при расчете и подборе размера металлического лотка, пластиковых коробов или для расчета стоимости доставки кабельной продукции.

Кабели марки ВБбШв с круглыми жилами

Кабели марки ВБбШв с секторными жилами

Кабели марки ВБбШв с круглыми жилами
Число и номинальное сечение жил, мм2	Наружный диаметр кабеля, мм 0,66 кВ	Наружный диаметр кабеля, мм 1 кВ	Масса 1 км кабеля, кг 0,66 кВ	Масса 1 км кабеля, кг 1 кВ
2х1,5		13,0		274
2х2,5	12,9	13,7	286	306
2х4	14,3	15,5	346	385
2х6	15,3	16,5	406	447
2х10	17,7	18,1	552	566
2х16	20,7	20,7	755	761
2х25	23,0	23,4	992	1009
2х35	25,6	26,0	1445	1473
2х50	28,6	29,0	1837	1967
2х70		32,0		2425
2х95		36,6		3200
2х120		39,6		3823
2х150		46,0		4856
3х1,5		13,5		306
3х2,5	13,4	14,3	325	349
3х4	14,8	16,1	403	449
3х6	15,9	17,2	484	532
3х10	18,5	18,9	676	694
3х16	21,8	21,8	949	959
3х25	24,2	24,6	1282	1304
3х35	27,0	27,4	1790	1820
3х50	30,2	30,6	2296	2330
3х4+1х2,5	14,2	15,1	363	398
3х6+1х4	17,0	18,4	554	611
3х10+1х6	19,4	20,4	759	797
3х16+1х10	22,9	22,9	1082	1094
3х25+1х10	25,2	25,7	1427	1452
3х25+1х16	26,7	27,2	1527	1554
3х35+1х16	28,4	28,9	1986	2020
3х50+1х16	31,0	31,5	2447	2482
3х50+1х25	31,9	32,3	2587	2624
3х70+1х25		34,8		3308
3х95+1х35		39,9		4400
3х120+1х35		43,2		5233
3х150+1х50		50,4		6635
4х1,5	13,3	14,2	314	347
4х2,5	14,2	15,1	367	401
4х4	15,8	17,2	469	525
4х6	17,0	18,4	572	630
4х10	19,9	20,4	815	836
4х16	23,6	24,0	1163	1188
4х25	26,7	27,2	1618	1646
4х35	29,3	29,8	2196	2232
4х50	32,9	33,4	2834	2874
5х4	16,8		546
5х6	18,2		673
5х10	21,5		971
5х16	26,0		1426
5х25	29,0		1969
Кабели марки ВБбШв с секторными жилами
Число и номинальное сечение жил, мм2	Наружный диаметр кабеля, мм 0,66 кВ	Наружный диаметр кабеля, мм 1 кВ	Масса 1 км кабеля, кг 0,66 кВ	Масса 1 км кабеля, кг 1 кВ
3х50		33,4		2261
3х70		36,6		2954
3х95		39,8		3801
3х120		42,3		4568
3х150		44,9		5467
3х185		48,5		6630
3х240		52,9		8421
3х50+1х25		33,0		2500
3х70+1х35		36,4		3289
3х95+1х50		40,3		4277
3х120+1х70		43,2		5257
3х150+1х70		46,7		6213
3х185+1х95		50,5		7603
3х240+1х120		55,9		9649
4х50		33,8		2755
4х70		37,4		3654
4х95		41,3		4770
4х120		44,2		5784
4х150		47,9		7022
4х185		51,7		8503
4х240		57,7		10940

Автор: МЕГА КАБЕЛЬ

Выбор силового кабеля | Кабели, провода, муфты кабельные

В процессе выбора силового кабеля необходимо учитывать такие факторы, как максимальная сила тока, допустимая для жил из определенных материалов, температура окружающей среды, некоторые дополнительные аспекты (такие как влажность в помещении, его пожаробезопасность, степень вероятности механического повреждения кабеля и так далее).

В зависимости от этих и других факторов подбирается вид бронированного силового кабеля. Прежде всего необходимо определиться с материалом изготовления жил: будет ли это алюминиевый или медный бронированный кабель.

О том, из какого материала изготовлены токопроводящие жилы, об изоляционных материалах и дополнительных свойствах кабеля поведает маркировка изделий. Так, расшифровка «аввг» свидетельствует о том, что жила сделана из алюминия. А, скажем, расшифровка «ввгнг ls» означает, что жила выполнена из меди, вдобавок кабель имеет пониженную степень дымо- и газовыделения и не распространяет горение при прокладке в пучках. «Авббшв» в расшифровке говорит о том, что жилы – алюминиевые, изоляция сделана из пластиката, а наружный покров – из битумного или ПВХ-защитного шланга.

Разные виды кабелей предназначаются для выполнения различного рода задач. К примеру, бронированный кабель вббшв широко используется в подземных электросетях, ввгнг frls 3х1 5 чаще применяется в высотных зданиях и на атомных электростанциях, кабель вббшвнг ls используется в основном на промышленных объектах. Кабель авббшвнг может применяться в подземных траншеях, шахтах и туннелях, ввг хл – на открытом воздухе.

Подробно о технических и физических характеристиках кабелей можно узнать на сайтах поставщиков и производителей. Они предоставят данные о множестве особенностей изделий: диаметре, весе, габаритных и эксплуатационных параметрах ввнг, вббшв, аввг. Таблицы и тексты помогут заказчику выбрать нужные изделия.

К примеру, таковы диаметр и вес кабеля вббшв (в таблице представлены данные по 4-х жильным силовым кабелям):

Сечение	Диаметр (мм)	Вес вббшв (кг / км)
кабель вббшв 4 4	–	508,00
кабель вббшв 4х10	20,60	855,00
кабель вббшв 4х16	22,80	1143,00
кабель вббшв 4х35	29,91	2098,00
кабель вббшв 4х70	–	3661,00

Бронированный кабель вббшв отличается повышенной надежностью и универсальностью. Его очень часто используют в условиях повышенной сложности, к примеру, при прокладке электротрасс в агрессивной среде. Характеристики вббшв делают его стойким к любым внешним воздействиям, исключая лишь растягивание (поэтому кабель вббшв с осторожностью используют при прокладке на открытом воздухе).

Кабель вббшв 3х4 применяют в пожароопасных зонах, кабель вббшв 4х150 хорошо подойдет для использования в шахтах и тоннелях метро, кабель вббшв 5х10 прокладывают в каналах и кабельных трассах, вббшв 4х10 подходит для производственных помещений и может использоваться в прокладке на открытом воздухе.

Продолжая тему кабелей с медными токопроводящими жилами, необходимо упомянуть вббшвнг ls. Эти изделия предназначены для общепромышленного использования, могут применяться для прокладки коммуникаций в системах аварийного электроснабжения и для эксплуатации на атомных электростанциях. Они не поддерживают горение и являются универсальными.

Например, кабель вббшвнг ls 5 16 с его пониженным газо- и дымовыделением применяется во влажных и сухих помещениях, на кабельных эстакадах, в шахтах и земляных траншеях, он может прокладываться на открытом воздухе.

Цена вббшвнг ls выше, чем стоимость вббшв, ведь это кабели особого назначения, необходимые для работы в особо сложных и опасных условиях.

Еще один вид кабелей на основе медных токопроводящих жил – кввг и его вариации: кввгнг, кввгнг ls. Они заключены в пластиковую оболочку и оснащены изоляцией, могут быть использованы в туннелях, каналах и помещениях, включая места с агрессивной внешней средой. Вес кабеля кввг относительно мал, что делает его использование предпочтительным в определенных случаях. Однако небольшой вес достигается за счет уменьшения защиты изделия: эти кабели не имеют брони, поэтому не должны применяться в условиях, где высока опасность механических повреждений.

Среди кабелей с алюминиевыми жилами стоит отметить:

аввг – силовой бронированный кабель для прокладки во влажных и сухих помещениях, в блоках, на эстакадах и открытом воздухе;

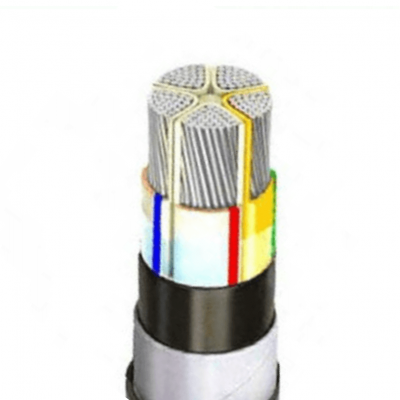

авббшв – кабель для прокладки в земле, тоннелях, помещениях, шахтах (исключая блоки) и, с некоторыми ограничениями, – на открытом воздухе;
авббшвнг и аввгнг ls – кабели, не распространяющие горение при прокладке пучками.

Диаметр и масса некоторых марок кабеля аввгнг:

Жилы и сечение	Диаметр		Вес
Жилы и сечение	0,66 кВ	1 кВ	0,66 кВ	1 кВ
аввгнг 4х70	29,1	29,5		1315
аввгнг 4х240		46,7		3896
аввгнг 5х70		36,5		1738
аввгнг 5х150		47,7		3263

Вес аввгнг ls, как и масса аввг, и параметры других марок кабеля, зависят от диаметра жил и варианта сечения.

Кабель ВБбШвнг: расшифровка маркировки и конструкция

Среди всего многообразия кабельно-проводниковой продукции, используемой при электромонтажных работах, довольно часто встречаются бронированные изделия. Среди них следует отметить кабель ВБбШвнг, с повышенной степенью защиты от механических и других повреждений. Надежная бронь позволяет прокладывать кабельные трассы в самых сложных условиях, в том числе и с негативными влияниями агрессивной среды. Единственным недостатком такой продукции считается повышенный удельный вес кабеля ВББШВНГ, который не играет решающей роли и не оказывает отрицательного влияния на ход выполнения работ.

Расшифровка ВБбШвнг

Несмотря на разнообразие модификаций этого проводника, основные элементы, тип и состав защитного покрытия, используемые материалы и прочностные характеристики остаются неизменными.

Полное название и общая расшифровка кабеля означает, что он бронированный силовой, состоящий из медных жил в изоляции ПВХ, защищенных броней и помещенных в оболочку ПВХ, устойчивую к горению. Характеристики кабеля определяются по ГОСТ 16442-80.

В связи с этим, аббревиатура ВБбШвнг и полная расшифровка кабеля будут выглядеть следующим образом:

В – соответствует пластиковой изоляции отдельных проводов, материалом которой служит ПВХ.
Б – наличие брони, в конструкцию которой входят две ленты, изготовленные из стали.
б – без подушки. Она устанавливается в некоторых типах кабелей и защищает все, что находится под ней, от негативного воздействия металлических частей брони.
Швнг – защита из шланга ПВХ, сделанного методом прессовки с пониженной горючестью.

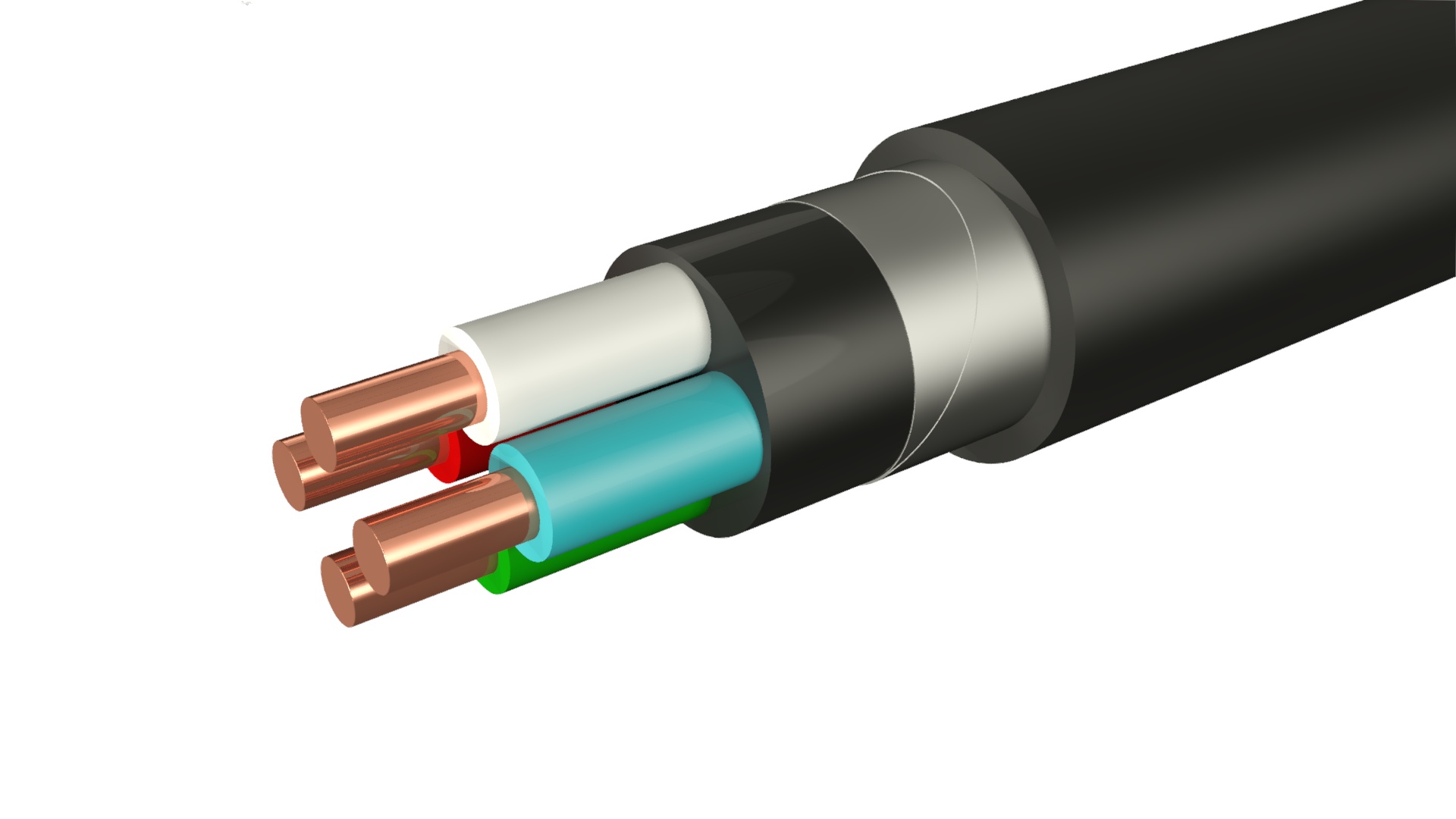

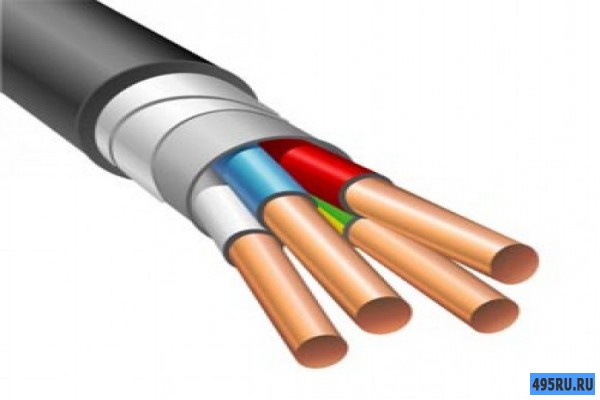

Конструкция

Основным конструктивным элементом являются токопроводящие медные жилы, изготовленные в одно- или многопроволочном варианте в форме круга или сектора. Следовательно, диаметр кабеля зависит от количества жил. Они заключаются в изоляцию из ПВХ-пластиката. От этого показателя и от разновидности брони, зависит и масса единицы изделия.

В многожильных кабелях изоляция каждой жилы должна отличаться или собственным цветом, или нанесенными цифрами в виде маркировки, начиная с нулевой отметки. На изоляцию проводников земли наносится окраска желто-зеленого цвета, а нулевые окрашиваются в светло-синие или голубые оттенки. При цифровой маркировке заземляющая жила соответствует цифре «0».

При наличии круглой формы изолированных жил, они скручиваются в определенном направлении. Это направление может изменяться в кабелях, рассчитанных на напряжение до 1 кВ. Сверху такая скрутка обматывается специальной пленкой, ленты которой должны перекрывать друг друга. Кабели могут изготавливаться и без использования ленты, если жилы смогут сохранить свою подвижность, а оболочка будет отделяться от изоляции свободно, без нарушений и повреждений.

В данном случае броней выступает специальное покрытие «БбШв», определенное ГОСТом 7006. В его состав входят две ленты из оцинкованной стали, покрытые сверху шлангом из ПВХ-пластиката, обеспечивающего защиту и обладающего повышенной устойчивостью к горению.

Применение и срок службы

Данное изделие имеет специфические технические характеристики, позволяющие использовать ВБбШвнг во всевозможных помещениях, а также в тоннелях, шахтных сооружениях и на открытом пространстве. Не допускается укладка изделий в блоках, следует избегать сильных растяжек. Для ВБбШвнг вполне подходят места с любой степенью воздействия коррозии, и на его эксплуатацию совершенно не влияют блуждающие токи.

Если кабель прокладывается в одиночном варианте, то он не будет распространять горение, поэтому его нередко используют в местах с повышенной взрыво- и пожарной опасностью. Если кабель с броней медный, то он не будет распространять горение даже будучи проложенным в пучках.

Основные эксплуатационные качества продукции ВБбШвнг:

Укладка этих изделий возможна в температурном диапазоне окружающей среды от -50^{С до +50^{С. Кабели сохраняют работоспособность даже при относительной влажности воздуха 98%, при +35^С.}}
Величина электрического сопротивления отдельных проводов действию постоянного тока имеет стандартные параметры, определяемые ГОСТом 22483.
Нормы сопротивления изоляционного покрытия на каждый токоведущий провод рассматриваются из расчета 1-го километра длины кабеля при +20^{С. Минимальный показатель для разных видов жил составляет: при сечении 1,5 и 2,5 мм² – 12 Мом; 4 мм² – 10 Мом; 6 мм² – 9 Мом; от 10 до 240 мм² – 7 Мом.}
При испытаниях с участием переменного напряжения, кабель ВБбШвнг, рассчитанный на 0,66 кВ, подвергается испытательному действию напряжения в 3 кВ. Если номинал составляет 1 кВ, то испытательное напряжение будет уже 3,5 кВ.

В случае соблюдения всех условий и рекомендаций, нормальная эксплуатация кабеля гарантируется в течение 5 лет с начала работы. Общий минимальный срок службы составляет 30 лет.

Особенности работы с кабелем ВБбШвнг

Срок работы кабеля ВБбШвнг во многом определяется условиями его использования, правильным выполнением установленных норм. Допускается самое большое напряжение при номинале 0,66 кВ, которое составляет 0,72 кВ, а при номинале 1 кВ – 1,2 кВ.

Выбор и дальнейшее использование данной продукции осуществляется в соответствии с «Едиными техническими указаниями по выбору и применению электрических кабелей». Согласно этому документу, наиболее рациональным считается укладка их в землю, то есть, в траншеи. Одновременно должны соблюдаться нормативные «Правила устройства электроустановок» и утвержденный проект.

При температуре -15^{С и выше не требуется заранее прогревать изделия перед укладкой. Значение минимального изгиба для многожильных изделий составляет не менее 7,5 Dн, а для одножильных – не менее 10 Dн. Единица Dн соответствует наружному диаметру кабеля (мм).}

Большое значение имеет соблюдение установленных температурных режимов. Так, значение длительно допустимой температуры нагрева жил во время работы не должно быть более 70^{С. В процессе короткого замыкания этот показатель составляет максимум 160^{С. Сам процесс не должен продолжаться более 4 секунд. Для аварийного режима установлен предельный показатель 80^{С. В таких случаях продолжительность работы не превышает 8 часов за сутки и 1000 часов на протяжении всего срока эксплуатации кабеля.}}}

В соответствии со своими качествами, силовой кабель – ВБбШвнг используется не только на объектах, но и в стационарных установках для передачи и распределения электроэнергии.

Расчет нагрузки на кабель ВБбШв — Статьи

Чтобы не ошибиться при выборе кабеля, необходимо правильно рассчитать нагрузку, которая будет к нему подключаться в процессе эксплуатации. При этом следует учитывать не только фактически имеющиеся потребители, но и те, которые могут быть установлены в дальнейшем. Корректный расчет позволит избежать лишних расходов.

Каждый электроприбор имеет свою потребляемую мощность, которая указана в паспорте или на специальной табличке, прикрепленной к корпусу. У некоторых устройств этот показатель отштампован прямо на пластике. Поэтому нужно просто взять ручку и переписать соответствующие значения в ватах (обозначение «Вт», «W»). Не забудьте про люстры, бра, встраиваемые светильники, вентиляторы в вытяжке санузла и т.д. После того, как учтены все имеющиеся приборы, подумайте о тех, которые возможно еще будут установлены, и также добавьте их в список. Найдите общую сумму.

Допустим, получилось значение 20 000 Вт. Для жилых помещений расчет ведется на однофазную схему электроснабжения (напряжение 220 В). Разумеется, что все потребители одновременно не работают. Поэтому полученную мощность следует умножить на поправочный коэффициент. В большинстве случаев он принимается равным 0,7 (т.е. одновременно будет включено максимум 70% имеющихся потребителей электроэнергии). Таким образом, пиковая потребляемая мощность составит 14 000 Вт.

Далее нам следует определить максимальный ток, который будет протекать по кабелю в режиме пиковой нагрузки. Для этого следует полученную мощность (14 000 Вт) разделить на номинальное напряжение (220 В). Мы получаем значение 63,63 А. Его можно использовать при выборе устройства защиты сети, который будет устанавливаться на вводе в дом или квартиру.

Полученные значения пиковой мощности и тока потребуются для определения необходимого сечения кабеля. Оно берется из таблицы. При этом обязательно необходимо учитывать тип проводки (открытая или закрытая) и материал, из которого изготовлены жилы (в нашем случае, для кабеля ВБбШв, это медь). Находим требуемое сечение кабеля:

Открытая проводка						Сечение кабеля, мм	Закрытая проводка
Медь			Алюминий				Медь			Алюминий
Ток А	Мощность кВт		Ток А	Мощность кВт			Ток А	Мощность кВт		Ток А	Мощность кВт
Ток А	220 в	380 в	Ток А	220 в	380 в		Ток А	220 в	380 в	Ток А	220 в	380 в
11	2,4	–	–	–	–	0,5	–	–	–	–	–	–
15	3,3	–	–	–	–	0,75	–	–	–	–	–	–
17	3,7	6,4	–	–	–	1,0	14	3,0	5,3	–	–	–
23	5,0	8,7	–	–	–	1,5	15	3,3	5,7	–	–	–
26	5,7	9,8	21	4,6	7,9	2,0	19	4,1	7,2	14	3,0	5,3
30	6,6	11	24	5,2	9,1	2,5	21	4,6	7,9	16	3,5	6.0
41	9,0	15	32	7,0	12	4,0	27	5,9	10	21	4,6	7,9
50	11	19	39	8,5	14	6,0	34	7,4	12	26	5,7	9,8
80	17	30	60	13	22	10	50	11	19	38	8,3	14
100	22	38	75	16	28	16	80	17	30	55	12	20
140	30	53	105	23	39	25	100	22	38	65	14	24
170	37	64	130	28	49	35	135	29	51	75	16	28

Для приведенного примера при открытой проводке подходит кабель ВБбШв сечением 10 мм.кв., при закрытой – 16 мм.кв.

Конечно, данный расчет является упрощенным. Он вполне подходит для случаев, когда выбирается кабель подключения электроснабжения квартиры или частного дома. Сложные системы требуют более глубокого расчета с применением специальных таблиц и профессионального программного обеспече

Кабель вбшв 1х250 – ГК Реноме, ООО в Саранске (интернет-магазин) Купить Кабель ВБШв 1х250 Саранск (Россия)

Бронирование:

Да

Разбивка

*

– отсутствие буквы А означает, что токоведущий провод – медь

– изоляция ПВХ

В

– броня из стальных оцинкованных лент

б

– без подушки под броню

IIIB

– шланг защитный экструдированный ПВХ

1 –

сплошной

150 –

сечение силовых жил (мм ^{2 )}

^{ВБбШв -HL 1х250 -.Хладостойкое исполнение (рабочая температура до – 60 ° C)}

^{ВБбШв -Т 1х250 – тропический (устойчивость к грибкам)}

^{MF, MP, MN – многопроволочный} ^{мкм – многожильный круглый провод} ^{мс – многожильный секторный жил}

^{Маркировка ВБбШв 1х250}

^{Изолированные жилы кабелей должны иметь отличительную окраску.Цвета должны быть однотонными или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции многожильных жил кабеля должен соответствовать ГОСТ 31996-2012}

^{Цвет жил :. Серый * Белый Коричневый красный Черный Синий Зелено-желтый}

^{(* – или натуральный)}

^{(** – по согласованию с заказчиком)}

^{масса кабеля ВБбШв 1х250}

^{Теоретическая масса 1 километра ВБбШв 1х250: 2015,00 килограмм}

^{Вес кабеля зависит от технических характеристик конкретного завода.Для расчета массы тросового барабана ВБбШв 1х250 воспользуйтесь нашим калькулятором веса.}

^{Кабели должны быть намотаны на барабаны. Допускаются кабели с жилами номинальным сечением 16 мм. ^{2 включительно намотанные в бухты.}}

^{Масса пролета не должна превышать 50 кг.}

^{Калькулятор расчета веса} ^{ВБбШв 1х250 масса 1 метра 2015 кг}

div> div> td> tr>

барабан № Без барабана 8 8a 8b 10 декабря 12a 14 16a 17 18 20 22 div> td>

div> div> td> tr> tbody> таблица> div> div> div> div> div> div> div> div> div> div> div>

стол намотки троса на барабан

№ барабан

8а

8б

12а

16а

Длина (м)

–

250

400

600

850

1400

1600

2600

2950

диаметр кабеля ВБбШв 1х250

Наружный диаметр кабеля ВБбШв 1х250: 26,0 миллиметра

Сечение наружного диаметра зависит от спецификаций конкретного завода, на последней странице вы можете найти производителей, которые могут уточнить информацию.

Размеры кабеля

учтены при расчете и правильном выборе кабельно-опорных систем.

Электрические характеристики

div> Номинальное напряжение переменного тока 0,66 / 1 кВ дел> дел> Номинальный div> 50 Гц деление> деление> индуктивное реактивное сопротивление div> 0,0596 Ом / км div> div> Сопротивление div> 0,123 Ом / км div> div> div>

токовая нагрузка ВБбШв 1х250

Длительно допустимые токовые нагрузки

В нормальном режиме работы при коэффициенте нагрузки 100% div> в воздухе div> 373 Ампер div> div> в земле div> 364 ампер div> div> В режиме перегрузки div> div> в воздухе div> 421 Ампер div> div> в земле div> 422 Ампер div> div> div> div>

мощность ВБбШв 1х250

Максимальная мощность при установке:

В воздухе, 220V div> 82,00 кВт дел> дел> В земле напряжение 220V div> 80,00 кВт дел> дел> В воздухе напряжение 380V div> 245,00 кВт дел> дел> В земле напряжение 380V div> 239,00 кВт дел> дел> дел> дел>

Расчет допустимых токовых нагрузок работает при следующих расчетных условиях:

AC
температура окружающей среды при прокладке кабеля на воздухе 25 ° C, при прокладке в земле – 15 ° C
глубина прокладки кабеля в земле 0.7 м
удельное термическое сопротивление 1,2 км / Вт.
Ток короткого замыкания ВБбШв цепи 1х250
Допустимый ток ВБбШв второго КЗ 1х250: 16,30 кА (кА)
Если продолжительность короткого замыкания отличается от одной секунды, значение будет равно 0,18 * K, где 😕 K = 1 / r, r – продолжительность короткого замыкания в секундах
Максимальная продолжительность короткого замыкания не должна превышать 5 секунд
Общие технические характеристики RP G
минимальный радиус изгиба при прокладке (одиночный кабель – 7,5 диаметра кабеля)
182 мм

Длина здания
200 м

Код ОКП ВБбШв
3533713100

класс пожарной безопасности
О1.8.2.5.4

Срочная служба
30

Гарантийный срок
5 лет

температура окружающей среды при эксплуатации кабеля
от -50 ° C до 50 ° C

Устойчивость к повышенной относительной влажности при температуре окружающей среды до 35 ° C
98%

Минимальная температура зачистки кабеля без предварительного нагрева
-15 ° C

г = 7? 5 х
Допустимая температура жил греющего кабеля жилы:
Длительно допустимый div> 70 ° C div> div> режим перегрузки div> 90 ° C div> div> Резервное короткое замыкание 160 ° C div> div> В условиях невоспламеняемости при коротком замыкании div> 350 ° C div> div> div> div> div> div>
дизайн
1. 1.Один медный проводник сечением 150 мм ²
  Минимальное количество жил (круглой) жилы 18 pc
  Диаметр проволоки (макс.) 15,0 мм
  Электрическое сопротивление прядей длиной 1 км при 20 ° C 0.124 Ом
  Вес медной жилы 1 метр 1,286 кг
  - 2. Изоляция ПВХ (PVC)
    Номинальная толщина изоляции 1,8 мм
    Минимальная толщина изоляции 1,52 мм
    сопротивление изоляции 3,7 МВт
  - 3.Заполнение ПВХ или невулканизированной резиновой композицией – для придания кабеля практически круглой формы внутренние и внешние пространства между жилами должны быть заполнены
  - 4 .. Внутренняя оболочка из поливинилхлоридного (ПВХ) пластика.
    Номинальная толщина внутренней оболочки 1 мм
    Минимальная толщина внутренней оболочки 0,5 мм
  - 5.Броня из стальных оцинкованных лент
    номинальная толщина ленты 0,3 мм
    допускается использование стальных оцинкованных лент брони номинальной толщиной 0,3 мм для резервирования кабелей с диаметром, рассчитанным под броню до 45 мм включительно.
  - 6. Куртка ПВХ
    Номинальная толщина оболочки шланга 2 мм
    Минимальная толщина оболочки шланга 1,6 мм
    div> div> div>
    Приложение
    - Кабели предназначены для передачи и распределения электроэнергии в стационарных электроустановках с номинальным напряжением 0.66 и 1 кВ номинальная частота 50 Гц
    - Для укладки без ограничения перепада высот на прокладке пути, в том числе на вертикальных участках
    - Для использования в сетях переменного напряжения с заземленной или изолированной нейтралью, в которых длительность работы участка в режиме однофазного короткого замыкания не превышает 8 часов и общая продолжительность работы в режиме однофазного заземления. неисправность не превышает 125 часов в год
    - для разовой установки в кабельных установках и производственных помещениях.Групповая прокладка разрешена только в наружных электроустановках и производственных помещениях, где только периодическое присутствие обслуживающего персонала и необходимость применения пассивной противопожарной защиты
    - класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
    - применяется, когда есть риск механического повреждения кабеля div> ООО «ББ» эксперт-кабель »div> div> ООО «ЭМ-КАБЕЛЬ» div> div> «Завод Москабель» div> div> div> ООО «Камский кабель» див> див> Дивизион ОАО “Тверьэнергокабель”> дивизион> ООО «ГК« Севкабель »» div> div> div> ОАО «Завод« Энергокабель »» див> див> ОАО «Самарская кабельная компания» див> див> ООО «Рыбинсккабель» див> див> див> ОАО «Кабельный завод» Кавказкабель »див> див> АО “Электрокабель” Кольчугино »div> div> ОАО «Амурский кабельный завод» див> див> див> ООО «НПО» ПЗСК »див> див> ООО «Томсккабель» див> див> ОАО «Людиновокабель» див> див> ООО «Кабельный завод» АЛЮР »div> div> ОАО «Псковкабель» див> див>
      «Иркутсккабель»

Вес и размер кабеля | Запорожский кабельный завод

Номенклатура кабеля

Выберите кабель nomenclatureAVVG 1Х120AVVG 1Х10AVVG 1Х16AVVG 1Х185AVVG 1Х2,5AVVG 1Х240AVVG 1Х25AVVG 1Х35AVVG 1Х4AVVG 1Х400AVVG 1Х50AVVG 1Х6AVVG 1Х70AVVG 1Х95AVVG 2Х10AVVG 2Х150AVVG 2Х16AVVG 2Х2,5AVVG 2Х25AVVG 2Х35AVVG 2Х4AVVG 2Х50AVVG 2Х6AVVG 3Х10AVVG 3Х10 + 3Х10 + 1Х4AVVG 1Х6AVVG 3Х120AVVG 3Х120 + 1Х70AVVG 3Х150AVVG 3Х150 + 1Х120AVVG 3Х150 + 1Х25AVVG 3Х150 + 1Х35AVVG 3Х150 + 1Х50AVVG 3Х150 + 1Х70AVVG 3Х16AVVG 3Х16 + 3Х16 + 1Х10AVVG 1Х6AVVG 3Х185AVVG 3Х2,5AVVG 3Х25AVVG 3Х25 + 3Х25 + 1Х10AVVG 1Х16AVVG 3Х35AVVG 3Х35 + 1Х16AVVG 3Х4AVVG 3Х4 + 1Х2,5AVVG 3Х50AVVG 3Х50 + 1Х25AVVG 3Х6AVVG 3Х6 + 3Х6 + 1Х2,5AVVG 1Х4AVVG 3Х70AVVG 3Х95AVVG 3Х95 + 1Х50AVVG 4Х10AVVG 4Х120AVVG 4Х150AVVG 4Х16AVVG 4Х2,5AVVG 4Х25AVVG 4Х35AVVG 4Х4AVVG 4Х50AVVG 4Х6AVVG 4Х70AVVG 4Х95AVVG 5Х10AVVG 5Х16AVVG 5Х2,5AVVG 5Х25AVVG 5Х35AVVG 5Х4AVVG 5Х50AVVG 5Х6AVBbSHv 1Х120,0AVBbSHv 1Х150,0AVBbSHv 1Х185,0AVBbSHv 1Х240,0AVBbSHv 1Х25,0AVBbSHv 1Х35,0AVBbSHv 1Х50,0AVBbSHv 1Х500, 0AVBbSHv 1Х70,0AVBbSHv 1Х95,0AVBbSHv-0,66 2Х10,0AVBbSHv-1 2Х10,0AVBbSHv 2Х120,0AVBbSHv 2Х150,0AV BbSHv-0,66 2Х16,0AVBbSHv-1 2Х16,0AVBbSHv-0,66 2Х2,5AVBbSHv-1 2Х2,5AVBbSHv-0,66 2Х25,0AVBbSHv-1 2Х25,0AVBbSHv-0,66 2Х35,0AVbSHv,0AVbSHv,0AVbSHv,0 0,66 2Х4,0AVBbSHv-1 2Х4,0AVBbSHv-0,66 2Х50,0AVBbSHv-1 2Х50,0AVBbSHv-0,66 2Х6,0AVBbSHv-1 2Х70,0AVBbSHv-1 2Х95,0AVBbSHv-0,66 3Х103Х10 , 0AVBbSHv-1 3Х10,0 + 1Х4,0AVBbSHv-0,66 3Х10,0 + 1Х6,0AVBbSHv-1 3Х10,0 + 1Х6,0AVBbSHv-1 3Х120,0AVBbSHv-1 3Х120,0 + 1Х70AVBbSHv-1 3Х150AVB,0 3Х150,0 + 1Х70,0AVBbSHv-0,66 3Х16,0AVBbSHv-1 3Х16,0AVBbSHv-0,66 3Х16,0 + 1Х10,0AVBbSHv-0,66 3Х16,0 + 1Х10,0AVBbSHv-1 3Х16,0 + 1Х6,0AVBbSHv -1 3Х185,0AVBbSHv 3Х185,0 + 1Х95,0AVBbSHv-0,66 3Х2,5AVBbSHv-1 3Х2,5AVBbSHv-1 3Х240,0AVBbSHv-1 3Х240,0 + 1Х120,0AVBbSHv-0,66 3Х25,0AVb 1BbSHv-0,66 3Х25,0AVb -1 3Х25,0 + 1Х10,0AVBbSHv-0,66 3Х25,0 + 1Х16,0AVBbSHv-1 3Х25,0 + 1Х16,0AVBbSHv-0,66 3Х35,0AVBbSHv-1 3Х35,0AVBbSHv-0,66 3Х35,0 + 1Х16 , 0AVBbSHv-1 3Х35,0 + 1Х16,0AVBbSHv-0,66 3Х4,0AVBbSHv-1 3Х4,0AVBbSHv-0,66 3Х4,0 + 1Х2,5AVBbSHv-1 3Х4,0 + 1Х2,5AVBbSHv-0,66 3Х50,0AVB -1 3Х50,0AVBbSHv-0,66 3Х50,0 + 1Х25,0AVBbSHv-1 3Х50,0 + 1Х25,0AVBbSHv 3Х50,0 + 1Х35,0AVBbSHv-0,66 3Х6,0AVBbSHv-1 3Х6,0AVBbSHv 3Х6,0 + 1Х2,5AVBbSHv-0,66 3Х6,0 + 1Х4,0AVBbSHv-1 3Х6,0 + 1Х4,0AVBbSHv-1 3Х70,0AVBbSHv-1 3Х95,0AVBbSHv 3Х95,0 + 1Х25,0AVBbSHv-1 3Х95,0 + 1Х50,0AVBbSHv-0,66 4Х10,0AVBbSHv-1 4Х10,0AVBbSHv50, 1 4Х10,0AVBbSHv-1 4Х10,0AVBbSHv-1 4Х10,0AVBbSHv50, 0AVBbSHv-0,66 4Х16,0AVBbSHv-1 4Х16,0AVBbSHv 4Х185,0AVBbSHv-0,66 4Х2,5AVBbSHv-1 4Х2,5AVBbSHv 4Х240,0AVBbSHv-0,66 4Х25,0AVBbSHv-0,66 4Х25,0AVBbSHv-0,66 4Х25,0AVBbSHv-0,66 -1 4Х35,0AVBbSHv-0,66 4Х4,0AVBbSHv-1 4Х4,0AVBbSHv-0,66 4Х50,0AVBbSHv-1 4Х50,0AVBbSHv-0,66 4Х6,0AVBbSHv-1 4Х6,0AVBbSHv-1 4Х9570,0AV-1 4Х9570,0AV 0AVBbSHv-1 5Х120,0AVBbSHv-1 5Х185,0AVBbSHv-1 5Х240,0AVBbSHv-1 5Х50,0AVBbSHv-1 5Х70,0AVBbSHv-1 5Х95,0VVGng 1х1.5VVGng 1х2.5VVGng 1х4VVGng 1х6VVGng 1х10VVGng 1х16VVGng 1х25VVGng 1х35VVGng 1х50VVGng 1х70VVGng 1х95VVGng 1х120VVGng 1х150VVGng 1х185VVGng 1х240VVGng 1х300VVGng 3х1.5VVGng 3х2.5VVGng 3х4VVGng 3х6VVGng 3х10VVGng 3х16VVGng 3х25VVGng 3х35VVGng 3х50VVGng 3х70VVGng 3х95VVGng 3х120VVGng 3х150VVGng 3х185VVGng 3х240VVGng 4х1.5VVGng 4х2.5VVGng 4х4VVGng 4х6VVGng 4х10VVGng 4х16VVGng 4х25VVGng 4х35VVGng 4х50VVGng 4х70VVGng 4х95VVGng 4х120VVGng 4х150VVGng 4х185VVGng 4х240VVGng 5х1.5VVGng 5х2.5VVGng 5х4VVGng 5х6VVGng 5х10VVGng 5х16VVGng 5х25VVGng 5х35VVGng 5х50VVGng 5х70VVGng 5х95VVGng 5х120VVGng 5х150VVGng 5х185VVGng 5х240VVG 3х1.5VVG 3х2.5VVG 3х6VVG 3х10VVG 3х16VVG 3х25VVG 3х35VVG 3х50VVG 3х70VVG 3х95VVG 3х120VVG 3х150VVG 3х185VVG 3х240VVG 4х1.5VVG 4х2.5VVG 4х4VVG 4х6VVG 4х10VVG 4х16VVG 4х25VVG 4х35VVG 4х50VVG 4х70VVG 4х95VVG 4х120VVG 4х150VVG 4х185VVG 4х240VVG 5х1.5VVG 5х2.5VVG 5х4VVG 5х6VVG 5х10VVG 5х25VVGng-LS 1х1.5VVGng -LS 1х2.5VVGng-LS 1х4VVGng-LS 1х6VVGng-LS 1х10VVGng-LS 1х16VVGng-LS 1х25VVGng-LS 1х35VVGng-LS 1х50VVGng-LS 1х70VVGng-LS 1х95VVGng-LS 1х120VVGng-LS 1х150VVGng-LS 1х185VVGng-LS 1х240VVGng-LS 2х1.5VVGng- LS 2х2.5ВВГнг-LS 2х4VVGng-LS 2х6VVGng-LS 2х10VVGng-LS 2х16VVGng-LS 2х25VVGng-LS 2х35VVGng-LS 2х50VVGng-LS 2х70VVGng-LS 2х95VVGng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х120Vng-LSV 2х18 -LS 3х4VVGng-LS 3х6VVGng-LS 3х10VVGng-LS 3х16VVGng-LS 3х25VVGng-LS 3х35VVGng-LS 3х50VVGng-LS 3х95VVGng-LS 3х120VVGng-LSV 4х150VV18 LSV 4х150V18 LSVGng-LSV 4х150VV18 LSVGng-LSV 4х150V181 LSVGng-LSV 4х150V18 LSV 4х150V18 LSVGng-LSV 4х150V18 LSV 4х1 LS 4х6VVGng-LS 4х10VVGng-LS 4х16VVGng-LS 4х25VVGng-LS 4х35VVGng-LS 4х50VVGng-LS 4х70VVGng-LS 4х95VVGng-LS 4х120VVGng-LS 4х150VVGng-LSVG 4х150VVGng-LSVG 4х185VVGng-LS 5х2.5VVGng-LS 5х4VVGng-LS 5х6VVGng-LS 5х10VVGng-LS 5х16VVGng-LS 5х25VVGng-LS 5х35VVGng-LS 5х50VVGng-LS 5х70VVGng-LS 5х95VVGng-LS 5х120VVGng-LS 5х150VVGng-LS 5х185VVGng-FRLS 1х16VVGng-FRLS 1х25VVGng-FRLS 1х35VVGng-FRLS 1х50VVGng-FRLS 1х70VVGng-FRLS 1х95VVGng-FRLS 1х120VVGng-FRLS 1х150VVGng-FRLS 1х185VVGng-FRLS 1х240VVGng-FRLS 2х1.5VVGng-FRLS 2х2.5VVGng-FRLS 2х4VVGng-FRLS 2х6VVGng-FRLS 3х1.5VVGng-FRLS 3х2.5VVGng-FRLS 3х4ВВГнг-FRLS 3х6VVGng-FRLS 3х10VVGng-FRLS 3х16VVGng-FRLS 4х1.5VVGng-FRLS 4х2.5VVGng-FRLS 4х4VVGng-FRLS 4х6VVGng-FRLS 4х10VVGng-FRLS 4х16VVGng-FRLS 4х25VVGng-FRLS 4х35VVGng-FRLS 4х50VVGng-FRLS 4х70VVGng-FRLS 4х95VVGng-FRLS 4х120VVGng-FRLS 4х150VVGng-FRLS 4х185VVGng-FRLS 5х1.5VVGng-FRLS 5х2.5VVGng-FRLS 5х4VVGng -FRLS 5х6VVGng-FRLS 5х10VVGng-FRLS 5х16VVGng-FRLS 5х25VVGng-FRLS 5х35VVGng-FRLS 5х50VVGng-FRLS 5х70VVGng-FRLS 5х95VVGng-FRLS 5х120VVGng-FRLS 5х150VVGng-FRLS 5х185KVVG 4х0,75KVVG 5х0,75KVVG 7х0,75KVVG 10х0,75KVVG 14х0,75KVVG 19х0, 75КВВГ 27х0,75КВВГ 37х0,75КВВГ 52х0,75КВВГ 4х1,0КВВГ 5х1,0КВВГ 7х1,0КВВГ 10х1,0КВВГ 14х1,0КВВГ 19х1,0КВВГ 27х1,0КВВГ 19х1,0КВВГ 27х1,0КВВГ 37,5х1,0х1ХВГВ 7,5КВГВ 4,5х1,0х1х1,5хВГВ 7,5х1,0х1,5хВГВ 7,5х1,0х1,5хВГВ , 5KVVG 19х1,5KVVG 27х1,5KVVG 37х1,5KVVG 52х1,5KVVG 4х2,5KVVG 5х2,5KVVG 7х2,5KVVG 10х2,5KVVG 14х2,5KVVG 19х2,5KVVG 27х2,5KVVG 37х2,5KVVG 4х4KVVG 7х4KVVG 10х4KVVG 4х6KVVG 7х6KVVG 10х6KVBbSHv (LS) 4х1,0KVBbSHv (LS) 5х1,0KVBbSHv (LS) 7х1,0KVBbSHv (LS) 10х1,0KVBbSHv (LS) 14х1,0KVBbSHv (LS) 19х1,0KVBbSHv (LS) 27х1,0KVBbSHv (LS) 37х1,0KVBBB 4х1,0KVBB v (LS) 5х1,5KVBbSHv (LS) 7х1,5KVBbSHv (LS) 10х1,5KVBbSHv (LS) 14х1,5KVBbSHv (LS) 19х1,5KVBbSHv (LS) 27х1,5KVBbSHv (LS) 37х1,5KVB (LS) 37х1,5KVB LS) 5х2,5KVBbSHv (LS) 7х2,5KVBbSHv (LS) 10х2,5KVBbSHv (LS) 14х2,5KVBbSHv (LS) 19х2,5KVBbSHv (LS) 27х2,5KVBbSHv (LS) 37х2,5KVBBB 4х2,5KVBBSHV (LS) 37х2,5KVBBSH LS) 10х4KVBbSHv (LS) 4х6KVBbSHv (LS) 7х6KVBbSHv (LS) 10х6KG 1х10KG 1х16KG 1х25KG 1х35KG 1х50KG 1х70KG 1х95KG 1х120KG 1х150KGх 1х018.75кг 2х1кг 2х1.5кг 2х2.5кг 2х4кг 2х6кг 2х10кг 2х16кг 2х25кг 2х35кг 2х50кг 2х70кг 2х95кг 2х120кг 2х150кг 2х185кг 2х240кг 3х1х1х2.5х3х1х2.5кг 3х1.5х2.5кг 3х1.5х2.5х3х1.5х2.5х3х1.5х2. 5KG 3х6KG 3х6 + 1х4KG 3х10KG 3х10 + 3х16 + 1х6KG 1х6KG 3х25 + 3х35 + 1х10KG 1х10KG 3х50 + 3х70 + 1х16KG 1х25KG 3х95 + 3х120 + 1х35KG 1х35KG 3х150 + 3х185 + 1х50KG 1х95KG 4х1.5KG 4х2.5KG 4х4KG 4х6KG 4х10KG 4х16KG 4х25KG 4х35KG 4х50KG 4х70KG 4х95кг 4х120кг 4х150кг 4х185кг 5х1,5кг 5х2,5кг 5х4кг 5х6кг 5х10кг 5х16кг 5х25кг 5х35кг 5х50кг 5х70кг 5х95кг 5х120кг 5х150кг 5х1855VBbSHv 2х4VBbSHv 2х6VBbSHv 2х10VBbSHv 2х16VBbSHv 2х25VBbSHv 2х35VBbSHv 3х1.5VBbSHv 3х2.5VBbSHv 3х4VBbSHv 3х6VBbSHv 3х10VBbSHv 3х16VBbSHv 4х1.5VBbSHv 4х2.5VBbSHv 4х4VBbSHv 4х6VBbSHv 4х10VBbSHv 4х16VBbSHv 4х25VBbSHv 4х35VBbSHv 4х50VBbSHv 4х70VBbSHv 4х95VBbSHv 4х120VBbSHv 4х150VBbSHv 4х185VBbSHv 4х240VBbSHv 5х1.5VBbSHv 5х2.5VBbSHv 5х4VBbSHv 5х6VBbSHv 5х10VBbSHv 5х16VBbSHv 5х25VBbSHv 5х35VBbSHv 5х50VBbSHv 5х70VBbSHv 5х95VBbSHv 5х120VBbSHv 5х150VBbSHvng 2х6VBbSHvng 2х25VBbSHvng 3х1.5VBbSHvng 3х2.5VBbSHvng 3х4VBbSHvng 3х6VBbSHv2хVBng 3х6VBbSHv2xVng 3х10Vng5VBbSHvng 4х4VBbSHvng 4х6VBbSHvng 4х10VBbSHvng 4х16VBbSHvng 4х25VBbSHvng 4х35VBbSHvng 4х50VBbSHvng 4х70VBbSHvng 4х95VBbSHvng 4х120VBbSHvng 4х150VBbSHvng 4х185VBbSHvng 4х240VBbSHvng 5х 2.5VBbSHvng 5х4VBbSHvng 5х6VBbSHvng 5х10VBbSHvng 5х16VBbSHvng 5х25VBbSHvng 5х35VBbSHvng 5х50VBbSHvng 5х70VBbSHvng 5х95VBbSHvng 5х120VBbSHvng 5х150VBbSHvng-LS 3х1.5VBbSHvng-LS 3х2.5VBbSHvng-LS 3Х 4VBbSHvng-LS 3х6VBbSHvng-LS 3х10VBbSHvng-LS 3х16VBbSHvng-LS 4х1.5VBbSHvng-LS 4х2.5VBbSHvng-LS 4х4VBbSHvng-LS 4х6VBbSHvng-LS 4х10VBbSHvng-LS 4х16VBbSHvng-LS 4х25VBbSHvng-LS 4х35VBbSHvng-LS 4х50VBbSHvng-LS 4х70VBbSHvng-LS 4х95VBbSHvng-LS 4х120VBbSHvng-LS 4х240VBbSHvng-LS 5х1.5VBbSHvng-LS 5х2.5VBbSHvng-LS 5х4VBbSHvng-LS 5х6VBbSHvng-LS 5х10VBbSHvng-LS 5х16VBbSHvng-LS 5х25VBbSHvng-LS 5х35VBbSHvng-LS 5х50VBbSHvng-LS 5х70VBbSHvng-LS-LS 5х95VBbSHvng 5х120NYM 2х1,5NYM 2х2,5NYM 3х1,5NYM 3х2,5NYM 3х4, 0НИМ 4х1,5НИМ 4х2,5НИМ 5х2,5НИМ 5х4,0НИМ 5х6,0НИМ 5х10НИМ 5х16НИМ 5х25НИМ 5х35ПВ-3 0,5ПВ-3 0,75ПВ-3 1ПВ-3 1,5ПВ-3 2,5ПВ-3 4ПВ-3 6ПВ-3 3 10PV-3 16PV-3 25PV-3 35PV-3 50PV-3 70PV-3 95PV-3 120PV-3 150PV-3 185PV-3 240SIP-3-50SIP-3-70SIP-3-95SIP-3-120SIP-3 -150SIP-4 2х16,0SIP-4 4х16,0SIP-4 2х25,0SIP-4 3х25,0SIP-4 4х25,0SIP-4 2х50,0SIP-4 3х50,0SIP-4 4х50,0SIP-4 2х70,0SIP-4 3х70 , 0SIP-4 4х70,0SIP-4 2х95,0SIP-4 3х95,0SIP-4 4х95,0SIP-4 2х120,0SIP-4 3х120,0SIP-4 4х120,0SIP-5 2 × 10 AsXSn 2 × 10SIP-5 2 × 16 AsXSn 2 × 16SIP-5 2 × 25 AsXSn 2 × 25SIP-5 2 × 35SIP-5 2 × 50SIP-5 2 × 70 (SIP-5ng 2х70) SIP-5 2 × 95 (SIP-5ng 2х95) SIP-5 3 × 10 (СИП-5нг 3х10) СИП-5 3 × 16 (СИП-5нг 3х16) СИП-5 3 × 25 (СИП-5нг 3х25) СИП-5 3 × 35 (СИП-5нг 3х35) СИП-5 3 × 50 (СИП-5нг 3х50) СИП-5 3 × 70 (СИП-5нг 3х70) СИП-5 3 × 95 (СИП-5нг 3х95) СИП-5 3х120 (SIP-5ng 3х120) SIP-5 4 × 10 AsXSn 4 × 10SIP-5 4 × 16 AsXSn 4 × 16SIP-5 4 × 25 AsXSn 4 × 25SIP-5 4 × 35 AsXSn 4 × 35SIP-5 4 × 50 AsXSn 4 × 50SIP-5 4 × 70 AsXSn 4 × 70SIP-5 4 × 95 AsXSn 4 × 95SIP-5 4 × 120 AsXSn 4 × 120

виды электропроводки, способы монтажа

Как проложить кабель

Замена или прокладка новой электропроводки в квартире или частном доме – очень и очень кропотливая работа.Поскольку было решено модернизировать электрическую сеть, вам придется столкнуться с такой задачей, как прокладка кабеля. В зависимости от места установки электропроводки, условий эксплуатации помещения и индивидуальных предпочтений ее необходимо производить различными способами. Какие способы укладки описаны в этой статье.

Содержание

Электропроводка из гофрированных труб
Прокладка кабеля в траншее
Когда вам нужны трубы
Прокладка кабелей в лотках
Практичность кабельных каналов
Прокладка кабелей в канализации

Гофрированная труба

Гофрированная труба
Прокладка кабеля в гофре – один из самых распространенных способов.
Для укладки кабеля на пол, стену или потолок используется гофра.При этом проводка может быть как скрытой, так и открытой.
Гофра – это гофрированная труба из поливинилхлорида или металла. Внутри проложена металлическая проволока, с помощью которой можно продлить кабель в трубу. В последнее время гофру из поливинилхлорида все чаще используют для прокладки электрических кабелей и проводов внутри помещений. Это связано с тем, что их вес и цена немного меньше металлических.
Гофрированные трубы могут применяться в жилых, технических, административных и производственных помещениях.Материал гофры служит дополнительным изолятором для кабеля и обладает способностью самозатухать, что значительно снижает возможность самовозгорания из-за короткого замыкания.
Гофра подходит для разных типов кабеля разного диаметра, так как выпускается в нескольких вариантах сечений: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм и 63 мм. Через него можно протянуть как силовые кабели, так и те, которые относятся к информационным сетям.
Важно! Гофру из поливинилхлорида можно использовать только для прокладки кабелей внутри помещений.Материал, из которого он изготовлен, чувствителен к ультрафиолетовому солнечному излучению, перепадам температур и повышенной влажности. Хотя есть отдельный класс гофры для прокладки на открытых пространствах.
Работать по прокладке кабеля в гофре вместе удобнее. Для начала нужно вытянуть из трубы кусок проволоки. Затем проделываем отверстие в обмотке кабеля и продеваем в него провод, аккуратно скручиваем. Гофрированную трубу желательно выровнять, один человек должен держать дальний конец гофры, а второй тянуть за трос, выдергивая стальную проволоку из гофры.Когда кабель полностью натянут, плотно соединяем его гофрированной изолентой, чтобы конструкция не двигалась.
Гофру удобно крепить к стене с помощью зажимов – хомутов, диаметр которых можно подбирать под сечение трубы. Этот метод часто используется для прокладки кабеля в натяжных потолках и перегородках из гипсокартона. Если вы укладываете гофру на пол под бетонную стяжку, нужно покупать специальную – армированную, способную выдерживать нагрузки.
Прокладка кабеля в траншее
Прокладка кабеля в траншее – удобно и практично, но не всегда возможно
На дачных участках и в загородных домах можно протянуть силовой кабель между домами и для наружного освещения воздушным и метро. Воздушный способ целесообразен, если расстояние между объектами небольшое. Подземный способ подходит для прокладки кабелей на большие расстояния или оборудования наружного освещения. Этот способ более эстетичен, поскольку над головой не висят гирлянды, но имеет ряд ограничений:
Прокладка кабеля в траншее запрещена при высоком уровне грунтовых вод.Например, на заболоченных участках он может достигать 1 м и выше.
Почва содержит большое количество веществ, которые могут повредить или сломать оболочку кабеля.
Блуждающие токи в почве отрицательно влияют на проводку.
Структура почвы слишком подвижна.
В местах, где перекопка почвы будет происходить слишком часто, также нежелательно прокладывать кабель.
Если в вашем районе не выявлено противопоказаний, можно приступать к прокладке кабеля. Для начала нужно сделать разметку сайта.Кабель следует располагать не ближе 1 м от деревьев, в обход автостоянок, площадок для подъезда самосвала и других мест повышенной нагрузки на грунт.
Дальнейшая последовательность действий по укладке кабеля в траншею выглядит так:
1. Выкапываем траншею по ранее выполненной разметке. Минимально допустимая глубина – 0,7 м. Но для большего удобства лучше делать 0,8 – 0,9 м.
2. Из траншеи удаляем всевозможные материалы и вещества, которые могут повредить оболочку кабеля: стекло, камни, железо, проволоку и т. Д..
3. На дно насыпать песок слоем 10 см.
4. Получаем кабель:
Для небольших мощностей и сечений – кабель ВВГ;

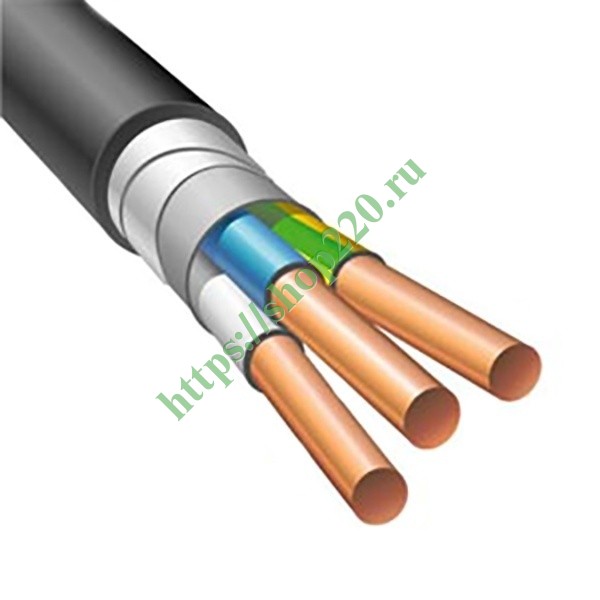

Для средних и больших мощностей – кабель АВББШВ, армированный стальными оцинкованными лентами и нераспространяющий горение.
Для средних и больших мощностей – кабель ВББШВ – кабель медный бронированный (дороже).
5. Проверяем и убеждаемся в отсутствии замыкания токопроводящих жил между собой и с броней с помощью мегомметра.
Важно! Обязательно снимите заряд с кабеля после проверки мегомметром. Для этого соединяем между собой жилы и броню и замыкаем все это на землю. При этом соблюдаем технику безопасности: стоим на резиновом коврике, в резиновых сапогах и перчатках, в присутствии партнера.
6. Защитите кабель. Для этого можно использовать различные материалы: гофрированные пластиковые трубы, металлическую гофру или металлические двустенные трубы. Выбор зависит от бюджета и предпочтений.Протягиваем кабель через защитный материал. Если вы решили использовать гофру из поливинилхлорида, мы дополнительно защищаем места контакта с крупными твердыми предметами и другими предметами, которые могут повредить кабель с корпусами. Корпус можно сделать из асбоцементной трубы, распилив ее пополам и надев обе половинки.
7. Укладываем кабель на дно траншеи. Делаем это не растяжкой, а волнообразно, чтобы кабель лежал свободно.
Важно! Желательно нарисовать план – разводку кабеля на участке, чтобы не повредить его в будущем.
8. Засыпаем песком – 10 см.
9. Сверху засыпать грунтом – 15 см. Слегка утрамбуйте.
10. Накладываем сигнальную ленту поверх кабеля.
11. Засыпаем грунтом полностью, делая небольшую горку. Еще раз проверьте на короткое замыкание. Если все в порядке, можно пользоваться.
Когда нужны трубы
Прокладка кабеля в трубе показана при высоком уровне пожарной опасности, влажности и перепадах температур
Трубы при прокладке электропроводки используются в помещениях с высоким уровнем влажности и резкой температурой разница.Например, в бане, подвале, неотапливаемых постройках. Также высокая пожароопасность помещения может служить показанием к применению стальных труб. Например, если дом полностью деревянный.
Помимо жилых помещений, данный способ прокладки кабеля применяется в производственных помещениях, производственных цехах и других зданиях, где есть высокие механические нагрузки, агрессивные химические вещества, пары и газы, а также высокая вероятность попадания пыли и взрывоопасных веществ. проводка.
Для прокладки кабеля вне помещений используются пластиковые, асбоцементные, стальные и другие трубы для защиты электропроводки от воздействия агрессивных почв, блуждающих токов и механических повреждений.
В жилых помещениях прокладка кабеля в трубе выполняется как скрытой, так и открытой. Если планируется установка в калитку, труба монтируется прямо в калитку в стене или полу, а затем оштукатуривается. При прокладке открытым способом трубы крепятся к стенам с помощью скоб или хомутов.
Важно! В вертикально проложенных трубах кабель нужно протягивать снизу вверх.
Для соединения труб между собой можно использовать сварку, муфты и манжеты без уплотнения, если в помещении сухо. А можно использовать муфты на резьбе. В местах поворота желательно использовать отводы на резьбе. При этом, чтобы не повредить кабель при натягивании за острый край трубы, в таких местах прокладываются пластиковые втулки.
Важно! Чтобы конденсат не скапливался на поверхности труб, а скатывался с них, трубы монтируют с небольшим уклоном.
Прокладка кабеля в лотках
Прокладка кабеля в лотках осуществляется в технических помещениях и межэтажных пролетах
Данный способ прокладки силового кабеля применяется в электрических помещениях, технических этажах зданий, подвалах, бюветах, компрессорных. , в проходах за распределительными щитами и в других технических помещениях.
Прокладка силового кабеля в лотках открытого типа имеет ряд преимуществ по сравнению с прокладкой в трубах:
Лотки намного дешевле.
Вы всегда можете проверить исправность кабеля, так как крышка лотка снимается легко. Можно заменить сайт или добавить другой кабель.
Кабель не растягивается, а укладывается механически, что позволяет избежать нежелательного истирания оболочки кабеля.
Подносы устанавливаются на высоте не менее 2 м от пола. Устанавливается на кронштейны и подвесы. Соединения производятся резьбовыми элементами ..
Практичность кабельных каналов
Прокладка кабеля в кабельном канале – наиболее эстетичный вариант открытой проводки
Бывают ситуации, когда отделка помещения уже сделана, а вдруг есть Была необходимость сделать разводку в квартире.Или, например, дом полностью деревянный, как в этом случае проложить кабель? Хороший выход – прокладка кабеля в кабельном канале. Второе его название – электрическая коробка. Этот способ считается открытым ..
Чаще всего кабель-канал выполняется в белом цвете, но если задаться целью, можно встретить различные оттенки дерева. Таким образом, ящик практически не будет визуально выделяться на деревянной стене. Используемый материал: пластик, сталь или алюминий.
Монтаж кабеля сводится к таким работам:
Снимаем крышку с коробки.Крепим к стене на дюбель. Если стены будут слишком неровными, сделать это будет непросто.
Прокладываем кабель. В коробке он не исправляет.
Важно! Кабель-канал укладывается отрезками по 2 м. Если общая длина проводки велика, для временного крепления кабеля через определенные промежутки можно установить временные крепежи в виде отрезков крышки.
После того, как весь кабель уложен, снимаем временные и надеваем на коробку стационарные крышки.
Плинтус с кабелем – каналом – удобный вариант для прокладки кабельного интернета, телефонии и др.
Таким же образом кабель укладывается в плинтус с кабельным каналом. Через него можно протянуть провода телефонии, интернета, компьютерные и антенные кабели.
Прокладка кабеля в канализации
Прокладка кабеля в канализации городских джунглей – гарантия ее безопасности
Кабельный канал состоит из люков, труб и устройств для прокладки.Нанимается специальная организация для прокладки кабеля в существующей канализации или для создания новой, и получаются необходимые разрешения.
Этот способ считается самым надежным в городе. Это гарантирует, что кабель не будет поврежден земляными работами и будет защищен от негативных внешних воздействий. В этом случае необходимо использовать специальный кабель для подземной прокладки.
Каждый из вышеперечисленных способов прокладки кабеля хорош на этапе монтажа в определенных пусковых условиях.Помните, прежде чем выбрать тот или иной способ и приступить к прокладке кабеля, следует проконсультироваться со специалистом. Возможно, он порекомендует конкретный тип кабеля, который подойдет вашей ситуации, или предложит совершенно другой способ прокладки.
Какое у кабеля сечение мм2. Выбор сечения медного и алюминиевого провода для электропроводки на нагрузку
Стандартная квартирная электропроводка рассчитана на максимальный ток потребления при длительной нагрузке 25 ампер (на эту силу тока подбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру) выполняется 4.Медный провод 0 мм 2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт.
Согласно требованиям п. 7.1.35 ПУЭ сечение медной жилы для квартирной проводки должно быть не менее 2,5 мм 2, что соответствует диаметру жилы 1,8 мм и току нагрузки 16 А. Электроприборы суммарной мощностью до 3,5 кВт можно подключать к такой разводке.
Какое сечение провода и как его определить
Чтобы увидеть сечение провода, достаточно разрезать его поперек и посмотреть на разрез с конца.Площадь среза – это поперечное сечение провода. Чем он больше, тем большую силу тока может передавать провод.

Как видно из формулы, сечение провода легкое по диаметру. Достаточно диаметр жилы провода умножить на себя и на 0,785. Для сечения многожильного провода нужно рассчитать сечение одной жилы и умножить на их количество.
Диаметр жилы можно определить штангенциркулем с точностью до 0.1 мм или микрометр с точностью 0,01 мм. Если под рукой нет приспособлений, то в этом случае выручит обычная линейка.
Выбор секции

Сила медного провода

Величина электрического тока обозначается буквой « A » и измеряется в Амперах. При выборе применяется простое правило, чем больше сечение провода, тем лучше, это округляет результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А	1,0	2,0	3,0	4,0	5,0	6,0	10,0	16,0	20,0	25,0	32,0	40,0	50,0	63,0
Стандартное поперечное сечение, мм 2	0,35	0,35	0,50	0,75	1,0	1,2	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0
Диаметр мм	0,67	0,67	0,80	0,98	1,1	1,2	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6

Приведенные в таблице данные основаны на личном опыте и гарантируют надежную работу электропроводки в самых неблагоприятных условиях ее монтажа и эксплуатации.При выборе сечения провода по величине тока не имеет значения, будет ли он переменным или постоянным. Величина и частота напряжения в проводке значения не имеет, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, самолета на 115 В при частоте 400 Гц, электропроводка на 220 В. или 380 В при частоте 50 Гц, высоковольтная линия электропередачи на 10 000 В.

Если ток, потребляемый прибором, неизвестен, но известны напряжение питания и мощность, то вы можете рассчитать ток с помощью онлайн-калькулятора, расположенного ниже.

Следует отметить, что на частотах более 100 Гц при протекании электрического тока в проводах начинает проявляться скин-эффект, а именно с увеличением частоты ток начинает «давить» на внешнюю поверхность провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей осуществляется по другим законам.

Определение несущей способности электропроводки 220 В

из алюминиевой проволоки

В длинных домах электропроводка обычно выполняется из алюминиевых проводов.При правильном выполнении соединений в распределительных коробках срок службы алюминиевой проводки может достигать ста лет. Ведь алюминий практически не окисляется, а срок службы проводки будет определяться только сроком службы пластиковой изоляции и надежностью контактов в точках подключения.

В случае подключения дополнительных энергоемких электроприборов в квартире алюминиевой проводкой необходимо определить способность выдерживать дополнительную мощность по сечению или диаметру проводов.Приведенную ниже таблицу сделать несложно.

Если у вас в квартире разводка алюминиевых проводов и есть необходимость подключить только что установленную розетку в распределительной коробке медными проводами, то такое подключение производится в соответствии с рекомендациями статьи Подключение алюминиевых проводов.

Расчет сечения провода

по мощности подключенных электроприборов

Для выбора сечения жил кабельного провода при прокладке проводки в квартире или доме необходимо провести анализ парка существующей бытовой техники с точки зрения их одновременного использования.В таблице представлен список популярных бытовых электроприборов с указанием потребления тока в зависимости от мощности. Узнать энергопотребление ваших моделей можно самостоятельно по этикеткам на самих изделиях или паспортам, часто параметры указываются на упаковке.

Если сила тока, потребляемого электрическим устройством, неизвестна, ее можно измерить с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовой техники

на напряжение 220 В

Обычно потребляемая мощность электроприборов указывается на корпусе в ваттах (Вт или ВА) или киловаттах (кВт или кВА).1 кВт = 1000 Вт.

Таблица энергопотребления и силы тока бытовой техники
Бытовая техника	Потребляемая мощность, кВт (кБа)	Потребляемая мощность, А	Режим потребления тока
Лампочка	0,06 – 0,25	0,3 – 1,2	Постоянно
Электрочайник	1,0 – 2,0	5–9	До 5 минут
Плита электрическая	1,0 – 6,0	5–60	Зависит от режима работы
Микроволновая печь	1,5 – 2,2	7–10	Периодически
Мясорубка	1,5 – 2,2	7–10	Зависит от режима работы
Тостер	0,5 – 1,5	2–7	Постоянно
Решетка	1,2 – 2,0	7–9	Постоянно
Кофемолка	0,5 – 1,5	2–8	Зависит от режима работы
Кофеварка	0,5 – 1,5	2–8	Постоянно
Электрический духовой шкаф	1,0 – 2,0	5–9	Зависит от режима работы
Посудомоечная машина	1,0 – 2,0	5–9
Шайба	1,2 – 2,0	6–9	Максимум с момента включения на подогрев воды
Сушилка для белья	2,0 – 3,0	9–13	Постоянно
Утюг	1,2 – 2,0	6–9	Периодически
Пылесос	0,8 – 2,0	4–9	Зависит от режима работы
Нагреватель	0,5 – 3,0	2–13	Зависит от режима работы
Фен	0,5 – 1,5	2–8	Зависит от режима работы
Кондиционер	1,0 – 3,0	5–13	Зависит от режима работы
Настольный компьютер	0,3 – 0,8	1–3	Зависит от режима работы
Электроинструмент (дрель, лобзик и др.)	0,5 – 2,5	2–13	Зависит от режима работы

Ток потребляет холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в режиме ожидания. Но в сумме эта мощность составляет не более 100 Вт и ее можно не учитывать в расчетах.

Если вы включите все электроприборы в доме одновременно, вам нужно будет выбрать такое сечение провода, которое может пропускать ток 160 А. Для пальца потребуется провод! Но такой случай маловероятен.Трудно представить, что кто-то способен одновременно измельчать мясо, гладить, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрический чайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и дополнительно, например, телевизора, потребляемый ток может достигать 25 А.

для сети 220 В

Подобрать сечение провода можно не только по силе тока, но и по величине потребляемой мощности.Для этого нужно составить список всех электроприборов, планируемых к подключению к этому участку проводки, определить, какую мощность потребляет каждый из них в отдельности. Затем сложите данные и используйте приведенную ниже таблицу.

для сети 220 В
Мощность прибора, кВт (кБа)	0,1	0,3	0,5	0,7	0,9	1,0	1,2	1,5	1,8	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0
Стандартное поперечное сечение, мм 2	0,35	0,35	0,35	0,5	0,75	0,75	1,0	1,2	1,5	1,5	2,0	2,5	2,5	3,0	4,0	4,0	5,0
Диаметр мм	0,67	0,67	0,67	0,5	0,98	0,98	1,13	1,24	1,38	1,38	1,6	1,78	1,78	1,95	2,26	2,26	2,52

Если имеется несколько электроприборов и для одних известен потребляемый ток, а для других мощность, то необходимо определить сечение провода для каждого из них по таблицам, а затем сложить результаты.

Выбор сечения медного провода по мощности

для бортовой сети автомобиля 12В

Если при подключении дополнительного оборудования к бортовой сети автомобиля известна только его потребляемая мощность, то сечение дополнительной электропроводки можно определить с помощью приведенной ниже таблицы.

Таблица для выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12В
Мощность прибора, Вт (ВА)	10	30	50	80	100	200	300	400	500	600	700	800	900	1000	1100	1200
Стандартное поперечное сечение, мм 2	0,35	0,5	0,75	1,2	1,5	3,0	4,0	6,0	8,0	8,0	10	10	10	16	16	16
Диаметр мм	0,67	0,5	0,8	1,24	1,38	1,95	2,26	2,76	3,19	3,19	3,57	3,57	3,57	4,51	4,51	4,51

Выбор сечения провода для подключения электроприборов

к трехфазной сети 380 В

При работе электроприборов, например электродвигателя, подключенного к трехфазной сети, потребляемый ток протекает не по двум проводам, а по трем, и поэтому величина протекающего в каждом отдельном проводе тока незначительна. меньше.Это позволяет использовать провод меньшего размера для подключения электроприборов к трехфазной сети.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание , при выборе сечения провода для подключения электродвигателя по мощности следует учитывать, что максимальная механическая мощность, которую электродвигатель может создать на валу, а не потребляемая электрическая мощность составляет указано на паспортной табличке электродвигателя.Потребляемая мощность электродвигателя с учетом КПД и cos φ примерно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из указанной мощности двигателя. на паспортной табличке.

Например, вам необходимо подключить электродвигатель, потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что провод сечением 1.0 мм 2 нужно с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм 2. Поэтому для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В необходим трехжильный медный кабель сечением каждая жила 0,5 мм2 понадобится.

Сечение провода для подключения трехфазного двигателя подобрать намного проще, исходя из величины его потребляемого тока, которая всегда указывается на шильдике. Например, на шильдике, показанном на фото, ток потребления двигателя мощностью 0.25 кВт на каждую фазу при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме звезды) всего 0,7 А. .По току, указанному на паспортной табличке, по таблице выбора сечения провода для квартирной проводки выбрать провод сечением 0,35 мм 2 при соединении обмоток двигателя по треугольнику или 0,15 мм контур 2 при подключении по «звездной» схеме.

О выборе марки кабеля для домашней электропроводки

Изготовление квартирной электропроводки из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем значительно превысят стоимость разводки из меди. Электропроводку рекомендую делать исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной проводки, так как они легкие, дешевые и при правильном подключении надежно служат долгое время.

А какой провод лучше использовать при прокладке электропроводки, одножильный или многожильный? По способности проводить ток на единицу секции и установки лучше одножильная.Так что для домашней разводки нужно использовать только одножильный провод. Многожильный допускает множественные изгибы, и чем тоньше в нем проводники, тем гибче и прочнее. Поэтому многожильный провод используется для подключения нестационарных электроприборов, таких как электрические фены, электробритвы, электрические утюги и все остальные.

После принятия решения о сечении провода возникает вопрос о марке кабеля для электропроводки. Здесь выбор невелик и представлен сразу несколькими марками кабелей: ПУНП, ВВГНГ и NYM.

Кабель ПУНП №

с 1990 г. в соответствии с постановлением Главгосэнергонадзора «О запрете использования проводов типа АПВН, ППБН, ПЭН, ПУНП и других, изготовленных по ТУ 16-505. 610-74 взамен проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79 * »использовать запрещено.

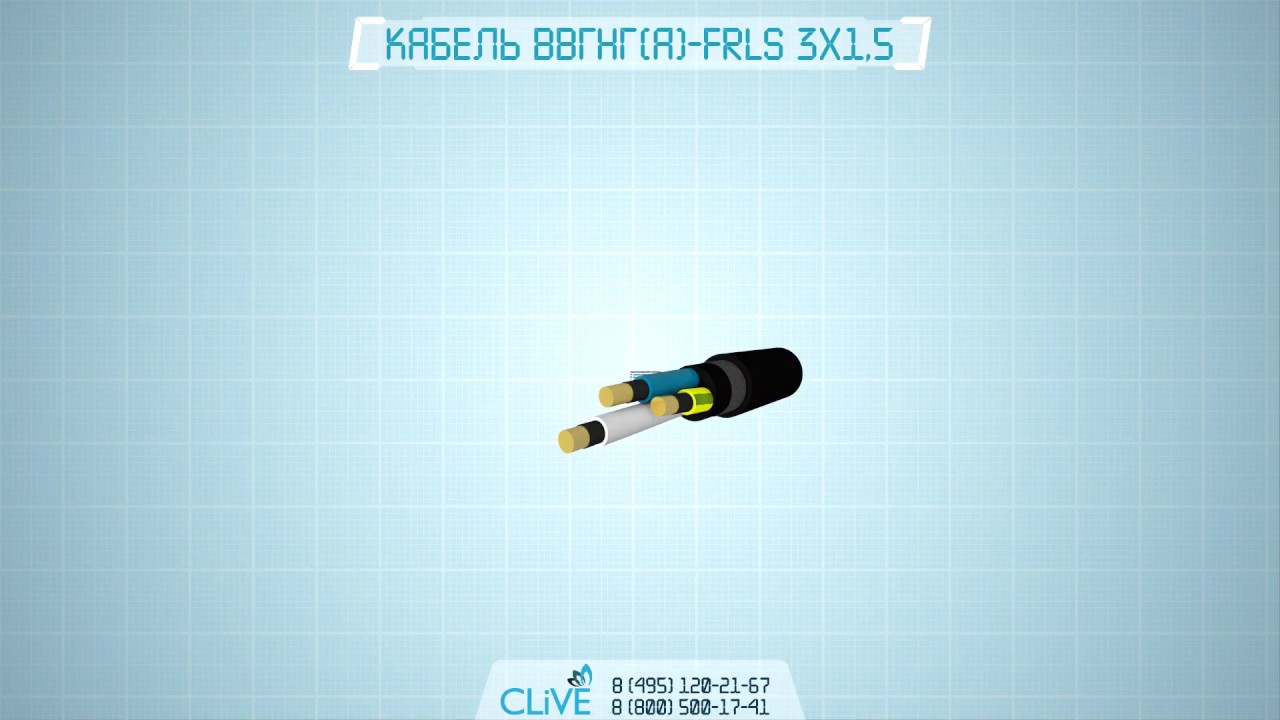

Кабель ВВГ и ВВГНГ – провода медные в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50 ° С до + 50 ° С, для прокладки проводов внутри зданий, на открытом воздухе, в земле при прокладке в трубках.Срок службы до 30 лет. Буквы «нг» в обозначении марки указывают на негорючесть изоляции провода. Выпускается в двух-, трех- и четырехжильном исполнении с сечением жил от 1,5 до 35,0 мм2. Если буква А в обозначении кабеля стоит перед ВВГ (АВВГ), то провода в проводе алюминиевые.

Кабель

NYM (российский аналог – кабель ВВГ) с круглыми медными жилами, негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и объем практически идентичны кабелю ВВГ.Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм 2.

Как видите, выбор для разводки невелик и определяется в зависимости от того, какая форма кабеля больше подходит для прокладки, круглая или плоская. Круглый кабель удобнее прокладывать через стены, особенно если ввод с улицы в комнату делается. Вам нужно будет просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стенки это становится актуальным.Для внутренней разводки удобнее использовать плоский кабель ВВГ.

Параллельное соединение проводов

Бывают безвыходные ситуации, когда нужно срочно проложить проводку, но провода необходимого сечения отсутствуют. В этом случае, если есть провод меньшего, чем необходимо, сечения, то можно сделать проводку из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм 2, а для расчетов нужно 10 мм 2. Соедините их все параллельно, и проводка выдержит ток до 50 ампер. Да, вы сами неоднократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А, а для того, чтобы сварщик мог управлять электродом, нужна гибкая проволока. Он состоит из сотен параллельно соединенных тонких медных проводов.В автомобиле аккумулятор также подключается к бортовой сети с помощью того же гибкого многожильного провода, так как при запуске двигателя стартер потребляет ток от аккумулятора до 100 А. А при установке и снятии аккумулятора необходимо принять провода в сторону, то есть провод должен быть достаточно гибким.

Метод увеличения сечения электрического провода путем параллельного соединения нескольких проводов разного диаметра может применяться только в крайнем случае. При прокладке домашней электропроводки допустимо параллельно подключать только провода одинакового сечения, взятые из одной ячейки.

Онлайн-калькуляторы для расчета сечения и диаметра провода

Воспользовавшись представленным ниже онлайн-калькулятором, вы можете решить обратную задачу – определить диаметр проводника по сечению.

Как рассчитать сечение многожильного провода

Многожильный провод, или, как его еще называют, многопроволочный или гибкий, представляет собой одножильный провод, скрученный вместе. Чтобы рассчитать сечение многожильного провода, необходимо сначала рассчитать сечение одного провода, а затем результат умножить на их количество.

Рассмотрим пример. Имеется многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы 0,5 мм × 0,5 мм × 0,785 = 0,19625 мм 2, после округления получаем 0,2 мм 2. Так как у нас в проводе 15 проводов, нам нужно эти числа умножить, чтобы определить сечение кабеля. . 0,2 мм 2 × 15 = 3 мм 2. Осталось определить по таблице, что такой многожильный провод выдерживает ток 20 А.

Вы можете оценить нагрузочную способность многожильного провода, не измеряя диаметр отдельного проводника, путем измерения общего диаметра всех витых проводов.Но поскольку провода круглые, между ними есть воздушные зазоры. Чтобы исключить площадь зазора, нужно результат сечения провода умножить на коэффициент 0,91. При измерении диаметра убедитесь, что многожильный провод не сплющивается.

Рассмотрим пример. По результатам измерений диаметр многожильного провода 2,0 мм. Рассчитываем его сечение: 2,0 мм × 2,0 мм × 0,785 × 0,91 = 2,9 мм 2. По таблице (см. Ниже) определяем, что этот многожильный провод выдерживает токи до 20 А.

Сечение жилы – одна из основных величин, позволяющих правильно выполнить электромонтаж с учетом общей нагрузки в сети.

Зная, какое сечение провода необходимо для 6 кВт, можно легко выбрать оптимальное кабельное изделие по значениям.

Материал проводника

Грамотный выбор материала для электропроводки – это не только вопрос доступной цены, но и гарантия бесперебойной «подачи» электроэнергии, а также безопасности, огнестойкости и надежности при эксплуатации.

В настоящее время выпускается около трехсот марок и нескольких тысяч разновидностей проводов, различающихся по виду материала и другим техническим характеристикам.

Алюминий

Алюминий – мягкий и легкий металл серебристо-белого цвета, широко используемый при производстве кабельной продукции. К наиболее значительным преимуществам алюминиевой проводки можно отнести:

легкий материал, что особенно важно при необходимости прокладки линий электропередачи на несколько километров;
доступная широкому кругу потребителей стоимость качественной кабельной продукции;
стойкость к окислению при негативном воздействии открытого воздуха и атмосферных явлений;
наличие защитного слоя, возникающего на алюминии при эксплуатации.

Алюминий не лишен недостатков, ограничивающих область применения проводов данного типа. К недостаткам материала можно отнести высокий уровень удельного сопротивления и предрасположенность к нагреву при ослаблении контакта. Образовавшаяся на поверхности алюминия пленка снижает токопроводимость, а сам металл становится слишком хрупким в результате частых перегревов.

Как показывает практика использования алюминиевой электропроводки, стандартный срок эксплуатации составляет около четверти века, после чего замену такой сети в обязательном порядке.

Медь

Электромонтаж в жилых или промышленных зданиях чаще всего подразумевает монтаж многожильных медных проводов.

Этот вариант отличается хорошей гибкостью и простотой использования.

Медные провода на порядок дороже алюминиевого кабеля, но такая разводка надежнее и намного долговечнее. Кроме того, к достоинствам медных проводов можно отнести высокий уровень прочности и мягкости, что сводит к минимуму риск поломки на изгибах и контактных соединениях, устойчивость к вредным изменениям коррозии, а также отличную проводимость по току.

Медная армированная кабельная продукция

ВБбШв отличается двойной изоляцией из ПВХ и огнестойкостью, что делает такую проводку очень популярной в наружных применениях.

Какое сечение провода нужно для нагрузки 6 кВт?

Чтобы быть грамотным, необходимо рассчитать общую мощность всех работающих электроприборов.

Для полной работоспособности значительной части бытовой техники потребуется использовать провод, выдерживающий нагрузку от 6 кВт и более.

В этом случае оптимальным вариантом будет использование круглого медного провода сечением не менее 2,5 мм и двойной изоляцией.

Также в условиях таких силовых показателей допускается выполнение работ на основе круглого медного провода в виде витых жил и двойной изоляции.

Наличие алюминиевой проводки в доме, чтобы обеспечить показатели мощности 6 кВт, потребует установки алюминиевого плоского провода сечением 4.0 мм с одинарной изоляцией.

Критерии выбора

Основные характеристики, на которые следует обращать внимание при выборе жилы, представлены материалом жил и их сечением, структурой, толщиной изоляции жил и оболочкой.

Качественный кабельный продукт в обязательном порядке промаркирован и сертифицирован.

Важнейшие технические характеристики электропровода на нагрузку 6 кВт:

Прочность. Кабельная продукция с одинарной изоляцией эксплуатируется около 15 лет, а при наличии двойной четверть века.
Стойкость к окислению. Алюминий относится к металлам, которые очень активно взаимодействуют с кислородом, что сопровождается образованием тонкой пленки на поверхности, ухудшающей токопроводимость. Для изоляции контактов используются специальные клеммные колодки с токопроводящим пастообразным составом.
Показатели прочности. Изделие из медного кабеля можно многократно использовать в режиме изгиба / изгиба. Медные провода выдерживают чуть меньше сотни таких режимов, а алюминиевые – около десяти.
Уровень удельного сопротивления. Этот показатель для медных кабельных изделий составляет 0,018 Ом * кв. Мм / м, а у алюминиевых проводов сопротивление 0,028 Ом * кв. Мм / м.

Не менее важна простота самостоятельной сборки. В этом плане более удобны медные провода, так как они не потребуют использования специальных элементов в виде клеммы, клеммной колодки или болтового соединения.

Следует помнить, что медные кабельные изделия сечением 2,5 мм 2 рассчитаны на 27 А, при этом толщина алюминиевой проводки должна быть не менее 4,0 мм 2.

Расчет площади сечения

Правильный выбор сечения провода позволяет обеспечить надежность и безопасность электропроводки. Основным показателем, на котором основан стандартный расчет площади активной зоны или ее участка, является уровень долгосрочного допустимого текущего значения.

Расчет сечения провода в соответствии с нагрузкой включает суммирование мощности всех подключенных электроприборов с выражением мощности в тех же единицах – Вт или кВт.

Согласно полученным расчетам оптимальные показатели сечения определены из табличных данных для 6 кВт:

27 А и 220 В – диаметр медного проводника 2,26 мм при сечении 4,0 мм 2;
15 А и 380 В – диаметр медного проводника 1.38 мм при сечении 1,5 мм 2;
26 А и 220 В – диаметр алюминиевого проводника 2,76 мм сечением 6,0 мм 2;
16 А и 380 В – диаметр алюминиевого проводника 1,78 мм при сечении 2,5 мм 2.

При выборе сечения необходимо помнить, что несоответствие площади жилы токовым нагрузкам может спровоцировать перегрев, оплавление изоляции, короткое замыкание и пожароопасную ситуацию.

Стандартное сечение

Стандартное количество сечений жил, выпускаемых производителями кабеля: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; пятьдесят; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. Мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).

Важно отметить, что минимальное значение для алюминиевого кабеля составляет 2,5 мм 2. Это связано с низкой прочностью этого металла, так как количество изгибов до момента преломления намного меньше, чем у меди, то есть , он может легко сломаться в точках крепления при установке.

Полезная информация

Для частных домов и квартир, где используется линейное напряжение 0,4 кВ и соответственно фазное напряжение 220 В, чаще всего применяется провод сечением от минимального значения: 2.5 – алюминий и 1,5 мм.кв. медь. В основном такие стандартные токопроводы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, конечно же, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для разводки, приведена таблица ниже. С его помощью, зная общую мощность электроприборов, подключенных к этой сети, можно легко найти необходимый размер ядра.

При этом все же рекомендуется выбирать сечение с небольшим запасом, то есть ближайшим к большему стандартному значению.Например, напряжение в сети однофазное 220 Вольт и у хозяина помещения есть потребность в питании устройств мощностью, скажем, 7 кВт. По таблице такой мощности нет, но есть 5,9 и 8,3 кВт. Для медной разводки понадобится кабель с сечением жилы 4 мм 2. Если бюджет ограничен и стоит задача выполнить алюминиевую разводку, то ближайшим по величине параметром, указанным в таблице, будет 7,9 кВт, что соответствует жиле 6 мм 2.

Так же можно комбинировать провода разного сечения, например от ввода машины до распределительной коробки побольше, а потом при разводке на группы потребителей электроэнергии или на арматуру можно проложить провод меньшего размера.Главное – запомнить правила, в случае возникновения такой необходимости.

В производстве электрооборудования мощность намного выше, чем в быту, а напряжение в высоковольтных сетях составляет 6 кВ, 10 кВ, 35 кВ и т. Д. Поэтому здесь стандартные сечения проводов и кабелей более разнообразный. Это значение рассчитывается с большим запасом, так как основными наиболее мощными приемниками мощности являются электродвигатели, и при запуске они могут усиливать ток в питающих их цепях питания в 5-7 раз выше номинального.

Однако для питания осветительного оборудования и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко используются те же провода 1,5–2,5 мм 2, и их вполне достаточно.

Для силовых цепей 6 кВ часто используют алюминиевую кабельную продукцию от 120 мм 2. Если этого сечения кабеля не хватает, то запускают две линии, подключенные параллельно друг другу, тем самым распределяя нагрузку на каждую из них. В повседневной жизни такие методы неуместны. Для особо мощного оборудования встречается установка цепей с четырьмя или даже шестью параллельными проводниками.

Бывают случаи, когда для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые конструкторские бюро или отдельные компании, в составе которых есть опытные инженеры-конструкторы.

Elect площади поперечного сечения провода (то есть толщине) уделяется большое внимание как на практике, так и в теории.

Основные показатели, определяющие сечение провода:

Металл, из которого сделаны токопроводящие жилы
Рабочее напряжение, В
Потребляемая мощность, кВт и токовая нагрузка, А

Расчет сечения провода.

Опытный электрик, который ежедневно сталкивается с проводами, без труда определит сечение кабеля или провода «на глаз». Но иногда с трудом справляется даже профессионал, не говоря уже о новичках.Рассчитать диаметр сечения провода – важная задача.

В этой статье мы попытаемся разобраться в понятии «площадь поперечного сечения» и проанализировать справочные данные.

S = π (D / 2) 2 где

S – площадь поперечного сечения,

D – диаметр токопроводящей жилы провода, мм Измеряется штангенциркулем,

Эту формулу также можно записать так:

Также важно знать, какой провод вы покупаете.Некоторые производители занижают поперечное сечение жил кабеля, чтобы сэкономить деньги и время. Есть ряд компаний, производящих такие провода (не буду их перечислять).

Но есть и те, кто делает качественные, но дорогие провода. На это следует обращать максимум внимания.

Главная »Профнастил» Какое сечение кабеля мм2. Выбор сечения медного и алюминиевого троса для электропроводки под нагрузку.

Журнал Cheer Leader Magazine

Автор: Chassé

Лагерь черлидинга – важная традиция подбадривать отряды.Группы поддержки всегда с нетерпением ждут лагеря, так как это место, где они учатся новые навыки, совершенствование техники, связь со своей командой и опытом какое-то дружеское соревнование с другими командами поддержки. Более полумиллиона чирлидеры посещают лагерь каждое лето, и с каждым годом их число увеличивается. год. Сегодня тренеры, спортсмены и чирлидеры All Star объединяются и проводить уроки в лагере, чтобы продолжить традицию и улучшить навыки чирлидеров. Идея улучшения навыков была преобладающей причиной посещения лагерь с момента открытия самого первого лагеря более пятидесяти лет назад.

Имя Лоуренса Херкимера звучит знакомо? Если ты думая, что это звучит как херки, вы на правильном пути. Лоуренс Херкимер создал херки и многое другое. Фактически, он так много сделал для мир радости, что он считается «дедушкой группы поддержки».

Лоуренс Херкимер, бывший чирлидер в Южном Методисты считали, что чирлидеры могут узнать гораздо больше, если будут практиковать и прошли обучение до начала учебного года.В 1948 году Лоуренс Херкимер создали Национальную ассоциацию чирлидеров (NCA), в которой первый в истории лагерь поддержки летом 1949 года в штате Сэм Хьюстон в Техасе.

В той первой «клинике», как ее называли, 52 женских колледжа. присутствовали чирлидеры. В следующие несколько лет к нам стали приходить целые отряды. С годами клиники значительно увеличились в размерах и стали популярнее. Посредством 1960-е годы клиники проводились по всей стране и были распространены на среднюю школу. чирлидеры.С тех пор ажиотаж в лагере растет.

Часто новые чирлидерши задаются вопросом, чем чир-лагерь отличается от регулярные летние тренировки. Cheer camp позволяет отряду интенсивно работать над новыми навыки, распорядки и командообразование более интенсивно. Вместо того, чтобы тратить несколько часов на тренировке, лагерь весь день, обычно несколько дней подряд (а иногда и дольше недели!). Cheer Camp – это также отличная возможность для новички, чтобы изучить основные трюки и движения, которые они, возможно, не знали во время пробы.У вас будет шанс догнать ветеранов!

Поскольку многие из них – ночевки, вы будете жить в одной комнате с ваших товарищей по команде, что дает вам гораздо лучшую возможность для связи, чем вы обычно делаете это на практике. К концу лагеря будет казаться, что вы знает своих товарищей по команде много лет! Некоторые лагеря состоят из нескольких команд, предоставляющих вам возможность встретить чирлидеров и подружиться за пределами вашей команды, так как хорошо. Это всегда весело, так как вы можете встретить этих чирлидеров позже в год на спортивной игре или соревновании! Помните, черлидинг – это сообщество.Тот факт, что кто-то работает в другой команде, не делает его вашим враг. Можно дружить с соперниками (поэтому это называется дружеским соперничество!).

Кабель пятижильный для чего. Пятижильные кабели. Некоторые марки силовых кабелей

Силовой кабель ВВГ – самый популярный и недорогой проводник электрического тока, применяемый практически во всех электромонтажных работах.

Технические характеристики провода зависят от его типа, маркировки, количества входящих в него жил, сечения и других параметров.Провода ВВГ

изготавливаются по ГОСТ 16442-80.

Особенности конструкции

Провода ВВГ

делятся по количеству жил. Всего их 5 видов – один – пятижильный.

Категории 1 и 2 предназначены для прокладки однофазной сети переменного тока. Одножильный провод укладывают параллельно в два ряда, двухжильный – в один ряд. Если одна жила подключена к фазе, другая – к 0. В этом случае нейтральный провод чаще всего синий или голубой.

Четырех- и пятижильные кабели устанавливаются в трехфазных сетях.В первом случае 3 жилы – это фазы, а в четвертом – ноль. В другой добавлен еще один заземляющий провод.

Поперечное сечение

Поперечное сечение всех проводников составляет от 1,5 до 50 мм². Если их сложить, то получится сечение самого провода.

В одножильном кабеле ВВГ сечение жил составляет от 1,5 до 240 мм².
Максимальный размер от двух до четырехжильного провода составляет 95 мм².
В пятижильном он достигает 50 мм².

При увеличении сечения основных проводов сечение заземляющего и нулевого проводов уменьшается.

Все эти параметры указаны в маркировке силового провода. Приведем пример.

Кабель ВВГ 4х имеет следующую расшифровку: 4 – четырехжильный провод. Цифра «10» указывает сечение в мм².

Самыми распространенными моделями ВВГ являются те, в которых жилы проложены, имеющие другое сечение – четырех- или пятижильное.

Конструкция

Современные провода ВВГ бывают разных размеров, типов и материалов.

Проводники состоят из 3 основных компонентов: проводов, изоляции, защитной оболочки. Состав отдельных проводов зависит от назначения. Как правило, чаще всего применяется алюминиевый силовой провод ВВГ. Дизайн и материал зависят от 3 основных факторов:

Рабочее напряжение (нагрузка сети) и мощность, по которым определяется толщина изоляции.
Максимальный электрический ток и удельное сопротивление, которые влияют на размер проводника и поперечное сечение проводника.
Условия окружающей среды (температура, прокладка под или на земле, влажность, химический состав окружающей среды или количество солнечного света и т. Д.), Которые определяют состав и форму внешней оболочки провода.

ВВГ используются многожильные алюминиевые или медные жилы, а в небольших силовых проводах могут быть сплошные жилы.

Если рассматривать провод ВВГ в разрезе, то можно увидеть, что есть определенные различия между моделями, выдерживающими мощность 6-10 кВ и 0.66-1,0 кВ. В их основе, как правило, все одно: изоляция медных проводов разного цвета (фаза белая, заземление желто-зеленое, нулевое синее).

Металлический и электропроводящий экран.
Промежуточный слой.
Оболочка.

Внешний диаметр самого кабеля зависит от количества слоев изоляции и количества имеющихся жил.

Где применяется силовой провод ВВГ?

Кабель силовой медный ВВГ применяется для стационарной прокладки в электрических сетях с напряжением до 1000 Вт и частотой 50 Гц.Проводом ВВГ прокладывают проводку по трассе. Если монтаж осуществляется на открытом воздухе, вам потребуется дополнительная защита от прямых солнечных лучей (кабельный лоток, труба ПНД и т. Д.), Потому что ультрафиолет значительно сокращает срок службы кабеля ВВГ. При укладке в землю требуются дополнительные меры для защиты от механических повреждений скорлупы. Следует помнить, что прокладка ВВГ в зданиях и сооружениях в соответствии с требованиями пожарной безопасности запрещается.

Где применяется силовой провод ВВГнг?

Кабель медный негорючий ВВГнг предназначен для стационарной прокладки в электрических сетях напряжением до 1000 Вт и частотой 50 Гц. Кабель ВВГнг можно использовать для монтажа электропроводки в зданиях и сооружениях и на открытом воздухе. Электропроводку следует защищать от попадания прямых солнечных лучей, так как ультрафиолет может сократить срок ее службы. При укладке в землю необходимо использовать дополнительные средства для предотвращения различных механических повреждений.

Где применяется силовой провод ВВГнг-LS? Кабель

ВВГ нг-LS применяется для стационарной прокладки в сети переменного напряжения до 1000 Вт и частотой 50 Гц. Устанавливается в электросетях различных зданий и сооружений, применяется для групповой прокладки в кабельных сооружениях, коробах и лотках. Согласно новым требованиям пожарной безопасности, провод ВВГнг-LS запрещено использовать на социально значимых объектах (детские сады, школы и т. Д.).

Условия использования

Производители указывают определенные условия, при которых можно прокладывать и эксплуатировать провода ВВГ.

Монтаж можно проводить при температуре окружающего воздуха не ниже -15 С.
Работать в пределах -50 С + 50 С.
В нестандартных случаях температурный режим может повышаться до +70 С ., в аварийных ситуациях (кратковременных) даже до +80 С.
Допустимая влажность – не более 98%.
Гарантийный срок до 30 лет. Как показала практика, при правильной эксплуатации этот срок может быть вдвое больше.
Установка может осуществляться по воздуху.Если высота укладки превышает 4300 м над уровнем моря, для укладки придется использовать специальные эстакады.
При производстве с повышенной коррозионной активностью установку необходимо проводить в специальных ящиках.

Вывод

Провод ВВГ, характеристики которого описаны выше, следует выбирать в зависимости от потребляемой мощности и силы проходящего по нему тока. Так, для освещения можно использовать кабель ВВГ 2х1,5, на розетку ВВГ 3Х2,5 (с заземлением).Для подключения бытовой техники рекомендуется отдельная линия. Например, для кондиционера ВВГ 4Х2,5 или 3х2,5.

Лучше всего принести в дом пятижильный кабель 5 × 10 или 5 × 6.

Провод ВВГ: цена

Купить провод ВВГ можно практически в любом магазине электротоваров. Стоимость его в большинстве случаев довольно низкая. Средняя цена 8 рублей за квадратный метр.

Продажа может осуществляться оптом и в розницу. Производители индивидуально предоставляют скидки и способы доставки.Перед покупкой обязательно проверьте сертификат соответствия и паспорт. Помните, что выбор качественного материала напрямую зависит от наличия таких документов.

www.syl.ru

Кабель ВВГ – технические характеристики и классификация

Кабель силовой ВВГ является наиболее востребованным проводником электрического тока из-за невысокой цены изделия и возможности применения практически во всех видах электротехники. Работа. Если говорить о технических характеристиках провода, то следует отметить, что они зависят от его сечения и количества токопроводящих жил.Чтобы разобраться во всех параметрах, необходимо рассмотреть несколько брендов и определить их зависимость. То есть для сравнения: кабель ВВГ – технические характеристики.

Ассортимент кабелей ВВГ

Особенности конструкции

Начнем с того, что ВВГ в первую очередь делятся по количеству жил. Всего существует пять типов:

Одноядерный.
Двухжильный.
Трехжильный.
Четырехжильный.
Пятижильный.

Первая и вторая категория предназначены для прокладки однофазной сети переменного тока.А если одножильный кабель проложен в два ряда параллельно, то двухжильный кабель укладывается в один ряд. В этом случае одна жила подключается к фазе, вторая – к нулю. В этом случае нейтральный провод обычно синий или синий.

Трехжильный кабель

Третья категория – это тоже кабель для сети переменного тока, только он также включает в себя заземляющий провод. Он желто-зеленого цвета. Четырех- и пятижильный провод – это кабель, который устанавливается в трехфазных сетях. И если в первых трех жилах есть фазы, а в четвертой нулевая, то ко второй добавляется заземляющая жила.

Поперечное сечение

По этому параметру можно сделать небольшой обзор. Во-первых, поперечное сечение каждого проводника может варьироваться от 1,5 мм² до 50 мм². Во-вторых, при их добавлении получается сечение самого кабеля. И здесь есть несколько ограничений.

Если кабель ВВГ одножильный, то сечение его жилы варьируется в пределах 1,5-240 мм².
В двух-, трех- и четырехжильном исполнении максимальный размер составляет до 95 мм².
Пятижильный до 50 мм².

В этом случае поперечное сечение каждой жилы также меняется в зависимости от ее предполагаемого назначения. Например, главный провод имеет длину 1,5 мм², нейтральный провод – 1,5 мм², а заземляющий провод – 1,0 мм².

Расшифровка кабеля силового ВВГ

При увеличении сечения основных жил уменьшаются сечения нулевого и заземляющего проводов. Вот несколько примеров для той же настройки:

2,5 – 1,5 – 1,0.
10–6–4.
25–16–10.
50–25–16.

Все эти данные включены в маркировку силового провода. Вот еще несколько примеров.

Кабель ВВГ 4x Он расшифровывается – цифра «4» означает, что это четырехжильный вариант. Цифра «10» – это сечение в мм².
ВВГ 5х Это пятижильный провод площадью 6 мм².

Внимание! Самые распространенные модели ВВГ, в которых прокладываются жилы с разным сечением, бывают четырех- или пятижильными.Их обычно называют специалисты – три (четыре) плюс.

Конструкция

Если рассматривать провод ВВГ в разрезе, то есть определенные отличия, которые касаются моделей, выдерживающих мощность 0,66–1,0 кВ и 6–10 кВ. В основном все то же самое. То есть это медные провода в изоляции разного цвета: фаза обычно белая, нулевая синяя, заземление желто-зеленая.

Электропроводящий экран.
Металлический экран.
Промежуточный слой.
Оболочка.

Кстати, именно количество слоев изоляции определяет внешний диаметр самого провода. Конечно, на этот показатель будет влиять количество проживающих в нем. Например, кабель с поперечным сечением 1,5 мм² может иметь диаметр 5 мм или 50 мм. Последний представляет собой четырехжильный вариант с усиленной изоляцией. И чем больше диаметр, тем выше вес изделия, который варьируется от 39 кг / км до нескольких тонн. Понятно, что этот показатель повлияет на удобство использования провода при его установке и подключении.

Допустимый ток

Продолжаем разбираться с кабелем ВВГ и его техническими характеристиками, где есть еще один, относящийся к основной категории. Это пропускная способность по току, которая также зависит от поперечного сечения и количества проводящих жил. Опять же, мы приведем несколько примеров, которые продемонстрируют эту зависимость.

Сечение жил 1,5 мм². В этом случае двухпроводный провод может пропускать ток 24 А, трехпроводный 21 А, четырехпроводный 19 А.
2,0 мм²: двухжильный – 33 А, трехжильный (ВВГ 3 × 2) – 28 А, четырехжильный 26 А.
4 квадрата: двухжильный – 44, три (ВВГ 3 × 4) – 37, четыре (4 × 4) – 34.
квадрат 6 мм: два – 56, три – 49, четыре (4 × 6) – 45.
квадрат 10 мм: два – 76, три – 66, четыре – 61.

Следует иметь в виду, что все эти показатели силы тока определяются напряжением либо 0,66, либо 1,0 кВ. минимальная мощность самого маленького кабеля – 3,5 кВт. Скажем прямо, показатель серьезный.

Что касается сопротивления, то этот показатель также зависит от площади сечения кабеля. Здесь зависимость обратно пропорциональна. То есть чем больше сечение, тем меньше сопротивление. Например:

Сечение 1,5 квадрата – сопротивление 12 мОм / км.
2-4 квадрата – 10 мОм / км.
6 мм² – 9 мОм / км.
Более 10 – 7.

Внимание! Возьмите провод по сопротивлению – нужно учитывать, что эти индикаторы работают при температуре + 20С.

Условия использования

Производители устанавливают определенные условия, при которых можно прокладывать и эксплуатировать кабель ВВГ.

Монтаж и установку можно проводить при температуре не ниже -15С.
Эксплуатация в диапазоне от -50С до + 50С.
В нестандартных ситуациях температурный режим может повышаться до + 70С. А в случае аварии (кратковременной) до + 80С.
Влажность – до 98%.
Радиус изгиба – не менее 7.5 диаметров самого кабеля.
Срок службы (гарантийный) – до 30 лет. Практика показывает, что этот срок при правильной эксплуатации может быть вдвое больше.
Установка может осуществляться по воздуху. Но если высота кладки будет выше 4300 м над уровнем моря, то для укладки придется использовать специальные путепроводы.
В производственных помещениях, где наблюдается повышенная коррозионная активность, установка должна производиться в специальных боксах.

Вывод по теме

Выбирать кабель ВВГ необходимо по мощности потребителя и силе проходящего по нему тока.Так для освещения подойдет и кабель ВВГ 2х1,5, для розеток ВВГ 3Х2,5 (с заземлением). Для некоторых бытовых приборов лучше провести отдельную линию. Например, перед ВВГ кондиционер 3х2,5 или 4х2,5.

Пятижильный кабель 5 x 6 или 5 x 10 лучше всего проложить к дому. Оба варианта выдержат любую мощность. Единственный момент – это прокладка кабеля, она может быть надземной или подземной. Поэтому для подвесного монтажа лучше всего использовать кабель ВВГ 5 × 6, для подземного 5 × 10.Кстати, как показывает практика, для небольшого загородного дома вполне достаточно 5х6.

onlineelektrik.ru

Расчеты: какой провод использовать для разводки в квартире 220 В

Провода можно приобрести в строительном или специализированном магазине. Электроканал 220 В необходим в любом частном доме и квартире. Медь, входящая в состав провода, обеспечивает протекание тока. Однако перед покупкой необходимо знать, какая толщина вам нужна. Хорошо, что на каждой коробке теперь есть надпись и ярлыки, упрощающие выбор.Что такое сечение для квартирной электропроводки? Они помогут с выбором настольных картинок и стандартов кабеля. Какой кабель нужен в квартире и дома, как выбрать? Какая должна быть маркировка на 220 вольт? Все о кабелях и их сечениях в этом материале.

Сечения проводов и кабелей различаются в зависимости от того, где и как будет использоваться устройство. Чтобы подобрать подходящие провода для своей техники и использовать их в разводке своей квартиры, нужно соблюдать определенные правила.

Тогда вы получите надежную и правильную проводку, которая без нареканий прослужит долгие годы.

Что нужно знать в первую очередь? Сечение провода выбирается в зависимости от мощности электроприбора или оборудования, на которое будет запитываться электропроводка. Понять очень просто: чем больше мощности устройство или несколько устройств, тем больший ток он должен выдерживать, а значит, жилы должны быть толще.

Для выбора подходящего сечения провода для квартиры следует обратиться к профессионалу.

В современных квартирах чаще всего встречаются такие типы сечений для разных типов кабелей:

Вводной кабель;
Электрическая плита или варочная панель, вид в разрезе;
Группы розеток;
Блеск.

Если по расчетам и схемам выяснится, что потребители с очень большой мощностью для этого участка подключены к розеткам, расположенным близко друг к другу, то нужно разделить их на 2 разные группы, а для подключения использовать 2 разных провода. . Выбрать нужное сечение не всегда просто, поэтому электромонтажом и подбором проводов лучше, если электромонтажник займется профессиональным электриком.

Оптимальное сечение провода для розеток

Выбирая кабель для различных бытовых розеток в доме, необходимо обязательно соблюдать Правила устройства электроустановок (ПУЭ).Это очень наглядно и удобно показано в таблице. Эта таблица позволяет выбрать минимальное сечение для определенных устройств.

Следует учитывать следующие детали:

Медный кабель сечением 1 мм способен выдерживать ток 18 А, что соответствует мощности около 4 кВт, что очень мало для подключения нескольких розеток.
При подключении распределительного щита, от которого отдельно на каждую розетку проложен кабель, хватит мощности в 4 кВт.
Наиболее оптимальное сечение кабеля для групп розеток в доме – 2,5 мм, такой провод выдерживает ток 27 А и общую мощность 6 кВт, что очень удобно.
Проводники с большим сечением, например около 4 мм, использовать нецелесообразно из-за большого размера, они просто не влезают в клеммы розетки, а сами кабели сложно и сложно прокладывать – это непросто. очень дорогой.

Большинство современных бытовых электроприборов имеют мощность менее 3.5 кВт. При разводке розеточных групп используются кабели сечением 2,5 мм.

Они надежны даже при длительном сроке службы и выдерживают любую технику, включая кофемашины, микроволновые печи и т.д.

5 мм2 – очень толстый провод, используются в промышленности, на заводах. К таким экранам подключается выключатель на 63А.

Что такое кабельная розетка

Прежде всего, вы должны понимать, что кабельная розетка – это часть разъема, которая изготавливается как одно целое с кабелем.Также можно прикрепить к гибкому кабелю для подключения к источнику питания.

Кабельная розетка отличается хорошей практичностью и длительным сроком службы.

Характеристики:

Кабельная розетка по конструкции и низкому внешнему виду не отличается от стационарной.
Такие розетки устанавливают в жилых и общественных зданиях, чтобы вывести кабель на нужную длину.
Этот продукт состоит из очень прочного корпуса.
Корпус выполнен из качественного пластика, может быть черного или белого цвета.
Контакты выполнены из высокопрочной фосфористой бронзы со специальной шторкой.
Кабельная розетка работает при температуре от 0 до 50 ᵒС.

С помощью кабельной розетки вы можете подключать кабели непосредственно к проводке. Это очень удобно и значительно упрощает установку. Конечно, есть определенные нормативы сечения кабелей.

Каждый эталон рассчитан на определенный ток, поэтому при подключении необходимо, чтобы сумма мощностей всех устройств, питающихся от электричества, не превышала этого значения.

Это учитывается еще при проектировании электропроводки в доме. При подключении важно не перепутать провода и место, где их нужно разместить, то есть полярность. Если этим пренебречь, возможно короткое замыкание. Важно не перепутать ноль, фазу и землю.

Характеристики пятижильного кабеля

Одножильные и двухжильные кабели используются для прокладки переменного тока в одной фазе сети. Если одножильный кабель проложен параллельно в 2 ряда, то двухжильный кабель укладывается в один.В этом случае одна жила подключается к фазе, а другая к нулю, при этом нулевой провод чаще всего бывает синего или синего цвета.

Чтобы понять, что такое пятижильный кабель, нужно знать, что все ВВГ делятся на 5 типов по количеству жил в них:

Одножильный;
Двухжильный;
Трехжильный;
Четырехжильный;
Пятижильный.

Кабель с 4 и 5 жилами устанавливается в трехфазных сетях. В первом случае 3 жилы – это фазы, а в четвертом – ноль.В другом случае (при жиле 5) еще один провод заземления. Сечение всех токопроводящих жил находится в пределах от 1,5 до 50 мм.

Если вы сложите их все, вы получите поперечное сечение самого кабеля.

Пятижильный кабель имеет длительный срок службы.

В одножильном кабеле поперечное сечение варьируется от 1,5 до 240 мм. У двухжильного, трехжильного и четырехжильного провода максимальная площадь поперечного сечения достигает 95 мм². В пятижильном он достигает 50 мм².Чем больше сечение основных проводов, тем меньше сечение заземляющего и нулевого проводов.

Инструкция: как подключить кабель к розетке

Все технические аспекты указаны в маркировке провода. Цифра 1-5 показывает количество жил, а следующий показатель, например, 1, показывает поперечное сечение в мм в квадрате. К розетке кабель присоединяют чаще всего в слаботочных линиях.

Весь процесс в данном случае выглядит так:

В первую очередь нужно выключить машину, то есть отключить сеть.Для этого откручиваются вилки или отключаются автоматические выключатели на вводе.
Второй этап – проверка отсутствия тока с помощью специального инструмента – мультимера. Вместо этого вы также можете использовать индикатор напряжения или указатель.
Следующим шагом будет демонтаж старой розетки. Для этого нужно снять крышку гнезда, затем открутить винты ножек гнезда, вытащить его из коробки и отсоединить все провода питания.
Теперь нужно зачистить провод.
Кабель, идущий в отверстие розетки, должен быть подготовлен для подключения. То есть снимите с кабеля внешнюю изоляцию примерно на 20 см. Если кабель проложен с одинарной изоляцией, то можно просто отделить его жилы друг от друга на 10 см.

Теперь нужно подключить розетку, то есть подключить контакты к проводам питания. Оголенная часть кабеля вставляется в клемму и аккуратно затягивается винтом, главное в этом деле – не переносить провод.Чтобы соединение было надежным, нужно согнуть кабель кольцом диаметром 5 мм.

Если устанавливается заземленная розетка, заземляющий кабель подключается к соответствующей клемме.

Перед последним этапом установка розетки в коробку. Выполняется после подключения всех силовых кабелей. Рабочая часть размещена ровно без перекосов. Все провода должны быть спрятаны под розеткой, а розетка должна быть закреплена лапами и шурупами. Последний шаг – прикрутить крышку и проверить работу розетки.

Какой провод использовать для разводки в квартире (видео)

В данном случае розеточная группа позволяет подключать различную бытовую технику. Получившаяся розетка пригодна для освещения, подключения стиральной машины и других электроприборов. Сколько устройств выдержит такая розетка, зависит только от толщины ее сечения и количества жил.

6watt.ru

Большая энциклопедия нефти и газа

Page 1

Пятижильные кабели должны иметь четыре жилы одинакового сечения и 5-й провод меньшего сечения.

Пятижильный кабель, соединяющий контакты с приемником, таким образом, образует пять параллельных цепей. Когда каждая цепь замкнута, ток, протекающий через обмотку соответствующей приемной катушки, создает магнитное поле, которое отклоняет стрелку.

Скрутка четырех- и пятижильных кабелей нестабильна, поэтому их обычно скручивают с использованием пластиковых или волокнистых жил. Иногда в качестве сердечника используется стальной трос или прочные скрученные жилы.

Продолжительность испытания одножильных кабелей составляет 20 минут, двухжильных кабелей – 15 минут, трех-, четырех- и пятижильных кабелей – 10 минут.

Токопроводящие жилы силовых кабелей с пластмассовой изоляцией по ГОСТ 16442 – 70 должны быть круглыми для одножильных кабелей; для двухжильных – пятижильных кабелей сечением до 16 мм2 включительно – круглых, сечением 25 – 50 мм2 – круглых, секторных или сегментных, сечением 70 – 240 мм2 – секторных или сегмент.

Четырехжильные кабели могут изготавливаться с жилами одинакового сечения или с нулевым проводом уменьшенного сечения. Пятижильные кабели изготавливаются с четырьмя жилами одинакового сечения и заземляющей жилой меньшего сечения.Текущие нагрузки на кабели принимаются как на кабели с резиновой изоляцией.

Готовятся к выпуску пятижильные кабели напряжением 6 кВ, пятая жила используется для контроля целостности заземляющей жилы. Начато производство гибкого кабеля 35 кВ для подачи электроэнергии на мощные экскаваторы.

Входной блок состоит из входных ячеек, количество которых равно количеству аэротенков, и одной выходной ячейки. Каждая впускная ячейка соединена с измерителем растворенного кислорода пятижильным кабелем, расположенным в этом аэротенке.Каждый провод посылает два сигнала – 1 или 0,1 – достигнут определенный уровень количества растворенного кислорода; 0 – расчетный уровень не достигнут. Эти сигналы поступают во входную ячейку.

Изолированные жилы кабелей марок КПГС, КПГСТ, КПГСН и КПГСНТ, четырехжильные с номинальным сечением 16 мм2 и более, пяти- и шестижильные кабели всех сечений намотаны на круглую или профилированную резину. основной. На резиновую жилу скручены изолированные жилы кабелей следующих марок: КГ, КГН, КГГ с тремя главными жилами и двумя вспомогательными жилами номинальным сечением 16 мм2 и более; изолированные жилы четырехжильных кабелей марок КПГ, КПГТ номинальным сечением 16 мм2 и более; пятижильные кабели всех сечений марок КПГН и К.

Эти кабели могут иметь заземляющий провод. В четырехжильных кабелях все жилы имеют одинаковое сечение или одну (нулевую) жилу меньшего сечения. Пятижильные кабели имеют четыре жилы одинакового сечения и пятую жилу меньшего сечения.

Трубка содержит пять пар параллельно соединенных контактов. Контакты расположены в вакуумных трубках или в общей трубке, заполненной маслом или керосином. Контакты соединены с измерительным прибором-приемником пятижильным кабелем.

Страниц: 1 2

Для каких целей нужны 5-жильные провода сечением 10 мм? Какие факторы определяют выбор толстых кабелей? Читать статью!

Между электрическими подстанциями проложен кабель ВВГНГ 5 10

А, цена которого в среднем составляет 250 рублей за метр (варьируется в пределах 230-270 рублей в зависимости от продавца). Это довольно высокая цена, однако, учитывая качество продукции и максимальное напряжение, которое могут выдерживать такие провода, затраты в конечном итоге оправданы.

Как следует из названия, в кабеле используется 5 жил диаметром 10 мм каждая. Это достаточно прочный кабель, который можно использовать при прокладке автомобильных дорог внутри электростанций любого типа (ТЭС, АЭС и т. Д.). Кроме того, именно эти кабели используются при прокладке протяженных линий между электрическими распределительными подстанциями, между которыми передается электрический ток напряжением до 1000 В.

Внутри общей оплетки 5 проводов, каждый из которых имеет оплетку своего цвета – синий для нуля, желто-зеленый для земли и три других оттенка для трех фаз.Сечение всех проводов одинаковое, либо одна жила может иметь меньший диаметр (заземляющий или нулевой) – это снижает общую стоимость производства.

Чтобы купить кабель ВВГНГ 5х10 необходимо учитывать несколько факторов:

максимальная потребляемая мощность на каждую жилу не должна превышать 15 кВт, соответственно суммарная мощность по трем фазам составит 45 кВт;
при прокладке автомобильной дороги обязательно проанализировать путь, по которому будут проходить кабели. При построении сложных схем важно соблюдать радиус изгиба, который для одножильных кабелей составляет не менее 15 наружных диаметров, а для одножильных кабелей – 7.5 внешних диаметров для многоядерных моделей;
в каждой катушке может быть не более 450 метров кабеля, соответственно для уменьшения количества муфт и соединений необходимо будет рассчитать максимальное расстояние каждого кабеля без обрезки;
изоляционная оболочка каждого кабеля изготовлена из пластика (ПВХ), который при перегреве (длительное повышение более чем на 70 градусов) плавится, выделяя коррозионный дым – поэтому данный тип кабеля больше подходит для прокладки. под землей или на высоких столбах.

С учетом факторов, описанных между подстанциями, используется кабель ВВГнг 5х10, цена которого в среднем составляет 4 доллара за метр. Затраты на прокладку автомобильных дорог оцениваются в миллионы рублей, но они полностью окупаются за счет значительной безопасности, снижения риска возникновения аварийных ситуаций и относительно невысокой стоимости передаваемой электроэнергии.

Ток используется почти во всех электромонтажных работах.

изготавливаются по ГОСТ 16442-80.

Особенности конструкции.

Провода

ВВГ делятся по количеству жил. Всего их 5 видов – один – пятижильный.

Категории 1 и 2 применяется для прокладки однофазной сети переменного тока. Одножильный провод укладывают параллельно в два ряда, двухжильный – в один ряд. Если одна жила подключена к фазе, другая – к 0. В этом случае нейтральный провод чаще всего синий или голубой.

Кабели четырех- и пятижильные прокладываются в трехфазных сетях.В первом случае 3 жилы – это фазы, а в четвертом – ноль. В другой добавлен еще один заземляющий провод.

Поперечное сечение

В одножильном кабеле ВВГ сечение жил составляет от 1,5 до 240 мм².
Максимальный размер от двух до четырехжильного провода составляет 95 мм².
В пятижильном он достигает 50 мм².

При увеличении сечения основных проводов сечение заземляющего и нулевого проводов уменьшается.

Все эти параметры указаны в маркировке силового провода. Приведем пример.

Кабель ВВГ 4х имеет следующую расшифровку: 4 – четырехжильный провод. Цифра «10» указывает сечение в мм².

Конструкция

Современные провода ВВГ бывают разных размеров, типов и материалов.

Рабочее напряжение (нагрузка сети) и мощность, от которой определяется толщина изоляции.
Максимальный электрический ток и удельное сопротивление, которые влияют на размер проводника и поперечное сечение проводника.
Условия окружающей среды (температура, установка под землей или на ней, влажность, химический состав окружающей среды или количество солнечного света и т. Д.), Которые определяют состав и форму внешней оболочки провода.

Металлический и электропроводящий экран.
Промежуточный слой.
Оболочка.

Внешний диаметр самого кабеля зависит от количества слоев изоляции и количества имеющихся жил.

Где используется силовой провод ВВГ?

Кабель силовой медный ВВГ применяется для стационарной прокладки в электрических сетях с напряжением до 1000 Вт и частотой 50 Гц.Проводом ВВГ прокладывают проводку по трассе. Если монтаж осуществляется на открытом воздухе, потребуется дополнительная защита от прямых солнечных лучей (кабельный лоток, труба ПНД и т. Д.), Поскольку ультрафиолет значительно сокращает срок службы кабеля ВВГ. При укладке в землю требуются дополнительные меры для защиты от механических повреждений скорлупы. Следует помнить, что прокладка ВВГ в зданиях и сооружениях в соответствии с требованиями пожарной безопасности запрещается.

Где применяется силовой провод ВВГнг?

Кабель медный негорючий ВВГнг предназначен для стационарной прокладки в электрических сетях с напряжением до 1000 Вт и частотой 50 Гц.
Кабель ВВГнг может применяться для монтажа электропроводки в зданиях и сооружениях и на открытом воздухе. Защищайте проводку от прямых солнечных лучей, так как ультрафиолетовое излучение может сократить срок ее службы. При укладке в землю необходимо использовать дополнительные средства для предотвращения различных механических повреждений.

Где применяется силовой провод ВВГнг-ЛС? Кабель

ВВГ нг-LS применяется для стационарной прокладки в сети переменного напряжения до 1000 Вт и частотой 50 Гц. Устанавливается в электросетях различных зданий и сооружений, применяется для групповой прокладки в кабельных сооружениях, коробах и лотках. Согласно новым требованиям пожарной безопасности, провод ВВГнг-ЛС запрещено использовать на социально значимых объектах (детские сады, школы и т. Д.).).

Условия использования

Монтаж можно проводить при температуре окружающего воздуха не ниже -15 С.
Работать в пределах -50 С + 50 С.
В нестандартных случаях температурный режим может повышаться до +70 С ., в аварийных ситуациях (кратковременных) даже до +80 С.
Допустимая влажность – не более 98%.
Гарантийный срок до 30 лет.Как показала практика, при правильной эксплуатации этот срок может быть вдвое больше.
Установка может осуществляться по воздуху. Если высота укладки превышает 4300 м над уровнем моря, для укладки придется использовать специальные эстакады.
При производстве с повышенной коррозионной активностью установку необходимо проводить в специальных ящиках.

Вывод

Провод ВВГ, характеристики которого описаны выше, следует выбирать в зависимости от потребляемой мощности и силы проходящего по нему тока.Так, для освещения можно использовать кабель ВВГ 2х1,5, на розетку ВВГ 3Х2,5 (с заземлением). Для подключения бытовой техники рекомендуется отдельная линия. Например, для кондиционера ВВГ 4Х2,5 или 3х2,5.

Лучше всего принести в дом пятижильный кабель 5 × 10 или 5 × 6.

Провод ВВГ: цена

Купить ВВГпровод можно практически в любом магазине электротоваров. Стоимость его в большинстве случаев довольно низкая. Средняя цена 8 рублей за метр.

Продажа может осуществляться оптом и в розницу.Производители индивидуально предоставляют скидки и способы доставки. Перед покупкой обязательно проверьте сертификат соответствия и паспорт. Помните, что выбор качественного материала напрямую зависит от наличия таких документов.

В статье мы расскажем, как подключить силовой кабель к экрану / аккумулятору / усилителю / розетке и т. Д., Рассмотрим схемы и инструкции. Промышленные предприятия выпускают большое количество разновидностей силовых кабелей и элементов схем, через которые они соединяются:

Щиты распределительные;
Розетки однофазные, трехфазные;
Разъемы различной конструкции для бытового и промышленного оборудования;
Батареи в сетях постоянного тока и другие.

Во всех случаях существуют особенности монтажных работ, которые рекомендуется соблюдать для обеспечения качественного контакта. Надежное соединение кабеля с другими элементами сети обеспечивает длительную и безотказную работу самой ЛЭП, всех ее элементов и подключенного к ней оборудования.

Подключение силового кабеля к распределительному щиту

Перед прокладкой кабеля к распределительному щиту необходимо учесть множество факторов:

Расположение распределительного щита;
На открытом воздухе, в сухих помещениях или с повышенной влажностью;
Конструкция борта, места установки шин и элементов крепления троса;
Расположение входных отверстий на корпусе КРУ для кабелей и других точек.

В первую очередь планируется, с какой стороны будут выходить кабели на коммутатор. При производстве пластиковых и металлических корпусов распределительного щита штампуются контуры технологических отверстий для ввода кабелей с нескольких сторон. Такая перфорация позволяет быстро открыть отверстие с нужной стороны. Обращаем ваше внимание, что согласно требованиям пп. 1.1.7 и 1.1.8 ПУЭ, вне помещений на открытом воздухе или в помещениях с повышенной влажностью кабели наматываются только с нижней стороны распределительного щита.Это снижает вероятность попадания влаги в наружную изоляционную оболочку и внутрь шкафа.

Зачистка кабеля и подключение

Почти все подводящие кабели для сильноточных нагрузок имеют как минимум двойную изоляцию на каждой жиле и внешней оболочке. Поэтому вне зависимости от того, какой марки кабеля устанавливается, выполняются следующие операции:

Контактные наконечники сплющены с одной стороны и имеют отверстия для болтов, которыми контактная плоскость прижимается к шине или выводу выключателя.

В некоторых моделях автоматов наконечники не требуются, оголенные концы проводов вставляются в контактную группу и зажимаются болтами.

Для надежного контакта очень важно, чтобы плоскости выступов максимально прилегали к шинам. В этих условиях будет обеспечен хороший ток. Провода сечением до 10 мм 2 в распределительном щите и ВРУ могут быть подключены к специальным блокам с зажимными болтами, где клеммы не требуются.

При подключении кабеля к экранам трехфазной линии требования к прокладке кабеля к шкафу и внутри остаются прежними, за исключением маркировки, нулевой провод и заземление обозначаются буквой «N» синим, синим и «PEN» – желто-зеленым. Фазы обозначаются буквами «A», «B» и «C». Все кабели имеют маркировку с обеих сторон, и обозначения проводов на обоих концах должны совпадать. Читайте также статью: → «».

Подключение силовых кабелей к розеткам

Для проводки в розеточной группе помещения рекомендуется использовать кабель ВВГ.В деревянных конструкциях прокладывается ВВГнг, у которого изоляция из негорючего материала, есть импортный аналог этого провода – NYM, но он значительно дороже.

Совет № 1. Не рекомендуется устанавливать провода марки ПУНП, они удобны в прокладке, но очень редко соответствуют заявленным характеристикам. Это связано с недобросовестными производителями, 80% товаров на рынке имеют дефекты, занижено процентное содержание меди в сплаве, тоньше изоляционный слой и сечение провода и многие другие несоответствия.Эти недостатки приводят к аварийным ситуациям, кабель не выдерживает расчетных токовых нагрузок, провода перегорают.

При планировании учитывается максимальная мощность подключаемых к розеточной группе электроприборов, от этого зависит выбор сечения провода. Статистика и практический опыт показывают, что для квартиры или частного дома провода сечением 4 мм 2 прокладываются между распределительными коробками в розеточных группах. От распределительной коробки до 2.Розетка 5 мм 2 при условии включения обычных бытовых приборов малой мощности, телевизора, утюга, холодильника, ручных электроинструментов и другого оборудования.

В распределительных и розеточных коробках кабель наматывается до 15-20 см, внешняя оболочка снимается до 10 см, изоляция от проводов в распределительной коробке 5 см, в розетках до 1 см. Оголенные концы в распределительной коробке для подключения к розетке скручиваем между собой двумя плоскогубцами … Оба провода зажимаются вместе около конца изоляции, а около оголенных концов.Первые остаются неподвижными; в последнем случае производятся вращательные движения для скручивания пары или более проводов.

В то же время нужно иметь чувство меры, крутить круто, но не перетягивать, пока крутка не сломается. В классическом варианте концы витков в распределительных коробках сваривают сварочным аппаратом, понижающим трансформатором постоянного тока с графитовым электродом. Но чаще всего установщики этих технологий не придерживаются, закрутки просто изолируют изолентой или пластиковыми заглушками.Читайте также статью: → «».

От распределительного щита до розетки провода кабеля подключаются в соответствии с требованиями ПУЭ, по цвету. От фазового контакта идет красный или коричневый провод, они тоже подключаются в распределительной коробке и уходят в розетку. Нейтральные провода с синей изоляцией и желто-зеленой изоляцией подключаются по всей сети, начиная с шины заземления в распределительном щите.

Розетка подключается к выходящим из розетки проводам, фазный и нейтральный проводники присоединяются к контактам, в которые вставляется вилка от электроприборов.Провод заземления к контакту с символом заземления, способы крепления проводов к контактам могут быть разными, это зависит от типа розеток.

Есть контактные группы с винтовыми или пружинными зажимами. После подключения провода и корпус розетки упаковываются в розеточную коробку, вкручиваются распорные винты, все закрывается лицевой декоративной крышкой.

Особенности подключения силовых кабелей к батарее или другим источникам постоянного тока

На промышленных объектах и в быту часто используется оборудование, работающее от источников постоянного тока.Наиболее распространены аккумуляторные батареи:

Используются для стартера, запуска двигателя и питания другой автомобильной техники;
Подключение к зарядным устройствам;
К инверторам (преобразователям) напряжения постоянного тока в переменный ток 12 / 220В; 24 / 220В и другие;
Аккумуляторы активно используются в качестве резервных источников питания при отсутствии напряжения в промышленной сети и других опциях.

Во всех этих случаях для обеспечения длительной и безотказной работы оборудования очень важно правильно подключить кабель:

Самое главное требование для подключения кабеля или отдельных проводов к аккумулятору это полярность.В противном случае электронные компоненты оборудования могут перегореть и аккумулятор разрядится. Провод, подключенный к положительной клемме, обычно устанавливается с красной изоляцией, к отрицательной подключаются синие или черные провода.

На корпусе аккумулятора рядом с контактами отмечены «+» и «-». Такие же обозначения ставятся на подключаемом оборудовании и на концах проводов с обеих сторон;

Обязательно учитывать сечение проводов, оно должно соответствовать токам подключаемой нагрузки, это можно правильно определить по заранее рассчитанным таблицам.
Большое значение имеет надежность подключаемых контактов; для этого для кислотных аккумуляторов делают специальные выводы, свинцовые или латунные. Конструкция клемм предусматривает расположение проводов и контактов аккумулятора; зажим осуществляется болтами. Для литий-ионных аккумуляторов контактные соединения могут иметь различную конструкцию.

Перед подключением всех элементов к контактам аккумулятора очень важно убедиться, что они чистые, особенно на кислотных аккумуляторах, которые находились в эксплуатации.Оксид накапливается на элементах из свинца и латуни, что препятствует прохождению тока. Для его удаления используются металлические щетки; можно взять жесткую зубную щетку, чтобы обработать контакты щелочным раствором, нейтрализующим кислотные компоненты. После чистки можно надеть клеммы с проводами на контакты аккумулятора и зажать их болтами.

Подключение усилителя (сабвуфера) к автомобильному аккумулятору

Некоторые любители громкой музыки устанавливают усилители мощности на автомобильные стереосистемы и плееры.Проблема с этой схемой – высокое энергопотребление, автомобильного аккумулятора не всегда хватает для питания автомобильного оборудования и музыкального оборудования. В этом случае используйте отдельный дополнительный аккумулятор. В любом случае важно правильно рассчитать все необходимые параметры и правильно выполнить установку:

В первую очередь они определяются с местом установки усилителя, обычно это делается в задней части автомобиля в багажник;
Рассчитано расстояние для прокладки силовых кабелей до аккумулятора;
Выбирается марка кабеля и рассчитывается сечение проводов исходя из мощности усилителя.

Для автомагнитол используются усилители мощностью 50 – 80 Вт, расчеты ведутся по формуле:

I = P / U Протекающий по проводам ток «I» равен к отношению мощности усилителя «P» к напряжению автомобильного аккумулятора «U». Если у вас четырехканальный усилитель 60Вт х 4 = 240Вт, общая потребляемая мощность. Сила тока в цепи питания сабвуфера составит 240Вт / 12В = 20А. Для запаса мощности прибавьте около 20% и по таблице выберите необходимое сечение провода из расчета на ток 24А.При постоянном токе мощность существенно зависит от длины провода от источника питания до потребителя.

Практика показывает, что сечение 1,5 – 2,5 мм вполне достаточно для питания усилителя от бортовой батареи напряжением 12 В.

Выбираются гибкие многожильные провода с надежным изоляционным слоем. Красный подключается к положительной клемме аккумулятора и соответствующей клемме усилителя через предохранитель рассчитанного значения тока.

От багажника до моторного отсека, где аккумулятор 4-5м, трос проложен в гофрированном шланге. В перегородке лицевой панели гофра прокладывается через технологические отверстия с резиновыми прокладками для предотвращения истирания изоляции и коротких замыканий в условиях вибрации. Отрицательный провод подключается между отрицательной клеммой усилителя и ближайшим болтом на кузове автомобиля в багажном отделении.

Совет №2.Не рекомендуется прокладывать провода управления и динамика параллельно, рядом с проводами питания. Это вызовет шум и искажение при воспроизведении звука.

Для подключения бортовой аппаратуры к аккумуляторной батарее обычно используются кабели с гибкими многожильными проводами. Для прокладки линий наружного освещения розеточные группы скрытой проводки прокладывают марки с монолитными жесткими проводами небольшого сечения. Для подключения распределительного щита от подстанций и ВЛ используются кабели большого сечения 10, 16 мм 2 и более с монолитными жилами и многожильные провода из алюминия или медного сплава.

Некоторые марки силовых кабелей

Производители выпускают большое количество марок проводов с многожильными жилами, но только несколько видов пользуются большим спросом для подключения бытового, промышленного оборудования и индивидуальных конструкций. Читайте также статью: → «».

ВВГ. Прокладывается силовой кабель с многопроволочными медными жилами, герметично закрытыми и прочной ПВХ изоляцией для подключения распределительного щита по воздуху по трассам, вдоль стен, подземных и кабельных каналов в различных конструкциях.Он очень гибкий и подходит для трасс с множеством поворотов и поворотов.

АВВГ. Это практически тот же кабель, что и ВВГ, но буква «А» означает, что токопроводящие жилы из алюминиевого провода, без буквы, по умолчанию означает, что провода медные.

Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты слоем виниловой изоляции, «G» – неизолированный кабель не имеет дополнительной броневой защиты.

Технические характеристики:

АВК. Кабель имеет коаксиальную структуру, в центре – монолитная алюминиевая жила, затем изолирующий виниловый слой, который экранирован тонкими алюминиевыми проводами, расположенными в ряд по диаметру по всей длине. Внешний корпус выполнен из прочного герметичного пластика.

Кабель очень практичный, его можно прокладывать от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из главных его преимуществ – исключение возможности несанкционированного подключения на неконтролируемых участках маршрута.

СИП-4. Особенностью этого кабеля является его самонесущая конструкция, что позволяет размещать кабель на воздушных линиях без подвеса.

Это качество делает его универсальным, его можно укладывать вдоль стен конструкций, подземных и кабельных каналов, в помещениях с повышенной влажностью. Он имеет надежную герметичную ПВХ изоляцию на каждом многожильном проводе.

Основные параметры СИП-4:

Количество и сечение жил, мм 2	внешний Ø мм	Масса SIP кабеля, кг / км
1×16	7.5	70
1×25	8,5	100
2×16	15,5	140
2×25	17,5	200
3×16	16,5	205
3×25	18,5	290
4×16	18,5	280
4×25	21,0	395

Для питания от ВЛ до КРУ жилого дома обычно используют кабель 3х16 или 4х16; такого количества жил в кабеле и сечения вполне хватит на потребляемую мощность в бытовых условиях.

АВБбШв / ВБбШв. Конструктивной особенностью этого кабеля является наличие армированного слоя, на поверхность кабеля намотаны две стальные полосы таким образом, чтобы верхняя перекрывала зазоры между витками нижней ленты. Кабель полностью армирован, кроме того, на каждой жиле имеется ПВХ-изоляция и общая оболочка.

Расшифровка маркировки:

A – алюминиевые жилы могут быть монолитными или скрученными из отдельных проводов, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
Б – виниловая изоляция проводов;
BB – ремни стальные бронированные;
ШВ – шланг ПВХ в качестве наружной изоляционной оболочки.
Шв нг – может означать, что утеплитель выполнен из негорючих материалов.

В структуре кабеля может быть от 1 до 5 жил одинакового или разного сечения, обычно заземляющий провод желто-зеленого или нейтрально-синего цвета, делают меньшего диаметра. Для подключения частных домов не используйте кабели с сечением провода более 16 мм 2.На промышленных объектах сечение может достигать 300 мм 2 и более.

Технические характеристики:

Количество жил, мм 2	Диаметр кабеля наружный, мм		Масса 1 км кабеля, кг
	Диаметр кабеля наружный, мм		АВБбШв		АВБбШв нг
	~ 660 В	~ 1000 В	~ 660 В	~ 1000 В	~ 660 В	~ 1000 В


3×4	15.5	17	380	435	395	450
3×6	16,5	18	435	495	450	510
3×10	19,0	19,5	575	595	595	615
3×16	21,5	22,0	720	744	745	770
3×25	25	25.5	955	980	985	1010
3×35	27,0	27,5	1135	1160	1170	1200
3×50	30,5	31,0	1445	1480	1490	1525
3×4 + 1×2,5	16,5	–	420	–	435	–
3×6 + 1×2.5	17,5	–	490	–	505	–
3×6 + 1×4	17,5	19,0	370	555	390	570
3×10 + 1×4	30	–	675	–	695

Кабель с броневой защитой разрешается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использования его в других более благоприятных условиях.

Ошибки при выборе кабеля и подключении

Чаще всего при выборе кабеля допускаются грубые ошибки при проведении монтажных работ. Обязательно учтите условия, в которых он будет использоваться, и рассчитайте необходимое сечение. При установке армированного кабеля большого сечения там, где достаточно ВВГ 3х6, возникнут лишние финансовые затраты и проблемы в монтажных работах. Вы не получите преимуществ при эксплуатации и экономии.
При подключении к шинам PDS не устанавливайте медные наконечники на алюминиевые провода и наоборот.Неоднородные металлы имеют разное сопротивление, что приводит к большим токовым потерям и нагреву проводов в точках соединения.
Старайтесь, чтобы шины в распределительном щите и провода были из одного металла, меди или алюминия. Если они разные, используйте комбинированный переходник для соединения алюминия с медью.
После подключения кабеля к шинам или автоматическим выключателям подключите максимально возможную нагрузку на пару часов. Затем обесточьте PDP и растяните все болтовые соединения на контактах.Это особенно важно на промышленных объектах, где в сети длительное время находятся большие токовые нагрузки, контакты проверяются и вытаскиваются раз в неделю. Если зажим будет недостаточным, контакты перегорят.
Не рекомендуется наматывать конец неизолированного провода на зажимной болт с шайбой для контакта с шиной. У такого соединения площадь контакта меньше, чем у наконечника, потери тока будут больше.

Часто задаваемый

в опросах

Вопрос №1. Можно ли подключить к АКБ алюминиевые провода от АВВГ?

Нет, особенно в кислой среде, будут большие потери тока из-за разницы в сопротивлении на переходах. Выводные контакты, клеммы могут быть медными, а также алюминиевыми.

Вопрос №2. В автомобиле усилитель с питанием 220В можно подключить через инвертор 12 / 220В?

Практически возможно, но лучше использовать 12В оборудование в целях экономии энергии и безопасности.

Вопрос № 3. Какая проволока лучше всего подходит для соединения сварочных аппаратов?

Можно с многожильным ВВГ, но лучше с резиновой изоляцией КГ, сечение рассчитывается исходя из мощности устройства.

Вопрос № 4. От линий электропередач до распределительных щитов дома, какой кабель лучше использовать?

Лучше всего марки СИП сечением 10 – 16 мм2, этого вполне достаточно, меньше затрат на установку, не требуется дополнительный кабель на расстоянии до 20 м.

Вопрос № 5. Кабель проходит по бетонному забору, постоянно подключается, ворует электричество, портит изоляцию, как этого избежать?

Можно, конечно, закопать кабель или провести по ВЛ, если это дорого или невозможно, лучше всего установить кабель АВК. Его конструкция исключает возможность несанкционированного подключения на неконтролируемых участках.

Силовой кабель ВВГ является наиболее востребованным проводником электрического тока в связи с невысокой ценой на изделие и возможностью применения практически во всех видах электромонтажных работ.Если говорить о технических характеристиках провода, то следует отметить, что они зависят от его сечения и количества токопроводящих жил. Чтобы разобраться во всех параметрах, необходимо рассмотреть несколько брендов и определить их зависимость. То есть для сравнения: кабель ВВГ – технические характеристики.

Особенности конструкции

Начнем с того, что ВВГ в первую очередь делится по количеству жил. Всего пять типов:

Одноядерный.
Двухжильный.
Трехжильный.
Четырехъядерный.
Пятиядерный.

Первая и вторая категория предназначены для прокладки однофазной сети переменного тока. А если одножильный кабель проложен в два ряда параллельно, то двухжильный кабель укладывается в один ряд. В этом случае одна жила подключается к фазе, вторая – к нулю. В этом случае нейтральный провод обычно синий или синий.

Третья категория – это тоже кабель для сети переменного тока, только в него входит еще и заземляющий провод.Он желто-зеленого цвета. Четырех- и пятижильный провод – это кабель, который устанавливается в трехфазных сетях. И если в первых трех жилах есть фазы, а в четвертой нулевая, то ко второй добавляется заземляющая жила.

Поперечное сечение

Если кабель ВВГ одножильный, то сечение его жилы варьируется в пределах 1,5-240 мм².
В двух-, трех- и четырехжильном исполнении максимальный размер составляет до 95 мм².
В пятижильном до 50 мм².

При увеличении сечения основных проводов сечения нулевого и заземляющего проводов уменьшаются.Вот несколько примеров той же настройки:

2,5 – 1,5 – 1,0.
10 – 6 – 4.
25–16–10.
50–25–16.

Все эти данные включены в маркировку силового провода. Вот еще несколько примеров.

Кабель ВВГ 4x Он расшифровывается – цифра «4» означает, что это четырехжильный вариант. Цифра «10» – это сечение в мм².
ВВГ 5х Это пятижильный провод площадью 6 мм².

Внимание! Самые распространенные модели ВВГ, в которых прокладываются жилы с разным сечением, бывают четырех- или пятижильными. Их обычно называют специалисты – три (четыре) плюс.

Электропроводящий экран.
Металлический экран.
Прослойка.
Shell.

Кстати, именно количество слоев изоляции определяет внешний диаметр самого провода. Конечно, на этот показатель также будет влиять количество проживающих в нем. Например, кабель с поперечным сечением 1,5 мм² может иметь диаметр 5 мм или 50 мм. Последний представляет собой четырехжильный вариант с усиленной изоляцией.И чем больше диаметр, тем выше вес изделия, который варьируется от 39 кг / км до нескольких тонн. Понятно, что этот показатель повлияет на удобство использования провода при его установке и подключении.

Допустимый ток

Продолжаем разбираться с кабелем ВВГ и его техническими характеристиками, где есть еще один, относящийся к основной категории. Это пропускная способность по току, которая также зависит от поперечного сечения и количества проводящих жил.Опять же, мы приведем несколько примеров, которые продемонстрируют эту зависимость.

Сечение жил 1,5 мм². В этом случае двухпроводный провод может пропускать ток 24 А, трехпроводный 21 А, четырехпроводный 19 А.
2,0 мм²: двухжильный – 33 А, трехжильный (ВВГ 3 × 2) – 28 А, четырехжильный – 26 А.
4 квадрата: двухжильный – 44, три (ВВГ 3 × 4) – 37, четыре (4 × 4) – 34.
квадрат 6 мм: два – 56, три – 49, четыре (4 × 6) – 45.
квадрат 10 мм: два – 76, три – 66, четыре – 61.

Поперечное сечение 1.5 квадратов – сопротивление 12 мОм / км.
2-4 квадрата – 10 мОм / км.
6 мм² – 9 мОм / км.
Более 10 – 7.

Внимание! Возьмите провод по сопротивлению – нужно учитывать, что эти индикаторы работают при температуре + 20С.

Условия использования

Производители устанавливают определенные условия, при которых кабель ВВГ можно прокладывать и эксплуатировать.

Монтаж и монтаж можно проводить при температуре не ниже -15С.
Эксплуатация в диапазоне от -50С до + 50С.
В нестандартных ситуациях температурный режим может повышаться до + 70С. А в случае аварии (кратковременной) до + 80С.
Влажность – до 98%.
Радиус изгиба – не менее 7,5 диаметров самого кабеля.
Срок службы (гарантированный) – до 30 лет. Практика показывает, что этот срок при правильной эксплуатации может быть вдвое больше.
Установка может осуществляться по воздуху.Но если высота кладки будет выше 4300 м над уровнем моря, то для укладки придется использовать специальные путепроводы.
В производственных помещениях, где наблюдается повышенная коррозионная активность, установка должна производиться в специальных боксах.

Заключение по теме

Выбирать кабель ВВГ необходимо по мощности потребителя и силе проходящего по нему тока. Так что для освещения подойдет и кабель ВВГ 2х1,5, на ВВГ 3Х2.5 розеток (с заземлением). Для некоторых бытовых приборов лучше провести отдельную линию. Например, перед ВВГ кондиционер 3х2,5 или 4х2,5.

Пятижильный кабель 5 x 6 или 5 x 10 лучше всего проложить к дому. Оба варианта выдержат любую мощность. Единственный момент – это прокладка кабеля, она может быть надземной или подземной. Поэтому для подвесного монтажа лучше всего использовать кабель ВВГ 5х6, для подземного 5х10. Кстати, как показывает практика, для небольшого загородного дома вполне достаточно 5х6.

условия и порядок выполнения работ

Наша компания предоставляет широкий спектр работ по прокладке кабеля любой длины и в любых климатических условиях. Технологии укладки совершенствуются день ото дня, и мы постоянно повышаем квалификацию наших инженеров, закупаем лучшее оборудование и расходные материалы. В нашем арсенале работы как на крупных промышленных объектах, где требовались источники до 40 кВт и длина кабеля более 20 000 м, так и в частных домах и квартирах.

Методы прокладки кабеля

Теперь нам доступны следующие методы прокладки кабеля:

1. Гофрированная труба из поливинилхлорида и металлических сплавов. Возможна установка как в помещении, так и на открытом воздухе, удобный и простой способ обойтись без массивных воздуховодов и их многочисленных соединений. Возможна установка в любой плоскости, на полу, на потолке или стене, очень практичная система крепления.

2. Прокладка кабеля в траншее. Из названия понятно, что веду земляные работы, этот способ подходит для подключения электрических сетей различных зданий, предприятий поблизости, для подключения осветительных мачт на автомагистралях.Но есть ряд ограничений к таким работам, точнее даже запретов: прокладка кабеля запрещена там, где ведутся интенсивные строительные или земляные работы, где есть подвижный грунт, подземные течения (здесь это скорее рекомендательный характер), где агрессивный грунт его химический, физический состав, который может привести к разрушению силового кабеля, вблизи болот глубиной более метра и вблизи грунтовых вод

3. Трубы – обычно используются там, где влажность превышает допустимые нормы. Сами трубы плотно скрывают кабель и позволяют использовать его как в бытовых условиях, так и в экстремальных (по влажности) условиях

4.Короб из ПВХ – самый известный способ кабельной разводки, простой в установке, относительно дешевый, отлично подходит для небольших помещений и частного сектора. Коробки имеют стандартные размеры и крепления, поэтому при необходимости всегда можно купить недостающую деталь или заменить сломанную

Не всегда возможно закрепить кабельную линию описанными выше способами. И тут на помощь приходит «Подвесной способ прокладки кабеля питания»

Какой он? Подвешивание кабеля осуществляется с помощью различных опор, столбов, служащих для освещения городских и загородных трасс, также возможна установка линий электропередачи столбов с нуля.Прокладка воздушного кабеля – единственно возможный метод в условиях стесненности частных или коммерческих зданий. Но здесь есть ряд подводных камней, проект следует правильно рассчитывать с учетом погодных условий местности. Сильные порывы ветра могут легко сломать или даже вырвать опоры электрического провода, а сильное обледенение может привести к обрыву кабеля. Специалисты НПО «ПромЭлектроАвтоматика» разработают правильный проект с учетом всех возможных рисков, подберут наиболее подходящий кабель с необходимым набором характеристик кабеля (морозостойкость, прочность на разрыв, динамическая стойкость).Заказав прокладку кабеля в нашей компании, вы получите лучшие условия и гарантии работы.

Прокладка силовой кабельной линии

Как известно, надежность электропроводной линии не в последнюю очередь зависит от качества прокладки и монтажа кабеля. При этом следует учитывать, что вес силового кабеля может быть значительным, а гибкость его невысока, поэтому установка линии электропередачи требует привлечения большого количества человеческих ресурсов, имеющих опыт подобных работ.Для подключения и заделки силовых кабелей, а также для подключения их к электрооборудованию используются кабельные муфты и специальные заделки. Правильная обрезка концов кабеля, чистота и аккуратность при их обрезке, соединении или заделке существенно обеспечивают бесперебойную работу кабельных линий. Для обеспечения требований к качеству муфт, установка муфт в нашей компании разрешена электрикам, имеющим высокую квалификацию (не ниже четвертой категории) и прошедшим специальные курсы.Установщики имеют сертификаты на право сборки муфт соответствующей категории. Свидетельство обновляется с инструктажем каждые три года. Опыт эксплуатации кабельных линий показывает, что кабельные линии, проложенные высококвалифицированными специалистами на основе профессионально выполненного проекта, с учетом условий монтажа и исходных данных для расчета допустимого тока нагрузки, служат дольше и не теряют своих свойств. И что немаловажно, позволяет экономить электрооборудование (трансформатор, распределительную подстанцию, ВРУ) и тем самым дает уверенность в бесперебойной работе энергосистемы.По окончании прокладки силового кабеля необходимо проверить целостность проложенных кабельных линий и провести пуско-наладку электрооборудования и испытание электролаборатории силового кабеля. Услуги электроизмерительной лаборатории оказываются нашей организацией как в составе электромонтажных и пусконаладочных работ, так и отдельно для измерения параметров электроснабжения и кабельных линий. Помните: все электромонтажные и пусконаладочные работы должны выполняться с соблюдением правил техники безопасности.

Реализованные проекты

За последние несколько лет нашей компанией построен и введен в эксплуатацию ряд энергообъектов в Москве и Московской области.

Среди наших заказчиков: ОАО «Терна», Завод Формолин, Завод Полиграфинвест, Винный завод «Евгений Бушелье», «Русский хлеб», ООО «Дворец правосудия» и Комплекс здания Правительства Московской области.

Кабели, электропроводка и безопасность

Плохо установленное, неисправное или старое электрическое оборудование представляет собой серьезный риск поражения электрическим током или возгорания, что может привести к летальному исходу.

Негабаритные электрические кабели представляют собой обычную опасность в старых домах. В старых домах могут потребоваться электрические кабели большего диаметра из-за повышенной нагрузки на электрические цепи, вызванной новыми электроприборами или арматурой. Даже в новых домах важно, чтобы кабели были достаточно большими, а цепи могли соответствовать требованиям ожидаемого количества людей в доме и нести нагрузку на устройство. Вопрос цены на кабель, в том числе на проводку, здесь не на первом месте.

Электрические кабели становятся небезопасными, если обнажены оголенные провода, они трутся или растягиваются о стальную конструкцию или другие неровные края. Гвозди, шурупы и домашние вредители также могут повредить кабели, что может привести к сбоям в работе электросети, поражению электрическим током или возгоранию. Очень важно следить за тем, чтобы электроустановки и арматура были изолированы от домашних вредителей.

Проблемы с вредителями могут включать:

мыши и крысы обгрызают изоляционную оболочку электрических кабелей и зачищают оголенные провода
тараканы, мыши и муравьи гнездятся и вызывают сбои в работе электрооборудования
В тропиках местные муравьи наводняют электрические проводники, проводку, арматуру и приборы
диких животных, которые обнаруживают подземные кабели или прерывают опору земли.

Неправильная проводка тоже очень небезопасна. Электрические предохранительные выключатели и автоматические выключатели могут не работать должным образом, если электрическая арматура неправильно подключена, и это увеличивает риск поражения электрическим током и возгорания. Неправильная разводка арматуры также может вызвать пожар, а открытая бытовая электропроводка может представлять серьезную угрозу безопасности.

Стоимость прокладки кабеля в Москве и Московской области зависит от типа прокладки, объема работ и сложности поставленной задачи.Компания «Электрик-МСЦ» предлагает полный комплекс услуг по прокладке силовых кабелей и электромонтажа. Использование современных технологий и оборудования, а также высокая квалификация сотрудников позволяют нам устанавливать приемлемую стоимость прокладки кабеля и гарантировать безупречное качество выполняемых задач.

Стоимость прокладки силового кабеля и виды работ

Стоимость установки силовых кабелей напрямую зависит от выбранного способа монтажа. Сотрудники компании «Электрика-МСЦ», имея группы доступа для всех видов работ, выполняют:

Наружная кабельная разводка, стоимость которой значительно ниже по сравнению с ценой скрытого монтажа.В этом случае провод крепится с помощью скоб и зажимов.
Утопленный монтаж. Прокладка кабеля, цена которой указана в нашем прайс-листе, включает измельчение стен и прокладку кабеля в перегородках горячего копчения. Проволока будет скрыта от посторонних глаз, недоступна для детей и домашних животных.
Прокладка кабеля в кабельном канале. Оптимальный вариант для офиса, торгового центра, коттеджа: кабель помещается в специальный бокс, и хозяин помещения легко может добавить в кабельный канал дополнительный провод или отремонтировать проводку.
Траншейная прокладка силового кабеля (конкретный способ подземной прокладки силового кабеля описан в проекте).
Монтаж ВЛ с фарфоровыми изоляторами и удлинителями.
Прокладка низковольтного кабеля (телефон, телевизор, сигнальные провода и др.).

Прейскурант на прокладку кабеля:

№ п / п	Наименование работ	Ед.	Кол-во	Цена за шт. (тереть.)
	Подготовительные работы
1	Отбивка стен (бетон) 20х20 мм.	т.п.	1	270
2	Отбивка стен (кирпич) 20х20 мм.	т.п.	1	220
3	Стены штробленные (гипс) 20х20 мм.	м.	1	170
	Прокладка кабеля, канала, гофры
1	Монтаж гофры, трубы ПВХ под хомут	м.п.	1	40
2	Монтаж гофры, труб ПВХ без хомутов	м.п.	1	30
3	Монтаж воздуховода (кабельного канала) электрический	м.п.	1	50
4	Установка почты. ящик (бетонный)	т.п.	1	50
5	Прокладка кабеля до 4 мм2.	м.	1	35
6	Прокладка кабеля в гофре	м.п.	1	15
7	Прокладка силового кабеля до 10 мм2.	м.	1	60
8	Прокладка силового кабеля более 10 мм2.	м.	1	немецкий дог.
9	Прокладка кабеля в кабельном канале от 4 мм2 до 10 мм2.	м.	1	40
	Выезд мастера (в пределах МКАД) бесплатно
	Выезд мастера (до 25 км от МКАД) – 800 руб.
	Выезд мастера (от 25 км от МКАД) – 800 руб. + 30руб. за 1 км. с МКАД
	Минимальная стоимость электромонтажных работ по Москве	3000 руб.
	Минимальная стоимость электромонтажных работ в Подмосковье	от 3000 руб.
	Коэффициент для работы более 3 метров	1,3

Монтаж электрических кабелей выполняется в строгом соответствии с требованиями Правил электромонтажа квалифицированными специалистами.На все виды работ предоставляется длительная гарантия. При необходимости наши сотрудники помогут в оформлении проектной документации и получении необходимых разрешений, а также помогут приобрести все необходимое оборудование и расходные материалы.

Сложно не согласиться с тем, что внешне привлекательные декоративные светильники в парке будут смотреться не очень красиво, если подвести к ним электрические провода по воздуху. К тому же воздушная линия электропередачи создаст много проблем при использовании земли по прямому назначению.В этой ситуации есть только один правильный выход – прокладка электрического кабеля в траншее под землей.

Достоинствами этого метода являются: хорошая защита силового кабеля от повреждений при падении деревьев, сильном ветре, снегопаде или других осадках. Линии электропередач, проложенные в траншее под землей, менее подвержены электромагнитным воздействиям, создаваемым соседними кабелями, телемеханическими и железнодорожными сигнальными цепями, а также другими подземными системами связи.

Какие кабели подходят для подземной прокладки?

Большинство специалистов в области электрических систем утверждают, что проложенные в земле силовые кабели следует изготавливать с использованием специальных материалов , в том числе используемых для изоляции.Более того, это утверждение подтверждается установленными стандартами ПУЭ. Спорить с правилами устройства электроустановок, а тем более нарушать их категорически противопоказано.

Естественно, есть еще обратная сторона этих правил , так как они были написаны в прошлом веке, но это никто не учитывает. При этом большинство электриков это понимают, но спорить с этим не хотят – для себя это будет дороже.Поэтому нужно знать, что написано в этих правилах, и какие электрические кабели можно использовать для прокладки в траншеях под землей? В ПУЭ есть недвусмысленное заявление по этому поводу.

Электропровод или кабель следует использовать только в той области, которая указана в технической документации для эксплуатации таких изделий.
Для линий электропередач, проложенных под землей или в воде, нужно использовать в основном изделия с высокой степенью защиты – армированные кабели.Металлическая оболочка такой проволоки должна иметь внешнее покрытие, устойчивое к химическим и механическим воздействиям.

Естественно, такие составы несколько непривычны для обычных людей, которые из всего объема информации понимают, что нужно использовать специальный кабель. Проще говоря, силовой провод, используемый в траншее, должен иметь качественную защиту от влаги и внешних механических воздействий. Кроме того, они должны иметь повышенную прочность на разрыв, что необходимо для хорошего сопротивления движению почвы.Под такие параметры проводка с маркировкой стандартов ВББШв или АВББШв .

Если просто открыть спецификацию любого современного провода и прочитать все его характеристики, то большинство кабелей полностью соответствуют нормам для использования в траншеях под землей. Современные силовые кабели полностью соответствуют требованиям влагозащиты и прочности при отрыве. Единственное, чего у них нет, так это броневой защиты, но такая степень защиты вряд ли понадобится. при прокладке сети подземного освещения на дачном участке.

В общем, может возникнуть любая ситуация, но в тех же ПУЭ просто описаны правила прокладки силовых кабелей. На практике для работы на дачном участке в принципе подойдут любые качественные проводники, подходящие по сечению. Совершенно иная ситуация с правильностью прокладки высоковольтных проводов.

Требования к кабелям, проложенным под землей

Перечислять все требования к подземной проводке долго и просто бессмысленно. Поэтому ниже будет рассмотрено большинство из них, что действительно касается прокладки силовых кабелей в траншеях.

Глубина , на которой кабель должен уйти под землю. Если кому-то кажется, что можно просто присыпать электропровод землей и этого будет достаточно, чтобы при любых земляных работах он не повредился лопатой, то это не так. На самом деле глубина, на которую провод должен погрузиться в землю, зависит от промерзания грунта и близости грунтовых вод, которые часто наносят непоправимый ущерб линиям электропередач в траншее. В ПУЭ четко указано, что кабель должен лежать в земле не менее 75 см, но важно учитывать, что это касается маломощных систем.
Высокозащищенная подземная электропроводка от механических повреждений. Для этого кабель продевается в специальную трубу или гофрированный шланг. Не думайте, что это перестрахование. Такие меры безопасности помогают избежать повреждения проводов льдом в зимнее время года и при движении по грунту. К тому же, как утверждают специалисты, проложенный в трубе кабель легче заменить при выходе из строя последней. Но в этой ситуации все зависит от того, как долго энергосистема пролежала под землей, так как очень часто труба со временем может разрушиться.
Засыпка песчаных траншей – тоже немаловажный фактор, обеспечивающий дополнительную защиту подземных кабелей от механических повреждений. Благодаря песчаной подушке проволока не будет контактировать с твердыми частицами почвы. В этом случае засыпка выполняется в несколько этапов: по дну траншеи и поверх уложенных проводов. Таким образом, электрический кабель оказывается между двумя слоями песка. Очень важно, чтобы постельное белье, как и постельное белье, было хорошо упаковано.
Сигнальная лента установки , играющая роль своеобразного маяка, предупреждающего о том, что под землей проходят электрические кабели. Лента укладывается поверх кабеля в траншее на расстоянии около 25 см над электросетью. Это связано с тем, что штык-нож на такой глубине отсутствует. В случае высоковольтной подземной проводки в качестве маяка используются кирпичи или бетонные плиты, уложенные поверх проводов.

Важно, чтобы подземные кабели не были слишком тугими – не экономьте на метражах проводов.Это необходимо для того, чтобы при движении почвы не двигался разрыв цепи . По технологии подземной прокладки проводов планируется оставить запас, который достигается прокладкой кабелей небольшими волнами.

Это касается наиболее значимых требований, в соответствии с которыми электрические линии прокладываются под землей. В дополнение к вышеуказанным стандартам PUE существуют также другие правила , которые могут выполняться очень часто.

Прокладка проводов под дорогами – они обязательно выполняются в толстостенной металлической трубе.Это происходит из-за повышенного давления на землю проезжающих автомобилей и грузовиков, что может вызвать смещение почвы. А, как известно, это может привести к обрыву электрических проводов.
Кабели проложены параллельно друг другу. В такой ситуации все будет зависеть от силовых характеристик электрической сети. Но в целом важно понимать, что в одну трубу нельзя провести несколько проводов, так как в случае выхода из строя одного кабеля соседний провод может выйти из строя.По нормам каждый провод должен быть помещен в гильзу брони и находиться не ближе 15 см от следующего кабеля.

Также нельзя проводить засыпку кабелей в землю без проверки . Совершенно необходимо проверить целостность проводки и только после этого полностью засыпать траншею землей. При этом визуального осмотра недостаточно, чтобы прозвонить провода с помощью приборов. Кроме того, немаловажную роль играет защита подземной проводки, о которой пойдет речь более подробно.

Требования ПУЭ по защите

Защита линий электропередачи считается важнейшим условием прокладки проводов в траншее под землей. Причем согласно ПУЭ к подземной проводке предъявляется весь перечень требований .

В месте, где линия электропередачи входит в дом, кабель помещается в гильзу из асбестоцемента, которая выступает как минимум на 60 см с каждой стороны стены.
На время прокладки подземной электропроводки кабели защищены кирпичом, уложенным поперек проводов, или асбестоцементной трубой.Это необходимо для защиты электросети от проседания грунта.
При прокладке нескольких проводов в одной траншее расстояние между соседними кабелями должно быть не менее 10 см для сети 10 кВ, 25 см для высоковольтной сети 20-35 кВ и 50 см между проводами разных организаций. .
Провода, проложенные в траншее, следует засыпать слоем грунта с прокладкой механической защиты или сигнальной ленты.
Сигнальную ленту нельзя класть прямо на кабель.От провода до маяка должно быть не менее 25 см по вертикали. В случае прокладки нескольких проводов в траншее, ленты укладываются отдельно над каждым кабелем.
Если кабельная линия пересекает другие системы связи, сигнальная лента укладывается не ближе 200 см от соседних коммуникаций.

Требования к испытаниям на электрическую утечку

После прокладки кабеля в траншее необходимо обязательно проверить утечку тока. Для этого в разных местах подземной ЛЭП берут пробу грунта .

При обнаружении утечки тока в какой-либо зоне применяется дополнительная защита или замена проводов на стойкие образцы электропроводки.
При проезде трассы в почве с агрессивной средой необходимо использовать катодную пароизоляцию.

После завершения земляных работ по прокладке подземной электросети и проверки ее на утечку тока, электромонтажная организация и представители заказчика составляют акт на скрытые работы.На основании этого документа в дальнейшем при необходимости будут проводиться ремонтные работы.

Основные этапы прокладки подземных электрических сетей

Земляные работы по прокладке электрокабелей в траншее обычно проводят с соблюдением определенных этапов .

Подземный электромонтаж проводится в установленном порядке и только аттестованными бригадами специалистов, обладающими достаточными навыками ведения земельных работ, связанных с электричеством.

Прокладка силового кабеля в земле (траншеях) наиболее экономична. Для этого используют кабели, армированные стальными лентами с наружным покрытием из кабельной пряжи. В одной траншее может быть не больше шести. Расстояние в свету между кабелями должно быть от 100 до 250 мм. Если кабели принадлежат разным организациям, то это расстояние увеличивают до 0,5 м.

Глубина прокладки кабеля до 35 кВ от планировочной отметки должна быть не менее 0,7 м, а при переходе дорог – 1 м, но не менее 0.5 м от дна дренажной канавы. Если выдержать эти расстояния невозможно, то кабели прокладывают трубами или отделяют друг от друга огнестойкой перегородкой.

Расстояния (габариты) от кабельных линий до инженерных сооружений и мест размещения объектов нормируются. Так, например, нельзя прокладывать кабели ближе 0,6 м от фундамента зданий; 0,5 … 1 м – от трубопроводов; 2 м – от теплотрасс; 3 … 10 м – от железных дорог; 1 м – от котлованов автомобильных дорог; 10 м – от оси крайнего провода и от опоры ВЛ выше 1 кВ; 1 м – от опоры ВЛ до 1 кВ и др.

Если кабели пересекаются с инженерными сооружениями, то, исходя из размера, установить механическую защиту кабелей. Чаще всего для этого кабель прокладывают в трубах. Эти трубы должны позволять замену кабелей, не мешая нормальной работе объекта, пересекаемого линией.

Если кабели прокладываются до возведения конструкции, то рядом с ними прокладываются пустые трубы для новых кабелей, если существующие повреждены.

В случаях, когда невозможно выдержать габариты, а также под прочным улучшенным покрытием кабели укладываются трубами и блоками.Это наименее экономичный способ прокладки кабеля. Блоки комплектуются из асбоцементобетонных и керамических труб или из специальных сборных железобетонных конструкций.

В блоках предусматривается 10% запасных труб или каналов, но не менее одной. При поворотах трассы и в точках перехода более 10 кабелей в земле устраивают специальные колодцы. Такие же колодцы устраивают на прямых участках труб или блоков. Расстояние между ними зависит от допустимого усилия при протягивании кабеля.

Небронированные кабели с утолщенными свинцовыми герметичными оболочками (например, SGT) укладываются блоками длиной более 50 м. На участках длиной до 50 м можно использовать бронированные кабели без внешних покрытий.

В каналах следует проложить линию с количеством кабелей более шести; и более 20 в тоннелях. Сверху на каналы укладываются съемные пластины. Вне зданий и во взрывоопасных установках каналы засыпаны песком или землей.

В каналах глубиной до 0,9 м кабели можно размещать снизу; в более глубоких каналах и туннелях – на кабельных сооружениях.Высота тоннеля должна быть не менее 1,5 … 1 м, а проход между конструкциями – не менее 1 м. Возможны локальные сужения проездов до 0,8 м по длине до 0,5 м. В дымовых туннелях установлены автоматические устройства пожаротушения и оповещения о возникновении. Для борьбы с попаданием воды в тоннель используются автоматические дренажные механизмы и т. Д.

Тоннели, где кроме кабелей есть и другие коммуникации (водоснабжение, отопление и т. Д.)), называются коллекционерами.

Во всех кабельных сооружениях (тоннелях, каналах, коллекторах) допускается использование небронированных кабелей. В распределительных устройствах следует использовать бронированные кабели с негорючим покрытием. Защитные оболочки из горючих волокнистых материалов на кабелях, проложенных в сооружениях, не допускаются. Для предотвращения коррозии и лучшей теплопередачи броню окрашивают в черный цвет.

Опорные конструкции для прокладки кабеля устанавливаются через 0,8 … 1 м. Между небронированными кабелями с металлической герметичной оболочкой и несущими (фиксирующими) конструкциями прокладывают пергамин, рубероид и др.мягкие материалы.

В производственных помещениях кабели прокладывают так, чтобы они были доступны для ремонта, и открыто, например, на лотках, для осмотра. В местах, где возможно механическое повреждение, а также везде на высоте до 2 м, кабели защищают. В напольных и межэтажных покрытиях кабели прокладываются в трубах или коробах. Концевая заделка кабеля в строительных конструкциях («монолитных») не допускается.

В остальном прокладка кабеля в производственных помещениях аналогична кабельной разводке.Отличие состоит в том, что в этом случае используются не только небронированные кабели, но и кабели с броней без защитных чехлов из горючих материалов. К тому же сечение кабеля не ограничено. Кабельную трассу под водой, например, на переходах через реки, каналы, заливы и т. Д. Выбирают на участках с дном и берегами, мало подверженными эрозии. Кабели заглублены на 0,5 … 1 м. Подводные препятствия объезжают или включают траншеи и переходы.

Кабели, пересекающие ручьи, их поймы и дренажные канавы, укладываются в трубы, заделанные в землю.В этом случае используются те же кабели, что и при прокладке в земле.

Кабели без подводных труб прокладываются в свинцовой оболочке с броней из плоских или круглых проводов с внешним защитным покрытием. Кабели с резиновой (пластиковой) изоляцией и с герметичной виниловой оболочкой. Кабели с бумажно-масляной изоляцией и алюминиевой герметичной оболочкой не подходят для прокладки под водой.

При переходе через реки с быстрым течением необходимо использовать кабели с двойной броней из круглой проволоки, хорошо воспринимающие значительные растягивающие нагрузки.Допускается переход несудоходных и неплавучих рек с медленным течением канатами с ленточной броней. Кабель выходит из воды с запасом 10 … 30 м в трубах, в колодцах.

При пересыхании торфяников кабель прокладывается от нейтральных грунтов на расстоянии 1,5 м по обе стороны от крайних кабелей для прокладки кабеля. Под кабелем и над ним должен быть слой грунта не менее 0,3 м. Небольшие водные ямы могут быть засыпаны землей или проходить по сваям с настилом или без него.Прокладывать кабель можно в трубах, блоках или закрытых лотках выше болота на 0,3 м над уровнем стоячей воды. Все эти конструкции крепятся на сваи.

В районах вечной мерзлоты действует ряд неблагоприятных факторов: трещины, вздутия, просадки, оползни и др. Прокладывайте кабели на этих участках, а также при глубоких сезонных промерзаниях под землей: в траншеях (до 4-х кабельных), в насыпях, кабельные лотки, каналы и коллекторы; или над землей; открываться на поверхности (пневмоподвеска), в защитных боксах, на путепроводах, в галереях, на стенах и конструкциях инженерных сооружений и под постоянными пешеходными мостами.

Траншеи устраивают в скальных образованиях (на глубине не менее 0,4 м), сухом песке и других грунтах с небольшими морозными трещинами и небольшой пучиной. В остальных случаях в траншеях следует использовать кабели с алюминиевой герметичной оболочкой и максимально прочной плоской проволочной броней (AP, AAP).

Кабели с ленточной броней допускаются при выполнении ряда мероприятий по борьбе с неравномерным пучением грунта и морозных трещин: насыпь, засыпка траншей песком или гравийно-галечным грунтом, устройство дренажных канав или щелей, засеивание кабельной трассы травой. или посадка кустарников и удержание снега.Все это очень дорого и требует много времени.

В районах с активным развитием бугров, пиков и оползней кабели вообще не прокладывают прямо в грунт. Каналы и подземные кабельные лотки водонепроницаемы.

Прокладка ВЛ до 20 штук производится на деревянных, более 20 – на железобетонных стойках. В особо сложных условиях (вечная мерзлота, полярная ночь, низкие температуры) кабели прокладывают по боковым поверхностям каналов тепловых сетей, систем водоснабжения и других устройств.

И.И. Мещерякова

Электроснабжение любого помещения или отдельной электроустановки начинается с ввода или провода питания. В Правилах электромонтажа нет строгого определения, в документе регламентируется только проверка и установка силового кабеля. В принципе, этот тип проводки может включать в себя любой проводник, который соединяет подстанцию с вводным устройством.

Провода, идущие от устройства ввода к распределительным щитам или шкафам, относятся к той же категории.То есть кабель в подъезде к вводному автомату вашей квартиры и провод, соединяющий автомат с вашим счетчиком (электросчетчиком), относится к мощности. Если счетчик установлен вне распределительного щита, он также подключается к машинам с помощью кабеля питания.

Как правильно выбрать силовой провод

Воздушные сети, питающие электроэнергию с помощью электрических столбов, нас не интересуют. Максимум, с чем вам придется столкнуться, – это силовой кабель от ближайшего столба к вашему частному дому.

Важно! Не путайте диаметр и сечение проводника. Раздел есть площадь!

Этот параметр не является догмой. Например, тот же провод 4 мм² рассчитан на продолжительную нагрузку в 38 ампер. При однофазном подключении 220 вольт это уже более 8 кВт нагрузки. Устанавливая входную защиту на 32 ампера (с соответствующими характеристиками), вы приближаетесь к максимальным возможностям подключения. Имеет смысл применить кабель питания сечением – 6 мм².

Рассмотренные цифры относятся конкретно к силовому проводу. Абонентская проводка к розеткам и осветительным приборам осуществляется жилым домом 1,5 мм². Исключение составляет силовая группа розеток для бойлера, электрической духовки, стиральной машины. Кстати, такую проводку тоже можно отнести к силовой, но не по назначению, а по нагрузке.

Отдельная тема – цветовое кодирование. Правила электромонтажа предписывают использование следующих цветов:

Рабочий ноль – синий цвет по всей длине жилы.
Защитное заземление – изоляция желто-зеленая, цвета расположены вдоль провода.
Фаза – для однофазного подключения требования к цветовой маркировке не предусмотрены.

Третий пункт рассмотрим подробнее. При трехфазном подключении каждая фаза имеет свой цвет. Это важно, потому что смешение фаз означает отключение электрической установки. Поэтому ПУЭ предписывают следующие обозначения:

A. желтая фаза
Б.Зеленая фаза
C. красная фаза

Для однофазного переключения (после трехфазного ввода) не имеет значения, между какой фазой и нулем формируются 220 вольт.

Для справки: европейская цветовая маркировка фаз отличается от требований ПУЭ.

В подавляющем большинстве случаев вам придется установить однофазный силовой кабель. Поэтому сложная маркировка вводов трехфазного тока вас не должна беспокоить.

Правильная прокладка кабеля питания

Если кабель прокладывается отдельно от электростанции (распределительного устройства) до ввода потребителя, необходимо только выполнить механические требования.

По стенам или несущим конструкциям проводка крепится на монтажных скобах. Если есть сомнения в прочности точек крепления, можно провести силовой кабель по направляющей: бандажной стальной полосе или несущему тросу.

Воздушная трасса (кабель свободно свисает от одной точки крепления к другой) требует либо прочной опорной оболочки, либо системы подвески.Чаще всего используется стальной трос.

Если трос самонесущий, используются специальные натяжные зажимы. Кабель в точке подхода к стене или другой конструкции закрепляется в устройстве, а его свободный конец направлен к точке входа.

Прокладка силовых кабелей в лотках широко распространена. Никаких приспособлений не требуется, провод укладывается в ящик и закрывается крышкой. Есть только несколько ограничений. Регулируется совместная прокладка силовых и слаботочных кабелей.Правила устройства электроустановок. Строгих запретов нет, за исключением резервирования линий электропередач. Их кладут отдельно.

Дело в том, что силовые кабели (если они не в стальной броне, соединенной с защитным заземлением) создают довольно сильные помехи. Нейтрализовать их фильтрами сложно: при изменении нагрузки меняется и характер помех. Кабель питания редко находится под стабильной нагрузкой.

Следовательно, линии питания, сигнала (связь, компьютерные сети, телевидение) и линии управления должны быть распределены.Как минимум, на разных сторонах ящика, а лучше в отдельных лотках.

Вне зависимости от способа монтажа ввод внешнего кабеля в комнату осуществляется с помощью изогнутой трубы, предотвращающей попадание влаги в комнату. Кабель должен входить в него снизу вверх, иначе влага может попасть во входной экран через оболочку.

Соединение кабеля питания

Подключение силовых кабелей влияет не только на безопасность. Хотя болтающийся провод под напряжением доставит немало хлопот.Плохая адгезия может вызвать искрение под нагрузкой, постепенное увеличение сопротивления и быстрый нагрев. Несмотря на негорючий утеплитель, это может стать причиной пожара.

Кроме того, плохой контакт на стыке приводит к потере мощности кабеля, сила тока может снизиться.

Казалось бы, зачем использовать отрезки проволоки, если можно натянуть неразрывную цепь. Однако в реальности случаются обрывы (необходимо делать аварийную стыковку), и кабеля может не хватить. Поэтому вопрос: «как подключить силовой кабель?» многих волнует.

	Поперечное сечение, мм 2
Проводники		алюминий
Шнуры для подключения бытовых электроприборов
Кабели для подключения переносных и мобильных приемников энергии в промышленных установках
Проволока витая двухжильная с многопроволочными жилами для стационарной прокладки на роликах
Незащищенные изолированные провода для стационарной проводки внутри помещений:
непосредственно на основаниях, на роликах, зажимах и тросах
на лотках, в ящиках (кроме глухих):


однопроводной
многопроволочный (гибкий)
на изоляторах
Незащищенные изолированные провода во внешней проводке:
на стенах, конструкциях или опорах на изоляторах;
входы воздуховодов
под навесами на роликах
Незащищенные и защищенные изолированные провода и кабели в трубах, металлических шлангах и заглушках
Кабели и изолированные провода в оболочке для стационарной электропроводки (без труб, шлангов и заглушек):
для жил, прикрепленных к винтовым клеммам
для паяных жил:
однопроводной
многопроволочный (гибкий)
Защищенные и незащищенные провода и кабели, проложенные в закрытых каналах или монолитно (в строительных конструкциях или под штукатуркой)

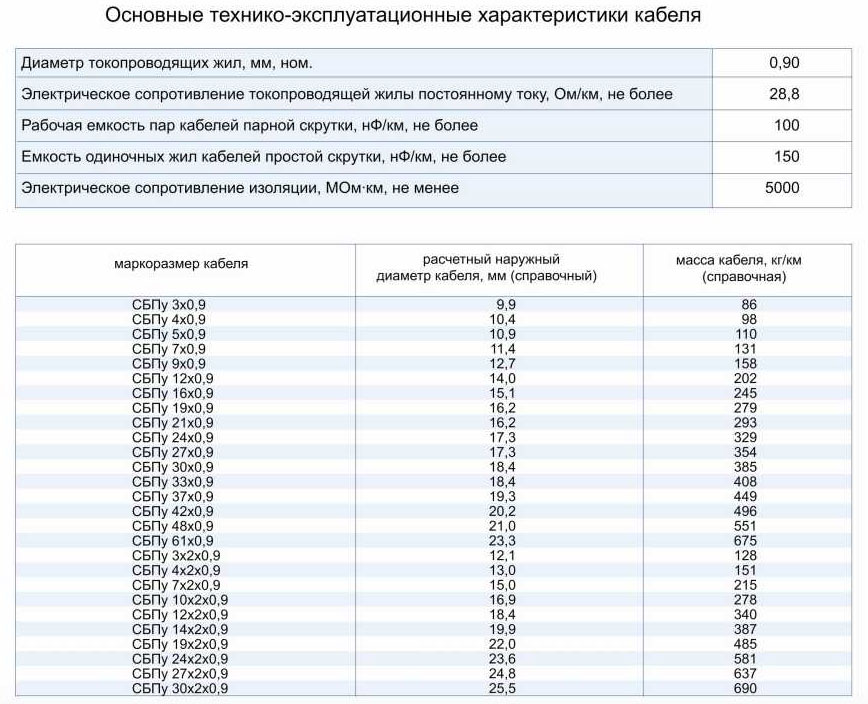

Вббшв вес: Кабель ВБбШв 5х50 – Кабельный Справочник

Вес кабеля, вес барабанов деревянных

Вес кабеля ВВГ

Вес кабеля КВВГ

Вес кабеля АВББШВ

Вес кабеля КГ

Вес кабеля АСБ

Вес кабеля АСБл, ЦАСБл

Наши партнеры

Заказать обратный звонок

Кабель силовой ВБбШв-ХЛ

Характеристики кабеля ВБбШв-ХЛ

ВБбШв-ХЛ 2х4 (ож)

ВБбШв-ХЛ 2х6 (ож)

ВБбШв-ХЛ 2х10 (ож)

ВБбШв-ХЛ 2х16 (ож)

ВБбШв-ХЛ 2х25 (ож)

ВБбШв-ХЛ 2х35 (ож)

ВБбШв-ХЛ 2х50 (мн)

ВБбШв-ХЛ 2х50 (ож)

<img src='/800/600/https/n-kabel.ru/img/img/kabely_vbshvngalsltx.jpeg' /> 5 (ож)”>ВБбШв-ХЛ 3х1.5 (ож)

ВБбШв-ХЛ 3х2.5 (ож)

ВБбШв-ХЛ 3х4 (ож)

ВБбШв-ХЛ 3х6 (ож)

ВБбШв-ХЛ 3х10 (ож)

ВБбШв-ХЛ 3х16 (ож)

ВБбШв-ХЛ 3х25 (ож)

ВБбШв-ХЛ 3х35 (ож)

ВБбШв-ХЛ 3х50 (ож)

ВБбШв-ХЛ 4х2.5 (ож)

ВБбШв-ХЛ 4х4 (ож)

ВБбШв-ХЛ 4х6 (ож)

ВБбШв-ХЛ 4х10 (ож)

ВБбШв-ХЛ 4х16 (ож)

ВБбШв-ХЛ 4х16 (мн)

ВБбШв-ХЛ 4х25 (ож)

ВБбШв-ХЛ 4х25 (мн)

ВБбШв-ХЛ 4х35 (ож)

ВБбШв-ХЛ 4х35 (мн)

ВБбШв-ХЛ 4х50 (ож)

ВБбШв-ХЛ 4х50 (мн)

<img src='/800/600/https/kabelopt.by/image/cache/catalog/photo/kabel/avbbshv/kabel_avbbshv5-400x400.png' /> 5 (ож)”>ВБбШв-ХЛ 5х1.5 (ож)

ВБбШв-ХЛ 5х2.5 (ож)

ВБбШв-ХЛ 5х4 (ож)

ВБбШв-ХЛ 5х6 (ож)

ВБбШв-ХЛ 5х10 (ож)

ВБбШв-ХЛ 5х16 (ож)

ВБбШв-ХЛ 5х25 (ож)

ВБбШв-ХЛ 5х35 (ож)

ВБбШв-ХЛ 5х50 (ож)

ВБбШв-ХЛ 1х120 (мн)

ВБбШв-ХЛ 1х240 (мн)

ВБбШв-ХЛ 2х6 (ож)

ВБбШв-ХЛ 2х10 (ож)

ВБбШв-ХЛ 2х16 (ож)

ВБбШв-ХЛ 2х16 (мн)

ВБбШв-ХЛ 2х25 (мн)

ВБбШв-ХЛ 2х25 (ож)

ВБбШв-ХЛ 2х35 (мн)

ВБбШв-ХЛ 2х35 (ож)

ВБбШв-ХЛ 2х120 (мн)

<img src='/800/600/https/labuda.blog/wp-content/uploads/2020/10/427931240a937a293b851f7b5c2db310.jpg' /> 5 (ож)”>ВБбШв-ХЛ 3х2.5 (ож)

ВБбШв-ХЛ 3х4 (ож)

ВБбШв-ХЛ 3х6 (ож)

ВБбШв-ХЛ 3х10 (ож)

ВБбШв-ХЛ 3х16 (ож)

ВБбШв-ХЛ 3х16 (мн)

ВБбШв-ХЛ 3х25 (ож)

ВБбШв-ХЛ 3х25 (мн)

ВБбШв-ХЛ 3х35 (ож)

ВБбШв-ХЛ 3х35 (мн)

ВБбШв-ХЛ 3х50 (ож)

ВБбШв-ХЛ 3х50 (мн)

ВБбШв-ХЛ 3х70 (мн)

ВБбШв-ХЛ 3х95 (мн)

ВБбШв-ХЛ 3х120 (мн)

ВБбШв-ХЛ 3х150 (мн)

ВБбШв-ХЛ 3х185 (мн)

ВБбШв-ХЛ 3х240 (мн)

ВБбШв-ХЛ 3х16+1х10 (ож)

5 (ож)”>ВБбШв-ХЛ 3х1.5 (ож)

5 (ож)”>ВБбШв-ХЛ 5х1.5 (ож)

5 (ож)”>ВБбШв-ХЛ 3х2.5 (ож)

5 (ож)”>ВБбШв-ХЛ 4х2.5 (ож)

5 (ож)”>ВБбШв-ХЛ 5х1.5 (ож)
