Методика измерения сопротивления изоляции

Измерение сопротивления электрической изоляции – наиболее частое измерение при проведении электротехнических работ. Основная цель данного вида измерений – определение пригодности к эксплуатации электрических проводников, электрических машин, электрических аппаратов и электрооборудования в целом.

Сопротивление изоляции зависит от различных факторов. Это и температура окружающей среды, и влажность воздуха, и материал изоляции и т.д. Единица измерения сопротивления – Ом. При замерах сопротивления изоляции величиной обычно является килоОм (1кОм) и мегаОм (1МОм).

Сопротивление изоляции чаще всего измеряют у электрических кабелей, электрической проводки, электродвигателей, автоматических выключателей, силовых трансформаторов, распределительных устройств. Основным прибором для замеров является мегаомметр (мегомметр). Мегаомметры бывают двух основных видов – стрелочные с ручным приводом и электронные с цифровым дисплеем.

В процессе измерений мегаомметр генерирует испытательное напряжение. Стандартные напряжения мегаомметров – 100В, 250В, 500В, 1000В, 2500В. Чаще всего используют мегаомметры на напряжение 1000В и 2500В, реже на 500В.

Проверка исправности мегаомметра

Перед выполнением замеров, необходимо проверить исправность используемого прибора. Для этого выполняется два контрольных замера. Первое измерение проводится при закороченных между собой проводах мегаомметра. В этом случае измеряемая величина должна быть равна нулю. Второе контрольное измерение выполняется при разомкнутых проводах. Измеряемая величина сопротивления должна стремиться к бесконечно большому значению.

Техника безопасности при проведении измерений

При замерах сопротивления изоляции необходимо соблюдать технику безопасности. Во-первых, пользоваться неисправным мегаомметром категорически запрещается.

Во-вторых, перед измерением необходимо проверить индикатором или указателем отсутствие напряжения на электрическом кабеле, двигателе или электрооборудовании. При отсутствии напряжения снимается остаточный заряд путём кратковременного заземления тех частей кабеля, двигателя или электрооборудования, которые в рабочем режиме находились под напряжением. Действия по снятию электрического заряда следует также проводить и после каждого замера.

Измерение сопротивления изоляции силовых электрических кабелей и электропроводки

Изоляция электрических кабелей и электрических проводов проверяется сначала на заводе изготовителе, затем перед непосредственной прокладкой, ну и после окончания электромонтажных работ. Количество замеров зависит от количества жил кабеля или провода.

Силовые электрические кабели и провода бывают трёхжильными, четырёхжильными и пятижильными. Три жилы – это или фаза, ноль и провод заземления, или три фазы «A», «B», «C». Четыре жилы – это три фазы плюс ноль (провод заземления или комбинированная жила PEN).

Пять жил – это три фазы, нулевой проводник и провод заземления.

Замеры сопротивления изоляции трёхжильного кабеля или провода выполняют следующим образом. Каждая из трёх жил проверяется по отношению к двум другим заземлённым жилам. В итоге получается три замера. Кроме того, можно проверять сопротивление сначала между каждыми двумя жилами, а затем между каждой жилой и «землёй». В этом случае получается шесть замеров.

В случае с четырёхжильным или пятижильным электрическим кабелем (проводом) методика замеров аналогична измерениям трёхжильного проводника, только количество замеров будет несколько больше.

Для того, чтобы измеряемое значение соответствовало действительности, замер выполняется в течение одной минуты. Величина сопротивления изоляции электрического проводника должна быть в пределах государственных норм. Обычно для низковольтных кабелей 220В или 380В она составляет 0,5МОм или 1МОм.

Измерение сопротивления изоляции электрических двигателей

Для электродвигателей проверяется изоляция обмоток статора. В настоящее время наибольшее распространение получили трёхфазные электродвигатели с короткозамкнутым ротором на рабочее напряжение 380В.

У таких двигателей имеется три обмотки статора, которые соединяются между собой либо по схеме треугольника, либо по схеме звезды. Соединение выполняется или внутри корпуса двигателя, или в соединительной коробке двигателя, которая называется «борно». Т.к. в первом случае отсоединить обмотки друг от друга не представляется возможным, то измерение сводится к замеру изоляции всех трёх соединённых обмоток по отношению к корпусу двигателя. Во втором варианте обмотки можно отсоединить друг от друга, после чего выполняется проверка изоляции между обмотками, а также проверка изоляции каждой обмотки по отношению к металлическому корпусу двигателя. Каждый замер выполняется в течение одной минуты. Конечное значение величины должно также соответствовать государственным нормам.

На производстве очень часто применяются достаточно мощные высоковольтные электродвигатели. Замер сопротивления изоляции обмоток таких двигателей часто сводится к определению коэффициента абсорбции, т.е. к определению увлажнённости обмоток. Для этого фиксируется значение после 15 секунд измерения и после 60 секунд. Значение коэффициента абсорбции – это отношение сопротивления R60 к сопротивлению R15. Величина не должна быть менее 1,3.

Измерение сопротивления изоляции силовых трансформаторов

В настоящее время единственным устройством, преобразующим электрическое напряжение из одной величины в другую, является трансформатор. Практически ни одно производство не обходится без силовых питающих трансформаторов. Перед пуском в эксплуатацию каждый такой трансформатор должен пройти высоковольтные испытания. Перед тем, как будут произведены высоковольтные испытания, необходимо выполнить замеры сопротивления изоляции обмоток.

Т.к. у трансформатора есть первичная и вторичная обмотка (обмотки), то проверяется изоляция каждой обмотки по отношению к другой, которая на момент замера должна быть заземлена. Также выполняется замер между первичной и вторичной обмоткой.

Достаточно часто необходимо определить увлажнённость обмоток трансформатора. В таком случае также как и с высоковольтным двигателем, определяется коэффициент абсорбции.

Измерение сопротивление изоляции проводов и кабелей

Проверка состояния изоляции проводки электропроводки обязательно проводится при приёмо-сдаточных и периодических испытаниях электроустановок. Связано это с тем, что с течением времени и под влиянием условий окружающей среды (влажность, перепады температуры и т. п.) этот важнейший показатель её безопасности может терять свои свойства. Кроме того, это может привести к возникновению аварийных ситуаций.

Параметры изоляционных свойств

Из определения сопротивления следует, что его значение может быть вычислено как отношение значения приложенного напряжения Uv к величине тока, в данном случае — тока утечки через изоляцию — Iy. Формула для сопротивления изоляции Riso согласно закону Ома будет выглядеть так:

Формула верна при использовании при измерении постоянного напряжения.

Кроме того, изоляционные свойства любого диэлектрика определяются возможностью перемещения в нём зарядов под воздействием электрического поля. В приложении к свойствам изоляции этот показатель, определяемый как коэффициент поляризации

Rpol, позволяет судить о деградации её свойств, то есть о старении.

Вычисляется он как отношение сопротивлений, измеренных через 600 и 60 секунд после первого измерения, то есть приложения напряжения. В виде формулы это выглядит так:

Следующий показатель характеризует качество изоляции с точки зрения её абсорбционных свойств, то есть возможности противостоять влаге. Этот параметр — Kabs, определяется он как отношение сопротивления, измеренного через 60 и 15 секунд после приложения напряжения, то есть

При повышенной влажности изоляции этот коэффициент абсорбции стремится к единице.

Используемое оборудование и условия проведения измерения

Для измерения вышеуказанных параметров применяется мегаоометр, только с помощью которого возможно достичь необходимого напряжения при измерении высоких, мегаомных сопротивлений. В нашей электролаборатории применяется многофункциональный прибор MI 3102H, аттестованный как средство измерения.

Важнейшее значение имеют условия проведения замеров. Дело в том, что при низких температурах (ниже 10 градусов) показания искажаются, то же происходит при повышенной влажности. Поэтому работы обычно проводятся при температуре +15…+35 °С, а относительная влажность окружающего воздуха не должна превышать 80%. Значения параметров должны соответствовать нормативным требованиям. Качественная изоляция характеризуется значением коэффциентов Kabs больше 1,6 и Rpol больше 4.

Специалисты электролаборатории компании «Техэкспо» проводят эти измерения в строгом соответствии с нормативами и предоставляют Заказчику Акт и Протокол измерения сопротивления изоляции, который необходим для предоставления в контролирующие органы.

Как измерить сопротивление изоляции проводов и кабелей?

Причины повреждений изоляции

Прежде чем измерять сопротивление нужно убедиться в безопасности этого процесса.

Не нужно лезть с приборами к оголенным и рваным проводам. Для изготовления покрытия жил используются качественные и прочные материалы. Но иногда изоляция теряет защитные свойства. Причин для этого может быть несколько:

  • повышенная влажность окружающей среды;
  • резкие колебания температуры;
  • механические деформации, которые возникают при монтаже или эксплуатации;
  • износ.

Если обнаружены явные повреждения в покрытии кабеля, измерять сопротивление не имеет смысла. В этом случае требуется ремонт или полная замена дефектного участка.


Выбор приборов для измерений

Чтобы провести качественно измерение сопротивления изоляции, необходимо выбрать соответствующие по характеристикам приборы. Наиболее подходящие из них:

  • мегаомметры М400;
  • измерители: Ф4101, Ф4102;
  • приборы ЭС-0202/1Г и ЭС-0202/2Г;
  • цифровой аппарат Fluke 1507.

Подбирая оборудование для измерения сопротивления изоляции, необходимо обращать внимание на предварительно проверенные с лицензией от производителя изделия.


Как проверить сопротивление изоляции?

До проведения осмотра состояния изоляции необходимо определить объект для проверки параметра. Им может быть:

  • электропроводка;
  • низковольтная линия передачи электроэнергии;
  • силовой кабель высокого напряжения;
  • провода для контроля.

Для вышеперечисленных категорий выбирается индивидуальная методика проведения измерений сопротивления покрытия жил проводов.

Электропроводка

До начала замеров сопротивления изоляции необходимо обесточить проводку и отключить от нее все потребители.


В однофазной сети параметр определяется в такой последовательности:

  • между фазой и нулевым проводом подсоединяются щупы мегаомметра;
  • измеряется сопротивление обоймы между фазой и заземляющей жилой;
  • число замеров равно количеству жил в электропроводке.

При показаниях мегаомметра сопротивления ниже 0,5 Мом понадобится электролинию разбить на несколько коротких отрезков. Если будет обнаружен участок с некачественной изоляцией, его придется заменить.

Низковольтные кабели

После проверки отсутствия на элементах опасных напряжений нужно:

  • снять остатки напряжения, используя переносное заземление;
  • освободить кабельные жилы и развести их в разные стороны;
  • подсоединить один щуп мегаомметра к проверяемой фазе;
  • подключить другой щуп мегаомметра последовательно к нулю и земле;
  • замеры сопротивления покрытия выполнять по 1 минуте;
  • полученные измерения сравниваются со значениями, разрешенными для изоляции жил по прилагаемой к кабелю инструкции.

Проведение замеров выполняется мегаомметром, который рассчитан на напряжение генерации 1000 В.

Высоковольтные кабели

Сопротивление изоляции измеряется мегаомметром на каждой фазе относительно стальной оболочки заземления. Затем делаются замеры между элементами. Последовательность выполнения замеров включает такие этапы:

  • освобождаются и разводятся друг от друга все жилы;
  • подключается к двум кабельным жилам испытательное заземление;
  • один щуп мегаомметра подключается к заземлению;
  • второй щуп мегаомметра подключается к тестируемому элементу;
  • измеряется сопротивления обмотки 1 минуту;
  • процесс повторяется для оставшихся двух жил.

Все работы выполняются при отключении приборов.

Контрольные провода

При этом можно не отсоединять кабель от схемы. Сопротивления изоляции контрольного провода включает:

  • подключение одного щупа прибора к тестируемой жиле;
  • соединение оставшихся жил между собой и с землей;
  • подключение другого щупа мегаомметра к земле или другой любой жиле;
  • измерение сопротивления изоляции 1 минуту;
  • замеры параметров на оставшихся жилах кабеля.
Контроль целостности изоляции измерением ее сопротивления является эффективным способом выявить дефекты провода и обеспечить безопасность эксплуатации электролиний.

Измерение сопротивления изоляции – это… Что такое Измерение сопротивления изоляции?

Измерение сопротивления изоляции

1. Измерение сопротивления изоляции:

а) первичных целей. Производится мегаомметром на напряжение 2,5 кВ.

Сопротивление изоляции полностью собранных первичных цепей КРУ с установленными в них узлами и деталями, которые могут оказать влияние на результаты испытаний, должно быть не менее 1000 МОм.

При неудовлетворительных результатах испытаний измерение сопротивления производится поэлементно, при этом сопротивление изоляции каждого элемента должно быть не менее 1000 МОм;

б) вторичных цепей. Производится мегаомметром на напряжение 0,5 – 1 кВ. Сопротивление изоляции каждого присоединения вторичных цепей со всеми присоединенными аппаратами (реле, приборами, вторичными обмотками трансформаторов тока и напряжения и т.п.) должно быть не менее 1 МОм.

Смотри также родственные термины:

1. Измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления. Производится в соответствии с 1.8.34.

1. Измерение сопротивления изоляции обмоток относительно болтов крепления. Производится мегаомметром на напряжение 1 – 2,5 кВ. Сопротивление изоляции должно быть не менее 0,5 МОм.

1. Измерение сопротивления изоляции подвесных и многоэлементных изоляторов. Производится мегаомметром на напряжение 2,5 кВ только при положительных температурах окружающего воздуха. Проверку изоляторов следует производить непосредственно перед их установкой в распределительных устройствах и на линиях электропередачи. Сопротивление изоляции каждого подвесного изолятора или каждого элемента штыревого изолятора должно быть не менее 300 МОм.

1. Измерение сопротивления изоляции элементов и цепей преобразователя. Следует производить в соответствии с инструкцией завода-изготовителя.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • Измерение сопротивления заземляющих устройств.
  • Измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления.

Полезное


Смотреть что такое “Измерение сопротивления изоляции” в других словарях:

  • измерение сопротивления изоляции — проверка изоляции — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия Синонимы проверка изоляции EN insulation… …   Справочник технического переводчика

  • Измерение сопротивления изоляции. — 1. Измерение сопротивления изоляции. Производится мегаомметром на напряжение 1 2,5 кВ у вводов с бумажно масляной изоляцией. Измеряется сопротивление изоляции измерительной и последней обкладок вводов относительно соединительной втулки.… …   Словарь-справочник терминов нормативно-технической документации

  • Измерение сопротивления изоляции обмоток относительно болтов крепления. — 1. Измерение сопротивления изоляции обмоток относительно болтов крепления. Производится мегаомметром на напряжение 1 2,5 кВ. Сопротивление изоляции должно быть не менее 0,5 МОм. Источник: ПУЭ: Правила устройства электроустановок. Издание 6 …   Словарь-справочник терминов нормативно-технической документации

  • Измерение сопротивления изоляции подвесных и многоэлементных изоляторов. — 1. Измерение сопротивления изоляции подвесных и многоэлементных изоляторов. Производится мегаомметром на напряжение 2,5 кВ только при положительных температурах окружающего воздуха. Проверку изоляторов следует производить непосредственно перед их …   Словарь-справочник терминов нормативно-технической документации

  • Измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления. — 1. Измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления. Производится в соответствии с 1.8.34. Источник: ПУЭ: Правила устройства электроустановок. Издание 6 …   Словарь-справочник терминов нормативно-технической документации

  • Измерение сопротивления изоляции элементов и цепей преобразователя. — 1. Измерение сопротивления изоляции элементов и цепей преобразователя. Следует производить в соответствии с инструкцией завода изготовителя. Источник: ПУЭ: Правила устройства электроустановок. Издание 6 …   Словарь-справочник терминов нормативно-технической документации

  • Измерение характеристик изоляции. — 2. Измерение характеристик изоляции. Допустимые значения сопротивления изоляции R60, коэффициент абсорбции R60/R15, тангенс угла диэлектрических потерь и отношения С2/С50иDС/С регламентируются инструкцией по п. 1. Источник: ПУЭ: Правила… …   Словарь-справочник терминов нормативно-технической документации

  • Измерение сопротивления элемента разрядника. — 1. Измерение сопротивления элемента разрядника. Производится мегаомметром на напряжение 2,5 кВ. Сопротивление изоляции элемента не нормируется. Для оценки изоляции сопоставляются измеренные значения сопротивлений изоляции элементов одной и той же …   Словарь-справочник терминов нормативно-технической документации

  • измеритель сопротивления изоляции — [IEV number 313 01 11] EN insulation resistance meter instrument intended to measure insulation resistance [IEV number 313 01 11] FR appareil de mesure de résistance d’isolement appareil destiné à mesurer une… …   Справочник технического переводчика

  • измерение — 3.10 измерение (measurement): Процесс получения информации об эффективности СМИБ, а также мер и средств контроля и управления с использованием метода измерения, функции измерения, аналитической модели и критериев принятия решения. Источник …   Словарь-справочник терминов нормативно-технической документации

Электробезопасность – Измерение R изоляции


ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ КАБЕЛЬНЫХ ЛИНИЙ, ПРОВОДОВ И ЭЛЕКТРООБОРУДОВАНИЯ

Изоляция, или изолирующая оболочка кабеля необходима для разделения токоведущих жил между собой и, собственно, самого кабеля от земли. По типу материала существует резиновая, бумажная или пластмассовая изоляция, но так или иначе ее предназначение остается одним и тем же – изолировать жилы проводов и обеспечивать электрическую прочность, исключающую пробой. Одной из главных характеристик состояния изоляции является ее электрическое сопротивление постоянному току Rиз. Из-за наличия внутрениих и внешних дефектов (физическое повреждение, старение, увлажнение, загрязнение) сопротивление изоляции уменьшается, соответственно и снижается надежность системы электроснабжения. Для защиты от поражения током, а также в целях предотвращения вероятности пожара состояние изоляции кабелей, проводки и электроустановок должно подвергаться периодическому контролю.

Качество электроснабжения в большой степени зависит от состояния кабеля, на что в свою очередь влияет качество изоляционного материала. В связи с этим еще до включения кабеля в эксплуатацию на заводе-изготовителе проводится неоднократное плановое измерение сопротивления изоляции. Перед монтажными работами и после них все измерения повторяются, так как при транспортировке и укладке кабеля его изоляция могла быть повреждена.

Действующее законодательство нашей страны определяет четкие сроки проведения измерения сопротивления изоляции кабелей и проводов в жилых, офисных и административных помещениях – не менее чем один раз в течение двух лет. Такие же сроки установлены и для магазинов, торговых комплексов, предприятий промышленности и прочих помещений. Замер сопротивления изоляции осуществляется для проверки ее соответствия официально принятым нормативным документам (ПУЭ, ПТЭЭП).


Методика замера сопротивления изоляции

Методика измерения сопротивления изоляции включает в себя несколько обязательных условий, в числе которых снятие напряжения и полное отключение нагрузки от линии питания. Сопротивление измеряется между рабочим нулевым проводом и каждым фазным проводом, между всеми фазными проводами, между защитным нулевым проводом и каждым фазным, а также между рабочим нулевым и защитным нулевым проводом.


Показатели качества изоляции

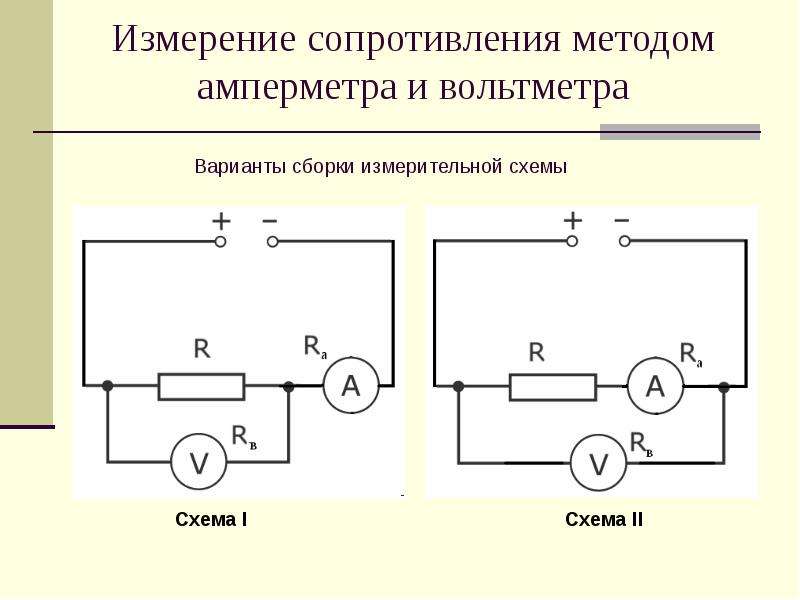

Cопротивления изоляции (Rиз (Ом)) определяется методом измерения тока утечки Iут, протекающего через изоляцию, при приложении к ней повышенного выпрямленного напряжения.

Rиз = Uприл.выпр/Iут

Так как в изоляции присутствует явление поляризации, то измеряемое сопротивление зависит от времени приложения повышенного напряжения. Истинное значение получается по истечению 60 секунд, т.к. за это время ток абсорбции в изоляции затухает.

Сопротивление изоляции проводов и кабелей должно быть > 0,5 МОм (ПУЭ пункт 1.8.37 таблица 1.8.37)

Коэффициент абсорбции (Кабс) определяет степень увлажнение изоляции. Коэффициент абсорбции Кабс – это отношение Rиз, измеренного мегаомметром через 60 сек с момента начала измерения, к Rиз измеренного через 15 секунд с момента начала измерения мегаомметром:

Кабс = R60/R15

Если коэффициент абсорбции значительно больше 1, то изоляция сухая. (хорошо)
Если коэффициент абсорбции близок к 1, то изоляция влажная. (плохо)
Это обусловлено разным временем заряда абсорбционной емкости у сухой и влажной изоляции. Из-за наличия влаги ток заряда емкости больше и уже к 15 секундам достигает установившегося значения и больше не меняется, поэтому R15 равно R60, отсюда Кабс близок к 1.


Факторы, влияющие на сопротивление изоляции
  • Влажность – чем выше, тем сопротивление изоляции меньше.
  • Длина линии питания – чем больше, тем сопротивление изоляции меньше.
  • Материал изоляции провода (у резиновой – сопротивление изоляции больше, чем у виниловой при прочих равных условиях).
  • Время эксплуатации – чем дольше эксплуатируется линия, тем меньше сопротивление изоляции.
  • Толщина изоляции – чем больше, тем сопротивление изоляции больше.

Измерения сопротивления изоляции и сопротивления заземления

Измерение сопротивления изоляции МЕГОММЕТРОМ кабелей, проводов,силового электрооборудования и аппаратов. Измерение сопротивления заземления ОММЕТРОМ.

Проводим измерения сопротивления изоляции при напряжении :
  • 5V от 0.00Ом до 200Ом
  • 500V от 0.00МОм до 5ГОм
  • 1000V от 0.00МОм до 5ГОм
  • 2500V от 0.00МОм до 20ГОм

Стоимость замера сопротивления изоляции МЕГОМЕТРОМ или сопротивления заземления ОММЕТРОМ от 2000р включая НДС в пределах г. Калуги.

Используемый мегомметр UNI-T UT502A
Используемый омметр SEW 2720ER

Электроаппараты и кабельно-проводниковая продукция имеет первичные и вторичные электрические параметры, по которым эта продукция характеризуется. К одному из основных параметров относится сопротивление изоляции.
На проводники всегда влияет окружающая среда. В большей степени проводники влияют друг на друга. В связи с этим провода несут потери. Защищая проводники диэлектрическим покрытием потери в них снижаются, а так же снижается величина взаимных и внешних электрических влияний, от появления наводок и утечек до короткого замыкания.
Для определения защищённости проводников производится измерение сопротивление изоляции по постоянному току между проводниками и возможным источником влияния — например землёй или корпусом ВРУ.

Например измерение сопротивления изоляции кабельной линии производят регулярно :
  • 1 раз в год в особо опасных помещениях
  • 1 раз в 3 года для всех остальных типов электроустановок и оборудования.
  • 1 раз в 6 месяцев для мобильных электроустановок



Причина периодических проверок — это потеря своих свойств диэлектрического покрытия.
Сопротивление изоляции для кабелей нормируется на 1000 м длины при температуре +20°C


Изменение сопротивления изоляции при изменении температуры:
  • Изоляция класса «А» при понижении температуры на каждые 10°С увеличивается в полтора раза и наоборот
  • Изоляция класса «В» при повышении температуры 10°С снижается примерно в два раза.



Зачем нужно производить замер сопротивления изоляции проводников ?
  • Безопасность их эксплуатации электрооборудования.
  • Исключение монтажа кабелей и прочего оборудования с повреждениями изоляции
  • Проверка на предмет целостности изоляции после монтажа кабелей и электрооборудования



Какие измерения сопротивления изоляции должны производятся ?



  • Измерение сопротивления заземляющих устройств. Заземляющий проводник подвержен электрохимической коррозии до полного разрушения.
  • Измерение сопротивления цепи между заземлителем и заземляемыми элементами. Контактные соединения заземляющих устройств всегда имеют переходное сопротивление, которое увеличивается со временем.
  • Измерение сопротивления изоляции кабельной линии (силовые кабели, контрольные кабели) до 1000 В должно составлять не менее 0,5 МОм. Измерение проводится между фазами (A B C), каждой фазой и нулём (N), между фазами и нулём на заземляющий проводник (PE) или броню. При отсутствии заземляющего проводника (PE) или брони вместо них используются металлические конструкции распределительного устройства (РУ)
  • Измерение сопротивления изоляции кабельной линии выше 1000 V. Повышенным выпрямленным напряжением шестикратным к номинальному — для кабельной линии 10 кВ испытательное напряжение 60 кВ. Ток утечки не должен превышать 500 мкА для кабельной линии 10 кВ и 200 мкА для кабельной линии 6 кВ. Время испытаний от 5-и до 15 минут. Измерение проводится до и после высоковольтных испытаний.
  • Измерение сопротивления изоляции понижающих трансформаторов (трансформатор напряжения) 3 -35 кВ не менее: на основной изоляции 100 МОм, вторичные обмотки 50 МОм, связующие обмотки 1 МОм. Испытания повышенным напряжением промышленной частоты шестикратным к номинальному.
  • Измерение сопротивления изоляции трансформаторов тока
  • Испытания защитных средств
  • Испытание трансформаторного масла на пробой
  • Измерение сопротивления петли «фаза-нуль»
  • Измерение изолирующего пола и стен должно быть не менее 50 кОм при напряжении 500 В и не менее 100 кОм при напряжении выше 500 В
  • Сопротивление заземления проверяется при напряжении питания от 4 х до 5 В . Подстанции и распределительные пункты с напряжением выше и воздушные линии 1 кВ не более 0,5 Ом . От 10 кВ до 1000 кВ не более 20 Ом . От 1000 кВ до 5000 кВ не более 30 Ом .

сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление

Измерение сопротивления изоляции – ООО ПКФ «ВИЗИРЭНЕРГОСТРОЙ»

Измерение сопротивления изоляции – ООО ПКФ «ВИЗИРЭНЕРГОСТРОЙ»
  Измеряемой величиной является сопротивление изоляции электроустановок.
  Сопротивление изоляции – отношение напряжения приложенного к диэлектрику к протекающему сквозь него току (току утечки).
  Состояния изоляции, считают удовлетворительным, если каждая цепь с соединенными электроприемниками имеет сопротивление изоляции не менее соответствующего нормативного значения, приведенных ниже:
  Для силовых кабелей до 1 кВ сопротивление изоляции должно быть не менее 0,5 МОм. Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется. Измерение следует проводить до и после испытания кабеля повышенным напряжением (ПУЭ изд.6 пп. 1.8.37(2)).
  Основные показатели сопротивления изоляции:
– Сопротивление изоляции постоянному току R
из. Наличие грубых внутренних и внешних дефектов (повреждение, увлажнение, поверхностное загрязнение) снижает сопротивление изоляции. Определение Rиз (Ом) производится методом измерения тока утечки, проходящего через изоляцию, при приложении к ней выпрямленного напряжения.
– Коэффициент абсорбции определяет увлажнение изоляции. Коэффициент абсорбции — это отношение измеренного сопротивления изоляции через 60 секунд после приложения напряжения мегаомметра (R
60) к измеренному сопротивлению изоляции через 15 секунд (R15). Если изоляция сухая, то коэффициент абсорбции намного больше единице, а у влажной изоляции коэффициент абсорбции близок к единице. Значение коэффициента абсорбции должно отличаться (в сторону уменьшения) от заводских данных не более, чем на 20%, а его значение должно быть не ниже 1.3 при температуре 10–30оС. При невыполнении этих условий изделие подлежит сушке.
– Коэффициент поляризации. Коэффициент поляризации тоже должен быть намного больше единице. Коэффициент поляризации — это отношение измеренного сопротивления изоляции через 600 секунд после приложения напряжения мегаомметра R600 к измеренному сопротивлению изоляции через 60 секунд (R
60).

Что такое измеритель сопротивления изоляции и как его проверить?

Теплые советы: Эта статья содержит около 3000 слов, а время чтения составляет около 15 минут.

Введение

Измеритель сопротивления изоляции – это специальный прибор для измерения максимального значения сопротивления, сопротивления изоляции, коэффициента поглощения и индекса поляризации. Единица измерения – мегомметр, который имеет источник питания высокого напряжения. Изоляционные характеристики электротехнической продукции являются одним из важных показателей для оценки ее изоляции, что отражается на сопротивлении изоляции.

Каталог


Ⅰ Краткое описание измерителя сопротивления изоляции

Измеритель сопротивления изоляции также называется мегомметром, шейкером и трамеггером. Измеритель сопротивления изоляции в основном состоит из трех частей. Первый – это генератор высокого напряжения постоянного тока для генерации высокого напряжения постоянного тока. Второй – это измерительная петля. Третий – это дисплей.

Измеритель сопротивления изоляции – это специальный прибор для измерения максимального значения сопротивления, сопротивления изоляции, коэффициента поглощения и индекса поляризации.Единица измерения – мегаом, который сам имеет источник питания высокого напряжения. Изоляционные характеристики электротехнической продукции являются одним из важных показателей для оценки ее изоляции, что отражается на сопротивлении изоляции. Мы определяем сопротивление изоляции продукта, которое относится к сопротивлению изоляции между токоведущей частью и незащищенной незаряженной металлической частью (внешним корпусом).

В зависимости от продуктов применяйте сильноточные и высоковольтные напряжения, такие как 100 В, 250 В, 500 В, 1000 В и т. Д., чтобы указать минимальное значение сопротивления изоляции. Некоторые стандарты требуют, чтобы сопротивление изоляции составляло не менее 1 МОм на напряжение кВ. В стандарте на бытовые приборы обычно указывается только сопротивление теплоизоляции, а значение сопротивления изоляции при нормальных условиях не указывается. Величина сопротивления изоляции при нормальных условиях определяется стандартом предприятия.

Если нормальное значение сопротивления изоляции низкое, в конструкции изоляции может быть скрытая опасность или повреждение.Если сопротивление изоляции обмотки двигателя относительно внешнего корпуса низкое, это может быть вызвано повреждением изоляции обмотки во время сварки. При использовании устройства цепь генерирует перенапряжение из-за внезапного включения или выключения питания или по другим причинам, вызывая пробой при повреждении изоляции, что приводит к безопасности или опасно для жизни человека.


Ⅱ Устройство и состав измерителя сопротивления изоляции

2.1 Генератор высокого напряжения постоянного тока

При измерении сопротивления изоляции на измерительном конце должно подаваться высокое напряжение. Это высокое значение напряжения указано в национальном стандарте измерителя сопротивления изоляции как 50 В, 100 В, 250 В, 500 В, 1000 В, 2500 В, 5000 В …

.

Обычно существует три метода создания высокого напряжения постоянного тока. Первый тип генератора с ручным заводом. В настоящее время около 80% мегомметров, производимых в Китае, используют этот метод (источник названия шейкера).Второй – повысить напряжение постоянного тока через сетевой трансформатор. Метод, используемый в общих счетчиках коммунальных услуг. Третий – это метод генерации высокого напряжения постоянного тока с использованием транзисторной генерации или специальной схемы широтно-импульсной модуляции, обычного типа батареи и измерителя сопротивления изоляции коммерческого типа.


2.2 Схема измерения

В таблице встряхивания (мегомметр), упомянутой выше, комбинация контура измерения и секции дисплея составляет одно целое.Он имеет головку измерителя коэффициента расхода. Головка имеет две катушки с углом 60 ° (левая и правая). Одна катушка находится на обоих концах напряжения, а другая – в измерительном контуре. середина. Угол отклонения указателя головки определяется соотношением тока в двух катушках. Разные углы отклонения представляют разные значения сопротивления. Чем меньше измеренное значение сопротивления, тем больше ток катушки в измерительном контуре и больше угол отклонения стрелки.

Другой метод – использовать линейный амперметр для измерения и отображения.Коэффициент расхода, используемый в передней части измерителя, неоднороден из-за магнитного поля в катушке. Когда указатель находится на бесконечности, токовая катушка находится именно там, где плотность магнитного потока самая сильная. Поэтому, хотя измеренное сопротивление велико, ток катушки тока течет. В редких случаях угол отклонения катушки в это время будет большим. Когда измеренное сопротивление мало или равно 0, ток, протекающий через токовую катушку, велик, и катушка отклонена в место, где плотность магнитного потока мала, а угол отклонения, вызванный катушкой, невелик.Этим достигается нелинейная коррекция.

Отображение сопротивления типичного мегомметра должно охватывать несколько порядков величины. Однако, когда линейный измеритель тока напрямую подключен к измерительной цепи, все шкалы при высоком значении сопротивления сжимаются вместе и не могут быть разрешены. Чтобы добиться нелинейной коррекции, в измерительную схему должны быть добавлены нелинейные компоненты. Тем самым достигается шунтирующий эффект при небольшом значении сопротивления.При высоком сопротивлении шунтирование не происходит, в результате чего значения сопротивления имеют порядок величины.

С развитием электронной и компьютерной техники цифровые счетчики постепенно вытеснили стрелочные счетчики. Также разработана цифровая технология измерения сопротивления изоляции. Среди них схема измерителя отношения напряжений является одной из лучших схем измерения. Схема измерителя отношения напряжений состоит из моста напряжения и измерительного моста.Сигналы, выводимые этими двумя мостами, напрямую преобразуются в цифровое отображение значений путем аналого-цифрового преобразования, а затем обрабатываются однокристальным микрокомпьютером.


Ⅲ Подготовка к использованию измерителей с изолированным резистором

При работе мегомметра он сам генерирует высокое напряжение, а объектом измерения является электрическое оборудование, поэтому его необходимо использовать правильно, иначе это приведет к несчастным случаям для персонала или оборудования. Перед использованием необходимо произвести следующие приготовления:

(1) Перед измерением необходимо отключить питание тестируемого устройства и замкнуть землю.Устройство не должно находиться под напряжением для измерения, чтобы обеспечить безопасность человека и оборудования.

(2) Для оборудования, которое может индуцировать высокое напряжение, эту возможность необходимо исключить до проведения измерения.

(3) Поверхность испытуемого объекта должна быть очищена для уменьшения контактного сопротивления и обеспечения правильности результатов измерения.

(4) Перед измерением проверьте, находится ли мегомметр в нормальном рабочем состоянии, в основном проверьте две точки «0» и «∞».То есть встряхивают ручку, чтобы двигатель достиг номинальной скорости. Мегомметр должен находиться в положении «0» при коротком замыкании и в положении «∞», когда он разомкнут.

(5) Мегомметр следует размещать в устойчивом и устойчивом месте, вдали от крупных проводников внешнего тока и внешних магнитных полей.

После выполнения вышеуказанных приготовлений можно проводить измерение. При измерении обратите внимание на правильность подключения мегомметра, иначе это приведет к ненужным ошибкам или даже ошибкам.

У мегомметра три клеммы: одна – «L», то есть конец линии, одна «E» – это конец заземления, а другая «G» – конец экрана (также называемый защитным кольцом). Как правило, необходимо проверить сопротивление изоляции. Между концами «L» и «E», но когда поверхность испытываемого изолятора сильно негерметична, экранирующее кольцо испытуемого объекта или участка, который не подлежит измерению, необходимо подсоединить к концу «G». Таким образом, ток утечки протекает непосредственно обратно к отрицательному концу генератора через конец экрана «G», образуя петлю, а не через измерительный механизм мегомметра (подвижную катушку).Это принципиально исключает влияние поверхностного тока утечки.

В частности, следует отметить, что при измерении сопротивления изоляции между жилой кабеля и внешней поверхностью необходимо подключить клемму «G» экрана, поскольку влажность воздуха высокая или кабель изолирован. Когда поверхность не чистая, ток утечки на поверхности будет очень большим. Чтобы предотвратить воздействие на измеряемый объект утечки, измерение его внутренней изоляции обычно добавляется к внешней поверхности кабеля с металлическим экранирующим кольцом и подключенным мегомметром на конце мегомметра.

При использовании мегомметра для измерения сопротивления изоляции электрооборудования помните, что концы «L» и «E» не меняются местами. Правильное подключение: кнопка конца линии «L» подключена к проводу тестируемого устройства, «E» – заземляющее устройство, а экран «G» завершает изолированную часть тестируемого устройства. Если «L» и «E» поменять местами, ток утечки, протекающий через изолятор и поверхность, собирается на землю через внешний кожух, и земля течет через «L» в измерительную катушку, так что « G “теряет экранирующий эффект и отдает мерную ленту.Произошла большая ошибка.

Кроме того, поскольку внутренний вывод конца “E” изолирован от внешнего корпуса степенью изоляции ниже, чем конец “L” и внешний кожух, когда мегомметр помещается на землю при правильной проводке. конец «E» противоположен внешнему корпусу прибора. Сопротивление изоляции корпуса относительно земли эквивалентно короткому замыканию и не вызывает ошибки. Когда «L» и «E» меняются местами, сопротивление изоляции «E» относительно земли параллельно измеренному сопротивлению изоляции, и результат измерения смещен.Маленький, вызывающий большие ошибки в измерениях.

Видно, что для точного измерения сопротивления изоляции электрооборудования и т. Д. Мегомметр должен использоваться правильно, иначе точность и надежность измерения будут потеряны.


Ⅳ Как использовать мегомметр и его требования

1, Меггер необходимо разместить горизонтально в устойчивом и устойчивом месте, чтобы избежать ошибок измерения, вызванных дрожанием и наклоном при встряхивании.

2, Подключение должно быть правильным, а мегомметр имеет три клеммы: «E» (заземление), «L» (линия) и «G» (защитное кольцо или клемма экрана). Функция защитного кольца заключается в устранении утечки между клеммами «L» и «E» на поверхности корпуса и утечки на поверхности испытуемой изоляции.

При измерении сопротивления изоляции электрооборудования относительно земли, «L» подключается к испытываемой части с помощью одного провода, а «E» подключается к корпусу оборудования с помощью одного провода; если сопротивление изоляции между двумя обмотками в электрооборудовании измеряется, «L» и «E» подключаются к клеммам двух обмоток соответственно; при измерении сопротивления изоляции кабеля, чтобы исключить ошибку, вызванную поверхностной утечкой, клеммы «L», разъемы «E», клеммы «G» и изоляционный слой между внешними оболочками.

Соединительная линия «L», «E», «G» и проверяемый объект должна быть одним проводом, который хорошо изолирован и не должен перекручиваться. Поверхность не должна соприкасаться с измеряемым объектом.

3, Скорость вращения качающейся рукоятки должна быть одинаковой, обычно указывается как 120 об / мин, которая может изменяться на ± 20% и не должна превышать ± 25%. Обычно встряхните в течение минуты, подождите, пока стрелка не стабилизируется, а затем прочитайте.Если в проверяемой цепи есть конденсатор, сначала продолжайте встряхивать в течение определенного периода времени, дайте мегомметру зарядить конденсатор, а затем прочитайте указатель, когда индикатор стабилизируется. После измерения снимите проводку и перестаньте трясти. Если во время измерения будет обнаружено, что указатель равен нулю, немедленно прекратите трясти ручку.

4, После измерения следует полностью разрядить устройство, в противном случае легко могут возникнуть несчастные случаи.

5, Запрещается измерять сопротивление изоляции оборудования с высоковольтными проводниками при молнии или вблизи нее.Его можно измерить только в том случае, если на устройство не подается питание и его нельзя заряжать от других источников питания.

6, До того, как мегомметр перестанет вращаться, не касайтесь руками измерительной части оборудования или связки проводов мегомметра. Также нельзя напрямую касаться оголенной части провода при отсоединении провода.

7, мегомметр должен регулярно проверяться. Метод калибровки состоит в том, чтобы напрямую измерить стандартное сопротивление с определенным значением и проверить, находится ли ошибка измерения в допустимом диапазоне.


Ⅴ Требования к выбору и проверка перед использованием Megger

(1) Уровень напряжения измерителя следует выбирать в соответствии с номинальным напряжением во время работы проверяемого электрического компонента. При измерении сопротивления изоляции термоэлемента, встроенного в обмотку, и других нагревательных элементов следует использовать измеритель сопротивления изоляции 250 В.

(2) Перед использованием проверьте часы и их подводящий провод.Замкните накоротко два провода, встряхните глюкометр или включите выключатель питания измерителя, чтобы войти в состояние измерения. Стрелка измерителя отклоняется на 0 или значение цифрового индикатора равно 0. Затем два провода отключаются для измерения. Значение индикации ∞, тогда Описание нормальное.


Ⅵ Подключение и измерения

(1) При измерении электрических приборов общего назначения, таких как двигатели, конец L измерителя подключается к тестируемому компоненту (например, обмотке), а конец E подключается к кожух; при измерении кабеля, в дополнение к вышеуказанным положениям, конец G измерителя должен быть подключен к оболочке тестируемого кабеля.При использовании ручного мегомметра скорость руки должна быть около 120 об / мин, и встряхивайте ее, пока указанное значение не станет стабильным.

(2) После измерения проводник помещается между испытуемым устройством (например, обмоткой) и корпусом, а затем выводной провод удаляется. Прямое отключение может быть сохранено заряженным разрядом.


Ⅶ FAQ

1.Какое минимально допустимое значение сопротивления изоляции?

Сопротивление изоляции должно составлять приблизительно один МОм на каждые 1000 вольт рабочего напряжения с минимальным значением в один МОм. Например, двигатель, рассчитанный на 2400 вольт, должен иметь минимальное сопротивление изоляции 2,4 МОм.

2. Как рассчитать сопротивление изоляции?

Мы все должны быть знакомы с законом Ома. Если мы подадим напряжение на резистор и затем измерим последующий ток, мы сможем использовать формулу R = U / I (где U = напряжение, I = ток и R = сопротивление) для расчета сопротивления изоляции.

3. Может ли мегомметр повредить изоляцию?

Использование мегомметра не разрушительно. При повреждении изоляции используется тестер мегомметра для определения причины путем тестирования. Испытание обычно проводится с более низкой скоростью по сравнению с изоляцией. Диапазон испытаний изоляции может составлять от 40 В постоянного тока до 10 кВ.

4. Как вы проверяете сопротивление изоляции Megger?

Если вы проверяете сопротивление изоляции относительно земли, поместите положительный щуп на провод заземления или заземленную металлическую распределительную коробку, а отрицательный щуп на провод или клемму.Подайте питание на мегомметр на 1 минуту. Считайте значение сопротивления в конце минутного теста и отметьте его в своей таблице.

5. Почему сопротивление изоляции увеличивается со временем?

По мере роста напряжения уровень поглощения в изоляции уменьшается. Это постепенное изменение отражает накопление потенциальной энергии внутри и вместе с изоляцией. Между прочим, ток поглощения является важной частью метода испытания изоляции на временное сопротивление.

6. Что такое измеритель сопротивления изоляции?

Переносные измерители сопротивления изоляции и мегомметры

разработаны для предотвращения таких опасностей, как поражение электрическим током и короткое замыкание, возникающие при ухудшении изоляции электрических устройств, деталей и оборудования, используемых на промышленных предприятиях, в зданиях и других условиях в течение длительного периода использования.

7. Как работает измеритель сопротивления изоляции?

Приборы для проверки изоляции

используют высоковольтный слаботочный заряд постоянного тока для измерения сопротивления внутри проводов и обмоток двигателя с целью выявления утечки тока и неисправной или поврежденной изоляции, что может привести к дуговым пробоям, повреждению цепей и риску поражения электрическим током или возгорания.

8. Какое значение сопротивления изоляции считается хорошим?

Сопротивление изоляции должно составлять приблизительно один МОм на каждые 1000 вольт рабочего напряжения с минимальным значением в один МОм. Например, двигатель, рассчитанный на 2400 вольт, должен иметь минимальное сопротивление изоляции 2,4 МОм.

9. Какое наименьшее допустимое сопротивление изоляции кабеля?

1 МОм

Проведите испытание сопротивления изоляции между проводниками при пониженном испытательном напряжении 250 В постоянного тока.Однако при использовании этого варианта минимально допустимое сопротивление изоляции остается 1 МОм.

10. Какое минимальное сопротивление изоляции двигателя?

Рекомендуется, чтобы сопротивление изоляции двигателя составляло не менее 1 МОм1), а для напряжения 200 В относительно земли I0r должно быть 200 мкА или ниже.


Вам также может понравиться:

Что такое резистор и его функции?

Альтернативные модели

Часть Сравнить Производителей Категория Описание
ПроизводительНомер детали: 49FCT3805EPYGI Сравнить: Текущая часть Производители: Integrated Device Technology Категория: Драйверы часов, ФАПЧ Описание: Тактовый буфер 10Out 20Pin SSOP Tube
ПроизводительНомер детали: IDT49FCT3805EPYI Сравнить: 49FCT3805EPYGI против IDT49FCT3805EPYI Производители: Integrated Device Technology Категория: Драйверы часов, ФАПЧ Описание: IC CLK BUFFER 1: 5 166MHz 20SSOP
ПроизводительНомер детали: 49FCT3805EPYGI8 Сравнить: 49FCT3805EPYGI против 49FCT3805EPYGI8 Производители: Integrated Device Technology Категория: Драйверы часов, ФАПЧ Описание: Clock Fanout Buffer 10Out 2 1: 5 20Pin SSOP T / R
ПроизводительНомер детали: 49FCT3805EPYI Сравнить: 49FCT3805EPYGI против 49FCT3805EPYI Производители: Integrated Device Technology Категория: Описание: Clock Fanout Buffer 10-OUT 20-Pin SSOP Tube

Объяснение сопротивления изоляции и способы его измерения

Как вы измеряете сопротивление изоляции электрического кабеля ?, Измерение сопротивления изоляции кабеля с помощью тестера изоляции.

Значение сопротивления изоляции на электрическом проводе является важным базовым параметром и показывает уровень производительности проводника для подачи электрического напряжения от источника питания (электростанции) в следующую электрическую сеть или на нагрузку. или использование электрооборудования, нужен проводник.

Учитывая, что электричество также имеет потенциальный риск короткого замыкания, если другой проводник может соприкоснуться с другими проводниками, А также, чтобы избежать риска протекания электричества через другие объекты, для защиты проводника необходим изоляционный материал. от различных нарушений, которые могут возникнуть.

Проводник
Проводник (проводник) – это материал или вещество, твердое, газообразное или жидкое, которое может проходить надлежащим образом или проводить напряжение или электрический ток.

Хорошими электрическими проводниками считаются те, которые имеют наименьшее сопротивление.

Изолятор
Изолятор – это материал или вещество, твердое, жидкое или газообразное, которое не может или затрудняет передачу электрического заряда.

Каждый токопроводящий кабель снабжен изоляционным материалом, который предотвращает передачу нежелательных электрических зарядов, так что он может вызвать помехи в электрической установке или даже вызвать другие более смертельные риски.

Функция изоляции:

  • Предотвращение передачи электричества от двух разных типов проводников, которые потенциально отличаются, что может привести к короткому замыканию.
  • Предотвратить передачу электричества от проводника на землю, приводящую к потере / утечке электрического тока
  • Предотвращает передачу электричества от проводника к другому объекту. например, риск прикосновения к электрическим кабелям людей, земли или других объектов вокруг них.
Если к электрическому проводнику прикасаются люди, это может привести к поражению электрическим током, угрожающему безопасности человека. Прикосновение к электрическому проводнику другим предметом может вызвать утечку электричества, искры и возгорание.

Почему в электрических сетях не используется изоляция?

Воздух – лучший изолятор
В дополнение к обычному изоляционному материалу, которым покрывается токопроводящий кабель, у нас также есть хороший изоляционный материал, предотвращающий возникновение электрических утечек, а именно воздух.

Таким образом, в электрической сети, установленной в воздухе, даже если используется кабель или провод без электричества (без изоляции), она по-прежнему остается изолированной по воздуху и не представляет опасности для нас и других объектов.

Электропроводящие кабели в электроустановке, снабженные изолирующей оболочкой, предназначенной для предотвращения различных помех и других опасностей.

Как узнать, что изоляция шнура питания в хорошем состоянии?

Чтобы убедиться, что изоляция электрического кабеля находится в хорошем состоянии и служит для предотвращения утечки тока, каждая электрическая изоляция должна иметь минимальное значение сопротивления 1000 Ом, умноженное на электрическое напряжение кабеля.

Минимальное значение сопротивления изоляции
Хорошая изоляция определяется величиной сопротивления. Чем больше значение сопротивления изоляции, тем лучше функция изоляции. Следовательно, необходимо исследовать и измерять каждую изоляцию электрического проводника, независимо от того, имеет ли она все еще хорошее значение сопротивления или нет.

Значение сопротивления изоляции кабеля или электрического проводника имеет минимальное значение, а именно:

1000 Ом x Напряжение.

Пример:
Если электрический провод изолирован, электрическое напряжение составляет 380 вольт, тогда минимальное значение сопротивления изоляции составляет: 1000 Ом x 380 вольт = 380 000 Ом (380 кОм)

Важность испытаний изоляции
Зачем вам нужны для проверки значения сопротивления или проверки изоляции на электропроводящем кабеле?

Необходимо выполнить измерение сопротивления изоляции кабеля, потому что:

  • Значение сопротивления изоляции электропроводного кабеля является самым основным параметром электрических характеристик
  • Кабели с изоляцией с сопротивлением ниже минимального значения могут вызвать различные электрические помехи, такие как утечка электрического тока, короткое замыкание (короткое замыкание), пожар и даже другие несчастные случаи со смертельным исходом
  • Следовательно, необходимо регулярно проверять / измерять значения сопротивления изоляции.

Пояснение к сопротивлению изоляции и способам его измерения

Изображение сопротивления изоляции
Как вы измеряете сопротивление изоляции электрического кабеля?

Метод измерения сопротивления изоляции (Insulation Test)
Проверка сопротивления изоляции – это то, что необходимо сделать для определения уровня снижения сопротивляемости изоляционной системы.

Метод или метод, обычно используемый для проведения этого испытания изоляции, заключается в обеспечении напряжения, которое имеет более высокое значение, чем напряжение, обычно протекающее по проводнику.

Перед измерениями убедитесь, что состояние кабеля, которое нужно измерить:

  • Убедитесь, что источник питания отключен (Выкл.)
  • Отсоедините кабель от клеммы или соединения.
  • Отдельные кабели по одному.
  • Убедитесь, что измеряемый кабель не контактирует с другим материалом.

Причины снижения значений сопротивления изоляции
Значения сопротивления или сопротивление изоляции электрического проводника со временем будут уменьшаться в зависимости от условий окружающей среды, влажности, влажности, пыли, температуры, воды, перепадов давления и других факторов.

Поэтому нужно делать периодическое тестирование. На нарушение значения сопротивления изоляции указывает утечка электрического тока.

Утечка электрического тока
Каждая изоляция имеет степень утечки электричества, в зависимости от значения сопротивления изоляции, чем больше значение сопротивления или сопротивление изоляции, тем меньше значение утечки тока. Высокое напряжение вызывает ток через изоляцию.

Величина тока утечки на шнур питания зависит от:

  • Приложенное напряжение
  • Емкость системы
  • Общее значение сопротивления
  • Температура материала

Три типа утечек тока, в том числе:
  1. Утечка поляризационного поглощения (IA)
  2. Утечки проводимости (IL)
  3. Емкостные утечки заряда (IC)

Утечка поглощения поляризации (IA)
Молекулы поляризованного материала в диэлектрическом материале
Низкая емкость, высокий ток в течение нескольких секунд, затем падает до нуля
Высокая емкость, большой ток в течение длительного времени, затем на долгое время падает до определенного значения (не до нуля), может даже не до минимума.

Утечки проводимости (IL)
Нормальные токи, протекающие через изоляцию
Увеличиваются по мере уменьшения способности к изоляции, что является наиболее важным

Утечка емкостной зарядки (IC)
Изолированные и близко расположенные проводники действуют как конденсаторы .

Поглощенный ток

  • Поглощенный ток зависит от используемого изоляционного материала, некоторые изоляционные материалы имеют молекулы, которые будут реагировать на воздействие поля напряжений.
  • По сравнению с зарядным / емкостным током, этот потребляемый ток медленнее.
  • Влияние зарядного тока и тока поглощается при измерении с помощью аналогового тестера изоляции:
«Максимальный зарядный ток (сопротивление изоляции = небольшое) в начале испытания и медленно снижающийся (сопротивление изоляции = большое), пока через определенное время не будет заменен поглощенным током».

Ток утечки

  • Утечка тока указывает на утечку тока, которая возникает в изоляторе, и эта утечка является постоянной.
  • Этот ток возникает, если возникли зарядный и поглощающий ток.
  • Если в изоляторе преобладают эти компоненты, показания тестера изоляции будут стабильными, и испытание можно будет завершить в короткие сроки.

Поверхностная утечка
  • Эта поверхностная утечка обычно возникает при измерениях высокого сопротивления, и эта утечка поверхностного тока является ошибкой для результатов измерения.

Напряжение, обычно используемое для проверки значений испытаний изоляции
Проверка напряжения

DAR и PI
  1. Тест сопротивления изоляции (IR) является основным для определения качество утеплителя.
  2. Когда оборудование находится в среде с высоким уровнем загрязнения или влажности, рекомендуется проводить испытания коэффициента диэлектрической адсорбции (DAR) и индекса поляризации (PI).
  3. DAR и PI – приложения для ИК-тестирования в течение длительного периода времени

Тестер изоляции
Проверка значения сопротивления изоляции (Проверка изоляции) может быть выполнена с помощью специального измерительного прибора для измерения сопротивления изоляции или Тестера изоляции, также обычно называемого мегомметром (Mega Ohm Meter).

Принцип работы этого измерительного прибора заключается в обеспечении значения напряжения, превышающего значение рабочего напряжения / используемого (протекающего) проводника. и преобразовали в результат значение сопротивления (Ом).

Принцип работы мегомметра или тестера изоляции

Чем больше напряжение, приложенное к проводнику, тем больше напряжение пробоя или ток утечки, возникающий при изоляции.

Однако следует отметить, что когда по изолированному проводящему кабелю проходит измерительное напряжение, значение которого превышает проводимость кабеля, это может привести к ухудшению качества изоляции кабеля, тогда это напряжение подается только на мгновение и ограничен минимально возможным током утечки.

Различные типы и бренды устройств для измерения сопротивления изоляции (тестер изоляции или мегаомметр), которые мы можем использовать. Одним из различных инструментов тестера изоляции, которые имеют достаточно хорошую защиту, являются:

Fluke 1555/1550 Тестер сопротивления изоляции – Изоляция Тестер сопротивления.

My Electrical Diary

По данным Fluke Insulation tester (PT. Siwali Swantika) и из других источников

Как использовать тестеры изоляции

Компоненты тестера изоляции

На рисунке показано название каждой части тестера изоляции Hioki IR4057.

«Список продуктов» тестеров изоляции см. Здесь.

Измерение сопротивления изоляции

Предупреждение: не пытайтесь измерить сопротивление изоляции на токоведущем проводе.

・ Убедитесь, что клавиша MEASURE не находится в поднятом положении ([1] на рисунке).
・ По таблице определите измерительное напряжение, на которое нужно установить поворотный переключатель ([2] на рисунке).
・ Подключите черный измерительный провод к заземленной стороне измеряемого объекта.[3]
・ Подключите красный измерительный провод к линии, которую необходимо измерить. [4]
・ Нажмите кнопку ИЗМЕРЕНИЕ. [5]
・ Считайте значение после стабилизации катушки индуктивности. [6]


* В этом списке представлен обзор использования тестеров изоляции. Пожалуйста, обратитесь к руководству пользователя вашего продукта, чтобы обеспечить его безопасное и правильное использование.
* Обратите внимание, что значения в таблице относятся к испытаниям в Японии.

Функция разрядки

Для правильной разрядки после измерения выполните указанные ниже действия.

・ Не отсоединяя измерительные провода от объекта измерения, отпустите кнопку ИЗМЕРЕНИЕ.
・ Встроенный разрядный контур автоматически разряжает элемент.
・ Разряд закончится, когда исчезнет «метка разряда» в правой части дисплея.

* В этом списке представлен обзор использования тестеров изоляции. Пожалуйста, обратитесь к руководству пользователя вашего продукта, чтобы обеспечить его безопасное и правильное использование.
* Обратите внимание, что значения в таблице относятся к испытаниям в Японии.

Измерение напряжения

Примечания: Измерительные провода следует подключать только к вторичной стороне выключателя.
Никогда не нажимайте кнопку MEASURE во время измерения напряжения.

・ С помощью поворотного переключателя выберите функцию V.
・ Подключите черный измерительный провод к заземленной стороне измеряемого объекта.
・ Подключите красный измерительный провод к линейной стороне выключателя.
・ Считайте значение после стабилизации индикатора.

* В этом списке представлен обзор использования тестеров изоляции на основе модели Hioki IR4057.Пожалуйста, обратитесь к руководству пользователя вашего продукта, чтобы обеспечить его безопасное и правильное использование.
* Обратите внимание, что значения в таблице относятся к испытаниям в Японии.

Измерение сопротивления

Перед измерением выполните настройку нуля, чтобы отменить сопротивление проводки измерительных проводов и другие потенциально проблемные величины.

・ Установите поворотный переключатель в положение Ω.
・ Замкните накоротко конец щупа.
・ Потяните вверх кнопку ИЗМЕРЕНИЕ.
・ Выключите кнопку ИЗМЕРЕНИЕ, чтобы сохранить измеренное значение.
・ Нажмите кнопку «0Ω ADJ».
・ Подключите измерительный провод к заземленной стороне измеряемого объекта.
・ Нажмите кнопку MEASURE и прочтите отображаемое значение.
・ Выключите кнопку ИЗМЕРЕНИЕ после использования.
На рисунке показан пример проверки целостности проводки заземления.

* В этом списке представлен обзор использования тестеров изоляции на основе модели Hioki IR4057. Пожалуйста, обратитесь к руководству пользователя вашего продукта, чтобы обеспечить его безопасное и правильное использование.
* Обратите внимание, что значения в таблице относятся к испытаниям в Японии.

«Список продуктов» тестеров изоляции см. Здесь.

Измерение PVΩ (только для тестера изоляции IR4053)

Измерение PVΩ используется для измерения сопротивления изоляции между солнечной панелью и землей. Измерение PVΩ позволяет точно измерить сопротивление без влияния выработки электроэнергии.

・ Выключите главный выключатель соединительной коробки, чтобы отключить стабилизатор питания.
・ Выключите все разъединители, используемые для струн.
・ Убедитесь, что клавиша ИЗМЕРЕНИЕ была выключена. [1]
・ Установите поворотный переключатель в положение «PVΩ».
・ Нажмите кнопку PVΩ 500V⇔1000V и установите напряжение на 500 В или 1000 В. [3]
・ Нажмите кнопку «500V / 1000V RELEASE», чтобы отпустить [4]
・ Подключите черный измерительный провод к клемме заземления. [5]
・ Подключите красный измерительный провод к клемме P. [6]
・ Нажмите кнопку ИЗМЕРЕНИЕ. [7]
・Примерно через четыре секунды появится индикация сопротивления.[8]
・ Выключите кнопку ИЗМЕРЕНИЕ. [9]

・ Если при измерении на клемме P не обнаружено ухудшения характеристик изоляции, подключите красный измерительный провод к клемме N цепи для измерений в соответствии с процедурами с [7] по [9].

* В этом списке представлен обзор использования тестеров изоляции на основе модели Hioki IR4053. Пожалуйста, обратитесь к руководству пользователя вашего продукта, чтобы обеспечить его безопасное и правильное использование.
* Обратите внимание, что значения в таблице относятся к испытаниям в Японии.



[Решено] Сопротивление изоляции кабеля может быть измерено с помощью следующего метода из

Сопротивление изоляции кабеля.

Метод прямого отклонения (метод гальванометра):

Для высокого сопротивления, такого как сопротивление изоляции кабелей, вместо микроамперметра используется чувствительный гальванометр типа d’Arsonal.

Многие чувствительные типы гальванометров могут определять токи от нуля.1 – 1 нА. Следовательно, при приложенном напряжении 1 кВ можно измерить сопротивление от 10 12 до 10 × 10 12 .

На рисунке ниже показан метод прямого отклонения, используемый для измерения сопротивления изоляции кабеля.

Гальванометр G измеряет ток I R между проводником и металлической оболочкой. Ток утечки I L по изоляционному материалу переносится защитным проводом, намотанным на изоляцию, и поэтому не проходит через гальванометр.

Метод потери заряда:

В «Методе потери заряда» измеряемое сопротивление изоляции R подключается параллельно конденсатору C и электростатическому вольтметру.

Конденсатор заряжается до некоторого подходящего напряжения с помощью батареи с напряжением V, а затем ему дают разрядиться через сопротивление. Напряжение на клеммах наблюдается в течение значительного периода времени во время разряда. {- \ left ({\ frac {t} {{RC}}} \ right)}} \ )

\ (\ Rightarrow R = \ frac {t} {{Cln \ left ({\ frac {V} {{{V_C}}}} \ right)}} \)

мегомметр:

  • Это измерительный прибор, используемый для измерения сопротивления изоляции электрической системы
  • Электрическая система ухудшает качество сопротивления изоляции со временем и различными условиями окружающей среды, включая температуру, влажность, частицы пыли и влажность
  • Даже механическое и электрическое напряжение влияет на сопротивление изоляции, что увеличивает необходимость регулярной проверки сопротивления изоляции, чтобы избежать фатальных ошибок или поражения электрическим током
  • Megger используется для измерения утечки тока в проводах, уровней электрической изоляции в генераторах, двигателях и т. Д.

Электрическое испытательное оборудование | электростанция для подключения к розетке

Проверка сопротивления изоляции – один из наиболее распространенных методов испытаний, применяемых к электрическому оборудованию всех типов, поэтому мы не извиняемся за то, что воспользовались этой возможностью и рассмотрели несколько основных вопросов, которые нам часто задают в связи с этим важным тема.

В: В чем причина проведения испытания сопротивления изоляции?

A: Этот тип тестирования обычно выполняется быстро и относительно легко, и для него требуется только общедоступное тестовое оборудование. Однако это может обеспечить неоценимое раннее предупреждение о потенциальных недостатках изоляции, которые без внимания могут в конечном итоге привести к дорогостоящим и серьезным сбоям в работе.

В: Чем тест индекса поляризации (PI) отличается от обычного теста изоляции?

A: При тестировании индекса поляризации сопротивление изоляции тестируемого объекта измеряется непрерывно в течение 10 минут.Затем испытательный комплект автоматически отображает отношение сопротивления, измеренного через 10 минут, к сопротивлению, измеренному через одну минуту. Это отношение и есть показатель поляризации. Если изоляция в хорошем состоянии, PI будет 2,0 или выше. Если результат ниже этого – возможны коэффициенты менее 1,0 – это указывает на проблему. Это может быть не хуже, чем поверхностное загрязнение, но все измерения PI менее 2,0 предполагают необходимость дальнейших исследований.

Q: Что делает тест на коэффициент диэлектрического поглощения (DAR)?

A: Испытание DAR – это испытание изоляции по времени, подобное испытанию PI, но при этом требуется меньше времени.При испытании DAR сопротивление изоляции измеряется после приложения испытательного напряжения в течение 30 секунд и снова после его приложения в течение 60 секунд. DAR – это соотношение двух результатов. Поскольку время тестирования короче, измерение DAR обычно ниже, чем измерение PI. Как правило, DAR будет 1,4 или выше, если тестируемая изоляция находится в хорошем состоянии.

В: Что такое испытание изоляции ступенчатым напряжением (SV)?

A: Для испытания SV проводятся два или более кратковременных испытания изоляции при различных испытательных напряжениях.В первом испытании используется низкое испытательное напряжение, например 500 В, а во втором испытании применяется перенапряжение, например 2,5 кВ. Идеальный изолятор будет давать одинаковые показания независимо от испытательного напряжения. Если, однако, измерение более высокого напряжения показывает более низкое значение сопротивления, чем испытание низким напряжением, это говорит о том, что в изоляции могут быть трещины или пустоты.

В: Что такое испытание изоляции линейным напряжением?

A: Тест линейного напряжения можно рассматривать как «более мягкую» альтернативу тесту SV.Вместо ступенчатого увеличения испытательного напряжения этот тест медленно увеличивает испытательное напряжение до тех пор, пока не будет достигнуто желаемое перенапряжение. Преимущество этой процедуры состоит в том, что если во время постоянного увеличения испытательного напряжения ток в проверяемой изоляции начинает быстро увеличиваться, испытание может быть прекращено до того, как изоляция будет необратимо повреждена.

Q: Некоторые тестеры изоляции включают фильтрацию. Что это дает и как улучшает результаты?

A: Предусмотрена фильтрация для уменьшения влияния электрических шумов на результаты, выдаваемые тестером изоляции.Это особенно полезно при проведении испытаний изоляции в шумных средах, таких как промышленные установки и электрические подстанции. Тестеры изоляции могут включать как аппаратную, так и программную фильтрацию. Производительность аппаратного фильтра обычно указывается в миллиамперах для подавления шума.

Обычно стандартные приборы, предназначенные для общего и промышленного применения, обеспечивают подавление шума 3 мА. Высококачественные модели, которые подходят для использования на подстанциях и в местах с аналогичными требованиями, обеспечивают подавление шума до 8 мА.Дополнительная программная фильтрация часто предоставляется для сглаживания мгновенных ошибочных измерений и повышения стабильности показаний.

В: Можно ли использовать универсальные тестеры изоляции для проверки трансформаторов?

A: Универсальные тестеры изоляции могут использоваться для проведения выборочных испытаний трансформаторов, но из-за используемой в них сложной масляно-целлюлозной системы изоляции непросто точно интерпретировать результаты испытаний.Испытания сопротивления изоляции предпочтительны как первое испытание трансформатора, вышедшего из строя, поскольку оно позволяет быстро определить, полностью ли вышла из строя система изоляции, так и как правильное испытание для оценки изоляции сердечника трансформатора. В противном случае испытание изоляции трансформаторов следует проводить с использованием специального оборудования для испытаний трансформаторов.

(PDF) Новый метод измерения сопротивления изоляции при низком уровне напряжения с использованием изменения эффективного сопротивления

XIX Всемирный конгресс IMEKO

Фундаментальная и прикладная метрология

6-11 сентября 2009 г., Лиссабон, Португалия

НОВЫЙ МЕТОД ДЛЯ ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ НА

НИЗКОМ УРОВНЕ НАПРЯЖЕНИЯ ИСПОЛЬЗУЯ ИЗМЕНЕНИЕ ЭФФЕКТИВНОГО СОПРОТИВЛЕНИЯ

Kyu-Tae Kim 1, Kwang-Min Yu 1

1 Физическая метрология, Корейский научно-исследовательский институт стандартов и науки

Yuseong, Daejeon, KOREA Rep.of), [email protected]

Реферат – Проверка сопротивления изоляции

является обязательным условием для оценки эффекта утечки во многих электрических измерениях

. Измерение особо высокого сопротивления при низком рабочем напряжении

часто требуется для оценки высокоточной измерительной системы

. Измерение высокого сопротивления

при низком уровне напряжения с помощью портативного портативного устройства является сложной задачей. Здесь мы предлагаем простой и удобный метод

для измерения сопротивления изоляции до 10 ТОм

порядка, используя принцип, согласно которому эффективное сопротивление изменяется

, когда проверяемый резистор изоляции подключен к эталонному резистору

.Демонстрация прототипа показывает, что уровень точности 10%

может быть легко достигнут для измерения 10 ТОм

с испытательным напряжением 10 В.

Ключевые слова: сопротивление изоляции

1. ВВЕДЕНИЕ

В метрологии

сопротивление изоляции играет важную роль для изоляции между компонентами, несущими сигнал,

, когда любая утечка может повлиять на результат измерения

. Например, при прецизионном измерении постоянного напряжения

, где последовательное сопротивление 1 кОм является составляющей

, несущей ток сигнала, изоляция от земли 10 ТОм или выше требуется

для достижения 10-8 (~ 1 кОм / 10 ТОм) относительного

Ошибка утечки

[1].Обычное измерение этого высокого сопротивления изоляции

часто несложно, то есть ток утечки

измеряется под приложенным напряжением и требует значительных затрат времени и усилий, поскольку измеряемый ток утечки

настолько мал, что шум системы перекрывает шум системы. сигнал

должен быть измерен, что заставляет текущее показание

колебаться между плюсом и минусом. Таким образом, в случае обычного измерения

испытательное оборудование имеет тенденцию использовать довольно высокий уровень напряжения

для преодоления проблемы шума.Однако сопротивление изоляции

может значительно измениться в зависимости от приложенного напряжения

[2], и, кроме того, высокое напряжение

может быть опасным для таких высокоточных измерительных схем

, предназначенных для низкого рабочего напряжения. Для измерения сопротивления изоляции

при низком рабочем напряжении требуется сложный прибор настольного типа

. Однако в

для тестирования сложной системы с неподвижными частями высокой точности

портативный тестер ручного типа с отдельным аккумуляторным источником питания

более удобен и свободен от помех утечки заземления в систему.Здесь мы предлагаем простой и удобный метод

, который позволяет реализовать портативный

и компактный тестер для измерения сопротивления изоляции порядка

до 10 ТОм. Принцип работы основан на эффективных изменениях сопротивления

, когда тестируемый изолирующий резистор

подключен параллельно опорному резистору. Мостовая техника

с двумя источниками [3] хорошо подходила для этой цели. Ручной прототип

был успешно изготовлен для реализации принципа

на практической демонстрации.Также будет представлена ​​демонстрация измерений

с оценочным уровнем неопределенности

.

2. ПРИНЦИП И МЕТОД ИЗМЕРЕНИЯ

Основной принцип объясняется формулой (1), которая показывает изменение эффективного сопротивления

, когда испытуемый изолятор

подключен к эталонному резистору. Если сопротивление изолятора

и эталонного резистора обозначено как Rx и r2,

соответственно, то изменение эффективного сопротивления ∆Reff равно

, выраженному как

(

()

2x 2 x 2

22

22x2x2

2

2x

1

eff

RrRrRr

rrRrRr

rR

∆ = + –

– +

000

– +

Здесь мы приняли Rx >> r2.

Чтобы точно определить изменение эффективного сопротивления

, предпочтительнее будет более высокое эталонное сопротивление r2.

Мост Уитстона может использоваться для обнаружения дисбаланса

, вызванного изменением эффективного сопротивления. Однако в мосте Уитстона

мостовой детектор находится далеко от земли

и имеет тенденцию улавливать синфазный шум. Этот шумовой эффект

становится доминирующим, особенно для довольно высокого эталонного сопротивления

, тогда как он предпочтителен для измерений с очень высокой изоляцией

.Поэтому мы выбрали мост с двумя источниками

[3] вместо моста Уитстона. В мосте

с двумя источниками используются два источника постоянного напряжения с одинаковым напряжением

в качестве источника тока для плеч моста (r1 и r2, где

12

rr) с четко определенной точкой заземления в центре. из двух источников напряжения

. Таким образом, как показано на рис. 1, синфазный потенциал детектора

четко определяется как точка заземления

, что снижает влияние синфазного шума.Потенциометр

(r) в центре плеч сопротивления для

ISBN 978-963-88410-0-1 © 2009 IMEKO

Измерение сопротивления изоляции – электрическое напряжение

Ток через идеальную изоляцию почти равен нулю для определенного напряжения. Если напряжение увеличивается выше диэлектрической прочности или выше напряжения пробоя изолятора, ток начинает течь через изолятор. Говорят, что изолятор находится в состоянии пробоя.

Различные изоляторы имеют разное напряжение пробоя, и для разного напряжения системы используются разные типы изоляторов.

IR Test – самый старый и наиболее широко применяемый тест для измерения сопротивления изоляции. Тест сопротивления изоляции измеряет сопротивление изоляции испытываемого устройства. В тесте IR фаза и нейтраль замкнуты накоротко. Измеренное значение IR должно быть выше указанного значения IR согласно стандарту

.

Сопротивление изоляции материала не идеальное, при подаче напряжения через образец начинает течь ток.Ток называется током утечки. Значение IR должно быть максимально высоким, чтобы получить низкий ток утечки. Чем меньше ток утечки, тем выше значение IR.

Теперь давайте разберемся, почему ИК-тест важен и в чем его значение.

Почему проводится проверка сопротивления изоляции?

Измерение сопротивления изоляции очень важно для обеспечения исправности электрической системы. Качество изоляции имеет первостепенное значение для надежной работы электрооборудования.

Мы проводим испытание сопротивления изоляции , чтобы убедиться в исправности изоляции. Более высокая изоляция свидетельствует о надежной электрической системе. Тестер сопротивления изоляции используется для измерения значения сопротивления изоляции. Для электрической системы всегда желательно более высокое сопротивление изоляции.

Значение сопротивления изоляции ухудшается со старением и температурой. Изоляция может выйти из строя при повышении температуры выше допустимых пределов, а сопротивление изоляции уменьшается вдвое с каждым повышением температуры 10 0 ° C.Необходимо контролировать ухудшение изоляции, чтобы принять меры до ее пробоя.

Чтобы оценить качество изоляции, мы проводим такие испытания, как испытание на сопротивление изоляции (ИК-тест), испытание на коэффициент диэлектрической абсорбции (DAR) и испытание на индекс поляризации (PI) . В случае отклонения сопротивления изоляции от допустимого значения необходимо заблаговременно принять необходимые меры предосторожности.

Факторы, вызывающие ухудшение качества изоляции

Качество изоляции ухудшается, если поверхность изолятора задерживает влагу на своей поверхности или поверхность имеет грязь.Сопротивление изоляции снижается в жестких условиях эксплуатации с экстремальными температурами и / или химическим загрязнением. Все это вызывает ухудшение сопротивления изоляции.

  • Электрические нагрузки: Перенапряжение и пониженное напряжение вызывают нагрузку на систему изоляции.
  • Механические нагрузки: Частые запуски и остановки приводят к тому, что через проводник течет большой ток. Сильный ток вызывает нагрев провода и снижает сопротивление изоляции.
  • Химическая нагрузка: Близость химических веществ, таких как масла, коррозионные пары и пыль, влияет на изоляционные свойства материалов.
  • Напряжения, связанные с колебаниями температуры: Частые пуски и остановки приводят к повышению температуры из-за увеличения тока, превышающего номинальный ток полной нагрузки проводника. Изменение температуры снижает сопротивление изоляции.
  • Загрязнение окружающей среды вызывает ускорение старения изоляции.

Регулярная чистка – залог надежной работы изолятора.


Еще один важный факт об изоляторе – это то, что он имеет отрицательный температурный коэффициент. Величина сопротивления изолятора уменьшается с повышением температуры. Повышение температуры электрических машин, повышение температуры шин или повышение температуры электрического щита приводят к выходу из строя изолятора.

Необходимо изолировать оборудование, если превышение температуры превышает допустимый предел.Например, если двигатель отключается из-за высокой температуры обмотки, нам не следует снова запускать двигатель и подождать некоторое время, пока температура не упадет до допустимого предела.

Провод имеет изоляцию вокруг него.


Нарушение изоляции вызывает короткое замыкание, а также может стать причиной пожара и поражения электрическим током. Следовательно, необходимо обеспечить работоспособность изоляции.

Методы измерения сопротивления изоляции

Тестер изоляции или Megger – это прибор, с помощью которого мы можем измерить сопротивление изоляции.Мы используем следующие инструменты для измерения сопротивления изоляции.

  • Омметр с прямой индикацией и ручным генератором постоянного тока
  • С прямой индикацией омметра с моторным генератором постоянного тока
  • Омметр с прямой индикацией и батареей постоянного тока
  • Омметр с прямой индикацией и двухполупериодным выпрямителем
  • Мостовая схема сопротивления с гальванометром и батареей

Мы используем постоянное напряжение для измерения сопротивления изоляции.Мы можем генерировать постоянное напряжение с помощью ручного генератора постоянного тока или моторизованного генератора постоянного тока. Изоляция действует как конденсатор. Конденсатор блокирует постоянный ток, если качество изоляции хорошее. Если через изоляцию протекает ток утечки, это свидетельствует о низком качестве изоляции.

Тестер изоляции генерирует постоянное напряжение, и мы можем выбрать величину постоянного напряжения в соответствии с системным напряжением системы изоляции. Ток , протекающий через изоляцию, показывает, является ли изоляция хорошей или плохой.

Мы подключаем положительный провод, помеченный как L на тестере изоляции, к проводнику, а отрицательный провод, маркированный как E, к поверхности изолятора. Таким образом, постоянное напряжение прикладывается к проводящей части и заземленной части проводника. Пусть напряжение равно В, а ток, протекающий через изолятор, равен I.

Формула сопротивления изоляции

По закону Ома;

Если приложенное напряжение составляет 500 В, а ток через сопротивление составляет 10 мкА, тогда сопротивление изоляции равно;

Когда мы прикладываем постоянное постоянное напряжение к проводнику и изолятору, потребляемый ток складывается из трех элементов тока.
  1. Зарядный ток,
  2. Ток поглощения и
  3. Ток утечки.

Изначально ток заряда и поглощения высокий и очень быстро затухает. Тестер изоляции показывает низкое сопротивление изоляции при запуске из-за высокого зарядного тока.

Измерение тестового значения IR сразу после подачи напряжения постоянного тока не дает точного значения IR. Следовательно, мы должны подавать постоянное напряжение постоянного тока не менее одной минуты для проверки сопротивления изоляции .


Когда мы прикладываем напряжение постоянного тока в течение одной минуты или менее одной минуты, результаты испытаний могут быть не такими точными, но они точно указывают на состояние изоляции. Этот тест известен как краткосрочный тест или тест на точечное чтение.

Меры предосторожности после ИК-теста:

Во время ИК-теста происходит накопление заряда между проводником и изоляцией. Если мы коснемся проводника после проведения ИК-теста, накопленный заряд найдет путь через человеческое тело, и это может вызвать поражение электрическим током.Следовательно, накопленная энергия заряда должна разрядиться после проведения ИК-теста путем подключения проводника к потенциалу земли.

Каков допустимый нижний предел сопротивления изоляции?

Правило одного мегаома устанавливает допустимый нижний предел сопротивления изоляции. Правило одного мегаома гласит, что на каждые 1000 вольт рабочего напряжения будет приходиться примерно одно мегаомное сопротивление.

Если оборудование рассчитано на 6600 Вольт, минимальное значение сопротивления изоляции должно быть 6600/1000 = 6.6 МОм.

Проверка ограничения сопротивления изоляции (IR)

Сопротивление изоляции изменяется в зависимости от температуры и влажности. Следовательно, точечное считывание ИК не дает правильного значения сопротивления изоляции.

Время испытания сопротивления изоляции

Точечное считывание или кратковременное считывание результатов теста изоляции не дает четкого представления о качестве изоляции. Тест двойного считывания или тест сопротивления времени, такой как тест DAR и PI , дает более четкое представление о состоянии изоляции.

Другие факторы, такие как температура и влажность, не влияют на результаты измерения сопротивления изоляции при испытании на временное сопротивление. Следовательно, испытание на временное сопротивление или испытание с двойным считыванием является лучшим методом проверки сопротивления изоляции.

Тест коэффициента диэлектрической абсорбции и индекса поляризации:

В тесте DAR мы измеряем сопротивление изоляции через 30 секунд 60 секунд. 60-секундное считывание значения ИК-излучения, разделенное на 30-секундное считывание ИК-значения, отношение 60-секундного ИК-считывания к 30-секундному ИК-показанию составляет DAR изоляции. Если мы разделим 10-минутное ИК-показание на 1-минутное ИК-показание, получится коэффициент поляризации изоляции .

Номинальное напряжение оборудования VS. ИК-тестовое напряжение:

Обычно используются следующие испытательные напряжения постоянного тока для текущего обслуживания.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
