Устройство защитного отключения (УЗО)

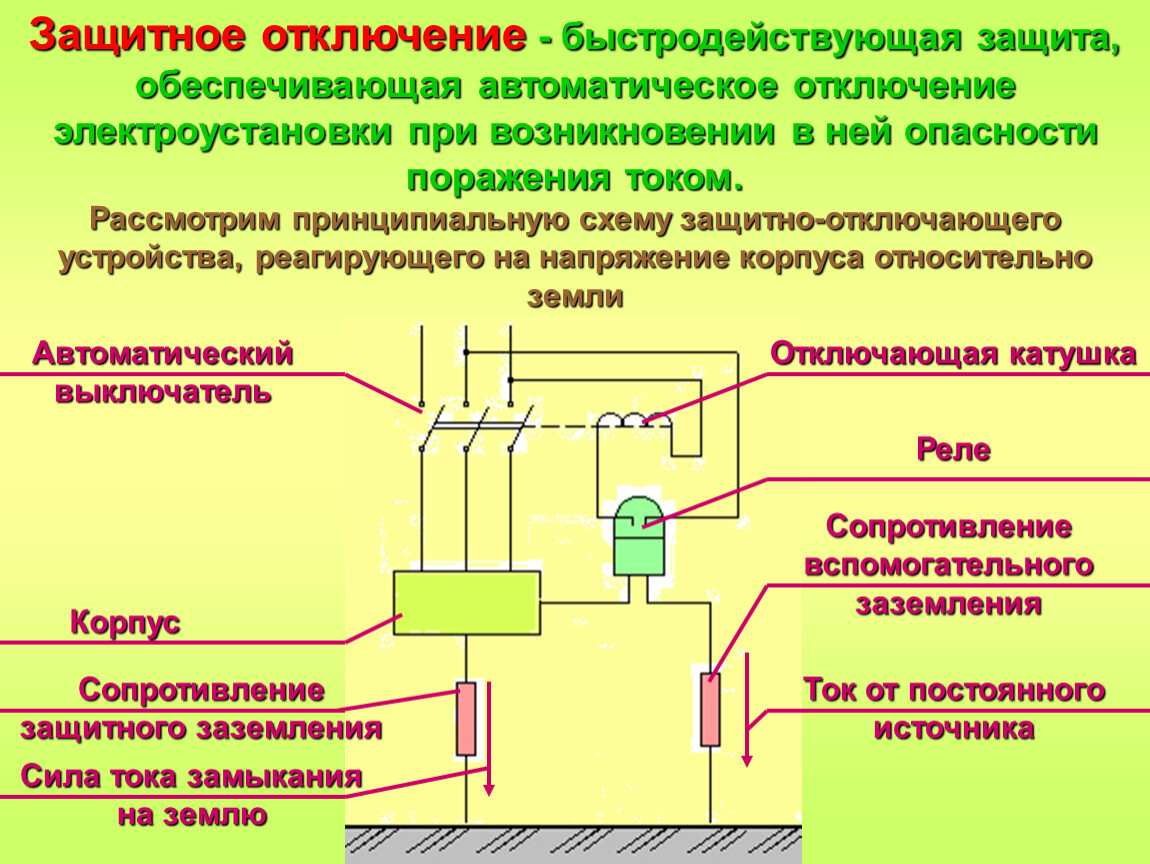

УЗО – устройство защитного отключения, специальный аппарат, предназначенный для отключения электрической сети или ее части при превышении током утечки определенного значения.

Как же работает УЗО? Устройство УЗО несложное. Основным элементом УЗО является дифференциальный трансформатор тока, который сравнивает величины тока в обоих проводах при двухпроводной системе. Если величина тока на входе равна величине тока на выходе, то ток на выходе дифференциального трансформатора тока равен нулю и УЗО не работает. При возникновении тока утечки, ток на входе становится больше тока на выходе, и на выходе дифференциального трансформатора тока появляется ток, пропорциональный разнице этих токов (току утечки). При превышении этой разницей тока определенного значения УЗО срабатывает и отключает поврежденный участок сети.

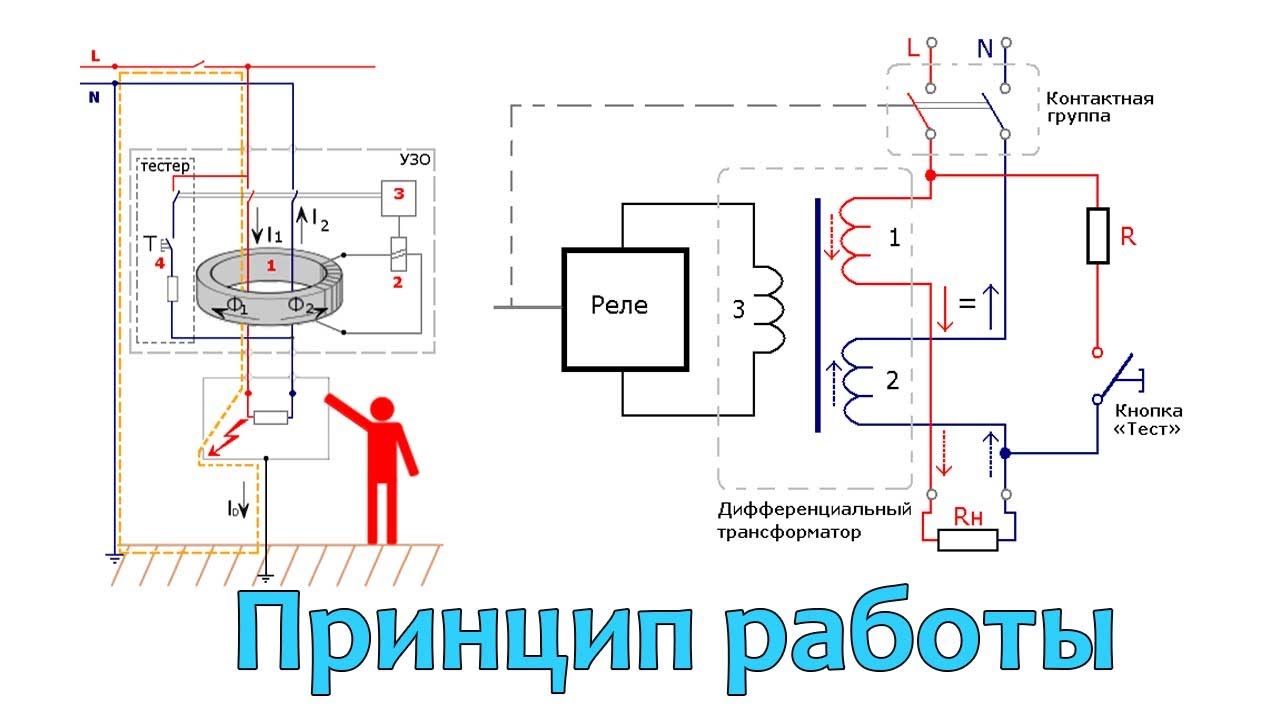

Устройство УЗО и принцип работы УЗО

Как же работает УЗО? Устройство УЗО несложное.

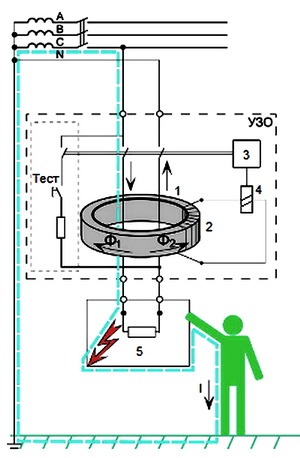

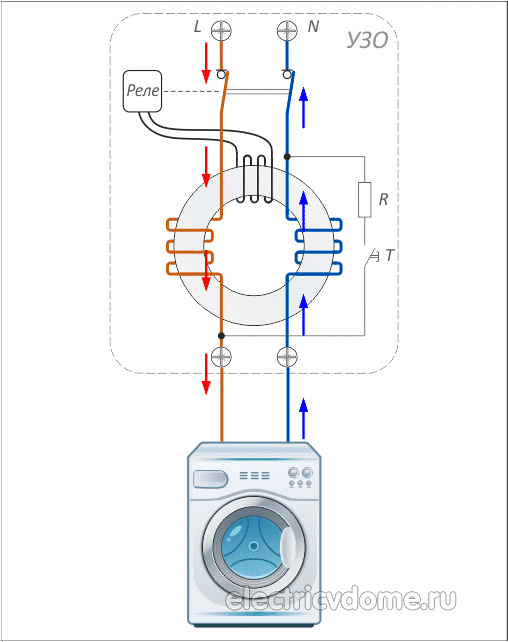

Основным элементом УЗО является дифференциальный трансформатор тока, который сравнивает величины тока в обоих проводах при двухпроводной системе. Если величина тока на входе равна величине тока на выходе, то ток на выходе дифференциального трансформатора тока равен нулю и УЗО не работает. При возникновении тока утечки, ток на входе становится больше тока на выходе, и на выходе дифференциального трансформатора тока появляется ток, пропорциональный разнице этих токов (току утечки). При превышении этой разницей тока определенного значения УЗО срабатывает и отключает поврежденный участок сети. Схематичное устройство УЗО и путь тока утечки показаны на рисунке. Таким образом видим, что принцип работы УЗО основан на сравнении величин токов, протекающих по обоим проводам.

Для проверки работоспособности УЗО на устройстве имеется кнопка «Т» – тест, нажатием на которую искусственно вызывается разность токов и УЗО должно сработать и отключиться. Рекомендуется ежемесячно проверять работоспособность УЗО.

Если при нажатии на кнопку «Т» УЗО не отключается, значит оно неисправно и подлежит замене или ремонту.

УЗО выпускаются как в двух- так и в четырехполюсном исполнении. УЗО для бытового применения крепятся на DIN-рейку, как и автоматические выключатели.

Устройство автоматического выключателя

Автоматический выключатель (автомат) – коммутационный аппарат, предназначенный для защиты электрической сети от перегрузок и коротких замыканий. Он предназначен для ручного включений/отключения питания, а также для автоматического отключения напряжения при увеличении тока нагрузки выше определенного значения (перегрузка сети) или резкого броска тока при коротком замыкании в сети.

Устройство автоматического выключателя следующее: автомат состоит из корпуса, выполненного из непроводящего электричества материала (диэлектрика). Внутри корпуса размещены контакты, которые замыкают/размыкают электрическую цепь (контактная система) и один или несколько расцепителей – устройств, которые обеспечивают размыкание контактов при увеличении тока, обеспечивая тем самым автоматическое отключение выключателя. На передней стороне выключателя располагается рычажок, которым производится ручное его включение/отключение.

Устройство автоматического выключателя Следующее в устройстве автоматического выключателя – это его силовые контакты. Контакты, как правило, покрыты специальным составом (серебро и др.) для того, чтобы обесепчить минимальное сопротивление электрическому току в месте контакта. Один контакт является подвижным, второй – неподвижным. При воздействии на рукоятку управления выключателем усилие посредством системы рячагов передается на контакты, и происходит включение или отключение последних.

Автоматическое отключение выключателя происходит за счет действия расцепителей (теплового или электромагнитного). Тепловой расцепитель представляет собой биметалическую пластину, которая при протекании по ней тока нагревается и изгибается. При превышении током, проходящим через выключатель, определенного значения пластина своим изгибом воздействует на защелку и происходит быстрое размыкание контактов. Но следует учитывать, что для нагрева и деформации биметалической пластины необходимо какое-то время, что приводит к некоторой задержке срабатывания теплового расцепителя. Таким образом мы видим, что тепловой расцепитель не является быстродействующим и не может обесепчить мгновенное отключение выключателя при резком броске тока, который возникает при коротком замыкании в сети.

Электромагнитный расцепитель представляет собой соленоид (катушку из проводника), через который протекает ток нагрузки. При резком броске тока, возникающим в сети при коротком замыкании, магнитное поле, возникающее в этом соленоиде, втягивает сердечник и приводит к размыканию контактов. Время работы магнитного расцепителя минимально и при резком броске тока обесепчивается почти мгновенное быстродействие выключателя и отключение электрической цепи. Ток срабатывание электромагнитного расцепителя, как правило, в несколько раз больше тока срабатывания теплового расцепителя. Таким образом, тепловой расцепитель автоматического выключателя обеспечивает защиту от перегрузок, а электромагнитный – от сверхтоков при коротком замыкании.

Также в выключателе имеется дугогасительная камера, которая обеспечивает быстрое гашение электрической дуги, возникающей при отключении больших токов. Камера представляет собой решетку из металлических пластин (в качественных выключателях они медные), в которых и происходит гошение дуги.

Кроме этого в выключателе имеются клеммы для подключения к выключателю проводов или шинок. Затяжка клемм производится винтом, который в них установлен.

Номинальный ток выключателя

На передней стороне выключателя указывается его номинальный ток – ток, на который расчитан выключатель в длительном режиме. В данном случае “С16” говорит о том, что номинальный ток выключателя составляет 16 Ампер. Цифра 4000 в рамке – это отключающая способность выключателя, величина тока, который способне отключить выключатель без повреждений. В нашем случае – 4000 Ампер.

В этой статье мы рассмотрели устройство автоматического выключателя и принципы его работы.

Выключатели бывают одно-, двух-, трех- и четырехполюсные.

Устройства защитного отключения (УЗО). Принцип работы, область эксплуатации

Устройства защитного отключения в электрике представляют собой специальные приборы, предназначенные отсекания подачи тока при возникновении утечки. УЗО – средства предохранения от случайного контакта людей с электрическим током.

Чем отличаются УЗО от “автоматов”?

Необходимо отличать УЗО от автоматических систем отключения тока, которые срабатывают в исключительных ситуациях. “Автоматы” предназначены для исключения вероятности поломки оборудования. Автоматические системы начинают действовать в той ситуации, когда величина проходящего электрического тока становится опасной для жизни человека. Устройства защитного отключения срабатывают при существенно меньших показателях тока, которые не опасны для работы оборудования, но представляют угрозу для организма людей.

Принцип функционирования УЗО

Устройства защитного отключения имеют второе наименование – автоматы дифференциального тока.

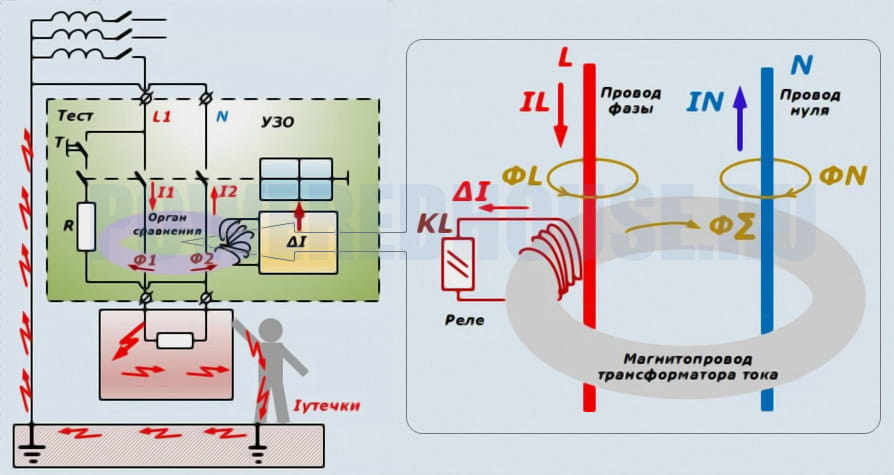

Название раскрывает суть работы прибора. Принцип функционирования УЗО основан на адекватном восприятии разницы силы тока на входе, выходе. При обнаружении значительных расхождений в указанных параметрах устройство защитного отключения незамедлительно разомкнет цепь. Значение разницы в показателях входящего, выходящего электрического тока предварительно выбирается меньше, чем напряжение, способное нанести существенный вред организму людей.

Чаще всего специалисты устанавливают значения 15 – 30 мА. Особенности принципа функционирования УЗО позволяют устройствам отсекать подачу тока при наличии пробоя непосредственно на корпус, до воздействия на людей. Устройства защитного отключения электротока берегут финансовые средства хозяев, способствуют исключению вероятности возникновения пожароопасных ситуаций, устраняют проблемы утечки электротока.

Область эксплуатации УЗО

Посредством использования устройств защитного отключения правильно функционируют вводно-распределительные устройства и щиты группового типа.

В качестве примера можно привести щиты, установленные в многоэтажных жилых зданиях.

Рассматривая возможные сферы эксплуатации УЗО, отдельно следует выделить:

  • Общественные сооружения;
  • Административные постройки;
  • Жилые многоквартирные здания;
  • Частные дома;
  • Производственные предприятия;
  • Промышленные помещения.

Эксплуатация УЗО обоснована с экономической точки зрения. Устройства помогают создавать должный уровень пожарной безопасности, надежно защищают людей от случайных контактов с электротоком. Устаревшая проводка – главный фактор, ведущий к возникновению пожароопасных моментов. К изменению показателей до высоких значений приводят короткие замыкания. К утечке электротока может привести деформация изоляционных слоев. УЗО помогут предотвратить неприятные ситуации. При желании купить УЗО в Москве или другом городе страны следует обратиться в специализированную компанию, которая известна достойной репутацией.

Поделиться с друзьями:

Другие статьи

Принцип действия устройства защитного отключения

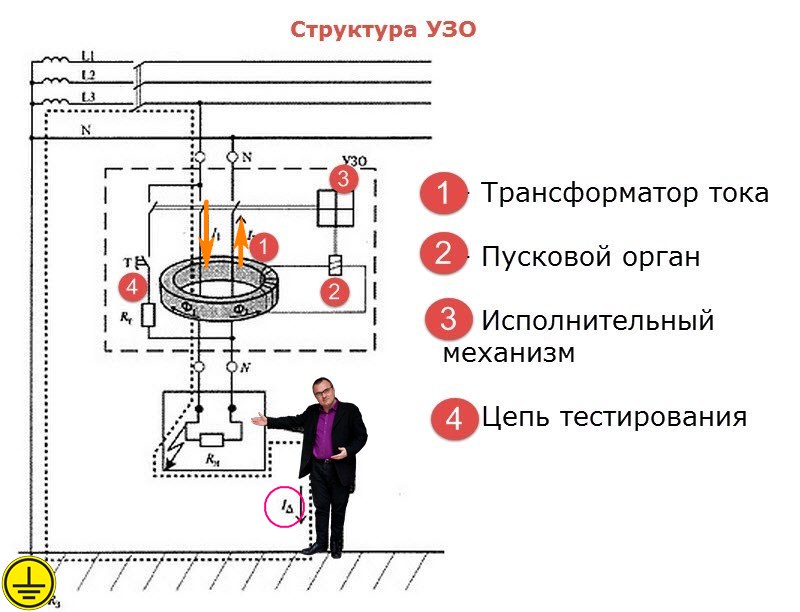

Структура УЗО

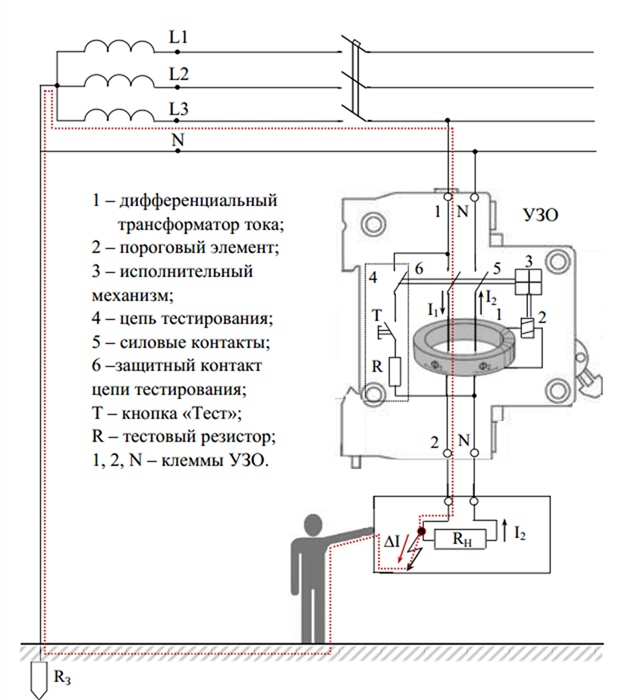

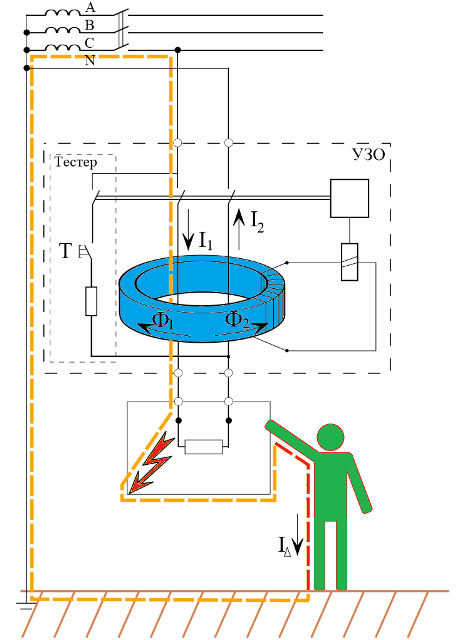

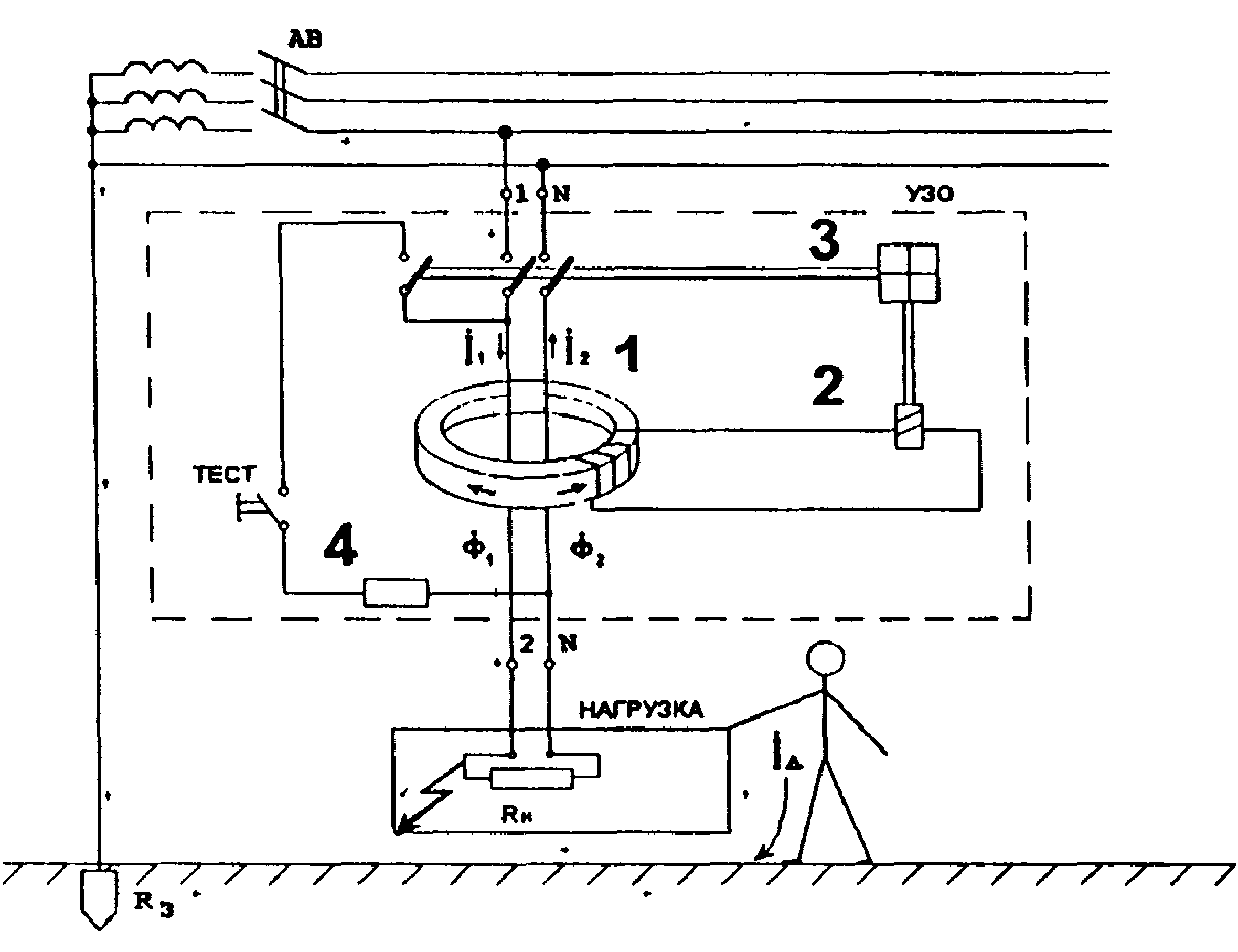

Посмотрим структуру устройства защитного отключения на рисунке и по рисунку рассмотрим принцип действия устройства защитного отключения.

Принцип действия УЗО

Основной блок устройства, который и обеспечивает его  функциональность, это трансформатор тока (1).

Можно встретить название трансформатора тока, как трансформатор тока нулевой последовательности. Хотя понятие «нулевая последовательность» применима, только к трехфазным сетям и расчетам несимметричных режимов.

Запускает работу УЗО, а именно его отключение, пороговый элемент (2). По сути, это реле прямого действия (магнитоэлектрическое или электронное). Исполняет отключение механический элемент (3). Это группа силового привода.

Принцип действия устройства защитного отключения в аварийном режиме

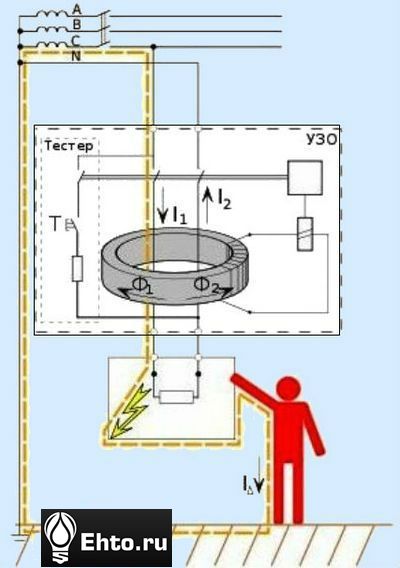

В нормальном рабочем режиме через окно трансформатора УЗО протекают два тока I1 и I2. Первый течет к нагрузке (устройству), второй течет от нагрузки. При отсутствии дифференциального тока: I1=I2.

Токи I1 и I2 наводят в сердечнике трансформатора тока разнонаправленные магнитные потоки. Так как сумма разнонаправленных магнитных потоков (Ф1,Ф2) равна нулю, во вторичной обмотке трансформатора ток равен нулю.

При аварийной ситуации появляется ток утечки I, который добавляется к току I1 в фазном проводнике. Нарушается равенство токов нарушается: I1≠I2, и появляется дифференциальный ток. Если значение дифференциального тока больше, тока уставки пускового реле (2), срабатывает пусковой механизм (3) и УЗО прерывает питающую цепь.

Кнопка тест

Для имитации аварийного режима, в УЗО есть «фальшивая» аварийная цепь (4). Запуск тестовой проверки, эмитирующий появление дифференциального тока осуществляется кнопкой «Тест» на корпусе устройства.

©Ehto.ru

Другие статьи раздела: УЗО

Поделиться ссылкой:

Похожее

Устройства защитного отключения и дифференциальные автоматические выключатели

Устройство защитного отключения (УЗО) или как еще его называют дифференциальный выключатель нагрузки – это устройство, предназначенное для защиты человека от случайного прикосновения к оголенным токоведущим частям электрической сети, а так же от пожаров в случае короткого замыкания.

Принцип работы УЗО основан на измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Во время нормальной работы эта разность составляет 0. При утечке тока вследствие прикосновения человека к оголенным проводам или короткого замыкания при повреждении изоляции, эта разность начинает увеличиваться и при достижении определенного порога устройство отключается, тем самым обесточивая часть сети, которая находится после него.

Виды УЗО по току утечки

Исходя из того какие функции должно выполнять устройство защитного отключения они делятся по току утечки  – максимальной разности входящих и в него токов, при котором происходит отключение.

Использование УЗО

По току утечки дифференциальные выключатели нагрузки делятся на 10мА, 30мА, 100мА, 300мА, 500мА и 1А. Наиболее распространенными являются дифференциальные выключатели 30мА и 300мА устройства защитного отключения. Первые применяются для защиты человека, т. к. ток до 30мА при напряжении 220В является безопасным для человека, а вторые используются для защиты от пожаров и не защищают человека поэтому используются совместно с 30мА УЗО. Типичная схема состоит из одного трехсот миллиамперного УЗО на входе, которое в случае повреждения проводки обесточивает всё помещение и нескольких тридцати миллиамперных УЗО стоящих после него. Они защищают человека и в случае прикосновения обесточивают только ту часть помещения, за которое отвечают, а не всё помещение.

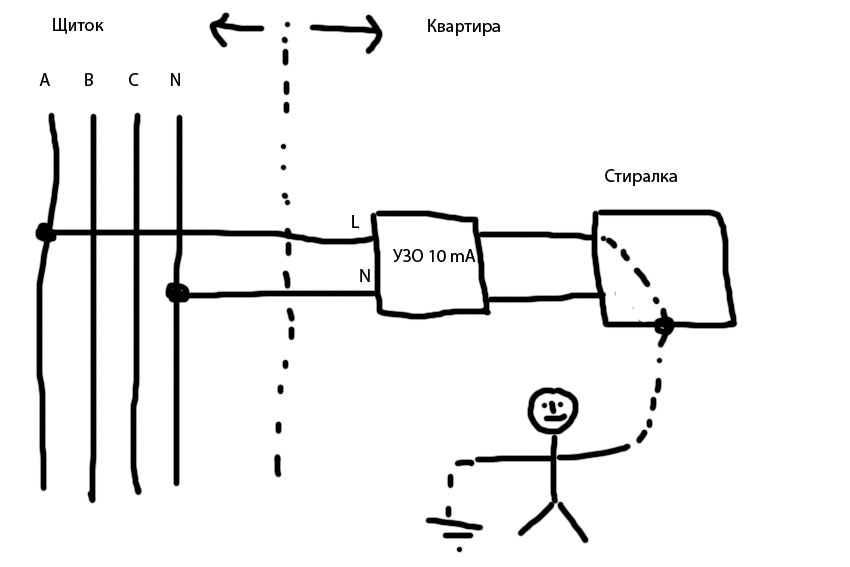

Десятимиллиамперные УЗО используются для защиты человека в помещениях с повышенной влажностью (ванные комнаты, подвалы и т.д.), т.к. во влажных помещениях сопротивление падает и опасным ток становится уже после 10мА.

Дифференциальные выключатели с током утечки 100мА, 500мА и 1 А используются гораздо реже для защиты больших помещений с большой протяженностью проводов и где возможна естественная дифференциальная разность токов.

Отключающая способность является основным параметром при выборе УЗО, но кроме этого они еще делятся по количеству полюсов – 2х полюсные (для 1-фазных сетей 230В) и 4х полюсные (для 3х-фазных сетей 380В). Так же необходимо отметить, что для работы УЗО требуется так проводка с дополнительным проводом нейтрали.

Номинальный ток устройств защитного отключения

Еще одним параметром УЗО является номинальный ток. Т.к. они не защищают сеть от сверхтоков и токов короткого замыкания их применяют вместе с автоматическими выключателями и подбирают под номинал автомата, это делается для того чтобы в процессе работы сохранить контакты УЗО от пригорания. По амперажу УЗО бывают 25А, 40А, 63А, 80А, 100А и 125А. Если ток автоматического выключателя попадает в промежуток между номиналами УЗО, выбирают ближайшее сверху. Допустим при авт.выкл. 32А рекомендуется применять УЗО 40А.

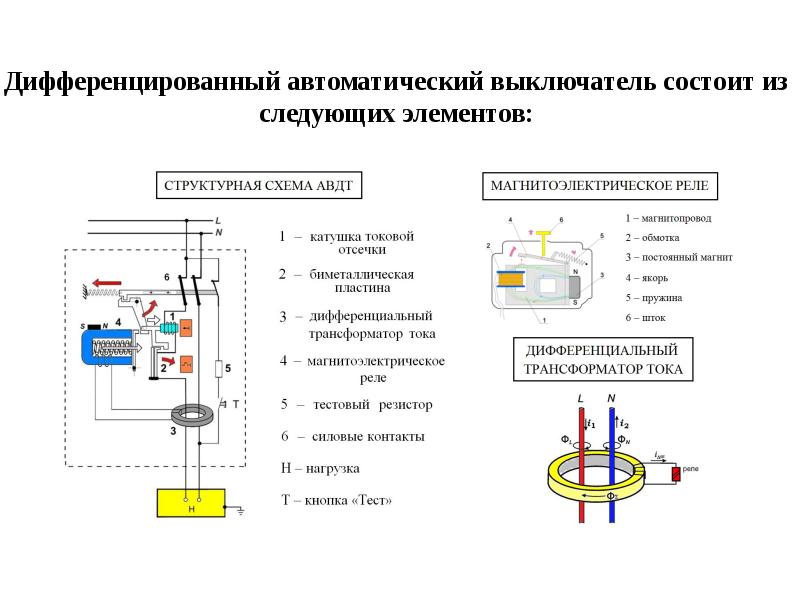

Дифференциальные автоматические выключатели или как их еще называют диффавтоматы представляют из себя объединенные в одном корпусе 2 устройства – автоматический выключатель и устройство защитного отключения. Автоматический выключатель с узо обладает преимуществом: экономит место в распределительном щите (они имеют размер обычного автомата), время на монтаж. Кроме того, автоматический выключатель с узо стоит немного дешевле, чем АВ + УЗО).

В связи с малыми габаритами на дифференциальные выключатели наложен ряд ограничений, например, они бывают только до 40А, а также до последнего времени существовали только 2х полюсные варианты. В последнее время некоторые производители начали выпускать и 4х полюсные варианты, но они или занимают 7 модулей как например у Legrand (т.е. по габаритам как автомат плюс УЗО) или сильно ограничены по току 16А, как у Moeller и являются больше экзотикой.



Схема подключения УЗО » как подключить устройство защитного отключения.

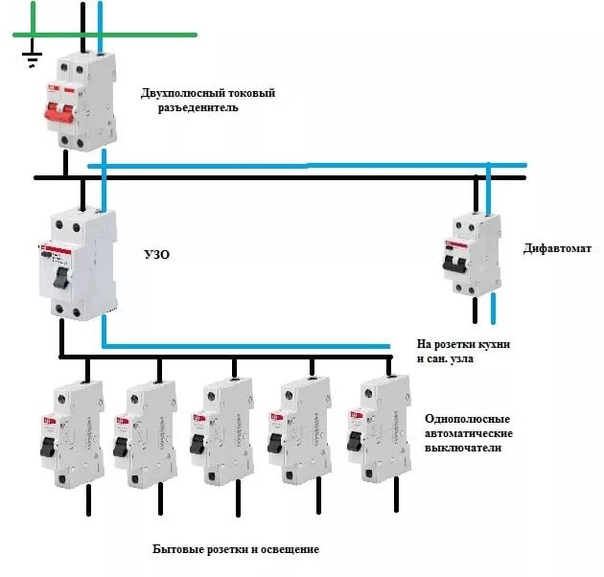

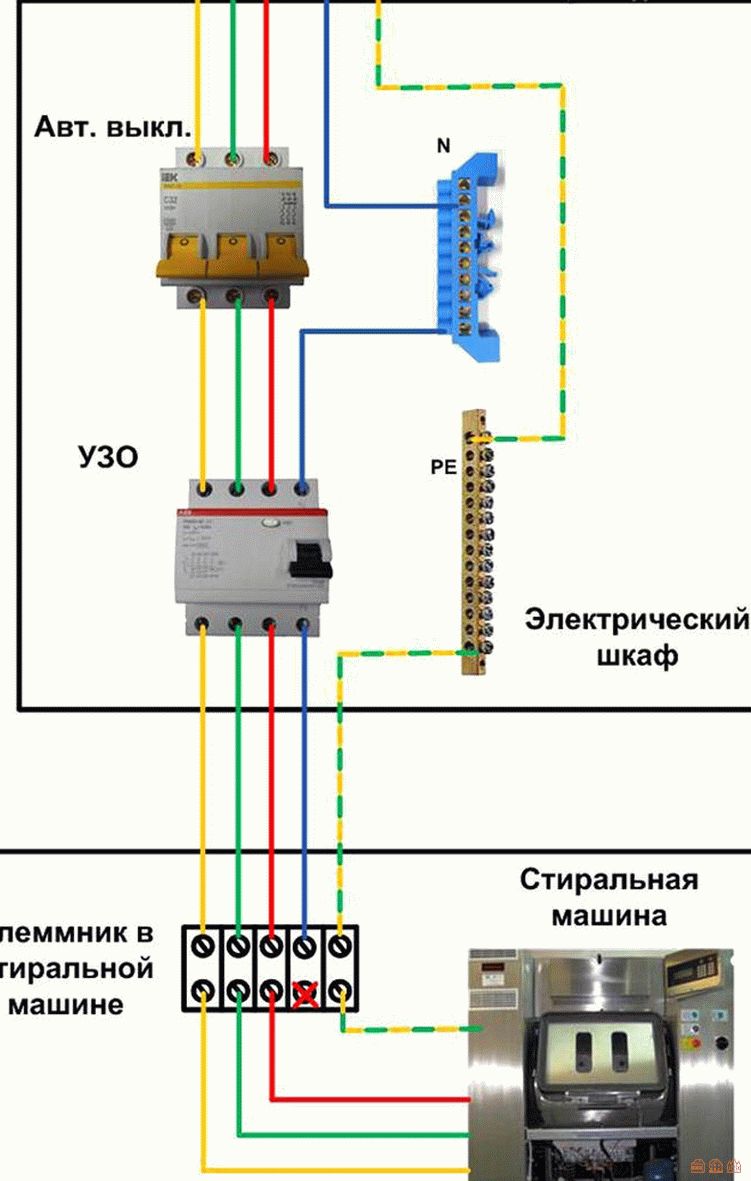

На рисунке приведена схема подключения УЗО, что наиболее часто применяется на практике. С правой стороны изображена общая схема внутреннего устройства этой защиты. И так, УЗО — это устройство защитного отключения или как его ещё называют — «дифференциальная защита». Его основной задачей является автоматическое отключение подачи электроэнергии при возникновении тока утечки на землю. Любая утечка является нежелательным явлением. В нормальном режиме работы какой-либо электросистемы ток должен течь только по электрическим цепям относительно фаз и нуля (образно выражаясь). Возникший ток относительно земли будет являться этой самой утечкой. Она может произойти в результате пробоя на корпус, который изначально заземлён, при случайном прикосновении человека к токонесущим частям (ток утечки буде проходить через тело этого человека), устаревания электропроводки и т.д.

Наиболее лучшим вариантом подключения УЗО (устройство защитного отключения) будет максимальная близость к вводу электропитания. Так как промежуток электросети до электросчётчика подвергается строгому контролю электроэнергетических организаций, то правильней всё же установить УЗО сразу после счётчика. Таким образом, обеспечивается полная защита от всевозможных утечек на землю во всей цепи. Недостатком при таком подключении УЗО будет обесточивание всей электрифицированной зоны, которая проходит через эту защиту. В случае критической нежелательности подобного явления придётся поставить либо несколько УЗО или поставить только для того участка (для той цепи) который наиболее значим и важен с точки зрения электробезопасности (хотя, электробезопасность необходима везде).

Теперь что касается самого УЗО. Основной принцип работы устройства защитного отключения заключается в отслеживании разности значений тока между нулевым и фазным проводом. При номинальной работе любого устройства и электрооборудования этой разности не может быть (то есть, сколько тока прошло по фазному проводу, столько же пройдёт и по нулевому). Допустим, электропроводка проходит в сыром помещении и в ней имеются повреждения изоляции (трещины). Влага попала сквозь трещину на токонесущую жилу, тем самым создав цепь между этим проводом и землёй. В результате этот самый ток утечки и будет той разницей, на которую и должен отреагировать УЗО.

Далее, ток этой утечки был снят с одной из катушек внутреннего трансформатора и передан в поляризованное реле. В нём сигнал усилятся, и запустил механизм отключения УЗО. Таким образом, пока не будет найдена и устранена эта самая неисправность электропроводки, устройство защитного отключения будет при очередном взводе вновь выбивать. Так как любому устройству свойственно иногда ломаться, то и УЗО будет не исключением. На этот случай предусмотрена функция тестирования (самопроверки). На передней стороне УЗО имеется тестовая кнопка. При её нажатии происходит имитация этого самого тока утечки, что и приводит к автоматическому срабатыванию и последующему отключению. При подозрении на неисправность устройства дифференциальной защиты либо просто для обычной перепроверки не поленитесь, и нажмите на тест кнопку.

Устройство защитного отключения желательно подключать следуя надписям на корпусе самого УЗО. Как показано на рисунке, устройство имеет контактны нейтрали, что подключаются к нулю и фазные контакты, которые чаще всего обозначаются цифрами 1 и 2 или L (хотя, фазные иногда и не обозначаются вовсе). На рисунке приведёна схема подключения УЗО для однофазного потребителя, но конечно существуют УЗО и трёхфазные. Единственное различие только лишь в количестве контактов. Общая суть подключения и работы остаётся одна и та же. К нейтрали прикручиваем нулевой провод, а к трём фазным контактам — три фазы.

И последнее, что можно ещё сказать о дифференциальной защите — их целесообразно ставить в тех местах, где необходимо обеспечить высокую электробезопасность. В тех же местах где случайное отключение может привести к нежелательным последствиям дифференциальную защиту, пожалуй, лучше не ставить. Несмотря на основную задачу УЗО обеспечения электробезопасности, на практике оно довольно часто приносит дополнительные проблемы. Токи утечки в изношенном электрооборудовании встречаются частенько (пример: старые светильники, работающие в не здания). УЗО весьма чувствительно к подобным вещам. В результате Вы замучаетесь от постоянного срабатывания этого защитного устройства. Придётся либо отказаться от УЗО, либо заменять всё старое оборудование с проводкой на новое. Что дешевле и безопасней — решать Вам.

P.S. Электричество — это хитрое и коварное явление природы. Оно невидимо невооружённым глазом, но может иметь огромную силу, что на первый взгляд может сильно недооцениваться человеком, что в итоге легко приведёт к трагическим последствиям. Установка в своём электрическом щитке дополнительной электрической защиты в виде УЗО не будет лишним, возможно однажды это электротехническое средство спасёт Вам и Вашим близким жизнь.

Устройство защитного отключения (УЗО) – презентация онлайн

СПб ГБОУ «Политехнический колледж городского хозяйства»
Предмет: Теоретические основы электромонтажных работ
Тема: «Устройство защитного отключения (УЗО)»
Работу выполнил:
студент группы УД-14-11
Садков И.А.
Преподаватель: Тужилкин А.А.
2016
Содержание
Назначение УЗО
Принцип работы
Устройство УЗО
Ограничения в работе
Чувствительность УЗО
Проверка работоспособности
2
Назначение УЗО
Основное назначение УЗО является защита людей от поражения
электрическим током при неисправности электрооборудования
(оказавшиеся под напряжением в результате повреждения изоляции)
в результате случайного или неосознанного контакта человека с
токоведущими частями. Также предотвращение пожаров
вызванных возгоранием электропроводки при протекании токов
утечки.
Прибор представляет собою механический коммутационный аппарат
для прекращения подачи дифференциального тока в определенных
условиях. УЗО обесточивает питание электрической сети при
прикосновении человека (животных) с проводниками бытовых
приборов и техники или с заземляющим контактом. Срабатывание
происходит как при прямом соприкосновении с частями
электроустановки, так и при косвенном.
3
Принцип работы УЗО
Как известно, электрический ток течет из сети по фазному проводу
через нагрузку и возвращается обратно в сеть по нейтральному
проводу. Эта закономерность легла в основу работы УЗО.
Принцип работы устройства защитного отключения основан на
сравнивании величины тока на входе и выходе защищаемого объекта.
При равенстве этих токов Iвх = Iвых УЗО не реагирует.
Если Iвх > Iвых УЗО чувствует утечку и срабатывает.
То есть, токи протекающие по фазному и нейтральному проводу,
должны быть равны (это касается однофазной двухпроводной сети,
для трехфазной четырехпроводной сети ток в нейтрали равен сумме
токов которые протекают в фазах). Если токи не равны – значит
имеется утечка, на которую и реагирует УЗО.
4
УЗО ЭКФ-2P-40А-30мА
5
Устройство УЗО

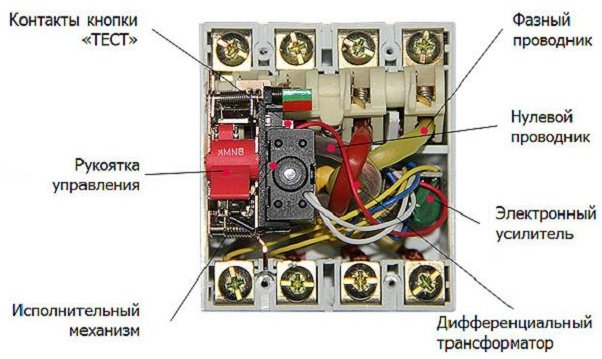

Конструктивно УЗО собрано в корпусе из диэлектрического материала.
Внутри содержит трансформатор тока, выполненный на тороидальном
ферромагнитном сердечнике с тремя обмотками – две первичные и одна
обмотка управления.
Две первичные токовые обмотки включены встречно. Первая обмотка
образована фазным проводом, в ней протекает ток к нагрузке (к
потребителю). Вторая обмотка образована нулевым проводом, в ней
протекает обратный ток от нагрузки (от потребителя).
В обычном режиме, когда в цепи нет утечки, токи, протекающие в обоих
обмотках равны по значению, но противоположно направленны. При
протекании в обмотках, эти токи наводят в сердечнике трансформатора
тока магнитные потоки. Наведенные магнитные потоки направлены
встречно и компенсируют друг друга, поэтому суммарный магнитный
поток равен нулю.
Ф∑ = ФL – ФN = 0
6
Устройство УЗО
Если человек коснулся электроприбора который в результате повреждения
изоляции оказался под фазным напряжением, то через УЗО кроме тока
нагрузки будет протекает дополнительный ток — ток утечки. (Аналогично,
если произошел пробой изоляции на корпус электроприбора.)
В этом случае, токи в фазном и нулевом проводе не будут равны.
Результирующий магнитный поток также не будет равен нулю:
Ф∑ ≠ 0
Под воздействием результирующего магнитного потока в контрольной
обмотке возникает ЭДС, под действием ЭДС в ней возникает ток. Ток
возникший в контрольной обмотке приводит в действие
магнитоэлектрическое реле которое отключает силовые контакты.
Максимальный ток в контрольной обмотке появится тогда когда в одной из
силовых обмоток тока не будет. То есть, это ситуация когда человек
коснется фазного провода – в этом случае ток в нулевом проводе протекать
не будет.
7

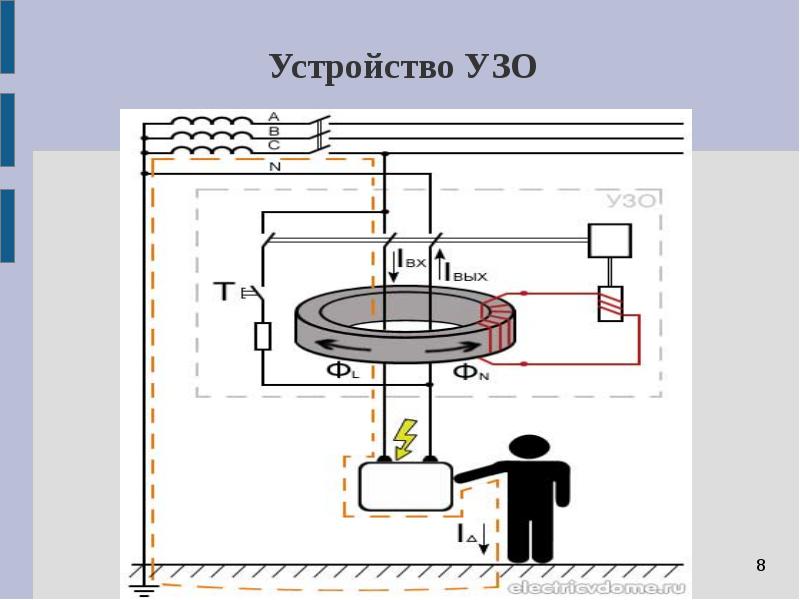

Устройство УЗО
8
Чувствительность УЗО
Основной параметр УЗО – это его чувствительность (номинальный
отключающий дифференциальный ток, так называемая «уставка» по
току утечки).
Для защиты человека в бытовых электросетях от поражения
электрическим током используют УЗО чувствительностью 10 и 30
мА.
Для защиты от возможного возникновения пожара служат УЗО
чувствительностью 100 или 300 мА.
Если проводка неразветвленная, с малым количеством групп, то
может использоваться одно общее УЗО на 30 мА, как
противопожарное, так и для защиты человека от поражения
электрическим током.
9
Ограничения
УЗО не сработает, если человек оказался под напряжением, но тока
замыкания на землю при этом не возникло. Например, при прикосновении
одновременно к линейному и нейтральному проводникам защищаемой
цепи. Предусмотреть защиту от таких прикосновений невозможно, так как
нельзя отличить протекание тока через тело человека от нормального
протекания тока в нагрузке. В подобных случаях действенны только
механические защитные меры (изоляция, непроводящие кожухи и т. п.), а
также отключение электроустановки перед её обслуживанием.
УЗО функционально зависимое от напряжения сети нуждается в питании,
которое получает от защищаемой цепи. Поэтому потенциально опасной
является ситуация, когда выше УЗО произошел обрыв нейтрального
проводника, а линейный остался под напряжением. В этом случае УЗО
будет неспособно отключить цепь, так как напряжения в защищаемой цепи
недостаточно для функционирования. УЗО функционально не зависимое от
напряжения свободно от указанного недостатка.
10
Проверка работоспособности
Для того чтобы осуществлять контроль исправности
(работоспособности) УЗО, на его корпусе предусмотрена
кнопка «Тест», при нажатии на которую искусственно создается
ток утечки (дифференциальный ток). Если устройство
защитного отключения исправно, то при нажатии на кнопку
«Тест» оно отключится.
Специалисты рекомендуют производить такой контроль
примерно один раз в месяц.
11
Спасибо за внимание!
12

Как работает устройство защитного отключения (УЗО) ~ Изучение электротехники

Пользовательский поиск

УЗО означает устройство остаточного тока. Они называются так потому, что работают на остаточном токе в цепи. УЗО – это устройство электробезопасности, специально разработанное для немедленного переключения потока электрического тока при обнаружении утечки тока на землю на уровне, опасном для человека, использующего электрическое оборудование. УЗО обеспечивает высокий уровень индивидуальной защиты от поражения электрическим током.УЗО

также помогают снизить риск возгорания, обнаруживая утечку тока на землю в электропроводке и принадлежностях. УЗО предназначены для срабатывания от 10 до 50 миллисекунд и отключения электропитания при обнаружении опасной утечки, обычно 30 мА

Принцип действия УЗО

При отсутствии замыкания на землю,
векторная сумма токов (I1 + I2) равна нулю; в случае замыкания на землю, если значение (I1 + I2) превышает номинальный остаточный рабочий ток IΔn, цепь на вторичной стороне тороида посылает командный сигнал на выделенную отключающую катушку или отключающую катушку, вызывая отключение автоматического выключателя. .

Типы устройств остаточного тока (УЗО)
Существует три основных типа УЗО:
1. Монтажный щиток
2. Тип розетки и
3. Вставной (переносной). Типы УЗО
, устанавливаемые на распределительном щите и розетки питания, относятся к непереносным УЗО. Переносные УЗО подключаются к стационарной розетке. Непереносное УЗО, установленное на распределительном щите, является лучшим вариантом в большинстве ситуаций с электропроводкой – в жилых и промышленных помещениях – поскольку оно защищает всю электропроводку и приборы, подключенные к цепи.


УЗО на распределительном щите
Это непереносные устройства, устанавливаемые на распределительном щите для обеспечения защиты всей установки или защиты выбранной цепи.

Розетка (блоки с фиксированной розеткой) УЗО
Это непереносные блоки, состоящие из защиты УЗО, встроенной в стационарную розетку, чтобы обеспечить защиту оборудования, подключенного к розетке.

Переносные устройства УЗО
Доступны различные модели, от простых переходников для вилок до устройств, предназначенных для конкретного оборудования, например переносного устройства.

Чувствительность УЗО

Чувствительность и скорость отключения УЗО таковы, что любая утечка на землю будет обнаружена и автоматически отключена до того, как она может вызвать травму или повреждение. Чувствительность УЗО по току определяется по формуле:

Выбор чувствительности УЗО зависит от сопротивления RE заземляющего электрода установки. Типичные значения RE и чувствительности I в амперах при напряжении короткого замыкания 50 В и 25 В соответственно приведены ниже:


Ток повреждения Максимальное сопротивление заземляющего электрода (RE)
50 В 25 В
3A 16 Ом 8 Ом
1A 50 Ом 25 Ом
500 мА 100 Ом 50 Ом
300 мА 166 Ом 83 Ом
30 мА 1666 Ом 833 Ом

Ограничения УЗО
Несмотря на универсальность и эффективность, УЗО не защитит от всех случаев поражения электрическим током. Если человек соприкасается как с активным, так и с нейтральным проводниками при работе с неисправными частями электрической установки, вызывая прохождение электрического тока через тело человека, этот контакт не будет обнаружен УЗО, если также не будет протекания тока на землю.

УЗО срабатывает автоматически для отключения электропитания только в том случае, если неисправность вызывает прохождение электрического тока от активного проводника к земле через тело человека.

Устройство

, принцип действия, существующие типы и маркировка УЗО.По условиям эксплуатации

Как работает УЗО:

Все УЗО относятся к категории электронных средств защиты. Однако по своим функциональным возможностям устройство защитного отключения существенно отличается от стандартных автоматических выключателей. В чем разница между ними, и как работает УЗО по сравнению с автоматом?

Всем известно, что со временем происходит старение изоляции проводов. Он может выйти из строя, а контакты, соединяющие токоведущие части, постепенно ослабнут. Эти факторы в конечном итоге приводят к утечке тока, что вызывает искрение и дальнейшее возгорание. Часто к таким проводам аварийной фазы, находящимся под напряжением, может случайно прикасаться человек. В этой ситуации поражение электрическим током представляет собой серьезную опасность.

Назначение УЗО

Устройства защитного отключения должны реагировать даже на незначительные кратковременные утечки тока. В этом их главное отличие от автоматических выключателей, которые срабатывают только при перегрузках и коротких замыканиях. Машины имеют очень высокую время-токовую характеристику, в то время как УЗО срабатывает практически мгновенно, даже при минимальном токе утечки.

Основное назначение УЗО – защита людей от возможного поражения электрическим током, а также предотвращение опасных утечек тока.

Принципы работы УЗО

С технической точки зрения любое УЗО – это быстродействующий выключатель. Принцип работы устройства защитного отключения основан на реакции датчика тока на изменение тока, протекающего в проводниках. Именно через эти проводники подводится ток к электроустановке, защищенной УЗО.На сердечнике намотан дифференциальный трансформатор, являющийся датчиком тока.

Для определения порога срабатывания УЗО с определенным значением тока используется высокочувствительное магнитоэлектрическое реле. Надежность релейных конструкций считается достаточно высокой. В дополнение к реле сейчас начали появляться электронные конструкции устройств. Здесь пороговый элемент определяется специальной электронной схемой.

Однако обычные релейные устройства кажутся более надежными.Срабатывание исполнительного механизма точно осуществляется с помощью реле, в результате происходит разрыв электрической цепи … Этот механизм состоит из двух основных элементов: контактной группы, рассчитанной на максимальный ток, и пружинного привода, который размыкает. цепь на случай аварии.

Для проверки исправности устройства внутри него есть специальная цепь, которая искусственно создает утечку тока. Это приводит к работе прибора и дает возможность периодически проверять его исправность, не вызывая специалистов по электрическим измерениям.

Непосредственная работа УЗО осуществляется по следующей схеме. Следует учитывать ситуацию, когда система электроснабжения работает нормально и токи утечки отсутствуют. Рабочий ток проходит через трансформатор и индуцирует магнитные потоки, направленные друг к другу и одинаковой величины. При их взаимодействии ток во вторичной обмотке трансформатора имеет нулевое значение, и пороговый элемент не срабатывает.Когда происходит утечка тока, возникает дисбаланс токов в первичной обмотке. Из-за этого во вторичной обмотке появляется ток. Благодаря этому току срабатывает пороговый элемент, а исполнительный механизм срабатывает и обесточивает управляемую цепь.

С технической точки зрения устройство защитного отключения состоит из пластикового корпуса, устойчивого к возгоранию. На его обратной стороне есть специальные замки для установки в электрощит. Помимо уже рассмотренных элементов, внутри корпуса установлена ​​дугогасящая камера, которая нейтрализует электрическую разрядную дугу. Зажимы используются для соединения проводов.

Параметры отключения УЗО

Для правильного выбора параметров работы устройства помните об опасности переменного тока для человека. Под его действием возникает фибрилляция сердца, когда сокращения равны частоте тока, то есть 50 раз в секунду.Это условие вызывает ток, начинающийся с 100 миллиампер.

Поэтому настройки, при которых срабатывает УЗО, выбираются с запасом 10 и 30 миллиампер. Самые низкие значения используются во взрывоопасных зонах, таких как ванные комнаты. Максимальные настройки – 300 мА. УЗО с такими настройками используются в зданиях, защищая их от возгораний из-за поврежденных.

При выборе УЗО учитывается номинальный ток, требуемая чувствительность и количество полюсов в соответствии с фазами питающей сети.Необходимо проверить степень термостабильности устройства, а также возможность включения и выключения, исходя из рассчитанных параметров сети.

Значение номинального тока для УЗО должно быть выше, чем у автомата. Меньший номинальный ток автомата защитит УЗО от повреждения при коротком замыкании в цепи.

Как подключить УЗО

Все клеммы на корпусе УЗО помечены соответствующими буквами. Клемма N предназначена для нейтрального провода, а L – для фазного провода.Следовательно, они должны быть подключены к своим клеммам.

Также необходимо учитывать расположение входа и выхода и ни в коем случае не менять их местами. Вход находится в верхней части устройства. К нему подключаются питающие провода, проходящие через вводную машину. Вывод находится внизу УЗО и к нему подключена нагрузка. Если перепутать положение входа и выхода, то возможны ложные срабатывания УЗО или его полный отказ от работы.

Установка УЗО выполняется совместно с обычными автоматическими выключателями. Таким образом, установленные вместе устройства обеспечивают защиту не только от коротких замыканий и перегрузок, но и от токов утечки. При этом защищено и само УЗО, которое подключается за вводным автоматом.

Подключение устройства защитного отключения в квартире или частном доме имеет свои особенности. Для квартир, где используется однофазная сеть, схема подключения УЗО собирается следующим образом, соблюдая определенную последовательность: вводный автомат => счетчик электроэнергии => само УЗО с током утечки 30 мА => вся электрическая сеть.Для потребителей с большой мощностью рекомендуется использовать собственные кабельные линии с подключением отдельных устройств защитного отключения.

В больших частных домах схема подключения защитных устройств отличается от квартирной в силу своей специфики. Здесь все устройства подключаются следующим образом: вход автомат => счетчик электроэнергии => вход УЗО с селективным действием (100-300 мА) => автоматические выключатели для отдельных потребителей => УЗО на 10-30 мА для отдельных групп потребителей.

Ошибки подключения УЗО

Правильное подключение защитных устройств – залог надежной работы всей электрической сети.

Любая электрическая сеть должна иметь устройство защиты, но не все знают, что такое УЗО и каков принцип его действия. Расшифровка аббревиатуры выглядит так – УЗО.

Это низковольтное электрическое устройство предназначено для отключения защищаемого участка цепи при создании дифференциального тока, превышающего номинальное значение для данного устройства.

В нашей статье мы постараемся подробно разобрать устройство и принцип работы УЗО, рассмотрим существующие разновидности и разберемся, какую информацию содержит маркировка устройств защитного отключения.

Устройство контура заземления УЗО представляет собой PE-проводник нейтральных токопроводящих корпусов или частей электрических механизмов с сопротивлением не более 4 Ом.

В случае утечки тока эти элементы оборудования могут быть под напряжением, что представляет опасность для жизни людей и животных, контактирующих с ними, а также для имущества в целом.

Избавить от получения электротравм стоит вызов смотровых приборов. Если обнаруживается ток утечки, они отключают напряжение.

Наибольшая опасность заключается в том, что такие нарушения в цепи незаметны и, в редких случаях, заметны, когда при прикосновении к устройству можно почувствовать легкое поражение электрическим током.

Основная причина этого явления – нарушение изоляционного слоя проводки. Неконтролируемые процессы могут нанести большой вред, поэтому средства защиты набирают популярность в бытовых условиях.

Воздействие токопроводящих сетей на организм человека может иметь катастрофические последствия. Эта проблема была решена применением аппаратуры УЗО защитного сегмента. Основные требования к установке и эксплуатации изложены в МЭК 60364

. Наиболее распространено использование УЗО при заземлении переменного тока и нейтрали, а также с показателями напряжения до 1 кВт в формате бытового электроснабжения.

Конструкция УЗО

Дополнительные функции защитного механизма помогут вам понять принцип работы УЗО, а именно воспроизводимый отклик устройства на утечку тока.

Ключевые рабочие узлы включают: трансформатор дифференциального датчика

  • ;
  • спусковой орган – механизм, размыкающий неправильно функционирующую электрическую цепь;
  • блок управления.

К датчику подключены противоположные обмотки – фаза и ноль. Во время нормальной работы сети эти полупроводниковые элементы формируют в сердечнике магнитные потоки, имеющие противоположное направление по отношению друг к другу. Благодаря этому магнитный поток равен нулю.

Принцип действия УЗО следующий: подача тока от фазной линии к контрольному сопротивлению, а затем к нулевому проводу в обход датчика.

Таким образом, создаются условия для разных показателей тока на входе и выходе устройства. Этот дисбаланс должен привести к запуску останова агрегата.

В зависимости от разработчиков схемотехника может отличаться, однако принцип работы УЗО будет одинаковым для всех моделей.

Принцип срабатывания защитного механизма

Рассмотрим, зачем нужно использовать УЗО. Функция защитного устройства основана на методе измерения.

Регистрируются входные и выходные параметры токов, протекающих через трансформатор. Если первое значение больше второго, это означает, что в электрической цепи происходит утечка тока и устройство воспроизводит отключение. Если параметры идентичны, устройство работать не будет.

Целесообразность использования УЗО

Рассмотрим, зачем нужно использовать УЗО и от каких негативных факторов воздействия устройство обеспечивает защиту.

В первую очередь замыкание фазы на электротехнический корпус. В основном к проблемным местам относятся ТЭНы для ТЭНов и стиральных машин. Стоит отметить, что пробой происходит только при нагреве тепловыделяющей части током.

Также, если провода подключены неправильно.Например, если без клеммной коробки используются скрутки, которые впоследствии встраиваются в стену и покрываются слоем штукатурки. Поскольку поверхность имеет повышенную влажность, эта скрутка будет пробоем, протекая в стену.

Механизм дифференциальной защиты в этом случае будет постоянно обесточивать линию до тех пор, пока секция полностью не высохнет или пока соединительный элемент не будет переделан.

Автоматическая защита эффективно применяется в быту: в электрических группах для ванной, кухни и розеток, с большим количеством запитываемых устройств.Идеально, когда устройства данного типа устанавливаются на каждую группу розеток

Сфера применения обследовательных устройств весьма разнообразна – от общественных зданий до крупных предприятий. Их применяют для комплектования электрических конструкций и цепей, предназначенных для приема и распределения: щитов в жилых домах, систем электроснабжения индивидуального потребления и т. Д. Главное с этим правильно.

Типы устройств и их классификация

Фирмы-разработчики наделяют свои продукты разнообразными возможностями, которые необходимо учитывать при выборе правильного типа УЗО, исходя из конкретных условий эксплуатации электропроводной сети.

Для того, чтобы рядовой потребитель мог выбрать среди множества предлагаемых моделей необходимое устройство защитного отключения, была создана система классификации, основанная на следующих характеристиках:

  • принцип действия;
  • вид дифференциального тока;
  • время задержки отключения по дифференциальному току;
  • количество полюсов;
  • способ установки.

Классификация №1 – По методу включения

Есть только два метода переключения – электромеханический и электронный.В первом случае автомат отключит питание на поврежденной линии независимо от напряжения в сети. Основной рабочий орган – тороидальный сердечник с обмотками.

При возникновении утечки во вторичной цепи генерируется напряжение, активирующее срабатывание реле поляризации, что приводит к срабатыванию механизма отключения.

Для устройств электромеханического типа внешнее напряжение не требуется. Источником их работы является дифференциальный ток на линии повреждения

Функционирование устройства с электронным заполнением полностью зависит от дополнительного напряжения, т. е.е. требуется внешнее питание. Здесь рабочий орган – электронная плата с усилителем.

Внутри такого механизма нет дополнительных источников, накапливающих энергию, следовательно, схема использует электричество из внешней сети и при отсутствии напряжения прибор не разорвет цепь.

Определение типа устройства: припаиваем два провода к выводам батарейки АА. Включите УЗО и подключите его ко входу защитного блока, а следующее – к выходу.Линии подключаются к одному полюсу. Если прибор выключается – значит присутствует электромеханический тип, если нет – электронный

Пример работы электронного УЗО, установленного на линии с розеткой, от которой запитана микроволновая печь: произошел обрыв в нулевой фазе, помимо этого, в течение того же периода происходит сбой СВЧ проводки и фаза замыкается на корпус, т.е. на ней присутствует опасный потенциал.

Если прикоснуться к плите, электронный тип защиты не сработает, потому что нет сетевого питания.Именно из-за ненадежности по сравнению с электромеханическим аналогом данное устройство менее распространено.

Классификация №2 – по характеру тока утечки

Все модели выпускаемых автоматических предохранителей дополнительно разделяются по току нагрузки, протекающему через устройство. Они обрабатывают напряжение заданного формата колебаний.

На корпусе всех устройств и в паспорте прописано номинальное значение рабочего напряжения.Этот параметр должен соответствовать номинальному диапазону тока электротехники.

Тип переменного тока будет активирован, когда переменное напряжение утечки немедленно появится в управляемой цепи или когда оно будет повышаться волнообразно. Эти устройства отмечены надписью «AC» или символом «~».


Наиболее подходящий форм-фактор для домашнего использования – UZO-AS. Модель является самой дешевой из аппаратов аналогичного действия. В паспорте на электротехнику производители часто указывают конкретную модель автоматического выключателя, подходящего для этого продукта

Тип A срабатывает, когда в управляемой цепи мгновенно генерируется переменный или пульсирующий ток пробоя, или когда они медленно нарастают.

Такой механизм можно использовать в любой из представленных ситуаций. На корпусе станка нанесена аббревиатура «А» или символ, как на графическом изображении в прямоугольнике.

Чаще всего А-тип подключается к цепи, в которой регулирование нагрузки воспроизводится срезанием вершины синусоиды, например, регулировкой индикаторов скорости вращения двигателя с помощью тиристорного преобразователя.

УЗО подвида B эффективны для воспроизведения отклика в ведомой цепи постоянного, переменного или преобразованного (выпрямленного) тока утечки.

Это дорогостоящее оборудование, предназначенное для промышленных объектов. Они не используются в домашних условиях.

Представленные устройства защиты от отключения типа A, B и AC рассчитаны на время срабатывания 0,02-0,03 с.

Классификация № 3 – По типу временной задержки

Эта классификация предполагает различие между двумя типами: S и G. Автоматическая защита типа S может характеризоваться реакцией выборочного формата. Время отклика соответствует диапазону 0.15-0,5 с. Желательно выбирать его в случае группового подключения УЗО.

Согласно схеме в приборной панели две группы нагрузки в виде розеток №1 и №2, к которым подключается УЗО типа А, а второй автомат подключается ко входу номер.

Если пробой происходит в одной балке, устройство ввода срабатывает только тогда, когда коллективное устройство не выполняет свою функцию и не отключает неисправную секцию.

Селективность активации холостого хода может быть достигнута другим способом – настройкой тока утечки. Этот метод наиболее распространен.

Схема квартирной панели с двумя группами нагрузок, к которым подключены два разных типа защитных устройств: переменного тока с установкой на пробой, а второй А, но с большим значением

Возьмем схему, аналогичную предыдущей. и модифицируем его таким образом: мы выбираем групповой автомат типа AC только с настройкой дифференциального тока 0.03 А, а на входе будет аналогичное устройство только на 0,1 А.

Бывают ситуации, когда остаточный ток в цепи повреждения превышает номинальные уставки двух устройств защиты. Для первой схемы селективность не будет нарушена, а во второй ток отсечки может подаваться любым из подключенных устройств.

Устройство форм-фактора G также представлено по принципу селективного срабатывания и имеет выдержку 0,06-0,08 с.Все описанные селективные типы рассчитаны на воздействие экстремальных токов – до 15 кА.


Некоторые модели УЗО имеют дифференциальную систему регулирования уставки, другие не имеют такой возможности. Однако для бытовых целей подойдет второй вариант.

Ограничивающий ток является важным параметром выбора, поскольку именно он обеспечивает безопасность.

Например, в помещениях с повышенной влажностью электроприборы получают питание от включения автоматических выключателей с настройкой 0.01 А. Для нормальных жилищных условий – 0,03 А.

Для организации пожарной безопасности зданий – 0,1-0,3 А. Рекомендуем ознакомиться с советами и тонкостями ее монтажа.

Классификация №4 – по количеству полюсов

В связи с тем, что автомат работает по принципу сравнения значений тока, проходящего через него, то количество полюсов у станка будет идентично количеству проводящих линий.

Двухполюсное УЗО обозначается как 2P.Он включен в однофазную цепь для защиты человека и предотвращения возможных причин возгорания.

Маркировка УЗО четырехполюсных – 4П. Они предназначены для работы в трехфазной сети. Также возможно совмещение установки, например, устройство с четырьмя полюсами вводится в двухпроводную сеть.

Однако при этом не будет реализован весь потенциал устройства, что является экономически невыгодным.


При установке автоматического выключателя стоит учесть возможность того, что ток нагрузки может превысить максимальные рабочие значения устройства.Следовательно, дополнительный автоматический выключатель с номинальным напряжением не более рабочего тока системы безопасности

Классификация №5 – по способу установки устройства

Поскольку устройства дифференциальной защиты выполнены в разных корпусах, их можно использовать как стационарные. или портативный.

Во втором случае устройство поставляется с удлинителем. Устройства, которые крепятся на din-рейку, которую ставят либо в коридоре, либо в квартире.

Также есть варианты исполнения типа УЗО и штекера.И в первом, и во втором случае любой электроприбор, подключенный с помощью такого механизма, не представляет опасности для человека в случае поломки.

Полная расшифровка значений маркировки

Имя разработчика обязательно на корпусе устройства. Далее следует стандартизированная маркировка с обозначением серийного номера.

Для расшифровки аббревиатуры воспользуемся следующим примером: [F] [X] 00 [X] – :

  • [F] – устройство защитного отключения;
  • [X] – формат исполнения;
  • 00 – цифровое или буквенно-цифровое обозначение серии;
  • [X] – количество полюсов: 2 или 4;
  • Расшифровка сокращения: 1 – марка; 2 – тип устройства; 3 – выборочный вид; 4 – соответствие европейским стандартам; 5 – номинальный рабочий ток и уставка; 6 – максимальное рабочее переменное напряжение; 7 – номинальный ток, который выдерживает устройство; 8 – дифференциальная включающая и отключающая способность; 9 – схема подключения; 10 – ручная проверка работоспособности; 11 – маркировка положения переключателя

    К максимальным параметрам, на которые рассчитаны устройства, относятся: напряжение Un , ток In , дифференциальное значение тока отключения цепи IΔn , возможность включения и выключения. Im, отключающая способность Icn .

    Основные значения маркировки должны быть расположены таким образом, чтобы они оставались видимыми после установки прибора. Некоторые параметры могут быть нанесены сбоку или на задней панели, видимой только перед установкой продукта.

    Выходы, предназначенные только для подключения нулевого провода, обозначены латинским символом « N ». Отключенный режим УЗО обозначается символом « O » (кружок), включенный – короткой вертикальной полосой « I ».

    Не на каждом продукте указана оптимальная температура окружающей среды. В тех моделях, где есть символ, это означает, что диапазон режимов работы от -25 до + 40 ° С, если нет обозначений, значит стандартные показатели от -5 до +40 ° С.

    Выводы и полезные видео по теме

    Применение УЗО – выгодное и правильное решение не только с точки зрения экономии, но и с точки зрения пожарной безопасности и защиты человека.

    Остались вопросы по принципу действия или классификации устройств защитного отключения? Или хотите дополнить представленный материал полезной информацией? Пишите свои пояснения в блоке комментариев, задавайте вопросы – специалисты и грамотные посетители нашего сайта постараются ответить вам максимально полно.

Аббревиатура УЗО образована от словосочетания «Устройство остаточного тока», которое определяет назначение устройства, заключающееся в снятии напряжения с подключенной к нему цепи в случае случайных пробоев изоляции и образования токов утечки через их.

Принцип действия

Для работы УЗО используется принцип сравнения токов, входящих в управляемую часть цепи, и токов, выходящих из нее на основе дифференциального трансформатора, который строго преобразует первичные значения каждого вектора во вторичные значения. пропорциональны по углу и направлению для геометрического сложения.

Метод сравнения может быть представлен обычными весами или балансиром.


При соблюдении баланса то все работает нормально, а при его нарушении качественное состояние всей системы меняется.

В однофазной цепи сравнивается вектор фазного тока, приближающийся к измерительному элементу, и ноль, выходящий из него. При нормальной работе с надежной интегральной изоляцией они равны, уравновешивают друг друга. Когда в цепи возникает неисправность и появляется ток утечки, то баланс между рассматриваемыми векторами нарушается его величиной, которая измеряется одной из обмоток трансформатора и передается на логический блок.

Сравнение токов в трехфазной цепи осуществляется по такому же принципу, только токи всех трех фаз пропускаются через дифференциальный трансформатор, и на основе их сравнения создается небаланс. При нормальной работе токи трех фаз уравновешиваются геометрическим сложением, и в случае нарушения изоляции в любой фазе в ней возникает ток утечки.Его значение определяется суммированием векторов в трансформаторе.


Структурная схема

Упрощенно, работа устройства защитного отключения может быть представлена ​​блоками на блок-схеме.


Неуравновешенность токов от измерительного прибора направлена ​​в логическую часть, которая работает по принципу реле:

1. электромеханический;

2. или в электронном виде.

Важно понимать разницу между ними.Электронные системы сейчас быстро развиваются и становятся все более популярными по многим причинам. У них широкий функционал, большие возможности, но для работы логики и исполнительного элемента требуется электрическое питание, которое обеспечивает специальный блок, подключаемый к главной цепи. Если по разным причинам отключится электричество, то такое УЗО, как правило, не подойдет. Исключение составляют редкие электронные модели, оснащенные этой функцией.

Электромеханические реле используют механическую энергию заряженной пружины, что в принципе напоминает обычную мышеловку.Для срабатывания реле достаточно минимального механического усилия на активированном исполнительном механизме.

Когда мышь касается приманки приготовленной мышеловки, ток утечки, возникающий в случае дисбаланса в дифференциальном трансформаторе, приводит к срабатыванию исполнительного механизма и отключению напряжения в цепи. Для этого реле имеет встроенные силовые контакты в каждой фазе и контакт подготовки тестера.

Реле любого типа имеет определенные достоинства и недостатки.Электромеханические конструкции надежно работают многие десятилетия и хорошо зарекомендовали себя. Для них не требуется внешний источник питания, и электронные модели полностью от него зависят.

В настоящее время принято считать, что наиболее эффективной мерой защиты от поражения электрическим током в электроустановках с напряжением до 1000 В является устройство защитного отключения (УЗО).

Не возражая против важности этой меры защиты, большинство экспертов много лет спорят о значениях основных параметров УЗО – тока установки, времени срабатывания и надежности.Объясняется это тем, что параметры УЗО тесно связаны с его стоимостью и условиями эксплуатации.

Действительно, чем меньше ток уставки и меньше время срабатывания, тем выше надежность УЗО, тем дороже его стоимость.

Кроме того, чем ниже ток уставки и чем короче время срабатывания УЗО, тем строже требования к изоляции защищаемой зоны, так как даже незначительное ухудшение условий эксплуатации может привести к частому, а в некоторых случаях и длительному , ложные отключения электроустановки, что делает невозможной нормальную работу.

С другой стороны, чем выше ток уставки УЗО и больше время его срабатывания, тем хуже его защитные свойства.

Конструкция УЗО

Схема однофазного УЗО показана на рисунке ниже.


В нем на входные клеммы подается напряжение, а к выходным клеммам подключается управляемая цепь.

Устройство трехфазного дифференциального тока выполнено аналогично, но в нем контролируются токи всех фаз.


На рисунке показано четырехпроводное УЗО, хотя трехпроводные конструкции доступны в продаже.

Как проверить УЗО

Функциональная проверка встроена в любую проектную модель. Для этого используется блок «Тестер», представляющий собой разомкнутый контакт – кнопку с самовозвратом пружины и токоограничивающим резистором R. Его величина подбирается так, чтобы создать минимально достаточный ток, искусственно имитирующий утечку.

При нажатии кнопки «Тест» подключенное к операции УЗО должно отключиться. Если этого не произошло, то его следует забраковать, поискать поломку и отремонтировать или заменить на исправную. Ежемесячная проверка устройства защитного отключения (УЗО) повышает надежность его работы.

Кстати, исправность электромеханических и отдельных электронных конструкций несложно проверить в магазине перед покупкой. Для этого достаточно при включенном реле кратковременно подать ток в цепь фазы или нуля от аккумулятора с любой полярностью подключения по вариантам 1 и 2.


Исправное УЗО с электромеханическим реле сработает, а электронные изделия в подавляющем большинстве случаев таким способом проверить невозможно. Им нужна сила для работы логики.

Как подключить УЗО к нагрузке

Устройства защитного отключения предназначены для использования в цепях питания по системе TN-S или TN-C-S с подключением в проводке шины защитной нейтрали PE, к которой подключаются корпуса всех электрических устройств.

В этой ситуации, если изоляция нарушена, потенциал, возникающий на теле, немедленно проходит через провод заземления на землю, и орган сравнения вычисляет неисправность.

В нормальном режиме электроснабжения УЗО не отключает нагрузку, поэтому все электроприборы работают оптимально. Из тока каждой фазы в магнитной цепи трансформатора индуцируется собственный магнитный поток F. Поскольку они равны по величине, но противоположно направлены, они взаимно уничтожают друг друга.Полный магнитный поток отсутствует и не может наводить ЭДС в обмотке реле.

В случае утечки опасный потенциал переходит на землю через шину PE. ЭДС индуцируется в обмотке реле из-за возникающего дисбаланса магнитных потоков (токов в фазе и нуле).

УЗО мгновенно вычисляет неисправность таким образом и за доли секунды обесточивает цепь с силовыми контактами.

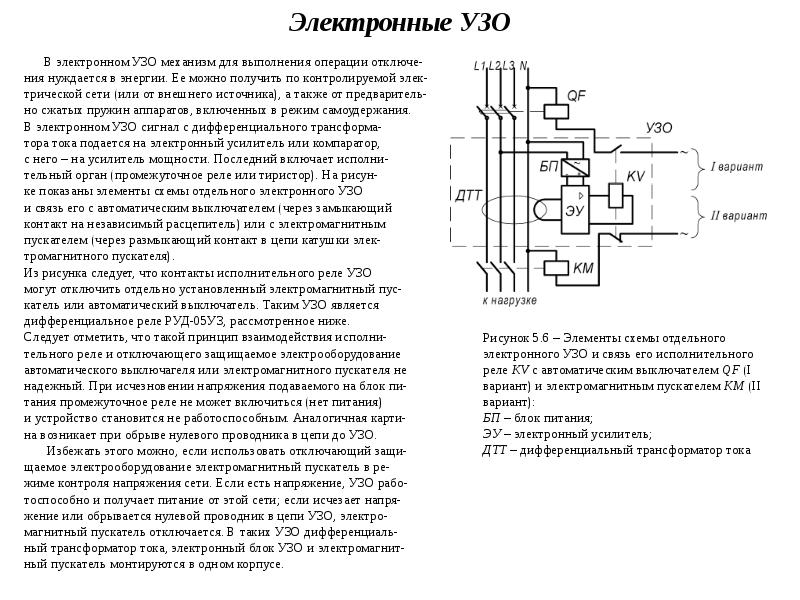

Особенности УЗО с электромеханическим реле

Использование механической энергии заряженной пружины в некоторых случаях может быть более выгодным, чем использование специального блока для логической схемы электропитания.Рассмотрим это на примере, когда отключен ноль питающей сети, и наступает фаза.

В такой ситуации статические электронные реле не получат питание и, следовательно, не смогут работать. В то же время в этой ситуации трехфазная система имеет разбаланс фаз и повышение напряжения.

Если в ослабленном месте произойдет пробой изоляции, то потенциал появится на корпусе и уйдет через проводник защитного заземления.

В УЗО с электромеханическим реле защиты нормально работают от энергии заряженной пружины.

Как работает УЗО по двухпроводной схеме

Неоспоримые преимущества защиты от токов утечки в электрооборудовании, выполненном по системе TN-S за счет использования УЗО, обусловили их популярность и желание отдельных владельцев квартир устанавливать УЗО по двухпроводной схеме, не оснащенной УЗО. PE-проводник.

В этой ситуации корпус электроприбора изолирован от земли, не контактируя с ней.Если происходит пробой изоляции, то на корпусе появляется фазный потенциал, с него не стекает. На человека, который контактирует с землей и случайно касается устройства, действует ток утечки так же, как и в ситуации без УЗО.

Однако в цепи без устройства защитного отключения ток может протекать через тело в течение длительного времени. Когда УЗО установлено, оно обнаружит неисправность и отключит напряжение во время настройки за доли секунды, что также снизит степень поражения электрическим током.

Таким образом, защита облегчает спасение человека, находящегося под напряжением в зданиях, оборудованных схемой TN-C.

Многие домашние мастера пытаются самостоятельно установить УЗО в старых домах, ожидающих реконструкции, с целью перехода на систему TN-C-S. При этом в лучшем случае выполняют самодельный контур заземления или просто подключают корпуса электроприборов к водопроводной сети, батареям отопления, железным частям фундамента.

Такие соединения могут создавать критические ситуации, когда возникают неисправности и причиняют серьезный ущерб.Работы по созданию контура заземления должны проводиться качественно и контролироваться электрическими измерениями. Поэтому их выполняют обученные специалисты.

Типы монтажа

Большинство УЗО выполнены в стационарном исполнении для установки на общую DIN-рейку в распределительном щите. Однако в продаже можно найти переносные конструкции, которые подключаются к обычной электрической розетке, а защищаемое устройство дополнительно питается от них. Стоят они немного дороже.

УЗО – устройство защитного отключения. В настоящее время УЗО используются практически везде, но в новостройках это обязательно.

Устанавливаем УЗО в квартирные щиты, в электрощиты частных домов. И это конечно правильно, только УЗО спасает человека от поражения электрическим током … УЗО также защищает нашу квартиру или частный дом от пожаров, возникающих из-за неисправностей в электропроводке (плохой контакт, разрушение изоляции проводов) . На мой взгляд, на такой вопрос, ставить УЗО или не ставить, может быть только один ответ. УЗО должно быть установлено в электрическом щите ОБЯЗАТЕЛЬНО.


Согласно ГОСТ 51326. 1-99 «Выключатели дифференциальные управляемые по току бытового и аналогичного назначения без встроенной защиты от сверхтоков» с автоматическим управлением по дифференциальному току. ток (УЗО) имеют аббревиатуру VDT (выключатели дифференциального тока). Такое название УЗО можно встретить в технической литературе, в названиях товаров в интернет-магазинах.Во Франции УЗО имеют обозначение ID (Schneider), в Англии – RCCD.

Принцип работы УЗО

Принцип работы УЗО основан на сравнении токов , протекающих через УЗО, т.е. если своими словами – какое значение тока прошло через УЗО к потребителям, то такое же количество тока должно исходить и от УЗО. УЗО через нулевой провод. На картинке I 1 – ток в УЗО к электроприемнику, I 2 – ток в УЗО от электроприемника.I 1 = I 2 – это условие выполняется, когда проводка качественная или нет помех работе проводки.

Допустим, человек касается какого-либо проводника (фазного или нулевого), в этом случае человек «берет» на себя часть тока I∆n, и равенства между I 1 и I 2 не будет, так как I 1> I 2 – I∆n. УЗО почувствует это и отключится, тем самым УЗО убережет человека от возможной гибели от поражения электрическим током. УЗО должно сработать за 25-40 мс, чтобы ток, протекающий по телу, не увеличился до смертельного.

УЗО по количеству фаз

УЗО бывает однофазное и трехфазное … Тут думаю все понятно, если сеть однофазная, то УЗО однофазное – требуется 2 модуля (фазный и нулевой). Если сеть трехфазная, то УЗО трехфазное – требуется 4 модуля (три фазы и ноль).


Замечу, что в частных домах, где недавно были подключены три фазы мощностью 15 кВт, устанавливать обычное трехфазное УЗО для защиты человека от поражения электрическим током или пожаробезопасности неправильно, т.к. в случае утечки тока в одной из фаз трехфазное УЗО отключит все три фазы.Трехфазное УЗО устанавливается на отдельных трехфазных потребителях, варочных панелях (электроплитах), котлах в частных домах.

Выбор УЗО на номинальный ток

Такие известные производители, как ABB и Schneider Electric, выпускают модульных УЗО , которые устанавливаются на DIN-рейку, с номинальными токами 16, 25, 40, 63 А . .. Номинальный ток УЗО показывает величину тока, который УЗО может пропускать в течение любого промежутка времени. Именно исходя из этой линейки номинальных токов и следует выбирать УЗО для электрощита в квартире или частном доме.


Важно знать, что УЗО не имеет максимальной токовой защиты (токи короткого замыкания, перегрузки) и поэтому всегда должно быть защищено, номинальный ток которой меньше или равен номинальному току УЗО – это согласно к правилам. А вот УЗО подбираю иначе, строго на ступеньку выше станка .

Позвольте мне объяснить, почему автомат, как вы знаете, пропускает ток до 1,13 от I ном.бесконечно долго, и в пределах 1.13-1.45 у меня число. в течение 1 часа. Допустим, мы выбрали автомат на 25А и УЗО тоже на 25А. В итоге за целый час УЗО, которое рассчитано на 25А, пропустит ток 25 * 1,45 = 36А, что будет с УЗО в этом случае я не знаю, но думаю , что 25А УЗО с большой вероятностью сгорит.

Номинальный ток УЗО указан на его лицевой стороне.



Есть УЗО на номинальные токи как 32А, так и 50А, но это китайские УЗО, серьезных марок, таких как ABB, Schneider Electric или Legrand, УЗО такого номинала не выпускаются.

Примеры правильного выбора УЗО на номинальный ток:



При этом следует помнить, что , если «верхнее» УЗО уже защищено автоматом , номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы, сумма номиналом не менее 1000 А .

Номинальный ток отключения УЗО

Номинальный ток отключения УЗО I∆n (уставка) – это ток , при котором срабатывает УЗО (отключено).Значение уставки УЗО составляет 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток без расцепления , когда человек уже не может самостоятельно развести руки и выбросить провод, составляет 30 мА и выше … Следовательно, для защиты человека от поражения электрическим током, выберите УЗО с током отключения 10 мА или 30 мА.

Номинальный ток отключения УЗО I∆n или ток утечки также указывается на передней панели УЗО.



УЗО 10 мА используйте для защиты потребителей электроэнергии во влажных помещениях или влажных потребителей, т.е.е. стиральные и посудомоечные машины, розетки, которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 пА4.15 Для сантехнических кабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным срабатыванием током до 10 мА , если им выделена отдельная линия, в остальных случаях для Например, при использовании одной линии для водопровода, кухни и коридора следует использовать УЗО с номинальным остаточным током до 30 мА.

Тех. УЗО с настройкой 10 мА устанавливается на отдельный кабель, к которому подключается только стиральная машина. Но если от кабельной линии по-прежнему питаются другие потребители, например розетки коридора, кухни, то в этом случае устанавливается УЗО с рабочим током (уставкой) 30 мА.

УЗО

с током утечки 10 мА на АББ выпускают только на 16А. Schneider Electric и Hager имеют в линейке продуктов УЗО 25/10 мА и 16/10 мА.

УЗО 30 мА устанавливается на стандартные линии, т.е. обычные бытовые розетки, освещение в комнатах и ​​т. Д.

ПУЭ п. 7.1.79. В групповых сетях с питанием штепсельных розеток следует использовать УЗО с номинальным рабочим током не более 30 мА. Допускается подключение нескольких групповых линий к одному УЗО через отдельные автоматические выключатели (предохранители).

УЗО 100, 300, 500 мА называются противопожарными, такие УЗО не спасут от смертельного поражения электрическим током, но уберегут квартиру или частный дом от пожара из-за неисправности электропроводки.Такое УЗО на 100-500 мА устанавливается в вводных щитках, т.е.в начале линии.

В США используются УЗО с номинальным током отключения 6 мА, в Европе – до 30 мА.

Следует отметить, что УЗО отключается при настройке 50-100% , т. е. если у нас есть УЗО на 30 мА, то оно должно отключиться в пределах 15-30 мА.

Есть дизайнеры, продвигающие двойные дифференциалы. защита «мокрых» потребителей. Это когда, например, стиральная машина подключена к УЗО на 16/10 мА, которое, в свою очередь, подключено к групповому УЗО на 40/30 мА.


В итоге что мы получаем? При малейшем «чихании» стиральной машины мы выключаем всю группу машин (кухонный свет, свет котла и комнаты), потому что в большинстве случаев неизвестно, какое УЗО 25/30 мА или 16/10 мА сработает. , или оба.

Согласно Своду правил устройства электроустановок жилых и общественных зданий:

СП31-110-2003 п.А.4.2

Но справедливости ради стоит отметить, что если электропроводка проведена качественно, то УЗО годами не работают.Поэтому в данном случае последнее слово остается за заказчиком.

Типы УЗО по принципу отключения

По принципу действия УЗО делятся на электронные и электромеханические . .. Электронные УЗО на порядок дешевле электромеханических УЗО. Это связано с его меньшей надежностью и дешевизной производства. Электронное УЗО «запитывается» от сети, а работа электронного УЗО зависит от параметров и качества этой самой силовой сети.

Приведу такой пример, у нас сгорели ноль в панели пола, соответственно пропадет питание электронного УЗО и работать не будет. А если в это время на корпусе устройства происходит замыкание фазы, и к нему прикоснется человек, то электронное УЗО не сработает, потому что просто просто не работает, нет питания электроники из-за обрыва нуля . Или, если попросту, электроника – это электроника, а китайская электроника – это вдвойне «электроника», которая может выйти из строя в любой момент.Поэтому электромеханическое УЗО, не зависящее от состояния сети, намного надежнее электронного УЗО.

Принцип работы основан на сравнении входного и выходного тока УЗО обычного дифференциального трансформатора тока, и если ток не равен или не превышает уставку (номинальный ток отключения УЗО в мА), как уже говорилось выше, то УЗО отключено.


По этим схемам можно определить, УЗО электронное или электромеханическое, схемы применяются к корпусам УЗО.

Известные производители, такие как ABB, Schneider Electric, Hager или Legrand, не производят электронных УЗО, только электромеханические УЗО. Я установил электромеханические УЗО в свои электрические панели.

Для сравнения электронных и электромеханических УЗО предлагаю фото с их “внутренностями”. Я бы выложил УЗО какого-нибудь известного бренда, а не китайского, но, как я уже писал выше, ABB, Schneider Electric, Legrand и другие серьезные производители не производят электронные УЗО.


Типы УЗО переменного тока, A, B

В зависимости от типа УЗО необходимо отключать от различных типов утечек тока, есть УЗО, отключающие только переменный ток, есть УЗО, которые имеют переменный и пульсирующий ток:

Реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение, теплые полы, холодильники, конвекторы и т. д. Тип УЗО переменного тока указывается на панели, это либо буквы AC, либо специальный символ (пиктограмма ) или оба вместе.

Реагирует как на переменный ток, так и на пульсирующие токи утечки, которые могут медленно или внезапно нарастать. Это устройства, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машины, телевизоры, посудомоечные машины, микроволновые печи, т.е. там, где все правит электроника. В некоторых инструкциях для современных электроприборов отдельно указано, что необходимо устанавливать УЗО типа А. Пиктограмма для УЗО типа A имеет следующий вид



УЗО типа А дороже, чем УЗО типа АС, т.к. «закрывает» большую зону защиты.Но следует отметить, что уровень защиты с УЗО типа переменного тока выше, чем если бы УЗО вообще не было.

ПУЭ 7.1.78. В зданиях могут использоваться УЗО типа «А», которые реагируют как на переменные, так и на пульсирующие токи повреждения, или «переменный ток», которые реагируют только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и т. Д.

Часто у читателей возникает вопрос: «Какое УЗО поставить на холодильник, стиральную машину, посудомоечную машину, плиту и т. Д.»? »Наиболее правильный ответ можно найти в инструкции к бытовой технике.

Но, например, в Европе разрешена установка только УЗО типа А. УЗО типа AC запрещены.

УЗО типа Б – большая редкость в России, они используются в промышленности, где кроме других видов утечек есть утечки выпрямленного тока, УЗО типа В в быту не используются.

Задержка срабатывания (селективность) УЗО

По времени срабатывания УЗО делится на 3 типа:

УЗО без выдержки времени , служат для защиты человека от поражения электрическим током и возгорания из-за неисправности проводки.УЗО без выдержки времени устанавливаются на ЛЭП. И это первая ступень защиты.

УЗО типа S (селективное) , также называемое пожаротушением. Это УЗО типа S срабатывает с задержкой (0,2-0,5 сек), поэтому не защищает человека, а только защищает от возгорания. Противопожарный УЗО устанавливается в начале линии после ввода машины и защищает подводящий кабель и подключение автоматики в панели, а также является второй ступенью дифференциала.защита всего дома от огня.

Вы можете определить, что это селективное УЗО, по букве «S» на панели, что означает, что УЗО селективное с задержкой срабатывания.

Примеры однофазное селективное противопожарное УЗО ABB с током утечки 100 мА и трехфазное противопожарное УЗО 300 мА от Schneider Electric.



УЗО типа S выбрано с номинальным током утечки 100-300 мА .Прототип УЗО с уставкой 100-300 мА является второй ступенью защиты, и по правилам, если на одной линии в цепи установлено несколько УЗО, то каждая последующая ступень должна иметь большее время срабатывания и уставку тока.

СП31-110-2003 п.A.4.2 При установке УЗО должны последовательно соблюдаться требования селективности. В случае двух- и многокаскадных схем УЗО, расположенное ближе к источнику питания, должно иметь уставку тока срабатывания и время срабатывания как минимум в три раза больше, чем у УЗО, расположенного ближе к потребителю.

Если бы не было временной задержки, и у нас есть два УЗО на линии, одно на 30 мА, другое на 100 мА, то при утечке тока сработали бы как УЗО, так и УЗО на 100 мА, обесточили бы весь дом. … Поэтому, чтобы не выбежать на улицу в трусиках на морозе и включить противопожарное УЗО в уличном щитке, выбирается УЗО противопожарной защиты с уставкой, достаточной для предотвращения возгорания.

УЗО типа G , как тип S, только с более короткой выдержкой времени 0.06-0.08 сек. УЗО встречаются редко, и ждать их «приезда» ушло 2-3 месяца, что для меня очень неудобно, т.к. электрические щиты висят долго.

Схема подключения УЗО

Питание (электричество) может подаваться как на нижние, так и на верхние контакты УЗО – это утверждение касается всех ведущих производителей электромеханических УЗО.

Пример из инструкции к УЗО ABB F200


Делюсь схемами подключения УЗО на 2 типа:



Схема подключения трехфазного электродвигателя через УЗО

Часто в комментариях задают вопрос о подключении трехфазного двигателя (помпы) через УЗО, возникает вопрос из-за отсутствия у трехфазных электродвигателей нейтрали.


Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО мы подключаем нулевой провод к нулевой клемме УЗО со стороны питания, а со стороны двигателя он остается пустым.

УЗО следует проверять не реже одного раза в месяц. Делается это довольно просто, достаточно нажать на кнопку «ТЕСТ» , которая есть на любом УЗО.


УЗО должно отключаться, это нужно делать при снятии нагрузки, при телевизорах, компьютерах, стиральной машине и т. Д.выключены, чтобы лишний раз не «тянуть» чувствительную технику. «

Мне нравятся УЗО ABB, которые, как и автоматические выключатели ABB серии S200, имеют индикацию включения (красный) или выключенного (зеленый) положения.


Как и в автоматических выключателях ABB S200, на каждом полюсе сверху и снизу есть по два контакта.


Спасибо за внимание.

Устройство защитного отключения (УЗО) – низковольтное электрическое устройство, предназначенное для автоматического отключения защищаемого участка электрической цепи в случае превышения дифференциального тока величиной допустимого для данного устройства.Также можно встретить такое сокращение, как RCCB – это переключатель дифференциального тока, то есть, по сути, одно и то же. В этой статье мы рассмотрим с читателями, какое устройство, назначение и принцип действия УЗО применяют в электротехнике.

Назначение

Сначала рассмотрим, для чего предназначен УЗО (на фото ниже вы можете ознакомиться с его внешним видом). возникает в случае нарушения целостности изоляции кабеля одной из линий электропроводки или при повреждении элементов конструкции в бытовом электроприборе. Утечка может привести к работающему бытовому электроприбору или к нему, а также к поражению электрическим током во время работы поврежденного электроприбора или неисправной электропроводки.

УЗО в случае нежелательной утечки за доли секунды отключает поврежденный участок электропроводки или поврежденный электроприбор, что защищает людей от поражения электрическим током и предотвращает возгорание.

Вопрос очень часто задают. Отличие первых в том, что это защитное устройство, помимо защиты от утечки электричества (функции УЗО), дополнительно имеет защиту от короткого замыкания, то есть выполняет функции автоматического выключателя… УЗО не имеет максимальной токовой защиты, поэтому помимо нее устанавливаются автоматические выключатели для реализации защиты в электрических сетях.

Устройство и принцип действия

Рассмотрим конструкцию устройства защитного отключения и принцип его работы. Основными конструктивными элементами УЗО являются дифференциальный трансформатор, измеряющий ток утечки, триггер, действующий на механизм отключения, и сам механизм отключения силового контакта.

Принцип работы УЗО в однофазной сети следующий. Дифференциальный трансформатор однофазного устройства защиты имеет три обмотки, одна из которых соединена с нулевым проводом, вторая с фазным проводом, а третья служит для фиксации дифференциального тока. Первая и вторая обмотки соединены таким образом, что токи в них противоположны по направлению. Они равны при нормальной работе электрической сети и наводят магнитные потоки в магнитной цепи трансформатора, направленные противоположно друг другу.Полный магнитный поток в этом случае равен нулю и, соответственно, в третьей обмотке нет тока.

В случае повреждения электроприбора и появления на его корпусе фазного напряжения, при прикосновении к оборудованию в металлическом корпусе, человек попадет под действие утечки электричества, которое через его тело потечет на землю или на другие предметы. токопроводящие элементы, имеющие разный потенциал. В этом случае токи в двух обмотках дифференциального трансформатора УЗО будут разными, и, соответственно, в магнитопроводе будут индуцироваться разные магнитные потоки. В свою очередь, результирующий магнитный поток будет отличаться от нуля и наведет в третьем определенное значение тока – так называемый дифференциал. Если он достигнет порога срабатывания, устройство сработает. Основные из них мы описали в отдельной статье.

Подробнее о том, как работает УЗО и из чего оно состоит, рассказано в видеоуроках:

Вы хотите знать, как устройство защитного отключения работает в трехфазной сети? Принцип работы аналогичен однофазному устройству.Тот же дифференциальный трансформатор, но сравнивает уже не одну, а три фазы и нулевой провод. То есть в трехфазном защитном устройстве (3П + Н) имеется пять обмоток – три обмотки фазных проводов, обмотка нулевого проводника и вторичная обмотка, через которые фиксируется наличие утечки.

Помимо перечисленных выше конструктивных элементов, обязательным элементом устройства защитного отключения является испытательный механизм, представляющий собой резистор, подключенный кнопкой «ТЕСТ» к одной из обмоток дифференциального трансформатора. При нажатии этой кнопки к обмотке подключается резистор, который создает дифференциальный ток и соответственно он появляется на выходе вторичной третьей обмотки и, по сути, происходит имитация наличия течи. Работа устройства защитного отключения свидетельствует о его исправном рабочем состоянии.

Ниже условное обозначение УЗО на схеме:

Область применения

Устройство защитного отключения используется для защиты от утечек тока в однофазной и трехфазной электропроводке различного назначения.В доме в обязательном порядке необходимо установить УЗО для защиты наиболее опасных бытовых электроприборов с точки зрения электробезопасности. Те электроприборы, во время работы которых происходит контакт с металлическими частями тела напрямую или через воду или другие предметы. В первую очередь, это электрическая духовка, стиральная машина, водонагреватель, посудомоечная машина и т. Д.

Как и любое электрическое устройство, УЗО может выйти из строя в любой момент, поэтому помимо защиты отходящих линий необходимо установить это устройство на вводе домашней электропроводки. В этом случае АВДТ не только сохранит за собой защитные устройства отдельных линий электропроводки, но и будет выполнять функцию пожаротушения, защищая всю бытовую электропроводку от пожаров.

Вот и все, что я хотел вам рассказать о конструкции, назначении и принципе работы УЗО. Мы надеемся, что предоставленная информация помогла вам понять, как это модульное устройство выглядит и работает, а также для чего оно используется.

Вы, наверное, не знаете:

Узо принцип действия.Как выбрать и подключить узо для безопасной эксплуатации электроприборов. УЗО. Видео объяснение

Устройство защитного отключения (УЗО) – устройство, предназначенное для защиты человека от поражения электрическим током. Он отключает ток в случае утечки, которая может произойти из-за пробоя изоляции или контакта человека с элементами, проводящими ток. УЗО работает, сравнивая токи, протекающие через фазный и нейтральный провод. При отсутствии дефектов сети или неисправностей устройства токи будут равными. Если человек коснется оголенного провода, возникнет утечка тока. Заметив, что он выше номинала, устройство защитного отключения откроет сеть. Произойдет это так быстро, что человек не успеет пораниться. То же произойдет в случае повреждения изоляции проводки или перегрева. Более того, благодаря исправной работе УЗО электричество отключится быстро, тем самым предотвратив возгорание.
Номинальный ток отключения утечки – это значение, от которого зависит работа устройства защитного отключения.Он определяет, какова сила тока в случае повреждения или контакта с человеком, при которой начинает действовать УЗО. Как правило, производители используют несколько значений: 6, 10, 30, 100, 300, 500 мА.

Типы УЗО: основные достоинства и недостатки УЗО бывают двух типов. Они различаются по типу тока, на который способны реагировать.
  • А – усовершенствованный тип УЗО, отличающийся надежной защитой человека от возможных перебоев в подаче электроэнергии.Быстрая реакция на остаточные токи переменного и постоянного тока делает устройство идеальным для домашнего использования. Ведь в жилых домах или квартирах часто используются устройства, сочетающие в себе несколько видов тока. Например, аудио и видео техника, компьютеры. УЗО типа А отличается относительно высокой стоимостью.
  • AC – это тип УЗО, который реагирует только на переменный ток утечки. Это ограничивает возможности его защиты, но также значительно снижает цену. RCD AS – устаревшая модель.В некоторых случаях его использование противоречит правилам техники безопасности.

Где используются устройства защитного отключения? Сфера применения УЗО разнообразна, ведь безопасность при работе с электричеством важна как в быту, так и на промышленных предприятиях. Причем различные типы устройств подходят под характеристики и особенности конкретного помещения и потребности хозяев. Например, УЗО с возможностью защиты отдельных потребителей электрической энергии (стиральные машины, компьютеры и т. Д.)) оптимальны для квартир. Удобство раздельного подключения в том, что при возникновении опасной ситуации электричество отключается только на том участке цепи, где произошла утечка. При этом электроснабжение по всей квартире поддерживается. Конечно, этот вариант более современный и продуманный. Стоит только учесть, что его цена немного превысит стоимость УЗО, установленного на всю комнату.

Второй способ установки УЗО – это оборудование щитов в квартирах, фабриках и других помещениях.Это позволяет надежно и по доступной цене защитить людей и предметы от огня или других опасностей, связанных с током. Важно помнить, что эта версия устройства срабатывает для отключения энергии во всей комнате. Поэтому при возникновении тока утечки будет сложно узнать, на какой ветви он произошел, так как электричество отключится по всему помещению.
Независимо от типа установки, УЗО монтируются в электрическом шкафу.Вы можете приобрести его специально для устройства или оставить имеющийся.

Как выбрать надежное УЗО Выбор устройства защитного отключения во многом зависит от нагрузки на электрическую цепь в помещении, где он будет установлен. Как правило, они рассчитаны на работу в одно- или трехфазной сети. Если в квартире нагрузка на электрическую сеть невысока и номинальной мощности 32 А будет достаточно, лучшим вариантом станет двухполюсное УЗО.Если в помещении предполагается работать с множеством электроприборов, мощной техникой, оборудованием, то лучше будет установить щит с четырехполюсным УЗО.

Также важно проверить устройство защитного отключения перед покупкой. Каждая опция предполагает наличие кнопки «Тест». При нажатии имитируется ток утечки. Если УЗО будет соответствовать всем заявленным характеристикам, оно заработает.

Что означает УЗО?

УЗО в электрике означает – Устройство защитного отключения … Также иногда можно встретить аббревиатуру UDT Имеют строение D и дифференциал T ока или VDT V переключатель D и дифференциал T Ока, это, в данном случае все синонимы.

Что такое УЗО?

УЗО – это устройство, которое является одним из основных компонентов защитной автоматики в современной электросети, оно переключает электрические цепи, контролирует проходящие токи и размыкает цепь в случае утечки.

Для чего УЗО?

Прежде всего устройство защитного отключения (УЗО) защищает человека от поражения электрическим током , если вы случайно дотронетесь до оголенного провода, корпуса неисправного электрооборудования или другой токопроводящей поверхности, которая находится под напряжением.

Еще УЗО важным назначением является защита корпуса от возгорания и возгорания, – в случаях нарушения защитной изоляции электропроводки.

Чтобы лучше понять, почему и главное как УЗО выполняет свои защитные функции, необходимо понимать принцип его действия.

Принцип работы УЗО в однофазной сети очень наглядно отражен на следующей схеме:

На нем изображено двухполюсное устройство защитного отключения (1), к верхним клеммам которого подключены фазный (2) и нейтральный (3) проводники входного электрического кабеля, а нижняя фаза (4) и нейтраль (5). ) проводники, идущие к нагрузке, например, к электрической розетке, к которой подключен электроприбор – в данном случае водонагреватель (6). К корпусу которого непосредственно в обход УЗО подключается защитный провод – заземление (7).

В нормальном, нормальном режиме работы электроны, движущиеся по фазовому проводнику, проходят через УЗО к нагрузке – нагревательные элементы водонагревателя затем выходят по нулевому проводнику, также проходя через УЗО, и отправляются на землю . I1 = I2

В этом случае токи, входящие в узо по фазовому проводу (2) и выходящие из него по нулевому проводнику (3), будут одинаковыми по величине, но противоположными по направлению.
А теперь представим, что изоляция нагревательного элемента была нарушена, и часть электрического тока, через теплоноситель – вода, потекла в корпус водонагревателя, а затем через заземляющий провод (7) пошла в земля.

Теперь ток, проходящий через фазовый провод (2), количественно равен сумме тока на нейтральном проводе (3), все еще идущего от нагревательного элемента через УЗО, и тока утечки, проходящего через корпус в заземление (7) I1 = I2 + I3 . .. Соответственно, входящий в устройство ток больше выходящего тока на величину тока утечки I1> I2 .

На этом эффекте основан принцип работы УЗО – он определяет разницу между величиной входящего тока по фазовому проводу и исходящего тока по нулевому, а если оно выше порога срабатывания, УЗО немедленно разрывает электрическую цепь.

Аналогичен принцип работы устройства защитного отключения и когда человек касается оголенного провода под напряжением, в этом случае часть тока уходит в тело человека, возникающая утечка немедленно обнаруживается УЗО и отключается подача электрического тока.Все это, как правило, происходит за доли секунды и человек не успевает получить серьезные травмы.

Чтобы понять, как устройство защитного отключения (УЗО) обнаруживает утечку тока, давайте рассмотрим стандартное устройство УЗО.

Ниже представлена ​​наглядная схема устройства УЗО, основными составными частями которого являются:

1. Редукционный трансформатор тока

2. Реле электромагнитное

3. Электрическая цепь механизма расцепления.

4.Механизм проверки

Цифра «5» обозначает нагрузку, это может быть любой электроприбор, например, водонагреватель или стиральная машина.

Теперь посмотрим, как эти элементы задействованы в работе УЗО, как обеспечивается лежащий в основе принцип работы.

Фазный и нейтральный проводники представляют собой встречно соединенные обмотки дифференциального трансформатора (1), при нормальной работе, при отсутствии утечек, они индуцируют равные противоположно направленные магнитные потоки в сердечнике трансформатора.

Соответственно, их общий магнитный поток равен нулю, как и ток. В этом случае электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае утечки электрического тока через фазный и нейтральный проводники будут протекать разные токи, что вызовет неравенство встречных магнитных потоков на магнитопроводе дифференциального трансформатора (1) и образование тока во вторичной обмотке. обмотка.

При достаточном значении генерируемого тока электромагнитное реле (2) срабатывает и воздействует на пусковой механизм (3), который разрывает электрическую цепь.


Механизм проверки (4) в конструкции УЗО имитирует утечку, тем самым помогая проверить работоспособность устройства. Устроено довольно просто, как видно из схемы, это обычное сопротивление – нагрузка, подключенная в обход дифференциального трансформатора.

При нажатии кнопки ТЕСТ электрический ток из фазного провода, минуя сопротивление, попадает в нейтральный провод обмотки трансформатора, минуя измерительный трансформатор. В результате ток на входящем фазном проводе и исходящем нуле получится разным, на вторичной обмотке образуется ток небаланса, который запускает механизм отключения электрической цепи.

Данная схема достаточно точно описывает устройство УЗО и, хотя внутренняя конструкция узлов в зависимости от модели и производителя может отличаться, общий принцип работы остается неизменным.

Теперь, зная внутреннее устройство, можно легко определить УЗО на однолинейных схемах электрощитов, ведь в его условном обозначении присутствуют все описанные выше элементы.

В настоящее время для каждого из видов узо, используемых в электротехнике, а именно двухполюсного – в однофазной сети и четырехполюсного в трехфазной сети, есть два наиболее распространенных обозначения, которые встречаются на однолинейных схемах. .Все они отражены на изображении ниже:


Для однолинейных схем обозначение УЗО сделано максимально простым , из него убрано все лишнее, только дифференциальный трансформатор в виде кольца, выключатель, размыкающий контакты и количество показаны полюса.

При этом, чтобы обозначение было максимально компактным, полюса можно отобразить в виде косых черт, количество которых равно количеству полюсов.Отсюда на схемах появилось два варианта обозначений УЗО.

Схема также довольно часто применяется к корпусу устройства защитного отключения, наряду с другими характеристиками, рассмотрим их подробнее.

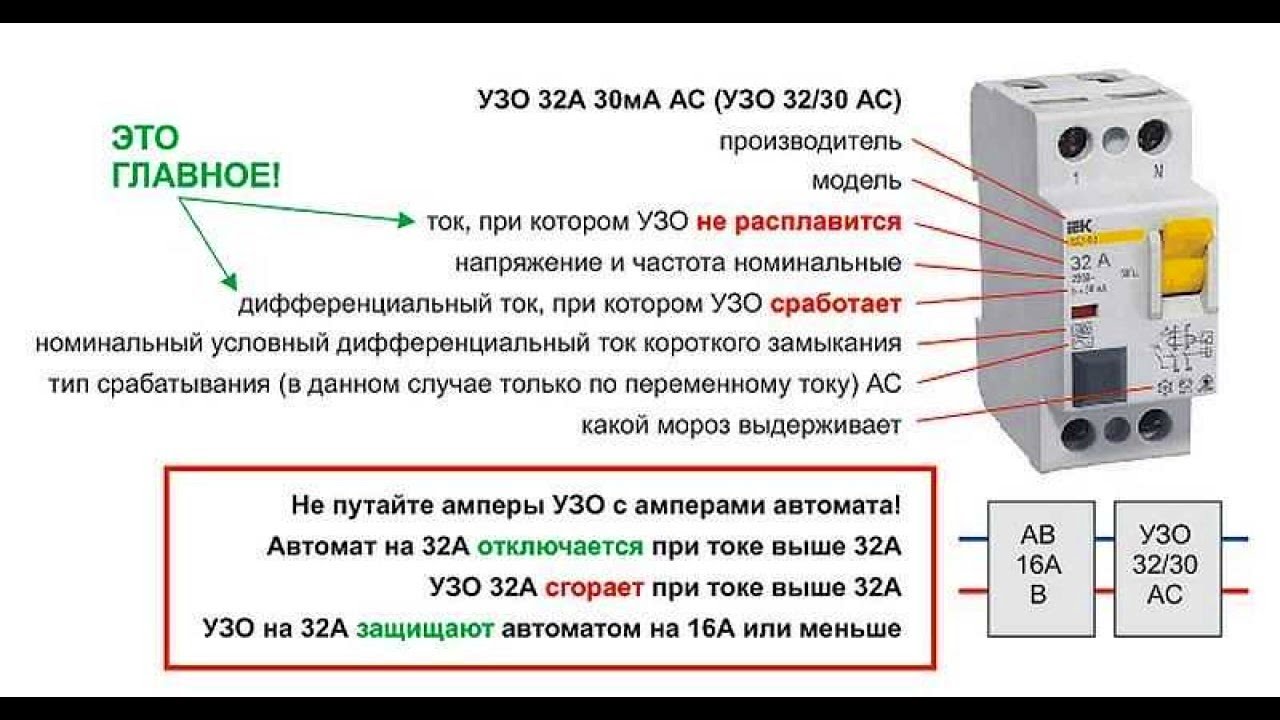

Маркировка УЗО

Рассмотрим, как выглядит стандартное двухполюсное УЗО, установленное в однофазной сети.

Каждое устройство защитного отключения имеет маркировку, в которой отражены все его основные характеристики, кроме того, довольно часто отображается еще и схема.Рассмотрим подробнее все основные характеристики УЗО.


УЗО ХАРАКТЕРИСТИКИ

1. Производитель

2. Название модели. В данном случае буквы «VD» в названии модели означают дифференциальный переключатель

.

3. Рабочий ток. Максимальный ток, который может переключать это УЗО. Другими словами, если на линии, защищающей УЗО с рабочим током 25А, будет нагрузка 30А, устройство выйдет из строя.

4. Параметры электрической сети. Здесь указаны два основных параметра, на которые рассчитано данное устройство: напряжение – 230 В и частота – 50 Гц. Это стандартные характеристики бытовой электросети в России.

5. Ток утечки. Величина тока утечки, при которой срабатывает УЗО.

6. Тип УЗО. В данном случае это устройство «переменного тока», на переменный ток … Ниже мы рассмотрим все типы более подробно.

7. Диапазон рабочих температур. от -25 до +40 градусов Цельсия. 8. Номинальный условный ток короткого замыкания. Это значение возможного тока короткого замыкания, которое УЗО может выдержать без потери своих характеристик, если оно защищено автоматическим выключателем соответствующего номинала.

9. Схема устройства УЗО

В зависимости от производителя маркировка на устройствах может незначительно отличаться, некоторые характеристики могут быть добавлены или удалены.Но основа везде одна и такие важные показатели, как рабочий ток и ток утечки, указывают все и всегда.

Как вы уже поняли, обилие указанных характеристик говорит о том, что УЗО бывают разные. В следующей части статьи мы более подробно рассмотрим все основные типы современных УЗО и области их применения. Эта информация поможет вам выбрать правильный выключатель дифференциального тока для вашего приложения.

СКОЛЬКО МАШИН МОЖНО ПОДКЛЮЧИТЬ К ОДНОМ УЗО

Мы подробно писали о том, сколько автоматических выключателей можно одновременно подключить через одно УЗО.

Если у вас остались вопросы по устройству УЗО или принципу его работы, оставьте их в комментариях к статье. Кроме того, обязательно напишите, если будут какие-то дополнения или комментарии, буду признателен!

Понравилось видео? Подписывайтесь на наш канал!

Одним из основных устройств, которые должны быть в электрощите каждого потребителя, является устройство защитного отключения (УЗО).В зависимости от номинального рабочего тока УЗО может защитить потребителя как от поражения электрическим током, так и от пожара. Для защиты от поражения электрическим током ПУЭ рекомендует использовать устройство с номинальным током утечки не более 30 мА, для защиты от пожара – до 300 мА. Но в обоих случаях устройство и принцип работы УЗО одинаковы.

Также следует отметить, что существует два типа УЗО: электромеханические и электронные. Сегодня в нашей статье мы расскажем о том, как работает и как работает электромеханический УЗО .

Устройство УЗО

Электромеханическое УЗО состоит из следующих элементов:

  1. Корпус УЗО;
  2. верхние и нижние клеммы для подключения провода или кабеля;
  3. камеры гашения дуги, обеспечивающие быстрое гашение дугового разряда, который может образоваться при размыкании контактов;
  4. подвижных контактов;
  5. выпрямитель, предназначенный для преобразования переменного тока в постоянный;
  6. дифференциальный трансформатор, состоящий из первичной обмотки, выполненной в несколько витков силовыми проводами и соединенной с подвижными и неподвижными контактами, и вторичной обмотки из тонкой медной проволоки, концы которой соединены с выпрямителем;
  7. поляризованное реле, которое в случае тока утечки воздействует на механизм отключения;
  8. рычаг управления со спусковым крючком;
  9. индикатор дифференциального тока, который появляется при срабатывании УЗО;
  10. Кнопка «Тест»;
  11. подвижный (в виде пружины) и неподвижный контакты кнопки «Тест»;
  12. Токоограничивающий резистор
  13. , имитирующий ток утечки.

Принцип работы УЗО электромеханического

Рассмотрим принцип работы функции «Тест»: при нажатии кнопки пружина, соединенная с фазным полюсом, касается контактной пластины, которая подключена к клемме полюса «N» УЗО. В этом случае ток начинает течь через токоограничивающий резистор, который имитирует ток утечки и запускает устройство. Если при нажатии кнопки «Тест» УЗО не выключилось, значит, оно неисправно или вышло из строя.

Далее рассмотрим принцип действия УЗО … В нормальном режиме, когда питание подается на электрическое устройство через УЗО, магнитные поля, создаваемые проводами первичной обмотки, нейтрализуют друг друга. Следовательно, на вторичной обмотке не возникает напряжения и ток течет в нормальном режиме.

Когда появляется ток утечки, например, из-за пробоя изоляции кабеля, в трансформаторе создается магнитный поток, который вызывает напряжение на вторичной обмотке.В свою очередь, напряжение через выпрямитель поступает на поляризованное реле, которое при превышении предела тока утечки запускает УЗО.

При отсутствии заземления устройство не будет реагировать, и работа УЗО будет продолжаться в штатном режиме до тех пор, пока в цепи не произойдет утечка на землю (например, если потребитель коснется металлического корпуса электроприбора). При таком прикосновении произойдет перепад тока, что приведет к мгновенному срабатыванию УЗО.

Итак, мы рассказали, как работает и как работает электромеханическое УЗО. Также вы можете посмотреть наше видео, где подробно показан принцип работы УЗО в однофазной сети .

Устройство защитного отключения (УЗО) – низковольтное электрическое устройство, предназначенное для автоматического отключения защищаемого участка электрической цепи в случае превышения дифференциального тока величиной допустимого для данного устройства. Также можно встретить такое сокращение, как RCCB – это переключатель дифференциального тока, то есть, по сути, одно и то же.В этой статье мы рассмотрим с читателями, какое устройство, назначение и принцип действия УЗО применяют в электротехнике.

Назначение

Сначала рассмотрим, для чего предназначен УЗО (на фото ниже вы можете ознакомиться с его внешним видом). возникает в случае нарушения целостности изоляции кабеля одной из линий электропроводки или при повреждении элементов конструкции в бытовом приборе.Утечка может привести к повреждению бытового электроприбора или его эксплуатации, а также поражению электрическим током во время работы поврежденного электроприбора или неисправной электропроводки.

УЗО в случае нежелательной утечки за доли секунды отключает поврежденный участок электропроводки или поврежденный электроприбор, что защищает людей от поражения электрическим током и предотвращает возгорание.

Очень часто задают вопрос о. Отличие первых в том, что это защитное устройство, помимо защиты от утечки электричества (функции УЗО), дополнительно имеет защиту от короткого замыкания, то есть выполняет функции автоматического выключателя.Устройство защитного отключения не имеет максимальной токовой защиты, поэтому помимо нее устанавливаются автоматические выключатели для реализации защиты в электрических сетях.

Устройство и принцип действия

Рассмотрим конструкцию устройства защитного отключения и принцип его работы. Основными конструктивными элементами УЗО являются дифференциальный трансформатор, измеряющий ток утечки, пусковой элемент, действующий на механизм отключения, и сам механизм отключения силового контакта.

Принцип работы УЗО в однофазной сети следующий. Дифференциальный трансформатор однофазного устройства защиты имеет три обмотки, одна из которых соединена с нулевым проводом, вторая с фазным проводом, а третья служит для фиксации дифференциального тока. Первая и вторая обмотки соединены таким образом, что токи в них противоположны по направлению. Они равны при нормальной работе электрической сети и наводят магнитные потоки в магнитной цепи трансформатора, направленные противоположно друг другу.Полный магнитный поток в этом случае равен нулю и, соответственно, в третьей обмотке нет тока.

В случае повреждения электроприбора и появления на его корпусе фазного напряжения, при прикосновении к металлическому корпусу оборудования человек попадет под действие утечки электричества, которое по его телу потечет на землю. или к другим проводящим элементам, имеющим другой потенциал. В этом случае токи в двух обмотках дифференциального трансформатора УЗО будут отличаться, и, соответственно, в магнитопроводе будут индуцироваться разные магнитные потоки.В свою очередь, результирующий магнитный поток будет отличаться от нуля и наведет в третьем определенное значение тока – так называемый дифференциал. Если он достигает порога срабатывания, устройство срабатывает. Основные из них мы описали в отдельной статье.

Подробнее о том, как работает УЗО и из чего оно состоит, рассказано в видеоуроках:

Вы хотите знать, как устройство защитного отключения работает в трехфазной сети? Принцип работы аналогичен однофазному устройству.Тот же дифференциальный трансформатор, но сравнивает уже не одну, а три фазы и нулевой провод. То есть в трехфазном защитном устройстве (3П + Н) имеется пять обмоток – три обмотки фазных проводов, обмотка нулевого проводника и вторичная обмотка, через которые фиксируется наличие утечки.

Помимо перечисленных выше конструктивных элементов, обязательным элементом устройства защитного отключения является испытательный механизм, представляющий собой резистор, подключенный кнопкой «ТЕСТ» к одной из обмоток дифференциального трансформатора.При нажатии этой кнопки к обмотке подключается резистор, который создает дифференциальный ток и соответственно он появляется на выходе вторичной третьей обмотки и, по сути, происходит имитация наличия течи. Работа устройства защитного отключения свидетельствует о его исправном рабочем состоянии.

Ниже на схеме приводится символ УЗО:

Область применения

Устройство защитного отключения используется для защиты от утечек тока в однофазной и трехфазной электропроводке различного назначения.В доме в обязательном порядке необходимо установить УЗО для защиты наиболее опасных бытовых электроприборов с точки зрения электробезопасности. Те электроприборы, при работе которых происходит контакт с металлическими частями корпуса напрямую или через воду или другие предметы. В первую очередь, это электрическая духовка, стиральная машина, водонагреватель, посудомоечная машина и т. Д.

Как и любое электрическое устройство, УЗО может выйти из строя в любой момент, поэтому, помимо защиты отходящих линий, необходимо установить это устройство на вводе домашней разводки… В этом случае АВДТ не только резервирует защитные устройства отдельных линий электропроводки, но и выполняет функцию пожаротушения, защищая всю бытовую электропроводку от пожара.

Вот и все, что я хотел вам рассказать о конструкции, назначении и принципе работы УЗО. Мы надеемся, что предоставленная информация помогла вам понять, как это модульное устройство выглядит и работает, а также для чего оно используется.

Вы, наверное, не знаете:

УЗО (устройство защитного отключения) – это электроустановочное изделие, предназначенное для отключения подачи электричества в проводку в случае утечки тока в случае нарушения изоляции в проводах или электроприборах.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и не принимает непосредственного участия в работе электроприборов. УЗО не защищает от короткого замыкания в проводке и в случае прикосновения человека к фазному и нулевому проводам.

На фото показан двухпроводный УЗО типа ВД1-63, предназначенный для работы в однофазной сети переменного напряжения 220 В и рассчитанный на ток защиты 30 мА.УЗО с такими характеристиками подходит для установки на ввод практически любой квартирной электропроводки.

Ассортимент монтажных изделий включает комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель. Такое устройство называется выключателем дифференциального тока со встроенной максимальной токовой защитой. На фото представлен внешний вид модели RCBO32, рассчитанной на ток защиты электропроводки 16 А и защиту человека на 30 мА. Но такие устройства защиты не получили широкого распространения из-за их дороговизны.

К тому же в случае отключения сложно выяснить, в чем неисправность – короткое замыкание или утечка тока.

Как выбрать УЗО

Выбрать УЗО для квартирной проводки или дома для домашнего электрика не составит труда. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. … Фотография такого УЗО дана в начале статьи.

Какой тип УЗО лучше всего подходит для квартиры


электромеханическое или электронное УЗО

выпускаются в двух исполнениях – электромеханическом и электронном. Для правильного выбора нужно сравнить их технические характеристики.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика УЗО электромеханическое УЗО электронное
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Точность рабочего тока высокая низкая
КПД при обрыве нулевого провода или при падении напряжения сети ниже допустимого сохраняется не работает
Устойчивость к скачкам перенапряжения в сети высокая низкая
размеры большой во много раз меньше

Как видно из таблицы, при отсутствии ограничений по габаритным размерам нужно выбирать УЗО электромеханическое. Электронное УЗО незаменимо при установке на отдельный электроприбор, например, в розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Автоматические выключатели дифференциального тока бытового и аналогичного назначения без встроенной максимальной токовой защиты».

Для тех, кто хочет сделать более осознанный выбор, я свел в таблицу все основные технические характеристики УЗО.

Таблица основных технических характеристик УЗО
Признак Обозначение Кол-во Примечание
Рабочее напряжение В 220, 380 Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети – на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, I∆n мА 5 Инструкции по установке в ПУЭ нет, но можно найти в рекомендациях по применению электроприборов, например, теплый пол
10 Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и ​​бытовой техники, установленной на земле
30 Универсальный, подходит для любого дома или квартиры
100, 300 Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In A 6-125 Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im A500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который может выдержать УЗО кратковременно в случае короткого замыкания в проводке
Время отключения мс Время, по истечении которого после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверок месяц 1 Для простой проверки просто нажмите кнопку «Проверка УЗО». Для диагностики времени отклика требуется специальный прибор
Рабочая температура ° C минус 25 – +40 Рабочая температура, при которой разрешена работа УЗО
Конструктивное исполнение Электромеханическое Надежнее, дешевле, но более крупные электронные УЗО
Электроника Современные УЗО, дорогие, малогабаритные
Тип в соответствии с формой рабочего тока AS Отключение при медленном или резком нарастании синусоидального тока утечки
A Срабатывает, если синусоидальный или пульсирующий D.C. утечка увеличивается медленно или резко
В Отключение при медленном или резком нарастании синусоидального, пульсирующего постоянного или постоянного тока утечки
Способ установки Предназначен для монтажа на DIN-рейку в щитке Предназначен для установки в электрощитах квартир и домов
Встраивается в розетку Устанавливается для защиты отдельного электроприбора или, в случае старой электропроводки, для предотвращения ложных тревог из-за естественных токов утечки
В виде переходника, вставляемого в розетку
Удлинитель
Устанавливается на шнур питания электроприбора

Устройство защитного отключения всегда маркируется на лицевой стороне устройства с основными техническими характеристиками. .. Расшифровка буквенно-цифрового обозначения показана на чертеже.

При выборе УЗО главное обращать внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.

Схема подключения УЗО в панели приборов

Устройство защитного отключения в щитке четвертной разводки подключается сразу после счетчика к разрыву между нулевым и фазным проводами, идущими к выключателям.

Провода, идущие от счетчика, подключаются поверх УЗО. Фазный провод L – к левому контакту, а нулевой N – к правому. Провода, идущие к машинам, подключаются к нижним клеммам в такой же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.

Устройство и принцип работы УЗО

При включенном состоянии УЗО (рычаг поднят вверх) через него подается напряжение питания на выключатели в проводке.Если включен потребитель электроэнергии, то по нейтральному и фазному проводам течет ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них протекает ток, в его магнитной цепи возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и текут в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и взаимно аннигилируют. В этом случае по закону Кирхгофа ЭДС не возникает в дополнительной обмотке трансформатора, независимо от тока, протекающего по ней в нагрузку.

Принцип работы УЗО электромеханического

В том случае, если из-за нарушения изоляции бытового электроприбора по фазовому проводу протекает ток, больший, чем через фазный провод, в магнитопроводе трансформатора возникает магнитное поле. Если разность токов превышает I∆n, то в дополнительной обмотке индуцируется ЭДС достаточной величины для отключения УЗО и отключения питания проводки.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключен электромагнит, соленоид которого механически связан с пусковым механизмом. Когда в обмотке возникает заданное значение ЭДС, соленоид втягивается и тем самым, воздействуя на механизм расцепления, размыкает контакты. Подача питания на проводку прекращается.

Принцип работы УЗО электронного

По внешнему виду стандартное электронное УЗО не отличается от электромеханического и отличить его можно только по маркировке или схеме на корпусе.Принцип действия обоих типов УЗО одинаковый, разница заключается в измерительном приборе. В электронике вместо электромагнита электронная схема в виде порогового компаратора с усилителем и реле.

При превышении разницы токов I∆n, протекающих по фазному и нулевому проводам, напряжение подается с усилителя на реле. Он срабатывает и УЗО перестает подавать напряжение на проводку.

Крепление УЗО в щитке на DIN-рейке

В стеновых панелях или коробках УЗО, как и другие монтажные электрические устройства, монтируются на DIN-рейку, ее также часто называют монтажной рейкой.Она представляет собой металлическую пластину шириной 35 мм, изогнутую таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рельсах электрооборудования в низковольтных комплектных распределительных и управляющих устройствах », обозначение Т35 .


Этот способ крепления не требует дополнительных креплений и позволяет быстро как установить УЗО, так и снять его для профилактики, проверки или замены.На фотографии показаны DIN-рейки старого образца, когда они были профилем из алюминиевого сплава.


DIN-рейки устанавливаются в панели горизонтально. На тыльной стороне УЗО есть два фиксатора – стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить УЗО на рейку, нужно надеть верхнюю фиксированную защелку на край DIN-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка погрузится в корпус УЗО и выйдет из него при прижатии УЗО к DIN-рейке всей плоскостью.

Для снятия УЗО с DIN-рейки достаточно вставить конец лезвия плоской отвертки, расположенный ниже отходящего проводника, в проушину подвижного фиксатора и надавить на него. Защелка выйдет из зацепления, и нижняя часть УЗО свободно отойдет от DIN-рейки.

Подключенное УЗО находится под фазным напряжением и перед демонтажем необходимо отключить питание.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения проводов и электроприборов, но и надежностью их соединения между собой.Несмотря на простоту этой операции, часто допускаются ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
