Узо номиналы: Какой должен быть номинал УЗО по сравнению с номиналом автомата?

Содержание

Какой должен быть номинал УЗО по сравнению с номиналом автомата?

Этот пост для того, чтобы обосновать свое мнение в споре с Дмитрием с сайта “Заметки электрика” (сайт периодически читаю и обычно использую для своих советов :)).

На его сайте имеется информация, что если линию защищает автомат на 40 А, то при токе нагрузки выше номинального, например 45.4 А, УЗО номиналом 40 А может перегреться, поплавиться и выйти из строя. Поэтому Дмитрий советует ставить УЗО номиналом на ступень выше номинала автомата.

Считаю этот совет необоснованным, о чем сообщил в комментарии и в качестве подтверждения привел информацию по использованию модульной продукции на DIN-рейку от компании Шнайдер Электрик серии Easy 9. Файл утащил с официального сайта. Напомню, что это серия обычного качества для использования дома.
Информацию искал на сайте Шнайдер Электрик, так как это известная компания с хорошей поддержкой (о чем можно убедиться в посте про обжатие многопроволочного провода под автомат).

На сайте Дмитрия ссылка и название серии модульной продукции в комментарий не попали, то есть комментарии режутся, поэтому привожу информацию тут.

Как видно на схеме, на вводе установлен как раз 40 А автоматический выключатель, а за ним 40 А устройство защитного отключения. И есть примечание, что УЗО должно быть защищено автоматом (номинал автомата не более номинала УЗО). Про то, что номинал УЗО должен быть обязательно выше номинала автомата, никакого упоминания нет.

Уверен, что любой другой хорошо зарекомендовавший себя производитель модульных автоматов, такой как ABB, Hager, Eaton, не требует установки УЗО номиналом на ступень выше номинала автомата, и УЗО от этого не плавится и не сгорает.

В Правилах устройства электроустановок (7-я версия, утащил файл себе), на которые сослался Дмитрий, рекомендацию ставить УЗО номиналом выше автомата не вижу.

Вывод.

Устройство защитного отключения можно ставить номиналом равным и более номинала автоматического выключателя.

Для дома может быть целесообразно купить, например, УЗО номиналом 40 А и поставить его под защиту своего вводного 25 А автомата с надеждой на увеличение предоставленной мощности в будущем, чтобы не покупать потом УЗО большего номинала. Но можно ограничиться УЗО, номинал которого равен номиналу автомата, то есть 25 А УЗО для 25 А автомата.

Автор: profeMaster

УЗО двухполюсные ВД1-63 тип AC IEK

Двухполюсные УЗО ВД1-63 компании IEK

При прокладке проводов электрического питания к оборудованию, необходимо позаботиться о безопасности работников. Не правильное использование оборудования или случайный контакт с электрической проводкой, может нанести вред человеческому здоровью. А в случае обрыва кабеля и попадания его на горючие предметы, может произойти пожар, последствия которого могут быть очень тяжелыми. Чтобы избежать подобных неприятностей принято использовать

специализированные системы защиты. Лидером по производству подобного оборудования является компания IEK.

Данная компания работает на рынке много лет и находится на очень хорошем счету не только в России, но и за рубежом. Такая репутация появилась у компании не случайно, ведь она постоянно внедряет новейшие разработки. Дополнительно компания производит все, что касается электрической проводки и безопасности ее эксплуатации.

Одним из изобретений компании являются дифференциальные выключатели. Данные изделия имеют еще одно название – УЗО – устройство защитного отключения. Одним из представителей из данных приборов является дифференциальные выключатели ВД1-63. Линейка устройств данного типа представлена несколькими изделиями. Все изделия данного типа относятся к быстродействующим устройствам, которые реагируют на дифференциальный ток и отключают систему в случае достижения им определенного порога. Особенностью данных устройств можно считать то, что они не защищены от сверхтоков, которые могут появиться в результате короткого замыкания. Главное предназначение этих устройств – защитить человека и животных от возможного поражения электротоком при случайном контакте с токоведущими частями электроустановок.

Так же, устройство призвано не допустить возникновение пожара из-за протекания токов утечки на землю. Дополнительно следует отметить, что все устройства этой серии не потребляют электрическую энергию. Положительной характеристикой является их высокая механическая прочность.

Рассматривая устройства из серии ВД1-63, следует отметить, что все их можно разделить на группы по номинальному отключающему дифференциальному току. Данный параметр имеет несколько значений – 10, 30, 100, 300мА. Следовательно, появляется возможность выбора необходимого параметра для каждого конкретного случая. Тут же следует сказать, что при появлении в сети дифференциального тока соответствующего наминала, устройство обесточит систему в течении 40 мс. Такая скорость срабатывания устройства гарантирует безопасность в любой ситуации.

Дополнительно устройства имеют и различный номинал рабочего тока, который колеблется в интервале от 16 ампер, до 63 ампер. Все устройства из этой линейки имеют довольно большой ресурс, как механический, так и электрический, который составляет 10000 и 4000 циклов соответственно. Диапазон рабочих температур колеблется в интервале от от-25°С до+40°С, что позволяет устанавливать устройства не только в помещениях, но и на улице.

Каким должен быть номинал УЗО – больше или равным номиналу автомата? | СамЭлектрик.ру

Периодически в сети вспыхивают холивары – как соотносятся номиналы автомата и УЗО? Одни (перестраховщики) говорят, что при выборе УЗО и автоматов для последовательного подключения номинал УЗО должен быть на ступень выше номинала автомата. Другие (уравнители) уверяют, что достаточно равенства номиналов. А если производитель требует, чтобы номинал УЗО был выше, чем номинал АВ, уравнители говорят, что это неправильный производитель, и делает неправильные УЗО.

Да, я знаю, что надо говорить не УЗО, а ВДТ, и уже перехожу на этот термин, но у меня пока идёт ломка)

Для объяснения рассмотрим время-токовую характеристику (ВТХ) автоматического выключателя. Про время-токовые характеристики автоматических выключателей я писал на канале неоднократно. Но всё же.

На графике указано время срабатывания теплового и электромагнитного расцепителей в зависимости от отношения величины протекающего тока к величине номинального тока автомата.

Для примера рассмотрим ВТХ автоматического выключателя на 16 А, наиболее распространенных типов B, C, D. Здесь нам интересна характеристика теплового расцепителя.

ВТХ АВ

Согласно этой ВТХ тепловой расцепитель сработает, начиная с диапазона кратности номинального тока, составляющем от 1,13 до 1,45.

Кстати, вы знали, что эту характеристику (а значит, номинал автомата) можно менять при помощи шестигранника на 2,5? Писал об этом на Дзене.

Если сверхток больше номинального в 1,13 раз, автомат выключаться не должен. Если же значение составит 1,45 от номинального тока, то есть 16 А*1,45=23,2 А, автомат может отключиться в течении 60 минут. Все это время УЗО будет работать с перегрузкой, что негативно отразится на надежности и сроке службы устройства.

Ведь что сказано в ГОСТ 61008, по которому делаются все модульные УЗО (ВДТ):

Номинальный ток ВДТ

Получается, если ток больше номинального, то УЗО его проводить продолжительно не может. И что означает термин “продолжительном”? Час? День? Вечность?

Поэтому в данном случае для предотвращения повреждения и увеличения надежности следует выбирать УЗО, рассчитанное на работу при номинальном токе не 16, а 25 или 20 А.

Это требование отражено в пункте 7.1.75 ПУЭ:

ПУЭ 7.1.75

В следующем пункте 7.1.76 говорится о защите, которая должна использоваться совместно с УЗО:

АВДТ или АВ+ВДТ

Кстати, вы знали, что согласно ГОСТ 32395-2020 (а также более ранней его версии от 2013 г) в домашних электрощитах разрешены только характеристики В и С? Характеристика D – только в ГОСТ 32397-2020 (п.6.6.6) для щитов производственных и общественных зданий:

Получается, что ток автоматического выключателя выбирается исходя из тока нагрузки и сечения токопроводящих жил кабеля.

А уже под ток автомата выбирается номинал УЗО.

Интересное видео на эту тему:

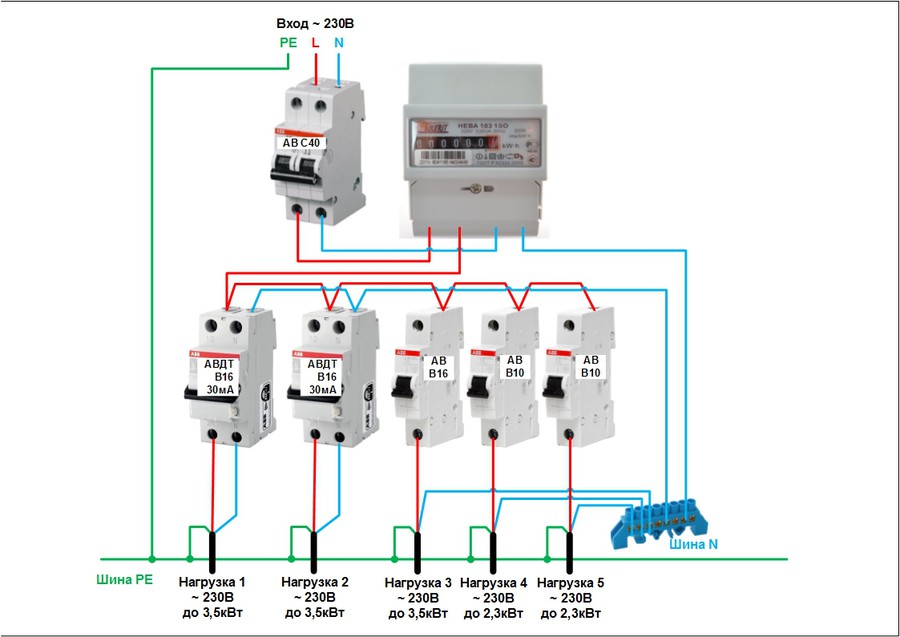

Преимущество АВДТ

Вот поэтому в ПУЭ п.7.1.76 рекомендуется использовать “устройства, представляющие собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока” – АВДТ, или в народе дифавтоматы. Не надо думать, какой автомат выбрать для защиты – производитель всё уже заложил внутрь устройства!

ВДТ и АВДТ. При каком токе они могут сработать? Ответьте в комментариях!

А вы к какой группе относитесь – перестраховщики, которые всегда всё делают надёжно и с запасом, или

Уравнители – которые равняются на предписания некоторых производителей?

Лично я люблю спать спокойно, поэтому свой выбор я сделал!

————————————————————————–

СамЭлектрик.

ру

СамЭлектрик.ру

Спасибо, что читаете меня! Мне тоже интересно то, о чем я пишу!

Чтобы не пропустить мои новые статьи, не забудьте подписаться и поставить лайк!

Ещё больше статей на Дзене СамЭлектрик.ру

и на блоге СамЭлектрик.ру.

Внимание! Автор не гарантирует, что всё написанное на этой странице – истина. За ваши действия и за вашу безопасность ответственны только вы!

Узо номиналы. Как правильно подобрать УЗО для квартиры или частного дома?

Расчет узо и автоматов – Всё о электрике в доме

Как рассчитать УЗО для дома и квартиры

Для расчета устройства защитного отключения (УЗО) необходимо учитывать условия его эксплуатации. В однофазной электрической сети применяются двухполюсные устройства, а в трехфазной – четырехполюсные. Так как УЗО реагирует на токи утечки (Iут), то его выбор будет зависеть от длины проводников, качества изоляции, количества подключенных приборов, устройств, их характеристик. Кроме этого, надо помнить, что Iут величиной 30 mA может быть опасным для жизни человека. Поэтому во влажных помещениях надо обязательно ставить УЗО.

Ток утечки

Чтобы обеспечить безопасность от поражения электричеством, часто приходится увеличивать количество устройств защитного отключения, разбивать сеть на несколько групп. В то же время использование очень чувствительных приборов УЗО приводит к ложным срабатываниям. Задача специалиста сделать правильный расчет и выбор с учетом всех факторов.

Согласно правилам устройства электроустановок, при неизвестном Iут, он принимается равным произведению 0,4 mA на число соответствующее расчетному нагрузочному току в амперах. Утечка цепи принимается равной произведению 0,01 mA на длину L фазного проводника в метрах. Согласно этим же правилам, суммарные потери сети должны быть меньше одной трети номинального отключающего дифференциального тока УЗО. Сюда же входят все утечки включенных постоянно и подключаемых периодически электроприборов. Произведем расчет.

Суммарный Iут= 0,4* IΣ +0,01*L

Отсюда следует, что предельный ток УЗО должен быть больше суммарного Iут сети в 3 раза.

Соответственно, номинальный отключающий ток равен:

IΔn= 3*(0,4* IΣ +0,01*L), где

IΣ – суммарный ток утечки всех электроустановок сети,

L – длина фазного провода в метрах.

Выбор для квартиры

Для примера расчета возьмем квартиру в многоэтажном доме. В этажном щитке на вводе стоит автоматический выключатель. Пусть автомат будет на 40 Ампер. Он защищает от коротких замыканий и перегрузок. Сразу за ним монтируется противопожарное УЗО, расчет его номинала произведем позднее.Оно нужно для защиты от пожара при нарушении изоляции кабеля или ее пробое. Дальше, для обеспечения большей безопасности и бесперебойности снабжения электричеством, на каждую или несколько групп устанавливаются УЗО с определенным Iут от 10 до 30 mA. Зависит от токов утечки. Есть даже розетки со своими устройствами УЗО. На каждую группу потребителей устанавливается свой автоматический выключатель перегрузок.

В ванной комнате стоит стиральная машинка мощностью 1,8 кВт. Так как она расположена во влажном помещении, то для безопасности предусмотрим автомат защиты на 16 A и произведем расчет УЗО по мощности.

Рабочий ток для стиральной машинки равен:

Длина фазного провода до нее составляет 20 м.

ОтсюдаIΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х7,3+0,01х20)=9,36 mA.

Ближайший в ряду УЗО на 16 A, ток утечки 10 mA.

Несколько групп

Допустим, в квартире предусмотрены еще две группы освещения с автоматами защиты на 16 A, две розеточные с автоматами на 20 A и 25 А. В группах освещения длина проводников по 50 м, а нагрузка составляет 0,3 и 0,6 кВт. В розеточных длина фазных проводов 40 и 60 м соответственно, а общая (переменная и постоянная) нагрузка 17 и 22 A соответственно.

Произведем расчеты по группам.

Расчет для первой осветительной:

P – мощность осветительных приборов,

Расчет для второй осветительной:

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х2,8+0,01х50)=9,9 mA.

Расчет для первой розеточной:

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х17+0,01х40)=21,6 mA.

Расчет для второй розеточной:

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х22+0,01х60)=28,2 mA.

Так как УЗО по IΔn имеют номиналы 10, 30, 100, 300, 500 миллиампер, то некоторые группы электроснабжения можно объединить. При этом нужно помнить, что прибор срабатывает при достижении 50-100% IΔn.

По расчетам первая осветительная и розеточная группы в сумме по IΔn составляют 24,78 мА. Их можно подключить к устройству с отключающим током 30 миллиампер. Вторая розеточная подсоединяется к такому же 30 миллиамперному устройству. Вторая осветительная – к УЗО с током отключения 10 мА. Суммарный рассчитанный отключающий ток получился равным:

IΔn Σ=9,36+3,18+9,9+21,6+28,2=72,24 mA.

Приступаем к подбору УЗО. Ближайшее по отключающему току – на 100 мА. Его и нужно установить в качестве противопожарного.

Номинальный ток

УЗО имеет еще один важный параметр – номинальный ток, который необходимо учитывать при расчетах. При работе в пределах номинала, прибор гарантированно будет выполнять свои функции как угодно долго.

Автоматы защиты от перегрузок, которые устанавливаются на каждую группу электроснабжения, имеют номинал: 16, 20, 25, 32 ампера и так далее. Но при достижении этих значений прибор не отключится. Его характеристики таковы, что он начинает отключаться при значениях превышающих номинал в 1,13-1,45 раза, только благодаря тепловому расцепителю. Происходит выключение через один-два часа. А для быстрого отключения ему нужно превышение номинала от трех до пятнадцати раз. Данную особенность автомата защиты от перегрузок и короткого замыкания нужно учитывать.

Прибор отключения устанавливается с номинальным током всегда на уровень выше. Например, если от перегрузок и короткого замыкания стоит 32 амперный автомат, то устройство защитного отключения должно быть 40 ампер. Поэтому в квартире, для которой производился расчет, противопожарный прибор УЗО будет иметь ток отключения и номинальный 100 mA и 63 A соответственно. У стиральной машинки будет устройство 10 mA/16 A. Для второй группы освещения – устройство с пределом 10 mA/25 А. Остальные приборы УЗО имеют пределы 30 mA/32 А.

Дополнительные характеристики

Кроме этих основных характеристик, для которых проводятся расчеты, есть еще величины, требующие внимания при выборе. Это предельный ток короткого замыкания, для дома принимают 4500 A, многоквартирного 6000 A, для производств 10000 A. На корпусе изделия он изображается числом обведенным рамкой. Вид отключающего тока утечки обозначается буквами:

АС означает, что он переменный;
А – IΔn переменный и пульсирующий постоянный;
В – IΔn переменный и постоянный;
S – селективный, отключается с задержкой.

УЗО типа АС используют в квартирах. Потребители обычные – освещение, холодильники, теплые полы. Максимальное время отключения этого типа УЗО – 0,04-0,3 секунды, зависит от величины тока утечки.

Тип A применяется там, где много приборов с выпрямителями и импульсными блоками питания: компьютеры, стиральные машинки, телевизоры, посудомоечные машины, СВЧ-печи. Иногда производители прямо указывают, что должен стоять прибор УЗО А, а далее выполняется расчет по току.

Тип B применяют главным образом в промышленности, проводя перед установкой подробные расчеты.

Тип S (селективный). Время срабатывания у такого УЗО составляет 0,2-0,5 сек, поэтому для человека оно не является защитным. Устройство устанавливается в начале линии после основного автоматического выключателя и является второй ступенью дифференциальной защиты всего объекта от пожара.

Кроме этого, нужно определить, какое устройство защитного отключения выбрать: электромеханическое или электронное. Первое более надежное, но и более дорогое. Второй вид дешевле, чем электромеханическое, но его электронные компоненты чаще перегорают при всевозможных перегрузках.

При организации системы защиты электросети необходимо учитывать, что на один УЗО нельзя подключать больше 5 автоматов. Это может привести к ложным срабатываниям. К тому же, при правильном отключении нельзя понять, где произошла утечка.

Расчет и выбор УЗО

Устройство Защитного Отключения (УЗО), в зависимости от номинального тока утечки,,обеспечивает защиту: 100 и 300 мА — от пожара; 30 мА — от пожара и жизни от ударатоком; 10 мА — жизни от удара током

Исследования, проводимые в разныхстранах мира, показывают, чтосерьезность поражения электрическимтоком определяется силой тока,проходящего через тело человека.

Телесные повреждения становятся серьезными, когда сила тока превышает 40 — 50 мА втечение одной секунды.

Теоретически, сила проходящего через человеческое тело тока достигает 150 мА, когдачеловек касается проводника под напряжением 230 В в условиях сухой среды.

Измеряя разность силы тока между проводником под напряжением и нулевым проводником, дифференциальный выключатель нагрузки фактически обнаруживает ток, протекающий через тело человека.Если этот ток достигает порога 30 мА, дифферинциальный выключатель нагрузки отключается в течении нескольких миллисекунд, предупреждая таким образом телесные повреждения или более тяжелые последствия.

Рекомендации по применению УЗО

Применение УЗО и дифавтоматов Easy 9 обеспечивает защиту даже в случае отсутствия заземления

Противопожарное УЗО обеспечивает защиту от токов утечик в 100 и 300 мА, на которыене отреагирует автомат, но которые способны вызвать пожар. Противопожарное УЗО не защищает жизнь и здоровье при ударе токо

РАСЧЕТ И ВЫБОР УЗО: РАСЧЕТ

1. Расчет тока утечки

При невозможности документального определения суммарного тока утечки электропроводки и нагрузки применяется расчетный метод определения тока утечки в соответствии с СП 31-110-2008. Примерный ток утечки нагрузки: 0.4 мА на 1 А тока, потребляемого нагрузкой.Примерный ток утечки провода: 10 мкА на 1 м длинны фазового провода.

Примерный расчет тока утечки линии питания электроплиты, дано:Мощность плиты — 3 кВт однофазного тока 220 В, 50 Гц. Длина 3-жильного провода от электрощитка до плиты — 15 м.Расчет:Расчетный ток электроплиты: 13,64 А = 3000 Вт / 220 В. Расчетный ток утечки электроплиты: 5,46 мА = 0,4 х 13,64 АРасчетный ток утечки провода: 0,15 мА = 150 мкА = 10мкА х 15 м. Суммарная расчетная утечка тока: 5,61 мА = 0,15 мА + 5,46 мА

2. Выбор ном. тока утечки УЗО (ном. отключающий дифференциальный ток IDn)

Значение номинального отключающего дифференциального тока УЗО не должно превышать 33% суммы токов утечки электропроводки и всех подключенных (включая переносные) потребителей электроэнергии

УЗО срабатывает в диапазоне от 50 до 100% номинала тока утечки.Пример выбора номинального отключающего тока утечки УЗО для электроплиты:Суммарная расчетная утечка тока 30 мА. Рекомендуемый расчетный номинал тока утечки УЗО: 17 мА = 5,61 мА / 33%Выбирается номинал утечки тока 30 мА. УЗО сработает в диапазоне от 15 до 30 мА (УЗО с номиналом 10 мА может ложно срабатывать, так как оно отключается в диапазоне от 5 до 10 мА.).

3. Выбор номинального рабочего тока УЗО (ном. ток In)

Номинальный рабочий ток УЗО должен быть больше суммы рабочих токов подключенных кУЗО нагрузок.Пример выбора номинального рабочего тока УЗО для электроплиты:Расчетный ток электроплиты: 13,64 А

Выбираем ближайший больший номинал УЗО — 25 А (можно выбрать 40 А, но величина запаса по току будет неоправданно велика.

Количество полюсов УЗО: 2 полюса (однофазный ток)

Номинальный рабочий ток: 25 А (п.3)

Номинальный отключающий ток: 30 мА (п.2)

Выбранное УЗО Easy: EZ9R34225

Как выбрать УЗО

Основные характеристики для подбора УЗО

Рассмотрим ряд важных характеристик для выбора УЗО. Устройства бывают;

— для однофазных и трехфазных электросетей 220/380 В;— двухполюсное УЗО для сети 220 В и четырехполюсное для 380 В;— величина номинального тока УЗО для разных нагрузок — это 10, 16, 25, 32, 40, 63, 80. 100 А;— величина дифференциального тока или тока утечки дифференциального выключателя на 6, 10, 30, 100, 300 и 500 мА;

Двухполюсный и четырехполюсный УЗО

Вид дифференциального тока;

— А для переменного тока;— AC возможность работы УЗО на переменном и не выпрямленном постоянном токе;— В для работы защиты на переменном и постоянном токе;— S работа УЗО с выдержкой времени;— G работа с выдержкой времени меньшей, чем устройства типа S.

Также устройство защитного отключения имеют такие же характеристики, как и автомат.

«Inc» Значение тока короткого замыкания, когда отключается устройство, показывает надежность и устойчивость к коротким замыканиям.
«Im» Коммутационная способность безотказной работы контактной группы.

Хорошими показателями считается значения 1000-5 000 А.

Как правильно выбрать УЗО

Дифференциальное устройство может быть электронным или электромеханического исполнения. Электромеханический вариант имеет дифференциальный трансформатор тороидального типа и исполнительный узел в виде поляризованного реле. Электронные дифференциальные устройства имеют электронную плату, работающую от напряжения сети.

Так как электрическая сеть у нас еще не достигла хорошего качества (скачки напряжения, частые отключения, заниженное или завышенное напряжение), электронная плата устройства может отказать. Рекомендуемый вариант – это более надежное электромеханическое устройство, для него источник питания не применяется.

При выборе УЗО важно также учитывать токи утечки в самих электрических приборах. У всех электроприборов есть свои утечки тока, величина которых зависит от их качества исполнения. Значение тока утечки обычно указывается в характеристиках прибора. Эти значения не должны превышать 30% от величины тока утечки защитного отключения. Например, для тока утечки в 30 мА, величина утечка тока электроприборов не должна быть больше 10 мА.

При выборе дифференциальной защиты это нужно учитывать, иначе будут частые ложные отключения сети. Напряжение электрической сети у нас имеет форму синусоиды, поэтому защитный выключатель выбирают вида АС или А для переменного напряжения.

Как выбрать УЗО для квартиры

Перед установкой защиты в квартире рассчитывается номинальный ток вводного автомата и после выбирается двухполюсная защита с номинальным током на порядок или два выше тока вводного автомата. Допустим, вводной автомат у вас 25 А, тогда номинальный ток защиты выбирается 32 А.

Основные параметры на корпусе УЗО для выбора

Меньше 30 мА ток устройства не следует выбирать, так как сумма утечек всех потребителей может быть достаточно высока и защита будет давать ложные срабатывания.

Как выбрать УЗО в частный дом

Подключая трехфазную сеть в дома, устанавливают четырехполюсную дифференциальную защиту. Электрощит устанавливается на первом этаже, ставится защита типа «S» с временем задержки и значения тока утечки 100 мА. С вводного автомата разводят линии электросетей по этажам, комнатам, кухне, ванной.

Для отдельных помещений защита не должна превышать ток утечки 30 мА. Если проводка уже отслужила свой срок, тогда есть вероятность частых ложных срабатываний устройства. Здесь рекомендуется устанавливать УЗО встроенное в розетку.

Тоже интересные статьи

Как подключить автоматический выключатель

Проверка УЗО. Методики проверки УЗО

Схема подключения дифференциального автомата

Расчет автомата по мощности

Источники: http://evosnab.ru/oborudovanie/avtomatika/raschet-uzo, http://energosf.ru/support/tech_info/silovoe_oborudovanie/raschet_i_vybor_uzo/, http://electricavdome.ru/kak-vybrat-uzo.html

electricremont.ru

УЗО: Что это такое и зачем надо? / Обзор с фотками на CS-CS.Net: Лаборатория Электрошамана

Внимание! Часть комментариев из этого поста уехала в архивный пост, потому что их стало очень много и страница долго грузится. Если вы что-то не нашли — пройдите в этот архивный пост пожалуйста! Там было много интересных обсуждений!

Я давно обещал накатать пост, но из-за творческого кризиса он чуть-чуть задержался =) И мне схемы было лень рисовать, а теперь они как-то сами собой нарисовались. И сегодня мы говорим про УЗО! =) И как минимум для того, чтобы рассеять жутчайшее мракобесие, которое начало рождаться в Сети на форумах в контексте «а я тут где-то слышал, что ууууу..» — «да-да-да, наверное ыыыы» и прочее подобное. УЗО стало обязательно к применению в нашей стране уже как 12 лет назад (с 2001 года), но прямо вот до сих пор для большиснтва электриков (особенно ЖЭКовских) УЗО является каким-то мифическим прибором, которые вроде как надо ставить, и которое иногда почему-то выбивает и, наверное, сломано?

Придётся разбираться. Начинаем с самого простого: нафига оно нужно? А в первую очередь, чтобы защитить человека от поражения электрическим током и, соответственно, от смерти. Известно, что человек помирает при токе около 80 мА (0,08 А), а током неотпускания (когда человек не может самостоятельно оторваться от провода) считается ток около 50 мА (0,05 А). Обычный автомат защищает линию только от перегрузки по току (замыкания или большой нагрузки), и при токе даже в 1..2 ампера он и не должен сработать. Поэтому в таком варианте (когда на линии из защиты только автомат) мы можем соверешнно спокойно получить обугленную тушку человека и неотключённый автомат.

ОКей! Что мы можем делать? Сначала надо немного проанализировать что вообще происходит. Происходит обычно следующее. Если человек просто засунул два пальца в розетку — ему ничем не поможешь, это эволюция («Технический прогресс сделал розетки недоступными большинству детей — умирают самые одарённые» ©). А вот если он коснулся чайника или стиральной машины, в которой прохудился нагревательный элемент, и из-за этого на его корпусе оказалось опасное напряжение, то опасный ток потечёт с корпуса устройства через тело человека. Например, в мокрый пол.

Зашибись. Отлично! А если придумать какой-то дополнительный проводник, который нам будет имитировать человека, попавшего под действие тока? И заранее подключить его к корпусу? И в случае опасности весь ток будет идти по нему? Дык именно так и придумали! Это и есть всем известное «заземление» или, говоря правильно, защитный проводник — PE, Protection Earth. И тут сразу же надо поговорить о терминологии.

К сожалению, с терминологией тоже творится полная задница! Потому что до 2001 года таких устройств в нашей стране вообще не было. Вот мне пишет один товарищ:

Мне тут сообщили поправочку. Я взял дату 2001 года как выход новой редакции ПУЭ, где установка УЗО стала обязательна. Но оказалось, что их производили ранее, и даже на эту тему есть некая статья. Да и да, действительно — маханул я. Ставропольские ДифАвтоматы я видел в панельках 90х годов постройки. Упоминанием же даты я хотел на самом деле сказать то, что надо было написать простыми словами: «До сих пор много народа вообще не понимают что это и зачем нужно».

И поэтому, когда УЗО появлялись, их обзывали как попало. В западных странах УЗО называется следующим образом: «Выключатель дифференциального тока«. Имеется ввиду принцип работы этого УЗО, который мы рассмотрим чуть позже и который основан на измерении разницы (difference — разница) протекающих токов. У нас же эта штука называется Устройство Защитного Отключения.

А слово «дифференциальный» у нас, мать его, используется обычно для обозначения дифференциального автомата — штуковины, которая содержит в себе обычный автомат и УЗО! Причём этот же дифавтомат называют ещё и «Дифференциальный автоматический выключатель«.

Как вам путаница? Итак, получается:

Автомат, Автоматический выключатель — это обычный прибор, который обеспечивает защиту линии от превышения тока в ней. Ещё в общем виде можно сказать, что это защита от сверхтоков;
Дифференциальный выключатель, Выключатель дифференциального тока, УЗО — это устройство, которое обеспечивает защиту человека от поражения электрическим током. В общем виде такой вид защиты можно назвать или «дифференциальная защита», или «защита от токов утечки» или «защита от утечек тока».
Дифференциальный автоматический выключатель, Диф, Дифавтомат — это устройство, содержащее в себе свойства обычного автомата и УЗО, обеспечивающее защиту ОДНОЙ линии от сверхтоков и токов утечки.

Поэтому если вы видите в прайсах или счёте какие-то странные нессответствия или сокращения типа «Вык. Диф» или «Авт диф вык» — обязательно УТОЧНЯЙТЕ что там имеется ввиду!

Теперь ещё затронем тему PE-проводника.

Защитный проводник правильно следует называть «Защитный проводник», PE-проводник, PE! Не надо использовать слова «заземление» и ему подобные, потому что они не совсем верно обозначают то, что хочется сказать! Перевожу на правильный язык. Только лишь в зависимости от конкретной системы электроснабжения (TT, TN-C-S) защитный проводник будет или занулением, или чистым заземлением, или вообще повторным заземлением =)

Поэтому если вы пытаетесь сказать что-то в общем виде («А у вас этажный щиток с заземлением?») — говорите «А есть ли в этажном щитке PE?». Если же речь идёт о каком-то вводном устройстве — говорите точно то, что там есть: «Вам необходимо выполнить повторное заземление нуля при помощи заземляющего контура».

Проблема неправильной терминологии ещё и в том, что если речь идёт о заземлении в многоквартирном доме, то некоторые уникумы начинают плодить разные идеи «Опа! Я ща каааак штырей в землю понабиваю, протащу кабель на 9й этаж, и у меня будет охрененное заземление!». На деле оказывается то, что потом через это заземление начинает питаться или весь дом, или на него выносится опасный потенциал в случае аварии. И из-за этого снова помирают люди.

А теперь вернёмся к тому, как это самое УЗО работает. Значит мы пришли к выводу, что УЗО у нас защищает человека от повреждённого устройства, на корпусе которого имеется опасный потенциал. Работает это так:

Через УЗО проходят фаза и ноль питания. УЗО контролирует силу тока на «входе» и на «выходе». Если тока уходит столько же, сколько вошло в УЗО — отключения не будет. А вот если ВДРУГ ток нашёл какой-то другой путь, и часть его стала утекать в другое место (вот откуда термин «утечка»), то УЗО сразу же отрубит линию. На моём рисунке это показано толстыми и тонкими стрелками.

Сразу ещё раз обращаю внимание, что УЗО НЕ защитит от того, если взяться за фазу и ноль! Тогда человек (дибил) для этого УЗО будет обычной нагрузкой, и он всё равно умрёт. Однако УЗО защитит:

От пробоя на корпус в технике. Чаще всего это нагревательные элементы (ТЭНы). Причём пробой может возникать только тогда, когда ТЭН нагреется. Мне приходилось несколько раз объяснять моим заказчикам о том, почему это у них «вдруг» стало вышибать стиральную машину, хотя на старой квартире всё работало хорошо. Конечно же выясняется, что новый щиток собирал я — и поставил УЗО на все линии, а на старой квартире было всего лишь два автомата на всё. Один раз у меня был очень-очень серьёзный скандал из-за этого. Но всё же проблема оказалась в технике =)
От кривого монтажа проводки, когда всякие доблестные «электрики» замуровывают где-нить в штукатурке скрутку. Если стенка мокнет (например, штукатурка не высохла) — фаза с этой скрутки будет честно утекать в стенку, и УЗО отрубит линию. И будет, сцуко, отрубать, пока не высохнет или пока не переделают.
УЗО может срабатывать от неочевидных, но опасных вещей. Например, если у вас есть газовая плита с электроподжигом, или стиральная машинка подключена шлангом в металлической оплётке к водопроводным трубам. В некоторых случаях из-за соседей, которые куда-то не туда «заземлились», снова будет возникать утечка тока (или разница токов), из-за которой будет срабатывать УЗО. В этом случае надо внимательно подумать, посоображать и, возможно, предупредить серьёзную аварию.
От неправильного монтажа в щитке. Если вы перепутали разные нули (до УЗО и после) — УЗО тоже будет срабатывать. Про это мы поговорим снова чуть позже.

УЗО ОБЯЗАТЕЛЬНО надо ставить! Не слушайте тех, кто говорит что «да оно будет у вас выбивать»! Это значит, что они, скорее всего, не понимают, почему оно выбивает, что делать и (или) не хотят исправлять свои косяки! Если ваша разводка бюджетная (и щиток в пяток автоматов) — вам достаточного одного УЗО на всю квартиру. Если у вас сложный щиток — вы можете поставить несколько УЗО по разным зонам или типам помещений.

Однако напоминаю: УЗО не имеет защиты от сверхтоков!! Это устройство, которое защищает человека от поражения током! Поэтому в цепи, где стоит это УЗО, обязательно должен быть ещё и автомат!

УЗО имеют три параметра, по которым их можно выбирать:

Номинальный ток контактов. На УЗОшке он обозначается цифрами амперов без буквы категории отключения, как на автомате. Например, стандартный ряд таких токов для УЗОшек ABB — это 16, 25, 40, 63, 80А. ВНИМАНИЕ!!! Это — НОМИНАЛ!! Это не точные амперы тока!!! Точно так же, как на обычном автомате: написано B16, а по таблице он отключится в диапазоне от 48 до 80А при замыкании.Номинал призван помочь правильно подобрать УЗО при составлении начинки щитка. Про это мы тоже детально поговорим ниже =)
Номинальный ток утечки. Это самый важный параметр УЗО: он показывает, при каком значении дифференциального тока УЗО будет срабатывать. По нормам УЗО должно срабатывать в диапазоне от 0.5 до 1 тока утечки (например от 15 до 30 мА для УЗО на 30 мА). Варианты значений:
- 10 мА (0,01 А) — самое чувствительное значение тока. УЗО с таким током утечки можно использовать в очень ответственных местах или в особо влажных помещениях. Однако такие УЗО специально выпускаются с низким номиналом тока контактов, чтобы под них не напихали много линий. Каждый кабель, техника — все имеют некоторое сопротивление изоляции и естественный ток утечки. И если таких линий будет много, то чувствительное УЗО может ложно сработать.
- 30 мА (0,03 А) — МАКСИМАЛЬНОЕ значение тока утечки для защиты людей и жилых помещений! Если вы хотите защитить людей — ставьте УЗО именно этого номинала. Не более!
- 100 и 300 мА — УЗО, которые можно поставить на ввод в здание для обеспечения селективности: чтобы сначала отключались групповые УЗО низших номиналов, а потом уже — вводные. В некоторых случаях эти УЗО могут защищать вводной кабель, разводку щита и срабатывать при авариях, потопах и прочих катаклизмах. Из-за этого их прозвали «противопожарными».
Категория тока утечки. Это то, на какие токи утечки УЗО будет срабатывать:
- AC — УЗО будет палить только переменный ток утечки. Это самый обычный распространённый номинал, который можно применять везде. Переменный ток утечки у нас может возникать, если прямо непосредственно нашу питающую фазу пробило на корпус. Скажем, хреновая изоляция нагревателя, пробило обмотку двигателя, трансформатора, перетёрся питающий провод.
- A — более дорогой и чувствительный вариант. В этом случае УЗО палит как и переменный, так и пульсирующий ток утечки (полуволны синусоиды). Это может быть полезно, если внутри устройства цепи вторичного электропитания могут пробить на корпус. Скажем, повредится импульсный блок питания, что-то после выпрямителя и прочее подобное. Эти УЗО более дорогие, и, если вы не хотите потратить много денег на щиток, вам следует подумать, где эти УЗО можно применить.UPDATE 2014.02: Сейчас даже энергосберегающие и светодиодные лампочки имеют импульсные блоки питания. И Европа потихоньку переходит на УЗО типа «A». Поэтому УЗО типа AC могут остаться только на обогревателях и тёплых полах.В Россию поставляются УЗО типа «AC» и типа «A». Если нужен щиток попроще — то достаточно оставить УЗО типа «AC». Если хочется дикой паранойи и полной защиты — то можно ставить все УЗО типа «A».
Виду внутренней схемы:
- Электромеханическое. Это УЗО более дорогое, потому что работает именно от величины тока утечки. Но это требует высокоточной механики: она должна сработать от тех самых 10 или 30 мА тока, но при этом, будучи точной, не срабатывать от разных ударов, встряхиваний и других внешних воздействий. Обычно для этого УЗО пофигу куда подключать фазу, а куда — ноль, и на корпусе про это ничего не написано.
- Электронное. Внутри у такого УЗО простой усилитель на микросхеме или транзисторах. Это позволяет настроить его на любые токи утечки. Но — вот беда — в случае аварийного напряжения сети такое УЗО может сдохнуть, потому что от него же и питается. Но эти УЗО дешевле, и именно поэтому их чаще всего делают разные китайцы. Обычно для этих УЗО важно подключение фазы и нуля (и даже иногда сторона подачи питания — сверху или снизу).

Давайте-ка возьмём УЗО ABB F202 AC-40/0,03 и разберём его! Мне попался полностью рабочий экземпляр, но с браком: его флажок не менял цвет на зелёный при выключении этого УЗО.

Напоминаю, что у УЗОшек ABB сделаны двойные зажимы. Именно это позволяет подключить одновременно два провода нулей под одно УЗО без дополнительной нулевой шинки. И про это мы тоже поговорим позже.

Вскрываем УЗО и смотрим что там есть:

Спереди мы видим механическую часть, а сзади — платку с деталями. Кое-кто может подумать, что это электронное УЗО, но это не так. На платке находятся пара диодов (для выпрямления переменного тока с дифференциального трансформатора) и фильтрующие конденсаторы, видимо, для защиты от ложных срабатываний.

На фото ниже виден ещё и рычажок питания кнопки «Тест». Эта кнопка имитирует утечку тока, и при её нажатии УЗО должно сработать. Если УЗО не срабатывает — значит оно или бракованное или сдохло. В своих щитах я все УЗОшки проверяю именно таким способом.

В данных УЗО кнопка ТЕСТ питается только тогда, когда УЗО включено.

Внутри УЗОшки есть дугогасящая камера:

А вот неподвижные контакты УЗО из электротехнической латуни.

На подвижных контактах есть серебряные напайки:

Теперь поглядим на дифференциальный трансформатор — основу основ УЗО. Именно он «меряет» токи, протекающие через УЗО. В данных УЗО он выполнен в виде цельного блока:

Внутри трансформатора основные питающие провода жёстко зафиксированы в специальных каналах. Качество изготовления трансформатора мне понравилось. На фото ниже виден ещё и резистор для создания искуственного тока утечки.

А вот и вторичная обмотка трансформатора. Количество её витков определяет величину тока утечки, при котором УЗО будет срабатывать.

УЗО работает так. Если через УЗО втекает и вытекает ток одинаковой величины, то магнитные потоки от обоих проводников, в которых в один момент времени ток течёт в разные стороны, уравновешиваются, и тока во вторичной обмотке трансформатора не возникает. Если же токи, втекающие и вытекающие через УЗО будут отличаться, то на вторичной обмотке трансфоматора появится ток.

Он выпрямляется и подаётся на электромагнит, который и отключает УЗО.

Вот такое издевательство получилось над УЗОшкой:

А вот фотография электронного УЗО TDM из форума MasterCity.ru:

Мне кажется, что пояснять разницу тут не требуется? Мы видим усилитель на микросхеме (вдали), фильтрующие ёмкости, и транзистор, которым, видимо, коммутируется питание электромагнита.

Ну а теперь начинаем практическую часть, в которой, на самом деле, нюансов ещё больше чем в теоретической!

Подключение УЗО

На самом деле важных нюанса два:

1. УЗО ОБЯЗАТЕЛЬНО должно быть защищено по своему номиналу! То-есть в цепи, где стоит УЗО, должен находиться предохранитель или автомат, который будет защищать УЗО. Некоторые понимают это буквально, и начинают ставить прямо перед УЗО перcональный автомат, и ещё и двухполюсный. Из-за этого начинаются странные дебаты в форумах, мутные схемы щитков и прочие странности.Технически же это значит именно то, что написано: до или после УЗО должен быть один или несколько автоматов. УЗО будет защищено, если автомат имеет номинал равный или меньше номинала УЗО. Ниже я покажу примеры таких схем.

2. Фаза и Ноль, которые прошли через УЗО, не должны «смешиваться» с другими фазами и нулями. То-есть, если по схеме щита фазу вы взяли после одного конкретного УЗО, то и ноль вы тоже должны брать после именно этого УЗО. Если вы сделаете ошибку — то УЗО будет отключаться, а вы будете ломать голову что это было =)

Давайте посмотрим схему какого-нибудь щитка:

Что мы тут имеем? Я тут упрощённо нарисовал простой щиток: два автомата на свет и три автомата на розетки. Вводной автомат у нас на 40А. Свет у нас сделан без УЗО, а все розетки — под УЗО. Обратите внимание на то, как сгруппированы линии, и на разводку нулей. Так как у нас свет подключен до УЗО — то и ноль на свет мы берём до УЗО, используя для этого нулевую шинку N. Ноль на розетки, которые подключены после УЗО, взят тоже после УЗО и с шинки N’.

Всё просто? На самом деле — да, но на форумах продолжаются дебаты про защитные автоматы ДО УЗО. Поэтому тоже посмотрим на вот эту схему:

И поглядим мою переписку с ABB: ABB_F200_Protect.pdf. Там ясно написано то, что если сумма номиналов автоматов после УЗО не превышает его номинал, то УЗО защищено и дополнительных автоматов не надо.

UPDATE 2014.02: ВНИМАНИЕ!!! Эта информация справедлива только для УЗО ABB, потому что я рыл её в каталогах и докапывался до технических специалистов. Что удалось узнать.

На самом деле выделяют две защиты УЗО: по перегрузке и по к.з. По перегрузке номинал автомата должен быть 100% не больше номинала УЗО. По к.з. можем защищаться и автоматами и предохранителями с большим номиналом. На УЗО показан уровень защиты при использовании 100 А предохранителя потому что есть такой стандартный тест. Но мы же не будем брать отдельно автомат и отдельно предохранитель. Поэтому защищаемся просто автоматом с небольшим номиналом.

Относительное положение автомата и УЗО и общее кол-во автоматов не важно. Главное чтобы суммарный номинал автомата (если он сверху) и автоматов (если они снизу) был не более номинального тока УЗО.

Как у других производителей — я не знаю, поэтому перед тем, как тупо копировать схему, показанную выше и ещё доказывать всем «А вот CS тут нарисовал, а вы все дураки» — читайте, блин, технический каталог производителя!!

Как правильно выбирать УЗО по номиналу тока контактов? Правила можно описать, применительно к нашим щиткам, так:

Если номинал вводного автомата меньше или равен номиналу тока УЗО — после УЗО может стоять сколько угодно автоматов;
Если номинал вводного автомата больше номинала УЗО — тогда после УЗО автоматы ставятся так, чтобы сумма их номиналов не превышала номинал тока УЗО.

Я нарисовал картинок. На первой у нас стоит два УЗО на 40 и 25А. Номинал вводного автомата у нас при этом 40А. Первое УЗО имеет номинал 40А, и оказывается защищено вводным автоматом. Поэтому после него можно напихать чего угодно и сколько угодно. Под ним торчат автоматы суммой номиналов аж на 58А. Второе УЗО имеет номинал на 25А (для примера), и поэтому защитить мы его можем только тем, что поставим после него автоматов не более чем на 25А (6+6+10А = 22).

Посмотрим вторую схему. Тут у нас вводной автомат на 50А (как в новостройках с однофазным вводом). Так как у нас под первым УЗО на 40А стояло автоматов на сумму 58А, то УЗО на 40А не прокатит никоим образом. Что делать? поднимем номинал этого УЗО до 63А — и всё поправится. А вот на втором УЗО я показал пример того, как не надо делать. Второе УЗО у нас на 40А, а автоматов под ним стоит на 48А. Вот оно не защищено и так делать не надо!

Как же придумывать щитки на УЗО? УЗО в щитках удобнее использовать в случае однофазного питания. Тогда весь щиток превращается в древовидную структуру, как на картинках выше: УЗО, под которым несколько автоматов. Это самый простой и бюджетный вариант. И щиток собирать проще, если все УЗО удаётся поставить в ряд и соединить специальной шинкой-гребёнкой (я писал о них ранее). Бюджетность этого варианта в том, что какое-нибудь УЗО типа А на 10 мА стоит дешевле, чем дифавтомат соответствующего номинала, да ещё и с категорией B.

Однако есть и неудобство. Если на какой-то из линий, которые стоят под УЗО, возникает утечка — УЗО отрубит сразу все эти линии. Это будет несколько неудобно, как вы понимаете, особенно если место утечки сразу найти будет сложно. В некоторых случаях даже приходится отключать нули от шинки, чтобы найти проблемную линию, или же использовать двухполюсные автоматы (применительно к ABB) или автоматы 1P+N (у других производителей они есть в виде одного модуля).

Однако мы помним, что если под одним УЗО будет слишком много линий, то УЗО может ложно срабатывать из естественного тока утечки через изоляцию кабелей и фильтры питания. Поэтому обычно идеальный щиток на УЗО содержит несколько УЗО, сгруппированных по типу помещений или виду нагрузки. Это позволяет отключать линии по утечкам небольшими участками, не отключая сразу всё.

А теперь ещё пару слов о том, что делать если нет PE, и как вообще проверить УЗО.

Если PE — нет, то УЗО ставить всё равно надо! Не слушайте тех, кто говорит «без заземления работать не будет». Во-первых, напомните им о правильном названии PE, а во-вторых, УЗО будет работать, но по факту. Если в схеме с PE току утечки есть куда деваться (в PE), то без PE у тока утечки только один путь: через прикоснушегося человека. Что будет? Если ток утечки настолько мал, что УЗО не сработает — вас просто дёрнет током. Если ток утечки велик — то вас дёрнет, но сразу же сработает УЗО, отключив линию и сократив время действия на вас опасного тока. Напоминаю, что при этом все линии всё равно надо укладывать с PE, просто PE никуда не подключать до реконструкции системы электроснабжения.

УЗО можно проверить так:

а) Нажать кнопку «Тест». Если УЗО отключилось — значит с именно ним всё хорошоб) Если есть штатный PE — закоротить в розетке или кабеле питания ноль N и PE. Не перепутайте с фазой! УЗО должно отключиться.в) Косвенным путём: если где-то что-то залило, или перекусили кабель целиком — то УЗО сработает =)

Вот как-то неожиданно про всё-всё и рассказал. Думал, что будет длинно и нудно, а вышло просто и наглядно. Обо всём, о чём я забыл сказать — спрашивайте в комментах!

Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию/Мастер-Класс), то пишите мне на почту [email protected] или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). На SMS и почту, написанную в одну строчку, я не отвечаю. Отзываюсь на имя Электрошаман.Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.

cs-cs.net
