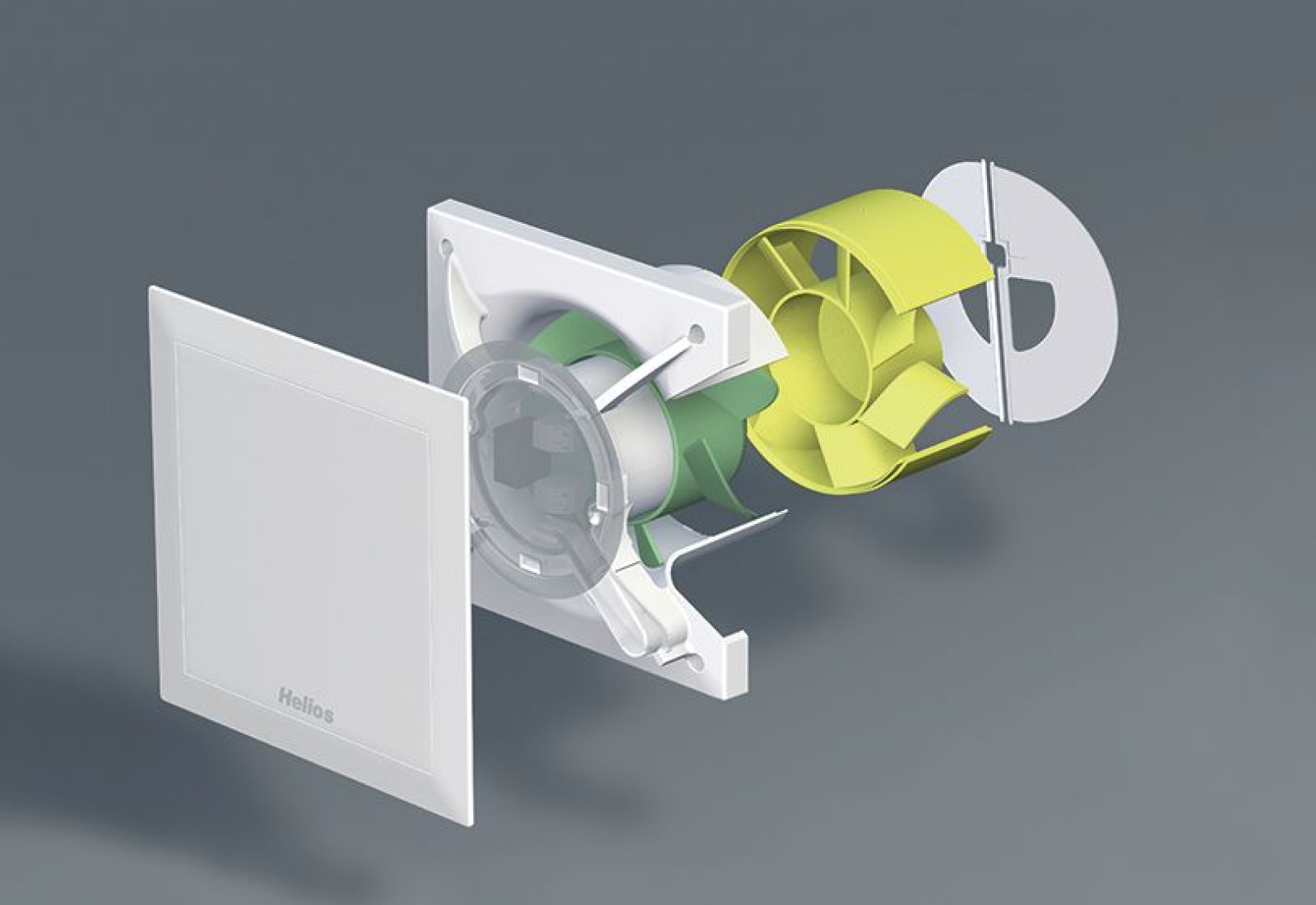

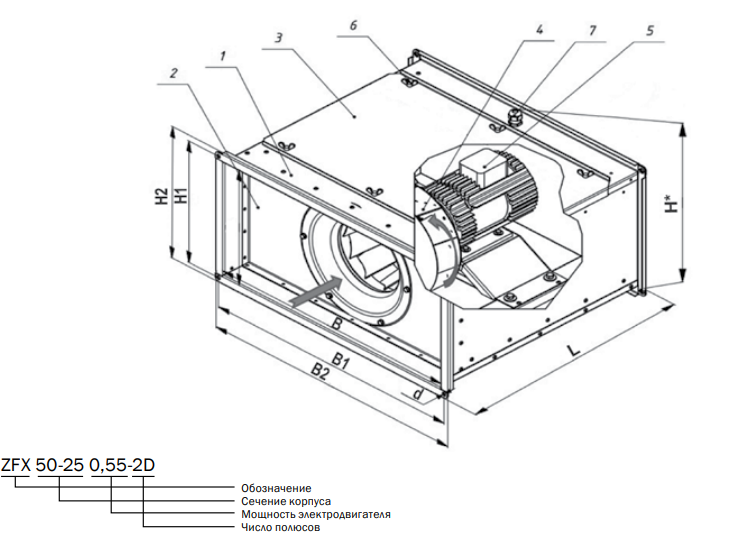

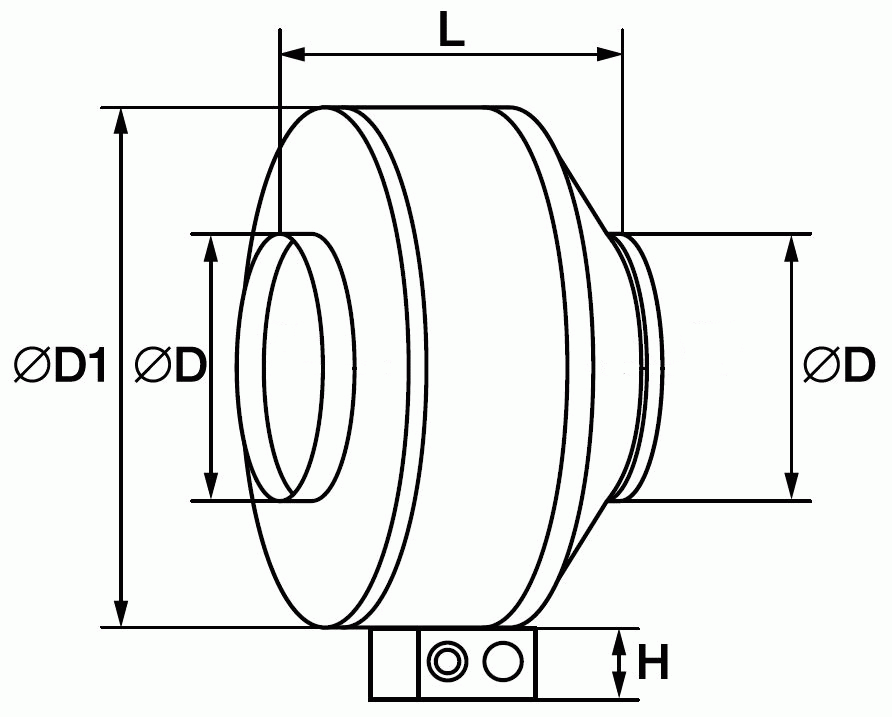

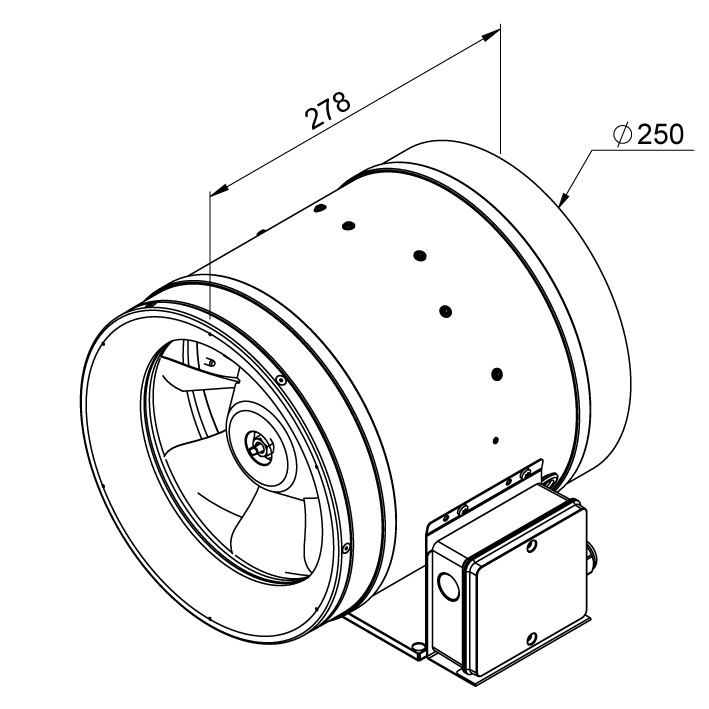

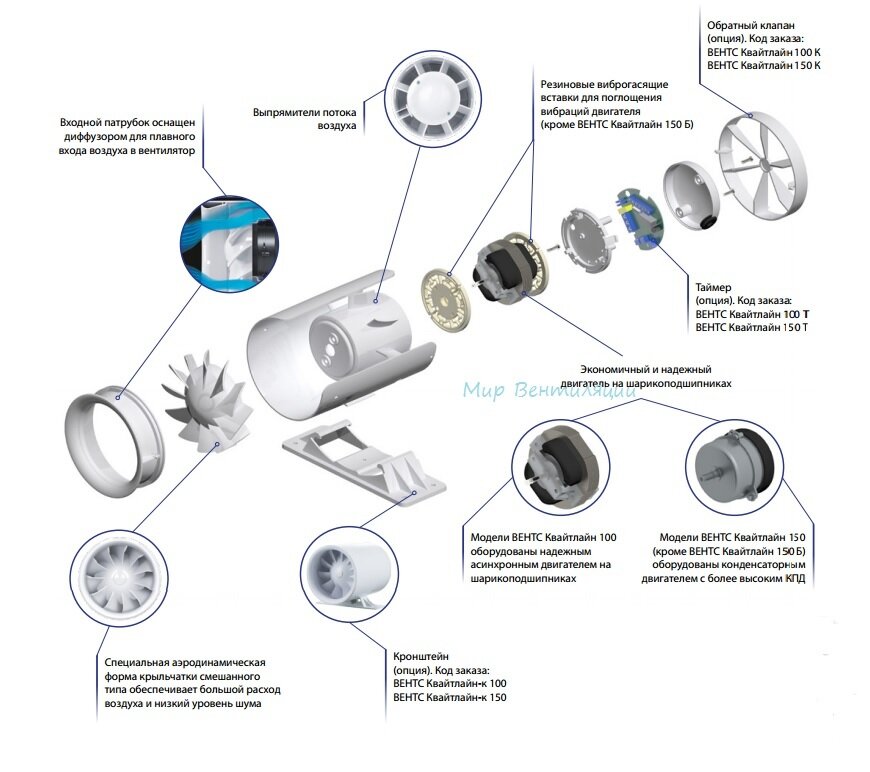

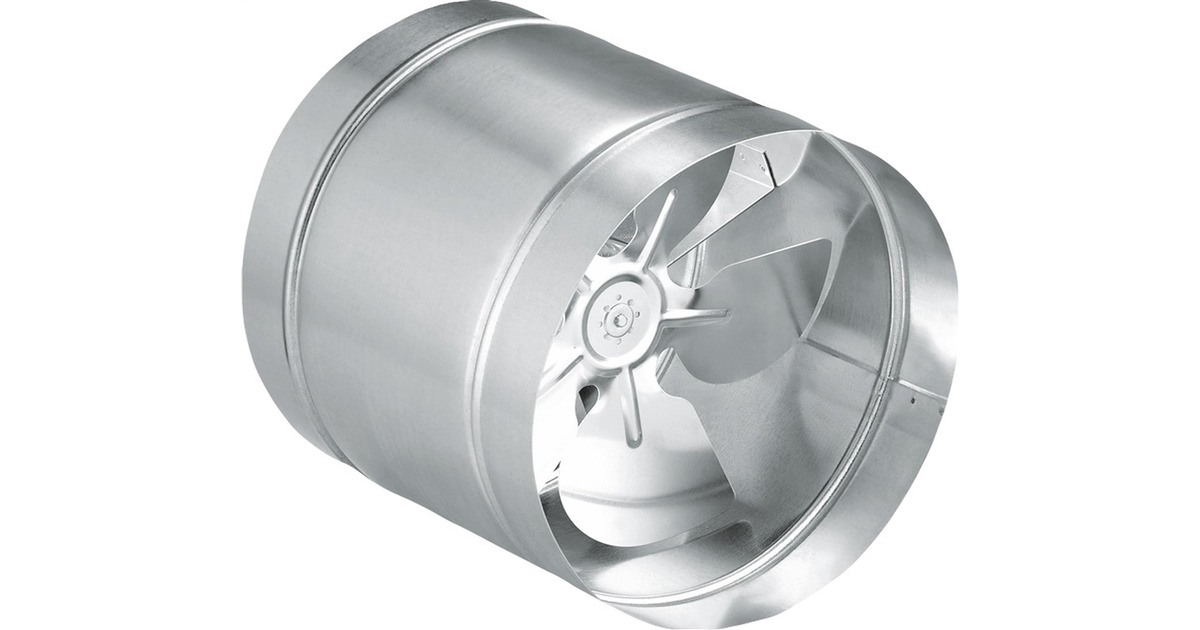

Канальный вентилятор — элемент вентиляционной системы здания, циркуляция воздуха в которой происходит посредством его перемещения по специальным каналам. Канальные вентиляционные устройства служат для ускорения перемещения воздушного потока по вент.каналам. Чем больше сечение канала, тем большая мощность требуется от электродвигателя установленного внутри него вентилятора.

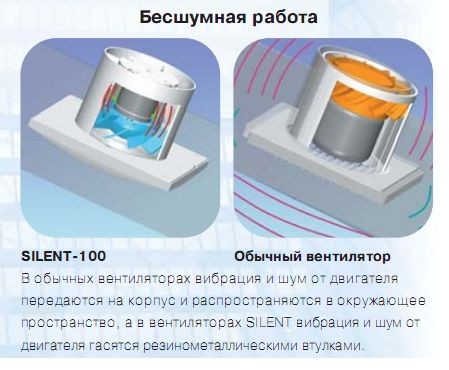

Пропорционально мощности варьируется и уровень шума. Для производственных помещений используются мощные модели приточных и вытяжных канальных вентиляторов с высокой производительностью, поскольку требуется постоянная переработка больших объёмов воздуха. Для менее загрязнённых зданий и сооружений применяются бесшумные канальные вентиляторы, уровень вибрации которых снижается за счёт соединения с корпусом канала через гибкие вставки.

Геометрическая форма конструкции выбирается в зависимости от формы проложенных вентиляционных каналов. По этому признаку различают два основных типа изделий:

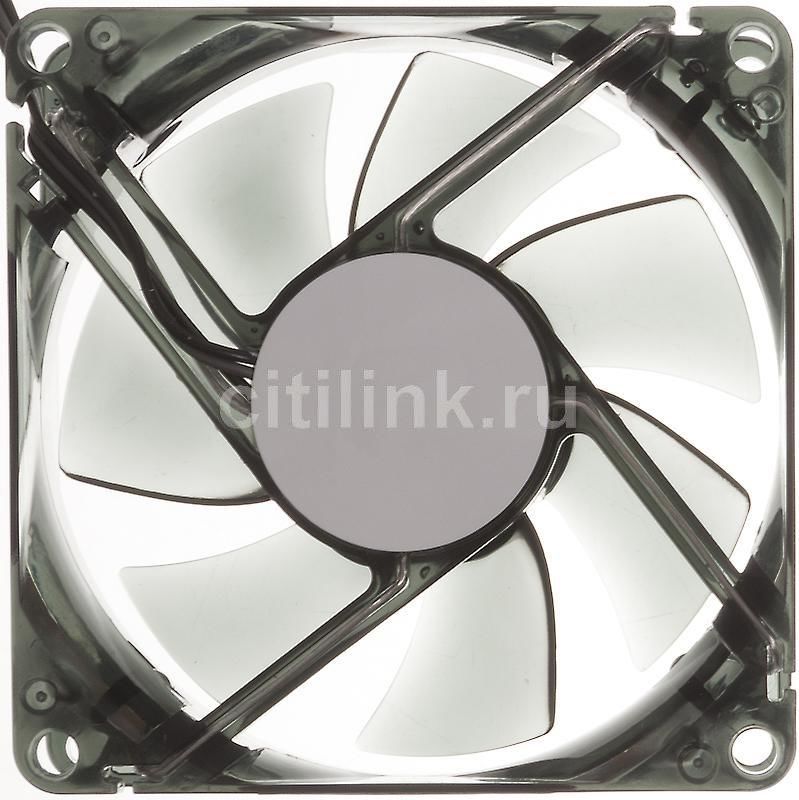

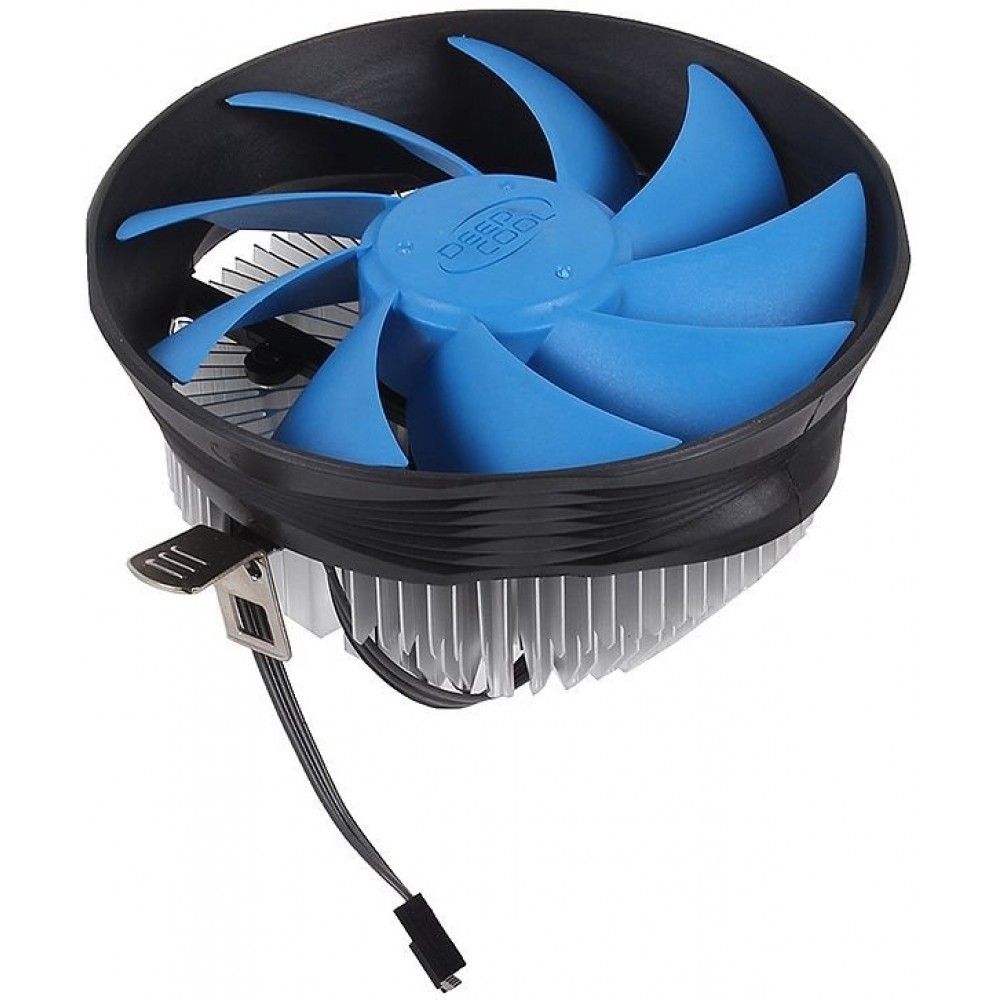

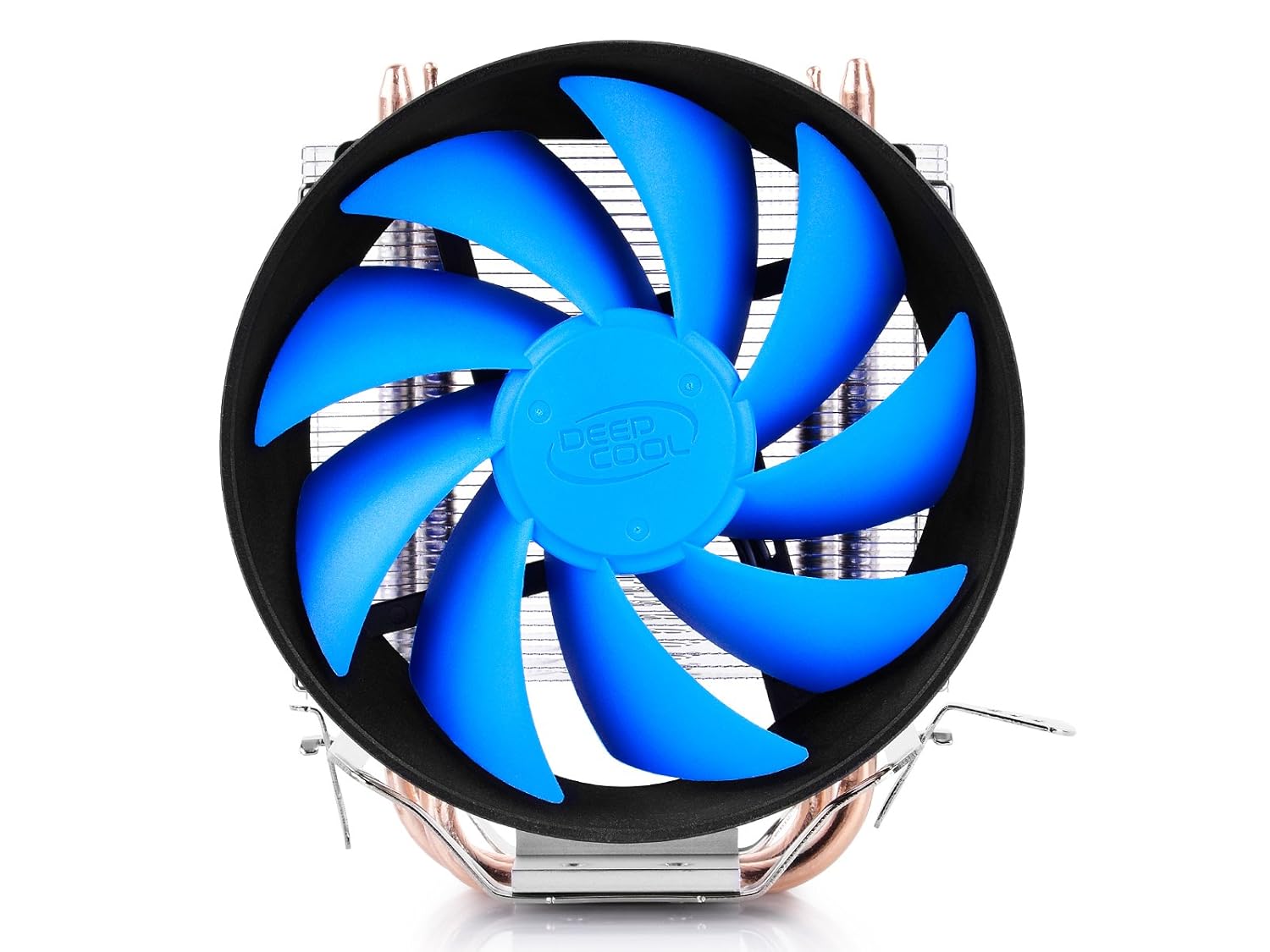

Устройство кулера компьютера: принцип работы, распиновка.

Устройство кулера или как работает вентилятор обдува?

В статье описывается принцип работы и устройство вентилятора компьютера/ноутбука. Не сказал бы, что содержание статьи окажется жизненно необходимым для пользователей, однако небольшой мастер-класс по устройству начинки вашего программно-цифрового друга не помешает никому.

Итак, есть компьютер — значит есть и система охлаждения некоторых компонентов. В том числе и активная, которая подразумевает ряд приспособлений для принудительного теплоотвода. А значит, как минимум несколько шумящих вентиляторов в компьютере гарантировано. Какие типы вентиляторов обдува электронных компонентов бывают, вам известно по статье Кулер: основные понятия. Сейчас речь о его начинке.

Где можно обнаружить богатейший выбор вентиляторов для вашего компьютера или ноутбука? На АлиЭкспресс представлен самый широкий выбор кулеров, в том числе для любой видеокарты и одиночного одиночного радиатора. С таким выбором можно поставить под охлаждение ЛЮБОЕ устройство внутри ПК. Зачем переплачивать «продавалам», если всё то же самое можно приобрести прямо сейчас, лишь немного подождав? Убедитесь в этом сами прямо сейчас

_______________________________________________________________________________

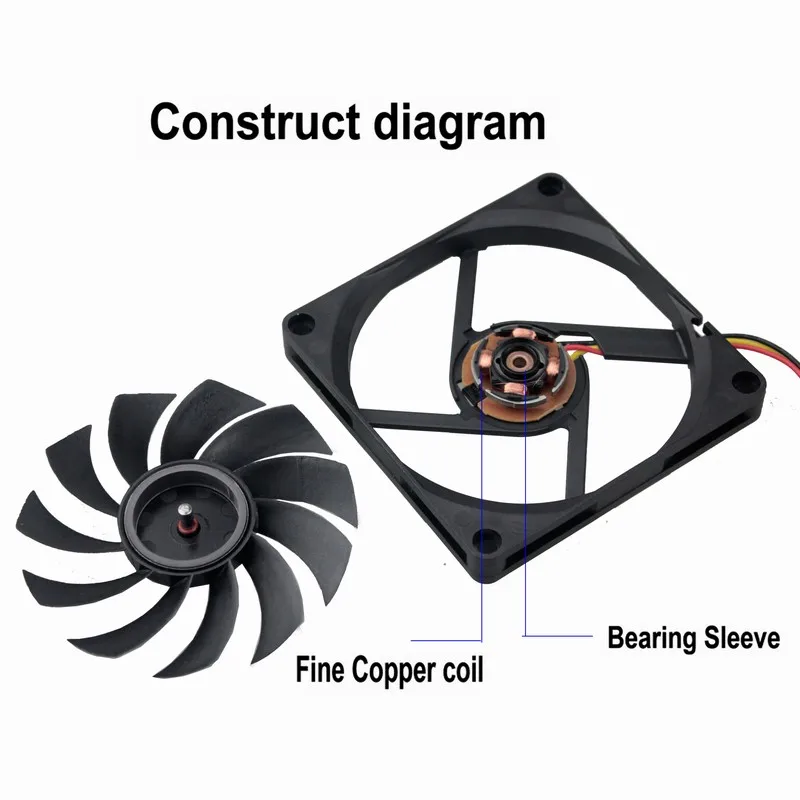

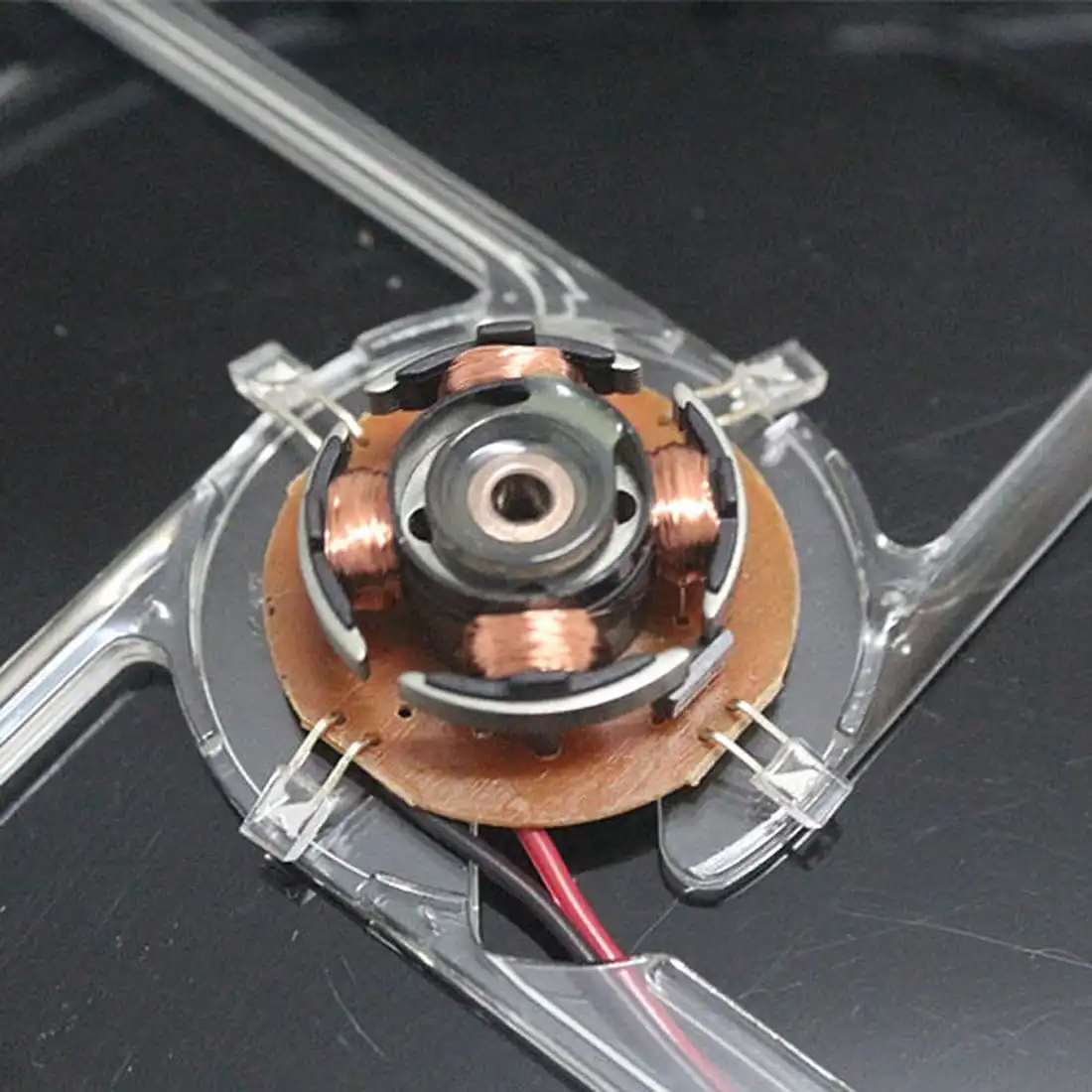

Устройство кулера: разбираем.

Большинство вентиляторов поддаются демонтажу и ревизии. Снимем наклеенный шильдик со стороны проводов, открыв доступ к пластиковой/резиновой заглушке, которую и извлекаем:

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем  и т.п.) и снимаем с вала. Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу. На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке. При подаче напряжения на статор вал кулера начинает вращаться. Номинал напряжения — 12 Вольт:

жало отвёртки приклеилось к цельнометаллическому магнитопроводу

Щёточных механизмов для кулера я не видел. Есть подозрение, что у всех таких вентиляторов бесщёточный механизм вращения: это, всё-таки, надёжность, экономичность, низкая шумность и возможность регулировки. Но перед тем, как перейти к электрической схеме, вспомним, что кулеры бывают нескольких типов по принципу подключения:

Однако помните. Если, например, вас заинтересует установленный внутри датчик, кулером, скорее всего, придётся пожертвовать. Почти все эти устройства неремонтопригодны.

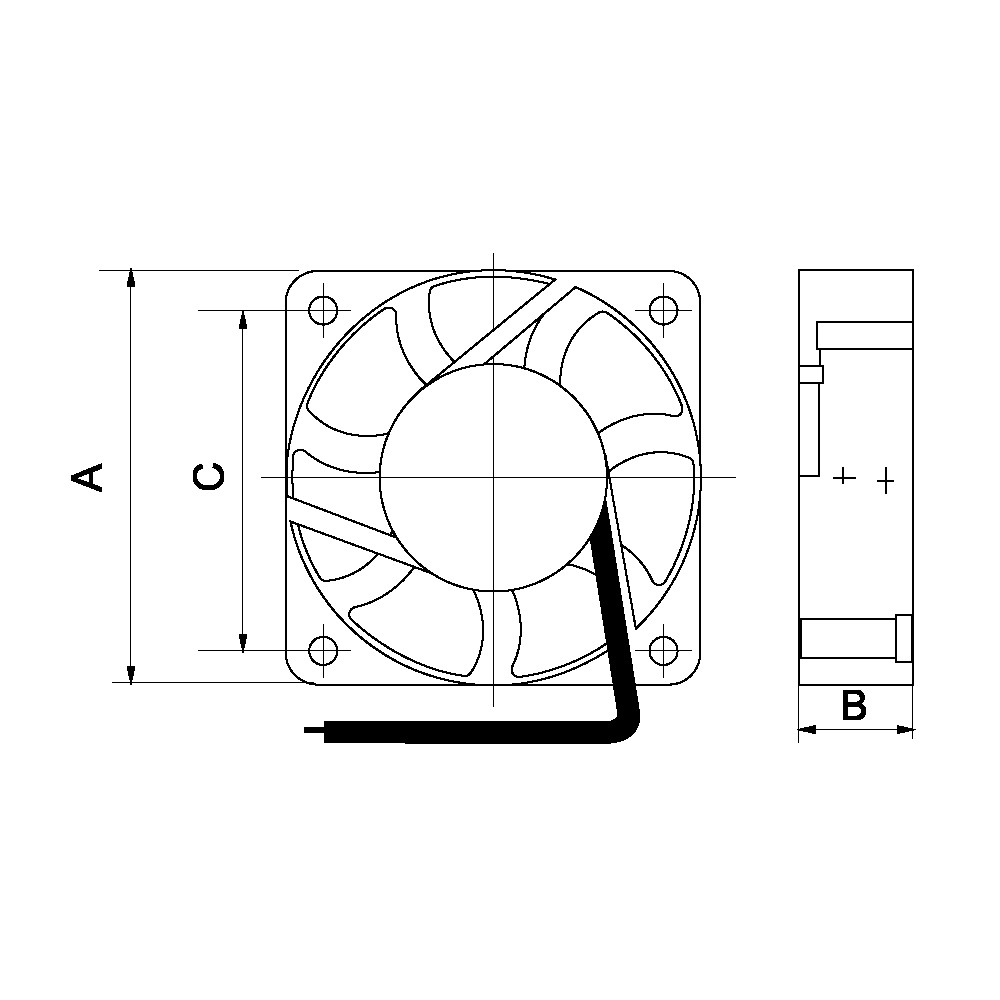

Устройство кулера 2-pin

Простейший кулер с двумя проводами. Наиболее частая цветность: чёрный и красный. Чёрный — рабочий «минус» платы, красный — питание 12 В. Его, кулера,  назначение — дуть что есть сил по принципу «включился-выключился»:

где

• катушки создают магнитной поле, которое заставляет ротор крутиться внутри магнитного поля, создаваемого магнитом
• датчик Холла оценивает вращение (положение) ротора.

Некоторые из таких кулеров ещё выпускаются и с 4-х пиновым молекс-разъёмом, подразумевая возможность питаться напрямую от блока питания.

Устройство кулера 3-pin

Это — наиболее распространённый тип обдувальщика. Если с минусом и 12 вольтовым проводами вы знакомы, то здесь появляется третий, «тахо»-проводок. Он садится напрямую на ножку датчика, и схема принимает вид:

Да, в своё время это была настоящая инновация — отслеживать скорость оборотов машины. Пригодилась она и пользователям компьютеров. И вот здесь в цветности проводов начинается разнобой, в котором, впрочем, есть тенденции. Мне почти всегда встречались кулеры с такой цветностью проводов на разъёме:

Устройство кулера 4-pin

Самый модерновый вариант. Здесь скорость вращения можно не только считывать, но и изменять. Это делается при помощи импульса от материнской платы. Теоретически регулироваться могут все кулеры, но этот представитель способен в режиме реального времени возвращать информацию на тахогенератор (3-х штырьковый на это уже физически неспособен, так как датчик и контроллер сидят на одной ветке питания). Если вы пустите сигнал на датчик и тахо, они просто уйдут в параллель и процесс регулировки и считывания будет некорректным. Так что только 4 штырька под «отдельно стоящие»  сигналы:

Распиновка коннекторов кулеров также может различаться:

Управляемый скоростью сигнал от материнской платы обычно 5 В имеет пульсирующий характер; иначе он садится на корпус.

Пока всё. Успехов.

бесшумный прибор для дома, ремонт мощного бытового вентилятора своими руками, как выбрать и собрать, рейтинг

С наступлением летнего сезона появляется необходимость в охлаждающем устройстве. В такой ситуации на помощь приходит напольный вентилятор, который призван обеспечить полный комфорт и охладить воздух в помещении.

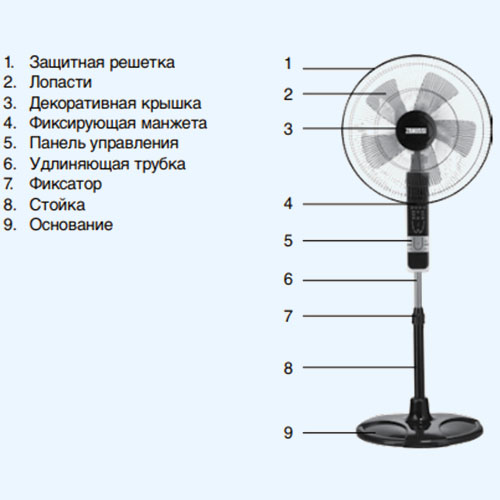

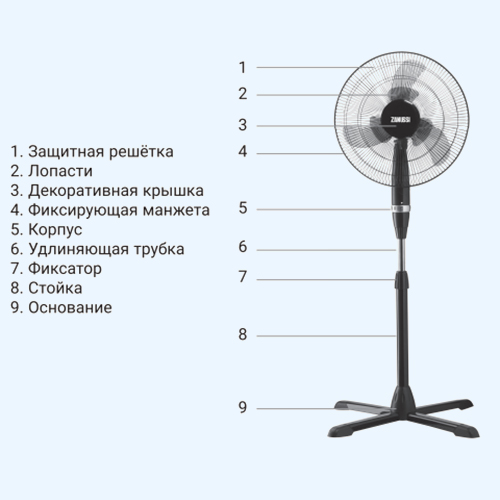

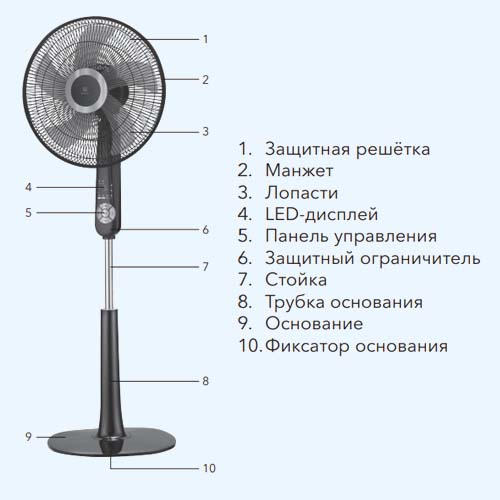

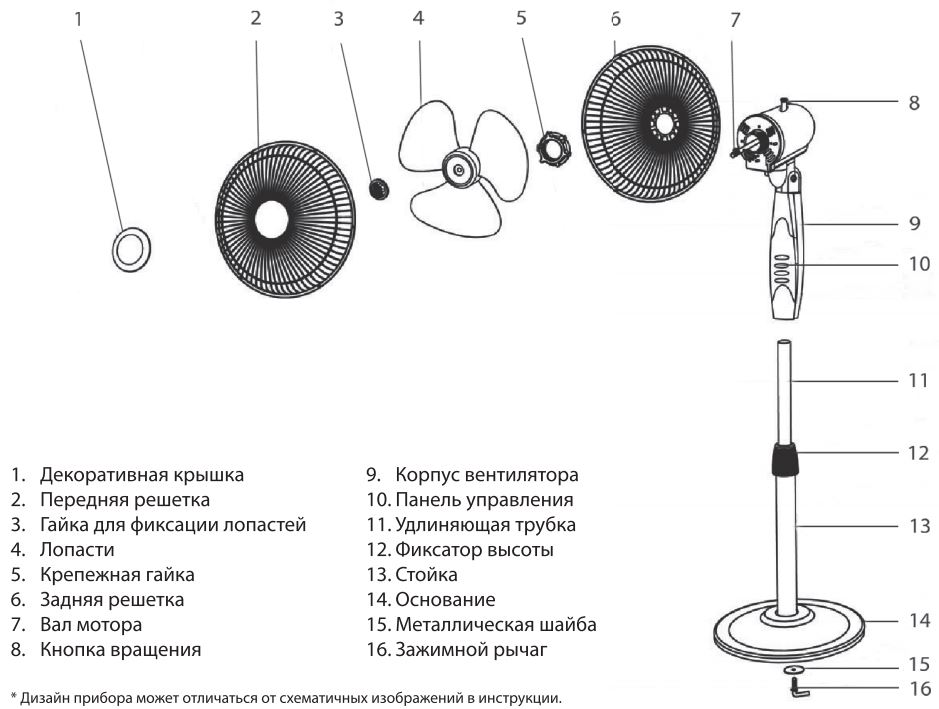

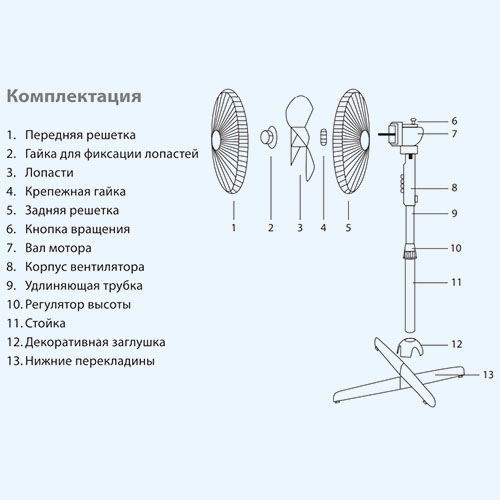

Устройство и принцип работы

Напольные вентиляторы для дома считаются самыми известными и распространенными конструкциями для охлаждения воздуха. Устройства состоят из надежного основания, ножки, двигателя, вала, крыльчатки, кожуха для закрытия лопастей. Высота конструкции регулируется ножкой, которой нет у аналогичных настольных устройств. Вентилятор имеет лопасти, которые длиннее, чем у настольных, в два раза. Благодаря этому эффективность охлаждения помещения повышается.

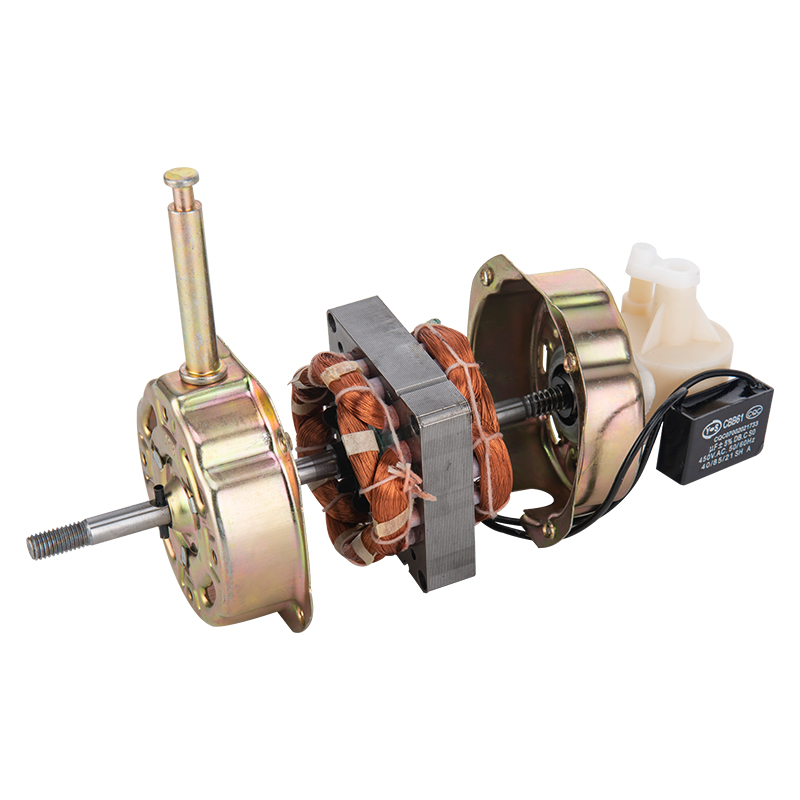

Вентиляторы напольного исполнения оснащаются асинхронными двигателями, в которых имеются 8 обмоток статора. При запуске устройства происходит сдвиг фазы под прямым углом, что обеспечивается благодаря конденсатору. При нажатии соответствующей кнопки загорается индикаторная лампа и включается мотор. Быстрота вращения его зависит от схемы обмотки, которую можно менять при помощи переключателя скоростей.

Классификация

В зависимости от принципа действия выделяют несколько видов устройств.

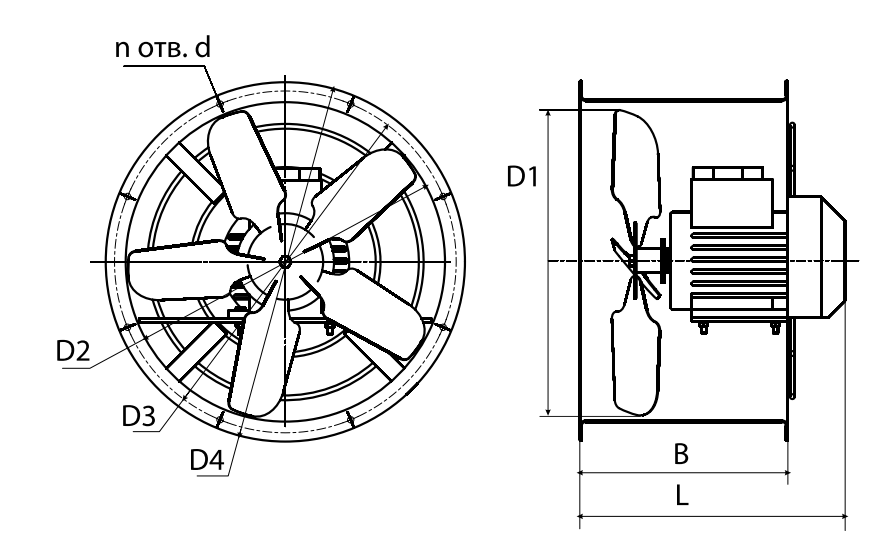

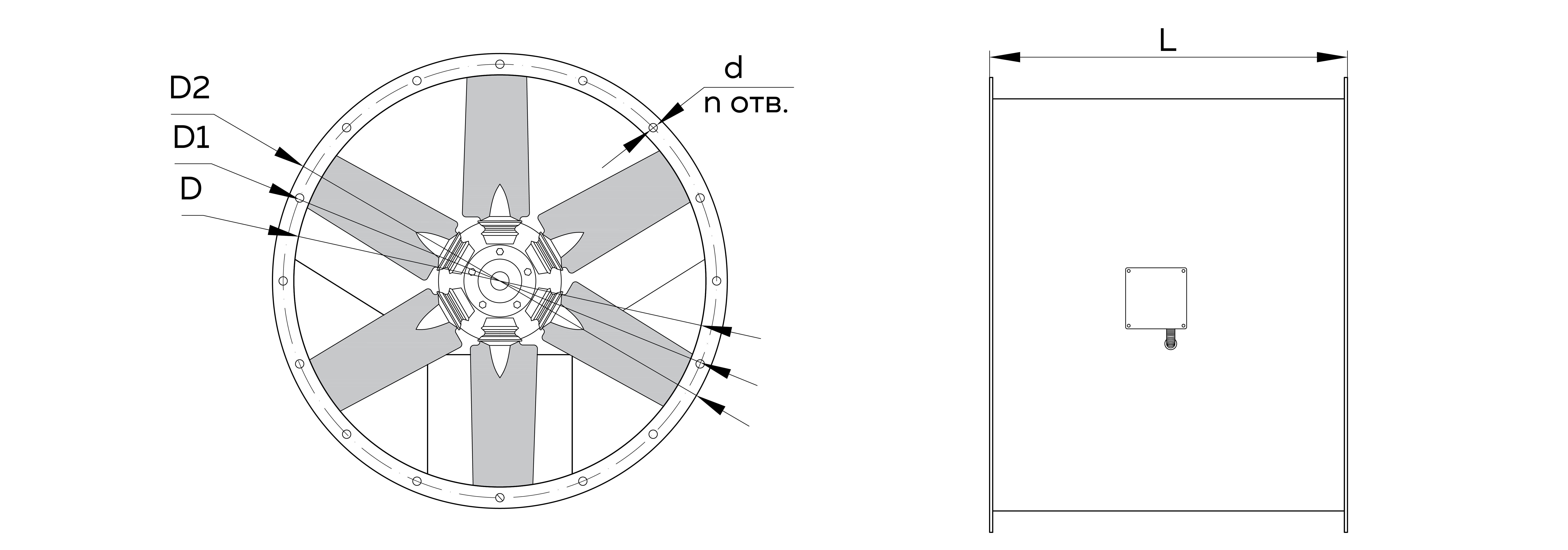

• Осевые аппараты. Наиболее распространенный вариант вентиляторов, в которых имеется двигатель с лопастным колесом, вращающимся в одной плоскости.

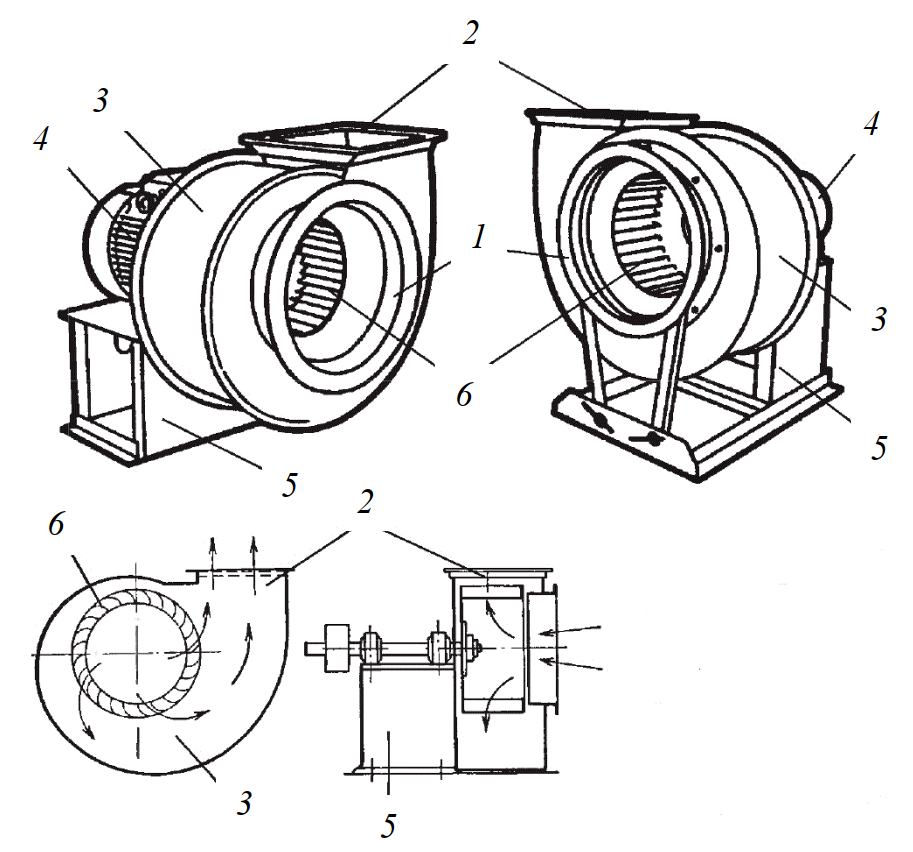

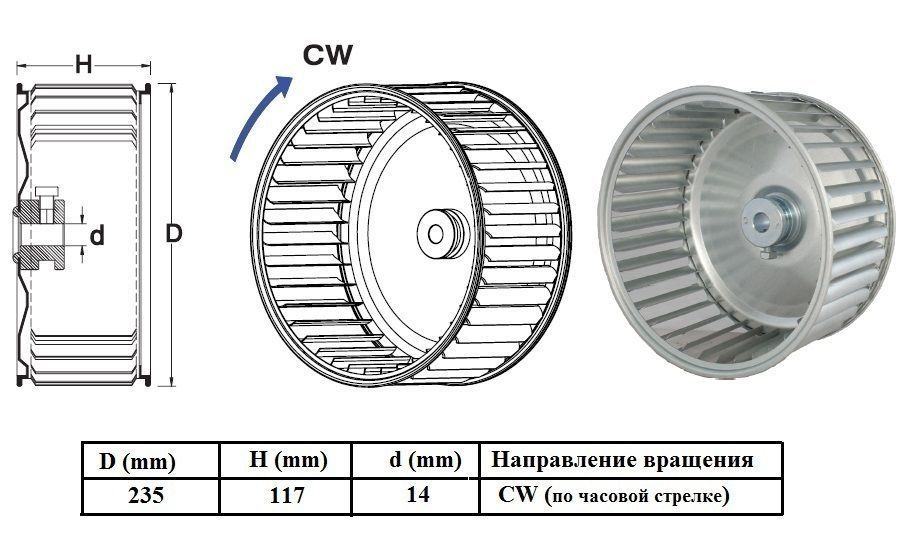

• Радиальные аппараты состоят из лопаток спиралевидной формы. Воздушная масса поступает в ротор, откуда движется по радиальной оси и благодаря центробежным силам выводится в выходной патрубок в охлаждаемую зону. Такие вентиляторы охлаждают воздух с некоторой напорной силой.
• Безлопастные устройства – наиболее современные модели, которые имеют круглую форму. Принцип их работы таков: на вертикальном основании вентилятора имеется турбина, которая необходима для забора воздушного потока, после чего она дает ему некоторую ускоряющую силу. Воздух под напором выходит из щелей формы. Непрерывность воздушного потока создается благодаря забору соседних слоев воздуха. Таким образом, безлопастные агрегаты являются исключительно безопасными.

Как выбрать?

При выборе напольного бытового охлаждающего устройства необходимо учесть его технические характеристики. Придерживаясь определенных рекомендаций, можно подобрать определенные параметры, подходящие именно для вашей квартиры.

• Габариты лопастей, от которых зависит эффективность и зона обдува. Данный параметр характерен для лопастных комнатных вентиляторов. Оптимально рекомендуемые размеры лопастей лежат в пределе 10-16 см. В обязательном порядке нужно учесть, что эти части вентилятора должны быть защищены кожухом.
• Мощностные характеристики зависят от площади охлаждаемой зоны. Для небольшой комнаты достаточно будет мощности до 60 Вт, для больших комнат необходимы агрегаты до 140 Вт.
• Воздушный удар – параметр, влияющий на быстроту охлаждения помещения. Зависит он от габаритных размеров лопастей. К примеру, если это значение равно 5 метрам, это означает, что охлаждающее устройство будет охлаждать на максимальном расстоянии 5 метров. Поэтому необходимо подбирать вентилятор на высокой металлической ножке с таким воздушным ударом, который подойдет для вашего помещения.

• Воздухообмен, или производительность, показывает, какое максимальное количество смен воздушного потока возможно. В зависимости от предназначения помещения существуют нормы воздухообмена. Так, для спальных комнат это 3, для кухни – 15, ванных помещений – 7, туалетов – до 10, и жилых комнат – до 6 единиц.
• Угол наклона – параметр, характеризующий возможность поворота лопастей сверху вниз, который достигает 180 градусов.
• Угол поворота – параметр, характеризующий возможность поворота лопастей горизонтально. Он лежит в пределах 90-360 градусов. Многие современные модели оснащаются автоповоротом, то есть двигатель с лопастями перемещается по горизонтальной оси, тем самым охлаждая помещение.
• Уровень шума – чем меньше данный параметр, тем комфортнее функционирует домашний вентилятор. Напольные агрегаты должны работать с низким уровнем шума (не более 30 децибел). При покупке конструкции необходимо проверить ее бесшумность. Тихие вентиляторы чаще всего стоят на порядок выше.
• Режим обдува влияет на скорость воздушного обмена. Число скоростей вращения лежит в диапазоне 2-8.

• Система управления может быть сенсорной или кнопочной. Наличие дисплея позволяет визуально контролировать режим и подключенные функции устройства.
• Возможность дистанционного управления позволяет на расстоянии управлять функционалом вентилятора, что значительно упрощает процесс его эксплуатации.
• Таймер обеспечивает автоматическое отключение работы вентилятора при необходимости.
• Ионизатор – немаловажная функция, благодаря которой воздух получает отрицательно заряженные частицы, благотворно влияющие на общее состояние человека.
• Увлажнитель – функция, с помощью которой поддерживается оптимальный уровень влажности в помещении. Вентиляторы с данной функцией стоят чуть больше обычных.
• Наличие сертификата необходимо проверить при покупке, поскольку только в этом случае можно удостовериться в качестве и соответствии со стандартами устройства.
• Производители. Необходимо найти такое устройство, чтобы его стоимость и качество были оправданы. Брендовая техника на протяжении многих десятилетий завоевывала репутацию покупателей, что в большинстве случаев гарантирует высококачественные устройства и их долговечность.

Рейтинг лучших моделей и отзывы

Благодаря отзывам покупателей был составлен ТОП самых лучших вентиляторов.

• Electrolux EFF-1000i обладает большим функционалом и имеет 8 режимов. Оснащается сенсорным блоком управления и возможностью дистанционного управления. Данную модель можно смело устанавливать вместо кондиционера, поскольку она имеет большую мощность и большие углы наклона и поворота.

Также данная модель имеет таймер, установив который, вентилятор перестанет работать через некоторое время. Современная конструкция работает практически без шума и надежно стоит на поверхности. Двигатель вентилятора никогда не перегревается. Отличается данная модель современным и модным дизайном.

Основные положительные характеристики, влияющие на выбор аппарата:

• стильное дизайнерское решение;
• высокая мощность обдува;
• низкий уровень шума;
• высококачественная сборка;
• комфорт при эксплуатации.

Минус – инструкции по эксплуатации недостаточно для того, чтобы разобраться со всем функционалом возможностей прибора.

По отзывам покупателей, вентилятор Electrolux EFF-1000i действительно функционирует бесшумно, а это немаловажный фактор при включении устройства на ночь. Наличие большого функционала позволяет установить оптимальный режим.

• Tefal VF4110F0 обеспечивает максимальный комфорт в помещении. Данное устройство работает с минимальным шумом, лопасти закрыты надежным кожухом во избежание травм от вращающихся элементов устройства. Аппарат имеет 3 скоростных режима, а также возможность регулировки углов наклона и поворота для направления воздуха в нужном направлении. Мощность вентилятора – 60 Вт, габаритные размеры лопастей – 40 см.

Преимущества использования данного вентилятора:

• приятный внешний вид;
• высококачественная сборка;
• удобство в эксплуатации;
• высокая мощность;
• демократичная цена.

Отрицательная черта – наличие скрипа при повороте лопастей. Отзывы покупателей о приборе в основном положительные. Устройство имеет черное основание, благодаря которому оно устойчиво стоит на ножках. Мощность прибора довольно высокая, управление простое.

• Scarlett SC-1370 обеспечит полный комфорт в доме во время знойной погоды. Имеет несколько функциональных режимов на механическом управлении. Благодаря габаритным лопастям, размер которых 30 см, обеспечивает эффективный обдув. Высота ножки напольного устройства регулируется, в то же время возможна регулировка угла наклона. Благодаря этому за короткое время можно поменять направление холодной воздушной массы. Для большего удобства этот мощный вентилятор оснащен тремя режимами работы, то есть можно изменять силу обдува. Благодаря наличию подсветки можно легко найти кнопки для управления агрегатом.

Достоинства устройства Scarlett SC-1370:

• демократичная стоимость;
• простота в управлении;
• удобная конструкция;
• небольшие размеры;
• бесшумная работа.

Из отрицательных сторон можно выделить некачественные материалы изготовления.

Polaris PSF 40 RC – вентилятор с сенсорным дисплеем и продуманной конструкцией. В управлении аппарат достаточно прост, возможно управление через пульт. Угол наклона и высота ножки регулируются по необходимости.

Достоинства:

• широкий функционал;
• высококачественная сборка;
• демократичная стоимость;
• возможность регулировки высоты ножки;
• дистанционное управление;
• привлекательный внешний вид;
• высокая производительность.

Отрицательные характеристики:

• много ненужных режимов;
• шнур длиной всего 1,5 метра.

Vitek VT-1908 – недорогая модель от известного бренда. Управление у нее кнопочное, с помощью которых можно выбрать оптимальные настройки. Благодаря простоте сооружения за несколько секунд можно изменить высоту ножек. Лопасти закрыты мелкой сеткой, что обеспечивает безопасность использования прибора.

Достоинства:

• большой угол наклона;
• бесшумная работа;
• эффективный обдув;
• привлекательный внешний вид;
• отсутствие вибрационного воздействия.

Недостаток – материалы изготовления не самого высокого качества.

Основные неисправности

У вентилятора могут появиться следующие неисправности.

• Вентилятор не включается, но лампочка горит. Причиной может стать неисправность блока управления. Для устранения данной поломки необходимо разобрать блок. Вентилятор в это время не должен быть подключен к сети. Починить поломанную кнопку не получится, поэтому придется заменить ее.
• Не работает вентилятор и лампочка не загорается. Сначала необходимо проверить наличие напряжения. Для этого достаточно любой электрический прибор включить в сеть. Если устройство работает, значит, проблема в вилке или шнуре.

Для проверки исправности необходимо разобрать и проверить подсоединение проводов к клеммам. Для проверки шнура необходимо сделать прозвон при помощи тестера. При необходимости следует произвести замену кабеля.

• Плохо вращаются лопасти устройства. В данном случае необходимо разобрать корпус. Проблема может заключаться в недостатке смазки подшипников.
• Устройство не крутится в стороны. Неисправность появляется при ослаблении винтов кривошипного механизма. При этом следует разобрать корпус с мотором, можно также проверить исправность переключателя.
• Устройство издает странный шум и не крутится. Причин этому может быть несколько: нет смазочного масла на подшипниках; неисправность конденсатора или двигателя.

Ремонт своими руками

При поломке напольного вентилятора следует изучить его схему функционирования, после чего можно отремонтировать устройство самостоятельно. При ремонте неисправности двигателя вентилятора необходимо смазать детали. Чаще всего после этой процедуры аппарат начинает исправно работать. В качестве смазки можно использовать машинное масло.

Часто в двигателях устройств обрываются обмотки статора. Для проверки обрыва необходимо резко покрутить лопасти вправо. Если после этого вентилятор заработал, то действительно произошел обрыв одной из обмоток. Для определения конкретного участка обрыва следует произвести прозвон с помощью мультиметра по инструкции. В случае обрыва статора собрать или отремонтировать обмотку обойдется куда дороже, чем купить новый вентилятор.

Для увеличения срока эксплуатации рекомендуется периодически чистить электродвигатель вентилятора от пыли и смазывать рабочие детали. Следует очень внимательно проводить процедуру отключения проводов и последующее подключение. Ни в коем случае нельзя путать их между собой.

О том, как ремонтировать напольные вентиляторы своими руками, смотрите в следующем видео.

Вентилятор системы охлаждения автомобиля

Системы охлаждения двигателя внутреннего сгорания  разделились на две ветки в процессе своего развития: воздушное охлаждение и жидкостное охлаждение. Систему жидкостного охлаждения более корректно называть гибридной, так как вентилятор используется в обоих типах систем. Средой для рассевания избыточного тепла в процессе его отвода от разогретой силовой установки выступает воздух. Вентилятор охлаждения является устройством, которое обеспечивает стабильный и равномерный отвод тепла в окружающую среду.

Гибридная система охлаждения практически полностью вытеснила воздушную в конструкции серийных автомобилей, так что далее будем беседовать исключительно о ней. Еще стоит отметить, что функция вентилятора в той и другой системе аналогична. Вентилятор охлаждения позволяет принудительным образом реализовать эффективный обдув двигателя и радиатора гибридной жидкостной системы охлаждения.

Вентилятор служит для лучшего охлаждения мотора и жидкости в радиаторе. Такой эффект достигается благодаря обдуву ДВС и увеличению скорости потока и общей массы воздуха, который проходит через ячейки и ребра радиатора. Местом установки вентилятора в большинстве случаев становится пространство между радиатором и силовой установкой. Сам вентилятор радиатора заключен в специальный кожух.

Содержание статьи

Устройство вентилятора радиатора

Автомобильный вентилятор системы охлаждения ДВС имеет минимум четыре лопасти, которые закреплены на едином общем шкиве. Лопасти расположены под определенным углом относительно плоскости вращения. Это сделано для максимально эффективного забора и последующей подачи воздуха. Жестко установленных закономерностей в устройстве вентилятора нет, хотя наиболее распространенной стала такая конструкция, которая включает в себя крыльчатку на 8 лопастей.

Разновидности привода

Вентилятор радиатора может отличаться по конструкции привода. Существующие типы делятся на:

• механический;
• гидромеханический;
• электрический;

Механический привод

Такой привод представляет собой конструкцию, которая является по сути постоянным приводом от коленчатого вала силовой установки. Такой привод является простейшим и реализован при помощи ременной передачи. Основным недостатком механического привода является отбор мощности у агрегата, которая расходуется на обеспечение постоянного вращения вентилятора. Сегодня механический привод практически не используется в системах охлаждения на гражданских авто.

Гидромеханический привод

Данный тип привода представляет собой решение, которое реализовано путем установки вязкостной муфты (вискомуфты) или гидравлической муфты. Указанные муфты  имеют постоянный привод от коленчатого вала двигателя. Для  того, чтобы сохранить  лопасти вентилятора в сохранности при работе ДВС на максимальных оборотах и высокой скорости вращения коленчатого вала, крыльчатку вентилятора соединяют со шкивом именно посредством гидро или вязкостной муфты. Встречается также определение термомуфты, которое применительно  зависимо от особенностей конструкции.

Муфта может частично или полностью блокироваться под воздействием увеличивающейся температуры жидкости, которой она заполнена. Такой заполняющей жидкостью выступает силикон. Увеличение температуры происходит в результате повышения оборотов коленчатого вала и возрастающей нагрузки на двигатель. Муфта блокируется и начинается вращение вентилятора охлаждения. Гидравлическая муфта отличается по принципу устройства от вязкостной муфты и блокируется зависимо от количества масла, которое находится в муфте.

Получается так, что вискомуфта зачастую заполнена силиконовым гелем, который имеет способность к изменению своих свойств под влиянием температуры.  В муфту  заливают силиконовое масло в количестве около 30-и или 50-и мл. Блокировка муфты оказывает влияние на скорость вращения вентилятора независимо от частоты вращения коленвала ДВС.  Если силовой агрегат выходит на режим высоких оборотов, тогда муфта замедляет вращение крыльчатки, тем самым оберегая вентилятор от разрушения при высокой скорости вращения. Главной задачей всех типов муфт, которые отличаются по принципу работы и конструктивным особенностям,  является удержание скорости вращения вентилятора в строго ограниченных рамках. Вискомуфта обеспечивает такой диапазон оборотов, который необходим крыльчатке для наиболее эффективного охлаждения.

Как уже было сказано, вентиляторы с механическим приводом стали редким явлением, но полностью не исчезли. Такое устройство еще можно встретить на некоторых моделях авто, которые имеют продольно расположенный силовой агрегат. Еще одним сегментом автомобилей, в котором установка вентилятора с подобным типом привода является повсеместной и оправданной, оказываются мощные внедорожники. Такие машины способны преодолевать водные препятствия и подготовлены  для эксплуатации в условиях крайне повышенной влажности. Дело в том, что любая электроника выходит из строя после контакта с водой, а вискомуфты являются полностью герметичными устройствами и не боятся влаги.

Электрический привод

Активное развитие и внедрение электронных устройств управления и контроля различных систем в процессе работы двигателя привело к появлению вентилятора радиатора с электрическим приводом. Данный привод имеет отдельный электродвигатель и собственную систему управления. Контроллер позволяет задавать интенсивность работы крыльчатки и гибко изменять скорость и длительность вращения вентилятора на основе показаний температурного датчика. Датчик измеряет показания температуры охлаждающей жидкости в ДВС. Такое решение повысило не только эффективность, но и позволило добиться улучшенной равномерности охлаждения двигателя сравнительно с системами, которые основаны на использовании вискомуфты.

Вентилятор охлаждения с электроприводом

Электродвигатель вентилятора питается от бортовой сети транспортного средства. Существующие решения стоит разделить на:

• вентилятор с термовыключателем;
• вентилятор с электронным блоком;

Автомобили на раннем этапе конструктивно не имели  электронных блоков управления. Активацию и отключение электромотора вентилятора системы охлаждения выполнял термовыключатель, который некоторые автолюбители путают с датчиком температуры. Датчик температуры зачастую встраивается в корпус блока цилиндров двигателя. Сигнал на приборную панель в салоне поступает именно от него, так как контроль температуры возле камеры сгорания намного важнее температуры ОЖ.

Термовыключатель аналогично задействуется при повышении температуры, но опирается на показания теромодатчика охлаждающей жидкости в радиаторе. Устройство работает в узком температурном  диапазоне. Например, вентилятор активируется при температуре ОЖ 85 градусов по Цельсию, а его выключение произойдет при 70 градусах. Принцип работы  устройства достаточно прост. Если температура поднялась выше заданного порога, тогда в термовыключателе смыкаются контакты, что и приведет к замыканию цепи питания вентилятора охлаждения. На электродвигатель подается ток, крыльчатка начинает вращаться. Снижение температуры до минимального порога приведет к тому, что контакты разомкнутся и вентилятор прекратит свою работу.

Примечательно то, что конструкцию электропривода вентилятора с термовыключателем можно установить практически на любой мотор. Схема управления вентилятором заметно сложнее в современных моделях с ЭБУ и включает в себя ряд элементов и исполнительных устройств, среди которых основные:

• датчик температуры ОЖ;
• ЭБУ;
• реле включения вентилятора;
• электродвигатель;

Температурный датчик измеряет температуру охлаждающей жидкости в силовом агрегате. Современные автомобили могут иметь сразу два датчика, которые установлены в разных местах. Один термодатчик ставят на выходе из мотора или в корпус термостата, другой ставится в патрубок на выходе из радиатора. Вентилятор управляется с учетом показаний обоих элементов и последующей оценкой разницы тех данных, которые поступают от датчиков. Для более эффективного управления задействованы также дополнительные устройства, среди которых стоит отметить датчик частоты вращения коленвала и воздухорасходомер. Показания этих датчиков необходимы для точного определения режима, в котором работает двигатель в определенный момент.

Комплекс сигналов от датчиков передается в ЭБУ двигателя, который производит их анализ и активирует реле включения вентилятора в нужный момент. Вентилятор работает ровно столько, сколько это необходимо для достижения оптимального температурного показателя применительно к конкретному режиму оборотов и нагрузки на ДВС.

Модели автомобилей, которые имеют климатическую установку, зачастую получают сразу два вентилятора. Для каждого из таких вентиляторов предусмотрена отдельная схема включения. Вентиляторы могут работать синхронно или по отдельности, что будет напрямую зависеть от температуры и условий эксплуатации ДВС. Реле включения вентилятора постепенно вытесняет специальный блок управления вентилятором для максимально эффективного контроля его работы.

Распространенные неисправности и диагностика

Помните, что диагностировать неисправность вентилятора системы охлаждения стоит с предельной осторожностью, так как вращающаяся крыльчатка может серьезно повредить пальцы рук или другие части тела! Не редки случаи, когда неисправный вентилятор неожиданно приходит в движение!

Вентиляторы системы охлаждения устанавливаются как перед радиатором, так и за ним, со стороны моторного отека. Устоявшегося единого стандарта касательно места установки  среди конструкторов не существует. Многие владельцы автомобилей также часто задаются вопросом о том, в каком направлении дует вентилятор. Бытует мнение, что он осуществляет обдув радиатора для лучшего охлаждения ОЖ. Стоить запомнить, что дует вентилятор исключительно на двигатель независимо от места его расположения. Установка перед радиатором никак не означает, что обдувается только сам радиатор. Изменение направления обдува недопустимо.

Любой электрический двигатель или вискомуфта разной мощности и технологии производства, а также электронный блок или регулятор, созданный для управления, не могут обеспечить 100% гарантию защиты от неисправностей. Проблема усугубляется еще и тем, что вышедший из строя вентилятор системы охлаждения силового агрегата немедленно повлечет за собой серьезные последствия в виде перегрева мотора. Даже контрольные приборы, созданные для своевременного информирования водителя в критический момент, выходят из строя. Контролировать состояние вентилятора и его исправность нужно с завидной регулярностью. В движении также стоит лишний раз взглянуть на указатель температуры на панели приборов при первой такой возможности.

Более простые системы с термовыключателем легко поддаются диагностике неисправностей. Что касается современных авто, тогда очень важно правильно определить не только саму поломку вентилятора, но и выявить вышедший из строя элемент в цепи из нескольких устройств. В самом начале диагностики нужно обнаружить проблему, по причине которой перестал работать вентилятор. Выйти из строя может любой из датчиков, блок управления или сам электрический мотор. Диагностировать неисправность вполне можно самостоятельно, придерживаясь приведенных ниже рекомендаций.

Системы с механическим приводом диагностируются быстро. Просто понаблюдайте за вентилятором, который должен вращаться постоянно. Если Вы видите вращение и лопасти крыльчатки целы, тогда ищите проблему в другом месте. Перегреваются двигатели с вискомуфтой из-за неисправного вентилятора только в том случае, если муфта не обеспечивает достаточной блокировки крыльчатки в режиме высоких оборотов коленвала. Результатом становится низкая скорость вращения вентилятора и такой обдув, который не соответствует нагрузке на мотор. Определить неисправность  муфты можно путем анализа скорости вращения вентилятора на низких и высоких оборотах.

Если в автомобиле установлен электрический вентилятор охлаждения, тогда начните с контроля его работы. Когда вентилятор не включается при очевидном перегреве, можно воспользоваться следующим методом диагностики систем с термовыключателем:

• нужно отсоединить разъем термовыключателя, который зачастую ввинчен в нижнюю часть бачка радиатора;
• далее понадобится немного проволоки. Соблюдая осторожность, используем указанную проволоку в роли перемычки, которой необходимо замкнуть 2 гнезда отсоединенного разъема;

Если вентилятор после такой операции принудительно заработал, тогда вполне очевидна неисправность термомвыключателя. Неработающий же вентилятор будет означать неисправность именно в нем или в других участках цепи. Конструкция может также состоять из двойного термодатчика. Проверку стоит производить в два этапа, хотя принцип остается таким же. В самом начале замыкают первые два контакта, после чего вентилятор должен вращаться на малых оборотах. Далее замыкается вторая пара, после чего скорость вращения должна заметно возрасти.

Бывает и так, что вентилятор охлаждения радиатора дует постоянно, без видимых пауз. Такие симптомы являются достаточно распространенными. Это может указывать на выход из строя датчика включения. Проверку стоит осуществлять при включенном зажигании путем дальнейшего удаления соответствующего разъема с датчика. Если вентилятор после этого не выключился, тогда регулятор отключения следует заменить. Дополнительно можно выполнить проверку предохранителя в  том случае, если возникшие проблемы с работоспособностью вентилятора охлаждения не исчезли.

Главное запомнить, что как и в любой другой электроцепи, стоит диагностировать неисправность отдельных составных частей методом исключения. Не меньшего внимания потребует и состояние проводки, разъемов и штекеров. В ряде случаев поломка быстро устраняется благодаря простому ремонту кабеля, который требует изоляции, а также чисткой контактов. Не менее продуктивной может оказаться и замена штекера. Если после всех диагностических процедур вентилятор так и не заработал, тогда его нужно демонтировать и заменить.

Указанные выше способы нельзя рекомендовать тем автовладельцам, которые обладают машиной с электронным устройством для контроля скорости вращения вентилятора охлаждения. Самостоятельно неискушенному водителю можно проверить только исправность  предохранителя, который отвечает за данный участок. Дальше необходимо обратиться за помощью в автосервис.

 Профилактика, снятие и ремонт

Обеспечение максимально эффективного охлаждения ДВС и радиатора возможно только тогда, когда вентилятор проходит периодическую чистку, устраняются его мелкие поломки и  загрязнения. Выполнять такую проверку желательно не реже одного раза в год. Чистят вентилятор при помощи обычной щетки, которой с него удаляют грязь и пыль.

Если потребовался демонтаж вентилятора охлаждения, тогда:

• отсоедините от АКБ провод массы;
• отключите все разъемы, которые подключены к устройству,
• открутите болты крепления кожуха;.
• сдвиньте кожух вентилятора или демонтируйте узел;

Демонтаж вентилятора позволяет устранить большинство поломок посредством ремонта. Очень часто требуется зачистка или замена проводов, так как их нарушенный контакт становится причиной неисправности или отклонений от нормы в процессе работы вентилятора. Может потребоваться ремонт щеток, который подразумевает их замену. Указанный элемент чаще остальных выходит из строя. Щетки подвержены быстрому износу, так как на них собирается грязь с дороги.

Не редко возникает необходимость устранения замыкания или обрыва обмотки ротора. Случается, что обмотка в рабочем состоянии, но функциональность все равно нарушена по причине обильного скопления загрязнений. Данную проблему решают очисткой обмоток при помощи растворителя. Также подойдут специальные щетки, предназначенные для глубокой чистки.

В процессе эксплуатации возникают и такие случаи, которые потребуют замены электромотора. Неисправность часто проявляется на прогретом двигателе, вся цепь исправна, но вентилятор охлаждения не запускается. Как показывает практика, ремонтировать эту деталь нецелесообразно. Электродвигатель имеет приемлемую стоимость, так что его сразу меняют на новый.

Читайте также

Вентилятор: Устройство Принцип работы Техническое обслуживание Неисправность Украина “Укрвентсистемы”

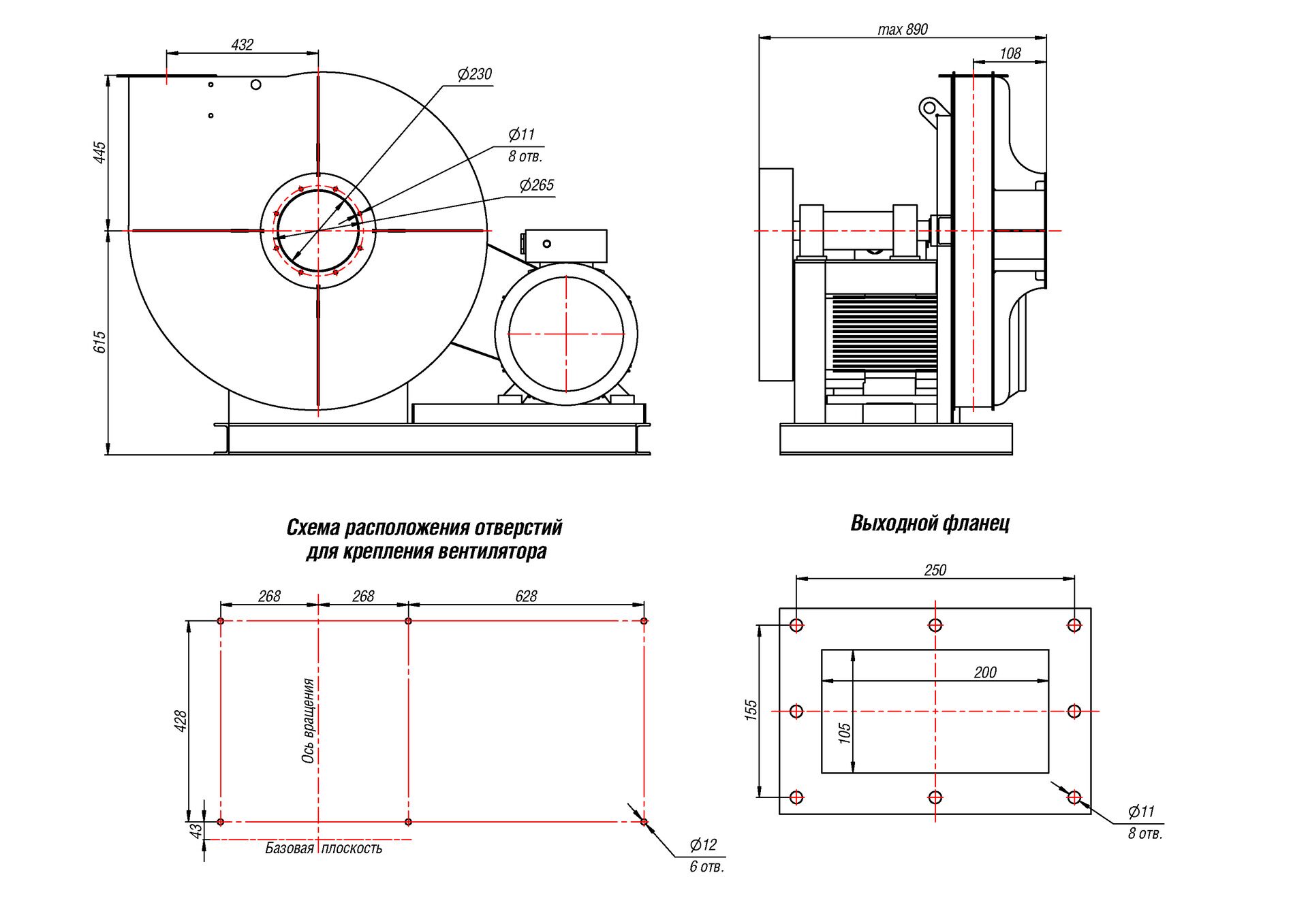

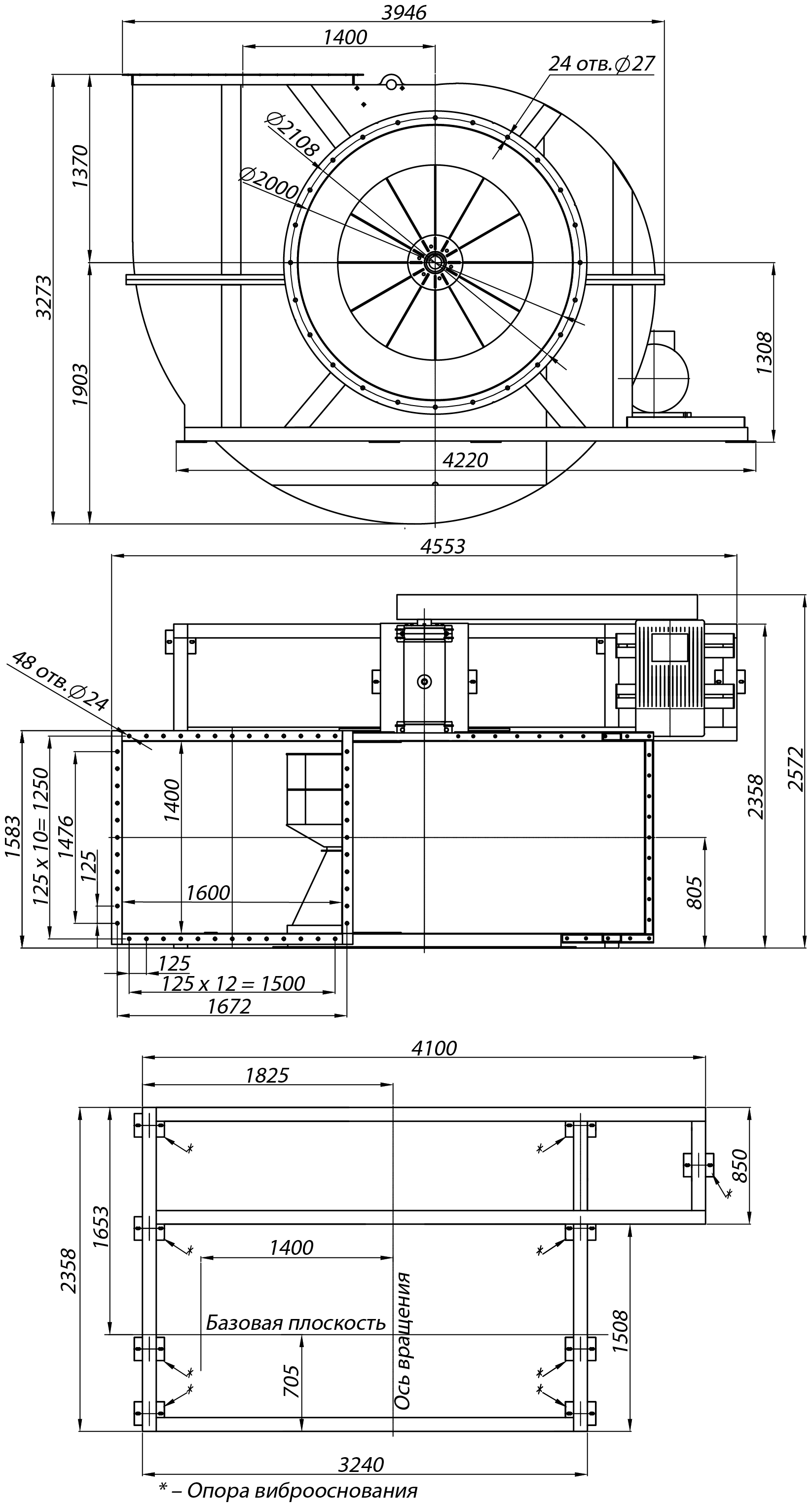

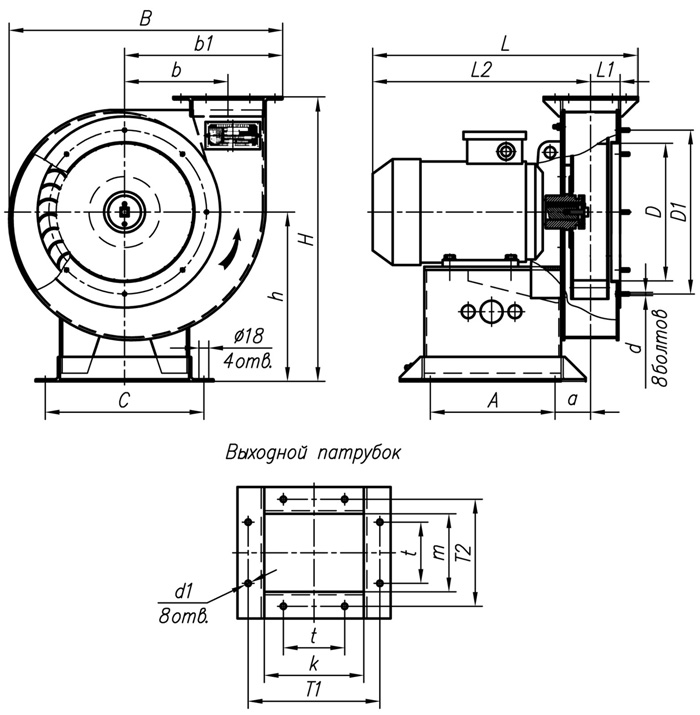

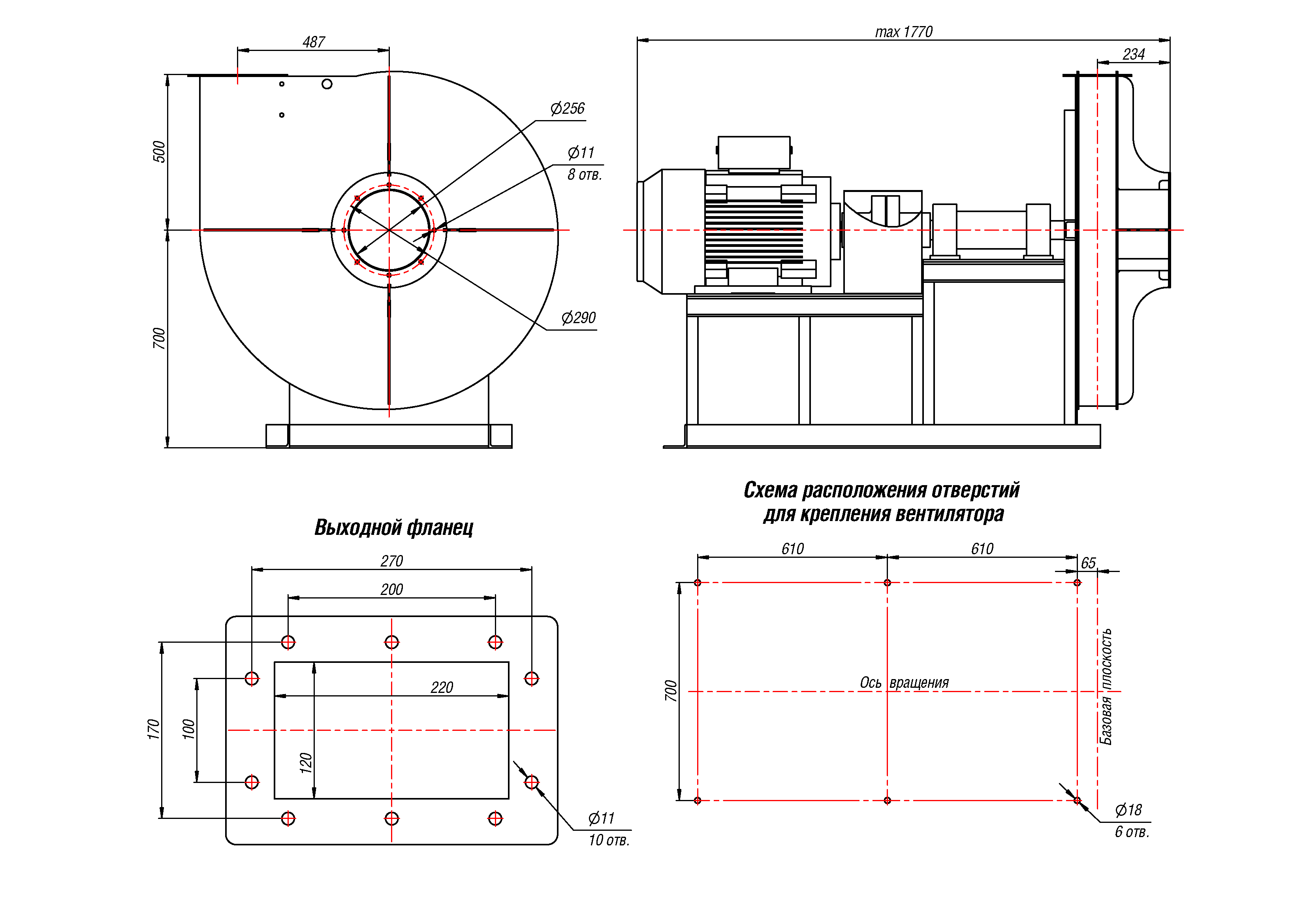

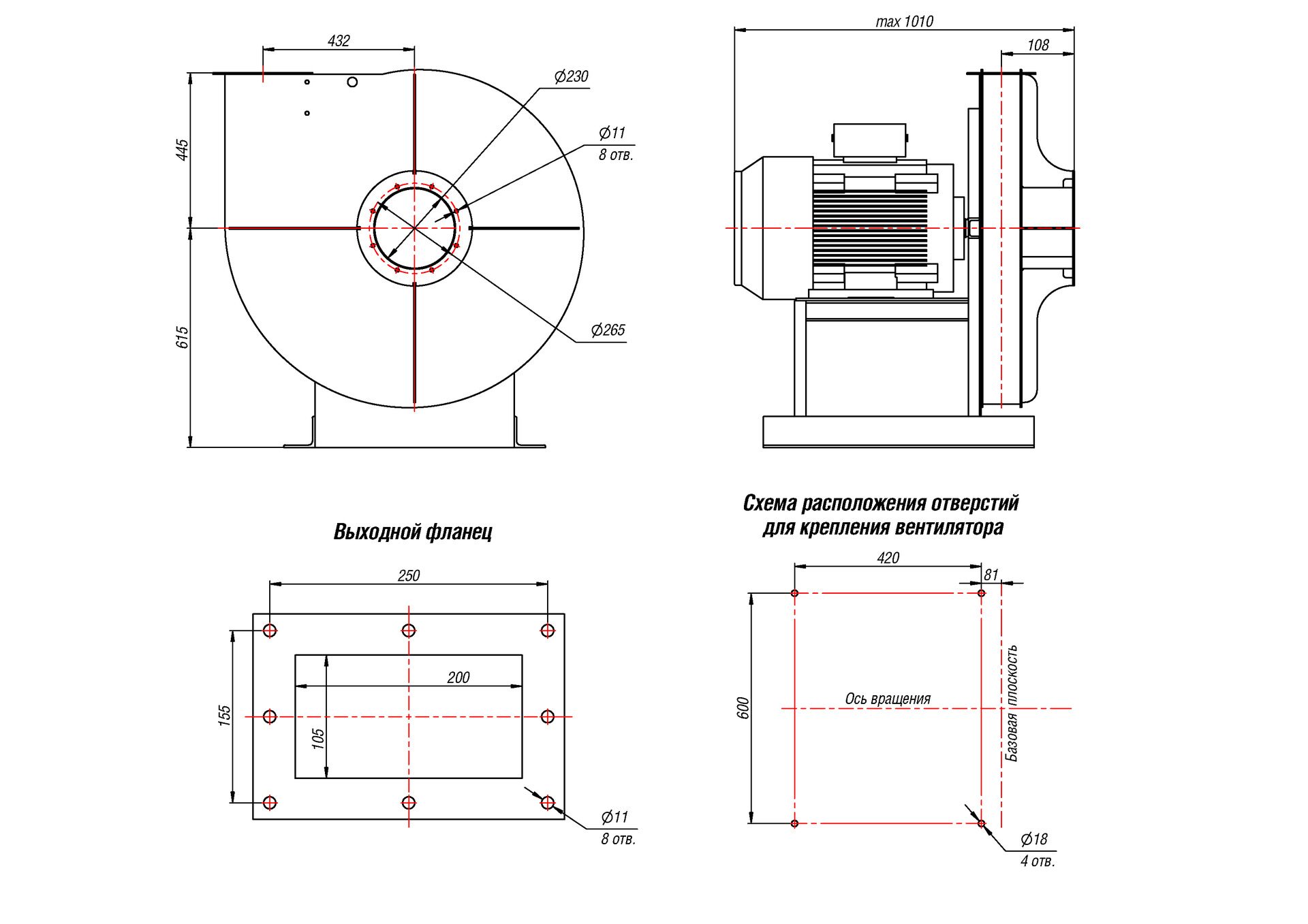

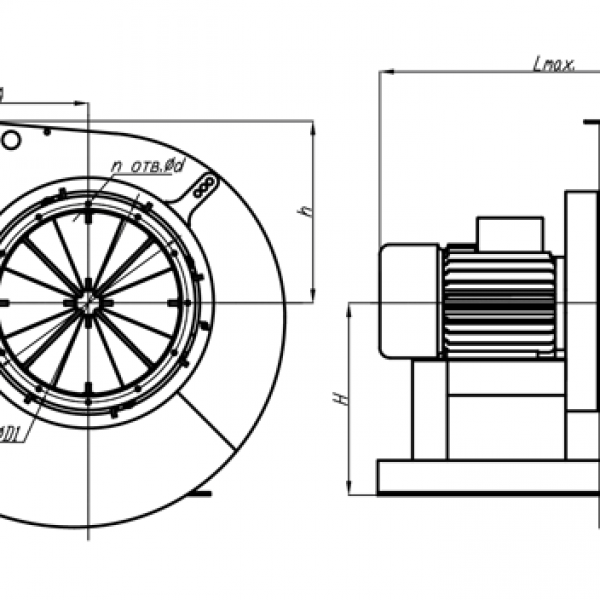

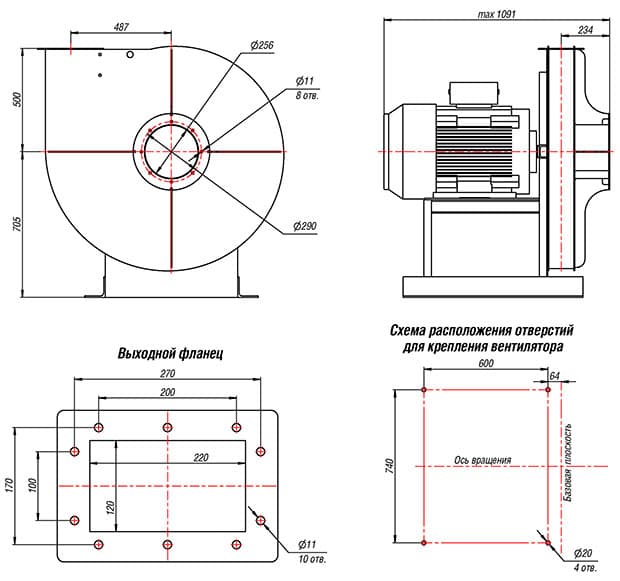

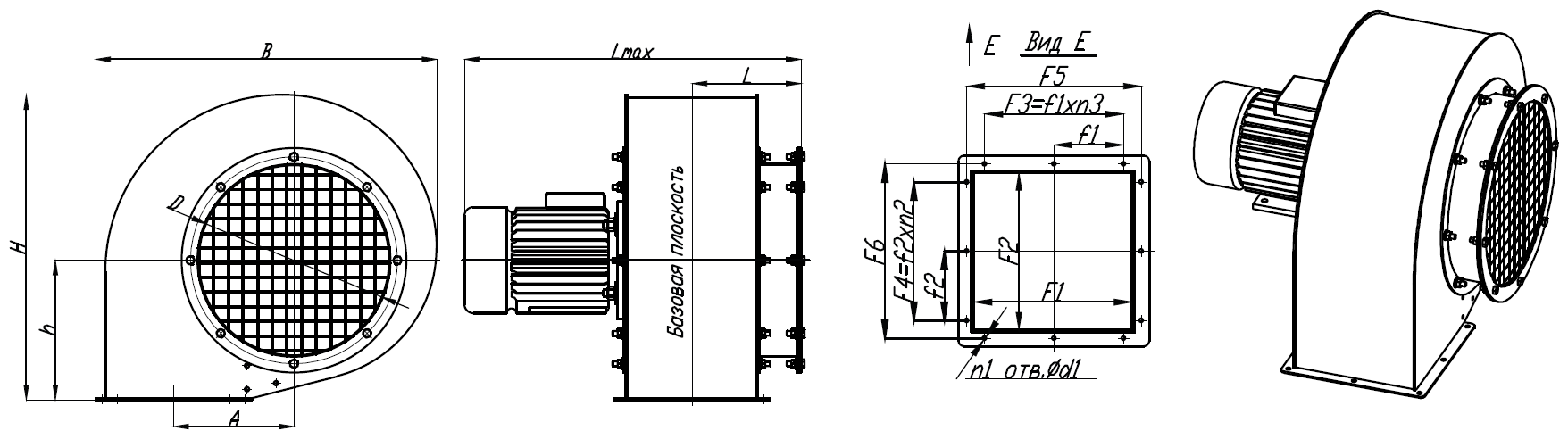

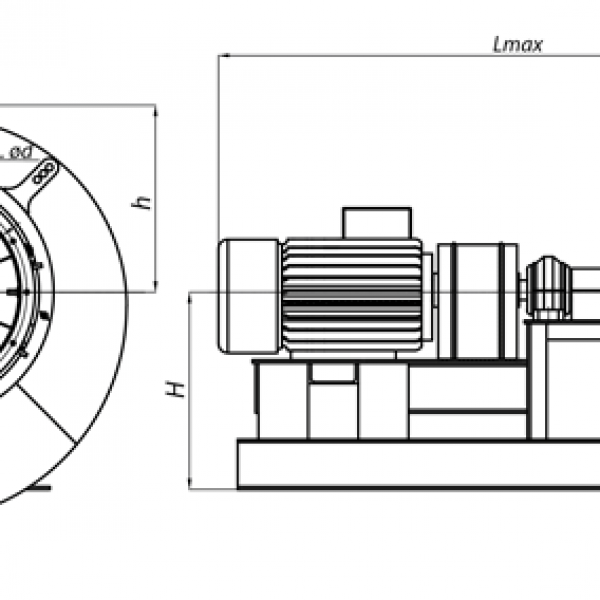

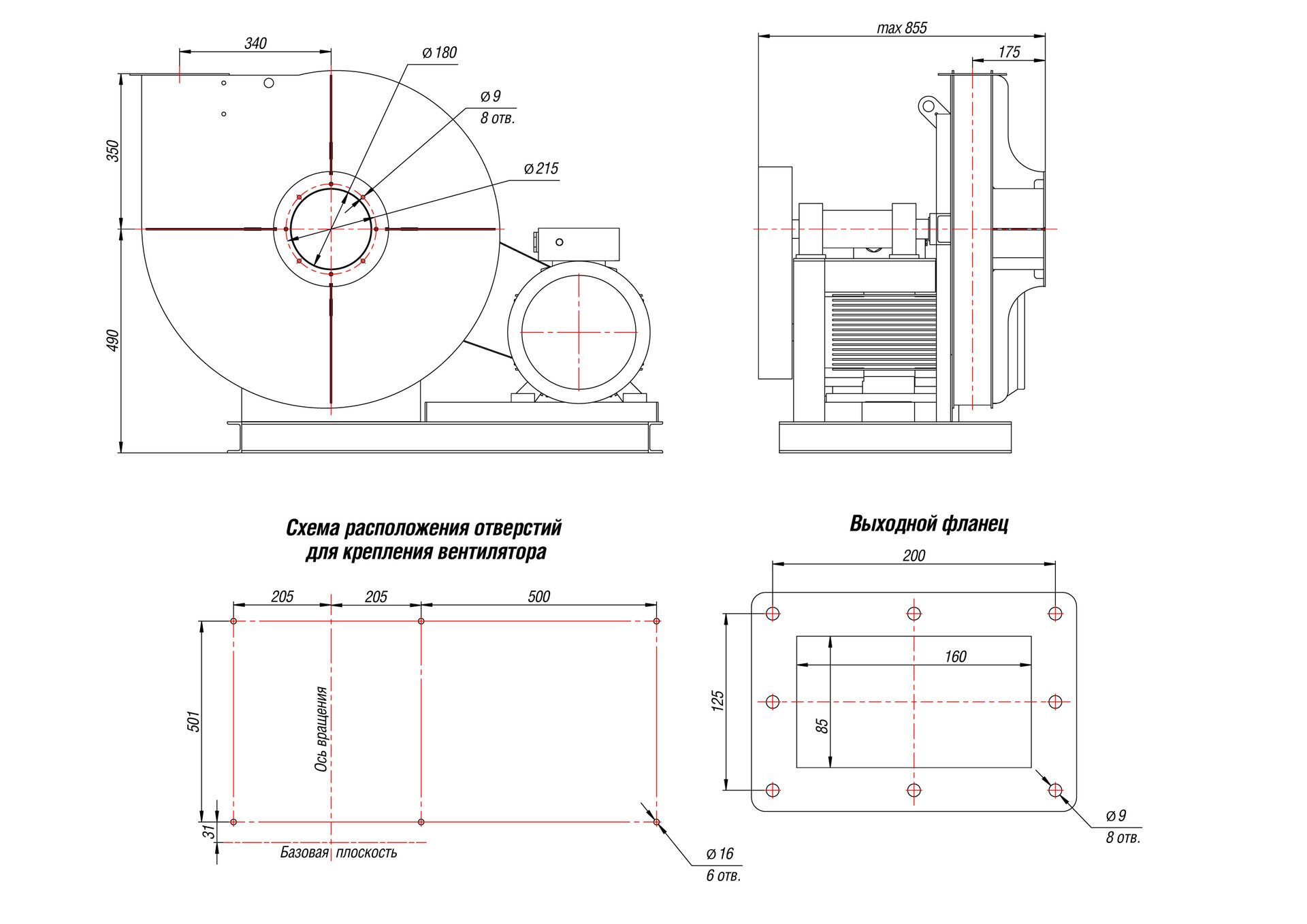

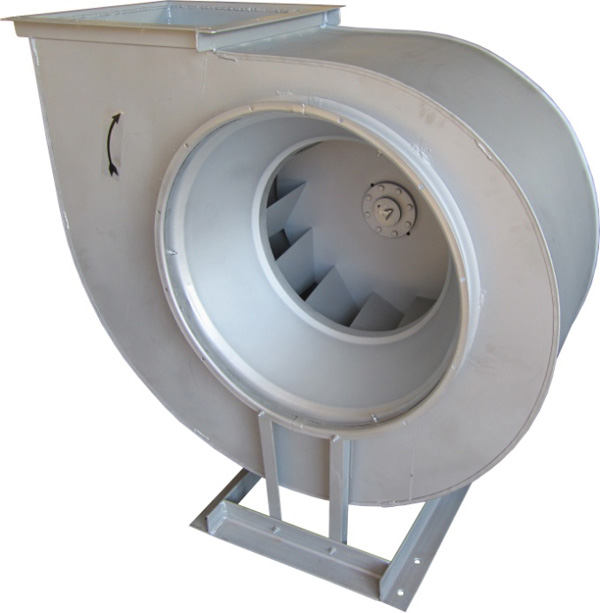

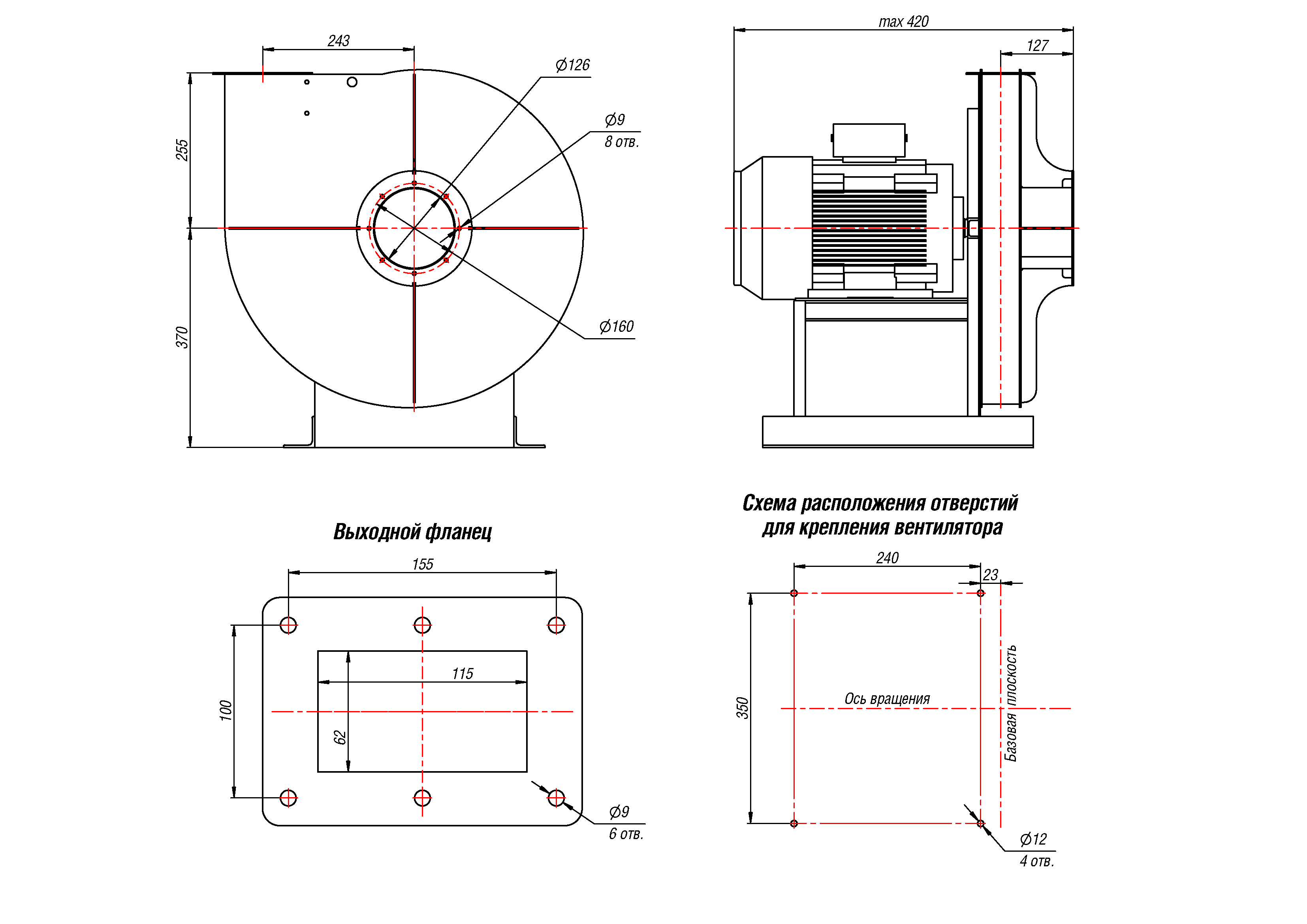

Устройство и принцип работы вентилятора ВЦ 14-46

Вентилятор выполнен по 1 конструктивной схеме согласно ГОСТ 5976-90 правого и левого направления вращения.

Принцип работы вентилятора заключается в перемещении воздуха за счет передачи ему энергии вращения рабочего колеса. Рабочее колесо вентилятора монтируется на валу двигателя. При вращении рабочего колеса воздушная смесь, поступающая через коллектор, попадает в каналы между лопатками рабочего колеса и под действием центробежной силы перемещается к его периферии и выбрасывается в атмосферу.

Подготовка к работе

Вентилятор центиробежный ВЦ 14-46: Монтаж

Перед монтажом вентилятора необходимо произвести его внешний осмотр. Повреждения, полученные в результате неправильной транспортировки и хранения, устранить. При монтаже вентилятора необходимо:

• убедиться в легком и плавном ( без касаний и заеданий ) вращении рабочего колеса;
• проверить зазор между рабочим колесом и коллектором;
• проверить затяжку болтовых соединений, обратив особое внимание на крепление рабочего колеса на валу двигателя;
• проверить сопротивление изоляции обмоток двигателя; заземлить корпус вентилятора и двигателя;
• кратковременным включением двигателя проверить направление вращения рабочего колеса в соответствии с указанием стрелки на корпусе вентилятора.

Если направление вращения не соответствует указанному, необходимо изменить его, переключением фаз на клеммах двигателя;

Порядок работы

Вентилятор центиробежный ВЦ 14-46: Пуск

Перед пуском вентилятора необходимо:

• проверить соответствие напряжения питающей сети паспортным данным двигателя;
• осмотреть вентилятор, воздуховоды, монтажную площадку, убедиться в отсутствии внутри вентилятора посторонних предметов;
• проверить надежность присоединения токопроводящего кабеля к зажимам коробки выводов двигателя;
• принять меры по прекращению всяких работ по обслуживанию вентилятора (монтажу, регулировке, очистке, ремонту и т.п.) и оповестить персонал о запуске.

При наличии посторонних стуков и шумов, а также повышенной вибрации немедленно остановить вентилятор, выяснить причину неполадок и устранить их. При отсутствии дефектов, вентилятор включается в нормальную работу.

Указание мер безопасности

• При подготовке вентилятора к работе и при его эксплуатации должны соблюдаться общие и специальные правила техники безопасности по ГОСТ 12. 2.003-74, ГОСТ 12.1.010-76, ГОСТ 12.3.002-75, ГОСТ 12.4.021-75. К монтажу и эксплуатации вентилятора допускаются лица, изучившие его устройство и правила эксплуатации, прошедшие инструктаж по технике безопасности.
• Во всех случаях работник, производящий пуск вентилятора, обязан принять меры по прекращению всяких работ по обслуживанию ( ремонт, очистка и др. ) данного вентилятора и оповестить персонал о пуске.
• Обслуживание и ремонт вентилятора производится только после отключения его от электрической сети полной остановки вращающихся частей.
• Входной и выходной патрубки вентилятора должны быть ограждены от попадания в них посторонних предметов. Ограждение должно быть окрашено в сигнальный цвет по ГОСТ 12.4.026-76.
• Вентилятор и двигатель должны быть надежно заземлены по ГОСТ 21130-75, ГОСТ 12.2.007.0-75, а для исполнения в тропическом климате по ГОСТ 15151-69. Значение сопротивления между заземляющим зажимом и каждой, доступной прикосновению, металлической нетоковедущей частью вентилятора, которая может оказаться под напряжением, не должно превышать 0,1 Ом.
• Пусковая аппаратура монтируется согласно “Правилам устройства электрических установок” в местах, позволяющих наблюдать за работой вентилятора.
• При работах, связанных с опасностью поражения электрическим током ( в том числе статическим электричеством ), необходимо применять защитные средства по ГОСТ 12.1.019-79.
• При проектировании вентиляционной системы следует учитывать параметры вибрации и шума, создаваемые вентиляторами. В случае, когда величина вибрации и шума на рабочих местах превышает нормативные, следует применять глушители, гибкие вставки, амортизаторы и т.д. Уровень шума, создаваемый вентиляционной системой на рабочих местах, должен соответствовать ГОСТ 12.1.003-83.
• Среднее квадратическое значение виброскорости, создаваемое вентиляционной системой должно соответствовать ГОСТ 12.1.012-90.

Техническое обслуживание вентилятора ВЦ 14-46

Для обеспечения бесперебойной и эффективной работы вентилятора и повышения его долговечности необходимо:

1. периодически проверять состояние болтовых, заклепочных и сварных соединений;
2. периодически производить очистку проточной части вентилятора от пыли и других загрязнений, удаление конденсата;
3. производить визуальную проверку состояния лакокрасочного покрытия проточиной части вентилятора и при необходимости его восстанавливать;
4. не реже одного раза в год производить тщательный осмотр рабочего колеса для определения износа и повреждения лопаток, надежности крепления колеса на валу двигателя и устранения обнаруженных дефектов.

Сведения о консервации и упаковке

Вентилятор, поставляемые для нужд народного хозяйства и на экспорт в страны СНГ, поставляются без упаковки. Вентилятор, поставляемые на экспорт, должны упаковываться в ящики типа III по ГОСТ 10198-91, соответствующие ГОСТ 24634-81. Качество материалов, конструкция упаковки должны соответствовать единому техническому руководству “Упаковка для экспортных грузов” ВНИИЭКИТУ. Упаковка должна исключать перемещение вентилятора в транспортной таре. При транспортировании водным транспортом вентилятор должен быть упакован в деревянный ящик, изготовленный в соответствии с требованиями ГОСТ 10198-91. Эксплуатационная товаросопроводительная документация должна быть упакована в пленку по ГОСТ 16272-79. При поставке для нужд народного хозяйства допускается упаковка документации в бумагу по ГОСТ 8828-89 Б-70 или ГОСТ 9569-79 БП-3-35.

Гарантии изготовителя

• Гарантийный срок эксплуатации вентилятора при поставке для нужд народного хозяйства 18 месяцев со дня ввода его в эксплуатацию, но не более 24 месяцев со дня отгрузки.
• Гарантийный срок эксплуатации вентилятора при поставке на экспорт – 18 месяцев со дня пересечения Государственной границы Украины.
• Гарантийный срок эксплуатации комплектующих изделий считается равным гарантийному сроку эксплуатации вентилятора и истекает одновременно с истечением гарантийного срока эксплуатации вентилятора.
• Предприятие-изготовитель обязуется, в течение гарантийного срока, безвозмездно устранять неисправности вентилятора при условии соблюдения потребителем правил транспортирования, хранения, монтажа и эксплуатации.
• Гарантийный срок хранения – 1 год со дня изготовления.
• Гарантии предприятия-изготовителя не распространяются на вентиляторы, вышедшие из строя вследствие нарушения потребителем (заказчиком) правил их транспортирования и хранения.
• Средний срок службы, лет, не менее – 12

Возможные неисправности и методы их устранения

Наименование неисправности, внешнее ее проявление и дополнительные признаки	Вероятная причина	Метод устранения
Вентилятор при рабочей частоте вращения рабочего колеса не создает расчетного давления и не подает требуемого количества воздуха.	Колесо вентилятора вращается в обратную сторону.	Изменить направление вращения колеса переключением фаз на клеммах двигателя.
	Утечка воздуха через неплотности в воздуховоде.	Устранить имеющиеся неплотности.
	Неправильно выставлены зазоры между рабочим колесом и коллектором вентилятора.	Произвести регулировки осевого и радиального зазоров.
Вентилятор при рабочей частоте вращения рабочего колеса подает больше воздуха, чем предуcмотрено проектом.	Расчет вентиляционной сети произведен с завышенным запасом на сопротивление	Задросселировать сеть.
	При монтаже увеличено сечение воздуховодов и уменьшено количество фасонных частей	Проверить сечение воздуховода, форму и количество фасонных частей, наличие шиберов и задвижек.
Двигатель при рабочей частоте вращения работает с перегрузкой.	Вентилятор подает больше воздуха, чем предусмотрено при выборе двигателя.	Задросселировать сеть.
		Уточнить сопротивление сети.
		Подобрать исполнение вентилятора, рабочая зона которого соответствует необ-ходимому режиму.
Вентилятор при выбранном числе оборотов не подает требуемого количества воздуха.	Сопротивление вентиляционной сети выше проектного. Неправильно произведен расчет. При монтаже воздуховодов уменьшено или увеличено количество фасонных частей.	Переделать вентиляционную сеть и уменьшить ее сопротивление.
	Утечка воздуха через неплотности в соединении воздуховода.	Устранить утечку воздуха через неплотности в соединениях воздуховода.
Повышенный шум и вибрация вентилятора	Неудовлетворительная балансировка рабочего колеса или ротора двигателя;	Отбалансировать рабочее колесо или сменить двигатель;
	Слабая затяжка болтовых соединений;	Затянуть болтовые соединения;
	Налипание пыли и липких веществ на рабочее колесо;	Очистить рабочее колесо;
	Отсутствуют мягкие вставки между вентилятором и сетью на всасывающей и нагнетательной сторонах;	Установить мягкие вставки на всасывающей и нагнетательной сторонах;
	Слабое крепление клапанов и задвижек на воздуховодах	Обеспечить жесткое крепление клапанов и задвижек.

Использование устройства «Вентилятор» в творческом режиме Fortnite

На этой странице

Вентилятор в основном используется для перемещения персонажей в игровых режимах. Струя воздуха, исходящая от вентилятора, подбрасывает вставших на него игроков. Она также может подбрасывать другие объекты (например, транспорт, мячи или снаряды). Если вентилятор находится на стене, он будет отбрасывать игроков и объекты туда, куда дует ветер. В набор вентиляторов входят три вида устройств:

• Механический вентилятор (наподобие тех, что висят на стенах домов)

• Паровой вентилятор, окружённый камнями

• Паровой вентилятор с фиолетовой инопланетной энергией, окружённый камнями.

Механический вентилятор можно персонализировать. Паровые вентиляторы нельзя персонализировать, но их можно использовать для стилизации окружения.

Поиск устройства

Щёлкните по изображению, чтобы увеличить.

1. В режиме строительства нажмите клавишу Tab, чтобы открыть окно инвентаря для творчества.

2. Щёлкните по вкладке «Устройства» и прокрутите страницу, чтобы выбрать устройство. Для поиска можно также использовать поле «Поиск» или панель «Категории».

3. Нажмите РАЗМЕСТИТЬ, чтобы разместить немедленно, или перетащите устройство на ПАНЕЛЬ БЫСТРОГО ДОСТУПА, чтобы разместить позже.

4. Нажмите Esc, чтобы вернуться на свой остров в режиме строительства. Используйте телефон и выберите положение устройства, затем щёлкните левой кнопкой мыши, чтобы разместить его. Нажмите P, чтобы отсоединить устройство от телефона, затем ещё раз нажмите P, чтобы переключиться обратно на телефон.

5. Наведите телефон на устройство. Если всплывающее окно «Изменить» не открылось сразу же, приближайте телефон, пока оно не появится, а затем нажмите E, чтобы открыть панель персонализации.

Параметры устройства

По умолчанию вентилятор невысоко подбрасывает игроков, когда они оказываются в области не более трёх метров над устройством. Игроки, приземлившиеся на вентилятор, не получают урон от падения и могут использовать дельтапланы.

Базовые функции этого устройства позволяют выбрать дальность действия воздушного потока и его силу. Кроме того есть продвинутые настройки. Например, сила воздушного потока может отличаться в зависимости от того, насколько близко к вентилятору подошёл игрок.

Вам доступны следующие параметры устройства.

Стандартные значения выделены полужирным шрифтом.

Основные параметры

Все параметры (дополнительно)

Каналы

Когда одному устройству нужно «поговорить» с другим устройством, оно передаёт сигнал по особому каналу. Принимающее устройство должно быть настроено на получение сигнала по этому же каналу.

Канал идентифицируется по номеру, а номера каналов настраиваются для устройства по параметру, использующему канал. Большинство устройств также идентифицирует игрока, активировавшего устройство сигналом.

У устройства есть приёмники, которые выполняют различные функции при получении сигнала по каналу. Кроме того, это устройство может передавать сигналы при выполнении определённых условий.

Приёмники

Приёмники ожидают сигнала по каналу и выполняют действие, получив отправленный по этому каналу сигнал от любого устройства (включая себя).

Лучшие охлаждающие вентиляторы для вашего дома

При покупке вентиляторов вы найдете несколько разных стилей, каждый из которых идеально подходит для разных нужд:

1. Потолочные вентиляторы постоянно устанавливаются на потолке комнаты. Они перемещают воздух, сохраняя в комнатах прохладу летом или тепло зимой за счет реверсивного воздушного потока — некоторые модели также включают подсветку.
2. Башенные вентиляторы или напольные вентиляторы представляют собой портативные устройства, которые могут быть размещены в разных помещениях и могут быть как высокими, так и узкими.«Когда я хочу, чтобы вентилятор дул прямо на меня, например, когда я работаю в своем магазине, я выбираю напольный вентилятор», — сказал Шредер.
3. Оконные вентиляторы также обеспечивают локальный поток воздуха, но могут быть вставлены в определенные оконные рамы и использовать наружный воздух для охлаждения помещения в большей степени, чем традиционный вентилятор, в зависимости от температуры. Однако эти вентиляторы необходимо снимать, когда становится холодно, и они могут вызвать утечку во время дождя.
4. Настольные вентиляторы Настольные вентиляторы или — это стандартные персональные вентиляторы, устанавливаемые на столе или столе.Обычно они достигают около 2 футов в высоту. «Этот вентилятор удобно располагать на уровне глаз, его можно купить по доступной цене, и он является стандартным способом охлаждения, когда вы сидите за столом, лежите в постели или даже сидите на диване», — отметила Брэнди Эндрюс, основатель National Воздушный склад.
5. Вертикальные вентиляторы , также известные как вентиляторы на пьедестале , аналогичны настольным вентиляторам, но устанавливаются на землю, обычно больше по размеру и могут выбрасывать больше холодного воздуха, оставаясь портативными. Преимущество этого вентилятора в том, что вы можете брать прохладный воздух с собой из одной комнаты в другую и наслаждаться постоянно вращающимся бризом от большого вентилятора, объяснил Эндрюс.
6. Ручные вентиляторы охлаждают не так сильно, как настольные вентиляторы, но они беспроводные и их можно направить куда угодно. Они помещаются как в руку, так и в карман. «Возьмите прохладный воздух с собой из дома и на прогулку, — добавил Андрей, — и вы сможете приобрести их по доступной цене».

Настольные вентиляторы и напольные вентиляторы обычно необходимы, когда в помещении нет кондиционера или центральной системы кондиционирования. «Они отлично подойдут для дома, в котором используются только потолочные вентиляторы, часто открываются окна и требуется только циркуляция воздуха», — пояснил Шредер.С другой стороны, портативные вентиляторы идеально подходят для путешественников, тех, кто работает на улице или просто наслаждается прохладным воздухом в дороге.

Сопутствующие

Особенности, которые следует искать в вентиляторе

После того, как вы решите, какой тип вентилятора вас интересует, есть определенные особенности, которые эксперты, с которыми мы консультировались, рекомендуют иметь в виду.

• Пульт дистанционного управления . Получите доступ к прохладному бризу, не двигаясь. «Дистанционное управление стало обязательным для многих покупателей вентиляторов, независимо от того, потолочный это вентилятор или вертикальный», — сказал Эндрюс.
• Интеллектуальное управление . Опытные фанаты могут подключаться к интеллектуальным устройствам с голосовым управлением для использования без помощи рук, а также к вашему смартфону для получения отчетов о качестве воздуха и дополнительных функций.
• Фильтры . Вентиляторы также могут поставляться с рядом фильтров, которые помогают очищать воздух от аллергенов и улучшать общее качество. «Если вам нужно на кухне избавиться от дыма и запахов от приготовления пищи, то вентилятор с HEPA-фильтром, угольным фильтром или обоими — это то, что вам нужно», — сказал Шредер.
• Колебания . Эта функция позволяет вентиляторам перемещаться из стороны в сторону или вверх и вниз (или и то, и другое, о чем подробнее ниже), чтобы обеспечить циркуляцию холодного воздуха по комнате, а не направлять его в одно заданное место.

Сопутствующие

Лучшие вентиляторы для покупки

Чтобы дать вам представление о широком ассортименте вентиляторов, доступных сейчас, мы собрали некоторые из лучших вентиляторов, руководствуясь рекомендациями экспертов, с которыми мы консультировались.

Лучший башенный вентилятор: Lasko

1. Портативный электрический 42-дюймовый башенный вентилятор Lasko Wind Curve

Обладая тонким профилем, колебанием, дистанционным управлением и отделкой под дерево, этот башенный вентилятор стильно и бесшумно циркулирует прохладный воздух.Мало того, что цена является относительно недорогой альтернативой кондиционеру, но и 42-дюймовая высокая башня может распространять освежающий ветерок по всей комнате. Пока вы спите, вы оцените не только возможность регулировать три скорости с пульта, но и то, насколько тихая машина — вам не нужно сталкиваться с шумом, чтобы выспаться прохладной ночью.

Лучший осциллирующий настольный вентилятор: Woozoo

2.

При весе менее 4 фунтов этот небольшой, но мощный сферический вентилятор создает прохладный ветерок от прикосновения к пульту дистанционного управления.Компактный настольный или настольный вентилятор является универсальным с пятью различными скоростями и возможностью направлять поток воздуха или колебаться не только из стороны в сторону, но и вверх и вниз, а также с достаточным количеством настраиваемых параметров, которые помогут вам найти именно тот стиль циркуляции вентилятора, который вам нужен. ищете в любой момент.

Лучший недорогой вентилятор для очистки воздуха: Blueair

3. Blueair Blue Pure Purifying Fan

Этот вентилятор не только удаляет пыль и пыльцу из воздуха, создавая успокаивающий ветерок, но и охлаждает в диапазоне 90 градусов без необходимость колебаться.Кроме того, он портативный для настольного и напольного использования, имеет пять различных вариантов цветовых фильтров, чтобы придать вашему пространству индивидуальность, и может похвастаться тремя различными скоростями.

Сопутствующие

Лучший стильный вентилятор: Vornado

4. Vornado VFAN Mini Classic Personal Vintage Air Circulator Fan

Несмотря на то, что это зависит от вашего предпочтительного стиля и атмосферы, которую вы хотите создать, Эндрюсу нравится внешний вид ретро-вентиляторов Vornado. Независимо от того, выберете ли вы «винтажный» вентилятор на пьедестале или остановитесь на чем-то меньшем с вентилятором индивидуального размера, эти неподвластные времени дизайны улучшат декор, а не отнимут его.«Они придают комнате стильный вид в стиле 80-х и доступны в разных цветах, но они также создают приятный ветерок», — сказала она.

Лучший интеллектуальный вентилятор: Dyson

5. Очистительный вентилятор Dyson Pure Cool DP04

Этот надежный очиститель воздуха очищает воздух во всей комнате и уничтожает загрязняющие вещества с помощью угольных и HEPA-фильтров. Его ЖК-дисплей показывает количество загрязняющих веществ вокруг него в режиме реального времени, и эта машина автоматически реагирует, настраивается и отправляет отчет в ваше приложение Dyson Link. Он также работает с Amazon Alexa для простой голосовой активации, а также с пультом дистанционного управления, если вы предпочитаете управление без помощи рук. «Если вам нужен вентилятор, который также очищает воздух, попробуйте именно его», — сказал Праути. «Он мощный, компактный и имеет режим «только очистка» на тот случай, если вы хотите очистить воздух, не охлаждая себя».

Лучший вентилятор со встроенным очистителем воздуха: Dyson

6. Dyson Pure Cool HP04 Purifying Heater + Fan

Хотя вентиляторы, которые также очищают воздух, требуют больших инвестиций, у Dyson есть лучшие варианты, и они того стоят. по словам Эндрюса.Благодаря фильтру HEPA, удаляющему 99,97% аллергенов, этот настольный вентилятор охлаждает очищенным воздухом, а не рециркулирует загрязняющие вещества. Зимой он также служит обогревателем помещения. Им можно управлять голосом с помощью Amazon Alexa, и он включает в себя опции для направления воздушного потока или колебания до 350 градусов. Также обратите внимание на его более крупного родственника Dyson Pure Cool TP04 — очиститель воздуха HEPA и башенный вентилятор.

Лучший коммерческий вентилятор: Royal Sovereign

7. Royal Sovereign 30-дюймовый коммерческий высокоскоростной пьедестал-вентилятор

Этот 30-дюймовый пьедестал-вентилятор Royal Sovereign на самом деле является коммерческой моделью, но по цене, которая делает его доступным для домашнего использования. — сказал Эндрюс.«Если вы серьезно относитесь к охлаждению своего дома без переменного тока, купите такой вентилятор. Он будет циркулировать воздух, создавать действительно сильный ветер и продолжать делать это часами», — отметила она.

Сопутствующие

Лучший оконный вентилятор: Comfort Zone

8. Comfort Zone CZ319WT 9-дюймовый двухстворчатый оконный вентилятор

Этот двухскоростной оконный вентилятор имеет два варианта выхода воздуха, а также режим обратного потока воздуха для выталкивания застоявшегося воздуха. «Вы когда-нибудь переваривали что-то, и образовавшийся дым или запах были неприятными?» Этот вентилятор «помогает в этом, когда вытяжки недостаточно», — сказал Шредер, добавив, что он «прост в установке» и «двусторонний, что делает его идеальным для различных приложений».

Лучший универсальный вентилятор: Snawowo

9. Мини-ручной персональный портативный вентилятор

Этот регулируемый вентилятор на штативе идеально подходит для установки в труднодоступных местах и ​​для людей, будь то прогулочная коляска или автокресло, велосипед или стол. на ходу. И USB, и аккумулятор могут питать этот мини-персональный вентилятор до восьми часов — в зависимости от скорости — и у него есть гибкий силиконовый штатив для дополнительной гибкости.

Связанный

Лучший мощный и недорогой вентилятор: Lasko

10.Lasko 20-Inch High Velocity QuickMount

Недорогой промышленный вентилятор Lasko с высокой скоростью вращения впечатляет своими охлаждающими возможностями. Мало того, что он легко трансформируется из напольного в настенное, этот вентилятор также имеет три мощные скорости и поворотную головку, которая позволяет направлять поток воздуха.

Лучший вентилятор для профессионалов: Lasko

11. Lasko U12104 High Velocity Pro

Для тех, кто ищет вентилятор, достойный профессионалов, этот поворотный универсальный вентилятор обеспечивает охлаждение, вентиляцию, осушку и вытяжку. Независимо от того, находитесь ли вы на рабочем месте или дома, вы, вероятно, найдете применение высокоскоростному воздушному потоку, приводимому в действие тремя вентиляторами, а также встроенным двойным розеткам на 120 В для питания любых дополнительных устройств.

Лучший настольный вентилятор: Vornado

12. Поворотный вентилятор для персонального циркулятора воздуха

Этот современный настольный вентилятор придаст стильный вид и охладит ваш стол. Этот компактный вентилятор с поворотной осью позволяет вам наслаждаться разнонаправленным потоком воздуха с трех разных скоростей.Кроме того, он доступен в четырех различных современных цветовых сочетаниях, от цвета шампанского до розового золота, что позволит вам дополнить свой внешний вид.

Похожие

Следите за подробными новостями Select о личных финансах, технологиях и инструментах, здоровье и многом другом, и следите за нами в Facebook, Instagram и Twitter, чтобы быть в курсе последних событий .

Лорен Леви – автор работ, опубликованных на сайтах The Knot, PopSugar, CafeMom, Mom.com, Bridal Guide and Care.ком.

Вентилятор – домашний помощник

Интеграция вентиляторов позволяет контролировать и контролировать устройства вентиляторов.

Услуги

Услуги по управлению вентиляторами

Доступные услуги: fan.set_percentage , fan.set_preset_mode , , Fan.oscillate , Fan.Oscillate , Fan.turn_off , Fan.toggle , Fan.increase_speed , Вентилятор .decrease_speed

Устаревшие службы: вентилятор .set_speed

Не все фан-сервисы могут быть доступны для вашей платформы. Вы можете проверить, какие сервисы доступны для вашего вентилятора(ов) в Инструменты разработчика -> Сервисы .

Служба fan.set_percentage

Устанавливает скорость вентилятора в процентах.

Пример автоматизации

  автоматика:
  курок:
    платформа: время
    в: "07:15:00"
  действие:
    - сервис: fan.set_percentage
      цель:
        entity_id: fan.kitchen
      данные:
        процент: 33


Сервис fan.set_preset_mode

Устанавливает предустановленный режим для вентиляторного устройства.Доступные предустановленные режимы определяются интеграцией, которая предоставляет объект вентилятора для Home Assistant. Например, компонент ESPHome Speed ​​Fan по умолчанию предоставляет три доступных пресета: Low , Medium и High .

Пример автоматизации

  автоматика:
  курок:
    платформа: время
    в: "07:15:00"
  действие:
    - сервис: fan.set_preset_mode
      цель:
        entity_id: fan.kitchen
      данные:
        предустановленный_режим: автоматический


Служба fan.set_direction

Устанавливает вращение вентилятора.

Атрибут служебных данных	Дополнительно	Описание
сущность_id	да	Строка или список строк, определяющих идентификаторы объектов вентиляторов для управления. Чтобы настроить таргетинг на все вентиляторные устройства, используйте all .
направление	нет	Направление вращения. Либо вперед , либо назад

Пример автоматизации

  автоматика:
  курок:
    платформа: время
    в: "07:15:00"
  действие:
    - обслуживание: вентилятор.set_direction
      цель:
        entity_id: fan.kitchen
      данные:
        направление: вперед


Сервисный вентилятор.колебания

Устанавливает колебания для вентилятора.

Атрибут служебных данных	Дополнительно	Описание
сущность_id	да	Строка или список строк, определяющих идентификаторы объектов вентиляторов для управления. Чтобы настроить таргетинг на все вентиляторные устройства, используйте all .
качающийся	нет	Флаг включения/выключения осцилляции. Либо True , либо False .

Пример автоматизации

  автоматика:
  курок:
    платформа: время
    в: "07:15:00"
  действие:
    - сервис: fan.oscillate
      цель:
        entity_id: fan.kitchen
      данные:
        колеблющийся: правда


Сервисный вентилятор.turn_on

Включить вентилятор.Это поддерживается только в том случае, если устройство вентилятора поддерживает отключение.

Сервисный вентилятор.

Turn_off

Выключить вентилятор. Это поддерживается только в том случае, если устройство вентилятора поддерживает включение.

Атрибут служебных данных	Дополнительно	Описание
сущность_id	да	Строка или список строк, определяющих идентификаторы объектов вентиляторов для управления. Чтобы настроить таргетинг на все вентиляторные устройства, используйте all .

Устаревший служебный вентилятор.set_speed

Устанавливает скорость вентилятора.

Атрибут служебных данных	Дополнительно	Описание
сущность_id	да	Строка или список строк, определяющих идентификаторы объектов вентиляторов для управления. Чтобы настроить таргетинг на все вентиляторные устройства, используйте all .
скорость	нет	Настройка скорости

Пример автоматизации

  автоматика:
  курок:
    платформа: время
    в: "07:15:00"
  действие:
    - обслуживание: вентилятор.set_speed
      цель:
        entity_id: fan.kitchen
      данные:
        скорость: низкая


Служба fan.increase_speed

Увеличивает скорость вентилятора устройства.

Атрибут служебных данных	Дополнительно	Описание
сущность_id	да	Строка или список строк, определяющих идентификаторы объектов вентиляторов для управления. Чтобы настроить таргетинг на все вентиляторные устройства, используйте all .
процент_шаг	да	Увеличить скорость на процент. Должно быть между 0..100.

Пример автоматизации

  автоматика:
  курок:
  - платформа: устройство
    device_id: 097cd9f706a86e9163acb64ba7d630da
    домен: лутрон_казета
    тип: пресс
    подтип: поднять
  действие:
  - сервис: fan. increase_speed
    цель:
      entity_id: fan.dining_room_fan_by_front_door


Сервисный вентилятор.уменьшение_скорости

Уменьшает скорость вентилятора устройства.

Атрибут служебных данных	Дополнительно	Описание
сущность_id	да	Строка или список строк, определяющих идентификаторы объектов вентиляторов для управления. Чтобы настроить таргетинг на все вентиляторные устройства, используйте all .
процент_шаг	да	Уменьшить скорость на процент.Должно быть между 0..100.

Пример автоматизации

  автоматика:
  курок:
  - платформа: устройство
    device_id: 097cd9f706a86e9163acb64ba7d630da
    домен: лутрон_казета
    тип: пресс
    подтип: нижний
  действие:
  - сервис: fan.decrease_speed
    цель:
      entity_id: fan. dining_room_fan_by_front_door


Помогите нам улучшить нашу документацию Предложите изменить эту страницу или оставьте/просмотрите отзыв об этой странице.

Лучшие вентиляторы охлаждения 2021 года

Си-Эн-Эн —

Если вы хотите сохранить прохладу в самые жаркие месяцы, не увеличивая счет за электроэнергию, вам лучше всего подойдет отличный охлаждающий вентилятор. При использовании отдельно или вместе с кондиционером вы можете сохранять спокойствие и быть готовым к длительным звонкам в Zoom в своем домашнем офисе или к учебным занятиям в своей комнате в общежитии, а также сделать свой дом или квартиру намного более комфортными.

Мы изучили сотни моделей и предоставили для тестирования 13 высоко оцененных вариантов. В течение четырех жарких летних недель мы обнаружили, что все вентиляторы одинаково хорошо справились с охлаждением нашего тестового пространства, но сильно различались по функциям, качеству сборки и удобству использования. Поэтому, хотя вы, вероятно, будете довольны любым вентилятором, который вы выберете, мы выбрали лучшие башенные, пьедесталные и напольные вентиляторы, подходящие для вашего помещения.

Лучший вентилятор охлаждения в целом

Башенный вентилятор Honeywell отличается небольшими размерами и элегантным дизайном, прочным основанием и 8 скоростями, а также низким уровнем шума и доступной ценой.

Лучший вентилятор на пьедестале

Этот вентилятор Rowenta имел самое прочное основание и стержень среди протестированных нами напольных вентиляторов, панель управления с четкой маркировкой и металлические решетки, которые легко собирать и обслуживать.

Лучший напольный вентилятор

Компактный, прочный и мощный вентилятор Vornado с наклоняемой головкой и удобной ручкой регулировки скорости.

Лучший кирка

Обладая ярким дизайном и впечатляющими характеристиками, Dyson не похож ни на один другой вентилятор, который мы тестировали, и намного дороже, но он сочетает в себе вентилятор, обогреватель и очиститель воздуха, потенциально заменяя три прибора.

Башенный вентилятор обеспечивает отличную эффективность охлаждения при небольшой площади, поэтому его легко разместить в гостиной, спальне или любом другом месте, где вы предпочитаете убрать прибор с дороги. Башенный вентилятор Honeywell Quietset Whole Room хорошо сложен, тихий и доступный по цене, с прочной, стабильной конструкцией и красивой красочной панелью управления, которую было проще понять и использовать, чем у конкурентов.

Honeywell Quietset было проще собрать, чем другие протестированные нами башенные вентиляторы, благодаря конструкции без инструментов и простому соединению с основанием, с которым было намного проще иметь дело, чем с другими башенными моделями, которые мы рассматривали, , несмотря на легкий вес Honeywell, он был более устойчивым, чем его конкуренты — некоторые другие легкие башни, такие как Lasko, раскачивались от толчка.

Восемь настроек скорости — больше, чем у других протестированных нами башенных вентиляторов — дают вам возможность точной настройки, хотя три более низкие скорости в наших тестах были очень похожими. Четко обозначенные элементы управления и удобный пульт ДУ позволяют легко переключаться между настройками; другие модели были более привередливыми и сложными в настройке.

Как устройство, которое, скорее всего, будет размещено в спальне, мы особенно ценим то, что Honeywell позволяет нам не только приглушать свет на панели управления, но и полностью его выключать.Ни один из других протестированных нами вентиляторов не предлагал такого управления, которое позволяло нам выбирать, хотим ли мы спать в полной темноте или просто затемнить элементы управления, чтобы они не отвлекали.

Хотя вентилятор на пьедестале не так легко вписать в ваш интерьер, как башню, он обеспечивает лучшее покрытие в больших комнатах, поскольку лопасти очищают вашу мебель. Rowenta Turbo Silence Extreme VU5670 был самым прочным, лучше всего сконструированным и простым в настройке из протестированных нами вентиляторов на пьедестале, а с самым высоким удлинителем он должен быть более удобен в больших помещениях, чем другие башни.

Rowenta было легче собрать, чем другие вентиляторы на пьедестале, на сборку у нас ушло менее 15 минут, и он был упакован лучше, чем любой другой вентилятор, на который мы смотрели — было так много картонной упаковки, что это заставило нас задуматься, даже если производится из переработанных материалов.

После сборки тяжелое основание, надежные соединения и прочная удлинительная штанга сделали ее самой устойчивой из протестированных нами вышек, даже несмотря на то, что она была приспособлена к большей высоте, чем модели Black+Decker, Lasko и Honeywell. Головное устройство было легко отрегулировать, с мягкими щелчками, указывающими на четыре доступных угла. Все остальные башни были более жесткими на ощупь, и их было труднее настроить в нужное положение.

Элементы управления были простыми и удобными в использовании, а пульт дистанционного управления Rowenta (который повторяет все элементы управления на передней панели) удобно лежал в руке; пульт хранится в слоте на задней панели головного устройства, когда он не используется. Некоторым другим негде было хранить пульт, а это означало, что он может быть потерян.

Напольный вентилятор (который также можно разместить на письменном или письменном столе) легко разместить практически в любом месте, поэтому его удобно иметь под рукой для охлаждения таких помещений, как кухня, офис или ванная, когда это необходимо. Vornado Energy Smart 533DC был легче, чем другие, которые мы тестировали, и его было легче носить с собой в нашем испытательном пространстве, хотя он был более прочным и его было легче настраивать, чем у его конкурентов.

При весе 3,44 фунта Vornado был значительно легче некоторых других вентиляторов, таких как 9.25-фунтовая Lasko Wind Machine 3300. Резиновые накладки на нижней стороне обеспечивали устойчивость при любых настройках, и она сопротивлялась опрокидыванию, когда мы пытались ее толкнуть, в отличие от некоторых других легких моделей, таких как Black+Decker BFB09W.

Настройки направления Vornado было легко выбрать и обеспечить безопасность в работе, и, хотя он не был таким регулируемым, как Lasko Wind Machine 3300, он дал нам хороший диапазон полезных настроек. Мы также предпочли серебристый скоростной диск Vornado, который позволял регулировать настройки одним непрерывным, плавным и тихим движением, чем элементы управления на других циркуляторах.

Единственным недостатком, который мы обнаружили, было то, что технически Vornado Energy Smart 533DC был самым громким из всех, хотя все протестированные нами вентиляторы были тише, чем наш эталонный фен Conair 1875, установленный на низкую скорость, и мы не обнаружили даже Шум Vornado достаточно отвлекал, пока мы работали, читали или спали рядом в одной комнате.

Наконец, на циркуляционный вентилятор Vornado Energy Smart 533DC распространяется 10-летняя ограниченная гарантия, что намного дольше, чем годовая гарантия на протестированные нами циркуляционные вентиляторы Black+Decker BFB09W, Honeywell HT-900 и Lasko 3300.

Очиститель Dyson Hot+Cool Formальдегид HP09 (никель/золото) впечатлил нас своим эффективным охлаждением, бесшумной работой, прочной конструкцией и простотой использования. Кроме того, он одновременно служит обогревателем и очистителем воздуха и даже может контролировать уровень летучих органических соединений. соединения (ЛОС) и формальдегид (отсюда и название).

Как и следовало ожидать (и, вероятно, спрос, учитывая цену), Dyson был более прочным и устойчивым по конструкции, чем любой из других башенных вентиляторов, которые мы рассматривали.Он также предлагал более детальный контроль над различными настройками, чем любой другой модуль. Сборка без инструментов упростила сборку, а наряду с хорошо спроектированными элементами управления на передней панели, включая ЖК-экран и гладкий пульт дистанционного управления, который крепится на магнитах для хранения, Dyson предлагает приложение, которое позволяет не только управлять устройством, но и контролировать уровни загрязнения.

Он радикально отличается от всего, что мы тестировали, но если вас интересуют все его функции, а ваш бюджет позволяет заоблачную цену, возможно, вам стоит потратиться, если вас интересуют все функции, которые потенциально позволяют вам заменить три отдельных прибора.

Хотя все протестированные нами вентиляторы хорошо справлялись со своей основной задачей — эффективно перемещать воздух и избавляли вас от необходимости включать оконный кондиционер — тип охлаждающего вентилятора, который вы захотите приобрести, зависит от размера и типа помещения. вы хотите использовать его, размер вентилятора и ваш бюджет. Что бы вы ни выбрали, вентилятор — это экономичный способ охлаждения вашего дома, но у нас есть несколько советов.

Напольный вентилятор отлично подходит, если вам нужно что-то достаточно компактное, чтобы поместиться на столе или столе, и это то, что вы можете перемещать, чтобы использовать по мере необходимости.Циркуляционные вентиляторы — дизайн, знакомый по Vornado и также используемый в таких устройствах, как протестированные нами модели Black+Decker и Honeywell, — отличные примеры персональных вентиляторов, которые не занимают много места.

Если вы хотите что-то более мощное и планируете использовать его постоянно, но у вас мало места (и вы не хотите, чтобы ваш вентилятор был визуальным центральным элементом в вашей комнате), башенный вентилятор — отличный выбор. Обладая небольшой площадью основания и большой мощностью охлаждения, башенный вентилятор отлично подходит для гостиной или спальни, где вы хотите, чтобы воздух циркулировал, не отвлекая внимание.

Вентилятор на пьедестале, в котором традиционная головка с лопастями вентилятора размещается поверх длинной удлинительной стойки, является более привлекательным выбором дизайна, но поскольку блок лопастей расположен достаточно высоко, чтобы очистить вашу мебель, он может циркулировать воздух через большое пространство — оно отлично подходит для всего, от патио до подвала и комнаты отдыха.

Поскольку большинство вентиляторов в данной категории работают довольно хорошо, больший бюджет дает вам больше возможностей и лучшую эстетику. Вы можете найти супер-доступные базовые устройства, такие как циркуляционный насос Black+Decker примерно за 17 долларов, или масштабировать до яркой многофункциональной многоцелевой башни Dyson всего за 770 долларов.

Что бы вы ни выбрали, вы выиграете от лучшей циркуляции воздуха и будете меньше зависеть от кондиционера.

Мы протестировали 13 вентиляторов в течение четырех летних недель, чтобы найти самые эффективные вентиляторы для помещений. В наш тестовый пул мы включили осцилляторные / осцилляторные вентиляторы, безлопастные вентиляторы и другие электрические вентиляторы, которые хорошо справились с циркуляцией воздуха в нашем подвале. У некоторых фанатов был пульт дистанционного управления на батарейках, а у некоторых - нет.

Чтобы протестировать вентиляторы, мы распаковали, собрали и включили вентиляторы в течение нескольких часов, пока мы спали, читали и писали в комнате. Мы сделали заметки о простоте настройки, дизайне и функциях, настройке, производительности, энергоэффективности, уровне шума, батарее, гарантии, руководстве пользователя, простоте очистки, цене и многом другом.

Мы установили все вентиляторы по одному в одном месте и подключили к одной розетке в нашем готовом подвале площадью около 1250 квадратных футов.Мы отслеживали падение температуры в комнате во время наших тестов с помощью беспроводного термометра/гигрометра SensorPush HTP. xw с приложением для iOS на iPhone 11; Устройство SensorPush было откалибровано с использованием комплекта для одноэтапной калибровки Boveda. Это был тот же SensorPush, который мы использовали, когда тестировали лучшие осушители. На этот раз мы отметили температуру подвала до и после наших двухчасовых тестов, изучив отчеты, отправленные SensorPush.

Чтобы отслеживать энергопотребление, мы подключили каждый вентилятор к монитору энергопотребления P3 International Kill A Watt EZ и запустили их в течение двух часов на максимальной скорости без колебаний.Мы отметили усилители и ватты, использованные в течение этих двух часов.

Мы также зафиксировали уровни шума вентиляторов с помощью приложения Sound Level Meter (SLM) Национального института охраны труда и здоровья (NIOSH) на нашем iPhone 11, который был установлен на столе в 36 дюймах от вентилятора. Мы измерили уровни шума, создаваемого каждым вентилятором в течение часа при работе на максимальной скорости без колебаний (если вентилятор мог колебаться) в нашем тихом подвале с помощью приложения NIOSH.

Хотя все модели, которые мы тестировали, издавали слышимый гул во время работы, в конце концов, каждое устройство было измерено на среднем уровне около 52,6 децибел (дБ) — не громче, чем гул работающего холодильника, и недостаточно громко, чтобы мешать разговору или разговору. спать. Таким образом, любой из протестированных нами вентиляторов подойдет для большинства помещений вокруг дома, домашнего офиса или комнаты в общежитии.

Вот разбивка всех проведенных нами тестов:

cnn.com/_components/paragraph/instances/paragraph_4061F73D-A32F-45E6-9967-5A1682B9ED60@published" data-editable="text" data-component-name="paragraph"> Настройка

• Plug and play: Можем ли мы распаковать собранный вентилятор и сразу же подключить его?
• E Сборка: Легко ли собирается вентилятор?
• Необходимые инструменты: Можете ли вы собрать вентилятор вручную или вам потребуются какие-либо инструменты? Эти инструменты включены?
• Загружаемое приложение: Доступно ли приложение для iOS и Android?
• Умная розетка: Может ли вентилятор работать с умной розеткой?

Конструкция и особенности

• Занимаемая площадь: Имеет ли вентилятор вертикальную вертикальную конструкцию?
• Материалы: Детали вентилятора изготовлены из пластика или металла?
• Кнопки: Являются ли кнопки вентилятора легкодоступными и интуитивно понятными?
• Шнур: Какой длины шнур питания вентилятора?
• Удлинитель: Рекомендует ли производитель использовать вентилятор с удлинителем?
• Колебание: Вентилятор двигается из стороны в сторону или колеблется внутри неподвижного основания?
• Фиксированный или осциллирующий: Предоставляет ли вентилятор выбор между осциллирующим или стационарным?
• Угол колебания: Можно ли настроить угол колебания вентилятора в пределах 45, 90, 180 и 350 градусов?
• Панель управления: Есть ли вентилятор и показывает ли он показания температуры окружающей среды?
• Режим автопилота: Есть ли у вентилятора этот режим и работает ли он, когда температура в помещении достигает определенного порога?
• Голосовое управление: Поддерживает ли вентилятор Alexa или Siri и тому подобное?

cnn.com/_components/paragraph/instances/paragraph_6AEB20F5-A458-4162-BBCE-5A1682DFFD25@published" data-editable="text" data-component-name="paragraph">
Персонализация

• Управление через приложение: Можно ли управлять вентилятором через мобильное приложение?
• Расписание: Предлагает ли вентилятор возможность установить индивидуальное расписание?
• Регулируемая высота: Можно ли регулировать высоту подставки вентилятора?
• Поворот или наклон: Головка вентилятора поворачивается или наклоняется?
• Воздушный поток: Можно ли регулировать направление и угол воздушного потока?
• Настройки: Легко ли настроить параметры вентилятора?
• Мобильность: Можно ли перемещать вентилятор из комнаты в комнату с помощью встроенной ручки для переноски?

cnn.com/_components/paragraph/instances/paragraph_F002DA5E-BEAF-C676-4890-5A1682F477A7@published" data-editable="text" data-component-name="paragraph">
Производительность

• Надежность: Вентилятор работает как положено?
• Размер комнаты: Может ли вентилятор охладить среднюю или большую комнату в жаркий день?
• Программируемый таймер: Есть ли у вентилятора таймер отключения? Сколько часов вы можете предварительно запрограммировать его на работу перед выключением?
• Настройки: Есть ли у вентилятора режим, имитирующий естественный ветерок?
• Пульт дистанционного управления: Поставляется ли вентилятор с пультом дистанционного управления и включены ли батарейки?
• Док-станция: Предусмотрен ли вентилятор для хранения пульта дистанционного управления, когда он не используется?
• Настройки скорости: На скольких скоростях работает вентилятор?
• Уровень шума: Диапазон настроек: от почти бесшумного режима сна 26 дБ до комфортного тихого режима белого шума 28 дБ до более мощных настроек?
• Диапазон: Сколько футов достигает воздушный поток вентилятора?
• Ночной режим: Имеется ли на панели управления вентилятором ночной режим, чтобы можно было отключать экран или кнопки во время сна?

cnn.com/_components/paragraph/instances/paragraph_E0E6CE34-3A24-0491-FC10-5A16831876F0@published" data-editable="text" data-component-name="paragraph">
Энергоэффективность

• Потребляемая мощность: Является ли вентилятор энергоэффективным? Потребляет ли он 36 Вт или меньше на полной мощности?

Аккумулятор

• Требование: Требуются ли для вентилятора батареи?
• Тип: Какой тип батареи используется в вентиляторе или пульте дистанционного управления вентилятором?

Гарантия

• Длина: Сколько лет действует включенная гарантия?
• Тип: На что распространяется гарантия?

cnn.com/_components/paragraph/instances/paragraph_6DF518F3-8DAF-F55E-FE64-5A45F903A55B@published" data-editable="text" data-component-name="paragraph">
Руководство пользователя

• Языки: На скольких языках доступно руководство пользователя?
• Полезность: Поможет ли вам руководство пользователя в настройке и использовании?
• Тип: Входит ли печатное руководство пользователя в комплект поставки и можно ли его также найти в Интернете?

Простота очистки

• Съемная решетка: Есть ли у вентилятора решетки и снимаются ли они для очистки?
• Лопасти: Есть ли у вентилятора лопасти и доступны ли они для очистки?
• Фильтр: Нужен ли вентилятору фильтр, и поставляется ли он с одной заменой фильтра из коробки?
• Замена фильтра: Насколько просто заказать новый фильтр?

cnn.com/_components/paragraph/instances/paragraph_B5188F80-ACAE-AE76-B5ED-5A3332260F42@published" data-editable="text" data-component-name="paragraph">
Вентилятор башни Vornado для всей комнаты 184 (96 долларов США.99; amazon.com и bedbathandbeyond.com )

Мы обнаружили, что этот вентилятор Vornado прост в установке, так как он выдвигается из коробки почти цельным куском, но нам нужно было собрать вместе две его половинки основания, а затем прикрутить их друг к другу с помощью отвертки. Отвертка не понадобилась для сборки башенного вентилятора Honeywell Quietset Whole Room HYF290B, который был для нас самым простым в установке. Башенный вентилятор Dyson Purifier Hot+Cool Formальдегид HP09 также не требовал от нас поиска отвертки. Мы думали, что Vornado Whole Room был довольно прочным и мощным, поскольку он охлаждал нашу подвальную испытательную зону, но мы быстро поняли, что он не колеблется из стороны в сторону; скорее, он обеспечивает циркуляцию воздуха в помещении изнутри устройства. Это отличается от башенного вентилятора Honeywell Quietset Whole Room HYF290B, который мы установили на восемь различных скоростей. Vornado Whole Room 184 также выше, чем 36-дюймовый башенный вентилятор Lasko 2511, и намного выше, чем башенный вентилятор Dyson Purifier Hot+Cool Formальдегид HP09.Кроме того, Vornado Whole Room 184 лишь немного выше башенного вентилятора Honeywell Quietset Whole Room HYF290B. Это делает Vornado вентилятором, который немного сложнее установить в вашей комнате, чтобы он не мешал.

36-дюймовый вентилятор Lasko 2511 Tower (52,69 долл. США; amazon.com и walmart.com )

Нам было легко установить этот вентилятор Lasko, но после установки мы обнаружили, что его основание немного шатается, в отличие от прочных оснований башенного вентилятора Honeywell Quietset Whole Room HYF290B и очистителя Dyson Hot+Cool Formальдегид. Башенный вентилятор HP09.Виляние Ласко произошло не само по себе во время испытаний, а скорее после того, как мы осторожно толкнули башню из стороны в сторону; в результате его качало из стороны в сторону. Он не был прочным и жестким, как другие протестированные нами башни, что заставило нас задуматься, например, рекомендовать его всем, у кого есть домашние животные или маленькие дети. Нам понравилось дистанционное управление этим вентилятором, которое позволяло включать и выключать его, выбирать три настройки скорости, задавать колебания и устанавливать таймер на один, два и четыре часа. Эта кнопка таймера неожиданно отсутствовала на пульте дистанционного управления башенного вентилятора Honeywell Quietset Whole Room HYF290B, несмотря на то, что Honeywell включает таймер на панели управления в верхней части устройства.

Стоячий вентилятор Honeywell Double Blade HSF1640B для всей комнаты (40,49 долл. США; amazon.com , 40,93 долл. США; walmart.com )

Нам было несложно собрать этот вентилятор Honeywell, и мы также сочли его прочным.Мы могли легко заставить его колебаться из стороны в сторону, и мы думали, что во время тестирования это обеспечивает хороший поток воздуха. Его конструкция и материалы заметно схожи (почти идентичны) с вентилятором Black+Decker Dual Blade BFSD116B. Единственное отличие, которое мы обнаружили во время тестирования, заключалось в том, что стационарный вентилятор Honeywell Double Blade Whole Room имеет более короткий стержень/удлинительный стержень, но его передняя и задняя пластиковые решетки намного проще в сборке, чем у Black+Decker, благодаря пяти удачно расположенные и продуманные клипсы на задней решетке.

Lasko 16-дюймовый осциллирующий вентилятор 2521 (29,08 долл. США; amazon.com , 42,99 долл. США; walmart.com )

Этот вентилятор Ласко нам тоже было легко собрать. Он также работал достаточно тихо в комнате, поэтому мы не заметили, чтобы он сильно шумел во время тестирования. Но мы заметили, что он был короче и весил меньше, чем другие протестированные нами вентиляторы на пьедестале, что делало его менее прочным и прочным. Мы также заметили, что нам было довольно легко потянуть за стержень вентилятора (поднять вентилятор, чтобы перенести его через комнату), но при этом весь стержень поднялся из основания.К счастью, мы пытались перемещать его только тогда, когда он был выключен, но мы могли видеть, насколько это может быть потенциально опасным действием, если кто-то попытается отодвинуть его хотя бы на фут, пока он включен.

Vornado Whole Room 783 Постоянный вентилятор (129,99 долл. США; amazon.com , 154 долл. США; walmart. com )

Этот вентилятор Vornado не требовал от нас особых усилий по сборке, кроме установки его головки на стержень и изогнутое U-образное основание.Он не поставляется с пультом дистанционного управления и не имеет панели управления. У него просто есть трехскоростной диск на задней части круглой головки устройства, как и у стационарного вентилятора Lasko 16-Inch Oscillating 2521. Весь вид этого Vornado Whole Room 783 напомнил нам о циркуляционном вентиляторе Vornado Energy Smart 533DC, так как его головка в основном такая же, только больше, и он сидит на длинной металлической опоре и основании. Несмотря на то, что они мощные и хорошо сделанные, мы думаем, что другие протестированные нами вентиляторы будут лучше смотреться дома или в общежитии, поскольку Vornado довольно громоздкий, и его трудно не заметить визуально.

Настольный вентилятор Black+Decker Dual Blade BFSD116B (66,22 долл. США; amazon.com , 48,97 долл. США; walmart.com )

Этот вентилятор Black+Decker было легко собрать — до тех пор, пока мы не попытались соединить его заднюю и переднюю решетки вместе. Есть пластиковое кольцо, которое скрепляет две решетки вместе, но мы обнаружили, что одной хлипкой застежки вентилятора на передней решетке недостаточно, чтобы надежно скрепить две решетки вместе.Мы продолжали бороться с тремя частями веера, чтобы заставить их работать; на сборку этого вентилятора у нас ушло примерно на 20 минут больше времени, чем на сборку всех остальных в нашем тестировании. Однако после сборки мы смогли настроить вентилятор на колебание и обнаружили, что он хорошо охлаждает нашу тестовую комнату. Тем не менее, мы не можем рекомендовать этот вентилятор из-за излишней сложности сборки того, что должно быть простым креплением к решетке.

Циркуляционный вентилятор Lasko Wind Machine 3300 (42 доллара; amazon.com , 56,85 долларов США; walmart.com )

Нам было легко установить этот вентилятор Lasko, поскольку, как и другие протестированные нами циркуляционные вентиляторы, он не требует сборки; мы просто вытащили его из коробки и подключили к сети. Нам понравилась его полностью наклоняемая головка, которую мы могли поворачивать полностью (почти на 360 градусов), чтобы охладить любую сторону нашей тестовой зоны. Но мы обнаружили, что его синяя ручка управления на задней панели вентилятора немного громоздка, так как нам приходилось наклонять вентилятор вниз, чтобы получить к ней доступ, и даже тогда ручка немного шаталась в нашей руке.Это отличалось от уверенного плавного движения, которым мы наслаждались при повороте ручки циркуляционного вентилятора Vornado Energy Smart 533DC. Циркуляционный вентилятор Lasko Wind Machine 3300 также намного больше, чем другие протестированные нами напольные вентиляторы, поэтому у нас возникли проблемы с размещением его на столе, что, откровенно говоря, он не предназначен для этого. Это отличается от протестированных нами Honeywell Turbo Force HT-900 и 9-дюймовых циркуляционных вентиляторов Black+Decker BFB09W, поскольку они достаточно компактны, чтобы поместиться как на столе, так и на полу.Несмотря на то, что мы оценили встроенную ручку для переноски Lasko наверху вентилятора, из-за его веса в 9,25 фунта нам было труднее переносить из одной части нашей испытательной площадки, чем циркуляционный вентилятор Vornado Energy Smart 533DC весом 3,44 фунта.

Циркуляционный вентилятор Honeywell Turbo Force HT-900 (20,99 долл. США; staples.com , 18,79 долл. США; walmart.com )

Этот вентилятор Honeywell мощный для своего размера и обеспечивает хороший поток охлаждающего воздуха.Мы наклонили его голову, чтобы увидеть, под каким углом мы можем направить его воздушный поток, но обнаружили, что круговое движение наклона было прерывистым и громким, в отличие от плавного и бесшумного наклона победившего циркуляционного вентилятора Vornado Energy Smart 533DC. У Honeywell также есть небольшой переключатель скорости на задней части головы, который удобно подходит только для кончиков указательного и большого пальцев. Циферблат позволил нам повернуть его, чтобы установить три разные скорости, и при каждом повороте мы слышали громкий щелчок. Это отличалось от циферблата на Vornado, который позволяет удобно держать его в руке, плавно и бесшумно вращая его по часовой стрелке и назад.

Black+Decker 9-дюймовый циркуляционный вентилятор BFB09W ​​(17,08 долл. США; amazon.com и walmart.com )

Этот вентилятор Black+Decker легко поместился на нашем испытательном столе, занимая меньше места, чем другие протестированные нами циркуляционные вентиляторы. Нам было легко настроить три скорости во время тестирования; все, что нам нужно было сделать, это просто повернуть небольшой ручной диск в нижней правой части вентилятора по часовой стрелке. Нам было легче дотянуться до его циферблата, чем до синего циферблата на задней панели циркуляционного вентилятора Lasko Wind Machine 3300, но мы обнаружили щелкающие звуки 9-дюймового циркуляционного вентилятора Black+Decker BFB09W, когда мы поворачивали его на трех скоростях. громкость — такая же громкая, как трехскоростной переключатель на задней панели циркуляционного вентилятора Honeywell Turbo Force HT-900. Напротив, мы смогли отрегулировать скорость циркуляционного вентилятора Vornado Energy Smart 533DC одним непрерывным плавным движением — едва слышимым щелчком, когда вентилятор поворачивается из положения «выключено».

Узнайте больше из практического тестирования CNN Underscored:

Этот портативный вентилятор Honeywell стоимостью 13 долл. США — «жемчужина» белого шума

Каждый продукт, который мы представляем, был независимо выбран и проверен нашей редакционной командой. Если вы совершите покупку по включенным ссылкам, мы можем получить комиссию.

Одна из лучших составляющих любого отпуска — предвкушение. В воздухе витает забавное ощущение неизведанности, и может быть очень интересно задаться вопросом, оправдают ли знаменитые города и достопримечательности их шумиху.Но если вы особенно заботитесь о своем сне (а многие люди таковы), вы также можете предвкушать беспокойные ночи, проведенные вдали от домашнего комфорта. Если вы обычно засыпаете под белый шум, покупатели Amazon говорят, что этот персональный вентилятор за 13 долларов может производить белый шум в пиках, где бы вы ни находились.

Персональный вентилятор Honeywell Turbo On-the-Go предназначен для путешествий. Легкий вентилятор имеет размеры 5 на 4,7 на 12,5 дюймов, и вы можете питать его от батареек или от USB-кабеля. Вентилятор Honeywell может выталкивать холодный воздух на расстояние до 3 футов, и вы можете выбрать, как вы хотите его расположить: один вариант — повесить его, а другой — согнуть ручку и использовать как удобную подставку.В любом случае, покупатели Amazon впечатлены его способностью охлаждать их и создавать белый шум.

«Я человек, который должен спать с вентилятором», — сказал один из 1100 пятизвездочных рецензентов. «Я начал путешествовать по работе, и отсутствие вентилятора мешало мне спать. Большинство вентиляторов, которые я искал, были либо полностью батарейными, либо ручными. Это был единственный, к которому я мог подключить его, он был большим. достаточно, чтобы быть на тумбочке и действительно шуметь и перемещать достаточно воздуха, чтобы я мог спать.Теперь я беру его с собой во все поездки, и он такой компактный».

«Мне нравится этот маленький вентилятор», — написал покупатель, назвав его «идеальным попутчиком» и добавив, что вентилятор «довольно мощный», несмотря на его небольшой размер. "Он не самый громкий, но его достаточно, чтобы обеспечить белый шум, который мне нужен, чтобы заснуть. Легко упаковывается в мой багаж для путешествий».

С портативным вентилятором Honeywell вы можете спокойно отдыхать перед и во время поездки. Купите его на Amazon всего за 13 долларов.

QFX5100 Система охлаждения | Juniper Networks

Система охлаждения в устройстве QFX5100 состоит модулей вентиляторов и по одному вентилятору в каждом блоке питания.Номер Модули вентиляторов различаются в зависимости от размера коммутатора 1 U. или высотой 2 U. Все переключатели можно настроить для работы в одном из двух направления воздушного потока:

ПРЕДОСТЕРЕЖЕНИЕ:

Вентиляторы Airflow In и Airflow Out и блоки питания нельзя смешивать в одном шасси.

Модули вентиляторов

Модули вентиляторов в устройствах QFX5100 можно вставлять и извлекать без отключения питания. сменные блоки (FRU). Эти модули вентиляторов предназначены для одно из двух доступных направлений воздушного потока (Airflow In или Airflow Вне).Некоторые модули вентиляторов также имеют цветовую маркировку направления воздушного потока. также. Модули вентиляторов устанавливаются в слоты для модулей вентиляторов на панель управления коммутатора рядом с блоками питания.

Модули вентиляторов QFX5100 версии 1 U и 2 U имеют одинаковую конструкцию с разными размерами. 1 U QFX5100 устройства имеют 5 модулей вентиляторов, пронумерованных от 0 до 4 слева направо, где устройство 2 U, QFX5100-96S, имеет 3 пронумерованных модуля вентиляторов от 0 до 2. На всех устройствах QFX5100 каждый слот модуля вентилятора имеет значок рядом с ним.

На рис. 1 показан корпус 1 U модуль вентилятора, и на рис. 2 показано вентиляторный модуль высотой 2 U.

Рис. 1. Модуль вентилятора высотой 1 U, используемый в Коммутаторы QFX5100 Рис. 2. Используемый вентиляторный модуль высотой 2 U в коммутаторах QFX5100-96S

Вы удаляете и заменяете модуль вентилятора со стороны FRU шасси. Переключатель продолжает работать в течение ограниченного периода времени (30 секунд) при замене вентиляторного модуля без термозащиты. неисправность.

Примечание:

Все модули вентиляторов должны быть установлены для оптимальной работы выключатель.

Модули вентиляторов доступны в двух SKU продукта, которые имеют различные направления воздушного потока — указанный воздушный поток от FRU к порту на некоторых устройствах лазурно-синим цветом или этикеткой. Воздушный поток FRU-to-port версии модуля вентилятора с этикетками имеют пометку AIR В . Аналогично, поток воздуха от порта к FRU обозначается либо золотой цвет или этикетка AIR OUT . О наследии выключатели или выключатели с ЖК-дисплеями, этот воздушный поток также называется «спереди назад». и задом наперед. В Таблице 1 перечислены доступные артикулы модулей вентиляторов и направления расход воздуха в них:

Таблица 1. Модули вентиляторов в QFX5100 Переключатели

Вентиляторный модуль	Артикул продукта	Схема воздушного потока	Этикетка на модуле вентиляторов	Цвет модуля вентилятора	Направление воздушного потока в модуле вентилятора	Источники питания
QFX5100-FAN-AFI	QFX5100-24QQFX5100-48SQFX5100-48SHQFX5100-48TQFX5100-48TH	Рисунок 3	ВОЗДУХ В	Можжевельник лазурно-синий	FRU-to-port, то есть воздух поступает с конца коммутатора с болельщиками; выходы воздуха из коммутатора заканчиваются портами (также известными как обратный поток воздуха).	Необходимо устанавливать только блоки питания с Метки IN в коммутаторах, в которых модули вентиляторов имеют метки AIR IN.
QFX5100-96S-ФАНАФИ	QFX5100-96S	Рисунок 4
QFX5100-FAN-AFO	QFX5100-24QQFX5100-48SQFX5100-48SHQFX5100-48TQFX5100-48TH	Рисунок 5	ВЫПУСК ВОЗДУХА	Золотой можжевельник	Port-to-FRU, то есть воздух поступает через вентиляционные отверстия на конце с портами; воздух выходит наружу с помощью вентиляторов (также известных как поток воздуха спереди назад).	Необходимо устанавливать только блоки питания с Метки OUT в коммутаторах, в которых модули вентиляторов имеют метки AIR OUT.
QFX5100-96S-ФАНАФО	QFX5100-96S	Рисунок 6

В центрах обработки данных установите переключатель таким образом что этикетки AIR IN на компонентах переключателя находятся рядом с холодным проходом, а этикетки AIR OUT компоненты коммутатора находятся рядом с горячим коридором.

Рис. 3. Воздух в потоке воздуха через 1 U Шасси коммутатора QFX5100 Рис. 4. Воздух в потоке воздуха через 2 U Шасси коммутатора QFX5100 Рис. 5. Воздушный поток на выходе через 1 U Шасси коммутатора QFX5100 Рис. 6. Воздушный поток на выходе через 2 U Шасси коммутатора QFX5100

Не устанавливайте компоненты с другим воздушным потоком или мощностью в коммутаторе

Не смешивайте блоки питания с разными воздушными потоками. Если власть расходные материалы имеют цветовую маркировку, убедитесь, что они либо все лазурно-синие для воздушный поток в моделях или все золото для моделей с воздушным потоком. Если власть расходные материалы не имеют цветовой маркировки, но имеют этикетку, убедитесь, что корпус либо использует весь поток воздуха в (AFI), либо все выход воздуха (AFO). Аналогичным образом убедитесь, что все Модули вентиляторов имеют одинаковый воздушный поток и соответствуют воздушному потоку блока питания. запасы. Модули вентиляторов также имеют лазурно-синий цвет для воздушного потока. вход или золото для выхода воздуха. Если на модуле вентиляторов вместо этого есть этикетка имеют цветовую маркировку, убедитесь, что метки (ВХОД ВОЗДУХА и ВЫХОД ВОЗДУХА) не перепутаны. Если модули вентиляторов иметь этикетки AIR IN, блоки питания должны также имеют этикетки AIR IN; если модули вентиляторов имеют маркировку AIR OUT, блоки питания также должны иметь маркировку AIR OUT.

Смешивание компонентов с разными воздушными потоками в одном шасси тормозит работу системы охлаждения коммутатора и приводит к к перегреву шасси.

ОСТОРОЖНО:

Система подает сигнал тревоги, если модуль вентилятора выходит из строя или если температура окружающей среды температура внутри корпуса поднимается выше допустимого диапазона. Если температура внутри шасси поднимается выше пороговой температуры, система отключится автоматически.

Не смешивайте модули вентиляторов с разной мощностью.Используйте только сменные модули вентиляторов, предназначенные для использования с вашим продуктом номер. См. Таблицу 1 для правильный номер детали для вашего устройства QFX5100.

ВНИМАНИЕ:

Не устанавливайте блоки питания постоянного и переменного тока в одном корпусе.

Однако, если вам нужно преобразовать устройство QFX5100 в другой воздушный поток, вы можете изменить схему воздушного потока. Чтобы преобразовать SKU продукта AIR IN в SKU продукта AIR OUT или SKU продукта AIR OUT в SKU продукта AIR IN, необходимо заменить все вентиляторы и источники питания в одно время, чтобы использовать новое направление.Система повышает сигнал тревоги при преобразовании системы, что является нормальным.

Состояние модуля вентиляторов

Вы можете проверить состояние модулей вентиляторов через show системные аварийные сигналы команды или глядя на светодиоды рядом с каждым модуль вентилятора.

Каждый коммутатор имеет индикатор состояния (обозначенный ST) для каждого модуля вентиляторов с левой стороны соответствующего модуля вентиляторов. слот. Он показывает состояние всех модулей вентиляторов. Таблица 2 описывает индикатор состояния на вентиляторе. модуль в устройстве QFX5100.

Таблица 2: Индикатор модуля вентилятора

Состояние индикатора	Описание
сплошной зеленый	Присутствует отдельный модуль вентилятора. После того, как аппаратные чувства модуль вентилятора, программное обеспечение обеспечивает соответствие воздушного потока другие модули вентиляторов и правильность их работы.
Мигающий желтый	Указывает на одно из следующего:

При нормальных условиях эксплуатации модули вентиляторов работают при умеренная скорость. Датчики температуры в шасси контролируют температуру внутри шасси.

Система выдает аварийный сигнал, если модуль вентилятора выходит из строя или если температура окружающей среды температура внутри корпуса поднимается выше допустимого диапазона. Если температура внутри шасси поднимается выше пороговой температуры, система отключится автоматически.

Регуляторы скорости вращения вентилятора | Максим Интегрированный

Аналогичная версия этой статьи появилась в выпуске EDN от 28 сентября 2000 г. Введение Поскольку разработчики интегральных схем стремятся поместить больше транзисторов, работающих на более высоких скоростях, в меньшие корпуса, результат может быть только один: нагрев! Соедините это с тем фактом, что эти мощные ИС разрабатываются в постоянно уменьшающихся коробках, и вы столкнетесь с реальной проблемой управления температурным режимом. Для многих приложений это означает использование вентиляторов. К сожалению, при использовании вентилятора возникают обычные проблемы с вентиляторами, связанные с механическими неисправностями, повышенным энергопотреблением и повышенным уровнем шума. Контроль и мониторинг скорости вращения вентилятора могут облегчить некоторые из этих проблем, в результате чего вентиляторы будут работать тише и надежнее, потребляя при этом меньше энергии. Бесщеточные вентиляторы постоянного тока Прежде чем мы перейдем к теме регулирования и мониторинга вентиляторов, нам сначала нужно понять сами вентиляторы. Бесщеточные вентиляторы постоянного тока, как правило, являются предпочтительным решением для большинства электронных корпусов. Эти вентиляторы сочетают высокую надежность с простотой использования. Базовый бесщеточный вентилятор постоянного тока представляет собой двухпроводное устройство, на которое подается постоянное напряжение. Это все, что нужно. Самый простой подход к охлаждению системы — подключить вентилятор к источнику питания постоянного тока и дать ему поработать. Беглый взгляд на каталоги вентиляторов показывает, что доступны вентиляторы, работающие при номинальном напряжении 5 В, 12 В, 24 В или 48 В.В настоящее время наиболее широко используются вентиляторы на 12 В. Поскольку все больше систем проектируется без источника питания 12 В, вентиляторы на 5 В, вероятно, станут более распространенными. В телекоммуникационных приложениях особенно популярны вентиляторы на 48 В. Бесщеточные вентиляторы постоянного тока называются «бесщеточными», потому что электродвигатель внутри вентилятора коммутируется электронным способом. В старых вентиляторах постоянного тока использовались механические щетки, которые могли вызывать повышенные электромагнитные помехи (ЭМП) вместе с частицами пыли из-за механического износа всей системы.Со временем вентилятор изнашивался и в конечном итоге выходил из строя. Бесщеточные вентиляторы заменили эти механические щетки электронными датчиками и переключателями, которые теперь выполняют необходимую коммутацию. Эта схема коммутации смонтирована внутри самого вентилятора и полностью прозрачна для пользователя. Конечным результатом является простое в использовании, надежное двухпроводное устройство. Это значительно увеличило срок службы и надежность этих вентиляторов. Для конечного пользователя электрические характеристики бесщеточных вентиляторов постоянного тока довольно просты.Поскольку постоянное напряжение, подаваемое на вентилятор, изменяется, его скорость и потребляемый ток также изменяются. В первом порядке скорость и ток прямо пропорциональны приложенному напряжению постоянного тока. См. , рисунки 1 и 2 . Рис. 1. Ток вентилятора в зависимости от напряжения вентилятора (вентиляторы с номиналом 12 В). Рис. 2. Скорость вращения вентилятора в зависимости от напряжения вентилятора (вентиляторы с номиналом 12 В). Опции контроля вентиляторов Хотя бесщеточная коммутация значительно увеличила срок службы и надежность вентиляторов, они по-прежнему являются механическими устройствами и подвержены механическому износу и поломкам.Со временем скорость вращения вентилятора и, следовательно, эффективность охлаждения могут медленно снижаться или полностью выходить из строя. Вот почему может быть важно постоянно контролировать состояние вентилятора. Большинство производителей вентиляторов предлагают различные способы сделать это. Эти опции делятся примерно на две категории: датчики тревоги и датчики скорости. Аварийные датчики обычно подают цифровой сигнал, указывающий, что скорость вращения вентилятора упала ниже определенного порога или вообще остановилась. Например, компания ebm-papst Inc. предлагает опцию, которая генерирует серию низкочастотных цифровых импульсов каждый раз, когда скорость вентилятора падает до 75–85 % от номинальной скорости.NMB Technologies предлагает несколько иную опцию, которая называется «Сигнал блокировки ротора». Этот сигнал становится высоким всякий раз, когда вентилятор полностью прекращает вращаться. Производители также предлагают вентиляторы с датчиками скорости, которые выдают цифровой выход, частота которого пропорциональна скорости вращения вентилятора. Самый распространенный датчик скорости выдает два импульса на оборот. В зависимости от производителя и предлагаемых опций, как датчики скорости, так и датчики аварийной сигнализации могут быть заказаны с выходами с открытым коллектором или с внутренней подтяжкой.Выходы с внутренней подтяжкой могут быть TTL-совместимыми или могут колебаться при полном напряжении питания вентилятора. На рис. 3 показаны выходные каскады, поставляемые ebm-papst Inc. Важно отметить, что датчики сигнализации и скорости используют то же напряжение питания, что и двигатель и его коммутационная электроника. Любые изменения напряжения питания для управления скоростью вентилятора также повлияют на коммутационную электронику и датчики скорости/предупреждения. Рисунок 3а. Этот выход датчика скорости является открытым коллектором со слабым подтягивающим резистором и не обязательно TTL-совместимым. Рисунок 3b. Стабилитрон, подключенный к этому выходу датчика скорости, обеспечивает совместимость с ТТЛ. Рисунок 3c. Этот выход датчика скорости с открытым коллектором обеспечивает максимальную гибкость при небольших затратах на внешний подтягивающий резистор. Зачем использовать регулировку скорости? Когда вентилятор выбирается для применения, он должен быть рассчитан на наихудшие условия. Это означает выбор вентилятора, который может перемещать достаточное количество воздуха для достаточного охлаждения системы даже при наихудшей температуре окружающей среды, рассеиваемой мощности, допусках на производство вентиляторов и их старении.Реальность ситуации такова, что система будет хорошо проводить большую часть своего времени в наихудших условиях. На этом этапе должно быть очевидно, что в большинстве случаев скорость вращения вентилятора может быть снижена без неблагоприятного воздействия на систему и увеличена только тогда, когда этого требуют условия. Не так очевидно, зачем тогда заморачиваться с регулировкой скорости вращения вентилятора? Снижение звукового шума Одно из наиболее заметных преимуществ управления скоростью вращения вентилятора заключается в облегчении ушей. Вентиляторы, работающие на полной скорости, могут стать серьезным источником неприятностей, особенно для оборудования, используемого в тихих офисных помещениях.В большинстве офисов обычно температура значительно ниже той, на которую рассчитано электронное оборудование, а это означает, что скорость вращения вентилятора можно уменьшить без неблагоприятных последствий, к большому облегчению всех, кто находится в пределах слышимости. Снижение энергопотребления Такие приложения, как ноутбуки, выиграют от снижения энергопотребления. На рис. 4 показана типичная зависимость энергопотребления от скорости вращения вентилятора для трех разных вентиляторов. Потребляемая мощность может быть аппроксимирована как квадрат скорости вращения вентилятора.В случае с вентилятором Nidec на рис. 4 снижение скорости вращения вентилятора до 69% от номинальной при напряжении 12 В снижает энергопотребление вдвое. Рис. 4. Потребляемая мощность в зависимости от скорости вращения вентилятора. Увеличенный срок службы Уменьшение скорости вентилятора также снижает износ вентилятора. Износ вентилятора является грубой функцией абсолютного числа оборотов вентилятора. Снижение износа приводит к увеличению срока службы и, следовательно, увеличению среднего времени наработки на отказ (MTBF). Поскольку вентиляторы являются механическими, они, как правило, являются одним из наиболее распространенных отказов в системе.Все, что можно сделать для улучшения среднего времени безотказной работы вентилятора, также приведет к значительному увеличению среднего времени безотказной работы конечного оборудования. Это может быть особенно важно в таких системах, как серверы и сетевое оборудование. Снижение засорения Как известно любому, кто открывал старое оборудование, пыль притягивается электроникой, особенно в системах с вентиляторами. По мере скопления пыли на входе и выходе систем с вентиляторами поток воздуха может уменьшиться или полностью прекратиться. Это, конечно, может привести к уменьшению охлаждения и повышению температуры. Уменьшенная скорость вращения вентилятора может уменьшить скорость, с которой системы собирают эту пыль, тем самым продлевая срок службы системы. Методы контроля скорости Теперь, когда мы лучше понимаем бесщеточные вентиляторы постоянного тока, их доступные варианты и преимущества управления скоростью, мы рассмотрим три метода управления скоростью. Каждый метод предлагает компромисс, когда речь идет о стоимости и производительности. Прямая ШИМ Широтно-импульсная модуляция (ШИМ) вентилятора напрямую включает в себя включение и выключение питания вентилятора с фиксированной частотой.Регулировка рабочего цикла осуществляется для управления скоростью вращения вентилятора. Чем больше рабочий цикл, тем быстрее вращается вентилятор. Выбор подходящей частоты для этого метода может быть несколько сложным. Если частота ШИМ-сигнала слишком низкая, скорость вентилятора будет заметно колебаться в пределах цикла ШИМ. Чтобы проиллюстрировать это, возьмем нелепый экстремум с рабочим циклом 50% и управляющим сигналом с частотой 0,01 Гц. Вентилятор будет вращаться на полной скорости в течение первых 50 секунд, а затем остановится в течение следующих 50 секунд.Частота также может быть слишком высокой, поскольку коммутация осуществляется электронным способом с использованием цепей, которые питаются от плюсовой и минусовой клемм вентилятора. Слишком быстрое использование ШИМ с вентилятором и, следовательно, с внутренней коммутационной электроникой может привести к тому, что внутренняя коммутационная электроника перестанет работать правильно. Помните, что эта электроника не предназначена для работы от чего-либо, кроме источников постоянного тока. Таким образом, полезные частоты находятся в диапазоне от 20 Гц до 160 Гц. Кроме того, время нарастания и спада ШИМ должно быть достаточно медленным, чтобы обеспечить долгосрочную надежность вентилятора. Как и во всем, прямое применение ШИМ имеет свои преимущества и недостатки. К преимуществам можно отнести очень простую схему управления (см. , рис. 8a, и , 8b, ), хорошие пусковые характеристики и минимальное тепловыделение в проходном транзисторе. К недостаткам можно отнести повышенную нагрузку на вентилятор и невозможность использования датчиков скорости или сигнализации. Обратите внимание, что датчики скорости и аварийной сигнализации питаются от того же напряжения питания, что и двигатель. Поскольку напряжение питания включается и выключается с частотой от 20 Гц до 160 Гц, схемы скорости и сигнализации также включаются и выключаются, что делает датчики скорости и сигнализации бесполезными. Во время ШИМ-управления напряжение, подаваемое на вентилятор, равно его номинальному напряжению (12 В в случае вентилятора на 12 В) или 0 В. Однако, поскольку вентилятор вращается со скоростью несколько меньшей, чем его номинальная скорость (помните, в этом вся идея), его противоЭДС уменьшается. Это вызывает ток, протекающий через обмотки выше номинального во время периода включения цикла ШИМ. Хотя вентиляторы предназначены для работы с повышенными токами, например, при запуске, повышенные токи со скоростью 30 раз в секунду в течение всего срока службы вентилятора могут привести к проблемам с надежностью. Но даже с учетом этих недостатков ШИМ-управление может быть подходящим решением в недорогих некритичных приложениях. Линейное регулирование Как следует из самого термина, «линейное регулирование» регулирует напряжение постоянного тока на вентиляторе с помощью линейного регулятора. При использовании этого метода важно убедиться, что вентилятор рассчитан на работу в широком диапазоне напряжений. Одним из основных преимуществ линейного регулирования по сравнению с ШИМ является то, что оно позволяет использовать датчики скорости и сигнализации. К сожалению, линейное регулирование также имеет свои недостатки: в основном рассеивание мощности в проходном элементе, а также проблемы с запуском и остановкой. Линейные регуляторы управляют напряжением постоянного тока на вентиляторе. Они делают это, рассеивая энергию в виде тепла. Вероятно, кажется глупым генерировать тепло, чтобы что-то охладить. Но это не так смешно, как вам может показаться. При максимальном и минимальном охлаждении рассеиваемая мощность в идеале будет равна нулю. При максимальном охлаждении проходной элемент полностью включен, поэтому напряжение на нем почти равно нулю. Ноль вольт означает нулевое рассеивание мощности. При минимальном охлаждении проходной элемент выключен (течет нулевой ток), поэтому рассеиваемая мощность снова равна нулю.Как обсуждалось ранее, ток, потребляемый вентилятором, может быть аппроксимирован как линейная функция приложенного напряжения, что делает его резистивным. Имея это в виду, рассеивание мощности в наихудшем случае происходит примерно тогда, когда напряжение на вентиляторе составляет половину его максимального рабочего напряжения. См. Рисунок 5 . Это означает, что рассеивание мощности в проходном элементе в наихудшем случае можно оценить по следующему уравнению: P = 1/4 (V MAX × I MAX ), где I MAX и V MAX — номинальные напряжения. и токи вентилятора соответственно.Например, вентилятор мощностью 1,2 Вт (12 В при 98 мА) будет иметь в худшем случае рассеиваемую мощность на проходном элементе всего 300 мВт при работе на 6 В при питании 12 В. Приятно отметить, что максимальное рассеивание тепла в контуре вентилятора происходит при минимальных требованиях к охлаждению. Кроме того, даже несмотря на то, что используется устройство, рассеивающее мощность, общая экономия энергии сохраняется при снижении скорости вращения вентилятора. См. Рисунок 6 . Рис. 5. Рассеяние мощности в проходном элементе линейного регулятора в зависимости от напряжения питания вентилятора. Рис. 6. Суммарная потребляемая мощность цепи вентилятора с линейной регулировкой. Проблемы с запуском и зависанием связаны между собой. Вентиляторам требуется определенное напряжение, прежде чем они запустятся. Это называется «пусковое напряжение». Когда вентилятор уже вращается, снижение напряжения ниже напряжения остановки приведет к остановке вентилятора. Пусковое напряжение равно или (обычно) больше пускового напряжения. Обычно они составляют от 25% до 50% номинального напряжения вентилятора. Когда линейное регулирование используется без контроля скорости, невозможно узнать, остановился ли вентилятор или даже запустился. Есть несколько решений этой проблемы. Один из них заключается в том, чтобы предотвратить падение напряжения на вентиляторе ниже напряжения запуска. Хотя это легко сделать с помощью программного обеспечения, выбор правильного напряжения для обеспечения надлежащего запуска всех вентиляторов и учет старения могут ограничить полезный диапазон регулирования скорости. Возможно, вам придется выбрать минимальное наихудшее напряжение 60 % от номинального, чтобы убедиться, что все вентиляторы запустятся. Это может быть расточительно, учитывая, что скорость среднего вентилятора можно легко снизить до 40%.Другое решение — использовать вентилятор с тахометром. Тахометр теперь может контролироваться микроконтроллером, позволяя программному обеспечению узнать, когда вентилятор не запустился или остановился. Хотя этот метод значительно более надежный и менее расточительный, он требует времени на разработку и дополнительных аппаратных/программных ресурсов. Положение постоянного тока Регулирование DC-DC аналогично линейному регулированию в том смысле, что оно регулирует скорость вентилятора, регулируя напряжение постоянного тока на нем. Однако, в отличие от линейного стабилизатора, DC-DC стабилизатор использует импульсный источник питания.Поскольку оба метода регулируют скорость, регулируя напряжение постоянного тока, оба имеют одинаковые преимущества и недостатки. Единственным исключением, однако, является то, что регуляторы постоянного тока в идеале имеют 100% КПД и не выделяют никакого тепла (в реальном мире КПД обычно составляет от 75% до 95%). Наказанием за эту эффективность является повышенная стоимость и сложность (см. , рисунки 8e, и , 8f, ). Несмотря на то, что регуляторы постоянного тока обычно более эффективны, при полной скорости вращения вентилятора реальной экономии энергии не будет (см. , рис. 7, ).Реальная выгода от использования DC-DC регуляторов возникает только при уменьшении скорости вращения вентилятора от максимальной. Максимальный КПД достигается, когда напряжение на вентиляторе составляет половину максимально доступного напряжения. Это происходит по той же причине, по которой линейные регуляторы рассеивают свой максимум при той же половине напряжения питания. Из-за повышенной стоимости и сложности преобразователей постоянного тока и ограниченной экономии энергии регуляторы постоянного тока обычно резервируются для систем с батарейным питанием или систем, в которых используются мощные вентиляторы или большое количество вентиляторов.Как всегда, со всеми преобразователями постоянного тока необходимо соблюдать осторожность при компоновке. Рис. 7. Суммарная потребляемая мощность вентилятора Nidec TA225 12 В плюс схема привода. Привод верхней стороны по сравнению с приводом нижней стороны Все три описанных выше метода могут быть разработаны с использованием управляющего транзистора верхнего или нижнего плеча (см. рис. 8). Привод верхней стороны требует немного более сложной схемы из-за преобразования уровней, но его преимущество заключается в том, что отрицательная клемма вентилятора остается на земле. Поэтому датчики скорости и сигнализации теперь привязаны к земле, и с ними проще взаимодействовать. Напротив, для привода нижнего плеча не требуется преобразователь уровня для транзистора привода, но потребуется некоторый тип преобразования для датчиков скорости и аварийных сигналов. С управляющим транзистором нижнего плеча положительная клемма вентилятора поддерживается на постоянном уровне 12 В (при условии, что вентилятор 12 В), в то время как отрицательная клемма вентилятора регулируется вверх и вниз для управления скоростью. К сожалению, датчики скорости и аварийной сигнализации имеют общую отрицательную клемму вентилятора и настраиваются вместе со скоростью вентилятора, что приводит к необходимости перевода уровня. Информация о приложениях Регулятор скорости без тахометра На рисунках 9 и 10 показаны два примера цепей вентиляторов, предназначенных для систем, не требующих аварийного сигнала или датчика скорости. На рис. 9 MAX1669 настроен на управление вентилятором в ШИМ-режиме. На рис. 10 показан MAX1669, сконфигурированный для линейного режима постоянного тока. MAX1669 одновременно является датчиком температуры и контроллером вентилятора. Рис. 9. MAX1669 управляет вентилятором в ШИМ-режиме. Рис. 10. MAX1669 настроен на линейный режим постоянного тока. Эти два блока работают независимо друг от друга и предназначены для использования с микроконтроллером. Связь между MAX1669 и микроконтроллером осуществляется через интерфейс, совместимый с SMBus. Интерфейс SMB представляет собой 2-проводной последовательный интерфейс, который очень похож на интерфейс I²C и обычно обратно совместим с ним. MAX1669 сообщает о внешней температуре с помощью удаленно установленного диода.На рисунках 9 и 10 показан MAX1669 с диодом 2N3906, подключенным в качестве этого диода. Подобный диод иногда включается в кристалл некоторых ИС. Примером может служить семейство деталей Virtex®. Эти устройства имеют два контакта с маркировкой DXN и DXP. Подключение MAX1669 напрямую к этим контактам позволяет напрямую измерять температуру кристалла. Это позволяет схеме вентилятора более жестко контролировать температуру кристалла конкретной ИС. Это также избавляет от необходимости монтировать датчики температуры на корпусах интегральных схем, температурных постоянных времени и выполнять расчеты теплового сопротивления. Этот контур (и другие обсуждаемые) работает либо как разомкнутый, либо как замкнутый контур в зависимости от температуры. При работе в режиме разомкнутого контура датчик температуры измеряет температуру окружающей среды, устанавливая датчик на входе агрегата. По мере повышения температуры окружающей среды скорость вращения вентилятора увеличивается под управлением программного обеспечения. В этой конфигурации увеличение или уменьшение скорости вращения вентилятора в идеале не будет влиять на измеряемую температуру. Таким образом, система не имеет формы тепловой обратной связи и является разомкнутой.Поскольку это открытый цикл, нет проблем со стабильностью, что приводит к более простому дизайну программного обеспечения. Однако нет прямого способа узнать фактическую температуру компонентов, которые необходимо охладить. Если эффективность охлаждения снижается, например, из-за частичного засорения впускных отверстий или старения вентилятора, этот тип управления не сможет узнать об этом и, следовательно, компенсировать это. Это означает, что система должна быть спроектирована таким образом, чтобы вентиляторы вращались быстрее, чем требуется, что приводит к неоптимальной системе. Размещение датчика температуры в месте, охлаждаемом вентилятором, образует замкнутую систему. Увеличение скорости вращения вентилятора приводит к падению измеряемой температуры. Теперь это требует внимания к вопросам стабильности. Такое внимание приводит к увеличению времени разработки и большей сложности программного обеспечения, но вознаграждает вас прямым и более строгим контролем вашего источника тепла. Теперь скорость вращения вентилятора можно регулировать на минимальном уровне, необходимом для поддержания критических компонентов ниже заданной температуры.Кроме того, будет происходить автоматическая компенсация таких проблем, как частичное засорение впускных и выпускных отверстий. В обоих случаях конструкция аппаратного обеспечения одинакова. Единственное отличие заключается в размещении датчика температуры и программном коде. Регулятор скорости с тахометром Вышеуказанные схемы хорошо работают в младших системах, где мы не слишком заботимся о надежности. Однако в системах, в которых мы делаем ставку на надежность, эти схемы могут дать сбой. В случае управления температурой без обратной связи система не имеет возможности обнаружить какой-либо отказ вентилятора.Повышенные температуры при управлении с обратной связью можно использовать в качестве индикатора, но еще есть возможности для улучшения. Повышенная температура указывает на проблему в системе, но не может отличить забитые впускные и выпускные отверстия, высокую температуру окружающей среды, чрезмерное внутреннее рассеивание тепла или отказ вентилятора. Кроме того, поскольку тепло является основным признаком проблем, может пройти некоторое время, прежде чем эти проблемы будут замечены из-за медленного теплового отклика. Примером может быть карандаш, внезапно застрявший в вентиляторе.Может пройти несколько минут, прежде чем температура поднимется настолько, что проблема будет отмечена. Выходы тахометра (датчики скорости) могут решить эти проблемы. На рис. 11 показана схема, в которой используется вентилятор с тахометром. MAX6625 измеряет температуру и передает ее микроконтроллеру через I²C-совместимый 2-проводной интерфейс. Тот же двухпроводной интерфейс выдает команды на MAX6650, который управляет скоростью вращения вентилятора. MAX6650 имеет все необходимое преобразование уровней и оборудование для взаимодействия с тахометром вентилятора с открытым коллектором.Скорость вентилятора можно прочитать через интерфейс, совместимый с SMBus, в виде целого числа шириной в байт. Рис. 11. MAX6650 взаимодействует с вентиляторами с выходами тахометра для контроля и управления скоростью вращения вентиляторов. MAX6625 можно подключить к той же шине, совместимой с I²C, для контроля температуры. MAX6650 может работать как контроллер скорости вращения вентилятора или регулятор скорости вращения вентилятора. Разница тонкая, но важная. Контроллер скорости вентилятора контролирует напряжение на вентиляторе и, следовательно, косвенно регулирует его скорость. Регулятор скорости вращения вентилятора фактически измеряет и регулирует скорость вращения вентилятора с помощью тахометра. Когда MAX6650 используется в качестве контроллера скорости вентилятора, микроконтроллер считывает температуру с MAX6625 и скорость вращения вентилятора с MAX6650 через интерфейс, совместимый с SMBus. Затем микроконтроллер выдает коды ЦАП на MAX6650. Эти коды DAC напрямую контролируют напряжение на вентиляторе и, таким образом, косвенно контролируют его скорость. Затем микроконтроллер должен постоянно считывать скорость вращения вентилятора через MAX6650 и вносить коррективы в ЦАП, чтобы поддерживать скорость вращения вентилятора на заданном уровне.Это становится особенно важным в отношении скоростей запуска и остановки вентилятора. Когда MAX6650 настроен как регулятор скорости вращения вентилятора, микроконтроллер выдает команды скорости. MAX6650 автоматически отслеживает и регулирует скорость вращения вентилятора, чтобы поддерживать ее в пределах нормы. Как только желаемая скорость записана, дальнейшее участие микроконтроллера не требуется. Это значительно снижает нагрузку на программное обеспечение. Если MAX6650 не может поддерживать желаемую скорость, он может генерировать аварийный сигнал в виде прерывания для микроконтроллера. Подобно схемам на рис. 9 и 10, схемы на рис. 11 и рис. 12 могут работать в температурных системах с разомкнутым или замкнутым контуром. Важно отметить, что в системе с замкнутым контуром по температуре теперь есть два замкнутых контура: один для регулирования температуры, а другой для регулирования скорости вращения вентилятора. Необходимо принять дополнительные меры для предотвращения проблем со стабильностью. Поскольку управление вентилятором обычно зависит от микроконтроллера, оно также зависит от программного обеспечения.Программное обеспечение может иметь множество типов проблем, включая циклы бесконечного разнообразия. В системах на базе ПК вирусы могут даже намеренно вызывать проблемы. Такие проблемы могут потребовать некоторого типа резервного копирования для предотвращения повреждения. На рис. 12 показана такая резервная копия. Рис. 12. Добавление переключателя температуры MAX6501 в схему, показанную на рис. 11, обеспечивает отказоустойчивое резервирование температуры, которое работает независимо от программного обеспечения. MAX6501 — небольшой недорогой датчик температуры с цифровым выходом.Когда температура поднимается выше определенного порога, его выход становится низким. MAX6650 можно настроить на мониторинг своего вывода ввода-вывода общего назначения (GPIO1), чтобы при понижении напряжения устройство автоматически включало вентилятор на полной скорости. Это произойдет независимо от команд, выдаваемых программным обеспечением. Стратегически размещая MAX6501 в критических областях, можно избежать проблем. Интересно отметить, что этот тип резервной защиты защищает не только от проблем с программным обеспечением, но и от менее вероятного отказа основного датчика температуры и аппаратного отказа микроконтроллера.Поскольку MAX6501 имеет выход с открытым коллектором, несколько устройств можно соединить вместе и установить в нескольких местах внутри устройства. Это позволяет одновременно защищать несколько критических мест. Несколько вентиляторов, управляемых как группа Рис. 13 — это вариант Рис. 11. Иногда желательно управлять несколькими вентиляторами как единой группой. На рис. 13 показано, как MAX6651 управляет тремя вентиляторами как одним блоком. MAX6651 похож на MAX6650, но имеет дополнительные GPIO и входы для контроля тахометра.Поскольку все три вентилятора работают параллельно, независимое регулирование скорости каждого вентилятора невозможно. В качестве ведущего должен быть выбран один вентилятор, вокруг которого замыкается любой контур регулирования скорости. В режиме регулирования MAX6651 замыкает контур скорости вокруг вентилятора, подключенного к TACH0. Когда MAX6651 используется в качестве контроллера скорости вентилятора, микроконтроллер может замыкать контур вокруг любого из вентиляторов. Хотя MAX6651 напрямую не регулирует скорость остальных вентиляторов, они будут иметь тенденцию работать с одинаковыми скоростями, если используются идентичные вентиляторы. Чтобы гарантировать правильную работу нерегулируемых вентиляторов, MAX6651 позволяет микроконтроллеру считывать скорость каждого вентилятора через интерфейс, совместимый с SMBus. Таким образом, если какой-либо вентилятор выходит за допустимые пределы, пользователь может быть отмечен. MAX6651 может напрямую взаимодействовать с четырьмя вентиляторами. Рис. 13. MAX6651 управляет тремя вентиляторами как одним блоком. На рис. 14 показано, как использовать аналоговый мультиплексор для мониторинга более четырех вентиляторов. GPIO2, GPIO3 и GPIO4 настроены как выходы.Эти биты можно переключать через интерфейс, совместимый с SMBus, чтобы контролировать, какой тахометр вентилятора подключается к входу TACh4. Рис. 14. На этой схеме показано, как использовать аналоговый мультиплексор для мониторинга более четырех вентиляторов. N+1 и приложение горячей замены При возникновении проблемы с вентилятором необходимо принять соответствующие меры. Иногда достаточно выключить систему, чтобы предотвратить повреждение. Однако в системах, которым необходимо минимизировать время простоя, это не очень привлекательный вариант. На рис. 15 показано приложение, позволяющее системам продолжать работу даже при выходе из строя вентилятора. В этой схеме используется метод, обычно называемый N+1. N+1 — это практика использования на один вентилятор больше, чем необходимо в наихудших условиях. Это позволяет обеспечить достаточное охлаждение в случае выхода из строя любого из вентиляторов. Кроме того, все вентиляторы должны быть размещены на отдельных платах и ​​спроектированы таким образом, чтобы их можно было заменять в горячем режиме. Это позволяет демонтировать и заменить неисправный вентилятор во время работы агрегата, что предотвращает простои. Рис. 15. При использовании в приложении N+1 MAX6651 можно настроить на автоматический запуск всех исправных вентиляторов на полной скорости в случае отказа одного из них. Также показано, как настроить схему для обеспечения горячей замены. В большинстве случаев работает больше вентиляторов, чем требуется на самом деле, поэтому снижение скорости вращения вентиляторов становится еще более актуальным. Однако в случае отказа вентилятора остальные вентиляторы должны вращаться на максимальной скорости. Кроме того, пользователь должен быть уведомлен об удалении и замене неисправного вентилятора. На рис. 15 MAX6651 настроены через интерфейс, совместимый с SMBus, на генерацию низкого логического уровня на GPIO0 всякий раз, когда они не могут поддерживать запрошенную скорость вращения вентилятора. Эти выходы (с открытым стоком и внутренними подтягивающими резисторами) связаны друг с другом. Таким образом, любой из трех вентиляторов, который не может поддерживать желаемую скорость (из-за отказа), приведет к тому, что эта линия станет низкой. Затем эта же линия привязывается ко всем контактам GPIO1. Эти контакты сконфигурированы как входы, которые включают соответствующие вентиляторы на полную скорость при подаче низкого логического уровня. Таким образом, отказ вентилятора автоматически приводит к тому, что все вентиляторы вращаются на полной скорости. Еще одним преимуществом является то, что не требуется участия микроконтроллера. Может быть желательно, чтобы микроконтроллер прерывал работу всякий раз, когда возникает проблема. Это легко сделать, подключив GPIO0 к выводу прерывания, как показано на рисунке. Сделав это, микроконтроллер теперь может определить, какой вентилятор вышел из строя, считывая их скорость через интерфейс, совместимый с SMBus. Зная это, он может пометить пользователя о необходимости замены соответствующего вентилятора.GPIO2 MAX6651 можно считывать через интерфейс, совместимый с SMBus (или через входной контакт на микроконтроллере, если он имеется), чтобы определить, когда вентилятор удален или подключен. Синхронизация вентиляторов Системы, в которых используется несколько вентиляторов, могут стать дополнительным источником шумового раздражения из-за частот биения между вентиляторами. Подобно эффекту, наблюдаемому в многодвигательных самолетах, два вентилятора, вращающиеся с немного разными скоростями, будут вызывать биение. Частота шума связана с разницей в скорости.Этот эффект может быть незаметным и обычно не беспокоит большинство юнитов. Однако с системами более высокого класса мы можем захотеть избавиться от как можно большего шумового раздражения. Очевидное решение — вращать вентиляторы с одинаковой скоростью. На рис. 16 показано приложение, делающее именно это. Рисунок 16. В этом приложении MAX6651 настроены на использование одного и того же генератора, что сводит к минимуму любые различия в скорости между вентиляторами. Это уменьшает шумы биения, характерные для систем с несколькими вентиляторами. Основная проблема с попыткой заставить независимые вентиляторы вращаться с одинаковой скоростью заключается в том, что каждый MAX6651 имеет свою собственную временную базу (частоту генератора). Эти временные базы достаточно точны для индивидуального управления скоростью вращения вентиляторов, но недостаточно точны для предотвращения биения в системах с несколькими вентиляторами. При настройке всех MAX6651 на использование одного и того же генератора этот источник ошибки устраняется. Чтобы облегчить это, MAX6651 может настроить свой вывод GPIO2 так, чтобы он функционировал либо как вход, либо как выход генератора.При настройке первого MAX6651 в качестве тактового выхода, а остальных в качестве тактовых входов, все они будут работать на одной частоте. Теперь, когда все детали работают с одинаковыми часами, достижимы жесткие допуски по скорости. Заключение Управление скоростью вращения вентилятора полезно для повышения надежности, снижения энергопотребления и уменьшения шума систем. Можно выбрать множество различных схем и опций с точки зрения компромисса между ценой и производительностью. В этой статье представлены некоторые идеи и возможные решения различных проблем, связанных с реализацией такого контроля.

Вентиляторы и система охлаждения ПК | Newegg

Использование вентиляторов и аксессуаров для охлаждения ПК — важный способ поддержания оптимальной работы ваших машин. Каждый метод охлаждения уникален и включает в себя множество различных устройств. Когда компьютеры выполняют напряженную работу, они могут перегреваться. Установка вентиляторов и других охлаждающих устройств поможет отвести лишнее тепло от компонентов и позволит ПК продолжать свою работу более эффективно.Таким образом, вы можете наслаждаться более высокой производительностью, даже если вам нужно запускать энергоемкие программы.

Вентиляторы повышают уровень комфорта для пользователей ноутбуков

Вентиляторы и устройства охлаждения ПК важны для эффективного использования ноутбуков. Наличие вентилятора обеспечивает отвод тепла от компьютера, даже если вентиляционные отверстия частично заблокированы, что иногда может произойти при перемещении ноутбука. Быстрое уменьшение нагрева позволит процессору работать на оптимальной скорости, чтобы программы продолжали загружаться и работать эффективно, а вы могли выполнять свою работу своевременно.Пользователь получает выгоду от значительного снижения тепловыделения и повышения эффективности работы.

Радиаторы защищают ЦП от перегрева

Радиаторы играют важную роль в защите процессора от перегрева. В основном они изготавливаются из алюминия или меди. Эти продукты обладают высокой теплопроводностью, что позволяет радиаторам ЦП поглощать тепло. Затем радиаторы рассеивают избыточное тепло в окружающую среду посредством излучения или конвекции. Это поддерживает температуру на безопасном и управляемом уровне.Эти аксессуары также имеют большую площадь поверхности. Такая конструкция обеспечивает максимальный контакт с воздухом для улучшенной передачи тепла, увеличивая скорость, с которой вентиляторы ЦП и радиаторы рассеивают тепло во внешнюю среду.

Жидкостные охладители ЦП

снижают уровень шума и повышают эффективность охлаждения

Вентиляторы и устройства охлаждения ПК с жидкостным охлаждением очень эффективно справляются с выделением тепла. В них используется вода или другие подходящие жидкости для быстрого отвода тепла от процессора.Эти жидкости обладают лучшей теплопроводностью и будут передавать тепло намного быстрее, чем воздух, поэтому ваш компьютер продолжает работать при приемлемом уровне температуры.
