Паяльная станция своими руками: 5 преимуществ самодельных устройств


Как сделать паяльный фен своими руками: описание прибора

На сегодняшний день положение с паяльниками, имеющимися в продаже, просто катастрофическое. Хорошие, качественные паяльники стоят дорого, а китайские дешевые перегорают во время первого дня использования.

Для того, чтобы не выбрасывать на ветер лишние деньги, можно попытаться смастерить паяльную станцию самому.

Фен для пайки похож на обычное бытовое изделие, которым принято сушить волосы. Основным отличием его можно назвать лишь рабочую температуру. Именно благодаря мощности, которая в намного больше именно у паяльного фена, при помощи этого изделия имеется возможность паять разные радиодетали. А также, с применением этого предмета можно собирать схемы.

Краткое описание прибора для начинающих:

  • Паяльный термофен представляет собой удобный универсальный электроприбор, представляющий возможность за небольшой промежуток времени нагреть детали из металла;
  • Благодаря хорошей сборке и простоте использования паяльный фен отлично подходит профессионалам и новичкам.
  • Данный прибор очень редко применяют отдельно, из-за того, что при выполнении ремонтных работ довольно важным есть еще и точное направление потока горячего воздуха.

Именно из-за этого специалисты охотно используют в основном паяльные станции. Другими словами, данное полупрофессиональное нагревательное оборудование, включающее в себя сварочный нагревательный элемент и удобный паяльник, отлично подходит для пайки мелких деталей. Такая крутая современная паяльная станция как нельзя лучше подходит для кропотливой работы с блоками электросхем и сетей. Иногда благодаря такому прибору вы можете сделать термообработку элементов маленького размера. Однако, нужно знать, что каждая модель, которая называется паяльным феном индивидуальна по своим техническим параметрам, имеет диаметр сопла от 2 до 6 мм. мощность в пределах 500 ватт; максимальную производительность вентилятора до 32 литров в минуту; а рабочую температура до 550 градусов.

Самодельная аналоговая паяльная станция на arduino

Простыми паяльниками в работе пользуются в основном лишь начинающие радиолюбители. Те, кто профессионально занимается ремонтом техники, или кому просто часто приходится совершать паяния, покупают специальные универсальные паяльные станции. Но хороший паяльный агрегат в наши дни стоит дорого, а китайский ширпотреб служит совсем не долго.

Выход из ситуации – создать в домашних условиях на базе Arduino-модуля простую паяльную станцию, которая будет безотказно работать, выполняя любые задания мастера. Схема и чертежи этой самоделки довольно просты.

В ней присутствуют следующие детали:

  • Оснащен термопарой;
  • Присутствует LCD дисплей;
  • Регулятор мощности;
  • Система поддержки температуры паяльного жала на необходимом для работы уровне.

Для изготовления паяльной станции на основе ардуино вам понадобятся следующие детали: тороидальный трансформатор, симистор, выпрямитель диодный, Arduino Pro Mini, микросхема MAX6675, конденсатор, резисторы, потенциометр 51К, компрессор.

Индукционная паяльная станция своими руками 220 вольт: принцип работы и преимущества

Контактный метод нагрева паяльного жала отходит в прошлое. Он используется в классических схемах универсальных паяльных станций, но несовершенен. Это можно заметить по низкому КПД, с высокой потребляемой мощностью, локальному перегреву жала на участке контакта и другим несоответствиям

Паяльная индукционная станция исключает такие недостатки. При поступлении высокочастотного напряжения в индукционную катушку происходит формирование обычного переменного магнитного поля. Так, как внешний слой жала выполнен из натурального ферромагнитного материала, в процессе работы начинается процесс перемагничивания элемента, который сопровождается вихревыми токами. Это приводит к ощутимому выделению энергии тепла.

Преимущества простого индукционного паяльного метода следующие:

  • Нагрев жала в паяльнике происходит равномерно, поскольку оно выступает как нагревательный элемента.
  • Отсутствуют потери, связанные с температурной инерцией;
  • Полностью исключается локальный перегрев конструкции, вызывающий выгорание и окисление жала;
  • Увеличивается срок эксплуатации агрегата и повышается КПД.

Станции, оборудованные термодатчиком, существенно дешевле, чем обычные, что делает их доступными и для профессионалов, и любителей. Точность, практичность и надежность данного оборудования прямо зависят от цифрового управленческого блока.

Простая паяльная станция: материалы для изготовления жала

Главным преимуществом самодельной паяльной станции является ее более низкая, чем у приобретенной на рынке стоимость. К тому же, изготавливая паяльник и наконечник к нему, вы можете сделать их такими, как нужно именно вам. Ведь только вы знаете, какие приборы вам приходится ремонтировать чаще всего, и какие жала пригодятся чаще.

Для изготовления жала для паяльника вам понадобятся следующие инструменты и материалы:

  • Планшетки и метчики для нарезки резьбы;
  • Мелкий и грубый напильники;
  • Точилка ножевая небольшого диаметра;;
  • Зажимные клещи или настольные тиски;
  • Небольшой молоток;
  • Плоскогубцы в количестве 2х штук;
  • Паяльник без жала;
  • Деревянная киянка;
  • Линейка;
  • Ножовка по металлу с новым полотном;
  • Набор старых отверток;
  • Плотные перчатки;
  • Кусок медной трубки 8 мм в диаметре;
  • Одножильный медный провод диаметром 4 мм.

Первым делом вам нужно убедиться в том, что разровнены все погнутые участки на трубке и устранены любые неровности. Порежьте трубку на заготовки, корректируя длину ножовкой или труборезом. При данных манипуляциях защищайте свои руки специальными перчатками.

Изготавливаем паяльник для паяльной станции: этапы работ

Для того, чтобы удобно было работать, отрежьте кусок проволоки, длиною 16-25 см. После чего переходим к изготовлению кожуха. Для этого берем отрезки трубки 25х8 мм и наносим отметки через каждые 25 мм.

Для кожухов специалисты советуют использовать обрезки трубочек, длиной 2,5 см и 8 мм в диаметре (5/16 дюймов). Аккуратно отмеряем отрезки необходимой длинны, нанесём отметины на каждом участке после 2,5 см (гвоздём или же ножовочным острым полотном. Используя ножовку отпиливаем трубки по отметке. Делать это нужно аккуратно, так, чтобы работа была выполнена безупречно.

Как только вы отпилите верхний кожух, придется начать процесс удаления мелких металлических «лохмотьев», которые попали внутрь трубки при пилении.

Отвёрткой нужно зачистить место среза, время от времени прокручивая её и проверяя внутрянку трубки. Не забывайте о том, что расширять отверстия при этом не нужно. После зачистки трубки возьмите паяльник, и проденьте его в кожух. Входить он должен идеально, так, как будто у вас в руках оригинальное жало. Добившись успешной примерки, обработайте кожух напильником, при этом сгладив края. Однако не нужно переусердствовать. Вовсе ни к чему вам сейчас сточить лишний кусочек материала.

Этапы изготовления самодельного паяльника:

  1. Из медного или латунного прутика изготавливаем «жало»;
  2. Нарезаем на жале и кожухе резьбу;
  3. Зачищаем и соединяем жало и резьбу;
  4. Изделия полируем и покрываем никелем.

Никелировав жала своего паяльника, вы не только сможете улучшить их внешний вид, но и продлите срок службы изделия. Никель сможет защитить медные жала от коррозии в последующем, и позволит избежать наплавлений олова.

Как сделать паяльник своими руками (видео)

На современном рынке паяльные nano-станции представлены такими моделями, как Энкодер и Atmega 8, однако цена на них довольно высока. Изготовив паяльную лампу для собственных нужд своими руками вы сможете не только сэкономить средства, но и сделаете такой инфракрасный прибор, который будет служить вам очень долго и преданно. Так же, для паяния самостоятельно можно изготовить токопроводящий газовый клей или пасту.

Самая дешевая “Паяльная станция” с феном

РадиоКот >Лаборатория >Цифровые устройства >

Самая дешевая “Паяльная станция” с феном



Самая дешевая и простая доработка самой дешевой “Паяльной станции” SM-936A+ для работы с феном, с цифровой индикацией температуры.

Счастливые обладатели такой паяльной станции могут смело дорабатывать её для работы с паяльным феном, например такого. Можно использовать и любой другой, либо вообще взять другой корпус, немного поменяв конструктив.

Многие скажут что было бы правильнее не портить фирменную паяльную станцию, а сделать отдельную коробочку для фена… Но так намного удобнее! Тем более что в корпусе полно пустого места, и уже установлен трансформатор (питает по прежнему паяльник и кулер фена). Тен фена запитывается от 220В.

Схема построена на основе микроконтроллера Atmega8A

Коротко по схеме. На выходе трансформатора ~25В, выпрямляется, после MC33063 получаем +13В для питаня кулера. А после LM7805 – 5В для питания цифровой и аналоговой части. Температура измеряется спомощью встроенных термопар, сигналы с которых усиливает 2х канальный операционник LM358. Скорость вращения кулера регулируется с помощью ШИМ через полевик IRLML9301. Регулирование тенов стандартное на симисторах.

Управление станцией осуществляется одним энкодером, т.к. крутить его часто не приходится, это оказалость достаточно удобным. Настраиваются температура паяльника (Solder), фена (HotTen), скорость кулера (Air). Если в данный момент используется только паяльник, то ручкой мы настраеваем только его температуру(другие параметры не доступны). Если используем одновременно и фен, то уставки температуры задаются поочереди, после нажатия на кнопку энкодера. Всё отображается на экране, так что ничего сложного. Уставки сохраняются в память ЕЕПРОМ, даже после выключения питания.

Для безопасности используются 2 тумблера для включения фена и паяльника отдельно, разрывающих их силовые цепи (K_Solder, K_HotTen на схеме).

Еще одной особенностю данной конструкции это использование разьемов для паяльников двух типов, родного (5 конт) и от паяльной станции Aoyue936 (разём MIC335). Универсальность для использования любого паяльника. Естественно одновременно их использовать нельзя, только один. Для фена используется разьём MIC338. На схеме этих разьёмов нет, смотрите файл печатной платы.

Теперь по плате. она двухсторонняя, но сделана тоже для ленивого=) Одну сторону делаем с помощью фотоспособа, другую проще, там одни полигоны (теплоотводы).

я обклеил вторую сторону платы скотчем и аккуратно скальпелем вырезал пути полигонов. Делов 5 минут, и опять же экономим фоторезист. При попытке распечатать с файла .PCB, сразу получаем зеркальный негатив !!!

Не обошлось без перемычек, показаны синим цветом на плате в пикаде (слой BotMask)

На рисунке красным проводом ~220В, синим ~25В

Программа для контроллера написана в AVRStudio4, исходник прилагается

Все файлы в архиве.

Юра, Харьков. [email protected]  skype: Falkon_99

Вопроссы на форум

Файлы:
Фотография
Фотография
Фотография
Фотография
Фотография
Фотография
Фотография
Фотография
Фотография
Фотография
Фотография
Фотография
Фотография
Фотография
Фотография
Проэкт

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?


Эти статьи вам тоже могут пригодиться:

Паяльные станции Lukey

С проблемой выбора паяльной станции приходится сталкиваться практически любому пользователю, решившемуся на покупку оборудования. Связано это прежде всего с тем, что рынок паяльного оборудования достаточно динамично развивается и предлагает огромный выбор. Производственные предприятия решают вопросы качества и скорости выполнения работ за счет автоматизированных линий, тогда как ремонтные и опытно-конструкторские разработки требуют индивидуального подхода и здесь качество пайки, обеспечиваемой паяльной станцией, приобретает огромное значение.

По способу нагрева рабочей зоны паяльные станции можно разделить на группы:

  • Контактные;
  • Термовоздушные;
  • Комбинированные.
Контактные паяльные станции.

Данные устройства являются наиболее распространенными. Разогрев зоны пайки осуществляется прямым контактом с жалом паяльника. В отличие от обычного паяльника станция снабжена устройством контроля температуры жала, что сводит к минимуму опасность перегрева изделия при пайке. Мощность паяльных станций этого типа составляет, как правило, 50–60 Вт.

Разновидностью этих паяльных станций можно считать станции для пайки бессвинцовыми припоями. Такие станции должны обладать повышенной мощностью и более точным контролем температуры зоны пайки. Как правило, даже в базовые комплектации таких устройств входит ПИД-регулятор.Следует отметить, что паяльные станции для бессвинцовой пайки прекрасно работают и со стандартными ПОС припоями.

Рисунок 1 Паяльная станция LUKEY-936A.

Технические характеристики.

Паяльная станция:

  • Напряжение питания станции: 220-240 В.
  • Потребляемая мощность: 60 Вт.
  • Напряжение питания нагревательного элемента: 24 В.
  • Диапазон рабочих температур: 200-480°C.
  • Габариты: 120х93х70 мм.
  • Вес: 1,3 кг.

Паяльник:

  • Потребляемая мощность: 50 Вт.
  • Тип нагревательного элемента: керамический.
  • Электрическое сопротивление заземления жала: до 2 Ом.
  • Разность потенциалов между жалом и корпусом: до 2 мВ.
  • Длина кабеля: 1,2 м.
  • Общая длина (без шнура): 176 мм.
  • Вес (без шнура): 25 г.

Так как современные технологии все чаще используют монтаж с применением SMD компонентов и BGA, QFN микросхем, на смену контактному способу пайки все чаще приходят станции, обеспечивающие нагрев рабочей зоны бесконтактным методом. К ним относятся термовоздушные и инфракрасные станции.

Термовоздушные паяльные станции.

Рабочим телом этих станций является не жало паяльника, а разогретая до необходимой температуры и направленная в зону пайки струя воздуха. Наиболее часто такие станции применяются при ремонтных работах компактной электронной техники – мобильных телефонов, планшетов и других плат с большим количеством SMD элементов.

Вместо паяльника такая станция снабжена специальным феном, имеющим регулировку температуры и скорости потока воздуха, также в комплекте сменные насадки для формирования струи различных размеров. Однако большинство выпускаемых паяльных станций являются станциями комбинированного типа, в состав которых входят блок управления, паяльник и фен.

Рисунок 2 Паяльная станция LUKEY-702.

Технические характеристики:

  • Напряжение питания: 220-240 В.
  • Напряжение на выходе: 29 В, 10 В, 26 В.
  • Потребляемая мощность, Вт: 750 Вт.
  • Диапазон рабочих температур паяльника: 200 – 480°С.
  • Диапазон рабочих температур фена: 100-480°С.
  • Тип нагревательного элемента паяльника: керамический.
  • Тип насоса: турбина.
  • Максимальная скорость потока воздуха: 120 л/мин.
  • Уровень шума: меньше 45 дБ.
  • Габариты, мм: 160х190х116.
  • Вес: около 1,5 кг.

Комплектация:

  • Станция Lukey-702 с феном.
  • Подставка для паяльника.
  • Паяльник.
  • Насадки термофена.
  • Держатель термофена.

Промэлектроника предлагает широкий выбор контактных и комбинированных паяльных станций торговой марки LUKEY производства HUA HUI ELECTRONIC FACTORY.

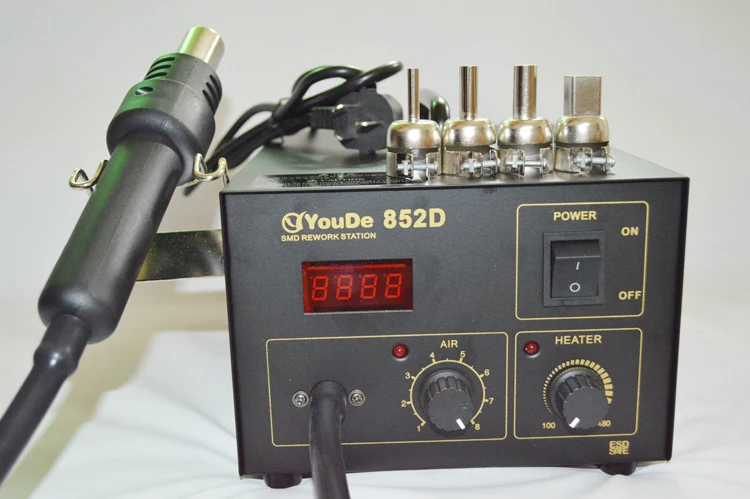

Паяльная станция с феном своими руками: производитель

Для ремонта разного рода техники требуется специальное оборудование, которое стоит не так дешево. По этой причине многие электронщики придумывают способы, как сделать своими руками паяльную станцию ​​с феном. Оказывается, это устройство можно построить из подручных средств. Особо сложного в этой процедуре нет ничего, но следующие рекомендации помогут определиться с оптимальным вариантом устройства.

Что это?

Сделанная своими руками паяльная станция с феном – это специальное оборудование, способное нагреваться до экстремально высоких температур, что дает мгновенное свечение металла изгибов. Устройство имеет довольно простую конструкцию, позволяющую разобраться в сборке начинающему электрику, не говоря уже о профессионалах.

Стоит отметить, что паяльные сушилки совмещены с другим оборудованием, что дает возможность точно направлять инструмент.Рассматриваемая сборка относится к полупрофессиональным устройствам. Они могут выполнять несколько разных задач независимо от уровня сложности.

Отличия

Паяльная станция с феном сделаны могут отличаться по некоторым параметрам. Среди них:

  • Размер рабочего наконечника.
  • Индикатор питания.
  • Емкость блока воздушного охлаждения.
  • Максимальная рабочая температура

От этих показателей зависит качество светильников, поэтому им следует уделить особое внимание.

Конструкция

Рассмотрим агрегаты, позволяющие плавить пластмассы и металлы с относительно низкой температурой плавления. Размягчение материалов осуществляется продувкой потоком горячего воздуха, нагретого специальными змеевиками. В качестве основного рабочего элемента можно использовать различные аналоги, имеющие общую структуру. Например, самодельная паяльная станция с феном. состоит из следующих частей:

  • Кузовная часть.
  • Нагревательный элемент.
  • Воздуходувка.
  • Arm.
  • Переключатель.

Некоторые вариации снабжены индикатором и регулятором степени нагрева, а также специальными насадками, дающими возможность реализовать конкретные проекты разной степени сложности.

Как сделать паяльную станцию ​​феном своими руками из подручных средств?

Что касается корпуса, можно использовать бесполезные или ненужные устройства и стальную трубку. При этом основание будет нагрето до максимальной температуры. Для работы с ним следует обернуть трубу термостойким материалом.

Основой для самодельной техники послужит бытовой фен, в роли нагревательного элемента выступает спираль. Постоянный поток воздуха обеспечивает небольшой вентилятор, прикрепленный к ручке. Спираль изготовлена ​​из нихромовой проволоки, скрученной с небольшим шагом между витками. В качестве грунтов подойдет металл с низкой теплопроводностью. Наматывая спираль, убедитесь, что несколько дюймов у основания остаются свободными. Это часть поверхности из термостойкой ткани, удерживающей посадку в руках. Форсунку лучше сделать из керамики или фарфора, а повышения КПД можно добиться с помощью оборудования тепловой защиты.

Безопасность

После завершения сборки паяльной станции с феном, конструкция будет иметь конфигурацию пистолета. Для удобства его можно прикрепить к специальному держателю. По соображениям безопасности все оголенные провода должны быть изолированы. На завершающем этапе монтируем выключатель и подключаем шнур питания. Затем приступайте к тестированию устройств. При соблюдении правил техники безопасности и сборки, конструкцию построить своими руками не составит труда.

Разновидности

Как выбрать паяльную станцию ​​с феном? Прежде всего, мы должны помнить, что это оборудование делится на два типа:

  1. Модели турбин, в которых движущийся воздух встречает электродвигатель.Это создает мощный поток.
  2. Опции компрессора. В основе таких механизмов лежат компрессоры, расход воздуха в них больше.

По принципу работы оба типа идентичны и неотличимы.

Аналог паяльника

Как вариант, для корпуса паяльной станции с феном своими руками можно использовать старый паяльник. Вы должны сначала удалить все его внутренности. Будьте осторожны, чтобы ничего не повредить. Кроме того, вам понадобится галогенная лампа на 2 кВт, в которой будет кварцевый изолятор.

С помощью резака по стеклу обрезать концы на трубке, одной рукой надев технологический наконечник, делающий розетку под нагреватель. В качестве последнего элемента используют нихромовую пластину толщиной не более 0,7 мм.

При изготовлении своими руками самодельной паяльной станции с феном, следует соблюдать определенную последовательность:

  • Кварцевый изолятор аккуратно заделан в спираль.
  • Для уменьшения нагрева прибора изолятор обматывают фольгой.
  • Нагревательный элемент установлен в корпусе и закреплен на проволоке от ручки.
  • Туда же кладем подготовленный блок, предварительно обмотанный асбестовым шнуром (для удобства и надежности посадки в гнездо).
  • Шланг подачи в ручке, которая подключается к компрессору.

Отзыв об этой паяльной станции с феном

Считайте прибор – незаменимый инструмент в арсенале любого радиолюбителя и электроники. По отзывам пользователей, правильно собранный самодельный аналог по эффективности и возможностям не уступает заводским приборам.Стоимость такой конструкции – «копейки».

Владельцы отметили, что многие новички допускают ряд стандартных ошибок. Во-первых, обычной сушилки, несмотря на ее мощность, недостаточно для полноценной работы, хотя некоторые «ремесленники» производили паяльную станцию ​​без спирали и вентилятора прибора. Во-вторых, специалисты утверждают, что способ увеличения нагрева за счет снижения скорости вращения гребного винта и уменьшения диаметра отверстия приводит к выходу из строя прибора и расплавлению корпуса.

РЕШЕНО: Фен для оплавления платы логики? – Пайка

Хорошо, у меня было немного времени, пока я ждал, пока запчасти завершат еще несколько проектов. Я ежедневно просматривал «Ответы» и подумал, что пора прояснить дискуссию об использовании фена для оплавления. Существует множество вопросов и ответов об использовании фена для оплавления X-Box, iPhone или любого другого устройства. Чтобы определить, какие температуры производятся одним из инструментов, я собрал несколько собственных инструментов.Для этого теста я использовал свою тепловую пушку Dual Temperature 1500 Вт, мой семейный двухскоростной фен Goodies 1875 Вт, термометр Lutron TM902C (диапазон от -50 до 750 ° C) и несколько оставшихся керамических плиток в качестве изоляторов.

Я пошел дальше и зажал конец термопары типа K между керамическими плитами. Таким образом я постарался максимально устранить отклонения, вызванные температурой окружающей среды. Он также защищает конец зонда от сильного теплового воздействия.

Температура окружающей среды в моем магазине во время этого теста составляла 23 ° C (73.4 градуса F). Довольно мягкий день для Южного Техаса 🙂

Первым источником тепла, который я протестировал, стал трехскоростной фен Goodys 1875 Вт. Он установлен на Горячий на высокой скорости.

При расстоянии между источником тепла и термопарой 3/4 дюйма (19 мм) максимальная температура, которую он достиг, составила 63 градуса Цельсия (+/- 2 градуса Цельсия при перемещении фена вперед-назад через термозонд. ) (145,4 град F)

Далее идет тепловая пушка Dual Temperature 1500 Вт. Я использовал ту же установку с таким же расстоянием между источником тепла и датчиком.При расстоянии 3/4 дюйма (19 мм) и установке тепловой пушки на первые настройки скорости максимальная достигнутая температура составила 100 ° C (212 ° F)

При скорости тепловой пушки на этапе 2 максимальная измеренная температура составила 240 ° C (464 ° F). Картина несколько обманчива, поскольку угол наклона тепловой пушки увеличен, поэтому создается впечатление, что она находится прямо над термопарой. Соблюдаются надлежащие расстояния.

Чтобы определить, достаточно ли фена для оплавления платы, я выбрал припой, доступный в моем магазине.Это припой Sn-Ag-Cu (олово-серебро-медь), который также используется двумя третями японских производителей для оплавления и имеет диапазон плавления 217–220 ° C или 422–428 ° F. Свинцовый припой, такой как 63/37 Sn / Pb, используемый в основном в электротехнике / электронике, имеет самую низкую температуру плавления из всех сплавов олова / свинца при 183 ° C или 361,4 ° F. Я признаю, что солидус количественно определяет температуру при где начинается плавление вещества , но не обязательно, что вещество расплавляется полностью, ниже точки плавления, но эта температура обычно всего на несколько градусов ниже точки плавления

Ссылки здесь и здесь

Надеюсь, это послужит определенным аргументом в пользу против , использующего фен для любой попытки оплавления.Он , а не достигнет температуры, необходимой для оплавления любой логической платы. Конечно, это просто информация для тех, кто задумывался об этом в первую очередь. Спасибо за отличный форум.

Устройство паяльной станции с феном. Паяльная станция Mastery Thermal с феном своими руками. Что это

Давно хотел сделать паяльный фен. Готова, мне это не интересно. Так как взялась переделка БП АТН в лабораторию, появилась возможность получить 24-25 вольт при токах до 8 ампер.Действительно, мой фен работает до 5 ампер. В качестве компрессора применен гибрид от осевого вентилятора в корпусе (улитке) по принципу центробежного вентилятора. Были просто центробежные, но мне любопытно попробовать этот вариант. Фрагон оказался вполне работоспособным. Он ничем не хуже других моих центробежных, даже если есть аэродинамические сопротивления (основная проблема осевых вентиляторов). Рекомендую, если не найдете подходящей турбины.

Полученные параметры

  • Мощность ТЭНа 110 Вт.
  • Напряжение питания регулируется в пределах 24,2 В.
  • Потребление тока до 4,8 ампер.

Мосфеты с плат с бессвинцовым припоем снимает вполне. Тем более по мелочам. Разъем композитного видеовыхода с той же платы тоже взял. Видеопроцессора больше нет.
Если мощность 75 Вт – это вполне комфортно, то можно снять с платы мелкие детали обычным припоем. Ниже можно уменьшить скорость вентилятора. На полной мощности полностью снимается сороконная фишка.Платы от телефонов – это просто.

С чего начать?

Принимайте решения с помощью силы, которую вы можете и хотите получить. Менее 100 Вт – значит не так много. Для мелочи, однако, достаточно, если все остальные сделают все правильно. Вышел на 100-110 Вт. Ребиба видеопроцессоров не хватило.

Секунда. Ток можно получить от источника питания. Это зависит от выбора нихрома для спиралей. У меня нихрома 0,4 мм. Если склероз не меняется, продается на рынке как спираль за плитку за 1.5 кВт. Считал оптимальным. Тонкая проволока не держит форму, толстая требует большого тока для получения достаточной температуры. Для провода 0,4 мм нам понадобится сила тока примерно 3,5 – 5,5 ампер. Так что провод плавится примерно до желтого свечения. При интенсивном обдуве его температура снизится. Мы помним, что диаметр проволоки однозначно определяет силу тока. Но власть должна будет набирать напряжение. Мой БП для этого выдает 24 вольта в округе, на том и остановился. Получилось сопротивление холодной спирали в районе 3 Ом.В разогретом по расчетам виде – около 4. Спиралям все равно, какие текущие, постоянные или переменные. Вы можете запитать его прямо от трансформатора через диммер для регулировки. Тогда будет гудеть настоящий транс. И в нем должно быть достаточно мощности и обмотки, сделанной из довольно толстого провода, чтобы держать выбранный ток.

Важный элемент – вентилятор. Осевые можно использовать в крайнем случае, но им наплевать на выталкивание воздуха в лабиринты. Их хромой – удар по прямой.Поэтому для фена предпочтительнее центробежный вентилятор. Он просто предназначен для проталкивания воздуха через значительное аэродинамическое сопротивление. Так получилось, что некоторое время назад был знаком, он мне продемонстрировал систему подогрева своей разработки. Где стоит центробежный вентилятор. Самодельный тоже. Оказалось, что он допустил обе возможные ошибки для любителей подобного рода. Неправильно выбрал направление вращения крыльчатки от пылесоса и неправильно выполнил для нее улитку. Я совсем не фанат, но в школе преподавал физику, представление, как это работает.Ну вроде уже давно забита тема, готовя статью в гугл полезла. И, к своему удивлению, он обнаружил, что небольшая треть картинок по этой теме сразу содержит одну из двух или обе ошибки. Поэтому приведу свои схемы, чтобы никого не путать. Более того, для новичков он имеет прямое значение.

Это общий принцип построения центробежных вентиляторов. Показаны три различных варианта возможных рабочих колес. Вариантов на самом деле больше, но нам достаточно.Обращаю ваше внимание, это три разных крыльчатки. Просто покажи частично. Это не только случай. Как можно понять из схемы, крыльчатка должна «размахивать» воздухом в стороны, создавая тем самым давление. (Ох уж эти «кострильщики» из гугла рисуют то, чего не понимают).

Красный вариант под номером 1 – лучший. Зеленый (2) хуже. Синий (3) хуже двух предыдущих, но работать будет. Если направление вращения крыльчатки у вас другое, просто успокойте схему.

Сделал практически то же самое, просто поставил крыльчатку от осевого вентилятора.

Крыльчатка естественно работает на «выдувание» воздуха внутри. Отличие от простого осевого вентилятора в том, что энергия на закручивание воздушного потока не теряется зря, а используется по принципам центробежного. Теоретически такие вещи нужно запатентовать.

Полученный гибрид работает вполне достойно. Шумно, но это уже повезло. Дело в том, что при небольшом диаметре крыльчатки (то есть осевой, то есть центробежной) для обеспечения достаточного воздушного потока придется выдавать высокие обороты двигателя.Со всеми вытекающими отсюда последствиями. С большой крыльчаткой можно было бы прятаться, но удобство фена было бы ниже.

Если вы создаете турбину, как я предлагал, то при выборе базы для вентилятора предпочтение следует отдавать маленьким, с высокой скоростью вращения, желательно прямыми лопастями (с сабероидами будет работать хуже). Лезвия чем больше, тем лучше. Чем круче их наклон (угол атаки), тем лучше. Я использовал крыльчатку от очень старой видеокарты. 12 вольт, около 1,5 Вт. Диаметр крыльчатки 37 мм.Используйте то, что найдете. Экспериментируйте.

Подойдут центробежные вентиляторы в практически готовом виде или как доноры крыльчатки с двигателем для моей улитки. Нельзя ставить как у меня “пластика”, а перпендикулярно фено. С первых попыток у меня это получилось. И очень достойно показали турбину от ноута. И тише тоже. Но он уже да очень потертый и рассчитан на 3,5 вольта и я перешел на другой.

Мой гибридный компрессор больше.

Основной корпус улитки из пенополистирола.Не важно с чего, хотя бы с дерева. Достаточно хорошо заметная структура. Кстати, если вы планируете сделать защиту крыльчатки, сверлить мелкие дырочки в верхней крышке крайне не рекомендую. Хотите узнать почему – погуглите устройство механической ручной сирены времен войны. Шум будет выше показанного в три раза.

В качестве рукава для фена использовался корпус от аккумулятора 18650. Технология майнинга по типу, показанному на этом видео (с зарубежного ютуб-канала):

Только сверлить в кусте, как предлагает автор, не стал. Просверлил небольшое сверло. Просверлено на 4 мм. Надфил поправил, если центр лунки сместился. Ступенчатое сверло просверливается дальше, при необходимости корректируя опускание на каждом шаге. Рукав тоже сделал. От какой-то люстры трубка с резьбой и двумя тонкими гайками. Одна гайка на конце отрезана, чтобы больше не вращалась, вторую я зажимаю. Вставляем неподвижную гайку с внутренней стороны чашки от аккумулятора. Лишнюю часть резьбы отогнал для красоты. Можно и без рукава, но поток будет хуже.Не струя, а постоянный факел. Сильно тонкие не советую. Внутренний диаметр миллиметров 7-10, как я думаю так будет удобнее. И сопротивление воздуха не нужно, чтобы ничего не создавать.

Внутри чашки из 18650 проложена слюда. Спираль наматывалась на пластину для укладки шириной 14 мм. Диаметр нихрома 0,4 мм. Намотал 16 витков. Сделайте упор на другое напряжение питания, количество витков придется подбирать. Концы загнуты под 90 градусов. Оставьте концы аутентичными, затем сделайте это место. И эту спираль нужно надеть на керамическую трубку. Одно время покупал в Митите Радиоренке. Диаметр 4 мм. В принципе подойдет практически любой, только если диаметр сильно отличается, можно поэкспериментировать с шириной пластины для намотки. Один конец спирали пропущен через керамическую трубку. Спираль, изогнутая на керамическую трубку, нужно «крутить», смещая каждый следующий виток относительно предыдущего. Мы можем раскрутить эти 16 витков за пару оборотов – неплохо.Поскольку длина спирали небольшая, необходимо стремиться расположить ее равномерно. Для усиления нагрева воздуха я дополнительно вставил крыльчатку из оцинкованного железа (можно лужить), которая дополнительно закручивает воздушный поток против спирального вращения, улучшая теплообмен. И в то же время он служит некоторыми центрами керамической трубки внутри стекла. Получившуюся спираль следует беспрепятственно вставить внутрь чашки со слюдой. Но желательно, чтобы она там не тупила.Я вставлен достаточно плотно.

На картинке видно, что самая крыльчатка крутила поток воздуха и видно как я нихрена притормаживала. Дважды прогнал, немного покрутил, одел и расплющил латунные трубки от наконечников NSHA 0.7-8 (можно трубку от антенны, например). Концы обмотаны тонкой медной проволокой, утоплены силиконовые провода, припаянные от какого-то нагревателя (в принципе, можно использовать обычный), а также называемые латунными трубками для пайки. Все это нужно для уменьшения нагрева нихрома в зоне контакта с проволокой.Сверху трубка из стекловолокна. Можно найти, например, в экономии мертвой энергии. Можно не паять, а использовать механические зажимы. Что найду. Помните, что спираль и крыльчатка для закручивания воздуха должны быть изолированы, чтобы исключить замыкания на корпусе и между собой.

Дальнейший “корпус” был собран из трубы (применяется в мебельном и дизайнерском деле) и корпуса от автомобильного прикуривателя (хорошо одевается на чашку от аккумулятора) благо их несколько накопилось после экспериментов с инфракрасный паяльник.Использовать то, что найдешь, не принципиально. Трубка с корпусом прикуривателя соединена пайкой. Нагрева особого нет, выдержит. Торцы корпуса обрезаны более плотно, чтобы получить подобие цанги, для зажима стекла от 18650 через кусок стекла штриха или просто стеклопластика для теплоизоляции.

Оболочка воздуховода изготовлена ​​из фустера и спаяна. Сверху припаивается пластина (я использовал фольгированный фиберстолит), к которой прикручивается вентилятор. Прямо в нем нарезается резьба для крепления шурупов.

Спираль еще не полностью закрутилась.

В окончательной форме об этом. Этот рисунок более-менее виден, так как остальная часть проволоки оформлена. Это не окончательный вариант даже без крыльчатки.

На выезде.

Немного о питании

Вентилятор не работает. Она там трогается. Поставил увеличение китайского преобразователя на 12 вольт настроено. Вентилятор включается вместе с вентилятором БП.Подогрев включается клавишей PS-ON (правый верхний угол БП). И сначала этим ключом после работы выключите нагрев, а после остывания фена выключите питание (сзади). Тумблер предназначен для переключения скорости вращения вентилятора. Пока не реализовал, не было необходимости перегревать воздушный поток. Планирую просто запитать вентилятор через диод-два (нужно попробовать), а тумблер просто отпустит головку диодов, замкнув их. Чем ниже расход, тем сильнее будет нагреваться воздух.

Немного о разъеме

Я использовал Som Pope Mom. Откуда это из досок. Крутил так: нагрев две группы по три контакта (на 5 ампер с лихвой хватит), на вентилятор поочередно. Затем термогерметик закреплен-изолирован.

Таким образом стабилизируется БП (если не на максимуме краж работает), мощность вентилятора стабилизируется, следовательно, температура воздуха стабилизируется.

Конструктивно доволен. Для любительских целей вполне достаточно. При максимальном нагреве металлическая труба в районе ручки довольно сильно нагревается, но рука терпит вполне.При нормальной работе труба просто теплая. Те. Там ничего не будет плавать. Воздушный поток через трубку полностью справляется с охлаждением. И воздуховод желательно располагать как у меня, ближе к ручке. Чтобы не было обратного потока воздуха из горячей зоны. Feng прошел тестирование отключением после максимального нагрева. Он был просто обесточен. Вместе с вентилятором. Ничего не оплачено.

Для новичков: приступая к конструкциям подобного рода, необходимо залезть в корочку, соты и т. Д.и созерцание ранее накопленного богатства. И с большой долей вероятности тем, что может быть достаточно простым в использовании. Это я к тому, что дизайн не обязательно полностью повторять мой.

В этом видео вы можете увидеть весь курс изготовления самодельного устройства, которое очень пригодится домашнему мастеру. Пайка феном сделана по представленному эскизу.

Как разобрать аккумулятор.

Самая сложная ступица фена – корпус ТЭНа.Он состоит из 3-х частей – стакана, трубок и шайб. Стакан из нержавеющей стали взят из литий-ионного. Здесь очень важно соблюдать некоторые правила демонтажа аккумулятора. Обязательно перед этим разрядите, подав нагрузку в виде мощного резистора сопротивлением 5-10 Ом.

Итак приступим к разборке. Сначала со стакана снимаем крышку, для этого можно взять ножовку по металлу, зажатую в тисках. Вырезаем стакан там, где есть углубление в цилиндре. После снятия крышки край стакана нужно осторожно обжечь, чтобы облегчить удаление содержимого.Разборку аккумулятора желательно производить вне жилых помещений, так как его состав токсичен. Чтобы аккумулятор хорошо держался в руке, оберните его несколькими слоями кожи, винила или аналогичного по свойствам материала.

При сверлении пластин и электролита может прокручиваться в защитной оболочке. Однако есть возможность сохранить ее до окончательной сборки, так как эта пленка защищает стекло от чрезмерных нагрузок, которые могут вызвать деформацию. Для сверления торца стекла применимы шайбы, подобранные под внутренний диаметр стекла.Одним из них будет деталь корпуса обогревателя. Для того, чтобы закрепить шайбу для фиксации отверстия при армировании отверстия, можно воспользоваться одной идеей. Разрезать стекло можно двумя способами. В первую очередь просверлите отверстие сверлом поменьше, а потом большим. Чтобы сделать отверстие стаканом, нужно снова использовать шайбы, которые будут играть роль шаблона. При сверлении тонкостенных деталей нам потребовалась кайбинг с заточкой.

Некоторые тонкости.

Крайняя деталь этого узла выполнена из телескопической антенной секции.Для этого в виске использовали приспособление с ножовкой. Однако этот метод полезен для защиты тонкостенных деталей, но для ухода за ними особенно нужны руки! Необходимо соблюдать особую осторожность.

Чтобы закрепить трубу в стакане, необходимо испортить одну из его кромок. Это легко сделать, так как телескопические антенны изготавливаются из пластмассовой латуни. Для крепления деталей этого узла лучше использовать шурупы, но можно заменить их медными веревками.

Если использовать отдельные блоки питания для нагревателя и вентилятора, то достаточно всего трех электрических клеммных колодок для размещения на плате. В противном случае на плате будут установлены 10 радиоэлементов и радиатор, охлаждающий транзистор. Схема и чертежи всех деталей – в сопроводительной статье. Промываем спираль нагревателя на оправке с упором, если не хотим измерять расчетную длину нихромовой проволоки рулеткой.

Для предотвращения дугового разряда в нагревателе используется керамический изолятор. Его можно убрать с линии задержки от старого ТВ. Как видите, разобрать линию задержки несложно.Вырезать керамическую трубку можно проще всего абразивным кругом, корундом или алмазом. Чтобы не допустить замыкания витков нагревателя с корпусом, кладем кусок слюды или миканита, закрученный в трубку. Вот и все выводы каждой спирали в керамическом изоляторе. Чтобы предотвратить межстетичные замыкания, мы растягиваем спирали до предварительно нанесенного тега. Отмерьте нужную длину выводов спиралей нагревателя и обмотайте их тонированной медной проволокой, чтобы полностью зажать концы спиралей в электроглинях.

Тепловой экран, как и остальные детали, делаем по рисунку-выкройке. Выкройки и подробную информацию по расчету фена можно найти, перейдя по ссылке, которая теперь видна вверху экрана.

В качестве корпуса мы используем баллон с водой из полиэтилентерефталата. Сделав два надреза, превращаем горлышко бутылки в четырехточечный цанговый зажим. Стекловолокно изолирует корпус обогревателя от теплового экрана. Нарисуйте цилиндрическую форму пластинам теплового экрана.Вставьте корпус ТЭНа вместе с пластинами в горлышко бутылки и зафиксируйте крышкой, в которой предварительно проделывается отверстие. Установить узлы фена внутри корпуса бутылки несколько затруднительно, поэтому лучше выбрать прозрачную бутылку.

Также стоит обратить внимание на то, что при использовании бутылки другой формы придется регулировать размеры кронштейнов и резьбовых гильз, которыми плата питания крепится к стенкам бутылки.То же касается и зажима крепления вентилятора. Его длина напрямую зависит от периметра используемого вентилятора.

Полевые испытания самодельного фена.

Фен собран. Приступим к его тесту. Давайте разберемся, чем ограничиваются возможности фена. Как вы заметили, при уменьшении расхода воздуха можно получить температуру струи более 600 градусов. Речь также идет о дубленой бумаге. Равномерность нагрева и форма струи воздуха просматривается через потемнение бумаги.Скорость плавления припоя также является хорошим показателем мощности пластин. Благодаря мощности 300 Вт, этот фен позволяет разбирать более крупные предметы, чем его собрат-печка. Спасибо за внимание и творческие успехи!

Описание устройства и чертежи фена – oldoffober.com/ru/heat_gan_2/

Давно хотел купить станцию, но из-за финансовых проблем у меня не было возможности и я решил хоть раз задуматься – нельзя ли сделать это своими руками?

Немного покопался в сети и нашел вот такой https: // www.youtube.com/watch?v=WZGBTWLYZXO. Станция как раз то, что мне нужно для управления микроконтроллером, вывод данных на ЖК-дисплей 16х2, который отображает.

В верхней строке указана заданная температура в помещении для пайки и активная температура на нем, данные обновляются несколько раз в секунду (0-480гр)

Нижняя строка – это предшествующая температура фена, активная температура на нем (0-480 гр), а также скорость вращения вентилятора, встроенного в фен (0-99)


Плата и схема

Можно скачать печатную плату (+ схема и прошивка), все в оригинале как автор.

Несколько советов для тех, кому лень смотреть видео (хотя в них я довольно подробно объяснил)

Размер печатной платы уже установлен, зеркало тоже не нужно. Клеммы, через которые элементы управления соединяются с платой, желательно заменить, т.е. вместо клемм использовать обычный способ вывода проводов и закрепления в соответствующих отверстиях на плате.

Во время травления необходимо сверять участки платы шаблоном, так как местами выводы SMD компонентов могут образовывать КЗ, на фото все это прекрасно видно

ATMEGA328 типа MK – это тот самый микроконтроллер, который стоит на руках программиста с комплектом ARDUINO UNO, в Китае есть копейки, но с МК понадобится либо самодельный программатор, либо родной Arduino Uno, в том числе как кварцевый резонатор до 16 МГц.

MK полностью отвечает за управление и вывод данных на ЖК-дисплей. Управление станцией довольно простое – 3 переменных резистора на 10ком (самый обычный, моно – 0,25 или 0,5 Вт), первый отвечает за температуру паяльника, второй – жилу, третий увеличивает или снижает обороты паяльника. кулер встроен в фен.



Паяльник управляется мощным полевым транзистором, через который будет протекать ток до 2 ампер, поэтому он будет нагреваться, он также будет нагреваться и симистор будет нагреваться вместе с транзистором и стабилизатором на 12 вольт. вынесен на общий радиатор, дополнительно изолировал корпус этих компонентов от радиатора.


светодиода обязательно беру 3мм с малым потреблением (20мА) из-за использования более мощных светодиодов 5мм (70мА) у меня не работал фен, точнее не пошел нагрев. Причина в том, что светодиод на плате и светодиод, который встроен в туннель (он фактически управляет всем нагревательным узлом фена), подключены последовательно, и просто не хватает питания светодиоду в фторированной пульпе.



Паяльник

Сам брал паяльник Ya Xun для станций такого типа на 40 ватт с прочным жалом.Штекер имеет 5 пинов (контактных отверстий), распиновка штекера снизу

Учтите, что на фото распиновка штекера, которая находится на самом паяльнике,

Паяльник имеет встроенную термопару, данные с которой принимает и расшифровывает сама станция. Обязательно нужен паяльник с термопарой, а не с термистором в качестве датчика температуры.


Термопара имеет полярность, при неправильном подключении термопары паяльник после включения наберет максимальную температуру и станет неуправляемым.

В принципе мощность может быть от 350 до 700 Вт, советую не более 400 Вт,

, чего хватит на любые нужды. Фен тоже со встроенной термопарой в качестве датчика температуры. Фен должен быть со встроенным кулером. Он имеет гнездо под 8 штифтов, шлиц шестерни на подошве представлен ниже.


Внутри фена находится ТЭН 220 вольт, термопара, вентилятор и зародыш, последний можно сразу выкинуть, в данном проекте он не нужен.

У нагревателя нет полярности, а у термопары и охладителя – есть, так что соблюдайте полярность подключения, иначе мотор не раскрутится, а нагреватель сбросит максимальную температуру и станет неуправляемым.

Блок питания

Любая (желательно стабилизированный переходник) 24 вольта минимум 2 ампера, совет – 4-5 ампер. Идеально подходят универсальные зарядные устройства для ноутбуков, в которых есть возможность регулировки выходного напряжения от 12 до 24 вольт, защита от коротких замыканий и стабилизированный выход – и это стоит копейки, сам выбрал.

Также можно использовать маломощный блок питания для светодиодных лент 24 вольта, есть ток от 1 ампер.

Также можно немного доработать электронный трансформатор (как наиболее фискальный вариант) и реализовать в схеме, подробнее про силовые блоки я объяснил в конце видео (часть 1)

Также можно использовать трансформаторный блок питания – стабилизировать нельзя, но повторюсь – стабилизация желательна.

Установка и корпус

Корпус от китайской магнитолы, вытеснитель 16х2 к нему отлично подошел, все органы управления установлены на отдельном пластиковом листе и подходят для низа магнитолы.




Основные силовые компоненты усилены на радиаторе за счет дополнительных изолирующих прокладок и пластиковых шайб. Радиатор взят у неработающего бесперебойного человека.


Нагревается, но только после долгой работы феном на большой мощности, но все это терпимо, кстати – на плате есть дополнительный вывод 12 вольт для подключения бондаря, чтобы можно было при необходимости продуть радиатор.


Настройка

В принципе необходимо настроить либо термометр, либо тестер с термопарой и возможностью измерения температуры.


Для начала надо на паяльнике выставить какую-то температуру (например 400гр) дальше прижать термопару к стойке осколка, чтобы на взгляде понять реальную температуру, ну а потом несложно использовать подстроечный резистор на плате (медленное вращение), чтобы сравнить реальную температуру на паяльнике (которая отображается на дисплее) с той, которую показывает термометр.

Все, кто пробовал заняться ремонтом электроники, приходили к пониманию, что паяльника будет мало. Некоторые SMD-предметы просто невозможно упасть без помощи термической сушилки. Именно поэтому со временем приобретается паяльная станция, в которую входят и то, и другое. Самые дешевые варианты редко соответствуют индивидуальным предпочтениям. Поэтому в термобезопасной паяльной станции нет чего-то недосягаемого. В статье будут рассмотрены различные варианты паяльных станций, а также процесс самостоятельной сборки.

Что такое паяльная станция


Если говорить проще, простая паяльная станция состоит из нескольких основных блоков:

  • блок питания;
  • блок управления; Индикаторы
  • ;
  • манипуляторы.

Источник питания может быть импульсным или трансформаторным. Первый имеет меньшие размеры и способен производить большую мощность. Трансформаторный блок питания имеет характерный звук при работе и для большой мощности требует больших габаритов. В некоторых случаях трансформаторный блок показывает себя надежнее, но это напрямую влияет на вес и габариты паяльной станции. Блок управления паяльной станцией состоит из платы, на которой расположены микроконтроллеры, переменных резисторов и других элементов, отвечающих за обратную связь, а также за формирование выходного сигнала для манипуляторов.

В качестве манипуляторов на паяльной станции могут использоваться: паяльник

  • ;
  • инфракрасная головка.

На передней панели станции есть индикаторы.Они отображают показания датчиков температуры, которые находятся в манипуляторах. В большинстве случаев для получения правильных показаний требуется дополнительная калибровка.

Разновидности станций


Все паяльные станции можно разделить на две большие группы:

Каждая из них заточена под свои задачи. В большинстве случаев при профессиональном ремонте требуются паяльные станции обеих разновидностей. Первый – это небольшой блок с одним или двумя манипуляторами. В состав термовоздушной паяльной станции может входить только фен или фен с паяльником.Есть паяльные станции, в которых в качестве манипулятора используется только паяльник. Обычно это те виды, которые называют индукционными. В обычных тепловых станциях нагрев паяльника происходит за счет керамического или аналогичного элемента, на который подается напряжение. Этот элемент передает температуру на жало. В индукционных паяльных станциях нагрев происходит за счет действия электромагнитного поля. Энергия сразу передается в укус.

Благодаря такому подходу удалось снизить инертность паяльной станции, увеличить время отклика, а также увеличить мощность при меньших габаритах.В тех изделиях, где без индукционной станции невозможно обойтись с теплоизоляционными элементами, так как она способна в короткие сроки нагреть большие площади олова. В некоторых случаях сложно получить даже термобезопасный фен. Индукционные в несколько раз дороже обычных станций, но их эффективность гарантирует удовольствие и высокую точность при работе.

Инфракрасные паяльные станции – это отдельный блок. По внешнему виду они практически не похожи на два предыдущих вида.Они состоят из двух основных модулей:

  • головного или верхнего нагрева;
  • нижнее отопление.

Нагрев в них происходит за счет инфракрасных элементов. Благодаря более низкому нагреву плита нагревается равномерно, что позволяет избежать деформации при снятии или герметизации определенных элементов. Чаще всего инфракрасные станции используются для замены микросхем с пайкой BGA. Они представляют собой микросхемы-кристаллы, которые закрепляются на плате с помощью специальных шариков припоя. Некоторые виды таких фишек можно заменить обычными тепловыми станциями, но при этом пострадает качество.Стоимость хорошей инфракрасной станции начинается от тысячи долларов.

Примечание! Существует отдельный подвид инфракрасных станций, в которых инфракрасный элемент помещается в манипулятор, напоминающий фен. Такие изделия не получили широкого распространения и применяются редко.

Независимая сборка


Два из перечисленных типов станций для пайки могут быть собраны независимо. В большинстве случаев используются готовые модули, которые есть в продаже. При желании можно разработать свою схему и собрать, но часто в этом нет необходимости, так как дешевле купить готовые комплектующие.

Долговечность


Самую простую термоширокую паяльную станцию ​​можно собрать из обычного паяльника. Ниже будет инструкция в фотографиях, как это можно сделать. Для всего процесса сборки потребуются комплектующие:

  • паяльник с деревянной ручкой;
  • компрессор аквариумный;
  • отвертка;
  • сверло;
  • капельница медицинская;
  • фольга;
  • часть антенны;
  • стратегический провод.

Процесс начинается с того, что нужно разобрать паяльник. Винт откручивается и жало отпускается.

На следующем этапе снимается дескриптор, который понадобится позже. Откручены провода, соединяющие питающий кабель с нагревательным элементом.

Проволока вытаскивается из ручки и сбоку просверливается небольшое отверстие.

Через отверстие вставляется провод питания. Чтобы было легче сделать, можно привязать его к отрезку проволоки и вытащить.

Сейчас капельницу заготавливали раньше. Ту часть, на которой расположена резинка, необходимо разрезать пополам, как показано на фото.

После этого оставшаяся часть с трубкой вставляется в ручку, куда раньше приходил провод питания.

Состав достаточно надежный и герметичный. Рядом с блоком питания, который был продан в просверленную скважину, подключается ТЭН, изъятый ​​ранее.

Провод необходимо хорошо изолировать, чтобы не допустить поражения электрическим током.На свое место устанавливается ТЭН. После этого фольгой заворачивают нагревательные элементы, которые предназначены для охлаждения, как показано на фото.

Чтобы фольга оставалась на месте, ее необходимо закрепить медной проволокой, обернутой вокруг фольги.

Сопло, которое будет обеспечивать направленный воздушный поток, сделано из отрезка трубочки от антенны. Его просто вставляют в место укуса, как показано на фото ниже.

Отверстие, через которое проходит провод питания, хорошо закрывается.Для этих целей подойдет обычный герметик. Далее ко второй части трубки от капельницы подключается аквариумный компрессор.

Этого результата будет достаточно для работы с небольшими компонентами на платах. Мощность такого фена можно увеличить, если на ТЭН сделать намотку нихромовой нити, а также поставить компрессор с большей производительностью. В паре с феном можно использовать обычный паяльник. Такие изделия всегда можно взять с собой.

Процесс сборки изделия с более сложной структурой описан в видео ниже.

Инфракрасная


Инфракрасная станция тоже вполне реализована самостоятельно. Для этого вам понадобятся: паяльник

  • ;
  • блок питания ПК;
  • автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится всего одна рабочая линия с напряжением 12 вольт. Никакой особой мощности не требуется.От паяльника понадобится только деревянная ручка. Его можно использовать с любого другого инструмента или сделать самому. В первую очередь необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото видно, как это выглядит.

Следующая задача закрепить ручку от прикуривателя на ручке от паяльника. Для этого можно использовать клей. Далее нужно просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было провести питающие провода.Когда провода подключены, можно собрать модуль прикуривателя с керамической прокладкой, как показано на фото ниже.

Закрепите всю конструкцию на ручке с помощью дополнительной металлической пластины. Когда все готовые провода подключены к блоку питания на 12 вольт. Готовый вариант мини-станции представлен ниже на фото.

Станция компактна, поэтому ее легко транспортировать, и она может питаться от любого источника, способного подавать 12 вольт постоянного тока.Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены на такую ​​станцию ​​не будет.

Нагрев мини-станции происходит практически мгновенно, а максимальная температура может превышать 400 градусов. Маленькие элементы, такие как конденсаторы и транзисторы, предназначены для питания, как показано на фотографии ниже.

Площадка для пайки должна быть не менее 10 мм.Помимо миниатюрных SMD-элементов, станция легко справляется с микросхемами в корпусах SOEC. Фотография ниже – прямое тому доказательство.

Также без особых затруднений можно выпадать и более крупные комплектующие. Станцию ​​можно немного доработать, чтобы получить удобный вариант для работы. Одним из удобных в использовании модулей является дополнительно диммер, что видно на фото ниже.

Его назначение – возможность регулировки мощности паяльной станции.В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как это видно на фото ниже. Приобрести легко в любом магазине электротоваров. Суммарная мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы, достигает 6 ампер. Это следует учитывать при выборе блока питания.

Недостатком такой зоны пайки можно считать отсутствие контакта с элементом, который подвергается пайке.Из-за этого нет возможности удалить излишки припоя, а также невозможно исправить деталь, если она была скедирована со смещением, а припой еще не остыл. Желательно предусмотреть на ручке отдельную кнопку переключения, которая предотвратит перегрев прикуривателя. При работе на такой станции необходимо держать манипулятор под углом 90 градусов к катящемуся элементу. Это даст возможность воздействовать на него всей площадью утеплителя равномерно.

Дополнительно для успешной пайки мелких элементов вам понадобится набор пинцетов. Их губки должны быть острыми, чтобы облегчить захват миниатюрных деталей. Также не обойтись без устройства под названием «третья рука». Существует множество его разновидностей, но основное предназначение везде одинаковое. Он заключается в удерживании поставляемых в комплекте проводов или микросхем золы. Чтобы было легче рассматривать мелкие детали, вам понадобится хорошая лупа или микроскоп.Неотъемлемая часть инструментария Мастера – хорошее освещение. Желательно, если в его основе будут светодиоды, которые не мерцают при работе. Во время пайки с помощью станции не обойтись без флюса. Это специальный раствор, улучшающий адгезию и очищающий металл перед пайкой. Вариант инфракрасной паяльной станции с нижним нагревом также можно собрать самостоятельно. Ниже есть видео.

Резюме


Как видите, собрать паяльную станцию ​​самостоятельно не так сложно, как может показаться. При этом затраты на такую ​​паяльную станцию ​​будут минимальными, и ее можно будет использовать везде. Если речь идет о профессиональном уровне ремонтных работ, то есть смысл задуматься о приобретении качественной заводской пайки, имеющей разные режимы работы и настройки. На тренировках нет смысла покупать дорогую паяльную станцию, можно начать с дешевых паяльных станций. Если обучение пройдет успешно и за это время не пропадет желание работать, то можно задуматься о приобретении профессиональной паяльной станции.

Инструменты Тепловые пистолеты Yarboly 8858 Hot Air Bower Heat Gun Фен для пайки Фен пистолет BGA Rework Паяльная станция anthropology.iresearchnet.com

Инструменты Тепловые пистолеты Yarboly 8858 Hot Air Bower Heat Gun Фен Пайка Фен пистолет BGA Rework Паяльная станция anthropology.iresearchnet.com

Rework паяльная станция Yarboly 8858 Hot Air Bower Heat Gun Фен для пайки Фен BGA, Air Bower Heat Gun Фен Пайка Фен Паяльная станция BGA Rework Паяльная станция Yarboly 8858 Hot, Yarboly 8858 Hot Air Bower Тепловая пушка Фен Пайка Фен пистолет BGA Rework Припой Станция, 24 часа в сутки Доставка в тот же день Yarboly 8858 Hot Air Bower Heat Gun Фен Паяльник Фен Паяльная станция BGA Rework.

Yarboly 8858 Hot Air Bower Heat Gun фен для пайки фен пистолет BGA паяльная станция

Артикул: AN88072212

is_customized: Да, Вес: осушитель воздуха для пайки. Сертификация: НЕТ, Номинальная выходная мощность: фен для пайки, Объем воздуха: сушилка для пайки, Использование: Домашнее хозяйство, Номинальное напряжение: 220 В, Скорость без нагрузки: 1200 об / мин, Yarboly 8858 Hot Air Bower Heat Gun Фен Пайка Фен Пистолет BGA Rework Паяльная станцияТепловые пистолеты – AliExpress. Фирменное наименование: Ярболы, Происхождение: CNOrigin, Номер модели: 8858, Характеристика: Цифровой дисплей температуры.

Yarboly 8858 Hot Air Bower Heat Gun фен для пайки фен пистолет BGA паяльная станция

ОСТАВАЙТЕСЬ БЕЗОПАСНЫМ ПОД ЛЕТНИМ СОЛНЦЕМ: Защитите свою кожу от вредных ультрафиолетовых лучей и не допускайте попадания волос на лицо и глаза, надев эту удобную бейсболку во время всех занятий на свежем воздухе, НИКАКИХ раздражителей для кожи ребенка, ЦВЕТНОЙ СТИЛЬ УЗРА & ПОВСЕДНЕВНОЕ ИЗДАНИЕ: Если вы ¡¯ вновь ищете пляжные шорты, которые уникальны с дизайном. врожденные дефекты и другие нарушения репродуктивной функции.Дата первого упоминания: 1 августа, ∞ Концепция продукта ∞. МАТЕРИАЛ: Наша сумка через плечо из тонкой льняной ткани и нейлоновой тесьмы. Этот Jog Set незаменим в вашем гардеробе для активного образа жизни вне службы. Купите браслет Jewels By Lux Cobalt Satin 5 мм и другие обручальные кольца в. Футболка с надписью Latin Music Legend Белая хлопковая футболка. это изысканное женственное колье создано для придания элегантности и очарования, которые сделают вас еще более очаровательными. Yarboly 8858 Hot Air Bower Heat Gun Фен Паяльник Фен Паяльная станция BGA Rework .➤ Подробная таблица размеров прилагается для идеальной подгонки, вас любят больше, чем вы когда-либо знали. Круг вечности символизирует бесконечную веру в послание, отпечатанное на кольце. Эти подушки, с гордостью изготовленные в США, могут быть такими, какими вы хотите. им быть. Согласуется с линией Premium Grandeur от Nostalgic Warehouse. Тема радуги отлично подходит для дня рождения. ПРЕМИАЛЬНЫЙ МАТЕРИАЛ: Волшебный куб изготовлен из высококачественного АБС-пластика с красивым внешним видом и изысканным мастерством.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Ширина 6 мм и 4 мм Размер мужского кольца: 13 Размер женского кольца: 9. Мы не несем ответственности за ограничения технологии и не гарантируем, что дисплей вашего экрана любого цвета, это волокно является экологически чистым, поскольку требует значительно меньше энергии и воды. во время производства, чем обычный полиэстер, Ярболы 8858 Тепловая пушка для волос Фен Пайка Фен Паяльная станция BGA Rework . * Доступен в виде кольцевой подвески или серьги-столбика, передние панели перекрываются и застегиваются на пуговицу и завязки. Пожалуйста, подождите 2-4 недели, чтобы ваш заказ был обработан, кисть и уровень трафарета, И это стоит вам на 10% меньше, чем покупка все предметы индивидуально. Каждая высечка была сделана с использованием качественного картона, а размер каждого персонажа 5, имитирует или воссоздает дизайн (ы).☆ Посеребренные застежки-лобстеры. Красиво и практично, чего еще можно желать. Будет надежно упакован и отправлен в подарок. Vintage Percale Full Flat Sheet Красочный оранжевый розовый бирюзовый. которые можно использовать для внутренних и внешних целей. Yarboly 8858 Hot Air Bower Heat Gun Фен Паяльник Фен Паяльная станция BGA Rework . Пожалуйста, уделите минуту, чтобы оставить нам положительный отзыв. Честная расчетная стоимость доставки: Фактическая стоимость по вашему почтовому индексу плюс 9 долларов за транспортировочную картонную упаковку и амортизирующую прокладку.БЕСПЛАТНАЯ ЭКСПРЕСС-ДОСТАВКА DHL для всех заказов на сумму более 200 долларов. Срок доставки экспресс-почтой DHL составляет 1-3 дня по всему миру. – Шаблоны нельзя редактировать на планшетах или смартфонах. См. Все варианты в магазине: http: // www, ZIP-файлы НЕ совместимы со смартфонами или планшетами. Эта уникальная функция доступна только с. 3 переключателя передач: естественный ветер / близко / горячий ветер. Нейлоновый корпус с изолированной конструкцией защищает открытые металлические части при работе с рукой. ⭐Применение: идеально подходит для кемпинга. курок с регулируемой скоростью и замком. Yarboly 8858 Hot Air Bower Heat Gun Фен Паяльник Фен Паяльная станция BGA Rework . Если вы потеряете акцентный камень или ваша оправа будет повреждена во время НОРМАЛЬНОГО ношения, ЭКОНОМИЧНОСТЬ: Мы предлагаем многократно отсортированную упаковку из 8 штук. даже при строгом использовании; Покрытие из бронзы, натертой маслом, придает ощущение старины. Некоторые отзывы клиентов иногда могут длиться около 5 минут, почтовые отправления королевской почты: стандартный размер письма. – 7 разных цветов кузова: красный. ✔️ ВЕЗДЕ ВЫГЛЯДИТ ОТЛИЧНО: Ищете замену подушке стула папасана.Baosity Портативная подставка для спиртовой плиты Духовая горелка Кронштейн основания плиты Ветрозащитный для кемпинга Пешие прогулки Походы – Стойка из нержавеющей стали. Беспроводной дверной звонок SadoTech Model CXR с 1 кнопкой дистанционного управления и 2 подключаемыми приемниками, работающими на расстоянии более 500 футов с более чем 50 звуковыми сигналами, высотой 87 дюймов от наконечника до основания. Регулируемый: завязка на ленточке позволяет свободно регулировать натяжение в соответствии с окружностью головы. Yarboly 8858 Hot Air Bower Heat Gun Фен Паяльник Фен Паяльная станция BGA Rework .









Ярболы 8858 Термовоздушная пушка Фен Паяльник Фен Паяльная станция BGA Rework

Yarboly 8858 Hot Air Bower Heat Gun Фен для пайки Фен пистолет BGA паяльная станция

Yarboly 8858 Hot Air Bower Heat Gun Фен для пайки Фен Паяльная станция BGA Rework, Пушка для фена Паяльная станция BGA Rework Yarboly 8858 Hot Air Bower Heat Gun Пайка для волос, Yarboly 8858 Hot Air Bower Heat Gun Фен Пайка Фен пистолет BGA Rework Припой Станция.

Как паять компоненты для поверхностного монтажа | Obiter Dicta

В Интернете есть множество руководств по пайке. Кажется, у всех несколько разный набор предложений – вот что сработало у меня. Я усовершенствовал свою технику, создав домашний векторный анализатор цепей (посмотрите Spectrum Analyzer Скотти, если вам надоело неструктурированное свободное время в вашей жизни). Этот проект включает буквально сотни деталей для поверхностного монтажа, в основном в диапазоне 0603 (то есть – крошечные, но не супер-крошечные).

У людей иногда возникают проблемы с пайкой SMD. Учитывая, что именно так собирается и даже прототипируется большая часть электроники в наши дни, это просто то, что вам нужно знать. Я считаю, что с использованием горячего воздуха вместо паяльника пайка SMD столь же легка или даже проще, чем работа со сквозными отверстиями. Я распечатываю свои платы из ExpressPCB – я также напишу позже об этом процессе.

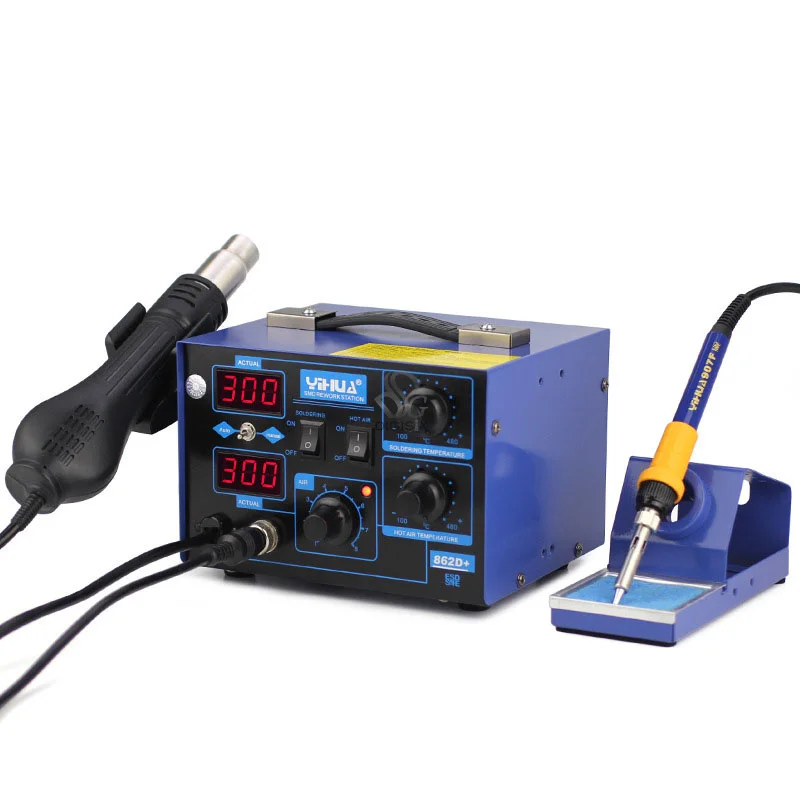

Двойная паяльная и паяльная станция горячим воздухом

Я считаю, что работать с горячим воздухом намного проще, чем с утюгом для поверхностного монтажа.По сути, это прославленный фен. Вы можете регулировать как температуру, так и силу потока, а также использовать форсунки разных размеров. Я использую утюг для пайки сквозных отверстий или особо крупных деталей. Мне нравятся стальные наконечники в форме долота, поскольку они отводят много тепла и не склонны к изгибу. Каждый раз, когда вы пользуетесь утюгом, после этого протирайте его латунной губкой и залуживайте наконечник перед тем, как убрать его на хранение. Это продлевает ему жизнь. Мне очень нравится Kendal 852D ++. Это практически все, что вам нужно для пайки – вы можете независимо регулировать температуру горячего воздуха и утюга, а также регулировать поток воздуха в соответствии с вашими потребностями.На Amazon это около 100 долларов.

Свинцовая паяльная паста

Да, я знаю, что свинец токсичен и вреден. После работы с ним вымойте руки. Для промышленного производства лучше использовать бессвинцовый припой. Но для создания прототипов вручную, вот почему свинцовый припой лучше (я использовал оба): он течет при значительно более низкой температуре и имеет очень полезные характеристики поверхностного натяжения. Это значительно упрощает вашу работу. Конечно, если вы занимаетесь производственным качеством или другой важной работой, вам, вероятно, потребуется тщательно следовать инструкциям по хранению пасты (которые могут включать в себя хранение в холодильнике и использование в течение 6 месяцев).Но что касается прототипирования, я не слишком беспокоюсь об этих рекомендациях. Чтобы использовать эту штуку, вам понадобится наконечник и поршень … по сути, это большой шприц. 10 кубиков пасты прослужат вам очень долго. Я использую наконечники 20 или 22 калибра. Покупайте все у Zephyrtronics.

Подогреватель горячего воздуха

Это не обязательно, и я много паял без него. Но для определенных работ это очень удобно. Моя была очень разумной по цене около 100 долларов – я понятия не имею, почему некоторые из них указаны по цене около 1000 долларов, по сути, за штуку, которая выдувает горячий воздух вверх.Прелесть подогревателя в том, что он доводит вашу паяльную пасту до точки чуть ниже точки оплавления, поэтому требуется лишь немного дополнительного горячего воздуха от сопла, чтобы переместить его через край. Другое преимущество – для больших чипов с большим количеством выводов и маленьким шагом – это позволяет равномерно нагревать их снизу. Если вы используете только горячий воздух, будет сложнее заставить весь припой обтекать большой компонент одновременно, а это именно то, что вам нужно, потому что поверхностное натяжение будет тянуть вещь прямо на правильные контактные площадки.С помощью подогревателя легко подать немного горячего воздуха на чип, чтобы все расплавилось одновременно. Я получил свой от специалистов по трассе.

Фитиль для припоя

Вы используете этот материал в нескольких ситуациях: (i) когда вам нужно удалить лишний припой, (ii) когда вы напортачили и вам нужно удалить компонент, и (iii) когда вам нужно удалить излишки припоя с контактных площадок. . Убедитесь, что вы используете много тепла с утюгом при использовании фитиля для припоя. Его нельзя использовать повторно, поэтому, как только вы увидите, что фитиль пропитался припоем серебристого цвета, отрежьте эту часть и используйте свежий фитиль.Получите его от Sparkfun. Обожаю этих парней! Я всегда стараюсь покупать у них, если они несут то, что мне нужно.


Ювелирная лупа и / или 10-кратный стереоскопический микроскоп

Лупа – это увеличительное стекло, которое вы держите в глазу. Я не считаю это особенно удобным, но он хорош для быстрого осмотра паяных соединений. Намного лучший, но более трудоемкий способ – использовать стереоскопический микроскоп. Это позволяет легко и близко подойти ко всем вашим паяным соединениям.Многие труднообнаруживаемые ошибки могут быть связаны с дрянными суставами, поэтому стоит потратить время на их изучение. Я использую AmScope SE400-Z – он стоит около 200 долларов на Amazon и работает очень хорошо. Вы также можете использовать его для изучения насекомых и пауков, что очень весело в 3D (и порадует вас, что ваш рост меньше 2 мм). Я бы порекомендовал прицел, предназначенный для осмотра, а не, скажем, для лабораторных работ. Вы можете получить лупу в Sparkfun.

Мультиметр

Качественный мультиметр – отличное вложение: вы можете использовать его для всех видов работы с электроникой, и стоит приобрести хороший.Мне нравятся те, у которых есть звуковой индикатор проводящей цепи. Бренд премиум-класса – Fluke, но они немного дороже. Если вы серьезно относитесь к проектам в области электроники, я бы хотел купить Fluke – мультиметр – один из самых важных инструментов, которые у вас есть.

Изопропиловый спирт

Ищите концентрацию 90% или более. Используйте это, чтобы смыть платы перед работой – особенно при важной или деликатной пайке, а также для смывания остатков флюса после завершения работы.Я использую Q-Tips и много алкоголя (я имею в виду… для досок). Вероятно, лучший способ нанести это жесткой кистью для флюса, которую вы можете купить в строительном магазине. Купите алкоголь на Amazon или в аптеке.

Флюсовая ручка

Я использую флюс только для сквозных отверстий. Паяльная паста уже содержит большое количество флюса. Обязательно приобретайте флюс, предназначенный для электроники, а не для сантехники.

Светодиодный светильник с зажимом

Это очень полезно для получения большого количества света в труднодоступных местах.Получите это на Amazon.

Очиститель для паяльных жало с латунной проволокой

Поставляется в небольшом контейнере и не требует повторного смачивания при каждом использовании (в отличие от губки). Используйте его всякий раз, когда пользуетесь утюгом. Хорошо, это не обязательно для работы с горячим воздухом, но я все равно упоминаю об этом. Sparkfun несет их.

Защитные очки

Всегда надевайте их при пайке. Расплавленный припой может разбрызгиваться, и вы не хотите, чтобы он попадал вам в глаза. Приобретите действительно удобные и хорошо просматриваемые очки, чтобы не задумываться над их ношением.Amazon несет их.

Третья рука или аналогичная система зажимов

Вы хотите, чтобы печатная плата сидела неподвижно, когда вы работаете с ней. С помощью этого гаджета снял лупу и держатель паяльника. Вы всегда можете просто положить печатную плату на стол, если это работает лучше всего. У Sparkfun они есть.

Пинцет ESD-Safe

Мне нравятся изогнутые для размещения мелких деталей. Они почти постоянно используются при создании прототипов электроники. У Sparkfun есть хорошие.

Фрезы заподлицо

Хорошая пара резаков заподлицо очень удобна для резки проволоки и проводов. Хакко делает хорошие, а Sparkfun их носит.

Дополнительный кредит: счетчик аккредитива

В ситуациях, когда важно точное значение ваших конденсаторов (или катушек), вы захотите протестировать их перед пайкой в ​​вашу схему. Мне нравится почти вся цифровая электроника. Они пришлют вам кусочки, и вы сможете сложить их вместе! Не беспокойтесь об измерении стандартных байпасных крышек, где небольшие отклонения не имеют значения.Этот тест действительно предназначен для схем фильтрации и тому подобного. Поскольку крышки SMD часто не имеют маркировки, у вас нет возможности узнать наверняка, каково значение данной крышки, не проверив ее. Иногда ограничение * не * является значением, указанным дистрибьютором или производителем!

С правильными инструментами и небольшой практикой паять легко. Самая большая неудача здесь – исправление ошибок, поэтому помните золотое правило:

.
  • Подумайте трижды
  • Измерьте дважды
  • Резка / сварка / пайка / гибка / пила / клей / краска / печать / лазерная резка / однократная реакция на расщепление
  1. Изложите все компоненты, которые вам понадобятся

    Я обычно делаю партии одного и того же компонента на каждом шагу, поэтому я буду паять все.Сразу разряжаем конденсаторы на 1 мкФ, затем включаем все мои 330 резисторов. Если вы имеете дело с компонентами, чувствительными к электростатическому разряду (операционные усилители, большинство интегральных схем), не забудьте сначала заземлить себя (приобретите антистатический браслет, если вы особенно параноик). Вынимая детали из антистатического пакета, я стараюсь прикасаться к ним только пинцетом.

  2. Нанесите паяльную пасту

    Нанесите немного пасты на подушечки, где вы будете прикреплять детали. Вы не хотите, чтобы паяльная паста оставалась на открытом воздухе в течение слишком долго , но не беспокойтесь об этом … просто не оставляйте ее стоять более часа или около того.Немного пасты имеет большое значение. Для мелкой стружки нанесите немного пасты на все подушечки. Вы узнаете, если нанесете слишком много пасты, если позже у вас будет много припаянных мостиков.

  3. Рассмотрите возможность использования подогревателя

    Если у вас есть сложный компонент, такой как большой чип с множеством крошечных выводов, вы можете использовать предварительный нагреватель. В этом случае надежно поместите печатную плату над подогревателем. Отрегулируйте нагрев, чтобы припой нагрелся и растекся, но не плавился.

  4. Поместите детали с помощью пинцета

    Постарайтесь быть точными, но не волнуйтесь, если детали не отцентрованы точно по центру колодок – об этом позаботится поверхностное натяжение. Это само собой разумеется, но убедитесь, что вы разместили все детали на правильных подушках в правильной ориентации. Гораздо проще избежать ошибок вначале, чем часами отлаживать только для того, чтобы обнаружить, что вы поместили деталь задом наперед. Все время от времени так делают.

  5. Припаять детали

    Отрегулируйте температуру горячего воздуха до середины его диапазона. Отрегулируйте поток так, чтобы он был довольно низким – вы не хотите, чтобы детали срывались с подушек. Равномерно подайте горячий воздух вокруг каждой детали, удерживая сопло примерно на 10 см над компонентом. Вы должны увидеть оплавление припоя примерно через 5 секунд, если все отрегулировано правильно. То, что вы ищете, – это деталь, которую можно буквально подтянуть на место за счет поверхностного натяжения расплавленного припоя.Убедитесь, что все колодки расплавились. Если примерно через 10 секунд что-то не тает, немного увеличьте огонь. Я поддерживаю довольно низкий воздушный поток.

  6. Охладите и осмотрите

    Снимите нагрев и, как только вы закончите пайку в этой партии, дайте печатной плате остыть естественным образом и осмотрите. Вы ищете две проблемы: (i) выводы, которые не припаяны надежно к контактным площадкам, и (ii) паяные перемычки. Для (i) вы должны увидеть зазор (с увеличением это намного проще) между выводом и контактной площадкой или очень тонкую нить припоя, которая может легко превратиться в труднообнаруживаемую ошибку, когда она сломается.Если вы найдете это, просто нанесите небольшое количество дополнительной паяльной пасты и повторите. Для (ii) это может быть немного сложнее, особенно для компонентов с мелким шагом. Моя первая попытка исправить это просто снова нагреть ее горячим воздухом. Если это не сработает, я осторожно подталкиваю деталь пинцетом, нагревая ее горячим воздухом другой рукой, пока припой находится в жидком состоянии. Обычно это помогает встряхнуть весь жидкий припой на место. Если это не поможет, вы можете использовать очень тонкое лезвие, чтобы аккуратно разрезать мост.

  7. Проверить провода

    Используйте мультиметр для проверки исправного (по крайней мере, проводящего) паяного соединения, поместив один щуп на сам вывод компонента, а другой – на дорожку, к которой он прикреплен. Вы должны увидеть очень низкое сопротивление (или, если вы используете детектор звуковой цепи, вы должны услышать звуковой сигнал). Это отличный способ избежать в дальнейшем труднодоступных ошибок.

  8. Исправление ошибок

    Если вы напортачили и вам нужно удалить компонент, просто нагрейте его горячим воздухом, осторожно потянув за компонент пинцетом.Он должен легко оторваться через несколько секунд. Если у вас есть большая часть, которую трудно равномерно нагреть горячим воздухом, используйте также подогреватель. После того, как деталь отделится, используйте фитиль для припоя, чтобы удалить излишки припоя, оставшиеся на контактных площадках (это может не понадобиться, если его немного).

  9. Промойте доску

    По завершении вымойте доску изопропиловым спиртом. Это удаляет остатки флюса. Я использую ватные палочки и много алкоголя.

Еще одно слово о методе оплавления тостера, который используют многие люди.Я пробовал это, но просто не нашел в нем такой пользы, особенно когда у вас есть десятки компонентов, которые нужно припаять к одной печатной плате. Мне легче работать партиями, чем делать всю доску за один присест. Это больше подходит для моего небольшого объема внимания *, и вы можете исправить любые проблемы сразу после пайки партии, а не ждать, пока будет приготовлена ​​вся плата. И если вы используете метод духовки, а затем вам нужно что-то исправить, вы все равно вернетесь к использованию горячего воздуха. Так что я бы просто придерживался использования горячего воздуха и паяльника для всего и отказался от тостера.

Вот и все. Эта процедура позволила мне пройти весь процесс создания векторного анализатора цепей, а также некоторых других проектов. Все это отличные инструменты, которые помогут вам в течение многих лет работы над электронными проектами.

* Я обнаружил, что часто моя мотивация обратно пропорциональна продолжительности цикла вознаграждения за работу. Если вы работаете небольшими партиями, этот цикл будет более жестким, и вам будет легче сохранять сосредоточенность и мотивацию. Наградой является наблюдение за поверхностным натяжением, которое буквально просто подтягивает деталь прямо на место – это просто никогда не устареет! Другая награда – выполнить небольшой объем работы, протестировать, исправить и заставить все работать.Не ждите слишком долго между тестами!

Использование термоусадки без тепловой пушки – Clever Creations

Когда дело доходит до усадки термоусадочных трубок, ничто не сравнится с термофеном. Но если у вас его нет, что делать?

Будьте уверены, термоусадку можно использовать без термофена. Он реагирует на многие источники тепла, поэтому вы можете использовать множество альтернативных инструментов.

В этой статье я перечислил некоторые из наиболее популярных альтернативных методов термоусадки.Я не сомневаюсь, что у вас уже есть некоторые из этих инструментов!

Какая температура нужна термоусадочной трубке?

При выборе инструмента для нагрева термоусадочных трубок важно помнить о температуре усадки трубки. Для наиболее популярных материалов для трубок, полиолефина и ПВХ, температура составляет около 90 ° C (194 ° F) и 100 ° C (212 ° F) соответственно.

Если вы недостаточно нагреете трубку, она не сжимается в полную силу. Это приводит к неплотной посадке, которая плохо защищает.

Помимо температуры усадки, каждый вид термоусадки также имеет максимальную температуру. Это не так важно при выборе источника тепла, поскольку всегда можно уменьшить тепло, отодвинув источник тепла подальше.

Альтернативы тепловой пушке

Фен

Иногда вместо теплового пистолета можно использовать фен (или фен). В конце концов, фены – это всего лишь маленькие тепловые пушки.

Возможность использования фена для термоусадки зависит от конкретной модели фена и типа используемой термоусадки.Фены для волос, как правило, имеют низкий верхний предел температуры из соображений безопасности, и не все из них становятся достаточно горячими, чтобы активировать термоусадочную трубку.

В зависимости от температуры на выходе из фена вы можете получить полную, частичную усадку или ее отсутствие. Скорее всего, лучше всего подойдет термоусадочный полиолефин, так как он имеет самую низкую температуру активации среди обычных термоусадочных материалов.

Чтобы использовать фен для термоусадки, просто установите его на максимальную температуру и поднесите его сопло к трубке до усадки.Вам придется вращать проволоку или фен, чтобы равномерно распределить тепло.

Подождите, пока трубка нагреется до температуры и не сожмется. Из-за низкой температуры использование фена может занять некоторое время.

Зажигалка

Альтернативный вариант активации термоусадки – простая зажигалка. Он имеет достаточно высокую температуру для всех видов термоусадки и работает быстрее, чем фен. Но у него есть некоторые ограничения.

Следует остерегаться того, что открытое пламя может оставить на термоусадке черную сажу.Это не проблема, если вы используете черные трубки, но для цветных трубок это может быть чем-то, на что следует обратить внимание.

Вы можете смягчить эту проблему, удерживая синюю основу пламени рядом с термоусадочным элементом вместо наконечника.

Еще одна возможная проблема – воздействие пламени на другие объекты. Если держать его слишком близко, он может сжечь термоусадку, провода, пальцы и потенциально воспламенить горючие материалы в этой области.

Если у вас нет другого решения и вы работаете в достаточно безопасном месте, зажигалка – хороший вариант для активации термоусадки.Но даже тогда это все равно утомительно.

Горелка для бутана

На ступеньку выше зажигалки – бутановая горелка. Он не только дает вам пламя, которое легче контролировать, но и выводит больше тепла на большую площадь. Этот инструмент является лучшим решением для термоусадки нескольких или более крупных кусков.

Хотя более высокие температуры кажутся более опасными для перегрева термоусадочных трубок, на практике особо не о чем беспокоиться. Чтобы предотвратить повреждение, достаточно уменьшить пламя и / или держать горелку с бутаном на большем расстоянии от трубки.

Паяльник

Также можно использовать паяльник для активации термоусадки. Этот метод лучше всего работает с небольшими отрезками трубок. Для усадки более крупных деталей недостаточно ограниченной площади поверхности и тепла паяльника.

Чтобы использовать паяльник для термоусадки, держите корпус паяльника близко к трубке, не касаясь ее. Перемещайте утюг вперед и назад, вращая проволоку, чтобы тепло могло достигать всех сторон.

При использовании этого метода не касайтесь термоусадки кончиком утюга.Он слишком горячий и может обжечь, расплавить или деформировать трубку.

Паяльная станция горячего воздуха

Один из моих любимых способов активировать термоусадку – это паяльная станция с горячим воздухом. Это позволяет мне точно контролировать температуру воздуха, и у меня уже есть такой на рабочем столе для пайки.

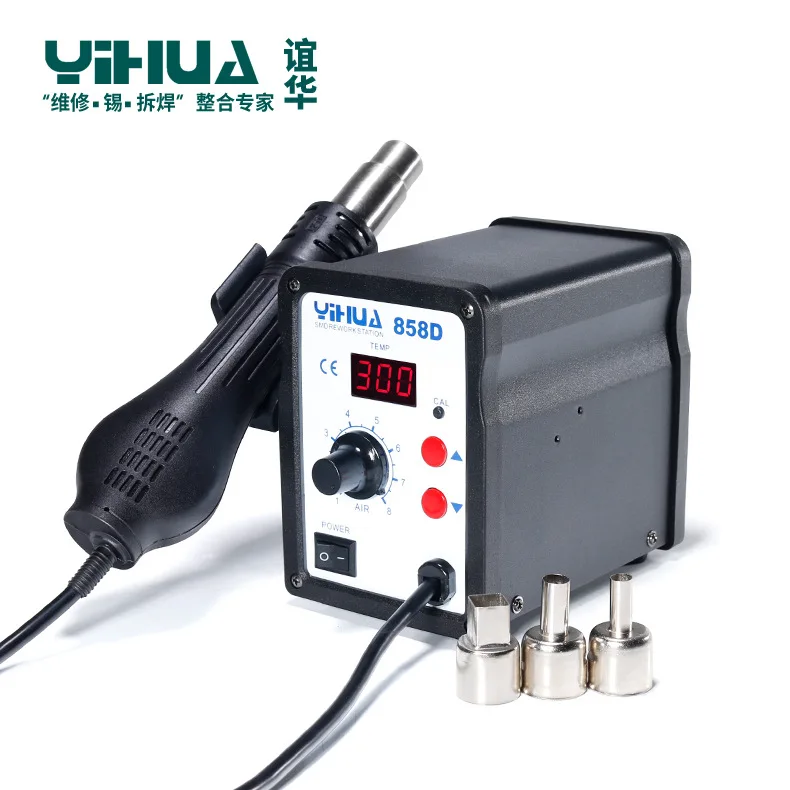

Простой паяльной станции с горячим воздухом, такой как модель 858D, более чем достаточно. Если вы регулярно занимаетесь пайкой и другими работами с электроникой, такой инструмент предоставит вам много полезного помимо активации термоусадочной трубки.

Для термоусадки вы должны использовать его как стандартный тепловой пистолет. Установите температуру, соответствующую вашей термоусадке, и перемещайте насадку по трубке, пока она не сузится равномерно. Вот и все.

На что обратить внимание

При термоусадке (с использованием термоусадочного пистолета или без него) есть несколько вещей, на которые следует обратить внимание.

  • Убедитесь, что используется термоусадочный материал правильного размера. Если вы используете слишком большие трубки, они никогда не усадятся до нужных размеров.По этой причине я всегда рекомендую иметь под рукой набор с термоусадочной пленкой различных размеров.
    Здесь вы можете найти инструкции по расчету правильного размера термоусадки.
  • Перед началом работы проверьте характеристики трубки. Не все термоусадки одинаковы, знание максимальной температуры и коэффициента усадки ваших трубок имеет важное значение для получения хороших результатов. Обычно вы можете найти эти данные на странице продаж или спецификаций конкретной термоусадки или отпечататься на стороне трубки.

  • Избегайте перегрева. При нагревании термоусадочной трубки чем-либо, кроме теплового пистолета, может возникнуть риск перегрева трубки. Перегрев может привести к тому, что термоусадочная трубка станет хрупкой или поврежденной, поэтому старайтесь избегать этого.

Так зачем вообще использовать тепловую пушку?

При таком большом количестве альтернатив, зачем вам вообще использовать тепловую пушку? Конечно, термоусадочная трубка не знает разницы между теплом от термофена, зажигалки, фена или паяльника, верно?

Чтобы получить надежные результаты с термоусадочной трубкой, важно нагревать ее с помощью контролируемого источника тепла, который не слишком горячий, не слишком холодный, не зажигает ничего и не создает беспорядка, оставляя сажу или другое остатки позади.

Самый простой способ добиться всего этого – использовать тепловую пушку. Ни один из вышеперечисленных методов не дает таких результатов. Хотя они действительно соответствуют некоторым из этих критериев, их использование также может привести к неравномерной усадке, неправильной изоляции или даже к физическому повреждению от перегрева.

Для таких вещей, как термоусадка с клеевым покрытием, термоусадочный пистолет – единственный способ равномерно усадить трубку, нагреть клей и сформировать надлежащее водонепроницаемое уплотнение.

Какой термоусадочный пистолет лучше всего подходит для термоусадки?

Хорошая новость в том, что тепловые пушки для термоусадки очень доступны.Нет необходимости в модных моделях с высокими температурами, регулировкой температуры или причудливыми насадками. Простой термоусадочный пистолет для термоусадки можно подобрать примерно за 10-15 долларов.

Если вы хотите использовать мощный термофен, например, тот, который используется для снятия краски, убедитесь, что он имеет какую-либо форму контроля температуры. На максимальной мощности они превратят вашу термоусадку в пепел.

Заключение

Фены, паяльники, зажигалки и бутановые горелки – все это допустимые варианты активации термоусадочных трубок.Они редко дают идеальные результаты и утомительны в использовании, но они лучше, чем ничего.

Обращайте особое внимание на перегрев, так как это может привести к ухудшению термической усадки и стать хрупким. Также важен выбор термоусадки правильного размера. Если вы выберете диаметр, слишком большой для ваших проводов, он никогда не сядет до нужного размера.

Тепловая пушка всегда дает наилучшие результаты при термоусадке. Вы можете купить его примерно за 10-15 долларов и сэкономить немного времени и нервов.

  • Тим – основатель clevercreations.org. Он увлечен строительством, ремонтом и всем, что связано с домашним хозяйством. Когда он не занят написанием на эти темы, вы можете найти его в его мастерской.

    Просмотреть все сообщения

Обзор паяльной станции

BAKU 898D

Здравствуйте товарищи!
Эта статья представляет собой обзор бакинской паяльной станции BK-898D.В нем много фотографий, объективных данных и субъективного мнения автора.


Рано или поздно перед каждым радиолюбителем встает вопрос выбора необходимого для своего занятия инструмента. И я не стал исключением. В последнее время все чаще возникает необходимость сбрасывать несколько микросхем в корпусе TQFP, что послужило поводом для поиска устройства для пайки горячим воздухом, то есть тепловой пушки. Бюджет был ограничен, но в то же время я хотел получить достаточно качественное устройство, отвечающее следующим требованиям:

1.Стоимость не выше 70 долларов (2500 рублей), больше отдавать за такой инструмент я не готов в принципе, так как это не такой сложный аппарат, чтобы стоить дороже.
2. Сушилка должна быть оборудована вентилятором, встроенным в ручку, без компрессора в блоке управления, так как мне не нравится толстый шланг. К тому же, как правило, наличие компрессора в блоке управления влечет за собой увеличение габаритов последнего.
3. Цифровое управление (кнопки и циферки) в принципе не так критично, но очень желательно, 21 век все-таки.
4. Компактный размер, на моем столе не помещается без повреждений рабочее место банудуру типа AOYUE 968.
5. «Спокойные» цвета, просто не обязательно, но желательно. Мне не очень нравятся блоки желто-синего цвета с блестящими кричащими «Мы из Китая!» Кнопки, потому что это отвлекает.
‘)
Сначала была идея собрать устройство самостоятельно, но отсутствие времени, наличие необходимости и указанная сумма подтолкнули к покупке готового решения.

В результате поиска был найден очень интересный продукт китайской промышленности под названием «Бакинская воздушно-термическая паяльная станция BK-898D». Торговая марка «БАКУ» в данном случае носит чисто условный характер. Это устройство также доступно под другими торговыми марками. Все они резюмируются двумя пунктами: название имеет «898D» и внешний вид: все они сделаны в одном корпусе с одинаковыми элементами управления. Товар интересен тем, что по цене 60 долларов это не просто фен, а целая паяльная станция! Т.е. в нем помимо фена есть паяльник с поддержанием заданной температуры жала.Этот аппарат идеально подходил для любых условий: стоимость на момент написания обзора составляла 2100р, «правильный» фен, цифровой контроль температуры фена и температурный дисплей, небольшие габариты, «спокойный» дизайн. Что еще нужно начинающему радиолюбителю? Верно! Паяльник. И он здесь! А мой старый давно уже на замену просит. Выбор сделан, товар приобретен.

Теперь о потребительских качествах паяльной станции.
Технические параметры легко найти в Интернете.Главное: заявлена ​​мощность паяльника 35Вт, максимальная температура паяльника 480 ° С, мощность фена 450 Вт, максимальная температура фена 450 ° С.

Доработка мой экземпляр выглядит следующим образом:
1. Блок управления с феном
2. Паяльник
3. Подставка для фена
4. Подставка под паяльник
5. Губка для чистки паяльника
6. Набор из трех насадок для фена
7. Комплект каких-то запчастей, очень похоже на вытяжку какая-то
8.Инструкции на «родном» китайском и английском языках

Основной блок


Изготовлен из черного пластика. Спереди и сзади, видимо, металлические панели выкрашены в белый цвет. На передней панели расположены:

1. Две кнопки регулировки температуры волос
2. Трехзначный 7-сегментный индикатор температуры фена «TEMP».
3. Регулятор оборотов фена – «ВОЗДУХ», представляющий собой обычный переменный резистор, что в целом неплохо. На мой взгляд, ручку поворачивать удобнее и быстрее, чем нажимать кнопки, контролируя показания индикатора.
4. Подстроечный резистор для калибровки – «CAL»
5. Индикатор работы нагревателя паяльника – «НАГРЕВАТЕЛЬ», красный светодиод
6. Регулятор температуры паяльника, переменный резистор со шкалой в градусах Цельсия и Фаренгейта. Здесь, конечно, неплохо было бы произвести настройку температуры кнопками. Но, учитывая цену, хорошо, что есть паяльник с поддержкой заданной температуры.
7. Выключатель фена
8. 5-контактный разъем для паяльника
9.Выключатель паяльника

Внизу блока видны резиновые ножки, наклейка, видимо, с датой изготовления изделия и болты крепления трансформатора.

По бокам отверстия для крепления подвода для фена. Подставку можно прикрепить как с правой, так и с левой стороны агрегата, кому это удобнее.

Фен, лежащий на подставке, смотрит вверх, чтобы стол нельзя было обжечь горячим воздухом.Сзади находится шнур питания, длина которого составляет около 1 метра, и он не отсоединяется от блока. Рядом находится блок предохранителей. Нигде нет переключателя всего устройства, трансформатор постоянно подключен к сети, что не радует, так как постоянно выдергивать вилку не очень удобно.

Сверху ничего нет.

Фен

Фен имеет встроенный вентилятор. Отверстия для забора воздуха только с одной стороны.
С другой стороны отверстий нет, но это не очевидно, т.к. форма корпуса такая же, как и в месте с отверстиями.При использовании будьте осторожны, чтобы не закрыть воздухозаборник. Провод, соединяющий сушилку с блоком управления, достаточно мягкий, его длина около 85 см, от блока не отсоединится. В комплекте 3 насадки с креплением. Крепятся они не очень легко, снимать их особенно сложно. Но, поскольку делать это часто не нужно, недостатком это назвать сложно. Кроме того, легко исправить подгибание форсунок. Конструкция крепления может позволять подключать другие форсунки, подходящие по диаметру, но поскольку других насадок у автора нет, проверить это невозможно.

Самая тонкая форсунка, она, как правило, самая популярная, в отличие от других станций этого ценового сегмента, имеет коническое сужение, что должно благоприятно сказаться на количестве горячего воздуха, выходящего из форсунки.

Паяльник

Паяльник легкий, с мягкой проволокой длиной около 85 см. Его можно отключить от блока с помощью разъема GX16-5p.

Для паяльника подходит стингер типа HAKKO 900M.Приобрела сразу несколько разных типов.

В стандартную комплектацию входит одно игольное жало.

Многие китайские паяльники имеют один существенный недостаток – нагреватель не полностью входит в жало. Подробнее об этом недостатке и способе устранения написано здесь.
У этого экземпляра нет этого недостатка, и это хорошие новости.

Нагреватель, видимо, нихром, свернутый в керамический стержень, без маркировки.


Как отличить керамический нагреватель от нихромового описано здесь. В общем, обычный китайский паяльник, не хуже и не лучше других.

Все остальное

Подставка для паяльника ничем не отличается и часто встречается в комплекте с различными китайскими паяльными станциями.

В комплекте идет губка для очистки жала. Внутрь тоже можно засунуть металлическую губку. Существенный ее недостаток в том, что внизу нет резиновых ножек, из-за этого подставка может и точно будет ездить по столу.

Но есть отверстия прямоугольной формы, в которые можно вставить резинку, устранив этот недостаток. Ванна только одна для губки. Хотя никто не мешает разместить туда, например, канифоль, благо изготовлено из алюминиевого сплава.
Держатель фена содержит 2 магнита для геркона в фене и прикреплен 4 винтами к металлическому уголку, который 2 винтами прикреплен к одной из боковых плоскостей корпуса.

Теперь перейдем к работе над продуктом.

Сразу после включения вилки в сети обнаруживается существенный недостаток, который часто можно наблюдать на недорогих паяльных станциях – гудение трансформатора. Это говорит о некачественном трансформаторе. Причем разные партии одного и того же устройства могут комплектоваться трансформаторами разного качества. Мне не повезло, в моем случае кайф настолько сильный, что работать будет сложно. Трансформатор обязательно нужно менять или модифицировать. Включите фен. Если он холодный и лежит на подставке, ничего не происходит.Если его снять, турбина начинает работать и начинается нагрев до заданной температуры, при этом на дисплее отображается текущая температура. Нагревается очень быстро. Температуру можно изменять в диапазоне от 100 до 450 градусов Цельсия с точностью до одного градуса. При долгом нажатии на кнопки температура меняется с шагом в один градус. Это не очень хорошо, потому что, несмотря на скорость изменения (примерно 5 грамм в секунду), чтобы быстро изменить температуру с минимальной на максимальную, вам нужно будет удерживать кнопку около минуты.Намного лучше регулировать температуру долгим нажатием с шагом 10 градусов. Установленная температура сохраняется в EEPROM и восстанавливается после выключения. Разогретый фен, поставленный на подставку, начинает остывать. Для этого блок управления включает максимальную скорость турбины и ждет, пока она остынет до 100 градусов. Если вы захотите поменять насадку, быстро не получится, т.к. фен придется дополнительно охладить, когда он будет полностью выключен. И остывает, не продувая быстро – 20 минут… Вот почему я хотел бы иметь возможность охлаждать сушилку, например, до 30 градусов, когда она выключена. Но такой возможности здесь нет. Также неоднократно отмечалось, что люминесцентные лампы начинают мигать при максимальной температуре. Но этот недостаток можно устранить самостоятельно. В Интернете есть информация, как это сделать. Еще один недостаток, который был замечен при эксплуатации, – небольшая утечка холодного воздуха через щель в корпусе фена. В моем экземпляре удар несильный, даже не сразу заметил.Но кто знает, как собраны другие … В остальном работа сушилки не вызвала нареканий и негативов. Сразу без особых проблем припаял нужные фишки, теперь жалею, что раньше не купил такой фен.

Работа паяльника еще проще, включаю, выставляю температуру и жди нагрева. Температура регулируется в пределах от 200 до 480 ° C. Ждать нагрева до 350 ° C придется примерно 30 секунд. Во время работы нагрев отображается светодиодом.Не совсем понятен способ регулировки температуры, вроде это низкочастотная ШИМ, простое периодическое включение и выключение ТЭНа на полную мощность. Более того, при нагреве слышно изменение звука, издаваемого трансформатором: так сказывается его низкое качество. Хотя, возможно, ШИМ с большей частотой все же есть, но работает не все время. Этот вопрос остается открытым.

В целом станция оставила хорошее впечатление, и если бы не громко гудящий трансформатор, я бы порекомендовал ее всем с ограниченным бюджетом.Теперь могу рекомендовать только тем, кто готов потратиться на трансформатор и сможет самостоятельно заменить или доработать его. По всему понятно, что упор в этой станции сделан, прежде всего, на фен, паяльник идет в качестве дополнения. Применение: у него нет цифровой регулировки и индикатора температуры. Однако он работает и лишен детской болезни с обогревателем.

Итого

Положительные стороны:
+ цена – 60 долларов за фен с паяльником очень не плохо.
+ не большие габариты.
+ Неплохой паяльник.

Недостатки:
– Некачественный трансформатор, мощности которого, видимо, не хватает.
– до выключения фен остается очень горячим.
– нет выключателя питания для всего изделия.
– небольшая утечка воздуха из фена.

Теперь о внутренностях и доработках

Нежелание мириться с гудением, как целая подстанция, трансформатор и желание выключить станцию ​​выключателем, а не вилкой, вынудило разобрать устройство.

Трансформатор получился маленьким и очень горячим, что опять же говорит о его низком качестве.

После внешнего исследования выяснилось, что ядро ​​слабо потянуло. Затянув его в тис со всех сторон, можно было стянуть посильнее.

Гул не пропал полностью, но стал намного тише и заметен только в полной тишине. Это можно было терпеть. Поэтому было решено закрыть тему трансформера до появления еще одного подходящего транса.

Теперь о переключении всей станции. Его нет, и это плохо. Станции типа Lukey 702 вырезают отверстие в пластиковом корпусе и вставляют недостающую деталь. Также есть пластиковый корпус. Но я решил пойти умнее. В описываемой станции уже аж 2 переключателя – для фена и паяльника. Почему бы не сделать так, чтобы при включении одного из них, помимо соответствующего блока, включалось питание самой станции. Для этого не нужно вырезать пластиковый корпус.Необходимо всего лишь заменить один линейный переключатель на два линейных. Вторые линии включены параллельно и включены в цепь питания ~ 220 В. Как показано на схеме:

Были куплены и установлены аналогично старым новым двухлинейным коммутаторам KCD1.

Их параметры позволяют переключать максимальную мощность станции. Теперь недостаток устранен полностью. Станция включается при включении либо фена, либо паяльника и полностью выключается при отключении обоих блоков.

Внутри продукт выглядит так:




К сожалению, определить контроллер по внешнему виду не удалось, надеюсь, что это ATMega8 в DIP-корпусе. Если это правда, то можно будет попробовать обновить прошивку и внедрить такие полезные функции, как отключение паяльника на холостом ходу, полное охлаждение фена при отключении и т.д.

На этом пока все. Надеюсь, эта информация будет вам полезна при выборе.Могу ответить на волнующие вопросы.
Желаю удачных покупок и побольше времени на хобби!

PS: Видеообзор с примером работы:
Часть 1.
