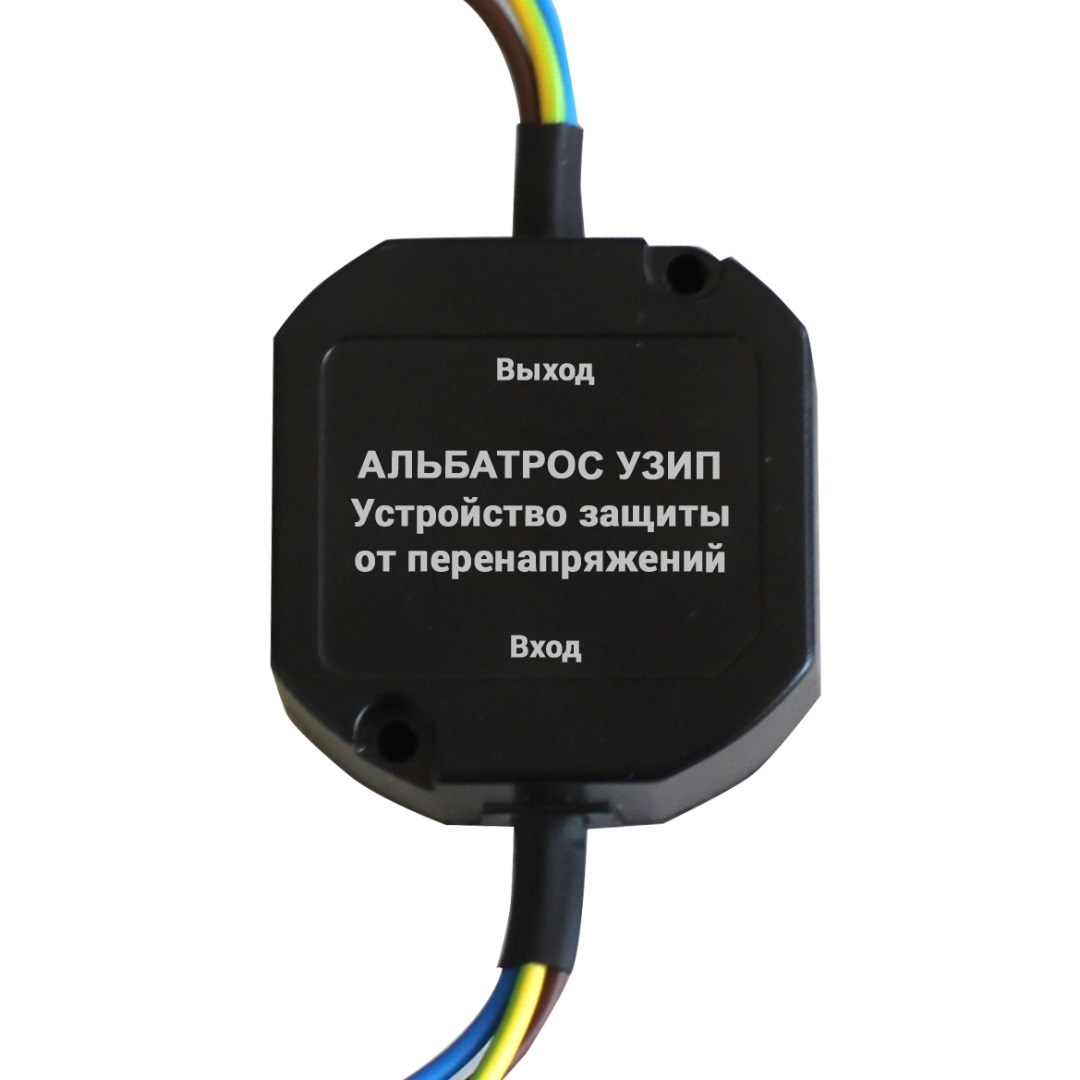

Устройства защиты от перенапряжения

Перенапряжение, амплитуда которого может в 20 раз превысить номинальное напряжение, как правило, возникает в результате атмосферных разрядов, коммутационных процессов в распределительных электрических сетях и коммутационных процессов силовых элементов и устройств в технологических цепях.

Без устройства защиты повышенное напряжение достигает электрооборудование. Импульс тока протекает через оборудование и выводит его из строя.

Устройства защиты от перенапряжений ограничивают импульсные перенапряжения и отводят импульсы тока в землю. Они также ограничивают перенапряжения до значений, совместимых с характеристиками подсоединенных устройств или оборудования.

Устойчивость к перенапряжениям является составной частью электромагнитной совместимости, т.е. способности электрооборудования нормально работать при наличии электромагнитных помех. Вот почему защита от перенапряжения является актуальной задачей.

Устройства защиты от перенапряжения (УЗИП) обладают очень большим сопротивлением при номинальном напряжении и, следовательно, не проводят электрический ток.

Устройство защиты от перенапряжений содержит, как минимум, один нелинейный компонент:
– при нормальной работе устройства защиты от перенапряжения действуют как разомкнутая цепь.
– при возникновении перенапряжения устройство ведет себя, как замкнутая цепь.

Основными параметрами устройства защиты от перенапряжений являются его способность замыкать большие токи на землю (т.е. рассеивать значительное количество энергии) и ограничивать напряжение на минимально возможном уровне.

Требования к внутренней защите с использованием концепции зон молниезащиты приводятся в стандарте IEC 1312-1. В международной норме IEC 61643-1 приводится классификация ограничителей перенапряжения (I – B, II – C и III – D).

УЗИП класса I (B) – тип 1 предназначены для защиты от перенапряжений категории III согласно стан- дарту ГОСТ P.51 992-2002, в котором установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для выравнивания потенциалов при прямом попадании молнии. Они устанавливаются в месте ввода электроэнергии в главном распределительном щите.

УЗИП класса II (C) – тип 2 предназначены для защиты от перенапряжений категории II, для которой установлено максимальное перенапряжение 2,5 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта. Они устанавливаются в основном во второстепенных распределительных щитах. Их также можно устанавливать в главном распределительном щите вместе с УЗИП класса I, однако, в этом случае между ограничителями следует установить импульсный разделительный дроссель.

УЗИП класса III (D) – тип 3 предназначены для защиты от перенапряжений категории I, для которой установлено максимальное перенапряжение 1,5 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в конце цепи с розетками или в распределительных щитках электрооборудования.

Устройства защиты от скачков напряжения

	Защита от дугового пробоя и опасного искрения (дуги) в электропроводке Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр.) Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.) Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В Функция дистанционного управления (контактор) Сохраняет работоспособность в широком диапазоне напряжения питания – 0…440В Климатическое исполнение УХЛ4 (-250C…+550C) или УХЛ2 (-400C…+550C) Подробнее
	Номинальный ток нагрузки 63А/250В (14кВт) Максимальный ток нагрузки 80А/250В (18кВт)- 5мин Двухпороговая защита от перенапряжения (задержка срабатывания): >270В/0,2с и >300В/20мс Двухпороговая защита от снижения напряжения (задержка срабатывания): <155В/10с и <130В/100мс Сохраняет работоспособность в широком диапазоне напряжения питания – 0. ..440В Подключение нагрузки при переходе сетевого напряжения через ноль Ширина корпуса – 18мм Подробнее
	Максимальный ток коммутации 63А/250В (14кВт) Сохраняет работоспособность в диапазоне напряжений 20…440В Синхронное управление реле – замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр.) Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.) Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В Функция дистанционного управления (контактор) Задержка повторного включения 10сек . .. 360сек (выбирается пользователем) Климатическое исполнение УХЛ4 (-250C…+550C) Подробнее
	Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут) Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240…290В и <100…190В Фиксированный порог защиты от перенапряжения >300В/20мс Фиксированный порог защиты от снижения напряжения <85В/100мс Ограничение потребляемой мощности >0,5…14,5кВт Сохраняет работоспособность в диапазоне напряжений от 30В до 440В Энергонезависимая память событий (число отключений, минимальное и максимальное значение напряжения) Измерение параметров сети (напряжение, ток, мощность) Подключение нагрузки при переходе сетевого напряжения через ноль Ширина корпуса – 18мм Подробнее
	УЗМ-51М и УЗМ-51МТ: Максимальный ток коммутации 63А/250В (14кВт) УЗМ-16: Максимальный ток коммутации 16А Синхронное управление реле – замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр. ) Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.) Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В Функция дистанционного управления (контактор), термозащита (УЗМ-51МТ) Задержка повторного включения 10с или 6мин (выбирается пользователем) Климатическое исполнение УХЛ4 (-250C…+550C) или УХЛ2 (-400C…+550C) Подробнее
	Наличие  функции дистанционного управления (3-х фазный статический контактор) Контроль обрыва фаз и контроль чередования фаз Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3) Контроль частоты сети 45-55Гц Двухпороговая защита от перенапряжения/(задержка срабатывания):  >265В/0,2с,  >300В/20мс Двухпороговая защита от снижения напряжения/(задержка срабатывания):  <170В/10с,  <130В/100мс Встроенная варисторная защита от импульсных возмущений в сети Переключаемая задержка повторного включения от 2с до 8мин Функция дистанционного управления (контактор) Время срабатывания при скачках напряжения – менее 30мс

Устройства защиты от импульсных перенапряжений Энергия ОП (УЗИП)

Характеристики:

Название модели Oграничитель импульсных перенапряжений ОП 3P 15-40кА 400В с индикацией ЭНЕРГИЯ

Артикул Е0705-0006

Класс защиты C (класс II)

Номинальное напряжение AC, В 400

Количество полюсов 3

Номинальный разрядный ток IN, кА (форма волны, мкс) 15 (8/20)

Максимальный разрядный ток IMAX, кА (форма волны, мкс) 40 (8/20)

Уровень напряжения защиты, не более, кВ 1.

8

Время реакции, не более мс 25

Ток короткого замыкания, кА 10

Климатическое исполнение и категория применения по ГОСТ 14254 УХЛ4

Степень защиты IP20

Условия эксплуатации, ⁰С от -40 до +70

Минимальная партия, шт. 1

Устройства защиты от перенапряжений

Обычно в любых электрических сетях напряжение находится в пределах, определяемых техническими нормативами, но иногда оно отклоняется от допустимых значений. Предельно допустимое напряжение находится в пределах ±10 % от номинального значения напряжения, т. е. для однофазной сети в диапазоне 198—242 В, а для трехфазной — 342—418 В. Отклонения от указанных значений называются перенапряжениями. Перенапряжения имеют различную природу и в зависимости от этого отличаются длительностью и величиной. Длительные перенапряжения (свыше 0,01 с) обычно возникают из-за неисправности понижающего трансформатора на подстанции или обрыва нулевого провода в питающей сети.

Такие перенапряжения имеют сравнительно небольшие значения (от 230 В до величины междуфазного напряжения — 380 В), но действуют длительное время и представляют вполне реальную угрозу и для человека, и для оборудования. Длительное повышение напряжения может произойти и в случае неравномерного распределения нагрузок по фазам во внешней сети. Тогда возникает перекос фаз, при котором на самой загруженной фазе напряжение становится ниже, а на незагруженной — выше номинального. Кратковременные всплески напряжения могут произойти и в результате переключений в энергосети или во время включения мощных реактивных нагрузок.

Для надежной защиты домашней электропроводки от перенапряжений рекомендуется создание многоуровневой (по крайней мере, трехступенчатой) системы защиты из УЗИП разных классов. УЗИП класса В (тип 1) рассчитано на номинальный разрядный ток 30— 60 кА, УЗИП класса С (тип 2) — на ток 20—40 кА. УЗИП класса D (тип 3) на ток 5—10 кА. При создании многоступенчатой системы защиты от перенапряжений следует обеспечить соответствие мощности каждой ступени, т. е. максимальный ток, протекающий через них, не должен превышать их номинальных характеристик. Но в первую очередь необходимо создать эффективную систему заземления.

Мощные импульсные перенапряжения (с токами до 100 кА) могут возникать при воздействии грозовых разрядов. При этом напряжение может достигать десятков киловольт. Такие импульсы длятся в течение максимум сотни микросекунд, и защитные автоматы не успевают на них среагировать, так как самые современные типы автоматов имеют время срабатывания единицы миллисекунд, что может стать причиной пробоя и повреждения изоляции между фазой и нейтралью или между фазой и землей. Как правило, это не приводит к короткому замыканию и не нарушает работу сети, но в месте повреждения изоляции возникает небольшой ток утечки. И если он проходит между фазой и нейтралью, то не фиксируется УЗО и автоматами защиты, но зато приводит к повышенному нагреву изоляции и ускорению процесса ее старения. С течением времени сопротивление изоляции на этом участке уменьшается, а ток утечки возрастает.

Последствия воздействия этих негативных факторов на электронное оборудование и электропроводку могут быть фатальными, поэтому домашняя сеть требует комплексной защиты от перенапряжений с использованием различных типов устройств (УЗИП, ОП, PH и т. д.).

Возможность использования различных УЗИП для выполнения конкретных защитных функций определяется по техническим характеристикам, отраженным в маркировке прибора.

Уровень напряжения защиты U является важнейшим параметром, характеризующим УЗИП. Он определяет значение остаточного напряжения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока. Для УЗИП 1-го класса U_p не должен превышать 4 кВ, для устройств 2-го класса — 2,5 кВ, для 3-го класса УЗИП устанавливается U_p не более 1,5 кВ — тот уровень микросекундных импульсных перенапряжений, который должна выдерживать бытовая техника.

Максимальный разрядный ток I_max — величина импульса тока, которую должно выдержать УЗИП однократно, сохранив при этом работоспособность.

Номинальный разрядный ток 1_n — величина импульса тока, которую УЗИП должно выдержать многократно при условии его остывания до комнатной температуры в промежутке между импульсами.

Максимальное длительное рабочее напряжение U_c — действующее значение напряжения переменного или постоянного тока, которое длительно подается на выводы УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения при различных нештатных режимах работы сети. Номинальный ток нагрузки I_i( — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП. Данный параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. Так как большинство УЗИП подключаются параллельно цепи, то данный параметр у них не указывается.

При необходимости дополнительной защиты конкретных приборов используются устройства, выполненные в виде вставок и удлинителей, — сетевые фильтры. В их конструкцию включены варисторы, подавляющие импульсные скачки напряжения.

Варисторы — это полупроводниковые резисторы, в работе которых используется эффект уменьшения сопротивления полупроводникового материала при увеличении приложенного напряжения, за счет чего они являются наиболее эффективным (и дешевым) средством защиты от импульсных напряжений любого вида. Варистор включается параллельно защищаемому оборудованию и при нормальной эксплуатации находится под действием рабочего напряжения защищаемого устройства. В рабочем режиме ток через варистор пренебрежимо мал, и он в этих условиях представляет собой изолятор. При возникновении импульса напряжения сопротивление варистора резко уменьшается до долей ома. В этом случае через него кратковременно может протекать ток, достигающий нескольких тысяч ампер. После гашения импульса напряжения он вновь приобретает очень большое сопротивление.

Выбор УЗИП производится в соответствии с принятой системой защиты. При этом обязательно учитываются технические характеристики устройств, которые должны быть приведены в каталоге и нанесены на лицевой части корпуса прибора.

При установке УЗИП необходимо, чтобы расстояние между соседними ступенями защиты было не менее 10 м по кабелю электропитания. Выполнение этого требования очень важно для правильной последовательности срабатывания защитных устройств. Первая ступень защиты класса В монтируется за пределами дома во входном щите.

УЗ-6/220, УЗ-18/380 предназначены для защиты сети от кратковременных (до 12 кВ) и длительных перенапряжений, вызванных коммутационными, индуктивными и грозовыми процессами. Устройства относятся к УЗИП 2-го и 3-го классов и выполнены на варисторах. Для надежной защиты от длительных перенапряжений, вызванных авариями в сети, прибор нужно подключать после УЗО и заземлять. Только при таком подключении создается ток утечки и обеспечивается срабатывание УЗО.

Устройство защиты от импульсных перенапряжений (УЗИП) предназначено для предотвращения возможных повреждений бытовой техники от мощных импульсных перенапряжений, вызванных авариями в питающей сети или грозовыми разрядами. Устройства такого типа могут называться ограничителями перенапряжений (ОП). Они, как правило, изготовлены на базе разрядников или варисторов и часто имеют индикаторные устройства, сигнализирующие о выходе их из строя. Обычно УЗИП на базе варисторов изготавливаются с креплением на DIN-рейку. Сгоревший варистор можно заменить простым извлечением модуля из корпуса УЗИП и установкой нового.

В зависимости от защищаемой зоны ограничители перенапряжений подразделяются на классы или типы. Приборы класса В (тип 1) защищают объекты от атмосферных и коммутационных перенапряжений, прошедших через разрядники класса А внешних сетей. Они устанавливаются на вводном устройстве дома и ограничивают величину перенапряжений до 4,0 кВ, защищая вводные счетчики и электрическое оборудование распределительного щита.

Ограничители класса С (тип 2) защищают электрооборудование от перенапряжений, прошедших через ограничители класса В, и ограничивают величину перенапряжения до 2,5 кВ. Они устанавливаются в распределительных щитках внутри дома или квартиры и осуществляют защиту автоматических и дифференциальных выключателей, внутренней проводки, контакторов, выключателей, розеток и др. Ограничители класса D (тип 3) являются защитой от перенапряжений, прошедших через приборы класса С, и ограничивают их величину до 13 кВ. Такие ограничители устанавливаются в распределительные коробки, розетки и могут встраиваться в само оборудование. Ограничители этого класса осуществляют защиту электрического оборудования с электронными приборами, а также переносных электрических устройств.

Ограничитель перенапряжений серии 0П-101 на основе варистора предназначен для защиты электрооборудования от импульсных перенапряжений, вызванных ударами молнии или коммутационными перенапряжениями. При возникновении скачка перенапряжения варисторы прибора переходят в проводящее состояние, ток возрастает на несколько порядков, достигая сотен и тысяч ампер и ограничивая при этом дальнейшее нарастание напряжения на выводах. После прохождения волны перенапряжения ограничитель возвращается в непроводящее состояние. Время срабатывания прибора составляет около 25 нс.

Ограничители перенапряжений серии 0П-101 бывают однофазными или трехфазными. Трехфазные устройства класса В устанавливаются на трехфазном вводе. Однофазные (класса D) используются для защиты отдельных потребителей или групп.

В распределительном щите внутри дома устанавливаются варисторные УЗИП класса С или D (тип 2 и 3). Недостатком УЗИП на базе варисторов является то, что после срабатывания оно нуждается в охлаждении, чтобы снова прийти в рабочее состояние. Это ухудшает защиту при многократных разрядах. Безусловно, использование УЗИП снижает вероятность выхода из строя оборудования или поражения людей, но лучше всего во время грозы отключать наиболее важные приборы.

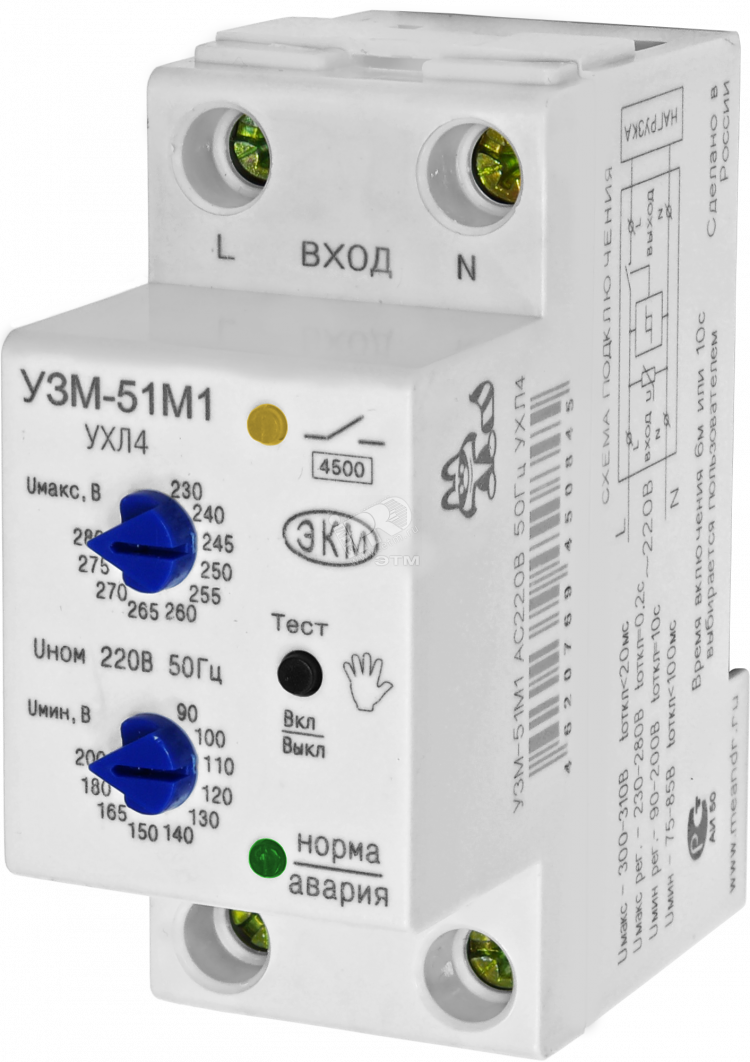

Устройство защиты многофункциональное (УЗМ) предназначено для защиты оборудования (в доме, квартире или офисе и пр.) от разрушающего воздействия мощных импульсных скачков напряжения, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы (170—270 В) в однофазных сетях. Включение напряжения происходит автоматически при восстановлении его до нормального по истечении задержки повторного включения. Устройство представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное защитой на варисторах.

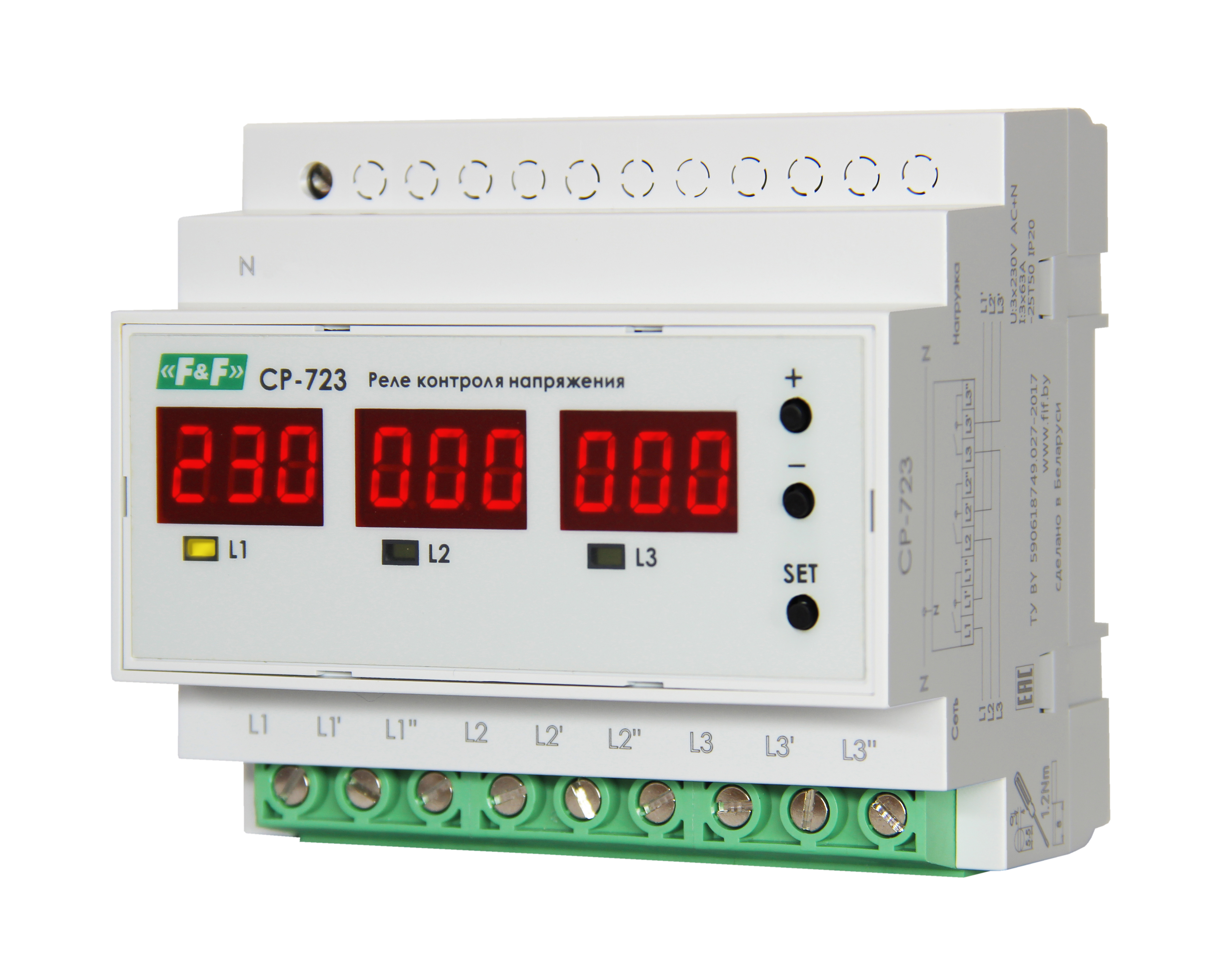

Реле напряжения (PH) — это прибор, сочетающий в себе электронное устройство контроля напряжения и электромагнитный расцепитель, собранные в одном корпусе. Реле напряжения серии PH — весьма эффективное устройство для защиты оборудования при возникновении длительных перенапряжений. Оно предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 ГЦ при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления ее параметров. Реле может быть изготовлено на базе микропроцессора или простого компаратора и оснащено устройством регулировки верхнего и нижнего порога срабатывания.

Реле напряжения могут быть как однофазными, так и трехфазными. Трехфазные реле напряжения используются на трехфазном вводе для защиты трехфазного оборудования. Они, как правит, отключают сеть не напрямую, а через электромагнитный контактор. При отсутствии трехфазных потребителей лучше всего будет поставить на каждую фазу по однофазному реле напряжения.

В зависимости от способа подключения реле напряжения могут быть выполнены в виде переносного устройства типа «вилка—розетка» или для установки в распределительном шкафу на DIN-рейку. Обычно такие реле имеют широкий диапазон регулировок и могут работать в нескольких независимых режимах: как реле напряжения, как реле минимального напряжения, как реле максимального напряжения или как реле времени с задержкой на включение.

Реле напряжения работают в диапазоне 100—400 В и делятся на устройства, имеющие свою контактную группу и управляющие нагрузкой самостоятельно, а также реле, которые управляют нагрузкой через более мощные контакторы.

Некоторые типы реле напряжения могут использоваться для самостоятельного отключения электрической сети при возникновении аварийного напряжения. Они обладают большей коммутационной способностью и управляют сетью с нагрузкой до 13 кВт, что вполне достаточно для квартиры или частного дома. Приборы устанавливаются на вводе после электросчетчика и УЗО на DIN-рейку.

Реле напряжения не имеет встроенной защиты от высоких токов, поэтому его нужно устанавливать после автоматического выключателя. При этом номинальный ток реле должен быть на 20—30 % выше номинального тока автомата. Реле напряжения также не защищают от высокого напряжения остаточных токов грозовых разрядов.

Датчик превышения напряжения ДПН 260 предназначен для ограничения максимально допустимого напряжения на нагрузке. Он работает совместно с УЗО или дифференциальным автоматом с током утечки 30—300 мА Напряжение срабатывания ДПН 260 устанавливается в пределах 255—260 В, время срабатывания — 0,01 с. Он выполнен в стандартном модуле на базе обычного варистора и предназначен для установки на DlN-рейку 35 мм. Следует отметить, что датчик создает ток утечки и вызывает срабатывание УЗО, которое не может включиться самостоятельно, что является его основным недостатком.

Контактор — это коммутационный аппарат дистанционного действия, коммутирующий нагрузки переменного или постоянного тока, который предназначен для частых включений и отключений. Они могут управлять осветительными, обогревательными и другими устройствами в силовых цепях постоянного и переменного тока с напряжением до 380 В и частотой 50 Гц.

Контакторы не обладают защитными функциями, но эффективно работают совместно с реле напряжения, обеспечивая своевременное отключение сети. Достоинством этих устройств является надежная контактная группа, способная выдержать большое число включений и отключений при значительной мощности управляемой нагрузки.

Контакторы могут использоваться, например, для управления режимом работы системы обогрева полов, когда мощность нагревательных кабелей превышает допустимую мощность терморегулятора.

Контактор, управляемый выключателем, импульсным реле, таймером или другим датчиком, позволяет включить (выключить) необходимую нагрузку, с которой электронные реле, рассчитанные на сравнительно небольшие токи, самостоятельно справиться не могут. Контакторы являются незаменимым элементом многофункциональной системы типа «Умный дам».

Контакторы могут быть как однофазными, так и трехфазными. Основными параметрами, по которым осуществляют выбор контакторов, являются следующие:

• Номинальное рабочее напряжение сети
• Номинальный рабочий ток
• Напряжение катушки управления
• Каличество/вид дополнительных контактов

Смотрите также:

Устройства защиты от перенапряжений IEK

Сравнить товары 0

Закладки (0)

Вид:

Сортировать по: по умолчаниюЦене ▲Цене ▼Названию ▲Названию ▼Новизне

IEK YND10-4-07-100 Шина «N» нулевая на DIN-рейку в корпусе 4×7 IEK YND10-4-07-100 Артикул: М0000068185

Назначение: Шина «N» нулевая на DIN-рейку в корпусе 4×7 IEK (YND10-4-07-100) – Применяются при комплектации щитового. ..

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

IEK ОПС1-В 2P (MOP20-2-B) Ограничитель импульсных перенапряжений IEK ОПС1-В 2P (MOP20-2-B) Артикул: М0000079338

Назначение Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей…

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

IEK MOP20-4-B Ограничитель импульсных перенапряжений ОПС1-B 4Р IEK MOP20-4-B Артикул: С0000010052

Описание: Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей. ..

• На заказ
• Уточняйте срок поставки

В закладки Сравнить

IEK ОПС1-C 2P (MOP20-2-C) Ограничитель импульсных перенапряжений IEK ОПС1-C 2P (MOP20-2-C) Артикул: М0000024073

Назначение: Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных…

В закладки Сравнить

Сравнить товары 0

Закладки (0)

Вид:

Сортировать по: по умолчаниюЦене ▲Цене ▼Названию ▲Названию ▼Новизне

Купить Устройства защиты от перенапряжений IEK в компании Layta по привлекательной цене.
Для удобства клиентов описание оборудования снабжено отзывами других покупателей, характеристиками, сертификатами, инструкциями, паспортами, фотографиями, аксессуарами.
Купить Устройства защиты от перенапряжений IEK вы можете как через сайт, так и по телефону.
Если у вас возникнут вопросы при выборе, доставке или гарантии, то вы всегда можете проконсультироваться со специалистами по телефону.
Доставка производится в Москву, Санкт-Петербург, Казань, Саратов, Ростов, Краснодар, Ставрополь, Екатеринбург, Новосибирск, Воронеж, Волгоград и другие города России

Устройства защиты от перенапряжений – классы, схемы подключения, применение

Устройствами защиты от перенапряжения служат разрядники. Существуют три типа разрядников, а соответственно, и три класса. Каждому типу разрядников соответствует определенный класс. Так, разрядникам типа1 соответствует класс В, разрядникам типа 2 соответствует класс С и, соответственно, разрядникам типа 3 соответствует класс D.

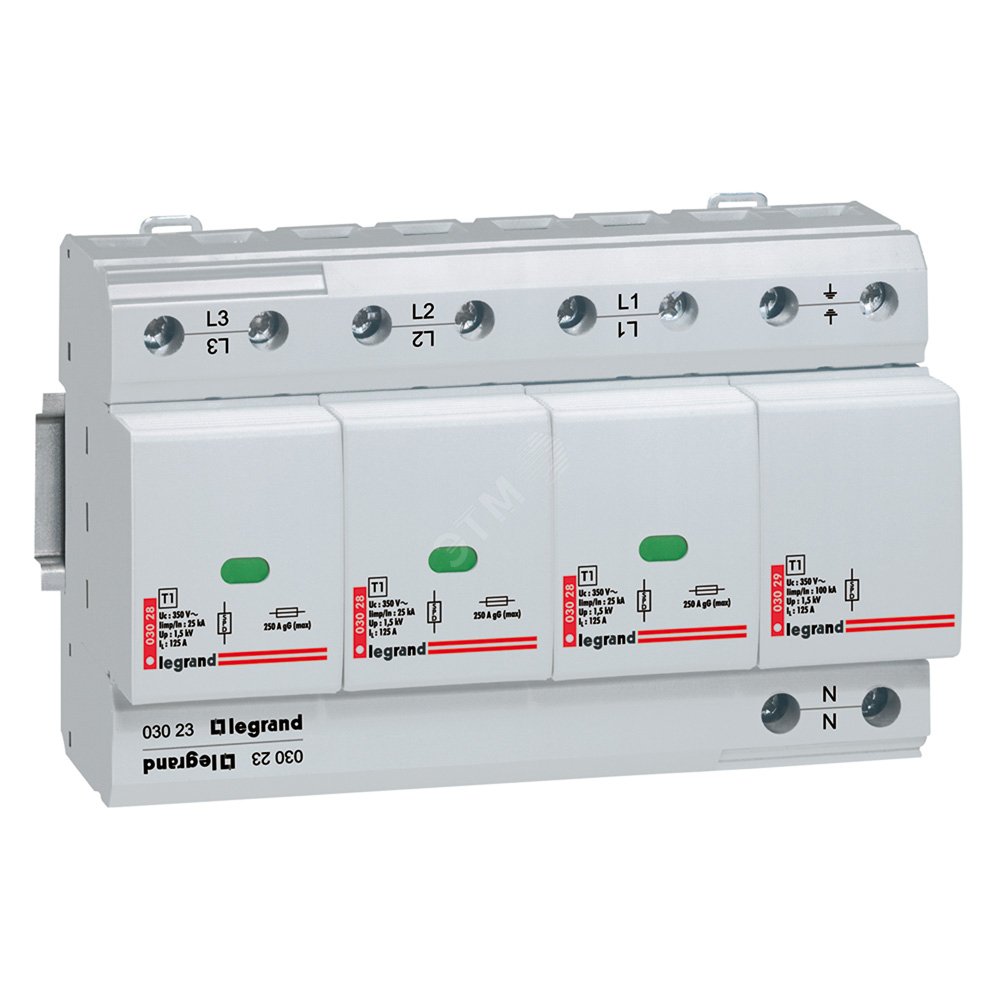

Разрядники перенапряжения тип 1 (класс В)

Разрядники перенапряжения типа 1 (класс В), благодаря своему строению, предназначены для отвода тока молний или частичных токов молний при прямом ее попадании. Они характеризуются высокой отводящей способностью и обладают малыми габаритными размерами. Устройство представляет собой блок с установленным в него герметическим разрядником, устойчивым к сильным токам. Блок можно устанавливать в любой распределительный щит благодаря компактности и безопасности устройства. Разрядник перенапряжения типа 1 (класс В) устанавливается в главном распределительном устройстве. Возможна установка разрядника в щите до счетчика. Данное устройство позволяет избежать переброса напряжения на защитный проводник и возникновения опасного контактного напряжения в месте уравнивания потенциалов. Разрядники перенапряжения данного типа используют в промышленных объектах, зданиях общественного пользования, а также крупных жилых комплексах.

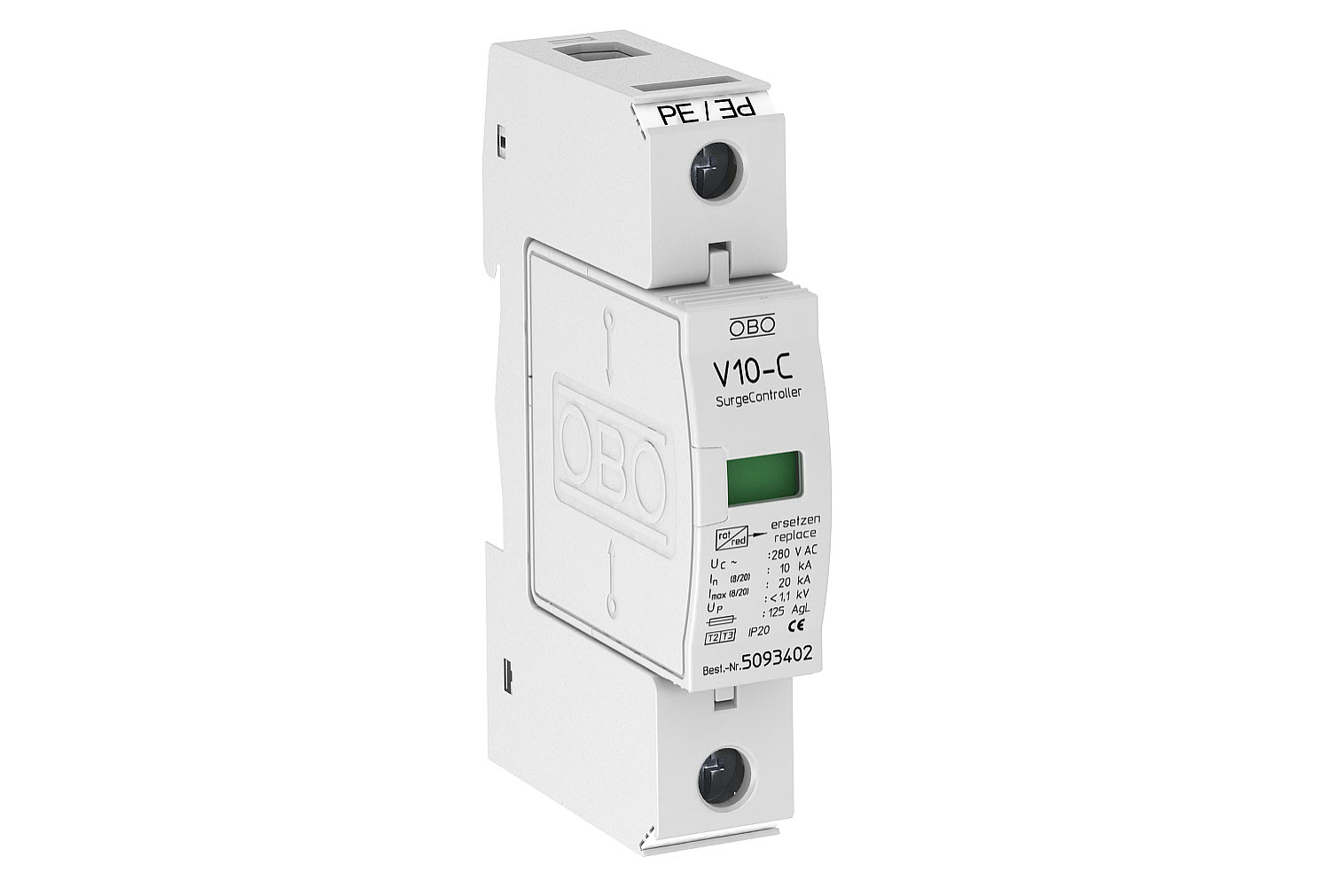

Разрядники перенапряжения тип 2 (класс С)

Разрядники перенапряжения типа 2 (класс С) служат для защиты устройств низкого напряжения. Данные устройства предназначены для отвода перенапряжения, вызванные ближним или дальним ударом молнии или действиями при переключении. Разрядники перенапряжения типа 2 позволяют избежать переброса напряжения на защитный проводник и возникновения опасного контактного напряжения в месте уравнивания потенциалов.

Разрядники перенапряжения типа 2 (класс С) могут монтироваться в стандартном распределительном корпусе, а также подходят для использования в промышленных и жилых зданиях.

Разрядники перенапряжения тип 3 (класс D)

Разрядники перенапряжения типа 3 отводят перенапряжение отдельных потребителей или групп потребителей и используются, непосредственно, в розетках. Также применяются для защиты от импульсных перенапряжений коммутационных, распределительных устройств и пультов управления. Разрядники данного типа предназначены для защиты оконечных приборов от временного перенапряжения. Разрядники типа 3 (класс D) могут использоваться для защиты линий электропитания спутниковых и телекоммуникационных систем.

Устройства защиты от импульсных перенапряжений

Одним из факторов, приводящих к повреждениям электрооборудования, являются атмосферные перенапряжения, связанные с ударами молний. Действия атмосферного электричества разделяются на:

• прямые удары молний электрооборудование;
• удары молний рядом с электрооборудованием, воздействующие на него при помощи мощного электромагнитного импульса;
• удары молний вдали от потребителей, электромагнитная волна от которых воспринимается полупроводниковыми устройствами телемеханики и связи и создает помехи для их работы.

Воздействия атмосферных перенапряжений характерны небольшой длительностью импульса – порядка десятков миллисекунд. Но на это время напряжение в сети многократно повышается. Это приводит к пробоям изоляции и повреждениям как линий связи, так и питающихся от них потребителей.

Для защиты от перенапряжений, создаваемых грозовыми разрядами, используют устройства, ограничивающие амплитудное значение напряжения до уровня, безопасного для изоляции электрооборудования.

Искровые и вентильные разрядники, ОПН

Первыми устройствами, примененными для ограничения величин перенапряжений в сети, были искровые разрядники. Действие их основано на пробое воздушного промежутка фиксированной длины при определенном напряжении.

Разрядник подключается между защищаемыми фазами и контуром молниезащиты. Для каждой из фаз устанавливается персональный элемент. Он может выполняться открытым и состоять из расположенных торцами напротив друг друга металлических прутков. А может состоять из электродов, заключенных в изолирующую оболочку.

В момент возникновения грозового перенапряжения искровой промежуток разрядника пробивается, и мощность импульса уходит в землю через контур молниезащиты. За счет этого уровень напряжения ограничивается. По окончании импульса дуга гаснет, и разрядник снова готов к работе. В нормальном режиме он не потребляет тока и не оказывает влияния на режим работы электроустановки.

Вторым устройством, защищающим изоляцию от перенапряжений, были вентильные разрядники. Они состоят из двух элементов, соединенных последовательно: многократного искрового промежутка и гасящего резистора. При перенапряжении искровые промежутки пробиваются, через них и резистор протекает ток. В результате снижается напряжение в сети. Как только возмущающее воздействие снимается, дуга в искровых промежутках гаснет, и разрядник приходит в исходное положение.

Вентильные разрядники

Вентильные разрядники герметичны и работают бесшумно, в отличие от искровых, выделяющих в атмосферу продукты горения дуги.

Вентильные и искровые разрядники применяются только в электроустановках высокого напряжения.

Предыдущие защитные устройства заменяются ограничителями перенапряжений (ОПН).

Внутри ОПН находится варистор: резистор с нелинейной зависимостью сопротивления от приложенного к нему напряжения. При превышении порогового значения напряжения ток через варистор резко возрастает, предотвращая дальнейшее его повышение. При прекращении грозового или коммутационного импульса ОПН переходит в исходное состояние.

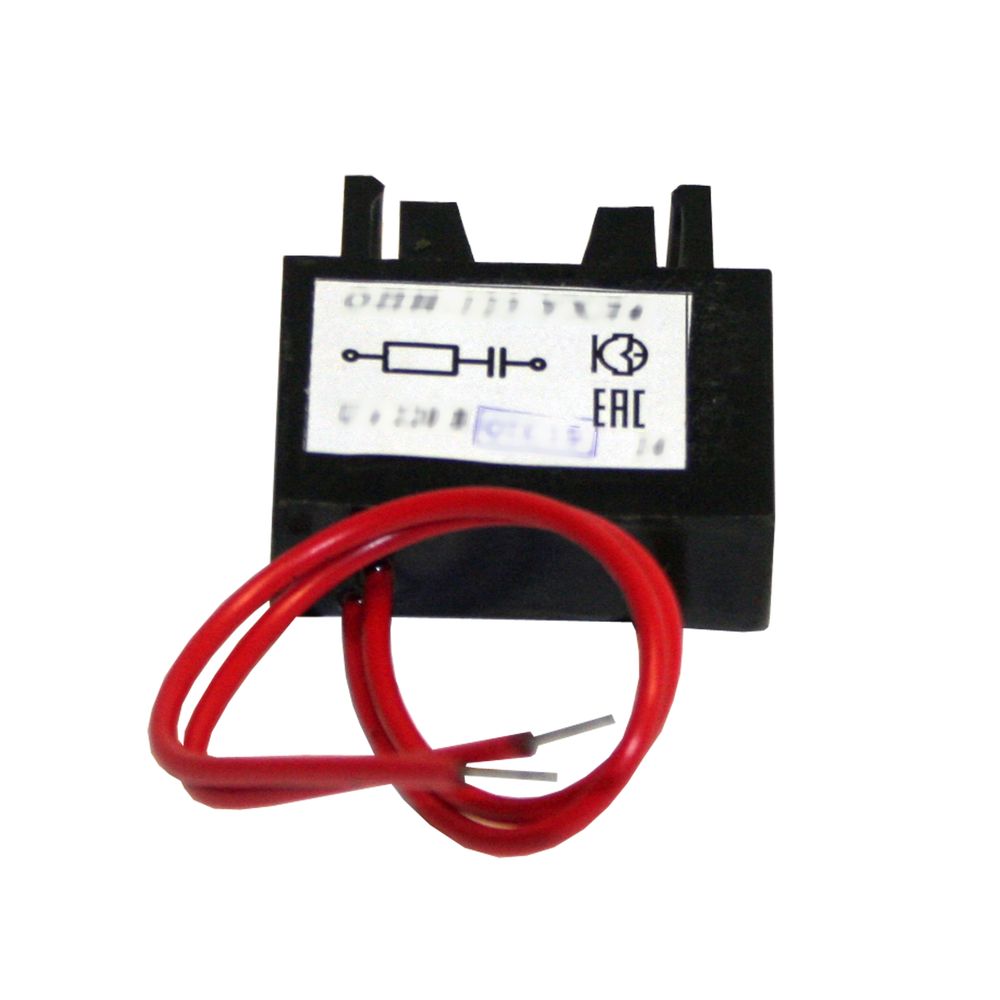

Ограничители перенапряжений

По сравнению с предыдущими устройствами ОПН надежнее и меньших габаритов. Их характеристики подбираются более точно, что позволило выработать гибкую стратегию их эффективного применения.

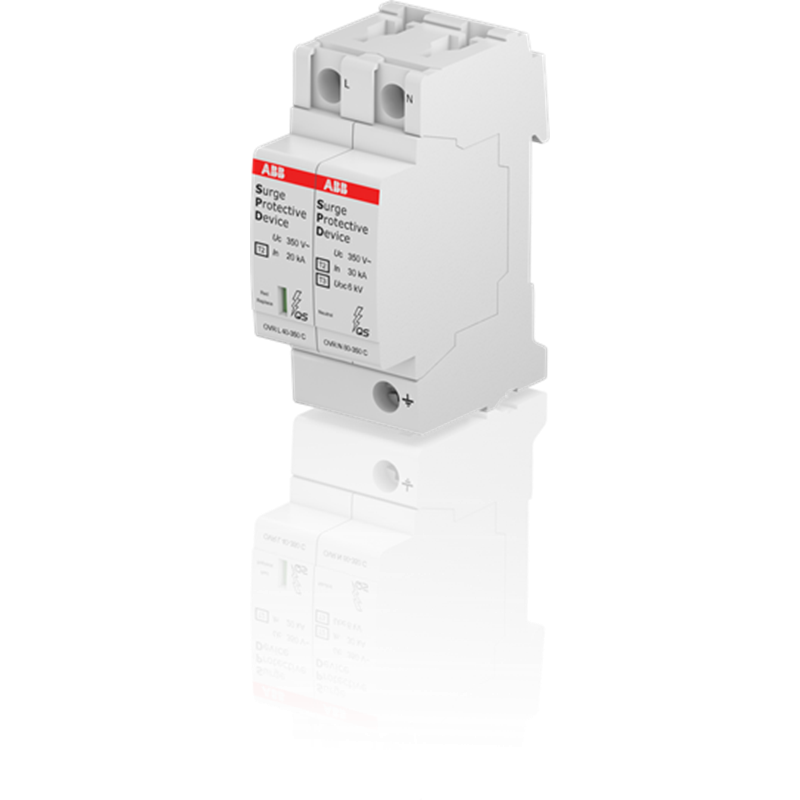

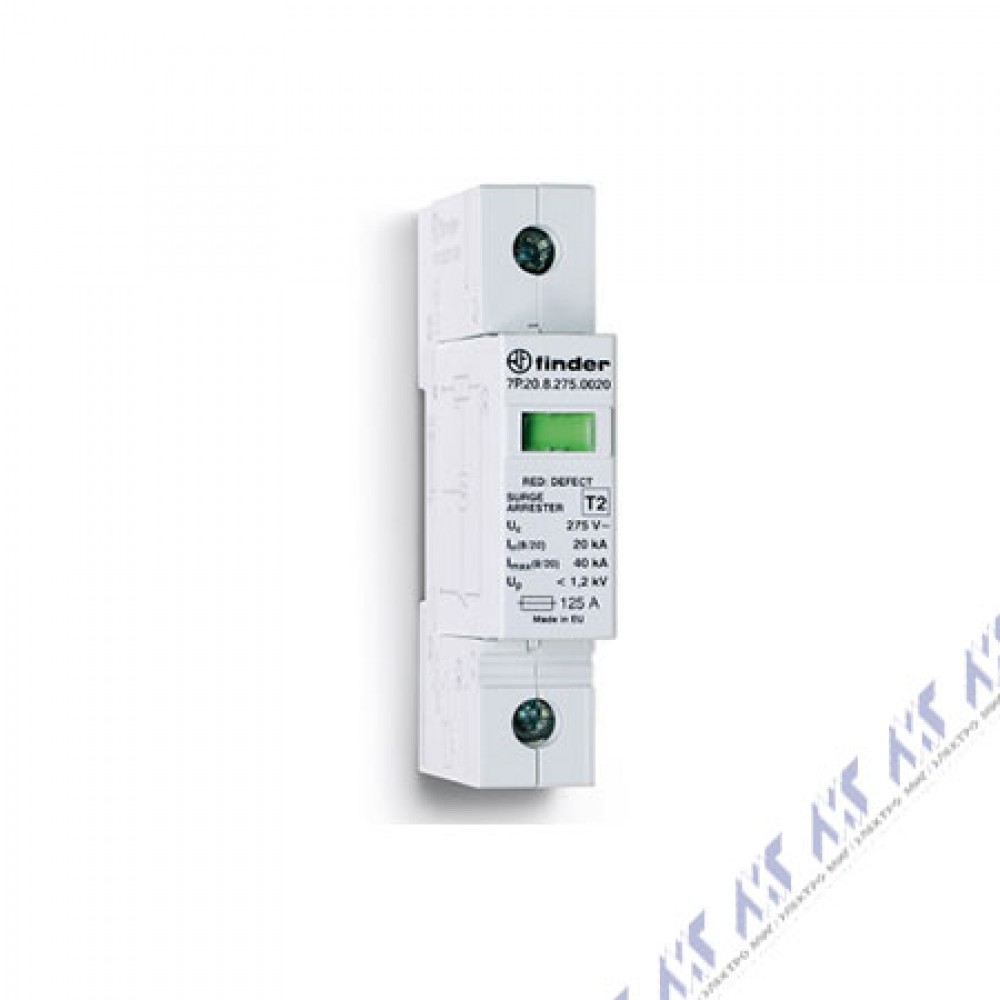

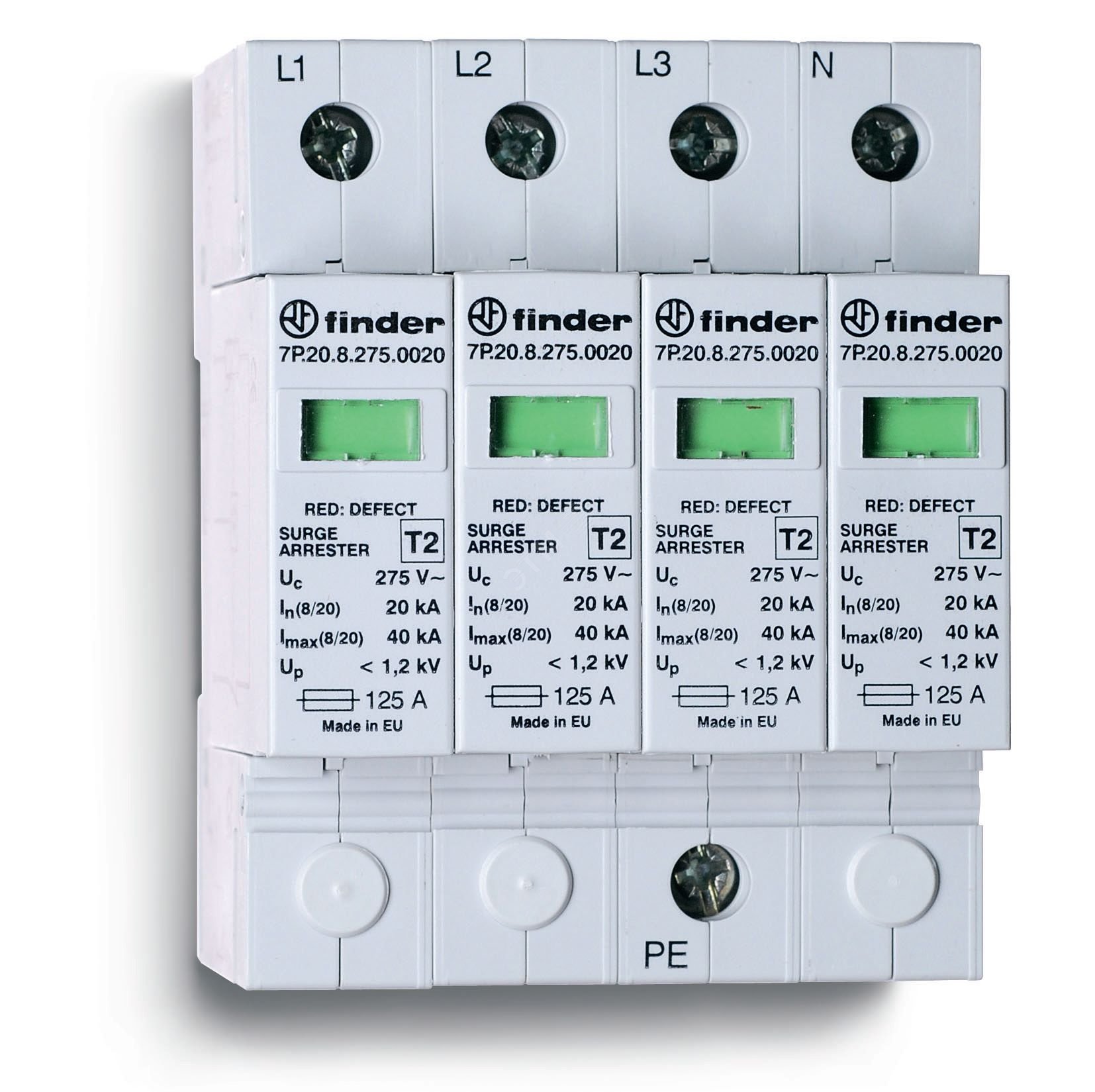

Внешний вид УЗИП

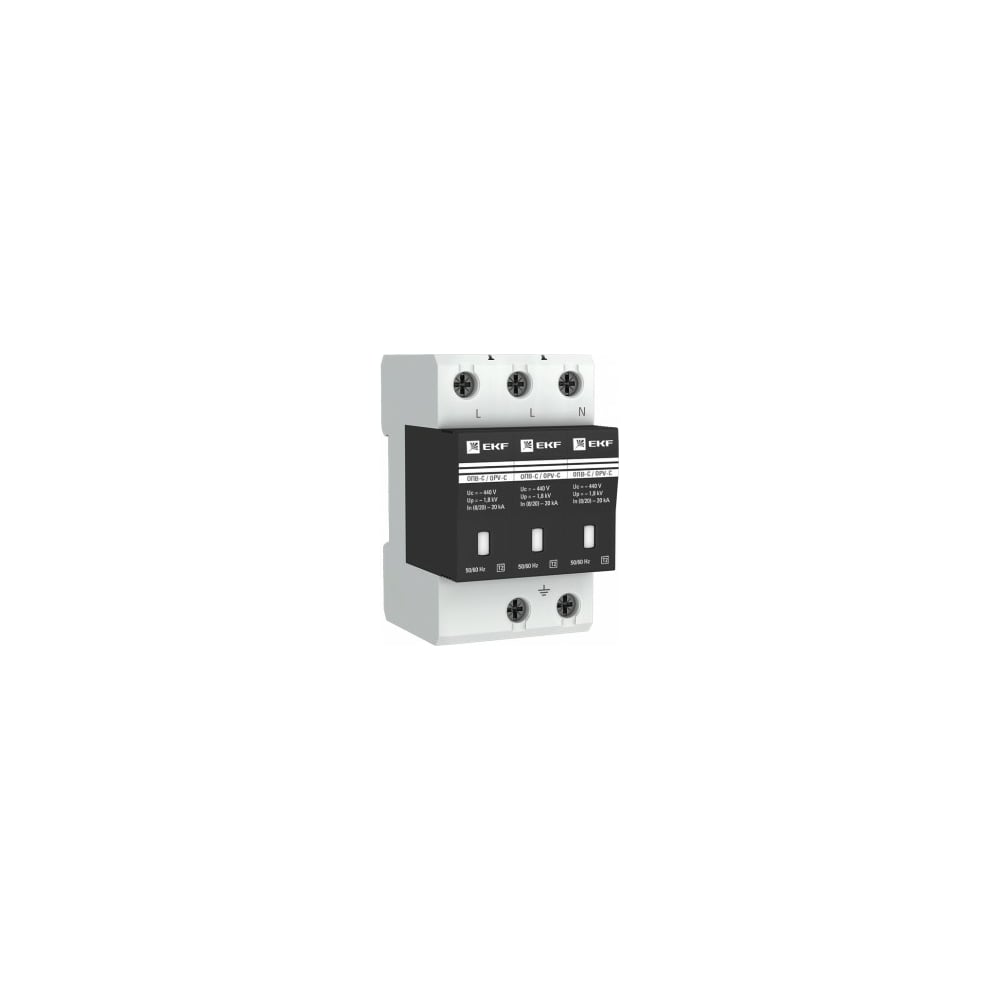

Модульные ОПН для сетей низкого напряжения получили название устройства защиты от импульсных перенапряжений (УЗИП).

Технические характеристики УЗИП

К ним относятся:

Форма волны импульсного перенапряжения стандартизирована для случаев:

• прямое попадание молнии – 10/350 мкс;
• воздействие непрямого действия молнии – 8/20 мкс.

Форма импульса 8/20 мксФорма импульса 10/350 мкс

По назначению УЗИП по стандарту МЭК разделяются на типы 1-3, по ГОСТ Р 51992-2002 они разделяются на классы испытаний (I – III). Соответствие и назначение этих характеристик указано в таблице.

Типы по IEC 61643	Классы по ГОСТ Р 51992-2002	Назначение	Место установки
1	I	Для ограничения перенапряжений от прямых ударов молний	На вводе в здание, в главном распределительном щите
2	II	Для ограничения перенапряжений от далеких ударов молний и коммутационных перенапряжений	На вводах, где не существует опасности прямых ударов

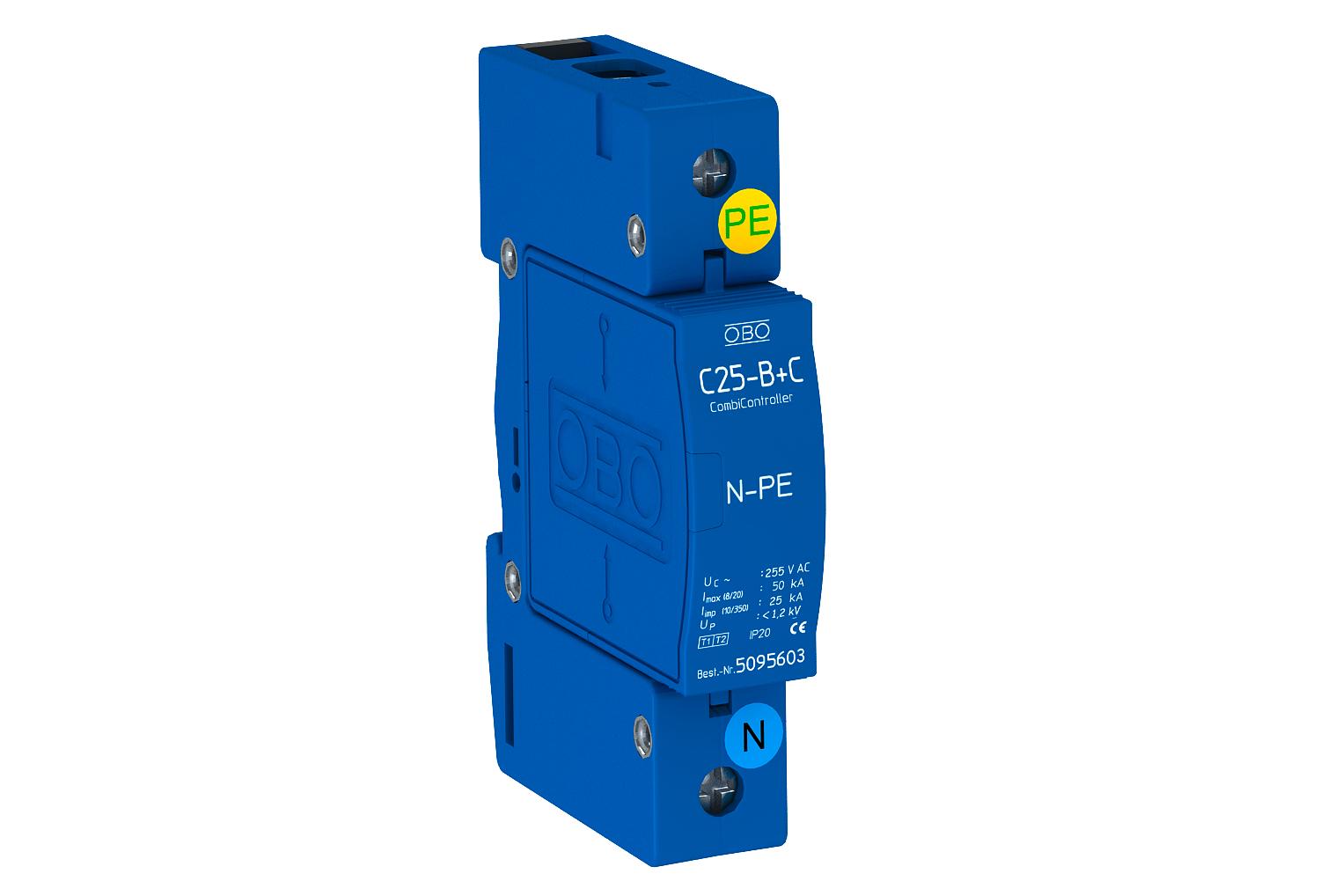

1+2	I+II	Объединяются характеристики типов УЗИП 1 и 2	Как для типов 1 или 2
3	III	Для защиты чувствительных потребителей. Имеют самый низкий уровень защитного напряжения	Для непосредственной установки у потребителей

По конструктивному исполнению УЗИП выпускаются с разным числом полюсов: от одного до четырех.

Выбор УЗИП

Для начала нужно определить степень воздействия молний или коммутационных перенапряжений на защищаемый объект. Для этого используются данные об интенсивности грозовых разрядов в месте установки, учитывается наличие устройств молниезащиты, линий электропередачи и их протяженность. Если ввод в дом выполнен кабельной линией, то она более защищена от прямых ударов молний, чем воздушная.

Электроустановка здания разделяется на зоны, защищаемые УЗИП соответствующих классов. Задача такого разделения: ступенчато снизить уровень перенапряжения так, чтобы более мощные устройства гасили основную волну перенапряжения, а по мере ее продвижения по распределительной сети устройства низшего класса дополнительно снижали ее воздействие, обеспечивая минимум в точке подключения потребителей.

Одновременно с этим безопасность электрооборудования обеспечивается выбором класса изоляции, соответствующего зоне защиты.

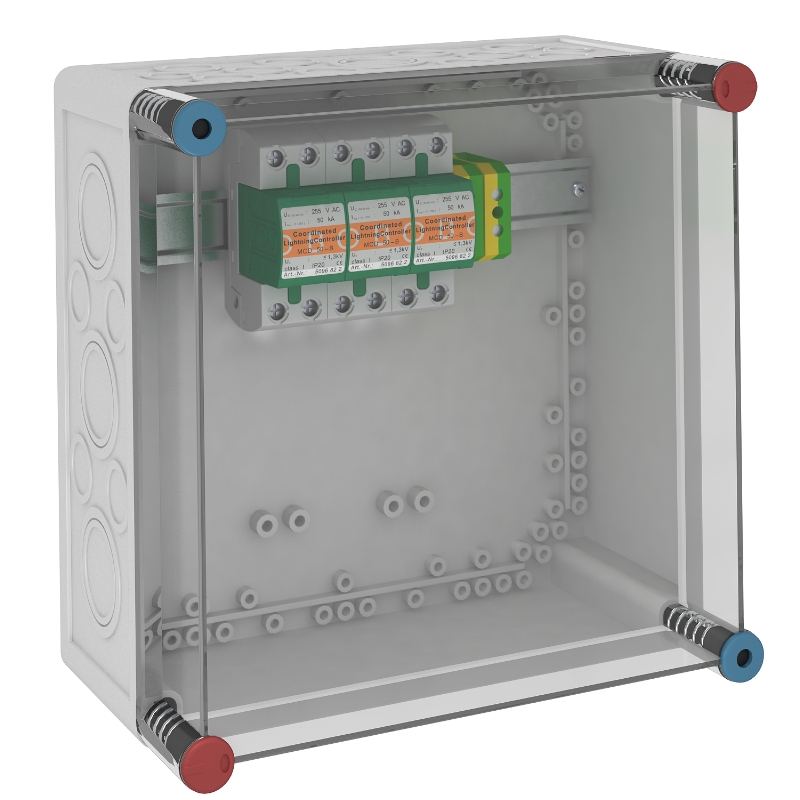

Распределение УЗИП по зонам защиты

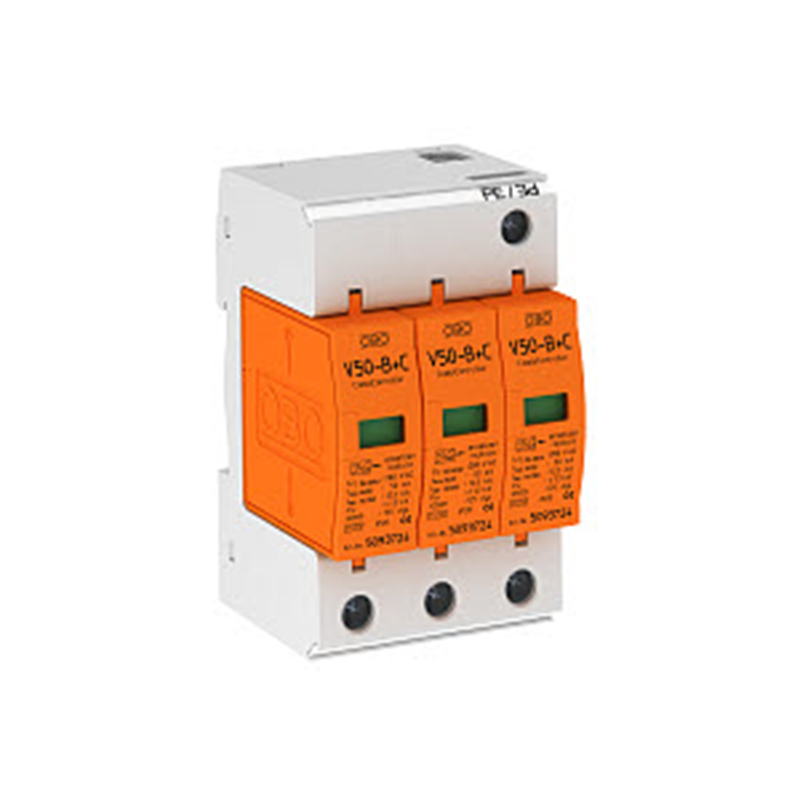

На вводе в здание устанавливаются УЗИП типов 1 или 1+2. Они выдерживают импульс от прямого удара молнии, снижая его до величины, допустимой для электрооборудования с классом изоляции IV (до 6 кВ). Точка установки УЗИП – во вводном щитке, ВРУ (вводном распределительном устройстве) или ГРЩ (главном распределительном щитке).

Класс изоляции электрооборудования, расположенного в этих распределительных устройствах после УЗИП, должен быть не хуже III (до 4 кВ).

Следующий рубеж защиты – распределительные щитки, подключенные к ВРУ или ГРЩ в глубине здания. На их входе устанавливаются УЗИП типа II, снижающие уровень перенапряжения до величины, приемлемой для электрооборудования с классом изоляции II (2. 5 кВ). Так защищаются потребители, включающиеся непосредственно в розетки питания и устройства освещения.

При необходимости защиты электрооборудования, наиболее чувствительного к помехам (компьютерная техника, устройства связи), применяются УЗИП типа 3, устанавливающиеся в непосредственной близости от защищаемого объекта.

Требования к подключению УЗИП

При трехфазном питании и системе заземления TN-C к УЗИП подключаются все три фазы напряжения. В случае с системами TN-C-S или TN-S – к трем фазам добавляется нулевой рабочий проводник. Вывод «РЕ» соединяется с главной заземляющей шиной ВРУ или шиной РЕ распределительного щитка. Главная заземляющая шина соединяется с контуром заземления здания.

Пример подключения УЗИП

УЗИП защищается либо автоматическим выключателем ввода в здание (или вводным выключателем щитка), или персонально установленными предохранителями.

Оцените качество статьи:

Устройства защиты от импульсных перенапряжений (SPD)

Что такое переходные перенапряжения?

Переходные перенапряжения определяются как кратковременные выбросы электричества, которые возникают из-за внезапного высвобождения энергии, ранее накопленной или вызванной другими способами. Переходные перенапряжения могут быть естественными или искусственными.

Как возникают переходные перенапряжения?

Искусственные переходные процессы возникают из-за переключения двигателей и трансформаторов, а также некоторых типов освещения.Исторически это не было проблемой в бытовых установках, но в последнее время установки меняются с появлением новых технологий, таких как зарядка электромобилей, тепловые насосы типа воздух / земля и стиральные машины с регулируемой скоростью, что значительно повысило вероятность возникновения переходных процессов внутри помещений. бытовые установки.

Естественные переходные перенапряжения возникают из-за непрямых ударов молнии, которые, скорее всего, происходят из-за прямого удара молнии по соседней воздушной линии электропередачи или телефонной линии, вызывая переходное перенапряжение, распространяющееся по линиям, что может привести к значительному повреждению электрической установки и связанного с ней оборудования. .

Нужно ли мне устанавливать SPD?

Текущая редакция Правил электропроводки IET, BS 7671: 2018, гласит, что, если не будет проведена оценка риска, должна быть обеспечена защита от переходного перенапряжения, если последствия, вызванные перенапряжением, могут:

• привести к серьезным травмам или гибели человека; или
• Привести к перебоям в предоставлении общественных услуг и / или нанести ущерб культурному наследию; или
• Привести к прерыванию коммерческой или производственной деятельности; или
• Поражают большое количество людей, проживающих в одном месте.

Этот регламент применяется ко всем типам помещений, включая жилые, торговые и промышленные.

В предыдущем издании Правил электропроводки IET, BS 7671: 2008 + A3: 2015, было исключение для некоторых жилых домов, которые не подпадали под требования защиты от перенапряжения, например, если они снабжены подземным кабелем, но теперь это сделано был удален, и теперь это требование для всех типов помещений, включая отдельные жилые единицы. Это относится ко всем новым постройкам и перестраиваемым свойствам.

Хотя Правила проводки IET не являются ретроспективными, если работы выполняются на существующей цепи в установке, которая была спроектирована и установлена ​​в соответствии с предыдущей редакцией Правил электромонтажа IET, необходимо обеспечить соответствие измененной цепи требованиям последней версии, это будет полезно только в том случае, если SPD установлены для защиты всей установки.

Решение о том, покупать ли SPD, находится в руках клиента, но ему следует предоставить достаточно информации, чтобы принять обоснованное решение о том, желают ли они отказаться от SPD. Решение должно быть принято на основе факторов риска безопасности и после оценки стоимости SPD, которая может стоить всего несколько сотен фунтов, по сравнению со стоимостью электроустановки и подключенного к ней оборудования, такого как компьютеры, телевизоры и необходимое оборудование. например, детектор дыма и управление котлом.

Устройство защиты от перенапряжения может быть установлено в существующем потребительском блоке, если имеется соответствующее физическое пространство, или, если недостаточно места, оно может быть установлено во внешнем корпусе рядом с существующим потребительским блоком.

Также стоит проконсультироваться с вашей страховой компанией, поскольку в некоторых полисах может быть указано, что оборудование должно быть покрыто SPD, иначе они не будут выплачиваться в случае претензии.

Руководство по обеспечению устройств защиты от перенапряжения (SPD) на коммерческих, институциональных и промышленных объектах

Когда дело доходит до потерь электрического и электронного оборудования, немногие события могут сравниться с разрушением, вызванным скачками (переходными процессами) и электрическим шумом. На эти явления сегодня приходится около 50 процентов большинства отказов электронного оборудования. Сюда не входят скрытые повреждения или ухудшение состояния электрооборудования, вызванные скачками напряжения.

Поскольку микропроцессорное оборудование работает с более высокими рабочими скоростями и более низким рабочим напряжением, чем другое оборудование, скачки и электрические помехи, ранее классифицированные как безопасные, наносят значительно больший ущерб. Предполагаемая годовая стоимость ущерба и упущенной выгоды, связанной с этими проблемами, исчисляется миллионами.Владелец объекта может значительно снизить риск повреждения оборудования, деградации компонентов и сбоев системы с помощью надежной системы защиты от перенапряжения.

Электрический переходный процесс – это кратковременный импульс высокой энергии, который передается в нормальную систему электроснабжения всякий раз, когда происходит резкое изменение в электрической цепи. Они могут происходить из множества источников, как внутренних, так и внешних по отношению к предприятию.

Наиболее очевидным источником является молния, но скачки напряжения также могут возникать в результате обычных операций по переключению электросети, непреднамеренного заземления электрических проводов (например, когда воздушная линия электропередачи падает на землю).Скачки могут также проникнуть в помещения через интернет-кабель и линии связи. Однако многочисленные исследования показали, что внешние источники вызывают только 20 процентов всех скачков напряжения. Остальные 80 процентов могут приходиться на оборудование на предприятии. К известным источникам переходных процессов и шума внутри здания или объекта относятся повседневные предметы, такие как факсы, копировальные аппараты, кондиционеры, лифты, двигатели / насосы или аппараты для дуговой сварки. В каждом случае нормальная электрическая цепь внезапно подвергается воздействию больших доз энергии, которые могут отрицательно повлиять на оборудование, на которое подается питание.

Основы защиты от перенапряжения

Устройство защиты от перенапряжения (SPD), ранее известное как ограничитель переходных перенапряжений (TVSS), предназначено для поглощения и отвода сильноточных скачков на землю и обхода вашего оборудования. Это действие ограничивает напряжение, подаваемое на оборудование. Основой каждого SPD является металлооксидный варистор (или MOV). MOV – это твердотельное устройство, которое обычно имеет очень высокий импеданс. Когда приложенное напряжение внезапно превышает «напряжение пробоя», MOV действует как высокоскоростной переключатель и отводит энергию на землю.Важным аспектом SPD является то, что это жертвенное устройство, производительность которого со временем ухудшается. Считается, что он исчерпал свой срок службы, когда он потерял 10 процентов своей проектной мощности. При выборе SPD необходимо учитывать множество функций, в том числе возможности удаленного оповещения, звуковые сигналы и световые индикаторы. Очень важной функцией является диагностический индикатор (визуальный, звуковой или иной), позволяющий убедиться, что он все еще функционирует и не был отключен с момента последнего события подавления скачков напряжения.

Установка

Только защита от перенапряжения с правильным размером и заземлением может успешно предотвратить повреждение оборудования. Для максимальной защиты УЗИП следует устанавливать как можно ближе к защищаемому оборудованию, а длина кабеля должна быть как можно короче и прямой, чтобы минимизировать резистивный путь цепи к земле. Все, что меньше низкого импеданса заземления и соединения, вызовет перенапряжение энергии по всему объекту с потенциально опасными последствиями.Национальный электротехнический кодекс (NEC ^® ), NFPA-70, статья 285 содержит подробные сведения о правильной установке устройств SPD. В статье 250 NEC содержится подробная информация о правильном заземлении вашей электрической системы. Настоятельно рекомендуется нанять лицензированного электрика, чтобы убедиться, что ваш SPD правильно установлен и заземлен.

Заземление необходимо

Необходимо обратить внимание на три ключевых момента, касающихся заземления и соединения.

• Оцените заземление вашего предприятия на соответствие требованиям NEC.Все розетки должны быть проверены на правильность полярности и импеданса, которые должны быть менее 1 Ом.
• Определите, достаточно ли прочна система заземления для выполнения функции УЗИП, то есть правильного сечения проводов и плотности соединений.
• Определите конкретные корректирующие действия, необходимые для приведения сети заземления в соответствие как требованиям NEC, так и к уровню характеристик для устранения переходных процессов и электрических шумов.

Зоны защиты

Фотография любезно предоставлена ​​Hartford Steam Boiler

IEEE Std 1100 – Рекомендуемая практика IEEE для питания и заземления чувствительного электронного оборудования (также известная как IEEE Emerald Book ^® ) представляет собой рекомендации по проектированию, установке и техническому обслуживанию электропитания, заземления и защиты чувствительного электронного оборудования. нагрузки, такие как компьютеры, серверы и другое чувствительное электронное оборудование, используемое в коммерческих и промышленных приложениях.

Одной из основных рекомендаций, изложенных в IEEE 1100, является реализация «Зон защиты». Учитывая, что скачки напряжения могут исходить как от внутренних, так и от внешних источников, следует устанавливать SPD, чтобы обеспечить максимальную защиту независимо от местоположения источника.

Три зоны включают:

• Первая зона находится у служебного входа, где размещается самый надежный SPD для отвода скачков, исходящих от внешних источников. Установленные здесь SPD перечислены как устройства категории «C».
• Вторая зона защиты находится внутри объекта в местах, определенных как подверженные скачкам напряжения. УЗИП в этих местах перечислены как устройства категории «B» и устанавливаются на такое оборудование, как распределительные устройства, щитовые панели и панели ответвлений.
• Третья зона защиты находится на выходе или месте использования. Установленные здесь SPD перечислены как устройства категории «A».

Настоятельно рекомендуется нанять профессионального инженера, имеющего опыт работы с технологиями подавления перенапряжения, для разработки системы защиты для вашего объекта, чтобы гарантировать, что все УЗИП правильно подобраны и скоординированы.

Координация СПД

Каждая зона защиты добавляет к общей защите объекта, поскольку каждая помогает еще больше снизить напряжение, воздействующее на защищаемое оборудование. Хотя служебный вход SPD обеспечивает первую линию защиты от электрических переходных процессов для объекта, отводя высокоэнергетические внешние скачки на землю, он также снижает уровень энергии скачка, поступающего на объект, до уровня, который может быть обработан нижележащими устройствами. ближе к нагрузке.Следовательно, требуется надлежащая координация SPD, чтобы избежать повреждения SPD, установленных на распределительных щитах или локально на уязвимом оборудовании. Если координация не достигнута, избыточная энергия от распространяющихся скачков напряжения может вызвать повреждение SPD Зоны 2 и Зоны 3 и разрушить оборудование, которое вы пытаетесь защитить.

Стандарты для SPD

Стандарты, которые полезны при оценке SPD, включают, но не ограничиваются:

IEEE Std. C62.45 – этот стандарт обеспечивает процедуры испытаний на импульсные перенапряжения и средства измерения рабочих характеристик устройств защиты от перенапряжения, используемых в низковольтных цепях переменного тока.

NEMA-LS1 – это стандарт и руководство производителя для устройств SPD с низким напряжением переменного тока.

NFPA 780 – это стандарт для систем молниезащиты.

UL1449 – это стандарт безопасности для всего оборудования защиты от перенапряжения, устанавливаемого в цепях переменного тока низкого напряжения. Это стандарт безопасности , а не стандарт производительности . (NEMA LS-1 – производственный стандарт.)

Примечание: любое заявление о том, что SPD «соответствует требованиям C62.41 ”является неуместным и вводящим в заблуждение. Стандарт IEEE Std C62.41 был заменен стандартом IEEE Std C62.41.1 и C62.41.2. Эти два стандарта описывают условия перенапряжения и устанавливают стандартизованные формы сигналов; они не соответствуют стандартам тестирования или производительности

Типовые затраты

В зависимости от приложения и рейтингов, SPD для оборудования ввода сервисных услуг варьируются от 500 до 6500 долларов США. Стоимость защиты линии передачи данных и розеток переменного тока варьируется от 25 до 150 долларов.

Сводка

Хотя перенапряжения и электрические шумы нельзя полностью устранить, их можно уменьшить с помощью инженерного подхода, тем самым уменьшив их разрушительное воздействие.Это приводит к повышению надежности и общей производительности. В этом отношении защита от перенапряжения действительно является недорогой формой страхования электрической системы.

---

Авторские права © 2014 Компания по инспекции и страхованию паровых котлов Хартфорда. Все права защищены.

Этот материал предоставлен только в информационных целях и не обеспечивает покрытие или гарантию предотвращения убытков. Примеры в этом материале предоставлены как гипотетические и только в целях иллюстрации.Ганноверская страховая компания и ее филиалы и дочерние компании («Ганновер») прямо отказываются от каких-либо гарантий или заявлений о том, что принятие любых рекомендаций, содержащихся в настоящем документе, сделает любые помещения или операции безопасными или в соответствии с любым законом или постановлением. Предоставляя вам эту информацию, The Hanover не берет на себя (и, в частности, отказывается от каких-либо обязательств) перед вами никаких обязательств или ответственности. Решение о принятии или выполнении любых рекомендаций или советов, содержащихся в этом материале, должно приниматься вами.

LC Февраль 2019-408
171-9308 (1/19)

Услуги по тестированию и сертификации устройств защиты от перенапряжения

Наш проверенный опыт в области науки и техники безопасности позволяет нам обслуживать всю отрасль устройств защиты от перенапряжения (SPD), от простых SPD для легких коммерческих и жилых приложений до сложных SPD, которые отслеживают и записывают количество скачков напряжения и указывает состояние SPD. Наш обширный и гибкий портфель услуг охватывает исследования и разработки, доступ к мировому рынку, установку и конечное использование.

Обзор

УЗИП

предназначены для защиты от скачков и скачков напряжения, в том числе вызванных прямо или косвенно молнией. УЗИП используются как в качестве законченных устройств, так и в качестве компонентов в электрическом оборудовании, установленном в системах питания переменного (AC) и постоянного (DC) тока.

Использование SPD часто определяется конечным пользователем или предписывается кодексом или местными требованиями. Например, Национальная ассоциация противопожарной защиты (NFPA) 780 и UL 96A, стандарт требований к установке систем молниезащиты, требуют использования защиты от перенапряжения как неотъемлемой части системы молниезащиты.Кроме того, Национальный электрический кодекс (NEC®), NFPA 70, требует установки устройств защиты от перенапряжения (статья 285):

• Если средства отключения определены для обеспечения нагрузки аварийной системы в лифтах, лифтах, эскалаторах, движущихся дорожках, подъемниках платформ и кресельных подъемниках лестничных клеток
• Для систем данных критических операций оборудования информационных технологий
• Для промышленного оборудования со схемами защитной блокировки
• В контроллерах пожарных насосов или на них
• Внутри или на всех щитах и ​​щитах аварийных систем
• На всех уровнях распределительного напряжения в системах электроснабжения критических операций (COPS)

Использование SPD увеличилось в связи с распространением более сложной электроники, светодиодного освещения, фотоэлектрических устройств и устройств с микропроцессорным управлением, которые более подвержены повреждениям из-за скачков напряжения, вызванных молнией и коммутационными помехами.Потребности в защите от перенапряжения в здании будут варьироваться в зависимости от способности защищаемого оборудования выдерживать перенапряжения, желаемого уровня защиты, географии или местоположения оборудования, а также критичности его функций.

Услуги

Благодаря комбинированному тестированию устройств защиты от перенапряжения мы можем одновременно предоставлять решения для доступа к мировым рынкам, соответствующие стандарту UL в Северной Америке, а также другие сертификаты и схемы для рынков по всему миру.Один процесс сертификации позволяет получить прибыль за счет более быстрого вывода на рынок. Этот оптимизированный и ускоренный процесс помогает сэкономить время и деньги благодаря хорошо зарекомендовавшей себя глобальной программе сертификации.

UL оценивает SPD на соответствие и безопасность следующим стандартам, но не ограничиваясь:

• США: UL 1449, Стандарт для устройств защиты от перенапряжения (SPD), издание 5, выпущенный 8 января 2021 г.
• Канада: CSA C22.2 NO. 269 ​​серии стандартов SPD
• Мексика: NOM-003-SCFI (NMX-J-515-ANCE)
• Другие мировые рынки: IEC / EN 61643-11, -311, -321, -331, IEC 61643-31, IEC 61051

Области экспертизы

Мы предоставляем услуги по исследованию, тестированию и сертификации следующих типов УЗИП, но не ограничиваясь ими:

• Постоянно подключенные – УЗИП типов 1, 2 и 3
• Шнур подключен – УЗИП типа 3
• Шнур для использования вне помещений (RV) подключен – УЗИП типа 3
• Прямое подключение – УЗИП типа 3
• Тип розетки – УЗИП типа 3
• Открытый тип – УЗИП типов 1, 2 и 3
• УЗИП в литом корпусе – УЗИП типов 1 и 2
• УЗИП, сертифицированные для использования в указанном оборудовании – УЗИП типов 1 и 2
• Автоматические выключатели / УЗИП – УЗИП типов 1 и 2

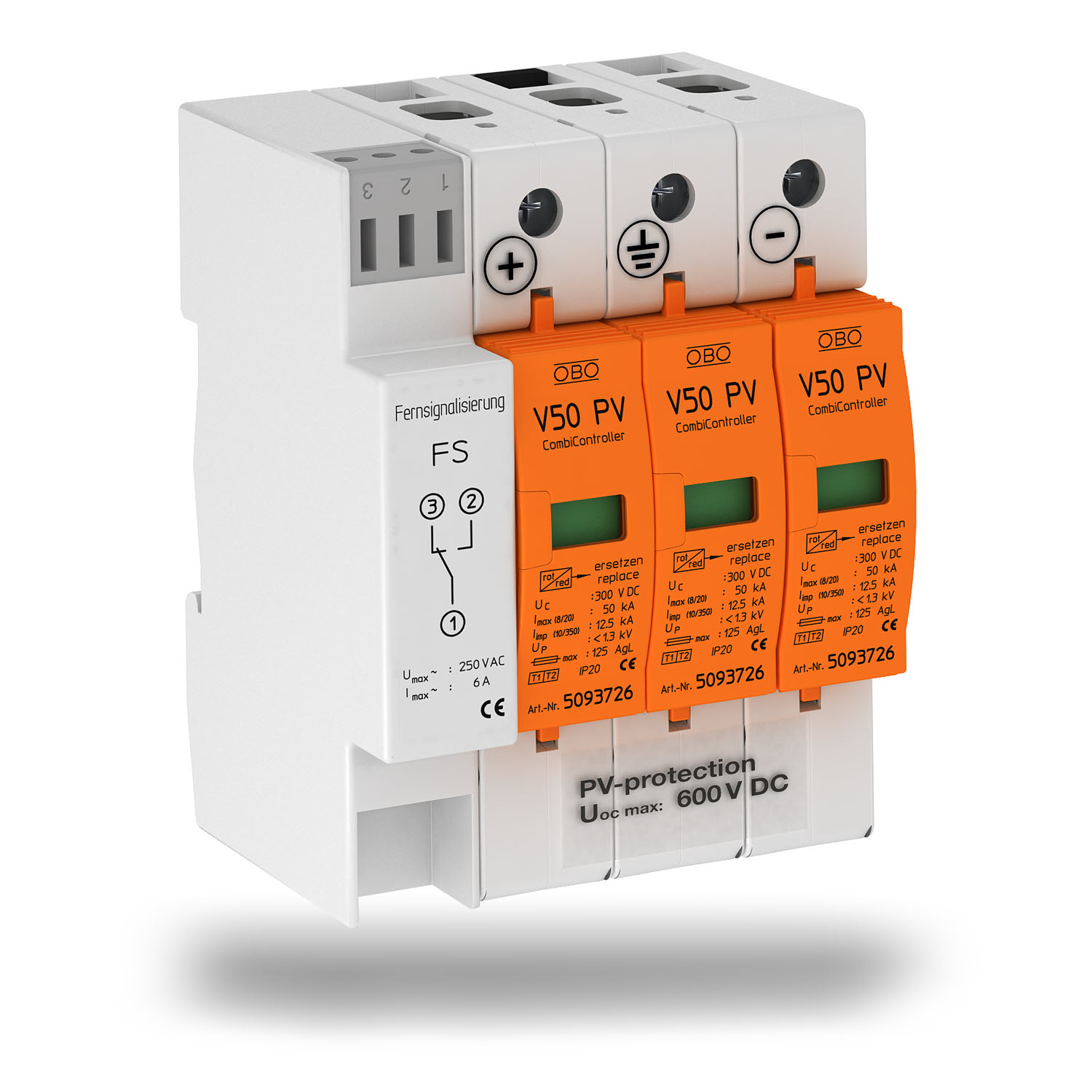

• Фотогальваника (PV) – сборка компонентов 1, 2 и 4 типов и компонентные SPD 5 типа
• УЗИП постоянного тока – компоненты в сборе типа 1, 2, 3 и 4 и компонентные УЗИП типа 5
• Модульные компоненты SPD – сборка компонентов 1, 2, 3 и 4 типов и компонент 5 типа

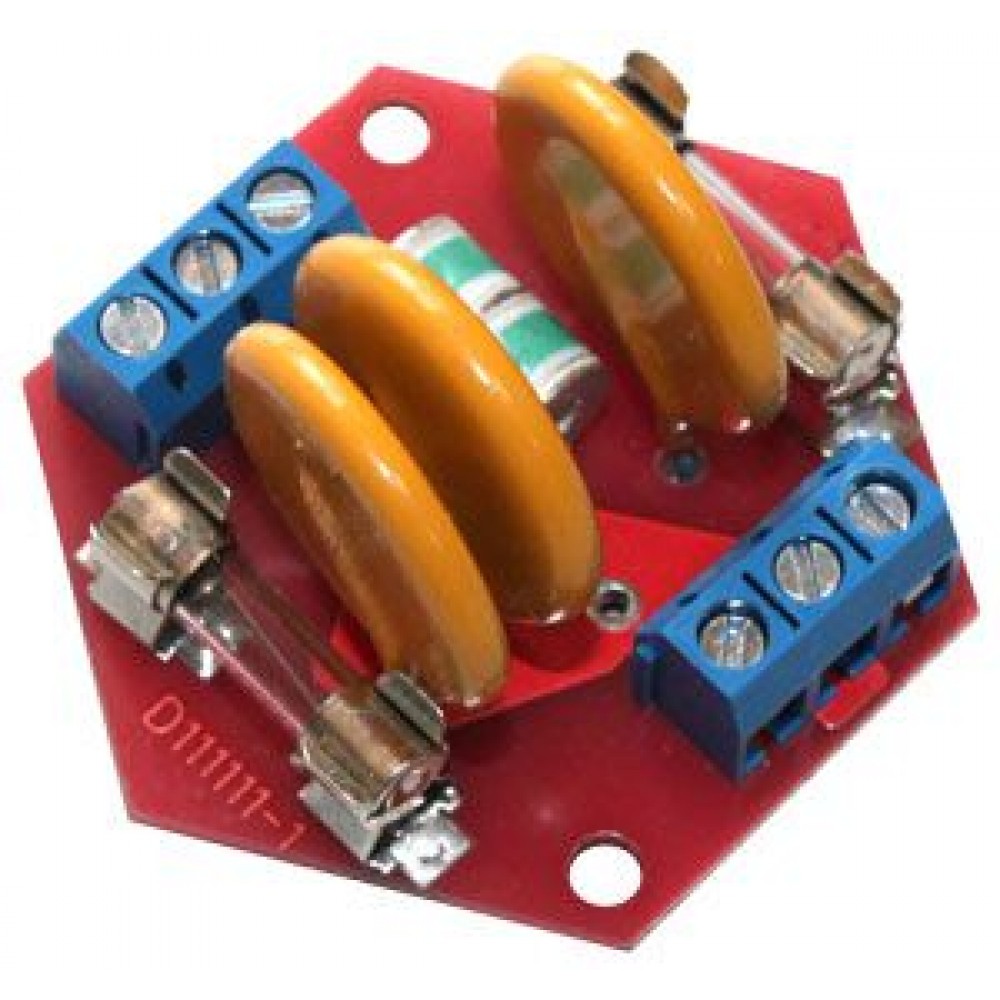

• УЗИП дискретных компонентов – компонентный узел типа 4 и компонент типа 5, включает:
  • УЗИП металлооксидные варисторы (МОВ)
  • Трубки газоразрядные (ГДЦ)
  • Кремниевые лавинные диоды (SAD) / лавинные диоды (ABD)
  • Гибридные устройства, состоящие из MOV, GDT, SAD и / или других компонентов

Возможности тестирования импульсных перенапряжений в Северной Америке и на Тайване

Мы вложили средства в оборудование для импульсных испытаний, чтобы упростить их и предложить гибкие варианты испытаний, которые могут сократить время выхода на рынок.Оборудование включает генератор импульсного тока, расположенный как в Северной Америке, так и на Тайване. Оборудование может подвергаться импульсным испытаниям в соответствии с мировыми стандартами устройств защиты от импульсных перенапряжений для устройств защиты от перенапряжения, рассчитанных на применение переменного, постоянного тока и фотоэлектрических (PV) приложений.

Устройства защиты от перенапряжения – Safe Electricity Safe Electricity

Защита от перенапряжения для электрического и электронного оборудования

Сегодня ваш мир больше, чем когда-либо, зависит от электроники. Независимо от того, используете ли вы компьютер, смотрите телевизор или заряжаете смартфон, качество вашей энергии имеет решающее значение.

Что такое скачок напряжения?

Скачок – это внезапное быстрое повышение напряжения. Хотя обычно они небольшие и незаметные для вас, со временем эти скачки могут повредить чувствительное электронное оборудование. В обычном доме эти небольшие скачки могут происходить много раз в день.

Могут ли скачки напряжения быть вызваны оборудованием в моем доме или офисе?

Да, холодильники, морозильники, печи, копировальные аппараты, лазерные принтеры, фены, посудомоечные машины, пылесосы и электроинструменты – и это лишь некоторые из них – несут ответственность за создание скачков.

Какие еще ситуации могут вызвать скачки напряжения?

Скачки, вызванные штормом или одиночным ударом молнии возле вашего дома, могут серьезно повредить электронику. Линии электропередач и опоры электроснабжения, поврежденные животными, ветвями упавших деревьев и автомобильными авариями, также могут вызывать скачки напряжения. Скачки могут проникнуть в ваш дом через телефон, кабельное телевидение или линии электропередач.

Что я могу сделать, чтобы защитить свое оборудование от скачков напряжения?

Вы можете начать с установки устройства защиты от перенапряжения в стиле «монтажной панели» или «служебного входа» (также называемого устройством подавления перенапряжения) в вашем доме.Это устройство либо снижает выбросы электричества, либо предотвращает их попадание в дом. Это защитит ваши большие приборы, такие как плиты, водонагреватели, стиральные машины, сушилки, посудомоечные машины и моторы. Квалифицированный электрик или местное коммунальное предприятие могут обеспечить правильную установку. Правильная установка является ключевым моментом, потому что даже лучший в мире сетевой фильтр бесполезен, если он не установлен правильно.

Но не останавливайтесь на достигнутом! Для дополнительной защиты вашего электронного оборудования от повреждений, вызванных скачком напряжения, вам необходимо установить устройство защиты от скачков напряжения в пределах пятнадцати футов от этого оборудования.Это можно сделать с помощью простого съемного блока или устройства, подключаемого напрямую к вашему оборудованию.

Лучший способ защитить себя от скачков напряжения – это комбинация устройств защиты от перенапряжения на служебном входе и дополнительной защиты на расстоянии 15 футов от электроники.

После того, как я защитил свои электрические цепи, я защищен – верно?

Не обязательно. Разрушительные скачки напряжения могут проникнуть в ваш дом через телефонные и кабельные сети так же легко, как и по линиям электропередач. Применяется то же правило, что и раньше: защищайте телефон и кабельные шнуры в пределах пятнадцати футов от вашего оборудования.В местах, где электроэнергия сочетается с кабельным телевидением или телефоном, убедитесь, что сетевой фильтр защищает все.

Следует ли мне беспокоиться о качестве электрического заземления?

Да. Устройство защиты от перенапряжения настолько эффективно, насколько ему доступна электрическая цепь заземления. Устройства защиты от перенапряжения отводят импульсный ток на заземляющие провода в вашем доме, а затем, в конечном итоге, на землю, где они безопасно отводятся от вашего оборудования.

Поскольку мое заземление так важно, как мне узнать, достаточно ли оно?

Квалифицированный электрик или местное коммунальное предприятие могут сделать это за вас. Поскольку для установки большинства устройств защиты от перенапряжения с постоянным подключением требуется помощь электрика, возможно, сейчас самое подходящее время для проверки заземления. Кроме того, полоски для защиты от перенапряжения эффективны только при использовании в трехконтактных (заземленных) розетках.

Все ли устройства защиты от перенапряжения одинаковы?

№Как и большинство продуктов, сетевые фильтры различаются по качеству. Особое внимание необходимо уделить тому, насколько сетевой фильтр соответствует вашим требованиям. Внимательно прочтите информацию на коробке и обратитесь к следующему контрольному списку.

На что следует обращать внимание при покупке устройств защиты от перенапряжения?

Ищите устройства защиты от перенапряжения с этикеткой «UL 1449». Устройства защиты от перенапряжения также имеют рейтинг «джоуль» и / или «импульсный ток». Чем выше рейтинг этих двух категорий, тем лучше качество внутренних компонентов защиты от перенапряжения.Еще одна важная характеристика производительности – это «напряжение фиксации». Это напряжение, которое устройство защиты от перенапряжения пропустит на ваше оборудование, прежде чем переключить его на землю (более низкое напряжение ограничения лучше – см. Рекомендации в контрольном списке). У качественного устройства будут индикаторы состояния, которые будут отображать правильную конфигурацию входной проводки, а также индикаторы неисправности или зуммеры, чтобы указать, правильно ли работает устройство.

Сколько я должен платить за устройство защиты от перенапряжения?

Ожидайте, что вы заплатите около 45–100 долларов за более качественную вилку с восемью розетками и внутренней защитой телефона.Держитесь подальше от этих специальных предложений за 8 долларов. Сетевой сетевой фильтр более высокого качества будет стоить более 100 долларов.

Долговечные устройства для защиты от перенапряжения вечно?

№

Как я узнаю, что пришло время замены?

Различные условия могут указывать на то, что пора заменить сетевые фильтры. Два наиболее распространенных сигнала – это выключение светового индикатора неисправности и / или звуковой сигнал. Некоторые полосы защиты от перенапряжения также предназначены для постоянного отключения при выходе из строя.

Какое у меня оборудование требует защиты от перенапряжения?

Первый шаг в защите вашего дома – провести полную инвентаризацию вашего чувствительного оборудования. Затем определите, какие из предметов вы хотите защитить.

Где я могу получить дополнительную помощь в приобретении защиты от перенапряжения?

Сначала позвоните в местную коммунальную службу. Их персонал может предоставить информацию о правильном выборе, установке и использовании.

Контрольный список для устройства защиты от перенапряжения

• Внесение в список UL («Внесено в список UL 1449» – это хорошо.«UL 1449 Revision 2» лучше). Следующие термины не указывают на адекватную защиту от перенапряжения: «проверено UL», «соответствует UL» и «UL». На сетевом фильтре должно быть указано, что он внесен в список UL.
• Для клеммной колодки напряжение зажима должно составлять 330 вольт по UL, номинальный импульсный ток должен составлять не менее 36 000 ампер, а номинальный ток в джоулях должен составлять не менее 360 джоулей.
• Для стационарной защиты от перенапряжения напряжение зажима не должно превышать 400 вольт UL, номинальный импульсный ток должен составлять не менее 36 000 ампер, а номинальный ток в джоулях должен составлять не менее 360 джоулей.
• Индикатор неисправности или зуммер
• Индикатор состояния (для индикации правильности подключения и заземления)
• Утопленный выключатель на полосовых устройствах защиты от перенапряжения
• Многорежимная защита (линия на нейтраль, линия на землю, нейтраль на землю)
• Достаточное расстояние между вилками (достаточно широкое, чтобы при необходимости подключить источники питания)

Настоятельно рекомендуется, чтобы устройство защиты от перенапряжения включало в себя защиту телефона / модема и / или коаксиального кабеля для защиты всех разъемных соединений и любого конкретного электронного оборудования.

Устройство защиты от перенапряжения для телевизоров и видеомагнитофонов также должно включать:

Устройства защиты от перенапряжения для компьютеров, телефонов и автоответчиков также должны включать:

Устройство защиты от перенапряжения серии Liebert LM | Монтажная панель Emerson для защиты от перенапряжения (для всего предприятия)

Серия

Liebert LM – это многомодовое устройство защиты от перенапряжения, обеспечивающее непрерывную защиту от разрушительных переходных процессов и помех в электрических линиях.В системе используется запатентованная схема для контроля состояния всех режимов защиты, включая нейтраль относительно земли. Кроме того, сухие контакты формы C с высокой изоляцией обеспечивают удаленный мониторинг отказов системы подавления, потери фазы и мощности.

Устройства защиты от перенапряжения серии Liebert LM доступны в диапазоне номинальных значений перенапряжения от 60 кА до 250 кА, нескольких напряжений, 60 Гц или 50 Гц.

Особенности и преимущества:

• Диапазон подавления перенапряжения от 60 до 500 кА на фазу
• Самая высокая в отрасли воспроизводимость импульсного тока
• UL 200k AIC с предохранителем на уровне компонентов для безопасной работы
• Отслеживание синусоидальной волны, фильтрация EMI / RFI
• ANSI / IEEE C62.11, C62.41, C62.45 категории A, B и C3 протестированы
• Протестировано согласно NEMA LS1
• Доступен корпус NEMA 12 с опциями 3R, 4 и 4X
• Гарантия 5 лет
• 2 комплекта сухих контактов формы C
• Модульная конструкция обеспечивает гибкость
• Диапазон подавления перенапряжения от 60 до 500 кА на фазу
• Внутренний / внешний контроль, включая нейтраль на землю
• UL 200k AIC с предохранителем на уровне компонентов для безопасной работы
• Все виды защиты стандартные, любая комбинация опционально
• Выбор опций
  • Отключить
  • Звуковой сигнал
  • Счетчик переходных процессов
  • Панель удаленного монитора
  • Тестовый набор

Загрузки и документация

См. Ниже документацию по этой линейке продуктов, доступную для загрузки.Чтобы загрузить эту документацию, щелкните нужный документ, который вы хотите загрузить, и заполните необходимые поля с информацией в форме. Вы сможете просматривать и скачивать документы после заполнения формы для скачивания.

• Рекламный проспект серии Vertiv Liebert LM

Устройство защиты от перенапряжения, тип 2, 20/40/60/80 кА

Устройства защиты от перенапряжения (SPD)

подходят для систем питания IT, TT, TN-C, TN-S, TN-CS с частотой 50/60 Гц, номинальным напряжением 400 В переменного тока и ниже, защищая их от прямого и непрямого удара молнии и другие переходные перенапряжения.С макс. ток разряда 20кА / 40кА / 60кА / 80кА, УЗИП разработан в соответствии с IEC Class II, имеет надежную работу и низкую цену.

Параметры

Модель

ATO-ZMP1-20

ATO-ZMP1-40

ATO-ZMP1-60

АТО-ЗМП1-80

Номинальное напряжение Un (В переменного тока)

275

385

420

275

385

420

275

385

420

275

385

420

Макс.Постоянное рабочее напряжение Uc (В перем. Тока)

275

385

420

275

385

420

275

385

420

275

385

420

Повышение уровня защиты по напряжению (кВ)

≤1,2 кВ

≤1,8 кВ

≤1,9 кВ

≤1,4 кВ

≤2.0кВ

≤2,1 кВ

≤1,4 кВ

≤2,2 кВ

≤2,3 кВ

≤1,6 кВ

≤2,4 кВ

≤2,5 кВ

Номинальный ток разряда (8/20 мкс) In (кА)

10кА

20кА

30кА

40кА

Макс. Ток разряда (8/20 мкс) Imax (кА)

20кА

40кА

60кА

80кА

Количество полюсов

1 полюс, 2 полюса, 3 полюса, 4 полюса

Время отклика (нс)

<25 нс

Уровень тестирования

Класс II

Степень защиты

IP20

Температура окружающей среды

-40 ℃ ~ + 80 ℃

Предохранитель или автоматический выключатель (А)

20A

25A

32A

32A

Материал корпуса

Армированный огнестойкий PBT

Установка

DIN-рейка 35 мм

Характеристики проводов

Фаза / нейтраль: 2.5 ~ 35 мм² Заземляющий провод: 4,0 ~ 35 мм² Сигнальная линия: 1,5 мм²

Примечание. Чтобы обеспечить нормальную работу силовой сети после выхода из строя SPD, предохранитель или автоматический выключатель должны быть последовательно подключены к L-линии.

Размеры (Единицы: мм)


Советы: Что такое устройство защиты от перенапряжения?

Устройство защиты от перенапряжения (SPD) – это электронное устройство, которое обеспечивает защиту электрического оборудования, сети связи и т. Д.от воздействия скачков напряжения. Когда скачок тока или скачок напряжения внезапно возникает в электрической цепи или линии связи из-за внешних помех, SPD может провести шунт за очень короткое время, тем самым избегая повреждения от скачка напряжения для другого оборудования в цепи.

Устройства защиты от перенапряжения

предназначены для минимизации воздействия непрямых и прямых ударов молнии или других переходных перенапряжений, подходят для защиты от перенапряжений в жилых, промышленных и других промышленных помещениях.SPD имеет несколько режимов защиты: L-L, L-G, L-N, N-G и их комбинации.

Устройство защиты от перенапряжения SPD является незаменимым устройством для молниезащиты в электронном оборудовании. Его роль заключается в ограничении переходного перенапряжения, которое попадает в линию электропередачи и линию передачи сигнала, до диапазона напряжений, который может выдержать устройство или система, или в разрядке мощного тока молнии в землю, тем самым защищая оборудование или системы от ударов.

Устройства защиты от перенапряжения | Связь InfoZone

Устройство защиты от перенапряжения защищает электрооборудование от скачков и скачков напряжения, превышающих безопасный уровень.Методы защиты от перенапряжения либо блокируют, либо отводят любое напряжение, превышающее стандарты. В некоторых устройствах защиты от перенапряжения сочетаются методы блокировки и перенапряжения. Различные модели устройств защиты от перенапряжения предлагают различные уровни защиты. Номинальное напряжение ограничения предохранителя сообщает установщикам, при каком напряжении мощность будет перенаправляться на линию заземления, при этом меньшее значение соответствует большей защите. Рейтинг устройства в Джоулях определяет количество энергии, которое устройство может поглотить во время одного скачка напряжения.Также следует учитывать время отклика устройства защиты от перенапряжения, поскольку некоторые устройства реагируют менее чем за наносекунду.

ИБП и PDU могут обеспечить защиту от скачков напряжения

Система управления питанием может включать в себя ИБП и PDU для защиты от перенапряжения . Правильный уровень защиты защитит торговое и промышленное оборудование и сократит время простоя. Блоки распределения питания и ИБП обеспечивают защиту от таких событий, как удары молнии, а также от перепадов напряжения в электросети и переключения нагрузки.В удлинителях, устройствах распределения питания и источниках бесперебойного питания используются процессы, которые сглаживают течение переходных напряжений (скачков). Коммутируемый PDU с защитой от перенапряжения, разработанный для центров обработки данных, также может обеспечивать удаленный мониторинг напряжения и тока. В зависимости от уровня технологии устройство бесперебойного питания также обеспечивает различные уровни защиты от колебаний мощности ИБП для ИТ-оборудования и важных данных.

Устройство защиты от перенапряжения или ограничитель перенапряжения

Нежелательное напряжение может быть поглощено устройством защиты от перенапряжения или ограничителем , в то время как мощность на нормальном уровне продолжает передаваться на оборудование.Уровни защиты охватывают базовые, профессиональные и расширенные требования, в зависимости от линий, которые необходимо защитить от повреждений. Защита от перенапряжения промышленного уровня защищает компьютеры, телекоммуникационное оборудование и сетевые линии от скачков напряжения, одновременно отслеживая и отображая ток в амперах.

.
