Лёгкая установка уличных светильников для дачи и дома | Я-Строитель

В этой статье я расскажу, как установить уличные светильники в грунт и фонари-столбы.

Светильники, встраиваемые в грунт, позволят вам красиво подсветить и выделить различные зоны вашего сада. При установке обязательно следуйте инструкции производителя.

1. Вам понадобится

  • светильники, встраиваемые в грунт, или уличные фонари-столбы (большой выбор в Леруа, и цены невысокие, советую)
  • электрический кабель для наружных работ
  • гофрированная труба для наружных работ для защиты электрического кабеля
  • песок
  • бетон
  • дюбели, шурупы
  • рулетка
  • совковая и штыковая лопаты
  • уровень
  • пластиковый лоток
  • мастерок
  • кусачки
  • щипцы для снятия изоляции
  • отвертки
  • отвертка-индикатор
  • строительный карандаш
  • перфоратор
  • стремянка
Внимание! Прежде, чем начать выполнение работ, отключите общую подачу электричества!

2.

Прокладка кабеля в земле

Щиток

Питание вашей наружной электрической установки от общего распределительного устройства. Поставьте дифференциальную защиту на 30 мА в начале вашей новой цепи. От неё отведите одну, или несколько линий, в зависимости от ваших потребностей. Линии должны быть защищены автоматами (10А на освещение, 16А на розетки).

Не забудьте про обязательное заземление! На рисунке оно показано желтым цветом.

Не забудьте про обязательное заземление! На рисунке оно показано желтым цветом.

Требования к прокладке кабеля

  • кабель должен быть защищен гофрой
  • глубина заложения кабеля – не менее 60 см (обычно 70 см)
  • удаленность от дороги не менее 1 м

Начинаем прокладку

Определив местоположение светильников на участке, выкопайте до них траншеи. Уложите на дно слой песка толщиной 15 см, уложите сверху гофру, затем сверху уложите еще 15 см песка.

Выведите гофру из земли на высоту размещения вашего будущего светильника.

Если вы хотите подключить несколько светильников на одной линии, вам необходимо осуществить это при помощи параллельного соединения.

На рисунке показана схема параллельного подключения.

На рисунке показана схема параллельного подключения.

3. Установка светильников для грунта

В основном подсветка, встраиваемая в землю, скрыта в цилиндрическом корпусе, который нужно демонтировать для прокладки. Цилиндр следует поставить на слой гравия, который обеспечит дренаж дождевой воды.

Закрепите низ цилиндра на кольце-диске из строительного раствора, проверяя уровень по отношению к земле.

Внимание! Из раствора нужно делать кольцо, а не сплошное основание, для того чтобы вода уходила в дренаж. Смотрите рисунок ниже.

Далее наденьте муфту на кабель, зачистите концы проводов и подсоедините их к клемме питания светильника. Соедините все части светильника. Засыпьте траншею и проверьте работоспособность светильника.

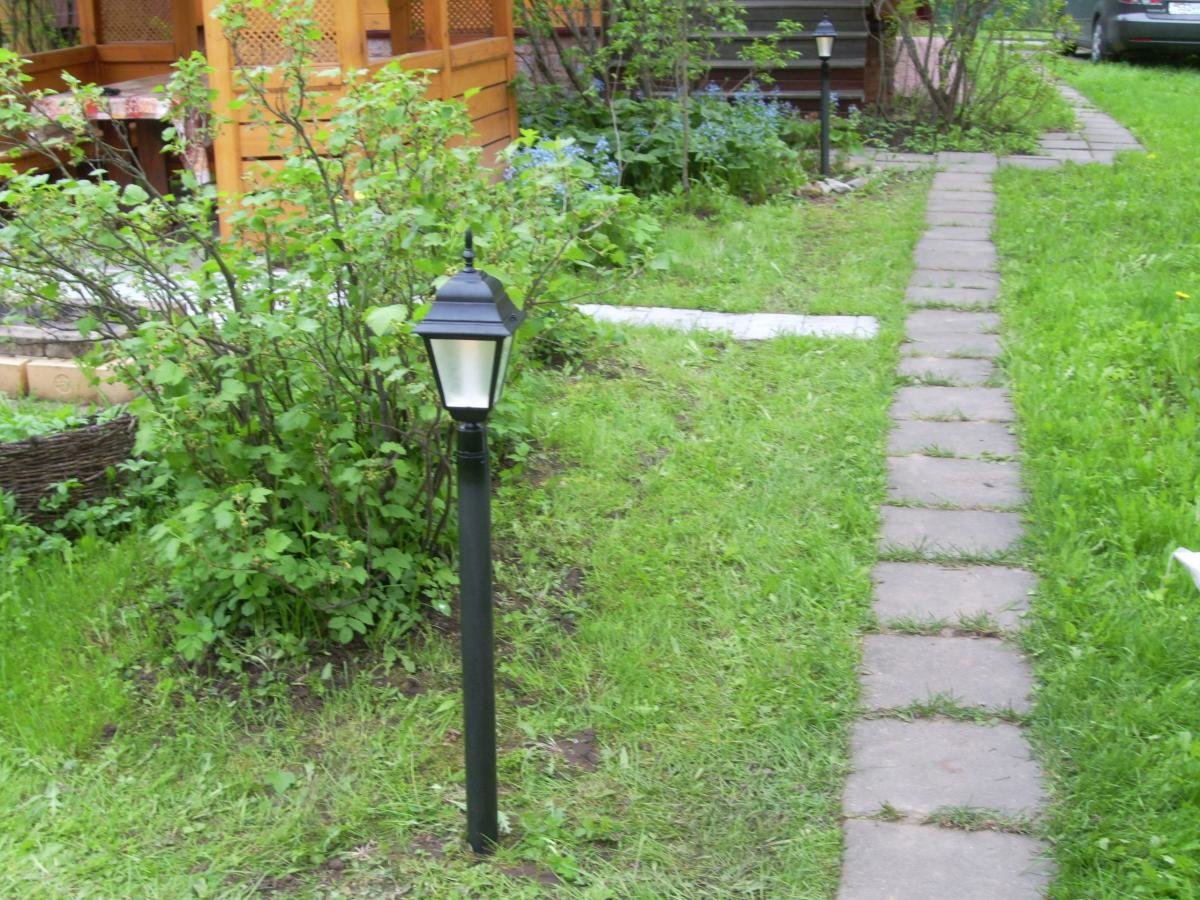

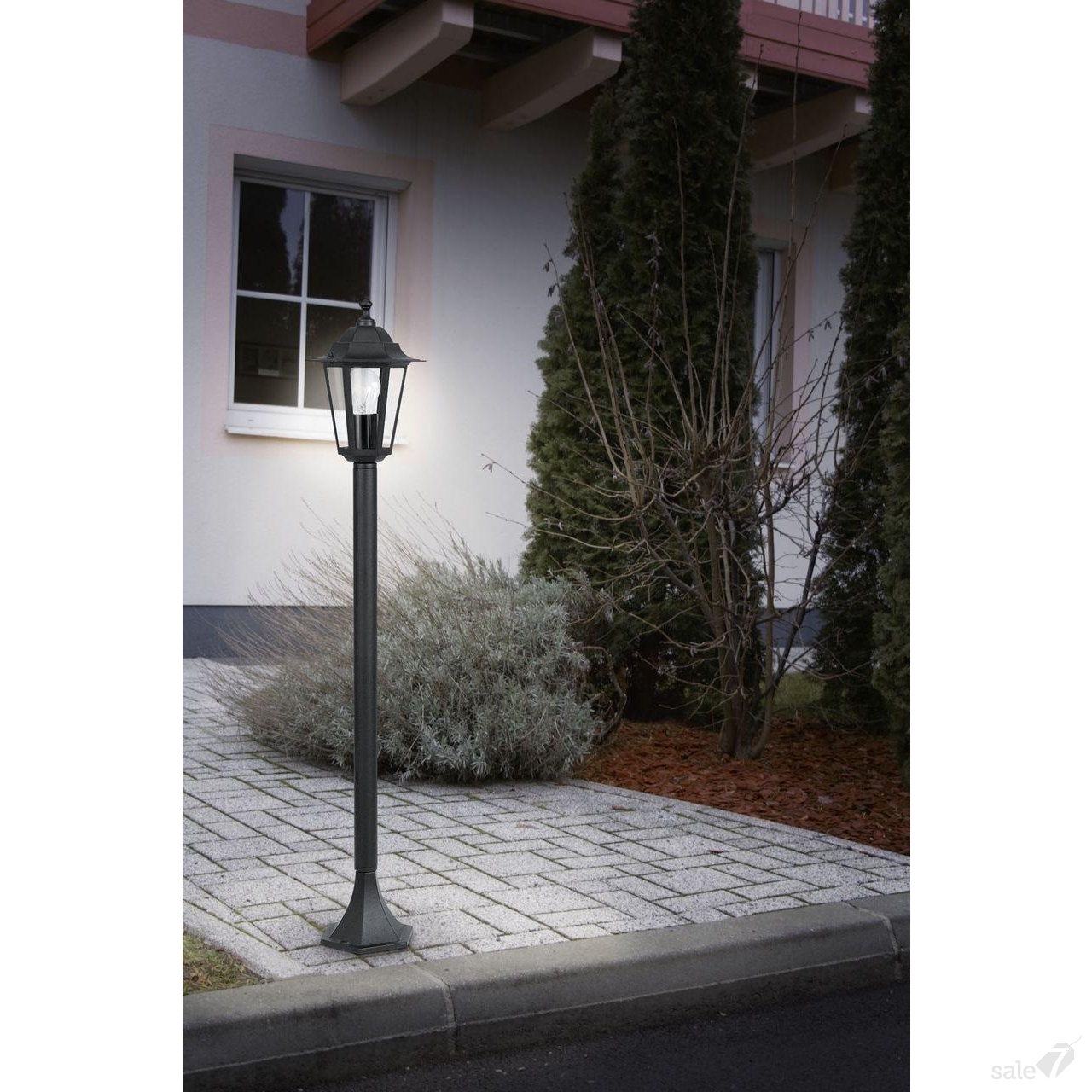

4. Установка фонарей-столбов

Чтобы обеспечить хорошую устойчивость фонаря, предусмотрите бетонный фундамент в 30 см глубиной. Проложите кабель питания и его защиту в центре фундамента и оставьте запас (выпуск) в 40 см для дальнейшего подключения.

Обозначьте места крепления основания, просверлите бетон и закрепите основание светильника на болты.

Подробную сборку светильника вы найдете в инструкции, но все как правило сводится к сборке основания, стойки и абажура. Пример можно посмотреть в нашем видео:

Уверен, посмотрев это подробное видео, у вас не должно остаться никаких вопросов. Теперь вы видите, что это под силу любому!

Установка уличного светильника в Москве

Если вы хотите, чтобы установка уличного светильника была выполнена качественно, стоит доверить эту работу профессиональным мастерам. Монтаж наружного освещения в Москве и Московской области вы можете заказать у квалифицированных исполнителей Юду.

Профессиональные специалисты, зарегистрированные на сайте, имеют необходимый опыт выполнения электромонтажных работ, подключения светодиодных ламп и других приборов для освещения ландшафтных зон, скверов и парков, улиц. Цена на установку светильников и датчиков движения является доступной.

Виды освещения

Исполнители Юду профессионально занимаются монтажом наружного освещения. Они работают с различными видами уличных светильников, среди которых:

  • линейные, которые монтируются на стенах зданий
  • торшерные, использующиеся для освещения улиц
  • консольные, применяемые на парковках, во дворах многоэтажных домов
  • ландшафтные, которые устанавливаются вдоль садовых и парковых дорожек, на территории загородных домов и дач

При выборе светильников, уличных фонарей исполнители Юду обязательно учитывают мощность устройства, его эффективность работы. Не меньшее значение имеет долговечность приборов наружного освещения.

Установка уличного фонаря или его замена требует использования специализированной техники. Благодаря тому, что у исполнителей Юду есть все необходимое электрооборудование и инструмент, установка светильника будет выполнена в кратчайшие сроки.

Профессионалы готовы помочь вам с выбором подходящего именно в вашем случае светильника. Учитываются следующие факторы:

  • интенсивность движения объектов на территории освещаемой зоны
  • климатические условия (светильники должны выдерживать атмосферные осадки, температурные перепады и др.)
  • особенности монтажа (светильники могут быть установлены на тумбы, деревянные столбы и железобетонные опоры, фасады зданий)

Исполнители Юду имеют допуски на все виды монтажных, высотных и ремонтных работ. Они дадут ответы на интересующие вас вопросы, связанные с особенностями монтажа уличного освещения, подбором материалов. Вы можете заранее узнать, сколько стоят услуги исполнителей в Москве и области, изучив прайс-лист на Юду.

Стоимость монтажа наружного освещения

Если нужно установить светильники в Москве, обратитесь к мастерам Юду. Специалисты, зарегистрированные на youdo.com, не пользуются услугами посредников, что позволяет им устанавливать приемлемые цены на монтаж светильников. Расценки наших мастеров на 20-30% ниже, чем стоимость услуг многих профильных компаний в Москве.

Ориентировочные цены на различные виды работ указаны в прайсе каждого исполнителя. Частные мастера, зарегистрированные на сайте Юду, всегда готовы пойти вам навстречу и договориться о стоимости установки светильников в индивидуальном порядке.

Исполнителями Юду недорого будут выполнены следующие виды работ:

  • разработка проекта осветительной сети
  • установка опор (деревянных, железобетонных и др.)
  • прокладка кабеля, проводки
  • монтаж светильников и их подключение
  • проверка напряжения питания и установка счетчика-автомата, блока управления
  • тестирование мощности тока в сети

Вы можете заказать полный комплекс услуг по монтажу светильников или отдельные виды работ.

Чтобы воспользоваться услугами исполнителей Юду, опубликуйте заявку на сайте. Для этого заполните поля специальной формы заказа. Укажите, что требуется монтаж светильника, обозначьте сроки выполнения работы и приемлемую стоимость. Исполнители откликнутся в кратчайшие сроки. Выберите того специалиста, который предлагает оптимальные условия сотрудничества.

Преимущества заказа услуг специалистов на сайте Юду:

  • монтаж фонарей, светильников и других осветительных приборов будет проведен в удобное для вас время
  • мастера гарантируют использование сертифицированных материалов
  • вам будет предоставлена бесплатная консультация по интересующим вопросам
  • выезд мастера возможен в любой район Москвы и области

Обращаясь к исполнителям Юду, вы можете быть уверены, что установка уличного светильника будет выполнена профессионалами качественно и по приемлемой цене.

Монтаж уличного освещения, основные правила

Освещение улицы — это одно из условий комфортной, безопасной жизни. К тому же, фонари выступают как элемент дизайна, облагораживают вид двора. На сегодняшний день есть масса вариантов подсветок, их можно комбинировать, дополнять. Размещать на земле, заборе, столбах, арках.

Если вы собрались освещать улицу, помните: несколько установок можно совершить самостоятельно, это дешево. Но система подсветки, комбинирование, высотная установка требует вмешательства специалиста. Монтаж уличного освещения вполне реальное выполнимое дело, но пренебрегать правилами не стоит. Давайте же углубимся в тему, раскроем суть от основных понятий до рекомендаций.

Виды уличных световых ламп

Многообразие световых ламп ставит в тупик, при выборе лучшего вида уличного освещения. Сегодня используются различные материалы для изготовления, что позволяет дополнить любое дизайнерское решение.

Лампы накаливания: Это та самая «лампочка Ильича». Устарелый, неэкономичный вариант, мощный в плане электропитания. Происходит сильное нагревание нити в инертном газе.

Галогеновые лампы — это подвид ламп накаливания. Добавление паров галогена продлевает их работу. Распространены в прожекторах, фонарях. Такие лампы эффективны, долго не требуют замены, подают качественный свет. Их не рекомендуют для помещений, так как они шумно работают, а при нарушении целостности, вещества из лампы могут вызвать отравление вредными парами. Обратим внимание, что при уличном использовании — вполне безопасны.

Ртутные лампы: Старые добрые советские уличные фонари, зажигающиеся, как по волшебству, с наступлением темноты. Управляется она через пусковой аппарат, скорость зажигания связана с температурой воздуха. В холоде такой процесс проходит дольше. Уязвима при перепадах напряжения, может потухнуть. Как правило, используют эти лампы для масштабных территорий. Этому способствуют показатели экономичности. Если вам по нраву такой вид, предупреждаем, лампа очень накаляется, с ней используют специальные термостойкие провода.

Металл галогенные лампы: В ее состав входит ртуть, инертный газ, галоиды. При их нагревании вещества превращаются в пар, излучая свет. Количество цоколей в одной лампе определяет ее мощность, общие характеристики которой достаточно высоки.

Люминесцентные лампы: Особенность этой лампы в излучении, вследствие прохождения тока через пары ртути, ультрафиолета. Люминофор — специальное покрытие лампы, превращает УФ излучение в видимый свет. Это самый электро сберегающий вариант.

Солнечные батареи: Прекрасный вариант для двора. Подключения к сети электропитания нет, поэтому фонари можно перемещать. Питаются они от солнца, экологичны, практичны. Распространены на ландшафтных территориях, являются прекрасным дизайнерским дополнением площадок.

Как подключить свет на улице?

Для того чтобы ответить на этот вопрос, нужно рассмотреть схему подключения уличного освещения. Одной из ее составляющих есть реле.
Реле — это устройство для регуляции работы электроцепи, которой можно управлять, задав параметры, время. Также реле могут быль устройства, реагирующие на изменения внешней среды, вследствие чего запускается процесс смыкания контактов. Бывают фотореле (реагирующие на освещенность), акустическое, тепловое реле.

На наш взгляд, более оптимальным вариантом для улицы есть фотореле.
Рассматривая схему подключения фотореле, остановимся на выборе устройства. Максимальная нагрузка составляет от 1000 до 2300 Вт. Покупайте реле проверенных производителей, обратите внимание на степенью защиты IP44 (защита от внешних воздействий).

Обязательно прочтите инструкцию, так как цвета проводов у всех фирм разные. В инструкции должны быть их обозначения.

Это фаза, ноль, фаза коммутирующая (на светильник). Эти соединение лучше производить через специальную распределительную коробку, где удобно закрепляются все проводки. Коммутирование нагрузки — это прерывание фазного напряжения и его включение.

Подключаемый к проводу рабочий «ноль» используется для электропитания (рабочее напряжение 230 В). От лампы выходят: ноль, коммутирующая; от реле: ноль (соединяясь с соответствующим проводом от лампы), коммутирующая (идет на светильник), фаза. Из распределительной коробки выходят два провода: ноль и фаза. Как видите, схема подключения уличного освещения вполне пригодна для установки собственными руками, главное ее изучить.

Технологические особенности монтажа

Сама технология монтажа уличного освещения очень объемна, включает много пунктов:

  1. Составление проекта (если у вас масштабная работа). Где какие типы фонарей, сколько, какое расстояние, какой тип реле и т.д.
  2. Выбор фонарей, размещения кабеля (под землей, снаружи), способы крепления (столб, кронштейн.) Если ваши фонари будут на стене, подберите подходящий кронштейн.
  3. Затем готовим почву, буквально, роем место для столба, кабеля. Прокладываем электрошнур, помечая его расположение (во избежание повреждения при работах в саду, клумбе).
  4. Подключаем шнур к лампе. Обратите внимание на расположение реле. Например, если у вас фотореле, на него должен свободно поступать свет, иначе его функции будут нарушена.
  5. Обязательно проверьте наличие заземления на столбах и кронштейнах. Заземление — важнейший элемент безопасности, сокращает силу тока. Это соединение электрической сети с заземляющим устройством, уходящим в землю.
  6. Последним этапом есть обследование всей системы: везде ли сохранена изоляция, сопротивление фазы-нуль (определяется специальными приборами (один из них ВАФ-85 вольт-ампер-фазометр)). Только после этого стоит включать сеть.

Мы описали простую схему, костяк подключения. Это самая оптимальная технология монтажа уличного освещения. При разных решениях освещения могут быль нюансы при соединении нескольких фонарей, размещении цепи, подвешивании. Рассмотрит основные рекомендации относительно работы с электросетью, с помощью которых вы совершите все действия без труда, а главное, без вреда.

Основные правила безопасности

  • Выбирайте качественного производителя. Китайские дешевые проводки, часто бракованы. Нарушение изоляции приводит к нагреванию шнура, возникновению пожароопасной ситуации, короткому замыканию. Лампы, выполненные из материалов низкого качества быстро горят, легко бьются.
  • Приобретите стабилизатор напряжения. Это обезопасит вашу систему от перегорания.
  • Покупайте лампы, предназначенные для улицы. Они состоят их прочных материалов, не позволяют дождю, грязи проникнуть в основу прибора.
  • Важна качественная изоляция, тогда подключенное устройство прослужит долго без ремонта.
  • Выбирайте столбы, кронштейны с защитным покрытием, не допускающим коррозии.
  • Подземная проводка должна пролегать на расстоянии 60 см от дома, 20-50 см от другого кабеля, боле метра от газовых магистралей, нефтепроводов.
  • Кабель по всей длине должен сопровождать опорный трос.

Несколько рекомендаций от специалиста

Выбирайте медный провод, с сечением от 3 х 1. 5 мм (при напряжении до 3 кВт). Чем больше потребление электричества, тем больше сечение. Прокладывая шнур под землей, используйте трубы, как дополнительную защиту.

Давайте подытожим. Множество видов уличного освещения позволяет фантазии разгуляться, сделать ваш двор по истине окультуренным. Установка светильного оборудования не станет проблемой, при тщательном изучении, поэтапной работе. Составьте план работ, чтоб ничего не забыть. Ведь электричество требует особого обращения. Этим вы обезопасите себя и окружающих.

Нормы установки уличного освещения – АЛЬП-ПРОМ-СЕРВИС

Иногда некоторым кажется, что их дома и улицы освещены недостаточно, а про дворы и говорить нечего – слепое око Саурона, да и только. В какой-то степени степень освещённости пространства величина субъективная, но всегда есть способ проверить свою правоту. Для этого необходимо знать нормы установки уличного освещения.

Да-да, фонари и уличные светильники размещаются не хаотично (как может показаться на первый взгляд, особенно в новых микрорайонах), а согласно установленным нормам. Эти нормы обозначают плотность светильников определённой мощности на территории, которая подлежит освещению (вдоль дорог или тротуаров, вокруг каких-либо объектов и т.д.). При установке светильников учитывается населённость района, количество жилых домов, наличие парков и других зелёных зон (где традиционно темнее, что на проспектах с различными магазинами, рекламами и т.д.), наличие строительных площадок с временным освещением и т.д. Естественно, светильники разной мощности могут устанавливаться в разной разреженности. Допускается установка комбинированного освещения, которая позволяет обеспечить более качественное освещение со снижением расхода электроэнергии.

Ещё одним важным фактором является потенциальный уровень светового загрязнения, который обязательно следует учитывать при планировке освещения. Свет не должен быть чрезмерно интенсивным в районе жилых домов (так, нельзя устанавливать осветительные вышки стадиона возле домов), быть потенциальной помехой водителям и т.д. Жильцам на заметку — если вам мешает свет от слишком ярких вывесок или фонарей, вы вправе подать жалобу в ЖКХ и потребовать исправления ситуации.

При этом нельзя путать понятия освещения, которое означает количество света на квадратный метр площади, и яркости, которое, в свою очередь, обозначает количество света, которое находится на линии зрения наблюдателя и отражается от дороги.

Как показали многочисленные исследования, в местах, где уличное освещение организовано хорошо и на ночь не отключается, растёт качество жизни граждан, улучшается криминогенная обстановка и значительно снижается количество дорожно-транспортного происшествия, так что позаботиться о ярком и качественном освещении означает решить часть этих проблем. Поэтому задумайтесь о том, кому вы можете доверить монтаж освещения, чтобы он был выполнен безупречно.

Компания «Альп-Пром-Сервис», оказывающая услуги промышленного альпинизма в разных сферах деятельности, предлагает установку всех видов уличного освещения – как декоративного, так и сугубо утилитарного – в соответствии со всеми нормами установки уличного освещения. Благодаря стараниям наших специалистов она будет произведена быстро, качественно. Также мы поможем в случае необходимости оперативного ремонта каких-либо видов ламп уличного освещения или восстановления энергоснабжения для светильников и фонарей.

Обращайтесь за услугами по телефону: (495) 255-39-40

25.12.2013

Установка и монтаж светильников уличного освещения

Установка и монтаж светильников уличного освещения.

Установим светодиодный фонарь с фотореле, чтобы ночью включался, а днём выключался.

Вы привыкли видеть готовые светильники на улице и понятия не имеете, как их правильно устанавливать? Не утруждайте себя этой сложной работой, а просто доверьте ее нам. Наша бригада обладает многолетним опытом монтажной работы. И поэтому мы готовы гарантировать положительный результат в виде работающих светильников и прочно установленных линий электропередач на опорах.

Чаще всего источники освещения на улицах выполнены в виде фонарей разной формы на прочных металлических опорах. Мало кто догадывается о том, что они погружены в землю не менее чем на 1 метр, а от каждой такой опоры идет бронированный кабель. Чтобы защитить его от механических повреждений, монтажники помещают его на глубину в специальный короб. Сверху его засыпают мокрым песком и тщательно утрамбовывают.

Как правильно установить уличный светильник?

Прежде чем участок на вашем объекте будет освещен, необходимо пройти несколько этапов:

  1. Получить технические условия в МОЭСК.
  2. Составить проект (степень освещенности, мощность, рельеф площади, количество светильников и так далее).
  3. Согласовать его в инстанциях (подземный кабель может проходить через газовые или водные трубы, телефонные линии).
  4. Провести монтажные работы (рытье траншеи, прокладка кабеля, установка опоры).
  5. Подключить светильник к линии электропередачи, установить устройства защиты.

Если вы закажете все эти работы в комплексе у нас, то получите гарантию скорейшего исполнения проекта и возможность согласования в инстанциях с первого раза.

Установка уличных светильников может быть выполнена не только на опорах, но также и на висящих тросах. Это не самый распространенные вариант. В таком случае кабель оказывается недостаточно защищенным от механических воздействий и к тому же подвержен постоянному воздействию солнечных лучей, перепадам температур и влаги. Если вы доверите эту работу нам, то надолго забудете о проблемах в работе линии электропередачи.

Вы должны понимать, что непосредственная установка и подключение к электросети уличных светильников – работа не для строителей. Эту задачу нужно поручать тем, кто обладает опытом в техническом обустройстве источников электричества. Вы можете заключить с нами договор, который станет вашей гарантией на год. К тому же вам не придется ехать к нам офис, так как мы сами приедем к вам на объект для проведения консультации и подписания документов!

Просто позвоните нам!

Поброднее об услуге в Портфолиою..

Установка и подключение своими руками уличного, ландшафтного освещения

Установка разнотипных  светильников вне дома для организации фасадного, уличного или ландшафтного освещения прилегающей территории частного дома или коттеджа имеет свои особенности. Да и сами светильники имеют конструктивные особенности  в виду, того что они устанавливаются  на улице и подвергаются постоянному воздействию перепадов температур, ветра, осадков и солнечного света.

Для установки на улице выбирайте светильники более высокого качества, что будет гарантом их долговечной и безопасной работы.

Кроме того обращайте внимание на степень его защиты, определяемого индексом IP, который не должен быть меньше IP65 для светильников, устанавливаемых непосредственно на улице, и не менее IP44, если на них не будет непосредственно попадать влага (под козырьком, крышей).

При монтаже уличного или ландшафтного освещения, как правило используются светильники, которые устанавливаются непосредственно в не высоких пластиковых или металлических столбиках до 1 метра или на высоте от 2 до 7 метров на железных или бетонных опорах, либо крепятся на архитектурные здания и сооружения.

Монтаж светильников ландшафтного, фасадного или уличного освещения.

Прикрепить к внешним стенам, крыше, как правило ни у кого не вызывает трудностей. Для крепления используются дюбеля или анкеры, которые закрепляют светильник через специальные отверстия в его основании.

Остановимся более подробнее на фундаменте.
Он либо отливается из бетона на месте или просто вкапывается уже готовое основание в землю, а затем к нему крепится опора, на которой будет крепится светильник или можно непосредственно закрепить готовый столбик с завода, со встроенным светильником внутри. Можно использовать и металл для создания фундамента. Опора вставляется непосредственно во внутрь бетонного или железного основания и затем фиксируется в нем заливкой бетона, но если  основание столбика крепиться на болты, необходимо предварительно предусмотреть и закрепить болты необходимого диаметра на необходимом расстоянии в основании.

Фундамент обеспечивает устойчивость и предотвращает падение и перекос.

Иногда конструкция уличного светильника предусматривает простое заглубление в землю или установку на поверхности.

Инструкция о том, как подключить светильники фасадного, ландшафтного или уличного освещения.

1. Разбираем корпус светильника, который должен быть хорошо защищен от попадания во внутрь влаги и других воздействий внешней среды. Смотрим инструкцию, если нет откручиваем видные болтики (могут быть и под заглушкой), реже встречаются модели на защелках.

2. Проверяем отсутствие напряжения на подключаемом кабеле с помощью индикаторной отвертки, и принимаем меры от ошибочного или случайного его включения во время нашей работы с ним!

3.  Осуществляем крепление светильника к основанию. С помощью болтов, анкеров или дюбелей к стене или основанию фундамента. Реже столб вставляется в фундамент расклинивается и заливается бетоном.

4. Подключение к электропитанию.

Находим внутри специальное место для подключения электрического питающего кабеля к светильнику, которое чаще всего производится во влагозащищенных монтажных коробках- внутри которых Вы найдете клемник. На него и садим один кабель или два в параллель, если светильники соединяются шлейфом (от одного светильника подключается следующий). На L- садится фазный провод, на N- ноль. Если материал осветительного прибора из металла или он крепиться на металлическое основание- его необходимо заземлить, соединив с третьим заземляющим проводником. Подробнее о заземлении.

Не редки варианты, когда уже с завода светильник идет с подключенным кабелем к светильнику внутри с одной стороны и к герметичному разъему с другой стороны.

Все что нужно, это только подключить с соблюдением герметичности питающий электрический кабель к разъему и затем соединить разъемы между собой.

Общая принципиальная схема подключения уличного или фасадного светильника к электросети показана на схеме снизу.

Ноль идет сразу напрямую на светильник, а фаза через фото датчик или датчик движения. Вместо них можно и просто аналогично установить обыкновенный механический выключатель.

Иногда ноль, как и фаза идет через датчик. Подключение делайте по инструкции или руководствуясь условными обозначениями на местах подключения электропроводов к датчику.

5. Сборка светильника.

Рекомендую места выхода электрического кабеля из монтажной коробки при закрытии дополнительно  загерметизировать силиконовым герметиком.
Собираем конструкцию светильника, уделяя особое внимание правильной установке герметизирующих прокладок или заглушек.

6. Включаем и проверяем работу.

Советы на тему “Как установить садовый светильник” – идеи по благоустройству дома

Особенности электрических светильников:

— устойчивы к перепадам температур от -50 до +50С,

— опасны при неправильной установке,

— чувствительны к перепадам напряжения.

Особенности светильников на солнечных батареях:

— работают без электричества,

— просто монтируются без участия специалистов,

— их легко переместить,

— экологичны: не выделяют вредные вещества при работе,

— бесполезны при коротком световом дне,

— со временем светят тускло, так как изнашивается аккумулятор.

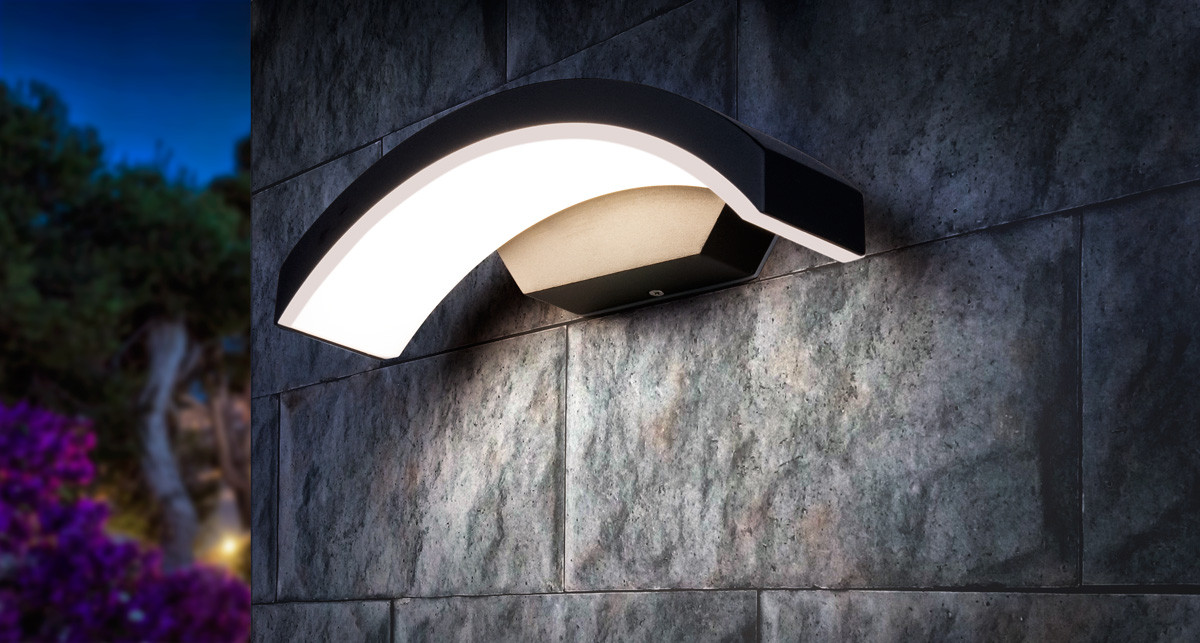

Монтаж настенных и потолочных уличных светильников

Монтаж уличного освещения и внутри помещения кардинально отличается, так как вне помещения электрооборудование подвергается осадкам, ветру, температурному воздействию. Поэтому и требования к нему применяются другие: защита от влаги, солнца и других погодных условий, износостойкость.

Как правильно выполнить монтаж

Установка наружного освещения зависит от подвода электричества. Первый этап монтажа наружного освещения — тщательная подготовка внешней электрической цепи. Здесь важнее всего — безопасность.

Примерная электрическая цепь для внешнего освещения

Подключить питание уличных светильников можно от общего распределительного щита.

В начале цепи обязательна дифференцированная защита 30 миллиАмпер. Новую цепь важно защитить одним или несколькими выключателями с соответствующей силой тока. Для сетей освещения это 10-16 Ампер, для электрических контуров и розеток — 20 Ампер.

Параллельное подключение нескольких внешних осветительных приборов

Стоит разделить электрические контуры и сделать независимые контуры для каждой зоны освещения, если осветительных приборов много. При этом важно не превысить допустимые значения мощности.

Электрические соединения можно делать только внутри осветительных приборов, кабели при этом должны быть в земле.

Меры безопасности при монтаже светильников

— перед прокладкой кабеля и установкой светильника выключить напряжение в сети: выкрутить предохранители или нажать кнопку на автомате;

— проверить на проводах, отключен ли ток;

— не дотрагиваться более чем до одного провода, даже если напряжение выключено.

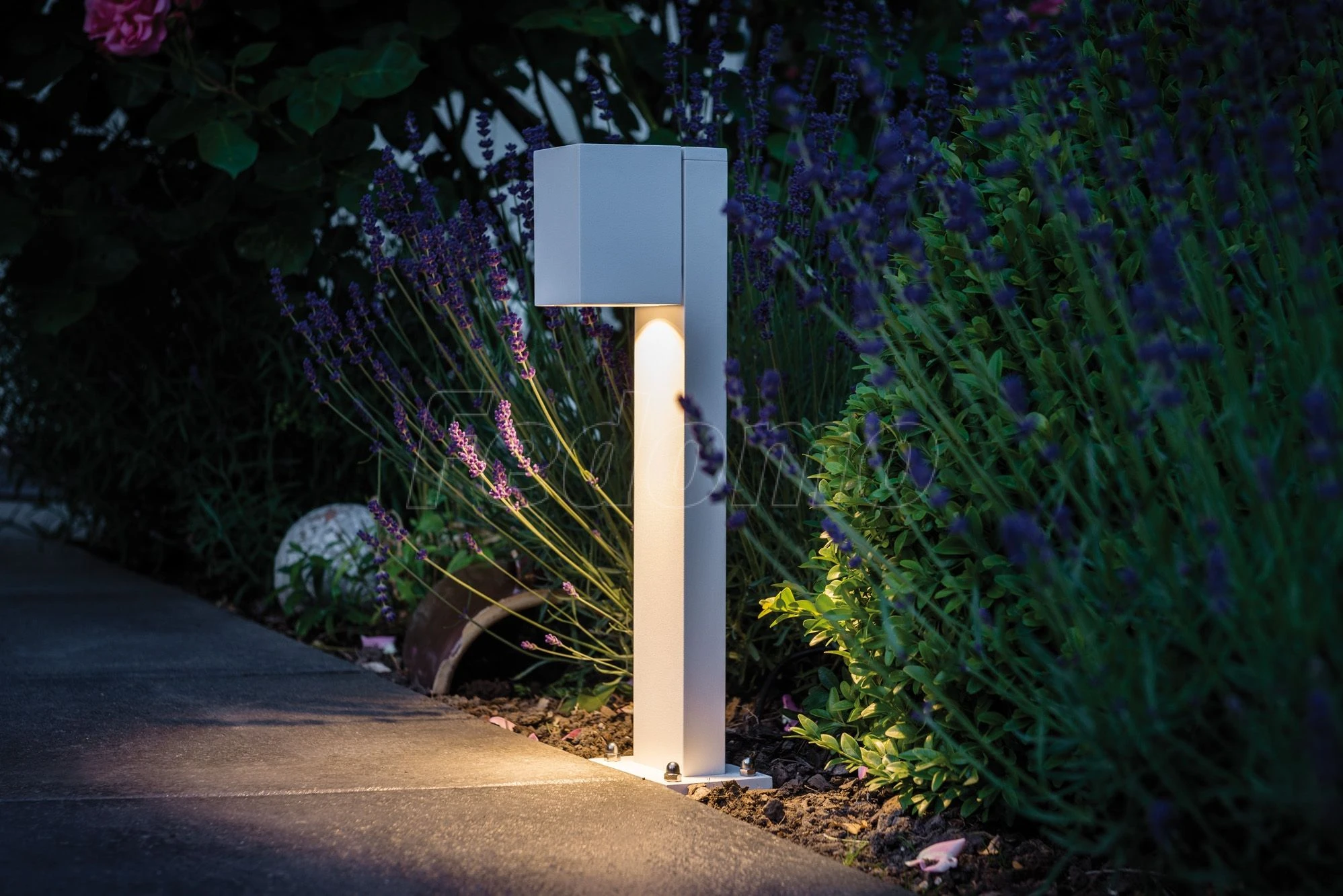

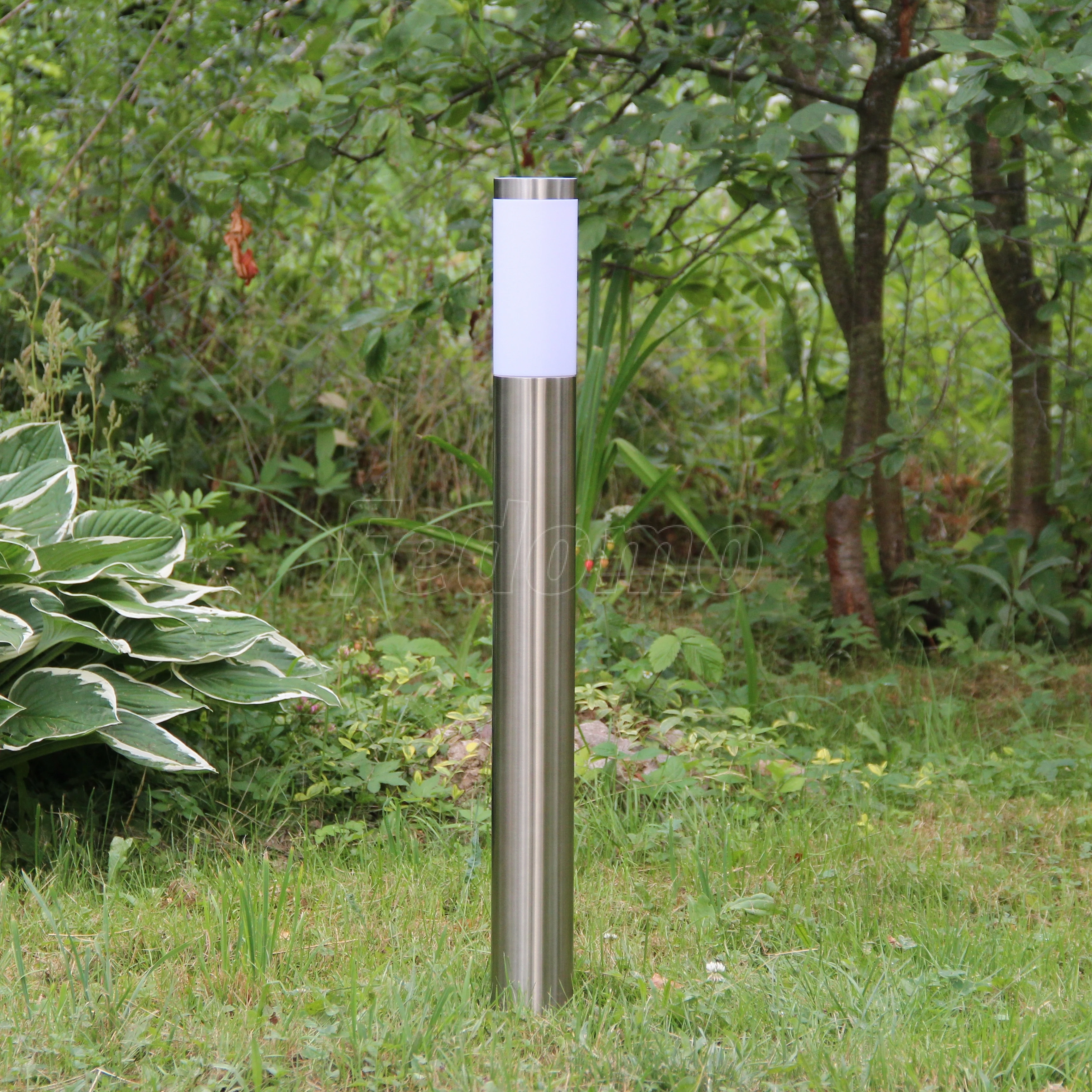

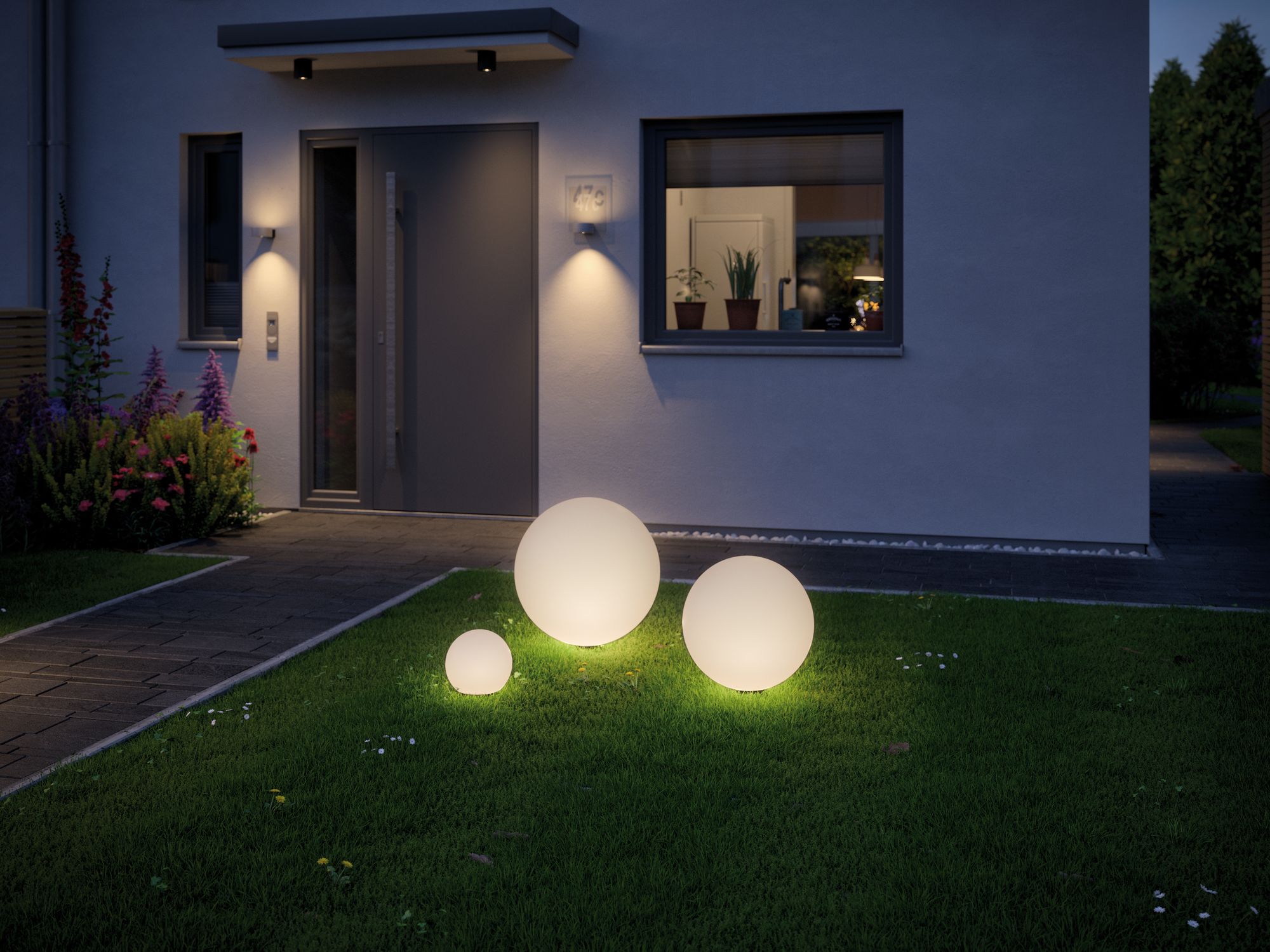

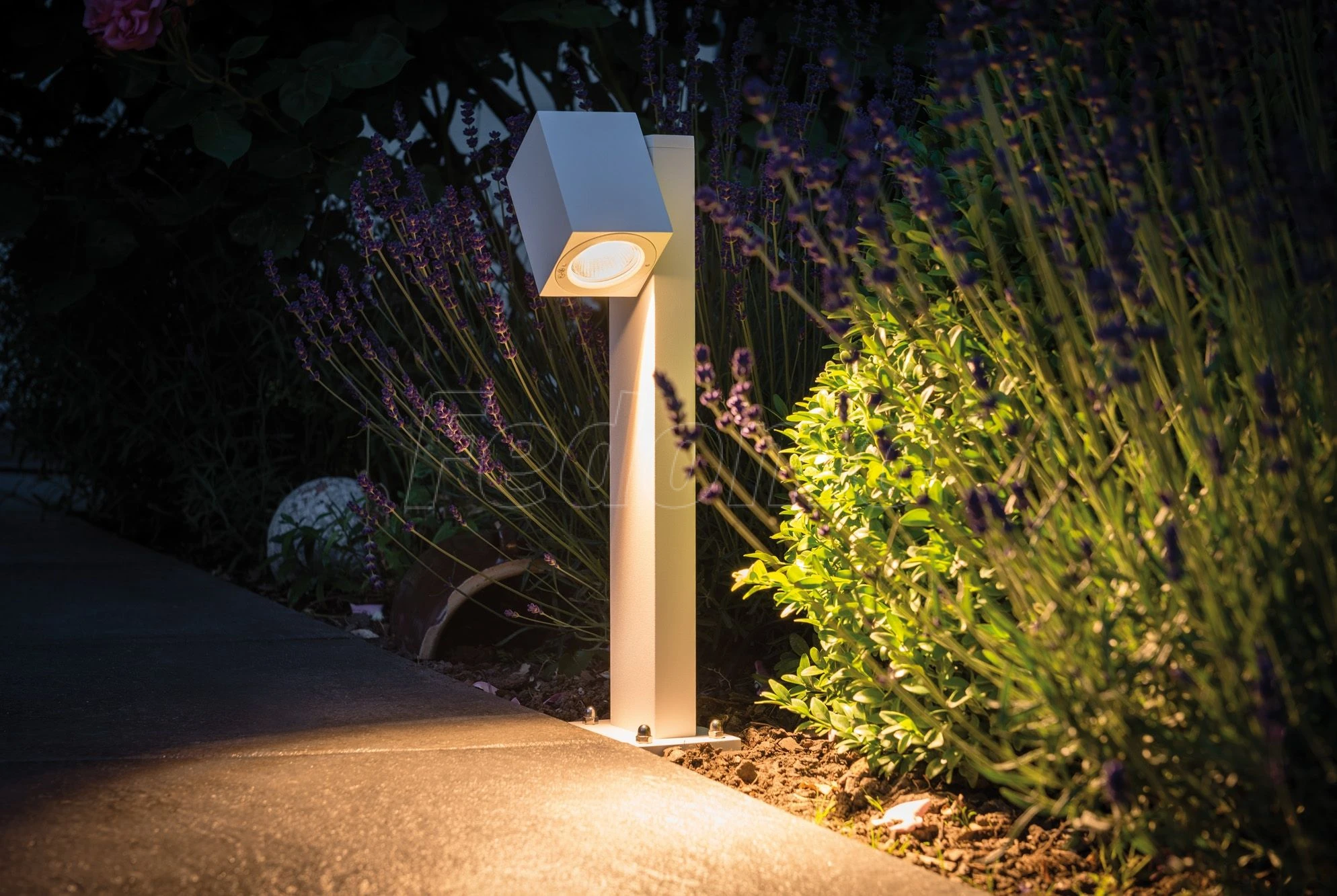

Монтаж наземных светильников

Перед монтажом следует расчистить участок от лишнего и подготовить:

  1. Провода. Для проводки уличного освещения нужны кабели в двойном изоляционном слое. Жилы таких кабелей покрыты общим поливинилхлоридным слоем. Проводники должны быть медными, так как они не изнашиваются при изгибании.
  2. Светильники с закрытым герметичным корпусом.
  3. Лампы.
  4. Автоматы-предохранители. Если произойдет замыкание, они помогут не обесточить весь дом.
  5. Металлические коробки-коммутаторы для стыковки проводов.

Как создать схему наружного освещения

Сначала нужно определить количество и вид светильников на дачном участке, а уже после этого приступать к составлению схемы. Проще всего использовать план участка, на котором указана его площадь, а также садовые постройки и коммуникации. На копию этого плана можно нанести свою схему для наглядности.

Схема, нанесенная на план участка

При проектировании схемы стоит придерживаться нескольких правил:

  • Кабель под землей должен лежать на глубине от 70 см и глубже. Расстояние от построек до кабеля — 60 см и больше, от трубопровода — 50 см и больше, от параллельно проходящих кабелей — 30 см и больше.
  • Фонарь должен стоять так, чтобы свет не попадал на территорию соседнего участка. Тем более нельзя допускать, чтобы свет от фонаря падал в окна соседних домов.
  • Светильники должны стоять на отдалении друг от друга, так, чтобы радиусы освещения не пересекались. Это поможет сэкономить на электроэнергии в дальнейшем.
  • Предпочтительнее использовать светодиодные светильники: они служат дольше других типов ламп и дают больше света.
  • Выключатели, как и светильники, должны быть защищены от влаги. Ставить их нужно под крышей или закрывать пластиком.
  • Все электрооборудование должно быть заземлено.

Как проложить кабель под землей

От главного распределительного щита во дворе должно идти несколько групп проводов. Первая группа — в дом, вторая — для уличного освещения участка, третья — для садовых построек типа бани и хозблока. От щита к приборам кабель может прокладываться двумя способами: подземным и воздушным. Первый более предпочтителен, так как это не портит ландшафтный дизайн и сохраняет проводку от механических повреждений. Лучше при этом использовать медный кабель как более износостойкий.

Схема подземной прокладки кабеля

При прокладке кабеля нужно придерживаться нескольких правил безопасности:

  • Канаву при прокладке копать не ближе, чем за 60 см от стен дома и других построек.
  • Расстояние между кабельной трассой и трубами канализации и водопровода должно быть минимум 50 см, между кабелем и газовой трубой — минимум 2 метра.
  • Кабель для уличного освещения нужно отделить от других кабельных линий хотя бы на 50 см.
  • Траншею для укладки кабеля нужно вырыть минимум 70 см: если прорыть траншею выше, есть риск при прополке земли задеть кабель, что опасно для жизни.
  • Кабельную линию нужно убрать в защитный короб либо обычную или гофрированную трубу, чтобы уберечь провода от влажности и случайных механических повреждений.
  • На дно траншеи нужно насыпать щебень, а затем слой песка; это особенно важно, если надпочвенные воды залегают близко к поверхности.

Как поставить опору

Сначала под установку опор нужно подготовить место, то есть вырыть траншею и залить фундамент. Для этого потребуются следующие инструменты: коловорот, мастерок, штыковая лопата, емкость для размешивания раствора, цемент, песок, чистая вода, фанера, бруски для опалубки.

Установку опор нужно делать с использованием строительного уровня. Даже маленький перекос может плохо сказаться на эффективности и долговечности подсветки.

Монтаж вертикальных опор делается в таком порядке:

— коловоротом вырыть колодец,

— посыпать на дно песок и тщательно его утрамбовать,

— установить деревянную опалубку,

— внутрь опалубки поместить пластиковую трубу с отверстием. Через это отверстие сквозь фундамент можно будет проложить кабель к светильнику,

— заклеить торцы трубы, чтобы внутрь при заливке не попал бетон,

— залить опалубку бетонным раствором,

— до того, как бетон застыл, строго вертикально установить по центру анкер под крепление столба,

— дождаться, пока застынет бетон,

— установить опору и смонтировать светильник уличного освещения.

Выводы

  1. По типу монтажа уличные светильники делятся на настенные, подвесные потолочные и наземные.
  2. Уличные светильники должны быть защищены ь от воды и посторонних частиц. Минимально допустимая степень защиты — IP44, но большинство моделей соответствуют стандартам IP-55. Светильники с более низкой степенью защиты не подойдут для улицы.
  3. По источнику энергии светильники делятся на электрические и работающие от солнечных батарей. Они решают разные задачи, и поэтому их следует комбинировать. Для яркого света нужен электрический светильник, для приглушенного — на солнечных батареях.
  4. Монтаж уличных наземных и потолочных светильников нужно делать с соблюдением правил безопасности: как можно глубже прокладывать кабель, сделать заземление осветительных приборов, размещать выключатели в защищенных от влаги местах, располагать светильники так, чтобы они не мешали соседям.

Руководство по установке уличного освещения на солнечных батареях-DEL

Вы ищете лучшее уличное освещение для установки в вашем доме? Выбирайте солнечный уличный фонарь, так как его просто установить. Все, что вам нужно, это иметь простое оборудование для сборки компонентов уличного фонаря. Для больших проектов опытные специалисты по солнечному уличному освещению могут предложить вам техническую помощь и обучение. Для нескольких установок солнечного уличного освещения вам необходимо нанять опытных техников с сертифицированными сертификатами; те, кто специализируется на установке солнечных уличных фонарей, настоятельно рекомендуются.

Что нужно для установки солнечного уличного освещения

Что нужно подготовить перед установкой

Перед установкой солнечного уличного фонаря необходимо рассмотреть следующие шаги.

  1. Строительная площадка должна быть ограждена защитными линиями. На строительную площадку допускается только монтажный персонал и специалисты.
  2. Ознакомьтесь с руководством по установке солнечного уличного фонаря: это позволит вам ознакомиться с принципиальной схемой, процедурами установки, а также мерами безопасности, которые необходимо учитывать перед началом процесса установки.
  3. Получите полный комплект солнечного уличного фонаря: в комплект должны входить контроллер, батарейный отсек и батарея, фонарный столб, солнечная панель, светильник, панель доступа, кронштейн для солнечных батарей (подставка) и базовая клетка.

Процедура установки уличного фонаря на солнечных батареях

Установка фундамента

Для установки фундамента солнечного уличного фонаря необходимо предусмотреть плоскую и ровную поверхность без наклона. Используя четыре винта, базовую клетку следует привинтить и закрепить на земле.Одна сторона Basis Cage должна быть параллельна краю дороги. Лучшая основная клетка – та, что с бетоном; это дает прочную основу для вашего уличного освещения.

Установка батарейного отсека и батареи

Во время установки солнечного уличного фонаря батарея должна быть под землей, но помимо основной клетки. Чтобы установка прошла успешно, необходимо знать, как подключить электрическую цепь на основе.

Настройка уличного фонаря

Над землей столб уличного освещения следует поднять с помощью опорной скамьи. В верхней части столба вам необходимо подумать об установке и закреплении солнечного кронштейна в дополнение к его закреплению с помощью болтов. При установке солнечного уличного освещения с каждым компонентом следует обращаться осторожно. Следует учитывать электрические схемы, на которых показано, как панель подключена к уличному фонарю, аккумулятору и контроллеру.

На столбе уличного фонаря, где установлен светильник. Поместите светильник задней частью вверх и положите его на землю.С обеих сторон прибора есть красные кнопки, которые нужно включить. Поверните приспособление в дополнение к завинчиванию держателя. В держатель поместите уличную светодиодную лампочку. В случае необходимости электронный балласт; он должен быть помещен в приспособление. В руководстве по установке солнечного уличного фонаря при подключении контроллера и светильника следует соблюдать принципиальную схему. Светильник должен быть подключен и закреплен к столбу уличного освещения.

Проверьте установку солнечного уличного фонаря, а также соединения, чтобы убедиться, что каждый компонент находится в правильном месте. Убедитесь, что компоненты и провода подключены в соответствии с принципиальной схемой.

С помощью подъемного крана установите столб уличного освещения, при этом на нижней пластине столб должен стоять вертикально. Затем закрепите и зафиксируйте его несколькими болтами. Внутри стойки поместите контроллер, используя соответствующие выводы и провода. Убедитесь, что установка уличного освещения была произведена надлежащим образом и работает ли уличный фонарь должным образом.

Стоимость установки

Пока денежные детали не будут тщательно изучены, стоимость уличного фонаря на солнечных батареях может отпугивать заинтересованных сторон.Наибольшая разница между стоимостью солнечных и традиционных уличных фонарей заключается в плате за установку.

Чтобы традиционные уличные фонари могли получать энергию, они должны быть подключены к стандартной электрической сети, хотя для этого требуется проводка и прокладка траншей. Если добавить оплату труда за проводку и прокладку траншей, есть вероятность, что этот процесс будет стоить около 120 долларов, и это только за погонный фут. Исходя из этого, установка традиционного уличного освещения может стоить примерно 4500 долларов, что значительно дороже по сравнению с ценами на большинство уличных фонарей на солнечных батареях.

Поскольку солнечные уличные фонари, как известно, являются автономными, а также автономными системами, вы можете избежать дорогостоящего и длительного процесса прокладки проводов и рытья траншей. В результате цена установки солнечного уличного освещения значительно снизится.

Когда установка солнечного уличного освещения сочетается со светодиодной технологией, солнечное освещение будет более эффективным. Более того, после установки солнечной улицы потребуется время, чтобы ее отремонтировать. Замена батареи может занять до шести лет.Другими словами, вам нужно довольствоваться солнечными уличными фонарями в целях безопасности в вашем доме.

Знаете ли вы, каков процесс установки солнечного уличного освещения?

Как установить солнечный уличный фонарь? Я думаю, что большинство людей, которые начинают заниматься этим бизнесом, хотели бы учиться. Теперь давайте подробно рассмотрим процесс установки солнечного уличного освещения.


Состав солнечного уличного фонаря
.
Солнечный уличный фонарь в основном состоит из солнечной панели, интеллектуального контроллера, аккумулятора, источника света, фонарного столба, кронштейна и т. д.Солнечное уличное освещение должно использовать солнечную панель, преобразующую солнечную энергию в электрическую в дневное время, когда солнечная панель излучается солнцем. Когда солнечная радиация постепенно уменьшается ночью, интеллектуальный контроллер может определить некоторое значение, он будет управлять разрядкой батареи для светодиодной лампы, после чего светодиодная лампа может автоматически работать ночью. Интеллектуальный контроллер может защитить аккумулятор от перезарядки и чрезмерной разрядки, а также контролировать время работы светодиодной лампы.

1. Заливка фундамента.
1) Подтвердите место установки.
Место установки должно соответствовать строительным чертежам и местной геологической ситуации, пожалуйста, подтвердите отсутствие тени, закрывающей верхнюю часть солнечного уличного фонаря, интервал между каждыми двумя фонарями составляет около 40 м.


2) Выкопать котлован для солнечного уличного фонаря.
Пожалуйста, выкопайте котлован на подтверждающем участке, котлован должен быть глубже, если структура почвы мягкая на 1 м поверхности земли. В то же время подтвердите и защитите место раскопок и другие объекты, такие как кабели, трубы и т. д.


3) Сколотите котлован, чтобы он стал батарейным отсеком. Пожалуйста, следите за тем, чтобы в котловане было достаточно места для захоронения батареи.


4) Отливка закладной части фундамента.
Поместите закладную деталь в котлован, а один конец стальной проволоки поместите в середину закладной детали, а другой конец положите с аккумулятором. Сохраняйте закладную часть. Фундамент и земельный участок должны иметь одну горизонтальную плоскость. Затем используйте бетон для заливки и фиксации закладной детали.Пожалуйста, продолжайте помешивать даже во время литья, чтобы гарантировать герметичность и прочность всей закладной детали.


5) Пожалуйста, очистите остатки на установочной пластине вовремя после завершения строительства, солнечный уличный фонарь можно начинать устанавливать после полного затвердевания бетона (обычно это около 4 дней, иногда это 3 дня, если все в порядке ).


2. Установка панели солнечных батарей, кронштейна, фонарного столба, светодиодной лампы и фонарного столба.

1) Установка солнечной панели.
(1) Пожалуйста, установите солнечную панель на кронштейны и закрепите ее винтами, чтобы сохранить ее прочность и надежность.


(2) Подсоедините выходные кабели солнечной панели, обратите внимание на правильное подключение их положительного (+) и отрицательного (-) и используйте ленту для крепления выходных кабелей солнечной панели.


(3) Пожалуйста, обработайте лужение клемм проводки солнечной панели, чтобы защитить провода от окисления.


2) Установка для светодиодной лампы.
(1) Вытяните провода лампы из кронштейна лампы, отсоединив часть провода лампы для установки головки лампы.


(2) Поддержите фонарный столб, вытащив еще одну проводную клемму из зарезервированного отверстия фонарной стойки, и установите головку лампы в другую проводную клемму.


(3) Используйте винт, чтобы зафиксировать кронштейн фонаря и фонарный столб.


(4) Отметьте одну клемму фонарного столба, используйте небольшой кабелепровод для протягивания проводов панели солнечных батарей и светодиодной лампы к нижней части фонарного столба и закрепите солнечную панель на фонарном столбе.Пожалуйста, проверьте, все ли винты затянуты и ждите, пока кран поднимет фонарный столб.


3) Поднимите фонарный столб.
(1) Перед подъемом фонарного столба необходимо тщательно проверить надежность крепления каждого компонента, проверить, нет ли каких-либо отклонений в головке лампы или солнечной панели, и выполнить умеренную регулировку.


(2) Медленно поднимите фонарный столб, избегая стального троса крана, чтобы не поцарапать солнечную панель.


(3) Медленно опустите фонарный столб и поверните фонарный столб, чтобы отрегулировать его ориентацию.


(4) После того, как кольцевой фланец будет вставлен в фундамент, постепенно вложите в обшивку плоскую прокладку, пружинную прокладку и гайку, затем ключом затяните гайку и закрепите фонарный столб.


(5) Снимите подъемный трос и проверьте, не имеет ли он наклона.


4) Установка батареи и контроллера.
(1) Поместите батарею в батарейный отсек и с помощью тонкой проволоки проденьте кабель батареи к поверхности фундамента.


(2) Подсоедините кабель аккумулятора к контроллеру в соответствии с техническими требованиями.Сначала подключите к аккумулятору, затем подключите к нагрузкам, а затем подключите к солнечной панели. Пожалуйста, обратите внимание на каждую клемму проводки при подключении проводов, положительный и отрицательный полюс не может быть обратным соединением, иначе это может повредить контроллер.


(3) Отладка, чтобы проверить, нормально ли работает солнечное уличное освещение, установить режим контроллера, позволить солнечной лампе работать, чтобы проверить, есть ли какие-либо проблемы, после установки времени освещения, герметизации крышки фонарного столба.


(4) Схема подключения интеллектуального контроллера.


3. Регулировка панели солнечных батарей и второго встроенного.

1) Пожалуйста, проверьте эффект установки целых уличных фонарей на солнечных батареях после завершения установки, пожалуйста, отрегулируйте тот, который имеет какой-либо наклон. В конечном итоге, чтобы все солнечные уличные фонари были одинаковыми.

2) Проверьте ориентацию панели солнечных батарей, необходимо отрегулировать ориентацию панели солнечных батарей на юг в Китае. (Ориентация отличается в разных странах).

3) Проверьте, имеет ли кронштейн лампы какой-либо наклон, головка лампы находится в умеренном положении.Необходимо настроить их, если есть какие-либо несоответствия.


4) Вторую закладную для фундамента фонарного столба обработайте, убедившись, что все в порядке. Используйте цемент, чтобы отколоть фундамент, чтобы он был небольшим квадратным блоком, чтобы солнечный уличный фонарь был более прочным и надежным.


Выше представлен процесс установки солнечного уличного фонаря, он прост в установке и не требует прокладки сложных кабелей, энергии очистки и платы за электроэнергию. Это развивающаяся и техническая тенденция.


Bingsolar Power, 8 апреля 2018 г.





Городской свет | Коллекции LACMA

Этот лес городских уличных фонарей под названием Urban Light был создан художником Крисом Бёрденом. Несмотря на первоначальный вид, расположение не является идеальной сеткой….

Этот лес городских уличных фонарей под названием Urban Light был создан художником Крисом Бёрденом.Несмотря на первоначальный вид, расположение не является идеальной сеткой. В зависимости от того, где стоит зритель, лампы располагаются под разными углами и в разных направлениях. 202 чугунные лампы когда-то освещали улицы Лос-Анджелеса. Берден купил первый на блошином рынке Rose Bowl, и вскоре коллекционирование и восстановление уличных фонарей стало навязчивой идеей. Он покрасил их все в один и тот же нейтральный серый цвет, чтобы привлечь внимание ко всем разновидностям чугунной отделки. Берден говорит, что подобные уличные фонари были символами цивилизованного и утонченного города, безопасного после наступления темноты и красивого на вид.Все фонари все еще работают, и теперь они питаются от солнечной энергии. Они включаются каждую ночь с наступлением темноты и горят до 22:00. Ночью, по словам Бердена, его скульптура превращается в «здание с крышей из света». С тех пор, как в феврале 2008 года он был установлен у входа в LACMA на бульваре Уилшир, картина художника Криса Бердена «Городской свет» стала «мгновенной достопримечательностью» [Нью-Йорк Таймс]. Чтобы отпраздновать свою годовщину, в январе 2009 года LACMA объявила открытый конкурс для онлайн-представления фотографий, видео и текстов, вдохновленных «Городским светом», результат которого красочно представлен в книге «Празднование городского света».Памятный праздник для глаз «Празднование городского света» включает 150 фотографий, стихов и видеокадров, выбранных Шарлоттой Коттон, куратором LACMA и главой отдела фотографии, из более чем 1000 представленных материалов. Книга также включает в себя предисловие генерального директора и директора LACMA Майкла Гована, предисловие Шарлотты Коттон и отрывок из беседы между Крисом Бёрденом и Майклом Гованом. Ознакомиться с книгой или приобрести ее можно по адресу: http://www.blurb.com/b/580267-celebrating-urban-light

. Более…

Уличное освещение | Индийская тропа, Северная Каролина

Город Индиан Трейл предоставляет уличные фонари в качестве одной из услуг города. Городок предусматривает установку деревянного столба и света с воздушными линиями, а также техническое обслуживание и питание для света. Любые дополнительные обновления будут оплачиваться другими.

Электрические компании


Город Индиан Трейл обслуживается двумя электрическими компаниями; Duke Energy и Union Electric Cooperative. Все фонарные столбы должны быть установлены в зоне, которая считается подходящей поставщиком услуг и требованиями Департамента транспорта Северной Каролины, которым необходимо следовать. О любом отключении уличного освещения следует сообщать вашему поставщику услуг (либо Duke, либо Union).

Требования


  • Все уличные фонари должны быть натриевыми фонарями высокого давления мощностью 150 Вт и световым потоком 16 000 люмен с плоскими линзами Cobra Cutoff, размещенными на деревянных опорах, если застройщик не решит установить декоративное освещение.
  • Непрерывное уличное освещение должно быть установлено по обеим сторонам улиц с использованием среднего расстояния в 200 футов и ступенчатого расположения огней.Однако расстояние может отличаться от среднего, если существуют столбы электропередач.
  • Непрерывное уличное освещение должно быть установлено по обеим сторонам улиц с использованием среднего расстояния в 200 футов и ступенчатого расположения огней. Однако расстояние может отличаться от среднего, если существуют столбы электропередач.
  • Застройщик несет ответственность за уплату всех авансовых платежей, включая амортизационные отчисления, за декоративное освещение и опоры городу до окончательного принятия городом проекта застройки.
  • За исключением особых обстоятельств, городские власти не будут устанавливать освещение на территории, если владелец не согласен на установку.
  • На застраиваемых территориях, примыкающих к существующим улицам, застройщик осуществляет устройство уличного освещения на фасадах одновременно с другими благоустройствами территории.
  • В существующих застроенных районах стандартные уличные фонари на деревянных опорах будут установлены городскими властями после получения петиции, подписанной 75% владельцев недвижимости на каждой улице.
  • В существующих микрорайонах все уличные фонари должны быть 100-ваттными, 9500 люменов, натриевыми фонарями высокого давления с плоскими линзами Cobra Cutoff.
  • В новых районах все уличные фонари должны быть декоративными, установленными на 12-футовом черном столбе из стекловолокна, и должны соответствовать всем постановлениям о землепользовании.
  • Схема уличного освещения должна быть одобрена Town of Indian Trail.
  • Город Индиан Трейл возьмет на себя ежемесячные расходы на эксплуатацию и техническое обслуживание всех утвержденных осветительных приборов.
  • Все уличные фонари должны устанавливаться и обслуживаться поставщиком услуг.
  • Город не будет участвовать в освещении, которое расположено на постоянных частных улицах, постоянных частных дорогах в пределах малой части, подъездных путях, многоквартирных домах, закрытых сообществах и местах общего пользования.

Сколько стоят уличные фонари?

улица огни выполняют важную функцию в любом сообществе. Они делают дорогу безопаснее и улучшить видимость для водителей и пешеходов.Уличные фонари также важный фактор в сдерживании преступности и обеспечении комфорта граждан. Многие люди не думают о стоимости уличного фонаря, потому что они то, о чем обычно заботится город, город или округ.

Граждане могут инвестировать в наружное освещение для своего двора. Тем не менее, они могут хотите установить уличный фонарь, если это переулок или улица, это слишком темно возле их собственности. Однако это не всегда так. Местный электрическая компания владеет и обслуживает уличные фонари в некоторых районах и выставляет счета город.И есть случаи, когда частные лица платят за уличные фонари, если их нет. предоставляется их местным городом, и они просят их для области.

При исследовании стоимость уличного освещения для города или сообщества, существуют различные факторы, учитывать. Расположение источника света и площадь, которую необходимо осветить может повлиять на стоимость и тип выбранного освещения.

Из конечно, вы будете работать с профессиональными оценками, прежде чем запускать проект, чтобы дать вам точную цифру.В рамках этого поста мы хотели бы выложите некоторые из переменных, о которых вы должны знать, чтобы начать свое исследование или для справки для вашего следующего крупного проекта.

Сколько стоит столбы уличного освещения стоят?

Улица фонарный столб намного дороже, чем потребительский фонарный столб. Средняя улица Стоимость фонарного столба колеблется от 2000 до 3000 долларов, не включая установку. То стоимость установки зависит от города, но в среднем где-то около 1000 долларов. Столбы уличного освещения более сложны в установке и значительно больше.

Так как на стоимость одного фонарного столба влияет так много факторов, что это может будет трудно для городов и городов оценить затраты, когда есть большая площадь для решения. Расположение уличного столба также является фактором. Город стоимость установки уличного фонарного столба меньше, чем установка в труднодоступных местах области или определенную архитектуру, такую ​​как шоссе или мосты.

Сколько столбы уличного фонаря, и каковы факторы?

Несколько факторы входят в стоимость уличного фонарного столба.Но стоимость установки не единственный вовлеченный фактор. Городам необходимо взвесить затраты на техническое обслуживание тип освещения, который они выбирают.

За Например, разница между светодиодом и лампой накаливания довольно велика. Светодиод стоит в среднем 0,005 доллара в день, тогда как лампа накаливания в среднем стоит 0,005 доллара в день. .03. Это кажется небольшим, но это большая разница, если умножить на каждый уличный фонарь в городе за целый месяц.

В то время как город должен взвесить стоимость в своем бюджете, им также необходимо учитывать назначение освещения и какие типы освещения лучше всего подходят для их использовать.Уличные фонари служат нескольким целям, включая безопасность водителей и пешеходов и средством сдерживания преступности.

Четыре основных факторы входят в стоимость уличного фонарного столба:

  • Материалы: Стоимость собственно света полюс и все части включены в материалы. Но вам также необходимо фактор в оборудовании и инструментах, необходимых для установки фонарного столба. Часто это повышает стоимость установки для подрядчиков, поскольку им необходимо пользоваться дорогими подъемниками и другим оборудованием.
  • Труд: Труд — дорогая часть процесс, и проекты часто требуют нескольких опытных специалистов.
  • Энергопотребление: Стоимость работы уличные фонари будут фактором для большинства городов. Вот почему они тщательно взвешивая различные виды энергии.
  • Техническое обслуживание: Техническое обслуживание включает ремонт любые проблемы с уличным светом, вызванные износом, временем или возможным несчастный случай. Сюда также входит ежедневное техническое обслуживание, например, замена лампочек. (нечасто, в зависимости от типа), чистка, проверка проводки и т.д.

Кто отвечает за уличное освещение?

Каждый город немного другой. В некоторых районах горотдел Транспорт отвечает за уличное освещение. Это может быть город, округа или ассоциации домовладельцев в других районах. Город, поселок или район может владеть уличными фонарями и платить за ремонт и техническое обслуживание. Но может быть организациями, такими как пожарная служба или Департамент транспорта, которые принимать активное участие в обслуживании. Они были бы теми, кому бы вы позвонили, если бы уличный свет перестал работать.

Кто платит для уличного освещения?

Ты мог бы удивитесь тому, кто платит за уличные фонари, потому что они различаются. В некоторых районы, город или округ платит за свет. Но в некоторых районах нет улицы свет, и если гражданин запрашивает свет, этот домовладелец должен будет заплатить счет за освещение.

В других В некоторых случаях электрическая компания в этом районе может владеть и обслуживать некоторые из уличные фонари и взимать плату с города за использование и техническое обслуживание.

Кто платит заменить уличный фонарь? Это также может варьироваться.Часто город или город несет ответственность за стоимость замены уличных фонарей. Тем не менее, они могут выставить счет водитель, например, если оригинальный уличный фонарь был поврежден в результате аварии, вызывает необходимость его замены.

Сколько стоит ли установить уличный фонарь?

Как правило, уличный фонарь может стоить от 2000 до 3000 долларов. Установка плата за уличный фонарь может стоить 1000 долларов, в зависимости от района. Но затраты может сильно варьироваться. Выбранная система освещения и тип питания будут влиять на стоимость установки и стоимость обслуживания этих уличных фонарей.

Когда взвешивая решение о покупке, вы хотите учитывать стоимость установки как а также стоимость в течение срока службы фонарного столба. Например, Светодиодная улица стоимость установки светильников будет отличаться от стоимости установки ламп накаливания. это довольно значительная разница в том, сколько энергии они используют ежемесячно. Энергия эффективность будет учитываться в вашей системе освещения, как и стоимость замена, человеко-часы и как работает фонарный столб.

Разные области и ландшафты также учитываются.Некоторые типы освещения будут работать лучше в определенных областях.

Сколько стоит уличный фонарь на шоссе или мосту?

Большинство оценки показывают, что установка фонарных столбов на шоссе или мосту может стоить на 20% больше. Это связано с проблемами их замены. Часто эти в местах может быть трудно маневрировать физически и требуется перекрытие улиц и объезд трафика.

Если Столб уличного фонаря стоит в общей сложности 4000 долларов, вы можете ожидать такой же свет на шоссе или мост для запуска 4800 долларов.

Что такое типичное расстояние между столбами уличного освещения?

Это может Вас удивит, что существует стандартное расстояние между фонарными столбами. Есть рекомендации, основанные на лучших вариантах освещения. Это удивительно, потому что во многих областях не используется стандарт.

Лучший расстояние 29 метров. Это точное измерение, разработанное на основе высоты фонарного столба и площади, которую он освещает. Измерение рассчитывается как 2-3-кратная высота фонарного столба, обычно с использованием 2.5 раз в качестве маркера. Точное расстояние делает освещение более равномерным на улице.

В большинстве места, расстояние между огнями не является точным. Вы можете найти немного света столбы расположены на расстоянии 29 метров, а другие – на расстоянии 50 метров. Расстояние также часто будет зависеть от уличной архитектуры. Если дома нет или предприятий, может быть ограниченное количество причин для освещения территории.

Вы исследуете стоимость уличного фонаря для вашего следующего проекта?

Если ты исследование стоимости уличных фонарных столбов для принятия решений о наилучшем варианты для вашего города или округа, обращайтесь в ЛайтМарт. ком сегодня. Наш опытный персонал можем предложить индивидуальные цены для любого проекта, требующего столбы уличного освещения и предлагают отличный ресурс на различных типах освещения, доступных для ваших нужд.

Глава 2.09 СТАНДАРТЫ ЕДИНОЙ УСТАНОВКИ УЛИЧНЫХ ФОНАРОВ

Глава 2.09


СТАНДАРТЫ ЕДИНОЙ УСТАНОВКИ УЛИЧНЫХ ФОНАРОВ

Секции:

2.09.010    Схемы уличного освещения.

2.09.020    Разрешения.

2.09.030    Зачистки проводки.

2.09.040    Проводка подземная.

2.09.050    Провода уличного освещения.

2.09.060    Разработки.

2.09.070    Однополюсные установки.

2.09.080    Проводники.

2.09.090    Заземление однополюсное.

2.09.100    Технические условия на светильники.

2.09.110    Указанные полюса.

2.09.120    Токоограничивающие предохранители.

2.09.130    Отключение загрузки предохранителя.

2.09.140    Сборы за разрешение на электроснабжение.

2.09.150    Электроконтроль.

2.09.160    Схема деталей освещения.

2.09.010 Планы уличного освещения.

Полный комплект планов уличного освещения должен быть представлен в отдел по обеспечению соблюдения кодекса города Уэнатчи с указанием всей системы освещения, которая должна быть установлена.(Приказ 3085 § 2, 1994 г.)

2.09.020 Разрешения.

Электротехническое разрешение требуется после утверждения представленных планов. Инспектор по электроснабжению города Уэнатчи должен провести тщательный осмотр проводки любого уличного фонаря или системы уличного освещения до того, как какая-либо часть будет засыпана. Разрешение на электроснабжение не может быть выдано без утвержденных планов. (Приказ 3085 § 2, 1994 г.)

2.09.030 Зачистки проводки.

Все трапы, установленные в фундаменте уличного освещения, должны быть изготовлены из жесткого металла размером два дюйма.Входной и выходной трубопроводы должны быть установлены в каждом основании, независимо от того, используется оно или нет. (Приказ 3085 § 2, 1994 г.)

2.09.040 Прокладка подземная.

Вся подземная проводка должна быть заключена в двухдюймовую оболочку Schedule 80 или 40 и заглублена не менее чем на 24 дюйма ниже уровня земли. Трубопроводы должны быть уложены под тротуаром. Никакие соединения не допускаются, если это не одобрено отделом освещения. (Приказ 3085 § 2, 1994 г.)

2.09.050 Провода уличного освещения.

При прохождении проводов уличного освещения под улицей должен быть установлен жесткий металлический трубопровод. Жесткий металлический кабелепровод также необходимо использовать под подъездом к коммерческому или жилому дому, если глубина монтажа менее 24 дюймов. Прикрепите металлические дорожки качения в столбе уличного фонаря к системе обслуживания или цепи заземления. (Приказ 3085 § 2, 1994 г.)

2.09.060 Разработки.

Для застроек или установок, состоящих из двух или более установок уличного освещения, требуется следующее, если иное не одобрено отделом уличного освещения города Венатчи:

(1) Основание измерителя, расположенное на шесте в пяти-семи футах от уровня земли.Требуется семь футов, если метр выступает за тротуар.

(2) Один контактор освещения, размер которого соответствует количеству установленных светильников.

(3) Сервисный разъединитель с надлежащим количеством параллельных цепей для количества установленного освещения, который выдержит доступный ток короткого замыкания.

(4) Сервисный разъединитель, контактор освещения и ответвления должны располагаться на высоте не менее 10 футов над уровнем земли.

(5) Тестовый переключатель, входящий в комплект контактора освещения.

(6) Проводник заземления оборудования должен быть протянут в кабелепроводе с проводниками ответвленной цепи и прикреплен к доступному наконечнику заземления в основании каждого столба, который установлен и прикреплен к внутренней части каждого столба. Этот заземляющий проводник оборудования должен быть присоединен к кожуху сервисного отключения, а проводник заземляющего электрода и заземляющий электрод (стержень) для системы, расположенной рядом с сервисным щитом уличного освещения. Нейтральный провод должен быть установлен в соответствии с NEC 25-23b для обслуживания.

(7) Минимальный размер проводника служебного ввода и распределительного проводника должен быть медным №4 — XHHW или THWN.

(8) Уличные фонари должны располагаться на расстоянии 150 футов или в соответствии с инженерным исследованием. (Приказ 3085 § 2, 1994 г.)

2.09.070 Однополюсные установки.

Для установки с одной опорой допустима медь №8 XHHW или THWN. (Приказ 3085 § 2, 1994 г.)

2.09.080 Проводники.

Все проводники, идущие вверх по опоре, должны быть медными проводниками типа THWN, XHHW или аналогичными, сертифицированными до установки во влажной среде.(Приказ 3085 § 2, 1994 г.)

2.09.090 Заземление однополюсное.

Заземление для одиночных опор должно быть выполнено следующим образом: Наконечник заземления должен быть установлен во внутренней части фонарного столба, и этот наконечник должен быть соединен с одним заземляющим стержнем, установленным в основании фонарного столба, медным проводом №4. провод. Нейтральный проводник должен быть установлен в соответствии с NEC 250-23b. (Приказ 3085 § 2, 1994 г.)

2.09.100 Технические условия на светильники.

Светильники

должны быть натриевыми приборами высокого давления GE Cobra Head мощностью 200 Вт, 240 В # M4AR20S3-A1GMN31F или M4RC20S3AlGMC3F.Допустимы «аквариумные» или «плоские» линзы. (Приказ 3085 § 2, 1994 г.)

2.09.110 Определенные полюса.

Все столбы должны быть изготовлены из алюминия HAPCO № 41-158, в стиле Davit или соответствовать стилю существующих столбов. (Приказ 3085 § 2, 1994 г.)

2.09.120 Токоограничивающие предохранители.

Должны быть установлены токоограничивающие предохранители для эффективного ограничения тока короткого замыкания на любом полюсе, который является обслуживаемым. Для полюсов, которые находятся на ответвленной цепи, предохранители должны быть #KTK-5 Bussman или эквивалентными.(Приказ 3085 § 2, 1994 г.)

2.09.130 Отключается защитный кожух предохранителя.

Все разъединители предохранителей для каждого полюса должны быть Bussman #HEB-JW-RYC (по два на каждый полюс). (Приказ 3085 § 2, 1994 г.)

2.09.140 Плата за разрешение на электроснабжение.

Плата за разрешение на электроснабжение составляет 20 долларов США за один опорный столб с дополнительными 10 долларами США за столб для всех столбов, которые питаются от этой же услуги. Город Уэнатчи проверяет основания перед заливкой бетона и светильники на предмет надлежащей электрической установки и монтажа.(Приказ 3085 § 2, 1994 г.)

2.09.150 Электрическая проверка.

Перед приемкой проекта городом требуется окончательная электрическая проверка проекта. (Приказ 3085 § 2, 1994 г.)

2.09.160 Схема деталей подсветки.

Детальная диаграмма освещения, приложенная и отмеченная как Приложение «А» к постановлению, кодифицированному в этой главе, настоящим включена в качестве ссылки. (Приказ 3085 § 2, 1994 г.)

ГЛАВНЫЙ ИНЖЕНЕР ПО УЛИЧНОМУ ОСВЕЩЕНИЮ – 3C42

ГЛАВНЫЙ ИНЖЕНЕР ПО УЛИЧНОМУ ОСВЕЩЕНИЮ – 3C42 ГОРОДА ФИЛАДЕЛЬФИЯ ОТДЕЛ ПЕРСОНАЛА

ОБЩЕЕ ОПРЕДЕЛЕНИЕ

Это административно-технические работы по реализации общегородской программы уличного освещения и управления энергопотреблением.Работа включает в себя инженерное управление установкой и обслуживанием уличного освещения через подчиненных руководителей и внешних подрядчиков. Сотрудник этого класса отвечает за рассмотрение и утверждение проектов уличного освещения, подготовленных подчиненным инженерным персоналом и частными инженерами-консультантами и архитекторами, а также за подготовку контрактов на установку и техническое обслуживание уличного освещения для работ, выполняемых внешними подрядчиками. Выполнение обязанностей в качестве директора по энергетике отдела, разработка программных заявлений по вопросам электроэнергии и освещения, рассмотрение и утверждение ежемесячных счетов за электроэнергию, а также разработка и рекомендация предложений по совершенствованию операционных процедур с целью повышения производительности и снижения эксплуатационных расходов являются важными аспектами работы. .Работы выполняются под общим руководством главного инженера и геодезиста.

КОЭФФИЦИЕНТЫ РАСПРЕДЕЛЕНИЯ: (Следующие условия должны быть выполнены для того, чтобы должность была отнесена к этому классу.)
  • Должность должна выполнять административно-технические работы по управлению общегородским уличным освещением и ведомственной программой управления энергопотреблением.
  • Этому классу будет отведена только одна позиция.
  • Должность должна выполнять работу в Департаменте улиц.

ТИПИЧНЫЕ ПРИМЕРЫ РАБОТ (ТОЛЬКО ИЛЛЮСТРАТИВНЫЕ)
  • Руководит общим планированием и проектированием городской системы уличного освещения и расширением такой системы для удовлетворения потребностей населения в дополнительном освещении; определяет эффективные современные технологии и оценивает затраты на внедрение новых технологий во все транспортные проекты для улучшения энергопотребления; пересматривает стандартные спецификации, чтобы включить энергосберегающие технологии; оценивает стоимость установок и подготавливает заявки на капитальное финансирование; встречается с проектными группами для обсуждения предложений и вариантов реализации; рассматривает и утверждает представленные подрядчиками энергетическое оборудование на соответствие действующим стандартам и спецификациям; контролирует окончательные испытания систем освещения и электроснабжения для определения правильной установки оборудования.
  • Планирует, назначает и анализирует деятельность инженеров и персонала по установке и обслуживанию освещения, занимающегося проектированием, строительством, установкой и обслуживанием системы, включающей опоры, кронштейны, светильники, электропроводку и электрические цепи; готовит контракты и управляет круглогодичной установкой освещения и техническим обслуживанием внешних подрядчиков; обеспечивает соблюдение подрядчиком условий договора подряда и следит за соблюдением стандартов работы.
  • Руководит через подчиненных начальников несколькими квалифицированными и полуквалифицированными полевыми и цеховыми бригадами, занимающимися ремонтом, установкой и обслуживанием устройств уличного освещения; пересматривает и утверждает проекты новых систем освещения, подготовленные инженерно-техническим персоналом; получает, рассматривает и направляет запросы на изменение уличного освещения в соответствующее подразделение для расследования; рассматривает отчеты инспекторов и либо одобряет, либо отклоняет запросы на изменение на основе выводов; может определить необходимость дополнительного освещения или модернизации существующих устройств; контролирует испытания и оценку новой светотехнической продукции; рекомендует их покупку или отказ.
  • Устанавливает цели по снижению потребления электроэнергии на 10-летний период с запланированными целями на каждый год; обеспечивает соответствие плана политике и процедурам отдела; подготавливает оценки операционного бюджета по экономии, полученной за каждый финансовый год за счет экономии энергии; разрабатывает общий энергетический план департамента совместно с муниципальным управлением энергетики.
  • Оценивает тарифы на электроэнергию для определения обоснования структуры тарифов и взаимосвязи между компонентами тарифа; ведет переговоры с должностными лицами электрической компании, чтобы установить структуру экономических тарифов, которая приводит к снижению затрат для города; утверждает ежемесячный счет за электроэнергию; проверяет, что счет за коммунальные услуги отражает соответствующие расходы на изменения, внесенные в систему уличного освещения в течение предыдущего месяца; выявляет модели интенсивного использования и предпринимает корректирующие действия; вносит рекомендации по снижению эксплуатационных расходов и повышению производительности; разрабатывает и поддерживает базу данных полевых объектов для мониторинга ежемесячного энергопотребления и затрат, а также готовит статистические данные и отчеты о ходе работы для комиссара и заместителя комиссара с подробным описанием статуса незавершенных заявок на ремонт неисправного освещения; встречается с комиссарами для обсуждения и определения наиболее эффективного использования персонала для сокращения количества невыполненных заявок на ремонт.
  • Готовит оперативный и капитальный бюджеты для программы уличного освещения; подготавливает обоснование новых и расширенных статей бюджета; посещает слушания членов совета, чтобы решить проблемы или ответить на вопросы членов совета, касающиеся программы уличного освещения и ее бюджетных требований; рассматривает и утверждает заявки на покупку; устанавливает и утверждает приоритеты расходов операционных и капитальных фондов; координирует проекты улучшения объектов, включающие системы уличного освещения и светодиодные светофоры, с целью снижения потребления энергии и затрат для транспортного отдела Департамента улиц.
  • Контролирует подготовку ежегодных контрактов на установку, капитальную замену и техническое обслуживание; назначает приоритетные проекты замены; направляет процесс идентификации устаревших ртутных осветительных приборов для включения в контракт; рассматривает сметы расходов на новые проекты установки освещения, включенные в контакт; утверждает ежемесячные платежи по договорам на обслуживание уличного освещения; проверяет количество и цены материалов на точность на основе последнего счета за коммунальные услуги, вычетов из-за заранее оцененных убытков и увеличения стоимости жизни.
  • Рассматривает планы и спецификации по установке новых систем освещения, выполненные городскими агентствами, Департаментом транспорта Пенсильвании и инженерами-консультантами по всем аспектам управления энергопотреблением; оценивает предложения консультанта по управлению энергопотреблением и дает рекомендации инженеру-проектировщику; расширяет светодиодные светофоры до зеленого и желтого цветов совместно с отделами инженерии и организации дорожного движения, а внедрение осуществляется отделом автомобильных дорог;ищет одобрение для модернизации технологий для транспортных проектов и координирует утверждения Министерства транспорта Пенсильвании (PennDOT) и Федерального управления автомобильных дорог (FHWA) для каждого отдельного проекта от этапов планирования до строительства и окончательной приемки.
  • Обсуждает предложения контрактов с производителями, дистрибьюторами и подрядчиками; определяет необходимость компьютеризации системы учета; координирует деятельность сотрудников ведомственных компьютерных систем и консультантов; рассматривает предложения по компьютерным системам для эксплуатации и обслуживания уличного освещения, чтобы максимально увеличить доступность информации для планирования и юридических целей; выступает в суде в качестве свидетеля-эксперта.
  • Обращается к общественным и районным группам, профессиональным ассоциациям и другим лицам с целью разрешения жалоб или ознакомления общественности с целями, задачами и программами городского уличного освещения.
  • Выполняет соответствующую работу по мере необходимости.

НЕОБХОДИМЫЕ ЗНАНИЯ, НАВЫКИ И СПОСОБНОСТИ
    ЗНАНИЕ:
    • принципы, практика и методы электротехники, гражданского строительства и машиностроения применительно к программе уличного освещения
    • инженерные практики, методы и приемы, используемые при проектировании, испытании, монтаже и обслуживании общегородских муниципальных систем уличного освещения
    • актуальные разработки и технологии в области систем уличного освещения с упором на адаптацию и использование электроэнергоэффективных устройств и систем
    • принципы и практика государственного управления, включая муниципальные бюджетные и административные методы и практики, организационное развитие и штатное расписание
    • современные инженерные методы и приемы, необходимые для руководства программой проектирования и технического обслуживания уличного освещения
    • текущие разработки, включая соответствующее законодательство и источники технической информации, касающиеся управления энергопотреблением
    • Административные методы и практика, используемые для проверки планов и спецификаций систем уличного освещения
    • Влияние конструкции дорог и автомагистралей на размещение оборудования уличного освещения
    • надзорные методы и приемы
    НАВЫК:
    • интерпретация и изменение проектных планов для проектов уличного освещения
    • Проверка расчетов уровней освещенности для проектов уличного освещения
    • выполнение инженерных расчетов
    СПОСОБНОСТЬ:
    • управлять общегородской муниципальной программой уличного освещения и поддерживать эксплуатационные расходы и затраты на электроэнергию в рамках бюджетных ограничений
    • надзор за инженерным персоналом и квалифицированными и полуквалифицированными работниками уличного освещения через подчиненного руководителя
    • рассматривать, контролировать и участвовать в подготовке контрактных планов и спецификаций
    • проектирование и проверка конструкции систем уличного освещения, включая опоры, кронштейны, светильники, проводку и цепи
    • применять инженерные и административные знания для решения основных инженерных, технических и эксплуатационных проблем, связанных с уличным освещением и управлением энергопотреблением
    • оценивать предлагаемые проекты и принимать решения относительно их осуществимости
    • подготовка контрактов, планов и спецификаций на установку и техническое обслуживание уличного освещения для круглогодичных услуг, предоставляемых частными подрядчиками по освещению
    • управление контрактами на уличное освещение и руководство деятельностью подрядчиков в отношении соблюдения контрактов и достижения стандартов работы
    • устанавливать и поддерживать эффективные рабочие отношения с сотрудниками, поставщиками, подрядчиками, коммунальными службами и другими подразделениями
    • понимать и договариваться о структуре тарифов с местной электроэнергетической компанией
    • анализировать проблемы и логически приходить к решениям
    • эффективно представлять идеи в устной, письменной или графической форме

МИНИМАЛЬНАЯ ДОПУСТИМАЯ ПОДГОТОВКА И ОПЫТ (следующее заявление представляет собой минимальные стандарты подготовки и опыта, которые будут использоваться для допуска или отклонения претендентов на тесты. Заявки, поданные кандидатами в этот класс, будут рассмотрены на основе требований к обучению и опыту, утвержденных 01.04.)
    ОБРАЗОВАНИЕ
    • Завершение программы бакалавриата в аккредитованном колледже или университете с основной курсовой работой в области инженерии.
    И ОБЩИЙ ОПЫТ
    • Семь лет инженерного опыта.
    И КОНКРЕТНЫЙ ОПЫТ
    • Три года инженерного опыта в качестве технического персонала по проектированию, установке и обслуживанию городской муниципальной системы уличного освещения или близкой к ней системы.
ИЛИ

Любое эквивалентное сочетание образования и опыта, признанное Департаментом кадров приемлемым, включающее степень бакалавра технических наук в качестве образовательного минимума и определенный опыт.

ФИЗИЧЕСКИЕ И МЕДИЦИНСКИЕ ТРЕБОВАНИЯ
  • Способность физически выполнять обязанности и работать в условиях окружающей среды, необходимых для место в этом классе.

Добавить комментарий

Ваш адрес email не будет опубликован.
