Где установить электросчетчик в квартире, доме, на даче

На чтение 6 мин. Просмотров 1.7k. Опубликовано

Предисловие. Сегодня мы решили рассмотреть вопрос правильной установки счетчика электроэнергии и уделим внимание данной проблеме в этой статье. Рассмотрим подробнее правила установки электросчетчика в квартире, в частном доме и на даче в 2015-2016 годах, так как установка прибора учета потребляемой энергии необходима везде, где происходит подключение жилой недвижимости к центральным электросетям.



В каждом загородном доме, на даче и в квартире необходим открытый доступ ко всем источникам электроэнергии. Однако технические трудности не всегда позволяют это сделать, и многих домовладельцев волнует вопрос, где можно установить счетчики электричества в частном доме. Чтобы к владельцу недвижимости в дальнейшем не было никаких претензий от энергосбытовой компании города или района.

О чем следует знать перед установкой прибора

По принципу работы разделяют счетчики на электронные и индукционные. Индукционные приборы учета потребляемой энергии являются менее точными и их повсеместно меняют на электронные. Перед покупкой необходимо осмотреть целостность пломбы государственного доверителя и уточнить срок установки пломбы на прибор. Если счетчик трехфазный, то установка пломбы на электросчетчике должна быть сделана не позже 1 года, для однофазного прибора – не более 2 лет.

Установить счетчик сможет любой электромонтажник, но перед работой необходимо затребовать у энергосбытовой компании типовой договор на выполнение работ с приложенным к нему актом о разделении балансовой принадлежности. В документах будут содержаться все требования к установке счетчика электроэнергии, и описана граница ответственности поставщика электроэнергии и хозяином недвижимости.

Где установить счетчик электроэнергии в частном доме

Подключение вводного автомата в щитке

Лучше всего устанавливать счетчик в теплом помещении в распределительном щитке.

Наиболее оптимальный вариант для частного дома – утепленный предбанник, веранда или прихожая. Данный способ защитит прибор от влажности и атмосферных осадков, с другой стороны не затруднит доступ к прибору учета потребляемой энергии при проверке или техническом обслуживании.

Высота монтажа счетчика варьируется от 0,8 до 1,7 метра от уровня пола. Входная цепь должна подключаться к входному автомату, а уже после этого к вашему счетчику. К щитку подключается защитное заземление, которое обезопасит электронику и технику в доме в случае короткого замыкания. Общая разводка с автоматами подключается уже выходу счетчика.

Многих владельцев частных домов и садовых участков работники энергосетей заставляют в добровольно-принудительном порядке переносить счетчик электроэнергии на фасад дома, мотивируя это различными распоряжениями своей энергосбытовой компании. По вопросу законности и правомерности этого требования читайте в статье далее в главе «Законна ли установка электросчетчика на улице».

Где установить счетчик электроэнергии в квартире

Электронный счетчик с автоматами в щитке

Установку электросчетчика в квартирах проводят в основном представители сетевой компании, следуя правилам ПУЭ. В старых многоэтажках счетчики устанавливаются на квартирных площадках в распределительных щитках. В новостройках счетчики устанавливают непосредственно в квартире в закрытом щитке в прихожих, где располагается также и группа автоматов на всю квартиру.

При переносе счетчика электроэнергии из подъезда в квартиру следует знать, где можно установить счетчик электроэнергии в квартире. Для этого необходимо подготовить в прихожей место для монтажа электрического щитка. Высота для монтажа счетчика на стене должна быть в пределах от 0,8 до 1,7 метра от уровня пола. Допускается высота и меньше 0,8 метра от уровня пола, но не менее 0,4 м.

Соблюдая Правила устройства электроустановок (ПУЭ) входная цепь обесточивается и производится подключение к входному автомату. С автомата цепь идет уже на сам прибор учета электроэнергии, а уже от него к разводке с автоматами. К щитку подводится заземление, которое в случае короткого замыкания защитит бытовую технику и электронику в квартире от скачка напряжения.

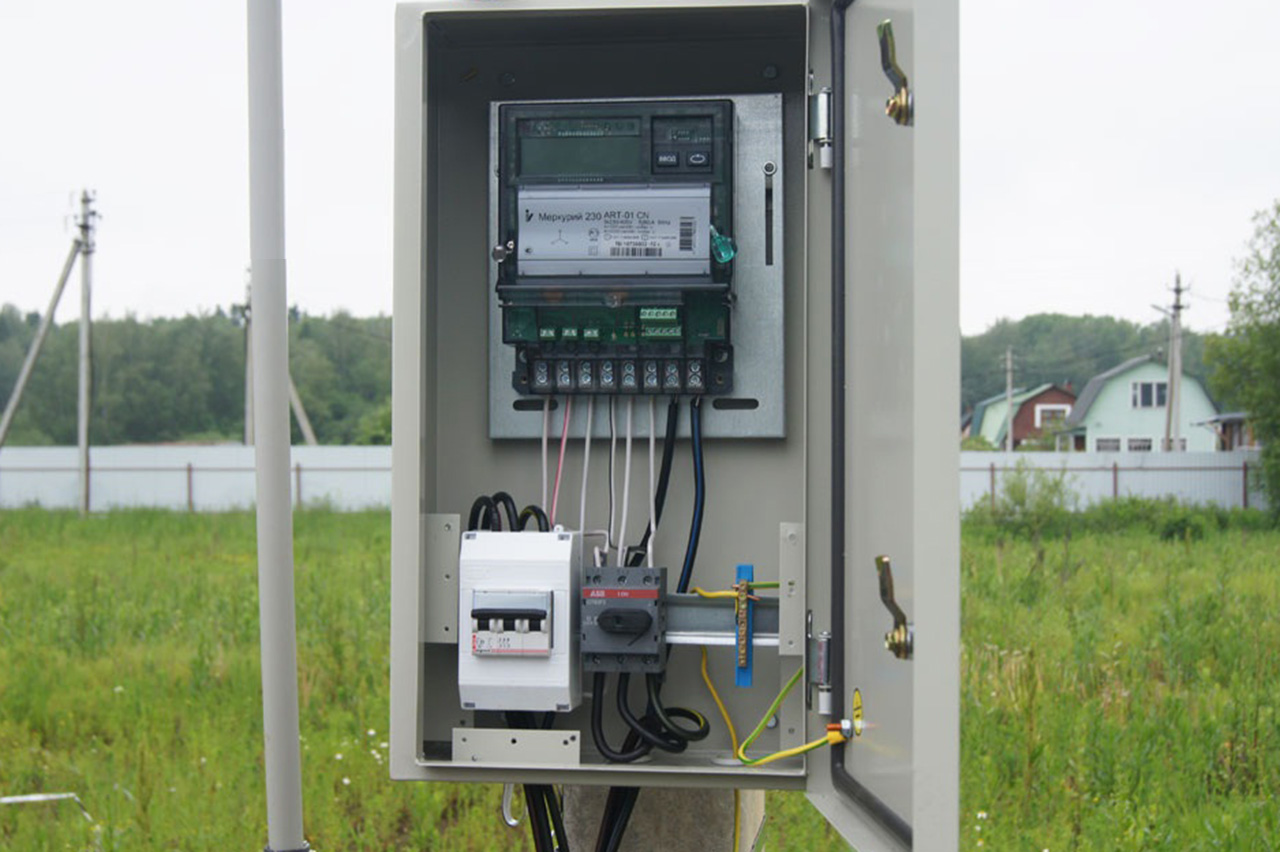

Где установить счетчик электроэнергии на даче

Установить счетчик в садоводстве или на даче следует на фасаде дома на высоте 0,8 – 1,7 метра, что обеспечит доступ к прибору представителям сетевой компании. При температурах ниже 0°С счетчики будут учитывать потребление некорректно. По этой причине следует подумать об утепленном электро щитке или установке прибора учета потребляемой энергии внутри отапливаемого помещения садового домика.

При размещении счетчика на фасаде здания, потребителя лишают возможности безопасного содержания своего имущества, поскольку доступ к прибору учета в снт будут иметь не только сотрудники организации, но и любой желающий. Если вы не препятствуете доступу для проверки и снятия показаний электросчетчика контролерам и представителям сбытовой компании, то оснований обязывать вас устанавливать прибор на улице нет.

Законна ли установка счетчика электроэнергии на улице?

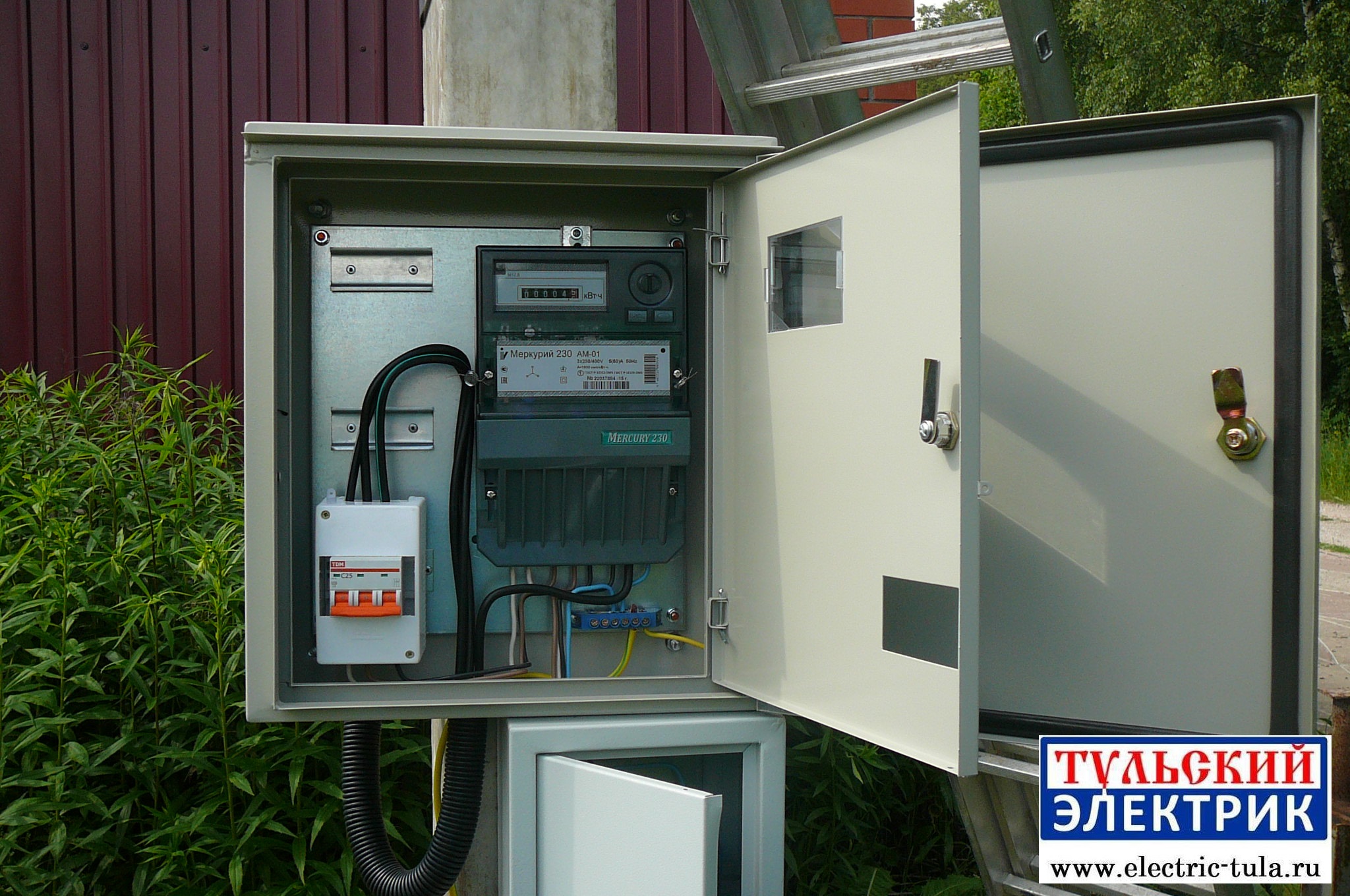

Установка счетчика на фасаде дома

Правила установки электросчетчика на улице также регламентируются ПУЭ. Однако стоит ли устанавливать счетчик на улице решать вам. Зачастую энергосбытовые компании просто хотят решить проблемы с проверкой показаний прибора за счет потребителя. При этом следует знать, что установка счетчиков электричества на улице будет подвергать прибор отрицательному воздействию атмосферных явлений.

Влажность и холод будут оказывает негативное влияние на срок службы прибора, кроме того при отрицательных температурах индукционный счетчик считать потребление электроэнергии будет неточно, причем в пользу энергосберегающей компании в 2015-2016 годах. Требования организаций по установке счетчика электроэнергии в снт и в частных домах на улице незаконны и идут в ущерб собственникам жилья.

Установка электросчетчика на столбах, на фасаде дома на улице нарушают требования ПУЭ, где черным по белому написано, что электрический счетчик необходимо устанавливать в сухих помещениях с температурой не ниже 0°С. Если приведенные аргументы не действуют, то можно пойти на небольшую хитрость и установить электрический счетчик на фасаде дома, где планируется в дальнейшем строительство утепленной веранды.

Требования ПУЭ (Правила устройства электроустановок)

Пункт 1.5.27

Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Допускается установка счетчика электричества в не отапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

Пункт 1.5.29

Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 – 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

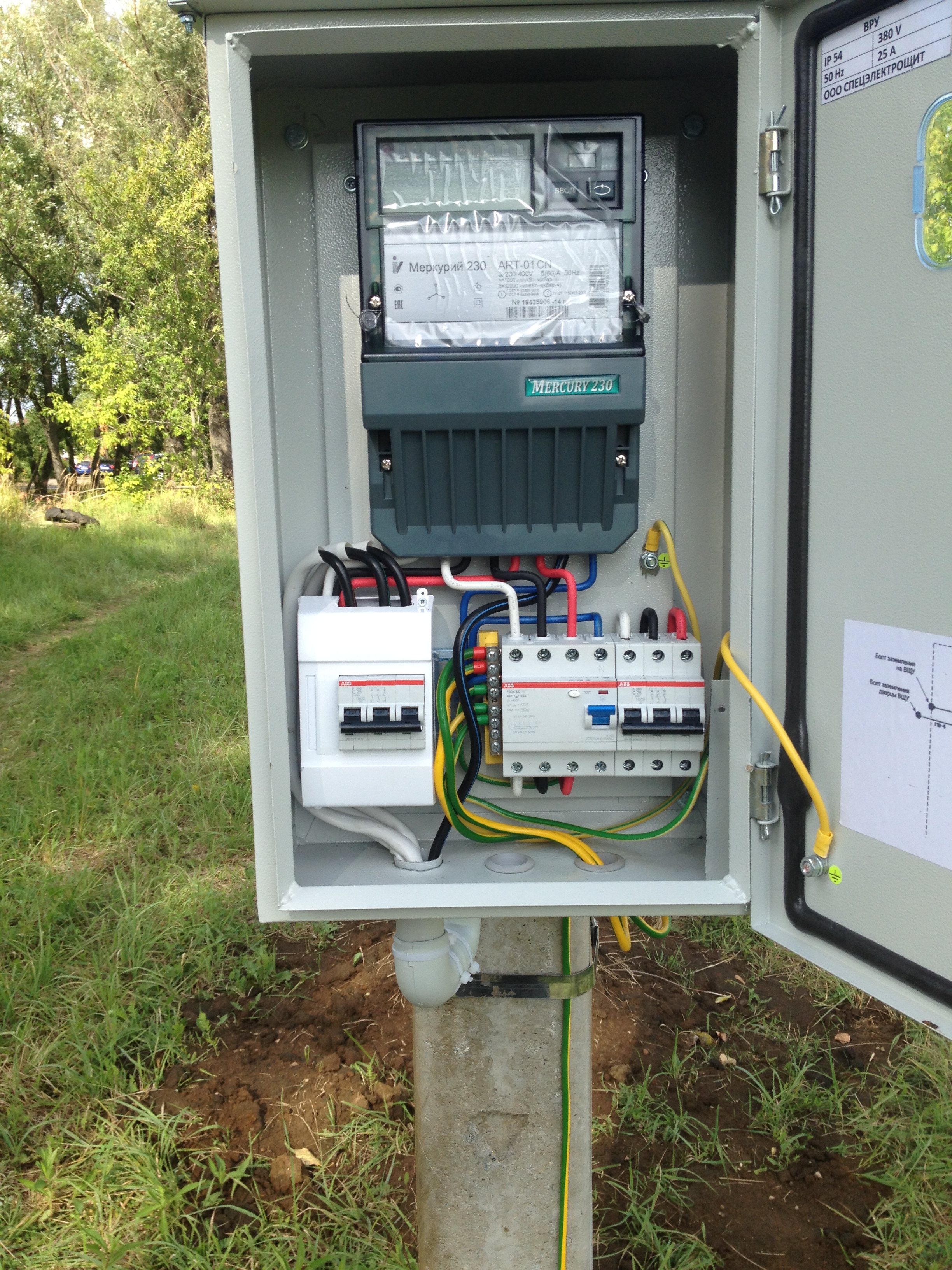

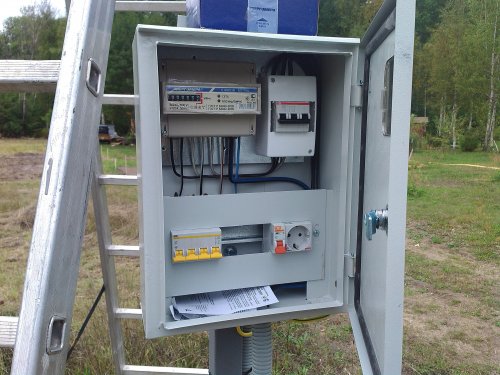

Установка электросчетчика на даче — поставить счетчик электроэнергии на дачном участке

При установке счетчика электроэнергии на даче или в частном доме важно правильно выбрать место монтажа. Обычно это теплое, сухое помещение вроде предбанника или прихожей. Но, поскольку некоторые энергосбытовые компании требуют у владельцев дачных участков устанавливать электросчетчики на улице, приборы учета монтируются на фасадах домов или столбах ЛЭП. Так устройство всегда будет в свободном доступе контролирующих органов и может легко ремонтироваться.

Мастера «Электрознатока» устанавливают счетчик в помещении или на улице с учетом всех действующих норм – ГОСТов, СНИПов, ПУЭ и других. Установка занимает пару дней, но по запросу может быть выполнена в срочном порядке. Чтобы поставить электросчетчик на даче в Москве или области, позвоните или напишите нам по контактам на сайте.

Установка электросчетчика на даче: какой выбрать?

При выборе прибора учета электроэнергии, нужно изучить техническую документацию участка. Это поможет узнать, какое напряжение подключено к дачному дому. Также учитывается схема проводки и ее сечение, количество используемой бытовой техники.

Счетчики энергии бывают 2 типов:

  1. Индукционные. Работают посредством магнитного поля, которое двигает алюминиевый диск. Его вращение заставляет двигаться циферблат и фиксировать расход электроэнергии. Установка индукционного счетчика возможна только в пределах помещения.
  2. Электронные. Микроимпульсы проходят через датчики на микроконтроллере, устройство их считывает и показывает на экране количество затраченной электрической энергии. Электронные модели точнее и легче в обслуживании.

На дачном участке лучше поставить электронный двухтарифный счетчик – это позволит сократить плату за электричество тем, кто проводит время на даче только летом и весной.

Сколько стоит установка



Цена монтажа электросчетчика складывается из:

Стоимость монтажа рассчитывается индивидуально, после изучения дачного участка и выбора подходящего оборудования – прибора учета, щитка или шкафа. Сумма, указанная в смете, не меняется до конца сотрудничества.

Компания «Электрознаток» дает 5-летнюю гарантию на монтажные работы. Если в течение этого времени возникнут неполадки или устройство сломается, наши мастера бесплатно устранят проблему, отремонтировав или поставив новый прибор. У нас справедливые цены за надежное оборудование и оперативную работу.

Установка электросчетчика на стене дома


Установка счетчика электроэнергии в частном доме: правила и проблемы

Тема установки электросчетчиков в частном доме затрагивает много проблем. И одна из них – это законность некоторых требований энергоснабжающих организаций. Как показывает практика, эти организации за счет потребителей электроэнергии хотят решить кое-какие свои проблемы. Какие именно? Давайте разберемся во всем этом досконально, а также определимся, как проводится правильная установка счетчика электроэнергии в частном доме.

Начнем наш разбор не с основной темы статьи, а с правил установки. По мнению специалистов это важная часть темы, на которую необходимо обратить особое внимание. Да и еще раз есть необходимость обозначить эти правила, так сказать, для информации.

Правила установки счетчика электроэнергии

  1. Установка электросчетчика в частном доме должна обеспечивать невозможность подключения потребителя до места его установки. То есть, отсекать возможность воровства электрического тока. И, неважно, делается перенос прибора или его замена на новый.
  2. Монтаж электросчетчика в частном доме производится обязательно в специальный щит или шкаф, в который также могут быть установлены другие электрические приборы.
  3. Подход к электрическому щитку дожжен быть свободным и удобным, сам же щит должен быть установлен ровно без перекосов.
  4. Монтажная высота – 0,8-1,7 м. Допускается крепление и ниже 0,8 м, но не ниже 0,4 м.
  5. Перед тем как проводить монтаж, необходимо убедиться, что срок следующей проверки в госстандарте не истек. Для этого надо проверить дату последней проверки или дату выпуска прибора. Для однофазных электросчётчиков период равен году, для трехфазных два года.

Как дополнение к этим правилам, присутствует и одно пожелание. Расцепитель до счетчика должен устанавливать не далее 10 м. Это на тот случай, когда приходится прибор учета и контроля снимать и проводить его проверку. При этом расцепитель просто обесточит частный дом. Правда, необходимо отметить, что расцепитель, как и сам электросчетчик, придется устанавливать в герметичный щит, который пломбируется и закрывается на замок. Цель одна – обеспечить невозможность несанкционированного подключения.

Почему электросчетчик устанавливается на улице

С правилами установки вы ознакомились, теперь переходим к основной теме статьи. В принципе, установить электросчетчики в частных домах – не проблема. Для этого в первую очередь надо обратиться с заявлением в энергоснабжающую организацию. Ответ будет дан быстро, так что без света вы не останетесь.

Но тут, как уже было сказано выше, начнутся требования со стороны организации поставщика электрического тока. Они вам должны выдать технические условия, где все четко расписано. Не стоит игнорировать эти условия, часто потребитель их даже не читает. А зря. Так вот в ТУ расписан порядок установки счетчика электроэнергии в частном доме, где один из пунктов гласит, что потребитель должен установить счетчик на улице, с уточнением: на фасаде дома или на столбе (опоре) ЛЭП. Аргументация такой установки проста – свободный и упрощенный доступ к прибору.

Но давайте обратимся к правилам установки электрооборудования (ПУЭ – это закон для электриков), где четко написано, как правильно устанавливать прибор, когда устанавливается новое устройство, делается перенос, или производится замена электросчетчика в частном доме. Выше уже говорилось, что доступ к нему должен быть свободным. Но в ПУЭ (напоминаем, что это закон) также упоминается, что счетчик должен монтироваться только в сухих помещениях, в которых температура зимой не должна опускаться ниже 0С.


Если установка производится в герметичных шкафах или щитах, то последние надо на зиму утеплять. К тому же утепление должно быть стационарным, к примеру, гореть лампочка или любой другой тепловой прибор, есть варианты с подачей внутрь теплого воздуха. При этом температура внутри шкафа не должна превышать +20С.

А вот теперь представьте, о каком соответствии с ПУЭ (Закон!) может идти речь, имеются в виду технические условия от поставщика электроэнергии. Хорошо, если есть возможность прикрепить счетчик электроэнергии на фасад здания под свес крыши или под любой другой навес. А если такой возможности нет? Тем более, нет смысла говорить о том, если монтаж произведен на опоре линии электропередачи. Ведь понятно, что ни о каком сухом помещении в данном случае речи и не идет.

И еще один момент. Индукционные электросчетчики при низких температурах работают некорректно. Есть большая вероятность, что показания прибора будут с большой погрешностью. И не факт, что эта погрешность будет в пользу потребителя.

Теперь еще раз обратите внимание на правила установки счетчиков электроэнергии. А, точнее, на пункт, касающийся высоты установки. То есть, максимальная высота равна 1,7 м. Что требуют энергоснабжающие организации? Не ниже 3 м, уверяя нас, что делают это только из-за того, чтобы сохранить прибор и всю начинку щита. Но каким образом вы сами будете контролировать показания и саму работу прибора? Все время ставить лестницу и подниматься по столбу – это, наверняка, не очень удобный вариант.

Что делать?

Давайте рассуждать так. Если вы, как хозяин дома, не препятствуете контролерам от энергоснабжающей организации проводить снятие показаний счетчика, то какой смысл устанавливать его на улице. Конечно, возникнут споры и проблемы с подключением. Но тогда требуйте разграничить балансовую принадлежность, то есть, пусть за счетчик электроэнергии отвечает сама организация. Ведь купленный вами прибор и установленный внутри дома будет считаться вашей собственность, за которую вы и будите нести ответственность. Но если устройство установлено на улице, а, тем более, на столбе, то пусть за это отвечают представители энергоснабжающей организации. Обязательно такой пункт надо внести в договор, когда делается перенос, монтаж или замена электросчетчика.

Какой счетчик лучше установить

Что лучше, поставить однофазный или трехфазный счетчик? Вопрос на самом деле серьезный. Но на него можно ответить так. Если вы являетесь хозяином небольшого коттеджа или дачи, то однофазный вариант будет в самый раз. Если ваш загородный дом – это многоэтажное строение с бассейнами, саунами и другими приятными плодами цивилизации, то лучше провести монтаж трехфазного прибора учета и контроля электроэнергии. Здесь самое важное правильно подключить прибор и равномерно распределить нагрузки на каждый контур трехфазной сети.

onlineelektrik.ru

Установка электросчетчика в частном доме на улице (фото, видео)

В каждом доме надо иметь открытый доступ к источникам энергии, но иногда появляются технические трудности, которые не всегда позволяют правильно поставить общедомовые устройства. Поэтому проводится установка счетчика в частном доме на улице. Домовладельцы задаются вопросом, как и где это сделать, чтобы все было законно и удобно. Так, не зависимо от того, являются ли счетчики общедомовыми или личными, необходимо принимать во внимание ряд нюансов и правил при их установке и эксплуатации.

Что нужно знать

Есть определенный порядок правил и нюансов, которыми важно владеть перед монтажом электрического общедомового устройства. По принципу все счетчики разделяются на электронные и индукционные. Вторые являются наименее точными, и повсеместно заменяются на электронные. Прежде чем покупать приборы, необходимо проверить пломбу на предмет целостности, а также уточнить срок установки пломбы. Если вы проводите установку общедомовых приборов, то необходимо согласовать правило с соседями по дому, если они имеются.


Наши рекомендации:

Если вы ищете хороший интернет-магазин Электрики, советуем посетить магазин 220 ВОЛЬТ. Если же вы не хотите сами заморачиваться с Электрикой, мы рекомендуем поискать профессионального мастера на сайте Ремонтник.ру

Установкой электросчетчика может заниматься электромонтажник, но прежде чем выполнять комплекс работ, необходимо просить у компании по сбыту энергии типовой договор, чтобы выполнить определенные работы правильно. В этой документации будут находиться определенные требования касательно установки, а также учтены все права и обязанности сторон.

Где лучше всего ставить счетчик

В частном доме или на даче очень важную роль играет не сама установка как процесс, а место, в котором будет располагаться прибор. Конечно, лучше всего располагать это устройство в теплом помещении, наиболее оптимальным вариантом для частного дома станет предбанник или прихожая. Этот способ позволит защитить счетчик от влажности, перепадов температур и прочих погодных явлений. С другой стороны, может быть затруднен доступ для учета электроэнергии, которая потребляется.

Высота, на которую монтируется элемент, составляет от 0.8 м до уровня пола. Входящая цепь будет подключаться к входному автомату, а после этого будет происходить непосредственное подключение к счетчику. К щитку должно быть подключено заземление, которое защитит прибор от короткого замыкания и от прочих явлений.


Наши рекомендации:

Если вы ищете хороший интернет-магазин Электрики, советуем посетить магазин 220 ВОЛЬТ. Если же вы не хотите сами заморачиваться с Электрикой, мы рекомендуем поискать профессионального мастера на сайте Ремонтник.ру

Некоторые владельцы домов вынуждены переносить счетчик к фасаду дома, это мотивируется распоряжениями энергосбытовой компании. Это требование имеет несколько за и против, поэтому возникает вопрос о том, законна ли такая установка прибора.

Установка счетчика на даче

Если вы владелец дачи, то задавались вопросом о том, где лучше всего было бы установить счетчики. Так, прибор устанавливается на высоте до 1,7 метра, таким образом, сетевая компания может получить доступ к счетчику. Если температура, при которой установлен электросчетчик, будет составлять ниже 0 градусов, то показания могут показывать некорректно. Поэтому необходимо поставить утепленный электрический щиток. Если же ставится счетчик вне дома, то есть при фасаде здания, то у потребителя нет возможности содержать имущество в безопасности, ведь доступ к прибору будет обеспечен не только хозяевам и специализированным службам, но и посторонним лицам.

Так, для того чтобы обеспечить хорошую работу и установку приборов, необходимо принимать во внимание правила, а также основные законодательные акты. Монтаж общедомовых устройств также проводится достаточно часто и требует соблюдения правил.

Является ли законным этот процесс

Правила по установке электросчетчиков на улице регламентируются специализированными организациями. В целом, вопрос о том, стоит ли ставить счетчик на улице, решается вами. Зачастую компании по сбыту энергии хотят решить свои проблему с удобством снятия показателей исключительно за счет потребителя. Но стоит знать, что установка прибора на улице будет подвергать ваш электросчетчик негативному влиянию природных явлений. Такие процессы, как влажность и холод, будут оказывать негативное влияние на состояние вашего прибора. Поэтому придется делать дополнительные затраты для оптимизации работы счетчика в таких условиях. Если организации, которые занимаются установкой счетчиков, требует установить их на улице, то такие требования незаконны, поскольку идут в ущерб собственникам жилья.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.


Наши рекомендации:

Если вы ищете хороший интернет-магазин Электрики, советуем посетить магазин 220 ВОЛЬТ. Если же вы не хотите сами заморачиваться с Электрикой, мы рекомендуем поискать профессионального мастера на сайте Ремонтник.ру

Кроме того, монтаж на столбах нарушает требования ПУЭ, где указано, что счетчики могут ставиться только в оптимальных условиях. Если аргументы, которые были перечислены, не действуют, то можно использовать хитрость и установить счетчик в месте, где впоследствии будет построена веранда.

Зачем нужно устанавливать счетчик на улице, в чем выгода энергосбытовых компаний

Как уже отмечалось, установка электросчетчиков вне дома облегчает задачу специализированных служб в нескольких направлениях:

  • В области осмотра приборов,
  • При проверке электросчетчиков,
  • При снятии показаний.

Некоторые компании предлагают установку двухтарифного счетчика, и данный аспект может быть выгодным. Энергоснабжающие организации могут аргументировать установку счетчиков именно на улице тем выше 3 метров, что таким образом будет обеспечена их сохранность.

Как решить проблему

Вне всяких сомнений, организации делают нарушения, предлагая установку на улице. Но как быть в такой ситуации, какие решения предпринять. С одной стороны, если владелец дома или дачи не препятствует тому, чтобы сотрудники сбытовых компаний осматривали счетчики дома, то нет оснований для того, чтобы устанавливать приборы вне дома. Важно тщательно изучить договор с организацией и заранее оговорить место установки счетчика, не важно – двухтарифный он или нет.

Если по акту вы видели, что место для прибора обозначено на улице, то необходимо потребовать от такой компании соблюдения ряда требований, касательно разграничения балансовой принадлежности. Так, можно упомянуть сотрудникам организаций о нарушении ряда законов, которые были упомянуты выше. К основной силе потребителя можно отнести хорошее знание законов, которые являются действующими в этой области.

Основные требования


Наши рекомендации:

Если вы ищете хороший интернет-магазин Электрики, советуем посетить магазин 220 ВОЛЬТ. Если же вы не хотите сами заморачиваться с Электрикой, мы рекомендуем поискать профессионального мастера на сайте Ремонтник.ру

Не важно, в каком месте вы окончательно решите установить электросчетчики, в любом случае необходимо в строгом порядке соблюдать определенные требования.

Пункт 1.5.27

Первое, что стоит отметить, это размещение счетчиков в легкодоступных местах, чтобы пользоваться ими было удобно владельцам домов, а также представителям специализированных компаний. При монтаже электросчетчиков важно уделять внимание таким факторам, как внешние условия, должна быть соблюдена оптимальная температура и прочие параметры.

Пункт 1.5.29

Электросчетчики должны устанавливаться в шкафах или в специальных щитах, а также на стенах, которые имеют жесткую конструкцию. В последнее время стали чаще устанавливаться общедомовые электросчетчики, которые являются более выгодными по стоимости, но менее удобными в использовании.

Основные правила

Электросчетчики, которые монтируются вне дома, влекут за собой соблюдения определенных требований. Это приведет к безопасности потребителей, а также к удобству при использовании и как следствие – к экономии денежных средств.

  1. Как уже отмечалось, оптимальная высота установки равна от 0,7 до 1,8 метра, что обеспечит удобный и свободный доступ к прибору. Монтаж можно осуществлять на опорах бетонного столба, если он расположен на территории участка. Также в щитке должен быть установлен защитный автомат.
  2. Также важным является сам процесс, при котором важно соблюдать основные требования. Перед монтажными работами необходимо отключить сетевую линию.
  3. Если наблюдаются низкие температуры в местах установки, счетчики могут вести себя некорректно, по этой причине необходимо позаботиться об установке утепленного щитка.
  4. Стоит не забывать о защитном заземлении, что позволит обезопасить хозяев дома.
  5. Производится пробное включение.

Наши рекомендации:

Если вы ищете хороший интернет-магазин Электрики, советуем посетить магазин 220 ВОЛЬТ. Если же вы не хотите сами заморачиваться с Электрикой, мы рекомендуем поискать профессионального мастера на сайте Ремонтник.ру

Так, при установке общедомовых или личных счетчиков, необходимо принимать во внимание определенные правила, согласно которым будут достигнуты оптимальные результаты.

electricvdele.ru

Электросчетчик на улице - правомерно ли требование выноса счетчика на улицу?

Из представленного материала читатель узнает: вправе ли энергосбытовая компания требовать установки счетчика на улице; какой прибор выбрать, где и как его монтировать, какие правила необходимо соблюсти, можно ли отказаться от установки устройства вне дома.





Содержание статьи:

  1. Установка счетчика электроэнергии на улице: что нужно знать?
  2. Заставляют выносить счетчик на улицу: законно ли это?
  3. Где лучше установить электросчетчик на улице?
  4. Какой электросчетчик выбрать для установки на улице?
  5. Как правильно установить счетчик электроэнергии на улице?
  6. Можно ли отказаться от выноса счетчика на улицу?

Установка счетчика электроэнергии на улице: что нужно знать?

Существуют определенные правила и тонкости, которые нужно знать перед монтажом электосчетчика.

Устройства бывают электронными и индукционными. Вторые — менее точные, поэтому их заменяют электронными.

Перед покупкой нужно проверить целостность пломбы и уточнить срок ее установки.

Если монтируется общедомовой прибор, следует согласовать действия с соседями.

Установить счетчик может электромонтажник.

Перед началом работ нужно запросить у энергосбытовой компании договор на оказание услуг. Он содержит требования по установке, комплекс действий, права и обязательства сторон.

Заставляют выносить счетчик электроэнергии на улицу: законно ли требование в России, и кому это выгодно?

Поставщики электроэнергии требуют монтировать счетчики на улице для удобства их осмотра и снятия показаний.

Кроме того, при температуре воздуха ниже нуля прибор часто работает не в пользу граждан. Погрешность достигает 10% и более. Это «на руку» сбытовой компании. Установленные таким образом счетчики быстрее выходят из строя, соответственно - возрастают расходы собственников на их замену, монтаж и опломбировку.

Потребители задаются вопросом: законна ли такая установка?

Условия энергетиков по монтированию устройств вне помещений незаконны!

Они идут вразрез со следующими нормативными актами:

1. П.
1.5.27 ПУЭ (правил устройства электроустановок)

В документе говорится, что счетчик следует устанавливать в легкодоступном для техобслуживания сухом помещении с температурой зимой не ниже нулевой отметки.

Вынос прибора на улицу подвергает его влиянию атмосферных осадков и низких температур.

2. П. 1.5.29 ПУЭ

Допустимая высота монтажа счетчика находится в интервале от 0,4 до 1,7 м от пола.

Рекомендации энергетиков установить счетчик повыше для его сохранности нарушают данную норму и создают значительные неудобства собственнику при ежемесячном снятии показаний расхода электроэнергии.

3. Ст. 210 ГК РФ

Собственник отвечает за сохранность своего имущества, если иное не предусмотрено договором.

Выдвигая требования установить прибор на улице, энергосбытовая компания лишает владельца возможности сохранить его. Доступ к уличному электросчетчику имеют все желающие, в т. ч. хулиганы и воры.

На основании вышеизложенного, собственник вправе отказаться от монтажа устройства вне помещения.

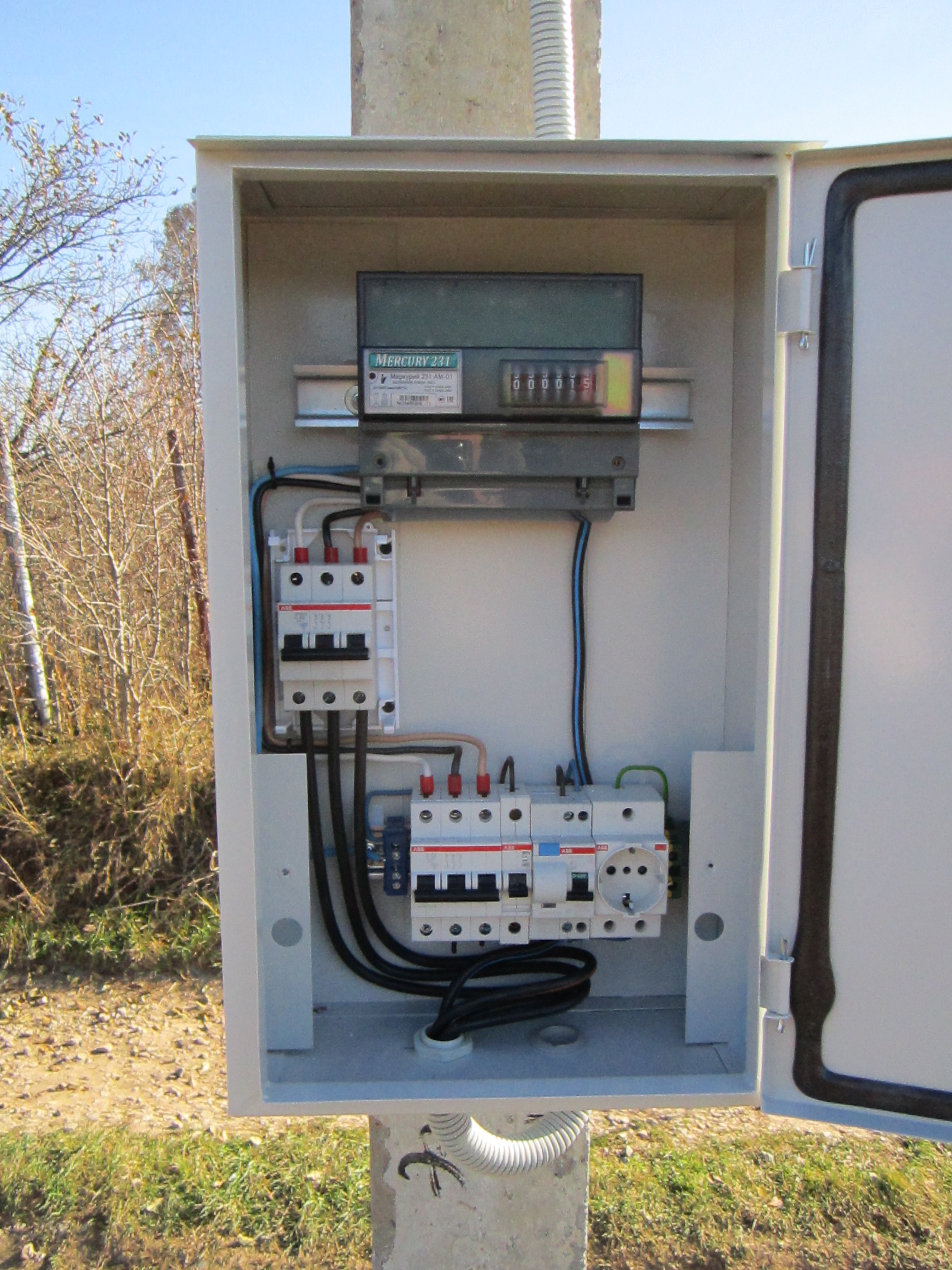

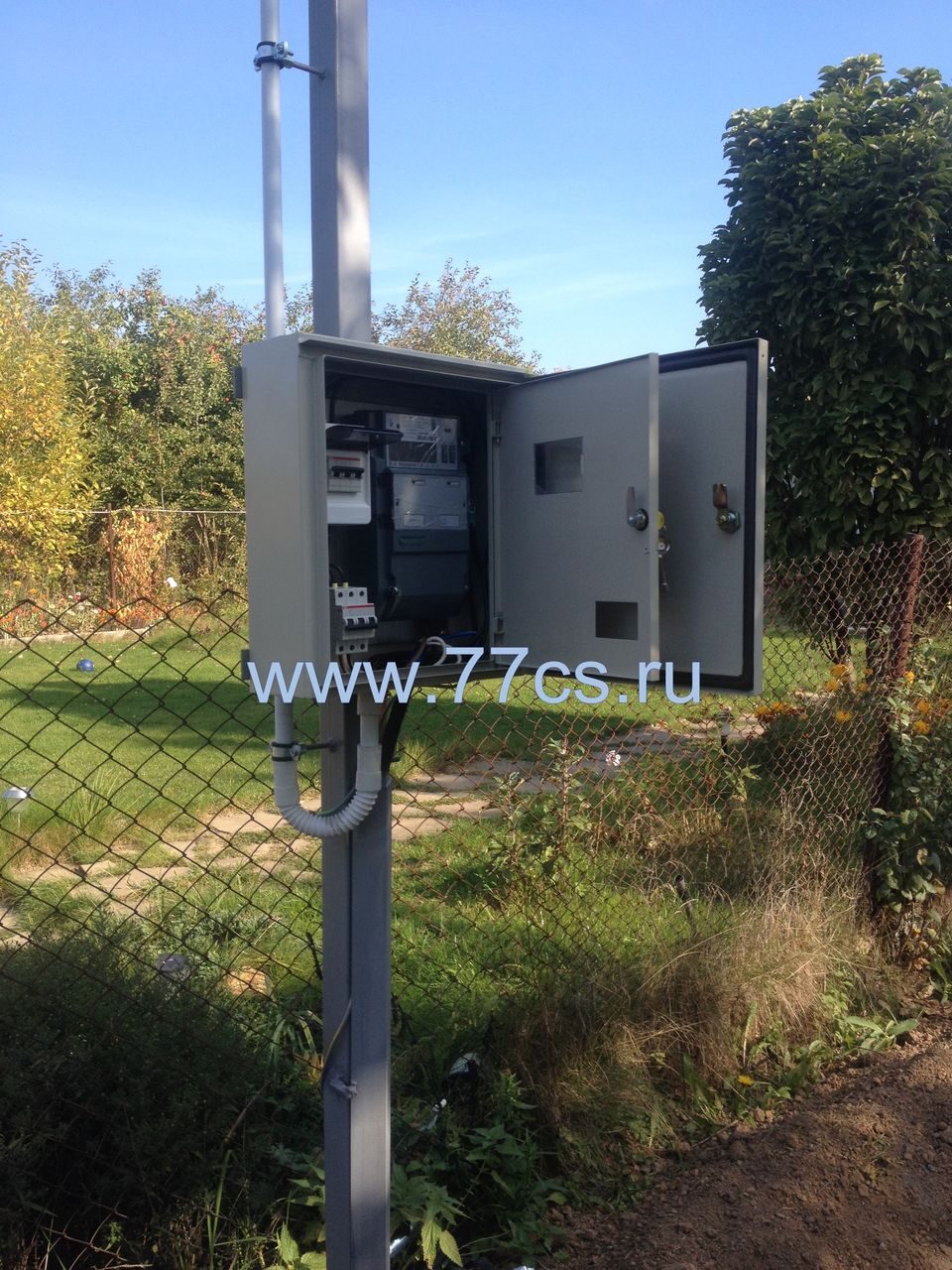

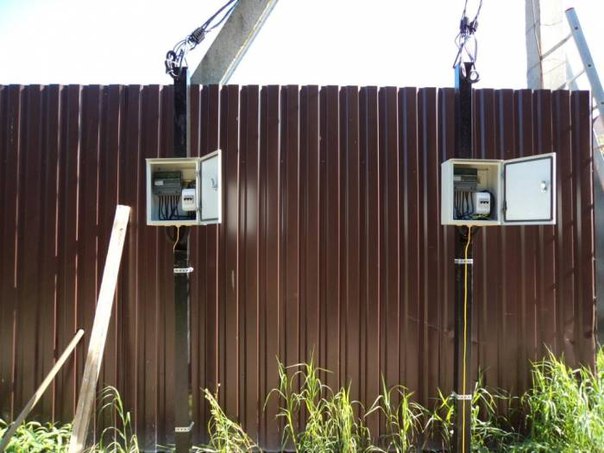

Где лучше установить электросчетчик на улице?

В коттедже или на даче устройство можно закрепить на столбе, опоре, фасаде здания.

Есть определенные нормы монтажа прибора вне помещения и параметры крепления подвесной линии:

  1. Дистанция от стойки крепления до вводного модуля должна составлять не более 25 м.
  2. В низшей точке высота ответвления должна быть более 6 м. в местах движения транспорта, а над дорожками для пешеходов — более 3,5 м.
  3. Наиболее низкое место крепления кабелей к строению должно составлять более 2,75 м.

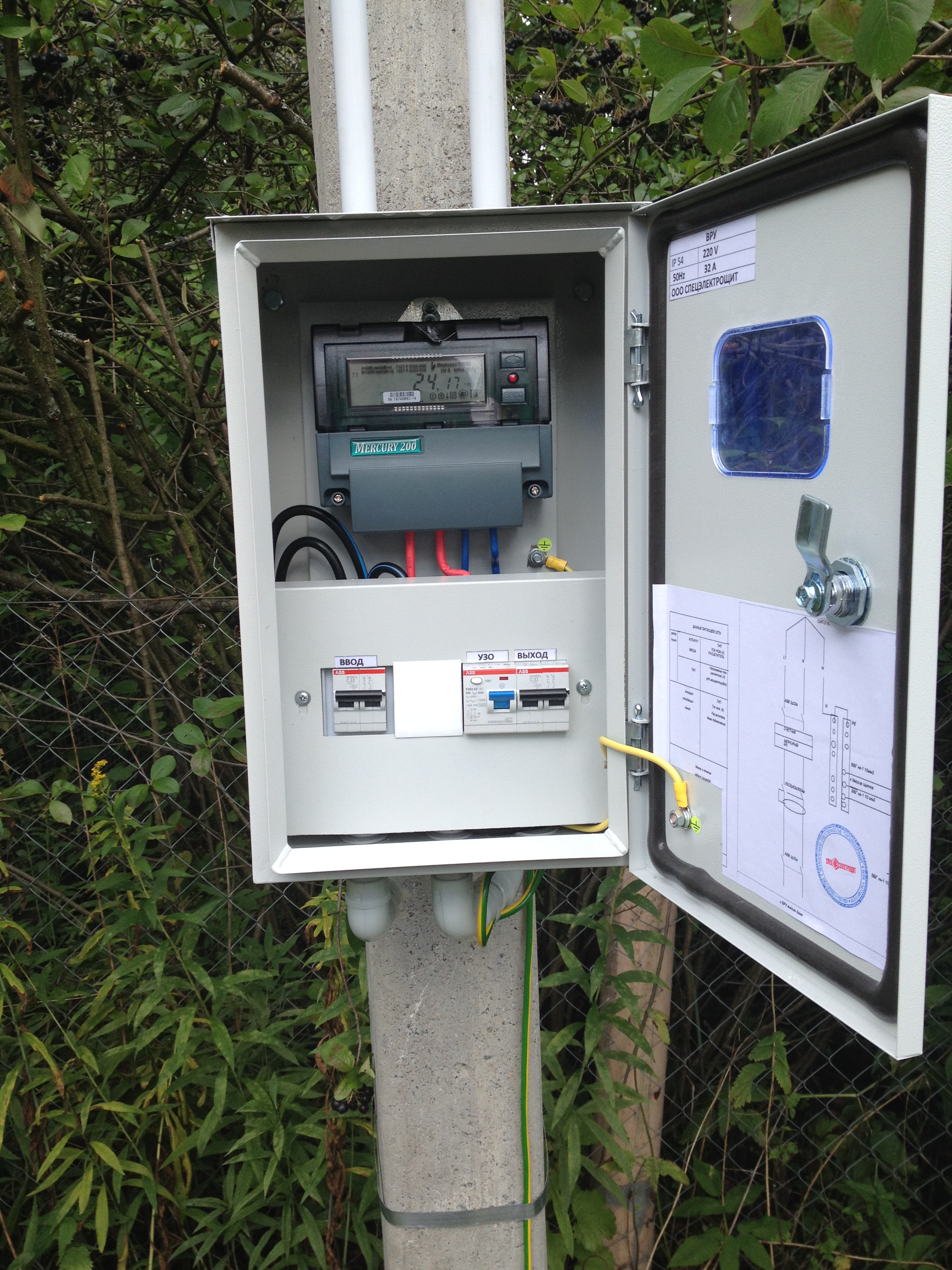

Установка прибора на столб производится после поступления разрешения от поставщика электроэнергии. Все работы должен производить лицензированный специалист.

Здание подключается к опоре с помощью кабеля. Снаружи он обладает изоляцией и защищен от влияния неблагоприятных погодных явлений.

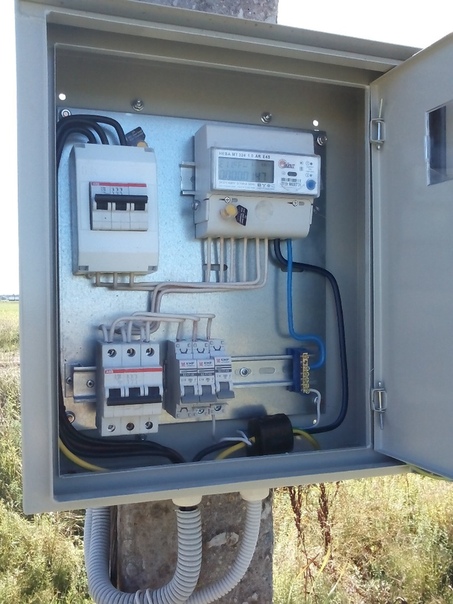

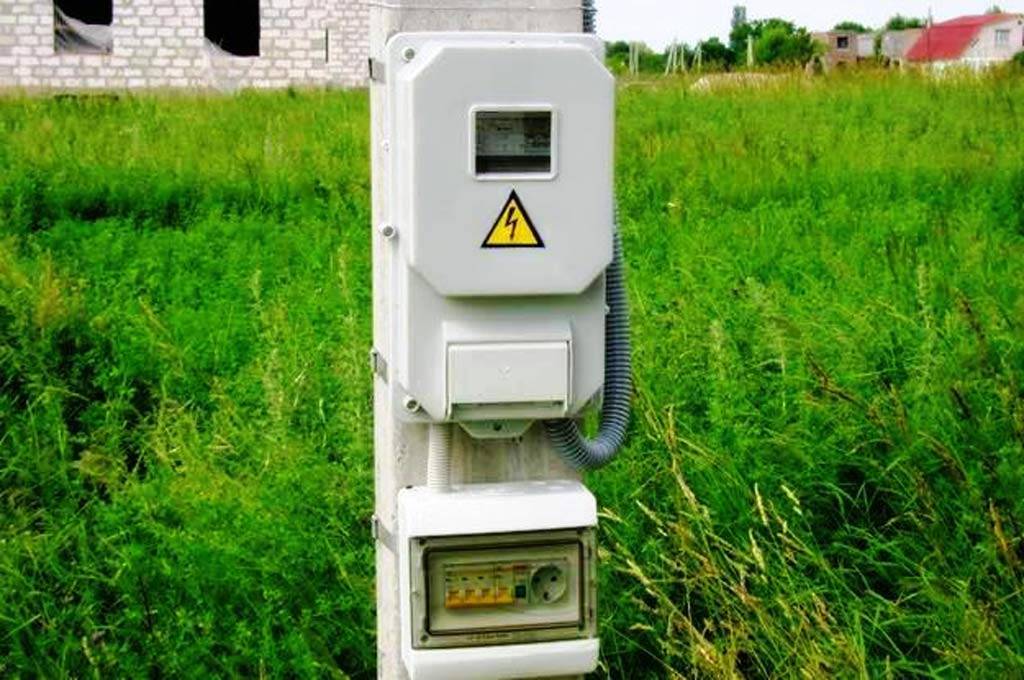

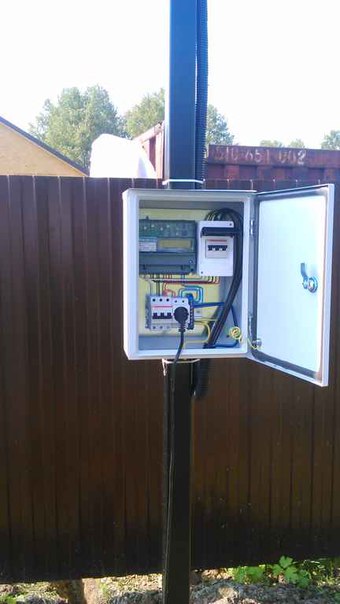

Электроустройства на столбах и опорах помещают в металлические, либо пластиковые, короба. Провода ввода в помещение прокладывают в трубе из металла. Для исключения поражения человека током все металлические конструкции соединяются с заземляющим контуром.

Столб, к которому крепится счетчик, должен быть надежно установлен.

При монтаже учетного устройства на фасад строения следует соблюдать те же нормы, что и при установке его на опору.

Обязательно наличие разрешения поставщика электроэнергии.

Какой электросчетчик выбрать для установки на улице?

Существуют бытовые счетчики электроэнергии, рассчитанные на установку вне дома. Они способны выдерживать колебания температуры воздуха, сохраняя при этом точность показаний.

Устройства бывают одно- и многотарифными, одно- или трехфазными.

Счетчики для улицы бывают разной мощности.

Для ее определения нужно рассчитать суммарную мощность всех электроприборов в помещении. Если она ниже 10 кВт, то подойдет счетчик на 60 А, если больше — на 100 А. Класс точности должен быть не ниже 2,0.

Сейчас выпускаются устройства, прекрасно работающие и при низких температурах.

При покупке установочного бокса нужно обратить особое внимание на его герметичность. Наличие подогрева необязательно.

Влагостойкий ящик должен иметь степень защиты не менее IР53-IР54.

Бокс следует выбирать с учетом конструкции счетчика.

Необходимо наличие окошка на дверце для снятия показаний.

В качестве уличного варианта больше всего подойдет однофазный электросчетчик — для небольшого дома и дачи, либо трехфазный — для многоэтажного коттеджа с бассейном, сауной и т. д.

В последнем случае главное грамотно подключить устройство и равномерно распределить нагрузку на контуры сети.

Электрические счетчики обладают более высоким классом точности, чем индукционные. Показания остаются стабильными при перепадах температур на протяжении всего срока эксплуатации.

При подборе типа крепления прибора лучше отдать предпочтение DIN-рейке. Она является универсальной.

Перед покупкой нужно обратить внимание на пломбу и дату последней поверки. Ее давность не должна превышать двух лет — для однофазных устройств и 1 года — для трехфазных.

Как правильно установить счетчик электроэнергии на улице: правила установки

Для монтажа электросчетчика можно вызвать специалиста.

Если же хозяин дома знает, как правильно произвести монтаж прибора, он может сделать это самостоятельно. Для этого необходимо соблюдать технику безопасности и действовать по нижеприведенной схеме.

Шаг 1. Заявка в энергосбытовую организацию

Поставщик готовит необходимые документы, соглашение, присваивает лицевой счет для расчетов за электроэнергию. Снабженец выдает потребителю технические бумаги.

В них указывают:
  1. Тип счетчика.
  2. Автомат защиты ввода.
  3. Сечение и метраж провода.
  4. Название установочной панели (бокса).
Шаг 2. Установка счетчика

Получив техдокументы, можно монтировать прибор. При самостоятельном монтаже следует подготовить необходимые материалы и элементы.

Снаружи дома или на столбе закрепляют ЯУР-НГ (наружный распределительный ящик). Он снабжен нужными  для крепления эл. счетчика элементами.

При самостоятельном монтаже устройства нужно соблюдать определенные правила:
  1. Перед началом работ отключить сетевую линию.
  2. Высота установки должна составлять 0,8-1,7 м.
  3. При температуре ниже 5° показания прибора некорректны. Следует подумать о приобретении отапливаемого электрощитка.
  4. Входная электрическая цепь подключается к автомату защиты линии, а затем к счетчику.
  5. Необходимо защитное заземление. При дисбалансе фаз или коротком замыкании электроника в доме не пострадает.
  6. Выход счетчика подключается на вводный автомат.
  7. Счетчик должен располагаться на расстоянии не менее метра от газопровода и линии водоснабжения.
  8. Пробное включение.
Шаг 3. Заявление на допуск прибора к использованию

Документ составляет потребитель в офисе энергосбытовой компании. Его можно отправить заказным письмом с уведомлением.

В заявлении отражается следующая информация:
  1. ФИО заявителя.
  2. Номер договора (счета).
  3. Адрес и телефон физического лица.
  4. Дата и подпись.
Шаг 4. Составление акта результатов осмотра и пломбировка устройства

Документ оформляет представитель поставщика. В нем сообщается об оказании услуги по технологическому присоединению счетчика, ее стоимость, технические характеристики подсоединения, данные прибора и начальные показания.

Расчеты за электричество производятся с указанной в акте даты.

Важно! При первичном монтаже электросчетчика его опломбировка производится бесплатно.

Можно ли отказаться от выноса счетчика электроэнергии на улицу?


Если хозяева дома не препятствуют энергетикам проводить осмотр и снимать показания счетчика, то выносить его на улицу нет необходимости.

Если в соглашении со снабженцами в качестве места установки указана придомовая территория, то потребитель может потребовать изменить этот пункт.

При этом нелишним будет упомянуть о нарушении вышеперечисленных законов.

Установка счетчика вне помещения производится только с согласия потребителя. Если он подпишет соглашение и акт на определение точки установки, то монтаж прибора на улице приобретает законную силу (ст. 421 ГК РФ).

Совет. Для изучения документации энергетиков можно воспользоваться помощью независимого эксперта.

Энергоснабжающая компания — это коммерческая организация. Ее задача — продать электроэнергию. Она не вправе заставить граждан нарушать нормы действующего законодательства.

Основное оружие потребителя — знание правил и законов РФ. Отказ от выноса электросчетчика на улицу — законное право каждого потребителя.

Итак, энергосбытовая компания не вправе требовать от потребителя установки электросчетчика на улице. Сделать это гражданин может только по собственному желанию.

Для монтажа прибора учета с соблюдением установленных законодательством РФ норм следует прибегнуть к помощи специалиста.

Остались вопросы? Просто позвоните нам:
Санкт-Петербург

8 (812) 627-14-02;
Москва
8 (499) 350-44-31

pravo812.ru

установка и монтаж однофазного, трехфазного счетчика своими руками, правила подключения

Эксперт-автор статьи

Александр Георгиевич Кондратьев

По образованию инженер-электрик, работал электронщиком, главным инженером на пищевом предприятии, генеральным директором строительной организации.

Для того чтобы установить электросчетчик, необходимы знания и опыт, и если они у вас есть, то можно сделать это самостоятельно.

Однако даже если собственник не решится на установку прибора учета своими руками, он должен иметь представления о монтаже электрооборудования. Это нужно для контроля над специалистом, выполняющим установку.

Установить самому или вызвать мастера

Установка оборудования производится в случаях подключения нового объекта или замены вышедшего из строя электросчетчика. Замену или монтаж оборудования должны производить квалифицированные специалисты.

Для того чтобы установить счетчик, необходимо пригласить специалиста, который произведет необходимые работы. Но если собственник разбирается в электрике или имеет необходимую квалификацию, то он может произвести установку электросчетчика своими руками. Это не запрещено.

Это существенно снизит затраты при замене. После монтажа оборудования достаточно вызвать инспектора из энергосбыта. Он проверит схему подключения и опечатает устройство.

Организационные мероприятия

Если требуется смонтировать или заменить прибор учета, следует выполнить несколько мероприятий.

Для этого необходимо:

  • Определить мощность, которая будет подключаться к электросети;
  • От расчетной мощности зависит тип электросчетчика. Это может быть трехфазный прибор или однофазный. Сейчас промышленность выпускает электронные приборы. Но в продаже можно встретить устройства индукционного или механического типа. Электронные счетчики совершеннее индукционных. Погрешность составляет 0,5%, а у механических 2%.При понижении температуры и большой механической выработке неточность индукционных увеличивается;
  • Если в доме имеются дети, то приходится много стирать. А это лучше выполнять в ночное время. Поэтому установка многотарифного счетчика будет оправдана;
  • Подобрать место монтажа вводного щита;
  • Выбрать схему подключения нагрузки. Приобрести прибор учета и средства защиты.

Установка электросчетчиков выполнятся по следующему алгоритму:

  • Если происходит первичное подключение, то владелец дома должен получить разрешение на подсоединение электричества к дому. При замене старого электросчетчика подается заявка в Энергосбыт на его демонтаж. Нельзя демонтировать пломбы самостоятельно;
  • Приглашается электрик, который смонтирует новое оборудование. ПУЭ не запрещает эту работу выполнить самостоятельно. Основным условием является соблюдение порядка установки индивидуальных приборов учета;
  • По окончании работ вызывается инспектор. Он проверяет схему соединения и устанавливает пломбу на электросчетчик или полностью опломбирует щит.

Вводной бокс пломбируется в том случае, если в нем смонтирован не только счетчик, но и автоматы перед прибором учета. Эта мера для исключения хищения электроэнергии. В этом случае рекомендуется устанавливать второй бокс, в котором будут размещены устройства защиты.

Правила установки электросчетчика

Правилами установлены места, где должен располагаться электросчетчик. Для индивидуального дома требования к установке обязывают монтировать прибор учета на границе разделения балансовой принадлежности электрических сетей и потребителя.

Если монтаж производится в многоквартирном доме, то электросчетчик монтируют в кармане или на лестничной площадке. Специалисты, производящие монтаж оборудования, должны руководствоваться правилами эксплуатации электроустановок. Нормами установлено размещение щита на высоте 0,8-1,7 м от земли.

При небольших нагрузках применяется схема непосредственного подключения электросчетчика к линии электропередач. А от короткого замыкания или перегрузки в нагрузке счетчики защищаются плавкими предохранителями, автоматическими пробками или автоматами.

Этого требуют правила установки электросчетчика в квартире. Если имеется распределенная нагрузка, то на каждую линию монтируется свой автомат или УЗО.

Специалисты должны соблюдать следующий порядок подключения:

  • Собирается схема на отдельном щите. Может использоваться покупной бокс, в котором уже сделан монтаж электрической схемы;
  • Его монтируют на стену;
  • Проверяют схему соединения;
  • Вызывают специалиста электросетей;
  • Он проверяет собранную схему. Подключает электроэнергию и опечатывает электросчетчик.

Схема подключения электросчетчиков

Для установки электросчетчика в квартире необходимо знать основы электротехники. Специалист должен иметь навыки работы электриком, разбираться в электрических схемах, соблюдать правила техники безопасности и быть внимательным.

Однофазного электросчетчика

Монтаж электросчетчика выполняется в следующей последовательности. После закрепления его в электрическом щите вызывают представителя Энергосбыта. Для подключения однофазного электросчетчика, ему необходимо выполнить следующие операции:

  • Удаляют крышку, закрывающую контакты прибора;
  • К первому контакту подключают фазный провод от линии электропередач;
  • Третий контакт предназначен для подсоединения нулевого провода;
  • Ко второму контакту подсоединяют фазный провод нагрузки;
  • Нулевой провод нагрузки соединяют с четвертой клеммой счетчика;
  • Устанавливают крышку на место и пломбируют электросчетчик.

Если монтаж выполняется самостоятельно, придерживаются правила. Фазный провод приходит на верхние контакты автоматов или других приборов защиты. К нагрузке отходят провода, подключенные к нижним контактам.

Подключение начинают с подсоединения проводов нагрузки. В последнюю очередь подсоединяют к линии электропередач. Нулевой провод линии электропередач и нагрузки соединяется на общей шине в щите.

Трехфазного электросчетчика

Установка трехфазного счетчика не отличается большой сложностью. Схема подключения аналогична подсоединения однофазного прибора учета. Эти приборы отличаются повышенной точностью измерения.

Но они технически сложнее, а значит их стоимость выше. Схема подключения электрического счетчика и механического ничем не отличается.

Для его подключения необходимо:

  • Смонтировать в отдельном боксе электросчетчик и автоматы, которые отключают подходящие провода к прибору учета;
  • Демонтируется крышка, закрывающая клеммы прибора;
  • К контактам 1, 3, 5, подсоединяют входные фазные провода;
  • Нулевой провод соединяют с 7 клеммой;
  • Подают фазу на нагрузку через автоматические выключатели. Для этого с клемм 2, 4, 6 провода подключают на устройства защиты;
  • Нулевой провод от клеммы 8 соединяют с шиной распределительного щита;
  • Прикручивают защитную крышку на счетчике и опломбируют.

При подключении нагрузки стараются равномерно распределить ее по фазам. Это необходимо, чтобы не допустить перекос фаз.

Подготовка к монтажу

Прежде чем приступить к установке счетчика электроэнергии, следует получить разрешение в сбытовой организации.

После получения разрешения производят подготовку по алгоритму:

  • Приобретают необходимые комплектующие и инструменты;
  • Подготавливают бокс, в который монтируют оборудование, автоматы, УЗО, дифференциальные автоматы, клеммы и нулевые шины, индикаторы напряжения, ограничители тока;
  • На подготовленное место крепят бокс. Подключают нагрузку и подводят электричество;
  • Монтаж счетчика оканчивается после его опечатывания.

Если подключается частный дом или коттедж, перед счетчиками монтируют автоматы. Счетчик и автоматы помещают в отдельный бокс, который опечатывается. В щите монтируется грозозащита.

Особенности монтажа и ход работы

При монтаже приборов учета электроэнергии большое внимание должно уделяться правилам техники безопасности. Все работы должны выполнять специалисты, имеющие допуск к работе в электроустановках.

Место монтажа

Место установки прибора выбирают так, чтобы был доступ контролирующим органам. В многоквартирном доме этим местом является лестничная площадка. А в частном доме подбирают место, к которому имеется свободный доступ.

Монтаж проводов осуществляется таким образом, чтобы можно было производить визуальный контроль. Недопустимы скрутки и другие подсоединения до счетчика.

Высота установки

Правилами эксплуатации электроустановок предписывается устанавливать счетчик электроэнергии на высоте 0,8-1,7 м. На практике специалисты размещают электросчетчик таким образом, чтобы данные можно было легко проверить инспектору. Такая высота установки составляет 1,5 м от земли. Что не противоречит ПУЭ.

Подключение защитного электрооборудования

Защитное электрооборудование подбирают согласно схеме подключения. Это зависит от питающей сети – однофазной или трехфазной.

Автоматы монтируют (по возможности) на каждую линию нагрузки. Например, линия освещения, розетки защищаются своими автоматическими выключателями. Линия, питающая бытовую технику, защищается УЗО или дифференциальными устройствами защиты.

Все приборы подключают к общему выключателю, который предохраняет электросчетчик от перегрузки и токов короткого замыкания. Общий автомат выбирают из условия суммарных токов нагрузки, а приборы, защищающие отдельную линию, подбираются с учетом подключаемой нагрузки.

Со стороны ввода перед прибором учета монтируют отключающее устройство. Такими устройствами выступают автоматические или пакетные выключатели.

Подключение электросчетчика

При правильно собранном щите подключение счетчика не должно вызывать затруднений у специалистов. Провода следует подключить согласно имеющейся схеме. На ней показано, какие проводники подсоединяются к контактам. Она имеется в каждом приборе учета на обратной стороне крышке, закрывающей контакты счетчика.

Правильность подключения обязательно проверяет электрик от электросетей. Он подключает электросчетчик и подает электричество в квартиру.

Настройка

Однотарифные приборы учета не требуют дополнительной настройки. После подсоединения они готовы к работе. Сложнее обстоит дело с многотарифными приборами. После установки их необходимо настраивать.

Однако настройка необходима только в том случае, если данные будут передаваться в автоматическом режиме в Энергосбыт. Такие услуги предоставляются не в каждом населенном пункте, а настройка порта передачи требует специального оборудования и знаний. Обычно это выполняют специалисты Энергосбыта.

Если не планируется передача данных в автоматическом режиме, то настраивать многотарифный счетчик не надо. Первичная настройка уже произведена на заводе изготовителе. Владельцу достаточно ежемесячно снимать показания счетчика.

Для этого кнопкой «ввод» переключают показания прибора по тарифным зонам. Эти данные собственником передаются в Энергосбыт. Где производят расчет и выставляют счета на оплату, согласно дневному и ночному тарифу.

Пломбировка и документы

После установки и подачи электричества потребителю инспектор Энергосбыта обязан выполнить пломбировку прибора учета. Для этого собственник вызывает специалиста. Инспектор проверяет схему соединения, производит внешний осмотр, убеждается в отсутствии незаконных подсоединений. После чего ставит пломбу на электросчетчик, а если необходимо, то опечатывает и вводной бокс.

Составляет акт в двух экземплярах. Один для собственника, второй для себя. Его подписывает инспектор и собственник. В акте отмечают показания нового прибора, его заводской номер, дату изготовления и тип. При замене старого прибора на новый в акте должна быть отметка, где указывают показания, номер, тип старого прибора.Указывается причина, по которой производилась замена.

Полезная статья? Оцените и поделитесь с друзьями!

oschetchike.ru

Установка электросчетчика

Установка электросчетчика своими руками не представляет особой технологической сложности и вполне может быть выполнена любым человеком. Однако, поскольку подключение приборов учета является чрезвычайно ответственной операцией, необходимо неукоснительно следовать определенному алгоритму действий. Кроме того, для обеспечения законности такого мероприятия необходимо обратиться в офис компании-поставщика электроэнергии, в котором можно составить договор и получить необходимые разрешающие документы.

Общая информация

Как правило, счетчик является собственностью организации, поставляющей электроэнергию и, соответственно, установкой этих приборов занимаются специалисты компании. Потребитель же отвечает исключительно за правильную эксплуатацию электрооборудования и за сохранность защитных пломб. Таким образом, установка счетчика своими руками бывает целесообразной лишь в случае необходимости замены неисправного прибора, а также при полной замене электрической проводки или вводе в эксплуатацию новых объектов.

От правильности работы электросчетчика напрямую зависит размер счетов за электроэнергию, поэтому необходимо время от времени контролировать его исправность. О том, как проверить электросчетчик, написано большое количество статей. Самостоятельно провести контроль его функционирования можно, воспользовавшись одним из следующих способов:

  1. Проверка правильности подключения.
  2. Проверка на самоход путем снятия нагрузки.
  3. Подсчет погрешности измерений.

Что касается места размещения счетчика в многоквартирном доме, то для этих целей существуют специальные распределительные щиты. По желанию владельца жилья прибор учета электроэнергии может быть размещен и непосредственно в квартире, однако для этого придется оборудовать специальный электрический щиток.

В частных домах счетчики располагаются, как правило, в тамбурах или хозяйственных помещениях. В последнее время поставщики электроэнергии требуют размещения приборов учета таким образом, чтобы обеспечить беспрепятственное снятие с них показаний инспектором без обязательного захода на территорию домовладения. С другой стороны, такие меры призваны ограничить возможности недобросовестных пользователей по выполнению незаконных манипуляций со счетчиком, которые направлены на снижение количества учитываемой им электроэнергии.

Не рекомендуется установка электрического счетчика в помещениях, где температура опускается ниже 0 градусов.

Типы счетчиков электроэнергии

На сегодняшний день эти устройства различают, в первую очередь, по принципу действия. Существуют следующие виды электросчетчиков:

  • Индукционные. В основе работы таких устройств лежит принцип электромагнитной индукции. Счетчики такого типа были чрезвычайно распространены в последние десятилетия ХХ века из-за их высокой надежности, небольшой погрешности в измерениях и низкой стоимости. В настоящее время индукционные устройства перестают соответствовать возрастающим требованиям к учету электроэнергии, так, они неспособны качественно работать при наклоне корпуса более 10, чувствительны к перепадам температур и воздействиям сильных магнитных полей. Кроме того, на сегодняшний день появилось достаточно большое количество способов замедлить или остановить вращение алюминиевого диска, который входит в конструкцию таких устройств. Для этого применяют самые разные приспособления – от специальных трансформаторов до мощных ниодимовых магнитов.

  • Электронные электросчетчики. В настоящее время такие приборы учета электроэнергии активно заменяют устаревшие индукционные модели. В немалой степени этому способствует государство, обязывая потребителей устанавливать счетчики такого типа, а также повышая требования к точности учета электроэнергии. К главным преимуществам электронных устройств можно отнести их высокую надежность, точность измерений, небольшие габаритные размеры, возможность учета электроэнергии по нескольким тарифам в зависимости от времени суток, а также значительные сложности, возникающие при попытках «обмануть» такой счетчик.

В зависимости от количества фаз электрической сети, в которой выполняется установка электросчетчика, может быть использована однофазная или трехфазная его модель. Однофазные устройства являются более дешевыми и простыми в установке и эксплуатации. В подавляющем большинстве квартир в современных домах используется именно однофазная сеть.

Используемые в настоящее время электросчетчики должны соответствовать точности 2 или 2,5%. Согласно принятому в 1996 году ГОСТ 6570-96 «Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия», класс точности устройств, обслуживающих бытовые потребители, не должен быть ниже 2.

Существуют счетчики, предназначенные для учета активной и реактивной электрической энергии. Поскольку в системах электроснабжения квартир и частных домов, где возможно самостоятельное подключение электросчетчиков, должны использоваться приборы учета активной энергии, то имеет смысл ограничиться рассмотрением только таких их моделей.

Что касается двухтарифных или трехтарифных устройств, то их установка связана с получением дополнительных разрешений от компании-поставщика электроэнергии и требует заключения отдельного договора. В последнее время нагрузка на электрические сети значительно возросла, что провоцирует поставщиков электроэнергии стимулировать население к переходу на двухтарифные (двухзонные) приборы учета.

Использование двухтарифных счетчиков имеет смысл только в случае значительного потребления электроэнергии в часы, не соответствующей пиковой нагрузке на электрическую сеть. Помимо высокой стоимости самого двухтарифного (двухзонного) счетчика, дополнительные средства придется потратить на его программирование.

Как правило, трехтарифные устройства применяют на предприятиях, хотя законодательно не запрещена их установка в частных квартирах.

Еще одним признаком, по которым могут быть классифицированы счетчики электрической энергии, является их напряжение и номинальный ток. Установка устройств, которые предназначены для работы с номинальным током, превышающим значение 100 А, осуществляется посредством косвенного включения (через трансформаторы тока). Такие приборы используются в трехфазных сетях с мощными потребителями, их установка осуществляется исключительно специалистами.

При выборе модели счетчика для установки его своими руками нужно обращать особое внимание на время опломбирования корпуса устройства. По существующим законам пломба на однофазном счетчике не должна быть старше одного года.

Установка счетчика

Перед установкой прибора учета электрической энергии своими руками следует определить место его монтажа и подготовить необходимые инструменты и материалы. В магазинах электротоваров представлен большой выбор щитков, используемых для установки этих устройств. Предлагаются как полные комплекты, так и отдельные их элементы. Большой популярностью пользуются счетчики, устанавливаемые на готовом основании, однофазные или трехфазные.

Выбор необходимой модели счетчика и защитного щитка осуществляется исходя из особенностей подключения и места монтажа.

Инструменты и материалы, необходимые для установки однофазного счетчика своими руками:

  1. Счетчик электрической энергии.
  2. Защитный щиток.
  3. Однополярный указатель низкого напряжения.
  4. Инструмент с диэлектрическими рукоятками (плоскогубцы и отвертки).
  5. Гайки, болты и шурупы.
  6. Клеммная колодка.
  7. DIN рейка.
  8. Автоматические выключатели и УЗО.

Электрический счетчик должен быть установлен на стене вертикально. В качестве места крепления этого устройства может быть использован металлический или деревянный лист, а также специальный защищенный короб. Высота монтажа счетчика строго не регламентируется, однако существует запрет на размещение их вне зоны свободного визуального контроля. Наиболее удобной в практическом плане является установка счетчиков на высоте глаз взрослого человека (до 1700 см).

Перед началом работ по установке электросчетчика своими руками следует внимательно изучить общую схему электропроводки квартиры. Это даст возможность правильно оценить количество и мощность групп потребителей и, соответственно, количество и тип используемых в схеме подключения автоматических выключателей и УЗО.

В качестве примера подключения однофазного электрического счетчика может быть рассмотрена следующая схема:

При проведении работ по установке счетчика своими руками следует придерживаться следующего алгоритма действий:

  1. В электрическом щитке с помощью шурупов монтируется DIN рейка, к которой будет крепиться все электрооборудование.
  2. При помощи специальных креплений или DIN рейки выполняется монтаж счетчика к корпусу щитка.
  3. В специально предназначенных местах внутри щитка устанавливаются клеммные колодки для подключения нулевых рабочих и заземляющих проводов.
  4. Выполняется монтаж автоматических выключателей по количеству групп потребителей.
  5. Монтаж устройства защитного отключения.
  6. К нижним зажимам автоматических выключателей подключаются провода, идущие к нагрузке. Верхние зажимы автоматов должны быть соединены между собой при помощи перемычек, которые можно изготовить своими руками или приобрести в магазине электротоваров.
  7. Счетчик электроэнергии подключается к нагрузке, для этого его второй контакт присоединяется с фазному, а четвертый – к нулевому проводу.
  8. Для подключения счетчика к сети необходимо его первый контакт подсоединить к приходящему фазному проводу, а третий – к соответствующему нулевому проводнику.

Чтобы облегчить дальнейшую эксплуатацию устройств, входящих в состав электрического щитка, необходимо составить схему с указанием потребителей (розеток, выключателей света, стиральной машины, электроплиты и т. д.) а также промаркировать провода, подключенные к счетчику и выключателям с нанесением соответствующей маркировки на схему.

Особенности подключения трехфазного счетчика

Подключение трехфазного прибора учета электроэнергии своими руками может быть хорошо проиллюстрировано при помощи следующей схемы прямого включения:

Как видно из рисунка, основной принцип подключения этого устройства к электрической сети остается тем же. Представленная схема является далеко не единственной, по которой может быть включен трехфазный счетчик. Поскольку эти устройства часто используются для учета электроэнергии в сетях с мощными нагрузками, то для их установки могут применяться различные косвенные схемы подключения в трех или четырехпроводную сеть. При этом используются дополнительные трансформаторы тока или напряжения.

Другим важным моментом, который должен быть учтен при установке трехфазного счетчика своими руками, является соблюдение порядка чередования фаз. Если осуществляется простая замена одного прибора другим, то подключать провода к клеммам нового устройства нужно в таком же порядке, как они были подключены к старому. В случае установки нового счетчика следует определить правильность чередования фаз при помощи фазоуказателя.

Следует отдельно остановиться на установке автоматического выключателя перед счетчиком. С точки зрения безопасности электропроводки квартиры, а также выполнения работ по обслуживанию и замене счетчика, такой выключатель необходим. Однако самовольный монтаж этого устройства может повлечь за собой вполне обоснованные претензии со стороны контролирующей организации. Для того чтобы избежать конфликтных ситуаций автоматический выключатель должен быть заключен в специальный корпус, который пломбируется представителем компании-поставщика электроэнергии.

Таким образом достигается возможность использования автомата для включения или отключения электрической сети и одновременно ограничивается возможность вмешательства в ее конструкцию на участке, расположенном до прибора учета электроэнергии.

mr-build.ru

Правила установки электросчетчика в доме, на даче ⋆ Прорабофф.рф

Нормальная эксплуатация жилой недвижимости невозможна без наличия электроэнергии. Подключение счетчика, фиксирующего потребление электричества, должно проводиться грамотно и очень внимательно.

Непросто выполнить такое мероприятие, когда работы ведутся на даче или в загородном доме.

Сложностей с подключением электросчетчика возникает довольно много. Техника безопасности предписывает, что прибор должен находиться в свободном и открытом доступе. Но зачастую по определенным техническим проблема обеспечить такую возможность нельзя. Поэтому домовладельцы в первую очередь должны учитывать, где необходимо устанавливать электрический счетчик. Тогда впоследствии энергосбытовая компания не предъявит никаких претензий.

О чем следует знать перед установкой прибора

В зависимости от того, на каком принципе основана работа счетчика, он может быть электронным или индукционным. Специалисты считают, что индукционные счетчики не настолько точны, как электронные, поэтому постепенно первые теряют популярность. Перед тем, как приобретать прибор, необходимо посмотреть на целостность пломбы, которая на нем присутствует, а также на время ее установки. Для трехфазных счетчиков допускается наличие пломб, сделанных максимум год назад. В случае однофазных приборов срок увеличивается до двух лет.

Чтобы установить электросчетчик, можно пригласить любого электромонтажника. Но потребуется иметь типовой договор, который предоставляет энергосбытовая компания. К нему прикладывается акт о разделении балансовой принадлежности. Такой документ указывает, как распределяется ответственность между владельцем жилища и поставщиком электроэнергии.

Где установить счетчик электроэнергии в частном доме

Для установки электрического счетчика необходимо выбирать теплое помещение. Прибор лучше размещать в распределительном щитке. Если речь идет о загородном доме, то отличным местом для установки электросчетчика становится прихожая или утепленный предбанник. Тогда получится обеспечить защиту прибора от воздействия влажности и осадков. Кроме того, он всегда будет находиться в свободном доступе и при необходимости сможет легко ремонтироваться.

Счетчик должен находиться высоте 80-170 см от пола. В первую очередь входную цепь подключают к входному автомату. В дальнейшем ее можно доводить до счетчика. Для большей безопасности техники, присутствующей в доме, к щитку необходимо подвести заземление. Разводку с автоматами, в свою очередь, подключают к выходу прибора.

Некоторые энергосбытовые компании заставляют владельцев устанавливать электрические счетчики на фасадах домов. Обычно они ссылаются на какие-то собственные распоряжения или нормативные акты. На самом деле, никаких законных оснований делать так у энергосбытовой компании нет. Но этому дальше будет посвящен отдельный пункт.

Где установить счетчик электроэнергии в квартире

Если необходимо установить электрический счетчик в квартире, лучше обратиться к сотрудникам сетевой компании. Когда возникает потребность разместить счетчик в старой многоэтажке, обычно для этого выбирают место на площадке. Там установлены распределительные щитки. Что касается новостроек, то в них счетчик размещают в прихожей, используя для этого закрытый щиток. Там же находится группа автоматов, перераспределяющих электричество по квартире.

Иногда владельцам требуется перенести счетчик из подъезда во внутренние помещения квартиры. С такой целью потребуется подготовить подходящий участок. Как раньше указывалось, высота расположения счетчиков должна составлять 80-170 см. Но в квартире можно разместить счетчик ниже. Самое главное, чтобы он находился над полом минимум в 40 см.

Во время установки счетчика необходимо соблюдать Правила устройства электроустановок (ПУЭ). В первую очередь обесточивают входную цепь, затем подключают ее к автомату. Следующим действием с автомата цепь переносят на электросчетчик, а затем – к разводке. Щиток должен быть заземлен, поскольку заземление позволяет избежать короткого замыкания.

Где установить счетчик электроэнергии на даче

При работах на даче счетчик лучше размещать на фасаде. Тогда сотрудники сетевых компаний смогут иметь доступ к прибору. Проблема в том, что при уменьшении температуры до 0°C счетчик может работает некорректно. Именно поэтому приходится дополнительно его утеплять. Как вариант можно рассмотреть установку прибора в отапливаемом садовом домике.

Также нужно учитывать, что в случае расположения счетчика на поверхности фасада жилья владелец подвергает свое имущество опасности. Помимо представителей сетевой компании к нему будут иметь доступ совершенно любые лица. Из этого следует, что хозяин дачи может установить счетчик и в садовом домике. Но при этом он сам не должен препятствовать проверке показателей и состояния прибора.

Законна ли установка счетчика электроэнергии на улице?

Как раньше говорилось, установка счетчика проводится на основе ПУЭ. Сам владелец может решить, будет он размещать прибор на улице или нет. Конечно, энергосбытовой компании намного удобнее, когда счетчик находится снаружи. Но при таком способе размещения оборудования есть опасность, что счетчик будет испорчен в результате воздействия атмосферных явлений, холода и повышенной влажности.

Помимо того, что эксплуатационный срок электросчетчика сокращается, есть также опасность, что в зимнее время он не сможет вести подсчет электроэнергии правильно. Поэтому требования энергосбытовой компании нельзя назвать корректными. Кроме того, они могут быть даже названы незаконными.

В ПУЭ сказано, что счетчик для подсчета электроэнергии должен быть установлен в помещениях с нормальной влажностью воздуха и температурой выше 0°C. Если от владельца все-таки требуют установить электросчетчик на фасаде, он может прибегнуть к небольшой хитрости. Состоит она в том, что счетчик размещается на месте, где впоследствии станет возводиться теплая мансарда.

Правила устройства электроустановок

И в заключение стоит перечислить некоторые важные правила, касающиеся размещения электрических приборов. Особое внимание необходимо уделить пунктам 1.5.27 и 1.5.29.

Согласно этим пунктам ПУЭ, счетчик следует размещать в помещениях, где не присутствует высокая влажность воздуха, а температура постоянно находится на уровне от 0°C. При этом к прибору должен присутствовать свободный доступ. В том случае, если нет возможности разместить счетчик в указанных местах, допускается его установка в специальных шкафах и на подстанциях, но только при условии наличия стационарного утепления.

Для защиты счетчика от холода используются утепляющие шкафы, специальные колпаки с дополнительным подогревом или нагревательными элементами. Чаще всего нагрев воздуха в шкафах наружной установки осуществляется при помощи электрических ламп накаливания. При этом температура воздуха в щитке или шкафу не должна превышать +20°C.

Во втором из названных пунктов правил ПУЭ сказано, что размещать электросчетчик можно на специальных счетах, в панелях, камерах распределительных устройств и так далее. При этом допускается установка непосредственно на стенах или в нишах. Главное, чтобы основа под электросчетчик имел жесткую конструкцию. Высота размещения счетчика составляет 80-70 см от пола. Если на такой высоте расположить счетчик не удается, можно установить его и ниже, но расстояние до пола должно составлять минимум 40 см.

xn--80ac1bcbgb9aa.xn--p1ai

Какой электросчетчик лучше поставить в частный дом

По закону владелец приватного домовладения может получать электроэнергию только при условии, что обеспечено правильное подключение электросчетчика в частном доме. Мало просто купить прибор учета электроэнергии, оборудование и кабель, необходимо установить все комплектующие так, как этого требуют правила установки электросчетчика в частном доме. В противном случае энергопоставляющая компания откажется подключать ввод от линии, требуя выполнения именно ее требований, нередко идущих вразрез с правилами эксплуатации электроустановок.

Порядок выполнения установки и подключения электросчетчика

Установка электросчетчика в частном доме не отличается особой сложностью. Прежде всего, нужно будет определиться с планируемой мощностью нагрузки в частном домовладении и выбрать поставщика электроэнергии. Если в первом случае еще есть выбор – правила допускают использование однофазной и трехфазной схемы подключения электросчетчика в частном доме, то во втором случае подключиться удастся только к ближайшей линии электропередач.

Подвод электроэнергии в частном доме выполняется в несколько этапов:

  • Письменное обращение в ближайшую контору энергосетей с заявлением о подключении к действующей линии и предварительной оценке потребляемой мощности с указанием типа счетчика;
  • На основании обращения заявителю выдается типовой договор и технические условия на обустройство линии подвода и оборудования входной цепи электросчетчиком;
  • Заключается договор с подрядчиком и выполняется проект, далее следует установка щита с электросчетчиком для учета расхода именно на конкретное частное домовладение;
  • По завершению работ прибывает инспектор, в обязанности которого входит проверка, насколько схема подключения однофазного электросчетчика в частном доме соответствует техусловиям, пломбирует установку и регистрирует точку подключения.

Однофазную схему установки и подключения счетчика можно выполнить самостоятельно, нужно только приобретать качественное оборудование и аккуратно выполнять монтаж по правилам ПУЭ. Установку ввода трехфазной линии и электросчетчика нужно будет поручить фирме, имеющей допуск на работу с соответствующим оборудованием. Лицензия и договор с фирмой станут одним из аргументов в споре с приемной комиссией, если вдруг окажется, что с их точки зрения оборудование и счетчик установлены не по правилам.

Важно! Перед тем как без оглядки подписывать договор, будет правильным показать документы специалисту, знающему детально, как подключить электросчетчик в частном доме.

Нередко энергокомпании злоупотребляют доверием владельцев частного дома и настаивают на установке электросчетчика в частном доме на улице или на фасаде здания. Существует много подзаконных актов, предписывающих энергосетевым компаниям бороться с несанкционированным подключением, поэтому энергетики слегка превышают свои полномочия, требуя установки счетчика на столбе или на фасаде частного дома.

Самое главное – при выборе, какой электросчетчик лучше поставить в частный дом, не приобретайте у должностных лиц никаких элементов оборудования. Необходимый для установки шкаф и электросчетчик купите по рекомендациям друзей или знакомого мастера. Все, что продают работники энергосетей, стоит почти вдвое дороже, имеет случаи ремонта и, по отзывам владельцев частных домов, обладает огромной погрешностью измерения.

Никто из работников энергосетевых контор не имеет права навязывать вам свое оборудование и способ установки электросчетчика.

Что говорят правила установки и эксплуатации

Разумеется, можно использовать положения правил установки для отстаивания своих интересов, но для этого нужно иметь время, здоровье и терпение, чтобы через суд заставить энергомонополистов учесть ваши обоснованные требования при установке электросчетчика.

Правила установки требуют от заявителя выполнения всего лишь нескольких пунктов:

  • Для учета электроэнергии может использоваться только сертифицированный и поверенный электросчетчик;
  • Прибор должен эксплуатироваться при температуре выше 0оС, в условиях отсутствия конденсата, счетчик не должен перегреваться или подвергаться прямым солнечным лучам;
  • Высота установки электросчетчика над горизонтальной поверхностью составляет 0,8-1,7 м;
  • Способ установки должен обеспечивать нормальный доступ для пломбировки и снятия показаний представителями энергокомпании;
  • Шкаф, счетчик и элементы оборудования должны быть заземлены.

Требования по установке шкафа со счетчиком на столбе явно незаконны, поэтому имеет смысл пытаться отстаивать свою правоту, но тяжба наверняка затянется на несколько месяцев.

Нередко владельцы частных домов заказывают независимую экспертизу выполненных работ и установки электросчетчика, для того чтобы добиться подключения через суд или вышестоящие инстанции.

Установка счетчика своими руками

Если проблемы с местом установки решены, то можно приступать к монтажу электросчетчика. Кроме прибора учета, по правилам установки потребуются:

  • Шкаф металлический или композитный, предназначенный для защиты электросчетчиков. Кроме обычного металлического коробка, выпускаются шкафы с принудительной вентиляцией, сигнализацией, подогревом и в антивандальном исполнении;
  • Пакетник для включения в питающую цепь на входе в электросчетчик. Для трехфазной сети это будет трехконтактный выключатель, для однофазной – двухконтактный;
  • Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки;
  • Дополнительные одноконтактные пакетники на каждую ветку проводки.

Понятно, что кроме приборов и шкафа, нужно будет купить гофрированный шланг и 3-5 метров двухжильного кабеля соответствующего сечения, с каучуковой изоляцией. Кроме того, по правилам нужно будет сделать контур заземления и подвести заземляющую шину к месту установки электросчетчика.

Какой электросчетчик выбрать для установки

Прежде всего, стоит помнить, что приобретаемая для установки в частном доме модель должна быть сертифицирована и поверена. Срок действия поверочного удостоверения для трехфазников составляет 1 год от даты производства, для однофазников -2 года. В противном случае прибор придется отдавать в специализированную фирму, это чуть дороже, на порядок быстрее, чем в государственных поверочных лабораториях. Сегодня новые электросчетчики выпускаются с межповерочным интервалом в 16лет.

Второй момент, на который имеет смысл обратить внимание, – рабочий и предельный ток. Обычно для однофазной сети это 25А, для трехфазной — 32А. Электросчетчики на токи свыше 100А подключаются через трансформатор тока. Максимальная мощность потребления для частного дома составляет 30 кВт.

Лучше всего для частного дома подойдет электросчетчик с обычной механической индикацией. Модели с электронным жидкокристаллическим экраном управляются цифровой платой с контролером и платой памяти. Что бы ни говорили и ни рекламировали производители, механика все еще остается надежнее электроники.

Третий фактор – цена и репутация. Все варианты установки электросчетчика по льготным или бюджетным программам, как правило, рассчитаны на монтаж самых дешевых моделей по 15-20 долл. за прибор. Для своего частного дома нет смысла ставить подобные электросчетчики, даже бесплатно. Во-первых, такие приборы учета безбожно врут на 10-15% в сторону увеличения, во-вторых, ломаются сотнями, замена или повторная установка обойдется значительно дороже покупки качественной модели.

Ни в коем случае нельзя выполнять установку электросчетчика на столб или на фасад. Подобные предложения нужно сразу вычеркнуть из договора. Каким бы надежным не был прибор, конденсат и мороз убьют его за три-четыре года.

Сегодня активно рекламируются электросчетчики с памятью и возможностью беспроводного подключения к компьютерам для диагностики и снятия данных о потребленной электроэнергии. Возможно, для квартир и коттеджных поселков со своим трансформатором установка такого прибора имеет смысл, но для большинства электросетей пригородов и частного сектора такой вариант вряд ли подойдет. Основное правило техники гласит – чем проще прибор, тем дольше он работает.

Сборка счетчика в монтажном шкафу

Для установки выбираем место в коридоре или прихожей дома. Чаще всего подвод кабеля от столба электролинии выполняется через промежуточную опору во дворе дома. Ваш задача — выполнить установку шкафа, вывести кабель в гофре на опору, подключение кабеля к линии возлагается на специалистов энергосетевой компании. Кроме воздушной схемы подключения, допускается подвод кабеля в дом по пластиковой или подземной асбестовой трубе. Но в этом случае компания будет требовать вынесения шкафа с электросчетчиком на столб за пределы домовладения.

Если вы согласились на выносной вариант установки шкафа с электросчетчиком, как вы дальше будете заводить кабель в дом, уже никого не волнует. Можете установить опоры или зарыть на глубину 0,7-0,9 м, как требуют правила. Нужно только сделать панель с пакетниками для отключения отдельных сегментов проводки и оборудовать заземление.

Шкаф представляет собой коробку из тонколистового металла с дверцей. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов – входного пакетника, электросчетчика и пакетников на распределении проводки.

Входной пакетник, как и электросчетчик, всегда оборудуется дополнительной крышкой, закрывающей контакты. В крышке должно быть промышленным способом выполнено «ухо» или ячейка для пломбировки.

Контакты от входного кабеля подключаются к пакетнику по приведенной схеме.

Далее необходимо завести провода фазу и ноль на вход счетчика, для этого используют медные куски провода в цветной полихлорвиниловой изоляции. Для установки, по правилам, необходимо использовать медный провод сечением из расчета 1 мм2 на 10 ампер тока, но на практике монтаж выполняется с небольшим запасом — отрезками сечением по 5 мм2. Выберите для фазовой проводки темный провод, для нулевой линии – светлый, и соблюдайте данное правило для всей электропроводки и установки потребителей тока в доме.

Схема контактов на счетчике для подключения проводки всегда приводится на корпусе или крышке прибора в качестве помощи при установке. Если открыть клемную коробку, то станет ясно, — ввод и вывод фазового провода находятся слева, подвод и выход нулевого провода справа.

Заключение

После электросчетчика фазовый провод идет на разветвитель, УЗО и пакетники, отвечающие за включение — выключение отдельных веток электропроводки, нулевой провод выводятся на контактную колодку, от которой проводка разводится по всему дому. По окончании установки шину заземления подключают к корпусу ящика.

Отправить комментарий

2proraba.com

В праве ли я отказаться от установки счетчика на улице и установить его в доме? Живем в частном секторе - Счетчики и учет электроэнергии - Свет - Вопрос-ответ

Давайте рассмотрим насколько законно это требование.

При наружной установке щита со счетчиком и автоматическим выключателем, он будет подвергаться постоянному воздействию атмосферных явлений. Понятное дело, что это оказывает негативное влияние на эксплуатационный срок службы, значительно уменьшая его. Кто-то может возразить, что всё можно установить в герметичный силовой щит, но он не способен защитить размещённое в нём электрооборудование от жары, конденсата и мороза. Так же следует знать, что при отрицательных температурах индукционный электросчетчик начитает считать неточно, причём не в пользу потребителя. Погрешность может достигать 10% и более, что является ощутимой дополнительной нагрузкой на кошелёк потребителя. Данные «хотелки» энергоснабжающих организаций незаконны, т.к. грубо нарушают требование ПУЭ п.1.5.27., где указано, что электрический счетчик устанавливаться в сухих помещениях с температурой не ниже 0°С.

При размещении электросчетчика на фасаде здания или на опоре, потребителя лишают возможности нести бремя содержания своего имущества, в соответствии со статьёй 210 Гражданского кодекса РФ, в следствии чего к прибору учета электроэнергии будут иметь беспрепятственный доступ не только сотрудники энергоснабжающей организации для снятия показаний, но и абсолютно любой желающий поживиться за чужой счёт.

Некоторые хитромудрые специалисты ЭСО заставляют устанавливать прибор учёта электроэнергии на опоре на высоте не менее 3,5 метров, мотивируя это заботой о сохранении от воров, тем самым лишая возможности потребителя контролировать показания электросчётчика.

Представьте себе 70 – летнюю старушку ежемесячно карабкающуюся на опору для снятия показаний потребления электроэнергии. Следует отметить, что такая установка счётчика электроэнергии нарушает требование ПУЭ, п. 1.5.29., где сказано, что прибор учёта должен быть установлен в пределах от 0,8 — 1,7 метра от пола.

Хотелось бы отметить, что ни на одном фасаде здания горадминистрации, суда, прокуратуры или милиции вы не увидите электрического счетчика. В чем же причина, ведь закон один для всех: и для органов власти, и для частных лиц?

Теперь, когда вы уже знаете, что требования энергоснабжающих организаций незаконны, давайте разберемся, что делать в этой ситуации. Потребитель не должен оплачивать «хотелки» ЭСО и идти у него на поводу. Если вы не препятствуете доступу для осмотра и проверки электросчетчика, а также снятия показаний, у энергоснабжающей организации нет оснований обязывать устанавливать прибор учета на улице.

При заключении договора с энергоснабжающей организацией устанавливается «Граница балансовой принадлежности», которая определяется «Актом разграничения балансовой принадлежности», то есть определяется точка где устанавливают прибор учета электроэнергии. И эта точка может оказаться на улице только с вашего согласия! Поэтому, при составлении акта, требуйте разграничить балансовую принадлежность внутри помещения в ВРУ. Обязательно внимательно читайте документы, подготовленные энергоснабжающей организацией, поскольку после их подписания, в соответствии со статьёй 421 п. 2 Гражданского кодекса РФ, все «хотелки» ЭСО станут законными. Если вы сами не разбираетесь в вопросах энергоснабжения, вы имеете полное право пригласить независимого эксперта для рассмотрения документации!

Помните, что энергоснабжающая организация – это коммерческая структура, основной задачей которой является продажа электроэнергии, и она не вправе заставлять потребителя нарушать действующие требования, законы и правила. С «хотелками» энергоснабжающих компаний можно и нужно бороться, так как в условиях отсутствия конкуренции они нагло диктуют свои условия и решают за счет потребителей собственные проблемы. Не забывайте, что ваше основное оружие – знание действующих законов и правил!

ПУЭ-6
1.5.27
Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.
Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

1.5.29
Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м.
Допускается высота менее 0,8 м, но не менее 0,4 м.

Гражданский кодекс РФ
Статья 210. Бремя содержания имущества
Собственник несет бремя содержания принадлежащего ему имущества, если иное не предусмотрено законом или договором.

Статья 421. Свобода договора
1. Граждане и юридические лица свободны в заключении договора.
Понуждение к заключению договора не допускается, за исключением случаев, когда обязанность заключить договор предусмотрена настоящим Кодексом, законом или добровольно принятым обязательством.
2. Стороны могут заключить договор, как предусмотренный, так и не предусмотренный законом или иными правовыми актами.
3. Стороны могут заключить договор, в котором содержатся элементы различных договоров, предусмотренных законом или иными правовыми актами (смешанный договор). К отношениям сторон по смешанному договору применяются в соответствующих частях правила о договорах, элементы которых содержатся в смешанном договоре, если иное не вытекает из соглашения сторон или существа смешанного договора.
4. Условия договора определяются по усмотрению сторон, кроме случаев, когда содержание соответствующего условия предписано законом или иными правовыми актами (статья 422).
В случаях, когда условие договора предусмотрено нормой, которая применяется постольку, поскольку соглашением сторон не установлено иное (диспозитивная норма), стороны могут своим соглашением исключить ее применение либо установить условие, отличное от предусмотренного в ней. При отсутствии такого соглашения условие договора определяется диспозитивной нормой.
5. Если условие договора не определено сторонами или диспозитивной нормой, соответствующие условия определяются обычаями делового оборота, применимыми к отношениям сторон.

energovopros.ru

как выбрать и где установить?

Распределительный щиток, называемый также электрическим шкафом, представляет из себя коробку, внутри которой установлены счетчики электроэнергии и устройства защиты сети. Что следует знать при его установке?

На фото:

Существует ряд требований и рекомендаций, касающихся места установки электрического шкафа и его обустройства.

Автоматический выключатель может не справиться со своей задачей. Чаще всего это происходит тогда, когда сломавшийся электроприбор находится на большом расстоянии, порядка 100&nbspм, от устройства защиты сети. Либо, когда неисправно само УЗО. Изоляция проводов может вспыхнуть в любую секунду, потому вы не должны тратить драгоценное время на то, чтобы расчистить себе путь к распределительному щитку.

На фото: дом может сгореть, пока вы «разбираете» себе путь к щитку.

Где установить распределительный щиток?

  • Подальше от горючего. Разумеется, распределительный щиток запрещено устанавливать в пожароопасных помещениях (например, котельных) или в непосредственной близости от резервуаров с газом и прочими легковоспламеняющимися веществами.
  • На «свежем» воздухе. Щиток должен располагаться в хорошо проветриваемом помещении. Естественная вентиляция предпочтительнее, чем принудительная (последняя в случае отключения электроэнергии в доме перестает функционировать).
  • На свету По возможности обеспечьте доступ естественного света в то место, где находится щиток. Чтобы мастер-электрик мог устранить неисправность внутри распределительного устройства, не прибегая к использованию автономных осветительных приборов.
  • В легком доступе! Не превращайте помещение щитовой в склад ненужных вещей — обеспечьте свободный доступ к щитку. Иначе вы попросту не сможете быстро обесточить сеть в доме при аварийной ситуации.

Количество распределительных щитков

В доме количество щитков зависит от его площади, а также от сложности разводки электропитания по зданию.

На даче — один. Для дачных домиков и небольших коттеджей площадью 150–200 кв. м; хватает одного электрического шкафа, установленного на вводе электроэнергии. Внутри ящика располагается счетчик, мощный вводный автомат, контролирующий всю цепь электроснабжения коттеджа, и несколько автоматических выключателей поменьше. Как правило, один из них контролирует розеточную сеть, еще один – сеть освещения, а остальные имеют узкую специализацию и защищают конкретные приборы: стиральную машину, электроплиту, электрическую каменку в сауне и т.д.

На фото:

Распределительный щиток&nbsp- это, на самом деле, собирательное название для группы устройств.

Здесь же размещается и группа устройств защитного отключения (УЗО): одно общее, работающее в паре с автоматом на вводе, и несколько дополнительных, применяемых для розеточной сети и цепей питания отдельных приборов. К слову, специалисты считают, что нет необходимости в защите сети освещения при помощи отдельного УЗО. Утечка тока на данном участке маловероятна, и поэтому для обеспечения его безопасности вполне достаточно одного устройства, смонтированного на вводе электроэнергии и контролирующего всю сеть в доме.

В доме — несколько. Для крупных коттеджей одного щитка на вводе будет мало. Из-за большой протяженности электропроводки автоматический выключатель на вводе электроэнергии в случае аварии может срабатывать со значительной задержкой либо не срабатывать вовсе.

На фото:

Распределительный щиток не обязательно устанавливать «в мрачном подземелье». Современные материалы позволяют вписать электрический шкаф даже в дизайн жилого помещения.

Применяется следующая схема: один общий распределительный щиток на вводе электроэнергии в дом плюс одно или несколько аналогичных устройств на каждом этаже.

Внутри первого электрического шкафа монтируются счетчик, вводный автомат и общее УЗО. В прочих распределительных щитках располагаются автоматические выключатели розеточной сети и сети освещения данного этажа, а также группа УЗО, контролирующих те же участки.

Такая схема позволяет уменьшить расстояние от защитных устройств до электроприборов, а кроме того, в случае возникновения неисправности обесточивается не весь дом, а только один этаж или даже конкретная комната. Также упрощается и поиск причины срабатывания устройства защиты.


В статье использованы изображения abb.com, eaton.com, schneider-electric.com


Установка счетчика электроэнергии в частном доме Москве

Профессиональная установка счетчиков электроэнергии на даче осуществляется частными мастерами, зарегистрированными на сайте Юду. Все электромонтажные работы исполнителями Юду осуществляются при помощи собственного оборудования и инструмента.

Чтобы поставить в частном доме счетчик электрической энергии, необходимо создание схемы электропроводки. Места установки электросчетчика могут быть следующими:

  • на фасаде дома
  • на улице (на столбе или опоре линии электропередач)
  • непосредственно в помещении

Также установка счетчиков электроэнергии на даче требует осуществления различных монтажных и строительных работ. Частными мастерами, зарегистрированными на Юду, выполняется:

  • демонтаж старых электроприборов
  • установка однофазных и трехфазных счетчиков учета электричества
  • перенос электросчетчика на улицу или, наоборот, в дом
  • замена однофазного счетчика на трехфазный
  • монтаж новой электропроводки
  • подключение наружных и комнатных осветительных приборов

Установка электрического счетчика на даче или в загородном доме может выполняться специалистами, приглашенными «со стороны», но после монтажа придется вызвать сотрудника из закрепленной за вашим адресом энергосберегающей компании для проверки подключения и опломбировки.

Если необходима установка прибора учета электроэнергии на производстве, требуется расчет мощности оборудования, целесообразно поставить счетчик, подключенный к трансформатору. Исполнители Юду предлагают не только выполнение электромонтажных работ, но и помощь в выборе подходящего по мощности, габаритам и другим показателям прибора учета электроэнергии.

Вы можете выбрать любой прибор учета энергии (как отечественного, так и импортного производства). Это не влияет на качество работ, выполняемых частными специалистами.

Сколько стоит электромонтаж приборов учета энергии?

Стоимость установки электросчетчика на даче может существенно отличаться. Ориентировочные расценки на услуги электриков вы сможете увидеть в прайсе, размещенном на сайте Юду. Здесь перечислены все виды работ и цены на них.

В среднем, частными мастерами установка электроприборов выполняется на 20-30% дешевле, чем сотрудниками специализированных компаний из Москвы. Если вам нужна недорогая установка электросчетчика на улице – цена будет приемлемой при заказе на Юду.

Преимущества оказания услуг частными специалистами:

  • доступные цены на все виды работ
  • установка приборов учета электроэнергии в частных домах, квартирах, на даче, на производстве, в офисных и торговых помещениях
  • работа с уличными и внутренними приборами учета энергии
  • выезд по любому адресу в Москве и Московской области
  • использование специализированного оборудования и инструмента
  • возможность срочного выполнения заказа с выездом в выходные и праздничные дни

Чтобы узнать цену на установку электрических приборов, необходимо составить и опубликовать на сайте Юду заявку.

В задании укажите:

  • какие услуги электрика вам необходимы: замена, перенос или подключение нового счетчика учета потребляемой энергии
  • требуется ли демонтаж старого счетчика учета энергии
  • какую нужно выполнить установку: внутреннюю или наружную
  • какой счетчик учета электричества вам необходим: однофазный или трехфазный
  • дату и время для визита специалиста

Помимо монтажа счетчиков учета энергии, специалисты также готовы выполнить дополнительные виды работ:

  • монтаж осветительных приборов
  • демонтаж старого и прокладку нового электрокабеля с выполнением ремонтных работ (штробированием стен, заделкой швов, облицовкой)
  • заключение договора с энергосберегающей компанией на обслуживание вашего объекта

Те исполнители, которые смогут выполнить монтаж счетчика в загородном доме или на даче, отправят вам свои предложения в течение короткого времени. Вы сами сможете выбрать частного специалиста, с которым хотите работать, зайдя на сайт Юду и изучив информацию в личных профилях исполнителей. Обязательно обратите внимание на рейтинг каждого специалиста, свидетельствующий о числе успешно выполненных заказов, и отзывы предыдущих заказчиков.

Договоритесь о сотрудничестве с тем мастером, который предлагает наиболее выгодные условия. Установка счетчиков электроэнергии на даче будет выполнена выбранным вами профессионалом качественно и оперативно.

Установка щитков - Услуги электрика

Во время проведения ремонтных работ, главной задачей, которую стоит решить в первую очередь вопрос с электропроводкой: замена проводки, либо монтаж новой электрической цепи «с нуля».

Вопрос нельзя обойти, ведь без электричества невозможно жить в современных реалиях. И важно не только провести электричество, но и правильно распределить напряжение, чтобы напряжение могло распределиться равномерно.
От этого зависит, насколько проводка будет безопасна в вашем доме или квартира. Электрический щиток выполняет функцию распределителя тока равномерно по дому.

Ну а чтобы всё сделать наиболее верно, стоит понимать, из чего состоит вся система электрической цепи, которая проводится в доме. Этим всем занимается инженерная наука, которая складывается из знаний физики и математике.

Собрать самостоятельно щиток можно, если у вас есть познания в этой сфере деятельности, а также при понимании происходящих процессов в электрической цепи.

Выбираем хороший электрический щит.

Важнее всего в этом деле выбрать электрический щиток, который бы был вам нужен. Для этого стоит рассмотреть несколько вариантов:

  • Навесные щиты. Монтаж таких щитов производится на стены. Их устанавливают только внутри помещений, с использованием скрытой проводки.
  • Щиты с металлическим корпусом. Такие щитки бывают двух видов: навесными и встраиваемые. В отличие от навесных щитов, металлические щиты имеют наиболее высокую прочность, и их можно монтировать даже на улицу. В такие щитки легко встраивается антивандальная защита, ограничивающая проход к щитку детям. .Щиты со стеклянным участком на крышке, для считывания показателей не открывая дверцу щитка.
  • Щиты с пластиковым корпусом. Самый распространенный вид щитков, моделей которого в наше время огромное множество.

Это настолько большой выбор, что у неопытного жителя Владивостока в этой области разбегаются глаза. А дизайнов таких щитков также уйма, и все они привлекают внимания новичка в этом деле.

При выборе щитков, главное смотреть на цены, так как не стоит доверять слишком дешёвым моделям, но и заглядывайтесь на дорогие. Лучше всего, если вы выберите щитки по средней стоимости. Также стоит смотреть на бренд, так как если бренд неизвестный, то к нему отношение должно быть особое.
Самые известные бренды: ABB, Schneider Electric, Hager, Legrand, Makel. Из отечественных брендов IEK.
Также выделился из толпы греческий бренд Fotka, которые делают щитки с неповторимыми дизайнами.

Теперь давайте займёмся непосредственно установкой электрощита.

Монтаж корпуса электрического щита во Владивостоке.

Немаловажный этап в этом деле установка электрощитка.
В качестве примера возьмём встраиваемый электрический щиток.
Монтаж электрощита это трудоёмкий процесс, который потрепает у вас много нервов. Перед работами убедитесь, что стена является не несущей, так как в несущих стенах делать надрезы в арматуре стены строго настрого запрещено.
Лучше всего для этого использовать сооружение из фальшстены, в роли, которой выступит гипсокартон. Разумеется, это съест около 10-15 сантиметров пространства, так что при планировке это надо бы учесть.

Чтобы правильно смонтировать электрощит, нужно:

  • Произвести всевозможные разметки при помощи уровня;
  • К полости стены прикладываем сам щиток, без дверцы и рамок. Отчерчиваем сам корпус щитка маркером по всему периметру.
  • Болгаркой делаются разрезы по вычерченному периметру. Также делаем резы по вертикали и горизонтали с интервалом 5 сантиметров.
  • Примеряем к нашей нише щиток, и собственно выравниваем по горизонтали и вертикали.
  • Бурим перфоратором отверстия, а затем крепим щиток дюбелями-гвоздями к стене.
  • Полость между щитом и нишей нужно плотно закрыть профессиональной монтажной пеной.

Получить ответы на все интересующие вопросы по установке и подключению электрощита в городе Владивостоке всегда можно по телефону +7 (914) 977-20-66.

ЭлектрощитыЦена
Сборка + Монтаж электрощитка в квартире "под ключ" с подключениемот 5000
Сборка + Монтаж электрощита на даче (на столб, опору) "под ключ" с подключениемот 8000
Сборка + Монтаж электрощита в частном доме/коттедже "под ключ" с подключениемот 10 000
Перенос электрощита по новым СНИПаминдивид.
Монтаж, установка электрощита (шт)от 1000
Демонтаж электрощита (шт)450
Коммутация/перекоммутация (переборка) электрощита на лестничной клетке, монтажные работы в электрощите (шт)2000
Устройство ниши под электрощит (500х300х200мм) в бетоне (шт)3000
Устройство ниши под электрощит (500х300х200мм) в кирпиче (шт)2500
Монтаж DIN рейки (для крепления модулей в электрощите) (шт)300
Сборка электрощита (до 10 элементов) (шт)от 3000
Сборка электрощита (до 20 элементов) (шт)от 5000
Сборка электрощита (больше 20 элементов) (шт)догов.
Монтаж и подключение встроенного электрощита (больше 18 модулей) (шт)догов.
Монтаж стабилизатора напряжения (трёхфазный)от 5000
Установка однофазного стабилизатора напряженияот 3000
Установка реверсивного рубильника2500
Монтаж, установка трансформатора500
Замена трансформатора тока1500
Монтаж, замена вводного рубильника3000
Распределительная накладная панель на 6 автоматов с расключением2500
Распределительная накладная панель на 12 автоматов с расключением3500
Сборка распределительного устройства по схеме заказчикаот 5000
Замена держателей плавких вставок (Комплект)1500
Замена перемычек от трансформаторов тока до РП900
Установка шин дополнительных N или РЕ800
Реле автоматического переключения900
Реле приоритета900
Монтаж, прокладка вводного кабеля в квартируот 1500
Монтаж и подключение СИП кабеля, воздушной линии от столба/опоры к домудогов.
Залезть на столб/протянуть кабель/монтаж на опоре высотой более 3-х метровот 3000

Установка Трубостойки под Счётчик 15кВт. Выгодные Условия

Установка трубостойки производится для ввода электричества на участок или в дом. Обязательным требованием сетевых организаций, при подключении электричества, является установка счётчика электроэнергии на трубостойку, в соответствии с техническими условиями. Трубостойка представляет собой отрезок полой металлической стойки, на которую крепятся провода, а также устанавливается щит с прибором учёта электроэнергии. В нашей компании «Электромонтаж-профи» монтаж трубостойки под счётчик выполняют специалисты, обладающие необходимыми навыками и опытом подобных работ. Высокое качество работ, приемлемые цены и оперативность наших сотрудников Вас приятно удивят.

Цены на установку трубостоек
  Стоимость установки
от 7 шт от 3 до 7 шт до 3 шт 1 шт
Трубостойка 5-10 кВт 11000 13500 17000 19000
Трубостойка 15 кВт 13500 16500 17500 23000
Трубостойка через дорогу 18500 21500 22500 28000

Применяется трубостойка чаще для воздушного ввода электричества и выполняет роль поддержки силового кабеля, исключая провис провода. Если при подземном методе подвода расстояние от земли до точки ввода менее 2,75 м, в таком случае также целесообразно произвести монтаж трубостойки.

Электрификация сельских районов с использованием схемы экранированных проводов в странах с низким уровнем доходов: проектирование, строительство и эксплуатация

Ускорение декарбонизации

-Эффективное и чистое охлаждение

-Геотермальное прямое использование

-Промышленная декарбонизация

-Государственный сектор с нулевым выбросом углерода

Программа хранения батарей

Биомасса

Пример использования

Фонд чистой кулинарии

-Страна / региональная инвестиционная программа

-Знание, инновации и координация политики

Чистая энергия

Изменение климата

Устранение энергетического разрыва в энергетическом секторе

Оценка спроса

Развитие энергетических рынков, связи и региональной торговли

-Переосмысление реформы электроэнергетического сектора

Эффективные и устойчивые здания

Эффективные городские службы

Доступ к электричеству

-Финансовые инновации для доступа к энергии

-Global Mini Grids Facility

-Повышение уровня жизни и человеческого капитала

-Интегрированные стратегии и планирование электрификации

-Никого не оставлять позади

-Off-Grid Solar

Доступ к энергии

-Эффективное и чистое приготовление пищи и обогрев

-Глобальный объект на мини-сетях

-Интегрированное планирование электрификации

-Никого не оставляя позади

-Lighting Global

ХАБ ЭНЕРГЕТИЧЕСКИХ ДАННЫХ И АНАЛИТИКИ

-Многоуровневая система отслеживания доступа к энергии (MTF)

- Нормативные индикаторы устойчивой энергетики (RISE)

-The Energy Data Hub

-Отслеживание SDG7

Платформа энергетических данных

Энергоэффективность

-Эффективная и чистая программа охлаждения

Обмен знаниями по энергетическим субсидиям

Содействие реформе субсидирования энергетики

-Система оценки реформы энергетических субсидий (ESRAF)

-Техническая поддержка

Пол

Гендерное и энергетическое равенство, электронный курс обучения (ТЕСТ)

Геотермальный

Глобальная платформа электрификации (GEP)

Обогрев

Гидроэнергетика

Форум обмена знаниями (KEF)

Центр знаний

Освещение Африки

Реформа электроэнергетики

Планирование энергосистемы

Региональная интеграция

Проект нормативного бенчмаркинга

Возобновляемая энергия

-Энергетика возобновляемых источников энергии

-Программа хранения энергии

- Партнерство по хранению энергии (ESP)

-Программа хранения энергии

-Зеленый водород

-Фундамент развития гидроэнергетики

-Инновационная солнечная

-Крупномасштабная солнечная

-Оффшорный ветер

-RE Сопоставление ресурсов

Устойчивость

SEAR (Отчет о состоянии доступа к электроэнергии)

Малые островные развивающиеся государства (МОРАГ)

Солнечная

Реформа субсидий

Поддержка угольных регионов в переходный период

Устойчивая энергетика

Техническая поддержка

TRACE (Инструмент для быстрой оценки городской энергетики)

Коммунальные услуги для перехода к энергии

VRE (переменная возобновляемая энергия)

Ветер

Щит | Елена Проекты | Helena

В июле 2017 года исполнительный директор Хелены и главный операционный директор Сэм Фейнбург прочитал статью в разделе «Мир, если» журнала The Economist под названием «Если электромагнитный импульс отключит электрическую сеть Америки.”

В нем описан кошмарный сценарий, в котором устройство ЭМИ было взорвано над Небраской, что привело к ужасающим эффектам, описанным выше. Что особенно пугало - и сбивало с толку - Сэма, так это то, насколько уязвима страна. Если эта угроза была реальной - и ее так легко устранить - почему мы ничего не сделали с ней?

В августе Хелена провела встречу между небольшой группой наших членов, чтобы попытаться ответить на этот вопрос. Был поднят вопрос о безопасности сети, и участники отреагировали с таким же недоверием, как Сэм; сбиты с толку тем, что такая серьезная угроза может существовать в развитых странах без привлечения внимания правительства и принятия корректирующих мер.

Итак, Хелена решила выяснить, возможно ли отключение сети:

1) Вызвал бы критический уровень вреда и разрушения

2) Имел нетривиальную вероятность возникновения и

3) Было в пределах наших финансовых и технологических возможностей предотвратить.

С этого анализа начался проект Shield. Первым шагом Shield была фаза исследования. Хелена и избранная группа наших членов взяли интервью у экспертов из НАСА, NOAA, USGS, ЦРУ, Стэнфордского университета, Комиссии Конгресса по ЭМИ, корпорации RAND и Конгресса США, чтобы исследовать угрозы для электрической сети США.

Эти встречи позволили достичь консенсуса по трем направлениям:

1) Длительная потеря электроэнергии из-за частичного или полного отказа электросети Соединенных Штатов может нанести чрезвычайно большой ущерб американскому обществу.

2) Вероятность такой продолжительной потери мощности нетривиальна.

3) Этой потенциальной катастрофы можно избежать; это вполне возможно в рамках наших финансовых и технологических средств предотвратить с помощью простого упрочнения сетки.

Затем мы провели анализ текущего состояния дел в отношении упрочнения сетки в Соединенных Штатах. Мы исследовали и поговорили с широким кругом государственных, частных и некоммерческих организаций, придерживающихся различных мнений, позиций и видов деятельности, связанных с безопасностью и укреплением энергосистемы.

Нашей целью было расследование:

- Какие еще попытки решить проблему в настоящее время существуют, и может ли Хелена добавить что-то не дублирующее к этим усилиям, будь то партнер или независимый участник.

- Почему существующие усилия не помогли решить проблему; какие ошибки были сделаны и как Хелена могла их избежать.

- Пути к потенциальному успеху в укреплении сети и относительные достоинства и недостатки каждого из них.

В ходе нашего исследования было выделено четыре отчета, имеющих особое значение в данной области. Они поступили от Комиссии Конгресса по ЭМИ, Лондонского Ллойда, Национальных академий наук и корпорации RAND.

% PDF-1.6 % 386 0 объект > эндобдж xref 386 126 0000000016 00000 н. 0000003770 00000 н. 0000004000 00000 н. 0000004044 00000 н. 0000004355 00000 п. 0000004406 00000 н. 0000004557 00000 н. 0000004708 00000 н. 0000004859 00000 н. 0000005010 00000 н. 0000005141 00000 п. 0000005281 00000 п. 0000005318 00000 н. 0000005396 00000 н. 0000005823 00000 н. 0000007545 00000 н. 0000008585 00000 н. 0000008833 00000 н. 0000011503 00000 п. 0000095353 00000 п. 0000095605 00000 п. 0000096199 00000 п. 0000149622 00000 н. 0000174494 00000 н. 0000174728 00000 н. 0000174913 00000 н. 0000175200 00000 н. 0000176029 00000 н. 0000176082 00000 н. 0000176137 00000 н. 0000176192 00000 н. 0000176247 00000 н. 0000176318 00000 н. 0000176504 00000 н. 0000176718 00000 н. 0000176773 00000 н. 0000176873 00000 н. 0000177019 00000 н. 0000177150 00000 н. 0000177205 00000 н. 0000177324 00000 н. 0000177379 00000 н. 0000177500 00000 н. 0000177554 00000 н. 0000177659 00000 н. 0000177712 00000 н. 0000177831 00000 н. 0000177884 00000 н. 0000177939 00000 н. 0000178053 00000 н. 0000178169 00000 н. 0000178360 00000 н. 0000178415 00000 н. 0000178575 00000 н. 0000178771 00000 н. 0000178964 00000 н. 0000179019 00000 н. 0000179164 00000 н. 0000179219 00000 н. 0000179317 00000 н. 0000179461 00000 н. 0000179636 00000 н. 0000179691 00000 п. 0000179867 00000 н. 0000180067 00000 н. 0000180264 00000 н. 0000180319 00000 н. 0000180448 00000 н. 0000180503 00000 н. 0000180684 00000 н. 0000180739 00000 н. 0000180794 00000 н. 0000180983 00000 п. 0000181038 00000 н. 0000181243 00000 н. 0000181298 00000 н. 0000181353 00000 н. 0000181408 00000 н. 0000181533 00000 н. 0000181588 00000 н. 0000181739 00000 н. 0000181794 00000 н. 0000181905 00000 н. 0000182046 00000 н. 0000182101 00000 н. 0000182262 00000 н. 0000182317 00000 н. 0000182475 00000 н. 0000182615 00000 н. 0000182736 00000 н. 0000182791 00000 н. 0000182972 00000 н. 0000183027 00000 н. 0000183193 00000 н. 0000183343 00000 п. 0000183506 00000 н. 0000183561 00000 н. 0000183708 00000 н. 0000183763 00000 н. 0000183818 00000 н. 0000183991 00000 н. 0000184046 00000 н. 0000184201 00000 н. 0000184256 00000 н. 0000184469 00000 н. 0000184524 00000 н. 0000184711 00000 н. 0000184766 00000 н. 0000184991 00000 н. 0000185046 00000 н. 0000185255 00000 н. 0000185310 00000 н. 0000185365 00000 н. 0000185420 00000 н. 0000185581 00000 н. 0000185636 00000 н. 0000185691 00000 п. 0000185746 00000 н. 0000185801 00000 н. 0000185856 00000 н. 0000185911 00000 н. 0000185966 00000 н. 0000186021 00000 н. 0000186076 00000 н. 0000003597 00000 н. 0000002816 00000 н. трейлер ] / Назад 2563656 / XRefStm 3597 >> startxref 0 %% EOF 511 0 объект > поток hb```b`d \ ba @

Голубой щит Калифорнии добился углеродного нейтралитета в усилиях по улучшению окружающей среды и здоровья | Blue Shield of California

Некоммерческий план здравоохранения включает экологическую устойчивость как часть своей стратегии общественного здравоохранения; последняя веха означает снятие с дорог 6300 автомобилей каждый год

Окленд, Калифорния.( 15 декабря 2020 г.) - Голубой щит Калифорнии объявил сегодня, что некоммерческий план здравоохранения достиг углеродной нейтральности, ключевой вехи в области экологической устойчивости, которая приводит к компенсации выбросов углерода, которые эквивалентны снятию с дорог 6300 автомобилей каждый год.

Экологическая устойчивость является частью более широких усилий Blue Shield по улучшению здоровья людей, семей и сообществ по всей Калифорнии. В результате этих усилий план медицинского страхования получил сертификат компании «Carbon Neutral ® » от Natural Capital Partners, ведущих экспертов по углеродной нейтральности и климатическому финансированию.

Пол Маркович, президент и главный исполнительный директор Blue Shield of California, выступает на открытии солнечной батареи в офисе компании El Dorado Hills в 2018 году.

По данным Всемирной организации здравоохранения, 7 миллионов человек во всем мире ежегодно умирают преждевременно из-за загрязнения воздуха, которое имеет самые разные последствия для здоровья человека. Все больше исследований также показывают, что загрязнение воздуха влияет на мозг (CARB, 2018). Blue Shield, являясь одним из крупнейших планов здравоохранения в Калифорнии, стремится принимать превентивные меры для сдерживания этих воздействий.

«Мы знаем, что окружающая среда и здоровье взаимосвязаны, и Калифорния входит в число наиболее загрязненных штатов страны, где районы с низким доходом непропорционально страдают от нездорового качества воздуха», - сказала Кимберли Гуд, старший вице-президент по внешним связям Blue Shield of Калифорния. «Как некоммерческий план в области здравоохранения, ориентированный на миссию, мы хотим, чтобы у всех наших сообществ было хорошее здоровье и высокое качество жизни - для нынешнего и грядущих поколений».

Сертификат Carbon Neutral признает усилия Blue Shield по обеспечению экологической устойчивости, которые с 2015 года включают:

  • Сокращение годового использования бумаги более чем на 134 миллиона страниц - усилия, за которые компания Blue Shield получила награду Business Intelligence Sustainability Award 2020
  • Установка солнечных систем на месте в офисах медицинского страхования в Лоди и Эльдорадо Хиллз
  • Установка зарядных станций для электромобилей в офисе медицинского страхования в Реддинге
  • Перенос штаб-квартиры в здание, имеющее сертификат LEED Gold, с зарядными устройствами для электромобилей и парковкой для велосипедов в центре Окленда
  • Поддержка проектов по сокращению выбросов для компенсации неизбежных выбросов и улучшения окружающей среды, а также приобретение сертификатов на возобновляемые источники энергии для покрытия использования электроэнергии.Это включает в себя поддержку общинного леса Аркаты для общественного и молодежного отдыха в этом городе Северной Калифорнии, а также электрификацию стоянок для грузовиков по всей стране, чтобы помочь дальнобойщикам заряжать свои телефоны, не выключая двигатели.

«Мы приветствуем приверженность Blue Shield of California действиям в области климата, одновременно заботясь о здоровье и благополучии жителей Калифорнии и других стран», - сказала Саския Фист, вице-президент Natural Capital Partners. «Изменение климата - это глобальная и локальная проблема.Выходя за рамки сокращения выбросов в своей деятельности, компания принимает немедленные меры по низкоуглеродной трансформации нашей экономики ».

О компании Blue Shield of California
Blue Shield of California стремится создать систему здравоохранения, достойную своей семьи и друзей, которая будет устойчиво доступной. Blue Shield of California - это некоммерческая некоммерческая организация, уплачивающая налоги, и независимый член ассоциации Blue Cross Blue Shield, насчитывающей более 4 миллионов членов, 6800 сотрудников и более 20 миллиардов долларов годового дохода.Компания Blue Shield of California, основанная в 1939 году в Сан-Франциско, а теперь штаб-квартира которой расположена в Окленде, предоставляет планы медицинского обслуживания, стоматологии и зрения, а также программы Medicaid и Medicare в Калифорнии. С 2002 года компания внесла более 500 миллионов долларов в фонд Blue Shield of California Foundation, чтобы оказать влияние на сообщества Калифорнии.

Чтобы узнать больше о Голубом щите Калифорнии, посетите сайт news.blueshieldca.com.

Или подпишитесь на нас в LinkedIn, Twitter или Facebook.

Электрические изоляторы | Экранирующие материалы EMI

Электроизоляционный материал обеспечивает изоляцию, поэтому внутренние электрические заряды не протекают свободно; очень небольшой электрический ток будет проходить через него под действием электрического поля. Это контрастирует с другими материалами, полупроводниками и проводниками, которые легче проводят электрический ток.Свойство, которое отличает изолятор, - это его удельное сопротивление; изоляторы имеют более высокое удельное сопротивление, чем полупроводники или проводники.

Запросите расценки на электрические изоляторы и ткани для вашего проекта или свяжитесь с Fabri-Tech для получения дополнительной информации.

Что такое EMI?

Электромагнитные помехи или (EMI) - это помехи, создаваемые внешним источником, которые влияют на электрическую цепь посредством электромагнитной индукции, электростатической связи или проводимости.Помехи могут ухудшить характеристики цепи или даже остановить ее работу. Природные и техногенные источники EMI, в том числе:

  • Мобильные телефоны
  • Молния
  • Солнечные вспышки
  • Радио
  • Телевизоры
  • Системы зажигания
  • Сотовые сети

Варианты электроизоляционных материалов

Мы работаем с многочисленными типами экранирования от электромагнитных помех и электроизоляторов для обеспечения вашего интерфейса и экранирования от электромагнитных помех.Электроизоляционные материалы и защитные ткани, с которыми мы работаем, включают, но не ограничиваются:

Запросите расценки на электрические изоляторы и ткани для вашего проекта или свяжитесь с Fabri-Tech для получения дополнительной информации.

Полностью настраиваемые экранирующие материалы от электромагнитных помех

Независимо от цели защиты, все электрические экранирующие материалы и ткани, с которыми мы работаем, можно полностью настроить в соответствии с требованиями дизайна вашего продукта. Это включает в себя форму, размеры и толщину, которые можно отрегулировать в соответствии с вашими потребностями.Диапазон доступных вариантов экранирующих материалов от электромагнитных помех Fabri-Tech позволяет вам проектировать ваши продукты так, как вы хотите и какими они должны быть.

Как и все, что мы производим, наши электрические изоляторы и тканевые изделия изготавливаются на заказ в соответствии с вашими требованиями к дизайну. Однако вам не придется платить непомерные цены, обычно связанные с «заказной» работой. Fabri-Tech обладает опытом, ноу-хау и технологическими знаниями для производства индивидуальных деталей и компонентов для наших клиентов по разумным ценам.

Когда использовать материал EMI

Fabri-Tech работает с несколькими изоляторами и тканями, чтобы добавить к вашим продуктам различные уровни электрической защиты и защиты от электромагнитных помех. Наш электроизоляционный материал используется в устройствах по разным причинам, в том числе:

  • Проблемы с шумом
  • Защита от экстремальных температур и окружающей среды
  • Вибрация
  • Защита экрана от электромагнитных помех
  • Помехи EMI / RFI
  • Проблемы с электричеством
  • И многое другое

Используя наши высококачественные электрические экранирующие материалы, Fabri-Tech будет работать с вами, чтобы создать идеальное решение для защиты от электромагнитных помех для ваших проектных нужд.

Свяжитесь с Fabri-Tech сегодня

Специалисты

Fabri-Tech будут работать с вами, чтобы выбрать правильный интерфейс EMI и защитные материалы для вашего проекта. Независимо от того, что требуется для вашей конструкции, у нас есть электрические изоляторы для защиты от электрических и электромагнитных помех, которые точно соответствуют вашим уникальным спецификациям. По сути, нет никаких ограничений на то, что мы можем создать для наших клиентов.

Свяжитесь с нами сегодня, чтобы получить дополнительную информацию о наших электрических изоляторах и возможностях экранирования электромагнитных помех, или запросите ценовое предложение сегодня.

Как проверить целостность щита?

В те времена, когда Wolfenstein 3D был в моде, мы устроили выставку на конференции BICSI, где пытались вывести из строя канал Cat 5, наведя на него шум. Мы испробовали всевозможные запреты, такие как размещение кабеля рядом с люминесцентным балластом, большим электродвигателем и даже катушкой двигателя работающего автомобиля, но связь обеспечивала практически безошибочную работу 100BASE-TX. В то время казалось, что экранированный кабель не принесет пользы в подавляющем большинстве случаев.

Когда мы перешли к Grand Theft Auto и Halo, и скорость передачи данных и частота увеличились, произошла любопытная вещь. Помехи, исходящие от внешних источников, оставались незначительной проблемой, но помехи между кабелями в трассе стали серьезной проблемой. Это привело к появлению требований к тестированию на Alien Crosstalk (AXT), что требует дополнительной работы со стороны установщика. Поскольку экранированный кабель значительно снижает AXT, ценность экранированного кабеля становится очевидной.

Проблема AXT станет неуправляемой при использовании неэкранированных кабелей на частотах, требуемых для кабелей категории 8, поэтому все кабели категории 8 являются экранированными.Исследования по этой проблеме также показали, что если экран не подключен должным образом на обоих концах, производительность AXT может ухудшиться на 10 дБ или более, чего достаточно для большинства установок, чтобы перейти от ПРОЙДЕНА к ОТКАЗУ. Таким образом, для кабелей категории 8 требуется экранирование, которое должно быть правильно подключено к разъему на обоих концах.

Так устроены системы. Но, как знают опытные установщики, то, что что-то спроектировано определенным образом, не означает, что в полевых условиях это будет именно так.Вот почему у нас есть тестировщики. Полевые испытатели могут проверить экран, чтобы убедиться, что он правильно подключен с обоих концов.

Конфигуратор комплекта Versiv

Как вы будете использовать свой Versiv?

Самый простой способ проверить целостность экрана - это проверить целостность постоянного тока. Подайте напряжение на кабель на ближнем конце, и если оно появляется на дальнем конце, предполагается, что он подключен правильно. Хотя это верно для проводников в кабеле, это не обязательно верно для экрана.Это связано с тем, что экран соединен с внешней стороной разъема, а разъем находится в физическом контакте с панелью стойки. Панель стойки подключается к стойке, которая подключена к шине, которая подключена к земле, которая подключена к шине на дальнем конце и т. Д., Пока вы не дойдете до разъема на дальнем конце. Таким образом, тестовый сигнал постоянного тока может начинаться с разъема, проходить по этому запутанному альтернативному пути и появляться на другом конце. (Есть и другие возможные пути, например, через экран соседнего кабеля.) Тестер не знает, по какому пути следовал сигнал, поэтому он вводит в заблуждение, полагая, что экран подключен - независимо от того, подключен ли экран, и даже если кабель вообще не имеет экрана!

По этой причине в стандарте тестирования Cat 8 указано, что «для тестеров уровня 2G следует понимать, что целостность экрана проверяется на всем протяжении кабеля» (TIA 1152A, пункт 4.2.2). Это означает, что тестер, совместимый с 2G, должен быть в состоянии определить, правильно ли подключен экран от ближнего к дальнему, и не быть обманутым альтернативным путем, как описано выше.

Эту возможность имеет серия DSX CableAnalyzer от компании Fluke Networks. Это делает DSX-8000 и DSX-5000 полностью совместимыми с этой частью TIA 1152A (не говоря уже обо всех других частях - щелкните здесь, чтобы получить отчет Intertek о соответствии серии DSX).

Эта функция не только проверяет, что экран подключен правильно, но также может помочь вам устранить его, если это не так, сообщая вам расстояние до сбоя подключения экрана (см. Изображение). Это может сэкономить много времени на устранение неполадок.

(Здесь вы также можете посмотреть отличное видео, показывающее, как эта функция работает с DSX-5000. Обратите внимание, что эта функция работает таким же образом в DSX-8000.)

Строительная безопасность | Deschutes County Oregon

Отдел строительной безопасности интерпретирует и обеспечивает соблюдение установленных государством строительных норм в процессе обучения и четкого и справедливого применения кодексов по специальностям. Обязанности включают рассмотрение всех представленных жилых и коммерческих планов, а также проверку всех строительных, электрических, механических, сантехнических, пожаротушающих и промышленных жилых домов.Услуги предоставляются на всей территории округа, городов сестер и Ла-Пин. Ограниченные услуги предоставляются соседним округам, городам Бенд и Редмонд, а также Отделу строительных норм и правил штата Орегон по мере необходимости.

Требования округа к проектированию

Несущая способность почвы

Принято макс. 1500 фунтов на кв. Дюйм без инженерного анализа грунта

Сейсмический

Жилой - C на 2017 год Орегон Жилой код специальности

Коммерческий - Предполагается, что D, если не предоставлен геотехнический отчет

Выветривание

Серьезная

Давление ветра

15 фунтов на квадратный фут

Глубина замерзания

18 "мин.

Воздействие ветра

"C" Предполагаемый

Снеговая нагрузка Конкретный адрес местонахождения объекта Исследование снеговой нагрузки

Расчетная скорость ветра

Номинал - 85 миль / час Ultimate - 110 миль / час

Текущий жилой код

Детали жилищного строительства

Действующий коммерческий кодекс

Описание коммерческого строительства

ресурсов

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
