Методика прожига изоляции высовольтного кабеля :: Ангстрем

В последние годы беспрожиговые методы поиска повреждений энергетических кабелей получили в России довольно широкое распространение. Возможности использования таких методов в российском электросетевом хозяйстве остаются ограниченными. Это связано с тем, что большая часть кабельных линий остается неоттрассированной, а на таких кабелях одними беспрожиговыми методами и акустическим поиском не обойдешься. Поэтому самой популярной схемой поиска повреждений на энергетических кабелях в России остается и в ближайшие годы останется схема:

Залог эффективности работы по такой схеме – качественные прожигающие установки от предприятия «АНГСТРЕМ». Для отыскания повреждений с помощью импульсной рефлектометрии и индукционного поиска необходим прожиг, обеспечивающий преобразование высокоомных однофазных повреждений кабеля в низкоомные двух или трехфазные с появлением надежного металлического мостика в месте повреждения.

Если при прожиге удается достичь замыкания жилы на жилу, то проблем с отысканием точного места повреждения больше не возникает. С другой стороны, «вкачивание» в кабель большой мощности в процессе прожига не должно приводить к тому, чтобы кабель выходил из строя в других местах.

Прожиг кабеля высоковольтного является подготовительной процедурой, обеспечивающей возможность использования совокупности методов ОМП. Некоторые методы ОМП применимы только при переходном сопротивлении в месте повреждения изоляции не более сотен или даже единиц Ом (в отдельных случаях – десятых долей Ома). Снизить переходное сопротивление – задача прожига.

Технология процесса прожига:

Первый этап — предварительный высоковольтный прожиг кабеля, осуществляется с помощью высокого напряжения и низких токов до момента образования пробоя в кабеле. Стандартная прожигающая установка выдает максимальное напряжение порядка 20–25 кВ. Процесс высоковольтного прожига происходит следующим образом: на поврежденный кабель подается минимальное напряжение и затем происходит его плавный подъем до 20–25 кВ или до того значения, на котором удается добиться пробоя, после чего начинается процесс прожига.

Максимальное напряжение при прожиге кабеля не должно превышать 0,5–0,7 U исп., однако на практике такого напряжения не всегда хватает, чтобы осуществить предварительный прожиг. Если прожигающая установка, выдающая максимальное напряжение 20–25 кВ, не в состоянии обеспечить пробой кабеля, дополнительно в комплексе с ней используют установку с максимальным напряжением 60–70 кВ, но с меньшей мощностью. Оборудование данного типа называют установками для испытаний и прожига высоковольтных кабелей, они могут подключаться к прожигающей установке либо использоваться обособленно.

Второй этап

— прожиг кабеля, начинается с момента пробоя и возникновения короткого замыкания и осуществляется с помощью понижения напряжения и увеличения силы тока до момента преобразования однофазного замыкания в двух или трехфазное (сваривания жилы с жилой). Вначале источник высокого напряжения разрушает изоляцию кабеля минимальным током, затем, по мере того как осуществляется прожиг, значения напряжения постепенно снижаются, а значения тока увеличиваются.

В случае дополнительного использования установки для испытания и прожига с максимальным напряжением 60–70 кВ, она производит процесс прожига напряжением от 60–70 кВ до 20–25 кВ, после чего в работу автоматически включается основная прожигающая установка, обладающая большей мощностью.

Третий этап — дожиг кабеля, является завершающим этапом прожига и производится на низких напряжениях и высоких токах порядка 20–60 А в зависимости от модели прожигающей установки. Данный этап осуществляется с помощью низковольтного источника, который автоматически подключается при падении напряжения до определенных значений.

В случае возникновения замыкания одной жилы на оболочку для разрушения проводящего мостика между жилой и оболочкой используют специальные достаточно мощные прожигающие установки, способные выдавать большие значения токов (300 А). Нужно отметить, что использование установок данного типа может приводить к снижению ресурса кабеля и его повреждению в иных, «слабых» местах.

Типы установок для прожига кабелей поставляемые компанией «АНГСТРЕМ»

Наименование оборудования	Установки испытания и прожига (60-70 кВ)	Установки прожига (напряжение 20 – 25 кВ, тока от 20 А)	Установки дожига для разрушения мостика между жилой и оболочкой (ток 300 А)
АИП-70	✓
ВПУ-60 (заменяет АИД-60П “Вулкан”)	✓
АПУ-1-3М		✓
АПУ-2М		✓
МПУ-3 “Феникс”		✓
УД-300			✓
УД-300М			✓
АИП-70 + АПУ-1-3М	✓	✓
АИП-70 + АПУ-2М	✓	✓
ИПК-1, ВПУ-60 + МПУ-3 “Феникс”	✓	✓

Предприятие «АНГСТРЕМ» поставляет три типа прожигающих установок:

1. Установки для испытания и прожига высоковольтных кабелей с максимальным напряжением 60–70 кВ, используемые как вспомогательное оборудование на начальных этапах прожига.
2. Установки прожига с максимальным напряжением 20–25 кВ, с несколькими высоковольтными и одним низковольтным источником.
3. Установки дожига, предназначенные для разрушения металлического мостика между жилой и оболочкой большими токами (300 А) в случае однофазного замыкания на жилу.

При выборе той или иной модели необходимо учитывать, как производственные задачи, так и характеристики уже имеющегося в наличии оборудования и его совместимость с приобретаемым.

Пример совместимости оборудования «АНГСТРЕМ» для прожига

Основные технические характеристики прожигающих установок компании «АНГСТРЕМ»

Наименование оборудования	Максимальное выходное напряжение, кВ	Максимальный выходной ток, А	Количество ступеней	Характеристики ступеней, кВ
АПУ 1-3М	24	40	4	25; 5; 1; 0,3
АПУ-2М	30	80	8	30; 17; 8; 5; 1,7; 1; 0,3; 0,18
МПУ-3 “Феникс”	20	20	4	20; 5; 0,6; 0,3
УД-300	0,25	300	1	0,25
ИПК – 1 (ВПУ – 60 + МПУ – 3 Феникс)	60	20	5	60; 20; 5; 0,6; 0,3

Важные параметры прожигающих установок

Прожигающая установка состоит из нескольких высоковольтных источников и одного низковольтного. Максимальные значения тока и напряжения каждого источника называют ступенями, их количество может варьироваться от четырех до шести. В процессе прожига кабеля по мере снижения напряжения пробоя осуществляется переход на следующую ступень прожигания. Как только по параметрам установки представляется возможность включить на параллельную работу (или отдельно) более мощную ступень, она включается в работу. Под более мощной ступенью понимается установка с меньшим внутренним сопротивлением и большим током.

Возможность непрерывного прожига

Прожигающие установки старого образца использовали ручное переключение ступеней оператором, что нередко приводило к прерыванию горения дуги, увеличивало время прожига и создавало возможность для «заплывания» пробоев. Современные устройства прожига снабжены автоматическими системами переключения ступеней прожига, исключающие разрыв дуги в месте прожига, что существенно сокращает затраты времени на подготовительные работы для отыскания мест повреждения. Часто такой прожиг называют «бесступенчатым», что не должно вводить специалистов в заблуждение: данное понятие вовсе не означает отсутствие нескольких силовых блоков (ступеней) — просто переключение между ними производится автоматически, без участия оператора. Для генерации высокого напряжения в конструкции прожигающих установок используются либо масляные трансформаторы, либо «сухие» трансформаторы. Вопрос автоматического переключения ступеней без разрыва дуги решен в обоих типах устройств, однако существует мнение, что только сухие трансформаторы могут обеспечить непрерывный прожиг в любых условиях. Связано данное явление с разным энергопотреблением двух видов трансформаторов в режиме короткого замыкания. Масляные трансформаторы имеют существенно большее энергопотребление в режиме короткого замыкания, поэтому держать их включенными одновременно в процессе всего прожига неэффективно, следовательно, при понижении напряжения происходит отключение источника с масляным трансформатором, генерирующего более высокое напряжение.

Очень часто переход на более мощную ступень прожигания приводит сначала к «заплыванию», т.е. к подъему пробивного напряжения, при этом следует вернуться к предыдущей ступени более высокого напряжения, а затем после снижения напряжения пробоя переходить на следующую ступень.

Вес и габариты оборудования в зависимости от типа трансформатора

Наименование оборудования	Тип трансформаторов	Вес оборудования, кг
АПУ-1-3М	Масляный	270
АПУ-2М	Масляный	195
МПУ-3 “Феникс”	Сухой	55

Синхронизация работы с устройствами высоковольтного прожига

Установки прожига изоляции кабеля предприятия «АНГСТРЕМ» имеют возможность подключения устройств высоковольтного прожига, которые могут начать прожиг с 60–70 кВ. Это существенно расширяет возможности при выполнении работ по поиску повреждений высоковольтных кабельных линий. Прожигающие установки используются не только стационарно, но и в составе передвижных электротехнических лабораторий, где всегда реализуется возможность высоковольтного прожига.

Контроль оператором тока прожига

Неконтролируемый рост тока прожига при падении напряжения приводит к повреждению и выводу из строя соседних кабелей, что особенно актуально при прожиге в кабельных каналах. Вустановках прожига предприятия «АНГСТРЕМ» реализована возможность автоматической или ручной установки максимально допустимого тока, это является плюсом, обеспечивающим безупречное качество работы специалистов на месте производимых работ.

Энергопотребление, возможность полноценно работать от автономного источника питания ограниченной мощности

Большая часть кабельных электротехнических лабораторий, оснащенная прожигающими установками, монтируется на базе автомобиля типа ГАЗели, разместить на борту которого электростанцию мощностью более 6 кВА не представляется возможным. Способность прожигающих установок «АНГСТРЕМ» работать от электростанции 6 кВа с сохранением достаточной мощности является функциональным преимуществом по сравнению с более энергоемкими устройствами.

Мощность прожигающей установки

Мощность прожигающей установки является одной из важных характеристик, влияющей на время прожига изоляции кабеля и его эффективность. Также более мощные установки хорошо зарекомендовали себя в условиях, когда кабели сильно замокли и требуют «сушки».

Длительность работы без перегрева

На сложных и неудобных повреждениях прожиг может продолжаться несколько часов. Если при этом прибор перегревается, то процесс приходится прерывать, что может привести к повторному заплыванию места повреждения. Чем длительнее непрерывное время работы установки, тем лучше.

Специалисты производственной компании «АНГСТРЕМ» всегда помогут Вам с выбором качественного оборудования!

Описание методики прожига кабеля, приведенное в данной статье, относится к

• прожигу кабеля 0,4 кВ,
• прожигу кабеля 6 кВ,
• прожигу кабеля 10 кВ,
• прожигу кабеля 20 кВ,
• прожигу кабеля 35 кВ.

Чем «жгут» высоковольтные кабели? / Публикации / Элек.ру

Сравнение установок для прожига высоковольтных кабелей российского и украинского производства

Продолжаем серию статей, посвященных анализу рынка испытательного и диагностического оборудования.
Российский рынок оборудования постоянно растет, предложений аналогичных по свойствам и назначению приборов и установок становится все больше. С одной стороны, конкуренция между производителями очень выгодна потребителю, так как способствует появлению на рынке современного высокотехнологичного оборудования по адекватной цене. С другой стороны, такое разнообразие сильно затрудняет процесс выбора: чем больше предложений, тем сложнее принять решение в пользу того или иного варианта. Для того, чтобы вы могли свободно ориентироваться в огромном море предложений, поступающих от производителей, мы пригласили на роль эксперта и автора данной рубрики руководителя отдела маркетинга компании «ЭЛЕКТРОНПРИБОР», специализирующейся на комплексных поставках оборудования для нужд энергетики, Ирину Кузьменко. В одном из прошлых номеров журнала мы говорили о трассоискателях, предназначенных для определения мест повреждения кабельных линий. Статья этого номера посвящена анализу рынка и сравнению прожигающих установок, без которых просто невозможно производить комплекс работ по поиску и отысканию мест повреждений высоковольтных кабельных линий.

Самой популярной схемой поиска повреждений на энергетических кабелях в России является традиционная схема «прожиг — импульсная рефлектометрия — индукционный поиск — подтверждение акустикой».

Для эффективного отыскания повреждений с помощью импульсной рефлектометрии и индукционного поиска необходим качественный прожиг, обеспечивающий преобразование высокоомных однофазных повреждений кабеля в низкоомные двух- или трехфазные с появлением надежного металлического мостика в месте повреждения. Если при прожиге удается достичь замыкания жилы на жилу то дальнейших проблем с отысканием точного места повреждения, как правило, не возникает.

Специалисты по обслуживанию кабельных линий нередко сталкиваются с таким неприятным явлением, как замыкание одной жилы на оболочку кабеля, при котором методы импульсной рефлектометрии и индукционного поиска не позволяют обнаружить точное местоположение дефекта. В данном случае необходимо сначала разрушить металлический спай между жилой и оболочкой, что на практике не всегда удается осуществить без ущерба для состояния всего кабеля.

Технология процесса прожига

Первый этап — предварительный высоковольтный прожиг осуществляется с помощью высокого напряжения и низких токов до момента образования пробоя в кабеле. Стандартная прожигающая установка выдает максимальное напряжение порядка 20-25 кВ. Процесс высоковольтного прожига происходит следующим образом: на поврежденный кабель подается минимальное напряжение и затем происходит его плавный подъем до 20-25 кВ или до того значения, на котором удается добиться пробоя, после чего начинается процесс прожига.

Считается, что максимальное напряжение при прожиге не должно превышать 0,5-0,7 U исп. , однако на практике такого напряжения не всегда хватает, чтобы осуществить предварительный прожиг. Если прожигающая установка, выдающая максимальное напряжение 20–25 кВ, не в состоянии обеспечить пробой кабеля, дополнительно в комплексе с ней используют установку с максимальным напряжением 60–70 кВ, но с меньшей мощностью. Оборудование данного типа называют установками для испытаний и прожига высоковольтных кабелей, они могут подключаться к прожигающей установке, либо использоваться обособленно.

Второй этап — прожиг, начинается с момента пробоя кабеля и возникновения короткого замыкания и осуществляется с помощью понижения напряжения и увеличения силы тока до момента преобразования однофазного замыкания в двух- или трехфазное (сваривания жилы с жилой). Вначале источник высокого напряжения разрушает изоляцию кабеля минимальным током, затем, по мере того как осуществляется прожиг, значения напряжения постепенно снижаются, а значения тока увеличиваются.

В случае дополнительного использования установки для испытания и прожига с максимальным напряжением 60– 70 кВ, она производит процесс прожига напряжением от 60–70 кВ до 20–25 кВ, после чего в работу автоматически включается основная прожигающая установка, обладающая большей мощностью.

Третий этап — дожиг, является завершающим этапом прожига и производится на низких напряжениях и высоких токах порядка 20–60 А в зависимости от модели прожигающей установки. Данный этап осуществляется с помощью низковольтного источника, который автоматически подключается при падении напряжения до определенных значений.

В случае возникновения замыкания одной жилы на оболочку для разрушения проводящего мостика между жилой и оболочкой используют специальные достаточно мощные прожигающие установки, способные выдавать большие значения токов (300 А). Нужно отметить, что использование установок данного типа может приводить к снижению ресурса кабеля и его повреждению в иных, «слабых» местах.

Таблица 1. Типы установок для прожига кабелей

Наименование оборудования	Город	Установки испытания и прожига (60–70 кВ)	Установки прожига (напряжение 20–25 кВ, ток от 20 А)	Установки дожига для разрушения мостика между жилой и оболочкой (ток 300 А)
АИП-70	г. Пенза	V
ВПУ-60 (заменяет АИД-60П Вулкан М)	г. Обнинск	V
АПУ 1-3М	г. Пенза		V
ВУПК-03-25	г. Тула		V
МПУ-3 Феникс	г. Обнинск		V
СВП-05Ц	г. Харьков		V
УП-7-3М	г. Ярославль		V
УД-300	г. Пенза			V
ВП-300	г. Харьков			V
ИПК-1 (ВПУ-60+ МПУ-3 Феникс)	г. Обнинск	V	V

Типы прожигающих установок

Среди предлагаемого на российском рынке отечественного и украинского оборудования существуют три типа прожигающих установок (Таблица 1):

• Установки для испытания и прожига высоковольтных кабелей с максимальным напряжением 60–70 кВ, используемые как вспомогательное оборудование на начальных этапах прожига.
• Установки прожига с максимальным напряжением 20–25 кВ, с несколькими высоковольтными и одним низковольтным источником.
• Установки дожига, предназначенные для разрушения металлического мостика между жилой и оболочкой большими токами (300 А) в случае однофазного замыкания на жилу.

При выборе той или иной модели необходимо учитывать как производственные задачи, так и характеристики уже имеющегося в наличии оборудования и его совместимость с приобретаемым. Совместно работать может оборудование, изготовленное одним и тем же производителем (Таблица 2).

Таблица 2. Пример совместимости оборудования для прожига

АИП-70	г. Пенза	+	АПУ 1-3М	г. Пенза
ВПУ-60 (заменяет АИД-60П Вулкан М)	г. Обнинск	+	МПУ-3 Феникс	г. Обнинск

Важные параметры прожигающих установок

Прожигающая установка состоит из нескольких высоковольтных источников и одного низковольтного. Максимальные значения тока и напряжения каждого источника называют ступенями, их количество может варьироваться от трех до шести у разных производителей (Таблица 3).

Таблица 3. Основные технические характеристики прожигающих установок разных производителей

Наименование оборудования	Максимальное выходное напряжение, кВ	Максимальный выходной ток, А	Количество ступеней	Характеристики ступеней, кВ
АПУ 1-3М	24	30	4	25; 5; 1; 0,3
ВУПК-03-25	25	55	5	20; 5; 1,05; 0,4; 0,15
МПУ-3 Феникс	20	20	3	20; 5; 0,6
СВП-05Ц	25	20	3	20; 5; 1
УП-7-3М	22	65	6	22; 11; 5,5; 1,4; 0,55; 0,16
ИПК-1 (ВПУ-60+ МПУ-3 Феникс)	60	20	4	60; 20; 5; 0,6
УД-300	0,25	300	1	0,25
ВП-300	0,25	300	1	0,25

Возможность непрерывного прожигаВ процессе прожига по мере снижения напряжения пробоя осуществляется переход на следующую ступень прожигания. Как только по параметрам установки представляется возможность включить на параллельную работу (или отдельно) более мощную ступень, она включается в работу. Под более мощной ступенью понимается установка с меньшим внутренним сопротивлением и большим током.

Возможность непрерывного прожига

Предыдущее поколение прожигающих установок использовало ручное переключение ступеней оператором, что нередко приводило к прерыванию горения дуги, увеличивало время прожига и создавало возможность для «заплывания» пробоев.

Современные устройства прожига снабжены автоматическими системами переключения ступеней прожига, исключающие разрыв дуги в месте прожига, что существенно сокращает затраты времени на подготовительные работы для отыскания мест повреждения. Часто такой прожиг называют «бесступенчатым», что не должно вводить специалистов в заблуждение: данное понятие вовсе не означает отсутствие нескольких силовых блоков (ступеней) — просто переключение между ними производится автоматически, без участия оператора.

Для генерации высокого напряжения в конструкции прожигающих установок используются либо масляные трансформаторы, либо «сухие» трансформаторы — силовые транзисторы (Таблица 4). Вопрос автоматического переключения ступеней без разрыва дуги решен в обоих типах устройств, однако существует мнение, что только сухие трансформаторы могут обеспечить непрерывный прожиг в любых условиях. Связано данное явление с разным энергопотреблением двух видов трансформаторов в режиме короткого замыкания. Масляные трансформаторы имеют существенно большее энергопотребление в режиме короткого замыкания, поэтому держать их включенными одновременно в процессе всего прожига неэффективно, следовательно, при понижении напряжения происходит отключение источника с масляным трансформатором, генерирующего более высокое напряжение.

Таблица 4. Вес и габариты оборудования в зависимости от типа трансформатора

Наименование оборудования	Тип трансформатора	Вес оборудования, кг
АПУ 1-3М	масляный	260
ВУПК-03-25	сухой	45
МПУ-3 Феникс	сухой	55
СВП-05Ц	масляный	215
УП-7-3М	масляный	210

В ситуации, когда происходит «заплывание» пробоя и повторный рост напряжения, в типах устройств с масляными трансформаторами более высокий по напряжению источник может быть уже отключен, что приводит к прерыванию дуги. Напротив, «сухие трансформаторы» (силовые транзисторы) в режиме короткого замыкания имеют почти нулевое энергопотребление, что позволяет держать их включенными одновременно, благодаря чему дуга не прерывается ни при падении напряжения, ни при его росте («заплывании» пробоя). Считается, что в борьбе с заплывающими пробоями лучшими показателями обладают прожигающие установки, изготовленные с применением сухих трансформаторов.Очень часто переход на более мощную ступень прожигания приводит сначала к «заплыванию», т.е. к подъему пробивного напряжения, при этом следует вернуться к предыдущей ступени более высокого напряжения, а затем после снижения напряжения пробоя переходить на следующую ступень.

Синхронизация работы с устройствами высоковольтного прожига

В начале статьи, рассматривая технологию процесс прожига, мы говорили о возможности подключения устройств высоковольтного прожига, которые могут начать прожиг с 60–70 кВ (Таблица 2). Сегодня все серьезные производители прожигающей техники применяют аналогичные решения, так как это существенно расширяет возможности при выполнении работ по поиску повреждений высоковольтных кабельных линий. Прожигающие установки используются не только стационарно, но и в составе передвижных электротехнических лабораторий, где всегда реализуется возможность высоковольтного прожига.

Контроль оператором тока прожига

Неконтролируемый рост тока прожига при падении напряжения приводит к повреждению и выводу из строя соседних кабелей, что особенно актуально при прожиге в кабельных каналах. Если в установке прожига реализована возможность автоматической или ручной установки максимально допустимого тока, это является ее плюсом, обеспечивающим безупречное качество работы специалистов на месте производимых работ.

Энергопотребление, возможность полноценно работать от автономного источника питания ограниченной мощности

Большая часть кабельных электротехнических лабораторий, оснащенная прожигающими установками, монтируется на базе автомобиля типа ГАЗели, разместить на борту которого электростанцию мощностью более 6 кВА не представляется возможным.

Способность прожигающей установки работать от электростанции 6 кВа с сохранением достаточной мощности является функциональным преимуществом по сравнению с более энергоемкими аналогами.

Мощность прожигающей установки

Мощность прожигающей установки является одной из важных характеристик, влияющей на время прожига и его эффективность. Также более мощные установки хорошо зарекомендовали себя в условиях, когда кабели сильно замокли и требуют «сушки» (Таблица 5).

Таблица 5. Примеры значений выходной мощности прожигающих установок

Наименование оборудования	Выходная мощность, кВА
МПУ-3 Феникс	6
СВП-05Ц	8

Длительность работы без перегрева

На сложных и неудобных повреждениях прожиг может продолжаться несколько часов. Если при этом прибор перегревается, то процесс приходится прерывать, что может привести к повторному заплыванию места повреждения. Чем длительнее непрерывное время работы установки, тем лучше (Таблица 6).

Таблица 6. Время непрерывной работы прожигающих установок разных производителей

Наименование оборудования	Время непрерывной работы, заявленное производителем
АПУ 1-3М	5 минут в режиме прожига при заплывающем пробое, повторное включение через 30 минут
ВУПК-03-25	Цикличная работа: 1,5 минуты работы – 40 секунд перерыв
МПУ-3 Феникс	Около 3 часов при температуре +20°С, без ограничений прожига по времени при температуре ниже 0°С
СВП-05Ц	Наибольшее время непрерывной работы при токе нагрузки: 100% от максимального – 10 минут, повторное включение через 5 минут 70% от максимального – 30 минут, повторное включение через 15 минут
УП-7-3М	Не более 20 минут, повторное включение через 20 минут

Сравнение стоимости установок для прожига высоковольтных кабелей

В завершение статьи поговорим о таком немаловажном факторе, как стоимость оборудования.

Предложений прожигающих установок на рынке не так уж много, среди них условно можно выделить три основных ценовых сегмента: низкобюджетные (Харьков, Пенза, Тула), среднебюджетные (Обнинск, Ярославль), и высокобюджетные (Германия, Австрия и прочие импортные установки). В сегменте средне- и высокобюджетных установок производители ведут активную маркетинговую и рекламную деятельность с целью донести до потребителя информацию о выгодах приобретения той или иной модели и обосновать ее цену: участвуют в выставках, проводят технические семинары. Производители малобюджетных установок уделяют меньше внимания маркетингу и продвижению, делая ставку на ценовую доступность оборудования.

Установки, о которых идет речь в данной статье, трудно сравнивать только по цене, так как все они сконструированы по разным схемам, обладают разными возможностями, каждый производитель делает упор на некие индивидуальные преимущества, поэтому специалистам мы советуем, основываясь на материале нашей статьи, прежде всего разобраться в характеристиках оборудования, понять его возможности, выбрать оптимальный вариант для работы в ваших условиях, и только потом проводить собственный анализ «цена — мои преимущества при работе с данной установкой». Актуальные цены на сайте нашей компании — www.electronpribor.ru

Надеемся, что наша статья поможет вам сделать правильный выбор.

Подразделение аналитики и маркетинга
ООО «ЭЛЕКТРОНПРИБОР»

Статья опубликована в журнале «Электротехнический рынок», № 1 (49), 2013

Устройство для сваривания двух жил в неисправном кабеле

При повреждении силовых кабелей необходимо точно определить место, где произошла авария. В большинстве случаев для локализации пробоя изоляции применяется акустический или индукционный поиск, но данные методики эффективны только в случае низкоомных замыканий. При высоких переходных сопротивлениях потребуется прожиг кабеля. О том, что представляет собой эта технология, Вы узнаете из материалов нашей статьи.

Блок: 1/4 | Кол-во символов: 410
Источник: https://www.asutpp.ru/chto-takoe-prozhig-kabelya-i-kak-ego-delayut.html

УЗО: Характеристики устройств дифференциальной защиты

Настало время рассказать, что такое УЗО, для чего оно нужно и как работает. Мне предоставилась возможность…

Блок: 2/5 | Кол-во символов: 170
Источник: https://SamElectric.ru/professiya-elektrik/ustrojstvo-dlya-svarivaniya-dvuh-zhil.html

УСТАНОВКИ ДЛЯ ПРОЖИГА КАБЕЛЯ

На сегодняшний день существует много различных установок, аппаратов и приспособлений для осуществления прожига кабеля. Одними из самых распространенных, являются следующие:

І. Установка прожигающая УП-7-3М;

ІІ. Установка для испытания и прожига изоляции силовых кабелей АИП-70.

Блок: 2/4 | Кол-во символов: 333
Источник: http://energochast.ru/useful-to-know/apparaty-dlya-prozhiga-kabelya/

Технология процесса прожига:

Первый этап — предварительный высоковольтный прожиг кабеля, осуществляется с помощью высокого напряжения и низких токов до момента образования пробоя в кабеле. Стандартная прожигающая установка выдает максимальное напряжение порядка 20–25 кВ. Процесс высоковольтного прожига происходит следующим образом: на поврежденный кабель подается минимальное напряжение и затем происходит его плавный подъем до 20–25 кВ или до того значения, на котором удается добиться пробоя, после чего начинается процесс прожига.

Максимальное напряжение при прожиге кабеля не должно превышать 0,5–0,7 U исп., однако на практике такого напряжения не всегда хватает, чтобы осуществить предварительный прожиг. Если прожигающая установка, выдающая максимальное напряжение 20–25 кВ, не в состоянии обеспечить пробой кабеля, дополнительно в комплексе с ней используют установку с максимальным напряжением 60–70 кВ, но с меньшей мощностью. Оборудование данного типа называют установками для испытаний и прожига высоковольтных кабелей, они могут подключаться к прожигающей установке либо использоваться обособленно.

Второй этап — прожиг кабеля, начинается с момента пробоя и возникновения короткого замыкания и осуществляется с помощью понижения напряжения и увеличения силы тока до момента преобразования однофазного замыкания в двух или трехфазное (сваривания жилы с жилой). Вначале источник высокого напряжения разрушает изоляцию кабеля минимальным током, затем, по мере того как осуществляется прожиг, значения напряжения постепенно снижаются, а значения тока увеличиваются.

В случае дополнительного использования установки для испытания и прожига с максимальным напряжением 60–70 кВ, она производит процесс прожига напряжением от 60–70 кВ до 20–25 кВ, после чего в работу автоматически включается основная прожигающая установка, обладающая большей мощностью.

Третий этап — дожиг кабеля, является завершающим этапом прожига и производится на низких напряжениях и высоких токах порядка 20–60 А в зависимости от модели прожигающей установки. Данный этап осуществляется с помощью низковольтного источника, который автоматически подключается при падении напряжения до определенных значений.

В случае возникновения замыкания одной жилы на оболочку для разрушения проводящего мостика между жилой и оболочкой используют специальные достаточно мощные прожигающие установки, способные выдавать большие значения токов (300 А). Нужно отметить, что использование установок данного типа может приводить к снижению ресурса кабеля и его повреждению в иных, «слабых» местах.

Блок: 2/14 | Кол-во символов: 2620
Источник: https://angstrem.tech/blog/519/

Типы прожигающих установок

Среди предлагаемого на российском рынке отечественного и украинского оборудования существуют три типа прожигающих установок (Таблица 1):

• Установки для испытания и прожига высоковольтных кабелей с максимальным напряжением 60–70 кВ, используемые как вспомогательное оборудование на начальных этапах прожига.
• Установки прожига с максимальным напряжением 20–25 кВ, с несколькими высоковольтными и одним низковольтным источником.
• Установки дожига, предназначенные для разрушения металлического мостика между жилой и оболочкой большими токами (300 А) в случае однофазного замыкания на жилу.

При выборе той или иной модели необходимо учитывать как производственные задачи, так и характеристики уже имеющегося в наличии оборудования и его совместимость с приобретаемым. Совместно работать может оборудование, изготовленное одним и тем же производителем (Таблица 2).

Таблица 2. Пример совместимости оборудования для прожига

АИП-70	г. Пенза	+	АПУ 1-3М	г. Пенза
ВПУ-60 (заменяет АИД-60П Вулкан М)	г. Обнинск	+	МПУ-3 Феникс	г. Обнинск

Блок: 3/11 | Кол-во символов: 1055
Источник: https://market.elec.ru/nomer/45/chem-zhgut-vysokovoltnye-kabeli/

Установка прожигающая УП-7-3М

Установка для прожига кабеля УП-7-3М предназначена для использования при преобразовании заплывающих или высокоомных повреждений на силовых кабелях с напряжением в диапазоне от 0,4 кВ до 35 кВ в низкоомные, чтобы создать специальные условия для:

— определения местонахождения дефекта в силовом кабеле импульсным методом;

— определения места нахождения неисправностей при помощи звукочастотных установок.

Блок: 3/4 | Кол-во символов: 464
Источник: http://energochast.ru/useful-to-know/apparaty-dlya-prozhiga-kabelya/

Пример совместимости оборудования «АНГСТРЕМ» для прожига

Блок: 4/14 | Кол-во символов: 68
Источник: https://angstrem.tech/blog/519/

Характеристики автоматических выключателей на примере TEXENERGO

Несколько лет назад я опубликовал на блоге статьи по выбору автоматических выключателей и почему выбивает…

Блок: 4/5 | Кол-во символов: 179
Источник: https://SamElectric.ru/professiya-elektrik/ustrojstvo-dlya-svarivaniya-dvuh-zhil.html

Итоги Конкурса статей 2019 г

Конец года – время подводить итоги. 10 декабря я запустил голосование, в котором приняли участие 5 авторов…

Блок: 5/5 | Кол-во символов: 138
Источник: https://SamElectric.ru/professiya-elektrik/ustrojstvo-dlya-svarivaniya-dvuh-zhil.html

Сравнение стоимости установок для прожига высоковольтных кабелей

В завершение статьи поговорим о таком немаловажном факторе, как стоимость оборудования.

Предложений прожигающих установок на рынке не так уж много, среди них условно можно выделить три основных ценовых сегмента: низкобюджетные (Харьков, Пенза, Тула), среднебюджетные (Обнинск, Ярославль), и высокобюджетные (Германия, Австрия и прочие импортные установки). В сегменте средне- и высокобюджетных установок производители ведут активную маркетинговую и рекламную деятельность с целью донести до потребителя информацию о выгодах приобретения той или иной модели и обосновать ее цену: участвуют в выставках, проводят технические семинары. Производители малобюджетных установок уделяют меньше внимания маркетингу и продвижению, делая ставку на ценовую доступность оборудования.

Установки, о которых идет речь в данной статье, трудно сравнивать только по цене, так как все они сконструированы по разным схемам, обладают разными возможностями, каждый производитель делает упор на некие индивидуальные преимущества, поэтому специалистам мы советуем, основываясь на материале нашей статьи, прежде всего разобраться в характеристиках оборудования, понять его возможности, выбрать оптимальный вариант для работы в ваших условиях, и только потом проводить собственный анализ «цена — мои преимущества при работе с данной установкой». Актуальные цены на сайте нашей компании — www.electronpribor.ru

Надеемся, что наша статья поможет вам сделать правильный выбор.

Подразделение аналитики и маркетинга
ООО «ЭЛЕКТРОНПРИБОР»

Блок: 11/11 | Кол-во символов: 1571
Источник: https://market.elec.ru/nomer/45/chem-zhgut-vysokovoltnye-kabeli/

Эта статья актуальна для товаров:

Установка прожигающая АПУ-2М

Предназначена для проведения испытаний защитной оболочки силовых кабелей, прожига и дожига дефектной изоляции силовых кабелей.

Блок: 14/14 | Кол-во символов: 262
Источник: https://angstrem.tech/blog/519/

Кол-во блоков: 23 | Общее кол-во символов: 9396
Количество использованных доноров: 5
Информация по каждому донору:

1. https://market.elec.ru/nomer/45/chem-zhgut-vysokovoltnye-kabeli/: использовано 2 блоков из 11, кол-во символов 2626 (28%)
2. https://angstrem.tech/blog/519/: использовано 3 блоков из 14, кол-во символов 2950 (31%)
3. https://www.asutpp.ru/chto-takoe-prozhig-kabelya-i-kak-ego-delayut.html: использовано 2 блоков из 4, кол-во символов 2386 (25%)
4. https://SamElectric.ru/professiya-elektrik/ustrojstvo-dlya-svarivaniya-dvuh-zhil.html: использовано 4 блоков из 5, кол-во символов 637 (7%)
5. http://energochast.ru/useful-to-know/apparaty-dlya-prozhiga-kabelya/: использовано 2 блоков из 4, кол-во символов 797 (8%)

Установки прожига дожига кабеля

Чем «жгут» высоковольтные кабели?

Сравнение установок для прожига высоковольтных кабелей российского и украинского производства
Продолжаем серию статей, посвященных анализу рынка испытательного и диагностического оборудования.

Российский рынок оборудования постоянно растет, предложений аналогичных по свойствам и назначению приборов и установок становится все больше. С одной стороны, конкуренция между производителями очень выгодна потребителю, так как способствует появлению на рынке современного высокотехнологичного оборудования по адекватной цене. С другой стороны, такое разнообразие сильно затрудняет процесс выбора: чем больше предложений, тем сложнее принять решение в пользу того или иного варианта. Для того, чтобы вы могли свободно ориентироваться в огромном море предложений, поступающих от производителей, мы пригласили на роль эксперта и автора данной рубрики руководителя отдела маркетинга , специализирующейся на комплексных поставках оборудования для нужд энергетики, Ирину Кузьменко. В одном из прошлых номеров журнала мы говорили о трассоискателях, предназначенных для определения мест повреждения кабельных линий. Статья этого номера посвящена анализу рынка и сравнению прожигающих установок, без которых просто невозможно производить комплекс работ по поиску и отысканию мест повреждений высоковольтных кабельных линий.

Самой популярной схемой поиска повреждений на энергетических кабелях в России является традиционная схема «прожиг — импульсная рефлектометрия — индукционный поиск — подтверждение акустикой».

Для эффективного отыскания повреждений с помощью импульсной рефлектометрии и индукционного поиска необходим качественный прожиг, обеспечивающий преобразование высокоомных однофазных повреждений кабеля в низкоомные двух- или трехфазные с появлением надежного металлического мостика в месте повреждения. Если при прожиге удается достичь замыкания жилы на жилу то дальнейших проблем с отысканием точного места повреждения, как правило, не возникает.

Специалисты по обслуживанию кабельных линий нередко сталкиваются с таким неприятным явлением, как замыкание одной жилы на оболочку кабеля, при котором методы импульсной рефлектометрии и индукционного поиска не позволяют обнаружить точное местоположение дефекта. В данном случае необходимо сначала разрушить металлический спай между жилой и оболочкой, что на практике не всегда удается осуществить без ущерба для состояния всего кабеля.

Схема устройства для сваривания двух жил в неисправном кабеле – блог СамЭлектрик.ру

Представляю на суд читателей первую статью летнего конкурса. Напоминаю, что все статьи предыдущего конкурса, а также правила и итоги можно увидеть по этой ссылке.

Автор – Марченко Борис Данилович.

Я инженер – электрик, пенсионер. От случая к случаю ко мне обращаются действующие энергетики и руководители местных предприятий с различными просьбами. Имею несколько публикаций в профильных журналах.

При несоблюдении правил технической эксплуатации электрических кабелей, особенно с бумажной изоляцией типа ААБ-1 3*35, ААБ 3*120 при продолжительной эксплуатации наблюдается «пробой» (короткое замыкание) по пути жила – жила или жила – заземления оболочка.

О том, что произошёл «пробой», служба эксплуатации узнает после срабатывания автоматической защиты автомата кабеля. Потребитель остается без электроэнергии. Нужно найти место «пробоя» в кабеле и устранить неисправность.

Реальное использование прибора на практике неоднократно успешно применялось мной на подземных кабелях на глубине до одного метра. Во всех случаях сваривание жил было удачным.

Для контроля факта сваривания применяется обычная лампа накаливания, а локализация места сварки (т.е.

Место «пробоя» кабеля жила – жила имеет сопротивление изоляции в пределах 500…100 кОм. Для более точного определения места повреждения применяются приборы типа Р5-10, Р5-13 и др. и звуковой генератор и кабельный искатель.

Но для нормальной работы поисковых приборов нужно снизить сопротивление изоляции кабеля до значений 10…2 ома. Для снижения сопротивления необходимо кабель «дожечь». Для этого применяется приборы типа УП-7, «феник» и др.

ЧИТАТЬ ДАЛЕЕ: Тумба с раковиной для ванной нюансы выбора и технология установки

которых бывает и нет в наличии.

Предлагаю свою простую схему прибора для сваривания жил кабеля.В связи с тем, что напряжение в кабеле 220 V вызывает «пробой» срабатывание защиты то, это можно использовать для сварки жилы с защитной жилой кабеля. Нужно только ограничить ток, включить последовательно сопротивление и реле времени для ограничения времени действия сварки.

Рис.1. Схема прибора для сваривания жил в неисправном кабеле.

Это: пускатель ПМЕ-211 с катушкой 220 V, автоматический выключатель А1 с током срабатывания 150 … 200 а, два мощных сопротивлений R1=1,8 ома и R2=1,8 ом мощностью по Р= 500 вт, которые можно при необходимости включить последовательно. Реле времени 4 … 10 сек. с питанием от трансформатора 220/24, 24 вольта постоянного тока.

Другие детали – вводной автоматический выключатель с током срабатывания 150-200 а, трансформатор тока 200/5, амперметр 5а, токовое реле с током срабатывания 20а.

Для контроля сваривания установлена лампа 220 V 75 ватт. После отключения пускателя ПМЕ-211 если лампа горит, значит произошла сварка двух жил кабеля.

При подключении обязательно соблюдать правильную последовательность подключения. Первым заземляется одна поврежденная жила кабеля. Потом подключается Ре на зажим Х3 аппарата. Подключается N (ноль) на зажим Х2. Автомат А1 выключен и не подает фазу L1 на зажим Х1. Аппарат готов к работе.

Были проведены несколько попыток сварить жилу силового кабеля с заземленной оболочкой кабеля. Положительный результат получался не всегда.

При прожигании нужно помнить о пожарной безопасности и электробезопасности.

Прибор собран в корпусе старого компьютера. Вес 15 кг.

Фото прибора для сваривания жил в электрическом кабеле

Теперь, когда место пробоя четко обозначено, можно легко найти это место и заменить поврежденный участок кабеля.

Автор Марченко Борис Данилович

Голосование за статьи конкурса начнется 1 июня, а пока задавайте вопросы автору.

Голосование за авторов летнего Конкурса

• 1. Марченко Борис Данилович со статьями о сваривании жил и поиске скрытой проводки (49%, 29 Голосов)
• 3. Сергей Пикалов со статьёй о проводке в стройварианте (34%, 20 Голосов)
• 2. Алексей Сидоркин со статьёй о ремонте дрели Bosch (17%, 10 Голосов)

Всего проавших: 59

Загрузка …

(35,00 из 5)Загрузка…

Технология процесса прожига

Первый этап — предварительный высоковольтный прожиг осуществляется с помощью высокого напряжения и низких токов до момента образования пробоя в кабеле. Стандартная прожигающая установка выдает максимальное напряжение порядка 20-25 кВ. Процесс высоковольтного прожига происходит следующим образом: на поврежденный кабель подается минимальное напряжение и затем происходит его плавный подъем до 20-25 кВ или до того значения, на котором удается добиться пробоя, после чего начинается процесс прожига.

Считается, что максимальное напряжение при прожиге не должно превышать 0,5-0,7 U исп., однако на практике такого напряжения не всегда хватает, чтобы осуществить предварительный прожиг. Если прожигающая установка, выдающая максимальное напряжение 20–25 кВ, не в состоянии обеспечить пробой кабеля, дополнительно в комплексе с ней используют установку с максимальным напряжением 60–70 кВ, но с меньшей мощностью. Оборудование данного типа называют установками для испытаний и прожига высоковольтных кабелей, они могут подключаться к прожигающей установке, либо использоваться обособленно.

Второй этап — прожиг, начинается с момента пробоя кабеля и возникновения короткого замыкания и осуществляется с помощью понижения напряжения и увеличения силы тока до момента преобразования однофазного замыкания в двух- или трехфазное (сваривания жилы с жилой). Вначале источник высокого напряжения разрушает изоляцию кабеля минимальным током, затем, по мере того как осуществляется прожиг, значения напряжения постепенно снижаются, а значения тока увеличиваются.

В случае дополнительного использования установки для испытания и прожига с максимальным напряжением 60– 70 кВ, она производит процесс прожига напряжением от 60–70 кВ до 20–25 кВ, после чего в работу автоматически включается основная прожигающая установка, обладающая большей мощностью.

Третий этап — дожиг, является завершающим этапом прожига и производится на низких напряжениях и высоких токах порядка 20–60 А в зависимости от модели прожигающей установки. Данный этап осуществляется с помощью низковольтного источника, который автоматически подключается при падении напряжения до определенных значений.

В случае возникновения замыкания одной жилы на оболочку для разрушения проводящего мостика между жилой и оболочкой используют специальные достаточно мощные прожигающие установки, способные выдавать большие значения токов (300 А). Нужно отметить, что использование установок данного типа может приводить к снижению ресурса кабеля и его повреждению в иных, «слабых» местах.

Таблица 1. Типы установок для прожига кабелей

Наименование оборудования	Город	Установки испытания и прожига (60–70 кВ)	Установки прожига (напряжение 20–25 кВ, ток от 20 А)	Установки дожига для разрушения мостика между жилой и оболочкой (ток 300 А)
АИП-70	г. Пенза	V
ВПУ-60 (заменяет АИД-60П Вулкан М)	г. Обнинск	V
АПУ 1-3М	г. Пенза	V
ВУПК-03-25	г. Тула	V
МПУ-3 Феникс	г. Обнинск	V
СВП-05Ц	г. Харьков	V
УП-7-3М	г. Ярославль	V
УД-300	г. Пенза	V
ВП-300	г. Харьков	V
ИПК-1 (ВПУ-60+ МПУ-3 Феникс)	г. Обнинск	V	V

Установка прожига кабеля УПВР-1630М (установка прожигающая)

Установка прожигающая высоковольтная УПВР-1630М предназначена для прожига дефектной изоляции высоковольтного кабеля с целью дальнейшей реализации точных методов определения места его повреждения.

Установка обеспечивает выполнение цикла прожига – дожига высоковольтного кабеля. Прожиг кабеля при помощи установки УПВР-1630М осуществляется в несколько этапов:

1. Подключается высоковольтная ступень прожига (ступень 1 – 16 кВ). В кабеле возникает пробой и начинается процесс выжигания изоляции. Оператор контролирует ход процесса по индикаторам напряжения и тока.

После переключения на ступень 2, оператор отслеживает процесс прожига кабеля по индикатору тока. При достижении максимального значения тока прожига производится переключение на ступень 3 (2,6 кВ).3. Аналогично, контролируя ток прожига, производится переключения на ступень 4 (600…700В).

По окончании процесса прожига на данной ступени (установившийся ток КЗ около 4,5А), возможно использование акустического метода определения места повреждения кабеля.4. Для использования индукционного метода поиска места повреждения кабеля, необходимо произвести дожиг кабеля, переключившись на ступень 5 (80В).

Достижение максимального тока дожига (около 30А) соответствует крайнему правому положению индикатора тока. Процесс закончен.5. После полного отключения установки происходит замыкание через демпфирующий резистор высоковольтного вывода на «землю» и снятие остаточного заряда с кабеля.6.

Обратите внимание

В зависимости от типа прожигаемого кабеля и характера его повреждения, прожиг можно начинать с любой ступени.7. Контроль включения ступеней прожига производится при помощи микровыключателей установленных на переключателях ступеней «по факту» срабатывания.

Смотреть видео работы УПВР-1630М >>>

№п/п	Характеристики	Тип установки
УПВР-1630М
1	Напряжение питания	220В ±10%, 50Гц
2	Средний ток потребления из сети , А	12
3	Максимальный ток потребления (режим КЗ), А	20
4	Максимальное напряжение на выходе, В (при U сети 220В)	16000
5	Максимальный ток дожига, А	32
6	Ступени прожига:	Максимальное напряжение ступени в режиме ХХ, В (при U сети 220В)	Номинальный ток в режиме КЗ, А
Ступень 1 DC	16000 ± 500	0,15 ± 0,03
Ступень 2 DC	5200 ± 150	0,3 ± 0,05
Ступень 3 DC	2600 ± 100	0,8± 0,1
Ступень 4 DC	700 ± 70	4,5± 0,4
Ступень 5 AC	80 ± 10	32 ± 3
7	Переключение ступеней	Ручное – дистанционное: электромагнитный переключатель
8	Тип высоковольтного трансформатора	Многоступенчатый высоковольтный трансформатор «сухого» исполнения
9	Габаритные размеры (силовой блок, без колесной пары), мм, не более	510х510х810
10	Масса (силовой блок), кг, не более	85
11	Варианты исполнения:
для автономной работы:	силовой блок – транспортная тележка + выносной пульт управления
для работы в составе передвижной электролаборатории ПВЛ:	силовой блок + панель управления в составе пульта (специальное исполнение)
12	Дополнительные возможности УПВР-1630М в исполнении для электролаборатории ПВЛ	Регулировка напряжения прожига в пределах каждой ступени при помощи автотрансформатора, увеличение напряжения каждой ступени на 10% (при использовании автотрансформатора 0…250В)
13	Особенности УПВР-1630М:	При переключении ступеней снятия напряжения заряда кабельной линии не производится. Разрыв дуги происходит только на время переключения ступеней оператором (1…2 сек.)После полного отключения установки автоматически производится разряд кабельной линии через демпфирующий резистор. Система ограницения мощности обеспечивает необходимый температурный режим работы высоковольтного трансформатора установки при указанных характеристиках ступеней прожига и тока потребления. Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями)

ООО “ПК “ЭНЕРГО-ПРОФИЛЬ” – производитель установки УПВР-1630М оставляет за собой право вносить изменения не ухудшающие технических и эксплуатационных характеристик изделия.

Типы прожигающих установок

Среди предлагаемого на российском рынке отечественного и украинского оборудования существуют три типа прожигающих установок (Таблица 1):

• Установки для испытания и прожига высоковольтных кабелей с максимальным напряжением 60–70 кВ, используемые как вспомогательное оборудование на начальных этапах прожига.
• Установки прожига с максимальным напряжением 20–25 кВ, с несколькими высоковольтными и одним низковольтным источником.
• Установки дожига, предназначенные для разрушения металлического мостика между жилой и оболочкой большими токами (300 А) в случае однофазного замыкания на жилу.

Важные параметры прожигающих установок

Прожигающая установка состоит из нескольких высоковольтных источников и одного низковольтного. Максимальные значения тока и напряжения каждого источника называют ступенями, их количество может варьироваться от трех до шести у разных производителей (Таблица 3).

Таблица 3. Основные технические характеристики прожигающих установок разных производителей

Наименование оборудования	Максимальное выходное напряжение, кВ	Максимальный выходной ток, А	Количество ступеней	Характеристики ступеней, кВ
АПУ 1-3М	24	30	4	25; 5; 1; 0,3
ВУПК-03-25	25	55	5	20; 5; 1,05; 0,4; 0,15
МПУ-3 Феникс	20	20	3	20; 5; 0,6
СВП-05Ц	25	20	3	20; 5; 1
УП-7-3М	22	65	6	22; 11; 5,5; 1,4; 0,55; 0,16
ИПК-1 (ВПУ-60+ МПУ-3 Феникс)	60	20	4	60; 20; 5; 0,6
УД-300	0,25	300	1	0,25
ВП-300	0,25	300	1	0,25

В процессе прожига по мере снижения напряжения пробоя осуществляется переход на следующую ступень прожигания. Как только по параметрам установки представляется возможность включить на параллельную работу (или отдельно) более мощную ступень, она включается в работу. Под более мощной ступенью понимается установка с меньшим внутренним сопротивлением и большим током.

Порядок выполнения

Обычно на практике встречаются либо замыкание, либо обрыв жил кабеля. Первое повреждение бывает высоко-и низкоомным. Выполнение перезвонки показывает наличие КЗ в последнем случае, а вот для первого варианта потребуется еще и процедура прожигания. Только так можно проникнуть сквозь изоляционный слой и трансформировать замыкание в низкоомное или выполнить перевод однофазного повреждения в 2-3 фазное.

На первой стадии процедура выполняется при низких показателях тока и достаточно высоком напряжении. Наблюдается пробой изоляции и методичное снижение напряжения параллельно уменьшением сопротивления в зоне дефекта. А вот показатели протекаемого тока начинают расти. На порядок с кОм до нескольких ОМ снижается сопротивление. Мощность прожига ограничивается благодаря изменению напряжения. Алгоритм процесса в различных модификациях имеет обширный диапазон и может быть использован и для переменного, и для постоянного тока.

Возможность непрерывного прожига

Предыдущее поколение прожигающих установок использовало ручное переключение ступеней оператором, что нередко приводило к прерыванию горения дуги, увеличивало время прожига и создавало возможность для «заплывания» пробоев.

Современные устройства прожига снабжены автоматическими системами переключения ступеней прожига, исключающие разрыв дуги в месте прожига, что существенно сокращает затраты времени на подготовительные работы для отыскания мест повреждения. Часто такой прожиг называют «бесступенчатым», что не должно вводить специалистов в заблуждение: данное понятие вовсе не означает отсутствие нескольких силовых блоков (ступеней) — просто переключение между ними производится автоматически, без участия оператора.

Для генерации высокого напряжения в конструкции прожигающих установок используются либо масляные трансформаторы, либо «сухие» трансформаторы — силовые транзисторы (Таблица 4). Вопрос автоматического переключения ступеней без разрыва дуги решен в обоих типах устройств, однако существует мнение, что только сухие трансформаторы могут обеспечить непрерывный прожиг в любых условиях. Связано данное явление с разным энергопотреблением двух видов трансформаторов в режиме короткого замыкания. Масляные трансформаторы имеют существенно большее энергопотребление в режиме короткого замыкания, поэтому держать их включенными одновременно в процессе всего прожига неэффективно, следовательно, при понижении напряжения происходит отключение источника с масляным трансформатором, генерирующего более высокое напряжение.

Таблица 4. Вес и габариты оборудования в зависимости от типа трансформатора

Наименование оборудования	Тип трансформатора	Вес оборудования, кг
АПУ 1-3М	масляный	260
ВУПК-03-25	сухой	45
МПУ-3 Феникс	сухой	55
СВП-05Ц	масляный	215
УП-7-3М	масляный	210

Очень часто переход на более мощную ступень прожигания приводит сначала к «заплыванию», т.е. к подъему пробивного напряжения, при этом следует вернуться к предыдущей ступени более высокого напряжения, а затем после снижения напряжения пробоя переходить на следующую ступень.

В ситуации, когда происходит «заплывание» пробоя и повторный рост напряжения, в типах устройств с масляными трансформаторами более высокий по напряжению источник может быть уже отключен, что приводит к прерыванию дуги. Напротив, «сухие трансформаторы» (силовые транзисторы) в режиме короткого замыкания имеют почти нулевое энергопотребление, что позволяет держать их включенными одновременно, благодаря чему дуга не прерывается ни при падении напряжения, ни при его росте («заплывании» пробоя). Считается, что в борьбе с заплывающими пробоями лучшими показателями обладают прожигающие установки, изготовленные с применением сухих трансформаторов.

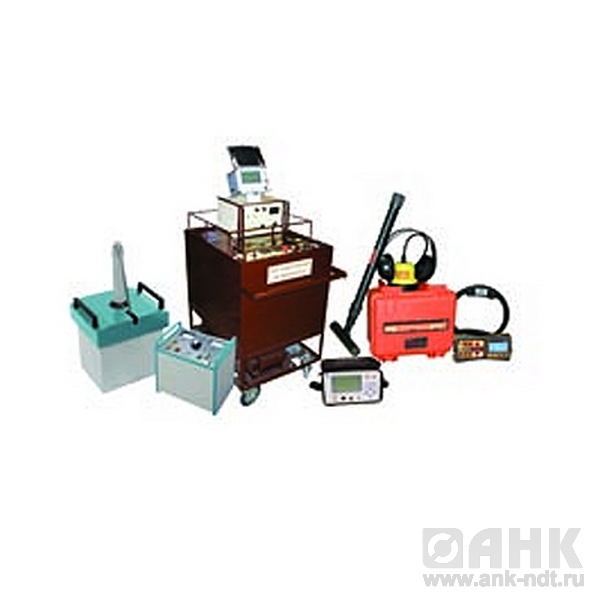

Установки для прожига и диагностики кабеля

Такие установки весят достаточно много, а поврежденный кабель приходится искать где угодно: и в тоннеле, и под землей и в кабельной сборке. Поэтому электролаборатории обычно оборудуют передвижные установки на базе автомобилей или автобусов. Кроме установки автомобиль оборудуется бензиновым или дизельным генератором.

Установки для прожига места повреждения силовых кабелей обычно не универсальны, рассчитаны под конкретный ряд напряжений, регулируемых ступенчато или не имеют ступеней регулировки. Приведем несколько примеров:

• Установка АПУ 1-3М, выдаёт напряжение до 24 кВ, а ток до 30 А.
• Установка ВУПК-03-25, напряжение 25 кВ, ток – 55А.
• Установка ИПК-1, комбинированная, состоит из ВПУ-60 и МПУ-3 Феникс, прожигает напряжением до 60 кВ, выходные токи до 20А.

Низковольтная дожигающая установка: УД-300 и ВП-300, выдает 250 Вольт с током до 300А. Не имеют ступеней регулировки.

На видео ниже наглядно показано, как работает установка для прожига кабеля УПИ-10:

Синхронизация работы с устройствами высоковольтного прожига

В начале статьи, рассматривая технологию процесс прожига, мы говорили о возможности подключения устройств высоковольтного прожига, которые могут начать прожиг с 60–70 кВ (Таблица 2). Сегодня все серьезные производители прожигающей техники применяют аналогичные решения, так как это существенно расширяет возможности при выполнении работ по поиску повреждений высоковольтных кабельных линий. Прожигающие установки используются не только стационарно, но и в составе передвижных электротехнических лабораторий, где всегда реализуется возможность высоковольтного прожига.

Мощность прожигающей установки

Мощность прожигающей установки является одной из важных характеристик, влияющей на время прожига и его эффективность. Также более мощные установки хорошо зарекомендовали себя в условиях, когда кабели сильно замокли и требуют «сушки» (Таблица 5).

Таблица 5. Примеры значений выходной мощности прожигающих установок

Наименование оборудования	Выходная мощность, кВА
МПУ-3 Феникс	6
СВП-05Ц	8

Длительность работы без перегрева

На сложных и неудобных повреждениях прожиг может продолжаться несколько часов. Если при этом прибор перегревается, то процесс приходится прерывать, что может привести к повторному заплыванию места повреждения. Чем длительнее непрерывное время работы установки, тем лучше (Таблица 6).

Таблица 6. Время непрерывной работы прожигающих установок разных производителей

Наименование оборудования	Время непрерывной работы, заявленное производителем
АПУ 1-3М	5 минут в режиме прожига при заплывающем пробое, повторное включение через 30 минут
ВУПК-03-25	Цикличная работа: 1,5 минуты работы – 40 секунд перерыв
МПУ-3 Феникс	Около 3 часов при температуре +20°С, без ограничений прожига по времени при температуре ниже 0°С
СВП-05Ц	Наибольшее время непрерывной работы при токе нагрузки: 100% от максимального – 10 минут, повторное включение через 5 минут 70% от максимального – 30 минут, повторное включение через 15 минут
УП-7-3М	Не более 20 минут, повторное включение через 20 минут

Работы с муфтой

Под влиянием внешней среды или вследствие неграмотного монтажа эти элементы могут разрушаться. Профилактические мероприятия по выявлению проблемных мест производятся следующим образом:

1. Напряжение пробоя подается высоковольтным устройством на любую жилу. Электрическая прочность и номинальное напряжение понижаются после серии подобных пробоев. Если этого не происходит, можно констатировать неисправности концевых или соединительных муфт. Обычно речь идет о последних, а в первом случае вероятность возникновения проблем на практике очень незначительна.
2. До 10 минут происходит процедура непрерывающегося прожига. При неизменном периоде разрядного напряжения приступаем к локализации тестируемого участка.

Выбор одного из этих методов делается с учетом параметров сопротивления в зоне пробоя.

Популярные установки

Приборы имеют достаточно большие габариты, а расположение кабельной магистрали зачастую бывает в очень неудобных местах. Поэтому стандартный вид оборудования – это его размещение на базе специального транспортного средства, укомплектованного генератором.

Универсальностью такие устройства не отличаются, следовательно, выбор делается под определенный ряд напряжения, а также по наличию ступенчатой регулировки.

Наиболее распространенные модификации – АПУ 1-3М, ИПК-1, ВУПК-03-25.

Похожие материалы:

← Предыдущая страница

Следующая страница →

Сравнение стоимости установок для прожига высоковольтных кабелей

В завершение статьи поговорим о таком немаловажном факторе, как стоимость оборудования.

Предложений прожигающих установок на рынке не так уж много, среди них условно можно выделить три основных ценовых сегмента: низкобюджетные (Харьков, Пенза, Тула), среднебюджетные (Обнинск, Ярославль), и высокобюджетные (Германия, Австрия и прочие импортные установки). В сегменте средне- и высокобюджетных установок производители ведут активную маркетинговую и рекламную деятельность с целью донести до потребителя информацию о выгодах приобретения той или иной модели и обосновать ее цену: участвуют в выставках, проводят технические семинары. Производители малобюджетных установок уделяют меньше внимания маркетингу и продвижению, делая ставку на ценовую доступность оборудования.

Установки, о которых идет речь в данной статье, трудно сравнивать только по цене, так как все они сконструированы по разным схемам, обладают разными возможностями, каждый производитель делает упор на некие индивидуальные преимущества, поэтому специалистам мы советуем, основываясь на материале нашей статьи, прежде всего разобраться в характеристиках оборудования, понять его возможности, выбрать оптимальный вариант для работы в ваших условиях, и только потом проводить собственный анализ «цена — мои преимущества при работе с данной установкой». Актуальные цены на сайте нашей компании — www.electronpribor.ru

Надеемся, что наша статья поможет вам сделать правильный выбор.

Подразделение аналитики и маркетинга ООО «ЭЛЕКТРОНПРИБОР»

источник

Что такое прожиг кабеля и для чего его применяют?

Если на высоковольтном кабеле имело место повреждение изоляции, то необходимо локализовать аварийный участок, после чего приступить к устранению аварии. Важным условием для применения методик поиска дефектной изоляции является уровень переходного сопротивления в месте аварии, оно не должно быть больше 3,0-5,0 кОм. В противном случае с локализацией повреждения возникнут проблемы.

В некоторых случаях не поможет даже низкое переходное сопротивление. Например, эффективный акустический метод может дать сбой при большой глубине прокладки кабеля или в случае проблем с определением ее прохождения. В таких случаях применяется аппарат прожига оболочки кабеля. С помощью прожигающей установки можно из однофазных замыканий жил кабеля создать межфазные, и локализировать их индукционным методом. Подробно о различных способах поиска повреждений, в том числе и обрывов в кабельных линиях, можно узнать на нашем сайте.

Прожиг осуществляется энергией, которая выделяется в месте КЗ (то есть, принцип работы такой же, как у нагревательного кабеля). В результате обугливается оболочка и понижается переходное сопротивление там, где имеется дефект изоляции.

Заметим, что с помощью данной методики можно определить повреждения на кабельных муфтах, концевиках. Если кабельная трасса незакрыта, то обнаружить проблемное место не составит труда тактильным способом или по выделяемой гари.

Прожиг кабеля: что это такое и как его выполняют

При работе электроустановок периодически возникают неисправности связанные как с электрооборудованием, так и с линиями питания. Изоляция со временем теряет свои параметры, трескается или повреждается другим способом. В результате этого происходит утечка тока либо на экран, либо на другую жилу.

Для поиска места неисправности отключают концы кабеля и прозванивают, проверяют сопротивление изоляции мегомметром. Если замер сопротивления дал неудовлетворительные результаты приходят к заключению, что необходим ремонт линии. Прожиг кабеля – ответственная и сложная технологическая задача. Главное – это не повредить исправную часть кабеля, т.

к. тогда будет необходимо заменять его полностью. При правильном прожиге ремонт линии заключается в удалении неисправного участка и замещении его исправным кабелем с соединительными муфтами. При повреждении соединительной муфты также может потребоваться наращивание кабеля.

Далее мы расскажем читателям сайта Самэлектрик, как выполняется прожиг кабеля и какие установки для этого используют.

В принципе выделяют два вида повреждений – обрыв кабеля или одной из его жил и замыкание. Однако, замыкание не столь однозначно, оно может быть низкоомным и высокоомным.

В первом случае, обычная прозвонка покажет КЗ, во втором – нет.

Для уменьшения сопротивления поврежденного места необходимо прожечь изоляцию до образования низкоомного замыкания или перевода однофазного замыкания в 2-3-фазное.

Начальный этап прожига кабеля происходит под высоким напряжением, но с низким током. Под действием высокого напряжения происходит пробой изоляции и начинает протекать ток. Постепенно напряжение пробоя изоляции снижается вместе с сопротивлением поврежденного участка.

По мере роста тока и снижения сопротивления, понижают напряжение прожига и повышают ток. Так добиваются снижения сопротивления с десятков кОм до единиц-десятков Ом. Напряжение снижают для ограничения мощности прожига.

Прожиг кабеля позволяет локализировать поврежденный участок, как визуально, так и по запаху гари и прочим последствиям процесса.

Среди типовых ситуаций можно выделить пробой в соединительной муфте. Тогда для прожига характерно снижение сопротивления в процессе выполнения работ и обратное повышение после его завершения.

Другой случай, когда поврежденное место находится под водой и протекает практически постоянное значение тока, а сопротивление поврежденного участка остается в пределах 2-3 кОм.

При прожиге кабелей под высоким напряжением происходят пробои, а после 5-10 минут повторения процедуры напряжение пробоя снижается, тогда установку переводят на другую ступень прожига.

Если в процессе проведения прожига места повреждения силовых кабелей напряжение пробоя обратно повысилось, установку вновь переводят на большее напряжение и так, пока не добьются устойчивых низкоомных результатов и образования надежного металлического мостика между жилами.

При первичном высоковольтном прожиге токи составляют доли и единицы ампер, а при дальнейших понижениях напряжения ток возрастает до сотен ампер. Этой процедурой занимаются специалисты из электролаборатории.

Такие установки весят достаточно много, а поврежденный кабель приходится искать где угодно: и в тоннеле, и под землей и в кабельной сборке. Поэтому электролаборатории обычно оборудуют передвижные установки на базе автомобилей или автобусов. Кроме установки автомобиль оборудуется бензиновым или дизельным генератором.

Установки для прожига места повреждения силовых кабелей обычно не универсальны, рассчитаны под конкретный ряд напряжений, регулируемых ступенчато или не имеют ступеней регулировки. Приведем несколько примеров:

• Установка АПУ 1-3М, выдаёт напряжение до 24 кВ, а ток до 30 А.
• Установка ВУПК-03-25, напряжение 25 кВ, ток – 55А.
• Установка ИПК-1, комбинированная, состоит из ВПУ-60 и МПУ-3 Феникс, прожигает напряжением до 60 кВ, выходные токи до 20А.

ЧИТАТЬ ДАЛЕЕ: Как сделать арболитовые блоки своими руками
Низковольтная дожигающая установка: УД-300 и ВП-300, выдает 250 Вольт с током до 300А. Не имеют ступеней регулировки.

Сентябрь 24, 2018

Прожиг кабеля относится к достаточно сложным и ответственным технологическим задачам. При выполнении этой операции необходимо предпринять ряд мер, во избежание повреждений исправной части. Схема работы включает в себя удаление пришедшей в негодность части и ее замену с использованием пригодного к эксплуатации кабеля или муфт соединения.

Типы установок для прожига кабелей

В России и странах ближнего зарубежья рассматриваемые установки принято классифицировать по назначению. В связи с этим аппараты для прожига разделяют на следующие три вида:

Технология выполнения процесса прожига

На практике чаще всего применяется три методики:

• Для прожига соединительных муфт.
• Снижения сопротивления изоляции кабеля.
• Разрушение спайки однофазного КЗ.

Прожиг муфт

Муфты, надеваемые на концы кабеля, могут подвергнуться разрушению. Причиной этого может быть как неправильный монтаж, так и деструктивное воздействие внешней среды. Для обнаружения таких повреждений регулярно проводятся испытания кабельных сетей с целью профилактики.

Методика испытаний следующая:

• Используя высоковольтный прибор на одну из жил подается напряжение пробоя. После серии пробоев должно уменьшиться напряжение и электрическая прочность. В противном случае все свидетельствует о том, что возникли проблемы с соединительными или концевыми муфтами (последнее маловероятно, чаще всего неисправность происходит в месте наращивания кабеля).
• Непрерывный прожиг продолжается до 10-и минут, если за этот период напряжение разряда не понизится, испытания прекращают и приступают к локализации повреждения.

Выбранный метод поиска места повреждения подбирается в зависимости от того, какая установилась величина сопротивления в месте пробоя.

Проверка кабеля

Как и в предыдущей методике проблемы с оболочкой кабеля чаще всего обнаруживают при профилактике, которую необходимо регулярно делать даже для внешне исправных кабелей. Если при проверке наблюдается серия разрядов с постепенным снижением напряжения, все указывает на повреждение изоляции, например, прокол кабеля. Как только установится минимальное напряжение разряда, выполняется прожиг на максимальной ступени, то есть повышенным напряжением.

В результате изоляция обуглиться и высохнет, высоковольтные импульсы разрядов сменяться устойчивым протеканием тока в месте КЗ, при этом будет наблюдаться падение сопротивления в аварийной точке. Это потребует понижения напряжения источника, то есть, снизить ступень. Если в процессе прожига величина сопротивления перехода начнет повышаться, ступень меняется на более высокую, пока ситуация не стабилизируется.

Теперь рассмотрим, схему подключения кабеля, когда необходимо из однофазного КЗ сделать межфазное.

Как из однофазного КЗ сделать двухфазное

Приведенная схема работает по следующему алгоритму:

1. Используя прожигательный прибор «2» мы разрушаем контакт между поврежденной жилой «с» и металлической оболочкой кабеля.
2. При этом подключение испытательного устройства «1» производится одним концом к двум целым жилам «a» и «b», а вторым к разряднику «3» (также подключенного к жиле «с»). Емкость, образуемая двумя жилами, накапливает заряд до тех пор, пока он не будет соответствовать напряжению разрядника (как правило, от 5,0 до 10,0 киловольт). При импульсном разряде разрушается контакт между поврежденной жилой и оболочкой.
3. За счет наличия заряда на жилах «a» и «b» при переходных процессах с большой вероятностью может произойти пробой между целыми жилами и поврежденной «с». В этом случае напряжение испытательной установки «2» будет недостаточно для срабатывания разрядника.

Заметим, что при помощи данной схемы может не получиться создать межфазное КЗ. При этом попытки увеличения выходного напряжения испытательного прибора могут вызвать пробой совершенно в другой точке.

Прожиг кабеля: методика, применяемые установки для прожига

В странах СНГ и РФ оборудование для прожига классифицируется с учетом его назначения. Рассмотрим три основных вида:

• приборы для высоковольтного варианта прожига и выполнения испытательных мероприятий. В наивысшей точке напряжение данных устройств достигает 60-70 киловольт;
• в переделах 20-25 кВт работает аппаратура, применяемая с наличием в ней одного источника с низким номинальным напряжением и несколькими – с высоким;
• появившийся при замыкании однофазного типа на одном из токопроводников контакт на оболочку разрушают агрегаты дожигающей категории. Необходимый результат достигается пропуском через поврежденное место тока до 300 Ампер.

При повреждении силовых кабелей необходимо точно определить место, где произошла авария.

В большинстве случаев для локализации пробоя изоляции применяется акустический или индукционный поиск, но данные методики эффективны только в случае низкоомных замыканий.

При высоких переходных сопротивлениях потребуется прожиг кабеля. О том, что представляет собой эта технология, Вы узнаете из материалов нашей статьи.

Если на высоковольтном кабеле имело место повреждение изоляции, то необходимо локализовать аварийный участок, после чего приступить к устранению аварии. Важным условием для применения методик поиска дефектной изоляции является уровень переходного сопротивления в месте аварии, оно не должно быть больше 3,0-5,0 кОм. В противном случае с локализацией повреждения возникнут проблемы.

В некоторых случаях не поможет даже низкое переходное сопротивление. Например, эффективный акустический метод может дать сбой при большой глубине прокладки кабеля или в случае проблем с определением ее прохождения.

В таких случаях применяется аппарат прожига оболочки кабеля. С помощью прожигающей установки можно из однофазных замыканий жил кабеля создать межфазные, и локализировать их индукционным методом.

Прожиг осуществляется энергией, которая выделяется в месте КЗ (то есть, принцип работы такой же, как у нагревательного кабеля). В результате обугливается оболочка и понижается переходное сопротивление там, где имеется дефект изоляции.

Заметим, что с помощью данной методики можно определить повреждения на кабельных муфтах, концевиках. Если кабельная трасса незакрыта, то обнаружить проблемное место не составит труда тактильным способом или по выделяемой гари.

В России и странах ближнего зарубежья рассматриваемые установки принято классифицировать по назначению. В связи с этим аппараты для прожига разделяют на следующие три вида:

• Устройства, используемые как в процессе испытаний, так и при высоковольтном прожиге. Пиковое напряжение таких аппаратов около 60,0-70,0 киловольт.
• Приборы с рабочим диапазоном до 20,0-25,0 киловольт. Как правило, на них устанавливаются несколько высоковольтных источников и один низкого напряжения.Прожигающий аппарат АПУ 1-3 М
• Дожигающие аппараты, разрушают контакт (металлический мост), образующийся при однофазном КЗ одной из жил на оболочку кабеля. Для этой цели через поврежденный кабель пропускается ток величиной до 300,0 Ампер.

УД-300 — аппарат для дожига

Соответственно, делая выбор между моделями устройств для прожига, необходимо принимать во внимание, что оборудование различных производителей может быть несовместимо и отличаться эксплуатационными характеристиками.

Из текста выше становится понятно, что основными показателями устройств прожига является выходное напряжение и ток. Не менее значимая характеристика – количество ступеней. Здесь необходимо дать пояснение.

Дело в том, что рассчитывать на эффективность прожига прибором можно только в тех случаях, когда внутреннее сопротивление аппарата и значение переходного сопротивления в проблемном месте примерно одного порядка. То есть, на практике невозможен прибор, способный поддерживать пиковое напряжение при небольшом внутреннем сопротивлении.

Единственный выход из создавшегося положения – многоступенчатая методика. Она заключается в переключении на источник с меньшим напряжением при понижении переходного сопротивления. Современные аппараты для прожига могут быть оснащены тремя-шестью ступенями прожига.

Ниже приведен фрагмент таблицы с основными характеристиками различных многоступенчатых моделей.

Сравнительные характеристики устройств для прожига кабеля

На практике чаще всего применяется три методики:

• Для прожига соединительных муфт.
• Снижения сопротивления изоляции кабеля.
• Разрушение спайки однофазного КЗ.

Рассмотрим каждую из них.

Прожиг муфт

Муфты, надеваемые на концы кабеля, могут подвергнуться разрушению. Причиной этого может быть как неправильный монтаж, так и деструктивное воздействие внешней среды. Для обнаружения таких повреждений регулярно проводятся испытания кабельных сетей с целью профилактики.

ЧИТАТЬ ДАЛЕЕ: Монтаж воздуховодов правила монтажа и схемы установки

Методика испытаний следующая:

• Используя высоковольтный прибор на одну из жил подается напряжение пробоя. После серии пробоев должно уменьшиться напряжение и электрическая прочность. В противном случае все свидетельствует о том, что возникли проблемы с соединительными или концевыми муфтами (последнее маловероятно, чаще всего неисправность происходит в месте наращивания кабеля).
• Непрерывный прожиг продолжается до 10-и минут, если за этот период напряжение разряда не понизится, испытания прекращают и приступают к локализации повреждения.

Выбранный метод поиска места повреждения подбирается в зависимости от того, какая установилась величина сопротивления в месте пробоя.

Проверка кабеля

Как и в предыдущей методике проблемы с оболочкой кабеля чаще всего обнаруживают при профилактике, которую необходимо регулярно делать даже для внешне исправных кабелей.

Если при проверке наблюдается серия разрядов с постепенным снижением напряжения, все указывает на повреждение изоляции, например, прокол кабеля.

Как только установится минимальное напряжение разряда, выполняется прожиг на максимальной ступени, то есть повышенным напряжением.

Это потребует понижения напряжения источника, то есть, снизить ступень.

Если в процессе прожига величина сопротивления перехода начнет повышаться, ступень меняется на более высокую, пока ситуация не стабилизируется.

Теперь рассмотрим, схему подключения кабеля, когда необходимо из однофазного КЗ сделать межфазное.

Как из однофазного КЗ сделать двухфазное

Приведенная схема работает по следующему алгоритму:

1. Используя прожигательный прибор «2» мы разрушаем контакт между поврежденной жилой «с» и металлической оболочкой кабеля.
2. При этом подключение испытательного устройства «1» производится одним концом к двум целым жилам «a» и «b», а вторым к разряднику «3» (также подключенного к жиле «с»). Емкость, образуемая двумя жилами, накапливает заряд до тех пор, пока он не будет соответствовать напряжению разрядника (как правило, от 5,0 до 10,0 киловольт). При импульсном разряде разрушается контакт между поврежденной жилой и оболочкой.
3. За счет наличия заряда на жилах «a» и «b» при переходных процессах с большой вероятностью может произойти пробой между целыми жилами и поврежденной «с». В этом случае напряжение испытательной установки «2» будет недостаточно для срабатывания разрядника.

Заметим, что при помощи данной схемы может не получиться создать межфазное КЗ. При этом попытки увеличения выходного напряжения испытательного прибора могут вызвать пробой совершенно в другой точке.

В том случае, когда имело место длительное КЗ между оболочкой и жилой кабеля, то точке электрического контакта может произойти спайка между этими элементами. Как показывает практика, прожигатель не всегда эффективен для разрушения электрического контакта. Если оставить все как есть, то локализировать место аварии затруднительно.

Для решения данной проблемы часто используется конденсаторная батарея до 200,0 мкФ, способная накопить заряд с высоким напряжением до 5,0 кВ.

Помимо этого можно использовать в качестве емкости неповрежденные жилы, как это было показано на рисунке выше.

То есть, подключение конденсаторной батареи осуществляется при помощи управляемого разрядника, запитанного от высоковольтного прибора для испытаний.

В том случае, когда описанных мер недостаточно, можно использовать специальные «отжигатели» с увеличенной мощностью источника за счет установки высоковольтного трансформатора. При прохождении через спайку высокого постоянного тока она расплавляется.

Испытание кабеля повышенным напряжением | Заметки электрика

Здравствуйте, уважаемые читатели блога «Заметки электрика».

Продолжаю Вам рассказывать об испытаниях кабельных линий.

И сегодня мы поговорим об испытании кабелей с бумажно-пропитанной, пластмассовой и резиновой изоляцией повышенным напряжением выпрямленного тока.

Контроль изоляции силового кабеля напряжением выше 1000 (В) производится методом приложенного напряжения, что позволяет обнаружить дефекты, которые могут при дальнейшей эксплуатации кабеля снизить электрическую прочность его изоляции.



Подготовка к испытанию кабеля повышенным напряжением

Сразу напомню Вам, что проводить испытания повышенным напряжением (высоковольтные испытания) разрешено работнику старше 18 лет, прошедшему специальную подготовку и проверку знаний (отражается в таблице проведения специальных работ его удостоверения). Выглядит это примерно вот так.

Кстати, для Вас я специально создал онлайн тест по электробезопасности — можете проверить свои знания.

Перед испытанием силового кабеля повышенным напряжением выпрямленного тока необходимо произвести его осмотр и протереть воронки от пыли и грязи. Если во время осмотра видны дефекты изоляции или наружная поверхность кабеля сильно загрязнена, то приступать к испытаниям запрещено.

Также стоит обратить внимание на температуру окружающего воздуха.

Температура окружающего воздуха должна быть только положительной, потому что при отрицательной температуре воздуха и  при наличии внутри кабеля частичек воды, они будут находиться в замерзшем состоянии (лед является диэлектриком),  а такой дефект при высоковольтном испытании не проявится.

Непосредственно перед испытанием кабеля повышенным напряжением необходимо измерить сопротивление его изоляции. Более подробно об этом Вы можете прочитать в статье измерение сопротивления изоляции кабеля.



Схема испытания кабеля повышенным напряжением

Как я уже говорил выше, испытание силовых кабельных линий проводят повышенным напряжением выпрямленного тока.

Повышенное выпрямленное напряжение прикладывается к каждой жиле силового кабеля поочередно. Во время испытания другие жилы кабеля и металлические оболочки (броня, экраны) должны быть заземлены. В этом случае мы сразу проверяем прочность изоляции между жилой и землей, а также относительно других фаз.

Если силовой кабель выполнен без металлической оболочки (брони, экрана), то повышенное напряжение выпрямленного тока прикладываем между жилой и другими жилами, которые предварительно соединяем между собой и с землей.

Разрешается испытывать повышенным напряжением сразу все жилы силового кабеля, но в таком случае нужно измерять токи утечки по каждой фазе.

Силовой кабель полностью отключаем от электрооборудования или ошиновки, и разводим жилы на расстояние более 15 (см) друг от друга.

Нормы испытаний кабеля повышенным напряжением

Со схемой испытания выпрямленным напряжением силовых кабелей мы разобрались. Теперь нам нужно определиться с величиной и продолжительностью испытаний. Для этого открываем настольные книги электрика: ПТЭЭП и ПУЭ.

Вы можете воспользоваться и электронной версией этих книг. Я предлагаю Вам скачать прямо сейчас и совсем бесплатно электронную версию ПУЭ 7 издания.

Я Вам немного облегчил задачу и составил общую таблицу с учетом требований ПУЭ (глава 1.8, п.1.8.40) и ПТЭЭП (приложение 3.1., таблица 10).

Длительность испытаний кабельных линий напряжением до 10 (кВ) с бумажной и пластмассовой изоляцией после монтажа составляет 10 минут, а во время эксплуатации — 5 минут.

Длительность испытаний кабельных линий напряжением до 10 (кВ) с резиновой изоляцией составляет 5 минут.

Теперь рассмотрим нормируемые значения токов утечки и коэффициенты асимметрии при испытании кабельных линий повышенным напряжением выпрямленного тока.

Здесь есть небольшие разногласия между ПУЭ и ПТЭЭП (в скобках указаны значения из ПТЭЭП).

Если силовой кабель имеет изоляцию из сшитого полиэтилена, например, ПвВнг-LS(B)-10, то его не рекомендуется испытывать постоянным (выпрямленным) напряжением, к тому же величина испытательного напряжения у него значительно отличается. Более подробнее об этом я рассказывал в отдельной статье про нормы испытаний кабелей из сшитого полиэтилена (СПЭ).

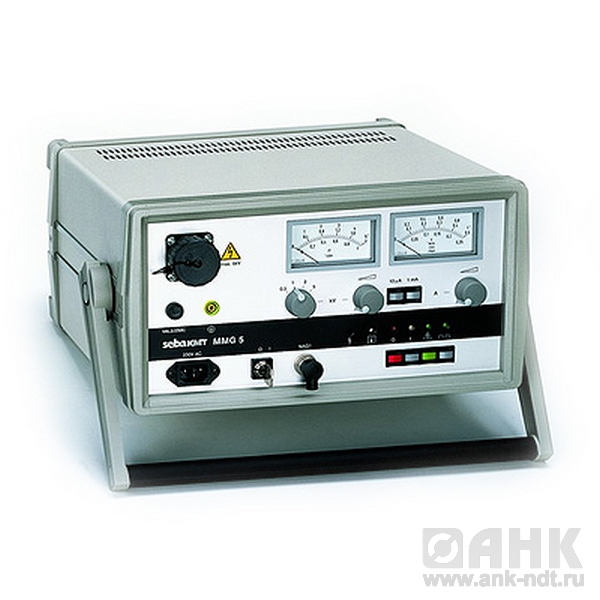

Аппараты для испытания силовых кабелей

Ну вот мы плавно перешли к тому, с помощью чего проводят испытания кабелей повышенным напряжением выпрямленного тока. В нашей электролаборатории мы применяем, либо испытательный аппарат АИИ-70, либо АИД-70, либо ИВК-5. Последние два аппарата применяем чаще всего на выездах.

Более подробно об этих аппаратах мы поговорим в следующих статьях, и если не хотите пропустить выходы новых статей на сайте, то подписывайтесь на получение уведомлений на почту.

Методика испытания кабеля повышенным напряжением

Допустим нам необходимо провести эксплуатационные испытания силового кабеля 10 (кВ) марки ААШв (3х95).

С помощью аппарата АИИ-70 или ИВК-5 со скоростью 1-2 (кВ) в секунду поднимаем испытательное напряжение до значения 60 (кВ). С этого момента начинается отсчет по времени. В течение всех 5 минут пристально следим за величиной тока утечки. По истечении времени записываем полученный ток утечки и сравниваем со значениями в таблице, приведенной выше. Далее рассчитываем коэффициент асимметрии токов утечки по фазам — он должен быть не более 2, но иногда бывает и больше (смотрите таблицу).

Коэффициент асимметрии определяется делением максимального тока утечки на минимальный ток утечки.

После высоковольтных испытаний кабеля необходимо снова произвести его измерение сопротивления изоляции.

Cчитается, что кабель прошел испытания в том случае, когда:

• во время испытания не произошло пробоя, перекрытия по поверхности и поверхностных разрядов
• во время испытания не было увеличения тока утечки
• величина сопротивления изоляции кабеля не уменьшилась

Случается на практике такое, что токи утечки превышают значения, указанные в таблицах. В этом случае кабель в работу вводится, но срок его следующего испытания сокращается.

Если во время испытаний стал увеличиваться ток утечки, но пробой не возникает, то испытание необходимо проводить не 5 минут, а больше. Если же после этого пробой не наступил, то кабель в работу вводится, но срок его следующего испытания сокращается.

Периодичность испытаний кабелей

Результаты и протокол испытания кабеля повышенным напряжением

После испытания кабеля повышенным напряжением выпрямленного тока необходимо оформить протокол. Ниже я приведу Вам форму протокола (пример), применяемую нашей электротехнической лабораторией (кликните на картинку для увеличения).

P.S. На этом статью об испытании кабеля повышенным напряжением я заканчиваю. Если имеются вопросы по материалу, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как найти место повреждения кабеля?

В процессе эксплуатации и на этапе монтажа кабельных линий, проложенных под землей, возникают непредвиденные механические повреждения изоляции и токоведущих жил. Это может быть связано с нарушением нормальных режимов работы, неаккуратным ведением монтажных работ на других коммуникациях, расположенных в нескольких метрах от места прокладки и не относящихся к линии электроснабжения.
Как выполнить поиск места повреждения кабеля под землей и в стене, мы расскажем далее, предоставив существующие методики и приборы для обнаружения аварийного участка.

Чтобы найти место повреждения кабельной линии, необходимо понимать специфику и методику ведения поиска. Процесс необходимо разделить на два этапа:

1. Поиск проблемной зоны на всей протяженности линии.
2. Поиск места аварии на установленном участке трассы.

Существует несколько методов отыскания поврежденной зоны:

1. Импульсный метод;
2. Петлевой метод;
3. Акустический метод;
4. Индукционный метод;
5. Метод шагового напряжения.

Импульсный метод.

Данный способ подразумевает поиск повреждения с помощью рефлектометра. Работа прибора основывается на посылании зондирующих импульсов определенной частоты, которые встречая на своем пути препятствие, отражаются и возвращаются обратно к прибору. То есть, прибор располагается с одного конца силового кабеля, что очень удобно и практично. Испытания следует проводить на полностью отключенной линии.

Метод петли.

Данный способ применим при условии, что хотя бы один провод в кабеле остался цел, или рядом пролегает еще один проводник с целыми жилами. Чтобы узнать расстояние до места повреждения петлевым методом, нужно измерить сопротивление жил постоянному току прибором Р333. Это измерительный мост постоянного тока. Это один из первых придуманных методов, применяемых для отыскания места повреждения, и используется он исключительно при однофазном и двухфазном замыкании. Постепенно им перестают пользоваться, ввиду его трудоемкости и большой погрешности в измерениях.

Акустический метод.

Найти обрыв в кабеле акустическим методом можно, создав в месте повреждения разряд с помощью генератора высоковольтных импульсов. В месте обрыва или замыкания появятся колебания звука определенной частоты. Качество прослушивания зависит от вида грунта, расстояния от поверхности до кабельной линии и типа повреждения. Обязательным условием для работы способа является превышение значения переходного сопротивления в 40 Ом.

Метод шагового напряжения.

Метод основан на пропускании по кабелю тока, вырабатываемого генератором. Он создает между двумя расположенными в земле точками разность потенциалов, о которой можно судить по утечке тока в месте аварии. Чтобы найти точку с пониженным сопротивлением изоляции, контактные штыри-зонды устанавливаются так – первый ровно над пролегающим проводником, второй под углом 90 в метре от первого.

Индукционный метод.

Способ очень точно определяет места обрыва, однако его применение связано с прожигом кабеля. При большом переходном сопротивлении необходимо уменьшить его величину путем прожига, используя специальные устройства. Метод основан на пропускании по жиле тока с высокой частотой, который образует электромагнитное поле над кабельной линии. В местах механических повреждений трассы, проводя приемной рамкой, звук будет изменяться. Таким образом, отсутствие звука говорит об обрыве жилы.

Место обрыва провода в бетонной стене поможет найти специальный прибор – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный способ можно ассоциировать с индукционным методом в поиске повреждений кабелей под землей.

Поделиться записью

Какой кабель выбрать для видеонаблюдения – основные виды и их характеристики

Автор: Александр Старченко

Установка любой системы видеонаблюдения, за исключением беспроводной, никогда не обходится без кабеля. По кабелю передается видеосигнал от камеры к видеорегистратору, осуществляется питание, а также подключаются дополнительные устройства, например, микрофон. Разновидностей видеокабеля на сегодняшний день не так уж и много, в этом материале мы расскажем вам о наиболее распространенных и повсеместно используемых.

Выбор кабеля для видеонаблюдения зависит от ряда основных моментов. Например, при установке IP видеонаблюдения обычно применяется провод «витая пара», т. е. обычный сетевой LAN, подобно тому, с помощью которого мы подключаем компьютер к сети интернет. Кабель для IP видеонаблюдения имеет одну интересную особенность: при помощи него можно не только осуществить подключение камеры к видеорегистратору для передачи видеосигнала, но и подать питание на камеру, а также подсоединить звукозаписывающее устройство. О витой паре мы еще поговорим далее. Также мы разберем 3 основных типа кабелей, применяемых для целей видеонаблюдения, но обо всем по порядку.

1. Коаксиальный кабель для видеонаблюдения

Составные элементы коаксиального кабеля

Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.

При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода.

При значительном удалении камер от видеорегистратора и друг от друга (длина линии более 200-300 метров), передаваемый сигнал может значительно ослабнуть: здесь действует простая аксиома – чем кабель длиннее и тоньше, тем больше потерь сигнала. Так что при выборе очень важно учитывать расстояние прокладки, и, исходя из него, уже выбирать подходящий кабель для систем видеонаблюдения.

К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже).

Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м.

Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.

Выбор кабеля в зависимости от расстояния регистратора до камеры

Выбирая коаксиальный кабель для видеонаблюдения, обязательно убедитесь в том, чтобы центральный проводник был полностью медным, в противном случае сигнал будет очень слабым.

Помимо всего прочего, коаксиальный кабель различается по другим техническим критериям, таким как:

• Гибкость – в случаях, когда прокладка видеокабеля предполагает его изгиб в нескольких местах, необходимо приобретать провод с многожильным центральным проводником, который будет иметь повышенную гибкость, по сравнению с монолитным.
• Волновое сопротивление – для видеонаблюдениия наиболее часто применяются кабели с сопротивлением 75 Ом;
• Степень защиты от помех – наличие экранирующих оболочек;
• Диаметр изоляции;
• Степень затухания сигнала;

Плюсы. Основным преимуществом данного типа кабеля является его высокая устойчивость к помехам, доступная цена, способность передачи как видео, так и аудио сигнала.

Минусы. К недостаткам коаксиального кабеля можно отнести высокую стоимость коннекторов, легкую повреждаемость, ограничения по расстоянию прокладывания. При использовании марок РК возникает необходимость в отдельной прокладке провода питания, хотя этот момент не всегда можно отнести к недостаткам, т. к. для бюджетных систем вариант питания по отдельному кабелю будет гораздо дешевле – экономия заключается в подаче питания на несколько камер одновременно, а также в высокой стоимости КВК.

Также при осуществлении питания отдельно от основного кабеля передачи сигналов появляется возможность подключения камер к сети вдали от видеорегистратора, что практически невозможно сделать при помощи комбинированного кабеля.

2. Комбинированный кабель с питанием

Комбинированный кабель

В случаях, когда питание камеры и передача сигнала осуществляется из одной точки удобнее всего использовать комбинированный кабель для систем видеонаблюдения. Он подходит как для аналоговых, так и для цифровых устройств. Это все тот же коаксиальный провод с сопротивлением 75 Ом, но уже в одной связке с проводами питания. Благодаря такому сплетению питание камер и передача сигнала может обеспечиваться без прокладки дополнительных проводов.

Также в дополнение ко всему в таком кабеле могут иметься провода для подключения дополнительных функциональных элементов (например, микрофона), и для осуществления управления камерой (например, для управления поворачивающим устройством камеры). В качестве примера можно привести кабель ККСЭВ, который имеет помимо коаксиальной жилы разделенные провода для питания и аудио сигнала.

Комбинированный высокочастотный кабель (КВК) с жилами питания является одним из самых дорогостоящих. Он применяется при создании системы видеонаблюдения, в которой каждая камера будет подключаться к сети при помощи отдельного блока питания, каждый выход +12В которого оснащен индивидуальным предохранителем, либо при небольшом количестве камер.

Среди наиболее часто используемых комбинированных кабелей для видеонаблюдения можно назвать следующие марки: КВК-2П, КВК-В-2.

3. Витая пара

UTP кабель для видеонаблюдения, или «витая пара»

Обычно мы прибегаем к использованию витой пары в тех случаях, когда дальность предполагаемой линии от камеры до устройства приема сигнала составляет от 300 до 1000 м (расстояние возможной прокладки рабочей линии видеонаблюдения при помощи витой пары может составлять до 3 км.). Удобство использования этого типа кабеля для систем видеонаблюдения заключается в большом количестве проводников под одной оплеткой. Благодаря этому можно по одной линии подвести и питание к камерам, и осуществить передачу основных сигналов (видео, аудио), и задействовать оставшиеся проводки для обеспечения управления камерой, а также для подключения дополнительной камеры (проводников в кабеле хватает – 8 шт.).

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.

• UTP кабель самый простой, он не имеет защитных экранирующих оболочек, и представляет собой 8 изолированных, попарно скрученных проводников, помещенных в общую защитную оболочку. К недостаткам UTP кабелей можно отнести их низкую устойчивость к помехам, поэтому в случаях прокладки коммуникаций для видеонаблюдения рядом с электропроводкой, и другими источниками помех, лучше использовать кабели с дополнительной защитой.
• FTP  кабель отличается наличием общей фольгированной экранирующей оболочки. Благодаря ее наличию данный кабель можно прокладывать рядом с кабелями электропроводки и другими источниками помех. Очень важно следить за сохранностью фольгированного экрана, и не превышать минимальный радиус изгиба — не более 8 внешних диаметров кабеля. Внешняя защита кабеля может быть выполнена как из ПВХ так и твердого полиэтилена.
• STP кабель также имеет общую защитную оболочку, но уже не из фольги, а из медной оплетки. Помимо этого, каждый проводник в таком кабеле цельномедный, изолированный полиолефином, и имеет индивидуальный защитный экран из фольги. Внешняя изоляция как правило выполняется из огнестойкого ПВХ. Применение данного типа кабеля необходимо в случаях прокладки свыше 90 метров при наличии многочисленных источников помех.

При прокладке STP кабеля необходимо заземлить экран, иначе он будет работать подобно антенне, притягивающей электромагнитное излучение!

Кабель витая пара для камер видеонаблюдения довольно легко прокладывать и подключать, поэтому в случаях частого изменения структуры видеонаблюдения, а так же при подключении большого количества камер на дальние расстояния мы советуем использовать именно UTP кабель.

Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.

В одном источнике описывается опыт подключения камер на 700 метров. Коллеги делятся своими наблюдениями, что UTP в их случае собирал намного меньше помех, по сравнению с экранированным FTP, так что, пожалуй, UTP кабель для видеонаблюдения является наилучшим выбором в таких случаях. Но возможно они просто забыли заземлить экран, кто знает…

При подключении аналоговых камер при помощи такого кабеля в качестве переходника используют приемопередатчики (Video Baloon), которые также снимают помехи с кабеля. Предлагаем вам посмотреть очень доходчивое видео о подключении камеры видеонаблюдения при помощи витой пары.

Кабель для систем IP видеонаблюдения

Кабель для ip видеонаблюдения с коннектором RJ-45

Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:

1. Прокладка отдельного кабеля питания к каждой камере;
2. Монтаж блоков питания в местах установки каждой камеры;
3. Электропитание камер при помощи свободных проводов в витой паре.

Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.

Какой лучше выбрать?

Какой кабель выбрать для системы видеонаблюдения?

Как правило, выбор подходящего типа кабеля для видеонаблюдения зависит от конкретной ситуации, ваших желаний и выбранных камер. В случае с IP камерами это практически всегда однозначное использование UTP кабеля с коннекторами RJ-45, аналоговое видеонаблюдение с небольшим количеством камер может обойтись и обычным коаксиалом при расстояниях, не превышающих 100-300 метров, а для возможности питания и передачи сигнала по одному кабелю необходимо использовать либо комбинированный кабель для видеонаблюдения с питанием, либо витую пару. При большом количестве камер и более значительных расстояниях мы бы рекомендовали вам применение витой пары – UTP, FTP или STP кабель – в зависимости от расстояний, места использования (улица, внутренние помещения) и источников помех.

Различия по месту прокладки коммуникаций будут заключаться в том, что для наружных камер необходимо использовать кабель с защитной внешней изоляцией из твердого полиэтилена, а для внутренних систем видеонаблюдения можно взять из обычного ПВХ. Также кабель для наружного монтажа может иметь в конструкции несущий трос из стали, который необходим для усиления прочности кабеля при прокладке кабеля по воздуху (КВК-Пт).

В этой статье мы постарались по максимуму разобрать вопрос о том, как правильно выбрать кабель для видеонаблюдения, рассказали об основных видах и их характеристиках, постарались максимально подробно осветить те конструктивные отличия, которые играют основную роль при выборе наиболее подходящего кабеля в зависимости от той или иной системы видеонаблюдения и ваших предпочтений. Желаем вам удачи и надеемся, что данный материал останется полезным для вас!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Как выбрать между кабелями с номинальной нагрузкой и стояком

Слишком легко недооценить сложность требований к низковольтным кабелям для офиса или центра обработки данных. Многие люди не полностью осведомлены о Национальной ассоциации противопожарной защиты (NFPA) и полагают, что для их нужд подойдет любой кабель, не обращая внимания на то, чтобы их кабели действительно соответствовали требованиям Национального электротехнического кодекса (NEC или NFPA 70).

В NEC есть несколько различных номиналов кабелей, которые необходимо учитывать предприятиям при планировании и составлении бюджета на установку нового кабеля или при найме подрядчика по прокладке кабелей низкого напряжения.Некоторые из этих номиналов включают кабели CL / CM, кабели CMP и кабели CMR, которые обычно называются универсальным / жилым, коммуникационным пленумом и коммуникационным стояком соответственно. Есть несколько других рейтингов коммуникационных кабелей, применимых к наружным условиям, но это тема для будущего блога.

Следует отметить, что обозначения CL / CM, CMP и CMR только относятся к рейтингу «оболочки» кабеля и его свойствам огнестойкости – они не влияют на возможности передачи данных по кабелю.Для соответствия нормам пожарной безопасности в большинстве коммерческих помещений придется использовать кабели с номинальной подачей или стояком. Таким образом, многие люди спрашивают о разнице между кабелями, рассчитанными на камеру статического давления и стояк.

Что такое пленум?

Чтобы понять кабельную разводку пленума, важно знать, что такое пленум. Как отмечается в статье Medium, «пленум – это отдельное пространство, используемое для циркуляции воздуха для отопления, вентиляции и кондиционирования воздуха». Эти помещения могут использоваться как проход для возврата воздуха в систему отопления, вентиляции и кондиционирования (HVAC) здания..

Любые материалы, включая кабели, проложенные в приточном пространстве, должны быть рассчитаны на эту среду – в основном потому, что дым от горящих кабелей может легко всасываться в систему HVAC и распространяться по всему зданию.

Что такое стояк?

Подъемник – это термин, обозначающий вертикальную шахту или ряд помещений в здании, которые позволяют размещать основные коммуникации, такие как электрические трубопроводы, линии водоснабжения и коммуникационные кабели, по вертикали.Для прокладки коммуникационных кабелей стояк может быть отдельной комнатой на каждом этаже или комнатой, в которой находится электрическое оборудование. В любом случае помещение является автономным и не используется для рециркуляции воздуха в систему HVAC. Таким образом, требования к огнестойкости для материалов, устанавливаемых в этих помещениях, менее строги, чем требования к приточным камерам.

Что такое пленум-кабели?

Пленум-кабели, обозначенные как CMP в соответствии с рекомендациями NFPA NEC, представляют собой кабели, в которых для изготовления оболочки используются такие материалы, как поливинилхлорид (ПВХ) или фторированный этиленовый полимер (FEP).Эти материалы обладают более высокой степенью огнестойкости и выделяют меньше токсичных паров по сравнению с другими пластиковыми полимерами.

При прокладке кабелей внутри статического пространства кабели статического давления необходимы. Поскольку кабели статического давления построены в соответствии с более высокими стандартами огнестойкости, чем кабели стояка, прокладка кабелей статического давления дороже, чем кабели стояка. В то время как вы можете заменить кабелями статического давления вместо кабелей стояка в пространстве «стояка», вы не можете заменить кабели с номинальным значением на кабели статического давления в пространстве статического давления.

Что такое Riser Cabling?

Кабели для стояка

, обозначенные NEC как CMR, представляют собой кабели, которые соответствуют стандартам огнестойкости для установки в вертикальном стояке или в зоне, специально обозначенной как среда без камеры .

Одним из примеров этого может быть система HVAC, в которой используется конфигурация «канал-возврат», поскольку для рециркуляции воздуха в систему используются отдельные каналы, а не все пространство над подвесным потолком. Это помогает предотвратить распространение дыма и токсичных паров по всей системе отопления, вентиляции и кондиционирования воздуха от любых горящих кабелей (или потолочных плиток) в случае пожара.

Подводя итог разнице между кабелями, рассчитанными на камеру статического давления и стояк, можно сказать, что стоимость является основным фактором, но на самом деле все зависит от того, насколько огнестойкими являются их оболочки и сколько дыма выделяется, если они горят. Более высокая огнестойкость приточных кабелей делает их менее опасными при пожаре в здании, чем стояки (которые, в свою очередь, более безопасны, чем кабели общего назначения).

Термины, которые следует знать при выборе кабелей статической камеры или стояка

Вот краткий список некоторых аббревиатур и других терминов, которые следует знать при поиске кабелей для статической камеры или стояка:

• Кабели CL / CM / CMG. Термин для бытовых или универсальных кабелей. НЕ ПОДХОДИТ ДЛЯ КОММЕРЧЕСКОГО ИСПОЛЬЗОВАНИЯ В СТАДИЯХ ИЛИ ПЛЕНУМАХ.
• Кабели CMR. Коммуникационный стояк. Одобрено для использования в подступенках.
• Кабели CMP. Пленум по коммуникациям. Одобрено для использования в стояках и статических пространствах.
• NFPA. Национальная ассоциация противопожарной защиты. Это организация, создавшая Национальный электротехнический кодекс.
• NEC. Национальный электротехнический кодекс (NFPA 70). Этот документ разработан, чтобы создать основу для электробезопасности в жилых, коммерческих и промышленных зданиях.

Нужна помощь в определении того, нужны ли вам кабели статической камеры или стояка для следующей установки низковольтной системы? Обратитесь за помощью к экспертам Blue Wave Communications.

Две вещи, которые следует дважды проверить при выборе кабелей для аккумуляторов – и многое другое

Кабель аккумулятора является одним из наиболее важных компонентов в системе управления аккумулятором.Высококачественные кабели для аккумуляторов помогут обеспечить питание и избежать разрядки аккумулятора – но только в том случае, если они правильно подобраны, установлены и обслуживаются.

Есть две вещи, которые вы должны обязательно перепроверить при выборе кабелей для аккумуляторов.

Калибр

Кабель аккумулятора неправильного калибра является одной из наиболее распространенных проблем при неправильной установке и может представлять гораздо больший риск, чем некоторые думают. Слишком толстый срез провода может помешать правильному распределению тока.Слишком тонкая проволока может вызвать короткое замыкание и, в крайнем случае, вызвать возгорание моторного отсека. Чтобы избежать таких проблем, убедитесь, что диаграммы ампер и датчиков доступны для всех, кто участвует в процессе выбора. Вот несколько простых и исчерпывающих диаграмм, к которым вы можете обратиться:

Длина

Еще одним ключевым фактором является длина провода. При выборе длины вы должны учитывать падение напряжения или величину потери напряжения по длине автомобильного провода или кабеля.По мере увеличения длины провода электрическое сопротивление нарастает до тех пор, пока напряжение не падает ниже допустимого уровня. Падение напряжения можно рассчитать по закону Ома: Падение напряжения = ток в амперах x сопротивление в омах .

Провода большего калибра (более тонкие) будут иметь более высокую скорость падения, чем более короткие провода меньшего калибра (более толстые провода), потому что сопротивление провода зависит от его площади поперечного сечения на расстоянии.

Например, для 12-вольтовой системы постоянного тока, если ток нагрузки составляет 10 ампер, а расстояние до кабеля составляет 20 футов, падение напряжения будет равно 1.0% или 11,8 В на конце кабеля при использовании кабеля батареи 4-го калибра. Использование калькуляторов сечения проводов или наших таблиц сечения проводов может облегчить определение падения напряжения.

Таким образом, не торопитесь, чтобы убедиться, что вы выбираете правильный калибр и длину кабеля аккумулятора – это принесет дивиденды в долгосрочной перспективе.

Еще о чем следует помнить

Еще одним важным фактором при выборе аккумуляторных кабелей является количество жил. Многожильные проводники состоят из нескольких металлических жил, связанных вместе в любом количестве конфигураций.Они намного более гибкие, чем сплошные проводники. Как показывает практика, чем больше количество жил, тем гибче будет кабель.

Также учитывайте внешнюю оболочку кабеля. Материалы ПВХ и сшитый полиэтилен, обычно используемые для изоляции кабелей аккумуляторных батарей, отлично подходят для герметичных аккумуляторных батарей, поскольку они жестче, чем оболочки из EPDM и неопрена. Дополнительная информация:

• ПВХ (винил) обеспечивает контролируемое пропускание кислорода и водяного пара, устойчивость к ультрафиолетовому излучению, морозостойкий, легкий и доступный по цене
• XLPE (сшитый полиэтилен) обеспечивает высокую химическую стойкость и влагостойкость и подходит для применения в условиях высоких температур / высокого напряжения.
• EPDM (резина) обеспечивает отличную устойчивость к факторам окружающей среды, таким как озон, УФ-излучение и общее атмосферное воздействие.

Наконец, помните о рейтингах безопасности.Все варианты кабелей аккумуляторных батарей, предлагаемые Waytek, соответствуют спецификациям SAE J-1127, Ford и Chrysler для использования в автомобилях. Кроме того, аккумуляторный кабель SGR также соответствует стандартам огнестойкости UL-558 и UL-553.

Монтаж и обслуживание

После того, как вы выбрали кабель аккумулятора с правильными характеристиками для вашего приложения, убедитесь, что он надежно подсоединен к клемме аккумулятора. Неправильное соединение может поставить под угрозу работу аккумуляторной системы и является основной причиной большинства расплавленных клемм аккумуляторных батарей.Подбирая кабель правильного размера, используя правильно собранные кабельные разъемы и соблюдая правила технического обслуживания, вы сведете к минимуму возможность возникновения проблем.

Техническое обслуживание простое, но зачастую им пренебрегают: чтобы избежать коррозии клемм, периодически проверяйте кабели аккумулятора, чтобы убедиться, что они не потрескались с течением времени. Также следите за тем, чтобы контакты аккумулятора были чистыми, и удалите грязь с верхней части аккумулятора. Убедитесь, что ваши проушины плотно прикреплены к полюсам батареи, а вентиляционные колпачки на месте.

Следуя этим рекомендациям, вы можете защититься от неисправных соединений, которые могут снизить производительность аккумуляторной системы.

Если у вас есть дополнительные вопросы по выбору правильного кабеля аккумулятора для вашей установки, свяжитесь с нами; Если вам нужны кабели для аккумуляторов, зарядные устройства для аккумуляторов или разъединители, Waytek готов удовлетворить ваши потребности в управлении аккумуляторными батареями.

Ознакомьтесь с широким ассортиментом высококачественных аккумуляторных кабелей Waytek:

• Аккумуляторные кабели SGR – с резиновой изоляцией и обычно используются в автомобилях, но их свойства делают их пригодными и для других отраслей промышленности.
Кабели аккумулятора
• SGT – используются в цепях стартера или заземления.
Аккумуляторные кабели
• SGX – используются в автомобильных стартерах или заземлениях аккумуляторных батарей, когда требуется устойчивость к истиранию, нагреванию и старению.
• Параллельно соединенные аккумуляторные кабели – кабели без путаницы имеют цветовую маркировку для упрощения определения полярности.

Определения кабелей – Глоссарий сбивающей с толку терминологии кабелей

Некоторые термины, используемые в кабельном бизнесе, могут раздражать даже самых опытных специалистов в отрасли.Если любой из эта терминология когда-либо заставляла чесать в затылке, вы, конечно, не одиноки. Ниже вы найдете список, который дать вам разбивку этих сокращений, акронимов и другого запутанного отраслевого жаргона. Эти определения были составлено, чтобы ответить на наиболее распространенные вопросы о терминологии кабелей, которые наша команда технической поддержки здесь, в CableWholesale получает каждый день.

AWG: Сокращенно от American Wire Gauge, эта спецификация используется для измерения диаметра сплошных и круглых электрический токопроводящий провод.Это измерение помогает определить допустимую нагрузку на провод по току, а также его напряжение и уровень сопротивления. Стандартный способ определения номинального диаметра провода состоит в том, что чем больше число, тем меньше фактический AWG. Например, 14 AWG меньше и содержит меньше меди, чем провод с рейтингом 12 AWG. См. Также: «Калибр провода».

Cat5e: Сокращение от “Категория 5e”, это стандарт сетевого кабеля Ethernet, обеспечивающий скорость сети до одного гигабита в секунду.(Его предшественник, Категория 5, обеспечивающая скорость до 100 мегабит в секунду.) В настоящее время считается минимальным классом кабеля для использования. для новых сетевых установок. Установщики сетей часто обсуждают относительные преимущества использования кабеля категории 5e в качестве в отличие от более новых технологий, таких как Cat6 или Cat6A (см. ниже). В целом говоря, решение сводится к соотношению затрат и требований к использованию; например, Категория 5e обеспечивает более чем достаточно пропускная способность и скорость для домашнего пользователя / жилой сети, поскольку скорость домашнего интернет-соединения обычно максимальна на скорости 100 Мбит / с, что составляет примерно одну десятую возможностей кабелей категории 5e.Однако корпоративный кампус с десятками или сотни пользователей могут оказаться ограниченными проводкой категории 5e и нуждаться в чем-то с более высокими показателями производительности.

Cat6: Сокращенно от “Категория 6”, это Тип кабеля Ethernet является стандартом следующего поколения после Cat5e. Как и Cat5e, он поддерживает гигабитные сетевые скорости. Однако он создан в соответствии с более строгими техническими требованиями, что обеспечивает лучшую производительность. Пока кабель Cat5e поддерживает гигабитные скорости, на практике могут возникнуть проблемы, особенно при более длинных участках кабеля, который установлен в местах, где возникают электрические помехи или другие проблемы.Когда возникают ошибки при передаче данных по сетевой кабель, эти данные необходимо повторно отправить, что приводит к снижению эффективности работы сети. Кабель Cat6 есть разработан, чтобы смягчить эти проблемы, требуя, чтобы кабель работал в соответствии с более высокими стандартами в нескольких ключевых тестах, включая минимизацию «перекрестных помех» (помех между двумя парами проводов внутри кабеля).

Cat6A: По состоянию на 2015 год «Категория 6А» это новейший стандарт кабеля Ethernet, признанный в Северной Америке (хотя органы стандартизации в Европе ратифицировали другие стандарты).Он разработан для поддержки 10 гигабит в секунду и является хорошим выбором для новой коммерческой сети. инсталляции. Хотя в настоящее время это наиболее перспективная технология медных кабелей, она также значительно дороже купить, а также сложнее (а значит, дороже) правильно установить. На самом деле есть дебаты среди сетевых установщиков о том, следует ли вообще использовать его или использовать другую кабельную технологию (например, волоконно-оптический кабель).

CL2: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 725 Национального электротехнического кодекса.Это означает Кабель «Дистанционное управление, сигнализация и схемы с ограничением мощности класса 2», который указывает на то, что кабель подходит для установки в стену и использования в некоторых низковольтных системах. Примеры цепей класса 2 включают: проводка охранной сигнализации, проводка домофона и провод динамика. Куртка предназначена для защиты от скачков напряжения до 150 вольт. Кабели CL2 могут быть дополнительно классифицированы как «CL2R» (номинальный стояк) и CL2P (номинальный пленум). Для более подробного объяснения рейтингов Riser и Plenum, см. «CMR» и «CMP» ниже.

CL3: CL3 означает провод “Класса 3” и также определен в статье 725 Национального электротехнического кодекса. В широком смысле говоря, он отражает определения проводов класса 2, но оболочка предназначена для защиты от скачков напряжения до 300 вольт.

СМ: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 800 Национального электротехнического кодекса. Это означает «Коммуникационный многоцелевой» кабель, указывающий на то, что данный кабель является коммуникационным кабелем, подходящим для установка в стену.На практике «коммуникационный кабель» обычно означает «сетевой кабель». Тип CM кабели, как правило, имеют минимальный номинал оболочки, подходящей для монтажа сетевых кабелей в стене, и подходит для установки внутри жилого дома или одноэтажного коммерческого здания. Как и в случае с любым кабелем для встраивания в стену, цель состоит в том, чтобы предотвратить распространение огня по кабелю из одной части здания в другую. Кабели, которые с маркировкой «Тип CM» должны пройти стандартизированные испытания на воспламеняемость и быть сертифицированы аккредитованной лабораторией, например, Underwriters Laboratories (UL).

CMP: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 800 Национального электротехнического кодекса. Это означает «Коммуникационный многоцелевой кабель, пленум», который указывает на то, что кабель подходит для установки в пленум пространство. Поскольку воздух перемещается по всему зданию через приточные камеры, очень важно, чтобы кабели были установленные в таких помещениях, не выделяют токсичного дыма при горении. Таким образом, кабели, рассчитанные на камеру статического давления, проектируются с использованием материалы, которые горят более чисто и легче самозатухают.В качестве требований к воспламеняемости для кабелей типа CMP являются более строгими, чем кабели типа CM и CMR, кабели типа CMP могут использоваться в качестве замены в любой области, где CM и CMR потребуется. Кабели с маркировкой «Тип CMP» должны пройти стандартные испытания на воспламеняемость и быть сертифицирован аккредитованной лабораторией, такой как Underwriters Laboratories (UL).

CMR: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 800 Национального электротехнического кодекса. Это означает «Коммуникационный многоцелевой кабель, стояк», который указывает на то, что кабель подходит для использования в установка «стояк», то есть ее можно установить вертикально между этажами коммерческого здания.В цель кабеля с вертикальной прокладкой – быть достаточно огнестойкой, чтобы предотвратить распространение огня с одного этажа на другой. В в этом отношении он более огнестойкий (и, следовательно, более дорогой), чем кабель типа CM, хотя и не настолько, насколько тип кабеля CMP (см. CM, CMP). В качестве требований к воспламеняемости для кабелей типа CMR являются более строгими, чем кабели типа CM, кабели типа CMR могут использоваться в качестве замены в любой области, где тип CM будет требуется. Кабели с маркировкой «Тип CMR» должны пройти стандартные испытания на воспламеняемость и быть сертифицированы аккредитованная лаборатория, например, Underwriters Laboratories (UL).

CSA: Это означает Канадскую ассоциацию стандартов. Это канадский аналог Underwriters Laboratories, и часто отвечает за сертификацию кабелей и другой продукции на предмет безопасности в Канаде. Нередко можно увидеть кабель на куртке проштампованы буквы «CSA», за которыми следует «номер файла», указывающий на то, что кабель имеет одобрен CSA для использования по назначению.

FTP: Это аббревиатура от Ethernet-кабеля «фольгированная витая пара».Кабель FTP состоит из одного алюминиевый экран, который окружает все четыре пары проводов внутри кабеля, создавая прикрытие для всех проводов внутри кабеля. кабель в целом. Экран предназначен для предотвращения попадания радиопомех в кабель. Это самый распространенный в США тип экранированного кабеля Ethernet, часто (неправильно) называемый STP (см. также STP ниже).

МЭК: Обозначает «Международная электротехническая комиссия», которая является международной неправительственной организация, базирующаяся в Швейцарии.В настоящее время членами являются наиболее развитые страны мира (так называемые Национальные комитеты) с развивающимися странами поощряются к присоединению к партнерской программе. Электротехнологии охватывает электрические и электронные технологии. МЭК разрабатывает международные стандарты для технологий, которые варьируются от производства электроэнергии до бытовой техники и морской энергетики. Что касается кабельной разводки, эти стандарты упрощают для согласования вилок питания с устройствами.

В стене: Обычно это относится к кабелю, предназначенному для установки в стену, который разработан для безопасной установки внутри стены.Кабели, предназначенные для встраивания в стену, должны иметь обозначение, напечатанное на оболочке кабеля, точно показывающее его номинал. является. Эти рейтинги обычно связаны с воспламеняемостью. Классы CL2 и CL3 обычно используются в настенных кабелях. такие как кабели HDMI или Аудио-видео кабели. Это также обозначения с более высоким рейтингом, такие как CM, CMR и CMP. Если для установки требуется кабель класса CL2, используйте кабель с более высоким номиналом. кабель всегда можно использовать вместо него.

Изолированный провод: Металлический проводник электричества, покрытый непроводящим материалом, например пластиком.Пластиковая изоляция защищает проводник и удерживает его на определенном расстоянии от любого экрана, выходящего за пределы изоляция. Любой кабель для аудио-видео должен иметь изолированный провод.

Куртка: Это внешний слой изоляции, который покрывает и защищает все, что составляет конкретную кабельную сборку. Если кабель рассчитан на установку в стену, то на самом деле этот рейтинг имеет только оболочка. Разные рейтинги требуют разных материалы с различными требованиями к горению и дыму.Типичные кабели низкого напряжения будут иметь полиэтилен или Куртка ПВХ.

LSZH: Обозначает кабель с низким уровнем дыма и нулевым содержанием галогенов. Используется в недоступных для вентиляции помещениях. достаточно, например, самолет, железнодорожная промышленность или любое другое закрытое пространство. Полиэтилен или ПВХ обычно используются в кабели низкого напряжения. При горении эти материалы выделяют опасный газ. В случае пожара кабель с Куртка с рейтингом LSZH не выделяет столько токсичного дыма, как обычные кабели.

NEMA: Стенды для «Национальной ассоциации производителей электрооборудования». В мире кабельной разводки разъем NEMA является частью группа стандартов, относящихся к вилкам и розеткам питания, используемым в Северной Америке. Наиболее часто используемая розетка США – это NEMA 5-15R. NEMA 5-15P – мужская версия, которую можно найти на шнуры питания.

OD: Аббревиатура размера «наружный диаметр», используемого для измерения диаметра кабеля.В Как правило, с увеличением диаметра провода увеличивается и наружный диаметр кабеля. Толщина и материал, из которого изготовлен кабель. оболочка также может повлиять на внешний диаметр кабеля в целом. Все спецификации кабелей и проводов будут включать наружный диаметр как часть деталей на чертежи кабелей. При планировании прокладки кабелепровода особенно важно знать наружный диаметр кабеля в в том случае, если кабелепровод проходит узко и кабель может не подходить должным образом.

Пленум: Эти кабели должны использоваться в “пленумной” зоне здания, которая находится в пределах фальшпола (например, как воздуховоды) или везде, где воздух циркулирует через здание.Чтобы кабель получил “пленум” рейтинг кабеля должен иметь огнестойкую оболочку из негорючего материала. Пленум-кабели не испускают токсичный дым при воздействии огня и не воспламеняется снова после самозатухания. Вы обычно найдете рейтинги пленума, используемые в сети, охрана, пожарная сигнализация и коаксиальные видеокабели. Также см: «ЧМП»

ПВХ: Это сокращение от «поливинилхлорид», и это наиболее распространенный материал оболочки, используемый при прокладке кабелей.ПВХ – это синтетический пластиковый полимер, предназначенный для использования внутри помещений. ПВХ легко разрушается при использовании на открытом воздухе, так как это не так. разработан, чтобы противостоять внешним элементам. Стандартный ПВХ не предназначен для использования в приточных помещениях здания, так как этот материал не выделяет токсичный дым при воздействии огня. Этот тип материала указан как материал оболочки на спецификация для большинства кабелей и проводов для ПК.

Рип-шнур: Это шнур из прочной пряжи, который используется для разделения внешней оболочки кабеля, обеспечивая доступ к изолированной проводники внутри.Оптоволоконный сетевой кабель обычно включает в себя разрывной шнур, но разрывные шнуры куртки также могут быть найдены в других типах проволоки. Разрывной шнур также используется для описания разделенных кабелей, которые можно разобрать, чтобы зачистить отдельные концы в кабелях, таких как провод динамика и шнуры лампы.

Подъемник: Кабель с «вертикальной стойкостью» предназначен для прокладки кабеля в неприступных зонах здания, например, через кабель. стояки между этажами. Шахта лифта также считается зоной «стояка».Эти места нельзя использовать для окружающий воздух или как часть системы отопления или охлаждения здания. Кабель получит «стояк» рейтинг, если он самозатухает во время испытания на вертикальное горение, что предотвратит распространение пламени вверх по кабелю. См. Также: «CMP»

СТП: Это расшифровывается как «экранированная витая пара» и относится к типу экранирования сетевого кабеля, в котором каждый Отдельная пара проводов в четырехпарном сетевом кабеле имеет собственный алюминиевый экран.Это отличается от более распространенный протокол FTP, предусматривающий использование единого алюминиевого экрана, закрывающего все провода. Обратите внимание, что большая часть кабеля в продается как “кабель STP” в США, имеет неправильную маркировку и на самом деле является кабелем FTP ( единый габаритный щит).

Температурный рейтинг: Температурный рейтинг кабеля, обычно указываемый как минимум и максимум в градусах Цельсия. Этот рейтинг говорит о пользователь, где провод может и не может использоваться в отношении окружающей среды.Если провод используется вне помещения указанный диапазон температур, провод может работать не так, как задумано, или может вообще выйти из строя. Температурные рейтинги могут обычно можно найти на внешней оболочке кабеля.

Прочность на разрыв: Это испытание максимального напряжения, которое материал может выдержать при растяжении, прежде чем окончательно разрушится. под давлением. Это становится важным фактором при протягивании проволоки через стены или протягивании проволоки по воздуху.Если вы потянете провод за предел, провод может сломаться или деформироваться, что может повредить провод представление.

луженая медь: Медная проволока с тонким слоем олова, гальванизированным снаружи. Лужение меди обычно проводят для соображения экономии, поскольку вместо олова используется меньше меди. Олово также легче паять, чем медь. При использовании луженая медь имеет свое место в некоторых конфигурациях проводов, в большинстве случаев с использованием луженой меди вместо чистой медь рассматривается как режущая кромка для экономии денег.Для многих типов проволоки использование луженой меди может стать небезопасным. такие условия, как риск возгорания или могут привести к недостаточной производительности провода. Например, кабель Ethernet должен быть чистая медь, чтобы пройти сертификаты безопасности и производительности.

Допуск: Относится к правилу производителя относительно допустимого размера или длины отклонения от спецификаций, установленных для конкретный кабель. Перечисление допуска важно, так как всегда есть небольшие отклонения, которые происходят во время производственного процесса, поэтому кабели будут отличаться по длине на небольшую величину.Допуск обычно указывается как плюс / минус числа, указывающие на то, что результат измерения может быть немного больше или немного меньше указанного. Для например, 7 футов Кабель Ethernet может иметь допуск, указанный как “-15 / + 50”. Это будет означать, что длина кабеля составляет 7 футов, но может быть короче на величину до 15 мм или может быть длиннее на 50 мм.

UL: Это расшифровывается как Underwriters Laboratories. Эта независимая организация устанавливает стандарты как для электронных, так и для электрические материалы в США.UL устанавливает стандарты безопасности для продуктов, которым должны следовать производители. чтобы разместить логотип UL на своем продукте. Продукты, которые не соответствуют стандартам UL, могут представлять опасность пожара или другие проблемы безопасности. UL устанавливает стандарты для всего, от проводов и кабелей до детекторов дыма и батарей. Проволока калибр и материалы, используемые при изготовлении продукта, – это пара аспектов производства, для которых списки UL стандарты безопасности.

UTP: Это аббревиатура для Ethernet-кабелей «неэкранированная витая пара», что означает, что кабель не имеет экрана. окружающие провода витой пары внутри кабеля.UTP обычно встречается в описании кабеля и может иногда можно встретить на самой оболочке Ethernet. Это наиболее часто используемые кабели для соединений Ethernet в в местах, где мало помех от других устройств.

Номинальное напряжение: Номинальное напряжение – это числовое число, в пределах которого может безопасно работать сборка проводов. Сам дирижер и внешней оболочке дается номер номинального напряжения. Это число не максимальное напряжение безопасной работы, а меньшее процент от максимума.Вы можете рассчитывать на работу в непрерывной нагрузке с номинальным напряжением. Номинальное напряжение штамп на самой оболочке кабеля относится к величине напряжения, которое может поглотить оболочка, а не к проводам внутри кабеля. Номинальные значения напряжения обычно можно найти на силовые кабели, такие как удлинители или кабели питания телевизора.

VW-1: Рейтинг VW-1, указанный на кабеле, указывает на воспламеняемость внешней оболочки. Это стандартизированный тест для измерения как внешняя оболочка реагирует на воздействие пламени в вертикальной ориентации, отсюда аббревиатура VW (вертикальный провод).VW-1 будет указан на оболочке кабеля, если он имеет рейтинг VW-1. Термин VW-1 применяется к любому кабелю, идущему в стене вертикально.

Вт: Куртка с надписью “W”, например «SJTW» обозначает его как пригодное для использования на открытом воздухе и в развлекательных целях. это разработан, чтобы противостоять УФ-излучению от солнца и влажной среды. Присутствует более высокий температурный рейтинг, но не обозначают указанную температуру. Вы увидите это обозначение, которое обычно встречается на внешних удлинительных кабелях или кабелях питания. кабели, подходящие для использования вне помещений.

Калибр провода: Это измеряет диаметр проволоки. Имеется стандартная система калибра проводов, которая используется для измерения диаметр сплошного круглого электропроводящего провода.

Этот список будет постоянно меняться по мере появления новых технологий и по мере того, как старые технологии в конечном итоге вымирают. Надеюсь на данный момент этот список помог пролить свет на некоторые из наиболее сложных отраслевых терминов, используемых в огромном и прекрасном мире. кабелей!

Закапывание кабелей под землей и в трубопроводе: три важных вопроса

Как в проекте «сделай сам», так и в профессиональной сфере, прямое захоронение является одним из наиболее распространенных процессов, когда речь идет о электрическом проекте.Тем не менее, когда дело доходит до прокладки кабелей под землей, существует множество заблуждений и ошибок. Большинство из них связано с ошибочными представлениями о способах прокладки электрических проводов THHN / THWN. Вот подборка из трех наиболее распространенных вопросов, которые наши клиенты задают в нашем круглосуточном чате, касающемся прокладки электрических кабелей.

Нужен ли кабель для прямого прокладки кабеля?

Нет, проложенные в землю кабели не нуждаются в кабелепроводах. Термин «прямое захоронение» означает, что кабель можно проложить прямо в землю без кабелепровода.Эти кабели имеют конструкцию, которая при правильной установке гарантирует идеальную водонепроницаемость и устойчивость к грунту и эксплуатации под землей в течение многих лет. Провода, проложенные в трубопроводе, не подходят для непосредственного захоронения из-за их конструкции, поэтому трубопровод помогает использовать их в подземных целях.

Теоретически, конечно, можно проложить прямой подземный кабель в кабелепроводе, но сначала вы должны спросить себя, почему. Очевидное преимущество этого состоит в том, что поведение может помочь лучше противостоять сложным условиям окружающей среды.Он также предлагает более простой способ найти кабель, если он нуждается в обслуживании, даже если грамотная установка достаточна, чтобы найти кабель в большинстве случаев. Если вы имеете дело с невероятно сложным электрическим проектом, установка кабеля для кабелепровода может помочь ему работать более эффективно.

Все эти возможные преимущества действительно зависят от конкретных требований, связанных с вашим электрическим проектом, таких как состояние почвы и т. Д. Прокладка провода в воздуховоде также может потребоваться из-за местных правил, которые иногда могут отличаться от стандартных. требования, установленные Национальным электротехническим кодексом.

Короче говоря, кабелепровод имеет смысл, если кабель нуждается в дополнительной защите. Однако в большинстве случаев дополнительная защита кабелепровода не требуется, и прямой подземный кабель работает сам по себе потрясающе. Было бы лучше помнить, что установка кабелепровода сделает ваш электрический проект более дорогим и сложным при установке и необходимых работах.

В общем, в большинстве случаев вам не нужны прямые подземные кабели с кабелепроводом. Тем не менее, если вы так думаете, лучше всего проанализировать все аспекты вашего электрического проекта, включая состояние почвы, общую стоимость и другие возможные проблемы.Вы также можете обратиться к профессиональному электрику, чтобы разработать четкий план, подходящий для ваших конкретных обстоятельств.

Можно ли прямо закопать провод THHN?

Короткий ответ – нет.

Медный строительный провод

THHN и THWN-2 одобрен для захоронения только в помещениях, так как у него отсутствуют характеристики, которые позволяли бы его непосредственно захоронить. UF-B и USE-2 – стандартные кабели для прямой прокладки. Непонятная идея о том, что THHN или THWN-2 могут быть непосредственно закопаны, проистекает из того факта, что провода UF-B от некоторых производителей иногда дважды указываются как THHN или THWN-2.Если вы думаете о проволоке, подобной THHN / THWN-2, для прямого захоронения, очевидным предложением будет UF-B.

Обратите внимание, что кабель, который вы закапываете в кабелепровод, должен иметь рейтинг THWN-2, а не только THHN, потому что он должен быть водонепроницаемым. Кабель только с рейтингом THHN не прослужит долго в подземном трубопроводе из-за разрушающего воздействия почвы. Поэтому всегда проверяйте этикетку и убедитесь, что кабель дважды указан как THHN / THWN-2.

Тип трубопровода, который вы также используете, имеет значение, поскольку вы не можете просто выбрать тонкий, он будет поврежден в мгновение ока.Лучше всего использовать жесткий металлический трубопровод. Если вы выберете неметаллический трубопровод, вы можете подумать о том, чтобы заключить его в бетон толщиной не менее трех дюймов. Что бы вы ни делали, никогда не используйте кабелепровод ЕМТ, так как он не выдержит условий прямого захоронения. Если вы не уверены в выборе конкретного типа кабелепровода, всегда проверяйте применимые правила, в том числе местные. Надеюсь, это поможет.

Можно ли поместить провод THHN / THWN в подземный кабелепровод?

Что касается THWN – да, действительно, его можно поместить в канал, и с ним вообще нет никаких проблем.Одна вещь, которую следует учитывать, заключается в том, что вам необходимо использовать соответствующий тип кабелепровода и соблюдать все правила прокладки проводов в кабелепроводе, особенно когда речь идет о расстоянии, на котором вы размещаете кабелепровод под землей.

Материал, из которого изготовлен трубопровод, также вызывает беспокойство. Металлические трубы могут быть полезными и обычным выбором для захоронения THWN.

Обратите внимание, что вы никогда не должны использовать слишком тонкий канал, такой как EMT, даже если он может быть рассчитан на прямое захоронение.Это тот случай, когда рейтинг не совсем отражает обстоятельства.

THHN – это совсем другая проблема, чем THWN в этой ситуации. Лучше не помещать его в кабелепровод и никаким образом не закапывать в землю, так как он не устойчив к воде, а контакт с водой почти неизбежен, когда вы закладываете кабель в землю.

Размер провода THWN, проложенного в кабелепроводе, не имеет особого значения; вы можете закопать 12 AWG или любой другой размер, если найдете подходящий кабелепровод.Помимо NEC, полезно ознакомиться с местными правилами, поскольку они могут отличаться. Было бы неплохо перейти на прямой подземный кабель, такой как UF-B, для критически важных приложений.

Nassau National Cable продает THHN, THWN и кабели, предназначенные для прямой прокладки, и кабелепроводы от ведущих продавцов по конкурентоспособным ценам. Если вам нужна дополнительная информация о канале и прямом захоронении, вы можете связаться с представителями службы поддержки в нашем круглосуточном чате.

Знайте факты о сетевых кабелях

Кабельная разводка – один из наиболее важных аспектов проектирования сети, но многие сетевые администраторы часто думают об этом позже.В этом Daily Drill Down Скотт Лоу расскажет вам о стандартах кабелей и их установке.

Когда дело доходит до проектирования сети, одним из наиболее важных решений, которые вы должны принять, является выбор и установка правильного кабеля для вашей сети. Даже если вы нанимаете профессиональных подрядчиков по прокладке кабелей, вам важно знать, что они делают и на что обращать внимание, чтобы вы могли правильно оценить их работу. В этом Daily Drill Down я покажу, как выбрать правильный кабель и как правильно его установить в первый раз.

Меньше, но лучше
Если вы используете кабель для сети сегодня, ваш выбор гораздо яснее, чем несколько лет назад. Не так давно коаксиальный кабель был еще широко распространен. Неэкранированная витая пара в основном была основана на стандартах категории 3 и обеспечивала скорость до 10 Мбит / с. Кабели категории 5 по-прежнему были недоступны для бюджетов большинства сетевых администраторов. Тем, у кого есть деньги на сжигание, также нужно было подумать о клетчатке.

Стандарты были в лучшем случае нечеткими.Несколько различных стандартов боролись за превосходство передачи 100 Мбит / с по неэкранированной витой паре. Существовала большая неуверенность в том, можно ли вообще передавать данные по меди с такой скоростью. Некоторые критики утверждали, что 100 Мбит / с подходят только для оптоволокна.

Сегодня выбор конкретного типа кабеля – это не столько вопрос, какой кабель в конечном итоге станет стандартом, сколько вопрос о том, что вам нужно делать прямо сейчас и в ближайшие несколько лет. В большинстве современных сетевых инсталляций обычно используется неэкранированная витая пара какого-либо типа, хотя в некоторых организациях оптоволоконный кабель подключается непосредственно к своим настольным компьютерам.

---

Примечание автора: витая пара
Я сосредоточусь на кабелях на основе витой пары, поскольку сегодня это распространенная технология. У вас по-прежнему есть тот же выбор волокна, экранированной витой пары и коаксиального кабеля, что и раньше. Однако, поскольку неэкранированная витая пара настолько недорога и занимает такую ​​большую долю рынка, это лучший выбор для большинства сетевых администраторов.

---

Доступно множество различных типов кабелей с неэкранированной витой парой (UTP), и вам нужно выбрать тот, который лучше всего удовлетворит ваши потребности, не нарушая при этом вашего бюджета.Кабели UTP обычно классифицируются по возрастающим «категориям». Например, когда кто-то говорит о кабелях категории 3, они имеют в виду тип кабеля, который обычно используется в телефонных и других голосовых приложениях или при низкоскоростной передаче данных, и который имеет частоту передачи 16 МГц.

---

Мегагерцы, не мегабит
Обратите внимание, что для описания частоты передачи я использую мегагерцы (МГц), а не мегабит в секунду (Мбит / с). Рейтинг МГц напрямую влияет на рейтинг Мбит / с, но это не одно и то же значение.

---

Доступны различные типы кабелей UTP. Каждый тип работает с разной скоростью и имеет разное применение. Вы столкнетесь с ключевыми типами кабелей UTP:

• Категория 3: Cat 3 была самой ранней успешной реализацией UTP. Он в основном используется для голосовых приложений и приложений с низкой скоростью передачи данных. Он рассчитан на максимальную скорость 10 Мбит / с.
• Категория 4: Cat 4 никогда не достигала популярности Cat 3 или Cat 5. В основном используется для передачи голоса и данных с низкой скоростью со скоростью до 16 Мбит / с.
• Категория 5: Поскольку Fast Ethernet стал стандартом, Cat 5 стал основой для большинства реализаций высокоскоростной передачи данных. Cat 5 работает со скоростью не более 100 Мбит / с.
• Категория 5e: Gigabit Ethernet стал новой заменой Fast Ethernet с учетом потребности в более высоких скоростях. Cat 5e продлевает срок службы кабеля Cat 5. Он может работать на максимальной скорости 1000 Мбит / с.
• Категория 6: Cat 5e может работать на гигабитных скоростях, но с появлением 10-гигабитного Ethernet на горизонте Cat 5e расширил стандарт Cat 5 до предела.Cat 6 в настоящее время может работать на скорости 1000 Мбит / с (1 Гбит / с). Спецификация категории 6 была выпущена для публикации совсем недавно, однако в соответствии с проектом кабели категории 6 будут поддерживать скорость не менее 10 Гбит / с.

Для новых установок я настоятельно рекомендую использовать как минимум кабели категории 5e для передачи голоса и данных. В сегодняшних условиях нет причин использовать что-то меньшее. Cat 3 может быть немного дешевле, но вы потеряете эту экономию на затратах на замену, когда обнаружите, что он не может работать достаточно быстро для вас.Хотя вы можете обойтись обычным кабелем Cat 5, Cat 5e лишь немного дороже. Дополнительные затраты окупают преимущество в скорости и возможности расширения в будущем, которые вы получите с Cat 5e.

Обратите внимание на оболочку.
Кабели UTP почти всегда покрыты изоляционным материалом, подобным пластику. В менее дорогих кабелях в качестве материала оболочки используется ПВХ (поливинилхлорид). Не во всех средах можно использовать этот тип кабеля как из соображений безопасности, так и по юридическим причинам. Когда горит ПВХ, он выделяет ядовитые пары диоксинов, которые опасны для тех, кто ими дышит.Хотя один горящий кабель из ПВХ не может быть смертельным, пожарные, которым приходится входить в горящие здания с тысячами кабелей, могут подвергаться риску.

Ознакомьтесь с местными законами – во многих местах запрещено использовать кабели из ПВХ в любых помещениях для кондиционирования воздуха, например, под потолком или под фальшполом. В таких ситуациях вам нужно использовать кабель с более дорогой, но гораздо более безопасной оболочкой, называемой пленумом. Если ваши кабели просто проложены в стене, и вы уверены, что они не проходят в помещениях для кондиционирования воздуха, вам подойдет стандартный кабель категории 5.Если он вам не нужен, не покупайте кабель статического давления, который может быть в два-три раза дороже ПВХ.

Соблюдайте правила
Во-вторых, после выбора подходящего кабеля необходимо убедиться, что он проложен по всей организации в соответствии со стандартами, обеспечивающими наилучшую возможную производительность. Фактически, если вы не будете следовать нескольким основным принципам, вы можете получить дорогостоящую, но не функциональную установку. Вот несколько основных правил, которым вы должны следовать при установке кабеля.

Следите за длиной проложенных вами кабелей
Ни одна кабельная трасса не должна быть длиннее 100 метров (~ 327 футов), включая соединительные кабели. Расстояние между стеной и потолком, также называемое горизонтальным расстоянием, не должно превышать 90 метров. Это позволяет использовать соединительные кабели длиной до 10 метров на обоих концах соединения.

Следите за помехами
Запрещается прокладывать кабели рядом с устройствами, создающими электромагнитные помехи. Это одно из правил, которое чаще всего нарушают монтажники-любители.К устройствам, генерирующим электромагнитные поля, относятся нагревательные / охлаждающие устройства, принтеры, копировальные аппараты, электропроводка, видеооборудование и многое другое. Вы должны быть очень осторожны и держать кабели UTP на расстоянии не менее 3 футов от всего, что может создать электромагнитное поле. Кроме того, очень важно, чтобы кабели UTP располагались как можно дальше от флуоресцентного освещения, поскольку кабели очень чувствительны к помехам от люминесцентных ламп.

Обращаться осторожно
Будьте осторожны, чтобы не повредить кабель при его установке.Не превышайте радиус изгиба кабеля UTP, иначе он может работать не так, как ожидалось. Принято считать, что кабель, изогнутый в радиусе, в четыре раза превышающем его ширину, прокладывается неправильно. Будьте очень осторожны, чтобы не прижать кабель молотком или скобой. Вмятины от молотков и скоб на кабелях UTP могут создавать такие проблемы, как изменение свойств сигнала, что приводит к менее эффективной (или нефункциональной) сети. Если вы связываете пучок кабелей вместе, используйте стяжку-молнию, которая надежна, но оставляет немного места для маневра.Если вы свяжете кабели слишком туго, вы подвергнетесь тому же риску, что и при расплющивании. Наконец, протягивая кабель через потолок или кабелепровод, будьте осторожны с силой тяги за кабель. Не превышайте тяговое усилие в 25 фунтов, чтобы избежать растяжения кабеля, которое может повредить его электрические характеристики и вывести его из строя для высокоскоростных сетей передачи данных.

Используйте правильное оборудование
По возможности используйте лестничную стойку или кабельный лоток с прочно установленным дном.Это сделает ваши межсетевые соединения намного более плавными.

Завершение и тестирование UTP: Категория 5e
Следующие области, на которых вам нужно сосредоточиться, – это правильная заделка кабеля и его тестирование, чтобы убедиться, что он соответствует спецификациям. Я собираюсь сконцентрироваться на правильном оконцевании кабелей категории 5e, потому что это последняя официально стандартизированная кабельная система UTP, доступная в настоящее время, и она поддерживает установки Gigabit Ethernet.

Как и любой другой этап прокладки кабеля, этап оконечной нагрузки регулируется рядом стандартов, чтобы гарантировать, что объект будет поддерживать высокоскоростные данные.

---

Завершите работу в сети
Для получения дополнительной информации о требованиях к оконечной нагрузке для патч-панелей и сетевых разъемов см. Ежедневное углубленное изучение «Используйте правильные сетевые компоненты для следующей прокладки кабеля».

---

Один из основных стандартов определяет, что именно должно происходить, когда оболочка кабеля снимается и отдельные пары раскручиваются, чтобы подготовить их к заделке. Скручивание кабелей категории 5e – одна из характеристик, определяющих коммуникационные свойства кабельной разводки и позволяющих ей выполнять свою работу.Удаление слишком большого перекручивания кабеля приведет к неправильной установке, и это может привести к выходу кабеля из строя и, возможно, сделать его неспособным поддерживать высокоскоростную передачу данных.

Текущие спецификации категории 5e указывают на то, что можно удалить до 13 мм скручивания для поддержки прокладки кабеля и до 40–60 мм оболочки. Это то же самое на обоих концах горизонтального участка, то есть как на коммутационной панели сетевого шкафа, так и на настенной розетке, а также для коммутационных кабелей, используемых с системой.

---

Испытательное оборудование важно
Если вы зарабатываете себе на жизнь профессиональным монтажом сетевых кабелей, крайне важно иметь возможность удостовериться, что устанавливаемые вами кабельные системы соответствуют требованиям, и доказать, что они действительно соответствуют требованиям категории 5e и гигабитности. Fluke OMNIScanner 2 может делать это, а также создавать отчеты, которые вы можете передавать своим клиентам. Но будьте готовы потратить немного денег, так как эти устройства начинаются в диапазоне от 5000 долларов США с доступными опциями.Если вы управляете очень большим кабельным заводом или являетесь подрядчиком по прокладке кабелей, эти устройства просто необходимы.

---

Приступайте к работе
Правильная прокладка кабелей – это не прогулка по парку в долгосрочной перспективе. Помимо очень строгих инструкций по установке, вам необходимо протестировать каждый кабель на предмет определенных параметров, чтобы убедиться, что ваш кабельный завод может удовлетворить ваши требования. Прокладка кабелей не так сложна, как кажется, но если вы не будете осторожны, вы можете потратить впустую много времени и денег.Следуйте этим рекомендациям, чтобы сделать это правильно с первого раза.

10 лучших кабельных трасс, рассмотренные и оцененные в 2021 году

Строительство дома, офиса или пристройки комнаты – достижение для многих. К этим улучшениям добавлено расширение утилит, чтобы сделать их полностью работоспособными. Желание реализовать подобные проекты требует использования лучших кабельных каналов.

Организация кабелей – важный аспект, который следует учитывать каждому, независимо от того, насколько мала или велика установка.Этот процесс включает в себя планирование вашей электрической схемы, подготовку необходимых материалов и установку проводов таким образом, чтобы они выглядели чистыми и свободными от опасностей.

Электрические молдинги, как их называют другие, не только защищают ваши провода, но и придают им аккуратный вид. Позвольте мне поделиться с вами своими лучшими выборами кабельных домиков и помочь вам решить, какой из них подходит для вашего устройства.

Лучшая канатная дорога Отзывы

1. Дорожка кабельного ввода для монтажа на стене D-Line

Благодаря накладке для кабеля на стене кабельной канавки D-Line скрытие шнуров и проводов никогда не было обременительным.Мне нравится его полукруглый дизайн, потому что он дополняет практически любую поверхность, например, текстурированные стены и предметы мебели. По сравнению с другими молдингами, D-Line делает мои кабели аккуратными и гладкими.

Этот ограничитель кабеля достаточно легкий, чтобы его можно было устанавливать на большинстве плоских поверхностей. Мне удается установить его быстро и с меньшими усилиями, и я могу отрезать его до нужной длины, не повредив весь корпус из ПВХ.

Его самоклеящаяся особенность также делает процесс более удобным, а это значит, что мне не нужно искать шурупы или какой-либо другой инструмент, чтобы прикрепить базовую крышку к моим стенам.

Мне нравится, что эта дорожка вписывается в мой интерьер из-за ее белого цвета и окрашиваемой поверхности. Он не только удерживает акриловые вещества, но и практически незаметен после установки. Таким образом, независимо от цвета внутри вашего дома, эта лепнина внесет в нее визуальные коррективы.

В моем доме есть плинтусы, чтобы добавить к нему другой акцент. Однажды я решил провести проводку в своей спальне параллельно этим 3-дюймовым стенам, и я думаю, что принял правильное решение.

D-Line сочетается с различными настенными аксессуарами и закрывается, как дверь, благодаря своей конструкции с одной защелкой. Таким образом, изменение моих кабелей не кажется сложным.

С другой стороны, заказанная мною посылка прибыла с вмятинами на некоторых частях. Я не планировал заменять его, но как только я связался со своим поставщиком, на днях пришел новый.

Плюсы

• Полукруглая форма, подходящая почти для всех плоских поверхностей
• Поставляется с легким корпусом из ПВХ, который легко установить.
• Задняя панель самоклеящаяся
• Покраска легко сочетается с интерьером
• Используется в качестве кабельного лотка плинтуса

Я считаю, что эта дорожка является обязательной для большинства домовладельцев.Он хорошо смотрится на моей обшивке стены и даже с моими кабелями под телевизором. Также хорошо сочетается с красками.

2. Комплект для накатки крышки шнура Delamu

Если вы считаете, что лучший способ содержать кабели в чистоте – это складывать их по кругу, то вы, вероятно, упускаете комплект Delamu Cord Cover Raceway Kit.

Он поставляется с коленами, муфтами и другими необходимыми фитингами для помощи пользователям в заполнении зазоров между дорожками качения. Итак, независимо от того, через какие края проходят мои провода, я могу быть уверен, что прикрываю их.

Мне нравится, что в этом продукте достаточно места для двух HDMI и еще одного кабеля на мой выбор. Обладая шириной почти дюйм и высотой 1,4 см, этот молдинг освобождает мои провода от скопления. Кроме того, одной длины достаточно, чтобы нести все шнуры моего развлекательного набора.

Вам не нужно учитывать эти дорожки качения при выборе цветов для стен, потому что они настраиваются. Это означает, что вы можете вырезать их и покрасить в желаемый оттенок. С этим предметом я чувствую, что добавляю новый дизайн к своим интерьерам, в то же время уберегая электрическую часть от потенциальных опасностей.

Установка этого продукта очень проста, потому что он поставляется с анкерами и винтами для крепления дорожки качения в желаемых местах. Клейкие ленты также могут позаботиться о бизнесе, но я уверен в использовании болтов, даже если оба метода надежны.

Однако этот продукт не прикрепляется к текстурированным стенам. Либо я сделаю все возможное, чтобы установить его, либо поищу место, где я смогу его надежно разместить.

Плюсы

• Поставляется с фитингами для соединения концов дорожек качения
• Просторный кабельный дом шириной почти дюйм и высотой 1 дюйм.4 см
• Корпус, режущий и окрашиваемый
• Включает винты, необходимые для установки

Минусы

• Не подходит для текстурированных поверхностей

Этот продукт позволяет мне легко исправить мои кабели. Я могу использовать свою комнату для развлечений, не беспокоясь о беспорядочных соединениях. Кроме того, это безопасный ход для меня и моей семьи.

3. Консилер Eveo Cable Concealer

Безопасность – главный приоритет для консилера Eveo Cable Concealer.Благодаря достаточно просторному корпусу, в котором можно разместить как минимум три провода мультимедиа, мне не нужно беспокоиться о домашних животных или людях, контактирующих с электричеством. Я получил пользу от этого аспекта, так как моя гостиная большую часть времени заполнена, а спутанные кабели могут быть опасны.

Eveo – простой в использовании укрыватель кабеля. Мало того, что вы можете без проблем вставить провода, к этому продукту также прилагаются инструкции по более точной установке. Монтаж этих домов занимает менее 20 минут.Так что это совсем не должно потреблять столько усилий.

С тех пор, как я купил этот продукт, организация проводов стала удобнее. Внутри пакета были стяжки, измерительная лента и пила для ПВХ, которые помогли мне зафиксировать шнуры и отрезать дорожку качения до максимально точной длины. Мне не нужно заглядывать в несколько магазинов, чтобы получить нужные мне материалы.

Я считаю, что это прочный продукт. В него можно вставлять провода большого сечения, не падая. Кроме того, даже после многократного пребывания на солнце и под дождем этот кабельный домик в некоторых случаях не становится ломким или шелушится.

И хотя этот продукт поставляется с прочной липкой лентой на обратной стороне, все это повреждает стены после удаления. Я посоветую использовать винты, чтобы при перемещении дорожек качения не отслоились обои.

Плюсы

• Безопасный продукт с большим внутренним пространством для размещения нескольких проводов
• Поставляется с инструкциями по эксплуатации и быстрой установке
• Удобство в пределах досягаемости благодаря наличию необходимых инструментов
• Дорожка качения для тяжелых условий эксплуатации, удерживающая проволоку большого сечения
• Может использоваться в качестве кабельного лотка для наружного применения

Минусы

• Клейкая лента слишком прочная

Eveo поставляется со всем необходимым, начиная с большой кабельной трассы.Мне он нравится, потому что его легко монтировать, использовать и обслуживать. Кроме того, это сэкономило мне время на сборку набора или поиск других аксессуаров.

4. Кабельный консилер Yecaye CMC-03

Если вы ищете кабельную кабельную коробку в угловом канале, подходящую только для одного провода, то вам лучше всего подойдет консилер Yecaye One-Cord Channel Cable Concealer.

С размерами 0,59 ″ x 0,4 ″ ваши акустические провода, кабели для ламп и другие низковольтные шнуры идеально подойдут. Эта функция актуальна для всех пользователей, которые хотят, чтобы их молдинги имели минималистский подход.

Уборка моего офисного помещения дома стала намного лучше из-за этого пылесоса. Раньше я думал, что лучше всего складываю кабели сбоку от стола, и все в порядке. Но с этим предметом я нашел более эффективный способ крепления моих проводов.

Этот кабельный канал Ethernet достаточно длинный, чтобы скрыть провода от Интернета и мультимедиа дома. Благодаря 125-дюймовому корпусу вы можете быть уверены, что охватите весь участок кабеля. Кроме того, эти молдинги состоят из 8 равномерно распределенных частей.Таким образом, резка займет меньше времени, а замена будет легкой.

Доступность – еще одна причина, по которой мне нравится этот продукт от Yecaye. Всякий раз, когда я хочу устранить проблемы с проводкой и электричеством, я могу легко снять крышку кабельного канала и проверить возможные повреждения. С его помощью я могу выполнять техническое обслуживание, когда это необходимо.

Обратной стороной этого продукта, которую я заметил, являются клейкие ленты. Несмотря на то, что он достаточно длинный, чтобы удовлетворить все потребности в склеивании, большая часть установленных у меня молдингов отвалилась.Мне нужно было снова нанести его на место, используя более качественный связующий агент.

Плюсы

• Идеально для однопроводной арматуры
• Отличное дополнение к офисному и домашнему благоустройству
• Поставляется с распределяемой общей длиной 125 дюймов.
• Обеспечивает доступ к простому обслуживанию и ремонту, если таковые имеются

Минусы

• Клейкие ленты требуют лучшего склеивания

Yecaye – хороший выбор для моего домашнего интернет-кабеля.Мне больше не нужно каждый раз убирать спутавшиеся провода. Кроме того, их обслуживание требует совсем немного усилий.

5. Настольный кабельный органайзер SimpleCord

В отличие от других дорожек качения, которые выглядят как корпус с функциями фиксации, настольный кабельный органайзер SimpleCord J Channel имеет желобный стиль. Он идеально подходит для кухонных проводов и кабелей, окружающих ваш офисный стол. Мне нравится его черный ребристый вид, потому что он хорошо сочетается с моими плинтусами.

Емкость этого продукта достаточна для размещения большого количества проводов.При размерах 0,7 ″ x 1 ″ x 1,63 ″ внутри него может поместиться максимум 8 шнуров. Таким образом, я собираю все свои провода и отправляю их по одному маршруту. И я считаю, что это удобно любому пользователю.

Снятие и замена кабелей никогда не доставляло хлопот. Благодаря его функции без блокировки я могу тянуть и переносить линию, которую мне нужно переместить. Этот атрибут наиболее актуален для кабелей, которые вы часто перемещаете, например, для зарядных устройств и абажуров.

Благодаря сверхпрочной клейкой ленте и прочному корпусу установка придаст дорожке качения прочный результат.Вы также можете разрезать туловище на нужную длину. Итак, это похоже на установку настенного аксессуара, соответствующего вашим потребностям.

Однако я бы хотел, чтобы в продукте были специальные разъемы для прямых и наклонных поверхностей. В моем случае мне пришлось импровизировать фитинги из ПВХ, чтобы мои дорожки качения оставались непрерывными.

Плюсы

• Черный кабельный канал для обшивки кухни и рабочего стола
• Вместительная емкость для большого количества проводов
• Функция без блокировки, обеспечивающая легкий доступ к проводам
• С очень прочной липкой лентой и режущим корпусом
• Прочная и простая установка

Минусы

• Отсутствуют муфты, колена и другие аксессуары

Этот продукт несложно смешать.Все безупречно, от установки до обслуживания. Кроме того, мне нравится, как выглядел весь молдинг после настройки. Я считаю этот уникальный и надежный, и он стоит моих денег.

6. Система управления кабелями Stageek

Комплект системы организации кабелей Stageek, изготовленный из высококачественного ПВХ, делает ваш кабельный унитаз гибким и устойчивым к ударам. Кроме того, он может устранить определенное количество огня после того, как погаснет источник пламени. Так что мне не нужно беспокоиться о том, что мои дорожки качения порвутся или воспламенится.

Одна уникальная особенность этого продукта, которая мне нравится, – это его боковые стороны с отверстиями. Эти параллельные отверстия обеспечивают проход к концу каждого провода, поэтому они не вызывают движения на конце дорожки качения. Все, что мне нужно сделать, это привязать каждую заглушку к отверстию, ближайшему к устройству или прибору.

Обрезка кабельных домов может обойтись нам дороже, если мы не сделаем это должным образом. Чтобы избавиться от этого беспокойства, Stageek поставляется в виде лепного украшения, разделенного на девять 15,4-дюймовых секций. Этот размер обычно используется для дорожек качения, что делает установку более удобной.В комплект также входит вся необходимая фурнитура, готовая к установке.

Я считаю, что цена этого товара достаточно разумная. Не только потому, что он поставляется в комплекте с аксессуарами, но и потому, что он долговечен. Это дает мне представление о стоимости моих инвестиций, и я не думаю, что мне придется покупать новую раньше.

С другой стороны, у меня проблемы с муфтами. Некоторые из них не того же цвета, что и сам кожух для троса, и это неудобно видеть. Чтобы решить вопрос, покрасил весь молдинг.

Плюсы

• Прочная и гибкая дорожка качения из ПВХ
• Боковые параллельные отверстия для заглушек
• Поставляется в гладкой крохотной ткани с диагональю 15,4 дюйма.
• Включает в себя все необходимые фитинги, готовые к установке
• Хорошее соотношение цены и качества

Минусы

• Некоторые муфты имеют другой цвет

Я доволен использованием этого продукта. Он прочный, удобный и подходит для моей музыкальной комнаты.Вы всегда можете быть уверены в защите своих проводов.

7. Крышка шнура A + Electric 315 ″

Неважно, какие у вас провода, крышка шнура A + Electric 315 ″ защитит их от беспорядка. Пакет этого кабельного укрытия предназначен для скрытия неорганизованных линий, будь то дома или в офисе. Он поставляется с фитингами, такими как тройники, колена и уголки, чтобы помочь пользователю установить электрические соединения.

Что делает этот продукт более подходящим в качестве кабельного лотка для подвесного кабеля или кабельного канала в стене, так это его система скользящего замка.Он сохраняет целостность крышки и основания, герметизируя стороны от одного конца до другого. Так что в случае, если дорожка качения наткнется на неровности, все останется устойчивым.

Я пробовал использовать этот укрыватель на кухне, в офисе и в гостиной, чтобы проверить, подходит ли он какой-либо установке. Как независимый парень, я хочу убедиться, что в моем доме все не выглядит неловко. Я закончил скрывать все свои провода, и результат выглядел чисто и профессионально.

Я уверен, что покупаю этот продукт, потому что он имеет уважаемый имидж и гарантирует безопасность всем своим пользователям.A + имеет международную сертификацию директив по ограничению использования опасных веществ. Это означает, что влияние электроники на здоровье человека и окружающую среду оказывается относительно низким.

Я думаю, что было бы лучше иметь больше места внутри этой дорожки качения. Он может вместить не более двух кабелей, что, на мой взгляд, не является идеальным размером для офисной проводки.

Плюсы

• Скрывает любые провода и сохраняет их чистыми
• Скользящий замок для фиксации крышки и кабелей
• Дополняет разнообразие настроек
• Сертифицировано RoHS, обеспечивает безопасность пользователей

Минусы

• Может содержать не более двух проводов

С точки зрения гибкости, эта направляющая позволяет использовать любое устройство, например, спальни, жилые помещения и даже офисные помещения.Мне нравится, что это признано менее опасным, и с ним не сложно работать.

8. Обновленная кабельная трасса Yecaye

Разработанный для размещения массивной проводки, обновленная кабельная трасса J Channel 94 ″ J от Yecaye устранит ваши проблемы с грязными проводами. Вмещающий 10 шнуров питания, я считаю, что он достаточно просторен, чтобы вместить все кабели в моей медиа-комнате. Так что мои связи ни в коем случае не запутаются.

Этот продукт имеет конструкцию с открытым верхом, которая помогает всем пользователям отключать или переносить провода в любое время.Это означает, что в нем нет функции блокировки, и вы можете каждый раз проверять свои кабели, особенно при устранении неполадок. Считаю это большим плюсом с точки зрения доступности.

При установке мне не потребовалось ни сверлить, ни проделывать отверстия на монтажной поверхности, ни на самой дорожке качения. Все, что мне нужно было сделать, это наклеить на нее кусочки прочного клея. Он ни разу не отвалился, и я потратил всего 20 минут на то, чтобы починить провода.

У меня на столе около восьми проводов, и мне ужасно это видеть.Я нашла этот товар в рекламе и поторговалась за него. Уже несколько месяцев дела идут хорошо, и этот продукт работает так, как рекламируется.

Меня беспокоит устойчивость этого пластикового кабельного канала к возгоранию, особенно когда один из моих кабелей начинает перегорать. Итак, совет всем пользователям: соблюдайте меры безопасности от электрического монтажа до скрытия кабеля.

Плюсы

• Огромная емкость до 10 шнуров питания
• Поставляется с отверстием сверху для быстрого доступа к проводам
• Не требуется сверление, только прочная клейкая лента
• Работает как рекламируется

Минусы

• Изготовлен из легко горящего пластика

Я считаю, что этот кабельный канал удовлетворяет потребности большинства людей, имеющих дело с более чем пятью проводами.Это делает все доступным, простым в использовании, и это появилось в рекламе.

9. Консилер SimpleCord Black Cable Concealer

Наличие у вас в интерьере корректора SimpleCord Black Cable Concealer не только означает, что вы организовываете свои провода. Вы также добавляете стильный акцент в свой дом или личное пространство. С чистой черной матовой отделкой, я уверен, что ваши деньги будут хорошо потрачены на это. Вы также можете раскрасить его, когда захотите.

Мне нравится размер этой дорожки качения, потому что она выглядит гладкой, тонкой и минималистичной.С размерами укрывателя 1 1/8 ″ x 11/16 ″ я чувствую, что у меня классический дизайн молдинга. Кроме того, он поставляется с 6 25-дюймовыми кабельными коробами, которые гарантируют полное покрытие вашего набора проводов.

В комплект входят комплекты фитингов для соединения одной дорожки качения с другой, а сам корпус можно разрезать на любую желаемую длину. Мне нравятся эти функции, потому что у меня есть множество вариантов при выполнении макетов своих соединений дома. Кроме того, этот продукт поставляется с инструкциями для каждого пользователя.

По своей сути, этот молдинг много делает для меня с точки зрения безопасности. Особенно, когда ко мне домой приходят дети или домашние животные начинают шалить. Я не только нашел решение проблемы свисающих проводов, но и принял идеальное решение уберечь их от опасного контакта.

Однако одна из шести дорожек качения в пакете имела проблемы с крышкой. Я попытался надеть его, как только подключил провода, но через несколько секунд он снова сломался. Хорошо, что у меня остался еще один.

Плюсы

• Шикарная гладкая черная отделка, подходящая практически к любому фасаду
• Элегантный дизайн и большой пролет для скрытия проводов
• Поставляется с полными принадлежностями и инструкциями
• Помогает защитить детей от контакта с проводами

Минусы

• У некоторых дорожек качения могут быть проблемы с крышками

Несмотря на это, я доволен тем, как получилась дорожка качения моего электрического провода.Он хорошо смотрится на моих стенах и краях. Я чувствую себя так, как будто я достиг отличного стиля и безопасности одновременно. Я без колебаний расскажу об этом своим друзьям.

10. Legrand – Крышка телевизионного шнура Wiremold CMK30

Комплект Legrand – Wiremold CMK30 для 30-дюймового плоского шнура шнура телевизора идеально подходит для установки на телевидении и позволяет максимально эффективно использовать экраны в вашем доме, школе и в корпоративных комнатах. Этот продукт подходит для всех настенных мониторов, будь то светодиодные, жидкокристаллические, плазменные и многие другие.

Благодаря гладкому корпусу, который можно раскрашивать, вы не будете раздражаться, увидев громоздкие молдинги под телевизором. Кроме того, у вас есть возможность покрасить эту дорожку качения, чтобы она сочеталась с вашими стенами. Скрытие проводов с помощью Legrand никогда не должно быть неудобным или утомительным.

Когда я думаю о качестве, я всегда уверен в этом бренде. Этот кабельный дом класса Wiremold не только обеспечивает быструю установку. Это также увеличивает гибкость и долговечность в широком спектре сред.Таким образом, вы можете положиться на свою дорожку качения, где бы она ни находилась.

Что заставило меня больше доверять этому продукту, так это его гарантия. На эту дорожку качения предоставляется пожизненная гарантия на определенных условиях. Таким образом, я всегда уверен, что даже по прошествии некоторого времени и некоторых факторов, которые могут повлиять на мои кожухи для кабелей, они останутся прочными и будут работать с оптимальными характеристиками.

Я надеялся получить более длинный экран для моей спальни, но продукт говорит, что он не более 30 дюймов. Также в пакете не было некоторых винтов и анкеров.

Плюсы

• Идеально для экранов телевизоров и конференц-залов
• Гладкий дизайн под покраску
• Характеристики Качество Wiremold для гибкости и повышения производительности
• Поставляется с ограниченной пожизненной гарантией

Минусы

• Скрывает максимум 30 ″ проводов только
• Следует проверить, нет ли в упаковке нескольких винтов и анкеров

Для кого-то этот товар может показаться слишком широким, но в целом это идеальный вариант.Я чувствую, что это сшито для моих нужд. Кроме того, я вижу, что он прослужит дольше, чем другие кабельные каналы для ТВ.

Что такое кабельные каналы и кабельные каналы?

По определению кабельные каналы или кабельные каналы представляют собой полностью или частично закрытые трубчатые каналы, по которым проходят электрические соединения. Они служат в качестве физических проводников для вашей проводки, обеспечивая чистый и организованный вид. По сути, эти кожухи защищают ваши кабели от тепла, коррозии, проникновения воды и других факторов.Эти предметы – хорошая альтернатива прокладке кабелей внутри или между стенами.

На что обращать внимание при покупке кабельных каналов

Выбрать лучший кабельный канал так же просто, как поделиться идеями на Reddit, но вы должны учитывать следующие факторы, чтобы выбрать лучший для вас.

Гибкость

Помните, что вы собираетесь устанавливать их на плоских и наклонных поверхностях. Возможно, вам также придется разрезать эти укрыватели, и поэтому вы должны выбрать тот, который не ломается плавно при проникновении пилы или других инструментов.

Сопротивление

По этому аспекту вы должны выбрать тот, который может противостоять обычным элементам, чтобы сохранить цвет и стойкость вашего консилера. Всегда проверяйте материал, используемый в дорожке качения.

Размер

Обратите внимание на количество и длину проводов, которые вы хотите заключить. То, что вы находите что-то приятное на вид, не означает, что оно заполняет все ваши кабели.

Фитинги

В то время как некоторые пользователи сталкиваются с проблемами при подключении своих дорожек качения, вам лучше выбрать тот, который идет в комплекте.Таким образом, вы тратите меньше усилий на поиск муфт и колен.

Установка

Наиболее распространенные способы крепления кабельных укрывателей – с помощью клейкой ленты и шурупов. Обдумайте тип поверхности, к которой вы хотите прикрепить свой кабельный домик. Кроме того, выберите желоб для покраски, если вы планируете смешать его цвет с цветом стен.

Доступность

Не покупайте хайдер, который позволил бы вам потратить так много времени на перенос или отключение кабелей.Поэтому выберите тот, который обеспечивает мобильность для ваших проводов.

Безопасность

Все, что связано с электричеством, может быть опасным. Всегда уделяйте приоритетное внимание безопасности, особенно если вы живете с детьми и животными. Выберите тот, который, скорее всего, снизит опасность поражения электрическим током.

Как скрыть провода от стены и плинтуса

Шнуры для маскировки бывают креативными и эффективными. Благодаря кожухам для кабелей и кабельным каналам спрятать провода к стенам и плинтусам вообще не составит труда.Выполните следующие простые шаги и распрощайтесь с спутанными кабелями на полу.

• Измерьте длину проводов, которые вы хотите обвести.
• Подготовьте все необходимые инструменты, такие как дорожка качения, муфты, колена и режущие инструменты.
• Решите, какой режим установки вы хотите применить.

• Для клейкой ленты снимите внешнюю крышку со стороны, которую вы собираетесь прикрепить к стене.
• Для шурупов и анкеров просверлите отверстия на задней панели кабельного канала в стене или потолке, параллельно желаемому месту в стене или потолке.

• Приступите к установке базовой панели.
• Сдвиньте или разместите провода на одной линии с основанием.
• Установите крышку.
• При необходимости нанести краску.

Заключение

Выбрать лучшие кабельные каналы очень просто. Вы должны выбрать то, что вам нужно, и самое безопасное. Ваш дом – одно из самых ценных вложений. Таким образом, можно сохранить его чистым и свободным от опасностей. С этими проводками вы на шаг впереди с точки зрения прокладки кабелей и электробезопасности.

Учитывайте мои советы и не забывайте максимально эффективно использовать свои вложения. Оставьте комментарий ниже, и мы будем рады ответить на ваши вопросы. Хорошего дня впереди!

FAQ: Причины выхода из строя электрического кабеля

Заявка:

Если выбранный кабель не подходит для данной области применения, вероятность отказа в работе выше. Например, кабель, который недостаточно прочен для окружающей среды, либо достаточно механически устойчив к износу и истиранию, либо химически устойчив к условиям окружающей среды, с большей вероятностью выйдет из строя, чем тот, конструкция которого подходит для среды установки.

Механическая неисправность:

Если кабель будет поврежден во время установки или при последующем использовании, целостность кабеля будет нарушена, что приведет к сокращению его срока службы и пригодности.

Деградация оболочки кабеля:

Существует несколько причин, по которым материал оболочки может разрушаться, включая чрезмерное нагревание или холод, химические вещества, погодные условия и истирание оболочки. Все эти факторы могут в конечном итоге вызвать электрический сбой, поскольку изолированные жилы больше не защищены оболочкой, как это было изначально спроектировано.

Влага в изоляции:

Проникновение влаги может вызвать серьезные проблемы, включая короткое замыкание и коррозию медных проводов.

Нагрев кабеля:

Чрезмерный нагрев кабеля приведет к ухудшению качества изоляции и материала оболочки и преждевременному выходу из строя. Тепло может исходить от внешнего источника или может быть вызвано сопротивлением току в проводнике – особая проблема, если кабель перегружен и / или недооценен для применения.

Электрическая перегрузка:

Электрическая перегрузка обычно возникает, когда кабель недооценен для применения или когда на кабель оказывается слишком большая нагрузка. В домашних условиях это часто является результатом подключения слишком большого количества приборов к одной розетке и перегрузки проводки к этой отдельной розетке, удлинительному адаптеру или групповой розетке.

Нападение грызунов:

Грызуны часто атакуют внешние слои кабелей.Это повреждение может быть значительным, что значительно снижает защитные или изоляционные свойства кабеля, что является еще одним вероятным источником возгорания.

УФ-облучение:

УФ-облучение может оказать значительное влияние на изоляцию и оболочку электрического кабеля. Кабели, которые могут подвергаться воздействию УФ-излучения, должны быть спроектированы из устойчивых к УФ-излучению материалов с подходящим содержанием сажи или защищены от воздействия защитным покрытием, например, при установке внутри кабелепровода, чтобы исключить попадание прямых солнечных лучей.Воздействие ультрафиолетового излучения часто вызывает растрескивание изоляции и, следовательно, возможное короткое замыкание.
