Указатели напряжения до 1000 В | Испытания и ремонт средств защиты в электроустановках | Архивы

Страница 3 из 18

Указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок до 1000 В. Указатели напряжения изготавливаются двух типов — однополюсные, действующие по принципу прохождения емкостного тока и пригодные в электроустановках переменного тока, и двухполюсные, работающие по принципу прохождения активного тока и пригодные для проверки отсутствия или наличия напряжения как переменного, так и постоянного тока.
Применение контрольных ламп в качестве указателей низкого напряжения не допускается.
Однополюсные указатели низкого напряжения имеют электрическую схему, состоящую из газоразрядной индикаторной лампы с добавочным резистором, контакта-наконечника и контакта на торцевой части корпуса. Корпус указателя выполняется из изоляционного материала и имеет упорное кольцо. При проверке наличия или отсутствия напряжения касаются рукой контакта на торцевой части указателя.

При наличии напряжения через указатель проходит емкостный ток, обусловленный емкостью «человек — земля».
Однополюсные указатели применяются при проверке вторичных цепей, определении фазного провода, при подключении электросчетчиков, выключателей, патронов ламп, предохранителей и т. д. Недостатком этих указателей является возможность свечения лампы через емкостную связь, т. е. от наведенного напряжения. Минимальные размеры указателей напряжения приведены в табл. 8, а характеристики указателей напряжения, изготовляемых в промышленности,— в табл. 9.
Таблица 8. Минимальные размеры указателей напряжения (ГОСТ 20493—75)

Напряжение электроустановки, кВ	Длина, мм
	изолирующей	рукоятки
До 1,0	Не нормируется
От 2 до 10	230	110
Свыше 10 до 20	320	110
35	510	120
110	1400	600
Свыше 110 до 220	2500	800

Примечания: 1. Ограничительное кольцо входит в длину изолирующей части. Размеры рабочей части указателей напряжения не нормируются, однако они должны быть такими, чтобы при работе с ними в электроустановках исключалась возможность междуфазного замыкания или замыкания на землю.

2. Указатели напряжения ранних выпусков с длиной изолирующей части 210 мм допускаются к применению в электроустановках 1—6 кВ.

Двухполюсный указатель состоит из двух корпусов, выполненных из изолирующего материала, в которых размещены элементы электрической схемы. Корпуса соединены между собой гибким изолированным проводом длиной 1 м для ВЛ и 0,6 м для остальных электроустановок, выдерживающим испытательное напряжение 2 кВ и имеющим в местах ввода в корпус амортизационные втулки или утолщенную изоляцию.

Таблица 9. Характеристика указателей напряжения промышленного изготовления

Тип	Рабочее напряжение, В СУНН), кВ (УВН)	ТУ	Размеры, мм
СНИ 6-10	6—10	ТУ 34-28-3835-76	100X70X40
УВН-90	35—110	ТУ 24-04-891-76	0 67X1015X2000 (с изолирующей штангой на 35 кВ и 110 кВ)
УВН 35-220	35—220	ТУ 34-3823-71	0 60X70X235 (рабочая часть)

Тип	Рабочее напряжение, В (УНН), кВ (УВН)	ТУ	Размеры, км
УВНФ	35—110	ТУ 34-28-17002-77	0 35X570 (рабочей части на 35 кВ) 0 35X800 (рабочей части на 110 кВ)

В рукоятке указателя напряжения встроен прибор для проверки исправности рабочей части указателя на месте работ. Изготовляется в двух исполнениях — УВН для контроля напряжения и УВН с трубкой ТФ для фазировки.

Поскольку изготовляемые промышленностью двухполюсные указатели напряжением до 1000 В рассчитаны для работы в распределительных устройствах, то применение таких указателей на ВЛ вызывает определенные затруднения и небезопасно.
В связи с этим в СКТБ ВКТ Мосэнерго, а также на Шяуляйском экспериментальном заводе электроконструкций разработаны и изготовляются специальные указатели напряжения для проверки отсутствия или наличия напряжения на проводах ВЛ до 1000 В (табл. 9). У таких указателей удлинены корпуса до 0,5—0,9 м (за счет дополнительных электродов), контактные наконечники имеют форму крючков, позволяющих навешивать корпуса на провода ВЛ диаметром до 20 мм.

Электрическая схема двухполюсных указателей низкого напряжения содержит газоразрядную индикаторную лампу, зашунтированную резистором, добавочный резистор и контакты-наконечники. Шунтирование резистором индикаторной лампы указателя делает его нечувствительным к наведенному напряжению. При наличии напряжения через указатель пойдет активный ток, обусловленный значением сопротивления резисторов, и индикаторная лампа будет светиться.
Распространены также двухполюсные указатели напряжения до 1000 В с использованием линейных газоразрядных ламп типа ИН-9 и индикаторы ИН-92, схема которых содержит магнитоэлектрический прибор, позволяющий измерять напряжение переменного и постоянного тока (табл.9).

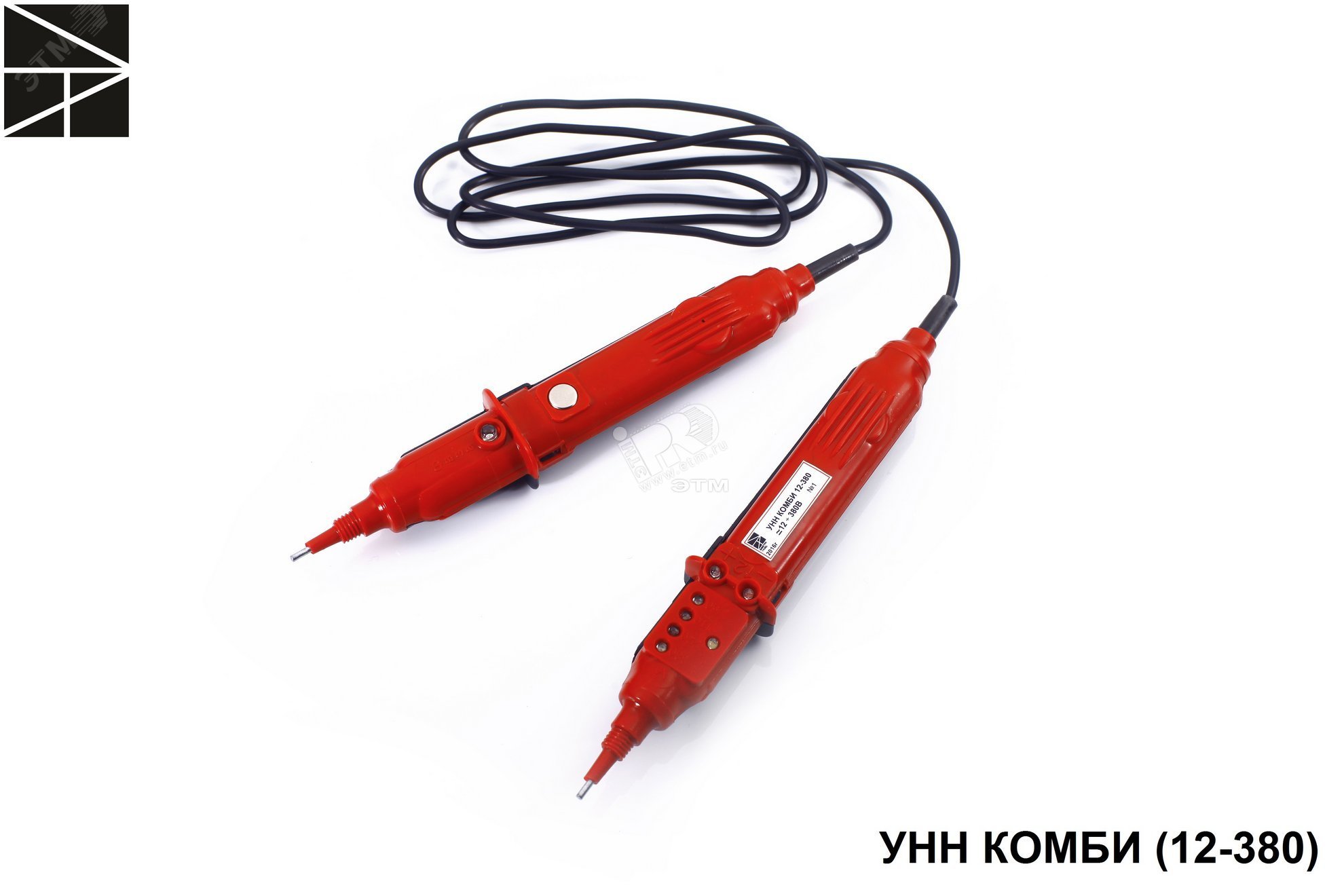

Указатель напряжения до 1000в и выше — увн 80, унн комби и увн 10

Для начала монтажных или ремонтных работ на электрических станциях и проводах нужно обязательно проверить показатели сети, отсутствие тока или его параметры. Для этого используется указатель напряжения, который может определить наличие вольтажа и его совпадения до 1000в.

Блок: 1/3 | Кол-во символов: 276
Источник: https://www.asutpp.ru/ukazatel-napryazheniya.html

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

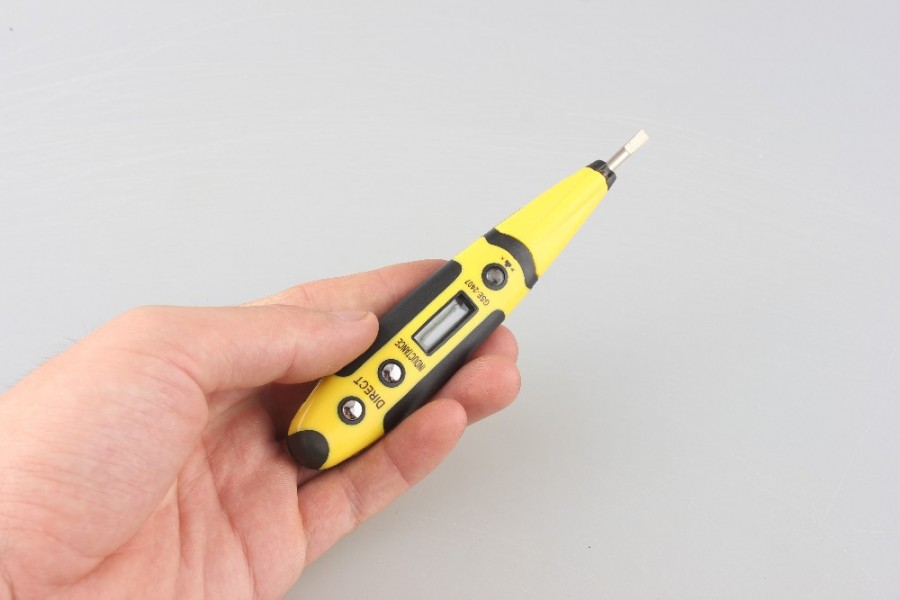

Фото – индикатор с цифровым дисплеем

В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

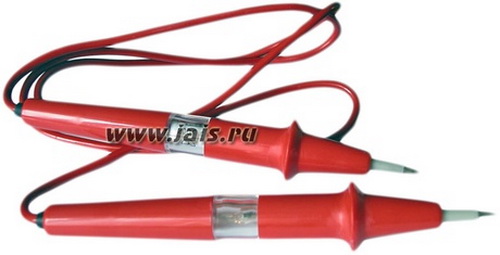

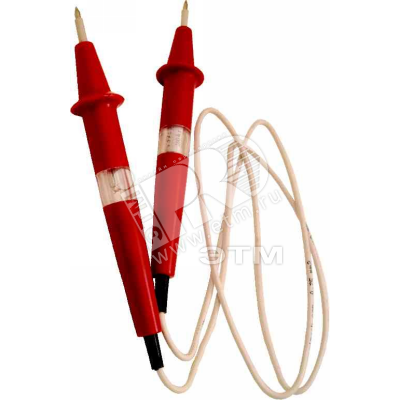

Фото – УН ПИН-90

Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения.

Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

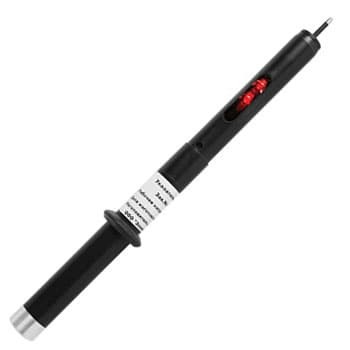

Фото – однополюсная модель

Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

Фото – импортный УН DT-9902

Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал.

Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
4. В отдельных моделях рабочая часть соединяется с индикатором;
5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

Блок: 2/3 | Кол-во символов: 3459
Источник: https://www.asutpp.ru/ukazatel-napryazheniya.html

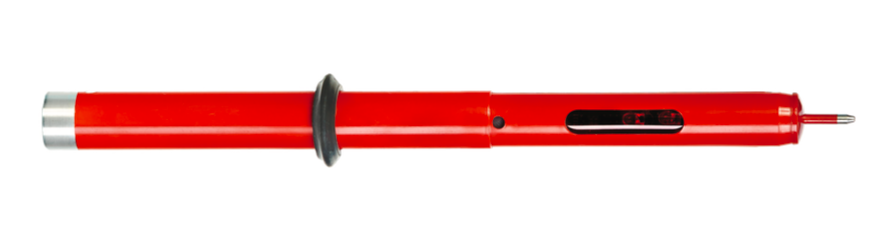

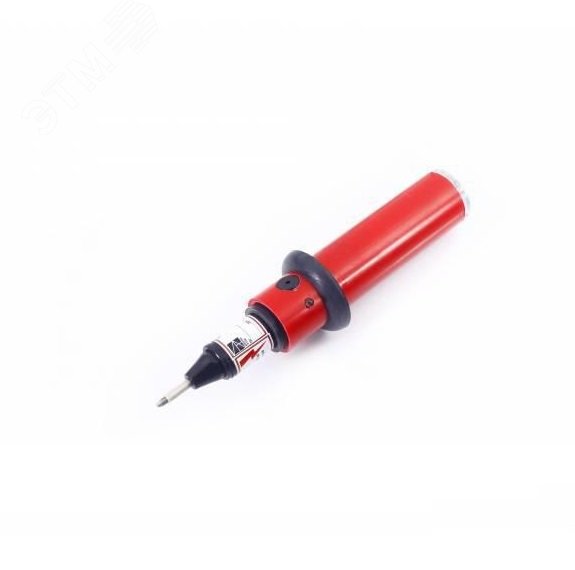

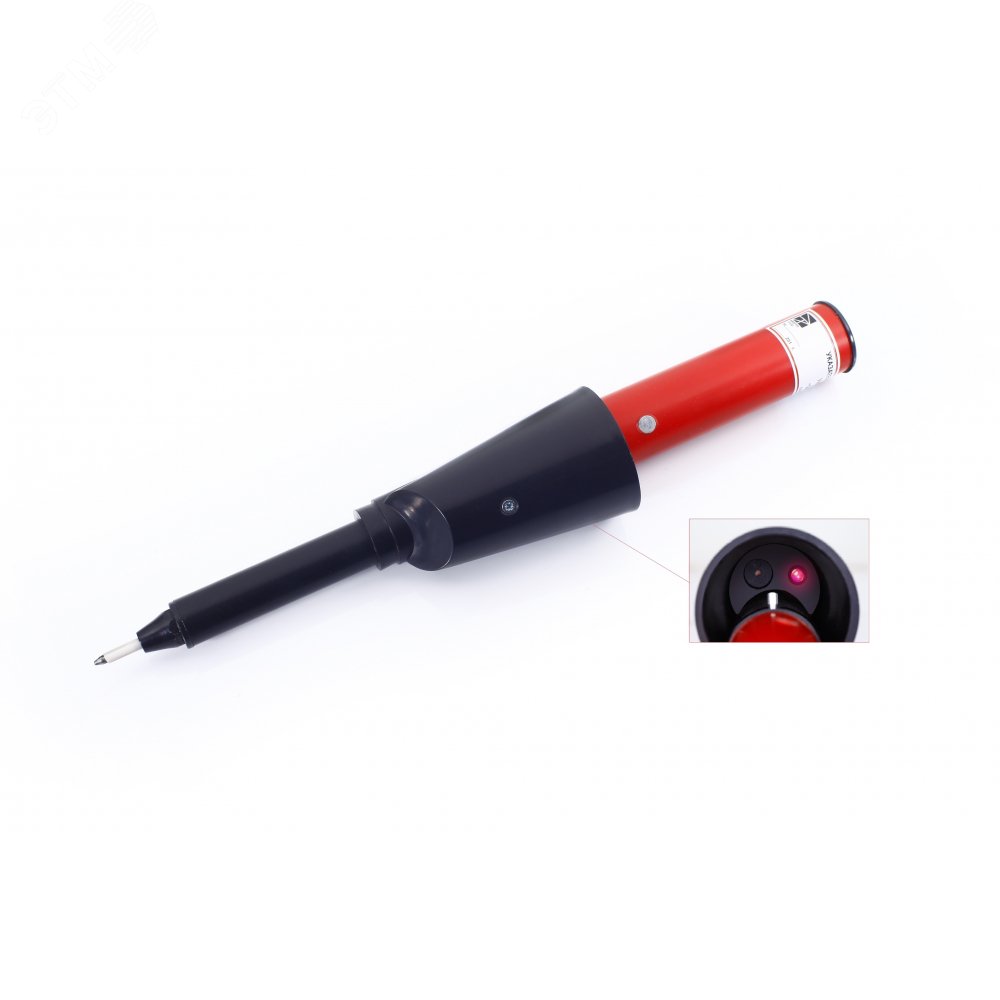

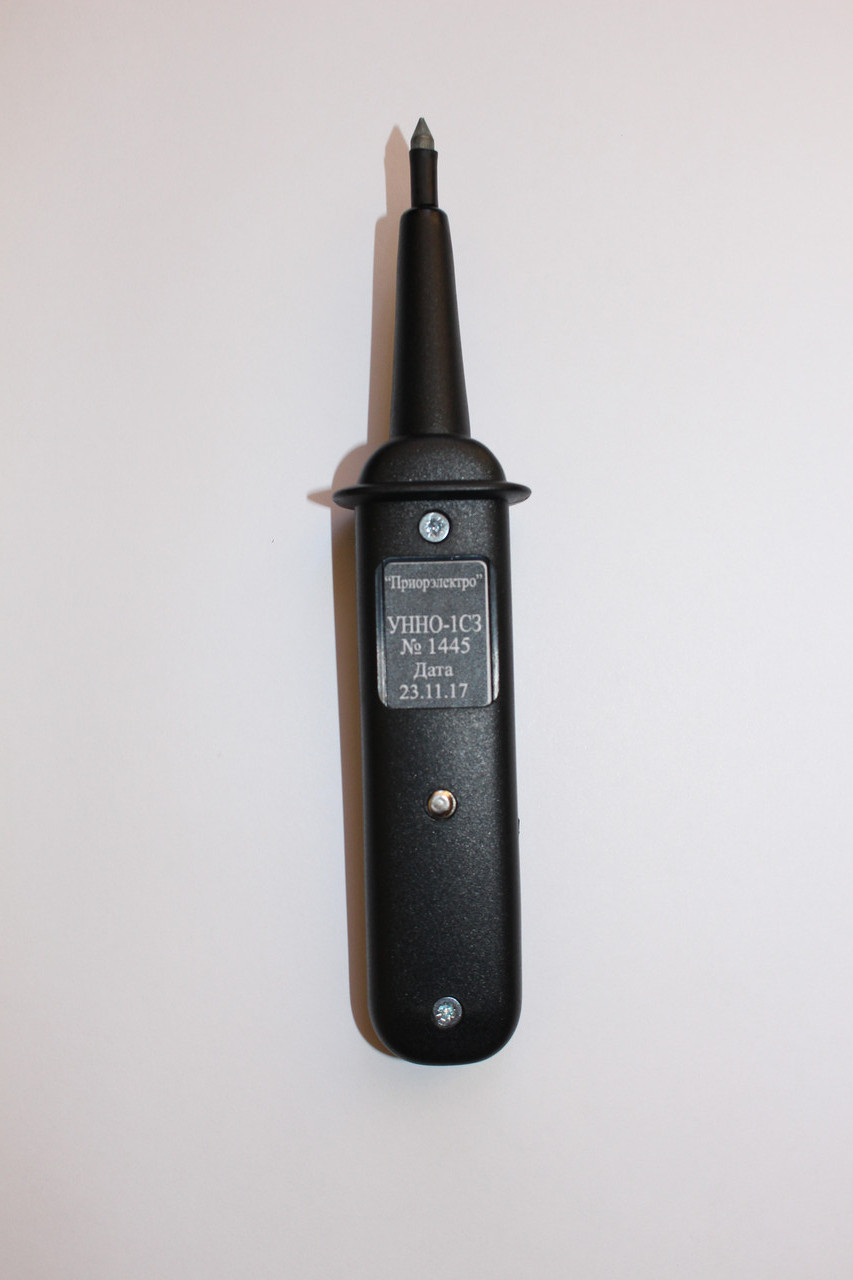

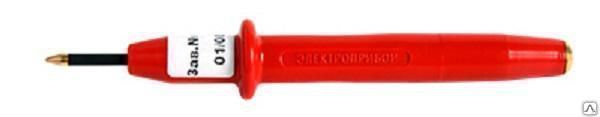

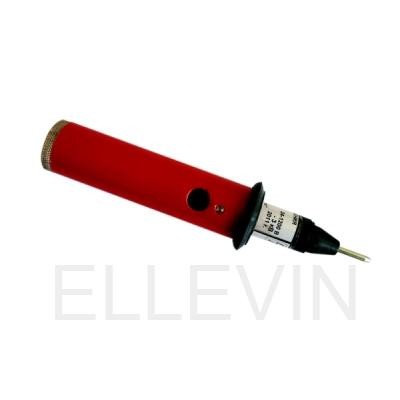

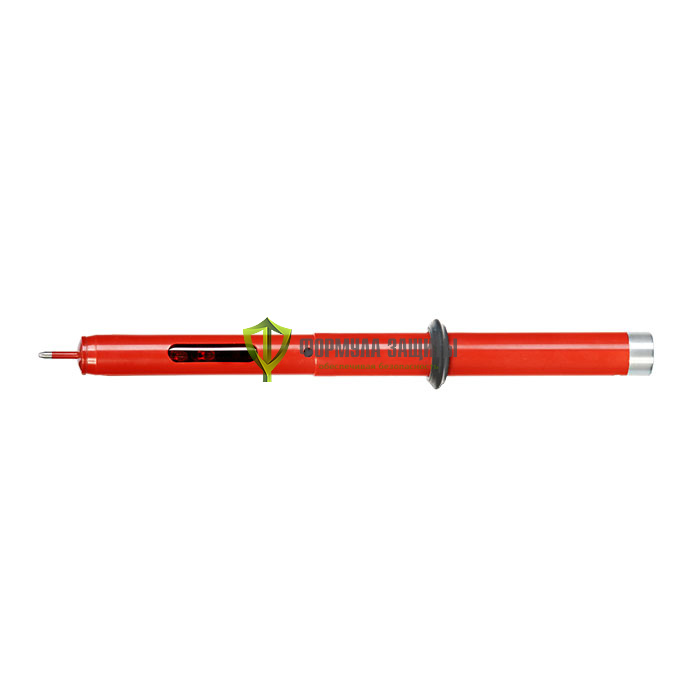

Однополюсные указатели напряжения

Как и индикаторные отвертки они требуют прикосновение только лишь к одной токоведущей части. «Земля» в таком случае будет обеспечиваться через тело человека, который своим прикосновением к специальному контакту указателя напряжения замыкает цепь протекания тока. Как следствие, через человека протекает электрический ток, который не превышает 30 мкА и является безопасным для его жизни и здоровья.

Такие указатели напряжения изготавливают, как правило, в виде автоматических ручек. Их корпус имеет смотровое отверстие и выполнен из изоляционных материалов.

В корпусе, как вы, наверное, уже догадались, размещают резистор и сигнальную лампу. На верхнем конце корпуса закрепляют металлический плоский контакт, для касания пальцем оператора, а на нижнем конце корпуса располагают металлический щуп, которым касаются токоведущих частей.

Его рекомендовано применять в схемах вторичной коммутации – определение фазного провода в электросчетчиках, проверка наличия напряжения на губках автоматических выключателей, предохранителей и других устройств.

Блок: 2/3 | Кол-во символов: 1082
Источник: http://elenergi.ru/princip-dejstviya-i-ustrojstvo-ukazatelej-napryazheniya.html

Разновидности устройств

Указатели до 1000 вольт и выше 1000 вольт имеют разные внешние и конструктивные особенности. Для низковольтных измерений, до 1 кВ, существуют два вида устройств:

• однополюсный, реагирующий на протекание емкостного тока;
• двухполюсный, подает индикацию при протекании через него активного тока.

Однополюсный указатель предназначен для работы в цепях переменного тока, для обнаружения фазного проводника, в цепях освещения, при фазировке электросчетчика, проверке патронов в светильниках. Проще говоря для обнаружения провода под напряжением.

Однополюсные устройства индикации фазы имеют одинаковую конструкцию и, как правило, состоят из газоразрядной лампы индикатора, с порогом зажигания от 90 до 120 вольт и резистора на 1 МОм резистора, подключенного последовательно. Резистор ограничивает ток до безопасной величины, порядка 0.5 мА.

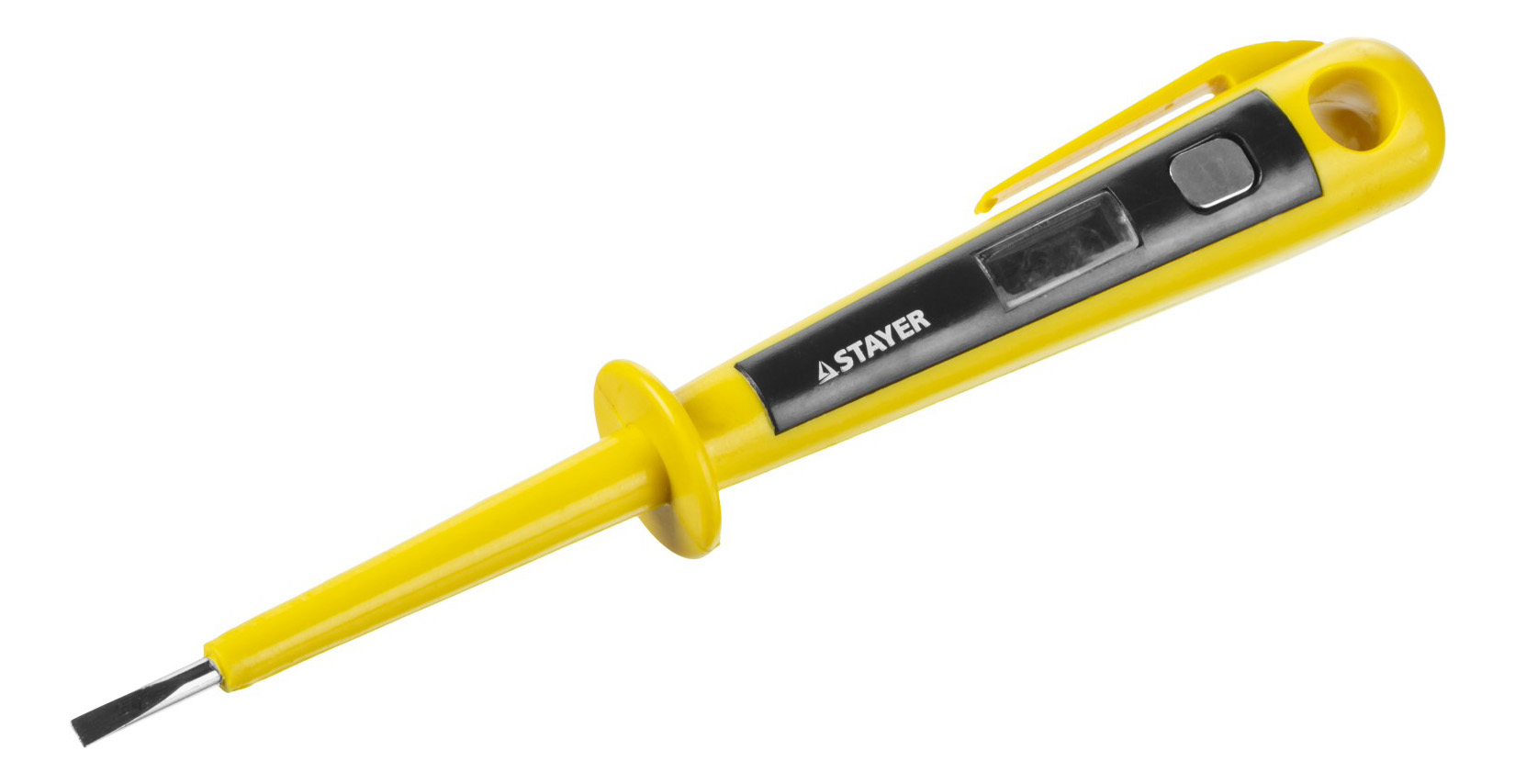

Индикатор ИН — 90 изготовлен в виде отвертки.

К недостаткам таких индикаторов можно отнести низкую чувствительность (порог индикации некоторых приборов начинается от 90 вольт), а также чувствительность к наводкам в соседних проводах.

Для сетей выше 1000 вольт указатели напряжения изготавливаются с рукоятками из изоляционного материала и длинной, исключающую приближение человека к токонесущим элементам. Внешний вид УВН-10 предоставлен на фото ниже:

При измерении напряжений выше 1000 вольт прибегают к использованию дополнительных защитных средств: резиновые рукавицы, боты или изоляционный коврик. Узнать, какие электрозащитные средства используют в установках выше 1000 вольт, вы можете из нашей статьи!

Двухполюсный указатель состоит из двух корпусов из изоляционного материала и гибкого медного проводника в изоляции, который их соединяет. Схема двухполюсного индикатора напряжения типа УНН-10:

В данной схеме газоразрядный индикатор шунтирован резистором, что делает схему нечувствительной к наведенным напряжениям. Также на его основе выпускается индикатор с указателем величины напряжения УН-1:

В данном приборе используется специальная линейная газоразрядная лампа и шкала на корпусе с градуировкой 127, 220, 380, 500 Вольт.

Также существуют указатели напряжения универсальные, для определения фазы и нуля, проверки наличия напряжения и с указанием ее величины от 12 до 380 В. Для работы в цепях постоянного, до 500 вольт и переменного тока, до 380 вольт. Их можно дополнительно использовать для прозвонки целостности соединений.

В данных приборах в качестве световых индикаторов используют светодиоды, а в роли источника питания конденсатор большой емкости.

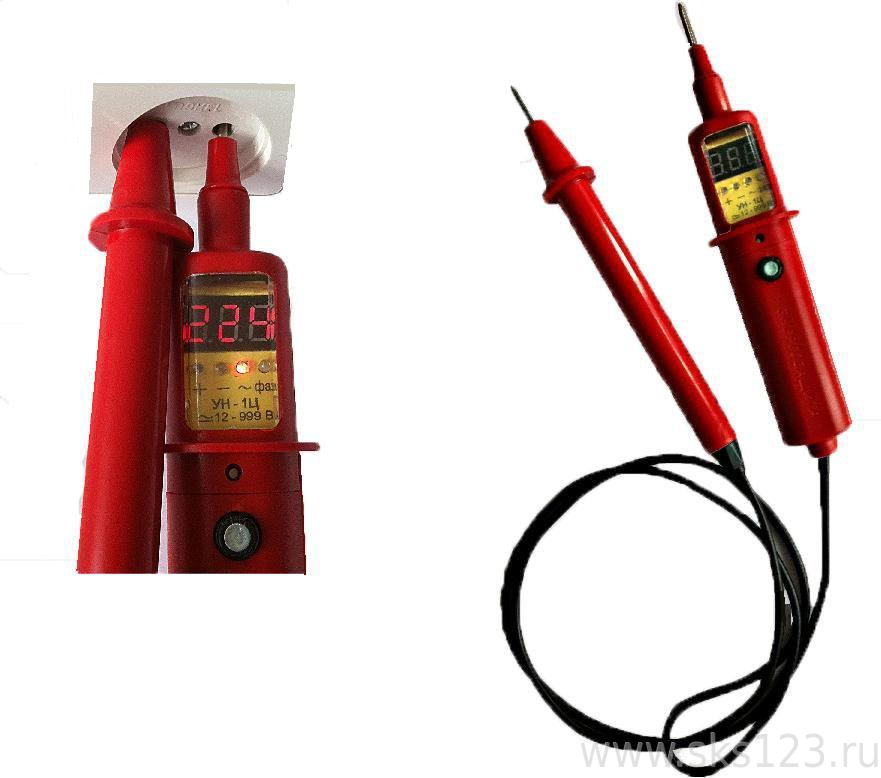

Цифровой указатель напряжения имеет ЖК экран с нанесенными значениями в вольтах. При максимальном значении 220 вольт на экране светятся все значения от минимального до максимума. Т.е. данный тестер показывает приблизительное значение. Единственный плюс такой модели — отсутствие источника питания.

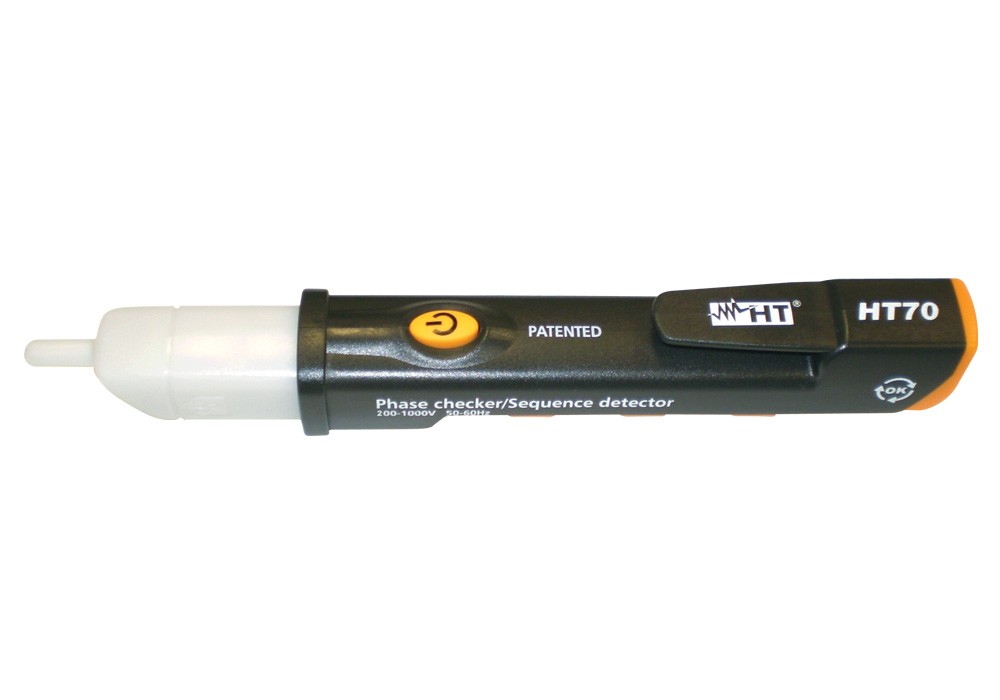

Бесконтактные индикаторы предназначены для обнаружения проводников под напряжением, в том числе и скрытых в стенах или панелях. Схема данного прибора реагирует на переменное электромагнитное поле, оснащена световой и звуковой индикацией. О данных устройствах мы рассказывали больше, когда говорили о том, как найти электропроводку в стене.

Блок: 2/3 | Кол-во символов: 3176
Источник: https://samelectrik.ru/kakie-byvayut-ukazateli-napryazheniya.html

Правила использования

Перед использованием указателя напряжения необходимо удостовериться в его исправности. Для этого в заведомо рабочей сети нужно проверить индикацию прибора. Только после положительного результата разрешается его использовать.

Запрещено в качестве индикатора использовать лампу накаливания, ввиду ее низкой надежности, и высокой травмоопасности. При поиске фазы необходимо установить щуп указателя на интересующий проводник, прибор держать в правой руке, левую руку спрятать за спину, большим пальцем правой руки дотронутся до торцевого контакта. Это для однополюсного индикатора.

Для двухполюсного щуп с индикатором поставить на интересующий проводник или клемму, а второй щуп на ноль или соседнюю фазу. Как видно ничего сложного нет в работе с данными приборами. Помните об опасности работы под напряжением, и соблюдайте меры личной безопасности.

Напоследок рекомендуем просмотреть видео, в котором специалист рассмотрел существующие типы указателей напряжения и правила пользования данными устройствами:

Вот мы и рассмотрели виды, назначение и правила пользования указателем напряжения. Надеемся, предоставленная информация была для вас познавательной и полезной!

Будет интересно прочитать:

Блок: 3/3 | Кол-во символов: 1217
Источник: https://samelectrik. ru/kakie-byvayut-ukazateli-napryazheniya.html

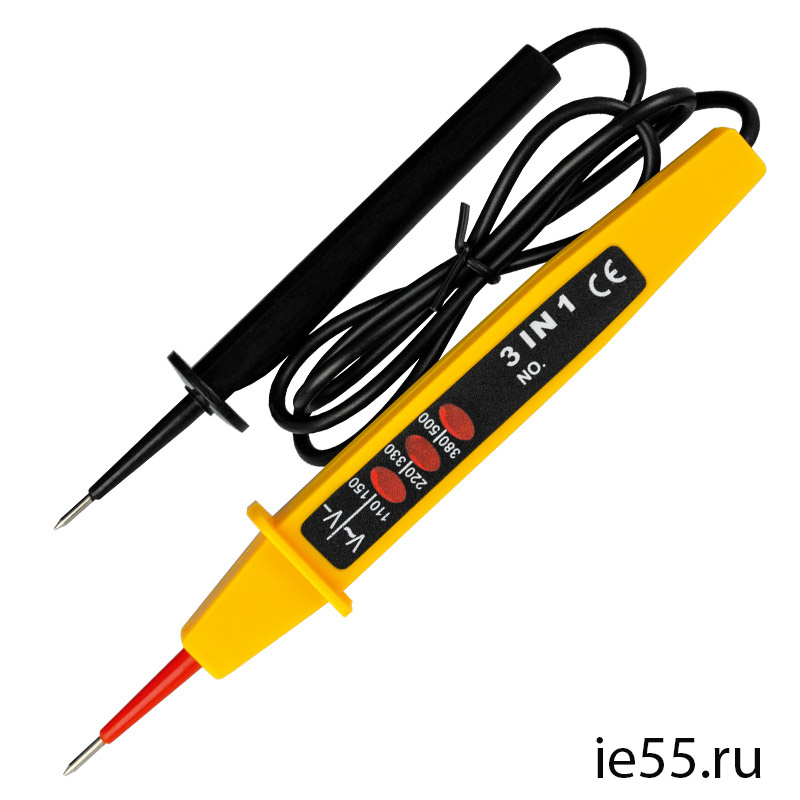

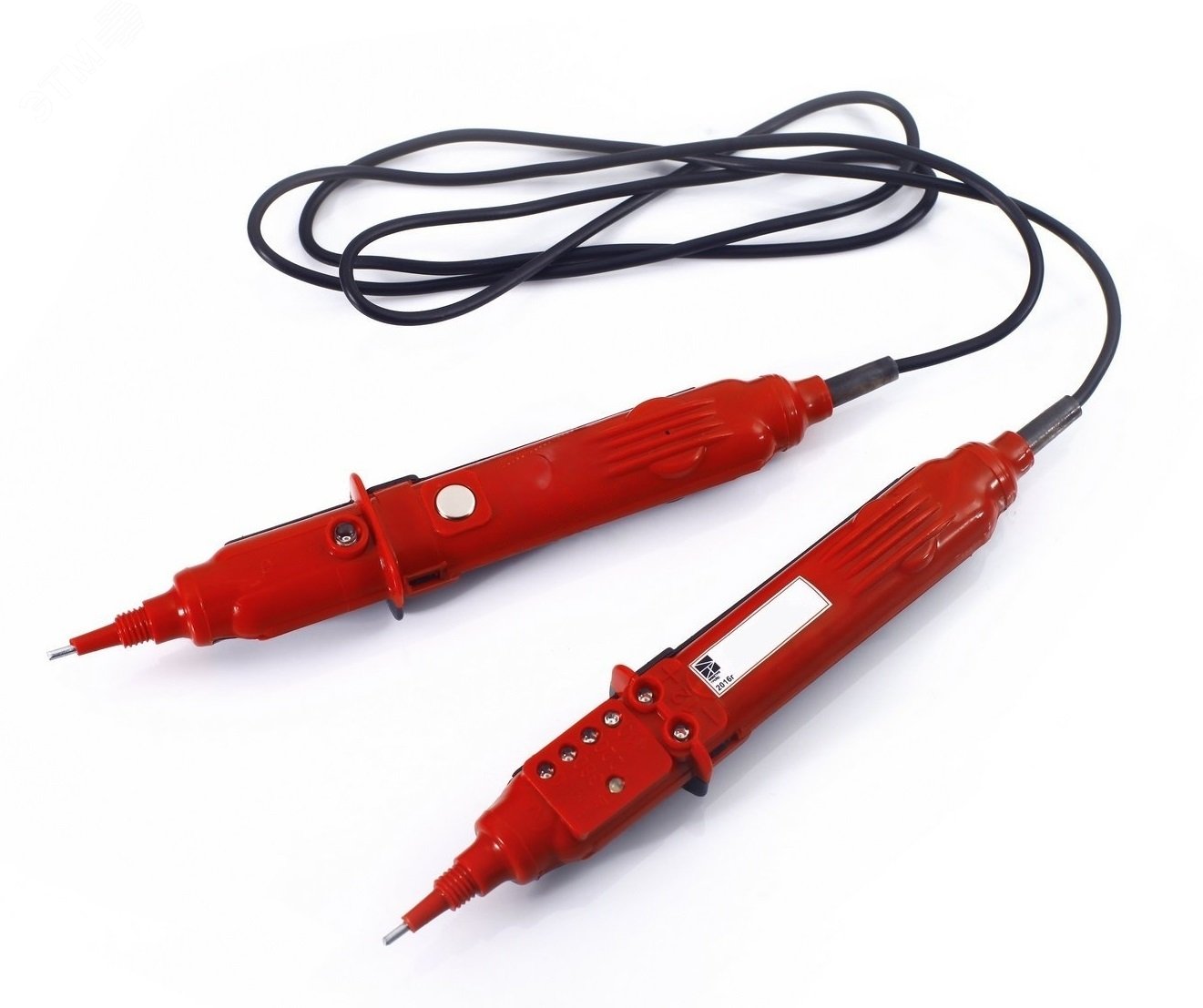

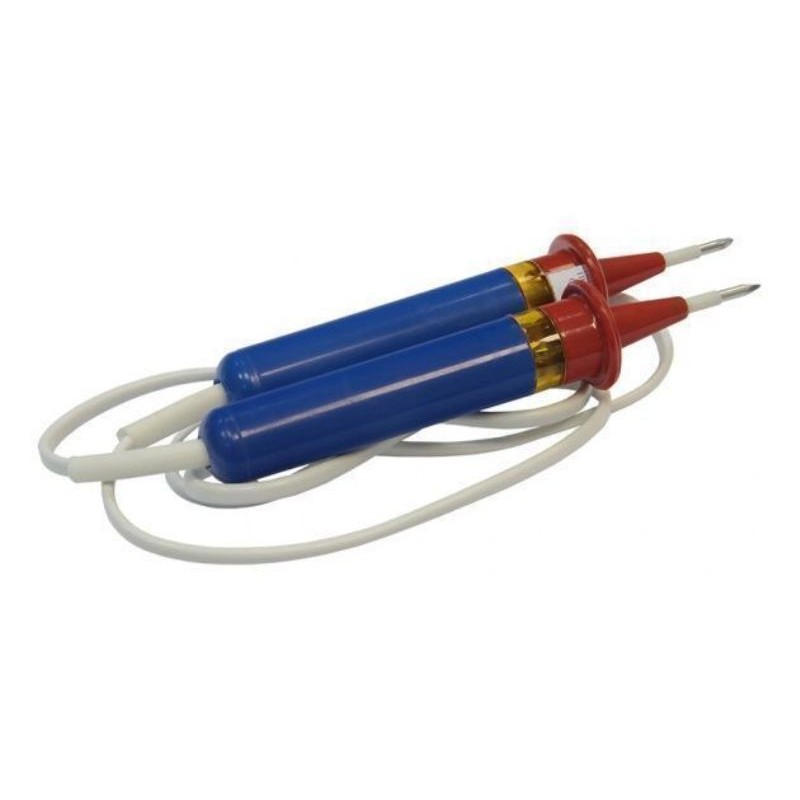

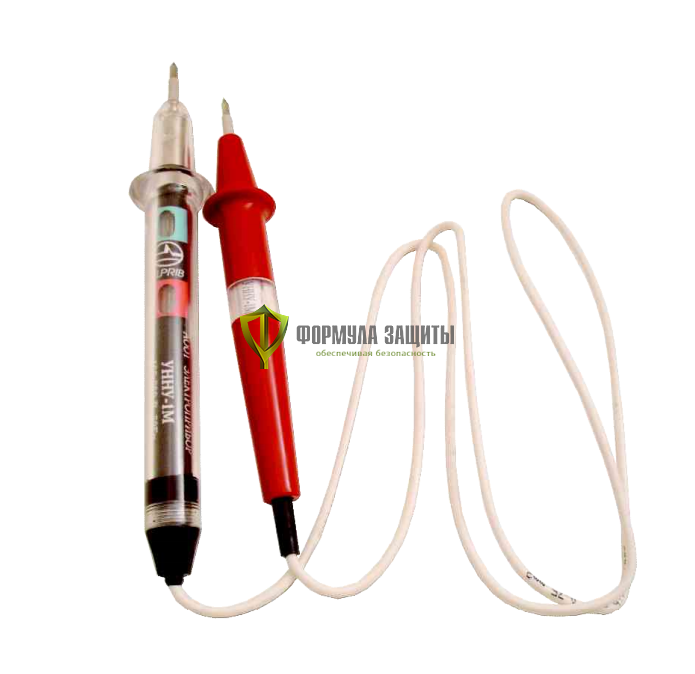

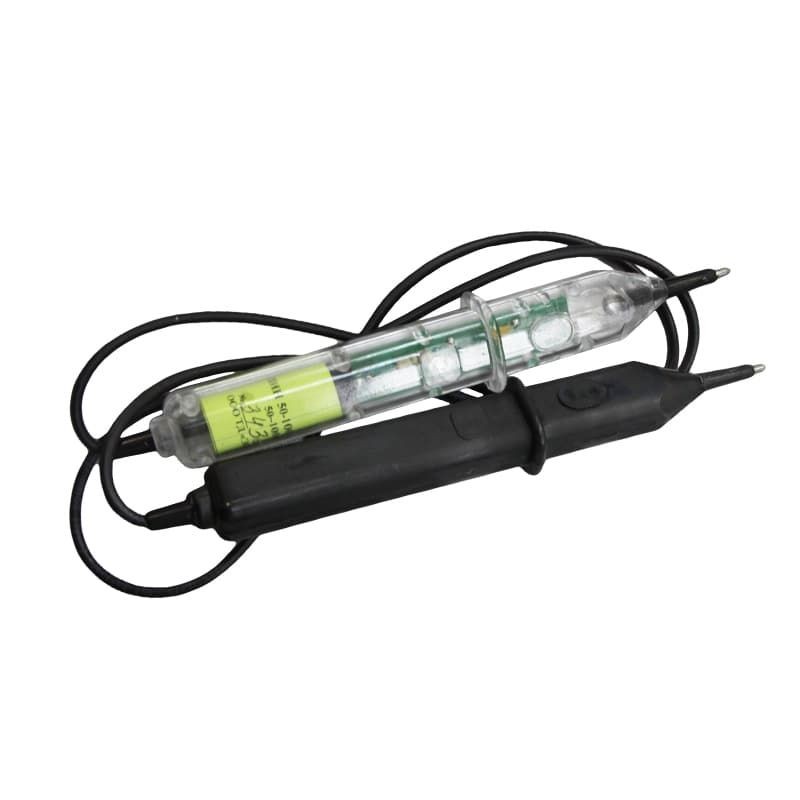

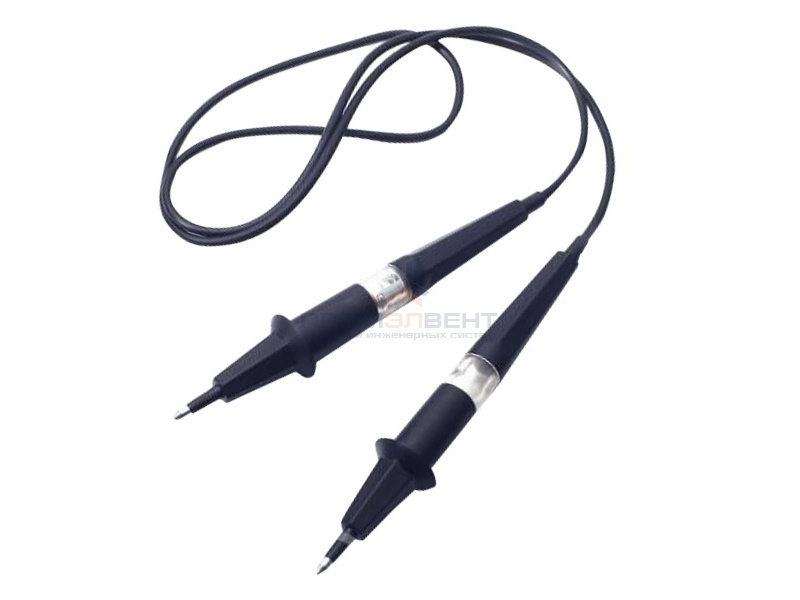

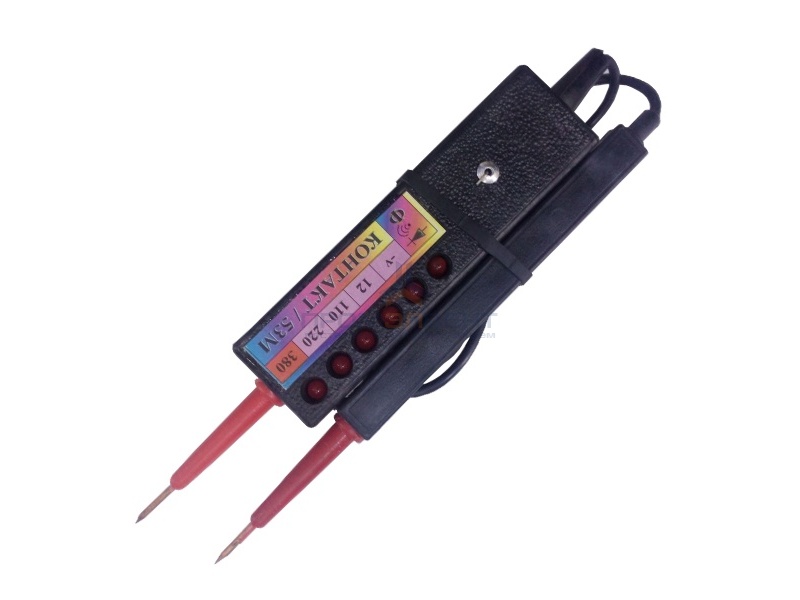

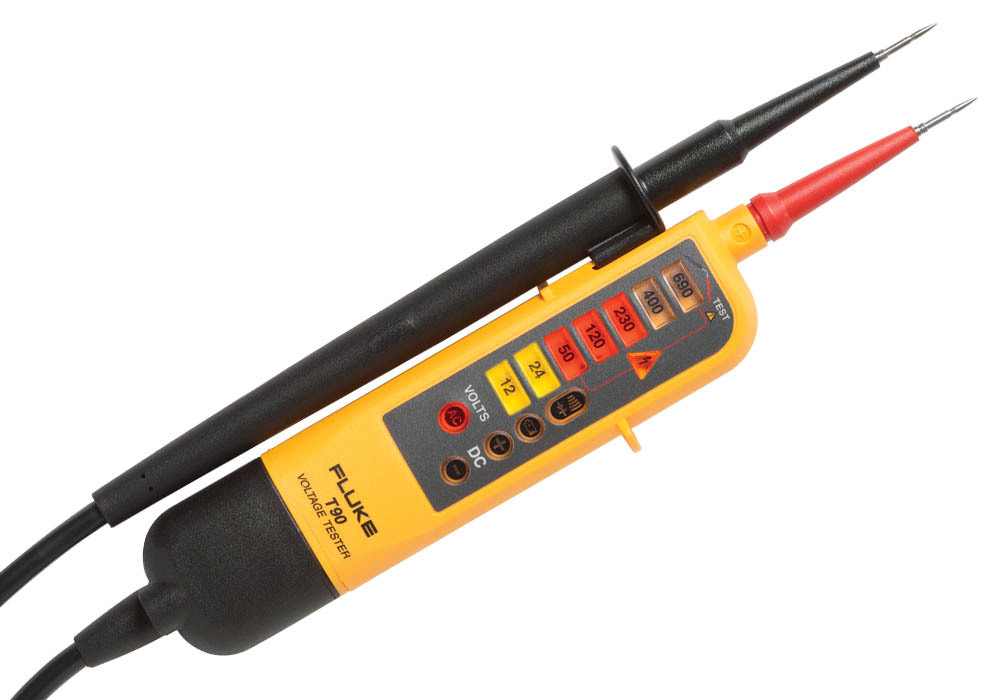

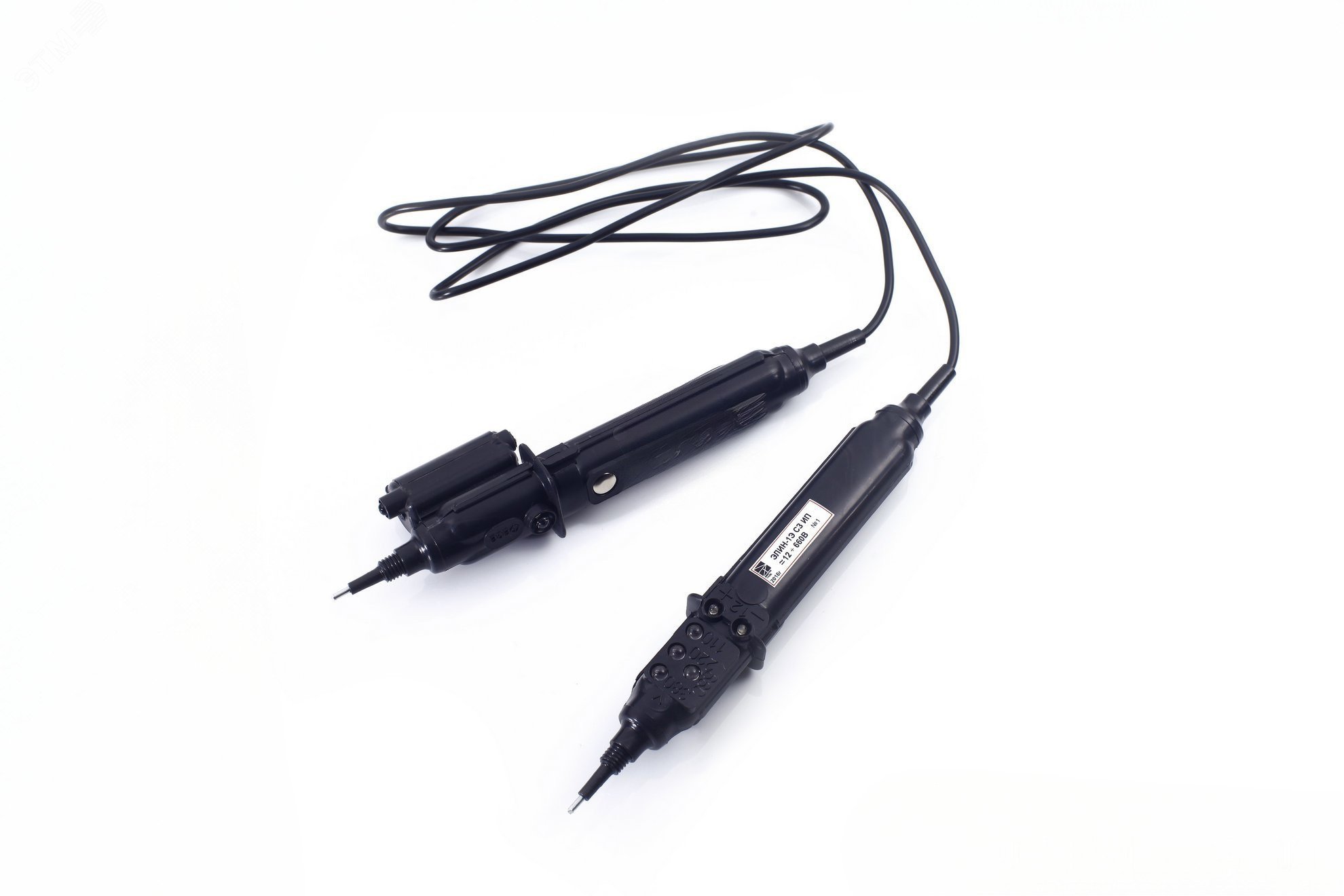

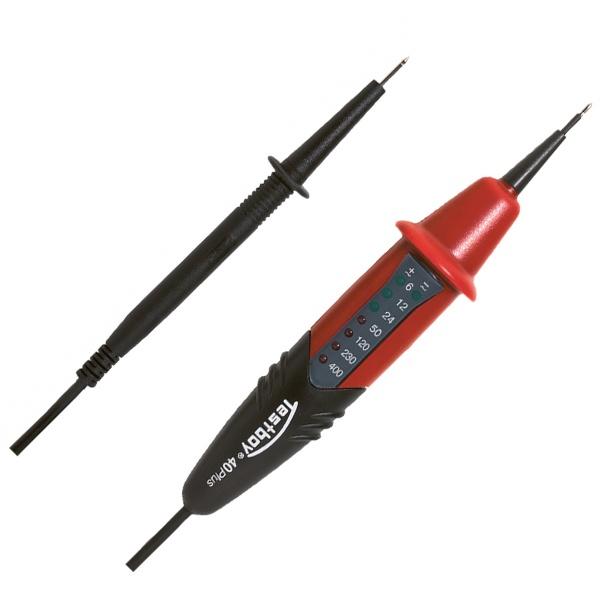

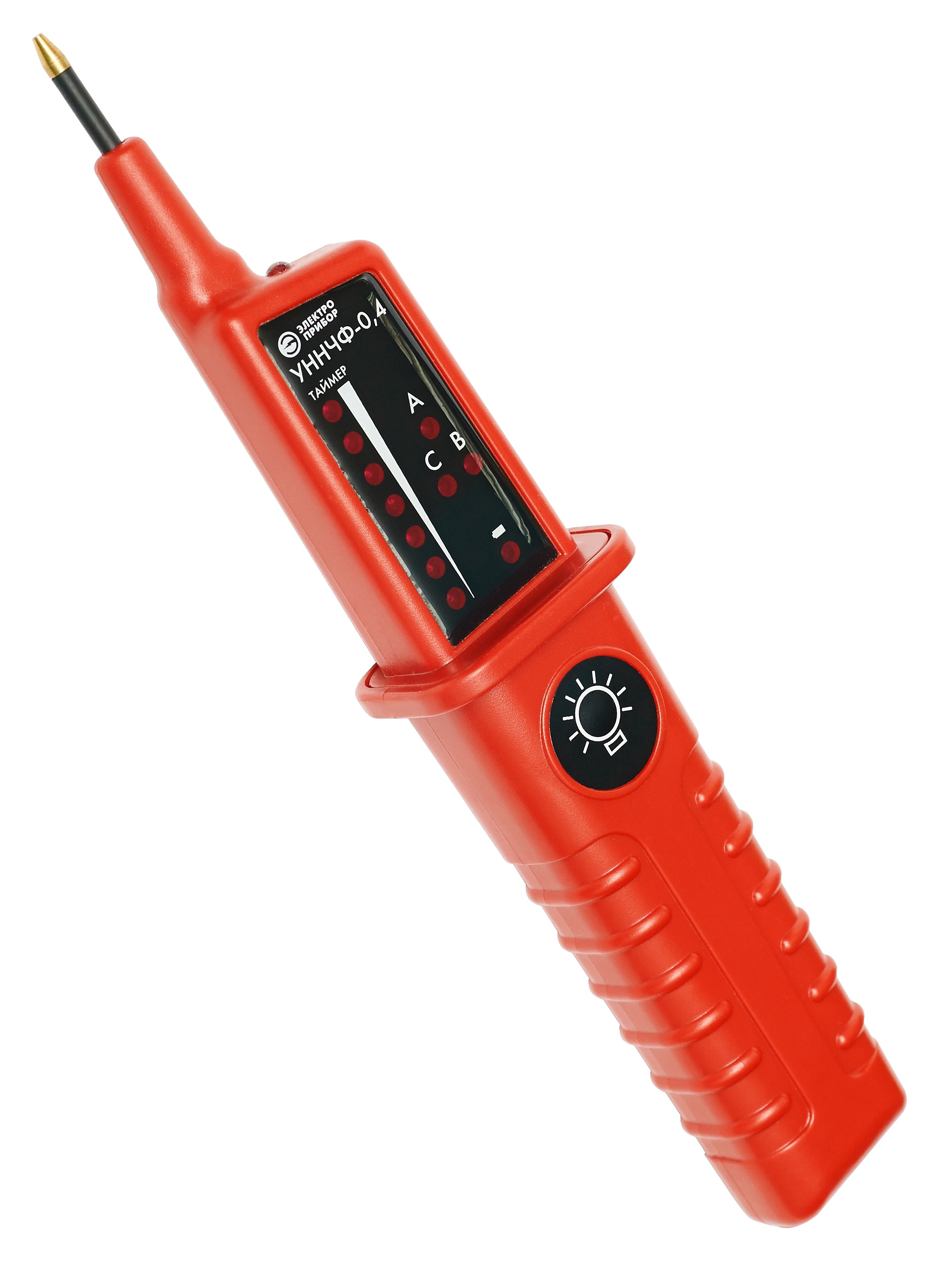

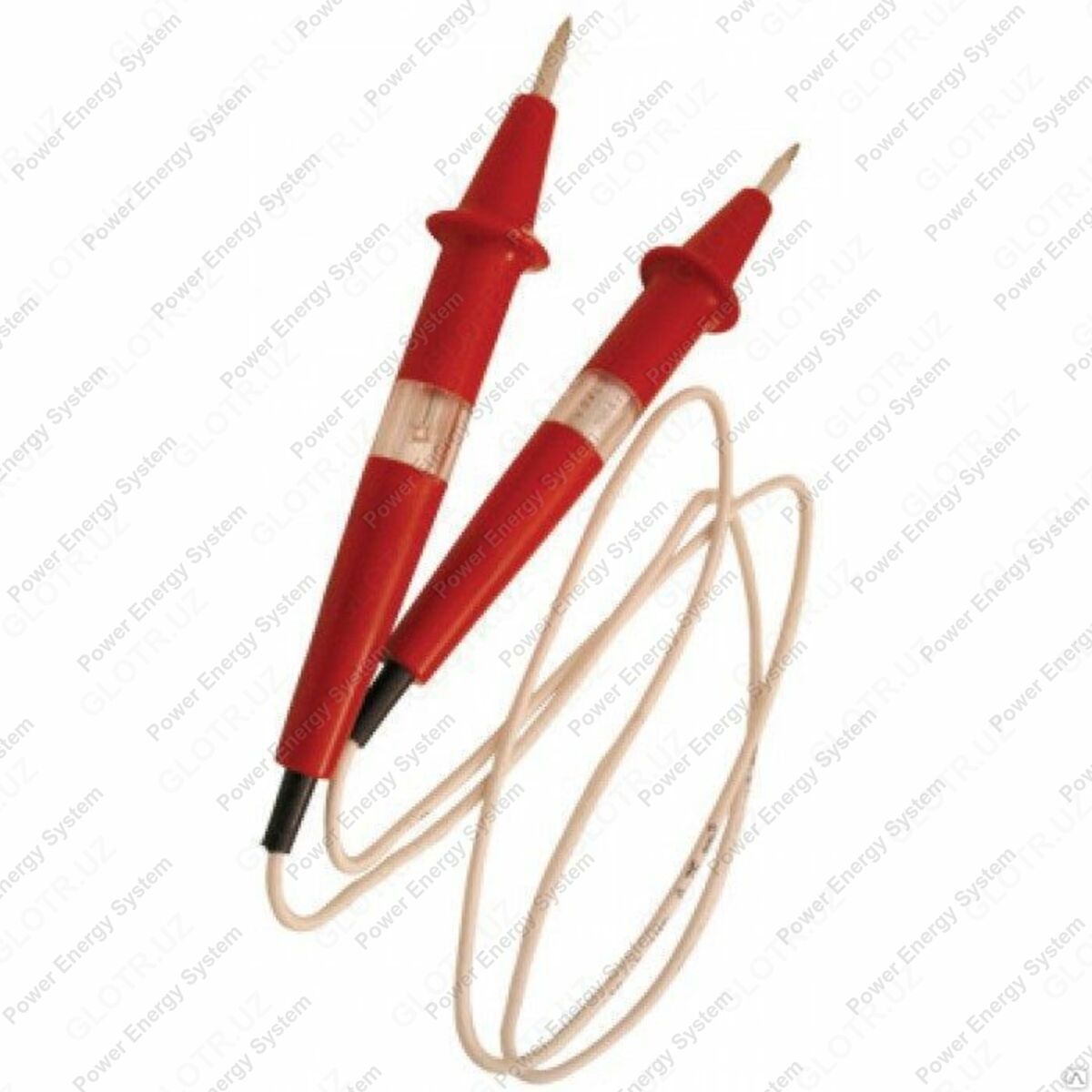

Двухполюсные указатели напряжения

Такие указатели напряжения требуют прикосновение не к одной, а к двум частям электроустановки. Принцип действия – свечение неоновой лампы или накаливания лампы (мощность не более 10 Вт) при протекании через нее тока, который возникает из-за наличия разности потенциалов между частями электроустановки к которым в данный момент подключен указатель. При этом лампа потребляет очень малый ток (несколько миллиампер), но при этом обеспечивает довольно устойчивый и четкий сигнал.

Для ограничения тока, протекаемого через лампу, в цепь, последовательно лампе, ставят резистор.

Двухполюсные указатели напряжения применимы для установок переменного и постоянного тока. Однако при использовании данного устройства в цепи переменного тока металлические части указателя (щуп, цоколь лампы, провод) могут создавать емкость относительно фазы или земли достаточную для того, чтоб при касании всего лишь к одной фазе электроустановки лампочка загоралась. Поэтому данную схему дополняют шунтирующим резистором, который шунтирует неоновую лампу.

Использовать вместо указателя напряжения обычную лампу накаливания, ввернутую в патрон (ее называют контрольной лампой), заряженный двумя проводами запрещено. Это вызвано тем, что лампа, при включении ее на большее чем она рассчитана напряжение, может произойти разрыв ее колбы защитной, что может привести к травмам оператора или операторов проводящих проверку наличия напряжения сети.

Проверка наличия напряжения однополюсным указателем напряжения:

Проверка наличия напряжения двухполюсным указателем напряжения:

Блок: 3/3 | Кол-во символов: 1624
Источник: http://elenergi. ru/princip-dejstviya-i-ustrojstvo-ukazatelej-napryazheniya.html

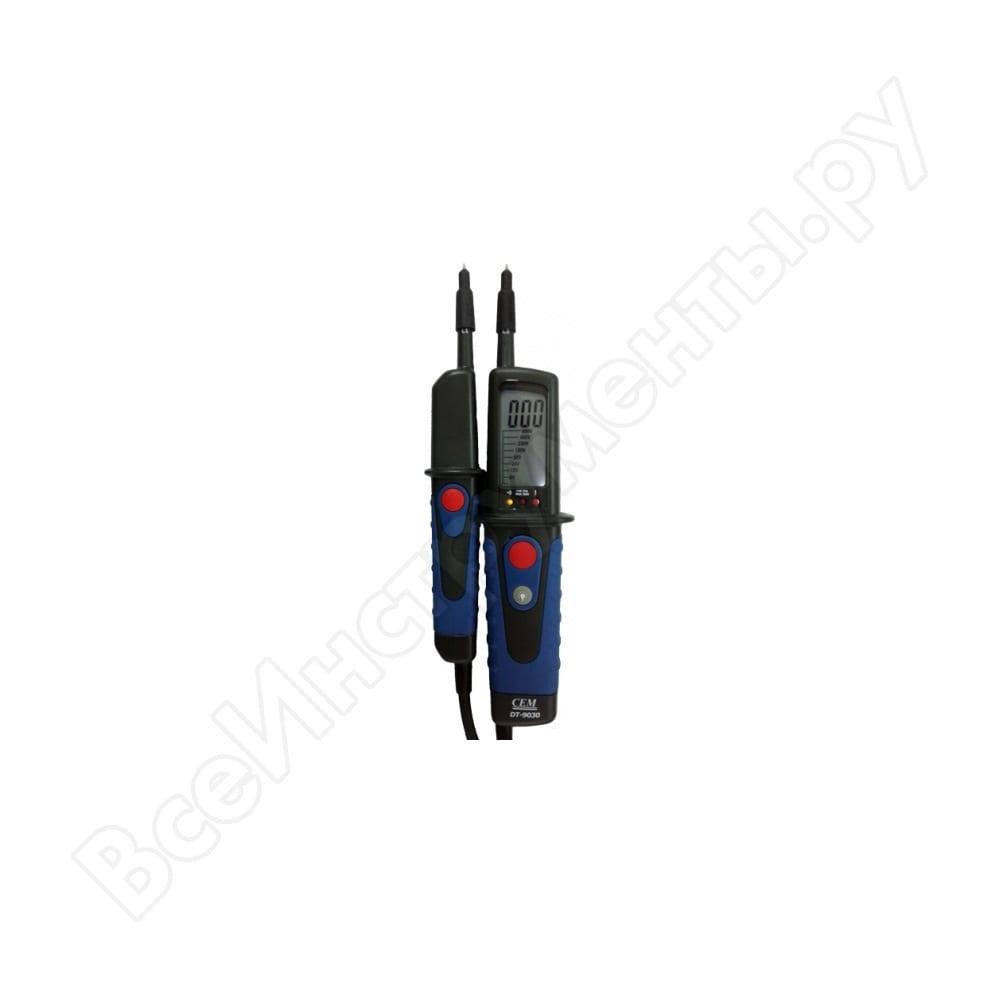

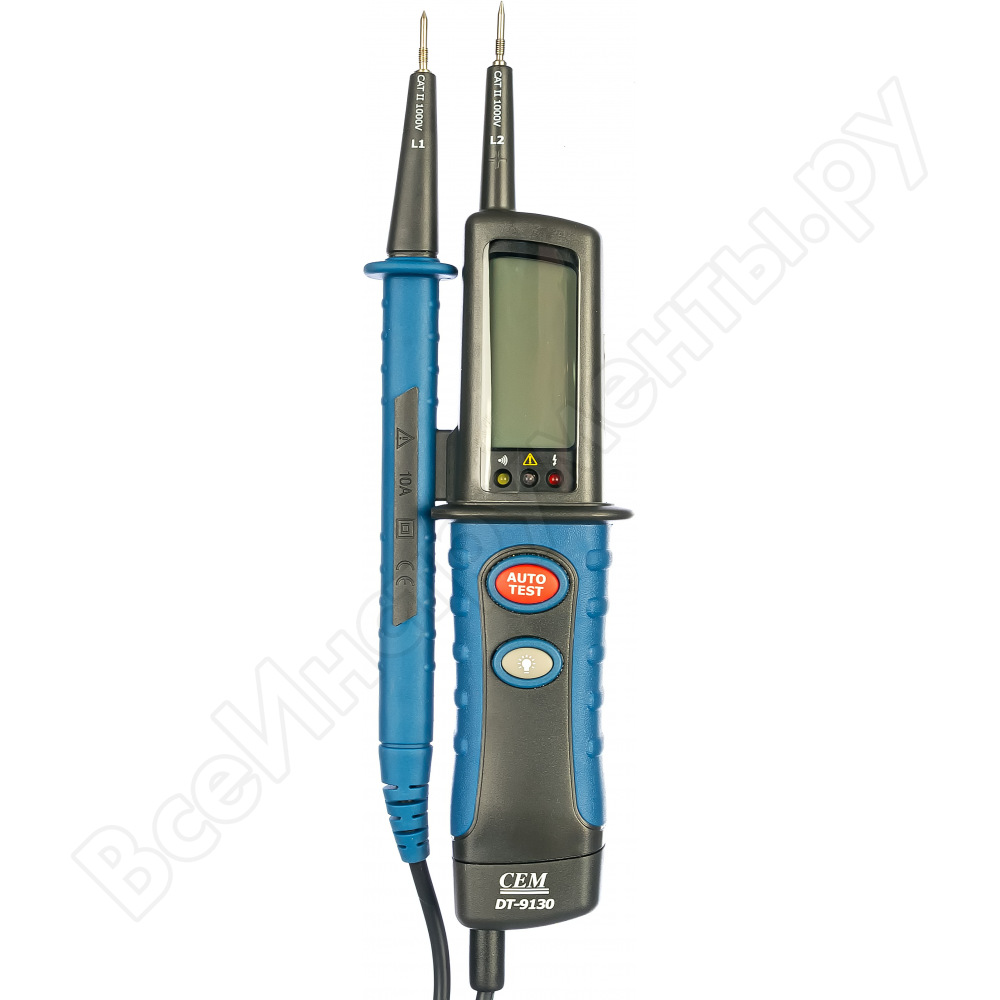

Цифровой индикатор напряжения: для чего он нужен, как выбрать

Самым распространенным цифровым двухполюсным индикатором напряжения является мультиметр. Этот электрический измерительный прибор позволяет определить не только напряжение переменного и постоянного тока в сети, но и его силу и частоту. Пользоваться таким прибором очень просто, поэтому его часто выбирают для решения бытовых задач.

Цифровой индикатор напряжения очень просто использовать

К основным критериям выбора бытового мультиметра относят:

1. Процент его погрешности. Так, степень погрешности бытового мультиметра должна быть не более 3%. Для профессиональных моделей этот показатель может быть снижен до 0,025%.
2. Скорость срабатывания прибора. Чем больше выработок может дать прибор в секунду, тем лучше. Качественный мультиметр должен давать от 70 до 300 выборок в секунду.
3. Класс электробезопасности мультиметра. Выбор мультиметра по классу зависит от того в каких цепях его будут использовать. Так современные мультиметры можно использовать в локальных, внутренних низковольтных и внешних распределительных цепях.
4. Уровень пожаробезопасности прибора. Современные измерительные устройства должны оснащаться функциями защиты от перегрузок и автоотключением.

Не стоит забывать и про комплектацию прибора. Большинство современных мультиметров оснащаются специальными щупами или токовыми клещами, позволяющими проводить измерения без выпайки элемента из схемы и не нарушая изоляции проводника.

Блок: 4/7 | Кол-во символов: 1467
Источник: http://6watt.ru/elektrooborudovanie/rele-i-datchiki/ukazatel-napryazheniya

Автомат с индикатором напряжения: виды, советы по выбору

Отдельно выделяют световые индикаторы для установки в электрических распределительных щитах. Такие индикаторы имеют вид автомата, устанавливаются на DIN-рейку, могут использоваться как в однофазных (220 В), так и в трехфазных (380 В) сетях.

В зависимости от возможности подключения фаз автоматы делят на:

• Индикаторы наличия напряжения на 1 фазу;
• Индикаторы наличия напряжения на 2 различные фазы;
• Указатели наличия напряжения в трехфазной сети;
• Устройства для индикации напряжения в сетях на 12В и 24В.

Кроме того, автоматы делят в зависимости типа фазы. Так, отдельно можно установить автомат с индикатором напряжения на А (L1), В (L2) и С (L3) фазу. При этом, световая индикация будет соответствовать по цвету фазе. Так, например, автомат на А фазу будет иметь световую индикацию желтого цвета. Автоматические индикаторы на 3 фазы будут иметь отдельные световые индикаторы под каждую фазу.

Блок: 5/7 | Кол-во символов: 957
Источник: http://6watt.ru/elektrooborudovanie/rele-i-datchiki/ukazatel-napryazheniya

Как работает указатель напряжения (видео)

Индикаторы высокого и низкого напряжения – это наиболее распространенные средства электрозащиты, которые позволяют идентифицировать наличие напряжения на объекте. На сегодня, все индикаторы делятся на низковольтные и высоковольтные. Кроме того, приборы различаются по внешнему виду, диапазону измерений, типу индикации. Выбрать наиболее подходящий индикатор можно, лишь разобравшись в классификации измерительных приборов. А в этом вам помогут представленные выше рекомендации!

Блок: 7/7 | Кол-во символов: 565
Источник: http://6watt.ru/elektrooborudovanie/rele-i-datchiki/ukazatel-napryazheniya

Как выбрать автоматический индикатор напряжения сети

При выборе автомата с индикатором напряжения необходимо обращать внимание на диапазон отображаемых напряжений. Так, устройства на 3 фазы должны определять напряжение в диапазоне от 100 до 415 В. Автоматы на 2 фазы могут определять напряжение в диапазоне от 100 до 300 В. Чем шире диапазон напряжения устройства, тем лучше.

Выбирая прибор, следует обращать внимание на степень погрешности устройства

Кроме того, при выборе автоматических выключателей с индикаторами напряжения следует учитывать:

• Степень погрешности устройства. Стандартные бытовые автоматы с индикацией напряжения должны иметь степень погрешности не более 3%.
• Степень защиты устройства. Для внутренней установки подойдут устройства с маркировкой IP20.
• Тип индикации. Простые модели имеют световую индикацию, представленную светодиодной лампой. Более дорогие модели могут иметь 3-х разрядное цифровое табло для отображения значений.
• Индекс устройства. Простые автоматы обозначаются буквой С. Автоматы с индикацией, чаще всего, имеют маркировки PMT, PH, SVN в зависимости от типа устройства и производителя.

Приобрести автоматы с индикацией можно в специализированных магазинах для электриков или интернет-магазинах. При этом, следует учитывать производителя автомата. Так, наиболее качественными считаются устройства немецкого производства. Среди лучших производителей электроизмерительных приборов можно выделить компанию Hager.

Блок: 6/7 | Кол-во символов: 1457
Источник: http://6watt.ru/elektrooborudovanie/rele-i-datchiki/ukazatel-napryazheniya

Кол-во блоков: 13 | Общее кол-во символов: 19132
Количество использованных доноров: 5
Информация по каждому донору:

1. https://www. asutpp.ru/ukazatel-napryazheniya.html: использовано 2 блоков из 3, кол-во символов 3735 (20%)
2. https://samelectrik.ru/kakie-byvayut-ukazateli-napryazheniya.html: использовано 2 блоков из 3, кол-во символов 4393 (23%)
3. https://elquanta.ru/instrument/ukazatel-napryazheniya.html: использовано 1 блоков из 4, кол-во символов 543 (3%)
4. http://6watt.ru/elektrooborudovanie/rele-i-datchiki/ukazatel-napryazheniya: использовано 6 блоков из 7, кол-во символов 7755 (41%)
5. http://elenergi.ru/princip-dejstviya-i-ustrojstvo-ukazatelej-napryazheniya.html: использовано 2 блоков из 3, кол-во символов 2706 (14%)

Указатели напряжения до 1000 В. Испытание средств защиты

1. Для проверки наличия или отсутствия напряжения в электроустановках до 1000 В применяются указатели двух типов:

– двухполюсные – работающие при протекании активного тока;

– однополюсные – работающие при емкостном токе.

2. Двухполюсные указатели предназначены для электроустановок переменного и постоянного тока, а однополюсные – для электроустановок переменного тока.

3. Двухполюсные указатели состоят из двух корпусов, содержащих элементы электрической схемы. Элементы электрической схемы соединяются между собой гибким проводом, не теряющим эластичности при отрицательных температурах, длиной не менее 1 м. В местах вводов в корпуса соединительный провод имеет амортизационные втулки или утолщенную изоляцию.

4. Электрическая схема двухполюсного указателя с визуальной индикацией может содержать прибор стрелочного типа или цифровую знакосинтезирующую систему (с малогабаритным источником питания индицирующей шкалы). Указатели этого типа могут применяться на напряжение от 0 до 1000 В.

5. Электрическая схема однополюсного указателя напряжения должна содержать элемент индикации с добавочным резистором, контакт – наконечник и контакт на торцевой (боковой) части корпуса, с которым соприкасается рука оператора.

6. Длина неизолированной части контактов – наконечников не должна превышать 5 мм. Контакты-наконечники должны быть жестко закреплены и не должны перемещаться вдоль оси.

7. Эксплутационные испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным напряжением, измерении тока, протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции повышенным напряжением.

8. Для проверки напряжения индикации у двухполюсного указателя напряжение от испытательной установки прикладывается к контактам – наконечникам, у однополюсного – к контакту – наконечнику и контакту на торцевой (боковой) части корпуса.

9. Напряжение индикации указателей напряжения до 1000 В должно быть не выше 50 В.

10. Для проверки схемы у двухполюсного указателя напряжение от испытательной установки прикладывают к контактам – наконечникам, у однополюсного указателя – к контакту – наконечнику и контакту на торцевой (боковой) части в соответствии со схемами рис 1.

11. Испытательное напряжение при проверке схемы должно превышать наибольшее значение рабочего напряжения не менее чем на 10%. Продолжительность испытания – 1 минута.

12. Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:

– 0,6 мА для однополюсного указателя напряжения;

– 10 мА для двухполюсного указателя напряжения с элементами, обеспечивающими визуальную или визуально – акустическую индикацию сигнала;

– для указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.

13. Значение тока измеряется с помощью амперметра, включенного последовательно с указателем в соответствии со схемой рис. 2.

14. Для испытания изоляции указателей напряжения повышенным напряжением у двухполюсных указателей оба изолирующих корпуса обертываются фольгой, а соединительный провод опускается в заземленный сосуд так, чтобы вода закрывала провод, не доходя до рукоятки на 9 – 10 мм. Один провод от испытательной установки присоединяют к контактам – наконечникам, второй, заземленный, – к фольге и опускают его в воду в соответствии с рис. 3.

15. У однополюсных указателей напряжения изолирующий корпус по всей длине до ограничительного упора обертывают фольгой. Между фольгой и контактом на торцевой части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяется к контакту – наконечнику, второй, заземленный, – к фольге.

16. Изоляция указателей напряжения до 500 В должна выдерживать напряжение 1 кВ, а указателей напряжения выше 500 В – 2 кВ. Продолжительность испытания – 1 минута.

17. В эксплуатации механические испытания указателей не проводят.

Рис.1. Схемы испытания однополюсного указателя напряжения до 1 кВ

Рис.2. Схемы испытания двухполюсного указателя напряжения до 1 кВ

Рис.3. Схемы испытания изоляции двухполюсного указателя напряжения до 1 кВ

Указатель напряжения: одно и двухполюсный, бесконтактный

При работе в электроустановках важно контролировать состояние цепей и токоведущих частей. Первичная проверка (в целях обеспечения безопасности) выявляет наличие или отсутствие напряжения в зоне работ. Для этого используют указатель наличия напряжения, подключаемый оператором вручную, то есть он не является элементом конструкции электроустановки.

В каких случаях обязательно надо пользоваться указателем напряжения:

• перед началом ремонтных работ в электроустановке;
• перед наложением переносного заземления;
• для определения участка, на котором произошла авария;
• для выявления токопроводящих частей электроустановки, на которых не должно быть опасного потенциала.

Важно: От правильного применения индикатора напряжения зависит безопасность, и даже жизнь электрика!

Мы рассмотрим принцип действия указателей высокого напряжения, виды и способы их применения.

Деление по типам

1. По напряжению указатели напряжения делятся до 1000 В и свыше 1000 В. Для бытового применения обычно используются низковольтные приборы до 1 кВ. Тем не менее, это все указатели высокого напряжения. Согласно нормативам ПУЭ (Правил устройства электроустановок), безопасным для человека является напряжение переменного тока до 50 В, и постоянного тока до 120 В. При неблагоприятных условиях (влажность, токопроводящая пыль) высоким считается напряжение переменного тока до 25 В, и постоянного тока до 60 В. Указатели напряжения выше 1000 В используются профессиональными электриками, для бытовых электросетей 220 В и 380 В их применение нецелесообразно. Например, УВНУ-10 с выносной штангой.
2. По исполнению указатели напряжения до 1000 В делятся на однополюсные и двухполюсные. Первый вариант — это скорее индикаторная отвертка, чем инструмент. Второй вариант предпочтительней, если речь идет о точности и гарантированном определении опасного потенциала.
3. По типу электротока: для переменного или постоянного. В бытовом применении указатель высокого напряжения постоянного тока не применяется. К тому же, большинство современных индикаторов универсальные.
4. По типу индикатора приборы могут быть неоновыми, светодиодными или цифровыми. В последнем случае можно с высокой точностью определить значение напряжения. Но это скорее сервисная, чем необходимая функция.
5. Способ применения: контактный или бесконтактный. Первый вариант предназначен для работы с открытыми токоведущими частями, и гарантирует точное определение наличия потенциала. Бесконтактный метод используется для поиска скрытых проводок, и не может гарантировать безопасность.

Общие принципы действия УНН (указателей низкого напряжения)

Для срабатывания индикатора (вне зависимости от его типа), необходимо обеспечить протекание электротока по цепи прибора. При этом на первом месте стоит обеспечение безопасности оператора. Двухполюсная конструкция исключает прикосновение открытых участков тела к токоведущим частям. А вот однополюсный указатель напряжения, работает только при касании вспомогательного электрода пальцем. Соответственно, конструкция обязательно должна включать в себя систему ограничения тока до безопасного значения. После снижения порога тока, прибор превращается в указатель низкого напряжения, вне зависимости от реального потенциала на токоведущих частях.

• Двухполюсные указатели представляют собой типичную электрическую цепь, где ток протекает от фазы к нулевому (или заземленному) проводнику электроустановки. Благодаря этому можно гарантировано определить наличие потенциала, и даже измерить напряжение на контрольном участке.
• Однополюсные указатели для срабатывания индикатора используют индукционные токи, протекающие через тело оператора. Для срабатывания достаточно наличия фазы на проверяемом элементе электроустановки или проводнике. Точность невысокая, поэтому определить напряжение таким способом невозможно.

Требования к оборудованию

Для обеспечения безопасности и надежности срабатывания, подобные устройства обязательно сертифицируются. Требования государственного стандарта занимают не меньше страницы текста, выделим основные из них:

• изоляционная оболочка прибора должна выдерживать напряжение, превышающее диапазон измерения;
• однополюсный указатель изготавливается только в одном корпусе, при этом исключается необходимость работы двумя руками;
• на одном конце указателя имеется щуп для контакта с проверяемым участком цепи, на противоположном — контактная площадка для касания пальцем оператора;
• двухполюсный указатель напряжения должен состоять их двух корпусов с одинаковыми показателями защищенности, соединенными гибким изолированным кабелем длиной 1 метр;
• открытый участок щупа не должен превышать длину, установленную для выбранного диапазона измерения;
• световой и (или) звуковой индикатор наличия потенциала должен быть отчетливо различим в любых условиях измерения.

Стандарты безопасности единые для всей территории Российской Федерации. Никакой субъект, будь то Москва или любой областной центр не вправе смягчать требования к производству или применению подобного оборудования.

Рассмотрим работу основных типов указателей напряжения.

Двухполюсная конструкция

Указатель высокого напряжения с двумя измерительными контактами работает по принципу фиксации прохождения тока на участке цепи. Внутренняя схема сравнивает разность потенциалов между точкой измерения и заземлением (или нулевым контактом). Если порог срабатывания превышает установленное значение, срабатывает индикация.

Исполнение может быть различным, в зависимости от назначения: только индикация, поиск пробоя, измерение точного значения напряжения, установление диапазона (220 В, 380 В). В качестве примера, на иллюстрации электрическая схема прибора, определяющего наличие фазы на измеряемом участке и приблизительного порога напряжения.

Сложных интегральных элементов нет, поэтому такой указатель надежен и безотказен в любых условиях эксплуатации. Если измерения проводятся на улице, при ярком освещении — параллельно световому индикатору (в данном случае это LED элемент), добавляется звуковой.

При добавлении в измерительную цепь модуля измерения напряжения, мы получаем однорежимный мультиметр, предназначенный для безопасного измерения высокого напряжения.

Это интересно: Обычный мультиметр также можно использовать, как указатель высокого напряжения. Однако для приведения в готовность потребуется время (установка соответствующего режима измерения). Да и с безопасностью не все так гладко: специализированные приборы проходят жесткую сертификацию.

Пользоваться таким устройством несложно: пассивный контакт на соединительном проводе прикладывается к земляной (нулевой) шине электроустановки. Затем измерительным контактом надо коснуться точки замера потенциала.

Преимущества:

• высокая точность измерения, при необходимости можно расширить функционал;
• возможность работать с высоким напряжением без дополнительных средств защиты оператора;
• обеспечена защита оператора: нет непосредственного контакта с открытыми участками тела.

Недостатки:

• более высокая стоимость;
• измеритель достаточно громоздкий.

Однополюсная конструкция

Электрический ток протекает между фазой (точка измерения) и заземляющим контуром, который обеспечивает тело человека (оператора). Внутри прибора простая электрическая цепь, состоящая из неоновой лампы и резистора. Сопротивление подбирается таким образом, чтобы электрический ток не превышал безопасное для человека значение.

В то же время, сила тока должна обеспечивать надежное срабатывание индикатора. Для неоновой лампы достаточно нескольких сотых миллиампер, так что схема работает устойчиво.

Как пользоваться таким указателем? Прибор удерживается в одной руке, палец кладется на тыльный контакт. После чего измерительный щуп прикладывается к токоведущей части электроустановки. При наличии потенциала контрольная лампа загорается.

Интересно, что различные «продвинутые» схемы с транзистором и светодиодом не так надежны, как простая неоновая лампа и графитовый резистор. Высокий процент ложных срабатываний не позволяет использовать такой прибор в профессиональных целях.

Преимущества:

• дешевизна прибора;
• оперативность использования;
• возможность работать одной рукой.

Недостатки:

• низкая точность и надежность;
• нет расширенного функционала;
• потенциально опасен: есть контакт открытых участков тела с измерительной частью прибора.

Бесконтактный указатель напряжения

При наличии прямого доступа к открытым контактам электропроводки или электроустановки, производить измерение напряжения легко. А как определить потенциал (хотя бы его наличие) в скрытой проводке?

Для этого существуют бесконтактные индикаторы (не путать с токоизмерительными клещами).

Такие указатели работают не напрямую с электрическим током, а с электромагнитным полем, возникающим вокруг проводника. Фактически, это трансформатор без сердечника, или катушка индуктивности.

Простейшие указатели реагируют на переменное магнитное поле. При его обнаружении срабатывает схема, собранная на триггерах, и на индикатор (LED элемент) подается напряжение. Для усиления эффекта обнаружения, параллельно включается звуковой сигнал.

Разумеется, ни о каких измерениях напряжения не может быть и речи. Мало того, наличие электромагнитного поля зависит от многих факторов, в том числе наличие рядом с проводником заземляющей шины. Иными словами, качественно (по требованиям ПУЭ) проложенный электрический кабель, бесконтактным пробником обнаружен не будет.

Важно: Использовать такой указатель в качестве детектора скрытой проводки нельзя, расстояние обнаружения составляет 1-2 см по открытому воздуху.

Преимущества:

• удобство применения: не надо искать открытые контакты;
• безопасность: нет контакта с токоведущими частями.

Недостатки:

• в реальности прибор не гарантирует даже 50 % результата.

Исходя из принципа работы такого указателя, чем сильнее ток в кабеле — тем выше вероятность обнаружения потенциала. Соответственно, если электроприбор не включен, его питающий кабель не будет активно формировать вокруг себя электромагнитное поле. При этом потенциал на фазном проводе присутствует, и опасность поражения электротоком остается.

Важно: Если вы планируете использование такого указателя, все равно перед началом работ следует проверить отсутствие напряжения на открытых участках обычным контактным прибором.

Перед использованием любого измерительного прибора убедитесь в наличии сертификата соответствия безопасности.

Где купить

Чтобы максимально быстро приобрести индикатор напряжения, можно посетить ближайший специализированный магазин. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Видео по теме

однополюсный, двухполюсный, бесконтактный и звуковой

На чтение 6 мин. Просмотров 128 Опубликовано 25.07.2019 Обновлено 01.07.2019

Индикаторы, или указатели напряжения, это переносные электротехнические конструкции, задача которых проверять наличие или отсутствие напряжения на токоведущих участках цепи. Чаще всего такая проверка требуется перед оснащением помещения системой заземления и перед началом выполнения строительных работ.

Разновидности указателей напряжения

Указатель высокого напряжения УВН-80

Индикаторы напряжения делятся на несколько видов в зависимости от конструктивных особенностей и доступного функционала. Основные классификации:

• По мощности напряжения: индикатор до 1000В и свыше 1кВ.
• По виду тока измерения: устройства, предназначенные для постоянного и переменного тока.
• По количеству полюсов: на одно- и двухполюсные.
• По типу индикатора: цифровые и с применением светодиодных лампочек.

Бесконтактный индикатор напряжения – инновационное устройство, которое получило широкое распространение благодаря безопасному использованию в разных, даже неблагоприятных обстоятельствах.

Устройство и принцип работы

Однополюсные устройства

Однополюсный указатель напряжения

Для вычисления наличия напряжения необходимо прикоснуться рабочим элементом к токоведущей детали. Заземление обеспечивается по человеческому телу при касании пальцем контакта, расположенного на указателе. Лампа начинает светиться, поскольку в результате вышеописанных манипуляций образуется ток небольшой величины, около 0,3 миллиампера.

Как правило, указатель низкого напряжения изготавливается в виде обыкновенной плоской отвертки или авторучки. Внутренняя полость корпуса оснащена неоновой или светодиодной лампочкой и резистором. В нижней части конструкции находится щуп и пружина, а в верхней контактная площадка, предназначенная для касания пальцами.

Такое устройство используется с целью проверки переменного тока, поскольку при постоянном осветительный элемент не будет светиться даже при наличии напряжения. Предпочтительнее однополюсный указатель использовать для контроля фазных проводников, фаз в патроне, розетке, переключателе.

Однополюсный индикатор допускается применять до 1000В без средств защиты, в частности резиновых перчаток.

Из недостатков конструкции стоит выделить малую чувствительность. Наличие напряжения отображается лишь в том случае, если его мощность более 90В.

Двухполюсные индикаторные конструкции

Двухполюсный индикатор

Такая конструкция включает в себя несколько отдельных частей, которые изготовлены из медного гибкого изолированного проводника и диэлектрического материала. Обе части соединены между собой.

Чтобы убедиться в наличии или отсутствии напряжения при помощи данной разновидности указателей, требуется прикоснуться к двум элементам устройства, между которыми должно проходить напряжение. Если напряжение есть, неоновая или светодиодная лампочка будут гореть под действием тока, протекающего через них.

Сила тока чрезвычайно мала и составляет всего несколько миллиампер. Однако этой величины достаточно, чтобы лампа выдавала устойчивый световой сигнал. Для ограничения силы тока к лампе последовательно подсоединен резистор.

На основании этой конструкции изготовляются индикаторы, предназначенные для измерения значений напряжения. Они оснащены специальной светодиодной шкалой, которая имеет градуировку на конкретные значения напряжения.

Приборы, предназначенные для напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы. Загорается она в тот момент, когда сквозь ее контакты проходит емкостный ток зарядного конденсатора. Детали коммутируются согласно последовательной схеме подключения. Устройства с подобными конструктивными особенностями носят название высоковольтные. Их задача отслеживать показатели переменного напряжения. Какие-либо площадки для обеспечения заземления посредством человеческого тела отсутствуют.

Каждая модель имеет свои конструктивные особенности, но все они состоят из одинакового набора элементов: рабочая часть, в состав которой входит конденсатор, сигнальная лампа, корпус; изолирующая часть; рукоять указателя.

С целью обеспечения личной безопасности, использовать индикатор высокого напряжения можно только в резиновых перчатках. Перед эксплуатацией устройства требуется осмотреть его на предмет повреждений, убедиться в работоспособности и подаче сигнала.

Контроль осуществляется путем подноса к токоведущим частям устройства щупа, который при любых обстоятельствах находится под напряжением. Удостовериться в работоспособности можно с помощью мегомметра или источника повышенного напряжения. Указатель высокого напряжения можно проверить в гараже следующим образом: индикатор осторожно приблизить к одной из свечей работающего двигателя автомобиля, мопеда или мотоцикла.

С целью безопасного использования устройство запрещается заземлять, поскольку заземляющий провод может случайно прикоснуться к деталям под напряжением, что станет причиной поражения человека электрическим током. Высоковольтный указатель способен корректно отображать данные даже без подсоединения заземления.

Универсальные устройства

Комбинированный указатель напряжения

Такие конструкции используются с целью контроля фазы и нуля, а также для проверки напряжения и его значения. Величина для постоянного тока достигает не более 0,5кВ, а для переменного тока колеблется в диапазоне от 12 до 750 вольт. Устройства используются для прозвонки соединений в электрических коммуникациях.

Универсальный прибор дополнительно может оснащаться цифровым дисплеем, который отображает приблизительные данные. Несмотря на большое количество преимущественных особенностей, конструкция имеет низкую точность показаний. Основное достоинство – отсутствие источника питания.

Бесконтактные указатели необходимы для вычисления токопроводящих жил, находящихся под действием напряжения. Им вовсе не обязательно находиться на поверхности, могут быть скрыты в стенах или потолке. Особенность работы устройства – восприимчивость к электромагнитному переменному полю. Модели оснащены световой и звуковой индикацией.

Правила использования

Прежде чем приступать к использованию устройства, каждый раз важно осматривать его на наличие повреждений и качества изоляции, после чего убедиться в работоспособности индикатора. Нужно прикоснуться к фазе, заведомо зная, что она находится под напряжением. Если прибор неисправен, возникнет ошибка, ставшая причиной травмы или короткого замыкания. При использовании индикатора важно быть внимательным и осторожным, строго следовать следующим правилам:

• Указатель в обязательном порядке должен соответствовать параметрам электрической сети. Убедиться в этом достаточно просто, необходимо лишь ознакомиться с маркировкой, расположенной на корпусе устройства.
• Один из эффективных и простых в реализации способов избежать нежелательного контакта – держать свободную руку в кармане, в противном случае есть вероятность создания замкнутого контура для электрического разряда.
• Во время проверки работоспособности нужно принять устойчивую позу, исключив вероятность падения или случайного касания заземленных проводников.

Чтобы свести к минимуму вероятность несчастных случаев, нужно четко следовать всем правилам и требованиям выполнения работ, а также использовать средства индивидуальной защиты. Используя однополюсные устройства, запрещается применять диэлектрические перчатки. Должен быть обеспечен контакт пальца специалиста и пластины, расположенной на ручке индикатора с целью заземления. Если при выполнении работ возникают трудности, лучше обратиться к электромонтажникам со стажем, которые сократят потраченное время и сберегут здоровье. Найти специалиста можно в РЭСе, энергопоставляющей компании или ЖЭКе, они предоставят всю необходимую информацию.

Испытание указателей напряжения до 1000 В

Испытательная лаборатория Частного производственно-торгового унитарного предприятия «Электротехлабсервис» аккредитована Государственным предприятием «БГЦА»  на соответствие требованиям  СТБ ИСО/МЭК 17025-2007

Аттестат аккредитации № BY/112.2.4955 Действителен до 15.09.2022 г.

В электроустановках до и выше 1000 В для определения наличия или отсутствия напряжения используются различные виды указателей напряжения контактного и бесконтактного типа.

Общие технические требования к указателям напряжения контактного типа, применяемым в электроустановках переменного и постоянного тока напряжением до 1000 В и в электроустановках переменного тока напряжением выше 1000 В (до 220 кВ включительно), изложены в ГОСТ 20493.

Указатели   напряжения   до  1000 В   должны соответствовать требованиям  п.4.5.2 ТКП 290.

В электроустановках напряжением до 1000 В применяются двухполюсные указатели напряжения, работающие на принципе протекания активного тока и предназначенные для электроустановок переменного и постоянного тока, и однополюсные, работающие при протекании емкостного тока.

Двухполюсные указатели напряжения состоят из двух корпусов, выполненных из электроизоляционного материала. Элементы электрической схемы должны быть соединены между собой гибким изолированным проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию. Размеры корпусов не нормируются. Корпуса указателей напряжения должны иметь ограничительные упоры со стороны контактов-наконечников высотой не менее 3 мм. Длина неизолированной части контактов-наконечников для указателей, используемых при работе в распределительных устройствах и цепях вторичной коммутации, не должна превышать 7 мм. Минимальное напряжение индикации указателей должно составлять не более 50 В.

Двухполюсные указатели напряжения предназначены для электроустановок переменного и постянного тока , а однополюсные – для электроустановок переменного тока бытовых потребителей.

Однополюсные указатели напряжения размещаются в одном корпусе, содержащем электрическую схему. Размеры корпусов не нормируются, определяются удобством пользования.

Корпуса однополюсных указателей должны иметь ограничительные упоры со стороны контактов-наконечников высотой не менее 3 мм. Длина неизолированной части контактов-наконечников для указателей, используемых при работе в распределительных устройствах и цепях вторичной коммутации, не должна превышать 7 мм.

Внешним осмотром проверяется состояние изоляции, наличие ограничительного кольца, отсутствие повреждения лампы указателя и других видимых дефектов, при наличии дефектов указатель бракуется, и дальнейшие испытания не проводятся.

Требования при испытаниях указателей напряжения до 1000 В приведены в п. 4.5.10 ТКП 290.

Эксплуатационные электрические испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным испытательным напряжением, измерении тока, протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции повышенным напряжением.

Значение силы тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:

– 0,6 мА – для однополюсного указателя напряжения;

– 10 мА – для двухполюсного указателя напряжения.

Периодичность испытания указателей напряжения  – 1 (один) раз в 12 месяцев

Смотрите также:

Электрофизические измерения

Испытание электроизолирующих (диэлектрических) перчаток

Испытание электроизолирующих (диэлектрических) бот

Испытание электроизолирующих (диэлектрических) галош

Испытание инструмента с изолирующими рукоятками

Испытание переносных заземлений электроустановок до и выше 1000 В

Испытание указателей напряжения до 1000 В

Испытание указателей напряжения выше 1000 В

Испытание указателей напряжения совпадения фаз

Испытание штанг измерительных и электроизолирующих

Индикатор напряжения однополюсный – Всё о электрике

Виды однополюсных и двухполюсных указателей напряжения до 1000 В

Проведение электромонтажа невозможно без использования небольшого переносного прибора — указателя напряжения. Его чаще задействуют для сетей потенциалом до 1000 В. Существует несколько видов искателей, каждый из них применяется только в условиях, определённых его предназначением. Принцип действия и конструктивное исполнение индикаторов различаются. Разнятся и методы работы с приборами, но правила обращения с контрольными устройствами общие.

Общие сведения об индикаторах

Устройства обнаружения потенциала на токонесущих элементах сети работают по различным принципам, связанным со свойствами электричества. Сообразно действию определённого качественного показателя изготавливают указатели низкого напряжения. Существуют нормативы, определяющие требования к приборам контроля.

Принцип действия

Внутри всякого предмета находятся электрические заряды: катионы, анионы, электроны. Их число определяет величину положительного или отрицательного потенциала. Разница значений этого показателя — это напряжение, при образовании которого в замкнутом контуре возникает движение зарядов — электрический ток. Это свойство используется при создании приборов для обнаружения потенциала:

• на пути частиц устанавливают сопротивление, снижающее их концентрацию до безопасного для человека минимума;
• остаток электричества преобразовывают в магнитную, световую, звуковую энергию;
• по интенсивности полученного сигнала судят о наличии или отсутствии на проводнике потенциала.

Контакт или две клеммы прибора подключают к элементам сети и убеждаются в наличии или отсутствии тока. Об имеющемся напряжении известят звук встроенного микродинамика, светодиодная лампочка или стрелка измерительного прибора.

Классификация изделий

Подобрать наиболее подходящий к условиям индикатор низкого напряжения поможет знание ассортимента выпускаемых промышленностью приборов. Разделение модификаций происходит по разным признакам. Производителями предлагаются конструкции по следующим категориям:

1. В зависимости от вида измеряемого тока — для работы в схемах постоянного или переменного напряжения.
2. По количеству операционных контактов — одно- и двухполюсные. Последние универсальны, ими пользуются для определения потенциала в любых цепях. Принцип их действия основан на прохождении активных электронов. Другое устройство у первого типа указателей — однополюсных: в них применяют свойства ёмкостного тока, и пользуются приборами только в переменных сетях.
3. По связи с токоведущими частями — контактные и бесконтактные, позволяющие обнаружить напряжение косвенным способом, не прикасаясь к элементу сети. Примером последнего типа приборов являются индикаторы китайского производства: MS-8 и 58. Состоят они из светодиода, радиодеталей и питаются от миниатюрных батареек, диапазон измерений бесконтактным способом 70―600 В, определение полярности — 1,5―36 В. Неопытным мастерам таким указателем лучше не пользоваться: он реагирует все окружающие предметы.
4. В зависимости от типа индикатора — цифровые и светодиодные.

Различия приборов имеются по диапазону измерений, внешнему виду. Величина разрешённого для работы напряжения наносится на корпус прибора. Пользование указателем на 220 Вольт в сети 0,4 кВ опасно для жизни.

Требования к изготовлению

К индикаторам напряжения до 1000 В предъявляются определённые условия, которые обязательны для производителей приборов. Полный список требований излагается в государственном стандарте. Наиболее важные условия следующие:

• световой и звуковой сигналы отчётливо распознаются, интервал между импульсами длится не больше секунды, нагрузка на индикаторе — до 50 В;
• однополюсный указатель заключён в 1 корпус, на котором есть электрод-наконечник, а на ручке — контакт для пальца руки оператора;
• у приборов двухполюсных имеется 2 отдельные оболочки, соединённые проводом длиной метр и оснащённые каждый рабочим электродом с открытым жалом до 7 мм.

Указатели напряжения могут совмещать другие функции — поиск фазной жилы, проверка целостности сети, установление полярности. Условие расширения возможностей прибора — сохранение безопасности использования по основному назначению. До начала работы указатель проверяют потенциалом 2 кВ, включённым в течение минуты.

В ряде случаев предпочтение отдают двухполюсным индикаторам напряжения, а самым безопасным считается бесконтактный — он снимает информацию посредством магнитного поля. Проверяя наличие потенциала, связь указателя с токоведущим элементом удерживают не меньше 5 секунд.

Описание однополюсных приборов

Индикаторная отвёртка — простой и популярный среди домашних мастеров инструмент. Ещё он напоминает школьную ручку из прозрачного диэлектрика, оснащённую добавочным сопротивлением и неоновой лампочкой. Определяемое напряжение 100―500 В с частотой переменного тока в сети 50 Гц. Сфера применения прибора — проверка вторичных цепей, фаз патронов, розеток и выключателей. Остриё указателя упирают в проверяемый проводник, а другой контакт индикатора замыкают касанием пальца, организуя электрическую цепь:

• потенциал фазы;
• проверяемый элемент;
• внутренняя схема прибора до клеммной площадки;
• рука и остальные части тела человека;
• земля.

Сила протекающего тока безопасная и не превышает 0,3 мА, но её достаточно для свечения неона. Названий у индикаторов этого типа много: ИН-91, ИНО-70, УНН-90, УНН-1М. Диапазон определяемых потенциалов прибором УН-453М — от 24 до 1200 В.

Двухполюсные указатели

Принцип действия индикаторов этого типа основан на сравнивании потенциалов в 2 токоведущих частях проверяемого оборудования: нуля и фазы. В отличие от указателей однополюсных, эти приборы оснащены двумя щупами. Человек в контакт с контролируемым напряжением не вступает и отделён от его воздействия слоем изоляции. В состав индикатора входят сигнальная лампа и 2 резистора: шунтирующий и токоограничивающий. Связь между щупами выполнена обрезиненным гибким проводом.

Из старых моделей двухполюсных указателей напряжения до 1000 В до сей поры применяются МИН 1 и УНН-10 с диапазоном рабочего потенциала 70―660 вольт. Сигнальная лампа этих приборов загорается при 60―65 В. С помощью означенных изделий проводят проверку цепи на целостность. К простым исполнениям относятся индикаторы серий ПИН-90, УН-500, УННУ-1 — они определяют только присутствие напряжения. Более совершенные модели ЭЛИН-1, ИПМ указывают также номинал и полярность потенциала.

В качестве сигнала используются светодиоды всех цветов, неоновые лампочки и цифровые показатели. Существуют также комбинированные индикаторы — к свечению добавляется звуковое сопровождение, что повышает безопасность обращения с прибором. Самый известный дигитальный двухполюсный указатель напряжения — мультиметр. Он способен определить величину потенциала переменного и постоянного тока, силу и частоту. Прибор нередко используют для решения бытовых задач.

Пользование контрольными устройствами

Перед каждым применением указатель осматривают, нет ли повреждений корпуса, изоляции, после чего проверяют работоспособность индикатора, прикоснувшись к фазе, заведомо находящейся под напряжением. Дефектный прибор приведёт к ошибке, влекущей короткое замыкание, или травме человека. При выполнении замеров надо быть внимательным и соблюдать основные правила:

• индикатор должен соответствовать параметрам сети — будет нелишним убедиться в этом, взглянув на маркировку, нанесённую на корпусе устройства;
• во время проверки принять устойчивую позу, исключая неожиданное падение и касание с заземлёнными проводниками;
• один из способов избежать нежелательного контакта — держать свободную руку в кармане, чтобы случайно не создать замкнутого контура для электрического заряда.

При работе однополюсным указателем запрещается пользоваться диэлектрическими перчатками: должен быть обеспечен контакт пластины на ручке индикатора с пальцем оператора. Надо помнить, что электричество опасно — от ошибок гибнут не только новички, но и опытные монтёры.

Указатель напряжения.

Виды и применение. Работа и применения

Указатель напряжения называются переносные устройства, которые предназначены для выявления отсутствия или наличия напряжения в сети или на токоведущих элементах электрических установок. Такую проверку производят перед подключением переносного заземления или включением заземляющих ножей, а также перед началом электромонтажных работ. В этих случаях не обязательно определять значение напряжения, требуется знать только его наличие или отсутствие.

От указателя напряжения зависит жизнь электромонтера, так как по его показаниям определяют наличие напряжения. Только убедившись, что на токоведущих частях устройства нет напряжения, можно приступать к работе по ремонту светильника, выключателя или розетки.

Разновидности

Существующие виды указателей напряжения, и как они разделяются.

По напряжению:

• До 1 кВ.
• Свыше 1 кВ.

Указатели напряжения до 1 кВ делятся по числу полюсов:

• Однополюсные.
• Двухполюсные.

Универсальные указатели делятся по виду измеряемого тока:

• Для переменного тока.
• Для постоянного тока.

По виду индикатора:

• Светодиодные.
• Цифровые.

Также, существуют бесконтактные указатели.

Устройство и принцип действия

Конструктивные особенности всех перечисленных видов указателей, и их принцип работы.

Однополюсный указатель напряжения

Такие указатели имеют один полюс. Для определения наличия напряжения достаточно прикоснуться этим полюсом к токоведущему элементу. Соединение с заземлением создается по телу человека, когда он пальцем руки касается контакта на указателе. При этом возникает очень малый ток, не более 0,3 миллиампера, лампа начинает светиться.

Чаще всего однополюсный указатель изготавливается в виде отвертки или авторучки из диэлектрического прозрачного материала, или со смотровым окошком. В корпусе расположен резистор и неоновая лампочка. Внизу корпуса находится пружина и щуп, а вверху контактная площадка для касания пальцем.

Указатель с одним полюсом используется только для проверки переменного тока, так как при постоянном токе неоновая лампа не будет гореть, даже если есть напряжение. Его целесообразно использовать для контроля фазных проводников, фазы в выключателе, розетке или патроне и в других аналогичных местах.

Допускается использование указателя до 1000 вольт без резиновых перчаток и других средств защиты. Согласно правилам безопасности, нельзя использовать в качестве указателя напряжения контрольную лампу («контрольку»), установленную в патрон, с подключенными двумя небольшими кусками провода. При случайной подаче большого напряжения на эту лампу, или при ее механическом повреждении, колба лампы может лопнуть и нанести травму электромонтеру.

Из недостатков однополюсных указателей можно отметить их малую чувствительность. Они показывают наличие напряжения только от 90 В.

Двухполюсный указатель напряжения

Состоит из 2-х отдельных частей, выполненных из диэлектрического материала и медного гибкого изолированного проводника, соединяющего эти части.

На этом рисунке показано устройство двухполюсного указателя. Неоновая лампа зашунтирована сопротивлением. Это снижает чувствительность указателя к воздействию наведенного напряжения.

Чтобы определить отсутствие или наличие напряжения с помощью двухполюсного указателя, необходимо прикосновение к двум элементам устройства, между которыми может быть напряжение. Если напряжение присутствует, то неоновая лампа будет светиться при протекании через нее тока, который зависит от разности потенциалов между элементами устройства, к которым выполнено прикосновение указателем.

Ток, протекающий через лампу, имеет очень малую величину (несколько миллиампер). Это достаточно, чтобы лампа выдавала устойчивый сигнал света. Чтобы ограничить увеличивающийся ток в лампе, последовательно к ней подключен резистор.

В этом указателе применяется специальная светодиодная шкала на корпусе, имеющая градуировку на конкретные значения напряжения: 12 … 750 В.

Указатели напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы во время прохождения по ней зарядного тока конденсатора (емкостного тока). Конденсатор подключается по последовательной схеме с неоновой лампой. Такой указатель напряжения еще называют высоковольтным. Он годится только для контроля переменного напряжения, им касаются только к фазе. Никаких контактных площадок для пальцев на них нет.

Различные варианты указателей имеют свои особенности конструкции, но все они состоят из основных общих для любых указателей элементов:

Согласно правилам безопасности, при работе с таким указателем необходимо использовать резиновые перчатки. Всегда перед использованием указателя необходимо произвести его внешний осмотр на предмет отсутствия повреждений, а также проверить его работоспособность и подачу сигнала.

Такой контроль выполняется путем подноса щупа к токоведущим элементам устройства, которые точно находятся под напряжением. Также проверку работоспособности иногда проводят с использованием источников повышенного напряжения, либо мегомметром. Высоковольтный указатель в условиях гаража можно проверить следующим образом: приблизить указатель к работающему двигателю мотоцикла или автомобиля, а именно, к одной из свеч зажигания.

Согласно правилам безопасности указатель напряжения запрещается заземлять, так как провод заземления может случайно прикоснуться к частям, находящимся под напряжением, вследствие чего произойдет поражение электромонтера электрическим током. Высоковольтный указатель напряжения и без подключения заземления образует четкий сигнал работы.

Заземление указателя напряжения допускается заземлять только в случае, когда емкость указателя относительно земли очень незначительная, и ее не достаточно для контроля наличия напряжения. Это бывает при работах с воздушными линиями, находясь на деревянных опорах.

Универсальные указатели

Используются для контроля нуля и фазы, а также проверки напряжения и его значения в интервале 12-750 вольт для переменного тока, и до 0,5 кВ для постоянного тока.

Такие указатели применяют также для прозвонки соединений различных электрических цепей.

В этих устройствах в качестве индикаторов применяют светодиоды, а вместо источника напряжения – конденсатор повышенной емкости.

Указатель напряжения может оснащаться цифровым ЖК дисплеем с выводом напряжения в вольтах. При наибольшем значении напряжения 220 В на дисплее отображаются все значения от наименьшего до наибольшего. Этот прибор отображает ориентировочное значение, и имеет низкую точность показаний. Преимуществом такого устройства является отсутствие источника питания.

Бесконтактный указатель напряжения служит для выявления проводов, находящихся под действием напряжения. Они могут быть скрыты в стеновых панелях или стенах. Устройство такого прибора реагирует на электромагнитное переменное поле. Имеется звуковая и световая индикация.

Правила применения

Перед применением указателя нужно убедиться в его работоспособности и правильных показаниях. Чтобы это проверить, необходимо произвести контроль напряжения в сети, которая точно находится под напряжением, и убедиться в том, что прибор работает. Только после этого допускается его применение в работе.

Запрещается применять лампу накаливания вместо индикатора в указателе напряжения. Эта лампа является травмоопасной и ненадежной.

Чтобы найти фазу на токоведущих элементах или проводах с помощью однополюсного указателя, необходимо взять указатель в правую руку за диэлектрическую рукоятку, прикоснуться щупом к проверяемому проводнику или токоведущему элементу. При этом левую руку нужно отвести за спину, чтобы ей случайно не прикоснуться к токоведущим элементам или заземлению. Пальцем правой руки коснуться металлического контакта однополюсного указателя. Прикасаться удобнее большим пальцем.

Если неоновая лампочка при этом светится, это значит, что проверяемый вами токоведущий элемент находится под напряжением фазы. Если лампа не горит, значит это ноль, либо напряжение отсутствует вовсе.

В случае с двухполюсным указателем, щуп того корпуса указателя, где есть индикатор, устанавливают на проверяемый элемент. Вторым щупом касаются другой фазы или ноля. По свечению лампы также определяют отсутствие или наличие питания. Пользование таким прибором не составляет никакой трудности.

При проверке напряжения необходимо работать аккуратно и осторожно, соблюдая правила безопасности, так как это очень опасно для жизни человека.

Указатель напряжения до 1000в

Перед выполнением электромонтажных работ или ремонте оборудования электростанций необходимо в обязательном порядке осуществить проверку параметров сети, на предмет наличия или отсутствия тока. С этой задачей помогает справиться указатель напряжения до 1000 В, с помощью которого проверяются токоведущие части. Только убедившись в отсутствии напряжения можно выполнять проверки электрических схем, контролировать исправность электроустановок, обнаруживать повреждения и т.д.

Все указатели оборудуются световыми сигналами. Если такой индикатор загорается, значит на проверяемом участке или между участками имеется напряжение. Чаще всего используются указатели напряжения до 1000В, которые могут быть одно- или двухполюсными.

Общие требования к приборам

Все типы указателей напряжения являются переносными универсальными приборами. С их помощью проверяются клеммы электроустановок, токоведущие части, а также токоведущие провода на наличие напряжения. Данное устройство имеется у каждого специалиста, при выезде на объект для проведения электромонтажных работ.

Указатели напряжения должны соответствовать определенным требованиям:

• Указатели напряжения до 1000 В должны быть оборудованы индикаторами, нагрузка на которые не превышает 90 вольт.
• Однополюсные приборы помещаются в общий корпус. Двухполюсные размещаются в двух отдельных корпусах, соединенных электрическим шнуром.
• Каждый индекатор, независимо от конструкции, условно разделяется на несколько поверхностей: изолированная рабочая, определяющая и держатель.
• Некоторые модели имеют рабочую часть, соединенную с индикатором.
• Перед началом работ указатель должен проверяться воздействием напряжения 2 кВ. Время проверки не превышает 1-й минуты.

Нормы электробезопасности предусматривают использование во время работ специального энергокомплекта, состоящего из диэлектрических ботинок и перчаток. Весь перечень технических требований к указателям напряжения подробно описывается в нормативных документах государственного стандарта.

При активном токе используются двухполюсные приборы, а при емкостном – однополюсные. Первые могут применяться при постоянном и переменном токе, а вторые – только при переменном токе. Самым безопасным считается бесконтактный указатель, снимающий информацию через электромагнитное поле. В большинстве случаев предпочтение отдается двухполюсным указателям.

Устройство и работа двухполюсных указателей

Принцип действия этих приборов основан на сравнении потенциалов при его подключении к токоведущим частям проверяемого устройства. В этот момент в резисторах указателя происходит повышение или понижение сопротивления. Незначительный ток, протекающий в клеммах или проводах воздействует на индикатор, после чего начинается подача светового или звукового сигнала.

Отсутствие реакции индикатора означает соответственно и отсутствие напряжения. Если сигнал индикатора плавно затухает, это свидетельствует о наличии в проводах остаточной энергии.

Как правило, двухполюсный указатель состоит из двух корпусов, изготовленных из диэлектрических материалов. Внутри них располагаются элементы определяющие напряжение и осуществляющие звуковую и световую индикацию. Для соединения корпусов используется гибкий провод, длина которого составляет 1 метр и более.

На вводах в корпус провод оборудуется амортизационными втулками или усиленной изоляцией. В каждом корпусе имеется наконечник-электрод, крепко закрепленный на установленном месте. Его неизолированная часть должна быть не более 7 мм, за исключением указателей, предназначенных для работы с воздушными линиями, у которых этот параметр зависит от технических условий.

Иногда, при наличии переменного тока, в металлических деталях указателя может образоваться емкость по отношению к земле или другим фазам электрооборудования. В этом случае ее вполне достаточно, чтобы индикаторная лампочка начала светиться, когда к фазе прикасается всего один щуп. Данное явление устраняется за счет шунтирующего резистора, сопротивление которого одинаковое с добавочным резистором.

Однополюсные указатели напряжения

Однополюсный указатель размещается в едином корпусе, также изготовленном из диэлектрических материалов. Внутри него располагаются все конструктивные элементы. Основным электродом является наконечник, закрепленный в передней части прибора, а дополнительным – электрод, размещенный на торце или сбоку корпуса, обеспечивающий контакт с рукой специалиста. Размеры корпусов имеют широкий диапазон, что позволяет выбрать наиболее удобный вариант.

Индикация указателей осуществляется под напряжением не выше 50 вольт. Она может быть ступенчатой и подаваться цифровыми и другими сигналами. Звуковые и световые сигналы подаются в прерывистой или непрерывной форме и должны хорошо распознаваться. Напряжение индикации при импульсных сигналах указателей имеет значение, когда интервал между импульсами составляет не более 1 секунды.

В ходе проверки однополюсный указатель до 1000В соприкасается лишь с одной токоведущей частью. Контакт с землей обеспечивается от боковой кнопки через палец руки, и далее через все тело к цепи указателя. Сила тока в этот момент не должна превышать 0,3 мА.

Данные приборы используются лишь для проверки оборудования с переменным током, так как при постоянном токе лампочка не загорится даже когда в цепи есть напряжение. С их помощью проверяются схемы вторичной коммутации, определяются фазные провода в различных устройствах.

Правилами электробезопасности запрещено использование контрольной лампы вместо указателя напряжения. Подобная конструкция состоит из лампы накаливания, вкрученной в патрон, соединенный с двумя короткими проводниками. Если такая лампа случайно включается при напряжении более высоком, чем то, на которое она рассчитана, ее колба может взорваться.

Проведение эксплуатационных испытаний

Такие испытания проводятся на предмет технического состояния прибора и его способности выполнять свои функции. Подобные мероприятия предполагают испытание изоляции, определение напряжения индикации, проверку работоспособности прибора в условиях повышенного напряжения.

Одновременно проверяется ток, протекающий через устройство при его максимальном рабочем напряжении. В некоторых случаях может быть проверено напряжение в цепях постоянного тока. Выполняется проверка, насколько правильно индикатор реагирует на полярность.

В самом начале выполняется плавное увеличение напряжения от нулевой отметки. Одновременно производится фиксация напряжения индикации, а также тока, проходящего по указателю при его максимальном рабочем напряжении. Далее прибор на протяжении одной минуты выдерживается в условиях повышенного испытательного напряжения. Оно должно быть выше максимального рабочего напряжения указателя примерно на 10%.

В двухполюсном приборе испытательное напряжение прикладывается между обоими наконечниками-электродами, а в однополюсном – между наконечником-электродом и кнопкой электрода, расположенной в торце или сбоку.

{SOURCE}

Принцип указателя напряжения выше 1000 В. Указатели напряжения

Одним из самых важных устройств для электромонтажа и другой электротехники является указатель напряжения. От этого напрямую зависит безопасность электрика или оперативного персонала, ведь по показаниям этого прибора можно определить электричество в проводнике или нет. В этой статье мы рассмотрим типы указателей напряжения, назначение и правила использования.

Разновидности аппаратов

Указатели до 1000 вольт и выше 1000 вольт имеют разные внешние и конструктивные особенности. Для низковольтных измерений до 1 кВ есть два типа устройств:

• однополюсный, реагирующий емкостный ток;
• биполярный, обеспечивает индикацию, когда через него протекает активный ток.

Указатель однополюсный предназначен для работы в цепях. переменного тока, Для обнаружения фазного проводника, в цепях освещения, при фазировке электросчетчика, проверка патронов в лампах.Проще говоря, обнаружить провод под напряжением.

Однополюсные устройства индикации фаз имеют такую ​​же конструкцию и, как правило, состоят из индикаторной газоразрядной лампы, с порогом зажигания от 90 до 120 вольт и резистора на 1 мОм резистора, включенного последовательно. Резистор ограничивает ток до безопасного значения, около 0,5 мА.

Индикатор ИН – 90 выполнен в виде отвертки.

К недостаткам таких индикаторов можно отнести низкую чувствительность (порог срабатывания некоторых приборов начинается от 90 вольт), а также чувствительность к наконечникам в соседних проводах.

Для сетей выше 1000 вольт указатели напряжения изготавливаются с ручками из изоляционного материала и длинной, исключающей приближение человека к элементам тока. Внешний вид УВН-10 представлен на фото ниже:

При измерении напряжений выше 1000 вольт прибегают к использованию дополнительных средств защиты: резиновых рукавиц, ботинок или изолирующего коврика. Узнать, можно из нашей статьи!

Двухполюсный указатель состоит из двух корпусов из изоляционного материала и гибкого изолированного медного проводника, который их соединяет.Схема биполярного индикатора напряжения типа УНН-10:

На этой схеме газоразрядный индикатор шунтируется резистором, что делает схему нечувствительной к индуцированным напряжениям. Так же на базе индикатора со стрелкой напряжения Ун-1:

.

В данном приборе используется специальная линейная газоразрядная лампа и шкала на корпусе с делениями 127, 220, 380, 500 вольт.

Есть также универсальные указатели напряжения, для проверки напряжения и индикации его значения от 12 до 380 В.для работы в цепях постоянного напряжения до 500 вольт и переменного тока до 380 вольт. Их можно дополнительно использовать для трансверсий целостности соединений.

В этих устройствах светодиоды используются как световые индикаторы, а конденсатор большой емкости – как световые индикаторы.

Цифровой указатель напряжения имеет ЖК-экран с напечатанными значениями. При максимальном значении 220 вольт на экране высвечиваются все значения от минимального до максимального.Те. Этот тестер показывает приблизительное значение. Единственный плюс такой модели – отсутствие блока питания.

Бесконтактные индикаторы предназначены для обнаружения проводников под напряжением, в том числе скрытых в стенах или панелях. Схема этого устройства реагирует на переменное электромагнитное поле, снабжена световой и звуковой индикацией. Мы рассказали об этих устройствах подробнее, когда они говорили о них.

Условия использования

Перед использованием указателя напряжения необходимо убедиться в его исправности.Для этого в заведомо работающей сети нужно проверить показания прибора. Только после положительного результата можно использовать его.

Запрещается в качестве индикатора использовать лампу накаливания из-за ее низкой надежности и высокой травматичности. При поиске фазы нужно установить щуп указателя на интересующий проводник, прибор держать в правой руке, левую руку спрятать за спину, большим пальцем коснувшись концевого контакта. Это для однополюсного индикатора.

Для биполярного зонда с индикатором для подключения проводника или терминала и второго зонда на нулевой или соседней фазе. Как видно, в работе с этими устройствами нет ничего сложного. Помните об опасности работы под напряжением и соблюдайте меры личной безопасности.

Итак, мы рассмотрели виды, назначение и правила использования указателя напряжения. Надеемся, предоставленная информация была познавательной и полезной для вас!

Для начала монтажных или ремонтных работ на электрических станциях и проводах необходимо проверить индикаторы сети, отсутствие тока или его параметры.При этом используется указатель напряжения, который может определить наличие напряжения и его совпадение с 1000 В.

Описание и принцип работы

Указатель высокого напряжения И низкого – универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или выводах отдельных электрических устройств (УВН 10, УСК, РВ-10, БН-020022 ПРОФИПОЛ БЕННИНГ и др.).

Это устройство необходимо при работе на различных предприятиях или выезде электроустановок на объект.Основное отличие этого указателя от стандартных счетчиков в том, что он поможет определить только наличие нагрузки, но не ее показатели, в отличие от моделей, которые устанавливаются на DIN-рейку.

Фото – Индикатор с цифровым дисплеем

В основном используются только приборы с напряжением до 1000 вольт, такой указатель может быть двухполюсным и однополюсным, они имеют аналогичную схему, но разные применения. При работе устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, а к однополюсному – только одному.Следует знать, что биполярные указатели более точны, поэтому их называют высоковольтными и применяются при сложных работах.

ФОТО – UN PIN-90

Кроме того, есть еще бесконтактная указка. Проверка осуществляется без подключения к токоведущим клеммам. Это значительно увеличивает безопасность при определении напряжения. Устройство оснащено цифровым дисплеем, на нем не только наличие напряжения, но и примерные размеры из-за магнитного поля.

Фото – модель

однополюсная. Есть переносные модели на аккумуляторах и опции, требующие подключения к сети (например, указатель или индикатор типа контакта 55ЭМ, Размер ОНВУ-10КВ, Элин-1-СЗ ВЛ). В первом случае питание осуществляется от двух и более аккумуляторов, реже от аккумулятора (это RTN, Unno, UNK, EI-9000/1, Duspol Digital LC, Raton). Это позволяет использовать устройство на земле, при выходе или ремонтных работах вдали от электросети.

Фото – Imported UN DT-9902

Принцип работы устройства довольно простой. При подключении к сети (с использованием связи с текущими частями) сравниваются потенциалы. Увеличивает или уменьшает сопротивление резисторов указателя. Из-за этого индикатор, потребляющий наименьшие доли тока, протекающего по проводам или клеммам, загорается или издает звуковой сигнал. Если во время работы индикатор молчит – нагрузки нет. В некоторых случаях происходит плановое затухание сигнала – это означает, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

1. Требуется напряжение до 1000 вольт, чтобы индикаторы нагрузки не превышали 90 В;
2. Однополюсное устройство находится в одном корпусе, а двухполюсное – в двух, соединенных шнуром;
3. Любой индикатор наличия (бортовой, комбинированный и др.) Должен иметь три поверхности: рабочую, изолированную, определяющую и держатель;
4. В отдельных моделях рабочая часть соединяется с индикатором;
5. Калибровка указателей выполняется каждый раз перед использованием напряжения 2 кВ, при этом она длится не более минуты.

Следует помнить, что правила техники безопасности требуют полной подготовки перед использованием устройства. В частности, необходимо носить энергетический комплекс, в который входят диэлектрические перчатки и ботинки. Эти требования указаны для электрического устройства, и они отличаются от моделей индикаторов на УАЗ, ВАЗ и других автомобилях, кораблях и т. Д.

Видео: индикатор напряжения UT 15B

Технические характеристики

Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества.Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:

.

Двухпозиционный индикатор рабочего напряжения типа УНН Комби имеет параметры аналогичные ПРООН 12 660 (за исключением максимального напряжения 660 В и рабочих температур до +35):

Фото – Унн Комби

Аналогичные характеристики Имеет двухполюсный указатель напряжения Унн 1, ПИН 90, ИНК 04, Лоцман-2 и 150 А. Их паспорт качества различается только по нагрузке и сроку исполнения.

ФОТО – ООН Лоцман-2

Параметры однополюсного УВН 80:

ТЕХНИЧЕСКИЕ ДАННЫЕ ЕДИНОЙ ПОЛОГИИ ОВНОБА 6-35:

Очень интересная модель UNWL-0.4 используется в основном на линиях электропередач. У него следующие параметры:

Кроме того, все модели имеют гарантийный год, но только при условии регулярной проверки перед работой. При покупке всегда обращайте внимание на наличие ГОСТа, сертификата и паспорта качества и возможность проверки перед покупкой. Каждые полгода нужно калибровать датчик на специальном оборудовании.

Его особенность в том, что рабочий контакт выполнен в виде крючка, который цепляется за провод независимо от высоты.Сейчас в продаже более новая модель Для определения напряжения это индикатор ОНВО-10ФБ. Найдите 1, где стержень отвечает за крепление контактов на токоведущих частях проводов или машин. Использовать инструмент такого типа очень просто – высота регулируется с помощью ручных манипуляций, кроме того, есть возможность зафиксировать длину выдвинутой части.

Фото – ONVO-10FB Search 1

Купить указатель напряжения можно в любом городе в специализированных магазинах электротоваров, но цена будет зависеть от производителя и типа прибора.Двухполюсные устройства дороже однополюсных. Стоимость также варьируется от города покупки. Например, в Москве определенный УНН может стоить дороже, чем в Екатеринбурге или Новосибирске.

Персонал энергетических предприятий, электрифицированных производств, электротехники и любители прекрасно знают о смертельной опасности тока. Поскольку они постоянно работают с электрооборудованием, возникает необходимость определения наличия напряжения, ведь увидеть его в обычных условиях невозможно.Для этого есть специальные устройства – указатели напряжения, работающие в режиме индикации.

Цены

Главное в распределении устройств по группам – это зависимость от уровня напряжения:

• до 1000 В;
• выше 1000 В (сюда относятся устройства 6-10, 35, 110, 220, 330 кВ).

Важно! Устройство одного вида может работать только с тем напряжением, для которого оно предназначено.

Аппараты низковольтные

Вт. Напряжение казаков до 1000В делятся на две разновидности:

• однополюсные, служащие для определения напряжения в схемах переменного тока;
• двухполюсный.

Орполясный

Работа однополюсных индикаторов основана на принципе емкостного тока при замыкании цепи пальцем человека. В конструкцию устройства входят:

• корпус из изоляционного материала;
• рабочий контакт, или щуп;
• сопротивление для ограничения напряжения;
• лампа газоразрядная;
• контактная поверхность на торце устройства до касания пальцем.

Такой указатель низкого напряжения Используется во вторичных цепях для поиска фазного провода. Наличие напряжения сигнализирует о включении лампы. Образец устройства – un 453m. Диапазон определяемых напряжений для него – от 24 В до 1,2 кВ

Важно! Перед тем, как использовать прибор, необходимо выяснить его исправность до рабочей фазы. Для полной уверенности в отсутствии тока время проверки должно быть не менее пяти секунд.

Есть и другие индикаторы: ИЭК оп-2Е с парой светодиодов, по которым контактным и бесконтактным методом можно определить наличие напряжения и наличие электромагнитного поля.Предел определяемого напряжения составляет 250 В.

Двухполюсный

Двухполюсный указатель напряжения состоит из двух рукояток с контактными колодками, которые прикреплены друг к другу посредством изолированного проводника. Основная часть прибора имеет газоразрядную лампу и сопротивление, по желанию – только сопротивление.

PIN индикатор напряжения 90м позволяет определять напряжение в однофазной и трехфазной сети. Если измерения производятся между фазой и нулевым проводом (землей), то контролируется фазное напряжение.Если между двумя фазными проводами – контроль линейного напряжения. Большое сопротивление лампочки, получаемое резистором, позволяет отрезать наконечник.

Использование двухконтактного указателя напряжения PIN 90 м также возможно для цепей постоянного тока.

Еще одно популярное двухполюсное устройство – контакт 55ЕМ. На корпусе основной части указателя напряжения, контакта 55ЕМ расположены три светодиода с маркировкой значений напряжения: 24, 220, 380 В. Дополнительно прибор оснащен звуковым зуммером.

Помимо светодиодов, соответствующих приблизительным индикаторам напряжения, контакт 55EM имеет еще один контакт электрода (pH) со светодиодной сигнализацией для определения фазы или нулевого провода.

Для контроля напряжения от постоянного источника, на контактном указателе напряжения 55ЕМ в этой же серии светодиодов есть еще один с обозначением «-», который позволяет определять «плюс» и «минус» провода. При прикосновении к основному контакту загорается диплом «минус», а к вспомогательному «плюс».

Важно! Недопустимо использование контрольных ламп для определения наличия напряжения в низковольтных цепях. Можно использовать только указатель напряжения.

Аппараты высокого напряжения

При подготовке работ на высоковольтное оборудование заземляют электроустановки. Перед этим обязательно проверяют отсутствие напряжения высоковольтным указателем.

Указатель высокого напряжения состоит из:

• контактного наконечника;
• газоразрядный светильник;
• Зарядный конденсатор, обеспечивающий лампу.

По сравнению с низковольтными приборами высоковольтные обладают мощной изолирующей частью, имеющей резьбовое соединение с ручкой. Минимально допустимые размеры изолирующей части:

• 1-10 кВ: изолирующая часть – 23 см, ручка – 11 см;
• 10-20 кв .: 32 см и 11 см;
• 35 кв .: 51 см и 12 см;
• 110 кв .: 140 см и 60 см;
• 110-220 кв.: 250 см и 80 см.

Указатель напряжения 10 напряжения проверяют на напряжение до 10 кв.

Важно! Напряжение, при котором загорается лампочка высоковольтного указателя 10, составляет 0,25 от напряжения сети.

Порядок работы с высоковольтным указателем УВН 10:

1. Ручка и изолирующая часть прибора соединены;
2. Внешний осмотр проверяется целостностью изоляционной части на наличие пучков, трещин и других механических повреждений.
3. Используются диэлектрические перчатки, проверенные и подтвержденные внешним осмотром.Без перчаток использование устройства запрещено;
4. Рентабельность проверяется с 10 приближением к частям электрооборудования, в которых присутствует напряжение. Иногда для проверки используют специальное портативное устройство;

Важно! Держать указатель разрешается строго за кольцо, ограничивающее ручку.

1. Прикоснитесь контактным наконечником к тестируемым деталям. Если наблюдается свечение лампы, то подходить к этой установке недопустимо.

Аналогичная конструкция в другом часто используемом указателе напряжения ОВН 80.Использование УВН 80 составляет также до 10 кв.

Указатели напряжения для проверки согласования фаз (УВНФ) 6-10 кВ отличаются от обычных приборов. Они состоят из основной части, которая представляет собой указатель, и дополнительного, оборудованного контактным щупом и резистором. Обе части соединены проводом. В процессе выполнения фазировки на коммутационном аппарате (выключателе) происходит разрыв цепи, и на его контакты подается напряжение с обеих сторон. Затем кончики указателя касаются однополюсных контактов по обе стороны от разрыва.Загорание лампы говорит о несовместимости фаз. Отсутствие свечения говорит о правильности подключения фаз.

Проверка указателя

Для всех ОВН установлены нормы регулярных испытаний в лаборатории. Проверки следует проводить ежегодно. Наблюдается состояние изоляции и напряжение зажигания сигнальной лампочки.

1. Изолирующая часть снимается путем отсоединения контактного щупа;
2. Подать на него напряжение не ниже 40 кв.Время теста – 5 минут;
3. Во второй части теста напряжение на контактной части плавно повышается до того, как сработает лампочка.

Все устройства просты в использовании, но работа с ними требует бережного отношения и выполнения мер безопасности.

Видео

В электроустановках напряжением до 1000 В используются указатели двух типов: двухполюсные и однополюсные.

Указатели двухполюсные, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Указатели однополюсные, работающие при емкостном токе, предназначены только для электроустановок переменного тока.

Предпочтительно использование биполярных указателей.

Применение контрольных ламп Для проверки отсутствия напряжения не допускается.

Указатели двухполюсные состоят из двух корпусов из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации.Корпуса соединяются между собой гибким проводом длиной не менее 1 м. В полях вводов в корпус соединительный провод должен иметь амортизационные муфты или утолщенную изоляцию.

Размеры корпусов не нормированы, определяются удобством эксплуатации.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный наконечник электрода, длина неизолированной части которого не должна превышать 7 мм, за исключением указателей для авиалиний, у которых длина неизолированной части наконечников электродов составляет определяется спецификациями.

Однополюсный указатель имеет один корпус из электроизоляционного материала, в котором размещены все элементы указателя. Помимо наконечника электрода, соответствующего требованиям пункта 2.4.25, электрод для контакта с рукой оператора должен находиться на торце или боковой части корпуса.

Размер корпуса не нормирован, определяется удобством эксплуатации.

Напряжение индикации указателей должно быть не более 50 В.

Индикация наличия напряжения может быть ступенчатой, подаваться в виде цифрового сигнала и т. Д.

Световые и звуковые сигналы могут быть непрерывными или прерывистыми и должны быть легко распознаваемыми.

Для указателей с импульсным сигналом напряжение индикации – это напряжение, при котором интервал между импульсами не превышает 1,0 с.

Указатели напряжения до 1000 В могут также выполнять дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т. Д. В этом случае указатели не должны содержать переключающих элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей Указатель не должен снижать безопасность операций по определению наличия или отсутствия напряжения.

Уважаемые читатели, приветствуем вас на своем ресурсе «Заметки электрика».

Сегодня мы поговорим с вами об индексе высокого напряжения, или его неправильно называют УВН.

Эта статья написана, так сказать, по горячим следам.

Несколько дней назад была произведена фазировка электрооборудования классом напряжения от 0,4 (кВ) до 10 (кВ).

Uphen

Указатели высокого напряжения (UHH) используются для проверки доступности или отсутствия высокого напряжения в распределительном устройстве. А также УВН используется для проверки совпадения фаз, т.е. фазы высокого напряжения.

Что такое указатель высокого напряжения?

Чтобы научиться правильно пользоваться высоковольтным указателем, необходимо знать его конструкцию.

Вот об этом и поговорим сейчас.

В своей работе и практике чаще всего приходится использовать указатель высоковольтный типа УВН-10 и ОНВУ-10.Поэтому в этой статье я сделаю основной упор на устройство, испытание и использование указателей напряжения УВН-10 и ОНВУ-10.

Высоковольтный указатель УВН-10 и ОНВУ-10 состоит из следующих основных частей:

• рабочая часть
• индикаторная часть (газоразрядная или светодиодная лампа, щелевое окошко для лампы или стилера)
• изолирующая часть
• ограничительное кольцо ручки

Рабочая и индикаторная части прикреплены к изолирующей части с помощью резьбы.На фото выше изображен транспортный тип ОНВО-10.

Для приведения его в рабочий вид необходимо открутить резьбу, повернуть рабочую и индикаторную часть и повернуть наоборот. Что из этого будет – смотрите на картинке ниже.

Рабочая часть состоит из элементов, реагирующих на наличие напряжения в управляемой цепи. Корпус рабочей части выполнен из электроизоляционного материала с улучшенными диэлектрическими свойствами.

Указателей может быть:

• контактный тип (УВН-10)
• бесконтактный тип
• комбинированного типа (ОНВУ-10)

В первом случае рабочая часть УВН имеет наконечник электрода (зонд) для прямого контакта с токоведущей частью.Во втором случае наконечник электрода отсутствует.

Индикаторная часть указателей высокого напряжения состоит из элементов световой или светозвуковой индикации.

Световая индикация осуществляется с помощью:

• Лампы газоразрядные
• Светодиодные лампы (более новые конструкции ОНВО-10)

Изолирующая часть указателей напряжения выше 1000 (В) выполнена из электроизоляционного материала, отталкивающего влагу, с улучшенными диэлектрическими и механическими свойствами.Его поверхность должна быть гладкой.

На изоляционной части высоковольтных указателей не должно быть различных трещин, царапин, скоплений и других дефектов.

Запрещается использовать бакелитовые гильзы в качестве изоляционной детали.

Ручка UVH может быть частью изолирующей части, а может быть и отдельным звеном. Все зависит от типа и конструкции приложенного указателя напряжения.

Существуют нормы на минимальную длину ручек и изолирующих частей высоковольтных указателей в зависимости от класса напряжения.Все данные представлены в таблице ниже.

А еще, забыл упомянуть, что показание напряжения УВХ должно быть не более 25% от номинального напряжения сети.

Все УВН в процессе эксплуатации должны периодически проходить. Испытания повышенного напряжения. Изолирующая часть подвергается испытанию, а также проверяется показание напряжения.

Рабочая часть УВН проходит испытания только по требованию руководства по эксплуатации.

Если по роду работы с УВХ рабочая часть может вызвать замыкание фазы на земле или двух фаз между собой, то в этом случае необходимо провести электрические испытания рабочей части UVH.

Указатели напряжения (UHH) реагируют на емкостной ток. При подведении высоковольтного указателя к электрическому полю, которое создается токоведущими частями, находящимися под напряжением, емкостной ток проходит через напряжение в цепочке: токовой частью является зонд – газоразрядная лампа (светодиод лампа) представляет собой встроенный в трубку конденсатор – проводимость изолирующей части – проводимость Человек – Земля.

П.С. На этом статью по теме высоковольтного указателя я завершаю. Думаю, этот материал будет вам полезен, потому что повторяю также, что прежде всего, а тем более в электроустановках высокого напряжения.

Измерители напряжения – точные и надежные средства проверки измерительных приборов

Детектор напряжения обеспечивает надежную поддержку при определении того, находятся ли части под напряжением. Только у Testo есть тестеры напряжения с круговым дисплеем.Благодаря уникальной световой технологии показания хорошо видны с любого положения. Это означает, что вы можете более надежно измерять напряжение.

Преимущества тестеров напряжения testo 750

• Сертифицировано в соответствии со стандартом DIN-EN 61243-3: 2010 для тестеров напряжения
• Противоскользящее кольцо для надежной фиксации при проверке
• Спецификация безопасности в соответствии с CAT III

Тестер напряжения testo 750 в сравнении

• • Тестер напряжения testo 750-1
• testo 750-1, тестер напряжения, включая батареи, защитное приспособление для измерительного наконечника и колпачки для измерительного наконечника
• Арт. 0590 7501
• Испытания напряжения: от 12 до 690 В
• Проверка целостности:
• Испытание вращающимся магнитным полем: От 100 до 690 В
• Однополюсные испытания фазы: Н / Д
• Категория измерений: CAT IV 600 В; CAT III 1000 В

• • Тестер напряжения testo 750-2
• testo 750-2, тестер напряжения, включая батареи, защитное приспособление для измерительного наконечника и колпачок для измерительного наконечника
• Арт. 0590 7502
• Испытания напряжения: от 12 до 690 В
• Проверка целостности:
• Испытание вращающимся магнитным полем: От 100 до 690 В
• Однополюсное испытание фазы: От 100 до 690 В
• Категория измерений: CAT IV 600 В; CAT III 1000 В

• • Тестер напряжения testo 750-3
• testo 750-3, тестер напряжения, включая батареи, защитное приспособление для измерительного наконечника и колпачки для измерительного наконечника
• Арт. 0590 7503
• Испытания напряжения: от 12 до 690 В
• Проверка целостности:
• Испытание вращающимся магнитным полем: От 100 до 690 В
• Однополюсное испытание фазы: От 100 до 690 В
• Категория измерений: CAT IV 600 В; CAT III 1000 В

---

Бесконтактный тестер напряжения для безопасной проверки

Некоторые измерители тока предназначены для диапазона низкого напряжения до 1000 В, другие – для высокого напряжения.Поскольку современные тестеры напряжения также работают бесконтактным образом, они подходят не только для тестирования оборудования, которое было выключено, но и для проверки во время работы. Это означает, что можно тестировать соответствующие цепи и системы, не отключая их. В дополнение к этим классическим приложениям, измерительные приборы также используются для следующих задач:

• проверка целостности,
• определение вращающихся магнитных полей,
• проверка автоматических выключателей дифференциального тока с помощью функции триггера RC.

Бесконтактный тестер напряжения – точное функционирование, повышенная эксплуатационная надежность

Бесконтактный тестер напряжения подходит для определения наличия или отсутствия напряжения в течение короткого времени. Испытательный прибор оснащен чувствительным датчиком, который отфильтровывает высокочастотные сигналы помех и, следовательно, обеспечивает особенно надежную индикацию напряжения. При обнаружении напряжения прибор издает четкий предупреждающий сигнал, который является визуальным и / или звуковым.Эти испытательные инструменты часто имеют встроенную подсветку. Это значит, что они могут при необходимости работать в плохо освещенном помещении. Чтобы обеспечить точные значения в труднодоступных местах, мультиметры являются водонепроницаемыми и пыленепроницаемыми и очень часто соответствуют классу IP 67. Приборы часто допускают двухступенчатую настройку чувствительности, например:

• ступень 1 для определения фазы,
• ступень 2 для отображения напряжения.


Напряженность электрического поля определяется непосредственно на проводнике с помощью бесконтактного фазового тестера и соответствующего датчика.Также имеется предупреждающий сигнал при превышении определенного значения напряжения. Микроконтроллер, встроенный в прибор, отвечает за соответствующий анализ данных измерений.

Проверка напряжения с предварительным выбором диапазона или без него

Бесконтактный тестер напряжения – полезный инструмент для своевременного обнаружения опасных напряжений и предотвращения неисправностей. Независимо от того, включили ли вы прибор, предварительно выбрали диапазон или разряжена батарея, измерительный прибор должен информировать пользователя о любой возможной опасности.Для пользователя это означает надежную защиту от поражения электрическим током и, следовательно, значительно лучшую безопасность. Эти измерительные приборы должны быть простыми в эксплуатации, чтобы гарантировать, что вы не подвергаетесь никакому риску. Такие приборы, как тестер тока / напряжения Testo и цифровые тестеры напряжения , спроектированы таким образом, что при правильном использовании исключается вероятность поражения электрическим током. Приборы соответствуют высоким стандартам и имеют практические функции, такие как: высококачественное оптоволокно

• , хорошо видимый светодиодный дисплей
• , точная индикация напряжения
• .

Тестовые приборы Testo для вашей безопасности

С датчиком напряжения Testo вы получаете инновационный вольтметр, повышающий безопасность в различных областях. Четкий круговой дисплей означает, что у вас не возникнет проблем со считыванием представленных данных с разных позиций. Кроме того, текущее значение отображается на втором ЖК-дисплее. Кроме того, с точки зрения удобства использования вы получаете противоскользящее кольцо, которое оптимизирует эргономику удобного испытательного прибора.

Когда цифровой дисплей тестера напряжения показывает, насколько высокое напряжение, встроенный фонарик может оказаться очень полезным. Кроме того, вы получаете преимущества прочного корпуса, который надежно защищает измерительную технику от внешних воздействий. Еще одна важная информация о продукте – это точность, соответствующая директивам DIN EN 61243-3: 2010.

Функции измерения делают приборы Testo пригодными для множества применений:

• проверка целостности,
• проверка вращающегося магнитного поля и проверка однополюсной фазы
• .

Цифровой датчик напряжения – для обнаружения сигналов помех и перегрузок

Если тестер напряжения работает в цифровом и бесконтактном режиме, он подходит для нескольких целей. Контрольно-измерительные приборы должны в первую очередь определять, присутствует ли определенное напряжение в конкретной электрической цепи или системе. Таким образом, использование тестера напряжения позволяет вам проверить, действительно ли технические инструменты работают в своей среде или есть источник неисправности.Это повышает безопасность предстоящей работы, например, если вы вводите оборудование в эксплуатацию или приближаетесь к силовому кабелю.

Измерители напряжения отличаются компактным форматом и малым весом. В зависимости от конструкции тестеры напряжения Testo весят не более 230 г и имеют высокие показатели благодаря интуитивно понятному управлению. Сигналы высокочастотных помех немедленно фильтруются, и у вас также есть выбор между двумя уровнями чувствительности. Следующие данные являются стандартными для тестеров напряжения Testo:

• проверка целостности менее 500 кОм,
• проверка вращающимся магнитным полем от 100 до 690 В,
• диапазон напряжения до 1000 В,
• IP 67 (водонепроницаемость и пыленепроницаемость),
• параметры настройки для определения фазы или измерения напряжения,
• визуальный и звуковой сигнал.

T6-1000 PRO Электрический тестер | Fluke

Напряжение и ток на одном экране

Электрический тестер T6-1000 PRO измеряет напряжение до 1000 В переменного тока и ток до 200 А переменного тока во всем разомкнутой вилке и без контакта измерительного провода с действующим напряжением. Подключите черный провод к земле с помощью прилагаемого сверхпрочного зажима типа «крокодил», вставьте провод в открытую вилку и одновременно посмотрите напряжение и ток. На проводах до AWG 4/0 (120 мм ² ), выдерживающих до 200 А и 1000 В переменного тока.Даже в перчатках. Это изменит то, как вы делаете свою работу.

Основные функции

• Одновременное отображение напряжения и тока – экономия времени за счет одновременного просмотра измерений напряжения и тока при устранении неисправностей двигателей, насосов или другого оборудования
• Visual Continuity ™ – При проверке целостности экран автоматически становится зеленым, пока включен звуковой сигнал. Идеально подходит для тех случаев, когда слишком громко, чтобы слышать звуковой сигнал, когда вы носите средства защиты органов слуха или когда слишком темно, чтобы легко прочитать информацию на экране.Визуальная непрерывность избавляет от догадок при проверке непрерывности.
• True-rms – точные измерения напряжения и тока даже при измерении сложных сигналов.
• Технология FieldSense ™ для измерения переменного напряжения, тока и частоты без электрического контакта с постоянным напряжением

Другие возможности

• От 1 до 1000 В переменного или постоянного тока
• От 0,1 до 200 А переменного тока
• Сопротивление от 1 Ом до 100 кОм
• Измерение частоты от 45 Гц до 66 Гц через открытую вилку
• Работает с большинством проводов до AWG 4/0 (17.Открытие губок 8 мм / 0,7 дюйма)
• Кнопка HOLD временно останавливает экран для облегчения просмотра
• Легко читаемый дисплей с подсветкой
• Допускается дополнительная подвеска для магнитного измерителя Fluke TPAK для удобной работы
• Стандартная двухлетняя гарантия; с возможностью продления до 4 лет путем регистрации продукта в течение 45 дней с момента покупки *

* Зарегистрируйте продукт через Интернет в течение 45 дней с момента покупки, чтобы продлить гарантию до четырех лет. Подробности см. На https://forms.fluke.com/registration-country-select.

Двухполюсный тестер напряжения Электробезопасность

При работе с электричеством необходимо проверить отсутствие рабочего напряжения. Опасно и может привести к травмам или смерти работать с объектами, работающими от электричества, без обеспечения их надлежащего отключения. Независимо от того, проверяете ли вы двухполюсные или однополюсные выключатели или другую электрическую цепь, вам всегда нужно проверять отсутствие напряжения перед началом любых работ. Использование двухполюсного тестера напряжения и целостности цепи Fluke перед началом электромонтажных работ обеспечит вашу безопасность несколькими способами.

1. Четыре способа индикации напряжения

Двухполюсный электрический тестер, тестер напряжения и тестер непрерывности показывает наличие напряжения четырьмя различными способами. Независимо от того, на каком рабочем месте вы работаете, один из методов индикации гарантирует точное отсутствие проверки рабочего напряжения. Будь то громкий или тихий, темный или светлый или что-то среднее между ними, один из четырех методов индикации гарантирует, что вы всегда будете знать, присутствует ли опасное напряжение.Четыре метода индикации:

• Звуковой сигнал при обнаружении напряжения или целостности цепи
• Светодиодные индикаторы, показывающие уровень напряжения
• Цифровой дисплей
• Вибрационный режим

Четыре модели двухполюсных тестеров, доступных каждая, предлагают различные комбинации методов индикации.

907 907 907 907 907 907 907 907 907 907 907 907

Характеристики	T150	T130	T110	T90
Светодиодный индикатор с подсветкой	X	X
Проверка целостности – визуальные результаты	X	X	X	X
Проверка целостности – звуковые результаты	выкл. вкл / выкл	X с вкл / выкл	X
Вибрационный индикатор под нагрузкой	X	X	X
Индикация полярности	X	X
Переключаемая нагрузка	X	X	X
Однополюсный тест для определения фазы	X	X	X	X
Индикатор вращающегося поля	X	X	X
Определение напряжения при разряженных батареях	X	X	X
Функция электрического фонаря	X	X	X

2.Адаптируемые наконечники пробников

Наконечники пробников на измерительных выводах двухполюсного тестера Fluke предназначены для адаптации к нужным вам измерениям. Вставные наконечники могут уменьшить обнаженный металл с 19 мм до 4 мм. Это ограничивает вероятность случайного прикосновения к неправильному проводнику при работе в ограниченном пространстве. Эти накладные кепки легко потерять; тем не менее, двухполюсный тестер снабжен защитным приспособлением и приспособлением для хранения крышек и наконечников диаметром 4 мм. В качестве бонуса держатель наконечника инструмента служит дополнительной рукой при открытии розеток электробезопасности.

Наконечники зондов также имеют резьбу, поэтому вы можете использовать навинчиваемые наконечники диаметром 4 мм в ситуациях, когда вам нужны наконечники-шпильки.

3. Проверено сверх стандартов безопасности

Электрический тестер изготовлен в соответствии со стандартами безопасности EN, причем эти стандарты отдельно одобрены независимыми испытательными лабораториями VDE. Двухполюсный тестер разработан в соответствии с нормативами IEC EN 61243-3: 2014 и HSE GS 38 для наконечников наконечников. Он может проверить отсутствие напряжения даже при разряженных аккумуляторах.Для обеспечения безопасности на работе двухполюсный тестер рассчитан на CAT IV 600 В, CAT III 690 В.

Кабели часто ослабляются из-за повторяющихся изгибов, скручиваний, наматывания и постоянной деформации. Обрыв кабеля на вашем электрическом тестере, тестере напряжения и тестере целостности цепи может подвергнуть вас повышенному риску безопасности. Отраслевые стандарты требуют, чтобы кабель был испытан на устойчивость к изгибу под 45 градусов и продолжал работать после 5000 циклов изгиба. Fluke подвергает свои тестеры в три раза большему, чем требует стандарт, сгибая кабель более чем на 150 градусов в каждом направлении.

Изоляция WearGuard ™ также включена, чтобы обезопасить вас, облегчая обнаружение повреждений измерительных проводов. Прочные и долговечные измерительные провода двухполюсного тестера имеют двухслойную изоляцию для дополнительной прочности. Если при осмотре измерительных проводов виден внутренний слой контрастного цвета, это означает, что измерительные провода были повреждены и пора их заменить.

Связанные ресурсы

Подпишитесь на информационный бюллетень

Wiha 25511 Изолированный однополюсный детектор напряжения

Изолированный однополюсный датчик наличия напряжения

110-250 В
Ширина наконечника: 3.0 мм с прорезями
Длина лезвия: 60 мм (2,4 дюйма)
Общая длина / OAL: 145 мм (5,7 дюйма)

Лезвие из стали CVM, закаленная, никелированная
Изоляция, отлитая непосредственно на лезвие
Янтарный светодиодный индикатор

Каждый инструмент индивидуально протестирован на 10000 В и номинальное напряжение до 1000 В переменного или 1500 В постоянного тока
Изоляция в соответствии с DIN 57860/6 и DIN VDE 0680-6

Инструменты Wiha без проблем. Гарантия на инструменты

Инструменты Wiha считаются наиболее прочными, продуманными и инновационными продуктами.Нашими инструментами пользуются как требовательные профессиональные торговцы, так и ценители инструментов. Они предназначены для частого использования. Однако, если вы по какой-либо причине недовольны, верните их в течение 12 месяцев с момента покупки с подтверждением покупки, и мы отремонтируем или Заменим .

Будьте уверены, если по какой-либо причине будет обнаружен дефект материала или изготовления, мы бесплатно заменим ваш инструмент, пока вы владеете инструментом.

Настоящая гарантия не распространяется на отказы, вызванные неправильным использованием, неправильным обращением или естественным износом.Мы поддерживаем наши продукты, предоставляя лучшую, по нашему мнению, гарантию без проблем в отрасли.

Исключения
Wiha Tools имеет право не включать биты, пинцеты и керамические отвертки. Эти продукты либо расходуются, либо легко изнашиваются. Все динамометрические инструменты рассчитаны на повторную калибровку после 5000 циклов или 1 года (в зависимости от того, что наступит раньше).

Legal
В некоторых областях не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам.Эта гарантия дает вам определенные права, и вы также можете иметь другие права, которые варьируются от штата к штату, от провинции к провинции или от страны к стране.

Эта Гарантия без проблем является единственной и исключительной гарантией для Willi Hahn Corporation dba Wiha Tools. Ни один сотрудник, агент, дилер или другое лицо не имеет права изменять данную гарантию или давать какие-либо другие гарантии от имени Wiha Tools.

Тип стиля:

шлицевой

Типоразмер:

шлиц 3.0 мм (1/8 дюйма)

Характеристики:

Изолированный, 1000 В

Длина лезвия:

60 мм (2,4 дюйма)

Индиустановка:

Индивидуальные инструменты

Отделка:

Натуральная отделка

Страна происхождения:

Сделано в Германии

UPC / EAN:

084705255118

Испытательное оборудование / Тестер напряжения

Торговая марка DUSPOL ^® олицетворяет безопасность в торговле электрооборудованием – уже более 70 лет! Постоянное совершенствование конструкции и дизайна, а также высокое качество изготовления электронного испытательного оборудования, производимого компанией BENNING, на протяжении десятилетий убеждают квалифицированных электриков.

• Двухполюсные тестеры напряжения, протестированные VDE
• многочисленные функции и средства безопасности
• высокая категория измерения до CAT IV 600 В, CAT III 1000 В
• простое, безопасное и функциональное управление
• частично со светодиодной подсветкой точки измерения
• широкий спектр применения для безопасной работы с компонентами под напряжением

В ассортимент входят двухполюсные тестеры напряжения, тестеры целостности цепи, тестеры розеток, бесконтактные тестеры фазы, тестеры магнитного поля, одно- и трехполюсные индикаторы последовательности фаз и токовые клещи с важными функциями тестера напряжения, оптимизированные для тестирование внутри сокетов.

BENNING предлагает подходящий тестер для любого применения.

Тестер напряжения DUSPOL® digital

С 1948 года тестеры напряжения , DUSPOL ^® используются в электротехнической торговле и промышленности.
Сегодня частотно-регулируемые напряжения и высокие системные напряжения в фотоэлектрических системах и ветряных электростанциях, в электромобилях и промышленных приложениях стали эталоном для тестеров напряжения.

В частности, для DUSPOL ^® digital действует следующее:

• Протестировано VDE и одобрено в соответствии с EN 61243-3
• категория измерения CAT IV 600 В, CAT III 1000 В
• испытание напряжением от 1.От 0 В до 1000 В переменного тока TRUE RMS / 1200 В постоянного тока
• измерение частоты и сопротивления, проверка диодов
• функции DUSPOL ^® expert

Объем поставки, вкл. батареи

Цифровой тестер напряжения DUSPOL ^® при испытании напряжением 1000 В в промышленной системе распределения электроэнергии. Цифровой тестер напряжения DUSPOL ^® при испытании высокого постоянного напряжения высоковольтного электромобиля. Предыдущий Следующий

Тестер напряжения DUSPOL® expert

BENNING отличается многолетним опытом разработки двухполюсных тестеров напряжения и высоким качеством.DUSPOL ^® может использоваться в современных приложениях и соответствует высоким стандартам безопасности в промышленности и торговле.

• Протестировано VDE и одобрено в соответствии с EN 61243-3
• безопасное испытание напряжением до 1000 В постоянного / переменного тока, от 50 В даже при разряженных батареях
• категория измерения CAT IV 600 В, CAT III 1000 В
• Проверка акустической / визуальной целостности
• Светодиодная подсветка точки измерения
• Бесконтактный датчик обрыва кабеля
• функции аналога DUSPOL ^®

Объем поставки, вкл.батареи

Экспертный тестер напряжения DUSPOL ^® при проверке напряжения 400 В и чередования фаз по часовой стрелке в системе распределения электроэнергии Тестер напряжения DUSPOL ^® expert – вид спереди Предыдущий Следующий

Тестер напряжения DUSPOL® аналог

Более 70 лет компания BENNING разрабатывает двухполюсные тестеры напряжения самого высокого уровня.
Тестер напряжения DUSPOL ^® профессионально используется во всем мире в промышленности и торговле, например.грамм. в электрических установках, на машинах и системах, связанных с возобновляемой энергией.

• Протестировано VDE и одобрено в соответствии с EN 61243-3
• безопасное испытание напряжением до 1000 В переменного / постоянного тока
• категория измерения CAT IV 600 В, CAT III 1000 В
• подключение нагрузки с виброзвонком
• Умышленное отключение УЗО 30 мА
• Проверка последовательности фаз в трехфазной сети
• проверка однополюсной фазы
• батареи не требуются

Аналоговый тестер напряжения DUSPOL ^® при проверке напряжения и чередования фаз в системе распределения электроэнергии. Тестер напряжения DUSPOL ^® аналог – вид спереди Предыдущий Следующий

Тестер напряжения PROFIPOL® +

Разработанный как модель начального уровня , тестер напряжения и тестер непрерывности PROFIPOL ^® + оказался очень удобным, простым в использовании и надежным тестером напряжения.Блокировка тестовых ручек позволяет управлять одной рукой для тестирования розеток. Компактный и тонкий дизайн ручек дисплея остался неизменным.

• с указанием шагов от 12 В до 690 В переменного / постоянного тока
• полностью готов к работе, даже если батареи разряжены или сняты
• Проверка акустической / визуальной целостности
• проверка однополюсной фазы, проверка полярности
• Бесконтактный датчик обрыва кабеля

Батареи входят в объем поставки.

Тестер PROFIPOL ^® + при определении отсутствия напряжения (управление одной рукой) Тестер напряжения PROFIPOL ^® + Тестер напряжения PROFIPOL ^® + – бесконтактное обнаружение обрыва кабеля на кабельной катушке под напряжением Предыдущий Следующий

Многофункциональные токовые клещи BENNING CM 1-4

Многофункциональные токовые клещи предлагают множество функций и возможностей типичных тестеров напряжения.
Идеально подходит для множества применений в торговле, промышленности и сфере обслуживания.С помощью токоизмерительных клещей открытого типа можно измерять токи даже в труднодоступных местах.

• Измерение тока до 200 A AC TRUE RMS
• Измерение напряжения до 1000 В AC / DC с индикатором шага
• категория измерения CAT IV 600 В, CAT III 1000 В
• Проверка последовательности фаз, проверка однополюсной фазы, проверка целостности, проверка полярности
• Управление одной рукой для измерения напряжения
• Освещение точки измерения

В комплект поставки входят поясная кобура, измерительные провода, защита наконечника, удлинитель наконечника 4 мм, батарейки.

Измерение переменного тока с помощью токоизмерительных клещей BENNING CM 1-4 BENNING CM 1-4 во время измерения напряжения и проверки последовательности фаз Для работы с розетками одной рукой тестовые ручки фиксируются на дне корпуса. Предыдущий Следующий

Тестер непрерывности DUTEST® pro

Тестер целостности цепи и линии DUTEST ^® pro предназначен для проверки высокоомных и низкоомных сопротивлений .

• Проверка целостности и полупроводников с помощью светодиодов и тестового зуммера
• трехступенчатый светодиодный индикатор шага
• Индикация внешнего напряжения: от 6 В до 400 В (светодиоды / тестовый зуммер)
• проверка полярности, проверка однополюсной фазы
• Бесконтактный датчик обрыва кабеля
• точный и мощный светодиодный фонарик
• громкость зуммера и яркость светодиодного фонарика регулируются индивидуально

Магнитный держатель и зажим для ремня встроены в заднюю часть корпуса тестера целостности цепи.

Тестер непрерывности и линии при назначении токовых проводов путем проверки целостности Тестер целостности и линии устойчив к внешним напряжениям до 400 В и показывает приложенное напряжение. Тестер непрерывности и линии, использующий датчик обрыва кабеля для определения фазного напряжения ≥ 230 В / 50 Гц. Предыдущий Следующий

Тестер розеток BENNING SDT 1

Тестер розеток BENNING SDT 1 используется для быстрой и простой проверки правильности подключения ударопрочных розеток 230 В, кабельных барабанов и удлинителей .Тестер розетки обнаруживает существующие ошибки проводки и показывает состояние розетки с помощью трех красных светодиодов.

• быстрая и простая проверка ударопрочных розеток на правильность подключения
Контактный датчик
• предупреждает об опасном контактном напряжении на контакте PE через ЖК-дисплей
• однозначная индикация с помощью светодиодов и ЖК-дисплея
• Кнопка ТЕСТ УЗО для отключения УЗО 30 мА

Индикатор чередования фаз TRITEST® pro

Трехполюсный индикатор последовательности фаз TRITEST ^® pro используется для проверки последовательности фаз трехфазных систем .Применимый диапазон напряжения от 400 В до 500 В предназначен для промышленных сетей и предприятий.

• Проверка последовательности фаз в трехфазной системе
• Светодиодная индикация фазных напряжений L1, L2 и L3
• Светодиодная индикация чередования фаз (по / против часовой стрелки)
• световой мощный светодиодный фонарик
• Встроенный магнитный держатель и зажим для ремня на задней части корпуса

В комплект поставки входят тестовые щупы 4 мм и зажим «крокодил».

Индикатор чередования фаз с мощным светодиодным фонариком и магнитным подвесом Индикатор чередования фаз TRITEST ^® pro – объем поставки Предыдущий Следующий

Фазовый тестер TRITEST® easy

TRITEST ^® easy – это бесконтактный тестер фазы, детектор обрыва кабеля и тестер последовательности фаз – все в одном продукте.

• простое и надежное испытание последовательности фаз в трехфазной системе
• быстрое и удобное фазовое тестирование розеток, распределительных коробок, выключателей…
• локализация обрывов кабеля в токоведущих, цепях света
• Частота мигания светодиода и частота звукового сигнала пропорциональны уровню напряжения
• Диапазон напряжения: от 200 В до 1000 В переменного тока
• емкостной метод измерения не требует протекания тока
• высшая категория измерения CAT IV 600 В
• Взрывобезопасный корпус из АБС-пластика с зажимом для ручки и батареями

Проверка последовательности фаз и проверка фаз на муфте CEE с помощью бесконтактного тестера последовательности фаз TRITEST ^® easy Бесконтактный тестер фазы TRITEST ^® easy – проверка фазы на ударопрочных розетках и распределительных коробках Локализация обрывов кабелей в изолированных и токоведущих линиях с помощью бесконтактного датчика обрыва кабеля TRITEST ^® easy Предыдущий Следующий

Тестер фаз BENNING VT 2

BENNING VT 2 – это бесконтактный тестер фаз , датчик обрыва кабеля и тестер последовательности фаз – все в одном продукте.

• Испытание магнитным полем клапанов, переключателей, реле, насосов, соленоидных катушек
• быстрое и удобное фазовое тестирование розеток, распределительных коробок, выключателей …
• локализация обрывов кабеля в токоведущих, цепях света
• Частота мигания светодиода и частота звукового сигнала пропорциональны уровню напряжения
• Диапазон напряжения: от 12 В до 1000 В переменного тока
• емкостной метод измерения не требует протекания тока
• высшая категория измерения CAT IV 600 В
• Взрывобезопасный корпус из АБС-пластика с зажимом для ручки и батареями

Тестер фаз BENNING VT 1

BENNING VT 1 – это бесконтактный тестер фазы и детектор обрыва кабеля для быстрого и легкого тестирования фазы розеток, распределительных коробок, выключателей и ламп.

• быстрое и простое фазовое тестирование
• локализация обрывов кабеля в токоведущих, цепях света
• Частота мигания светодиода и частота звукового сигнала пропорциональны уровню напряжения
• Диапазон напряжения: от 200 В до 1000 В переменного тока
• емкостной метод измерения не требует протекания тока
• Leicht zu öffnendes Batteriefach über robuste Schraubkappe
• высшая категория измерения CAT IV 600 В
• Взрывобезопасный корпус из АБС-пластика с зажимом для ручки и батареями
• Аккумуляторный отсек легко открывается с помощью прочной навинчивающейся крышки

Бесконтактный тестер фаз BENNING VT 1 – проверка фазы распределительной коробки Локализация обрывов кабелей в изолированных и токоведущих линиях с помощью бесконтактного датчика обрыва кабеля BENNING VT 1 Бесконтактный тестер фаз и тестер обрыва кабеля BENNING VT 1 – вид спереди Предыдущий Следующий Индикация напряжения

– Martindale Electric

На главную / Безопасная изоляция и индикация напряжения / Индикация напряжения

Отображение результатов 1–16 из 28

• Martindale VI-15000 Индикатор напряжения

  • Индикатор постоянного / переменного напряжения с питанием от источника питания, батареи не требуются
  • Расширенный диапазон напряжения до 1000 В с яркой светодиодной индикацией
  • Категория безопасности CAT IV 1000 В
  • GS38 и BS EN61243-3 соответствует
  • Провода с двойной изоляцией для тяжелых условий эксплуатации
  • Индикация полярности

• Martindale VI-13800 Индикатор напряжения

  • Индикатор напряжения промышленного стандарта
  • Заменяет VI13700
  • Диапазон напряжения до 600 В
  • GS38 и BS EN61243-3 соответствует
  • Провода с двойной изоляцией для тяжелых условий эксплуатации
  • Яркие светодиоды
  • Индикация полярности

• Martindale VIPD150 Индикатор напряжения VI-15000 и испытательное устройство

  • Индикатор напряжения постоянного / переменного тока, испытательный блок и комбинированный кейс для переноски
  • Расширенный диапазон напряжения до 1000 В с яркой светодиодной индикацией
  • Категория безопасности CAT IV 1000 В
  • GS38 и BS EN61243-3: 2010 соответствует
  • Включает испытательное устройство на 700 В
  • Удовлетворяет требованиям по охране труда и технике безопасности для безопасной работы

• Martindale VIPD138 Индикатор напряжения VI-13800 (без предохранителя) и испытательное устройство

  • Комплект без предохранителя в соответствии с BS EN61243-3 2010
  • 50–600 В переменного / постоянного тока
  • Индикация полярности и напряжения от 12 В
  • Провода с двойной изоляцией для тяжелых условий эксплуатации
  • Яркая светодиодная индикация
  • Соответствует GS38
  • Устройство проверки на 440 В переменного тока

• Martindale VIPDLOK150 Индикатор напряжения, устройство проверки и комплект блокировки

  Полное решение для безопасной изоляции, устройство проверки соответствия индикатора напряжения безопасности с комплектом блокировки MCB для установок напряжением до 1000 В.

• Martindale VIPDLOK138 Индикатор напряжения, устройство проверки и комплект блокировки

  Полное решение для безопасной изоляции, индикатор напряжения безопасности, соответствующее устройство проверки с комплектом блокировки mcb для установок до 600 В.

• Martindale VIPDLOKPRO138 Индикатор напряжения, испытательное устройство и комплект PRO-блокировки

  Наиболее полное решение для безопасной изоляции, включая индикатор безопасного напряжения, соответствующее тестирующее устройство и совершенный комплект PRO-блокировки для установок напряжением до 600 В.

• Martindale VIPDLOKPRO150 Индикатор напряжения, испытательное устройство и комплект PRO-замка

  Наиболее полное решение для безопасной изоляции, включая индикатор безопасного напряжения, соответствующее тестирующее устройство с окончательным комплектом PRO-замка для всех категорий установок. Класс безопасности 1000 В CAT IV.

• Испытательная лампа Drummond MTL10

  • Четыре полосы подсветки, 50, 100, 200 и 400 В
  • Датчики GS38, полностью соответствующие требованиям
  • Прямоугольный наконечник зонда также входит в комплект
  • Угол обзора 360 °
  • Категория безопасности CAT IV 600 В

• Испытательная лампа Drummond MTL20

  • Четыре полосы подсветки, 50, 100, 200 и 400 В
  • Двойные тестовые кнопки устраняют фантомное напряжение
  • Датчики GS38, полностью соответствующие требованиям
  • Прямоугольный наконечник щупа также входит в комплект
  • Угол обзора 360 °
  • Категория безопасности CAT IV 600 В

• Испытательная лампа Drummond MTL10PD и испытательное устройство

  Этот удобный комплект содержит испытательную лампу Drummond MTL10 и испытательное устройство PD440 440 В в комбинированном футляре для переноски.Контрольное устройство можно использовать для проверки работы контрольной лампы
.

• Испытательная лампа Drummond MTL20PD и испытательное устройство

  Этот удобный комплект содержит испытательную лампу Drummond MTL20 и испытательное устройство PD440 440 В в комбинированном футляре для переноски. Контрольное устройство можно использовать для проверки работы контрольной лампы.

• Martindale VT25 Двухполюсный тестер напряжения и целостности цепи

  • 12 – 690 В переменного / постоянного тока
  • Однополюсный фазный тест 90-690В
  • Проверка чередования фаз 100-690В
  • Continuity – оптическая и акустическая индикация
  • Автоотключение
  • Белый светодиодный фонарь

• Martindale VT28 Двухполюсный тестер напряжения и целостности цепи с ЖК-дисплеем

  • 12 – 690 В переменного / постоянного тока
  • Светодиодный и ЖК-дисплей напряжения
  • Однополюсный фазный тест 90 – 690 В
  • Проверка чередования фаз 100 – 690 В
  • Continuity – оптическая и акустическая индикация
  • Автоотключение
  • Белый светодиодный фонарь

• Martindale VT25 / PD Набор индикатора напряжения и испытательного устройства

  • 12 – 690 В переменного / постоянного тока
  • Блок расстойки 690 В
  • Футляр с шейным ремешком

• Martindale VT28 / PD Набор индикатора напряжения и испытательного устройства

  • 12 – 690 В переменного / постоянного тока
  • Светодиодная и ЖК-индикация
  • Блок расстойки 690 В
  • Футляр с шейным ремешком

.
