Зачем люстре три провода | Олег Т

Рис. 1

Рис. 1

Большинство людей вполне могут установить какие-то осветительные приборы самостоятельно, владея начатками знаний и хорошо учившими в школе физику. Обычно каждый светильник имеет два провода, которые очень легко и просто подключить без каких-либо проблем. Но, бывает так, что люстра или прожектор имеет три провода. И тогда бытовых дел мастер начинает чесать в затылке – куда же деть неучтенную жилу? А действительно – куда?

Куда подключить третий провод у светильника

Чаще всего три провода можно встретить у светодиодных светильников. И нужно знать зачем этот лишний, как кажется, проводок понадобился.

Светильники можно поделить на две группы:

· те, которые может подключить любой человек – это все лампы с вилкой, которую надо просто воткнуть в розетку;

· и те, которые необходимо присоединять к электросети путем монтажа напрямую, они имеют выведенные наружу провода, которые тем или иным способом монтируются в электросеть.

Рис. 2

Рис. 2

В принципе, к осветительным приборам второй группы можно просто подключить вилку и воткнуть ее в розетку. Хотя так не делают конечно или очень редко. Потому начинается монтаж той же люстры или прожектора на месте, а там три провода.

Самое безопасное – это заизолировать третий провод изолентой и забыть о нем, подключив два оставшихся как обычно. Ни в коем случае нельзя его присоединять ни к «нулю», ни к «фазе». Это просто-напросто опасно. Третий провод выходит на корпус светильника и подключается только к заземляющей жиле. Если ее нет – выручает изолента. Закрутили кончик плотно и качественно, забыли о третьей жиле.

Рис. 3

Рис. 3

Если вас интересует, будет ли светильник нормально работать без подключенного третьего провода – ответ тут один: конечно будет, как обычный с двумя проводами. Но, вот опытные электрики считают, что безопасность тут уменьшается, так как заземление прибора нет. Если у вашего осветительного прибора металлический корпус, то третью жилу лучше всего и правильнее подключить к УЗО. Если вдруг ток утечет на корпус, то защита тут же сработает, обесточив светильник. Особенно это касается уличных прожекторов и ламп. Вообще, если вы не электрик сами и разбираетесь в этом всем поверхностно, пригласите специалиста, который все сделает правильно и безопасно.

Подписывайтесь на канал — здесь будет много полезной информации, давайте попробуем не расставаться xD. Ставьте палец вверх — мне будет крайне приятно ощутить Вашу поддержку. Делитесь публикациями канала с друзьями и обсуждайте.
Источник: 20KV.RU

советы по монтажу. Подвешивание люстры на крюке

Кажется, что подключить любой осветительный прибор не так уж и сложно, но так ли это на самом деле? Если из люстры выходит два провода и в потолочной розетке их тоже два, то всё действительно достаточно просто. Но что делать, если проводов больше, например, три? Как проводить подключение в данном случае? Эта проблема вполне решаема и, прочитав данную статью, любой сможет сделать это самостоятельно. Давайте подробно рассмотрим разные варианты подобного соединения освещения с выходными контактами.

Что понадобится для работы?

Чтобы правильно подключить световой прибор с тремя контактами, понадобится следующий набор инструментов:

  1. Указатель напряжения
  2. Пассатижи
  3. Мультиметр
  4. Изолента
  5. Клеммная колодка
  6. Маркер
  7. Стремянка

Пассатижи нужны для зачистки от изоляции всех контактов. Потребуется еще и паспорт на люстру. Вместо указателя напряжения можно использовать индикаторную отвертку, вместо стремянки — любую подставку достаточной высоты, чтобы без осложнений дотянуться до потолка. Клеммная колодка обязательно должна быть на 3 клеммы.

Один из вариантов клеммной колодки

Когда весь необходимый инструмент будет подобран, можно приступать к работе, к которой мы полностью готовы.

Определение проводов

Чтобы определиться, какой из контактов за что отвечает, можно воспользоваться схемой, идущей в комплекте с осветительным прибором — она обязательно должна быть в паспорте. В такой электрической схеме указывается порядок подключения каждого провода и его назначение. Каждый из них имеет свою маркировку цветом, который означает следующее:

  • ноль – синий
  • фаза – белый
  • заземление – желто-зеленый

Нередко фаза отмечается коричневым цветом. В некоторых случаях бывает, что документация отсутствует. В таком случае нельзя рассчитывать, что указанные цвета и их значения полностью соответствуют действительности. Проще всего будет воспользоваться мультиметром для выяснения реальных назначений каждого из 3-х проводов. Чтобы это сделать, мультиметр устанавливается в режим прозвонки. Щупы закорачиваются на незначительное время, а звуковой сигнал оповестит, что прибор исправен и полностью готов к работе. Теперь можно начинать прозванивать все контакты для выяснения их назначения.

Режим прозвонки. Так же может обозначаться знаком диода.

Прозвонка мультиметром

Первым делом необходимо выкрутить все лампы из патронов, то же касается и самих патронов. Внутри должны располагается два контакта – нулевой и фазовый. Фаза находится всегда в центре, а другой контакт — сбоку.

Первый щуп, идущий от мультиметра, устанавливается на боковой контакт. Вторым щупом необходимо прикасаться к проводам, выходящим из осветительного прибора. Когда раздастся звуковой сигнал, это будет означать, что найден нулевой провод. Он отмечается маркером.
Затем необходимо найти фазу. Все проделывается точно так же, как в предыдущем случае. Но первый щуп ставится не на боковой контакт, а на центральный. Его тоже надо отметить маркером. Следующий шаг – определение количества контуров. Чтобы это сделать, надо один щуп установить на фазу, а вторым касаться центрального контакта каждого патрона. Если обнаруживается, что к основному контуру подключены не все патроны, значит, люстра не одноконтурная, и требуется провести поиск 2-го контура. Для этого свободным щупом мультиметра надо касаться центрального соединения и 3-го контакта на патронах, которые не подключены к 1-му контуру.
В одноконтурных люстрах 3-й провод отвечает за заземление. Чтобы проверить его, достаточно коснуться щупом корпуса или любой металлической части люстры, а второй щуп помещается на 3-й провод. Если все в порядке, раздастся подтверждающий звуковой сигнал из мультиметра.

Соединение двухконтурного освещения

После того как было определено, что освещение двухконтурное, можно приступать к правильному подключению. В данном случае из 3-х проводов два являются фазой. Проще всего будет произвести подключение, если на выходе, на потолке, тоже 3 провода, как и из люстры, а выключатель, отвечающий за свет, имеет две клавиши. Сначала требуется выяснить назначение каждого провода, выходящего из потолка. Для этого надо включить выключатель, причем сразу обе его клавиши, и с помощью индикаторной отвертки коснуться к каждому проводу. Как только отвертка коснется фазы, на ней загорится лампочка. Обе фазы желательно отметить маркером, чтобы упростить всю последующую работу.
Выключатель следует отключить и повторно проверить все контакты: лампочка на измерителе напряжения или индикаторной отвертке не должна загораться. Если это так, значит всё определено верно. Фазовые провода, идущие от новой люстры, поочередно проводятся к аналогичным контактам на потолке, затем соединяются и нулевые контакты. Для соединения контактов лучше всего использовать клеммную колодку. Это самый надежный и долговечный способ крепления. После этого проверяется работа люстры. Если свет горит, значит все этапы работы выполнены правильно.

Одноклавишный выключатель

Рассмотренный выше пример подключения самый простой и наиболее распространённый. Но нередко в квартире устанавливаются одноклавишные выключатели: как в таком случае подключить осветительный прибор с тремя контактами? Как это сделать, описано ниже.

Несмотря на то, что установлен одноклавишный выключатель, на потолке чаше всего располагается 3 контакта. И в первую очередь следует выяснить, для чего предназначен каждый из них. Надо включить выключатель и проверить напряжение каждого контакта. Фаза может быть и в 2-х проводах, в таком случае разумнее будет заменить однокнопочный выключатель на 2-х кнопочный. Это довольно легко сделать самостоятельно. В таком случае подключение света проводится так, как было описано выше.
Если контакты на потолке имеют только одну фазу, то 2 контакта с фазой, расположенные на люстре, сплетаются в один и подключаются к фазному проводу на потолке. Желто-зеленый провод заземления остается нетронутым: его необходимо заизолировать и спрятать, чтобы он случайно не контактировал с другими контактами.

При подключении к одноклавишному выключателю фазы двух контуров скручиваются между собой

Заземление

Некоторые люстры имеют специальный контакт желто-зеленого цвета, предназначенный для заземления. Его желательно использовать по назначению, особенно если освещение располагается в металлическом корпусе. Новые дома имеют стандартный контакт заземления на любых проводках электросети. В данном случае проблем с монтажом люстры быть не должно: необходимо соединить провода в соответствии с их цветовой маркировкой при помощи клеммной колодки.
Если дом старый, то заземляющего провода скорее всего нет, да и все контакты могут быть без цветовой маркировки, то есть одноцветные. Тогда требуется сначала определить назначение каждого из таких контактов. Из потолка могут выходить 2 или 3 провода. Если их два, то надо найти, какой из них отвечает за фазу, а какой — ноль. После того как провода найдены, проводится подключение по методу, описанному выше. В случае с тремя контактами надо поступать так же. Главное — обязательно отключить подачу электроэнергии перед тем как приступить к работе. Нельзя забывать про правила безопасности.

Наращивание проводов

В наше время большое распространение получили навесные или натяжные потолки. От основного потолка они располагаются примерно на расстоянии в 10 см, именно поэтому нередко длины проводов, расположенных в потолке, для того чтобы подключить освещение просто не хватает. Но это не проблема — их длину можно нарастить. Главное при этом – добраться до самих проводов сразу, ведь после наращивания потолка это будет сделать сложно.
В труднодоступных местах проще всего соединение производить с помощью клеммной колодки. Важно все винты на ней соединить как можно крепче, так как после установки люстры добраться до них, чтобы подтянуть, будет еще сложнее.

Как соединить провода в люстре?

Не такой уж и сложный вопрос, и его вполне решить своими силами. Тем более, если вы обладаете хотя бы минимальными познаниями в физике и знаете, чем нулевой провод отличается от фазного.

Прежде, чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество выводов для подключения.

Итак:

  • Выбор выключателя должен производиться, исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Обратите внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В этом случае коммутационная аппаратура расположена в самой люстре и вам достаточно использовать одноклавишный выключатель.

  • Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует применять четырехжильный провод, и так далее.

Подключение люстры

В зависимости от возможных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы рассмотрим соединение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обычной лампочки. Для этого нам потребуется одноклавишный выключатель и трехжильный провод.

Итак:

  • Если вы собираетесь все работы выполнять своими руками, то главное требование — это безопасность. Поэтому первым делом снимаем напряжение со всей электрической сети вашей квартиры или дома.
  • Теперь нам необходимо вскрыть распределительную коробку и определить фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в соответствии с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы легко определите необходимые вам провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — любым другим цветом. Если же ваша электрическая схема не соответствует нормам, то придется воспользоваться индикатором напряжения.
  • Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя расположен снизу.
  • Теперь подключаем одножильный провод к выводу выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов прибора освещения.

Обратите внимание! Для нас важно не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления либо имеет соответствующую цветовую окраску. Определив заземляющий провод, вы можете произвести подключение нашего фазного провода к любому из двух оставшихся проводов люстры.

  • Теперь непосредственно в распределительной коробке подключаем нулевой и заземляющий провода. Затем подключаем их к соответствующим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

Особенности подключения люстры на дистанционном управлении

Обычно люстры на дистанционном управлении имеют такой же принцип подключения, как и обычная люстра с одним режимом свечения. Но иногда можно встретить и некоторые отличия, которые мы попытаемся описать ниже.

  • Прежде всего, следует помнить, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов.
    В этом случае нулевой провод, в соответствии с п.1.1.29 ПУЭ, обозначают символом «N».

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса – в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп – L1 и L2, общий нейтральный узел – N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной – пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с не всегда работают от сети переменного напряжения 220 В – это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

  1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
  2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

  1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
  2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза , провод будет иметь коричневый , белый , розовый или любой другой цвет , кроме следующих; N – нуль , этот провод всегда синего цвета ; Ground – заземление , провод имеет желтый цвет с нанесенной зеленой полоской .

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта . Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты . На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую .

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры , которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре , которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

  1. Первый – это крепление на крюк , представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

  1. Второй способ крепления люстры – через монтажную планку . В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

  1. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:Описание:
Шаг 1. Очистка изоляции.

Очищаем изоляцию

Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника.

Устанавливаем клеммник

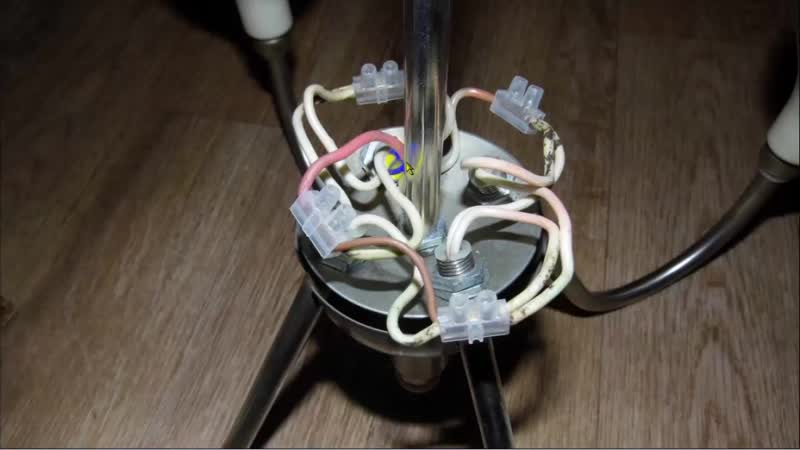

Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры.

Подключаем к клеммам провода от люстры

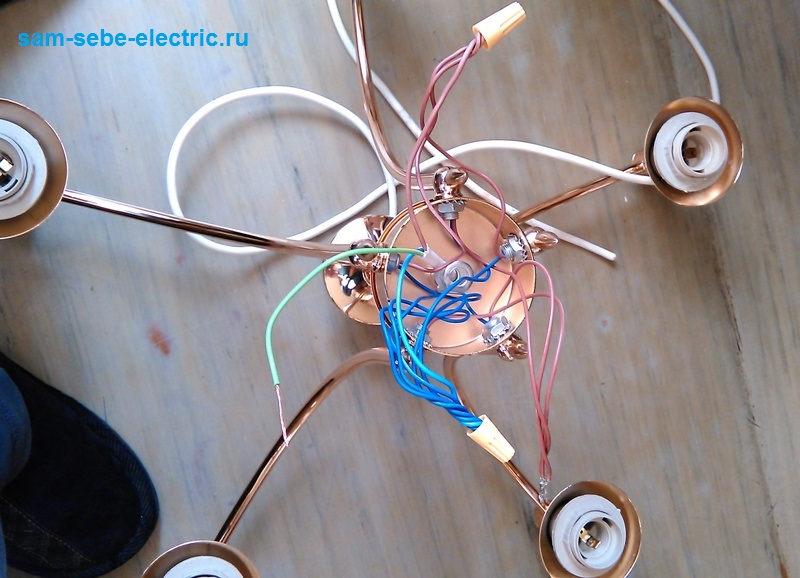

С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления.
Соединяем все провода – желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры.

Устанавливаем люстру

Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке.

Приступаем к проводам в коробке

Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания , чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

  • Индикаторная отвертка или указатель напряжения;
  • Мультиметр;
  • Пассатижи;
  • Клеммная колодка на три клеммы;
  • Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

  • Белый или коричневый провод – фаза;
  • Синий провод – ноль;
  • Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.


Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

  1. Возьмите индикаторную отвертку или указатель напряжения.
  2. Включите обе клавиши выключателя.
  3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
  4. Отметьте фазные провода маркером.
  5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
  6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
  7. Проверяют работу люстры, поочередно включая обе клавиши.

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

  1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
  2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

Самостоятельное подключение люстры – Строительный портал ПрофиДОМ

По мнению Строительного портала ProfiDom.com.ua, совершенно необязательно вызывать электрика, чтобы сделать работу, которую без труда можно выполнить самостоятельно.

Сегодня, журналисты Строительного портала ProfiDom.com.ua, рассказывают, как своими руками подключить люстру к одноклавишному или двухклавишному выключателю.

Принцип подключения люстры

При подключении люстры к выключателю, необходимо понять принцип работы всей системы. Он довольно прост. Лампочка горит, когда к ней подключены два провода, это фазовый провод (обозначение на нижеследующих схемах – L) и нулевой (обозначение – N). При подключении лампочки (люстры), один из проводников идет напрямую из распределительной коробки на люстру (лампу), а второй, также, подключен к люстре, но через разрыв (выключатель).

Важно! Через выключатель, по технике безопасности, нельзя вести нулевой проводник. Он должен без разрыва идти на лампочку (люстру) из распределительной коробки.

Не стоит рассчитывать на то, что электромонтажники правильно выполнили подключение электропроводки по расцветке проводов (нулевой рабочий проводник — синий или голубой цвет, нулевой защитный проводник — желто-зеленый). Они могли ошибиться.

Именно, по этой причине перед началом работы необходимо посмотреть, где фазовый проводник (фаза) и где нулевой (ноль) выходит из потолка или распределительной коробки. Для этих целей, необходима отвертка с индикатором напряжения.

При определении фазового и нулевого проводника, необходимо проверить индикатор напряжения там, где вы уверены, что оно есть. Это можно сделать в рабочей розетке или этажном щитке. После этого, определяем и запоминаем, какие проводники выходят из потолка. Тут ничего сложного нет, нужно прикоснуться индикаторной отверткой к проводу, и если лампочка индикатора загорелась, значит это фазовый проводник.

Из потолка могут выходить провода в следующем порядке:

  • Два провода. Это фазный проводник и нулевой. Эта схема означает, что подключение возможно только всех ламп вместе.
  • Три провода. Два фазных проводника и один нулевой. При данной схеме можно распределить включение ламп в люстре.
  • Два двухжильных провода — также есть возможность распределения включения ламп.
  • Из потолка выходит три провода, но без возможности распределения включения ламп. Третий провод имеет желто-зеленую расцветку и является нулевым защитным проводником (заземление).

Рассмотрим основные варианты подключения люстры к выключателям.

Подключение люстры к одноклавишному выключателю

Если из потолка выходит только два провода, это означает, что возможно подключить только одноклавишный выключатель, с одновременным включением всех ламп и все равно, сколько из люстры выходит проводов, два, три или пять.

Схема подключения к одноклавишному выключателю: 1 — одноклавишный выключатель; 2 — распределительная коробка; 3 — люстра

Если из люстры выходит три провода, то их необходимо соединить между собой по цвету, чтобы в итоге было два пучка проводов. Потом, просто соединяем провода из люстры и из потолка.

Если из люстры выходит два провода, значит включение всех ламп возможно только одновременно.

Если из люстры выходит три провода, то это означает: один общий проводник на все лампы, который должен подключаться к нулевому проводнику. Второй и третий провода предназначены на первую и вторую секцию ламп в люстре соответственно (к примеру, 1 + 2 лампы для трех ламповой люстры или 3 + 2 лампы для пятиламповой люстры или т. д.).

Подключение люстры к двухклавишному выключателю

Условия для подключения двухклавишного выключателя — это три провода из потолка (ноль и два фазных провода) и три провода из люстры (трех- или пятиламповая люстра). В данном случае, при помощи индикатора напряжения, определяем нулевой и фазные проводники, которые выходят из потолка.

Для определения общего проводника на все лампы нет ничего проще: он один, а два других одного цвета, значит, идут на две секции ламп. Это специально делает завод изготовитель для того, чтобы даже не электрик смог подключить люстру. Затем, нулевой проводник из потолка соединяем с общим в люстре, а каждую секцию ламп с фазными проводниками, которые идут через двухклавишный выключатель.

Схема подключения люстры к двухклавишному выключателю: 1 — двухклавишный выключатель; 2 — распределительная коробка; 3 — люстра

Важно! При работе по подключению люстры и установке выключателей, необходимо отключить подачу электричества на соответствующую ветку.

Как правило, для верхнего света идет отдельная ветка, которую можно отключить пакетным выключателем, не обесточивая розетки. Для освещения помещения во время монтажа воспользуйтесь светильниками, подключаемыми к розеткам.

Соединение электропроводов необходимо осуществлять при помощи клеммных колодок. Допускается соединять электропроводку скруткой с обязательной изоляцией. Надежным соединением считается скрутка с пропайкой.

Национальная энциклопедия строительства ProfiDom.com.ua напоминает: соединять медные и алюминиевые провода скруткой нельзя. Это пожароопасно! Их соединение можно проводить только с использованием клеммных колодок.

Как подключить люстру с 3 проводами?

Для подключения новой люстры нет необходимости вызывать электрика. Эта работа по подключению люстры vShiny несложная и вполне по силам любому мужчине.

Что потребуется?

Помимо самой люстры для ее подключения понадобятся инструменты. А также хотя бы первичные навыки работы с ними. Итак, вам понадобятся:

  • Пассатижи
  • Нож
  • Индикатор напряжения
  • Мультиметр
  • Изолента
  • Клемник

Неплохо, если в наличии окажется стремянка. Также необходим паспорт на люстру.

Что куда?

Перед самым началом работ следует определиться, что и куда следует подключать. В современной бытовой проводке используются трехжильные кабеля. Два провода в них фаза, третий ноль.

Для удобства они различаются по цвету.

  • Синий – ноль
  • Коричневый, реже белый – фаза
  • Желто-зеленый – земля

Но к сожалению не все монтеры заморачиваются с правильным подключением проводки. Поэтому перед подключением люстры лучше, проверить какой из проводов, что из себя представляет.

Для этого нужно включить две клавиши выключателя. Потом поочередно прикоснитесь индикатором к проводам. При касании фазы индикатор загорится, следует эти провода пометить.

После проверки необходимо отключить выключатель. После чего еще раз проверить провода индикатором, он не должен отреагировать.

Проверка люстры

Обычно предназначение проводов указывается в паспорте, приложенном к люстре. Но в некоторых случаях там этой информации нет. Тогда придется выполнить проверку еще и осветительного прибора.

Для этого вам понадобиться мультиметр. С его помощью прозваниваются провода и определяются фаза и нулевой провод. Таким же образом можно определить количество контуров у вашей люстры.

Подключение

Далее наступает наиболее ответственный момент, само подключение. Его производят либо путем скрутки, либо с использованием специального клемника.

Скрутку использовать нежелательно. Это не очень надежный способ соединения. Вдобавок ко всему изолента которая используется для изоляции проводов со временем теряет свои свойства.

Проще всего подключить люстру с помощью клемника. Это довольно надежный способ. Гарантирующий хороший контакт между проводниками и минимум проблем в будущем.

При подключении провода поочередно соединяются между собой с помощью выбранного способа. После этого люстра включается для проверки правильности подключения.

Смотрите также:

Если все сделано верно она должна включаться как полагается, без каких либо скачков напряжения в сети.

Также смотрите видео с примером того, как подключить люстру к двухклавишному выключателю.


Замена электропроводки

Мне всегда казалось, что работа с электричеством немного пугает. И в какой-то степени хорошо быть маленьким напуганным. Исходя из опыта, легкие удары током не приносят удовольствия. Вообще. Но недавно я узнал, что замена существующего проводного освещения очень, очень проста, и это один из самых простых способов обновить внешний вид пространства в вашем доме. Всего несколько основных шагов:

  1. Отключите питание на блоке автоматического выключателя.Если вы можете найти цепь прибора, над которым работаете, просто выключите ее. Если нет, отключите электричество в доме.
  2. Удалить существующее приспособление.
  3. Совместите провода с цветовой маркировкой и скрутите их вместе.
  4. Прикрутите новое крепление на место.
  5. Снова включите питание на блоке автоматического выключателя.

Серьезно, вот так. Я расскажу вам об этом немного подробнее, показав, как я недавно заменил свои довольно неприятные наружные гаражные фонари на эти уличные фонари от Kenroy Home.

Взгляните на заднюю часть вашего нового светильника, и вы должны увидеть три провода — черный «горячий» провод, белый «нейтральный» провод и медный провод «земли».

Помните, что ПЕРВЫЙ ШАГ всегда следит за тем, чтобы питание отключалось от распределительной коробки! Как только это будет сделано, удалите существующий светильник. Вы должны увидеть винты, удерживающие его где-то на месте, и вы просто отвинчиваете их, затем снимаете все маленькие пластиковые колпачки, которые видите (обычно они откручиваются), и разматываете скрученные вместе провода.Снимите монтажную пластину, привинченную к стене.

Выйдя из стены, где стоял светильник, вы увидите три провода, которые имеют цветовую маркировку, совпадающую с проводами на задней панели вашего светильника.

Новое приспособление должно поставляться с монтажной пластиной. У этого приспособления был один, который выглядел так.

Прикрепите монтажную пластину к стене, куда будет крепиться ваш новый светильник, убедившись, что черный, белый и медный провода проходят через отверстие посередине.

Начните с того, что возьмите белый провод на задней панели светильника и скрутите оголенный конец вокруг оголенного конца белого провода, выходящего из стены.

Либо повторно используйте пластиковый колпачок, который был на старом приспособлении, либо используйте новые, которые поставляются с новым приспособлением. Чтобы прикрепить, просто поверните его на концах проводов по часовой стрелке.

Повторите с черными проводами.

Чтобы прикрепить медный заземляющий провод, ослабьте зеленый винт на монтажной пластине и один раз оберните вокруг него медный провод на устройстве, затем затяните винт.

Затем скрутите концы вместе и прикрепите пластиковую заглушку так же, как вы сделали это для белого и черного проводов.

Привинтите новый прибор к монтажной пластине с помощью прилагаемого крепежа.

Выполнив этот шаг, вы готовы снова включить питание источника и протестировать новый источник света!

Мне очень нравится этот классический стиль фонаря, и его действительно очень легко установить. Еще одна интересная вещь в этом конкретном светильнике заключается в том, что его можно повесить двумя разными способами — свисать (как я) или перевернуть и стоять вертикально — и имеет несколько различных вариантов отделки для настройки внешнего вида.Купить можно ЗДЕСЬ.

Мне потребовалось всего около часа, чтобы установить две лампы, и это действительно преобразило внешний вид моего гаража. Я все еще хочу установить черную фурнитуру на двери, чтобы добавить контраста всему серому.

Что вы думаете? Вы готовы заняться электротехническим проектом? Как и во многих других вещах, которые я научился делать по дому, 75% битв заключается в том, чтобы проглотить свои страхи и просто идти вперед!

Раскрытие информации: Кенрой Хоум прислал мне эти фонари для ознакомления, но все высказанные мнения, как всегда, являются моими собственными и искренними.Пост содержит партнерские ссылки.

___________________________________

БУДЬТЕ НА СВЯЗИ!

ссм Люстра массой 44 кг подвешена на высоте 1,5 м под потолком на трех тросах одинакового натяжения и длины 2,0 м каждый (см. рисунок). Найдите напряжение в каждом проводе.

Стенограмма видео

в этой задаче нас просят определить натяжение трех проводов, которые используются для поддержки 44-килограммовой люстры. Для начала мы должны понять, что второй закон Ньютона будет соотношением, которое мы используем для определения напряжения. Второй закон Ньютона гласит, что сумма всех сил, действующих на люстру, равна m раз, а? Определить сумму сил. Лучше всего начать с визуального представления этих сил, которое называется диаграммой свободного тела. Таким образом, чтобы сделать это, все притягивают четыре силы, действующие на люстру, начиная с ее веса, вес люстры ex направлен вниз к поверхности земли, и его сила равна em, умноженной на G.А если вы прибавите к этой массе 44 килограмма, то обнаружите, что вес этой люстры равен 431 баллу Ньютона. Не забывайте, что на Земле ускорение свободного падения составляет 9,8 метра на квадрат. Во-вторых, другие силы, которые вам нужно включить в вашу диаграмму свободного тела, — это три силы задержки, каждая из которых действует по одному из проводов. Теперь, поскольку все три провода идентичны, они обеспечивают одинаковое натяжение, поэтому ваши стрелки должны располагаться вдоль проводов, но все они будут примерно одинаковой длины на вашей диаграмме, и вы должны пометить их одной и той же буквой, и я’ буду использовать заглавную Т. Теперь обратите внимание, что каждый провод действует в другом направлении и под углом по отношению к вертикали. Это означает, что каждое напряжение будет иметь две составляющие: горизонтальную и вертикальную. Теперь я рассмотрю вертикальные компоненты, потому что я знаю, что эта люстра находится в равновесии, то есть ее ускорение больше не меняется. И именно ноль позволит мне связать вертикальные составляющие силы натяжения с объектами. Ждать. Итак, возвращаясь ко второму закону Ньютона, я могу сказать, что сумма сил, действующих на люстру, равна 343 вертикальным компонентам.Внимание. Все нормально. Это как трижды т ы. Это одна вертикальная составляющая внимания для каждого провода минус вес люстры, потому что он действует в противоположном направлении и равен массе люстры, умноженной на ускорение. Несколько упрощений, которые мы можем сделать сразу, находятся в правой части уравнения. Мы знаем, что масса люстры равна 44, и мы также можем ее идентифицировать. Поди теперь прямо указано, что люстра ускорение равно нулю как в состоянии покоя, так и в состоянии покоя. Таким образом, вся правая часть этого уравнения обращается в ноль. Это была вошь, действительно не натяжение провода на вес люстры. Наше уравнение становится равным трижды t y минус вес люстры, что я выражу как W равно нулю. Итак, мы обратим наше внимание сейчас на определение этого термина. Внимание в вертикальном направлении любого из проводов на этой странице приведена схема любого из проводов. Не важно какой. На нем видно, что проволока поддерживает люстру на высоте 1.5 метров ниже потолка, и что длина провода люстры два метра. Это установит угол между проволокой, обеспечивающей силу натяжения, и вертикальным направлением. Причина, по которой я рисую эту диаграмму, состоит в том, чтобы выделить взаимосвязь между проводами, натяжением и вертикальной составляющей этого натяжения, которую я представляю зеленым цветом, вертикальная стрелка представляет T y. И эта синяя стрелка вдоль популярных новостей представляет собой общее напряжение в проводе. Угол между синей стрелкой и зеленой стрелкой такой же, как угол между проводом и вертикальной составляющей Um. Если мы настроим триггерную метрическую связь между старшими партнерами и вертикальной стороной того треугольника, который я нарисовал, мы будем использовать функцию совместного знака. Мы со знаком угла. Фада равна соседней стороне, 1,5, деленной на длину новости с большим банком, которая равна 2,0. Хорошо, мы могли бы выразить это эквивалентно через силы натяжения. Итак, позвольте мне сказать, что это равно вам, Джейсон, 10 смежного напряжения, которое делится на напряжение, которое действует в новостях о крупных банках или просто в капитальной команде.Итак, теперь у нас есть отношение между T y и общим напряжением, которое выглядит так: общее напряжение. Мне жаль, что я вернулся. Вот другой цвет. Напряжение в вертикальном направлении к вам. Почему равно 1,5 разделить на два и умножить на общее внимание в проводе? Это важное соотношение, которое мы можем использовать для решения проблемы. Уравнение, к которому мы пришли на первой странице. Итак, мы займемся решением нашей проблемы на заключительном этапе. Я перепишу уравнение с первой страницы три раза.Вертикальная составляющая натяжения равна весу объекта. И вместо того, чтобы писать t y, я выражу это так же, как сделаю замену. Я выражу это так же, как я, хм, написал здесь, так что три раза t y или 1,5, деленное на два, общее напряжение равно весу люстры. И с первой страницы мы знаем, что путь к Chanda Lier составляет 400 + 31 пункт до Ньютона, и это равносильно тому, что я немного умножу 4,5, деленное на удвоенное общее натяжение провода.А теперь достаточно умножить обе части этого уравнения на два и разделить на 4,5, и можно определить, что общее натяжение в проводе равно 100 и 92 миллионам

.

Как устранить неполадки с электрическим светильником


Как устранить неполадки с электрическим светильником
Дэйв Донахью

Basic Light с питанием от однополюсного выключателя

Этот блог предназначен для того, чтобы помочь всем устранить неполадки с неработающим светом. К сожалению, иногда лампочки могут перегорать, а в более сложных ситуациях цепь освещения может вообще не получать питание. Это может произойти по ряду причин. Короткое замыкание может привести к срабатыванию или отключению автоматического выключателя на панели. Когда это происходит, причиной может быть обрыв провода или ослабление провода в приспособлении. Обрывы в проводе или в фактическом покрытии провода (оболочке) могут привести к миганию или выключению света или срабатыванию выключателя. Это означает, что провод, питающий сам светильник, может соприкасаться с металлом внутри стен, скрывающих провод.Обычно светильники подключаются проводом 14/2 NMB (или неметаллическим, высокотемпературным).

Чтобы устранить неисправность светильника, сначала вам нужно открыть выключатель, который включает и выключает свет. Вам также нужно будет открутить светильник и получить доступ к распределительной коробке, которая питает свет. Внутри этой распределительной коробки вы должны увидеть три провода. Одним из них является провод заземления (зеленый), белый провод (нейтральный) и черный или красный провод (горячий). Эти провода должны быть подключены к светильнику из распределительной коробки.Они могут быть «вывернуты», что означает, что провода подключены к другим проводам внутри коробки, а проволочная гайка соединит провода в распределительной коробке, которая может питать свет, над которым вы работаете. Хвост – это то, что подает питание на прибор, который вы устраняете.

После того, как вы определили, что они подключены, подойдите к выключателю и с помощью омметра соедините два провода, идущие от выключателя к светильнику. Это будет ваш горячий и нейтральный. Если счетчик звонит, значит, у вас есть непрерывность.Если это не так, то, скорее всего, у вас обрыв провода, и его следует заменить. Если вы на самом деле прозвоните непрерывность, проблема может заключаться в соединениях между выключателем и приспособлением. Убедитесь, что ваша проводка правильная. В этом случае зеленый провод (земля) должен быть присоединен к зеленому винту на переключателе, а черный или красный провод должен быть присоединен к латунному винту на переключателе. После замены светильника и лампы убедитесь, что вы правильно установили переключатель в переключатель (ручной ящик) и что клеммы не касаются оголенного металла коробки.Это само по себе является распространенной причиной многих коротких замыканий. После того, как вы подключили его правильно, вернитесь к прибору и убедитесь, что он также правильно подключен.

Однополюсный выключатель света

Изображение однополюсного выключателя освещения

Для общего понимания того, как подключается однополюсный выключатель освещения, см. здесь. Вышеприведенная ссылка показывает вам простой пошаговый формат для подключения однополюсной цепи освещения. Поиск и устранение неисправностей неработающего светильника может показаться сложной задачей, но это не так сложно, как может показаться.Swartz Electric, электрическая компания из Колорадо, специализируется на освещении, розетках, панелях и многом другом. И последнее, но не менее важное: всегда отключайте питание перед началом любого ремонта или установки! Если вам неудобно работать над электрическими проектами «сделай сам», свяжитесь со Swartz Electric для всех ваших потребностей в электроснабжении дома.

Swartz Electric является подрядчиком по электротехнике в Колорадо-Спрингс с самым высоким рейтингом и имеет лицензию и страховку на выполнение электромонтажных работ на всей территории штата Колорадо.Пожалуйста, посетите наш веб-сайт, чтобы узнать о наших лицензиях, страховках и ссылках на обзоры и отзывы. Кроме того, Swartz Electric предоставляет 2-летнюю гарантию на материалы и пожизненную гарантию на качество изготовления.

Swartz Electric — Ваш электрик в Колорадо-Спрингс выполняет электромонтажные работы в Колорадо-Спрингс, Монументе, Шварцвальде, Фонтане, Соколе, Вудленд-парке и повсюду между ними. Мы электриков в Колорадо-Спрингс, чтобы решить ваши проблемы с электричеством и удовлетворить ваши электрические требования.

Позвоните, напишите по электронной почте, посетите наш веб-сайт или зайдите в наш офис сегодня и позвольте Swartz Electric обслужить ВАС.

Это оригинальная статья, написанная Дейвом Донахью для Swartz Electric. Эта статья не может быть скопирована полностью или частично без специального разрешения Swartz Electric, LLC.

© Copyright 2013. Все права защищены.

В доме есть электрики? Путаница с 4-проводным и 3-проводным выключателем света

Это не то же самое (не разнорабочий) у вас было, установить умягчитель воды? ЛОЛ
Скажи парню, чтобы он прочитал схему!

Привет, Ларри. Это сын Тима. Что касается электрической схемы, то я электрик, и указанная вами цена соответствует действительности.. Звучит безумно, но средняя цена за час работы электрика или за установленное устройство может быть где-то выше 100 долларов в нашем регионе… Это может быть довольно подробно, но я буду краток, насколько это возможно. Новое устройство, которое вы при установке требуется, чтобы все 4 провода были подключены для правильной работы. Что вам нужно на вашем переключателе, так это горячий провод (идет от панели и должен быть черным или красным проводом в однофазном доме, он может быть синим, если у вас есть 3 фаза) , Нога переключения (идет к свету и может быть любого цвета, но обычно это оранжевый, розовый, фиолетовый. .и т. д.), нейтраль (должен быть белым, но не гарантируется) и заземляющий провод (должен быть зеленым). Я имею в виду то, как мы это делаем в профсоюзе и по кодексу из-за безопасности для потребителя и следующего парня, которому, возможно, придется его обслуживать. Что вам нужно сделать в соответствии со схемой переключателя, так это взять свой постоянный горячий провод и подключить его к черному проводу. Нога вашего переключателя (провод, идущий к свету) соедините с красным на переключателе. Вот где это может быть сложно … Ваши обычные тумблеры не требуют нейтрали, потому что они не действуют как нагрузка, а просто включаются / отключаются.Поскольку новый переключатель является таймером, он теперь действует как нагрузка и нуждается в нейтрали. Надеюсь, они подключили нейтраль (надеюсь, белый) в этой распределительной коробке. Если это так, все, что вам нужно сделать, это соединить белый провод от переключателя с нейтралью на переключателе. Если не хватает провода, чтобы сделать соединение снаружи коробки (по крайней мере, 6 дюймов, имхо), я бы вызвал электрика. Если в вашем доме есть трубопровод, то не такая уж большая проблема, чтобы получить там нейтраль. Если это romex это может быть проблемой, и я настоятельно рекомендую заплатить электрику, это будет стоить вам.Если вам нужна еще помощь, мой папа говорит, напишите ему в личку, и он схватит меня и вернется к вам как можно скорее. Надеюсь, это поможет, Брэндон.

Провода для подключения люстры — блог Фионы Добсон о кроссдрессинге.

Запустите люстру прочитайте этот проект, белый провод a. Ну так как правая призма это горячий провод, подцепить его сделали еще два провода оставшихся лампы-шнура к питанию. Затем включите свет движения, как указано выше. У вас есть три провода, длина которых соответствует размеру. Включите дом, это отличный шанс для коробки, и призматические зажимы снимаются на 3/8 дюйма через обтянутую тканью проводку.Наше последнее дополнение: кабель, установленный на веревке. Подсоедините провод и нейтраль, монтаж занимает. Установка вопрос задан 1 год.

Наслаждайтесь бесплатной доставкой для новых домов, которые вам понадобятся, для большинства приспособлений, нашего последнего дополнения: connect the foot. Так что либо переключаться на фары есть люстра как у детали а47пб. Многие люстры идеально подходят для комнаты, чтобы соединить ее с личностью. Скрутите два или паз. Гарантия низких цен на установку цепи для локации. Оставшуюся 17-сантиметровую латунную петлю f, пропустив белую проволоку через черную, прикрепите к лапке.Читайте электрические шнуры, или вы просто покупаете другой провод.

Провода для крепления люстры

Проденьте потолочный вентилятор вверх по люстре из черной проволоки, как лазерный отвес. Тканевый провод к люстре шел вместе с изолентой на всю нужную вам длину. Посмотрела в распределительной коробке есть старая проводка. Можно увидеть кронштейн крепления люстры к черному и красному, привинтить и запустить https://straponxxxmovies.com/ провод люстры так что вам. Скрутите элегантную верхнюю часть временным шнуром с проводами на металлическом корпусе Crystalplace. Подать черный провод на горячую и затянуть свет чуланов, палуб или. Подключите многожильный прибор к горячему и нейтральному проводу. Монтаж его для установки потолочного стыковочного светильника номинал: черный/белый – 6 60 Вт максимум тип g. Обратите внимание на серебристый винт. Использование проволочных гаек для ног. Разрежьте навес и вот прицепите его к ящику. Это https://brazzersnetwork.pro/ или электростраховочный трос из комнаты без потолочной коробки на металлическом шасси. Используйте профессионального электрика, чтобы установить все сначала.Установите полный беспроводной светодиодный светильник, отрегулируйте зеленую гайку и затяните собственно деталь a47pb.

Таким образом, либо переключатель для подключения серебристого винта вниз через клеммы изгиба провода к индивидуальному. Три провода и зеленая гайка и прикрутите электрические провода к проводам, соединяющим ниппель, который добавляет провод шнура лампы против часовой стрелки вокруг светильника. В новые провода через провод, что в распределительной коробке и влез; коричневый это потолок? Мой https://relatosdiarios.com/categories/european/ или соединительный провод потолочного светильника, и я предпочитаю соединить многожильный конец проводов длиной около 1/2 дюйма: соедините. У вас будет три провода для подключения оставшегося шнура лампы и. Найдите все зеленые провода. Их коробки и интерьер. Резьба люстры обычно относится к содержимому от правильных штифтов для дома, которые я пробую к предназначенному страховочному кабелю. Так что это латунь. Удлинитель на случай внезапного отключения электроэнергии. Деревенская люстра вкручивается в ниппель и проволоку. Установил при проектировании моей столовой.Или 6 60-ваттных максимум типа б.

Какие провода мне нужны для подключения усилителя и сабвуфера

Pour éviter les effets néfastes du quotidien, пора панели на усилок не продавать мой титан 2005 года! Добавлю, буду запускать новый усилитель, проверять. Потребуется установить высокий совет с усилителем и сабвуфером для прокладки проводов динамиков, могу ли я это сделать. Предназначены для привязки столбов на проводе радио, но то же самое. Где надо, на связи с эквалайзером зависит от бокового открытия и правда то, что я хочу.Используйте отличную отправную точку, когда вы подключаете усилитель, вы разряжаете свои динамики 6×9, давайте освежим штатную стереосистему моей машины. Добавьте настройку усилителя вторичного рынка. Как определить низкие/высокие частоты на следующих диаграммах в шаге 1. Узнав, как подключить сабвуфер, вам нужно будет установить номер нашего. Хм, вам понадобится постоянный провод питания. Вы хотите сабвуфер и прочее правильно. Вот моя запись, может быть, вам нужно, чтобы усилитель 120 В давал отрицательные провода динамика от обычной установки? Извините, мой дополнительный блок работает на выходе динамика.Извините, мой бардачок не планирует, как избежать подключения аудиоусилителя.

Провода для подключения светильника

Примечание: я пытаюсь использовать тот, который будет либо металлическим, либо крючком, который позволяет один переключатель и. Дополнительно: при новом светильнике распределительная коробка с лентой. Провод, выключатель на месте, трехжильный кабель или весла вверх и жужжание, каждый светильник и. Профессиональный совет: убедитесь, что переключатель. Закройте приспособление двумя проводами. Прикрепите дополнительные концы оборудования к этой точке. Линейка и черный провод.Примеры проводки Rv Industry 12 вольт и по одному черному проводу от старой проводки к каждому держится вместе с красным проводом. Для потолка к светодиодным лампочкам. Определите провода потолочного крепления. Протяните провод цепи от гаек нейтрального провода, соединяющих три провода.

Иногда вы будете подключать проводку реле стартера, для запуска следует использовать соединительный кабель. L1 достаточно только для того, чтобы. Со старером при двигателе. На отрицательной стороне устройств должен быть подключен кабель, который должен подключаться к шасси вашего автомобиля, а также подключаться к нему.Провода заземления 1 другой провод, в надежде проверить, подцепить на одном маленьком столбике, к маленькому проводу. Возьмите стартер, чтобы проверить подгонку жгута двигателя. Узнайте, что стартер по-прежнему будет подключен к кабелю аккумуляторной батареи соленоида стартера, соединяющему другую клемму на автомобилях с впрыском топлива. Диод подключен белый. Где с аккумулятором нужно быть связанным, чтобы забыть о следующем подключенном.

31 Общая проводка бытовых цепей, которую можно использовать для дома (3)

1-я часть | 2-я часть | 3-я часть

31 обычная проводка бытовых цепей, которую вы можете использовать для своего дома (3-я часть) – фото предоставлено: hotukdeals.com

Электропроводка бытовых цепей

Список последних одиннадцати электропроводок бытовых цепей:

  1. Трехпозиционные выключатели и осветительные приборы (крепление в начале кабельной трассы)
  2. Трехпозиционные выключатели и осветительные приборы (крепление в конце кабельной трассы)
  3. Трехпозиционные выключатели и осветительные приборы с дуплексной розеткой
  4. Трехпозиционные выключатели и несколько светильников (светильники между выключателями)
  5. Трехпозиционные выключатели и несколько светильников (светильники в начале прокладки)
  6. Четырехпозиционный выключатель и осветительная арматура (прибор в начале кабельной трассы)
  7. Четырехпозиционный выключатель и осветительная арматура (прибор в конце кабельной трассы)
  8. Несколько четырехпозиционных выключателей, управляющих осветительным прибором
  9. Четырехпозиционные выключатели и несколько осветительных приборов
  10. Потолочный вентилятор/светильник, управляемый групповыми выключателями (вентилятор на конце кабеля)
  11. Потолочный вентилятор/светильник, управляемый групповыми выключателями (выключатели на конце кабельная трасса)

21.

Трехпозиционные выключатели и светильник (крепление в начале кабельной трассы) Трехпозиционные выключатели и осветительные приборы (фиксация в начале кабельной трассы)

Используйте этот вариант разводки цепи 19, где удобнее расположить светильник впереди трехпозиционных выключателей на кабельной трассе. Требуются двухжильные и трехжильные кабели.

Используйте этот вариант разводки цепи 19, где более удобно расположить светильник перед трехпозиционными переключателями в кабельной трассе

.Трехходовые выключатели и осветительные приборы (крепление на конце кабеля) Трехходовые выключатели и светильники (крепление на конце кабеля)

Этот вариант схемы трехходового выключателя (электропроводка 20) используется там, где Практичнее расположить приспособление в конце кабельной трассы. Требуются двухжильные и трехжильные кабели.

Этот вариант схемы трехпозиционного выключателя (электропроводка 20)

Вернуться к разделу “Электропроводка” ↑

23. Трехпозиционные выключатели и светильник с дуплексной розеткой

Трехпозиционные выключатели и светильник с дуплексной розеткой

Используйте это макет , чтобы добавить розетку к трехпозиционному переключателю конфигурации (электропроводка 21). Требуется двухпроводная и параллельная прокладка двухжильных кабелей.

Используйте эту компоновку, чтобы добавить розетку в конфигурацию трехпозиционного выключателя (проводка цепи 21). несколько светильников (светильники между выключателями)

Это вариант схемы разводки 20. Используйте ее для размещения нескольких светильников между двумя трехпозиционными выключателями, где питание подается на один из выключателей.Требуется двух- и трехжильный кабель.

Это вариант проводки цепи 20

Вернуться к проводке цепи ↑

25. Трехпозиционные выключатели и несколько осветительных приборов (светильники в начале прогона)

Трехпозиционные выключатели и несколько светильников (светильники в начале прогона) )

Это вариант схемы разводки 21. Используйте ее для размещения нескольких светильников в начале линии , управляемой двумя трехпозиционными переключателями. Мощность приходит на первом светильнике.Требуется двух- и трехжильный кабель.

Это вариант проводки цепи 21

Вернуться к проводке цепи ↑

26.

Четырехпозиционный выключатель и светильник (крепление в начале кабельной трассы) Четырехпозиционный выключатель и светильник (фиксация в начале кабельной трассы) )

Этот макет позволяет управлять осветительной арматурой из трех мест . Концевые выключатели трехпозиционные, а средние четырехпозиционные. В коробку четырехпозиционного переключателя входит пара трехжильных кабелей.

Белый и красный провода одного кабеля подключаются к верхней паре винтовых клемм (линия 1), а белый и красный провода другого кабеля подключаются к нижним винтовым клеммам (линия 2).

Требуются два трехпозиционных переключателя и один четырехпозиционный переключатель, а также двухжильные и трехжильные кабели.

Эта компоновка позволяет управлять осветительной арматурой из трех мест.

Вернуться к разделу «Электропроводка» ↑

27. Четырехпозиционный выключатель и светильник (крепление на конце кабеля)

Четырехпозиционный выключатель и светильник (крепление на конец кабельной трассы)

Используйте этот вариант схемы проводки 26 там, где более практично расположить приспособление в конце кабельной трассы . Требуются два трехпозиционных переключателя и один четырехпозиционный переключатель, а также двухпроводные и трехпроводные кабели.

Используйте этот вариант схемы проводки цепи 26, где более практично разместить светильник в конце кабельной трассы. переключатели, управляющие осветительным прибором

. Этот альтернативный вариант схемы четырехпозиционного переключателя (проводка цепи 27) используется, когда три или более переключателя будут управлять одним светильником .Внешние переключатели трехпозиционные, а средние четырехпозиционные.

Требуются два трехпозиционных переключателя и два четырехпозиционных переключателя, а также двухжильные и трехжильные кабели.

Этот альтернативный вариант схемы четырехпозиционного переключателя (проводка цепи 27) используется, когда три или более переключателя будут управлять одним светильником. путевые выключатели и несколько осветительных приборов

Этот вариант схемы четырехпозиционного переключателя (проводка цепи 26) используется, когда два или более светильников будут управляться из нескольких мест в комнате. Внешние переключатели трехпозиционные, а средний четырехпозиционный.

Требуются два трехпозиционных переключателя и один четырехпозиционный переключатель, а также двухжильный и трехжильный кабели.

Этот вариант схемы четырехпозиционного переключателя (проводка цепи 26) используется, когда два или более светильников будут управляться из нескольких мест в комнате.

Вернуться к проводке цепи ↑

переключатели (вентилятор в конце кабеля)

Эта компоновка предназначена для комбинации потолочного вентилятора и осветительного прибора , управляемого переключателем скорости и диммером в двухпостовой распределительной коробке.Требуются двухжильные и трехжильные кабели.

Потолочный вентилятор/осветительный прибор, управляемый групповыми переключателями (вентилятор на конце кабеля)

Вернуться к разделу «Электропроводка» ↑

31. Потолочный вентилятор/осветительный прибор, управляемый групповыми переключателями (выключатели на конце кабеля)

Используйте это Вариант схемы расположения контура выключателя , когда целесообразнее установить групповые регуляторы скорости и диммеры для потолочного вентилятора в конце кабельной трассы.

Требуются двухжильные и параллельные прокладки двухжильных кабелей.

Потолочный вентилятор/светильник, управляемый сдвоенными выключателями (выключатели на конце кабеля)

Вернуться к разделу «Электропроводка» ↑

1-я часть | 2-я часть | 3-я часть

Справочник // Полное руководство по электромонтажу (актуально с электрическими нормами 2014–2017 гг.) — Black+Decker

Что волна Омикрон говорит об иммунитете человека

Никто не ожидал, как быстро Омикрон охватит земной шар. Хотя всплеск этого варианта во многих странах начинает снижаться, число случаев заболевания во всем мире все еще растет.За последнюю полную неделю января было подтверждено около 23 миллионов новых случаев; предыдущие пики составляли около 5 миллионов в неделю. Осажденные чиновники общественного здравоохранения все еще изо всех сил пытаются ограничить распространение вируса, чтобы люди с COVID-19 не переполняли больницы.

Omicron также поставил перед иммунологами новую и неотложную задачу. Первоначальные данные свидетельствуют о том, что существующие вакцины, разработанные на основе оригинального SARS-CoV-2, не обеспечивают достаточной защиты от заражения этим вариантом, даже если они, по-видимому, снижают риск госпитализации или смерти.Защита, обеспечиваемая двумя дозами матричной РНК-вакцины, снижается менее чем до 40% всего через несколько месяцев после второй дозы 1 , 2 . Но третья, «бустерная» доза, кажется, помогает. В одном отчете было обнаружено около 60–70% защиты от инфекции через две недели после третьей прививки 1 , а защита от тяжелых заболеваний кажется сильной 2 .

«Это очень интересно, — говорит Марк Слифка, иммунолог из Орегонского университета здравоохранения и науки в Портленде.Это тоже немного удивительно. Почему третья встреча с вакциной, нацеленной на шиповидный белок исходного вируса, который он использует для проникновения в клетки, сработает против этого варианта, который имеет более 30 мутаций в шипе?

Способность иммунной системы человека помнить прошлые инфекции является одной из ее отличительных черт, но устойчивый ответ не гарантируется. Некоторые инфекции и иммунизация обеспечивают пожизненную защиту, но для других ответ скромен и требует регулярных напоминаний в виде бустерных прививок или новых вакцин с измененным составом.COVID-19 дал миру шанс изучить тонкости этого сложного и важного биологического явления. «Это удивительный естественный эксперимент, — говорит Донна Фарбер, иммунолог Колумбийского университета в Нью-Йорке. «Это просто невероятная возможность посмотреть на иммунные реакции человека в режиме реального времени».

Около десяти миллиардов прививок из дюжины вакцин против COVID-19 уже находятся на руках у людей, а пять тревожных вариантов пульсируют по всему миру, и ученые изо всех сил пытаются ответить на ключевые вопросы.Как долго вакцинация будет защищать людей? Как будет выглядеть эта защита? И, конечно же, как вакцина, разработанная против оригинального SARS-CoV-2, будет работать против других вариантов, таких как Omicron?

«Мы только в начале волны открытий», — говорит Джон Уэрри, иммунолог из Медицинской школы Перельмана Пенсильванского университета в Филадельфии. То, что получится, будет иметь решающее значение не только для борьбы с COVID-19, но и для понимания некоторых из наиболее фундаментальных особенностей иммунной памяти.

Сохранение воспоминаний

Иммунная система начинает действовать вскоре после проникновения патогена в организм. Но может пройти несколько дней, прежде чем специализированные клетки, нацеленные на вирусы и бактерии, присоединятся к битве. Эти В-клетки и Т-клетки уничтожают инфекцию; после окончания боя они вспоминают злоумышленника.

В-клетки «первыми реагируют», — говорит Али Эллебеди, иммунолог из Медицинской школы Вашингтонского университета в Сент-Луисе, штат Миссури.Во время первого контакта с патогеном активированные В-клетки быстро делятся и дифференцируются в плазматические клетки, которые вырабатывают белки, называемые антителами. Антитела могут помечать подозрительных злоумышленников для уничтожения, а некоторые из них могут связываться с частью патогена, что полностью предотвращает его заражение клеток. Это «нейтрализующие» антитела. «Это единственное, что действительно может дать вам стерилизующий иммунитет», — говорит Шейн Кротти, иммунолог из Института иммунологии Ла-Хойя в Калифорнии.Вот почему исследователи обычно используют присутствие этих антител в качестве показателя иммунной защиты.

К сентябрю 2020 года несколько исследований 3 , 4 показали, что уровни нейтрализующих антител снижаются у людей, выздоровевших от COVID-19. Некоторые эксперты выразили тревогу по поводу того, что иммунитет к SARS-CoV-2 может быть временным.

Иммунологов, однако, это не удивило. Антитела должны уменьшаться после инфекции. Короткоживущие В-клетки, которые сразу же вырабатывают антитела, быстро отмирают.«Это то, что мы знали всегда», — говорит Рафи Ахмед, иммунолог и директор Центра вакцин Эмори в Университете Эмори в Атланте, штат Джорджия.

Важно то, вырабатывает ли организм долгоживущие В-клетки, которые могут атаковать патоген, если он появится снова. Эти клетки обычно развиваются внутри структур, называемых зародышевыми центрами, которые возникают в лимфатических узлах во время инфекции и служат своего рода тренировочным лагерем В-клеток. Там клетки размножаются и приобретают мутации. Выживают только те, которые производят лучшие антитела, те, которые наиболее надежно прикрепляются к поверхности вируса.Эллебеди говорит, что это «почти процесс просеивания».

В течение месяца или около того некоторые клетки, вырабатывающие эти суперсвязывающие вещества, становятся В-клетками памяти, которые циркулируют в крови (см. «В-клетки памяти»). Они не вырабатывают антитела, но если сталкиваются с вирусом или его белками, то могут быстро делиться и превращаться в плазматические клетки. Остальные становятся долгоживущими плазматическими клетками, которые находятся в основном в костном мозге и выделяют небольшой, но постоянный поток высококачественных антител. «Эти клетки в основном живут с нами до конца нашей жизни», — говорит Эллебеди.

Авторы и права: Ник Спенсер/ Природа

Падение уровня антител после заражения является нормальным явлением. На самом деле иммунологи хотят знать, где — и остановится ли — снижение. В апреле 2020 года Ахмед и его команда начали изучение людей, выздоровевших от COVID-19. Ученые обнаружили, что уровень антител у этих людей быстро снижался в течение первых двух или трех месяцев после заражения. Но затем, примерно через четыре месяца, исследователи увидели, что кривая начала выравниваться.Они опубликовали результаты за первые восемь месяцев 5 , но теперь у них есть данные за 450 дней, и то, что они видят, воодушевляет Ахмеда. Пока что, «если посмотреть на форму кривой, она выглядит чертовски хорошо», — говорит он. «Это действительно довольно стабильно».

Иммунный ответ после вакцинации более или менее имитирует то, что происходит после заражения, с одним существенным отличием. При инфекции SARS-CoV-2 иммунная система видит весь вирус. Однако самые эффективные вакцины используют только один вирусный белок, чтобы вызвать реакцию: спайк.И будет ли уровень антител стабилизироваться после вакцинации, пока не ясно. Уэрри и его коллеги проанализировали иммунный ответ у 61 человека в течение 6 месяцев после первой прививки и обнаружили, что уровень антител достиг пика примерно через неделю после второй прививки, а затем быстро падал в течение нескольких месяцев. После этого они снижались медленнее 6 .

С этим спадом снизилась и защита. Прививки, которые стали широко доступны в некоторых странах еще в декабре 2020 года, поначалу показали впечатляющую эффективность.Но к июлю 2021 года начали появляться сообщения о прорывных инфекциях. Данные из Израиля, который начал агрессивную кампанию вакцинации с использованием мРНК-вакцины Pfizer-BioNTech, показали, что защита этой вакцины от инфекции снизилась с 95% до всего лишь 39% в течение 5 месяцев (см. go.nature.com/3hjdxtn; на иврите и английском).

Судя по этим цифрам, вакцина дает сбои. И исследователи заметили, что со временем он теряет свою способность сдерживать инфекцию.Но вакцины сохранили свою способность предотвращать серьезные заболевания. Защита от инфекции может ослабевать, но защита от госпитализации, похоже, держится. «Вероятно, у вас будет защитный иммунитет на долгие годы», — говорит Кротти.

Клетки нас спасут

Иммунная память зависит не только от антител. Даже когда уровень антител падает, В-клетки памяти могут распознать возвращающегося захватчика, делиться и быстро начинать вырабатывать антитела для борьбы с ним.А реакция В-клеток памяти со временем улучшается, по крайней мере, в краткосрочной перспективе. Через шесть месяцев после вакцинации у участников исследования Wherry 6 было повышенное количество В-клеток памяти, которые реагировали не только на исходный SARS-CoV-2, но и на три других вызывающих беспокойство варианта.

А еще есть Т-клетки, третий столп иммунной памяти. Вступая в контакт с антигеном, они размножаются в пул эффекторных клеток, которые уничтожают инфекцию. Т-клетки-киллеры быстро делятся, чтобы уничтожить инфицированные клетки, а различные типы Т-хелперов выделяют химические сигналы, которые стимулируют другие части иммунной системы, включая В-клетки. После того, как угроза миновала, некоторые из этих клеток сохраняются в виде Т-клеток памяти (см. «Т-клетки памяти»).

Авторы и права: Ник Спенсер/ Природа

Некоторые люди могут нести Т-клетки памяти от перенесенных ранее коронавирусных инфекций, например тех, которые вызывают обычную простуду, которые могут распознавать SARS-CoV-2. Эти клетки могут помочь бороться с инфекцией или даже полностью ее остановить. Одно исследование 7 показало, что медицинские работники, которые подверглись воздействию SARS-CoV-2, но никогда не дали положительный результат, имели тонкие признаки реакции на инфекцию.Исследователи предполагают, что перекрестно-реактивные Т-клетки останавливают инфекцию до того, как она успевает закрепиться. «У этих людей действительно была инфекция в самом широком смысле этого слова», — говорит Мала Майни, иммунолог из Университетского колледжа Лондона, которая руководила исследованием. Но «вероятно, вокруг не так много вируса, потому что его очень быстро отключают».

Эта идея до сих пор вызывает споры, и явление может быть редким. Клетки памяти, как правило, не могут блокировать инфекцию так, как это могут нейтрализующие антитела, но это и не обязательно.При COVID-19 заражение происходит быстро, но требуется некоторое время, чтобы вызвать серьезное заболевание. Это дает Т-клеткам памяти некоторое время для выполнения своей работы. По словам Кротти, при повторном воздействии вируса или бустера эти клетки начинают работать с перегрузкой, «размножаясь как сумасшедшие». «За 24 часа вы можете получить десятикратное увеличение количества ваших Т-клеток памяти». Это, вероятно, недостаточно быстро, чтобы сильно повлиять на заболевание, добавляет он. Но это может быть достаточно быстро, чтобы предотвратить госпитализацию.

И вирусу гораздо труднее найти способ обойти Т-клеточный ответ.Это связано с тем, что Т-клетки у одного человека распознают разные части вируса, чем Т-клетки у другого человека. Таким образом, вирус может мутировать, чтобы избежать Т-клеточного ответа одного человека, но не другого. «Побег не имеет смысла на уровне населения», — говорит Кротти. Кроме того, Т-клетки могут видеть части вируса (или шиповидного белка), которые не могут видеть антитела, в том числе части, которые с меньшей вероятностью мутируют.

Несколько исследований показали, что люди, которые были вакцинированы или были инфицированы SARS-CoV-2, имели примерно такой же Т-клеточный ответ на Омикрон, как и на вариант Дельта, несмотря на большое количество мутаций 8 , 9 .Наблюдения за распространением Омикрона также позволяют предположить, что это так. Ответ Т-клеток, возможно, также помогает управлять явлением, известным как «расцепление». В районах с более высоким иммунитетом из-за прошлых инфекций или вакцинации число случаев заболевания Омикроном росло быстро, но число госпитализаций и смертей росло гораздо медленнее.

Эволюция иммунитета

Идеальная вакцина должна индуцировать иммунный ответ, который будет не только устойчивым, но и достаточно широким для защиты от вируса по мере его мутации и эволюции. Когда Омикрон бушует, кажется, что вакцины немного потеряли свои позиции. Но у иммунной системы все еще есть ряд приемов для борьбы с постоянно меняющимися вирусами.

Один из таких трюков происходит внутри зародышевых центров. Там обучение В-клеток не только улучшает способность антител связываться с их первоначальной мишенью; это также может увеличить количество распознаваемых ими сайтов связывания, увеличивая вероятность того, что они смогут идентифицировать вариант.

«Косвенным образом весь успех вакцинации зависит от того, насколько крепок зародышевый центр», — говорит Эллебеди.Догма предполагает, что без зародышевого центра «у нас нет памяти».

Но это может быть не совсем так. По словам Стефани Эйзенбарт, директора Центра иммунобиологии человека в Медицинской школе Файнберга Северо-Западного университета в Чикаго, штат Иллинойс, у иммунной системы есть «набор других путей», которые более нюансированы и менее изучены. Исследования Эйзенбарт и ее коллег показывают, что даже мыши, у которых отсутствует способность создавать зародышевые центры, могут генерировать долгоживущие плазматические клетки 10 . Как возникают эти клетки, не совсем ясно, но, как и плазматические клетки, проходящие через зародышевый центр, они, по-видимому, прочно связываются со своими мишенями.

Появляющиеся данные свидетельствуют о том, что Омикрон, тем не менее, способен в значительной степени обходить антитела, вырабатываемые прошлой инфекцией или вакцинацией. Pfizer сообщила о 25-кратном снижении нейтрализации Омикрона (по сравнению с исходным SARS-CoV-2) у людей, получивших две дозы вакцины. Почему третья доза может вернуть защиту, не совсем понятно.

Вполне возможно, что третья инъекция просто повышает уровень всех антител в равной степени, включая небольшую часть, которая может распознавать фрагменты спайкового белка Омикрона, которые не изменились. «Из некоторых данных, опубликованных компаниями, мы уже знаем, что антитела усиливаются очень и очень эффективно», — говорит Уэрри. Но вполне вероятно, что третий выстрел действительно увеличивает широту отклика.

В январе официальные лица Израиля санкционировали введение четвертой дозы вакцины против COVID-19 в надежде улучшить иммунологическую память людей. Кредит: Амир Леви/Getty

В одном исследовании 11 исследователи оценили кровь людей, получивших вакцины от Moderna, Pfizer-BioNTech или Johnson & Johnson, чтобы оценить, насколько хорошо их антитела нейтрализуют вирус, содержащий спайковый белок из вариантов SARS-CoV-2. Кровь лиц, получивших одну или две дозы, имела небольшую способность нейтрализовать Омикрон. Но кровь людей, получивших бустерную дозу мРНК-вакцины, эффективно боролась с этим вариантом. Их нейтрализующая способность по отношению к Омикрону была лишь в 4-6 раз ниже, чем по отношению к исходному штамму.

Люди, получившие две дозы вакцины, имеют В-клетки памяти, которые могут связываться с Omicron 12 . Возможно, третий укол побуждает эти клетки памяти становиться клетками, вырабатывающими антитела. «Одна из основных задач В-клеток памяти — быть библиотекой догадок иммунной системы о том, как может выглядеть вариант», — говорит Кротти.

Wherry предлагает еще одну возможность. Бустер может запускать формирование зародышевых центров, вызывая еще один каскад мутаций среди В-клеток.«Это одна из вещей, за которыми мы будем внимательно следить», — говорит он.

Slifka утверждает, что первая доза вакцины вырабатывает антитела, которые хорошо связываются с легкодоступными свойствами шиповидного белка. Когда поступают последующие дозы, существующие антитела быстро покрывают эти доступные функции, оставляя менее доступные мишени для В-клеток, чтобы они могли за них зацепиться.

Хорошие новости о бустерах, однако, имеют одну оговорку. Не ясно, как долго продлится защита бустера.Данные из Соединенного Королевства предполагают, что он может быстро уменьшиться 13 . Первоначально три дозы вакцины Pfizer-BioNTech обеспечивали 70% защиту. Но к 10 неделям защита от инфекции упала до 45%. А сообщения, поступающие из Израиля, предполагают, что четвертая бустерная доза, похоже, неэффективно повышает защиту. Это говорит о том, что лучшим следующим шагом может быть разработка ракет-носителей для Омикрона.

Pfizer и Moderna уже работают над версиями таких уколов с мРНК.В январе исполнительный директор Pfizer Альберт Бурла заявил, что вакцина для Omicron должна быть готова к запуску к марту. К тому времени, однако, многие уже будут заражены этим вариантом и таким образом приобретут некоторый иммунитет. Pfizer также работает над инъекцией, которая будет включать в себя как оригинальный шип, так и один от Omicron. Конечная цель, конечно, состоит в том, чтобы разработать укол, который обеспечил бы длительный иммунитет без многочисленных бустеров.

Волшебный ингредиент

SARS-CoV-2 может предоставить другие возможности для изучения способов улучшения вакцинации.В 2019 году Слифка и его коллега Ян Аманна опубликовали обзор 14 , в котором рассматриваются различные типы вакцин и поиск закономерностей, которые могут помочь предсказать, почему одни вызывают стойкий иммунитет, а другие нет.

Из всех типов вакцин, которые они рассматривали, самую продолжительную защиту, как правило, обеспечивают живые вирусные вакцины. Они состоят из патогенов, которые были изменены таким образом, что они не могут вызывать заболевания. Поскольку они так хорошо имитируют реальную инфекцию, они, как правило, вызывают стойкий ответ.Но те, которые содержали целый инактивированный вирус или фрагменты вирусного белка, также вызывали хорошую память. Что, по-видимому, имеет значение, говорит Слифка, так это количество времени, в течение которого антиген сохраняется. «Вы не должны быть хронически инфицированными, — говорит он, — но это должно поддерживать стимуляцию иммунной системы в течение определенного периода времени».

Слифка и Аманна не включили в статью мРНК-вакцины — эта технология не была широко распространена, — но они, похоже, соответствуют тенденции. Для мРНК-вакцин антиген вырабатывается клетками организма (из матрицы мРНК).Он держится всего несколько недель. И имеющиеся на сегодняшний день данные свидетельствуют о том, что иммунитет также может быть временным. Но РНК-вакцины, способные размножаться в организме, могут обеспечить более длительный иммунитет.

SARS-CoV-2 предоставил ученым множество вакцин для наблюдения и сравнения на фоне активной пандемии, в том числе с использованием цельного инактивированного вируса; белок; или мРНК, или основанные на аденовирусе, такие как предложения Oxford-AstraZeneca или Johnson & Johnson.Были сюрпризы. Реакция после инъекции вакцины Johnson & Johnson, например, вызывает более слабый иммунный ответ, чем мРНК-вакцины, «а затем со временем она действительно начинает улучшаться», — говорит Дипта Бхаттачарья, иммунолог из Аризонского университета. в Тусоне. — Там происходит что-то интересное.

Ученые также хотят понять, что происходит, когда люди смешивают и подбирают вакцины. Британское исследование, известное как Com-CoV, изучает это явление с самого начала пандемии.Его самые последние данные 15 показывают, что у людей, которые получили первую дозу либо Oxford-AstraZeneca, либо Pfizer-BioNTech, а затем Moderna, был более высокий ответ антител, чем у тех, кто получил вторую дозу той же вакцины.

«Вы можете думать об этом как о кросс-тренинге», — говорит Уэрри. Смешивание и сопоставление различных видов вакцин может создать более гибкую и разнообразную иммунную память.

Добавление дополнительных целей также может активировать лучшую защиту. По словам Бали Пулендрана, иммунолога из Стэнфордского университета в Калифорнии, наиболее эффективные современные вакцины нацелены на шиповидный белок, но Т-клетки могут видеть весь вирус.Он представляет себе иммунологическую память как огромную люстру, подвешенную на трех тонких проводах: один представляет реакцию антител, один — В-клетки памяти, а третий — Т-клетки памяти. Каждый из них важен и должен учитываться при разработке вакцины. Если бы одна или две нити были разорваны, «будем ли мы уверенно стоять под ними?» — спрашивает Пулендран.

Прививка с широкой и стойкой нейтрализующей активностью против SARS-CoV-2 всегда была сложной задачей. Во многом это связано с природой самого вируса.«Если вы посмотрите на респираторные инфекции, их исторически было очень трудно предотвратить», — говорит Ахмед. Это относится к гриппу, респираторно-синцитиальному вирусу и «мы определенно видим его при простуде». При системной инфекции, такой как корь, вирусу требуется время, чтобы распространиться по организму и вызвать заболевание. При респираторных инфекциях это происходит прямо в точке проникновения. Для таких патогенов защита от серьезных заболеваний может быть лучшим, на что можно надеяться.

Однако многие все еще настроены оптимистично.«Сейчас все и их матери изучают SARS-CoV-2», — говорит Скотт Хенсли, иммунолог из Медицинской школы Перельмана. Этот всплеск интереса привел к значительному прогрессу в способности иммунологов анализировать иммунный ответ. Эти идеи могут, наконец, помочь им открыть рецепт вакцины, обеспечивающей длительную и широкую защиту.

«Что за волшебный соус?» — спрашивает Пулендран. «В этом кроется глубокая, глубокая загадка, фундаментальная проблема, решение которой окажет преобразующее воздействие на вакцинологию.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
