Как подключить трехклавишный выключатель. Схема подключения трехклавишного выключателя

Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве.

Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. P.S. в данном примере используется трехклавишный выключатель schneider electric.

Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

• – механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
• – электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска.

Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя, довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.

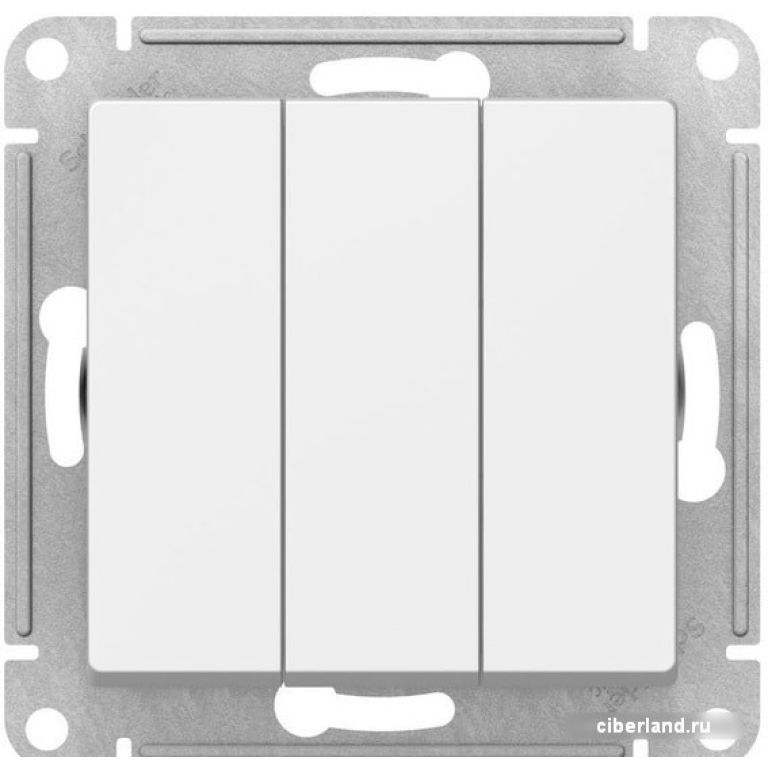

Конструкция трехклавишного выключателя

Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

Подключение трехклавишного выключателя, по сути, ничем на отличается от подключения одно и двухклавишных.

Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

Схема подключения трехклавишного выключателя

Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.

Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя.

В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к “выходным” контактам (в коробке они будут подключаться к фазным проводам светильников).

Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.

Алгоритм выполнения работ по установке может иметь следующие пункты.

ВАЖНО! Прежде чем начать монтажные работы убедитесь, что сеть обесточена. Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ.

На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.

Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).

Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода – синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода). Остаются три провода которые “пришли” с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который “пришел” с выключателя подключаем с красным проводом светильника, затем зеленый провод который “пришел” с выключателя подключаем с зеленым проводом светильника и т.д.

Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.

Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок – ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации.

В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.

При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.

Схема подключения трехклавишного выключателя | Для дома, для семьи

14 Окт 2016г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Подключение трехклавишного выключателя мало чем отличается от подключения двухклавишного. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке. Вот в принципе и все.

Если посмотреть на подключение выключателя с обратной стороны, то на рисунке видно, что к нему подходит четыре провода. По одному проводу (в данном примере синего цвета) фаза L приходит на выключатель, а по трем другим (коричневым) L1, L2 и L3 фаза уходит на нагрузку.

С боковых сторон блока контактов выключателя расположены клеммы для подключения фазных проводов. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1, L2, L3 с противоположной стороны, где таких клемм три.

Разберем монтажную схему подключения выключателя.

Фаза L заходит в распределительную коробку и в точке 1 соединяется с проводом кабеля, уходящим на выключатель. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится

постоянно.

С трех верхних выходных контактов выключателя фазные провода L1, L2, L3 этим же кабелем уходят в распределительную коробку, где в точках 2, 3, 4 соединяются с проводами кабеля, уходящим на потолок. На потолке фазные провода L1, L2, L3 подключаются к коричневым выводам ламп HL1, HL2, HL3.

Ноль N заходит в распределительную коробку и в точке 5 соединяется с проводом кабеля, уходящим на потолок. На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод.

Работа схемы с трехклавишным выключателем.

При нажатии, например, правой клавиши, правый контакт замыкается, и фаза проводом L1 поступает в распределительную коробку, где через точку 2 и потолочный провод попадает на коричневый вывод лампы

HL1 и лампа загорается. Ноль N (синий провод) для всех ламп является общим.

Запомните. На верхние контакты выключателя фаза попадает только при замыкании контакта соответствующей клавиши.

Теперь при нажатии средней клавиши средний контакт замыкается, и фаза проводом L2 поступает в распределительную коробку, где через точку 3 и потолочный провод попадает на коричневый вывод лампы HL2 и лампа загорается.

Таким же образом работает и левый контакт выключателя. А при одновременно нажатых трех клавишах будут гореть все лампы люстры.

Ну вот, в принципе и все, что хотел сказать. А в дополнении к этой статье рекомендую прочитать статью о подключении люстры на 2, 3, 5 и более ламп, где показан принцип построения электрической схемы люстры на любое количеством ламп.
Удачи!

Поделиться с друзьями:

Еще интересно почитать:

Как подключить трехклавишный выключатель максимально быстро. Ответ здесь

---

---

В наше время, когда электричество дорожает с каждым днем, когда практически каждый обеспокоен проблемой экономии электроэнергии, все чаще возникает вопрос, как сэкономить не выходя при этом из зоны комфорта.

Для рационального использования электроэнергии придумано множество различных способов и приспособлений, одним из которых является использование двух и трехклавишных выключателей.

Что же дает подключение такого расцепителя в разрезе экономии электроэнергии? На самом деле очень много.

Модель использования в быту

В подавляющем большинстве случаев, человек использует чрезмерное количество источников освещения, которое в два и более раза превышает реальную потребность.

Если мы перестанем зажигать лишние лампочки, то это позволит сэкономить от 10 до 30% всей потребляемой электроэнергии.

С другой стороны – жить в условиях недостаточного освещения некомфортно, т.к. и яркое и декоративное освещение все-таки необходимо.

С этой целью и используется треклавишный выключатель, который чаще всего,подключается для управления основным, дополнительным и декоративным освещением.

Фактически, чаще всего используется клавиша включения основного освещения, остальные только «по случаю».

Такая схема подключения дает с одной стороны значительную экономию электроэнергию, а с другой стороны позволяет остаться в зоне комфорта, включив при необходимости и дополнительное и декоративное освещение.

Электронная схема

---

---

Рассмотрим схему подключения трехклавишного выключателя (рис. 1).

Рис.1 Схема подключения выключателя

В распределительную коробку от источников света (от ламп) приходят шесть проводов, три из которых соединяются между собой и затем подключаются к нулевому проводу от щитовой (рабочий ноль).

Оставшиеся три провода из распредкоробки отправляются на прибор, где соединяются с его выходами.

Отсюда же, из распредкоробки к расцепителю подключается фаза (она общая для всех трех источников света).

Теперь видно, что при замыкании одного из контактов в выключателе, загорается та или иная лампа.

Как подключать?

Клеммы для подключения трехклавишного выключателя

Фактически же указанный прибор сзади выглядит так:
Здесь видно, что на корпусе нарисовано, куда подходит фаза и куда нужно подключать провода отходящие от ламп.

Подключать трехклавишный выключатель нужно таким образом, чтобы при разных сочетаниях вы получали различный эффект от освещения.
Например, если подключить люстру с тремя лампами таким образом, чтобы от одной клавиши загоралась одна лампа, от второй – две, а от третьей загорался дополнительный источник освещения, например, настенное бра, то вы получите 7 различных комбинаций освещения вашей комнаты

Выключатель с розеткой в одном корпусе

Отдельно стоит остановиться на таком моменте, как подключение трехклавишного расцепителя с розеткой в одном корпусе.

В случае такого подключения вы значительно экономите свое время на монтаже, т.к. провода в таком случае сконцентрированы в одном месте.

Подключение выключателя с розеткой

Сама же схема подключения незначительно отличается, от приведенной выше.

Как видно из рис.2, она отличается наличием дополнительного нулевого провода, который поступает из распредкоробки и идет напрямую в розетку.

Такие конструкции зачастую используются там, где розетки используются нечасто, например в ванной комнате.

Использование трехклавишного выключателя, совмещенного с розеткой в одном корпусе также оправдано в тех случаях, когда имеет место открытая проводка.

В целом же, выключатели и розетки обычно располагаются на разных уровнях и их использование в одном месте удобно только в специальных случаях.

Выключатель принято располагать на стене на высоте 80-90 см, тогда как розетки обычно находятся прямо над плинтусом.

Как правильно выбрать

При выборе трехклавишного выключателя стоит обратить внимание на такие детали:

1. На внешней стороне такого трехклавишного изделия не должно быть заусенцев, свидетельствующих о бракованности изделия
2. Клавиши должны срабатывать легко и без заеданий
3. При включении и выключении должны быть отчетливо слышны щелчки, одинаковые для всех трех клавиш
4. С обратной стороны прибора должна быть изображена схема его подключения к сети
5. Клеммы должны быть без заусенцев и исправно работать
6. Желательно выбирать устройства с втычными клеммами – они облегчают монтаж и обеспечивают надежный и долговечный контакт

Полезный совет: применение рассматриваемого расцепителя в одном блоке с розеткой оправдано, в большинстве случаев, только при оборудовании открытой проводки, т. к. по правилам электробезопасности и розетки и выключатели нельзя располагать ниже 1,5 м от пола. Поэтому при выборе места расположения такого блока стоит учесть все нюансы его использования, чтобы удобно было и свет включать/выключать и розеткой пользоваться.

---

---

Схема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажа Уличная влагозащищенная розетка – важный атрибут вашего участка Как просто и быстро подключить выключатель Viko Как подключить проходные выключатели в вашем доме, советы.

схема, как правильно подсоединить, инструкция по установке с видео

Преимущество трёхклавишного выключателя заключается в том, что с его помощью можно регулировать интенсивность освещения в помещении. Такой выключатель применяют в длинных коридорах, в комнатах с несколькими уровнями ламп, а также в тех случаях когда из одной точки управляют освещением в нескольких отдельных местах. Например, в ванной комнате, туалете и кухне. Чтобы выключатель работал исправно, нужно знать как правильно подключить его к электросети. Об этом и пойдёт речь.

Подготовительные работы

Чтобы подключить трёхклавишный выключатель необходимо подготовить для него место на стене. Если проводка в доме или квартире наружная, достаточно подвести к месту предполагаемого размещения провода от распределительной коробки, уложив их предварительно в кабель-канале.

Подвод кабель-канала к лампам освещения

Если проводка скрытого типа, то перед установкой выключателя в стену сначала монтируется подрозетник, к нему (при помощи штробы в стене) подводится 4-х жильный кабель от распределительной коробки. Всё это закрепляют при помощи электромонтажного алебастра.

Пример установки подрозетников для выключателей или розеток

Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм². Установку производят уже на полностью готовую стену — после финишной отделки (покраски, оклейки обоями и т.д.). Если нужно только заменить выключатель, то задача упрощается. Нужно просто демонтировать старый выключатель. Для этого снимаются клавиши, поддев их ногтем или отвёрткой с плоским шлицом, и откручиваются крепёжные винты. Сняв защитный корпус, нужно извлечь из подрозетника цоколь и отсоединить все провода.

Пример снятия клавиши выключателя

Демонтаж выключателя можно проводить только в обесточенной электросети. Пренебрежение правилами безопасности грозит получением электрического удара, со всеми вытекающими отсюда последствиями.

Отключение питания производится на распределительном щите дома (квартиры). Флажок автоматического выключателя напряжения должен быть в выключенном положении (вниз).

Флажок автоматического выключателя опущен вниз

Чтобы окончательно убедиться в безопасности работы, рекомендуется дополнительно проверить напряжение на клеммах выключателя бытовым индикатором или тестером.

Под напряжением загорается встроенный светодиод

Для удобства дальнейшего монтажа, особенно, если это делается впервые, фазный провод желательно пометить маркером. Он располагается отдельно от других, таким же образом его нужно устанавливать и впредь. При правильном соблюдении цветовой маркировки, провод с фазой окрашен в красный (или коричневый) цвет.

Утрйство и схема подключения тройного выключателя

Принцип работы выключателя достаточно прост. Нажатием клавиши соединяется или разъединяется цепь питания лампы. Внутри цоколя расположены подвижные медные контакты. Перемещением клавиши вверх, контакты соединяются, перемещением вниз — размыкаются. На выключатель подводится фазный провод. Ноль подаётся на лампу из распределительной коробки.

Пример распределения функций освещения на клавишах

Использование трёхклавишного выключателя позволяет экономить место на стене, упрощает монтажные работы. Кроме того, при использовании такого выключателя значительно экономится электроэнергия (до 20%), так как появляется возможность отключать ненужные лампы. Различными комбинациями клавиш можно освещать только то пространство, которое необходимо в текущий момент времени, разделять освещение по уровням.

Какие инструменты и материалы нужны

Для подключения трёхклавишного выключателя понадобятся следующие инструменты:

• электромонтажная отвёртка с плоским шлицом, размером 3,5–5 мм.;
• плоскогубцы.
• нож или стриппер для зачистки изоляции на проводах;

Фотогалерея: инструменты, необходимые для работы

Ножка отвёртки изолирована

Облегчает оголение проводов от изоляции

Электромонтажные пассатижи

Если выключатель устанавливается впервые, из расходных материалов понадобятся кабеля нужного сечения, распределительная коробка, установочный подрозетник, клеммники или изоляционная лента. При наружной проводке — кабель-канал, а при скрытой — гофрированный рукав и алебастр.

Фотогалерея: необходимые материалы

При покупке выключателя стоит обратить внимание на код «IP», который, как правило, нанесён на упаковке. Состоит код из двух цифр, обозначающих уровень защищённости цоколя от влаги и пыли. Особенно важно это при установке прибора в ванной комнате или снаружи дома. Первая цифра обозначает степень защиты от пыли, вторая — от влаги, по 6-тизначной шкале. Для внутренних помещений достаточно IP 20, на улице или в санузле лучше установить выключатель с IP 66. Кроме того, на качественно изготовленном выключателе всегда обозначена схема подключения и отдельно выделена фазная клемма (стрелкой или латинской буквой L).

Схема подключения на тыльной стороне выключателя

Как подключить трёхклавишный выключатель: пошаговые действия

Последовательность действий при подключении трёхклавишного выключателя следующая:

1. Отключение общего питания (или группы освещения) на распределительном щитке. Это необходимо для обеспечения безопасности проводимых работ.

   Предохранительные пробки

2. Демонтаж выключателя. Если выключатель новый, разборка его состоит в отсоединении корпуса от цоколя и ослаблении клеммных креплений. В некоторых современных приборах клемма устроена по принципу защёлки, отпускать её не нужно. Провод просто заводится в отверстие и там автоматически фиксируется. Кроме этого, чтобы закрепить выключатель в подрозетнике, необходимо на один, два оборота винта, ослабить натяжение распорных ножек.

   Винты распорных ножек

3. Подключение проводов к выключателю. Самый ответственный момент. Необходимо разобраться в 4 проводах. Один закрепляется в общей клемме, из него «фаза» будет подаваться на все три лампы. Остальные 3 подключаются в желаемом порядке. Например, один питает центральную люстру, второй включает настенное бра и третий — островное освещение над диваном в гостиной. Или, если люстра имеет 6 ламп, поочерёдное включение 3 пар. Очищение от изоляции удобно делать при помощи стриппера, но можно и обычным ножом. Длина оголённого провода не должна превышать 10 мм., так, чтобы после погружения её в гнездо клеммы, снаружи оставалось не более 1 мм. Если зажим клеммы винтовой, затягивать его нужно достаточно прочно.

   Крепления проводов в клеммах

4. Подключение проводов в распределительной коробке. Самым надёжным соединением проводов считается пайка. Не зря распределительную коробку ещё и сегодня электрики часто называют «распаячной». Однако работа эта требует навыков и наличия паяльника со всеми принадлежностями. Поэтому, в большинстве случаев провода соединяют клеммниками, коих в продаже имеется большое разнообразие. По техническим характеристикам такое подключение практически ничем не уступает пайке, а в некоторых случаях даже более прогрессивное (например, когда совершается переход от алюминиевой жилы на медную). В крайнем случае, допустима и обыкновенная скрутка металлических жил, которую делают при помощи плоскогубцев. Оголять изоляцию в распределительной коробке также следует лишь настолько, что бы обеспечить надёжность крепления, не больше. Все стыки кабелей необходимо тщательно заизолировать, чтобы они не могли контачить между собой.

   Соединение проводов в распределительной коробке

5. Проверка правильности подключения. Окончательно подсоединив все провода, перед финальной сборкой можно проверить работу всей схемы. Для этого включают питание на распределительном щитке, тестируют переключатель и снова отключают ток в сети.
6. Сборка распределительной коробки и выключателя. Если всё работает в штатном режиме, провода в распределительной коробке аккуратно укладываются внутрь и закрываются крышкой. Выключатель устанавливается в подрозетник. Для этого винты распорных ножек закручиваются по часовой стрелке. Отжимать их нужно равномерно с каждой стороны, чтобы цоколь в итоге оказался прочно закреплённым по центру отверстия. Но перетягивать тоже не следует, если затянуть слишком сильно, ножки могут проколоть пластмассовый корпус подрозетника и выключатель будет в нём «болтаться». После этого навинчивается защитный корпус и в пазы вставляются клавиши. Сборка завершена.

   Выключатель в сборе

7. Включение общего питания.

Кроме первого и последнего пунктов, порядок работы может меняться, это не имеет принципиального значения. Можно, например, вначале соединить провода в установочной коробке, а затем монтировать непосредственно выключатель.

Важно другое. Согласно правилам установки электроприборов (ПУЭ), подключить устройство необходимо так, чтобы происходило размыкание именно фазового проводника тока. Если поменять местами «фазу» и «ноль» всё будет работать, но на лампе постоянно будет напряжение. А это чревато ударами тока в случае неосторожного прикосновения к оголённым контактам при замене лампочки. Кроме того, правилами регламентируется положение клавиш. Включаться свет должен нажатием кнопки вверх, а выключаться — нажатием вниз.

Схема подключения трёхклавишного выключателя принципиально не отличается от схемы подключения одно или двух клавишных. Разница лишь в количестве управляемых точек освещения.

Пример пошаговой установки выключателя

Видео: монтаж трёхклавишного выключателя

https://www.

Видео: подключение трёхклавишного выключателя с розеткой

https://www.

Возможные ошибки и пути их решения

Самой распространённой ошибкой при подключении выключателя является путаница с проводами. Чтобы избежать её и прибор работал в штатном режиме, рекомендуется подключать лампы последовательно, соблюдая поочерёдное подключение проводников. Облегчить задачу может цветовая маркировка. При этом вводный, общий контакт, приходящий из распределительной коробки, закрепляют первым.

Пример цветовой маркировки проводников

Зажимать контакты нужно достаточно плотно, чтобы во время монтажных работ они не выпадали из клемм. Иногда бывает, что выключатель подключили и проверили, но после установки в подрозетник, он перестал работать. Тогда нужно снова извлечь его и дополнительно подтянуть клеммы. Тут, кстати, можно заметить, что применять для подключения всего освещения необходимо использовать только установочный тип проводов, обозначенный буквой «У» на маркировке. Он отличается тем, что внутренняя металлическая часть представляет собой цельный медный стержень. Соединительный кабель, состоящий из сплетённых нитеподобных проводников в одну жилу, использовать запрещено.

В целом, выключатели рассчитаны на длительный срок эксплуатации — до 10 лет и более. Но при этом необходимо соблюдать правильность подключения и использовать лампы, мощность которых не превышает 100 Вт. При перегрузках большими токами, начинают подгорать и обугливаться медные контакты, что приводит в итоге к прерыванию электроснабжения. Профилактической мерой для устранения такой неполадки может быть зачистка контактов и дополнительная затяжка клеммных зажимов.

Использование энергосберегающих и светодиодных ламп значительно продлевает срок службы выключателя.

Светодиодная лампа потребляет малый ток

Небольшой нюанс. Если в осветительных приборах установлены светодиодные лампочки, потребляющие малые токи, не рекомендуется использовать выключатель с подсветкой — встроенный на корпусе светодиод работать не будет.

При проведении электромонтажных работ необходимо соблюдать меры пожарной и личной безопасности. Установка выключателя сопряжена с подключением тока высокого напряжения. Чтобы не стать жертвой несчастного случая нужно придерживаться рекомендаций и правил безопасного монтажа.

Оцените статью: Поделитесь с друзьями!

Как подключить выключатель с тремя клавишами: инструкция по самостоятельному монтажу

На чтение 5 мин Просмотров 84 Опубликовано 25.06.2019 Обновлено 11.06.2019

При обустройстве домашней электропроводки или ее ремонте необходимо точно знать, как подключить выключатель с тремя клавишами к действующей осветительной сети. Исходить следует из того, сколько светильников предполагается использовать в данной линии и как рационально распределить три клавишных механизма по отдельным нагрузкам. Чтобы разобраться, как подключаются 3 клавишные выключатели, потребуется ознакомиться с их конструкцией и спецификой применения.

Конструкция и особенности применения

Трехклавишный выключатель позволяет изменять уровень освещенности помещения путем включения необходимого количества приборов

Конструктивно выключатель на 3 клавиши представляет собой стандартный механизм перекидного типа, состоящий из трех одинаковых узлов. При изменении положения одной кнопки-клавиши (при нажатии на ее в верхний край) внутренний коммутатор замыкает эту цепочку. При надавливании на ее нижнюю часть система возвращается в исходное состояние, когда электрическая цепь разомкнута.

Те же процессы происходят при нажатии оставшихся двух клавиш трехкнопочного прибора.

Особенность конструкции этого механизма состоит в том, что его нижние контакты объединены в одну колодку, к которой подводится общий фазный провод. А верхние клеммы сделаны раздельными, что позволяет подключать к ним три различные нагрузки.

Стандартное подключение 3х клавишного выключателя предполагает следующие варианты коммутаций:

• При нажатии на одну из клавиш фазное напряжение подается только в цепь, отходящую от соответствующего контакта в сторону нагрузки. Подключается отдельная лампочка или группа осветителей.
• Если нажать сразу две кнопки – 220 Вольт коммутируются на провода, которые подключены к двум лампочкам люстры, например.

• Когда все клавишные механизмы переведены в верхнее положение, фаза поступает сразу на три нагрузочные линии с включенными в них лампами.

После переведения всей перекидной системы в нижнее положение напряжение с верхних электрических контактов переключателя полностью снимается. Все лампочки управляемой с его помощью люстры гаснут.

Выключатель на три клавиши может включаться по разным схемам и быть задействованным либо частично, либо полностью. Последний случай востребован при необходимости повысить освещенность помещения до максимума.

Порядок и схемы включения

Схема подключения отдельных комнат

Порядок прокладки и подсоединения проводников, подходящих к выключателю, зависит от способа его включения в коммутируемую цепь. Согласно используемым схемам подключения выключателей света с тремя клавишами возможны следующие варианты:

• К прибору подводится только фазный провод, коммутируемый на три различные нагрузки. Нулевая жила проложена к люстре от находящейся рядом распределительной коробки еще на этапе строительства.
• Для подключения используется фазный провод, идущий вместе с нулевой жилой от ближайшей розетки.

В первом случае подводящий провод замурован в стену (при скрытой электропроводке), а его конец выступает наружу. Его длина должна быть достаточна для того, чтобы можно было подсоединить конец к общей клемме выключателя. Три отходящих проводника прокладываются по поверхности стены до соответствующей нагрузки через распределительную коробку.

Второй способ используется при подключении тройных выключателей с розеткой в старых домах, где полноценные распределительные коробки чаще всего отсутствуют. На их месте под потолком установлена пластиковая коробка с размещенными внутри скрутками.

В этой схеме от розетки берется как фаза, так и нуль, причем последний прокладывается в обход выключателя и вместе с фазной жилой подводиться к имеющейся скрутке. Оттуда они вместе кроссируются на осветительный прибор. При оформлении соединений в распределительной коробке или скрутке нужно внимательно следить за цветом изоляции подходящих и отходящих в сторону светильника проводников.

Нулевые жилы обычно имеют голубую (синюю) изоляцию, а защитное покрытие фазных проводов по цвету бывает либо красным, либо коричневым. Коммутация пары силовых контактов производится строго с соблюдением цветной маркировки.

Независимо от схемы, по которой нужно подсоединять выключатель, он может использоваться для следующих нужд:

• Подключение отдельной люстры с тремя или более группами ламп.
• Коммутация работы точечных осветителей или элементов подсветки (на основе светодиодной ленты, например).
• Управление освещением в трех комнатах из одного удаленного места (для этих целей обычно выбирается коридор).

Следует рассмотреть основные из предложенных вариантов более подробно.

Подключение люстры и трех комнат

При подключении к трехклавишному выключателю люстры, эксплуатируемой в конкретном помещении, возможны следующие способы коммутации отдельных лампочек:

• На каждый рожок напряжение подается от одного из верхних контактов кнопочного прибора, что позволяет включать их по отдельности или совместно.
• При желании три лампочки могут коммутироваться по различным схемам («1 плюс 2», например), от одного контакта включается одна комбинация, а от второго – другая.
• Включение, практикуемое при использовании в люстре 5-ти, 6-ти и более лампочек. Все они разбиваются на группы.

При управлении освещением в трех смежных (не проходных) комнатах в квартире или частном доме выключатель помещается в общем коридоре неподалеку от его выхода. В этом случае освещение по необходимости включается в одной из комнат, в двух помещениях или во всех сразу.

Ошибки подключения

Подвод фазного провода с верха выключателя считается ошибкой, требующей переделки

Перед тем как заменять выключатель трехклавишного типа у себя в квартире, желательно ознакомиться с характерными ошибками, совершаемыми при проведении этой операции. Основные нарушения в подключении нового прибора:

• Фазный провод подводится не снизу, а сверху выключателя, что считается недопустимым и потребует переделки.
• Выключатель встраивается не в фазную линию, а в нулевую цепь. Это является грубейшим нарушением требований ПУЭ и может привести к несчастному случаю (удару током).
• Отходящие от выключателя провода подсоединяются к осветительному прибору не через распределительную коробку, а напрямую.

Последнее нарушение приведет к неудобству перераспределения отдельных осветительных групп, когда появится необходимость, например, при ремонте или замене люстры.

При использовании трехклавишного прибора для коммутации освещения в трех комнатах иногда ошибочно устанавливают его на помещения проходного типа. Для «сквозных» комнат этот тип подключения не подойдет, потребуются специальные выключатели проходного типа.

Как подключить трехклавишный выключатель – подробное руководство

Основными устройствами, с помощью которых можно управлять освещением квартиры, являются выключатели. Сегодня на рынке представлен их огромный выбор различного конструктивного исполнения и внешнего вида. И если несколько десятков лет назад, редко можно было встретить в обычных жилых помещениях выключатель света с тремя клавишами, то сейчас они есть практически в каждом современном жилье. Такое устройство удобно тем, что с его помощью можно справляться с тремя группами осветительных приборов из одной точки доступа. А раз эти коммутационные электрические аппараты такие популярные, давайте подробнее поговорим о том, как подключить трёхклавишный выключатель.

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

• Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
• В случае комбинированного освещения в комнате – центрального и точечного.
• Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
• Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
• Когда освещение длинного коридора делится на три зоны.

Преимущества

От монтажа такого тройного выключателя вы получите одни преимущества:

1. Внешне один выключатель на три клавиши выглядит компактнее и эстетичнее, чем три одинарных.
2. Прокладка электрических проводов к месту подключения окажется менее затратной в плане труда и денежных средств.
3. В стене для монтажной коробки понадобится сделать одну технологическую нишу вместо трёх.
4. Экономический эффект. К примеру, если в вашей люстре 3-4 лампочки, то включение одноклавишного выключателя обеспечивает работу сразу всех, при этом потребляется максимум электроэнергии. Но такая иллюминация нужна не всегда, бывает достаточно приглушённого света. Если для такой люстры установить 3-х клавишный бытовой выключатель, то при необходимости включается одна лампа или две, тем самым происходит экономия почти половины электроэнергии.

Виды

Не спешите выполнять подключение трёхклавишного выключателя, пока точно не определитесь, какое именно устройство вы хотите видеть в своей квартире. Ведь эти коммутационные аппараты бывают нескольких видов:

• Обычные.
• Проходные. Они применяются в длинных коридорах или на разных этажах, когда при входе (в начале коридора или на первом этаже) освещение включает один выключатель, а при выходе (в конце коридора или на втором этаже) выключает уже другой. То есть не нужно пробираться в темноте и елозить по стене рукою, чтобы нащупать кнопку коммутационного аппарата.
• С индикацией. Такие световые маячки имеют два варианта обозначения состояния устройства. Либо они светятся при выключенном освещении и тем самым в темном помещении указывают, где находится коммутационный аппарат. Либо наоборот, маячки горят при включенных клавишах, тем самым давая понять, где именно в данный момент включен свет.
• Трёхклавишный выключатель с розеткой. Их чаще всего используют в помещениях, где рядом расположены туалет, ванная комната и коридор.

Как выбрать?

Сейчас такой огромный ассортимент выключателей на рынке электротоваров, что можно найти подходящую модель и цвет под любое дизайнерское решение или интерьер. Тем не менее, вы ведь прекрасно понимаете, что оттенок и внешний вид – это далеко не главные показатели, на которые следует обратить внимание при выборе устройства. При покупке выключателя с тремя клавишами проверьте следующее:

1. Наличие современных самозажимных клемм, в эксплуатации они удобнее. Провод достаточно вставить в отверстие, как он сразу будет зафиксирован.
2. Внешняя сторона изделия без заусениц, царапин, повреждений.
3. Нормальная работа всех клемм, они должны обеспечивать надёжную фиксацию жил провода.
4. Клавиши при нажатии (включении и отключении) не заедают, работают чётко, с хорошо слышимым характерным щелчком.
5. На обратной стороне должна иметься схема подключения тройного выключателя.

Постарайтесь избегать дешёвых китайских товаров для электропроводки. Покупайте устройства проверенных фирм и заводов-изготовителей.

Конструкция

Каких-то особенных отличий в конструкции этих выключателей нет. Принцип действия один и то же, что и для двух- или одноклавишных.

Рассмотрим основные элементы коммутационного аппарата.

Клавиши и рама, так называемые защитные элементы. Для их изготовления применяют специальный термостойкий пластик. Клавишами непосредственно происходит включение и отключение выключателя.

Рабочий механизм, или привод, который приводит в действие клавиши. Рама соединяется с рабочим механизмом специальными защёлками или винтами. Вся эта конструкция в собранном виде монтируется в монтажную коробку и фиксируется в ней специальными распорками.

Подключаемый трёхклавишный аппарат должен иметь четыре контакта – один, чтобы подсоединять провод питающей сети, ещё три будут обеспечивать соединение выключателя с элементами освещения. Материалом для контактов, как правило, служит медь, размер варьируется в зависимости от сечения провода и подключаемой нагрузки.

Использование такого вида выключателей более интенсивное по сравнению с другими, поэтому средний срок их службы от 8 до 10 лет. Основных причин, по которым устройство может выйти из строя, может быть две:

• Механическая — повредились крепёжные элементы, разрушился корпус.
• Электрическая — повреждение контактов.

Не пытайтесь при той или другой поломке заменить какие-то составляющие в трёхклавишном выключателе, аппарат следует поменять полностью. Лучше будет, если это сделает профессиональный электрик с соблюдением всех правил безопасности. Хотя если вы хорошо знакомы с электротехникой, имеете навыки работы с электроинструментом, понимаете, что такое «фаза» и «ноль», для вас не составит особого труда сделать это самостоятельно.

Монтаж и подключение

Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:

В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).

К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.

Трёхклавишный аппарат имеет 4 контактных узла:

• входной контакт, к нему должна подключаться питающая фаза;
• ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.

Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.

Когда будете подсоединять фазу к входному контакту выключателя, не спутайте её с нулевым проводом. Коммутационный аппарат должен разрывать именно фазу, а не ноль. В противном случае при замене ламп в светильниках, вы рискуете попасть под напряжение.

Теперь немного практических действий:

1. Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру. Это важное условие для любых работ, связанных с электричеством.
2. На обратной стороне выключателя есть схема подключения. Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов. Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
3. После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку.
4. Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
5. Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.



Схема Подключения Трехклавишного Выключателя – tokzamer.ru

Те три провода из распределительной коробки , что остались незадействованные, соединяются с выходами прибора.


Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. При подведении проводов обязательно просмотрите инструкцию выключателя.
Как подключить трехклавишный выключатель с розеткой Legrand Часть вторая

Купить такие трехклавишные выключатели с розеткой не составляет большого труда, но вот разобраться со схемой его подключения не каждый. На фото ниже я схематично нарисовал все жилы.

Выключатель с тремя клавишами — четыре провода Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

Очень удобно и к тому же такая идея позволяет сэкономить на электромонтаже вместо установки трех отдельных изделий будет задействован всего один. Вот и все трехклавишный выключатель с розеткой готов к эксплуатации.

Трехклавишные выключатели с розеткой На такой случай производители уже придумали и выпускают тройной выключатель с розеткой.

При правильной организации осветительных приборов, использование трехклавишного выключателя позволяет также экономить на электричестве.

Схема подключение трёх проходных выключателей.

Сферы применения

Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль идущие от распредкоробки, синие по норме и какие — фаза. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,кВт.

На рисунке ниже изображена схема второго подсоединения. Этот провод можно пометить, чтобы не забыть.

Также сюда могут быть подключены удлинители или тройники. Обычно выключатель с клавишами и розеткой устанавливают около двери комнаты.

Делаете это тремя разными зажимами wago. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода.

Основная рекомендация — избегайте дешевых китайских электротоваров.

Если вы перепутаете провода, тогда освещение может работать неправильно. Подключение тройного выключателя Определение проводов в распределительной коробке, к которым следует подключить проводку.

Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Поэтому нельзя выбирать дешевое устройство, чтобы обезопасить свое здоровье, имущество и не повторять манипуляции с установкой.
Как правильно подключить двойной выключатель #Секреты электрика / How to connect a double switch

5 советов по выбору выключателя на три положения

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире.

При этом обратите внимание на расположение клавиш. При необходимости теперь включить освещение вы можете в той зоне, где оно будет необходимо.

На самом деле их можно не снимать, так как доступ к болтам контактов все равно есть.

Хотя в некоторых случаях их вообще может и не быть. Если провод многожильный, используйте специальные наконечники НШВИ, чтобы он не обламывался при затяжке винтов. Собственно, их применение повсеместно, и на сегодняшний день практически в каждом доме или офисе используются подобные выключатели.

Среди недостатков можно отметить большую интенсивность эксплуатации по сравнению с аналогами с одной или двумя клавишами. Здесь также работу начинаем с поиска фазы. Они лучше выдерживают перегрев и большое напряжение, в отличие от пластика.

Написал много текста, который сложно понять. Производим проверку правильности установки устройства. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж! Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Выключатель считают основным прибором, помогающим в управлении освещением. Провода в выключателе крепятся прижимными винтами. Клавиши должны работать без заедания. Они придают функциональность эстетике.

Теперь другую боковую клавишу Для работ вам понадобятся:. Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке.
Как подключить трехклавишный выключатель

Компании-производители

В двух словах о проводах — смысл здесь такой: от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки; от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей это единственный на рисунке ниже черный провод ; от других контактов блока выключателей идут на светильники три фазных проводника.

Выключатель света трехклавишный. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше.

Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода. Их можно сразу подключить к розетке.

Но прежде чем заменять им старые приборы в квартире или доме, следует подробнее узнать обо всех его преимуществах и недостатках. Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

См. также: Как подключить включатель выключатель света двухклавишный схема

После этого провода вам необходимо подключить к нулевому проводу. Даже затраты за вызов профессионального мастера на дом окупятся довольно быстро — за счёт экономии электричества.

Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Они необходимы для фиксации и подсоединения проводов. Осторожно снять руками соседние кнопки. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке.

Устройство и схема

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется.

Как правильно выполнить такое подключение? С его помощью вы сможете разделить свое помещение на несколько освещаемых зон.
Подключение трехклавишного выключателя. Как подключить тройной выключатель.

Общие сведения о трехпозиционных настенных переключателях

Настенные переключатели, используемые для управления потолочными светильниками или другими приборами, бывают трех типов. Наиболее распространенным является однополюсный переключатель , используемый для управления осветительной арматурой из одного места. Следующим по распространенности является трехпозиционный переключатель . При использовании в сочетании с другим типом переключателя – четырехпозиционным переключателем – вы можете расположить переключатели для управления осветительными приборами из трех или более мест.

Что такое настенный трехпозиционный переключатель?

Трехпозиционные переключатели обычно используются для управления осветительной арматурой из двух разных мест.Например, в длинном коридоре или лестнице можно использовать пару трехпозиционных переключателей на каждом конце, чтобы свет можно было включить при приближении к одному концу коридора или лестницы, а затем выключить с другого конца.

Когда оба переключателя подняты или оба опущены, цепь замкнута и светильник будет гореть. Когда переключатели находятся в противоположных положениях, цепь прерывается, и светильник выключается. Это позволяет любому переключателю управлять включением-выключением осветительной арматуры в любое время.

Есть два явных признака, которые идентифицируют коммутатор как трехходовой:

• На переключателе нет маркировки ВКЛ / ВЫКЛ. Такая маркировка не требуется для этого типа переключателя, как для однополюсного переключателя.
• В дополнение к зеленому винту заземления на корпусе переключателя есть три винтовые клеммы. Один винт, известный как common , имеет более темный цвет, чем другие. Два других винта, обычно более светлого цвета латуни, известны как клеммы Traveller .

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Детали трехпозиционного переключателя

Трехпозиционный переключатель имеет четыре различных винтовых зажима на корпусе:

Зеленый винт, прикрепленный к металлической планке переключателя, всегда предназначен для заземляющего провода (это неизолированный медный или зеленый изолированный провод внутри цепи). Винты заземления на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти один без винта заземления.

Два более легких винта латунного цвета называются винтами Traveller . Провода перемещения, подключенные к этим винтам, будут обеспечивать два разных пути передачи энергии от одного переключателя к другому. На некоторых марках переключателей эта пара винтов будет расположена на противоположных сторонах корпуса переключателя, но есть некоторые бренды, у которых путевые винты находятся на одной стороне переключателя.

Последний винт – это общая клемма . Это более темный цвет, чем у путешественников, обычно темный латунный, медный или черный.Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо подключается к черному (горячему) проводу, который ведет к осветительной арматуре. .

Иллюстрация: Ель / Хайме Нот

Винтовая клемма заземления

В целях безопасности всегда устанавливайте трехпозиционный переключатель с винтом заземления. Он подключается непосредственно к металлическому ремешку переключателя и может располагаться внизу переключателя, как показано здесь, либо сбоку, либо в другом месте.Если вы наткнетесь на старый выключатель без винта заземления, его следует заменить новым выключателем с заземлением.

Тимоти Тиле

Подключение трехпозиционного переключателя

Трехпозиционные переключатели могут быть подключены различными способами, в зависимости от того, где они расположены относительно осветительной арматуры на трассе кабеля. Например, они могут быть расположены так, чтобы питающий кабель шел к первому трехпозиционному переключателю, затем к коробке осветительной арматуры, а затем ко второму трехпозиционному переключателю.

Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных переключателя, а затем к осветительной арматуре. Это относительно распространенная конфигурация, в которой электрические соединения выполняются следующим образом:

• В месте первого переключателя подводящий провод от источника питания представляет собой двухжильный кабель с заземлением. Это означает, что имеется черный провод под напряжением, белый нейтральный провод и неизолированный медный провод заземления. На этом первом переключателе черный подводящий провод подсоединен к общему винту переключателя.Заземляющий провод подключается как к переключателю с помощью гибкого провода, так и ко второму кабелю, идущему к следующему переключателю. Если распределительная коробка металлическая, ее также необходимо подключить к заземляющим проводам.
• Кабельная трасса, соединяющая два переключателя, выполнена с 3-проводным кабелем. Черный и красный провода являются «путевыми» и подключены к клеммам ходовых винтов на двух переключателях. Это обеспечивает два альтернативных пути протекания горячего тока между переключателями – это то, что позволяет переключателям гибко включать и выключать свет.
• Поскольку переключатели не имеют соединений белых нейтральных проводов, нейтральные провода в распределительных коробках просто соединяются вместе, чтобы они проходили через них, и далее к коробке осветительной арматуры.
• В месте расположения второй распределительной коробки электропроводка аналогична проводке первого переключателя, при этом клеммы бегунка подключены к бегущим проводам, идущим от первого переключателя. Однако у этого второго переключателя общий винтовой зажим соединен с черным горячим проводом, который ведет к осветительной арматуре.Опять же, белые нейтральные провода просто соединяются вместе, а заземляющие провода соединяются вместе с помощью косичек, соединяющих выключатель и коробку, если она металлическая.
• Для прокладки кабеля от осветительной арматуры требуется двухжильный кабель с заземлением. В осветительной арматуре завершение электромонтажа сводится к простому подключению черных и белых проводов схемы к соответствующим проводам на осветительной арматуре. Заземляющий провод подключается к выводу светильника и присоединяется к коробке, если он металлический.

Тимоти Тиле

Обратите внимание, что конфигурации проводки могут сильно различаться в зависимости от того, как устроена схема. Но если вы помните путь электрического потока и помните, что бегущие провода должны соединять два переключателя, будет достаточно легко правильно подключить осветительную арматуру, управляемую двумя трехпозиционными переключателями.

Трехходовые фонари – Принцип работы трехпозиционных переключателей

Для создания фонарей, которые работают с двумя отдельными переключателями, электрик использует в цепи два специальных оборудования:

• Специальные переключатели, известные как трехпозиционные переключатели
• Специальный провод с дополнительным красным изолированным проводом вместе с черным и белым проводами в оболочке.

Обычный переключатель имеет две клеммы, которые либо подключены, либо отключены.Трехпозиционный переключатель имеет три клеммы , и переключатель подключает первую клемму либо ко второй, либо к третьей клемме, как показано здесь:

Вы используете два трехпозиционных переключателя для управления светом и подключаете его как показано ниже:

На этой схеме обычный кусок провода идет от панели предохранителей к первому трехпозиционному переключателю. Черный «горячий» провод входит в выключатель слева. Трехходовой провод (который включает красный, черный и белый провода) проходит от переключателя слева к переключателю справа, при этом белый провод является заземлением, а красный и черный провода – выходом от клемм в левом переключателе.Обычный экранированный кабель идет от правого переключателя к свету.

Предположим, что при включенном переключателе клеммы 1 и 3 подключены, как показано выше. Если переключатель находится в нижнем положении, то клеммы 2 и 3 подключены. Вы можете увидеть (если проследить через провода и переключатели), что на предыдущем рисунке свет не горит. Вы также можете увидеть, что если вы перевернете переключатель или , загорится свет. И если вы снова переключите или , свет погаснет. На самом деле это очень простая компоновка, если вы видите все это выставленным таким образом!

Есть несколько других способов подключения трехпозиционного переключателя к свету.Например, питание от блока предохранителей может поступать на осветительную арматуру, и оттуда могут работать два последовательно включенных переключателя. Или питание может поступать на прибор, и тогда два переключателя могут быть расположены параллельно от источника света.

Если вы пытаетесь понять, как комплект переключателей подключен в вашем доме, использование омметра или детектора непрерывности – единственный способ перепроектировать то, что сделал электрик ( убедитесь, что вы включили отключите питание на панели предохранителей, прежде чем что-либо делать с электропроводкой ().Замечательно то, что, если вы знаете основную идею трехпозиционных переключателей и трехпозиционной проводки, понять это действительно легко. И если вы просто хотите понять, что происходит, чтобы удовлетворить собственное любопытство, что ж, теперь вы знаете!

Для получения дополнительной информации о трехпозиционных переключателях и связанных темах перейдите по ссылкам ниже.

Связанные статьи HowStuffWorks

Еще отличные ссылки

Поменяйте старые дрянные трехпозиционные переключатели света на хорошие

Не мирите со старыми трехпозиционными переключателями света, подобными этому.Поменяйте их на что-нибудь новое и улучшенное.

Тайлер Лизенби / CNET

Архаичные выключатели света с таким же успехом могут быть из каменного века. Все, что они делают, это включают и выключают свет. Они не могут мягко приглушить освещение или запомнить желаемый уровень яркости. Устаревшие переключатели тоже плохо сочетаются со светодиодными лампами. Решение? Замени их на современные переключатели.

Это руководство проведет вас через шаги по замене устаревших трехпозиционных переключателей света на обновленные настенные элементы управления.Этот процесс может быть непростым, поэтому прочтите все шаги, прежде чем начинать свой проект. В некоторых случаях лучше и безопаснее всего обратиться к электрику.

Трехпозиционные переключатели часто управляют одним осветительным прибором на обоих концах коридора.

Тайлер Лизенби / CNET

Шаг 1: Найдите свои переключатели

Самая простая установка трехпозиционного переключателя включает два переключателя, которые подключают и управляют одним осветительным прибором, например переключатели на обоих концах коридора, лестницы или большой жилой площади.В большинстве случаев свет (или массив источников света), которым они управляют, находится на потолке выше. В частности, это светильники с жесткой проводкой, а не просто лампы, подключенные к розеткам.

Подготовьте инструменты и расходные материалы.

Тайлер Лизенби / CNET

Шаг 2: Соберите инструменты

Для этой работы вам не понадобится много инструментов. Однако необходимые материалы имеют решающее значение, поэтому убедитесь, что они у вас под рукой.Вот список:

Что вам понадобится

• Philips и отвертки с плоской головкой

• Тестер напряжения ручки


Имейте это на всякий случай

• Изолента

• Гайки для проводов

• Инструмент для зачистки проводов или линейные клещи


Необязательно, но спасибо, если у вас есть один

• Мультиметр (он же мультитестер)

Отключите питание цепи выключателя света на главной электрической панели.

Тайлер Лизенби / CNET

Шаг 3: Отключите питание

Безопасность должна быть приоритетом в этом проекте, и он начинается с убийства ваших розеток. Прежде чем что-либо делать, выключите прерыватель на главной электрической панели. Ориентируйтесь только на выключатели, которые обеспечивают питание осветительных приборов и выключателей, которые вы планируете обслуживать.

Удалите эти уродливые лицевые панели.

Тайлер Лизенби / CNET

Шаг 4: Доступ к проводке

Теперь пора приступить к проводке.Часто есть пара винтов, удерживающих каждую лицевую панель на месте, сверху и снизу. Отвинтите эти винты, затем снимите пластины, закрывающие каждый переключатель.

Обычно клеммы переключателя обматывают изолентой после подключения их проводов. В моем случае старые переключатели имели незащищенные клеммы, поэтому я мысленно решил записать их позже. На всякий случай используйте ручку для измерения напряжения, чтобы проверить наличие постоянного тока. Включив ручку напряжения, коснитесь краев переключателя. Если ручка начинает мигать и подавать сигнал тревоги, будьте осторожны! Вероятно, поблизости есть электричество высокого напряжения (120 вольт).

Конечно, если вам нужно измерить фактическое напряжение токоведущих проводов, вам подойдет мультиметр. Этот гаджет может определять напряжение и силу тока в электрических цепях, компонентах и ​​соединениях. Научиться пользоваться этим инструментом – ценный навык.

Как только ваша ручка проясняет ситуацию, вы можете продолжать. В противном случае вам придется отключить другие выключатели на главной панели, пока не исчезнут предупреждения.

Расчистите путь, вытащив старый выключатель.

Тайлер Лизенби / CNET

Затем выверните винты, которые удерживают старые переключатели на месте.Они находятся на вкладках вверху и внизу каждого переключателя. Винты также просверлили отверстия в распределительной коробке позади них. Чтобы получить доступ к проводке, осторожно извлеките переключатели из электрических коробок. Будьте осторожны, чтобы не отсоединить провода от клемм переключателя – провода все еще должны быть надежно прикреплены к винтам переключателя, удерживающим их на месте.

Перед тем, как погрузиться в дело, сфотографируйте переключатели и видимую проводку. Фактически, делайте снимки до и после того, как возитесь с чем-либо.Таким образом, у вас будет запись о том, как все было подключено (и правильно работало) изначально. Считайте это дополнительной страховкой на случай, если по пути у вас возникнут проблемы.

Загляните в электрическую коробку.

Тайлер Лизенби / CNET

Шаг 5: Оцените монтажную ситуацию

Теперь у вас должен быть хороший обзор внутри каждой коробки. Я должен подчеркнуть, что существует много возможных способов подключения трехпозиционного переключателя света.Это пошаговое руководство отражает обычный сценарий электропроводки и сценарий в моем собственном доме.

Внутри каждой из двух электрических коробок вы должны увидеть два пучка проводов. Назовем каждую коробку «Коробка 1» и «Коробка 2». Мы также предположим, что, как и у меня, ящики, внутри которых вы работаете, находятся на этаже над подвалом. Если это так, то важно, чтобы проводники входили в каждую коробку. Это поможет вам установить их происхождение и в конечном итоге идентифицировать их.

Коробка 1. В коробке 1 один из жгутов проводов входит в коробку снизу.Этот трехпроводной жгут должен состоять из двух цветных проводов (черного, белого) и одного из неизолированных медных проводов. Эти провода идут от главной электрической панели вашего дома (обычно в подвале внизу) и обеспечивают питание вашей цепи освещения.

Другой 4-проводной жгут войдет в коробку сверху и будет иметь три цветных провода (черный, белый, красный) и медный (неизолированный). Они подключают переключатель в этой коробке к другому переключателю в коробке 2.

Коробка 2. Здесь оба пучка проводов должны входить в электрическую коробку с его верхней стороны.Провода имеют одинаковую конструкцию, за исключением направления входа. Один трехжильный жгут будет содержать два цветных провода (черный, белый) плюс один из чистой меди. Они связывают выключатель с вашим осветительным прибором. Второй жгут (четырехжильный) должен содержать три цветных провода (черный, белый, красный) и медный (неизолированный). Провода здесь соединяют этот локальный переключатель с другим в коробке 1 через комнату.

Шаг 6: Примите решение продолжить или отменить

Проводка, которую вы видите, может не соответствовать тому, что я описал.Например, может не быть белых проводов. Этот сценарий обычно случается с выключателями в старых домах. В одной из ваших электрических коробок может быть только один пучок проводов, а в другом – три пучка.

Нередко один трехпозиционный переключатель находится в одной коробке с двумя или даже тремя другими. Все эти переключатели, клеммы и провода могут сбить с толку опытных электриков, не говоря уже о начинающих мастерах.

Взгляните на эти две диаграммы ниже. Первый – это набросок того, что вы должны увидеть.Это простая трехсторонняя трасса, которую я ожидал и встретил у себя дома. На втором рисунке показано, что в коробке 1 есть три пучка проводов, а в коробке 2 – только один.

Схема 1: Вот пример базовой схемы трехпозиционного переключателя, с которым вы, надеюсь, будете иметь дело в своем доме.

Стив Конэвей / CNET

Если ваша настройка освещения не соответствует этим двум изображениям, я предлагаю вам прервать проект.То же самое происходит, если проводка загадочная, странная или выглядит сложной. Лучше перестраховаться и нанять профессионала.

Схема 2: Это альтернативная схема трехпозиционного переключателя, с которой вы также можете столкнуться в своем доме.

Стив Конэвей / CNET

Шаг 7. Поменяйте местами свои новые переключатели.

Если ваша проводка соответствует моему описанию (диаграмма 1) или тому, что показано на диаграмме 2 выше, продолжайте.Имейте в виду, что для макетов диаграммы 2 вам придется соответствующим образом скорректировать мои инструкции. Если вы еще не сделали фото оригинальной проводки, самое время.

В коробке 1 отсоедините провод от старого переключателя и подсоедините его к правильной клемме на новом. Методичная работа с одним проводом за раз поможет избежать путаницы и ошибок. Черный провод от трехжильного жгута (идущий от главной панели) подключается к «общему» выводу (также называемому линией) на новом коммутаторе.Этот вывод должен быть окрашен в черный цвет на коммутаторе или помечен как «COM».

Подсоедините черный провод к черной клемме нового переключателя.

Тайлер Лизенби / CNET

Черный и красный провода в другом пучке (четырехпроводном), входящие в коробку сверху, являются дорожками (провода от другого переключателя). Подсоедините эти два провода к двум латунным клеммам переключателя. Для них не имеет значения, какой серебряный терминал вы используете.

Точно так же внутри коробки 2 прикрепите черный провод от трехжильного жгута (черный, белый, медный) к черной клемме на новом коммутаторе. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

Черный и красный бегущие провода идут к латунным клеммам.

Тайлер Лизенби / CNET

В моем конкретном случае переключатели Lutron, которые я купил, имели одну латунную и одну синюю клемму.Поскольку они созданы для работы в паре, я обязательно подключил красный бегунок к синей клемме на обоих переключателях.

В переключателях Lutron, которые я использовал, была специальная синяя клемма для одного из путевых проводов.

Тайлер Лизенби / CNET

Последнее звено, которое нужно сделать – это земля (голая медь). Каждая электрическая коробка должна иметь пучок медных проводов, соединенных вместе с помощью проволочной гайки (желтый винтовой соединитель, изображенный ниже).В некоторых старых домах эти связки появились раньше, чем проволочные гайки, и их просто припаяли друг к другу. В любом случае, неизолированный медный провод заземления подключается к зеленой клемме на ваших переключателях.

Мои новые коммутаторы, как и многие другие, имеют зеленый провод заземления, который был предварительно подключен на заводе. С помощью нескольких оборотов гайки я добавил этот зеленый провод к группе существующих медных проводов, которые для записи были спаяны вместе.

Подключите зеленый провод заземления коммутатора к медным проводам заземления в коробке.

Тайлер Лизенби / CNET

Не беспокойтесь о том, чтобы возиться с белыми (нейтральными) проводами. Хотя они необходимы для функционирования цепи освещения, обычные выключатели не требуют такого подключения. Однако умным выключателям света, как правило, требуется подключение нейтрального провода. Эти белые провода уже должны быть подключены. В противном случае соедините их проволочной гайкой.

Белые нейтральные провода уже должны быть соединены (в моем случае припаяны) в коробке.

Тайлер Лизенби / CNET

Аналогичным образом внутри коробки 2 прикрепите черный провод от трехжильного жгута (черный, белый, медный) к черной клемме нового переключателя. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

Не забудьте прикрепить медные заземляющие провода к коммутатору так же, как в коробке 1.Точно так же вы должны убедиться, что белые (нейтральные) провода здесь также скруглены.

Вставьте новые переключатели обратно в их коробки.

Тайлер Лизенби / CNET

Подключив новые переключатели, осторожно вставьте все обратно в электрические коробки. Прикрутите переключатели на место и верните их лицевые панели. Вы также можете добавить новые лицевые панели, которые вам больше нравятся.

Установите новые лицевые панели.

Тайлер Лизенби / CNET

Настал момент истины. Включите питание на главной панели и проверьте переключатели. Если ваши новые переключатели оснащены яркими светодиодными индикаторами, вы сразу поймете, что они работают. Похлопайте себя по плечу, вы это заслужили. И если вы когда-нибудь захотите установить сложные интеллектуальные переключатели в будущем, примите наши поздравления. Вы также приобрели навыки, чтобы справиться с этим.

Тайлер Лизенби / CNET Назначение выводов кнопочного / тактильного переключателя

, использование, размеры и техническое описание

Кнопочный / тактильный переключатель

Кнопочный / тактильный переключатель

Распиновка кнопки / подключения

нажмите на картинку для увеличения

Характеристики

• Предотвращение нарастания флюса за счет вставного вывода
• Клемма с защелкой
• Отскок контакта: макс. 5 мс
• Четкое нажатие благодаря тактильной обратной связи
• Выдерживаемое напряжение диэлектрика 250 В переменного тока в течение 1 минуты

Технические характеристики

• Режим работы: тактильная обратная связь
• Номинальная мощность: МАКС. 50 мА, 24 В постоянного тока
• Сопротивление изоляции: 100 МОм при 100 В
• Рабочая сила: 2.55 ± 0,69 Н
• Контактное сопротивление: МАКС.100 мОм
• Диапазон рабочих температур: от -20 до +70 ℃
• Диапазон температур хранения: от -20 до +70 ℃

Где использовать кнопку?

Кнопки нормально открытые тактильные переключатели . Кнопки позволяют нам запитать схему или выполнить какое-либо конкретное соединение только тогда, когда мы нажимаем кнопку. Просто замыкает цепь при нажатии и размыкает при отпускании.Кнопка также используется для запуска SCR клеммой затвора. Это самые распространенные кнопки, которые мы видим в нашем повседневном электронном оборудовании. Некоторые приложения кнопки упомянуты в конце статьи.

Как пользоваться кнопкой?

При подключении между источником питания и цепью мы должны подключать провода только к обеим ножкам кнопки, как показано на схеме ниже:

Кнопка также может использоваться для запуска, например, для SCR.SCR – это переключатель, управляемый затвором, которому требуется запускающий импульс. Итак, для этого мы можем добавить кнопку в схему, чтобы подавать запускающий импульс, как показано на схеме ниже:

Приложения

• Калькуляторы
• Кнопочные телефоны
• Кухонная техника
• Замки магнитные
• Различные прочие механические и электронные устройства бытовые и коммерческие.

2D-Модель

PBS-3 Устройство открывания коммерческих гаражных ворот с тремя кнопками

Это устройство открывания гаражных ворот с тремя кнопками (PBS-3) имеет удобный трехкнопочный механизм, который управляет командами открытия, закрытия и остановки на устройстве открывания коммерческих гаражных ворот или открыватель ворот.Низковольтный переключатель с мгновенным контактом заключен в прочный металлический корпус, соответствующий требованиям безопасности NEMA 1. Коммерческие кнопочные посты управления используются для управления открывателями ворот и гаражными воротами на расстоянии.

Механизм открывания гаражных ворот PBS-3 прост в установке на одинарные или множественные ворота, а также на гаражные ворота. Провод идет к реле открытия / закрытия на механизме открывания ворот гаража или приводе ворот. North Shore Commercial Door предлагает быструю доставку моделей сошников PBS-3. Мы также предлагаем однокнопочные открыватели гаражных ворот PBS-1 и двухкнопочные PBS-3.

• 5,31 дюйма в высоту, 2,37 дюйма в ширину и 1,81 дюйма в глубину
• Рейтинг NEMA 1
• Кнопки открытия, закрытия и остановки
• Мгновенный контакт
• Работа при низком напряжении

Жители Калифорнии: Предупреждение о предложении 65

Жители Калифорнии: Предупреждение по предложению 65

ВОПРОС: Можно ли добавить пульт дистанционного управления к существующему коммутатору? от Майка В. 18.08.2016 ВОПРОС: это будет работать с двигателем 220 вольт? , Jerry M, 28.05.2016 ОТВЕТ: Я бы не стал запускать двигатель напрямую с этим.вы могли бы запустить с ним реле для запуска двигателя, но я бы не стал подключать его напрямую Кевин М. ВОПРОС: У меня есть устройство открывания гаражных ворот ПБС-3. Работал нормально более 10 лет. Недавно, когда дверь гаража была остановлена ​​на высоте примерно 3 фута или больше от пола, и я нажал кнопку закрытия, дверь начинает открываться дальше. Когда я нажимаю кнопку остановки, дверь останавливается. Если я нажму кнопку остановки и удержу ее, а затем нажму кнопку вниз, дверь закроется. Это проблема с существующим трехкнопочным управлением или это устройство открывания ворот гаража? от Charles G 26.04.2016 ВОПРОС: в нашем магазине есть трехкнопочный выключатель.Когда вы нажимаете OPEN, дверь открывается нормально. Когда вы нажимаете STOP, он не останавливается … вместо этого он начинает закрываться. Красная кнопка остановки в порядке, она пружинная, но функция остановки не работает. может быть переключатель плохой? проблема только началась. вы слышали об этой проблеме раньше? Это коммутатор или оператор Ron от Ron B 2/17/2016 ОТВЕТ ПЕРСОНАЛА: Пожалуйста, позвоните нам и наберите 800-783-6112 Ext 13 или спросите Тайлера! by Taylor M a

Как подключить трехконтактный выключатель для считывания входа?

Вы говорите о подключении переключателя напрямую для управления освещением.Вместо этого вы хотите использовать свой переключатель для отправки информации на ваш Arduino.

Вы подключаетесь к переключателю SPDT (однополюсный, двухпозиционный). При перевороте в одну сторону он соединяет центральный штифт с одним из внешних штифтов, а при перевороте в другую сторону соединяет центральный штифт с другим внешним штифтом.

Если вы хотите, чтобы Леонардо считывал состояние переключателя как 2 отдельных переключателя / нажатия кнопок, подключите 2 внешних контакта переключателя к 2 отдельным цифровым входам на Arduino.

Вам нужно принудительно подключить каждый вход к земле или к + 5В, когда он ни к чему не подключен, иначе он будет «плавать», и вы получите полуслучайные высокие и низкие показания.

Я предлагаю установить входные контакты Arduino в режим INPUT_PULLUP. Это подключает входы внутри через резистор к + 5В. Если вы ничего не подключаете к контакту, он отображается как ВЫСОКИЙ. Когда кнопка нажата / переключатель замкнут, отображается НИЗКИЙ. Это может показаться немного запутанным, но это означает, что вам не нужны внешние резисторы.

Затем вы прикрепите их к контактам к двум внешним контактам вашего переключателя, а центральный контакт прикрепите к земле (GND).

Если повернуть переключатель в одну сторону, он соединит один внешний контакт с центральным контактом.Это подключит этот вывод Arduino к земле, и показание на выводе упадет с ВЫСОКОГО на НИЗКОЕ. Поверните переключатель в другую сторону, и он соединит другой контакт с землей, при этом другой контакт упадет с ВЫСОКОГО на НИЗКИЙ.

Также возможно подключить ваши переключатели в режиме INPUT, а не INPUT_PULLUP, и заставить их читать LOW, когда переключатель разомкнут, и HIGH, когда замкнут, но для этого вам понадобятся внешние подтягивающие резисторы. (И разводка будет немного болезненной без макета или печатной платы.)

Для ответа на ваши вопросы:

1. Подходит ли приведенный выше пример подключения для моего варианта использования?

Вы не показываете пример подключения. Вы говорите о том, как подключить переключатель, чтобы напрямую переключать питание пары ламп, без использования микроконтроллера. Здесь это не актуально.

2. Выход переключателя считается цифровым или аналоговым?

Было бы разумно использовать его как цифровой вход, так как он должен давать вам 2 состояния: открытое и закрытое.

3. Не нужен ли провод от переключателя к GND?

Вам необходимо подключить центральный контакт к заземлению + 5В, как описано выше.

Установка 3-ходового / многопозиционного переключателя (3-проводные переключатели и диммеры) – Поддержка умного дома

Для установки интеллектуальных переключателей C от GE в 3-сторонней или многопозиционной цепи необходимо, чтобы ВСЕ переключатели в одной цепи были C. от GE smart switch. Трехсторонние схемы могут отличаться в зависимости от метода, использованного во время подключения проводки в доме.Приведенные ниже инструкции основаны на наиболее часто используемом методе.

Если ваша проводка не соответствует этим инструкциям, мы рекомендуем связаться с центром обслуживания клиентов GE, прежде чем отсоединять провода от существующего коммутатора. Хотя наша команда обучена, чтобы помочь с этой установкой, в некоторых ситуациях может потребоваться помощь лицензированного электрика. Для достижения наилучшего результата при обращении в службу поддержки будьте готовы предоставить службе поддержки клиентов фотографии электропроводки, чтобы можно было идентифицировать клеммы и провода переключателя.

ПРЕЖДЕ ЧЕМ ДЕЛАТЬ: ШАГ 1. Выключите питание

• Отключите питание переключателя на коробке автоматического выключателя.
• Снимите настенные пластины и крепежные винты для обоих переключателей, которые вы заменяете.
• Осторожно вытащите переключатели из коробок, чтобы было видно проводку.
• Проверьте провода с помощью тестера напряжения, чтобы убедиться, что питание отключено. Если несколько переключателей находятся в одном ящике, проверьте их также. Возможно, потребуется отключить дополнительные прерыватели.

ШАГ 2 – Проверьте совместимость проводки

• На этом этапе не отсоединяйте никакие провода. Мы рекомендуем сфотографировать вашу проводку, прежде чем продолжить для дальнейшего использования. Схема должна выглядеть примерно так:

• Цвета проводки могут отличаться. На этой схеме заземление зеленого цвета. Красный и черный провода, подключенные к латунным клеммам, – это путевые провода. Провода, подключенные к черным (общим) клеммам, являются линией и нагрузкой (мы определим, какой из них какой, в ШАГЕ 4).
• Заземляющий провод требуется для этого C от GE Smart Switch.
• Если имеется вся необходимая проводка, можно приступать к установке.

ОБРАЩАЙТЕСЬ НА ЭТОМ ШАГЕ С ВНИМАНИЕМ: ШАГ 3 – Восстановление питания

• Подайте питание на переключатели в коробке выключателя.

ОСТОРОЖНО ОБРАЩАЙТЕСЬ НА ЭТОМ ШАГЕ: ШАГ 4. Определите ЛИНИЮ И НАГРУЗИТЕ

• Убедитесь, что свет не горит.Затем проверьте черные общие клеммы на обоих переключателях с помощью тестера напряжения. Один из них должен дать положительный результат на напряжение, а другой – нет.
• Провод с напряжением = LINE
• Провод без напряжения = НАГРУЗКА
• Распределительная коробка, в которой находится ваш линейный провод, будет вашим боковым блоком / переключателем линии, а коробка, в которой находится ваш провод нагрузки, будет вашим блоком / переключателем на стороне нагрузки.

ОБРАЩАЙТЕСЬ С ЭТИМ ШАГОМ ОСТОРОЖНО: ШАГ 5. Отключите питание!

• Отключите питание переключателя на коробке автоматического выключателя.

ШАГ 6. Идентификация и маркировка проводов

• Перед тем, как отсоединить провода от переключателя, пометьте каждый провод имеющимися этикетками.

Линия:
В соответствии с ШАГОМ 4 пометьте ЛИНИЙ провод, который показал положительный результат на напряжение.

Нагрузка:
В соответствии с ШАГОМ 4 пометьте провод НАГРУЗКИ, на котором напряжение не было положительным.

Нейтраль:
Для стандартных переключателей они не требуются, но нейтральные провода могут присутствовать в коробке.Для 3-проводных переключателей и диммеров C by GE не требуется нейтральный провод. Если в распределительной коробке есть нейтральные провода, закройте их и не подключайте к клемме C переключателями или диммерами GE.

Земля:
Обычно это группа неизолированных медных или зеленых проводов, которые иногда подключаются к зеленой клемме заземления исходного коммутатора. Если они не подключены к оригинальному переключателю, они должны быть в задней части коробки.

Путешественники:
Путевые провода прикреплены к латунным винтам на оригинальных переключателях.Эти провода находятся в одном кабеле с оболочкой и должны быть разных цветов, которые могут варьироваться от черного, белого или красного. Один из этих проводов будет использоваться для подачи питания на C от GE Smart Switch на стороне нагрузки цепи. 3-проводные переключатели C by GE требуют использования обоих бегущих проводов. Мы объясним, как дальше вниз.

ШАГ 7 – Установите переключатели

• Теперь, когда вы успешно идентифицировали и пометили каждый провод, вы можете отсоединить провода и удалить оригинал.

Сторона линии

• Подключите провод LINE и один из проводов TRAVELER от стены к черному проводу LINE на разъеме C с помощью GE Smart Switch. В этом примере мы использовали красного путешественника, но вы можете использовать любой из них.
• Подключите второй оставшийся провод TRAVELER от стены к черному проводу НАГРУЗКИ на разъеме C с помощью GE Smart Switch. В нашем примере мы будем использовать черного путешественника.
• Подключите ЗАЗЕМЛЕНИЕ от стены к зеленому проводу ЗАЗЕМЛЕНИЯ на C с помощью GE Smart Switch.

Сторона нагрузки

• Подключите того же TRAVELER, который вы подключили к LINE на первом переключателе, к проводу LINE на этом переключателе. В нашем примере мы использовали красный провод.
• Подключите провод НАГРУЗКИ от стены и того же ПУТЕШЕСТВЕННИКА, который мы подключили к НАГРУЗКЕ на первом переключателе, к НАГРУЗКЕ на этом переключателе. В нашем примере мы использовали черного путешественника.
• Подключите ЗАЗЕМЛЕНИЕ от стены к зеленому проводу ЗАЗЕМЛЕНИЯ на C с помощью GE Smart Switch.

ШАГ 8 – Проверка работоспособности

ВАЖНО: Только выключатель нагрузки будет включать / выключать свет, пока два интеллектуальных выключателя не будут связаны в приложении C by GE. Кнопки диммера не будут работать ни на одном переключателе, пока два интеллектуальных переключателя не будут связаны в приложении C by GE. Мы займемся настройкой приложения на ШАГЕ 12.

• Подайте питание на переключатели в коробке выключателя.
• Световое кольцо на обоих переключателях будет мигать синим, показывая, что переключатели подключены правильно.Если вы видите это, переходите к ШАГУ 9.
• Сразу после повторного включения питания светодиодный индикатор или световое кольцо не загораются при неправильном подключении.
• Сразу после включения питания световое кольцо будет мигать красным, если цепь перегружена. Максимальная нагрузка составляет 150 Вт для светодиодов и 450 Вт для ламп накаливания / галогенов.
• После 10 минут повторного включения питания, если вы все еще не выполнили сопряжение 3-проводного переключателя с приложением C by GE, светодиод перестанет мигать синим цветом.Чтобы вернуть коммутатор в режим настройки, сбросьте заводские настройки переключателя, удерживая кнопку включения / выключения в течение 10 секунд. Он будет мигать красным, затем вы можете отпустить, и он снова замигает синим.
• Если свет не включается:
• Убедитесь, что воздушный зазор в нижней части переключателя полностью вставлен (только для переключателей диммера / движения).
• Убедитесь, что питание выключателя снова включено.
• Выключите питание на прерывателе, вернитесь к выключателю, чтобы убедиться, что провода надежно и правильно подключены в соответствии с руководством по установке.

ПРЕЖДЕ ЧЕМ ДЕЛАТЬ: ШАГ 9 – Выключите питание

• Отключите питание переключателя на коробке автоматического выключателя.

ШАГ 10 – Закрепите коммутатор

• Аккуратно вставьте провода обратно в коробки.
• С помощью прилагаемых винтов прикрепите переключатель к стене до уровня и заподлицо
• С помощью прилагаемых винтов закрепите скобу лицевой панели.
• Защелкните крышку лицевой панели на кронштейне.

ШАГ 11 – Восстановление питания

• Подайте питание на переключатели в коробке выключателя.

ШАГ 12. Включение 3-стороннего управления в C с помощью приложения GE

ПРИМЕЧАНИЕ: После 10 минут повторного включения питания, если вы все еще не соединили 3-проводной переключатель с приложением C by GE, светодиод перестанет мигать синим цветом. Чтобы вернуть коммутатор в режим настройки, сбросьте заводские настройки переключателя, удерживая кнопку включения / выключения в течение 10 секунд.Он будет мигать красным, затем вы можете отпустить, и он снова замигает синим.

• Загрузите приложение C by GE.
• Добавьте устройства в приложение C by GE, следуя всем инструкциям, данным во время установки.
• Добавьте оба переключателя в одну комнату в приложении C by GE. Они должны быть размещены в одной комнате, чтобы обеспечить трехстороннее управление.
