Ввод в частный дом, схемы вводных устройств

Организация электропитания дома происходит по такой схеме: внешняя сеть—вводное устройство (ВУ)—электросчетчик— распределительный щит—внутренняя разводка.

При однофазном питании дома или квартиры напряжение 220 В обеспечивают два провода — фазный (L) и нулевой рабочий (PEN). Трехфазное электропитание осуществляется через три фазных провода (L1, L2, L3) и один нулевой рабочий провод (PEN). При такой проводке должна быть обеспечена равномерная нагрузка на каждую из трех фаз. В ней напряжение 220 В создается между каждым фазным проводом и рабочим нулевым проводом (все бытовые приборы работают от напряжения 220 В).

Разделение PEN-проводника во вводном устройстве. Нулевой провод (PEN-проводник) соединяется с главной заземляющей шиной (также установленной во вводном устройстве). На главной заземляющей шине PEN-проводник расщепляется на нулевой рабочий проводник (N) и защитный проводник (РЕ).

От вводного устройства проводники N и РЕ идут изолированно друг от друга.

Схемы вводных устройств могут отличаться в зависимости от проекта, но принцип их устройства одинаков. Питающий кабель от внешней сети заводится в металлический шкаф, где подсоединяется к главному защитному автоматическому выключателю, позволяющему обеспечить общее отключение электропитания.

После главного автоматического выключателя к каждому фазному проводу и нулевому проводнику подключаются специальные устройства защиты от импульсных перенапряжений — УЗИП (ОПН). УЗИП устанавливаются для защиты внутренней электрической сети от резких скачков напряжения, вызванных авариями во внешней сети или грозовыми разрядами. Они соединяют провода с главной заземляющей шиной и сбрасывают повышенное напряжение с фазного провода на заземление. Далее через счетчик питание поступает в распределительное устройство.

На схеме изображен однофазный ввод. Здесь после счетчика питание сразу поступает на УЗО, что не совсем верно, т. к. УЗО также нуждается в защите от токов перегрузки и короткого замыкания. Следует между счетчиком и УЗО установить автоматический выключатель с номинальным током, меньшим, чем номинальный ток УЗО.

При отсутствии расщепления при однофазном подключении от ВУ выходят два проводника (L, PEN), а при трехфазном – четыре (L1, L2,L3, PEN). Такая система питания обозначается TN-C. С точки зрения потребителя, ее признаком является выходящий из ВУ при трехфазном подключении четырехжильный входной кабель, а при однофазном подключении — двухжильный.

В системе питания, обозначаемой как TN-C-S, при однофазном питании к вводному устройству приходят два провода (L и PEN), а уходят в распределительный щит дома или квартиры три провода (L, N и РЕ).

При трехфазном питании дома на входное устройство приходят четыре провода (L1, L2, L3 и PEN), а от него к внутреннему распределительному щиту дома приходят пять проводников (L1,L2,L3, N и РЕ), т. е. во вводном устройстве на главной заземляющей шине происходит расщепление провода PEN на проводники РЕ и N.

Ввод электричества в дом может осуществляться и через вводно-распределительное устройство (ВРУ), где происходит не только прием, но и распределение электрической энергии по группам внутри дома ВРУ обычно устанавливается в доме или в пристройке на вводе кабеля В большом доме, где может быть несколько отдельных вводов, ВРУ устанавливается на каждый из них В общем случае ВРУ представляет собой шкаф, куда заводится кабель от внешней сети и размещаются счетчик и различные защитные устройства Для трехфазного ввода используется кабель с четырьмя топающими провесами (L1,12,13, PEN), для однофазного — с двумя (L, PEN).

Вводное устройство — это сборное электротехническое устройство, предназначенное для первичной защиты электропитания дома. Вводное устройство всегда устанавливается вне дома на ближайшем столбе ЛЭП или на специальной конструкции. Оно включает в себя устройства для управления и защиты электросети всего дома. Как правило, все они располагаются в специальном шкафу с определенной степенью герметизации.

Согласно последним нормативным документам, электросчетчик также должен устанавливаться на улице. Поэтому зачастую его размещают во вводном шкафу с прозрачным окошком для считывания показаний.

При наличии на территории участка нескольких дополнительных построек на каждой из них рекомендуется устанавливать после главного вводно-распределительного устройства дополнительные распределительные устройства.

Главная заземляющая шина (ГЗШ) — важнейший элемент электрической системы частного дома. При системе питания TN-C-S, которая в настоящее время является основной для частного сектора, на ней осуществляется необходимое разделение PEN-проводника. На главной заземляющей шине сходятся все проводники от защитных систем дома. Это и проводник повторного заземления, и проводники от системы уравнивания потенциалов, и проводник от разрядника (ограничителя напряжения). С ней соединяется и шина рабочего нуля N.

Все подсоединения к ГЗШ производятся при помощи болтов, шайб и гаек, причем каждый кабель должен иметь отдельное соединение. Болтовые соединения нужны для того, чтобы всегда можно было отключить любой защитный кабель и произвести необходимые контрольные замеры (сопротивления изоляции, сопротивления растеканию тока и т. д).

Предпочтительным материалом для ГЗШ является медь. Возможно изготовление ГЗШ из стали, но запрещено использование алюминия. Также запрещено использование алюминиевых наконечников. Если в доме несколько вводов электропитания, то на каждый устанавливается отдельная главная заземляющая шина.

Все токопроводящие открытые элементы дома или квартиры должны соединяться с главной заземляющей шиной. К ней подходят магистральный PEN-проводник, защитный проводник РЕ, проводник повторного заземления, проводники от стальных коммуникационных труб (холодный и горячий водопровод, газ, (отопление, канализация и т. д.), проводники от всех металлических строительных конструкций. Полученная система называется системой уравнивания потенциалов.

Расщепление PEN-проводника выполняется в ВУ или ВРУ, где для этого устанавливаются две шины (РЕ и N). Далее проводник PEN соединяется с шиной РЕ, которая перемычкой (сечением, не меньшим сечения защитных PE-проводов) соединяется с шиной N. Шина РЕ повторно заземляется. Шину РЕ нужно закреплять на корпусе ВРУ при помощи болтовых соединений и с токопроводящим контактом, шину N — на корпусе ВРУ через диэлектрические (не проводящие ток) изоляторы. Шины РЕ и N должны быть помечены табличками с надписями «РЕ» и «N». Защитные провода РЕ должны иметь зелено-желтый цвет, нулевые рабочие провода N — голубой цвет.

При монтаже ВУ на столбе повторное заземление нужно делать у столба. Если для электропитания дома используется вводно-распределительное устройство, расположенное в доме, то главная заземляющая шина устанавливается в ВРУ и повторное заземление делается рядом с домом.

Неравномерность нагрузки при трехфазном электропитании приводит к перекосу фаз, т. е. к увеличению напряжения на одной фазе и снижению на других. В этом случае также создаются неблагоприятные условия для работы трехфазных устройств.

Устройства, предназначенные для защиты от импульсных перенапряжений (УЗИП), как правило, сами нуждаются в дополнительной защите от длительных перенапряжений. Такие перенапряжения (в случае превышения ими максимального длительного рабочего напряжения Uc приводят варисторы УЗИП в состояние проводимости. При этом через варистор начнет протекать ток, приближающийся к величине тока короткого замыкания и достигающий нескольких сотен ампер. Практика показывает, что терморасцепитель варисторного УЗИП не успевает отреагировать в подобных ситуациях из-за тепловой инерционности конструкции. В таких условиях варистор, как правило, разрушается в течение нескольких секунд, после чего режим короткого замыкания также может сохраняться через дугу (по продуктам разрушения и горения варистора).

При этом возникает вероятность (при расплавлении пластикового корпуса) замыкания клемм устройства на корпус шкафа или DIN-рейку и повреждения изоляции проводников в цепях включения защитных устройств. Для предотвращения такой ситуации перед УЗИП рекомендуется последовательно устанавливать плавкие предохранители (но не автоматические выключатели).

Номиналы предохранителей, а также их время-токовые характеристики определяются конкретным производителем УЗИП и отражаются в технической документации.

После разделения проводника PEN на N и РЕ во вводном устройстве или в распределительном щите их последующее соединение в пределах внутренней разводки не допускается.

Вводное устройство, в котором УЗИП соединено с проводником РЕ через блок предохранителей. Такая схема наиболее предпочтительна.

Предохранители (по сравнению с автоматическими выключателями) обладают значительно меньшим временем срабатывания, имеют более высокую стойкость к импульсным токам значительных величин и являются более простыми и надежными по конструкции. Как показывает практика, при воздействии импульсных перенапряжений автоматические выключатели, включенные последовательно с УЗИП, довольно часто выходят из строя. Известны случаи подгорания контактов или приваривания их друг к другу. Кроме того, элементы автоматических выключателей обладают значительным индуктивным сопротивлением, что приводит к повышению значения остающегося напряжения в точках подключения.

Смотрите также:

Схема электроснабжения частного дома 3 фазы


Как сделать разводку трехфазной электропроводки в частном доме

 В этой статье расскажем, как правильно сделать разводку трехфазной электропроводки в частном доме, какие здесь есть нюансы и особенности.

В чем разница между однофазным и трехфазным подключением?

В нашей стране, как и во всем мире, принята трехфазная система энергоснабжения. Стандартная трехфазная проводка включает в себя три активные фазы А, В, С, нулевой N и защитный РЕ проводники. Причем при передаче энергии чаще всего используется вариант, где совмещены N и РЕ. Однофазная проводка в стандартном исполнении состоит из трех проводов, где одна только подключается к фазе.

Конструктивно эти сети различаются количеством используемой кабельной продукции, аппаратов защиты и прочих компонентов для ее организации. Различие состоит в величинах рабочего напряжения и суммарной мощности. При трехфазном снабжении эти значения составляют 380 В и 42 кВт при сечении провода 16 кв. мм, а в однофазном – 220 В и 14 кВт соответственно.

Обычно частные дома питаются от сети 220 В. Однако может возникнуть необходимость подведения трехфазной сети к частному дому в следующих случаях:

  • планируется применение соответствующих электроприемников. Например, сварочные аппараты, водонагревательные котлы, электроплиты, оборудование с электроприводом и др.;
  • количество этажей здания равняется двум и более.

Трехфазное энергоснабжение позволяет уменьшить номиналы устройств защиты и сечения кабелей, а также избежать «перекоса фаз».

Зачем нужен проект подключения?

Правильная разводка трехфазной электропроводки в частном доме – это залог безопасности и комфортна людей. В основе такого процесса лежит составление схемы электроснабжения. Такая работа может быть выполнена самостоятельно, однако требует хотя бы базовых знаний по электротехнике.

Можно составить схему электропроводки, как в типовой городской квартире. В то же время необходимо предусмотреть такой вопрос, как организация внешнего ввода с воздушной линии.

Проектирование и расчет электроснабжения необходимы для учета всех потребителей и их правильного подключения к энергосети. Если трехфазная проводка спроектирована верно, то она прослужит долго. Поэтому вопрос, как спроектировать электропроводку в частном доме, является актуальным.

Какая документация потребуется?

Для организации подвода электросети к зданию на законных основаниях требуется собрать пакет документов, в состав которого входят договор технологического присоединения к электрическим сетям, технические условия (ТУ), акт разграничения по балансовой принадлежности и собственно проект электроснабжения здания.

В ТУ описываются условия, на основе которых выполняется подключение электричества к дому.

Проект является основным документом, на основе которого выполняются все электромонтажные работы. В его состав входит схема разводки электропроводки с вводом на три фазы в частном доме. Для разработки плана проводки частного дома можно использовать типовые электромонтажные схемы. Стандартная трехфазная схема электропроводки делится на внешнюю и внутреннюю. Внешняя иногда выполняется отдельно и называется пусковой.

В акте разграничения по балансовой принадлежности разделяются границы ответственности между энергосбытовой компанией и потребителем.

Схема

Обычно к частному дому электросеть подводится при помощи воздушной линии электропередачи (ЛЭП) 380 В. Линия с опоры заводится в вводной щиток, который устанавливается на внешней стороне здания. Для этого используется провод или кабель, сечение которых определяется согласно расчету. Прокладка проводки «воздушным» способом является предпочтительной по причине ее простоты и минимальных затрат.

Ввод электричества до дома с опоры

Особых ограничений по месту установки вводного устройства нет. Только необходимо учесть, что расстояние до труб должно быть не менее 1 метра.

Внутрь щитка ставится трехполюсный автоматический выключатель. Установку приборов учета электричества также рекомендуется произвести там же для облегчения снятия показаний службой энергосбыта. Корпус щитка необходимо подключить к контуру заземления. Поскольку он будет находиться на улице, нужно, чтобы класс защиты оболочки был не ниже IP54, с повышенной пыле- и влагозащищенностью.

Дальше осуществляется разработка схемы разводки трехфазной электропроводки в частном доме. Составляем принципиальную схему электроснабжения частного дома напряжением 380 В. При обозначении элементов системы нужно руководствоваться стандартом ГОСТ 21.210–2014, где приведены условные графические изображения электрооборудования и проводок на планах.

При проектировании схемы учитываем следующие факторы:

  • площадь дома, этажность;
  • количество однофазных и трехфазных потребителей электроэнергии, их потребляемая мощность;
  • необходимость резервного питания.

На схеме обязательно обозначаем номер фазы, к которой подключается потребитель.

Трехфазная схема электропроводки в частном доме (пример)

Однолинейная схема включает в себя графическое отображение всех элементов электросети: от точки подключения (опора ЛЭП) до конечного потребителя в доме. Здесь также отображаются расчетные электрические параметры сети и потребителей, марки кабелей.

На ее основе разрабатывается план прокладки проводки по помещениям. Здесь показываются конечные потребители и линии электросети от щита. Именно по нему определяются длины кабелей.

План прокладки электропроводки в частном доме (пример)

Затем составляется кабельный журнал, в котором указываются адреса подключений каждой линии или группы. После определения марок кабелей и электрооборудования уже можно составить спецификацию. На ее основе уже делается сметный расчет.

Суммарная мощность

Максимальная разрешенная по закону мощность для организации электроснабжения 380 В частного дома составляет 15 кВт. На практике значение отпускаемой мощности зависит от наличия резервов в энергосистеме.

Расчетную нагрузку нужно вычислять по схеме. Она получается из расчета суммарной мощности подключаемых электроприборов. При этом нужно проверить, чтобы полученная величина не превышала аналогичный параметр в ТУ.

Соответствующие значения типовых потребителей показаны в следующей таблице.

Средние значения потребляемой мощности электроприемников

Значения мощности и тока трехфазного оборудования можно найти в паспорте к изделию.

Разбивка на группы

При проектировании схемы разводки сети 380 В в частном доме своими руками необходимо, чтобы проводка имела разделение по группам. Это означает, что несколько однотипных потребителей подключаются к одной линии. Например, это освещение, бытовые розетки. Каждая единица трехфазного силового оборудования на кухне, в мастерской, гараже и в котельной (при ее наличии) соединяются отдельным кабелем.

Когда здание состоит из нескольких этажей, желательно спроектировать проводку так, чтобы для соответствующего оборудования каждого этажа была своя линия.

Отдельными группами также можно сделать наружное освещение, подсобных помещений и подвала, а также аварийное. Затем разбиваются на группы розетки в помещениях, где находятся потребители разной мощности. Например, только на кухню может идти несколько линий. Подключая на одну линию несколько однотипных приемников энергии, нужно отследить, чтобы нагрузки на сеть не превышали допустимые значения для нее. В общем разбивка на группы делается для того, чтобы оптимизировать сечения кабелей и обеспечить равномерное распределение нагрузок по фазам.

На случай отключения электроэнергии предусматривается питание от автономного источника энергии. Для обеспечения этого ставится реверсивный рубильник на два ввода. При пропадании электричества с основного ввода требуется вручную переключить рубильник на второй ввод и запустить генератор.

Разбивка трехфазной электропроводки на группы

При разводке необходимо добиться, чтобы значения расчетной однофазной мощности по всем трем фазам были примерно одинаковы.

Для распределения питания на такие стандартные потребители, как бытовые розетки и осветительные приборы, устанавливается отдельный щиток освещения. Здесь же можно установить отдельные автоматы для защиты систем охранной сигнализации и аварийного освещения.

При выборе аппарата защиты нужно рассчитать ток. Это можно сделать по следующим формулам.

Ток в однофазной линии:

I1 = P1 / U1,

где P1 – мощность потребителя, Вт;

U1 – напряжение, 220 В.

Ток в трехфазной линии:

I2 = P2 / (√3 × U2 × cosφ),

где P2 – мощность потребителя, Вт;

U2 – напряжение, 380 В;

cosφ – коэффициент мощности. При расчете можно принять значение 0,96.

Далее выбираем автомат с номиналом не менее расчетного для линии или группы. При компоновке щита нужно предусмотреть запас 10% на будущее.

Распределительный щиток

Распределительное устройство (РУ) предназначено для распределения электроэнергии по группам электроприемников в частном доме. Обычно содержит автоматические выключатели и аппараты защитного отключения (УЗО), шины. Его целесообразно устанавливать в подсобном или любом другом нежилом помещении, недалеко от ввода кабеля в здание. Степень защиты оболочки можно выбрать IP31. Материал корпуса – металл, окрашенный в белый цвет.

Во внутрь щитка заводится кабель от вводного устройства на реверсивный рубильник через четырехполюсный УЗО. Второй ввод предназначен для резервного питания, например, от генератора, работающего на топливе. Для его подключения необходимо предусмотреть трехфазную розетку, смонтированную на внешней стороне здания или в подсобном помещении с хорошей вентиляцией.

Согласно п. 1.7.102 ПУЭ ред. 7, в системе, использующей стандарт TN-C-S, делается повторное заземление при входе. Для этого в распределительном электрощите выделяются рабочий ноль N и защитный РЕ из проводника PEN. РЕ в свою очередь подсоединяют к главной заземляющей шине (ГЗШ). Последнюю подключают к контуру заземлению здания при помощи стальной ленты 40 × 4 мм или медного провода сечением 10 кв. мм. Если он отсутствует, то делают заземление с нуля.

Соединения на ГЗШ необходимо выполнять при помощи болтов, при этом нужно надеть наконечники на концы проводов кабеля. Для уравнивания потенциалов корпуса всех щитов все металлические трубы на месте входа в здание и ванные подсоединяются к шине РЕ.

В отличие от распределительного щит освещения можно выбрать и с пластиковым корпусом.

Выбор кабелей и комплектующих

Трехфазная проводка в частном доме состоит из внутренней и наружной сетей. Подбор электрооборудования производится согласно схеме трехфазной проводки в частном доме.

В вводном щитке ставятся только трехфазные комплектующие. Входной автомат выбирается категории А на расчетную нагрузку. Когда его значение составляет 15 кВт, номинал составит 40 А. Счетчики бывают однофазные и трехфазные. Выбираем трехфазный с номинальным током до 100 А.

В РУ ставится рубильник на ток не менее расчетного, автоматические выключатели и шины на изоляторах. До рубильника также рекомендуется ставить УЗО 100 (300) мА для обеспечения безопасной эксплуатации здания, в частности исключения возгораний.

Номиналы аппаратов защиты на группы освещения 16 А, а для розеток – 25 А. Установки автоматов для трехфазных потребителей рассчитываются отдельно в каждом случае. При выборе аппаратов защиты для таких приемников, как нагревательные приборы, электродвигатели, ориентируемся на пусковой ток.

На линиях розеток рекомендуется использовать дифференциальные автоматические выключатели с установкой УЗО 30 мА, а в случае с ванной комнатой – 10мА. Для защиты выходных линий обычно выбираются автоматы категории С.

Кабели

Для подключения вводного щитка к воздушной линии энергосети лучше всего использовать самонесущий провод СИП. Поскольку по вводному проводу протекают значительные токи, то жила подбирается с сечением от 6 кв. мм. Материал жилы – алюминий, что поможет избежать окисления на месте контакта с воздушной ЛЭП 380 В, где обычно применяются провода из такого же материала.

Для внутренней прокладки кабели выбираются с приставкой LS. Это означает, что изоляция жил и оболочка кабеля изготовлены из ПВХ пластиката пониженной горючести с пониженным газо- и дымовыделением.

Вся внутренняя электропроводка выполняется проводами и кабелями, материал жилы которых – медь. Это потому что медь пластичнее, чем алюминий, меньше ломается, имеет хорошие электропроводящие свойства. Этим требованиям удовлетворяет кабель ВВГнг-LS.

Количество жил кабеля для однофазной линии равен 3, а для трехфазной – 5. Один из проводов подключается к шине N, а другой – к защитному заземлению РЕ.

Сечение жилы кабеля для линий освещения можно брать 1,5 кв. мм, а для розеточной сети уже понадобится большее сечение – 2,5 кв. мм. Для сети резервного питания достаточен отдельный кабель с 4 кв. мм. При выборе сечения провода для питания остального электрооборудования ориентируемся на расчетные токи.

Розетки и выключатели

Розетки и выключатели бывают внутренней и наружной установки. При первом случае подразумевается, что прибор будет монтироваться в монтажную коробку, установленную в стене. Во втором – электрический компонент крепится непосредственно на стену и используется в основном при прокладке наружных сетей. По эстетическим соображениям при прокладке внутри здания применяются только приборы внутренней установки.

Для маломощных потребителей выбираются стандартные комплектующие, а вот для подсоединения мощных однофазных и трехфазных потребителей розетки надо выбирать по пусковому току.

Для монтажа на улице и во влажных помещения, например, ванная комната, лучше использовать розетки со степенью защиты не менее IP44.

Советы при монтаже своими руками

Монтаж трехфазной электропроводки в частном доме выполняется согласно схеме электроснабжения.

Для защиты кабельной сети, а также обеспечения лучшей ремонтопригодности и внешней эстетики вся сеть выполняется скрытым способом. Для этого необходимо предусмотреть гофротрубы или укладку кабеля в специальные канавки на стене – штробы. После окончания электромонтажа их следует замазать на уровне стены штукатурным раствором.

Установка выключателей производится на высоте 1,2 м от уровня пола. Обычно они устанавливаются со стороны дверной ручки. Розетки размещаются на высоте не менее 90 см.

Спуски к ним с основной линии выполнять при помощи монтажных и клеммных коробок. Соединение проводов между собой выполняется методом скручивания жил или с помощью специальных клеммников.

Прокладка электропроводки в частном доме

В приведенном рисунке значения высот размещения розеток приведены ориентировочно.

Испытание электропроводки

После окончания электромонтажных работ нужно провести испытание электросети. Для самостоятельной проверки можно использовать мультиметр.

Далее выполняется прозвонка всех линий потребителей на наличие короткого замыкания. Контролируется работа всех установленных выключателей. Производится также осмотр всех контактных соединений.

Для измерения сопротивления заземления, которое должно равняться 30 Ом, лучше всего вызвать специалистов электротехнической лаборатории с соответствующей лицензией. Затем нужно распечатать однолинейные схемы и закрепить их при помощи клея на дверях щитков. После этого можно приглашать представителей энергетического надзора для проверки системы электроснабжения дома и подключения к сетям.

Разводка трехфазной электропроводки в частном доме – дело непростое. При должном подходе весь процесс потребует минимальных временных и денежных затрат, а электропроводка будет безопасной и прослужит долго.

electrika.online

Схема подключения дома к трехфазной сети

Чтобы правильно осуществить трехфазное подключение дачного дома последуйте следующим рекомендациям. Прежде всего, вы должны знать, почему следует выбрать именно этот способ обеспечения дома электроэнергией. На сегодняшний день этот способ является наиболее распространенным из-за интересов экономии.

При трехфазном подключении к дачному дому будут подведены сразу три линейных провода в комплекте с одним нулевым или как его еще называют нейтральным.

Последний, выполняет особую функцию. Он одновременно выступает как защитный и рабочий проводник. Бывают случаи, когда вводят сразу 2 нулевых провода. В этом случае один из них будет выступать как защитный, а второй, следовательно, как рабочий. Обычно они окрашены в разные цвета, чтобы их было легче отличить.

Принцип работы трехфазного подключения достаточно прост. В большинстве случаях от нейтральной точки, которая находится в трансформаторе и происходит подача ко всем участкам нейтральный подвод.

Следует его наглухо заземлить. Учтите, что потенциал данного подвода должен соответствовать в полной мере потенциалу дачного участка. Именно поэтому этот привод носит название нулевого.

Что касается остальных приводов, они имеют особое напряжение, которое создает необходимое напряжение.

Чтобы вам было легче понимать, о чем идет речь, следует отметить, что под напряжением понимается разность которая возникает между двумя потенциалами. По стандартным меркам оно составляет примерно 380 В.

Что касается напряжения между нулевым и линейным проводом, оно будет несколько меньше и составит около 220 В.

Даже если нейтральный провод поддать заземлению, напряжение между ним и линейным аналогом останется в пределах 220 В.

Такие нюансы вы должны запомнить в обязательном порядке. подобное напряжение можно наблюдать между токоведущей частью и землей.

Не смотря на то, что мы рассматриваем именно трехфазное подключение нельзя не упомянуть об однофазном способе. Данный способ намного проще реализовать.

Для этого всего-навсего понадобится к дому подвести один провод линейного типа и не забыть про подвод одного линейного.

При таком подключении следует соблюсти расстояние от провода до объекта. Оно должно составлять около 3 м. Чтобы осуществить заземление, вам понадобится болт заземляющего типа.

Его диаметр должен составлять 8 мм. Для правильного заземления мы рекомендуем использовать отрезок от неизолированного провода. Следуйте всем нашим простым рекомендациям и подключение дачного дома пройдет успешно.

Мы также рекомендуем серьезно отнестись к подбору инструментов и материалов.

При выборе неизолированного провода, отдайте предпочтение марке МЮ либо А16. Это качественные материалы, которые располагают необходимым наконечником оконцованного типа, который является обязательным критерием при подборе провода.

Чтобы ввод осуществился правильно, следует выбрать кабель с оболочкой негорючего типа. Учтите эту особенность.

Также тщательно нужно подбирать сечение кабелей. Есть некоторые вещи, который делать не стоит. Это, прежде всего, присоединение проводов ответвления и ввода в пролет, который находится между столбами. Это делать не просто не рекомендуется, а именно запрещается, так как данные действия несут опасность поражения током людей и животных. Учтите, что работа с током – это ответственный шаг.

Чтобы подключение осуществлялось по всем правилам, мы рекомендуем вам выполнить ввод через стены, причем они должны находиться в изолированных трубах.

Чтобы техника безопасности была соблюдена, мы советуем вам выполнять ввод через стальные трубы.

Трёхфазное подключение дачного дома схема

Прежде, чем приступить к работам электромонтажного типа, проведите подготовительный этап этого сложного процесса. Мы советуем вам составить схему, которая должна подробно отображать все элементы.

Трехфазное подключение дачного дома схема, которую оно предусматривает, следует создать до начала работ. Так вы будете иметь под рукой точное представление об электроснабжении и подключение пройдет легче.

Составление схемы – это необходимый процесс, избежать который вам не удастся.

Это очень важно прежде всего для того, чтобы вы имели представление о списке всех необходимых инструментов и материалов, которые вам могут понадобится в этом не простом деле.

Без подробной схемы вы не сможете осуществить подсчет необходимой длины провода. Данная схема поможет определиться с необходимым сечением проводов, которое должно быть выполнено очень прочно. На схеме вы также должны обозначить все выключатели и розетки.

Одним словом, создание схемы просто необходимо для качественного подключения дачного дома. Мы рассматриваем случай, когда используется трехфазное подключение, поэтому с опоры на вводной электрощит сразу приходит три фазы. Также необходимо включить защитный и нулевой провод.

А также вы можете посмотреть видео подключение трехфазного электричества на дачном участке

Подключение частного дома к трехфазной электросети — схема и важные особенности

Преимуществ у трехфазного подключения частного дома много. Одно из них – в возможности равномерного распределения нагрузки между линиями, что с увеличением количества бытовой техники в наших жилищах уже не просто рациональный подход к организации эн/снабжения, а необходимость. Любая работа начинается с планирования. Вот и разберемся, как грамотно составить схему трехфазного подключения частного дома в зависимости от местной специфики.

Следует пояснить, что переход на трехфазное эл/снабжение никак не повышает потребляемую мощность, как многие ошибочно считают. Ее лимит для частного дома устанавливается ресурсоснабжающей организацией и зависит от ряда факторов – собственных возможностей поставщика, количества абонентов, технического состояния линий, оборудования и так далее.

Что учесть при подключении

Для исключения вероятности перекоса фаз, резких скачков напряжения нагрузка по ним должна распределяться равномерно. Но расчеты делаются лишь примерные, так как невозможно заранее предусмотреть, какие именно потребители в определенный момент будут включены. Кроме того, если в частном доме имеются импульсные приборы, то их пуск сопровождается повышенным энергопотреблением. Поэтому обязательно понадобятся стабилизаторы, иначе перегрузка любой из фаз вызовет некорректную работу остальных.

Силовой (распределительный) щит для трехфазного подключения значительно габаритнее, чем щит для однофазной схемы. При ее переделке заменить боксы по принципу «один в один» вряд ли получится. Это связано с большим количеством защитных элементов и присоединяемых проводов (кабелей). Придется искать другое подходящее место для его монтажа электрощитка .

Хотя здесь есть и иные варианты. Вот один из них. Вне дома устанавливается только щиток ввода (к примеру, ЩРУН 3-12), а внутри – несколько небольших пластиковых, каждый (со своей комплектацией) на отдельную фазу. То же касается и надворных построек (сарая, гаража, мастерской и так далее), внутри которых целесообразно располагать такие же маломерные боксы.

При установке лишь одного щитка вне частного дома (встречается и такое решение) используется бокс со степенью защиты IP31 (или 54).

Особенности трехфазного подключения и реализуемые схемы

Существует 2 технологии – прокладка кабеля в грунте (подземный способ) и воздушная линия. Для частного дома целесообразнее выбрать второй вариант.

  • Значительно меньший объем работ.
  • Возможность прокладки линии по любой схеме.
  • Стоимость подключения намного ниже. Одно из обоснований – используемые для организации электроснабжения воздушным способом провода (СИП) по определению дешевле (за 1 п.м.) кабеля. К тому же при укладке последнего трасса может изгибаться в зависимости от особенностей грунта на участке и его планировки, что увеличивает расход монтажной продукции.
  • Ремонтопригодность такой линии трехфазного подключения значительно выше.

Резервное питание не в счет. Переключение на него предусматривается независимо от выбранного способа, поэтому на основную схему параметры (тип, мощность) автономного генератора не влияют.

Особенности воздушного подключения

Допустимые расстояния показаны на схеме.

Их следует выдерживать. К примеру, если между частным домом и ближайшей опорой более 15 м, то придется ставить еще один, дополнительный столб. Это объясняется просто – для исключения значительного провиса (или даже обрыва проводов) под нагрузкой – ледяной, снеговой, ветровой. Это также регламентировано. Минимальное расстояние от проводов (в м) до: проезжей части – 6, тротуара – 3,5. То есть они не должны мешать ни проезду габаритного автотранспорта, ни свободному перемещению людей.

Нужно принять во внимание и то, что трасса прокладывается так, чтобы исключить прикосновение к любому ее участку веток крупных деревьев, которые при сильном ветре могут ее повредить. Высота точки присоединения трехфазной линии к потребителю (частному дому) – от 2,75 или более, при необходимости. Подразумевается, что именно там располагаются изоляторы. К ним и подводится эл/питание, а уже потом оно подается на силовой щит.

Часто встречается такая рекомендация – расположить его на столбе. Но насколько это грамотно в плане ремонтопригодности? Если выбьет вводной автомат, да еще ночью, тем более зимой – что делать? Оптимальное решение – закрепить щиток на фасаде частного дома.

Вот несколько наиболее распространенных схем трехфазного подключения:

Автор акцентирует внимание, что эта информация позволит читателю составить общее представление о том, как организуется трехфазное подключение частного дома к промышленной сети. Конкретную работу (определение схемы, подбор необходимых приборов по характеристикам, комплектацию щитков, монтаж линий) лучше доверить профессионалу. Только он сможет учесть все особенности строения и произвести точные расчеты. Единой рекомендации по выбору схемы и ее составных частей, не зная специфики здания и участка, потребностей собственника в эл/энергии никто не даст. Все планируется и готовится индивидуально для каждого частного дома.

Внимание! Непосредственное подключение линии к источнику 3-ф напряжения имеет право делать только представитель ресурсоснабжающей организации. Он же снимает начальные показания счетчика, производит его опломбировку и постановку на учет.

Рекомендовано для вас:

Схема подключения проходного выключателя в двух вариантах, правила и советы Как проверить конденсатор мультиметром по всем параметрам — инструкция Электрические схемы для начинающих электриков — условные обозначения

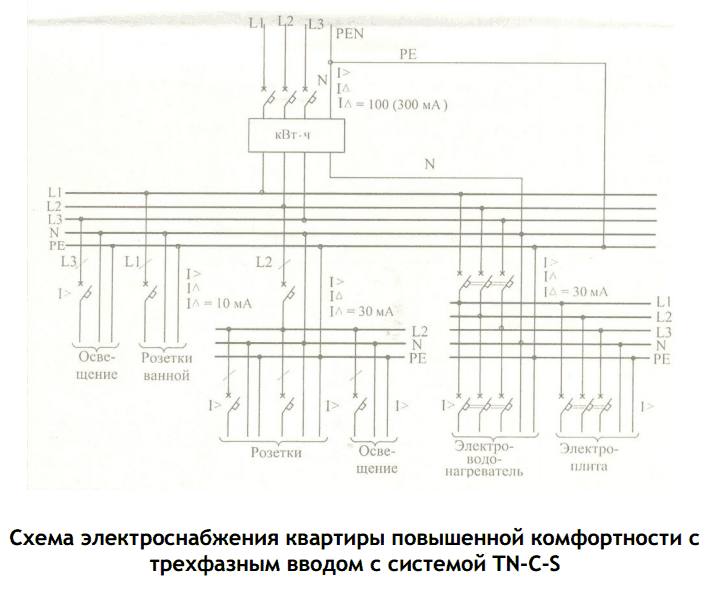

04. Схемы подключения к трехфазной, однофазной сети.

Обычно квартиры запитываются от одно- или трехфазных внешних сетей. Тут, как говорится, кому как повезло. Разумеется, трехфазные сети, как правило, обеспечивают возможность получения большей нагрузки.

Самый тонкий вопрос – организация заземления и зануления. Мы все привыкли, что в розетках и вилках (однофазных сетей) у нас присутствуют 3 контакта: фаза, ноль и земля. Очень хорошо, если к Вашему дому приходят все эти три провода (при однофазном подключении), либо 5 проводов при трехфазном (3 провода 3 фаз, ноль и земля).

Сложнее, когда Вы имеете 2 провода при однофазном или 4 провода при трехфазном подключении. В этом случае, если к Вам приходит один провод зануления/заземления (т.н. называемый PEN, Вы можете выделить из него PE (т.е. заземление) и N (т.е. нейтраль или нулевой провод).

Конечно это будет несколько условно, но достаточно безопасно. А если Вы оборудуете Ваш щиток специальными приборами УЗО (устройство защитного отключения), то Вы можете считать себя в безопасности.Устройства защитного отключения (УЗО) реагируют на ненормативные токи утечки, являющиеся следствием прямого или косвенного касания человеком токоведущих частей, нарушения целостности или возгорания проводки. УЗО в первую очередь спасает человеку жизнь и защищает оборудование от возгорания.

Общая рекомендация следующая. На входе коттеджа или квартиры должно стоять так называемое “пожарное УЗО” с током срабатывания 100 или 300 мА. Оно предназначено для отключения сети при возникновении пожара, что очень важно для деревянных домов. Ставить на входе УЗО с токами 30мА не рекомендуется – будут постоянные отключения.

Итак, через УЗО в 300 мА мы завязываем всю электрическую сеть в доме. А вот, через УЗО 30 мА или 10 мА мы подключаем тех потребителей, где возможны утечки. Прежде всего это помещения, связанные с водою (ванная, туалет, кухня, бойлерная, насосная станция и т.д.). Не помешает вывести на УЗО все розетки – хуже не будет. А вот освещение выводить на УЗО смысла нет, вероятность поражения током мала, наоборот, может получиться только хуже. Представьте, темным вечером у Вас срабатывает УЗО на кухне. Если при этом еще и погаснет свет, то это только усугубит ситуацию. Обратите внимание на тот факт, что, в отличие от автоматов, на УЗО замыкаются и нулевые провода. Но самое главное – нулевые провода вышедшие из разных УЗО нельзя соединять вместе – сработают эти УЗО, сигнализируя об утечке.

Так как же работает наше УЗО. Очень просто. Оно представляет собою трансформатор тока: две обмотки, через одну протекает входящий в УЗО ток, а через вторую – ток, прошедший через нагрузку, т.е. выходящий.

Если все нормально и утечки тока “на сторону” на нагрузке не было, то входящий и выходящий токи равны и УЗО работает в штатном режиме. Если же произошла утечка (например, нулевой кабель замкнут на корпус стиральной машины, а Вы к ней прикоснулись), то часть тока уйдет через Ваше тело и УЗО моментально сработает.

Схемы подключения к трехфазной, однофазной сети.

В интернете можно найти несколько десятков схем подключения домов.

Приводим три наиболее удачных варианта подключения к трехфазной сети: два варианта для режима раздельного подвода PE и N, и один вариант объединенного подвода PEN (самый дешевый и поэтому самый распространенный вариант). Порядок подключения к однофазной сети аналогичен.

Схемы распределительных щитов 3ф сети.

Вариант 1. Схема группового распределительного щита коттеджа (PE и N раздельны)

В приведенной ниже схеме все группы защищены УЗО с чувствительностью не менее 30 мА. Электрооборудование санузлов, влажных помещений, где ток утечки наиболее опасен, защищается УЗО с отключающим дифференциальным током 10 мА для обеспечения полной безопасности. 1 – Пластиковый или металлический корпус щита. 2 – Соединительные элементы нулевых рабочих проводников. 3 – Соединительный элемент зажимов РЕ проводника, а также проводника уравнивания потенциалов. 4 – Соединительный элемент фазных проводников групповых цепей. 5 – Выключатель дифференциального тока. 6 – Автоматические выключатели. 7 – Линии групповых цепей.

8 – Счетчик.

Вариант 2. Схема группового распределительного щита индивидуального здания (дома или дачи) – (PE и N раздельны)

В приведенной схеме все основные устройства выделены в отдельные группы. Предназначенные для защиты людей устройства дифференциальной защиты с чувствительностью 30 мА установлены на все основные группы потребителей, кроме освещения комнат, где маловероятен контакт человека с токоведущими частями, и климатизатора, который должен быть дополнительно заземлен. 1 – Пластиковый или металлический корпус щита. 2 – Соединительные элементы нулевых рабочих проводников. 3 – Соединительный элемент РЕ проводника, а также проводника уравнивания потенциалов. 4 – Соединительный элемент фазных проводников групповх сетей. 5 – Выключатель дифференциального тока. 6 – Автоматические выключатели. 7 – Линии групповых цепей. 8 – Дифференциальный автоматический выключатель.

9 – Счетчик.

Вариант 3. Схема группового распределительного щита для индивидуального жилого дома (PEN: т.е. PE и N объединены)

На вводе в коттедж устанавливается УЗО с дифференциальным током 300 мА (при установке УЗО с меньшим током утечки возможны ложные срабатывания вследствие большой протяженности электропроводки и высокого естественного фона утечки электрооборудования). Первые три автоматических выключателя предназначены для защиты осветительных цепей от перегрузки,короткого замыкания и токов утечки. Группа из УЗО и трех автоматических выключателей предназначена для защиты розеток. Трехфазный автоматический выключатель и УЗО защищают мощные потребители (например, электроплита). Последняя лини, состоящая из одного УЗО и двух автоматических выключателей предназначена для защиты цепей отдельно стоящего здания (например, подсобного помещения). 1 – Пластиковый корпус щита. 2 – Соединительный элемент нулевых рабочих проводников . 3 – Соединительный элемент зажимов нулевых рабочих проводников, а так же проводника уравнивания потенциалов . 4 – Соединительный элемент входных выводов защитных аппаратов групповых цепей. 5 – Автоматический выключатель дифференциального тока. 6 – Выключатель дифференциального тока. 7 – Автоматические выключатели. 8 – Линии групповых цепей.

9 – Счетчик.

Схемы распределительных щитов 1ф сети.

Вариант 1. Схема группового распределительного щита (PE и N раздельны)

Московские городские строительные нормы МГСН 3.01-01 “Жилые здания”

Схема электроснабжения квартир II категории комфорта:

Схема электроснабжения квартир I категории комфорта:

Источники: http://dachnoe-delo. ru/tryoxfaznoe-podklyuchenie-dachnogo-doma/, http://electroadvice.ru/electric/trexfaznoe-podklyuchenie-doma-sxema/, http://vg-repair.ru/index/skhemy_podkljuchenija_k_trekhfaznoj_odnofaznoj_cepi/0-89

electricremont.ru

Что следует учесть, выполняя трехфазное подключение частного дома

Решая вопросы электроснабжения вновь построенного здания, его владелец сталкивается с многочисленными задачами, которые требуется решать техническими и организационными способами.

При этом первоначально следует определиться с необходимым количеством фаз, требующихся для питания электроприборов. Обычно люди довольствуются однофазным электроснабжением, а определенная категория выбирает трехфазное, руководствуясь стоящими перед ними задачами.

Сравнение преимуществ и недостатков однофазного и трехфазного подключения дома

При выборе схемы следует учесть ее влияние на конструкцию проводки и условия эксплуатации, создаваемые разными системами.

Потребляемая мощность

Среди отдельных домовладельцев бытует надежда, что переход на трехфазное питание позволяет увеличить разрешенную мощность потребления, интенсивнее пользоваться электроэнергией. Однако, этот вопрос необходимо решать в сбытовой организации, у которой, скорее всего, лишних резервов уже нет. Поэтому значительно увеличить расход электричества таким способом вряд ли получится.

Та величина разрешенной мощности, которую вам предоставят, станет основой для создания проекта электропроводки. За счет распределения ее по двум проводам в однофазной схеме толщина сечения жил кабеля всегда требуется больше, чем в трёхфазной цепи, где нагрузка равномерно разнесена по трем симметричным цепочкам.

При одинаковой мощности в каждой жиле трехфазной схемы будут протекать меньшие номинальные токи. Под них потребуются уменьшенные номиналы автоматических выключателей. Несмотря на это их габариты, как и других защит и электросчетчика, все равно будут больше за счет применения утроенной конструкции. Потребуется более емкий распределительный щит. Его размеры могут значительно ограничивать свободное пространство внутри небольших помещений.

Трёхфазные потребители

Асинхронные электродвигатели механических приводов, электрические нагревательные котлы, другие электроприборы, рассчитанные на эксплуатацию в трехфазной сети, эффективнее, оптимально работают в ней. Чтобы их запитать от однофазного источника необходимо создавать преобразователи напряжения, которые будут потреблять дополнительную энергию. Причем, в большинстве случаев происходит снижение КПД таких механизмов и расход мощности на преобразователе.

Использование трехфазных потребителей основано на равномерном распределении нагрузки в каждой фазе, а подключение мощных однофазных приборов способно создать пофазный перекос токов, когда часть их начинает протекать по жиле рабочего нуля.

При большом перекосе токов на перегруженной фазе снижается напряжение: начинают тускло светиться лампы накаливания, наблюдаются сбои электронных устройств, хуже работают электродвигатели. В этой ситуации владельцы трехфазной электропроводки могут перекоммутировать часть нагрузки на ненагруженную фазу, а потребителям двухпроводной схемы требуется эксплуатировать стабилизаторы напряжения или резервные источники.

Условия работы изоляции электропроводки

Владельцы трехфазной схемы должны учитывать действие линейного напряжения 380, а не фазного 220 вольт. Его номинал представляет бо́льшую опасность для человека и изоляции электропроводки или приборов.

Габариты оборудования

Однофазная электропроводка и все входящие в нее компоненты более компактны, требуют меньше места для монтажа.

На основе сравнения этих характеристик можно сделать вывод, что трехфазное подключение частного дома зачастую может быть в современных условиях нецелесообразным. Его имеет смысл применять в том случае, если существует необходимость эксплуатации мощных трехфазных потребителей типа электрических котлов или станочного оборудования для постоянной работы в определённые сезоны.

Большинство же бытовых электрических потребностей вполне может обеспечить однофазная электропроводка.

Как выполнить трехфазное подключение частного дома

Когда вопрос трехфазного подключения частного дома стоит остро, то придется:

1. заниматься подготовкой технической документации;

2. решать технические вопросы.

Какие документы необходимо подготовить

Обеспечить законность трехфазного подключения могут только следующие свидетельства и паспорта:

1. технические условия от энергоснабжающей организации;

2. проект производства электроснабжения здания;

3. акт разграничения по балансовой принадлежности;

4. протоколы измерений основных электрических параметров собранной схемы подключения дома электротехнической лабораторией (монтаж разрешено выполнять после получения первых трех документов) и акт осмотра электротехнического оборудования;

5. заключение договора с энергосбытовой организацией, дающее право на получение наряда на включение.

Технические условия

Для их получения требуется заранее подать заявку в электроснабжающую организацию, где должны быть отражены требования к абоненту и электроустановке с указанием:

  • способов подключения;

  • использования защит;

  • мест размещения электроприборов и щитов;

  • ограничение доступа посторонних лиц;

  • характеристики нагрузки.

Проект производства электроснабжения

Разрабатывается проектной организацией на основе действующих нормативов и правил эксплуатации электроустановок с целью предоставления бригаде электромонтажников подробной информации по технологии монтажа электрической схемы.

В состав проекта входят:

1. пояснительная записка с отчетом;

2. исполнительные принципиальные и монтажные схемы;

3. ведомости;

4. требования нормативных документов и предписаний.

Акт разграничения по балансовой принадлежности

Определяются границы ответственности между электроснабжающей организацией и потребителем, указывается разрешенная мощность, категория надежности электроприемника, схема электропитания, некоторые другие сведения.

Протоколы электротехнических замеров

Они выполняются электрической измерительной лабораторией после полного окончания монтажных работ. В случае получения положительных результатов измерений, отраженных в протоколах, предоставляется акт осмотра оборудования с заключением, дающим право на обращение в электросбытовую организацию.

Договор с энергосбытом

После его заключения на основе документов от электротехнической лаборатории можно обращаться в электроснабжающую организацию на включение смонтированной электроустановки в работу по специальному наряду.

Технические вопросы трехфазного подключения частного дома

Принцип подвода электрической энергии к отдельно стоящему жилому зданию осуществляется по следующему принципу: от трансформаторной подстанции по линии электропередачи подается напряжение по четырем проводам, включающим три фазы (L1, L2, L3) и один общий нулевой проводник PEN. Подобная система выполняется по стандартам схемы TN-C, которая максимально распространена до сих пор в нашей стране.

Линия электропередачи чаще всего может быть воздушной или реже кабельной. На обоих конструкциях могут возникнуть неисправности, которые быстрее устраняются у воздушных ЛЭП.

Особенности разделения PEN проводника

Старые линии электропередач энергетики постепенно начинают модернизировать, переводить на новый стандарт TN-C-S, а строящиеся сразу создают по нормативам TN-S. В нем четвертый проводник PEN от питающей подстанции подается не одной, а двумя разветвленными жилами: РЕ и N. В итоге у этих схем используется уже пять жил для проводников.

Трехфазное подключение частного дома основано на том, что все эти жилы подключаются к вводному устройству здания, а от него электроэнергия поступает на электрический счетчик и далее — в распределительный щит для осуществления внутренней разводки по помещениям и потребителям здания.

Практически все бытовые приборы работают от фазного напряжения 220 вольт, которое присутствует между рабочим нулем N и одним из потенциальных проводников L1, L2 или L3. А между линейными проводами образовано напряжение 380 вольт.

Внутри вводного устройства, использующего стандарт TN-C-S, делается выделение рабочего нуля N и защитного РЕ из проводника PEN, который соединяют здесь же с ГЗШ — главной заземляющей шиной. Ее подключают к повторному контуру заземлению здания.

Все присоединения проводников на ГЗШ выполняют болтовым соединением с шайбами и гайками, прочно затягивая резьбовое соединение. Этим добиваются минимального значения переходного электрического сопротивления в месте соединения контактов. Каждый кабель подключается на отдельное посадочное отверстие для удобного размыкания схемы с целью проведения различных измерений.

Основным материалом для ГЗШ служит медь, а в отдельных случаях допускается применять стальные сплавы. Использовать алюминий для главной защитной шины запрещено. На провода, подключаемые к ней, нельзя монтировать наконечники из алюминиевых сплавов.

От вводного устройства рабочие и защитные нули идут изолированными цепочками, которые запрещено объединять в любой другой точке схемы электропроводки.

По старым правилам, действовавшим в схеме заземления TN-C, расщепление проводника PEN не делалась, а фазное напряжение бралось прямо между ним и одним из линейных потенциалов.

Конечный промежуток линии между ее опорой до ввода в дом прокладывают по воздуху или под землей. Его называют ответвлением. Оно находится на балансе электроснабжающей организации, а не хозяина жилого здания. Поэтому все работы по подключению дома на этом участке должны выполняться с ведома и по решению владельца ЛЭП. Соответственно, законодательно они потребуют согласования и оплаты.

У подземной кабельной линии ответвление монтируют в металлическом шкафу, который размещают поблизости с трассой, а для воздушной ЛЭП — непосредственно на опоре. В обоих случаях важно обеспечить безопасность их эксплуатации, закрыть доступ посторонних людей и выполнить надежную защиту от повреждения вандалами.

Выбор места расщепления PEN проводника

Оно может быть выполнено:

1. на ближайшей опоре;

2. или на вводном щите, расположенном на стене либо внутри дома.

В первом случае ответственность за безопасную эксплуатацию несет электроснабжающая организация, а во втором — владелец здания. Доступ жильцов дома к работам на конце PEN проводника, расположенного на опоре, запрещен правилами.

При этом надо учесть, что провода на воздушной линии способны обрываться по различным причинам и на них могут возникать неисправности. Во время аварии на питающей ЛЭП с обрывом PEN проводника ее ток потечет через провод, подключенный к дополнительному контуру заземления. Его материал и сечение должны надежно выдерживать такие повышенные мощности. Поэтому их выбирают не тоньше, чем основная жила линии электропередачи.

Когда расщепление выполняется прямо на опоре, то к нему и контуру прокладывают линию, называемую повторным заземлением. Ее удобно изготавливать из металлической полосы, заглубленной в землю на 0,3÷1 м.

Поскольку через нее в грозу создается путь протекания молнии в землю, то ее надо отводить от дорожек и мест возможного размещения людей. Рационально прокладывать ее под забором здания и в подобных труднодоступных местах, а все соединения выполнять сваркой.

Когда расщепление производится в водном щите здания, то через линию ответвления с подключенными проводами будут протекать аварийные токи, которые могут выдержать только проводники с сечением фазных жил ЛЭП.

Вводное распределительное устройство электроэнергии

Оно отличается от простого вводного устройства тем, что в его конструкцию внесены элементы, осуществляющие распределение электричества по группам потребителей внутри здания. Его монтируют на вводе электрического кабеля в пристройке или каком-то отдельном помещении.

ВРУ устанавливают внутри металлического шкафа, куда заводят все три фазы, PEN проводник и шину контура повторного заземления в схеме подключения здания по системе TN-C-S.

Для TN-S во вводно распределительный шкаф заводят пять жил — три фазы и два нуля: рабочий и защитный, как показано на картинке ниже.

Внутри шкафа вводного распределительного устройства фазные проводники подключаются к клеммам входного автоматического выключателя или силовых предохранителей, а PEN проводник к своей шине. Через нее выполняется его расщепление на PE и N с образованием главной заземляющей шины и ее подключением к повторному контуру заземления.

Ограничители повышения напряжения работают по импульсному принципу, защищают схему цепей фаз и рабочего нуля от воздействий возможного проникновения посторонних внешних разрядов, отводят их через РЕ проводник и главную защитную шину с контуром заземления на потенциал земли.

При возникновении высоковольтных импульсных разрядов больших мощностей в питающей линии и прохождении их через последовательную цепочку из автоматического выключателя и УЗИП вполне возможен выход из строя силовых контактов автомата из-за подгорания и даже приваривания их.

Поэтому защита этой цепочки мощными предохранителями, выполняемая простым перегоранием плавкой вставки, остается актуальной, широко применяется на практике.

Трехфазный электрический счетчик учитывает расходуемую мощность. После него подключаемые нагрузки распределяются по группам потребления через правильно подобранные автоматические выключатели и устройства защитного отключения. Также на вводе может стоять дополнительное УЗО, выполняющее противопожарные функции у всей электрической проводки здания.

После каждой группы УЗО может производиться дополнительное деление потребителей по степеням защиты индивидуальными автоматами или обходиться без них, как показано разными участками на схеме.

На выходные клеммы щита и защит подключаются кабели, идущие к группам конечных потребителей.

Особенности конструкции ответвления

Чаще всего трехфазное подключение частного дома на питающей ЛЭП выполняется воздушной линией, на которой может возникнуть короткое замыкание или обрыв. Чтобы их предотвратить следует обратить внимание на:

  • общую механическую прочность создаваемой конструкции;

  • качество изоляции внешнего слоя;

  • материал токоведущих жил.

Современные самонесущие алюминиевые кабели обладают небольшим весом, хорошими токопроводящими свойствами. Они хорошо подходят для монтажа воздушного ответвления. При трехфазном питании потребителей сечения жилы СИП 16 мм2 будет достаточно для длительного получения 42 кВт, а 25 мм кв — 53 кВт.

Когда ответвление выполняется подземным кабелем, то обращают внимание на:

  • конфигурацию прокладываемого маршрута, его недоступность для повреждения посторонними людьми и механизмами при работах в грунте;

  • защиту выходящих из земли концов металлическими трубами на высоту не меньше среднего человеческого роста. Лучшим вариантом считается полное размещение кабеля в трубе вплоть до ввода в ВУ и распределительный шкаф.

Для подземной прокладки используют только цельный кусок кабеля с прочной броневой лентой или выполняют его защиту трубами или металлическими коробами. При этом медные жилы предпочтительнее, чем алюминиевые.

Технические аспекты трехфазного подключения частного дома в большинстве случаев требуют бо́льших затрат и усилий чем при однофазной схеме.

electrik.info

Подключение частного дома к трехфазной электросети — схема и важные особенности

Преимуществ у трехфазного подключения частного дома много. Одно из них – в возможности равномерного распределения нагрузки между линиями, что с увеличением количества бытовой техники в наших жилищах уже не просто рациональный подход к организации эн/снабжения, а необходимость. Любая работа начинается с планирования. Вот и разберемся, как грамотно составить схему трехфазного подключения частного дома в зависимости от местной специфики.

Следует пояснить, что переход на трехфазное эл/снабжение никак не повышает потребляемую мощность, как многие ошибочно считают. Ее лимит для частного дома устанавливается ресурсоснабжающей организацией и зависит от ряда факторов – собственных возможностей поставщика, количества абонентов, технического состояния линий, оборудования и так далее.

Что учесть при подключении

Для исключения вероятности перекоса фаз, резких скачков напряжения нагрузка по ним должна распределяться равномерно. Но расчеты делаются лишь примерные, так как невозможно заранее предусмотреть, какие именно потребители в определенный момент будут включены. Кроме того, если в частном доме имеются импульсные приборы, то их пуск сопровождается повышенным энергопотреблением. Поэтому обязательно понадобятся стабилизаторы, иначе перегрузка любой из фаз вызовет некорректную работу остальных.

Силовой (распределительный) щит для трехфазного подключения значительно габаритнее, чем щит для однофазной схемы. При ее переделке заменить боксы по принципу «один в один» вряд ли получится. Это связано с большим количеством защитных элементов и присоединяемых проводов (кабелей). Придется искать другое подходящее место для его монтажа электрощитка.

Хотя здесь есть и иные варианты. Вот один из них. Вне дома устанавливается только щиток ввода (к примеру, ЩРУН 3-12), а внутри – несколько небольших пластиковых, каждый (со своей комплектацией) на отдельную фазу. То же касается и надворных построек (сарая, гаража, мастерской и так далее), внутри которых целесообразно располагать такие же маломерные боксы.

Особенности трехфазного подключения и реализуемые схемы

Существует 2 технологии – прокладка кабеля в грунте (подземный способ) и воздушная линия. Для частного дома целесообразнее выбрать второй вариант.

Преимущества:

  • Значительно меньший объем работ.
  • Возможность прокладки линии по любой схеме.
  • Стоимость подключения намного ниже. Одно из обоснований – используемые для организации электроснабжения воздушным способом провода (СИП) по определению дешевле (за 1 п.м.) кабеля. К тому же при укладке последнего трасса может изгибаться в зависимости от особенностей грунта на участке и его планировки, что увеличивает расход монтажной продукции.
  • Ремонтопригодность такой линии трехфазного подключения значительно выше.

Резервное питание не в счет. Переключение на него предусматривается независимо от выбранного способа, поэтому на основную схему параметры (тип, мощность) автономного генератора не влияют.

Особенности воздушного подключения

Допустимые расстояния показаны на схеме.

Их следует выдерживать. К примеру, если между частным домом и ближайшей опорой более 15 м, то придется ставить еще один, дополнительный столб. Это объясняется просто – для исключения значительного провиса (или даже обрыва проводов) под нагрузкой – ледяной, снеговой, ветровой. Это также регламентировано. Минимальное расстояние от проводов (в м) до: проезжей части – 6, тротуара – 3,5. То есть они не должны мешать ни проезду габаритного автотранспорта, ни свободному перемещению людей.

Нужно принять во внимание и то, что трасса прокладывается так, чтобы исключить прикосновение к любому ее участку веток крупных деревьев, которые при сильном ветре могут ее повредить. Высота точки присоединения трехфазной линии к потребителю (частному дому) – от 2,75 или более, при необходимости. Подразумевается, что именно там располагаются изоляторы. К ним и подводится эл/питание, а уже потом оно подается на силовой щит.

Часто встречается такая рекомендация – расположить его на столбе. Но насколько это грамотно в плане ремонтопригодности? Если выбьет вводной автомат, да еще ночью, тем более зимой – что делать? Оптимальное решение – закрепить щиток на фасаде частного дома.

Вот несколько наиболее распространенных схем трехфазного подключения:

Автор акцентирует внимание, что эта информация позволит читателю составить общее представление о том, как организуется трехфазное подключение частного дома к промышленной сети. Конкретную работу (определение схемы, подбор необходимых приборов по характеристикам, комплектацию щитков, монтаж линий) лучше доверить профессионалу. Только он сможет учесть все особенности строения и произвести точные расчеты. Единой рекомендации по выбору схемы и ее составных частей, не зная специфики здания и участка, потребностей собственника в эл/энергии никто не даст. Все планируется и готовится индивидуально для каждого частного дома.

Внимание! Непосредственное подключение линии к источнику 3-ф напряжения имеет право делать только представитель ресурсоснабжающей организации. Он же снимает начальные показания счетчика, производит его опломбировку и постановку на учет.

electroadvice.ru

Как организовать защиту от перенапряжения сети в частном доме: схемы, приборы, оборудование

Наличие в доме дорогостоящей электробытовой и электронной технике, природные катаклизмы и низкое качество электроснабжения в городских сетях вынуждают собственников жилья принимать меры, чтобы минимизировать возможный ущерб от вышеуказанных факторов.

В данной статье речь пойдёт о практических мерах по защите от перенапряжения, которые можно реализовать при организации электроснабжения частного дома. Причём эти работы можно выполнить как при новом строительстве, так и при модернизации существующих систем электроснабжения частного дома.

Я выполнял указанные работы при переводе электропитания дома с однофазной на трёхфазную схему. Причём работы были не только выполнены, но и приняты представителями горэлектросетей без замечаний, а правильное функционирование приборов и эффективность защиты от перенапряжения проверена на практике в процессе эксплуатации. Известно, что основным условием подключения к городским электросетям является выполнение технических условий (ТУ), которые выдаются собственнику жилья. Как показал личный опыт, надеяться на то, что в данных ТУ будут отражены все мероприятия по безопасной эксплуатации электрооборудования, можно с определённым скептицизмом. На фото ниже показаны ТУ, выданные мне в горэлектросетях.

Примечание: пункты, помеченные на фото красным цветом, были мной реализованы самостоятельно ещё до получения тех. условий. Пункт, помеченный синим цветом, больше обусловлен интересами самих горсетей (защитить себя от ответственности за ущерб перед собственником дома по причине возможных проблем в зоне их ответственности).

Поэтому при разработке проекта схемы электроснабжения частного дома было решено использовать дополнительные меры по защите электрооборудования, которые не были отражены в ТУ. Ниже на фото показан фрагмент проекта электроснабжения моего жилого дома.

Как видно из фото, в учётно-распределительном шкафу (ЩР1), устанавливаемом внутри дома, предусмотрено устройство защиты от импульсных перенапряжений (УЗИП-II) согласно требованиям ТУ, выданных городскими электрическими сетями.

Так как ввод в дом осуществляется по воздушной линии, то с учётом требований ПУЭ (правил устройства электроустановок), на вводе в дом должны устанавливаться ограничители перенапряжений, что и было мной учтено в проекте (УЗИП-I на фото), которые установлены в шкафу (ЩВ1) на фасаде здания. Для защиты индивидуальных электроприёмников в доме используются ИБП (источники бесперебойного питания) и стабилизаторы напряжений.

Таким образом, защита электрооборудования дома от перенапряжений реализована в трёх зонах (уровнях):

  • на вводе в дом
  • внутри дома, в учётно-распределительном шкафу
  • индивидуальная защита электроприборов внутри помещений дома

Защита от перенапряжения

Что важно учесть при выполнении работ

В первую очередь должен отметить специфические особенности, предъявляемые к выполнению электромонтажных работ со стороны представителей городских электросетей. Для примера с точки зрения учёта потребляемой электроэнергии достаточно поверить и опечатать счётчик электроэнергии. Но поскольку в каждом из нас они видят «потенциальных расхитителей электроэнергии», то всё, что касается монтажа оборудования, присоединений на участке от городской опоры и до счётчика включительно, должно быть «недоступным для потребителя», закрытым (в боксы, шкафы) и опломбированным. Причём даже в том случае, если эти «требования» противоречат требованиям технической документации на установленное оборудование, создают риск возникновения отказов в работе оборудования и т. д. Более подробно об этих «специфических требованиях» будет сказано ниже.

Теперь о технической стороне вопроса:

Для защиты электрооборудования, установленного в доме, я использовал следующие приборы и аппараты.

1. В качестве УЗИП (устройства защиты от импульсных перенапряжений) — I уровня мной были использованы ограничители перенапряжений нелинейные (ОПН), российского производства (Санкт-Петербург), в количестве трёх штук (по одному, на каждый фазный проводник). Заводское обозначение данных приборов — ОПНд-0,38. Установлены они в опечатанном пластиковом боксе в стальном шкафу на фасаде дома.

Что важно отметить по данному оборудованию:

  • Данные приборы защищают только от импульсных (кратковременных) перенапряжений, возникающих при грозах, а также от кратковременных коммутационных перенапряжений, причём в обе стороны. При длительных перенапряжениях, вызванных авариями и неполадками в городской электросети, данные приборы защиту дома не обеспечат.
  • В техническом плане ОПН представляет собой варистор (нелинейный резистор). Прибор подключается параллельно нагрузке между фазным и нулевым проводом. При появлении бросков (импульсов) напряжения, внутреннее сопротивление прибора моментально снижается, при этом ток через прибор резко и многократно возрастает, уходя в землю. Таким образом, происходит сглаживание (снижение) амплитуды импульсного напряжения. В связи с вышесказанным, при монтаже данных приборов нужно обратить особое внимание на устройство контура заземления и надёжного подключения ОПН к нему.
  • В зависимости от схемы электроснабжения дома, количество используемых ОПН может варьироваться. Например, для однофазного воздушного ввода достаточно установить один такой прибор, при питании от городской сети по двухпроводной линии. Для трёхфазного воздушного ввода в большинстве случаев достаточно установить три прибора (по числу фаз). Если ввод в дом осуществляется по трёхфазной, но пяти проводной схеме, или приборы ставится на участке после разделения общего проводника на нулевой рабочий (N) проводник и защитный проводник (PE), то потребуется установка дополнительного прибора между нулевым и защитным проводником.

2. В качестве УЗИП — II уровня я использовал аппараты УЗМ-50 М (устройство защитное многофункциональное) российского производства.

Из особенностей данных аппаратов можно отметить следующее:

  • В отличие от ОПН, данные аппараты обеспечивают защиту не только от импульсных перенапряжений, но и защиту от длительных (аварийных) перенапряжений и просадок (недопустимого падения напряжения).
  • В конструктивном отношении представляют собой реле контроля напряжения, дополненное мощным реле и варистором, заключенным в один корпус.
  • Для однофазной сети необходимо установить один аппарат, для трёхфазной сети потребуется три аппарата, не зависимо от числа проводников питающей линии.

3. Третий немаловажный момент, касающийся правильного монтажа и работы УЗИП при их последовательном включении (показаны на фото красными прямоугольниками УЗИП-1 и УЗИП-2) заключается в том, что расстояние между ними (по длине кабеля) должно быть не менее 10 метров. В моём случае оно равно 20 метрам.

Примечание: приобрести указанное оборудование (ОПН и УЗМ) в моём городе оказалось невозможным, ввиду его отсутствия в продаже, заказывал через интернет. Такой расклад навеял мысль о том, что вопросу защиты электрооборудования, по крайней мере, в нашем городе, внимания практически никто не уделяет.

Практическое выполнение работ

Практическое выполнение работ не представляет собой большой сложности и показано на фото ниже, с небольшими пояснениями.

Монтаж ОПН-0,38 на вводе в дом

На фото показан монтаж ОПН в пластиковом боксе. Из особенностей нужно учесть, что специальных боксов для ОПН не существует, ибо конструктивно они крепятся на опорной конструкции и по типу своего исполнения могут устанавливаться открыто. Установка ОПН в боксе — мера вынужденная. Бокс должен иметь возможность для пломбировки. Для установки ОПН в боксе сделана самодельная конструкция из оцинкованной стали толщиной 1 мм, которая закреплена вместо штатной дин рейки, установленной в боксе на заводе-изготовителе.

При монтаже ОПН и подключении к ним проводов использование граверных шайб — обязательно. По требованиям ТУ, вводной автомат должен устанавливаться в боксе с возможностью пломбировки. Использовался аналогичный бокс, как для ОПН, что и показано на фото ниже (верхний пластиковый бокс в металлическом шкафу).

Такое нагромождение конструкций (пластиковых боксов в металлическом шкафу) на фасаде дома, обусловлено, как я отмечал ранее, именно специфическими требованиями горэлектросетей и вызывает не только заметное удорожание работ, но и дополнительных затрат сил, времени и нервов. На мой взгляд, правильное в техническом плане выполнение работ при воздушном вводе, выполненное проводом СИП, должно бы быть следующим: от опоры горэлектросетей до фасада дома прокладываем провод СИП, крепим на фасаде дома и обрезаем с небольшим напуском. Затем на каждый провод СИП крепим прокалывающий зажим с отводом из медного провода сечением 10 мм2, который заводится в шкаф (или бокс) на клеммы вводного автомата. Срезы проводов СИП закрываем герметичными колпачками. Таким образом, мы правильно «перешли» с алюминия (провод СИП) на медь. При этом у нас не возникло бы проблем с подключением медного провода (сечением 10 мм2) к клеммам модульного вводного автомата. Но такую работу представители горсетей не примут.

Поэтому провод СИП сечением 16 мм2 необходимо завести непосредственно на клеммы вводного автомата, который должен быть установлен в пластиковый бокс. Сделать это на практике очень сложно, так как нужно сохранить степень защиты бокса (для наружной установки не ниже IP 54), при этом провод СИП должен быть зафиксирован по отношению к пластиковому боксу и т. д.

На практике пришлось просто купить ещё один стальной шкаф, в котором установил сами пластиковые боксы, затем провод СИП был заведён в шкаф и закреплён в нём. Ниже на фото показаны завершающие работы по монтажу шкафа и его крепления на фасаде дома. Работы были приняты без замечаний и претензий.

Ещё один важный момент, на который нужно обратить внимание, связан с тем, что ОПН при работе во время грозы отводит ток в землю посредством подключения самого ОПН к контуру заземления. При этом токи могут достигать значительных величин: от 200 — 300 А и до нескольких тысяч ампер. Поэтому важно обеспечить кратчайший путь от самих ОПН до контура заземления медным проводником сечением не менее 10 мм2. Ниже на фото показано, как данное подключение выполнил я. Для надёжности работы ОПН я сделал подключение приборов к контуру заземления двумя медными проводами сечением 10 мм2 каждый. На фото провод в желто-зеленой трубке ТУТ (термоусаживающаяся трубка).

Монтаж аппаратов УЗМ-50М в учётно-распределительном шкафу

Выполнение электромонтажных работ проблем не доставляет, поскольку аппараты имеют штатное крепление на DIN-рейку. Фрагмент выполнения работ по монтажу УЗМ-50М в шкафу показан на фото ниже. Аппараты также должны устанавливаться в пластиковый бокс с возможностью пломбирования. На фото верхняя крышка бокса не показана.

С точки зрения электрической схемы подключения (хотя схема имеется в паспорте на аппарат и на корпусе самого аппарата) у неподготовленного читателя могут возникнуть вопросы. Чтобы пояснить особенности подключения аппарата, ниже на рисунке приводится схема подключения, приведённая в паспорте на УЗМ-50М, с некоторыми моими пояснениями.

Во-первых, как видно из схемы, УЗМ-50М является однофазным коммутирующим аппаратом и для своего функционирования требует обязательного подключения проводников L и N к верхним клеммам. Это показано на схеме подключения в обоих случаях (а и б). Далее, между схемой а и схемой б появляется различие, о котором производитель не даёт ни какого пояснения и приходится потребителю самостоятельно додумывать, как и в каких случаях какую схему использовать.

Различие заключается в том, что по верхней схеме (а) нагрузка подключается к аппарату по двум проводам (L и N). Т. е. в случае аварийного срабатывания аппарата цепь будет разорвана как по фазному проводнику (L), так и по проводнику (N).

В нижней схеме (б) нагрузка к аппарату подключается только по одному фазному проводнику (L), а второй провод (N) подключается к нагрузке напрямую, минуя аппарат. Т. е. в случае аварийного срабатывания аппарата он разомкнёт только фазный проводник, а проводник N остаётся подключенным всегда. Исходя из вышесказанного, а также зная, в каком случае допускается разрывать проводник N, а в каком — не допускается, можно сделать следующий вывод:

В случае подключения дома (квартиры) по двухпроводной линии (система TN-C), необходимо подключать аппарат УЗМ-50М по нижней схеме (б), так как в этом случае провод N выполняет две функции (нулевого рабочего проводника и нулевого защитного проводника), и его разрывать ни в коем случае нельзя.

В случае если подключение дома (квартиры) выполнено по трёхпроводной схеме (TN-S), либо аппарат установлен в системе (TN-C-S), на участке после разделения общего (PEN) проводника (на N и PE), то провод N можно разрывать. В этом случае аппарат УЗМ-50М нужно подключать по верхней схеме (а). Почему аппарат, согласно схеме производителя, нужно подключать после счётчика (на рисунке поставил знак вопроса) — мне малопонятно. Я, например, свои аппараты в шкафу подключал до счётчика, что бы они защищали всё оборудование, установленное в доме, в том числе и оборудование, установленное в самом шкафу. Кроме того, поскольку разделение общего PEN выполнено в шкафу (ЩР1) в доме, то подключал аппараты защиты по схеме а, т. е. с отключением как фазных, так и нулевого проводников. Что и показано на фото ниже.

Ещё один важный момент: поскольку данные аппараты не предназначены для использования в многофазной сети то необходимо знать и учитывать следующее.

В случае трёхфазного подключения дома и использования данных аппаратов, если в доме имеются только однофазные электроприёмники, никаких проблем с использованием и работой данных аппаратов быть не должно. Но если в доме имеются трёхфазные потребители, например, трёхфазный электродвигатель, то в случае аварийного срабатывания аппаратов (одного или двух), трёхфазный электроприёмник (например, электродвигатель) может выйти из строя. Таким образом, в данном случае потребуются дополнительные технические мероприятия по отключению трёхфазных потребителей при аварийном срабатывании аппаратов УЗМ.

Использование индивидуальных защитных приборов

Применение ИБП стабилизаторов напряжения для защиты отдельных электроприёмников в доме (телевизор, компьютер и т. д.) настолько стало привычным и распространённым, что какого-либо особого пояснения не требует, поэтому здесь не приводится.

Выводы

1. Опыт эксплуатации показал, что при сильной грозе защита может работать неоднократно, на относительно небольшом промежутке времени. С учётом этого можно смело утверждать, что при сильных грозах и при отсутствии защиты, электрооборудование, установленное в доме, может быть выведено из строя с достаточно высокой степенью вероятности.
2. В случае невозможности выполнения аналогичных работ в своём доме, в качестве защитной меры при грозовых разрядах необходимо хотя бы отключать электроприборы от сети, что, кстати, делают далеко не все.

Данный вариант защиты электрооборудования является недорогим бюджетным решением, но вполне работоспособным, надёжным и проверенным на практике. В случае применения аналогичного оборудования импортного производства и приглашения для выполнения работ специалистов цена вопроса может увеличиться в разы, что даже для средне обеспеченной семьи может быть накладно.

Лучший проект электропроводки в частном доме

Проектирование электропроводки в частном доме дело достаточно хлопотное, но вполне осуществимое даже без наличия специальных знаний. Достаточно лишь взвешенно подойти к данному вопросу. Ну а наши советы, приведенные в этой статье, позволят вам пошагово создать собственный проект электропроводки для любого частного дома.

Схема электрической сети частного дома



Блок: 1/5 | Кол-во символов: 365
Источник: https://Elektrik-a.su/prisposobleniya-i-sposoby-raspredeleniya-elektricheskoj-energii/prokladka-v-zhilyh-pomeshheniyah/proekt-elektroprovodki-v-chastnom-dome-44

Разделы статьи

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Блок: 2/6 | Кол-во символов: 1529
Источник: http://stroychik.ru/elektrika/elektroprovodka-v-dome-svoimi-rukami

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

Электрическая схема распределительного щита частного дома

Итак:

  • Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
  • А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
  • Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.

Обратите внимание! Нулевой провод отдельных групп может иметь коммутационный аппарат, только в случае подключения через автомат УЗО.   Автомат УЗО может устанавливаться как на отдельную группу, так и в качестве вводного для всех групп. Вопрос выбора места установки УЗО не нормируется нормами ПУЭ и остается спорным вопросом. Но исходя из опыта эксплуатации и личного мнения автора этих строк советуем вам устанавливать их отдельно для каждой группы.

  • Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
  • От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Блок: 2/5 | Кол-во символов: 2028
Источник: https://Elektrik-a.su/prisposobleniya-i-sposoby-raspredeleniya-elektricheskoj-energii/prokladka-v-zhilyh-pomeshheniyah/proekt-elektroprovodki-v-chastnom-dome-44

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Блок: 3/6 | Кол-во символов: 762
Источник: http://stroychik.ru/elektrika/elektroprovodka-v-dome-svoimi-rukami

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

  1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
  2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
  3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
  4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
  5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
  6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Совет. Для силовых линий, нагруженных установками мощностью свыше 3,5 кВт, сечение кабеля следует выбирать по расчету. Мы рекомендуем решить данный вопрос со специалистами, поскольку вводной автомат и остальное оборудование тоже придется подбирать индивидуально и без проекта электроснабжения здесь не обойтись.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Блок: 3/7 | Кол-во символов: 2854
Источник: https://qustu.com/kak-sdelat-elektroprovodku-v-chastnom-dome-ili-kvartire/

Минимальный комплект инструмента

Для устройства или замены электропроводки своими руками вам потребуется следующий набор инструментария:

  • болгарка с кругами по бетону для проделывания борозд в кирпичных либо оштукатуренных стенах;
  • молоток и зубило, чтобы разделывать гнезда подрозетников;
  • кусачки, пассатижи;
  • рулетка и строительный уровень;
  • шпатель узкий металлический;
  • отвертки с различными шлицами;
  • нож для разделки кабелей.

Совет. Вместо обычного ножа лучше используйте специальный инструмент, чей образец показан на фото. Он снабжен небольшой пяткой на конце, что позволяет снимать изоляцию с проводов без повреждения медных жил и безопасно для рук.

Блок: 4/7 | Кол-во символов: 654
Источник: https://qustu.com/kak-sdelat-elektroprovodku-v-chastnom-dome-ili-kvartire/

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Блок: 3/6 | Кол-во символов: 994
Источник: https://sdelat-dom.ru/remont/elektroprovodka/provodka-v-chastnom-dome/

Проверка и ввод в эксплуатацию

Проверку всей системы снабжения дома электроэнергией также следует перепоручить специалисту. Все равно потом придется приглашать экспертов из электролаборатории. Без их акта домовая электропроводка введена в эксплуатацию все равно не будет. А если они выявят проблемы, то их потом придется вызывать повторно.

Блок: 5/6 | Кол-во символов: 340
Источник: https://sdelat-dom.ru/remont/elektroprovodka/provodka-v-chastnom-dome/

Вывод

В нашей статье мы привели основные этапы проектирования электрической сети в частном доме. Как видите в этом нет нечего сложного, а видео на нашем сайте еще больше должно облегчить эту задачу. Главное подойти к этому вопросу внимательно и взвешенно и у вас наверняка все получится.

Блок: 5/5 | Кол-во символов: 291
Источник: https://Elektrik-a.su/prisposobleniya-i-sposoby-raspredeleniya-elektricheskoj-energii/prokladka-v-zhilyh-pomeshheniyah/proekt-elektroprovodki-v-chastnom-dome-44

Кол-во блоков: 13 | Общее кол-во символов: 11105
Количество использованных доноров: 4
Информация по каждому донору:

  1. https://sdelat-dom.ru/remont/elektroprovodka/provodka-v-chastnom-dome/: использовано 2 блоков из 6, кол-во символов 1334 (12%)
  2. https://qustu.com/kak-sdelat-elektroprovodku-v-chastnom-dome-ili-kvartire/: использовано 3 блоков из 7, кол-во символов 4979 (45%)
  3. http://stroychik.ru/elektrika/elektroprovodka-v-dome-svoimi-rukami: использовано 2 блоков из 6, кол-во символов 2291 (21%)
  4. https://Elektrik-a.su/prisposobleniya-i-sposoby-raspredeleniya-elektricheskoj-energii/prokladka-v-zhilyh-pomeshheniyah/proekt-elektroprovodki-v-chastnom-dome-44: использовано 3 блоков из 5, кол-во символов 2684 (24%)

Основные вещи о подстанциях, которые вы ДОЛЖНЫ знать посреди ночи!

Итак, что такое подстанция?

Объясняя очень простыми словами, я бы сказал, что подстанция — это совокупность электрических устройств, собранных и соединенных в одном месте. На вершине умные электрические устройства, которые контролируют и защищают других, чтобы все работало правильно. И все устройства на подстанции счастливы, по крайней мере, пока что-то не пойдет не так…

Основные вещи о подстанциях, которые вы ДОЛЖНЫ знать посреди ночи!

Говоря менее простым языком, подстанция является ключевой частью систем производства, передачи и распределения электроэнергии.Подстанция преобразует напряжение с высокого на низкое или с низкого на высокое по мере необходимости. Подстанция также распределяет электроэнергию от генерирующих станций к центру потребления.

Электроэнергия может проходить по нескольким подстанциям между электростанцией и потребителем, при этом напряжение может изменяться в несколько ступеней.

Содержание:

Содержание:

  1. Подстанция подстанции
    1. Подстанции подстанции
    2. подстанции
    3. Распределительные подстанции
  2. Подстанция
    1. Трансформаторы
    2. Автоматические выключатели
    3. Выключатели отключения
    4. BUS на автобусе
    5. Изоляторы и проводники
    6. Реле защиты
    7. Плавкие предохранители
  3. Расположение подстанции

1.

Классификация подстанций

Подстанции обычно можно разделить на три основных типа (в соответствии с уровнями напряжения):


1.1 Передающие подстанции

Передающие подстанции объединяют линии передачи в сеть с несколькими параллельными соединениями, так что энергия может свободно передаваться на большие расстояния от любого генератора к любому потребителю.

Эту передающую сеть часто называют энергосистемой . Как правило, линии электропередач работают при напряжении выше 138 кВ.Передающие подстанции часто включают преобразование с одного уровня напряжения передачи на другой.

Рисунок 1 – Система передачи и распределения электроэнергии

Основной функцией передачи является передача больших объемов электроэнергии от источников желаемой выработки к точкам подачи больших объемов электроэнергии.

Преимущества традиционно включали более низкие затраты на электроэнергию, доступ к возобновляемым источникам энергии, таким как ветер и гидроэнергия, размещение электростанций вдали от крупных населенных пунктов и доступ к альтернативным источникам энергии, когда первичные источники недоступны.

Вернуться к содержанию ↑


1.2 Подстанции передачи

Подстанции передачи обычно работают при уровнях напряжения от 33 кВ до 138 кВ. Подстанции такого типа преобразуют высокое напряжение, используемое для эффективной передачи на большие расстояния через сеть, в уровни напряжения субпередачи

.

Эти питающие линии представляют собой радиальных фидеров , каждый из которых соединяет подстанцию ​​с небольшим количеством распределительных подстанций.

Рисунок 2 – Радиальные вспомогательные системы передачи

Конфигурация с двумя источниками более надежна: сбои в одной из радиальных цепей вспомогательной передачи не должны вызывать перебоев в работе подстанций. Двухконтурные неисправности могут привести к прерыванию работы нескольких станций.

Конфигурация с одним источником радиальной передачи менее надежна: сбои в цепи радиальной передачи могут вызвать перебои в работе нескольких подстанций.

Большинство подлиний электропередачи являются воздушными. Многие из них построены прямо вдоль дорог и улиц, как распределительные линии. Некоторые подлинии более высокого напряжения используют частную полосу отчуждения , например, линии электропередачи.

Кроме того, новые сублинии электропередачи, как правило, прокладываются под землей , поскольку разработка кабелей с твердой изоляцией сделала затраты более разумными.

Вернуться к содержанию ↑


1.3 Распределительные подстанции

Распределительные подстанции обычно работают на уровне напряжения 11 кВ/0,4 кВ и поставляют электроэнергию непосредственно промышленным и бытовым потребителям. Обратите внимание, что уровень распределительного напряжения может различаться в разных странах мира.

Распределительные фидеры передают электроэнергию от распределительных подстанций к помещениям конечных потребителей. Кормушки обслуживают большое количество помещений и обычно содержат множество ответвлений.

В помещениях потребителей распределительные трансформаторы преобразуют распределительное напряжение в напряжение рабочего уровня, используемое непосредственно в бытовых условиях и на промышленных предприятиях. Обычно это 230 В или 400 В.

Рисунок 3 – Однолинейная схема основных компонентов энергосистемы от производства до потребления (щелкните, чтобы развернуть)

Вернуться к содержанию ↑


2. Оборудование подстанции

Подстанция Может включать следующее оборудование:

  1. Силовой трансформатор или распределительный трансформатор (в зависимости от типа подстанции)
  2. Выключатели отключения
  3. Отключение коммутаторов
  4. Изоляторы
  5. Busbars
  6. Трансформаторы тока
  7. потенциальные трансформаторы
  8. Lighting Arrestor
  9. защитный реле
  10. Станционные батареи
  11. Система заземления

Типовая схема подключения подстанции показана на рис. 4.

Рисунок 4 – Типовая однолинейная схема подстанции

Вернуться к содержанию ↑


2.1 Трансформаторы

Трансформаторы являются неотъемлемой частью любой системы электроснабжения . Они бывают разных размеров и номиналов напряжения.

Трансформаторы переменного тока являются одним из ключей к повсеместному распределению электроэнергии в том виде, в каком мы его видим сегодня. Трансформаторы эффективно преобразуют электроэнергию в более высокое напряжение для передачи на большие расстояния и обратно в более низкое напряжение, подходящее для использования заказчиком.

Рисунок 5 – Трансформатор подстанции

Распределительные силовые трансформаторы выполняют необходимый переход напряжения от уровня передачи (или подпередачи) к уровню, подходящему для распределения мощности. Одним из примеров такого перехода может быть переход с 66 кВ на 11 кВ.

Размер распределительного силового трансформатора обычно варьируется примерно от 16 МВА до 63 МВА, а его вес составляет от 20 до 50 тонн . Трансформатор обычно трехфазный.

Трехфазные батареи, построенные из однофазных блоков, также могут быть реализованы по особым причинам, таким как ограничения на автомобильные перевозки или запрос на однофазный запасной блок.

Силовой трансформатор обычно является самым дорогим отдельным компонентом первичной распределительной подстанции. Далее обсуждаются особенности, конструкция и защита распределительного силового трансформатора, а также их влияние на общую производительность распределительной системы.

В центре внимания находятся трехфазные блоки с изоляцией из минерального масла (масляные) , которые составляют большинство распределительных силовых трансформаторов в приложениях, подпадающих под влияние IEC.

Вернуться к содержанию ↑


2.2 Автоматические выключатели

Автоматические выключатели, которые контролируют высокое напряжение и защищают другое оборудование подстанции, также располагаются на подстанциях. На многих наружных подстанциях используются масляные автоматические выключатели.Выключатель этого типа имеет контакты, погруженные в изоляционное масло, содержащееся в металлическом корпусе.

Другим типом прерывателей высоковольтных цепей является воздушный электромагнитный выключатель , в котором контакты размыкаются в воздухе при перегрузке линии электропередач.

Магнитные дугогасительные катушки используются для создания магнитного поля, которое вызывает дугу, возникающую при разрыве контактов. Таким образом, дуга концентрируется в желобах, где и гасится.

Модификацией этого типа является пневматический выключатель .В этом типе поток сжатого воздуха концентрируется на контакте при размыкании линии питания. Сжатый воздух помогает погасить дугу, возникающую при размыкании контактов.

Следует отметить, что большие дуги возникают всякий раз, когда прерывается высоковольтная цепь. Эта проблема не встречается в значительной степени в низковольтном защитном оборудовании.

Рисунок 6 – Высоковольтные автоматические выключатели

Два типа основных автоматических выключателей основаны на конструкции: баковые выключатели и баковые выключатели .В баковых выключателях внешняя поверхность камеры отключения не заземлена и находится под воздействием первичного напряжения, , таким образом, «под напряжением» .

В баковых выключателях наружная поверхность размыкающей камеры заземлена, таким образом, «заглушена» . Баковые выключатели, как правило, доступны только для наружной установки от 33 кВ и выше.

Вернуться к содержанию ↑


2.

3 Выключатели-разъединители

Выключатели-разъединители используются для отключения электрооборудования от линий электропередач , питающих оборудование. Обычно разъединители не срабатывают, когда через них протекает ток.

Возникла бы проблема с дуговым разрядом высокого напряжения, если бы разъединители были разомкнуты во время прохождения через них тока .

Открываются в основном для изоляции оборудования от линий электропередач в целях безопасности.

Большинство разъединителей представляют собой «воздушные прерыватели» типа , которые по конструкции аналогичны рубильникам.Эти переключатели доступны для внутреннего или наружного использования в как с ручным, так и с моторным приводом .

Вернуться к содержанию ↑


2.4 Шина подстанции

Электрическое и физическое соединение шин подстанции обычно определяется безопасностью, надежностью, экономичностью, ремонтопригодностью и простотой эксплуатации.

Шина фактически представляет собой электрическую конструкцию, к которой подключены все линии электропередач и трансформаторы .Как правило, они бывают двух типов: открытые и закрытые. Закрытые автобусы используются в зданиях или на открытом воздухе, где пространство ограничено.

Конструкции шин должны быть спроектированы так, чтобы выдерживать высокие токи короткого замыкания и, как следствие, большие механические нагрузки.

Вернуться к содержанию ↑


2.5 ОПН

Электроустановки подвергаются перенапряжениям, вызываемым различными источниками.По своей природе перенапряжения, вызванные источниками, имеют разные характеристики по величине, частоте, продолжительности и скорости нарастания. Рис. защиты от перенапряжения являются безколпачковые ограничители перенапряжения из оксида цинка.Выбор подходящего ОПН зависит от нескольких факторов.

Производители разрядников для защиты от перенапряжений опубликовали рекомендации и примеры выбора для демонстрации и поддержки процесса выбора.

Ограничитель перенапряжения должен выдерживать постоянные и временные перенапряжения промышленной частоты , возникающие в системе при нормальной работе, сбоях системы и операциях переключения. Ограничители перенапряжений также должны быть в состоянии ограничивать перенапряжения ниже указанного уровня устойчивости оборудования в установке.

Однофазное или двухфазное замыкание на землю приводит к временному перенапряжению в исправной фазе (фазах), а также в нейтрали силовых трансформаторов, соединенных звездой. Амплитуда определяется условиями заземления системы, а продолжительность определяется настройками защиты (время устранения неисправности).

Разрядники должны быть в состоянии выдерживать термические нагрузки в этих ситуациях .

Рисунок 8 – Грозозащитные разрядники с заземленным нижним выводом (144 кВ)

Вернуться к содержанию ↑


2.6 Изоляторы и проводники

Все линии электропередач должны быть изолированы во избежание угроз безопасности . На подстанциях и в других точках системы распределения электроэнергии используются большие гирлянды изоляторов для изоляции токонесущих проводников от их стальных опор или любого другого наземного оборудования.

Изоляторы могут быть изготовлены из фарфора, резины или термопласта .

Вернуться к содержанию ↑


2.7 Реле защиты

Реле защиты обеспечивают точный и чувствительный метод защиты электрораспределительного оборудования от коротких замыканий и других нештатных ситуаций.

Реле максимального тока используются для быстрого размыкания линий электропередач , когда ток превышает заданное значение. Время отклика реле очень важно для защиты оборудования от повреждений.

Некоторыми распространенными типами неисправностей, которые могут быть защищены реле, являются короткие замыкания между фазами и землей, короткие замыкания между фазами, двойные короткие замыкания на землю и короткие замыкания в трехфазных линиях.Каждое из этих состояний вызвано состояниями неисправной цепи, которые потребляют аномально высокий ток (ток неисправности) от линий питания.

Реле защиты представляют собой усовершенствованные интеллектуальные электронные устройства (IED) с внешним питанием, также называемые терминалами защиты фидеров .

В современном первичном распределительном устройстве функции, предназначенные для присоединения, такие как защита, управление и измерение, выполняются с помощью клемм фидера. Терминал фидера выполняет возложенные на него функции защиты, осуществляет местное и дистанционное управление коммутационными аппаратами, осуществляет сбор, обработку и отображение данных измерений, индикацию состояния коммутационных аппаратов.

Рисунок 9 – Панель защиты шин с реле MICOM

Вернуться к оглавлению ↑


2.8 Плавкие предохранители

Поскольку линии электропередач часто замыкаются накоротко, используются различные средства защиты для предотвращения повреждения как линий электропередач/оборудования, так и персонала. . Это защитное оборудование должно быть разработано для работы с высокими напряжениями и токами .

Для защиты высоковольтных линий электропередачи могут использоваться плавкие предохранители или автоматические выключатели .

Высоковольтные предохранители (используемые на напряжение более 600 вольт) изготавливаются несколькими способами. Предохранитель выталкивающего типа имеет элемент, который плавится и испаряется при перегрузке, вызывая размыкание последовательно соединенной с ним линии электропередач.

Рисунок 10 – Предохранитель выталкивающего типа

Жидкостные предохранители имеют металлический корпус , заполненный жидкостью , в котором находится плавкий элемент. Жидкость действует как подавляющая среда. Когда плавкий элемент плавится из-за чрезмерного тока в линии электропередачи, элемент погружается в жидкость для гашения дуги.

Этот тип предохранителя уменьшает проблему возникновения дуги высокого напряжения.

Предохранитель из твердого материала аналогичен плавкому предохранителю, за исключением того, что дуга гасится в камере, заполненной твердым материалом . Обычно высоковольтные предохранители на подстанциях устанавливаются рядом с разъединителями с воздушными прерывателями. Эти переключатели позволяют переключать линии электропередач и отключать их для ремонта.

Корпус предохранителей и выключателей обычно монтируется возле воздушных линий электропередач на подстанции.

Вернуться к содержанию ↑


3. Расположение подстанции

Распределительные подстанции должны располагаться как можно ближе к обслуживаемой нагрузке . Кроме того, будущие потребности в нагрузке должны быть точно спланированы.

Уровень напряжения распределения также очень важен. Как правило, чем выше напряжение распределения, тем дальше могут быть расположены подстанции. Однако их пропускная способность и количество обслуживаемых клиентов увеличиваются по мере увеличения расстояния друг от друга.

Рисунок 11 – Пример ОРУ 123 кВ с двойными шинами, линейная компоновка. Шины трубчатые.

Решение о размещении подстанции должно основываться на надежности системы и экономических факторах . Среди этих факторов:

  • Наличие земли,
  • Предполагаемые эксплуатационные расходы,
  • Налоги,
  • Местные законы о зонировании,
  • Экологические факторы и
  • Потенциальное общественное мнение.

Также учитывается тот факт, что размер проводника увеличивается по мере увеличения размера питаемой нагрузки .Уровень первичного напряжения влияет не только на размер проводников, но и на размер регулирующего оборудования, изоляцию и другие номиналы оборудования.

Вернуться к содержанию ↑

Источники:

  1. Класс Ноты на электроэнергию передачи и распределения и распределения электроэнергии (отдел электротехники Veer Surendra Sai Университет технологий, Burla)
  2. Справочник по автоматизации распределения, автор ABB
  3. Оборудование и системы распределения электроэнергии, автор T. Короче; EPRI Solutions, Inc. Скенектади, Нью-Йорк

Честер Каунти, Теннесси

Обращение мэра к гражданам

Всем жителям округа Честер,

 В ноябре я разослал сообщение, в котором призвал всех следовать рекомендациям CDC во время пандемии, чтобы предотвратить распространение Covid-19 в праздничные дни.

Пожалуйста, будьте внимательны к ситуации каждого в это время. Я знаю, что некоторые не согласны с эффективностью ношения маски для лица, но я считаю, что мы все можем согласиться работать вместе как сообщество для предотвращения распространения COVID.Поэтому, пожалуйста, мойте и дезинфицируйте руки, соблюдайте социальную дистанцию, носите маску, закрывающую нос и рот, когда вы находитесь на публике, и оставайтесь дома, когда вы больны. Некоторые люди подвержены большему риску, чем другие. Те, кто находится в группе риска, должны принимать еще более строгие меры предосторожности, чтобы оставаться защищенными.

Губернатор Билл Ли попросил, чтобы все жители Теннесси носили лицевые покрытия в общественных местах и ​​​​ограничили публичные собрания в помещении до 10 в течение следующих 30 дней. Я прошу, чтобы весь округ Честер соблюдал план нашего губернатора, чтобы помочь в этой борьбе за жизни.

Много раз за эти годы я видел, как наше сообщество собиралось вместе, когда в этом была необходимость. Давайте и дальше оставаться таким добрым и заботливым сообществом, поддерживая друг друга в молитве и следуя указаниям тех, кто наделен властью.

Счастливых и радостных праздников.

С уважением,

Мэр Барри Хатчерсон



Возможность трудоустройства – служащий библиотеки

Chester County, Библиотека будет принимать заявления на должность библиотечного клерка, работающего неполный рабочий день.Заявки принимаются не позднее 29 марта 2022 г. »Подробнее





Закон об Американском плане спасения / Финансирование Covid-19: округ Честер, Теннесси

В ходе опроса уполномоченные округа Честер выбрали 5 лучших потенциальных проектов для финансирования в размере 3 359 739 долларов США из средств Федерального правительства по борьбе с COVID-19/американского плана спасения. Как мэр округа Честер, я ценю ваше мнение и приветствую ваш вклад как жителей округа Честер в 3 основных проекта, которые, по вашему мнению, необходимы для округа Честер.Вы должны указать свой адрес, имя и адрес электронной почты в нижней части этого опроса. Ниже приведена круговая диаграмма, отображающая результаты уполномоченных. ОГРАНИЧИТЬ ОДИН ОТВЕТ НА ЧЕЛОВЕКА

Спасибо за ваш вклад; Я ценю ваше время.

Мэр округа Честер, Барри Хатчерсон.

»Пройти опрос






Запись на вакцинацию против COVID-19

Жители Теннесси могут пройти простой трехэтапный процесс, чтобы узнать, когда они имеют право на вакцинацию, и записаться на прием к вакцинации:

  1. Найдите свою фазу

Жители Теннесси могут узнать, на каком этапе плана вакцинации они находятся, посетив https://covid19. tn.gov/covid-19-vaccines/eligibility/.

  1. Найдите фазу вакцинации в вашем округе

Чтобы узнать, на каком этапе проводится вакцинация в вашем округе, посетите https://covid19.tn.gov/covid-19-vaccines/vaccine-phases/.

  1. Запись на прием к вакцинации

Люди, которые в настоящее время проходят вакцинацию в своем округе, могут зарегистрироваться онлайн на https://covid19.tn.gov/covid-19-vaccines/vaccine-phases/, чтобы узнать время приема для получения вакцины через окружной отдел здравоохранения. Щелкните свой округ на карте, а затем нажмите «Назначить встречу», чтобы зарегистрироваться. Тем, кто зарегистрируется, будет предложено ввести свое имя и контактную информацию, чтобы получить уведомление о дате, времени и месте встречи, как только вакцина станет доступной.




Фазы вакцины против COVID-19

Министерство здравоохранения штата Теннесси выпустило на своем веб-сайте новый инструмент, который помогает описать этапы вокруг вакцин против COVID-19 с картой, показывающей, на каком этапе находится каждый округ в настоящее время.

Несмотря на то, что поставки вакцины ограничены, необходимо расставить приоритеты для тех, кто получает вакцину, при этом люди, подвергающиеся наибольшему риску заражения вирусом или серьезно заболевшие, получают вакцину в первую очередь. Этапы будут варьироваться в зависимости от округа в зависимости от поставок и использования вакцины.

»Дополнительная информация



Вакцинация Pfizer против COVID-19 прибыла в Теннесси, объявлены дальнейшие шаги Предметы снабжения ожидаются в некоторых больницах Теннесси

НЭШВИЛЛ, Теннесси.– Сегодня Министерство здравоохранения Теннесси объявило, что штат получил первую партию вакцины Pfizer-BioNTech против COVID-19. Штат получил раннюю партию из 975 доз для хранения в качестве резервного запаса на случай, если какая-либо принимающая больница будет повреждена. Этот пресс-релиз доступен в Интернете по адресу www.tn.gov/health/news.html.

»Дополнительная информация






обновлений COVID-19

Губернатор Северной Каролины Рой Купер и министр здравоохранения и социальных служб др. Мэнди Коэн продлила действие приказа Северной Каролины Safer at Home Phase 2 до 11 сентября.

Расширение Этапа 2 также требует, чтобы все носили лицевые покрытия в общественных местах, как внутри, так и снаружи, где соблюдение физической дистанции в шесть футов невозможно.

Рекомендации по ношению лицевых покрытий

Все больше данных свидетельствует о том, что тканевые покрытия для лица при постоянном ношении могут снизить распространение COVID-19, особенно среди людей, у которых еще не проявляются симптомы вируса.С 26 июня каждый должен носить маску для лица в общественных местах, в помещении или на улице, где невозможно соблюдать физическое расстояние от других людей, которые не являются членами того же домохозяйства или места жительства.

Эти параметры включают, но не ограничиваются:

  • Внутри или в очереди на вход в любое закрытое общественное пространство, включая государственные школы

  • Ожидание или езда в общественном и частном многоместном транспорте, включая, помимо прочего, автобусы, такси, услуги по вызову пассажиров, частные услуги по уходу, микроавтобусы

  • Заняты работой, будь то на рабочем месте или выполняя работу за его пределами, когда они находятся или могут находиться в пределах шести футов от других людей, в том числе работают или проходят через места общего пользования, такие как вестибюли, коридоры, лестницы, лифты и парковки объекты

  • Получение услуг в медицинских учреждениях

  • Находясь на открытом воздухе в общественных местах, когда соблюдение физической дистанции от лиц, не являющихся членами одного домохозяйства или места жительства, невозможно

Ношение маски для лица не заменяет социальное дистанцирование и мытье рук.

Прочтите документ Министерства здравоохранения и социальных служб Северной Каролины о требованиях к лицевым покрытиям, чтобы получить полную информацию. А Набор инструментов доступен для предприятий и организаций, чтобы напомнить людям о необходимости носить лицевые покрытия в общественных местах внутри и снаружи помещений.

Требования к этапу 2

Ограничения на массовые собрания на этапе 2 в большинстве случаев будут составлять не более 10 человек в помещении или 25 человек на открытом воздухе. Эти ограничения распространяются на места проведения мероприятий, конференц-центры, стадионы и спортивные арены, амфитеатры и группы в парках или на пляжах.

Некоторые предприятия останутся закрытыми на этапе 2, включая бары, ночные клубы, тренажерные залы и фитнес-центры в помещении, крытые развлекательные центры, такие как кинотеатры и боулинг.

Некоторые предприятия будут открыты с ограниченной вместимостью с другими требованиями и рекомендациями, включая рестораны с 50-процентной вместимостью, с требованиями дистанцирования и уборки; предприятия по уходу за собой, включая салоны и парикмахерские, на 50 % вместимости с соблюдением дистанции и требований к уборке; бассейны на 50% вместимостью с требованиями дистанцирования и очистки. На этапе 2 сотрудники предприятий личной гигиены должны носить лицевые покрытия.

Детские учреждения, дневные и ночные лагеря будут открыты с повышенными требованиями к уборке и проверке. Розничные предприятия, которым разрешено открываться на этапе 1 с пропускной способностью 50%, будут продолжать работать на этом уровне.

Рекомендации общественного здравоохранения предоставляются для богослужений, чтобы практиковать усиленное социальное дистанцирование и другие методы уборки и гигиены.

Дополнение «Безопаснее дома, этап 2» длится не менее 5 стр.м. в пятницу, 17 июля. Жители, у которых есть вопросы о плане Северной Каролины, могут позвонить по телефону 2-1-1 или просмотреть Исполнительный указ 147, часто задаваемые вопросы.

Посещение Веб-сайт округа Мекленбург для местных обновлений и статистики COVID-19.

Временная регистрация на открытом воздухе

Городские власти Шарлотты разработали Временные правила питания на открытом воздухе, чтобы помочь ресторанным предприятиям во время фазы 2 штата Северная Каролина — ослабления ограничений. Правила разрешают ресторанам использовать парковочные места и дополнительное пространство на тротуаре/улице для временного переоборудования обедов на открытом воздухе.

Рестораны со специальной парковкой могут переоборудовать до 25% парковочных мест под временные обеды на открытом воздухе. Это может позволить увеличить количество столовых при соблюдении Постановления о зонировании города Шарлотты и требований фазы 2 губернатора Купера. Плата за вход в программу не взимается. Эта программа будет доступна в течение 90 дней, начиная с 22 мая 2020 г., или до полной отмены поэтапного открытия губернатором Роем Купером, в зависимости от того, что наступит раньше.Рестораны должны зарегистрировать временные обеды на открытом воздухе в муниципалитете Шарлотты и соблюдать требования, изложенные в Временные правила приема пищи на открытом воздухе.

Зарегистрируйтесь для временного обеда на открытом воздухе

Временные обеды на открытом воздухе должны соответствовать Постановлению города Шарлотты о шуме и не использоваться в 23:00. до 8:00. Все временные столовые должны быть проверены начальником пожарной охраны. Рестораны могут связаться с начальником пожарной охраны, чтобы назначить проверку в 704.336,8374.

Рестораны также смогут расширять рестораны на тротуаре в течение этого периода без платы за разрешение, если соблюдаются определенные меры безопасности пешеходов и стандарты постановления. А Набор инструментов Streateries Pilot Program доступен для ресторанов, чтобы использовать парковочные места на улице и избыток тротуара для обедов на открытом воздухе. Владельцы ресторанов, у которых есть вопросы о программе Streateries Pilot, могут обращаться по электронной почте. [email protected]

План обеспечения непрерывности бизнеса | Готовый.правительство

Схема процесса планирования непрерывности бизнеса — текстовая версия

Когда бизнес прерывается, это может стоить денег. Упущенная выгода плюс дополнительные расходы означают снижение прибыли. Страховка не покрывает все расходы и не может заменить клиентов, которые перешли на сторону конкурентов. Для продолжения бизнеса необходим план обеспечения непрерывности бизнеса. Разработка плана обеспечения непрерывности бизнеса включает четыре этапа:

  • Проведите анализ влияния на бизнес, чтобы определить срочные или критические бизнес-функции и процессы, а также ресурсы, которые их поддерживают.
  • Определение, документирование и внедрение для восстановления критически важных бизнес-функций и процессов.
  • Организуйте группу обеспечения непрерывности бизнеса и составьте план обеспечения непрерывности бизнеса, чтобы справиться с перебоями в бизнесе.
  • Провести обучение группы обеспечения непрерывности бизнеса, а также тестирование и упражнения для оценки стратегий и плана восстановления.

Информационные технологии (ИТ) включают множество компонентов, таких как сети, серверы, настольные и портативные компьютеры и беспроводные устройства. Критически важна способность работать как с офисным ПО, так и с корпоративным программным обеспечением. Следовательно, необходимо разработать стратегии восстановления информационных технологий, чтобы можно было своевременно восстанавливать технологии для удовлетворения потребностей бизнеса. Ручные обходные пути должны быть частью ИТ-плана, чтобы бизнес мог продолжаться, пока восстанавливаются компьютерные системы.

Ресурсы для планирования непрерывности бизнеса

Анализ влияния на непрерывность бизнеса

Анализ воздействия на непрерывность бизнеса выявляет последствия нарушения бизнес-функций и процессов.Он также использует информацию для принятия решений о приоритетах и ​​стратегиях восстановления.

Рабочий лист «Операционные и финансовые последствия» можно использовать для сбора этой информации, как описано в разделе «Анализ влияния на бизнес». Рабочий лист должен быть заполнен руководителями бизнес-функций и процессов, обладающими достаточными знаниями о бизнесе. После того, как все рабочие листы заполнены, рабочие листы могут быть сведены в таблицу для суммирования:

  • операционные и финансовые последствия в результате потери отдельных бизнес-функций и процессов
  • момент времени, когда потеря функции или процесса приведет к установленным последствиям для бизнеса

финансовые последствия становятся приоритетами для восстановления.Момент времени, когда функция или процесс должны быть восстановлены до того, как могут возникнуть неприемлемые последствия, часто называют «целевым временем восстановления».

Ресурс, необходимый для поддержки стратегий восстановления

Для восстановления критического или срочного процесса требуются ресурсы. Рабочий лист «Требования к ресурсам для обеспечения непрерывности бизнеса» должен заполняться руководителями бизнес-функций и процессов. Заполненные рабочие листы используются для определения требований к ресурсам для стратегий восстановления.

После инцидента, нарушившего бизнес-операции, потребуются ресурсы для реализации стратегии восстановления и восстановления нормальной бизнес-операции. Ресурсы могут поступать из бизнеса или предоставляться третьими сторонами. Ресурсы включают:

  • Сотрудники
  • Офисные помещения, мебель и оборудование
  • Технологии (компьютеры, периферийные устройства, коммуникационное оборудование, программное обеспечение и данные)
  • Жизненно важные записи (электронные и печатные копии)
  • Производственные помещения, машины и оборудование
  • Запасы, включая сырье , готовой продукции и товаров в производстве.
  • Коммунальные услуги (электричество, природный газ, вода, канализация, телефон, интернет, беспроводная связь)
  • Услуги третьих лиц

Поскольку все ресурсы не могут быть заменены сразу после потери, менеджеры должны оценить ресурсы, которые потребуются в течение нескольких часов. , дни и недели после инцидента.

Проведение анализа влияния на непрерывность бизнеса

Рабочие листы «Операционные и финансовые последствия» и «Требования к ресурсам для обеспечения непрерывности бизнеса» должны быть разосланы руководителям бизнес-процессов вместе с инструкциями о процессе и о том, как будет использоваться информация. После того, как все менеджеры заполнили свои рабочие листы, информация должна быть просмотрена. Должны быть выявлены пробелы или несоответствия. Следует проводить встречи с отдельными руководителями для уточнения информации и получения недостающей информации.

После заполнения и проверки всех рабочих листов необходимо определить приоритеты восстановления бизнес-процессов. Необходимо также определить первичные и вторичные потребности в ресурсах. Эта информация будет использоваться для разработки стратегии восстановления.

Стратегии восстановления

Если производственное оборудование повреждено, производственное оборудование выходит из строя, поставщик не выполняет поставки или нарушается информационная технология, это влияет на бизнес и финансовые потери могут начать расти. Стратегии восстановления — это альтернативные средства восстановления бизнес-операций до минимально приемлемого уровня после сбоя в бизнесе, приоритеты которых определяются целевым временем восстановления (RTO), разработанным в ходе анализа воздействия на бизнес.

Стратегии восстановления требуют ресурсов, включая людей, помещения, оборудование, материалы и информационные технологии.Для выявления пробелов следует провести анализ ресурсов, необходимых для реализации стратегий восстановления. Например, если машина выходит из строя, но другие машины легко доступны для восполнения потерянного производства, дефицита ресурсов нет. Однако, если все машины будут потеряны из-за наводнения, а неповрежденных запасов будет недостаточно для удовлетворения потребительского спроса, пока производство не будет восстановлено, производство может быть восполнено за счет машин на другом объекте — собственном или нанятом по контракту.

Стратегии могут включать в себя заключение контрактов с третьими сторонами, заключение партнерских или взаимных соглашений или перемещение других видов деятельности внутри компании.Персонал с глубоким знанием бизнес-функций и процессов находится в лучшем положении, чтобы определить, что будет работать. Возможные альтернативы должны быть изучены и представлены руководству для утверждения и принятия решения о том, сколько потратить.

В зависимости от размера компании и доступных ресурсов может быть изучено множество стратегий восстановления.

Одним из вариантов является использование других принадлежащих или контролируемых объектов, выполняющих аналогичную работу. Операции могут быть перенесены на другую площадку — при условии, что оба они не затронуты одним и тем же инцидентом.Эта стратегия также предполагает, что у уцелевшего сайта есть ресурсы и возможности, чтобы взять на себя работу пострадавшего сайта. Приоритизация уровней производства или обслуживания, предоставление дополнительного персонала и ресурсов и другие действия потребуются, если пропускная способность на втором участке недостаточна.

Удаленная работа — это стратегия, используемая, когда сотрудники могут работать из дома посредством удаленного подключения. Его можно использовать в сочетании с другими стратегиями для снижения требований к альтернативным сайтам. Эта стратегия требует, чтобы удаленные работники имели подходящую среду для работы на дому и были оснащены или имели доступ к компьютеру с необходимыми приложениями и данными, периферийными устройствами и безопасным широкополосным соединением.

В экстренной ситуации можно использовать место в другом здании. Кафетерии, конференц-залы и учебные классы могут быть преобразованы в офисные помещения или для других целей, когда это необходимо. Оснащение переоборудованных помещений мебелью, оборудованием, электроэнергией, связью и другими ресурсами потребуется для удовлетворения потребностей рабочих.

Партнерские или взаимные соглашения могут быть заключены с другими предприятиями или организациями, которые могут поддерживать друг друга в случае бедствия. При наличии места необходимо решить такие вопросы, как пропускная способность и подключение телекоммуникационных и информационных технологий, защита конфиденциальности и интеллектуальной собственности, влияние на работу друг друга и распределение расходов.Соглашения должны заключаться в письменной форме и документироваться в плане обеспечения непрерывности бизнеса. Периодический пересмотр соглашения необходим, чтобы определить, есть ли изменения в способности каждой стороны поддерживать другую.

Многие поставщики поддерживают стратегии обеспечения непрерывности бизнеса и восстановления информационных технологий. Внешние поставщики могут предоставить полную бизнес-среду, включая офисные помещения и действующие центры обработки данных, готовые к использованию. Другие варианты включают предоставление оснащенных техникой офисных прицепов, сменной техники и другого оборудования.Доступность и стоимость этих вариантов могут быть затронуты, когда региональное бедствие приводит к конкуренции за эти ресурсы.

Существует несколько стратегий восстановления производственных операций. Многие из этих стратегий включают использование существующих собственных или арендованных объектов. Производственные стратегии включают:

  • Перенос производства с одного объекта на другой
  • Увеличение объема производства на действующих объектах
  • Переоснащение производства с одного изделия на другое
  • Приоритизация производства — по размеру прибыли или отношениям с клиентами
  • Поддержание более высоких запасов сырья или готовой продукции
  • Перераспределение существующих запасов, выкуп или обратный выкуп запасов
  • Ограничение ордеров (т. (например, максимальный размер заказа или количество единиц продукции)
  • Заключение договоров с третьими сторонами
  • Страхование закупок от перерывов в работе

Существует множество факторов, которые необходимо учитывать при разработке стратегий восстановления производства:

  • Будет ли помещение доступно при необходимости?
  • Сколько времени потребуется, чтобы переключить производство с одного продукта на другой?
  • Сколько будет стоить переключение производства с одного продукта на другой?
  • Какой доход будет потерян при замещении другой продукции?
  • Сколько дополнительного времени потребуется для получения сырья или отправки готовой продукции клиентам? Повлияет ли дополнительное время на отношения с клиентами?
  • Существуют ли какие-либо правила, ограничивающие сменное производство?
  • Какие проблемы с качеством могут возникнуть, если производство будет перемещено или передано на аутсорсинг?
  • Существуют ли какие-либо долгосрочные последствия, связанные со стратегией?

Ресурсы для разработки стратегий восстановления

Ручные обходные пути

Телефоны звонят, а персонал службы поддержки занят разговорами с клиентами и вводом заказов в компьютерную систему. Электронная система ввода заказов проверяет наличие запасов, обрабатывает платежи и направляет заказы в распределительный центр для выполнения. Внезапно система ввода ордеров выходит из строя. Что теперь делать сотрудникам службы поддержки? Если у персонала есть бумажные бланки заказов, обработка заказов может продолжаться до тех пор, пока электронная система не восстановится и ни один телефонный заказ не будет потерян.

Формы заказов и процедуры их использования являются примерами «ручных обходных путей». Эти обходные пути представляют собой стратегии восстановления, которые можно использовать, когда ресурсы информационных технологий недоступны.

Разработка обходных путей вручную

Определите этапы автоматизированного процесса — может помочь создание схемы процесса. Рассмотрите следующие аспекты информации и рабочего процесса:

Внутренние интерфейсы (отдел, лицо, деятельность и требования к ресурсам)

  • Внешние интерфейсы (компания, контактное лицо, деятельность и требования к ресурсам)
  • Задачи (в последовательном порядке)
  • Точки ручного вмешательства

Создание форм сбора данных для сбора информации и определение процессов ручной обработки собранной информации. Создайте контрольные журналы для документирования транзакций и отслеживания их хода через ручную систему.

Ручные обходные пути требуют ручного труда, поэтому вам может потребоваться переназначить персонал или привлечь временную помощь.

этапов оценки | От оценки к действию

Этот веб-сайт организован вокруг пяти ключевых этапов оценки частного сектора здравоохранения.

Вы можете перемещаться по каждому этапу и его шагам из бокового меню, чтобы узнать больше. Вы также можете получить доступ к руководствам по проведению интервью для определенных групп заинтересованных сторон и ознакомиться с другими ресурсами для управления процессом оценки, такими как типичный состав команды и роли.

Целью этапа планирования является разработка и подготовка к оценке. Проведение оценки, как правило, является первым этапом более масштабных усилий по привлечению частного сектора и повышению осведомленности о его потенциальном вкладе в достижение национальных целей в области здравоохранения. Таким образом, фаза планирования — это первая возможность обратиться к заинтересованным сторонам и наладить отношения. Ваша цель должна состоять в том, чтобы получить представление о ключевых действующих лицах и местной динамике, начать устанавливать связи и определить способы обеспечения поддержки этапа действия .

Фаза обучения — , особенно этап полевой работы — является краеугольным камнем процесса оценки. Основываясь на всестороннем кабинетном обзоре, подкрепленном анализом вторичных данных, команда обобщает имеющуюся информацию для дальнейшего совершенствования подхода и направленности сбора данных внутри страны. Полевая работа состоит из интервью с местными заинтересованными сторонами и посещений объектов для восполнения пробелов в информации и сбора информации и мнений с разных точек зрения о роли частного сектора здравоохранения.Перед отъездом из страны команда обычно проводит опрос ключевых заинтересованных сторон, делясь предварительными выводами и рекомендациями.

Информация, собранная на этом этапе, должна ответить на следующие вопросы:

  • Какие насущные проблемы общественного здравоохранения в стране? Как сектор общественного здравоохранения оценивает вклад частного сектора здравоохранения?
  • Кто входит в частный сектор здравоохранения? Какие услуги они предоставляют и кому?
  • В каких стратегических областях здравоохранения может и должен развиваться частный сектор?
  • Каковы основные препятствия для расширения частного сектора?

Оценка частного сектора представляет собой аналитическую работу, направленную на изучение количественных и качественных данных для расширения знаний о частном секторе здравоохранения.На аналитическом этапе команда систематизирует и изучает собранную информацию, чтобы получить четкое представление о роли частного сектора здравоохранения. После этого шага команда проводит дальнейший анализ для выявления ключевых проблем, ограничений и потенциальных решений. Полученные данные служат основой для рекомендаций, которые уравновешивают возможности с реалиями контекста, доступного финансирования и политической воли. Шаги на этом этапе завершаются черновиком отчета, который проходит проверку качества, прежде чем стать «генеральным черновиком», который отправляется внешним рецензентам и местным заинтересованным сторонам для проверки и обратной связи.

На этапе обмена команда привлекает внешних рецензентов для улучшения и окончательной доработки отчета об оценке. Команда может также обратиться за помощью к местным заинтересованным сторонам, чтобы убедиться в достоверности выводов и рекомендаций. Во все большей степени это достигается посредством консультаций внутри страны с широким кругом заинтересованных сторон, которые участвовали в оценке. После получения обратной связи и внесения изменений отчет публикуется — в идеале, в электронном виде, для всех заинтересованных сторон и размещается на веб-сайте.Все примечания и документы, связанные с оценкой, архивируются для удобства поиска.

Целью этапа действий является практическое применение выводов и рекомендаций оценки. Как минимум, это может означать поощрение местных субъектов к выполнению планов, обсужденных на совещании по валидации в стране. Для оценок, проводимых с целью информирования более широкой инициативы в области здравоохранения, этот этап будет включать разработку программы и закладку основы для ее реализации.

Этап действий состоит из трех основных этапов, каждый из которых определяется выводами и рекомендациями оценки, целями доноров и доступными ресурсами, а также потенциалом местных заинтересованных сторон.В отличие от других этапов процесса оценки, они иногда являются итеративными, а не последовательными.

Перезапуск экономики штата Мэн | Октябрь 2020

Обновление

Четвертый и последний этап плана «Возобновление экономики штата Мэн» завершился выпуском плана «Движение штата Мэн вперед» 5 марта 2021 года.

Введение

Последнее обновление 1 ноября 2020 г.

В результате месяцев неустанных усилий и решительных действий людей по всему штату Мэн сгладил кривую COVID-19 лучше, чем почти любой другой штат в стране.Фактически, реакция штата Мэн на пандемию с поправкой на численность населения включает в себя одни из самых низких показателей госпитализации, новых случаев заболевания и смертей.

Наше коллективное принятие наших новых норм — безопасных и разумных способов ведения бизнеса, покупок, путешествий и отдыха для поддержания здоровья штата Мэн — позволило экономике штата Мэн вновь открыться в весенние и летние месяцы.

Начиная с 1 мая 2020 года план «Возобновление экономики штата Мэн» предусматривает четыре постепенных и гибких этапа возобновления работы, которые были разработаны совместно с экспертами в области общественного здравоохранения и при участии представителей отрасли.Этот подход, который был скорректирован, когда этого требовали обстоятельства в области общественного здравоохранения, позволил предприятиям штата Мэн безопасно оставаться открытыми или вновь открываться, следуя разумным практическим рекомендациям по обеспечению безопасности сотрудников и клиентов.

Четвертый и последний запланированный этап плана начинается 13 октября 2020 г., когда для всех предприятий штата Мэн определены сроки открытия и работы с соответствующими изменениями безопасности, как указано в контрольных списках предотвращения COVID-19 от Департамента экономического и общественного развития штата Мэн.

Общественное здравоохранение остается главным фактором, определяющим принятие администрацией решений в ее усилиях по борьбе с COVID-19. Когда план переходит на этап 4, администрация может рассмотреть и внедрить дополнительные защитные протоколы, а также более широкие дополнительные меры по охране здоровья и безопасности, чтобы защитить здоровье жителей штата Мэн.

Руководящие принципы

Руководящие принципы для этого подхода включают:

  1. Охрана общественного здоровья : Штат будет продолжать использовать эпидемиологические данные, такие как тенденции заболеваемости и уровень госпитализации, для обоснования решений о подходящем времени для снятия ограничений.

  2. Поддержание готовности к оказанию медицинской помощи : штат Мэн должен быть в состоянии отреагировать на любой всплеск COVID-19. С этой целью штат будет продолжать тесно сотрудничать с больницами и системами здравоохранения для оценки возможностей системы, включая имеющиеся больничные койки, койки в отделениях интенсивной терапии и аппараты ИВЛ, а также для закупки и распределения средств индивидуальной защиты в больницах, учреждениях сестринского ухода, службах неотложной помощи и других учреждениях. фронтовые ответчики.

  3. Обеспечение надежного и доступного тестирования : Тестирование и надзор за заболеваниями, включая отслеживание контактов, являются ключевыми основами открытия экономики.В то время как широкая доступность экспресс-тестирования остается проблемой, штат активно расширяет тестирование, чтобы сделать его более доступным для населения штата Мэн.

  4. Приоритет государственно-частного сотрудничества : Тесное сотрудничество между предприятиями, сотрудниками, правительством и общественностью для разработки, внедрения, контроля и принятия руководящих принципов и безопасных методов имеет решающее значение для постоянного успеха штата Мэн в борьбе с COVID-19.

Показатели работоспособности

Для плана «Восстановление экономики штата Мэн» эпидемиологические данные Центра по контролю и профилактике заболеваний штата Мэн, такие как тенденции заболеваемости и уровень госпитализации, а также готовность и возможности медицинской помощи, служат обоснованными решениями о прохождении этапов.

Центр контроля заболеваний штата Мэн отслеживает три основных показателя для проведения этой оценки:

  1. нисходящая траектория гриппоподобных заболеваний и синдромных случаев, подобных COVID;
  2. нисходящая траектория зарегистрированных случаев и вновь госпитализированных пациентов; и
  3. способность больничных систем штата Мэн лечить всех пациентов без неотложной помощи и способность штата участвовать в надежной программе тестирования.

Администрация будет продолжать оценивать стандарты, изложенные в заявлении губернатора о концепции, такие как возможности тестирования и отслеживание контактов, чтобы информировать о своих ответных действиях на пандемию. Если ситуация с COVID-19 в штате Мэн по какой-либо причине ухудшится, штат быстро приступит к восстановлению протоколов безопасности или вернется к более раннему этапу плана.

Соблюдение мер предосторожности

Чтобы оставаться открытыми, различные секторы экономики штата Мэн должны внедрить практичные, разумные, основанные на фактических данных протоколы безопасности и модификации, которые защищают здоровье и безопасность сотрудников и клиентов.

Эти приспособления описаны в контрольных списках по предотвращению COVID-19, которые определяют передовые методы для предприятий, характерные для их деятельности, а также общие передовые методы, связанные, среди прочего, с физическим дистанцированием, гигиеной, личной защитой и поддержанием чистоты на рабочих местах.

Контрольные списки, которые различаются по секторам, являются результатом совместной работы DECD и частного сектора, которая включала тщательную проверку со стороны государственных чиновников, экспертов в области здравоохранения и представителей отрасли. Поставщики медицинских услуг в штате Мэн следуют рекомендациям CDC США и профессиональных ассоциаций.

В этих контрольных списках будут определены передовые методы для бизнеса, относящиеся к его деятельности, а также общие передовые методы, связанные, среди прочего, с физическим дистанцированием, гигиеной, личной защитой и поддержанием чистоты на рабочих местах.

В целях содействия соблюдению контрольных списков и защиты общественного здоровья потребители могут сообщать о предприятиях или организациях, которые нарушают требования контрольных списков и ставят под угрозу здоровье населения через этот онлайн-портал.

Перезапуск экономики штата Мэн, этап 4

Этап 4 плана “Перезапуск экономики штата Мэн” начался во вторник, 13 октября 2020 г. (Нажмите здесь, чтобы просмотреть предыдущие этапы плана).

В связи с увеличением числа случаев заболевания COVID-19 в штате Мэн и по всей стране этап 4 был обновлен ноября.1, 2020 на следующий:

  • С 4 ноября 2020 года,  ограничение на собрания в закрытых помещениях будет возвращено максимум 50 человекам при сохранении важнейших мер общественного здравоохранения, изложенных в Контрольных списках профилактики COVID-19.
  • Для занятий в помещении без сидячих мест, таких как физическая активность в спортзалах, ограничение остается равным 50.
  • Лимит собрания на открытом воздухе остается на уровне 100 человек.
  • Для предприятий розничной торговли по-прежнему действует ограничение на вместимость в 5 человек на 1000 квадратных футов торговой площади.
  • Дата повторного открытия внутренних мест для баров и дегустационных залов откладывается. Получив разрешение на возобновление обслуживания в помещении, заведения должны взять на себя обязательство соблюдать новый Контрольный список профилактики COVID-19 для обслуживания сидячих блюд и напитков, который является обновлением контрольного списка ресторана.
  • В соответствии с исполнительным распоряжением, мандат штата на ношение маски теперь требует, чтобы более широкий круг организаций, таких как частные школы и здания местных органов власти, присоединялся к ресторанам, жилым помещениям и торговым предприятиям, чтобы гарантировать, что сотрудники и люди в их зданиях соблюдают это важное требование.

Добавить комментарий

Ваш адрес email не будет опубликован.
