ЦЭ6803В | Заметки электрика

Здравствуйте, дорогие читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам про трехфазный счетчик ЦЭ6803В.

Началось все с того, что около года назад мне необходимо было организовать учет электроэнергии на вновь вводимом электрооборудовании. Все электромонтажные работы были сделаны согласно проекта.

В проекте предусматривалась на новом фидере (присоединении) установка счетчика типа ЦЭ6803В 3х220/380 (В) от концерна Энергомера, подключенного через трансформаторы тока с коэффициентом трансформации 400/5.

Все работало до того момента, когда данное присоединение не было отключено по «особым» соображениям нашего директора. Ну ладно, о плохом не будем. Единственное, скажу, что счетчик с этого фидера (присоединения) был снят и находится в настоящее время у меня на балансе, пока не закончится срок его поверки.

Вот я и решил Вам рассказать подробно о счетчике ЦЭ6803В 3х220/380 (В), 1-7,5 (А), всех его технических характеристиках, схеме подключения, неисправностях и многое другое.

Итак, поехали.

Назначение и применение счетчика ЦЭ6803В

Сразу хочу сказать, что в настоящее время счетчик ЦЭ6803В является одним из самых распространенных и применяемых трехфазных счетчиков электрической энергии. Вот так вот он выглядит.

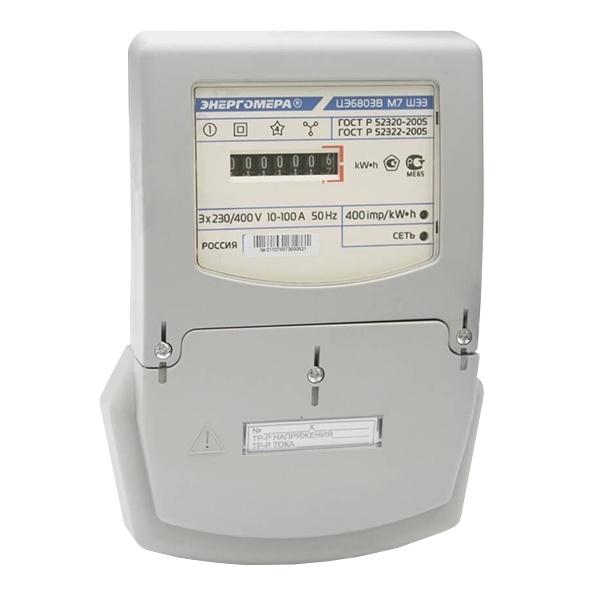

Напомню, что фото сделано уже после его эксплуатации. Так что на внешний вид не обращайте внимания.

Итак, счетчик ЦЭ6803В предназначен для измерения активной мощности в трехфазных цепях переменного тока. Счетчик ЦЭ6803В должен устанавливаться внутри помещений или местах, имеющих защиту от воздействия окружающей среды, со следующими условиями:

  • температура воздуха не ниже минус 40 и не выше 60 градусов
  • относительная влажность воздуха до 98% (при температуре воздуха 35 градусов)

И самое главное, о чем нужно упомянуть, что этот электросчетчик внесен в Государственный реестр средств измерений под номером 12673-06.



Обозначение и расшифровка ЦЭ6803В

Счетчик ЦЭ6803В выпускается и производится строго по ГОСТ Р 52322-2005 и ГОСТ Р 52320-2005. Это, кстати, видно на его внешней панели.

Существуют несколько разновидностей счетчиков ЦЭ6803В, что обуславливается их условным обозначением. Т.е. приобретая электросчетчик ЦЭ6803В, смотрите точную его расшифровку, чтобы в дальнейшем не возникло каких-либо проблем.

Думаю Вам будет интересно прочитать мои статьи о выборе электросчетчика и о том, как правильно купить электросчетчик в магазине.

Ниже на картинке представлена структура условного обозначения электросчетчика ЦЭ6803В.

По этой структуре и был заказан счетчик для моего присоединения. Красными прямоугольниками я выделил обозначения счетчика, о котором я рассказываю в данной статье: ЦЭ6803В 1Т 220В 1-7,5А 3ф.4пр. М6 Ш33



Технические характеристики электросчетчика ЦЭ6803В

Все основные технические характеристики приведены на картинке ниже.

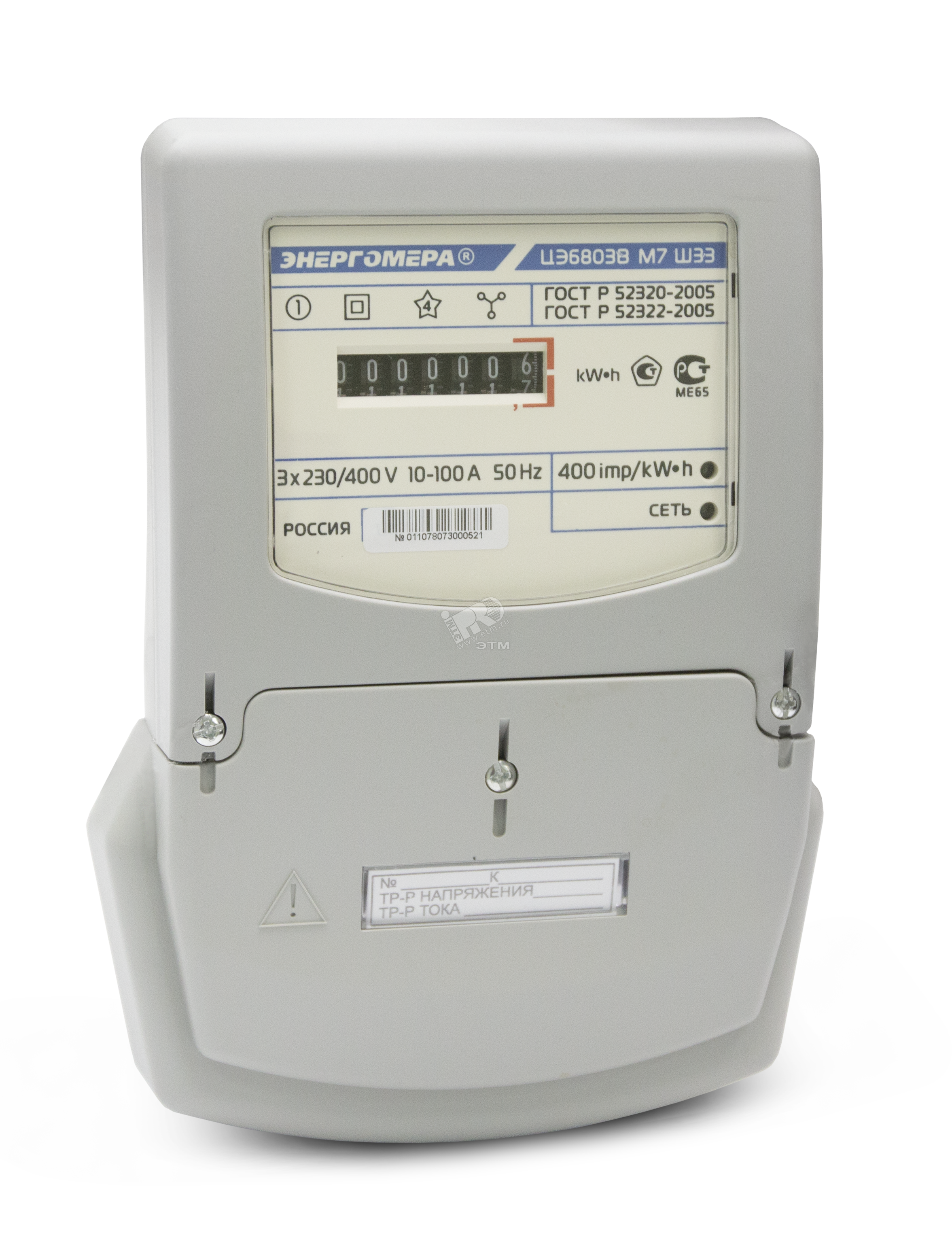

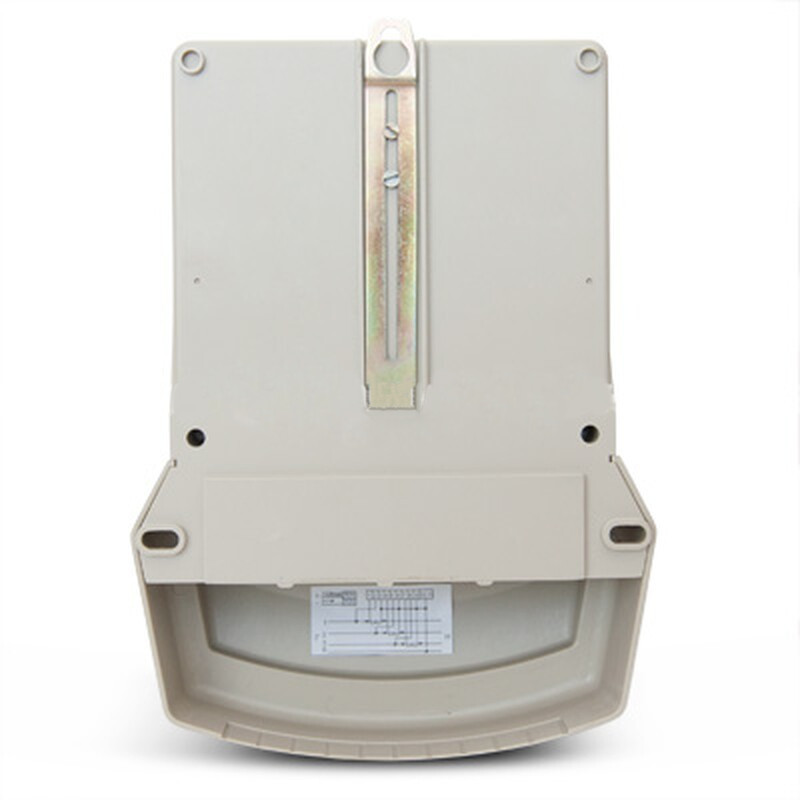

Ниже укажем габаритные и установочные размеры ЦЭ6803В в корпусе Ш33 и Р31.

Устройство и принцип работы ЦЭ6803В

Про принцип работы электросчетчиков я уже Вам рассказывал. Здесь добавлю следующее.

Принцип работы электронного счетчика ЦЭ6803В лежит в перемножении входных аналоговых сигналов тока и напряжения с дальнейшим преобразованием их в частоту импульсов, пропорциональную входной мощности. Суммирование этих импульсов электромеханическим счетным механизмом, либо микроконтроллером дает количество активной энергии в киловатт-часах, которое отображается (в моем случае) на барабане или ЖК-экране счетчика.

Счетчик ЦЭ6803В имеет в своем составе выходное испытательное устройство.

В моем случае это выходные клеммы 26-27. В других разновидностях наименование клемм могут отличаться.

Выходное испытательное устройство электросчетчика ЦЭ6803В служит для:

Также счетчик ЦЭ6803В с ЖК-экраном имеет энергонезависимую память, позволяющую сохранять данные (показания электросчетчика, время и дату, тариф и т. п.) при отключении от сети.

Пластмассовый корпус счетчика пломбируется оттиском поверительного клейма.

Крышка зажимов, для подключения счетчика к сети и контакты испытательного выходного устройства, пломбируется оттиском клейма энергоснабжающей организацией.

Внутри корпуса находятся различные печатные платы, на которых расположена вся схема счетчика (модуль измерительный, датчики тока и т.п.).



Установка счетчика ЦЭ6803В

Перед установкой счетчика ЦЭ6803В, кстати это касается не только этого типа, необходимо проверить отсутствие механических повреждений и наличие пломб, о которых я сказал выше.

Я уже подробно писал как произвести монтаж и установку электросчетчика, поэтому читайте по этой теме следующие полезные статьи:

Ко всем вышесказанным статьям добавлю несколько слов про очистку жил проводов и кабелей от изоляции.

Зачищенный провод должен быть прямым, ровным и не иметь изгибов. Вставлять провод в контактную клемму (зажим) нужно без перекосов.

А также следите, чтобы туда не попала изоляция. Следует обратить внимание, чтобы изоляция сильно не выступала и за пределы клеммной колодки.

В общем воспользуйтесь таблицей, приведенной ниже.

Если Вы не можете самостоятельно определить сечение жилы провода (кабеля), то воспользуйтесь моей статьей про то, как  самостоятельно определить сечение кабеля по диаметру.

Зажим для провода состоит из 2 винтов.

Вставляем провод и затягиваем верхний винт с помощью инструмента. Проверяем провод легким подергиванием за него. Если он зажат, то тогда затягиваем нижний винт.

Схема подключения электросчетчика ЦЭ6803В

Я уже много статей уделил схеме подключения электросчетчиков, поэтому читайте следующие статьи:

Кстати, хочу Вам сказать о том, что при покупке нового счетчика, его показания могут быть отличными от нуля. В этом случае не нужно волноваться, потому как эти показания являются следствием поверки счетчика на заводе-изготовителе. Не стоит думать, что это бывший в употреблении прибор учета. Хотя конечно показания должны быть разумными, а не заоблачными.

Это было не большое отступление. Просто один из моих читателей задавал мне вопрос по этой теме.

Теперь вернемся обратно к схеме подключения счетчика ЦЭ6803В. Прочитав статьи, указанные выше, думаю что вопросов в подключении у Вас не возникнет. А вообще, если снять крышку, то на ней изображена схема подключения именно Вашей конфигурации счетчика.



Индикация

Несколько слов расскажу об индикации ЦЭ6803В. На внешней (лицевой) панели счетчика имеется 2 светодиодных индикатора.

При подключении счетчика ЦЭ6803В к сети загорится индикатор «Сеть».

Как только в сети появится нагрузка (потребляемая мощность), то периодически будет загораться индикатор нагрузки и отсчетный механизм (в моем случае), либо индикация на ЖК-экране будут изменять показания счетчика.



Эксплуатация ЦЭ6803В

В руководстве по эксплуатации сказано, что МПИ данного счетчика указан в его формуляре и он составляет 16 лет, а для счетчиков, поставляемых в Казахстан — 8 лет.

Ниже я приведу несколько возможных неисправностей счетчика ЦЭ6803В, с которыми Вы можете столкнуться во время его эксплуатации и обслуживании.

1. Не горит индикатор «Сеть»

Первой вероятной причиной является плохой контакт подводящих проводов. Необходимо хорошо протянуть винты зажимов проводов.

Второй причиной может стать внутренняя неисправность схемы счетчика, либо самого светодиодного индикатора. Здесь необходимо счетчик снять и отдать в ремонт.

2. Индикатор «Сеть» горит, а счетчик не считает

В этом случае сразу же необходимо счетчик отправить в ремонт, т.к. причиной является внутренняя его неисправность.



Заключение

Ну вот и все, что я хотел Вам рассказать про счетчик ЦЭ6803В. Если возникли какие-либо вопросы по теме, то задавайте их в комментариях. А вообще этот счетчик за все свое время зарекомендовал себя только с положительной стороны. Нареканий и замечаний у меня к нему нет. Как говорится — дешево и сердито.

P.S. Хотите узнавать первыми о выходе новой статьи на моем сайте, то подписывайтесь. Форма подписки расположена в 2 местах: в конце каждой статьи и в правой колонке сайта. А также, если Вас не затруднит, то поделитесь этой статье со своими друзьями в социальных сетях. Буду очень Вам благодарен.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Подключение трехфазного счетчика прямого включения

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Счетчики полукосвенного и косвенного включения

предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т. п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения

применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

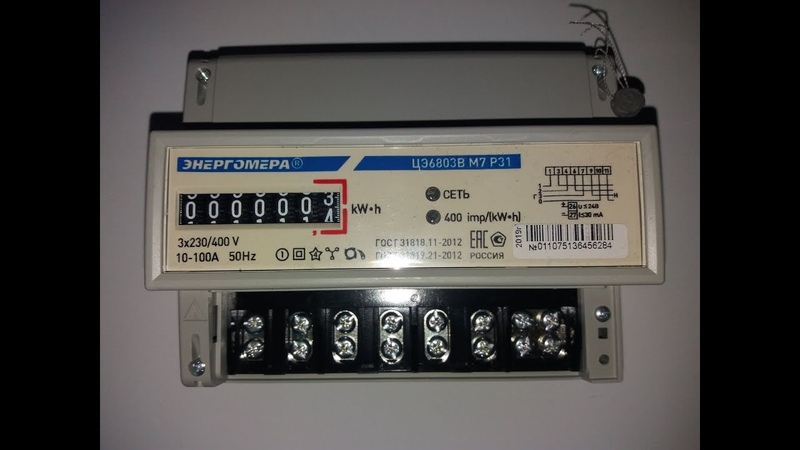

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним.
Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат.
С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем.
С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Удачи!

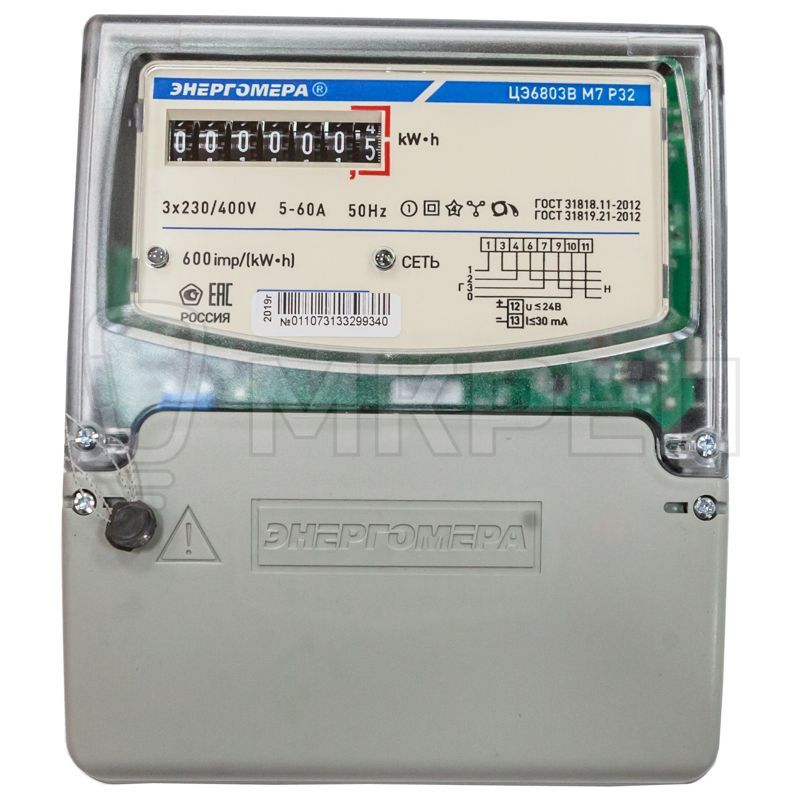

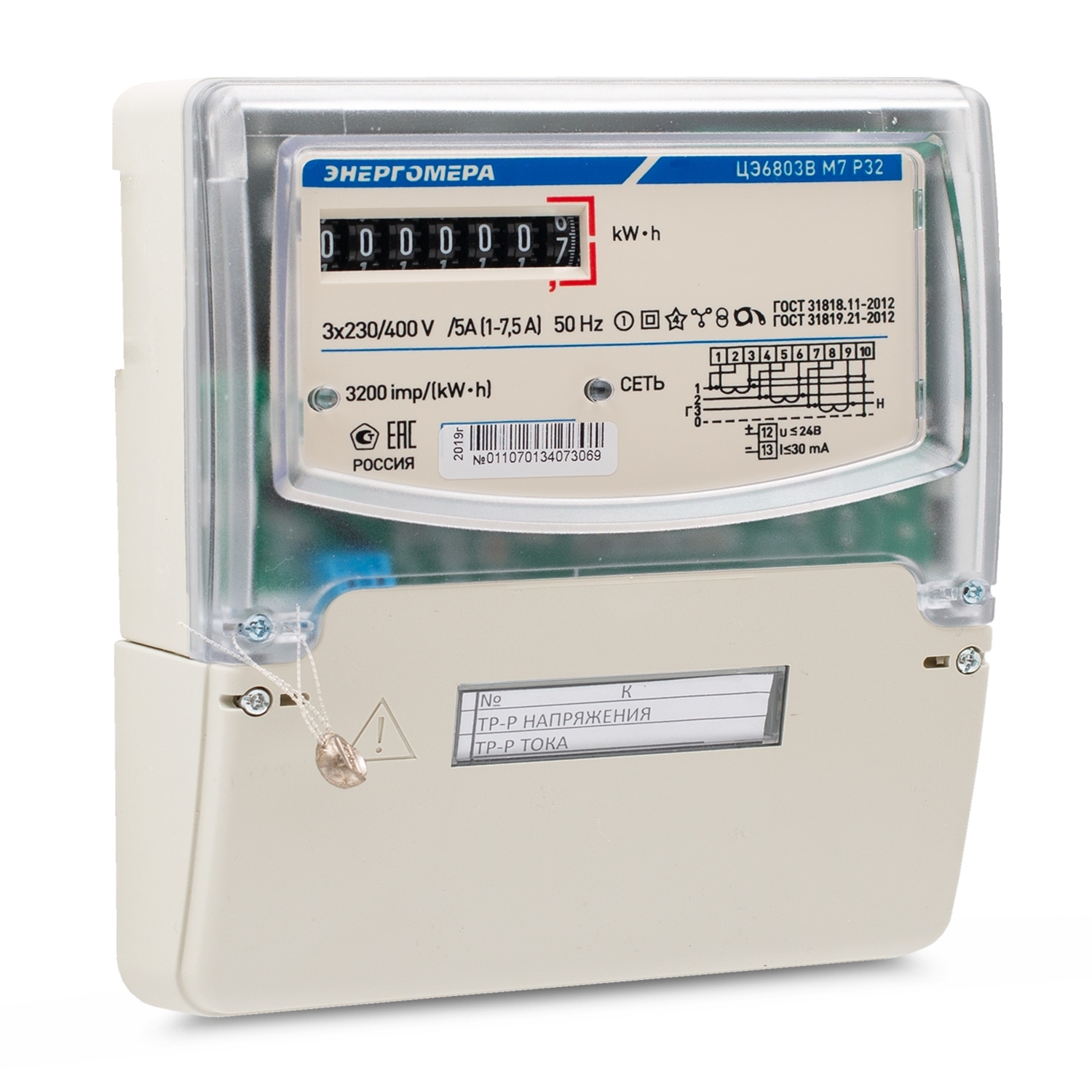

Электросчетчик Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32 трехфазный однотарифный

Электросчетчик трехфазный электронный однотарифный Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32 прямого включения по току и напряжению осуществляет измерение активной электроэнергии в трехфазных трех- и четырехпроводных сетях переменного тока, автономно или в составе информационно-измерительных систем, в качестве датчика приращения энергии и телеизмерения мощности.

Предлагаем один из лучших в своем классе трехфазный  счетчик электроэнергии по минимальным антикризисным ценам!!!

Технические особенности счетчиков ЦЭ 6803В/1 220В 5-50А М7Р32:

• Технологический запас по классу точности
• Высокая чувствительность по току нагрузки
• Устойчивость к климатическим, механическим и электромагнитным воздействиям
• Малое собственное энергопотребление
• Наличие телеметрического импульсного выхода
• Световой индикатор работы
• Защита от хищения электроэнергии
• Новый корпус R32 – для крепления в щиток и на рейку ТН35

Характеристики надежности электросчетчика Энергмера ЦЭ 6803В/1 220В 5-50А М7Р32:
• Минимальная наработка на отказ – 160 000 часов.
• Межповерочный интервал – 16 лет.
• Средний срок службы – 24 лет.
• Гарантийный срок – 3 года.

Счетчики электроэнергии

ЦЭ 6803В/1 220В 5-50А М7Р32 полностью соответствуют стандартам для размещения на щиток и на рейку ТН35.

Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.
Выпускаются электросчетчики с 2007 года.
Класс точности: 1.
Номинальная (максимальная) сила тока: 50 А


 Технические характеристики ЦЭ 6803В/1 220В 5-50А М7Р32:

 Счетчик удовлетворяет ГОСТ Р 52320-2005, ГОСТ Р 52322-2005.

ПоказателиВеличины
Класс точности1,0
Частота измерительной сети, Гц50±2,5
Номинальное напряжение, В380
Базовый (максимальный) ток, А5(50)
Порог чувствительности, А0,5%·Iном
Полная потребляемая мощность параллельной цепи, не более, В·А4
Полная потребляемая мощность последовательной цепи, не более, В·А0,1
Передаточное число импульсного телеметрического выхода, имп. /кВт·ч800
Диапазон рабочих температур, °Сот – 40 до +55
Габаритные размеры, не более, мм143x170x52
Масса, не более, кг2,5

 Структура условного обозначения счетчика приведена на рисунке 1, передаточные числа, положение запятой приведены в таблице 1 2.3



Видеоинструкция подключения трехфазного однотарифного счетчика электроэнергии Энергомера ЦЭ6803В:



 Счетчик подключается к трехфазной сети переменного тока и устанавливается в местах, имеющих дополнительную защиту от влияния окружающей среды (помещения, стойки) с рабочими условиями применения:

– температура окружающего воздуха от минус 40 до 60 °С – относительная влажность воздуха до 98 % при 35 °С;

– частота измерительной сети (50 ± 2,5) Гц или (60 ± 3) Гц;

– форма кривой напряжения – синусоидальная с коэффициентом несинусоидальности не более 12 %.

Максимальная сила тока составляет 1,5А, 7,5А, 50А или 100А.

Счетчики изготавливаются класса точности 1 или 2 по ГОСТ Р 52322-2005.

Полная (активная) мощность, потребляемая каждой цепью напряжения счетчика не превышает 6 В•А (0,6 Вт) при номинальном напряжении 220 В, не превышает 4 В•А (0,6 Вт) при номинальном напряжении 100 В, не превышает 2,5 В•А (0,6 Вт) при номинальном напряжении 57,7 В, при нормальной температуре, номинальной частоте.

Полная мощность, потребляемая каждой цепью тока не превышает 0,1 В•А при базовом или номинальном токе, при нормальной температуре и номинальной частоте.

Масса счетчика не более 1 кг.

Счетчик имеет счетный механизм, осуществляющий учет электрической энергии непосредственно в киловатт-часах.

 Проверка без тока нагрузки (самоход). При разомкнутых цепях тока и при напряжениях равных 1,15 номинального значения испытательное выходное устройство счетчиков не создает более одного импульса в течение времени Δt, мин. , вычисленного по формуле:

где k – постоянная счетчика (число импульсов испытательного выходного устройства счетчика на 1кВт•ч), имп/кВт•ч;

m – число измерительных элементов;

Uном – номинальное напряжение, В;

Iмакс – максимальный ток, А;

R – коэффициент, равный 600 для счетчиков класса точности 1, равный 480 для счетчиков класса точности 2.

 Стартовый ток (чувствительность). Счетчики начинают и продолжают регистрировать показания при значениях тока, указанных в таблице 2 и коэффициенте мощности равном 1.

 Предел допускаемых значений основной относительной погрешности δД в процентах соответствует таблице 3.

Пределы допускаемых значений основной относительной погрешности нормируют для информативных значений входного сигнала:

– напряжение – (0,8…1,15) Uном ;

– частота измерительной сети – (50 ± 2,5) Гц или (60 ± 3) Гц.

 При напряжении ниже 0,8 Uном погрешность счетчика находится в пределах от плюс 10 % до минус 100 %.

 Предел допускаемого значения дополнительной погрешности вызванной присутствием постоянной составляющей и четных гармоник в цепях переменного тока для счетчиков непосредственного включения классов точности 1 и 2 не превышает 3δД.

Требование не распространяется на счетчики, работающие с трансформаторами тока.

 Счетчики с непосредственным включением выдерживают кратковременные перегрузки входным током, превышающим в 30 раз Iмакс, в течение одного полупериода при номинальной частоте, а счетчики, включаемые через трансформаторы тока выдерживают в течение 0,5 с перегрузки входным током, превышающим в 20 раз Iмакс, при номинальной частоте. Изменение погрешности после испытания не превышает значений, приведенных в таблице 4.

 Средняя наработка на отказ счетчика не менее 160000 ч.

 Средний срок службы до первого капитального ремонта счетчиков 30 лет.

 Предприятие-изготовитель оставляет за собой право вносить незначительные изменения в конструкцию счетчика, не ухудшающие качества.

Устройство и работа счетчика 2.6.1 Принцип действия счетчика основан на преобразовании активной мощности в частоту импульсов, подсчет которых электромеханическим отсчетным устройством дает величину потребленной электрической энергии.

Конструктивно счетчик выполнен в пластмассовом корпусе.

В корпусе размещены печатные платы, на которых расположена вся схема счетчика.

Зажимы для подсоединения счетчика к сети и контакты испытательного выходного устройства закрываются пластмассовыми крышками.

Купить электросчетчик Энергомера ЦЭ6803В в Украине: Умань, Харьков, Киев, Южно-Украинск, Днепропетровск, Черновцы – интернет-магазин «ЭлМисто».

Габаритные размеры счетчика Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32:



Данный товар также ищут как счетчик электроэнергии Энергомера ЦЭ6803В, купить счетчик Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32, электросчетчик Энергомера ЦЭ6803В, цена счетчика Энергомера ЦЭ6803В в Одессе, стоимость Энергомера ЦЭ6803В, лiчильник Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32

Внимание! Все товары, представленные в магазине ЭлМисто, сертифицированы в Украине, проходят техническую проверку на работоспособность и обеспечиваются гарантийным и послегарантийным обслуживанием согласно действующей редакции Закона Украины «О защите прав потребителей». С момента покупки у нас товара мы оказываем всестороннюю техническую, информационную и сервисную поддержку.
Доставка товара производится во все города Украины транспортными компаниями.

ЭлМисто – самый выгодный интернет-магазин электрооборудования по низкой цене.


Заказывайте электросчетчик Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32 по выгодной цене в Харькове.

Доставка осуществляется в города:
Борисполь, Александрия, Алчевск, Артемовск, Ахтырка, Белая Церковь, Белгород-Днестровский, Бердичев, Бердянск, Боярка, Бровары, Васильевка, Винница, Виноградов, Вишневое, Владимир-Волынский, Вознесенск, Геническ, Глобино, Глухов, Горловка, Днепродзержинск, Днепропетровск, Днепрорудный, Донецк, Дрогобыч, Дружковка, Дубно, Дунаевцы, Енакиево, Желтые Воды, Житомир, Запорожье, Знаменка, Золотоноша, Ивано-Франковск, Измаил, Изюм, Ильичевск, Калуш, Каменец-Подольский, Каменка-Днепровская, Карловка, Каховка, Киев, Кировоград, Ковель, Коломыя, Комсомольск, Конотоп, Константиновка, Коростень, Коростышев, Котовск, Краматорск, Красноармейск, Красноград, Краснодон, Красноперекопск, Кременчуг, Кривой Рог, Кролевец, Кузнецовск, Лисичанск, Лозовая, Лубны, Луганск, Луцк, Львов, Макеевка, Марганец, Мариуполь, Мелитополь, Мена, Миргород, Могилев – Подольский, Мукачево, Надворная, Нежин, Николаев, Никополь, Новая Каховка, Нововолынск, Новоград-Волынский, Обухов, Одесса, Павлоград, Первомайск, Пологи, Полтава, Пирятин, Прилуки, Рава-Русская, Раздельная, Ровно, Ромны, Свердловск, Светловодск, Северодонецк, Славута, Славянск, Смела, Стаханов, Сторожинец, Стрый, Сумы, Тернополь, Токмак, Торез, Ужгород, Умань, Фастов, Харцызск, Харьков, Херсон, Хмельницкий, Хуст, Червоноград, Черкассы, Чернигов, Черновцы, Энергодар, Южноукраинск.

Вы можете посмотреть технические характеристики электросчетчика Энергомера ЦЭ6803В перед оформлением заказа. Также на сайте представлены описание и фото счетчика Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32.


Мы доступны, с нами легко связаться. Наш широкий ассортимент удовлетворит каждого. Исчерпывающие профессиональные консультации. Гарантируем качество поставляемого оборудования. Обеспечиваем минимальные сроки поставки. Предоставляем 100% гарантию. Используем гибкую ценовую политику.  Оцените выгоды работы с нами. Звоните сегодня! (057) 712-03-91, (067) 881-63-58, (050) 7-88-3-88-6 или пишите на почту [email protected]

Опрос и схема подключения электросчетчика Энергомера CE308 S31 IEC. Технические характеристики и маркировка. АСКУЭ яЭнергетик

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / RS-485

Счетчик является трехфазным, универсальным, трансформаторного или непосредственного
включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Счетчик может использоваться в автоматизированных информационных измерительных систе-
мах коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Результаты измерений получаются путем обработки и вычисления входных сигналов тока и на-
пряжения микропроцессорной схемой платы счетчика. Измеренные данные и другая информация отображаются на жидкокристаллическом индикаторе (ЖКИ) и в зависимости от исполнения счетчика могут быть переданы по одному из интерфейсов RS485, PLC-интерфейсу, радиоинтерфейсу со встроенной антенной, радиоинтерфейсу с разъемом под внешнюю антенну, GSM-
модуль.
Счетчик имеет электронный счетный механизм, осуществляющий, в зависимости от установлен-
ных коэффициентов трансформации по току и напряжению, учет активной и реактивной энергии в
кВт/ч и квар/ч соответственно суммарно и по четырем тарифам, в одном или в двух (для двунаправленного счетчика) направлениях.

Характеристики надежности:
  • Средняя наработка на отказ – 220000 часов.
  • Межповерочный интервал – 16 лет.
  • Средний срок службы – 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) – 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) – 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности:
  • Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
  • Защита от несанкционированного вскрытия (электронные пломбы).
  • Датчик магнитного поля.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Два направления учета электроэнергии.
  • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
  • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
  • Измерение параметров сети;
  • Контроль превышения лимита мощности и энергии.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
  • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
  • Телеметрические выходы.
  • Журналы событий.

Схема включения счетчика CE 308 230В 5(10)А. Подключение через три трансформатора тока (трехфазная четырехпроводная сеть):

Схема включения счетчика CE 308 S31 57,7 В 5(10)А. Подключение через три трансформатора тока и три трансформатора напряжения (трехфазная трехпроводная сеть):

Схема включения счетчика СЕ 308 S31 230В 5(60)А; 5(100)А; 10(100)А. Непосредственное включение (трехфазная четырехпроводная сеть):

Примечание: Перемычки между контактами 1-2, 4-5, 7-8 расположены на колодке.

Схема включения счетчика CE 308 S31 57,7 В 5(10)А. Подключение через два трансформатора тока и три трансформатора напряжения (трехфазная трехпроводная сеть):

Внимание! Заземление цепей напряжения производить согласно схеме подключения трансформатора напряжения на объекте.

Схема включения счетчика СЕ 308 S31 57,7 В 5(10)А. Подключение через два трансформатора тока и два трансформатора напряжения (трехфазная трехпроводная сеть)*:

Внимание! Заземление цепей напряжения производить согласно схеме подключения трансформатора напряжения на объекте.

*При данной схеме включения, счетчик ведет учет активной и реактивной энергии в соответствии с классом точности. Измерение фазных напряжений, фазных мощностей, углов между векторами тока и напряжения в классе точности не гарантируется.

Обозначение контактов



Выдающееся подключение к трехфазному электросчетчику с предложениями Luring

Оптимизируйте свою жизнь, наслаждаясь повышенной эффективностью, используя лидирующее подключение к трехфазному электросчетчику , доступное на Alibaba. com. 3-фазное подключение к электросчетчику поставляется с привлекательными скидками, а их звездные характеристики делают их лучшими вариантами. Изготовленные из прочных и надежных материалов, трехфазные электрические счетчики очень прочны и служат в течение длительного времени.Передовые инновации делают их очень точными для максимальной производительности.

Эти 3-фазные электрические счетчики поставляются в обширной коллекции, которая включает в себя различные типы и модели. Разнообразие в этом выборе гарантирует, что независимо от того, каковы ваши потребности в измерении энергии, у вас никогда не будет недостатка в идеальном подключении для трехфазного электрического счетчика . Покупатели найдут 3-фазное подключение к электросчетчику , которые подходят для домашнего использования, офисного использования, учреждений и других промышленных применений, которые потребляют больше энергии.

Помогая вам точно контролировать потребление энергии, эти трехфазные электрические счетчики на Alibaba.com улучшают показатели вашей производительности. Передовые технологии делают эти 3-фазные электрические счетчики достаточно умными, чтобы отправлять и получать коммуникационные сигналы об использовании энергии. Трехфазный электрический счетчик прост в установке и считывании, что гарантирует, что у вас всегда будет точная картина того, как вы используете свою энергию. Их элегантные формы и дизайн позволяют устанавливать их во многих местах, не нарушая эстетического вида.

Когда вы просматриваете сайт Alibaba.com, откройте для себя удивительные 3-фазные подключения к электросчетчикам и выберите наиболее привлекательный для вас вариант, руководствуясь вашими требованиями. Продукция высочайшего качества гарантирована, а ее непревзойденная эффективность заставит вас понять ее истинную ценность. Воспользуйтесь невероятными предложениями, разработанными для 3-фазных электрических счетчиков оптовиков и поставщиков.

MID Счетчики электроэнергии | Algodue

MID Счетчики электроэнергии | Альгодуэ Перейти к основному содержанию

ПРИМЕНЕНИЕ СЧЕТЧИКОВ ЭНЕРГИИ ALGODUE MID

  • Суммирование электроэнергии в промышленности по каждой отдельной линии или машине.
  • Измерение энергии, вырабатываемой возобновляемыми источниками, такими как солнечные, эоловые и т. д.
  • Учет и выставление счетов за потребление в кемпингах, торговых центрах, жилых районах, военно-морских портах и ​​т. д.
  • Суммирование потребления электроэнергии в гостиницах, конгресс-центрах, выставочных ярмарках.
  • Учет потребления в зданиях с административным обслуживанием.
  • Внутреннее распределение потребления в таймшерах гражданских и промышленных зданий.
  • Реализация систем энергомониторинга.
  • Дистанционное обследование потребления и расчет затрат.

СЧЕТЧИКИ ЭНЕРГИИ ALGODUE MID ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • Чрезвычайно компактный 4 модуля DIN (трехфазный), 2 модуля или 1 модуль (однофазный)
  • Двунаправленные измерения в 4 квадрантах для всех энергий и мощностей
  • Программируемый коэффициент трансформации в моделях UEM1P5, UEC1P5, UEM6C и UEC6C
  • Выбираемое входное значение 1A или 5A в моделях UEM1P5, UEC1P5, UEM6C и UEC6C
  • Однофазные и трехфазные версии с прямым подключением до 40А, 63А 80А
  • Версия MID поставляется с клеммными крышками и уплотнениями
  • Покрытие пломбируемых клемм для предотвращения несанкционированного доступа или изменения конфигурации
  • Дисплей Большой ЖК-дисплей с подсветкой, обеспечивающий удобство чтения
  • Вид накопительного счетчика и мгновенных мощностей ЖКИ
  • Возможность отображения до 30 мгновенных измеряемых параметров в трехфазных моделях
  • Возможность отображения от 7 до 10 мгновенных измеряемых параметров в однофазных моделях
  • Метрологический светодиод на передней панели

Трехфазные счетчики электроэнергии | Прикладные счетчики

  • AMT B1x-SAxTE для измерения активной энергии, 1-тарифный, до 100 А

    Счетчики статического электричества трехфазные АМТ B1x-SxxTE предназначены для однотарифного измерения активной энергии в прямом и непрямом включении с отображением результатов на механическом регистре с шаговым двигателем. В случае счетчиков с трансформатором тока (x/5A) необходимо значение регистра умножить на коэффициент трансформации тока. Тестовые импульсы, отображаемые красным светодиодом, пропорциональны потребленной энергии. Измерение «с использованием однонаправленного механического регистра» обеспечивает измерение положительной энергии даже при обратном потоке энергии.

  • AMT B1x-OxxTEI для измерения активной и реактивной энергии, одно- и двухтарифные, до 100 А

    Счетчики статического электричества трехфазные АМТ Б1х-ОххТЭИ предназначены для прямого и косвенного измерения активной и реактивной энергии с отображением измеренного потребления на ЖКИ.Изготавливаются в однотарифном и двухтарифном исполнении с внешним переключением тарифов. Измеренные значения сохраняются в специальных регистрах в соответствии с кодами OBIS. Они отображаются на ЖКИ в циклическом или пошаговом режиме. Данные сохраняются в энергонезависимой памяти при отключении питания. Работа внутренних цепей контролируется во время работы счетчика, а состояния сохраняются в специальных регистрах. Содержимое регистров может быть отображено. Тестовые импульсы, отображаемые красным светодиодом, пропорциональны потребленной энергии.Счетчики могут выпускаться в исполнении с измерением в суммарном режиме (измерение «с помощью однонаправленного механического регистра») или с измерением в раздельном режиме (измерение «расход – подача»).

  • AMT B1x-FxxTxIIxдля активной и реактивной энергии, с часами реального времени и связью, до 100 А

    Счетчики статической электроэнергии трехфазные многофункциональные АМТ B1x-FxxTxIIx предназначены для измерения активной и реактивной электрической энергии, мгновенной активной мощности на потребление и отпуск, максимального потребления, напряжения, тока и коэффициента мощности в трехфазных четырехпроводных сетях прямого или косвенного включения. .Они позволяют измерять энергию в скоростях, контролируемых внутренними часами (до 4 скоростей) или внешне контролируемых в двух скоростях. Измеренные значения, хранящиеся в регистрах по кодам OBIS, отображаются на ЖКИ в циклическом или пошаговом режиме. Данные сохраняются в энергонезависимой памяти при отключении питания. В это время можно проверить данные, используя резервный источник питания. Счетчики электроэнергии могут быть параметризованы и считаны с помощью оптического датчика типа AMOS и программного обеспечения, поставляемого производителем.Тестовые импульсы сигнализируются красными светодиодами отдельно для активной и реактивной энергии. Они могут быть оснащены коммуникационными интерфейсами RS 485 или модулем Mesh. Счетчики могут выпускаться в исполнении с измерением в суммарном режиме (измерение «с помощью однонаправленного механического регистра») или с измерением в раздельном режиме (измерение «расход – подача»).

  • AMT B2x-Fx (активный и реактивный эн. ), многоскоростной, RTC, комм.модули, до 65, 100 и 120 А

    Счетчики электроэнергии статические трехфазные многофункциональные АМТ B2x-FxxTxIx предназначены для измерения активной, реактивной и полной электрической энергии, мгновенной активной, реактивной и полной мощности на потребление и отпуск, максимального потребления активной, реактивной и полной энергии, напряжения, тока и коэффициент мощности в 3-х фазных 4-х проводных сетях при прямом и полупрямом включении. Они позволяют измерять энергию в скоростях, контролируемых внутренними часами (до 4 скоростей) или внешне контролируемых в двух скоростях.Измеренные значения, сохраненные в специальных регистрах в соответствии с кодами OBIS, отображаются на ЖКИ в циклическом или пошаговом режиме. Счетчики электроэнергии могут быть параметризованы и считаны с помощью оптического датчика типа AMOS и программного обеспечения, поставляемого производителем. Тестовые импульсы индицируются красными светодиодами, они пропорциональны активной и реактивной потребленной энергии. Счетчики электроэнергии могут выпускаться в исполнении с суммарным режимом измерения (с использованием механического регистра) или в исполнении с раздельным режимом (учет потребления и отпуска).

  • AMT B3x-OA4SET для активной энергии, однотарифные и двухтарифные, до 100 А

    Трехфазные счетчики статического электричества АМТ Б3х-ОА4СЕТ предназначены для прямого измерения активной энергии с отображением измеренного потребления на ЖКИ. Изготавливаются в однотарифном и двухтарифном исполнении с внешним переключением тарифов.

  • AMT B3x-FA4SET для активной энергии, многотарифный, с RTC, до 100 А

    Счетчики статического электричества трехфазные АМТ B3x-FA4SET предназначены для измерения активной энергии, мгновенной активной мощности на потребление и отпуск, напряжения, тока и коэффициента мощности в 3-х фазной 4-х проводной сети при прямом включении. Они позволяют измерять энергию в скоростях, контролируемых внутренними часами (до 4 скоростей) или внешне контролируемых в двух скоростях. Измеренные значения, сохраненные в специальных регистрах в соответствии с кодами OBIS, отображаются на ЖКИ в циклическом или пошаговом режиме. Данные сохраняются в энергонезависимой памяти при отключении питания, что можно просмотреть на ЖК-дисплее. Счетчики электроэнергии могут быть параметризованы и считаны с помощью оптического датчика типа AMOS и программного обеспечения, поставляемого производителем. Тестовые импульсы, пропорциональные потребленной энергии, сигнализируются красным светодиодом.Счетчики могут выпускаться в исполнении с измерением в суммарном режиме (измерение «с помощью однонаправленного механического регистра») или с измерением в раздельном режиме (измерение «расход – подача»).

  • AMT B0x SA4T для DIN-рейки, для измерения активной энергии, с механическим регистратором, до 65 А

    Счетчики статического электричества трехфазные АМТ Б0х-СА4Т предназначены для однотарифного измерения активной энергии в прямой или косвенной связи с отображением значения на механическом регистре с шаговым двигателем. В случае счетчиков с трансформатором тока (x/5A) необходимо значение регистра умножить на коэффициент трансформации тока. Тестовые импульсы, отображаемые красным светодиодом, пропорциональны потребленной энергии. Измерение «с использованием однонаправленного механического регистра» обеспечивает измерение положительной энергии даже при обратном потоке энергии.

  • AMT B0x OA4T для DIN-рейки, для измерения активной энергии, с ЖК-дисплеем, до 65 А

    Трехфазные счетчики статического электричества АМТ Б0х-ОА4Т предназначены для измерения активной энергии в прямом или косвенном включении.Выпускаются в однотарифном и двухтарифном исполнении с внешним управлением тарифами. Измеренные значения сохраняются в регистрах в соответствии с кодами OBIS и отображаются на ЖКИ в циклическом или пошаговом режиме. Данные сохраняются в энергонезависимой памяти при отключении питания. Работа внутренних цепей контролируется во время работы счетчика, а состояния сохраняются в специальных регистрах. Тестовые импульсы, отображаемые красным светодиодом, пропорциональны потребленной энергии.Счетчики могут выпускаться в исполнении с измерением в суммарном режиме (измерение «с помощью однонаправленного механического регистра») или с измерением в раздельном режиме (измерение «расход – подача»).

  • AMT B0x FA4T для DIN-рейки, для измерения активной энергии, с ЖК-дисплеем и часами реального времени, до 65 А

    Счетчики статического электричества трехфазные АМТ Б0х-ФА4Т предназначены для однотарифного и многотарифного измерения активной энергии в прямом или косвенном включении.Измеренные значения сохраняются в регистрах в соответствии с кодами OBIS и отображаются на ЖКИ в циклическом или пошаговом режиме. Они позволяют записывать содержимое выбранных регистров энергии (регистры общего количества и регистры тарифов) и содержимое регистров максимального потребления (MD) за расчетный период (макс. 6 записей). Также можно записывать количество случаев сбоя питания и обратного потока энергии. Они позволяют измерять энергию в скоростях, контролируемых внутренними часами (до 4 скоростей) или внешне контролируемых в двух скоростях.Данные сохраняются в энергонезависимой памяти при отключении питания. Счетчики можно параметризовать и считывать с помощью оптического датчика AMOS и программного обеспечения AMsoft, поставляемого производителем. Тестовые импульсы, отображаемые красным светодиодом, пропорциональны потребленной энергии. Счетчики могут выпускаться в исполнении с измерением в суммарном режиме (измерение «с помощью однонаправленного механического регистра») или с измерением в раздельном режиме (измерение «расход – подача»).

  • AMT B0x-FxxTII для DIN-рейки, с часами реального времени и связью, до 65 А

    Трехфазные многофункциональные счетчики статического электричества АМТ B0x-FxxTIIx предназначены для измерения активной и реактивной электрической энергии, мгновенной активной мощности на потребление и отпуск, максимального потребления, напряжения, тока и коэффициента мощности в трехфазных четырехпроводных сетях прямого или непрямого включения. Они позволяют измерять энергию в скоростях, контролируемых внутренними часами (до 4 скоростей) или внешне контролируемых в двух скоростях. Измеренные значения, хранящиеся в регистрах по кодам OBIS, отображаются на ЖКИ в циклическом или пошаговом режиме. Данные сохраняются в энергонезависимой памяти при отключении питания. Счетчики электроэнергии могут быть параметризованы и считаны с помощью оптического датчика типа AMOS и программного обеспечения, поставляемого производителем. Тестовые импульсы, отображаемые красным светодиодом, пропорциональны потребленной энергии.

  • ПО для считывания и параметризации AMsoft

    Программа предназначена для работы со статическими счетчиками как с простыми регистрами, так и с интеллектуальными программируемыми функциями. Для программирования используются ПК (порты COM, USB), к которым подключены коммуникационные интерфейсы для осуществления последовательной двусторонней связи в соответствии с IEC/EN 62056-21.

  • DTS-353 1L/1M/2M для DIN-рейки, для измерения активной энергии, 7-модульный корпус

    Счетчики электроэнергии типа ДТС-353 1Л, ДТС-353 1М и ДТС-353 2М – это простые и точные трехфазные счетчики для измерения активной энергии.Они предназначены для вторичных измерений различных приборов, офисов и помещений.

  • DTS-353 L4 для DIN-рейки, для измерения активной энергии, 4-модульный корпус

    Счетчики электроэнергии ДТС-353 Л4 – это простые и точные трехфазные счетчики для измерения активной энергии. Использование внутренней батареи позволяет отображать измеренную энергию на ЖК-дисплее также без подключения к источнику питания.

  • Carrel Electrade – счетчики электроэнергии

    • Измерение с двойной и тройной нагрузкой
      Измерение с двойной и тройной нагрузкой обеспечивает измерение и изоляцию двух или трех нагрузок с помощью одного счетчика.
      Однофазные или трехфазные нагрузки.
      В сочетании с вставными тройными трансформаторами тока эти счетчики просты в установке и очень экономичны.

      DL1 и TL1 Измерение двойной нагрузки и тройной нагрузки


      Цифровая система дозирования с двойной нагрузкой INTEGRA DL1
      • Две трехфазные нагрузки на один счетчик
      • Корпус для DIN-рейки
      • Работа с двумя дисплеями
      • Измерение истинного среднеквадратичного значения
      • Программируемый пользователем коэффициент трансформации трансформатора тока
      • Modbus RTU RS485 в стандартной комплектации
      • RJ12 вилка и розетка CT соединение
        Входы ТТ 100 мА номинал

    • Счетчики электроэнергии прямого подключения
      ДРС-45-1П
      Однофазный электронный счетчик киловатт-часов
      • Прямое подключение до 45 А
      • Импортный/экспортный счетчик электроэнергии
      • Связь Modbus RTU RS485
      • Два импульсных выхода
      • Отображение вольт, ампер, кВт, кВтч, кварч и т. д.
      • Монтаж на DIN-рейку шириной 17 мм
      Руководство по связи
      Руководство пользователя

      ДРС-100-1П
      Однофазный электронный счетчик киловатт-часов
      • Прямое подключение до 100 А
      • Импортный/экспортный счетчик электроэнергии
      • Связь Modbus RTU RS485
      • Два импульсных выхода
      • Отображение вольт, ампер, кВт, MD, кВтч, кварч и т. д.
      • Монтаж на DIN-рейку шириной 36 мм
      Руководство по связи
      Руководство пользователя

      ДРС-100-3П
      Трехфазный электронный счетчик киловатт-часов
      • Прямое подключение до 100 А
      • Импортный/экспортный счетчик электроэнергии
      • Связь Modbus RTU RS485
      • Два импульсных выхода
      • Отображение вольт, ампер, кВт, MD, кВтч, кварч и т. д.
      • Монтаж на DIN-рейку шириной 72 мм
      Руководство по связи
      Руководство пользователя

      ДДС-1Y-18L-40А
      Однофазный электронный счетчик киловатт-часов
      • Прямое подключение 40 А
      • Клеммы подходят для кабеля 10 мм 2 кабеля
      • 7-разрядный ЖК-дисплей, единицы измерения 0,01 кВтч
      • Импульсный выход S0, 1000 имп/кВтч
      • Ширина импульса 80 мс
      • Монтаж на DIN-рейку 17.ширина 5 мм

      ДДС353-х3-М
      Однофазный электронный многофункциональный счетчик
      • Прямое подключение 100 А
      • Клеммы подходят для кабеля 35 мм 2
      • ЖК-дисплей с подсветкой для прокрутки параметров:
        • Активная энергия кВтч
        • Реактивная энергия кварч
        • Напряжение В
        • Ток А
        • Активная мощность кВт
        • Реактивная мощность кВАр
        • Полная мощность кВА
        • Коэффициент мощности PF
      • Связь Modbus RTU RS485
      • Дополнительный учет импорта и экспорта энергии
      • Монтаж на DIN-рейку шириной 18 мм

      ДДС-1Y-36L-80A-М
      Однофазный электронный счетчик киловатт-часов
      – теперь с MODBUS ® Связь RS485
      • Прямое подключение 80 А
      • Клеммы для кабеля 25 мм 2 , подходит для кабеля диаметром до 35 мм 2
      • 6-разрядный ЖК-дисплей, всего 0. 1 кВтч шт.
      • Переустанавливаемые блоки второй линии 0,1 кВтч
      • Импульсный выход S0, 1000 имп/кВтч
      • Ширина импульса 80 мс
      • MODBUS ® Связь RS485
        • Скорость передачи 9600 бод, без четности, 8 бит, 1 стоповый бит
      • Монтаж на DIN-рейку шириной 35 мм

      ДТС-353-100А-М
      Трехфазный электронный счетчик киловатт-часов
      • Прямое подключение 100 А
      • Может использоваться для однофазного, двухфазного или трехфазного учета
      • Клеммы для кабеля 35 мм 2 , подходит для кабеля до 50 мм 2
      • 7-разрядный ЖК-дисплей, 0.1 кВтч шт.
      • Светодиод указывает на импульсный выход, 3 светодиода указывают на ток
      • Импульсный выход S0, 800 имп/кВтч
      • Ширина импульса 80 мс
      • MODBUS ® Связь RS485
        • Скорость передачи 9600 бод, без четности, 8 бит, 1 стоповый бит
      • Монтаж на DIN-рейку шириной 122 мм
      Счетчики энергии с централизованным дисплеем Pro-face

      Усовершенствованные счетчики электроэнергии
      От АккуЭнерджи

      Акурев 1203
      Однофазный счетчик электроэнергии AcuRev 1203
      • Прямое подключение до 80 А
      • Точность 0. 5%
      • Счетчики импорта/экспорта кВт/ч, реактивной энергии и потребляемой энергии ВА
      • Измерение V, I, P, Q, S, PF и F в режиме реального времени
      • Время использования, 4 тарифа
      • Связь MODBUS RTU

      Брошюра
      Руководство пользователя

    • Счетчики электроэнергии CT
      кВтч Счетчики
      Производитель Carrel-Electrade
      Серии LP-KWC и LP-KWM
      Электронный счетчик киловатт-часов
      • Замените обычные электромеханические измерители мощности
      • Внутренний 7-разрядный ЖК-дисплей, 0. Блоки мощностью 1 или 1 кВтч
      • Модели для однофазных, двухфазных и трехфазных систем
      • Импульсный выход оптопары
      • Выбираемый коэффициент трансформации трансформатора тока, от 40/5 А до 5000/5 А
      • Дополнительно MODBUS ® Связь RS485, LP-KWM
      Счетчики энергии с централизованным дисплеем Pro-face

      ЛП-3КВ4
      Трехфазный электронный счетчик киловатт-часов
      • Замените обычные электромеханические измерители мощности
      • Внутренний 7-разрядный счетчик, 0.Блоки мощностью 1 или 1 кВтч
      • Импульсный выход, изолированная оптопара или реле с сухим контактом
      • Монтаж на DIN-рейку шириной 4 м

      Серия LP-KW
      Электронный счетчик киловатт-часов
      • Замените обычные электромеханические измерители мощности
      • Внутренний 7-разрядный счетчик, единицы измерения 0,1 или 1 кВтч
      • Модели для однофазных и трехфазных систем
      • Импульсный или релейный выход оптопары

      Усовершенствованные счетчики электроэнергии
      От АккуЭнерджи

      Акурев 1312
      Трехфазный счетчик электроэнергии AcuRev 1312
      • 1A/5A по выбору или варианты входа CT 333 мВ
      • Точность 0. 5%
      • Счетчики импорта/экспорта кВт/ч, реактивной энергии и потребляемой энергии ВА
      • Измерение V, I, P, Q, S, PF и F в режиме реального времени
      • Дополнительная связь MODBUS RTU

      Техническая спецификация

    Защита коммерческих цепей Crabtree

    1 2

    Л1 Л1 Н

    3 4 5

    36

    44

    64

    6

    45 90

    44

    64

    6

    1 2

    Л1

    Н

    Л1 Л2 Л2 Л3 Л3

    3 4 5 6

    72

    45 90

    РАЗМЕРЫ СЧЕТЧИКА ЭНЕРГИИ

    C7KT1531 и C7KT1533

    C7KT1543 и C7KT1545

    POLESTAR COMPACT ОПЦИИ ИЗМЕРЕНИЯ КОНЕЧНОГО КОНТУРА

    К7КТ1531

    80A SP И TP СЧЕТЧИКИ ЭНЕРГИИ С ПРЯМЫМ ПОДКЛЮЧЕНИЕМ

    л

    Описание СПИСОК №

    Однофазный счетчик энергии прямого подключения

    К7КТ1531

    Однофазный счетчик энергии прямого подключения (MID)

    К7КТ1533

    Трехфазный счетчик энергии прямого подключения

    К7КТ1543

    Трехфазный счетчик энергии с прямым подключением (MID)

    К7КТ1545

    • Счетчик электроэнергии прямого подключения

    • Импульсный выход

    • Монтаж на DIN-рейку

    • 35 мм

    2

    пропускная способность терминала

    • Дисплей с зеленой подсветкой

    КАРЛО ГАВАЗИ

    кВтч

    М21

    18MPSC125LP

    НАБОРЫ С ДВУМЯ СЧЕТЧИКАМИ

    я

    Дополнительные узлы подходят для монтажа непосредственно под двумя поверхностями.

    Распределительные щиты 125A/250A типа B.Включает в себя две цифровые энергии

    метров, шесть трансформаторов тока, все соответствующие предохранители и проводка и гибкие

    соединения с распределительными щитами. Обеспечивает единую точку

    изоляции, в то время как двойные счетчики позволяют осуществлять отдельный мониторинг

    Свет

    и

    маленький

    Мощность

    энергопотребление.

    Подходит для использования с 3-фазной 4-проводной несимметричной системой.

    Описание 125А 250А

    Высота 410мм 740мм

    «Дополнительный» пакет с двумя счетчиками

    18MPSC125LP 18MPSC250LP

    Для использования с распределительными щитами IP3X типа B

    кВтч

    киловатт-часы

    кВт (

    С

    )

    Реальная мощность (система)

    кварч

    Киловольт-ампер реактивные часы

    квар (

    С

    )

    Реактивная мощность (система)

    ПФ (

    С

    )

    Коэффициент мощности (система)

    Гц (

    С

    )

    Частота (система)

    ПФ Л1

    Фактор силы

    ПФ Л2

    Фактор силы

    ПФ Л3

    Фактор силы

    А L1

    Текущий

    А L2

    Текущий

    А L3

    Текущий

    В Л1-2

    Линейное напряжение

    В Л2-3

    Линейное напряжение

    В Л3-1

    Линейное напряжение

    В Л1

    Фазное напряжение

    В L2

    Фазное напряжение

    В Л3

    Фазное напряжение

    Счетчики энергии во всех финальных сборках Polestar Compact отображают

    значения:

    Счетчики без MID включают соединения MODBUS (RTU) и импульсный выход

    в качестве стандартной функции.

    Счетчики MID поставляются с импульсным выходом в стандартной комплектации.

    ПОЛЕСТАР КОМПАКТ

    ОПЦИИ СЧЕТЧИКА P3X

    23

    Трехфазные счетчики электроэнергии Algodue

    Серия счетчиков киловатт-часов с четырьмя модулями DIN идеально подходит для трехфазного субсчета как в коммерческих, так и в жилых помещениях.Включая варианты как для 3-проводных, так и для 4-проводных электрических сетей. Благодаря возможности встроенной связи, включая RS-485 Modbus RTU/ASCII, Ethernet Modbus-TCP или M-Bus, этот счетчик может быть легко объединен в сеть со сторонними системами или устройствами, включая системы управления зданием (BMS), энергетические системы управления (EMS) или промышленные системы управления PLC.

    С опциями для прямого подключения 80 А или подключения трансформатора тока (ТТ) 1/5 А счетчики электроэнергии UEM могут использоваться в широком спектре приложений для мониторинга трехфазной мощности, включая приложения с низким энергопотреблением всего в несколько ампер до приложений с высокой мощностью до до нескольких кА.

    Помимо энергии, счетчик также измеряет основные электрические параметры, делая их доступными на ЖК-дисплее с подсветкой и через встроенные средства связи (при наличии).

    Специальное приложение для удаленного управления может быть предоставлено с помощью следующих опций:

    • Программное обеспечение Modbus Master > для управления счетчиками электроэнергии с ПК через сеть Modbus RS-485.
    • Программное обеспечение M-Bus Master > для управления счетчиками электроэнергии с ПК через сеть M-Bus.
    • Веб-сервер > встроенный интерфейс для управления счетчиком электроэнергии с ПК через сеть Ethernet. Кроме того, он позволяет записывать данные и передавать данные вручную или автоматически. В случае автоматической передачи данные отправляются на удаленный сервер в соответствии с установленным расписанием.

    Счетчик изготовлен в соответствии со стандартом EN 50470-1. Активная энергия соответствует классу 1 IEC/EN 62053-21, но, кроме того, для устройств, сертифицированных MID, она соответствует требованиям класса B согласно EN 50470-3. Точность реактивной энергии соответствует IEC/EN 62053-23 класс 2.

    Встроенный ЖК-дисплей с подсветкой обеспечивает пользовательский интерфейс с четкими графическими символами, понятными с первого взгляда, а также метрологическим светодиодом на передней панели.

    Эти счетчики производятся в Италии в соответствии с высочайшими стандартами качества и надежности. Анализ среднего времени наработки на отказ (MTBF), точный выбор компонентов и снижение внутренних рабочих температур вместе со строгими стандартами производства и контроля гарантируют отличное качество и надежность продукта.

    Трехфазный счетчик энергии WiFi, трехфазный электрический счетчик/монитор

    Трехфазный счетчик энергии Wi-Fi (WEM3080T) представляет собой трехфазный счетчик энергии Wi-Fi/монитор электроэнергии Wi-Fi на DIN-рейку. Его можно легко установить и аккуратно разместить внутри вашего электрощита, а также получить информацию о потреблении энергии и анализе с помощью нашей специальной системы онлайн-мониторинга энергопотребления (https://www. iammeter.com/) и приложения Android/IOS. С помощью нашего облачного сервиса вы можете легко понять свой счет за электроэнергию и своевременно получать оповещения, когда общее потребление энергии в месяц достигает заданного значения.

    Это высокоинтегрированный измеритель мощности со встроенным модулем Wi-Fi, который измеряет данные, такие как переменное напряжение и ток каждой фазы, активную мощность, общую энергию, и передает их в облако каждую минуту. Вы можете напрямую получить доступ к его внутреннему веб-серверу и легко настроить конфигурацию сети Wi-Fi с помощью настройки одним нажатием кнопки. Благодаря открытому интерфейсу данных (Http-интерфейс получения и Tcp-интерфейс) данные измерений можно очень гибко хранить локально или загружать на собственный сервер.

    Товар Кол-во Примечание
    1 Счетчик энергии Wi-Fi 1 Встроенный модуль Wi-Fi
    2 Трансформатор тока с разъемным сердечником 3 ТТ на 150 А, 250 А или 400 А опционально
    3 Антенна Wi-Fi 2,4G 1

    1.

    Солнечная фотоэлектрическая система
    • Экспорт/импорт энергии в сравнении с производством солнечных инверторов

    • Статистика доходов от счетов за электроэнергию и солнечной фотоэлектрической системы

      Демонстрация системы и приложения

    ОБЗОР СОЛНЕЧНОЙ СИСТЕМЫ

    Счета и отчет о доходах

    В этом отчете показаны как общее потребление энергии в сети, так и счет за электроэнергию, общий экспорт энергии и доход, а также баланс на ежедневной/ежемесячной/годовой основе.

    ОБЩИЙ ОТЧЕТ О СБЕРЕЖЕНИЯХ

    В этом отчете показан уровень прямого собственного использования и общая экономия (деньги, сэкономленные за счет прямого потребления энергии для собственного использования вместо энергии из сети + доход от экспорта энергии в сеть) вашей солнечной фотоэлектрической системы.

    2. Монитор потребления электроэнергии/Система мониторинга энергии

    • Мониторинг потребления электроэнергии в режиме реального времени

    • Расчет счетов за электроэнергию ежечасно/ежедневно/ежемесячно

      Демонстрация системы и приложения

    ОБЗОР ТРЕХФАЗНОЙ ЭЛЕКТРОСИСТЕМЫ

    ПЕРЕЧЕНЬ ПОТРЕБЛЯЕМОЙ ЭНЕРГИИ И СЧЕТ

    ОТЧЕТ ПО ИСПОЛЬЗОВАНИЮ ЭНЕРГИИ И СЧЕТА

    В этом отчете показаны статистические данные о потреблении электроэнергии (кВтч) и счетах за электроэнергию в разные периоды времени (от пика до впадины) по дням/месяцам/годам.

    ПРОГНОЗ ПОТРЕБЛЕНИЯ ЭНЕРГИИ И СЧЕТОВ

    Наша система может ежемесячно давать вам прогноз потребления энергии и счетов за электроэнергию, изучая данные о вашем потреблении энергии за прошлые периоды и установленный вами метод выставления счетов.

    РАСШИРЕННЫЙ АНАЛИЗ ПОТРЕБЛЕНИЯ ЭНЕРГИИ ОТЧЕТ

    3. Домашняя автоматизация

    Наш счетчик энергии Wi-Fi предоставляет открытый интерфейс API для идеальной интеграции данных с системой домашней автоматизации стороннего производителя, такой как HomeAssistant, openHAB и т. д.Мы также скоро объединим счетчики с другими платформами.

    1. Двунаправленный счетчик для отслеживания энергии в двух направлениях («от сети» и «к сети»)
    2. Монтаж на DIN-рейку аккуратно помещается в измерительную коробку
    3. Облачная веб-служба и приложение для Android/IOS доступны в Google Play и Apple store
    4. Трехфазный счетчик может быть установлен в однофазной системе (как 3 однофазных счетчика), в трехфазной системе или в двухфазной системе.
    5. Открытый API обеспечивает идеальную интеграцию со сторонними серверами (HomeAssistant, PVoutput, ваш собственный сервер…)

    СОЛНЕЧНАЯ СИСТЕМА

    ЖИЛАЯ ЭЛЕКТРОСИСТЕМА

    СКАЧАТЬ ПРИЛОЖЕНИЕ

    1. СЕ
    2. РКМ
    3. RoHS

    Мы предоставляем собственный облачный сервис IAMMETER и мобильное приложение для наших счетчиков энергии WiFi, чтобы реализовать различные приложения, такие как мониторинг солнечной фотоэлектрической системы, мониторинг использования электроэнергии. Кроме того, вы можете интегрировать наши счетчики энергии WiFi на другие сторонние платформы.

    Интегрирован со сторонним сервером MQTT

    https://www.iammeter.com/docs/integrate-with-mqtt-server

    Интегрирован со сторонним сервером TCP/TLS/http

    https://www.iammeter.com/docs/интеграция-с-третьим-сервером

    REST API

    https://www. iammeter.com/docs/integrate-with-PVOutput

    Домашний помощник

    https://www.iammeter.com/docs/homeassistant

    Опенхаб

    https://www.iammeter.com/docs/openhab

    NodeRED

    https://www.iammeter.com/docs/nodered

    HomeAssistant-InfluxDB-Grafana

    https://www.iammeter.com/docs/homeassistant-grafana

    IAMMETER Монитор энергии

    Контролируйте свою солнечную фотоэлектрическую систему с помощью Home Assistant

    Интеграция счетчика энергии IAMMETER со сторонней платформой

    Контролируйте свою солнечную фотоэлектрическую систему в облаке IAMMETER

    Контролируйте потребление электроэнергии в облаке IAMMETER

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
