Как проверить транзистор? Воспользуйтесь мультиметром

Проверяем работоспособность транзистора мультиметром

При работах с печатными платами, разработке и создании микросхем, для того, чтобы оборудование в последующем было работоспособным необходимо очень внимательно относиться не только к сборке схемы, но и к подбору составляющих элементов. В этом случае одной из обязательных операций является их предварительное тестирование. При диагностике неисправности приборов приходится тестировать каждый элемент по отдельности, не нарушая схемы. Поэтому вопрос о том, как проверить транзистор мультиметром является для электронщиков, радиотехников весьма актуальным.

Транзисторы и их виды

Радиоэлемент с тремя контактами, триод, предназначен для управления током электроцепи при воздействии на него внешнего сигнала. Он используется при создании генераторов, усилителей, других подобных систем. Триоды лампового типа были очень громоздки, потребляли большое количество энергии, сильно нагревались.

Сделать их более компактными, пригодными для миниатюризации оборудования позволило создание полупроводников. Полупроводниковый триод – транзистор, выполняет те же функции, но не требует предварительного разогрева, тратит минимальное количество энергии на «собственные нужды», очень компактен.

Современный рынок радиотехники предлагает несколько видов транзисторов:

  • биполярные, имеют три вывода и два р-п перехода, действие их основано на движении свободных электронов, имеющих отрицательный заряд, и «дырок» (кристаллических структур в которых не хватает одного электрона), заряженных положительно, они находят широкое применение в электронике, радиотехнике;
  • полевые, управляются входящим напряжением цепи, используются в видео-, аудиоаппаратуре, при изготовлении мониторов, блоков питания и так далее;
  • составные (транзисторы Дарлингтона), это схема в которой участвуют два (или больше) биполярных транзистора, благодаря чему увеличивается их коэффициент по току, эти элементы востребованы в оборудовании, работающем с большими токами: стабилизаторы, усилители мощности и так далее;
  • цифровой транзистор – обязательный элемент микроконтроллерной техники, видео-, аудиоаппаратуры, представляет собой биполярный транзистор и цепочку (1-2) резисторов, резистора и стабилитрона, их использование способствует сокращению площади печатной платы, уменьшает затраты на монтаж оборудования.

В случае возникновения неисправности оборудования, первым делом мастер сервиса, мастерской по ремонту аппаратуры проверяет мультиметром не выпаивая из схемы именно транзисторы.

Необходимость проверки транзисторов

Современный радиорынок предлагает широкий выбор транзисторов, производимых отечественными и зарубежными компаниями. Многие потребители отмечают, что случаи того, что новые элементы оказываются негодными, не являются редкостью. При чем, это может быть как отдельный экземпляр, так и партия, состоящая из 50-100 штук. Чаще всего этому подвержены мощные транзисторы. Поэтому каждый мастер, радиолюбитель знает, что даже новый, еще ни разу не паяный экземпляр перед монтажом необходимо проверить на работоспособность.

Работая над сборкой нового прибора, потребитель встречается с указанием в инструкции, описании к создаваемой конструкции, определенных требований к используемым транзисторам. Для определения параметров элементов существуют специальные приборы (испытатели транзисторов), которые позволяют измерять практически все характеристики. Но все же наиболее часто приходится выполнять тестирование по принципу «исправен/неисправен», для чего достаточно обычного мультиметра.

Радиолюбители, люди увлеченные самостоятельной сборкой, разработкой, созданием различного радио-, электро-, электронного оборудования довольно часто используют уже бывшие в использовании элементы, которые были получены в ходе демонтажа отслуживших свой срок плат, вышедших из строя, потерявших свою актуальность приборов. В этом случае необходимо проверять все используемые элементы, не только транзисторы, но и другие радиодетали. Ведь гораздо проще отбраковать еще не установленные экземпляры, чем потом, после завершения сборки конструкции убедиться в ее неработоспособности и искать неисправное, «слабое» звено.

Прибор для проверки транзисторов

Для определения характеристик транзисторов, проверки их исправности имеются специальные приборы, но гораздо проще и экономически оправдано воспользоваться мультиметром, прибором, который имеется под рукой у любого радиотехника, электронщика.

Мультиметр – универсальный, многофункциональный измеритель. Самые простые модели измеряют напряжение, сопротивление и силу тока. Однако производители не останавливаются на этом минимальном перечне. Новые, более современные модели способны измерять емкость конденсаторов, частоту электрического тока, имеют встроенный низкочастотный генератор, термометр, измеритель влажности, звуковой пробник и так далее. Среди их функций предусмотрена и возможность прозвона диодов, транзисторов: оценка падения напряжения на р-п переходе, измерение некоторых других характеристик, тестирование работоспособности.

Мультиметры, представленные на современном рынке подразделяются на две обширные категории: аналоговые и цифровые. Основное их отличие состоит в способе отображения результатов проведенных замеров. Аналоговые модели имеют циферблат, с нанесенными на нам шкалами и стрелку, по отклонению которой пользователь может судить о полученных данных. На точность информации оказывают влияние не только характеристики прибора и необходимость правильно выбрать диапазон предполагаемых значений, но и тот момент, что стрелка не «замирает» на одном месте, а постоянно совершает, пусть и не значительные колебания около некоторого значения.

Цифровые модели лишены этих недостатков, поскольку полученные с их помощью данные отображаются на дисплее, экране в цифровом виде. Разумеется, такие приборы имеет более высокую стоимость, но они точнее, удобнее в использовании, поэтому уверенно «отвоевывают» все новые «вершины».

Процесс проверки

Мультиметр небольшой, довольно плоский прибор прямоугольной формы. На лицевой его панели расположены: циферблат (дисплей), переключатель, другие кнопки управления, гнезда и выходы для подсоединения щупов. Область вокруг переключателя разделена на сегменты, измерительные диапазоны. Перед началом проведения тестирования пользователь, вращая рукоятку, выбирает нужный ему сегмент. Один из диапазонов сопротивления используется для «прозвона» транзисторов. Определить его можно по маркирующему знаку, представляющему собой символьное обозначение диода и звучащего динамика.

Прежде чем начинать проверку полупроводника, следует убедиться в исправности самого измерителя. Она состоит из простых, несложных операций:

  • убедитесь, что батарея прибора заряжена, об этом будет свидетельствовать индикатор заряда;
  • включите тестер и выберите режим «прозвона» транзистора, на дисплее должна отобразиться единица в старшем разряде;
  • подключите к прибору щупы и соедините их вместе, должен прозвучать звуковой сигнал, а на экране индикатора высветиться нули, это свидетельствует об исправности мультиметра, данная процедура отнюдь не является лишней, поскольку обрыв проводов у щупов довольно распространенная неисправность.

После того как вы убедились в работоспособности тестера, можно приступать к проведению тестирования «прозвона» полупроводников, при этом необходимо внимательно отнестись к соблюдению полярности щупов: в гнездо «COM» вставляется черный, а в гнездо«VΩmA» красный.

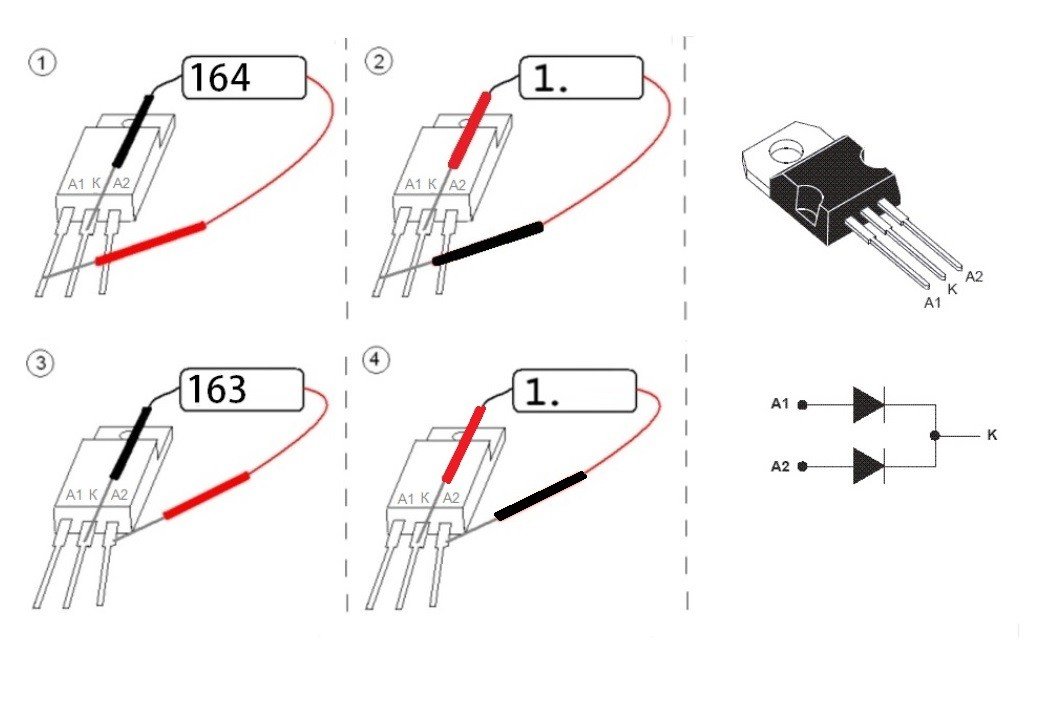

Выводы р-п переходов называются эмиттер и коллектор, средний контакт – база. Красный щуп подключают к аноду, а черный к катоду, это прямое направление, на экране должно отобразиться значение напряжения. Если щупы поменять местами (обратное направление), то ток проходить не будет, на дисплее появится единица, обозначающая бесконечно большое значение напряжения. Если полупроводник неисправен, то в обоих случаях тестер издаст звуковой сигнал, а на дисплее по-прежнему будет высвечиваться единица.

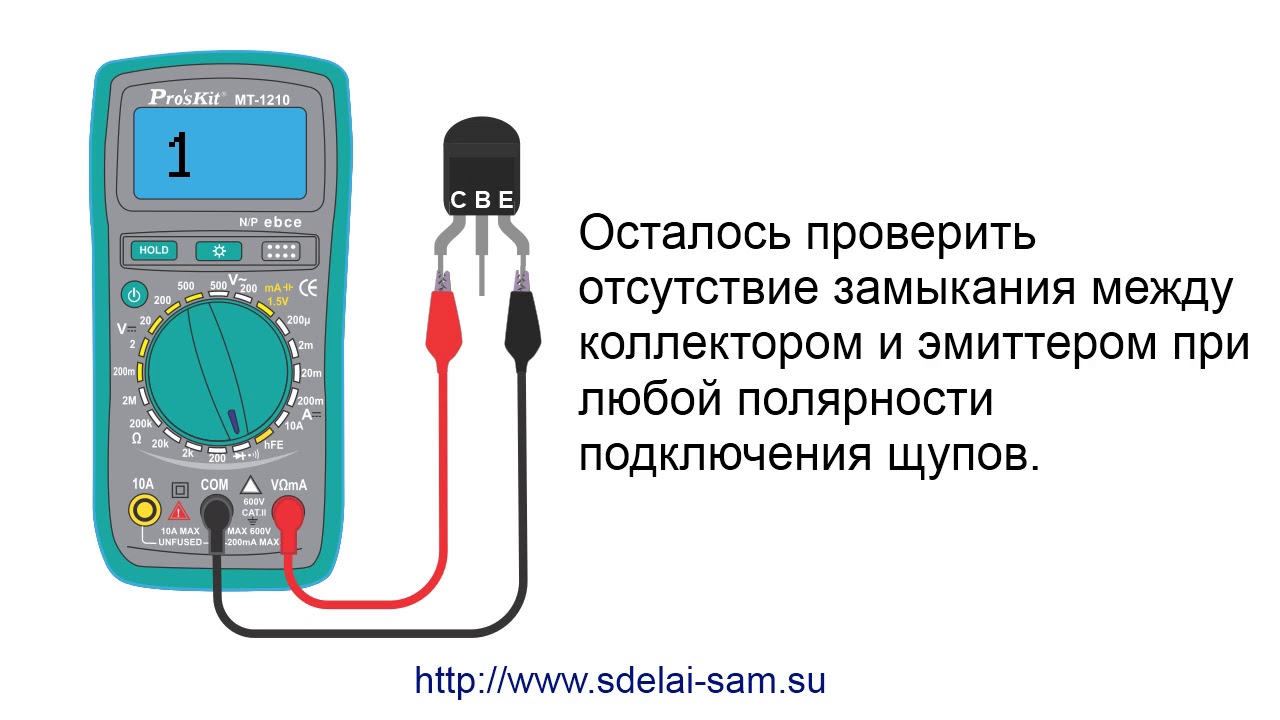

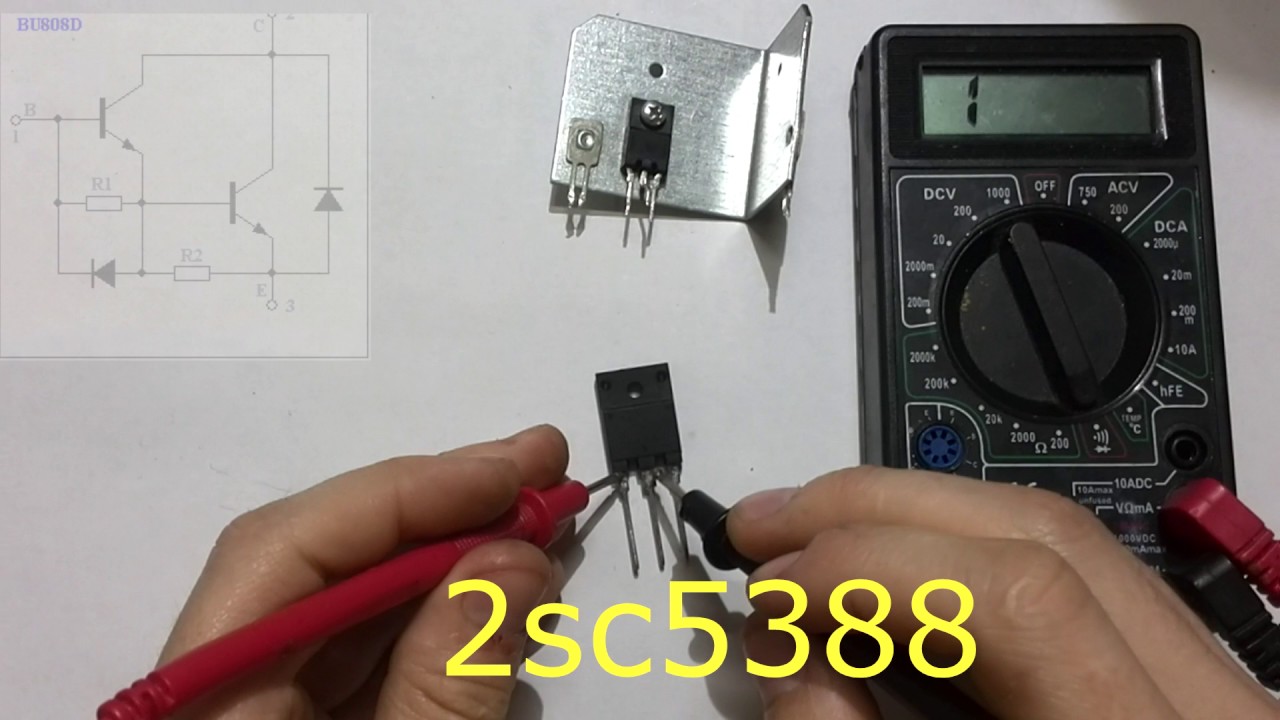

Проводя процедуру проверки транзистора рекомендуется  выполнить шесть замеров, по одному в прямом и обратном направлениях:

  • база-эмиттер;
  • база-коллектор;
  • эмиттер-коллектор.

Об исправности полупроводника свидетельствует:

  • низкое сопротивление при прямом подключении постоянного тока;
  • бесконечно большое при обратном.

О неработоспособности транзистора свидетельствуют:

  • ноль или бесконечно большое сопротивление в обоих случаях;
  • нестабильность показаний;
  • любая значащая цифра при обратном подключении.

Как проверить IGBT транзистор мультиметром | Энергофиксик

Здравствуйте уважаемые посетители моего канала! В этом материале мы продолжаем с вами знакомиться с правилами проверки различных элементов электроники. И сегодня нашим героем станет IGBT транзистор.

IGBT транзистор

IGBT транзистор

Немного теории

За основу работы биполярных транзисторов с изолированным затвором взято использование n – канального МОП – транзистора небольшой мощности для коммутирования мощного биполярного транзистора. В данном устройстве получилось соединить все самое лучшее от биполярного и полевого транзисторов.

Биполярные транзисторы с изолированным затвором (БТИЗ) нашли самое широкое применение во многих современных электроприборах. Так, например, большинство современных сварочных аппаратов обязательно в своей конструкции имеют сборку из IGBT транзисторов.

Графически данный элемент изображается следующим образом.

Графическое обозначение транзистора на схемах где G – Затвор, C- коллектор, E – эмиттер.

Графическое обозначение транзистора на схемах где G – Затвор, C- коллектор, E – эмиттер.

Проверяем IGBT транзистор мультиметром

Ну а теперь давайте от слов перейдем к делу и проверим мультиметром транзистор STGW45HF60WD.

Транзистор и мультиметр MASTECH MY62

Транзистор и мультиметр MASTECH MY62

Для начала нам нужно выяснить, где у элемента эмиттер, коллектор и затвор. Для этого открываем любой поисковик и ищем Datasheet на наш элемент.

Datasheet испытуемого транзистора

Datasheet испытуемого транзистора

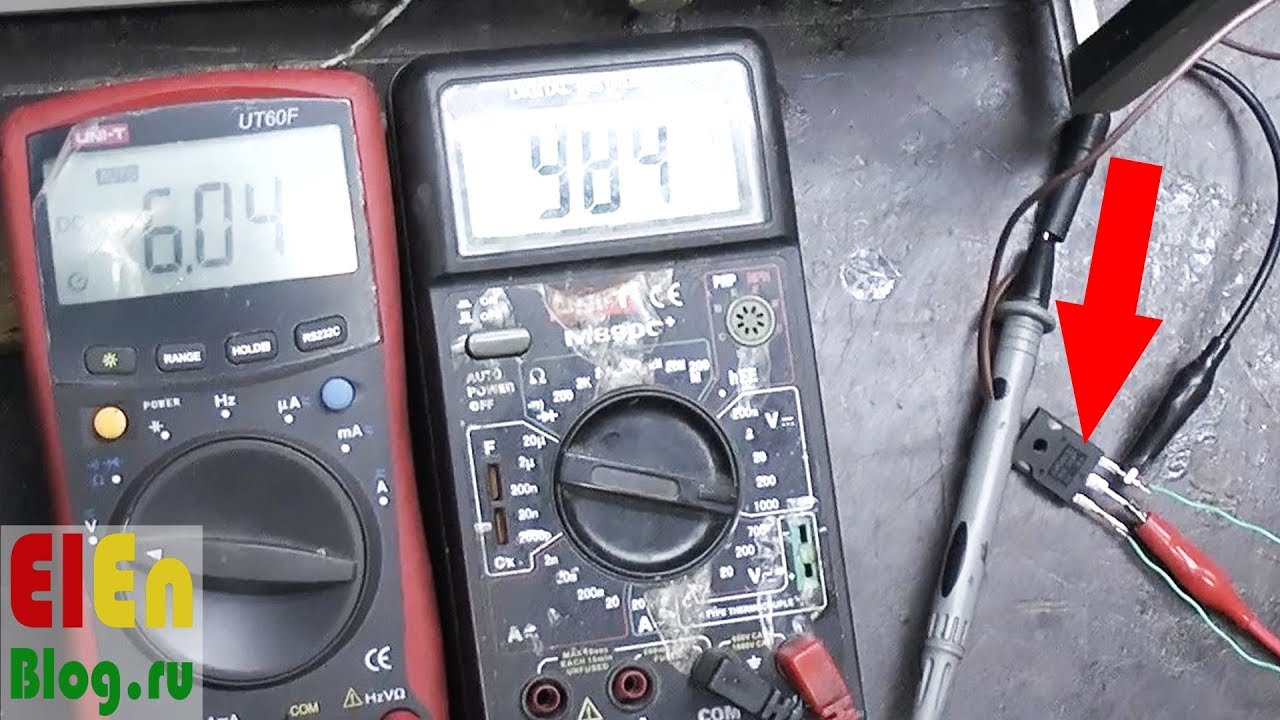

После того как мы узнали назначение каждого вывода, можно приступать к проверке работоспособности. Для этого берем мультиметр и ставим регулятор на прозвонку и производим замер между затвором и эмиттером.

Тем самым мы проверим наш транзистор на возможный «коротыш». Если мультиметр показывает «1», значит все в норме и можно продолжать измерения, а если прибор покажет «ноль», то изделие неисправно.

Теперь щупами производим замер между затвором и коллектором, так же проверяя на возможное короткое замыкание.

Далее с помощью перемычки или любого металлического предмета перемыкаем вывода транзистора на пару секунд. Тем самым мы гарантировано закроем его.

После этого вновь берем мультиметр и «минус» (черный щуп) соединяем с коллектором, а «плюс» (красный щуп) с эмиттером. При этом на дисплее мультиметра вы увидите падение напряжения на внутреннем диоде.

Теперь меняем щупы местами и мультиметр должен показать «1». Это означает, что в транзисторе нет утечки и внутреннего замыкания.

Кроме этого вы можете собрать простенькую схему, с помощью которой вы так же гарантировано проверите работоспособность транзистора даже без проверочного оборудования.

Схема проверки транзистора сторонним источником питания и лампой на 12 Вольт

Схема проверки транзистора сторонним источником питания и лампой на 12 Вольт

Так если кнопка будет зажата, то лампочка будет гореть, а в отжатом положении нет.

Вот таким нехитрым способом можно проверить работоспособность IGBT (БТИЗ) транзистора. Если вам понравился материал, и вы хотите видеть в своей ленте больше подобного, тогда ставим лайк и подписываемся. А в комментариях вы можете написать на какую тему вы хотите почитать статью.

мосфет или полевик, мультиметром не выпаивая, с изолированным затвором на неисправность

Использование полевых транзисторов очень распространено. Если происходит поломка необходимо найти неисправную деталь. Иногда требуется точно определить, работоспособен ли полевой транзистор. Это возможно выполнить с использованием мультиметра. Как проверить полевик — подробнее рассказывается далее.

Полевой транзистор — что это

Он включает три основных элемента — исток, затвор и сток. Для их создания используются полупроводники n-типа и p-типа. Они могут сочетаться одним из способов:

  1. Сток, исток соответствуют n-типу, а затвор — p-типу. Их называют транзисторы n-p-n типа.
  2. Такие, у которых используется полярность p-n-p. Тип проводимости у каждой части транзистора изменён на противоположный в сравнении с предыдущим вариантом.
Проверка мультиметром

Если эту деталь соединить с источником питания, то ток будет отсутствовать. Но всё будет иначе, если это сделать между истоком и затвором или стоком и затвором. Нужно, чтобы к затвору было приложено напряжение, соответствующее по знаку его типу проводимости (положительное для p-типа, отрицательное для n-типа). Тогда через эту деталь потечёт ток. Чем более высокое напряжение было подано на затвор, тем он будет сильнее.

Отличие полевого от биполярного транзистора

Транзистор станет открытым при условии, что на затвор подаётся разность потенциалов нужной полярности. В этом случае при помощи электрического поля создаётся канал между истоком и стоком, через который могут перемещаться электрические заряды. У других разновидностей транзисторов управление происходит на основе тока, а не напряжения.

Рассматриваемые электронные компоненты также называют мосфетами. Это слово происходит из аббревиатуры MOSFET — Metal Oxide Semiconductor Field Effect Transistor (в переводе это означает: металл-окисел-полупроводник полевой транзистор).

Разновидности полевиков

Как работает

Полевой транзистор отличается от других разновидностей особенностями своего устройства. Он может относиться к одному из двух типов:

  • с управляющим переходом;
  • с изолированным затвором.

Первые из них бывают n канальными и p канальными. Первые из них более распространены. Они используют следующий принцип действия.

В качестве основы используется полупроводник с n-проводимостью. К нему с противоположных сторон присоединены контакты истока и стока. В средней части с противоположных сторон имеются вкрапления проводника с p-проводимостью — они являются затвором. Та часть полупроводника, которая между ними — это канал.

Транзистор с управляющим переходом

Если к истоку и стоку n канального транзистора приложить разность потенциалов, то потечёт ток. Однако при подаче на затвор отрицательного напряжения по отношению к истоку, то ширина канала для перемещения электронов уменьшится. В результате сила тока станет меньше.

Таким образом, уменьшая или увеличивая ширину канала, можно регулировать силу тока между истоком и стоком или изолировать их друг от друга.

В p-канальных транзисторах принцип работы будет аналогичным.

Этот тип полевых транзисторов становится менее распространённым, а вместо него получают всё большее распространение те, в которых используется изолированный затвор. Они могут относиться к одному из двух типов: n-p-n или p-n-p. У них принцип действия является аналогичным. Здесь будет рассмотрен более подробно первый из них: n-p-n.

В этом случае в качестве основы для транзистора применяется полупроводник p-типа. В него встраиваются две параллельно расположенные полоски полупроводника с другим типом основных носителей заряда. Между ними по поверхности прокладывается изолятор, а сверху устанавливается слой проводника. Эта часть является затвором, а полоски — это исток и сток.

Устройство транзистора

Когда на затвор подаётся положительное напряжение по отношению к истоку, на пластину попадает положительный заряд, создающий электрическое поле. Оно притягивает к поверхности положительные заряды, создавая канал для протекания тока между истоком и стоком. Чем сильнее напряжение, поданное на затвор, тем более сильный ток проходит между истоком и стоком.

Для всех типов полевых транзисторов управление происходит при помощи подачи напряжения на затвор.

Транзистор открыт

Какие случаются неисправности

Полевые транзисторы могут быть перегружены током во время проведения проверки и, в результате перегрева прийти в неисправное состояние.

Важно! Они уязвимы к статическому напряжению. В процессе проведения работы нужно обеспечить, чтобы оно не попадало на проверяемую деталь.

При работе в составе схемы может произойти пробой, в результате которого полевой транзистор становится неисправным и подлежит замене. Его можно обнаружить по низкому сопротивлению p-n-переходов в обоих направлениях.

Определить то, насколько транзистор является работоспособным можно, если прозвонить его с помощью цифрового мультиметра.

Назначение выводов

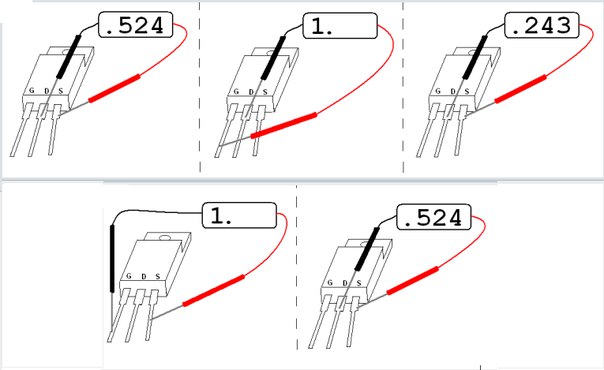

Это нужно делать следующим образом (для примера используется широко распространённая модель М-831, рассматривается полевой транзистор с каналом n-типа):

  1. Мультиметр нужно переключить в режим диодной проверки. Он отмечен на панели схематическим изображением диода.
  2. К прибору присоединены два щупа: чёрный и красный. На лицевой панели имеются три гнезда. Чёрный устанавливают в нижнее, красный — в среднее. Первый из них соответствует отрицательному полюсу, второй — положительному.
  3. Нужно на тестируемом полевом транзисторе определить, какие выходы соответствуют истоку, затвору и стоку.
  4. В некоторых моделях дополнительно предусмотрен внутренний диод, защищающий деталь от перегрузки. Сначала нужно проверить то, как он работает. Для этого красный провод присоединяют к истоку, а чёрный — к стоку.
Проверка диода в прямом направлении

На индикаторе должно появиться значение, входящее в промежуток 0,5-0,7. Если провода поменять местами, то на экране будет указана единица, что означает, что ток в этом направлении не проходит.

Проверка диода в обратном направлении

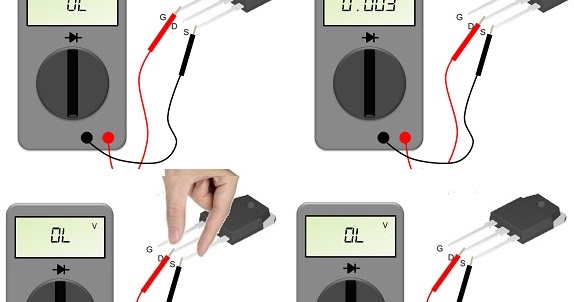

  1. Дальше осуществляется проверка работоспособности транзистора.

Если присоединить щупы к истоку и стоку, то ток не будет проходить по ним. Чтобы открыть затвор. Необходимо подать положительное напряжение на затвор. Нужно учитывать, что на красный щуп подан от мультиметра положительный потенциал. Теперь достаточно его соединить с затвором, а чёрный со стоком или истоком, для того, чтобы транзистор стал пропускать ток.

Открытие канала

Теперь, если красный провод подключить к истоку, а чёрный — к стоку, то мультиметр покажет определённую величину падения напряжения, например, 60. Если подключить наоборот, то показатель будет примерно таким же.

Если на затвор подать отрицательный потенциал, то это закроет транзистор в обоих направлениях, однако будет работать встроенный диод. Если полевик закрыт не будет, то это указывает на его неисправность.

Проверка мофсета с p-каналом выполняется аналогичным образом. Отличие состоит в том, что при проверке там, где раньше использовался красный щуп, теперь используется чёрный и наоборот.

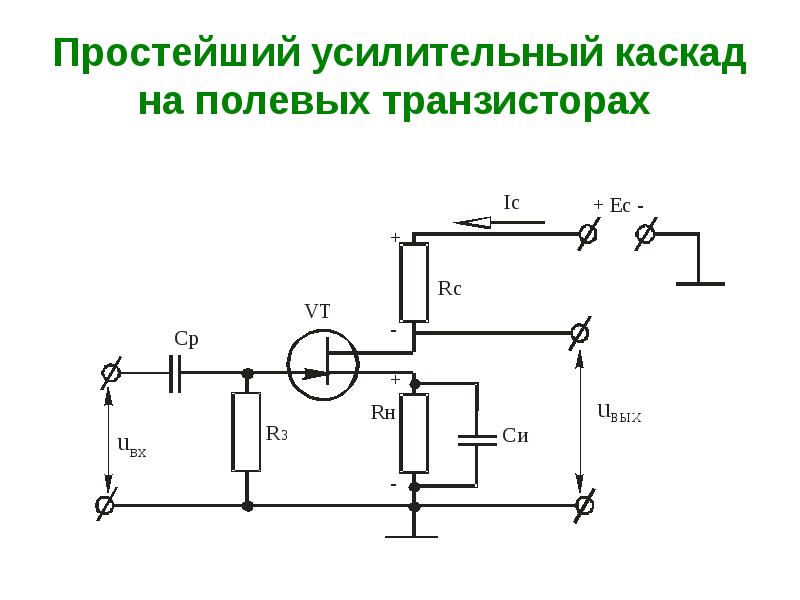

Работа полевого МДП транзистора

Способы устранения

Для того, чтобы при проверке не повредить деталь, нужно применять при проверке такие мультиметры, у которых используется рабочее напряжения не более 1,5 в.

Если в результате проверки на мультиметре было обнаружено, что полевой транзистор вышел из строя, то его необходимо заменить на новый.

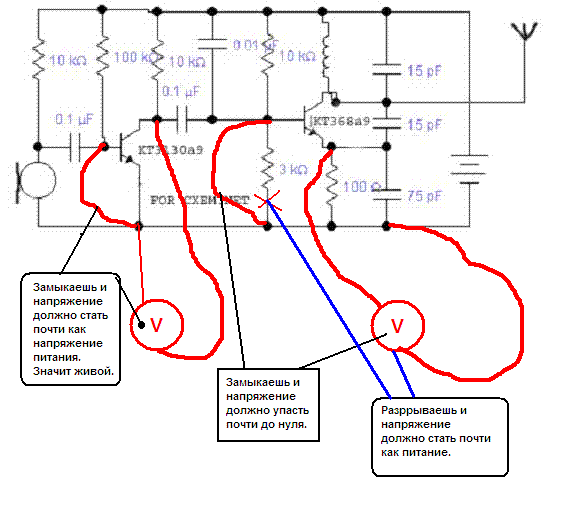

Инструкция по прозвонке без выпаивания

Чтобы проверить, исправен ли полевой транзистор, нужно его выпаять и прозвонить с мультиметром. Однако могут возникать ситуации, когда нужно в схеме есть несколько таких деталей и неизвестно, какие из них исправны, а какие — нет. В этом случае полезно знать, как проверить полевой транзистор мультиметром не выпаивая.

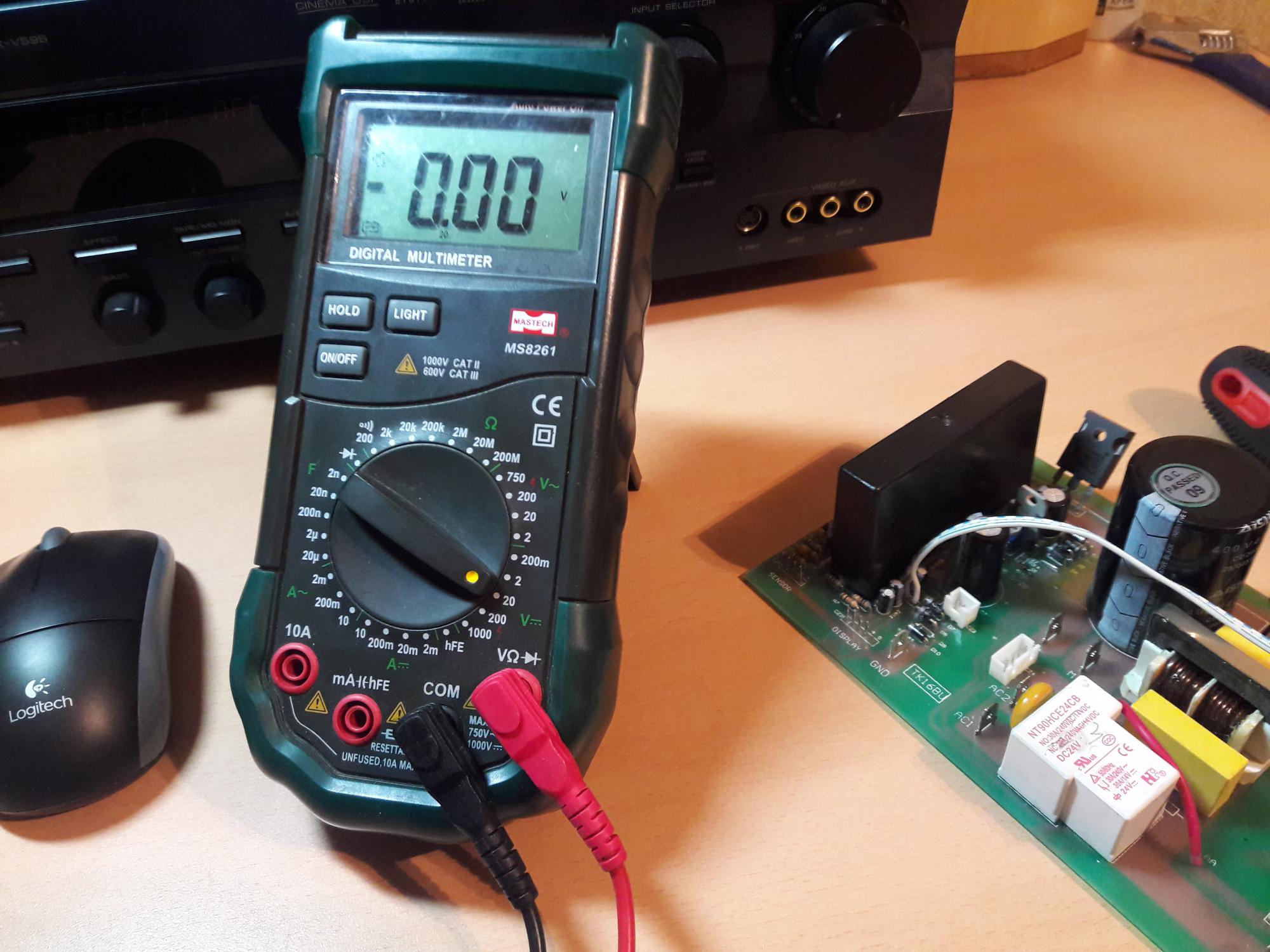

Цифровой мультиметр

В этом случае применяют проверку без выпаивания. Она даёт примерный результат.

Важно! После того, как будет определён предположительно неисправный элемент, его отсоединяют и проверяют, получив точную информацию о его работоспособности. Если он функционирует нормально, его устанавливают на прежнее место.

Проверка без выпаивания выполняется следующим образом:

  1. Перед проведением прозвонки полевого транзистора цифровым мультиметром устройство отключают от электрической розетки или от аккумуляторов. Последние вынимают из устройства.
  2. Если красный щуп соединить с истоком, а чёрный — со стоком, то можно рассчитывать, что мультиметр покажет 500 мв. Если на индикаторе можно увидеть эту или превышающую её цифру, то это говорит о том, что транзистор полностью фунукционален. В том случае, если эта величина гораздо меньше — 50 или даже 5 мв, то в этом случае можно с высокой вероятностью предположить неисправность.
С управляющим p-n-переходом
  1. Если красный мультиметровый щуп переставить на затвор, а чёрный оставить на прежнем месте, то на индикаторе можно будет увидеть 1000 мв или больше, что говорит об исправности полевого транзистора. Когда разница составляет 50 мв, то это внушает опасение, что деталь испорчена.
  2. Если чёрный щуп тестера поставить на исток, а красный поместить на затвор, то для работоспособного транзистора можно ожидать на дисплее 100 мв или больше. В тех случаях, когда цифра будет меньше 50 мв, имеется высокая вероятность того, что проверяемая деталь неработоспособна.

Нужно учитывать, что выводы, получаемые без выпайки, носят вероятностный характер. Эти данные позволяют получить предварительные выводы об используемых в схеме полевых транзисторах.

Для проверки их нужно выпаять, произвести проверку и установить, если работоспособность подтверждена.

Подготовка к работе

Правила безопасной работы

Мосфеты очень уязвимы по отношению к статическому электричеству. В этом случае может произойти пробой. Для того, чтобы этого не случилось, нужно при помощи проведения тестирования его удалять.

При пайке возможна ситуация, когда тепло, попадающее на транзистор, приведёт к его порче. В этом случае нужно обеспечить теплоотвод. Для этого достаточно придерживать выводы транзистора плоскогубцами в процессе пайки.

Полевики имеют широкое распространение в современных электронных приборах. Когда происходит поломка, необходимо знать, как проверить мосфет. Выяснить, исправен ли он, возможно, если использовать для этого мультиметр.

Вопрос: Как проверить транзистор? – Дом и сад

В этом видео я покажу Как Проверить Транзистор Мультиметром и вы научитесь сами проверять mosfet транзисторы..
IRFZ44N http://ali.pub/3l198m.
МОЙ САЙТ https://spajalnikom.ru.
Instagram https://clck.ru/GuaKt.
Кэшбэк EPN http://ali.pub/32zfyh.
Расширение для браузера: http://ali.pub/2x31sw.
Мобильное расширение: http://ali.pub/2xca4v.
Webmoney:.
Z802785253946.
R219769680871.
В этом видео я покажу как проверить транзистор мультиметром и транзистор тестером.Как проверить mosfet транзистор мультиметром без транзистор тестера и дополнительных блоков питания..

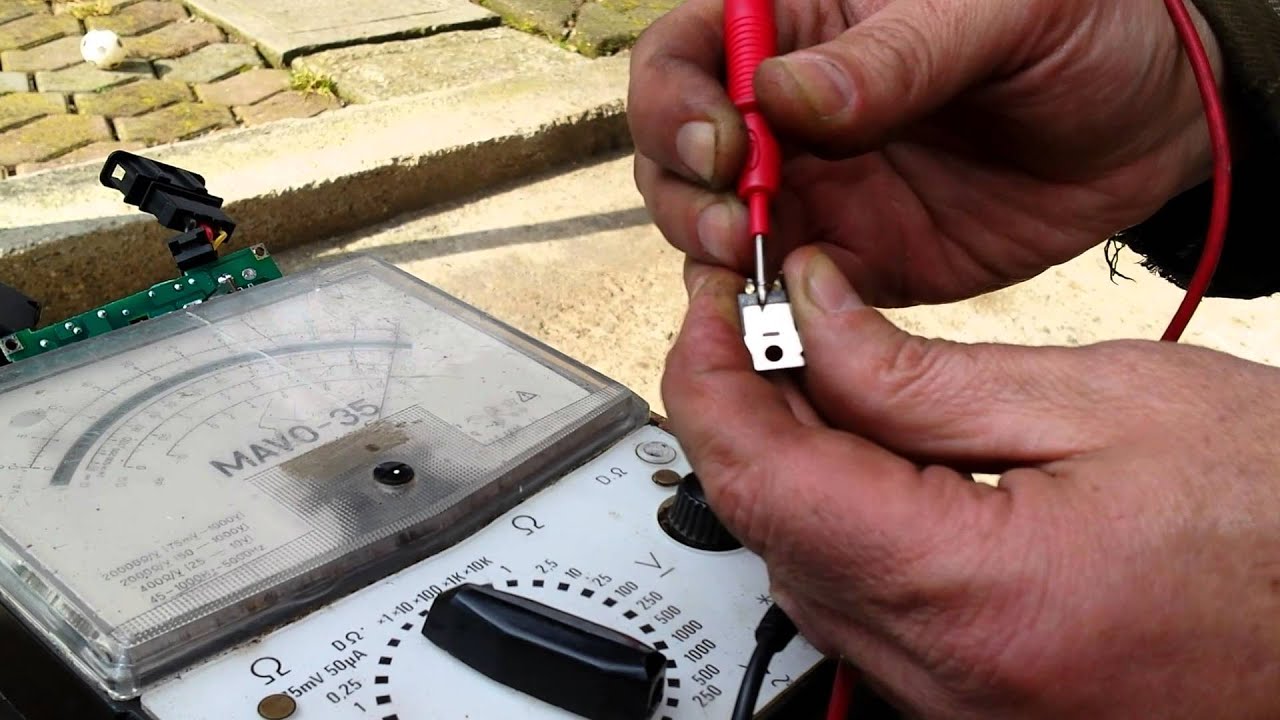

хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления (h31э) пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультиметра..

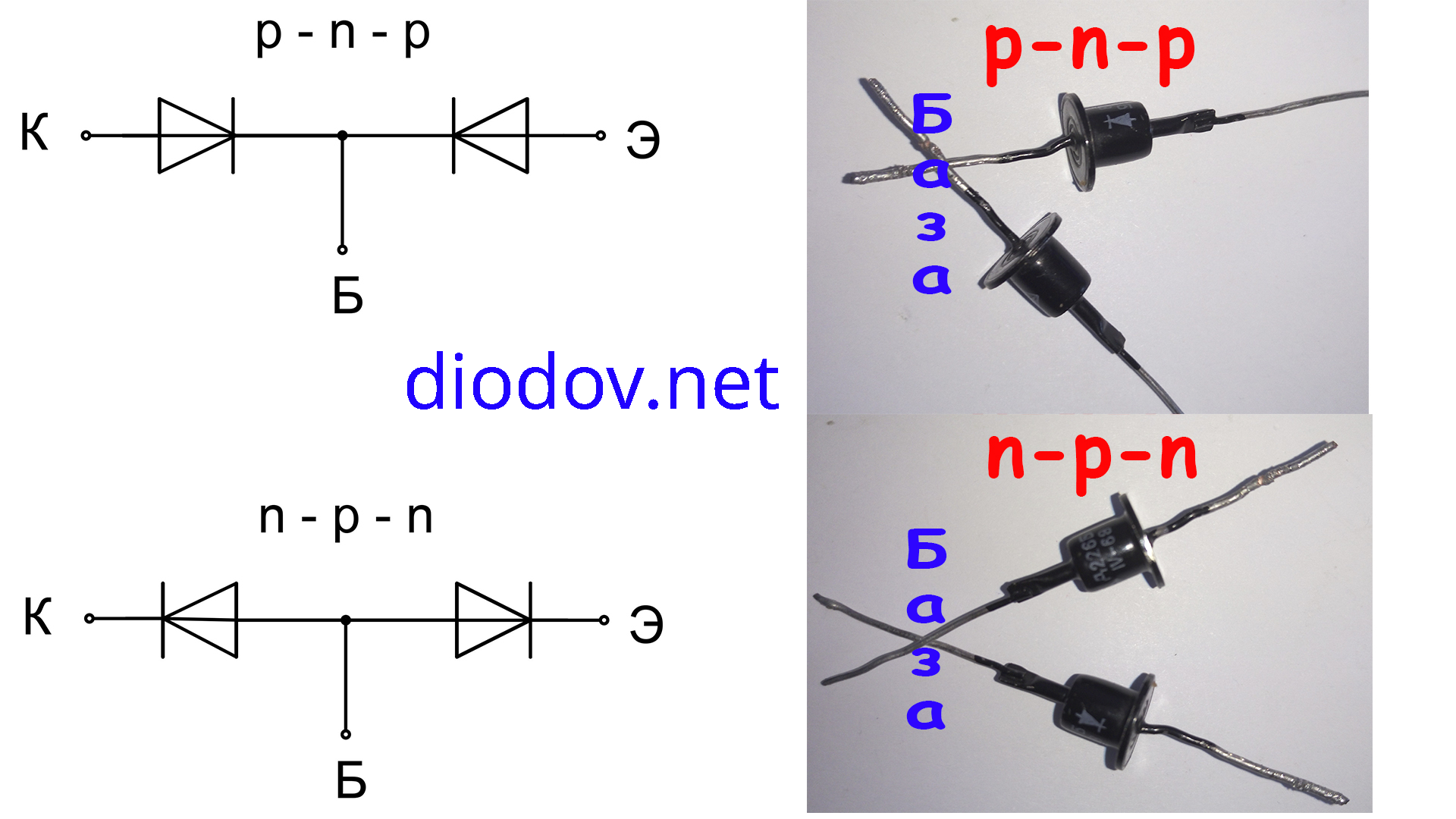

Мы знаем, что транзистор имеет два p-n перехода, причем каждый переход можно представить в виде диода (полупроводника). Поэтому можно утверждать, что транзистор — это два диода включенных встречно, а точка их соединения будет являться «базой»..
Отсюда получается, что один диод образован выводами, например, базы и коллектора, а другой диод выводами базы и эмиттера. Тогда нам будет достаточно проверить прямое и обратное сопротивление этих диодов, и если они исправны, значит, и транзистор работоспособен. Все очень просто..

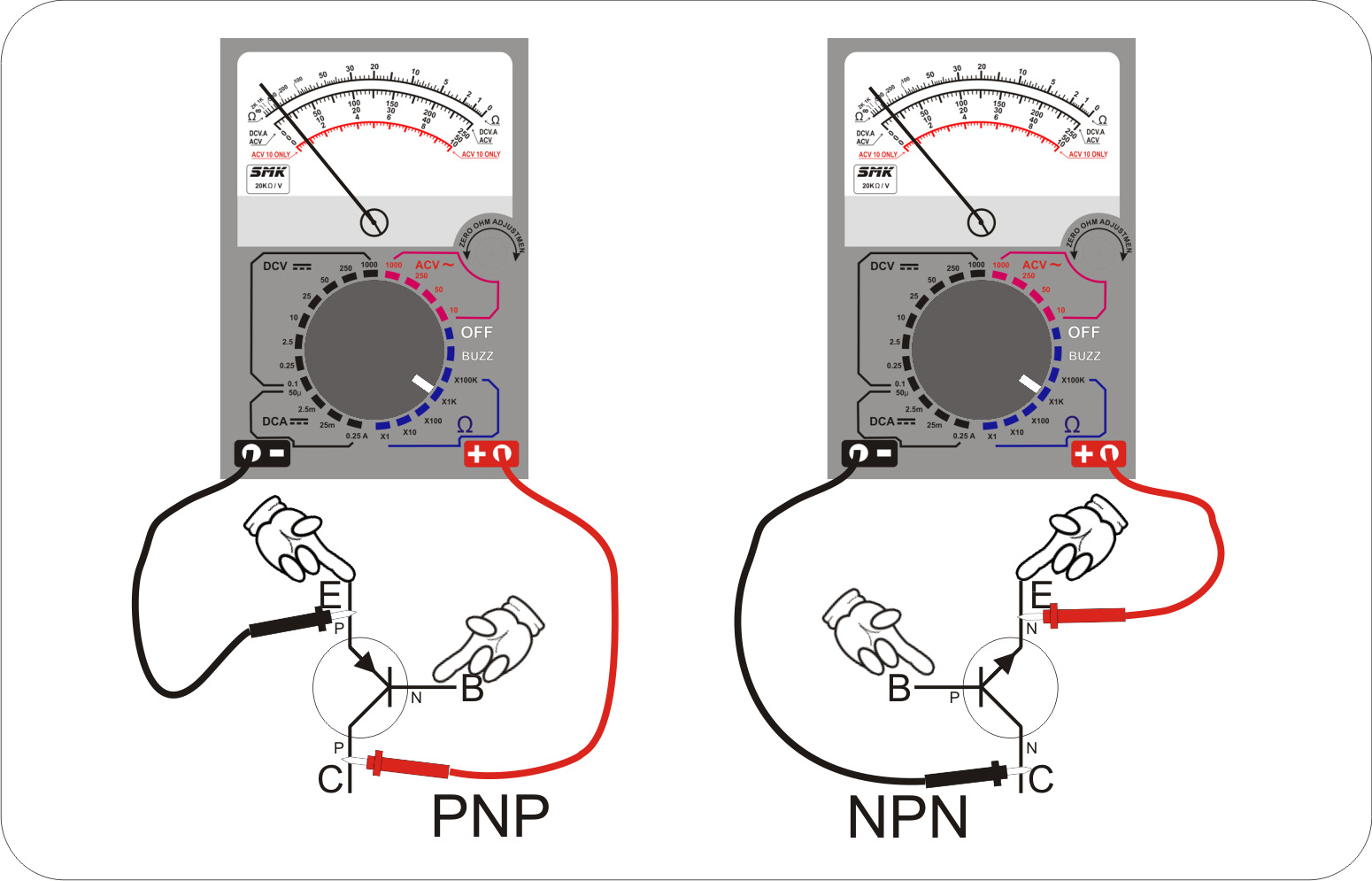

Начнем с транзисторов структуры (проводимость) p-n-p. На принципиальных схемах структура транзисторов обозначается стрелкой эмиттерного перехода. Если стрелка направлена к базе, значит это структура p-n-p, а если от базы, значит это транзистор структуры n-p-n..

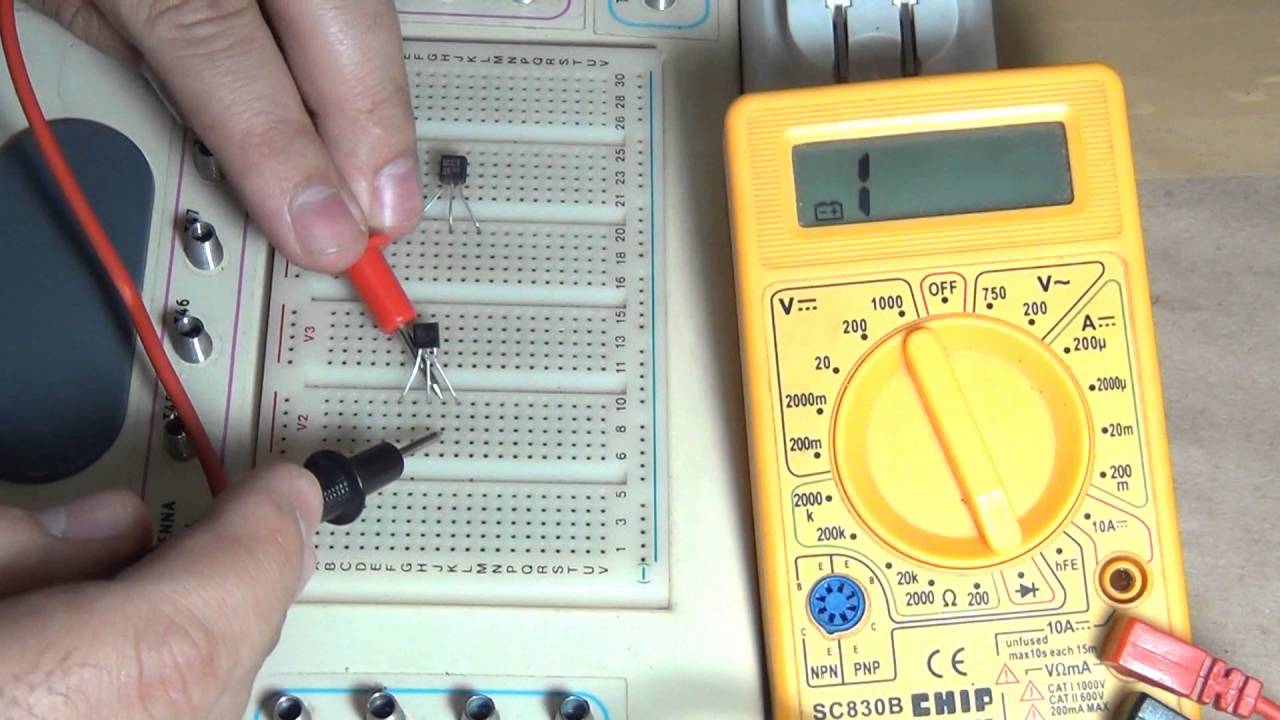

Так вот, чтобы открыть p-n-p транзистор, на вывод базы подается отрицательное напряжение (минус). Мультиметр переводим в режим измерения сопротивлений на предел «2000», можно в режиме «прозвонка» — не критично..

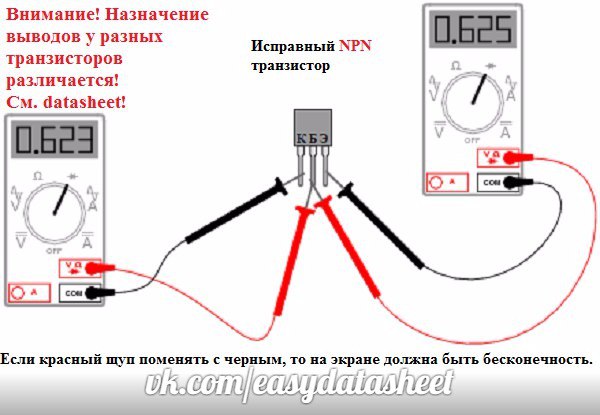

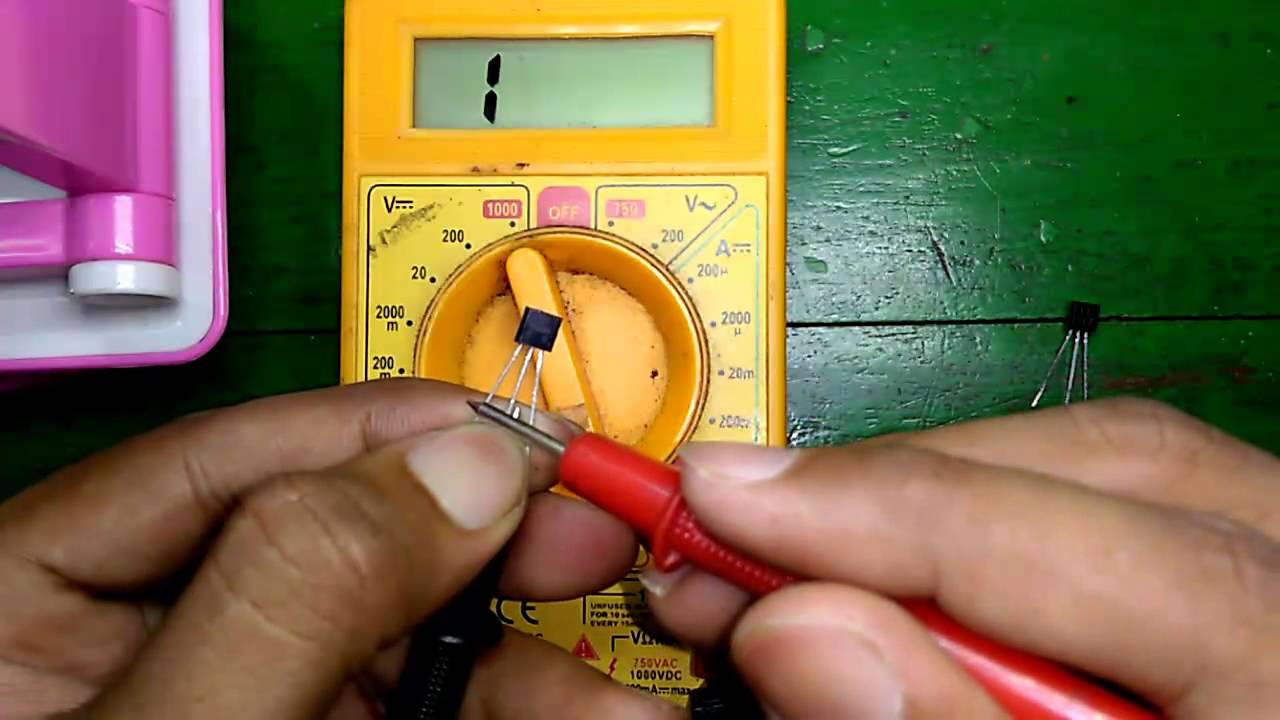

Минусовым щупом (черного цвета) садимся на вывод базы, а плюсовым (красного цвета) поочередно касаемся выводов коллектора и эмиттера — так называемые коллекторный и эмиттерный переходы. Если переходы целы, то их прямое сопротивление будет находиться в пределах 500 – 1200 Ом..

Теперь проверяем обратное сопротивление коллекторного и эмиттерного переходов..
Плюсовым щупом садимся на вывод базы, а минусовым касаемся выводов коллектора и эмиттера. На этот раз мультиметр должен показать большое сопротивление на обоих p-n переходах..
В данном случае на индикаторе высветилась «1», означающая, что для предела измерения «2000» величина сопротивления велика, и составляет более 2000 Ом. А это говорит о том, что коллекторный и эмиттерный переходы целы, а значит, наш транзистор исправен..
Таким способом можно проверять исправность транзистора и на печатной плате, не выпаивая его из схемы. .
В первую очередь, нужно определить вывод базы..
Плюсовым щупом мультиметра садимся, например, на левый вывод транзистора, а минусовым касаемся среднего и правого выводов. При этом смотрим, какую величину сопротивления показывает мультиметр..
