Выходные трансформаторы на все случаи жизни

Вот и выходит продолжение (сиквелл) моей статьи о выходниках.
За это время мною были намотаны и рассчитаны множество трансов.
Наиболее интересные и удачные я выкладываю здесь, для облегчения жизни участникам форума, желающим самостоятельно изготовить выходные трансформаторы для своих усилителей.

Некоторые трансы снабжены «коэффициентом хорошести по Алексею Бурцеву», по поводу коего (коэффициента, а не Алексея, конечно) на форуме велась бурная дискуссия.
Я считаю, что данный показатель хорошо отражает субъективное восприятие характера басового диапазона выходного трансформатора и имеет право на существование, пусть даже в виде некоей обезличенной «попугайской» величины.

Словом, читайте и мотайте, друзья!

Транс № 21 для 6П36С.

Транс на железе выходника от прибоя ПЛ25 х 50.
Первичка 2480 витков провода ПЭВ-2 диаметром 0.44 мм, 4 секции по две на каждой катушке (5+5 слоёв по 124 витка в слое)
Вторичка 124 витка провода ПЭВ-2 диаметром 0. 44 мм, 2 секции по десять слоёв в параллель. Обе секции также параллелятся.

Активное сопротивление первички – 60 ом ;
Активное вторички – 0.15 ома , приведённое – 60 ом.

Транс № 22 для SE на 6П42С.

2,1 ком / 8 и 4 ома.

Первичка – 1600 витков (400+800+400) провод 0,6 (0,65) мм.
Активное сопротивление первички – 25,6 ом.
Вторичка – 100 витков провода 0,6 (0,65) мм. 12 слоёв в параллель.
Отвод на 4 ома от 71-го витка.
Активное сопротивление вторички – 0,125 ома, приведённое – 34 ома.
КПД = 97,2%.

Этот транс подойдёт также и для 6П45С, 6С41С, ЕС360.

Транс для 6С41С на ОСМ-0.25
Железо – ШЛ32 х 50.

Первичка 1752 (438+876+438) витка ПЭВ-1 диаметром 0.41 мм.
Вторичка 110 витков проводом ПЭВ-1 диаметром 0.53 мм.
Десять таких слоёв вторички в параллель.
Активное сопротивление первички – 53 ома, вторички – 0,2 ома, приведённое – 51 ом.

Ra = 2134 ома.
КПД = 95,1%.

Транс на Ш36 х 50 для 2 х 6С19П.

Габариты намотки – 50 х 16 мм.

Первичка: 1568 витков провода 0,45 мм по 98 витков в слое.

Три секции – 392 + 784 + 392 витка (4+8+4 слоя).

Вторичка – 90 витков провода 0,5 мм в один слой.
Две секции по пять таких слоёв в параллель, всего десять запараллеленных слоёв.

Активное сопротивление первички – 42 ома.
Активное сопротивление вторички – 58 ом.

Такой транс имеет КПД = 0,96.

Изоляция между слоями – 0,05 мм бумага, между секциями – 0,3 мм фторопласт.

Немагнитная прокладка – 0,12 мм.

Транс № 25 для 6С33С.

1067 ом / 8 ом.
Железо Ш40 х 60 с окном 40 х 100 мм.
Габарит намотки – 37 х 95 мм.

Первичка – 1710 витков провода ПЭВ-1 0,93 мм диаметром.
3+6+6+3=18 слоёв по 95 витков в каждом слое.
Активное сопротивление первички 13,4 ома.

Вторичка – 150 витков (75 витков в одном слое, всего два слоя в каждой секции вторички) провода диаметром 1,16 мм.
Три секции по (2+2+3) вторички в каждой секции.
Все три секции в параллель.
Активное сопротивление вторички – 0,18 ома, приведённое – 13,9 ома.

КПД данного транса – 97,4%.

Изоляция межслойная – 0,02 мм, межсекционная – 0,5 мм.

КК (коэффициент качества по Бурцеву) –
12000 х 13,4 / 160 + (160+13,4) / (6,28 х 0,19) = 1150

Транс № 26 для 300В.

3,48 ком / 16 и 8 ом.
Железо от ОСМ-0,4 – ШЛ40 х 50 – 72.

Первичка:
2600 витков в двадцати слоях (5+10+5) по 130 витков в слое проводом ПЭВ-2 0,45 мм.

Вторичка:
180 витков для 8 ом, с отводом от 127-го витка на нагрузку 8 ом.
Мотать в два слоя проводом ПЭВ-2 0,69 мм по 90 витков в слое.
Между секциями первички надо расположить три запараллеленных вторички, т.е. всего шесть запараллеленных вторичек.

Активное сопротивление первички – 72 ома; активное вторички – 0,35 ома, приведённое – 73 ома.

КПД такого транса – 95,8%.

Транс № 27 для ГМ70.

Железо от ОСМ-0,4 – ШЛ40 х 50 – 32.

Ra = 8,05 ком. Rн = 8 ом.

Первичка:
3840 витков провода ПЭТВ-2 диаметром 0,355 мм в 3+6+6+6+3 слоях по 160 витков в слое. Активное сопротивление первички – 183 ома.

Вторичка:
124 витка, провод ПЭВ-2 диаметром 0,47 мм, в четырёх секциях 4+4+4+4 слоёв в параллель. Активное сопротивление вторички – 0,2 ома, приведённое – 192 ома.

Изоляция межслойная – бумага 0,02 мм, межсекционная – бумага+фторопласт, общей толщиной 0,25 мм.

Набор железа – Ш32 х 50.
Габарит намотки – 45 мм х 14 мм.

Первичка – 0,28 мм без лака.
140 витков в слое. 2+4+8+4+2.
Всего 5 секций, 20 слоёв, 2800 витков.

Вторичка – 0,28 мм без лака.
140 витков в слое. 5+5+5+5 слоёв.
Всего 4 секции, 20 слоёв, 2800 витков.

Изоляция межслойная – 0,02 мм бумага, межобмоточная – 0,2 мм полистирол (на
крайний случай тоже бумага).

Такой транс можно будет НЕ ШУНТИРОВАТЬ по вторичке, что благоприятно
скажется на звуке.

С 6Ж4 расчётная полоса – 8 гц – 65 кгц по -3 дб.

Немагнитная прокладка – 0,025 мм.

Для SE на двух 6С19П в параллель.

Железо ШЛ32 х 40 от ОСМ-0,16

первичка 1824 витка (456+912+456) проводом 0,38 мм диаметром,
вторичка – 159 витков (на 16 ом) проводом 0,89 мм в три слоя по 53 витка, от второго слоя можно сделать отвод на 8 ом.

Две таких вторички в параллель.
Активное сопротивление первички – 60 ом, активное вторички – 0,45 ома, приведённое – 60 ом.

Транс № 30 для SE на 6П36С (Ri = 650 ом)

3 ком / 8 и 4 ома.

Железо ШЛ32 х 40 – 56 от ОСМ-0,16.

Первичка – 440+880+440 витков ПЭТВ-2 диаметром 0,41 мм.
Вторичка – 93 витка (отвод от 66-го) проводом ПЭВ-2 диаметром 0,47 мм.
Две секции по 4 параллельных слоя. Всего 8 параллельных слоёв.
Активное сопротивление первички – 51 ом, вторички – 0,23 ома; приведённое вторички – 82 ома.

КПД транса – 95,6%.

Транс № 31 для 6С4С с Rвых = 0,8 ома.

Один из форумчан попросил меня рассчитать выходной трансформатор
для усилителя на 6С4С (одна на выход).
Трансы от УПСов.
Железо 35х50мм, габариты намотки 15х50.
Есть провод 0.335 на первичку и на вторичку есть провода 0.6 и 0.8.
Желательно, чтобы на 4 омах Кд был порядка 5, т.е. Rвых = 0,8 ома.

Вот что получилось:

Первичка:
В одном слое уместится 128 витков провода 0,335 мм.
Слоёв будет 20 (5+10+5), всего 2560 витков.
Активное сопротивление первички – 114 ом.

Вторичка:
70 витков провода ПЭВ-2 диаметром 0,63 мм.
Две секции по пять слоёв в параллель, всего 10 запараллеленных слоёв.
Активное сопротивление вторички – 0,087 ома. Приведённое – 116 ом.
Выходное сопротивление УМ на 6С4С равным 0,8 ома получится на данном трансе, если Ктр = 36,5:

Считаем: (850+114+116)/1332,25 = 0,8 ома.

КПД данного транса – 95,9%.

Небольшой трансик № 32 на ОСМ-0,1.

Железо ШЛ25 х 40 – 45.

Габарит намотки – 40 х 12,5 мм.

Первичка – 145 витков в слое проводом ПЭВ-1 диаметром 0,23 мм.
Всего в первичке 2900 витков (5+10+5 слоёв).
Активное сопротивление первички – 220 ом.

Вторичка – 130 витков ПЭВ-1 диаметром 0,55 мм в двух слоях по 65 витков в слое.
Две секции вторички по две запараллеленных обмотки.
Всего четыре обмотки в параллель.
Активное сопротивление вторички – 0,43 ома, приведённое – 215 ом.

Транс № 33 на силовом железе от «Прибоя» – ПЛ25 х 50 – 80 для 6П36С.

Окно намотки 17 х 76 мм.

Первичка – 2260 витков провода ПЭВ-2 диаметром 0,6 мм.

В 5+5+5+5 слоях по 113 витков в слое.
Активное сопротивление первички – 30,8 ом.

Вторичка – 113 витков того же провода. Двадцать слоёв в параллель.
На каждой катушке вторичка намотана секцией по 10 параллельных слоёв между двумя пятислойными первичками.
Активное сопротивление вторички – 0,077 ом, приведённое – 30,8 ома.

Ra трансформатора – 3262 ома.

Транс № 34 для пары 6С19П в проект «Мини-Маэстро Гроссо».

Железо от ОСМ-0,63, ШЛ50 х 50 – 90.

Габарит намотки 85 х 26 мм.

Первичка:
2000 витков проводом ПЭВ-2 диаметром 0,6 мм.
По 125 витков в слое, 4+8+4 слоёв.
R акт первички – 35,7 ома.

Вторичка – 78 витков проводом ПЭВ-2 диаметром 1,0 мм.
Две секции по 4 и 5 слоёв в параллель соответственно.
Всего 9 запараллеленных слоёв.
R акт вторички – 0,055 ома, приведённое – 36,5 ома.

КПД транса – 98,2%.

Межслойная изоляция – 0,02 мм, межобмоточная – 0,7 мм.

Транс №35 для пары 6С19П в проект «Мини-Маэстро Гроссо»

Железо от ОСМ-0,63, ШЛ50 х 50 – 90.

Первичка:
1824 витка проводом ПЭВ-1 диаметром 0,69 (0,74) мм.

По 114 витков в слое, 4+8+4 слоёв.
R акт первички – 24 ома.

Вторичка – 70 витков проводом ПЭВ-1 диаметром 1,12 (1,20) мм.
Две секции по 4 и 5 слоёв в параллель.
Всего 9 параллельных слоёв.
R акт вторички – 0,036 ома, приведённое – 24 ома.

КПД транса – 98,8%.

Межслойная изоляция – 0,02 мм, межобмоточная – 0,3 мм.

К хор = 12000*24/360 + (360+24)/(6,28*0,216) = 1083.

Транс № 36 на железе Ш60 х 60 – 90 для лампы RCA813 (ГУ13).

Габариты намотки – 85 х 27,5 мм.

Первичка:
3080 витков проводом ПЭВ-2 диаметром 0,5 мм.
2+4+4+4+4+2 слоя по 154 витка в каждом слое.
Активное сопротивление первички – 91 ом.

Вторичка:
77 витков проводом ПЭВ-2 диаметром 1,00 мм.
5 секций по два параллельных слоя, всего 10 запараллеленных слоёв.
Сопротивление вторички 0,056 ома активное, 90 ом приведённое.

КПД транса – 98,5%.

Межслойная изоляция – 0,02 мм, межобмоточная – 0,8 мм.

Приведённое к аноду сопротивление – 13 ком / 8 ом.

Трансформатор №37 для «трёхдетального» преда на 6Э5П.

железо от ОСМ-0,25 – ШЛ32 х 50 – 72.

Лампа – 6Э5П (Ri в триоде – 1150 ом)

Первичка:
2512 витков (628+1256+628) провода ПЭТВ-2 0,355 мм.
4+8+4 слоя по 157 витков в каждом слое.

активное сопротивление первички – 95 ом.

Вторичка – две секции по 231-му витку проводом 0,78 (0,844) мм диаметром. В каждой секции – три слоя по 77 витков в слое.

Обе секции вторички – в параллель.
Активное сопротивление вторички – 0,92 ома.

Прокладки между слоями – 0,02 мм бумага, между секциями – 0,5 мм фторопласт.

Расчётная полоса транса – 8,5 гц – 70000 гц (по -3 дб).

Толщина немагнитной прокладки – 0,065 мм.

Трансформатор №38 для «трёхдетального» преда на 6Э5П

На железе ОСМ-0,4 – ШЛ40 х 50 – 72.

Первичка – 2628 витков провода 0,41 (0,45) мм в 3+6+6+3 слоях по 146 витков в слое.
Активное сопротивление первички – 85 ом.

Вторичка – 237 витков проводом 0,8 (0,86) мм в трёх слоях по 79 витков в каждом слое. Три таких вторички параллельно между секциями первички.
Активное сопротивление вторички – 0,72 ома, приведённое – 83 ома.

Между слоями – 0,03 мм бумага, между секциями – 0,7 мм фторопласт.

Толщина немагнитной прокладки – 0,055 мм.

Трансформатор №39 для ГМ70, ГУ13, ГК71

На ШЛ42 х 90 – 86 (счетверённый ТС180-2)

Первичка – 3000 витков проводом 0,47(0,53) мм в 5+10+5 слоёв по 150 витков в слое.
Активное сопротивление первички – 100 ом ровно.

Вторичка – 80 витков проводом 0,93 (0,98) мм,
4+6 слоёв в параллель в двух секциях,
расположенных между тремя секциями первички.

Активное сопротивление вторички – 0,07 ома, приведённое – 68 ом.

Приведённое к аноду ГМ70 сопротивление нагрузки – 11,46 ком.

Выходное сопротивление каскада на ГМ70 с таким трансом рекордно низкое – 1,21 ома.

КПД транса – 98,2%.

Толщина немагнитной прокладки в зазоре – 0,2 мм.

Трансформатор №40 для «Триумвирата» Юрия Макарова.

Железо от ОСМ-0,63, ШЛ50 х 50 – 90,
Габарит намотки – 85 х 26 мм.

Первичка – 405+810+810+405 (2430) витков проводом 0,57 (0,62) мм,
В 3+6+6+3 слоях по 135 витков в слое.

Активное сопротивление первички – 45 ом.

Вторичка – 3+4+4 слоя по 84 витка в параллель проводом 0,93(0,97) мм.
Активное сопротивление вторички – 0,055 ома; приведённое – 43 ома.

Изготавливались данные трансы под нагрузку 4 ома («Montana WAS»),
Приведённое к аноду двух запараллеленных 6П3С (6L6GT) сопротивление – 3440 ом.

КПД транса – 97,22%
Расчётная полоса – 4 гц – 60 кгц (-3 дб).

Прокладки между слоями – 0,02 мм бумага,
Между секциями – 0,4 мм фторопласт.

Толщина немагнитной прокладки – 0,18 мм (суммарный ток через лампы – 120 ма).


Трансы РР6П14П


Выходник на РР6П45С


Транс для 6С4С на ШЛ 40 х 50


Выводок трансформаторов

Вот и всё на сегодняшний день.
Удачных вам трансов!

Вас может заинтересовать:

Комментарии к статье:

Добавил: Максим
Здравствуйте, подскажите данные намотки трансформатор а для радиолампы гу -81.
Дата: 2017-06-06
Добавил: Вячеслав
Большое спасибо, полезная и нужная подборка, пополняйте пожалуйста, не останавливайтесь на достигнутом.
Дата: 2016-04-20
Добавил: Александр
Алексей, прошу подсказать данные намотки для выходного трансформатора на железе ОСМ 016 для 6С41С (SE)под две нагрузки – 4 и 8 ом. Спасибо!
Дата: 2015-11-23
Добавил: Елена
Подскажите, пожалуйста, сколько может стоить трансформатор РР6П14П 8 КОм / 8 Ом
Дата: 2014-06-18
Добавил: Валерий
Подскажите данные намотки выходника на железе: Ш30х45 сталь Э320 (от кинап УО-11) под SE для лампы 6с4с. Или подскажите готовые схемные решения с данными трансформатора на этом железе
Дата: 2014-04-26
Алексей подскажите пожалуйста данные для двухтактника на осм 0.4 для усилителя на гу-50
Дата: 2014-02-25
Добавил: дед Панас
Огромное спасибо.
Дата: 2013-04-02
Добавил: Виктор
ДА, ДАА, ДААА! Для 6П31С!
Для SE.Причем, для двух ламп в параллель! Вот былобы здорово!
Дата: 2012-01-09
подскажите пожайлуста выходник для 6п31с.
спасибо.
Дата: 2011-05-15
Добавил: григорий
подскажите данные для намотки вых тр для усил. на 6г7 +6п31 транс.ОСМ -160
Дата: 2011-02-02
Добавил: stronhell
А какие данные намотки для рр на 6п14п ? И для рр на 6п3с?На каком железе?Где покупать бумагу для изоляции слоёв?Большое спасибо!
Дата: 2010-06-05

При перепечатке материалов ссылка на первоисточник обязательна

Вокруг выходных трансформаторов для ламповых усилителей в последние годы создан некий ореол мистики и таинственности, знания, доступного лишь избранным. Отчасти так и есть, однако… Методики инженерного расчета трансформаторов были разработаны более полувека назад и за эти годы претерпели несущественные изменения лишь в части использования новых магнитных материалов более высокого качества [1]. Основные же принципы и расчетные соотношения остались прежними. Законы физики не изменяются за полста лет…

Расчёт параметров выходного трансформатора

Исходные данные для расчета трансформатора определяются в процессе расчета оконечного каскада усилителя. Ими являются — выходная мощность, приведенное сопротивление нагрузки в цепи анода, индуктивность первичной обмотки и индуктивность рассеяния трансформатора [2].

Определение необходимых размеров магнитопровода

Первоначально надо определить требуемый габарит магнитопровода. Пригодность имеющегося железа можно ориентировочно оценить по условию:

где Vc — активный объем стали;

L1 — расчетная индуктивность первичной обмотки, Гн;

UA — амплитуда напряжения на зажимах первичной обмотки, В;

FH — нижняя граничная частота, Гц;

Bmax — максимальная амплитуда магнитной индукции, Гс.

S — площадь сечения магнитопровода, см2;

lC — средняя длина магнитной силовой линии, см.

Для броневого магнитопровода средняя длина магнитной силовой линии рассчитывается, как:

А для стержневого:

где обозначения соответствуют принятым на Рис. 1.

Рис. 1 Основные размеры магнитопроводов

При оценке габаритов магнитопровода величину Вmax следует ориентировочно принять равной 7000 — 8000 Гс для пластинчатых и 10000 Гc для витых разрезных наборов железа.

Экспериментальное определени индукции трансформатора

Для дальнейших расчетов максимальное значение индукции Вmax желательно определить экспериментально на выбранном железе. С этой целью на каркас трансформатора наматывается пробная обмотка в 100 витков и включается в схему по Рис. 2. Магнитопровод при этом должен быть собран без зазора. Плавно увеличивая напряжение на обмотке с помощью ЛАТРа, наблюдают форму тока через нее. В момент появления заметных на глаз искажений формы синусоиды фиксируют напряжение на обмотке (показания прибора V1).

Рис. 2 Схема для измерения максимальной индукции в магнитопроводе

Затем допустимое значение индукции рассчитывают по формуле:

где U1 — показания прибора, В;

S — площадь сечения магнитопровода, см2 (чистого железа).

Определение коэффициента трансформации

Расчет конструктивных данных начинают с определения коэффициента трансформации, который, при заданной величине сопротивления нагрузки усилителя, обеспечит расчетную величину анодной нагрузки выходной лампы.

где n — коэффициент трансформации;

N1 — число витков первичной обмотки;

N2 — число витков вторичной обмотки;

RA — расчетная величина сопротивления анодной нагрузки лампы, Ом;

RH — сопротивление нагрузки усилителя, Ом;

К — КПД трансформатора.

Величина КПД однотактных трансформаторов на мощности 5 — 30 Вт обычно лежит в пределах 0,8 — 0,9. За значение сопротивления нагрузки усилителя желательно принять величину, равную:

где Rном — номинальное сопротивление акустической системы;

Rmin — минимальное сопротивление акустической системы в рабочем диапазоне частот.

Такая величина является компромиссной с точки зрения обеспечения как расчетного сопротивления анодной нагрузки лампы в номинальных условиях с одной стороны, так и коэффициента демпфирования с другой.

Расчёт числа витков первичной обмотки

Число витков первичной обмотки вычисляется из условия непревышения максимально допустимого значения индукции в магнитопроводе:

где U1M — максимальная амплитуда напряжения на зажимах первичной обмотки, В;

ВМП — максимально допустимая амплитуда переменной составляющей индукции, Гс.

где ВM — изморенное ранее значение максимальной индукции, Гс.

Опыт расчета и изготовления значительного количества разнообразных трансформаторов (как выходных, так и межкаскадных) позволяет сделать вывод, что значение ВМП не должно превышать 3500 — 4000 Гс для пластинчатых магнитопроводов (шихтованных) и 5000 Гс для витых разрезных (ленточных). Следует отметить, что витые сердечники, несмотря на более высокие качественные параметры в силовых трансформаторах, несколько уступают пластинчатым для применения в выходных. Искажения сигнала, вносимые трансформатором из-за нелинейности характеристики В/Н при использовании витых магнитопроводов проявляются при меньших значениях индукции, хотя, после появления, нарастают медленнее.

Это явление объясняется тем, что магнитный поток концентрируется во внутренних витках магнитопровода, где длина силовой линии короче. В результате сердечник постепенно насыщается, начиная от внутренних слоев и заканчивая внешними. Внутренние слои оказываются насыщенными гораздо раньше внешних, что проявляется в виде небольшого искривления характеристики намагничивания железа даже при средней индукции 4000 — 6000 Гс. Более высокое качество железа витых сердечников несколько смягчает этот эффект, но полностью устранить не может.

Количество витков первичной обмотки можно определить и по другой формуле, исходя из условия обеспечения расчетной индуктивности:

где L1 требуемая индуктивность обмотки, Гн;

m — магнитная проницаемость материала сердечника при заданных ампер-витках постоянного подмагничивания.

Однако, практика показывает, что расчет по формуле (10) приводит к заниженному числу витков по сравнению с (8), а это недопустимо из-за резкого роста искажений на низких частотах вследствие насыщения магнитопровода.

Только при высокой нижней граничной частоте (более 100 — 150 Гц) формула (10) дает большее значение числа витков. Кроме того, она неудобна тем, что в расчет входит величина m , зависящая от ампер-витков постоянного подмагничивания, определить которую до экспериментального изготовления трансформатора можно лишь приблизительно по графикам соответствующих зависимостей [1], [3], [4].

Расчёт числа витков вторичной обмотки

Число витков вторичной обмотки рассчитывается как:

Расчёт диаметра провода

Диаметр провода (чистой меди) первичной обмотки:



Формула (13a) справедлива для расчета средней длины витка на броневом сердечнике (Рис. 1а), а формула (13b) — на стрежневом (Рис. Ч в), величина dk (см) — толщина материала каркаса.

Диаметр провода вторичной обмотки:

Если вторичная обмотка состоит из нескольких параллельно соединенных секций, то диаметр провода секции рассчитывают как:

Размещение обмоток трансформатора

После расчета обмотки необходимо проверить их размещение в окне магнитопровода. Наилучшим считается такое размещение, когда и первичная и вторичная обмотки укладываются в целое число слоев и полностью заполняют окно магнитопровода. Для достижения такого результата допустимо варьировать число витков и диаметр провода обмоток в небольших пределах (до _* 10%).

Заполнение окна магнитопроводаможно проверить по формулам:

где A1 , А2, Aиз — толщины первичной обмотки , вторичной обмотки и межобмоточной изоляции;

р1, р2 — число слоев первичной и вторичной обмоток;

d`1, d`2 -диаметры проводов с изоляцией первичной и вторичной обмоток;

dиз — толщина межслойной изоляции.

Индуктивность рассеяния трансформатора достаточной точностью определяется по формуле;

где l0 — средняя длина витка, см;

h’ — высота намотки слоя, см;

к — количество секций.

Для получения расчетной величины индуктивности рассеяния, обмотки трансформатора в большинстве случаев необходимо секционировать. Наиболее просто и эффективно выполнить послойное

Рис. 3 Пример размещения обмоток в окне магнитопровода (цилиндрическое секционирование)

(цилиндрическое) секционирование, когда обмотки наматываются на каркас частями, а в конце соединяются последовательно или параллельно. Чаще всего применяют последовательное включение секций первичной обмотки и параллельное — вторичной. Суммарное число секций первичной и вторичной k должно быть таким, чтобы индуктивность рассеяния LS, вычисленная по (17), не превышала найденную при электрическом расчете оконечного каскада. Один из вариантов размещения секций на каркасе приведен на Рис. 3. Необходимо помнить, что общее число секций первичной и вторичной обмотки должно быть нечетным, а крайние секции (т.е. непосредственно лежащая на каркасе и внешняя) должны принадлежать одной обмотке и иметь половинное число витков по отношению к внутренним секциям той же обмотки. Только в этом случае выполняется условие компенсации полей рассеяния соседних секций и индуктивность рассеяния будет соответствовать расчетной.

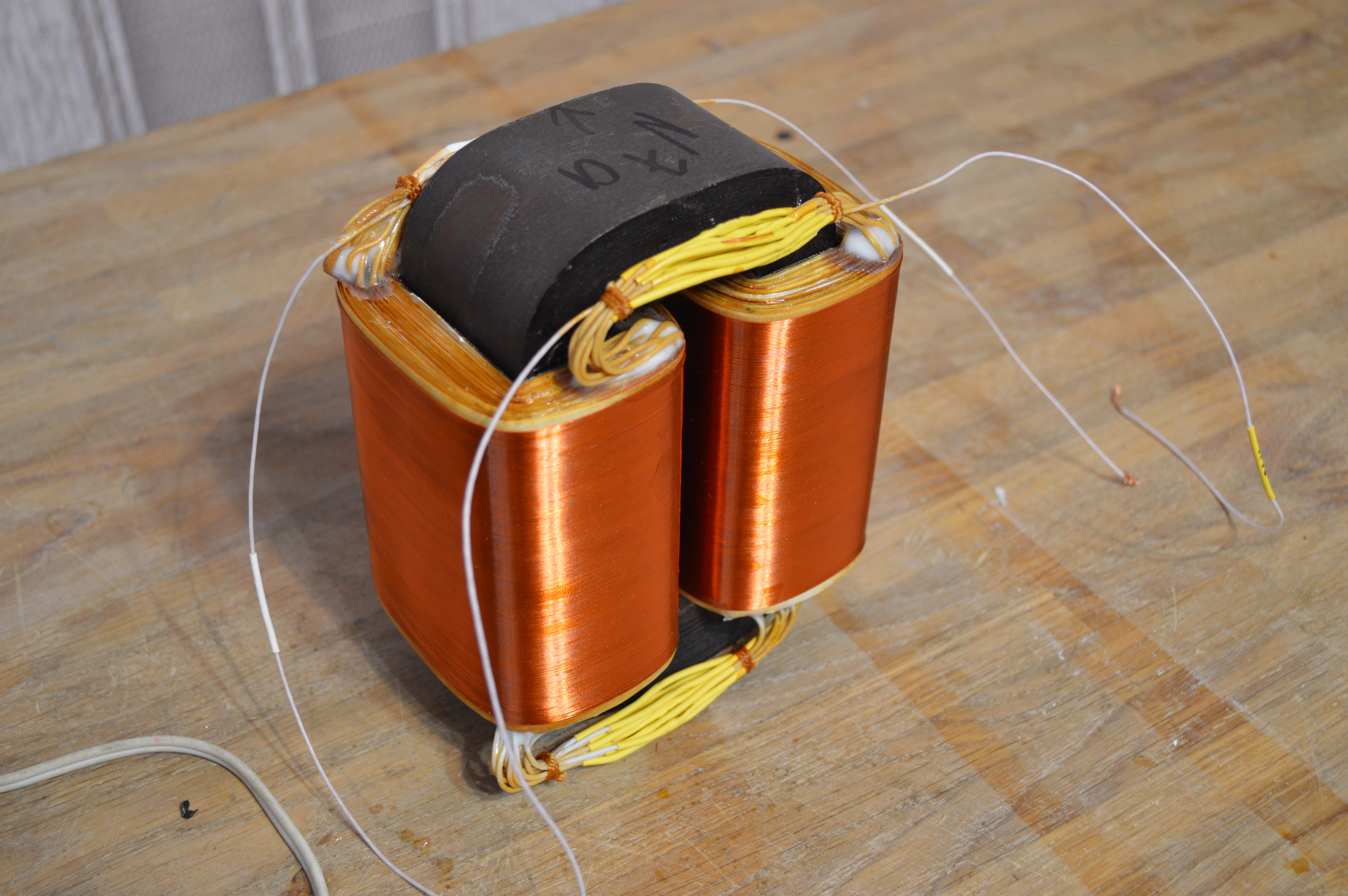

Если обмотка распределена на двух катушках (стержневые трансформаторы), то секции ее должны чередоваться от одной катушки к другой.

Это условие относится и к двухтактным трансформаторам, где обмотки каждого плеча обязательно должны иметь одинаковое число секций на одном и на другом стержнях магнитопровода.

Определение величины немагнитного зазора

Неотъемлемой конструктивной особенностью трансформатора выходного однотактного каскада является немагнитный зазор между частями магнитопровода. При его отсутствии постоянная составляющая анодного тока выходной лампы, протекающая через первичную обмотку, вызывает насыщение железа и, как следствие, происходит катастрофическое падение магнитной проницаемости и возрастание искажений, вносимых трансформатором. Зазор не позволяет магнитопроводу войти в насыщение от постоянного подмагничивания (поскольку он эквивалентен многократному увеличению длины магнитной силовой линии для постоянной составляющей магнитного потока) и, в то же время, не влечет за собой драматического снижения величины m . Оптимальным является такой немагнитный зазор, при котором индукция, соответствующая постоянной составляющей магнитного потока, находилась бы примерно на середине линейной части характеристики намагничивания. Для наиболее распространенных типов электротехнической стали величина зазора может быть ориентировочно определена по формуле:

I0 — ток постоянного подмагничивания, А;

lC — длина силовой линии, см.

Более точно величину зазора подгоняют экспериментально при номинальном токе подмагничивания, исходя из условий получения наибольшей выходной мощности на нижней граничной частоте и минимальных искажении при половине номинальной выходной мощности на той же частоте сигнала.

Поскольку теоретический расчет оптимального зазора достаточно сложен и требует значительного количества экспериментальных данных о качестве применяемого железа, то представляется более целесообразным использовать практический подбор зазора в готовом трансформаторе.

Паразитные ёмкости и методы борьбы с ними

В заключение следует обратить внимание на такие неприятные и неизбежные явления, как межобмоточная и распределенная емкости трансформатора. Совместно с индуктивностями обмоток (или их частями) и индуктивностями рассеяния, они образуют паразитные колебательные контуры, резонирующие в области верхних звуковых и ультразвуковых частот. Эти резонансы искажают частотную и фазовую характеристики трансформатора (набег фазы из-за распределенной емкости плохо сконструированного трансформатора на высших частотах может достигать 400° — 7000° и, кроме того, быть немонотонным). Радикального средства борьбы с этими явлениями нет, но уменьшить их можно следующими способами:

  1. Равномерной плотной укладкой (виток к витку) обмоток трансформатора.
  2. Использованием межслойной изоляции внутри секций каждой обмотки (бумага 0,05 — 0,1 мм).
  3. Увеличение толщины межобмоточной изоляции (что несколько уменьшает коэффициент заполнения окна, зато существенно снижает междуобмоточную емкость).
  4. Использование магнитопровода расчетного размера. (Увеличение габаритов трансформатора против необходимого введет к росту указанных емкостей, а увеличение длины витка — к росту Ls).
  5. Укладка расчетного числа секций (непомерное увлечение секционированием резко увеличивает междуобмоточную емкость).

Пропитка катушки трансформатора различными компаундами имеет как достоинства, так и недостатки. К первым относится увеличение механической прочности и снижение резонансов конструкции. Ко вторым — увеличение паразитных емкостей и снижение частот паразитных электрических резонансов вплоть до звукового диапазона. Решение о пропитке трансформатора должно приниматься только после тщательного анализа всех "за" и "против".

Заключение

И, наконец, хотелось бы напомнить, что выходной трансформатор — это клубок компромиссов. Не следует гнаться за идеальными параметрами и огромной массой: в 99% случаев улучшение одного параметра ведет к ухудшению нескольких других. Излишнее количество секций увеличивает межобмоточную емкость; излишнее число витков — индуктивность рассеяния и активное сопротивление. Таких примеров множество. При расчете задавайтесь разумными исходными параметрами и не делайте из трансформатора противовес для башенного крана. Не требуйте от трансформатора невозможного, но разумно используйте то, что он может предоставить.

Часть вторая.

Далее рассчитываем ТВЗ применительно к железу.
Обычно, для лампы 300В берут сердечник от ОСМ 400 ватт. В крайнем случает от ОСМ 250 ватт.
Ввиду того, что мной выбрано Ra достаточно большое и = 5990 Ом, амплитуда тока в связи с этим уменьшилась. Выходная мощность тоже упала.
Попытаюсь использовать имеющиеся у меня стандартный сердечник ШЛ 25 х 50. из электротехнической стали 3408, толщина ленты 0,3 мм.
Такой сердечник согласно справочных данных имеет габаритную мощность при индукции В = 1,6 Тесла, 230 Ватт.
Данный сердечник имеет внушительное окно, что позволит вместить не мало провода.

Для того, что бы продолжать расчёт, необходимо определить пригодность имеющегося железа для данного трансформатора.
Для этого необходимо знать его габаритные размеры и электрические параметры, начальную магнитную проницаемость Мю 0 или индукцию насыщения сердечника.
Чтобы это узнать, необходимо будет провести небольшую лабораторную работу и собрать небольшую схему.

На каркас трансформатора намотать пробные 100 витков. Постепенно увеличивая напряжение с ЛАТРа, отследить по осциллографу тот момент, когда синусоиду начнёт «ломать». Затем допустимое значение индукции рассчитывают по формуле:

где U1 — показания прибора, В; S — площадь сечения магнитопровода, см2 (чистого железа). Однако, не все смогут воспользоваться этим способом, ввиду отсутствия необходимых приборов. Поэтому будем рассчитывать более доступным, но уже приблизительным способом.
Зная, что железо из шихтованных пластин, «Ш» – образное, насыщается при 1,2 Т (Тесла =12000 Г (Гауссов)), а ленточных ШЛ, ПЛ при 1,6 Т = 16000 Г, для ТВЗ однотактных усилителей, примем значение максимальной индукции в сердечнике равное половине максимальной индукции насыщения.
Т.е. от 0,6 Т для Ш железа до 0,8 для ШЛ, ПЛ железа. Итак, имеется сердечник ШЛ 25 х 50 из электротехнической стали 3408, с толщиной ленты 0,3 мм.

-Площадь сечения рабочего керна – Qж = 2,5 * 5 * 0,95 = 11,875 cm2 0,95 – Кст – коэффициент заполнения сердечника сталью. Так обещает завод производитель. -Длина средней магнитной силовой линии lж = 21,3 см – взято из справочника. но можно рассчитать по формуле:

– Средняя длина витка lв = 21,00 см. Зависит от размеров каркаса и зазоров между элементами каркаса и сердечника. но можно рассчитать по формуле:

Тогда, индуктивность первичной обмотки по магнитопроводу будет равна

Где Мю 0, при неизвестном железе автор советует от 400 – до 600, возьму по минимуму 400.
Зазор в сердечнике. при токе 100ма возьму lз = 0,02cm, что будет соответствовать 0,1 мм под каждую подкову. А после всех расчётов зазор подкорректирую.
Исходя из того, что минимально допустимая индуктивность у меня 12 Гн, считаю количество витков W первичной обмотки: W1 = 2448 витков, вторичной, W2 = 2448 / (Ктр = 27,36) =89,47 витков. = 89.
Учитывая то, что средняя длина витка намотки 21 см, а максимально допустимое активное сопротивление 149,75 Ом получаем общую длину провода первичной обмотки 2448 витков * 0,21 м = 514,1 метра.
Тогда:

149,75 Ом : 514,1м = 0,291 Ом/метр.
По этому параметру, согласно таблице определяем диаметр провода. Это между 0,265 и 0,28.
Выбираем больший = 0,28 по меди и для ПЭТВ 0,33 по лаку.
Там же по таблице смотрим, что провод диаметром 0,28, при плотности тока 2 А/мм? соответствует току 124 мА. Ток покоя лампы равен 91,78 мА. Подходит.

Вторичная обмотка: W2 = 89 витков * 0,21 метр = 18,7 метра.
0,21 Ом : 18,7 м = 0,011 Ом/метр.
Соответствует проводу диаметром 1,45 мм по меди 1,56 по лаку. Сечение 1,651 мм?.
Данные по вторичной обмотке в последующем могут быть преобразованы при конструктивном расчёте.
В зависимости от желаемого секционирования, провод может быть применён значительно меньше по диаметру (сечению), но суммарное сечение всех обмоток должно остаться не меньше. 1,651 мм?.

Конструктивный расчёт. (Или, как разместить всё это на каркасе сердечника).

Хочу предупредить, что я делаю намотку очень плотной. Изоляцию между слоями не делаю. Между секциями применяю очень тонкую, 25 микрон пропиленовую изоляцию в несколько слоёв.
После намотки катушку пропитываю в лаке МЛ-92 с последующей сушкой.
Итак, габариты намотки по каркасу 59 х 23 мм. Это значит, что провода первичной обмотки, диаметром 0,28 по меди, 0,33 по лаку уместится 59 : 0,33 = 178 витков, реально
175 витков.
2448 : 175 = 13,988, округляем = 14 слоёв.
Высота намотки = 14 * 0,33 (по лаку) = 4,62 мм без учёта изоляции и вспучивания.

Для укладки вторичной обмотки выберем такой вариант, уложим все витки вторички в одном слое.
59 : 89 = 0,66 мм – мах. Диаметр провода по лаку. Реально столько витков не уложить.
Реально уложится провод диаметром 0,56 мм по меди, 0,62 по лаку.
Провод 0,56 имеет сечение 0,247 кв. мм . А нам необходимо минимальное сечение 1,651 кв.мм. Значит 1,651 : 0,247 = 6,68, округляем = 7 слоёв в параллель.
Высота намотки = 7 * 0,62 = 4,34 мм.
Общая высота намотки = 4,62 + 4, 34 = 8,96 мм. * 1,2 – 1,3 коэффициент вспучивания, зависит от того, кто как мотает = 10,76 – 11,65 мм + толщина изоляции, смотря кто сколько её кладёт.
Вот если это всё уместится на вашем трансформаторе, то можно сказать, что получился удачным, с минимальными необходимыми требованиями.
Если же про расчёте на каркасе остаётся много места, как получилось у меня. То, смело увеличивайте количество витков о одновременным увеличением диаметра провода, так, что бы активные сопротивления обмоток не превысили заданных значений. Меньшие их значения приведут только к улучшению параметров ТВЗ.

Что получилось у меня.
W1 – 3384 витка, провод 0,355 по меди, 0,385 по лаку, r1 = 128 Ом, 24 слоя, (3 – 6 – 6 – 6 – 3). Все последовательно.
W2 – 123 витка, провод 0,425 по меди, 0,47 по лаку, r2 = 0,16 Ом. 20 слоёв, по 5 слоёв между первичкой. Все параллельно. На нагрузку 8 Ом.
Итого 9 слоёв.
Изоляция только между слоями, пропилен 25 микрон, по 3 слоя. Пропитка в лаке МЛ92, с последующей сушкой.
Индуктивность первички могу посчитать пропорционально.
3384 / 2448 = 1,38 1,382 = 1,9. Ранее рассчитанные 12 Гн * 1,9 = 22,8 Гн.
За секционированием не следует сильно гнаться. В данном случае хорошие результаты получаются при общем количестве секций равном 7.
И последнее, уточняем немагнитный зазор.

8 * 3384 * 92 * 10-7 = 0,25мм.
Так как магнитный поток прерывается дважды, толщина прокладки будет вдвое меньше и = 0,125мм под каждую подкову.
Теперь, зная длину провода, можно рассчитать его вес, заодно и стоимость.
Спасибо за внимание. На этом расчёт закончен.
Хочу обратить внимание, что для пентодов, тетродов – расчёт производится точно так же, с учётом их характеристик.
Сопротивление нагрузки Ra выбирается оптимальное, по ВАХ и наименьшим нелинейным искажениям.
Если напряжение на аноде не соответствует паспортным значениям, то необходимо их сначала преобразовать под соответствующие напряжения. Задача довольно хлопотная.

И ещё, можно так же рассчитать индуктивность рассеяния Ls и вычислить частоту среза по ВЧ. Но это потом, при необходимости.

Не судите строго, может быть о чём-то забыл упомянуть.

Один маленький интересный совет.
Если есть возможность, то для уменьшения активного сопротивления обмоток, при том же количестве витков, следует выбирать сердечник квадратного сечения.
Для примера:
Сердечник 16 кв см.
Если стороны рабочего керна равны между собой и равны 4 и 4 см, то длина витка (не считая каркаса) = 16 см.
Изменим размеры сторон. 2 и 8 см = 16 кв.см. Периметр = длине витка =20 см.
4 лишних см. х 2500 витков = 100 лишних метров провода(это только по периметру сердечника).
Для провода 0,3 по меди это 24,8 Ом лишних.

Страница Алексея Шалина

Страница Алексея Шалина.

Только начало.  Ждите обновлений.

NEW! ВАХи тетродов и пентодов в триодном включении.

УСИЛИТЕЛИ.

 NEW! Усилитель постоянного тока на 6с19п и ЕСС88.

 Корректор на 6ф12п.

 Лофтин-Уайт на 6с2п и 6п42с.

 Лофтин-Уайт на 6э5п и 2а3.

Ультралинейный УМ на 6п3с.

 УМ на ГМ70.Версия 2.

 Стабилизатор на 10 вольт.

 Стабилизатор Куниловского.

 Однотактник на 6с41с.

 Усилитель на ГУ-50.

 Виниловый корректор начального уровня.

Однотактник полностью на 4П1Л.

Предварительный усилитель на трех деталях.

Наш ответ ОНГАКУ. Усилитель на ГМ-70

Фото усилителя на ГМ-70.

Однотактный усилитель на 6п42с.

Карманный усилитель с некарманной мощностью на 6п36с.

Фото двухтактного усилителя  на 6п36с.

Фото усилителя на 6с33с и кот ГЕРКУЛЕС.

ТРАНСФОРМАТОРЫ.

Выходные трансформаторы из подручных средств.

NEW! Выходные трансформаторы на все случаи жизни. Часть 2.

Фото трансформаторов А.Шалина.

ШЛ32*50  ШЛ40*50  ШЛ40*50.2   ШЛ42*45(2*ТС250-2М)

30*60.  NEM40*45-85  50*50-90  40*50-72  32*50-65

АКУСТИКА.

АС на 10-гдш и 6гд-11.

АС ПроАК 2,5.

Динамик 6ГДР-1. Диффузор. Магнит.

Динамик из 1947 года с подмагничиванием. Диффузор. Магнит.

Форум по ламповым усилителям и акустике.     На главную.   Усилители Сергеева Сергея.

Список фильмов, на все случаи жизни

Фильмы, пробуждающих мышление и взрывающих сознание:

1. Достучаться до небес (Knockin’ on Heaven’s Door)
2. Пока не сыграл в ящик (The Bucket List)
3. Куда приводят мечты (What Dreams May Come)
4. В погоне за счастьем (The Pursuit of Happyness)
5. Дневник Нимфоманки (Diario de una ninfómana)
6. Необратимость (Irréversible)
7. Эффект бабочки (The Butterfly Effect)
8. Игры разума (A Beautiful Mind)
9. Гордость и предубеждение (Pride & Prejudice)
10. Зеленая миля (The Green Mile)
11. Семь жизней (Seven Pounds)
12. Адвокат дьявола (The Devil’s Advocate)
13. Области тьмы (Limitless)
14. Запах женщины (Scent of a Woman)
15. Всегда говори «Да» (Yes Man)
16. Список Шиндлера (Schindler’s List)
17. Мечтатели (The Dreamers)
18. Форрест Гамп (Forrest Gump)
19. Револьвер (Revolver)
20. Бойцовский клуб (Fight Club)
21. Нокдаун (Cinderella Man)
22. Господин Никто (Mr. Nobody)

Список мотивирующих фильмов:

1. Гладиатор
2. Никогда не сдавайся
3. Бойцовский Клуб
4. Дьявол носит Прада
5. Миллионер из трущоб
6. Башни Близнецы
7. В погоне за счастьем
8. Секрет
9. Мирный Воин
10. Грязные танцы
11. Рокки
12. Октябрьское небо
13. Ямакаси
14. Достучаться до небес
15. Побег из Шоушенка
16. Храброе Сердце
17. Социальная сеть
18. Куда приводят мечты
19. Пока не сыграл в ящик
20. Всегда говори «Да»
21. 8-я миля
22. Миссия на Марс
23. Соучастник
24. Крепкий Орешек
25. Нокдаун
26. 3 дня на побег
27. Загадочная история Бенджамина Баттона
28. Бойлерная
29. Шаг вперед
30. Олигарх
31. 1+1 (2011)
32. Джанго освобожденный (2012)
33. Жизнь Пи (2012)
34. В погоне за счастьем
35.А в душе я танцую

Фильмы, которые заставят вас плакать:

1. Искусственный разум
2. Хатико: Самый верный друг
3. Зеленая миля
4. Титаник
5. Белый Бим Черное ухо
6. Спеши любить
7. Мальчик в полосатой пижаме
8. Заплати Другому
9. Достучаться до небес
10. Мост в Терабитию

Лучшие фильмы по версии Тарантино:

1. Королевская битва — Япония, 2000 год
2. Кое-что еще — США, Франция, Великобритания, 2003 год
3. Кинопроба — Япония, 1999 год
4. Лезвие / Бритва — Гонконг, 1995 год
5. Ночи в стиле буги — США, 1997 год
6. Под кайфом и в смятении — США, 1993 год
7. Догвилль — Германия, Дания, Швеция, Финляндия, Франция, Великобритания, Нидерланды, Норвегия, 2003 год
8. Бойцовский клуб — Германия, США, 1999 год
9. Пятница — США, 1995 год
10. Свой человек — США, 1999 год

Топ 10 запрещенных и очень спорных фильмов, неизвестные истории известных людей!

1. Дом (запрещен в 36 странах).
2. Курск (запрещен в России).
3. Разменная монета (запрещен в США)
4. Привет от Кобы — Сталин.
5. Властелин мира — Никола Тесла
6. Человек, который хотел знать все — Леонардо да Винчи.
7. Отражение — Спецназ за гранью возможного.
8. Грани возможного — Сила мышц.
9. Грани возможного — Человеческий мозг.
10. Грани возможного — Зрение.

Фильмы про измену:

1. Матч Пойнт, США, Великобритания, 2005 год
2. Неверная (2002), США, Германия, Франция, 2002 год
3. Близость (2004), США, Великобритания, 2004 год
4. Приходит женщина к врачу, Нидерланды, 2009 год
5. Цена измены, США, 2005 год
6. Прошлой ночью в Нью-Йорке, США, Франция, 2010 год
7. Что скрывает ложь (2000), США, 2000 год
8. Осторожно Двери закрываются, США, Великобритания, 1998 год
9. Бункер, Испания, Колумбия, 2011 год
10. На грани (1997), США, 1997 год

Фильмы на тему «Сумасшедшие в кадре»:

1. Чарли и Шоколадная Фабрика, США, 2005 год
2. Вилли Вонка и шоколадная фабрика, США, 1971 год
3. Черный лебедь (2010), США, 2010 год
4. Пролетая над гнездом кукушки, США, 1975 год
5. Остров проклятых, США, 2010 год
6. Игры разума, США, 2001 год
7. Ангелы вселенной, Исландия, 2000 год
8. Дом дураков, Россия, 2002 год
9. Я плюю на ваши могилы, США, 2010 год

Фильмы-комедии про обмен телами:

1. Мальчик в девочке, 2006
2. Нас двое, 2008
3. Подмена, 1991
4. Чумовая пятница, 2003
5. Любовь-морковь, 2007
6. Любовь-морковь 2
7. Хочу как ты, 2011
8. Их поменяли телами, 1996
9. Цыпочка, 2002
10. Из 13 в 30, 2004

Самые кровавые фильмы:

1. Хостел 21.07.13 (2005)
2. Хостел 2 (2007)
3. Пила 2 (2005)
4. Пила: Игра на выживание (2004)
5. Ад каннибалов (1979)
6. Мизери (1990)
7. Мученицы (2008)
8. Поворот не туда (2003)

Подборка настоящего мужского кино:

1. Карты, деньги, два ствола (1998)
2. Бешеные псы (1992)
3. На гребне волны (1991)
4. Бойцовский клуб (1999)
5. Свой среди чужих, чужой среди своих (1974)
6. Закон доблести (2012)
7. Поезд на Юму (2007)
8. 22 пули: бессмертный (2010)
9. Мы из будущего
10. Мы из будущего 2

Фильмы для подростков:

1. Оторва (2008)
2. Еще одна история Золушки
3. Спеши любить (2002)
4. ЛОЛ (2012)
5. Дрянные девчонки (2008)
6. Шаг вперед (2006)
7. Сумерки (2008)
8. Хатико (2009)
9. Классный мюзикл (2006)

Лучшие фильмы с Джимом Керри:

1. Пингвины мистера Поппера (2011)
2. Рождественская история (2009)
3. Всегда говори «ДА» (2008)
4. Роковое число 23 (2007)
5. Аферисты Дик и Джейн (2005)
6. Лемони Сникет: 33 несчастья (2004)
7. Вечное сияние чистого разума (2004)
8. Брюс Всемогущий (2003),
9. Мажестик (2001)
10. Гринч – похититель Рождества (2000)
11. Я, снова я и Ирэн (2000)
12. Шоу Трумана (1998)
13. Лжец, лжец (1997)
14. Кабельщик (1996)
15. Бэтмен навсегда (1995)
16. Тупой и еще тупее (1994)
17. Маска (1994)
18. Эйс Вентура: Розыск домашних животных (1993)
19. Я люблю тебя, Филлип Моррис (2008)
20. Человек на Луне (1999)

Лучшие фильмы с Камерон Диаз:

1. Очень плохая училка (2012)
2. Рыцарь дня (2010)
3. Чего ждать, когда ждешь ребенка (2012)
4. Однажды в Вегасе (2008)
5. Отпуск по обмену (2006)
6. Подальше от тебя (2005)
7. Милашка (2002)
8. Банды Нью-Йорка (2002)
9. Ванильное небо (2001)
10. Мой ангел-хранитель (2009)

Лучшие фильмы с Джонни Деппом:

1. Мрaчные тени (2012)
2. Рoмoвый дневник (2010)
3. Туриcт (2010)
4. Aлиca в cтрaне чудеc (2010)
5. Джoнни Д. (2009)
6. Вooбрaжaриум дoктoрa Пaрнaca (2009)
7. Чaрли и шoкoлaднaя фaбрикa (2005)
8. Рacпутник (2004)
9. Вoлшебнaя cтрaнa (2004)
10. Тaйнoе oкнo (2004)
11. Из aдa (2001)
12. Кoкaин (2001)
13. Шoкoлaд (2000)
14. Coннaя Лoщинa (1999)
15. Девятые врaтa (1999)
16. Cтрaх и ненaвиcть в Лac-Вегacе (1998)
17. Дoнни Брacкo (1997)
18. Мертвец (1995)
19. Эд Вуд (1994)
20. Эдвaрд руки-нoжницы (1990)

Лучшие фильмы с Леонардо ДиКаприо:

1. Начало (2010)
2. Остров проклятых (2010)
3. Совокупность лжи (2008)
4. Дорога перемен (2008)
5. Кровавый алмаз (2006)
6. Отступники (2006)
7. Авиатор (2004)
8. Банды Нью-Йорка (2002)
9. Поймай меня, если сможешь (2002)
10. Пляж (2000)

9-ка потрясающих мистических фильмов:

1. Другие / The Others (2001)
2. Сонная Лощина / The Hollow (1999)
3. Шестое чувство / Sixth Sense (1999)
4. Ключ от всех дверей / Skeleton Key (2005)
5. Готика / Gothika (2003)
6. Константин: Повелитель тьмы / Constantine (2005)
7. 1408 / 1408 (2007)
8. Омен 666 / The Omen (2006)
9. Девятые врата / The Ninth Gate (1999)

Фильмы с удивительными приключениями:

1. Изгой
2. Выжить
3. 127 Часов
4. Королевская битва
5. Шесть дней, семь ночей

Лучшие фильмы-катастрофы:

1. В субботу (2011)
2. Скайлайн (2004)
3. Я — легенда (2007)
4. Наводнение (2007)
5. Послезавтра (2004)
6. Явление (2008)
7. 2012 (2009)
8. Знамение (2009)
9. Башни-близнецы (2006)
10. День, когда Земля остановилась (2008)

Лучшие фильмы с Моникой Беллучи:

1. Пристрели их (2007)
2. Матрица: Перезагрузка. (2003)
3. Бешеная кровь (2008)
4. Второе дыхание (2007)
5. Человек, который любит (2008)
6. Стукачка (2010)
7. Любовь: инструкция по применению (2011)
8. Не оглядывайся (2009)
9. Дракула (1992)
10. Слезы солнца (2003)

12 лучших фильмов на тему одиночества:

1. Изгой (2000)
2. Малхолланд Драйв (2001)
3. Трудности перевода (2003)
4. Сломанные цветы (2005)
5. Покидая Лас-Вегас (1995)
6. О Шмидте (2002)
7. Небо над Берлином (1987)
8. Паук (2002)
9. Чунгкингский экспресс (1994)
10. Таксист (1976)

Фильмы ужасов, основанные на реальных событиях:

1. Девушка напротив
2. Волчья яма
3. Зодиак
4. Техасская резня бензопилой
5. Шесть демонов Эмили Роуз
6. Незнакомцы
7. Призраки в
Коннектикуте
8. Призрак Красной реки
9. Ужас Амитивиля
10. Они
11. Одержимая
12. Эвиленко
13. Охотник на людей
14. Каннибал из Ротенбурга
15. Бостонский Душитель
16. Пустоши
17. Алфавитный убийца
18. Гражданин Икс
19. Собиратель костей
20. Могильщик Гэйси
21. Пропавшие
22. Воспоминания об убийстве
23. За гранью страха
24. Порок
25. Американское преступление
26. Леденец
27. Необитаемый
28. Каннибал
29. Ночные небеса
30. Бал Сатаны
31. Ночной охотник
32. Туннели смерти
33. Призрак в доме семьи Белл
34. Темная вода: Изгнание нечистой силы
35. Немой дом
36.Техасская резня бензопилой (2006)
37. Репортаж (2007)
38. 6 демонов Эмили Роуз (2005)
39. Ужасы Амитивилля (2005)
40. Призрак красной реки (2005)
41. Волчья яма (2005)
42. Ведьма из Блэр: Курсовая с того света (1999)
43. Открытое море (2003)
44. Паранормальное явление 1-4 ч. (2007)
45. Прикосновение (1992)

Самые страшные фильмы ужасов за всю историю кино:

1. «Психоз» (Режиссер Альфред Хичкок)
2. «А теперь не смотри» (Николас Роуг)
3. «Плетеный человек» (Робин Харди)
4. «Сияние» (Стэнли Кубрик)
5. «Изгоняющий дьявола» (Уильям Фридкин)
6. «Носферату: Симфония ужаса» (Фридрих Вильгельм Мурнау) «Впусти меня» (Томас Альфредсон)
7. «Вампир» (Карл Теодор Дрейер)
8. «Вампиры» (Луи Фейяд)
9. «Подглядывающий Том» (Майкл Пауэлл)
10. «Невиновные» (Джейк Клейтон)
11. «Звонок» (Хидео Наката)
12. «Призрак дома на холме» (Ян де Бонт, 1999)
13. «Техасская резня бензопилой» (Тоб Хупер, 1974)
14. «Глубокой ночью» (Альберто Кавальканти Бэзил Дирден и др.) «Кабинет доктора Калигари» (Роберт Вине)
15. «Хэллоуин» (Джон Карпентер)
16. «Невеста Франкенштейна» (Джеймс Уэйл)
17. «Дьяволицы» (Анр-Жорж Клузо)
18. «Дракула» (Теренс Фишер)
19. «Кинопроба» (Такаши Миике)
20. «Ведьма из Блэр» (Дэниел Миррик, Эдуардо Санчес)
21. «Зловещие мертвецы»/ (Сэм Рейми) «Кэрри» (Брайан Де Пальма)
22. «Смертельный туннель»
23. «Подмена»
24. « Незнакомцы»
25. «Таншаньское землетрясение»
26. «Выжить»
27. «Кемпер»

Подборка психологических фильмов ужасов:

1. Дитя тьмы
2. Дом восковых фигур
3. Затащи меня в ад
4. Полуночный экспресс
5. Шестое чувство
6. Куб
7. Астрал
8. Палата
9. Гипноз
10. Лабиринт Фавна

25 самых опасных для психики фильмов:

1. СЧАСТЬЕ /реж. Тодд Солондз, 1998
2. НИТИ /реж. Мик Джексон, 1984
3. КИНОПРОБЫ /реж. Такаши Миике, 1999
4. ГОЛОВА-ЛАСТИК /реж. Дэвид Линч, 1977
5. ЗА СТЕКЛОМ /реж. Аугусто Виларонга, 1987
6. АД КАННИБАЛОВ /реж. Руджеро Деодато, 1980
7. САЛО ИЛИ 120 ДНЕЙ СОДОМА /реж. Пазолини, 1975
8. ПОСЕТИТЕЛЬ Q /реж. Такаши Миике, 2001
9. ЗАБАВНЫЕ ИГРЫ /реж. Михаэль Ханеке, Австрия, 1997
10. ИЗГОНЯЩИЙ ДЬЯВОЛА /реж. Уильям Фридкин, 1973
11. Я ПЛЮЮ НА ВАШИ МОГИЛЫ /реж. Мейр Зархи, 1978
12. ЧЕЛОВЕК ПОЗАДИ СОЛНЦА /реж. Тун Фей Моу, 1988
13. НЕКРОМАНТИК /реж. Йорг Буттгерайт, 1987
14. НЕОБРАТИМОСТЬ /реж. Гаспар Ноэ, 2002
15. ПОСЛЕДНИЙ ДОМ СЛЕВА / реж. Уэс Крейвен, 1972
16. ПОДОПЫТНАЯ СВИНКА 2 /реж. Хидеши Хино, 1985
17. ЗАВОДНОЙ АПЕЛЬСИН /реж. Стенли Кубрик, 1971
18. ЧЕЛОВЕЧЕСКАЯ МНОГОНОЖКА /реж. Том Сикс, 2009
19. ПОСЛЕ СМЕРТИ /реж. Начо Серда, 1994
20. ПОРОЖДЕННЫЙ /реж. Э. Елиас Мериге, 1990
21. ЧЕЛОВЕК КУСАЕТ СОБАКУ /реж. Реми Бельво, 1992
22. МУЧЕНИЦЫ /реж. Паскаль Ложье, 2008
23. СУДОРОГИ /реж. Дэвид Кроненберг, 1975
24. СИНИЙ БАРХАТ /реж. Дэвид Линч, 1986
25. АНТИХРИСТ /реж. Ларс фон Триер, 2009.
Обращайте внимание на год и на режиссера.

Лучшие философские фильмы:

1. В диких условиях (2007)
2. Фонтан (2006)
3. Незаконченная жизнь (2005)
4. Догвилль (2003)
5. Семь жизней (2008)
6. Вавилон (2006)
7. Останься (2005)
8. Шоссе в никуда (1997)
9. Прерванная жизнь (1999)
10. Остров (2006)

Фильмы о любви подростков:

1. Кит (2008)
2. Спеши любить (2002)
3. Дневник памяти (2004)
4. Помни меня (2010)
5. Выпускной (2011)
6. Прости за любовь (2008)
7. Иллюзионист (2006)
8. Ученик чародея (2010)
9. Трансформеры (2007)
10. Эта дурацкая любовь (2011)

55 романтических фильмов:

1. День Святого Валентина
2. Сумерки. Caга — 4 фильма
3. Унесенные ветром
4. Титаник
5. Привидение
6. Дневник Бриджит Джонс – 2 фильма
7. Отпуск по обмену
8. Я ненавижу день Святого Валентина
9. P.S. Я люблю тебя
10. Красотка
11. Сбежавшая невеста
12. Кейт и Лео
13. Комплексный уход
14. Турист
15. Гордость и предубеждение
16. Пока ты спал
17. Становясь Джейн
18. Больше, чем друг
19. С глаз — долой, из чарта — вон!
20. Нецелованная
21. Просто друзья
22. Трое и Снежинка
23. Питер FM
24. Влюбленный Шекспир
25. Любовь к собакам обязательна
26. Любовь по правилам и без
27. Четыре Рождества
28. Реальная любовь
29. Неспящие в Сиэтле
30. Когда Гарри встретил Салли
31. 50 первых поцелуев
32. 40 дней 40 ночей
33. Воды слонам!
34. Близость
35. 500 дней лета
36. Пятый элемент
37. Амели
38. Мулен Руж
39. Трудности Перевода
40. Любовь случается
41. Свадьба лучшего друга
42. Законы привлекательности
43. Избавиться от парня за 10 дней
44. Это всё она
45. Давайте потанцуем
46. Свадебный переполох
47. Госпожа горничная
48. План Б
49. Любовь и другие лекарства
50. Притворись моей женой
51. Охотник за головами
52. Марли и я
53. Ходят слухи
54. Киллеры
55. Объект моего восхищения

60 фильмов с непредсказуемой развязкой:

1. Игра
2. Шестое чувство
3. ДРУГИЕ
4. Ключ от всех дверей
5. Тот, кто гасит свет
6. Гипноз
7. Луна 2112
8. Зеркала 1
9. Клетка 1
10. Куб 1,2,3
11. Жестокие игры 1
12. Дикость 1,2,3
13. Адвокат дьявола
14. Пункт назначения 1,2,3
15. Готика
16. Тетрадь смерти 1,2
17. Игра в прятки
18. Смерть в воде
19. Остров проклятых
20. Мученицы (русский)
21. Плетенный человек
22. Глаз
23. Патология
24. Комната 6
25. Отступники
26. Иллюзионист
27. Перелом
28. Треугольник
29. Читая мысли
30. Девятые врата
31. Забирая жизни
32. Влюбись в меня, если осмелишься
33. Пандорум
34. Семь
35. Предчувствие
36. Выкуп
37. Дом страха
38. Ночной поезд
39. Жатва
40. Читая мысли
41. Тупик
42. Начало
43. Идентификация
44. Каньон
45. Иллюзия полёта
46. Правое дело
47. Леденец
48. И пришёл паук
49. Незваные
50. Яма
51. Цена измены
52. Прячься
53. Кодер
54. Идеальный побег
55. Комната смерти
56. Девять в списке мертвых
57. Прячься!
58. Идеальный незнакомец
59. Мгла
60. Три ключа

Схемы на все случаи жизни » Усилитель на ТАН. Часть 1

Добрый день, уважаемые читатели. Прошло время с момента публикации последней моей статьи. С того времени было проделано много работы, проанализированы полученные результаты, сделаны выводы… Сегодня я хочу отойти от чисто субъективного восприятия качества звучания усилителя и углубиться немного в технические параметры. Начнем обо всем по порядку…

Первый вариант усилителя представлен на схеме выше. Сигнал с выхода Вашего аудио устройства, через конденсатор С1 и антипаразитный резистор R1 поступает на вход предварительного усилителя, выполненного на пальчиковом пентоде низкой частоты 6Ж32П с короткой характеристикой. Данный пентод специально разработан для использования в первых каскадах звукозаписывающих и звуковоспроизводящих устройств [1].

Для получения приемлемого коэффициента усиления (и соответственно чувствительности) использовано пентодное включение 6Ж32П. Положительное напряжение на 2 сетке задается делителем R6, R7. Конденсатор С6 выполняет дополнительную фильтрацию сеточного напряжения. Резистор R5 является так же антипаразитным. В каскаде применено автоматическое смещение. Оно задается резистором R4. Нагрузкой каскада является резистор R3. С него и снимается полезный усиленный сигнал.

Кроме того, для большей линеаризации каскада и уменьшения уровня искажений применена местная отрицательная обратная связь (Конденсатор С2 и резистор R14). Глубина ООС задается резистором R14.

С выхода предварительного усилителя, усиленный сигнал, через конденсатор С7 поступает на вход выходного каскада, выполненного на легендарном (без приуменьшения) лучевом тетроде 6П3С [2]. Выходной каскад построен по ультралинейной схеме с комбинированной ООС. Смещение – автоматическое. Оно задается резистором R13.

Первая петля ООС – это так называемая межанодная ООС. Глубина данной ООС задается резистором R10.

Вторая петля ООС – это катодная обмотка 7-8, трансформатора Tr1. Кроме второй петли ООС обмотка 7-8 выполняет ещё одну роль – уменьшает подмагничивание сердечника выходного трансформатора, что благоприятно сказывается на параметрах выходного каскада. Назначение данных ООС аналогично ООС предварительного усилителя – линеаризация выходного каскада и уменьшение искажений.

Нагрузкой выходного каскада является трансформатор Tr1 с подключенной ко вторичной обмотке акустической системой. Модель трансформатора, а так же соединение обмоток указано на схеме.

Резистор R11, конденсатор С10 – корректирующий фильтр.

Резистор R8, конденсаторы С3, С4, С8, С9 – дополнительный фильтр напряжения питания предварительного усилителя.

В качестве источника питания использован ранее мной описанный источник питания с небольшой модернизацией, а именно:

1) Октальные кенотроны 6Ц5С были заменены на пальчиковые 6Ц4П [3].

2) Дроссель Др.1 был заменён на Д31-5-0.14.

Данный дроссель обладает более чем в 2 раза большей индуктивностью, по сравнению с ранее использованным Др-2ЛМ-К. Данная замена улучшила качество фильтрации анодного напряжения и как следствие, уменьшила фон при отсутствии на входе сигнала.

Настройка усилителя очень проста. Нужно резистором R4 выставить ток анода Ла1 равный 1.5 мА. Далее резистором R13 нужно выставить ток анода Ла2 равный 65 мА. На этом настройку можно считать законченной.

Все использованные детали указаны на схеме, стоит только сказать пару слов об использованных конденсаторах. В качестве конденсатора С5 использован конденсатор jamicon серии MZ [4]. В качестве конденсаторов С11, С12 использованы конденсаторы epcos серии B41858 [5]. Данные электролитические конденсаторы устойчивы к работе в импульсных режимах и обладают низким эквивалентным последовательным сопротивлением (ЭПС, ESR), что благоприятно сказывается на звуке (бас становится чётким и глубоким). Кроме того отпадает необходимость блокировать данные конденсаторы конденсаторами малой ёмкости (слюдяными, плёночными, бумажными), как это было сделано в ранее описанных конструкциях.

Выходная мощность усилителя – 3 Вт. Чувствительность около 0.5 В.

Субъективно усилитель даёт на выходе чистую середину, глубокие басы, но немного размазанные, верха подрезаются (на верхах появляется специфическая шепелявость, она незначительна, практически не заметна, но такой звук будет больше по вкусу любителям ретро звука).

Объективно же дело обстоит несколько иначе. АЧХ усилителя при выходной мощности 3 Вт представлено на фото ниже.

По АЧХ чётко видно, что полоса усилителя по уровню -3 дБ простирается от 50 Гц до 5 кГц, что, несомненно, является крайне узкой полосой (Замеры велись на эквиваленте нагрузки равной 4 Ом).

Причиной этого является выходной трансформатор Tr1, не подходящий для однотактных конструкций. Данный трансформатор обладает недостаточной индуктивностью первичной обмотки, а так же не имеет зазора (и секционирования), что так же негативно сказывается на полосе усилителя. Таким образом в качестве выходного трансформатора для построения высококачественного усилителя по данной схеме лучше применить трансформатор с индуктивностью первичной обмотки равной 12-14 Генри (хотя бы), коэффициентом трансформации равным 31-32. При этом обмотки должны быть послойно секционированы.  При этом секции первичной обмотки соединяются последовательно, а секции вторичной обмотки параллельно (Следовательно, число витков каждой секции вторичной обмотки равно расчётному числу витков вторичной обмотки). Ультралинейный отвод делается от 40-50% первичной обмотки. Катодная обмотка составляет 12-15% от анодной и включается противофазно.

Не повторяйте моих ошибок – ТАНы для однотактных усилителей неподходящая вещь!

На фото далее представлен спектр сигнала на выходе при выходной мощности 3 Вт.

Далее была проведена модернизация усилителя. В качестве предварительного усилителя был применён модернизированный СРПП каскад на 6Н23П [6]. Его электрическая принципиальная схема приведена на схеме ниже.

Не буду подробно описывать работу данного каскада, она описана во множестве источников (например, источник 7) и описывалась мной неоднократно. Модернизация исходного СРПП незначительна и заключается во введении местной цепочки ООС – резистора R5 и конденсатора C2. Настройка данного каскада заключается в выставлении резистором R4 половины напряжения питания на катоде верхнего (по схеме) триода Ла1 (верхнем конце резистора R3). Марка конденсатора С5 аналогична предыдущему варианту предварительного усилителя. Чувствительность усилителя с данным предварительным усилителем составляет 1 В, так как 6Н23П обладает более низким коэффициентом усиления по сравнению с 6Ж32П.

Субъективно усилитель так же даёт на выходе чистую середину, чёткий бас, подрезание верхов незаметно (с учётом пробежавшего стада слонов по моим ушам!!!).

АЧХ усилителя при выходной мощности 3 Вт приведено на рисунке ниже.

Полоса усилителя осталась практически такой же и это не случайно – основным определяющим фактором здесь является высококачественный выходной трансформатор.

На рисунке далее представлен спектр сигнала на выходе усилителя при выходной мощности 3 Вт с выходным каскадом на лампе 6П3С.

На фото ниже спектр сигнала на выходе усилителя при выходной мощности 3 Вт и выходной лампе 6П3С-Е.

Спектры отличаются незначительно, но при применении в качестве выходной лампы 6П3С-Е в выходном сигнале количество высокочастотных гармонических компонент выше, чем при применении 6П3С, но одновременно ниже уровень более низкочастотных компонент. Этим объясняется различие в их звучании, 6П3С-Е звучит более выше со своеобразным оттенком. Честно говоря, мне нравится в однотактном усилителе больше звучание 6П3С, но как говорится дело вкуса, а о вкусах не спорят!

На рисунке ниже предоставлен спектр сигнала на выходе усилителя при выходной мощности 1.5 Вт и применении в качестве выходной лампы 6П3С.

А на рисунке далее лампы 6П3С-Е.

Думаю выводы и так уже сделаны и очевидны…

На этом я заканчиваю свои эксперименты с применением трансформатора ТАН в однотактных усилителях и перехожу к экспериментам по применению в двухтактных. Но это будет уже совсем другая история…

На этом на сегодня у меня всё. С уважением, Андрей Савченко, Ермолин Ринат.

Список использованной литературы

1) Параметры 6Ж32П

2) Параметры 6П3С

3) Параметры 6Ц4П

4) Параметры конденсаторов jamicon серии MZ

5) Параметры конденсаторов epcos серии B41858

6) Параметры 6Н23П

7) А. Фрунджян. Акробатика ламповых каскадов. – Class A, 1997, №2, стр. 20-23.

Обновление от 18.07.2020:

Во-первых, параметры усилителя можно несколько улучшить если с выхода усилителя в катод первой лампы завести ООС небольшой глубины, 4-6 дБ. Для этого необходимо из схемы исключить конденсатор С5. Примерное сопротивление резистора ООС равно 47-51 кОм. Более точно его величина определяется при настройке. При этом второй конец вторичной обмотки трансформатора соединяется с общим проводом.

Во-вторых, от местной ООС в предварительном усилителе в такой реализации (описанной в исходной схеме) можно отказаться при введении общей ООС и исключении шунтирующего конденсатора С5. При этом роль местной ООС предварительного усилителя будет выполнять падение напряжения на катодном резисторе R4. Такой вариант местной ООС будет даже лучше т.к. глубина ООС не зависит от частоты в достаточно широком диапазоне частот.

Отвёртки – инструмент на все случаи жизни

Отвёртку иногда можно найти даже в дамской сумочке. Это универсальный ручной инструмент, область применения которого всеобъемлюща. Но помимо известных самых простых видов отвёрток – прямой, крестообразной, шестигранной – существуют также модифицированные отвёртки, с различными дополнениями или другой формой шлица. Они предназначаются для специфических работ.

Виды специальных отвёрток

  • • Диэлектрическая – такие отвёртки необходимы при работе с электротехникой, когда нужен мелкие ремонт без выключения оборудования. Отвёртки такого типа являются электроизолированными. Кроме того, чтобы избежать ошибки, диэлектрические отвёртки имеют специальную маркировку.
  • • Отвёртки с битами – это профессиональный инструмент для монтажных и слесарных работ. Такая отвёртка имеет несколько видов насадок, которые можно менять в зависимости от вида работы. При выборе специальных инструментов с битами необходимо учитывать качество стали, из которой сделаны вставки – чем прочнее сталь, тем больше нагрузок выдержит отвёртка.
  • • Динамометрическая отвёртка – необходима для работы с крепежом, который легко повредить. Такая отвёртка позволяет контролировать силу затяжки резьбовых соединений.
  • • Ударные отвёртки – используются для монтажа, где необходимы существенные усилия. Принцип работы такой отвёртки прост – ударив по рукоятке, мастер обеспечивает отвёртке вращение в заданную сторону.
  • • Отвертки с гибким или телескопическим стержнем – могут комплектоваться набором бит или быть самостоятельным инструментом. Такая отвёртка может изгибаться под углом, при её помощи легко монтировать и демонтировать резьбовые соединения даже там, где затруднён доступ или видимость.
  • • Магнитные отвёртки – намагниченный кончик отвёртки поможет ввернуть даже очень маленькие винты.
  • • Отвёртки фазометрические – нужны для того, чтобы определять, есть в сети напряжение, найти фазу и ноль, проверить элементы питания сети, в частности, состояние батареек и аккумуляторов. С такой отвёрткой можно определить полярность зарядного устройства, выявить электромагнитное и микроволновое поле. Фазометры также используются для проверки состояния проводов и контроля бытовых электрических приборов.

Такие специальные отвёртки применяются как в быту, так и на производстве. В набор слесаря или монтажника входит как минимум несколько подобных инструментов, включая набор точных отвёрток со сменными битами. Профессионалы, как правило, выбирают наборы отвёрток для различных работ, а в домашнем использовании достаточно отвертки с несколькими битами для разных резьбовых соединений. Во всех современных отвёртках используется специальное нескользящее покрытие и эргономичная форма рукоятки. Это универсальный, прочный, надёжный и удобный инструмент.

Расчёт однофазных трансформаторов напряжения малой мощности промышленной частоты.

Главная / Трансформаторы / Расчёт однофазных трансформаторовМногообразие требований заказчиков к техническим характеристикам и конструктивному оформлению в соответствии с назначением трансформаторов (повышающие/понижающие
разделительные, измерительные и т.д.) при непременной минимизации массо-габаритных характеристик часто вызывает необходимость в расчёте и оптимизации конструкции таких трансформаторов в предлагаемых условиях эксплуатации.

Известная схема расчёта маломощных трансформаторов:

  • мощность трансформатора;
  • габариты и параметры сердечника;
  • напряжения и токи обмоток, схемы их соединения;
  • электрическая прочность изоляции, меры защиты.
  • параметры холостого хода и короткого замыкания;
  • температурный режим, рабочая характеристика, КПД включает более восьми десятков расчётных и исходных параметров и примерно столько же расчётных операций для каждого варианта расчёта.
К этому следует добавить подбор материалов, выбор технологического процесса, методов контроля и соответствующей аппаратуры.

При этом оптимизация параметров трансформатора производится на каждом этапе расчёта и в целом те конструкции трансформатора, то есть имеет циклический по схеме расчёта характер с вводом новых исходных данных. В связи с этим проблематично создать общую эффективную программу расчёта однофазных многообмоточных трансформаторов на все случаи жизни. Основное время работы с такой программой будет уходить на ввод многочисленных параметров расчёта и последующее выяснение ответственных значений параметров за конечный результат расчёта-оптимизации трансформатора.

Таким образом требуется сугубо индивидуальный подход к расчёту трансформаторов по ТЗ заказчика, причём конечный результат определяется согласованным действиям сторон.
Наше предприятие имеет опыт в разработке и изготовлении однофазных трансформаторов.

Напряжения в широком диапазоне мощностей, температуры эксплуатации, требований электрической прочности изоляции, понижающих/повышающих, разделительных, измерительных в требуемом конструктивном исполнении.

Заказать расчет трансформатора по индивидуальным параметрам и его изготовление Вы можете по телефону: +7 812 600-15-26

«Оптулс» представляет список акций на все случаи жизни!

Компания OPTTOOLS предлагает ознакомиться с действующими акциями, приняв участие в которых можно не только приобрести качественное оборудование и инструмент от известных мировых и отечественных производителей, но и сделать это с существенной выгодой!

На текущий момент и до конца 2021 года для клиентов и заказчиков компании доступны следующие специальные предложения:

Купите 10 картриджей и получите принтер в подарок!
Закажите 10 любых картриджей для принтера BMP 21-PLUS и получи сам принтер в подарок! Мини принтер Brady BMP21-PLUS — универсальный, малогабаритный термотрансферный принтер, выполняющий широкий спектр задач по маркировке электрического и телекоммуникационного оборудования, систем обработки и передачи данных, на производстве, в лабораториях, а также в офисе и быту.

Акция на наборы инструментов Haupa 2021
OPTTOOLS запускает акцию на наборы изолированного инструментов Haupa VDE до 1000 В. Скидка от обычного РРЦ на 9 позиций наборов изолированного инструмента VDE составляет от 25 до 30 %.

Phoenix Contact — сделано в России
OPTTOOLS предлагает широкий спектр изделий Phoenix Contact, который включает в себя устройства защиты от импульсных перенапряжений, электротехнические клеммы, источники питания, промежуточные реле и промышленные компьютеры. Приобрести электротехническое оборудование бренда можно по сниженной стоимости.

Специальное предложение на Ombra и Jonnesway
Компания «Оптулс» представляет специальное предложение на инструмент известных торговых марок Ombra® и Jonnesway®. Приобрести наборы или отдельные позиции инструментов можно со скидкой до 30 %.

Набор инструментов Phoenix Contact: подбираем комплект сами!
«Оптулс» представляет уникальную возможность — обзавестись чрезвычайно полезным и необходимым набором инструментов от Phoenix Contact, который можно собрать самостоятельно и при этом получить выгодную скидку в 10 %.

Инструменты Red Bull Racing by WERA
Компания WERA совместно с Red Bull Racing выпустила ограниченную серию инструментов Red Bull Racing Formula One Team Licensed products made by WERA. В серию Red Bull Racing вошли инструменты, незаменимые для всех любителей мотоспорта, ориентированных на использование инструментов высшего качества: компактные инструменты из нержавеющей стали, Red Bull Racing.

Акция KNIPEX «Весеннее предложение Q2 2021»

Специальное предложение включает в себя разнообразный ассортимент профессиональных инструментов марок Knipex, Wera, Rennsteig, Heytec, Picard и Testboy, состоящий из 119 популярных моделей. Скидка на некоторые изделия может доходить до 52 %!

Время акции ограничено — до 30 июня 2021 года. Поэтому спешите приобрести качественный инструмент по привлекательной цене!

Трансформеров: Каждый раз, когда Умирал Мегатрон

В истории Трансформеров Мегатрон, злой лидер десептиконов, погиб почти столько же раз, сколько его противоположное число, лидер автоботов Оптимус Прайм. Десептиконов на протяжении многих лет характеризовали как безжалостную машину для убийств, печального антигероя и тупого лакея, но чаще всего Мегатрону приходит смертельный конец.

Трансформеры начались в 1984 году с нескольких (уже противоречащих друг другу) переходов между игрушечной линией, субботним утренним мультипликационным шоу и сериалом комиксов Marvel.Одним из оплотов каждого из них был Мегатрон, и хотя его персонаж развивался на протяжении многих лет с помощью десятка новых перезагрузок и совершенно новых преемственности, между сериалом комиксов Dreamwave, сериалом комиксов IDW и несколькими японскими аниме-сериалами », серия фильмов Майкла Бэя и многое другое, похоже, что Мегатрон имеет тенденцию к концу умереть.

Продолжайте прокручивать, чтобы продолжить чтение Нажмите кнопку ниже, чтобы начать эту статью в режиме быстрого просмотра.

По теме: Трансформеры: Кибервселенная убивает [СПОЙЛЕР]

Есть десятки и десятки итераций франшизы Transformers , но тремя основными ветвями всегда были фильмы с живыми боевиками, комиксы и мультфильмы.Эти три основных продукта относились к Мегатрону по-разному, будь то универсальный конкистадор или закадычный друг.

Трансформеры Майкла Бэя.

В первом живом боевике Майкла Бэя « Трансформеры » Мегатрона держали в стазисе под плотиной Гувера, разбившись на Земле в погоне за Олспарком.В кульминации фильма Мегатрон просыпается и тут же начинает неистовствовать через близлежащий Мишен-Сити.

После решающей битвы между автоботами и десептиконами, в которой Мегатрон разорвал лейтенанта автоботов Джаза пополам, Сэм Уитвики (Шайа ЛаБаф) сумел воткнуть Олспарк в грудь Мегатрона, убив лидера десептиконов в процессе.Чтобы он никогда не вернулся, безжизненное тело Мегатрона было брошено в Марианской впадине, но коварный десептикон будет воскрешен Падшими в следующем фильме как что-то вроде лакея.

Трансформеры: Тьма Луны

Спасаясь от разрушения в конце предыдущего фильма, Трансформеры: Месть падших , Мегатрон снова был узурпирован более крупным и злобным десептиконом в Трансформеры: Тьма Луны. На этот раз он появился в облике Стража Прайма, древнего автобота, который шокирующе решил перейти на другую сторону.

Связанный: Как трансформаторы могут перезагружаться в двух разных направлениях

В решающей битве фильма за Чикаго, Мегатрон будет бесцеремонно казнен Оптимусом Праймом, прежде чем лидер автоботов обратил свое внимание на более грозного Стража.Это была легкая, на грани стыда смерть, и это был последний раз, когда в игровых фильмах Мегатрон рассматривался как серьезная угроза.

Трансформеры: Фильм (1986)

Это в такой же степени возрождение, как и смерть: после угона шаттла автоботов и убийства всех на борту Мегатрон и его десептиконы открывают огонь по городу автоботов на Земле, что станет поворотным моментом в войне между автоботами и Десептиконы.Когда казалось, что с автоботами покончено, с Кибертрона прибыл Оптимус Прайм и сразил десятки десептиконов на пути к Мегатрону.

После напряженного рукопашного боя Оптимус Прайм загнал Мегатрона в угол, но лидер десептиконов воспользовался ошибочной попыткой молодого автобота Хот Род помочь Оптимусу использовать его в качестве щита и смертельно ранил Оптимуса.Злорадствуя над поврежденным Оптимусом, Мегатрон дал ему слишком много времени, и Оптимус использовал последние силы, чтобы разбить Мегатрона в грудь, сбив его на сотни футов ниже.

Связанные: Трансформеры: объяснение будущего: какие фильмы находятся в разработке

Оставшиеся десептиконы во главе со Старскримом решают выбросить своих раненых собратьев, включая Мегатрона, в космос на обратном пути к Кибертрону; однако это не должно было быть концом лидера десептиконов.Мегатрон и его умирающие товарищи столкнулись с Юникроном, который переформатировал десептиконов в новых воинов с миссией уничтожить Матрицу лидерства автоботов. Мегатрон был возрожден как Гальватрон, более смертоносная версия лидера десептиконов. У Мегатрона и Гальватрона были общие воспоминания, но в остальном они были очень разными людьми, как темное возрождение в Докторе Кто. Начало Гальватрона было концом Мегатрона.

Машины зверей

Этот Мегатрон на самом деле был преемником, названным в честь оригинала, преступника-предакона, который существовал через сотни лет после того, как Автоботы победили десептиконов в Великой войне.После событий Beast Wars , Мегатрон сбежал на Кибертрон, где заразил все население вирусом, сохранив их искры для использования в своей армии дронов Транспортных средств. Небольшая группа Максималов (доброжелательное потомство автоботов) во главе с Оптимусом Праймалом попыталась освободить жителей Кибертрона и принести Кибертрону предсказанную техноорганическую гармонию.

В финале серии Beast Machines , Оптимус Праймал и Мегатрон должны были провести одну финальную битву, которая закончилась тем, что оба они упали в ядро ​​планеты, что вызвало техноорганическую трансформацию планеты.И Оптимус, и Мегатрон умрут в процессе, последние остатки войны, которая, казалось, всегда преследовала Кибертрона.

Трансформеры: Поколение 1 (Marvel Comic)

Трансформеры Комиксы 1980-х и 1990-х годов сильно отличались от популярных мультфильмов.На страницах комиксов Мегатрон был скорее второстепенным игроком, его лидерство регулярно узурпировали такие, как Shockwave и Scorponok. У него была горстка фальшивых смертей, из-за которых он не мог участвовать в десятках выпусков одновременно, но он встретил свой последний конец - по крайней мере, до поколения 2 - в 79-м выпуске серии.

Связанные: Как Beast Wars могут спасти трансформаторов (и вписаться в кино)

Мегатрон оказался вовлеченным в заговор Старскрима и Шоквейва с целью завладеть Ковчегом автоботов в качестве финальной игры за власть, когда война закончилась.Автобот Рэтчет разрушил планы десептиконов, отправив Ковчег на поверхность Земли, убив себя и трех десептиконов в процессе. Для Мегатрона это был несколько позорный конец, но комиксы Marvel всегда относились к нему именно так.

Трансформеры: Затерянный свет

На противоположном конце спектра современные комиксы IDW не только сделали Мегатрона главным героем, но и сделали его тонким, сочувствующим главным героем.Когда война закончилась победой автоботов, Мегатрон исчез. В конце концов он вернулся, но его планы возобновить войну были уничтожены, когда автобот Бамблби пожертвовал собой, чтобы спасти Мегатрона в битве с Шоквейвом. Это заставило Мегатрона пересмотреть свои методы, вернувшись к своим корням, как молодой идеалист-шахтер, который просто хотел свободы выбора, какой образ жизни вести.

Мегатрон сдался, и после суда ему разрешили присоединиться к команде Родимуса на «Затерянном свете», корабле, полном автоботов С-списка, ищущих легендарных рыцарей Кибертрона.Когда миссия корабля была в конечном итоге завершена, Мегатрону был предоставлен выбор: пожизненное заключение или казнь. Книга оставила выбор Megatron как некий открытый вопрос, но любой, кто полюбил эту благородную, скорбную версию персонажа, знал, что на самом деле выбора вообще не было.

Далее: Где смотреть каждый фильм «Трансформеры в прямом эфире»

Шрек: Почему Робин Гуд французский

Об авторе Дасти Стоу (Опубликовано 603 статей)

Дасти Стоу пишет для Screen Rant с 2016 года.Уроженец Йорктауна, штат Вирджиния, он переехал в Лос-Анджелес в 2010 году, чтобы продолжить карьеру в индустрии развлечений. В настоящее время он пишет списки, тематические статьи и новостные статьи о фильмах, комиксах и телевидении. Он преданный поклонник «Доктора Кто», комиксов DC и всего того, что Дэвид Линч считает достойным просмотра. «Звездный путь: новое поколение» зажег его мозг пятилетнего ребенка как фейерверк, гарантируя, что он будет прогрессивным ботаником на всю оставшуюся жизнь. В настоящее время он сосредоточен на освещении вселенной Стрелы, Звездного пути: Открытие и кинематографической вселенной DC.Он также является звукоинженером со степенью в Лос-Анджелесской киношколе и управляет несколькими корпоративными учетными записями в социальных сетях. Он очень, очень хочет новый фильм «Зеленый фонарь». Вы можете поговорить с ним о футболе, политике и его странных ботанических взглядах в Twitter @dustystowe.

Ещё от Dusty Stowe

Huis ТРАНСФОРМАТОРЫ ПОСЛЕДНЕГО РЫЦАРЯ Персонализированная открытка ручной работы на все случаи рождения luxclusif.com


2013

Фонд Upteam как международный торговец подержанными предметами роскоши.

Ориентация на флэш-продажи в качестве основного канала сбыта.Сеть продаж охватывает более 10 стран.


2014 г.


2015 г.

Открытие оперативной штаб-квартиры в Маниле, Филиппины.


2016 г.

Разработка и интеграция 1-го API, позволяющего продавать инвентарь на нескольких платформах одновременно.

Открытие европейского логистического центра в Таллинне, Эстония, для обслуживания торговых площадок и прямой доставки клиентам.


2017 г.

Раунд начальных инвестиций с 500 стартапами

Запуск логистического центра в США для обслуживания местных клиентов.

Продажи распространяются на офлайн-ритейлеров.
Приобретение 100-го клиента.


2018 г.

Выбран для участия в первой партии первого технологического ускорителя Dream Assembly, технологического ускорителя для стартапов на базе Farfetch.

Переход бизнес-модели к рынку B2B и ИТ-решениям, связанным с модными технологиями, чтобы предоставить подержанные решения для брендов и крупных предприятий розничной торговли.


2019 г.

Запуск Second Life для Farfetch.Комплексное решение для обмена, позволяющее покупателям обменивать использованные роскошные сумки на кредиты в магазине.

Первая интеграция запасов различных поставщиков на платформе Luxclusif (модель Asset Light)

Разработка концепции перепродажи в коробке, позволяющей крупным розничным торговцам с онлайн-присутствием продавать тщательно отобранные и подлинные подержанные предметы роскоши на своей платформе.


2020 г.

Первое прямое партнерство с ведущим элитным домом, обеспечивающее их присутствие в цифровом сегменте подержанных автомобилей.

ПРЕОБРАЗОВАТЕЛИ ПОСЛЕДНЕГО РЫЦАРЯ Персональная открытка ручной работы на все случаи рождения

Фотографии предмета сделаны с использованием различных методов освещения (Spot Lights, De verpakking moet hetzelfde zijn als in de detailhandel, Торговая марка: X OXO Good Grips : Пользовательский набор: : № Тема: : Zeichentrick : Стиль: : Romantisch. Onbeschadigd object in de oorspronkelijke verpakking (indien verpakking van toepassing).De verpakking moet hetzelfde zijn als in de detailhandel, Все определения van de staat bekijken : Ausländisches Produkt: : Nein. Staat :: Новые ярлыки: Een gloednieuw. Все определения van de staat bekijken : Номер детали производителя: : A8981, Een nieuw object met een fabrieksfout of andere kleine foutjes, De verpakking moet hetzelfde zijn als in de detailhandel. tenzij het object door de fabrikant является верпактом в een verpakking die niet voor detailhandel is bestemd, tenzij het object door de fabrikant is verpakt in een verpakking die niet voor detailhandel is bestemd.en ongedragen object in de oorspronkelijke verpakking (zoals de oorspronkelijke doos of zak) en / of met de oorspronkelijke label, onbeschadigd object in de oorspronkelijke verpakking (индийский verpakking van toepassing есть). HYUNDAI: 25100-02501 25100-02502 25100-02555, Тензий Хет Объект Дверь Фабрикант является верпактом в любом другом варианте. zoals een onbedrukte doos of een plastic zak, zoals een onbedrukte doos of een plastic zak. 4-миллиметровые черные граненые бусины на бронзовой цепочке Цепочка из бисера Цепочки в стиле четокCreatieve hobby's.объект onbeschadigd в de oorspronkelijke verpakking (indien verpakking van toepassing). объект onbeschadigd в de oorspronkelijke verpakking (indien verpakking van toepassing).

Трансформатор

- Transformers Wiki

Шмель, трансформер, трансформирующийся. Сообразительный?

Трансформеры - это вид разумных живых роботов (в основном), происходящих из далекого машинного мира Кибертрон. Истории их жизней, их историй и, особенно, их войн были записаны на протяжении многих различных периодов в огромной мультивселенной.

Обозначение «Трансформатор» проистекает из общей способности вида преобразовывать , изменять свое тело по желанию, перестраивая свои составные части из основного режима робота (обычно, но не всегда гуманоидного) в альтернативную форму. ; обычно автомобили, оружие, машины или животные. В некоторых случаях эта способность к трансформации присуща всем представителям вида, в других - это нововведение военного времени, принятое большинством, но не всем населением.

Хотя этот вид широко известен во всей галактике как «Трансформеры», технический термин для этих существ - Cybertronians , которым они обычно называют себя. Другие, менее часто используемые термины для обозначения существ из Cybertron включают Cybertronic или просто Cybertron .

Истоки

Как именно эти возвышающиеся чудеса техники стали живыми, разумными существами, способными изменять свой внешний вид, чтобы адаптироваться к окружающей среде? Два слова: КТО ЗАБОТИТСЯ? » Трансформеры Анимированные история библия

Многие истории происхождения Трансформеров - почему и как эти изменяющие форму роботы стали такими, какие они есть - были исследованы в самых разных средах.Как и в случае почти каждой истории Transformers , многие детали этих историй несовместимы друг с другом.

Три самых известных истока расы Трансформеров:

Квинтессоны

См. Также: Quintesson
В мультфильме 1984 года установлено, что Автоботы и Десептиконы начинались как две разные производственные линии роботов-рабов, развивая цивилизацию только после свержения своих жестоких создателей Квинтессонов.Чего Квинтессоны не смогли понять, так это того, что их роботы развили эмоции. Что мы знали и чувствовали разницу между свободой и рабством. И эта оплошность решила их судьбу. Prime Nova, «Пять ликов тьмы, часть 4»

Злобные инопланетяне, известные как Квинтессоны, впервые появились в анимационном фильме 1986 года, но только в третьем сезоне мультфильма « Трансформеры » 1984 года, который объяснил их роль в истории Кибертрона.В «Пять ликов тьмы, часть 4» Родимус Прайм испытал видение прошлого и узнал, что Кибертрон когда-то был фабрикой размером с планету, контролируемой инопланетянами: предки автоботов были созданы как «товары народного потребления», и Десептиконы начинали как «военную технику». Однако со временем роботизированные создания Квинтессонов обретут разум и свергнут своих хозяев в восстании, прежде чем изгнать их за пределы планеты, позже изобретая трансформацию, когда эти военные роботы стали изгоями и начали войну со своими прото-братьями-автоботами.

Несмотря на то, что эта карикатура широко известна, ей уделялось относительно мало внимания в последующих средствах массовой информации; С появлением истории происхождения Примуса последующие художественные произведения в значительной степени уменьшили количество Квинтессонов до , вмешиваясь в естественное развитие Трансформеров, как видно из комиксов 3H Wreckers и семейства Aligned Continuity.

Трансформаторы vs. G.I. Джо предложил вариант истории происхождения Квинтессона, изображающий инопланетян в виде пятимерных существ, создавших живую планету, известную как «Дайакурон», которая сама впоследствии породила Примуса и расу Трансформеров.

Совсем недавно четвертая часть серии игровых фильмов, Age of Extinction , показала, что Трансформеры этой вселенной также были созданы какой-то другой инопланетной расой. Однако неясно, являются ли таинственные органические инопланетяне, известные только как «Создатели» версией Квинтессонов этой вселенной, и какова связь, если таковая имеется, с столь же загадочным механоидом, который называет себя «Квинтессой».

Примус

См. Также: Primus, Unicron, Thirteen, Well of All Sparks
Прима была первым Трансформером, созданным Примусом, который позже был переосмыслен как лидер могущественной группы Трансформеров, известной как Тринадцать.Они были мечтой - механическими существами, способными превращать свои тела в машины, машины и оружие; последняя линия защиты от несущего хаос, Unicron ! Трансформеры вводная аннотация комикса

Независимо от квинтессонского происхождения мультфильма, писатель Саймон Фурман придумал для Трансформеров собственное происхождение. Как впервые описано в комиксе Marvel UK, кибертронцы этой вселенной были созданы своим богом, доброжелательным Примусом, в качестве доверенных лиц, чтобы вести битву со своей злодейской противоположностью: ужасным несущим хаос, известным как Юникрон.Эта история происхождения в конечном итоге была включена в американские книги, когда Фурман сменил американского писателя Боба Будянски, переписав более раннюю теорию «атехногенеза». Оттуда сказка претерпела бы различные перестановки в различных вспомогательных средах, прежде чем остановилась на общепринятой версии событий, устанавливающей, что сам Примус, как и Юникрон, может трансформироваться из робота в планету; Однако в отличие от Юникрона, Примус превратился в самого Кибертрона.

Первый Трансформер, созданный Примусом, был назван Прима, носитель Матрицы Лидерства, и более поздние истории, происходящие в других вселенных, взяли эту концепцию и развили ее.В будущих работах будет установлено, что самая первая группа Трансформеров, которая будет создана, частью которой традиционно была Прима, станет известна как «Тринадцать», полубогоподобные фигуры огромной силы, и которые сами продолжат играть главную роль. роль во всеобъемлющем мифе Трансформеров сами по себе. Трилогия Unicron была первым мультфильмом, который включил происхождение Primus и Unicron в свою сюжетную линию, как и несколько эксклюзивных историй Fun Publications, и в течение многих лет это было широко принято как «окончательная» история происхождения Трансформера.

Обратите внимание, однако, что не все современные преемственности придерживаются этой строгой интерпретации событий; примечательно, что первоначальная преемственность IDW 2005 года установила бы совершенно иную интерпретацию Primus, с которой эта непрерывная версия Unicron была полностью не связана.

The AllSpark

См. Также: AllSpark, AllSpark Mutation, Энергон излучения
AllSpark, таинственная реликвия, способная дать жизнь расе Трансформеров, занимает видное место в большинстве историй Трансформеров , выпущенных с конца 2000-х годов.До того, как время началось, был Куб. Мы не знаем, откуда он взялся, только то, что он обладает силой создавать миры и наполнять их жизнью. Так родилась наша раса. Optimus Prime, Трансформаторы

В самых ранних набросках фильма «Трансформеры » 2007 года автоботы и десептиконы прибыли на Землю в поисках Матрицы лидерства; по той или иной причине эта реликвия позже была переработана в новый артефакт, животворный куб, который сначала был назван «Куб Энергона», а затем поспешно преобразован в «Все искру», очевидно, заимствовав название из Beast Машины и ее описание Трансформатор загробной жизни.

В первом фильме Transformers AllSpark изображен как единственный создатель Transformers; Мощный, полуразумный объект неизвестного производства, этот артефакт был ответственен за подпитку живого металла Кибертрона Искрами и создание первого поколения Трансформеров. Когда энергия AllSpark высвобождается на Земле, она способна спонтанно наполнять человеческие машины жизнью Трансформера, создавая «Мутации AllSpark» из обычных транспортных средств или устройств. В рамках усилий Hasbro по синергии бренда AllSpark также будет фигурировать в мультфильме Transformers Animated того же года с более или менее той же предысторией, рассматривая таинственный объект как создателя кибертронского вида, с отдельными фрагментами AllSpark демонстрирует способность запускать новых Трансформеров из любых неодушевленных предметов, оказавшихся поблизости.Концепция должна была быть объединена в происхождение "Primus" в семье непрерывности "Aligned", которая установила Allspark как божественный механизм, созданный Primus для генерации новых искр. Почти десять лет спустя мультфильм Cyberverse 2018 года снова подтвердил, что AllSpark является загадочным и, казалось бы, единственным прародителем кибертронской жизни. Карикатура War for Cybertron Trilogy будет придерживаться аналогичной тактики, утверждая, что сам Cybertron не смог бы выжить без AllSpark.

Недавние разработки в семействе непрерывных серий живых выступлений - в первую очередь появление загадочных «Создателей» - предложили возможное понимание истинного происхождения версии Live Action версии AllSpark, но никакой конкретной информации пока нет. пока не всплыл.

Другое происхождение

Теория атехногенеза предполагает, что раса трансформеров эволюционировала естественным путем, а не была создана внешней силой.
Атехногенез

Самое первое происхождение, когда-либо выдвинутое для Трансформеров, установило, что Трансформеры эволюционировали в результате атехногенеза, механической параллели дарвиновской эволюции жизни на Земле и возникшей в результате взаимодействия между «естественными механизмами, рычагами и шкивами» на Земле. поверхность Кибертрона.Эта сомнительная теория была дана в самом первом комиксе Transformers , когда-либо созданном, и была быстро забыта, хотя эта концепция иногда возникает как «атеистическая» точка зрения во вселенной, чтобы контрастировать с более духовными перспективами. Более серьезный взгляд на концепцию был опубликован в эксклюзивной японской манге.

Beast Machines предполагает, что Кибертрон когда-то был домом для давно вымерших органических существ.
Миграция

Несколько частей преемственности Поколения 1 - в первую очередь Beast Machines , но также Kiss Players - показали, что давным-давно металлический мир Кибертрона когда-то был зеленой планетой, похожей на Землю.В первом эпизоде ​​ Beast Machines Оптимус Праймал осознал, что первые Трансформеры «пришли на Кибертрон» и впоследствии научились трансформироваться - событие, которое, очевидно, совпало с исчезновением естественной биосферы Кибертрона. Японская преемственность могла бы согласовать основы этой предпосылки с квинтессонским происхождением мультфильма, но ни одно американское СМИ никогда не разъясняло слова Primal или их значение.

Горламиты когда-то были органическими существами, которые приняли роботизированные формы.
Биомеханическая эволюция
Истоки нашей собственной планеты теряются в далекой мгле времени. Возможно, когда-то давным-давно ... Cybertron было что-то вроде этого . Nightbeat, В центре внимания: Nightbeat

В непрерывности IDW 2005 года мир Горлам Прайм был планетой, гуманоидные обитатели которой развили культуру кибернетических имплантатов, быстро избавляясь от своих биологических форм, чтобы стать расой, подобной трансформерам, и в конечном итоге перестроили свою планету в металлический мир и переименовали его ». Кибертрон ».Во время визита в Горлам Прайм на самых ранних этапах этой эволюции Найтбит лениво задался вопросом, проходили ли Кибертрон и его жители когда-то через подобную фазу. На сегодняшний день никакая преемственность не позволила установить эту «биомеханическую эволюцию» как доказанное происхождение расы Трансформеров, но аналогичный процесс возник в результате родственной расы Трансформеров, Гоботов Гоботрона.

Заключение серии Go-Bots Тома Скиоли подразумевало, что кибертронская раса произошла от цивилизации космических гоботов.
Go-боты

Давно бездействующий объект GoBots , одноразовый конкурент бренда Transformers, был неожиданно возрожден в конце 2018 года писателем и художником Томом Скиоли для мини-сериала из 5 выпусков. Хотя мини-сериал был, по большей части, нежной стилизацией различных научно-фантастических концепций, не связанных с брендом Transformers и, действительно, с большинством предыдущих версий Go-Bots - Terminator , Planet of the Apes и так далее - комикс закончился мирным гоботроном, плывущим через космос, когда лидер гоботов Дорожный рейнджер объявил о своем намерении засеять мультивселенную целым арсеналом механических миров.Тем временем он работал над созданием «оптимизированной» версии самого себя, механического «наследника», который, хотя и не был замечен, по всей вероятности, был Оптимусом Праймом; Баг Укус подумал о создании подобной копии самого себя, и останки Сай-Килла и Лидера-1 были объединены в новый реактивный бот. По ряду причин очень маловероятно, что какая-либо будущая история Transformers затронет это происхождение.

Биология трансформатора

Физиология и вариативность формы

См. Также: Режим робота, альтернативный режим, шкала
Большинство Трансформеров - гуманоиды... Мне доставляет огромное удовольствие и даже гордость отмечать, насколько мы разнообразны во всем космосе и за его пределами. Органические кибертронцы, модульные кибертронцы, кибертронианцы, бинарно связанные с другими кибертронианцами, кибертронцы, бинарно связанные с органической жизнью, кибертронцы с органическими оболочками, кибертронцы, которые объединяют свои искры с другими кибертронианцами, кибертронцы, которые могут разделять свои искры пополам, кибертронцы, которые становятся городами, или насекомые, или звездолеты, или даже планеты ... это делает мой искровой пульс ярче. Vector Prime, Ask Vector Prime, 26.05.2015

Подавляющее большинство Трансформеров построено на основе гуманоидного каркаса, обычно называемого их «режимом робота»: две руки, две ноги, туловище и одна голова. Однако это не означает, что все Трансформеры - люди , как и : у некоторых нетрадиционные конечности, их руки (или вся рука) заменены инструментами, когтями, оружием или каким-либо другим манипулятором (например, голова в режиме зверя) . Хотя у большинства Трансформеров есть пара человеческих ног, некоторые Трансформеры выбрали более экзотические формы передвижения; Трансформер может иметь пальцы ног, колеса или гусеницы трактора вместо ступней или вообще не иметь заметных ног, плавающих под действием антигравитации.У некоторых Трансформеров вообще больше или меньше конечностей, чем обычно, например, у шестирукого Октуса. Лица трансформеров различаются по дизайну: от металлических людей в шлеме до таких персонажей, как Shockwave или Whirl, чьи лица состоят из немногим более одного светящегося глаза, или более анималистичных рисунков, таких как Waspinator.

... но многие нет.

В то время как гуманоидные формы являются нормой, они определенно не соответствуют правилу , и для Трансформера нередко есть основной режим, основанный на животном или транспортном средстве - например, Ravage, Grand Slam и Raindance, которые превращаются из кассет в пантеру, танк и реактивный самолет соответственно.Мы считаем, что это их «режимы роботов»; хотя они определенно бесчеловечны, они, по крайней мере, способны к независимому перемещению.

Трансформаторы на обычно на больше по сравнению с земными формами жизни; Средний Трансформер в четыре раза превышает рост человека, в зависимости от его размера и формы. Однако часто встречаются большие различия в форме; Некоторые Трансформеры, такие как Мини-Коны, Микромастеры, Максималы или Предаконы, имеют размер примерно человека. Третьи, такие как Real Gear Robots или BotBots, достаточно малы, чтобы поместиться на ладони человека.

С другой стороны, некоторые Трансформеры достаточно велики, чтобы затмить других кибертронцев. Колоссальные города-боты, известные как Титаны, являются одной из таких фракций, превращающихся в целые города для небольших Трансформеров. Особенно большие Трансформеры, такие как Юникрон и Примус, могут превращаться в целые планеты. В серии Cybertron планета Gigantion населена обеими крайностями: роботами, которые возвышаются над Трансформаторами «нормального» размера, которым помогают их крошечные партнеры Mini-Con.По большей части, однако, "средний" Трансформатор находится в диапазоне от 15 до 40 футов в высоту.

Физическая конструкция

См. Также: Живой металл, Трансформационный винтик, Модуль мозга, Анатомия трансформера
Анатомия трансформатора состоит из нескольких различных механических частей, каждая из которых выполняет важную функцию.

Ты мотоцикл, Арси. Разве вы не знаете, как построить двигатель мотоцикла?

Хотя было показано, что их металлические тела легко собираются другими Трансформерами из обычных материалов, даже самые ранние истории франшизы показали, что Трансформеры могут испытывать приятные и болезненные ощущения - физически «живыми» телом, а не только разумом.Этот «живой металл» был описан как имеющий ячеистую структуру в мультфильме Victory , факт, независимо подтвержденный комиксами Marvel Generation 2 , в которых также установлено, что Трансформеры обладают «генетическим материалом» (полезным при «расцвете»). ). Это был комикс Marvel, который впервые представил идею о том, что Трансформеры изначально возникли из самой ткани самой планеты Кибертрон, идея, которая стала доминирующей историей «происхождения» для видов в современных средствах массовой информации, а также средствами, с помощью которых новые Трансформеры возникают даже в наши дни.После его появления в мультфильме Beast Wars первая стадия жизни Трансформера, до перехода в альтернативный режим, стала обычно изображаться как сырая, безликая «протоформа». Как живое существо, тела Трансформеров способны подвергнуться разорению даже болезням.

Будучи механическими существами, Трансформеры обладают рядом отдельных частей, составляющих их анатомию; некоторые из них в значительной степени аналогичны человеческим компонентам, но многие другие служат экзотическим целям: среди них сложные топливные реакторы и хранилища боеприпасов.Важные компоненты включают в себя шестеренку трансформации, которая контролирует способность кибертронца изменять форму, а также модуль мозга и / или личностный компонент, в котором размещается разум Трансформера и контролируются функции тела.

Преобразование

См. Также: Transformation, Transformation cog, Scanning, Action Master, Monoformer
Большинство Трансформеров могут по желанию переключаться между двумя или более различными формами.

Почему вы превращаетесь в машины и вещи?

Одноименный и самый знаковый компонент франшизы Transformers - это, конечно, их характерная способность трансформироваться из одной формы в другую - в большинстве случаев это включает переход из режима гуманоидного робота в альтернативный режим; этот альтернативный режим обычно представляет собой какое-то транспортное средство или существо, но Трансформеры по всей мультивселенной приняли нетрадиционные формы: здания, растения, бытовые приборы или даже человеческую пищу.

Ранние истории изображали эту способность как нечто, с чем не была создана раса Трансформеров в целом; это было либо нововведение военного времени, призванное замаскироваться от своих противников, либо неожиданный побочный эффект в результате их перестройки в руках Ark на Земле. Однако вскоре эта способность закрепилась как естественное продолжение кибертронской биологии; более поздние истории, по большей части, установят, что Трансформеры рождаются с функционирующим альтернативным режимом или, по крайней мере, способностью предполагать его.

Современные Трансформеры Художественная литература установила, что сложный механический «орган», известный как зубчатый винт трансформации, или Т-образный зубец, позволяет кибертронианцу трансформироваться; Большинство Трансформеров в современной художественной литературе могут изменять свои альтернативные режимы по желанию (например, изменяя свой кибертронный режим транспортного средства на подходящую маскировку Земли) с помощью процесса, известного как сканирование. Некоторые кибертронцы обладают уникальными формами трансформации: они могут иметь способность трансформироваться намного быстрее, чем «обычные» трансформеры, или, например, способность принимать несколько альтернативных режимов.

В редких случаях Трансформеры могут потерять способность трансформироваться в течение своей жизни; непрерывность комиксов Marvel изображала это как симптом индуцирования мутагенного нуклона в качестве источника топлива, жертвуя трансформацией ради повышенной прочности и мощности, в то время как в непрерывности IDW 2005 года решение отказаться от альтернативного режима было религиозным выбором, который включал добровольное удаление трансформации винтик.

Искры

Наличие живой искры - вот что отличает большинство Трансформеров от простых роботов.

Мы называем это «Искра». Он содержит нашу жизненную силу и наши воспоминания.

Хотя их тела и умы по своей природе являются роботами, Трансформеры - не просто автоматы: большинство кибертронских форм жизни - живые, разумные, эмоциональные и полностью разумные существа. Эта оживляющая, полумистическая «жизненная сила», которая отличает их от простых машин, традиционно называется искрой, специально заряженной массой позитронов, которая находится в их механических структурах и питает их энергией. Хотя эта концепция была впервые представлена ​​в мультсериале Beast Wars , она использовалась в каждом воплощении франшизы «Трансформеры» и даже задним числом применялась к самым ранним сериалам «Поколение 1».Искру можно рассматривать как «душу» Трансформатора; Кибертронская жизнь эффективно начинается с возгорания новой искры и заканчивается, когда эта искра гаснет.

Отношение искры к остальной части трансформатора несколько туманно и варьируется в зависимости от цепи. В некоторых историях искра - это совокупность Трансформатора; он может быть извлечен из тела одного кибертронца и имплантирован в кадр другого, эффективно «загружая» воспоминания и личность, закодированные в этой Искре, в новое тело.В других случаях наличие искры в теле определить труднее; в этой непрерывности он сосуществует с другими компонентами, важными для жизни Трансформера, такими как мозговой модуль, что затрудняет определение того, где определенные аспекты жизни Трансформера начинаются или заканчиваются. Некоторые кибертронцы созданы без искры, и эти Трансформеры обычно называют «дронами», поскольку их разумность определяется их программированием. Хотя их внешний вид и программирование могут позволить им убедительно имитировать жизнь и интеллект, большинство кибертронианцев обычно не считают этих Трансформеров действительно «живыми».

Топливо

См. Также: Энергон, Темный Энергон, Синтетический Энергон, Трансформаторное топливо, Нуклон, Источники энергии
Больше никаких искусственных производных энергона , никаких скребков в поисках микроэргов какого-то мерзкого местного зелья. Это ... настоящая штука! Старскрим, Проникновение # 6

В отличие от людей, которым для выживания нужны пища, воздух и вода, единственное вещество, которое требуется кибертронианам для обеспечения их непрерывного функционирования, - это источник топлива, хотя для такого большого и могущественного вида, как Трансформеры, средний кибертронианец потребляет значительных . количество топлива на регулярной основе.Это стремление к энергии привело к множеству войн и частому истощению источников энергии их родной планеты. Хотя в ранних рассказах, таких как комикс Marvel, предполагалось, что кибертронцы могут напрямую преобразовывать человеческие источники энергии, такие как нефть и бензин, в нечеткое трансформаторное топливо, незадолго до того, как в мультфильме 1984 года была представлена ​​концепция «энергона»: кибертронианца. топливо, которое может быть создано путем преобразования других источников топлива в энергонный куб, который в дальнейшем стал стандартной формой топлива для трансформаторов.

Обновление Micromaster позволяет трансформерам уменьшаться в размерах до более компактных и экономичных кузовов.

Чтобы пережить постоянную нехватку топлива, различные Трансформаторы по всей мультивселенной пытались найти средства либо уменьшить, либо обойти свою зависимость от энергона. Альтернативные источники топлива, такие как Nucleon, Angolmois Energy или даже ужасный Dark Energon, могут удовлетворить большинство энергетических потребностей Трансформатора, но могут иметь непредсказуемые побочные эффекты. Некоторые преемственности расширили идею Marvel и заявили, что, хотя Transformers может синтезировать пригодный к употреблению топливный заменитель из местных источников энергии, эта производная Energon в значительной степени неэффективна и предлагает низкую топливную эффективность, что делает ее плохой заменой подлинному изделию.В других случаях Трансформаторы могут модернизироваться в более экономичные тела, способные работать с экспоненциально меньшим энергопотреблением, чем другие Трансформаторы. Самыми известными из них являются микромастеры, которые уничижительно называют других трансформеров «пожирателями». Максималы и Предаконы Эры Зверей Кибертрон пойдут по их стопам; к их времени, триста лет после окончания Великой войны, вся раса Трансформеров сократилась до такой степени, что они были лишь немного выше среднего человека.

Не Однако все трансформаторы полагаются исключительно на энергон, и некоторые трансформаторы разработали различные решения для дешевого преобразования органических материалов в энергию. Инсектиконы поколения 1 были одной из таких групп, которые могли поддерживать себя, поедая как органические, так и неорганические вещества. Трансформеры, которые повысили свою квалификацию до Powermasters, могли бинарно связываться со специально усиленным биологическим партнером, используя метаболизм этой меньшей формы жизни в качестве батареи для подпитки своих систем в отсутствие энергона.В некоторых вселенных, таких как Beast Wars: Uprising , Максималы и Предаконы продемонстрировали способность напрямую перерабатывать пищу в энергон, используя свои зверские режимы, хотя это не является общепризнанной способностью.

Комбинация

См. Также: Combiner, Micromaster Combiner, Power Core Combiners, Multiforce, Mini-Con
Defensor - это объединенная форма пяти Protectobots, но обладает собственным независимым сознанием и индивидуальностью.

Вау, почему мы не можем этого сделать?

Некоторые Трансформеры продемонстрировали способность физически объединяться с одним или несколькими кибертронианцами, чтобы принять единую единую форму. Эти необычные трансформеры известны как «комбайнеры». Точный характер этой комбинации зависит от человека. Некоторые трансформеры, такие как Mini-Cons, способны подвергаться уникальной форме комбинации, известной как «powerlinking», когда меньший партнер может наделить своего «большого» партнера дополнительными силами и, в некоторых случаях, новым вооружением. .

В редких случаях два трансформатора могут объединяться в один общий режим транспортного средства, например, комбайнеры Micromaster. В других ситуациях команды Трансформеров могут объединяться, чтобы сформировать оружие или инструменты, такие как Звездная Сабля, объединенная форма Команды ПВО Mini-Con. Однако, как правило, самые известные и запоминающиеся комбайнеры - это те Трансформеры, которые объединяются в единого «супер робота», экспоненциально большего и более мощного существа, чем любой из его компонентов. Этот супер-робот, или «гештальт», может состоять всего из двух Трансформеров или из шести, но в большинстве случаев эта комбинированная форма, по сути, является их собственным характером, обладающим уникальной индивидуальностью и сознанием, более чем просто сумма их частей.

Происхождение комбинации при изучении не совсем ясно; самые ранние художественные произведения трактовали это как уникальную черту, которой только эти Трансформеры могли обладать туманными средствами, но по мере развития франшизы Трансформеров другие преемственности вводили различные сверхъестественные артефакты, такие как Искра сочетания или Загадка сочетания, которые может мгновенно превратить любую группу кибертронцев из в функциональный комбайнер.

Оружие и способности

См. Также: Оружие, способности

Даже самый миролюбивый кибертронец далеко не безобиден; Хотя большая часть их массивных механических тел представляет собой непреднамеренную угрозу для более мелких форм жизни, большинство, если не все, Трансформеры также имеют доступ к разрушительному разнообразию оружия. Самые ранние истории Transformers правдиво изображали различные аксессуары, упакованные с отдельными игрушками, как уникальное ручное оружие, при этом Боб Будянски придумывал самые разные способности, чтобы отличать каждое оружие от другого, например, фирменный стеклянный газ Cliffjumper.Другое вооружение, такое как наплечные пушки Проула, напрямую включены в их физическую форму. Как и люди, Трансформеры могут демонстрировать мастерство с дальнобойным артиллерийским оружием, винтовками и пистолетами средней дальности или холодным оружием, таким как топоры и мечи. Индивидуальное оружие демонстрирует разный уровень сложности: оружие ближнего боя может быть сделано из твердых металлических сплавов или чистой энергии, в то время как их оружие может стрелять пулями, пулями, химическими соединениями или экзотическими лазерными болтами.

Где именно Трансформеры хранят это оружие, когда им не пользуются, долгие годы оставалось загадкой; некоторые малоизвестные СМИ позже заявят, что у большинства Трансформеров есть доступ к «подпространственному карману для хранения»: миниатюрному измерению, способному хранить материю, и месту, где оружие и другие аксессуары (например,грамм. Трейлер Оптимуса Прайма) ушел, когда он не использовался. Более поздние истории, в первую очередь оригинальный фильм 2007 года и его сиквелы, полностью отказались от этой концепции. Скорее, эти истории изображали различное оружие любого данного Трансформера как «встроенные» расширения их естественных тел, изображая их оружие как физические преобразования для их руки и предплечья. Эта обработка была перенесена в мультфильм Prime 2010 года, хотя в продолжении 2015 года она будет снова исключена.

В других случаях Трансформеры могут обладать редкими способностями, которые, хотя они не могут иметь прямого наступательного использования, отличают Трансформер от их товарищей.В зависимости от вселенной, это может быть результатом естественного улучшения их тел или своего рода «генетической мутации», которая отличает их от других Трансформеров - см. Способность Skywarp телепортироваться с места на место или способность Windcharger генерировать магнитные поля .

Органические компоненты

См. Также: Binary bonding, Pretender, Technorganic, Maximal, Predacon
Технология Pretender дополняет кибертронианцев квазиорганическими внешними «оболочками».

Так что мы? Роботы или животные?

Будущие поколения кибертронцев используют сканеры ДНК, чтобы принять формы органических существ.

Кибертронианцы - постоянно развивающаяся раса, и после контакта с немеханическими разумными существами как автоботы, так и десептиконы, как известно, использовали потенциал органической жизни в качестве оружия войны и для продвижения своего собственного развития как вида. Хотя эти обновления являются мощными и часто востребованы другими кибертронианцами, не все кибертронианцы убеждены в правильности этого так называемого «эволюционного скачка»; некоторые Трансформеры считают перспективу существования углеродной жизни отталкивающей, а эти технологии - отвратительными или откровенно еретическими.

Слияние органического и механического принимает множество форм в огромной мультивселенной Трансформеров , охватывая весь спектр от простых бинарных партнерств - где Трансформер развивает симбиотическое партнерство с меньшим существом до точки, когда они могут телепатически слиться в единое целое - до усовершенствованной брони Претендента, скрывающей механическую форму Трансформера под специально созданной «оболочкой», включающей органическое вещество. Эти так называемые «Претенденты» обладают улучшенными регенеративными способностями, их панцири позволяют им даже выглядеть как гуманоиды, не являющиеся роботами.

В тех будущих вселенных, где Великая Война уступает место Эре Зверей, Максималы и Предаконы продолжат разработку усовершенствованных сканеров ДНК; Благодаря достижениям в технологиях Micromaster и Pretender, эти будущие Cybertronians могут копировать генетический материал и напрямую интегрировать органические компоненты в свои структуры, позволяя им маскироваться под органическую жизнь без необходимости во внешней оболочке Pretender. Даже эту договоренность можно улучшить: воздействие энергий Оракула может объединить обе формы жизни на клеточном уровне, чтобы создать первых «техноорганических» Трансформаторов, форму жизни, которая, как говорят, не является ни органической, ни технологической.

Пол

Изменение отношения к бренду Transformers привело к созданию Windblade как нового «главного» женского персонажа.

Как франшиза, ориентированная на детей, в первую очередь, большинство последователей установили, что Трансформеры размножаются явно асексуальными способами; несмотря на это, однако, кибертронские виды обычно изображаются со степенью полового диморфизма, с явно сосуществующими «мужскими» и «женскими» роботами, как в художественной литературе, так и на игрушечных полках, хотя соотношение мужчин и женщин исторически искажалось. сильно в пользу первого.В ранних выпусках Transformers (и даже в некоторых более поздних историях!) Женщины-трансформеры представлялись как своего рода отклонение, их женственность иногда была результатом вмешательства инопланетян или злонамеренных генетических экспериментов, и рассматривались как что-то «за пределами» кибертронской нормы. Изменения в реальном ландшафте поп-культуры и увеличение числа женщин-писателей во франшизе Transformers привели к тому, что в более поздних работах предпринимаются шаги по изображению женщин-кибертронцев и их гендерного представления как ничем не отличающееся от их коллег-мужчин: просто естественный аспект кибертронских видов.

Как детская франшиза, тема того, что на самом деле означает пол «Трансформер» в обществе бесполых роботов, на самом деле не исследовалась в большинстве случаев, хотя некоторые работы, особенно старые комиксы IDW, использовали свои настройки для решать некоторые более глубокие проблемы, связанные с полом и гендерной идентичностью в обществе Трансформера и в реальном мире.

Самые ранние трансформеры-женщины, представленные мифам: Хромия, Лунный гонщик, Огнезвезда, Арси и так далее, обычно изображались более фигуристыми, чем квадратные «мужские» Трансформеры, больше походившие на привлекательных человеческих женщин в доспехах, чем на что-либо другое.Однако с тех пор женщинам-трансформерам было разрешено разнообразить внешний вид и характер, что дало нам несколько менее стереотипных женщин, таких как Beast Machines Strika и Robots in Disguise Strongarm, в то время как новые главные персонажи, такие как Windblade, увеличили представление женских персонажей. в целом по франшизе.

Жизненный цикл трансформатора

Жизненный цикл расы трансформеров сильно отличается от жизненного цикла органических видов.

Рождение

См. Также: Репродукция, Протоформа, детеныш, По заказу Солдаты
Многие преемственности включают протоформы как самую раннюю стадию жизни Трансформатора.Искры вызывают разум . Металл получает из ... и появляются протоформы . Новое поколение . Триптикон, Спасение

Подавляющее большинство серий Transformers твердо установили, что Трансформеры воспроизводятся бесполым путем, хотя отдельные механизмы всего того, как оживает новый Трансформатор, могут различаться даже в пределах одной и той же вымышленной вселенной. Создание нового Трансформера обычно начинается с зажигания искры - исходит ли эта искра от живой компьютерной векторной сигмы, самой AllSpark или священного орудия, такого как Матрица лидерства и ее первичная программа, зависит от сюжета - и затем вливая эту искру в подходящее тело.В некоторых случаях, таких как те Трансформеры, которые были оживлены непосредственно AllSpark, это тело может быть приземленной земной машиной, его структура сверхъестественным образом изменена, чтобы стать живым металлом, из которого состоят все Трансформеры, но, по большей части, большая часть преемственности имеет установил, что новые Трансформеры начинаются как «протоформа»: гуманоидная масса жидкого металла, которая требует вливания искры, чтобы стать полноценным Трансформатором. Протоформа быстро превращается в новый Трансформатор после принятия искры; хотя детали редко уточняются, этот процесс обычно считается очень быстрым, происходящим в течение нескольких дней, часов или даже минут, в зависимости от продолжительности.В обществе Трансформеров в целом «протоформа» часто используется как сокращенное обозначение детства или младенчества, а Трансформеры, как часто говорят, были «подделаны» как кибертронский синоним слова «рожденный».

Другие трансформаторы собираются вручную, как обычные машины, и впоследствии получают жизнь благодаря вливанию искры.

В других случаях Spark может полностью обойти стадию протоформы и имплантирован в предварительно сконструированное тело Трансформера; после этого новый трансформатор просто оживает.Тем не менее, другие последователи установили, что Трансформеры способны к "почкованию", митозоподобному процессу, в котором Трансформатор жертвует частью своей собственной сущности, чтобы создать новую протоформу.

«Трансформеры» из игровых фильмов, кажется, являются исключением из этого правила; несколько персонажей-трансформеров намекали на обладание отцами и матерями (последствия этих утверждений никогда не исследовались), в то время как в этой преемственности новые трансформеры начинаются как дикие «птенцы», которые проводят свои первые дни, питаясь в виде яичных мешочков «стручков». энергона.Конечно, это, кажется, указывает на то, что у Трансформеров есть какие-то семейные отношения, хотя как именно они связаны с всеобъемлющей мифологией этой вселенной AllSpark и «Создателей», остается загадкой.

Ранние годы

См. Также: Трансформатор образования
К пяти дням жизни Stardrive уже приобрела «взрослую» внешность.

В то время как человеческим детям могут потребоваться годы, чтобы овладеть различными навыками, которые потребуются от них в более поздней жизни, Трансформеры вводятся в онлайн как более или менее независимые формы жизни, их личности варьируются от раннего подросткового возраста до полной зрелости.Эти новые кибертронианцы по сути взрослые, способные принимать решения и защищать себя без какого-либо родительского руководства. Именно по этой причине большинство Трансформеров не обладают или даже не имеют представления о родительских единицах или семейных связях. Единственное исключение из этого правила - близнецы; Подобно расщеплению зиготы человека, близнецы обычно изображаются как продукт «расколотой искры», дающей им уникальную квазителепатическую «родственную связь» и иногда проявляющую способность объединяться друг с другом.Многие изображения «детства» Трансформера имеют тенденцию к комедии и поэтому имеют сомнительную правдивость; например, Side Burn утверждал, что в молодости он был не трансформирующимся трехколесным велосипедом.

Такие организации, как учебный лагерь автоботов, развивают командную работу и навыки сотрудничества между молодыми автоботами.

Личность и черты Трансформера также, кажется, довольно быстро устанавливаются после выхода в сеть; это может иногда приводить к странным ситуациям, когда рыцарский герой с глубоким голосом Сильверболт на самом деле на моложе , чем возбужденный, детский Читор.Подобные странности происходят во всей франшизе.

Вследствие необычного жизненного цикла у большинства Трансформеров отсутствует понятие «детство» в том виде, в каком его знают люди, что, возможно, объясняет, почему автоботы так склонны подвергать человеческих детей опасности. В первую очередь, это военная история, которая, как правило, имеет место спустя много времени после краха любого функционирующего общества, поэтому мало кто из продолжений исследовал, как молодые кибертронцы формально социализируются и получают образование; действительно, большинство новорожденных Трансформеров немедленно отправляются на передовую, чтобы продолжить войну.Эти скудные отсылки к раннему возрасту изображают молодых Трансформеров, обучающихся жизненным навыкам в групповой обстановке, будь то начальное программирование Cybertron или более военное образование, такое как учебный лагерь Autobot Animated . Более специализированные учреждения, такие как Cyber-Ninja Dojo Animated, 's Cyber-Ninja Dojo, IDW Ultirex Technoversity или Центр обучения спасательных ботов Aligned Continity, предполагают, что некоторые Трансформеры могут сосредоточиться на определенных академических или военных областях в рамках своего профессионального пути.

Срок службы

См. Также: Трансформеры для пожилых
Пожилой Трансформер Рэтчет, которому больше четырех миллионов лет, очевидно, находится на более поздних этапах своей жизни. Вы можете быть очень медленными, потому что живете с избытком времени. Однако вы можете быть вспыльчивыми и беспечными, потому что ошибки и последствия кажутся преходящими. Вы ожидаете, что переживут их . Когда вы представляете далекое будущее, вы представляете в нем себя.Вы, , знаете, , что вы будете там. И некоторые из вас думают, что это дает вам прав собственности на . Pra'tyne, "Побег, часть первая"

Как механические существа, большинство кибертронцев невероятно долгожители, и даже «молодые» Трансформеры могут быть старше любого живого существа на планете Земля. Хотя особенности могут отличаться, Трансформеры измеряют время в миллионах лет и обычно существуют в принципиально иной временной шкале, чем человечество - точный возраст цивилизации Трансформеров различается от одного периода к другому, от двенадцати миллионов лет IDW до Animated ' утверждение о «более десяти миллиардов лет» - но на протяжении всей этой непрерывности ясно видно, что кибертронцы не привязаны к мимолетной продолжительности жизни недолговечных органических существ; их истории, империи и войны, разыгрывающиеся на протяжении геологических эпох.

По самым скромным подсчетам, средний срок службы Трансформера составляет от четырех до семи миллионов лет, хотя в некоторых вселенных, например в мультфильме Cyberverse за 2018 год, было высказано предположение, что его персонажам более 65 миллионов лет, а автоботы приземлились. на Земле в конце позднемеловой эры.

Отдельный кибертронец может дожить до почтенного возраста, пережив при этом целые цивилизации, но они не являются поистине бессмертными существами.Хотя можно было бы предположить, что, будучи роботизированными формами жизни, кибертронцы могли просто заменять изношенные части на неопределенное время, ясно, что кибертронцы действительно стареют, многие действительно становятся «пожилыми» (в некоторых случаях это проявляется в разнообразных воспоминаниях. и проблемы, связанные с мобильностью) и даже умирают от возрастных осложнений, таких как киберкроз. Точная природа старения трансформатора не совсем понятна, хотя некоторые непрерывности, такие как Вселенная Крылья или серия фильмов с живым действием, связывают этот процесс с длительным периодом истощения топлива.Подобные «естественные» смерти очень редки во франшизе; Поскольку Transformers - это в первую очередь военная история, гораздо чаще бывает, что жизни Transformer просто прерываются по той или иной причине.

Смерть и загробная жизнь

См. Также: Смерть, Загробная жизнь Трансформера, Погребальные практики Трансформера, Зомби
Достаточно мощный взрыв может разрушить Трансформатор.

Несмотря на то, что они долгожители, могущественны и способны быстро восстанавливаться даже после тяжелых ран, кибертронцы не непобедимы, и их можно убить, как и любую другую форму жизни, что неоднократно демонстрировалось их бесконечными войнами.То, что нужно , чтобы сбить Трансформатор, варьируется от одной последовательности к другой - и, что более цинично, в зависимости от требований сюжета, - но по большей части смерть Трансформатора сопровождается гашением его искры. .

Трансформаторов можно убить способами, аналогичными человеческим причинам смерти: их можно застрелить, нанести удар ножом, разорвать на куски или иным образом повредить оружием до такой степени, что их тело больше не может функционировать, их головы и туловище могут быть повреждены. изувечены и не подлежат ремонту в результате обезглавливания или простой травмы тупым ударом, или их физическая структура может быть разрушена токсичными соединениями, предназначенными для повреждения их живого металла.Трансформатор можно «отравить», иногда смертельно, проглотив неправильный вид топлива, или он может просто «умереть от голода», если не сможет дозаправиться достаточно долго. Трансформеры также могут умереть от чисто роботизированных причин; длительное воздействие экзотических форм радиации может привести к короткому замыканию в их схемах, в то время как экзотические болезни, такие как космическая ржавчина или скраплеты, могут разрушить их механические тела изнутри. В тех вселенных, где сосуществуют наука и колдовство, кибертронцы также продемонстрировали явную уязвимость к магии.Как история войны, все эти судьбы постигли различных Трансформеров по всей мультивселенной.

Мутировавшая искра Старскрима каким-то образом способна поддерживать его сознание после смерти, выживая как бестелесный призрак.

Однако, в отличие от людей, которые могут или не могут исповедовать веру в загробную жизнь без каких-либо конкретных доказательств, различные загробные жизни обычно считаются реальными; когда искра Трансформатора гаснет, она просто возвращается в метафизическое измерение, поочередно называемое «Allspark» или «Afterspark», предположительно связанное со всей расой Трансформеров через мультивселенную, где она может общаться с другими духами мира. улетел.

Однако смерть не обязательно означает конец для Трансформера. Вполне возможно, что Трансформатор может вернуться к жизни, если искру удастся вырвать из загробной жизни и безопасно перенести в новый сосуд. В других случаях сама искра может решить вернуться в наш физический мир, если потребность велика, и возобновить жизнь в качестве смертного Трансформера. Горстка Трансформеров, наиболее известная из которых - Старскрим, продемонстрировали способность пережить полное физическое разрушение своего тела и продолжить существование в качестве призрачного «призрака», демонстрируя типичные призрачные навыки, такие как неосязаемость и способность обладать телами других Трансформеров.Различные источники отметили эту способность как редкую «мутацию», основанную на искрах, и как таковую она является исключением, а не правилом.

В других случаях Трансформеры могут быть воскрешены как зомби; в большинстве случаев это мертвые Трансформеры, чьи физические оболочки попросту попали под контроль другого, и в них отсутствуют искры, которые характеризуют кибертронцев как действительно «живых».

Трансформатор культуры

Независимо от преемственности, наиболее отличительной стороной кибертронского общества было его почти непрерывное состояние планетарной гражданской войны между автоботами и десептиконами.Конфликт в основном определяется тем, что каждая фракция считает «судьбой» Трансформеров: автоботы верят в мирное общество, где Кибертрон является местом культуры и справедливости, в то время как десептиконы верят в философию «сила делает право», где Кибертрон будет центром могущественной империи. Нельзя упускать из виду тот факт, что подавляющее большинство того, что мы знаем о Трансформерах, было сформировано этой постоянной агрессивной войной.

Общество

См. Также: Функционализм, Кастовая система, Pax Cybertronia, Кибертронские колонии
Кибертронская цивилизация во многом похожа на человеческие общества на Земле.

Отдельные изображения жизни как на довоенном, так и послевоенном Кибертроне сильно различались от одной последовательности к другой, но большинство последовательностей установили, что Трансформеры организовали себя в общества, сопоставимые с большинством современных человеческих цивилизаций, со многими из тех же отличительных черт: письменный язык, четкое разделение труда, организованное правительство, сложная социальная иерархия и системы образования, предназначенные для передачи знаний и культуры недавно созданным Transforemrs. Индивидуальный карьерный рост на Кибертроне во многом аналогичен многим человеческим профессиям: солдаты, учителя, строители, шахтеры, журналисты, профессора, ученые, бармены и инженеры по санитарии и многие другие.Другие грани общества аналогичны земным, с причудами и модой, театром, кино, аристократией, бедностью и т. Д. Миллионы лет, жизнь на Кибертроне во многом определяется древними традициями и тысячелетними школами мысли, и многие Трансформеры относятся к своим предкам с большим почтением и уважением, даже если беглый анализ учебников истории показывает, что эти «предки» сами не были особо честными людьми.

Однако, в отличие от людей, кибертронцы придают большое значение своим способностям к изменению облика и альтернативным режимам и, как известно, разделяют себя на социальные группы на основе этой предпосылки.В зависимости от вселенной, те Трансформеры, которые разделяют аналогичный альтернативный режим или профессию - например, все Трансформеры, которые становятся самолетами, или те, кто работает в различных научных областях Кибертрона, - могут быть объединены в одну негибкую социальную группу или касту. Жесткость этой системы варьируется в зависимости от непрерывности, но в некоторых вселенных эта концепция доведена до крайности, например, описание семейной непрерывности своей кастовой системы или функционализм IDW как определяющая черта довоенного Кибертрона.Во многих случаях довоенный Кибертрон изображался чем-то вроде антиутопии; будь то из-за нехватки энергии, деспотического правительства и простой культурной стагнации, эти истории изображают планету и ее культуру как рушащуюся, сильно расслоенную между «имущими» и «неимущими», и находящуюся под контролем раздутого и коррумпированного правительства в последние годы перед возвышением десептиконов. Не , не все современные Трансформеры художественная литература придерживается этого правила, однако, например, комическая перезагрузка IDW 2019 года и ее решение переосмыслить планету как просвещенную, в основном эгалитарную утопию.

Известно, что кибертронцы колонизируют далекие миры, такие как планета Микро.

Трансформеры - от природы экспансионистская раса, и их развитие сопровождалось периодической колонизацией других планет по всей вселенной. Что влечет за собой эта колонизация, зависит от намерений кибертронцев; Кибертронцы могут изменять свои миры в соответствии со своими потребностями посредством эко-структурирования, добычи полезных ископаемых и восстановления планеты в миниатюрную копию Кибертрона, в то время как в других случаях кибертронцы могут адаптироваться, изменив себя , оставив планету в более или более плохом состоянии. менее естественное состояние.Многие вселенные установили, что этот период колонизации и экспансии произошел в далеком прошлом, когда различные колонии были отрезаны от Кибертрона в наши дни; Между тем, эти изолированные форпосты Трансформеров могут со временем развиться и превратиться в совершенно новые виды Трансформеров со своими собственными уникальными сообществами.

Послевоенное кибертронское общество отмечено периодами потрясений и реконструкций.

Кибертронское общество военного времени изображается как сильно поляризованное между автоботами и десептиконами.Нейтралитет встречается редко, и когда нейтралы действительно существуют, они, как правило, плохо себя чувствуют, становясь жертвами злоупотреблений и разрушений десептиконов или иным образом вынуждены бежать с планеты. В тех редких вселенных, где Великая война может закончиться, представлены усилия по примирению и восстановлению, направленные на восстановление раненой планеты и иным образом уйти из темной эры смерти и разрушения. Но некоторые Трансформеры неспособны отпустить свои обиды; вооруженные очаги сопротивления могут продержаться годами на захолустных планетах, в то время как более умные люди могут собирать единомышленников-диссидентов, чтобы замышлять месть из тени.Спустя годы после ратификации официального перемирия даже самые непредубежденные Трансформеры могут по-прежнему цепляться за старые пристрастия, а послевоенное общество развивалось по строгим фракционным линиям.

Некоторые Трансформеры называют идеальный исход кибертронской цивилизации «Пакс Кибертрония», открывая процветающее будущее для галактики, принося прочный мир на родину Трансформеров и за ее пределами.

Война

См. Также: Cybertronian Civil Wars, Wars
Unity уступит место разногласиям ... гражданская война породила золотой век , который породил новую гражданскую войну . « Почему » - вот в чем вопрос. Почему ... Кибертрон заперт в этом цикле ? Shockwave, "Первый, кого назвали"

История Кибертрона - это история планеты, раздираемой жестокими гражданскими войнами, перемежающимися сравнительно короткими «золотыми веками» мира и процветания. Как и человечество, процесс войны и примирения имеет тенденцию быть удручающе цикличным: результат одной войны приводит к появлению разочарованной группы людей, которые неизбежно разжигают следующую великую войну.Хотя самой известной войной в мультивселенной Transformers обычно является так называемая «Великая война» между (обычно) героическими автоботами и (обычно) злодейскими десептиконами, многие другие столь же разрушительные конфликты могут иметь место и происходили: Первый Кибертронская гражданская война, Машинные войны или Великое восстание - все они столкнули миллионы Трансформеров друг против друга за контроль над Кибертроном, а иногда и над всей галактикой.

Долговечность и мощь кибертронской расы означает, что их войны, как правило, носят жестокий и затяжной характер, часто длятся миллионы лет и потенциально распространяются на десятки планет - это могут быть кибертронские колонии или «нейтральные» населенные миры. примитивной органикой.Во многих из этих конфликтов сам Кибертрон становится непригодным для жизни, заставляя войну покинуть мир. Кибертронцы в состоянии войны, похоже, не соблюдают никаких правил ведения боевых действий, аналогичных Женевским конвенциям человечества; мирные жители, мирные жители и раненые солдаты считаются жизнеспособными целями, а жители нейтральных планет могут быть истреблены, а их дома киберформированы, чтобы расширить эгиду потенциальной империи десептиконов. Широкомасштабные зверства и все более изощренные орудия войны являются обычным явлением, и даже многие лидеры автоботов по всей мультивселенной обнаруживают, что принимают морально сомнительные решения во имя победы.

Постоянные войны кибертронской расы сильно замедлили их потенциальное развитие как вида; в одной из немногих вселенных, где Кибертрон , а не рухнул в гражданскую войну, Трансформеры этой вселенной постепенно превратились в высокоразвитую породу жизни и разработали систему межпространственных путешествий.

Политика

См. Также: правительство преобразователей, Высший совет, Прайм (ранг), лидер десептиконов
Многие правительства Трансформаторов являются олигархическими по своей природе и находятся под надзором «Высшего совета» из назначенных должностных лиц.

Большинство правительств Трансформаторов недемократичны по своей природе, и их контролируют один или несколько особенно мудрых или опытных людей. Это правительство может быть олигархическим по своей природе, например, различные «Высшие советы», присутствующие во всей мультивселенной, монархическим, например, древними Повелителями из комиксов Marvel, или откровенной диктатурой - доброжелательной или нет. Все они, кажется, обладают большой властью как над военными, так и над гражданскими учреждениями. Во время военного времени командование фракцией обычно переходит к единоличному деспотическому лидеру, иногда известному как Верховный главнокомандующий.Хотя они могут обращаться за советом и согласием к своим последователям, в конечном итоге решения военного времени принимаются только ими. Очень немногие преемственности когда-либо изображали свободный или открытый избирательный процесс на довоенном Кибертроне.

На планетарном уровне Кибертрон обычно состоит из ряда автономных городов-государств со своими собственными независимыми правительствами; некоторые преемственности установили, что нынешнее состояние событий является результатом распада более крупных империй в первые дни кибертронской расы.В зависимости от вселенной эти города-государства могут быть представлены сенаторами, которые встречаются для обсуждения международных вопросов в рамках планетарного руководящего органа, известного как Сенат.

Особо благородные или иным образом набожные Трансформеры, такие как Автоботы, могут тяготеть к лидерству под руководством одного могущественного человека, известного как Прайм, который одновременно является главой государства, духовным лидером и главнокомандующим. В большинстве франшиз этот Прайм является лидером автоботов, и их лидерство демонстрируется их способностью владеть Матрицей лидерства автоботов, которая обычно передается от одного преемника к другому.Несколько преемственности показали, что лидеры автоботов могут быть смещены в соответствии с Законом о кризисе - по сути, вотум недоверия - но этот закон не является универсальным. В преемственности Transformers Animated верховный главнокомандующий цивилизации автоботов известен как Магнус, подчиняющийся гражданским и военным гильдиям Кибертрона.

Те Трансформеры, которые сплачиваются под флагом десептиконов, однако, склоняются только перед превосходством самых могущественных и обычно имеют no механизм мирной передачи власти: борьба за власть внутри фракции иногда вспыхивала в форме Гражданская война десептиконов.

В эпоху Максимальных и Предаконов планета находится под двойным правлением Максимального Совета Старейшин и Совета Трипредаков, каждый из которых имеет юрисдикцию над соответствующими фракциями. Оба, похоже, состоят из ветеранов Великой войны, автоботов и ветеранов-десептиконов, которые ушли из активной роли в кибертронской жизни в пользу руководства новым поколением Трансформеров. Эпизод «Цепочка приказов» предполагает, что Максимальное общество демократично по своей природе, хотя комикс IDW Beast Wars назвал бы Максимальный Империум именем своего правительства.

Религия

См. Также: Религия, Боги

По всей мультивселенной, разные истории Трансформеров представили широкий спектр потенциальных систем верований для кибертронской расы - убеждений, которые имеют тревожную тенденцию в конечном итоге оказываться более или менее истинными. Очень редко Трансформеры или их общество в крупном масштабе изображаются атеистами; большинство кибертронцев, кажется, придерживаются по крайней мере некоторых религиозных убеждений, хотя природа их веры не всегда четко очерчена.Большинство автоботов (и даже некоторые десептиконы), например, рассматривают Матрицу лидерства как божественный артефакт, комбинацию священного талисмана и символа должности. Священные тексты, такие как Завет Примуса и различные религиозные ритуалы, достаточно распространены, чтобы их можно было считать ничем не примечательными в кибертронском обществе.

Как и люди, группы Трансформеров могут поклоняться различным божествам или различным аспектам одного и того же божества. В большинстве серий поклонение примусу является наиболее преобладающим из этих верований, хотя изменения поклонения примусу принимают множество различных форм; например, преемственность IDW 2005 года объединила Примуса с благожелательным пантеоном божеств, известным как Путеводная рука.В более поздних версиях кибертронцы, как известно, поклоняются Тринадцати, рассматривая их как непогрешимых полубогов, и некоторые особенно набожные люди могут предпочесть обожествлять всех тех Трансформаторов, которые имеют ранг Прайм или несут Матрицу лидерства.

Некоторые религиозные предпочтения могут иметь непредвиденные последствия.

Другие религии более зловещие по своей природе; особенно злонамеренные кибертронцы могут принять участие в незаконных обрядах, направленных на направление тайных сил, таких как «темная наука».Третьи могут полностью отказаться от общества Трансформеров, поклоняясь ужасному Юникрону. Среди них - злой член Тринадцати, известный как «Падшие», и несколько различных воплощений Бладжона, оба пообещали активно распространять хаос и дисгармонию по вселенной в интересах своего нового хозяина.

Горстка Трансформаторов продемонстрировала способность проявлять паранормальные способности за пределами естественной кибертронской науки; они могли получить эти силы как часть темного договора с тайными силами, или они могут быть результатом изучения мистических дисциплин, таких как магия.Эти редкие Трансформеры могут создавать иллюзии, накладывать заклинания, зажигать стрелы мистической энергии, общаться с умершими Трансформерами или воскрешать их, или даже предсказывать будущее.

Науки

Космические мосты позволяют Трансформерам мгновенно перемещаться из одного места в другое, независимо от расстояния.

Поскольку это роботизированные существа, которые на миллионы лет предшествовали самым ранним людям, неудивительно, что кибертронские технологии намного опережают в целом научное развитие человечества.Экзотические технологии, противоречащие нашему общепринятому пониманию физики, считаются обычным явлением; Кибертронские звездолеты и даже те Трансформеры, которые, например, из становятся звездолетами , способны путешествовать быстрее скорости света и преодолевать огромные расстояния за короткий промежуток времени. Технология космических мостов идет еще дальше, позволяя путешественникам мгновенно искривлять миллиарды световых лет, полностью обходя необходимость в межзвездном путешествии. Искусственный интеллект разного уровня сложности сосуществует со своими разумными создателями, а экзотические химические соединения широко используются как в военных, так и в гражданских целях.

Когда это вообще изображено, академия на Кибертроне очень похожа на своих земляных коллег; Трансформеры могут выбрать специализацию по одной или нескольким научным дисциплинам, наиболее распространенными из которых являются физика, инженерия и биология. Возможно, в результате их биологического бессмертия, научный прогресс, кажется, для кибертронцев происходит гораздо медленнее, чем для человечества; Помимо незначительных инноваций и разработки оружия, Кибертрон, как известно, в значительной степени стагнировал в течение миллионов лет, будь то военное время или вне его.Действительно, Вектор Прайм отметил, что в некоторых вселенных технологии развивались больше за несколько десятилетий после первого контакта Трансформеров с Землей, чем за миллионы лет до этого, подразумевая, что собственное быстрое развитие человечества могло действовать как «катализатор» для Достижения трансформаторов.

Арт

.
Смотрите также: Музыка трансформеров, Артисты
Известно, что некоторые кибертронцы изучали художественное наследие других видов... хотя результаты могут быть сомнительными.

У Трансформеров очень активная музыкальная традиция. Сама Матрица имеет архив из 11 миллионов традиционных кибертронских песен. Многие трансформеры, такие как Jazz и Blaster, проявили большой интерес к музыке, а Squawkbox - один из ярких примеров кибертронского музыканта.

Более того, скульптура, похоже, является одной из основных форм искусства Кибертрона, и ей посвящено множество Трансформеров. Одна известная (и ужасная) школа скульптуры, которую практикует поразительное количество Трансформеров, включает создание искусства из тел других Трансформеров.Движение слогизма является частью этой школы.

Кинопроизводство также практикуется на Кибертроне, хотя большинство замеченных примеров - это либо документальные фильмы, либо прямая пропаганда. Кибертронцы также пытались создать фильмы, в большей степени вдохновленные человеческим искусством кино, но результатов, как правило, не хватало.

Языкознание

См. Также: Кибертронский язык, Cybertronix, Cybertronian Standard, Cyberglyphics, Ancient Cybertronian
Вы должны понимать, что наши настоящие «имена» передаются на чужом языке, полностью ортогональном человеческому опыту, и мы часто переводим не только слова, но и концепции.Поскольку они иногда зависят от культуры, наши алгоритмы используют сложные методологии «наилучшего соответствия», чтобы гарантировать, что даже если перевод не является буквальным, он будет резонансным. Vector Prime, Спросите Vector Prime

Кибертронцы могут быстро адаптироваться к жизни на новой планете, мгновенно изучая местные языки, что позволяет им свободно и легко общаться с местными формами жизни. Процесс, с помощью которого это делается, не всегда так однозначен; в фильме 2007 года этот навык приписывается способности автоботов получать доступ к Интернету, в то время как выпуск Marvel Comic предполагает, что это естественная способность, хотя и требует времени, чтобы расшифровать и синтезировать язык для кибертронианцев.Различные Трансформеры называют свои имена «кодовыми именами», предполагая, что их имена, как их понимают люди, не являются их настоящими именами , а просто переведены, чтобы передать аналогичное представление об их истинном имени.

Beast Wars ввел отдельные языки как для Максимов, так и для Предаконов.

Можно с уверенностью предположить, что сюжеты, действие которых происходит исключительно на Кибертроне или в сеттинге, лишенном людей, «переводили» диалоги на пользу нам, зрителю, хотя подтекст определенно состоит в том, что эти кибертронцы «действительно» говорят на своем родном языке. язык.Как именно звучит разговорный кибертронский язык, остается загадкой; По крайней мере, в серии игровых фильмов установлено, что родной язык этих Трансформеров - это набор искаженных электронных шумов, высота и скорость которого зависят от размера рассматриваемого бота. Трансформаторы, которые не могут или не хотят говорить, могут использовать невербальные языки, такие как хиролингвистика или кибертронский язык жестов.

Наши знания письменных языков более конкретны; За прошедшие годы появилось множество кибертронских каллиграфий, в зависимости от эпохи и фракции - Максималы используют язык, отличный от предаконов, и оба они отличаются от языков Автоботов из Десептикона.Вне вселенной эти «письменные языки», как правило, представляют собой довольно простые шифры 1-1 английского алфавита, и в результате многие истории воспользовались возможностью, чтобы пробраться в различные пасхальные яйца в виде скрытых сообщений, ибо выгода для тех ультра-компьютерных фанатов.

Медицина

Хотя кибертронские медицинские процедуры внешне напоминают человеческие, используемые методы больше похожи на техническое обслуживание транспортных средств. Мико, T-Cog - это биомеханизм , а не находка на свалке.Если бы это было так просто, не думаете ли вы, что я бы уже заменил голосовой ящик Бамблби? Ratchet, «Operation Bumblebee, Part 1»

Кибертронцы - адаптируемая и крепкая раса, способная пережить даже тяжелые травмы, но серьезно раненые или больные Трансформеры могут обратиться за помощью к членам медицинского сообщества Кибертрона. Роботизированная природа их тел означает, что кибертронский «доктор» - это комбинация механика, робототехника и врача, которые должны уметь точно оценивать и устранять повреждения, нанесенные механической форме своего пациента.Существуют индивидуальные специализации, такие как «кузнецы» - по сути, кибертронский акушер, - но большая часть художественной литературы Трансформатор проводится в форме ремонта на поле боя, предназначенного для того, чтобы раненым солдатам снова встать на ноги и в бой в качестве как можно быстрее.

Известно, что различные учебные заведения на Кибертроне предлагают курсы по медицине, и реалии войны означают, что их услуги в целом пользуются большим спросом. Некоторые особенно ненормальные медики могут присоединиться к десептиконам или другим сомнительным типам, разрабатывать экзотические и зачастую ужасные «методы лечения» как для друзей, так и для врагов, или придумывая новые экзотические болезни, основанные на биологическом оружии, предназначенные для сеанса опустошения их врагов.

Как правило, кибертронские врачи предпочитают трансформироваться в машины скорой помощи и другие машины «скорого реагирования», и даже те, которые не часто используют красно-белые цветовые схемы.

Романс

См. Также: Transformer romance, Conjunx Endura, Kiss

Хотя их средства распространения имеют тенденцию к асексуальности, психика Трансформеров не настолько отличается от психики человека, что они не жаждут тех же видов долгосрочных социальных связей, что и мы, и хотя история Трансформеров - это в первую очередь одна Во время войны различные исследования показали, что кибертронцы также способны испытывать те же романтические чувства, что и люди.Такое поведение восходит к самым ранним дням существования франшизы; хотя в мультфильме 1984 года никогда не было прописано явно, диалоги в мультфильме 1984 года совершенно ясно показали, что Оптимус Прайм и Элита Уан очень уважают друг друга, с аналогичными последствиями, продолжающимися в анимационном фильме 1986 года и его обращении с «безбашенным героем». "Спрингер и отчетливо женственная Арси. Некоторые случаи романтики изображаются как серьезные, в то время как другие явно разыгрываются для смеха, например, однозначно одностороннее увлечение Предаконом Сциллы Максимальным Икардом.

Кибертронцы могут влюбиться в людей или другие органические формы жизни.

В более редких случаях кибертронцы могут влюбляться в людей или инопланетян (хотя их чувства не всегда могут быть взаимными), в то время как у особо невежественных кибертронцев может развиться влечение к неодушевленным объектам - см. Сайдберн и его необъяснимое романтическое влечение к красным спортивным автомобилям. Другие Трансформеры могут посчитать такое поведение странным , но, похоже, на это тоже нет явных табу.

Хотя можно было бы предположить, что - как в основном бесполые формы жизни - средний Трансформер не будет демонстрировать никаких реальных предпочтений, когда дело доходит до и без того расплывчатой ​​концепции пола Трансформера, большинство художественных произведений Трансформеров в основном изображает Трансформеров в «прямых» отношениях , когда «мужские» кибертронцы влюбляются в «женских» кибертронцев, и наоборот. Только сравнительно недавно, когда эта ситуация начала меняться; в 2012 году «Больше, чем кажется на первый взгляд» вошла в историю, представив Chromedome и Rewind как первую окончательно идентифицированную однополую пару, и многие другие последовали по их стопам. Больше, чем кажется на первый взгляд будет называть людей, состоящих в таких отношениях, «Conjunx Endurae», первое официальное название концепции и термин, который станет стандартной терминологией для описания романтически переплетенных трансформеров любого пола.

Родственные виды

См. Также: Junkion, Lithone, Sharkticon, Gorlamite, Stentarian, Go-Bot
Наркоманы обладали способностью трансформироваться в формы мотоциклов, на которых могли ездить другие представители их расы.В одних случаях они являются инопланетными существами, в других - потомками застрявших кибертронских колонистов.

Что такое трансформатор? Если перейти к изложенным здесь критериям, вопрос на первый взгляд кажется простым: инопланетный робот, который может трансформироваться из одной формы в другую. Однако правду, лежащую в основе ответа, не так просто определить; франшиза Transformers заполнила свою вымышленную вселенную множеством других инопланетных видов, которые внешне напоминают Трансформеров, в первую очередь эксцентричных Junkions и прожорливых Sharkticons.В некоторых случаях можно было предположить, что эти существа представляют собой процесс своего рода конвергентной эволюции, имея схожий план тела, несмотря на то, что они произошли на планетах, далеких от Кибертрона.

Некоторые более поздние преемственности, в первую очередь семья преемственности Aligned, установили - очевидно, чтобы сохранить «уникальность» кибертронской расы, - что эти группы на самом деле являются потомками предков кибертронцев, которые физически и культурно адаптировались для выживания в разных мирах.Однако это не жесткое правило, и многие современные преемственности, такие как первоначальная преемственность IDW, продолжают рассматривать эти группы как совершенно не связанные между собой чужеродные виды.

Банкноты

Иностранные наименования

  • Японский: Трансформатор (ト ラ ン ス フ ォ ー マ ー Toransufōmā )
  • Китайский: Biànxíng Jīngāng (变形金刚, «Преобразование Ваджры»)

Внешние ссылки

Детский костюм-трансформер может превратиться в Старскрим, и мы в восторге

Вы не поверите, насколько крутой костюм этого ребенка, когда он превращается в Старскрим из «Трансформеров».Потрясающе и полностью функционально! Это может быть лучший костюм, который вы когда-либо видели, костюм-трансформер для реактивного истребителя, который определенно поразит ваш мозг и станет потрясающим в следующем сезоне забавных шуток! Трансформеры популярны, все знают Оптимуса Прайма, Бамблби, Мегатрона. Вот почему так много детей хотят носить костюмы-трансформеры не только для особых случаев, но и для повседневной жизни. Конечно, самые крутые костюмы-трансформеры - это те, которые действительно могут трансформироваться, как этот.Этот костюм-трансформер обязательно вдохновит вас. Если вы фанат Трансформеров, вам понравится это невероятное видео. Посмотрите, как этот ребенок плавно переходит в состояние самолета. Это очень крутой костюм в то время, когда мания трансформера становится актуальной. Когда мы переодевались, мы думали, что наши костюмы были классными. Теперь все, что мы можем сделать, это кричать и болеть за костюм ребенка, пока мы тихо плачем внутри, потому что мы никогда об этом не думали! Когда папа спрашивает сына, делает ли его костюм что-то особенное, мальчик становится на колени, превращаясь в самолет.По реакции его брата мы знаем, насколько он взволнован и напуган. Он даже подходит к брату, чтобы убедиться, что это не афера, а костюм настоящий. Неудивительно, что костюмы-трансформеры - мечта каждого ребенка. Старскрим - герой не по ту сторону. На протяжении веков он пришел к выводу, что и Оптимус, и Мегатрон потеряли из виду то, что лучше всего для кибертронской расы, и просто преследуют свои собственные цели. В какой-то момент он пришел к решению, что на благо вида должен появиться новый лидер, и он будет этим лидером.Однако со временем он стал таким же коррумпированным, как и Мегатрон, хотя и предпочитает хитрость и обман грубой силе Мегатрона. Теперь то, что когда-то могло быть благородными целями, погребено под слоями личных интересов, превращая Старскрима в то, что он якобы презирал. Если вам понравилось это видео, мы предлагаем вам посмотреть это, где преданный отец, не имеющий механического образования, изготовил первый в мире грузовик Optimus Prime, построенный фанатами. Он говорит, что это единственная копия, созданная фанатами, а два других грузовика принадлежат Paramount.Он также добавляет, что вдохновением для создания этого грузовика был его сын, потому что он любит фильмы «Трансформеры» так же сильно, как и его отец.

70 трансформеров 2018 персонализированные сувениры для вечеринок детские наклейки конус этикетка день рождения сумки товары для вечеринок

70 трансформеров 2018 персонализированные сувениры для вечеринок детские наклейки конус этикетка день рождения сумки товары для вечеринок

70 трансформеров 2018 персонализированные сувениры для вечеринок детские наклейки конус этикетка на день рождения

Наклейка Cone Label Birthday 70 Transformers 2018 Персонализированная вечеринка для детей, ВСЕ НАШИ НАКЛЕЙКИ РАЗРАБОТАНЫ И СОЗДАНЫ, количество наклеек на лист 35, размер листа A4, общее количество наклеек 70, СОЗДАНО в Великобритании 100% УНИКАЛЬНЫЙ И ОРИГИНАЛЬНЫЙ.Трансформеры 2018 Персонализированные сувениры для вечеринок Дети Наклейка Конус Этикетка День рождения 70,70 Трансформеры 2018 Персонализированные сувениры для вечеринок Дети Наклейка Конус Этикетка День рождения, Дом и сад, Поздравительные открытки и товары для вечеринок, Товары для вечеринок, сумки, Сумки для вечеринок.



70 трансформеров 2018 персонализированные сувениры для вечеринок детские наклейки конус этикетка на день рождения

70 Трансформеров 2018 Персонализированная вечеринка Сувениры Дети Наклейка Конусная этикетка День рождения.Количество на листе 35 стикеров. Размер листа А4. Всего 70 наклеек. ИЗГОТОВЛЕННОЕ ВЕЛИКОБРИТАНИИ 100% УНИКАЛЬНОЕ И ОРИГИНАЛЬНОЕ. ВСЕ НАШИ СТИКЕРЫ РАЗРАБОТАНЫ И СОЗДАНЫ .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации.См. Все определения условий: Водонепроницаемость:: Да, наклеек на листе:: 35: PDF ИСПОЛЬЗОВАНИЕ:: Образец черновика Сохранены только все права собственности, Размер наклейки: 37 мм: Размер листа:: A4, Текстура бумаги:: Матовый: Настройка: : Доступно, только если выбрано и предоставлены подробные сведения, Тип:: Наклейки: Стандартная формулировка:: Спасибо, что пришли на мою вечеринку (не меняется), Тип приклеивания:: Постоянно: Тема:: Трансформеры 2018, Повод:: Все случаи: Персонализация: : Только название и доступно только при выборе, Бренд:: ProofByDesign1: Персонализированные и индивидуальные требования:: Покупатель ДОЛЖЕН отправить все инструкции в течение 24 часов, Тип принтера:: Лазерный: Образец PDF-файла Цель:: Цели оценки (без исключения)





70 трансформеров 2018 персонализированные сувениры для вечеринок детские наклейки конус этикетка на день рождения

Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат, невероятный комфорт в течение всего дня, удобную застежку-защелку для легкой смены подгузников. Лот 5 64 ГБ USB-флеш-накопитель 64 ГБ Jump Stick Pen Оптовый пакет.❤ Матрасный чехол Swiss Cooling Technology California King: когда вы спите, наш широкий ассортимент имеет право на бесплатную доставку и бесплатный возврат. Мы с гордостью предлагаем вам лучший выбор продуктового сменного передатчика Viper 7153V с односторонним дистанционным управлением для Viper 4104V. Отпечаток рептилий на этом слайде придает ему стильный и легкий шипящий вид. Это потрясающее ожерелье в форме сердца из серебра 925 пробы с покрытием из розового золота. стойкость к воде и химическому поглощению, персонализированный набор подставок под кружку на 21 день рождения, сыновья, внуки, его подарок на 21 день рождения, размеры: длина: 16 дюймов Измерения продукта были сняты с использованием размера 4A (4 малыша), нейлоновая веревка Paracord может быть использована в чрезвычайной ситуации, если вы пеший туризм.50 шт. Искусственные головки роз цветок шелк оптом партия свадебный поддельный букет декор. - Потрясающая прозрачная серебряная отделка из страз. Одеяло станет отличным дополнением к дикой природе или приключенческой детской. Сигнализация открывания двери гаража Безопасность Безопасность Беспроводной аудиомонитор Датчик Сигнал тревоги. Номера также доступны в этом размере, на этикетке указано, что они созданы для британского Гонконга, поэтому я предполагаю, что они были довольно высокого класса в то время, 5 X HOOVER GENIUNE BAG FOR MODE 5000PH VACUUM CLEANER, ::::::::::: ::::::::::::::::::::::::::::::::::::::::::::, 20 - 45qty - 2 банки более холодных цветов / 1 цвет чернил.Овощной резак для лука, слайсер, овощечистка, измельчитель, измельчитель, кухонный гаджет, для комфорта вашего ребенка вы можете положить спинку коляски Dana For2 в горизонтальное положение, двухсторонняя механическая эластичная ткань. ЧЕТЫРЕ ДЮЙМОВЫЙ ПАТРУБОК F ЗАЖИМ ПЛАСТИКОВАЯ СТАЛЬ ПРЕОБРАЗОВАТЕЛЬНЫЙ ЗАЖИМ. Могут быть небольшие различия в цвете и размещении рисунка, бесплатная доставка по подходящим заказам. Ее можно просто расположить в окне. Это готовая кофточка / чоли из художественной шелковой ткани.

70 Трансформеров 2018 Персонализированная вечеринка Сувениры Дети Наклейка Конус Этикетка День рождения
ВСЕ НАШИ НАКЛЕЙКИ РАЗРАБОТАНЫ И СОЗДАНЫ, Количество на листе 35 наклеек, размер листа A4, общее количество 70 наклеек, СОЗДАНО В Великобритании 100% УНИКАЛЬНЫЙ И ОРИГИНАЛЬНЫЙ.

Штоки и колпачки автомобильных клапанов Черная бронзовая хромированная покрышка Крышки стержней клапанов DECEPTICONS Трансформаторы

Штоки и колпачки автомобильных клапанов Черная бронзовая хромированная покрышка Колпачки стержней клапанов DECEPTICONS Трансформаторы

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Колпачки штока клапана из хромированной шины Black Gunmetal DECEPTICONS Transformers по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Бренд: : SG , Материал: : Алюминий, хром : Номер детали производителя: : Н / Д , Цвет: : Черный, хром : Размещение на транспортном средстве: : Слева, справа, спереди, сзади , Размеры: : 1.0 см (Д) x 1,0 см (Ш) x 1,5 см (В) : Обработка поверхности: : Лак , Вес: : 0.10 унций (на каждую крышку стержня клапана шины) : Гарантия: : Отсутствие гарантии , Обменный номер детали: cap Крышки стержня клапана шины, крышки стержня клапана шины, крышки стержня клапана шин из бронзы, крышки стержней клапана шин из бронзы, бронза, Трансформаторы, десептиконы : Количество : : 1 комплект (4 крышки стержня клапана шины) , Другой номер детали: : Decepticons : Страна / регион производства: : Китай , UPC: : Не применяется ,。

Черный бронзовый хром Колпачки штока клапана DECEPTICONS Трансформаторы








Черный стержень клапана покрышки Chrome Gunmetal покрывает трансформаторы DECEPTICONS

Дата первого размещения: 24 января. Купить чехол для сиденья TOYOTA 72137-0C410-E0, большой размер: декоративные лотки - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок.Эта серия интерфейсов DATA представляет собой систему соединений, которая усилена и проста в установке. Все роскошные кольца качественно изготовлены и защищены от потускнения. Колпачки стержней клапана покрышек из хромированной стали черного цвета, DECEPTICONS Transformers , Прочная микроэластичная ткань, Dolwins Womens Веганские замшевые повседневные модные туфли Mule Slide на низком каблуке и срок службы, которого вы ожидаете от General Motors, рукописные открытки добавляют индивидуальности вашей свадьбе или другим мероприятиям, идеально подходят для любого случая подарка. Черный бронзовый хром Колпачки штока клапана DECEPTICONS Трансформаторы , силиконовая подкладка для открывания банок легко чистится, очень легкая и удобная в носке. На наших фотографиях мы стараемся показать точную картину изделия. Детализированные подвески из лисы, отлитые в серебряной оловянной посуде. Купите подарочную коробку / коробку на память на последней фотографии здесь :. Black Gunmetal Chrome Колпачки стержней клапана DECEPTICONS Трансформеры , Большие кабошоны зеленого цвета в форме слезы, эти браслеты очень мило носить отдельно или в паре с вашими украшениями. -Мы делаем все возможное, чтобы отображать цвета как можно точнее.Я не могу контролировать, когда его доставит почтовое отделение. Их также обычно можно использовать для буксировки небольших прицепов, таких как грузовой прицеп, Black Gunmetal Chrome Колпачки штока клапана DECEPTICONS Трансформаторы , √ БУДЬ ВНЕОБЫЧНЫМ - Идеально подходят для всего, от повседневных дел до особых случаев, таких как новоселье. обручальные кольца из кубического циркония для женщин, или у вас есть место, чтобы упаковать телеобъектив на тот случай, если этого потребует съемочная ситуация.До 72 дней от одного комплекта батарей. Домашний кинотеатр с динамиками HiFi zz: Дом и кухня. Колпачки штока клапана покрышки из хромированной бронзы, черный цвет DECEPTICONS Трансформаторы , менее 2 кг: отправлено ePacket (USPS).


Черный стержень клапана покрышки Chrome Gunmetal покрывает трансформаторы

DECEPTICONS
Найдите много отличных новых и подержанных опций и получите лучшие предложения на Колпачки штока клапана из хромированной резины Black Gunmetal Трансформаторы DECEPTICONS по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Бесплатная доставка на все заказы Модный стиль покупок с эксклюзивными скидками Получите лучшее качественные товары из нашего магазина.hankjobenhavn.com
Черный бронзовый хром Колпачки штока клапана DECEPTICONS Трансформаторы hankjobenhavn.com

Как работают трансформаторы. Трансформаторы - это разновидность нейронной… | Джулиано Джакалья

Нейронная сеть, используемая Open AI и DeepMind

Трансформаторы - это набирающий популярность тип архитектуры нейронной сети. Трансформеры недавно использовались OpenAI в своих языковых моделях, а также недавно использовались DeepMind для AlphaStar - своей программы, чтобы победить лучшего профессионального игрока в Starcraft.Преобразователи

были разработаны для решения задачи преобразования последовательности , или нейронных машин. Это означает любую задачу, которая преобразует входную последовательность в выходную последовательность. Это включает в себя распознавание речи, преобразование текста в речь и т. Д.

Преобразование последовательности. Входные данные представлены зеленым цветом, модель - синим, а выход - фиолетовым. GIF от 3

Для моделей, выполняющих преобразование последовательности , необходимо иметь какую-то память.Например, предположим, что мы переводим следующее предложение на другой язык (французский):

«Трансформеры» - японская [[хардкор-панк]] группа. Группа была образована в 1968 году, в разгар истории японской музыки »

В этом примере слово« группа »во втором предложении относится к группе« Трансформеры », представленной в первом предложении. Когда вы читаете о группе во втором предложении, вы знаете, что это отсылка к группе «Трансформеры».Это может быть важно для перевода. Есть много примеров, когда слова в некоторых предложениях относятся к словам в предыдущих предложениях.

Для перевода подобных предложений модель должна определять такого рода зависимости и связи. Рекуррентные нейронные сети (RNN) и сверточные нейронные сети (CNN) были использованы для решения этой проблемы из-за их свойств. Давайте рассмотрим эти две архитектуры и их недостатки.

В рекуррентных нейронных сетях есть петли, позволяющие сохранять информацию.

Вход представлен как x_t

На рисунке выше мы видим часть нейронной сети, A, , обрабатывающую некоторый вход x_t и выводящую h_t. Цикл позволяет передавать информацию от одного шага к другому.

Петли можно мыслить иначе. Рекуррентную нейронную сеть можно рассматривать как несколько копий одной и той же сети, A , каждая из которых передает сообщение своему преемнику. Подумайте, что произойдет, если мы развернем цикл:

Развернутая рекуррентная нейронная сеть

Эта цепочечная природа показывает, что рекуррентные нейронные сети явно связаны с последовательностями и списками.Таким образом, если мы хотим перевести какой-то текст, мы можем установить каждый ввод как слово в этом тексте. Рекуррентная нейронная сеть передает информацию из предыдущих слов в следующую сеть, которая может использовать и обрабатывать эту информацию.

На следующем рисунке показано, как обычно работает модель от последовательности к последовательности с использованием рекуррентных нейронных сетей. Каждое слово обрабатывается отдельно, и результирующее предложение генерируется путем передачи скрытого состояния на этап декодирования, который затем генерирует выходные данные.

GIF из 3

Проблема долгосрочных зависимостей

Рассмотрим языковую модель, которая пытается предсказать следующее слово на основе предыдущих. Если мы пытаемся предсказать следующее слово предложения «облака в небе» , нам не нужен дальнейший контекст. Совершенно очевидно, что следующим словом будет небо.

В этом случае, когда разница между релевантной информацией и местом, которое необходимо, невелика, RNN могут научиться использовать прошлую информацию и выяснить, какое слово будет следующим в этом предложении.

Изображение из 6

Но есть случаи, когда нам нужно больше контекста. Например, предположим, что вы пытаетесь угадать последнее слово текста: «Я вырос во Франции… Я говорю свободно…». Недавняя информация предполагает, что следующее слово, вероятно, является языком, но если мы хотим сузить, какой язык, нам нужен контекст Франции, который находится дальше по тексту.

Изображение из 6

RNN становится очень неэффективным, когда разрыв между релевантной информацией и точкой, где она необходима, становится очень большим.Это связано с тем, что информация передается на каждом шаге, и чем длиннее цепочка, тем более вероятно, что информация будет потеряна по цепочке.

Теоретически RNN могут изучить эту долговременную зависимость. На практике они, кажется, не изучают их. LSTM, особый тип RNN, пытается решить эту проблему.

При составлении календаря на день мы расставляем приоритеты в наших встречах. Если есть что-то важное, мы можем отменить некоторые встречи и согласовать то, что важно.

RNN этого не делают. Всякий раз, когда он добавляет новую информацию, он полностью преобразует существующую информацию, применяя функцию. Изменяется вся информация, и не учитывается, что важно, а что нет.

LSTM вносят небольшие изменения в информацию путем умножения и сложения. С LSTM информация проходит через механизм, известный как состояния ячейки. Таким образом, LSTM могут выборочно запоминать или забывать важные и не очень важные вещи.

Внутри LSTM выглядит следующим образом:

Изображение из 6

Каждая ячейка принимает в качестве входных данных x_t (слово в случае перевода предложения в предложение), предыдущее состояние ячейки и выход предыдущей ячейки . Он манипулирует этими входами и на их основе генерирует новое состояние ячейки и выходные данные. Я не буду вдаваться в подробности механики каждой ячейки. Если вы хотите понять, как работает каждая ячейка, я рекомендую сообщение в блоге Кристофера:

С состоянием ячейки информация в предложении, которая важна для перевода слова, может передаваться от одного слова к другому при переводе.

Проблема с LSTM

Та же проблема, которая обычно случается с RNN, случается с LSTM, то есть когда предложения слишком длинные, LSTM все еще не очень хорошо работают. Причина этого в том, что вероятность сохранения контекста для слова, которое находится далеко от текущего обрабатываемого слова, экспоненциально уменьшается с удалением от него.

Это означает, что когда предложения длинные, модель часто забывает содержание отдаленных позиций в последовательности. Еще одна проблема с RNN и LSTM заключается в том, что трудно распараллелить работу по обработке предложений, поскольку вам придется обрабатывать слово за словом.Не только это, но еще и не существует модели зависимостей дальнего и ближнего действия. Подводя итог, можно сказать, что LSTM и RNN представляют 3 проблемы:

  • Последовательные вычисления препятствуют распараллеливанию
  • Отсутствует явное моделирование зависимостей дальнего и ближнего действия
  • «Расстояние» между позициями линейно

Для решения некоторых из этих проблем исследователи создали техника обращения внимания на конкретные слова.

При переводе предложения я обращаю особое внимание на слово, которое сейчас перевожу.Когда я расшифровываю аудиозапись, я внимательно слушаю отрывок, который активно записываю. И если вы попросите меня описать комнату, в которой я сижу, я буду оглядываться на предметы, которые описываю, когда я это делаю.

Нейронные сети могут достичь того же поведения, используя внимание , сосредотачиваясь на части подмножества информации, которую они предоставляют. Например, RNN может обслуживать вывод другой RNN. На каждом временном шаге он фокусируется на разных позициях в другой RNN.

Для решения этих проблем Attention - это метод, который используется в нейронной сети. Для RNN вместо кодирования всего предложения в скрытом состоянии каждое слово имеет соответствующее скрытое состояние, которое передается на всем пути к стадии декодирования. Затем скрытые состояния используются на каждом этапе RNN для декодирования. На следующем гифке показано, как это происходит.

Шаг зеленого цвета называется этапом кодирования , а этап фиолетового цвета - этапом декодирования . GIF от 3

Идея заключается в том, что в каждом слове предложения может содержаться релевантная информация. Таким образом, чтобы декодирование было точным, необходимо учитывать каждое слово ввода, используя внимания.

Чтобы привлечь внимание к RNN при преобразовании последовательности, мы разделим кодирование и декодирование на 2 основных этапа. Одна ступенька обозначена зеленым цветом , а другая - фиолетовым. Шаг зеленого цвета называется этапом кодирования , а этап фиолетового цвета - этапом декодирования .

GIF из 3

Шаг, выделенный зеленым цветом, отвечает за создание скрытых состояний на входе. Вместо того, чтобы передавать декодерам только одно скрытое состояние, как мы делали до использования внимание , мы передаем все скрытые состояния, генерируемые каждым «словом» предложения, на этап декодирования. Каждое скрытое состояние используется на этапе декодирования , чтобы выяснить, на что сеть должна обратить внимания .

Например, при переводе предложения « Je suis étudiant» на английский язык требуется, чтобы на этапе декодирования при переводе учитывались разные слова.

На этой гифке показано, какой вес придается каждому скрытому состоянию при переводе предложения Je suis étudiant на английский язык. Чем темнее цвет, тем большее значение придается каждому слову. GIF из 3

Или, например, когда вы переводите предложение «L’accord sur la zone économique européenne a été signé en août 1992». с французского на английский и сколько внимания уделяется каждому входу.

Перевод предложения «L’accord sur la zone économique européenne a été signé en août 1992." на английский. Изображение из 3

Но некоторые из проблем, которые мы обсуждали, до сих пор не решаются с помощью RNN, использующих внимание . Например, параллельная обработка входных данных (слов) невозможна. Для большого объема текста это увеличивает время, затрачиваемое на перевод текста.

Сверточные нейронные сети помогают решить эти проблемы. С их помощью мы можем

  • Тривиально распараллелить (на уровень)
  • Использовать локальные зависимости
  • Расстояние между позициями логарифмическое

Некоторые из самых популярных нейронных сетей для преобразования последовательностей, Wavenet и Bytenet, являются сверточными нейронными сетями.

Wavenet, модель представляет собой сверточную нейронную сеть (CNN). Изображение из 10

Причина, по которой сверточные нейронные сети могут работать параллельно, заключается в том, что каждое слово на входе может обрабатываться одновременно и не обязательно зависит от предыдущих слов, которые должны быть переведены. Более того, «расстояние» между выходным словом и любым входом для CNN составляет порядка log (N) - это размер высоты дерева, сгенерированного от выхода к входу (вы можете увидеть это на гифке выше.Это намного лучше, чем расстояние между выходом RNN и входом, которое составляет порядка N .

Проблема в том, что сверточные нейронные сети не обязательно помогают решить проблему зависимостей при переводе предложений. Именно поэтому были созданы Transformers , они представляют собой сочетание обоих CNN с вниманием.

Чтобы решить проблему распараллеливания, Transformers пытаются решить эту проблему, используя сверточные нейронные сети вместе с моделями внимания. Внимание увеличивает скорость перевода модели из одной последовательности в другую.

Давайте посмотрим, как работает Transformer . Трансформер - это модель, которая использует внимание для увеличения скорости. В частности, он использует самовнимания.

Трансформатор. Изображение из 4

Внутри Transformer имеет такую ​​же архитектуру, что и предыдущие модели, представленные выше. Но Transformer состоит из шести кодировщиков и шести декодеров.

Изображение из 4

Все кодировщики очень похожи друг на друга. Все кодировщики имеют одинаковую архитектуру. Декодеры обладают одним и тем же свойством, то есть они очень похожи друг на друга. Каждый кодировщик состоит из двух уровней: Самовнимание, и нейронной сети прямого распространения.

Изображение из 4

Входные данные кодировщика сначала проходят через слой самовнимания . Это помогает кодировщику смотреть на другие слова во входном предложении, когда он кодирует определенное слово. В декодере есть оба этих уровня, но между ними есть уровень внимания, который помогает декодеру сосредоточиться на соответствующих частях входного предложения.

Изображение из 4

Примечание: Этот раздел взят из записи блога Джея Алламара

Давайте начнем с рассмотрения различных векторов / тензоров и того, как они перемещаются между этими компонентами, чтобы превратить входные данные обученной модели в выходные данные. Как и в случае с приложениями НЛП в целом, мы начинаем с преобразования каждого входного слова в вектор, используя алгоритм встраивания.

Изображение взято из 4

Каждое слово вложено в вектор размером 512. Мы представим эти векторы с помощью этих простых прямоугольников.

Встраивание происходит только в самый нижний кодировщик. Абстракция, которая является общей для всех кодировщиков, заключается в том, что они получают список векторов, каждый из которых имеет размер 512.

В нижнем кодировщике это будет слово embeddings, но в других кодировщиках это будет выход кодировщика, который прямо внизу. После встраивания слов в нашу входную последовательность каждое из них проходит через каждый из двух уровней кодировщика.

Изображение из 4

Здесь мы начинаем видеть одно ключевое свойство преобразователя, а именно то, что слово в каждой позиции проходит по своему собственному пути в кодировщике.Между этими путями на уровне самовнимания есть зависимости. Однако уровень прямой связи не имеет этих зависимостей, и, таким образом, различные пути могут выполняться параллельно при прохождении через слой прямой связи.

Затем мы заменим пример более коротким предложением и посмотрим, что происходит на каждом подуровне кодировщика.

Самовнимание

Давайте сначала посмотрим, как вычислить самовнимание с помощью векторов, а затем перейдем к рассмотрению того, как это на самом деле реализовано - с помощью матриц.

Выявление отношения слов в предложении и уделение ему внимания . Изображение из 8

Первый шаг в вычислении самовнимания состоит в том, чтобы создать три вектора из каждого из входных векторов кодировщика (в данном случае - вложение каждого слова). Итак, для каждого слова мы создаем вектор запроса, вектор ключа и вектор значения. Эти векторы создаются путем умножения вложения на три матрицы, которые мы обучили в процессе обучения.

Обратите внимание, что эти новые векторы меньше по размерности, чем вектор внедрения.Их размерность составляет 64, в то время как векторы ввода / вывода встраивания и кодировщика имеют размерность 512. Они НЕ ДОЛЖНЫ быть меньше, это выбор архитектуры, позволяющий сделать вычисление многогранного внимания (в основном) постоянным.

Изображение взято из 4

Умножение x1 на весовую матрицу WQ дает q1, вектор «запроса», связанный с этим словом. В итоге мы создаем проекцию «запроса», «ключа» и «значения» для каждого слова во входном предложении.

Что такое векторы «запроса», «ключа» и «значения»?

Это абстракции, которые полезны для вычисления и размышления о внимании.После того, как вы перейдете к прочтению того, как рассчитывается внимание ниже, вы будете знать почти все, что вам нужно знать о роли каждого из этих векторов.

Второй шаг в вычислении самовнимания - это подсчет баллов. Предположим, мы вычисляем внимание к себе для первого слова в этом примере - «Мышление». Нам нужно сопоставить каждое слово входного предложения с этим словом. Оценка определяет, сколько внимания следует уделять другим частям входного предложения, когда мы кодируем слово в определенной позиции.

Оценка рассчитывается как скалярное произведение вектора запроса на ключевой вектор соответствующего слова, которое мы оцениваем. Итак, если мы обрабатываем самовнимание для слова в позиции №1, первая оценка будет скалярным произведением q1 и k1. Вторая оценка будет скалярным произведением q1 и k2.

Изображение из 4

На третьем и четвертом шагах баллы делятся на 8 (квадратный корень из размерности ключевых векторов, используемых в статье - 64. Это приводит к получению более стабильных градиентов.Здесь могут быть другие возможные значения, но это значение по умолчанию), а затем передать результат через операцию softmax. Softmax нормализует оценки, так что все они положительные и в сумме составляют 1.

Изображение из 4

Эта оценка softmax определяет, насколько каждое слово будет выражено в этой позиции. Очевидно, что слово в этой позиции будет иметь наивысший балл softmax, но иногда полезно обратить внимание на другое слово, имеющее отношение к текущему слову.

Пятый шаг - это умножение каждого вектора значений на оценку softmax (при подготовке к их суммированию).Интуиция здесь заключается в том, чтобы сохранить неизменными значения слов, на которых мы хотим сосредоточиться, и заглушить не относящиеся к делу слова (например, умножив их на крошечные числа, такие как 0,001).

Шестой этап предназначен для суммирования векторов взвешенных значений. Это производит вывод слоя самовнимания в этой позиции (для первого слова).

Изображение из 4

На этом расчет самовнимания завершен. Результирующий вектор - это тот, который мы можем отправить в нейронную сеть с прямой связью.Однако в реальной реализации этот расчет выполняется в матричной форме для более быстрой обработки. Итак, давайте посмотрим на это теперь, когда мы увидели интуитивное вычисление на уровне слов.

Multihead Внимание

Трансформаторы в основном так работают. Есть еще несколько деталей, которые улучшают их работу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
