Содержание

схема, описание, плюсы и минусы

В российских электрических сетях наряду с самой распространенной системой заземления TN-C, к которой привыкло и пользуется подавляющее большинство потребителей, имеет место применение системы TN-S. Европа приняла на вооружение данный вид электроснабжения еще до Второй мировой войны. Система заземления TN-S по таким характеристикам, как безопасность и надежность, значительно превосходит TN-C, но при всех своих преимуществах в силу объективных причин, не прижилась ни в СССР, ни в Российской Федерации. Основная причина – большая себестоимость обустройства. Несмотря на это, в новых жилых микрорайонах и на современных предприятиях энергетики уже внедряют электроснабжение в соответствии с европейскими стандартами. Переоборудование всего жилого, служебного и производственного фонда потребует огромных затрат, так как модернизации должна быть подвергнута вся энергетическая структура, начиная от источников питания вплоть до квартирных розеток. Далее мы предоставим подробное описание системы заземления TN-S, ее плюсы и минусы, а также схему подключения.

Принцип передачи электроэнергии

Главной особенностью системы является то, что доставка электричества к потребителям производится:

  • в трехфазных сетях по 5 проводникам;
  • в однофазных сетях по 3 проводникам.

Для того чтобы составить подробное описание данного принципа передачи электроэнергии, необходимо обратиться к схеме подключения.

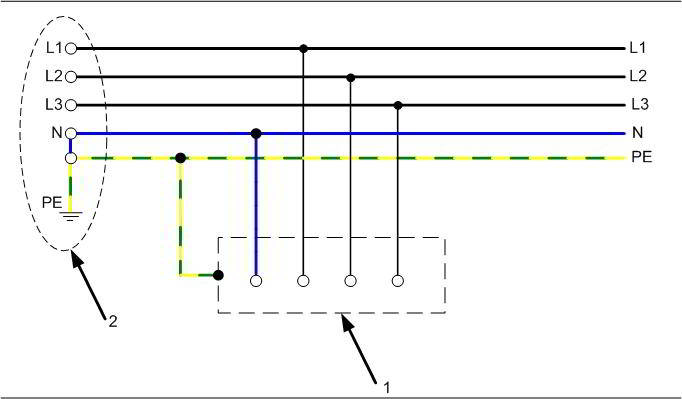

Схема подключения системы TN-S:

Пояснение к схеме: А, В, С – фазы электрической сети, PN – рабочий нулевой проводник, PE – защитный нулевой проводник

Отличительной особенностью линий электроснабжения с заземлением по принципу TN-S является то, что от источника питания исходит пять проводников, три из них выполняют функции силовых фаз, а также два нейтральных, подключенных к нулевой точке:

  1. PN — чисто нулевой проводник, задействован в работе схемы электрооборудования.
  2. PE – глухо заземлен, выполняет защитные функции.

Воздушные линии электропередач должны быть укомплектованы пятью проводами, питающий кабель укомплектован таким же количеством жил. Эти технические требования обуславливают значительное удорожание себестоимости системы.

На рабочие клеммы трехфазной нагрузки согласно схеме подключения подводятся три фазы и нулевой провод. Пятый проводник выполняет функции перемычки между корпусом электроприбора и землей. Однофазные потребители в обязательном порядке обвязываются тремя проводниками, один из которых фазный, второй – нулевой, третий — заземление. Бытовые электроприборы обеспечиваются таким подключением за счет розеток с тремя гнездами и трехштекерных электрических вилок и заземляющих ножей. В разговорном обиходе данные изделия наделены приставкой «евро».

Бесспорные преимущества TN-S

Повышенные материальные издержки и финансовые издержки монтажа и содержания подобных линий электропередач вполне оправдываются бесспорными преимуществами присущими этой системе заземления.

Во-первых, обеспечивает повышенную степень электропожаробезопасности. Данный вариант позволяет задействовать в оптимальном режиме устройства защитного отключения (УЗО). Вариант TN-C позволяет использовать УЗО, как средство защиты от токов утечки, однако срабатывать оно будет только при прикосновении к электроприбору с пониженным сопротивлением изоляции, что сопряжено с кратковременным протеканием электрического тока через организм человека. УЗО, подключенное в электрическую сеть со схемой заземления TN-S, отключает подачу электроэнергии к неисправному потребителю сразу же при появлении токов утечек.

Во-вторых, отпадают проблемы в создании и контроле технического состояния заземляющего контура объекта. Следует знать, что контур заземления требует постоянного контроля. Под воздействием времени и природных факторов устройство может выйти из строя, что повлечет за собой нарушение работы электрических систем, а самое главное, послужит угрозой жизни и здоровья людей.

В-третьих, нет необходимости в использовании перемычек, соединяющих металлические корпуса электроприборов с заземляющим контуром, которые могут создавать ряд неудобств и нарушать эстетическую привлекательность интерьера помещения.

В-четвертых, исключает наводки помех высокой частоты, оказывающих пагубное воздействие на работу электроники. Электроснабжение объектов, насыщенных чувствительной электронной аппаратурой, должно быть оборудовано раздельными нулевыми проводниками PE и PN.

Как сделать контур в своем доме

Рассмотрев все плюсы и минусы данной системы, редкий домовладелец не согласится от переоборудования электрической сети своего жилища и приведения ее в соответствии с TN-S. Ждать федеральной программы по всеобщему переоборудованию электрических сетей придется, скорее всего, долго. Для ускорения процесса существует система заземления TN-C-S, сочетающая в себе элементы TN-S и TN-C и отвечающая всем требованиям Правил устройства электроустановок (ПУЭ). Перейти на нее вполне реально как для условий коттеджа, так и для дачи. Для этого необходимо во вводном распределительном устройстве (ВРУ) произвести переключение, которое обеспечит разделение приходящего в дом проводник PEN на нулевые рабочий PN и защитный РЕ.

Обустроить заземляющий контур и подключить к нему РЕ. В результате такого переоборудования домашняя электрическая сеть будет приведена в соответствие с TN-S.

Схема заземления TN-C-S выглядит следующим образом:

Теперь вы знаете, что такое система заземления TN-S, какие у нее преимущества, недостатки, а также как сделать подобный вариант защиты в частном доме. Надеемся, предоставленная информация была для вас полезной и интересной.

Наверняка вы не знаете:

Система заземления TN-C: схема, описание, недостатки

Электроустановки переменного тока с глухозаземленной нейтралью источника — это электроустановки, где нейтраль трансформатора, то есть средняя точка соединенных в звезду вторичных фазных обмоток, соединена с заземляющим устройством, находящимся вблизи трансформаторной подстанции. Рабочий нулевой провод также соединяется со средней точкой обмоток. Электроустановки, имеющие глухозаземленную нейтраль, в которых соединены открытые токопроводящие части с защитным заземляющим проводом, классифицируются ПУЭ как относящиеся к системе TN (п 1. 7.3). Эта система имеет несколько разновидностей, отличающихся способом формирования защитного заземления. В данной статье рассматривается один из вариантов — система заземления TN-C.

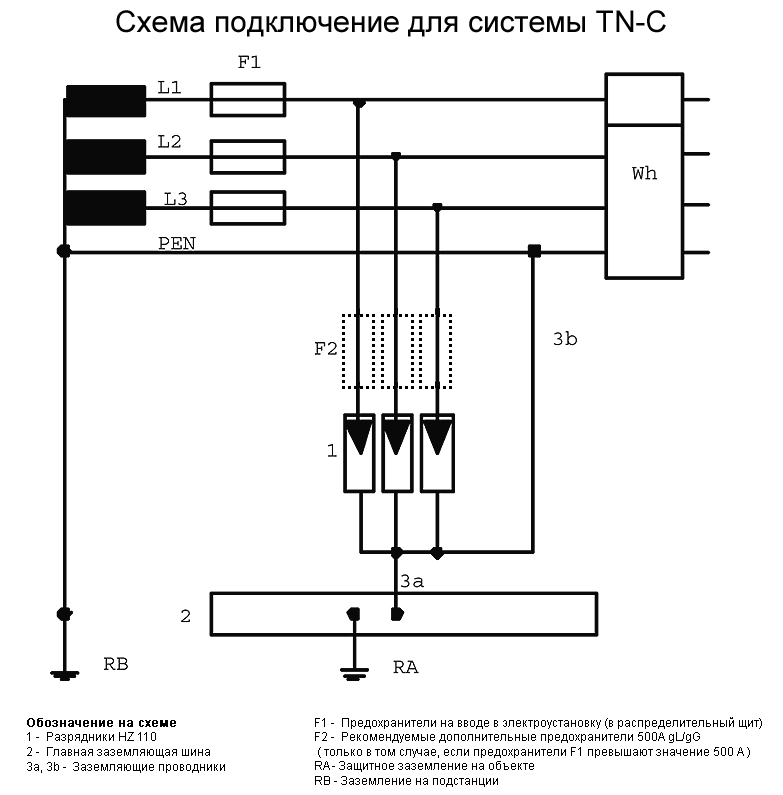

На рисунке представлена схема электрических соединений:

Данная система отличается от других, входящих в семейство TN тем, что в качестве защитного заземляющего проводника (PEN) используется рабочий нулевой проводник, причем, по всей его длине. Разделение нулевого проводника на рабочий и защитный заземляющий провода, происходит только в точке присоединения потребителя к электрической сети (п.1.7.3 , см. Главу 1.7 ПУЭ).

Кстати, расшифровка аббревиатуры TN-C выглядит следующим образом: «T» — (terre — земля) означает заземлено, N (neuter, нейтраль) — присоединено к нейтрали источника (занулено), C (combined, объединённый) — нулевой рабочий и защитный провод объединены в один проводник по всей системе.

Система заземления TN-C, имея свои конструктивные особенности, обладает как достоинствами, так и недостатками.

Достоинством системы, правда, не относящимся к вопросам электробезопасности, является:

  • Банальная экономия, связанная с тем, что электроснабжение трехфазного потребителя осуществляется по четырем проводникам вместо пяти, так как отдельный защитный заземляющий проводник отсутствует.
  • Возможность ее применения без осуществления модернизации построенных ранее кабельных и воздушных линий электропередачи, имеющих четыре проводника.

Недостаток у TN-C один, но он, к сожалению, имеет отношение к безопасности — более высокая вероятность, в сравнении с другими системами заземления, потери заземляющей цепи при повреждении единственного заземленного проводника.

Часто можно услышать о том, что система заземления TN-C – это «тяжелое наследие прошлого» и досталась нам от Советского Союза. С этим утверждением можно согласиться лишь частично. Действительно, четырехпроводные распределительные сети, имеющие глухозаземленную нейтраль, предполагают выполнение защитного заземления именно по такой схеме.

Однако, следует отметить следующее: схема электроснабжения, имевшая место в советское время, и которая продолжает существовать по сей день во многих старых постройках, отнюдь не является системой заземления TN-C, и вот почему.

Реализация TN-C предполагает соединение с PEN-проводником «всех открытых (то есть, доступных для прикосновения человеком) частей электроустановок». Это означает, что металлические части корпуса любого электроприбора, включаемого в электрическую сеть нашего жилища, должны быть «занулены».

А что мы имеем в старых домах на сегодняшний день? PEN-проводник, он же рабочий нулевой провод, в лучшем случае, соединяется с корпусом вводного шкафа, на входе питающего кабеля в здание, и на этом защитное зануление заканчивается. Разводка по квартирам осуществляется в два провода, а электрические розетки в квартирах не оборудованы заземляющими контактами. В результате, большая часть населения пользуется бытовыми электроприборами без защитного заземления их корпусов.

И это несмотря на то, что в инструкциях по эксплуатации каждого прибора подчеркивается необходимость выполнения этого мероприятия, а все вилки для включения оборудования в сеть снабжены заземляющими контактами. Таким образом, ругать TN-C, в то время, как в большинстве домов вообще отсутствует какое-либо защитное зануление, не совсем правильно.

Реализовать систему заземления TN-C в квартире или частном доме под силу каждому владельцу. Для этого необходимо сделать разделение приходящего с питающим кабелем нулевого провода в шкафу ввода или на этажном щитке. Боле подробно о том, как выполнить разделение PEN-проводника, мы рассказывали в отдельной статье. После этого нужно сделать внутри квартиры или дома разводку тремя проводами, подключая третий проводник, который будет играть роль защитного, к заземляющим контактам электрических розеток. Если на кухне установлена электрическая плита, и она запитана отдельным кабелем, предусмотреть дополнительную жилу для соединения корпуса электрической плиты с защитным заземляющим проводником.

Не следует забывать о том, что пробой фазы на корпус в любом электроприборе вызывает короткое замыкание. Поэтому, при выполнении указанной разводки, особое внимание нужно уделить защите проводки. Лучше всего смонтировать внутриквартирный щиток, установив в него надежные, правильно подобранные по номиналу автоматические выключатели. Электроснабжение помещений дома или квартиры лучше разделить на группы, каждую из которых запитав от своего автомата.

Напоследок рекомендуем просмотреть видео, на котором рассмотрены все системы заземления, которые могут применяться на сегодняшний день:

Теперь вы знаете, что собой представляет система заземления TN-C, какие у нее плюсы и минусы по сравнению с другими вариантами организации защитного контура. Напоследок хотелось бы отметить, что в новом строительстве TN-C запрещена, поэтому организовывать нужно более современную систему заземления TN-S.

Будет полезно прочитать:

«Системы заземления для чайников: TN-S, TN-C, TN-C-S и TT …» – дезинформация от Электрика для всех | Yury Kharechko

На канале Электрика для всех 7 июня 2019 г. опубликована следующая статья:

Название и содержание статьи свидетельствует о некомпетентности лица, её подготовившего. Автор настаивает на существовании «систем заземления», что является грубой ошибкой. Подобные системы не определены ни в ПУЭ, ни в ГОСТ 30331.1–2013 (IEC 60364-1:2005) «Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения» (см. статьи «О новом ГОСТ 30331.1–2013», «О переиздании ГОСТ 30331.1–2013»), в котором изложены современные требования к системам ТN-C, ТN-S, ТN-C-S, TT и IT. Рассмотрим статью более подробно.

Во введении статьи автор указывает:

Автор не знает ни элементарных понятий, ни требований к электроустановкам зданий. Поэтому его статья изобилует грубыми ошибками.

Автор утверждает, что заземление является основной мерой защиты. Он не владеет основополагающими требованиями к защите от поражения электрическим током, изложенными в ГОСТ Р 58698 (см. статью ««Идеология» защиты от поражения электрическим током»). В этом стандарте изложены требования к мерам защиты и их элементам – мерам предосторожности. На основе основополагающих требований формулируют требования в тысячах стандартов, распространяющихся на электроустановки и электрооборудование. Согласно требованиям ГОСТ Р 58698 заземление является одним из элементов меры защиты «автоматическое отключение питания».

Автор не знает определение термина «заземление». Корректное определение он подменил домыслом о «присоединении нулевого проводника к земле». При этом автор применил жаргон «нулевой проводник», оставив читателям право гадать, что это за проводник.

Читаем ГОСТ Р 58698:

Далее автор приступает к описанию систем:

Здесь автор допускает следующие грубые ошибки.

Во-первых, он не назвал проводники, посредством которых осуществляют питание электроприёмников, оставив за читателями право самостоятельно выдумывать, о каких проводниках идёт речь. Такими проводниками являются фазные проводники и нейтральный проводник.

Во-вторых, автор придумал ещё один проводник, также не поименовав его. Этим проводником является защитный проводник.

В-третьих, он возложил на защитный проводник функцию «утилизации» тока утечки при неисправности. Иными словами, автор не знает, что такое ток утечки. Токи утечки имеет всё исправное электрооборудование. Подробнее см. статью «Что понимают под током утечки, как от него предписано «защищать» посредством применения УЗО».

В-четвёртых, автор указывает, что защитные проводники присоединяют «к корпусам бытовой техники и металлическим предметам». Возникают естественные вопросы: каким образом можно присоединить защитные проводники к пластмассовым корпусам электрооборудования? Кто разрешил присоединять металлические корпуса электрооборудования класса II к защитным проводникам? Что собой представляют металлические предметы? К металлическим ложкам, вилкам, ножам, дверным ручкам, замкам и т. д. также следует присоединять защитные проводники? К защитным проводникам предписано присоединять открытые проводящие части (ОПЧ) электрооборудования класса I, если применяют автоматическое отключение питания.

В-пятых, при замыкании на землю на «железяках», присоединённых к защитным проводникам, всегда появляется напряжение, которое может быть опасным для человека. Через «железяки» и защитные проводники протекают токи замыкания на землю, равные токам однофазных коротких замыканий. Поэтому аварийные «железяки» следует отключать в течение долей секунды.

Далее автор пишет:

Поскольку автор не владеет терминологией и излагает текст на только ему понятном жаргоне, читатели вынуждены гадать, что такое система TN-C, какие проводники применяют в этой системе, почему «”ноль” бьётся током почти так же сильно, как и “фаза”» и т.д. В системе TN-C применяют PEN-проводники, посредством которых ОПЧ в электроустановках зданий соединяют с заземлённой нейтралью источника питания. PEN-проводники ВЛ подлежат повторному заземлению. В электроустановках зданий выполняют защитное заземление.

Кроме того, автор дезинформирует читателей о том, что «TN-C: советская экономия». Требования к системам ТN-C, ТN-S, ТN-C-S, TT и IT действуют с 1 января 1995 г. Поэтому в СССР формально не было системы ТN-C. Фактически эту систему никогда не применяли для электроустановок жилых зданий.

Систему TN-C-S автор характеризует так:

Автор продолжает путать читателей «нулём» и «землёй», не позволяя им понять, какие проводники применяют на линиях электропередачи (ЛЭП) и в электроустановках зданий. В системе TN-C-S ЛЭП, например – ВЛ, имеет фазные проводники и PEN-проводник, который на вводе в электроустановку здания следует разделить на защитный и нейтральный проводники. Подробнее см. статью «Конструкция вводно-распределительного устройства для электроустановки индивидуального жилого дома». При этом PEN-проводник ВЛ не заземляют на «каждом столбе».

Автор не различает жилу кабеля от проводника электропроводки. Электропроводка в однофазной электроустановке должна быть выполнена трёхпроводной, например – трёхжильным кабелем. Кроме того, он не знает, как в электроустановке здания следует выполнять заземляющее устройство и где расположена ГЗШ, являющаяся частью заземляющего устройства. Подробнее см. статью «Как правильно выполнить заземляющее устройство для электроустановки индивидуального жилого дома».

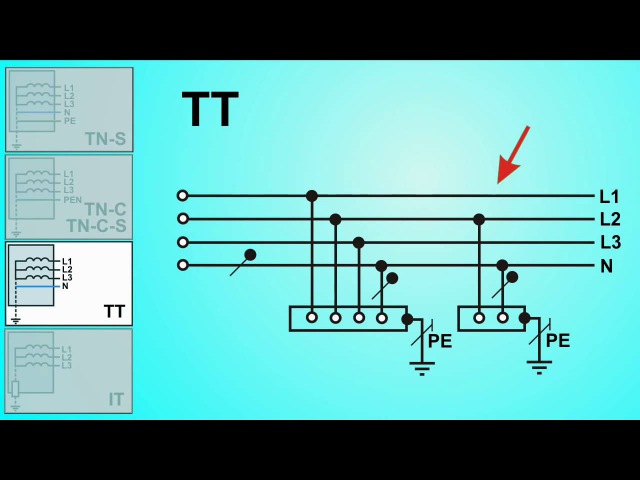

О системе TT автор пишет:

Автор не приводит никаких нормативных доказательств о «преимуществах» и «недостатках» системы TT. Продолжает твердить о «нуле» и применении его для защиты. Он считает, что «третья жила в проводке» соединяется с «контуром заземления». Автор «предписывает» применять двухступенчатую систему УЗО, искажая правильное название защитного устройства. Однако у электропроводки нет никакой «третьей жилы». В нормативных документах нет «контуров заземления». Достаточно одноступенчатой системы и т.д.

В электроустановке здания, соответствующей типу заземления системы TT, выполняют собственное заземляющее устройство. От него «начинаются» защитные проводники электроустановки здания, к которым присоединяют ОПЧ. Поскольку токи замыкания на землю малы (а не напряжения прикосновения велики), все электрические цепи должны быть защищены устройствами дифференциального тока (УДТ). Поэтому на вводе в электроустановку здания не обязательно устанавливать вводное УДТ.

Автор указывает:

Выводы автора не выдерживают критики.

Во-первых, систему TN-S применяют в нашей стране, когда трансформаторные подстанции (ТП) 10/0,4 кВ встроены в здания.

Во-вторых, система TN-C запрещена только для электроустановок жилых и общественных зданий, торговых предприятий и медицинских учреждений.

В-третьих, «зануление» применяют на ЛЭП не только в системе ТN-C-S, но и в системах ТN-C, ТN-S.

В-четвертых, электрическая сеть представляет собой совокупность ТП и ЛЭП. Поэтому не может быть «далёкой» от ТП сети. Кроме того, «старая» сеть, соответствующая требованиям ПУЭ, обеспечивает такую же безопасность, как «новая сеть».

Автор завершает статью так:

Эту фразу следует понимать так: теперь вы точно ничего не знаете о системах ТN-C, ТN-S, ТN-C-S, TT. Поэтому наймите специалиста для проектирования электроустановки дома или квартиры, надзора над осуществлением комплектации и выполнением электромонтажных работ.

Заключение. Статья «Системы заземления для чайников: TN-S, TN-C, TN-C-S и TT. Чем они отличаются и какую лучше выбрать?» представляет собой дезинформацию для неискушённого читателя. Её подготовило лицо, которое не знает требований к устройству электроустановок зданий. Причём на канале Электрика для всех опубликовано много статей, дезинформирующих читателей в вопросах устройства электроустановок зданий, применению в них защитных устройств.

На канале Заметки Электрика опубликована аналогичная статья с грубыми ошибками см. статью ««Системы заземления для чайников: TN-S, TN-C, TN- C-S и TT …» – дезинформация от Заметки Электрика».

О требованиях ПУЭ см. статьи:

«Требования главы 1.7 ПУЭ к системам ТN-C, ТN-S, ТN-C-S, TT и IT безнадёжно устарели и содержат много ошибок. Часть 1»;

«Требования главы 1.7 ПУЭ к системам ТN-C, ТN-S, ТN-C-S, TT и IT безнадёжно устарели и содержат много ошибок. Часть 2»;

«Как следует изменить безнадёжно устаревшие требования главы 1.7 ПУЭ к системам ТN-C, ТN-S, ТN-C-S, TT и IT».

Анализ национальных и международных требований к системам ТN-C, ТN-S, ТN-C-S, TT и IT и обоснования по их уточнению в национальной нормативной документации см. в книге «Основы заземления электрических сетей и электроустановок зданий».

Практические схемы систем заземления



Практические схемы систем заземления

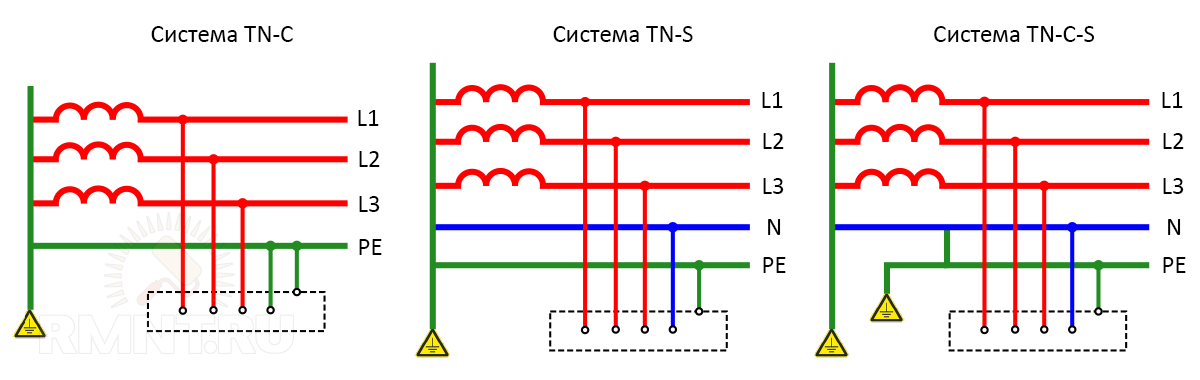

Существуют следующие системы заземления: TN – C , TN – S , TN – C – S , ТТ, IT (рис. 24.6…24.10) [125].

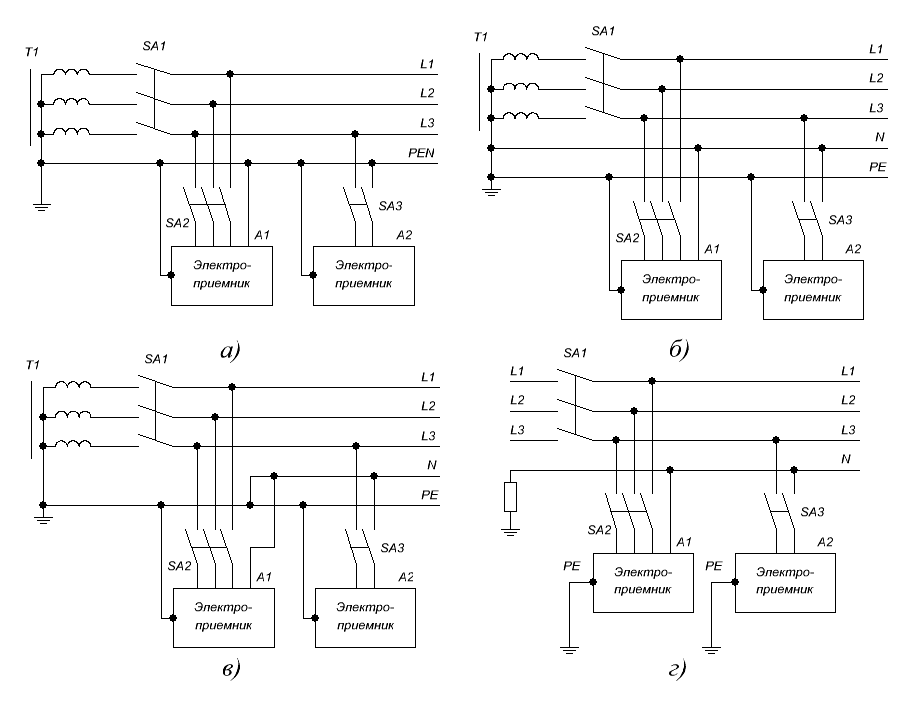

В России до настоящего времени применяется система подобная TN – C (рис. 24.6), в которой открытые проводящие части электроустановки (кор­пуса, кожухи электрооборудования) соединены с заземленной нейтралью источника совмещенным нулевым защитным и рабочим проводником PEN , т.е. «занулены». Эта система относительно простая и дешевая. Однако она не обеспечивает необходимый уровень электробезопасности.

Системы TN – S (рис. 24.7), и TN – C – S (рис. 24.8) широко применяются в европейских странах — Германии, Австрии, Франции и др. В системе TN – S все открытые проводящие части электроустановки здания соединены отдельным нулевым защитным проводником РЕ непосредственно с заземляющим ус тройством источника питания.

При монтаже электроустановок правила предписывают применять для нулевого защитного проводника РЕ провод с желто-зеленой маркировкой изоляции.

В системе TN – C – S (рис. 24.8) во вводном устройстве электроуста­новки совмещенный нулевой за­ щитный и рабочий проводник PEN разделен на нулевой защитный РЕ и нулевой рабочий N проводники.

В системе TN – C – S нулевой защит­ ный проводник РЕ соединен со все­ ми открытыми проводящими частями и может быть многократно заземлен, в то время как нулевой рабочий про­ водник N не должен иметь соедине­ ния с землей.

Наиболее перспективной для нашей страны является система TN – C – S , позво­ ляющая в комплексе с широким внедрением УЗО обеспечить высокий уровень электробезопасности в электроустановках без их коренной реконструкции.

   Внимание! В электроустановках с системами заземления TN S и TN C S электробезопас­ ность потребителя обеспечивается не собственно системами, а устройствами защитного отключения (УЗО), действующими более эффективно в комплексе с этими системами заземления и системой уравнивания потенциалов.

Собственно сами системы заземления (без УЗО) не обеспечивают необ­ходимой безопасности. Например, при пробое изоляции на корпус электро­прибора или какого-либо аппарата, при отсутствии УЗО отключение этого потребителя от сети осуществляется устройствами защиты от сверхтоков — автоматическими выключателями или плавкими вставками.

Быстродействие устройств защиты от сверхтоков, во-первых, уступает бы­ стродействию УЗО, а во-вторых, зависит от многих факторов — кратности тока короткого замыкания, которая в свою очередь зависит от сопротивления проводников, переходного сопротивления в месте повреждения изоляции, длины линий, точности калибровки автоматических выключателей и др.

Наличие на объекте металлических корпусов, арматуры и пр., соединен­ ных с РЕ-проводником, повышает опасность электропоражения, поскольку в этом случае вероятность образования цепи «токоведущий проводник — тело человека — земля» гораздо выше. Только УЗО осуществляет защиту от прямого прикосновения.

Внедрение систем TN – S и TN – C – S в европейских странах, к опыту которых мы вынуждены постоянно обращаться, поскольку там рассматриваемые пробле­ мы решались на два десятилетия раньше, также проходило с большими трудно­ стями. Например, в литературе описан случай, когда электромонтер при под­ключении одного объекта ошибочно подключил фазу на защитный проводник, что повлекло за собой смертельное поражение нескольких человек.

Системы заземления TN S, TN C S, ТТ

Для установки «земли» в жилых и промышленных помещениях используются различные типы проводов и принципы установки защитных конструкций. Системы заземления электроустановок TN (подтипы TN S, TN C S), ТТ и IT могут применяться как для частного дома, так и для квартиры.

Виды

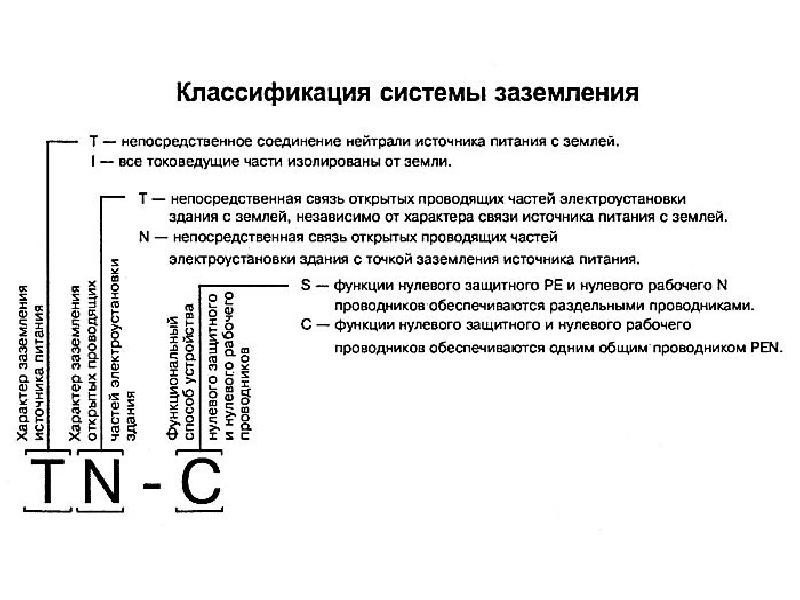

Обозначение всех систем расшифровывается следующим образом:

  • Первая буква (t по умолчанию) – указывает на принцип работы источника питания;
  • Вторая буква (N, T, I) – определяет принцип заземления и защиты открытых частей различных электрических отводов. Эта маркировка является международно принятой аббревиатурой.

Фото – схемы

Классификация систем заземления и их описание по заземлению отводов:

  1. N – принцип зануления посредством подключения к нейтрали;
  2. T – контур заземлен;
  3. I – изолированный отвод, т. е., у электрооборудования нет открытых контактов. Это применяется в основном для защиты производственных установок.

Также современными параметрами ГОСТ введено такое понятие, как нулевой заземляющий проводник (используется в системах с напряжением до 1000 в). Он бывает N – просто нулевой, PE – земля, PEN – земля, объединенная с нулем.

Принцип работы каждой указанной системы разный, поэтому ПУЭ не разрешает использовать определенные типы защитного заземления до проверки соответствия требованиям определенных электрических сетей.

Назначение

Рассмотрим описание работы и схемы каждой из использующихся систем заземления.

TN – это система, в которой нейтральный провод глухо заземлен, а все остальные электрические отводы подключены к ней. Особенности этой схемы в том, что для её реализации возле трансформатора устанавливается специальный реактор, который гасит дугу, появляющуюся в проводке.

Фото – TN-C

У этой системы есть две разновидности: TN-С и TN-CS. TN-С характеризуется тем, что для защиты системы электроснабжения используется одни комбинированный отвод, объединяющий нейтраль и землю. Этот проводник чаще всего используется в жилых помещениях, промышленных зонах и т. д. У него свои достоинства и недостатки :

  1. К плюсам можно отнести простоту и универсальность установки. Устройство такого заземления легко производится своими руками;
  2. Но существенным недостатком является отсутствие отдельного заземляющего провода. Во многоквартирном доме такая система может быть не просто неэффективна, но и опасна. Кроме того, когда открытые отводы находятся под напряжением, они могут ударить током. Чтобы предупредить это, многие хозяева отдельно обустраивают зануление сети;
  3. Перед монтажом требуется провести предварительный расчет сечения проводников;
  4. При использовании этой методики нельзя производить выравнивание потенциалов;
  5. В основном она используется для заземления дачи, старых квартир или частных домов. Для современных новостроек применяется очень редко, т. к. технология не подходит по своим техническим характеристикам.

Сравнительно с ней, TN-CS более безопасна для бытового использования. Она состоит из двух кабелей: заземления и нуля. Если Вы обустраиваете проводку в новом доме, то рекомендуем обратить внимание именно на такой раздельный вариант, она идеально подойдет для нового жилого фонда.

Главным достоинством такого стержневого метода является его мобильность. При необходимости все содержимое этой модульной конструкции просто переносится на другое место, чего нельзя сделать ни с одной другой «землей». Это очень удобно, если требуется замена, проверка, осмотр или ремонт постоянной стационарной системы.

Фото – стержень

Применение системы IT в основном производится различными лабораториями или медицинскими организациями. Монтаж осуществляется посредством нейтрали, которая изолируется от заземления. При этом иногда используется, где земля подключается за счет крепления нейтрального кабеля к приборам с очень высоким сопротивлением. Её техническое исполнение обеспечивает практически полное отсутствие различных магнитных полей, вихревых токов и других недостатков прочих систем заземления. Подобный комплект (Galmar и прочие) можно купить и использовать и в бытовых целях, но он довольно дорогой. Его стоимость варьируется от 50 долларов до нескольких сотен (цена зависит от протяженности системы).

Видео: зануление и заземление

Технические параметры

К каждой системе выдвигаются определенные требования, они описываются в соответствующих ГОСТах, поэтому мы отдельно расскажем только про общие особенности:

  1. Для любого заземления требуется УЗО;
  2. Нельзя подключать землю к коммуникациям или другим выводам общего пользования;
  3. Для установки стационарных систем можно использовать заземляющий контур, отдельный колышек (как в стержневой) – запрещено;
  4. Перед началом электротехнических работ обязательно проконсультируйтесь со специалистом. Более того, возможно понадобится взять разрешение на их проведение.

Страница не найдена (Ошибка 404)

Статья в целом неплохая, однако требует корректировки в соответствии с межгосударственным стандартом ГОСТ 30331.1-2013 (IEC 60364-1:2005) “Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения”. Например, буквенные обозначения, используемые в обозначениях типов заземления системы, имеют следующий смысл:

Первая буква устанавливает наличие или отсутствие заземления частей источника питания, находящихся под напряжением (т.е. может быть заземлена не только нейтраль источника питания, а любой из фазных выводов). В связи с этим в ГОСТ 30331.1-2013 дано следующее определение:

 Т – одна из частей источника питания, находящихся под напряжением, заземлена.

  I – все части источника питания, находящиеся под напряжением, изолированы от земли или одна из частей, находящихся под напряжением, заземлена через большое полное сопротивление.

  Вторая буква указывает на заземление открытых проводящих частей электроустановки или на наличие электрического соединения между открытыми проводящими частями и заземленной частью источника питания, находящейся под напряжением:

   Т – открытые проводящие части заземлены независимо от наличия или отсутствия заземления какой-либо части источника питания, находящейся под напряжением;

   N – открытые проводящие части имеют непосредственное соединение с заземленной частью источника питания, находящейся под напряжением, выполненное с помощью PEN-, PEM-, PEL-проводников или защитных проводников (РЕ).

   Попытка авторов ПУЭ-7 механически приравнять систему с глухозаземлённой нейтралью к типу заземления системы TN привела к путанице и неправильной трактовке основных положений стандарта МЭК. Необходимо всегда учитывать и оговаривать, что понятие типа заземления системы TN гораздо шире и включает в себя не только систему с глухозаземлённой нейтралью источника питания, но также и систему с изолированной нейтралью с заземлением одного из фазных выводов источника питания, например, при отсутствии физической нейтрали и невозможности её заземления. Таким образом, старая система с глухозаземлённой нейтралью является лишь частным случаем более обширного понятия типа заземления системы TN, но никак не тождественна ей!  Эти разночтения и самовольные трактовки стандарта МЭК привели к принципиальным ошибкам и в других статьях ПУЭ-7, о переиздании которых уже не один год ведутся разговоры среди энергетиков на высшем уровне, однако в данный момент всё ограничивается лишь разговорами и благими намерениями. Все здравомыслящие проектировщики электроустановок предпочитают в своей работе использовать многочисленные ГОСТы, ОСТы, ТРы и прочие нормативные документы, а ссылки на ПУЭ-7 считаются верхом неприличия и некомпетентности.







Система заземления

TNC։ Подробное объяснение

Заземление сети электроснабжения требует, чтобы ее сетевой завод и электрооборудование потребителя были заземлены, чтобы обеспечить безопасность и снизить вероятность повреждения оборудования. Эффективное заземление предотвращает длительные перенапряжения и сводит к минимуму риск поражения электрическим током. Заземление также обеспечивает заранее определенный путь для токов утечки на землю, которые находят применение при отключении неисправной установки или цепи путем срабатывания защитных устройств.В этой статье мы обсудим метод заземления TNC. Прочтите этот новый блог в Linquip, чтобы узнать больше об этих типах систем заземления .

Характеристики системы заземления TNC

Нейтральный провод также используется в качестве защитного проводника и называется проводником PEN (защитное заземление и нейтраль). Эта система не разрешена для проводов сечением менее 10 мм2 или переносного оборудования.

Система TN-C требует эффективного эквипотенциального окружения внутри установки с рассредоточенными заземляющими электродами, расположенными как можно более равномерно.Это связано с тем, что PEN-проводник является одновременно нейтральным проводником и одновременно несет токи дисбаланса фаз, а также гармонические токи третьего порядка (и их кратные). Поэтому PEN-провод должен быть подключен к нескольким заземляющим электродам в установке.

В системе TNC функция защитного проводника имеет приоритет над функцией нейтрали, и, в частности, провод PEN всегда должен быть подключен к клемме заземления нагрузки. Перемычка также используется для подключения этой клеммы к нейтральной клемме.

Схема системы заземления TNC

В методе заземления TNC Функции нейтрали и защиты объединены в одном проводе всей системы. (PEN – защитная заземленная нейтраль).

Источник питания подключается непосредственно к земле, а все открытые проводящие части установки подключаются к PEN-проводу.

Схема системы показана на рисунке ниже.

Что означает TNC?

В условном обозначении метода электропитания, установленном Международной электротехнической комиссией (МЭК), первая буква обозначает взаимосвязь между энергосистемой и землей.Например, T указывает, что нейтральная точка заземлена напрямую.

Вторая буква указывает на электропроводящее устройство, контактирующее с землей. Например, N означает, что нагрузка защищена нулем.

Третья буква обозначает комбинацию рабочего нуля и защитной линии. Например, C указывает, что рабочая нейтральная линия и линия защиты являются одним целым, например система заземления TNC. S указывает, что рабочая нейтральная линия и линия защиты строго разделены, поэтому линия PE называется выделенной линией защиты, такой как система заземления TNS.

Следовательно, в методе TN-C (Terra Neutral – Combined) заземление и нейтраль используют один и тот же провод (двухпроводной однофазный).

Преимущества системы заземления TNC

Вот некоторые из преимуществ метода заземления TNC.

  • Система заземления TNC всегда обеспечивает обратный путь при неисправностях в сети низкого напряжения. Заземляющие провода трансформатора и всех потребителей соединены между собой. Это обеспечивает распределенное заземление и снижает риск того, что у клиента нет безопасного заземления.
  • Изоляция оборудования не подвергается перенапряжению.
  • Система TNC может работать с простой защитой от перегрузки по току.
  • Низкая стоимость – главное преимущество использования метода заземления TNC. В частности, стоимость PE-проводника является наименьшей среди других методов заземления.

Недостатки системы заземления TNC

Недостатки системы TNC следующие.

  • Неисправности в электрической сети на более высоком уровне напряжения могут переместиться в заземление сети низкого напряжения, вызывая напряжения прикосновения у потребителей с низким напряжением.
  • Неисправность в сети низкого напряжения может вызвать напряжение прикосновения у других потребителей с низким напряжением.
  • Потенциальный риск оголенных токопроводящих частей с нейтральным проводником в случае пробоя нейтрального сетевого проводника, а также при коротких замыканиях фазы на нейтраль и фазу на землю сети низкого напряжения, а также при замыканиях среднего и низкого напряжения.
  • Система TN-C менее эффективна при проблемах с электромагнитной совместимостью (ЭМС).
  • Метод заземления TNC является наименее безопасным из всех методов заземления.
  • Этот тип заземления обычно не используется в некоторых странах из-за рисков, связанных с возгоранием в опасных средах, и из-за наличия гармонических токов, делающих его непригодным для электронного оборудования.

Итак, у вас есть подробное описание системы заземления TNC. Если у вас есть опыт работы с другими типами заземления, сообщите нам об этом, оставив ответ в разделе комментариев. Есть ли вопросы, в которых мы можем вам помочь? Не стесняйтесь зарегистрироваться на Linquip, чтобы получить самые профессиональные консультации от наших экспертов.

система TN-C; Система TN-S | С английского на итальянский |

Nomenclatura communzionale – spiegazione

Пояснение:
Обозначение устройств заземления электрической системы
Информация в этом документе основана на части UK DIY FAQ, написанной Эндрю Габриэлем.

Европейские соглашения об именах
Системы электроснабжения классифицируются во многих европейских странах (Финляндия, Великобритания и т. Д.) В зависимости от того, как реализовано заземление.Наиболее распространены TN-S, TN-C-S и TT.

Обратите внимание, что в этих описаниях «система» включает как источник питания, так и установку, а «токоведущие части» включают нейтральный провод.

Описание букв
Первая буква:
T Токоведущие части системы имеют одно или несколько прямых соединений
с землей.
I Токоведущие части системы не заземлены,
или соединены только через высокое сопротивление.

Вторая буква:
T Все открытые токопроводящие части подключаются через ваши заземляющие провода
к местному заземлению.
N Все открытые токопроводящие части подключаются через заземление.
проводники к заземлению предоставляются поставщиком.

Остальные буквы:
C Комбинированные функции нейтрали и защитного заземления (один провод).
S Раздельные функции нейтрали и защитного заземления (отдельные провода).

Допустимые типы систем в правилах IEE 16-го издания:
TN-C Нигде нет отдельных заземляющих проводов – используется нейтраль
в качестве заземления во время подачи и установки (никогда не видел этого).
TN-S Вероятно, наиболее распространенный, с поставщиком, обеспечивающим отдельный заземляющий провод
обратно на подстанцию.
TN-C-S [Многократное защитное заземление] Источник питания объединяет нейтраль
и землю, но при установке они разделены.
TT Нет заземления поставщиком; Для установки необходим собственный заземляющий стержень
(общий с воздушными линиями).
IT Supply, например, переносной генератор без заземления, установка
поставляет собственный заземляющий стержень.

Способы обеспечения заземления
Внутри или рядом с вашим потребительским блоком (блоком предохранителей) будет ваша основная клемма заземления, где соединяются все заземляющие проводники от ваших конечных подсхем и служебных соединений. Затем он каким-то образом подключается через «заземляющий провод» к реальной земле. В Великобритании используются следующие условные обозначения заземления:

TN-S Заземляющий провод подключается к отдельной земле
, предоставляемой поставщиком электроэнергии. Это
чаще всего выполняется с помощью заземляющего зажима
, подключенного к оболочке кабеля питания.

TN-C-S Заземляющий провод подключается к нейтрали
поставщика. Это проявляется как заземляющий провод
, идущий на соединительный блок с нейтральным проводом
хвостовиков счетчика поставщика.Часто вы увидите наклейку с предупреждением «
» о «Установка защитного множественного заземления
– не мешайте заземлению
», но оно присутствует не всегда.

TT Заземляющий провод идет к (одному или нескольким) заземляющим стержням
, один из которых, возможно, через старый управляемый напряжением
ELCB (который больше не используется в новых источниках питания).

Возможно, для этих систем есть и другие устройства. Кроме того, система могла быть преобразована, например старая система TT могла быть преобразована в TN-S или TN-C-S, но старый заземляющий стержень не был отсоединен.

Что такое система заземления? | Что означает система заземления? | Цели использования системы заземления

Что такое система заземления?

В электротехнике земля или земля – ​​это опорная точка в электрической цепи, от которой измеряется напряжение и общий обратный путь для электрического тока или прямого физического соединения с землей. В электрических установках система заземления или система заземления соединяет определенные части этой установки с проводящими поверхностями земли для обеспечения безопасности и функциональных целей.

После объяснения того, что такое заземление, в этой статье основное внимание будет уделено цели заземления, правильным методам заземления, утвержденному заземлению, а также основным компонентам, конструкции и функциям системы заземления. Электрическое заземление – это процесс передачи мгновенного разряда электрического тока непосредственно на землю.

Эта передача осуществляется с помощью провода с низким сопротивлением. Фактически это устройство, с помощью которого электрическая установка подключается к заземлению.Хотя землянины иногда используются в функциональных целях, чаще в службах в целях безопасности.

Например, в телеграфных линиях заземление используется в качестве проводника, чтобы сэкономить на стоимости обратного провода в длинной цепи. Если есть неисправность в электрической установке и в этой установке нет системы заземления, человек может получить травму от поражения электрическим током, прикоснувшись к поврежденной металлической части, поскольку корпус электроинструмента соприкасается с землей.

Заземление обеспечивает альтернативный путь прохождения тока короткого замыкания на землю.

Чаще всего для заземления используют оцинкованное железо. Заземление действует как плавное прохождение тока утечки. Земля с нулевым потенциалом несет ток короткого замыкания оборудования. Таким образом, заземление защищает систему и оборудование от возможных повреждений.

Также читайте: Что такое гибридная солнечная система? | Подключение гибридной солнечной системы | Компоненты солнечных гибридных энергосистем

Что означает система заземления?

В системах электроснабжения система заземления определяет электрический потенциал проводников относительно проводящей поверхности земли.Выбор систем заземления влияет на безопасность и электромагнитную совместимость источника питания.

Функции системы заземления должны обеспечивать:

  • Защитное заземление
  • Функциональное заземление
  • Молниезащита

Правила системы заземления сильно различаются в зависимости от страны и различных частей электрических систем. Большинство низковольтных систем подключают питающий провод к земле (земле). Система заземления также известна как защитное заземление или система заземления.

Также читайте: Холодильная система | Разница между кондиционированием воздуха и охлаждением | Зачем нужен холод | Система охлаждения | Холодильный цикл | Принцип охлаждения

Цели использования системы заземления:

В предыдущих разделах мы говорили о том, что такое система заземления и для чего она нужна. Теперь мы собираемся перечислить некоторые из наиболее важных целей, для которых используется заземление. Электрические цепи по какой-то причине связаны с землей или даже с землей.Ниже приведены несколько причин, по которым важно использовать систему заземления.

  • Личная охрана
  • Защита электрической системы
  • Защита от электромагнитных импульсов
  • молниезащита
  • Достаточно низкий импеданс для обеспечения удовлетворительной безопасной работы в условиях неисправности.
  • Защита от перенапряжения в разумных пределах при неисправности
  • Ступенчатая изоляция в силовых трансформаторах.
  • Ограничьте напряжение относительно земли на проводящем материале, окружающем электрический провод или оборудование.

Также читайте: Компоненты системы HVAC | Схема компонентов системы HVAC | Термостат | Теплогенератор

Corrosionpedia объясняет систему заземления:

Система заземления – это схема, которая соединяет части электрической цепи с землей. Это влияет на величину и распределение токов короткого замыкания в системе, а также на эффект, который он оказывает на людей, находящихся вблизи оборудования и цепей.

Система заземления предотвращает эту опасность, помещая открытые проводящие поверхности прибора под потенциал земли.Функциональная куча заземления служит не только для защиты от поражения электрическим током.

Функциональное заземление может пропускать ток во время нормальной работы устройства. Функциональное заземление может потребоваться для таких приборов, как фильтры для подавления перенапряжения и электромагнитной совместимости, некоторые типы антенн и различные измерительные приборы.

Системы заземления должны быть сконструированы таким образом и из таких материалов, чтобы они работали правильно в течение ожидаемого срока службы при разумных производственных затратах.Обязательные свойства:

  • Низкое сопротивление заземления и благоприятное распределение потенциала на поверхности земли.
  • Соответствующая допустимая нагрузка по току
  • Долговечность

Долговечность системы заземления в основном зависит от ее способности противостоять коррозии. Заземляющие электроды, находящиеся в непосредственном контакте с почвой или водой, работают в агрессивных условиях. Скорость коррозии металлических предметов в почве определяется тремя основными факторами:

  • Постоянные токи в земле
  • Химическое загрязнение почвы
  • Электрохимические гальванические явления между разными металлами в почве

Выбор электродных материалов обычно является компромиссом между стоимостью и долговечностью заземляющего электрода.

Также читайте: Системы кондиционирования воздуха с высокой скоростью | Что такое высокоскоростная система? | Что такое высокоскоростное кондиционирование воздуха?

Типы систем заземления:

В предыдущих разделах мы сформулировали некоторые важные задачи и задачи, для которых используется заземление. Мы говорили о различных типах защиты, которые обеспечивает система заземления. Теперь мы собираемся подробно объяснить различные типы систем заземления.

Существует пять основных методов обеспечения нейтрали электроустановки.Названия и подробные сведения о пяти методах и их сокращения приведены ниже.

TN-S Система заземления

В этом методе есть единые точки соединения между нейтралью питания и землей на трансформаторе питания. Кабели питания имеют отдельные защитные провода нейтрали и заземления (SNE).

В основном нейтральный проводник является четвертой «жилой», а заземляющий провод образует защитную оболочку. У абонента может быть одна клемма заземления, прикрепленная к оболочке служебного кабеля, или отдельные провода заземления.

В Великобритании и до появления системы защитного многократного заземления (PME или TN-C-S) метод TN-S был довольно стандартной схемой.

TN-C-S Система заземления

В этом методе кабели питания имеют комбинированную внешнюю металлическую оболочку нейтрали и заземления с покрытием из ПВХ. Комбинированная оболочка заземления нейтрали – PEN (Protective Earth Neutral).

Электропитание в помещениях заказчика обычно будет TN-S, что означает нейтраль, а земля будет изолирована и подключена только к месту обслуживания.При нейтральном и наземном бою внутри комплекса используется система TN-C.

Система заземления PNB

Соединение защитных нейтралей на самом деле является разновидностью системы TN-C-S, которая обеспечивает клемму заземления для подключения потребителя к нейтрали питания. Но вы должны помнить, что нейтраль подключена к земле только в одной точке. Эта схема предназначена для использования отдельных абонентов с трансформатором.

Система заземления TT ​​

Эти методы представляют собой системы, в которых питание осуществляется только в одной точке, но оболочка кабеля и открытые металлические конструкции абонентской установки соединяются с землей через отдельный электрод, независимый от питающего электрода.

Система заземления IT

Это система без прямого соединения между живыми частями и сваями земли, но с открытыми проводящими частями установок. Иногда обеспечивается соединение с землей с высоким импедансом для упрощения схемы защиты, необходимой для более раннего обнаружения замыкания на землю.

Также прочтите: Что такое техническое обслуживание HVAC? | Что означает техническое обслуживание HVAC? | Как вы обслуживаете систему HVAC? | Профилактическое обслуживание HVAC

Утвержденное заземление:

Покупатель электроэнергии ожидает хорошего заземления. Это связано с тем, что использование электроэнергии с плохим заземлением сопряжено с высоким риском. Все поставщики электроэнергии должны иметь утвержденные заземляющие электроды на своих объектах.

Это означает, что импульсные перенапряжения, которые могут возникать по разным причинам, переносятся в почву, так что они не вызывают каких-либо повреждений и / или травм.

Допустимое заземление должно включать:

  • низкое электрическое сопротивление
  • Способность проводить стабильное напряжение даже при переменах погоды
  • Ожидаемая продолжительность жизни, т.е.е. высокая устойчивость к коррозии

Выбор системы заземления может повлиять на безопасность и электромагнитную совместимость установки. Вот почему мы рекомендуем систему глубокого заземления Apress.

Также читайте: Что такое система зажигания от магнето | Как работает система зажигания | Как работает магнето | Что делает магнето | Система зажигания магнето

Функции и конструкция системы заземления:

Медный провод заземления (5) вставляется в наконечник из закаленной стали (1). Удлинители (3) имеют направляющие штифты для входа в задний конец трубы и образуют устойчивое продолжение системы.

Поскольку сопротивление заземления на другом конце провода можно постоянно контролировать, движение вниз прерывается, когда достигается достаточно низкое сопротивление.

Верхний удлинительный стержень (3) поднимается и используется повторно. Сбивание штифтов (или втулок) обычно производится механическим молотком с подходящим забивающим штифтом (4) или кувалдой и забивающей головкой FS61 или FS62C.

Также читайте: Что такое система охлаждения с абсорбцией пара? | Работа пароабсорбционной холодильной системы | Компоненты пароабсорбционной холодильной системы

Почему выбирают систему глубокого заземления Elpress?

Некоторые из многих преимуществ системы глубокого заземления Apress:

  • Нет подключения заземляющего электрода или заземляющего провода
  • Подходит для проводов с большим поперечным сечением, 16-95 мм2
  • Может использоваться для нескольких типов проводов.
  • ожидаемая продолжительность жизни
  • Полный контроль над перемещением медной проволоки во время сверления
  • Когда используется медная проволока, стальные стержни действуют как протекторные аноды и защищают медную проволоку от коррозии.
  • Обеспечивает непрерывный мониторинг сопротивления
  • уменьшение разности потенциалов у поверхности земли
  • Сопротивление заземления сезонно-стабильное
  • Очень легкий и простой в обращении небольшой сегмент ведущей тяги
  • Более низкая стоимость, чем у других систем
  • Некоторые детали делают управление автомобилем простым и надежным в эксплуатации.

Также прочтите: Что такое электрохимическое удаление заусенцев? | Электрохимические системы удаления заусенцев | Работа электрохимического снятия заусенцев

Важность заземления:

Заземление необходимо по следующим причинам:

  • Защищайте заземлитель от тока короткого замыкания.
  • Заземление обеспечивает самый простой путь для прохождения тока короткого замыкания даже после нарушения изоляции.
  • Заземление защищает оборудование и персонал от скачков высокого напряжения и грозовых разрядов.

Заземление может быть выполнено путем электрического соединения соответствующих частей установки с системой электрических проводов или электродов, размещенных вблизи или ниже уровня земли. Заземляющий мат или электрод ниже уровня земли состоит из плоского железного стояка, через который подключаются все нетоковедущие металлические части оборудования.

Это происходит, когда ток короткого замыкания от оборудования протекает через систему заземления на землю, таким образом защищая оборудование от тока короткого замыкания.Во время короткого замыкания в проводе заземляющего мата поднимается напряжение, равное сопротивлению заземляющего мата, умноженному на замыкание на землю.

Сборка называется заземляющей. Металлические проводники, соединяющие части установки с заземлением, называются электрическими соединениями.

Также читайте: Преимущества и недостатки Атомной энергетики | Что такое атомная энергетика? | Преимущества атомной энергетики | Недостатки АЭС

Преимущества заземления:

  • Заземление безопасно и является лучшим способом обеспечения защиты.Мы знаем, что потенциал Земли равен нулю и считается нейтральным. Поскольку меньшее количество устройств подключается к земле с помощью провода с меньшим сопротивлением, достигается баланс.
  • Металлы можно использовать в электрических установках, не обращая внимания на их проводимость, а правильное заземление гарантирует, что металл не пропускает ток.
  • Внезапное повышение напряжения или перегрузка не должны привести к повреждению устройства и человека, если приняты надлежащие меры по заземлению.
  • Это предотвращает риск возникновения пожара, который в противном случае мог бы быть вызван утечкой тока.

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение –

TN-System, установка в RP-Energie-Lexikon; Niederspannungsnetz, Stromnetz, Erdung, TN-C, TN-S, TN-C-S, Sicherheit, Umrüstung

Lexikon> Buchstabe T> TN-System

Определение: eine Form von Niederspannungsnetz, die in verschiedenen Varianten wie TN-C, TN-S и TN-C-S vorkommt

Spezifischere Begriffe: TN-C-System, TN-S-System, TN-C-S-System

Английский: система TN

Категория: elektrische Energie

Автор: Dr.Rüdiger Paschotta

Wie man zitiert; zusätzliche Literatur vorschlagen

Ursprüngliche Erstellung: 21.08.2020; letzte Änderung: 25.08.2020

URL: https://www.energie-lexikon.info/tn_system.html

Niederspannungsnetze können in verschiedenen Formen realisiert werden, die sich in Details wie den verwendeten Phasen (Einphasen-Wechselstrom-Netz, Dreiphasen-Drehstromnetz, Dreileiter-Einphasenivenetztenzünchennünenzünenzünenzünenzünenzünenzünenzünenzünenzünzünenzünenzünenzünenzünzününzünenzünenzünzünenzünennenzünennenzünenzünennenzenzünennenzünzünenzünennenzünzünününününününününününzünününzünzünchennenzüns)Eine grundsätzliche, häufig realisierte Form ist das TN-System , работает в различных вариантах с TN-C, TN-S и TN-C-S vorkommt. TN steht hier für französisch terre Neutre , было «нейтральным Erde» или deutlicher gesagt geerdeter Neutralleiter bedeutet.

Grundlegend geht es bei TN-Systemen immer um Dreiphasen-Wechselstrom (Drehstrom), der mit vier Leitern übertragen wird (→ Vierleitersystem ). Hierbei wird der Sternpunkt auf der Seite der Transformatorenstation, die die Energie normalerweise aus einem Mittelspannungsnetz in das Niederspannungsnetz einspeist, geerdet (mit einem Betriebserder ).Zusätzlich erfolgt eine Erdung auf der Seite der Verbraucheranlagen, beispielsweise mit Erdungssystemen für die einzelnen angeschlossenen Gebäude. Damit sind jedoch noch nicht all wichtigen Details der Erdung festgelegt; es gibt verschiedene Varianten, die in den folgenden Abschnitten erklärt werden.

Für Fachpersonen im Bereich der Elektrotechnik ist es von entscheidender Bedeutung, die technischen Unterschiede dieser Ansätze und deren Konsequenzen insbesondere für die Sicherheit genau zu verstehen. Fehler in Installationen können nämlich leicht zu erheblichen Gefahren insbesondere für Personen führen, unter Umständen auch zur Zerstörung von Geräten oder zur Störung deren Funktion.

Dieser Artikel erklärt die Grundprinzipien, ohne jedoch auf die Details verschiedener Normen einzugehen, was den Rahmen eines Lexikons sprengen würde.

TN-C-система

TN-C steht für französisch terre Neutre combiné . Bei diesem Ansatz verwendet man einen sogenannten PEN-Leiter, der eine kombinierte Funktion (Doppelfunktion) hat, nämlich gleichzeitig als Neutralleiter und als Schutzleiter фунгиерт.Dies ist zunächst insofern vorteilhaft, dass nicht noch ein zusätzlicher Schutzleiter benötigt wird.

Abbildung 1: Ein TN-C-System im Niederspannungsnetz, beginnend mit einer Netzstation (Transformatorenstation). (Nur die Sekundärseite des Transformators ist gezeigt.) Man verwendet nur einen PEN-Leiter, der die Funktionen von PE und N vereint. Erst bei den Anschlüssen der Geräte erfolgt eine Aufspaltung in PE und N. eine zusätzliche Erdung mit Verbindung zum PEN-Leiter erfolgt in den Gebäuden.Dieses System wird в Германии в Gebäuden aus Sicherheitsgründen kaum mehr verwendet, aber nach wie vor auf dem Weg von der Netzstation zu den Stromkunden.

Die Verwendung eines PEN-Leiters hat prinzipiell erhebliche sicherheitstechnische Nachteile, die allerdings in manchen Situationen gut beherrscht werden können. Insbesondere ist wichtig, dass eine Unterbrechung des PEN-Leiters unbedingt vermieden wird, solange die Phasen (Außenleiter) mit dem Verbraucher verbunden sind. Sonst kann nämlich an einem metallischen Gerätegehäuse eine erhebliche Spannung gegen Erde auftreten, die schwere Stromschläge verursachen kann.Zusätzlich kann es dann auch zu Überspannungen kommen, die Geräte zerstören – был аллердингом auch bei Systemen mit separatem Schutzleiter passieren kann, wenn der Neutralleiter unterbrochen wird. Auch mit der Funktion von Fehlerstrom-Schutzschaltern gibt es gewisse Probleme. Weitere Details erklärt der Artikel über PEN-Leiter.

Die Größe der genannten Gefahren hängt aber erheblich von den jeweiligen Umständen ab. TN-C-Systeme в Wohnhäusern, wie sie vor längerer Zeit auch в Германии regelmäßig errichtet wurden, sind als durchaus gefährlich zu betrachten, da in dieser Situation die Unterbrechung eines Unterbrechung Unichtuns PEN-Leiters nichtchet allzt.Deswegen wurden diese mittlerweile weitestgehend von TN-C-S-Systemen (siehe unten) verdrängt, wo PEN-Leiter zumindest innerhalb der Gebäude weitestgehend vermieden werden. Lediglich gibt es noch einen Bestandsschutz für alte Anlagen, deren Umrüstung auf ein sichereres System sehr aufwendig wäre. Dies liegt zum Teil daran, dass zweiadrige und vieradrige Leitungen verlegt wurden, sodass ein zusätzlicher Leiter (für den Schutzleiter) fehlt.

PEN-Leiter sind übrigens auch ungünstig bezüglich der elektromagnetischen Verträglichkeit (EMV), jedenfalls wenn sie innerhalb von Gebäuden verlaufen.Diesen Aspekt erklärt der Artikel über PEN-Leiter genauer. Er ist ein weiterer Grund für die Bevorzugung von TN-C-S-Systemen (или TN-S-Systemen).

TN-C-S-система

TN-C-S steht für französisch terre Neutre combiné séparé . Dies ist quasi eine Mischung zwischen TN-C (siehe oben) und TN-S (siehe unten), weil teils ein PEN-Leiter (mit Doppelfunktion), teils aber auch отдельный Leiter verwendet werden:

  • Man verwendet nach wie vor einen PEN-Leiter zwischen Transformatorenstation und den versorgten Gebäuden.
  • Innerhalb der Gebäude erfolgt aber eine Aufspaltung des PEN-Leiters in den Schutzleiter (PE) und den Neutralleiter (N). Die PEN-Aufspaltung erfolgt bevorzugt gleich nach der Eintritt der Versorgungsleitungen in das Gebäude. Nahe dieser Verzweigung erfolgt zusätzlich eine Erdung mit der eigenen Erdungsanlage durch Verbindung mit der Haupterdungsschiene (siehe Abbildung 2). Nach der Verzweigung (meist im Hausanschlusskasten) dürfen diese PE- und N-Leiter nirgends mehr elektrisch miteinander verbunden werden.
Abbildung 2: Das in Deutschland übliche TN-C-S-System. Bis zum Hauseintritt verwendet man einen PEN-Leiter, der dann aber sogleich in PE und N aufgespalten wird.

Im Haus benötigt man dann fünfadrige Kabel (3 Phasen + Neutralleiter + Schutzleiter) für Drehstrom (z. B. für Drehstromsteckdosen) und dreiadrige Kabel (eine Phase + Neutralleiter + Schutzlesenphaltr. PEN-Kabel gibt es dort dann nirgends, außer das kurze Stück beim Hauseintritt.

Das TN-C-S-System bietet einen guten Kompromiss zwischen Materialeinsatz und Sicherheit. Bei einer (unwahrscheinlichen) Unterbrechung des PEN-Leiters auf dem Weg zum Haus bliebe dort immerhin noch die eigene Erdungsanlage, wenn auch nicht unbedingt mit einer besonders kleinen Erdungsimpedanz.

Fehlerstrom-Schutzschalter funktionieren в TN-C-S-Systemen ziemlich problemlos und sind in vielen Fällen heute auch vorgeschrieben – nicht mehr nur für Badezimmer oder andere besonders разумный Bereiche.Sie vermindern die verbleibenden Gefahren durch Stromschläge nochmals erheblich.

In Deutschland werden für Wohnhäuser und ähnliche Gebäude seit Jahrzehnten praktisch nur noch TN-C-S-Systeme gebaut, weil die früheren TN-C-Systeme als nicht mehr ausreichend sicher betrachtet. Jedoch ist die nachträgliche Umrüstung von TN-C auf TN-C-S meist sehr aufwendig; man wird in der Regel praktisch all elektrischen Leitungen ersetzen, alle Verteilerdosen neu verdrahten und weitere Details anpassen müssen.Deswegen erfolgen solche Umrüstungen nur relativ selten.

TN-S-система

TN-S steht für französisch terre Neutre séparé . Hier verwendet man von der Transformatorenstation bis zu den Verbrauchergeräten überall отдельные Leitungen für die Funktionen von Neutralleiter und Schutzleiter.

Abbildung 3: Эйн TN-S-система.

Dieser Ansatz приносит им Prinzip die höchste Sicherheit, erfordert aber fünf statt vier Leiter für all Verbindungen zwischen Transformatorenstationen und versorgten Gebäuden.Der Mehrbedarf vor allem von Kupfer bedeutet erhebliche Mehrkosten. Deswegen ist dieses System nicht allzu verbreitet. Es kommt am ehesten vor in gewerblichen Anlagen, die direkt mit Mittelspannung versorgt werden und eigene Transformatoren verwenden. Hier sind die Leitungswege oft relativ kurz, sodass sich der Mehraufwand für den zusätzlichen Schutzleiter in Grenzen hält.

Альтернатива Konzepte

Es gibt auch vom Konzept des TN-Systems abweichende Konzepte, die gelegentlich (aber deutlich seltener) eingesetzt werden:

  • Beim TT-System erfolgt die Schutzerdung von Gerätegehäusen nur über die eigene Erdungsanlage des Gebäudes.Deren elektrisches Potential kann somit deutlich von dem des von der Transformatorenstation kommenden Neutralleiters abweichen, zumal bei Stromfluss durch den Neutralleiter ein Spannungsabfall entsteht.
  • Bei IT-Systemen werden nur drei Leiter (für die drei Phasen) zwischen Transformatorenstation und Verbrauchern verlegt. Letztere arbeiten dann normalerweise mit der Dreieckschaltung, sodass sie keine Neutralleiter benötigen. Die Schutzerdung von Geräten erfolgt wie beim TT-System nur über die eigene Erdungsanlage.Ein Vorteil ist, dass ein Erdschluss nicht unbedingt den sofortigen Ausfall einer Anlage verursacht.

Siehe auch: Niederspannungsnetz, Stromnetz, PEN-Leiter
sowie andere Artikel in der Kategorie elektrische Energie

Как выбрать лучшую систему заземления ~ Электрическое ноу-хау


В статье «Типы систем заземления – Часть первая » я перечислил различные типы систем заземления, которые можно разделить в соответствии со следующими факторами:

  1. Функция,
  2. Системный размер,
  3. Подключение нейтрали к земле,
  4. Заземление нейтрали + способ подключения открытых токопроводящих частей электроустановки.

И я объяснил первые две категории в этой статье, показывая, что типы систем заземления

в соответствии с их функциями можно разделить на шесть типов следующим образом:
  1. Статическое заземление,
  2. Заземление оборудования,
  3. Системное заземление,
  4. Заземление молнии,
  5. Заземление электронное (включая компьютерное),
  6. Заземление безопасности при техобслуживании.

и типы систем заземления в зависимости от их размера можно разделить на два следующих типа:
  1. простые,
  2. комплекс.

Кроме того, в статье «Типы систем заземления – Часть вторая » я объяснил типы систем заземления в соответствии с подключением нейтрали к земле, а именно:

  1. Жестко (или напрямую) заземленная нейтраль,
  2. Обнаруженная нейтраль,
  3. Заземленная через сопротивление нейтраль,
  4. Сопротивление заземления,
  5. Реактивное заземление,
  6. Заземление катушки Петерсена.
И типы систем заземления в соответствии с подключением нейтральной точки к земле + метод подключения открытых проводящих частей электроустановок, которыми были:
  1. IT (Незаземленная нейтраль трансформатора, заземленная рама),
  2. TT (нейтраль трансформатора заземлена, корпус заземлен),
  3. TNC (Если нейтральный провод N и PE один и тот же (PEN))
  4. TNS (если нейтральный провод N и PE разделены),
  5. TNC-S (Использование TN-S после TN-C (обратное запрещено).

Сегодня я объясню Как выбрать лучшую систему заземления для

новой конструкции из вышеперечисленных типов следующим образом.

Для получения дополнительной информации вы можете просмотреть следующие статьи:


Как выбрать лучшую систему заземления для нового строительства


Кто решает, какой тип заземления Системы, которые будут использоваться? Для любого нового строительства три стороны участвуют в Выбор системы заземления:
  1. Потребители электроэнергии,
  2. Сетевые операторы (электроснабжение),
  3. Инсталляционные проектно-конструкторские бюро.

Однако опыт показывает, что выбор остается в основном производятся инжиниринговыми фирмами, проектирующими установку.
Критерии выбора лучших Система заземления критерии, используемые для наилучшего выбора, будут в соответствии с:
  1. Регламенты страны,
  2. Загородная застройка,
  3. Тип застройки,
  4. Вид сетей и строительных нагрузок,
  5. Доступность электрооборудования,
  6. затрат,
  7. Сложность дизайна.







  • Нормы и стандарты, применяемые в В некоторых случаях страны вводят определенные типы систем заземления (SEA).
  • Самыми распространенными системами в большинстве стран являются TT и TN; несколько стран, в частности Норвегия, используют ИТ-систему.
  • В таблице ниже на рисунке № 1 приведены некоторые примеры. для систем заземления низкого напряжения для общественных распределительных сетей (потребителей низкого напряжения) для различных страны.Эта таблица показывает, что англосаксонские страны в основном используют TN-C, тогда как TT используется во всем мире.

Рис.1: примеры систем заземления низкого напряжения для общественных сетей (потребителей низкого напряжения) для разных стран
  • Степень развития страны должна также должны быть приняты во внимание национальные практики, климат, и Т. Д.
  • Если построить ось с севера на юг, как Что касается общественного распределения, мы находим систему заземления IT в Норвегии, TN-C в Германии, TT во Франции и в большинстве африканских стран.
  • В промышленно развитых странах с умеренным климатом все три системы заземления используются в частных установках.

1- В определенном количестве стран для некоторых здания или части здания, выбор устанавливается законодательством или стандарты, e.г. для больниц, школ, флота, рабочих мест, шахт и т. д. строго запрещены определенные системы заземления, например TN-C в помещениях с опасностью взрыва. 2- Требуемый уровень надежности должен определить, какая система заземления выбрана для конкретного типа здания. Надежность означает, что электрическая мощность должна таким образом, всегда быть доступным и полностью безопасным, т. е. ума”. Элементы, составляющие надежность установки:
  • Безопасность;
  • Наличие;
  • Надежность;
  • Ремонтопригодность,
  • Правильная работа слаботочной коммуникации системы

Следовательно, эти элементы необходимо оптимизировать.В в таблице ниже Рисунок № 2 содержит обзор сильных и слабых сторон каждого заземления. система:
Рис.2: Сравнение схем заземления системы
Что касается защиты людей, три системы заземления системы (SEA) эквивалентны, если вся установка и правила эксплуатации соблюдаются правильно. Следовательно, отбор не зависят от критериев безопасности.
4- Тип сетей и здания Грузы Особенности сети и нагрузки будут влиять на выбор схем заземления, как в под таблицей на рисунке № 3 .
Рис.3: Влияние сетей и нагрузок на выбор систем заземления
5- Наличие электрооборудования Сервис
  • Решение собственника, если поставка осуществляется через частный трансформатор СН / НН (подписка на СН) или владелец имеет частную энергетику источник (или трансформатор с раздельной обмоткой).
  • Если у собственника действительно есть выбор, решение по СЭО принимается после обсуждения с проектировщиком сети (проектное бюро, подрядчик), обсуждение должно охватывать:

  1. Прежде всего, эксплуатационные требования ( требуемый уровень непрерывности обслуживания) и условия эксплуатации (техническое обслуживание осуществляется электриком или нет, штатным персоналом или аутсорсинг и др. )
  2. Во-вторых, особенности сеть и нагрузки как в рис.3 .

  • TN-S является наименее дорогостоящим в установке для Например, если нейтраль не защищена и не переключается. Но имейте в виду: Стоимость лечебного обслуживания может быть высокой.
  • Установка ИТ немного дороже (устройства контроля изоляции и отслеживания повреждений изоляции). Ищи максимальная доступность электроэнергии требует наличия инженер-электрик, действие которого сведет к минимуму лечебное обслуживание.
  • ТТ, если достаточно различающих УЗО установлен, немного дороже в установке, чем ИТ, но отслеживание неисправностей простое и менее затратное лечебное обслуживание, чем в TN.

При полной стоимости от 10 до 20 лет, все три системы заземления эквивалентны.
  • Проектирование в ТТ проще, так же у пристройки (без расчетов).
  • Сложность проектирования эквивалентна TN-S и ЭТО.

шагов для выбора лучшего Система заземления

Step # 1: Во-первых, не забывайте, что три системы все заземления могут быть включены в одну и ту же электрическую установку: гарантирует наилучший ответ на потребности в безопасности и доступности (см. ниже рисунок № 4 ).
Рис.4: несколько систем заземления, включенных в одну установку низкого напряжения.

Шаг № 2 : убедитесь, что выбор не указан или предусмотренных стандартами или законодательством (указами, постановлениями министров)

Шаг # 3 : диалог с пользователем, чтобы узнать его требования и ресурсы, и в целом (см. таблицу на рисунке № 5 ): 1- Необходимость непрерывного обслуживания и независимо от того, нет техобслуживания:
  • Непрерывность сервисного и сервисного обслуживания: ИТ будут выбраны.
  • Непрерывность обслуживания и отсутствие технического обслуживания: Нет полностью удовлетворительного решения: отдавайте предпочтение TT, чья дискриминация на отключение легче реализовать, и это минимизирует повреждение по отношению к TN. Установка дополнительного выхода легко осуществляется без необходимость дальнейших расчетов.
  • Непрерывность обслуживания не обязательна и не соответствует требованиям сервисное обслуживание: предпочитаю TN-S (выполняется быстрый ремонт и расширение по правилам),
  • Непрерывность обслуживания не важна и нет сервисное обслуживание: Предпочитайте TT

  • IT при техническом обслуживании и использовании 0.5 А УЗО или TT.


  • IT – самый подходящий.

  • Быстрое отслеживание неисправностей в TN (благодаря SCPD) но время ремонта часто бывает долгим.
  • И наоборот, в IT отслеживание первой неисправности может быть сложнее, но ремонт происходит быстрее и дешевле.
  • TT – хороший компромисс.

Используемые защитные устройства надежны, но На надежность установки и нагрузки могут влиять: a- В TN-C тем, что PEN, а не защищен, может быть поврежден гармоническими токами;
  • Из-за недостаточной строгости при надставках
  • За счет использования заменяющих источников с низким мощность короткого замыкания,
  • Под действием электродинамических сил;

c- В ИТ при двойной ошибке присущие риски в TN, описанные выше, тоже существуют.Однако если отслеживание и устранение 1-я неисправность быстрая, надежность монтажа отличная. d- в ТТ, путем пробивной поломки по возврату нагрузки из-за неисправности трансформаторов высокого / низкого напряжения. Однако вероятность эта возникающая неисправность мала, и доступны профилактические решения, например использование ограничителей перенапряжения между одним из токоведущих проводов и заземлением нагрузки связь.
  • TT предпочтительнее TN-S, чья высокая токи короткого замыкания могут быть источником помех.

Рис.5: Сравнение схем заземления системы по надежности
Шаг № 4 : Наконец, учтите особенности сеть и загружается следующим образом:
  • Очень длинная сеть или, что еще важнее, ток утечки: Предпочитайте TN-S,
  • Использование запасных или резервных источников питания: Предпочитаю ТТ,
  • Нагрузки, чувствительные к высоким токам короткого замыкания (двигатели): Предпочитаю TT или IT,
  • Нагрузки с низкой естественной изоляцией (печи) или с большим ВЧ-фильтром (большие компьютеры): предпочитайте TN-S,
  • Поставка систем контроля и мониторинга: Perfer IT (непрерывность обслуживания) или TT (повышенная эквипотенциальность коммуникационные устройства).

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
