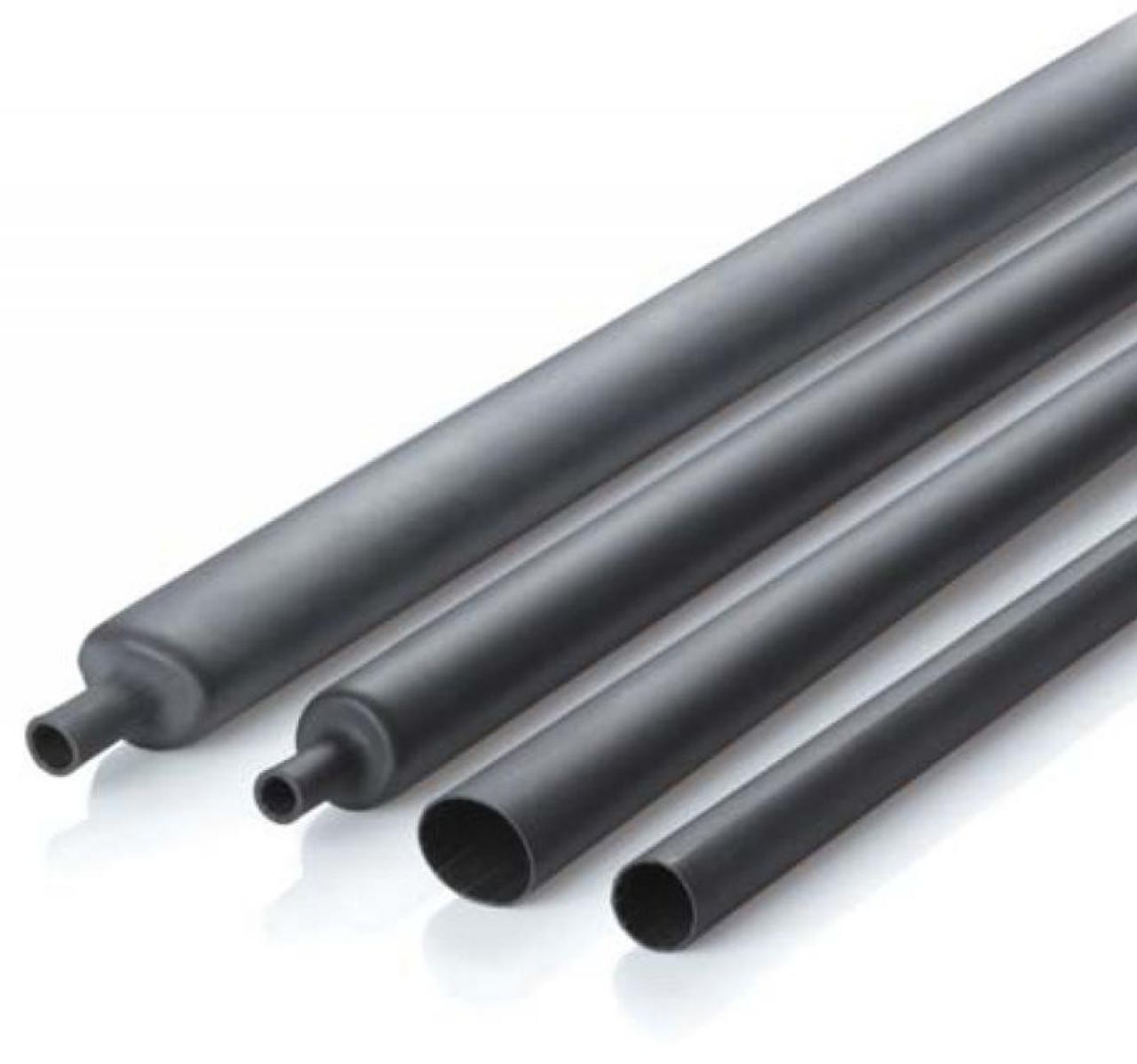

Для чего нужна термоусадочная трубка и как ее использовать

Для того, чтобы надёжно и эффективно изолировать провода и кабеля различного назначения, используется термоусадочная трубка. Она является великолепной альтернативой обычной изоленте и гарантирует более надёжный уровень изоляции. Если раньше для термоусадки кабелей и соединений использовались кембрики, то теперь их место прочно заняла термоусадочная трубка. Где и как её можно использовать?

Термоусадочная трубка: сфера и область применения

Как было сказано выше, в основном термоусадочные трубки используются для изоляции проводов и различных контактов. Уникальные технические и эксплуатационные характеристики трубок позволяют применять для усадки соединений, находящихся под высоким напряжением. Термоусадочные трубки одинаково эффективны для усадки проводов в технологическом оборудовании, а также в автомобильной промышленности.

В процессе применения термоусадочной трубки работоспособность соединения полностью сохраняется.

Кроме того, такое соединение устойчиво к негативному воздействию различных факторов внешней среды: влажности, высоким температурам, механическим повреждениям и т. д. Кроме промышленных и производственных предприятий, а также автомобильной промышленности, термоусадочные трубки также можно применять для:

  • обтягивания скользящей ручки различных инструментов
  • изготовления и усовершенствование рыболовных снастей
  • предотвращения звона ключей, брелоков и других мелких элементов в кармане

Термоусадочная трубка: где нельзя использовать

Профессиональные электрики и работники промышленных предприятий не рекомендуют использовать термоусадочную трубку для изоляции проводов и соединений, эксплуатирующихся в условиях экстремально высоких температур, например, утюги, электрические чайники и т. д. Для изоляции соединений в нагревательных элементах лучше всего применять специальные термостойкие кембрики из стекловолокна. Кроме того, не рекомендуется использовать термоусадочные трубки для изоляции проводов, которые трутся обо что-то.

Термоусадочная трубка: как правильно использовать

Установить термоусадочную трубку на провода или кабеля довольно просто — для этого нет необходимости использовать специальные или сложные инструменты. Перед установкой термоусадочных трубок необходимо лишь правильно подобрать диаметр изделия. После того, как трубка установлена на соединение, её необходимо нагреть с помощью термофена или специальной горелки.

В процессе установки важно не переплавить трубку — так вы не получите надёжной изоляции, а наоборот, значительно испортите всю проводку. Повышение температуры горелки или термофена на влияет на скорость процесса установки термоусадочной трубки, поэтому повышать температуру не имеет никакого смысла.

О перегреве термоусадочной трубки могут свидетельствовать возникновение пузырьков и различных повреждений на её поверхности. В результате трубка может обуглится и даже разорваться.

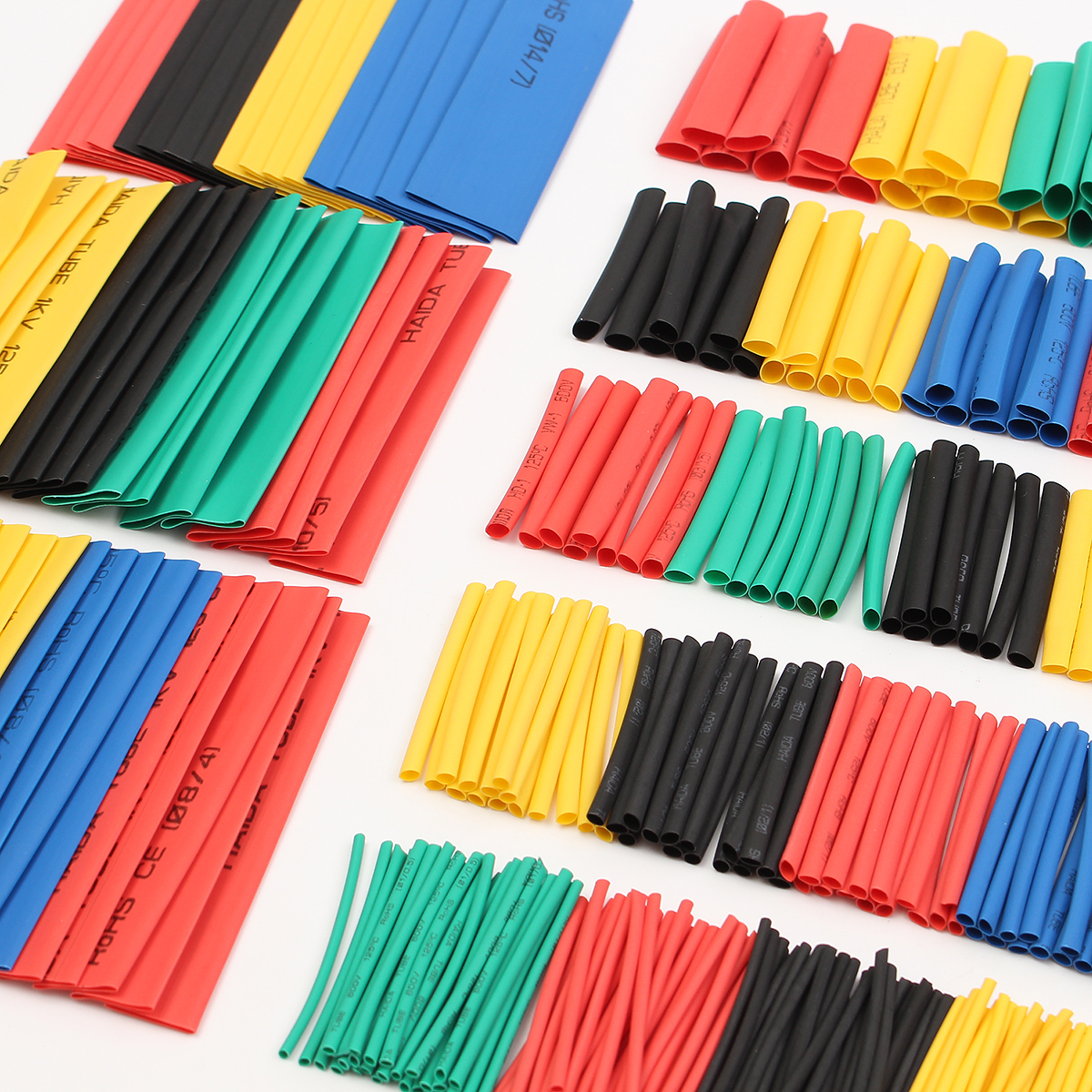

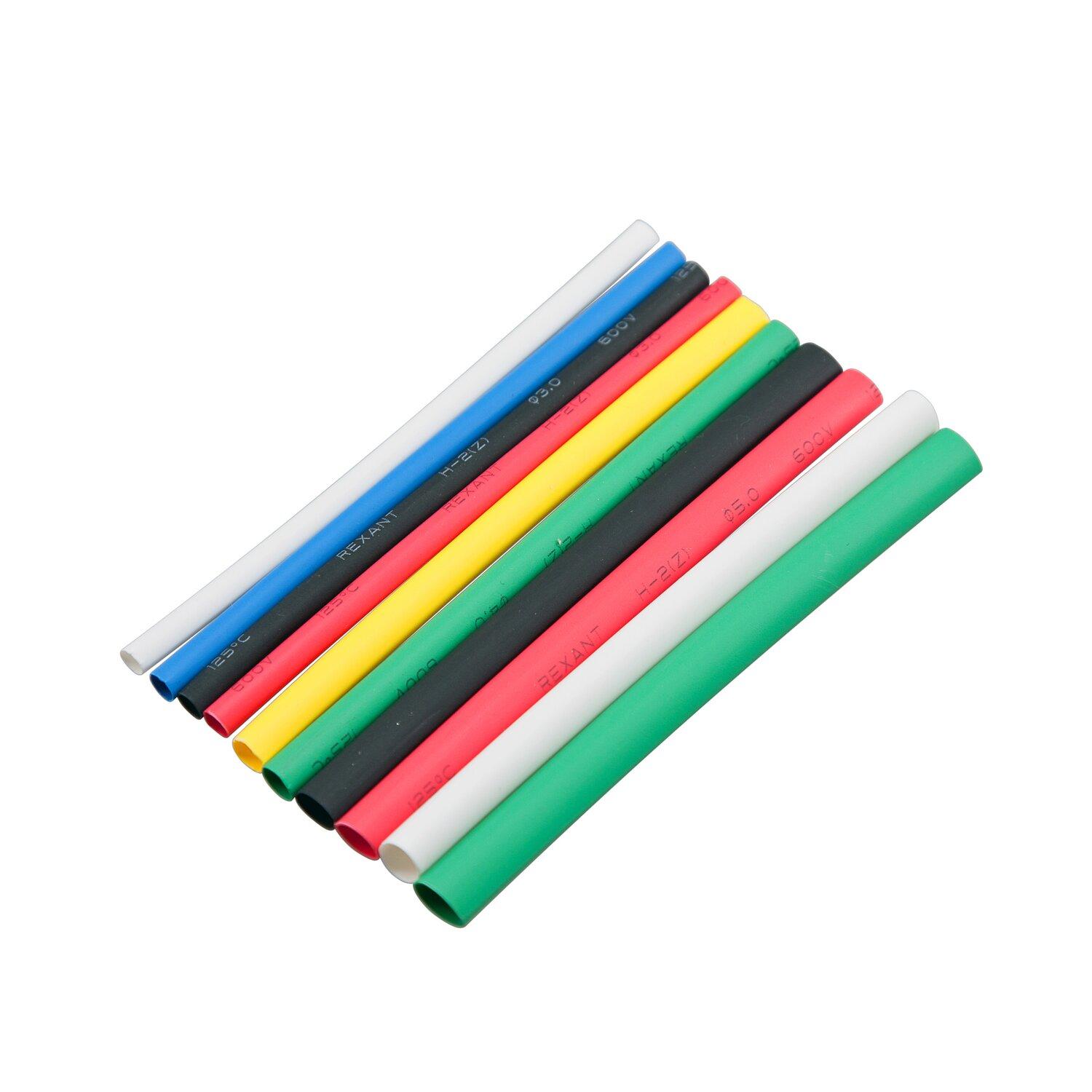

Термоусадка (трубка термоусадочная)

Артикул Наименование краткое (содержит диаметр до усадки / диаметр после усадки, мм) Цвета Метров в бухте
502500 Трубка термоусадочная 1/0,5 б, ч, с, к, ж, з 200
502501 Трубка термоусадочная 1,5/0,75 б, ч, с, к, ж, з 200
502502 Трубка термоусадочная 2/1 б, ч, с, к, ж, з 200
502503 Трубка термоусадочная 2,5/1,25 б, ч, с, к, ж, з 200
502504 Трубка термоусадочная 3/1,5 б, ч, с, к, ж, з 200
502505 Трубка термоусадочная 3,5/1,75 б, ч, с, к, ж, з 200
502506
Трубка термоусадочная 4/2
б, ч, с, к, ж, з 200
502507 Трубка термоусадочная 5/2,5 б, ч, с, к, ж, з 100
502508 Трубка термоусадочная 6/3 б, ч, с, к, ж, з 100

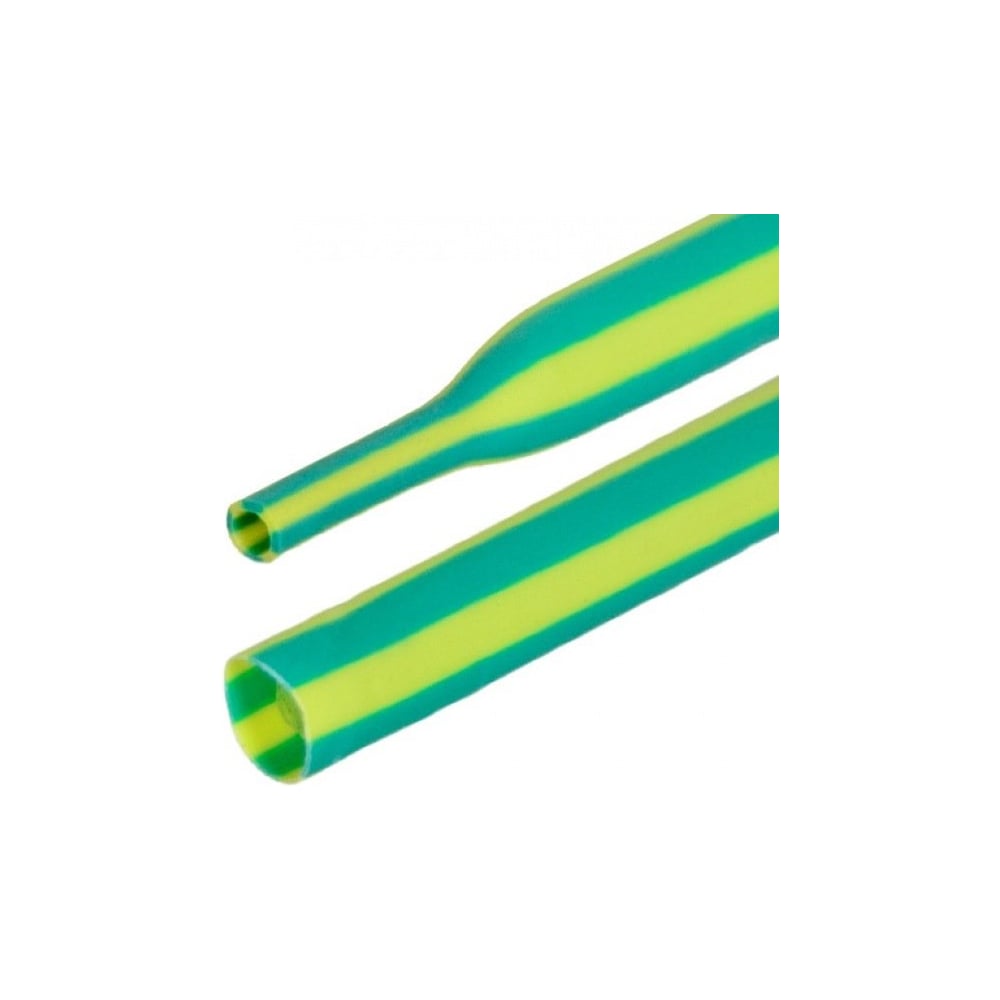

502508 Трубка термоусадочная 6/3 Ж/З желто-зеленый 100
502508 Трубка термоусадочная 6/3 clear прозрачная 100
502509 Трубка термоусадочная 7/3,5 б, ч, с, к, ж, з 100
502510 Трубка термоусадочная 8/4 б, ч, с, к, ж, з 100
502510 Трубка термоусадочная 8/4 Ж/З желто-зеленый 100
502512 Трубка термоусадочная 10/5 б, ч, с, к, ж, з 100
502512 Трубка термоусадочная 10/5 Ж/З желто-зеленый 100
502514 Трубка термоусадочная 12/6 б, ч, с, к, ж, з 100
502514 Трубка термоусадочная 12/6 Ж/З желто-зеленый 100
502516 Трубка термоусадочная 14/7 б, ч, с, к, ж, з
100
502516 Трубка термоусадочная 14/7 Ж/З желто-зеленый 100
502517 Трубка термоусадочная 15/7,5 б, ч, с, к, ж, з 100
502518 Трубка термоусадочная 16/8 б, ч, с, к, ж, з 100
502518 Трубка термоусадочная 16/8 Ж/З желто-зеленый 100
502522 Трубка термоусадочная 20/10 б, ч, с, к, ж, з 100
502522 Трубка термоусадочная 20/10 Ж/З желто-зеленый 100
502527 Трубка термоусадочная 25/12,5 б, ч, с, к, ж, з 50
502527 Трубка термоусадочная 25/12,5 Ж/З желто-зеленый 50
502532
Трубка термоусадочная 30/15 б, ч, с, к, ж, з 25
502532 Трубка термоусадочная 30/15 Ж/З желто-зеленый 25
502534 Трубка термоусадочная 35/17,5 б, ч, с, к, ж, з 25
502534 Трубка термоусадочная 35/17,5 Ж/З желто-зеленый 25
502536 Трубка термоусадочная 40/20 б, ч, с, к, ж, з 25
502536 Трубка термоусадочная 40/20 Ж/З желто-зеленый 25
502538 Трубка термоусадочная 50/25 б, ч, с, к, ж, з 25
502538 Трубка термоусадочная 50/25 Ж/З желто-зеленый 25
502540 Трубка термоусадочная 60/30 б, ч, с, к, ж, з 25
502541 Трубка термоусадочная 60/30 Ж/З желто-зеленый 25
502542 Трубка термоусадочная 70/35 б, ч, с, к, ж, з 25
502542 Трубка термоусадочная 70/35 Ж/З желто-зеленый 25
502543 Трубка термоусадочная 80/40 б, ч, с, к, ж, з 15
502544 Трубка термоусадочная 90/45 б, ч, с, к, ж, з 15
502545 Трубка термоусадочная 100/50 б, ч, с, к, ж, з 15
502546 Трубка термоусадочная 120/60 б, ч, с, к, ж, з 15
502547 Трубка термоусадочная 150/75 б, ч, с, к, ж, з 15
502548 Трубка термоусадочная 180/90 б, ч, с, к, ж, з
502549 Трубка термоусадочная 200/100 б, ч, с, к, ж, з

Применение термоусадочных трубок в автомобиле

Все возрастающее количество электрических и электронных компонентов в современном автомобиле накладывает дополнительные условия по обеспечению надежности и устойчивости работы элементов электрооборудования: приборов и устройств, жгутов, соединений, разъёмов и других составляющих электрических схем автомобиля. Повышенные требования к долговечности и качеству элементов электрооборудования особенно актуальны при проектировании и создании систем электрооборудования автомобилей новых поколений.

Отечественные производители автомобилей достаточно хорошо знакомы с применением термоусадочных трубок (термоусаживаемая трубка, ТУТ, термоусадка), производимая, в том числе, и несколькими российскими предприятиями. Для того, чтобы более подробно осветить многообразие существующих решений, основанных на применении продукта, кратко остановимся на технологии изготовления, материалах и основных технических характеристиках термоусадочных трубок.

Одной из широко используемых и экономически оправданных технологий для изоляции и герметизации проводки, жгутов, защиты мест соединений проводов и различных элементов электрооборудования у ведущих мировых автомобилестроительных компаний стало применение термоусадочных материалов. Это различные виды термоусадочной трубки, термоусадочной трубки с клеевым слоем, термоусадочных изделий: (обжимные гильзы, клеммы, наконечники с термоусадочной клеевой трубкой, термоусадочные кабельные перчатки, термоусадочные кабельные муфты, кабельные оконцеватели/колпачки) и их комбинации с термо- и не термопластичными клеями и герметиками. Благодаря своим уникальным свойствам, около 50% производимых в Европе термоусадочных продуктов потребляется автомобильной промышленностью.

• Технология изготовления;
• Термоусадочные продукты Deray и Canusa;
• Примеры использования;
• Промышленное оборудование для усадки трубок и изделий;
• Заключение.

Технология изготовления термоусадочных материалов

Получение термоусадочных материалов основано на использовании характерного терморелаксационного свойства полимеров, так называемого «эффекта памяти». Он проявляется в том, что макромолекулы сшитого полимера, деформированные вблизи температуры плавления и зафиксированные в этом состоянии резким охлаждением, при повторном нагреве возвращаются в равновесное состояние с восстановлением размеров и формы материала. На рисунке  показано изменение диаметра отрезка термоусадочной трубки до и после нагрева. Трехмерную сшитую структуру полимеров получают радиационным модифицированием (облучением частицами высоких энергий) или химическим модифицированием (введением перекисных соединений). При изготовлении термоусадочных материалов, предназначенных для использования в электротехнике, автомобилестроении и электронике, применяется, главным образом, радиационное модифицирование, при котором материал облучают потоком быстрых электронов в ускорителе или воздействуют гамма-излучением радиоактивного кобальта Со60.

Основные технологические этапы производства термоусадочных трубок

• Экструзия (выдавливание)
• Радиационное модифицирование (облучение)
• Ориентация (нагрев и раздувка)



Заготовки термоусадочных трубок получают экструзией на трубных агрегатах. Экструзия — метод изготовления профилированных изделий из пластмасс и резин, состоящий в непрерывном выдавливании размягченного материала шнеком или поршнем через профилирующее отверстие (матрицу) на специальной машине-экструдере. Температура подсушки сырья (для полиэтилена) 70…90°С, температурный режим экструзии 110…180°С. Скорость экструзии зависит от размеров и достигает 30 м/мин.

Следующей операцией при изготовлении термоусадочных трубок является радиационное модифицирование, при котором материал облучают потоком быстрых электронов или подвергают воздействию гамма-излучения. В результате этого происходит «запоминание» исходной формы и размеров заготовки. Первый метод пригоден для обработки тонкослойных материалов (главным образом, пленок), поскольку быстрые электроны сильно поглощаются полимерами. Большинство производителей термоусадочных трубок используют для модифицирования гамма-излучение. Сравнение характеристик радиационного модифицирования быстрыми электронами и гамма излучением показывает, что с увеличением плотности материала количество поглощаемой им энергии пучка электронов быстро уменьшается. Для гамма-излучения этот спад значительно более пологий. Способ модифицирования оказывает сильное влияние на свойства термоусадочных материалов. Материалы, обработанные гамма-излучением, отличаются более высоким коэффициентом усадки, более низкой температурой усадки и более высокой эластичностью по сравнению с облучением быстрыми электронами.

После радиационного модифицирования заготовки подвергаются ориентации, в результате которой приобретают заданные форму и размеры. Процесс ориентации состоит в нагревании модифицированных заготовок до необходимой температуры в «горячем» калибре электронагревательными элементами или в ванне с жидким теплоносителем и раздуве ее в радиальном направлении под действием внутреннего давления или внешнего вакуума с последующей фиксацией конструктивных размеров в «холодных» калибрах методом интенсивного охлаждения водой. Ориентацию заготовок малых размеров осуществляют непрерывно на специальных установках непрерывного раздува.

Термоусадочные продукты Deray

® и Canusa®

Далее, на примере продукции ведущего производителя термоусадочных трубок и изделий для автомобилестроения — компании DSG-Canusa® торговые марки Deray® (страны Европы) и Canusa® (страны Америки), приведен краткий обзор различных типов термоусадочных трубок и изделий и области применения их в автоэлектрике и автоэлектронике. В номенклатуру включенных в каталог продуктов Deray входит более пятидесяти типов термоусадочных трубок и изделий — с рабочими температурами до 260°С, устойчивых к топливу и маслам, негорючих, с подавлением горения и не выделяющие галогенов при горении, цветные, трубки с внутренним клеевым слоем и большое количество специальных изделий для автомобильной промышленности.

Диапазон основных характеристик термоусадочных трубок приведен в таблице:

ХарактеристикаМинимальное значениеМаксимальное значение
Коэффициент усадки (отношение внутренних диаметров до/после усадки)2/1>5/1
Рабочие температуры-75°C+260°C
Диаметр до усадки0,86 мм250,00 мм
Толщина стенок до усадки0,07 мм5,00 мм
Усадка по длине5%10%
Температуры термоусаживания80°C350°C
Разрушающее механическое напряжение при растяжении10 Мпа45 Мпа
Напряжение на пробой6,0 кВ/мм40,0 кВ/мм



Подробная информация и полные технические характеристики материалов размещена в Интернете на сайте www. dsgcanusa.com

Основные материалы применяемые для изготовления термоусадочных трубок и изделий:

• поливинилхлорид — мягкий и жесткий
• модифицированный полиэтилен
• модифицированный полиолефин
• модифицированный эластомер
• флюорополимеры
• тефлон

Продукция Deray соответствует всем современным стандартам качества — ISO 9001 и QS-9000, а многие изделия протестированы и соответствуют требованиям: VDA, VG, PAN, UL, CSA, VDE, DEF



Примеры использования

• Электрическая изоляция и защита;
• Герметизация соединений и разъемов;
• Герметизация пучка проводов;
• Соединение проводов;
• Герметизация жгутов проводки между отсеками автомобиля;
• Прочие.

Электрическая изоляция и защита

Самое известное применение термоусадочных трубок — электроизоляция и механическая защита мест соединений проводов, контактов, выводов, а также элементов приборов: стартеров, генераторов, электродвигателей (рисунок 2). Благодаря своим высоким диэлектрическим характеристикам и большому количеству типоразмеров (диаметров) использование трубки позволяет защищать любой провод или жгут в транспортном средстве. Преимущества использования термоусадочной трубки для этих целей перед другими способами изоляции и защиты- кембриками, изолентами и т.п. заключаются в следующем:

• плотное облегание защищаемого участка — исключено смещение изоляции даже при механическом воздействии
• дополнительная механическая прочности места изоляции
• низкая трудоемкость при установке
• долговечность

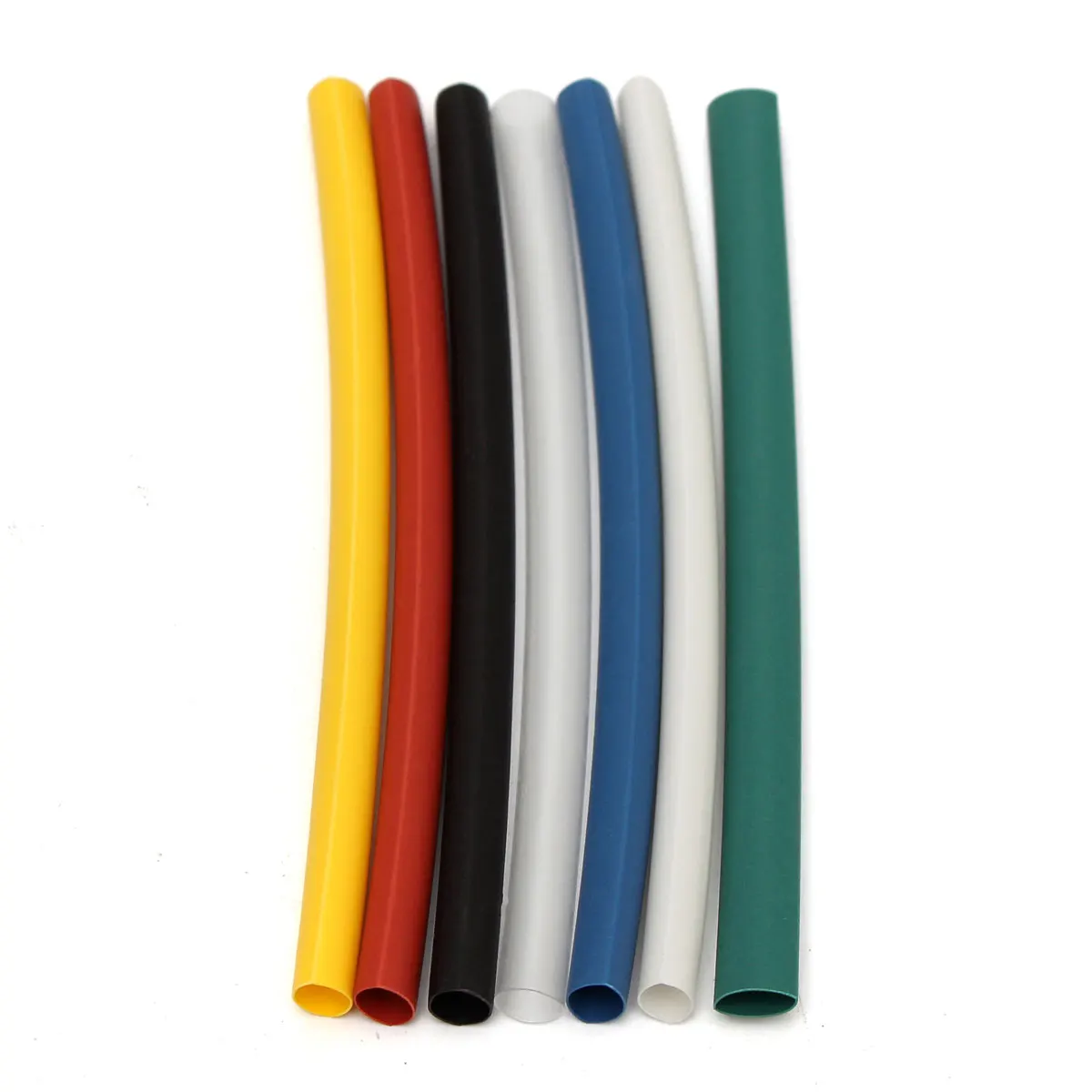

• маркировка цветом — использование цветных трубок
• возможность нанесения маркировки до установки — термотиснение, термотрансферный принтер, каплеструйный принтер.

В зависимости от условий эксплуатации защищаемого элемента всегда можно подобрать именно тот тип трубки, который будет наиболее полно отвечать заданным требованиям. Например, для использования в подкапотном пространстве необходимо выбирать трубку с эксплутационной температурой не ниже 135°С, не поддерживающую горения или с подавлением горения, а для изоляции проводов в салоне или багажном отсеке можно использовать типы трубок с более низкими рабочими характеристиками.

Герметизация мест соединений и разъемов

Все производители автомобилей стремятся улучшить рабочие характеристики электрических систем, в том числе и систем герметизации разъемов и мест соединений проводов, особенно для перспективных моделей автомобилей. Увеличение температур в отсеке двигателя и еще более длительный срок гарантийного обслуживания автомобиля означает, что инженеры-конструкторы электрических систем будут предъявлять к системам герметизации требования по температуре до 125 — 135 градусов Цельсия. При этом общая устойчивость жгутов и разъемов к проникновению воды должна быть повышена. Такие требования не могут быть выполнены с использованием таких изделий и процессов, как напыление пластмассы по пресс-форме, или резиновые фасонные детали.

Решение: применение термоусаживаемых трубок с термопластичным клеевым слоем, нанесенным на внутреннюю поверхность трубки и высоким коэффициентом усадки. Отрезок трубки легко одевается на заднюю сторону разъема или место соединения (спайки) проводов, затем под воздействием контролируемого нагревания надежно сжимается на месте. В зависимости от размеров разъема и диаметров входящих в него проводов используются трубки с различными коэффициентами усадки. Для надежной герметизации перехода «провод-разъем» специально разработаны и выпускаются термоусадочные трубки с высокими коэффициентами усадки и увеличенным слоем клея, нанесенного на внутреннюю поверхность. Например, серия продуктов Deray®Splicemelt имеет коэффициет усадки до 5:1. При нагревании клей плавится и затекает в пространство между проводами, а внешняя трубка сжимается, действуя как прессформа для расплавленного клея-термопласта.

Внешний вид разъема защищенного термоусадочной трубкой приведен на рисунке. Клей разработан таким образом, что имеет оптимальную вязкость, гарантирующую то, что клей не вытекает наружу и не затекает на электрические контакты во время нагревания. При охлаждении клей формирует упругую, водостойкую герметизацию между проводами и корпусом разъема, в то время как внешняя трубка создает дополнительную защиту от отрыва проводов из разъема и повреждения (отламывания) проводов в месте входа в разъем.

Герметизация пучка проводов

В электрические жгуты транспортных средств добавляется все большее количество электрических цепей. Становится труднее сконструировать и надежно установить системы герметизации, предотвращающие распространение воды или влаги в пространстве между соседними проводами, из одной зоны в другую, например, из отсека двигателя в пассажирский салон машины. Причем системы герметизации пучка проводов должны быть универсальными и обеспечивать быструю и надежную герметизации пучка до 100 и более проводов. Вручную наносимые мастики и герметики — трудоемки в производстве, а используемые в этом случае материалы имеют ограничения по верхнему пределу температуры. Применение двухкомпонентных эпоксидных смол и полиуретанов, все больше признается несоответствующим экологическим требованиям. Варианты решений Deray®: использование термопластичных профилей и термопластичных клеев и герметиков в комбинации с термоусадочными трубками.

Использование термопластичных профилей — Deray® Pressmelt. Такой профиль может быть изготовлен как для одиночного провода — в виде упругого разомкнутого кольца, так и для нескольких проводов — в виде гребенки. В последнем случае такой профиль служит и для закрепления проводов в процессе сборки жгута. Термоусаживаемая трубка с большим коэффициентом усадки и внутренним клеевым слоем надевается на профиль и завершает монтаж нагрев с помощью специального оборудования. Клей плавится и растекается с одновременным сжатием трубки, вследствие чего он хорошо затекает вокруг и между проводов. Пучок из 100 проводов может быть нагрет и герметизирован быстрее, чем за 50-70 секунд. При охлаждении, клей формирует водостойкую герметизацию между проводами, а внешняя трубка обеспечивает гладкий тонкий защитный слой. К недостаткам данного продукта стоит отнести необходимость заказа нового профиля при изменении количества или диаметров проводов в жгуте.

Применение клеев и герметиков, с последующим помещением обработанного герметиком жгута в термоусадочную трубку. DSG-Canusa® предлагает два типа продуктов такого рода — Deray®Coldmelt и Deray®Duomelt. Полоска термопластичного адгезива — Deray®Duomelt — используется для герметизации пучка проводов, устойчивых к высоким температурам. Для фиксации проводов при монтаже на полоску нанесен слой каучукового герметика. Собранные и зафиксированные таким образом провода помещаются в термоусадочную трубку, нагреваются, клей плавится и заполняет полости между проводами в пучке.

В тех случаях, когда излишний нагрев проводов в пучке недопустим — применяется каучуковый герметик — Deray®Coldmelt. В состоянии поставки это полоса липкого герметика, шириной 10-50 мм, покрытая с обеих сторон легко отделяющейся силиконизированной бумагой. Провода надежно фиксируются при вдавливании в герметик, собираются в пучок. После помещения в термоусадочную трубку и нагревания обжимаются специальным инструментом. Обжим необходим для гарантированного заполнения герметиком всех полостей. После охлаждения герметик не затвердевает, а остается таким же гибким, как и до установки. Deray®Coldmelt разработан таким образом, что возможно его применение практически с любыми материалами изоляции автомобильных проводов, при этом сила адгезии остается неизменной. Для герметизации концевых соединений проводов производятся нетермоусадочные колпачки Deray® BIOK, с нанесенным на внутреннюю поверхность слоем герметика.

Соединение проводов при помощи термоусадочных изделий

Для быстрого и надежного соединения проводов при проведении ремонтных и сборочных работ специально разработаны Deray®CrimpSeal — обжимные гильзы, клеммы, наконечники с термоусадочной клеевой трубкой. Это изделие представляет собой металлическую гильзу, помещенную внутрь отрезка термоусадочной трубки с клеевым слоем. Зачищенные провода вставляются в гильзу, гильза обжимается специальным инструментом. Далее изделие нагревается, при этом термоусадочная трубка с клеем обеспечивает полную герметичность места соединения проводов. Электрические характеристики такого соединения не уступают характеристикам, получаемым при пайке, а прочностные характеристики даже превосходят аналогичные характеристики при пайке или скрутке проводов.

Обеспечение герметичности жгутов в местах прохождения между отсеками автомобиля

Для обеспечения шумоизоляции и обеспечения герметичности в местах прохождения жгутов, кабелей, трубопроводов через панели между отсеками чаще всего сегодня используются детали из резины. Перед сборкой эти резиновые детали растягиваются, затем через них протягиваются жгуты вместе с разъемами и потом эти изделия устанавливаются на автомобиль. Большие трудозатраты при установке таких изделий, неремонтопригодность и невозможность растягиваться более чем в 3-4 раза ограничивают возможность их использования. Всех этих недостатков лишены изделия, имеющие общее название Deray®Coldmelt-2. Конструктивно это изделие состоит из двух одинаковых частей, соединяемых при помощи защелок или саморезов с выемкой для помещения жгутa. Изготовлен Deray®Coldmelt-2 из материала на основе каучука, при этом материал достаточно гибок и упруг, то есть имеется возможность зафиксировать изделие в технологическом отверстии в панели также, как для резиновых деталей. Предварительное нанесение на жгут герметика Deray®Coldmelt делает невозможным распространение воды между соседними проводами в пучке, тем самым исключая возможность коррозии проводников и нарушения нормальной работы электрической цепи.

Прочие применения термоусадочной трубки

• цветовая маркировка электрических цепей термоусадочными трубками Deray®PBF.
• тонкостенные цветные трубки — конструкционный материал — облицовка ручек и поручней, мест крепления ремней безопасности и других элементов.
• защита шлангов и трубопроводов подверженных агрессивному воздействию окружающей среды с использованием абразивно- и химически стойких термотрубок — тормозные трубки, трубопроводы кондиционирования и охлаждения.
• взаимофиксация трубопроводов — охлаждения, подачи топлива, кондиционирования и жгутов при использовании специальных термоусадочных изделий в форме цифры
• защита ответвлений жгутов и проводов в местах вывода из рамы — специальные разветвители («перчатки«)
• жесткие термоусадочные трубки с эффектом «памяти» — придают необходимую форму проводу или жгуту для удобства при прокладке в местах с ограниченным доступом, что значительно сокращает время сборки.

Оборудование для работы с термоусадочными трубками и изделиями

Для серийного производства с применением термоусадочных трубок и изделий, разработано и выпускается специальное оборудование для обеспечение наилучшего термоусаживания. Ниже приведены краткие сведения об оборудовании Deray®. При работе с малыми сериями потребности в оборудовании для нагревания трубок или изделий, вполне могут покрываться теплофенами. Данного рода оборудование выпускается как отечественными, так и зарубежными производителями в большом ассортименте. Для уменьшения времени, затрачиваемого на установку изделия необходимо выбирать термофен достаточной мощности, с насадкой (дефлектором), обеспечивающей равномерный нагрев по периметру трубки. Современные профессиональные теплофены имеют функции индикации и регулировкой температуры, что немаловажно, так как различные типы трубок имеют разные рекомендованные температуры усадки — от 80 до 350°C. Для серийного производства производится оборудование, основные типы которого приведены в таблице. Все типы представленного оборудования имеют функции температурного и временного контроля для создания оптимального режима процесса термоусадки.

НаименованиеКраткое описаниеМощность нагревательного элемента (кВт)Наличие устройства обжимаНаличие конвейерной ленты
Deray® SplicemanНастольное устройство для термоусадки2,1
Deray® WorkManНастольное устройство для термоусадки3,0
Deray® DockmanУстройство для термоусадки на конвейерных линиях3,0
Deray® SealmanСтационарное устройство термоусадки для работы с системой Deray®Coldmelt2,8+
Deray® HST 35100 (или 40170)Туннельная печь для термоусадки длинномерных изделий6,0 (15,0)+
Deray® KST 100/1000Туннельная печь для термоусадки длинномерных изделий3,7+

Заключение

В завершение статьи приведем некоторые экономические и технологические аспекты использования термоусадочных трубок.

Термоусаживаемые трубки одного и того же размера могут быть установлены на изделия разных диаметров, тем самым устраняя необходимость держать склад резиновых деталей разных размеров, что сокращает общие затраты на склад.

Процесс установки термоусадочных трубок на изделие более прост и занимает меньше времени, чем использование изолент или бандажных лент, выполняющих те же функции.

Использование термоусадочной трубки с внутренним клеевым слоем во многих случаях позволяет упростить и ускорить процесс сборки жгутов или операции по защите мест соединений проводов.

Применение термоусадочных изделий Deray® таких как соединительные гильзы или колпачки позволяет уменьшить количество технологических операций, таких как предварительное нанесение герметика или клея на место соединения проводов.

Повышение надежности и качества своей продукции при использовании термоусадочных материалов Deray® оценили такие производители как: Volvo, Ford, Renault, General Motor и другие, известные в мировом автомобилестроении компании.



Олейников М. П.
Москва

Термоусадка. процесс, процес, изготовление характеристики термоусадочная трубка Вaжная информация.

Термоусадка… Этот поначалу маловнятный, доступный лишь узким профессионалам, термин постепенно завоевывает все большее жизненное пространство, переходя из разряда сугубо технического сленга в повседневную и привычную языковую реальность.

Обеспечим выгодные цены .

Пишите   tehnolog-zaka[email protected]


“Термоусадка” – это процесс “усаживания” или сжатия трубки из полимерного материала под воздействием температуры. При усадке, трубка плотно облегает поверхность, на которую усаживается, точно повторяя ее рельеф и образуя прочное, герметичное покрытие.
Пластмассовая трубка и высокая температура?!!! Разве, обычно, пластик, при нагревании не начинает плавиться и “течь”, превращаясь в бесформенное нечто? О каком “повторении формы” может идти речь?


В чем секрет “термоусаживаемых” трубок? Почему поведение ЭТИХ, на вид ничем не примечательных трубок, выходит за рамки привычных представлений – при нагревании они НЕ плавятся, НЕ теряют формы… и сжимаются в диаметре!





ООО “Технолог” – оптовая (мин. заказ 5 000 руб) продажа и поставки электромонтажного, электротехнического и светотехнического оборудования.

Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы.
(499) 290-30-16, (495) 973-16-54,  740-42-64, 973-65-17
E-mail для заказа продукции: [email protected]



Действительно, “термоусаживаемые” трубки не совсем обычны. Прежде чем их можно назвать “термоусаживаемыми” и они приобретут те свойства, которые позволяют использовать их в качестве универсального изоляционного материала, трубки претерпевают целый ряд превращений.


Главное “таинство превращения” носит название “поперечной сшивки” полимера. Процесс “поперечной сшивки” — это процесс образования дополнительных химических связей между соседними молекулярными цепочками полимера. Такие изменения в структуре полимера могут быть достигнуты разными способами (под воздействием высокочастотного облучения электронным пучком или гамма излучением, пироксидным или силановым методом).
Все способы приводят к связыванию отдельных нитевидных молекулярных цепочек полимера в прочную “поперечно сшитую” трехмерную, сетевую структуру.


“Сшитый” полимер перестает быть термопластиком. Новоприобретенная “сшитая” структура полимера позволяет нагревать его выше температуры плавления, при этом он не теряет свою первоначальную форму, лишь размягчаясь до каучуко-подобного состояния, становится мягким, эластичным. На этом этапе диаметр трубки увеличивают путем механического растяжения, фиксируют охлаждением и в таком виде поставляют потребителю.



Помимо стойкости к температурному воздействию, изделия из “сшитого” полиэтилена приобретают исключительные физико-механические свойства и повышенную стойкость к химической коррозии. Но и это не все последствия “превращений”! У трубки появляется “память”! “Воспоминания” трубки “оживают” при повторном нагревании. Под воздействием пламени газовой горелки или высокотемпературного фена, трубка начинает сжиматься, возвращаясь к своей первичной форме и размерам в нерастянутом состоянии. Температура усадки может варьироваться в диапазоне от 85°С до 140°С. Чем выше температура, тем быстрее происходит процесс усадки. При подборе необходимого размера трубки следует учитывать коэффициент усадки, то есть во сколько раз сокращается внутренний диаметр трубки. Он варьируется от 2:1 до 6:1 в зависимости от функциональных особенностей того или иного вида термоусаживаемой трубки.



Итак, еще раз окинем взглядом процесс.
После экструзии – трубка из полимерного материала самая обыкновенная, похожая на тысячу других пластмассовых изделий.
“Поперечная сшивка” преображает внутреннюю молекулярную структуру полимера и придает трубке новые уникальные свойства.
Если нагреть трубку из уже “сшитого” полимера, она не будет плавиться и “растекаться”, а лишь станет мягкой и податливой к механическим воздействиям, которым она подвергается на следующем этапе.


При механическом растяжении диаметр трубки увеличивается и, под воздействием последующего охлаждения, трубка фиксирует свою новую форму. С этого момента трубка становится “термоусаживаемой” и готова к эксплуатации.


При повторном нагревании, растянутая трубка начинает сжиматься, возвращаясь к начальной форме и размерам. Процесс завершен. Результат – идеальное покрытие.



Разве не возникает ощущения, что термоусаживаемая трубка необыкновенная,  почти живая: она способна изменяться, у нее есть память! Чем не роман Стивена Кинга?





Предлагаем по ценам завода-изготовителя кабель медный ВВГ,ВВГнг, ВВГнls, ВБбШВ, кабель гибкий  КГ, КГхл, КГн, алюминиевый кабель АСБ, АСБЛ, АВБбШВ, провода ПВС, ПУГНП, ПУНП, ПВ-3, ПВ-1 и еще более 30 видов.Также в наличии Кабельные термоусаживаемые муфты: соединительные СТП, ПСТ, ПСТо, концевые муфты КВТп, КНТп, КВНТп, ПКВТп, ПКТп различных производителей.

Светотехническое оборудование: светильники уличные, светильники потолочные встраиваемые и накладные, светильники люминесцентные, светильники офисные, со степенью защиты и взрывозащищенные. Специальные цены на светильники РСП, ЖКУ, РКУ 250Вт. Лампы накаливания, лампы люминесцентные , ртутные ДРЛ, металлогалогенные, лампы ультрафиолетовые и фотооптика. Ящики, боксы, щиты ЩРН, ЩРВ, ЩУРн, ЩМП.

Автоматические выключатели, пускатели, контакторы, фотореле и реле времени. Рубильники. посты кнопочные, клеммники WAGO, клеммные колодки и контакты.Вся термоусадка: термоусаживаемые трубки ТУТ, ТУТнг, термоусаживаемые кабельные перчатки ТУП TST. Кабельные стойки, кабельные полки и лотки. СОЭМИ и PNK.



Источник информации : http://kvt.su

Использование термоусадочной ПВД пленки, ее преимущества

Полиэтиленовая пленка ПВД — это материал, который сегодня используется в самых разнообразных областях — от промышленности и строительства до пищевого производства и бытовых задач. Термоусадочная пленка ПВД является популярной разновидностью материала. Ключевая особенность вида — способность давать усадку под нагревом, при воздействии высоких температур. Это делает актуальным применение пленки ПВД для упаковки самой разнообразной продукции.

В процессе упаковки термоусадочная пленка плотно облегает продукт, принимая его форму, создавая своеобразный вакуум. Таким образом, товар надежно защищен от различных внешних воздействий, а его габариты при этом не увеличиваются за счет упаковки, а свойства и технические характеристики сохраняются. Ниже мы рассмотрим основные преимущества термоусадочной пленки ПВД, которые обуславливают ее популярность и востребованность.

Термоусадочная пленка ПВД и ее преимущества: какими положительными сторонами обладает материал?

Среди выгодных сторон пленки ПВД, которая дает усадку при упаковке, называют:

  1. Экономичность. Так пленка облегает продукт максимально плотно, ее расход минимален. Кроме того, при упаковочном процессе не приходится избавляться от излишков пленки.
  2. Доступность. Использование современного производственного оборудования и дешевизна сырья делает пленку недорогой по стоимости. Это выгодный вариант упаковки для большинства типов товаров.
  3. Малый вес. Как уже говорилось выше, термоусадочная пленка ПВД не увеличивает габариты товара, так же, как и его вес. Это объясняется тем, что для упаковки товара потребуется небольшое количество материала.
  4. Безопасность. Пленка не только сохраняет все характеристики продукции в неизменном виде. После упаковочного процесса даже под воздействием температур не выделяет никаких вредных и опасных веществ, поэтому, можно не переживать, что пленка станет причиной порчи товара.
  5. Удобство транспортировки и хранения продукции после процедуры упаковки. Использование материала позволяет существенно облегчить процессы перевозки товара. Благодаря тому, что пленка защитит продукцию от разных внешних воздействий, например, механических или атмосферных, можно не бояться о сохранении его ценности.
  6. Защита от воды, грязи и пыли. Пленка ПВД — очень плотный материал, который не пропустит загрязнения или влагу. Свойства сохраняются на протяжении длительного периода времени. Кроме того, на внутренней поверхности материала не образуется конденсата, который может привести к порче товара.

Выше говорилось о технических характеристиках и свойствах, которые обеспечивают преимущества изделия. Часто, когда речь идет о пленке ПВД, забывают об ее эстетических качествах. Это серьезная ошибка, потому что подобная упаковка может быть внешне довольно привлекательной. Кроме того, благодаря ее прозрачности, покупатель без проблем сможет ознакомиться с товаром, не распечатывая его, что также положительный момент.

Особенности производства термоусадочной пленка ПВД

Для производства термоусадочной пленки ПВД предпочтение отдается полиэтилену. Производство обеспечивается за счет метода экструзии. Для того чтобы придать материалу характеристику термоусадки, производители использую специализированный способ термического растяжения с использованием высоких температур. Впоследствии материал охлаждается в растянутом положении.

При дальнейшем использовании пленки материал будет нагреть — согласно своим физическим свойствам, он будет стремиться к тому, чтобы получить свое исходное состояние до растяжения, поэтому он плотно обхватит продукцию. Производство материала выполняется исключительно по мировым промышленным стандартам, так, в России соответствие контролируется согласно установленному государственному стандарту ГОСТ 25951-83.

Термоусадочная ПВД пленка — это отличный вариант для упаковки разных типов товаров благодаря большому количеству преимуществ. Изделие полностью безопасно, что гарантируется производством по ГОСТу, поэтому, вы можете не переживать за продукцию, которая будет упакована в материал.

Для чего нужна термоусадочная трубка

Термоусадочная трубка – материал для изоляции электрических соединений. Его используют вместо изоленты, но вместе с ней обеспечивает надежную и долговечную изоляцию. Принцип работы заключается в изменении своих размеров при нагревании.

Термоусадка бывает разных цветов, среди которых можно выделить вариант с расцветкой заземляющей шины и прозрачный. Остальные варианты чаще всего идут одноцветными. Также можно встретить термоусадочную трубку с печатной маркировкой.


Также различают её по материалу:

  • Полиолефиновые. На основе полиэтилена с пластификаторами, красителями и добавками подавляющими горение. Могут использоваться в диапазоне температур от -50°С до 125°С. При длительном контакте с ГСМ нарушается целостность.
  • Эластомеры, на основе синтетического каучука. Стойки к температурам до 175°С и воздействию горюче-смазочных материалов. Они стоят дорого.
  • ПВХ трубки. Плохо переносят температурные воздействия, применяются при температурах от – 20°С до 80°С, при возгорании выделяют токсичные вещества.
  • Полиэстер (РЕТ). Выдерживают химические воздействия, прочные.
  • Трубки из фторополимеров.
  • Прозрачные фторопластовые термоусадочные трубки.
  • Силиконовые. Гибкие, нетоксичные. Несмотря на хорошие электроизолирующие свойства, не переносит контакт с ГСМ.

Классическое использование термоусадочной трубки – это электрическая изоляция контактов. Можно усаживать любые соединения, кабельные наконечники и клеммы, оставляя оголенной разъёмную часть. Для того усадить трубку нужно подвести источник тепла к ней, это может быть зажигалка, фен или паяльник. Для этого нужно обдуть трубку с разных сторон, при этом не допуская локальных перегревов, иначе она начинает плавится или вздуваться. Если вы перегрели термоусадку, лучше срезать её и использовать новую.

Чтобы получить хорошую герметизацию соединения, есть два варианта. Первый – это обмотать края трубки несколькими слоями изоленты. Так трубка со временем не сползет с места соединения проводов, и влага не будет попадать. Второй вариант – отрезать трубку с запасом и залить между ней и проводом немного термоклея из пистолета. После чего усадить, так вы получите своеобразную пробку из термоклея.

Термоусадочная трубка – универсальный материал, который обеспечивает хорошую электрическую и неплохую механическую защиту. Её можно использовать в ряде задач, как электрической, так и бытовой направленности.

Нужна термоусадочная трубка? Можете ее найти в нашем каталоге.


Поделиться записью

Что такое термоусадочная трубка, ее основные виды и характеристики | Энергофиксик

Термоусадочные трубки появились еще в 50-е годы двадцатого столетия и позиционировались как альтернатива ПВХ изоленты. И стали поистине отличным материалом для изоляции электрического соединения с целым рядом преимуществ. В этом материале я расскажу вам об основных видах, характеристиках и способах применения термоусадочных трубок.

Что такое термоусадка и каково ее назначение

Под названием «термоусадочная трубка» подразумевается трубка, произведенная из специализированного термоусаживающегося материала (в большинстве случаев это термополимеры).

Это изделие под действием заданной температуры изменяет свои габариты. Причем продольное сжатие мало по сравнению с поперечным. В поперечной оси трубка может сжиматься от 2 до 6 раз.

При сжатии возрастает толщина стенки изделия, что увеличивает электроизоляционные свойства изделия.

Основные направления применения термоусадочных трубок таковы:

1. Изоляция соединений при произведении электромонтажных работ.

2. Использование трубок для защиты от коррозии.

3. Повышение механической прочности изделий покрытых таким изоляционным материалом.

4. Использование в качестве маркировочного материала для жил кабелей.

5. Применение в качестве защитного слоя от всевозможных агрессивных проявлений атмосферы.

Главные преимущества и недостатки

Проводя сравнения термоусадочной трубки с другими изоляционными изделиями, можно выделить следующие преимущества:

– Из-за очень плотного прилегания трубка даже после значительных механических воздействий остается на месте.

– Процесс монтажа предельно прост, достаточно просто соблюдать равномерность прогрева и температурный режим.

– После усадки материал становится более плотным, что придает месту соединения повышенную прочность. При этом срок службы значительно превышает срок службы обычной изоленты.

– Очень широкий спектр применения.

изолирование жала отвертки с помощью термоусадочной трубки

изолирование жала отвертки с помощью термоусадочной трубки

К недостаткам этого изделия можно отнести такие моменты:

– Невозможность повторного использования изделия. Если потребуется переделать соединение, то повторно использовать ту же термоусадочную трубку будет невозможно.

– Цена несколько выше чем у обычной изоленты, но все другие плюсы перекрывают этот недостаток.

Как видите недостатков у такого изделия мало и они не существенные.

Классификация и виды термоусадочных трубок

Данные изделия классифицируются в первую очередь по способу изготовления и примененных материалов. И существуют такие виды ТУТ (термоусадочные трубки):

asutpp.ru

asutpp.ru

А вот по принципу монтажа различают следующие виды:

1. С клеевым внутренним слоем. Благодаря таким трубкам гарантируется надежная защита от влаги. Обычно коэффициент усадки таких трубок равен трем.

asutpp.ru

asutpp.ru

2. Без клеевого внутреннего покрытия.

По степени устойчивости к различным средам термоусадочные трубки разделяются следующим образом:

– Маслостойкие.

– Инертные к химическим воздействиям.

– Высоковольтные. Выдерживающие напряжение до 1 кВ.

– Устойчивые к бензину.

– Устойчивые к воздействию ультрафиолетового излучения.

– Термически устойчивые и не поддерживающие горение.

Маркировка термоусадочных трубок

Обычно производитель указывает прямо на упаковке какой первоначальный диаметр изделия до усадки и сразу после нее, но встречаются и обозначения с указанием первоначального диаметра и коэффициента усадки, например: 20 мм 2:1.

Как правильно выбрать термоусадочную трубку

Итак, правильный алгоритм выбора термоусадочной трубки таков:

1. Сначала нужно определить условия эксплуатации, например, если после установки ТУТ возможно попадание на него бензина, то следует выбирать трубки устойчивые к агрессивным химическим соединениям.

2. Затем выбираем необходимый диаметр. Здесь следует использовать правило: «-10 +20», которое наглядно выглядит так

asutpp.ru

asutpp.ru

3. И на финальном этапе выбираем длину. Учтите, что продольная усадка у изделий низкого качества может достигать 20%, а у качественной продукции этот параметр редко превышает 10%.

Это все, что я хотел вам рассказать о термоусадочных трубках, а так же об их основных видах и характеристиках.

Спасибо за ваше внимание!

Что означает усадка?

  • Shrinkverb

    морщить, сгибать или скручивать; сморщиваться; следовательно, сжиматься в меньшей степени или по компасу; собираться вместе; уплотняться

    Этимология: [OE. сжатие, сжатие, AS. скринкан; сродни ОД. schrincken и, вероятно, Sw. скрынка морщинка, скрынкла морщиться, мять, а креветка E., n. & v., скримп. CF. Креветки]

  • Shrinkverb

    , чтобы уйти или уйти в отставку, как от опасности; отказаться от действия из-за страха; отшатнуться, как в страхе, ужасе или бедствии

    Этимология: [OE.сжатие, сжатие, AS. скринкан; сродни ОД. schrincken и, вероятно, Sw. скрынка морщинка, скрынкла морщиться, мять, а креветка E., n. & v., скримп. CF. Креветка]

  • Shrinkverb

    для выражения страха, ужаса или боли путем сокращения тела или его части; вздрогнуть; to quake

    Этимология: [OE. сжатие, сжатие, AS. скринкан; сродни ОД. schrincken и, вероятно, Sw. скрынка морщинка, скрынкла морщиться, мяться, и E.креветка, n. & v., скримп. CF. Креветки]

  • Shrinkverb

    , чтобы вызвать сокращение или сжатие; as, усадить плавник путем его замораживания в кипящей воде

    Этимология: [OE. сжатие, сжатие, AS. скринкан; сродни ОД. schrincken и, вероятно, Sw. скрынка морщинка, скрынкла морщиться, мять, а креветка E., n. & v., скримп. CF. Креветка]

  • Shrinkverb

    , чтобы отступить; отозвать

    Этимология: [OE.сжатие, сжатие, AS. скринкан; сродни ОД. schrincken и, вероятно, Sw. скрынка морщинка, скрынкла морщиться, мять, а креветка E., n. & v., скримп. CF. Креветки]

  • Shrinknoun

    акт усадки; усадка; сокращение; также отдача; отзыв

    Этимология: [OE. сжатие, сжатие, AS. скринкан; сродни ОД. schrincken и, вероятно, Sw. скрынка морщинка, скрынкла морщиться, мять, а креветка E., n. & v., скримп.CF. Креветка]

  • усадка – определение и значение

  • Мой приятель, термоусадочный аппарат уже здесь. liite Sunday Aftyernon футбол и стейки

    Флоридский Python Cast & Blast

  • Мой приятель, термоусадочный аппарат уже здесь. liite Sunday Aftyernon футбол и стейки

    Флоридский Python Cast & Blast

  • Небольшие фирмы обычно покупают базовое программное обеспечение для делопроизводства и бухгалтерского учета в коробках , упакованных в термоусадочную пленку, и запускают их на компьютере компании.

    «Программное обеспечение как услуга» предоставляет малому бизнесу мощные инструменты

  • Но это то, что я говорю своему скотч-напитку в “ shrink friend”, когда понтификат становится больше, чем выдерживает мое скромное норвежское лицо.

    10 самых значительных достижений десятилетия в стрельбе из винтовки

  • DC Heroes DCU rpg lot Огромные 14 модулей новые в термоусадочная

    Heros Huge | Коллекционные предметы из фантастики, фэнтези и ужасов

  • Мы, естественно, уклоняемся от мысли о смерти и сопутствующих ей обстоятельствах; но все, что вызывает в нем ненависть и страх, в нашем случае исполнится одно за другим.

    Верните умирает Ира

  • После того, как Вашингтон вызвался предоставить свои услуги и свой престиж для руководства Континентальной милицией (а затем и национальной армией), он не отпустил ни перед трудностями, ни перед поставленной задачей.

    Момент вашей истории: Отец своей страны «Третья точка сингулярности

  • Но это то, что я говорю своему скотч-напитку в “ shrink friend”, когда понтификат становится больше, чем выдерживает мое скромное норвежское лицо.

    10 самых значительных достижений десятилетия в стрельбе из винтовки

  • Ну да ладно, как говорят в shrink school, шизики верят в небесные замки, в них живут психы.

    Опрос CNN: популярность Пэйлин растет

  • Но мы не уклоняемся от от драки здесь, в MTV News, поэтому мы пытаемся уладить спор раз и навсегда.

    Кто самый крутой засранец всех времен? Поиск новостей MTV начинается! »Блог о фильмах MTV

  • Определение для изучающих английский язык из Словаря учащихся Merriam-Webster

    1 сокращаться / ˈƩrɪŋk / глагол усаживается; сжался / ˈƩræŋk / или сжался / ˈƩrʌŋk / ; сжался или сморщенный / ˈƩrʌŋkən / ; сокращение усаживается; сжался / ˈƩræŋk / или сжался / ˈƩrʌŋk / ; сжался или сморщенный / ˈƩrʌŋkən / ; сокращение

    Определение SHRINK, данное учащимся

    1 а [нет объекта] : стать меньше по количеству, размеру или стоимости
    • Свитер уменьшился на при стирке.

    • Мясо сжимается во время приготовления.

    • Население города уменьшилось за время войны на человек.

    б [+ объект] : сделать (что-то) меньшее по количеству, размеру или стоимости 2 всегда следует наречие или предлог, [нет объекта] : быстро отойти от чего-то шокирующего, пугающего или отвратительного

    усадка из

    [фразовый глагол]

    уклоняться от (чего-то)

    : стараться избегать (чего-то трудного или неприятного) : не желать делать (что-то)
    • Он не уклоняется от того, говорит правду, как бы больно это ни было.

    • Она не уклонится от задачи.

    2 сокращаться / ˈƩrɪŋk / имя существительное

    множественное число сжимается

    2 сокращаться

    / ˈƩrɪŋk /

    существительное

    множественное число сжимается

    Определение SHRINK, данное учащимся

    [считать] неофициальный

    : психиатр или психолог

    Что такое термоусадка в рознице? Определение и управление сохранением усадки

    Следить за всеми частями вашего бизнеса – нелегкая задача! Независимо от того, управляете ли вы небольшим магазином или крупной сетью бутиков, эта работа может оказаться чрезвычайно сложной.Все, начиная от размещения продукта и заканчивая сменами, спланированными и доведенными до совершенства, часто за счет вашего собственного здравомыслия.

    Однако источником особого разочарования является явление, известное как «сокращение розничной торговли» или «усадка». Проще говоря, это потеря запасов различными способами, иногда случайно, а иногда и преднамеренно. Согласно исследованию Национальной федерации розничной торговли, сокращение товарных запасов обошлось американским предприятиям в более чем 45 миллиардов долларов в 2015 году. Убытки значительно выросли в прошлом году, достигнув 49 миллиардов долларов.

    Источник: Национальная федерация розничной торговли

    Кражи и ошибки могут нанести серьезный ущерб чистой прибыли розничного бизнеса. Давайте рассмотрим основные причины усадки и способы их предотвращения.

    Кража в магазинах и внешние причины

    Вышеупомянутое исследование отмечает внешние причины как основной источник сокращения розничных продаж. Кража в магазине всегда была проблемой, но за последние несколько десятилетий проблема заметно усугубилась.На людей, которые выходят из магазина с неоплаченным товаром, приходится более трети всех потерь. Кроме того, случайные дети и подростки больше не единственные преступники.

    Все больше владельцев бизнеса становятся жертвами роста организованной преступной деятельности. Эти группы заранее планируют свои атаки и знают, как провести их незаметно. Преступники нередко выбирают место, прежде чем решат, достойно ли оно. Кроме того, они часто имеют при себе специальные инструменты, предназначенные для нейтрализации защиты магазина.

    Охранники и противоугонные бирки остаются наиболее распространенными средствами противодействия этим бандитам, хотя их фактическая эффективность снизилась. Как розничный менеджер, поиск жизнеспособных альтернатив должен быть одним из ваших главных приоритетов; особенно учитывая то, что поставлено на карту.

    По адресу кражи в магазинах:

    • Приветствовать посетителей. Сообщите им, что вы их видели и что они не анонимны.
    • Держите свой магазин организованным, чтобы было очевидно, когда чего-то не хватает.
    • Познакомьтесь со своими соседями по розничной торговле. Были ли у них кражи? Они могут сказать вам, кого нужно остерегаться.
    • Не позволяйте своим сотрудникам собираться на кассе. Убедитесь, что они бродят по магазину, чтобы за ними постоянно наблюдали.
    • Сделайте так, чтобы ваши товары было труднее украсть. Мелкие предметы должны быть в кассе.
    • Поговорите с полицией, пока что-то не случилось. У них могут быть полезные советы и информация.
    • Укомплектуйте свой магазин адекватным персоналом.Одинокого сотрудника можно отвлекать, в то время как кто-то другой свободно занимается кражей в магазинах.

    Сотрудников

    Задайте себе следующий вопрос: у кого есть доступ к материалам и складам вашего предприятия? Кражи в магазинах могут быть ведущей причиной сокращения объемов розничной торговли, но кражи сотрудников занимают второе место. Иногда дело в честных ошибках, а иногда в прямом воровстве.

    Никто никогда не подозревает о внутренней работе, но вот она, на которую приходится колоссальные 30% всей упущенной прибыли.Это число немного меньше, чем было в 2015 году, так что это хорошие новости. Однако он по-прежнему представляет собой значительную потерю.

    Для решения проблемы кражи сотрудником:

    • Улучшите процесс собеседования и отбора. Избавьтесь от самых злейших обидчиков еще до того, как их наняли.
    • Не оставляйте сотрудника в покое. Это помогает при воровстве в магазинах и сохраняет честность.
    • Смотрите их с помощью той же системы видеонаблюдения, которую вы используете для предотвращения краж в магазинах, особенно когда они выносят мусор.
    • Проведите с ними немного времени, постарайтесь поддержать их боевой дух и познакомьтесь с ними поближе.
    • Управляйте доступом к различным функциям вашего розничного программного обеспечения. Настройте свою систему так, чтобы она обеспечивала разные уровни в зависимости от того, какое доверие вы приобрели.

    Административный

    Предприятия, как правило, обращают внимание на воровство при решении проблемы сокращения, но более одной пятой из них возникает из-за административных ошибок и небрежного ведения бухгалтерского учета. Хорошая новость заключается в том, что программное обеспечение для управления запасами может помочь.Плохая новость в том, что для того, чтобы это произошло, требуется определенная дисциплина.

    • Запишите закупочную стоимость товаров по мере их поступления и сравните с продажной ценой.
    • Установите и последовательно выполняйте многоэтапный процесс для подтверждения того, что именно те товары, которые вы заказали, действительно были доставлены.
    • Регулярно проводите инвентаризацию.

    Функция инвентаризации Erply позволяет сравнивать фактическую инвентаризацию с данными, внесенными в систему.

    Мошенничество

    Мошенничество составляет довольно небольшой процент от общего сокращения и обычно происходит, когда внешний поставщик отвечает за пополнение запасов в магазине. В некоторых случаях это может быть даже не преднамеренное несоответствие, но сумма на полках не будет соответствовать сумме, указанной в счете. Как и в случае с административными ошибками, большая часть решения связана с дисциплиной в розничном бизнесе. Убедитесь, что у вас есть процедура приема и подсчета товаров.

    Предприятия розничной торговли слишком часто отвергают сокращение расходов как неизбежную статью расходов. Хотя это правда, что вещи ломаются, а люди совершают ошибки, есть четкий путь к уменьшению усадки. Если типичный бизнес теряет 2 процента из-за сокращения, сколько это в долларах для вашего собственного бизнеса? Подумайте, сколько вы могли бы поправиться, если бы реализовали хотя бы несколько описанных процессов. Начните реализовывать один или два и посмотрите, к чему это приведет.

    Что такое усадка? – Определение | Значение

    Определение: Усадка – это потеря или расход, зарегистрированный при краже или уничтожении запасов.В любом бизнесе, где товарно-материальные запасы являются важным источником продаж, сокращение, часто сокращаемое до сокращения, тщательно отслеживается.

    Что означает усадка инвентаря?

    Розничные торговцы, в частности, контролируют это как внутри страны, так и за ее пределами. Внутренняя усадка происходит, когда сотрудники или другие люди внутри компании крадут товарные запасы. С другой стороны, внешняя усадка относится к клиентам или людям за пределами организации, которые крадут товарные запасы. Вы не поверите, но розничные торговцы должны одинаково следить за обеими формами воровства.В некоторых случаях внутреннее воровство более распространено, чем внешнее.

    Внутренний контроль обычно используется для предотвращения кражи запасов компании сотрудниками и клиентами. Самый распространенный элемент контроля, который мы видим, когда заходим в универмаг, – это магнитные детекторы. Маленькое магнитное устройство, прикрепленное к каждому предмету инвентаря, активирует эти детекторы, поэтому, если кто-то попытается покинуть магазин с предметом инвентаря, который не был просканирован, сработает сигнал тревоги.

    Пример

    Эти типы устройств для защиты от краж в магазинах ориентированы в первую очередь на внешних покупателей.У сотрудников есть доступ к сканерам, отключающим магнитные устройства. Обычный внутренний контроль, предназначенный для предотвращения краж сотрудников, – это личные обыски. Например, дежурный менеджер может отвечать за обыск кошельков, сумок и рюкзаков сотрудников, прежде чем им разрешат покинуть магазин.

    Потери или расходы на усадку рассчитываются путем сравнения зарегистрированных запасов в системе бухгалтерского учета с фактическими подсчитанными физическими запасами. Вот почему так важно регулярно проводить инвентаризацию.Если в системе бухгалтерского учета зарегистрировано 100 000 долларов США, а менеджер считает только 80 000 долларов запасов в магазине, потери от усадки составляют 20 000 долларов.

    Этот убыток регистрируется путем дебетования счета усадки или себестоимости проданных товаров на сумму 20 000 долларов и кредитования счета товарных запасов на ту же сумму.


    Что такое усадка? – The Shrink Company

    усадка (усадка) или усадка (усадка) , усадка или усадка · эн (усадка) , усадка, усадка v.внутренний

    Слово «сжатие» долгое время использовалось для обозначения психотерапевтов, включая психиатров и психологов. Однако происхождение этого сленгового термина происходит от совершенно иной трактовки человеческой головы. Сокращение происходит от слова «мусорщик» – слова, которое изначально было популяризировано благодаря сообщениям об особой практике хедхантинга у амазонских людей дживаро.

    Первые отпугиватели головы

    Первое известное употребление слова «головорез» в качестве жаргонного термина для психотерапевтов было в ноябре.27, 1950, выпуск журнала Time, в котором утверждалось, что любого, кто предсказал феноменальный успех телевизионного вестерна «Хопалонг Кэссиди», отправили бы к «головорезам». В примечании к статье объясняется, что «головорез» – это голливудский сленг психиатра. Как отмечает д-р Сайлас Уорнер, тот факт, что автор почувствовал необходимость объяснить ссылку в сноске, свидетельствует о недавней чеканке этого сленгового термина.

    Снижение головы и люди Дживаро

    По словам доктораУорнер, единственная группа людей, которая, как известно, уменьшала головы врагов, захваченных во время охоты за головами, – это хиваро, амазонское племя в Эквадоре и Перу. В течение нескольких десятилетий хищники Дживаро были предметом новостных репортажей. В 1949 году известный исследователь нанес ответный визит вместе с крупным документальным фильмом «Джунгли Охотники за головами», выпуск которого крупная голливудская студия R.K.O. объявлено чуть более чем через неделю после статьи в Time.

    The First Shrink

    В статье New York Times 1953 года о жаргоне телеиндустрии снова говорится о том, что головорез – это голливудский сленг психотерапевта, но этот термин стал более широко использоваться после фильма 1955 года «Бунтарь без причины», в котором были сцены. в котором персонажи обсуждают, как пойти к головорезу.В 1966 году романист Томас Пинчон впервые упомянул психотерапевта как «психотерапевта» при описании персонажа доктора Хилариуса в « Плач Лот 49 ».

    Уменьшение запасов: что это такое и как этого избежать

    Уменьшение товарных запасов – это проклятие розничных торговцев во всем мире. Даже умеренная усадка может иметь большое влияние на ваш бизнес, поэтому важно, чтобы показатели усадки были как можно ниже.

    Но не волнуйтесь – мы здесь, чтобы помочь вам. В этом посте мы рассмотрим:

    Насколько хорошо вы знаете свой инвентарь?

    Узнайте, как точная, хорошо структурированная система управления запасами может помочь вам увеличить товарооборот, снизить уценки и улучшить обслуживание клиентов.

    Что такое усадка запасов?

    Уменьшение запасов – это потеря запасов по причинам, не связанным с продажами.Как правило, это можно определить по разнице между уровнем ваших запасов на бумаге и фактическими уровнями запасов.

    Если ваша система управления запасами говорит, что у вас есть 10 пар обуви на складе, но на самом деле у вас есть 9 под рукой, и вы не можете учесть эту потерянную пару через продажи, ваши запасы уменьшились.

    Усадка наносит ущерб розничным торговцам двумя основными способами:

    • Потерянная стоимость: , когда ваши запасы теряются из-за усадки, вы отбрасываете расходы, связанные с приобретением этих запасов.
    • Упущенная выгода: товарно-материальные запасы представляют собой больше, чем просто затраты на их приобретение. Весь товар на ваших полках – это потенциальный денежный поток, ожидающий высвобождения в результате продажи. Если ваш инвентарь сокращается, у вас остается меньше активов для приобретения нового инвентаря, оплаты труда торгового персонала и развития вашего бизнеса.

    Какие факторы способствуют или вызывают сокращение запасов?

    У сокращения запасов нет одной единственной причины. Лучший способ бороться с усадкой – знать, откуда она у вас.

    Вот некоторые распространенные причины сокращения запасов:

    • Кража в магазине: Кража в магазине – это больше, чем просто кража. Обмен ценников также попадает в эту категорию, когда магазин платит меньше, чем стоит товар, потому что при продаже учитывается артикул другого товара. Национальное исследование безопасности розничной торговли, проведенное NRF за 2020 год, показало, что средний убыток в долларах на случай кражи в магазине снизился по сравнению с предыдущими годами, но кража в магазинах по-прежнему является ключевым фактором сокращения.
    • Кража сотрудников: Кражи сотрудников вносят значительный вклад в сокращение убытков. Кража, мошеннический возврат и пренебрежение сканированием предметов для друзей и семьи приводят к несоответствию уровней ваших запасов и могут привести к большим убыткам для вашего бизнеса.
    • Ошибка ввода человека: плохое управление запасами не только разочаровывает. Это также может привести к усадке. Само по себе сокращение из-за административных ошибок не обязательно означает потерю затрат на – но действительно означает упущенную выгоду , поскольку вы, вероятно, прогнозировали больший доход, чем могут принести ваши фактические данные инвентаризации.
    • Ошибка поставщика и кража : продавцы могут подвергаться тем же административным ошибкам, что и розничные продавцы, что может способствовать сокращению объема продаж. Некоторые нечестные продавцы могут украсть у вас, не доставив полный заказ, хотя, безусловно, большинство поступает иначе. Кража со стороны продавца не является очень большой причиной сокращения объема продаж, и многие розничные торговцы не станут ее жертвой.
    • Повреждения: аварий! Иногда товар ломается без кражи или административной ошибки.

    Как рассчитать сокращение запасов

    Каждый раз, когда вы продаете товар, стоимость ваших запасов уменьшается на цену этого товара. И наоборот, всякий раз, когда вы размещаете новый заказ на складе, стоимость вашего инвентаря увеличивается на сумму, которую вы заказали. Ваша усадка – это любые расхождения между продажами и заказами, которые вы зарегистрировали, и фактической стоимостью имеющихся у вас запасов.

    Допустим, у вас есть запасы на сумму 200 000 долларов согласно вашим записям.Вы проводите инвентаризацию и обнаруживаете, что у вас , на самом деле имеют в наличии 197 000 долларов. Ваш инвентарь уменьшился на 3000 долларов.

    Итак, чтобы рассчитать розничную усадку, мы следуем этой формуле:

    Розничная стоимость зарегистрированных уровней запасов – Розничная стоимость фактических уровней запасов = Розничная усадка

    Чтобы лучше понять влияние усадки, мы можем рассчитать ее в процентах по отношению к вашим общим продажам. Если мы хотим выразить розничную усадку в процентах, мы следуем этой формуле:

    Общие потери ÷ общий объем продаж = процент розничных сокращений

    Каков приемлемый уровень сокращения запасов?

    Согласно Национальному исследованию безопасности розничной торговли 2020 года, средняя скорость сокращения розничной торговли в последнее время выросла до рекордно высокого уровня после нескольких лет стабильной работы.

    Итак, если розничные торговцы теряют больше, чем когда-либо, из-за сокращения, какова скорость усадки? Что это за рекордный максимум?

    1,62%.

    Чтобы оказать заметное влияние на ваш бизнес, не нужно много усадки. Средний коэффициент сокращения 1,62% означает потери в 61,7 млрд долларов США по отрасли.

    Таким образом, приемлемый коэффициент усадки инвентаря составляет как можно меньше .

    Как контролировать сокращение запасов

    Если вы не найдете способ полностью устранить случайное повреждение, у вас всегда будет или сокращение запасов в течение всего жизненного цикла вашего бизнеса.

    Тем не менее, есть вещи, которые вы можете сделать, чтобы снизить коэффициент усадки.

    Используйте частый счетчик циклов

    Если вы не следите за уровнем запасов, вы можете быть поражены темпами усадки, о которых вы даже не подозревали. Однако полная инвентаризация отнимает слишком много времени – по этой причине большинство розничных продавцов учитывают все свои запасы только один или два раза в год.

    Хорошие методы управления запасами помогут вам справиться с сокращением запасов, поэтому вместо этого используйте частые циклы подсчета.

    Подсчет циклов – это практика постоянного подсчета небольшого количества ваших запасов. Например, вы можете еженедельно подсчитывать 10 различных SKU или выбирать 20 конкретных SKU для еженедельного подсчета в течение месяца, чтобы отслеживать изменения уровня запасов для этих продуктов.

    В любом случае, вот как работает процесс:

    1. Выберите раздел вашего магазина, на котором вы хотите сосредоточиться.
    2. Подсчитайте артикулы в этом разделе магазина.
    3. Сравните количество с уровнями запасов в вашем программном обеспечении для управления запасами.

    Цель состоит в том, чтобы всегда быть в курсе выверки запасов, чтобы улавливать сокращение по мере его возникновения. Если у вас есть запасы, подверженные особому риску кражи, например аккумуляторы или недорогие аксессуары, подумайте о том, чтобы сосредоточить несколько циклов подряд на этих артикулах.

    Однако подсчет циклов – это скорее система предупреждения, чем средство сдерживания сокращения запасов. Это поможет вам точно определить, где может происходить усадка и нужно ли вам больше инвестировать в стратегии предотвращения потерь.

    Принятие мер по борьбе с кражами в магазинах

    Кражи в магазинах являются серьезным фактором уменьшения потерь, поэтому стоит потратить время и потратить время на меры по борьбе с кражами в магазинах.

    Ваш торговый персонал может стать важным сдерживающим фактором для кражи в магазинах. Они никогда не должны подвергать себя опасности, но приветствовать каждого клиента и дать понять, что сотрудники бдительны, может отпугнуть потенциальных воров.

    Помимо обучения персонала, средства предотвращения потерь включают:

    • Электронные бирки безопасности: это те пластиковые бирки, которые могут быть безопасно удалены только персоналом на стойке регистрации.Они могут либо подать сигнал тревоги, когда товар с биркой выносится из магазина, либо испортить продукт каким-либо образом, например, чернилами, при подделке.
    • Камеры видеонаблюдения: камер видеонаблюдения, установленных по всему вашему магазину, являются мощным средством защиты от краж. Чтобы не предупредить потенциальных воров о слепых пятнах в системе безопасности вашего магазина, подумайте о скрытых камерах с вывесками, указывающими на то, что покупатели записываются. Если какая-либо кража в магазине и произошла, вы можете просмотреть видеозаписи с камеры для визуальных доказательств.Камеры видеонаблюдения также эффективны в снижении количества краж сотрудников.

    Снижение факторов риска краж сотрудников

    Недовольные и недостаточно обученные сотрудники являются факторами риска краж.

    Поскольку сотрудники отдела продаж, которые воруют, могут делать это из-за внешнего жизненного стресса или внутренних раздоров, один из самых простых способов сократить количество воров – это вести открытый диалог со своими сотрудниками. Доверие и высокий моральный дух могут иметь большое значение.

    Кроме того, вы можете рассмотреть:

    • Партнерская система: всегда должно быть по крайней мере два сотрудника, работающих постоянно.Чтобы гарантировать, что аннулированные продажи и возврат средств требуют присутствия другого сотрудника, предпочтительно менеджера.
    • Анонимная линия для чаевых: , независимо от того, делаете ли вы это по электронной почте, телефону или через онлайн-форму (например, форму Google), убедитесь, что у сотрудников есть возможность оставаться анонимными. Сотрудники, ставшие свидетелями кражи, могут с большей охотой сообщить об этом, если их не обнаружат их коллеги.

    Используйте систему «все в одном» для уменьшения количества ошибок администратора

    Один из лучших способов сократить количество ошибок, связанных с вводом человека, – удалить часть , вводимую человеком, .Благодаря полностью подключенной системе управления запасами и точкам продаж вы можете меньше беспокоиться о несовпадающих цифрах.

    Интегрированная система также упрощает принятие решений о том, что делать с усадкой, потому что у вас под рукой есть много необходимой информации для удобного использования.

    Если вы используете POS-систему, такую ​​как Lightspeed, вы можете сразу проверить уровни запасов и количество прошедших циклов, что упрощает отслеживание показателей потенциальной усадки. Подсчет циклов также занимает меньше времени, потому что вы можете сканировать уровни инвентаризации непосредственно в систему, что сокращает возможные административные ошибки при вводе подсчетов.

    Создайте план действий по сокращению запасов

    Пора решить проблему сокращения запасов!

    1. Если вы еще не используете его, переключитесь на полностью подключенную систему управления запасами и точек продаж.
    2. Оцените ваши текущие меры по предотвращению убытков. Подумайте о внедрении электронных меток и камер видеонаблюдения, если вы еще этого не сделали.
    3. Изучите смены ваших сотрудников и убедитесь, что хотя бы два сотрудника работают постоянно.
    4. Создать анонимную линию для сообщений о кражах и проинформировать сотрудников. Подчеркните, что все сообщения действительно анонимны.
    5. Найдите способы поднять моральный дух сотрудников, чтобы снизить вероятность воровства.
    6. Настройте свой график подсчета циклов. Четко определите, как вы будете выбирать SKU для подсчета каждую неделю, и запишите шаги для циклического подсчета сотрудников.

    Если вам интересно узнать, как Lightspeed Retail POS может помочь вам сократить административные ошибки и ускорить вашу работу, давайте поговорим.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
