Теплый пол электрический монтаж: Монтаж электрического теплого пола

Содержание

Электрический теплый пол принцип работы и секреты монтажа электрического пола

Электрический теплый пол принцип работы и секреты монтажа электрического пола

Хотя водяное отопление популярно в России, в некоторых случаях лучшим выбором может быть пол с подогревом с помощью электрических нагревательных кабелей. Вы можете включить электрическое отопление в любое время, не запуская всю установку, в отличие от воды, когда она не работает, она не подвержена повреждениям из-за замерзания. Посмотрите, как это работает и как это сделать.

Отопительные устройства подбираются таким образом, чтобы они обеспечивали комфорт в помещениях при экстремальных погодных условиях.
Наибольшая тепловая мощность (130-200 Вт / м2 для жилых помещений) необходима, когда снаружи около -20 C (в соответствии с российскими стандартами, так называемая расчетная температура составляет от -16 до -24 C в зависимости от страны). Это происходит очень редко, гораздо чаще колеблется около нуля, а затем мощность необходимая для обогревав два раза меньше.

Установка должна быть выполнена таким образом, чтобы не было чрезмерного повышения температуры в помещениях, поскольку это означало бы не только дискомфорт, но и ненужные потери энергии (в случае электрического отопления – очень дорого).

Для электрического подогрева пола обычно используются твердотельные проводники, то есть работающие при постоянной мощности, поэтому для контроля температуры в помещении необходимы регуляторы температуры. Когда датчик обнаруживает, что достиг значения, установленного на контроллере, он отключает питание до тех пор, пока температура не уменьшится на определенное значение (в зависимости от параметров контроллера). Затем включается питание.
Место установки определяется целью установки – если нагревательный кабель должен поддерживать оптимальную температуру в помещении, на стене должен быть установлен воздушный датчик (реагирующий на изменения температуры воздуха).

“Терморегулятор с датчиком температуры воздуха”
Но электрическое отопление можно использовать только для того, чтобы избежать эффекта «холодного пола» в ванной комнате или на кухне с терракотовым полом. Система центрального отопления со своим собственным управлением отвечает за поддержание температуры в помещении, а задача контроллера подогрева пола состоит в том, чтобы не допустить, чтобы поверхность пола достигла температуры, превышающей заданную температуру, например, 22 C – независимо от тепла в помещении. Датчики пола, расположенные под полом – между нагревательными кабелями – затем необходимы для управления подогревом пола.

Датчики пола также следует использовать, когда воздушный датчик управляет нагревателем, поскольку он сам по себе не защитит пол от чрезмерного повышения температуры, что может привести к дискомфорту или даже повреждению пола. Благодаря датчику пола мощность нагрева кабеля может быть намного выше, чем в результате ограничения температуры (до 29 C в комнате при 20 C) 99 Вт / м 2. А большая мощность сокращает время нагрева пола.

Как сделать напольную стяжку?

Подогрев пола обычно выполняется по мокрой технологии, помещая нагревательные элементы в подстилающий слой (стяжка). Также можно использовать сухую технологию, то есть специальные доски с вырезами, в которые помещаются провода. Время установки намного короче.
В случае деревянных полов на балках нагревательные кабели могут быть размещены на решетке, прикрепленной к балкам так, чтобы они находились как минимум на 3 см под досками. Балки должны быть защищены от прямого контакта с кабелями, например алюминиевой фольгой. Мощность обогрева не должна быть слишком высокой (рекомендуется 10 Вт / м).

При использовании мокрого метода следует помнить, что нагревательный кабель не следует размещать непосредственно на теплоизоляции, поскольку тепло, которое не поглощается из него, приведет к чрезмерному повышению его температуры и его повреждению. По этой причине провода укладываются на специальную металлическую сетку, благодаря которой они плавают над изоляцией. Они прикреплены к сетке с помощью жгутов или проволоки.

Чуть менее трудоемким является выполнение так называемой предварительной стяжки – тонкого слоя подложки пола на изоляционных плитах – и прокладка проводов только на нем. Затем они крепятся с помощью самоклеящейся ленты или специального клея. Затем стяжка укладывается толщиной, соответствующей рекомендациям производителя.

Как работает система подогрева пола?

Установка напольного отопления относительно проста. Начинается монтаж с монтажной коробки в стене. Он ведет вниз от борозды в стене для защитных трубок (трубопроводов), к которым впоследствии будет подключен шнур питания и кабель датчика пола.

Прокладка проволоки начинается с банки через защитную трубку, затем она направляется на пол, параллельно самой длинной стене помещения. Примерно через каждые 50 см его необходимо прикрепить к земле.
Следующие ряды следует укладывать на заданном расстоянии, следя за тем, чтобы диаметр изгиба воздуховода не менее чем в шесть раз превышал диаметр его поперечного сечения.

Нагревательные кабели не следует прокладывать при температуре ниже -5 C, поскольку они становятся жесткими. Затем они могут быть расширены и подключены к источнику питания, чтобы восстановить свою гибкость. После упругости кабель следует немедленно отсоединить и приступить к прокладке.

После прокладки всего провода шнур питания должен быть вставлен в кабелепровод (так называемый холодный) и соединен в монтажной коробке с проводом, соединенным с автоматическим выключателем в блоке предохранителей. Это должен сделать квалифицированный электрик.
Осталось вставить датчик температуры в кабелепровод и подключить его к термостату, установленному на стене.

Когда собирать нагревательные маты?

Нагревательные маты, как правило, изготавливаются из стекловолокна с прочным прикрепленным к ним нагревательным кабелем. Это облегчает сборку системы (маты могут быть самоклеящимися), не нужно беспокоиться о поддержании правильного расстояния между проводами, поскольку оно уже установлено производителем. Осталось только выбрать коврик с удельной мощностью нагрева (от 100 до 230 Вт / м 2) и длиной. Ширина обычно 0,5 м.

Кабели, прикрепленные к мату, имеют небольшой диаметр (2,5 мм), поэтому это решение особенно рекомендуется для использования во время ремонта – вы можете разместить мат на старом полу без значительного увеличения уровня нового.

Основой может быть дерево, г-к, ДСП, терракота и, конечно же, бетон. Коврик можно поместить в слой клеевого раствора, фиксирующего новую облицовку.

Сборка начинается, как и в случае с проводами, с подготовки банки в стене и кабелепровода для шнура питания и датчика температуры. Коврик разлагается, начиная с места возле распределительной коробки. Когда коврик расширяется, всю комнату обрезают ножницами (стараясь не разрезать нагревательный кабель), и рулон поворачивают, чтобы распределить следующий ремень вдоль уже уложенного – до тех пор, пока он не покроет весь пол. Коврики (а точнее проволоку) нельзя укоротить, поэтому перед покупкой нужно посчитать сколько нам нужно.

Следующим этапом является нанесение клеевого раствора. Он должен тщательно покрывать коврик. В раствор кладут терракоту или керамогранит. Если пол должен быть изготовлен из другого материала, вместо клеящего раствора используется самовыравнивающаяся бетонная смесь.

Электрический теплый пол является оптимальным вариантом для монтажа в многоквартирных домах, т.к. подключение водяного пола к центральному отоплению запрещено у нас на уровне законодательства и к тому же теплый пол в этом случае работает только в сезон центрального отопления.

Закажите просчет вашего теплого пола у наших менеджеров по телефону 8-800-511-65-10 или в “форме обратной связи”.

Компания “СибирьТеплоКабель Групп” (ONКлимат) является дилером всех представленных у нас брендов и готова поставить необходимые вам позиции в любой город по лучшей цене.

ПОЛЕЗНОЕ ВИДЕО ПО МОНТАЖУ И ОШИБКАМ ПРИ УКЛАДКЕ ЭЛЕКТРИЧЕСКОГО ТЕПЛОГО ПОЛА:

Электрический тёплый пол своими руками: устройство, схема, технология укладки

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический пол собственными руками.

Содержание статьи:

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
Нагревательные маты. Представляет собой кабель на монтажной сетке.
Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

несложный и быстрый монтаж;
небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
возможность исключения такого рабочего момента, как заливка стяжки;
отсутствие влияния на влажность в помещении;
антиаллергический эффект;
сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
ионизация воздуха;
легкий демонтаж в случае необходимости;
высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

“Нерабочий” срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
Пленку в свернутом виде в сеть подключать нельзя.
Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

подготовки основы;
укладки теплоотражателя;
монтажа стержней;
соединения между собой полос;
подсоединения силового кабеля;
подключения конструкции к терморегулятору;
подключения термодатчика;
заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Схема монтажа теплого пола своими руками.

Для достижения комфортного и эффективного обогрева внутри дома или квартиры все чаще используют современные системы электрического обогрева «теплый пол». Особенно это актуально для квартир, где на практике сложно осуществить монтаж системы водяного теплого пола своими руками. Правильно смонтированная система может заменить стандартное отопление, за счет эффективности отопления, отсутствия холодных зон, снижение затрат на отопление (в случае основной системы), надежность, комфорт.

Монтаж системы теплых полов отличается в зависимости от вида покрытия и самой системы, и не стоит к нему относиться с пренебрежением. Необходимо знать и учитывать многие факторы, особенно если у Вас нет опыта в этом деле. Если своими руками монтаж системы теплого пола произвести трудоемко, доверьте проектирование и установку профессионалам. Это позволит сократить время на установку, исключить ошибки и гарантирует безопасность всей системы.

Пошаговый монтаж электрического теплого пола

1 шаг – проектирование. На этом этапе рассчитайте площадь обогреваемой поверхности, вычтите из общей площади квадратуру той поверхности, на которой будет стационарно располагаться мебель, а так же отступ от стен (порядка 20 см).

Перед монтажом самого кабеля необходимо заранее выбрать место для терморегулятора, к которому подключают греющий кабель с датчиком температуры (фото 1).

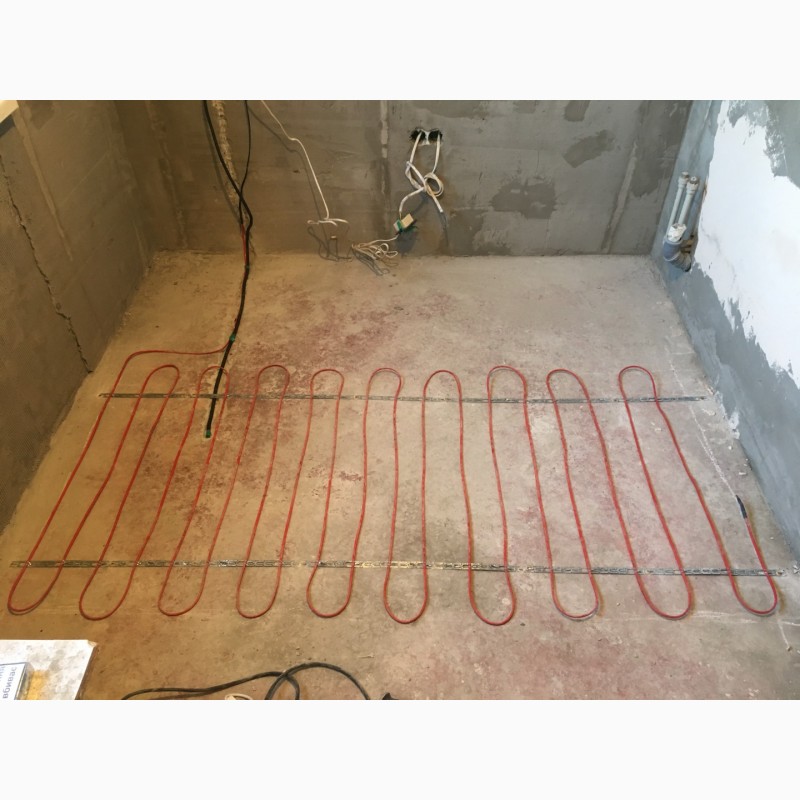

На фото 1: схема монтажа электрического пола с раскладкой кабеля и местом установки регулятора

2 шаг – выбор напольного покрытия, от него зависит подбор мощности и типа теплого пола. Если Вы планируете установить теплый пол на уже существующую поверхность без стяжки и закрыть ее ламинатом или линолеумом, то следует выбрать систему на основе термопленки. Под плитку электрический теплый пол устанавливается на базе резистивного кабеля. Электрический теплый пол выпускается в виде нагревательных матов и отрезного кабеля для монтажа в стяжку.

Читайте подробнее об особенностях монтажа кабеля в стяжку.

Читайте подробнее об особенностях монтажа теплых матов.

3 шаг – подготовка поверхности. Она должна быть без резких перепадов, ям, бугров, для снижения вероятности повреждения теплого кабеля. При необходимости выровняйте пол.

Для эффективного обогрева и снижения энергозатрат используют теплоизоляционные маты и демпферные ленты, они не позволяют теплу уходить в пол и стены. Для монтажа системы во влажных помещения поверх системы устанавливается дополнительный гидроизоляционный слой, как защита от электрозамыканий (фото 2).

На фото 2: технология монтажа теплого пола на изолирующий слой

*4 шаг – монтаж греющего кабеля производится на металлическую сетку или на монтажную ленту, с заранее просчитанным шагом. Если используете одножильный резистивный кабель, то оба его конца должны располагаться в одном месте для подключения к термостату. После окончания монтажа греющего кабеля и его проверки следует установить термодатчик. Для его установки используют гофрированную трубку, это упрощает демонтаж датчика при его возможной поломке. Правильно устанавливать датчик между нитями греющего кабеля, не менее 50 см длинной.

5 шаг – проверка. После всех приготовлений и раскладки кабеля, монтажа датчика и термостата, проверьте систему на предмет краткосрочной работы включением в сеть. После проверки следует приступить к заливке системы стяжкой или укладке напольного покрытия.

*6 шаг – финишное покрытие. При монтаже кабеля в стяжку минимальная толщина бетонного слоя должна быть не менее 3-5 см. Нагревательные маты, как правило, устанавливаются в плиточный клей без заливки бетоном. Следуйте инструкции от производителя конкретного изделия, чтобы правильно реализовать этот шаг.

*Внимание! 4-й и 6-й шаг при установке инфракрасной пленки отличается, об особенностях монтажа пленочного пола читайте здесь.

Электрический теплый пол. Виды и работа. Монтаж. Плюсы и минусы — Электросам.Ру

В настоящее время теплые полы приобрели популярность и признание людей, что связано с недостаточной эффективностью центральной системы отопления, характеризующейся серьезными отрицательными факторами. Этих недостатков лишен электрический теплый пол. Сейчас эта инновационная разработка стала обычным элементом загородных коттеджей и городских квартир.

Если в доме имеется теплый пол, то это говорит о разумности хозяина по обеспечению комфорта в своем жилье. Монтажные работы по установке теплого пола можно выполнить самостоятельно. Это оборудование целесообразно выбирать с учетом необходимого создаваемого тепла при небольшом расходе электрической энергии. Если у вас нет средств для вызова специалистов, то нужно приобрести такое оборудование теплого пола, которое вы сможете смонтировать самостоятельно.

Применение

Электрический теплый пол широко используется в любых помещениях. Важным фактором является правильный выбор мощности устройства и создание хорошей теплоизоляции. Теплого пола может вполне хватить для обогрева помещения, не имея центральной отопительной системы. Однако расходы за электрическую энергию значительно повысятся.

Типы и конструктивные особенности

Кабельный электрический теплый пол

Вся система этого типа теплого пола состоит из нагревательного провода в изоляции, датчика температуры и терморегулятора. Это один из трудоемких вариантов устройства теплого пола, но имеет небольшую стоимость. Греющий кабель раскладывают на полу и фиксируют его в специальной установочной ленте. Важным моментом является равное расстояние между изгибами провода и отсутствие перехлестов.

Электрический теплый пол в виде матов

Такой вариант исполнения теплого пола очень удобен при установке, так как греющий проводник уложен производителем в армированные маты и зафиксирован в них. При монтаже не нужно думать об укладке проводов. Нужно всего лишь разложить маты определенной мощности на полу и подать на них питание. Это сильно упрощает работу и вероятность ошибочного подключения.

Инфракрасная пленка — основа теплого пола

Такое устройство имеет значительные отличия от предыдущих вариантов. Здесь нагревание происходит путем излучения инфракрасных лучей углеродным материалом, который находится на пленке. Для такой конструкции теплых полов цементная связка не является обязательным условием. Окончательное покрытие укладывают непосредственно на пленку. Но это дорогостоящий и ненадежный способ обустройства теплого пола.

Принцип действия

Электрический теплый пол, состоящий из матов, и греющего кабеля действует за счет нагревания проводов, под действием проходящего по ним электрического тока. Проводник греет стяжку, а она нагревает верхнее покрытие пола. Тепло поступает за счет конвекционного эффекта.

Электрический теплый пол на основе инфракрасной пленки работает по другому принципу. Нагревание осуществляется с помощью излучения тепла слоем углерода. Это излучение возникает от воздействия электричества. Излучение греет верхнее покрытие пола и предметы, которые расположены рядом с полом. По принципу конвекции воздух в помещении нагревается от нагретых предметов.

Для настройки и регулировки температуры применяются терморегуляторы и датчики, которые подключены к системе теплого пола.

Определение и выбор мощности нагревательных элементов

Для начала определения мощности нужно определиться, какие виды отопления будут присутствовать в комнате: центральное отопление и теплый пол, либо только последний вариант. Фирмы изготовители теплых полов в техпаспорте оборудования указывают порядок выбора мощности.

Чаще всего в помещениях устанавливают электрический теплый пол (ЭТП) на базе греющего кабеля, либо нагревательного мата, и выбирают комфортное значение мощности 120 ватт на 1 м². Если теплый пол выполнен на базе инфракрасной пленки, то подходящая величина мощности равна 150 ватт на 1 м².

Расчет энергопотребления инфракрасной пленки для дома жилой площадью 167 м2

В случае обогрева комнаты только одним теплым полом, то греющий мат или провод выбирают на 160 ватт на 1 м². Для инфракрасной пленки величину мощности повышают до 220 ватт на 1 м².

Если применять инфракрасную пленку или мат, то значение мощности одного метра уже известно по паспортным данным. Необходимо просто подобрать нужное исполнение. Если применять греющий провод, то нужно рассчитать мощность, так как заранее неизвестно, на каком расстоянии между изгибами будет находиться провод. Необходимо определить площадь и форму поверхности нагрева. После этого по таблице в паспорте определяют нужное расстояние. Чаще всего оно равно 20 см, и зависит от мощности провода.

Расчет мощности нагревательного кабеля

Важным моментом является учет наибольшей возможной нагрузки на сеть питания вашего здания, а также применение подключающей аппаратуры, которая рассчитана на определенный ток нагрузки.

Последствия ошибок монтажа

Широко популярная ошибка монтажа теплого пола – это когда электрический теплый пол укладывают под мебелью, либо стационарной бытовой техникой. Под этими элементами охлаждение поверхности пола недостаточное, поэтому нагревающий провод перегревается и выходит из строя.

Нельзя подключать питание пола, если стяжка не высохла. Подключение даже на короткое время питания электрического пола может вызвать выход из строя его нагревательного элемента. Чтобы проверить исправность проложенного провода и правильность схемы подключения, необходимо всего лишь замерить сопротивление. Это правило не действует для пола на основе инфракрасной пленки. Для его проверки подключают питание всей конструкции.

Нельзя изгибать провод, наступать ногами на него, натягивать. Это приводит к повреждению провода и его изоляции. Греющая пленка также не терпит повреждений.

Сопротивление изоляции кабеля и проводов необходимо контролировать на протяжении всех шагов работы. Это особенно актуально перед тем, как заливать стяжку. Величина сопротивления не должна отклоняться от нормы более 10%. При наличии большой разницы в величине, нужно прекратить монтаж и обнаружить поврежденный участок изоляции. В противном случае, после сушки стяжки теплый пол может отказаться функционировать.

Датчик температуры не заливают в стяжке в открытом виде, а располагают в гофротрубе, после чего заливают. Такие датчики не служат длительное время. Поэтому, после выхода его из строя, его трудно будет демонтировать без значительных усилий.

При установке теплого пола на основе инфракрасной пленки необходимо в обязательном порядке заизолировать токоведущие части в тех местах, где пленка разрезалась. В противном случае защитная система будет обнаруживать утечку тока и постоянно выключать питание теплого пола.

Достоинства

Простая установка устройства пола, кроме конструкции с греющим проводом. Для их монтажа нужно просто расстелить на поверхности пола маты или пленку, и подключить проводку по прилагаемой инструкции. Для этого не требуется профессиональных навыков и знаний.
Повышенная долговечность и надежность конструкции. Если изоляция не повреждена, нагревательный провод или греющие маты залиты в стяжку, то электрический теплый пол будет служить неограниченное время.
Универсальная конструкция. Устройство теплого пола не нуждается в подключении помещения к водяному отоплению, либо водоснабжению, возможно его функционирование даже от электрогенератора. Это дает возможность применять его в дачных домах, коттеджах.

Недостатки

Повышенная стоимость отопления помещения. Электрический теплый пол расходует значительное количество электроэнергии, это особенно актуально, когда это устройство применяется в качестве основного отопления.
Температура пола невысокая, поэтому воздух в комнатах греется очень медленно, особенно, когда теплый пол включают непостоянно, например, в деревянном доме на даче зимой.
Перестановку мебели невозможно будет осуществить после монтажа теплого пола, так как нагревательные устройства запрещается размещать под мебелью.

Монтаж электрического теплого пола

Для обеспечения качественного монтажа теплого пола, необходимо, прежде всего, провести некоторые подготовительные работы.

Подготовка основания

Разметка. Смести мусор с поверхности пола и разметить места проведения кабеля по полу и стене, а также отверстия для терморегулятора.
Произвести штробление канавок в стене для кабеля. Штроба выполняется размером сечения 20 х 20 мм.
Высверлить отверстие в стене для терморегулятора.
Проложить на поверхности пола теплоизоляцию (пенополистирол или пенофол). Если нижнее помещение отапливаемое, то хватит одного слоя пенофола, имеющего толщину 5 мм. При неотапливаемом нижнем помещении, либо грунта, применяют пенополистирол, имеющий толщину до 50 мм. Толщину его выбирают в зависимости от вашего зимнего климата, и желания. Теплоизоляцию закрепляют любым подходящим клеем.

Монтаж нагревательных элементов

Шаг укладки элементов – (см) = 100S/L
S – фактическая площадь, на которую укладывается секция (м²)
L – длинна секции (м)

Перед установкой еще раз убедитесь в правильной разметке пола. При этом важным моментом является определение мест, где будет находиться мебель, чтобы эти участки не нагревались. Расстояние до мебели и стен должно быть не менее 50 см, до нагревательных устройств не меньше 30 см.

Если монтаж производится на базе греющего кабеля, то сначала прокладывают установочную ленту. Она будет крепить витки кабеля и не даст им сместиться. Лента раскладывается поверх теплоизоляции и фиксируется дюбелями.

Нагревательный кабель разматывают аккуратно, укладывают его сверху на теплоизоляцию и установочную ленту. При этом необходимо укладывать витки провода параллельно друг другу, соблюдать равное расстояние между ними. Витки кабеля закрепляйте специальными усиками на установочной ленте. Греющий провод не должен перехлестываться. В конце укладки необходимо измерить сопротивление изоляции, которое не должно различаться с нормой более, чем на 10%.

При укладке нагревательных матов, нужно осторожно раскладывать их по поверхности пола в размеченных местах нагревания. Маты соединяют по схеме, которая указана в инструкции. После этого таким же образом измеряют сопротивление изоляции.

При применении инфракрасной пленки, ее также аккуратно раскладывают по поверхности. Листы пленки соединяют параллельно друг с другом. Провода выводят к месту монтажа терморегулятора.

Монтаж датчика температуры

Если электрический теплый пол будет на базе провода, либо мата, то датчик размещают в гофротрубе. В теплоизоляции делается углубление и укладывается трубка. Один край трубки затыкается утеплителем, другой выводится над полом в месте выхода кабеля.

В случае монтажа инфракрасной пленки датчик кладут в углубление в середине полосы пленки. Стяжка не заливается, в любое время датчик можно демонтировать.

Подключение электрического теплого пола

Нагревательный кабель и датчик температуры подключите к терморегулятору по схеме в паспорте. После этого всю схему подключите к автомату с током утечки не выше 30 мА. Пока стяжка не застыла, нельзя подавать напряжение. При монтаже теплого пола в бане или ванной, нужно экран кабеля соединить с заземлением помещения.

При монтаже инфракрасной пленки исправность работы можно проверить, включив питание. Пол должен стать теплым.

Заливка стяжки

ИК пленка не требует заливки стяжки, поэтому после ее установки приступают к финишному покрытию пола.

Но, если в устройстве применяется греющий мат, либо кабель, то пол нужно заливать обязательно цементной самовыравнивающейся стяжкой. Заливка должна производиться на толщину 50 мм. После затвердевания стяжки монтируют финишное покрытие в виде плитки, линолеума, либо ламината. Обычно полное высыхание производителями устанавливается 28 дней, что дает гарантию отсутствия пустот вокруг нагревательного провода. При наличии пустот провод со временем перегорит.

Технология монтажа электрического теплого пола своими руками, фото и видео

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Устройство электрического теплого пола

Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу работы нагревательные кабеля делятся на два типа:

Саморегулирующиеся.
Резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

Основным нагревательным элементом резистивного кабеля является жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение обеих концов кабеля к системе энергоснабжения, то есть кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла. В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

__TITLE__
__DESCRIPTION__

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м². Специалисты советуют придерживаться следующих параметров выбора:

спальная комната – 100-150 Вт/м²;
прихожая, коридор, кухня – 150 Вт/м²;
туалет, ванная – 180 Вт/м²;
балкон, лоджия – 200Вт/м².

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м², при этом мощность должна быть 100 Вт/м². Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

Один из вариантов технологии установки в комнате, в данном примере ванной

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

Серкеты монтажа тенлого пола
Ошибки монтажа теплого пола
Монтаж под плитку

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

Видео:

Электрический теплый пол под плитку технология укладки

Пол, облицованный керамической плиткой, при всех своих выраженных достоинствах имеет все же два серьезных недостатка. Во-первых, речь идет о том, что поверхность может становиться скользкой, особенно при попадании на нее влаги. И втрое – керамическое покрытие никак нельзя назвать теплым материалом. Хождение по нему босыми ногами или в домашней обуви в зимнее время бывает очень некомфортным, тем более при выходе, к примеру, из душевой кабинки или ванны.

Электрический теплый пол под плитку технология укладки

Первого негативного момента можно избежать, если сразу подбирать керамическое покрытие для помещений со специальной, нескользящей поверхностью. Вторая проблема также имеет решение – это электрический теплый пол под плитку технология укладки которого может несколько различаться, в зависимости от типа выбранной системы подогрева. Работа по монтажу электрического теплого пола – задача непростая, но тем не менее – вполне доступная для самостоятельного выполнения аккуратным и старательным хозяином квартиры или дома, без привлечения специалистов.

Каковы достоинства электрического теплого пола?

Содержание статьи

Подогрев поверхности пола, облицованной керамической плиткой, можно осуществить монтажом водяных контуров, или же применив одну из существующих систем электрического нагрева. И тот, и другой тип могут использоваться как в качестве основного источника тепла, так и в роли дополнительного, повышающего комфортность помещений.

Водяной теплый пол, конечно, выигрывает в плане экономичности эксплуатации – его при соблюдении определенных условий даже можно подключить к существующей центральной системе отопления. Но вот себестоимость его монтажа и масштабность работ – несопоставимо выше, чем любого из электрических. Кроме того, электрический подогрев имеет и ряд других неоспоримых преимуществ:

Любой водяной контур подогрева требует массивной стяжки. Если добавить еще и диаметр самих труб, то подъем уровня пола получается весьма значительный, что далеко не всегда позволительно в условиях городских квартир. Нельзя сбрасывать со счетов и возникающие при этом дополнительные нагрузки на перекрытия. А вот некоторые электрические теплые полы вовсе не требуют стяжки.
Сам по себе монтаж электрического теплого пола – значительно проще.
Полностью отсутствует риск скрытых протечек теплоносителя – исключена вероятность затопления нижних соседей.
Электрические теплые полы не требуют достаточно громоздкого и дорогостоящего регулировочного оборудования. Да и точной регулировке они поддаются гораздо легче.
Не требуется никаких согласительных процедур с коммунальными службами – главное, не выйти за выделенный лимит мощности подачи электроэнергии на квартиру или загородный дом.

Электрический подогрев пола создает наиболее комфортные условия для проживающих – равномерно прогреваемая поверхность отдает тепло, которое поднимается кверху, с постепенным снижением температуры по мере увеличения высоты.

Комфортное распределение температур при функционировании теплого пола по сравнению с классическим радиаторным или коллекторным отоплением

Керамическая плитка, выложенная поверх системы обогрева, превращается в емкий «аккумулятор» тепловой энергии – по ней приятно ходить разутым, а прогретый слой кафеля наиболее равномерно отдает тепло в помещение.

Цены на электрический теплый пол

~~электрический теплый пол~~

Существует несколько разновидностей теплых полов, которые могут укладываться под керамическую плитку. Технология монтажа каждой из них имеет свои собственные нюансы. Тем не менее, много и общего, особенно в плане подготовки помещения и требуемого инструмента.

Как подготовиться к укладке теплого электрического пола

Первое, на что обращается внимание – это степень утепленности базового основания пола. Если электрическая энергия будет уходить на абсолютно н ненужный нагрев плиты перекрытия или пола, уложенного по грунту, то хозяева просто разорятся на оплате счетов за потреблённые киловатты. Обычно теплые полы укладывают на основание, которое в своей структуре уже содержит слой термоизоляции – особо это важно для частных домов или для квартир, где снизу расположено неотапливаемое помещение. При благоприятных условиях некоторые технологии монтажа электрического подогрева допускают ограничиться тонким фольгированным термоизолятором.
Второе – поверхность пола должна быть отремонтированной. Нет смысла укладывать систему обогрев и затем — керамическую плитку, если поверхность имеет значительные неровности, трещины или щели, участки нестабильности или рыхлости старой стяжки.
Третье – в помещение, к месту планируемой установки терморегулятора должна быть подведена линия электропитания требуемой мощности с обязательным заземляющим контуром. Для нее следует предусмотреть отдельный автомат на распределительном щитке, и, желательно, обезопасить себя установкой защитного устройства – УЗО. По вопросам проводки линии имеет смысл обратиться к квалифицированному электрику.
Следующий вопрос – это приобретение терморегулятора с термодатчиком. В подавляющем большинстве случаев они не входят в комплект теплого пола, но без них его работа невозможна.

Терморегулятор с датчиком не входят в стандартный комплект электрического теплого пола

Терморегулятор можно выбрать на свой вкус – с электромеханическим или кнопочным управлением, со светодиодной или ЖК-индикацией, с различным дизайнерским и цветовым исполнением и т.п. Обычно все это приборы рассчитаны на установку в стандартное гнездо под розетку или выключатель.

Необходимо позаботиться и о комплекте инструментов:

Укладка теплого пола всегда подразумевает электромонтажные работы. Потребуется инструмент для резки проводов, снятия изоляции. Перед коммутацией проводов в терморегуляторе концы желательно залудить – значит, нужен паяльник и необходимые расходные материалы – припой, флюс. Для усаживания термоусадочных трубок лучше всего пользоваться строительным феном. Кстати, хотя в комплект теплых полов обычно входит определенной количество «термоусадки», неплохо бы иметь хотя бы небольшой собственный резерв.
В полу и стене потребуется вырезать штробы – для этого нужно иметь «болгарку» с диском по камню и перфоратор.
После укладки и коммутации электрической схемы потребуется провести контрольные замеры – общей проводимости цепи и ее сопротивления — значит, необходим мультиметр. Рекомендуется также проверить сопротивление изоляции – это выполняется специальным прибором — мегомметром.

Мультиметр (слева) и мегомметр

Предстоят и общестроительные работы: иногда – это заливка стяжки, и в любом случае – укладка керамической плитки. Значит, должны быть подготовлены все необходимые инструменты – миксер (насадка на дрель) для замешивания строительных смесей и ёмкость для этих целей, шпатели – обычные и зубчатые, правило, валики и кисти для нанесения грунтовки, принадлежности для разметки и контроля – рулетка, линейка, строительный уровень, маркер или карандаш и т.п.

Некоторые инструменты потребуются в любом случае, другие – в зависимости от выбранной технологии укладки теплого пола. Об этом подробнее будет рассказано ниже.

Теплый пол кабельного типа

Виды обогревательных кабелей для теплого пола

Для начала будет рассмотрена система теплого пола с обогревательным кабелем. Прежде всего, необходимо определиться с ее разновидностью, так как кабель может быть одножильным, двужильным или с полупроводниковой матрицей.

Одножильный вариант относится к разряду самых недорогих. Проводник греется по обычному резистивному принципу, точно так же, как спираль утюга или ТЭНа.

Строение одножильного нагревательного кабеля

Цена на такие кабели невысока, но и работать с ними очень неудобно. Главная трудность в том, что оба монтажных («холодных») конца должны сойтись в одной точке — в месте установки терморегулятора. Учитывая то, что пересечения кабеля на полу категорически запрещены, это очень усложняет, а иногда даже ограничивает возможности укладки.

Двужильный кабель в этом отношении – намного удобнее.

Замкнутость цепи здесь обеспечена наличием концевой муфты, «холодный» конец – всего один, и процесс укладки от этого намного упрощается. В роли «спирали» в разных моделях может выступать как один проводник, так и оба сразу.

Двужильный кабель резистивного типа

Основной недостаток обоих упомянутых кабелей – одновременный и равный нагрев по всей длине, что бывает не всегда удобно. И еще –сама по себе схема исключает работоспособность системы нагрева при обрыве на любом участке обогревательного кабеля

Полупроводниковый саморегулирующийся кабель относится к инновационным разработкам.

Строение и принцип саморегуляции полупроводникового кабеля

Металлические провода здесь выполняют роль исключительно проводников, а нагрев происходит в расположенной между ними полупроводниковой матрице. Причем, чем выше температура на конкретном участке, тем меньше проводящая способность полупроводника, и тем ниже потребление энергии. Таким образом, исключается возможность перегрева, резко взрастает экономичность эксплуатации системы.

Полупроводниковый саморегулирующийся кабель пока что весьма дорогое «удовольствие», и если рассматривать варианты с позиций «цена – качество – удобство в монтаже», то оптимальным выбором становится двужильный кабель резистивного действия. О нем и пойдет речь ниже.

Как рассчитать необходимое количество кабеля

Работу всегда начинают с планирования схемы раскладки кабеля, места установки терморегулятора и подключения к сети питания.

Никогда не планируется укладка кабеля под стационарными предметами мебели – для корректной работы такой системы требуется постоянный теплообмен с воздухом, и при его отсутствии кабель может перегреться и выйти из строя.

Примерная схема укладки обогревательного двужильного кабеля

Отступ от стен и мебели должен быть не менее 50 мм, а от нагревательных приборов (например, радиаторов или конвекторов, стояков отопления и т.п.) – на менее 100 мм.
Категорически запрещается планировать укладку с пересечением кабеля.
Для эффективной системы топления принято ориентироваться на то, что кабелем должно быть закрыто около 70 ÷ 75% от общей площади помещения.

Основным параметрами планирования выступают требуемая длина кабеля и шаг между соседними петлями. Эти величины необходимо рассчитать, исходя из площади укладки (S), необходимого количества тепловой энергии для эффективного обогрева (Qs) и удельной тепловой мощности выбранной модели кабеля, рассчитанной на 1 метр его длины (Qкб). Откуда взять эти величины?

S несложно найти, измерив те участки, на которые будет укладываться кабель, вычислив и просуммировав их площадь.
Значение Q sпринимают равным:

— Если теплый пол будет единственным источником отопления, то 180 Вт/м² в случае, когда комната расположена «на грунте» или над неотапливаемым помещением, и 150 Вт/м² – если снизу находится отапливаемое помещение.

— Если подогрев пола рассматривается как дополнительный источник тепла, то эти величины будут равны 130 и 110 Вт/м² соответственно.

Удельная тепловая мощность кабеля Qкб, Вт/погонный метр, в обязательном порядке указывается в технической документации изделия.

Подсчет ведется по двум формулам:

Требуемая длина кабеля равна:

L = S × Qs / Qкб

Имея значение длины, можно найти и шаг укладки кабеля – расстояние между параллельными петлями укладки:

N = 100 × S / L

Чтобы не утруждать посетителей сайта самостоятельными расчетами, размещен специальный калькулятор, предназначенный для быстрого и точного определения длины кабеля и шага укладки:

Перейти к расчётам

Кабели теплого пола не реализуются метражом — они выпускаются в ассортименте стандартизированных отрезков с установленными соединительной и концевой муфтами . Поэтому, необходимо по полученному значению подобрать наиболее близкую длину из модельного ряда.

Кстати, может случиться и такое, что при большой площади помещения расчетная длина будет превышать возможные варианты, представленные в продаже. В этом случае придется разбивать пол на два участка, и для каждого проводить свои подсчеты исходя из его площади. Каждый контур при таком раскладе должен иметь собственный терморегулятор.

Когда с длиной кабеля определились, осталось найти расстояние между витками (шаг укладки):

Перейти к расчётам

После проведения необходимых расчетов останется точно, в масштабе вычертить схему раскладки кабеля, чтобы руководствоваться ею в процессе монтажа – и можно приступать к практическим работам.

Процесс монтажа кабельного теплого пола под плитку

Иллюстрация	Краткое описание выполняемой операции
	Нелишним будет еще раз проверить комплектность приобретенного «теплого пола». 1 – упаковка; 2 – паспорт изделия и инструкция по монтажу; 3 – бухта нагревательного кабеля требуемой длины; 4 – «холодный» соединительный провод, скоммутированный с кабелем соединительной муфтой; 5 – гофротрубка для расположения в ней термодатчика с сигнальным проводом; 6 – монтажная лента для фиксации петель кабеля на полу; 7 – пластиковая заглушка для гофротрубки.
	Дополнительно приобретается терморегулятор с термодатчиком.
	Имея перед глазами масштабированную схему укладки кабеля, можно приступать к работе.
	В выбранном месте с помощью специальной коронки вырезается гнездо для установки подрозетника – здесь будет монтироваться терморегулятор. Высота его над уровнем пола может быть любой, удобной с точки зрения хозяев, но не менее 300 мм. Следует предусмотреть место так, чтобы оно впоследствии никогда не закрывалось стационарной мебелью или крупными бытовыми приборами. Очень часто терморегулятор устанавливают неподалеку от выключателя освещения.
	От готового гнезда вертикально вниз до уровня пола прорезается штроба прямоугольного сечения, примерно 20 × 20 мм. Она необходима для укладки в нее монтажных проводов и гофротрубки с кабелем термодатчика. Целесообразно сразу в штробе закрепить два – три проволочных или иных хомута – чтобы впоследствии собрать все провода и трубку в один пучок.
	Пол очищается от мусора и пыли.
	Проводится грунтование поверхности пола составом глубокого проникновения. Это и обеспылит поверхность, и обеспечит хорошую ее адгезию с бетонным раствором будущей стяжки.
	По всей площади пола настилается рулонный фольгированный утеплитель. Он послужит дополнительной термоизоляцией и будет способствовать отражению теплового потока, исходящего от работающего кабеля, вверх, в сторону помещения. Фольгированный слой располагается наружу.
	Соседние полосы или листы утеплителя укладываются вплотную встык, а шов между ними проклеивается металлизированным скотчем.
	Следующий шаг – раскладка и фиксация к полу монтажных лент. Крепить их можно, в зависимости от вида базового покрытия, на дюбели или просто на саморезы. Расстояние между соседними параллельными лентами – от 500 до 1000 мм.
	Монтажные ленты очень удобны при раскладке кабеля. Однако, следует сделать важное замечание. Бывает, что близко к поверхности основания пола располагается слой гидроизоляции, и нарушать его сверлением отверстий под дюбели или вкручиванием саморезов – ни в коем случае нельзя. Можно поступить следующим образом – застелить на всю поверхность пола прочную стекловолоконную армирующую сетку. К ней несложно подвязывать кабель при его раскладке, а кроме того – сетка послужит еще и дополнительным упрочением стяжки.
	Начинается раскладка кабеля согласно схеме. Первая фиксация к монтажной планке – около соединительной муфты, с таким расчетом, чтобы длины «холодного» конца хватило до терморегулятора, без натяга и пересечения с остальным кабелем. Сам «холодный» провод можно до штробы расположить вдоль стены, уложив его между стеной и фольгированным утеплителем.
	Петли кабеля укладываются в строгом соответствии с чертежом, с соблюдением рассчитанного шага. Специальные крепления на монтажной планке (отгибаемые «усики»), обеспечивают надежную фиксацию. Если используется армирующая сетка, то кабель можно подвязывать пластиковыми хомутами – «галстуками».
	Заканчивается укладка фиксацией кабеля в районе концевой муфты.
	Далее, в гофротрубку вводится термодатчик с сигнальным проводом.
	Головка термодатчика должна дойти до конца гофротрубки. Затем отверстие трубки глушится специальным входящим в комплект колпачком – чтобы не допустить попадания внутрь бетонного раствора при дальнейших работах.
	Трубка с термодатчиком устанавливается строго посередине между витками обогревательного кабеля, фиксируется к монтажным планкам или арматурной сетке. Начиная от угла между стеной и полом гофротруба укладывается в вертикальную штробу. При этом радиус изгиба не должен быть меньше 50 мм – чтобы не заломить трубку и не пережать этим самым сигнальный провод. Расстояние датчика от стены – 500 ÷ 600 мм.
	В ту же штробу укладывается и монтажный «холодный» конец кабеля. Иногда здесь размещаются еще и провода подачи питания. Все это собирается в единый пучок, фиксируется хомутами. Затем штробу можно заделать цементно-песчаным раствором или шпатлевочной смесью.
	Проводят проверку проводимости цепи и уровня сопротивления уложенного кабеля – он должен соответствовать указанным в паспорте данным. Если есть возможность, проверяется и сопротивление изоляции. Затем, в соответствии со схемой термодатчика производят подключение к клеммам монтажных проводников обогревательного кабеля, термодатчика и сети 220 В. Рекомендуется перед коммутацией очищенные от изоляции кончики залудить. После этого проверяют работоспособность системы – производят кратковременное, не более 1 минуты, включение питания. Так проверяется работа и панели управления, и самого кабеля – должен ощущаться его нагрев. После проверки питание полностью отключается. Для полной гарантии лучше вновь раскоммутировать и снять терморегулятор – чтобы до пуска системы никто даже случайно не смог включить «теплый пол».
	Многие производители теплых полов требуют для соблюдения условий гарантии составлять в паспорте точную масштабированную схему укладки кабеля. На ней, с привязкой к конкретным размерам комнаты, должны быть показаны сам уложенный кабель, места расположения концевой и соединительной муфт, термодатчика и терморегулятора.
	Чтобы обеспечить контакт будущей стяжки с основанием пола, в фольгированном утеплителе между витками кабеля прорезают окошки размером примерно 50 × 150 ÷ 200 мм. Их обычно располагают в шахматном порядке с расстояние в ряду примерно 1000 мм друг от друга.
	После этого по периметру помещения на стыке стены и пола рекомендовано проклеить эластичную демпферную ленту. Далее, устанавливается система маяков из металлических профилей с таким расчетом, чтобы толщина стяжки составила от 30 до 50 мм. Готовится раствор для заливки, выкладывается на поверхность пола поверх уложенного кабеля …
	… а затем равномерно распределяется и выравнивается с помощью правила. Важно не допустить воздушных полостей – они резко снизят эффективность теплого пола и могут даже привести к локальному перегреву кабеля.
	Стяжка должна застывать и набирать прочность до начала дальнейших работ не менее недели. Рекомендуется первые 3 – 4 дня после первичного схватывания регулярно увлажнять ее водой и закрывать полиэтиленовой пленкой.
	Через неделю можно перейти к укладке керамической плитки, после тщательного грунтования поверхности. Технология облицовки – обычная, но клей необходимо использовать такой, который рассчитан именно для теплых полов, то есть не боящийся температурных перепадов. Даже после того, как плиточные клей полностью застынет, включать подогрев нельзя – должно пройти не менее 4 недель с момента заливки стяжки. Категорически запрещено использовать нагрев для ускорения застывания строительных растворов. Пуск системы следует осуществлять ступенчато – в первый день выставить, к примеру, 15 градусов, а затем ежедневно прибавлять по 5 градусов до достижения расчетной температуры.

Сетчатые обогревательные маты

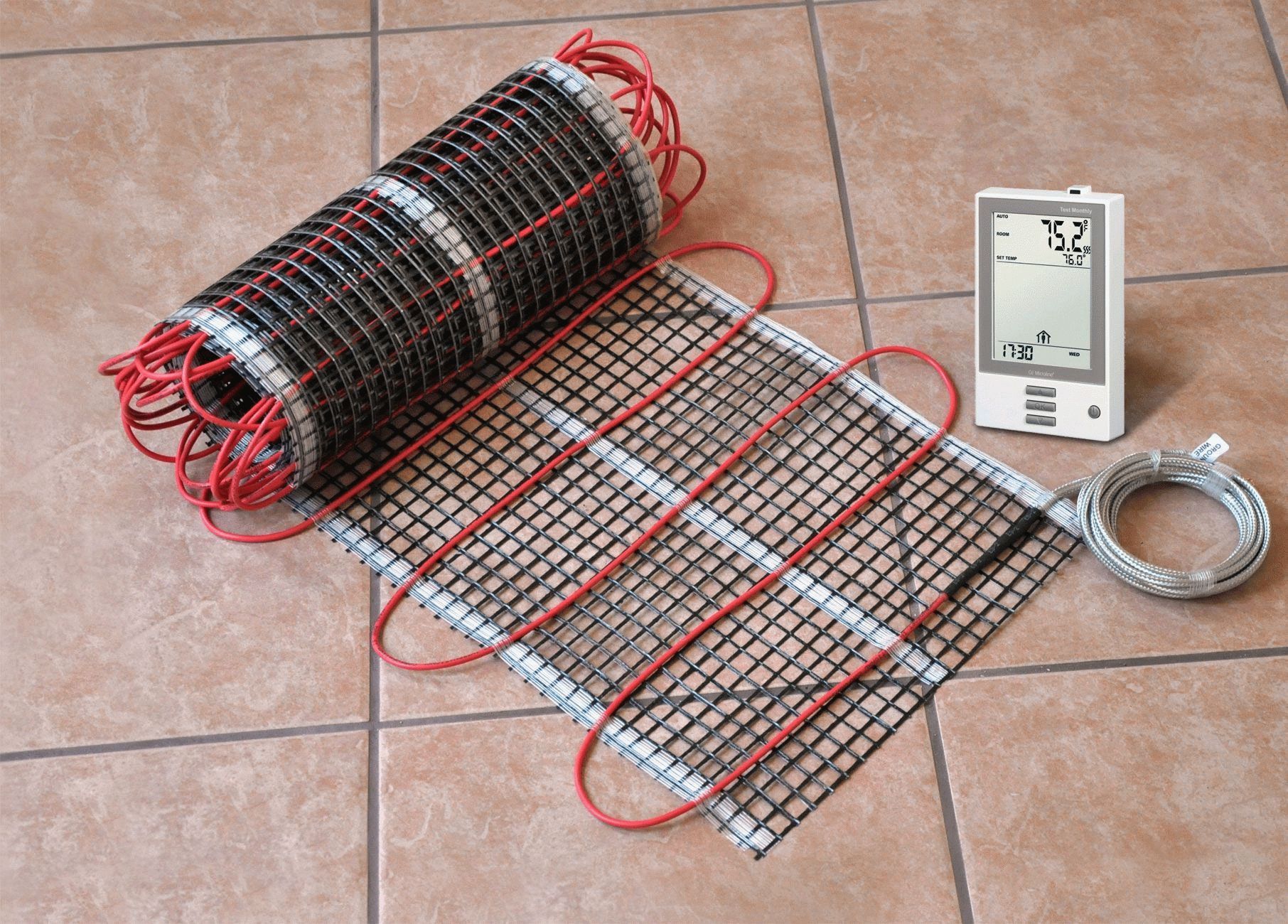

Большой популярностью стали пользоваться специальные обогревательные маты. По сути – это тот же нагревательный кабель, но уже уложенный и зафиксированный на стекловолоконной сетке с определенным шагом.

Очень удобны в укладке сетчатые обогревательные маты

Цена на такие комплекты несколько выше, чем на кабели, но зато и укладка проще, и можно обойтись вообще без стяжки сверху – проводить облицовку плиткой прямо по уложенным матам.

Планирование укладки в целом такое же, как описывалось выше. Маты поступают в продажу с расчетом на различную площадь утепляемого пола – это следует учитывать при планировании и приобретении комплекта. Могут они различаться и по удельной теплоотдаче. Сопоставление этих двух параметров – площади и необходимой тепловой мощности, поможет подобрать нужный комплект.

Цены на нагревательные маты

~~обогревательный мат~~

Под такие маты не укладывается фольгированного утеплителя – стало быть, вопросы термоизоляции пола должны быть продуманы заранее.

Монтаж теплого пола с сетчатыми матами производится в следующем порядке:

Иллюстрация	Краткое описание выполняемой операции
	Проверяется комплектность, приобретается необходимый для установки терморегулятор с термодатчиком.
	На стене точно так же, как и в случае с кабелем, размечаются и прорезаются гнездо для подрозетника и штроба. Но, в дополнение к этому, штроба размечается и на полу. Размер ее в сечении такой же – 20 × 20 мм, длина – 600 ÷ 800 мм от угла.
	Вначале нарезаются «болгаркой» щели …
	… а затем бетон можно выбрать перфоратором.
	В итоге вертикальная и горизонтальная штробы должны сойтись в одной точке.
	Можно сразу же, после уборки мусора, грунтовки и полного высыхания поверхности, уложить гофротрубку с термодатчиком. Размещение датчика в трубке и установка заглушки – такие же, как описывалось выше. Трубка размещается вначале в горизонтальной штробе и фиксируется там …

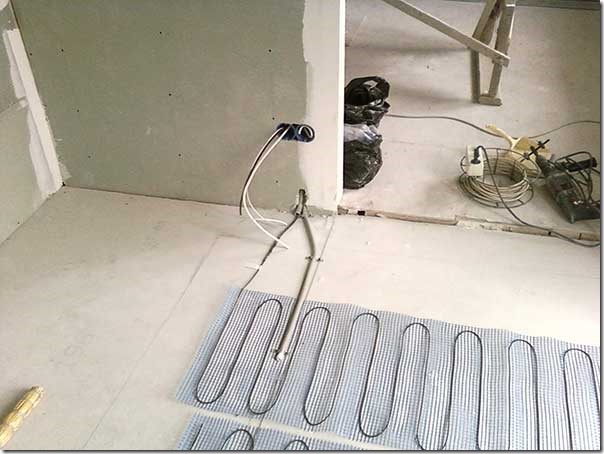

	… а затем укладывается и в вертикальную – до места установки терморегулятора. Чтобы избежать залома, радиус поворота – не менее 50 мм.
	После этого горизонтальную штробу с уложенной трубкой можно сразу же заделать плиточным клеем до уровня пола.

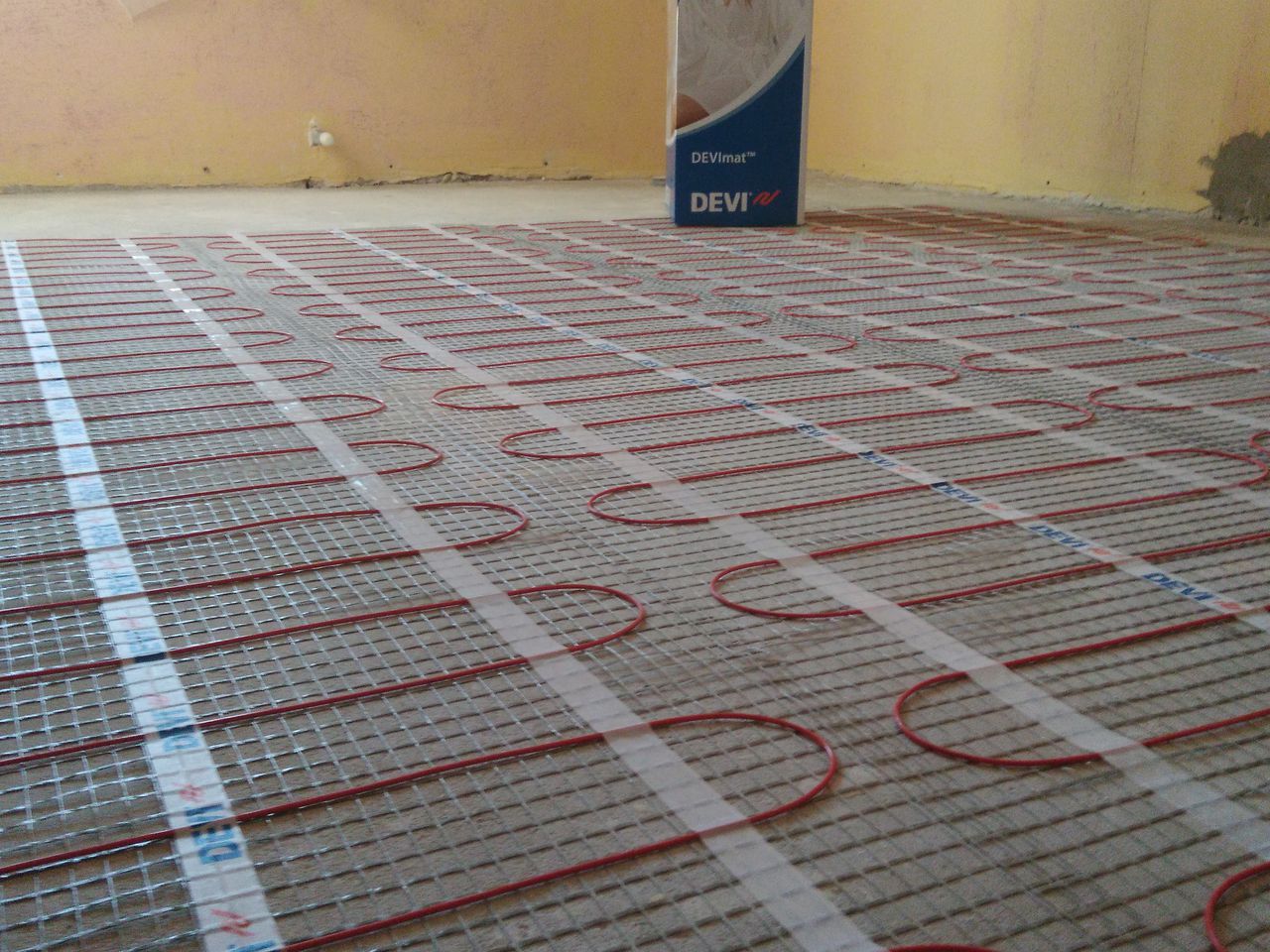

	Начинается раскладка матов в соответствии с заранее составленной схемой. Требование такое же – кабеля нигде не должны пересекаться. Между соседними параллельными полосами мата обычно оставляют расстояние не менее 50 мм. Первую полосу следует уложить так, чтобы термодатчик оказался в центре петли кабеля – и по ее длине, и по ширине
	При необходимости изменить направление укладки, аккуратно, чтобы не задеть сам кабель, разрезается стекловолоконная сетка.
	Мату придается нужное направление – и продолжается его укладка.
	Как маты фиксируются на поверхности пола? Изделия некоторых производителей имеют самоклеящуюся основу – их просто разглаживают и прижимают к загрунтованной поверхности пола – такой временной фиксации будет вполне достаточно до укладки плитки. Если мат обычный, то и сетку, и кабели можно точечно фиксировать силиконовым термоклеем с помощью пистолета.
	Существует еще одна разновидность таких матов – кабель закреплен на эластичных сетчатых лентах. В этом случае край мата крепится к специальным зацепам (они показаны стрелками). Эти элементы должны входить в комплект поставки — они имеют площадку с нанесенным самоклеящимся слоем. После фиксации эластичных полос на зацепах, сам мат можно растягивать в нужном направлении. Это позволяет варьировать шаг между петлями.
	Такие фиксаторы устанавливают в начале и в конце каждой полосы мата. В остальном же все повторяется – основу можно разрезать для соблюдения схемы укладки кабеля.
	Подобные маты хороши не только тем, что можно изменять шаг петель кабеля – появляется больше возможностей укладки на сложных участках. Например, мат можно растянуть по диагонали или в виде трапеции.
	После полной укладки мата проводятся контрольные измерения, коммутация, пробный запуск – здесь никаких особенностей нет. Затем система обогрева полностью отключается – и можно переходить сразу к укладке керамической плитки.
	Готовится плиточный клей (предназначенный именно для теплых полов). Затем состав участками выкладывается непосредственно на уложенный мат и аккуратно, чтобы не повредить кабеля, распределятся зубчатым шпателем. Толщина клеевого слоя должна составить 10 ÷ 12 мм.
	Прямо на этот слой клея и укладывается керамическая плитка. При этом очень важно добиться равномерности распределения смеси, особенно в местах прохождения кабеля, чтобы не оставить даже малейших воздушных пустот.
	Плитка прижимается плотно, соблюдение единой плоскости контролируется с помощью строительного уровня. Передвижение по облицованному полу допускается после истечения срока, указанного в инструкции клеевого состава. Однако к запуску самого теплого пола лучше все же переходить спустя 3 – 4 недели. Пуск осуществляется так же, ступенчато, с постепенным нарастанием мощности нагрева.

Достоинством такой технологии укладки теплого пола является и то, что есть возможность даже не демонтировать старое кафельное покрытие. Достаточно будет для лучшего сцепления обработать его абразивом, придав для адгезии клея нужную шероховатость, или даже просто обработать специальной грунтовкой «Бетоноконтакт». Таким образом, можно быстро и без утомительных работ по демонтажу, и обновить керамическое покрытие, например, в ванной или на кухне, и придать ему все качества теплого пола.

Возможно, вас заинтересует информация о том, что собой представляет насосно смесительный узел для теплого пола

Монтаж стержневого инфракрасного теплого пола под плитку

Еще одной разновидностью электрического теплого пола, отлично подходящего для дальнейшей облицовки керамической плиткой, являются инфракрасные стержневые маты.

Инновационный подход — инфракрасные стержневые маты

Они представляют собой две параллельные шины-проводника, между которыми с определенным шагом размещены нагревательные элементы 0 стержни, изготовленные из специального материала, имеющего свойство становиться под воздействием проходящего тока источником инфракрасного излучения, которое передает тепловую энергию на расстояние. Каждый из стержней – совершенно независим, и даже выход из строя одного или нескольких не нарушат общую работоспособность системы теплого пола.

Мало того, стержни имеют свойство саморегуляции – чем выше температура, тем меньше их потребление энергии. При достижении предельного нагрева они просто «запираются» — это дает немалую экономию электроэнергии. Важно то, что такие стержневые маты можно размещать по всей площади комнаты, вне зависимости установки предметов мебели – перегрев им не грозит. И в дальнейшем можно проводить перепланировку, перестановку в интерьере, нисколько не опасаясь того, что это повредит работе теплого пола.

Принципиальная схема коммутации инфракрасных стержневых матов

Принципиальная схема монтажа такой системы обогрева пола представлена на рисунке, а сама технология укладки будет рассмотрена ниже в таблице.

1 – нагревательный стержень.

2 – токопроводящие шины.

3 – коммутационные провода.

4 – специальный коммутационное клеммное соединение.

5 – «холодные» провода. Могут быть предустановлены или также требуют самостоятельной коммутации.

6 – концевые изоляционные муфты.

7 – термодатчик.

8 – терморегулятор.

9 – кабели подводки сетевого электропитания.

Иллюстрация	Краткое описание выполняемой операции
	Традиционно проверяется комплектность набора: 1 – стержневой мат необходимой длины, чтобы покрыть всю утепляемую поверхность пола; 2 – инструкция по монтажу и паспорт изделия; 3 – бухта коммутационного кабеля; 4 – гофротрубка с заглушкой для размещения термодатчика. 5 – комплект обжимных клемм – металлических гильз в термоусадочной оболочке. 6 – комплект термоусадочных трубок.
	Приобретается отдельно терморегулятор с термодатчиком.
	Еще одно обязательное приобретение – термоотражающий утеплитель. Без такой подложки стержневой пол корректно работать не сможет.
	Поверхность пола очищается от мусора и пыли, подвергается грунтовке, лучше всего – двукратной.
	Подготовка гнезда под терморегулятор, вертикальной и горизонтальной штробы, установка термодатчика в гофротрубу и укладка самой трубы – такие же операции, как и при укладке сетчатого мата.
	Сплошным покрытием настилается рулонный фольгированный утеплитель. Стыки фиксируются водостойким или фольгированным скотчем.
	Укладка стержневого мата начинается с участка, где будет расположен терморегулятор. Мат раскатывается по прямой между двумя противоположными стенами. Отступ от стен – порядка 100 мм. Важно – термодатчик должен разместиться при этом строго между стержнями и примерно по центру ширина мата.
	Теперь требуется изменить направление на противоположное. Для этого кусачками разрезается токонесущая шина, дальняя от точки разворота.
	Разрез должен проводиться строго по центру между стержнями.
	Мат разворачивается, и продолжается его укладка. Такой порядок действий сохраняется до полного покрытия площади. Условие -, суммарная длина мата не должна превышать 25 метров.
	Чтобы полосы уложенного мата не сдвигались в ходе дальнейших работ, их можно зафиксировать на полу скотчем, сначала вдоль …
	… а потом и поперек.
	Когда мат разложен и зафиксирован, переходят к коммутации электрической схемы. Для этого в комплекте должна быть бухта кабеля. Его сечение в полной мере соответствует потребляемой мощности стержневого мата.
	В первую очередь необходимо соединить кабелем разрезанные и разнесенные концы токопроводящей шины. Для этого ее конец зачищается от изоляции.
	Зачищенный проводник вводится с одной стороны в соединительную гильзу, которая в этом месте плотно обжимается, обеспечивая надежный контакт.
	Затем готовится отрезок коммутационного провода нужной длины. Конец его зачищается от изоляции.
	Сразу надевается входящая в комплект термоусадочная трубка. Ее пока сдвигают в сторону – она потребуется позднее.
	Зачищенный конец кабеля вводится с другой стороны гильзы, где уже обжата токоведущая шина. Клемма обжимается и со второй стороны.
	Обжатая гильза прогревается строительным феном. Термоусадочная оболочка будет после этого плотно облегать места контактных соединений.
	Это еще не все – на клемму надвигается одетая раньше термоусадочная трубка и также прогревается феном. В итоге соединение получает очень надежную двойную изоляцию.
	Затем точно таким же образом проводится коммутация на втором обрезанном конце шины. Так обеспечивается целостность цепи. Если мат уложен в три и более полос – операция повторяется. В некоторых моделях придется по такой же схеме подсоединить к мату и «холодные» концы, которые потом заводятся к месту установки терморегулятора.
	Следующий шаг – установка концевых изоляционных муфт на дальних концах токонесущих шин. Для этого на них надевают термоусадочные трубки, концы которых после прогрева плотно обжимают, добиваясь полной герметизации среза.
	Далее следуют проверка цепи, проведение контрольных замеров, коммутация терморегулятора, пробный пуск – про все это уже было рассказано выше.
	Если все функционирует нормально, систему полностью обесточивают, а затем переходят к подготовке к укладке плитки. Для этого в фольгированном утеплителе между стержнями прорезаются прямоугольные или ромбовидные окошки – по аналогии с технологией укладки обогревательного кабеля.
	Так будет выглядеть поверхность пола перед началом укладки плитки.
	Одно из окошек обязательно должно прийтись на термодатчик.
	Поверх мата можно залить тонкую, порядка 20 – 25 мм стяжку, но вполне допустимо сразу выполнять кладку керамической плитки.
	Раствор распределяют зубчатым шпателем с максимальной осторожностью, добиваясь полной равномерности и заполнения всех пустот. Укладку плитки осуществляют обычным образом, с постоянным контролем горизонтальности и толщины швов.
	Главное условие для того чтобы теплый пол работал корректно – суммарная толщина слоя плиточного клей и самой керамической плитки должная быть примерно равна 30 мм. Запуск системы подогрева пола – такой же, как и в случаях, о которых рассказывалось выше.

Нужно обязательно упомянуть, что существует еще одна разновидность электрических теплых полов – инфракрасного пленочного типа. Откровенно говоря, подойдет больше такая система обогрева пола, как инфракрасный теплый пол под ламинат, линолеум, ковролин, паркет или массивную доску.

Пленочный инфракрасный обогревательный элемент

С керамической плиткой плёночные элементы сочетаются не слишком удачно. Во-первых, трудно обеспечить надёжное сцепление всех слоев – основания пола, плиточного клея и кафеля – прорезать в пленке окна — просто негде, а маленькие отверстия хорошего контакта не обеспечат. Во-вторых, что ни говори, слой на цементной основе существенно снижает уникальные эксплуатационные свойства таких инфракрасных обогревателей.

Цены на инфракрасный теплый пол

~~инфракрасный теплый пол~~

Тем не менее, мастера находят способы использования инфракрасных полов и в «союзе» с керамической плиткой. Например, поверх смонтированного плёночного пола укладывают листы водостойкого гипсокартона. Гипс слабо противостоит инфракрасному излучению, поэтому и плитка получает надежную ровную основу, и потеря свойств ИК-обогрева – не столь значительна. Кирпич для печи какой лучше вы найдете ответ по ссылке.

Другой вариант – заливка над пленочными ИК-элементами тонкой стяжки с армированием, которая станет основанием для укладки плитки. Подобная методика хорошо показана в предлагаемом видеосюжете:

Видео — Пленочный инфракрасный пол под керамическую плитку

Монтаж электрического теплого пола | Tigrohause

Установка теплого электрического пола занимает не много времени, но имеет ряд правил, не соблюдение которых может повлечь неправильную работу или даже выход из строя нагревательного кабеля или плёнки. В зависимости от типа электрической напольной отопительной системы, монтаж имеет свои особенности.

Монтаж кабельного теплого пола

Кабельные системы напольного электрического отопления укладываются в виде матов, либо нагревательными секциями. Прежде чем приступать к монтажу теплого электрического пола, необходимо проверить электрическое сопротивление нагревательных жил и качество наружной изоляции, осмотреть весь кабель на предмет возможных повреждений. Затем выполняются следующие этапы:

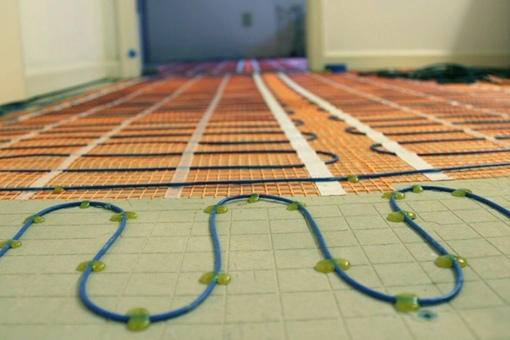

Нагревательный кабель укладывают на пол, стены, поверхности, избегая его перекручивания и пересечения его частей друг с другом.
В местах крепления нагревательного кабеля не должно быть деформации его наружной оболочки. После монтажа опять проверяются все электрические параметры системы электрического тёплого пола.

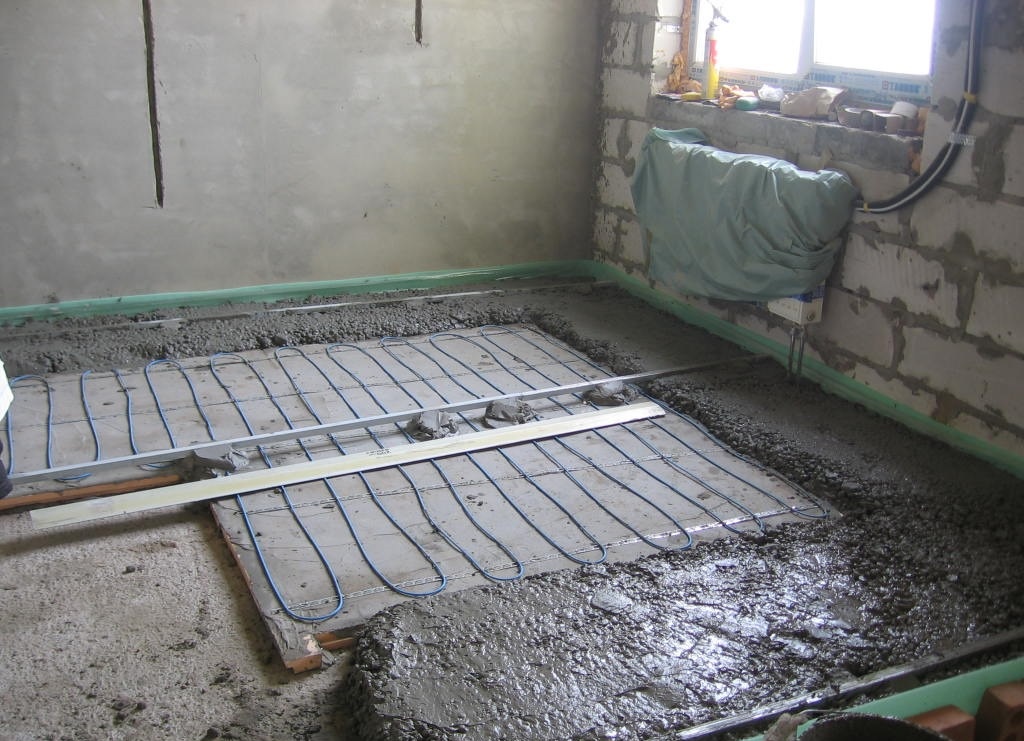

Затем заливается стяжка, без воздушных пузырей и мусора, а после ее высыхания укладывается финишное покрытие.
Керамическую плитку можно укладывать сразу на нагревательные маты.
После бетонных работ опять проверка электрических параметров.

Электрический теплый пол – Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, а качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Добавьте к этому снижение цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас выбирают сухой вместо влажного, заключается в том, что его так легко установить, особенно в уже существующих зданиях.

Свернутый коврик с уже выложенными элементами делает работу легкой, позволяя вам больше времени на чашку чая – идеально! Так что, если вы готовы установить собственную систему теплого пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако бывают случаи, когда это нецелесообразно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать – только циновку, а не сами провода, – небольшие комнаты необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов.Осмотрите комнату и проверьте, нет ли чрезмерных приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение – это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

Делают ровно так, как говорится, обеспечивают изоляцию.Это гарантирует, что вы получите максимальную отдачу от UFH и не потеряете никакой ценной энергии.
Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет уложен поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и т. П. Требуются электрические маты для теплого пола или системы со свободными проводами.

Так как маты являются наиболее популярными, это то, что мы собираемся рассмотреть в данной статье.

Шаг 1 – Измерьте

Изображение через Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры вашей комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как ваша комната будет записана на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую нужно будет покрыть вашим UFH-матом.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места для игры, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, сначала отметьте эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не позволит вам укладывать мат там, где он не нужен.

Шаг 2 – Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать.Если вы еще не сделали этого, желательно сделать это, прежде чем продолжить работу над проектом.

Шаг 3 – Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели.Это важно, так как приводная часть покрытия будет значительно толще остальных, поэтому для нее потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 – Тестирование, тестирование…

Изображение через Wiki Commons

Перед тем, как приступить к увлекательной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будь одним из них!

Как только коврик из коробки достаньте мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, – это измерение между токоведущим и нейтральным кабелями, и оно должно совпадать с таблицей данных, прилагаемой к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны диапазон и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть несоответствие между вашим показанием и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобрать сейчас, чем позже.

Шаг 5 – Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Что ж, это так, но вы будете удивлены, узнав, как много людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, подставку для раковины или подставку для унитаза!

Когда коврик наталкивается на такое препятствие, как это, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится внутри сетки циновки, и определите, где должен быть разрез, чтобы можно было перевернуть циновку и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять место разреза.

П-образные изгибы проволоки на краю покрытия открываются, образуя непрерывное звено после того, как сетка под ним будет разрезана, что позволит вам повернуть мат обратно и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом такое случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Можно разрезать самоклеющуюся ленту. Перерезать проволоку – это плохо… совсем не хорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы будут сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты верны.

Да, и еще один совет, который я хотел бы дать, – снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите … а затем вставьте этого плохого парня на место.

Шаг 6 – Установите датчик

Теперь уложен электрический коврик для теплого пола, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Тем не менее, при размещении зонда следует помнить и о других вещах:

Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
Зонд следует размещать под сеткой, а не сверху.
Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
Подключите зонд как можно ближе к источнику питания.
Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и также поможет защитить зонд.

Шаг 7 – Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных соединений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх коврика (ваше руководство пользователя поможет вам выбрать лучший вариант).

Как видите, укладка электрических ковриков – действительно простая работа, и именно эта простота помогла популярности сухих полов с подогревом в последние годы.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Установка теплого пола – старый дом

Наступить на ледяную плитку в ванной – жестокий способ проснуться утром.Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом.Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты – это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Электрическая излучающая система состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции.Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки.Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой.На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к кабельным трассам.Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы. Лучший способ начать работу с любой системой – это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти).Персонал службы технической поддержки может определить оптимальную схему расположения и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите энергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, – это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Гидравлические лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.

Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www.stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Система электрического обогрева пола

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 – бесплатно
831-685-WARM (9276) – офис
831-685-9278 – факс

Системы электрического теплого пола

В электрической системе под полом или внутри него проложена серия электрических проводов для обогрева помещения или комнаты – например, холодного кафельного пола в ванной комнате.

Электросистема, которую вы устанавливаете, будет зависеть от размера комнаты и того, насколько хорошо она изолирована, каков пол внизу, утеплен ли он, и от типа пола, который будет у вас сверху.Варианты включают в себя незакрепленную проводку, достаточно гибкую, чтобы поместиться в небольших или неудобных местах, системы электрических кабелей или нагревательные маты, которые вы раскладываете для покрытия больших площадей.

Доступно 4 основных типа систем:

Коврики для теплого пола
Коврики для теплого пола – наша наиболее часто используемая система. Все, что вам нужно сделать, это раскатать коврик, пока он не израсходуется. При необходимости кабель можно вынуть из мата, чтобы он мог образовывать неудобные места.
Эта система идеально подходит для кухонь, гостиных, столовых и большинства других помещений и имеет 3 различных выхода мощности; 100 Вт, 150 Вт и 200 Вт.
цены
от
£ 69.99
с НДС
Посмотреть полный ассортимент
Нагревательные маты из древесины / ковра / виниловой фольги
Наши современные алюминиевые нагревательные маты предназначены для установки под ковровыми покрытиями и виниловыми полами.
Пленочные нагревательные маты имеют ширину 500 мм и полностью заземлены с использованием покрытия из алюминиевой фольги. Это означает, что их можно устанавливать во влажных помещениях, таких как ванные комнаты и кухни, в полном соответствии с электрическими и строительными нормами.
цены
от
£ 99.98
с НДС
Посмотреть полный ассортимент
Системы со свободным подвесом для пола
Наши системы со свободным тросом идеально подходят для небольших и неудобных помещений, таких как ванные комнаты.
Кабель поставляется в виде одного длинного непрерывного рулона на барабане, и ваш установщик должен равномерно распределить кабель по полу, это дает им возможность равномерно размещать кабель независимо от того, насколько неудобной формы комнаты.
цены
от
79,99 фунтов стерлингов
с НДС
Посмотреть полный ассортимент
Системы отопления Inscreed
Эти кабели обычно используются только в новых пристройках или проектах зимних садов, так как им требуется больше времени для нагрева и выработки выходной мощности 17 Вт на погонный метр.
Кабели
в стяжке предназначены для крепления к арматуре, которая уложена в фольговую изоляцию (kingspan / celotex) и непосредственно под стяжкой толщиной не менее 50 мм.
цены
от
£ 57,99
с НДС
Посмотреть полный ассортимент

Мы предлагаем самый большой ассортимент электрических систем теплого пола на рынке и имеем комплекты на любой бюджет . Мы подберем любое предложение и цену, мы не проиграем!

Электрический подогрев пола – Как установить внутрипольное отопление

Холодное зимнее утро, когда ты пробираешься в ванную.Но вас не встречает холодный пол – вместо этого из-под вас просачивается успокаивающее тепло. Хорошая мысль, устанавливая эту систему теплого пола.

Доступны различные системы теплого пола. Некоторые используют горячую воду, которая течет по гибкой трубке. Это можно использовать при укладке новых полов, а также, когда напольное покрытие уже установлено, но у вас есть доступ к нижней стороне чернового пола. Вы можете установить пластиковую трубку на нижнюю часть пола.Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточно горячей воды.

Другой вариант – система лучистого отопления, использующая электричество. Их легче установить, чем водяные системы, и они дешевле, поскольку их стоимость составляет около 70 долларов за секцию размером 3 х 20 футов без термостата. Системы обычно состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который устанавливается между черным полом и напольным покрытием. Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

SunTouch

Лучистое тепло обычно используется для керамических, мраморных или каменных полов, которые мы здесь покрываем. Напольное отопление также можно использовать с деревянными полами. Инженерная древесина – лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Обмерьте комнату и сделайте набросок. Определите, где вы хотите разместить обогреваемые кабели в комнате.Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, гидромассажной ванной или унитазом или даже стыковаться с ними. Сделайте эскиз комнаты в масштабе, чтобы поделиться с поставщиком или продавцом лучистого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Установить подложку

SunTouch

Установите цементную подкладку на черновой пол, как если бы вы делали обычную укладку плитки. (В этой статье объясняется, как его разрезать.Цементная плита – лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение в фанере может привести к растрескиванию раствора. Приклейте подкладочную плиту к черному полу с помощью тонкого раствора. Нанесите шпатель на раствор зубчатым шпателем на 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1 / 4-дюймовыми шурупами для цементной плиты, которые устойчивы к коррозии и имеют головки, которые находятся заподлицо с поверхностью цементной плиты.Заворачивайте винт примерно через каждые 8 дюймов. Держите цементную доску на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, закройте швы сетчатой лентой для цементных плит, затем нанесите тонкий раствор сверху широким шпателем или плоским шпателем. Это дает вам ровную поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный коврик на полу. Поместите коврик так, чтобы кабельное соединение находилось у стены, на которой будет расположен термостат. Некоторые коврики имеют двусторонний скотч, поэтому вы можете приклеить коврик к полу.В противном случае используйте ручной степлер, чтобы закрепить коврик на месте. Очень осторожно скреплять скобами только пластиковую часть. Не скрепляйте кабели скобами. При необходимости вы можете разрезать пластик, и только пластик, канцелярским ножом или ножницами. Убедитесь, что кабель лежит ровно и не перекрывает сам себя.

Беги от власти

Если вам неудобно работать с электричеством, вам нужно вызвать профессионала для этой части работы. В небольшой комнате можно подключиться к существующей цепи для питания теплого пола.В цепи не должно быть освещения, вытяжного вентилятора или гидромассажного насоса. Нагревательный кабель должен иметь защиту от GFCI. В большинстве случаев вам нужно запустить новую цепь с выключателем на 15 или 20 ампер. Установите контур, затем установите термостат, включающий теплый пол. Подключите термостат к напольному кабелю.

Укладка плитки

SunTouch

Теперь осталось только установить плитку.Эта история предлагает пошаговые инструкции по качественной укладке плитки. Укладка плитки поверх системы лучистого пола ничем не отличается от ее укладки на цементную плиту без системы пола. Вы просто наносите тонкий раствор на нагревательный мат, а затем кладете плитку. Только будьте осторожны, чтобы шпатель не зацепился за сетку и не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь на полу и выложить плитку на него. Датчик отключает обогрев, когда пол достигает заданной температуры.

Подождите месяц

Вам не терпится включить обогреватель, но вам придется подождать 28 дней. Это потому, что раствор сначала должен полностью затвердеть. Когда период ожидания закончится, включите огонь, снимите обувь и наградите ноги успокаивающим теплом.

Вариант многофункционального устройства

Другой вариант – установить автономную систему, такую как Warmboard. Он доступен в двух вариантах. Warmboard-S – это структурный черновой пол и излучающая панель в одном. Он предназначен для использования в новом строительстве и регулярно устанавливается непосредственно над балкой пола.Warmboard-R – это меньшая и более тонкая панель, идеально подходящая для модернизации и модернизации. Warmboard-R устанавливается на существующий черновой пол или плиту, но также используется в стенах или потолках, когда исходные полы должны оставаться нетронутыми.

С такой системой, как Warmboard, не нужно ждать, и как только ваш этаж опустится, вы готовы к работе. Стоимость выше, но экономия времени и повышение производительности интегрированной системы могут того стоить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Кто может установить электрические теплые полы?

Профессиональный установщик или сделай сам? Кто может установить электрические теплые полы?

Многим система электрического теплого пола кажется сложным электрическим изделием, требующим квалифицированного профессионального установщика. Тем не менее, системы теплого пола Thermogroup поставляются в виде полностью проводной системы, которую может установить любой компетентный специалист по ремонту, профессиональный установщик или специалист (включая строителя, плиточника или электрика).

Независимо от того, кто завершает укладку нагревательного мата или ослабляет провод системы теплого пола, необходимо соблюдать инструкции по установке, чтобы обеспечить беспроблемный монтаж. Гарантия на пол с подогревом не действует независимо от того, кто его установил, при условии, что он был установлен правильно в соответствии с инструкцией по установке и онлайн-регистрация гарантии завершена.

При условии соблюдения всех инструкций по установке и проведения указанных испытаний до и после установки обогревателя, пожизненная гарантия остается неизменной, даже если вы устанавливаете обогреватель самостоятельно.

Важно отметить, что подключение к настенному контроллеру (термостату) и подключение к источнику питания должны выполняться квалифицированным электриком. Электрик также определит нагрузку на систему и убедится, что подключение соответствует всем электрическим стандартам.

Наконечники для систем теплого пола

Измерьте правильно. Это гарантирует, что у вас не будет лишнего кабеля или слишком мало нагревательного кабеля, которые могут создать холодные пятна.
Никогда не обрезайте и не укорачивайте нагревательный кабель! Каждый электрический коврик и кабель для подогрева пола Thermogroup рассчитаны на определенный уровень сопротивления – это то, что создает тепло.Если нагревательный кабель разрезать или удлинить, это значение сопротивления изменится, и кабель может быть поврежден или недостаточно нагреться.
Сохраняйте расстояние не менее 50 мм между каждым проложением нагревательного кабеля. Убедитесь, что кабели не касаются друг друга и не перекрещиваются.
Уточните у производителя напольного покрытия совместимость с электрическими полами с подогревом.
Убедитесь, что все нагревательные кабели и соединения «холодного хвоста» полностью заделаны слоем гибкого плиточного клея. Несоблюдение этого требования со временем приведет к отказу системы и может представлять опасность пожара.
Убедитесь, что все электрические работы выполняются и проверяются квалифицированным электриком.
Завершите регистрацию гарантии в течение 60 дней с момента покупки.
Не забудьте прочитать все инструкции по установке перед тем, как приступить к установке системы электрического теплого пола!
Не размещайте холодное соединение или концевую заделку в углублении в плитах пола / теплоизоляции, а затем заклеивайте их лентой. Это вызывает образование воздушной ямы и может привести к выходу кабеля из строя.
Не прячьте бухты неиспользованного нагревательного кабеля под приспособлениями, такими как ванны и кухонные гарнитуры (хотите верьте, хотите нет, мы видели это раньше!). Если такая система подключена к электричеству и включена, она просто выйдет из строя.
Не размещайте датчики температуры вблизи источников тепла, таких как трубы отопления / водоснабжения или большие застекленные возвышения.
Не включайте систему, пока она не будет полностью установлена и все клеи, выравниватели и растворы полностью не затвердеют – обычно 7–14 дней.Для проверки системы не требуется питания!
Не закрывайте непосредственно работающую систему теплого пола. Воздух должен циркулировать по полу. Любая постоянная мебель должна быть на ножках или подобном.
Не пытайтесь выполнять какие-либо электромонтажные работы, если вы не являетесь квалифицированным электриком.

Не стесняйтесь обращаться к нам, если у вас возникнут какие-либо вопросы во время установки, наша техническая команда всегда готова помочь! Позвоните нам по телефону 1300 368 631.

своими руками теплый пол

Полы с подогревом своими руками – популярный проект, потому что многие люди ненавидят ходить по холодному полу.Часто нет ничего более комфортного, чем успокаивающее тепло, создаваемое самодельной системой подогрева пола.

Некоторые системы теплого пола своими руками легко установить, в то время как другие требуют прикосновения и навыков профессионала. Электрические коврики для подогрева пола своими руками очень популярны, потому что вы просто разматываете их, подключаете к электросети, а затем покрываете напольным материалом. Керамическая плитка, гранитный пол и любые другие изделия из натурального камня очень хорошо сочетаются с этими электрическими ковриками для подогрева пола своими руками.Причина этого проста: маты для теплого пола очень тонкие.

Системы водяного отопления своими руками представляют собой большую проблему. Для выработки достаточного количества тепла водопроводные системы водяного теплого пола своими руками должны иметь размер трубы с внутренним диаметром почти полдюйма или больше. Эти большие трубы нелегко покрыть напольным материалом, поэтому их часто устанавливают внутри бетонной плиты под деревянным основанием пола.

Можно сделать систему подогрева полов своими руками поверх деревянного чернового пола, но трубы часто необходимо покрывать жидким составом, который выглядит как пудинг, но затвердевает, как бетон.Это очень сложный многоэтапный процесс, и многие мастера не обладают инструментами и навыками, необходимыми для профессиональной установки.

Для систем горячего водоснабжения также требуются бойлеры или водонагреватели для выработки тепла, передаваемого по трубам отопления под полом. Требуется большое мастерство для определения размера, установки и подключения этих отопительных установок к трубопроводным системам.

Самая большая ошибка, которую может сделать мастер при установке лучистого отопления в пол, – это занижение размера системы.Очень важно убедиться, что устанавливается правильное количество обогрева, чтобы компенсировать потери холода или тепла. Не во всех домах необходимо одинаковое количество нагревательных элементов. На полу, где зимой становится холоднее, потребуется больше Btus, чем в доме с мягким климатом. Обратите внимание на руководства по размерам, выпускаемые производителями отопительного оборудования.

Способы электромонтажа очень важны, когда речь идет о системах теплого пола своими руками. Многие домашние мастера не являются квалифицированными электриками и могут перегрузить цепи, если не будут осторожны.Эта серьезная ошибка может вызвать смертельный электрический пожар.

Электрическая система подогрева пола может потреблять значительный электрический ток, и вы должны убедиться, что коврик включен в собственную цепь, если этого требуют инструкции или электрические нормы. Добавление новых электрических цепей – не сложный самодельный проект, но он может быть очень пугающим.

Колонка EM0039

Теплый пол CT | Системы теплого пола

Подключение к электросети обеспечивает установку систем теплых полов в домах Ньюингтона, штат Коннектикут, а также клиентам по всему штату.Эти системы, также известные как лучистые полы с подогревом, могут быть очень эффективным способом обогрева вашего дома. По сравнению с другими системами напольного покрытия, такими как системы водяного отопления, электрические полы с подогревом столь же эффективны и могут помочь снизить потребление энергии и ваши счета. Почему бы не наслаждаться теплыми полами по всему дому, снижая при этом счета за коммунальные услуги? Начните сегодня и позвоните по телефону «Электрическое подключение» для установки системы теплого пола.

Установка водяного отопления

Электрические системы лучистого теплого пола можно устанавливать под различные типы полов.Поскольку они сделаны из гибкой сетки, их можно установить так, чтобы они соответствовали любой площади пола в вашем доме. Они также эффективны и безопасны. Фактически, многие системы электрического теплого пола имеют автоматическую защиту от перегрева. А с нашими лицензированными и опытными электриками, устанавливающими вашу новую систему подогрева пола, вы можете быть уверены, что все будет установлено в соответствии со всеми строительными и пожарными нормами. Позвоните нам, если вас интересуют системы лучистого теплого пола. Мы предлагаем услуги по всему штату, поэтому позвоните сегодня, чтобы начать работу.

Эффективное отопление дома

Вопреки распространенному мнению, системы электрического теплого пола столь же эффективны, как и другие системы теплого пола. Они также намного более эффективны, чем системы принудительной подачи воздуха, которые могут терять много энергии из-за негерметичных воздуховодов или систем вентиляции. Если эти системы установлены правильно, они могут сэкономить энергию и прослужить долгие годы. Как и в случае любой другой системы отопления, регулярное обслуживание является ключом к достижению долгосрочных результатов.Мы также можем взять на себя текущее обслуживание и любой необходимый ремонт вашей системы отопления. Позвоните нам в любое время, чтобы узнать больше об электрических излучающих полах.

Установка и обновление GFCI

GFCI (прерыватель цепи замыкания на землю) требуется для систем электрического теплого пола, которые устанавливаются на кухнях и ванных комнатах или в любом другом месте, где есть вероятность попадания влаги на систему. В «Электросоединении» мы являемся подрядчиком по оказанию электрических услуг.Наши электрики также могут установить розетки GFCI, если ваш дом еще не оборудован этими розетками. Звоните в любое время для обслуживания.

Электрическое подключение – ваши доверенные электрики

Electrical Connection – ваш надежный электрик из Коннектикута! Позвоните нам, если вы хотите узнать больше о наших системах напольного отопления и розетках GFCI.

Если вы ищете услуги по установке лучистого теплого пола в Хартфорде, Ньюингтоне или любом другом месте в Коннектикуте, позвоните по телефону 860-667-7652 или заполните нашу онлайн-форму запроса.

Теплый пол электрический монтаж: Монтаж электрического теплого пола – советы от Леруа Мерлен в Москве

Электрический теплый пол принцип работы и секреты монтажа электрического пола

Электрический тёплый пол своими руками: устройство, схема, технология укладки

Электрические полы и их разновидности

Кабельная система отопления

Особенности работы и устройства

Монтаж электрического пола в стяжке

Электрический пол на основе термомата

Принцип действия и сооружения

Монтаж тепловых матов

Специфика пленочного пола

Процесс укладки инфракрасной системы

Несколько полезных советов

Теплый пол стержневого типа

Тонкости работы и организации

Нюансы монтажа и подключения

Выводы и полезное видео по теме

Схема монтажа теплого пола своими руками.

Пошаговый монтаж электрического теплого пола

Рекомендуем электрический теплый пол:

Электрический теплый пол. Виды и работа. Монтаж. Плюсы и минусы — Электросам.Ру

Применение

Похожие темы:

Технология монтажа электрического теплого пола своими руками, фото и видео

Устройство электрического теплого пола

Как выбрать электрический теплый пол. Типы кабелей

Резистивный кабель

Одножильный кабель

Двужильный кабель

Саморегулирующиеся кабели

Правила расчета теплого пола электрического

Технология установки

Подборка видео по выбору и монтажу электрического теплого пола

Электрический теплый пол под плитку технология укладки

Монтаж электрического теплого пола | Tigrohause

Электрический теплый пол – Пошаговое руководство по установке

Intro

Какой тип электрического теплого пола вам нужен?

Шаг 1 – Измерьте

Шаг 2 – Утеплить пол

Шаг 3 – Определите источник питания

Шаг 4 – Тестирование, тестирование…

Шаг 5 – Укладка

Шаг 6 – Установите датчик

Шаг 7 – Проверить еще раз

Установка теплого пола – старый дом

Детали установки

Лучистое отопление всего дома

Системы электрического теплого пола

Доступно 4 основных типа систем:

Коврики для теплого пола

Нагревательные маты из древесины / ковра / виниловой фольги

Системы со свободным подвесом для пола

Системы отопления Inscreed

Электрический подогрев пола – Как установить внутрипольное отопление

Выберите напольное покрытие

Установить подложку

Беги от власти

Укладка плитки

Подождите месяц

Вариант многофункционального устройства

Кто может установить электрические теплые полы?

Наконечники для систем теплого пола

своими руками теплый пол

Теплый пол CT | Системы теплого пола

Установка водяного отопления

Эффективное отопление дома

Установка и обновление GFCI

Электрическое подключение – ваши доверенные электрики

Добавить комментарий Отменить ответ
