План урока Соединение медных жил проводов и кабелей


 ГАПОУ СО «Режевской политехникум»

УП 01 Учебная практика

ПМ 01 Сборка, монтаж, регулировка и ремонт узлов и механизмов оборудования, агрегатов, машин, станков и другого электрооборудования промышленных организаций

ОП 13.01.10 «Электромонтёр по ремонту и обслуживанию электрооборудования (по отраслям»

Соединение медных жил проводов и кабелей пайкой

Лебедева Гульнара Фанавиевна,

Мастер производственного обучения

Реж 2019

Тема урока: Соединение медных жил проводов и кабелей пайкой

ОП 13.01.10: Электромонтёр по ремонту и обслуживанию электрооборудования (по отраслям)

Время работы: 6 часов.

Тип урока: новые знания

Вид урока: учебная практика.

Методическая цель открытого урока: Активизация познавательной деятельности обучающихся на учебной практике. Развивать умения обучающихся по применению знаний.

Цель урока: Формирование компетенции организовывать собственную деятельность для выполнения пайки медных жил проводов и кабелей.

Задачи:

  • Формировать умения выбирать материалы для выполнения пайки

  • Формировать умения пользоваться электромонтажными инструментами

  • Формировать умения выполнять пайку медных жил проводов и кабелей

  • Создать безопасные условия на рабочем месте

  • Формировать коммуникативные умения

Планируемый результат:

готовность к самостоятельному выполнению работ по выполнению пайки медных жил проводов и кабелей.

Продукт деятельности обучающихся:

Пропаянные медные жилы проводов.

Оборудование, инструменты, материалы:

  • Электромонтажные инструменты: отвёртки, пассатижи, круглогубцы, электромонтажный нож, клещи для снятия изоляции, паяльник.

  • Приспособление: подставки для паяльников

  • Материалы: припой, флюс, обрезки проводов с медными жилами

  • Образцы выполненной пайки медных жил проводов.

  • Раздаточный материал: инструкционные карты, тесты, ребусы

Ход урока

Вводный инструктаж

  1. Организационная часть 2 минуты

(проверка присутствующих, подготовка рабочих мест)

  1. Сообщение темы и целей занятий 3 минуты

(объявление темы урока, постановка достижимых целей перед студентами)

Мастер п/о: Тема нашего урока: Соединение медных жил проводов и кабелей пайкой

Обозначить цели и задачи урока.

Студенты: Записывают в своих тетрадях тему и цель урока

  1. Актуализация опорных знаний, обучающихся 20 минут

Мастер п/о:

Сегодня на уроке вы должны не только выполнить пайку медных жил, но и показать свои теоретические знания по теме способы соединения и оконцевания жил проводов и кабелей, знания и соблюдение техники безопасности

Называет критерии, по которым будет оцениваться урок.

Ответы на вопросы

1) Каким образом удаляют окисленную плёнку меди?

Ответ: С помощью электромонтажного ножа, шкуркой или напильником

2) Какие требования предъявляются к электрическому контакту?

Ответ: механическая прочность; электрическое сопротивление контакта не должно превышать допустимого значения; не должен подвергаться электрохимической коррозии.

3) Почему не допустимо прямое соединение медных жил с алюминиевыми?

Ответ: Возникает гальваническая пара. Данное соединение подвергается большей коррозии.

Решить ребусы

Приложение А

4. Объяснение нового материала. 20 минут

Мастер п/о: рассказ сопровождается мультимедийной презентацией.

1) Дать определение пайки: Пайка- способ соединения жил проводов, под действием высокой температурой, создаваемой паяльником с применением припоев и флюсов.

2) Объяснить правильный выбор необходимых материалов: припоя, флюса.

Какие бывают припои?

Припои делят на мягкие (легкоплавкие) и твёрдые (тугоплавкие). Для пайки медных жил применяются легкоплавкие. Припой представляет собой сплав металлов. Для легкоплавких припоев это, как правило, сплав олова и свинца.

Припои оловянно-свинцовой группы имеют температуру плавления 183 – 265

0C. ПОС-40 (Sn 40%, Pb 60%). В основном служит для пайки медных проводов.

Флюс- материал, применяемый для снятия окисленного слоя с поверхности жил. Сегодня вы можете испытать разные флюсы и выбрать тот, который вам более удобен. В качестве флюсы для пайки медных жил применяются: паяльный жир, канифоль, паяльная кислота.

3) Напомнить приёмы снятия изоляции.

4) Соблюдай правила охраны труда при работе с паяльником.

5) Продемонстрировать приёмы выполнения пайки, опираясь на инструкционные карты и образцы выполненных работ.

Упражнения обучающихся

Упражнение 1. Выполнить оконцевание медного провода «пестиком». Выполнить три шт. разного сечения, применяя разные флюсы.

Последовательность выполнения проследить по инструкционной карте.

Упражнение 2. Выполнить оконцевание медного провода «колечком». Выполнить три шт. разного сечения, применяя разные флюсы.

Последовательность выполнения проследить по инструкционной карте.

Упражнение 3. Выполнить соединение двух жил «пестиком». Выполнить три шт. разного сечения, применяя разные флюсы.

Последовательность выполнения проследить по инструкционной карте.

Упражнение 4. Выполнить соединение двух жил «встык». Выполнить три шт. разного сечения, применяя разные флюсы.

Последовательность выполнения проследить по инструкционной карте.

Упражнение 5. Выполнить соединение двух жил «буквой Т». Выполнить три шт. разного сечения, применяя разные флюсы.

Последовательность выполнения проследить по инструкционной карте.

Упражнение 6. Выполнить оконцевание медного провода «колечком» для электрического патрона. Выполнить три шт. разного сечения, применяя разные флюсы.

Упражнение 7. Выполнить образцы всех видов оконцевания и соединений проводов с медными жилами

Охрана труда при выполнении работ

Повторение техники безопасности произвести в виде игры: зачитывать пункты инструкции по ТБ с преднамеренной ошибкой. Такой способ повторения ТБ активизирует учащихся.

Пример:

Охрана труда до начала работы:

  • Паяльник положить на стол и включить в розетку. (Ставить на специальную подставку)

  • Обращаться с паяльником осторожно, периодически отключать из сети. Уходя на перемену также отключать из розетки. Не тыкать им впереди сидящего. Если вас позвали, то паяльник поставьте на подставку и только после этого обернитесь

  • Все подходы к рабочим местам д. б. загромождены. (свободными).

Охрана труда во время работы

  • Не допускать посторонних на рабочем месте.

  • Не отвлекаться и не отвлекать других при работе с режущими инструментами.

  • Не допускать примыкания рабочей поверхности паяльника к токоведущим проводам. В случае случайного повреждения, отключить из сети и обратиться к мастеру п/о.

  • Для удаления лишнего припоя и флюса сильно потрясти паяльником. (Не трясти паяльником)

  • Работу выполнять качественно.

  • Подавать напряжение можно без разрешения мастера (нельзя).

Охрана труда по окончанию работы

  • После работы с паяльником, отключить напряжение.

  • Побросать все провода на место (сложить аккуратно).

  • Произвести уборку рабочего места и сдать дежурному.

Студенты расписываются в журнале по охране труда

Текущий инструктаж

Целевые обходы для проверки:

  1. Начала работы. Организации рабочего места.

  2. Последовательности выполнения работы и дисциплины труда.

  3. Соблюдение ТБ.

  4. Окончания работы.

Заключительный инструктаж

  1. Подведение итогов занятий с указанием успехов и недостатков.

  2. Демонстрация лучших работ.

  3. Обсуждение и оценка работ.

  4. Ответы на вопросы учащихся.

  5. Сообщение темы следующего занятия.

  6. Домашнее задание. (повторить способы соединений жил проводов и кабелей).

Уборка рабочих мест и мастерской.

Мастер п/о.

Приложение А. Ребусы

двигатель


защита


напряжение


проводник


сопротивление


электричество


сопротивление


энергия


ток


Оценочный лист

результатов урока по теме «Пайка медных жил проводов и кабелей»

Профессия «Электромонтёр по ремонту и обслуживанию электрооборудования» (по отраслям)

п/п

ФИО

Показатели оценивания

Общее число баллов

Уметь пользоваться инструментами

Выполнять оконцевание медных жил проводов и кабелей пайкой

Выполнять соединение медных жил проводов и кабелей пайкой

Знать приемы и правила выполнения операций

Обеспечение безопасных условий труда

Уборка рабочего места

0-5

0-5

0-5

0-5

0-5

0-5

0-30

1.

2.

3.

4.

5.

6.

7.

8.

9.

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Максимальное количество баллов – 30 баллов

28-30 баллов – оценка «отлично»

24-27 баллов – оценка «хорошо»

14-23 баллов – оценка «удовлетворительно»

14 балла и меньше – оценка «неудовлетворительно»

Соединение и оконцовка проводов и кабелей реферат по технологии

Ведение. Важную роль в развитии отечественной электротехники сыграли труды русских учёных и изобретателей П. Н. Яблочкова, А. Н. Лодыгина, М. О. Доливо-Добровольского и др. Приоритет в создании и применении трёхфазной системы переменного тока принадлежит М. О. Доливо- Добровольскому, который в 1891 году осуществил передачу электрической энергии мощностью около 150 кВт при напряжении 15кВ на расстояние 175 км. Им же были созданы синхронный генератор, трёхфазный трансформатор и асинхронный двигатель. Увеличение электропотребления на душу населения всё более остро ставит задачу необходимости создания принципиально новых эффективных методов потребления огромных количеств электроэнергии. Достижения в физике твёрдого тела, улучшение характеристики магнитных металлов, исследование сверхпроводимости, достижения химии и т.д. позволяет в ближайшие годы существенно изменить конструкции двигателей, преобразователей, высоко и низковольтной аппаратуры, электронного оборудования и информационной техники. Качество ремонта электропроводок в значительной степени зависит от правильного выбора способа соединения, ответвления и оконцевания токопроводящих жил проводов и кабелей, выполнения ремонтных работ. Наибольшее распространение при ремонте электропроводок и кабельных линий получили следующие способы: электросварка переменным током методом контактного разогрева, термитная сварка, опрессовка методом местного вдавливания, пайка, винтовые сжимы и винтовые присоединения к контактным выводам электрооборудования. 4.Основная часть. 4.1 Подготовка жил для соединения и ответвления. Предварительно с токопроводящих жил проводов и кабелей снимают изоляцию с помощью специальных клещей и монтерского ножа и очищают жилу от загрязнения ветошью, смоченной в бензине, ацетоне или уайт- спирите. Оголенные участки алюминиевых и медных жил зачищают наждачной бумагой или металлической щеткой до металлического блеска. Алюминиевые жилы при подготовке их под опрессовку зачищают под слоем нейтральной смазки (технический вазелин, кварцвазелиновая паста). При подготовке алюминиевых жил к сварке или пайке смазку при очистке не применяют. Длина разделки провода или кабеля зависит от выбранного способа соединения, сечения токопроводящей жилы 4. 2 Соединение и ответвление алюминиевых жил электросваркой методом контактного разогрева. При ремонте электропроводок соединение и ответвление однопроволочных жил сечением от 2,5 до 10 мм 2 выполняют с помощью аппарата ВКЗ -1 или с применением клещей с угольными электродами и обоймы. ВКЗ -1,которым выполняют сварку скрутки жил общим сечением до 1 мм2 ,состоит из сварочного пистолета с пусковой аппаратурой, сварочного трансформатора, трансформатора цепи управления и угольного электрода (рис.1).Принцип сварки заключается в том, что при движении угольного электрода пленка оксида Al2O3 ломается, а расплавленный алюминий токопроводящих жил перемешивается, чем и обеспечивается при остывании капли жидкого алюминия надежный электрический контакт, имеющий достаточную механическую прочность. Рис.1.Соединение алюминиевых жил электросваркой с помощью аппарата ВКЗ -1 без применения флюса: 1 —губки зажима провода, 2 —угольный электрод, 3, 7 —передняя и задняя стойки с отверстиями, 4, 6 —передний и задний бортики стержня, 5 —полый стержень подачи, 8—пружина подачи, 9 —сварочный пистолет, 10, 11 — контакты отключения и включения, 12—спусковой рычаг,13 —основание сварочного пистолета, 14 —сварочный трансформатор. 220/10 В; 15 —реле включения, 16 —трансформатор в цепи управления 220/36 В Сварку осуществляют без применения флюса. Торец скрученных вместе жил на длине 30—40 мм кусачками заостряют с образованием угла 30 ° и зажимают в губках держателя таким образом, чтобы заостренный торец упирался в лунку угольного электрода, предварительно отведенного назад. Процесс сварки происходит автоматически после нажатия спускового рычага. Сварка прекращается после оплавления жил на заданной длине, определяемой величиной хода подвижного электрода. Соединение и ответвление алюминиевых жил в клещах с двумя угольными электродами и с применением обоймы выполняют следующим образом. Приготовляют прямоугольные стальные полоски толщиной 0,3 —0,5 мм и размером 15х150 мм. Снимают изоляцию с соединяемых жил на длине 30 — 40 мм. Жилы зачищают до блеска, затем укладывают вместе при соединении две, а при ответвлении — три жилы, обжимают их стальной полоской, образующей обойму, так, чтобы торцы токопроводящих жил выступали из обоймы на 2 мм, и зажимают обойму с проводами плоскогубцами. Верхнюю часть обоймы вместе с введенными в нее свариваемыми проводами сжимают угольными электродами клещей (рис.2). местным вдавливанием с вводом в гильзу проводов с одной стороны или при большем количестве ответвляемых жил применяют гильзы удвоенной длины с двусторонним вводом проводов и двумя вдавливаниями. Рис.4.Гильза алюминиевая ГАО: а — для одностороннего заполнения, б —для двустороннего заполнения, 1 — алюминий, 2—кварцевазелииовая паста. Примечание. Г —гильза, А —алюминиевая, О —закрепляемая опрессовкой, ГАО с индексом 2 —гильза двустороннего заполнения. Выбор гильз ГАО для опрессовки алюминиевых жил сечением 2,5 —10 мм2 с подбором соответствующего инструмента (матриц и пуансонов) и механизмов в зависимости от суммарного сечения соединяемых и ответвляемых жил осуществляют по табл.1. Таблица 1. Выбор гильз ГАО, инструментов и механизмов для опрессовки алюминиевых жил сечением 2,5 —10 мм Сум- марное сечение жил, мм Тип гильзы Маркировка инструмента в зависимости от применяемого механизма Остаточная толщина В месте опрессовки ± 0,2мм ГКМ ПК-1М ПК-2М мат риц ы Пуан сона Матр ицы Пуан сона Матр ицы Пуан сона 7,5 ГАО-4-1 А4 А4 А4 А4 3,5 15 ГАО-4-2 А4 А4 – – А4 А4 3,5 13 ГАО-5-1 А5 А5 А5 А5 А5 А5 4,5 26 ГАО-5-2 А5 А5 А5 А5 А5 А5 4,5 20,5 ГАО-6-1 А5 А5,4 1А5 1А5, 4 – – 4,5 4,6 6,7 4,А6 6,7,8 41 ГАО-6-2 А5 А5,4 1А 1А5,4 – – 4,5 4,6 6,7 4. А6 6,7,8 32,5 ГАО-8-1 1А8 1А5,4 – – 6,3 6,7,8 65 ГАО-8-2 – – 1А8 1А5,4 – – 6,3 6,7,8 Пуансоны и матрицы гидроклещей ГКМ маркированы по внутреннему диаметру спрессованных гильз в миллиметрах. Рис.5.Технологическая последовательность опрессовки алюминиевых проводов в гильзах при ремонте. а — подготовка для односторонней опрессовки, б —подготовка для двусторонней опрессовки, в —процесс опрессовки, г —спрессованные соединения в гильзе, д —готовые изолированные соединения. Опрессовку при ремонте производят в последовательности, показанной на рис.5. При суммарном сечении жил меньше номинального, в гильзы вводят дополнительные проволоки. В процессе опрессовки вдавливание пуансона в гильзу производится до момента соприкосновения с заплечниками матрицы либо до срабатывания предохранительного устройства. Лунки от вдавливания должны располагаться на одной линии вдоль оси гильзы. 4.4 Оконцевание многопроволочных медных жил сечением 1 —2,5 мм2 в кольцевых наконечниках методом опрессования. Оконцевание производят путем обжатия изогнутой в кольцо жилы в кольцевом наконечнике типа П. Рис.6.Кольцевой кабельный наконечник Таблица 2.Кольцевые кабельные наконечники П (ГОСТ 9688 —76). Выбор наконечников, инструмента (пуансонов и матриц) и механизмов в зависимости от сечения оконцовываемых жил производят по табл.3. Таблица 3.Выбор кольцевых наконечников П, инструмента (пуансонов и матриц) и механизмов для опрессовки многопроволочных медных жил сечением 1 —2,5 мм2 Последовательность операций при выполнении опрессовки показана на рис.7. Рис.7.Последовательность опрессовки медных жил сечением 1 —2,5 мм2 в кабельных наконечниках при ремонтных работах: а -конец жилы со снятой изоляцией и скрученной в тугой повив, б —скрутка жилы в кольцо, в —укладка жилы в наконечник, г —опрессовка оконцевания, д—готовое соединение. Перед опрессовкой жила должна быть обязательно скручена в тугой повив. При укладке наконечника и жилы в матрице необходимо следить за тем, чтобы жила в месте выхода из наконечника легла в желобок матрицы, в противном случае она будет деформирована при опрессовке. Обжатие производится до упора торцов пуансона и матрицы. 4.5 Соединение и ответвление алюминиевых и медных жил методом пайки. Инструмент для пайки жил выбирают в зависимости от технологии пайки. Соединение и ответвление скруток алюминиевых жил выполняют с помощью пропан-воздушных горелок ГПВМ-0,1 и ГПВМ -0,07 или паяльных ламп. Пайку скруток медных жил можно выполнять паяльником. При соединении и ответвлении жил непосредственным сплавлением припоя в форму или медную жилу применяют пропанвоздушные горелки ГПВМ -0,1 и ГПВМ -0,5, пропанкислородные или ацетиленокислородные однопламенные горелки с наконечниками от нулевого до третьего номеров, или паяльные лампы. При пайке соединения жил осуществляют расплавленным припоем, температура плавления которого ниже, чем металла соединяемых жил. Для пайки алюминиевых жил чаще всего применяют припой А, медных жил — припой ПОС -30. 4.6 Соединение и ответвление однопроволочных алюминиевых жил сечением до 10 мм2. Зачищенные концы жил соединяют двойной скруткой, так чтобы в месте касания жил образовался желобок, как показано на рис.8. Рис.8.Последовательность соединения и ответвления алюминиевых жил методом пайки: а —скрутка жил, б,в -подготовленные к пайке соединения, г–изолировка мест пайки: 1—липкой лентой, 2 — полиэтиленовым колпачком Место соединения нагревают пламенем пропан-бутановой горелки до температуры, близкой к температуре плавления припоя. Затем с усилием натирают поверхность соединения палочкой припоя, введенной в пламя. Таким образом, жилы проводов освобождаются от пленки оксида, облуживаются и желобок заполняется припоем. Эту операцию повторяют на другой стороне желобка и в местах скрутки жил. Пайку медных жил выполняют с флюсом. Чаще применяют оловянно- свинцовый припой, который наносят на место пайки. После окончания пайки соединение изолируют. Пайку жил сечением до 1,5 мм2 включительно рекомендуется выполнять паяльником. 4.7 Припои, флюсы, способы пайки. Выбор припоя производят в зависимости от соединяемых металлов или сплавов, от способа пайки, температурных ограничений, размера деталей, требуемой механической прочности и коррозионной стойкости и др. Наиболее широко применяются в любительской практике легкоплавкие припои. Рекомендации по их применению, на основании которых можно выбрать припой, приведены в табл.4. Буквы ПОС в марке припоя означают припой оловянно-свинцовый, цифры — содержание олова в процентах. Для получения специальных свойств в состав оловянно-свинцовых припоев вводят сурьму, кадмий, висмут и другие металлы. Например, ПОССу 4 —6 — оловянно-свинцовый припой с добавлением сурьмы, ПОСК 50 —кадмия, ПОСВ 33 — висмута. Выпускают легкоплавкие припои в виде литых чушек, прутков, проволоки, лент фольги, порошков, трубок диаметром от 1 до 5 мм, заполненных канифолью, а также в виде паст, составленных из порошка припоя и жидкого флюса. Флюсы растворяют и удаляют оксиды и загрязнения с поверхности паяемого соединения. Кроме того, во время пайки они защищают от окисления поверхность нагреваемого металла и расплавленный припой. Все это способствует увеличению растекаемости припоя, а следовательно, улучшению качества пайки. Флюс выбирают в зависимости от соединяемых пайкой металлов или сплавов и применяемого припоя, а также от характера сборочно-монтажных работ. Остатки флюса, особенно активного, и продукты его разложения нужно удалять сразу после пайки, так как они загрязняют места соединений и являются очагами коррозии. При монтаже электро и радиоаппаратуры наиболее широко применяются канифоль и флюсы, приготовляемые на ее место, подлежащее сварке. Расплавленный металл образует соединение каплевидной формы. По мере выгорания графита в процессе работы электрод следует затачивать. С приобретением навыка сварка получается чистой, без окалины. Вести сварку необходимо в светозащитных очках. 5. Техника безопасности и охрана труда. 5.1 Как освободить человека от воздействия электрического тока? При соприкосновении человека с токоведущими частями надо немедленно освободить его от действия тока, быстро отключив ту часть установки, к которой прикоснулся пострадавший. В том случае, когда с отключением электроустановки одновременно отключается и электрическое освещение, необходимо обеспечить освещение от других источников. Если выключатель находится далеко и установку нельзя отключить достаточно быстро, надо принять меры к отделению пострадавшего от токоведущих частей. Оказывающий помощь должен принять необходимые меры- предосторожности: надеть диэлектрические перчатки, галоши или обернуть руки сухой тканью и подложить под ноги сухую одежду или сухую доску. Если поблизости окажется топор, можно, подсунув под провода доску, перерубить их. Рубить каждый провод надо в отдельности. Топорище должно быть совершенно сухим. Можно также перекусить каждый провод в отдельности кусачками или пассатижами с изолированными ручками. При отделении пострадавшего от токоведущих частей или проводов нельзя прикасаться к его телу незащищенными руками. 5.2 Как оказать доврачебныю помощь пострадавшему? Сразу же после освобождения человека от действия электрического тока необходимо определить характер оказания первой помощи и вызвать врача. Если пострадавший находится в сознании, его следует уложить в удобное положение, освободить от стесняющей дыхание одежды, обеспечить доступ свежего воздуха и обязательно накрыть. До прихода врача необходимо наблюдать за дыханием и пульсом. Когда человек находится в бессознательном состоянии, но сохраняется устойчивое дыхание и пульс, пострадавшему следует дать понюхать нашатырный спирт и обрызгать лицо водой. Если пострадавший не дышит или дышит очень редко и судорожно, ему следует немедленно начать делать искусственное дыхание. Для этого пострадавшего кладут на спину. Оказывающий помощь одну руку подкладывает под шею пострадавшего, а другой старается как можно больше запрокинуть его голову назад. При таком положении головы восстанавливается проходимость дыхательных путей — запавший язык отходит от задней стенки гортани. Следует проверить, нет ли во рту посторонних предметов и при помощи носового платка освободить рот от слизи; под лопатки надо подложить валик из свернутой одежды. Сделав глубокий вдох, надо через марлю или платок вдувать воздух в рот пострадавшего. Выдох будет происходить самопроизвольно. Вдувание воздуха производят через каждые 5 — 6 с. Если челюсти у пострадавшего плотно стиснуты и их нельзя быстро разжать, необходимо производить искусственное дыхание методом «рот в нос», т. е. вдувать воздух в нос пострадавшего. Когда воздух вдувается в рот, рукой зажимают нос пострадавшего, а если вдувание производится в нос, зажимают рот. Маленьким детям воздух вдувают одновременно в рот и нос. Для искусственного дыхания по способу «рот в рот» наша промышленность выпускает ручные портативные аппараты РПА-1 и РПА-2. Этими аппаратами осуществляется ритмичное вдувание в легкие пострадавшего атмосферного воздуха в одном из заданных объемов: 0, 25; 0, 5; 1; 1, 5 л. Помимо искусственного дыхания рекомендуется производить также наружный массаж сердца. Для этого грудную клетку пострадавшего освобождают от одежды, а спину его укладывают на твердое основание. Ноги пострадавшего следует приподнять примерно на 0, 5 м. При нахождении потерпевшего в состоянии мнимой смерти рекомендуется производить комплексное оживление — искусственное дыхание совместно с массажем сердца. Наиболее целесообразно проводить оживление вдвоем, в этом случае можно поочередно проводить искусственное дыхание и массаж сердца. Если первую помощь оказывает один человек, он делает пострадавшему 2 —3 глубоких вдувания, после чего в течение 15—20 с проводит массаж сердца, затем снова искусственное дыхание, опять. массаж и т. д. О восстановлении сердечной деятельности свидетельствует появление пульса, который сохраняется, если на несколько секунд прекратить массаж. 5.3 Kак погасить огонь в действующих электоустановках? При тушении пожара в электроустановках, находящихся под напряжением, надо применять ручные огнетушители типа ОУ-2 и ОУ-5. Для приведения в действие этих огнетушителей необходимо левой рукой взяться за ручку, а правой повернуть маховичок вентиля в направлении против часовой стрелки до отказа. После этого из раструба огнетушителя начнет выбрасываться струя углекислоты длиной около 2 м. Действие огнетушителя ОУ-2 – 30 с, а ОУ-5 – 50 с. Во время тушения пожара необходимо отключить электроустановку. После ликвидации очагов пожара включать электроустановку можно только после очистки, проверки и восстановления нормального состояния всех питающих ее линий. Применять пенные огнетушители нельзя, так как пена является хорошим электропроводником. 6. Используемая литература. Атабеков В. Б. – Монтаж электрических сетей и силового электрооборудования: учеб. для сред. проф.-техн. училищ – 4-е изд., 1985 Прищеп Л. Г. – Учебник сельского электрика: 3-е изд., доп. и перераб. – М.: Агропромиздат, 1986 Сибикин Ю. Д. – Обслуживание электроустановок промышленных предприятий: М.: Высш. шк., 1989 Энергоатомиздат – «Извлечение из правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей» для установок напряжением до 1000 В / Главгосэнергонадзор Мин-энерго СССР-М.: Энергоатомиздат, 1990

3.2.2. Трудовая функция / КонсультантПлюс

Трудовые действия

Подготовка приспособлений для паяльных работ, контрольно-измерительного оборудования

Разделка проводов, кабелей, жгутов, шлейфов

Формирование жил жгутов, шлейфов

Зачистка проводов, кабелей

Флюсование проводов, кабелей

Лужение проводов, кабелей

Оконцевание проводов, кабелей, жгутов, шлейфов

Опрессовка контактов различных коммутационных элементов согласно технологической документации

Монтаж каналов для прокладки проводов, кабелей, жгутов

Монтаж крепежных изделий для закрепления проводов, кабелей, жгутов, шлейфов на несущих конструкциях первого или в несущих конструкциях второго уровней

Прокладка проводов, кабелей, жгутов и шлейфов в несущих конструкциях второго уровня

Накрутка проводов на контакты различных коммутационных элементов

Присоединение проводов, кабелей, жгутов и шлейфов к коммутационным элементам согласно конструкторско-технологической документации

Пайка паяльниками проводов, кабелей, жгутов и шлейфов

Маркирование проводов, кабелей, жгутов и шлейфов согласно конструкторско-технологической документации

Проверка качества паяных соединений

Промывка, зачистка паяльного оборудования

Необходимые умения

Читать техническую документацию, в том числе операционные эскизы и маршрутные карты для осуществления соответствующих трудовых действий

Формировать жгуты, шлейфы с применением плоских и объемных шаблонов

Подготавливать провода, кабели, жгуты и шлейфы к монтажу

Производить операцию монтажа проводов, кабелей, жгутов, шлейфов с использованием специализированных приспособлений и оборудования

Необходимые знания

Терминология и правила чтения конструкторской и технологической документации

Основы слесарного дела в объеме выполняемых работ

Технология выполнения монтажных работ

Технические требования, предъявляемые к проводам, кабелям, жгутам и шлейфам, подлежащим монтажу

Способы формирования и крепления жгутов, шлейфов

Марки и характеристики проводов, кабелей, припоев

Способы соединения накруткой

Правила маркировки проводов

Основы процесса пайки электрорадиоэлементов

Требования, предъявляемые к паяным соединениям

Технология выполнения работ по пайке паяльниками

Назначение и правила эксплуатации приспособлений, применяемых при пайке паяльниками

Требования охраны труда

Требования к организации рабочего места при выполнении работ

Опасные и вредные производственные факторы при выполнении работ

Правила производственной санитарии

Виды и правила применения для безопасного проведения работ средств индивидуальной защиты

Другие характеристики

–

Как два пальца об асфальт! Пайка проводов | Кабель.РФ: всё об электрике

Пайка является одним из самых надежных способов соединения проводов или токопроводящих жил кабелей между собой. Научиться паять несложно, главное соблюдать основные принципы.

ВАЖНО! Соблюдайте технику безопасности.

Как же правильно паять провода? Вначале необходимо их подготовить. Для этого нужно удалить с поверхности проводов изоляционный слой длиной от 5 до 7 мм.

Если на поверхности жилы есть следы окисления, то их нужно удалить с помощью надфиля или напильника. После чего каждую жилу залудить оловянным припоем. Многопроволочные жилы перед лужением предварительно скручиваются.

Чтобы припой равномерно ложился на поверхность жилы, нужно нанести жидкий флюс. Набрав на разогретое жало паяльника немного припоя, следует провести им по жиле несколько раз, добиваясь полного покрытия. Также можно погрузить в твердую канифоль жало паяльника с набранным припоем и оголенную часть провода, и равномерно распределить олово по жиле.

По такому принципу подготавливаются все провода, которые требуется соединить с помощью пайки.

Подготовленные проводники укладываются таким образом, чтобы обеспечить максимальную площадь соприкосновения залуженных частей, после чего место контакта прогревается до расплавления припоя. Пайка проводов будет надежной, если соединяемые проводники будут неподвижны до полного остывания припоя. В некоторых случаях проводники предварительно скручиваются между собой, после чего на них наносится флюс и расплавленный припой.

Часто на форумах поднимается вопрос: «Как паять кабель?». Процесс пайки токопроводящих жил кабеля ничем не отличается от технологии пайки проводов.

Место соединения проводов или жил кабеля необходимо оградить от воздействия окружающей среды и случайного прикосновения руками. Для этого можно использовать изоляционную ленту или специальные трубки, которые под воздействием температуры уменьшаются в диаметре, и плотно изолируют контакт. Если для изоляции контакта используется такой способ, то нужно перед тем, как паять провода паяльником, на один из них надеть отрезок термоусадочной трубки.

Зная принципы, как паять провода, можно нарастить недостающую длину провода или кабеля, сделать надежное ответвление от магистральной линии и не беспокоиться о качестве соединения.

Оригинал статьи размещен на нашем сайте cable.ru.

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

Также рекомендуем статью о том, как соединить светодиодную ленту.

А для того, чтобы не пропустить выход новых статей, ставьте “лайк” и подписывайтесь на наш канал: Кабель.РФ: всё об электрике.

Технология правильного лужения проводов

Один из наиболее надежных способов соединения проводов и деталей — пайка. Как правильно паять паяльником, как подготовить паяльник к работе, как получить надежное соединение — обо всем этом дальше.

Блок: 1/8 | Кол-во символов: 208
Источник: https://elektroznatok.ru/tools/pajka-payalnikom

Почему это так важно?

Дело в том, что на воздухе медь может окисляться, что часто приводит к ухудшению контакта между проводами. В дальнейшем плохой контакт начинает нагреваться и как следствие – может произойти возгорание электропроводки. Чтобы этого не происходило и соединение электрических проводов пайкой было долговечным, надежным и безопасным, необходимо лудить зачищенные концы жил с помощью свинцово-оловянного припоя.

Помимо этого лужение используют во время пайки, к примеру, при подключении светодиодной ленты к блоку питания. Если жилы LED-ленты не облудить, место пайки будет ненадежным и не исключено, что со временем проводки отвалятся.

Блок: 2/3 | Кол-во символов: 654
Источник: https://samelectrik.ru/texnologiya-pravilnogo-luzheniya-provodov.html

Технологические особенности

В процессе пайки припой заполняет пространство между электропроводами. Плавление самого припоя при этом происходит при температуре намного ниже, чем металлических проводов. Качество электрического контакта напрямую зависит от чистоты соединяемых элементов и их хорошего обволакивания припоем. Перед тем как паять проводку проводится очистка поверхности от окислительной пленки и жиров. Для этого используются специальные флюсы. Они повышают качество растекания расплавленной массы, а также снижают поверхностное натяжение.

Блок: 2/9 | Кол-во символов: 551
Источник: https://oxmetall.ru/pajka/tehnologiya-pravilnoj-pajki-provodov

Требуемые инструменты

Работа с проводами – дело несложное, если к нему хорошо подготовиться. Желательно, сделать все заранее, чтобы потом в самый неподходящий момент, не пришлось суетиться. Список инструментов, позволяющих лудить провода или кабель, выглядит следующим образом:

  • хорошо заточенный нож;
  • медицинский или технический пинцет;
  • обычные плоскогубцы;
  • паяльник или станция для паяния;
  • расходные материалы (флюс, припой).

Вместо ножа сейчас продаются специальные клещи, которые позволяют содрать изоляцию одним движением. Но они не так уж дешево стоят, поэтому многие обходятся ножом или скальпелем.

Все средства и приспособления немудреные, но очень полезные. Под расходными материалами подразумеваются определенный флюсовый состав и припой, подходящий для данного вида проводов.

Блок: 3/7 | Кол-во символов: 787
Источник: https://svaring.com/soldering/praktika/luzhenie-provodov

Как выполнить лужение: видео

Также мы собрали несколько интересных видео, которые помогут вас сделать лужение ваших проводов правильно.

Как лудить провода в домашних условиях:

Как отремонтировать провода наушников лужением:

Делаем лужение на проводе большого сечения:

Также рекомендуем прочитать: Кабель АСБ: технические характеристики и подробный обзор.

Блок: 4/4 | Кол-во символов: 373
Источник: http://DekorMyHome.ru/remont-i-oformlenie/tehnologiia-lyjeniia-provodov.html

Подготовка паяльника к работе

В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…

Выбрать надо тот, Который удобно «лежит» в руке

Выбор мощности

Мощность паяльника выбирается в зависимости от характера работы:

В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.

Подготовка к работе

Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.

Сначала надо выжечь смазку

Заточка жала

Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.

Как подготовить паяльник к работе

Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:

  • Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
  • Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
  • Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.

Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).

Лужение паяльника

Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.

Первый способ лужения жала паяльника:

  • довести до рабоче температуры;
  • прикоснуться к канифоли;
  • расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).

Второй способ. Смочить тряпку раствором хлористого цинка, нагретое жало потереть о тряпку. Расплавить припой и куском поваренной каменной соли растереть его по всей поверхности жала. В любом случае медь должна покрыться тонким слоем олова.

Блок: 2/8 | Кол-во символов: 3380
Источник: https://elektroznatok.ru/tools/pajka-payalnikom

Обработка флюсом или лужение

При пайке главное — обеспечить хороший контакт спаиваемых деталей. Для этого перед началом пайки соединяемые детали надо залудить или обработать флюсом. Эти оба процесса взаимозаменяемы. Их основное назначение — улучшить качество соединения, облегчить сам процесс.

Процесс пайки начинается с лужения проводов

Лужение

Для обработки проводов потребуется хорошо разогретый паяльник, кусок канифоли, небольшое количество припоя.

Берем зачищенный провод, укладываем его на канифоль, прогреваем паяльником. Прогревая, поворачиваем проводник. Когда провод окажется весь в расплавленной канифоли, на жало паяльника набираем немного припоя (просто прикасаемся жалом). Затем вынимаем провод из канифоли и кончиком жала проводим по оголенному проводнику.

Лужение проводов — обязательный этап при пайке

При этом припой тончайшей пленкой покрывает металл. Если это медь, из желтой, она становится серебристой. Провод тоже надо немного поворачивать, а жало двигать вверх/вниз. Если проводник хорошо подготовлен, он полностью становится серебристым, без пропусков и желтых дорожек.

Обработка флюсом

Тут все и проще, и сложнее. Проще в том смысле, что нужен только состав и кисточка. Кисточку обмакиваем в флюс, наносим тонким слоем состав на место пайки. Все. В этом простота.

Сложность в выборе флюса. Есть много разновидностей этого состава и под каждый вид работы надо подбирать свой. Так как сейчас говорим о том, как правильно паять паяльником провода или электронные компоненты (платы), то приведем несколько примеров хороших флюсов для этого типа работ:

Для пайки электронных компонентов (печатных плат) не используйте активные (кислотные) флюсы. Лучше — на водной или спиртовой основе. Кислотные же имеют хорошую электропроводность, что может нарушить работу устройства. Также они очень химически активны и могут вызвать разрушение изоляции,коррозию металлов. Благодаря своей активности они очень хорошо подготавливают к пайке металлы, потому их используют, если надо припаять провод к металлу (обрабатывают саму площадку). Наиболее распространенный представитель — «Паяльная кислота».

Блок: 5/8 | Кол-во символов: 2309
Источник: https://elektroznatok.ru/tools/pajka-payalnikom

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

  • Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

  • Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

    Так надо затачивать жало паяльника

  • Пассатижи. Удерживать провода пальцами во время пайки сложно — медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их удерживать пассатижами. Только должны инструмент должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.

    Пассатижи — для того чтобы придерживать провода

    Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

    Блок: 2/9 | Кол-во символов: 3640
    Источник: http://studvesna73.ru/07/23/2781/

    Как лудить провода: пошаговая инструкция

    Чтобы вы смогли правильно лудить провода, мы решили рассказать вам подробную инструкцию в картинках. Если вы внимательно все прочитаете, то никаких проблем у вас возникнуть не должно.

    Подготовка инструментов

    Перед тем как приступать к лужению, вы должны собрать следующие инструменты:

    • Острый нож, лучше все канцелярский.
    • Пассатижи или пинцет.
    • Припой, флюс или канифоль. Проще всего работать с канифолью.
    • Паяльник.

    Как лудить провода самостоятельно:

    1. Нужно снять с проводника изоляцию, можно использовать инструмент для снятия изоляции, если такого нет, используйте обычный ножик.
    2. После снятия изоляции нужно до металлического блеска зачистить жилы. Если у вас многожильный провод, тогда нужно распушить все проводники и зачистить их. Лучше всего зачищать каждую жилу по отдельности – это удобней.
    3. Включаем паяльник и очищаем его от пыли и старого припоя, который он любит собирать. Во время его очистки используйте маленькую наждачную бумагу.
    4. Разогрейте кончик провода (просто проводите горячим паяльником).
    5. Прикоснитесь паяльником к канифоли и припою. Рабочая поверхность должна обязательно покрыться оловом.
    6. Далее берем паяльник и прикасаемся к медному проводнику. Весь припой должен равномерно попасть на жилу. Чтобы улучшить этот процесс, необходимо с помощью пинцета или пассатижей залудить кончик провода со всем сторон, в это время его нужно прокручивать, так существенно экономиться время.
    7. Внимательно осмотрите свой провод или кабель. Рабочая поверхность должна полностью покрыться припоем. Если вы видите, что есть места без припоя и просто видно проводник, тогда начинайте лужение снова.

    Обратите внимание! Таким способом нельзя лудить провода наушников. У них есть особенности, ведь все проводники эмалированные. Изначально нужно снять всю эмаль, а потом тонким паяльником и проводить лужение наушников.

    Если провода совсем тонкие, тогда лучше канифоль не использовать вовсе, ведь сложно угадать с ее количеством. В этом случае оптимально использовать паяльную кислоту. Ею нужно обработать кончик проводника обычной кисточкой. Далее с помощью паяльника уже и наносим припой. Такой способ более надежным назвать нельзя, но с тонкими проводниками по-другому не получится.

    Блок: 3/4 | Кол-во символов: 2224
    Источник: http://DekorMyHome.ru/remont-i-oformlenie/tehnologiia-lyjeniia-provodov.html

    Варианты обработки проводов

    Некоторым мастерам нравится метод лужения, при котором провода прижимаются паяльником к деревянной дощечке.

    Это вполне приемлемая технология. Выделяющиеся при нагревании деревянной подложки газы в некоторой степени работают как флюс, способствуя удалению оксидов на металле.

    Еще лучше удаляет продукты окисления расплав аспирина. Таблетку можно подкладывать под провода при лужении. Выделяющиеся из нагретой ацетилсалициловой кислоты газы хорошо обволакивают место соединения, удаляя с них все примеси. В результате провода будут успешно лудиться.

    Существует своеобразный метод подготовки многожильных проводков, в которых тонкая медная основа покрыта эмалью. В этом случае как подложку мастера рекомендуют использовать кусочек ПВХ материала.

    При повышении температуры поливинилхлорид начинает выделять пары хлороводорода, которые так же, как соляная кислота, быстро разрушают оксидный слой. Как показывают многие видео уроки, ПВХ подложка может быть не очень большой, соответствующей размерам рабочей зоны лужения.

    Блок: 5/7 | Кол-во символов: 1045
    Источник: https://svaring.com/soldering/praktika/luzhenie-provodov

    Луженая медь: характеристики и применение

    Благодаря своим свойствам, медная проволока, нашла широкое применение, как в бытовых, так и промышленных масштабах. Главной особенностью меди, является устойчивость к различным механическим воздействиям, перепадам температуры и влиянию атмосферных осадков.

    Но для улучшения показателей устойчивости меди, используют процесс лужения, при котором она покрывается тонким слоем олова, толщина которого варьируется 1 – 20 микрон.

    Процесс лужения медной проволоки:

    • Очистка;
    • Лужение;
    • Выравнивание слоя олова;
    • Охлаждение;
    • Повторное выравнивание;
    • Упаковка.

    Приобрести луженую медь можно в строительном магазине

    В первую очередь, катушка с проволокой устанавливается на специальный подающий механизм, посредством которого, она проходит все необходимые процессы.

    Сначала, проходя через специальные щетки, которые смачиваются раствором хлорида цинка, проволока очищается. Раствор хлорида цинка, получают путем растворения гранулированного цинка в соляной кислоте.

    После того, как проволока прошла очистку, она проходит через ванну, наполненную расплавленным оловом. Данный способ, позволяет добиться равномерного распределения олова по всей поверхности металла.

    Далее, для придания идеальной равномерности покрытию, проволока проходит через небольшие щетки из резины. Таким образом, устраняются наплывы олова на поверхности проволоки.

    Обратите внимание! Самым важным при лужении медной проволоки, является не допустить наплывы олова.

    Затем, проволоку охлаждают. Происходит это при прохождении ее через ванну наполненную холодной водой. Данные процесс, выполняет функцию улучшения качества соединения олова с медной поверхностью проволоки.

    После этого, проволока проходит вторичную обработку щетками, при которой проволока полностью избавляется от наплывов и при необходимости уменьшается ее диаметр.

    На приемном механизме, проволока наматывается на катушку и упаковывается.

    Блок: 5/6 | Кол-во символов: 1928
    Источник: http://6watt.ru/elektrooborudovanie/instrumenty/luzhenie-eto

    Как облудить подшипник оловом (видео)

    Не имеет значения, какая конструкция у металлического изделия (провод или подшипник). Достаточно часто, корректная работа данных изделий зависит от качества соединения и материалов, которыми оно обработано.

    Блок: 6/6 | Кол-во символов: 290
    Источник: http://6watt.ru/elektrooborudovanie/instrumenty/luzhenie-eto

    Работа с припоем

    Припойный сплав имеет определенную температуру плавления. При нагреве паяльником он переходит из твердого состояния в жидкое и растекается по соединяемым поверхностям. В этот момент происходят физические и химические процессы, обеспечивающие необходимую надежность соединения. Учтите, что хорошее покрытие припоем достигается исключительно на чистых поверхностях, освобожденных от оксидной пленки, а также жировых загрязнений. Использование припоев с входящей в их состав канифолью значительно ускоряет процедуру пайки.

    Блок: 7/9 | Кол-во символов: 537
    Источник: https://oxmetall.ru/pajka/tehnologiya-pravilnoj-pajki-provodov

    Как паять паяльником медные провода

    Первым пунктом пайки поставим очистку проводов от оксидной пленки. Окисной пленкой покрыт не только алюминий, но и медь. Присутствие ее на меди затрудняет лужение проводов, лужение происходит участками, неравномерно. Поэтому чистят медный провод острым ножом со всех сторон.

    После снятия оксидов, поверхность провода смачивают кисточкой с жидкой канифолью. Жалом паяльника берут немного припоя и проводят лужение провода. Провод можно не прокручивать, движение жалом паяльника вперед, и мы видим, как припой мгновенно растекается по всему проводу.

    Припой прутком 2 мм

    Теперь еще один важный момент, перед тем как паять медные провода — это соединение. Запомните, все соединения проводов должны быть закреплены. Способы крепления проводов показаны на рисунке ниже. Нельзя паять внахлёст без крепления. Пайка получается очень слабой, хотя и ровной. Такая пайка долго не выдерживает механическую нагрузку, небольшую вибрацию.

    Способы соединения проводов скруткой

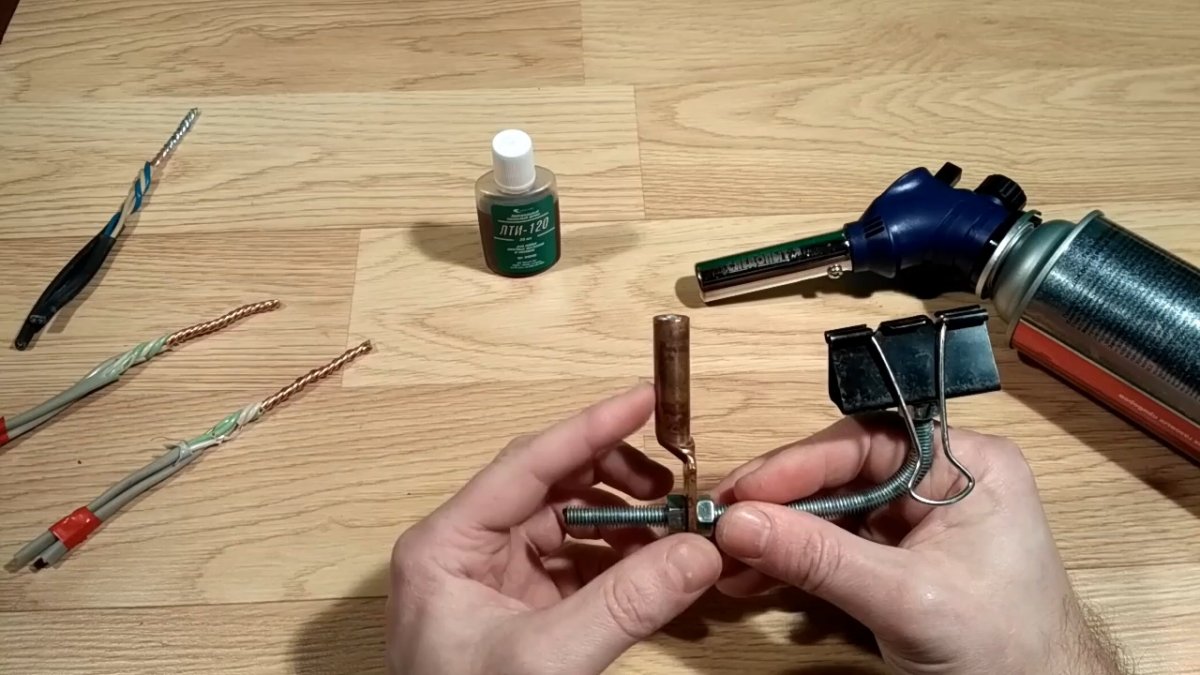

    После соединения луженых проводов скруткой, наносят кисточкой немного жидкой канифоли и паяют. Небольшое движение жалом паяльника вперед от изоляции и идеальная пайка готова. Почему здесь можно паять от изоляции, потому что пайка жидкой канифолью происходит за очень короткое время и изоляция провода не успевает подгореть. После пайки остатки канифоли смываются жесткой щеточкой со спиртом.

    Визуально можно определить качество пайки электропроводки и электронных плат:
    1. Пайка должна быть скелетной, то есть должно просматриваться скелетное соединение проводов, выводов элементов.
    2. Пайка должна быть глянцевой, без раковин и пузырей.

    На качество пайки влияет температура жала паяльника. Для ПОС 61 температура жала 190 С, с небольшой коррекции в верхнюю сторону. Коррекцию температуры жала паяльника определяют опытным путем по плавлению припоя. Припой должен легко плавиться, и хорошо держаться на жале паяльника. Если припой собирается в капли и стекает, значит паяльник перегрет.

    Часто спрашивают — можно ли паять под напряжением. Ответ однозначен — нет. Под напряжением любые электротехнические работы (кроме измерительных) запрещены. На корпусе паяльника может присутствовать сетевое напряжение, при попытке пайки проводов под напряжением произойдет короткое замыкание.

    Тоже интересные статьи


    Как определить сечение кабеля. Расчет сечения медного кабеля


    Цветовая маркировка проводов и жил кабелей


    Электропроводка на даче своими руками


    Ввод электричества в дом

    Соединение проводов пайкой — один из действенных методов, требующий определенных навыков. Прежде чем соединять таким способом провода, их необходимо правильно подготовить и залудить. Это требуется для обеспечения качества соединения. Ведь известно, что что во влажной среде в соединениях происходит процесс электрохимической коррозии .Окисление приводит к ухудшению контакта между проводами и перегреву соединения. Чтобы этого избежать и добиться, необходимо лудить все зачищенные жилы, так как при этом наноситься свинцово-оловянные припои снижающие электромеханические потенциалы соединяемых проводников (меди, алюминия).

    Рассмотрим, как лудить провода паяльником. Разобравшись, вы поймете что данный процесс совсем не сложен.

    Блок: 7/9 | Кол-во символов: 3202
    Источник: http://studvesna73.ru/07/23/2781/

    Хитрости пайки

    Перед тем как соединять электрическим паяльником провода необходимо следить, чтобы его жало было в чистом виде. Это будет повышать теплопроводность и прочность соединения. Для очистки наконечника применяют влажную ткань.

    При использовании флюса активного типа зачищенная жила проводника обрабатывается составом, прогревается электропаяльником с припоем в небольшом количестве, а далее – по стандартной технологии. При пайке скруток допускается пропустить процедуру лужения, а сразу обработать место соединения флюсом, после чего приступить к пайке скрученных проводников. В этом случае обязательно протирается место спайки спиртом для удаления остатков агрессивных химических материалов.

    Многожильные проводники распушивают перед лужением и окунают в канифоль. Нанесение припоя проводится весьма тщательно, чтобы каждый проводник был им полностью покрыт. По окончании остывания жилы соединяются и пропаиваются электропаяльником с оловом.

    Изучив основные технологические процессы и просмотрев видео, можно научиться свободно соединять электропровода методом пайки и даже переходить к более сложным работам.

    Блок: 9/9 | Кол-во символов: 1126
    Источник: https://oxmetall.ru/pajka/tehnologiya-pravilnoj-pajki-provodov

    Кол-во блоков: 23 | Общее кол-во символов: 24599
    Количество использованных доноров: 7
    Информация по каждому донору:
    1. https://samelectrik.ru/texnologiya-pravilnogo-luzheniya-provodov.html: использовано 1 блоков из 3, кол-во символов 654 (3%)
    2. http://DekorMyHome.ru/remont-i-oformlenie/tehnologiia-lyjeniia-provodov.html: использовано 3 блоков из 4, кол-во символов 2837 (12%)
    3. https://svaring.com/soldering/praktika/luzhenie-provodov: использовано 3 блоков из 7, кол-во символов 2332 (9%)
    4. http://6watt.ru/elektrooborudovanie/instrumenty/luzhenie-eto: использовано 2 блоков из 6, кол-во символов 2218 (9%)
    5. https://oxmetall.ru/pajka/tehnologiya-pravilnoj-pajki-provodov: использовано 4 блоков из 9, кол-во символов 2716 (11%)
    6. http://studvesna73.ru/07/23/2781/: использовано 2 блоков из 9, кол-во символов 6842 (28%)
    7. https://elektroznatok.ru/tools/pajka-payalnikom: использовано 4 блоков из 8, кол-во символов 7000 (28%)

    • Соединение контактов и проводов пайкой


    Пайка — процесс соединения металлов в жестком состоянии припоями, которые при расплавлении затекают в зазор, смачивают спаиваемые поверхности, а при охлаждении, застывая, образуют паяный шов.

    Пайка производится при температуре ниже температуры плавления материалов соединяемых деталей. Совместно с тем температура припоя, при помощи которого осуществляется пайка, должна быть несколько выше точки его плавления, а температура соединяемых деталей должна быть близка к температуре плавления припоя. Соблюдение этого условия нужно для получения таковой подвижности припоя, которая обеспечивает наполнение зазоров в швах меж контактными элементами и обтекание их поверхностей.

    Не плохое качество соединения пайкой может быть выполнено только в этом случае, если припой смачивает контактные поверхности соединяемых частей, также обладает высочайшими капиллярными качествами и обеспечивает заполняемость зазоров меж соединяемыми элементами.

    Металлургический способ соединения деталей с внедрением припоя, имеющего температуру плавления ниже 450°С, именуют мягенькой пайкой. Сцепление припоя с металлом получается благодаря адгезии припоя к металлу. Следует увидеть, что температура плавления припоя для мягенькой пайки 450°С принята условно.


    Выполнение контактных соединений с внедрением припоя, имеющего температуру плавления выше 450°С, именуют жесткой пайкой. Соединение припоя с металлом в данном случае обусловливается как адгезией, так и диффузией припоя в металл.

    При пайке практически не происходит расплавления соединяемых частей, потому паяные соединения легче чинить.

    Пайкой производятся соединения фактически меж хоть какими схожими металлами либо сочетаниями различных металлов.

    К числу металлов, которые просто паяются, относится медь. Но добавление к меди легирующих частей затрудняет процесс пайки, потому что наличие в меди примесей изменяет характеристики окисных пленок, являющихся препятствием для образования надежного соединения. Вместе с этим примеси в сплавах меди реагируют в процессе пайки и образуют хрупкие соединения. В этой связи при выполнении контактных соединений следует кропотливо выбирать флюсы и припои.

    Пайка алюминия связана с 2-мя основными трудностями. Во-1-х, на алюминии имеется тугоплавкая окисная пленка, во-2-х, алюминий обладает высочайшей теплопроводимостью при сравнимо низкой теплоемкости и огромным коэффициентом линейного расширения. Потому в процессе пайки дюралевых контактных частей нагрев должен быть локализован, выбор флюса следует создавать зависимо от легирующих присадок, введенных в металл.

    Особенности разных соединяемых металлов либо их сочетаний предназначают как технологический процесс пайки, так и припои, флюсы, оборудование, используемое при пайке.

    Структура паяных контактных соединений


    Пайка имеет много общего со сваркой плавлением но меж ними имеются и принципные различия. Если при сварке основной и присадочный металлы находятся в сварочной ванне в расплавленном состоянии то при пайке основной металл не плавится.

    Соединение пайкой в общем случае представляет собой комплекс металлургического и физико-химического процессов, протекающих на границе основного твердого металла с водянистым металлом — припоем. Зависимо от физико-химических параметров основного материала и припоя, также критерий и режима пайки спай, образующийся меж ними, имеет различное строение. Условием соединения основного металла с припоем, как понятно, является адгезия. При смачивании незапятанной железной поверхности припоем и следующем его затвердевании протекают последующие процессы.

    Если составляющие, входящие в состав припоя, не ведут взаимодействие с главным металлом до растворения в нем, то меж припоем и этим металлом появляются межкристаллитные связи. Крепкость сцепления затвердевшего припоя с главным металлом близка к прочности собственного припоя. Это определяется тем, что припой заполняет все выпуклости и микроуглубления, образующие развитую поверхность сцепления, существенно превосходящую кажущуюся поверхность контакта.

    В этом случае, когда при температуре пайки либо при более низких температурах может быть растворение 1-го металла в другом, кроме межкристаллитных связей происходит диффузия атомов припоя в паяемый металл и напротив. Обоюдная диффузия припоя и паяемого металла очень чувствительна к температуре. Потому развитие этого процесса находится в зависимости от температуры пайки и длительности нагрева. При определенных температурах паяемый металл и составляющие припоя образуют на границе соединения интерметаллические прослойки.

    Структура контактного соединения, выполненного пайкой, представляет собой зону, состоящую из слоя литого припоя, равного зазору меж соединяемыми элементами и окруженного с обеих сторон продуктами взаимодействия припоя с основными металлами — прослойками интерметаллического типа различного состава — и областями обоюдной диффузии.

    Структура паяного соединения: 1— соединяемые проводники; 2 — области коррозии; 3 — интерметаллические прослойки; 4 — припой; 5 — область диффузии

    Пайка дюралевых проводов

    Соединение и ответвление однопроволочных проводов сечением 2,5 — 10 мм2 пайкой производятся после того, когда концы жил за ранее соединены двойной скруткой так, чтоб в месте касания жил образовался желобок. Место соединения нагревают пламенем пропан-бутановой горелки либо бензиновой лампой до температуры начала плавления припоя. Потом с усилием натирают поверхности соединения палочкой припоя, введенной в пламя. В итоге трения желобок очищается от загрязнений и облуживается по мере прогрева соединения. Таким макаром запаивается все соединение.

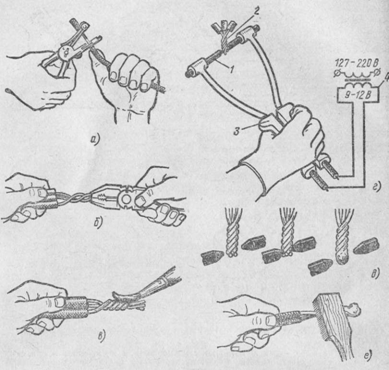

    Соединение и ответвление однопроволочных проводов пайкой

    Соединение, оконцевание и ответвление изолированных дюралевых многопроволочных проводов пайкой создают после ступенчатой разделки контактных участков дюралевых жил и подготовительного их облуживания. Концы жил вставляют в особые формы, располагая их посреди и по центру трубчатой части таким макаром, чтоб они касались друг дружку. На жилы надевают защитные экраны для предохранения изоляции соединяемых жил от деяния пламени. При огромных сечениях жил дополнительно употребляют охладители. Внутренние поверхности форм за ранее окрашивают кокильной краской либо натирают мелом. Места ввода жил в форму уплотняют листовым либо шнуровым асбестом для предотвращения вытекания припоя.

    Перед пайкой направленным пламенем нагревают среднюю часть формы, потом в пламя через литниковое отверстие вводят прут припоя, который, расплавляясь, заполняет форму до верха литникового отверстия.

    На рисунке показано соединение, приготовленное к пайке. Разработан и употребляется метод пайки поливом припоя. При всем этом методе приготовленные жилы со скосами под углом 55° укладывают в. форму, оставляя зазор меж ними приблизительно 2 мм, другие операции подготовки жил к соединению подобны выполняемым при соединении сплавлением.

    В тигле расплавляется и греется приблизительно до 600°С (во избежание резвого остывания) 7—8 кг припоя. Меж тиглем и местом заливки припоя устанавливают лоток для стекания припоя, который укрепляют к нагим частям жил. Припой заливается в форму через литниковое отверстие до того времени, пока не произойдет сплавление торцов жил и наполнение формы. Припой рекомендуется помешивать и счищать окисную пленку с торцов жил скребком. Продолжительность пайки не превосходит 1 — 1,5 мин.

    Многопроволочные жилы с установленными на их формами, приготовленные к пайке: 1 — изоляция жилы, 2 — защитный экран, 3 — форма, 4 — жила, разбитая ступенчато, 5 — асбестовое уплотнение.

    Соединение дюралевых жил кабеля пайкой поливом расплавленного припоя: а — вид процесса пайки, б — шаблон для дизайна концов жил; в — готовое соединение, 1 — припой, 2 — места пайки

    Пайка медных проводников

    Разработка соединения и оконцевания медных жил пайкой схожа. Пайка жил сечением 1,5 — 10 мм2 делается паяльничком, а сечением 16 — 240 мм2 — пропан-бутановой горелкой либо паяльной лампой; процесс пайки заключается в погружении в расплавленный припой либо поливе места пайки расплавленным припоем.

    Соединение и ответвление медных жил сечением до 10 мм2 пайкой производится после подготовки их контактных концов. Жилы скручиваются, покрываются канифолью, место пайки подогревается паяльничком с расплавлением припоя в месте пайки либо методом погружения соединения в ванночку с припоем. После того как место соединения смочено припоем и им заполнены зазоры меж спаиваемыми концами, обогрев соединения прекращается.

    Соединение и ответвление медных жил сечением 4 — 240 мм2 пайкой с применением контактной арматуры производится методом полива. Для этого припой в графитовых либо железных тиглях разогревают в электронной либо газовой печи до температуры 550—600оС.

    Приготовленные к соединению либо оконцеванию жилы за ранее облуживаются, а позже вставляются в гильзу либо наконечник. Стык жил проводов размещается посреди гильзы. При оконцевании жила вставляется в наконечник таким макаром, чтоб ее конец находился заподлицо с торцом трубчатой части наконечника. Во избежание вытекания припоя на жилу меж концом гильзы (наконечника) и краем изоляции подматывают асбест. Соединение при пайке размещается горизонтально. Полив припоя продолжают до наполнения объема меж жилой и наконечником, но менее 1,5 мин. По окончании пайки следует немедля (пока не остыл припой) протереть гильзу тканью, смоченной паяльной мазью, сгоняя и разглаживая при всем этом подтеки припоя.

    Соединение проводников из разнородных металлов пайкой делается по той же технологии, что и соединение 2-ух дюралевых жил. При подготовке концов дюралевых жил для пайки производится скос их концов под углом 55о или ступенчатая разделка, после этого концы облуживаются. Пайка ведется конкретным сплавлением в форме либо поливом за ранее расплавленным припоем. Соединение и ответвление дюралевых многопроволочных и однопроволочных жил может производиться и в медных луженых гильзах.

    12 лучших припоев для электроники и других небольших проектов

    В настоящее время в Интернете можно найти много электронных припоев. Вы даже можете найти модели с добавленным флюсом из твердой канифоли с содержанием флюса 2 или более процентов. Эта функция означает, что вам больше не нужно погружать его в поток каждый раз, когда вы его используете.

    Итак, независимо от того, являетесь ли вы новичком или энтузиастом электроники среднего уровня, вы можете работать более эффективно. Тогда вы сможете закончить свою работу намного быстрее и выполнить еще больше проектов.

    Впрочем, какой припой для электроники сегодня тоже сказать сложно. Доступно множество типов припоев, и все они хорошо подходят для различных областей применения. Вот почему припой всегда будет зависеть от типа электронной пайки, которую вы планируете делать.

    Итак, чтобы помочь вам найти подходящий электронный припой, вот несколько вещей, которые следует учитывать при покупке инструмента для пайки электроники.

    • Тип припоя: При выборе припоя необходимо учитывать проект, над которым вы в первую очередь будете работать.Один тип припоя является наиболее подходящим припоем для печатных плат с небольшими промежутками между выводами, в то время как другой тип припоя предназначен для электропроводки электроники.
    • Диаметр припоя: Диаметр припоя также является важным фактором. Припои диаметром более 1 мм нельзя использовать с маленькими клеммами. С другой стороны, для припоев диаметром менее 0,6 мм потребуется слишком много материала и потребуется слишком много времени для нанесения.
    • Точка плавления припоя: Если вы используете старый или ограниченный паяльник, вам также необходимо учитывать температуру плавления припоя.Для некоторых припоев требуется более высокая температура плавления, особенно для бессвинцовых припоев. Вот почему вам может понадобиться низкотемпературный припой, если ваш паяльник не готов к царапинам.

    Теперь, чтобы помочь вам выбрать правильный электрический припой, ознакомьтесь с двенадцатью верхними выводами для пайки и подробным руководством по покупке ниже.

    Припой Top 12 для электронных устройств Обзоры

    1. Kester 32117 Припой для проволоки 60/40

    Торговая марка Kester Solder – одна из самых популярных марок припоев для проволочного припоя.Они известны созданием надежных продуктов для пайки, таких как припои 32117.

    Эта модель Kester 32117 имеет флюс в сердечнике, что позволяет ему мгновенно плавиться, как только он касается горячего паяльника. Его диаметр 0,031 дюйма также идеально подходит для ремонта небольшой электроники и даже для пайки средних размеров. Эти функции помогут нам выполнять работу быстро и чисто, даже если мы не профессионалы.

    Одна из лучших особенностей этого устройства – большое количество паяльного провода, входящего в комплект.Хотя в катушке не указана длина провода, ее веса в 1 фунт более чем достаточно для большинства проектов.

    Кроме того, для этого требуется всего 30-ваттный паяльник, а это значит, что нам не нужно иметь мощное устройство для его использования. А поскольку он не требует такого большого нагрева, наши платы и другие электронные компоненты с меньшей вероятностью могут быть случайно повреждены.

    Единственный недостаток этого продукта – он дороже других. Видимо, это связано с большим количеством проволочного припоя, входящего в комплект.Было бы лучше, если бы они предложили более легкую упаковку на 1,7 унции для людей, которым не нужно столько свинца для небольших проектов по пайке электроники.

    Плюсы

    • Известная и надежная марка паяльника
    • Флюсовый припой с сердечником мгновенно плавится при каждом применении
    • 0 Диаметр 31 дюйм идеально подходит для малых и средних приложений
    • Большое количество припоя позволит вам использовать его в нескольких проектах
    • Совместим с 30-ваттным паяльником

    Минусы

    • Дороже по сравнению с другими продуктами на рынке

    Этот припой рекомендуется домашним мастерам, которые работают над большим количеством проектов.Объем свинца в упаковке будет фантастической ценой, несмотря на свою высокую цену.

    2. Maiyum 63/37 Припой для сердечника на основе олова и свинца

    Этот продукт идеально подходит для небольших паяльных работ в полевых условиях. Поскольку он легкий и компактный, его можно легко носить с собой. Он идеально помещается в нашем кармане или сумке с набором для пайки, что позволяет нам иметь его под рукой при работе над проектом.

    Припой Maiyum также имеет более низкую температуру плавления – 361 ° F, поэтому нам не нужно мощное паяльное устройство для его эффективного использования.В то же время высококачественная канифольная сердцевина этого припоя помогает обеспечить изысканную отделку, гарантируя, что наши соединения не ослабнут с течением времени.

    Отличительной чертой этого предмета является его доступная цена. Мы можем получить качественный припой, не тратя слишком много денег. Кроме того, он поставляется с полной гарантией возврата денег, поэтому, если мы не удовлетворены результатами, мы можем легко вернуть его продавцу.

    Тем не менее, профессионалы, работающие над многими проектами, могут столкнуться с недостатком свинца для пайки.Из-за своего небольшого размера его обычно достаточно для одной или двух работ. Мы должны заказать больше катушек, если у нас будет больше проектов, которые в конечном итоге могут обойтись нам дороже, чем предполагалось.

    Плюсы

    • Компактный размер и легкий вес позволяют легко носить с собой
    • Относительно низкая температура плавления 361 ° F позволяет легко наносить
    • Качественная канифольная сердцевина обеспечивает аккуратные и надежные соединения
    • Доступная и экономичная цена на припой на основе олова 63/37
    • Поставляется с 30-дневной гарантией возврата денег

    Минусы

    • Недостаточно паяльного провода на катушку для широкого применения

    Идеально подходит для тех, кому нужно иметь при себе небольшое количество пайки для мелких ремонтных работ.Он легкий и портативный, поэтому его легко положить в карман или положить в наш набор для пайки.

    3. WYCTIN 60/40 Канифольный стержень на основе олова и свинца

    Припой WYCTIN лучше всего подходит тем, кто занимается тонкой пайкой. Его узкая толщина всего 0,0236 дюйма позволяет нам наносить необходимое количество припоя для тонких проводов и крошечных разъемов. Таким образом, мы можем работать более аккуратно на небольших досках с ограниченным пространством.

    Соотношение олово-свинец 60/40 в этом припое идеально подходит для большинства паяльных работ.Он также лучше подходит для использования, особенно на небольших рабочих станциях в помещении, поскольку при нагревании выделяет меньше дыма или вообще не выделяет его. Кроме того, этот припой содержит всего 1,8% флюса в сердечнике, практически не оставляя следов.

    Еще одна особенность этого припоя – он доступен в различных диаметрах и весах. Пользователи могут выбрать вес катушки от 1,76 унции до 3,52 унции. Вы также можете выбрать диаметр от 0,0236 дюйма, 0,0315 дюйма, 0,0394 дюйма или 0,0472 дюйма.

    Хотя мы можем использовать это значение 0.0236-дюймовый припой для большинства применений, он не подходит для тех, где требуется большое количество припоя. Для домовладельцев, работающих с толстыми проводами, такой диаметр паяльного вывода займет много времени и займет много времени. Лучше использовать его для деликатной пайки, а более толстый паяльный стержень – для других применений.

    Плюсы

    • 0 Припой диаметром 236 дюймов идеально подходит для небольших и деликатных применений
    • Соотношение 60/40 на основе олова и свинца обеспечивает прочные соединения с высокой проводимостью
    • При использовании выделяет меньше дыма
    • Содержит 1.8% флюса в сердечнике, практически не оставляет остатков
    • Также доступны разного веса и диаметра

    Минусы

    • Слишком тонкий для больших приложений

    Припой WYCTIN 60/40 рекомендуется для чистых паяльных работ. Но если вы планируете работать над более крупными проектами или вам нужен припой большего диаметра, пользователи могут выбрать припой большей толщины и веса.

    4. Проволочный припой Icespring 63/37

    Для профессионалов, работающих над большим количеством проектов, хорошо иметь припой, который можно легко носить с собой.Поэтому, когда возникает необходимость в мгновение ока исправить соединение, мы можем легко вытащить его из кармана или ящика с инструментами.

    Припой Icespring Solder – один из таких выводов для пайки. Он поставляется в прозрачной тубе карманного размера для удобного хранения и переноски. Я часто храню его вместе с паяльниками. Поэтому, когда мне понадобятся инструменты для пайки электроники, в моем наборе для пайки электроники всегда будет готовый вывод для пайки.

    Этот припой хорошо растекается по достижении точки плавления, что гарантирует отсутствие разбрызгивания при сохранении антикоррозийного покрытия.Он также быстро затвердевает, что позволяет мне работать над большим количеством проектов. Я считаю это практичным при ремонте электроники, особенно при работе с цепями, требующими надежного соединения.

    Еще одна особенность этого паяльного провода, которая нравится большинству профессионалов, – это его уникальная прозрачная трубка для хранения. Мы можем сразу увидеть, сколько у нас осталось свинца, чтобы сделать заказ еще раз, когда его кончится.

    Мы также можем держать паяльный провод непосредственно, не касаясь пальцами шлангового паяльника во время использования.Кроме того, он защищает наш припой от загрязнения и других остатков, обеспечивая его целостность при нанесении.

    Однако не рекомендуется использовать высокотемпературные паяльники с этим выводом. Высокая температура паяльника сказалась на качестве флюса сердечника припоя. Поэтому при нанесении лучше использовать более низкотемпературный паяльный аппарат или паяльную пасту.

    Плюсы

    • Карманная упаковка позволяет легко хранить или носить с собой куда угодно
    • Расплавленный припой хорошо растекается, не разбрызгивается
    • Быстросохнущий припой для более быстрого нанесения
    • Уникальная прозрачная упаковка позволяет легко увидеть, сколько свинца осталось
    • Накопительная трубка предотвращает загрязнение паяльного вывода грязью и другими остатками

    Минусы

    • Высокотемпературный паяльник снижает эффективность пайки

    В целом, припой Icespring предоставит нам удобный и безопасный способ нанесения припоя.Однако при использовании высокотемпературного паяльного устройства следует использовать немного паяльной пасты.

    5. Припой на основе олова и свинца Alpha Metals 60/40

    Припой Alpha Metals 60/40 на основе свинца – идеальный припой для больших проектов. Его огромный объем в 4 унции в катушке делает его пригодным для множественных подключений как для легких, так и для средних приложений. Он также прост и удобен в использовании, что позволяет начинающим домашним мастерам получать профессиональные результаты.

    Этот паяльный стержень также хорошо плавится и не оставляет следов на вашей работе.Кроме того, он не оставляет следов флюса, поэтому вам не нужно много чистить после нанесения. Это делает его идеальным для труднодоступных мест, где может быть сложно очистить после того, как все компоненты будут впаяны.

    И если нам понадобится больше пайки для более крупных проектов, мы можем выбрать одну, две, три или даже четыре катушки свинца. Таким образом, нам нужно сделать заказ только один раз, чтобы все выводы для пайки были готовы к работе.

    Однако мы должны быть осторожны при использовании этого.Когда мы используем паяльный провод, он может выделять вредные пары, поэтому лучше не использовать его в замкнутом пространстве. Также рекомендуется использовать защитное снаряжение, такое как паяльная маска, или иметь хорошо вентилируемое рабочее место при пайке электронных схем.

    Плюсы

    • Подходит как для легких, так и для средних применений
    • Проста в использовании и дает профессиональные результаты
    • Очень хорошо плавится, не оставляет следов ожога и ожога
    • Не оставляет следов, идеально подходит для труднодоступных мест
    • Обеспечивает соединение с высокой проводимостью

    Минусы

    • Не рекомендуется для использования в закрытых помещениях

    Припой Alpha Metals на основе олова на основе свинца рекомендуется как новичкам, так и профессионалам.Он не оставляет следов пригорания и остатков флюса, что позволяет пользователям каждый раз выполнять чистую установку.

    6. Припой на основе олова и свинца HGMZZQ 60/40

    Припой HGMZZQ 60/40 идеально подходит для больших кабелей и соединительных проводов. Его диаметр 0,0393 дюйма позволяет пользователям наносить большое количество припоя для широкого применения. Кроме того, его температура плавления составляет всего 361 градус по Фаренгейту, что позволяет ему работать даже с низкотемпературными паяльниками.

    Этот припой содержит 2 штуки.2% канифольный флюс, поэтому нам не нужно использовать дополнительный флюс. Соотношение олова и свинца 60/40 дает блестящую поверхность, делая ее профессионально выполненной. Это приводит к превосходному применению, которое трудно отличить от припоя, применяемого на заводе.

    Если нам нужно больше свинца, мы можем выбрать катушку весом 1 фунт, чтобы работать над как можно большим количеством проектов. Компания также предлагает 30-дневный возврат средств за этот припой. Если нас не устраивает качество припоя или он не дает ожидаемых результатов, мы можем запросить полный возврат средств.

    Однако этот паяльный провод оставляет небольшое количество остатков. Это может вызвать проблемы с нашей схемой в будущем, если мы не очистим ее. Однако мы можем очистить это быстро и легко с помощью комбинации изопропилового спирта и мягкой щетки. Просто убедитесь, что наша цепь обесточена во время чистки в целях безопасности.

    Плюсы

    • Диаметр 0393 дюйма делает его идеальным для больших кабелей и разъемов
    • Свинец для пайки с низкой температурой плавления не требует высокотемпературного паяльника
    • 2-процентное содержание флюса упрощает использование без дополнительного флюса
    • Блестящая отделка придает профессиональный вид
    • Поставляется с 30-дневной гарантией полного возврата денег

    Минусы

    • Оставляет остатки, требующие очистки

    Хотя припой HGMZZQ оставляет некоторые следы, он отлично подходит для тех, кто работает с толстыми проводами и большими разъемами.Его также легко чистить, для этого потребуется только кисть и немного спирта.

    7. Припой для сердечника из оловянно-свинцовой канифоли Austor 60/40

    Канифольный припой Austor 60/40 с сердечником бывает разного веса и диаметра, что позволяет нам выбрать лучшую комбинацию для наших нужд. Параметры варьируются от 0,0236 дюйма до 0,0590 дюйма. Мы также можем выбрать вес от 1,76 до 3,52 унции.

    Этот припой также течет свободно и равномерно при нанесении паяльником. Он также обеспечивает отличное сопротивление изоляции на нашей печатной плате.Канифольный припой сердечника также делает его эффективным в использовании, поскольку нам больше не нужно наносить дополнительный флюс.

    Кроме того, этот припой поставляется в красивой катушке, которая позволяет легко разматывать паяльный провод. Нам не нужно беспокоиться о том, чтобы он порезался или сузился, поскольку мы работаем с паяльным проводом. Это также один из самых недорогих вариантов на рынке, который дает покупателям большую ценность при покупке.

    Однако этот припой медленно плавится при температуре от 365 до 374 градусов по Фаренгейту. По этой причине для быстрого нанесения рекомендуется использовать высокотемпературный паяльник.Единственное преимущество, которое это дает, заключается в том, что он быстро застывает, поэтому нам не нужно тратить столько времени на ожидание, пока он остынет.

    Плюсы

    • Доступны пять диаметров и два варианта веса
    • Хороший припой для электроники, обеспечивающий отличное сопротивление изоляции
    • Ядро канифоли позволяет эффективно использовать
    • Идеально сбалансированная катушка для легкого использования
    • Один из самых недорогих на рынке припоев с выводами 60/40.
    • Плавление при температуре 365 ° F примерно до 374 ° F

    Минусы

    • Требуется более высокая температура плавления по сравнению с другими выводами для пайки

    Для любого домовладельца, которому нужны припои разных размеров и веса, Austor 60/40 – отличный выбор.Они могут подобрать идеальное сочетание диаметра и объема для конкретного применения. И если мы работаем над разными проектами, мы даже можем выбрать их все.

    8. Проволока для припоя AxPower 63/37 с оловянно-свинцовым припоем

    AxPower 63/37 лучше всего подходит для профессионалов, работающих со всеми видами электроники. Одна упаковка содержит пять диаметров. От 0,019 дюйма до 0,047 дюйма мы можем получить припой подходящего диаметра, необходимый для одной покупки. Покупателям не нужно беспокоиться о нескольких расходах и сроках доставки, так как все это собрано в одной коробке.

    Домовладельцы могли получить припой диаметром 0,019 дюйма за один заказ, самый популярный припой для малогабаритной электроники. Они также получат припой диаметром 0,047 дюйма, идеально подходящий для более толстых проводов и разъемов. Это означает, что мы работаем с мелкой электроникой и крупной бытовой техникой всего за один заказ.

    Этот припой также имеет низкую температуру плавления, что позволяет наносить его, избегая деформаций. Кроме того, благодаря высококачественному сердечнику из флюса он становится еще более стабильным при использовании сильного нагрева.Таким образом, независимо от того, есть ли у нас паяльник для низких или высоких температур, у нас гарантированно будет отличный припой профессионального качества.

    Однако этот припой действительно выделяет дым и остатки при нанесении. Это не так уж и сложно, так что проблем не возникнет. В качестве меры предосторожности рекомендуется надеть паяльную маску и использовать ее в хорошо вентилируемом помещении. У нас также должен быть изопропиловый спирт и легкая кисть для очистки.

    Плюсы

    • Пять разных диаметров в одной покупке для экономии денег и времени
    • В комплект входит 0.Припой от 019 до 0,047 дюйма для любого применения
    • Высококачественный припой с флюсом делает его более устойчивым при высоких температурах
    • Быстро плавится, предотвращает деформацию
    • Дым и остатки легко удаляются

    Минусы

    • Образует дым, может потребоваться очистка после нанесения

    Для профессионалов, работающих над различными проектами, такими как пайка проволоки для электроники, припой AxPower – отличный выбор.Мы можем сэкономить много денег и времени, получив все за одну покупку.

    9. Radio Shack 60/40 Канифольный стержень

    Radio Shack – один из ведущих производителей электроники, и он подходит даже для таких рутинных задач, как припой. Этот паяльный стержень с канифольным сердечником 60/40 и диаметром 0,032 дюйма идеально подходит для малых и средних приложений. Его массивный вес в 8 унций также идеально подходит для тех, кто работает над крупными проектами.

    Еще одна замечательная особенность этого припоя – канифольный сердечник, обеспечивающий прочное соединение при нанесении на провода и разъемы.Он также оставляет блестящую поверхность, позволяя пользователям получать аккуратные и профессиональные результаты даже для новичков в пайке.

    Катушка также содержит меры предосторожности, предупреждения и инструкции на случай возникновения неблагоприятных последствий при работе с ней. Таким образом, мы будем знать, что делать, если наши коллеги или мы почувствуем себя плохо из-за вдыхания, проглатывания или контакта кожи с расплавленным припоем.

    Это идеальное решение для профессионалов, которые работают над большим количеством проектов. Одной катушки будет более чем достаточно для выполнения нескольких заданий, и мы не закончим работу посреди работы.Его диаметр 0,032 дюйма позволит нам использовать его для большинства размеров проводов и соединений.

    Хотя припой хорошо подходит для большинства применений, у него есть некоторые проблемы с прилипанием к гладким поверхностям. Добавление дополнительного потока обычно решает эту проблему, так что это не проблема. Однако это означает, что мы должны иметь под рукой некоторый поток при его использовании, чтобы избежать проблем.

    Плюсы

    • 0 Стандартный диаметр припоя 32 дюйма, идеально подходящий для малых и средних проводов
    • Катушки на 8 унций более чем достаточно для нескольких проектов
    • Флюс, активированный канифолью, дает прочные соединения
    • Дает блеск при высыхании
    • Поставляется с предупреждениями, мерами предосторожности и инструкциями по оказанию первой помощи

    Минусы

    • Может потребоваться дополнительный флюс для нанесения на гладкую поверхность

    Это идеальное решение для профессионалов, которые работают над большим количеством проектов.Одной катушки будет более чем достаточно для выполнения нескольких заданий, и мы не закончим работу посреди работы. Его диаметр 0,032 дюйма позволит нам использовать его для большинства размеров проводов и соединений.

    10. Ядро из оловянно-свинцовой канифоли Austor 60/40

    Воздействие окружающей среды может загрязнить наш припой, что ухудшит его характеристики. Вот почему припой для сердечников из флюса Austor поставляется в красивой пластиковой трубке, которая сохраняет его чистоту и безопасность.

    Кроме того, этот припой поставляется в упаковке по шесть штук, чтобы пользователи могли держать один в кармане, один в ящике для инструментов, а остальные – в хранилище.В качестве альтернативы мы можем распространить его среди наших людей, если мы работаем в команде.

    Отверстие в крышке позволяет использовать упаковку непосредственно как паяльную ручку. При его использовании нам не нужно держать паяльный провод, поэтому наши пальцы защищены от случайного прикосновения к паяльнику, что не дает нам обжечься.

    Расплавленный припой также течет плавно и равномерно, что позволяет нам наносить припой правильно и эффективно. Он также быстро тает, поэтому нам не нужно использовать много тепла.Для этого нет необходимости использовать высокотемпературный паяльник.

    Кроме того, этот товар имеет отличную упаковку и поставляется в шести тюбиках в одной упаковке, что делает его идеальным для тех, кому нужно много припоев. Однако, если мы собираемся использовать его только для одного небольшого проекта, шести трубок может быть слишком много. Если мы занимаемся пайкой электроники изо дня в день, возможно, нам будет лучше вместо этого получить одну упаковку.

    Плюсы

    • Пластиковая упаковка для трубок для сохранения чистоты и надежности припоев
    • Шесть тюбиков в упаковке делают его идеальным для тех, кто работает с командой
    • Отверстие в крышке упаковки позволяет использовать ее как паяльную ручку
    • Расплавленный припой равномерно течет и обеспечивает прочное соединение при установке
    • Не требует высоких температур для плавления

    Минусы

    • Припой из шести штук может оказаться слишком большим количеством выводов для небольшого проекта

    Это идеальный пакет припоя для тех, кто работает в команде.Их можно распределить между рабочими, что позволяет каждому иметь свой собственный контейнер для эффективной работы.

    11. Бессвинцовый припой Tabiger

    Бессвинцовый припой Tabiger – это экологически чистый раствор свинцового припоя. Это бессвинцовый припой, который работает и работает так же, как и обычные свинцовые припои. Однако, поскольку он не содержит свинца, он полезен для здоровья пользователя и не оказывает вредного воздействия на окружающую среду.

    Он также содержит 2% твердого канифольного флюса, что означает, что пользователям не потребуется дополнительный флюс только для того, чтобы его использовать.Кроме того, он обеспечивает стабильное паяное соединение, несмотря на то, что не содержит свинца. Это делает его пригодным для многожильных проводов. Кроме того, его использование потребует меньше усилий, поскольку в нем меньше остатков, чем в других припоях для стержней из канифоли.

    Больше, чем все вышеперечисленное, этот припой соответствует стандартам RoHS. Это гарантирует, что этот припой будет работать должным образом и не станет причиной отказа в будущем. Он был протестирован и признан соответствующим электрическим спецификациям ассоциации.

    Это идеальный пакет припоя для тех, кто работает в команде. Их можно распределить между рабочими, что позволяет каждому иметь свой собственный контейнер для эффективной работы.

    Плюсы

    • Не содержит свинца, что исключает риск для пользователя и окружающей среды
    • Содержание канифольного флюса 2% снижает потребность в дополнительной канифоли
    • Обеспечивает надежное и стабильное соединение
    • Оставляет меньше остатков по сравнению с другими порошковыми припоями
    • Соответствует требованиям RoHS, что гарантирует соответствие глобальным электрическим стандартам

    Минусы

    • Для высокой температуры плавления необходим высокотемпературный паяльник

    Хотя этот припой имеет более высокую температуру плавления, он намного безопаснее по сравнению с другими выводами для пайки.Он также обеспечивает прочное и стабильное соединение с твердой фиксацией после схватывания.

    12. Бессвинцовый припой с сердечником из канифоли «Мандала»

    Припой для электроники Mandala – отличный выбор для тех, кто работает с различными электрическими системами и платами. Он обеспечивает прочную адгезию при любой пайке, обеспечивая прочную связь с нашей работой.

    Этот припой также обладает повышенной устойчивостью к нагреванию, усталости и окислению. Это гарантирует, что схемы, которые мы создаем, смогут выдерживать более суровые условия окружающей среды по сравнению с другими припоями.

    Он также прошел строгий контроль качества, гарантирующий постоянное соотношение толщины и канифоли на всем протяжении. Он также практически не производит шлака и дыма, что позволяет нам получать профессиональные результаты. Таким образом, с этим продуктом могут работать как новички, так и профессионалы.

    Кроме того, мы можем использовать этот припой практически для всех типов электроники. Этот припой для электрических соединений применим для автомобилей, жилых автофургонов, компьютерных плат и ювелирных изделий. Это также отличный припой для аудиоэлектроники, снижающий электрические шумы и помехи из-за несовершенного припоя.

    Единственная проблема, с которой мы можем столкнуться с этим припоем, заключается в том, что при застывании у него нет блестящей поверхности. Хотя мы можем попробовать жидкий припой с его применением, он не будет выглядеть таким отполированным, как другие припои на основе свинца.

    Плюсы

    • Обеспечивает надежное соединение
    • Устойчивость к нагреву, усталости и окислению обеспечивает стойкость припоя даже в открытом состоянии
    • Стабильный калибр и канифольный стержень от конца до конца
    • Образует меньше шлака и дыма, что обеспечивает профессиональные результаты
    • Может использоваться почти для всех приложений

    Минусы

    • По сравнению с припоями на свинцовой основе не имеет полированного вида

    Это идеальный припой для тех, кто использует его не только в электронике для дома, но и в других областях.Он гибкий и может использоваться даже для припоя, не связанного с электроникой, например для ювелирных изделий.

    На что обращать внимание при покупке припоя для электроники

    На рынке есть много типов припоев. Однако наиболее распространенными припоями для ремонта электроники являются свинцовые припои и бессвинцовые припои.

    Первое, что нужно учитывать, – это бренд – это то, что вы знаете и которому доверяете? Но если вы посмотрите за пределы названия, вы все равно сможете найти качественные припои от разных производителей.Поэтому, если вы хотите попробовать другие бренды или не знакомы с популярными названиями в области пайки, вот некоторые вещи, которые следует учитывать.

    Во-первых, прежде чем вы найдете подходящий припой для работы, вам необходимо подумать о типе припоя, который вам нужен. Например, если вы собираетесь использовать его для компьютерных плат, рекомендуется использовать припой на основе свинца. Но если вы собираетесь использовать его для украшений, вам следует использовать бессвинцовый припой.

    Помимо припоя на основе свинца и бессвинца, существуют также различные припои для припоя.Кислотный сердечник, в котором используется флюс на кислотной основе, лучше всего подходит для металлических или стальных поверхностей. Также существует канифольный припой для сердечника с мягким флюсом, который лучше всего подходит для электроники.

    Наконец, вы можете получить твердый сердечник, который обычно используется в электронике DIY. У этого варианта нет флюса, поэтому у вас должен быть свой готовый.

    Помимо типа припоя, необходимо также учитывать размер припоя для электроники. Припой бывает разного диаметра для всех типов применения.Например, верхний слой припоя для печатной платы имеет диаметр 0,019 дюйма. С другой стороны, если вы работаете с более толстыми кабелями, припой 0,047 дюйма будет более подходящим.

    Выбор подходящего диаметра позволяет работать более эффективно. Вам не нужно наносить припой несколько раз, и вам также не нужно убирать лишний припой, когда вы используете припой точного размера.

    Не все типы припоев имеют более низкую температуру плавления. Для большинства припоев на основе свинца требуется температура от 365 до 374 градусов по Фаренгейту.Это означает, что ему нужен только паяльник с более низкой температурой. Однако для бессвинцового припоя требуется температура от 419 до 428 градусов по Фаренгейту. Таким образом, требуется средняя или высокая температура паяльного пистолета.

    Перед покупкой необходимо знать, сколько припоя вам понадобится. Таким образом, у вас не закончится припой во время работы над проектом. Поэтому, если вы припаиваете провод к печатной плате, вам необходимо оценить вес припоя, который вам нужен.

    Помните, лучше иметь немного лишнего припоя, чем заканчиваться во время работы.

    Процентное содержание олова и свинца может варьироваться в зависимости от ваших потребностей и области применения. Если вам нужна полированная поверхность, вам следует подумать о припое с большим соотношением выводов. С другой стороны, вам следует рассмотреть возможность использования бессвинцового припоя, если вы хотите избежать риска для здоровья.

    Могу ли я использовать водопроводный припой для электроники

    Обычно электрические припои, такие как канифольный сердечник, содержат флюс, тогда как припой с твердым сердечником требует дополнительного флюса. Припой для сантехники в основном имеет кислотную основу и подходит только для металлических или никелевых поверхностей.Он не идеален для использования в электронике.

    Кислота может образовывать оксиды металлов, которые могут повредить проводку электронных компонентов или клеммные соединения и вызвать сбои в подключении.

    Подходит ли серебряный припой для электроники

    По данным Reddit UK, не все типы серебряных припоев подходят для электроники, так как некоторым серебряным припоям требуется горелка, чтобы расплавить их. Однако есть припои из серебряных припоев, которые можно использовать в электронике.

    Однако имейте в виду, что для этого требуется более высокая температура плавления, которая начинается с 423 градусов по Фаренгейту.Кроме того, он дороже других припоев, так как содержит серебро.

    Бессвинцовый припой для электроники

    Да, бессвинцовый припой также подходит для электроники. Одна из замечательных особенностей бессвинцового припоя заключается в том, что он намного безопаснее, чем припой на основе свинца.

    Однако у этого типа припоя есть и недостатки. Бессвинцовый припой имеет более высокую температуру плавления, стоит дороже и не так полируется, как припой на основе свинца.

    Заключение

    Найти лучший припой для электроники может быть непросто из-за наличия на рынке опций.Однако нельзя отрицать, что современные технологии делают пайку намного проще и безопаснее, чем когда-либо прежде.

    Просмотрев все перечисленные выше припои, вы теперь знаете, какой припой использовать для ваших проектов и не только.

    Водорастворимая проволока для бессвинцового припоя с флюсовым сердечником Sn96.5Ag3.0Cu0,5 500 г Катушки Производители и поставщики Китай – Прейскурант

    Водорастворимая бессвинцовая припоя проволока с флюсовым сердечником Sn96.5Ag3.0Cu0,5 Катушка 500 г

    Проволочный припой ЛФ-01 Сн96.5Ag3.0Cu0.5 – это водорастворимый тип паяльной проволоки на основе олова, не содержащий свинца, это новая разработка для автоматизированной, роботизированной и ручной высокотехнологичной пайки. Очень низкий разбрызгивание флюса гарантирует минимум очистки оборудования при одновременном повышении качества пайки. Флюс для припоя проволоки основан на составе синтетической смолы, активированной галогенидами, что обеспечивает его хорошие смачивающие свойства.

    Soldering Advantage

    Его прозрачный остаток позволяет легко проверять паяные соединения, а очень низкий уровень разбрызгивания обеспечивает косметический вид платы и комфорт пользователя.Все это приводит к созданию безопасного и экологически чистого продукта, удобного для оператора при сохранении высокого уровня производительности.

    Дополнительно, это водорастворимый тип флюсового сердечника, который может улучшить результат пайки.

    BBIEN LF-01 Sn96.5Ag3.0Cu0.5 сделано 0,1 мм ~ 3,0 мм Не рекомендуется использовать чистую проволоку для пайки при ручной пайке, где требуется высокая активность флюса.

    Он был разработан для обеспечения превосходных характеристик смачивания при ручной пайке в электронной промышленности

    .Химический состав основан на некоторых из тех же принципов, которые безопасно использовались в течение многих лет в слабоактивированных канифольных флюсах. Использование серебряной припойной проволоки LF-01 приводит к чрезвычайно чистым остаткам после пайки без очистки. Уникальный химический состав Sn96. 5Ag3.0Cu0.5 был также разработан для уменьшения разбрызгивания, характерного для большинства флюсов сердечника. Sn96.5Ag3.0Cu0.5 может использоваться как для пайки подшипников, так и для бессвинцовой пайки.

    Замечания по применению

    Используйте размер и форму паяльного жала, подходящие для работы:

    Маленькие жала для пайки больших компонентов могут предотвратить образование стыка или замедлить процесс.

    Выберите диаметр припоя, подходящий как для жала паяльника, так и для деталей / компонентов, подлежащих пайке.

    Системы паяльника должны обеспечивать достаточный нагрев, чтобы удовлетворить требованиям перечисленных выше пунктов. Типичная температура жала припоя должна быть на 215–235 ° C выше температуры ликвидуса сплава.

    Идеальная температура для использования зависит от термических требований к сборке. Паяльные проволоки с сердечником могут быть изготовлены из различных марок сплава, поэтому всегда гарантируется, что вы выбрали правильный сплав для применения.

    Характеристика водорастворимого припоя для бессвинцовой проволоки с флюсовым сердечником Sn96.5Ag3.0Cu0.5 Катушка 500 г

    Высокотемпературное антикислородное паяльное соединение удовлетворительное и благоприятная текучесть. Паяные соединения заполнены и прочны. и RMA изготовлены в соответствии со стандартами IPC J-STD-006 и JIS Z3283 класса AA. Все эти припойные флюсы могут растворяться в растворителе, при этом образуется небольшое количество дыма и очень мало брызг.

    Диаметр: более 0,1 мм (0,1 мм, 0,2 мм, 0,3 мм, 0.4 мм, 0,5 мм, 0,8 мм, 1,0 мм…)

    Очень быстрое смачивание; очень низкое разбрызгивание потока

    Хорошие характеристики рассеивания

    Очень низкий уровень дыма

    Прозрачные нелипкие остатки

    Обеспечивает хороший внешний вид швов

    Вода растворимая и не содержащая галогенидов

    96,5Ag3.0Cu0,5 (SAC305) паяльная проволока отличается низкой склонностью к раскалыванию, прозрачными остатками и высокой теплоемкостью, обеспечивает очень чистые паяные соединения. и у вас будет меньше периодов простоя.

    Наличие

    Sn96.5Ag3.0Cu0.5 Серебряная паяльная проволока для бессвинцовой пайки доступна в большом количестве типов и размеров.

    1. Тип припоя с флюсовым сердечником и без флюсового сердечника (сплошной) припой

    2. Серебряный припой без чистоты

    3. Безгалогенный припой и галоидный припой.

    4. Кислотный припой

    5. Ультратонкий припой 0,1 мм

    6. Множество размеров 0,15 мм, 0.Доступны все припои диаметром 2 мм, 0,3 мм, 0,5 мм… 3,0 мм.

    Процентная доля сердечника из флюса составляет 1,1%, 2,2% и 3,3%.

    Размер упаковки

    Оловянную припойную проволоку можно разделить на катушечную и трубную.
    Каждая катушка / рулон содержит 500 г припоя;
    Каждая трубка может загрузить припой 13 г / шт.

    Упаковка

    500 г, 1 кг, 2 кг на катушку / бобину ； 10 кг / картон: 40 кг / картон

    Упаковка в тубу: 13 г / туба

    Размер 10 кг картон: 36x18x8 см

    картон 26×2: 36×18 кг


    Технический паспорт

    Детали упаковки Информация

    провод

    Внешний вид

    Внешний вид блестящего сплава

    Упаковка

    50 г, 100 г, 200 г, 250 г, 500 г 500 г, 1 кг, 2 кг на катушку / катушку ； 10 кг / картон: 30 кг / картон

    Упаковка в тубе: 13 г / туба

    Размер 10 кг картонной коробки: 36x18x8 см

    Размер коробки 30 кг: 36x18x26 см

    50 г / рулон ： 240 рулонов / экспортная упаковка: G.W-14 кг; Размер коробки: 36 * 26 * 18 см

    100 г / рулон ： 120 рулонов / экспортная коробка: GW-13,5 кг Размер коробки: 36 * 26 * 18 см

    200 г / рулон: 120 рулонов / экспортная коробка: GW- 26,5 кг Размер коробки: 36 * 26 * 18 см

    500 г / рулон: 51 рулон экспортная коробка ： GW-27,5 кг Размер коробки: 36 * 26 * 18 см

    1 кг / рулон: 40 рулонов / экспортная коробка: GW-41,5 кг Размер коробки: 36 * 26 * 18 см

    Спецификация и химический компонент

    As

    5

    Спецификация

    Sn99-Ag3.0-Cu0,5

    Внешний вид

    Прозрачный, на поверхности провода нет грязи

    Химический компонент

    Sn

    Pb

    Sb

    Bi

    Zn

    Fe

    Al

    960003

    3,0

    0,5 ± 0,2

    <0,01

    <0,02

    <0,01

    <0,003

    000 <0,003

    9682000 <0,003

    9682000

    90

    <0,03

    <0,002

    Физические характеристики

    Компонент сплава

    Жесткость HB

    Отвод тепла

    M.SK

    Расширить

    МПа

    Расширить

    скорость

    %

    Электропроводность%

    Sn96.500010003.0683000

    Sn96.50001 9683000

    9684000

    9684000

    9

    64

    32

    48

    16.0

    водорастворимая бессвинцовая припоя Sn с сердечником из флюса96.5Ag3.0Cu0.5 Катушка 500 г

    BBIEN Technology – один из профессиональных производителей и поставщиков водорастворимой проволоки для бессвинцовой припоя с флюсовым сердечником sn96.5ag3.0cu0.5 500g катушкой. У нас есть профессиональные работники, обладающие непревзойденными навыками производства высококачественной продукции на нашем заводе. Добро пожаловать на покупку нашей водорастворимой проволоки для бессвинцового припоя со скидкой и низкой ценой с катушкой 500 г с флюсовым сердечником sn96.5ag3.0cu0.5, изготовленной в Китае. При необходимости доступны консультации по прайс-листу и расценкам.

    Hot Tags: водорастворимый бессвинцовый припой с флюсовым сердечником sn96.5ag3.0cu0.5 500g шпуля поставщики Китай, производители, сделано в Китае, низкая цена, скидка на покупку, прайс-лист, котировка

    Топ-10 лучших припоев сердечников 2020 – Bestgamingpro

    Топ-10 лучших паяных соединений 2020

    1. YaeCCC 5 Pack 63-37 Припой с сердечником из оловянно-свинцовой канифоли для электрической пайки и DIY 50 г Диаметр 0,5 мм 0,6 мм 0,8 мм 1,0 мм 1,2 мм

    • Высококачественная проволока для припоя с канифольным сердечником. паяльная проволока имеет длительный антиоксидант и хорошую свариваемость, быстро и чисто плавится.
    • Эту проволоку для пайки можно использовать в широком спектре работ и приложений. Его можно использовать для поделок, улучшения дома, ремонта кабеля / телевизора / радио / стерео / игрушек и других небольших бытовых электроприборов и т. д.
    • Паяльная проволока олово 63% – свинец 37% (sn63-pb37), содержание флюса 1,8%, вес брутто каждой проволоки 50 грамм (0,11 фунта), подходящий размер для кармана.
    • Оловянно-свинцовая проволока легко и быстро припаивается благодаря плавному течению. он создает прочную точку пайки, отлично подходит для начинающих и неопытных паятелей.
    • Включает 5 упаковок оловянно-свинцовой припойной проволоки с канифольным сердечником разного диаметра: 0,5 мм (0,0197 дюйма), 0,6 мм (0,0236 дюйма), 0,8 мм (0,0315 дюйма), 1,0 мм (0,0394 дюйма), 1,2 мм (0,0472 дюйма). ).
    Проверить цену сейчас

    2. HQDeal 2PCS 0,8 мм проволока для припоя, 100 г бессвинцовая проволока для припоя с канифольным сердечником, 2 рулона, общий вес 200 г, оловянный провод с канифольным сердечником для электрической пайки и DIY, Sn99.3 Cu0.7

    • • Паяльная проволока хорошего качества: хорошие сварочные характеристики для повышения эффективности и качества сварки.хорошая способность пайки как по электропроводности, так и по теплопроводности.
    • • Защита окружающей среды: сварка с меньшим количеством брызг, меньше дыма и простота очистки.
    • â материал: бессвинцовая припойная проволока с полимерным сердечником, sn99,3%, cu0,7%; диаметр проволоки: 0,8 мм. канифоль флюсовая: 2,2%. 2 рулона общим весом 200 г.
    • â рабочая температура: точка плавления припоя: 227 / 440,6. рабочая температура: 320 ° С – 400 ° С. хорошо течет и равномерно нагревается, проста в использовании.
    • â â приложения: предназначены для ремонта электрических устройств, например сотовых телефонов, радиоприемников, телевизоров, стереосистем, игрушек, двигателей, печатных плат, материнских плат и других электронных устройств.
    Проверить цену сейчас

    3. MAIYUM 63-37 Паяльная проволока с сердечником из оловянно-свинцовой канифоли для электрической пайки (0,8 мм, 50 г)

    • √ параметры: припой олово 63% – свинец 37% (sn63-pb37)
    • â низкая температура плавления: 361f / 183c. легко паяется, плавно течет, пайка быстрая и прочная точка пайки.
    • √ оловянно-свинцовый припой: высококачественный припой с канифольным сердечником
    • содержание флюса 1,8% диаметр проволоки для электрической пайки 0,8 мм (0,0315 дюйма) вес брутто 50 грамм (0,0315 дюйма)11 фунтов), хороший размер для кармана
    • √ области применения: очень хорошая способность к пайке, особенно для печатных плат, поделок, ремонта дома, ремонта кабеля / телевизора / радио / стерео / игрушек и других электрических устройств и т. Д.
    Проверить цену сейчас

    4. Проволока для бессвинцовой припоя Sn99.3 Cu0.7 с канифольным сердечником для электрической пайки 100 г (0,6 мм) от TAMINGTON

    • Относительные параметры: размер рулона припоя 5,5 х 5,5 х 2,8 см / 2,17 х 2,17 х 1,1 дюйма. Диаметр электрического паяльного провода равен 0.6 мм / 0,023 дюйма; сн / куб: 99,3% / 0,7%; флюс: 2,2%. Температура плавления проволоки паяльника составляет 227 градусов Цельсия / 441 градус Фаренгейта.
    • Широкое применение: припойная проволока с канифольным сердечником предназначена для ремонта электрооборудования, например, радиоприемников, телевизоров, видеомагнитофонов, стереосистем, проводов, двигателей, печатных плат и других электронных устройств.
    • Бессвинцовая припойная проволока: бессвинцовая припоя с канифольным сердечником; он весит 100 г / 0,22 фунта
    • Паяльная проволока хорошего качества: хорошо течет и равномерно нагревается, проста в использовании.хорошая способность пайки как по электропроводности, так и по теплопроводности; С катушкой для припоя можно быстро выполнить пайку.
    • У нас есть профессиональная команда, мы всегда готовы предоставить лучший сервис каждому нашему клиенту и надеемся, что сотрудничество уже началось. Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам.
    Проверить цену сейчас

    5. WYCTIN Helping Hand с увеличительным стеклом Бонус 60-40 Олово свинец канифоль сердечник припой провод для электрической пайки и DIY

    • Â · Чугунное основание для тяжелых условий эксплуатации удерживает устройство в вертикальном положении, обеспечивает устойчивость и обеспечивает безопасность объектов во время работы.
    • Â · идеально подходит для поделок, дома, офиса, хобби, моделирования, изготовления ювелирных изделий, работы с мелкими деталями, часов и пользователей, которые работают с припоем или мелкими деталями.
    • Â · надежно удерживает предмет (оставляя руки свободными) с помощью 2 зажимов типа «крокодил» на шарнирах с 4 направлениями.
    • Â · зеркало и зажимы установлены на регулируемых шаровых шарнирах для позиционирования и обзора работы под любым углом. Иногда, когда вы получаете товар, возможно, он был разобран, пожалуйста, не волнуйтесь, это неизбежно при транспортировке, надеюсь, вы сможете понять и собрать его самостоятельно, тогда его можно использовать обычно.Спасибо большое.
    • Â · В комплект входит: 1 вспомогательный паяльник с увеличительным стеклом; 1 x 0,6 мм, 50 грамм, катушка припоя 60-40
    Проверить цену сейчас

    6. Набор сварочных инструментов 4-в-1, очиститель жала паяльника + припой 0,6 мм (1,76 унции / 50 г) + канифольная паяльная паста (0,35 унции / 10 г), паяльный стержень без очистки (2,0 мм, 29,5 дюймов)

    • Проволока для припоя – вес 1,76 унции / 50 г. хорошая текучесть, равномерный нагрев, равномерные паяные соединения, чистота, способствуют быстрому завершению сварки.
    • Сердечник для демонтажа без очистки – шириной 2,0 мм и длиной 29,5 дюймов, изготовлен из чистой бескислородной медной проволоки, обладает высокой способностью поглощать олово. без очистки, мало остатков. удаляет больше припоя, чем традиционные фитили, что упрощает исправление ошибок на небольших печатных платах.
    • Очиститель жала паяльника – лучший очиститель жала паяльника и основание, без воды, не снижает температуру жала. Сделанный из латунной проволоки, он чище, чем традиционные губки. безопасный и чистый в использовании.
    • Канифоль – весит 0.35 унций / 10 г. способствует растеканию припоя, повышает эффективность процесса сварки, позволяет припою образовывать твердый, меньший остаток, не требует очистки, надежные механические и электрические соединения.
    • Сварной набор 4-в-1 – содержит 4 необходимых сварочных изделия, что позволяет сэкономить время на многократную покупку.
    Проверить цену сейчас

    7. Продукты для пайки SRA Флюс для канифольной пасты № 135 в банке емкостью 2 унции

    • Содержит 2 унции в банке для «хоккейной шайбы»
    • Размеры: 2,5 ³ диаметр x 1 ³ h (64 x 25.5 мм)
    • Активный диапазон температур: 93–315 ° C / 200–600 °
    • Идеальный флюс для ремонта электрики и электроники
    • Разработано для использования со сплавами олово / свинец и бессвинцовыми сплавами
    • Не требует очистки
    Проверить цену сейчас

    8. Проволочный припой, не содержащий свинца, канифольный сердечник для пайки своими руками 99Sn 0,3Ag 0,7Cu 1,0 мм

    • Высокое качество: хорошая паяльная способность как по электропроводности, так и по теплопроводности; С катушкой для припоя можно быстро выполнить пайку.
    • Широкое применение: печатные платы, поделки, обустройство дома, ремонт кабеля / телевизора / радио / стерео / игрушек и других электрических устройств и т. Д.
    • Бессвинцовый припой: бессвинцовый припой с канифольным сердечником, что делает его безвредным для человеческого организма и экологически безопасным.
    • Низкая температура плавления: 215 ° C-220 ° C / 419 ° F-428 ° F. Идеальная пайка, более низкая точка плавления, плавность пайки, более высокая точка пайки, простота использования.
    • Гарантия: 12-месячная гарантия на замену и 30-дневная гарантия возврата денег.
    Проверить цену сейчас

    9. Оловянно-свинцовый припой SONEAK 60/40 с канифолью для электрической пайки 1.0мм 100г

    • ★ припой sn40-pb40: sn 60% – pb 40%, флюс 2,0%; диаметр: 1,0 мм / 0,039 дюйма
    • ★ особенности: этот тонкий припой 1,0 мм обеспечивает более низкую температуру плавления, довольно хорошую текучесть, чистоту, меньше дыма, надежное и красивое паяльное соединение.
    • ★ оловянно-свинцовый припой: высококачественный припой с канифольным сердечником
    • ★ более низкая точка плавления: 361f / 183c, легко поддается пайке, плавно течет, пайка быстрая и прочная блестящая точка пайки
    • ★ области применения: очень хорошая способность к пайке для электрической пайки, самостоятельных проектов, обустройства дома, ухода за стероидами, игрушками, телевизионными платами и т. Д.ремонт
    Проверить цену сейчас

    Технический специалист . Гуру социальных сетей . Злой решатель проблем. Всего писатель. Интернет-энтузиаст . Интернет-ботаник . Страстный геймер. Твиттер-бафф.

    Типы припоя

    – Руководство по покупке Thomas

    Припой – это материал, который используется для соединения или плавления предметов вместе, таких как труба с фитингом или электрический провод с клеммой или разъемом. В концепции пайки используется металлический сплав, температура плавления которого ниже, чем у соединяемых объектов.Для пайки тепло подается с помощью горелки или других средств, например, к стыку между медной трубой и коленом трубы, и после достаточного нагрева припой может быть помещен в стык, и он расплавится и потечет, чтобы герметизировать стык и обеспечить прочная связь между медной трубой и коленом трубы.

    Пайка отличается от других подходов к соединению металлов, таких как пайка или сварка, как по температуре, используемой для создания соединения, так и по конечной прочности соединения. Общепринятое определение пайки, данное Американским сварочным обществом, заключается в том, что пайка происходит при температурах ниже 840 o F (450 o C).Процессы склеивания при более высоких температурах создают более прочные связи, которые не подвержены ползучести, вызванной напряжением.

    Основные области применения припоя – в сантехнической промышленности, где припой сантехников используется для обеспечения герметичных соединений в трубах, и в электронной промышленности, где электрический припой используется для соединения компонентов схем с печатными платами (PCB), проводки жгуты и соединители, например.

    Часто используются три основных типа припоя, а именно:

    • Припой для сердечников кислотный
    • Припой для стержней из канифоли
    • Припой со сплошным сердечником

    Припои также доступны в различных форм-факторах, и припои существуют для конкретных приложений или отраслей.В этом руководстве приводится краткое описание различных типов припоя с учетом типа сердечника, сплава или материала, форм-фактора и области применения.

    Типы припоя по стилю сердечника

    Припой с кислотным сердечником состоит из припоя, который изготавливается в виде проволоки, но с полым сердечником, заполненным флюсом на кислотной основе, который является более сильной и агрессивной формой очищающего флюса. Использование флюса для припоя помогает удалить и предотвратить образование оксидов металлов, которые могут препятствовать образованию прочного паяного соединения.Эти припои предназначены для обработки стали или других металлов, но требуют, чтобы остатки флюса были очищены после завершения операции пайки, чтобы избежать коррозии. Припои с кислотным сердечником чаще всего используются в сантехнике для соединения металлических труб или листового металла.

    Канифольный припой с сердечником также изготавливается с полым сердечником внутри припоя, но используемый флюс представляет собой более мягкую разновидность канифоли, которая представляет собой твердую форму смолы, полученной из хвойных пород, таких как сосна. Остатки флюса, связанные с канифольным припоем сердечника, не вызывают коррозии и поэтому используются для создания паяных соединений в электрических устройствах, где может быть трудно удалить остатки флюса после завершения операции пайки.

    Припои с кислотным сердечником и канифольным сердечником характеризуются как припой с флюсовым наполнением или самофлюсующийся припой.

    Припои с твердым сердечником, в отличие от разновидностей кислотного сердечника или канифольного сердечника, не имеют полого сердечника, заполненного флюсовым материалом. Вместо этого эти припои состоят из сплошной проволоки, состоящей из припоя или материала. Флюс необходимо наносить отдельно в случае использования припоя с твердым сердечником.

    Типы припоя по сплаву или материалу

    Существует множество сплавов или материалов, используемых для производства припоев для различных целей.Как правило, пропорция элементов, используемых в припоях, будет определять температуру плавления припоя, которая затем согласуется с возможными областями применения этого припоя.

    Одно из основных различий заключается в том, содержит ли припой в качестве элемента свинец. Свинец, который ценится при пайке из-за его низкой температуры плавления, представляет опасность для здоровья людей, особенно детей младшего возраста. По этой причине использование бессвинцового припоя в приложениях, где существует потенциальный риск воздействия или выщелачивания в источники воды (например, при использовании для соединения медных труб в линиях подачи питьевой воды), в основном было принято.

    Примеры бессвинцового припоя:

    Большинство припоев представляют собой сплавы одного или нескольких элементов. Например, бессвинцовый сплав, такой как серебряный припой, может иметь состав 94% олова и 6% серебра. Другие примеры припоев из сплавов без свинца:

    • олово-сурьма (95/5)
    • олово-медь (97/3)
    • олово-серебро (95/4)

    Припои на основе свинца используют систему нумерации, которая определяет процентное содержание свинца, а также смешанный металл в сплаве, называемую соотношением свинцовых сплавов (где первое число – процент олова, второе – процент свинца).Распространенные сплавы, которые представляют собой оловянные припои, включают:

    • 63/37
    • 60/40
    • 50/50
    • 30/70
    • 10/90

    Типы припоев по форм-фактору

    Хотя наиболее распространенным форм-фактором для припоя является припой, поставляемый на катушках, припой также можно приобрести в виде прутков припоя, таблеток припоя, колец припоя, ленточного припоя, стержней припоя, слитков припоя, фольги припоя и полос припоя, в зависимости от в приложении. Существуют также шайбы для пайки с предварительно нанесенным покрытием, которые используются для автоматизации операций пайки сквозных компонентов в электронике.Сферы припоя, продаваемые на держателях лент и катушек, также могут использоваться в автоматизированных паяльных операциях.

    Типы припоев по применению

    Хотя область применения припоя наиболее широко используется в сантехнике и электронике, существуют и другие области применения этого материала. Припой для самолетов должен соответствовать требованиям условий окружающей среды, которые включают вибрацию и термоциклирование. При ремонте радиаторов автомобильный припой используется для устранения утечек, которые возникают в теплообменниках охлаждающей жидкости автомобилей и других транспортных средств.Также припой используют для домашнего ремонта и в таких хобби, как создание витражей.

    Существуют специальные составы припоев для соединения металлов, которые труднее паять. Примеры таких припоев включают алюминиевый припой и припой для чугуна.

    Сводка

    В этой статье представлен краткий обзор распространенных типов используемых припоев с разбивкой по типу сердечника, сплаву / материалу, форм-фактору и применению. Для получения информации по дополнительным темам обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

    Источники:
    1. https://www.hunker.com/13417672/what-is-acid-core-solder-used-for
    2. https://www.harrisproductsgroup.com/en/Expert-Advice/tech-tips/rosin-and-acid-core-solders.aspx
    3. https://www.machinedesign.com/fasteners/whats-difference-between-soldering-brazing-and-welding
    4. https://www.hooverandstrong.com/platinum-solder
    5. https://chestofbooks.com/home-improvement/workshop/Handy-Man/Gold-Solders.html
    6. https: // app.aws.org/
    7. https://superiorflux.com/techniques-for-soldering-aluminium/
    8. https://www.indium.com/solders/wire/indium-wire/
    9. http://armyordnance.tpub.com/OD0017/Fluxes-141.htm

    Прочие «виды» изделий

    Больше от Machinery, Tools & Supplies

    Mod Garage: Работа с проводом

    В течение многих лет моддеры писали в мой магазин по электронной почте, спрашивая, какие типы проводов вы используете внутри гитары или баса, а также об инструментах и ​​процедурах, которые мы рекомендуем для подключения электрического инструмента.Так что я считаю, что пора начинать периодические серии статей на эту тему.

    Вы можете купить бесчисленное количество инструментов, приспособлений и приспособлений для работы с разными типами проводов ( Фото 1 ). К ним относятся то, что вы найдете в вашем местном магазине товаров для дома или на eBay, а также специализированные инструменты, продаваемые поставщиками мастеров. Ценники на инструменты для электромонтажа варьируются от очень дешевых до почти безумных. Не поймите меня неправильно, мне нравятся хорошие инструменты – с ними приятно работать, но вы должны быть реалистами.

    Самое лучшее в обтянутом тканью проводе: кроме резака и паяльника, для работы с ним не требуется никаких специальных инструментов.

    Есть разница между тем, чтобы зарабатывать на жизнь каждый день и использовать определенный инструмент один раз в год. Если вы коллекционер инструментов, любитель, хранитель или фетишист, я говорю: дерзайте! То же самое, если вы мастер, гитарист или техник по усилителям, который ежедневно работает с разными типами проводов. Но если у вас ограниченный бюджет или вы предпочитаете тратить деньги на другие вещи, вам не нужно много тратить, чтобы выполнить свою работу.

    Имея это в виду, мы обсудим различные типы и категории проводов, используемых в гитарах и бас-гитаре, а также инструменты, которые профессионалы используют для работы с этими проводами. Но я также опишу альтернативы для вашего личного ящика с инструментами, которые не сломают банк.

    Прежде чем мы начнем изучать сам провод, давайте посмотрим, что вам нужно в виде инструментов. К счастью, это немного (фото 2). Скорее всего, у вас уже есть большинство из этих предметов, если не все из них, но хорошо бы потратить немного времени, чтобы просмотреть.


    Фото 2

    Паяльник и припой. Для работы с гитарной проводкой вам понадобится ручной паяльник на 30 Вт, желательно с зубилом. Не требуется высокотехнологичная цифровая паяльная станция. Приобретите припой с канифольным сердечником 60/40 (олово / свинец) или более современный бессвинцовый припой для электронных устройств (который позволяет избежать опасности для здоровья, связанной со свинцом), и вы готовы к работе. Держитесь подальше от сантехники или флюсового припоя, который вы можете найти в отцовском гараже.В нем есть кислотный сердечник, который может повредить вашу проводку и гитару. Если вы хотите стать профессионалом, приобретите паяльную станцию ​​с контролем температуры и сменными жалами.

    «Третья рука» или мини-тиски. Эти маленькие инструменты идеально подходят для того, чтобы держать провод абсолютно неподвижно при пайке, а также помогают предотвратить ожог рабочего стола или пальцев. Если вам нужно профессиональное решение, так называемые инструменты «осьминог» гениальны. Их можно приобрести у разных компаний, и stewmac.com продает гитарную версию под названием Solder Monster.

    Кусачки. Для этой задачи подойдет любой резак для хобби, но если вам нужна сверхострая высокотехнологичная модель, ваш выбор практически безграничен.

    Пинцет. Вы же не хотите обжечь пальцы, удерживая провод во время пайки, верно? Вы можете дешево купить отличный металлический пинцет на eBay. Или, за большие деньги, рассмотрите высококачественный зажимной гемостат, предназначенный для хирургических целей.

    Вот и все! Список не слишком длинный, и вам не нужно тратить большие деньги, чтобы начать.(Для руководства по основам пайки прочтите «Пайка 101: пошаговое руководство».)


    Фото 3

    Провод, покрытый тканью. 50-е годы. Он использовался Fender, Gibson и всеми остальными до конца 60-х, когда производители перешли на провод с пластиковым покрытием. Этот винтажный провод 22 AWG состоял из семи индивидуально луженых и скрученных медных жил, заключенных в тканую целанезную обертку. а затем завернутый в плетеный жакет из вощеного хлопка.Этот провод все еще доступен от нескольких компаний и бывает разных цветов (фото 3). В дополнение к семипрядной версии, которая очень близка к исходной, вы можете получить проволоку с меньшим или большим количеством жил, а также луженую версию с твердым сердечником (фото 4). Также вы можете купить проволоку, покрытую тканью, с необработанными жилами. У каждого из этих вариантов есть свои плюсы и минусы, поэтому давайте разберемся с ним.

    • Пряди луженые. С этим проводом, который похож на оригинальный винтажный провод, вам не нужно предварительно лужить каждый конец перед тем, как паять его.Это экономия времени.

    • Незащищенные пряди. Вам придется предварительно залудить каждый конец, прежде чем вы сможете припаять его к своему соединению. Некоторые аудиофилы говорят, что немолотый провод звучит лучше по сравнению с идентичной в остальном луженой версией.

    • Чем меньше жил у проволоки, тем она гибче и гибче, и наоборот.

    • Твердый луженый сердечник. Вам не нужно предварительно оловить каждый конец перед тем, как приступить к пайке. Проволока с твердым сердечником остается там, где вы его разместили, что делает его идеальным решением для небольших управляющих полостей, таких как Telecaster, но его радиус изгиба не бесконечен, и провод может сломаться.


    Фотография 4

    Поскольку многожильный и одножильный провод ведут себя по-разному при прокладке, рекомендуется иметь под рукой оба типа, если вы планируете использовать обтянутый тканью провод в гитарном проекте.

    Есть много споров о том, какой тип звучит лучше всего. Я всегда выбираю версию, «близкую к оригинальной», когда заказчику нужна проводка в винтажном стиле. Когда возникает проблема с пространством или возникает сложная компоновка, я использую провод с твердым сердечником. Я сохраняю версию без покрытия на тот случай, когда клиенты на самом деле запросить это.Провод дешевый, так почему бы не попробовать их все и не посмотреть, что вам больше нравится? Покрытый тканью провод можно приобрести практически у любого мастера или производителя усилителя и, конечно же, в антикварных радиомагазинах. Вы можете купить его длиной 5 или 10 футов, или, если вы хотите купить полную катушку, они обычно бывают маленького (50 футов) или большого (1000 футов) размера.

    А теперь самое лучшее о проводе с тканевым покрытием: кроме резака и паяльника, для работы с ним не требуется никаких специальных инструментов. Вы можете догадаться, почему этот провод также называют «выталкивающим» проводом.Просто сдвиньте тканевую крышку с каждого конца, чтобы открыть оголенный провод, и вы готовы приступить к пайке. Разве это не легко? Это помогает объяснить успех и долговечность проволоки, покрытой тканью. Никакой другой провод не является таким простым в использовании.

    А теперь еще два лакомых кусочка: если вы хотите, чтобы отталкивающий провод выглядел старым – реликтовый провод, это вещь – легко состарить тканевое покрытие с помощью янтарной краски и золы из ближайшего камина. А если вы хотите добавить немного экранирования, аккуратно скрутите два тканевых провода вместе, поскольку они проходят от точки A к точке B – например, на двух проводах, ведущих к выходному разъему или от звукоснимателя к контроллеру.Примечание: это также приведет к более мягкому тону.

    В общем, провод с тканевым покрытием не считается продуктом для аудиофилов. Благодаря своей конструкции и емкости, он имеет характерный тон, который можно охарактеризовать как богатый и детальный, но без чрезмерно высоких частот. Эта проволока вносит свой вклад в классический гитарный тон, так что если это то, что вам нужно … ну, теперь вы знаете, что получить.

    Мы скоро вернемся к теме проводов, но в следующий раз мы погрузимся в другой гитарный проект, так что следите за обновлениями.А пока … продолжайте моддинг!

    Пайка – StewMac

    На этой фотографии показан неправильный способ подключения гитары! Спасибо Лесу Шаттену за то, что он отправил эту удивительную аварию с электропроводкой, которая произошла в его магазине в Китченере, Онтарио, Канада.

    Перед тем, как приступить к пайке, нужно это нащупать. Это 85% техника; 15% материалы и оборудование.

    Для успешной работы не обязательно тратить кучу денег на паяльное оборудование. Дорогие паяльники созданы для профессионалов, которые используют их ежедневно.Подойдет недорогой 40-ваттный паяльный карандаш. Чем опытнее вы будете обращаться со своим паяльным карандашом, тем лучше будет ваш проект электромонтажа.

    Не дуйте на паяное соединение , чтобы оно затвердело быстрее. Это может привести к появлению воздушных карманов внутри соединения, которые со временем могут разъесть или ослабить его – «холодное паяное соединение».

    Не снимайте слишком много изоляции с провода , если только вы не хотите, чтобы поиск и устранение неисправностей стал настоящим кошмаром. Просто выставьте достаточно провода для пайки, обычно от 1/16 дюйма до 1/8 дюйма.Слишком большое количество оголенных проводов может контактировать с проводами заземления, экранированными проводами отвода или «горячими» проводами.

    Используйте канифольный припой! Лучше всего подходит стандартный канифольный стержень 60/40, а для гитарных проводов мы предпочитаем меньшие диаметры 0,032–062 дюйма.

    Перед пайкой стыка «залудите» провод и точки пайки . Это не означает нанесение большого количества припоя; достаточно тонкого предварительного покрытия.

    Сначала нагрейте соединение , затем нанесите припой и дайте ему растечься по стыку.Это также помогает предотвратить холодные паяные соединения.

    Делаю “луженку” новый наконечник. При вскрытии нового паяльника или жала залуживайте жало, как только оно станет достаточно горячим для первого расплавления припоя. Нанесите припой на контактные поверхности наконечника и дайте ему застыть примерно на десять секунд. Излишки вытрите влажной губкой и нанесите еще припоя. Повторите этот процесс несколько раз в течение первых нескольких минут его жизни, и ваше паяльное жало прослужит дольше и будет лучше проводить тепло.

    Используйте паяльную стойку , чтобы держать паяльник, чтобы не обжечься или гитару. В паяльной стойке обычно есть держатель для губки для чистки жала.

    Планируйте проводку заранее , чтобы избежать пайки под существующим проводом. Убедитесь, что провода достаточно длинные, чтобы можно было снять накладку или контрольную пластину для проверки без распайки.

    Узнайте, как предотвратить опасность для здоровья, связанную с пайкой

    Создаете ли вы нестандартные кабели, ремонтируете бытовую технику или работаете с печатной платой, нет никаких сомнений в том, что пайка играет важную роль в создании всех видов электрических соединений.И хотя это может быть рутинной частью вашей работы, существует несколько потенциальных опасностей для здоровья, которые могут быть связаны как с самой пайкой, так и с используемыми материалами, поэтому важно, чтобы вы предприняли правильные шаги, чтобы защитить себя от травм во время работы. .

    Защита от канифоли и свинцовых паров

    Когда дело доходит до пайки электроники, канифольный припой – довольно распространенный материал, к которому нужно обращаться, потому что он сочетает в себе преимущества очищающего металл флюса на канифольной основе с связывающей способностью припоя на основе смеси олов.По мере того, как стержень припоя нагревается, сердечник из флюса сначала плавится и уносит все препятствующие связыванию оксиды или примеси, прежде чем расплавленный припой на основе олова встанет на место, образуя проводящее соединение. Это двойное действие делает канифольный припой невероятно удобным в использовании, но также может подвергнуть вас двойной дозе токсичных и раздражающих паров как канифольного флюса, так и любых свинцовых добавок, которые могут присутствовать в самом припое.

    Классическая позиция пайки «наклоненная голова над проектом» дает парам канифоли прямой путь к вашим глазам, горлу, носовым ходам и легким, и в результате вы можете испытать что угодно, от раздражения глаз и горла до заложенности жидкости и астмы. связанные с дыханием затруднения.И хотя это гораздо менее вероятно, чем раздражение канифолью, чрезмерное воздействие свинца также возможно, поскольку токсичный и потенциально канцерогенный оксид свинца может переноситься в форме дыма в легкие, где он затем попадает прямо в кровоток.

    Лучший способ предотвратить вдыхание дыма от пайки – это установить и обеспечить надлежащее обслуживание системы местной вытяжной вентиляции (LEV) на каждой паяльной станции. Эти вакуумные вентиляционные установки удаляют основную часть этих паров прямо у их источника, прежде чем вы или ближайшие коллеги сможете их вдохнуть.

    Профилактика колофонического дерматита

    Хотя раздражение дыхательных путей является наиболее частой реакцией на канифоль, существует еще одна опасность для здоровья, связанная с канифолью, которая может быть столь же неудобной и разрушительной: Колофонический дерматит . Колофониевый дерматит, иначе известный как аллергия на канифоль, представляет собой вспышку, похожую на экзему, которая возникает там, где флюс канифоли, полученной из сосны или ели, контактирует с кожей людей, страдающих аллергией на нее. Это может занять от 24 часов до недели, но когда это происходит, колофонический дерматит вызывает сильный зуд, покраснение / воспаление кожи и даже может быть достаточно серьезным, чтобы вызвать волдыри.

    Если вы подозреваете, что у вас аллергия на флюс на основе канифоли, простой способ предотвратить вспышки колофонического дерматита – просто предотвратить попадание флюса и паров флюса на вашу кожу. Если они безопасны для конкретного случая пайки, наденьте плотно прилегающие, но гибкие непроводящие перчатки во время работы и будьте осторожны, чтобы не прикасаться к лицу или глазам во время работы с флюсом. После пайки тщательно вымойте руки и предплечья, чтобы удалить возможные остатки канифоли.

    Защита от ожогов

    При пайке всегда существует двойной риск ожога. Во-первых, вам нужно избегать контакта с горячим металлическим наконечником паяльника, который может вызвать возгорание и вызвать серьезные ожоги. Во-вторых, важно не допускать попадания расплавленного припоя и флюса на голую кожу или в глаза.

    Когда паяльник находится в руке, всегда четко осознавайте, что именно вы делаете – не поддавайтесь искушению отвести взгляд или повернуться, чтобы поговорить во время пайки.Если вы отвлечетесь, держа в руке сильно горячий паяльник, нагретый наконечник может соприкоснуться с вашим человеком и / или легковоспламеняющимися материалами на вашем рабочем месте, что может привести к ожогам или возгоранию. Если вам нужно направить свое внимание на кого-то или что-то еще, всегда обязательно устанавливайте паяльник на подставку, прежде чем делать это.

    Чтобы снизить риск ожогов расплавленным припоем и флюсом, вам необходимо учитывать две вещи: средства защиты и ваше положение во время работы.Поскольку расплавленный припой может как брызгать, так и капать, всегда используйте защитные очки и, если возможно, перчатки во время пайки – они значительно помогут предотвратить ожоги, если расплавленный припой капнет на вашу кожу или брызнет на ваше лицо.

    При позиционировании помните о гравитации и видимости – при пайке в полевых условиях не стойте и не садитесь непосредственно под паяемым объектом; гравитация может легко вызвать стекание расплавленного припоя на вас.С другой стороны, если вы паяете на верстаке, расположите свой проект и руки так, чтобы вы могли четко видеть жало паяльника и компонент, над которым вы работаете.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Copyright © Полезные товары
