Как сделать автоматический таймер своими руками

В сегодняшней статье мы сделаем автоматический таймер своими руками.

Таймер управляется при помощи фоторезистора. Первый располагается прямо перед стартовой линией. Второй находится на финише. Когда машина пересекает первый датчик, запускается таймер. Затем, когда машина пересекает второй датчик, он останавливает таймер. Это позволяет автоматически записывать время окончания каждой гонки.

Шаг 1: Материалы и инструменты

Материалы:

  • Гоночная трасса и игрушечные автомобили;
  • Секундомер;
  • Провода;
  • Печатная плата;
  • 555 Таймер;
  • 3 батарейки типа AAA;
  • Держатель батарейки AAA;
  • 2 x фоторезистора;
  • Конденсатор 0,01 мкФ;
  • Резистор 470 Ом;
  • Резистор 100 кОм;
  • Кнопочный переключатель.

Инструменты:

  • Стриппер;
  • Нож;
  • Паяльник и припой;
  • Отвертки;
  • Шуруповерт и набор бит.
Шаг 2:

Первое, что нужно сделать, это разобрать секундомер, чтобы получить доступ к плате. В большинстве случаев корпус скрепляется несколькими винтами. Однако, если секундомер скреплен клеем, возможно, придется разрезать пластик.

У вас должна быть возможность припаять провода к контактам кнопок и держателю батареи. Если нет возможности получить к ним доступ, будет необходимо извлечь печатную плату из корпуса.

Шаг 3:

Для управления секундомером дистанционно, нужно припаять провода к контактам кнопок «Старт / Стоп» и кнопки «Сброс».

Также необходимо припаять один провод к держателю батареи (никогда не припаивайте к самой батарее!). Нужно припаять его к клемме, которая подключена к другой стороне переключателей. В данном случае это положительный вывод.

Шаг 4:

Провода нужно вывести за пределы корпуса секундомера. Если нет отверстий, через которые можно проложить провода, то необходимо их сделать. Возьмем острый нож и аккуратно прорежем в корпусе прорезь, достаточную для размещения проводов.

Вставляем провода в вырезанный паз и снова собираем корпус воедино.

Шаг 5: Схема управления

Схема управления построена на микросхеме таймера 555. Питание схемы обеспечивают три батарейки ААА. Вывод 7 подключен к кнопке «Старт / Стоп» на секундомере. Выход GND подключен к положительной клемме держателя батареи на секундомере.

Два фоторезистора подключены параллельно. Они соединены последовательно с постоянным резистором. Вместе они составляют делитель напряжения. Когда какой-либо из световых датчиков находится в тени (по нем проезжает машинка), его сопротивление увеличивается. Это приводит к тому, что напряжение на выводе 6 становится выше контрольного порога. Когда это происходит, выход на выводе 7 подключается к земле и активирует таймер.

Два световых датчика (фоторезисторы) нужно выбирать так, чтобы каждый из них имел примерно одинаковое сопротивление. Величина последовательного резистора (R1) должна быть примерно такой же, как у двух световых датчиков, включенных параллельно. Вы можете заменить постоянный резистор на переменный резистор (потенциометр), если хотите настроить чувствительность. R2 может иметь любое значение выше 10 кОм. Я использовал 100кОм. Конденсатор может быть любой емкостью выше 0,001 мкФ. Я использовал 0,01 мкФ.

Кнопка сброса секундомера соединена с переключателем. Другая сторона переключателя подключена к положительной клемме аккумуляторной батареи. На схеме это не показано.

Шаг 6:

Всегда рекомендуется создать прототип схемы на макетной плате, прежде чем паять ее вместе. Это особенно актуально при работе с фоторезисторами, поскольку они не имеют стандартных значений. Возможно, вам придется изменить номинал резистора, чтобы компенсировать разное освещение.

Как только все будет подключено, закройте один датчик. Таймер должен запуститься. Затем закройте другой датчик. Таймер должен остановиться. Наконец нажмите кнопку, и таймер должен сброситься.

Шаг 7:

Как только схема заработает, распаиваем детали на печатной плате. Фоторезисторы не будут припаиваться непосредственно к плате. Вместо этого они будут подключены парой длинных проводов. Это позволит закрепить их на рельсе.

Шаг 8:

Подберем сверло, которое по диаметру немного больше фоторезистора. Просверлим верхнюю часть направляющей ровно настолько, чтобы вы смогли вставить в нее головку светочувствительного элемента. Затем просверлим внутри два отверстия меньшего размера для проводов датчика. Вставляем датчик освещенности в отверстие. Подключаем провода от печатной платы к выводам светового датчика на нижней стороне дорожки. Сделайте это как на стартовой, так и на финишной линиях.

Шаг 9:

Автоматический таймер готов. Когда автомобиль наезжает на датчик на стартовой линии, запускается таймер. Когда машина пересекает датчик на финише, таймер останавливается.

Спасибо за внимание!

( Специально для МозгоЧинов )

существующие разновидности и тонкости выбора. Где разместить часы

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry”s standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five http://jquery2dotnet.com/ centuries, but also the leap into electronic typesetting, remaining essentially unchanged. It was popularised in the 1960s with the release of Letraset sheets containing Lorem Ipsum passages, and more recently with desktop publishing software like Aldus PageMaker including versions of Lorem Ipsum.

Кухонный таймер

Для тех, кого интересует само устройство, и его функционал, см. последний абзац, опустив подробности.
Всё началось с горелых кастрюлек, почерневшей яичниц выкипевшего супа: этот список мог бы продолжаться долго, если бы однажды взрыв банки со сгущёнкой не прервал мой сладкий сон… спросонья подумалось, “нужно Что-то делать!”. Это “Чтота” тут же было решено делать максимально юзабельным, т.к. истории известна масса примеров, когда устройство получались настолько совершенным, что его применение по назначению уже не представляется целесообразным. Конечно же меня тревожило, не покажется ли идея “запомнить что через 3 минуты нужно выключить пельмени” более рациональной, чем тискать хитрые комбинациях множества кнопок, а затем в ожидании готовности, дергаться в сомнениях, “а нажата ли кнопка старт??”. Вывод стал очевиден, в устройстве должна быть кнопка, колёсико, индикатор, и НИЧЕГО лишнего!

Таймер имеет экран, кнопку и колёсико. После включения кнопкой, на экране высвечивается *0*. Колёсиком выставляется время тайминга (прокрутка зациклена и можно выставлять от нуля в минус, 0 – 99 – 98 – 97—). Отсчёт начинается автоматически при выставлении каждого нового значения, и всегда стартует с 59 секунд. Во время отсчёта, звучит “тик-так-тик-так” похожий на звук маятника По завершению отсчёта звучит гимн СССР, после чего,: пи:пи:пи:(до тех пор, пока его не выключат). Однократное простое нажатие на кнопку выключает устройство. Если прижать и удерживать, то на экране попеременно с промежутком в секунду загораются надписи – “OF” “RE*” “CE”. Это названия режимов. Чтобы выбрать один из них, нужно отпустить кнопку, пака надпись на экране.

“OF” – Выключить.
“RE” – Повторный запуск отсчёта. Из памяти загружается последнее выставленное колёсиком/секундомером значение (в процессе отсчёта колёсико по-прежнему активно, и позволяет вносить изменения!). Память для повтора не сбрасывается после выкл-вкл.
“CE” – Секундомер. В этом режиме простое нажатие кнопки запускает – останавливает секундомер, колесико заблокировано, переход в любой другой режим (а так же выключение) осуществляется так же длительным нажатием клавиши – “OF” “RE” “CE”.
Выбор “OF” выключит. Выбор “RE” запустит повторный отсчёт суммарного времени, которое насчитал секундомер (колесико будет заблокировано!). Выбор “CE” обнулит значение секундомера.
Я использовал поверхностный монтаж (я предпочитаю подогнуть ножки у микрухи, и поставить на контакты, даже если она DIP), оптопара вынесена (на платке контакты для припаивания проводов), резисторы сделал для каждого сегмента (на схеме изображено иначе, там для каждого символа один общий резистор).
Включенные фьюзы: CKSEL0, CKSEL1, SUT1, CKDIV8. ШИТЬ КОНТРОЛЛЕР ОТДЕЛЬНО, платка рассчитана на 3 вольта!

Люди, занимающиеся приготовлением пищи, знают, как легко можно испортить блюдо, отвлекаясь на другие дела и забывая вовремя выключить плиту. Поэтому, по просьбе жены, передо мной была поставлена задача, сделать простой и удобный в управлении таймер для кухни. Конечно, эта функция встроена практически в любом мобильном телефоне, но не все знают, как ей пользоваться, да и каждый раз искать и настраивать ее в меню мобильника неудобно.

В идеале требуется малогабаритное устройство, которое управляется простым нажатием одной кнопки и не содержит дефицитных элементов. В быту обычно бывает достаточно 3-4 интервала выдержки времени, которые и используются чаще всего. Поиск подходящей схемы в различных радиожурналах не принес результатов – предложенные таймеры были или довольно сложные в управлении, что могло привести к ошибке при установке времени отсчета неподготовленным пользователем, или питались от сети, исключая их мобильность, или обходились дороже покупки готового устройства. В связи с этим мной была разработана схема, лишенная всех этих недостатков.

Работа устройства основана на постепенном заряде конденсатора, подключенного к входу операционного усилителя до напряжения, при котором происходит переключение состояния выхода ОУ, в свою очередь, управляющего звуковым генератором. Одно из преимуществ устройства в том, что оно не имеет выключателя питания – достаточно всего лишь нажать на один из трех переключателей, чтобы произошло включение и запуск нужного интервала отсчета.

При этом загорается светодиод, показывающий, что таймер включен и идет выдержка времени. По прошествии заданного интервала раздается постоянный звуковой сигнал. Повторно нажав на тот же самый переключатель, отключаем устройство.

Основой устройства является счетверенный операционный усилитель LM324, причем три его элемента являются отдельными таймерами, а четвертый элемент – генератором звука. Нажав на один из переключателей, соответствующий желаемой выдержке времени, допустим, SA1 – 5 мин, питание начинает поступать на схему, а конденсатор С1, включенный параллельно контактам переключателя, перестает быть замкнутым и начинает медленно заряжаться через резистор R1. Таким образом, в момент включения потенциал на инвертирующем входе ОУ ниже, чем на неинвертирующем, следовательно, выход ОУ имеет потенциал питающего напряжения. Инвертирующий вход звукового генератора на элементе DA1.4 через диод VD1 оказывается под высоким потенциалом, что блокирует его работу-динамик молчит.

По прошествии времени, необходимого для зарядки конденсатора С1 через резистор R1, потенциал на инвертирующем входе ОУ превысит значение потенциала на неинвертирующем. При этом на выходе ОУ сформируется низкий потенциал – диод VD1 будет закрыт и заработает звуковой генератор. С вывода 14 элемента DA1.4 сигнал, сформированный генератором, через резистор R4 и диод VD1 поступает на базу транзистор VT1, к которому подключен звукоизлучатель, раздается звуковой сигнал. Для выключения устройства необходимо повторно нажать на переключатель SA1, что отключает схему от питания и одновременно разряжает конденсатор С1 – таймер снова готов к работе.

Время отсчета таймера определяется номиналами элементов С1-СЗ и R1-R3. При указанных значениях этих деталей, мы будем иметь следующие интервалы выдержки времени: SA1 – 5 мин, SA2 – 10 мин, SA3 – 20 мин. При желании можно
изменить время выдержки каждого из таймеров, увеличивая или уменьшая номиналы соответствующих резисторов и конденсаторов.

Налаживание устройства сводится к подбору конденсатора С4, определяющего тональность, и резистора R5 – громкость звучания.

Печатная плата не разрабатывалась, так как был использован навесной монтаж. Резисторы МЛТ -0,125. Времязадающие конденсаторы С1 -СЗ с возможно меньшим током утечки, остальные К73-17. Диоды VD1-VD4 – КД521А, замена транзистора VT1 – КТ817А, Б. Светодиод красного цвета свечения HL1, можно использовать мигающий
UL-506S11FD-FB, что позволит получить эффект отсчета времени. Переключатели SA1-SA3 – любые малогабаритные. В качестве звукоизлучателя подойдет небольшой динамик с сопротивлением обмотки 8 Ом, можно использовать небольшой звукоизлучатель от китайских мягких игрушек, имеющий размеры 12×10 мм. Следует лишь добиться достаточно высокой громкости звука, иначе таймер можно не услышать на фоне работающей бытовой техники. Питание осуществляется от батареи 6 В. Изменение питающего напряжения в пределах4,5… 12 В почти не оказывает влияния на время выдержки таймера, при этом лишь уменьшается громкость звука.

Д.Ю. Кибардин, г. Хмельницкий РА2″2010


C этой схемой также часто просматривают:

Представляем очень практичное устройство отсчёта времени для дома и кухни. Проект был разработан по причине того, что хоть всяких таймеров много в разных устройствах (часы, смартфоны и т. д.), но все они не удобны в эксплуатации в условиях кухни или мастерской. Управление должно быть максимально упрощено — никаких лишних кнопок, которые не сразу и вспомнить какая за что отвечает.

Схема принципиальная таймера с энкодером


Схема на кухонный таймер с микроконтроллером ATtiny 2313

Когда-то давно были в продаже механические таймеры — они реально были просты в использовании. Вот и решено объединить эту простоту с современной базой. Так возник этот таймер с регулятором — энкодером. В нём как и в механическом прототипе, можно увеличивать и уменьшать время отсчета. Основа — микроконтроллер ATtiny 2313. Вот к нему .


Рисунок печатки таймера

Как работает устройство

Увеличение/уменьшение времени происходит скачкообразно сразу на несколько секунд. Кроме того, время можно приостановить.

Последние 5 минут сигнализируются короткими двойными пиками каждую минуту. А последние 15 секунд пикает каждую секунду.

Возможность выключения текущего сигнала пищалки осуществляется нажатием на энкодер или поворотом его ручки в любую сторону.


Вид сбоку

С целью максимального упрощения для пользователя управления, таймер обратного отсчета не имеет никаких других лишних функций.


Вид сбоку на детали

И вместо распознавания временных шагов на 15, 30, 60 секунд, лучше было бы определить скорость поворота ручки энкодера и на этой основе изменять время. Медленное вращение — подсчитывает отдельные секунды, быстрое — шаги в несколько минут.


Готовый самодельный LED таймер

Корпус… До него дело так и не дошло 🙁 Таймер уже долгое время так и используется в полуоткрытом виде: снизу 3 пальчиковые батарейки, спереди трёхцифровой индикатор LED, а сверху ручка регулятора выбора времени.

Видео работы таймера

Вот видео, демонстрирующее работу устройства при различных режимах, а также механический секундомер рядом для сравнения.

Опытные хозяйки всё отмеряют на глаз и чувствуют время «внутренними» часами, но люди склонны впадать в задумчивость и отвлекаться на другие дела. Очень часто так случается, что и у опытных хозяек с любовью подготовленные к выпечке пироги превращаются в несъедобный углерод. Результат – испорченное настроение, зря потраченное время и срыв намеченных планов. Избежать подобной ситуации поможет простой кухонный таймер на широко распространённом микроконтроллере ATtiny2313 компании Atmel.

При разработке таймера ставилась задача использования минимального количества деталей, простоты управления, простоты повторения устройства, возможности питания таймера как от трёх батареек АА (LR6) по 1,5 В, так и от внешнего адаптера.

Возможности и основные характеристики таймера:

1. Время установки таймера от 1 до 90 мин.
2. Звуковая сигнализация включения и выключения таймера.
3. Звуковая сигнализация окончания установленного времени.
4. Принудительное выключение таймера до истечения установленного времени.
5. Самостоятельное выключение таймера по истечении 10 с после его включения в случае, если после включения таймера время выдержки не было установлено или не запущен отсчёт времени.
6. Питание устройства как от трёх батареек, так и от внешнего адаптера напряжением от 7 до 10 В.
7. Ток потребления таймера в выключенном состоянии в несколько раз меньше тока саморазряда пальчиковых батареек.

Алгоритм работы таймера

Таймер включается нажатием кнопки энкодера. На индикаторе высвечивается минимально возможное время выдержки, равное 1 мин. Вращением ручки энкодера вправо происходит увеличение времени выдержки, а при вращении ручки энкодера влево – уменьшение времени, начиная с 90 мин. Таймер выключится самостоятельно, если в течение 10 с после установки времени не была нажата кнопка запуска. Для запуска отсчёта времени необходимо снова нажать кнопку энкодера. При этом таймер начинает отсчёт установленного времени, а на индикаторе единиц минут с периодом в 1 с будет мигать децимальная точка, индицирующая режим обратного отсчёта. По истечении установленного времени на индикаторе таймера высветится цифра 0 и прозвучат 5 тональных сигналов. После этого цифра 0 погаснет, а децимальная точка будет мигать ещё 10 с. По истечении и этого времени, в напоминание, снова прозвучат 5 тональных сигналов, и таймер выключится. Остановить работу таймера можно принудительно в любой момент, нажав кнопку энкодера.

Схема, конструкция и детали таймера

Принципиальная схема кухонного таймера показана на рис.1. «Мозгом» устройства является микроконтроллер (МК) IC1 типа ATtiny2313 фирмы ATMEL в корпусе DIP20. Микроконтроллер ATtiny2313 тактируется от внутреннего генератора частотой 8 МГц с выключенным предделителем на 8.

Рисунок 1

Для управления таймером применён инкрементный энкодер с кнопкой фирмы Bourns типа РЕС12-4220F-S0024 .В качестве индикатора установленного времени применён сдвоенный 7-сегментный индикатор красного свечения с общим катодом (ОК) фирмы SENIOR SEC5244WS .

Предусмотрена также возможность установки в этом таймере индикаторов с общим анодом (ОА) без изменения принципиальной схемы и платы. Для этого необходимо при программировании МК использовать другую прошивку, разработанную автором специально под индикаторы с ОА, В качестве звукового извещателя используется зуммер (Magnetic Buzzer) типа КХ-1205 фирмы King-state. В таймере использованы SMD-резисторы и конденсаторы типоразмера 0508.

Таймер собран на односторонней печатной плате из фольгированного текстолита размерами 48×56 мм с использованием нескольких перемычек, которые размещены со стороны установки деталей. Чертёж печатной платы таймера под ЛУТ показан на рис.2.

Рисунок 2

Для питания таймера от внешнего адаптера применён линейный интегральный стабилизатор 78L05 в корпусе SOP-8. Схема дополнительной платы для внешнего адаптера показана на рис.З, а чертёж печатной платы под ЛУТ – на рис.4. Её размеры 48×66 мм. Батарейный отсек для трёх гальванических элементов изготовлен из фольгированного текстолита. Причём его обратная сторона – это дополнительная плата внешнего адаптера питания. Если в питании устройства от сети нет необходимости, то собирать дополнительную плату не нужно, а вместо нее следует установить плату из фольгированного стеклотекстолита того же размера.

Рисунок 3

Рисунок 4

При сборке платы таймера в первую очередь необходимо установить соответствующие перемычки. После прошивки микроконтроллера собранный из исправных деталей таймер в настройке не нуждается. В связи с присутствием в воздухе во время приготовления пищи паров воды и жира, рекомендую платы таймера после сборки промыть спиртом и покрыть акриловым лаком.

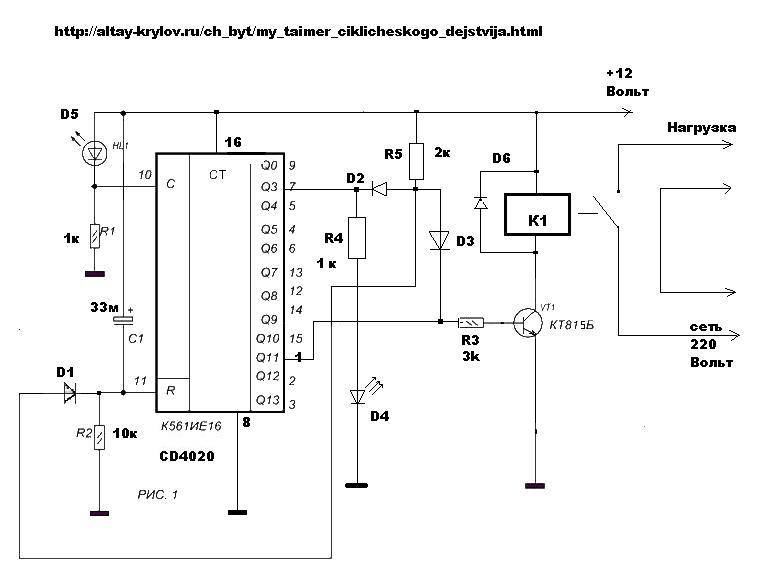

Схема таймера на счетчике К561ИЕ16

Конструкция выполнена только на одной микросхеме К561ИЕ16 . Так как, для его правильной работы нужен внешний генератор тактовых импульсов, то в нашем случае мы его заменим простым мигающим светодиодом.

Как только подадим напряжение питание на схему таймера, емкость С1 начнет заряжаться через резистор R2 поэтому на выводе 11 кратковременно появится логическая единица, сбрасывающая счетчик. Транзистор, подсоединенный к выходу счетчика, откроется и включит реле, которое через свои контакты подключит нагрузку.


С мигающего светодиода с частотой 1,4 Гц поступают импульсы на тактовый вход счетчика. C каждым импульсным перепадом идет счет счетчика. Через 256 импульсов или около трех минут, на выводе 12 счетчика появится уровень логической единицы, а транзистор закроется, отключив реле и коммутируемую через его контакты нагрузку. К тому же эта логическая единица проходит на тактовый вход DD, останавливая работу таймера. Время работы таймера можно подобрать путем подключения точки «А» схемы к различным выходам счетчика.

Схема таймера выполнена на микросхеме КР512ПС10 , которая имеет в своем внутреннем составе двоичный счетчик-делитель и мультивибратор. Как и у обычного счетчика эта микросхема имеет коэффициент деления от 2048 до 235929600. Выбор требуемого коэффициента задается путем подачи логических сигналов на входы управления M1, M2, M3, M4, M5.

Для нашей схемы таймера коэффициент деления выбран 1310720. В таймере имеется шесть фиксированных временных интервалов: пол часа, полтора часа, три часа, шесть часов, двенадцать часов и сутки часа. Частота работы встроенного мультивибратора определяется номиналами резистора R2 и конденсатора C2 . При переключении переключателя SA2 изменяется частота мультивибратора, а проходя через счетчик-делитель и временной интервал.

Схема таймера запускается сразу после включения питания или для сброса таймера можно нажать на тумблер SA1. В исходном состоянии на девятом выходе будет уровень логической единицы а на десятом инверсном выходе соответственно нуля. В результате этого транзистор VT1 подсоединит светодиодную часть оптотиристоров DA1, DA2 . Тиристорная часть имеет встречно-параллельное включение, это позволяет регулировать переменное напряжение.

По завершению отсчета времени на девятом выходе установится ноль и отключит нагрузку. А на выходе 10 появится единица, которая остановит счетчик.

Запуск схемы таймера осуществляется при нажатии одной из трех кнопок с фиксацией временного интервала, при этом он начинает обратный отсчет. Параллельно с нажатием кнопки загорается светодиод соответствующий кнопки.


По истечению временного интервала таймер издает звуковой сигнал. Последующее нажатие отключит схему. Временные промежутки изменяются номиналами радиокомпонентов R2, R3, R4 и C1 .

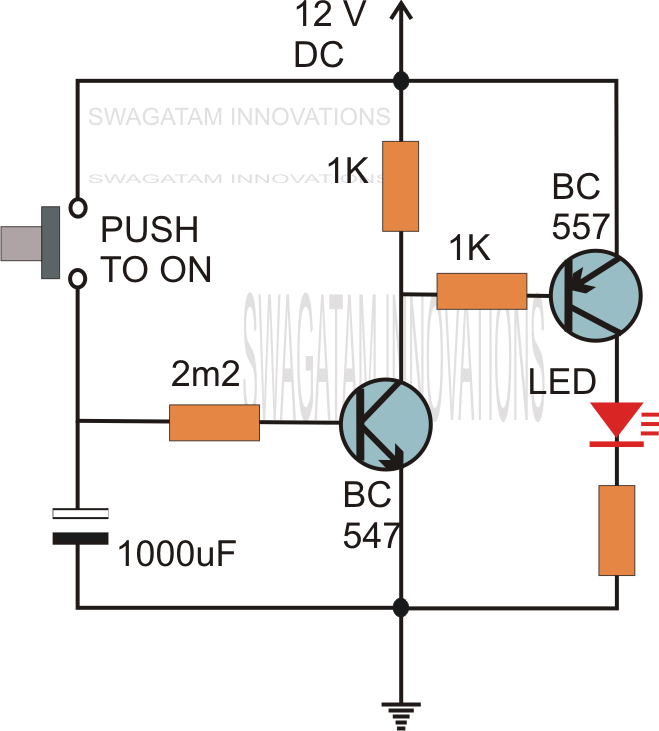

Схема таймера , который обеспечивает задержку выключения, показана на первом рисунке Здесь транзистор с каналом р- типа (2) включён в цепь питания нагрузки, а транзистор с каналом п-типа (1) им управляет.

Схема таймера работает следующим образом. В исходном состоянии конденсатор С1 разряжен, оба транзистора закрыты и нагрузка обесточена. При кратковременном нажатии на кнопку Пуск затвор второго транзистора соединяется с общим проводом, напряжение между его истоком и затвором становится равным напряжению питания, он мгновенно открывается, подключая нагрузку. Возникший на ней скачок напряжения через конденсатор С1 поступает на затвор первого транзистора, который также открывается, поэтому затвор второго транзистора останется соединённым с общим проводом и после отпускания кнопки.

По мере зарядки конденсатора С1 через резистор R1 напряжение на нём повышается, а на затворе первого транзистора (относительно общего провода) понижается. Через некоторое время, зависящее в основном от ёмкости конденсатора С1 и сопротивления резистора R1, оно снижается настолько, что транзистор начинает закрываться и напряжение на его стоке повышается. Это приводит к уменьшению напряжения на затворе второго транзистора, поэтому последний также начинает закрываться и напряжение на нагрузке понижается. В результате напряжение на затворе первого транзистора начинает уменьшаться ещё быстрее.

Процесс протекает лавинообразно, и вскоре оба транзистора закрываются, обесточивая нагрузку, конденсатор С1 быстро разряжается через диод VD1 и нагрузку. Устройство снова готово к запуску. Так как полевые транзисторы сборки начинают открываться при напряжении затвор-исток 2,5…3 В, а максимально допустимое напряжение между затвором и истоком – 20 В, то устройство может работать при питающем напряжении от 5 до 20 В (номинальное напряжение конденсатора С1 должно быть на несколько вольт больше питающего). Время задержки выключения зависит не только от параметров элементов С1, R1, но и от напряжения питания. Например, повышение напряжения питания с 5 до 10 В приводит к его увеличению примерно в 1,5 раза (при номиналах элементов, указанных на схеме, оно составило 50 и 75 с соответственно).

Если при закрытых транзисторах напряжение на резисторе R2 окажется более 0,5 В, то его сопротивление необходимо уменьшить. Устройство, обеспечивающее задержку включения, можно собрать по схеме, показанной на рис. 2. Здесь транзисторы сборки включены примерно так же, но напряжение на затвор первого транзистора и конденсатор С1 поступает через резистор R2. В исходном состоянии (после подключения источника питания или после нажатия на кнопку SB1) конденсатор С1 разряжен и оба транзистора закрыты, поэтому нагрузка обесточена. По мере зарядки через резисторы R1 и R2 напряжение на конденсаторе повышается, и когда оно достигает значения примерно 2,5 В, первый транзистор начинает открываться, падение напряжения на резисторе R3 увеличивается и второй транзистор также начинает открываться. Когда напряжение на нагрузке возрастает настолько, что диод VD1 открывается, напряжение на резисторе R1 повышается. Это приводит к тому, что первый транзистор, а за ним и второй открываться быстрее и устройство скачком переключается в открытое состояние, замыкая цепь питания нагрузки

Схема таймера – повторный запуск, для этого необходимо нажать на кнопку и удерживать её в таком состоянии 2…3 с (этого времени достаточно для полной разрядки конденсатора С1). Таймеры монтируют на печатных платах из фольгированного с одной стороны стеклотекстолита, чертежи которых изображены соответственно на рис. 3 и 4. Платы рассчитаны на применение диода серий КД521, КД522 и деталей для поверхностного монтажа (резисторов Р1-12 типоразмера 1206 и танталового оксидного конденсатора). Налаживание устройств сводится в основном к подбору резисторов для получения требуемой выдержки времени.

Описанные устройства предназначены для включения в плюсовой провод питания нагрузки. Однако, поскольку сборка IRF7309 содержит транзисторы с каналом обоих типов, таймеры нетрудно приспособить для включения и в минусовый провод. Для этого транзисторы следует поменять местами и изменить на обратную полярность включения диода и конденсатора (естественно, это потребует и соответствующих изменений в чертежах печатных плат). Следует учесть, что при длинных соединительных проводах или отсутствии в нагрузке конденсаторов возможны наводки на эти провода и неуправляемое включение таймера Чтобы повысить помехоустойчивость, к его выходу надо подключить конденсатор ёмкостью несколько микрофарад с номинальным напряжением не менее напряжения питания.

Схема таймера на пять минут

Если временной интервал больше5 минут, устройство можно перезапустить и продолжать отсчет заново.

После кратковременного замыкания SВ1 начинает заряжаться емкость С1, включенный в коллекторную цепь транзистора VТ1. Напряжение с С1 поступает на усилитель с большим входным сопротивлением на транзисторах VТ2- VТ4 . Его нагрузкой является светодиодный индикатор, включающихся поочередно через минуту.

Конструкция позволяет выбрать один из пяти возможных временных интервалов: 1.5, 3, 6, 12 и 24 часа . Нагрузка подсоединяется к сети переменного тока в момент начала отсчета времени и отключается по завершению отсчета. Временные промежутки задаются с помощью частотного делителя сигналов прямоугольной формы, генерируемых RC- мультивибратором.

Задающий генератор выполнен на логических компонентах DD1.1 и DD1.2 микросхемы К561ЛЕ5 . Частота генерации формируется RC-цепочкой на R1,C1 . Точность хода настраивается по наименьшему временному интервалу, с помощью подбора сопротивления R1 (временно при регулировке его желательно заменить переменным сопротивлением). Для создания необходимых временных диапазонов, импульсы с выхода мультивибратора идут на два счетчика DD2 и DD3, в результате осуществляется деление частоты.

Эти два счетчика – К561ИЕ16 подсоединены последовательно, но для одновременного сброса, выводы обнуления подключены вместе. Сброс происходит при помощи переключателя SA1. Другим тумблером SA2 осуществляется выбор необходимого временного диапазона.


Когда на выходе DD3 возникнет логическая единица, она поступает на вывод 6 DD1.2 в результате чего генерация импульсов мультивибратором заканчивается. Одновременно сигнал логической единицы следует на вход инвертора DD1.3 к выходу которого подсоединен VT1. Когда на выходе DD1.3 появится логический ноль транзистор закрывается и отключает светодиоды оптопар U1 и U2, а это выключает симистора VS1 и подключенную к нему нагрузку.

При сбросе счетчиков, на их выходах устанавливаются нули, в том числе и на выходе, на который установлен переключатель SA2. На входе DD1.3 также подается нуль и соответственно на его выходе единица, что подключает нагрузку к сети . Так же параллельно и на входе 6 DD1.2 установится нулевой уровень, что запустит мультивибратор, и таймер начнет отсчет времени. Питание таймера осуществляется по бестрансформаторной схеме, состоящей из компонентов С2, VD1, VD2 и С3.

Когда тумблер SW1 замкнут конденсатор С1 начинает медленно заряжаться через сопротивление R1, а когда уровень напряжения на нем составит 2/3 от питающего, на это отреагирует триггер IC1. При этом напряжение на третьем выводе снизится до нуля, и цепь с лампочкой разомкнется.

При сопротивление резистора R1 в 10М (0,25 Вт) и емкости C1 47 мкФ x 25 В время работы устройства около 9 с половиной минут, при желание его можно изменить путем регулировки номиналов R1 и C1. Пунктирной линией на рисунке обозначеноо включение дополнительного выключателя, с помощью которого можно включать цепь с лампочкой даже при замкнутом тумблере. Ток покоя конструкции всего 150 мкА. Транзистор BD681 – составной (Дарлингтона) средней мощности. Можно заменить на BD675A/677A/679A.

Это схема таймера на микроконтроллере PIC16F628A позаимствована с хорошего португальского сайта по радиоэлектронике. Микроконтроллер тактируется от внутреннего генератора, который можно считать достаточно точным для данного момента, так как выводы 15 и 16 остаются свободными, то можно использовать внешний кварцевый резонатор для еще большей точности в работе.

Модуль таймера для точечной сварки своими руками | Лучшие самоделки своими руками

В статье об изготовлении точечной сварки из трансформатора от микроволновой печи был указан модуль таймера но не все знают где подобный таймер достать или же как можно его сделать самому. В этой статье мы покажем, как сделать точно такой модуль таймера для точечной сварки своими руками.

Как сделать модуль таймера для точечной сварки

Список радиоэлементов которые нужны для таймера:

  • Тиристор BTA16-600B (корпус TO220) – 1 шт;
  • Микросхема HEF4093 – 1 шт;
  • Резистор 390 к (0,25 Вт) – 1 шт;
  • Резистор 4,7 к (0,25 Вт) – 2 шт;
  • Резистор 1 к (0,25 Вт) – 3 шт;
  • Резистор 680 Ом (0,25 Вт) – 1 шт;
  • Резистор 330 Ом (0,25 Вт) – 2 шт;
  • Резистор 100 Ом (0,25 Вт) – 1 шт;
  • Светодиод на 3 В – 1 шт;
  • Оптрон MOC3041 – 1 шт;
  • Транзистор C1815 – 2 шт;
  • Переменный резистор 10 к – 1 шт;
  • Конденсатор 220uF/50V – 1 шт;
  • Конденсатор 1uF/50V – 1 шт;
  • Конденсатор 100uF/25V – 1 шт;
  • Конденсатор 220n/250V – 1 шт;
  • Кнопка без фиксации – 1 шт;
  • Диодный мост 2W08 – 1 шт (так как в точечной сварке используется отдельный блок питания постоянного напряжения то его ставить не надо, если таймер будет ставится в другую конструкцию то в этом случае оставьте).

Как сделать модуль таймера для точечной сварки

Как сделать модуль таймера для точечной сварки, инструкция:

Сначала делаем плату, распечатываем рисунок печатной платы:

Как сделать модуль таймера для точечной сварки

По ЛУТ технологии (или другой удобной Вам) переносим рисунок на плату, травим, сверлим, лудим дорожки.

Запаиваем радиокомпоненты согласно схемы, на фото представлено расположение деталей на плате:

Как сделать модуль таймера для точечной сварки

Как сделать модуль таймера для точечной сварки

Как сделать модуль таймера для точечной сварки

Когда все элементы будут стоять на своих местах и запаяны то пришло время подключить наш таймер к нагрузке. В качестве временной нагрузки будем использовать лампу накаливания.

Как сделать модуль таймера для точечной сварки

Как сделать модуль таймера для точечной сварки

Таймер будем подключать в разрыв цепи лампы, провода нагрузки подключаются к клемме на плате К1. Ко второму разъёму h2 подключена кнопка (без фиксации) запуска таймера. Вместо диодного моста я подключил отдельный блок питания, так как в аппарате точечной сварки я буду использовать адаптер питания на 12 В и 0,5 А, сама же схема может питаться от 6 до 12 В. Теперь нажимая кнопку будет на некоторое время зажигаться лампочка от доли секунд до 2-х секунд в зависимости от положения ручки потенциометра VR1.

Как сделать модуль таймера для точечной сварки

Если всё работает как надо то можно теперь устанавливать наш самодельный таймер в аппарат для точечной сварки.

Таймер света своими руками | АкваДомик

Собирая нано-банку уперся в вопрос отсутствия таймера включения-выключения света. Обзвонил магазины города и мне сказали, что в наличии нет и неизвестно когда будут. Обидно, однако.
Покопавшись дома среди железок, нашел электрический прибор от комаров с таймером и решил что это не плохая идея. Вот что получилось.

Для начала нам понадобятся:
1. Сам прибор. Я взял то что было, «Раптор».
2. Паяльник.
3. Канифоль и олово.
4. Кусачки.
5. Провод который идет к свету в крышке.

Откроем крышку прибора. Она крепится там на защелках, и откусим кусачками нагревательный элемент. Он нам не понадобится. Выкидывать не нужно. Пригодится для других дел. Пусть полежит пока с другими железками в шкафчике.

Просунем провод сквозь отверстия в нижней крышке и припаяем на плате вместо отсоединенных проводов.

Соберем крышку на место для безопасности и … и все. Можно использовать.

Теперь в назначенный час включаем прибор с помощью кнопочки на корпусе и 9-ть часов освещения вам обеспечено.
Чем хорош и чем плох:
1. Дешево и доступно.
2. Удобно если в вашем городе проблемно найти заводской таймер.
3. Свет включается и выключается в одно и то же время. Пример: включаем в 10.00 и он выключается в 19.00.
4. Включение производится только раз. Потом о приборе и его включении можно просто забыть. он сам включается и выключается в одно и то же время.
5. Неудобно то, что продолжительность освещения нельзя регулировать.
6. Неудобно и то что нельзя устраивать перерывы в освещении.
7. Если выключили свет в доме или вы выдернули прибор из розетки, то придется снова выставлять с утра.
8. Ну а большим плюсом является то, что собрать его сможет любой, не обладающий никакими знаниями об электричестве и таймерах.
К стати, если не умеете паять или нет паяльника, то можете отрезать провода от нагревательного элемента на большем расстоянии и вам останется их только прикрутить к проводам от освещения и за изолировать.
Думаю кому нибудь пригодится.
Удачи!

Рубрика: Освещение | 1 Комментарий »

Если Вы хотите что-нибудь добавить к этой статье или просто желаете высказаться, то напишите комментарий

ТАЙМЕР С НОУ-ХАУ | МОДЕЛИСТ-КОНСТРУКТОР

Большинство радиолюбителей, к сожалению, не публикуют свои устройства. Хотя иногда их конструкция оказывается новинкой, которую ещё никто не придумал и не сделал. В номере журнала «Радио» за май 2013 г. была помещена статья про таймер на микросхеме CD4060B, который управлял нагревом электроодеяла.

Таймеры на CD4060B, сделанные ранее, на мой взгляд, обладают одним недостатком, и притом существенным, а именно, отсутствием возможности регулирования паузой. При неисправности терморегулятора у холодильника его работой временно может управлять таймер. В продаже он есть, но, согласитесь, куда приятнее сделать таймер самому. Однозначно, что для работы холодильника важно управлять паузой и рабочим интервалом. И таймер должен удовлетворять этим требованиям. Расскажу о своей версии таймера. Смело могу утверждать, что я закрыл вопрос о том, как сделать таймер на CD4060B полноценным. Его схема простая и узел регулировки паузой тоже должен быть простым. Что, в итоге, и получилось.

Пауза возникает установкой второго Р2 реле на 12 вольт, рабочие контакты которого имеют два положения. Контакты включены в разрыв высокоомных резисторов и микросхемы. Один из этих резисторов управляет длительностью паузы, а другой — рабочим ходом. Итого, для таймера нужно заготовить два переменных высокоомных резистора около 5 МОм.

К тому же, благодаря таким резисторам, не потребуется ионистор. Можно, конечно, использовать ионисторы, если нет в наличии высокоомных резисторов. Но сейчас в магазинах можно найти всё. Если сравнить цены ионистора и двух высокоомных резисторов, то они примерно одинаковы.

Реле Р2 управляется транзисторным ключом Т2, который, в свою очередь, управляется транзистором Т1. Транзистор Т1 является ключом и силового реле Р1. Сигналы управления для Т1 поступают от микросхемы.

Мощность таймера зависит от типа и мощности реле Р1. Можно использовать реле от 10 до 100 А, что очень удобно. У «магазинных» максимальный ток обычно не превышает 10 А.

Питание таймера осуществляется через низковольтный трансформатор 220 — 14 В со схемой выпрямления, сглаживания пульсаций и стабилизатором напряжения 78L09. Обложки реле Р1 питаются непосредственно от диодного выпрямителя.

Резисторы — мощностью 0,25 -0,125 Вт. Конденсаторы: керамический С1, 50 В 1 мкФ, оксидные — С2 и С3 16 В — 500 мкФ. Транзисторы биполярные КТ816, КТ814 с любыми буквенными индексами. Футляр для таймера — это электрический короб подходящих размеров. Розетка и вилка — с защитными заземляющими контактами типа евро. Кабель марки ПВС 3×2,5 мм2 длиной 1 м.

На панели установлены два переменных резистора; светодиоды зелёного и красного свечения, сигнализирующие о паузе и рабочем ходе соответственно; микрокнопка, управляющая пуском таймера; первый тумблер управляет режимами таймера: один цикл и другое положение бесконечный цикл, второй тумблер управляет длительностью (первое положение — секунды, второе -минуты).

Под ручками регуляторов резисторов наклеены информационные таблички. Внутренние круги соответствуют секундам и минутам, а внешние — часам. Переход на тот или иной круг осуществляется тумблером № 2.

Ещё надо бы под ручками сделать надписи о том, что они означают, то есть какая из них является паузой, а какая рабочим ходом.

Используемые детали и запасные части при изготовлении таймера, наверняка, есть в закромах у любого радиолюбителя. Поэтому таймер получится почти бесплатным.

Ещё один плюс таймера — его ремонтопригодность, чего нельзя сказать почти про все продаваемые магазинные таймеры.

Калибровку изготовленного таймера осуществляют с помощью секундомера или другого тарированного таймера.

Такие функции имеются в любом сотовом телефоне. Диапазон можно установить от 1 секунды до 24 часов, с приемлемой точностью.

Если таймер нужен компактный, то, конечно, потребуется побольше времени для процесса компоновки и немного «поломать голову».

Первый таймер у меня получился компактным, и его я подарил знакомым детишкам. Второй — разместил в большой коробке, так как спешил — срочно нужно было запустить сломанный холодильник на даче.

А. ЛИ, г. Владивосток

Рекомендуем почитать

  • ДВЕРЬ-ВИТРАЖ
    Такая оригинальная дверь для внутренних помещений не сложна в изготовлении, а внешне производит очень хорошее впечатление. Она состоит из брусковой обвязки, собранной классическим…
  • МОДЕЛЬ, ПРИНОСЯЩАЯ ПОБЕДЫ
    Почти десять лет лидирующую группу российских ракетомоделис-тов в так называемых спортивных классах возглавляет спортсмен из Магадана И.Шматов. По стопам отца идет и его сын Антон….

Все своими руками Таймер на PIC16F628A • Все своими руками

Опубликовал admin | Дата 14 декабря, 2014

     Полтора года назад на сайте я рассказал о кухонном таймере. Пришли комментарии с просьбой заменить индикаторы с общим катодом на индикаторы с общим анодом. Идя на встречу пожеланием, я переписал программу таймера. Но не значительные изменения коснулись и электрической схемы устройства.


Для упрощения программы было принято решение изменить схему подключения светодиода, индицирующего начало работы таймера. Выход на светодиод был перемещен с вывода 13 DD1, это седьмой разряд порта В, на пятнадцатый вывод – шестой разряд порта А. В остальном схема осталась такой же. Кстати, использовать составной трехамперный транзистор КТ973А в данной конструкции я думаю не целесообразно, да и не всегда он оказывается под рукой в нужный момент. Для усилителя импульсов звуковой частоты может подойти и маломощный транзистор КТ361Г.


     Его мощность коллектора составляет 150 милливатт. Смотрим таблицу. Но ее можно значительно увеличить, если дополнить транзистор теплоотводом, который можно изготовить из медной полоски. Ширина полоски равна ширине корпуса транзистора, длина произвольная. Изгибается полоска в соответствии с фото.


     Из более тонкой полоски делается зажим, но можно сделать его и из такой же полоски, что и сам теплоотвод. Теплоотвод одевается на корпус транзистора через теплопроводную пасту. Качественно сделанный теплоотвод «сидит» на корпусе транзистора довольно прочно и мощность коллектора транзистора при этом может достигать 500… 700 милливатт.


А громкости звука при такой мощности транзистора вполне достаточно даже для больших помещений. Тем более что транзистор в данной схеме, работает в импульсном режиме, и коэффициент полезного действия при этом очень большой. Если в одной из отогнутых сторон полоски сделать отверстие, то такой теплоотвод можно крепить к плате с помощью винтика, диаметром 2… 3 мм. На все про все у меня уходит пять минут. Рисунок печатной платы можно скачать из прошлой статьи «Таймер для кухни», внеся соответствующие небольшие изменения в топологию проводников в соответствии с этой схемой или конечно нарисовать самим.

Скачать “Таймер на PIC16F628A” Timer_628_OA.rar – Загружено 1320 раз – 40 КБ

Просмотров:9 000


RDC2-0042, Годовой таймер.

Планировщик событий по календарю, DIY

То, что у вас уже есть, вы можете удалить в корзине.

Таймер позволяет управлять реле по расписанию в любой день на протяжении года. Расписание составляется в удобной форме в программе на ПК, и записывается в память таймера через порт USB. Реальное время таймера синхронизируется в системным временем персонального компьютера. В устройство встроена резервная батарея бесперебойного хода часов в течение года.

Примеры использования:

Управление электрическим обогревателем или теплыми полами. Обогреватель будет включаться в заданное время. Например – включение за час до прихода владельца и выключение поздно вечером, затем включение за полчаса до пробуждения и выключение в момент ухода на работу.

Автополив растений. Для регулярного увлажнения грунта на участке во время отпуска или командировки.

Аквариум: управление светом и подачей воздуха в аквариумах

Имитация присутствия: при долгом отсутствии хозяев дома таймер может имитировать эффект присутствия (к нескольким запрограммированным таймерам можно подключить разные нагрузки – светильники в комнатах, радиоприемник, телевизор и другие приборы, которые будут автоматически включаться и отключаться в заданное время).

Утреннее включение бытовых приборов: чайники, кофеварки, увлажнители воздуха… Можно использовать прибор в качестве будильника (подключив к таймеру любое электрооборудование: ТВ, магнитолу, радиоприемник, свет).

Освещение на улице или во дворе, по расписанию. С помощью таймера можно организовать использование электроприборов только в ночное время суток. В квартирах с многотарифным учетом электричества, что значительно сократит расходы на электроэнергию.

Освещением рекламных баннеров, щитов, фасадов зданий, уличных витрин магазинов.

Технические характеристики

Цикл работы – годовой (366 дней)
Шаг установки – 1 мин.
Количество событий (on/off) – 1524
Время автономной работы часов – 1 год.
Потребляемая мощность – не более 1 Вт
Напряжение питания DC – 5В
Настройка – USB ПК
Синхронизация часов – системное время ПК
Формат файла расписания – .txt
Размер платы мм – 50,8 x 50,8 x 10,0

Схема

Таймер собран на микроконтроллере STM32F042K6T6 с аппаратным USB. В качестве часов реального времени используется микросхема DS3231SN+. Это сверхточные RTC с интерфейсом I2C, ТСХО и внутренним резонатором. Расписание работы таймера записывается и хранится в энергонезависимой памяти емкостью 64Кбит M95640-WMN6P. Порт USB защищён USBLC6. Индикация времени и режимов работы выведена на четыре семисегментных светодиодных индикатора в SMD корпусах и светодиод.

Подключение

Управляющий выход таймера можно подключить двумя способами. Через оптопару обеспечивающую гальваническую развязку. Непосредственно с уровнями управляющего сигнала 3,3В или TTL 5В.

Схема включения с опторазвязкой. На примере одноканального релейного модуля RDC1-1RT.

Схема включения без опторазвязки.

Работа с программным обеспечением.

Все настройки таймера производятся с помощью специального ПО. Для корректной работы программы необходимо сначала подключить таймер к порту USB, а затем запустить оболочку RDC2-0041.
Если вы собираете таймер самостоятельно, то прошивать его нужно с помощью бесплатной утилиты DfuSeDemo. Инструкцию по прошивке найдете на github или нашем сайте в разделе документация.

Установка внутренних часов.

Установите в батарейный отсек элемент питания CR1220. Подключите устройство к порту USB и затем откройте программу настройки. В пункте меню «Сервис» наступите на строчку «Настройка времени».

Откроется окно синхронизации времени. В нём выберите часовой пояс, свой или тот в который вы захотите отправить устройство для установки. Установите галочку в чекбокс «Синхронизировать время с ПК» и нажмите кнопку «Применить». Микросхема RTC настроится на время ПК и на индикаторах таймера отобразится текущее время.

Расписание событий.

На главном поле программы выберите месяц и дату. Затем переходите в пункт меню «Событие». Выберите «Создать». Откроется окно «Событие». Установите время события и выберите действие реле – «Отключено», «Включено». После нажатия кнопки «Применить» событие отобразится в выбранном дне недели. И включится индикатор с количеством событий в эту дату.

Минимальное время между событиями – 1 минута.
Затем переключайтесь на следующую дату и заполняйте её событиями.
Всего возможных событий (вкл/выкл) – 1524. Их можно распределить в любой комбинации по всем датам.

События можно редактировать, копировать и затем вставлять по отдельным событиям, по группам событий между датами или между месяцами. Если нужно очистить расписание от всех событий нажмите «Удалить все события». При этом события удаляться только из расписания не из устройства. При выборе в списке меню «Сервис» пункт «Очистить конфигурацию устройства» в памяти устройства стираются все события.

Сохранение расписания в файл.

При необходимости можно сохранить расписание в формате .txt или загрузить сохранённое. Пункт меню «Файл». При необходимости можно внести изменения непосредственно в сохранённый файл и снова загрузить расписание в устройство.

Формат файла

После заполнения расписания событиями откройте пункт меню «Сервис» и «Загрузите все события в устройство». Отключайте устройство от USB. Таймер готов к работе!

Загрузка и чтение конфигурации. Стирание.

Когда расписание создано в ПО, его необходимо загрузить в устройство. В пункте меню «Сервис» выберите «Загрузить конфигурацию в устройство»

Для того чтобы прочитать всю конфигурацию записанную ранее в устройство в пункте меню «Сервис» выберите «Прочитать конфигурацию устройства».
При необходимости можно «Очистить конфигурацию устройства». В этом случае сотрется вся память модуля RDC2-0042.

Список горячих клавиш.

Ctrl+O открыть текстовый файл с расписанием

Ctrl+S сохранить расписание в текстовый файл

Ctrl+N создать новое событие

Ctrl+H редактировать событие

Ctrl+C копировать

Ctrl+V вставить

Del удалить

Индикация

Кнопка с правой стороны от дисплея переключает индикатор в один из четырёх режимов отображения.

1. Показывает текущее время. Разделительная точка включается раз в секунду.

2. Показывает отсчет времени до начала следующего события. Разделительная точка быстро моргает. Если до начала события больше чем 24 часа на дисплее отображаются только дни с символом – d

3. Если расписание не заполнено на дисплее отображаются четыре прочерка.

4. Дисплей выключен.

Это открытый проект! Лицензия, под которой он распространяется – Creative Commons – Attribution – Share Alike license.

Как это работает и его применение

Различные виды самодельных таймеров служат различным целям. Но, несмотря на разнообразие, основа все равно сводится к простой схеме таймера. Таким образом, вы можете использовать схему таймера для многих приложений, включая генерацию импульсов и генераторы.

Кроме того, дизайн довольно прост, и вы можете сделать это за короткое время. Однако это не значит, что его легко построить.

Вот почему мы создали эту статью — чтобы вам было проще.

Итак, если вам нужно знать, как сделать таймер своими руками, эта статья для вас; мы покажем вам, как работает схема таймера, и покажем, как сделать две простые схемы таймера своими руками.

Готов? Тогда давайте прыгать прямо!

Как работает схема таймера?

Как мы упоминали ранее, существуют разные типы таймеров для различных приложений. Тем не менее, мы подробно поговорим о простой, но полезной схеме таймера, которую можно настроить с помощью обычных потенциометров.Вот схема цепи:

Схема цепи таймера «сделай сам»

Источник: Wikimedia Commons

Глядя на принципиальную схему выше, вы увидите две микросхемы таймера 555, настроенные как независимые режимы таймера.

Хотя настройки времени различаются, конфигурация обоих таймеров 555 аналогична.

Итак, как это работает?

Вы можете соединить выход верхнего 555 с входом сброса нижнего 555 с помощью транзистора.Затем вы можете подключиться так, чтобы, когда верхний 555 становится высоким, он запускал работу нижнего таймера.

Таким образом, младший 555 начинает свой отсчет. Но когда выход становится высоким, он перестает считать, возвращается в нормальное состояние и перезапускает процесс.

Другими словами, если отсчет времени верхнего 555 не остановится, нижний 555 останется неактивным. Итак, как только верхний 555 останавливает свое время, его выход становится высоким, тем самым переключая выходную нагрузку и активируя нижний 555.

Кроме того, вы можете использовать потенциометр, подключенный к верхнему таймеру 555, чтобы определить, как долго вы хотите, чтобы нагрузка оставалась, в то время как потенциометр, подключенный к нижнему 555, определяет, когда вы хотите отключить нагрузку.

Кроме того, вы можете модернизировать вышеописанную схему с помощью кнопки — и по-прежнему включать/выключать таймер одним нажатием кнопки. Одним из преимуществ использования кнопочной конструкции является то, что она обеспечивает полное отключение таймера, особенно при отключении электроэнергии во время использования схемы.Это также гарантирует, что в таких случаях важные нагрузки, такие как газовые колонки или обогреватели, не будут отключены.

Как сделать простой таймер своими руками

Ранее мы говорили, что покажем вам, как сделать два простых таймера своими руками.

Итак, мы собираемся сделать таймер обратного отсчета своими руками и песочный таймер своими руками.

Самодельный таймер обратного отсчета

Вот как сделать простой таймер обратного отсчета своими руками:

Шаг 1. Подготовьте материалы

Первое, что вам нужно сделать перед началом любого проекта, это подготовить материалы.

Итак, для таймера обратного отсчета вам понадобятся материалы:

  • Светодиодная лента USB 5 В (1 метр)
  • Упаковка из полистирола (толщина 1 см)
  • Однополюсная кнопка (двойное включение/выключение)
Однополюсная кнопка (двойное включение/выключение) Провод
  • 0
  • 0
  • 0
  • 0 Жесткая карта для задней панели дисплея
  • Шаг 2. Изготовление световода

    Световоды формируют свечение светодиодов. Итак, убедитесь, что ваши светодиодные цифры на листе карты.Кроме того, вы можете выбрать для печати любой из доступных цифровых шрифтов.

    После этого вырежьте детали дисплея по вашему шаблону из полистирола. Кроме того, вы можете использовать большую ленту, чтобы прикрепить полистирол к карте. Затем острым ножом вырежьте каждую деталь из пенопласта.

    Шаг 3. Установите основание для светодиодов

    Затем установите основу для светодиодного дисплея. Вы можете использовать кусок картона или любого жесткого материала. Кроме того, используйте полистироловый световод из предыдущего шага, чтобы отметить положения светодиодов на основании.Как только это будет сделано, приклейте светодиодные ленты к сегментам.

    Шаг 4: Начало подключения

    Здесь все становится сложнее. Во-первых, вы должны припаять каждую светодиодную ленту к отдельному проводу, который будет подключаться к одному контакту Arduino.

    Убедитесь, что вы промаркировали каждый провод, чтобы не тратить часы, пытаясь отличить провода друг от друга. Кроме того, используемый вами Arduino определяет способ подключения контактов к проводам.

    Шаг 5: Используйте клей для световода из полистирола

    Прикрепите световод из полистирола к основанию с помощью клея, чтобы он закрывал проводку и светодиоды.Добавьте рассеиватель, чтобы отдельные светодиоды не были видны.

    Шаг 6. Исправьте кнопку «Пуск»

    Используйте кнопку с двумя соединениями. Одно соединение идет к контакту Arduino (+ve), а другое — к земле через резистор 100 м.

    Шаг 7. Используйте код для программирования таймера

    Наконец, вы можете использовать код, чтобы каждый сегмент необходимого числа загорался каждую секунду или минуту. Кроме того, здесь вы можете найти эффективный код для таймера обратного отсчета.

    Песочный таймер своими руками

    Песочный таймер своими руками – это старая и старинная технология.

    Итак, вот как сделать простой песочный таймер своими руками:

    Шаг 1.
    Разложите материалы

    Компоненты для этой конструкции легко достать. Итак, вам понадобится быстродействующий клей, маленькое пластиковое полотенце, песок и две бутылки с чем-нибудь, чтобы сделать отверстие.

    Шаг 2. Сделайте чистые отверстия на обеих крышках

    Затем сделайте ровные и ровные отверстия на обеих крышках бутылок.

    Шаг 3: соедините крышки клеем

    Используйте клей, чтобы соединить крышки от бутылок.

    Шаг 4: Добавьте кусок воронки в отверстие

    Вставьте кусок воронки в отверстия и будьте точны в этом шаге.

    Шаг 5. Положите сухой песок в бутылку

    Заполните половину одной бутылки сухим песком, используя оставшуюся воронку.

    Шаг 6. Поместите соединенные крышки на бутылки

    Установите крышки на бутылки и закрепите их скотчем.

    Итог

    Один из забавных фактов о схеме таймера заключается в том, что ее можно программировать.

    По сути, это означает, что вы можете установить то, что вы хотите, чтобы таймер делал. Кроме того, вы можете настроить время задержки в соответствии с вашими личными предпочтениями и независимо установить время задержки включения / выключения. Итак, это ключевая часть схемы таймера.

    Вот и все! Если у вас есть какие-либо вопросы или вам нужна дополнительная информация о таймерах DIY, не стесняйтесь обращаться к нам.

    Схема простого программируемого таймера – Проекты самодельных схем

    Этот программируемый таймер может использоваться для включения и выключения нагрузки с двумя наборами временных задержек, которые программируются независимо от 2 секунд до 24 часов.

    Время задержки настраивается в соответствии с личными спецификациями пользователя. Задержка включения и задержка выключения настраиваются независимо друг от друга, и эта возможность становится наиболее важной функцией программируемой схемы таймера.

    Использование универсальной микросхемы 4060

    На этой странице мы обсудим очень простую, но достаточно полезную принципиальную схему таймера, настройки времени включения и времени выключения которого регулируются независимо с помощью обычных потенциометров.

    Идея становится настолько легко конфигурируемой благодаря универсальному IC 4060, который требует минимального количества компонентов для запуска устройства.

    Глядя на СХЕМУ ниже, мы видим, что два недорогих IC 4060 были подключены как два независимых режима таймера.

    Однако, несмотря на то, что настройки синхронизации для двух разделов независимы, они связаны с другими, так что их инициализация становится очень взаимосвязанной.

    В основном обе конфигурации аналогичны и были настроены в стандартных режимах счета устройств IC 4060.


    Вы также можете сделать эту программируемую схему таймера на базе Arduino


    Принцип работы схемы

    Выход верхней ИС соединен с входом сброса нижней ИС через транзистор таким образом, что как только выход верхней микросхемы становится высоким, он запускает нижний таймер.

    Нижняя ИС затем начинает считать, и когда ее выход становится высоким, он останавливает счет верхних ИС и сбрасывает его в исходное состояние, и процесс начинается с самого начала.

    Это просто означает, что до тех пор, пока время верхних ИС не истекло, нижнее ИС остается бездействующим, однако, как только время верхних ИС истекает и его выход становится высоким, он переключает выходную нагрузку, а также работу нижних ИС.

    Потенциометр, связанный с верхней ИС, может использоваться для определения того, через какое время нагрузка будет включена, а потенциометр, связанный с нижней ИС, используется для определения того, как долго нагрузка остается во включенном положении, или просто после чего время он должен быть выключен.

    Обновление:

    Положения светодиодов были изменены в следующих обновленных версиях, поскольку более ранние положения светодиодов конфликтовали с операциями реле, и поэтому положения были перемещены для обеспечения надежной работы.

    принципиальная схема универсального программируемого таймера

    PCB Layout

    Видео, показывающее предложенное 2-ступенчатое программируемое таймеру с светодиодами

    4

    с использованием начальной кнопки

    вышеуказанный дизайн может быть модернизирован с помощью кнопки для облегчения запуска кнопки.Это дополнительно гарантирует, что таймер полностью отключится в случае сбоя питания, когда цепь работает, что, в свою очередь, гарантирует, что критически важные нагрузки, такие как нагреватель или газовая колонка, будут полностью отключены в таких ситуациях.

    Расчет компонентов синхронизации RC

    Это можно сделать с помощью формулы, но ручной способ намного проще и точнее. Это можно сделать, как описано ниже:

    1. Подключите любой произвольно выбранный резистор выше 100K вместо P1/R2 в верхней цепи.
    2. Включите и внимательно запишите, через сколько времени контакт № 3 верхнего IC 4060 станет ВЫСОКИМ. Это будет ваш “ пример задержки “.
    3. Как только это будет отмечено, другие требуемые временные задержки могут быть рассчитаны с использованием следующего простого перекрестного умножения:

    Задержка выборки / Требуемая задержка = Выбранный резистор / Неизвестный резистор

    300 секунд, это становится значением задержки образца.

    Теперь у нас есть задержка выборки и номинал резистора, отвечающий за эту задержку.

    Следовательно, если мы предположим, что желаемая задержка составляет 1 час или 3600 секунд, мы можем рассчитать ее, подставив значения в предыдущее уравнение:

    Задержка выборки / Желаемая задержка = Выбранный резистор / Неизвестный резистор = 100 / x (неизвестный резистор)

    300x = 360000

    x = 1200 кОм или 1,2 Мб

    Это показывает, что 1,2 Мб вместо P1/R2 создадут требуемую задержку в 1 час на выводе 3 микросхемы IC 4060.

    Обратите внимание, что приведенный выше расчет является лишь примером, и значения не отражают фактические результаты.

    Настройка описанной выше концепции

    Эта схема гибкого программируемого таймера, описанная в этой статье, была разработана мной в ответ на запрос г-на Амита. Давайте узнаем больше о запросе и деталях схемы.

    Технические характеристики

    “Мне нужна схема для моего аквариума, где он должен делать следующее

    он должен выключать свет в 22:00 и включаться в 7:00 ежедневно + выключать свет в 12:00 вечера ежедневно и обратно в 18:00.

    это поможет моим рыбкам жить дольше. 🙂

    Заранее спасибо.

    Amit desai”

    Дизайн

    Итак, вот схема, которую я придумал. Как следует из названия, таймер довольно гибкий и может быть настроен для получения любых желаемых периодов времени в соответствии с запрошенным выше форматом.

    Схема состоит из четырех идентичных каскадов, составленных из конфигурации таймера IC 4060. Последовательность таймера начинается с IC в левом верхнем углу.

    При включении питания эта микросхема начинает отсчет. В зависимости от настройки потенциометра, IC срабатывает через определенный период или временной интервал.

    Это включает реле и управляющий транзистор BC547, который затем выключает подключенную лампу. Этап фиксируется с помощью диода, подключенного к его контактам 3 и 11.
    Вышеупомянутое срабатывание также переключает другой транзистор BC547, который соединяет вывод сброса следующей IC 4060 с землей, что также запускает этот каскад.

    Через заданное время эта ИС также запускает свой выход на контакте 3 и фиксируется соответствующим диодом, однако это действие посылает сигнал обратной связи на транзистор драйвера реле, мгновенно отключая его и восстанавливая питание лампы, чтобы она загорелась снова вверх.

    Как и вышеописанные действия, последовательность продолжается дальше и включает третью IC 4060 в линии, которая отсчитывает установленный интервал времени и переводит реле обратно в положение OFF через диод, подключенный к коллектору его транзистора bc547, так что лампа снова выключается.

    Как только происходит описанное выше срабатывание, последняя секция в правом нижнем углу переключается в действие и отсчитывается в соответствии с настройкой соответствующего потенциометра, пока выход ICs не станет высоким, этот высокий уровень сбрасывает первую IC и включает лампу. еще раз, чтобы процесс можно было перезапустить цикл заново.

    Объем горшков может быть увеличен до 3 м3 для генерации периодов с более длительным интервалом времени, то же самое верно и для соответствующих конденсаторов.

    Принципиальная схема

    Как отрегулировать и настроить

    Таймер можно настроить в соответствии с отправленным запросом следующим образом: Верхний левый таймер P1 необходимо отрегулировать так, чтобы он активировал реле и выключал реле ровно через 5 часов.

    Чтобы оставить лампу выключенной в указанном выше положении и снова включить ее в 18:00, мы теперь настроим P1 верхней правой секции таймера так, чтобы ее выход срабатывал еще через 5 часов. Это снова включает лампу.

    Вышеупомянутая ситуация должна сохраняться до 22:00 ночи, что составляет около 4 часов периода, поэтому мы настраиваем нижний правый таймер P1, чтобы он срабатывал через 4 часового интервала времени.

    Наконец, для повторного запуска описанной выше процедуры на следующее утро в 7 утра, P1 последнего таймера в правом нижнем углу настраивается таким образом, чтобы он сбрасывал первый таймер через 9 часов….. и цикл повторяется.

    Для того, чтобы схема работала в соответствии с указанной выше временной схемой, после настройки соответствующих часов устройство должно быть включено или включено ровно в 7 часов утра… отдых последует автоматически.

    Я создал самодельный таймер для камеры с открытым исходным кодом примерно за 60 долларов

    Обязательным инструментом при съемке ночного неба является дистанционный спусковой крючок для вашей камеры. Триггеры варьируются от очень простых срабатываний кабеля через телефонные приложения, которые подключаются к Wi-Fi вашей камеры, до очень специализированных интервалометров. Я хотел создать что-то еще лучше…

    Я попробовал телефонные приложения для своих камер, и они упустили очень простую функцию: синхронизацию режима ручной выдержки. Это означает, что когда вы устанавливаете камеру в режим ручной выдержки и запускаете экспозицию, большинство приложений не отображают, как долго затвор уже открыт. Это также потребляет время автономной работы камеры, так как Wi-Fi или Bluetooth должны быть включены на камере. В среднем диапазоне есть интервалометры, которые можно запрограммировать с помощью небольшого дисплея и нескольких кнопок, и обычно они работают достаточно хорошо.

    Но что, если «вполне хорошо» недостаточно?

    Есть довольно много доступных коммерческих продуктов, которые хорошо звучат на бумаге, но для меня они предлагают слишком много опций, которые я в основном никогда не использую. Кроме того, они часто довольно дороги.

    С другой стороны, есть дешевые предложения, но в них отсутствует функция, которую я хотел бы иметь. Я, конечно, не пробовал все удаленные таймеры, но я пробовал некоторые, и ни один из них не подходил мне по настоящему. Например, самое раздражающее — это невозможность подсветить дисплей таймера во время его работы.

    Единственным серийным интервалометром, который выглядит победителем, является LRTimelapse Pro Timer 2.5. При цене около 175 евро (~ 206 долларов США) это не дешево, но я думаю, что оно стоит каждого цента. Гюнтер Вегнер, человек, стоящий за LRTimelapse, также имеет очень хороший учебник о том, как создать свой собственный Intervalometer, который превосходит мою сборку с точки зрения возможностей.

    Какие у меня есть варианты?

    Я мог бы просто собрать удаленный таймер LRTimelapse Free, но мне не нравится дисплей 2×40, устаревший Arduino Uno и его размер.Сейчас на форуме LRT доступны меньшие версии, но та, которая меня интересует, на данный момент имеет закрытый исходный код, и это не соответствует моему стилю. Если я что-то создаю, я также хочу возиться с кодом.

    В поисках других вариантов я наткнулся на проект Маркуса Кайла, который выглядел многообещающе. Достаточно небольшой корпус со встроенным дисплеем, кнопками, батареей и схемой зарядки. Я связался с Маркусом, чтобы получить код Arduino, так как ссылка на его веб-сайте не работала, и он показал мне текущее состояние своего таймера, который выглядит действительно отточенным, с действительно красивой графикой и супергладким пользовательским интерфейсом.Маркус был настолько любезен, что прислал мне эту версию, и я установил ее на свой только что доставленный M5Stack.

    Он выглядит просто ошеломляюще, имеет очень мощную систему предустановок и очень прост в настройке, так как он рассчитывает продолжительность видео, время и т. д., что очень удобно при использовании таймера по его основному назначению: интервальной съемке. (На рисунках выше не показано текущее состояние его таймера.)

    Моя основная проблема

    Явно «Моя проблема», потому что с этими продуктами все в порядке. Либо самодельная, либо коммерческая. Просто они мне не подходят, потому что у меня особые (читай: странные) потребности

    В моем случае интервалометр не используется для съемки Timelapse и создания из него видео Timelapse. Мой таймер используется в темноте при поиске звезд, млечного пути или метеоритных дождей. Я снимаю стопки изображений для шумоподавления, для составных изображений метеоров или для создания снимков звездного следа. При установке на мой MSM Star Tracker я хочу иметь полный контроль над первыми несколькими экспозициями, чтобы настроить свои настройки.

    Если вы не знаете устройство Move Shoot Move Star Tracker, обязательно ознакомьтесь с ним, так как это удивительное маленькое устройство, которое упрощает полярное выравнивание. Я успешно снял 4-минутные сабы без следов. (Если вы используете код купона «DIRK» при оформлении заказа, вы получите скидку 5% от полной покупки).

    Назад к чертежной доске

    Чтобы сделать продукт, который мне подходит, мне сначала нужно получить мои требования:

    • Режим выдержки времени
    • Съемка по времени
    • Графический дисплей с подсветкой
    • Настройки сохраняются после сброса
    • Универсальный для всех моих камер
    • Зарядка через USB
    • Небольшой, но не слишком маленький с точки зрения размера дисплея
    • WiFi или Bluetooth для последующих обновлений (дистанционный запуск для легких)
    Источник: https://xkcd. com/730/

    Поскольку у меня уже лежал M5Stack, и в нем были отмечены флажки для зарядки через USB, дисплея и размера, я решил использовать его повторно. Кроме того, мне понадобится только небольшая макетная плата для создания электронного триггера камеры и несколько проводов для сборки моих адаптеров.

    Вот полный список вещей, которые я использовал для сборки timy (без 3D-печатных деталей)

    Конечно, вам нужен кабель, который подходит для вашей камеры, или, как я, просто используйте кабель от таймера, который у меня уже был.

    Общая стоимость : около 50 евро или 60 долларов США.

    Код

    Сначала я пытался программировать с помощью замечательной библиотеки M5ez, но в M5Stack есть очень полезная функция, которую я хотел сохранить. Если вы используете UIflow, код можно обновлять по беспроводной сети. Вы также можете иметь более одного сценария в M5Stack и выбирать нужную программу во время запуска.

    Uiflow немного отличается, так как вы «программируете» свой код, используя предопределенные блоки, а UIflow создает из него код микропитона. Не каждая функция из micropython реализована в UIflow, но вы можете обойти это, используя настраиваемые блоки «выполнения» и написав свой собственный код.

    Кодирование UIflow

    Чтобы заставить M5Stack прослушивать нажатия клавиш во время подсчета, я использовал встроенную библиотеку _thread micropythons, которая, к сожалению, недоступна в виде предопределенного блока. Переменные в UIflow всегда установлены как глобальные, и об этом следует помнить при программировании. С UIflow и концепцией беспроводного обновления кода вы можете получить очень быстрые результаты и очень быстро опробовать их.

    Он также имеет редактор пользовательского интерфейса, поэтому больше не нужно гадать, как будет выглядеть конечный результат.

    Электроника

    Для подключения затвора к земле я использовал небольшую макетную плату и спаял следующие схемы. Если вы хотите управлять контактом фокусировки камеры с помощью программного обеспечения, вы можете использовать контакт 29; Мне не нужна автофокусировка, поэтому я просто соединил контакты фокусировки и затвора вместе с контактом 26 M5Stack.

    Кейс

    Чтобы все было аккуратно, я сконструировал кейс и напечатал его на 3D-принтере из PLA.Все соединяется без винтов, крышка просто надевается на дно корпуса.

    Чтобы поддержать M5Stack вверху, я просто отключил компенсацию слоновьей стопы в PrusaSlicer. Это создает очень маленькую кромку, чтобы предотвратить выпадение M5Stack сверху. Все печатает без поддержек и плотно прилегает друг к другу. В чехле также есть карабин для крепления к штативу, если вам не нравятся другие варианты крепления.

    Если вам нужно внести изменения в крепления или у вас есть другие идеи для вашего корпуса, мой дизайн доступен на Tinkercad.

    Как это работает

    timy в настоящее время имеет два режима:

    Bulbmode — я использую это, чтобы получить базовую экспозицию и настроить камеру для более поздних съемок. Обычно я снимаю с более высоким значением ISO, а затем рассчитываю правильное время для снимков с более низким значением ISO. В этом режиме его также можно использовать в качестве удаленного триггера. Самый простой режим.

    Нажмите Старт, чтобы открыть затвор, Стоп, чтобы закрыть затвор. Стоп на самом деле Пауза. Затем кнопка сброса сбрасывает время на ноль.Во время работы дисплей можно отключить для экономии заряда батареи. Светодиодные полосы сбоку показывают свет Рыцаря дорог во время бега.

    Timelapse Mode — хотя в моем случае он не используется для таймлапса, его можно использовать для таймлапс-съемки, но он предназначен только для таймлапсов в режиме Bulb Mode с выдержкой более 1 секунды. Если есть необходимость в классическом таймере TimeLapse, его достаточно легко реализовать.

    Все настройки сохраняются в EEPROM и сохраняются после сброса/перезагрузки.Настройка задержки в основном предназначена для того, чтобы дать камере достаточно времени для сохранения изображения на SD-карту и действительно имеет значение только при выдержке менее 10 секунд. При выдержке в течение нескольких минут настройка задержки в 0 миллисекунд не имеет большого значения, и кадр за кадром будет сниматься с максимально возможной скоростью.

    Initial ScreenSet HoursSet MinutesSet SecondsSet NumberSet Delay Shutter OpenWaiting for Delay

    Моему Olympus E-M10, например, требуется задержка в 450 мс, чтобы получить стабильное время менее 60 секунд. Экспозиция всегда начинается с установленной задержки.

    Скачать

    Все загрузки для этого проекта можно найти на моем GitHub: нажмите здесь.

    Видео

    Чтобы показать timy в действии, вот слишком длинное видео про удаленные таймеры и конечно про timy. Бонус: безумная зарядка через USB.

    Заключительные мысли

    Если у вас есть какие-либо вопросы о timy, предложения, пожелания или если вы хотите показать свои сборки timy, не стесняйтесь оставлять комментарии.


    Об авторе : Дирк Эссл — архитектор ИТ-решений, работающий в немецкой телевизионной сети.Он не программист, но любит писать программы, если что-то нужное ему недоступно. Он также ведет блог о кофеноле и самое большое сообщество кофенолов в Интернете.

    Вы можете увидеть больше его работ на его веб-сайте или подписаться на его страницы в Facebook и YouTube. Эта статья также была опубликована здесь.

    Домашние проекты своими руками 101: советы новичка

    Покупая дом мечты, вы можете рассмотреть множество вариантов. Недвижимость под ключ пригодна для проживания и готова к заселению, что может быть желательно для тех, у кого ограниченное время и гибкий бюджет.Но «доводчики» предлагают возможность достичь аналогичного конечного результата с такими преимуществами, как меньшие затраты и возможность создавать индивидуальные конструктивные особенности, которые воплотят в жизнь дом вашей мечты. Мэдди Мартини, специалист по маркетингу банка США, недавно купила свой первый дом с намерением сделать его своим. Вот некоторые из ее полезных советов для начинающих, как привести в порядок свое пространство и ориентироваться в процессе планирования.



    Подготовка к успешному домашнему проекту «Сделай сам»

    Если вы находитесь в разгаре поиска нового дома, вас может заинтересовать обновленная недвижимость, которая, как правило, стоит дороже.Но, взглянув на старые дома с творческим мышлением, вы сможете купить что-то более доступное, но с большим потенциалом.




    Мэдди Мартини

     «Во время поиска дома все дома, которые мне нравились, превышали мой бюджет на 10 000 долларов, – говорит Мэдди. «Я понял, что есть вещи, которые я могу сделать, чтобы сделать дом таким, каким я хочу его видеть». Когда она в конечном итоге купила дом, соответствующий ее бюджету, у нее уже было представление о внешнем виде и улучшениях, которые она хотела создать с помощью методов «сделай сам».«Было определенно видение, потому что я сделал предложение о другом доме и не получил его. Оглядываясь назад, я понимаю, что это было вне моего ценового диапазона, и я мог получить то, что хотел, просто немного поработав у себя дома».



    До модернизации своего дома у Мэдди был минимальный опыт ремонта. «Я всегда была довольно креативной, но у меня не было никаких проектов — кроме того, что я собирала комод», — объясняет она. Первым проектом, который она выбрала, было обновление устаревших стен и отделки — это был косметический ремонт, который стоил около 300 долларов за материалы и краску, тогда как нанять профессионала было бы значительно дороже.



    Начинать с малого с простого проекта, который находится в пределах вашей зоны комфорта, может быть ключевым моментом в начале проектов по благоустройству дома. Со временем вы накопите опыт и в конечном итоге почувствуете себя готовым к более продвинутым обновлениям.

    См. фото ванной и гостиной Мэдди до и после ниже.

    Получите максимальную отдачу от затраченных средств

    Хотя вы можете захотеть отремонтировать весь дом, некоторые помещения, как правило, имеют большую стоимость при перепродаже, чем другие. Если вы рассматриваете свои проекты как долгосрочную инвестицию, отдайте предпочтение кухне, ванным комнатам и элементам, которые подчеркивают привлекательность. Сохранение крыши, установка палубы и переделка шкафа также имеют большое значение для повышения ценности.



    Пристальное внимание к любым областям, требующим обслуживания, также сохранит полезность вашего дома. Забота о мелких проблемах и продвижение вперед с любыми необходимыми крупномасштабными обновлениями или заменами гарантируют, что ваш дом не потеряет ценность или не ухудшится в структуре с течением времени.



    Поиск вдохновения и методы обучения

    После того, как вы определились с интересующей вас комнатой или помещением для переделки, вы захотите посмотреть на примеры и изучить методы, которым нужно следовать. Журналы по архитектуре и дизайну, мебельные магазины и даже дома друзей могут вдохновить вас на различные концепции. Вы также можете найти творческие идеи в Интернете.


    Мэдди обычно начинает проект, просматривая Интернет и социальные сети, такие как Instagram и Pinterest, чтобы исследовать визуальные возможности и посмотреть, как другие люди делают проекты, похожие на те, которые она планирует.Она также рекомендует заглянуть на веб-сайты, посвященные недвижимости, чтобы получить более полное представление о дизайне интерьера. «[Эти сайты] пробуждают во мне идеи и помогают мне понять, какие методы и материалы используются», — говорит она. «Тогда, если мне нужно получить подробную информацию о мельчайших процессах, я иду на YouTube за пошаговыми инструкциями».



    Выбор материалов

    Завершающим этапом процесса улучшения является выбор материалов. К ним обычно относятся такие предметы, как краска, пиломатериалы и электроинструменты.Мэдди подчеркивает важность проведения исследований, чтобы полностью понять ваши варианты и определить, когда инвестировать в более качественные расходные материалы, а когда в этом нет необходимости.



    Знакомство с различными доступными материалами поможет вам понять, где можно потратиться на конкретные проекты, и накопить свои знания для будущих проектов. «Теперь я понимаю затраты на древесину в зависимости от ее типов, и для меня это стало своеобразным уроком», — говорит она. «Я думаю, что то же самое и с краской — например, я думаю, что для отделки салона важно иметь высококачественную краску.



    В то время как конкретные используемые материалы меняются в зависимости от каждого проекта, электроинструменты — это инвестиция, которую можно использовать снова и снова. Точные инструменты могут быть дорогими, поэтому придумать способ одолжить, арендовать или составить долгосрочный план покупки также является важным шагом. «У вас не будет сразу всего, что вам нужно, но инвестиции в инструменты, которые вы будете использовать чаще всего, также очень важны», — добавляет Мэдди.

    Сохранять позитивный настрой

    Благодаря своему опыту ремонта дома Мэдди поняла, что уверенность необходима для успешного завершения новых проектов. «В каждом проекте есть забавные части, но у меня никогда не было проекта, который был бы полностью идеальным, поэтому в каждом проекте есть и разочаровывающие моменты». она сказала. «Мне нравится вкладывать время и позитивную энергию в проекты, чтобы объяснить эти разочарования, но чем больше я узнаю, тем больше я думаю, что смогу взять на себя полный «фиксатор».



    Подходя к каждой задаче с позитивным настроем, тщательным планированием и правильными материалами, вы обнаружите, на что вы способны, и со временем добавите ценность своему дому.



    Чтобы продолжить следить за домашними проектами Мэдди, свяжитесь с ней в Instagram (maddiy.martini) и Pinterest (maddiymartini)

    Узнайте больше о небольших проектах, которые могут принести большую отдачу от инвестиций.

    Победа родителей: песочный таймер для детей «2 в 1», сделанный своими руками

    Больше не нужно принуждать детей чистить зубы и мыть руки должным образом. С этим песочным таймером, сделанным своими руками, вашим детям будет легко и весело соблюдать правила гигиены.Вот как сделать свой собственный сегодня!

    Песочный таймер для мытья рук и чистки зубов своими руками

    Думаю, из-за COVID-19 мы все стали чаще мыть руки за последние несколько месяцев. Но это так же важно и для наших детей. CDC рекомендует мыть руки в течение 20 секунд. А Американская ассоциация стоматологов рекомендует чистить зубы в течение 2 минут! Таким образом, этот песочный таймер, сделанный своими руками, — идеальный способ привить вашим детям эту привычку прямо сейчас. Посмотри!

    Соберите принадлежности для песочного таймера

    Эти песочные таймеры не требуют большого количества расходных материалов.Я собрал все свои запасы менее чем за 5 долларов. Вот что вам понадобится.

    Две баночки для специй для песочного таймера.

    Соберите свой таймер

    Теперь вы готовы. Во-первых, склейте вершины каждой из крышек вместе. Сначала я попробовал горячий клей, но он оказался не таким безопасным, как я думал. Итак, я остановился на супер клее. Это было идеально.

    Склейте крышки вместе.

    Далее возьмите большой гвоздь и забейте отверстие в середине крышки. Убедитесь, что он проходит через обе крышки. Если вам нужен медленный таймер (1-2 минуты), просто сделайте одно отверстие.Если вы хотите более быстрый таймер (30 секунд), сделайте большее отверстие, несколько раз забив гвоздь молотком.

    Проделайте отверстие в крышках.

    Наполните одну из баночек для специй примерно 1/3 стакана цветного песка или до полного заполнения. Затем закрутите крышки обратно на банки со специями.

    Наполните одну из банок песком.

    Добавить последние штрихи

    Вы можете оставить банку как есть или добавить несколько последних штрихов, чтобы она выглядела очень мило. Я приклеил 1/2-дюймовую ленту вокруг крышек.Это особенно полезно, если вы собираетесь сделать несколько песочных таймеров, чтобы каждый ребенок знал, какой из них принадлежит ему в зависимости от цвета.

    Добавьте ленту.

    В качестве последнего штриха я сделал несколько симпатичных этикеток, которые можно приклеить на оба конца песочного таймера. На одной этикетке написано: «Чисти зубы», на другой — «Мойте руки». Загрузите бесплатный PDF-файл для печати ниже:

    БЕСПЛАТНАЯ ПЕЧАТЬ — Этикетки песочного таймера

    Этикетки для песочных часов

    Мне нравится, как они получились.Мои дети были в восторге от чистки зубов! Я просто держу наш таймер на столешнице в ванной.

    Всякий раз, когда мои дети моют руки или чистят зубы, они переключают таймер. Если ваш таймер длится всего 30 секунд, вы можете попросить своих детей перевернуть таймер один или два раза, пока они чистят зубы.

    Таймер в действии

    Кроме того, этот таймер – отличный подарок, который зубная фея может преподнести вашим детям, когда у них выпадет зуб. Или он может стать отличным подарком для малышей, когда они приучаются к горшку.

    Надеюсь, вам понравился этот пост! Оставьте свои комментарии ниже и дайте мне знать, что вы думаете.

    Ссылка по теме: Бесплатная таблица потерянных зубов зубной феи и значок

    Сборка таймера для бассейна

    В течение многих лет у меня был 24-футовый бассейн, оборудованный тепловым насосом для его подогрева. Несколько лет назад я добавил солнечное тепло, чтобы уменьшить нагрузку на насос (и, следовательно, счет за электроэнергию!). Тем не менее, когда каждый июнь я запускал тепловой насос, чтобы ускорить нагрев воды, мой счет за электроэнергию подскочил почти до того уровня, который я платил в январе.Поскольку тепловой насос сильно теряет эффективность при понижении температуры (особенно ниже 14°C), я включал его около 10:00 и выключал в 19:00.

    Это было неплохо по выходным, когда я был дома, но в рабочие дни приходилось включать насос перед уходом на работу, даже когда ночью температура опускалась до подросткового уровня.

    В результате нагреватель сжигал энергию в течение первых трех-четырех часов каждого дня, пока вода еще охлаждалась, благодаря солнечному нагревателю, действующему как радиатор и рассеивающему драгоценное тепло в воздухе.И если я забывал включить его утром, то ночью возвращался домой к холодной воде. Вот что побудило меня создать таймер, который позволил бы нагреву бассейна заботиться о себе.

    Сборка оборудования для таймера нагрева бассейна

    Я начал с рассмотрения трех компонентов оборудования, необходимых для работы бассейна и его нагрева:

    Циркуляционный насос , работающий от 120 В переменного тока.

    Тепловой насос , работающий от сети 230 В переменного тока.

    Солнечный нагреватель , работающий с циркуляционным насосом (хотя им также можно управлять с помощью электромагнитного клапана на 24 или 120 вольт).

    Затем я перечислил необходимую вспомогательную инфраструктуру:

    Коробка корпуса среднего и большого размера для соединений.

    Силовое реле , способное управлять циркуляционным насосом, достаточно маленькое, чтобы поместиться в корпусе, и оснащенное четырьмя наборами контактов.

    Реле Примечание: Поскольку для работы теплового насоса требуется ток 30-50 А, нереально управлять его питанием 230 В через силовое реле большого размера внутри корпуса.Гораздо практичнее использовать один из переключателей в силовом реле, соединенный последовательно с переключателем управления на передней панели блока проводом небольшого сечения.

    Возможна электрическая коробка для размещения двух выключателей, если они должны быть размещены на расстоянии от коробки корпуса.

    Возможен понижающий трансформатор , если номинальное напряжение реле меньше 120 В переменного тока.

    Однополюсный/трехпозиционный переключатель или двухпозиционный переключатель с нейтральным центральным положением, который обеспечивает положения АВТО ВКЛ, ВЫКЛ и РУЧНОЙ ВКЛ (в указанном порядке сверху вниз).

    Однополюсный/однопозиционный переключатель для ВЫКЛЮЧЕНИЯ теплового насоса (поскольку он не может работать, когда насос остановлен), когда должен работать только циркуляционный насос регулятор теплового насоса, чтобы выключить его).

    Моток многожильного провода 14/2 или 16/2 , длина которого достаточна для того, чтобы дотянуться от коробки корпуса до теплового насоса, а также до электромагнитного клапана (если применимо).

    Семидневный или дневной таймер для управления силовым реле.

    Лично я недавно купил свой таймер через Amazon менее чем за 10 долларов США. На момент написания этой статьи они по-прежнему доступны по цене менее 15 долларов США в моделях на 12 или 24 В переменного/постоянного тока и 120 или 230 В переменного тока. Если и таймер, и реле работают от 120 вольт, трансформатор не понадобится.

    Спланируйте систему таймера с помощью схемы

    Следующим шагом будет планирование расположения панели управления и распределительной коробки по отношению друг к другу. Он должен располагаться в достаточно большом месте, чтобы можно было установить корпусную коробку и проводку, идущую к ней.Если распределительная коробка является отдельной, примите во внимание дополнительное необходимое пространство для нее.

    Помогает сделать чертеж или компьютерное изображение системы такой, какой вы хотите ее видеть. Это даст вам карту, которой вы будете следовать, когда будете собирать детали, и может служить руководством для устранения неполадок и ремонта в будущем.

    Создание системы

    Перед выполнением каких-либо электромонтажных работ УБЕДИТЕСЬ, ЧТО НА ГЛАВНОЙ ПАНЕЛИ ОТКЛЮЧЕНО ПИТАНИЕ.

    Это когда вы собираете части и компоненты и готовите корпус для частей, которые будут в нем размещены. Таймер можно установить внутри корпуса, просто убедитесь, что электрические соединения хорошо изолированы, а кнопки легко доступны.

    Следующим шагом будет прокладка проводки внутри корпуса. УБЕДИТЕСЬ, ЧТО ПРОВОД ЗАЗЕМЛЕНИЯ ПОДСОЕДИНЕН К МЕТАЛЛИЧЕСКОЙ КОРОБКЕ! Я предпринял дополнительный шаг, добавив рядом рубильник с ручным отключением, чтобы отключить питание цепи без необходимости каждый раз бежать к главной панели в подвале.

    Если проводка на 120 В на всех компонентах, у вас будет линейный вход 120 В переменного тока, линия для подачи питания на циркуляционный насос, пара проводов калибра 14 или 16 для управления тепловым насосом, а также, если два переключатели управления находятся на расстоянии, провод 16/3 для SW1 и провод 16/2 для SW2. Наконец, можно добавить провод 16/2, если вы решите использовать соленоидный переключатель на солнечном нагревателе.

    Если у вас есть компоненты, работающие от напряжения 24 В, а некоторые — от 120 В, выполните действия, описанные в предыдущем шаге. Далее внутрь корпуса надежно крепится понижающий трансформатор.Общий контакт на SW1 теперь можно подключить к одной стороне первичной обмотки трансформатора, а другую сторону подключить к нейтральной линии входящего напряжения 120 В.

    Затем одна сторона вторичной обмотки подключается непосредственно к катушка реле и 4-й (нижний) контактор на реле, питающий с другой стороны один из проводов, ведущих к электромагнитному клапану (если вы выберете этот вариант). Затем другая сторона вторичной обмотки соединяется с другой стороной катушки реле и с другой линией, питающей электромагнитный клапан.

    Наконец, привинтите реле к нижней части коробки, убедившись, что достаточно места для проводки. Вероятно, будет проще подключить силовое реле, прежде чем прикручивать его к корпусу.

    Как упоминалось ранее, теперь вы можете либо сделать отверстия в крышке корпуса и установить SW1 и SW2 прямо туда, либо подключить их к отдельной коробке в другом месте.

    После этого вы можете включить главный выключатель и начать настройку таймера. Вы оцените надежность температуры в бассейне и экономию, когда придет следующий счет за электроэнергию!

    Простой в установке программируемый таймер

    Я считаю себя достаточно предприимчивым, когда дело касается обустройства дома и проектов «сделай сам». Я занимался некоторыми довольно крупными проектами, такими как снятие деревянных шпинделей с перил нашей лестницы и замена их кованым железом. Мне довольно удобно пользоваться пилами и электроинструментами. Я даже не против испачкаться, когда этого требует ситуация.

    К сожалению, моя авантюрная натура выходит из строя, когда дело доходит до установки чего-либо электрического.

    Несмотря на то, что я знаю, что могу проверить (и перепроверить), что в проводах, над которыми я работаю, не осталось питания, идея (совершенно невероятная и, вполне возможно, сумасшедшая) о том, что каким-то образом, каким-то образом, питание МОЖЕТ вернуться на действительно волнует меня. Как и всякая мудрая женщина, все проекты по электрике я оставляю для мужа.

    Не поймите меня неправильно… я люблю своего мужа.Я точно не желаю ему зла (это не ТАКОЙ блог). Думаю, я просто верю, что ОН знает, что делает, и у него достаточно здравого смысла, чтобы не убить себя электрическим током. Мне? Не так много…

    И хотя он часто помогает мне, когда мне нужна помощь, Крис НЕ разделяет моей любви к проектам. В зависимости от того, что это за проект, он может быть совершенно непреклонен в том, что НЕ будет помогать. За 15 лет, что мы вместе, я понял, что обычно лучше делать проект самостоятельно.Он счастливее, будучи предоставленным самому себе, а я счастливее, что мое очарование не разрушит не слишком восторженный партнер. (Набрав это, я понял, что всего в четырех предложениях я трижды использовал слово «НЕ» заглавными буквами. Это должно показать, насколько Крису НЕ нравятся мои проекты.)

    Этот пост содержит партнерские ссылки для вашего удобства. Нажмите ЗДЕСЬ, чтобы полностью прочитать мою политику раскрытия информации.

    Вернуться к моему страху перед электричеством…

    Во время одного из моих регулярных просмотров Pinterest я нашел этот пост от Криса по адресу Driven By Decor . Теперь я большой пиннер, но не так много постов, которые заставят меня мгновенно прыгнуть в интернет и начать делать покупки. Ее сообщение о ее новом любимом гаджете отправило меня прямо на Amazon (я не прошел GO!), и я заказал этот программируемый таймер Econo Switch:

    Econo Switch — это программируемый таймер, который устанавливается вместо стандартного внутреннего выключателя освещения. Я не только сам установил это для нашего переднего крыльца (во время установки Крис стоял рядом со мной для моральной поддержки), но это заняло всего около 20 минут, и это сработало сразу же !!!

    Существует множество вариантов программирования, но я не усложнял и выбрал программу по умолчанию: освещение переднего крыльца автоматически включается на закате и выключается в 23:00.(Есть также кнопка ручного включения/выключения; вы можете включать и выключать переключатель, когда захотите, за пределами запрограммированных настроек.) В процессе настройки вы указываете дату и время на таймере, и это разумно.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
