Таблица сопротивления алюминиевых и медных кабелей и проводов

Стабильность работы кабелей и проводов зависит от точности выбора сечения, который необходим при проектировании и монтаже электроустановок или прокладке силовых сетей.

Ключевой параметр расчетов — максимально допустимая нагрузка по току, обеспечивающая рабочую температуру жилы, отсутствие перегрева и безопасность эксплуатации линии и электрооборудования. Сила тока для однофазной и трехфазной сети рассчитывается, исходя из суммарной мощности всех подключаемых приборов, аппаратов и установок.

Для правильного определения сечения медной и алюминиевой жилы воспользуйтесь таблицей, в которой сведены основные характеристики — номинальное напряжение, мощность и допустимая токовая нагрузка.

Сечение жил, мм	Медные жилы проводов и кабелей				Сечение жил, мм	Алюминиевые жилы проводов и кабелей
	Напряжение 220 В		Напряжение 380 В			Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт		Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5	1,5
2,5	27	5,9	25	16,5	2,5	22	4,4	19	12,5
4	38	8,3	30	19,8	4	28	6,1	23	15,1
6	46	10,1	40	26,4	6	36	7,9	30	19,8
10	70	15,4	50	33	10	50	11	39	25,7
16	85	18,7	75	49,5	16	60	13,2	55	36,3
25	115	25,3	90	59,4	25	85	18,7	70	46,2
35	135	29,7	115	75,9	35	100	22	85	56,1
50	175	38,5	145	95,7	50	135	29,7	110	72,6
70	215	47,3	180	118,8	70	165	36,3	140	92,4
95	260	57,2	220	145,2	95	200	44	170	112,2
120	300	66	260	171,6	120	230	50,6	200	132
150					150
185					185
240					240

Как измерить сопротивление жилы кабеля

На стадии проектирования линий электропередач, информационных и контрольных сетей существенное значение приобретает выбор материала и площади поперечного сечения проводника. Правильное инженерное решение помогает снизить потери, уменьшить вероятность аварийных ситуаций, решить другие задачи. Сравнительно небольшое электрическое сопротивление медного провода объясняет популярность применения этого варианта. Дополнительные преимущества и альтернативы рассмотрены в данной публикации.

Увеличением сечения повышают стойкость проводника к токовым нагрузкам

Проверка сопротивления

28 октября 2019

Время на чтение:

Характеристик электрического тока существует много. Одной из самых главных является электрическое сопротивление. Оно характеризует способность проводника тока препятствовать свободному и беспрепятственному прохождению последнего. Обозначается сопротивление буквой латинского алфавита R, а измеряется в Омах.

Важность этой величины трудно переоценить, поэтому любые современные многофункциональные приборы содержат в себе функцию измерения сопротивления. В этой статье подробным образом будет разобрано, что такое сопротивление провода изоляции, как определить сопротивление резистора мультиметром и чем меряют сопротивление вообще.

Закон Ома в таблице дает понять, как зависят три основных параметра электросети друг от друга

От чего зависит сопротивление металла

Электрический ток по классическому определению – это направленное движение заряженных частиц. В металлах перемещаются электроны, если создать между двумя точками подключения источника питания разницу потенциалов. Этому процессу препятствуют примеси, поэтому проводимость лучше в однородном материале.

К сведению. Качественные проводники тока выпускают из электротехнической меди, которая содержит не более 0,01% сторонних примесей. Незначительная добавка алюминия (0,02-0,03%) уменьшает проводимость на 10-11%. При большой длине трассы существенно увеличиваются потери на передачу энергии.

Отрицательное влияние оказывают колебательные процессы атомов кристаллической решетки. При повышении температуры увеличивается амплитуда этих движений, что создает дополнительные препятствия перемещению зарядов. Для компенсации этого явления резисторы создают из специальных сплавов. Правильно подобранные пропорции материалов обеспечивают стабильность электрического сопротивления в расчетном температурном диапазоне.

Что такое сопротивление провода изоляции

Сопротивление изоляции — это один из важнейших параметров любых кабелей и проводников. Основано это на том, что все провода в процессе их эксплуатации подвергаются сторонним воздействиям. Помимо внешнего влияния присутствуют также и внутренние: влияние жил одного провода друг на друга, взаимодействие по электромагнитным полям. Все это, так или иначе, приводит к появлению утечек.

Промышленный мегомметр для замера крупных значений сопротивления

Именно поэтому любые электрические и неэлектрические провода создаются с изоляцией, защищающей проводник от внешнего влияния. Среди популярных изоляционных материалов выделяют резину, поливинилхлорид, масло, дерево и бумагу. Используются эти материалы исходя из самого предназначения кабеля. Например, провода, прокладываемые под землей, изолированы сравнительно толстой лентой диэлектрика, а кабеля телекоммуникаций могут быть заключены в простую обертку из алюминиевой фольги.

Старый советский аналоговый стендовый омметр

Важно! Изоляция — это защита жил от воздействия потусторонних факторов, защита жилок друг от друга, от замыкания и от различных утечек. Сопротивление же изоляции это величина сопротивления между жилами провода или между одной из жил и изоляционным слоем.

Любой материал со временем эксплуатации стареет и разрушается, что ведет к ухудшению его характеристик и снижению сопротивления изоляции постоянному или переменному току. Характеристика сопротивляемости изоляции указывается на кабеле и нормируется в его ГОСТе. Определяют его в лабораторных условиях при при температуре в 20 градусов.

Произведение измерений сопротивляемости профессиональным мегаомметром

Низкочастотные кабели связи имеют минимальное сопротивление изоляции в 5 Гигаом на километр, а коаксиальные в свою очередь — 10 Гигаом на километр. Измерение и проверку сопротивляемости проводят на регулярной основе мегаомметром: на установках мобильной связи — один раз в 6 месяцев, на объектах повышенной опасности — один раз в 12 месяцев, на других объектах — один раз в три года.

Выбор сечения кабелей

Для крупных расчетов можно использовать специализированный калькулятор на справочном сайте либо соответствующее программное обеспечение. Следующий алгоритм применяют для последовательного вычисления рабочих параметров по формулам:

• при передаче в подключенную нагрузку мощности P = 1 600 Вт в линии с напряжением U = 220 V постоянный ток (I) определяют следующим образом: I = P/U ≈ 7,27А;
• сопротивление медного проводника (в обе стороны) длиной 800 м и сечением 2,5 мм кв.: R = (2*I*p)/S = (2*800*0,0175)/2,5 = 11,2 Ом;
• потери по напряжению в этой трассе: ΔU = (2*L*I)/((1/p)*S) = (2*800*7,27)/((1/0,0175)*2,5) = 11 520/ 142,86 = 80,63 V.

Что такое электрическое сопротивление

При необходимости последнее выражение несложно математически преобразовать для выбора площади поперечного сечения проводника по суммарному значению подключаемой нагрузки:

S = (2*I*L)/((1/p)*ΔU.

В рассмотренном примере потери напряжения составляют более 36%. Этот результат свидетельствует о необходимости корректировки расчета сопротивления проводника. По действующим нормативам допустимо уменьшение контрольного параметра не более, чем на 5 %. Увеличив диаметр провода, можно получить необходимый результат. При сечении 19 мм кв. напряжение уменьшится до 209,41 V (4,81%).

С учетом увеличенного сопротивления алюминиевого провода предполагаются пропорциональные изменения потерь. Выполнив аналогичный расчет, можно получить рекомендованное сечение 31 мм кв. Использование такого проводника в аналогичных условиях снизит напряжение до 209,2 V, что позволит обеспечить соответствие нормативам – 4,92%.

К сведению. Для проверки расчетных данных можно использовать мультиметр. Измерения выполняют в соответствующем диапазоне с учетом амплитуды сигнала, переменного (постоянного) тока.

Измерение сопротивления кабеля мультиметром

При подключении источника питания переменного тока алгоритм вычислений усложняется. Для таких исходных условий пользуются формулой:

ΔU = ((Pа * Rа + Pр * Rи) *L)/ U,

где:

• Pа (Pр) – активная (реактивная) мощность;
• Rа (Rи) – относительное активное (индуктивное) сопротивление линии в Ом на километр.

Для определенных материалов проводников исходные данные берут из справочника. По аналогии с упомянутыми нормативами уменьшение напряжения не должно быть в общем случае более 5%. Дополнительные ограничения применяют с учетом особенностей электрических сетей и подключаемых потребителей (от 1% до 12%). Действующие правила уточняют по тексту последней редакции ПУЭ.

Приведенные итоги расчетов убедительно подтверждают преимущества меньшего удельного сопротивления медного провода. При использовании алюминиевого аналога значительно увеличивается количество материала для передачи электроэнергии с нормативными потерями. Для комплексного анализа следует учитывать лучшие показатели меди по прочности, гибкости.

Алюминий отличается меньшей стоимостью, легкостью. Но при работе с этим материалом следует исключить вибрационные воздействия и перемещения в процессе эксплуатации. Особо тщательно проектируют изгибы, чтобы сохранить целостность проводника. Электрический контакт нарушается образованием окислов на поверхности изделий, изготовленных из этого металла.

К сведению. В определенных ситуациях многое будет значить свободное место для прокладки трассы. По экономии пространства преимущественными параметрами обладает медь.

Выбор сечения проводника по допустимому нагреву

По мере увеличения силы тока повышается температура проводящего металла. На определенном уровне повреждается слой защитной изоляции, созданный из полимеров. Это провоцирует короткие замыкания и образование пламени. Опасные ситуации предотвращают корректным расчетом площади поперечного сечения. Определенное значение имеет способ прокладки (совместный/ раздельный).

Выбор кабельных изделий с учетом нагрева

Выбор сечения по потерям напряжения

Как показано в расчетах, при большой длине трасы нужно учитывать снижение напряжения и соответствующие энергетические потери. В крупных проектах рассматривают всю цепь тока с распределительными устройствами и подключаемыми нагрузками.

Выбор по допустимым потерям

Для точного определения подходящей кабельной продукции рассматривают особенности процесса эксплуатации. Делают необходимый запас, чтобы предотвратить аварийные ситуации при подключении новых потребителей и бросках напряжения в сети питания.

Чем можно измерять сопротивление

Прибор для измерения сопротивления называется Омметром, а для измерения больших величин — Мегаомметром. Как правило, радиолюбителями и простыми людьми такие приборы не используются, поскольку это не практично. Их применяют на фабриках и заводах, электростанциях, которые производят резисторы или в научно-исследовательских центрах.

На практике для дома и работы электриками используются мультиметры и тестеры, которые объединяют в себе вольтметры, амперметры, омметры и многие другие функции для определения характеристик электрической сети.

Замер сопротивления советского резистора

Мультиметром

Сопротивляемость любого проводника и изоляции можно измерить мультиметром. Чтобы сделать это, сперва необходимо выбрать проверяемый элемент: провод, резистор, предохранитель и так далее. Общим правилом будет извлечение исследуемого объекта из электрической цепи или проведение замеров до его подключения. Это основано на том, что при измерении параметров включенного элемента, данные могут быть неточными, так как на них влияют другие факторы.

Важно! Перед измерением мультиметром следует включить его и настроить на определение соответствующей величины, вставить щупы в разъемы, если они не вставлены.

Тестером

На самом деле, понятия тестер и мультиметр тождественны. Когда на рынке СНГ появились первые цифровые мультиметры, их начали называть тестерами за способность тестировать работоспособность электрических элементов по типу диодов, транзисторов, резисторов. Также они способны прозвонить сеть или проводку. Понятие «мультиметр» более правильное для этого вида приборов.

Часто тестерами называют менее функциональные приборы, которые не могут проверять температуру и обладают более низкой ценой, чем мультиметры. На самом деле это одно и тоже. Любой мультитестер может измерять сопротивление и другие важные электрические характеристики.

Замер сопротивления в электросети позволяет предупредить многие аварийные ситуации

Как узнать сопротивление 1 метра медного провода

После выяснения всех факторов, влияющих на резистентность медного провода, можно объединить их в формуле зависимости сопротивления от сечения проводника и узнать, как вычислить этот параметр. Математическое выражение выглядит следующим образом: R= pl/s, где:

• ρ — удельное сопротивление;
• l — длина проводника, при нахождении сопротивления медного проводника длиной 1 м, l = 1;
• S— площадь поперечного сечения.

Вам это будет интересно Особенности реактивного сопротивления

Для вычисления S, в случае провода цилиндрической формы, используется формула: S = π ∙ r2 = π d2/4 ≈ 0.785 ∙ d2, здесь:

• r — радиус сечения провода;
• d — его диаметр.

Если провод состоит из нескольких жил, то суммарная площадь будет равна: S = n d2/1,27, где n — количество жил.

Если проводник имеет прямоугольную форму, то S = a ∙ b, где a — ширина прямоугольника, b — длина.

Важно! Узнать диаметр сечения можно штангенциркулем. Если его нет под рукой, то намотать на любой стержень измеряемую проволоку, посчитать количество витков, желательно, чтобы их было не меньше 10 для большей точности. После этого измерить намотанную часть проводника, и разделить значение на количество витков.

Вычисление площади сечения

Что такое мультиметр

Мультиметр или мультитестер — это компактный, эргономичный и многофункциональный прибор для проведения замера основных параметров электрической сети в любых целях. Все мультиметры позволяют с определенной точностью производить измерения силы тока, напряжения, сопротивления и даже температуры с помощью своих щупов.

Внешний вид типичного цифрового мультиметра из диэлектрического пластика

Мультиметры бывают двух видов:

• Аналоговые, которые выводят результаты измерений с помощью механических инструментов отображения: стрелок, столбиков и цены делений, показывающей количественную характеристику измеряемой величины;
• Цифровые. Наиболее часто используемые типы приборов, вывод информации у которых производится через встроенный дисплей, а все данные рассчитываются в цифровом виде.

Онлайн калькулятор расчета сечения кабеля по мощности

Чтобы применить онлайн калькулятор расчёта сечения кабеля необходимо произвести сбор информации, необходимой для выполнения расчёта размеров. Как правило, необходимо получить следующие данные:

• Детальную характеристику нагрузки, которую будет поставлять кабель
• Назначение кабеля: для трёхфазного, однофазного или постоянного тока
• Напряжение тока системы и (или) источника
• Полный ток нагрузки в кВт
• Полный коэффициент мощности нагрузки
• Пусковой коэффициент мощности
• Длина кабеля от источника к нагрузке
• Конструкция кабеля
• Метод прокладки кабеля

Зачем нужно измерять сопротивление провода

Любую электрическую сеть нужно обезопасить и обеспечить ей бесперебойную работу, которая может зависеть от множества параметров, среди которых есть и качество изоляции и сопротивления. Замер этой величины позволяет безопасно использовать электросеть и подключенные к ней приборы. Периодический анализ сопротивляемости предотвращает возникновение аварийных ситуаций и поломок, которые могут привести к выходу аппаратуры из строя и человеческим жертвам.

Проверка высоковольтных кабелей

Как правильно рассчитать сопротивление провода по сечению

Проектируя электрическую сеть, необходимо правильно подобрать сечение кабеля, чтобы его резистентность не была высокой. Большой импеданс вызовет падение напряжения выше допустимого значения. В результате подключенное к сети электрическое устройство может не заработать. Также, провода начнут перегреваться.

Для правильного расчета минимального сечения необходимо учесть следующие факторы:

• По стандартам ПУЭ падение напряжения не должно быть больше 5%.
• В бытовых условиях ток проходит по двум проводам. Поэтому, при расчете величину сопротивления нужно умножить на 2.
• Учитывать нужно мощность всех подключенных приборов на линии. Для развития предусмотреть запас по нагрузке.

Как вычислить сопротивление проводника по формуле? Для примера можно рассмотреть задачу. Требуется определить: достаточно ли будет медного кабеля сечением 2,5 мм2 и длиной 30 метров для подключения оборудования мощностью 9 кВт.

Формулы электрической цепи

Задача решается следующим образом:

• Резистентность медного кабеля будет равна:

2 ∙ (ρ ∙ L) / S = 2 ∙ (0,0175 ∙ 30) / 2,5 = 0,42 Ом.

• Для нахождения падения напряжения нужно определить силу тока, по формуле: I= P/U.

Вам это будет интересно Расчет эквивалентного сопротивления

Здесь P — суммарная мощность оборудования, U — напряжение в цепи. Тогда сила тока будет равна: I = 9000 / 220 = 40,91 А.

• Используя закон Ома, можно найти падение напряжения по кабелю: ΔU = I ∙ R = 40, 91 ∙ 0,42 = 17,18 В.
• От 220 В процент падения составит: U% = (ΔU / U) ∙ 100% = (17,18 / 220) ∙ 100% = 7, 81%>5%.

Падение напряжение выходит за пределы допустимого значения, значит необходимо использовать кабель большего сечения.

Как обозначается

Как уже стало понятно, померить сопротивление мультиметром не сложно и никаких проблем это принести не должно. Измеряется параметр в Омах в честь немецкого физика, который первый подтвердил связь между силой тока, напряжением и сопротивлением. На мультиметрах и тестерах эта величина имеет обозначение греческой буквы «омега» — Ω.

Искомая величина изображается на приборах греческой буквой «омега»

Таблица сопротивления медного провода

Узнать резистентность проводника можно по таблицам. В них содержатся готовые результаты вычислений для разных кабелей.

Таблица меди на метр 1

Например, сопротивление меди на метр для различных сечений можно определить без вычислений, из соответствующей таблицы.

Таблица меди на метр 2

Важно! Таблицы не содержат данные о всех сечениях. Если нужно узнать величину импеданса для неуказанного кабеля, то находится среднее значение между двумя ближайшими известными сопротивлениями.

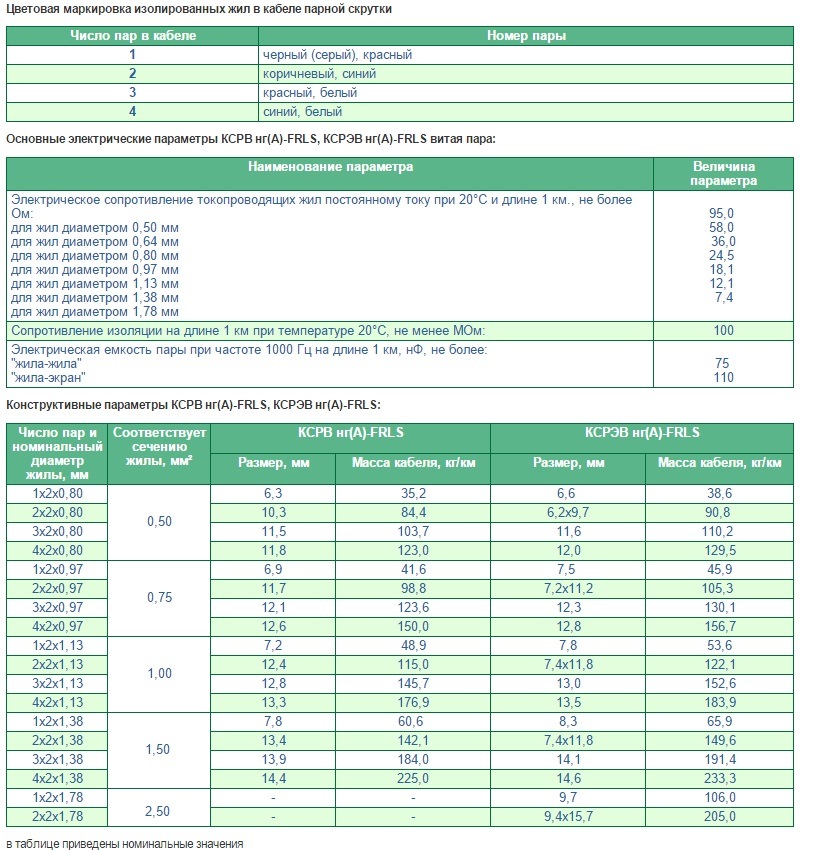

Таблица сечений, сопротивлений, силы тока

Расчет сопротивления кабеля является важной задачей при проектировании электрической системы. Воспользовавшись формулами или таблицами, можно успешно ее решить.

Как правильно измерять

Для правильно измерения параметров сопротивляемости провода или кабеля нужно:

• Включить мультиметр и настроить его на соответствующие величины;
• Подсоединить любым способом один щуп к одному контакту провода или элемента, а другой — другому свободному;
• Если на дисплее загорелась единица, то максимальной мощности не хватает и нужно установить больший предел;
• Сравнить полученные значения с номинальными маркировками.

Важно! В процессе замера следует придерживаться простых, но важных мер безопасности: не браться за оголенные части щупов руками и быть осторожным при замере параметров некоторых видов электроприборов.

Таким образом, электросеть может определяться многими параметрами, одним из которых является сопротивление. Мультиметровый способ узнать сопротивляемость — один из самых распространенных и простых. Для этого не нужно никаких специальных знаний и умений. Достаточно наличия предмета анализа и аппарата, чтобы проверить и зафиксировать соответствующие данные.

Теория и практика

Итак, если человек хоть немного знаком с основами электротехники, он должен знать, что чем толще провод, тем меньше сопротивление.

• Сравнить это теоретически можно с водопроводной трубой, по которой бежит вода. Если диаметр трубы достаточный, то жидкость протекает по ней, не испытывая никакого гидравлического сопротивления, и наоборот, маленькое отверстие увеличивает давление в трубе, пропускная способность падает, гидравлическое сопротивление растет.
• Также и поток электронов можно представить в виде воды, которая пытает протечь внутри провода. Однако электричество это совсем иная природа, соответственно и физические свойства у него другие.
• К чему может привести слишком высокое сопротивление? Самое банальное – это падение напряжения, в результате чего какая-нибудь лампа накаливания станет гореть тусклее, а какой-нибудь электроприбор не сможет стартовать.
• Прямым следствием прохождения мощного тока через проводник с достаточно высоким сопротивлением, будет его перегрев.

От автора! Однажды мы подключили сварочный аппарат, ну к очень плохому удлинителю, и после нескольких минут работы провод буквально загорелся. Благо короткого замыкания не произошло, но оно было весьма вероятно. Как понятно, в жилом помещении подобные ситуации недопустимы.

Рекомендуем действовать в следующей последовательности:

• Первым делом точно узнайте, какую нагрузку создают оба ваших прибора в условиях работы на максимальной мощности. Нас интересует сила тока, измеряемая в Амперах, или мощность — Ватты.
• Эти параметры вы легко отыщете в паспортах изделий.
• Если оба прибора будут запитаны от одной линии, то суммируйте полученные значения.
• Далее прибегайте к помощи таблицы, которая позволит безошибочно определить сечение провода.

На фото — таблица подбора сечения проводника

• Как видно из приведенной таблицы максимальный ток для медного провода площадью 0,5 не должен превышать 11 Ампер.

Совет! В жилых помещениях сегодня не допускается использование алюминиевых проводов. Применяют только медные.

• В принципе этими данными можно было бы и ограничиться, накинув некоторый запас, однако подобные таблицы не показывают каким должно быть максимальное сопротивление провода, то есть не учтена длина проводника. Поэтому для большей точности без расчета не обойтись.

Подписка на рассылку

Несмотря на то, что медь – один из лучших проводников электричества, она обладает сопротивлением. Оно незначительно – поэтому, например, при прокладке трасс небольшой длины (например, в квартире) им можно пренебречь.

Однако при прокладке трасс большой длины сопротивление медного кабеля имеет решающее значение – поскольку никому не хочется получить на «выходе» значительно меньшее напряжение, чем на «входе».

Сопротивление жилы медного кабеля

Существует три способа узнать сопротивление жилы медного кабеля – получить его из таблицы, рассчитать или же измерить специальным прибором (омметром). Первый вариант наиболее прост, но при этом не слишком точен. Таблицы, в которых указывается номинальное электросопротивление токоведущих жил медного кабеля в расчёт на 1 км длины, приведены в ГОСТ 22483-2012.

Дело в том, что табличные величины сопротивления указываются для кабелей определённого сечения и с определённым составом проводника. На практике же выясняется, что состав медного сплава может отличаться от нормативов. Особенно если речь заходит о некачественных, бюджетных кабелях.

Второй способ получения сопротивления медного кабеля – расчёт по формуле. Потребуется указать следующие значения:

• Удельное сопротивление меди ρ, которое варьируется в зависимости от процентного содержания меди в сплаве от 0,01724 до 0,018 Ом×мм²/м;
• Длину медного кабеля в метрах;
• Сечение кабеля S в мм².

Далее используется следующая формула:

Полученное сопротивление R– это сопротивление всего проводника на произвольную длину. Так что этой формулой удобно пользоваться при расчётах как длинных, так и коротких линий.

Якорь И третий вариант – это измерить сопротивление проводника самостоятельно. Он наиболее точен, поскольку показывает фактическое значение. Тем не менее, главный минус этого способа заключается в трудоёмкости.

Измерение электросопротивления токоведущих жил производится одинарным, двойным или одинарно-двойным мостом с постоянным напряжением. Конкретная методика и принципиальные схемы описываются ГОСТ 7229-76.

Сопротивление изоляции кабелей медных

Измерение сопротивления изоляции кабелей с медными токоведущими жилами является частью испытаний кабельных линий. Эти процедуры проводятся при положительной температуре окружающего воздуха.

Дело в том, что в изоляции кабеля могут находиться микрокапли влаги. При отрицательных температурах они замерзают. Кристаллы льда, в свою очередь, являются диэлектриками, то есть ток они не проводят. И, как следствие, измерения медных кабелей при отрицательной температуре не выявят наличия вкраплений влаги в изоляции.

Для измерения сопротивления изоляции используется мегаомметр. Нормативы подразумевают, что его погрешность должна составлять не более 0,2%. Так, одним из допускаемых соответствующим госреестром устройств является SonelMIC-2500 – гигаомметр, предназначенный для измерения сопротивления изоляции, степени её увлажнённости и старения.

В общем виде процедура измерения сопротивления изоляции медных кабелей проводится следующим образом:

1. С кабеля снимается напряжение. Его отсутствие проверяется специальным устройством;
2. Устанавливается испытательное заземление на стороне, где проводится измерение;
3. Жилы с другой стороны разводятся на значительное расстояние друг от друга;
4. На каждую жилу подаётся напряжение. На кабели с изоляцией из бумаги, ПВХ, полимеров и резины подаётся постоянное напряжение, а на кабели с изоляцией из сшитого полиэтилена – переменное;
5. В течение одной минуты замеряется сопротивление изоляции.

Измерение проходит следующим образом:

• Предположим, измеряется сопротивление изоляции жилы «А»;
• Тогда испытательное заземление подключается к жилам «В» и «С»;
• Один конец мегаомметра подключается к жиле «А», второй – к заземляющему устройству («земле»).

Стоит отметить, что конкретная методика измерения зависит от типа кабеля – низковольтный силовой, высоковольтный силовой, контрольный. Вышеприведённый алгоритм имеет общий характер.

Источник

Удельное сопротивление

Удельное сопротивление – это табличная величина, для каждого металла она своя. Она нужна для расчета и зависит от кристаллической решетки металла и структуры атомов.

Из таблицы видно, что самое меньшее сопротивление у серебра, для медного кабеля оно равняется 0,017 Ом*мм2/м. Такая размерность говорит нам, сколько приходится Ом при сечении в 1 миллиметр квадратный и длине в 1 метр.

Кстати, серебряное покрытие используется в контактах коммутационных аппаратов, автоматических выключателей, реле и прочего. Это снижает переходное контактное сопротивление, повышает срок службы и уменьшает нагрев контактов. При этом в контактах измерительной и точной аппаратуры используют позолоченные контакты из-за того, что они слабо окисляются или вообще не окисляются.

У алюминия, который часто использовался в электропроводке раньше, сопротивление в 1,8 раза больше чем у меди, равняется 2,82*10-8 Ом*мм2/м. Чем больше сопротивление проводника, тем сильнее он греется. Поэтому при одинаковом сечении алюминиевый кабель может передать меньший ток, чем медный, это и стало основной причиной почему все современные электрики используют медную электропроводку. У нихрома, который используется в нагревательных приборах оно в 100 раз больше чем у меди 1,1*10-6 Ом*мм2/м.

СОДЕРЖАНИЕ:

Для безопасной работы все электрические установки и оборудование должны иметь сопротивление изоляции, соответствующее определенным характеристикам. Независимо от того, идет ли речь о соединительных кабелях, оборудовании секционирования и защиты, трансформаторах, электродвигателях и генераторах – электрические проводники изолируются с помощью материалов с высоким электрическим сопротивлением, которые позволяют ограничить, насколько это возможно, электрический ток за пределами проводников.

Из-за воздействий на оборудование качество этих изоляционных материалов меняется со временем. Подобные изменения снижают электрическое сопротивление изоляционных материалов, что увеличивает ток утечки, который, в свою очередь, приводит к серьезным последствиям, как с точки зрения безопасности (для людей и имущества), так и с точки зрения затрат на остановки производства.

Регулярная проверка изоляции, проводимая на установках и оборудовании в дополнение к измерениям, выполняемым на новом и восстановленном оборудовании во время ввода в эксплуатацию, помогает избегать подобных инцидентов за счет профилактического обслуживания. Данные испытания дают возможность обнаружить старение и преждевременное ухудшение изоляционных свойств прежде, чем они достигнут уровня, способного привести к описанным выше инцидентам.

Какое оборудование использовать?

Для замера этого показателя лучше всего пользоваться мультиметром. Это универсальное устройство, которым можно измерять также силу тока, напряжение проводника, емкость батареи.

Существует два типа мультиметров:

• Цифровые — современные устройства, которые моментально выводят интересующие показатели на экран. Преимущества — в высокой скорости, удобстве работы, точности. Замер сопротивления провода мультиметром — дело нескольких секунд. Недостаток — дороговизна и сложность ремонта по сравнению с аналоговыми приборами. Поэтому не стоит рассматривать подобный вариант, если есть деньги только на дешевую модель — изделие может быстро выйти из строя, а его ремонт окажется нецелесообразным.
• Аналоговые — показатели отображаются на шкале, по которой перемещается стрелка. Работать с подобными изделиями сложнее, но они проще устроены. Средние по стоимости модели служат намного дольше аналогичных в своей категории цифровых устройств.

Если есть прибор, позволяющий замерить только напряжение и силу тока, узнать интересующий показатель можно с помощью расчета. Формула, выходящая из закона Ома:

R = U/I, где R — искомая величина, U — напряжение, I — сила тока.

Проверка: испытание или измерение?

На первом этапе полезно прояснить разницу между двумя типами проверки, которые часто путают – испытание электрической прочности изоляции и измерение сопротивления изоляции.

Испытание электрической прочности, также называемое «испытание на пробой», позволяет определить способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя. Фактически такой выброс напряжения может быть вызван молнией или индукцией в результате неисправности линии электропередачи. Основной целью этого теста является обеспечение соответствия строительным нормам и правилам, касающимся путей утечки и зазоров. Этот тест часто выполняется с использованием напряжения переменного тока, но также при испытаниях применяется и напряжение постоянного тока. Подобный тип измерений требует использования установок для испытания кабелей повышенным напряжением. Результатом является значение напряжения, обычно выраженное в киловольтах (кВ). Испытания электрической прочности в случае неисправности могут быть разрушительными, в зависимости от уровней тестирования и энергетических возможностей инструмента. Поэтому этот метод используется для типового тестирования на новом или восстановленном оборудовании.

При нормальных условиях испытаний измерение сопротивления изоляции является неразрушающим тестированием. Этот замер выполняется с использованием напряжения постоянного тока меньшей величины, чем при испытании электрической прочности, и дает результат, выраженный в кОм, МОм, ГОм или ТОм. Значение сопротивления указывает на качество изоляции между двумя проводниками. Поскольку данное испытание является неразрушающим, его особенно удобно использовать для контроле старения изоляции работающего электрического оборудования или установок. Для данного измерения используется тестер изоляции, также называемый мегомметром (доступны мегомметры с диапазоном до 999 ГОм).

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

Если часто возникает необходимость выполнить замер большого сопротивления, к примеру, изоляции, то надо приобретать мегаомметр.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

В остальном, для бытовых целей подойдет любой мультиметр, на шкале которого указан достаточный предел измерения сопротивления.

Типовые причины неисправности изоляция

Поскольку измерение сопротивления изоляции с помощью мегомметра является частью более широкой политики профилактического обслуживания, важно понимать, по каким причинам возможно ухудшение характеристик изоляции. Только это позволит предпринять правильные шаги для их устранения.

Можно разделить причины неисправности изоляции на пять групп. Однако необходимо иметь в виду, что в случае отсутствия каких-либо корректирующих мер, различные причины будут накладываться друг на друга, приводя к пробою изоляции и повреждению оборудования.

Электрические нагрузки

В основном электрические нагрузки связаны с отклонением рабочего напряжения от номинального значения, причем влияние на изоляцию оказывают как перенапряжения, так и понижение напряжения.

Механические нагрузки

Частые последовательные запуски и выключения оборудования способны вызвать механические нагрузки. Кроме того, сюда входят проблемы с балансировкой вращающихся машин и любые прямые нагрузки на кабели и установки в целом.

Химические воздействия

Присутствие химических веществ, масел, агрессивных испарений и пыли в целом отрицательно влияет на характеристики изоляционных материалов.

Напряжения, связанные с колебаниями температуры:

В сочетании с механическими напряжениями, вызванными последовательными запусками и остановками оборудования, также на свойства изоляционных материалов влияют напряжения, возникающие при расширении и сжатии. Работа при экстремальных температурах также приводит к старению материалов.

Загрязнение окружающей среды

Плесень и посторонние частицы в теплой, влажной среде также способствуют ухудшению изоляционных свойств установок и оборудования.

В приведенной ниже таблице показана относительная частота различных причин отказа электродвигателя.

В дополнение к внезапным повреждениям изоляции из-за таких чрезвычайных происшествий, как, например, наводнения, факторы, снижающие эффективность изоляции работающей установки объединяются, иногда усиливая друг друга. В конечном итоге в долгосрочной перспективе без постоянного мониторинга это приведет к возникновению ситуаций, которые станут критическими с точки зрения безопасности людей и нормальной эксплуатации. Таким образом, регулярное тестирование изоляции установок или электрических машин является полезным способом контроля состояния изоляции, позволяющим предпринимать необходимые действия еще до того, как возникло повреждение.

Включение мультиметра в режим омметра и выбор пределов измерений

Управление мультиметром производится с помощью круглой поворотной ручки, вокруг которой расчерчена шкала, поделенная на секторы. Друг от друга они отделены линиями или просто надписи на них отличаются цветом. Чтобы включить мультиметр в режим омметра надо повернуть ручку в зону сектора, обозначенного значком «Ω» (омега). Цифры, которыми будет обозначаться режимы работы могут быть подписаны тремя способами:

• Ω, kΩ – x1, x10, x100, MΩ. Обычно такие обозначения используются на аналоговых устройствах, у которых то, что показывает стрелка еще надо переводить в привычные значения. Если шкала проградуирована, к примеру, от 1 до 10, то при включении каждого из режимов отображаемый результат надо домножать на указанный коэффициент.

• 200, 2000, 20k, 200k, 2000k. Такая запись применяется на электронных мультиметрах и показывает в каком диапазоне можно измерять сопротивление при установке переключателя в определенную позицию. Приставка «k» обозначает префикс «кило», что в единой системе измерений соответствует цифре 1000. Если выставить мультиметр на 200k и он покажет цифру 186 – это значит, что сопротивление равно 186000 Ом.
• Ω – Если на корпусе омметра есть только такой значок, значит мультиметр способен автоматически определять диапазон. Циферблат такого устройства обычно может отображать не только цифры, но и буквы, к примеру, 15 kОм или 2 MОм.

У первых двух способов подписи шкалы есть прямая зависимость точности отображения результатов и их погрешности. Если сразу включить максимальный диапазон, то сопротивление порядка 100-200 Ом скорее всего будет показано неправильно.

Щупы прибора надо воткнуть в соответствующие гнезда – черный в «COM», а красный в то, возле которого среди других обозначений есть значок «Ω».

Принцип измерения сопротивления изоляции и влияющие на него факторы

Измерение сопротивления изоляции базируется на законе Ома. Подав известное напряжение постоянного тока с уровнем ниже, чем напряжение испытания электрической прочности, а затем измерив значение тока, очень просто замерить значение сопротивления. В принципе, значение сопротивления изоляции очень велико, но не бесконечно, поэтому измеряя малый протекающий ток, мегомметр указывает значение сопротивления изоляции в кОм, МОм, ГОм и даже в ТОм (на некоторых моделях). Это сопротивление характеризует качество изоляции между двумя проводниками и способно указать на риск возникновения тока утечки.

На значение сопротивления изоляции и, следовательно, на значение тока, протекающего, когда к тестируемой цепи приложено напряжение постоянного тока, влияет ряд факторов. К таким факторам относятся, например, температура или влажность, которые способны существенно повлиять на результаты измерений. Для начала давайте проанализируем характер токов, протекающих во время измерения изоляции, используя гипотезу о том, что эти факторы не влияют на проводимое измерение.

Общий ток, протекающий в изоляционном материале, представляет собой сумму трех компонентов:

• Емкость. Для зарядки емкости тестируемой изоляции необходим ток зарядки емкости. Это переходный ток, который начинается с относительно высокого значения и падает экспоненциально к значению, близкому к нулю, когда тестируемая цепь электрически заряжается. Через несколько секунд или десятых долей секунды этот ток становится незначительным по сравнению с измеряемым током.
• Поглощение. Ток поглощения, соответствующий дополнительной энергии, которая необходима для переориентации молекул изоляционного материала под воздействием прикладываемого электрического поля. Этот ток падает намного медленнее, чем ток зарядки емкости; иногда необходимо несколько минут, чтобы достичь значения, близкого к нулю.
• Ток утечки или ток проводимости. Этот ток характеризует качество изоляции и не изменяется со временем.

На приведенном ниже графике эти три тока показаны в зависимости от времени. Шкала времени является условной и может различаться в зависимости от тестируемой изоляции.

Для обеспечения надлежащих результатов тестирования очень больших электродвигателей или очень длинных кабелей сведение к минимуму емкостных токов и токов поглощения может занимать от 30 до 40 минут.

Когда в цепь подается постоянное напряжение, суммарный ток, протекающий в тестируемом изоляторе, изменяется в зависимости от времени. Это предполагает значительное изменение сопротивления изоляции.

Перед подробным рассмотрением различных методов измерения было бы полезно снова взглянуть на факторы, которые влияют на измерение сопротивления изоляции.

Влияние температуры

Температура вызывает квазиэкспоненциальное изменение значения сопротивления изоляции. В контексте программы профилактического технического обслуживания измерения должны выполняться в одинаковых температурных условиях или, если это невозможно, должны корректироваться относительно эталонной температуры. Например, увеличение температуры на 10°C уменьшает сопротивление изоляции ориентировочно наполовину, в то время как уменьшение температуры на 10°C удваивает значение сопротивления изоляции.

Уровень влажности влияет на изоляцию в соответствии со степенью загрязнения ее поверхности. Никогда не следует измерять сопротивление изоляции, если температура ниже точки росы.

Коррекция сопротивления изоляции в зависимости от температуры (источник IEEE-43-2000)

Нахождение параметра

Найти сопротивление — значит, рассчитать потери тока. Существует 2 принципиально разных подхода к расчёту. В одном случае он ведётся для электрической цепи, а в другой — для материала. Если во втором случае всё предельно понятно, используется одна формула, в которую подставляют размеры тела и табличное значение удельной проводимости, то для электрической цепи не так всё просто.

В цепи может встречаться 3 вида соединения элементов:

1. Параллельное. При таком соединении цепь разветвляется, то есть появляются ветви, по которым течёт ток. Ветви могут пересекаться между собой.
2. Последовательное. Схема соединения представляет единую цепь, в которой нет разветвлений.
3. Смешанное. Состоит из комбинированного соединения, включающего комбинации из параллельного и последовательного подключения.

Вычисление сопротивления для каждого типа соединения имеет особенности. При последовательном включении общее значение определяется путём простого складывания: R = r1 + r2 +…+ rn. При параллельном же соединении полное сопротивление цепи будет меньше самого малого из сопротивлений ветвей. Для такого включения верна формула: 1 / R = 1 / r1 + 1 / r2 +…+ 1 / rn.

Принцип расчёта смешанного соединения построен на группировке электрической цепи по виду подключения элементов. Определение параметра выполняют поочерёдно. Сначала высчитывают сопротивление одного узла, включающего однотипное соединение, затем к результату добавляют следующий элемент. Эту операцию повторяют до тех пор, пока не останется один элемент.

В радиотехнике деталь, применяющуюся в качестве сопротивления, называют резистором. С его помощью обозначают и так называемый эквивалентный параметр, используемый при расчётах электрических цепей. Его вводят, если нужно определить, например, мощность источника тока, выходное напряжение.

Таким образом, чтобы правильно посчитать сопротивление, нужно учитывать несколько факторов. При этом нужно помнить о единой системе измерений. Следует придерживаться СИ. Все величины, используемые в формулах, должны подставляться в стандартных единицах измерения. Почти во всех таблицах значение удельного сопротивления даётся в мм2/м, что связано с измерением площади.

Методы тестирования и интерпретация результатов

Кратковременное или точечное измерение

Это наиболее простой метод. Он подразумевает подачу испытательного напряжения на короткое время (30 или 60 секунд) и фиксацию значения сопротивления изоляции на этот момент. Как уже указывалось выше, на такое прямое измерение сопротивления изоляции значительное влияние оказывает температура и влажность, поэтому измерение следует стандартизировать при контрольной температуре и для сравнения с предыдущими измерениями следует фиксировать уровень влажности. С помощью данного метода можно проанализировать качество изоляции, сравнивая текущее измеренное значение с результатами нескольких предыдущих тестов. Со временем это позволит получить более достоверную информацию о характеристиках изоляции тестируемой установки или оборудования по сравнению с одиночным испытанием.

Если условия измерения остаются идентичными (то же самое испытательное напряжение, то же время измерения и т.д.), то при периодических измерениях путем мониторинга и интерпретации любых изменений можно получить четкую оценку состояния изоляции. После записи абсолютного значения, необходимо проанализировать изменение во времени. Таким образом, измерение, показывающее относительно низкое значение изоляции, которое, тем не менее, стабильно во времени, теоретически должно доставлять меньше беспокойства, чем значительное снижение сопротивления изоляции со временем, даже если сопротивление изоляция выше, чем рекомендованное минимальное значение. В общем, любое внезапное падение сопротивления изоляции свидетельствует о проблеме, требующей изучения.

Проведение измерений сопротивления и какие могут возникнуть нюансы

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

• Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

• Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т.е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
• Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

Если проверяется элемент с несколькими выводами, то эту деталь надо полностью выпаивать из схемы.

• Человеческое тело проводит ток и обладает определенным электрическим сопротивлением. Поэтому, как и в случае с впаянными в плату деталями, надо исключить возможность их контакта с посторонними предметами – в данном случае это руки замеряющего. В крайнем случае можно прижимать пальцами одной руки контакт к щупу, но прикасаться другой рукой ко второму категорически недопустимо – результат измерений в таком случае будет заведомо неверным.

• В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Каким должен быть показатель?

Самый простой метод определения — внимательно прочесть маркировку проводника. На современных изделиях есть вся необходимая информация о том, какое сопротивление создается жилами, для какого тока они предназначены.

Иногда приходится проводить тестирование старых кабелей, на которых надписи либо отсутствовали вовсе, либо стерлись. Узнать, каким должно быть сопротивление кабеля можно, посчитав его. Расчет сопротивления выполняется по формуле:

где R — искомая величина, ρ — удельное сопротивление материала (измеряется в Ом•мм 2 /м, табличное значение), l — длина провода, S — площадь проводника.

Обратите внимание, что удельное сопротивление всегда указывается в Ом•мм 2 /м. Поэтому длина провода берется в метрах, что позволяет узнать удельное сопротивление всего отрезка, а площадь сечения, подставляемая в формулу, обязательно переводится в мм 2 .

Результаты расчёта могут немного отличаться от реальных значений, так как конкретное удельное сопротивление зависит от металла. Если в нем есть какие-либо примеси, проводник может иметь более высокий или более низкий показатель. Также мультиметр может немного ошибаться. Поэтому, если показания прибора и полученные расчеты расходятся на несколько процентов — не страшно.

Выбор по таблице

Зная диаметр провода, можно определить его сечение по готовой таблице зависимости. Таблица расчета сечения кабеля по диаметру жилы выглядит таким образом:

Диаметр проводника, мм	Сечение проводника, мм2
0.8	0.5
1	0.75
1.1	1
1.2	1.2
1.4	1.5
1.6	2
1.8	2.5
2	3
2.3	4
2.5	5
2.8	6
3.2	8
3.6	10
4.5	16

Когда сечение известно, можно определить значения допустимых мощности и тока для медного или алюминиевого провода. Таким образом удастся выяснить, на какие параметры нагрузки рассчитана токопроводящая жила. Для этого понадобится таблица зависимости сечения от максимального тока и мощности.

В воздухе (лотки, короба,пустоты,каналы)						Сечение,кв.мм	В земле
Медные жилы			Алюминиевые жилы				Медные жилы			Алюминиевые жилы
Ток. А	Мощность, кВт		Тон. А	Мощность, кВт			Ток, А	Мощность, кВт		Ток. А	Мощность,кВт
	220 (В)	380 (В)		220(В)	380 (В)			220(В)	380 (В)		220(В)
19	4.1	17.5	1,5	77	5.9	17.7
35	5.5	16.4	19	4.1	17.5	7,5	38	8.3	75	79	6.3
35	7.7	73	77	5.9	17.7	4	49	10.7	33.S	38	8.4
*2	9.7	77.6	37	7	71	6	60	13.3	39.5	46	10.1
55	17.1	36.7	47	9.7	77.6	10	90	19.8	S9.7	70	15.4
75	16.5	49.3	60	13.7	39.5	16	115	753	75.7	90	19,8
95	70,9	67.5	75	16.5	49.3	75	150	33	98.7	115	75.3
170	76.4	78.9	90	19.8	59.7	35	180	39.6	118.5	140	30.8
145	31.9	95.4	110	74.7	77.4	50	775	493	148	175	38.5
ISO	39.6	118.4	140	30.8	97.1	70	775	60.5	181	710	46.7
770	48.4	144.8	170	37.4	111.9	95	310	77.6	717.7	755	56.1
760	57,7	171.1	700	44	131,6	170	385	84.7	753.4	795	6S
305	67.1	700.7	735	51.7	154.6	150	435	95.7	786.3	335	73.7
350	77	730.3	770	59.4	177.7	185	500	110	379	385	84.7

Перевод ватт в киловатты

Чтобы правильно воспользоваться таблицей зависимости сечения провода от мощности, важно правильно перевести ватты в киловатты.

1 киловатт = 1000 ватт. Соответственно, чтобы получить значение в киловаттах, мощность в ваттах необходимо разделить на 1000. Например, 4300 Вт = 4,3 кВт.

Зависимость от свойств материала

От чего зависит индуктивность

Для стандартизации приняли единицу измерения 1 Ом. Это сопротивление создает столбик из ртути толщиной 1 кв. мм, высотой – 1063 мм. Измерения выполняются при поддержании нулевой температуры.

Чтобы упростить расчеты, применяют удельное значение сопротивления Rуд, которое создают проводники из других материалов (Длина Х Площадь сечения = 1 000 мм х 1 кв. мм).

Удельное сопротивление (проводимость)

На рисунке обозначено Rуд (серебра) = 0,016. Это значит, что метровый проводник с нормированной площадью сечения 1 мм кв. создает электрическое сопротивление 0,016 Ом. Сведения о других материалах можно взять из справочника.

Активные и индуктивные сопротивления проводов

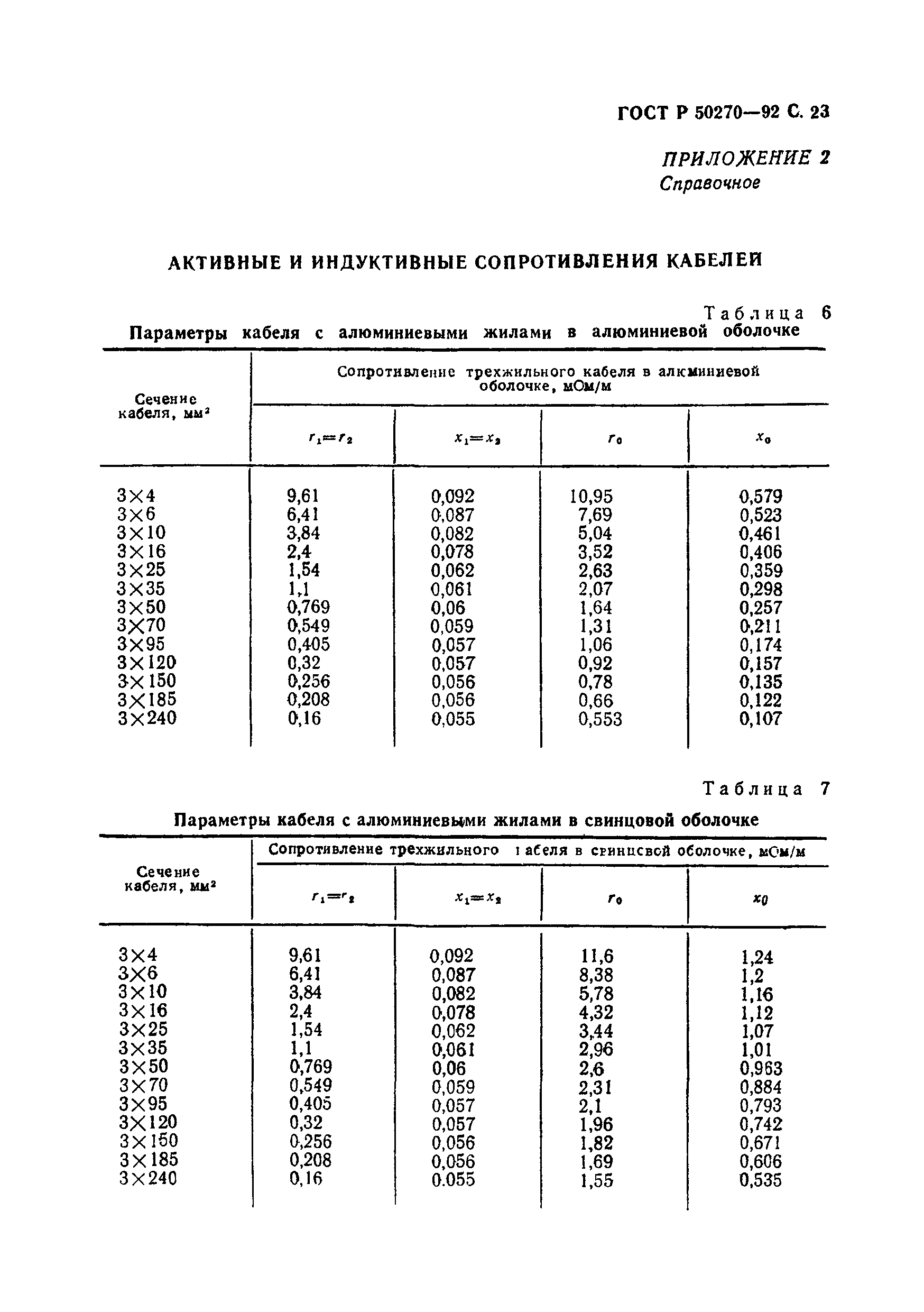

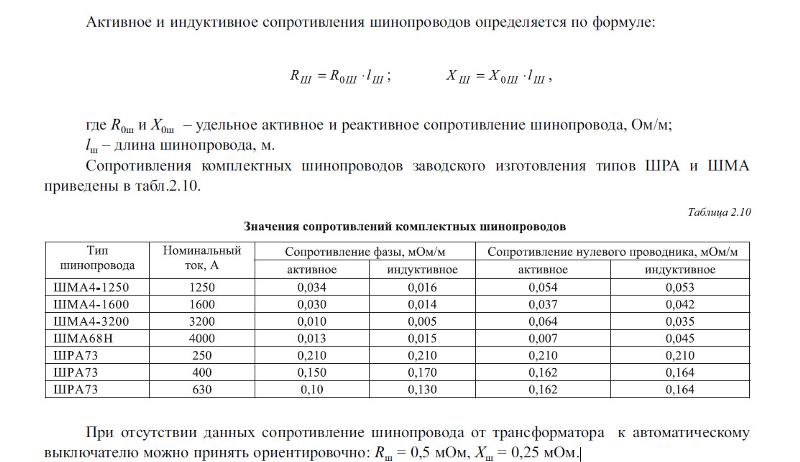

В данной статье представлены справочные таблицы активных и индуктивных сопротивлений воздушных линий с проводами из меди, алюминия и стали взятые из ГОСТ, РД, электротехнических справочников и каталогов производителей.

Активные сопротивления проводов

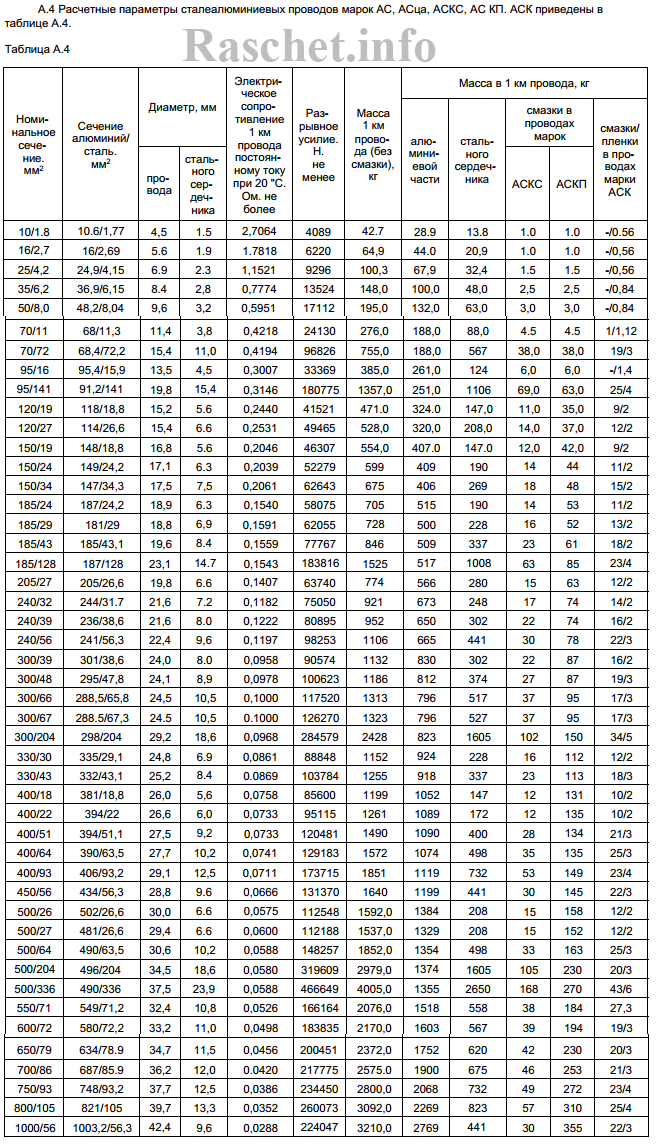

Значения активных сопротивлений проводов марок М, А, АКП, АН, АЖ, А1, А2, АС, АСца, АСКС, АС КП. АСК АТ1С, АТЗС, АТ4С приведены в ГОСТ 839 – 2019 «Провода неизолированные для воздушных линий электропередач» приложение А, таблицы А1 – А8. Для ознакомления, я приведу лишь несколько таблиц из данного ГОСТа, остальные таблицы вы сможете найти непосредственно в самом ГОСТе.

Значения активных сопротивлений стальных проводов марок ПСТ и ПС приведены в книге «Электроснабжение сельского хозяйства. Будзко А.И. 2000 г.» страница 508.

Индуктивные сопротивления проводов

Значения индуктивных сопротивлений для воздушных линий с проводами из меди, алюминия и стали приведены в РД 153-34.0-20.527-98 «Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования» таблицы П1, П2.

Значения индуктивных сопротивлений стальных проводов марок ПСТ и ПС приведены в книге «Электроснабжение сельского хозяйства. Будзко А.И. 2000 г.» страница 511.

Активные и индуктивные сопротивления проводов СИП-1, СИП-2, СИП-4

Значения активных и индуктивных сопротивлений для проводов СИП-1, СИП-2 и СИП-4 приведены в ТУ 16-705.500-2006 «Провода самонесущие изолированные и защищенные для воздушных линий электропередач» таблицы Б.1, Б.2.

Активные и индуктивные сопротивления проводов СИП-3

Значения активных и индуктивных сопротивлений для проводов СИП-3(SAX-W) приведены в «Пособии по проектированию воздушных линий электропередачи напряжением 0,38 – 20 кВ с СИП. Книга 4» от компании «ENSTO» таблицы 2.6 и 2.7.

Также значение активных сопротивлений для проводов СИП-3 указаны в ГОСТ 31946—2012 таблица 3. В данной таблице электрическое сопротивление нулевой несущей жилы и токопроводящей жилы указаны при температуре 20 °С.

Как мы видим значения сопротивлений из пособия компании «ENSTO» таблица 2.6 совпадают с ГОСТ 31946—2012 таблица 3.

Значения индуктивных сопротивлений, приведённые в таблице 2.7 указаны для проводов СИП-3 на напряжение 20 кВ с междуфазным расстоянием 400 мм (данное расстояние указано на установочных чертежах в каталоге).

Соответственно если у вас расстояние между проводами не 400 мм и провода используются свыше напряжения 20 кВ, то применять сопротивления из таблицы 2.7 – я не рекомендую.

В этом случае, ориентировочно индуктивное сопротивление можно рассчитать, по формуле [Л1, с.19]:

где:

• Dср. – среднее геометрическое расстояние между проводами, мм;

• D_1-2 — расстояние между проводами первой и второй фазы;
• D_2-3 — расстояние между проводами второй и третей фазой;
• D_1-3 — расстояние между первой и третей фазой.

Если провода расположены в вершинах равностороннего треугольника со стороной D, имеем Dср = D. Для проводов же, расположенных в одной горизонтальной плоскости и удаленных друг от друга на расстояние D, действительно равенство:

• dр – расчетный диаметр токопроводящей жилы провода без учета изоляции (мм), определяется по ТУ 16-705.500-2006;

Пример

Определить индуктивное сопротивление для проводов марки СИП-3 1х50-20, расположенных в одной горизонтальной плоскости и удаленных друг от друга на расстояние D = 400 мм.

Решение:

1. Определяем среднее геометрическое расстояние между проводами:

где: D = 400 мм – расстояние между проводами.

2. Определяем индуктивное сопротивление для проводов марки СИП-3 1х50-20:

где: dр = 10,7 мм – расчетный диаметр токопроводящей жилы провода без учета изоляции.

Чтобы уменьшить время на постоянные расчеты индуктивного сопротивления проводов СИП-3, используя формулу, приведенную выше, я предварительно выполнил расчеты для наиболее часто используемых расстояний между проводами 400 – 6000 мм и для всех сечений проводов СИП-3 от 1х35 до 1х240 мм2. Полученные значения индуктивных сопротивлений, я свел в таблицы 1 и 2.

Таблица 1 – Индуктивное сопротивление проводов СИП-3-20 кВ

Индуктивное сопротивление проводов СИП-3-20 кВ, Ом/км
Среднее геометрическое расстояние между проводами (Dср.), мм	Число и номинальное сечение фазных жил
1×35	1×50	1×70	1×95	1×120	1×150	1×185	1×240
Расчетный наружный диаметр провода, мм (ТУ 16-705.500-2006 — Таблица 2)
12	13	15	16	18	19	21	24
ТУ 16-705.500-2006 — Номинальная толщина защитной изоляции защищенных проводов на номинальное напряжение 20 кВ — 2,3 мм, на номинальное напряжение 35 кВ — 3,5 мм.
Расчетный диаметр токопроводящей жилы без учета изоляции (dр), мм
9,7	10,7	12,7	13,7	15,7	16,7	18,7	21,7
400	0,293	0,286	0,276	0,271	0,262	0,259	0,251	0,242
450	0,300	0,294	0,283	0,278	0,270	0,266	0,259	0,249
500	0,307	0,300	0,290	0,285	0,276	0,273	0,265	0,256
550	0,313	0,306	0,296	0,291	0,282	0,278	0,271	0,262
600	0,318	0,312	0,301	0,296	0,288	0,284	0,277	0,268
700	0,328	0,322	0,311	0,306	0,298	0,294	0,287	0,277
800	0,336	0,330	0,319	0,314	0,306	0,302	0,295	0,286
900	0,343	0,337	0,327	0,322	0,313	0,309	0,302	0,293
1000	0,350	0,344	0,333	0,328	0,320	0,316	0,309	0,300
1250	0,364	0,358	0,347	0,342	0,334	0,330	0,323	0,314
1500	0,376	0,369	0,359	0,354	0,345	0,341	0,334	0,325
2000	0,394	0,387	0,377	0,372	0,363	0,360	0,352	0,343
2500	0,408	0,401	0,391	0,386	0,377	0,374	0,366	0,357
3000	0,419	0,413	0,402	0,397	0,389	0,385	0,378	0,369
3500	0,429	0,423	0,412	0,407	0,399	0,395	0,388	0,378
4000	0,437	0,431	0,420	0,415	0,407	0,403	0,396	0,387
4500	−	−	0,428	0,423	0,414	0,410	0,403	0,394
5000	−	−	0,434	0,429	0,421	0,417	0,410	0,401
5500	−	−	−	−	0,427	0,423	0,416	0,407
6000	−	−	−	−	−	−	−	0,412

Как мы видим значение индуктивного сопротивления проводов СИП-3 1х50-20 из расчетной таблицы 1 практически совпало со значением из таблицы 2.7 компании «ENSTO».

Таблица 2 — Индуктивное сопротивление проводов СИП-3-35 кВ

Индуктивное сопротивление проводов СИП-3-35 кВ, Ом/км
Среднее геометрическое расстояние между проводами (Dср.), мм	Число и номинальное сечение фазных жил
1×35	1×50	1×70	1×95	1×120	1×150	1×185	1×240
Расчетный наружный диаметр провода, мм (ТУ 16-705.500-2006 — Таблица 2)
14	16	17	19	20	22	24	26
ТУ 16-705.500-2006 — Номинальная толщина защитной изоляции защищенных проводов на номинальное напряжение 20 кВ — 2,3 мм, на номинальное напряжение 35 кВ — 3,5 мм.
Расчетный диаметр токопроводящей жилы без учета изоляции (dр), мм
10,5	12,5	13,5	15,5	16,5	18,5	20,5	22,5
400	0,288	0,277	0,272	0,263	0,259	0,252	0,246	0,240
450	0,295	0,284	0,279	0,271	0,267	0,259	0,253	0,247
500	0,302	0,291	0,286	0,277	0,273	0,266	0,260	0,254
550	0,308	0,297	0,292	0,283	0,279	0,272	0,266	0,260
600	0,313	0,302	0,297	0,289	0,285	0,278	0,271	0,265
700	0,323	0,312	0,307	0,298	0,294	0,287	0,281	0,275
800	0,331	0,320	0,315	0,307	0,303	0,296	0,289	0,283
900	0,339	0,328	0,323	0,314	0,310	0,303	0,297	0,291
1000	0,345	0,334	0,329	0,321	0,317	0,310	0,303	0,297
1250	0,359	0,348	0,343	0,335	0,331	0,324	0,317	0,311
1500	0,371	0,360	0,355	0,346	0,342	0,335	0,329	0,323
2000	0,389	0,378	0,373	0,364	0,360	0,353	0,347	0,341
2500	0,403	0,392	0,387	0,378	0,374	0,367	0,361	0,355
3000	0,414	0,403	0,398	0,390	0,386	0,379	0,372	0,366
3500	0,424	0,413	0,408	0,399	0,395	0,388	0,382	0,376
4000	0,432	0,421	0,416	0,408	0,404	0,397	0,390	0,384
4500	−	−	0,424	0,415	0,411	0,404	0,398	0,392
5000	−	−	0,430	0,422	0,418	0,411	0,404	0,398
5500	−	−	−	−	0,424	0,417	0,410	0,404
6000	−	−	−	−	−	−	−	0,410

Литература:

1. Расчет токов короткого замыкания в электросетях 0,4-35 кВ, Голубев М.Л. 1980 г.

Источник: https://raschet.info

Акустический кабель – как правильно рассчитать и выбрать

В многочисленных рекомендациях и отзывах меломанов по выбору акустического кабеля даны советы и озвучены субъективные мнения, не имеющие ничего общего с реальным положением вещей.

По мнению авторов, верящих рекламе производителей кабеля, на качество звука существенно влияет чистота и структура кристаллов меди, внешнее покрытие проводов, шаг скрутки и количество жил, материал изоляции и многое другое, что не подтверждено математическими расчетами. Физика наука точная и голословные утверждения не являются доказательством.

Физические характеристики аудио кабеля, влияющие на качество звуковоспроизведения

Рассмотрим степень влияния на качество аудио кабеля чистоты меди жилы, скин-эффекта, экранирующей оплетки, шероховатости, покрытия жил и изоляции.

Влияние на звуковой сигнал чистоты меди

Согласно ГОСТ 859-2001 для изготовления проводов кабелей используется медь чистотой более 99%, в которой максимальная доля примесей в худшем случае не превышает 1%, что практически не влияет на ее проводимость.

Присутствующий в меди кислород обладает вентильным эффектом, работает как диод, выпрямляя синусоиду. В бескислородной меди марки М0 количество кислорода не превышает 0,001%. В раскисленной марки М1 – 0,01%, что теоретически может добавлять нелинейные искажения в звуковой сигнал не более, чем на эту величину.

На практике вносимые искажения многократно меньше, так как диоды шунтируются чистой медью. Таким образом, наличие кислорода в меди не влияет на естественность звучания.

Для справки. Ученые В. М. Большов и В. И. Гукин установили, что человеческое ухо не фиксирует нелинейные искажения величиной менее 3%.

Влияние скин-эффекта

При прохождении переменного тока через проводник вокруг него возникает переменное электромагнитное поле, которое создает электрическое индукционное поле, нелинейно взаимодействующее с электромагнитным полем. В результате плотность тока от центра оси провода смещается к его поверхности. Это поведение переменного тока назвали скин-эффектом.

Скин-эффект начинает проявляться на частотах более 100 Гц в проводах сечением более чем 0,75 мм². Таким образом на низкие частоты (басы) влияния не оказывает. С увеличением частоты начинается плавное проявление скин-эффекта, и на частоте 20 кГц потери увеличиваются до 0,25 дБ, что заметить практически невозможно. Но даже если имеется идеальный слух, то всегда можно скомпенсировать потери в высокочастотном диапазоне с помощью эквалайзера.

На проводах сечением менее 0,75 мм² скин-эффект в звуковом диапазоне отсутствует. Поэтому, для получения кабеля без скин-эффекта для подключения звуковых колонок к усилителю, например, сечением 1,5 мм², достаточно свить два изолированных провода сечением 0,75 мм². Так делают многие производители аудиокабелей.

Об экранирующей оплетке кабеля

Применяемая в дорогостоящих аудио кабелях экранирующая оплетка из цветных металлов не защищает от низкочастотных электромагнитных полей, а высокочастотные поля, от которых экранирование может защитить, в нормальных условиях создают ЭДС в проводах кабеля величиной несколько микровольт.

Уровень влияния такого поля составляет сотые доли дБ, что услышать, даже когда сигнал на колонки не поступает, невозможно.

О количестве жил и их диаметре в проводах акустического кабеля

Количество и сечение жил в проводах кабеля на качество звука не влияет. Чем больше жил и меньше их диаметр, тем эластичнее будет кабель. Вопрос актуален для случая, если необходимо часто транспортировать аудиосистему и свивать кабель.

Влияние шероховатости и покрытия проводов кабеля

Согласно Закону Ома, сила тока в замкнутой цепи зависит только от ее сопротивления, поэтому даже большая шероховатость проводов снизит на 0,1% сечение провода, что практического влияния не окажет.

Покрытие проводов благородными металлами оправдано только для снижения влияния скин-эффекта на частотах выше 100 кГц. Поэтому для аудио кабеля значения не имеет. Изоляционное покрытие вполне справляется с защитой меди от внешних воздействий. Оправданным может быть покрытие только клемм на концах проводов.

Влияние материала изоляции проводов кабеля

Любые электрические провода, в том числе и для подключения звуковых колонок, для защиты от короткого замыкания и внешних воздействий окружающей среды покрываются изоляцией. Изоляция делается из диэлектрического материала и в прохождении тока по кабелю участия не принимает. Так как напряжение, подаваемое с усилителя на колонки, не превышает сотни вольт, то материал изоляции значения не имеет.

Вывод

Качество акустического кабеля определяется только его поперечным сечением. Чистота и структура кристаллов меди, внешнее покрытие проводов, шаг скрутки, сечение жил в проводе и их количество, материал изоляции – практически не оказывает влияние на естественность воспроизведения музыкальных произведений.

При недостаточном сечении проводов часть мощности будет рассеиваться на них и в моменты максимальной громкости низкие частоты (басы) будут звучать без искажений, но несколько тише, потому что в общей звуковой мощности они составляют более 70%.

Расчет сечения акустического кабеля для подключения

звуковой колонки

Согласно рекомендациям, сопротивление провода для подключения звуковой колонки не должно превышать 5% ее сопротивления. В таблице представлено максимально допустимое сопротивление проводов кабеля в зависимости от величины сопротивления звуковой колонки.

При расчете следует учесть, что общее сопротивление кабеля будет в два раза больше, так как он состоит из двух проводников. Чем сопротивление кабеля меньше, тем лучше.

Метр длины медного провода любого сечения имеет известное сопротивление. Поэтому зная допустимое сопротивление кабеля и его длину по таблице можно выбрать подходящий.

Например, нужно выбрать кабель длиной 2 метра для подключения звуковой колонки сопротивлением 4 Ома. Из таблицы «Допустимое сопротивление кабеля для подключения звуковой колонки» определяем, что сопротивление проводов кабеля не должно превышать 0,2 Ом. Кабель имеет два провода, значит, значение нужно поделить на два, получается 0,1 Ом. В столбце 2 метра подходящим значением является 0,08 Ом, перемещая взгляд влево по горизонтали видим, что подойдет кабель с сечением провода 0,5 мм² (диаметр 0,8 мм).

Как видите, по вышеприведенным таблицам выбирать сечение провода для динамика неудобно. Поэтому обе таблицы были сведены в одну, что позволит быстро и безошибочно выбрать кабель.

Теперь достаточно по сопротивлению динамика узнать необходимое сечение провода в столбце длины кабеля. Например, для подключения звуковой колонки сопротивлением 4 Ом, удаленной от усилителя на 3 метра понадобится кабель с сечением провода 0,54 мм².

ГОСТ 22483-2012 предписывает стандартный ряд сечений проводов кабелей для производителей и провод выбранного сечения в продаже может отсутствовать.

Поэтому решил сделать таблицу, с помощью которой выбор сечения провода для акустического кабеля можно сделать с учетом стандартного ряда сечений.

Выбирается сечение провода по этой таблице, так же, как и с помощью предыдущей, только в результате вы получите сразу стандартное значение.

Если у вас есть в наличии отрезки медного кабеля достаточной длины, то можно узнать, подойдет ли он для использования в качестве акустического.

Сечение провода измерять приборами невозможно, но его можно вычислить по диаметру, измеренному штангенциркулем или микрометром.

Для акустического кабеля подойдет любой многожильный медный провод для электропроводки. Для того, чтобы узнать сечение многожильного провода необходимо определить сечение одной проволочки сосчитать число и умножить сечение одной проволочки на их количество.

Факторы влияющие

на естественность звучания аудиосистемы

Стоит отметить, что акустический кабель является предпоследним звеном в цепи, которое влияет на качество звука.

Если хотя бы одно из устройств в цепи – источник сигнала, усилитель, кабели или звуковые колонки по своим характеристикам не обеспечит Hi-Fi, то параметры других устройств не будут иметь значения.

Качество работы всей аудиосистемы будет определяться устройством с худшими техническими характеристиками.

В заключение о самом главном – помещении для прослушивания музыкальных произведений. Даже имея в распоряжении самую лучшую Hi-Fi или даже Hi-End звуковоспроизводящую аппаратуру невозможно добиться естественного звука в не приспособленном для этих целей помещении.

Звук распространяется волнами за счет изменения плотности воздуха динамиком со скоростью 334 метра в секунду, как и световые волны. От твердых поверхностей, как световой луч от зеркальных, звуковая волна отражается, но хорошо поглощается пористыми.

Если аудиосистема размещена в помещении, в котором большая часть поверхностей твердая (стены, пол, потолок, мебель) то возникают такие явления как реверберация (эхо в горах), резонансные волны (моды), аксиальные резонансы, которые создают пики и провалы в частотной характеристике излучаемого колонками звукового сигнала.

Таким образом получить естественное звучание в помещениях даже значительных по объему, в которых большая часть поверхностей твердая, без покрытия звукопоглощающим материалом невозможно.

Поэтому перед покупкой дорогостоящей аудиотехники стоит задуматься, подходит ли помещение, в котором планируется ее размещение.

Меня всегда удивляют рассуждения о качестве звука в автомобиле. Салон автомобиля объемом пару кубометров на половину состоит из ветровых стекол и пластмассовых панелей, которые отлично отражают звуковые волны. Поэтому естественным звук в салоне автомобиля не может быть по определению. Любая китайская аудиосистема в авто будет работать с таким же успехом, как и брендовая по цене в десятки раз дороже.

То же самое относится и к помещениям в квартире. Существенно можно улучшить звуковоспроизведение, если в комнате будет установлена мягкая мебель, а стены и полы покрыты коврами, окна завешаны плотными шторами.

Истинные аудиофилы и меломаны знают это, и чтобы насладиться естественным звучанием отправляются в концертный зал или оперный театр, где шепот артиста на сцене слышен без усиления в любой точке зала.

Александр 07.07.2021

Добрый день!
Спасибо за то, что простым языком объяснили как подбирать сечение медного кабеля, на основании длинны и сопротивления катушки динамика.
У меня вопрос: как известно, на разных частотах воспроизведения импеданс катушки динамика разный. Следовательно, чтобы не было потерь на проводах надо учитывать импеданс на максимальном его значении для динамика, или это уже не имеет значения и можно пользоваться табличкой, отталкиваясь от сопротивления катушки в состоянии покоя.
Иными словами, будет ли реактивное сопротивление, возникающее при работе динамика (а оно может доходить и до 50 Ом – это мой опыт, полученный через аудиотестер, программка такая) влиять на проводимость кабеля, или нет?
Если да, то, наверное, целесообразно смотреть кривые импеданса динамика, либо закидывать динамик через шнурок в аудиотестер, либо сразу считать, что импеданс всех динамиков может достигать 50 Ом, следовательно, из этого исходить и кидать на динамики мегапровода.
Спасибо!!!

Александр

Здравствуйте, Александр!
Спасибо за оценку статьи. Сечение провода для подключения акустических колонок к усилителю уже учитывает реактивное сопротивление в достаточной степени и поэтому на это не стоит обращать внимание.
В дополнение, при увеличении импеданса катушки динамика через нее будет протекать ток меньшей величины, поэтому выбранное сечение по активному сопротивлению катушки, которое всегда меньше реактивного, обеспечит качество звука. А потери сигнала за счет индуктивности коротких проводов, с помощью которых подключается звуковая колонка к усилителю, на звуковых частотах близки к нулю.

Юрий 18.11.2021

Добрый день!
В статье нет ни слова о подводимой мощности к динамику. Очевидно, что чем больше мощность, тем большего сечения потребуется кабель. Как соотнести номинальную/пиковую мощность динамика (колонки) с сечением кабеля?

Александр

Здравствуйте, Юрий!
Сечение провода зависит напрямую от величины тока, так как величина мощности – это произведение напряжения на величину тока. А величина напряжение на сечение провода никак не влияет.
В таблице приведено сечение для проводов, которое обеспечит допустимые потери тока при максимально возможной мощности динамиков или колонок.
Например, для динамика (звуковой колонки) сопротивлением 4 Ом при длине провода 2 метра по таблице в статье подходит провод сечением не менее 0,5 мм². Такой провод выдержит ток до 5 А и при выходном напряжении усилителя 100 В допустимая мощность составит: 100Вх5А=500Вт. Я сомневаюсь, что на практике на динамик будет подаваться хотя бы половина такой мощности, даже в пиковом режиме.
В дополнение в рассмотренном примере не учтено реактивное сопротивление колонки (сопротивление переменному току), которое будет всегда больше активного и поэтому допустимая передаваемая мощность по этому проводу будет всегда еще большей.
Стоит заметить, что с увеличением длины сечение увеличивается, что позволит подводить при допустимых потерях еще большую мощность.
С учетом того, что подавляющее число меломанов хорошо разбирается в музыке и поверхностно в электротехнике, я не стал в статье широко рассматривать техническую сторону вопроса. Главной моей задачей было доходчиво развеять миф о незаменимости специальных акустических проводов и помочь любителям музыки выбрать дешевый провод для подключения акустических систем.

Каким должно быть сопротивление изоляции кабеля: норма и таблица

Сопротивление изоляции кабеля: особенности

Перед проведением электромонтажных работ, и во время эксплуатации кабелей и проводов, обязательно производятся различные измерения. К этим измерениям относят и проверку на сопротивление изоляции.

Учитываемы факторы при измерении сопротивления электропроводок:

• Назначение кабеля;
• Материал изоляции;
• Вид изоляционного покрытия;
• Особенности монтажа проводника.

Стоит отметить, что под наименованием «кабель», существует огромное количество изделий. К ним относят провода и кабели, которые используются для прокладки различных силовых линий, при монтаже сигнальных или телефонных коммуникаций. Сами кабели, бывают коаксиальными, распределительными, контрольными или общего назначения. Из этого следует, что вариативность исполнения изоляции довольно широкая, так как изоляция может отличаться по толщине.

При изготовлении изоляционных покровов проводников, используют различные, кардинально отличные друг от друга материалы. Изоляция выполняется из резины, ПВХ – пластиката (поливинилхлорида) или из бумаги, которая пропитывается специальным составом. В зависимости от назначения кабеля, изоляция может быть комплексной, которая сочетает несколько видов изоляционных покрытий.

Обратите внимание! Все характеристики прописаны в правилах ГОСТ, и являются показателями качества продукции.

При измерении сопротивления, обязательно учитывается и вид изоляции. Так как изоляция может быть внешней оболочкой, или слоем обеспечивающим изоляцию каждой жилы.

Обязательно принимаются во внимание и особенности монтажа и эксплуатационных характеристик проводника. К данным особенностям относят вид прокладывания трассы (открытая или закрытая), прокладка осуществляется в земле или лотках. Немаловажными являются и особенности окружающей среды, перепады температур и влажность.

Замеры сопротивления изоляции электропроводки: приборы и условия

Для обеспечения безопасности использования электропроводок, Правилами СНиП и ГОСТ, установлен регламент, согласно которому проводятся проверки на сопротивление изоляции.

Виды проводок:

• Закрытая;
• Открытая.

В данном случае, к проводке закрытого типа, относя проводники расположенные внутри помещений (частные дома, квартиры, офисы). Главным условием при проведении измерительных работ, является отсутствие повышенной влажности в помещении.

Для того, чтобы измерить сопротивление на открытых участках проводников (расположенных на улице), необходимо учитывать следующие факторы. На улице не должно быть повышенной влажности, и температура воздуха должна быть положительной.

Обратите внимание! Зимой, при отрицательных температурах, точно померить сопротивление не получится.

Качество изоляционного покрытия, для проводки закрытого типа частных домов и квартир, необходимо измерять один раз в три года. Лучшим вариантом проверить изоляцию, будет, произвести ее летом.

Стоит отметить, что в некоторых случаях, качество изоляции открытой проводки проверяется раз в год, и при соблюдении следующих условий:

• Наружная проводка в частных домах и коттеджах;
• На различных предприятиях использующим высокое напряжение и при наличии большого количества оборудования;
• Для эксплуатируемого оборудования.

Для контрольных измерений сопротивлений изоляций, используют мегомметр. Проверка сопротивления изоляции в квартирах производится при напряжении 1000 В, кабели проверяются напряжением 2500 В.

Норма, указывающая на оптимальное сопротивление изоляции кабеля

Так как, различных проводов и кабелей достаточно много, правилами, установлены нормативы, которые определяют нормальное значение сопротивления изоляции, для определенного проводника.

Проводники подразделяют:

• Высоковольтные;
• Низковольтные;
• Контрольные.

К высоковольтным, относят кабельные воздушные линии электропередачи, напряжение которых выше значения 1000 Вольт. Для данных линий, не установлено определенных нормативов значений сопротивления изоляции, но при проведении измерительных работ, показатели сопротивлений не должны быть меньше 10 мегаом.

К низковольтным силовым сетям, относят электропроводку в домах и квартирах и вторичные электрические цепи, применяемые в различных электроустановках. Минимально значение сопротивления изоляции для проводников данных систем, должно быть от 0,5 мегаом.

В список контрольных проводников, входят различные виды, которые используются для подключения цепи управления, различной автоматики, данными проводами осуществляется подключение электрических приводов, распределительных и защитных устройств. Для данных проводников, установлены показатели сопротивления от 1 мегаома.

Обратите внимание! Перед измерительными работами, каждый кабель проходит классификацию.

Измерительные работы по определению сопротивления изоляции, для низковольтных и высоковольтных кабелей и проводов, производят напряжением 2500 Вольт. Контрольные кабели, в зависимости от характеристик, проверяют напряжением от 500 до 2500 Вольт.

Таблица нормативов сопротивления:

Сопротивление изоляции	Норматив
До 2 мОм	Неудовлетворительно
От 2 до 5 мОм	Плохо
От 5 до 10 мОм	Нижний предел
От 10 до 50 мОм	Хорошо
От 50 до 100 мОм	Очень хорошо
Свыше 100 мОм	Отлично

Измерение сопротивления кабеля: последовательность работ

Измерительные работы по определению сопротивления изоляции токоведущих проводников, выполняются как индивидуально, так и в масштабах электроизмерительных лабораторий. Данную работу, выполняют мегомметром.

Какие виды мегомметров бывают:

• Механические;
• Электронные.

Механические устройства выполнены на основе генератора электрического тока, и измерительного устройства. Электронные модели могут при помощи программного обеспечения, подключаться к компьютеру.

В первую очередь, производится проверка устройства. Если провода устройства разомкнуты, то при проверке, стрелка должна стремиться к знаку бесконечности, если провода замкнуты, стрелка устройства должна быть в нулевом положении.

Далее, обязательно осуществляется проверка отсутствия напряжения на проводнике, и проводник заземляется.

Обратите внимание! Если измерения производятся в домашней электросети, то обязательно отсоединить все электроустройства.

После того, закрепляются щупы устройства на проводнике, и осуществляются измерительные работы. Данные о замерах, заносятся в протокол.

Измерение сопротивления изоляции (видео)

Работающие электросети, представляют опасность. Поэтому, обеспечить нормальную работу устройств и проводников, возможно не только качеством их изготовления, но и проведением различных испытаний.

Сопротивление провода – Электроника – Таблицы Basic

Сопротивление провода определяется материалом, длиной и поперечным сечением провода. Вы можете рассчитать сопротивление провода с помощью калькулятора ниже или рассчитать его самостоятельно по формулам.

Формулы

R – это обозначение сопротивления, которое измеряется в омах (Ом).
A – это обозначение площади, которое измеряется в квадратных метрах ( ² м).
ρ является символом удельного сопротивления и измеряется в ом-метре (Ом⋅м).
l – это обозначение длины, которое измеряется в метрах (м).

Калькулятор

Введите три значения для расчета оставшегося.

материал	удельное сопротивление ρ 10 Ом · м
серебро	15.9
медь	16,8
алюминий	26,5
вольфрам	56
Утюг	97.1
платина	106
манганин	482
свинец	220
ртуть	980
нихром	1000
константан	490

AWG	диаметр (дюйм)	диаметр (мм)	площадь (тыс. Мил)	площадь (мм 2 )
0000 (4/0)	0.46	11,684	211,6	107,219
000 (3/0)	0,40964	10,4049	167,806	85,0288
00 (2/0)	0,3648	925,26583	925,26583 900 133,077	67,4309
0 (1/0)	0,32486	8,25146	105,534	53,4751
1	0.2893	7,34814	83,6927	42,4077
2	0,25763	6,54371	66,3713	33,6308
3	0,22942	5,82734	526348	526348	0,20431	5,1894	41,7413	21,1506
5	0,18194	4.62129	33,1024	16,7732
6	0,16202	4,11538	26,2514	13,3018
7	0,12429	3,66485	20,8183	10,54826			3,26364	16,5097	8,36556
9	0,11442	2,	13.0928	6,63419
10	0,1019	2,58819	10,383	5,26115
11	0,09074	2,30485	8,23411	4,17229
	0,026		0,026	6,52995	3,30877
13	0,07196	1,82783	5,17848	2.62398
14	0,06408	1,62773	4,10672	2,08091
15	0,05707	1,44953	3,25678	1,65023
16	0,09	1,3087
17	0,04526	1,14953	2,04821	1,03784
18	0.0403	1.02369	1.6243	0.82305
19	0,03589	0,	1.28813	0,65271
20	0,03196	0,81182	1.025173	1.025173	0,02846	0,72295	0,81011	0,41049
22	0,02535	0.6438	0,64245	0,32553
23	0,02257	0,57332	0,50949	0,25816
24	0,0201	0,51056	0,40404	0,204725	0,45467	0,32042	0,16236
26	0,01594	0,40489	0.2541	0,12876
27	0,0142	0,36057	0.20151	0,10211
28	0,01264	0,32109	0,15981	0,08098
0,15981	0,08098
0,014	0,01	0,12673	0,06422
30	0,01003	0,25464	0,1005	0.05093
31	0,00893	0,22676	0,0797	0,04039
32	0,00795	0,20194	0,06321	0,03203
33	0,03203
33	0,126	0,126	0,12 900	0,0254
34	0,0063	0,16014	0,03975	0,02014
35	0.00561	0,14261	0,03152	0,01597
36	0,005	0,127	0,025	0,01267
37	0,00445	0,1131	0,01983	0,026	0,01983	0,01005	0,00397	0,10072	0,01572	0,00797
39	0,00353	0.08969	0,01247	0,00632
40	0,00314	0,07987	0,00989	0,00501

Медный провод

ПРИМЕЧАНИЕ: Эта информация и схемы предоставляются как есть, без каких-либо явных или подразумеваемых гарантий. Несмотря на то, что были предприняты усилия для обеспечения точности информации, содержащейся в этом тексте, авторы / сопровождающие / участники не несут ответственности за ошибки или упущения, а также за ущерб, возникший в результате использование информации, содержащейся в данном документе.Содержание статей ниже может быть полностью неточным, неуместным или ошибочным. Нет никаких гарантий относительно пригодности указанных схем и информации для каких-либо целей.

AWG Таблица

 1 AWG - 289,3 тысячных дюйма
 2 AWG - это 257,6 тысячных дюйма
 5 AWG - это 181,9 тысячных дюйма
10 AWG - это 101,9 тысячных дюйма
20 AWG - это 32,0 тысячных дюйма
30 AWG - это 10,0 тысячных дюйма
40 AWG составляет 3,1 тысячных дюйма


Таблица в справочнике ARRL предупреждает, что цифры являются приблизительными. и может варьироваться в зависимости от производственных допусков.Если у вас нет диаграммы, вам действительно не нужна формула. Есть несколько удобных приемов:

 Диаметр сплошной проволоки увеличивается / уменьшается в 2 раза на каждые 6 калибров,
  "" "" "3 каждые 10 датчиков,
  "" "" "4 каждые 12 датчиков,
  "" "" "5 каждые 14 датчиков,
  "" "" "10 каждые 20 датчиков,
  "" "" "100 каждые 40 датчиков,


С их помощью вы можете обойти множество разных AWG. и они перекрестно проверяют друг друга.Начните с твердого сплава 50 AWG диаметром 1 мил.

 Итак, 30 AWG должен иметь диаметр ~ 10 мил. Точно с моей диаграммой.
    36 AWG должен иметь диаметр ~ 5 мил. Точно с моей диаграммой.
    Диаметр 24 AWG должен составлять ~ 20 мил. Фактически ~ 20,1
    Диаметр 16 AWG должен составлять ~ 50 мил. Фактически ~ 50,8
    Диаметр 10 AWG должен составлять ~ 100 мил. Фактически ~ 101.9


Если вас больше интересует токопроводящая способность, чем физическая размера, то также помните, что изменение 3 чисел AWG равно удвоение или уменьшение вдвое дисковых фрез (площадь поперечного сечения).Таким образом, если 10 AWG безопасны для 30 ампер, то 13 AWG (да, трудно найти) подходит для 15 ампер, а 16 AWG – для 7,5 ампер.

Калибр проволоки представляет собой основу логарифмической шкалы на кресте. площадь сечения провода. Каждый шаг 3-го размера по размеру соответствует удвоению или уменьшению вдвое поперечного сечения площадь. Например, переход с 20-го на 17-й удваивает площадь поперечного сечения (что, кстати, вдвое уменьшает ДК сопротивление).

Итак, один простой результат состоит в том, что если вы возьмете две нити того же калибра, это эквивалент одиночного провода, который 3 датчики нижние.2-х проводный рассчитан на 3А в некоторых приложениях, но будет переносить более 8 А на открытом воздухе без перегрева. Таблицы максимально допустимого тока вы найдете в национальных электротехнических коды, но они основаны на падении напряжения (а не на нагреве, который не проблема в текущем рейтинге, который дают эти коды).

Вот небольшая таблица тока и AWG взято из Справочника по любительской радиорелейной связи, 1985 г.

 Диаметр открытого кабеля AWG, фут / фунт Ом /
     мил милс воздух A Amp голый 1000 '

10 101.9 10380 55 33 31,82 1,018
12 80,8 6530 41 23 50,59 1,619
14 64,1 4107 32 17 80,44 2,575


Милы равны 0,001 дюйма. “На открытом воздухе A” – это непрерывный рейтинг для одножильный провод с изоляцией на открытом воздухе. “кабельный усилитель” для многожильных кабелей. Не обращайте внимания на силу тока рейтинги для домашнего использования.

Чтобы рассчитать падение напряжения, введите значения: В = DIR / 1000
Где I – сила тока, R – из столбца Ом / 1000 ‘ выше, а D – общее расстояние, которое проходит текущий (не забудьте сложить длину нейтрального и горячего вместе, то есть: обычно двойная длина кабеля).Правила оформления в вызове ЦИК для максимального падения напряжения 6% (7 В в цепи 120 В).

Удельное сопротивление при комнатной температуре:

 Элемент Удельное электрическое сопротивление (микроом-см)

Алюминий 2.655
Медь 1.678
Золото 2.24
Серебро 1.586
Платина 10,5


Это однозначно ставит серебро на первое место в списке проводников, а золото – на первое место. более высокое сопротивление, чем у серебра или меди. Желательно в разъемах потому что он плохо сочетается с другими материалами, поэтому остается относительно чистый на поверхности.Он также может придерживаться сам (прикоснитесь к чистому золоту к чистому золоту, и оно склеится), что делает для очень надежных соединений.

Теплопроводность при комнатной температуре:

 Вт / см C

серебро 4.08
медь 3,94
золото 2.96
платина 0,69

алмаз 0,24
висмут 0,084
йод 43,5E-4


Это объясняет, почему сейчас алмазы используются для изготовления подложек с высокой мощностью. Это искусственные алмазы. Природные алмазы содержат достаточное количество недостатков в решетка, на которой рассеиваются фононы (проводники тепла) и существенно снизить способность переносить тепло.2 Метра / Ом Ом / 100 МОм 10 490,2. 204 30 2,588 149,5 .669 12 308,7. 324 20 2,053 94,1 1,06 14 193,8 0,516 15 1,628 59,1 1,69 16 122,3 0,818 10 1,291 37,3 2,68 18 76,8 1,30 5 1,024 23,4 4,27 20 48,1 2,08 3,3 0,812 14,7 6,82 22 30,3 3,30 2,1 0,644 9,24 10,8 24 19,1 5.24 1,3 0,511 5,82 17,2 26 12,0 8,32 0,8 0,405 3,66 27,3 28 7,55 13,2 0,5 0,321 2,30 43,4 Эти значения Ом / Расстояние предназначены для цепи с двусторонним переключением. Технические характеристики указаны для медного провода при температуре 77 градусов по Фаренгейту. или 25 градусов по Цельсию.

Значения пропускной способности провода

 А / мм2 R / МОм / м I / A
6 3,0 55
10 1,8 76
16 1,1 105
25 0.73 140
35 0,52 173
50 0,38 205
70 0,27 265


Информация о медном проводе 35 мм2

Согласно Strberg TTT, медный провод 35 мм2 может работать непрерывно. ток 170А на открытом воздухе и 200А на земле. Провод выдерживает ток короткого замыкания 5 кА в течение 1 с. Сопротивление постоянному току wiure составляет 0,52 МОм / м.

Номинальный ток сетевой проводки

При подключении к сети необходимо учитывать два фактора: падение напряжения и тепловыделение.Чем меньше провод, тем выше сопротивление. Когда сопротивление выше, провод больше нагревается, и есть большее падение напряжения в проводке. Первое, почему вам нужно высокотемпературная изоляция и / или провода большего диаметра для использования в канал; последнее, поэтому вы должны использовать провод большего размера в течение длительного времени. работает.

Ни один из этих эффектов не имеет большого значения на очень коротких расстояниях. Есть несколько очень специфических исключений, когда использование меньшего проволока допускается. Самым очевидным является сетевой шнур на большинстве лампы.Не пытайтесь это сделать, если вы не уверены, что вам подходит одно из тех исключений; вы никогда не ошибетесь, если будете использовать большие провод.

Это таблица, очевидно из BS6500, которая воспроизводится в IEE Wiring Regs, в котором описаны максимальные размеры предохранителей для различных размеры проводника:

 Перекрестная перегрузка
секционный ток
рейтинг области

0,5 мм 3A
0,75 мм 6A
1мм 10А
1,25 мм 13A
1,5 мм 16А


Типичный номинальный ток для электросети

Внутренняя стена

 мм ^ 2 А
1.2 А
0,5 3
0,75 6
1.0 10
1,5 16
2,5 25


Наши размеры, используемые в США для внутренней стены

Для цепи на 20 ампер используйте провод 12 калибра. Для цепи на 15 А вы можете использовать провод 14-го калибра (в большинстве регионов). На долгое время тем не менее, вы должны использовать провод следующего большего размера, чтобы избежать падение напряжения.

Вот краткая таблица для обычных ситуаций. Увеличьте размер для более 100 футов, когда кабель находится в кабелепроводе, или соединены с другими проводами в месте, где они не могут рассеиваться легко нагреть:

 Манометрический ток
                14 15
                12 20
                10 30
                8 40
                6 65


Ширина колеи для печатной платы

Для повышения температуры на 10 градусов C минимальная ширина колеи составляет:

 Текущая ширина в дюймах
0.2) 0,22 0,5 0,75
Общий диаметр (мм) 1,2 1,6 2,05


Рекомендации по автомобильному аудиокабелю

Эта информация взята из FAQ rec.audio.car (обычно из справочника IASCA). Чтобы определить правильный размер провода для вашего приложения, вы должны сначала определить максимальный ток, протекающий по кабелю (посмотреть на предохранитель усилителя относительно просто и консервативный способ сделать это). Затем определите длину кабеля. которые вы будете использовать, и сверьтесь со следующей таблицей:

 Длина пробега (в футах)
    Текущий 0-4 4-7 7-10 10-13 13-16 16-19 19-22 22-28

      0-20A 14 12 12 10 10 8 8 8
     20-35А 12 10 8 8 6 6 6 4
     35-50А 10 8 8 6 6 4 4 4
     50-65A 8 8 6 4 4 4 4 2
     65-85А 6 6 4 4 2 2 2 0
    85-105А 6 6 4 2 2 2 2 0
   105-125A 4 4 4 2 2 0 0 0
   125-150А 2 2 2 2 0 0 0 00


Скин-эффект

Скин-эффект – это эффект, который вызывает электричество на высоких частотах. не использовать всю область condictor.4) с x = радиус / 2 * sqrt (пи * частота * проницаемость * проводимость)

«Формула» скин-эффекта одинакова независимо от того, является ли проводник прямоугольная или цилиндрическая. 0.5)

Глубина кожи не абсолютна, а только глубина, на которой ток через провод или фольгу упал до определенного доля тока на поверхности. Фактически, ток падает экспоненциально по мере того, как вы двигаетесь внутрь от поверхности. Глубина «кожи» составляет также зависит от близости к ближайшим проводам (например, в трансформаторе) так что само по себе не является абсолютным. Также формула должна быть изменена, если вы используете провод, который ферромагнетик (например, железо).

Помимо скин-эффекта многие инженеры делают свои собственные магнитный дизайн не учитывает «эффект близости», который «скапливает» ток к одной стороне проводника и увеличивает потери.2 * S = журнал ((Tm – Ta) / (234 + Ta) + 1)

 I = ток в амперах
A = площадь провода в круге. милы
S = время протекания тока в секундах
Tm = температура плавления, C
Ta = температура окружающей среды, C


Температура плавления меди 1083 С.
См. Стр. 4-74 .. 4-79 13-го издания Справочника для получения дополнительной информации.

Скин-эффект

На высоких частотах нужно учитывать сопротивление проводов. Помимо сопротивления постоянному току: скин-эффект.

Сила тока экспоненциально спадает с глубиной.Глубина проникновение (s = сигма) – это глубина, на которой сила тока упала до 1 / е от своего значения на поверхности, где е равно 2,718.

Если диаметр проводника больше по сравнению с глубиной проникновения, полный ток такой же, как если бы поверхностный ток интенсивность поддерживалась до глубины проникновения.

Например, для меди глубина проникновения следующая:

 МГц Глубина сигма проникновения (мм)
    .1.209
    1 0,066
    10 .021
    100 0,0066
    1000 .0021


Для других материалов dpeth кожи можно рассчитать по формуле:

 s = 503.3sqrt (rho / (urf)) миллиметров

    rho = удельное сопротивление в ом-метрах
        = 1,72x10e-8 для меди или 2,83x10e-8 для алюминия
    ur = mu r = относительная магнитная проницаемость
        = 1 как для меди, так и для алюминия
     f = частота в магагерцах


Ссылки по теме

Проволока сопротивления

– размеры на складе

,6

164920,1

237485,0

5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50	0.2120 0,1920 0,1760 0,1600 0,1440 0,1280 0,1160 0,1040 0,0920 0,0800 0,0720 0,0640 0,0560 0,0480 0,0400 0,0360 0,0320 0,0280 0,0240 0,0220 0,0200 0,0180 0,0164 0,0148 0,0136 0.0124 0,0116 0,0108 0,0100 0,0092 0,0084 0,0076 0,0068 0,0060 0,0052 0,0048 0,0044 0,0040 0,0036 0,0032 0,0028 0,0024 0,0020 0,0016 0,0012 0,0010	5,38 4,88 4,47 4,06 3.66 3,25 2,95 2,64 2,34 2,03 1,83 1,63 1,42 1,22 1.02 0,91 0,81 0,71 0,61 0,56 0,51 0,46 0,42 0,38 0,35 0,31 0,29 0,27 0,25 0,23 0,21 0.19 0,17 0,15 0,13 0,12 0,11 0,10 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0,03	5,3 6,4 7,7 9,3 11,5 14,5 17,6 22,0 28,1 37,1 45,8 58,0 75.7 103,1 148,4 183,2 231,9 302,9 412,3 490,7 593,7 733,0 883,0 1084,2 1284,0 1544,5 1764,9 2036,1 2374,8 2805,8 3365,7 4111,6 5135,9 6596,8 8782,7 10307,5 ​​ 12266,8 14842.8 18324,5 23191,9 30291,4 41230,0 59371,2
0,0474 0,0578 0,0688 0,0833 0,1028 0,1301 0,1584 0,1970 0,2518 0,3330 0,4111 0,5203 0,6796 0,9250 1,332 1.644 2,081 2,718 3,700 4,403 5,328 6,578 7.924 9,730 11,52 13,86 15,84 18,27 21,31 25,18 30,20 36,90 46,09 59,20 78,82 92,50 110,1 133,2 164,4 208,1 271.8 370,0 532,8 832,5 1480 2131	7,9 9,6 11,4 13,8 17,0 21,6 26,3 32,7 41,8 55,2 68,2 86,3 112,7 153,4 221 273 345 451 614 730 884 1091 1314 1614 1911 2299 2627 3030 3534 4176 5009 6119 7643 9818 13071 15340 18256 22090 27271 34515 45081 61360 88359 138060 245440 353434	0.0145 0,0176 0,0210 0,0254 0,0313 0,0397 0,0483 0,0601 0,0768 0,102 0,125 0,159 0,207 0,282 0,406 0,501 0,634 0,829 1,128 1,342 1,624 2,005 2,416 2,966 3,513 4.225 4,828 5,570 6.497 7,676 9.208 11,25 14,05 18,05 24,03 28,20 33,56 40,61 50,13 63,45 82,87 112,8 162,4 253,8 451,2 649,7

[PDF] Таблица 9 Сопротивление и реактивное сопротивление переменному току для 600

Загрузите таблицу 9 Сопротивление и реактивное сопротивление переменному току для 600…

ГЛАВА 9

ТАБЛИЦЫ

Таблица 9 Сопротивление и реактивное сопротивление переменному току для 600-вольтных кабелей, 3-фазных, 60 Гц, 75 ° C (167 ° F) – три однопроводных проводника в кабеле, сопротивление между нейтралью на километр, сопротивление нейтрали на 1000 футов

XL (реактивное сопротивление) для всех проводов

Сопротивление переменному току для медных проводов без покрытия

Сопротивление переменному току для алюминиевых проводов

Эффективное Z при 0,85 PF для медных проводов без покрытия

Эффективное Z при 0.85 PF для алюминиевых проводов

ПВХ, размер Размер AlumAlumAlumAlumAlum (AWG (AWG Inum Steel PVC inum Steel PVC inum Steel PVC inum Steel PVC inum Steel or kcmil) Трубопроводы Трубопровод Трубопровод Трубопровод Трубопровод Трубопровод Трубопровод 14

0,190 0,058

0,240 0,073

10,2 3,1

10,2 3,1

10,2 3,1

– –

– –

– –

8,9 2,7

8,9 2,7

9 2,7

12

0,177 0,054

0,223 0,068

6,6 2,0

6,6 2,0

6,6 2,0

10,5 3,2

10,5 3,2

10,5 3,2

5,6 1,7

5,6 1,7

9,2 2,8

9,2 2,8

9,2 2,8

12

10

0,164 0,050

0,207 0,063

3,9 1,2

3,9 1,2

3,9 1,2

6,6 2,0 6,6 2,0

3,9 1,2

6,6 2,0

6 2,0

6,6 2,0

3,6 1,1

3,6 1,1

3,6 1,1

5,9 1,8

5,9 1,8

5,9 1,8

10

8

0,171 0,052

2,56 0,78

2,56 0,78

4,3 1,3

4,3 1,3

4,3 1,3

2,26 0,69

2,26 0,69

2,30 0,70

3,6 1,1

3,6 1,1

1,1

3,6 1,1

3,62

0.167 0,051

0,210 0,064

1,61 0,49

1,61 0,49

1,61 0,49

2,66 0,81

2,66 0,81

2,66 0,81

1,44 0,44

1,48 0,45

2,34 0,44

1,48 0,45

2,3

2,36 0,72

6

4

0,157 0,048

0,197 0,060

1,02 0,31

1,02 0,31

1,02 0,31

1,67 0,51

1,67 0.51

1,67 0,51

0,95 0,29

0,95 0,29

0,98 0,30

1,51 0,46

1,51 0,46

1,51 0,46

4

3

0,10002

4

3

0,10002

3

0,154 0,02 0,25

0,82 0,25

1,31 0,40

1,35 0,41

1,31 0,40

0,75 0,23

0,79 0,24

0,79 0,24

1,21 0,37

1,21 0,37

21 0,37

3

2

0,148 0,045

0,187 0,057

0,62 0,19

0,66 0,20

0,66 0,20

1,05 0,32

1,05 0,32

1,05 0,3000 0,6 0,66 0,20

0,98 0,30

0,98 0,30

0,98 0,30

2

1

0,151 0,046

0,187 0,057

0,49 0,15

0,52 0,16

0.52 0,16

0,82 0,25

0,85 0,26

0,82 0,25

0,52 0,16

0,52 0,16

0,52 0,16

0,79 0,24

0,79 0,24

0,82 0,25

0,82 0,25

0,180 0,055

0,39 0,12

0,43 0,13

0,39 0,12

0,66 0,20

0,69 0,21

0,66 0,20

0,43 0,13

0,43 0,13

0,

13

0,62 0,19

0,66 0,20

0,66 0,20

1/0

2/0

0,141 0,043

0,177 0,054

0,33 0,10

0,33 0,10 9000.103

0,33 0,12 0,16

0,52 0,16

0,36 0,11

0,36 0,11

0,36 0,11

0,52 0,16

0,52 0,16

0,52 0,16

2/0

3/0

0,138

3/0

0,138171 0,052

0,253 0,077

0,269 0,082

0,259 0,079

0,43 0,13

0,43 0,13

0,43 0,13

0,289 0,088

0,302 0,092

0,30003 0,40003 0,10003 0,19 0,094

3/0

4/0

0,135 0,041

0,167 0,051

0,203 0,062

0,220 0,067

0,207 0,063

0,33 0,10

0,36 0,11

0.33 0,10

0,243 0,074

0,256 0,078

0,262 0,080

0,36 0,11

0,36 0,11

0,36 0,11

4/0

250

0,135 0,041

0,071 0,071 0,087 0,041

0,071 0,087 0,071

0,177 0,054

0,279 0,085

0,295 0,090

0,282 0,086

0,217 0,066

0,230 0,070

0,240 0,073

0,308 0,094

0.322 0,098

0,33 0,10

250

300

0,135 0,041

0,167 0,051

0,144 0,044

0,161 0,049

0,148 0,045

0,233 0,071

0,045

0,233 0,071

0,059 0,059

0,233 0,071

0,059 0,059 0,19 0,207 0,063

0,213 0,065

0,269 0,082

0,282 0,086

0,289 0,088

300

350

0,131 0,040

0,164 0,050

0.125 0,038

0,141 0,043

0,128 0,039

0,200 0,061

0,217 0,066

0,207 0,063

0,174 0,053

0,190 0,058

0,197 0,060

0,240

0,073 0,073 0,2000

0,240 0,073 0,073

400

0,131 0,040

0,161 0,049

0,108 0,033

0,125 0,038

0,115 0,035

0,177 0,054

0,194 0,059

0.180 0,055

0,161 0,049

0,174 0,053

0,184 0,056

0,217 0,066

0,233 0,071

0,240 0,073

400

70–722

– –

CO. –

14

Издание 2011 г.

ГЛАВА 9

ТАБЛИЦЫ

Таблица 9

Относительное сопротивление нейтрали на километр Ом к нейтрали на 1000 футов

XL (реактивное сопротивление) для всех проводов

для переменного тока с сопротивлением без покрытия Медные провода

Эффективное Z при 0.85 PF для медных проводов без покрытия

Сопротивление переменному току для алюминиевых проводов

Эффективное Z при 0,85 PF для алюминиевых проводов

ПВХ, размер Размер Алюм-алюминийAlumAlum (AWG (AWG inum Steel PVC inum Steel PVC inum Steel PVC inum Steel PVC inum Steel или или тыс. мил.) Трубопроводы Трубопровод Трубопровод Трубопровод Трубопровод Трубопровод Трубопровод Трубопровод Трубопровод Трубопровод Трубопровод Трубопровод, тыс. мил) 500

0,128 0,039

0,157 0,048

0,089 0,027

0.105 0,032

0,095 0,029

0,141 0,043

0,157 0,048

0,148 0,045

0,141 0,043

0,157 0,048

0,164 0,050

0,187 0,057

0.2002

0 0,057

0.2002

0 0,05 0,128 0,039

0,157 0,048

0,075 0,023

0,092 0,028

0,082 0,025

0,118 0,036

0,135 0,041

0,125 0,038

0.131 0,040

0,144 0,044

0,154 0,047

0,167 0,051

0,180 0,055

0,190 0,058

600

750

0,125 0,038

0,157 0,048

0,038

0,157 0,048

0,0192 0,0192 0,069

0,0192 0,0192 0,069

0,0192 0,019 0,095 0,029

0,112 0,034

0,102 0,031

0,118 0,036

0,131 0,040

0,141 0,043

0,148 0,045

0,161 0,049

0.171 0,052

750

1000

0,121 0,037

0,151 0,046

0,049 0,015

0,062 0,019

0,059 0,018

0,075 0,023

0,089 0,027

0,075 0,023

0,089 0,027

0,032 0,032

0,089 0,027

0,032 0,02 0,131 0,040

0,128 0,039

0,138 0,042

0,151 0,046

1000

Примечания: 1. Эти значения основаны на следующих константах: Провода RHH типа UL со скручиванием класса B, в конфигурации с опорой.Проводимость проводов на 100% состоит из меди по IACS и на 61% из алюминия по IACS, а алюминиевый кабелепровод на 45% по IACS. Емкостное реактивное сопротивление игнорируется, так как при таких напряжениях им можно пренебречь. Эти значения сопротивления действительны только при 75 ° C (167 ° F) и для указанных параметров, но типичны для проводов на 600 В, работающих при 60 Гц. 2. Эффективный Z определяется как R cos (θ) + X sin (θ), где θ – угол коэффициента мощности цепи. Умножение тока на эффективное сопротивление дает хорошее приближение для падения напряжения между фазой и нейтралью.Значения эффективного импеданса, приведенные в этой таблице, действительны только при коэффициенте мощности 0,85. Для другого коэффициента мощности схемы (PF) эффективный импеданс (Ze) можно рассчитать из значений R и XL, приведенных в этой таблице, следующим образом: Ze = R × PF + XL sin [arccos (PF)].

Таблица 10 Скрутка проводника Количество жил Размер проводника

Медь 2

Алюминий

AWG или kcmil

мм

Класс B

Класс C

Класс B

24–30

0.20–0,05

a

–

–

22

0,32

7

–

–

20

0,52

10

–

0003

0003

0003

0003

0003

0003

0003

0003 16

–

–

16

1,3

26

–

–

14–2

2,1–33,6

7

19

7b

0002000 42,4–107

19

37

19 37

250–500

127–253

37

61

600–1000

304–508

61

91

1250–1500

635–759

91

127

91

1750–2000

886–1016

127

271

127

a

Количество нитей варьируется.

b

Алюминий 14 AWG (2,1 мм2) недоступен. С разрешения Underwriters Laboratories, Inc., материал воспроизводится из стандарта UL 486A-B, Wire Connectors, авторские права на который принадлежат Underwriters Laboratories, Inc., Нортбрук, Иллинойс. Хотя использование этого материала было разрешено, UL не несет ответственности за способ представления информации или ее интерпретацию. Для получения дополнительной информации о UL или для приобретения стандартов посетите наш веб-сайт стандартов по адресу www.comm-2000.com или позвоните по телефону 1-888-853-3503.

Издание 2011 г.

НАЦИОНАЛЬНЫЙ ЭЛЕКТРИЧЕСКИЙ КОД

70–723

Технические стандартные данные для эмалированного медного (медного) провода

Калибр провода (BS AWG / SWG)

ANSI NEMA MW 1000-2016 – Приложение C

922 Стандарт NEMA и сравнение с IEC 317

KS (корейский стандарт) Эмалированные провода класса 0

KS (корейский стандарт) Эмалированные провода класса 1

KS (корейский стандарт) Эмалированные провода класса 2

Класс 0 (ноль) SBH – EIW

BS (Британский стандарт)

Провода, включенные в список UL

AWG 01 ~ 20_Ampacity, Equivalents, Fusing Current

AWG 21 ~ 40_Ampacity, Equivalents, Fusing Current

AWG 1 ~ 20_Diameter, Turns of Wire

, Copper Copper

AWG 21 ~ 40_Диаметр, витки провода, площадь, сопротивление меди

Требуемый размер AWG как диапазон частот

Данные сопротивления и миллиампер в соответствии с AWG

В приведенной ниже таблице калибра проводов сравнивается размер проводов BS AWG h SWG сверх кажущегося диаметра (мм).Для справки, SWG означает стандартный калибр проволоки, AWG означает американский калибр проволоки, а BS означает британский стандарт.

Калибр провода: BS AWG и SWG

Перекрестная ссылка на спецификации магнитных проводов NEMA и IEC (справочные)

Что касается стандартной таблицы NEMA, эта таблица показывает размер проводника, так как AWG будет изолирован при одиночной или тяжелой конструкции. Даже если вы не найдете тройной билд на столе, на самом деле это более чем тяжелый билд. Согласно стандарту UL, Single Build = Class 2, Heavy Build = Class 1, Triple Build = Class 0.FYR, стандарт NEMA означает Национальную ассоциацию производителей электрооборудования.

Таблица данных – Сравнение спецификаций IEC 317 и NEMA MW 1000-1997

МЭК №	Статус	Тип изоляции	Круглый проводник	Прямоугольный проводник	Температурный класс	Эквивалент NEMA
317-1	Паб.	Поливинилацеталь	X	–	105	МВт 15-C
317-2	Паб.	Паяемый полиуретан + связующий слой	X	–	130	МВт 3-C
317-3	Паб.	Полиэстер	X	–	155	МВт 5-C
317-4	Паб.	Полиуретан для пайки	X	–	220	МВт 75-C
317-7	Паб.	Полиимид	X	–	180	МВт 16-C
317-8	Паб.	Полиэфир-имид	X	–	130	МВт 30-C
317-11	Паб.	Связанный паяемый полиуретан с шелковым покрытием	X	–	120	НЕТ
317-12	Паб.	Поливинилацеталь	X	–	200	НЕТ
317-13	Паб.	Полиэстер или полиэфиримид + полиамидимид	X	–	105	МВт 35-C
317-14	Паб.	Поливинилацеталь (алюминий)	X	–	180	МВт 15-А
317-15	Паб.	Полиэфиримид (алюминий)	X	–	155	МВт 74-А (220)
317-16	Паб.	Полиэстер	X	–	105	НЕТ
317-17	Паб.	Поливинилацеталь	X	–	120	МВт 18-C
317-18	Паб.	Поливинилацеталь	–	X	130	НЕТ
317-19	Паб.	Паяемый полиуретан + полиамид	–	X	130	МВт 28-C
317-20	Паб.	Полиуретан для пайки	–	X	155	МВт 79-C
317-21	Паб.	Паяемый полиуретан + полиамид	X	–	155	МВт 80-C
317-22	Паб.	Полиэстер (имид) + Полиамид	X	–	180	МВт 76-C
317-23	Паб.	Полиэфиримид для пайки	X	–	180	МВт 77-C
317-24	Паб.	Полиэстер (имид) + полиамид (алюминий)	X	–	180	МВт 76-А (200)
317-25	Паб.	Полиэстер (имид) + полиамидимид (алюминий)	X	–	200	МВт 35-А (220)
317-26	Паб.	Полиимидеимид	X	–	200	МВт 81-C
317-27	FDIS	Бумажная обложка	–	X	–	МВт 33-C
317-28	Паб.	Полиэфиримид	–	X	180	НЕТ
317-29	Паб.	Полиэстер (имид) + Полиамидимид	–	X	200	МВт 36-C
317-31	Паб.	Чистый или покрытый эмалью полиэфирный (имидный) лак с намоткой из стекловолокна	–	X	180	МВт 53-C
317-32	Паб.	Чистый или покрытый эмалью полиэфирный (имидный) лак, намотанный стекловолокном	–	X	155	МВт 42-C
317-33	Паб.	Чистый или покрытый эмалью полиэфирный (имидный) лак, намотанный стекловолокном	–	X	200	МВт 43-C
317-34	Паб.	Полиэстер	X	–	130L	МВт 5-С (155)
317-35	Паб.	Паяемый полиуретан + связующий слой	X	–	155	Предлагается
317-36	Паб.	Полиэстер (имид) для пайки + связующий слой	X	–	180	Предлагается
317-37	Паб.	Полиэстер (имид) + связующий слой	X	–	180	Предлагается
317-38	Паб.	Полиэстер (имид) + полиамидимид + связующий слой	X	–	200	МВт 102-C
317-39	Паб.	Чистый или покрытый эмалью полиэфирный (имидный) лак, плетеный из стекловолокна	–	X	180	НЕТ
317-40	Паб.	Чистый или покрытый эмалью полиэфирный (имидный) лак, плетеный из стекловолокна	–	X	200	НЕТ
317-41	Паб.	Полиэстер для пайки	X	–	130L	МВт 26-C (155)
317-42	Паб.	Полиэстерамид-имид	X	–	200	МВт 74-C
317-43	Паб.	Лента из ароматического полиимида (покрытая)	X	–	240	МВт 63-С (220)
317-44	Паб.	Лента из ароматического полиимида (покрытая)	–	X	240	МВт 62-С (220)
317-45	FDIS	Полиэстер	X	–	130	МВт 5-С (155)
317-46	Паб.	Ароматический полиимид	X	–	240	МВт 16-C
317-47	Паб.	Ароматический полиимид	–	X	240	МВт 20-C
317-48	CDV	Чистая или эмалированная + рана из стекловолокна, пропитанная	X	–	155	МВт 41-C
317-49	CDV	Голая или покрытая эмалью + рана из стекловолокна, пропитанная	X	–	180	МВт 30-C
317-50	CDV	Голая или покрытая эмалью + рана из стекловолокна, пропитанная	X	–	200	МВт 44-C
317-51	CD	Полиуретан	X	–	180	Предлагается
317-52	CDV	Лента из ароматического полиимида (арамида), обернутая	X	–	330	МВт 61-C
317-53	CDV	Лента из ароматического полиимида (арамида), обернутая	–	X	220	МВт 60-C

Стандарт NEMA

Стандарт NEMA

В следующей таблице поясняется KS класса 0 (корейский стандарт).В случае 3,20 мм допуск проводника составляет ± 0,04 мм, мин. толщина изоляционной пленки (эмалевого покрытия) 0,049, не более. общий диаметр будет 3,388 мм, макс. сопротивление проводника проверяется при 20 ℃, единица измерения – Ом / км. БЮР, класс 0 = тройная сборка.

KS (корейский стандарт) Эмалированные провода класса 0

В приведенной ниже таблице поясняется KS класса 1 (корейский стандарт). В случае 3,20 мм допуск проводника составляет ± 0,04 мм, мин. толщина изоляционной пленки (эмалевого покрытия) 0,034, не более. общий диаметр будет 3.388 мм, макс. сопротивление проводника проверяется при 20 ℃, единица измерения – Ом / км. БЮР, класс 1 = тяжелое телосложение.

KS (корейский стандарт) Эмалированные провода класса 1

В таблице указан класс KS 2 (корейский стандарт). В случае 1,00 мм допуск диаметра составляет ± 0,012 мм, мин. минимальная толщина изоляционной пленки (эмалевого покрытия) составляет 0,017 мм, максимальный общий диаметр – 1,062 мм, максимальное сопротивление проводника проверяется при 20 ℃, а единица измерения – Ом / км. БЮР, класс 2 = индивидуальная сборка.

KS (корейский стандарт), эмалированные провода класса 2

Что касается таблицы, класс 0 (нулевой) SBH – EIW, она показывает минимальную толщину изоляции эмалевой пленки и максимальную толщину самоклеющейся пленки лака на TP (Top Coating).В случае 0,20 мм общий диаметр будет 0,254 (± 0,003 мм). Элементы FYR, SBH-EIW склеиваются путем нагрева без пропитки и обладают превосходной термостойкостью. Его применение – катушки отклоняющего ярма и катушки магнита (катушка сцепления, двигатель пылесоса и т. Д.). Также это означает полиэфиримид, покрытый самоклеящейся эмалированной проволокой, термический индекс H (180 ℃), номер файла UL = E84441, ассортимент продукции: 0,12 ∼0,90 мм.

Класс 0 (нулевой) SBH – EIW

В приведенной ниже таблице Британского стандарта поясняется диапазон диаметров проводов от нормального, максимального и минимального.Даже если есть такая же степень 1 (толщина покрытия эмали), OD (внешний диаметр) может немного отличаться, потому что степень 1 будет зависеть от рабочей среды или повторяющегося числа эмалевой изоляции. Например, для некоторых эмалевых изоляционных материалов количество повторов Grade 1 должно быть 3-5 раз.

BS (британский стандарт)

Mtl DSG	BC Пальто	Пальто	ANSI тип	Темп.
AEW-R	Модифицированный полиэстер	Полиамидимид	МВт 73C	200
AI-EIW	Модифицированный полиэстер	Полиамидимид	МВт 35C	200
UEW-F	Полиуретан	–	МВт 79C	155
NPW	Полиэстер-нейлон	Нейлон	МВт 24C	155
NUW	Полиуретан-нейлон	Нейлон	МВт 28C	130
YHW-B	Полиуретан	–	МВт 75C	130
УЭВ-Б	Полиуретан	–	МВт 75C	130
AIW	Полиамид-имид	–	МВт 81C	200
EIW	Полиэфир-имид	–	МВт 5	155

*** (Сейчас под заявкой UL) / MW 80C / 155

В приведенной ниже таблице указаны (i) допустимая нагрузка на медный провод NEC (Национальный электротехнический кодекс) с изоляцией 60/70/90 ℃, (ii) прибл.многожильные метрические эквиваленты и (iii) ток плавкого предохранителя меди (preece, onderdonk) как размер AWG от 1 до 20.

AWG 01 ~ 20_Ampacity, Equivalents, Fusing Current

В приведенной ниже таблице указаны (i) допустимая нагрузка на медный провод NEC (Национальный электротехнический кодекс) с изоляцией 60/70/90 ℃, (ii) прибл. многожильные метрические эквиваленты и (iii) ток плавкого предохранителя меди (preece, onderdonk) как размер AWG от 21 до 40.

AWG 21 ~ 40_Ampacity, эквиваленты, ток предохранителя

Сопротивление меди и площадь измеряются в Ом на км, мОм на метр, Ом на kFT и мОм на фут в соответствии с размером AWG от 1 до 20, указанным в таблице.Также, как и раньше, проверяются витки провода на дюйм и сантиметр.

AWG 1 ~ 20_Diameter, витки провода, площадь, сопротивление меди

Сопротивление меди и площадь измеряются в Ом на км, мОм на метр, Ом на кФут и мОм на фут в соответствии с размером AWG от 21 до 40, указанным в таблице. Также, как и раньше, проверяются витки провода на дюйм и сантиметр.

AWG 21 ~ 40_Diameter, витки провода, площадь, сопротивление меди

Вы можете увидеть, какой размер медного провода AWG подходит для вашего высокочастотного трансформатора или индуктора (индукционный), с помощью приведенных ниже данных.Пряди и толщина литц-проволоки должны быть спроектированы или изготовлены в соответствии с частотным диапазоном, ампером, током и напряжением и т. Д. Мы, YDK, можем предоставить вам решение лицевого дизайна, подходящее для вашей рабочей среды.

Требуемый размер AWG как частотный диапазон

В соответствии с калибром AWG с awg46 (0,04 мм) на awg16 (1,30 мм), ом (сопротивление) и мА (миллиампер) изменяются, как показано ниже. Например, awg46 имеет такие свойства, как диаметр 0,04 мм, 0,0013, 13,700 Ом / км и 3,8 мА в состоянии I при 3A /.

Данные сопротивления и миллиампер как AWG

Ошибка разрыва связи

Щиток приборов

ECE 1250-001 Весна 2018

Перейти к содержанию Щиток приборов

• Авторизоваться

• Приборная панель

• Календарь

• Входящие

• История

• Помощь

Закрывать
• Мой Dashboard
• ECE 1250-001 Весна 2018
Весна 2018
• Домашняя страница
• Задания
• Страницы
• Файлы
• Программа
• Медиа-галерея
• Мои медиа
• Office 365
• Adobe Creative Cloud
• ConexED
• Zoom Отзыв
• Курс Zoom

  К сожалению, вы обнаружили неработающую ссылку!

  Диаграммы сопротивления проволоки

  микрометров | Проволока нихромовая

  Ниже представлена ​​подборка таблиц сопротивления для различных распространенных составов нихрома.

  Таблица сопротивления проволоки в микрометрах (Ni80% CR20%)

  Диаметр (мм)	Площадь сечения (мм²)	Ом / м, 20 ℃
  0,10	0,007854	138,8
  0,12	0,01131	96,38
  0,15	0,01767	61,68
  0,17	0,02270	48,02
  0,19	0.02835	38,44
  0,21	0,03464	31,47
  0,25	0,04909	22,21
  0,27	0,05726	19,04
  0,29	0,06605	16,50
  0,31	0,07548	14,44
  0,35	0,09621	11,33
  0.40	0,1257	8,674
  0,45	0,1590	6,835
  0,50	0,1963	5,551
  0.60	0,2827	3,855
  0,70	0,3848	2,832
  0,80	0,5027	2,168
  0,90	0,6362	1,713
  1.00	0,7854	1,388
  1,20	1,131	0,9638
  1,40	1,539	0,7081
  1,60	2,011	0,5421
  1,80	2,545	0,4283
  2,00	3,142	0,3470
  2,20	3,801	0,2867
  2.50	3,976	0,2741
  2,80	6,158	0,1770
  3,00	7.069	0,1542
  3,50	9,621	0,1133
  4,00	12,57	0,08674
  4,50	15,90	0,06853
  5,00	19,63	0,05551
  5.50	23,76	0,04588
  6,00	28,27	0,03855
  6.50	33,18	0,03285
  7,00	38,48	0,02832

  Таблица сопротивления проволоки (Ni70% CR30%)

  Диаметр (мм)	Площадь сечения (мм²)	Ом / м, 20 ℃
  0,10	0,007854	150.2
  0,12	0,01131	104,3
  0,15	0,01767	66,77
  0,17	0,02270	51,99
  0,19	0,02835	41,62
  0,21	0,03464	34,07
  0,25	0,04909	24,04
  0,27	0.05726	20,61
  0,29	0,06605	17,86
  0,31	0,07548	15,63
  0,35	0,09621	12,26
  0,40	0,1257	9,390
  0,45	0,1590	7,419
  0,50	0,1963	6.010
  0.60	0,2827	4,173
  0,70	0,3848	3,066
  0,80	0,5027	2,348
  0,90	0,6362	1,855
  1,00	0,7854	1,502
  1,20	1,131	1.043
  1,40	1,539	0,7665
  1.60	2,011	0,5869
  1,80	2,545	0,4637
  2,00	3,142	0,3756
  2,20	3,801	0,3104
  2,50	3,976	0,2968
  2,80	6,158	0,1916
  3,00	7.069	0,1669
  3.50	9,621	0,1226
  4,00	12,57	0,09390
  4,50	15,90	0,07419
  5,00	19,63	0,06010
  5,50	23,76	0,04967
  6,00	28,27	0,04173
  6.50	33,18	0,03556
  7.00	38,48	0,03066

  Таблица сопротивления проволоки (Ni60% CR15%)

  Диаметр (мм)	Площадь сечения (мм²)	Ом / м, 20 ℃
  0,10	0,007854	142,6
  0,12	0,01131	99,03
  0,15	0,01767	63,38
  0,17	0,02270	49.34
  0,19	0,02835	39,50
  0,21	0,03464	32,34
  0,25	0,04909	22,82
  0,27	0,05726	19,56
  0,29	0,06605	16,96
  0,31	0,07548	14,84
  0,35	0.09621	11,64
  0,40	0,1257	8,913
  0,45	0,1590	7.042
  0,50	0,1963	5,704
  0.60	0,2827	3,961
  0,70	0,3848	2,910
  0,80	0,5027	2,228
  0,90	0.6362	1,761
  1,00	0,7854	1.426
  1,20	1,131	0,9903
  1,40	1,539	0,7276
  1,60	2,011	0,5570
  1,80	2,545	0,4401
  2,00	3,142	0,3565
  2,20	3.801	0,2946
  2,50	3,976	0,2817
  2,80	6,158	0,1819
  3,00	7.069	0,1584
  3,50	9,621	0,1164
  4,00	12,57	0,08913
  4,50	15,90	0,07042
  5. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
