Зачем нужны обозначения?

Маркировка кабелей содержит полезную информацию для качественного применения. Правильная расшифровка характеристик кабеля очень важна, поскольку она расскажет об эксплуатационных характеристиках проводника:

• Материал из которого изготовлены его жилы;
• Его общую толщину;
• На какое напряжение он рассчитан;
• Назначение эксплуатационных характеристик;
• Стойкость изоляции к горению и материал из которого она изготовлена;
• Другие важные особенности.

Названия кабели и провода почти не имеют отличий, но применяются для разных целей. С помощью проводов создается разводка на основе незначительной нагрузки. А кабели необходимы для работы с увеличенными нагрузками из-за этого они выделяются большим весом, поскольку обладают улучшенной защитой.

Еще существуют шнуры в виде гибкой версии проводника со скрученными жилами – используется в конструкциях различных электроприборов для обеспечения питания от основной сети.

Современная маркировка кабелей и их расшифровка, может, запутать даже электриков со стажем. Но для лучшего понимания созданы правила нанесения различных обозначений. Они соблюдаются даже с учетом разных буквенных обозначений по алфавиту либо регистру.

Сначала описываются функции и конструктивные особенности на основе букв. В качестве примера расшифруем аббревиатуру ПУНП

• “П” означает провод;
• “УН” значит, что он универсальный;
• “П” сообщает о его плоских характеристиках.

После этого указываются цифровые пометки, сообщающие о количестве жил и протяженности сечения проводника. Объясним надпись 3-х 1,5

• Обладает тремя токопередающими жилами;
• Сечение жил составляет 1,5 мм 2.

Чтобы не было путаницы были установлены стандарты на основе ГОСТа. Они регламентируют порядок использования различных обозначений. За счет этого расшифровка обозначений кабеля заметно упрощена, и доступна для неопытных пользователей.

Далее указывается допустимые климатические условия для эксплуатации. В завершении сообщается по каким нормам изготовлен проводник – ГОСТ либо ТУ.

Какие бывают проводники?

Их разделяют на различные группы с учетом их назначения. Рассмотрим различные группы:

• Силовые версии необходимы для прокладывания электропроводки;
• Контрольные необходимы для проводки обеспечивающей передачу сигналов;
• Кабели систем или схем, занимающихся контролем работоспособности автоматических устройств;
• Радиотехнические версии необходимы для монтажа различной радиотехники.

Чтобы ознакомиться с ними можете посмотреть на фото расшифровки кабеля различного назначения. Это поможет осознать, как они выглядят и для чего используются.

Как разобраться в маркировке?

Необходимая информация находится на изоляции проводника. Первая буква сообщает о металле из которого изготовлены жилы, но иногда она не ставится.

Обычно обозначаются лишь алюминиевые провода с помощью заглавного написания буквы “А”. Если жилы медные, тогда обозначение не указывается.

Чтобы легко разобраться создана таблица для расшифровки кабелей – представим ее в упрощенном виде. Второй буквой (для медных первой) идет описание назначения проводника:

• “П” значит, что он обладает плоской поверхностью;
• “М” значит, что используется для монтажных работ;
• “Ш” либо П (У) сообщает об установочном назначении;
• “МГ” обозначает кабель для монтажа с гибкими жилами;
• “К” сообщает о контрольной функциональности проводника.

Далее обозначается материал использованный для изоляции проводника. Здесь разнообразия значительно больше:

• “В/БР” сообщает об оболочке из поливинилхлорида;
• “Р” изоляция жил создана с помощью резины;
• “Н/НР” применена огнестойкая резина либо найрит;
• “К” обладает капроновой оболочкой;
• “Л” изоляция с лаковым покрытием;
• “П” применен полиэтилен;
• “Э” покрытие из эмали;
• “Ш” обладает щелями полиамидного типа;
• “О” сообщает об изоляции полиамидного шелкового типа с оплеткой;
• “Г” Изоляция обладает гибкими жилами;
• “С” применено стекловолокно;
• “Т” конструкция изоляции содержит несущий трос.

Обозначение особенных характеристик кабеля

Помогает понять особенные эксплуатационные характеристика кабеля. Рассмотрим их по ГОСТу:

• “А” значит, что кабель асфальтирован;
• “Б” обладает, бронирующими лентами;
• “Г” перед вами провод гибкого типа лишенный защиты;
• “К” бронирован круглой проволокой;
• “Т” изготовлен для использования на основе труб;
• “О” получил дополнительную защиту в виде оплетки.

Отметим обозначение frls, поскольку оно хоть и добавляется в конце сообщает информацию о стойкости к горению, что важно для пожарной безопасности. Оно разделяется на два сокращения. FR обозначает уровень огнестойкости, а LS небольшое образование дыма при возгорании.

Кабель этого типа может некоторое время сохранять эксплуатационные характеристики во время пожара. Это важно для работоспособности системы оповещения о пожаре.

Теперь вы знаете, как правильно расшифровать кабеля либо провода и сможете разобраться в их маркировке. Это поможет в различных ситуациях, связанных с прокладыванием электричества к строениям либо созданием разводки внутри них с помощью собственных усилий.

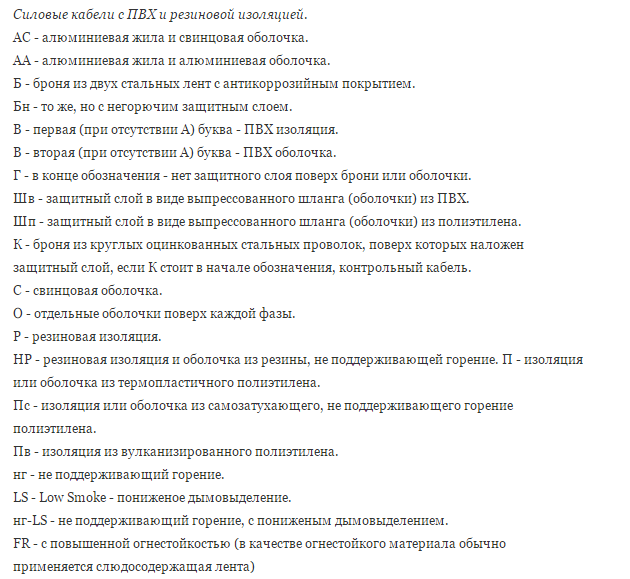

Фото методов расшифровки кабеля

таблица маркировки силового провода и обозначение цветом

При выборе кабеля учитывается, какой разрез у проводников. Только после этого определяется вид кабеля или шнура, который необходим. При подборе предусматривается, в каком месте и как будет применяться шнур. Расшифровка кабеля при выборе нужной продукции имеет большое значение. От вида оболочки, недостатка экрана или брони определяется рабочее напряжение. Всю необходимую информацию можно посмотреть на маркировке кабеля.

Маркировка проводов

Чтобы человек сразу сориентировался, какой шнур перед ним находится, введена специальная конструкция маркировки проводов и кабелей. Все существующие сейчас мануфактуры (из которых состоит проводная продукция), имеют определенный набор букв. К примеру, В — это означает поливинил, П — это полиэтилен, а Р — это резина. Смотря на какой позиции располагается буква, классифицируется, из какого материала выполнена продукция. В маркировке на первом месте стоит изоляция, затем защита, а только после этого броня.

Если при обозначении марки кабелей и их расшифровке начальная буква — А, то это значит, что здесь алюминий или пропуск. Символом «пропуск» по-другому обозначается «медь». Если на первоначальной позиции находится любая иная буква, но только не А, то это означает, что проводники изготовлены из медного сырья.

Защита, изоляция и броня

Следует разобраться, что означают символы «броня», «защита» и «изоляция». Изоляция — это материал, который применяется для защиты медных или алюминиевых прожилок. Этот пласт выполняет определенную задачу, предотвращает перемыкание проводков между собой. Обычно для этого применяются диэлектрические материалы, к примеру, вторпласт, резина, ПВХ или полимер. Давно для этой цели использовалась бумага, но сейчас от такого типа обособленности отказались.

Внутренняя предохранительная оболочка располагается под бронёй или наружным предохраняющим покровом. Оболочка необходима, чтобы не повредилось соединение, а также для увеличения защитных свойств от температурных или механических действий, а также от влаги. Предохранительная оболочка имеется не всегда.

Броня шнура — это микролента из стали, покрытая цинком или нет. В роли брони могут выступать оплеты из проволоки — плоской или круглой. Такая оболочка присутствует не во всех шнурах. Она необходима для повышения механической прочности. Бронированные материалы применяются в тех случаях, когда есть повышенный риск дефекта или присутствуют постоянно воздействующие нагрузки. Такие провода используются для прокладки в земле, под водой или на столбах. Если используется внутренняя подводка, то ей не требуется дополнительный предохранительный слой. Это объясняется тем, что отсутствуют критические нагрузки.

Внешний покров или предохранительный слой шнура — это защитная оболочка, которая располагается снаружи. Она оберегает проводники или броню. Обычно здесь применяются такие же материалы, что и для обособленности. Но используемый материал может различаться. Обычно три мембраны располагаются после расшифровки материала провода. Как правило, они стоят на втором, третьем или четвертом месте. Для правильного определения типа провода необходимо определить расшифровку главных материалов, а также понадобится объяснение буквы, которая находится на определенной позиции, называемой «изоляция», «броня» или «защита»:

1. Материал жилы. А — алюминий. Если нет определяющей буквы, то она состоит из медного сырья.
2. Вторая позиция означает, из чего изготовлена изоляция.
3. В — поливинилхлорид.
4. П — полиэтилен.
5. ПВХ — сшитый полиэтилен.
6. Р — это резина.
7. Ф — фторопласт.
8. К — гибкий кабель.
9. ПИ — пленочная гидроизоляция, которая применяется для сборных шнуров.
10. П — полиэтилен.
11. ПС — это самозатухающий полиэтилен.
12. К — это кабель контрольного назначения.
13. НР — это негорючая резина.
14. Пробел — неимение защитного слоя у кабеля.
15. Третье положение — это вид предохранительной оболочки, если она присутствует.
16. Буква А означает алюминиевый.
17. ВВЦ — это ПВХ-шнур.
18. П — это полиэтиленовый кабель.
19. С — свинцовый материал.
20. Р — это резина.
21. ПП — это шланг полиэтиленовый усиленной.
22. Четвертое расположение — это вид брони.
23. СБ — это свинцовая броня.
24. БЛ — это бронь, которая состоит из двух лент из металла с подушкой, которые располагаются под пластмассовым материалом.
25. ББ — это две металлические ленты.
26. П — это плоская железная проволока.
27. Пробел — это металлические проволоки, которые защищены лентой и сталью.
28. ББГ — это лента профилированная из стали.
29. ДА — это оплетка из стали, состоящая из двух материалов.
30. БН — это ленты, сверху которых расположена огнестойкая предохранительная оболочка.
31. Пятое положение — это вид внешнего покрова или расположение кабеля.
32. Г — это предохранение от ржавчины или гидроизоляция, если буква Г не присутствует, то есть заслон от сильных нагрузок.
33. Если крайняя буква В, то это означает бумажное изолирование, а если после нее стоят какие-то другие буквы, то это означает ПВХ.
34. ШП — это предохранение поливинилового шланга.
35. Н — это огнестойкий материал.
36. ШП — предохранение в виде полиэтиленового шланга.
37. Э — экранированная защита, которая обычно выполнена из алюминиевой фольги.
38. ШПС — это полиэтилен самозатухающий.
39. О — это шнур в изоляции, где проволоки соединены обмоткой.

Объяснение числовых значений

Расшифровка кабеля содержит в себе некоторое количество цифр. Обычно они обозначают рабочее напряжение, которое провод может выдержать. Если цифры отсутствуют, то используется обычное напряжение в 220 вольт, а также цифрами обозначается сечение и число жил.

При объяснении маркировки кабеля на начальном месте стоит число жил, а если есть знак «Х», то это сечение. Если проволока идентичного значения, и она всего одна, то стоит обозначение «0» или знак «+”, и после этого находится вторая пара цифр. Эта часть маркировки для объяснения несложная. Чтобы было более понятно, нужно разобрать конкретный образец. Обычно используются шнуры ВВГ. Их объяснение следующее:

1. На ключевом месте не находится буква А — это обозначает, что проволока медная.
2. На первостепенной позиции располагается буква В, это значит, что гидроизоляция жил ПВХ.
3. На 2 месте стоит буква Б, это значит, что оболочка защищена ПВХ.
4. Буква Г — это неимение защитного покрова.

Этот шнур считается наиболее подходящим для внутренней проводки в жилом помещении или доме. Такой шнур недорогой по цене, он находится в продаже в нескольких вариациях. Провод изготавливается огромным количеством производителей. При маркировке шнура часто используются числовые значения. Что они обозначают:

1. ВВГ 3 x 4 + 1 X 2.5 — это объясняется следующим образом: три рабочих проволоки с разделением по 4 мм и 1 разделением 2.5 мм.
2. ВВГ 3 x 4 — здесь присутствует 3 проводника с разделением по 4 мм.
3. ВВГ 2.2.5 — это два проводника с разделением 2.5 мм.

Исходя из представленной расшифровки, можно объяснить и другие числовые значения. Во всех случаях дешифровка одинаковая.

Термический режим по ГОСТу

На завершительную часть обозначения шнуров почти никто не обращает внимания. Обычно крайняя часть означает при маркировке силовых кабелей режим работы или наименьшую температуру. Названия проставляются в соответствии с ТУ или ГОСТом. Обычно шнур изготавливается по этим параметрам. Температурные сведения материала имеют большое значение, тем более, если кабель применяется для наружной прокладки. Такие сведения важны для регионов с небольшими или завышенными температурами.

Расшифровка маркировки кабеля имеет большое значение, поэтому нельзя упускать из памяти этот параметр. Замечания о ТУ или ГОСТе при маркировке шнура ставятся редко. Очень мало изготовителей считаются с эталонами, поэтому такая информация просто не пишется.

Примеры обозначений

Когда рассматриваются примеры по маркировке, то всё кажется ясным, но когда полученные знания используются на практике, то у человека часто возникают трудности. Обычно трудность вызывает то, что определенные данные указываются без особых обозначений. Обычно с первоначальной позицией всё понятно, если на первом месте располагается буква А, то шнур выполнен из алюминиевого материала, а если вторая буква, то из медного. Например, дешифрация АПВПУ2Г объясняется следующим образом:

1. А — это алюминиевый материал.
2. БМВ — это соединение проводника со сшитым полиэтиленом.
3. ПУ — это внутренняя предохранительная пленка.
4. 2 Г — парная гидроизоляция.

Объяснение аббревиатуры МКЭШ — на начальном месте отсутствует буква А, это означает, что материал выполнен из меди. МК — это монтажный кабель. Э — шнур экранирован алюминиевой фольгой. Ш — это внешняя защита рукавом ПВХ. Как выходит из рассмотренного примера, на первом месте может находиться назначение шнура. При марке проводов могут находиться следующие буквы:

1. КСП — это шнур системы передачи, обычно он не применяется для схемы и не силовой.
2. МК — это сборный кабель.
3. Г — это эластичный многожильный.
4. K — кабель контрольный.

Некоторые производители при выпуске продукции упускают обозначение защитной мембраны или брони. Обычно это обозначение присутствует на продукции, которая предназначена для прокладки в трудных условиях. В этом случае может появиться путаница. Как правило, здесь следует разбираться по буквам. Например, Б — это означает вид брони, Г — это гидроизоляция, Ш — это предохранительная оболочка, которая выполнена из прессованного рукава.

Все оставшиеся позиции расшифровываются в зависимости от их места постановки. Но глубокое изучение расшифровки понадобится только профессионалам. Для бытового мастера необходимо знать основное расположение букв и цифр, а специфику шнура можно прочитать в его описании. Как правило, маркировка кабеля и ее объяснение — не совсем простое дело.

Расшифровка шнуров

Шнуры расшифровываются по той же методике, что и кабеля. Обычно первая позиция означает материал жил. Если на первоначальной строке стоит буква А, то сырье выполнено из алюминия, а если А отсутствует, то медь. На втором месте обычно присутствует буква П, которая значит «провод», а если ПП, то это плоский провод. Ш — это шнур. В первом случае он одножильный, а во втором — из двух или трёх жил. Совсем недавно возник новый тип, который называется «нагревательный провод». Классифицируется НП. На третьей позиции буквы означают сырье изоляции. Обычно такие обозначения обычные:

1. Нэто — найрит.
2. П — полиэтилен.
3. Р — резина.
4. М — маслостойкая резина.
5. Л — оболочка из хлопка, покрытая лаком.
6. В — ПВХ.
7. О — покрытие из хлопчатобумажного материала с пропиткой.

На следующей позиции располагается справка о назначении провода. Г — это гибкий, С — соединительный, Т — для прокладки в трубах. Обычно после этих букв находятся цифры, которые обозначают число проводников, отмечаются одной цифрой, и их последующее сечение, которое объясняется второй цифрой. Более подробное объяснение маркировки указано в таблице обозначений.

При объяснении учитывается цвет кабеля. Когда прописывается аббревиатура, то главное — понять, где кабель, а где провод. Если буква П находится на втором месте, то это может означать полиэтиленовая изоляция. В этом случае следует учитывать число букв, обычно шнур обозначается четырьмя буквами, а кабель — большим количеством. Это неглавный признак, но часто помогает определиться. Расшифровка проводов легче, чем кабелей. Это возможно понять из примера:

1. АППВА — это алюминиевое сырье жилы. ПП — плоский провод. В — виниловая защита.
2. ПНСВ. На первостепенной позиции не находится буква А, это значит, что материал выполнен из меди. ПН — это нагревательный шнур. С — круглая жила из стали. В — это поверхностный слой ПВХ.

При распознании маркировки надлежит проявить внимательность. Если есть сомнения в правильности расшифровки, то нужно заглянуть в документацию, которая прилагается к кабелям, шнурам и проводам.

таблицы обозначений маркировки кабельной продукции

При прокладке кабельных линий, электрификации домов и промышленных помещений используется различная проводниковая продукция. Кабели и провода отличаются не только по сечению токопроводящих жил, но и по варианту защитной оболочки, экранированию и материалу исполнения. Марка любого кабеля отображается в виде цифр и букв на его внешней оболочке.

Кабельно-проводниковая продукция

Цифры и буквы в обозначении

Для стандартизации кабельно-проводниковой продукции ещё в Советском Союзе были разработаны соответствующие ГОСТы и ТУ. С небольшими изменениями они действуют и сегодня. Все материалы, из которых производятся проводники, имеют своё буквенное обозначение, например:

• П – полиэтилен;
• Р – резина;
• В – поливинилхлорид.

Кроме того, важна последовательность букв. Она показывает, из какого материала какой слой проводниковой продукции сделан.

Что обозначают цифры и буквы

В начале любой маркировки обычно ставят либо букву «А», либо оставляют пустое место. «А» указывает на алюминий, пустое место – медь. Эта позиция рассказывает, из какого материала выполнены токопроводящие жилы. Т.е. если маркировка начинается не с «А», то проводник с медными жилами. Косвенным признаком медного провода является его цена: медь существенно дороже алюминия.

Классификация слоёв

Необходимо ввести следующие понятия:

• Броня – лента из специального сплава (иногда используют оцинкованную проволоку), опоясывающая проводник по всей длине. Основной смысл – увеличение механической прочности. Нужна не везде. Бронированные изделия применяют при прокладке линий электропередач в земле и по воздуху; там, где возможно их механическое повреждение при прокладке или в процессе эксплуатации. При работах по «внутрянке» применяется крайне редко;
• Изоляция – материал, предотвращающий перехлёст между собой жил в многожильных проводниках. Каждая жила в таких изделиях имеет свою изоляцию. Обычно применяются резина, поливинилхлорид или полиэтилен. В продукции, выпущенной до 90-х годов прошлого века, основной материал изоляции – пропитанная специальными веществами бумага. Сейчас такой вид изоляции практически не используется;
• Наружный защитный слой – внешняя оболочка, защищающая броню или непосредственно жилы. В основном используют такие же материалы, как и у изоляции. Существует и так называемый «голый провод». Очень широко применялся для строительства воздушных распределительных сетей. Сейчас сетевые компании повсеместно меняют его на изолированный;
• Внутренний защитный слой – располагается либо под бронёй, либо под наружным слоем. Предназначен для дополнительной защиты от вредных факторов: вода или повышенная температура окружающей среды. Встречается не везде.

Обозначенные оболочки прописываются в маркировке. Идут сразу после обозначения материала токопроводящего проводника. Маркировка кабелей и проводов расшифровка приведена в таблице ниже.

Запоминать все обозначения не нужно. Важно знать, что описывает буква на каждой позиции, а расшифровку всегда можно легко найти.

Цифры в маркировке

В любой маркировке силового кабеля присутствуют цифры. Они находятся сразу после перечисления материалов, применённых в производстве проводника. В начале указывается, для какого рабочего напряжения он сделан. Если стоит пропуск, значит, рабочее напряжение ограничено 220 В. Далее идёт количество жил и их сечение. Например, 4х120. Это означает, что в наличии 4 жилы с поперечным сечением 120 мм². В случае различного сечения жил через знак «+» указывают размеры всех жил. Зачастую это означает, что фазные проводники одинаковые, а нулевой проводник меньшего сечения.

Расшифровка кабелей АНРБГ

Рассмотрим пример расшифровки. Для прокладки электрических линий в городах применяют силовые кабели из сшитого полиэтилена. Его обозначение – АПвБбШп(г). Расшифровка:

• А – жила из алюминия;
• Пв – изоляционный материал – сшитый полиэтилен;
• Бб – броня из стальных лент без внутреннего защитного слоя;
• Шп – шланг из полиэтилена в качестве наружного защитного слоя;
• г – дополнительная герметизация.

Дополнительная информация. Кабели из сшитого полиэтилена сегодня используют все сетевые компании в нашей стране при прокладке новых линий и реконструкции старых. Кроме того, при реконструкции трансформаторных подстанций, заводки КЛ для подключения вновь установленного оборудования также выполняют кабелем из сшитого полиэтилена. Маслонаполненные кабели из ТП убирают.

За буквами расположены цифры. Для лучшего понимания их смысла рассмотрим несколько вариантов обозначений:

• АПвБбШп(г)1 4х10 – четыре жилы с поперечным сечением 10 мм², напряжение – до 1 кВ;
• АПвБбШп(г)1 5х240 – пять жил с поперечным сечением 240 мм², напряжение – до 1 кВ.

Влияние температуры окружающей среды

Кроме вышеупомянутых обозначений, существует ещё одна часть маркировки. На неё редко обращают внимание. Тем не менее, это важная характеристика, указывающая на климатические условия эксплуатации. Без знания температурных режимов работы можно применить неподходящий проводник. Вследствие этого работа его будет недолгой, что грозит непредсказуемыми последствиями, вплоть до пожара.

ГОСТ или ТУ

Последнее, что указывается, – это нормативный документ, на основании которого была произведена продукция. Часть проводников делается в соответствии с ГОСТ, часть – в соответствии с ТУ, выпущенными самими производителями. Заводы-изготовители далеко не всегда указывают этот параметр на маркировке. В этом случае данную информацию следует искать в сертификате соответствия, который есть у всей кабельно-проводниковой продукции.

Примеры расшифровки

На первый взгляд, всё достаточно просто, однако на практике выясняется, что в теории не учтены все нюансы обозначения кабелей. Основная сложность – отсутствие обозначений некоторых параметров. Только с начальной буквой в маркировке всё понятно: есть «А» – алюминий, отсутствует – медный проводник.

Для начала возьмём простой для расшифровки и распространённый кабель АПвПу2г:

• А – алюминий применён для производства токопроводящих жил;
• Пв – изоляционный материал – сшитый полиэтилен;
• Пу – наличие внутреннего защитного слоя;
• 2г – двойная дополнительная герметизация.

Теперь рассмотрим менее распространённый кабель – МКЭШ:

• Буква А в начале отсутствует – жилы медные;
• МК – кабель монтажный;
• Э – наличие экрана;
• Ш – материал внешнего защитного слоя – поливинилхлорид.

На первом месте здесь стоит обозначение области применения. Таким образом, тоже маркируют кабельную продукцию. Кроме МК встречается:

• К – контрольный;
• Г – многожильный гибкий;
• КСП – не силовой кабель систем передачи.

Кроме того, может быть не указана броня или любая из защитных оболочек. Каким образом не запутаться в нюансах? Необходимо запомнить несколько однозначных обозначений:

• Б – обозначает только броню;
• г – дополнительная герметизация;
• Ш – внешний защитный слой, материал – резиновый шланг.

Все остальные буквы – в зависимости от контекста. Зачастую даже профессионалы не сразу могут определить назначение и характеристики представленного кабеля по его маркировке. Для этого существует его описание, расшифровка маркировок – непростое занятие.

Для ещё одного примера возьмём очень популярный кабель для прокладки в земле – АСБ2л:

• А – наличие алюминиевых жил;
• С – оболочка свинцовая;
• Б – бронированный;
• 2л – два слоя лент под бронёй.

Расшифровка маркировки кабеля резинового гибкого КГ:

• Отсутствие «А» – медный;
• К – кабель;
• Г – гибкий.

При его заказе говорят: «Кабель гибкий медный многожильный в резиновой изоляции». Хотя в маркировке про изоляцию нет ни одной буквы.

Полная маркировка кабеля

Маркировка проводов

Кроме кабелей, в ассортименте производителей присутствуют провода. Основные отличия – меньшее сечение и большая гибкость. Существуют как одножильные, так и многожильные провода. Для возможности отличить провод от кабеля в маркировке на втором месте появляется буква «П». Во всём остальном принцип обозначения проводов схож. Наличие буквы «А» в начале – алюминиевая жила, отсутствие – медь и т.д. «ПН» обозначает нагревательный провод. На третьем месте обозначен изоляционный материал:

• В – поливинилхлорид;
• Р – резиновая оплётка;
• Л – оболочка из хлопка, зафиксированная лаком;
• М – маслостойкая резиновая изоляция;
• П – полиэтилен;
• О – пропитанная хлопчатобумажная изоляция;
• Н – хлоропреновый каучук.

Иногда здесь же указывают применение и конструктивные особенности провода:

• Г – гибкий;
• Т – предназначен для трубной прокладки;
• С – предназначен для соединений.

Далее расположены цифры. Сперва указано количество жил, затем сечение в мм².

При расшифровке обозначений необходимо помнить, что «П» у кабелей обозначает полиэтиленовый изоляционный слой. Указать на провод может малое число букв, как правило, не более четырёх. Для маркировки кабелей используется больше. Данное правило действует не всегда, но в 90% случаев не подведёт. Расшифровка цифровой и буквенной маркировки электропроводов значительно проще. Рассмотрим распространённые провода:

• ПВ-3 – относится к группе проводов медных гибких изолированных многожильных:
• П – провод круглый;
• В – полихлорвиниловая изоляция;
• 3 – количество жил.

АППВ:

• А – жила из алюминия;
• ПП – плоский провод;
• В – полихлорвиниловая изоляция.

Обратите внимание! Отличие провода – это количество токопроводящих жил. У проводов по большей части она одна. При наличии большего количества жил, у провода всего одна оболочка. У кабелей оболочек несколько.

Маркировка NYM

Оптика

Здесь обозначения несколько отличаются от обозначений силовой кабельно-проводниковой продукции. Оптику легко опознать по буквам «ОК». Далее у них идут буквы и цифры. Принцип следующий:

• Условия прокладки: Г – в земле, К – кабельная канализация, П – в трубах из пластика, С – самонесущий, П – для подвеса;
• Тип: М – многомодульный, Ц – одномодульный с трубкой по центру;
• Стойкость к горению: нг – негорючий, если прокладывать в пучке, н – не горюч при одиночной прокладке, буквы отсутствуют – полиэтилен.

Маркировка кабельной продукции содержит все характеристики конкретного изделия. Однако расшифровка букв и цифр требует определённых знаний и опыта.

Видео

Маркировка кабелей и проводов – расшифровка, таблица

При обозначении характеристик электрических токопроводящих материалов важным элементом считается маркировка проводов и кабелей, благодаря которой приборы эксплуатируются безопасно и правильно. Также она помогает выбрать из многообразия продукции подходящую.

Для обозначения отдельных характеристик изделий используют буквенно-символьные аббревиатуры для маркировки.

Особенности

Существуют следующие разновидности обозначений отдельных характеристик устройств: зональный, резистивный и саморегулирующий. Последний — наиболее дорогостоящий вариант.

Буквы, которые наносят на оплетку проводов, называют маркировкой кабелей. Эти буквы обозначают, из какого материала изготовлена изоляция и ее тип, уровень защиты, количество жил. Чтобы определить параметры изделия, нужно знать, какова расшифровка маркировки кабеля:

• Под цифрой 1 указывают материал жилы. Если буквы нет, изделие изготовлено из меди.
• Под цифрой 2 обозначают область применения изделия.
• О степени гибкости пользователь узнает по числу 3.
• На применяемый изоляционный материал указывает 4,
• На корпус внешней оболочки – 5.
• Узнать о защитном покрове, назначении слоя, а также самой конструкции можно под цифрой 6.

Помимо этого, есть буквенные характеристики:

На шнур медной жилы с бумажной изоляцией, со свинцовой оболочкой без защиты указывает СГ в конечной части пометки.

С помощью маркировки кабелей можно узнать рабочие параметры проводника. Это касается прежде всего материала, который использован для изготовления жил, и напряжения. Это касается также материала и горючих характеристик изоляционного покрытия.

По видам

Маркировка кабеля различается по основному материалу: алюминиевый, резиновый, бумажный, медный. Различают несколько видов маркировки по назначению проводов: силовая, оптическая, самонесущая. Также разделяют маркировку ПВ (изоляция из полиэтилена вулканизованного) и ВВГ (проводник в поливинилхлоридной изоляции).

При прокладывании электропровода применяется вариант силового проводника, для передачи сигналов используют контрольный вид. Выделяют также шнуры управления, которые устанавливают в системах, определенных схемах. Они контролируют работу автоматических систем.

Еще один вариант – радиотехнический, который используют при проведении радиотехнического монтажа.

Стоит рассмотреть особенности контрольного вида с бумажной пропитанной изоляцией. Это поможет более подробно узнать об его эксплуатационных и конструкционных особенностях.

При обозначении изделий из резиновой шины сначала отмечают символы, после чего идет маркировка.

• Буква А обозначает асфальтированный шнур,
• Б – с бронирующими лентами.
• Под Г производитель указывает гибкость незащищенного шнура,
• К – бронированный с помощью проволоки тип, имеет круглую форму.

Для прокладки в трубах применяют обозначение Т. Дополнительная оплетка — буква О. Встречается также обозначение frls, которое относят к требованиям пожарной безопасности: Fr означает огнестойкость, ls – низкий показатель дымовыделения. Такой тип не поддерживает горения, продолжает нормально функционировать даже при пожаре. Яркими представителями данного варианта являются ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS.

Силовой тип

Яркими примерами данного типа являются ВВГ, ВВГнг, ВВГ нг-LS, СИП, КНР, ВОЛС, ВВГнг-frls.

Изделия иностранного производства

Расшифровка данных типов также включает группы, символы. Их обозначение зависит от цели использования конкретного типа проводника. Применяют шнуры с изоляцией полиэтилена.

1. Впереди в аббревиатуре часто можно встретить N. Данная аббревиатура обозначает, что проводник соответствует всем требованиям VDE (Союза германских электротехников).
2. Аббревиатура Y указывает на то, что изоляция токоведущих жил выполнена из поливинилхлорида, 2Y обозначает полиэтиленовую изоляцию, 2X – изоляцию, сделанную из сшитого полиэтилена.
3. Оснащение медным проволочным экранированием обозначают с помощью букв S, F – проводник с продольной герметизацией; FL – с продольной и поперечной герметизацией.
4. Три жилы в конструкции кабеля обозначают с помощью E. R указывает на стальную броню, выполненную из круглой проволоки.

Оптический вид

Данный тип обозначается также с помощью определенной аббревиатуры. Она определяется производителем, так как общего стандарта в России нет, иностранные производители пришли к единому стандарту.

Аббревиатура ВОЛС расшифровывается как «волоконно-оптические линии связи», они находятся в авангарде способов передачи информационных данных. Их применение имеет множество положительных сторон, среди которых низкие потери и хорошая дальность передачи, высокий уровень защиты от повреждений. Этот тип набирает все большую популярность.

Следует обращать при выборе внимание на год изготовления и товарный знак предприятия. Используя данные из таблиц, можно достаточно легко определить характеристику прибора и его назначение.

Маркировка кабеля: расшифровка, примеры

Кабельная и проводниковая продукция довольно разнообразна. Но как разобраться в таком многообразии, как понять, что зашифровано в названии? Для более легкой идентификации была разработана целая система — маркировка кабеля. Это буквенные обозначения, в которых зашифрована основная информация о материале жил, оболочек и области применения данного конкретного изделия.

Содержание статьи

Общие принципы маркировки кабельной продукции

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.

Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:

Расположение букв или цифр	Что обозначает	Используемые буквы и их расшифровка
1-я буква	Материал жил	– нет буквы – медь
		А – алюминий
2-я буква	Степень гибкости	Г – гибкий, многожильный
		ничего нет – одножильный
3-я буква	Материал изоляции	В – поливинилхлорид (ПВХ)
		П – полиэтилен
		Р – резина
		НР- негорючая неделя
		Ф – фторопласт
		Ц – пленочная изоляция (для монтажных проводов)
4-я буква	Материал оболочки или тип брони	БбГ – броня из стальной профилированной ленты
		Бн – броня из стальных лент с защитным покровом, не поддерживающим горение
		В – ПВХ
		Д – оплетка из двойного провода
		К – броня из круглых стальных проволок, заключенных в стальной поклов
		СБ – свинцовая броня
5-я буква	Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы	В – ПВХ (если стоит в конце обозначает бумажную изоляцию)
		Г – противокоррозионный защитный слой. Если “Г” – нет защита от механических повреждений
		О – изолированные провода объединены общей оплеткой
		Шв – защитный слой – выпрессованный шланг из ПВХ
		Шп – защитный слой – выпрессованный шланг из полиэтилена
		Шпс – тоже, но полижтилен самозатухающий
		Э – экранированный
		Т – провод для прокладыки в трубах

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Примеры расшифровки маркировки кабелей

Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм².

Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.

Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».

Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

АПвПу — алюминиевые жилы (А),  изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Провода могут быть двух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

• СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
• А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь  — все реже.
• АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

Маркировка кабелей и проводов: таблица и расшифровка

При монтаже проводки или прокладке линий, необходимо правильно выбирать повода, ведь при неграмотном подборе может случиться перегрев, короткое замыкание или пожар. Чтобы самостоятельно выбрать изделия, нужно уметь читать маркировку. В этой статье представлена расшифровка маркировки кабелей и проводов.

Для чего необходима

ГОСТ 18690-2012 постановил, что каждое кабельное изделие подлежит знаковой маркировке. Это намного упрощает подбор изделия. Благодаря этому параметру можно определить:

• из чего состоит провод и число жил. В основном проводники производятся из меди, могут быть одножильные и многожильные;
• из чего состоит изоляционный слой. В большинстве случаев используется ПВХ материал;
• также в маркировке указывается площадь сечения проводов, благодаря которой можно определить внутреннее сопротивление.

Обратите внимание! В интернете есть множество таблиц, которые помогают разобрать названия проводов. На сегодняшний день существует более 300 обозначений, с помощью которых могут маркироваться российские и импортные провода. Ниже можно прочесть подробную расшифровку самых распространенных изделий.

Расшифровка маркировки кабелей

Основная классификация силовых кабелей:

• Символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
• В — означает, что внутренняя изоляция выполнена из ПВХ материала;

• В — вторая буква, указывает на то, что внешняя оболочка изготовлена из более толстого ПВХ;
• Р — указывает на то, что в данном проводе применяется каучуковая изоляция. НР означает что каучук не распространяет горение;
• П — указывает на то, что внешняя оболочка изготовлена из полиэтилена;
• Если указано два символа АС и АА, то это говорит о том, что жилы алюминиевый с оболочкой из свинца;
• Б или Бн означает что электропровод защищен бронированный слоем, который устойчив к возгоранию;
• Г — этот символ позволяет использовать такой кабель для прокладки электропроводки в горных местностях. Этой буквой также может определяться голый провод или нет;
• г — будет обозначаться, что провод имеет высокую герметизацию;
• Шв, Шп, Шпс — означает, что внешнее покрытие выполнено из шланга, который производится из ПВХ, полиэтилена или других негорючих составов;

• О — обозначает что для каждого электропровода нужно установить свою защитную оболочку;
• нг — негорючий электрокабель;
• Э — указывает что изделие используется для шахтного размещения в особо опасных зонах.

Примерами таких кабельных изделий могут выступать АВБбШв, ВБбШв, ВВГнг, КГНВ, СИП и так далее.

Ниже указано как правильно расшифровывать контрольные провода:

• К — основное обозначение контрольного провода. В основном располагается на первом месте в маркировке;
• символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
• В — указывает на то, что вокруг фазных жил располагается поливинилхлоридная оболочка;
• В — вторая буква, указывает, что внешняя оболочка изготовлена из более толстого ПВХ;

• Ф — изоляционная оболочка произведена из фторопласта;
• Г — голый кабель;
• Ш — говорит о том, что это шнур;
• Э — экранизированный провод.

Примерами таких проводов выступают КГВШ, АКВВГ, КВВГнг.

Как указывается сечение провода

Цифры в маркировке обычно указывают площадь сечения провода. Первая цифра означает число жил, а вторая сечение.

Для примера, на проводе такая маркировка 4×2,5, расшифруется как, провод с четырьмя жилами, с сечением одной 2,5 кв. мм.

Также цифрами может указываться длина изделия, его форма и толщина.

Обратите внимание! В составе жил маленькие проволоки, от их количества зависит площадь сечения.

Виды электрических проводов и их методы маркировки

Основные модели можно увидеть ниже:

• ПБПП (ПУНП) — моножильный кабель монтажного вида, с внутренней и внешней оболочкой из ПВХ материала. В составе могут быть жилы от 1 до 4 с наибольшим сечением в 4 квадрата. В основном он применяется для осветительной группы в жилом помещении, прокладывается через розетки (используется для приборов слабой мощности). Жилы изготавливаются как из меди, так и из алюминия;
• ПБППг (ПУГНП). Внутри жил достаточно тонкие проволоки. Символ «г» в конце названия указывает на то, что это кабель гибкий;
• ППВ. Медный моножильный кабель — используется для скрытой электрической прокладки или для установки в гофре либо кабель-канале. Изоляция выполнена в один слой;
• АППВ — такая же модель, как и выше, толь с алюминиевой жилой внутри;
• ПВС — это один из популярных электрических кабелей с защитой из ПВХ состава. Внутри имеет секторное сечение и витые проволоки. Площадь сечения может быть от 0,75 до 14 квадратов. В основном применяется для проводки в жилом помещении;

• ШВВП — электрический кабель смешанного типа, используется для бытовых приборов. Его особенность в том, что внутри и медные и алюминиевые жилы. Эти элементы нужно объединять клеммником.

Маркирование кабелей и проводов

На кабелях всегда указываются буквы и цифры. Они могут обозначать свойства изделия, его длину, площадь сечения и другие параметры. Ниже представлено три основных типа маркировки кабельной продукции.

Цифровое обозначение

Цифры на изделии в основном располагают данными о площади сечения, допустимом напряжении для провода, длине изделия. Иногда на маркировке пишется количество жил. Например, ВВГ 2×1,5, что можно расшифровать как, силовой кабель с двумя жилами и площадью для каждой из них по 1,5 мм квадратных. Подходит для напряжения 1 киловатт.

Буквенное обозначение марки

Буквами пишутся все свойства изделия. Провод может быть с двумя оболочками, экранизированный, голый, с заземлением или негорючий. Для примера можно взять ВВГнг, что означает что это силовой провод, с двумя слоями изоляции, устойчив к возгоранию.

Цветовая маркировка

Цветовая маркировка в основном указывает фазы проводов. Это помогает не путаться в процессе прокладки линии. Основные цвета, желтый, зеленый, красный и синий. Для нулевой фазы и заземления используются темно-жёлтые или голубые оттенки.

Таблица маркировки кабелей и проводов

С помощью этой таблицы можно определять основные классификации изделий и подбирать необходимое сечение.

Полезные советы при работе с проводами:

• если используется смешанный тип кабеля (из меди и алюминия), то необходимо применять клеммники. При соприкосновении друг с другом двух разных металлов, происходит окисление, в следствии чего кабель перегревается, и в точке соприкосновения происходит короткое замыкание или возгорание;

• если площадь сечения подобрана неправильно, то при подключении в сеть мощных приборов проводка может сгореть. Чтобы правильно рассчитать площадь сечения, необходимо вычислить мощность всех приборов, которые будут подключаться;
• для прокладки в земле, рекомендуется использовать изделие с бронированным слоем изоляции. Он сбережет кабель от постоянных нагрузок;

• прокладка допустима только при температуре не ниже 15 градусов, в противном случае придется предварительно прогревать провод специальной пушкой;
• если внешняя изоляция была подвергнута механическим повреждениям, то такое изделие нельзя прокладывать на линии. Достаточно быстро ПВХ ослабеет и жилы нагнут перегреваться. В результате получится КЗ;
• если провода не хватает, то нужно использовать кабельную муфту. Работать с ней должен только опытный человек;
• маркировка проводов и кабелей при монтаже поможет узнать содержание изделия и его параметры;
• при прокладке в штробах, необходимо использовать гофры или кабель-каналы, которые будут защищать изделие от внешнего воздействия.

Маркировка помогает выбрать правильное изделие. Но помимо нее нужно знать общий ряд правил для любого провода.

Первым делом нужно решить, из какого состава выбрать жилы.

Большинство электриков отдают предпочтение медным жилам. Основной плюс состоит в том, что медь потребляет меньше алюминия, а также имеет более долгий срок службы. Медные изделия будут дороже, но вполне окупают себя своей безопасностью.

Далее провод выбирается по гибкости и жесткости. Жесткое изделие обычно состоит из одной жилы, а гибкое — из множества. Чем больше проволок внутри кабеля и чем меньше каждая проволока — тем мягче будет изделие.

Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я.

Знать расшифровку маркировок необходимо не только электрику, но и обычному человеку. Таким образом будет легче приобретать кабельную продукцию. При прокладке в обязательном порядке необходимо соблюдать все правила безопасности и технологию монтажа кабельных изделий. Даже при правильной расшифровке, некорректная проводка может привести к последствиям.

Маркировка кабелей и проводов – расшифровка по гост и цветовая маркировка

Заводская маркировка проводов и кабелей представляет собой обозначение на изоляции, которое является неким шифром из букв и цифр, отображающих характеристику изделия. На сегодняшний день каждый завод изготовитель обязательно указывает на своей продукции специальный шифр, который заблаговременно стандартизуется для того, чтобы каждый продавец мог знать расшифровку.

Предназначение

Предназначение шифра – отображение основных характеристик, а именно:

• материал жил;
• назначение;
• тип изоляции;
• особенность конструкции;
• поперечное сечение изделия;
• номинальное напряжение.

Если вас интересует информация о том, как маркировать провода при монтаже, рекомендуем ознакомиться со статьей.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

Оголенный проводник Изолированный провод

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя.  На сегодняшний день существуют провода с медными и алюминиевыми жилами.

Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается.

Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

Алюминиевые провод Медные контакты

Существует 5 основных видов электрических кабелей:

• силовой;
• контрольный;
• для управления;
• для связи;
• радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения.

В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы.

Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур состоит из нескольких (минимум двух) эластичных жил небольшого сечения (до 1,5 мм.кв.). Жилы шнура состоят из множества переплетенных проволок, изоляция которых осуществляется неметаллической оболочкой.

Обычно шнуры представлены многожильными изделиями, но существуют и двухжильные, которые используются в том случае, если корпус электроприбора не требует специального заземления.

На сегодняшний день шнуры используются для подключения бытовой техники к сети (к примеру, холодильника либо микроволновой печи).

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

1. Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
2. Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
3. Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
4. Количество жил (одножильный либо многожильный).
5. Материал изоляции (ПВХ, резина, бумага).
6. Материал защитной оболочки (резина, пластмасс, металл).

Маркировка

Общая информация

Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Пример шифра

Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.

Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.

Буква №3 характеризует материал для изоляции жил.

Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы.

Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.

 Цифра №2 характеризует площадь поперечного сечения в мм.кв.

• Цифра №3 отображает номинальное напряжение сети.
• Маркировка шнуров представлена буквой «Ш».
• Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:
• Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

• литеры «П» и «А» нет, значит, жила медная;
• вторая буква «В» указывает, что изоляция поливинилхлоридная;
• также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
• последняя буква – «Г» обозначает, что защитный покров отсутствует;
• первая цифра «4» — четыре жилы;
• «2,5» — поперечное сечение в мм.кв.;
• 380 — Номинальное напряжение в 380 В.

Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!

Российская продукция

Маркировка российских кабелей:

Обозначение отечественных проводов и шнуров:

Иностранная продукция

Таблицы маркировки зарубежных кабелей:

Таблицы маркировки зарубежных проводов:

Таблицы

1. Марки и предназначение популярных проводов:
2. Марки и предназначение популярных кабелей:
3. Марки и предназначение популярных шнуров:

Пользуясь данными таблицами и информацией Вы запросто сможете определить характеристику и назначение любого проводника при монтаже электропроводки в собственном доме либо квартире. Надеемся, предоставленная маркировка проводов и кабелей по ГОСТ была для вас полезной!

Также читают:

Маркировка кабеля: типы, расшифровка, ГОСТ — Статьи для электриков и энергетиков

В этой статье мы расскажем, как расшифровывать маркировку кабеля.

Маркировка кабеля может многое сказать о его назначении. По ней ориентируются монтажники, решая ту или иную задачу. Обычно для маркировки используют специальные принтеры, печатающие удобные качественные этикетки для кабелей. Купить их можно на сайте магазина TZE1.ru [1].

Откуда взялась маркировка

Маркировка кабеля — это определенный набор информации об изделии, который регламентируется ГОСТом 16442-80 [2]. Документ действует с 1980 года. Он периодически обновляется, поэтому остается актуальным.

ГОСТы утверждает Росстандарт. Перед утверждением документы проходят экспертную и научную проверку. Специалисты Росстандарта обращаются в профильные лаборатории для испытаний продукции.

Кроме ГОСТа, маркировку кабелей регламентируют ТУ (технические условия), например ТУ 16.71-277-98. Все ТУ должны соответствовать профильному ГОСТу, в нашем случае — ГОСТу 16442-80.

ТУ утверждает профильное министерство. Обычно в ТУ указаны более мягкие требования по сравнению с ГОСТами. Поэтому при выборе продукции, в том числе кабеля, лучше ориентироваться на действующий ГОСТ.

Что означает маркировка кабеля

Маркировка указывает на материал изготовления, технические характеристики и допустимые условия использования кабеля. Она состоит из букв и цифр. Вот примеры:

• ППВР 2*2,5.
• АСБ 7*2,5.
• АППВР 3*2,5.

На кабели иностранного производства наносится маркировка с латинскими буквами, например NA2XY.

Буквы и цифры обозначают конкретные характеристики изделия.

Первая буква: тип жилы кабеля

Алюминиевая жила обозначается буквой «А». Кабель с маркировкой АППВР 3*2,5 имеет алюминиевую жилу.

АППВР 3*2,5

Медная жила не имеет буквенного обозначения. Кабель ППВР 2*2,5 имеет медную жилу.

ППВР 2*25

Бывают алюминиево-медные (АМ), нихромовые (Н), луженые медные (Л), стальные оцинкованные кабели (С).

Вторая буква: тип изделия

Буквой «П» маркируются провода, буквой «Ш» шнуры. Кабель АППВР 3*2,5 представляет собой провод.

АППВР 3*2,5

Третья буква: тип сечения

Бывают плоские (П), спиральные (С) и круглые кабели. Последние не имеют буквенного обозначения.

Кабель АППВР 3*2,5 имеет плоское сечение.

АППВР 3*2,5

Четвертая буква: степень гибкости провода

Провода бывают очень гибкие (ОГ), гибкие (Г) и обычные. Последнее значение не имеет буквенного обозначения.

Кабель АППВР 3*2,5 имеет обычную гибкость.

АПП ВР 3*2,5

Пятая буква: материал изоляции провода

Для изоляции чаще всего применяются:

• Резина (Р).
• Поливинилхлорид (В).
• Полиэтилен (П).
• Бумага (Б).
• Пленка (ПЛ).

Используется резина нескольких типов: негорючая (РН), холодоустойчивая (РМ), жаропрочная (РТ), изоляционно-защитная (РИ), наиритовая (Н). Если изоляция комплексная, ее тип обозначается идущими подряд буквами.

Кабель АППВР 3*2,5 изолирован поливинилхлоридом и резиной.

АППВР 3*2,5

Шестая буква: защитный экран

Есть такие типы экранов:

• «Э» — общий экран кабеля и дополнительное экранирование каждой жилы.
• «О» — оплетка из натуральной или синтетической нити.
• «Б» — броня.
• «Т» — несущий провод.

Если экрана нет, буквенное обозначение не применяется. Кабель АППВР 3*2,5 не имеет экрана.

АППВР 3*2,5

Первая цифра: количество жил

В кабеле АППВР 3*2,5 три жилы.

АППВР 3*2,5

Вторая цифра: сечение жил

В кабеле АППВР 3*2,5 — три жилы с сечением 2,5 мм.

АППВР 3*2,5

Как разобраться с маркировкой импортного кабеля

Импортные кабели маркируются по стандартам DIN VDE. Принцип маркировки кабелей по ГОСТУ и DIN VDE совпадает. Буквы и цифры обозначают материал изготовления и функциональное назначение изделия. Маркировка начинается с обозначения внутренних деталей кабеля и завершается наружными элементами конструкции. То есть первым обозначается материал изготовления жилы, а последним — тип экрана.

Примеры маркировки иностранного кабеля:

• A2X(F)K2Y.
• 2XS(F)K2Y.
• 2X(F)K2Y.

Первая буква: тип жилы

Алюминиевые жилы обозначаются буквами A или Al, медные жилы не обозначаются буквами. В кабеле A2X(F)K2Y алюминиевая жила, а в кабеле 2XS(F)K2Y медная.

2XS(F)K2Y

Вторая буква или цифра с буквой: тип изоляции

Огнеупорная изоляция из полимерных материалов обозначается буквами HX, изоляция из полиэтилена маркируется символами 2X, а изоляция из ПВХ буквой X. Кабель A2X(F)K2Y имеет изоляцию из полиэтилена.

A2X(F)K2Y

Третья буква: тип водонепроницаемого экрана

Буква F обозначает водонабухающую ленту, а буквы FL — водонабухающую ленту, усиленную алюминием. В кабеле A2X(F)K2Y используется водонабухающая лента.

A2X(F)K2Y

Четвертая буква: тип брони

Бывают такие типы:

• B — стальная оцинкованная лента.
• R — круглая стальная оцинкованная проволока.
• F — плоская стальная оцинкованная проволока.
• G — стальная оцинкованная лента с зазорами.

Отсутствие буквы обозначает отсутствие брони. Кабель A2X(F)K2Y не имеет брони.

A2X(F) K2Y

Пятая буква: тип оболочки

Тип оболочки обозначается буквами или цифрами и буквами. Если кабель имеет двойную оболочку, подряд идут два обозначения.

• 2Y — полиэтилен.
• Y — ПВХ.
• K — свинец.
• H — огнеупорная оболочка из полимеров.

В кабеле A2X(F)K2Y двойная оболочка: из свинца и полиэтилена.

A2X(F)K2Y

Почему кабели бывают разноцветные

Это цветовая маркировка кабеля. Разные цвета оболочки обозначают фазный, нулевой и защитный провода в кабеле.

• Желтым, зеленым или желто-зеленым цветом обозначают заземление (защиту).
• Синим и голубым обозначают ноль или нулевой провод.
• Красным, черным, фиолетовым, бирюзовым, белым, оранжевым, серым, коричневым обозначают фазу.

Как читать маркировку кабеля: таблица

Первая таблица поможет вам разобраться с маркировкой кабеля по ГОСТу.

Вторая таблица поможет разобраться с маркировкой кабеля по стандартам DIN VDE.

Если у вас остались вопросы по маркировке кабеля, звоните по телефону 8 (800) 555-9652 в TZ Group.

Цветовая маркировка кабеля по ГОСТ

Изготовление изоляции различных цветов в многожильных проводах и кабелях призвано облегчить проведение электромонтажных работ.

Цветовая маркировка служит однозначной идентификации жилы, что позволяет значительно ускорить и упростить процесс подключения кабеля/провода к контактам, повысить производительность труда при монтаже и обеспечить электробезопасность при использовании продукции различных предприятий-изготовителей.

Для установочных проводов и кабелей единые правила цветовой маркировки изложены в ГОСТ 31947-2012 «Провода и кабели для электрических установок на напряжение до 450/750 В включительно. Общие технические условия».

В системе межгосударственной стандартизации данный стандарт был введен взамен ГОСТ 6323-79 для применения в странах-участницах СНГ и Таможенного союза.

ГОСТ 31947-2012 в качестве нового требования ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации.

Согласно ГОСТ 31947-2012, изолированные жилы многожильных проводов и кабелей всегда должны иметь отличительную расцветку, причем эта расцветка должна быть сплошной.

Каждая изолированная жила обязана быть одного и того же цвета по всей длине, кроме жилы, обозначенной комбинацией зеленого и желтого цветов.

При этом желтый и зеленый цвета не могут быть использованы по отдельности – исключительно в комбинации «зеленый-желтый», которая используется только для обозначения жилы заземления.

ГОСТ 31947-2012 не рекомендует использовать красный и белый цвета.

Предпочтительная схема расцветки выглядит так:

• Для трехжильных проводов и кабелей: зеленый-желтый, синий, коричневый или коричневый, черный, серый;
• Для четырехжильных кабелей: зеленый-желтый, коричневый, черный, серый или синий, коричневый, черный, серый;
• Для пятижильных кабелей: зеленый-желтый, синий, коричневый, черный, серый или синий, коричневый, черный, серый, черный.

Синий цвет применяется для обозначения нулевой жилы.

Что касается распределения на жиле с зелено-желтой расцветкой, то должно выполняться следующее условие: на любом участке жилы длиной 15 миллиметров один из указанных цветов должен покрывать не менее 30%, но не более 70% поверхности изолированной жилы, а другой цвет должен покрывать оставшуюся часть.

Все цвета должны быть легко различимы и прочны. При этом условии допустима маркировка жил окрашиванием верхнего слоя изоляции.

Что касается оболочки, которая может быть наложена поверх изолированных жил проводов и кабелей для придания проводу плоской, а кабелю практически круглой формы, то, согласно ГОСТ 31947-2012, ее цвет не нормируется.

Для силовых кабелей единые правила цветовой маркировки изложены в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия».

Именно этот ГОСТ ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации, чего не было в ГОСТ 16442-80 (в системе межгосударственной стандартизации ГОСТ 31996-2012 заменил собой ГОСТ 16442-80).

Согласно ГОСТ 31996-2012, изолированные жилы кабелей обязаны иметь отличительную расцветку, которая должна быть или сплошной, или в виде продольной полосы шириной не менее 1 миллиметра.

Цвет изоляции жил многожильных кабелей должен соответствовать следующей таблице:

По согласованию с заказчиком допустимо другое сочетание цветов изоляции основных жил.

Изоляция одножильных кабелей может быть любого цвета из числа приведенных в таблице – также по согласованию с заказчиком.

Изоляция жилы заземления (PE) должна быть двухцветной, а именно зелено-желтой, при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции, а другой – остальную часть. Изоляция нулевой жилы (N) должна быть синего цвета.

При этом в условном обозначении кабеля обязательно должны быть указаны: буква N – при наличии в кабеле нулевой жилы, буквы PE – при наличии жилы заземления, буквы N, PE – при наличии в конструкции кабеля и той и другой жилы.

Например: ВВГ нг(А)- LS 3х1,5ок (N, PE)-0,66 или ППГнг(А)-HF 4х95мс (N)-1.

По согласованию с заказчиком допускается маркировка основных изолированных жил цифрами. Однако даже в этом случае изоляция жилы заземления должна быть зелено-желтой, изоляция нулевой жилы – синей, и на них не может быть нанесена цифровая маркировка.

Цвета проводов в электрике: типовая маркировка + разбор нюансов

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Сейчас идентифицировать жилы стало намного легче.

Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке.

Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

• коричневый – синий – зеленый/желтый;
• коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

• коричневый – серый – черный – зеленый/желтый;
• коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

• коричневый – серый – черный – зеленый/желтый – синий;
• коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Схематичное изображение цветовой маркировки проводников.

Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

• Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.
• Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.
• Несколько примеров электромонтажа, когда важна маркировка:

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ.

Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна.

Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

• выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
• подключаем щупы в нужные гнезда;
• прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
• повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Выводы и полезное видео по теме

1. Общепринятые стандарты цветовой маркировки:
2. Способы маркировки в дополнение к цветовой:
3. Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Маркировка кабеля

Главная > Электропроводка > Маркировка кабеля

При прокладке кабельных линий, электрификации домов и промышленных помещений используется различная проводниковая продукция. Кабели и провода отличаются не только по сечению токопроводящих жил, но и по варианту защитной оболочки, экранированию и материалу исполнения. Марка любого кабеля отображается в виде цифр и букв на его внешней оболочке.

Кабельно-проводниковая продукция

Цифры и буквы в обозначении

Для стандартизации кабельно-проводниковой продукции ещё в Советском Союзе были разработаны соответствующие ГОСТы и ТУ. С небольшими изменениями они действуют и сегодня. Все материалы, из которых производятся проводники, имеют своё буквенное обозначение, например:

• П – полиэтилен;
• Р – резина;
• В – поливинилхлорид.

Кроме того, важна последовательность букв. Она показывает, из какого материала какой слой проводниковой продукции сделан.

Что обозначают цифры и буквы

В начале любой маркировки обычно ставят либо букву «А», либо оставляют пустое место. «А» указывает на алюминий, пустое место – медь. Эта позиция рассказывает, из какого материала выполнены токопроводящие жилы. Т.е. если маркировка начинается не с «А», то проводник с медными жилами. Косвенным признаком медного провода является его цена: медь существенно дороже алюминия.

Классификация слоёв

Маркировка танталовых smd конденсаторов

Необходимо ввести следующие понятия:

• Броня – лента из специального сплава (иногда используют оцинкованную проволоку), опоясывающая проводник по всей длине. Основной смысл – увеличение механической прочности. Нужна не везде. Бронированные изделия применяют при прокладке линий электропередач в земле и по воздуху; там, где возможно их механическое повреждение при прокладке или в процессе эксплуатации. При работах по «внутрянке» применяется крайне редко;
• Изоляция – материал, предотвращающий перехлёст между собой жил в многожильных проводниках. Каждая жила в таких изделиях имеет свою изоляцию. Обычно применяются резина, поливинилхлорид или полиэтилен. В продукции, выпущенной до 90-х годов прошлого века, основной материал изоляции – пропитанная специальными веществами бумага. Сейчас такой вид изоляции практически не используется;
• Наружный защитный слой – внешняя оболочка, защищающая броню или непосредственно жилы. В основном используют такие же материалы, как и у изоляции. Существует и так называемый «голый провод». Очень широко применялся для строительства воздушных распределительных сетей. Сейчас сетевые компании повсеместно меняют его на изолированный;
• Внутренний защитный слой – располагается либо под бронёй, либо под наружным слоем. Предназначен для дополнительной защиты от вредных факторов: вода или повышенная температура окружающей среды. Встречается не везде.

Обозначенные оболочки прописываются в маркировке. Идут сразу после обозначения материала токопроводящего проводника. Маркировка кабелей и проводов расшифровка приведена в таблице ниже.

Запоминать все обозначения не нужно. Важно знать, что описывает буква на каждой позиции, а расшифровку всегда можно легко найти.

Цифры в маркировке

В любой маркировке силового кабеля присутствуют цифры. Они находятся сразу после перечисления материалов, применённых в производстве проводника. В начале указывается, для какого рабочего напряжения он сделан. Если стоит пропуск, значит, рабочее напряжение ограничено 220 В.

Далее идёт количество жил и их сечение. Например, 4х120. Это означает, что в наличии 4 жилы с поперечным сечением 120 мм². В случае различного сечения жил через знак «+» указывают размеры всех жил.

Зачастую это означает, что фазные проводники одинаковые, а нулевой проводник меньшего сечения.

Расшифровка кабелей АНРБГ

Рассмотрим пример расшифровки. Для прокладки электрических линий в городах применяют силовые кабели из сшитого полиэтилена. Его обозначение – АПвБбШп(г). Расшифровка:

• А – жила из алюминия;
• Пв – изоляционный материал – сшитый полиэтилен;
• Бб – броня из стальных лент без внутреннего защитного слоя;
• Шп – шланг из полиэтилена в качестве наружного защитного слоя;
• г – дополнительная герметизация.

Дополнительная информация. Кабели из сшитого полиэтилена сегодня используют все сетевые компании в нашей стране при прокладке новых линий и реконструкции старых. Кроме того, при реконструкции трансформаторных подстанций, заводки КЛ для подключения вновь установленного оборудования также выполняют кабелем из сшитого полиэтилена. Маслонаполненные кабели из ТП убирают.

За буквами расположены цифры. Для лучшего понимания их смысла рассмотрим несколько вариантов обозначений:

• АПвБбШп(г)1 4х10 – четыре жилы с поперечным сечением 10 мм², напряжение – до 1 кВ;
• АПвБбШп(г)1 5х240 – пять жил с поперечным сечением 240 мм², напряжение – до 1 кВ.

Влияние температуры окружающей среды

Цветовая маркировка заземляющих проводников

Кроме вышеупомянутых обозначений, существует ещё одна часть маркировки. На неё редко обращают внимание.

Тем не менее, это важная характеристика, указывающая на климатические условия эксплуатации. Без знания температурных режимов работы можно применить неподходящий проводник.

Вследствие этого работа его будет недолгой, что грозит непредсказуемыми последствиями, вплоть до пожара.

Гост или ту

Кабель ВВГ ПНГ (А): расшифровка

Последнее, что указывается, – это нормативный документ, на основании которого была произведена продукция.

Часть проводников делается в соответствии с ГОСТ, часть – в соответствии с ТУ, выпущенными самими производителями. Заводы-изготовители далеко не всегда указывают этот параметр на маркировке.

В этом случае данную информацию следует искать в сертификате соответствия, который есть у всей кабельно-проводниковой продукции.

Примеры расшифровки

На первый взгляд, всё достаточно просто, однако на практике выясняется, что в теории не учтены все нюансы обозначения кабелей. Основная сложность – отсутствие обозначений некоторых параметров. Только с начальной буквой в маркировке всё понятно: есть «А» – алюминий, отсутствует – медный проводник.

Для начала возьмём простой для расшифровки и распространённый кабель АПвПу2г:

• А – алюминий применён для производства токопроводящих жил;
• Пв – изоляционный материал – сшитый полиэтилен;
• Пу – наличие внутреннего защитного слоя;
• 2г – двойная дополнительная герметизация.

Теперь рассмотрим менее распространённый кабель – МКЭШ:

• Буква А в начале отсутствует – жилы медные;
• МК – кабель монтажный;
• Э – наличие экрана;
• Ш – материал внешнего защитного слоя – поливинилхлорид.

На первом месте здесь стоит обозначение области применения. Таким образом, тоже маркируют кабельную продукцию. Кроме МК встречается:

• К – контрольный;
• Г – многожильный гибкий;
• КСП – не силовой кабель систем передачи.

Кроме того, может быть не указана броня или любая из защитных оболочек. Каким образом не запутаться в нюансах? Необходимо запомнить несколько однозначных обозначений:

• Б – обозначает только броню;
• г – дополнительная герметизация;
• Ш – внешний защитный слой, материал – резиновый шланг.

Все остальные буквы – в зависимости от контекста. Зачастую даже профессионалы не сразу могут определить назначение и характеристики представленного кабеля по его маркировке. Для этого существует его описание, расшифровка маркировок – непростое занятие.

Для ещё одного примера возьмём очень популярный кабель для прокладки в земле – АСБ2л:

• А – наличие алюминиевых жил;
• С – оболочка свинцовая;
• Б – бронированный;
• 2л – два слоя лент под бронёй.

Расшифровка маркировки кабеля резинового гибкого КГ:

• Отсутствие «А» – медный;
• К – кабель;
• Г – гибкий.

При его заказе говорят: «Кабель гибкий медный многожильный в резиновой изоляции». Хотя в маркировке про изоляцию нет ни одной буквы.

Маркировка проводов

Кроме кабелей, в ассортименте производителей присутствуют провода. Основные отличия – меньшее сечение и большая гибкость. Существуют как одножильные, так и многожильные провода.

Для возможности отличить провод от кабеля в маркировке на втором месте появляется буква «П». Во всём остальном принцип обозначения проводов схож. Наличие буквы «А» в начале – алюминиевая жила, отсутствие – медь и т.д. «ПН» обозначает нагревательный провод.

На третьем месте обозначен изоляционный материал:

• В – поливинилхлорид;
• Р – резиновая оплётка;
• Л – оболочка из хлопка, зафиксированная лаком;
• М – маслостойкая резиновая изоляция;
• П – полиэтилен;
• О – пропитанная хлопчатобумажная изоляция;
• Н – хлоропреновый каучук.

Иногда здесь же указывают применение и конструктивные особенности провода:

• Г – гибкий;
• Т – предназначен для трубной прокладки;
• С – предназначен для соединений.

Далее расположены цифры. Сперва указано количество жил, затем сечение в мм².

При расшифровке обозначений необходимо помнить, что «П» у кабелей обозначает полиэтиленовый изоляционный слой. Указать на провод может малое число букв, как правило, не более четырёх.

Для маркировки кабелей используется больше. Данное правило действует не всегда, но в 90% случаев не подведёт. Расшифровка цифровой и буквенной маркировки электропроводов значительно проще.

Рассмотрим распространённые провода:

• ПВ-3 – относится к группе проводов медных гибких изолированных многожильных:
• П – провод круглый;
• В – полихлорвиниловая изоляция;
• 3 – количество жил.

АППВ:

• А – жила из алюминия;
• ПП – плоский провод;
• В – полихлорвиниловая изоляция.

Обратите внимание! Отличие провода – это количество токопроводящих жил. У проводов по большей части она одна. При наличии большего количества жил, у провода всего одна оболочка. У кабелей оболочек несколько.

Оптика

Здесь обозначения несколько отличаются от обозначений силовой кабельно-проводниковой продукции. Оптику легко опознать по буквам «ОК». Далее у них идут буквы и цифры. Принцип следующий:

• Условия прокладки: Г – в земле, К – кабельная канализация, П – в трубах из пластика, С – самонесущий, П – для подвеса;
• Тип: М – многомодульный, Ц – одномодульный с трубкой по центру;
• Стойкость к горению: нг – негорючий, если прокладывать в пучке, н – не горюч при одиночной прокладке, буквы отсутствуют – полиэтилен.

Маркировка кабельной продукции содержит все характеристики конкретного изделия. Однако расшифровка букв и цифр требует определённых знаний и опыта.

Видео

Как выбрать маркер провода

Эффективная система маркировки проводов может иметь решающее значение во время работы. Если вы только начинаете процесс маркировки проводов, это может быть немного утомительно. Прочтите, чтобы определить, какой вариант маркировки проводов лучше всего подходит для вашей следующей работы.

5 соображений при выборе маркера для проводов

Чтобы помочь вам определить идеальный маркер проводов для вашего уникального применения, мы выделили пять наиболее важных факторов, которые помогут вам в процессе выбора.

Маркер прочности

Кто хочет, чтобы маркировка проводов только для того, чтобы их заменить, если они не выдерживают воздействия окружающей среды? Определенно не ты. Сэкономьте время и избавьтесь от головной боли, убедившись, что вы выбрали правильный материал для своего приложения. Несколько факторов, которые следует учитывать:

• Будут ли маркеры проводов контактировать с маслом, водой, химикатами или растворителями?
• Требуются ли в данном применении свойства или требования к самозатуханию?
• Существуют ли какие-либо государственные или специальные требования?
• Есть ли другие факторы окружающей среды, которые необходимо учитывать, например, грязь или погода?

Варианты материала маркера

Brady предлагает широкий выбор материалов для маркировки проводов, которые помогут справиться с самыми серьезными экологическими проблемами.Наши лучшие материалы для маркировки проводов:

• Полиолефиновые маркеры для проводов и гильзы остаются читаемыми во влажной среде и обладают отличной стойкостью к химическим веществам и высоким температурам.
• Маркер для виниловой проволоки обеспечивает отличную защиту от масел и грязи и идеально подходит для неровных поверхностей.
• Маркер для нейлоновых проводов обеспечивает отличную стойкость к химическим веществам, а также в условиях высоких и низких температур. Нейлон идеально подходит для изогнутых поверхностей, он невероятно прочный и гибкий.

Типы маркеров

Далее важно рассмотреть варианты маркера проводов в зависимости от области применения. Несколько вопросов, которые стоит задать себе:

• Вам нужен временный или постоянный маркер для проводов?
• Вы предпочитаете клейкие или неклейкие маркеры для проводов?
• Сколько информации нужно разместить на этикетке?

После того, как вы определились с требованиями к применению маркера для проводов, можно легко сузить круг вопросов, какой тип маркера подойдет вам лучше всего.

• Обертывающие маркеры – Самоламинирующиеся или переставляемые ярлыки с обертыванием – это постоянное или временное решение, обеспечивающее устойчивость к выцветанию и истиранию.
• Вращающиеся метки проводов – На открытых и закрытых соединениях используйте вращающиеся метки проводов. Вы можете легко прочитать их под любым углом, поскольку они свободно вращаются вокруг кабелей Cat 5/6 и оптоволоконных кабелей.
• Флаги – Используйте этикетку с флажком в форме буквы P или T, если вы хотите ограничить поверхность контакта между проводом и решением для идентификации, а также максимально увеличить пространство этикетки для печати.Это отличное решение для маркировки уже прикрепленных проводов. Бирки можно использовать как неклейкую альтернативу.
• Бирки – Бирки предлагают много места для идентификационных данных и обеспечивают устойчивость к разрыву, растворителям и нагреванию для использования внутри и вне помещений. Бирки обычно крепятся стяжками.
• Гильзы – Гильзы можно перемещать по проволоке до тех пор, пока они не усадятся в нужное положение. Это позволяет вам отрегулировать положение муфты после заделки кабелей.Гильзу необходимо надеть на кабель перед заделкой.
• Материал крючка для печати – Идеально подходит для маркировки жгутов проводов и кабелей, чтобы улучшить идентификацию и отслеживаемость жгутов кабелей. BradyGrip ^™ Материал крючка для печати позволяет легко размещать, перемещать или удалять этикетки, чтобы избежать дорогостоящих переделок.

Калибр

Калибр проволоки играет важную роль в определении того, работают ли самоламинирующиеся / наматывающиеся маркеры должным образом, и обеспечивает соответствие диаметра гильзы используемой проволоке.В зависимости от толщины проводов вам нужно будет решить, какие рукава или этикетки использовать, чтобы убедиться, что они подходят. Воспользуйтесь этими советами, чтобы сузить круг выбора:

• Гильзы должны иметь как минимум двойную высоту диаметра кабеля
• Самоламинирующиеся маркеры для проводов должны быть в +/- 6,5 раза больше диаметра кабеля (2r x 2pi)
• Маркировочные этикетки должны иметь +/- 3,5 диаметра кабеля (2r x pi)
• Очень толстые провода можно идентифицировать с помощью лент и бирки для пучка проводов

Если вы ищете более универсальный вариант, наши круговые маркеры можно использовать для различных размеров проволоки в крайнем случае.

Все еще нужна помощь? Ознакомьтесь с нашим руководством по выбору размера маркера или, если вы планируете использовать самоламинирующиеся маркеры для проволоки, быстро определите нужный размер с помощью нашего калькулятора размеров самоламинирующихся этикеток.

Расположение маркера

При выборе маркеров проводов важно учитывать, маркируете ли вы провод до или после заделки.

• Перед заделкой – Поскольку гильзы для маркировки проводов необходимо надеть на открытый конец провода, их можно использовать только до заделки.Эти неклейкие маркеры для проводов обеспечивают гибкость, поскольку их можно перемещать до термоусадки. После сжатия эти маркеры станут постоянным маркером, который выдержит суровые условия окружающей среды.
• После заделки – Самоламинирующиеся и круговые маркеры проводов можно использовать до или после заделки. При использовании кругового маркера легенда видна со всех сторон, поскольку маркер полностью охватывает провод. Самоламинирующийся маркер включает в себя прозрачную часть этикетки, которая при нанесении обертывает и ламинирует легенду, защищая ее от брызг и царапин.

Маркеры проводов без ожидания

В зависимости от того, что требуется для вашего конкретного проекта, предварительно распечатанные маркеры проводов и маркеры для самостоятельной печати имеют свои преимущества.

• Предварительно напечатанные маркеры для проводов – Этикетки с предварительно нанесенной печатью дают вам возможность выбрать нужную этикетку, ввести свою информацию и разместить заказ. Это решение идеально, когда требуется небольшое количество этикеток. Однако самый большой недостаток предварительно напечатанных маркеров – это ожидание доставки этикеток после размещения заказа.

• Самостоятельная печать маркеров для проводов – Если вы хотите большей гибкости на рабочем месте или у вас просто нет времени ждать доставки этикеток, маркеры для проводов с собственной печатью – идеальное решение. Купив портативное решение для печати Brady, вы даже сэкономите на поездке в офис, когда вам понадобится неожиданная замена этикетки.

  Наши принтеры для печати этикеток могут не только печатать проволочные маркеры, но и гораздо больше. Они также могут создавать ярлыки с ярлыками для дуговой вспышки и блокировки, а также ярлыки организаций и инвентаря, чтобы упорядочить складские помещения и рабочие места.

Избавьтесь от надоедливых переделок и повысьте производительность

Наклейка этикеток вручную может снизить продуктивность любой команды. Избавьтесь от ручного процесса этикетирования и используйте автоматизацию, чтобы выполнять свою работу более эффективно и сокращать переделки. Наши печатные и аппликационные машины помогут вам:

• Повысьте производительность – сократите время этикетирования вдвое, чтобы поддерживать высокий уровень выпуска
• Уменьшите количество ошибок – получите надежную и последовательную идентификацию без доработки
• Быстрое внесение изменений – интуитивно понятный полноцветный сенсорный экран и пользовательский интерфейс упрощают изменение настроек

Аппликатор для принтера Wraptor ™ A6200

Повышение эффективности никогда не было таким простым.Просто используйте автоматическое устройство, например, аппликатор для обертывания принтера Wraptor A6200. Печатайте и оборачивайте всего за семь секунд, устраняя необходимость в дорогостоящем и трудоемком нанесении этикеток вручную.

• Экономит время – сокращает время цикла печати / обертывания на 50% по сравнению с ручным нанесением
• Экономия рабочей силы – более быстрое производство за счет печати за один шаг и нанесения
• Экономия места – компактный, легкий дизайн подходит для небольших рабочих пространств

Сколько времени и денег вы могли бы сэкономить? Воспользуйтесь нашим калькулятором эффективности труда аппликатора для обертывания принтера Wraptor A6200!

Аппликатор для обертывания принтера Wraptor ™ A6500

Как ни странно, мир не может стать беспроводным без добавления все большего количества проводов и кабелей.Идите в ногу с постоянно растущими темпами с аппликатором для обертывания принтера Wraptor A6500. Печатайте и наклеивайте самоламинирующиеся этикетки всего за пять секунд, чтобы вы могли эффективно выполнять свою работу. Вы также получаете:

• Варианты подключения – три порта USB и 32 ГБ внутренней памяти для хранения часто используемых заданий
• Возможности идентификации – идентифицируйте провода и кабели диаметром от 0,060 до 0,600 дюйма с помощью одной машины

Сколько времени и денег вы могли бы сэкономить? Воспользуйтесь нашим калькулятором экономии на проводном идентификационном принтере Wraptor A6500!

Аппликатор для флагового принтера BradyPrinter A5500

Добавление флажка дает вам место для необходимых данных, но также может увеличить время идентификации.Освободите свое время на маркировку с помощью аппликатора для флагового принтера BradyPrinter A5500.

• Единообразное нанесение – этикетки наносятся равномерно, без складок, перекосов и несоответствия краев, чтобы уменьшить переделку
• Варианты подключения – передавайте данные на свой компьютер различными способами, включая Wi-Fi
• Сокращение отходов – печать и нанесение серийных этикеток по ходу работы без необходимости возвращаться и перепечатывать всю партию в случае возникновения ошибки

Сколько времени и денег вы могли бы сэкономить? Воспользуйтесь нашим калькулятором экономии BradyPrinter A5500 , чтобы узнать!

Что нового в стандарте TIA-606-C и преимущества использования правильных этикеток в приложениях для маркировки проводов и кабелей

Хотите увидеть образцы наших этикеток для маркировки проводов и кабелей? Запросите бесплатный пакет образцов здесь.

Получите реальную выгоду от выбора правильного кабеля и провода этикеток и принтера этикеток

Классы кабелей, материалы и фальшивомонетчики

Вы когда-нибудь начинали проект кабельного телевидения у себя дома или в офисе и брали момент подумать, подходит ли ваш кабель для этой задачи или (задерживая дыхание) ваше использование этого соответствовало строительным нормам? Легко заблудиться в это море сокращений, номеров деталей и другой маркировки, предназначенной для различать два, казалось бы, одинаковых кабеля.В этой статье мы надеемся устраните часть этой путаницы, чтобы вы могли принять более обоснованное решение о вашей следующей покупке кабеля, независимо от того, являетесь ли вы потребителем или профессиональный установщик.

“ В этом море аббревиатур и номеров деталей легко заблудиться. и другая маркировка … ”

Основные стандарты и кодексы (Factoid: стандарт – это предложение для использования в то время как код должен соответствовать закону.) для кабеля и его использования в США Состояния устанавливаются Национальной ассоциацией противопожарной защиты (NFPA) через их документ называется NFPA 70: Национальный электротехнический кодекс.Этот сборник правил является отправной точкой для защиты всего кабеля, проводки и электрические устройства в США от возгорания или поражения электрическим током. Пока многие из мандатов являются федеральными и даже государственными, местные строительные нормы и правила последнее слово о том, что является, а что нет, приемлемо или законно, поэтому уточняйте у своего если у вас есть какие-либо вопросы, сначала местные муниципалитеты. Однако обычно города согласовать свои строительные нормы и правила с самой последней версией NEC для рационализация и во избежание судебных исков.

Основные кабельные приложения

В большинстве домашних кабельных систем используется либо CL, либо CM. номинальная проводка. Рейтинг CL указывает на то, что кабель предназначен для электромонтажа. типично для аудио- и видеосигналов, таких как провод динамика или кабель HDMI. CL с суффиксом 2 или 3 означает, что кабель предназначен для цепи класса 2 или 3 и могут быть проложены в стенах зданий или жилища. Другой распространенный рейтинг кабеля – CM, что означает связь. кабель, например сетевой кабель Cat 5e или Cat 6.Часто этот тип кабеля предназначенный для домашнего использования, будет иметь суффикс X, означающий, что он предназначен для использования в зданиях, где кабель заключен в негорючий канал. Кроме того, кабель CMX можно использовать для прокладки на открытом воздухе (всегда проверяйте чтобы убедиться, что оболочка из ПВХ устойчива к ультрафиолетовому излучению).

Коммерческие здания часто имеют физические особенности, которых нет в домах, например: подвесные потолки, сложные системы циркуляции воздуха и более двух этажи. Для использования в этих специализированных регионах были указаны дополнительные характеристики кабелей. разработан для обозначения пожарной нагрузки и / или токсичности кабеля в случае его возгорания.Кабели с низкими показателями в обеих этих категориях имеют рейтинг R или P. стояк или воздухозаборник соответственно.

В таблицах ниже обозначены: основные классы кабелей, указанные в Национальном стандарте. Электрический кодекс (NEC), указание огнестойкости для каждого семейства кабелей тип и, наконец, какие типы кабелей можно смело заменять на один другой, не создавая опасности возгорания.

Пожарная безопасность

Немного истории

«Среди многих вещей, которые способствовали быстрому распространением токсичного дыма были горючие пластмассы (ПВХ), используемые в строительная проводка.”

Утром 21 ноября 1980 года в гранд-отеле MGM начался пожар. и казино (ныне Bally’s) в Лас-Вегасе. 87 человек погибли, в основном из-за вдыхание дыма и токсичных паров. Это по-прежнему вторая по величине катастрофа в отеле в История США и помогла во многих изменениях строительных норм и правил безопасности. меры.

Среди многих факторов, способствовавших быстрому распространению ядовитого дыма были горючие пластмассы (ПВХ), используемые в электропроводке здания.Кабели легко загорелся, позволив огню распространиться, и испустил токсичный дым, который Распространение через системы кондиционирования. Хотя сам пожар был содержится в казино и ресторане, большинство людей умерли от дыма ингаляции на верхних этажах гостиницы.

Что такое пленум?

Пленум – это зона, используемая в качестве возврата для кондиционирования и циркуляции воздуха. системы внутри зданий.Обычно пленумное воздушное пространство представляет собой зону непосредственно над подвесным потолком. Помимо оборудования для кондиционирования воздуха, пленумы бывают также используется для прокладки кабеля и проводки. Если огонь попадет в пленум области дым от горящего кабеля будет легко передаваться через здание с помощью оборудования для циркуляции воздуха.

Кабель статического давления

Этот тип кабеля специально разработан для использования в статических пространствах. А Пленумный кабель имеет очень низкую пожарную нагрузку, что означает, что они могут выдерживать очень высокие температуры, и если они действительно горят, выделяемый дым будет содержать мало токсичность.Куртка и внутренние куртки, такие как Cat 5e / 6, на кабеле статического давления. в первую очередь отвечает за его огнестойкость и изготовлен из Тип тефлона или высокотемпературный ПВХ.

Кабель стояка

Подъемные кабели предназначены для использования в вертикальных пространствах без нагнетания, таких как между этажами в доме. Эти кабели также в некоторой степени огнестойкие. но спецификации NEC для их уровней пожарной нагрузки не такие строгие. как для пленума. Кабели водостока всегда могут заменить кабели стояка в здания, но не наоборот.

Тефлон и малодымный ПВХ

FEP (фторированный этиленпропилен) тип тефлонового пластика, изобретенный Dupont для использования в высоких температурные приложения. По возможностям он похож на распространенный вариант тефлона из ПТФЭ (политетрафторэтилена) но отличается тем, что он немного мягче, а также возможность плавления с использованием обычного литья под давлением и техника шнековой экструзии.FEP, как и другие формы Тефлон обладает такими полезными свойствами, как низкое трение. коэффициент, инертность и устойчивость к высоким температурам (плавится при 500 ° F). Фторированный этиленпропилен также очень прозрачен и устойчив к солнечному свету, в отличие от большинство форм ПВХ.

ПВХ (поливинилхлорид) – один из наиболее распространенный пластик, используемый сегодня, и, безусловно, самый обычный материал оболочки кабеля. Дешево, прочно и легко производить, что привело к его распространению в кабельной промышленности.Хотя типичный ПВХ, такой как найденный в канализационном трубопроводе достаточно огнестойкий из-за высокого содержание хлора (Cl), ПВХ, используемый для оболочки кабеля нет. Добавление пластификаторов, необходимых для того, чтобы сделать его более мягким и более гибкий также способствуют его высокой токсичности во время горения. Однако в последнее время мало дыма, пожара антипирен ПВХ был разработан путем добавления дополнительных соединения ПВХ, такие как триоксид сурьмы (Сб ₂ О ₃ ). Этот низкий дым, высокий Температурные варианты ПВХ действительно применимы, например Тефлон, для кабеля стояка и камеры статического давления оболочка.

Галогены, Европа и LSZH

Галогены представляют собой группу высокореактивных, неметаллические элементы, в том числе фтор (F), хлор (Cl), бром (Br) и йод (I). Из-за их реактивности, эти элементы встречаются только в природе в виде соединений и ионы. Кроме того, эти элементы образуют высокотоксичные и агрессивные газы при нагревании и горении. Популярный кабель материалы оболочки, такие как ПВХ, FEP и даже PTFE (тефлон) компрометация значительных количеств галогенов. Опасность здесь лежит, когда эти кабельные оболочки сжигаются в наличие влаги, как при пожаре оборудование пожаротушения, такое как аварийные спринклеры, был активирован.Добавление воды к фтору или хлорные газы производят: плавиковый (HFl) и соляные кислоты (HCl) соответственно. Каждая из этих кислот является довольно едким и легко может повредить глаза и легкие, а также оборудование.

В Европе все кабели камеры статического давления должны к малодымному нулевому галогену (LSZH) допускает кабель оболочка состоит из термопласта или термореактивного материала. соединения, которые выделяют ограниченное количество дыма и не выделяют галогены при подвергается сильному нагреву. Куртка LSZH становится популярной в приложения с очень плохой вентиляцией, такие как железнодорожные вагоны и самолеты.

Режущие уголки

Дешево, но по какой цене?

Кажется, что с каждым годом все больше и больше более дешевые, дешевые кабели для вывода на рынок. Как Компания CableWholesale существует на том основании, что кабели в целом завышены национальными брендами. Однако мы продаем только качественные кабели, в отличие от многих других. там, кто экономит на самом необходимом, что хороший кабель должен иметь. В то время как дешевый кабель может нормально работать в определенные приложения, пользователь получит то, за что заплатил в других.Возьмем, к примеру, кабель Cat 5e / 6. Низшая кошка тип кабеля не позволит сети достичь максимума пропускная способность и ее скорость пострадают. Экранирование тоже есть еще один элемент, обошедшийся с некачественной разводкой кабелей. A / V кабели длиной более 35 футов или около того, может возникать шум и / или проблемы с обратной связью из-за отсутствия надлежащего экранирования. Иногда результатом является слышимое шипение в звуке. В других случаях длинные кабели HDMI просто не работают из-за вмешательство.

Поддельные кабели

Еще одна тревожная тенденция в кабеле промышленность сегодня – это компании, продающие поддельные кабели, даже с этикетками UL.Эти преступники получат качественный кабель, сделанный для них и протестированный UL или CSA для номер продукта тестера. Затем они заключат контракт с производителя для воспроизведения меньшего качества или полностью другую версию этого кабеля и пометьте его тот же проверочный номер UL или CSA. Хотя это усилие может сэкономить поставщикам тысячи долларов, это в конечном итоге потребитель, который обжигается в долгосрочной перспективе. С ложным маркировка испытательного центра, как на самом деле предполагается покупатель чтобы знать, что они покупают, и будет ли это соответствовать спек им нужен? Предположим, кто-то устанавливает большое количество подозреваемый сетевой кабель и после установки потребитель узнает, что его сеть слишком медленная, потому что кабель не был изготовлен из достаточного количества меди а скорее алюминий с медным покрытием.Теперь потребитель будет придется платить снова и снова, чтобы установить снят а так же куплен новый качественный кабель и установлен.

Поддельные кабели с номинальным стояком и пленумом

В кабельной промышленности продажа кабель с ложной маркировкой представляет собой, пожалуй, самую большую безопасность риск для потребителей и корпораций. Пока это одно для кабеля, чтобы не соответствовать его номинальным характеристикам для передача аудио, видео или данных, это вызывает серьезную озабоченность, когда тот же кабель не выдерживает огня и / или тока рейтинг.Материалы, из которых изготовлен кабель с куртка с подступенком или пленумом стоит намного дороже, чем их эквивалент в стене. В результате дешевые кабели продается с куртками для встраивания в стену и помечен как «стояк». Еще хуже кабели, которые прошли бы только рейтинг стояка. тестовые, но продаются как пленум, чтобы сэкономить несколько долларов. Любой установщик, использующий такой кабель, рискует жизнью другие, если пожар вспыхнет в здании, подключенном к неправильно маркированный кабель.

«Хотя это усилие может сэкономить поставщикам тысячи долларов, в конечном итоге потребитель, который обжигается в долгосрочной перспективе.”

Защитите себя

Тестировщики и создатели правил

Агентства и компании, перечисленные ниже приносить пользу потребителям посредством тестирования, развития безопасности стандарты и сертификаты. Проверочные знаки любых этих агентств на продукте предназначены для обеспечения потребителю, что то, что он покупает, не будет опасность поражения электрическим током или возгорания при нормальных, а иногда и экстремальное использование. Пока есть много тестов и сертификационные компании, перечисленные ниже представляют наибольшую признан во всем мире.

Знайте свой продукт

При покупке для вашего следующего электромонтажного проекта или работы всегда имейте в виду, что дешевый кабель низкого качества присутствует на рынке. Покупатель должен задавать вопросы и даже запросите спецификацию кабеля, чтобы узнать, что они получают.это не так уж много, чтобы просить у продавца номер маркировки кабеля UL, ETL или CSA. Эти номера обычно можно проверить на веб-сайте соответствующего агентства по тестированию.

В CableWholesale мы стремимся не только продавать проверенные и проверенные кабельной продукции, но также просвещая общественность, чтобы сделать правильную покупку для их следующий проект отжима.Хотя стоимость всегда является фактором при покупке продукт, это никогда не должно происходить в ущерб безопасности.

Подробная ошибка IIS 8.5 – 404.11

Ошибка HTTP 404.11 – не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:

• Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.

Что можно попробовать:

• Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.

Подробная информация об ошибке:

Буква в конце представляет множитель, соответствующий чему-то в этой таблице:

Итак, резистор 01C – наш хороший друг, 10 кОм; (100×100), 01B – 1 кОм; (100×10), а 01D – 100 кОм.Это просто, другие коды могут быть не такими. 85A на картинке выше – 750 Ом; (750×1) и 30C на самом деле 20 кОм.

: 7 уровней сетевой архитектуры – BMC Software

Эталонная модель взаимодействия открытых систем (OSI) – это концептуальная структура, которая описывает функции сетевой или телекоммуникационной системы независимо от базовой технологической инфраструктуры.Он разделяет обмен данными на семь уровней абстракции и стандартизирует протоколы на соответствующие группы сетевых функций для обеспечения взаимодействия в системе связи независимо от типа технологии, поставщика и модели.

Модель OSI была первоначально разработана для облегчения взаимодействия между поставщиками и для определения четких стандартов сетевой связи. Однако старая модель TCP / IP остается повсеместной эталонной структурой для Интернет-коммуникаций сегодня.

7 уровней модели OSI

Это изображение иллюстрирует семь уровней модели OSI. Ниже мы кратко опишем каждый слой снизу вверх.

1. Физический

Самый нижний уровень модели OSI связан с передачей данных в форме электрических, оптических или электромагнитных сигналов, которые физически передают информацию между сетевыми устройствами и инфраструктурой. Физический уровень отвечает за передачу потоков неструктурированных необработанных данных по физическому носителю.Он определяет ряд аспектов, в том числе:

• Электрические, механические и физические системы и сетевые устройства с такими характеристиками, как размер кабеля, частота сигнала, напряжения и т. Д.
• Топологии, такие как шина, звезда, кольцо и сетка
• Режимы связи, такие как симплекс, полудуплекс и полнодуплекс
• Производительность передачи данных, например битрейт и битовая синхронизация
• Модуляция, переключение и взаимодействие с физической средой передачи
• Общие протоколы, включая Wi-Fi, Ethernet и другие
• Аппаратное обеспечение, включая сетевые устройства, антенны, кабели, модем и промежуточные устройства, такие как повторители и концентраторы

2.Канал передачи данных

Второй уровень модели OSI касается передачи данных между узлами в сети и управляет соединениями между физически подключенными устройствами, такими как коммутаторы. Необработанные данные, полученные с физического уровня, синхронизируются и упаковываются в кадры данных, которые содержат необходимые протоколы для маршрутизации информации между соответствующими узлами. Уровень канала передачи данных делится на два подуровня:

• Подуровень управления логическим каналом (LLC) отвечает за управление потоками и ошибки, которые обеспечивают безошибочную и точную передачу данных между узлами сети.
• Подуровень управления доступом к среде (MAC) отвечает за управление доступом и разрешениями на передачу данных между сетевыми узлами. Данные передаются последовательно, и уровень ожидает подтверждения для инкапсулированных необработанных данных, отправленных между узлами.

3. Сеть

Третий уровень модели OSI организует и передает данные между несколькими сетями.

Сетевой уровень отвечает за маршрутизацию данных по наилучшему физическому пути на основе ряда факторов, включая характеристики сети, наилучший доступный путь, управление трафиком, перегрузку пакетов данных и приоритет обслуживания, среди прочего.Сетевой уровень реализует логическую адресацию пакетов данных, чтобы различать исходную и целевую сети.

Другие функции включают инкапсуляцию и фрагментацию, контроль перегрузки и обработку ошибок. Исходящие данные разделяются на пакеты, а входящие данные повторно собираются в информацию, которая используется на более высоком уровне приложения. Аппаратное обеспечение сетевого уровня включает маршруты, мостовые маршрутизаторы, трехуровневые коммутаторы и протоколы, такие как Интернет (IPv4) версии 4 и Интернет-протокол версии 6 (IPv6).

4. Транспорт

Четвертый уровень модели OSI обеспечивает полную и надежную доставку пакетов данных.

• Транспортный уровень предоставляет такие механизмы, как контроль ошибок, управление потоком и контроль перегрузки, для отслеживания пакетов данных, проверки на наличие ошибок и дублирования и повторной отправки информации, которая не доставляется. Он включает функцию адресации точки обслуживания, чтобы гарантировать, что пакет отправлен в ответ на определенный процесс (через адрес порта).
• Сегментация и повторная сборка пакетов обеспечивают разделение данных и их последовательную отправку в пункт назначения, где они повторно проверяются на целостность и точность на основе последовательности приема.

Общие протоколы включают протокол управления передачей (TCP) для передачи данных с установлением соединения и протокол пользовательских дейтаграмм (UDP) для передачи данных без установления соединения.

5. Сессия

Являясь первым из трех уровней, которые имеют дело с уровнем программного обеспечения, уровень сеанса управляет сеансами между серверами для координации обмена данными.Сеанс относится к любому интерактивному обмену данными между двумя объектами в сети. Общие примеры включают сеансы HTTPS, которые позволяют пользователям Интернета посещать и просматривать веб-сайты в течение определенного периода времени. Сеансовый уровень отвечает за ряд функций, включая открытие, закрытие и восстановление сеансовых действий, аутентификацию и авторизацию связи между конкретными приложениями и серверами, определение полнодуплексных или полудуплексных операций и синхронизацию потоков данных.

Протоколы общего сеансового уровня включают:

• Протокол удаленного вызова процедур (RPC)
• Протокол туннелирования точка-точка (PPTP)
• Протокол управления сеансом (SCP)
• Протокол описания сеанса (SDP), как описано здесь

6. Презентация

Шестой уровень модели OSI преобразует форматы данных между приложениями и сетями. Обязанности уровня представления включают:

Уровень представления, также называемый уровнем синтаксиса, отображает семантику и синтаксис данных таким образом, что полученная информация может использоваться для каждого отдельного сетевого объекта.Например, данные, которые мы передаем из нашего коммуникационного приложения на основе шифрования, форматируются и шифруются на этом уровне перед отправкой по сети.

На принимающей стороне данные дешифруются и форматируются в текст или мультимедийную информацию, как это предполагалось изначально. Уровень представления также сериализует сложную информацию в переносимые форматы. Затем потоки данных десериализуются и повторно собираются в исходный объектный формат в месте назначения.

7. Заявление

Уровень приложений касается сетевых процессов на уровне приложений.Этот уровень напрямую взаимодействует с конечными пользователями, обеспечивая поддержку электронной почты, совместного использования сетевых данных, передачи файлов и служб каталогов, а также других распределенных информационных служб. Самый верхний уровень модели OSI идентифицирует сетевые объекты для облегчения сетевых запросов запросами конечных пользователей, определяет доступность ресурсов, синхронизирует связь и управляет сетевыми требованиями для конкретных приложений. Прикладной уровень также определяет ограничения на прикладном уровне, такие как ограничения, связанные с аутентификацией, конфиденциальностью, качеством обслуживания, сетевыми устройствами и синтаксисом данных.

Общие протоколы прикладного уровня включают:

• Протокол передачи файлов (FTP)
• Простой протокол передачи почты (SMTP)
• Система доменных имен (DNS)

Интернет не приветствует OSI

Модель OSI широко критикуется за присущую ей сложность реализации, которая делает сетевые операции неэффективными и медленными. Академический подход к разработке набора протоколов OSI основывался на замене существующих протоколов на всех уровнях связи лучшими альтернативами.

Этот подход не получил широкого распространения в отрасли; поставщики уже вложили значительные ресурсы в продукты TCP / IP и должны были управлять совместимостью с широким выбором протоколов и спецификаций, предлагаемых моделью OSI. Кроме того, само академическое сообщество рассматривало модель OSI как изобретение, политически вдохновленное европейскими телекоммуникационными властями и властями США.

Старая модель архитектуры TCP / IP уже использовалась в реальных сетевых средах.
